Полипропиленовые трубы и фитинги монтаж: Монтаж полипропиленовых труб своими руками: технология работ

Содержание

Инструкция по монтажу полипропиленовых труб — Статьи — СантехЛайт

Полипропиленовые трубы и фитинги отличаются удобством и простотой в монтаже. Водопроводные и отопительные трубы полипропиленовые соединяются с помощью сварки. Этот способ не требуют ни специальных профессиональных навыков, ни больших финансовых затрат на перевозку оборудования и работу квалифицированных сварщиков. Для того чтобы сварить две детали, вам потребуется небольшой сварочный аппарат, весом не более 6 кг.

При монтаже полипропиленовых труб не рекомендуется использовать загрязненные детали или имеющие физический дефект, образованный при производстве, транспортировке или хранении.

Не рекомендуется проводить монтаж трубопровода ниже 0oС

При перевозке, хранении, и монтаже необходимо оберегать трубы и фитинги от внешних повреждений.

Запрещено проводить сварку металлических изделий в непосредственной близости с полипропилновыми соединениями.

На время гидравлических испытаний или отделочных работ рекомендуется закрывать арматуры пластиковыми пробками или заглушками.

1. Сварка

Полипропиленовые трубы и фитинги отличаются удобством и простотой в монтаже. Водопроводные и отопительные трубы из полипропилена соединяются с помощью сварки. Этот способ не требуют ни специальных профессиональных навыков, ни больших финансовых затрат на перевозку оборудования и работу квалифицированных сварщиков. Для того чтобы сварить две детали, вам потребуется небольшой сварочный аппарат, весом не более 6 кг. В основе сварки заложен процесс плавления, осуществляемый путем нагревания соединяемых деталей до нужной температуры. Детали нагреваются до тех пор, пока они не начнут плавиться, а затем плотно прижимаются друг к другу. Таким образом, сварка полипропиленовых труб оказывается не сложнее ремонта смесителя. Работа с полипропиленовыми трубами не требует особых мер предосторожности.

2. Правила сварки

1. Приготовить необходимый инструмент.

2. Приготовить аппарат для сварки, надеть тефлоновые насадки нужного диаметра на сварочный аппарат предварительно очистив их от постороннего материала. Настроить сварочный аппарат на температуру 260oС. Время нагревания аппарата зависит от окружающей среды, при отключении индикатора термостата можно начинать работу.

3. Отмерить и отрезать трубу необходимой длины при помощи необходимого инструмента. Если труба армированная снять слой алюминия при помощи зачисток для фольги. Трубы и фитинги должны быть очищенными от посторонней грязи, проверены на наличие брака. Для того чтобы отрегулировать точилку необходимо взять простую трубу неармированную соответственного диаметра и по её размеру отрегулировать точилку. Дело в том, что внутренний диаметр фитингов произведён под наружний диаметр неармированной трубы. Желательно отметить длину соединения трубы с фитингом для того чтобы предотвратить перепайку трубы и не допустить сужения прохода в месте соединения.

4. После последних приготовлений можно начинать нагрев трубы и фитинга. В первую очередь на насадку необходимо надеть фитинг, после трубу. Если фитинг не плотно сидит на насадке, то его следует отбраковать, так как он не сможет обеспечить нормальное соединение. После фитинга надеть трубу.

5. Обе части необходимо нагреть согласно таблице сварки труб и фитингов (табл.8). Время нагревания считается со времени, когда детали полностью надеты на насадку. Во время нагревания труба и фитинг должны быть неподвижными.

б. Нагрев детали согласно времени сварки снимем детали с насадок и медленными движениями без круговых движений насадить детали друг на друга. Необходимо выждать время охлаждения согласно нижеприведённой таблицы. При условии соблюдения правил гарантировано надёжное соединение.

3. Таблица времени сварки для труб и фитингов

Димаметр (мм)	Время нагревания (сек.)	Время соединения (сек.)	Время охлаждения (сек.)
20	5	4	2
25	7	4	2
32	8	6	2
40	12	6	4
50	18	6	4
63	24	8	6

Монтаж и установка полипропиленовых труб и фитингов

Вначале, следуя установленному плану, собираются отдельные узлы и соединения трубопровода из ППР труб, крепятся фитинги для полипропиленовых труб и повороты.

Все это возможно делать на стороннем рабочем месте. Есть смысл оставлять только междустенные переходы и подключение к трубопроводным вводам, которые паяются на весу.

Для закрепления труб на стенах, используют специальные хомуты, надежно удерживающие трубопровод в необходимом положении. Трубы полипропиленовые относительно мягкие и для надежного крепления хомуты располагают, в стене, через каждых 0,5 м. В местах подведения к источникам температур выше 95С⁰, делается вставка из трубы более термоустойчивого материала, длина вставки рассчитывается исходя из данных условий, но не менее 0,5 м. Крепится такой участок на переходных фитингах заранее, до подключения ППР системы.

Спаянные системы не требуют обслуживания и благодаря своей герметичности могут быть наглухо замурованы. При монтаже замурованного трубопровода необходимо его тщательно проверить на герметичность и надежность, чтобы исключить дорогостоящий ремонт, если произойдет авария.

В момент пайки нельзя совершать вращательные движения деталями, они приводят к расслоению материала, из-за этого теряется качество и герметичность узла. В момент запаивания полипропиленовые трубы не рекомендуется перегревать, так как это приводит к возгоранию материала. Показатель слишком длительного температурного воздействия на трубу – изменение ее цвета на коричневый. Так же чрезмерный нагрев, приводит к сужению внутреннего просвета пропиленовым оплавом.

Для упрощения, монтажнику, задачи температурного контроля, была придумана специальная насадка на паяльный инструмент. Индикация готовности спайки происходит в момент появления расплавленного пропилена в специальном окошке. Как только пропилен начал подниматься, необходимо закончить пайку данного узла.

При правильном соединении труб, в местах воздействия температур, должен образовываться бортик, равномерный по всей окружности узла.

В целом монтаж трубопровода из полипропилена – достаточно кропотливая задача, требующая детально продуманных действий и, желательно, участия специалиста. Поскольку мелких нюансов в работе будет встречаться достаточно. В работе с ППР трубопроводом следует просчитывать все моменты на перед, чтобы не очутиться в ситуации, когда, например, необходимо паять в ограниченном пространстве. Предлагаем ознакомиться с трубами из сшитого полиэтилена.

Особенности монтажа

Удобный и быстрый монтаж, а также высокое качество соединений является одним из главных преимуществ PPRC-систем. Монтаж трубопроводов из полипропилена выполняется методом диффузионного соединения под действием температуры 260°С, иначе это еще называется раструбная сварка, которая позволяет создать абсолютно прочное гомогенное соединение. Процесс сварки не занимает много времени и состоит всего из трех действий: резка, нагрев, соединение. При этом соединение можно вводить в эксплуатацию сразу же после сварки. А надежность сварных соединений — наиболее высокая по сравнению с другими способами и приближается по прочности к самим трубам.

Системы трубопроводов из полипропилена пригодны для всех известных видов прокладки: открытой прокладки, прокладки под штукатуркой, в шахтах и каналах и др. Монтаж трубопроводов следует выполнять при температуре окружающей среды не ниже +5 С. Соединение полипропиленовых труб с металлическими трубами производится с помощью комбинированных и фланцевых деталей. Нарезать резьбу на полипропиленовых деталях — запрещается.

Для уплотнения резьбовых соединений применяются ФУМ ленты, специальные уплотнительные нити типа «Тангит», специальные анаэробные клеи («жидкий фум»), герметики для резьбовых соединений. Сантехнический лён применять не рекомендуется.

Контактную сварку в раструб следует осуществлять с соблюдением такой последовательности
операций:

Установить сварочный аппарат на ровной поверхности.
Закрепить на сварочном аппарате парные насадки необходимого размера с помощью специальных ключей.
Проверить чистоту нагревающих насадок, протереть их при необходимости несинтетической
тканью, во избежание повреждения тефлонового покрытия в нагретом состоянии.
Отмерить и отрезать под прямым углом к оси кусок трубы необходимой длины с помощью ножниц.
Для труб с наружней армировкой алюминием «Штаби», зачистным устройством удалить верхний пластиковый и средний алюминиевый слой трубы.
Для труб с внутренней армировкой алюминием, перед сваркой отторцевать трубу (выровнять торец и убрать с торца алюминий, для этого специальной зачисткой вырезается канавка на торце трубы).

Ножом или специальным приспособлением скосить под углом 30 — 45° наружный конец трубы, предназначенный для нагревания (для труб диаметром более 40мм).
Конец трубы и фитинг перед сваркой при необходимости очистить от пыли и грязи и обезжирить
спиртом.
При помощи маркера нанести на трубу метку на расстоянии, равном глубине фитинга минус 1 -3 мм.
Поместить трубу и фитинг на соответствующие насадки (трубу вставить в насадку до отметки,
обозначающей глубину сварки). Не вращать и не поворачивать трубу и фитинг, для лучшей
ориентации можно использовать вспомогательные маркировки на фитингах. Выдержать необходимое время нагрева, которое указана в инструкции к сварочному аппарату.
По окончании нагревания снять трубу и фитинг с насадок и соединить их равномерным движением
без осевого поворота на всю глубину до отметки.
Выдержать время охлаждения.

Трубы диаметром более 50 мм включительно рекомендуется сваривать при помощи специального
монтажного приспособления, в целях обеспечения необходимого давления и во избежание осевых
поворотов.

Заполнение смонтированной сети водой можно осуществить минимум через 2 ч после сварки последнего соединения.

Все смонтированные системы должны быть подвергнуты испытанию давлением согласно СНиП 3.05.01-85. Испытание трубопровода следует производить при положительной температуре и не ранее, чем через 14ч после заполнения его водой.

Испытание проводится при следующих условиях:

давление — 1,5 МПа,
время испытания минимум через 1ч. после удаления воздушных пробок и доведения до макс. давления системы,
продолжительность испытания — 60 мин.,
макс. падение давления — 0,02 МПа

Во время испытания давлением необходимо составить запись, например, в форме приложенного
протокола (этот протокол является одним из необходимых документов в случае рекламации).

Транспортировку, погрузку и выгрузку полипропиленовых труб рекомендуется производить при
температуре наружного воздуха не ниже минус 10 °С. Перевозка при температуре до — 20 °С допускается
исключительно при использовании специальных устройств, которые обеспечивают фиксацию. Трубы и
соединительные детали из полипропилена, доставленные на объект в зимнее время, перед применением в
зданиях должны быть предварительно выдержаны при положительной температуре не менее 2 часов.

При перевозке трубы необходимо укладывать на ровную поверхность по всей длине, предохраняя от
острых металлических углов и ребер платформы.

Трубы и соединительные части необходимо оберегать от механических ударов и от повреждений
колющими и режущими предметами и инструментами их поверхности.

Для сохранения химико-физических свойств труб и фитингов, необходимо избегать таких мест хранения, где материал может оказаться под прямым воздействием ультрафиолетовых лучей. Нужно оберегать от атмосферных осадков.

Трубы должны храниться на стеллажах в закрытых помещениях или под навесом. Высота штабеля не
должна превышать 2 м.

Трубы и соединительные детали следует складировать не ближе 1 м от нагревательных приборов и беречь от открытого огня.

Полипропиленовые фитинги – назначение, виды, цены, производители

Все PP-фитинги можно разделить на 3 основных группы:

Полностью полипропиленовые.
Комбинированные. Создаются из полипропилена с впрессованными металлическими вставками, имеют наружную и/или внутреннюю резьбу, позволяют соединять полипропилен с металлом.
Краны и вентили.

Как правило, полностью полипропиленовые фитинги можно использовать при любом способе прокладки трубопровода, в том числе скрытом (под штукатуркой). Комбинированные же фитинги с резьбой применяют только при открытом и комбинированном монтаже (когда трубы закрывают плиткой, фальш-панелями, гипсокартоном или декоративными решетками). Это необходимо для контроля за соединениями.

Фитинги, скрепляющие трубы одного диаметра, называются прямыми, разного — переходными.

По назначению фитинги из первых двух вышеперечисленных групп подразделяются на следующие категории:

Муфты, соединители и переходники — цилиндрические элементы для соединения труб из одинаковых или разных материалов и диаметров на прямых участках. Бывают прямыми, переходными (в том числе, с наружной и внутренней резьбой), разъемными (с накидной гайкой, на профессиональном жаргоне их называют «американками»). При использовании разъемных муфт не нужно поворачивать трубы – достаточно закрутить гайку до упора: соединение при необходимости можно будет разомкнуть. Если к старому металлическому водопроводу необходимо присоединить новую пластиковую трубу, воспользуйтесь резьбовым переходником.

Штуцеры с накидной гайкой, с наружной и внутренней резьбой, обычно используются на прямом участке для соединения с гибким шлангом.

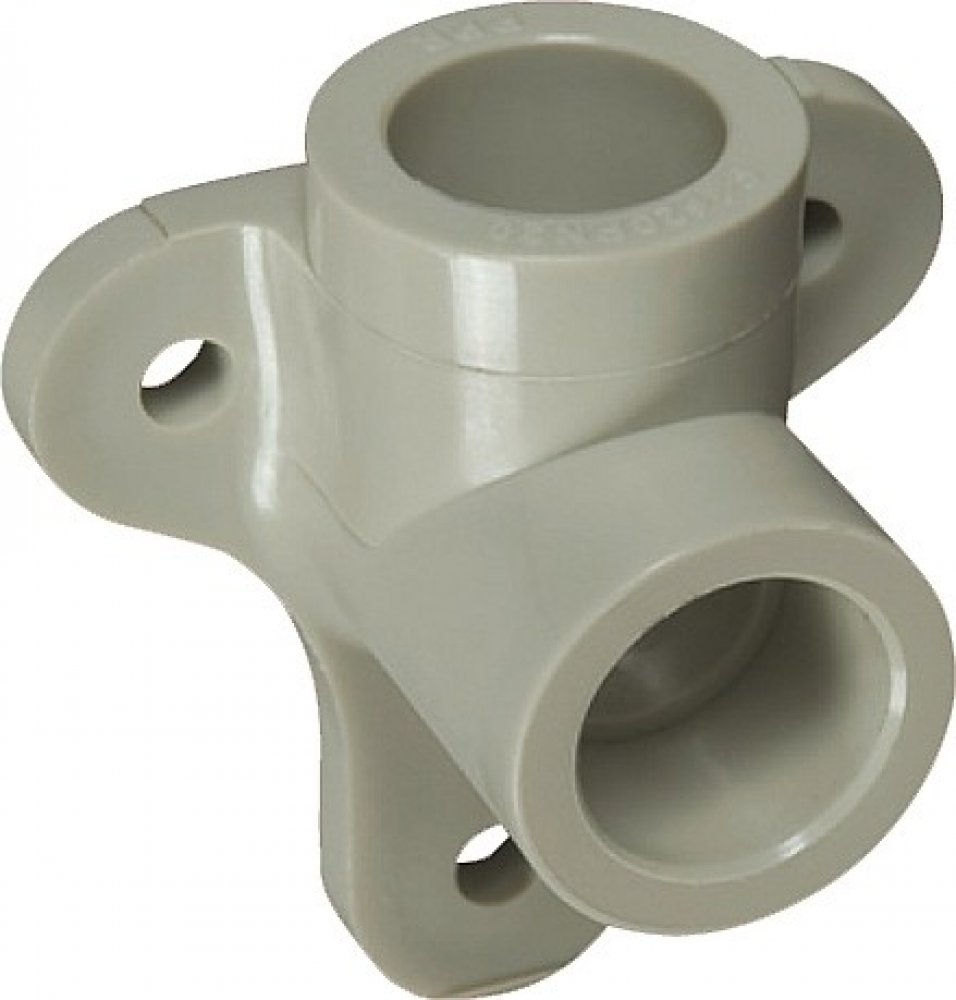

Уголки, угольники, отводы, водорозетки служат для изменения направления трубопровода (например, стыковки горизонтальной и вертикальной труб или их поворота на не перпендикулярный угол в одной плоскости). Полипропиленовые уголки и угольники чаще всего изготавливают с углами 45° и 90° для соединения труб одинакового диаметра и материала, а также перехода на внутреннюю и наружную резьбу, с накидной гайкой и без. Водорозетки необходимы для подключения смесителя и отличаются от фитингов этой категории наличием петель для крепления к стене.

Короткие, средние и длинные обводы используются в случае, когда две трубы пересекаются и нужно, чтобы одна из труб прошла над другой.

Крестовины обеспечивают ответвление в двух направлениях от основной трубы. Бывают одно- и двухплоскостные, а также компланарные. Компланарные фитинги позволяют соединять лежащие в одной плоскости полипропиленовые трубы без применения отводов и обводов, тем самым они освобождают пространство и смотрятся эстетичнее других фасонных деталей.

Тройники и коллекторы обеспечивают ответвление в одном направлении от магистральной трубы. Тройники бывают прямыми, переходными (с переходом на внутреннюю или наружную резьбу), одно- и двухплоскостными, коллекторными. Последние могут использоваться в качестве аналога полипропиленовому коллектору: считаются более удобными благодаря разъемному соединению и самостоятельному изготовлению коллекторов с необходимым количеством выходов.

Заглушки, пробки, колпаки, с резьбой и без, нужны в местах, где трубопровод заканчивается. Могут применяться во время испытаний инженерной системы.

Фильтры защищают трубопровод от засорения грязью, ржавчиной и механическими примесями.

Обратные клапаны. Изделие не дает воде двигаться в обратную сторону в случае внезапного прекращения работы насосного оборудования и гидравлического удара. Ведь вышеуказанные ситуации могут привести к сливу воды из трубопровода в скважину и выходу системы из строя. Монтируются эти фитинги на трубопроводах автономного и централизованного водоснабжения; обслуживаемых насосами всасывающих линиях; перед бойлерами, водонагревателями и счетчиками воды. Конструкция изделия включает резьбовую пробку, которую можно выкрутить, почистить механизм клапана и вернуть его на место.

Компенсаторы – изогнутые участки трубы (петли), которые защищают пластиковый трубопровод от растяжения и деформации при резких перепадах температуры или давления, обеспечивая долгую эксплуатацию инженерной системы в целом.

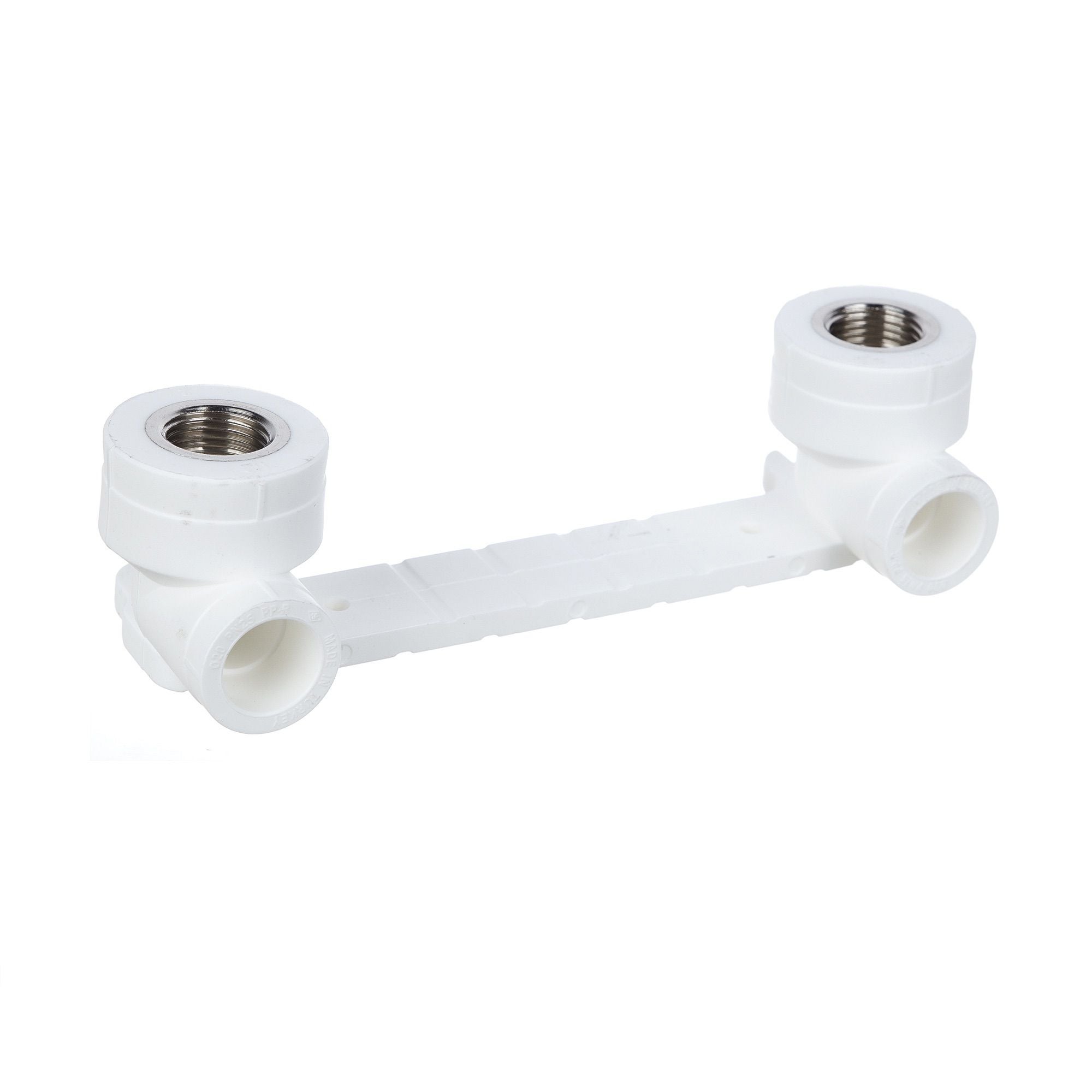

Различные крепления (например, для полипропиленового коллектора, а также хомуты, клипсы, опоры, кронштейны и пр.) и другие элементы.

Ваша водопроводная система: руководство по пластиковым трубам и фитингам

Было время, когда металл, керамика и бетон были единственными материалами, которые использовались для жилищных водопроводных труб и труб. Многие металлические трубы, в том числе медь и оцинкованная сталь, все еще используются в домах. Несмотря на то, что металлическая сантехника долговечна, она требует кропотливых монтажных работ.Трубы должны иметь резьбу или привариваться, а трубы часто требуют установки чувствительных компрессионных фитингов.

Появление пластиковых водопроводных труб в 1930-х годах и рост их популярности в 1950-х и 1960-х годах значительно облегчили работу сантехников. Эти трубы позволяют водопроводчикам упростить установку и устранить некоторые проблемы с водопроводом, характерные для металлических труб. Пластмассы, используемые сегодня для изготовления труб, включают:

Сшитый полиэтилен (PEX)
Поливинилхлорид (ПВХ)
Хлорированный поливинилхлор (ХПВХ)

Металлические и пластиковые трубы и трубки находят свое место в бытовом водопроводе.Хотя пластмассы обладают определенными преимуществами перед металлом, есть и недостатки.

Плюсы: Чем пластиковые трубы превосходят металлические трубы

Коррозионно-стойкая — пластиковая водопроводная труба не подвержена коррозии под воздействием воды и обычных бытовых химикатов. Пластиковые формулы могут быть изменены, чтобы они соответствовали требованиям различных жилищных водопроводных сетей, включая водоснабжение и канализацию.
Низкая теплопроводность — В отличие от металла, пластик плохо проводит тепло, поэтому он лучше поддерживает температуру воды, которую он переносит.В то время как для медных труб требуется изоляция, чтобы предотвратить потение и капание, трубы из ПВХ остаются сухими даже без изоляции. Это особенно полезно для отводов конденсата для кондиционеров, котлов и других приборов.
Нереактивный — Соединение разнородных металлов, таких как медь и железо, может вызвать коррозию. Пластиковые трубы можно соединять друг с другом или с металлическими трубами без риска разрушительных химических реакций.
Более простая установка — Поскольку пластиковые трубы легкие и простые в обращении, сантехнические работы, выполняемые с использованием этих труб, почти всегда обходятся дешевле, чем работы с металлическими трубами.
Меньше засоров — Некоторые водопроводчики считают, что пластиковые водосточные трубы менее подвержены засорению, чем металлические, и их легче прочистить.

Минусы: почему пластик не всегда идеален

Тепловое расширение / сжатие — Хотя пластиковые трубы плохо передают тепло, они расширяются и сжимаются в зависимости от температуры окружающего воздуха и жидкости внутри них. В конечном итоге это не должно вызвать никаких проблем, потому что квалифицированный сантехник учтет эту тенденцию при выборе труб.
Низкая температура плавления — Пластик плавится или горит при более низких температурах, чем большинство металлов, и он может выделять токсичные пары еще до плавления. Это представляет дополнительную опасность в случае пожара в доме. Из-за этого строительные нормы и правила устанавливают больше ограничений по безопасности для пластиковых труб, чем для металлических.
Чувствительность к солнечному свету — Некоторые пластмассы, такие как ПВХ, могут стать хрупкими при воздействии солнечных УФ (ультрафиолетовых) лучей. На трубы, используемые на открытом воздухе, можно нанести латексную краску или другое защитное покрытие, чтобы продлить срок их службы.

Виды пластиковых труб

Поливинилхлорид (ПВХ) может быть материалом для труб водопроводной системы, с которым знакомо большинство людей, но это далеко не единственный выбор. Из доступных материалов каждый имеет индивидуальные свойства, которые делают его лучше для определенных областей применения, чем для других. Типы пластиковых труб включают:

Сшитый полиэтилен (PEX) — Один из самых популярных трубных пластиков, используемых сегодня, PEX обычно устанавливается вместо медных труб или выбирается в качестве альтернативы другим типам пластика.Его часто устанавливают для подачи как горячей, так и холодной воды, особенно питьевой. Это также популярный выбор для таких приборов, как бойлеры. Этот материал известен своей гибкостью, невысокой стоимостью, простотой монтажа и способностью выдерживать давление воды. Труба PEX доступна в красном, синем и белом цвете. Красный цвет обычно используется для горячей воды, а синий — для холодной, но в материалах нет никакой разницы.

Поливинилхлорид (ПВХ) — Другой материал, популярный для современных трубопроводов водопроводной системы, ПВХ — это белая или серая труба, используемая для подачи воды под высоким давлением, чаще всего это основная линия подачи воды в дом.Он не такой гибкий, как PEX, что делает его менее подходящим для небольших внутренних помещений. Его склонность к короблению при высоких температурах означает, что его нельзя использовать для транспортировки воды с температурой выше 140 градусов. Это делает его неприменимым для кухонных сточных вод, где горячая вода от приготовления пищи или вода для мытья посуды могут повредить трубу. Некоторые варианты ПВХ, в частности трубы с номинальной плотностью воды (дренаж, сточные воды и вентиляция), могут содержать химические вещества и не должны использоваться для питьевой воды.

Хлорированный поливинилхлорид (ХПВХ) — ХПВХ — это ПВХ, обработанный хлором в процессе, известном как хлорирование.ХПВХ имеет более легкую форму и более гибкий, чем ПВХ, и он может выдерживать более высокие давления и температуры. Эти свойства делают ХПВХ популярным в промышленности, но эта труба также используется для подачи питьевой воды в жилых домах. С другой стороны, его гибкость означает, что он требует большей поддержки, чем трубы из ПВХ. Поскольку при заморозке он треснет, его не следует использовать под землей.

Полиэтилен высокой плотности (HDPE) — Один из самых жестких материалов для трубопроводов водопроводных систем, HDPE хорошо подходит почти для всех видов водопровода.Он прочный, гибкий и хорошо противостоит коррозии. Эти трубы выпускаются большой длины, а любые необходимые соединения выполняются с использованием термического плавления, что практически обеспечивает герметичность. HDPE сохраняет давление воды, поскольку создает минимальное «сопротивление» или трение, которое снижает давление воды.

Акрилонитрил-бутадиен-стирол (ABS) — Дренажные, сливные и вентиляционные трубы являются обычным применением для этого материала черных труб. Он ударопрочный и термостойкий, что делает его идеальным для использования на открытом воздухе.Поскольку многие строительные нормы и правила запрещают его использование, вместо него часто используются трубы из ПВХ или HDPE.

Серый полибутилен (PB) — это еще один тип материала пластиковых труб, который все еще можно найти в некоторых домах. Поскольку PB имеет тенденцию к расслоению и утечкам, он редко используется в новых установках. Старые трубы PB можно заменить более надежным материалом, например, PEX или CPVC.

Опора для труб обеспечивает безопасность ваших труб

Металлические или пластиковые водопроводные трубы и трубки нуждаются в опоре, которая помогает им выдерживать вес проходящих жидкостей и сводит к минимуму вибрацию.Без надлежащей опоры пластиковые трубы могут провиснуть или сместиться. Узкие трубы и трубки требуют большей опоры, чем трубы большего диаметра, но в целом опоры для горизонтальных труб следует размещать с интервалом 4 фута. Обвязка труб, анкеры и хомуты — наиболее распространенные способы крепления труб.

Домашние инспекторы избавят вас от головной боли

При всех имеющихся на рынке материалах и конструкциях труб для сантехнических систем требуется действительно знающий сантехник, чтобы выбрать правильную трубу для конкретного применения.Однако слишком часто неопытные сантехники просто не знают о плюсах и минусах каждой трубы. Что еще хуже, некоторые сантехники готовы пойти на компромисс в долгосрочной перспективе ради краткосрочной экономии затрат. Вы можете подумать, что приобрели водопроводную систему по выгодной цене, но со временем эта «более дешевая» труба может обойтись вам дороже.

Домашние инспекторы могут здесь оказать большую помощь. Эти профессионалы обучены обнаруживать сантехнические трубы и фитинги, используемые таким образом, чтобы повысить риск утечки или создать опасные ситуации. Вот некоторые из проблем, о которых они могут вас предупредить:

Неправильное использование трубы — Использование трубы из ПВХ для горячего водоснабжения — это проблема, которую может заметить домашний инспектор. Используемые таким образом трубы из ПВХ могут выйти из строя.
Перегруженная пластиковая обвязка для труб — Когда на отдельные опоры труб оказывается слишком большой вес, опоры могут сломаться. Когда одна из них ломается, на другие опоры падает еще больший вес, что приводит к эффекту домино при поломке, в результате чего вся труба может упасть.
Неправильно выполненные соединения — Доступны различные герметики для герметизации соединений между двумя пластиковыми трубами или между пластиковыми и металлическими трубами. Хотя ленточный герметик для стыков труб является наиболее популярным выбором, еще одним хорошим вариантом является паста для труб. Домашний инспектор может проверить, был ли использован лучший герметик для каждой трубы.

Появление пластиковых труб для водопроводной системы сократило объем ручного труда, необходимого для установки труб, но увеличило объем знаний, необходимых для проектирования водопроводной системы.Если вы ищете сантехника, на которого вы можете положиться, чтобы выбрать лучшие трубы для работы и установить их для обеспечения оптимальной безопасности и долговечности, свяжитесь с нами в Black Diamond Plumbing & Mechanical.

Encase ™ Полипропилен для кислотных отходов

ОБЩИЕ ПОЛОЖЕНИЯ

Дренажные линии для кислотных отходов с двойной защитой должны быть из труб Encase, производства IPEX, без каких-либо замен. Трубы и фитинги должны быть изготовлены из полипропилена Schedule 40 и соединены методом Enfusion.

МАТЕРИАЛ

Трубы, фитинги, внутренние опоры труб и анкерные пластины должны быть изготовлены из гомополимера типа 1 или сополимера полипропилена типа 2, как описано в ASTM D4101.

ТРУБА И ФИТИНГИ — КОНСТРУКЦИЯ

Все фитинги должны быть собраны на заводе и иметь единичную конструкцию, с первичными и вторичными компонентами, скрепленными вместе, чтобы предотвратить перемещение первичной трубы / фитинга в защитной трубе / примерка.Все компоненты трубопроводов должны быть изготовлены в соответствии с размерами Таблицы 40. Первичная труба должна иметь соответствующую опору с помощью опорных пластин, приваренных к первичной трубе. На каждом конце секции трубы / фитинга должны быть предусмотрены анкерные пластины для сдерживания расширения трубы. Все анкерные пластины должны быть механически расположены в обработанной выемке на внутренней стороне каждой вторичной трубы / фитинга и приварены как к первичной, так и к вторичной секции трубы / фитинга.

СОЕДИНЕНИЯ, СВАРНЫЕ НА ЗАВОДЕ

Все заводские соединения должны выполняться либо стыковой сваркой, либо методом Enfusion. Строго запрещено соединение с помощью угловой сварки.

СОЕДИНЕНИЯ НА МЕСТЕ

Все стыки на площадке должны быть выполнены с использованием муфт Enfusion, изготовленных из полипропилена с литой на месте проволокой сопротивления никель / хром. Компоненты с элементами из медной проволоки запрещены. Также запрещены стыковые сварные швы

или угловой шов.

УСТАНОВКА

Установка должна производиться в соответствии с контрактными чертежами, рекомендациями производителя и местными правилами сантехники.Вся установка должна быть установлена с правильным выравниванием и без напряжения.

ИСПЫТАНИЯ

Система должна быть протестирована в соответствии с рекомендациями производителя и местными правилами сантехники. Первичная труба должна быть испытана перед выполнением вторичных соединений. Если вторичная труба не может быть подвергнута гидроиспытаниям, как это определено инженером или уполномоченным органом, тогда допускается использование азота или воздуха при МАКСИМАЛЬНОМ 5 фунтах на квадратный дюйм (манометрическое). Во время пневматического испытания обязательно использовать регулятор рабочего давления, чтобы исключить превышение давления в ПВХ выше 5 фунтов на квадратный дюйм. Также необходимо учитывать следующее: воздух или азот под давлением сжимаются и поэтому представляют потенциальную опасность. Если во время такого испытания происходит отказ трубы или фитинга, воздух выходит в точке отказа и быстро расширяется. Это увеличение скорости может привести к отказу системы в катастрофическом режиме. Поэтому во время такого воздушного испытания весь персонал, участвующий в испытании или присутствующий в зоне, окружающей испытание, должен знать о такой возможности и принимать все необходимые меры предосторожности.Меры предосторожности включают, помимо прочего, исключительную осторожность, чтобы не повредить систему каким-либо образом. Такая процедура является ограниченным исключением из стандартной политики IPEX, которая запрещает использование жестких систем с любыми сжатыми газами.

5 причин выбрать пластиковые сантехнические фитинги и трубы

Бронза, медь и железо отсутствуют, а пластиковая сантехника входит, так как сантехники и установщики продолжают искать более прочные и простые в установке материалы для первого ремонта водопровода, чтобы сократить время установки.

Огромный спрос на пластиковые трубы и фитинги произошел за последние несколько лет, и с момента создания любимой видеоигры каждого сантехника, Super Mario в 1981 году, в сантехнической отрасли не было такого движения — если не считать 1974, когда Джон Гость сам разработал первый вставной трубный соединитель для сжатого воздуха!

Преимущества пластиковых водопроводных труб и фитингов

Преимущества пластиковых труб и фитингов хорошо известны в отрасли; они универсальны, долговечны, практически герметичны, просты в транспортировке и установке.Однако, как и в случае с большинством других вещей, вероятно, легче оценить преимущества, которые пластик приносит зданиям, если взглянуть на проблемы, с которыми мы столкнемся без ассортимента пластиковых фитингов, фитингов и труб JG Speedfit. В этом сообщении блога мы обрисовываем причины, по которым мы с таким энтузиазмом относимся к пластику, и выделяем некоторые вещи, без которых вы просто не смогли бы обойтись.

1. Отсутствие необходимости в специализированных инструментах с пластиковыми трубопроводами с плотной посадкой

Прошли те времена, когда ящик для инструментов сантехника был тяжелее его фургона.С пластиком сантехники и установщики могут прийти на работу со значительно меньшим весом, поскольку для установки пластиковых фитингов требуется меньше специальных инструментов.

В отличие от методов запрессовки сантехники, пластиковые фитинги с нажимной посадкой вообще не требуют инструментов для установки. После завершения резки, измерения и удаления заусенцев с труб вам нужно только повернуть и заблокировать фитинг с плотной посадкой, чтобы выполнить соединение. Напротив, медные трубы и фитинги требуют использования паяльника, гаечных ключей, ленты из ПТФЭ и других предметов, которые могут утяжелить ящик для инструментов.

2. Повысьте стоимость новостроек с помощью пластиковой сантехнической арматуры

В новостройках все чаще используется пластик вместо меди для первого ремонта водопровода, не только из-за простоты установки, но и из-за того, что пластик может со временем повысить стоимость недвижимости. Достаточно взглянуть на работу JG Speedfit по развитию Royal Wharf в Лондоне, чтобы убедиться в этом!

Как?

Хотя, когда мы говорим о пластике, мы на самом деле имеем в виду сшитый полиэтилен в отношении фитингов, а также полибутилен и полиэтилен для труб.Это специально разработанные материалы, специально разработанные для обеспечения прочности в течение продолжительных периодов времени. Они настолько прочные, что могут выдерживать наши внутренние испытания под давлением до 60 бар (хотя наши технические характеристики все еще необходимо соблюдать).

Это означает, что пластиковые трубы и фитинги не подвержены коррозии и могут служить намного дольше, чем трубы, изготовленные из альтернативных материалов. Это может существенно повлиять на общую стоимость нового здания, поскольку есть уверенность в том, что водопроводная система не выйдет из строя.

3. Никто не подходит к сантехнической работе быстрее, чем специалист по быстрой установке

Принято считать, что пластиковые вставные фитинги устанавливаются и устанавливаются на 40% быстрее, чем фитинги, изготовленные из альтернативных материалов. Не только потому, что для их установки не требуется специальный инструмент, но и потому, что они спроектированы так, чтобы облегчить жизнь установщикам.

Например, свойства пластика по сравнению с медью означают, что он может быть изготовлен в разных цветах для дополнительного удобства установки.

JG Speedfit предлагает как красные, так и синие трубы для проектов, где требуется быстрое и легкое определение горячего и холодного или подающего и обратного трубопроводов.

4. Быстрое исправление ошибок с помощью пластиковой сантехнической арматуры

Преимущество использования пластиковых фитингов для первого ремонта заключается в том, что установщик может быстро решить проблему в случае ошибки при установке. Это связано с тем, что фитинг можно демонтировать, в то время как пресс-фитинги и более традиционные методы — нет.Кроме того, установщику необходимо только удалить существующий фитинг и заменить его новым или повторно установить, если труба не повреждена. Нет необходимости в дополнительных материалах или инструментальных работах.

5. Будьте достаточно гибкими, чтобы приспособиться к новым строительным проектам

Многие современные здания имеют такую же структуру, что и здания до 1960-х годов, которые обычно имели деревянные балки в полу и половицы наверху. В современных зданиях балки специально спроектированы и, следовательно, более устойчивы, чем обычные деревянные балки, но одинаково трудны для прокладки медной трубы.

С помощью пластика сантехники и установщики могут протянуть трубопроводы через балки, как кабельные системы, и даже могут спрятать неприглядные трубопроводы за стенами, чтобы придать интерьеру более приятный вид. Если вы когда-нибудь пробовали продеть медную трубу через балку, вы знаете, насколько проще это сделать с пластиком!

Пластиковые сантехнические фитинги и трубы

Это всего пять вещей, которые вы не смогли бы сделать без использования пластиковых фитингов и труб, но это гораздо больше. Мы хотели бы услышать, что вызывает у вас энтузиазм в отношении пластика. Напишите нам в Твиттере @JGSpeedfit или используйте #plasticenthusiastic

Подобные сообщения

Знаете ли вы: наши пластиковые вставки подходят не только для сантехники. В нашей предыдущей публикации в блоге рассказывается о различных применениях пластиковых вставных фитингов. Нажмите здесь, чтобы узнать больше.

См. Также…

Почему пластик продолжает раздвигать границы в современных кухонных установках

4 причины использовать новые методы сантехники в ванных комнатах

5 способов, которыми JG Speedfit поможет вам в проектах по установке сантехники в ограниченном пространстве

Экономия времени на установку с помощью нажимных фитингов

Мифы о пластиковых цанговых фитингах

Автор: JG Marketing

Пластиковые трубы — соединения и фитинги — резиновые уплотнения в водопроводе и установке

Вы.

Если вы производитель труб и фитингов, подрядчик или работаете в сетевой компании. Или, если вы ищете ответы на вопросы, касающиеся пластиковых систем водоснабжения, наши специалисты Kiwa могут предложить вам соответствующие услуги в вашей области.

Материалы пластиковых труб уже доказали свою безопасность и надежность в системах водоснабжения на протяжении многих десятилетий. Полиэтилен (полиэтилен) — самый известный во всем мире материал для пластиковых водопроводных труб и фитингов. Кроме того, ПВХ уже давно успешно используется для изготовления водопроводных труб и механической арматуры.

Безопасность и надежность

Также в системах водоснабжения (внутри помещений) пластиковые трубы работают безопасно и надежно в течение многих десятилетий. Для внутренних водопроводных труб используются различные материалы, такие как PE-X, PB, PP-R, PE-RT и PVC-C. В настоящее время широко используются металлические и пластиковые многослойные трубы с барьерными свойствами, обладающие свойствами, необходимыми для питьевой воды, теплого пола и радиаторного отопления в одной трубе. Для фитингов такие материалы, как латунь, все чаще заменяются обычными или инженерными пластиками, такими как PVDF и PPSU.

Kiwa принимает активное участие в обеспечении качества, безопасности и надежности этих традиционных материалов и новых систем трубопроводов с момента их внедрения.

Услуги и решения для ваших нужд

Наши эксперты по полимерам могут помочь вам с независимыми испытаниями, сертификацией и услугами, связанными с качеством пластмасс в трубах и фитингах для распределения и установки воды.

Услуги и решения, которые они предлагают в отношении пластиковых систем водораспределения и пластиковых систем водоснабжения, включают:

Сертификация пластиковых труб и фасонных частей
Проверка продукции
Физико-механические испытания пластмассовых материалов и изделий
Испытание пластмассы на химическую стойкость
Испытание стыков труб
Исследования срока службы и оценка остаточного срока службы
Техническое консультирование
Устранение неисправностей
Анализ повреждений / отказов
Независимые арбитражи
Исследование рынка
Поддержка в разработке продукта
Обучение и семинары
Разработка методов испытаний

Дополнительная информация

Если у вас есть один или несколько случаев, когда необходимы полимерные исследования и испытания, свяжитесь с нами по адресу rubber @ kiwa. nl

О Kiwa

Kiwa имеет специализированные бизнес-подразделения, которые сосредоточены на определенных сегментах рынка в Нидерландах и на международном уровне. Мы предлагаем специализированные услуги в таких областях, как энергетика и водоснабжение, пожарная безопасность и охрана, инфраструктура, консультации по крышам и фасадам, спортивные сооружения и обучение. Вы можете связаться с этими бизнес-подразделениями для тестирования, инспекции, сертификации, обучения и консультаций, адаптированных к вашему сегменту рынка.

Типы пластиковых трубопроводов: выбор правильного материала

Можно легко подумать, что все типы пластика одинаковы, но реальность не может быть дальше от истины, особенно когда речь идет о пластиковых водопроводных системах.

Существуют тысячи различных типов пластмасс, каждый со своими физическими и химическими свойствами. Когда дело доходит до водопроводных систем горячего и холодного водоснабжения, используются пять различных пластмасс, каждый со своими свойствами.

5 различных типов пластиковых трубопроводов для жилищного водопровода:

PEX
PE-RT
Полипропилен
полибутилен
ХПВХ

Четыре материала — PEX, PE-RT, полипропилен и полибутилен — происходят из семейства полиолефиновых пластиков и имеют некоторые ключевые сходства.ХПВХ стоит особняком в семействе виниловых пластиков и обладает уникальным набором свойств, отличающих его от полиолефинов.

Краткая история полибутиленовых труб

В 1970-х годах полибутилен был представлен на рынке сантехники Северной Америки в качестве первого полиолефинового материала, используемого для распределения горячей и холодной воды. Однако к началу 1990-х годов этот продукт был вовлечен в два крупных коллективных иска, в результате которых было урегулировано более 1 миллиарда долларов. В результате полибутилен больше не разрешен в новом строительстве в Северной Америке.

Молекула полибутилена

Полибутиленовая труба вступает в реакцию с низким содержанием хлора в питьевой воде, что приводит к ее разрушению и преждевременному выходу из строя. Сегодня наличие полибутиленовых труб в доме обычно является обязательным раскрытием в процессе продажи дома. Сантехники и инспекторы обычно рекомендуют полностью удалить полибутиленовые трубы из домов. Согласно условиям коллективного иска, по меньшей мере 350 000 домов были перенаправлены из-за поломки полибутилена.

Сантехнические трубы PEX

Вскоре после того, как полибутилен ушел с рынка, был представлен новый полиолефин — сшитый полиэтилен, обычно называемый PEX. Как и все полиолефиновые материалы, PEX — пластичный, гибкий пластик; но у него также есть самая большая слабость полиолефиновых водопроводных систем: хлор.

Молекула PEX

Подобно полибутилену, хлор разрушает молекулярные связи в трубах PEX, что приводит к образованию микротрещин, которые постепенно расширяются до выхода трубы из строя.Хотя процесс сшивки действительно обеспечивает немного более высокую устойчивость PEX к хлору, чем полибутилен, из-за уменьшения количества уязвимых химических связей, за последнее десятилетие в Соединенных Штатах был задокументирован широкий спектр вызванных хлором отказов трубопроводов PEX.

В трубопроводах PEX для горячей воды наблюдается разложение хлора уже через два года после установки.

Помимо проблем с разложением под действием хлора, полимерная структура PEX делает его уязвимым для других проблем, включая качество воды, проницаемость и потенциал роста биопленки.

Трубы полипропиленовые сантехнические

Другой полиолефиновый пластиковый материал, который используется в домашних водопроводных системах, — это полипропилен. Он имеет многие из тех же проблем, которые присущи полиолефиновым материалам, но при этом создает некоторые новые проблемы.

Молекула полипропилена

Подобно PEX и полибутилену, он не устойчив к разложению хлора. Фактически, он может разрушаться в системах с горячей хлорированной водой, вызывая отслаивание кусков материала и засорение приспособлений и приборов.

Полипропилен не такой пластичный, как другие полиолефиновые пластмассы, а это означает, что он не может легко расширяться или гофрироваться, как другие полиолефиновые материалы. Из-за этого ограничения для соединения полипропиленовых труб необходима технология термического плавления. Этот метод может быть особенно трудным в ограниченном пространстве и требует сварки, что создает опасность ожога и увеличивает время процесса установки.

Полипропилен также гораздо менее надежен в системах горячего водоснабжения; Чтобы компенсировать это, производители используют комбинацию армирования стекловолокном и значительно более толстую стенку трубы, уменьшая расход и уменьшая количество доступных крепежных элементов.

Трубы PE-RT

PE-RT (полиэтилен повышенной термостойкости), широко распространенный в Европе, является относительно новым для рынка сантехники Северной Америки. У него ограниченный послужной список в Северной Америке, но его химический состав предполагает, что он может столкнуться с теми же проблемами, что и другие европейские полиолефиновые трубопроводные материалы, которые были плохо приспособлены для обработки североамериканских процедур дезинфекции воды, включая отказы, вызванные хлором.

Молекула PE-RT

PE-RT состоит из того же основного материала, что и PEX — полиэтилен, но в отличие от PEX, он не обладает преимуществом сшивания для повышения его устойчивости к хлору.В недавней статье, посвященной внедрению PE-RT в Канаду, один производитель PE-RT заметил: «Причина, по которой PE-RT так долго добирался до Канады, в первую очередь связана со стандартами хлора … То, как они производили полиэтилен. -RT в Европе и других местах не соответствовал требованиям ».

Без выгоды от сшивания PE-RT все больше зависит от временных антиоксидантов, которые замедляют скорость разложения, чтобы достичь даже тех же результатов, что и PEX.

Сантехнические трубы из ХПВХ

Хлорированный поливинилхлорид (ХПВХ) имеет другой химический состав, чем полиолефиновые пластмассы.Как хлорированный виниловый материал, ХПВХ по своей природе невосприимчив к разложению, вызванному хлором. Помимо устойчивости к хлору, химическая структура виниловых материалов делает их практически непроницаемыми для внешних загрязнений в соответствии с EPA.

Молекула ХПВХ

Трубы из ХПВХ, используемые в Северной Америке более 60 лет, доказали свою надежность и безопасность на этом рынке. Они соответствуют всем соответствующим требованиям ASTM, NSF и государственных требований к водопроводным системам и регулярно проходят независимые проверки сторонними испытательными организациями.

Пластиковые трубы — привлекательная альтернатива меди благодаря более низкой стоимости и простоте монтажа. Но не думайте, что все пластиковые трубы одинаковы. Эти преимущества имеют смысл только в том случае, если выбранная система трубопроводов работает надежно и не ухудшает качество воды.

Даже в мире ХПВХ существуют различия в характеристиках различных брендов. По этой причине важно выбрать не только материал, но и марку труб, которым вы можете доверять.

FlowGuard Gold® CPVC обеспечивает бескомпромиссные преимущества пластиковых трубопроводов. Экономичный, простой в установке и совместимый с дезинфекцией воды хлором, есть множество веских причин для перехода на трубопроводные системы FlowGuard Gold.

Сверхмощные и универсальные фитинги для полипропиленовых труб Выбор рекомендуемых поставщиков

О продуктах и поставщиках:

Профессионально и профессионально завершите свои проекты сантехники с помощью. Фитинги для полипропиленовых труб , предлагаемые на Alibaba.com, подходят для трубопроводов различных размеров и форм. Независимо от того, используется ли он в линиях подачи питьевой воды или в системах отопления, расширение. Полипропиленовые фитинги прочные и стабильные, они отлично справятся с вашей работой. Обязательно просматривайте невероятное. Фитинги для полипропиленовых труб , производимые мировыми гигантами сантехнической промышленности, обеспечивают долговечные решения для сантехники.

The. Полипропиленовые фитинги для труб , изготовленные из сверхпрочных материалов, таких как нержавеющая сталь, медь, ПВХ, латунь и черный цвет, призваны сделать ваши водопроводные системы более надежными и эффективными. Выберите из огромного выбора. Фитинги для полипропиленовых труб , включая фитинги, резьбовые, ковкие, щетки, штуцеры, тройники, обжимные, муфты, колена, переходники и многое другое. Файл. Полипропиленовые фитинги просты в установке, обслуживании, прочны и гибки.

Alibaba.com предлагает товары высокого качества. Фитинги для полипропиленовых труб различной длины и размеров, от коротких 5-футовых деталей до рулонов длиной 500 футов. Находить. Полипропиленовые фитинги для труб с повышенной химической стойкостью и способностью выдерживать высокие температуры, идеально подходят для обработки холодной и горячей воды, промышленных жидкостей и сточных вод. Файл. Полипропиленовые фитинги могут быть присоединены химическим способом, с резьбой, сваркой или механическим соединением для создания герметичных соединений.

Вы - домашний мастер или профессионал, стремящийся к эффективному выполнению своих сантехнических проектов? В магазине Alibaba.
