[Инструкция] Подключение Посудомоечной Машины Своими Руками

Машина для мытья посуды используется в быту всё чаще и чаще. Это устройство имеет массу плюсов, заключающихся не только в отсутствии необходимости мыть посуду вручную. Эксплуатация «посудомойки» гораздо более выгодная, нежели мытьё посуды с помощью моющего средства в раковине. Сбор грязной посуды в течение всего дня и однократное применение для её мытья этого прибора дают весьма существенную экономию воды и моющего средства. Финансовый эквивалент такой экономии настолько велик, что позволяет окупать даже затраты на электричество при работе посудомоечной машины (ПММ). В статье будут рассмотрены различные нюансы самостоятельной установки и подключения посудомоечной машины в условиях современной квартиры.

Основные этапы подключения

Читайте также:  Из чего сделать фартук на кухне: выбираем долговечный и красивый вариант (150+ Фото & Видео) +Отзывы

Успешное подключение коммуникаций (электричество, вода, канализация)

Условно процесс ввода ПММ в эксплуатацию можно разбить на три основных этапа:

  • монтаж посудомойки на месте её установки
  • подключение к водным коммуникациям (источникам воды и канализационному стоку)
  • подключение к электричеству

Принципы, которыми руководствуются при каждом этапе подключения достаточно просты и базируются на правилах эксплуатации того или иного вида ресурса (воды и электричества).

Несоблюдение тех или иных норм может привести к аварийным ситуациям в работе машины и быть источником опасности при её эксплуатации.

Для установки машины потребуются дополнительные детали:

  • специализированный сифон для слива (устанавливается на раковине)
  • водопроводный шаровой кран
  • соединительные шланги (если они не идут в комплекте с посудомойкой)
  • хомуты для фиксации
  • розетка с заземлением
  • защитные дифференциальные автоматы или устройство защитного отключения (УЗО), если они не были предусмотрены в проекте электроснабжения помещения

Читайте также:  Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

Элементы для подключения посудомоечной машины к водопроводу

Инструменты, необходимые для монтажа:

На каждом из этапов установки возможно появление различных ошибок. Эти ошибки, поначалу малозначимые, способны позже привести к нежелательным последствиям. Чтобы избежать их, рассмотрим каждый из этапов более детально,

к содержанию ↑

Установка посудомоечной машины

Читайте также:  Установка унитаза в частном доме: инструкция для новичков по правильному монтажу сантехники своими руками | Фото & Видео

Конструктивно посудомойки могут быть двух типов: отдельно стоящие и встроенные. Первые представляют сбой отдельные электрические приборы в собственном корпусе, которые могут быть установлены практически в любом месте кухни. Главное – чтобы к ним было удобно подводить коммуникации и при их подведении соблюдались все необходимые нормы.

Монтаж и подключение посудомоечной машины

Встроенные посудомойки устанавливаются в уже готовые элементы кухни (шкафы и ниши), к которым заранее подведены точки ввода воды и электричества. Такие ПММ могут иметь как собственную переднюю панель с органами управления, так и использовать в качестве передней панели декоративную пластину, выполненную из дерева или МДФ. В этом случае органы управления ПММ будут скрыты; чаще всего их располагают на дверце с торца.

к содержанию ↑

Отдельно стоящие ПММ

Читайте также:  Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Наружный настольный вариант посудомойки

В зависимости от габаритов такой посудомойки, она может быть установлена на полу или на специальной подставке. В роли подставки может выступать, например, столешница. Обычно ПММ высотой более 60 см устанавливают на пол, а высотой 45-60 см – на подставку.

Основных требований при подобном способе установки всего два:

Отклонение от горизонтальной плоскости при монтаже ППМ должно быть не более 2°.

Проверка правильности установки делается с помощью уровня, который прикладывается к крышке посудомойки. Все машины снабжаются ножками с регулируемой высотой, поэтому при выравнивании машины проблем возникнуть не должно.

Читайте также:  Декоративная штукатурка стен своими руками. Обзор простых решений: как изготовить, как наносить шпаклевку | 115+ Фото & Видео

Регулировка высоты машины при помощи специального винта

Если коммуникации уже подведены к месту установки, то особых проблем при монтаже ППМ не возникнет, если же их нет, то придётся к месту установки прибора подводить электричество и воду.

Здесь следует помнить, что длина стандартных шлангов, и кабеля подключения электричества, идущих в комплекте с машиной, не превышает 1.5 м.

Поэтому место её расположения следует выбирать, исходя из этих расстояний. Применение дополнительных удлинителей для подачи воды и электричества крайне нежелательно.

Обычно, при выборе места установки машины, её стараются разместить поближе к водным коммуникациям – холодной воде и канализационному стоку, а уже электричество подводят любым удобным способом, поскольку монтаж электрики менее трудоёмкий, нежели монтаж водоснабжения. Если для того, чтобы провести электричество, максимум, что придётся сделать – это проштробить стену для размещения проводки и установить гнездо для розетки, то в случае с водой список мероприятий будет существенно больше.

к содержанию ↑

Встраиваемые ПММ

Читайте также:  Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

В данной ситуации всё гораздо проще

Все встраиваемые посудомойки (кроме очень ограниченного числа моделей) имеют не только стандартные габариты, но и стандартные положения точек ввода электричества и воды.

Габариты посудомоечных машин достаточно жестко стандартизированы:

  • высота – не более 82 см для полноразмерных и не более 46 см для малогабаритных
  • ширина – 60 см для полноразмерных и 45 для узких или малогабаритных
  • глубина – 48 или 58 см

Перед тем, как жёстко закрепить ПММ в нишах или шкафах, их также необходимо выровнять при помощи уровня. Это просто сделать, поскольку встраиваемые машины также снабжаются ножками с регулируемой высотой.

При монтаже машины её следует максимально приподнять на регулируемых ножках, чтобы между верхней крышкой машины и столешницей не было щелей.

Важной деталью для встраиваемых ПММ является парозащита в виде специальной металлической пластины. Она устанавливается в передней верхней части ниши и закрепляется при помощи саморезов к нижней части столешницы. Благодаря применению этого устройства столешница не будет разбухать от пара при открытии дверцы посудомойки. Иногда вместо этой пластины используют алюминиевую фольгу или скотч, который закрепляют по части периметра дверцы (на столешнице и боковых стенках).

к содержанию ↑

Подключение к водопроводу и канализации

Читайте также:  Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Кран для подключения посудомойки к водорозетке

При подключении к системе водоснабжения необходимо шланг от ПММ подключить к водорозетке не напрямую, а при помощи специальной запорной арматуры. Она представляет собой специальный кран, один конец которого подключается к водорозетке, а второй (с резьбой ¾ дюйма) – к шлангу от ПММ. Использование этого устройства поможет перекрыть воду в случае неисправности входного клапана машины.

Дальнейшее подключение достаточно просто – к запорному крану подключается конец шланга от ППМ. Другой конец соединительного шланга подключается непосредственно к машине. При этом желательно, чтобы шланг был снабжен системой AquaStop (у некоторых моделей она называется AuqaControl). Применение подобной системы защищает машину от протечек, блокируя подачу воды в случае неисправности главного клапана в машине.

Шланг с системой AquaStop

После того, как шланги подключены, проверяется их герметичность путём открытия крана подачи воды при отсутствии напряжения.

Подключение слива осуществляется либо непосредственно к отдельному выводу канализации (если он был предусмотрен), либо при помощи специализированного сливного сифона раковины. Последний метод в настоящее время применяется гораздо чаще, поскольку значительно упрощает конструкцию слива на кухне, т.к. нет необходимости в отдельном отведении канализации для посудомойки.

В конструкции подобного сифона предусмотрено место для подключения дополнительного сливного шланга. Иногда подобных отведений бывает несколько.

Читайте также:  ТОП-10 Лучших фильтров для воды под мойку | Обзор самых популярных моделей в 2019 году +Отзывы

Специализированный сифон для слива ПММ с двумя дополнительными отведениями

Альтернативным способом подключения к канализации является использование дополнительного тройника в сливе раковины.

Дополнительный тройник в сливе раковины

В случае применения дополнительного тройника слив ПММ рекомендуется подключать к нему при помощи обратного клапана.

Сливной шланг посудомойки должен иметь изгиб на уровне порядка 50-70 см от основания машины. Для этой цели на задней панели машины предусмотрено крепление.

к содержанию ↑

Подключение к электросети

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата

. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная  мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё.

Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

Читайте также:  [Инструкция] Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

к содержанию ↑

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

7.3 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8.5

Добавить свой отзыв

krrot.net

Подключение посудомоечной машины своими руками

После покупки посудомойки до момента восторга от чистой посуды остается один шаг – это подключение посудомоечной машины к сливу, воде и электричеству. Многие, не задумываясь, вызывают мастера, полностью доверяя ему эту работу. Другие напротив, решив сэкономить, начинают изучать этот вопрос, чтобы подключить технику своими руками. И это правильно, изучив нюансы, вы точно сможете понять, насколько все сложно или просто. Если у вас есть время и желание, то эта статья для вас, мы подробно расскажем, как подключить посудомоечную машину самостоятельно.

Порядок выполнения работ

Начнем с того, что определимся с чего нужно начинать подключение посудомоечной машины, что лучше подключить первым слив или воду? Почему возникает такой вопрос, да потому что в некоторых инструкциях сначала предлагается установить встраиваемую технику, потом подключать ее к сливу. Но представьте себе, как надо изловчиться, чтобы подлезть к задней стенке посудомойки, когда она уже установлена. Поэтому единственно верной последовательностью может быть:

  1. подключение машины к сливу;
  2. подключение к воде;
  3. подключение к электрической сети;
  4. пробное тестирование;
  5. установка в нишу или в отведенное место.

Предваряют все эти этапы небольшие подготовительные работы по распаковке машины, подготовке необходимых инструментов и комплектующих.

Важно! После того как машина доставлена в помещение, где она будет установлена, нужно подождать, чтобы она постояла какое-то время, не нужно сразу включать ее в сеть.

Необходимый инструмент и возможные трудности

Для того чтобы правильно подключить посудомойку, кроме отвертки и плоскогубцев могут потребоваться дрель, уровень, а также:

  • хомуты;
  • сифон с дополнительным ответвлением;
  • кран-тройник латунный или бронзовый, но только не силуминовый;
  • гаечный ключ;
  • кусачки;
  • розетка с заземлением.

Кроме этого, стоит предупредить вас о том, что при установке посудомоек разных марок могут появиться нюансы и некоторые трудности. Так, например, короткий заливной или сливной шланг, короткий электрический шнур. В таком случае придется докупать комплектующие отдельно. Очень часто прокладки, идущие в комплекте, тоже не подходят, поэтому многие специалисты используют для изоляции резьбовых соединений фумку. Вот еще некоторые особенности подключения посудомоек:

  • У Bosch необходимо правильно, строго по инструкции, располагать уплотнительную прокладку. Если ее перевернуть не той стороной, то через 2-3 цикла мойки случится протечка. У Бош очень чувствителен клапан, стоящий на подаче воды, поэтому при установке нужно сразу позаботится о подключении проточного фильтра.
  • Что касается известных посудомоечных машин от Сименс, то они одни из самых неприхотливых при подключении, но требовательны к размерам ниши и креплениям.
  • Посудомоечные машины Electrolux чувствительны к наклонам. Наклон не должен быть более 2 градусов, поэтому при выравнивании машины на полу, может потребоваться уровень.

Подключение слива и воды

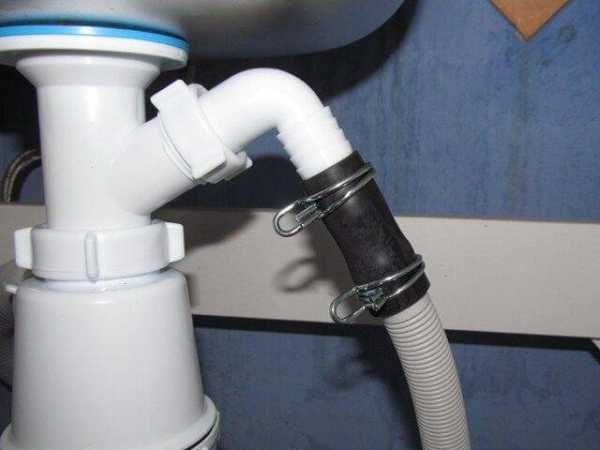

подключиться к канализации, придется поменять обычный сифон на тот, у которого есть штуцер, если вы с посудомойкой подключаете еще и стиральную машину, то штуцера должно быть два. При установке компактной посудомоечной машины под раковину потребуется специальный сифон, об этом мы писали в статье Компактные посудомоечные машины под раковину.

После того как сифон будет переустановлен можно подключать сливной шланг машины. Для этого конец дренажного шланга посудомоечной машины одевается на «носик» сифона и затягивается хомутом. Такое соединение будет надежным.

Подключая посудомойку к сливу, нужно не забыть:

  • в месте соединения шланга и штуцера создать v-образный перегиб, который обеспечит максимально естественный слив воды из машины, и при этом вода не будет возвращаться обратно;
  • внизу должно быть колено, это поможет избежать появления запаха в посудомоечной машине. Схема подключения посудомоечной машины наглядно отражает расположение дренажного шланга, где должен быть перегиб и колено.

К сведению! По возможности не удлиняйте сливной шланг, это приведет к излишней нагрузке насоса, его быстрому выходу из строя.

Некоторые вместо подключения сливного шланга к сифону, перекидывают шланг через раковину. Одно дело если у вас компактная посудомоечная машина, стоящая на столе. И то, мы бы не рекомендовали такой способ. Но если посудомойка напольная, то качать воду придется высоко, насос быстро выйдет из строя. Кроме того, такой способ не безопасен, шланг может соскочить с раковины и потопа на кухне не избежать.

Самый оптимальный вариант — подключить воду к посудомоечной машине через смеситель. Для этого нужно:

  • перекрыть воду, идущую на смеситель;
  • отсоединить шланг холодной воды от смесителя, убрав старую изоляцию;
  • подсоединить тройник с краном к трубе с холодной водой;
  • подключить к одному выходу тройника шланг смесителя, а к другому фильтр грубой очистки, непосредственно к фильтру подключается наливной шланг посудомойки, при этом все соединения изолируются фумкой.
    Прикручивать наливной шланг нужно вручную достаточно сильно, ключи в этом случае не потребуются.

Важно! Подключаться рекомендуется к холодной воде, она чище горячей, однако есть посудомоечные машины с подключением и к горячей, и к холодной воде.

Подключение к электрической сети

Подключение посудомоечной машины к сети должно осуществляться только через отдельную заземленную розетку. Не допускаются тройники и удлинители, кроме того нельзя подключать к одной розетке одновременно с посудомоечной машиной холодильник и плиту. Поэтому о розетке для машины нужно заботиться на этапе монтажа электрических коммуникаций. В противном случае лучше вызвать специалиста, который выведет от электрического щитка провода и сделает розетку с заземлением.

Пробное тестирование

Завершающим этапом подключения посудомоечной машины должно быть ее тестирование. Для этого можно запустить тестовую мойку без посуды с использованием соли и порошка. Это дает возможность проверить, насколько правильно был осуществлен монтаж коммуникаций. Особое внимание нужно обратить на то, как набирается вода, нет ли протеканий воды в местах соединений. Если все прошло хорошо, устанавливаем посудомойку в отведенное место или задвигаем в нишу.

Процесс подключения машины можно считать завершенным. Надеемся, что вам понятно, как подключить посудомоечную машину своими руками. В дополнение к статье предлагаем посмотреть видео о подключении посудомойки.

mashmaster.ru

Подключение посудомоечной машины

Производители собирают посудомоечные машины по разработанной схеме. Расположение и тип узлов схожи, поэтому устройство рассматривают на одном примере. В статье описано подключение аппарата к водопроводу, электрической сети и его проверка на протечку. Описание компактных моделей, размещаемых на столе есть в конце.

Устройство посудомоечной машины

Компоненты посудомоечной машины расположены в металлическом или пластиковом корпусе. Каркас собран из металлических стоек, которые принимают нагрузку от двигателей и насосов. Внутри бункера посудомойки стенки изготовлены из нержавеющей стали. Сделано это для продления срока службы при воздействии воды и моющих средств. Столовые приборы загружаются в посудомоечную машину через переднюю дверцу, которая откидывается на 90 градусов. Двойка на схеме – пружина, которая делает движение створки плавным и облегчает закрытие. Тарелки, вилки и другие предметы раскладываются по корзинам. Верхняя обозначена цифрой 1.

Поддонов в посудомоечной машине два или три. Высота меняется под габариты посуды. Корзины съемные или несъемные. Производители предусматривают откидные пластиковые держатели для ножек фужеров. Цифрой 3 на иллюстрации выше обозначены разбрызгиватели или коромысла. Их роль – подача направленной струи воды. Распылители вращаются, покрывая внутренний радиус посудомоечной машины. Столовые приборы обдаются холодной и горячей водой. Для отслеживания температуры встроено термореле (4).

Остатки пищи, попадающие с грязной посудой в машину, задерживаются при отводе жидкости через фильтры (5). С канализационной трубой посудомойка соединяется сливным шлангом (6). Рукав схож с применяемым в стиральных машинках. Уровень воды и давление отслеживаются реле под номером 7. Жидкость отводится под давлением, что важно при перепаде высоты отверстия в посудомоечной машине и в канализации. Делается это насосом (8). В днище посудомоечной машины установлен датчик протечки (10). Если его сенсоры замыкаются жидкостью, то он перекрывает входной клапан (17). Сигналы к компонентам поступают от блока управления под номером 11. Давление воды внутри машинки нагнетается насосом (12). Вместе с жидкостью подается моющее средство, проходящее через дозатор (16).

Если в процессе программы дверца посудомоечной машины откроется, то вода уйдет к соседям снизу. Чтобы этого не произошло, защелка с блокировкой под номером 15 удерживает створку. Пар остается в бункере благодаря уплотнительной резинке (18). Посудомойка без подвода горячей воды нагревает ее ТЭНом под номером 20. Опция в приборе – второй нагреватель и вентилятор. Последний монтируется в посудомойках с функцией турбосушки. Посуда ополаскивается чистой водой, поэтому в моделях посудомоек устанавливается датчик жидкости, чтобы средство не попадало на вымытые столовые приборы.

Для посудомоек с двумя или тремя системами сушки предусматривают датчик. Сенсор анализирует температуру воздуха в кухне и выбирает программу. В премиальных моделях посудомоек присутствует анализатор жесткости. Он добавляет в воду соль для смягчения и подбирает режим мытья. Процесс отслеживают на цифровом дисплее или на светодиодных индикаторах посудомоечной машины. Третьим вариантом является «луч на полу». На участок, рядом с машинкой проецируется красная или зеленая точка, которая указывает на пройденный этап.

Принцип работы посудомоечной машины

Клавишей включения активируется посудомоечная машина. Прибор информирует о рабочем состоянии индикацией на дисплее или одновременным секундным мерцанием светодиодов. Осуществляют загрузку посуды в корзины посудомойки, закрывают дверцу и выбирают программу. Блокируется сливной клапан и активируется впускной. Вода поступает в посудомойку по заливочному шлангу. Проходит ионообменник для смягчения и сливается в водосборник. При достижении уровня срабатывает датчик и закрывает впускной клапан. Жидкость греется до температуры, предусмотренной режимом.

Циркуляционный насос подает нагретую воду по каналам посудомойки к разбрызгивателям. Через форсунки жидкость обмывает посуду. Стекая по стенкам машинки, попадает в фильтр, очищается и используется повторно. Параллельно вода насыщается моющими средствами. После цикла мойки приборы ополаскиваются холодной жидкостью. Отработанная сливается после активации клапана. На втором и третьем этапе ополаскивания посудомойка использует теплую или горячую воду. Тарелки, ложки и вилки сушатся конденсационным методом, в котором влага испаряется из-за разности температур. При турбосушке активируется вентилятор.

Подключение посудомоечной машины своими руками

Для подключения посудомоечной машины используют следующий набор инструмента:

  • уровень;
  • фильтр грубой очистки;
  • сифон с входом для слива;
  • кабель;
  • разводной ключ;
  • уплотнительная лента;
  • бокорезы;
  • шаровый кран;
  • розетка с заземлением;
  • дифференциальный автомат.

Экономить на комплектующих не стоит, т. к. от этого зависит срок службы посудомоечной машины.

Установка посудомойки на место

Посудомойки бывают соло и встраиваемыми. Первые устанавливаются на желаемом участке без или с привязкой к мебели. Для встраиваемых при проектировании кухонного уголка делается ниша, которая по габаритам соответствует машинке. Если длина сливного шланга посудомойки превысит 1,5 метра, то будут проблемы с насосом при сливе. Это учитывается при выборе места под посудомойку. Когда выдержать расстояние не получится, то машинку монтируют в ванной. Рядом с посудомойкой размещают розетку с заземлением.

Внимание уделяют плоскости пола под посудомоечной машиной. Не должно быть перекосов, это проверяют пузырьковым уровнем. Модели приборов имеют регулируемые ножки, нивелирующие небольшие погрешности. Для компактных посудомоечных машин, которые устанавливаются на стол или подставку, не делают стационарный слив. Шланг крепится к раковине при использовании. Если в посудомойке отключаемый насос, то его не используют, т. к. из-за перепада уровня вода уходит сама.

Подключение посудомоечной машины к электросети

Производители посудомоечных машин указывают мощность подключения в паспорте. Для однофазной сети она не превышает 3,5 кВт. Розетка под машинку должна выдерживать силу тока в 16 ампер. Ее размещают на расстоянии в 1–1,5 метра от посудомойки. Потери на кабеле питания машинки будут небольшими, что не приводит к перегреву. Линия прокладывается от распределительного щитка, в котором устанавливают отдельный автомат. Используют дифференциальный на 16 А, т. к. его чувствительность меньше, чем у УЗО, что предотвратит ложные срабатывания.

Провод помещают в штробу, если ремонт еще незавершен. Если отделка закончена, то проводник протягивают в кабель-канале. Покупают ВВГ или ППВ 3×2,5. Контакты фиксируют пластинчатыми зажимами, чтобы кабель не ушел из-под винта. Смежная розетка со стиральной машинкой не используется, т. к. общее потребление превышает допустимое. На время, когда посудомойка не задействована, питание выключают в щитке.

Подключение посудомоечной машины к водопроводу

Перед подключением посудомоечной машины к водопроводу перекрывается входной вентиль. Такой шаг предотвращает протечки в процессе монтажа переходников, фильтра и клапана. Подключают посудомойку гибким шлангом. Тройник устанавливают в месте, где смеситель соединен с водопроводом. Резьба переходника уплотняется тефлоновой лентой. Витков не должно быть много, т. к. ее закусит и снимет. После тройника устанавливается шаровый кран. Его задача – вручную отключать посудомоечную машину для ремонта или замены патрубка. После крана монтируется фильтр тонкой очистки, предотвращающий попадание ржавчины и мусора в механизм машинки. Гибкий шланг накручивается на отвод фильтра без уплотнительной ленты, т. к. в гайке есть резиновая прокладка.

Посудомойку можно установить в домах, где отсутствует водопровод, например, на даче. Для этого на чердак поднимают пластиковый бак. Его крепят деревянными или металлическими распорками. Стенки утепляются пенополистиролом или минеральной ватой, чтобы вода не замерзала зимой. От емкости подводят трубу и подключают аппарат. Бак наполняют водой из колодца или скважины глубинным насосом. Перед покупкой машинки, важно убедиться, что для нее хватит давления жидкости, идущей самотеком.

Совет! Входной кран на посудомоечную машину перекрывают, когда она не используется. Делается это для продления срока службы заливного клапана.

Для моделей посудомоек с двойным подключением делается подвод холодной и горячей воды. Последнюю не стоит брать из водопровода. Она наполнена примесями, что испортит механизм машинки и увеличит плату за тепло. Горячую воду к посудомоечной машине подводят от бойлеров или накопительных емкостей через фильтр. В этом случае экономия будет очевидной, т. к. используется излишек жидкости и не включается ТЭН посудомойки.

Если на входе в смеситель уже подключена стиральная машинка через тройник, то монтировать еще один под посудомойку нет смысла. Проблема – увеличение нагрузки на резьбу и отсутствие пространства под мойкой. Рационально установить коллектор. К нему делают подвод и водоразборные точки подключают к выводам гибкими шлангами. На ввод коллектора и на его выходы ставят краны. Первый перекрывает узел, остальные каждый прибор отдельно.

Посудомойку подключают к стальной трубе. Если рядом с машинкой проходит магистраль, то не нужно тянуть шланг. Используют латунную седловую врезку. Переходник подбирают под диаметр трубы и монтируют как хомут. Сверлится отверстие в трубе, через которое вода поступает к посудомойке. На врезку накручивается кран, устанавливается фильтр и делается подвод к посудомоечной машине.

Подключение посудомоечной машины к канализации

При подключении слива посудомойки перекрывать стояки не нужно. Если машинка ставится на кухню, которая в использовании, то меняется сифон. Приобретается такой, как видно на фото выше. В нем предусмотрен отвод для шланга. Слив крепится выше гидрозатвора, чтобы запахи из канализации не просачивались на кухню. Переходник размещают углом вверх, чтобы при использовании раковины, вода из нее не попадала в посудомоечную машину. Шланг фиксируется на отводе хомутом. Если этого не сделать, то под напором насоса его сорвет.

Совет! Точка подключения шланга к сифону не должна находиться выше указанной в паспорте. Если этого не сделать, то посудомойка остановится с ошибкой.

Заменить сифон под мойкой не всегда возможно, т. к. он может быть занят стиральной машинкой или труднодоступен. В этом случае используют косой тройник для посудомойки. Он представляет собой канализационный угловой отвод. Разъединяют узел, где сифон мойки подключен к канализационной трубе, и вставляют переходник. В одно из отверстий подключается гофра от раковины. Во второй вставляется уплотнительное переходное кольцо. В последнее опускается гибкий шланг от посудомоечной машины. При таком подключении используется петля или «антисифон». Пример виден на фото выше. Делается это для водяного затвора, который удерживает запахи.

Совет! Подключение посудомойки к канализации при ремонте выполняется настенным сифоном.

Если производитель положил в комплект к посудомойке клапан для воздушного разрыва, то его устанавливают между машинкой и сливным отверстием. Элемент крепится к столешнице или к задней стенке мебели. Сверху отверстие закрывается декоративной накладкой. Видео об установке и подключении посудомойки есть ниже.

Проверка посудомоечной машины на протечку

После подключения посудомоечная машина не задвигается к стене. Плавно подается вода на заливной шланг посудомойки. Когда он открыт полностью поверяются резьбовые стыки. Они должны быть сухими. Если все в порядке, вентиль перекрывают и ставят посудомойку на место. Запускают короткий режим без посуды. В процессе наблюдатель находится рядом с машинкой. Если не выбило автомат, нет протечек на входе и выходе, то монтаж успешен.

Посудомойка на столе

Подключение настольной посудомойки осуществляется по примеру, описанному для полноразмерной. Разница заключается в подводе шланга залива и слива. Для них предусматривают отверстия в столешнице или за ней. Используют пластиковую накладку, чтобы скрыть сколы по краям реза. Если настольная машинка заложена в проект, то водопроводная и канализационная труба укладываются в штробу, а выводы делаются на уровне посудомойки.

Советы

При размещении сливного шланга от посудомойки в раковине, его фиксируют, чтобы он не выскочил и не затопил соседей. Посудомоечные машины от бренда Electrolux капризны к уровню пола. Отклонение при установке не должно превышать двух градусов. Техника от Siemens приобретается до заказа кухонного уголка. Габариты машинок этого бренда могут не соответствовать стандартам, поэтому их замеряют по факту. Если изменить последовательность, то посудомойка не влезет или останутся зазоры с мебелью.

Заземление от прибора подключается к контуру. Нельзя делать этого к газовой или водопроводной трубе. В многоэтажном доме по ним идут наводки, способные навредить электронике посудомоечной машины. Между стеной и торцом посудомойки зазор делают от 5 см. Это необходимо для циркуляции воздуха, которых вентилирует компоненты техники. Схемы подключения, приведенные в статье, общие. Для каждой модели в паспорте приводятся указания от производителя. Опираться следует на заводские стандарты.

Сетевые фильтры, готовые удлинители и электрические переходники не используются при подключении посудомоечной машины. Недостаточное сечение проводов или плохой контакт приводит к перегреву, поломке прибора или к поражу. Если нет возможности разместить розетку рядом с прибором, то удлинитель собирается самостоятельно. При монтаже посудомойки рядом с электрической плитой, холодильником или стиральной машинкой для каждого прибора подводится отдельная линия. Делается это для ликвидации сетевых помех и перегрузки.

Заключение

В посудомоечных машинах производители предусматривают отстроченный старт. В этом случае прибор программируется на работу ночью, когда нагрузка на сеть ниже. Опция актуальна для двухтарифных счетчиков. Чтобы ТЭН посудомойки служил дольше, используют добавки, предотвращающие образование накипи. Если в доме есть дети, то при покупке посудомоечной машины учитывается режим защиты от малышей, блокирующий управление.

bouw.ru

к водопроводу, к канализации, к электричеству своими руками

Проблему подключения посудомоечной машины необходимо решать еще до момента доставки столь долгожданного и нужного прибора. Будет очень разумным, наметив для себя определенную модель, поинтересоваться, что нужно для подключения посудомоечной машины, и войдут ли габариты корпуса в запланированное место под столешницей.

Как правильно подключать технику, своими силами или звать мастера

Все производители бытовой техники, за исключением некоторых китайских компаний, приводят правила установки и подключения посудомоечной машины в инструкции по эксплуатации аппарата. Мало того, дилеры и представители известных европейских брендов нередко требуют, чтобы подключение стиральных и посудомоечных машин выполнялось только уполномоченными специалистами, в противном случае в гарантии могут отказать.

Хотя на отдельные типы очень недешевой техники существует услуга бесплатного подключения. Например, большинство торгующих центров бытовой техники предлагают выезд мастера на подключение и диагностику посудомоечной машины Электролюкс совершенно бесплатно. Для более простых посудомоечных машин такие акции встречаются редко.

В подобной ситуации можно поступить следующим образом:

  • Согласиться и оплатить работу специалиста, отдав ему все вопросы, связанные с подключением техники. При этом в обязанности мастера не входит прокладка труб и проводки, подготовки места на кухне. Это все придется сделать самостоятельно, представитель сервиса только подсоединит проводку, сливные шланги и отметит в акте, что работы выполнены согласно требованиям и схеме подключения посудомоечной машины;
  • Выполнить подключение посудомоечной машины самостоятельно. При правильной подготовке на это уйдет максимум один день, будут сэкономлены средства и нервы, тем более что 99% объема работ по подключению все равно придется выполнять своими руками;
  • Купить в том же салоне услугу полугодовой гарантии на приобретенную посудомоечную машину. Как правило, это очень небольшие деньги, а проблема установки и подключения посудомоечной машины их вообще не интересует.

Таким способом можно получить реальную гарантию и упростить проблемы самостоятельной установки. Разумеется, если технику доставляют на дом или к месту проживания за счет фирмы — продавца, перед приемкой желательно с максимальной придирчивостью проверить комплектность поставки и отсутствие следов вскрытия корпуса.

К сведению! Подобный подход оправдан не только в ситуации с посудомоечной машиной. Если партия техники выпущена с браком, то неисправный узел «выстрелит» и сломается намного раньше, чем пройдет шесть месяцев.

С другой стороны, сервисные компании очень неохотно идут на бесплатную замену или обслуживание, чаще всего за быстрый и качественный ремонт приходится платить независимо от того, кто и как выполнял подключение посудомоечной машины.

Подготовка к установке и подключению посудомоечной техники на кухне

Прежде всего, необходимо определиться с выбором типа корпуса, посудомоечные машины могут выпускаться в двух исполнениях:

  • Встраиваемые или монтируемые в мебельный гарнитур кухни. На сегодня это наиболее оптимальное решение, если существует проблема, где установить посудомоечную машину на маленькой кухне;
  • Отдельно стоящие конструкции. Как правило, корпус устанавливают на одном из флангов мебельного фасада, но при желании можно посудомоечную машину разместить и под столешницей, если, конечно, позволит высота подъема.

Стандартная глубина корпуса посудомоечной машины составляет 50 см. Это значит, что при встраивании в нижний ряд мебельного фасада лицевая панель будет находиться в одной плоскости с ящиками и шкафами.

Что нужно знать о посудомоечной машине до подключения

Но существуют и универсальные аппараты, чаще всего немецкого и итальянского производителя. Например, подключение посудомоечной машины Бош можно выполнить практически в любом месте кухни или даже в коридоре. Высота машины — 84 см, легко регулируется винтовыми ножками до требуемых 80-81 см.

Некоторые мастера пытаются встраивать модель SPS50E82EU в кухонный фасад, это вполне реально и оправданно, если речь идет о том, как разместить посудомоечную машину в маленькой кухне. Но стоит помнить, что производитель не учитывал возможность такого варианта монтажа и подключения, поэтому при проведении сервисного обслуживания потребуется изрядно попотеть, чтобы добраться до фильтра, автомата «Аквастоп» или вывода шланга.

К сведению! Нельзя устанавливать посудомоечную машину любого типа непосредственно под кухонной мойкой и вблизи стирального аппарата.

Кроме того, универсальные системы имеют большую глубину корпуса, достигающую 60 см, на стандартном фасаде посудомоечная машина будет просто выступать на 10 см. Поэтому, выбирая место, куда поставить посудомоечную машину на маленькой кухне, лучше всего отдавать предпочтение угловым участкам фасада, например, в месте примыкания гарнитура к наружной стене, даже если рядом стоит радиатор отопления.

Подготовка к монтажу встраиваемой машинки

Предварительно в месте, выбранном для монтажа и подключения машины, удаляют полки и ящики нижнего яруса фасада. С помощью кольцевого сверла и электродрели в боковой стенке вырезают отверстия под прокладку водяного и канализационного шлангов.

К месту подключения протягивают гофровый рукав для электропроводки и силиконовую трубу для заземляющей жилы. Все элементы должны быть подняты над уровнем пола минимум на 10 см и закреплены пластиковыми хомутами на прилегающей кухонной стене.

Дно короба, в который планируется подключение встраиваемой посудомоечной машины, усиливают дополнительными подставками, или удаляют донную часть напрочь, если предполагается монтаж машинки универсального типа посудомойки. Чтобы сохранить жесткость фасада, задние стенки стягиваются алюминиевым профилем, а для встраиваемого корпуса в стенках фасада вырезают боковые окна, через которые можно добраться до тыльной стороны аппарата.

Первый этап, подключение машины к водо-канализационной системе кухни

В первую очередь необходимо продумать вопрос, как выполнить подключение посудомоечной машины к водопроводу и канализации. Посудомоечный аппарат в среднем потребляет не более 10 л воды на одну мойку, не сравнить, конечно, с расходами стиральных машин, но все равно потребуется собрать максимально надежный вывод сточных вод в канализационную трубу квартиры.

Для нормальной работы сливной системы посудомоечной машины необходимо выполнить несколько требований:

  • Рекомендуемая длина шланга, используемого для подключения слива, по инструкции не должна превышать 1,5 м. Если стиральная машина находится в противоположном от мойки углу, то подключение можно организовать с помощью полиэтиленового шланга, диаметром не менее ¾ дюйма, его гидравлическое сопротивление в несколько раз ниже, чем у фирменного удлинителя;
  • Для врезки в систему канализации используется пластиковый тройник, устанавливаемый на трубу перед заходом в сильфонное колено мойки. Высота включения должна быть не менее 60 см, а сам сливной гофр рекомендуется устанавливать с перегибом.

Аналогичным способом выполняется подключение дренажной трубочки, через нее большей частью сходит относительно чистая вода, поэтому ее можно подключать в любом месте сливной системы.

Такая схема обеспечивает надежное блокирование грязной воды в канализации и гарантирует невозврат сброшенного водяного потока обратно в посудомоечную машину. Если в помещении нет мойки, и соответственно, вход в канализационную трубу расположен на высоте 13-15 см, то потребуется установить тройник или уголок, диаметром 50 мм, с помощью которого по установленной схеме стандартно выполняют подключение посудомоечной машины к канализации.

Подключить слив посудомоечной машины можно, закинув сливной шланг в мойку, или, загнув гофр дугой, завести вывод непосредственно в канализационную трубу. Такие способы не очень хороши, так как влияют на стабильность работы посудомойки. Но в качестве временной меры или способа проверки работоспособности аппарата вполне могут использоваться какое-то время.

Подключение воды

Принцип подключения посудомоечной машины к водопроводу ничем не отличается от подобной процедуры для стиралки, поэтому большинство владельцев новоприобретенной техники легко выполняют данный тип работ своими руками.

Следуя рекомендациям производителя, первоначально потребуется врезать кран – тройник в водопроводную трубу. Если на кухне используются металлопластиковые трубы, то проблем нет, значительно сложнее сделать врезку в ситуации, когда трубы стальные или пластиковые. В последнем случае потребуется паяльник для полипропилена и двухсторонний отвод.

Если труба металлическая, то для подключения посудомоечной машины потребуется специальный хомут-врезка и электродрель со сверлом большого диаметра.

Все это не очень удобно, особенно, если учесть, что для того чтобы включать машинку, всякий раз придется забираться в шкаф под мойку.

Проще и надежнее установить бронзовый тройник на уже существующий водопроводный кран, например, на мойке. Для подключения перекрывается вода на входе в квартиру, снимается старый кран. После подмотки фум-лентой наворачивается тройник, и старый кран смесителя возвращается на место. На тройник монтируется свой шаровый кран отсечки с наружной выводной резьбой. Подключается штатный гибкий шланг, идущий в комплекте с посудомоечной машиной. Одна накидная гайка с прокладкой наворачивается на входной штуцер, расположенный на тыльной стороне машины, второй конец накручивается на резьбу вывода шарового крана.

Обе гайки накручиваются рукой, безо всякого инструмента, таким образом, удается выполнить надежное подключение воды и одновременно не раздавить силиконовую прокладку. Таким же способом выполняется подключение посудомоечной машины к горячей воде. Проводится подобная процедура достаточно редко, и лишь для моделей, способных работать на горячей воды. Примерно 90% моделей посудомоечных машин рассчитаны на работу с холодной водой.

В отделении под мойкой можно установить фильтр тонкой очистки, собирающий все механические частицы в воде. Если вода слишком жесткая, перенасыщенная солями, то можно установить фильтр смягчитель с магнитным или электромагнитным сердечником. Фосфатные гранулированные смягчители лучше не использовать, так как не все посудомойки способны вымывать посуду до полного удаления солей фосфорной кислоты.

Второй этап, подключение к электроэнергии

Для устойчивой работы аппарата необходимо устойчивое и надежное обеспечение электроэнергией. В машине присутствует как минимум два блока автоматики, один из которых обеспечивает выполнение программ, второй управляет закачкой воды и работой насосов. Один-два скачка напряжения, и автоматика посудомоечной машины при небрежном обустройстве контактов выгорает.

Подключение посудомоечной машины к электросети нужно планировать максимально безопасно для человека, даже при случайном замокании контактов или повреждения изоляции машина не должна угрожать его здоровью.

Планирование электропроводки

За редким исключением, шнур в посудомоечных аппаратах составляет всего 60-80 см. Этого явно недостаточно, поэтому нерадивые мастера просто подключают машину к сетевому удлинителю, проброшенному вдоль плинтуса за тыльной стороной кухонного гарнитура. При первом же потопе на кухне или затекании воды под фасад происходит короткое замыкание.

От распределительной коробки кухни до места подключения штроблением нарезается монтажный паз, в который укладывается трехжильный кабель с обязательной клеммой земли. Тянуть проводку от распредщита на входе в квартиру будет хорошей идеей, но особой потребности в этом решении нет, можно ограничиться распредкоробкой.

Потребление электроэнергии машиной достаточно скромное, всего 0,8-0,9 кВт, поэтому включение – выключение аппарата практически никак не сказывается на работе других потребителей. В удобном для включения вилки месте устанавливается электрическая розетка, если длина шнура позволяет, то лучше всего установить розетку над столешницей.

Модель розетки не имеет значения, можно поставить обычного исполнения, главное, чтобы в конструкции были надежная контактная группа с пружинным, а не лепестковым поджимом, и клемма заземления. Любой дребезг–искрение контактов приводит к выгоранию корпуса розетки или пробою электронной платы посудомоечной машины.

По инструкции посудомойку необходимо подключать через дополнительный выключатель, но на практике его ставят редко, за исключением случаев, когда проводку выводят на распределительный щит к дифавтомату. Обесточить посудомоечный аппарат можно, вытащив вилку из розетки.

Вторым, очень важным и крайне необходимым устройством является автомат защиты от поражения электрическим током УЗО–УДО. Его нужно поставить обязательно, желательно так, чтобы индикация прибора находилась над столешницей.

Если в кухне, кроме стиралки и посудомойки, стоит холодильник и кондиционер, то лучше всего использовать розетку с сетевым фильтром, или поставить блок защиты от скачков напряжения сети. Регулярные включения и выключения пускового блок-реле холодильника способны легко вывести из строя посудомоечную машину.

Испытания установленной посудомойки

После проверки правильности подключения машины в обязательном порядке выполняют холостую обкатку аппарата, без загрузки посудой и моющим средством. Первоначально аппарат запускают на режимах полной нагрузки, при этом обязательно проверяется:

  • Правильно ли сливается вода, не выбрасывается ли поток через сливное отверстие мойки;
  • Время выполнения программы;
  • Состояние розетки, нет перегрева или искрения на контактах.

Понятно, что время выполнения задачи может немного отличаться от приведенного в инструкции, но это не проблема неправильного подключения, а скорее, влияние нестабильного напряжения в сети. Аналогичным способом проверяется работа на экономичном режиме и при неполной загрузке бункера.

Заключение

Детали подключения посудомоечной машины у разных производителей могут немного отличаться в нюансах. Например, некоторые модели посудомоечных аппаратов Электролюкс требуют предварительного подключения шины заземления к корпусу машины, и только после этого агрегат можно включать в сеть. Но общая последовательность работ, независимо от модели и торговой марки, остается неизменной.

Отправить комментарий

2proraba.com

установка и подвод водопровода, канализации и электричества

Установка посудомойки в кухне – процесс не самый сложный. Его обычно производят в четыре этапа: выбор места установки, подключение к водопроводу, к канализационной системе и к электричеству. Поэтому еще на стадии планирования кухонного пространства, надо позаботиться о том, чтобы учесть все требования и нормы, которые относятся к такому процессу, как подключение посудомоечной машины к коммуникационным сетям. То есть, необходимо предусмотреть правильное расположение этих сетей относительно места установки. Давайте пройдемся по порядку по всем этапам и определимся с нормами их проведения.

Выбор места установки

Что необходимо учитывать, выбирая место установки посудомойки. Нужно сразу оговориться, что в куне посудомоечная машина обычно является встраиваемой техникой. Отсюда, в принципе, и все требования.

  • Данный бытовой прибор должен полностью соответствовать размерам кухонного гарнитура. Его можно установить в любой из элементов кухонной мебели в независимости от назначения данного элемента. То есть, посудомойка может быть вмонтирована в специальную секцию, изготовленную под нее и имеющую точную форму и размеры напольного шкафа. Можно установить ее под мойку или даже под варочную панель. Можно поместить в пенал. В данном случае все будет зависеть от удобства ее использования.
  • Установка встраиваемой посудомоечной машины определяется простым постулатом – чем ближе к канализационному стояку, тем лучше. Но так как это не всегда возможно, поэтому есть другое жесткое требование – расстояние от прибора до канализационной трубы не должно превышать 1,5 м. Обычно ближе всего к канализации устанавливается мойка. И будет оптимально, если эти два сантехнических прибора установить рядом или даже в одну секцию.
  • К правилам установки посудомоечной машины можно также отнести и близость ее расположения к розетке. Поэтому еще на стадии проведения ремонта и выбора места надо точно определиться и провести розетку.
  • Если планируется на кухне использовать посудомойку настольного типа, то это решает проблему выбора места монтажа. Ее можно устанавливать в любом месте, но, правда, и здесь есть определенные условия удобной ее эксплуатации. К примеру, можно подключение слива отдельным участков трубы не проводить. Можно сливной шланг опустить в ту же мойку. Это, во-первых, упрощает сам монтаж, то есть нет необходимости устанавливать сифон. Во-вторых, это снижает нагрузки на насос аппарата.

Подключение к водопроводной сети

Это самый трудоемкий этап установки встраиваемой посудомоечной машины своими руками, потому что он связан с разделением водопроводной трубы на две линии: подающую воду на смеситель мойки и соответственно на саму посудомойку. А значит, надо будет в первую очередь перекрыть воду, то есть, закрыть кран, который обязательно устанавливается в процессе монтажа водопровода перед каждым сантехническим прибором.

Итак, подключение посудомоечной машины к водопроводной системе.

  • После перекрытия водопровода необходимо отсоединить от трубы шланг, соединяющий его со смесителем мойки.
  • Теперь на резьбу надо накрутить тройник. Обязательно для герметизации соединения используется фум-лента.
  • К одному из патрубков тройника соединяется все тот же шланг от моечного смесителя.
  • Ко второму сначала соединяется фильтр тонкой очистки, а уже после него устанавливается запорный вентиль.
  • А вот уже к последнему подсоединяется шланг от самой посудомойки.

Внимание! Подключение посудомоечной машины должно производиться только в системе холодного водопровода. Горячую воду в нее подавать нельзя, потому что у нее низкое качество. К тому же фильтр высокую температуру не выдержит и быстро выйдет из строя.

Многие задаются вопросом, как правильно подключить посудомоечную машину, если, к примеру, на даче нет водопроводной линии, а водоснабжение производится из колодца ведрами или насосом. В принципе, и здесь ничего сложного нет. Надо просто установить накопительную емкость объемом 50 литров выше аппарата на 2-3 м. Данная высота обеспечит необходимое давление, которого будет достаточно, чтобы заполнить водой прибор.

Подключение к канализации

К подключению слива посудомоечной машины надо относиться, как и к любым сантехническим приборам. Обычно его производят к сифону, который установлен под раковиной мойки. Для этого надо просто использовать дополнительный фитинг в виде тройника с наклонным патрубком, который устанавливается до сифона. То есть, сам тройник прямым патрубком подключается к сифону, а через наклонный патрубок производится подключение посудомоечного агрегата.

Самое главное – это установить сливной шланг под наклоном к сливному узлу. Чем больше наклон, тем лучше, то есть, меньше нагрузка на откачивающий насос, который расположен внутри аппарата.

Подключение к электрической сети

Переходим к последнему этапу, как подключить посудомойку к электричеству. Начнем с того, что подключение обычно производится через розетку. К ней есть определенные требования.

  • Она должна выдерживать минимальный ток величиною 16 А.
  • Это должна быть модель с заземляющей клеммой.

В принципе, схема подключения посудомоечной машины через розетку – самая простая. Но, как уже говорилось выше, надо саму розетку устанавливать как можно ближе к прибору или, наоборот. Правда, необходимо отметить, что посудомойка – оборудование достаточно мощное, поэтому к электрической проводке предъявляются определенные требования.

  • Питающий кабель надо тянуть отдельным контуром от распределительного щитка дома с установкой внутри автоматического выключателя (16 А) и аппарата УЗО.
  • Проводка может быть как закрытой, так и открытой с установкой внутри специального защитного короба. Кстати, второй вариант упрощает сам монтажный процесс. То есть, установка посудомоечной машины своими руками может производиться в уже установленный кухонный гарнитур.
  • Для проводки необходимо использовать многожильный медный провод сечением не менее 2 мм².

Внимание! Не стоит нагружать одну розетку разными бытовыми приборами. Если в кухне одна розетка используется и под стиральную, и под посудомоечную машину, есть большая вероятность, что она не выдержит нагрузки сразу от двух подключенных аппаратов.

Завершающий этап

Итак, все коммуникации подключены, остается лишь выровнять сам прибор по горизонтали. Для этого нужно установить на верхнюю плоскость строительный уровень, и с помощью ножек отрегулировать горизонтальность установки. Это делается для того, чтобы снизить нагрузки перекосом на узлы и детали посудомойки. А это продлит их эксплуатацию.

Теперь необходимо проверить, как работает оборудование в тестовом режиме. Просто надо аппарат включить без посуды и посмотреть, хорошо ли производится забор и слив воды, нет ли протечек в местах соединения шлангов.

Полезные советы

Итак, решая задачу, как установить посудомоечную машину самостоятельно, необходимо знать некоторые нюансы проводимых процессов.

  • Брендовые марки, к примеру, Сименс или Электролюкс, очень капризны в плане точной установки по уровню. Перекос может составлять не более 2°.
  • Некоторые модели посудомоек могут не вписаться в размеры кухонной мебели за счет нестандартных своих габаритов. Поэтому перед тем как приобретать сам аппарат, необходимо снять его размеры и сопоставить с размерами тумбы, в которую он будет устанавливаться.
  • Ни в коем случае нельзя заземление замыкать на газовую трубу. Эта линия должна соединяться с заземляющим контуром в распределительном щитке.
  • Между прибором и задней стенкой мебели должен оставляться вентиляционный зазор. Его минимальный размер – 5 см.
  • Нельзя подключение к питающей сети производить через различные удлинители. Именно они и являются самым слабым местом. В некоторых ситуация без них не обойтись, тогда надо будет продумать их защиту, плюс точно выбрать провод удлинителя по сечению, которое, как уже говорилось выше, не должно быть меньше 2 мм².
  • Иногда встречаются ситуации, когда хозяин сооружает слив посудомоечной машины напрямую в раковину. Делать этого нельзя, всегда есть риск перелива большого сброса загрязненной воды.

Итак, на вопрос, как подключить посудомоечную машину своими руками, был да расширенный ответ. Практика показывает, что это не очень сложно. Но стоит обратить внимание на полезные советы и предупреждения от специалистов.

Загрузка...

interierkuhni.ru

Подключение встраиваемой посудомоечной машины: этапы установки

Подключение встраиваемой посудомоечной машины, на первый взгляд, не несет в себе каких-либо проблем. Однако при детальном рассмотрении процесса можно понять, что существует множество тонкостей и нюансов, которые необходимо учитывать в процессе монтажа.

Схема подключения посудомоечной машины.

Устанавливаем посудомоечную машину

Весь процесс представляет собой следующие этапы:

  1. Присоединение устройства к холодному водопроводу.
  2. Вывод специального сливного шланга к трубе канализации.
  3. Подвод шнура питания к электросети.
  4. Декорирование фасада передней дверцы посудомоечной машины, если таковое предусмотрено в дизайн-проекте.

Основные инструменты и материалы, которые вам понадобятся:

  • сифон;
  • кран шаровой;
  • хомут;
  • розетка с функцией заземления;
  • дрель;
  • ключ разводной;
  • кусачки;
  • отвертки;
  • уровень;
  • строительный нож.

Подключение проводов к электросети: черный к черному («фаза»), белый к белому («ноль») и зеленый к зеленому («земля»).

Рассмотрим детально каждый этап подключения. Итак, первым делом необходимо обеспечить бесперебойную подачу воды для посудомойки. Для этого необходимо подключение к водопроводу, которое можно осуществить благодаря шаровому крану, который поставляется в комплекте с агрегатом. Благодаря наличию специальной уплотнительной резинки, использование подмоток в виде фум-лент, становится неактуальным.

Если вы заранее не планировали устанавливать посудомоечную машину, то вам стоит позаботиться о дополнительной точке подачи холодной воды. Обычно решить эту проблему могут специальные тройники, продающиеся в строительных магазинах.

Специалисты советуют устанавливать шланги таким образом, чтобы вы легко могли выдвинуть машину в случае необходимости. Поэтому стоит избегать сильного натягивания шлангов. Возможно, вам даже придется их нарастить, так как длина шланга, поставляемого в комплекте, бывает недостаточной.

Устройство слива может иметь сразу несколько модификаций. Первый вариант предполагает устройство слива, посредством тройника, вмонтированного в канализационную трубу.

Надежной защитой от протекания станет наличие уплотнительной резинки на конце сливного шланга.

Во втором случае излишки сливаются в сифон раковины, за счет подключения к нему отвода для сливного шланга.

https://kuhnyamoya.ru/youtu.be/v0-5UYM8WL4

К электрической розетке для электропитания машинки также предъявляются некоторые требования. Так, например, электрическую розетку разумней всего расположить с боковой стороны, а не сзади. Если розетка будет находиться за посудомойкой, то вы не сможете задвинуть ее вплотную к стене.

Идеально, если у вас есть возможность провести отдельную розетку от щитка автоматов, которые обычно располагаются либо в квартире, либо на лестничной площадке. Если таковая возможность отсутствует, то протяните дополнительный провод от ближайшей розетки, имеющей заземление, или же используйте хороший и качественный удлинитель.

Устанавливаем декоративный фасад на переднюю дверцу машины. О том, как это сделать, обычно написано в прилагаемой инструкции. Но если кратко, то весь процесс состоит из приклеивания специального бумажного шаблона на дверцу машины и установки крепежных элементов для декоративного фасада.

https://kuhnyamoya.ru/youtu.be/U99aAeNEhNQ



kuhnyamoya.ru

Как подключить посудомоечную машину: тонкости и нюансы

Оглавление:
Как подключить посудомоечную машину: особенности подсоединения к водопроводу
Подключение посудомоечной машины своими руками: подсоединение к канализации
Как правильно подключить посудомоечную машину к электропроводке
Подключение встраиваемой посудомоечной машины: нюансы первого запуска

Удобство посудомоечной машины переоценить сложно, но самое главное, что эта бытовая техника высвобождает массу времени – мало того, она снижает расход воды на помывку посуды и при этом съедает не так уж много электроэнергии. Именно по этой причине, несмотря даже на сравнительную дороговизну, люди приобретают бытовую технику данного типа с большой охотой – трудно встретить хозяйку кухни, которая о ней не мечтает. Но приобрести такую чудо-машину – это только полдела, ее еще нужно установить и научиться ее использовать – с последним вопросом вы разберетесь сами, а вот с установкой мы вам немного поможем. В этой статье вместе с сайтом okuhne.net мы расскажем о том, как подключить посудомоечную машину.

Как подключить посудомоечную машину фото

Как подключить посудомоечную машину: особенности подсоединения к водопроводу

Если сравнивать подключение посудомоечной машины к водопроводу с аналогичным процессом, связанным с установкой стирального агрегата, то можно сказать только одно – здесь все точно так же, как и там, и нет никаких исключений. И у той и у другой машинки идентичными являются даже шланги подачи водопроводной воды – они оборудованы накидной гайкой ¾ дюйма и уплотнительной прокладкой с металлической сеткой (фильтром грубой чистки). При необходимости подающий воду шланг может быть с легкостью удлинен – для этой цели просто понадобится приобрести новый шланг нужной длины и заменить им «старый». Я говорю это к тому, что короткий водоподводящий шланг, которым оборудуются посудомоечные машины, не является помехой для установки в любом месте кухни. Кроме того, всегда можно подвести воду в нужное место с помощью таких современных труб, как металлопластиковые или полипропиленовые.

Подключение посудомоечной машины к водопроводу фото

Особое внимание при подключении посудомоечной машины к водопроводу нужно уделить узлу ввода, или, говоря на языке сантехников, врезке в квартирный водопровод. Именно с этим моментом у многих домашних умельцев возникают некоторые проблемы. В большинстве случаев они обусловлены незнанием некоторых тонкостей подключения, а вернее сказать, мест, где это можно сделать с наименьшими трудовыми и финансовыми затратами.

  1. Самым удобным и оптимальным местом установки отсекающего крана для подачи воды к посудомоечной машине является место подсоединения к квартирной разводке водопровода кухонного смесителя. Здесь все достаточно просто – отсоединяете гибкую подводку (на холодном трубопроводе), предварительно перекрыв кран подачи воды, устанавливаете на ее место специальный кран с тройником (он еще называется проходной кран-тройник). После чего к одному из его концов (там, где нет крана) подсоединяете отсоединенный ранее шланг смесителя, а к другому (который с краном) шланг подачи воды к посудомоечной машине.
  2. В принципе, описанный выше способ является универсальным для всех ситуаций, но если вам такое не по нраву, то к месту установки посудомоечной машины можно подвести водопровод, естественно, заодно и канализацию, как говорится, стационарно. Если вы используете меньше гибких шлангов, меньше соединений, которые не всегда являются на 100% надежными, то безопаснее будет и эксплуатация. Используя этот способ, вам понадобится освоить некоторые навыки работы с водопроводной трубой – возможно понадобится научиться паять полипропилен, а возможно все обойдется и металлопластиком. В принципе, выбор типа трубы обусловлен существующим водопроводом – из чего он сделан, тем материалом и следует подводить воду к посудомоечной машине.

    Как подключить посудомоечную машину своими руками фото

В общем, если идти по легкому пути, то можно воспользоваться первым вариантом решения вопроса подключения посудомоечной машины к водопроводу. Если же говорить о правильном подсоединении воды, то, естественно, за основу лучше взять второй вариант. О том, как правильно выполняется подключение и установка посудомоечной машины своими руками, можно посмотреть в этом видеоролике.


Подключение посудомоечной машины своими руками: подсоединение к канализации

Здесь вообще все элементарно, и подсоединить слив посудомоечной машины к системе канализации квартиры сможет каждый. Как и в случае со шлангом подачи воды, гибкий отвод посудомоечной машины можно удлинять – не менять, а именно удлинять. Вы просто наращиваете его с помощью резинового соединителя, который уже имеется на заводском шланге. После чего второй конец наращиваемого сливного шланга просто вставляете в выпуск канализации через специальный резиновый уплотнитель – называется манжет.

Другое дело сам выпуск. Если его нет, то придется его сделать. Самым оптимальным местом, где его достаточно просто организовать, является точка подключения сливного сифона кухонной мойки. Вы просто отсоединяете его от канализации, на его место устанавливаете дополнительный тройник, и, как говорится, дело с концом – в итоге получаете вместо одного выпуска канализации целых два. В один из них подключаете сифон мойки, а в другой с помощью манжета слив посудомоечной машины.

Как правильно подключить посудомоечную машину фото

Можно сделать и стационарный подвод канализации к месту установки машинки – такой подход к решению вопроса, как подключить посудомоечную машину своими руками, более правильный. Объяснение этому достаточно банальное – чем длиннее шланг слива, тем насосу труднее работать. Нагрузка на него увеличивается и, как результат, снижается срок его службы. Когда вы делаете подвод канализации к непосредственному месту установки машины, вы снижаете эту нагрузку – по канализации вода бежит самотеком, и насос для ее транспортировки не нужен.

Другое дело, что сделать участок канализации не всегда возможно – в таком случае нужно использовать гибкий шланг, но уложить его нужно правильно.

Начиная от посудомоечной машины, он должен идти под уклоном непосредственно к самому канализационному выпуску – очень важно, чтобы не было никаких провисаний шланга. Вниз и только вниз! Никаких подъемов – иначе насосу придется трудно.

Как вариант можно рассмотреть подсоединение сливного шланга посудомоечной машины к сифону мойки, но это немного неправильно – в таком случае увеличивается нагрузка на насос.

Как правильно подключить посудомоечную машину к электропроводке

Здесь много рассказывать не придется – подсоединение посудомоечной машины к квартирной электрической проводке производится через обыкновенную розетку. Ее, правда, придется проложить специально. Дело в том, что этот агрегат довольно мощный в плане энергопотребления и нуждается в персональной защите – в частности, необходим отдельный автоматический выключатель и обязательно заземление. Именно по этой причине для установки такой розетки используется трехжильный провод сечением 2,5 квадрата.

Как подключить посудомоечную машину своими руками фото

Основные проблемы с подключением электричества возникают зачастую из-за заземления – в большинстве квартир, особенно в старых домах, оно попросту отсутствует. Как правило, в таких ситуациях этот нюанс игнорируют. Неудобством игнорирования заземления являются легкие пощипывания током при загрузке посудомоечной машины. Как вариант, можно просмотреть ее заземление на стояк батареи или водопровода.

Подключение встраиваемой посудомоечной машины: особенности и нюансы первого запуска

В большинстве случаев первый запуск посудомоечной машины описывается в инструкции по эксплуатации – хотите вы этого или нет, но с ней придется ознакомиться. Особо сложного в первом пуске ничего нет – просто он является первым, и большинство людей его почему-то побаиваются и сами себе создают некоторые проблемы. Если описывать запуск поэтапно, то выглядит он следующим образом.

  1. Включаем машину в розетку и открываем кран подачи воды.
  2. На дне имеется отверстие закрытое пробкой. Открываем его и с помощью специальной воронки засыпаем в него соль для смягчения жидкости – сыплем ровно столько, сколько туда помещается. Из отверстия будет подниматься вода, но это не страшно – так и должно быть. Примерно на полную загрузку емкости солью уходит половина стандартной упаковки этого смягчающего вещества. Следует отметить, что используемая в посудомоечной машине соль является специальной – обычная (поваренная соль) не подходит.
  3. Дальше включаем питание, насыпаем в специальный отсек (найдете в инструкции) порошок или кладем таблетку, плотно закрываем дверку, устанавливаем самый короткий режим работы мойки и наблюдаем за тем, как машинка работает.

    Подключение встраиваемой посудомоечной машины фото

По окончании первой «стирки» внутренняя часть машинки промоется, и ею можно будет пользоваться снова.

В принципе, все. Остается добавить немного – в частности о важности регулировки «ножек» машинки. Подключение посудомоечной машинки самостоятельно без этого этапа работ будет неполным. Закручивая или выкручивая передние ножки посудомоечной машины, нужно будет добиться ее четкого положения в уровне – это необходимо для правильной и долговечной работы механизмов, имеющих ось вращения. Речь идет о том же электродвигателе насоса или вращающихся форсунках, которые при неправильной установке машины будут быстрее изнашиваться.

← Установка рейлинга на кухне: где, как и для чего он монтируется Зонирование кухни: зачем это нужно и как делается →

okuhne.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
