Обзор угловых петель Palladium 401 для дверей с притвором (четвертью) в Москве

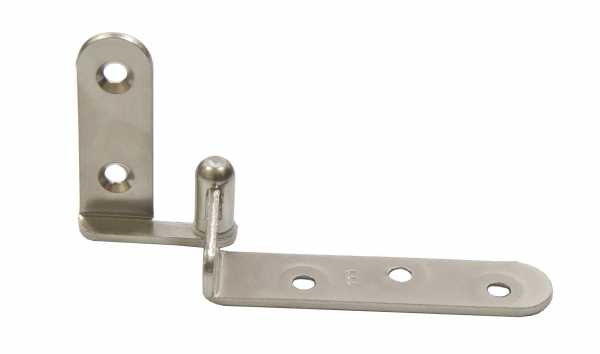

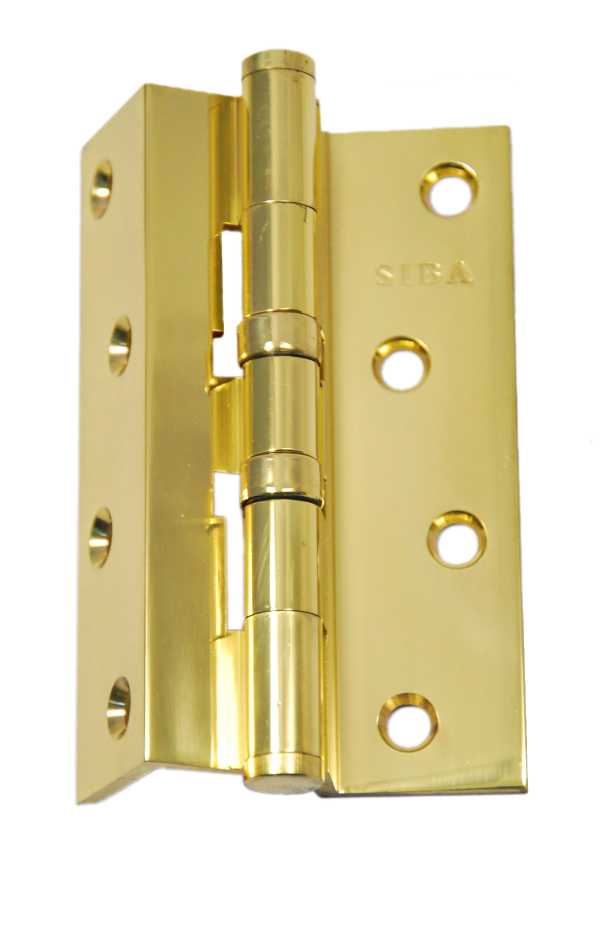

К дверям с четвертью нужны особые петли (навесы) – угловые. Об одной из таких моделей, Palladium 401, и пойдет речь в сегодняшнем обзоре. В ДВУХ СЛОВАХ: ЧТО ТАКОЕ ДВЕРЬ С ПРИТВОРОМ (ЕВРОПРИТВОРОМ, ЧЕТВЕРТЬЮ, НАПЛЫВОМ, ФАЛЬЦЕМ И Т. Д.)
Это дверь с деревянной рейкой на торце, равной примерно ¼ толщины полотна. Отсюда и одно из ее многочисленных названий – «дверь с четвертью».
У такой двери несколько мифических преимуществ (якобы высокие тепло- и шумоизоляция) и одно реальное: когда она закрыта, между коробкой и полотном не видно щели. При установке обычной двери добиться этого крайне сложно.

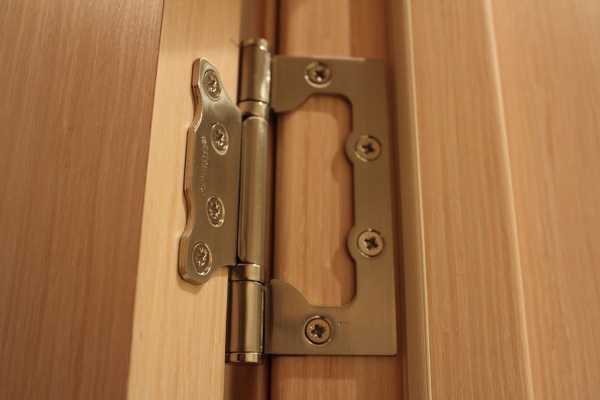

ОДНА ТРУДНОСТЬ: ОБЫЧНЫЕ ПЕТЛИ (НАВЕСЫ) ДЛЯ ДВЕРЕЙ С ПРИТВОРОМ НЕ ПОДОЙДУТ

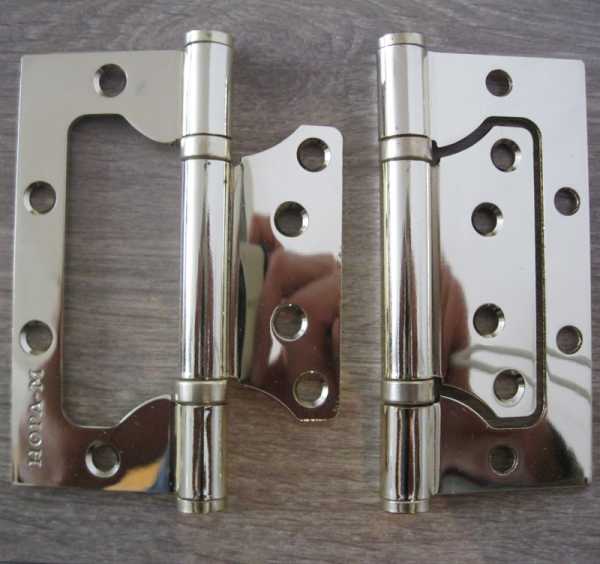

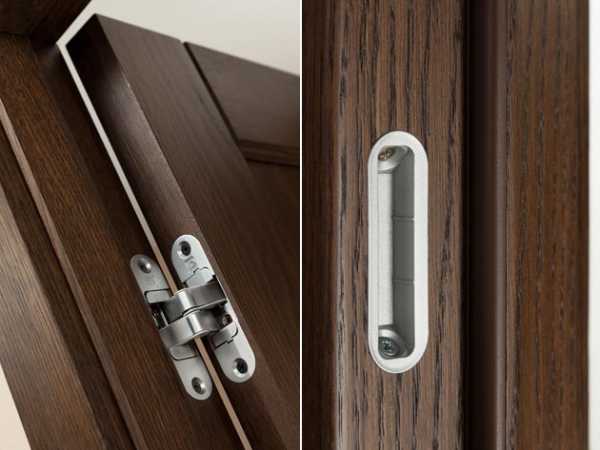

Такие петли аккуратно смотрятся, не привлекают к себе внимание и могут регулироваться по высоте. Но они не подходят для тяжелых полотен (недостаточно надежны), а тонкую межкомнатную дверь при вкручивании могут даже расщепить.
В каталоге Palladium такие петли представлены моделью 401-4:
Остановимся на ее преимуществах подробнее.
1. ТИП – УНИВЕРСАЛЬНАЯ ПЕТЛЯ
Навесы 401 можно брать вслепую – они подойдут и на правую, и на левую дверь. Врезаются они по тому же принципу, что и обыкновенные, из расчета две или три петли на дверной блок. Из инструментов понадобятся шуруповерт, стамеска и молоток. Еще лучше, если найдете фрезу. А вот крепеж искать не надо: шурупы в цвет петель входят в комплектацию.

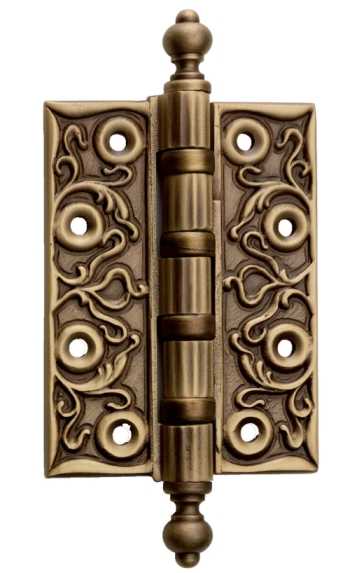

2. МАТЕРИАЛ – 100% ЛАТУНЬ КЛАССА «A»

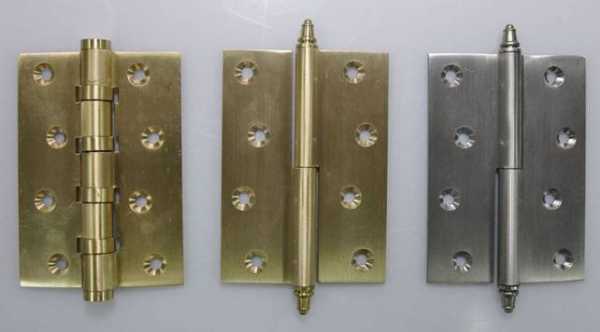

Угловые дверные петли Palladium 401 отлиты из латуни класса «А», полученной из чистого рудного сырья (а не из лома и отходов с примесями висмута, сурьмы и мышьяка). Они вообще не ржавеют, а задел прочности позволяет им справиться не только с межкомнатной, но и с входной дверью весом до 90 кг
3. СВЕРХТОЧНАЯ ОБРАБОТКА, МИНИМАЛЬНЫЙ ЛЮФТ
Петли 401 геометрически безупречны. Конструкция литая – ни стыков, ни швов. Все отверстия под шурупы аккуратно прозенкованы, идеально гладкие карты имеют оптимальную толщину 3 мм. Люфт минимален настолько, насколько это вообще возможно.
4. ЧЕТЫРЕ ПОДШИПНИКА ДЛЯ ПЛАВНОЙ И БЕСШУМНОЙ РАБОТЫ
Чтобы петли не скрипели и не ходили рывками, мы оснастили их четырьмя подшипниками, причем не скольжения, а качения (у них больше ресурс). Все подшипники изготовлены из нержавейки и уже содержат смазку – на случай, если вы покупаете навесы для дверей в ванную или кухню.
5. ТРИ РАСЦВЕТКИ: ХРОМ, ЛАТУНЬ, АНТИЧНАЯ БРОНЗА
Уж одна из них точно подойдет к вашей двери и фурнитуре. О царапинах и истирании цвета даже не переживайте: латунь лучше многих металлов держит декоративное гальваническое покрытие. Да и двойной слой лака здесь не просто так.
6. 12 ЛЕТ ГАРАНТИИ, НЕОГРАНИЧЕННЫЙ СРОК СЛУЖБЫ
Петли «Палладиум» для дверей с четвертью выдерживают более 2 млн. циклов наработки. Но это на испытательном стенде, а что в реальной жизни? Переводим одни единицы в другие и получаем: более 50 лет в доме семьи из трех человек. Причем как минимум 12 лет петли не придется смазывать.
ИТОГО: ПЛЮСЫ И МИНУСЫ УГЛОВЫХ ВРЕЗНЫХ ПЕТЕЛЬ PALLADIUM 401
Плюсы:
+ Для левых и правых дверей
+ Можно установить на входную деревянную дверь
+ Максимальная нагрузка – до 80 кг (для двух петель) или до 90 кг (для трех петель)
+ Материал – 100% латунь класса «A» (первичный сплав без примесей)
+ Не ржавеют и как минимум 12 лет не требуют смазки
+ Литая конструкция (без стыков и швов между картами)
+ Правильная геометрия, зенковка отверстий, аккуратная обработка всех поверхностей
+ 4 подшипника качения обеспечивают плавный ход без скрипа
+ Годами сохраняют красивый и однородный цвет.
+ Неограниченный срок службы
+ 2 съемных декоративных наконечника
Минусы:
— Не самая низкая цена
— Всего 3 цвета на выбор
Купить петли «Палладиум» 401 или ознакомиться с их техническими характеристиками можно в нашем интернет-магазине. Выберите расцветку: хром, латунь, античная бронза.
Теги: петли
какие бывают и как устонавливать?
Дверные петли являются основным элементом мебельных шкафов любых размеров и любого назначения. Они бывают различных видов, отличающихся друг от друга особенностями конструкции и назначением.
Наиболее популярными являются четырехшарнирные, потому что они прочные и служат продолжительное время. Они подразделяются на два типа: прямые (с углом 90 градусов) и угловые (все другие нестандартные углы). Угловые мебельные петли применяются в гарнитурах при сборке угловых шкафов.
Как выбрать подходящие?
Прежде, чем отправляться в магазин, нужно понять, какие петли подходят в конкретном случае. Это зависит от требуемого угла открывания и особенностей крепления.
Какими бывают угловые петли?
- накладные (внутренние), закрепляемые внутри шкафа;
- накладные, расположенные на фасаде и прикрывающие боковую сторону корпуса в открытом состоянии.
- 30 градусов
- 45 градусов
- 120-135 градусов
Такие петли требуются в основном в скошенных торцевых углах, где более широкое открытие невозможно. Устанавливается под углом 120 градусов, поэтому иногда в продаже называются как «Кузнечик».

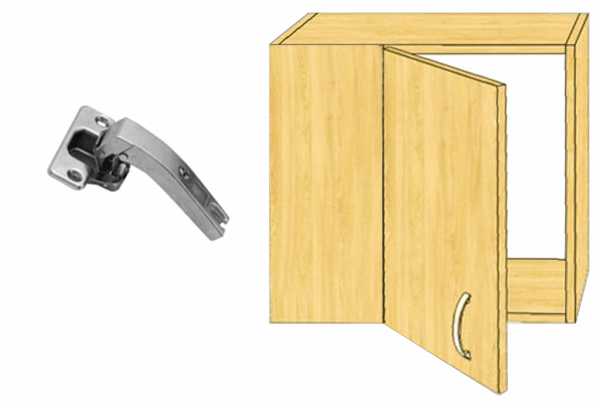

Такие мебельные петли нужны для трапециеподобных шкафов. Крепятся под углом 135 градусов (встречается маркировка «135 градусов»).
Обычно такая мебельная угловая петля соединяет два фасада, скрепленных между собой.
Отрицательный угол
Такие петли сложно найти в магазинах, потому что они маловостребованы. Применяются они на торцевых шкафах на крайней дверце, которую удобнее открывать с противоположной стороны. Но иногда единственным подходящим вариантом является именно такая мебельная петля.
Это стандартные и самые востребованные параметры угловых петель. При необходимости угол открывания можно сделать любым, но для этого придется обратиться к специалистам, делающим мебельные петли на заказ, указав все желаемые параметры (размер, материал, угол открывания). Недостатком этого является более высокая цена относительно покупки традиционных вариантов угловых петель в магазине.

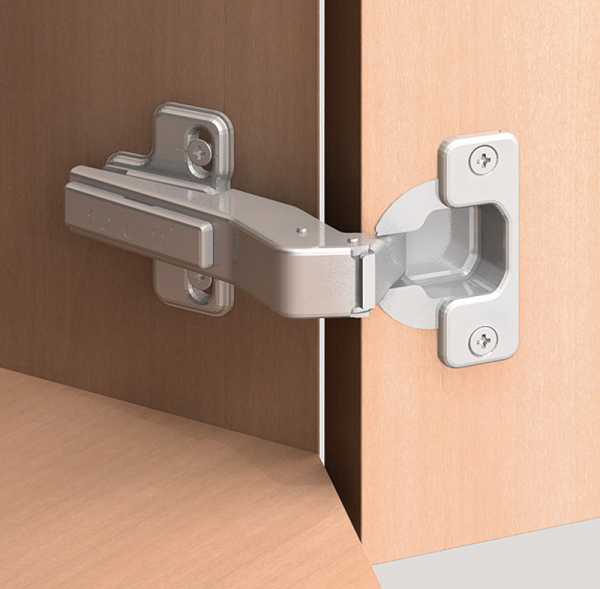

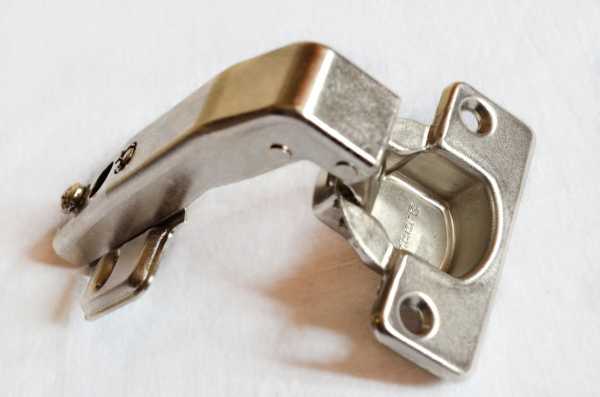

Конструкция угловой петли
Данные петли имеют регулировочные болты, с помощью чего можно выравнивать дверцу с любой стороны и по углу притвора. Они имеют доводчик, благодаря чему дверца закрывается плавно. Это увеличивает срок службы за счет того, что механизм медленнее изнашивается, чем в случае, если бы створка захлопывалась резко.
Как подобрать подходящие угловые петли?
Угловые петли имеют стандартные разновидности, но при необходимости можно сделать на заказ любой другой угол открывания. Основным параметром выбора является расположение шкафа относительно других и имеющееся пространство для его открытия.
Традиционно мебельные дверцы открываются доводчиком под углом 90-110 градусов, в этих случаях применяются прямые петли. Когда необходимо выйти за рамки этого диапазона, потребуются именно угловые петли. Если желаемый угол шире, то нужно искать варианты с маркировкой «плюс», если уже, то «минус». В случае, если нестандартный угол не кратен 5, то вместе с петлей придется установить специальную накладку, помогающую отрегулировать угол.

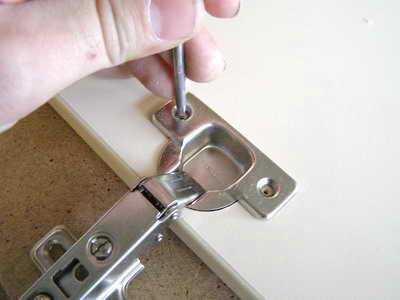

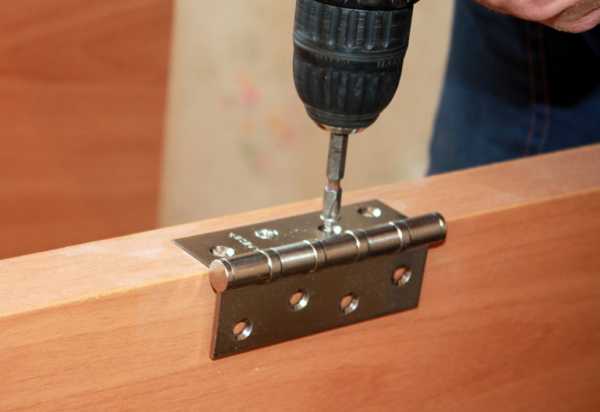

Как правильно устанавливать?
Угломер Пифагора — это вспомогательная шкала, предназначенная для расчетов при подготовке к установке угловых мебельных петель. Его можно купить в специализированном магазине или сделать самостоятельно с помощью плотного картона. В противном случае придется отмерять все самостоятельно.
Ровную сторону угломера нужно прислонить к месту, где будет находиться петля и отметить место, где он будет упираться в нижнюю часть корпуса снизу.
Сначала нужно установить навеску на дверь, а ответную планку расположить на стенке. Это делается на основании предварительной разметки, в ходе которой указывается точка монтажа петли. Достаточно взять линейку и простой карандаш. Определив подходящее место, следует просверлить отверстие для закрепления чашечки. Его размер будет равен толщине петли. Обычно это 11-13 мм.
Затем нужно определить, где будет крепиться навесной элемент. Чтобы сделать это петлю устанавливают в заранее просверленное отверстие и отмечают карандашом точки, где оказались крепежи.
Лучше использовать шаблон, и тогда не придется тратить время на то, чтобы совершать отдельный расчет для каждой петли.
Используя соответствующее по размеру крепежным элементам сверло, нужно проделать отверстия для креплений, после чего следует установить навесную часть петли и закрепить ее на фасаде.
Следующим шагом будет определение точки расположения ответной планки. Дверь шкафа нужно ровно прислонить к корпусу и отметить соответствующую точку. Важно помнить, что при любой неточности и несовпадении петля установится неправильно, и дверь не сможет открываться и закрываться.
В отмеченной точке также просверливается отверстие, где закрепляется ответная планка.
Последним этапом является регулирование угла открывания, если это необходимо.
Установка угловых мебельных петель схожа с установкой прямых петель за исключением необходимости дополнительного учета угла открывания.
pro-dom-mebel.ru
Мебельные петли разновидности и материалы изготовления элементов
Сегодня в связи с динамичным развитием новых технологий требования к проектированию и изготовлению изделий, предназначенных для обстановки помещений повысились. Современными и функциональными стали и мебельные петли разновидности которых разнообразны, от которых зависит долговечность предметов обихода, при ее использовании. Правильно выбранная фурнитура придает, прочность мебели, переводит ее на более высокий дизайнерский уровень.
Виды
Сегодня несущий механизм крепления для современной мебели изготавливается в огромнейшем ассортименте. Разновидность мебельных петель их универсальность дает возможность с удовольствием пользоваться кухонными гарнитурами, тумбочками, с легкостью закрывать, открывать ящики, шкафы, двери. Мебельные петли по своему назначению, конструктивным особенностям, монтажу делятся на виды:
- накладные;
- полунакладные;
- внутренние;
- угловые;
- инверсные;
- рояльные;
- карточные;
- антресольные;
- секретерные;
- штольные;
- ломберные;
- маятниковые;
- пяточные.

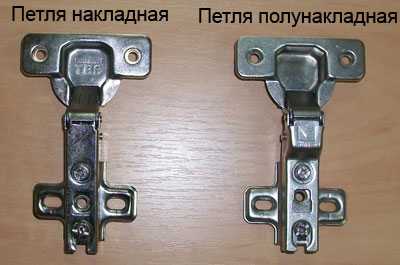

Накладные и полунакладные
Классические фиксирующиеся механизмы, используются для мебельных, входных, межкомнатных дверей. Имеет разную форму, размер, хорошо выдерживает нагрузку. Обеспечивают свободное открытие и закрытие дверцы шкафа на угол в 90, поддерживают створки на нужном уровне, препятствуют перекосу. Прикрепляются петли на шкаф основной частью к боковой внутренней стенке мебели.
Мебельные держатели отличаются от накладных по изгибу основания. Механизм фиксируется когда на одну из боковых створок необходимо смонтировать сразу две дверцы, раскрывающиеся в разные стороны. Обычно такие петли используют для кухонных гарнитуров.
Полунакладные
Полунакладные и накидные
Полунакладные
Накладные
Накладные
Внутренние и угловые
Мебельная фурнитура имеет общее сходство с полунакладной петлей, но с более глубоким изгибом, крепиться внутри корпуса изделия, идеально подходить для деревянных дверок пеналов, тяжелых створок шкафов. Механизмы крепятся под различными углами к дверцам мебели, широко используются для угловых шкафов, имеют различную конфигурацию в зависимости от пресечения плоскостей установки. Производятся угловые петли для монтажа под угол 30°, 45°, 90°, 135°, 175°. Могут иметь встроенные или отдельные доводчики, позволяющие плавно отрываться дверце.
Угловые
Угловые
Угловые
Внутренние
Внутренние
Инверсные и рояльные

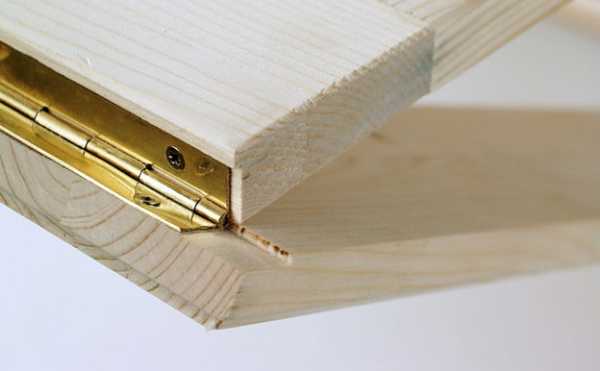

Соединение для мебели с углом разворота 180, широко используются для створок встроенных тумбочек и шкафов. Петля надежно соединяет боковую стойку и дверку, образуя прямую линию.
Соединительный держатель состоит из двух перфорированных пластин, подвижно скрепленных друг с другом. Несмотря на то, что мебельную петлю считают устаревшим вариантом, ее устанавливают на распашные фасады, в других изделиях.

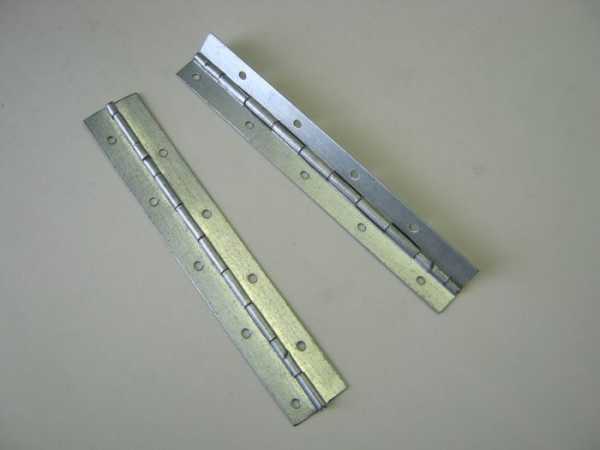

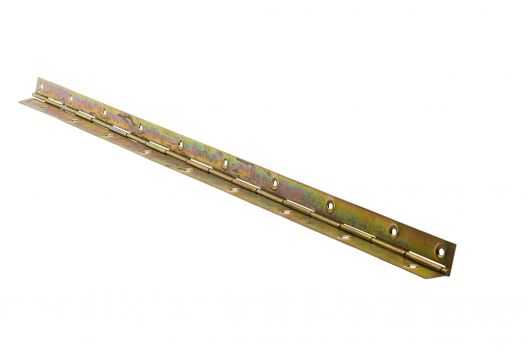

Рояльные петли
Рояльные
Рояльные
Инверсные
Инверсные

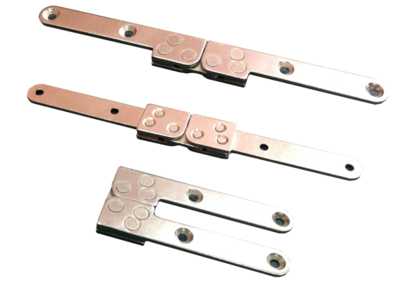

Карточные
Петля для соединения мебельных элементов по своей конструкции схожа с рояльным креплением. Фурнитура, состоящая из двух параллельных пластин соединенная шарниром, крепится к фасаду и коробке через отверстия, расположенные по краям. Механизм имеет разный размер, используются в основном для мебельного дизайна в стиле ретро, шкатулок.
Антресольные и секретерные

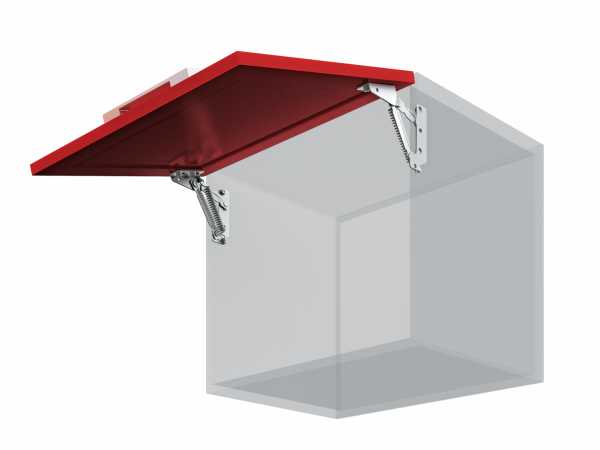

Петля имеет сходство с накладным креплением, устанавливается на створках кухонных подвесных шкафов. Фиксируется для вертикального открытия. Главным ее элементом является пружина.
Петли мебельные предназначены для небольших письменных столов с откидной доской и лицевых стен корпусной мебели. Особенностью механизма является двойная регулировка, наличие секретерного кронштейна, удобная стандартная фрезеровка отверстий диаметром 35 мм.
Секретерные
Секретерные
Секретерные
Антресольные
Антресольные

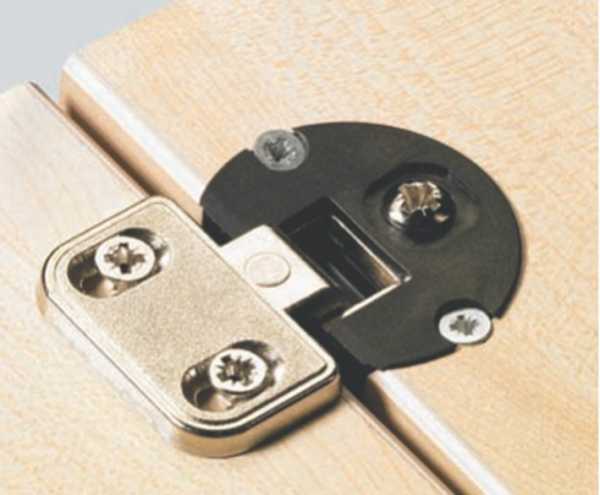

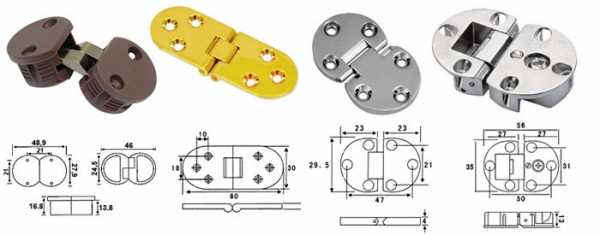

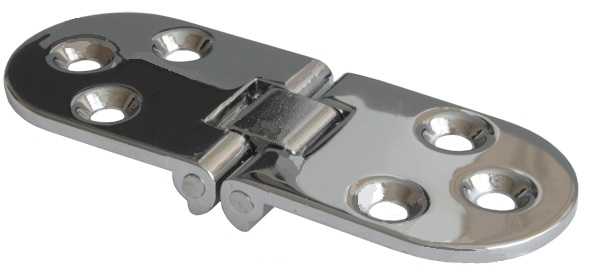

Штольные и ломберные
Петля по своей конструкции считается самой востребованной крепежной деталью, когда необходимо соединить фасад с фальшпанелью под углом 90°. Фурнитура позволяет дверцам любого размера, формы закрываться легко, бесшумно.

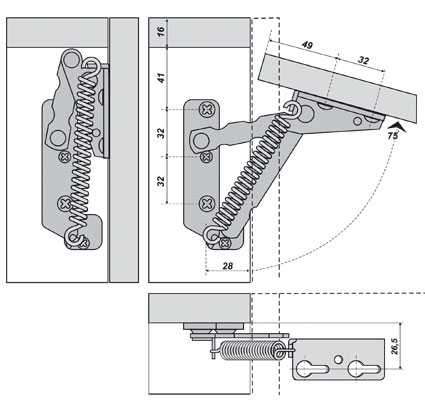

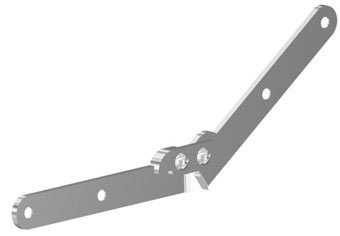

Держатель для мебели, предназначенный для откидных фасадов, чаще всего используется при производстве кухонных столов. Фиксируется на торцах соединительных деталей конструкции, что позволяет открывать дверцу на 180 градусов.
Штольные
Штольные
Ломберные
Ломберные
Маятниковые и пяточные

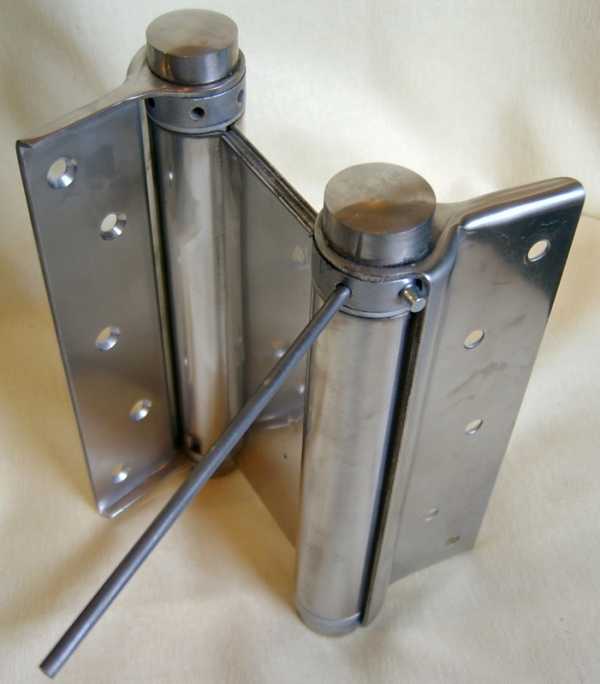

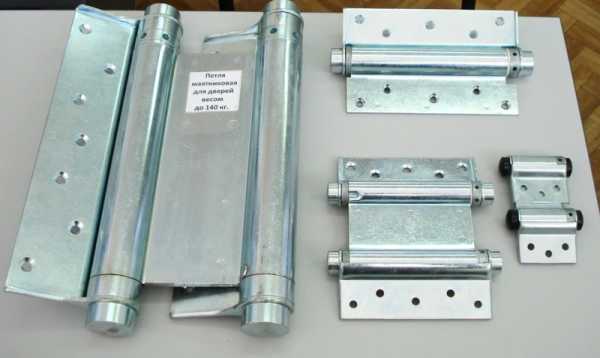

Главной особенностью крепления заключается в способности открывать конструкцию в разные стороны. Механизм, являясь разновидностью дверной фурнитуры, обеспечивает раскрытие дверей на 180 градусов. Петля имеет узкоспециализированное применение, при установке, требует правильного и точного соблюдения инструкции.
Простой вид петель монтируется в верхних и нижних углах коробки, фиксируется с помощью небольших цилиндрических стержней. Работает механизм по принципу шарнирных навесов. Применяются при изготовлении кухонных шкафов с малым весом створок для малогабаритных помещений. Рассматривается установка петель на стеклянных фасадах.
Пяточные
Пяточные
Маятниковые
Маятниковые
Маятниковые
Материалы изготовления
Важным требованием для всей мебельной фурнитуры является их соответствие стандартам безопасности. Простые вспомогательные изделия, обеспечивая подвижное движение деталей мебели, изготавливаются по специальной технологии с использованием различных материалов. При изготовлении соединительного крепления производителем учитывается виды и значение мебельных изделий исходя из этого, подбирается нужное крепление.
При выборе петель необходимо учитывать их базовые характеристики это качество материала, их функциональность, универсальность, внешний вид модели. Наиболее популярны, востребованы соединительные механизмы, изготовленные из латуни, стали. Считаются самыми надежными, долговечными, не поддаются коррозии, имеют хорошее скольжение, не деформируются.
Немаловажным пунктом универсальности и качества изделия является простой монтаж, возможность отрегулировать мебельные петли. Современные крепежные конструкции позволяют корректировать фасад по вертикальной, горизонтальной и глубиной плоскости. Различные типы настройки представлены на видео.
Сталь
Латунь
Монтаж и регулировка
Чтобы правильно установить мебельную фурнитуру не требуется специальных знаний, главное, соблюдать правила и рекомендаций прилагающиеся при покупке изделия. Пред началом работы необходимо ознакомиться с устройством держателя, его преимуществами и возможностями. Перед тем как установить мебельные петли самостоятельно необходимо выбрать рациональный подход к работе, это:
- подготовить необходимые инструменты;

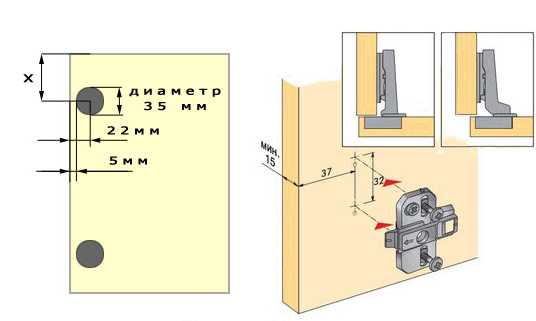

- произвести разметку;
- провести сверление необходимых отверстий;
- установить петлю и отрегулировать.
Перед установкой петель необходимо учитывать особенности процесса. Делая разметку придерживаться точности в расстоянии, чтобы после установки петель не произошло их соприкосновение. Крепежные элементы мебели должны находиться на одной оси. Для этого используют строительный уровень для выравнивания.
Делая глубину отверстий необходимо учитывать толщину материал, из которого изготовлена мебель.
Завершающим этапом монтажа является регулировка фурнитуры. Процедура регулировки требует ответственного отношения оттого как правильно регулировка, будет проведена, зависит функциональность мебели. Один из способов корректировки это по глубине, заключается в прижатии или ослаблении фасада к корпусу. С помощью подкручивания овальных отверстий можно подтянуть фасад вовремя провисания. Боковая регулировка помогает избежать щелей, зазоров между фасадом и коробкой.
Инструменты
Разметка

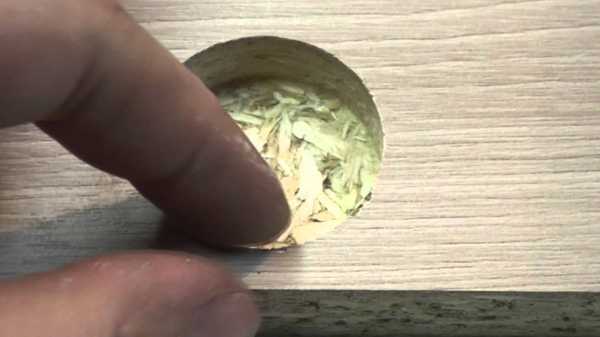

Сверление отверстий
Установка

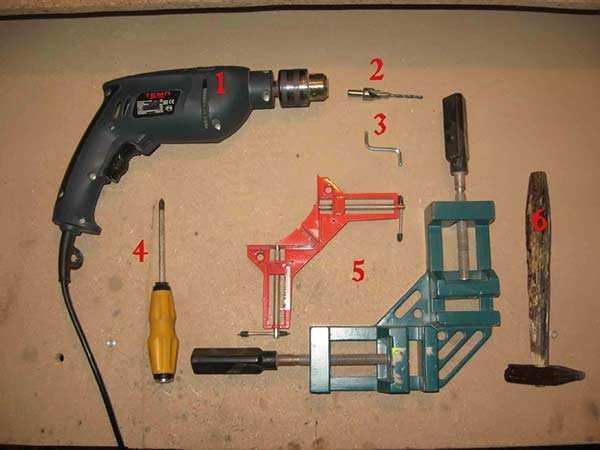

Инструменты для сборки
При проведении любой сборки мебель необходимо иметь ручной набор орудия, электродрель. Самым первым, необходимым прибором является рулетка. Для точной разметки потребуется карандаш средней жесткости. Шестигранник для одноэлементной стяжки соединения деталей. Шуруповерт незаменимый инструмент для просверливания, прикручивания.
Задать четкую линию под углом можно с помощью угольника. Предмет, который очень выручает при сборке мебели это косой нож. Непосредственным инструментом для монтаже фурнитуры является специальное сверло для мебельных петель. Теперь, зная виды и назначение мебельных петель, а также то, как отрегулировать мебельные петли, у вас не возникнет проблем с выбором и установкой.
Видео
mblx.ru
Виды мебельных петель, назначение, фото, описание
Существует множество видов петель с разным функциональным предназначением, позволяющим крепить фасад под разными углами и разным «нахлестом» на корпус шкафов и внутрь корпуса. Рассмотрим основные виды мебельных петель с фото, используемые для ДСП, МДФ и массива.
Виды мебельных петель по конструкции
Петель, навесов, используемых для крепления распашной дверцы к коробу шкафа или тумбы, существует множество. В основном в современном мебельном производстве используют четырехшарнирные петли, позволяющие регулировать фасад сразу в трех плоскостях:
- выше/ниже,
- влево/вправо,
- к фасаду/от фасада.
Все они состоят из двух соединяющихся между собой частей – чаши с коленом и ответной планки. Нередко ответную планку называют крепежной или монтажной. В данной статье речь пойдет именно о четырехшарнирных петлях.
Другие виды мебельных петель можно объединить в одну большую группу как «безчашные».
Прежде всего, это всем известные по крепежу межкомнатных дверей и фасадов в старой мебели рояльные, карточные, штырьевые, пяточковые петли. В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешниц к базе, подвижных ножек в столах-книжках. Для обычных шкафов используют латунные декоративные петли в качестве дополнительного декора.
Накладные петли, не требующие сверления фасада. Здорово выручают, когда толщина материала, выбранного для фасада, не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток таких петель один – жесткое крепление, не допускающие регулировки в трех плоскостях, как у четырехшарнирных.
Петли для крепежа специфичных фасадов. Например, сборные фасады из алюминиевой рамки разной ширины устанавливаются на специальные петли – приобрести их можно вместе с профилем. Обратите внимание, что также как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, предназначенными для угловых шкафов 45, 135, 180 градусов и фасадов, закрывающих полторца корпуса.

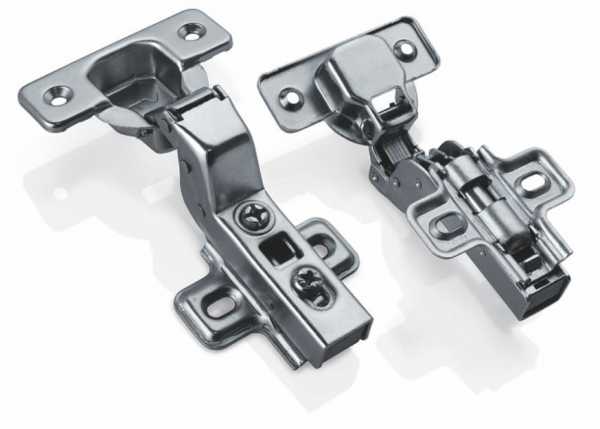

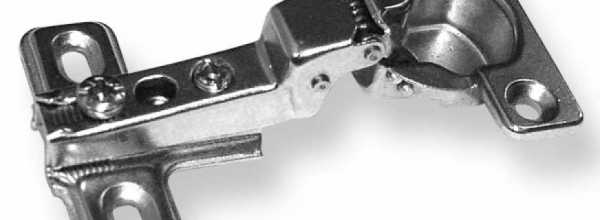

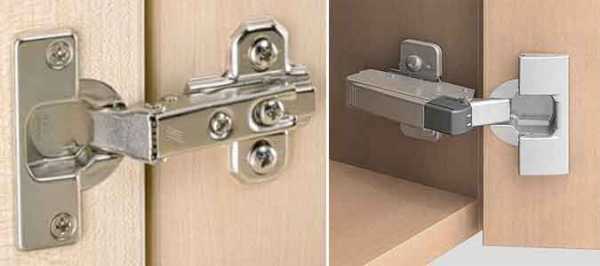

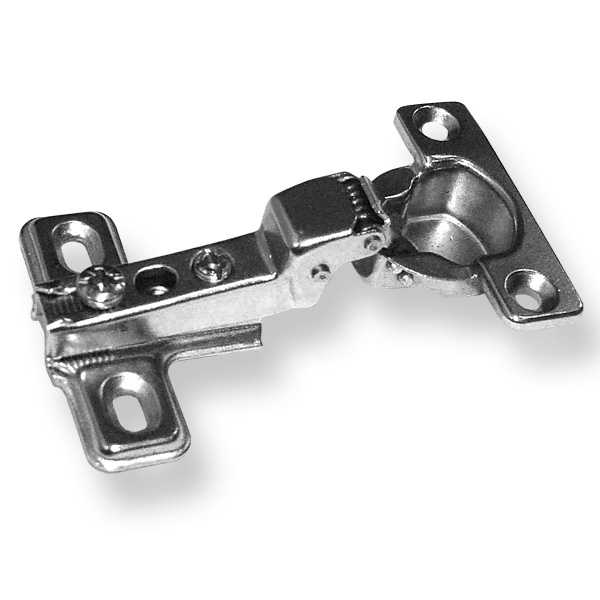

Виды четырехшарнирных мебельных петель
По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:
- Slide—on— части петли вставляются друг в друга и соединяются с помощью фиксирующего винта, имеющего специальные насечки, благодаря которым даже в ослабленном состоянии он надежно «держит» соединение. Данный вид петель является самым распространенным.
- Clip—on — части петли соединяются простым защелкиванием, безвинтовым способом. Фасад можно снять и установить без использования каких-либо инструментов – достаточно потянуть за защелку. Петли clip-on еще называют петлями быстрого монтажа.
- Key—hole– на плече чаши с коленом имеется отверстие, напоминающее по форме key hole – замочную скважину. Крепеж плеча и планки осуществляется за счет пропускания головки фиксирующего винта сквозь это отверстие.
Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.

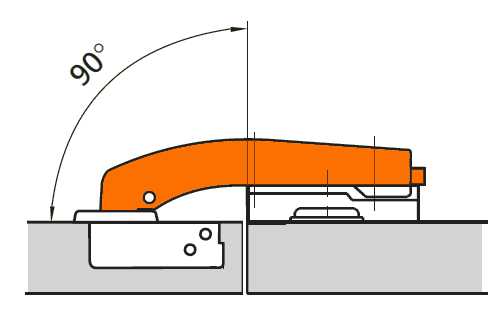

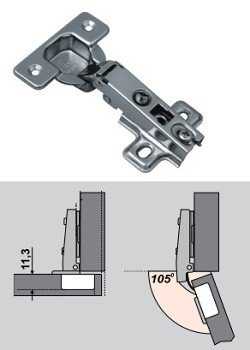

Петли 90 градусов
*Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии. Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.

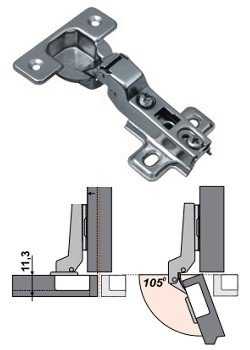

Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без изгиба. Используется для фасадов, полностью закрывающих торцы боковых стенок корпуса (без учета технологического зазора, который может составлять 1-5 мм).
Полунакладная (срединная, полувнешняя) петля 90 градусов, плечо чаши с коленом отличить можно по изгибу средней величины. Используется редко. Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней дверцы и в трехстворчатых гардеробах для крепления срединного фасада.

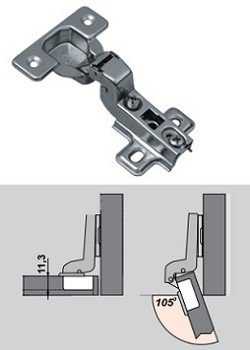

Вкладная (внутренняя) петля 90 градусов отличается большим изгибом на «плече», благодаря которому осуществляется вынос вкладной дверцы при открывании за пределы корпуса. Используется редко. Например, в офисной мебели, в которой корпус сделан из утолщенного ДСП 22 мм и внутренний фасад подчеркивает эту деталь.
Петли 180 градусов
Прямая (штольная) петля для фальш-панелей предназначена для крепления фасада к боковине, которая находится в той же плоскости. Чаще всего используется в угловых кухнях, при использовании соответствующего углового модуля мойки.
Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваемая по характерной сложной форме колена чаши, благодаря которой обеспечивается развернутое открытие дверцы относительно корпуса – практически до 180 градусов. Также может быть накладной, полунакладной и вкладной. Отличается формой плеча.
Виды угловых петель

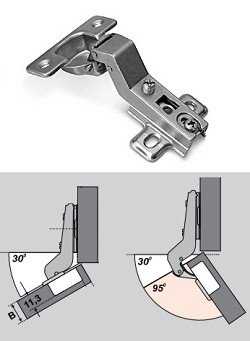

Угловая петля 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов относительно корпуса. Используется чаще всего в скошенных торцевых шкафах кухонных гарнитуров или гардеробах. Угол установки – 120 градусов. Некоторыми производителями маркируется по углу установки, т.е. называется петля 120 градусов.

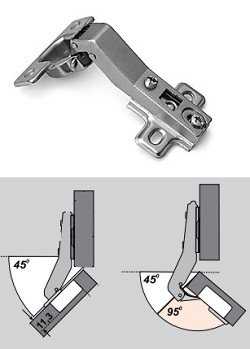

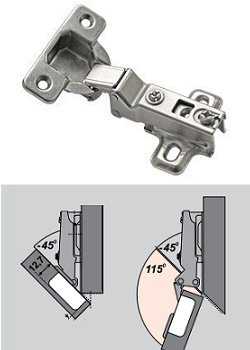

Угловая петля 45 градусов используется в трапециевидных одностворчатых и двухстворчатых шкафах – например, кухонных или гардеробных. Аналогично предыдущему виду, может называться по углу установки – петля на 135 градусов.
Угловая петля 120-135 градусов чаще всего служит соединением двух фасадов, скрепленных между собой под прямым углом в 270 градусов, отрывающихся «гармошкой». В данном случае к корпусу дверца без ручки крепится на карусельную петлю из предыдущей категории.
Угловые петли с отрицательным углом открывания используются крайне редко, из-за конструктивных особенностей: торцевые шкафы, как правило, служат окончанием ряда мебели и открывать дверцу удобней с другой стороны. Но бывают проекты, в которых целесообразней реализовать и противоположное решение.
На фото приведены основные виды мебельных петель стандартного типа, без доводчиков, обеспечивающих плавное закрывание. Петли с доводчиками классифицируются аналогично – в зависимости от типа фасада и угла установки относительно корпуса. Отличаются внешне от стандартных только формой плеча, вовнутрь которого встроен специальный амортизирующий движение механизм. Также доводчик может быть не встроенным, а накладным – как, к примеру, предлагает такой производитель, как Blum. Но основная масса предложений на рынке все-таки не предполагает возможности усовершенствования. Поэтому если вы настроены устанавливать фасады с плавным закрыванием, без раздражающего стука, приобретайте фурнитуру с доводчиками сразу. Правда, и стоит она несколько дороже. Перед покупкой рекомендую ознакомиться с обзором по мебельным петлям с доводчиками.
Отдельная группа мебельных петель — для стеклянных фасадов, со сверлением и без сверления стекла. Обзор по петлям для стекла здесь.
