Петли для распашных в обе стороны дверей: Петли для распашных в обе стороны дверей

Содержание

Двусторонние износостойкие петли для барные дверей оптом дешевле, звоните! Показать описание

Двухсторонние петли относятся к разряду нестандартной дверной фурнитуры. Для изделий этой группы характерна относительно не широкая сфера применения. К примеру, входные двери частных домов и квартир ими никогда не комплектуются, для установки межкомнатных дверей они используются очень редко.

Такие дверные петли, благодаря реверсивному принципу действия, которым обеспечивается открывание дверей в обе стороны, широко используются в местах общего пользования с большим потоком посетителей. Также двухсторонние двери часто используются в кафе, пабах и ресторанах, стилизованных под «дикий Запад».

Дверные петли двухстороннего типа могут устанавливаться как на одностворчатые, так и на двух створчаты е двери.

Виды фурнитуры для распашных дверей

По своей конструкции дверные петли этого типа очень напоминают обычные карточные, но двухсторонние петли имеют третью пластину, снабженную двумя осями вращения.

Кроме этого, конструкция таких петель включает в себя специальную пружину, предназначенную для автоматического закрытия дверей.

По принципу, точнее по направлению, движения дверные петли на три вида:

  • Правосторонние;

  • Левосторонние;

  • Универсальные.

Название групп говорит о том, с какой стороны должны устанавливаться дверные петли.

Итальянские дверные петли, которые крепятся на торцы дверей снизу и сверху, также относятся к двухсторонним, но, в силу своей высокой стоимости, применяются «не часто».

В качестве материала для изготовления двухсторонних петель, как правило, применяется нержавеющая гальванизированная сталь с напылением. В качестве напыления могут использоваться традиционные декоративные материалы:

  • Золото;

  • Хром;

  • Латунь;

  • Никель.

Достоинства и недостатки двухсторонних дверей

К достоинствам этих конструкций, в первую очередь, следует отнести их высокую пропускную способность и эргономичность. Двери такой конструкции, в большинстве случаев, комплектуются автоматическими доводчиками.

К недостаткам конструкции относится то, что установка таких дверей требует большего пространства, что влечет за собой уменьшение полезной площади помещения.

Особенности монтажа и эксплуатации

Дверные петли распашного (маятникового) типа, по алгоритму установки достаточно просты. Технология их монтажа мало чем отличается от монтажа другой дверной фурнитуры. Алгоритм включает в себя следующие этапы:

  1. Размечаем дверное полотно и дверной короб;

  2. Извлекаем из петель стопор. Для этого на втулке предусмотрено специальное отверстие;

  3. Фиксируем с помощью саморезов петли на дверной створке и на коробе;

  4. Фиксируем стопор петель. Для этого необходимо привести дверь в закрытое положение и повернуть штырь в технологическом отверстии по часовой стрелке.

Дверные петли двухстороннего типа заслуженно относятся к числу надежных и долговечных конструкций, но чтобы по достоинству оценить данные характеристики петли надо периодически смазывать. Для этих целей можно использовать машинное масло или графит.

Барные петли Justor для распашных дверей


Двойные пружинные петли JUSTOR для распашных дверей

барные петли, маятниковые петли, петли для распашных дверей,
ковбойские петли, петля двойного действия, двухсторонние петли

Барные петли Justor DA-120 для распашных дверей.
Дверцы двери отрываются в обе стороны.


Технические характеристики
маятниковые петли петли Justor DA-120


Ковбойские петли петли Justor DA-180 для распашных дверей



Технические характеристики петли Justor DA-180E, DA-180



Технические характеристики петли Justor DA-180A



Justor

ковбойские петли

для распашных дверей

Вид сверху


Цвет петель


Схема действия пружин
Простая настройка
усилия открывания
распашных дверей


Регулировка барной петли

Сведения на сайте не являются официальной офертой и носят рекомендательный характер

ООО "ЦЕФ"ИП ЗахаровСК

Дверная фурнитура
Будьте

здоровы

Понедельник
Вторник
Среда
Четверг
Пятница
с 12 до 17
с 10 до 17
с 10 до 17
с 10 до 17
с 10 до 14
Суббота
Воскресенье
Выходной
Просьба присылать заявки
на E-mail:

Модель. Цвет. Количество.
[email protected]
[email protected]
Телефон/факс:
Мобильный телефон:
8(812) 227-89-09
+7(911) 920-16-27

Какие лучше петли для межкомнатных дверей, виды, достоинтсва

Межкомнатные двери в зависимости от их конструкции и веса устанавливаются в дверные коробки при помощи различных навесов и петель. Как правильно подобрать навесную фурнитуру для конкретной ситуации? Какие петли лучше? Сколько их понадобится для вашей двери?

Содержание статьи:

Перед походом в магазин

Прежде чем отправляться на поиски дверных петель, необходимо уточнить, какие особенности имеет дверная конструкция. Обратите внимание на следующие моменты:

  • имеется ли притвор;
  • каков вес полотна;
  • насколько интенсивно дверь будет использоваться;
  • в какую сторону открывается створка;
  • ширина дверного полотна;
  • какую степень взломоустойчивости требуется обеспечить.

Остается определиться, какие петли выбрать и в каком количестве.

Материал

Отечественные и зарубежные изготовители представляют модели из различных металлов и сплавов, отличающихся особенными свойствами.

  • Латунированные. В основе находится алюминиевые, цинковые или стальные сплавы. Латунное покрытие обеспечивает легкий ход трущихся деталей и защищает их от коррозии.
  • Латунные. Прочный и долговечный материал легко выдерживает высокие нагрузки и внушительный вес дверного полотна. Производятся в полированном виде или же с напылением из хрома.
  • Стальные. Наиболее долговечные изделия. Все же и цена на них соответственная. Поэтому устанавливать их на межкомнатные полотна не всегда экономично. В большинстве случаев они используются для входных групп.

Виды дверных петель

Карточные

Конструкция карточных петель довольно проста. Основу конструкции составляет разъемный цилиндр. Его верхняя часть изготовлена в виде гнезда, а ответная часть содержит штырь, который, собственно и держит на себе вес створки. Для крепления к коробке и дверному полотну навес имеет пластины (карточки, крылья), приваренные к основным деталям. В каждой из них изготовлено 3-5 отверстий для стационарного крепежа.

Данный вид петель довольно разнообразен и делится на подгруппы: накладные, врезные, угловые, для маятниковых дверей.

Накладные

Для монтажа достаточно прикрутить «крылья» навесов. Чтобы устранить щель, которая неизбежно появляется при закрывании, производители изобрели т.н. «бабочку» — петлю, «крылья» которой входят одно в другое наподобие пазла и образуют единую плоскость. Не отличаются большой выносливостью. Подходят лишь для легких «финских» дверей с картонным заполнителем. Для навешивания дверного полотна достаточно отвертки.



Врезные

Идеальный притвор образуют врезные модели, под которые при помощи стамески выбираются углубления, соответствующие форме фурнитуры. Для навешивания одной двери подойдет стамеска, а когда вам требуется установить 10 полотен, лучше воспользоваться ручным фрезером.



Угловые

Для дверей с притвором (с выбранной четвертью) используются особые петли, у которых «крылья» выполнены в виде уголка. Таким образом обеспечивается надлежащее прилегание двери к коробке.



Для маятниковых дверей

Поскольку маятниковые двери открываются в обе стороны, в конструкцию карточных петель добавлена еще одна, третья пластина. Она не имеет отверстий для крепежа, образует дополнительную ось сгиба, за счет которой обеспечивается повышенная подвижность петли.



Лево-правые, с правосторонним и левосторонним открыванием

Левые и правые модели разъемные. Полотно в любой момент можно снять без демонтажа петли. При выборе нужно обращать внимание, в какую сторону навес открывается. Со временем верхняя часть несколько отклоняется от оси и проседает.

Прежде, чем выбрать дверные навесы (петли), нужно определиться какие именно (левые или правые) навесы нам нужны. Для этого решаем в какую сторону будут открываться двери.

Становимся со стороны навесов (двери открываются на себя): если навесы расположены слева, значит они левые, если справа — правые. Соответственно левые навесы устанавливаются на дверь, которая открывается по часовой стрелке (правой рукой на себя), а правая — на дверь, открывающуюся против часовой стрелки (левой рукой на себя).

Разверните петлю лицевой частью к себе. При этом осевой штырь должен быть направлен вверх. Если упомянутый штырь находиться справа, как на фото, — это правая петля.



Универсальные

Нагрузка в петли распределена более равномерно. Вместо одного сопряжения предусмотрено 4 и более. Каждый трущийся узел оснащен подшипником скольжения для уменьшения трения. Такие модели служат дольше, легче выдерживают нагрузки. Однако для того, чтобы снять створку, потребуется открутить петлю.



Вворачиваемые

Вместо пластин-карт для крепежа к коробке и створке используются штифты. По два на каждую сторону. В паре один из штифтов имеет резьбу. Практически незаметны. Легко монтируются. Не требуют применения фрезера и стамесок. Идеально подходят под двери с четвертью. Не стоит использовать на рыхлых слабых основаниях и тяжелых створках. В каркасных («финских») полотнах в месте монтажа должен быть заложен крепкий брус. Демонтаж не предусмотрен.

Для просмотра в полный размер кликните мышкой



Скрытые

Врезные петли, которые имеют три оси вращения, скрытые от посторонних глаз в глубине механизма. В закрытом виде они совершенно незаметны, т.к. полностью скрыты в массиве створки. Высокая степень взломоустойчивости. Подходит для охраняемых помещений. Выдерживают большой вес дверного полотна.

Работы по монтажу и настройке петель сложны, требуют мастерства специалистов.



Итальянские

Торцовые петли редко используются в домах наших соотечественников. Вместе с тем они отлично подходят для межкомнатных дверей в интерьерах, где нежелательно показывать наличие навесов и прочей фурнитуры. Итальянские модели крепятся вверху и внизу дверного полотна с торца.

В зависимости от размера навеса и его материала могут подходить для створок с малым и средним весом.

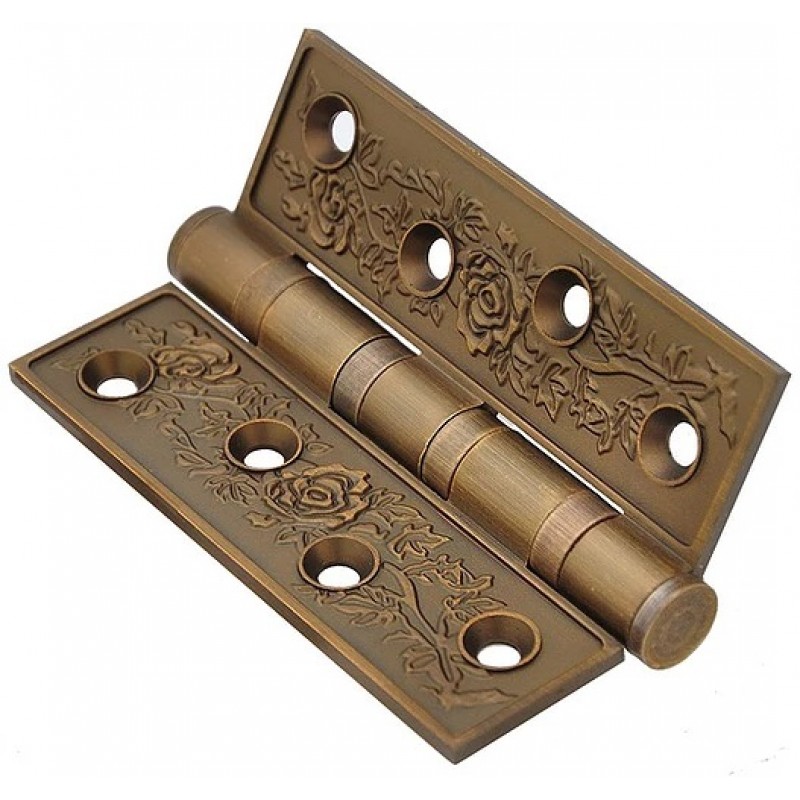

Декоративные

Для интерьеров, стилизованных под старину, художники кованой эстетики изготавливают декоративные навесы. Их можно охарактеризовать как накладные карточные. Их «крылья» принимают самые причудливые очертания и служат украшением для створки.

Как рассчитать количество петель для двери

Обычно межкомнатные двери довольно легкие, от 25 до 40 кг. В таком случае допускается навешивание створки на две петли, которые располагаются вверху и внизу полотна на расстоянии 25 см от края.

При увеличении массы створки до 60 кг или же при ее ширине свыше 80 см потребуется дополнительный навес, который чаще всего устанавливают вверху, отступив 25 см от верхней петли.

Если дверь изготовлена из массива с использованием тяжелых пород древесины или элементами ковки, то ее масса может достигать 80 кг. В этом случае используется 4 петли, которые устанавливаются попарно вверху и внизу полотна или же равноудалено друг от друга. Последний вариант стоит выбирать также в тех случаях, когда высота створки превышает стандартные 2,1 метра.

Независимо, какую дверь вы выберите для интерьера, современные петли обеспечат ей надежную опору и поддержку. Выбор же зависит от того, какая дверь будет установлена и какие требования будут к ней предъявляться.

Двери с маятниковыми петлями

В местах с большой проходимостью или с необходимостью постоянного открывания полотна привычные распашные двери не всегда удобны в эксплуатации. В таких точках монтируют маятниковые двери – это металлоконструкции, работающие по принципу маятника, то есть открывающиеся в обе стороны.

Специфика конструкции

Основное строение блока идентично моделям со стандартным способом функционирования. Короб изготавливают из многоконтурного профиля, створку из стальных холоднокатаных листов толщиной 1,5 мм. Наполнителем является минеральная вата, пенопласт и другие материалы в зависимости от требований к металлоконструкции и характеристик места эксплуатации.

Особенностями устройства дверей двухстороннего открывания являются:

  • отсутствие притвора.
  • ликвидация воздухообмена через щели с помощью монтирования специальных уплотнителей.
  • обязательное прикрепление доводчика с двух сторон.
  • навешивание полотна на специальные маятниковые петли. Их также называют барные, вестерн или метро. Именно они отвечают за особое распахивание дверей в обе стороны.

Характеристика двусторонних петель

Стандартные крепежи (карточные или накладные) состоят из двух металлических пластинок на одном шарнире. А петельное устройство вестерн изготовлено из двух «карт», насаженных на штифты. Это позволяет створке открываться в оба направления без помех. Поэтому петли относят к классу двухсторонних.

Достоинства маятниковых петель

  1. Главное преимущество петель – предоставление возможности открыть дверь, даже если заняты руки. Для этого достаточно надавить на неё плечом или корпусом.
  2. Надёжность деталей за счёт пружинного устройства.
  3. Продолжительный срок функционирования без постоянного обслуживания.
  4. Автоматическое закрывание. Плавность хода обеспечивает доводящий механизм.
  5. Возможность прикрепить створку прямо к стене. При этом необходимо учесть способность перекрытия выдержать вес двери.
  6. Универсальность фурнитуры позволяет использовать её в конструкции из разных материалов.
  7. Крепежи выглядят незаметно, так как их врезают в металлоконструкцию. Это смотрится красиво и позволяет компоновать их с комплектующими в любом стиле с разной расцветкой.

Недостатки барных петель

Их отрицательное качество – высокая цена. Однако она оправдана отличным качеством петель и их преимуществами.

Что даёт маятниковое открывание дверей?

  • Сохранение комфортного микроклимата в помещении даже при постоянном раскрывании полотна.
  • Хороший уровень звукоизоляции.
  • Оптимизация трудового процесса при монтаже на предприятиях пищевого производства.
  • Отсутствие заторов при большом скоплении людей в общественных зданиях.

Где устанавливают?

Маятниковые коробы используют в:

Закажите технические маятниковые двери с индивидуальными размерами в компании «СТАЛЬ-ГРУПП». Мы предлагаем модели любой конфигурации: однопольные, двустворчатые и нестандартные.

Распашные и маятниковые двери | Дверные системы

Распашные и маятниковые двери

Алюминиевые распашные и маятниковые двери изготавливаются с использованием профилей системы AHDW45 и предназначены для организации входных групп. Ширина профиля системы составляет 45 мм, при этом их несущая способность не уступает, а в некоторых случаях даже превышает показатели более толстых систем профилей. Благодаря низкой металлоемкости системы AHDW45, вес дверной конструкции значительно меньше веса дверей из аналогичных систем других производителей.

Распашные и маятниковые двери конструктивно аналогичны друг другу. Основное отличие заключается в способе открытия и типе крепления створки к раме. Распашные двери могут открываться только внутрь или наружу помещения, маятниковые двери – в обе стороны.

Основные преимущества:

  • высокая жесткость конструкции и стойкость к нагрузкам при интенсивном использовании,
  • по всему периметру полотна двери расположен двойной контур уплотнения, что значительно повышает тепло- и звукоизоляцию в помещении,
  • конструкцией предусмотрена возможность установки заполнений различной цветовой гаммы, толщины и типа.

Технические характеристики и размеры

Размеры
Толщина блока двери  45 мм
Толщина возможных заполнений 4-28 мм
Максимальная ширина створки 1100 мм
Максимальная высота створки зависит от ширины створки и веса заполнения
Максимальный вес створки 120 кг
Технические характеристики
Безотказность не менее 150000 циклов открывания/закрывания
Вес полотна двери от 13 кг/м³ (распашной),
от 15,5 кг/м³ (маятниковой)
Звукоизоляция не менее 30 дБ
Сопротивление теплопередаче от 0,34 м²C°/Вт
Воздухонепроницаемость 2 класс (давление воздуха не менее 50 Па)
Водонепроницаемость 1 класс (давление воды не менее 30 Па)

В конструкции распашных дверей используются специальные петли, позволяющие регулировать положение двери в двух плоскостях.

В конструкции маятниковой двери механизм возврата дверного полотна в закрытое положение (доводчик) располагается в нижней части и служит также нижней петлей с возможностью регулировки положения полотна в вертикальной плоскости. Доводчики, используемые в маятниковых дверях, полностью монтируются в пол, обеспечивая эстетичный внешний вид конструкции. Верхняя петля представляет собой механизм, состоящий из двух частей, одна из которых устанавливается с внутренней стороны верхней части рамы, вторая – на створке. Механизм верхней петли осуществляет регулировку угла отклонения дверного полотна. Максимальный угол открытия маятниковых дверей составляет 180º.

По всему периметру полотна распашных и маятниковых дверей устанавливается двойной контур уплотнения, что значительно повышает тепло- и звукоизоляцию в помещении.

Комплектация

Базовая комплектация распашных дверей:

  • дверная коробка;
  • дверное полотно;
  • петли;
  • механический замок с фалевой защелкой.

Базовая комплектация маятниковых дверей:

  • дверная коробка;
  • дверное полотно;
  • комплект напольного доводчика;
  • механический замок с роликовой защелкой;
  • ручка-скоба.

В системе AHDW45 используются закладные элементы DoorHan из экструдированных алюминиевых профилей, а также кнопочные сухари Monticelli из литого алюминия.

Для распашных дверей AHDW45 компания DoorHan предлагает двухсекционные петли, которые могут быть отрегулированы в трех направлениях. В качестве аналога можно использовать любые накладные петли для профильных дверей с межосевым расстоянием 62,5 мм.

В двери системы AHDW45 устанавливаются практически любые замки для профильных дверей с дорнмассом не более 30 мм. Компания DoorHan предлагает замки итальянского производителя DoorLock (дорнмасс – 25 мм) с роликовой защелкой. Замок и цилиндр имеют сертификаты второго класса взломостойкости.

Для фиксации пассивной створки двухстворчатой двери используется накладной шпингалет, который прост в установке и не требует фрезеровки.

Для маятниковых дверей AHDW45 предлагаются напольные маятниковые доводчики немецкой компании Dorma. Также возможна установка любых других напольных доводчиков отечественных и зарубежных производителей.

Для удобства сборки системы AHDW45 компания DoorHan предлагает использовать кондукторы под сверление, предназначенные для многоразового использования. На производственном предприятии DoorHan для системы AHDW45 изготавливаются три вида кондукторов – для цокольного, импостного и углового соединений профилей.

Распашные двери: число полотен, сторона, способ открывания

Распашные межкомнатные двери в быту используются чаще всего. Причина их популярности вполне объяснима: распашные двери обеспечивают высокий уровень звукоизоляции при относительной дешевизне и простоте монтажа.

На фото:

Если дверь — то «распахнута настежь». Заметим, не сдвинута, не сложена...

Классифицировать распашные двери можно по трем критериям: количеству полотен, способу открывания и стороне (правой / левой), в которую они распахиваются.

Количество дверных створок

По количеству полотен распашные двери делятся на однопольные, двупольные, имеющие две створки одного размера, и полуторапольные. Одна из створок полуторапольных моделей является рабочей, а вторая, более узкая, раскрывается только время от времени, когда необходим более широкий проход.

На фото:

Одно-, полутора- и двустворчатая распашные двери.

Способ открывания двери

Распашные двери можно разделить на две группы. Классические двери открываются в одном направлении — только наружу или только внутрь в зависимости от того, с какой стороны коробки расположены петли. Маятниковые распашные двери способны открываться в обе стороны (как при входе в вестибюль метро). Естественно, различия в способе открывания ведут к различиям в устройстве, которое рассмотрено отдельно.

На фото:

Распашные двери с маятниковым способом открывания довольно часто встречаются в торговых зонах.

Двери в узком коридоре. Должны ли двери распахиваться синхронно или можно чередовать правые и левые распашные двери? Ответ на этот вопрос зависит от количества полотен по одной стене. Если речь всего о двух распашных дверях, удобно, если они открываются навстречу друг другу. Если же полотен три и более, синхронизация стороны открывания поможет избежать "заторов".

На фото: коридор из проекта, реализованного архитектурным бюро Арканика.

Правые распашные двери и левые распашные двери

По стороне открывания распашные двери, поставляемые в комплекте, обычно делятся на правые и левые.

Определить тип открывания распашной двери просто. Нужно встать около полотна с той стороны, в которую она распахивается, и посмотреть, с какой стороны закреплены петли. У двустворчатых дверей петли находятся сразу с разных сторон. Но и здесь существует деление на левую/правую (определять необходимо по рабочей створке).

От стороны открывания зависят особенности и полотна, и петель распашной двери.

Во-первых полотно изначально рассчитано на установку петель с одной стороны и замка и ручки — с другой. Однако если вы еще не определились с тем, в какую сторону вам будет удобнее открывать дверь (например, не знаете расстановки мебели), то лучше выбрать универсальные распашные двери (так называемые реверсивные дверные полотна). Соответствующее направление открывания выбирается в момент их установки. Петли можно закрепить как с любого бока, так и сверху и снизу, и крепления замка присутствуют с обеих сторон. Правда, стоят подобные модели дороже обычных.

Готовые распашные двери имеют соответствующую маркировку: левые петли и двери на упаковке обозначаются литерой «Л», правые маркировки не имеют.
Следует знать, что у дверей европейского производства направление определяется при открытии от себя: их левый тип — это наш правый.

Во-вторых, петли, как и сами распашные двери, делятся на правые и левые. Петли тоже бывают реверсивными. Дверное полотно в этом случае можно купить любое — его можно будет повернуть вокруг горизонтальной оси.

На фото:

Беретесь за ручку и открываете дверь на себя: правой рукой - дверь правая, левой - левая. Потренеруйтесь на примере приведенных фотографий, прежде чем вам придется объяснять нужный тип полотна менеджеру в магазине.

Угол распахивания двери

Но важна не только сторона открывания, но и величина угла, на который распахивается дверь. Чаще всего он составляет 180° (часть «съедает» ручка, прикасающаяся к стене), но есть и петли с ограниченным углом открывания. Например, 90° — это удобно, если дверной проем расположен не в середине стены, а в углу. Еще один вариант — 110°. Он встречается в распашных дверях с алюминиевым профилем. Все прочие полотна рекомендуется устанавливать в паре со стопором — напольным ограничителем, который защищает стену от повреждения дверной ручкой.

На фото:

Петли распашной двери не всегда выглядят привычным образом и далеко не всегда располагаются сбоку от полотна.

Плюсы распашной межкомнатной двери:

  • простота и надежность механизма открывания: петли служат верой и правдой долгие годы;
  • низкая цена. Если принять стоимость полотна за константу, то распашные двери обойдутся дешевле складных или раздвижных;
  • высокая звуко- и теплоизоляция: полотно плотно прилегает к коробке;
  • повышенные защитные функции, особенно у одностворчатых дверей. Они позволяют легко монтировать различные механизмы закрывания (замки, защелки).

Минусы распашной межкомнатной двери:

  • наличие «зоны открывания», равной радиусу полотна. В ее пределах и поблизости затруднен проход, невозможно установить мебель и предметы интерьера.

В статье использованы изображения 360.ru


Маятниковые двери можно открывать внутрь и наружу.

Рассмотрим особенности конструкции маятниковой двери.

Их можно открывать как внутрь, так и наружу. Конструктивная находка «из вестибюля метро» постепенно перекочевала в жилые интерьеры.

На фото:

К маятниковой двери неприменимы понятия «правая» и «левая» - дверь открывается одновременно в обе стороны.

С точки зрения конструкции маятниковые двери отличаются от распашных, поскольку у них иной принцип открывания.

Место применения. Традиционно маятниковые двери устанавливают в торговых центрах, на вокзалах, в аэропортах и пр. Они обеспечивают более высокую пропускную способность, чем обычные распашные модели. В квартирах и домах они особенно хороши в тех местах, где движение между комнатами наиболее интенсивно, например, между кухней и столовой. Кроме того, подобными дверями часто снабжаются душевые кабины: так обеспечиваются удобство и безопасность.

Дверная коробка

Коробка, состоящая из двух вертикальных стоек и верхней перекладины, у таких моделей обычно отсутствует. Очень часто полотно двери монтируется непосредственно к полу и стене – в верхней части проема. И лишь иногда (если нет возможности крепления к стене или для усиления конструкции) может устанавливаться несущий профиль. Но он не имеет притвора, как коробка большинства распашных моделей, и обеспечивает свободный ход полотна

Полотно маятниковой двери

Полотно может применяться любое: филенчатое, щитовое, цельно стеклянное, с алюминиевым или пластиковым профилем. Никаких ограничений нет. Но наиболее эффектно смотрится стеклянная дверь. Она как бы парит в проеме, ведь коробка отсутствует... По количеству полотен маятниковые двери делятся на однопольные и двупольные. Большего количества полотен не применяют. Если же необходима полуторапольная дверь, ее широкую створку делают маятниковой, а узкую – распашной.

В рестораны, кафе и бары часто ставят маятниковые двери с иллюминатором.

Внимание! В коробку для обычной распашной маятниковую дверь установить нельзя!

Дверное полотно маятниковой двери выполняют из различных материалов.

Модель Le porte alluminio 04 от фабрики Astor Мobili.

Механизм открывания маятниковой двери

Петли. Современных маятниковых дверей часто снабжаются возвратным механизмом. Он предохраняет от удара и помогает плавно вернуть створку в исходное положение. Есть и еще одна полезная опция – hold open – удержание двери в открытом положении. Ею снабжают свои модели многие производители, но каждая компания гордится собственной разработкой этого механизма.

На фото: модель Sinthesy swing 03 от фабрики FOA.

Он по сути тот же, что в распашных дверях – петли. Но устанавливаются они не сбоку от полотна, а сверху и снизу. Петли обеспечивают распахивание на 180º и крепление полотна в проеме. Маятниковые двери имеют две петли, которые, в свою очередь, состоят из двух частей. Нижняя петля является несущей и регулирует положение полотна (выше/ ниже). Она монтируется в пол, а на двери устанавливается ее ответный элемент – фитинг. Верхняя петля фиксирует вертикальную ось дверного полотна.

Маятниковые двери: достоинства

  • высокая пропускная способность;
  • отсутствие дверной коробки: облегчается монтаж, можно установить полотно большего размера;
  • больший комфорт и безопасность: дверь сама закрывается и / или удерживается в открытом положении.

На фото:

Инновация: в коробку встраивают магнит, чтобы удерживать дверное полотно.

Маятниковые двери: недостатки

  • более сложный, по сравнению с распашными дверями, механизм открывания. Верхние и нижние петли необходимо установить так, чтобы не возникло осевых смещений;
  • плохие звуко- и теплоизоляционные свойства. Полотно устанавливается с зазором минимум в 8 мм с каждой стороны проема;
  • необходимость предусмотреть свободное место для открывания с обеих сторон двери. Маятниковые модели «съедают» много полезной площади, поэтому их устанавливают в том случае, если пространство сбоку от проема ограничено и нет возможности установить раздвижную дверь.

На фото:

Маятниковые двери также могут быть двустворчатыми (довольно часто их устанавливают в торговых центрах). Иностранцы разделяют парные двери (swing doors) и вращающиеся одностворчатые маятниковые двери (pivot doors).


В статье использованы изображения 360.ru, celegon.it


От чего это зависит? Все типы дверных петель

От чего это зависит? Типы дверных петель для дверей кафе

Вы устанавливаете двери для кафе или ремонтируете свой дом в целом? Узнайте о типах дверных петель, которые вам понадобятся / вы найдете.

Люди быстро осознают преимущества увеличения стоимости своего дома и бизнеса. Фактически, в этом году ожидается, что деньги, потраченные на реконструкцию, достигнут 340 миллиардов долларов.

Двери кафе могут полностью изменить внешний вид всей комнаты.

Но для разных проектов дверей требуются разные петли. Попадание на неправильный шарнир может вызвать большие головные боли во время работы над проектом. А стратегическое использование петель может сэкономить деньги владельцев дома или бизнеса во время установки.

К счастью, мы разработали основные типы дверных петель, так что эти усовершенствованные двери могут плавно вставляться на место.

Основы, скрывающиеся за типами дверных петель

Петли - это важный элемент оборудования, который позволяет двери поворачиваться относительно своего анкера, обычно дверной коробки.

Они могут быть изготовлены из различных материалов, включая такие металлы, как латунь, алюминий или нержавеющая сталь. И они могут сильно различаться в зависимости от размера и прочности.

Но вот некоторые из самых популярных типов дверных петель.

Петли стыковые

Вероятно, наиболее распространенные типы петель, стыковые петли состоят из двух пластин, соединенных вертикальным стержнем. В пластинах обычно есть отверстия, в которых можно использовать винты для крепления петли.

Петли встык имеют то преимущество, что они в значительной степени скрыты, когда дверь закрыта.Когда дверь закрывается, две пластины скользят вместе. Это означает, что единственная открытая часть петли - это штифт, удерживающий пластины вместе.

Эта дверная петля универсальна и хорошо работает с различными типами дверей. Но это петля одинарного действия. Это делает его менее идеальным для дверей, требующих более широкого диапазона поворота.

Мы можем изготавливать двери с помощью фурнитуры одинарного действия, но чаще всего используется фурнитура двойного действия.

Стандартные гравитационные петли

Эти петли двойного действия крепятся к верхней и нижней части дверей салона.Все гравитационные петли работают с использованием пандуса внутренней конструкции. Когда двери открываются, они поднимаются по пандусу, а когда отпущены, они возвращаются вниз по пандусу, находясь в центральном положении. Они хорошо подходят для этих типов дверей, поскольку обеспечивают поворот двойного действия. Стандартные гравитационные петли позволяют дверям качаться вперед и назад, а затем располагаться по центру.

Они способны удерживать дверь открытой на 125 градусов в обоих направлениях. Это означает, что они должны иметь немного больший промежуток, чем другие петли.Функция удержания в открытом положении сработает при 125 градусах. Каждая петля может удерживать дверь весом до 30 фунтов. Они отлично подходят для жилых помещений. Мы не рекомендуем эти петли для коммерческого использования.

Гравитационные петли премиум-класса

Они отличаются от стандартных гравитационных петель, но они прочнее и прочнее. Эти петли также крепятся к верхней и нижней части двери и изготовлены из более прочных материалов. Все гравитационные петли работают с использованием пандуса внутренней конструкции.Когда двери открываются, они поднимаются по пандусу, а когда отпираются, они возвращаются вниз по пандусу, находясь в центральном положении. Эта петля продается отдельно, и каждая петля может удерживать дверь весом до 50 фунтов. Они хорошо работают и обеспечивают немного меньшее расстояние, чем стандартные петли.

Они также имеют другой диапазон с возможностью удержания в открытом положении на 90 градусов в каждую сторону. Гравитационная петля премиум-класса позволяет дверям качаться вперед и назад, а затем находится в центре. Эти петли доступны только с отделкой из латуни.

Промышленные гравитационные петли

Как следует из названия, они представляют собой шаг вперед по сравнению со стандартными и гравитационными петлями премиум-класса. Они могут открываться на 90 градусов, но могут выдерживать более тяжелые двери. Эти петли продаются по отдельности, и каждая петля может удерживать дверь весом до 50 фунтов. Опять же, все гравитационные петли работают с использованием внутренней рампы. Когда двери открываются, они поднимаются по пандусу, а когда отпираются, они возвращаются вниз по пандусу, находясь в центральном положении.

В этих петлях обычно используются двери, закругленные по бокам, потому что они плотно прилегают к дверному косяку. Эти петли обеспечивают возможность установки самых больших дверей, поскольку они минимизируют необходимое пространство для петель. Благодаря этому варианту вы получите более широкие двери и меньшее расстояние между петлями, а также обеспечите поворот двойного действия.

Они также требуют меньшего расстояния между петлями, чем стандартные петли и петли премиум-класса. Шарнир силы тяжести коммерческого класса позволяет дверям качаться вперед и назад, а затем остановиться в центре.Эти петли производятся в США компанией Bommer Industries Inc. Петли доступны в различных вариантах отделки - глянцевом черном, сатинированном хромировании, масляной бронзе и латуни. Эти петли открываются на 90 градусов в любом направлении.

Пружинные петли коммерческого класса

Когда дело доходит до типов дверных петель для распашных дверей кафе, обычно используются пружинные петли. Эти петли не обеспечивают фиксации в открытом положении. Пружинные петли бывают разных размеров от 3 до 8 дюймов. У нас в наличии пружинные петли Swinging Cafe Doors, а также Bommer Industries Inc.Пружинные петли.

Эти пружинные петли устанавливаются по бокам двери, обеспечивая максимальную высоту двери. Вы получите максимально высокую дверь с этими петлями по сравнению с гравитационными петлями. Как и в других вариантах, эти петли также обеспечивают поворот двойного действия, однако в этих петлях пружины обеспечивают возврат к центру движения.

Как пройти мимо петель

Взгляд на эти типы основных дверных петель - хорошее начало для любого, кто планирует ремонт. Но есть много информации о распашных дверях кафе для дома или бизнеса.

Заинтересованы в установке дверей в стиле салона или других распашных входов? Посетите наш блог, чтобы узнать о последних советах, приемах и тенденциях.

Как получить межкомнатную дверь, чтобы распахивать обе стороны | На главную

Автор: SF Gate Contributor Обновлено 30 марта 2021 г.

Петли двойного действия с подпружиненными пружинами позволяют дверям качаться в обоих направлениях, как описано в Hinge Outlet. Вы, наверное, видели их в ресторанах или коммерческих зданиях, где движение транспорта идет в обоих направлениях.Если в вашем доме есть межкомнатная дверь, которая соответствует этому требованию, шарниры, которые поворачиваются в обе стороны, могут быть именно тем, что вы ищете.

Изменение направления распашной двери также может помочь сэкономить место в доме, отмечает Houselogic. Двустворчатая дверь не будет работать в качестве запирающейся двери после установки петель двойного действия, поскольку дверной упор и дверная ручка удалены. При желании установите фиктивную ручку для эстетики. Для установки двустворчатой ​​двери потребуются следующие шаги и материалы / инструменты.

  1. Снимите дверцу и фурнитуру

  2. Снимите дверцу с проема, отвернув винты в петлях с помощью дрели / отвертки. Снимите петли с двери. Снимите дверную ручку и запорную планку со стороны двери.

  3. Снимите дверной упор

  4. Вставьте кончик монтировки за дверной упор и подденьте его. Дверной упор представляет собой тонкий кусок дерева, расположенный по центру дверного косяка сверху и по бокам.Он служит для остановки и закрытия двери. При необходимости нанесите краску или морилку на косяк, чтобы закрыть оголенные места, где был снят упор.

  5. Уменьшить ширину двери

  6. Отрежьте 1/2 дюйма ширины двери с помощью настольной пилы. Отрежьте сторону дверной ручки. Это сделано для того, чтобы оставить больше места, чтобы дверь могла свободно входить и выходить из рамы. Отшлифуйте край и при необходимости добавьте краску или морилку и прозрачную поверхность.

  7. Присоедините петли двойного действия

  8. Измерьте расстояние от верхнего, заднего угла и вверх от нижнего угла.Сделайте отметки на расстоянии 7 дюймов на стороне двери напротив ручки для маленьких петель двойного действия. Откройте петли. Прикрутите дверное полотно - оно обозначено как таковое - к стороне двери верхним краем даже с метками. Используйте дрель / отвертку и винт диаметром 1 1/2 дюйма. Прикрутите вторую петлю к низу так, чтобы нижний край петли был на уровне меток. Закройте петлю.

  9. Прикрепите дверь к дверному косяку

  10. Установите дверь на место, как если бы она была открыта на 90 градусов.Поместите под них ломовые блоки, чтобы закрепить их. Откинуть створку косяка на верхних и нижних петлях. Створка косяка - это другая пластина с отверстиями - цилиндр с одной стороны поворачивается вместе со створкой. Выровняйте створку дверного косяка на обеих петлях. Прикрутите створку к стороне косяка с помощью винта диаметром 1 1/2 дюйма. Сделайте обе петли.

  11. Отрегулируйте натяжение пружины

  12. Снимите блоки и позвольте двери повернуться в противоположном направлении. Если дверь поворачивается слишком легко, вставьте шестигранный ключ в отверстия в нижней части обеих маленьких петель двойного действия.Используйте шестигранный ключ, чтобы повернуть конец цилиндра по часовой стрелке, затягивая пружину. Сделайте обе петли одинаково. Когда дверца будет работать нормально, вставьте стопорные штифты, входящие в комплект петель, в отверстие, ближайшее к цилиндру.

  13. Наконечник

    Существуют петли двойного действия разных размеров, но лучший размер - это 6-дюймовая петля для многоцелевого использования.

    Предупреждение

    Двери весом более 75 фунтов требуют трех петель. Большинство межкомнатных дверей весят намного меньше.

11 различных типов петель и их применение

Петли

, которые часто недооценивают в отделе фурнитуры, которые удерживают вашу дверь на месте, бывают самых разных размеров и стилей.

Выбор идеальных петель для вашего проекта зависит от того, где вы их установите, и от того, какой законченный вид вы пытаетесь достичь.

Петли 11 типов

В этом наглядном руководстве описаны различные типы петель, их конструкция и назначение.

Петля стыковая

Самый распространенный тип петель, используемых на дверях, - это петля для прикосновения. Он назван так потому, что две створки врезаны в дверь и раму, что позволяет им соприкасаться друг с другом. Существуют три различных типа стыковых петель: плоская , шарикоподшипниковая и подпружиненная .

Строители, как правило, используют петли с прямым встык для легких межкомнатных дверей. Штифт, который может быть или не быть съемным, соединяет две створки (или пластины) на суставах петли.

Шарнир на шарикоподшипнике

Петли на шарикоподшипниках имеют смазанные подшипники между поворотными кулаками петли для уменьшения трения, вызываемого тяжелыми дверями. Эти прочные петли идеально подходят для тяжелых входных дверей или для тех, которые часто используются.

Показано: Петля дверная на шарикоподшипниках из цельной латуни, 4 дюйма; $ 37,99 Дом антикварной фурнитуры

Петля стыковая с пружинной нагрузкой

Чтобы дверь за вами закрывалась, используйте подпружиненную петлю.Эти петли, которые часто используются на дверях-экранах, можно откалибровать, чтобы открывать и закрывать их с разной степенью натяжения.

Показано: Подпружиненный стыковой шарнир с радиусом 3,5 дюйма и радиусом 1/4 дюйма; $ 13,99 Дом антикварной фурнитуры

Петля с поднимающимся стыком

Петля поднимается вверх, поднимая дверь на полдюйма, чтобы освободить ковер с толстым ворсом или порог. В закрытом состоянии выглядит как обычная петля.

Петля цилиндрическая

Для специализированных столярных работ, таких как ящик или небольшой шкаф, используйте цилиндрический шарнир.Эта небольшая петля идеально подходит для проектов, где вы хотите, чтобы петля была скрыта от глаз. Для установки просто просверлите отверстия подходящего размера, чтобы разместить стволы, и вставьте петлю. Шарниры для цилиндров, которые обычно изготавливаются из латуни, не предназначены для работы с нагрузками.

Показано: Петля для чугунного цилиндра 3 1/2 дюйма; 10,49 $ Дом антикварной фурнитуры

Скрытая петля

Скрытые петли, невидимые для глаз, не умаляют красоты изысканной мебели или краснодеревщика.Они могут быть самозакрывающимися и регулироваться с помощью пары винтов. Вы также можете найти скрытые петли для дверей большего размера. Поскольку они не открываются и, следовательно, защищены от взлома, они обеспечивают безопасность, которой не обладают обычные петли.

Показано: SOSS 5/8 дюйма x 2-3 / 4 дюйма Невидимая петля с атласным хромом; $ Home Depot

Нож (шарнирный) Петля

Петли для ножей можно найти в шкафах. Также называемые шарнирными петлями, они напоминают лезвия ножниц, прикрепленные к точке поворота.Вы вставляете одну петлю в конец дверцы шкафа, а другую - в шкаф. После установки остается только стержень.

Другой тип шарнирных петель позволяет дверям открываться и закрываться в обе стороны, как и кухонные двери в ресторанах. Эти подпружиненные петли больше и тяжелее, чем петли для мебели.

Петля накладная

Некоторые петли делают мебель более толстой. Чтобы уменьшить эту толщину, подумайте о накладной петле.Петли этого типа складываются сами по себе, позволяя дверце плотно прилегать к лицевой стороне шкафа.

Показано: Комплект петель с полным перекрытием для безрамной конструкции 95 °; $ 9.98 Home Depot

Петля со смещением

Вы когда-нибудь пытались переместить кушетку в дверной проем, но обнаруживали, что дверной проем слишком узок на полдюйма? Вот здесь и помогает смещенный шарнир. Эта специальная петля позволяет откидывать дверь в сторону от дверной коробки, увеличивая проем до двух дюймов.Петли со смещением особенно полезны в тех областях, где вы хотите добиться соответствия требованиям ADA.

Показано: Офсетные петли для шкафов Hoosier, сделанные вручную под старину; 18,69 $ Дом антикварной фурнитуры

Петля для фортепиано

Этот длинный непрерывный шарнир удачно назван в честь петли на крышке пианино. Длинный стержень проходит через костяшки двух длинных створок этой петли, удерживая их вместе. Это идеальный выбор петель для ящиков с игрушками, складных столов и скамеек для хранения вещей.

Показано: Everbilt Сплошная петля из полированного никеля 1-1 / 2 x 30 дюймов; $ 7,28 Home Depot

Петля для ремня

Снаружи вы найдете петли на воротах. Внутри дизайнеры используют их уменьшенные версии на шкафах, чтобы создать ощущение деревенского стиля. Длинные петли (или ремни) служат дополнительной опорой для тяжелых ворот или дверей сараев.

Показано: Петля дверная на ремешке из грубого кованого железа с сердечком; 18 долларов.89- $ 39,99 Дом антикварной фурнитуры

Петли изготавливаются из различных материалов, в том числе из нержавеющей стали, латуни, бронзы, олова и меди. Вы также можете выбрать любую отделку, например хром, полировку или щетку, чтобы дополнить ваш дизайн. А если ваша петля предназначена для использования на открытом воздухе, выберите петлю с антикоррозийным покрытием. Для установки петли могут потребоваться следующие инструменты: зубило, универсальный нож, молоток, отвертка и дрель.

Фурнитура для распашных дверей - декоративная и сверхпрочная

Фурнитура для распашных дверей - тяжелые и декоративные петли

Если ваши требования требуют больших распашных дверей, наши петли для дверей сараев для тяжелых условий эксплуатации созданы для этой работы.Наша фурнитура для распашных дверей, изготовленная из стали большей толщины для обеспечения сверхпрочной прочности, увеличенной грузоподъемности, позволяющей выдерживать очень тяжелые и большие двери, более жестких допусков и покрытой высококачественной отделкой, выдерживающей испытание элементами и временем, основана на мастерстве .

Основы петли для ремешка

Декоративные и прочные петли для распашных дверей бывают разной толщины, обычно 1/4 ″, 5/16 ″, 3/8 ″ или 1/2 ″ для дверей весом от 400 фунтов.- 5000 фунтов. или выше. Петли можно закрепить на стене или установить непосредственно на раму. Откосы могут состоять из стального каркаса, пустотелого блока, кирпича, бетона или дерева (7–24 футов в высоту или выше и 50 футов в ширину или шире). Стандартные петли с ремешками используются для деревянных или металлических дверей с ручным управлением, которые устанавливаются на поверхность из дерева, формованного металла или стального косяка.

Работа в ручном или силовом режиме

Независимо от того, есть ли у вас большие распашные двери из дерева или металла или маленькие двери, которые часто используются, наши петли для тяжелых ременных дверей берут на себя эту задачу.При выборе типа петли для ремешка важно учитывать вес ваших дверей и то, являются ли они ручными или механическими. Шарниры на шарикоподшипниках и дисковых подшипниках имеют разные ограничения по весу - обычная длина ремешка составляет 18 ″, 24 ″, 30 ″ и 36 ″, но петли для ремешка RW могут быть изготовлены в соответствии с любыми потребностями.

  • Размер распашной двери (ширина, высота, толщина и вес)
  • Конструкция рамы / косяка
  • Тип и расположение стержня
  • Частота использования распашной двери

Какие петли мне нужны?

Двери с ручным управлением должны иметь шарниры на подшипниках качения и на шарнирах.Частота использования позволяет выбирать петли между типами дисковых или шариковых подшипников. Однако шарниры на шарикоподшипниках являются предпочтительным выбором при интенсивном использовании (более 20 операций в день).

Как насчет задних пластин петель?

Задняя пластина петли предотвращает повреждение задней части двери и усиливает дверь при прикручивании петель к ней.

Где использовать центральные петли?

Для раздвижных дверей требуются центральные петли. Они должны быть такого же размера, что и петли ремешка, и равны размеру петли косяка.

Какой тип иглы?

Тип стержня зависит от дверного косяка и требований к монтажу распашной двери. Шарнирные штифты могут быть съемными, удерживаться на месте шплинтом; или они могут быть несъемными, запечатанными в петле. Штырь может быть смещен от петли для установки на открытую раму или установлен обратно на лицевую сторону стены, чтобы открытые двери могли очищать дверной проем. Штифт в виде стыка может крепиться к внутренней части рамы с помощью штифта, расположенного на краю проема.

Петли для ремешка можно установить различными способами: непосредственно на раму или на поверхность со смещениями и без них.

Петля для ремня с половинной защелкой

Эта петля с ремешком на половину поверхности с шарнирной створкой крепится непосредственно к внутренней части рамы для обеспечения зазора двери, в отличие от петли для поверхностного монтажа. Штифт находится на краю отверстия.

Петля с ремешком для монтажа на поверхность с перекладиной

Петли для монтажа на поверхность могут иметь цапфы со смещением или без него.Штырь со смещением может быть установлен на раме или установлен обратно на лицевую сторону стены, чтобы открыть дверной проем. В качестве альтернативы штырь без смещения может быть расположен на краю проема для крепления на раме.

Петли с центральным ремнем

Петли с ремешком на всю поверхность используются в качестве центральных петель на раздвижных дверях. Петли смещены на ”- 1 ″, чтобы обеспечить зазор между дверцами, когда двери закрыты.

Задние пластины

Задние пластины используются при креплении петель с помощью болтов к неармированной двери (т.е.е., полый металл), чтобы распределить усилие застежек по большей поверхности двери. Это предотвращает повреждение распашной двери и добавляет структурное усиление. Стандартные размеры оборудования задней панели соответствуют большинству размеров петель: 18 ″, 20 ″, 24 ″, 30 ″ и 36 ″.

Найдите «момент», чтобы рассчитать подходящий аппаратный шарнир

«Момент» относится к измерению силы поворота на объект, например, на шарнир. Расчет шарнирного момента имеет решающее значение для выбора петель правильного размера.Для расчета момента петли и выбора подходящей петли необходимо выполнить три измерения, а также количество петель, необходимое для распашной двери:

  • Вес распашной двери (в фунтах)
  • Ширина распашной двери (в футах)
  • Конструкция рамы / косяка

Чтобы вычислить момент на петле, умножьте вес распашной двери на ширину двери: Вес и ширина = Момент. После определения момента получите рекомендацию производителя, используя момент.

Пример: 1500 фунтов веса x 4 фута ширины = 6000 футов / фунт момента

Двери «двойного выхода» по сравнению с дверьми «двойного действия»

Двустворчатые выходные двери и двери двойного действия обычно путают. Прочтите, чтобы узнать о различиях в применении и назначении, и свяжитесь с LaForce с любыми дополнительными вопросами! Мы также рекомендуем вам сохранить наш Глоссарий по дверям, рамам и фурнитуре для удобной справки.

Определение:
Дверь двойного действия, также известная как двойная распашная дверь или дверь ударного движения, представляет собой одинарную дверь или пару дверей, в которых дверь (и) может вращаться в обоих направлениях.

Назначение:
Эти двери представляют собой экономичное решение для быстрого и эффективного двустороннего движения через проем, где необходим визуальный и / или звуковой барьер для разделения двух зон.

Рама / фурнитура Применение:
Дверь подвешивается на петлях двойного действия или на центральных шарнирах в «закрытой» раме (т.е. без встроенных упоров), что позволяет двери свободно поворачиваться в обоих направлениях.

Области использования:
Зоны отгрузки / приема, кухни ресторанов, супермаркеты, продуктовые магазины, склады, складские помещения и т. Д.

Примечания:
Обычное дополнительное оборудование для этого типа открывания включает полосы бампера, пружинные амортизаторы, противоударные / опорные пластины и защитные кожухи. Это дополнительное оборудование может помочь предотвратить повреждение дверей с интенсивным движением, которые часто подвергаются ударам и ударам.

Определение:
Этот тип приложения всегда представляет собой пару дверей, в которых каждая створка может поворачиваться только в противоположном направлении.

Назначение:
Эти двери используются для управления движением в коридоре, обеспечивая быстрый, но безопасный выход и вход на территорию; потому что движение на противоположной стороне ворот не сталкивается с встречным движением.

Рама / оборудование Применение:
Двери часто снабжены оборудованием, которое позволяет работать только со стороны толкания, что помогает контролировать поток движения. Специальная профильная рама необходима для того, чтобы двери могли раскачиваться в обратную сторону.

Области применения:
В коридорах, обычно в больницах, школах, клиниках, домах престарелых и т. Д.

Назад к основам: типы петель и их применение

Сегодня днем ​​у меня была встреча на иглоукалывание, и, поскольку я впадал в временную кому, вызванную иглой (если вы еще не пробовали, вы должны!), Я думал о том, что я должен опубликовать в пятницу.Затем я подумал о том, что прошло так мало времени между моим постом в среду без слов и планированием публикации в пятницу, и в внезапном прозрении я понял, что опубликовал пост в WW сегодня! Я ДЕЙСТВИТЕЛЬНО знаю, какой сегодня день, и я написал пост WW в среду, но у меня, должно быть, был важный момент. Я вернулся и изменил дату, чтобы никто, посетивший этот пост в будущем, не понял, что я напортачил. Всем преданным читателям СПАСИБО за то, что не сказал: «Болван, сегодня Жаждущий четверг, а не среда без слов!» 🙂

Мой коллега и друг, Скотт Барринджер , посоветовал мне написать сообщение, в котором объясняются различные типы петель и когда их использовать.Я знал, что мне понадобятся фотографии, поэтому я спросил другого коллегу и приятеля, Нолана Тропа , и он очень помог. В этом посте не будут обсуждаться все типы петель, но мы надеемся, что они прояснят некоторые тайны, связанные с типами, вызывающими наибольшую путаницу. Если вы думаете, что мне нужно добавить еще одну петлю, просто оставьте комментарий, и я добавлю его.

Я обращусь к следующим типам петель:

  • широкий ход
  • качели прозрачные
  • приподнятый ствол
  • петли анкерные

Широкие петли используются, когда вам нужен дополнительный зазор за дверью - обычно дверь открывается на 180 градусов.В старые добрые времена такой зазор обычно требовался из-за красивой деревянной отделки вокруг рамы. Сегодня они чаще используются, когда дверь должна открываться на 180 градусов и располагаться параллельно стене, удерживая ее открытой на магнитных держателях. Вам нужно достаточно места за дверцей для оборудования - возможно, ручки и доводчика, а выступ магнитного держателя должен соответствовать зазору за дверью на краю петли. Если два измерения не совпадают, дверь не будет параллельна стене.Есть и другие варианты применения широкоугольных петель, но, надеюсь, вы поняли.

Так какой же ширины должен быть шарнир с широким ходом? Я нашел эту великолепную иллюстрацию вместе с формулой в Руководстве по аппаратному обеспечению для разработчиков оборудования, написанном Адоном Х. Браунеллом, AHC. Эта книга давно разошлась, но я нашла ее на eBay, и она мне очень нравится! С помощью этой формулы вы можете рассчитать правильную ширину петли в зависимости от того, какой зазор вам нужен.

Вот пара фотографий широкоугольных петель.Первый использовался для того, чтобы пара с двойным выходом открывалась (почти) на 180 градусов. Второй был использован в необычном приложении, где старая дверь была установлена ​​поверх новой двери, создавая очень толстую дверь (вы можете увидеть больше фотографий этой двери здесь). Обратите внимание, что доводчик на двойной выходной двери имеет удлиненный рычаг для размещения петель шириной 8 дюймов. Технический отдел LCN может помочь вам определить, нужен ли специальный шаблон для вашего приложения. Имейте в виду, что широкие петли уменьшают ширину проема в свету, когда дверь открыта на 90 градусов, и именно здесь стандарты доступности измеряют ширину в свету.

Поворот в открытом положении Петли используются для поворота двери из открытого проема рамы, когда дверь открыта примерно на 95 градусов (дверь будет немного выступать за ограничитель рамы, если открыта на 90 градусов). Поворотные петли чаще всего используются в больницах, где удаление двери из проема увеличивает ширину в свету, а также помогает предотвратить повреждение края двери тележками и оборудованием. Иногда я использовал шарнирные петли для дверей, которые не обеспечивали необходимую ширину в 32 дюйма.Следует отметить, что петли очень хорошо видны на стороне тяги рамы, когда дверь закрыта, что может быть проблемой в зависимости от эстетических требований.

[Здесь есть короткое видео, на котором изображена больничная дверь с открывающимися петлями.]

На петле с приподнятым стволом ствол смещен в одну сторону, а не по центру между листами петли. Этот тип петли довольно редок, но он используется, когда цилиндр стандартного шарнира может мешать особому состоянию рамы или отделке.Вот изображение приподнятого цилиндрического шарнира Bommer и два примера: один из них - приподнятый цилиндрический шарнир, используемый из-за глубокого выступа на раме, и второй, который должен был быть поднятым цилиндрическим шарниром, чтобы избежать конфликта с отделкой:

Анкерная петля используется в качестве верхней петли для часто используемых или тяжелых дверей. Помимо стандартных петель, есть фланцы, которые крепятся к верхней части двери и нижней стороне головки рамы. Эти петли требуют специальной подготовки двери и рамы, при этом петли могут быть левыми или правыми.Вот изображение анкерной петли Bommer, а также фотография установленной анкерной петли:

Если есть что добавить, оставьте, пожалуйста, комментарий. Спасибо Нолану за все фотографии, а также Айвзу и Боммеру за графику петель.

По специальному заказу скоро сделаю отдельный пост о неразрезных петлях!

Чтобы добавить это содержимое в закладки или добавить его в избранное, необходимо войти в систему или зарегистрироваться.

Что доступно для вашей двери?

Знание различных типов дверных петель может иметь огромное значение для вашего дома! Доступно множество различных типов дверных петель, и знание того, как они работают, изменит то, как вы используете дверь.

Будь то входная дверь, внутренняя дверь, дверь шкафа или что-то еще, у вас есть множество вариантов петель. Некоторые из них созданы для определенных действий и стилей дверей, в то время как другие всеохватывают.

В этой статье мы рассмотрим различные типы дверных петель, чтобы вы лучше понимали, что вам нужно при их замене. Когда вы закончите читать, у вас появится новое понимание дверных петель, о которых часто забывают и о которых забывают.Давайте начнем.

Детали дверной петли

Прежде чем мы перейдем к типам дверных петель, вы должны знать различные части. В статье мы будем использовать определенную терминологию, и если вы не знаете, что она означает, это может вас запутать. Мы даже рассмотрим несколько частей, о которых не упоминаем, но которые полезно знать.

  • Лист : также известный как крыло, это плоская часть петли, которая ввинчивается в дверь и раму.
  • Костяк : это средняя часть, обычно цилиндрическая, в месте соединения листьев.Это та часть, которая позволяет двери двигаться
  • Штифт : длинная деталь, которая вставляется в поворотный кулак и удерживает две створки вместе. Когда штифт вытащен, можно снять дверную плиту с рамы
  • Гильзы : круглые детали, составляющие поворотный кулак, удерживающий штифт на месте

Петли наружные

Существует много типов петель для наружных дверей. Вам нужно, чтобы эти петли были прочными и прочными, чтобы вам не приходилось беспокоиться о том, что они изнашиваются из-за чрезмерного использования или суровых погодных условий.

Кроме того, петли вашей наружной двери играют важную роль в защите вашего дома от злоумышленников. Так же, как вам нужна прочная входная дверь, вам нужно, чтобы петли были прочными. Более слабые петли откажутся от чрезмерного давления.

Ниже представлены различные типы доступных петель для наружных дверей. Мы поможем вам определить, что лучше всего подходит для вашего дома.

Петля стыковая

Одной из самых распространенных дверных петель является стыковая петля. Стыковые петли состоят из двух идентичных листов: одна прикреплена к подвижному компоненту, а другая - к неподвижному компоненту.Они прикреплены изогнутым стволом, также известным как поворотный кулак, который позволяет двери открываться.

Одна из основных причин, по которой они часто используются для входных дверей, заключается в том, что они рассчитаны на большой вес. Многие двери из стали, дерева и стекловолокна могут быть тяжелыми, что может привести к повреждению более слабых петель. Однако стыковые петли не прогибаются под весом.

Доступно несколько различных типов стыковых петель, в том числе:

  • Петли встык с подъемным шарниром : легко отделить дверную плиту от рамы - просто удалите центральный штифт.
  • Петли встык : для помещений с неровным полом
  • Петля с шарикоподшипником стыковая : для тяжелых дверей

Петля заподлицо

Другой распространенный тип петель - петли заподлицо. Они разработаны таким образом, чтобы занимать как можно меньше места. Они делают это, прижимая одну створку к другой, когда ваша дверь закрыта.

Несмотря на то, что из-за своей конструкции они не выдерживают такого веса, как шарнир приклада, они по-прежнему долговечны.

Шарнир на шарикоподшипнике

Хотя дверные петли со временем изнашиваются, одни из них служат дольше, чем другие. Один из самых прочных стилей дверных петель - петли на шариковых подшипниках. Они созданы для более тяжелых и широких дверей.

Шарикоподшипник помещен между двумя поворотными кулаками, чтобы уменьшить трение, изнашивающее петли. Входные двери видят больше всего трафика, поэтому имеет смысл только то, что петли сталкиваются с наибольшим трением.

Еще одним преимуществом шарниров на шариковых подшипниках является постоянная смазка.Это позволяет двери открываться и закрываться легче и плавнее, а также помогает снизить трение.

Петля для корпуса

Петли корпуса очень похожи на петли встык, поэтому они идеально подходят для входной двери. Единственная реальная разница в том, что они имеют более декоративный дизайн, который поможет сделать ваш дом более привлекательным.

Еще одним преимуществом петель для корпусов является то, что они бывают разных форм и размеров. Эти петли можно найти не только на наружных дверях - их даже можно использовать для чемоданов или портфелей.

Петля больничная

Если вам нужна более короткая петля, вам следует подумать о петле для больницы. Он намного короче стыковой петли и имеет закругленный кулак с механической обработкой.

В остальном они очень похожи на стыковые петли. У них одна створка прикреплена к дверной коробке, а другая - к двери. Они встречаются на закругленном кулаке, который позволяет двери открываться.

Петля для ремня

Петли с ремешком, также известные как петли для ворот, являются наиболее уникальным доступным стилем наружных дверных петель.Они самые короткие, но у них самый длинный лист. Это придаст вашей входной двери уникальный вид, которого вы не получите с другими наружными петлями.

Петля для ремня делает больше, чем просто красиво. Длинная створка придаст вашей двери гораздо большую поддержку. Это сделает дверь намного прочнее, а это именно то, что вы хотите от входа в свой дом.

Петля Olive Knuckle

Вы когда-нибудь видели петлю в форме буквы H? Это петля с оливковым шарниром, которая является одним из наиболее уникальных типов дверных петель.Когда дверь открыта, вы видите H-образную форму. Однако, когда дверь закрыта, вы видите только сустав.

Шарнирный шарнир

Некоторым более высоким дверям требуется помощь петель, чтобы они оставались выровненными. Здесь пригодится шарнирный шарнир. Они созданы для более высоких дверей, потому что они поворачиваются при открытии. Они очень похожи на шарнир на оливковом суставе.

Петля для тяжелых условий эксплуатации

Петли для тяжелых условий эксплуатации могут быть любого типа, но они прочнее своих обычных аналогов.Это потому, что они на 1/4 дюйма толще обычных петель и предназначены для более тяжелых и часто используемых дверей.

Петли межкомнатные двери

В вашем доме больше дверей, чем тех, через которые вы попадаете в ваш дом. Внутри есть двери, разделяющие каждую комнату, для которой понадобятся дверные петли.

Существует несколько типов петель для межкомнатных дверей, о которых следует знать, которые помогают определить, как можно использовать вашу дверь. Мы рассмотрим несколько из них ниже.

Пружина двойного действия

Дверные петли с пружиной двойного действия не предназначены для наружных дверей, потому что они не выдерживают большой вес стальной двери.При этом они идеально подходят для дверей в кухню и столовую.

Петли двойного действия могут называться разными именами из-за того, как они работают. Некоторые из названий - это качающиеся двери, двери салонов и кафе. Благодаря своей конструкции они могут качаться в любом направлении. Два цилиндра встречаются с квадратной створкой, и они сильно отличаются от петель других наружных дверей.

Петля-бабочка

Петли

Butterfly предназначены для межкомнатных дверей, поскольку они не выдерживают веса тяжелых наружных дверей.Их декоративный дизайн (похожий на бабочку) придаст вашим дверям нотку изысканности и чутья, которую вы не получите от типичных дверных петель.

Имея множество различных форм и узоров, вы можете настроить дверную петлю типа «бабочка» так, чтобы она выглядела именно так, как вы хотите.

Петля двойного сложения

Вам нужна петля с несколькими створками разной длины? Тогда вам следует подумать о петле, складывающейся в два раза. У них есть несколько точек поворота, которые позволяют двери перемещаться в большей степени.

Дверные петли других типов

Доступно множество типов дверных петель. Некоторые из них лучше всего подходят для наружных дверей, а другие предназначены для межкомнатных дверей. Тогда есть дверные петли.

Этот уникальный стиль дверных петель можно использовать по-разному. Будь то дверь шкафа, чемодан или что-то еще, наверняка найдется дверная петля, которая идеально подойдет вам.

Скрытая петля

Скрытые петли, также известные как невидимые петли, сделаны так, чтобы их не было видно.Это поможет вам продемонстрировать дизайн вашей двери - будь то межкомнатная дверь, дверь шкафа или что-то еще.

Они состоят из двух частей: оси и кронштейна. Скоба устанавливается в нишу двери, а шарнир позволяет ей открываться на 90 °.

Тройник

Т-образные петли

получили свое название благодаря своей форме - они выглядят как буква T. Это означает, что они короче обычных петель, но имеют более длинную створку, которая устанавливается на поверхность рабочего компонента.

Т-образные петли часто можно встретить на больших дверях, воротах и ​​гаражных воротах. Они придают входу структурную целостность и прочность.

Петля для декоративных элементов

Декоративные петли - это очень декоративные петли, которые созданы, чтобы украсить внешний вид ваших дверей. Их часто можно найти на небольших дверях, например, в шкафах. Они сделаны из твердой латуни или чугуна и бывают разных видов отделки.

Петля цилиндрическая

Петли скрытого монтажа, цилиндрические петли идеально подходят для дверей шкафов и мебели.Они вкручиваются в основание двери и коробку. Поворот поворотного кулака позволяет скрыть петлю при открытии и закрытии двери.

Петля Soss

Другой тип скрытых петель - петли soss. Они не ввинчиваются в дверь и раму, а врезаны. Они очень часто встречаются в дверях шкафов и мебели.

Петля для фортепиано / Непрерывная петля

Самая длинная дверная петля - это петля для фортепиано, также известная как непрерывная петля. Поскольку он длинный и узкий, он будет проходить по большей части двери и ввинчивается с помощью множества винтов с зенковкой.

Петли для фортепиано встречаются в очень специфических местах. Чаще всего это на дверце стола, за которой скрываются клавиатура и мышь. Вы также можете найти его на шкафах или в мебели.

Петля для флажков

Большинство типов дверных петель состоит из двух створок и, возможно, поворотного кулака. Петли для флажков отличаются тем, что они состоят только из одной створки и вращаются вокруг булавки. Это дает ему радиус действия 360 °.

Петли для флажков не очень распространены, но их можно найти на нескольких вещах.Чаще всего они встречаются на дверях из ПВХ.

Петля разборная

Некоторые двери нужно часто сдвигать, особенно когда люди входят и выходят из них, как в квартире. Основным преимуществом разборных петель является то, что они позволяют легко снимать дверь.

Как и шарнир для флажков, разборный шарнир состоит из одной планки и штифта. Когда штифт вытащен, дверь снимется сразу с петель - проще некуда.

Петля для ножей

Петли для ножей часто встречаются на ящиках для инструментов и других предметах, где дверца открывается вверх.Это петли в форме ножниц, расположенные по бокам вашего ящика для инструментов, которые позволяют ему открываться, не теряя дверцу.

Существует много разных типов дверных петель

Существует много различных типов дверных петель. Будь то внешний вид, интерьер, петли шкафа или мебели, у вас есть ощущение, что ваши варианты безграничны.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
