почему стоит монтировать, правила установки
Все приборы отопления принято устанавливать на внешнюю стену комнаты, под окном. Как раз тот участок и остаётся теплее всего, его температура может достигать 40 °С. Как следствие, можно решить, что батарея расходует тепло не совсем рационально, обогревая наружные стены дома (блины из бетона либо кирпича) вместо того, чтобы потратить эту ценную энергию на воздух в самой комнате. При подобной установке тепловые потери становятся больше.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Если батарея установлена в нише, то радиатор тратит ещё больше мощности на отопление, так как ниша тоньше, чем стена, она меньше защищает от холода.
Чтобы уменьшить потери энергии, применяют теплоотражающие экраны за радиаторами отопления, что отделяют зону стены, которая находится за устройством центрального и автономного обогрева.

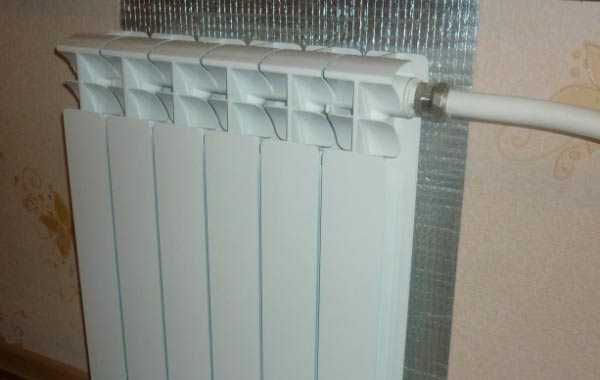

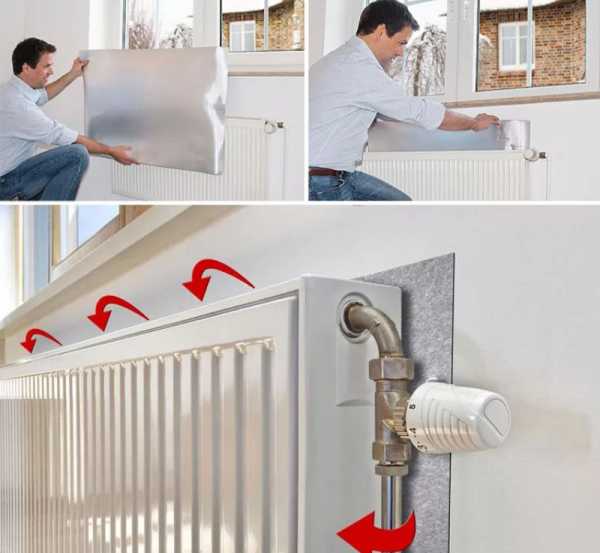

Теплоотражающий экран за радиатором отопления
Эффективная работа теплоотражающего экрана за радиатором может достигаться через единовременное следование следующим правилам:
- Сам экран не должен закрывать пути теплопередачи от батареи в комнату. Подобных путей лишь два. Это потоки тёплого воздуха, идущие вверх, и теплоизлучение в ИК-диапазоне. Для исключения неэффективности теплоотдачи в первом случае, короба обязаны конструктивно обеспечивать беспрепятственную воздушную циркуляцию по направлению вверх. Для этого они обязаны иметь необходимые входы в нижней части. В то же время верхняя горизонталь не должна быть сплошной.
- Обогрев наружной стены с закреплённой батареей становится намного меньше из-за того, что между ним и стеной монтируют подобные экраны.
Для осуществления воздушных потоков тёплого воздуха, стоит делать теплоотражающие экраны с решетчатыми лицевыми частями (исключение составляют те, что выполнены металлическими).

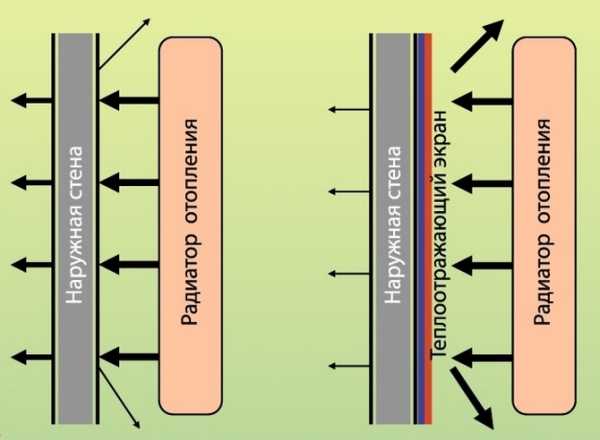

Принцип работы теплоотражающего экрана за радиатором отопления
Виды отражающих материалов
Теплоотражающие экраны за радиаторами могут выполняться из разных материалов, они дают возможность посредством минимизации потерь повысить эффективность работы батарей в среднем на 20 %. В доме становится теплее почти на два-три градуса.
Популярными материалами изготовления теплоотражающих экранов за радиаторами являются следующие материалы.

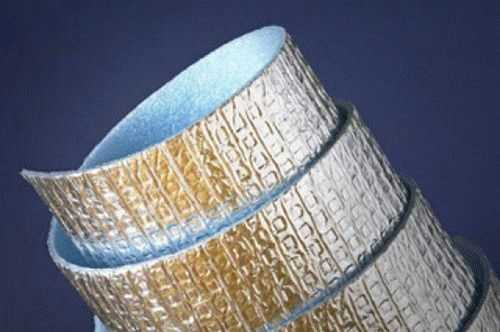

Фольгопласт СП (ФСП).
Это утеплительный материал, имеющий клейкую сторону, дублированный алюминиевой фольгой. Имеет в основе вспененный полиэтилен, ламинированный с одной стороны полированной алюминиевой фольгой. Со второй стороны нанесён особый влагоустойчивый клей, что позволяет надёжно закрепить материал на стенах из металла, кирпича, бетона либо дерева.
Вспененный полиэтилен в основе обладает хорошей тепловой изоляцией. За счёт закрытой ячеистой структуры полиэтилен характеризуется довольно низкой впитываемостью влаги. Ещё одно неоспоримое преимущество – звукоизоляция, позволяющая использовать материал как изолятор звуков. Он не гниёт, экологически чистый, имеет долгий срок службы, поэтому материал часто применяют для обустройства домов.
Алюминиевая фольга, являющаяся наружным слоем, характеризуется отличными свойствами отражения до 98 %. Она не позволяет теплоизлучению проходить через Фольгопласт. Плюс ко всему, такая фольга хорошо защищает от пара.
Клей является особым влагоустойчивым липким слоем из синтетического каучука, характеризующийся высокой адгезией к разным материалам.
ФСП выпускается в рулонах, где липкий слой защищён плёнкой из силикона, имеет следующие параметры, представленные в таблице.
| Толщина фольгопласта | 10/8/5/4/3/2 мм |
| Длина рулона | 10 – 50 метров |
| Ширина рулона | 1 метр |
Материал можно найти на рынке в таких модификациях: СП2 – СП10 (отличие в толщине). Параметры представлены в таблице.
| Рабочие температуры | Процент коэффициента теплового отражения | Коэффициент теплопроводности (Вт/м*град) | Теплоёмкость удельная (кДж/кг*град) | Паропроницаемость |
| -60/+100 | 97 | 0,038 – 0,051 | 1,95 | 0 |
Фольгопласт СПМП (ФСПМП).
В данном случае алюминиевая фольга покрывается лавсановой плёнкой, которая защищает её от внешних воздействий и окисления. ФСПМП – это хороший тепловой отражающий экран.
Фольгопласт П.
В случае этого материала, слоя клея нет со стороны, противоположной фольге.
Фольгопласт ПМП.
Слой вспененного полиэтилена с одной стороны ламинируется лавсановой плёнкой.
Пенол в разных вариантах может применяться для изготовления теплоотражающего экрана за батареей.
Рекомендации по монтажу теплоотражающего экрана
Вот несколько пунктов, на которые стоит обратить внимание при установке теплоотражающих экранов за радиаторами:
- Если возможности применить особый материал нет, то для изготовления экрана можно взять обычную фанеру (покрывается фольгой) или оцинкованную жесть.
- При креплении между отопителем и стеной обеспечьте непроницаемость поставленного материала. Заклейте все стыки особым металлизированным скотчем.
- Помните, что при креплении экрана необходимый эффект можно достигнуть лишь при применении для этих целей металлизированной АЛ-фольги. Требуемого эффекта вы не заметите, если будете использовать материал с металлическим напылением, который произведён термическим способом, потому что толщина этого слоя очень маленькая, и функционировать, как отражающий экран, данный материал не в силах.
- Для большей теплоотдачи экранов, расстояние между из поверхностью и батареей должно составлять как минимум три сантиметра. Иначе воздушная циркуляция может нарушиться.
- Требуемый слой теплоизоляции – как минимум пять сантиметров.
- Теплоотражающий материал обязан быть больше размеров батареи на 25 см в среднем.
- Отражающая сторона материала должна быть направлена в сторону отопительного устройства.
- При отсутствии на экране клейкого слоя, закрепите его на стене при помощи строительного степлера.
Отражатели – это отличный и недорогой способ сделать помещение теплее на несколько градусов. Соблюдайте данные выше устоявшиеся рекомендации и оставайтесь в комфорте!
Помните про нюансы: теплоотражающий экран за батареей должен быть больше по размерам самого устройства отопления. Его клеят к стене по всей поверхности за радиатором. Рёбра отопителей не должны прикасаться к фольге.
teplofan.ru
Тепловой экран, отражатель для батарей отопления: для чего нужен?
Батареи и радиаторы
Тепловой экран, устанавливаемый за радиаторами отопления, позволяет повысить температуру в помещении на 2–5°. Монтаж такого приспособления способен без малейших проблем выполнить любой домашний умелец.
1
Теплоотражающий экран – максимум эффекта при минимуме затрат
В большинстве квартир и жилых домов радиаторы отопления устанавливаются под оконными проемами. Участок стены за ними всегда обогревается интенсивнее всего. Эксперты говорят, что эта часть может нагреваться до 35–40°. По сути драгоценное тепло уходит на обогрев наружной стены здания вместо того, чтобы сделать температуру в помещении более высокой.
Проблему тепловых потерь реально решить простым способом – установить тепловой экран на участок стены прямо за радиатором
Еще большие тепловые потери наблюдаются в случаях, когда радиатор монтируется в нишу. Она тоньше стеновой поверхности. А значит, через нее в комнаты холодный воздух проникает в огромных количествах. Мириться с таким положением вещей, несомненно, нельзя. Да и не нужно. Проблему тепловых потерь реально решить простым и элегантным способом – установить тепловой экран на участок стены прямо за радиатором.
Интересующее нас теплоотражающее приспособление не только сохраняет тепло. Оно, кроме того, защищает батареи от проникновения в них частичек пыли и влаги из-за стены (через небольшие трещины). Визуально теплоотражающие экраны заводского производства выглядят привлекательно. Это дает возможность с их помощью украсить невзрачные участки стены за радиаторами отопления.
2
Из каких материалов изготавливаются отражатели?
Теоретически их можно сделать из любого вида отражающего материала, скомбинировав его с теплоизолирующим изделием. Здесь главное выдержать одно условие. Отражающий материал обязан характеризоваться минимальным (до 0,05 Вт/м*°С) показателем теплопроводности. Этому условию полностью соответствует фольга. Но использовать ее самостоятельно нельзя. Фольгу, являющуюся металлизированным изделием, придется прикрепить к стене. Она будет нагреваться и сразу же передавать тепло стенке. Поэтому обязательно нужно выполнить специальную прослойку между стеновой поверхностью и фольгой. Важно! Прослойка должна быть толще металлизированного изделия.
Чаще всего для изготовления теплоизолятора используют:
- рулонный пенопласт;
- пенофол (вспененный полиэтилен).
Пенопласт в рулонах – дешевый материал. При этом его теплозащитный потенциал в 1,5 раза выше, чем у известного изолятора – минеральной ваты. Вспененный полиэтилен по сравнению с минватой эффективнее в 2–2,5 раза. Доказано, что 4 мм пенофола обеспечивают такую же величину теплоизоляции, как и 10 мм минеральной ваты.
Вы можете самостоятельно сделать отражатель идущего от батареи тепла. Для этого нужно приобрести по отдельности фольгу и теплоизоляционный материал и скрепить их между собой скотчем. Но проще приобрести готовое теплоотражающее изделие. Они выпускаются под известными брендами – Изоспан, Порилекс, Алюмофол, Пенофол. Выбрать подходящее по цене изделие будет просто.
3
Изоспан – популярный и эффективный
Теплоотражающая продукция разных фирм отличается друг от друга незначительно. Рассмотрим возможности фольгированных материалов на примере экранов Изоспан. Эти изделия особенно востребованы отечественными потребителями. Строительный рынок предлагает несколько видов теплоотражающих приспособлений Изоспан:
- FX. Функцию теплоизолятора выполняет вспененный полиэтилен, а роль отражающей пленки играет лавсановое покрытие.
- FS. Изделия с полипропиленовой (ПП) нетканой основой, к которой крепят полипропиленовую металлизированную пленку.
- FD. Аналог модели FS. Но теплоизолятор изготавливается из тканого ПП полотна.
Теплоотражающая продукция разных фирм отличается друг от друга незначительно
Специалисты рекомендуют применять Изоспан FX. Он имеет доступную цену, не содержит токсичных и вредных соединений, не деформируется при нагревании. Впрочем, вы можете использовать и иные разновидности Изоспана. Поверьте, эффект от их использования будет не хуже. Сразу отметим, что достойные эксплуатационные характеристики присущи теплоотражающим пленкам других производителей. Зацикливаться именно на Изоспане не нужно.
4
Монтаж пленок за радиаторы – простая последовательность действий
С технологической точки зрения фольга за отопительной батареей устанавливается без каких-либо затруднений. Все работы вы выполните качественно и быстро, если прислушаетесь к некоторым советам. Во-первых, не приобретайте матовый металлизированный материал. Используйте исключительно полированную фольгу. Во-вторых, не покупайте пленки с двухсторонними пленками. Одной воздушной прослойки для обеспечения качественного теплоотражения вполне достаточно. В-третьих, оставляйте зазор порядка 1,5–2 см с двух сторон слоя изолятора. Он необходим для получения оптимального термосопротивления отражателя (1,15 кв.м*°С/Вт).
С технологической точки зрения фольга за отопительной батареей устанавливается без каких-либо затруднений
Приготовьте жидкие гвозди либо стандартный клеящий состав, используемый для монтажа обоев, а также непосредственно отражающую фольгу, и приступайте к ее установке. Порядок действий следующий. Сначала тщательно замеряете размеры настенных участков, где планируется установка экрана, либо ниш. Параметры пленки должны соответствовать проекции батареи отопления на стенку. К полученному результату добавляете еще около 10 %. В этом случае теплоотражающий потенциал фольги будет немного большим. Некоторые мастера говорят, что лишние сантиметры не нужны. Эффект от них будет незначительным, а вот торчащие из-за радиатора края экрана сильно испортят эстетику помещения. Смотрите сами, выбирайте подходящий лично вам вариант.
Затем удостоверьтесь в том, что между нагревательным прибором и пленкой, которую вы будете монтировать, останется зазор не менее 1,5 см. Когда свободного пространства не хватает, придется отрегулировать подвеску радиатора, чтобы обеспечить недостающие сантиметры.
Далее снимаете радиатор. Намечаете места, где расположены его крепежные скобы. Демонтируете их. Осматриваете кирпичную либо бетонную кладку стеновой поверхности. При наличии щелей, трещин, прочих дефектов заштукатуриваете их (или шпаклюете). Выравниваете стену, наклеиваете экран (обмазываете обойным либо полимерным составом его обратную сторону). Вместо клея, как было отмечено, разрешается применять жидкие гвозди. В некоторых случаях допускается использовать степлерные скобы или маленькие гвозди для крепления фольги (если они без особых проблем входят в материал стенки и прочно удерживаются в нем). Аккуратно возвращаете подвесы на место и устанавливаете батарею. Теперь в вашем жилище станет теплее!
Дополнительно дадим несколько полезных рекомендаций домашним умельцам, которые впервые монтируют теплоотражающие изделия. Если во время установки экрана вы повредили его наружное покрытие, место пореза можно замаскировать пленками ЛАМС либо ЛАС. Они изготавливаются из фольги и не снижают эффективность отражения тепла. Не пытайтесь найти экраны чересчур большой толщины. Практика показывает, что пяти сантиметров вполне достаточно для качественно сбережения тепла в доме.
obustroen.ru
Теплоотражающий экран для радиатора: как сделать своими руками
Ни для кого не секрет, что в большинстве квартир отопительные приборы находятся под подоконником, а драгоценное тепло уходит на обогрев не самого помещения, а наружной стены. В этом случае отличным выходом могут стать фольгированные отражающие экраны для батарей. Сделать их своими руками очень просто, а, соответственно, и увеличить шансы на тёплую зиму.
Размещают такие экраны чаще всего за радиатором. Самое главное, чтобы фольга не прикасалась к самой батарееФольгу крепят непосредственно на стену. Чаще всего используют специальный клей; в редких случаях могут помочь навесные конструкции, которые можно закрепить на тыльную сторону подоконника или на саму стену.
Совет! Не забудьте обеспечить дополнительные отверстия экрана для радиатора, в этом случае ИК излучение будет наиболее интенсивно проникать в комнату.

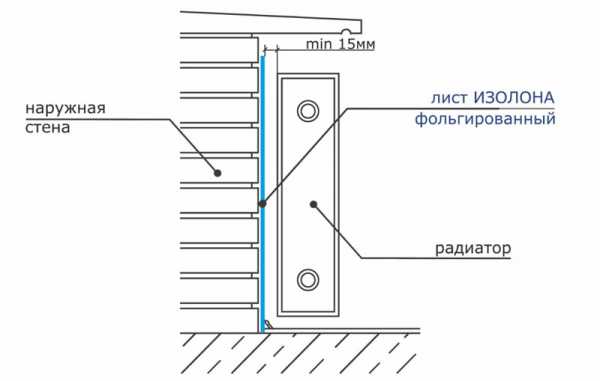

При установке необходимо оставить достаточную «прослойку» между тыльной стороной радиатора и стеной. Образование воздушной прослойки необходимо для правильной циркуляции воздуха. Кроме того, если вы покрасите радиатор в чёрный цвет, теплоотдача увеличится минимум на 5%.

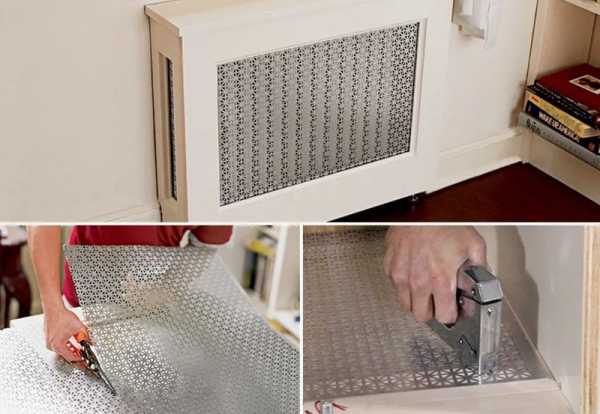

Чаще всего полученную конструкцию сверху закрывают коробом. Его конструкция, как вы смогли убедиться, стандартна; лучше всего в качестве щита использовать металл.

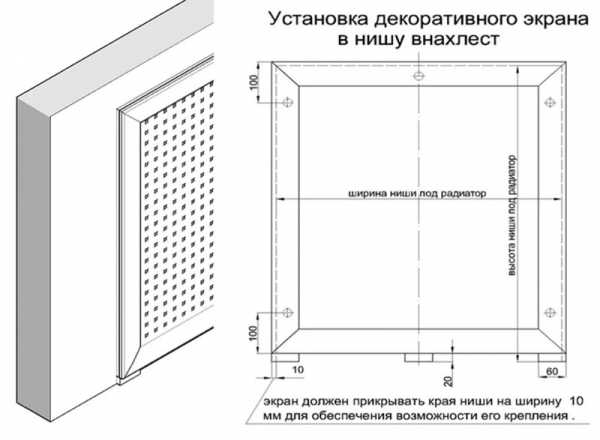

Первый этап — изготовление короба, сетка под крышку вырезается в последнюю очередьПеред началом работ необходимо снять все мерки и нарисовать эскиз. Из-за того, что не всегда радиатор закреплен идеально ровно, то проще всего изготовить эскизы из картона, а уже по ним изготавливать всю конструкцию.
Обычно снимают размеры по высоте, ширине, а также глубине батареи. Значения высоты обычно увеличивают на 5 см, ширины – на 10, глубину – на пару сантиметровНе забудьте предусмотреть окошки для включения и выключения батарей, а также подвода труб. Обычно они скрываются на торцевой панели.
Совет! Для придания эксклюзивности батареи иногда мастера используют специальные окантовочные рамки. Их длина равна сумме срезов всех панелей. Концы получившихся реек спиливают под углом в 45°, края обрабатывают наждачной бумагой.
Обычно в качестве основного материала используются панели из ДСП или МДФ.
После подготовки всех деталей и элементов можно начинать сборкуПрежде всего крепят одну торцевую сторону, потом вторую, а уже потом крышку (в ней тоже необходимо сделать отверстия) и фасад.
Как правильно установить теплоотражающий экран смотрите в этом видео:
Понравилась статья? Сохраните, чтобы не потерять!
ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:
homius.ru
Теплоотражающий экран за радиатором-преимущества, установка
В квартирах батареи могут быть расположены в нишах или под окнами, в результате они горячие, а в помещении прохладно, так как тепло уходит к внешней стене. Происходит большая потеря тепла, чтобы его перенаправить в помещение, необходимо выполнить теплоотражающий экран за радиатором. Это также помогает сэкономить расходы на отопление.
Из каких материалов производится изготовление теплоотражающего экрана?
Материалы для изготовления должны иметь маленький процент теплопроводности. К ним относится пенофол, порилекс, фольгопласт и другие. Они состоят из слоя фольги и утеплительного материала. Чтобы добиться полной герметизации, все швы закрывают специальным скотчем.
Фольга является отражателем, при термическом металлическом напылении, толщина слоя маленькая, поэтому одного материала будет недостаточно для изготовления экрана. Под неё укладывают специальные материалы, описанные выше. Это следует учесть во время приобретения материала.

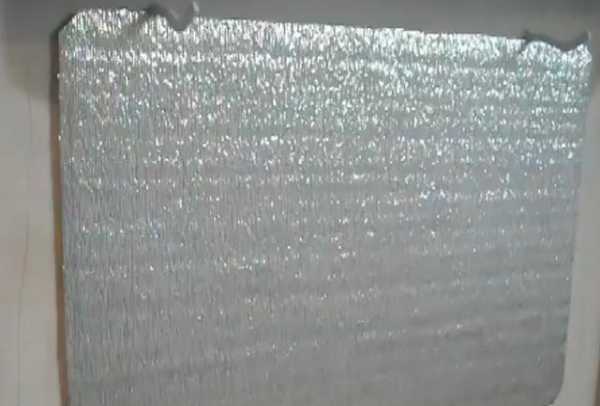

В качестве основания можно взять фанеру или жесть, а к ней прикрепить фольгу. Чтобы теплоотражающий экран выполнял все свои функции, необходимо выполнить зазор от радиатора от 4 сантиметров.
Также для этих целей можно применить полиэтилен вспененного вида, толщина которого от 4 миллиметров, при его закреплении поверхность с фольгой должна быть направлена к радиатору. Для фиксации материала используют клеевые составы, перед закреплением можно установить специальную решетку, чтобы накопился воздух, который будет увеличивать переход тепла в помещение.
Такой материал, как фольгопласт покрыт фольгой из алюминия, а также специальной пленкой, которая защищает поверхность от повреждения и окислительного процесса.
Теплоотражающий экран состоит также из утеплительного материала, а чтобы обеспечить герметизацию, швы соединяют специальным металлизированным скотчем.
Установка теплоотражающего экрана
Установка теплоотражающего экрана позволяет увеличить температуру в помещении. При выполнении работы необходимо соблюдать такие правила:- Изоляция должна быть толщиной не меньше 5 миллиметров.
- Фольга, которая является отражателем, должна направляться к радиатору.
- Если на экране нет самоклеящейся основы, то его фиксируют скобами с помощью степлера для строительства.
- Чтобы экран был установлен правильно, его помещают за радиатор, соблюдая зазор от 4 сантиметров. Если это расстояние будет слишком маленьким, то качественный обогрев воздуха не произойдет. При большом расстоянии отражательная функция уменьшается.
- Для эффективной работы размер экрана должен быть больше, чем радиатор.
- Если радиатор располагается в нише, то слой теплоизоляции должен быть толще.
- Поверхность, предполагаемая для оклейки, должна быть ровной.
Благодаря экрану, тепло сохраняется не только за батареями, но и за трубами. При этом оно переходит в помещение, а не обогревает стену внешнего вида. Помимо того, что материал предотвращает выход тепла, он препятствует попаданию влажности внутрь.
Для установки элемента, необходимо:
- Произвести замеры радиатора, и вычислить количество необходимого материала, с тем учетом, что его должно быть немного больше.
- Затем приобретают материал, толщиной от 3 миллиметров. Пенопропилен, фольгопласт или другой материал производится в рулонном виде.
- Из материала вырезают экраны индивидуального размера для каждой батареи.
- Помещают экран за радиатор, и фиксируют с помощью клеевого состава или степлера. При этом оставляют зазор от 4 сантиметров для нормальной циркуляции воздуха.
Для фиксации материала можно использовать жидкие гвозди или клеевой состав для обоев, имеющих немалый вес.
Материал для изготовления экрана «Изоспан»
Многие производители изготавливают специальный материал «Изоспан», который отражает энергию тепла. Такие экраны размещают с обратной стороны радиатора, и прикрепляют их к стене. При установке экрана происходит соприкосновение металлизированной части с радиатором, и энергия тепла уходит внутрь помещения.
При укладке этого материала, необходимо соблюдать расстояние от радиатора от 4 сантиметров, чтобы воздух имел возможность правильно циркулировать. Все швы экрана закрывают металлизированным скотчем. То есть монтаж теплоотражающего экрана из «Изоспана» ничем не отличается от других материалов.
Если в качестве экрана используют только фольгу, то она не поможет сэкономить на отоплении, так как для полного результата, необходимо провести комплексную работу:
- утеплить стены снаружи;
- выполнить такие же действия с полами и перекрытиями;
- материалы должны быть качественными;
- уставить теплоизоляционные окна;
- обустроить качественное расположение теплоизоляции.
Как правильно выбрать материал для изготовления теплоотражающего экрана?
Благодаря различным материалам, можно предотвратить потерю тепла, и обеспечить качественный обогрев помещения. Теплоотражающие экраны выполняют самостоятельно.
Чтобы получить ожидаемый результат, необходимо приобретать металлическую фольгу, если на материале просто напыление, то он может расплавиться под действием высокой температуры. Чтобы это проверить, к фольге подносят огонь, материал не должен плавиться.
Толщина выбранного материала должна быть от 3 миллиметров, швы соединения закрывают специальным скотчем на металлизированной основе.
Для изготовления основания такого элемента можно применять сталь нержавеющего вида, дерево, стекло или пластик.
Пластик является дешевым материалом, но при нагревании может выделять токсические вещества, это следует учесть при выборе материала.
Материалы из стекла могут быть декоративными, то есть с различными узорами, они являются самыми дорогими, и в то же время хрупкими, могут треснуть под нажатием.
Экраны из металла нержавеющего вида имеют различные преимущества:
- они требовательны к ремонту и окрашиванию;
- теплообменный процесс происходит беспрепятственно;
- материал экологически безопасен, не выделяет токсических веществ;
- при нагревании не происходит деформация.
Экраны, основанием которых является дерево, экологически безопасные, имеют декоративную функцию, их цена зависит от породы материала.
Если сэкономить на материале, при этом нарушая технологию, то элементы экрана могут дать трещины.
Преимущества теплоотражающего экрана за радиатором
- Теплоотражающий элемент позволяет перенаправить тепло внутрь помещения, а не обогревать стены внешнего вида. За счет этого можно увеличить температуру в комнате, при этом сэкономить на отоплении.
- Такие радиаторы могут быть декоративного вида, то есть благодаря этому, подчеркиваются невзрачные места под батареями.
- Радиаторы не забиваются пылью из-за подходящего холодного воздуха снизу, они становятся удобными в уборке.
Основным преимуществом является подача теплого воздуха в помещение, а также препятствие проникновения влажности.
Итоги
Теплоотражающий элемент вырезают большего размера, чем радиатор. Его прикрепляют по всему периметру к стене, расположенной за батареей. Элементы радиатора не должны прикасаться к фольге. Материал для теплоотражающего элемента приобретают в строительных магазинах, его стоимость будет зависеть от толщины слоя.
Радиаторы устанавливают под окнами, чтобы воздух, идущий от стен внешнего вида, превращался в тепло. Но в результате происходит обогрев стены, а часть тепла, которое должно идти в комнату теряется. Чтобы уменьшить потери тепла, устанавливают теплоотражающий элемент за радиатором.
Также отражающий экран металлизированного вида предотвращает внешние стены от попадания влаги и пара.
Соединения между материалом закрывают специальным металлизированным скотчем, который не повреждается при нагреве. Фиксацию экрана производят с помощью клеевого состава или степлера.
Во время приобретения материала, нужно учесть, что фольга должна быть металлической, так как обычное напыление не даст желаемого результата, проверить это можно, поднеся к ней огонь, при этом плавление не происходит. В качестве основы под фольгу можно использовать такие материалы, как стекло, дерево, металл нержавеющего вида. Последний вариант будет более практичным и надежным, выбирая пластик, нужно учитывать, что при нагреве он может выделять токсические вещества.
Качественно подобранный материал, и правильная установка теплоотражающего элемента, поможет сохранить и перенаправить тепло в помещение, а также сэкономить на расходах, а не обогревать стену внешнего вида. Приобретая материал, нужно проверить его качество.
superarch.ru
Разновидности теплоотражающих экранов и их преимущества
Содержание статьи
Рассматривая темы экранов для радиаторов отопления, чаще всего имеют в виду экраны, выполняющие декоративные и защитные функции. При этом зачастую не учитывается важнейший показатель, который следует иметь в виду, говоря о приборах отопления, эффективность теплоотдачи и её изменение в зависимости от используемой модели экрана.
Повышение показателя эффективности может достигаться одновременным выполнением двух условий.
1. Конструкция используемого экрана не должна перекрывать пути передачи тепла от радиатора в обогреваемое помещение. Таких путей всего два:
- a. конвекционные потоки (восходящие) нагретого воздуха;
- b. тепловое излучение в инфракрасном диапазоне.
Чтобы не возникало снижения теплоотдачи по направлению 1а, короба должны конструктивно обеспечивать свободное перемещение воздуха в вертикальном направлении. Для чего они должны иметь соответствующие входы снизу. А верхняя горизонталь не должна быть сплошной.
Для полной реализации варианта 1b необходимо выполнять экраны с решётчатыми лицевыми частями (кроме тех, которые изготовлены из металла).
2. Предотвращение прогрева наружной стены, на которой закреплён радиатор, за счёт того, что между ним и стеной устанавливаются отражающие экраны за радиатором отопления.
Рассмотрим второе условие более подробно.
Теплоотражающий экран для батареи. Разновидности
В настоящее время для предотвращения снижения тепловой эффективности радиаторов за счёт минимизации потерь тепловой энергии, которая тратится на нагрев наружной стенки здания, используется отражающий экран для батареи. Выполняются они из различных материалов и позволяют за счёт сокращения потерь, добиться повышения эффективности работы радиатора почти на 20%. Это приводит к росту температуры в обогреваемом помещении, в среднем, на 2 – 3 градуса.
Чаще всего теплоотражающий экран для батареи выполняется из следующих материалов
Фольгопласт СП (ФСП)
Данный материал практически аналогичен широко востребованному на рынке утеплителю Излон НПЭ и представляет собой дублированный фольгой из алюминия самоклеящийся утеплитель. Изготовлен он из вспененного полиэтилена, на который с одной стороны нанесена фольга, а с другой слой специального клея повышенной водоустойчивости. Это позволяет качественно крепить материал на различных основаниях (дерево, бетон, кирпич, металл, гипсокартон и т.п.).
Вспененный полиэтилен, составляющий основу ФСП, обладает весьма высокими теплоизоляционными свойствами и практически не впитывает жидкость. Он не гниёт и является экологически чистым, что даёт возможность широко использовать его в любых жилых помещениях.
Полированная Al фольга с наружного слоя отражает до 97% тепловой энергии, являясь высокоэффективным пароизолятором.
Липкий слой выполнен из водоустойчивых марок клея на основе синтетических каучуков, что повышает его адгезию практически ко всем материалам. Чтобы материал не слипался в рулоне, он прокладывается специальной силиконизированной плёнкой.
Материал предлагается в рулонах, имеющих следующие геометрические параметры:
- толщина фольгопласта – 10/8/5/4/3/2 мм;
- длина рулона – 10 – 50 метров;
- ширина рулона – 1 метр.
ФСП поставляется в торговлю в следующих модификациях: СП2 – СП10 (различается толщиной полотна).
Параметры.
| Параметр | Рабочие температуры | Процент к-та теплового отражения | К-т теплопроводности (Вт/м*град) | Теплоёмкость удельная (кДж/кг*град) | Паропроницаемость |
| Значение | -60/+100 | 97 | 0,038 – 0,051 | 1,95 | 0 |
Фольгопласт СПМП (ФСПМП)
Алюминиевая фольга в указанном материале покрыта металлизированной лавсановой плёнкой, защищающей её от механических повреждений и окисления. Из материала получается отличный теплоотражающий экран за батареей.
Фольгопласт П.
Отсутствует клеевой слой со стороны, противоположной алюминиевой фольге.
Фольгопласт ПМП.
Слой вспененного полиэтилена с одной стороны ламинирован металлизированной лавсановой плёнкой.
Пенол в различных модификациях также может использоваться для того, чтобы изготовить отражающий экран за радиатором.
Правила установки теплоотражающего экрана
- При установке между радиатором и наружной стеной необходимо обеспечить герметичность установленного экрана. Для этого достаточно проклеить все стыки специальным металлизированным скотчем.
- Устанавливая отражающий экран для батареи помните, что ожидаемый эффект может быть достигнут только при использовании для указанных целей металлизированной Al фольги. Применение материала с металлическим напылением, выполненным термическим способом, ожидаемого эффекта достигнуть не позволяет, так как толщина подобного металлического слоя слишком мала, и работать в качестве теплоотражающего экрана такой материал не может.
- При отсутствии возможности использовать специальный материал отражающие экраны за радиаторами отопления можно изготовить из обычной фанеры, покрыв её фольгой, либо использовать в качестве экрана оцинкованную жесть.
- Наиболее эффективны экраны в тех случаях, когда расстояние между их поверхностью и радиатором составляет три или более сантиметров. В противном случае конверсия воздуха может нарушиться.
- Толщина слоя изоляции должна быть 5 и более миллиметров.
- Отражающий экран для батареи своей отражающей стороной должен располагаться в сторону радиатора.
- Если на используемом вами материале отсутствует самоклеющийся слой, то закрепить его на стене можно с использованием строительного степлера.
- Размер отражающего экрана должен минимум на 20-30 миллиметров превышать по всем направлениям габариты радиатора.
vse-otoplenie.ru
Теплоотражающие экраны за радиаторами отопления
Разновидности теплоотражающих экранов и их преимущества
Рассматривая темы экранов для радиаторов отопления, чаще всего имеют в виду экраны, выполняющие декоративные и защитные функции. При этом зачастую не учитывается важнейший показатель, который следует иметь в виду, говоря о приборах отопления, эффективность теплоотдачи и её изменение в зависимости от используемой модели экрана.
Повышение показателя эффективности может достигаться одновременным выполнением двух условий.
1. Конструкция используемого экрана не должна перекрывать пути передачи тепла от радиатора в обогреваемое помещение. Таких путей всего два:
- a. конвекционные потоки (восходящие) нагретого воздуха;
- b. тепловое излучение в инфракрасном диапазоне.
Чтобы не возникало снижения теплоотдачи по направлению 1а, короба должны конструктивно обеспечивать свободное перемещение воздуха в вертикальном направлении. Для чего они должны иметь соответствующие входы снизу. А верхняя горизонталь не должна быть сплошной.
Для полной реализации варианта 1b необходимо выполнять экраны с решётчатыми лицевыми частями (кроме тех, которые изготовлены из металла).
2. Предотвращение прогрева наружной стены, на которой закреплён радиатор, за счёт того, что между ним и стеной устанавливаются отражающие экраны за радиатором отопления.
Рассмотрим второе условие более подробно.
Теплоотражающий экран для батареи. Разновидности
В настоящее время для предотвращения снижения тепловой эффективности радиаторов за счёт минимизации потерь тепловой энергии, которая тратится на нагрев наружной стенки здания, используется отражающий экран для батареи. Выполняются они из различных материалов и позволяют за счёт сокращения потерь, добиться повышения эффективности работы радиатора почти на 20%. Это приводит к росту температуры в обогреваемом помещении, в среднем, на 2 – 3 градуса.
Чаще всего теплоотражающий экран для батареи выполняется из следующих материалов
Фольгопласт СП (ФСП)
Данный материал практически аналогичен широко востребованному на рынке утеплителю Излон НПЭ и представляет собой дублированный фольгой из алюминия самоклеящийся утеплитель. Изготовлен он из вспененного полиэтилена, на который с одной стороны нанесена фольга, а с другой слой специального клея повышенной водоустойчивости. Это позволяет качественно крепить материал на различных основаниях (дерево, бетон, кирпич, металл, гипсокартон и т.п.).
Вспененный полиэтилен, составляющий основу ФСП, обладает весьма высокими теплоизоляционными свойствами и практически не впитывает жидкость. Он не гниёт и является экологически чистым, что даёт возможность широко использовать его в любых жилых помещениях.
Полированная Al фольга с наружного слоя отражает до 97% тепловой энергии, являясь высокоэффективным пароизолятором.
Липкий слой выполнен из водоустойчивых марок клея на основе синтетических каучуков, что повышает его адгезию практически ко всем материалам. Чтобы материал не слипался в рулоне, он прокладывается специальной силиконизированной плёнкой.
Материал предлагается в рулонах, имеющих следующие геометрические параметры:
- толщина фольгопласта – 10/8/5/4/3/2 мм;
- длина рулона – 10 – 50 метров;
- ширина рулона – 1 метр.
ФСП поставляется в торговлю в следующих модификациях: СП2 – СП10 (различается толщиной полотна).
Фольгопласт СПМП (ФСПМП)
Алюминиевая фольга в указанном материале покрыта металлизированной лавсановой плёнкой, защищающей её от механических повреждений и окисления. Из материала получается отличный теплоотражающий экран за батареей.
Фольгопласт П.
Отсутствует клеевой слой со стороны, противоположной алюминиевой фольге.
Фольгопласт ПМП.
Слой вспененного полиэтилена с одной стороны ламинирован металлизированной лавсановой плёнкой.
Пенол в различных модификациях также может использоваться для того, чтобы изготовить отражающий экран за радиатором.
Правила установки теплоотражающего экрана
- При установке между радиатором и наружной стеной необходимо обеспечить герметичность установленного экрана. Для этого достаточно проклеить все стыки специальным металлизированным скотчем.
- Устанавливая отражающий экран для батареи помните, что ожидаемый эффект может быть достигнут только при использовании для указанных целей металлизированной Al фольги. Применение материала с металлическим напылением, выполненным термическим способом, ожидаемого эффекта достигнуть не позволяет, так как толщина подобного металлического слоя слишком мала, и работать в качестве теплоотражающего экрана такой материал не может.
- При отсутствии возможности использовать специальный материал отражающие экраны за радиаторами отопления можно изготовить из обычной фанеры, покрыв её фольгой, либо использовать в качестве экрана оцинкованную жесть.
- Наиболее эффективны экраны в тех случаях, когда расстояние между их поверхностью и радиатором составляет три или более сантиметров. В противном случае конверсия воздуха может нарушиться.
- Толщина слоя изоляции должна быть 5 и более миллиметров.
- Отражающий экран для батареи своей отражающей стороной должен располагаться в сторону радиатора.
- Если на используемом вами материале отсутствует самоклеющийся слой, то закрепить его на стене можно с использованием строительного степлера.
- Размер отражающего экрана должен минимум на 20-30 миллиметров превышать по всем направлениям габариты радиатора.
Разновидности теплоотражающих экранов и их преимущества
В настоящее время для предотвращения снижения тепловой эффективности радиаторов за счёт минимизации потерь тепловой энергии, которая тратится на нагрев наружной стенки здания, используется отражающий экран для батареи.
Источник: vse-otoplenie.ru
Установка теплоотражающего экрана за батарею
В условиях постоянно растущих цен на источники энергии вопрос экономии стоит особенно актуально. Отопительные трубы, как правило, монтируют на стенах под окнами. В этих местах потеря тепла увеличивается. Если радиатор установлен в нише, мощность, необходимая для отопления, еще выше из-за уменьшенной толщины стен. Лучшим решением в этом случае станет теплоотражающий экран за радиатором. Он изолирует зону стены от обогревательного прибора и сохраняет тепло в доме.
Принцип работы и особенности конструкции
При производстве теплоотражающих экранов используют различные материалы. Их главным свойством является низкий уровень теплопроводности. В первую очередь, к ним относятся:
Для теплоизоляции можно использовать порилекс
Также все экраны имеют слой утеплителя. Герметизация достигается с помощью использования металлизированного скотча. Коэффициент теплопроводности не должен превышать 0,05 Вт/м*°С. Между фольгой и стеной должна быть прослойка, которая будет сохранять тепло. При создании теплоотражающих экранов может использоваться рулонный пенопласт.
Из-за низкой стоимости чаще всего используется вспененный полиэтилен. Он устанавливается фольгой к трубам, а стороной с изоляцией к стенам. Лучше всего, если под экраном будет слой воздуха, который будет увеличивать отопление в помещении.
Экраны могут использоваться не только в качестве энергосберегающего механизма, но и для термозащиты печей. Особенно это важно для отделки парной и сауны. Печь является источником повышенной пожароопасности, поэтому важно изолировать стены от излишнего перегревания.
Базальтовый картон используют для термозащиты печей
Для таких экранов используется нержавеющая сталь и минерит. В соответствии со стандартами они изготавливаются в нескольких размерах, края должны быть изогнуты под определенным градусом, а внутри должен находиться природный негорючий материал. Обычно с этой целью используется базальтовый картон. Теплоотражающий экран крепится за печью и на потолке. Минерит монтируется в два слоя. Это уменьшает расстояние от защищаемой поверхности до печи.
Фронтальные экраны в банях стали успешно заменять кирпичную кладку. К тому же с помощью них повышается температура и происходит отопление смежных помещений. Толщина стального листа должна быть не менее 0,8мм. Для покрытия экранов может использоваться специальная кремнеорганическая краска. Обычно их собирают из полых элементов коробчатой формы. Между печью и экраном должен оставаться тепловой зазор. В качестве фиксации могут использоваться керамические втулки.
Под деревянное покрытие на стены в парной монтируют алюминиевую фольгу для теплоизоляции и повышения безопасности в помещении. Далее производят монтаж вагонки. Стыки между слоями проклеивают скотчем. Для герметизации швов используется алюмобитумная лента. Конвекционные экраны могут использоваться, если температура наружных стенок печи не превышает 400 o С.
Экраны также снижают эффект разложения дерева в бане и сауне, благодаря защите от влажного пара и сильного жара. Установка должна производиться строго напротив излучения от камней печи.
Особенности монтажа
Экран позволяет сохранить тепло за чугунным радиатором и трубами. В этом месте происходят наибольшие потери. Использование энергосберегающих установок дает возможность сэкономить до 10% тепла при отоплении помещении. Термическое сопротивление повышается, тепло радиатора и труб остается в комнате. При монтаже следует учитывать, что размер используемого материала должен быть больше радиатора.
Важно обращать внимание на месторасположение батареи. Если труба находится в нише, слой теплоизоляции нужно делать толще.
Также следует не забывать про тип подключения радиатора при монтаже. Он может производиться по односторонней схеме или по диагональной. Для того чтобы проверить материал, достаточно его поджечь – фольга не расплавится.
Теплоотражающие экраны для батарей можно прикреплять с помощью строительного степлера. Кроме сохранения тепла они также защищают стены от проникновения внутрь влаги. Установку можно совершить самостоятельно, для этого не нужно обладать специализированными знаниями, достаточно инструкции производителя.
Теплоотражающие экраны за радиатором и трубами могут применяться в жилых домах, загородных коттеджах, офисных и производственных зданиях, в детских учреждениях и больницах. Технически несложный монтаж дает возможность сэкономить энергию труб при отоплении, защитить стены от сильного жара в саунах и избежать появления плесени.
Установка теплоотражающего экрана за батарею
Теплоотражающий экран за радиатором позволяет сохранить тепло в помещении и защитить стены от перегрева. Статья описывает основные материалы для изготовления, особенности установки и область применени
Источник: klivent.biz
klimat-vdome.ru
Нужен или нет теплоотражающий экран за радиатором отопления
Среди энергосберегающих мероприятий необходимо отметить установку теплоотражающих экранов за радиаторами, которая отличается рядом преимуществ и предоставляет возможность снизить потери тепла до 10%. Батареи в помещениях обычно размещаются в нишах под окнами. Определенное количество тепла от горячих приборов отопления идет на обогрев стен.
Монтаж теплоотражающих экранов, представляющих собой фольгированные полотна полимерных материалов, позволяет повысить температуру в помещении на 1-2ºС, перенаправить поступающую энергию от радиаторов внутрь комнат и обеспечить комфортные условия проживания или выполнения производственных обязанностей.
Вконтакте
Одноклассники
Мой мир
Критерии выбора
Оптимальный выбор материала для монтажа теплоотражающего экрана за радиатором основан на учете отличительных характеристик утеплителей.
К ним относятся:
- тип материала: фольга, изолон, пенофол, фольгопласт, порилекс;
- толщина теплоотражающего полотна;
- плотность и показатель поглощения звуков;
- теплопроводность;
- влаго- и паропоглощение;
- эксплуатационный срок;
- наличие самоклеящейся основы;
- температурный режим использования материала;
- теплоотражающая способность;
- компания — производитель;
- стоимость материала.
Примите к сведению: изменение направления тепловых потоков помогает сэкономить расходы на отопление.
Преимущественные характеристики
Установка теплоотражающих экранов в помещениях за радиаторами отличается рядом положительных моментов.
В перечень преимущественных характеристик фольгированного материла внесены:
- обширные области применения;
- возможность достижения энергосбережения за счет снижения потерь тепла, поступающего от батарей;
- простота монтажа, транспортировки, ухода за теплоотражателями;
- легкий вес и отменная гибкость утеплителя;
- возможность использования разных материалов для фиксации;
- невысокий процент теплопроводности;
- возможность установки своими силами;
- отсутствие сложностей при нарезке теплозащитных полотен любых размеров;
- обеспечение защиты от влажности;
- возможность утепления внутренних поверхностей стен;
- широкий ассортимент материала для реализации программы энергосбережения;
- возможность полной изоляции стен от нагрева радиаторами отопления;
- снижение потерь тепла до 10%;
- обеспечение отражения тепловых потоков до 97%;
- доступная цена для всех слоев населения.
Купить теплоэкран не составляет больших сложностей. Его всегда можно приобрести на рынке строительных теплоизоляционных материалов, в интернет-магазинах, а также специализированных торговых центрах.
Это интересно! Отопление включили, а батареи холодные: практические советы по восстановлению работы отопительной системы
Области применения
Область применения теплозащитных материалов, предоставляющих возможность снизить потери тепла и добиться энергосбережения, является достаточно обширной. Монтаж отражающих экранов за радиаторами может осуществляться на многих строительных объектах любого предназначения.
К ним относятся:
- многоэтажные жилые дома;
- коттеджи, виллы, дачные домики;
- административные, офисные здания;
- промышленные, производственные, складские помещения;
- высшие учебные заведения, школы, детские сады;
- больницы и медицинские центры.
Это интересно! Как рассчитать количество секций радиатора на комнату
Особенности материалов для изготовления
Материалы для изготовления теплоотражающих экранов состоят из слоя фольги, выполняющего функцию отражателя, и утеплителя, предназначенного для термической изоляции стен за радиаторами.
Они отличаются низким коэффициентом теплопроводности.
Следует отметить: фольгированный экран, толщиной 3-4 мм, позволяет направить теплые воздушные потоки внутрь помещения и увеличить температуру в комнате на 1-2º С.
Этапы монтажа
Правильная установка теплоотражающего экрана предусматривает его размещение с обратной стороны радиатора и последующее крепление на стене при наличии зазора, не менее 4 мм.
Такое расстояние считается оптимальной величиной для качественного нагрева воздуха и выполнения отражающей функции.
Установка теплоэкрана предусматривает выполнение нескольких этапов.
К ним относятся:
- На первом этапе осуществляется подготовка необходимых инструментов, материалов. К ним относятся: фольгированный утеплитель, кассетный нож, рулетка, линейка, строительные смеси для выравнивания стен, шпатель, материалы или элементы для крепления теплоотражающего экрана на стену за радиатором, разводной ключ.
- На втором этапе снимается радиатор отопления и осуществляется выравнивание поверхности стены, на которую будет устанавливаться полотно фольгированного утеплителя.
- Выполнение замеров ниши под окном и вырезание теплоотражающего экрана с учетом небольших припусков. Его размер должен быть больше площади радиатора. Наилучшим вариантом считается одновременное утепление нижней части подоконника. При принятии такого решения размер экрана должен соответствовать суммарной площади ниши и поверхности под окном.
- Выполнение разметки и крестообразных надрезов кассетным ножом по местам отверстий для креплений радиатора.
- Следующий этап предусматривает размещение утеплителя на поверхности стены в нише, его разравнивание и обеспечение плотного прилегания по всей поверхности стены. При этом, следует помнить о том, что фольгированный слой полимерного материала должен быть направлен к радиатору.
- Крепление теплоотражающего экрана при отсутствии самоклеящейся основы осуществляется при помощи специального клеевого состава, жидких гвоздей, степлера, двухстороннего скотча. Использование шурупов с дюбелями считается наиболее надежным способом фиксации утеплителя к стене за радиатором. Их размещение по периметру и по всей площади полотна в шахматном порядке исключает появление волнообразных участков экрана. При выходе утеплителя по углам подоконника, рекомендуется подрезать материал, в соответствии с необходимыми размерами.
- Установка отопительного прибора на место считается завершающим этапом монтажа теплоотражающего экрана за радиатором.
Выполнение таких не сложных действий и доступная стоимость фольгированного утеплителя позволяет снизить потери тепла, предотвратить попадание влаги и пара на внутреннюю поверхность стены за радиатором, повысить температуру в помещении и сэкономить на оплате за отопление. Установка теплоотражающего экрана — рациональное, экономически выгодное решение, по праву достойное внимания населения страны.
Это интересно! Конвекторные батареи отопления: подробная классификация, преимущества и недостатки разных моделей
Смотрите видео, в котором специалист дает советы как поставить теплоотражающий экран за радиатор и насколько он эффективен:
Вконтакте
Google+
Мой мир
Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?
Хотите предложить для публикации фотографии по теме?
Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!
anatomia-remonta.ru
