Отражающие экраны за радиаторами отопления – Теплоотражающий Экран за Радиатором: Ставить или Нет?

Теплоотражающий экран за радиатором

Нередко жильцы квартир сталкиваются с такой ситуацией, имеющиеся батареи отопления вроде бы и горячие, а вот в комнатах холодно. Обычно эти батареи установлены в небольших нишах под оконными проёмами и часть тепла от батареи направлена на обогрев кирпичей наружной стены. Получается, что теплопотери дома увеличиваются. Чтобы исправить эту ситуацию и пустить поток тепла внутрь комнаты нужно какое-то инженерное решение. Например, теплоотражающий экран за радиатором отопления. Этот факт был проверен Российскими учёными и они получили положительный результат.

Этот простой способ хотя и давно известен, но мало распространён. Более эффективен он будет, если в вашем доме горячие батареи. Это и понятно, количество отражаемого тепла больше. Не могу назвать точного процента увеличения тепла в помещении, он расходится в различных источниках, но свою цель, уменьшение теплопотерь они выполняют.

Теплосбережение в квартире

Материалы для изготовления

Такой теплоотражающий экран за батареей обычно изготавливается из материалов, которые имеют низкую степень теплопроводности.

На современном рынке таких материалов несколько. Это пенофол, фольгопласт и другие. Эти материалы хороши ещё и тем, что помимо фольги имеют слой утеплителя. Для того чтобы достигнуть герметизации такого экрана необходимо все стыки проклеить металлизированным скотчем.

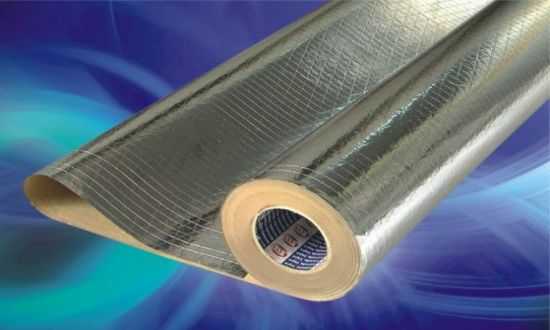

Фольгопласт

Но этими свойствами обладают материалы только с металлизированной алюминиевой фольгой. Фольга и есть отражатель. Если произведено металлическое напыление так называемым термическим способом, то толщина металлического слоя будет мала и такой материал не сработает в качестве экрана. Об этом надо помнить при покупке материала.

Также отражающий экран для батареи можно сделать из фанеры, прикрепив на неё фольгу. Подойдёт конструкция, сделанная из оцинкованной жести.

Для того чтобы теплоотражающие экраны работали, между ними и радиатором отопления должен быть зазор не менее 3-х сантиметров, иначе нарушается конвекция. Тёплый воздух будет циркулировать не так, как нам надо.

Функциональные возможности

Установив теплоотражающий экран за батареей отопления, около наружной стены, можно добиться увеличения температуры воздуха в помещении на 2 градуса.

Отражающие экраны устанавливаются по следующим правилам:

  • Толщина изоляционного слоя должна быть не менее 5 мм.
  • Отражающая сторона экрана должна быть развёрнута в сторону батареи.

Если экран не имеет самоклеящегося слоя, то прикрепить его можно с помощью скоб строительного степлера.

Помимо отражения тепла такой экран может исполнять пароизоляционную функцию, то есть защитить стену от проникновения в неё влаги.

Размер такого отражающего экрана должен быть больше, чем размер радиатора отопления. Безусловно, для установки такого экрана за радиаторами отопления ни в какую компанию обращаться не надо, можно это сделать самостоятельно.

На видео показано как просто и быстро сделать отражающие экраны для радиаторов.

Целесообразность

Конечно, в домах с центральным отоплением снижение теплопотерь не так актуально, как в частном доме. Пока ещё мы не научились контролировать тепло, потребляемое каждой отдельной квартирой, как умеем измерять потребление воды. Но ощутить тепло, которое несут отражающие экраны за радиаторами, мы можем.

Некоторые скептически настроенные люди, говорят о том, что при установке таких экранов смещается точка росы и на стенах образуется плесень. Начну с того, что эти отражающие экраны я установил у себя только на зимний период. На весну и осень, когда за окном ещё достаточно тёплая погода, а батареи уже работают, я их снял. Специально температуру в комнате я не сравнивал по градусам, но теплее стало. От стены не веяло холодом. Я устанавливаю их за радиаторами уже три года для тепла и уюта. Особенно спасают при сильных морозных, ветреных днях. Так что советую всем. Для чего, собственно говоря, и была написана эта статья.

domogreev.ru

Теплоотражающий экран за батареей: виды и правила крепления

Любой отопительный прибор, как правило, монтируют на наружную стену помещения, под окном. И именно тот участок обогревается интенсивнее других, его температура может доходить до 40°С. Исходя из этого, можно сделать вывод, что радиатор производит расход тепла на прогрев наружной стены здания (бетонных плит или кирпичей) вместо того чтобы нагреть воздух внутри помещения. При таком монтаже теплопотери увеличиваются.

Когда радиатор смонтирован в нише, тогда батарея затрачивает еще большую часть своей мощности на обогрев, поскольку ниша тоньше, чем стена и меньше защищает от холода.

Для значительного уменьшения теплопотери необходимо применить теплоотражающий экран за батареей, который изолирует зону стены расположенную за обогревательным прибором центрального или автономного отопления.

Из чего их делают?

Рассмотрим, какие материалы применяются для таких экранов:

  • Фольга;
  • Пенофол;
  • Порилекс с фольгой.

Это важно! Главное чтобы материал, из которого сделан отражающий экран, имел низкий коэффициент теплопроводности, приблизительно 0,05 Вт/м*°С.

Если для этих целей применить только фольгу, тогда следует учесть, что этот металл нагревается и если у него будет контакт со стеной, тогда все тепло перейдет к ней. А чтобы этого не происходило необходимо между ними (фольга и стена) сделать прослойку, которая должна быть толще фольги и иметь низкую теплопроводность.

Для этого применяют пенофол, который представляет собой вспененную основу или порилекс с фольгой. Причем толщина экрана должна быть 3 — 5 мм.

Также отражатель тепла за батареей можно изготовить из рулонного пенопласта. Это трех миллиметровый материал, который создан специально для перенаправления тепла внутрь помещения.

Самым распространенным и дешевым материалом для изоляции, считается вспененный полиэтилен. 4 мм этого материала заменяет 10 см слой минеральной ваты. Полиэтилен изолирующим слоем крепится к  стенке, а стороной с фольгой к отопительной батарее.

90 % тепла отражается от фольги, а слой теплоизоляции затрудняет потерю тепла. Для достижения наибольшего эффекта и сохранения тепла можно применить двустороннее фольгирование, то есть изолирующий материал будет средним звеном, а наружные стороны материала изготовлены из фольги, но это лишнее.

Крепят такой материал клеем, но будет лучше, если под таким экраном будет слой воздуха, который заменит теплоизолятор. Для этого применяют решетку, на которую крепят лист экрана, а толщина рекомендуемого слоя 10 мм.

«Изоспан»

На сегодняшний день многие фирмы и компании выпускают отражатели для батарей отопления, которые предназначены для отсвета различной энергии, в данном случае тепловой.

Рассмотрим изделия «Изоспан», которые изготовлены из материалов пригодных для экранов батарей отопления.

Например:

  • Изоспан FD — полипропиленовое тканое полотно, которое дублировано металлизированной полипропиленовой пленкой;
  • Изоспан FS — нетканое полипропиленовое полотно, также дублируется металлизированной пленкой из полипропилена;

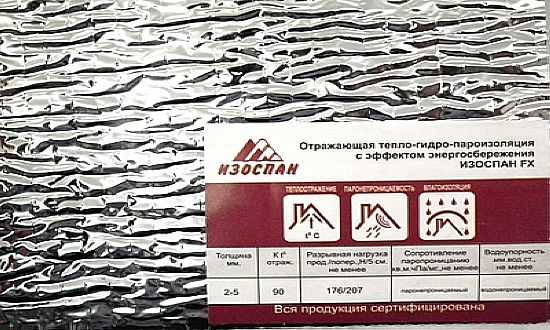

  • Изоспан FX — вспененный полиэтилен с одной стороны дублирован металлизированной лавсановой пленкой, имеет толщину 2 — 5 мм.

Данные экраны применяются, чтобы повысить эффективность отопительных приборов, таких как радиаторы, рефлекторы, батареи, конвекторы и другие.

Их располагают за батареей, то есть с той стороны, откуда хотят перенаправить тепловую энергию внутрь помещения. При монтаже металлизированная сторона соприкасается с батареей отопления и отражает тепловую энергию в сторону комнаты, этим увеличивается КПД нагревателя.

Обычно любой отопительный прибор монтируют под окнами, компенсируя распространенный воздух, идущий от наружных стен, а это приводит к тому, что радиатор обогревает не только комнату, но и охлажденную стену. Поэтому на обогрев внешних стен уходит больше тепла, чем на прогрев помещения, а, применив отражатели тепла за батареей отопления можно снизить потерю тепла.

Кроме этой функции металлизированный отражающий экран предохраняет наружные стены и утеплители от проникновения водяных паров. Если стены насыщены влагой, то они теряют теплоизолирующие качества.

Самым эффективным считается теплоотражающий экран, выполненный на основе вспененного полиэтилена (Изоспан FX).

Монтаж «Изоспан»-а

Для того чтобы отражающий экран был смонтирован правильно, его укладывают за радиатор и при этом соблюдают 4 — 5 см расстояние между поверхностью материала и отопительным прибором.

В том случае если зазор сделать меньше, тогда не будет обеспечиваться необходимая конвекция воздуха. А если экран расположить на большем расстоянии от поверхности батареи, тогда коэффициент отражения резко снизится.

Все стыки отражающего экрана проклеивают металлизированной клейкой лентой Изоспан FL или FL Termo.

Не забывайте, что только отражающий экран не даст возможность достигнуть экономии и качественного отопления, так как теплоизоляция — это комплексная мера, которая включает несколько этапов:

  1. Утепление наружных стен;
  2. Полов и перекрытий;
  3. Качественный подбор материалов для стены;
  4. Монтаж окон с теплоизоляцией;
  5. Обустройство качественной тепловой и паровой изоляции.

Кроме Изоспана есть и другие материалы пригодные для увеличения КПД отопительного прибора, например: российский — Пенофол и украинский — Алюфом.

Основу данных теплоотражателей составляет алюминиевая фольга, прикрепленная к мягкому материалу (вспененный), имеющему толщину от 2 мм до 1 см.

Правила выбора отражателя

Если сделать предпочтение Пенофолу или Алюфому, тогда можно сэкономить 5 %  тепла, а это примерно 1°C. Причем следует иметь в виду, что готовый экран не продается и поэтому его необходимо смонтировать самостоятельно.

Покупают в магазине специальный материал (металлическая фольга) и вырезают из него куски нужного размера.

Если приобрести материал с лавсановой основой, на которую произведено напыление алюминием, тогда такой отражающий экран будет работать хуже.

А чтобы проверить, материал для экрана изготовлен из фольги или нет, его необходимо просто поджечь зажигалкой, в том случае если он не расплавиться, значит, это действительно фольга.

Заключение

Теплоотражающий экран по размеру должен быть больше отопительного прибора. Его приклеивают к стене по всей поверхности за батареей. Также следует учесть, что ребра радиатора не должны касаться фольги.

Приобрести металлизированный отражатель можно в сантехнических магазинах, а его цена полностью зависит от толщины.

Статьи по теме:

Оцените статью:

 Loading ...

santehkrug.ru

Теплоотражающий экран за радиатором | Блог инженера теплоэнергетика

        Здраствуйте, уважаемые читатели! Такое энергоэффективное мероприятие, как установка теплоотражающего экрана за радиатором — технически несложное при монтаже радиатора, и в то же время позволяет сэкономить до 5-10 процентов количества тепла на отопление помещения. Другое дело, что мало где это делается реально. Думаю, что просто не задумываются над этим, не обращают внимание. Я практически не видел, чтобы в зданиях использовалась эта энергосберегающая методика. А ведь некоторый процент тепла, выделяемого радиаторами, уходит через стену здания на улицу, вместо того чтобы остаться в доме.

       Ведь при нагреве внутреннего воздуха помещения, нагревается также и область стены за радиатором отопления. И как раз в этой области происходят потери тепла, так как температура внутренней поверхности стены за радиатором выше, чем температуры прочих поверхностей стены.

        Чтобы устранить это нежелательное явление, можно установить теплоотражающие экраны за приборами отопления. Обычно это делается с помощью теплоотражающей пленки. Это может быть теплоизолирующая пленка, например Стизол, Тепофол, или подобная. Сейчас выпускается достаточно много видов фольгированной отражающей изоляции.

С помощью такой пленки увеличивается термическое сопротивление теплопередаче стены за отопительным прибором, и происходит отражение теплового излучения от радиатора обратно в комнату. Отражающий слой теплоизоляции обязательно должен обращен в сторону источника тепла. Размер защитного экрана должен быть немного больше размера отопительного прибора.

       При монтаже теплоизолирующей пленки необходимо также обращать внимание на геометрическое расположение радиаторов относительно стены. Для увеличении полезной площади комнаты желательно устанавливать радиаторы в нишах под оконными проемами. Но соответственно, если монтировать радиатор в такой нише, то происходит уменьшение толщины стены, и это надо учитывать. Слой теплоизоляции в этом случае увеличивается. Также необходимо смотреть и на способ подключения радиаторов.

        Известно, что лучше подключать отопительные приборы по односторонней (боковой) схеме, либо по диагональной схеме.  Одностороннее подключение, это когда задействованы верхний и нижний патрубки только одной стороны радиатора, диагональное подключение — подводящая труба монтируется к верхнему патрубку радиатора с одной стороны, а отводящая к нижнему патрубку отопительного прибора с другой стороны. Реализация энергосберегающего мероприятия по установке теплоотражающих экранов за радиаторами позволяет пусть и незначительно, но все таки экономить тепло в доме.

А что вы думаете об установке защитных экранов?


teplosniks.ru

Как сэкономить на отоплении дома с помощью теплового экрана из фольги | Теплый дом

Смысл в оклейке стены со стороны батареи фольгированным материалом — это недорогой и не требующий специальных знаний способ повысить температуру в квартире на 2-5 градусов. Батареи обогревают кирпич или бетон внешней стены так, как стоят под окнами. Для того, чтобы все тепло от батареи использовалось для обогрева помещения между батареями и стенами нужно поставить специальный теплоотражающий материал: фольгу, которая приклеена к теплоизолятору. Что дает фольга для стен с батареей? Фольга (теплоотражающий экран) за радиатором позволит сохранить тепло в доме и сэкономить на отоплении.

Для монтажа теплового экрана нам потребуются:

  • любая алюминиевая фольга на мягком пенопласте (рулонном) в основном, толщиной от 2-7 мм (например, алюфом) в необходимом количестве;
  • клей для обоев или жидкие гвозди.

Инструкция по монтажу фольгированного экрана за батарею:

  1. Измеряем ширину и высоту батареи (получаем количество нужного теплоотражающего материала). Все говорят, что экран должен быть немного больше батареи. Но я считаю, что достаточно по площади батареи (эстетический вид тоже важен).
  2. Покупаем необходимое количество теплоотражающего материала. Как правило, 3-5 мм хватает для любых стен. Фольгированный пенопропилен в рулонах — это наиболее дешевый и надежный материал для теплового экрана.
  3. Далее нам надо вырезать из купленного материала теплоотражающие экраны для каждого радиатора.
  4. Закрепляем теплоотражающий экран за радиатором клеем или жидкими гвоздями. Желаемое расстояние между стеной и батареей — минимум 3 см, в любом случае ребра радиатора не должны касаться фольги. Можно закрепить на стену, а можно — на специальные решетки, то есть обеспечить расстояние между стеной и экраном также в несколько см. Это еще повысит энергоэффективность экрана, но, разумеется, такого расстояния между стеной и батареей может просто технически не быть.

Теплоизоляционный экран фольгированный (отражатель тепла от батареи)

Монтаж фольгированного экрана позволяет поднять температуру в помещении на 2-5 градусов благодаря утепление стен за батареями. Чем клеить теплоотражатель за батареями?

Читайте также: что приклеить на стену под обои чтобы не было шума от соседей?

Нюансы оклейки:

  1. Поверхность стены, на которую Вы собираетесь клеить отражатель тепла для батарей, должна быть ровная.
  2. Не перепутайте фольгу с другими метализованными материалами. Материал из лавсановой основы с напылением алюминия хуже отражает тепло. Чтобы проверить, фольга это или нет, попробуйте поджечь ее: фольга не расплавится.
  3. Если батарея установлена в так называемой «нише» и стена за ней тонкая, то установка теплоэкрана может привести к ее сильному промерзанию и медленному разрушению в сильный холод.

Смотрите видео: пример монтажа теплового экрана под батарею

Видео: как монтировать отражатель под батарею

Имеет ли значение толщина отражателя тепла за батареей?

Толщины в 5 мм достаточно для любых стен. Отражение тепла дает сама зеркальная поверхность отражателя тепла от батареи.

Каким клеем клеить теплоотражающую фольгу к стене?

Теплоотражающий экран под батарею можно клеить на жидкие гвозди, можно на клей для тяжелых обоев.

  • ← Ремонт и отделка потолка (побелка и покраска)
  • Отапливаем электрическими обогревателями →

homehandmade.ru

Теплоотражающий экран за радиатором отопления

В условиях постоянно растущих цен на источники энергии вопрос экономии стоит особенно актуально. Отопительные трубы, как правило, монтируют на стенах под окнами. В этих местах потеря тепла увеличивается. Если радиатор установлен в нише, мощность, необходимая для отопления, еще выше из-за уменьшенной толщины стен. Лучшим решением в этом случае станет теплоотражающий экран за радиатором. Он изолирует зону стены от обогревательного прибора и сохраняет тепло в доме.

Принцип работы и особенности конструкции

При производстве теплоотражающих экранов используют различные материалы. Их главным свойством является низкий уровень теплопроводности. В первую очередь, к ним относятся:

  1. Фольга;
  2. Пенофол;
  3. Порилекс с фольгой.

Для теплоизоляции можно использовать порилекс

Также все экраны имеют слой утеплителя. Герметизация достигается с помощью использования металлизированного скотча. Коэффициент теплопроводности не должен превышать 0,05 Вт/м*°С. Между фольгой и стеной должна быть прослойка, которая будет сохранять тепло. При создании теплоотражающих экранов может использоваться рулонный пенопласт.

Из-за низкой стоимости чаще всего используется вспененный полиэтилен. Он устанавливается фольгой к трубам, а стороной с изоляцией к стенам. Лучше всего, если под экраном будет слой воздуха, который будет увеличивать отопление в помещении.

Экраны могут использоваться не только в качестве энергосберегающего механизма, но и для термозащиты печей. Особенно это важно для отделки парной и сауны. Печь является источником повышенной пожароопасности, поэтому важно изолировать стены от излишнего перегревания.

Базальтовый картон используют для термозащиты печей



Для таких экранов используется нержавеющая сталь и минерит. В соответствии со стандартами они изготавливаются в нескольких размерах, края должны быть изогнуты под определенным градусом, а внутри должен находиться природный негорючий материал. Обычно с этой целью используется базальтовый картон. Теплоотражающий экран крепится за печью и на потолке. Минерит монтируется в два слоя. Это уменьшает расстояние от защищаемой поверхности до печи.

Фронтальные экраны в банях стали успешно заменять кирпичную кладку. К тому же с помощью них повышается температура и происходит отопление смежных помещений. Толщина стального листа должна быть не менее 0,8мм. Для покрытия экранов может использоваться специальная кремнеорганическая краска. Обычно их собирают из полых элементов коробчатой формы. Между печью и экраном должен оставаться тепловой зазор. В качестве фиксации могут использоваться керамические втулки.

Под деревянное покрытие на стены в парной монтируют алюминиевую фольгу для теплоизоляции и повышения безопасности в помещении. Далее производят монтаж вагонки. Стыки между слоями проклеивают скотчем. Для герметизации швов используется алюмобитумная лента. Конвекционные экраны могут использоваться, если температура наружных стенок печи не превышает 400oС.

Экраны также снижают эффект разложения дерева в бане и сауне, благодаря защите от влажного пара и сильного жара. Установка должна производиться строго напротив излучения от камней печи.

Особенности монтажа

Экран позволяет сохранить тепло за чугунным радиатором и трубами. В этом месте происходят наибольшие потери. Использование энергосберегающих установок дает возможность сэкономить до 10% тепла при отоплении помещении. Термическое сопротивление повышается, тепло радиатора и труб остается в комнате. При монтаже следует учитывать, что размер используемого материала должен быть больше радиатора.

Важно обращать внимание на месторасположение батареи. Если труба находится в нише, слой теплоизоляции нужно делать толще.

Также следует не забывать про тип подключения радиатора при монтаже. Он может производиться по односторонней схеме или по диагональной. Для того чтобы проверить материал, достаточно его поджечь – фольга не расплавится.

Теплоотражающие экраны для батарей можно прикреплять с помощью строительного степлера. Кроме сохранения тепла они также защищают стены от проникновения внутрь влаги. Установку можно совершить самостоятельно, для этого не нужно обладать специализированными знаниями, достаточно инструкции производителя.

Теплоотражающие экраны за радиатором и трубами могут применяться в жилых домах, загородных коттеджах, офисных и производственных зданиях, в детских учреждениях и больницах. Технически несложный монтаж дает возможность сэкономить энергию труб при отоплении, защитить стены от сильного жара в саунах и избежать появления плесени.

Читайте также о декоративных решетках на батареи отопления

klivent.biz

Как не испортить эффективность батареи отопления декоративным экраном

Экология потребления. Дом: Сделать декоративный экран для батареи отопления своими руками просто, но нужно учесть ряд правил, чтобы экраном не испортить эффективность отопления.

Каким должен быть экран для батареи

Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.

Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:

  1. Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
  2. Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
  3. Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
  4. Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
  5. Вся внутренняя поверхность окрашивается в черный цвет.
  6. За радиатором отопления на стене монтируется теплоотражающий экран.
  7. Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.

При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.

При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.

Конструкция

Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.

Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.

Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.

Фальшстенка из гипсокартона с решеткой напротив радиатора.

В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.

В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.

Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.

Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.

Экран своими руками

В простом случае это рама из деревянных брусьев 20х25 мм по требуемому размеру, чтобы закрыть радиатор целиком с учетом всех отступов. К этой раме крепятся стойки на всю глубину экрана так, чтобы достать до стенки за радиатором, и при этом передний край должен отстоять от радиатора на требуемое по правилам расстояние.

Далее эта рама зашивается любым доступным материалом по бокам:

  • ламинированный МДФ 8 мм;
  • плита полиуретана 2–6 мм;
  • ПВХ панели;
  • оргстекло 2–6 мм;
  • перфорированный лист металла, оцинковка 0,5–1,5 мм.

Фанера для этого не подходит, так как расслоится достаточно быстро.

Используя МДФ или полимерные материалы, которые сложно деформировать, достаточно скрепить боковины и переднюю раму с отверстием под решетку в центре с помощью уголков и саморезов. Таким образом, не понадобится даже брус.

Прорези для труб делаются таким образом, чтобы край материала экрана отстоял от нагреваемой поверхности на 5–7 мм.

Передняя декоративная рама для решетки формируется из четырех полос выбранного материала. Стыковать их лучше с прямыми стыками, когда горизонтальные элементы ставятся сбоку впритык к вертикальным. Эстетично получится, если горизонтальные элементы утопить по отношению к боковым на один миллиметр.

На передней панели нужна решетка из любого подходящего материала, которая скроет радиатор из виду и при этом оставит достаточное количество просветов:

  • ротанговая панель;
  • зашивка деревянными ламелями;
  • плетеная сетка;
  • перфорированный лист металла;
  • готовые декоративные решетки.

Выбранный материал крепится к раме строительным степлером и скобами или шурупами.

По правилам лучше окрасить внутреннюю поверхность экрана в черный цвет или любой другой темного тона. Сделать это проще всего уже после сборки с помощью кисточки или аэрозольного баллончика с краской. Главное, предохранить переднюю часть с помощью малярного скотча.

В качестве опоры для экрана используются Г-образные крепления с пластиковыми дюбелями или такие же по форме анкеры, которые следует закрепить на стене за батареей. По верхнему краю боковых стенок экрана достаточно сделать вертикальные отверстия в бруске, отходящем от общей рамы, или закрепить уголок, который одной из своих полок будет одеваться на крепеж.

Перед тем как одеть собранную конструкцию на место, необходимо закрепить теплоотражающий экран за батареей. Для этого подойдет «Пенофол», вспененный полиэтилен, металлизированный с одной из сторон. Его размер соответствует площади закрываемого пространства. Крепится теплоотражающий экран с помощью степлера и скоб или силикона, жидких гвоздей.

Любые примерки или тем более уточнения в конструкции экрана делаются, исходя из визуального эффекта с соблюдением правил, оговоренных в самом начале. Хорошо смотрится, когда экран получается вровень или чуть глубже края подоконника или слегка выступает за нишу под окном. опубликовано econet.ru

econet.ru

Теплоотражающий экран за радиатором отопления

Теплоотражающий экран за радиатором отопления полностью изолирует стены от нагрева, тем самым, понижая потери тепла. До 20% повышается эффективность работы отопительной системы. Температура в помещении повышается на 3-4 градуса.

Общие рекомендации по установке:

Рекомендуемая толщина изоляции 3-5мм.

Отражающий слой должен быть обращен в сторону источника тепла.

При использовании отражающей изоляции Стизол Ф без липкого слоя, крепление производится при помощи строительного степлера или гвоздями через деревянную рейку с интервалом 150-200мм.

При использовании отражающей теплоизоляции Стизол Ф КС с липким слоем материал приклеивается непосредственно на стену.

Рекомендуемые материалы:

Стизол Ф КС
пенополиэтилен ламинированный с одной стороны алюминиевой фольгой, с другой стороны нанесен слой специального водоустойчивого клея покрытый полиэтиленовой пленкой, которая при монтаже легко снимается.
Стизол Ф
пенополиэтилен ламинированный с одной стороны алюминиевой фольгой (при монтаже дополнительно используется акриловый клей). Расход клея 1 кг на 4м2

Позвоните и скажите, что вы по Акции, получите минимальные цены!

 тел. 995-87-08; факс 557-54-81

Стизол НПЭ в рул. фольгированный самоклеющийся ТЕПЛОИЗОЛЯЦИЯ И ЗВУКОИЗОЛЯЦИЯ ВОЗДУХОВОДОВ ВЕНТИЛЯЦИОННЫХ СИСТЕМ

Наименование материала

Толщина мм

Ширина рулона, м

Длина рулона, м.

Цена с НДС за м2

Площадь, кв. м.

Цена за рулон или упак. с НДС

Стизол 3 Ф КС

3

0,6

30

106,02

18

1908,36

Стизол 4 Ф КС

4

0,6

30

109,23

18

1966,14

Стизол 5 Ф КС

5

0,6

30

118,3

18

2129,4

Стизол 8 Ф КС

8

0,6

15

153,27

9

1379,43

Стизол 10 Ф КС

10

0,6

15

175,5

9

1579,5

Стизол НПЭ в рул. ФОЛЬГИРОВАННЫЙ ОТРАЖАЮЩАЯ тепло-звукоизоляция

Стизол 3 Ф

3

1,2

25

38,78

30

1163,4

Стизол 4 Ф

4

1,2

25

40,62

30

1218,6

Стизол 5 Ф

5

1,2

25

47,48

30

1424,4

Стизол 8 Ф

8

1,2

15

63,3

18

1139,4

Стизол 10 Ф

10

1,2

15

70,33

18

1265,94

Скотч фольгированный самоклеющийся

Наименование материала

Толщина мкн

Ширина, мм

Длина рулона, м.

Цена НДС за шт

Кол-во шт. в кор

Цена за коробку

Скотч алюминиевый

100

50

50

165,00

36

5940,00

Скотч алюминиевый

60

50

50

135,00

36

4860,00

Клей акриловый

Наименование материала

Цена НДС за литр

Кол-во литр/банке

Цена банки

БАНКА 1 л. (12 шт. в упаковке)

214

1

214

БАНКА 2,4 л. (6 шт. в упаковке)

195

2,4

468

БАНКА 5 л. (поштучно)

169

5

845

izoform.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
