Как сделать очки виртуальной реальности для смартфона своими руками?

Многие пользователи смартфонов слышали о шлеме виртуальной реальности, однако из-за их большой стоимости не могли позволить себе такое приобретение. Однако довольно таки быстро люди поняли, что все датчики, которые функционируют в очках виртуальной реальности, есть и в обычных смартфонах, благодаря чему из них своими руками легко можно сделать отличные VR очки, стоит лишь приделать самый обычный корпус и несколько линз.

На самом деле все конструкции очков, которые вы можете найти на просторах сети, выполнены на основе чертежей Google Cardboard (с англ. «картон»), и вся разница только в исходных материалах. Кого-то устраивает картон любой толщины, найденный дома, кто-то идет за более тонким в канцелярский магазин, а некоторые умельцы отличились тем, что выполнили свои устройства ВР из металла, поликарбоната, пенопласта и других вспененных материалов.

Счастливые обладатели 3D-принтеров сразу взялись печатать шаблон. По этой выкройке легко понять, как сделать очки виртуальной реальности своими руками, и мы поможем вам в этом, дав несколько советов.

С помощью обычного ножа, пары увеличительных стекол и картона можно сделать своими руками из обыкновенного смартфона подобие VR Box. Однако многие желающие не знают, как сделать очки виртуальной реальности из смартфона, из-за чего приобретают дорогущие модели, либо же заказывают картонные комплекты, по типу Google Cardboard.

Конструкция самодельных очков имеет несколько преимуществ перед заказным корпусом, ведь линзы в ней можно перемещать по оси, которая располагается относительно экрана. Благодаря этому очки виртуальной реальности можно тонко подстраивать под особенности зрения любого пользователя.

Чтобы сделать 3d очки для смартфона своими руками, необходимо:

Измерить диаметр линз, которые вам потребуются. Для этого необходимо положить смартфон на устойчивую ровную поверхность и включить на нем приложение виртуальной реальности. Посмотрите на экран сквозь линзы, регулируя расстояние. Так вы не только поймете, какие линзы вам нужны, но и определитесь с фокусным расстоянием.
Далее попробуйте или сами сконструировать коробочку из картона, которая и будет являться корпусом, либо же скачайте развертку из интернета. Главное, чтобы дно корпуса было не таким длинным, как его верх, ведь не стоит забывать про отверстие для носа. Сделайте выступы для смартфона, чтобы он мог опираться на них. Также не стоит забывать про вырезы под кнопки на боковых гранях телефона.
Внутренности корпуса покрасьте в черный. Благодаря краске такого цвета вы сможете избегать различных бликов и отражений, которые будут мешать концентрироваться на просмотре.

Еще один вариант изготовления очков для смартфона своими руками:

1). Для более толстого картона лучше взять канцелярский нож, им удобнее работать прямо сверху листа. Если вы хотите собрать очки вручную, вставляя ключи, то нужно вырезать картон вместе с ними, как на картинке. Если же ваши самодельные очки виртуальной реальности будут впоследствии склеены, то можно не оставлять такого запаса.

2). Далее вам понадобятся 2 линзы, желательно двояковыпуклые. Google советует брать линзы диаметром 25 мм. Фокусное расстояние линз при этом должно быть 45 мм. Умельцы берут линзы даже из хозяйственных магазинов, а некоторые видеоблогеры на Youtube, делая своими руками 3D очки для смартфона, вместо линз используют подручные средства.

Так, например, можно вырезать из обычной пластиковой бутылки 4 одинаковых круга, склеить их между собой по 2 штуки паяльной лампой, оставив небольшое расстояние вверху. Затем в шприц набирается вода из-под крана, ею заполняется пространство между двояковыпуклыми «линзами» из пластика, затем оставшийся зазор также запаивается, и в ваших руках оказываются почти законченные собранные в домашних условиях очки виртуальной реальности.

3). Некоторые модели смартфонов поддерживают магнитное переключение, позволяющее управлять девайсом без вынимания его из коробки. Для реализации такой задумки понадобится простая система магнитов: неодимовый кольцевой и керамический дисковый с диаметром около 19 мм и толщиной около 3 мм. Но и без них все управление будет простым и удобным, достаточно сделать в конструкции самодельных очков виртуальной реальности отверстие для пальца снизу либо сбоку.

4). Когда практически все готово, остается решить только проблему с креплением смартфона в очках. Для этого можно использовать резиновое кольцо и 2 липучки (примерно 20х30 мм) для закрепления крышки.

Очки виртуальной реальности для смартфонов своими руками: часто задаваемые вопросы

— Реально ли сделать своими руками виртуальные очки для смартфона, в которых будет удобно?

Для постоянного пользования, конечно, лучше приобрести недорогие, но удобные очки с заводским креплением, например, VR Box и VR Box 2, или же более дорогие и качественные Samsung Gear VR SM-R323, HTC Vive, Homido и др. Сделанные своими руками VR-очки для смартфона, скорее, подойдут в качестве прибора для первого знакомства с виртуальностью.

— Как сделать очки виртуальной реальности из смартфона, если никогда не делал ничего подобного?

Здесь и придет на помощь широко растиражированный в интернете чертеж Google Cardboard и наша статья. Если даже не получится с первого раза – не расстраивайтесь, ведь материалы практически бесплатны, а самодельные очки виртуальной реальности для смартфона можно доработать в любой момент. Например, последовать примеру тех, кто делал их из потолочной плитки – легкие и незаметные, они спокойно выдерживают вес смартфона.

— Как сделать очки виртуальной реальности для телефона, не имеющего акселерометра?

К сожалению, такие очки не смогут поддерживать работу корректно.

Итак, можно сказать, что сделать своими руками ВР очки для смартфона довольно просто, весь вопрос в удобстве использования такого девайса. Ведь помимо очков, в мире сейчас выпускается довольно много устройств для более глубокого погружения в виртуальность, с которыми просмотр фото и видео становится целым приключением, а игры не дают расслабиться ни на секунду, держа в напряжении.

Так, например, виртуальная реальность в перчатках-контроллерах позволяет осязать предметы, как наяву, а некоторые кресла ВР практически моментально реагируют на движения вашей головы, поворачивая туда же тело. Будущее совсем рядом, нужно просто ощутить его.

Возможно, это видео вам поможет:

Cкопировано из сайта vr-j.ruПодписывайтесь на наш Telegram

vr-j.ru

Как сделать очки виртуальной реальности (своими руками, в домашних условиях)

Объёмные изображения всегда привлекали людей своей необычностью и приближенностью к естественному восприятию. Отправляясь в кино, многие предпочитают идти на сеанс именно с 3D технологией, так как это позволяет максимально погрузиться в атмосферу фильма.

Как сделать очки виртуальной реальности своими руками

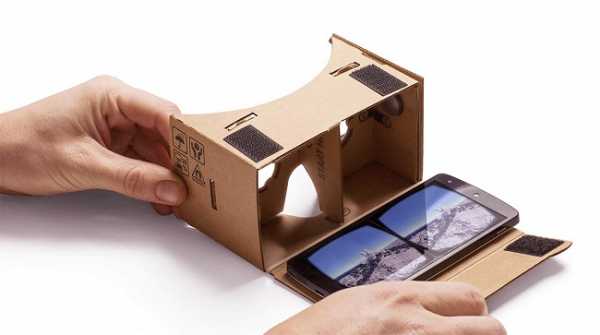

Комплект для сборки Google Cardboard. Все, кроме линз, можно изготовить своими руками

Сегодня существует немало технологий для создания объёмного восприятия, но большинство девайсов отличаются высокой стоимостью. Возможно ли сделать в домашних условиях VR очки, и что для этого нужно? В принципе, совсем немного: обычные канцелярские товары, которые легко купить в соседнем магазине. Сложнее обстоит дело с линзами, но и эту деталь при желании можно отыскать — проще всего заказать у китайцев на Aliexpress.

Прежде всего, важно понимать, что очки виртуальной реальности для телефона следует делать с максимальной аккуратностью, в точном соответствии с чертежом. При малейших отклонениях от схемы или использовании неправильных материалов при изготовлении очков виртуальной реальности из картона нужный эффект не будет достигнут.

Какие материалы нужны

Многие спрашивают, можно ли из бумаги сделать полноценные очки виртуальной реальности? В принципе да, если эта бумага будет очень плотной. Лучше для таких целей запастись нормальным картоном, если вы делаете прибор не на пару недель. Для того, чтобы девайс выглядел более-менее эстетично, используйте двусторонний картон — с одной стороны обычный матовый, с другой — белый глянцевый.

Шлем виртуальной реальности своими руками изготовить несложно. Для этого понадобятся следующие материалы:

плотный качественный картон
острый канцелярский нож
клей
круглые линзы для прибора виртуальной реальности (лучше заказать на Алиэкспресс)

липучки или другие крепления для картона

Детали лучше вырезать именно канцелярским ножом, так как ножницами сложно работать с плотным картоном без образования рваных краев.

Виртуальные очки из картона прослужат гораздо дольше, если материал будет плотным и однородным. Из гофрокартона не рекомендуется делать шлем, так как он со временем начнет расслаиваться и быстрее придет в негодность.

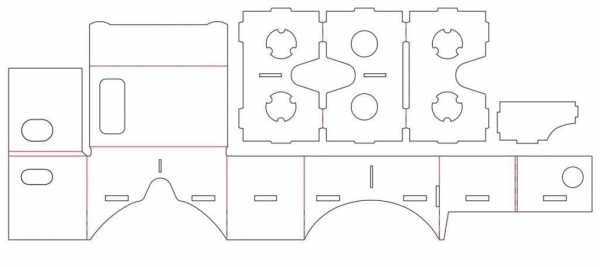

Чертеж Google Cardboard

Для изготовления модного устройства понадобится точный чертёж очков виртуальной реальности, который можно скачать в Интернете, введя в поисковую строку cardboard, VR очки или что-то в этом роде. Таким же способом позже вы сможете найти необходимое приложение для смартфона в магазине для своей платформы.

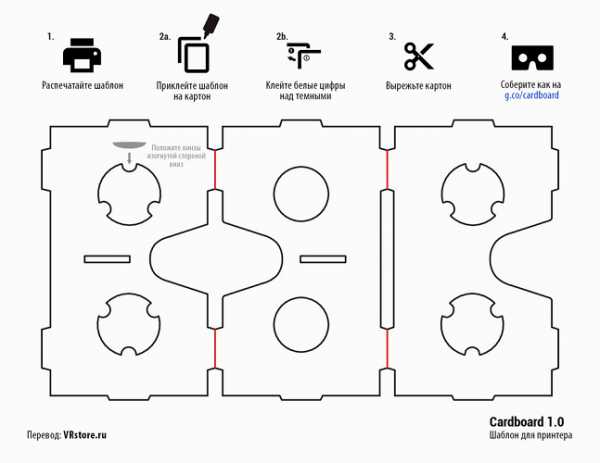

Шаблон для печати Google Cardboard (A4)
Схемы для очков виртуальной реальности из картона, чертежи и рисунки представлены в удобном виде. Всё, что вам необходимо сделать — скачать их в свой компьютер, распечатать все детали на принтере (на обычной бумаге), и затем перенести полученные выкройки на картон. Следуя схеме и используя чертёж, вы получите устройство правильных размеров в нужных пропорциях.

Сборка очков

Для того, чтобы сделать шлем виртуальной реальности, следует аккуратно вырезать из картона все детали самодельных VR очков, согнуть их в обозначенных местах и собрать всю конструкцию воедино, согласно прилагаемой инструкции. В специальные отверстия следует вставить заранее заготовленные линзы и зафиксировать их.
В итоге у вас должна получиться аккуратная и компактная коробочка, по форме и размерам напоминающая оригинальное устройство для просмотра 3D медиа.

Настройка телефона

Для того, чтобы наслаждаться полноценным просмотром медиафайлов в новом девайсе, потребуется специальное ПО для своего смартфона — например, Google Cardboard, которое можно скачать в мобильных Интернет-маркетах. Установив приложение, запустите его, выбрав необходимые материалы, хорошо закрепите телефон в самодельном шлеме и приступайте к просмотру.

Чем заняться в шлеме

После сборки устройства у большинства пользователей возникает закономерный вопрос: как и что смотреть, возможно ли включать игры, и т.д.? Скачав специальное приложение для Android или iOS, вы сможете смотреть фильмы с поддержкой 3D, а также запускать определённые игры.

Для того, чтобы не держать самодельный шлем в руках, можете прикрепить к нему пару удобных ремешков для прочной фиксации на голове. Не забывайте и о надёжном закреплении в устройстве смартфона — картонную крышку, в которую он вставляется, следует снабдить двусторонними липучками для одежды, кнопками или другими фиксаторами.

Вывод

Если вы владеете минимальными навыками изготовления самодельных устройств, вопрос как сделать очки виртуальной реальности не застанет вас врасплох. Имея под рукой минимальный набор канцелярских принадлежностей и материалов можно сделать 3d очки для смартфона своими руками, и этот девайс по своей функциональности мало в чем уступит дорогим аналогам.

Что касается внешних характеристик — всё в ваших руках. Обклейте самодельные очки красивой бумагой, раскрасьте гаджет в яркие цвета, превратите его в монстра новых технологий, и удивляйте друзей и знакомых.

geekgadgets.ru

Как сделать очки виртуальной реальности из картона?

Данный чертеж картонных очков виртуальной реальности сделан на основе образца опубликованного в Нью-Йорк Таймс в ноябре 2015 года. Обновленная версия Cardboard своими руками позволяет использовать телефоны большего размера и кнопку для управления телефоном, вместо магнитов.

Скачать чертеж вы можете по этой ссылке.

Вам понадобится:

Картонная бумага размером 5см на 7.5см, толщиной 2мм. Я использовал коробку от обуви и упаковку от пиццы.
Пара двояковыпуклых линз с фокусным расстоянием 45мм, с диаметром либо 25мм, либо 37мм. Особой разницы нет, но 25мм дешевле и их проще достать. Например, можно заказать тут на EBay, если вас не смущает время доставки.
Медная фольга для кнопки.
Небольшой кусок плотной пены / губки (примерно 6.3мм на 6.3мм на 2.5мм), вроде тех, в которых упаковываются электронные девайсы.
Режущие инструменты.
Клей. Лучше использоваться клей-карандаш.
Липучка (около 7.5см, разрезанная на 3 куска)
Металлическая линейка
Доска для резки или другая рабочая поверхность.

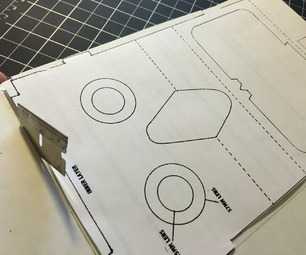

Шаг 1: Приклеиваем шаблон и вырезаем внешние части

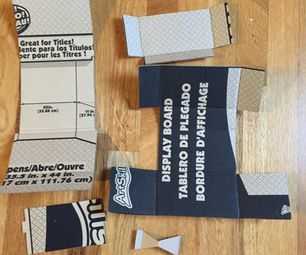

Вырежьте и обклейте картон бумагой. У вас должно получиться два больших куска (1 и 2), два маленьких (3 и 4) и кнопка. Пока что не вырезайте внутренние части, такие как например, отверстия для линз.

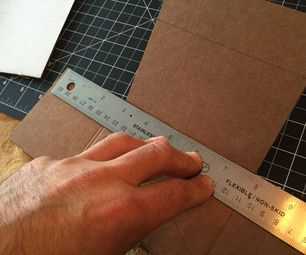

Шаг 2: Складываем

Определите и слегка обозначьте линии сгиба карандашом, а затем, прижимая край линейки к линии, сверните картон по направлению к вам, за исключением случаев, когда указано сделать наоборот, например, движущаяся заслонка с кнопкой (см. направление сгибов на шаблоне).

Шаг 3: Регулируем и подгоняем

Отрегулируйте складки и разрезы, чтобы убедиться, что все совпадает. Особенно обратите внимание на ту часть, куда будут смотреть ваши глаза и на лицевую часть очков, куда будет вставлен телефон.

Шаг 4: Вырезаем внутренние отверстия

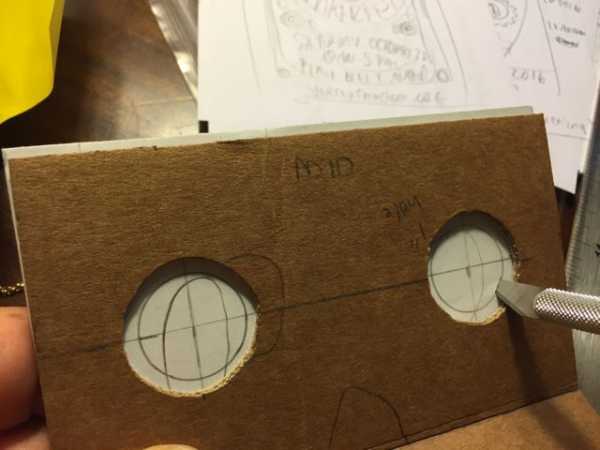

Я предлагаю вам сначала вырезать отверстия во внешнем слое и убедиться, что эти отверстия совпадают с внутренним слоем, когда они складываются и собираются в конечном положении, потому что в зависимости от толщины вашего картона и ваших навыков резки, картонные части, могут немного не совпасть, когда части будут сложены вместе.

Шаг 5: Добавляем кнопку

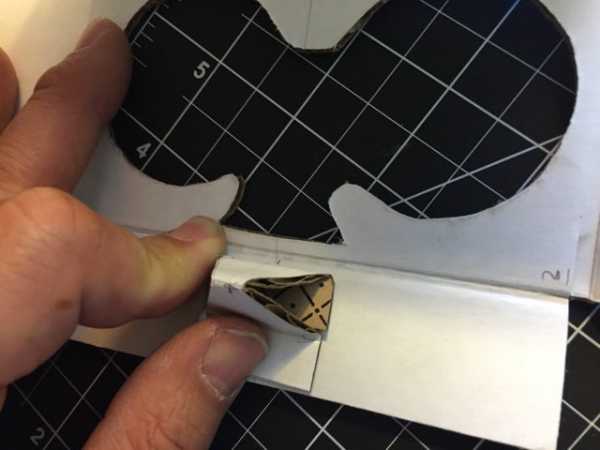

Кнопка представляет собой «пирамиду», прикрепленную к подвижной заслонке, которую вы сможете надавить. В верхней части пирамиды будет губка (для мягкого касания), наложенная на проводящую ленту из медной фольги, чтобы передать небольшой ток от вашего пальца к экрану. Если вы хотите, вы можете пропустить этот шаг и управлять телефоном вручную, через отверстие для носа. На заслонку, согнутую во внутрь, приклеиваем кнопку на расстоянии примерно 5мм от места где будет располагаться телефон.

Шаг 6: По желанию, окрашиваем

Если вы хотите раскрасить свои VR очки из картона, сейчас наиболее подходящий момент. Лучше не красить поверхности, которые будете склеивать.

В случае если вы не хотите красить очки, обклейте вырез под нос лентой, так как во время просмотра, картон станет жирным в районе носа и тогда все будут уверены, что ваши очки сделаны с коробки из-под пиццы.

Шаг 7: Клеим губку и медную ленту

Вырежьте кусок медной фольги на ширину губки и приклейте максимально ровно. Затем разрежьте полосу длиной 5см и оберните ее снизу губки, поверх пирамиды до основания. (Совет: Лучше отделять фольгу по чуть-чуть, по мере надобности, так как она имеет тенденцию скручиваться, сминаться и прилипать к себе) Затем отрежьте еще один кусок длиной около 12 сантиметров и прикрепите его к основанию на верхней части движущейся заслонки.

Шаг 8: Вставляем линзы

Приклейте внутреннюю (3) и среднюю (2A) части, которые образуют лицевую поверхность и вставьте ваши линзы изогнутой стороной вперед (к экрану телефона). Затем приклейте внешнюю панель (1B), проверив перед этим, что они хорошо сочетаются, когда находятся в сложенном положении.

Шаг 9: Финальная сборка

Приклейте часть 4 внутрь части 1В, убедитесь, что вы не приклеили заслонку для кнопки (на первом фото я свободно нажимаю на нее). Если заслонка свободно не встает на место, аккуратно подрежьте 3 свободных края по необходимости. Итоговый вид будет как на втором фото, за исключением пока еще отсутствующей части с кнопкой.

Сложите верхнюю часть секции для телефона, выровняв ее по внешнему слою этой секции (2А) и приклейте его. После, сложите и приклейте две пары маленьких боковых панелей (мой палец держит правый, чтобы вы могли его видеть).

Большие боковые панели 2B и крышка телефона 1A не склеиваются, так как они будут использовать липучку, которая будет их держать.

Шаг 10: Устанавливаем резинки и липучки

Липучка держит переднюю панель и складные боковые панели. В принципе, если вы не собираетесь раскладывать очки, вы можете посадить боковые панели на клей. Если вы аккуратно вырезали липучки и отверстия для них, то они будут сидеть заподлицо.

Резиновая лента необходима для того, чтобы ваш телефон не скользил вбок.
Загрузите приложение виртуальной реальности и вставьте ваш смартфон. По желанию, можете использовать ремень для головы, но для для полного погружения крайне желательно использовать наушники.

masterclub.online

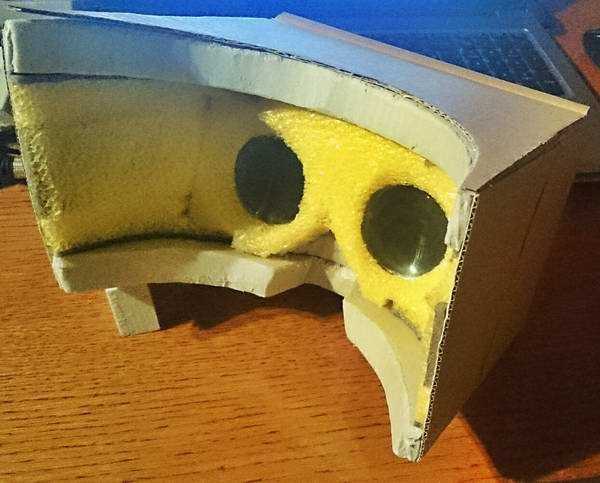

Делаем очки виртуальной реальности в домашних условиях

Новости из мира виртуальной реальности

Очки виртуальной реальности позволяют владельцам переместиться в абсолютно другой мир – трехмерный. Такие очки стоят немалых денег, однако мы предлагаем не спешить с походом в магазин или заказывать их в интернет магазинах, поскольку такие очки можно изготовить в домашних условиях.

Первым делом предлагаем посвятить несколько минут просмотру авторского видеоролика

Что же нам понадобится:
— смартфон, работающий на ОС Android;
— две линзы;
— ручка;
— линейка;

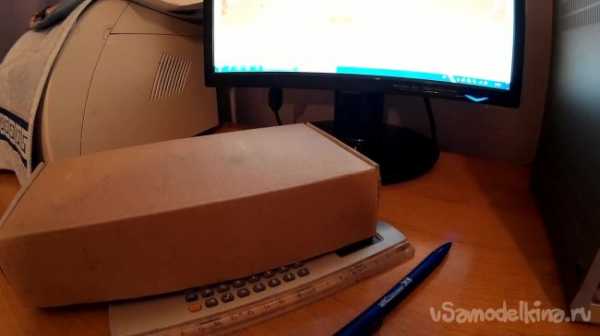

— картонная коробка;
— ножницы.

Перед началом изготовления отметим, что линзы советуем использовать от старого ненужного фонарика. Уточним также, что картон нужно выбирать плотным, чтобы он мог держать массу смартфона.

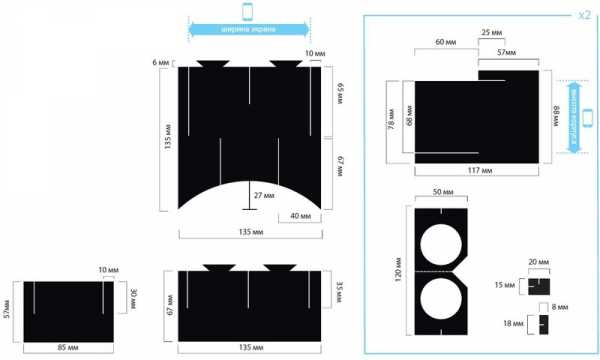

Начнем с вырезания всех необходимых деталей с картонной коробки. В рисунке, который представляем ниже, можно увидеть схему картонных заготовок, по которой можно подготовить все детали.

До того, как приступить к вырезанию деталей, нужно их начертить на картоне. Для этого будем использовать линейку и ручку.

Когда все чертежи готовы, можно приступать к их вырезанию при помощи ножниц. По словам автора, если нечаянно вы нарезали какую-то деталь неправильно или неточно, то погрешность можно исправить при помощи клеевого пистолета.

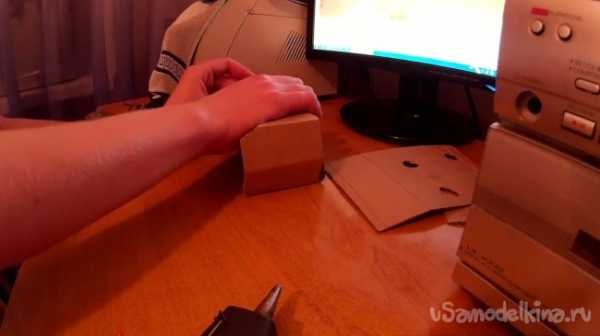

После того, как мы вырезали все детали, нужно все это собрать в одну конструкцию. Для большего удобства и устойчивости конструкции, можно дополнительно соединить все детали клеевым пистолетом.

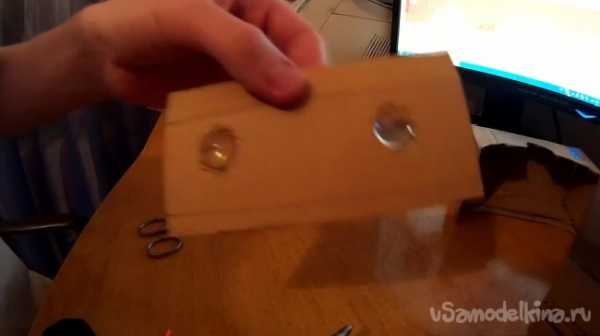

Теперь необходимо в отдельный кусок картона вставить две линзы. Для этого на куске картона нужно сделать два отверстия. В принципе, если отверстия получились чуть меньше диаметра линз, то это можно считать плюсом, поскольку в таком случае линзы будут вставляться в картон очень плотным образом.

Но в любом случае можно зафиксировать линзы парой капелек горячего клея.

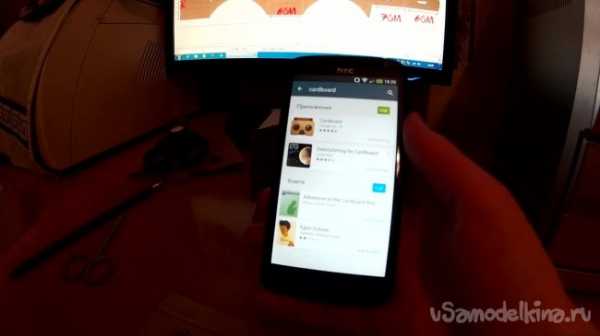

Можно отлучиться на время и начать скачивать на смартфон приложение «Cardboard», демо версию которого можно скачать на Play Market-е. В принципе, в просторах сети можно найти уже взломанную полную версию приложения.

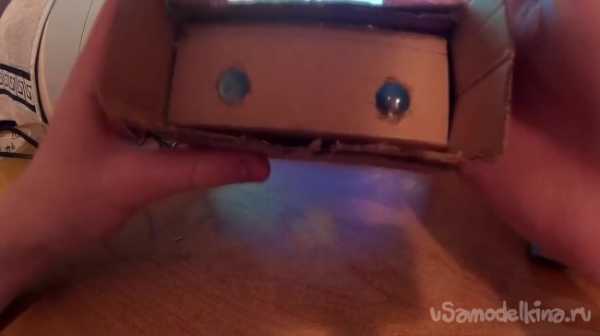

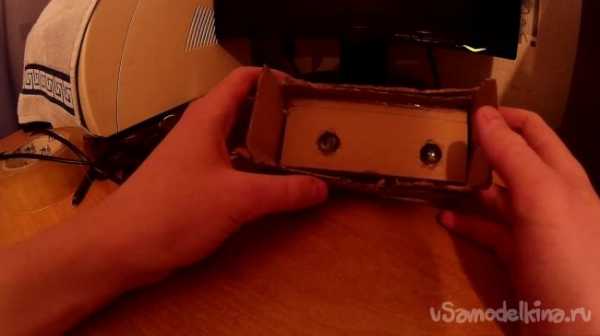

Пока приложение качается, можно продолжить изготовление очков. Вставляем картон с линзами в очки. После этого можно сказать, что наши очки готовы.

Остается всего лишь зайти в приложение на смартфоне, выбрать любой режим, вставить смартфон в очки и наслаждаться трехмерной виртуальной реальностью.

При желании можно усовершенствовать очки, добавив липучки для лучшей фиксации смартфона в них, а также добавить крепления для комфортного ношения очков на голове.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как собрать Google Cardboard — превратите ваш телефон в 3Д очки

В этом руководстве вы узнаете, как сделать VR очки для смартфона своими руками. Вы сможете играть в игры с поддержкой VR, пройти виртуальный тур и много другое. Для этого вам понадобится лишь картон, пара линз и смартфон.

Шаг 1: Список необходимых материалов для шлема виртуальной реальности

Картон. Желательно использовать гофрированный картон с гофрой типа Е (микрогофра), найти такой можно в магазине для рукоделия или в онлайн магазине. Другими словами, вам нужен стойкий и тонкий картон. Минимальный размер: 22см на 56см толщиной 1.5мм.
Линзы. Самый сложный и важный компонент. Линза с фокусным расстоянием 45мм должна вполне подойти. В идеале линза должна быть двояковыпуклой. В этом примере мы будем использовать Durovis OpenDive Lens Kit, который вы можете найти на Amazon
Магниты. Один неодимовый кольцевой магнит и один керамический дисковый магнит. Примерный размер: 19мм в диаметре и 3мм толщиной.
Велкро (Липучка). Две полоски обычной липучки. Примерный размер 20мм на 30мм.
Резинка. Одна резинка (вроде той что для волос), для предотвращения выпадения телефона. Минимальная длина 8см.
NFC метка (по желанию). Одна метка NFC. Запрограммируйте ее на URL cardboard://v1.0.0
Вам так же понадобятся: линейка, клей, ножницы и нож для бумаги.

Шаг 2: Скачиваем шаблон

Вам не надо ничего придумывать, файлы с шаблоном доступны по ссылке.

Шаг 3: Делаем VR очки

Последовательность действий:

Первое, открываем скачанный zip файл, двойным кликом открываем cardboard.pdf
Второе, распечатываем на принтере шаблон — в цвете.
Третье, обклеиваем картон шаблоном, который мы только что распечатали. После высыхания, наклейте части со светлыми цифрами поверх частей с темными.
Четвертое, вырежьте картон по черным линиям. Не режьте по красным линиям.

Шаг 4: Сборка — I

У вас есть два варианта:

Собрать 3Д очки для телефона как написано здесь (рекомендуется).
Или следовать моим инструкциям в следующем шаге.

Шаг 5: Сборка – II

Первое, сложите держатель для линз по красным линиям так, чтобы у вас получилось три слоя картона. Перед тем, как складывать не забудьте вставить линзы.

Второе, приклейте липучку в ранее сделанные разрезы, как показано на фото. Мягкую часть липучки клейте на очки, а жесткую на откидную часть.

Третье, прочно соберите очки, следуя красным линиям. Должно получится как на фото.

Четвертое, приклейте дисковый магнит в месте изображенным пунктиром. После этого установите на другой стороне кольцевой магнит, здесь уже клей не нужен.

Вот и все, ваши стереоочки готовы. Осталось только скачать Cardboard app с Google Play Store.

masterclub.online

Как сделать vr очки из картона своими руками

Виртуальная реальность стала очень популярной. Специальные VR очки представлены огромным количеством – от крайне бюджетных моделей для смартфона до дорогих и сложных шлемов для ПК. Конечно же, многие покупатели задаются вопросом, можно ли сделать очки VR своими руками. Это реально, но, конечно, уровень погружения будет не таким, как у варианта из магазина. Зато самоделка существенно дешевле и позволит без лишних затрат познакомиться с технологией. Процесс изготовления VR очков для смартфона описан ниже.

Необходимые инструменты для сборки

Любопытный факт! Компания Google выпустила собственные Cardbord, это устройства из картона. Изучив данный аксессуар, его вполне можно повторить самостоятельно. При этом компания не стала скрывать информацию по сборке, и любой пользователь может найти ее в интернете, чтобы самостоятельно сделать очки виртуальной реальности.

Итак, для того чтобы сделать VR очки своими руками, понадобятся следующие детали.

Картон 22*56 см в форме целого листа с толщиной не больше 3 мм.
Линзы, лучше выбрать стеклянные двояковыпуклые асферические с фокусным расстоянием от 40 до 45 мм и диаметром 25 мм.
2 магнита, неодимовый в виде кольца и керамический в форме диска, диаметр -19 мм, толщина – 3 мм. Заменить их в случае отсутствия можно механической кнопкой или фольгой для хранения пищи.
Застежка – можно купить обычную липучку в магазине для рукоделия.
Резинка длиной не менее 8 см, она нужна для крепления смартфона.

Чтобы все собрать воедино в домашних условиях, понадобится клей, ножницы и линейка. Данные инструменты найдутся в каждом доме, но в случае необходимости можно заменить альтернативными вариантами.

Важно! Требования к гаджету, который станет источником сигнала, предъявляются следующие: операционная система от Android 4.1, iOS 7 или Windows Phone 7. Он должен быть оснащен несколькими датчиками. В девайсе должны быть цифровой компас (магнитометр), акселерометр и гироскоп. Последние два датчика требуются для приложений, если задача пользователя — просто смотреть видео, то можно обойтись без них.

Как собрать очки

Мало иметь материалы, чтобы сделать очки из картона. Дополнительно понадобится шаблон, по которому будет вырезана будущая заготовка для очков. Чертеж очков виртуальной реальности можно скачать в интернете по соответствующему запросу и распечатать на листах А4. Всего их понадобится 3, а после этого листы следует склеить между собой в нужной последовательности. Далее, заготовку клеят на приготовленный лист картона. Делать очки из бумаги нецелесообразно, так как картон более плотный, впрочем, увлекаться с его толщиной тоже не стоит, ведь заготовка собирается путем изгибания частей, и слишком плотный материал может быть неудобен для этого.

Ниже приведены три пронумерованных рисунка, которые требуется склеить между собой так, чтобы получить результат, приведенный на рисунке №4. Первые три варианта подходят для распечатки, достаточно их сохранить на ПК.

Рис.1

Рис. 2

Рис. 3

Рис. 4

Теперь самодельные очки виртуальной реальности осталось собрать. На рисунке внизу представлена нумерация, по которой это следует делать.

Наклеиваем шаблон на очки, вырезаем ко контуру, сгибаем и соединяем отдельные части. При наклейке следует действовать аккуратно, так как все стыки должны точно совпадать. При малейшем искажении конструкция может получиться кривой и не работоспособной. Аналогичные требования налагаются на процесс вырезания шаблона из заготовки. По указаниям на шаблоне понятно, в каких местах нужно сделать изгибы, и что к чему крепить.
Второй этап подразумевает установку линз и магнитов или полоски из фольги для управления устройством. Линзы лучше всего закрепить, так как в противном случае они будут двигаться или выпадут, что, естественно, скажется на удобстве пользования. Для удобства места соприкосновения конструкции с головой следует проклеить поролоном.

Все необходимые действия для того, чтобы сделать шлем виртуальной реальности самостоятельно, выполнены, осталось лишь скачать соответствующие приложения или найти видео и оценить, что получилось.

Важно! Стоит помнить, что данная конструкция рассчитана на смартфоны, и если пользователь желает сделать очки для планшета, то ему придется менять размеры или найти шаблон большего размера в сети.

Покупка линз

Из перечисленного выше перечня необходимых материалов самый большой вопрос вызывает поиск линз. Следует рассмотреть следующие места для покупки линз, чтобы сделать самодельные VR очки.

Магазин оптики. В данном случае измерение происходит в диоптриях, поэтому понадобятся линзы не менее +22.
Если найти линзы не удается, то заменить их можно увеличительным стеклом с десятикратным приближением. Найти можно в любом магазине канцелярских товаров.
Также сделать линзы для очков виртуальной реальности можно из пластиковой бутылки, процесс достаточно сложный, поэтому лучше поискать тематические видео, нежели читать инструкции. На видео все наглядно и более понятно.

Если линзы, рекомендованные в начале текста, будут заменены на увеличительное стекло или пластик, то конструкцию придется подгонять. Лучше всего предусмотреть такой вариант, чтобы можно было менять расстояние между смартфоном и стеклами очков.
Следует сразу оговориться, что сделать очки без линз невозможно, никакого эффекта погружения в данном случае не будет. Максимум, на что они могут сгодиться – вставить в них пластиковые линзы или стекла зеленого и красного цвета, таким образом получатся простейшие 3D очки для просмотра специальных фильмов на телевизоре. Очевидно, что в таком случае качество 3D будет минимальным.

Самые лучшие виртуальные очки по мнению покупателей

Очки виртуальной реальности HTC Vive Pro 2.0 на Яндекс Маркете

Очки виртуальной реальности DJI Goggles на Яндекс Маркете

Очки виртуальной реальности Oculus Go — 32 GB на Яндекс Маркете

Очки виртуальной реальности Rombica VR360 v06 на Яндекс Маркете

Очки виртуальной реальности DJI Goggles Racing Edition на Яндекс Маркете

tehnika.expert

Картонная реальность | Журнал Популярная Механика

С помощью канцелярского ножа, пары увеличительных стекол и листа картона мы превратили смартфон в очки виртуальной реальности отменного качества.

А ведь совсем недавно люди платили за это большие деньги! В те времена, когда очки виртуальной реальности не сходили с экранов кино, в жизни позволить их себе могли лишь состоятельные энтузиасты. За окно в виртуальный мир приходилось выкладывать по несколько тысяч долларов — ведь в заветном устройстве использовались миниатюрные цветные дисплеи с разрешением не меньше 640 х 480 (и соответствующим размером пикселя) и удивительные «гироскопические» датчики.

Мода — дама капризная: устройства виртуальной реальности сошли с киноэкранов гораздо быстрее, чем успели подешеветь и стать массовыми. О них надолго забыли, а когда вспомнили вновь, оказалось, что и дисплей с неразличимыми даже под лупой точками, и акселерометры с угловыми датчиками добрая половина горожан каждый день носит с собой. Стоит приладить к любому современному смартфону корпус и пару линз, и получатся VR-очки не хуже тех, что носил Джонни Мнемоник.

Samsung Gear VR Надежное крепление фаблета Galaxy Note, удобная фиксация на голове, специально подобранная оптика с точно выверенным полем зрения и минимальными искажениями — серьезная покупка для истинных любителей 3D-развлечений.

Заполучить заветный корпус с линзами можно несколькими способами. Можно приобрести серьезное (и недешевое) устройство с массой регулировок, такое как Samsung Gear VR. Можно заказать за двадцать баксов один из картонных комплектов, самый известный из которых — Google Cardboard. А можно не дожидаться доставки, а сделать VR-очки своими руками из подручных средств.

Google Cardboard Изящная конструкция, рекомендованная Google, вырезается и складывается из единого плоского куска картона. Единственный минус — вам придется добывать линзы со строго определенным фокусным расстоянием и диаметром.

Размер имеет значение

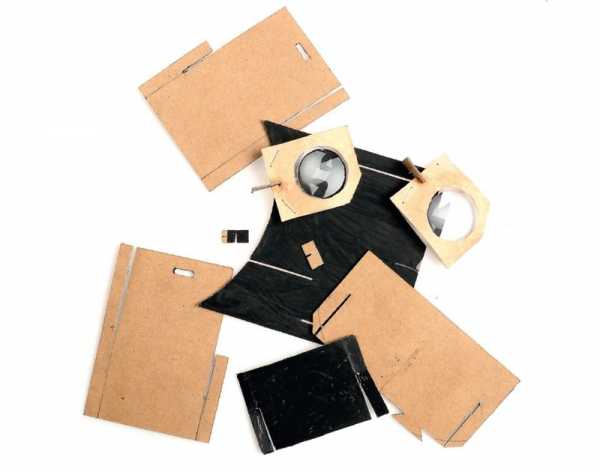

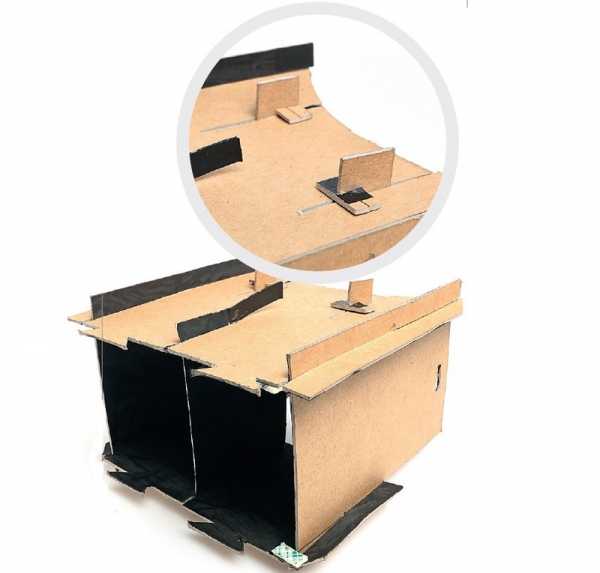

Конструкция очков, которую мы придумали сами, имеет преимущество перед Google Cardboard: линзы в ней могут перемещаться относительно экрана, благодаря чему можно подстроить очки под особенности зрения конкретного человека.

Развертка Детали наших очков мы чертили прямо на картоне, в режиме свободного творчества, на глазок, чего и вам желаем: результат нам очень понравился. На случай, если вам захочется в точности повторить наш опыт, мы сняли размеры с получившихся деталей и нарисовали чертеж. Детали подходят для смартфона Samsung Galaxy S4 и линз диаметром 3,5 см с фокусным расстоянием 3,5 см. Размечая нижнюю стенку корпуса по своим размерам, не забудьте оставить место для носа. Обязательно предусмотрите механизм крепления смартфона (в нашем случае это крючки и резинки).

Длина корпуса определяется характеристиками стекол: при равном диаметре линзы чем больше фокусное расстояние, тем длиннее получится корпус, и наоборот. Нам в магазине попались две лупы с фокусным расстоянием 3,5 см и диаметром также 3,5 см. Если вы найдете такие же стекла, смело копируйте наши развертки.

Если же линзы окажутся другими, подстройте длину корпуса под их характеристики. Сделать это легко на глаз: положите смартфон на стол, включите VR-приложение и посмотрите на экран через линзы. Вы увидите, что концепт прекрасно работает даже без корпуса. Насладившись зрелищем, вы попутно составите представление о размерах будущего устройства.

Ширина и высота корпуса определяются моделью смартфона. Дистанция между боковыми стенками равна ширине экрана, а расстояние между верхней и нижней пластинами соответствует ширине корпуса телефона. Наши развертки расчерчены с прицелом на аппарат Samsung Galaxy S4.

Кусочек толстого скотча в уголке корпуса выполняет важную функцию: предохраняет кнопку выключения смартфона от случайных нажатий. Механизм регулировки позволяет перемещать линзы между экраном и глазами, подстраиваясь под особенности зрения играющего.

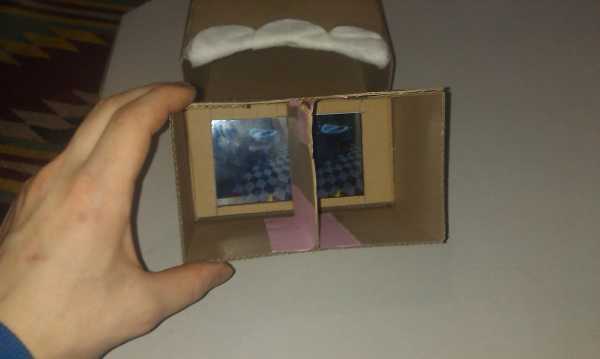

Для изготовления корпуса мы выбрали толстый миллиметровый картон. Конструкция должна быть достаточно жесткой, чтобы выдерживать вес смартфона и сохранять заданное расстояние между экраном и линзами. Перегородка, разделяющая изображения для правого и левого глаза, сделана из плотной бумаги. Также из бумаги сделаны кронштейны для линз. И картон, и бумага легко режутся канцелярским ножом по линейке.

Добро пожаловать в матрицу

Приложений для «мобильной виртуальной реальности» не много, а очень много. Найти их можно по ключевому слову Cardboard (картон) или по аббревиатуре VR. Среди них есть аттракционы и игры, концерты и фильмы, 3D-туры по городам мира и познавательные путешествия в глубь Вселенной. Мы выбрали наиболее стоящие аппы, с которых стоит начать знакомство с миром виртуальной реальности.
Roller Coaster Vr. Приложений с таким названием наберется не один десяток, ведь «американские горки» — это классический аттракцион виртуальной реальности, своего рода «Тетрис» VR-приложений. Самые эффектные «горки» вы найдете по названию разработчика FIBRUM. Вращая головой и управляя взглядом по своему усмотрению, вы насладитесь умопомрачительными видами холмистых джунглей, головокружительными полетами и скоростью на фоне любовно прорисованного заднего плана. Кстати, российская компания FIBRUM не только разрабатывает отличное ПО, но и выпускает весьма продвинутый шлем виртуальной реальности для смартфонов с экранами 4,5−5,5 дюйма.
Zombie Shooter Vr. Если хотите увидеть своего друга, бешено вращающимся посреди комнаты и выкрикивающим нечленораздельные проклятия, предложите ему поиграть в эту игру. Безусловный плюс приложения (опять же от FIBRUM) в том, что оно представляет собой настоящий 3D-шутер, при этом не требуя дополнительных контроллеров (джойстиков, геймпадов или клавиатур). Игрок перемещает перекрестье прицела, вращая головой. При точном наведении на врага выстрел происходит автоматически. Таким образом, в игре реализован принцип «куда смотрю, туда стреляю». Хочется сказать отдельное спасибо разработчикам за то, что они не подпускают врагов к игроку ближе, чем на пару метров, иначе можно было бы и до инфаркта доиграться: виртуальный зомби в 3D выглядит гораздо страшнее, чем в самой продвинутой 2D-игрушке.
Пол Маккартни. Именем великого сэра Пола названо приложение от Jaunt Inc., которое предлагает побывать на одной сцене с участником The Beatles и увидеть его буквально на расстоянии вытянутой руки. Полному погружению в атмосферу концерта способствует не только трехмерное изображение и великолепная операторская работа, но и объемный звук. К сожалению, приложение доступно только для устройств с диагональю экрана более пяти дюймов.
Orbulus. Самое очевидное преимущество виртуальной реальности — возможность побывать в интереснейших уголках мира, не вставая с кресла. Именно этой цели служит приложение Orbulus, призванное перенести зрителя в самые стоящие места на нашей планете и даже за ее пределами. Прогуляйтесь по Марсу, посетите Оксфордский музей естественной истории, насладитесь северным сиянием и возрадуйтесь новогодним фейерверкам Гонконга. В приложении реализована интересная механика управления с помощью взгляда: чтобы отправиться в желаемое место, достаточно лишь посмотреть на него.

Подводные камни

Построить картонную коробочку с линзами не просто, а очень просто. Но все же и здесь есть свои тонкости. Дно корпуса должно быть короче, чем его верхняя пластина, чтобы оставалось место для носа зрителя. Той же цели служат косые срезы на кронштейнах для линз.

Внутреннюю поверхность корпуса настоятельно рекомендуется покрасить в черный цвет, чтобы избежать нереалистичных отражений экрана. Снаружи мы оставили очки в первозданном картонном виде: нам нравится их брутальный кустарный облик.

В передней части корпуса верхняя и нижняя пластины слегка выступают за пределы боковых стенок. Это сделано для того, чтобы на получившиеся выступы опирался смартфон. На пластинах предусмотрены крючки: на них надеваются резинки, фиксирующие телефон. Надежное крепление аппарата очень важно, так как большинство VR-приложений предполагают активное вращение головой.

Кнопки на боковых гранях смартфона, будучи зажатыми между панелями корпуса VR-очков, могут преподнести сюрприз. Чтобы они не нажимались самопроизвольно, стоит предусмотреть для них вырезы или, наоборот, подпоры.

Внутреннюю поверхность корпуса очков стоит выкрасить в черный цвет. В поле зрения каждого глаза попадает чуть больше половины экрана. Создается ощущение просмотра в кинотеатре, когда кроме экрана видны боковые стенки, пол и потолок. Черная краска позволяет избежать ненужных отражений и бликов, помогая сфокусироваться на экране.

И последний совет: предлагая кому-либо испытать ваши новые VR-очки, заранее приготовьте второй смартфон или камеру. Скорее всего, вам захочется снять испытателя на видео. Нарочито «картонный» дизайн VR-очков обманчив: самодельное устройство создает неожиданно сильный эффект погружения в виртуальный мир, вызывая бурю эмоций у зрителей.

Статья «Картонная реальность» опубликована в журнале «Популярная механика» (№3, Март 2015).
