Направляющие для раздвижных дверей и комплектующие детали: ролики, профиль
Разделы статьи:
Современные раздвижные двери – это отличный выбор для современных квартир с небольшими комнатами. С помощью таких систем можно экономить ценное пространство. Не все живут в новостройках, а значит большинство квартир– малогабаритные. Распашная дверь при открывании требует наличие свободного пространства – для раздвижной двери это не нужно. Полотно открывается вдоль стены, либо же уходит в специальную кассету. Такие раздвижные системы работают на основе роликовых механизмов. Еще одна незаменимая деталь – это направляющие для раздвижных дверей. Давайте рассмотрим существующие комплекты, механизмы и комплектующие.
Производятся механизмы уже со всем необходимым комплектом деталей – здесь направляющие нескольких видов с возможностью крепления на специальный кронштейн, роликовые каретки, нижний поводок, шурупы и стопоры.
Особенности и нюансы направляющих
Выбор количества направляющих для раздвижных дверей во многом зависит от личных предпочтений, а также от веса дверного полотна. Каждый вариант имеет и достоинства и недостатки.
Две направляющих
Зачастую, это комплект для межкомнатных раздвижных дверей, который состоит из верхнего и нижнего профиля. Эти комплекты предпочтительны тогда, когда полотно имеет большой вес. Такие полотна изготавливаются из массива. Также плотно может иметь объемную стеклянную, либо зеркальную вставку. И стекло и зеркало не любит излишних вибраций.
Если роликовые каретки двигаются по двухпрофильной системе, то один рельс будет установлен на полу, а второй – в верхней части проема. Полотно при таком способе монтажа и на таком механизме будет обладать большей устойчивостью. Две направляющих для раздвижных дверей – это работа двери без вибраций и посторонних звуков.
Но рельс, установленный в полу, может выступать препятствием для перемещения по квартире. Также такая конструкция может вызвать определенные затруднения при необходимости переноски мебели или же сервировочной тележки.
Комплект фурнитуры для раздвижной двери.Даже если монтаж нижней направляющей для раздвижной двери будет осуществлен прямо в пол, то так только нарушается эстетичность финишного покрытия, а также появляется пыль. Нижний рельс может ускорить износ и близлежащего напольного покрытия.
Одна направляющая
Эти конструкции можно встретить в каждой квартире. Так, здесь ролики для раздвижных дверей двигаются только по верхнему рельсу, а нижний отсутствует. Это бюджетное решение для организации раздвижной системы. Эти решения так же называют подвесными дверями.
Такай способ достаточно функциональный и даже надежен, но только в том случае, если дверное полотно обладает легким весом. Модели подвесных раздвижных дверей имеют очень современный внешний вид и кажется, что дверное полотно практически невесомое. Одни из самых стильных моделей дверей такого плана – стеклянные.
Материал направляющих
Профиль для раздвижных дверей, а это и есть рельсы для движения роликов, может изготавливаться из различных материалов. Это может быть пластик или металл. Кроме материала эти профили могут отличаться толщиной стенок и качеством.
Виды направляющих
Различают закрытый профиль и открытый. Если открытый больше применим для шкафов купе, то вот закрытый идеально подходит для дверей. Кроме традиционных видов существуют также инновационные изделия. Профиль может поставляться в богатой цветовой гамме, что является полезным.
Пластик
Эти изделия чаще всего не обладают достаточным качеством, поэтому не рекомендуется использовать их со стеклянными дверными полотнами, да и с любыми другими также.
У пластика есть одно достоинство – низкая цена.
Что касается надежности и стойкости к износу, то здесь все очень и очень плохо.
Сталь
Стальные профили для раздвижной двери выбирают в том случае, когда дверное полотно и раздвижная система недорогие, например, модели из эконом-класса, либо средней группы. Стальной профиль имеет доступные цены, а вот по срокам службы – не более, чем 5 лет.
Еще, стальные направляющие издают стучащие звуки при движении двери, что может вызывать дискомфорт.
Алюминий
А вот этот материал обладает огромным количеством самых разных преимуществ и является самым лучшим для раздвижных систем. Недаром серьезные производители, которые производят комплектующие для раздвижных дверей, выбирают этот материал для направляющих.
Но, комплект направляющих из алюминия для межкомнатных дверей и раздвижных конструкций – вещь отнюдь не из дешевых. Такой профиль чаще всего можно встретить на дверях элитного уровня.
Ролики
Эти детали являются ключевыми элементами в работе раздвижных систем. Самое главное требование, которое к ним предъявляют – это бесшумность работы, а также максимальная плавность скольжения дверного полотна.
Ролики для раздвижных дверей производят из металла с покрытием на основе резины, устойчивой к износу.
Подшипники обеспечивают максимально мягкую, а также очень тихую работу. Современные ролики вне зависимости от производителя, могут выдерживать дверные полотна весом до 100 кг. Подшипники надежно защищены от влаги и пыли, что делает их очень долговечными.
Ролики, которые устанавливают в верхней части дверной коробки, выполняют поддерживающую функцию. Нижние – являются опорными. Нижние ролики фиксируют полотно в вертикальной плоскости. Ассиметричные ролики монтируются на открытом профиле, симметричные – устанавливают на закрытый.
Продаются ролики для раздвижных дверей комплектами. Каждый такой комплект обладает своими особенностями свойствами. В любом комплекте – две каретки на специальных пластинах, которые облегчают крепеж.
Также в комплекте можно найти ограничители хода полотна. Эти детали закрепляются на направляющей, чтобы ролики не выскочили за пределы рельса.
Также в комплекте есть такая деталь, как нижний поводок. Он фиксирует дверь, чтобы при движении она не ходила маятником.
Существует огромное количество таких комплектов, а у каждого производителя роликовые каретки имеют разные характеристики.
Ролики для раздвижных дверей могут быть рассчитаны на полотна весом от 30 до 100 кг. Также они различаются по минимальной толщине дверного полотна, на которое из можно установить. Комплекты различаются наличием различных крепежных аксессуаров, фиксаторов и других деталей.
На полотна, вес которых составляет более 60 кг, устанавливают по две пары роликов. Если же масса полотна больше, тогда необходимо четыре пары. Однако, не стоит слишком экспериментировать с тяжелым и массивными дверями.
Обзор рынка механизмов
Современный рынок предлагает огромный выбор различных раздвижных систем. Рассмотрим некоторые из них.
Системы эконом-класса
Несмотря на доступную цену, любой комплект роликов для раздвижных дверей выдержать полотно весом до 30 кг при минимальной толщине двери – 19 мм. Колеса роликов в этом комплекте изготовлены из резины. В комплекте – крепежные пластины, фиксатор. Данный механизм может работать с профилем А7. Эта модель содержит 2 роликовые стальные каретки, поводок для монтаж на полу, два фиксатора.
Комплект направляющей со ступором.Среди бюджетных механизмов также встречаются достаточно серьезные образцы. К примеру, некоторые модели могут выдерживать нагрузку до 80 кг, а минимальная толщина дверного полотна составляет 25 мм. Колеса изготовлены из той же резины. В комплекте имеются пластины, значительно облегчающие монтаж. Систему можно использовать с профилями А1, А2, А4, А8.
Комплекты итальянского производства
В Италии умеют хорошо изготавливать мебель, но с раздвижными дверными системами у итальянских производителей тоже все отлично. Среди продукции на современном рынке можно найти комплекты производства Италии.
Особенность этих комплектов в наличии доводчиков. Они гасят удары и позволяют обеспечить максимально плавное задвигание полотна до конечной точки в сторону открытия, либо закрытия. Это интересное решение, которое уже многие смогли оценить по достоинству.
Продукция Ducasse
Компания производит механизмы и комплекты для раздвижных дверей. Среди особенностей продукции – полностью беспороговая система. В основе комплектов лежит четырехроликовый механизм с фиксатором. Направляющие – зачастую алюминиевые. Верхние линейки снабжены системой плавного закрывания.
Лидеры рынка раздвижных дверей
Ролики для раздвижных дверей, направляющие, профиль выпускает большое количество различных производителей. Рассмотрим самые популярные бренды.
Алюминиевый профиль от Braun идеально подходит для раздвижных дверей.
Немецкое качество.Ролики от этого производителя имеют плавных ход и практически бесшумную работу двери. Компания также производит раздвижные системы.
Польский производитель – Indeco
Компания производит направляющие, а также раздвижные системы. Профиль может быть окрашен в различные цвета. Так, изделия производятся в золотистых, бронзовых, белых цветах. Есть изделия с имитацией древесины.
Komandor
Этот производитель также находится в Польше. Это лидер по производству раздвижных систем из стали. Особенность этого бренда в том, что у компании на первом месте высокая надежность. Комплект роликов для раздвижных дверей от этого бренда – это максимум бесшумности, качества и долговечности, плавная работа.
Cideco: немецко-турецкий продукт
Эту продукцию отличается оптимальное качество и цена. Комплектующие для дверей имеют широкие возможности по монтажу и добавляют дверям интересные особенности. Среди преимуществ бренда – отсутствие во всех линейках нижних направляющих и роликов для них.
Raumplus
И снова Германия. Эта компания производит алюминиевые системы, из которых создают элитные линейки дверей купе. Хромированный профиль имеет специальное покрытие, а также высокую жесткость.
Ролики производятся с покрытием из полиамида. Он, в отличии от резины, не подвержен ни сколам, ни расслоениям. Качественные подшипники могут работать без смазки.
Как видно, собрать межкомнатные раздвижные конструкции сегодня легко, как никогда раньше. Для изготовления двери необходимо только подобрать подходящие механизмы или приобрести целый комплект у надежного и популярного бренда.
Сегодня раздвижная дверь – это модульная конструкция, в которой могут соединиться комплектующие различных брендов, Выбор комплектующих очень большой – без труда можно найти походящий вариант для решения любых задач. Все это делает раздвижные дверные системы такими популярными.
o-dveryah.ru
роликовый для межкомнатных проемов, фото, монтаж своими руками
Разделы статьи:
Прежде чем определить, чем плох и хорош определенный механизм для раздвижных дверей, целесообразно будет провести краткий обзор самых распространённых его видов. Большинство дверей использует всего три конструкционных принципа: раздвижение, распахивание и складывание.
Из этих трёх наибольшую популярностью пользуются распашные двери. Они исторически появились раньше других и имеют знакомую всем конструкцию: дверь закрепляется в проёме при помощи петель и может двигаться в одном из двух направлений. Такая конструкция имеет существенный недостаток: в открытом состоянии дверь занимает довольно значительную площадь.
Складные двери используются относительно редко. Механизмы раздвижных дверей данного типа предполагают передвижение нескольких панелей при помощи пружин, позволяющих конструкции достаточно компактно складываться. Наблюдать такой тип дверей можно в общественном транспорте. К недостаткам данного вида конструкции можно отнести малую степень звукоизоляции.
Конструкция раздвижных дверей
Конструкционный набор механизмов для раздвижных дверей помимо дверных панелей также содержит ряд частей, необходимых для сборки. Вот перечень деталей стандартного комплекта поставки:
- Дверные панели;
- Коробка;
- Направляющие элементы;
- Фурнитура;
- Кассета.
Перечисленные детали входят в стандартный минимум, поэтому даже отсутствие одной из них может сделать сборку невозможной.
Дверные панели
Количество панелей для раздвижной двери может колебаться в пределах от одной до восьми. В качестве дверной панели может быть использована любая дверь за исключением дверей с нестандартным профилем, к таким, например, относятся арочные двери.
Система с одним полотном.Дверная коробка
Несмотря на своё название, дверная коробка имеет П-образную форму. Данный конструкционный элемент помещается в проём, а уже непосредственно на него при помощи механизмов раздвижных межкомнатных дверей монтируются панели. Процесс монтажа коробки осуществляется при помощи шурупов или клеящих материалов.
Чаще всего дверная коробка комплектуется декоративными элементами, единственная функция которых заключается в повышении эстетических качеств двери.
Рельсовый механизм
Рельсовый механизм является той деталью, которая осуществляет весь функционал механизма раздвижных дверей, поэтому к процессу монтажа данного элемента стоит отнестись со всей ответственностью.
Для ограничения возможного промежутка движения двери предусмотрены два ограничителя, один из которых крепиться снизу, а второй сверху.
Количество роликов, которые обеспечивают скольжение двери по направляющим рельсам, должно зависеть от массы дверного полотна: чем больше масса – тем больше роликов.
Рельсовый механизм является довольно сложной конструкцией, поэтому выбирать его самостоятельно не рекомендуется. Лучшим решение будет приобрести данный роликовый механизм в комплекте с панелями для раздвижных дверей.
Фурнитура
По большей части, к этому классу деталей относятся разнообразные дверные ручки. Но в случае раздвижных дверей, ручки должны иметь особую форму, которая минимизирует выступ ручки за поверхность дверного полотна. Такая конструкция позволяет спрятать раздвижные механизмы в кассету для дверей.
Стандартный комплект механизма для раздвижных межкомнатных дверей уже имеет в своём составе такую ручку, но в случае необходимости вы можете подобрать и смонтировать подходящую фурнитуру самостоятельно.
Также к фурнитуре для раздвижных дверей относятся цилиндрические элементы, которые позволяют при помощи лёгкого нажатия пальцам начать движение дверной панели.
Кассета
Данный конструкционный элемент может отсутствовать в стандартной комплектации выдвижной двери. Её принцип можно проиллюстрировать на примере видеокассеты: если представить, что дверное полотно – видеокассета, то кассета – коробка, в которую видеокассета компактно помещается.
Для установки каркаса для механизма для раздвижной двери в первую очередь необходимо удалить внутреннюю часть стены. Затем в данный пролом непосредственно закрепляется держащая кассета и рельсы, по которым будет двигаться дверная панель. Финальным этапом будет заделывание образовавшейся выемки, которое можно осуществить при помощи листов гипсокартона.
С целью экономии средств можно обойтись и без данного элемента механизма для раздвижной двери. В таком случае, вам по-прежнему необходимо будет создать пространство для открытой двери, установить направляющий механизм и заделать обрабатывающую выемку. Но стоит отметить, что использование металлического каркаса позволит вам сэкономить собственное время и усилия, а также, такая конструкция будет значительно устойчивее к различным физическим воздействиям.
Преимущества и недостатки
Теперь стоит подробнее поговорить о положительных и отрицательных сторонах, которыми обладают механизмы раздвижных дверей и их повседневное использования.
Первым и одним из главнейших положительных свойств такой конструкции является её компактность. Раздвижная дверь может значительно уменьшить необходимый объём для функционирования прохода, а также может стать незаменимым вариантом для дизайнерских решений в узких помещениях.
Конструкционные особенности раздвижной двери обеспечивают гораздо меньший уровень герметичности, чем традиционные распашные двери. Это обусловлено большим количеством составных элементов, а также большими зазорами, которыми обладают механизмы для раздвижных межкомнатных дверей. Таким образом, раздвижная дверь не подойдёт для изоляции таких помещений как кухня, из которой по всей жилой площади могут распространяться различные запахи, или шумный зал, громкие звуки из которого также могут создавать дискомфорт во всех остальных частях квартиры.
Установку можно сделать своими руками.Также, немаловажным отрицательным моментом является значительно большая стоимость раздвижных дверей по сравнению с классическими.
Более сложная составная конструкция приводит к снижению надёжности такого типа дверей. Во-первых, они значительно уступают распашным в прочности при ударном воздействии, поэтому не стоит выбирать данный тип дверей в роли защиты вашего жилища. Во-вторых, различные узлы такой конструкции могут со временем работать хуже или попросту выходить из строя, что сопряжено с дополнительными финансовыми и временными затратами. Стоить добавить, что вариант монтирования раздвижной двери в металлическую кассету несколько повышает её прочность по сравнению с вариантом, когда дверь при открытии «наезжает» на стену.
Установить механизм раздвижных дверей своими руками и его полотно не составляет большого труда, достаточно обладать необходимым инструментом и предварительно ознакомится с порядком действий, который предполагает инструкция производителя.
Производители
Помимо надёжности и функциональности, большинство владельцев жилых помещений придают большое значение эстетическим свойствам своего жилья, которые не в последнюю очередь зависят от внешнего вида составляющих элементов интерьера, в том числе дверей.
За эстетические качества раздвижной двери по большей части ответственен внешний вид дверных панелей, который, в свою очередь, зависит от их качества изготовления.
Следовательно, нужно тщательно выбирать фирму-производителя. На российском рынке представлено большое разнообразие компаний, занимающихся производством выдвижных дверей, главенствующее положение среди которых занимают итальянские фирмы, обладающие наилучшими отзывами среди покупателей. Большой популярностью обладают также производители из Финляндии, Германии и России. Любители нестандартных решений могу потратить своё время, чтобы найти продукцию из США, Великобритании или Швеции.
Такая популярность дверей из Италии обусловлена в первую очередь тем, что итальянские мастерские являются своеобразными законодателями моды в данном бизнесе. Вторым важным фактором являются традиционно большие вложения итальянских компаний в рекламу собственной продукции. Кроме эстетической части, механизмы раздвижных дверей итальянских производителей славятся своей надежностью.
Системы производства Германия и Финляндии.Помимо лидеров рынка – итальянцев, стоит также отметить немецких производителей, продукция которых обладает легендарным немецким качеством, что благоприятно сказывается на прочности и долговечности выдвижных дверей, но в тоже время и цены на их продукцию нельзя назвать демократичными. Тройку лидеров занимаю фирмы из Испании, которые сохраняют приемлемое качество своей продукции, но при этом предлагают гораздо более низкие цены, чем производители из двух вышеописанных стран.
Российские производители раздвижных дверей могут удовлетворить практически любого клиента, так как диапазон цен на продукцию российской промышленности довольно широк, но при этом верхний предел стоимости относительно низок.
В отечественном сегменте отрасли крайне высок процент недобросовестных производителей. Ещё несколько лет назад найти стабильного поставщика, который бы продавал надежный и не ломкий раздвижной механизм для надежного функционирования дверей, было невозможно. Сейчас ситуация улучшилась, но производители раздвижных дверей всё ещё довольно безответственно относятся к уровню качества своих дверей. Раздвижные межкомнатные двери, использующие механизм и полотно отечественного производителя, вы можете увидеть на фото ниже.
Двери российской компании «Фабрика мебели».Основным фактором, влияющим на качество будущей дверной панели, является правильность выполнения процесса сушки древесины. В прежние времена древесина сушилась около десяти лет, что обеспечивало её высочайшее качество. В данный момент технология сушки, которой пользуются отечественные производители, далека от совершенства. Сначала срубленный лес просушивается на открытом воздухе, брёвна, которые не пришли в полную негодность, отбираются для следующей стадии обработки. Данная стадия должна проходить в специальной сушильной камере, которая стоит не один десяток тысяч долларов. С целью увеличения рентабельности бизнеса, российские фирмы предпочитают не тратиться на такое дорогостоящее оборудование. Именно неправильная просушка является наиболее распространённой причиной снижения качества раздвижных дверей от российского производителя.
Средства экономии
Если ваши доходы достаточно велики, то вы можете потратить значительную сумму на ремонт собственного жилья, в том числе и на приобретение качественных и красивых дверей, которые используют не менее качественный механизм раздвижных дверей. Вы можете подобрать себе иностранного производителя, которые сделает для вас уникальное изделие из большого числа дверных панелей.
Если же вы ограничены в средствах, то вот некоторые советы, которые помогут вам сэкономить на приобретении раздвижных дверей:
- Отдайте предпочтение стандартной модели, которая гораздо дешевле индивидуального заказа;
- Наличие стеклянных панелей может сильно увеличить стоимость всего изделия;
- Металлический каркас также значительно увеличивает стоимость раздвижной двери.
Эти советы помогут вам подобрать правильный механизм для дверей купе, обладающий раздвижной системой и не разочароваться в собственном выборе.
o-dveryah.ru
Верхняя направляющая для раздвижных дверей алюминиевая
Верхняя направляющая для раздвижных дверей — это алюминивый профиль со специальными выемками под колесики, используемый для организации работы раздвижной системы. Верхнюю направляющую можно закрепить к потолку или стене (с помощью уголка или деревянного бруса). По верхнему профилю перемещаются ролики, которые в свою очередь закреплены к дверному полотну. Верхняя направляющая сделана из алюминия, что несет в себе неоспоримые плюсы: она экологична, не портится со временем и бесшумна для движения роликов, т.к. сделана из алюминия. Раздвижная система, в которой используется верхняя направляющая подобного типа называется подвесной, т.е. вся нагрузка подвеса двери ложится на нее и что немаловажно, при такой раздвижной системе, не используется нижняя напольная направляющая (чистый для прохода пол — без порога). Верхняя направляющая бывает как прямой, так и согнутой (радиусной).
Алюминиевые направляющие
| Верхняя направляющая для раздвижной двери 1-N | Верхняя направляющая для раздвижной двери 3-N | Верхняя направляющая для раздвижной двери 4-N |
 |
 |
 |
подробнее |
подробнее |
подробнее |
| Верхняя направляющая радиусная RN | Верхняя направляющая усиленная 5N |
Верхняя направляющая для пластиковых роликов TN |
 |
 |
 |
подробнее |
подробнее |
подробнее |
| Верхняя направляющая GN | ||
 |
||
подробнее |
||
Стальные направляющие
xn—-7sbghgbefld9bh6axbq1mi.xn--p1ai
Телескопический механизм для раздвижных дверей
Нагрузка 80 кг
 |
Раздвижной механизм телескопический — это механизм для организации работы телескопических раздвижных дверей. Телескопические двери — это двери, отъезжающие в одну сторону. Принцип работы механизма заключается в следующем: двери подвешиваются на двух (трех, четырех) параллельно закрепленных верхних направляющих и соединяются либо системой зацепов, либо синхронизаторов. Т.е. когда вы хотите закрыть двери (перекрыть проем) вы тяните за одну дверь и она в свою очередь вытаскивает за собой вторую дверь. Механизм для раздвижных дверей телескопический можно установить на две или три раздвижных двери, также в последнее время популяерн механизм и для четырех дверей. К механизму прилагается инструкция по установке. Розничная цена механизма без синхронизатора/с синхронизатором 5100 р/6600 р
|
 |
ХАРАКТЕРИСТИКИ РАЗДВИЖНОГО ТЕЛЕСКОПИЧЕСКОГО МЕХАНИЗМА:
|
ВАРИАНТЫ УСТАНОВКИ ДВЕРЕЙ НА МЕХАНИЗМАХ:
ТЕЛЕСКОПИЧЕСКИЙ МЕХАНИЗМ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ СОСТОИТ ИЗ:
|
Система зацепа дверей с нижним роликом или под паз артикул |
Верхняя направляющая 1N или 3N артикул 1N или 3N |
||||
 |
Подробнее Цена за комплект 1500 р (БЕЗ механизма 3000р) |
|
Подробнее Цена за метр 300 р |
|
|
|
Комплект роликов артикул R-115 или любой другой стандартного типа |
Нижняя направляющая п-образная |
||||
 |
Подробнее Цена за комплект 800 р |
 |
Подробнее Цена за метр 100 р
|
||
Также механизм можно докомплектовать синхронизатором, чтобы двери двигались синхронно-равномерно:
 |
подробнее Цена за комплект 3000 р (БЕЗ механизма 5000р) |
ВИДЕО О РАБОТЕ ТЕЛЕСКОПИЧЕСКОГО МЕХАНИЗМА:
ЦЕНА МЕХАНИЗМА ДЛЯ ТЕЛЕСКОПИЧЕСКИХ РАЗДВИЖНЫХ ДВЕРЕЙ:
|
Механизм для двух телескопических раздвижных дверей без синхронизатора |
Розничная цена 5100 р | |
|
Механизм для двух телескопических раздвижных дверей с синхронизатором |
Розничная цена 6600 р | |
|
Механизм для трех телескопических раздвижных дверей без синхронизатора |
Розничная цена 9 500 р | |
|
Механизм для трех телескопических раздвижных дверей с синхронизатором |
Розничная цена 11 500 р |
СКАЧАТЬ ФАЙЛ КОМПЛЕКТАЦИИ И ЦЕНА МЕХАНИЗМА
УСТАНОВКА ТЕЛЕСКОПИЧЕСКОГО МЕХАНИЗМА ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ:
| Принцип | Фронтальный вид |
 |
СКАЧАТЬ ИНСТРУКЦИЮ ПО УСТАНОВКЕ МЕХАНИЗМА
ДОПОЛНИТЕЛЬНО ДЛЯ РАЗДИЖНЫХ МЕХАНИЗМОВ:
xn—-7sbghgbefld9bh6axbq1mi.xn--p1ai
Механизм раздвижных дверей с верхней направляющей
МЕХАНИЗМ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ R3023
Нагрузка 80 кг
 |
Механизм для раздвижных дверей R3023 — оптимальный механизм по соотношению цена качество — выдерживает приемлемую нагрузку до 80 кг. Ролик отличается мощной кареткой и усиленными прочными колесами. В базовый комплект механизма входят: комплект роликов, верхняя направляющая (усовая и квадратная) и нижняя направляющая. Количество и метраж комплектующих меняется относительно количества раздвижных дверей в конструкции. Для правильно подборки комплектующих обращайтесь к менеджерам в отдел продаж. К механизму прилагается инструкция по установке.
Розничная цена механизма на одну дверь 1500 р |
|
ХАРАКТЕРИСТИКА РАЗДВИЖНОГО МЕХАНИЗМА R3023:
|
Основные варианты открывания раздвижных дверей:
РАЗДВИЖНОЙ МЕХАНИЗМ СОСТОИТ ИЗ:
ЦЕНА РАЗДВИЖНОГО МЕХАНИЗМА ДЛЯ ДВЕРЕЙ:
 |
Механизм для одной раздвижной двери с направляющей 2 метра |
Розничная цена 1500 р |
 |
Механизм для двойной раздвижной двери с направляющей 3 метра |
Розничная цена 2700 р |
Если Вас интересуют другие варианты свяжитесь пожалуйста с менеджером
СКАЧАТЬ ФАЙЛ КОМПЛЕКТАЦИИ И ЦЕНА МЕХАНИЗМА
УСТАНОВКА МЕХАНИЗМА ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ:
| Вариант подвеса | Монтажна планка | Варианты установки нижнего ролика |
 |
 |
 |
СКАЧАТЬ ИНСТРУКЦИЮ ПО УСТАНОВКЕ МЕХАНИЗМА
РЕЗУЛЬТАТ УСТАНОВКИ ДВЕРИ НА МЕХАНИЗМ:
ДОПОЛНИТЕЛЬНО ДЛЯ РАЗДВИЖНЫХ МЕХАНИЗМОВ:
xn—-7sbghgbefld9bh6axbq1mi.xn--p1ai
роликовые механизмы для межкомнатных сдвижных перегородок
Разделы статьи:
Довольно часто в различных конструкциях от межкомнатных дверей до створок шкафов используются раздвижные системы. Раздвижной принцип открытия дверей достаточно удобен и значительно экономит близлежащее пространство. Однако, чтобы подобные изделия могли качественно функционировать, необходимы специальные крепежные элементы, которыми являются направляющие и роликовые механизмы. Такие детали используются как для дверей купе, так и для любых других систем раздвижного типа.
Виды раздвижных систем и направляющих элементов
К раздвижным системам в большинстве случаев причисляются все существующие виды конструкций с отъезжающей створкой. В частности, раздвижными являются:
- Купейные системы;
- Задвижные;
- Двери с конструкцией радиусного типа;
- Сдвижные;
- Каскадные;

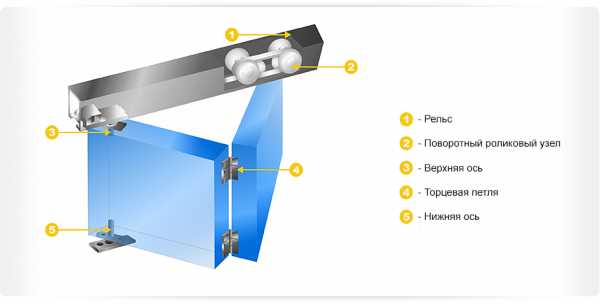

- Двери «книжки» и «гармошки».
Исходя из типа самой конструкции двери, крепежный рельс может оснащаться как одним, так и несколькими желобами. Кроме того, сама деталь может иметь вид прямой либо радиальной трубы. Огромный ассортимент крепежных элементов обусловлен наличием различных типов раздвижных систем и роликовых механизмов. Исходя из этого принципа, постепенно появляются новые виды крепежа, имеющие различные размеры, формы сечения и даже варианты монтажа.
Тип направляющих для различных видов конструкций
Учитывая тот факт, что для раздвижных систем купейного типа основной является направляющая для дверей, расположенная внизу, верхний рельс применяется лишь для корректировки положения полотен относительно вертикального уровня. Потому в изделиях подобного типа количество желобов, расположенных в рельсе, напрямую зависит от того, какое количество передвижных полотен имеется в одном дверном пролете.
Несколько нестандартными являются изделия задвижного типа. В таких конструкциях створки при открытии прячутся в специальные отсеки внутри стен. В таких изделиях направляющие элементы могут располагаться не только сверху и снизу створок, но и устанавливаться между секциями. В стенных отсеках размещаются специальные кассеты, которые принимают полотно в момент открытия. Изделие подобного плана является весьма удобным, поскольку не требует наличия свободного места вблизи стен по пути движения створок.
Системы радиусного вида оснащаются выгнутыми направляющими элементами, в точности повторяющими форму полотна. Исходя из этого, изделия практически не встречаются в свободной продаже. Подходящую рельсу можно приобрести только в комплекте с дверным блоком, либо изготовить под заказ по меркам имеющейся конструкции. При этом количество желобков в таких изогнутых системах напрямую зависит от типа размещения секций и принципа их открытия.
Направляющие рельсы, используемые для сдвижных дверей, имеют только один желоб. Это обусловлено принципом перемещения имеющихся створок в одной плоскости. Комплектация подобных систем может содержать как нижнюю и верхнюю рельсы, так и только деталь, размещаемую сверху.
Конструкция сдвижных дверей имеет уникальную особенность. Подвижное полотно, расположенное справа, ни при каких обстоятельствах не переходит в зону местоположения левой створки и наоборот. Покупка и установка механизмов подобного типа не представляет трудностей. Изделия доступны в свободной продаже и практически всегда имеют подробную инструкцию по сборке, монтажу и использованию.
В изделиях сдвижного типа сложности возникают лишь в случае установки стеклянных полотен. В таком случае необходимо наличие специальных инструментов для подготовки крепежных отверстий. Кроме того, пригодятся силиконовые либо резиновые прокладки для надежного и безопасного закрепления роликовых механизмов на полотне.
Монтаж дверей каскадного типа производится на рельс с большим количеством желобов. Их число напрямую зависит от количества полотен конструкции. Каждая створка перемещается по своему углублению. Однако в случае использования двух каскадных секций, перемещающихся в противоположные стороны, количество желобов может быть меньше в 2 раза, чем у передвижных створок, либо равное большему числу полотен, расположенных по одну сторону конструкции.
Комплектующие в виде направляющих элементов и роликовые механизмы, предназначенные для дверных систем, складывающихся гармошкой и книжной, широкодоступны. Однако в свободной продаже направляющие для таких дверей появились довольно недавно. Первые механизмы были выполнены из низкокачественной пластмассы. При этом роликовые механизмы постоянно застревали в желобах либо попросту вылетали из секций и ломались.
В настоящее время подобные конструкции являются полностью навесными, потому на момент приобретения комплекта передвижной системы в ней будет содержаться только один рельс верхнего расположения. При этом комбинация полотен оснащается несколькими роликовыми механизмами, передвигающимися строго по одному желобу.
Принцип выбора механизмов
В любом случае выбирая крепежно-передвижную систему важно учитывать несколько весьма важных критериев. Так подбор комплекта осуществляется исходя из:
- Типа используемой роликовой системы;
- Принципа крепежа элемента;
- Способа открытия створок;
- Тяжести конструкции в целом и каждого имеющегося полотна по отдельности;
- Количества створок, перемещающихся параллельно друг другу.
Роликовые механизмы, расположенные снизу, перемещаются строго по предусмотренным для них желобам. Такие рельсы могут размещаться как на одном уровне с половым покрытием, так и находиться выше, образовывая своеобразный порог. Возвышающиеся нижние направляющие создают массу неудобств при перемещении, поскольку могут стать причиной падения.
Нижний рельс, установленный для межкомнатных дверей, принимает всю основную нагрузку конструкции на себя. Исходя из этого, данный элемент должен изготавливаться из высокопрочного материала.
В случае, когда полотна имеют незначительный вес, предпочтительно отказаться от использования нижней направляющей и изготовить подвесную систему. При этом верхний элемент должен иметь не только качественный сплав высокой прочности, но и надежно закрепляться на стене либо потолке.
Эстетические нюансы
Перемещение роликовых механизмов в подвесной конструкции может осуществляться как по внутреннему желобу, так и сверху направляющего элемента. В данном случае подбор системы под раздвижные двери во многом зависит от эстетического аспекта. Для верхней рельсы и перемещающихся по ней роликовых механизмов в некоторых случаях возможно использование специальной маскирующей декоративной накладки в виде планки. Однако ее применение не всегда возможно и уместно.
В случае невозможности скрытия верхней направляющей, целесообразно использовать рельсу небольших габаритов. Однако это также влечет за собой некоторые трудности при наличии тяжелых створок и кареток – изделие может не выдержать вес конструкции и в лучшем случае деформироваться.
В подобной ситуации придется идти на некоторые «жертвы»: либо использовать нижнюю направляющую, которую невозможно полностью скрыть даже в случае ее размещения на одном уровне с полом или же размещать массивную навесную рельсу, способную выдержать вес изделия.
o-dveryah.ru
Фурнитура для раздвижных дверей
 |
Фурнитура для раздвижных дверей — это комплектующие для качественной установки раздвижных межкомнатных дверей или раздвижных перегородок. Также понятие фурнитуры включает в себя аксессуары для раздвижных дверей. В разделе представлена фурнитура для всех дверных раздвижных систем представленных на сайте.
|
|
Фурнитура для раздвижных дверей устанавливается на раздвижные межкомнатные двери и перегородки, двери книжка, сделаные из дерева, стекла, алюминия, пластика или металла. Фурнитура изготовлена из высококачественных материалов первичного сырья на фабриках Китая и Европы. Фурнитура раздвижных дверей — включает в себя ролики для верхнего подвеса двери, верхние и нижние алюминиевые направляющие, кронштейны для крепления направляющих к стене, синхронные механизмы, ручки купе, доводчики и другие комплектующие. Купить фурнитуру для раздвижных дверей Вы можете обратившись в наш отдел продаж. Также Вы можете получить любую консультацию по вопросу раздвижной фурнитуры, а именно — комплектации, принципах работы, материалах, способах установки и вариантах покупки. |
|
| Ролики для раздвижных дверей | Верхние направляющие для раздвижных дверей | |
|
|
 |
|
|
Ролики — сердце любого набора фурнитуры для раздвижных дверей. В каталоге представлены порядка 15 роликов для раздвижных дверей, в т.ч. ролики с доводом и для стекла. Все ролики снабжены подшипниками, что дает плавность и бесшумность хода. Ролики просты в установке и имеют долгий срок службы.
|
|
Направляющие — самая длинная часть набора фурнитура для дверей. В каталоге представлены 4 вида верхних направляющих для дверей, в т.ч. и радиусная направляющая. Направляющие профили сделаны из экологичного и шумопоглощающего материала — алюминия.
|
| Ручки для раздвижных дверей | Нижние направляющие для раздвижных дверей | |
|
|
 |
|
|
Ролики — сердце любого набора фурнитуры для раздвижных дверей. В каталоге представлены порядка 15 роликов для раздвижных дверей в т.ч. ролики с доводом и для стекла. Все ролики снабжены подшипниками, что дает плавность и бесшумность хода. Ролики просты в установке и имеют долгий срок службы.
|
|
Нижняя направляющая всегда входит в набор фурнитуры для раздвижных дверей. Используется для установки дверей из дерева, алюминия. Направляющая предотвращает качение двери.
|
| Аксессуары для раздвижных дверей | Доводчик | |
|
|
 |
|
|
Большой выбор специальный механизмов, аксессуаров и апгрейдов для раздвижных дверей представлен в этом разделе. Такая фурнитура для раздвижных дверей будет отличным дополнением для любого вида монтажных работ.
|
Доводчик подойдет к любому виду механизма и двери, плавно доводит дверь при закрываине или открвынии.
|
ПРАВИЛЬНЫЙ ВЫБОР ПРАВИЛЬНОЙ ФУРНИТУРЫ
Для правильного выбора фурнитуры для раздвижных дверей стоит для начала определиться с местом установки раздвижной двери. Определиться с типом двери или дверей и соответсвенно правильно подобрать фурнитуру. Фурнитуру для раздвижных дверей можно подразделить по типам двери — стеклянная или деревянная (алюминиевая) дверь, по количеству дверей, по типу открывания — например, одинарная, синхронная или телескопическая система. По варианту исполнения деталей механизма — фурнитура для раздвижных дверей бывает открытого и закрытого типа., и конечно же по типа движения двери — заезжающая в стену дверь или двигающаяся вдоль стены. На каждый из представленных вариантов установки фурнитуры для раздвижных дверей у нас существуют определенный механизм, который идеально подойдет к типу устанавливаемой двери.
СКАЧАТЬ КАТАЛОГ ФУРНИТУРЫ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ
Для проведения монтажных работ по установке фурнитуры для раздвижных дверей Вам необходимо грамотно произвести замеры проема под будующую дверь и учесть все сопутствующие факторы — только так получиться поставить идеальную раздвижную дверь. Установка раздвижной фурнитуры и раздвижных дверей в целом нисколько не сложнение установки стандартных распашных межкомнатных дверей, а как правило даже и проще за счет продуманного исполнения раздвижной фурнитуры. Для удобства установки фурнитуры и целостного понимания принципа работы раздвижных дверей и фурнитуры для раздвижных дверей мы выкладываем инструкции по монтажу:
- Установка стандартной фурнитуры для раздвижных дверей
- Установка синхронной фурнитуры для раздвижных дверей
- Установка фурнитуры открытого типа для раздвижных дверей и рекомендации
- Установка фурнитруы для телескопических раздвижных дверей
- Установка фурнитуры дверей пенал
- Установка фурнитуры для раздвижных дверей с доводчиком R-300
Подходя к выбору дверной фурнитуры, а тем более фурнитуры для раздвижных дверей нужно быть крайне внимательным и подбирать комплектующие для определенной нагрузки, это один из самых главных критериев выбора! Так, например, на дверь весом 80 кг лучше не ставить ролики с нагрузкойй до 60 кг, а стоит поставить усиленный ролик, а на дверь 30 кг можно использовать ролик с любой нагрузкой выше 30 кг. Также, чтобы купить фурнитуру для раздвижных дверей надо четко знать, кукую дверь Вы хотите поставить и как она будет открываться!
xn—-7sbghgbefld9bh6axbq1mi.xn--p1ai
