технология устройства, схемы + руководство по монтажу


Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

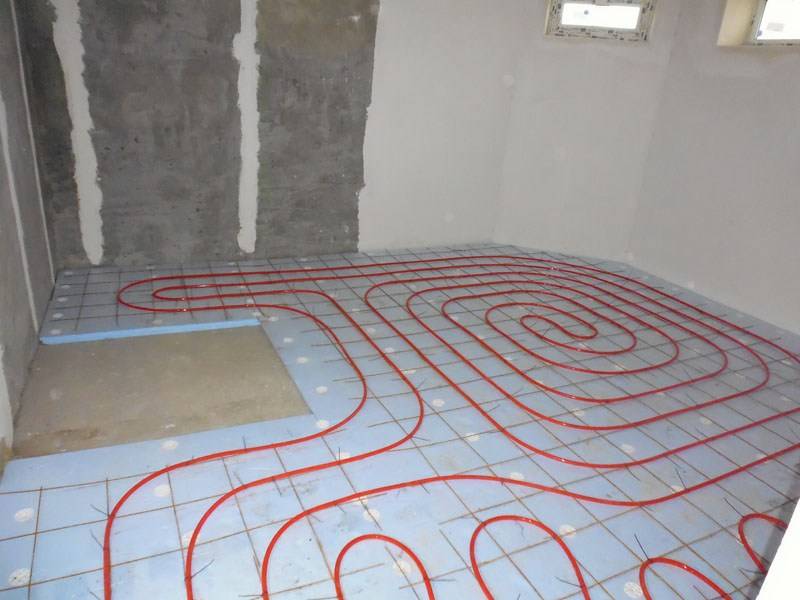

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Монтаж водяного теплого пола под ключ

Теплый пол особенно актуален в санузлах, прихожих, банях и ванных комнатах

Если при строительстве или ремонте здания сразу задуматься об установке специального оборудования, все проблемы будут решены и не придется морщиться и мерзнуть, перемещаясь по собственной квартире.

Преимущества водяного теплого пола

Выбирая оптимальный способ отопления дома, внимательно прочитайте ниже о плюсах теплых полов:

  • Комфортная жизнь. Организация теплых полов предполагает прокладку радиаторов не по периметру помещения, на его стенах, а под бетонной стяжкой. При этом площадь батареи значительно увеличивается. Передвигаться по теплому ламинату или линолеуму намного приятней, чем по холодному.
  • Равномерный и быстрый прогрев помещения. При стандартном отоплении комфортней всего у стен, где расположены радиаторы. В центре большой комнаты может быть достаточно прохладно. Монтаж теплых полов обеспечивает оптимальный микроклимат везде.
  • Температура в комнатах в точности соответствует советам врачей, рекомендующих держать ноги в тепле, а голову, если не на морозе, то в более прохладном месте.
  • Уменьшаются потери тепла через стены и потолок за счет уменьшения разницы между наружным и внутренним воздухом в зоне перекрытий.
  • Отсутствие традиционной конвекции, а соответственно, перемещения пыли и сквозняков.
  • Многие знают, сколько проблем доставляет пыль, скапливающаяся на радиаторах. Узкие планки и секции сложно протирать и постоянно мыть. Монтаж теплых полов позволяет не тратить лишнее время на уборку.
  • Открытие окон для проветривания не приводит к вымораживанию помещений, появлению неприятных ощущений.
  • Воздух не пересыхает, как при традиционных способах обогрева.
  • Огромные, не слишком элегантно выглядящие радиаторы не портят внешний вид и дизайн комнат и кабинетов.
Сравнение принципов работы систем отопления с использованием радиаторов и теплого пола

Внешний вид, дизайн значимы для собственника здания. Но покупателям не менее важна экономия. А монтаж теплых полов позволит экономить до 20-40% в сравнении с применением стандартных котлов. В частности, можно отключать контуры в нежилых помещениях, в комнатах, где на данный момент времени никого нет.

Экономия достигается и за счет более низкой температуры теплоносителя — не выше 40-50С. Меньше расходуется газ или иное топливо. А сторонники здоровой жизни порадуются отсутствию электромагнитного излучения.

Недостатки водяного теплого пола

Нельзя сказать, что теплые полы полностью лишены недостатков. Среди наиболее важных и значимых:

  • Тепловые потери не должны превышать 100 Вт/кв. метр. Если потери превосходят это значение, задумайтесь либо об утеплении стен, фундамента, либо об установке комбинированного отопления (в сочетании со стандартными радиаторами).
  • Монтаж теплых полов не всегда возможен в квартирах с однотрубной системой отопления. Устанавливать приходится на стадии первоначального ремонта после сдачи дома в эксплуатацию. Не будет лишним и получение информации о необходимости узаконивания подобного способа обогрева.
  • Над водяной рубашкой приходится заливать достаточно толстую стяжку. Это приводит к поднятию пола на 8-10 см, к увеличению нагрузки на несущие конструкции. На первом этаже пол поднимется и на все 20 см. Все это приводит к переделке дверей, порогов.

В вопросах утяжеления здания лучше проконсультироваться с опытным специалистом, чтобы не наблюдать потом трещины на стенах и потолке. Не думайте, что дом крепкий, все выдержит.

Первоначальные вложения в монтаж водяного теплого водяного пола для отопления частного дома или квартиры значительно превышают затраты на обустройство радиаторов. Расходы окупятся за счет экономии на топливе, но это будет потом.

На вышеперечисленные недостатки теплых полов не исчерпаны. Добавим еще несколько:

Теплый пол не рекомендуется использовать там, где люди находятся постоянно. Активно противятся этому врачи. Как оказалось, ноги отнюдь не всегда должны находиться в тепле. К теплым участкам тела постоянно приливает кровь. Если она будет скапливаться в ногах на постоянной основе, вены и сосуды не будут отдыхать. Одновременно с комфортом человек получает повышенную возможность получить варикозное расширение вен и иные заболевания.

Варианты укладки труб водяного теплого пола

Вывод: теплый пол актуален в санузлах, в прихожих, в банях, в ванных. В каждом из этих помещений человек не живет постоянно, а бывает время от времени. Соответственно, особого вреда такое пребывание не принесет.

Ранее было сказано, что отсутствие конвекции — это положительное качество теплого пола. Но ее же можно считать и большим минусом из-за отсутствия вентиляции. Установка радиаторов заставляет владельца здания проветривать комнаты или кабинеты, получая свежий воздух с улицы.

Вывод: обустройство теплых полов предполагает обязательное обустройство принудительной вентиляции. А это — повышенный шум, дополнительный расход электроэнергии и денег. Хотите сэкономить? Пожалуйста, но будьте готовы к тому, что воздух будет спертым и не слишком приятным.

Теплый пол и некоторые материалы для оформления просто несовместимы

Прежде чем говорить о том, как оформлять полы, объясним разницу между понятиями «теплый» и «комфортный» пол. А разница достаточно принципиальна.

Комфортный пол не нагревается выше 20…220С. Для зимы или осени данный вариант не подходит. Вам удастся им воспользоваться только летом или весной. Для холодного времени дополнительно позаботьтесь об установке радиаторов.

Монтаж теплых полов предполагает, что теплоноситель-вода нагревается до температуры 55С. Дерево в такой ситуации очень быстро растрескается, придет в негодность. А с комфортным полом паркет будет очень неплохо смотреться.

Укладка водяного теплого пола в квартире

Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

или приезжайте в офис:
Тюмень, Московский тракт 120 к3 ст2

5 конструкций водяного пола на примере Uponor компании



Вступление

Из всех типов теплого пола, водяной теплый пол всегда был самым трудоёмким и сложным в монтаже. И дело не столько в необходимости установки коллекторного шкафа, сколько в многоэтапности работ. Укладка утеплителя, укладка армирующей сетки, раскладка труб по рисунку с подвязкой к сетке, всё это технологически нельзя сделать быстро. Все изменили современные конструкции водяного пола с использованием специальных готовых панелей из полистирола.

5 конструкций водяного теплого пола

Полистирол является основным утеплителем водяного теплого пола. Поясню почему. За исключением технологии сухого монтажа, трубу водяного теплого пола необходимо укрывать стяжкой. Она (стяжка) равномерно распределяет тепло и принимает эксплуатационную нагрузку. Вместе с тем раствор стяжки достаточно агрессивен и вступает в химическую реакцию с большинством утеплителей. И только полистирол устойчив к воздействию любого раствора стяжки. Кроме этого полистирол прочен и не деформируется при вертикальных нагрузках.

Вернемся к конструкциям. Хочу показать вам 5 конструкций водяного пола. Их основное отличие это высокая технологическая скорость и простота монтажа.

Теплый пол классик на сетке

Классической конструкцией водяного теплого пола считается укладка труб на армирующую сетку с последующим укрытием труб стяжкой.

Эта конструкция отличается максимальной высотой армированной стяжки, как следствие, плита теплого пола имеет максимальную прочность и может использоваться не только в квартирах, но и в промышленных помещениях.

Обычно, в такой конструкции используются трубы из сшитого полиэтилена типа PE-Xa, диаметром 16-20 мм. Для армирования применяется сетка с ячейками 100 на 100 мм. Трубы крепятся непосредственно к армирующей сетке пластиковыми хомутами или проволокой.

Важно, в данной конструкции обеспечить подъем армирующей сетки от низшего уровня, чтобы сетка оказалась внутри слоя стяжки.

Стоит напомнить, что стяжка в данной конструкции должна быть плавающей, то есть, не иметь химического контакта с основанием пола и со стенками. От основания стяжку отделяют слоем утеплителя, от стен стяжку отделяют демпферной лентой.

Теплый пол на панелях полистирол

Практически всегда, под стяжку водяного теплого пола укладывают слой утеплителя. Если в конструкции не использовать армирующую сетку, то крепление трубы к утеплителю, становится трудоёмким процессом. Решает эту проблему специально придуманные полистирольные панели, верх которых специально приспособлен под раскладку труб теплого пола.

Чем хороши такие панели? Во-первых, панели имеют размер 1140 х 70 мм и они очень удобны в укладке. Во-вторых, «бабышки» для крепления труб, позволяют быстро разложить и закрепить трубы теплого пола. Благодаря таким панелям, скорость укладки труб теплого пола сокращается в разы. Панели прочные, по ним можно ходить. Трубы защелкиваются простым надавливанием. Рисунок панелей позволяет укладывать их под прямым углом и углом в 45˚.

Стоит отметить, что указанный размер панелей может меняться в зависимости от производителей. Стандартная высота таких панелей 30-40 мм.

Укрываются трубы такой конструкции, обычно, полусухой стяжкой, возможно использование цементного раствора и самовыравнивающих смесей.

Теплый пол сухого монтажа

Что делать, когда нельзя использовать укрытие труб теплого пола стяжкой, а теплый пол делать нужно? Например, деревянный дом или фальшпол. Для таких случаев существует конструкция теплого пола для сухого монтажа.

Данная конструкция включает четыре компонента: монтажный лист, теплоотражающие пластины, трубы теплого пола и монтажная пленка (полиэфирная).

На основания пола укладывается монтажный лист, который является утеплителем. В пазы листа укладываются профильные металлические пластины. Рисунок монтажных листов позволяет легко уложить в них трубы отопления (композитные трубы или трубы PEX 14). Общая высота конструкции 55 мм, по минимуму. Отличается такая конструкция легким весом, всего 25 кг/м2 конструкции.

Теплый пол на липучке

Данную конструкцию теплого пола нельзя назвать популярной и часто используемой. Она предложена компанией Uponol.

Суть конструкции в следующем. Панели утеплителя покрыты многослойной фольгой с микропетлями типа «липучка». Используемые трубы MLC или PE-Xa обматываются специальной лентой с микрокрючками. Далее всё просто. Трубы укладываются на поверхность, прижимаются  к ней и закрепляются к ней по технологии «липучка». Панели имеют толщину 15 мм, 20 мм, 25 мм, 30 мм и 35 мм, используются трубы PE-Xa 14×2 и 16×1,8, MLCP 16×2 мм.

Конструкция пола в 10 мм

Для реконструкции полов, когда нет возможности сделать высокую стяжку используются низкопрофильные панели высотой 10 мм. Они укладываются на прочные бетонные, деревянные , керамические основания. Трубы укладываются в панель по рисунку теплого пола. Перфорация в панелях позволяет обеспечить прочную сцепку раствора стяжки с основанием.

Теплый пол с креплением скобами-шпильками

Это самая простая конструкция теплого пола. Суть в следующем. На основание укладывается слой плотного полистирольного утеплителя, возможно с разметкой. Трубы укладываются непосредственно на утеплитель, закрепляясь на нём специальными якорными хомутами диаметром 14-20 мм.

Выводы

Я показал 5 конструкций водяного пола на примере специализирующей компании Uponor. Данные примеры конструкций технологически не уникальны и нашли применение у всех основных производителей комплектующих водяного теплого пола.

©Opolax.ru

Еще статьи

Как самостоятельно уложить водяной теплый пол в бане своими руками


Традиционно в русской бане использовали деревянный пол. Настил из дерева хорошо сохраняет тепло и приятен на ощупь. Но что делать, если в парной и предбаннике решено залить бетонное основание? Как вариант, можно уложить водяной теплый пол в бане своими руками.

Можно ли в бане делать водяной пол?

Устройство тёплого водяного подогрева пола в бане не только целесообразное, но и необходимое решение. В отличие от инфракрасных и электрических полов, использование водяной системы отопления полностью безопасно.

Возможно уложить контур под плитку и получить теплое основание без дополнительных энергозатрат. Нагрев теплоносителя будет осуществляться от котла, стальной или кирпичной печки.

Какие преимущества этого решения существуют?

  1. Контур монтируется внутрь стяжки, не уменьшает полезную площадь.
  2. Высокая теплоотдача при сравнительно небольших расходах энергоносителя.
  3. Равномерный прогрев помещения, отсутствие холодных зон.
  4. Возможность отопления сразу нескольких помещений от одного котла или печки.
  5. Возможность отключения системы отопления в летнее время.

Еще одно несомненное преимущество, это возможность уложить тёплые водяные системы подогрева полов в бане своими руками. Хотя процесс монтажа трудоемок, но полученный результат полностью оправдает все ожидания.

Как правильно уложить «пирог» пола

Чтобы смонтировать жидкостный пол в бане самому, без необходимости уменьшения высоты потолков, следует предусмотреть монтаж системы отопления еще на ранних этапах строительства, а именно при заливке фундамента в будущем здании.

Работы по укладке проходят следующим образом:

  1. Подготавливается основание для работ. Предварительно делается выборка грунта в месте заливки стяжки. Осуществляется подсыпка песка. Грунт трамбуется. Сверху укладывается полиэтиленовая пленка или рубероид и таким образом, обеспечивается гидроизоляция будущего пола.
  2. Теплоизоляция. По периметру выставляются бетонные пасынки, делается армирующая обвязка. Сверху слоя гидроизоляции укладываются полистирольные плиты. Для фиксации стыков замки проходят монтажной пеной.
    Чтобы утепление пола бани водяным отоплением было эффективным, дополнительно выкладывают пенополистирол вертикально по внутреннему периметру стяжки. Это позволит предотвратить появление мостика холода.
  3. Сверху стелется экофол – теплоизолирующий материал, используемый в конструкции теплого пола, в бане или других помещениях. Стыки экофола проклеиваются скотчем.
  4. Укладывается слой армирующей сетки, приподнятый от уровня пола на 3-4 см. По арматуре раскладывают трубу, которая будет использоваться в качестве контура. Возможно применение пластикового или металлического материала. При необходимости можно использовать специальные полы на матах. Подложка помогает проложить трубопровод с минимальными сложностями.
    Укладку выполняют двумя способами. Улиткой – имеет вид раскручивающейся спирали, или змейкой. Способ змейкой более трудоемок, но позволяет прогревать помещение более равномерно.
    Схема укладки водяной системы обогрева пола в бане выбирается в зависимости от технических характеристик помещения и общей отапливаемой площади. Отводы трубы поднимают над уровнем основного пола на 50 см.
  5. Заливка стяжки. Толщина бетонного основания около 10 см. Трубопровод должен приблизительно находиться посередине стяжки. Во избежание растрескивания, в раствор добавляют специальные присадки пластификаторы для теплого пола. После заливки стяжку закрывают целлофановой пленкой и регулярно поливают водой до полного высыхания.
  6. После проведения всех отделочных работ, в бане устанавливают коллекторы и подключают термостаты. Запитывают водяной контур от банной печки или котла.

Система теплых водяных полов в бане имеет множество преимуществ, одним из главных является отсутствие холодных зон после установки. Система отопления с тёплыми полами может эффективно использоваться и в парилке сауны.

Особенности укладки, частые ошибки при монтаже

Конструкция водяного пола в бане имеет один существенный недостаток. По сравнению с аналогичной инфракрасной или электрической системой отопления, водяной достаточно сложно монтировать. По этой причине устройство водяных полов в бане лучше всего доверить профессиональной строительной бригаде.

Какие самые распространенные ошибки допускаются при монтировании?

  • Вывод отводов – должен быть в месте, где планируется установить водяной коллектор. Обычно коллектор монтируют в предбаннике. Отводы перед заливкой стяжки необходимо подвести как можно ближе к этому месту. Идеальным является вариант, при котором еще перед началом строительства изготавливается проект водяного отопления пола банного помещения.
  • Отсутствие возможности регулировки температуры полов. При интенсивной топке, особенно железной банной печи, нагрев теплоносителя в полу легко достигнет 80-90°С. Ходить по таким полам в парной практически невозможно.
    Решить проблему можно установив узел смешивания (коллектор) для теплых полов. Узел автоматически регулирует нагрев теплоносителя, а также позволяет отключить систему отопления в летнее время. Также с помощью коллектора удается создать индивидуальное отопление по зонам, запитанное от одной печи.
  • Отсутствие теплоизоляции. Пытаясь сократить расходы, некоторые хозяева экономят на использовании теплоизоляционных материалов. В результате пол промерзает, долго прогревается, наблюдаются большие теплопотери.
  • Самостоятельное изготовление и установка водяного теплообменника в печи. Любые нарушения могут стать причиной разрыва контура и создания опасной аварийной ситуации. Лучше всего выбрать уже готовые банные печи с водяным контуром отопления для подключения пола. Большинство современных производителей предлагают потребителю многофункциональные модели отопительного оборудования.

Чтобы снизить возможные ошибки при монтаже, рекомендуется заказать проект бани с учетом прокладки водяного контура. Готовая проектная документация поможет выполнить все работы быстро и качественно.

Чем закрыть пол в бане, каким покрытием?

Финишное покрытие тёплого водяного пола должно соответствовать нескольким базовым требованиям:

  1. Иметь высокую теплопроводность.
  2. Быть устойчивым к воздействию влаги и перепадам температур.


Дополнительным требованием является износоустойчивость и возможность выдерживать механические и другие нагрузки. Если учесть все эти аспекты, в помывочной и парной лучше всего постелить керамическую плитку или керамогранит.

При выборе плитки стоит остановиться на выборе изделий с противоскользящим покрытием. Подойдет материал с фактурной поверхностью. Строительство полов и выбор материала для сауны проходит по тому же принципу.

Что выбрать – водяной или электрический пол в бане?

У каждого из вариантов есть как свои преимущества, так и недостатки. Так, полы с водяным подогревом требуют длительного времени для проведения монтажных работ. А также определенной квалификации от того, кто будет выполнять укладку. Но в процессе эксплуатации все затраты полностью окупятся экономичностью системы отопления и высокой теплоотдачей.

Электрические полы укладываются быстрее, но существует вероятность поражения электрическим током. Особенно аккуратно следует проводить монтажные работы в деревянных постройках, чтобы исключить вероятность возгорания вследствие короткого замыкания.

Также следует обратить внимание на сложность проведения ремонтных работ, но проблемы существуют как в случае эклектического, так и водяного теплого пола.

В остальном выбор остается за хозяином бани. В любом случае, посещать баню с теплыми полами намного приятнее, чем после банных процедур наступать на холодную поверхность. Поэтому затраты полностью окупятся за счет комфорта и создания особенных условий в помещении.

Монтаж водяного теплого пола в Новосибирске

В настоящее время все более популярной становится прогрессивная система отопления под названием водяной теплый пол. Все чаще она активно используется как основное или дополнительное отопление в частных домах, городских квартирах или организациях. Несомненными достоинствами этого варианта являются:

  • Равномерность прогрева помещения, ведь при использовании водяного теплого пола нагрев осуществляется по всей площади. При этом на разной высоте достигается наиболее оптимальное для человека сочетание температур;
  • Более широкие возможности в планировании дизайна помещения, поскольку при использовании этой системы, как основной, отопительные приборы «не выставляются напоказ».



Расчёт стоимости тёплого пола за 5 минут





Наши работы (посмотреть все проекты)

Компания «ДаблДом» осуществляет монтаж водяного теплого пола на любых объектах. При этом специалисты компании готовы спроектировать и смонтировать мощную, но экономную систему, которая способна стать именно основным отоплением.

Отправьте заявку на расчет монтажа вашего пола прямо сейчас и получите скидку в размере 10%!

Водяной теплый пол от компании «ДаблДом»

Существенным достоинством нашей работы является комплексное оказание услуг. Так, заказав в компании «ДаблДом» монтаж водяного теплого пола, вы одновременно сможете получить:

  • Создание всего проекта с нуля, с расчетом и определением оптимальных параметров для ваших помещений. Практически – это создание нового проекта отопления. Конечно, он будет учитывать максимально уже имеющееся оборудование, разводку, но однозначно, что что-то придется изменить, оптимизировать для создания наиболее эффективной системы;
  • Подбор и поставку всех необходимых материалов и оборудования;
  • Собственно проведение работ, связанных с монтажом теплого пола, специальных узлов подмешивания, коллектора и всей автоматики;
  • Проведение пусконаладочных работ;
  • Сервисное обслуживание.

При этом у вас будет единственный исполнитель — компания «ДаблДом», что обеспечивает не только возможность влияния заказчика на окончательный результат в самом положительном смысле, но и существенную экономию времени и финансов!

Порядок работы по установке водяного теплого пола

Мы беремся за работы любого масштаба, будь это небольшая квартира с многоэтажке или крупное офисное здание. В любом случае наши сотрудники осуществляют работы по утвержденным правилам и в порядке, который в общем случае выглядит следующим образом:

Наши специалисты знакомятся с объектом, собирают данные и проводят их анализ;

  • Осуществляется разработка системы теплых полов, обеспечивающих ваши потребности и учитывающих особенности помещений. При необходимости – корректируем проект всей системы отопления;
  • Производится расчет всей системы, узлов подключения, потребности в материалах;
  • Подготавливается техническое задание, которое согласуется с заказчиком;
  • На основании техзадания создается рабочая и исполнительная документация;
  • Все необходимое оборудование и материалы доставляются на объект;
  • Проводится согласование разметки размещения системы и управления ею на месте;
  • Осуществляется установка теплого пола, всех узлов подключения, распределительных коллекторов и шкафов;
  • Проводится опрессовывание и гидравлические испытания системы;
  • Осуществляется настройка системы в соответствии с потребностями и автоматизация ее работы;
  • Сотрудники компании «ДаблДом» обучают пользователей, сотрудников правилам эксплуатации системы.

В течение всего гарантийного срока компания «ДаблДом» осуществляет обслуживание вашей системы, а при желании заказчика мы заключим договор на обслуживание в дальнейшем. Следует отметить, что водяной теплый пол действительно высокого качества и эффективности – это сложная автоматизированная система. И правильно ее спроектировать и смонтировать могут только профессиональные специалисты. Именно они и работают в компании «ДаблДом»!

Кроме этого, у нас на монтаж теплого пола цена весьма доступна, поскольку наш принцип – не навязывать заказчику ненужных или малозначительных услуг. Мы всегда добросовестно и внимательно относимся к любым требованиям и пожеланиям заказчика, так что наше сотрудничество будет плодотворным и комфортным. Поэтому, если вам нужен эффективный и доступный по цене водяной теплый пол – обращайтесь в компанию «ДаблДом»!

Посмотреть проект ОВ, ТМ







ПЕРЕЙТИ В ФОТОГАЛЕРЕЮ

Этапы монтажа теплого пола

Система тёплый пол – это один из самых эффективных способов обогрева жилья. Он обеспечивает постоянную заданную температуру и прост в управлении, особенно если речь идёт об электрическом обогреве. Но всё это при условии, если правильно выполнена установка системы и её подключение. Этапы монтажа тёплого пола отличаются, в зависимости от того, какой тип отопления вы решили установить – водяной или электрический, а также от вида нагревательных элементов (кабель, маты или инфракрасная плёнка). Вкратце рассмотрим несколько способов.

Установка водяного тёплого пола

Отопительная система на основе жидкого носителя тепла – самая трудоёмкая в установке. Однако в плане экономичности в будущем, она выигрывает перед остальными видами.

Этапы монтажа водяного тёплого пола:

1. На бетонное основание настелите слой гидроизоляции. Это может быть плотная полиэтиленовая плёнка. Края должны накладываться бортиками на стены, по 10 см.

2. Поверх уложите слой теплоизоляции, например из пенополистирола.

3. Выполните мокрую стяжку из цементно-песочного раствора с пластификатором.

4. В стяжку уложите армирующую проволочную решётку.

5. Уложите трубы, в которых будет циркулировать теплоноситель, согласно плану укладки.

6. Подключите и проверьте работу системы.

7. Выполните стяжку поверх труб, высотой от 3 до 5 см.

8. По периметру комнаты, там, где цемент примыкает к стенам, уложите демпферную ленту. Она обеспечит безопасное расширение стяжки при нагреве.

9. После полного застывания бетона (не меньше 3 недель) настелите финишное покрытие. Оно должно быть совместимо с тёплым полом.

Такой монтаж занимает довольно много времени и ещё больше требуется на полную просушку стяжки. Однако в дальнейшем эта система отопления будет служит вам долго и надёжно.

Установка электрического тёплого пола

Здесь тоже возможны варианты различной сложности. Так, кабельный тёплый пол требует подготовки, почти аналогичной описанной выше. Только вместо водяных трубок будет прокладываться греющий кабель. Установка нагревательных матов или плёнки проще.

Этапы монтажа электрического тёплого пола:

1. Подготовьте план-схему укладки, учитывая размеры и конфигурацию комнаты, присутствие тяжёлой мебели (под неё обогрев не укладывается).

2. Выберите место для установки терморегулятора, на стене невысоко над полом.

3. Очистите основание от мусора. При необходимости, выровняйте его с помощью цемента. Из-за резких неровностей нагревательный мат может повредиться.

4. Уложите гидроизоляцию с захлёстом на стены и демпферную ленту по их периметру.

5. Настелите теплоизолирующую подложку, её удобно фиксировать двусторонним скотчем.

6. Согласно схеме уложите нагревательные маты и выполните подключение системы.

7. Установите тепловые датчики и регулятор.

8. Подключите собранную систему к электросети и протестируйте её работу.

9. Выполните укладку напольного покрытия.

С электрическим тёплым полом можно настилать любой вид покрытия, от керамической плитки до линолеума. Однако оно обязательно должно иметь знак пригодности для использования с тёплым полом.

Правильно выполнив все этапы монтажа тёплого пола, вы получите надёжную и долговечную систему отопления, простую в эксплуатации и без неприятных сюрпризов.

Монтаж водяного теплого пола







      Монтаж теплого водяного пола должен производиться в полном соответствии с таким важным документом как проект водяного теплого пола. Причем проект должен быть выполнен специалистом. Иначе могут возникнуть проблемы, потребующие полной переделки системы замоноличенной в бетон.

        Способ монтажа водяного пола выбирается на стадии проектирования исходя из согласованного технического задания с учетом особенностей дома (здания). Монтаж теплого пола водяного необходимо производить в соответствии с руководствами производителей системы и оборудования и проектными решениям, и с использованием разных способов крепежа в случае бетонной системы — хомутами по сетке (чаще всего), гарпунными скобами, по направляющим планкам (рельсам) .

        Наиболее распространенной в мировой практике является традиционная бетонная система водяного теплого пола с заливкой труб бетонной стяжкой или специальными фирменными готовыми растворами (гипсовыми и т.п.) в т.ч. может быть применена, набирающая популярность, полусухая стяжка. Разные виды стяжек имеют свои особенности, и они должны быть обязательно учтены, в т.ч. и при проектировании системы напольного отопления. Также крайне важно соблюдать технологию работ по заливке стяжки. Иначе стяжка может растрескаться, что крайне нежелательно.

        Самый распространенный вариант — монтаж водяного пола под стяжку — бетонная система теплого пола. В соответствии с монтажной схемой теплого пола трубы диаметром 17 (16, 20) мм крепятся чаще всего по металлической сетке 4х150х150 мм, уложенной на слой утеплителя (пенополистерол ПСБ и ЭППС плотностью от 35 кг/м.куб). Всевозможные подставки под сетку для подъема ее над основанием в обычном случае не требуются. Толщина утеплителя от 2-3 см и более в зависимости от теплопотерь, по грунту от 5-10 см. Никаких популярных у кустарей блестящих фольгированных подложек из вспененного полиэтилена и т.п! Они не ничего не отражают, и мало того — фольгированный слой часто разрушаются в растворной стяжке в процессе химической реакции, которая ведет к ослаблению, деформации и растрескиванию стяжки. Поверх труб теплого пола заливается стяжка, обычно, из бетона М300 (В 22.5). Применение пластификатора и фибры может улучшить свойства раствора и готовую стяжку. Крайне не рекомендуем низкомарочные цементно-песчаные стяжки без щебня (трещины гарантируются).

        Разновидностью бетонной системы можно считать т.н. утепленную шведскую плиту (УШП) с замоноличенными в толщу будущей фундаментной бетонной плиты инженерными коммуникациями, в т.ч. трубами водяного теплого пола, монтаж которых осуществляется на толстом слое утеплителя из пенополистерола по слою раматуры.

        Наиболее сложной с точки зрения реализации задачей, является монтаж водяного теплого пола по деревянным перекрытиям в деревянном или каркасном доме. Эта задача решается применением технологии «сухой теплый пол», позволяющей монтировать водяной пол без стяжки. Из широкого выбора облегченных безбетонных систем под маркой Thermotech с теплораспределительными алюминиевыми пластинами, наиболее оптимальной на сегодняшний день можно считать такую — фольгированная система

Thermotech).

        ВНИМАНИЕ! Для всех способов монтажа водяного пола существуют подробные инструкции по монтажу от производителей систем, которым исполнители (монтажники) должны неукоснительно следовать как и проекту. Любая самодеятельность и кустарщина может привести к нарушению работоспособности системы или отказу и к дорогостоящим последствиям. Тоже самое можно сказать про работы по заливке стяжки. Строители иногда (а точнее — часто) грешат самоуверенностью в попытках заменить бетон более дешевой и простой в работе цементно-песчаной стяжкой (да еще низкой марки), что закономерно приводит к последующим растрескиваниям стяжки и ее разрушению.

        Мы смонтировали очень большое количество систем напольного отопления (более 50 000 м.кв.), в т.ч. на объектах коммерческого и промышленного назначения. Выполняем монтаж водяного теплого пола

согласно рекомендаций руководств Thermotech и используем отработанные высокопроизводительные способы монтажа. Выполняем пуско-наладочные работы. На выполненные работы дается гарантия в соответствии с действующим законодательством — 2 года. Бетонные работы по устройству стяжки мы сами обычно не производим — каждый должен заниматься своей работой профессионально в рамках специализации. Но наш проект теплого пола включает требования к стяжке и раствору, кроме того мы даем рекомендации и разъяснения, контролируем процесс и результат бетонирования, в т.ч. применяя тепловизионное обследование. Тепловизор помогает найти и повреждения труб теплого пола произведенные в процессе каких либо действий и работ . Мы монтируем инженерные системы «под ключ», в т.ч. водяной теплый пол, радиаторные и комбинированные системы, системы водоснабжения, канализации и тепловые узлы (котлы и тепловые насосы).

Конструкции водяного теплого пола

Объекты с системами «Водяной пол» (фото)

На главную


Предлагаем: заказать ВОДЯНОЙ ТЁПЛЫЙ ПОЛ монтаж, водяной пол монтаж, монтаж водяного теплого пола, монтаж водяного пола, монтаж водяного теплого пола в Новосибирске, Бердск, Искитим, Новокузнецк, Кемерово, Барнаул, Горно

-Алтайск, Бийск, Омск, Томск, Красноярск, Братск, Якутск, Москва

Вверх
Водяной пол — вопросы
Водяной пол — мощность
Водной пол — температура
Конструкция
Оборудование Thermotech
Труба Thermotech PE-RT
Автоматика водяного пола
Проект водяного пола
Монтаж водяного пола
Системы снеготаяния
Подогрев кровли
Объекты водяной пол
Удачный эксперимент

Купить в кредит

Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось высокоэффективным, хотя технология время не обошлось без рисков.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще используется в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант — более современное решение, в котором используется серия электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод, водяное отопление пола, основан на тех же основных принципах, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение для отопления, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не является совершенным.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб из PEX. Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или цементным раствором с сухим утрамбованием, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет. В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между длинами трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее на дно бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система довольно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы имеют тенденцию быть на 10–30 процентов более энергоэффективными, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогостоящим, хотя необходимый ремонт затопленных частей выполняется очень редко.

Hydronic vs Electric

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические.Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачивание вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Hydronic vs Forced Air

Для систем с принудительной подачей воздуха требуется наличие печи и воздуховодов по всему дому. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности.Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и запуск системы водяного водяного теплого пола — это совсем другой опыт, чем установка систем с принудительной подачей воздуха. Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость.Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут. Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать заплатить от 6000 до 14 000 долларов за установку системы водяного водяного отопления . Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы отопления, вентиляции и кондиционирования воздуха. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счета за электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения.Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты. Комнаты большего размера, в которых ваша семья проводит большую часть времени, — самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме).Некоторые говорят, что ванные комнаты следует делать только при установке системы полного дома, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения. Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого отопления

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола. К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень.Каменная плитка работает очень похоже на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также являются отличным дополнением, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, поскольку повреждение водой снизу может легко испортить ламинат. Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его можно использовать.Лучше всего использовать паркетные полы, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла. Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются повсеместно, — еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи. В США электрические полы с подогревом стали популярной тенденцией как в новых, так и в модернизированных проектах. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате. Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его оттуда с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения.Это позволяет людям чувствовать тепло даже тогда, когда температура окружающей среды (воздуха) в комнате на самом деле ниже. Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно: «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из излучающего подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол стать основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Сравнение систем электрического теплого пола и гидронной системы

Какая система подогрева пола самая лучшая? Два основных типа лучистого тепла — это электрический и водяной (также называемый «напольное водяное отопление»). Оба работают одинаково — они создают тепло под полом и излучают его вверх, в комнату наверху, — но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас будет под рукой), и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевика, для обогрева пола. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для нагрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло к небольшим участкам вашего дома, система внутрипольного отопления подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления внутри пола.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. Этот список разбивает их, отмечая при этом любые исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплые полы нагревают весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вы будете чувствовать себя более комфортно при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и отремонтировать. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку с подогревом пола.

3. Без шума

Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Следовательно, пока они включены, вы ничего не услышите.

4. Неаллергенный

Поскольку системы подогрева пола непосредственно нагревают людей и предметы в помещении за счет лучистого тепла, они не мешают существующей пыли и аллергенам.Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола по крайней мере на 25 процентов более эффективны, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, которые подвержены утечкам.

Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат WiFi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в используемых помещениях. Это дает вам возможность «настроить комфорт» для каждой отдельной комнаты. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, — это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, которые могут быть дорогостоящими и трудоемкими.

Минусы

7. Полы необходимо заменить

Электрические или водяные системы теплого пола требуют удаления любого существующего пола перед установкой излучающего теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома.Это будет одним из основных недостатков лучистого теплого пола.

8. Немного увеличивает высоту этажа

В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что обеспечивает минимальную высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, чтобы изучить это, прежде чем начинать свой проект.Повышает или снижает ваши расходы на электроэнергию излучающий пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно дороже заранее, потому что для их работы требуются бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для вашей следующей реконструкции, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом.Выберите профессионала, который установит вашу систему теплого пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вы так склонны, и нанимайте только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы вам помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

Бетонные полы с подогревом — Теплый пол

Modern Concrete в Восточном Провиденсе, RI

Отопление дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы.Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого напольного отопления, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

  • Ваши ноги всегда очень теплые
  • Температура стабильная, и ее легко контролировать
  • Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
  • Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие затраты на коммунальные услуги, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое лучистое отопление пола, как оно работает, о преимуществах лучистого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логичный вывод — жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло чашки кофе, если приложите к ней руку. Передача лучистой энергии происходит из-за того, что теплая поверхность отдает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества внутрипольного отопления

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу бетонного пола в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточной вентиляции, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезной для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Невидимое и бесшумное излучение тепла

Один из самых больших плюсов лучистого тепла — то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Экологичность с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами.Вот некоторые из них:

  • Меньше энергии требуется для достижения лучшего теплового комфорта при более низких настройках термостата.
  • Пропускная способность воды в 3500 раз превышает способность переносить энергию.
  • Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
  • Улучшение качества воздуха в помещении.
  • Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают потери воды. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
  • Уменьшает количество строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
  • Обеспечивает большую полезную площадь, что позволяет использовать меньшее пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED (Лидерство в энергетике и экологическом дизайне) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем отопления излучающих панелей и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными методами теплого пола являются:

  • Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковые пленки
  • Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты энергоснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения сетевого напряжения, согласно RPA.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный котел. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX по сравнению с металлической трубой:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному гибкому пластику из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

  • Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
  • Котел — водонагреватель
  • Насос — для циркуляции воды по трубке, расположенной под полом.
  • Трубы — вода будет циркулировать в трубах, проходящих под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
  • Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
  • Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощности различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления.Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали подобную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений. После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенных в то время бетонных плитах, быстро пришли в негодность.А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате.Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции.Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов. Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса.Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием. Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, такие как системы компании Radiant Floor, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия.Солнечные панели, котлы на жидком топливе и газе, водонагреватели, дровяные котлы, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного излучающего пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой в ​​вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет теплопотерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала теплопотери дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен сегодня используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционирование воздуха.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два различных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы состоит в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае, температура воды, протекающей по трубке, должна быть от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения не превышают 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для отопления жилых помещений и помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая область не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка излучающих трубок. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который потребует удаления существующего чернового пола или помещения, где высота над головой слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе с обычным током Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только несколько компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.


Рекомендуемые статьи

Все о теплых полах | tekmar

Решение

Решение — отапливать дом с помощью системы лучистого теплого пола. Все поверхности в помещении нагреваются до той же температуры, что и пол. Сюда входят стены, мебель и, конечно же, вы, обитатель здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу.Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых гостевых комнатах.Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.


Выбор подходящего оборудования Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы в системах водяного отопления. Эти термостаты включают излучающий пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой.Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для систем водяного отопления.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

  • Ограничение температуры пола из твердых пород дерева.Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
  • Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.
  • Обеспечьте комфорт в комнатах с большим количеством стеклянных окон, выходящих на южную сторону.Эти комнаты часто перегреваются днем ​​из-за солнечного излучения, проникающего через окна. Обычно это может привести к тому, что светлый пол станет холодным в течение дня. Поддерживая температуру пола около желаемой температуры воздуха в помещении, комната остается комфортной, даже когда солнце садится вечером.

Чтобы обеспечить экономию энергии, наши термостаты также предлагают возможность создания программируемого графика понижения температуры в ночное время. Термостат снижает температуру в ночное время, обеспечивая тем самым экономию энергии.Затем термостаты могут использовать функцию оптимального запуска вместе с обратной связью по температуре в помещении, чтобы гарантировать, что настройки комнаты и пола вернутся к температуре, когда вы проснетесь утром.

У нас есть решения для управления котлом, зонирования, эксплуатации систем охлаждения и удаленного доступа в Интернет для вашей системы лучистого теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого теплого пола с термостатами Tekmar.

Теплый пол: затраты и способы экономии

Представьте, что вы первым делом зашли в ванную комнату утром, чтобы испытать не ледяную холодную плитку, а ощущение жаркого тепла.Вы можете получить эту роскошь, установив под плиткой систему лучистого подогрева пола. Тепло поднимается вверх через пол, чтобы согреть все в комнате, включая вас. Поскольку эти системы не нагнетают теплый воздух, не распространяют пыль и не вызывают сухость, ваши носовые пазухи, кожа и волосы будут вам благодарны.

Хотя большинство систем отопления устанавливается при строительстве дома, вы также можете добавить систему лучистого теплого пола к существующему дому. Вот что нужно знать.

Типы лучистого теплого пола

Лучистое напольное отопление, также известное как «черный пол», бывает двух основных типов: электрическое и водяное.В электрических системах используются подкладки или маты с подогревом для отвода тепла через пол, а в гидравлических системах тепло генерируется за счет пропускания горячей воды по трубам под полом. Вот некоторые ключевые отличия.

Электрический

  • Легче в установке и дешевле, чем другие варианты.

  • Идеально для дооснащения.

  • Доступная опция для дополнительного обогрева одной комнаты.

  • Нет необходимости в установке водопровода или бойлера.

  • Не является первичным источником тепла; обычно используется в качестве дополнительного тепла в холодных помещениях дома.

  • Может быть дороже в эксплуатации, чем другие варианты.

Электрические лучистые полы с подогревом — идеальный способ добавить лучистые полы с подогревом всего в одну или несколько комнат. Поскольку этот вариант не требует дополнительной сантехники, установка, как правило, относительно проста. Однако вам, возможно, придется также покрыть расходы на новое напольное покрытие.Электрические коврики или подкладки обычно устанавливаются под напольным материалом и над черновым полом — твердой поверхностью под полом, — поэтому старое напольное покрытие может быть удалено во время установки.

Hydronic

  • Может использоваться для обогрева всего дома.

  • Обычно дешевле в эксплуатации, чем электрический.

  • Обычно используется для отопления всего дома; не может быть легко установлен в одной комнате.

  • Требуется бойлер для нагрева воды.

Гидравлический лучистый пол с подогревом, который отводит тепло за счет подачи горячей воды через трубы, залитые в бетон или закрепленные под деревянным черным полом, является наиболее экономичным вариантом обогрева полов всего дома и обычно используется в холодном климате. Но поскольку для этого требуется бойлер и дополнительная сантехника, установка может быть намного дороже, особенно при дооснащении. При добавлении к существующим домам эти системы обычно устанавливаются на нижней стороне чернового пола, что может быть сложно.

Невероятный совет: лучистые полы с воздушным подогревом, которые нагнетают горячий воздух по трубам, заделанным в бетон под полом, являются третьим типом полов с подогревом. Но этот вариант редко устанавливается в домах в США, отчасти потому, что воздух не может хорошо удерживать тепло, а электрические и гидравлические системы более эффективны и экономичны, согласно данным Министерства энергетики США.

Сколько стоит лучистый пол с подогревом?

Стоимость лучистого теплого пола во многом зависит от того, какой тип системы вы устанавливаете и сколько квадратных метров вы покрываете.Согласно веб-сайту HomeAdvisor, стоимость установки электрического теплого пола в среднем по стране составляет 11 долларов за квадратный фут; за гидронную установку — 13 долларов.

«Мы регулярно устанавливаем электрические полы с подогревом при укладке новой плитки, особенно в ванных комнатах и ​​примыкающих, где оно действует как дополнительное отопление для этих областей», — говорит Джош Бейсли, оценщик Building Specialists Inc. в долине Роанок в Вирджинии. Он говорит, что в районе, который он обслуживает, добавление электрического отопления в обычную ванную комнату стоит от 1500 до 3500 долларов.Он отмечает, что модернизировать полы с подогревом дороже, чем добавлять его во время первоначального строительства.

Напротив, гидравлические системы обычно устанавливаются так, чтобы они протекали по всему дому. По словам HomeAdvisor, для дома площадью 2400 квадратных футов установка водяного водяного обогрева пола будет стоить от 14 000 до 48 000 долларов США в виде материалов и рабочего времени.

Дополнительные работы или материалы могут увеличить вашу общую стоимость. Для электрического водяного теплого пола, если ваш проект требует дополнительной цепи, вам потребуется разрешение на электричество, и работу должен будет выполнить электрик.Для гидронной системы вам понадобится бойлер, циркуляционный насос, несколько клапанов для распределения воды и термостат. Установка бойлера, если у вас его нет, может добавить к проекту тысячи. Следовательно, для большинства гидравлических систем требуется сантехник или подрядчик по ОВК.

Планирование проекта водяного теплого пола

Выберите правильную систему

Первым шагом к планированию проекта водяного теплого пола является выбор системы, которая подходит именно вам.Для начала ответьте на следующие вопросы:

  • Будет ли эта система работать для всего дома или только для отдельных комнат? Если вы добавляете водяной теплый пол только в одну или две комнаты, электрическая система будет иметь смысл.

  • Какие дополнительные расходы могут потребоваться? Например, вам, возможно, придется заменить половицы или добавить сантехнику.

  • Насколько большим проектом вы готовы взяться? Если вы не строите новый дом или не выпотрошили старый дом, модернизация гидравлической системы — дело дорогое и сложное.Чтобы согреть пальцы ног в ванной, электричество — более простой и, как правило, менее дорогой вариант.

Создайте бюджет

Сколько вы готовы потратить на систему теплого пола? После того, как вы определитесь с цифрой, проконсультируйтесь с опытным подрядчиком по укладке полов для оценки.

Подрядчик рассмотрит все аспекты и сможет помочь вам изучить то, что вы, возможно, упустили, выбрать лучший подход и материалы для вашей ситуации и предложить решения для работы в рамках вашего бюджета.

Проведите свое исследование

Поскольку установка лучистого теплого пола может потребовать работы с различными специалистами, в идеале вы должны работать с подрядчиком, который может контролировать весь проект. Чтобы найти кого-то, кому можно доверять:

  • Спросите друзей, которые установили полы с подогревом, за рекомендациями. Или проверьте списки на надежных сайтах, таких как HomeAdvisor или Национальная ассоциация индустрии ремоделирования, также называемая NARI, если вы не можете получить рекомендации от своего сообщества.

  • Посетите выставочный зал розничной торговли напольными покрытиями и спросите, устанавливают ли их установщики также системы отопления.

  • Прочтите отзывы и характеристики любого подрядчика, которого вы рассматриваете. Поищите оценки и жалобы в Better Business Bureau.

  • Личная встреча. Пригласите подрядчика к себе домой, чтобы оценить работу. Попросите показать рекомендации, лицензию их подрядчика и страховые сертификаты, чтобы убедиться, что они актуальны.

Способы экономии на лучистом напольном отоплении

Ограничьте объем

Добавление электрического лучистого теплого пола всего в несколько небольших комнат, которым требуется дополнительное тепло, — простой и экономичный способ сократить как установку, так и операционные затраты.

Выбирайте напольное покрытие с умом

Покрытие вашей системы лучистого теплого пола ковровым покрытием снижает ее эффективность в отводе тепла и обогреве вашего дома. Это также может увеличить ваши затраты на электроэнергию. Вместо этого выберите твердые напольные покрытия. Министерство энергетики отмечает, что керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола.

Сделайте часть самостоятельно

Поскольку установка лучистого теплого пола — сложный проект, обычно невозможно применять самостоятельный подход ко всему проекту без надлежащей подготовки и опыта.Однако вы можете найти подрядчика, который позволит вам выполнить часть работы самостоятельно. Таким образом, подрядчик сможет справиться с получением разрешений и более сложными задачами, а вы сможете сократить расходы.

Что следует учитывать перед установкой полов с подогревом

Яник Симард, участник Houzz

Лучистое тепло, также известное как система обогрева полов, может быть роскошным решением для прохладного помещения в вашем доме или разумной общей стратегией для обогрева всего вашего дома.Это часто запрашиваемое обновление для новых домов, поэтому оно также может помочь заключить сделку для тех, кто хочет перепродать или продать недвижимость на рынке с требовательными покупателями. Подробнее о том, когда, где и как использовать систему лучистого тепла.

Почему лучистое тепло?

Одним из самых больших преимуществ лучистого отопления является тот факт, что оно противостоит естественной тенденции нагретого воздуха подниматься и рассеивать большую часть тепла в вашем доме в пространство над головой, где в этом нет необходимости.

Тепло, исходящее от пола, со временем медленно поднимается в комнату, а не через горячий воздух, для лучшего распределения тепла. Кроме того, наличие поджаренных ножек помогает чувствовать себя более теплым, поэтому в целом вам нужно меньше отапливать дом, чтобы вам было комфортно.

Это особенно важно в высоком или большом помещении с большим количеством открытого воздушного пространства над головой. Этот высокий потолок может выглядеть красиво, но нагрев всего этого воздуха может тратить много энергии, которую можно было бы использовать более эффективно.Если нагреть нижнюю половину комнаты больше, а верхнюю — меньше, то тепло будет направлено туда, куда вы хотите, и при этом меньше его будет отражаться в ваших ежемесячных счетах.

Когда мне следует использовать лучистое тепло?

Почему же тогда не все используют лучистое тепло постоянно? Во-первых, установка может быть дорогостоящей. Вы можете рассчитывать потратить от 4 до 6 долларов или более на квадратный фут сверх других затрат на покрытие пола, которые могут увеличиться, если вы хотите обновить весь свой дом.Кроме того, лучистое отопление гораздо менее эффективно под такими материалами, как ковер, которые изолируют тепло от проникновения в комнату, поэтому, если вы предпочитаете много уютного ковра, лучистое тепло может быть слишком неэффективным, чтобы того стоить.

Вот почему лучистое тепло и ванные комнаты так часто сочетаются друг с другом на небесах. Материалы для полов, обычно используемые в ванных комнатах (например, камень и керамическая плитка), которые в противном случае могут быть холодными для босых ног, являются именно такими материалами, которые будут эффективно излучать тепло от системы отопления, чтобы согреть пальцы ног.

Входные помещения, такие как прихожие или фойе, — это другие места, где часто можно встретить естественно проводящую плитку, и система лучистого тепла здесь может подарить вам необычайно приятные ощущения от ежедневного прихода домой. Как только вы снимете обувь, вы сразу же сможете начать наслаждаться домашним уютом.

В других помещениях, где камень не является обычным явлением, деревянный пол — разумный компромисс. Сохраните коврики для небольших акцентов, чтобы тепло могло беспрепятственно передаваться в комнату.

Обычно можно установить отдельный нагревательный контур для ковровых покрытий — такой, который будет перекачивать больше тепла. В конце концов, таким способом можно нагреть любой напольный материал, но это может добавить к вашему счету за электроэнергию больше, чем вы ожидали.

Какую систему мне установить?

Системы лучистого отопления бывают трех типов. Первый, основанный на принудительном вентилировании (когда горячий воздух переносит тепло через каналы в полу), редко когда-либо используется в домах. Второй вариант, основанный на жидкостях, обычно наиболее эффективен, так как он использует горячую воду для передачи тепла через сеть трубопроводов.

Третий тип, электрическое лучистое отопление, часто менее эффективно, чем водяное, за одним важным исключением (которое полностью зависит от вашего местного поставщика электроэнергии).

Те, кто живет в районах, где электричество дешевле в непиковые часы, иногда могут значительно сэкономить, обогревая полы по таймеру на ночь и позволяя теплу излучаться медленно в течение дня. Это делает системы электрического лучистого отопления намного более экономичными. Так что, если ваш счет за электроэнергию выставлен таким образом, стоит изучить этот вариант.

Как устанавливается лучистое отопление?

У каждого производителя есть небольшие отличия, но есть два основных типа установки: мокрая и сухая. Влажные установки закладываются в бетон во время первоначальной сборки (то есть, когда бетон еще «влажный») или в слой дополнительного бетона, добавляемого для этой цели. Сухие установки укладываются слоями ниже или выше чернового пола (или иногда между двумя слоями). слои чернового пола) и ниже готового пола.Системы сухой установки — это новейшая технология и более популярный выбор для новых установок. Они особенно хороши при модернизации системы в существующем доме, поскольку не требуют заливки дополнительного бетона.

Нужно ли заполнять всю комнату?

Популярный способ использования теплого пола — это больше акцент, чем установка по всей поверхности. Например, обогрев области вокруг унитаза (который часто находится непосредственно рядом с ванной-душем) будет иметь большое значение для сохранения тепла ногам, и этого часто можно достичь с помощью одного подогреваемого коврика, приобретенного по более низкой цене. чем изготовленный на заказ коврик для всей комнаты.

Для опытных мастеров-домашних мастеров установка коврика заданного размера перед укладкой новой плитки — это выполнимый проект при наличии подходящих инструментов и небольшого исследования.

Другие предпочитают обогревать только область перед туалетным столиком, чтобы согреть пальцы ног во время ежедневного ухода. Эта область обычно имеет прямоугольную форму, поэтому ее еще проще уместить на коврике заранее заданного размера.

Лучистое отопление может быть разумным способом добавить ощущение роскоши в маленькую ванную комнату, где есть небольшая открытая площадь пола, поскольку стоимость не будет такой же высокой, как в большой ванной, при достижении роскошного результата.Это делает его популярным вложением в кондоминиумы или таунхаусы, где пространство стоит дорого: у вас может не быть большой ванной комнаты, но вы все равно можете сделать ее похожей на частный спа-салон.

Как выложить плиткой частичную установку?

Определенно можно использовать пол с подогревом в помещении, а затем выложить плиткой всю комнату в одну отделку. Однако имейте в виду, что, поскольку лучистое отопление постоянно задерживается под полом, разумно заменить материал пола в отапливаемой зоне.Это не только может создать приятные визуальные разрывы в пространстве, но также убережет вас от потенциальной катастрофы, если в какой-то момент система выйдет из строя и ее потребуется отремонтировать.

Пол должен быть удален и, таким образом, обычно разрушен, чтобы получить доступ к системе лучистого тепла и отремонтировать ее, поэтому выделение меньшей площади с собственной отделкой пола уменьшит площадь, которая должна быть повторно облицована плиткой после этого.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
