Монтаж теплых водяных полов в бетонной стяжке: Монтаж водяного теплого пола в стяжку

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.

Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.

Требования к основанию

При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;

• черновая стяжка;

• гидроизоляционный материал;

• демпферная лента;

• утеплитель — 5 см;

• нагревательные элементы;

• арматурная сетка;

• песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

• при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

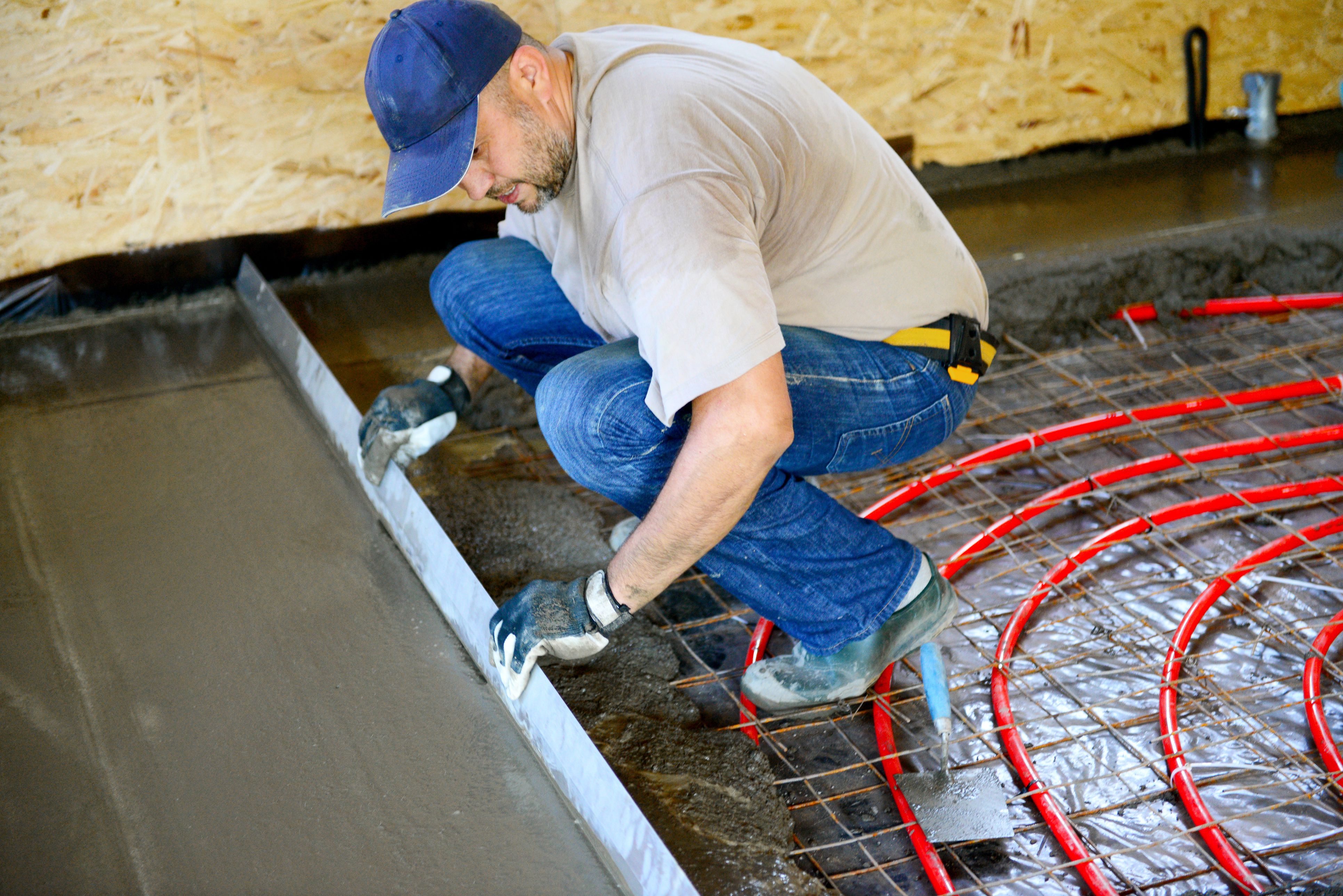

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Устройство теплых водяных полов на бетонной стяжке

Здесь вы узнаете про устройство теплых водяных полов на бетонной стяжке: состав и толщина раствора сухой и полусухой стяжки, максимальная и минимальная высота бетона, причины появления трещин в основании.

Теплыми полами сегодня мало кого удивишь, так как удобство и качество этой системы обогрева помещений уже многие испытали в своих домах, офисах и квартирах.

Подобная альтернатива привычному, но такому дорогому центральному отоплению в наше время – возможность совместить доступную цену на тепло с его качеством.

Это реально только при условии, что для помещения подобрана оптимальная система теплого водяного пола и вся сборка: от нижнего слоя «пирога» до финишного покрытия выполнена правильно.

Если вы решили сделать теплый пол (водяной) на бетонное основание тогда эта статья для вас.

Устройство теплых водяных полов на бетонной стяжке

Не зависимо от того, основным видом отопления или дополнительным будет данная система, устройство теплых водяных полов на бетонной стяжке, если рассматривать его сверху вниз, выглядит так:

• верхнее покрытие, например, плитка или ламинат;
• подложка;
• бетонная стяжка;
• сама система из труб;
• арматурная сетка;
• пленка, толщиной не менее 100 мкм, уложенная в 2 слоя;
• подложка, лучше с бобышками;
• гидроизоляция, если в ней есть необходимость;
• основной пол – бетонная стяжка или плиточное перекрытие.

Для максимального сохранения тепла и предупреждения утечки воды из бетонного раствора во время монтажа системы, пленку нужно положить под арматурную сетку.

Для получения максимального качества при укладке «пирога», нужно соблюдать некоторые нюансы, например:

• еще до заливки бетона по периметру комнаты нужно закрепить демпферную ленту, что позволит компенсировать расширение стяжки при нагревании;
• минимальная толщина стяжки для водяного теплого пола составляет от 50 мм;
• арматурную сетку необходимо крепить непосредственно на перекрытие, а не теплоизоляцию;
• не следует использовать в качестве теплоизоляционного материала пенопласт, так с этим материалом трудно «угадать», какую нагрузку он сможет выдержать, поэтому оптимальным вариантом станет применение экструдированного пенополистирола;
• при площади помещения более 40 м2, пол следует разделить на участки, между которыми будут швы с заложенными в них демпферными лентами;
• заранее определиться с финишным покрытием, так как часто именно от этого зависит, какой шаг будет между трубами.

Если учесть все рекомендации, то можно добиться действительно хорошей теплоотдачи от подобного пола.

Состав и ее толщина

Привычный раствор для теплого водяного пола – пропорции песка и цемента, но если использовать только эти материалы, то подобная система просуществует недолго. Для этого необходимы специальные пластификаторы, обеспечивающие прочность и устойчивость раствора к перепадам температур.

Так как в стяжке недопустимы трещины, иначе вся система может быть повреждена, то лучше в процессе замешивания цемента с песком и водой добавить специальную смесь, которая сделает бетон более пластичным и устойчивым к растяжению при нагревании.

Основные свойства пластификаторов:

1. Они устраняют из бетонного раствора все воздушные пузырьки, что его уплотняет и повышает уровень теплоизоляции, что делает теплые полы более эффективными.
2. Как показывает практика применения подобных смесей, если при замесе цемента уменьшить количество воды на 15%, то прочность его слоя увеличиться до 30-40%.
3. Заливка бетона проходит проще, и пространство равномерно заполняется раствором.
4. Подобные смеси позволяют стяжке быстрее высохнуть и не допускают образования коррозии на элементах из металла.
5. Они экологически чистые и повышают жизнестойкость бетонного раствора.

В остальном состав раствора для стяжки водяного теплого пола остается прежним: цемент, песок и вода. Современный строительный рынок предлагает пластификаторы в виде сухих и жидких смесей.

Какая толщина стяжки для теплого водяного пола должна быть? Как говорят специалисты, максимальная толщина стяжки над водяным теплым полом зависит от ее состава и, прежде всего, от специальных смесей, которые в нее входят. Если применять пластификаторы, то это позволит создать крепкую и пластичную стяжку толщиной не более 30 мм, тогда как без них она должна быть 50 мм и более.

Сухой метод укладки

В зависимости от того, сколько в растворе находится воды, стяжки делятся:

1. На сухие, в которых она полностью отсутствует, но этот тип применим не в каждом теплом поле.
2. Жидкие стяжки до сих пор самые распространенные, так как именно вода позволяет оптимально раствору заполнить все пустоты.
3. В полусухом виде стяжки воды совсем мало, а улучшить ее качество можно за счет добавления фиброволокна.

Какая стяжка лучше для теплого водяного пола? Все они имеют преимущества и недостатки. Рассмотрим ниже.

Сухая стяжка под теплый водяной пол имеет свои преимущества и недостатки, среди которых:

1. Подобный тип доступен даже новичку, так как она легко наносится.
2. Если бетонная стяжка требует времени для полного высыхания, то при сухой в этом нет необходимости.
3. Так как сухая стяжка для теплого водяного пола проводится с добавлением керамзита, то это дает дополнительную тепло — и шумоизоляцию отопительной системе.
4. В подобном типе стяжки можно спрятать электропроводку.

Среди ее недостатков можно отметить:

1. Возможность развития в ней жизнедеятельности насекомых.
2. Если вдруг образуется течь, то она не выйдет наружу, а останется внутри, что приведет к образованию грибка и плесени, после чего пол придется менять.
3. При монтаже теплого пола на такую стяжку в помещении нельзя будет устанавливать тяжелую мебель, перегородки или декоративные блоки, так они продавят пол.

Толщина стяжки под теплый пол (водяной), выполненная подобным образом, должна равняться 4 см. Если высота стяжки для водяного теплого пола будет меньше (3, например), то произойдет ее растрескивание при нагревании, а большая толщина (5 см) замедлит нагрев самого пола.

Полусухой метод

Этому типу стяжки нужно небольшое количество воды, что обеспечивает высокую прочность и быстрое застывание раствора. Этот метод требует обязательного добавления специальных смесей и арматурной сетки, без чего может обойтись, например, обычный бетон для теплого водяного пола.

Для получения качественного раствора лучше купить готовую смесь и просто развести ее в соответствии с инструкцией от производителя.

Качество полусухого состава можно проверить, взяв комок и размяв его в ладони. Если он рассыплется, то состав смешан правильно, а при выделении влаги, нужно добавить сухой смеси.

Преимуществом полусухого метода является:

1. Быстрое высыхание раствора, позволяющее уже на следующий день по нему ходить, а через 4-5 дней стелить напольное покрытие.
2. Малое количество жидкости позволяет избежать лишних подтеков и грязи.
3. Устройство водяных теплых полов со стяжкой этого типа обходится без применения дополнительных выравнивающих средств, что уменьшает общую толщину «пирога».
4. Малое количество воды и добавка микрофибры создает раствор, устойчивый к образованию трещин.

Минусы полусухой стяжки для теплого водяного пола:

1. Готовую смесь сложно уложить самостоятельно без применения специального подающего и шлифовального оборудования.
2. Толщина стяжки для водяного теплого пола составляет 40-50 мм.

В остальном, это отличный способ монтажа напольной обогревательной системы.

Полусухую стяжку можно укладывать как на основание пола или на теплоизоляции, так и на полиэтиленовую пленку, создавая плавающий пол.

Причины появления трещин

Чтобы не появились трещины на стяжке теплого водяного пола, следует выполнить несколько требований при ее заливке:

1. Раствор необходимо приготовить в соответствии с выбранным методом: сухими смесями или бетоном. Для первых нужна армированная сетка и специальные модификаторы, для второго – цемент марки М-300 или выше и пластификатор.
2. Основание нужно выровнять и очистить от мусора.
3. Температура в помещении должна быть не ниже +6 и не выше +23-+24 градусов с полным отсутствием сквозняков.
4. По мере заливки раствора, в нем нужно делать небольшие прокалывания, чтобы высвобождать возможные воздушные пузыри и избежать образования пустот.
5. Дать раствору необходимое время для высыхания.

Выполнив эти требования, можно получить качественную и правильную стяжку для водяного теплого пола.

Конструкция под плитку

Теперь вы знаете как делается стяжка для теплого водяного пола своими руками. Керамическая плитка – самый распространенный вид напольного покрытия при обустройстве теплых полов. Она обладает всеми необходимыми для этого качествами. Стяжка по теплому водяному полу под плитку осуществляется, чаще всего, с помощью бетонного раствора со специальными добавками. Она хорошо проводит тепло, устойчива к растяжению при нагревании и практически не трескается, если правильно составить и залить раствор.

Как залить стяжку для водяного теплого пола своими руками

Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

• Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
  Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.
• Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.
• Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.
• Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
  Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть

Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:

• Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.
• Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
  Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.
• Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.

Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Как правильно залить стяжку на тёплый пол

Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

• Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.
• Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.
• Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.
• Сетка для армирования – подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.
• Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
  Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.
• Укладка трубы.
• Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.
• Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.

Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку

Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

• Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
• Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
• Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.

Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

1. Повреждение расширяется.
2. Делаются поперечные штробы через каждые 20 см.
3. В проделанные каналы укладывается металлическая проволока.
4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
5. После высыхания поверяют целостность покрытия.

Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

Водяной теплый пол — установка своими руками

Теплый уютный дом, любящая семья, здоровые дети — разве не об этом мечтает большинство из нас? Эта мечта не только нашего поколения или нашей страны. И если любовь и здоровье — понятия вечные и не всегда поддающиеся нашим усилиям, то устроить теплый дом нам вполне по плечу. Только подумайте, об этом люди наверняка мечтали еще в пещерах. Ведь именно пространство, окруженное холодным камнем, больше всего хочется согреть. И вот древние изобретатели постарались: очаг, камин, печь — жилища начали потихоньку обогреваться. Появились трубы — в дома пришла не только вода, но и возможность сделать более совершенную систему отопления. И как апофеоз научной мысли: сегодня мы знаем устройство теплых полов, и даже можем сделать теплый пол своими руками.

Содежание:

1. Немного о преимуществах теплых полов
2. Общие представления о системе водяных теплых полов
3. Предварительная подготовка к монтажу
4. Теплый пол водяной — технология монтажа

Немного о преимуществах теплых полов

Давайте сначала поговорим о том, почему именно теплый пол считается самым лучшим способом обогрева жилья и чем нас уже не устраивает обычная система отопления с помощью радиаторов.

Сравнительные характеристики радиаторной системы обогрева и теплых полов

С радиаторами все достаточно просто — при источнике тепла, расположенном на стене, у нас в комнате образуется довольно-таки заметная и не очень приятная, честно скажем, разница температур. Почему? Как мы еще в школе учили, теплый воздух стремится подняться вверх, в то время как холодный опускается вниз. Боковое расположение нагревательных приспособлений приводит к тому, что самое теплое место в помещении оказывается только поблизости от источника тепла, потом теплый воздух уходит наверх практически по прямой, а уже остывший опускается к нашим ногам. Вот и получается, что наверху дышать нечем, а ноги мерзнут, да еще постоянный круговорот воздуха по помещению создает противные сквознячки и разносит пыль, сколько ее не убирай. И все это ведет к многочисленным проблемам со здоровьем.

А вот в случае помещения системы отопления вниз, да еще при равномерном расположении нагревательных элементов по всей площади пола, теплый воздух очень удачно распределяется по нашему жизненному пространству. Ноги окутаны наиболее комфортным теплом — градусов 25-30, кому как нравится, уже на уровне головы воздух становится прохладней (помните рекомендации медиков?) — 20-25 градусов, а температура подпотолочного воздуха нас уже не волнует — мы же все-таки не спим на потолке. К тому же такой ровный постоянный приток тепла от пола избавляет нас от резких и сильных движений воздуха, так называемых конвекционных потоков, то есть уборка, наконец-то, приносит долгожданные плоды по избавлению нас от вездесущей пыли. А все это вместе взятое в разы уменьшает вероятность простудных и аллергических заболеваний.

Вот и получается, что подключение теплого пола приносит в наш дом не только тепло, но и здоровье.

Общие представления о системе водяных теплых полов

Ну что, начинаем утеплять свой дом по лучшим технологиям нашего времени. Причем речь действительно идет в основном о собственном частном доме, ведь далеко не в каждой квартире есть возможность установить альтернативную систему отопления — только в тех многоквартирных домах, где это предусмотрено проектом. К тому же обогрев частного дома горячей водой просто-напросто выгоднее, чем те же электрические теплые полы. Но давайте более подробно рассмотрим, что такое водяной теплый пол.

Укладка труб водяного теплого пола

Итак, теплый пол водяной — устройство системы. Правильный комплект теплого пола включает в себя:

• подложка под теплый пол, изолирующая от утечек тепла и влаги вниз
• крепежная система для фиксации труб (может быть арматурная сетка)
• нагревательные элементы, в нашем случае это трубы с горячей водой
• материал, равномерно распределяющий тепло по поверхности пола, в этом качестве часто выступает бетонная стяжка
• финишное напольное покрытие
• система регулирования температуры

Если подобрать качественные материалы и ответственно подойти к монтажу, то наш водяной теплый пол будет служить долго и без перебоев. Простейший пример — труба из современных материалов гарантировано прослужит не менее 50 лет. Вся система будет безупречно работать столько, насколько надежен каждый ее элемент — правило слабого звена.

Предварительная подготовка к монтажу

Что нужно знать для удачной установки всех элементов системы? Кроме общих положений имеются еще и те самые мелочи, без соблюдения которых весь наш труд может обернуться пшиком. Вот несколько правил, гарантирующих идеальное функционирование системы:

• делать проект гидравлической системы отопления всего дома лучше с помощью специалистов, которые точно рассчитают необходимую подачу тепла и схему укладки труб
• укладывать трубы для водяного теплого пола необходимо на ровную поверхность, чтобы распределение горячей воды происходило согласно схеме, без застоев
• для полноценной теплоизоляции подложка должна быть от 3 до 15 см толщиной (в прямой зависимости от температуры теплоносителя) и плотностью не меньше 35 кг/куб. м
• при большой площади отапливаемого помещения следует разделить ее на несколько площадок, размером не больше 40 кв. м, тогда температурная нагрузка на бетонную стяжку будет не так велика, и растрескивания можно не опасаться
• между участками и по периметру всего помещения необходимо прокладывать демпферную ленту, компенсирующую температурные колебания бетонной стяжки
• трубы для теплого водяного пола нужно подбирать достаточно гибкими и прочными, лучше всего для этой цели подходят металлопластиковые или полипропиленовые бесшовные трубы диаметром 20 мм
• следует избегать излишних состыковок при прокладке труб, дабы исключить возможность протечки под полом (самый безопасный вариант с двумя соединениями — на входе и выходе коллектора)
• длина одной цельной трубы не должна превышать 90 метров, тогда циркулирующая вода будет всегда нужной температуры
• следим, чтобы при изгибе труб не было заломов
• заливка теплого пола должна проводиться только после проверки гидравлической системы на герметичность (опрессовки)
• заливаем бетонную стяжку при поддержании в системе труб нормального рабочего давления
• все технические приспособления (коллектор, насос, котел, терморегуляторы) следует закупать у надежных компаний, дающих хорошие гарантии — лучше сразу заплатить полную цену, чем потом тратить дополнительные деньги на ремонт теплого пола снова и снова

Насосно-смесительный узел с коллекторным блоком системы водяных теплых полов

Соблюдая эти нехитрые правила, мы можем рассчитывать на выполнение нашей мечты. Хотя если у желающего самостоятельно оборудовать в доме теплый пол не очень много опыта по ремонтным работам, лучше пригласить специалистов, тогда уверенность в надежности работы системы будет гарантирована.

Теплый пол водяной — технология монтажа

Пора переходить к конкретике. И тут нам нужно разобраться, какой тип монтажа нам больше подходит. На данный момент известны два способа установки водяного теплого пола:

• бетонный (с обязательной бетонной стяжкой)
• настильный (в зависимости от материала, на который производится монтаж — полистирольный или деревянный)

Различные виды монтажа водяных теплых полов

Бетонный способ монтажа лучше всего подходит для первого этажа нашего дома. Полистирольный можно делать на любом ярусе, а вот деревянный наиболее оптимален для второго и более высоких этажей дома. Однако для лучшего понимания необходима более подробная информация.

Монтаж водяного теплого пола с бетонной стяжкой

«Пирог» водяного теплого пола с бетонной стяжкой

Этапы монтажа с бетонной стяжкой заключаются в следующем:

• устанавливаем на стене коллекторный шкаф и монтируем в него насосно-смесительный узел с коллекторным блоком
• проклеиваем демпферную ленту
• настилаем гидроизоляцию (полиэтиленовую пленку)
• укладываем теплоизоляцию с отражающим подбоем (можно сначала проложить пенопласт или полистирол, потом фольгу)
• устанавливаем арматурную сетку (если у нас предварительно были уложены полистирольные маты с бобышками или пазами для труб, тогда этот этап можно пропустить)
• подсоединяем трубу к подающему выводу коллектора и укладываем ее по помещению согласно схеме, указанной в проекте, второй конец трубы подключаем к обратке
• делаем подключение терморегулятора теплого пола и сервоприводов для изменения температуры через коммуникатор
• проводим опрессовку (даем в трубы повышенное давление для проверки герметичности)
• оставив в трубах рабочее давление, заливаем бетонную стяжку (бетонная смесь на основе цемента М300 с пластификатором и полипропиленовой фиброй или специальные смеси для стяжки теплых полов) с толщиной слоя в 5-7 см
• после полного отвердения бетона (28 суток) настилаем финишное напольное покрытие

Вот и все. А ведь это наиболее сложный монтаж теплых полов. Кстати, котлы для теплого пола, хоть и являются частью системы отопления, но устанавливаются отдельно с помощью специалистов.

Настильный способ монтажа водяных теплых полов

Слои укладки водяного теплого пола настильным способом

Самое главное отличие этого способа — отсутствие бетонной стяжки. Этапы укладки будут такими:

• установка коллекторного шкафа и гидроизоляции
• прокладка теплоизоляции:
  • либо полистирольные маты с пазами для труб
  • либо минеральная вата или другой подобный материал, укладываемый под деревянную основу (модули из ДСП-плит или лаги)
• укладка алюминиевых пластин
• подключение и прокладка труб по схеме
• подложка под финишный пол:
  • для паркета или ламината — картон или вспененный полиэтилен
  • для плитки или линолеума — гипсоволоконные или цементно-стружечные плиты в качестве сборной стяжки
• настил финишного напольного покрытия

Как видим, настильный способ занимает намного меньше времени, и слой «пирога» с трубами получается гораздо более тонким, чем бетонная стяжка, и более легким, поэтому и рекомендуют его для межэтажных перекрытий.

Вот так и происходит установка водяных или гидравлических теплых полов. Не так уж все и страшно, не правда ли? Но все равно повторюсь: если у вас не очень много опыта в делах подобного рода, лучше пригласите специалиста-профессионала. Или хотя бы воспользуйтесь консультацией живого профессионала, который видит ваш конкретный случай и сможет адаптировать наши советы именно для вас. Удачного вам ремонта и теплого дома!

Теплый водяной пол — устройство системы и монтаж

Во всех странах мира уже давно и привычно используется для комфорта человека и обогрева домов теплый пол, его уже нельзя назвать новинкой. Особенно активно такие системы применяются в странах Северной Европы, а в последние десятилетия и в нашей стране. Они воплощаются в разных вариантах, и каждый из вас может сделать для себя подходящий выбор. Но сегодня мы рассмотрим подробно систему водяного теплого пола, поскольку она зарекомендовала себя, как идеальная, максимально отвечающая требованиям пользователей.

Я предполагаю, что многие из вас заметили, что батареи центрального отопления согревают воздух рядом с собой, а в удаленных местах комнат температура остается более низкой. Объяснить это весьма просто: теплый воздух от батарей не распространяется в горизонтальном направлении, а поднимается вверх. Как же осуществить равномерное прогревание всех комнат? С разработкой систем теплых полов такая возможность появилась, поскольку обогревательным элементом стала вся площадь пола. Более того, теплый пол показал преимущество даже перед современным конвекторным отоплением, поскольку при таком обогреве отсутствует перемещение частиц пыли, в помещении нет сквозняков. Примерная схема подключения теплого пола с водяными трубами

Еще несколько преимуществ водяного теплого пола это:

• экономия до 20-30% энергии, благодаря достаточно низкой температуре теплоносителей, всего 30-50оС;
• идеальное сочетание системы теплого пола с современными отопительными приборами и технологиями: тепловыми насосами, конденсатными теплообменниками, солнечными батареями;
• сохранение здоровья человека из-за отсутствия пыли и плесени, легкого поддержания гигиены в комнатах;
• удобство — отсутствие, нередко мешающих планировке комнат, отопительных батарей;
• безопасность для детей: ребенок не получит ожогов и ушибов;
• долговечность — системы рассчитаны на срок не менее 50 лет.

К недостаткам использования систем теплого водяного пола можно отнести отсутствие обогрева на лестничных площадках, невозможность применения в городских квартирах, где прокладка дополнительных труб с водой запрещена: гидравлическое сопротивление системы может увеличиться.

Из существующих типов водяных теплых полов «бетонных», «облегченных» (деревянных или полистирольных), «тонких» (с трубами малого диаметра), мы рассмотрим самую надежную бетонную систему заливки. Только бетонную конструкцию можно использовать, как самостоятельное отопление для дома. В ее пользу говорит и прочность, поскольку нагрузка на 1 м2 может равняться 500 кг.

В качестве несущего слоя в ней служит стяжка из песчано-цементной смеси с добавлением пластификатора, например, стяжка базовая усиленная Perfekta Фиброслой. Пластификатор способствует лучшей проводимости тепла, а также за счет него можно уменьшить толщину заливки труб на 3 см, повысить прочность на сжатие и равномерность прогрева пола.

Кроме пластификатора, о целостности стяжки над трубами заботятся компенсационные (деформационные) швы — это зазоры, заполненные эластичным материалом. Перед заливкой труб бетонной стяжкой следует пометить место, где будет находиться деформационный шов для компенсации расширения бетона от температуры, особенно это касается комнат сложной конфигурации или вытянутых.
В качестве такого шва может служить эластичная лента толщиной около 10 мм, проложенная по всей ширине и глубине стяжки. Трубы в местах пересечения деформационного шва прокладывают в пластиковых или металлических гильзах.

Структура и технология укладки бетонных теплых полов

Бетонный пол с водяным обогревом может быть создан на монолитном фундаменте или железобетонном перекрытии. На их выровненной поверхности сначала укладывается гидро- или пароизоляционное покрытие, а по периметру — клейкая демпферная лента. В качестве гидроизоляции служит полиэтиленовая пленка толщиной 0,2 мм. Ее укладывают внахлест (на 8-10 см), проклеивая швы липкой лентой. Края пленки должны заходить на низ стены под демпферную ленту.

Между стенами и стяжкой теплого пола может образовываться тепловой мост. Чтобы предотвратить это, компенсировать расширение стяжки от температуры, и применяется демпферная лента. Это полоска шириной 12-18 см и толщиной 6 мм, выполненная из вспененного полиэтилена. Уложенная по периметру, лента должна быть выше всей конструкции теплого пола на 2 см. На поверхности ленты есть полиэтиленовая пленка, которой надо прикрыть стык стены с теплоизоляционной плитой, тогда при заливке стяжки бетон никуда не затечет.

Следующий важный шаг — размещение теплоизоляции. Чтобы внизу, под конструкцией пола не происходили потери тепла, следует подобрать правильно утепляющий материал, который сверху также должен быть укрыт гидроизоляционным материалом. Именно после него и крепится труба для теплоносителя.

Крепят ее разными способами, применяя пластиковые хомуты, дюбель-крюки, скобы, крепежные планки. Но сегодня считается самым современным и удобным применение формованных теплоизоляционных плит с «бобышками» для крепления, и заранее предусмотренным гидроизоляционным слоем.

От того, какой будет теплоизоляция теплого пола, зависит его несущая способность, экономичность и, самое главное, тепловая мощность. Совсем недавно эту роль, в основном, играл фольгированный полистирол, но российские производители предлагают современные материалы — профильные теплоизоляционные плиты. Боковые замки таких плит своим надежным сцеплением позволяют создавать сплошную напольную поверхность без термоакустических швов.

Укладывают такие плиты по определенной схеме на всю площадь пола независимо от наличия или отсутствия греющих труб в каких-то местах. На поверхности плит cформованы «бобышки», между которыми надежно и удобно укладываются трубы для теплоносителя, диаметром 16, 17 и 18 мм.

Труба, подающая теплоноситель и «обратка» выводятся в коллекторный шкаф, который размещается в стене. В нём также монтируются вентили, позволяющие регулировать подачу горячей воды в трубы.

В больших помещениях перед заливкой бетонной смеси накладывается армирующая сетка, тогда как в обычных комнатах ее можно не использовать.

Завершается весь «пирог» укладкой несущего слоя цементно-песчаной смеси. Здесь же могут быть применены выравнивающие наливные полы NIVELIR тонкослойный или «Юнис Горизонт» универсальный, которые обладают свойствами, позволяющими применять их при создании системы теплого пола.

Чистовые напольные покрытия — это керамическая или каменная плитка, специально изготовленный ламинированный паркет. Общая толщина теплого пола 100-150 мм, она определяется индивидуальными требованиями к диаметру трубы, толщине изоляции, стяжки, которые находятся в зависимости от мощности теплого пола, теплоизоляционных свойств фундамента или перекрытия.

После полного высыхания стяжки (в течение 30 дней) можно запускать всю систему в рабочий режим, предварительно удалив остаточный воздух. Затем постепенно прогревать теплый пол, начиная с температуры 20-25оС, ежедневно прибавляя по 5 градусов до достижения необходимых значений.

Немного информации о трубах

Трубы для теплого пола могут использоваться самые разные: полиэтиленовые, металлопластиковые, медные, из нержавеющей стали и так далее. Прокладка по профильной теплоизоляции весьма несложная, трубу можно зафиксировать между «бобышками» просто нажимая на нее ногой.

Чтобы увеличить тепловую мощность пола, трубы можно проложить плотнее, и наоборот. Но чаще, чем через 10 см укладывать трубы не рекомендуется. Максимальное расстояние между ними должно быть не более 25 см. От наружных стен следует отступить не менее 15 см.

Чтобы не было больших гидравлических потерь, петли труб (греющие контуры) укладывают длиной не более 80 метров при диаметре трубы 16 мм, и не более 120 метров — при 20-миллиметровом диаметре. Если труба пересекает стык плит перекрытий, то надо защитить ее металлической гильзой, а вдоль по стыку вообще прокладывать трубы нельзя.

Трубы можно проложить спиралью или зигзагом, но более равномерное прогревание пола достигается при первом варианте. Если вместо теплоизоляционных плит вы используете листы экструдированного полистирола, то крепление трубы можно осуществлять якорными скобами или фиксирующими шинами.

Ваш Кузьмич.

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

*

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

*

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

*

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

*

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

Водяной теплый пол без бетонной стяжки —

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

• По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
• На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
• 1 ряд состоит из цельных блоков.
• 2 ряд начинают с ½ блока.
• 3 ряд – цельные плиты.
• Рекомендуют выполнить разметку для трубопровода.
• На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
• В подготовленный контур укладывают трубу.
• Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
• Укладывают подложку под линолеум или для облицовки из древесины.
• Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.

Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

• На подготовленной поверхности делают разметку. По ней легче проводить укладку.
• Укрепляют демпферную ленту.
• Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
• Оставляют место для металлической пластины; 5 см.
• Устанавливают закруглённую деревянную заготовку.
• Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
• Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
• В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
• Выводят водяной контур.
• После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

 Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.

«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

• На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
• Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
• Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Теплый пол без стяжки — водяной и электрический быстро и просто своими руками

Содержание статьи:

Сегодня уже мало кто оспорит утверждение, что обогреваемые полы во многом комфортнее и в эксплуатации экономичнее традиционного радиаторного отопления. Оптимальной конструкцией тёплого пола считается теплоёмкая бетонная стяжка, в которой замоноличены нагревательные элементы — трубы с жидким теплоносителем или греющий кабель. Под стяжкой располагают слой эффективного утеплителя, препятствующий утечке тепла в перекрытие или грунт. Покрытием пола служит материал с хорошей теплопроводностью: керамическая либо каменная плитка. Это идеальное с точки зрения строительной физики решение. Но не единственное. На слабо несущих перекрытиях либо при невозможности повысить уровень пола соорудить весьма толстую и тяжёлую конструкцию не получится. В этом случае придётся настелить теплый пол без стяжки. Расскажем, как это делается.

Водяной тёплый пол без стяжки

Ещё раз подчеркнём, что трубы водяного тёплого пола лучше всего фиксировать в бетонной стяжке. Это и наилучшая защита трубопроводов и массивный тепло аккумулятор, обеспечивающий равномерную теплоотдачу. Кроме того, надёжное основание для «правильного» теплопроводного покрытия. Нужно понимать, что водяной теплый пол без стяжки («сухая конструкция») за счёт неизбежно возникающих воздушных прослоек будет не столь эффективен, как монолитный. Особенно с деревянным покрытием с невысокой теплопередачей. А его конструкция, в отличие от монолитного бетона, не обеспечит полной  жёсткости. Со временем за счёт постоянных температурных расширений и рассыхания деревянных элементов (если таковые присутствуют), могут появиться небольшие деформации, возникнуть зазоры между элементами и скрип при ходьбе. Все эти досадные мелочи без проблем устраняются, но ведь нужно потратить время и силы.

Один из вариантов устройства водяного тёплого пола без стяжки, подойдёт для деревянного перекрытия

В силу вышесказанного мы считаем, что для устройства водяного тёплого пола без бетонной стяжки должны быть веские основания. Это могут быть следующие причины:

• Основание имеет слабую несущую способность, нагрузка от бетонной стяжки для него слишком велика. Как правило, это деревянное перекрытие по лагам.

Бывает, что тяжёлую бетонную стяжку для тёплых полов делают и по деревянному перекрытию. Однако для этого оно должно иметь значительную несущую способность, мощные балки и настил. Это дорого и нерационально

• Тёплые полы необходимо устроить в кратчайшие сроки. Только набора стяжкой необходимой прочности придётся ждать три недели, общий срок устройства «стяжечного» пола — месяц и более. В то же время «сухую конструкцию» тёплого водяного пола можно сделать за одну рабочую смену и в тот же день запустить отопление.

Смонтировать и подключить тёплый пол без стяжки можно в кратчайшие сроки

• Отсутствие возможности проводить «грязные» работы по укладке цементно-песчаной стяжки в условиях реконструкции или ремонта. Например, в одном из помещений необходимо делать тёплый пол, а единственный проход в него лежит через комнаты, где сделана чистовая отделка и уложен на пол паркет.

Существует немало технологий устройства сухой конструкции тёплого пола без стяжки, опишем те из них, которые несложно выполнить самостоятельно:

Тёплый пол с расположением труб между балками

Рассмотрим, как сделать водяной тёплый пол по деревянному перекрытию, не увеличивая его толщину. Для этого трубы с циркулирующим по ним теплоносителем необходимо «спрятать» в пространство между балками каркаса перекрытия. Перекрытие должно иметь обшивку, которая закреплена к балкам снизу либо лежит на брусках, прибитых к балкам сбоку. Неважно, как она сделана, главное, что на обшивку можно положить утеплитель. Кстати, следует не забыть расстелить под ним пароизоляционную плёнку. Тип и жёсткость утеплителя не имеет значения, ведь нагрузка на него отсутствует. Это может быть любой лёгкий материал: минеральная вата, распушенная целлюлоза (эковата), пенопласт и т.д. Чем толще будет слой утеплителя, тем меньше тепла уйдёт вниз и больше вверх, в обогреваемое помещение. В перекрытии первого этажа без подвала рекомендуем уложить не менее 20 см теплоизоляционного материала, в межэтажном — 10 см.

Всё, описанное выше — стандартная конструкция межэтажного перекрытия. Теперь собственно о тёплом поле:

• Над утеплителем следует расстелить строительную фольгу, а ещё лучше — фольгированный пенополиэтилен. Отражающей стороной вверх.

• Трубы водяного тёплого пола укладываются над отражающим материалом, но их необходимо фиксировать, чтобы они не смещались от температурных расширений. Проще всего крепить на деревянные балки, неплохо набить ниже труб рейку — удобнее работать и надёжнее фиксация. Желательно использовать специальный крепёж для труб к дереву. Если найти такой не удастся, можно взять пластиковый П-образный крепёж под шурупы либо полимерные хомуты, какими электрики скручивают жгуты проводов. Стальную проволоку использовать не стоит. Для прокладки трубы параллельно лагам подходит схема «змейкой», в этом случае петли поворотов пропускают через балки, просверливая в них отверстия.

Из показанных схем укладки водяных тёплых полов не все хороши для лёгких конструкций. Лучше всего подойдут варианты «змейки»

• Подключают контур тёплого пола к коллектору отопления. Как это сделать — тема для отдельной статьи.

• Настилают покрытие — доски пола либо листовой материал (фанера, ОСП). Готово.

Реечный пол с теплоотражающими пластинами по балкам и сплошному основанию

Можно расположить трубы над балками, если нет желания или возможности крепить их в межбалочном пространстве. Поперёк балок с шагом, на котором должны быть уложены трубы по схеме «змейка», укладывают доски (лаги). На доски крепят специальные теплоотражающие пластины, в которых выштампована канавка, соответствующая диаметру трубы. Как правило, пластины изготавливают из оцинкованной стали. Трубы укладывают в канавки, дополнительно крепить их не нужно. На доски настилают покрытие пола — доски пола или плитный (листовой) материал. Реечный пол можно устроить не только по балкам, но и по сплошному основанию.

Если в качестве покрытия выбрана половая доска, теплоотражающие пластины необходимо крепить шурупами к рейкам. Если этого не делать, покрытие должно быть плавающим

Реечная настильная конструкция по сплошному деревянному основанию

Опишем вариант лёгкого пола по деревянному перекрытию, когда оно уже полностью готово, имеет покрытие, разбирать которое нет смысла. То есть мы имеем не открытые балки, а ровное слабонесущее основание. Для устройства реечной настильной конструкции застилаем основание фольгой или фольгированным пенополиэтиленом. Набиваем сверху доски (лаги) на том же расстоянии, на котором будем размещать трубы. Укладываем трубы, крепим их к основанию. Настилаем на лаги покрытие. Такое решение подойдёт, если основанием служат доски, фанера ДСП, ОСП. Не подойдёт — если ГВЛ.

Простая реечная настильная конструкция — справа на иллюстрации

Безреечная настильная конструкция для сплошных оснований

Безреечная настильная конструкция делается очень быстро по любому ровному сплошному основанию, в том числе по бетонной стяжке. К основанию пола приклеивают плиты жёсткого утеплителя (экстудированный пенополистирол, жёсткая минвата), в которых предварительно вырезаны пазы для прокладки труб с теплоносителем. Трубы укладывают в пазы, их концы заводят в распределительный шкаф и подключают к гребёнкам. На плиты утеплителя безреечного настила можно уложить только плавающие полы. Это может быть ламинат или паркетная доска, под которыми нужно не забыть разместить подложку.
Если под руками нет специальных плит с пазами, можно использовать гладкие плиты любого жёсткого утеплителя, а пазы вырезать вручную. В минвате и пенополистироле ножом, в пеностекле — «болгаркой». Нужно только следить, чтобы канавки по сечению соответствовали трубам, те должны входить в пазы с небольшим усилием. По плитам можно положить фольгу либо стальные теплоотражающие пластины.

Обычный пенопласт максимальной плотности, стальные теплоотражающие пластины, втопленные в их пазы трубы отопления. Пол почти готов, осталось уложить ламинат

Жёсткая безреечная настильная конструкция для любых оснований

Жёсткая безреечная настильная конструкция похожа на описанную в предыдущем разделе с той разницей, что в качестве теплоизоляционных плит используется более прочный и жёсткий материал: ДСП, ОСП или МДФ. Как правило, это профилированные панели с пазом для труб и замком для взаимного соединения при укладке. Панели могут иметь фольгированное покрытие либо на них кладут теплоотражающие стальные панели. Твёрдые панели можно укладывать как на сплошное основание, так и на балки, лаги. Крепить их необязательно, покрытие плавающее.

Жёсткие панели можно стелить на любое основание

Описанные нами типы водяного тёплого пола без стяжки — не единственные, возможны различные варианты. Вы можете придумать собственную конструкцию, нужно лишь обеспечить хорошую теплоизоляцию снизу, опору для покрытия пола сверху и надёжно зафиксировать трубы отопления.

Электрический тёплый пол без стяжки

С электрическим тёплым полом всё гораздо проще. Инфракрасную плёнку, отлично подходящую под плавающие полы, вообще невозможно уложить в стяжку. Что касается греющего кабеля, то его, как правило, используют в помещениях, где планируется укладка керамической плитки на пол. И кабель (или греющий мат) гораздо проще уложить в слой плиточного клея, чем возиться с бетоном. Нужно помнить, что основание под электрическим тёплым полом во избежание теплопотерь также должно быть хорошо теплоизолировано.

Кабель электрического тёплого пола без проблем помещается в слой плиточного клея

Напоследок скажем, что, теоретически, собрать конструкцию реечного или настильного тёплого пола и уложить трубы вполне можно своими силами. Нет особых проблем и в монтаже элементов электрического обогрева. А вот что касается подключения контура водяного тёплого пола к коллектору или коммутация электрических систем — эти ответственные работы должны выполнять профессионалы.

Видео: монтаж фольгированной системы водяного теплого пола

Показан процесс устройства настильного пола вместе с запуском отопления в помещении площадью 12 м2 за одну рабочую смену.

Понравилась статья? Поделитесь с друзьями:

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

1. Толщину стяжки под и над греющим кабелем.
2. Выбор способа монтажа стяжки.
3. Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

• Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
• Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

1. Толщина кабеля.
2. Тип полов.
3. Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

• Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
  Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
• Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
  Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
• Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

1. Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
2. Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

1. Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
   Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
2. Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
3. Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

1. Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
2. Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

WarmFloor Pro | Быстро устанавливаемый бетонный пол

Чтобы загрузить нашу официальную брошюру по теплоизоляционным полам WarmFloor Pro (включая пошаговое руководство по установке), нажмите здесь Загрузить брошюру WarmFloor Pro или на изображение выше.

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы.Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

• Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
• Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

• Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

• Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

• Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

• Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

• Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.

• Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

Как сделать торт на водяной теплой стяжке пола из бетона

Практически все жилые дома можно оборудовать теплым водяным полом. Но особенно здания будут иметь влияние на характеристики этого типа отопительных приборов. Самое главное придерживаться технологии, иметь в наличии полный перечень материалов для монтажа, а также выбрать оптимальный вариант системы, который будет использован для получения желаемого результата.

Подбор системы

В зависимости от конкретных условий должна выбираться технология монтажа теплого пола.Это будет иметь влияние балок перекрытия, его состояние и тип, требования к основанию перекрытия, режим работы создаваемого в процессе нагружения и многое другое. Имеются основные системы, позволяющие воде прогреть пол в помещении:

1. Устройство стяжки водяного пола.
2. Система «Настильная».
3. деревянная система.

Особое внимание следует уделить бетонной стяжке, так как она все чаще применяется в реальности. Если взять качество обогрева, то и здесь он лучше используется и эффективнее в работе.Можно даже сказать, что качественно выполненная растушевка может остыть в течение трех дней после полной теплой базы. Даже при отключении электроэнергии или подаче охлаждающей жидкости. Тепло еще через несколько дней передастся человеку.

На тех участках, которые не могут себе позволить сделать бетонную стяжку, используйте две другие, имеющие свои положительные стороны и определенные недостатки при использовании.

Типы устройств с бетонной стяжкой

Когда выбор пал на устройство теплого водяного пола с бетонной стяжкой, следует помнить, что существует всего три основных типа, которые определяются в зависимости от того, каковы контуры отопления. помещается в общий «пирог» пол.В некоторых случаях, помимо полной заливки основания бетонным раствором, может применяться сухая засыпка (чаще всего керамзитом), чтобы снизить общую нагрузку на перекрытие.

Тип «А». Этот тип теплого пола самый простой и менее требовательный к работе. На плите укладывается изоляционный слой, производится укладка из полиэтиленовой пленки. Далее система отопления трубопровода Теплый водяной пол укладывается прямо в бетонную стяжку. Остается только дождаться времени до полного высыхания поверхности, чтобы произвести чистовую отделку террасной доски.

Тип «Б». Особенность здесь в том, что в какой отопительной трубе проложен слой утеплителя, имеются соответствующие гнезда. После этого настил из алюминиевой плиты с гидроизоляционным слоем, поверх полученного «пирога» заливается бетонный раствор.

Тип «С». Раствор разлили в два слоя. В первой, расположенной ближе к дну, расположена труба отопления, затем проходит разделительный слой. Над последним изготовлено еще одно литье для прочной конструкции.

Конкретный вариант устройства теплого пола с бетонной стяжкой будет зависеть от определенных условий, используемых материалов и требований.

Материалы и инструмент

Система теплого пола с бетонной стяжкой требует приобретения определенного набора материалов для работы. Со стяжкой и все понятно, что можно приготовить раствор самостоятельно, либо купить готовую смесь, которую разводят определенным количеством воды. Самое главное придерживаться технологии и точного дозирования, чтобы получить качественную заливку. Большая часть материала требуется для теплого водяного пола, в том числе:

1. Котел для нагрева теплоносителя.
2. Арматура, сотрудники эффективное направление прокладки от котла по всей длине теплого пола. Кроме того, они необходимы для подключения всех компонентов вместе, а также к коллектору.
3. шаровые краны, нагнетательный насос. Их можно приобрести индивидуально, но чаще всего они являются основным оборудованием приобретаемого котла.
4. Коллекторная группа вместе с отсеком.
5. Сразу выбирается материал трубок, из которых в будущем будет укладываться бетонная стяжка.

   Автоматизированная система управления теплым полом

Что касается труб, то наиболее эффективными являются трубы из сшитого полиэтилена. Все остальные варианты либо уступают по качеству, либо существенно дороже, что не всегда начинается весело строителей. Их выбор, диаметр, длина и другие параметры подбираются индивидуально, исходя из предназначения теплого пола можно рассчитать или онлайн-калькулятор водяного теплого пола.

Подготовительный этап

На начальных этапах работ по устройству теплого пола на бетонном фундаменте необходимо провести ряд действий, которые будут очень важны на дальнейших этапах.вся система рассчитана на конкретное помещение, количество элементов и комплектующих. Важна заданная мощность котла. Он не должен работать на износ при максимальных настройках и иметь небольшой запас. Только в этом случае он может служить долго.

Температуру, заданную системой, необходимо поддерживать, достигать и создавать условия при устройстве теплого водяного пола. Исходя из параметров помещения, будут определены участки с наибольшими потерями тепла. Их можно наилучшим образом обустроить, поставить новые окна и двери, принять другие меры.Но все же внешние стены комнаты будут терять больше тепла, чем остальная часть. В этом случае главное правильно выбрать схему разводки трубопровода, а также хорошо разложенные трубы выставленной ступени.

Мощность пола немного увеличивается в следующих случаях:

• Расположение помещения на первом этаже, а также на последнем этаже дома.
• Использование определенных напольных покрытий в виде плит из мрамора или гранита значительной толщины. Некоторые материалы для настила пола имеют повышенные показатели теплоемкости, что касается и всей системы повышенной мощности.
• Большое количество окон в комнате. К ним относятся террасы, балкон, эркер.
• Внутренние стены имеют небольшую толщину.

В любом случае лучше полностью избавиться от напольного покрытия, ранее находившегося в помещении, а также от возможности демонтажа старой стяжки. Цоколь под теплый пол необходимо выровнять по максимуму. Допускается перепад высот, но не более 10 мм. Если ошибка очень большая, лучше подумать о дополнительных вариантах связи до всех остальных работ.В противном случае встречается такой дефект пола, как проветривание всей системы.

Аппараты «Пирог»

, чтобы бетонная стяжка для теплого водяного пола была качественной, необходимо выстраивать все остальные слои последовательно и не отходя от технологии.

После этого, когда поверхность основания готова к дальнейшим действиям, укладывается изоляционный слой. Его основное предназначение — сохранение тепла и перенаправление его в обратную сторону, то есть напольное покрытие и дальше в комнату.При выборе материала утеплителя ориентируется на максимальную толщину. Все будет зависеть от условий в комнате, ее положения относительно дома начального уровня, а также плит. Минимальный слой стяжки должен составлять 3 см. Важное значение имеет плотность материала, минимум 35 килограмм на квадратный метр. Популярные такие материалы, как полистирол или пеноплекс. В готовых матах, специально разработанных для устройства теплого водяного пола, уже есть встроенные прорези, где можно разместить все элементы трубопровода с выбранным шагом.Монтаж в этом случае будет осуществляться намного быстрее и проще. Если тепловая нагрузка увеличивается, следует рассмотреть возможность увеличения толщины изоляционного слоя.

Обязательно прочтите, как правильно выбрать основание для пола.

По всему периметру стен к заслонке прикреплена лента, предназначенная для компенсации теплового расширения стяжек при дальнейшей работе системы теплого пола. После утеплителя слой обшивки, выполненный из укладки полиэтиленовой пленки, служит дополнительным гидроизоляционным слоем.

Нельзя забывать и о слое армирования. Его помимо основного назначения можно использовать для крепления труб, если нет специального крепежа. Уложенные компенсаторы должны быть надежно защищены. Чаще всего в этом случае используют гофрированную трубу. Важно не забывать, что для больших площадей и стыков между комнатами делают компенсационные швы.

Выбор схемы трубопроводов

Трубы нельзя укладывать на поверхность непосредственно перед стяжкой.Чаще всего используются специальные схемы, известные как «улитка» или «змейка». Кроме того, существует комбинация этих опций для достижения максимальной эффективности теплопередачи от системы теплого пола.

Важно рассчитать количество трубок, которое необходимо для выполнения установки. Примерно на каждый квадратный метр требуется около 5 метров трубы, если шаг укладки 20 см. в настоящее время имеется большое количество компьютерных программ, позволяющих проектировать любой вариант контура для всей схемы.Для большой площади пола лучше всего иметь несколько контуров, чтобы теплый воздух от пола был максимально высоким и равномерным по всей площади. В этом случае чаще всего используется схема «улитка». Здесь чередуются друг с другом противоположные системные потоки (горячий и холодный).

тест

Когда все подготовлено для заливки бетонной стяжки, проверьте эффективность систем теплого пола, а также правильность соединения всех компонентов между собой. Это так называемые гидравлические испытания.Этап очень важен для начинающих строителей, когда нет должного опыта работы.

Давление в системе повышается постепенно. Герметичная трубка должна быть отличной. Если все идет хорошо, запустите максимальное давление, которое также необходимо поддерживать во всей системе теплого водяного пола. При обнаружении недостатков в работе они должны одновременно устранить неисправность. Может потребоваться замена всех отдельных участков трубопровода до следующего этапа. Можно не полениться, так как все эти ошибки обнаруживаются в процессе эксплуатации системы, и придется демонтировать площадку пола и стяжки для ремонта.

стяжка

Последний этап устройства водяного теплого пола со стяжкой — заливка раствора и его распределение по всей поверхности. Стоит помнить о минимальной толщине стяжки, которая должна составлять около 3-10 см. Проложите трубопроводную систему на уровне. При необходимости для получения максимально ровной поверхности производится установка маяков на участке в помещении после прокладки труб. В дальнейшем будет распространяться только решение, обычно использующее.

Время высыхания бетонной стяжки составляет около 4 недель.Систему водяного теплого пола проводить нельзя. Систему можно запускать после полного периода высыхания. Нагрев должен быть равномерным. Показатели максимального уровня температуры следует учитывать не ранее, чем на третьи сутки.

Результат будет покрывать только поверхность выбранного напольного покрытия. Это может быть не только популярная у большинства строителей керамическая плитка, но и ламинат, паркет или линолеум.

Если вы полностью соблюдаете технологию устройства теплого пола с бетонной стяжкой, вы в конечном итоге получите действительно качественную систему, способную нагреть воздух в помещении на желаемом уровне.При этом существенно удешевить отопление и создать комфортные условия для проживания в помещении.

Видео:

Видео:

Видео:

Видео:

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах.Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами напольных покрытий?

Независимо от того, какой у вас вопрос о теплых полах, вы можете найти ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте, что вы потратите более 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле ² .

Только материалы:

• Электрический мат = от 35 до 80 фунтов за м ²
• Электрический в стяжке = от 20 до 90 фунтов за м ²
• Теплая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
• Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
• Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

• Электрический коврик = от 70 до 120 фунтов стерлингов за м ²
• Электрический настил = от 60 до 110 фунтов стерлингов за м ²
• Горячая вода, первые 20 мес ² = от 120 до 160 фунтов стерлингов за м ²
• Горячая вода, последующие м ² = от 45 до 95 фунтов за м ²
• Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому со временем расходы на отопление должны быть снижены.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Полы с подогревом теплой воды

Системы теплой воды предполагают закопание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для расширения или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая напольная система ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с водяным подогревом

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , и Стены и пол

Мокрый пол против сухого пола системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для комнат на первом этаже и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, в то время как решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см с панелями, которые можно просто соединить. а затем установили между балками на месте.

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого запаздывания необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или подумайте о конструкционных деревянных плитах, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они перестанут существовать, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплых полов могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и равномерное распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, платы и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее об отоплении:

Теплый пол: советы по выбору новой системы

Можно подумать, что пол с подогревом — это что-то вроде роскоши — просто предложить теплый пол под ногами.Однако это гораздо практичнее. Это эффективный метод обогрева помещений, который устраняет точки холода и является более энергоэффективным.

Установка полов с подогревом (UFH) — большая работа, но одно из преимуществ ее выбора при самостоятельной постройке или пристройке состоит в том, что вы можете учесть ее в своей сборке, что делает работу намного проще и менее разрушительной, чем попытки переоборудовать его в существующую собственность.

Наше руководство для начинающих по напольному отоплению посвящено влажному UFH, который использует систему центрального отопления вашего дома, и подробно рассматривает плюсы и минусы этих систем, способы их установки и то, что вам нужно учитывать при построении. и, что очень важно, сколько вы можете рассчитывать заплатить.

Что такое «теплые полы»?

Под полом с подогревом подразумевается установка системы (из труб или проводов) в пол. Пол, по сути, становится всем радиатором, обогревающим комнату.

Он обогревает комнату с нуля и предлагает повышенный уровень комфорта, а также меньшую нагрузку на ваш котел, чем традиционная радиаторная система. Это связано с тем, что полы с подогревом имеют более низкую рабочую температуру (около 40 ° C), чем радиаторная система, которая обычно работает при температуре около 65 ° C.

Полы с подогревом действительно хорошо работают с возобновляемыми технологиями, такими как тепловые насосы, которые имеют низкий расход.

Какой тип теплого пола лучше всего?

Существует два основных типа полов с подогревом:

В общих чертах, система влажных полов состоит из труб, наполненных теплой водой и питаемых от бойлера или теплового насоса, скрытых в полу и обычно встроенных в стяжку пола. .

Это лучший тип теплых полов для тех, кто строит с нуля и / или планирует систему для всего дома.

Электрический теплый пол зачастую дешевле и проще в установке, чем влажный теплый пол. Однако эксплуатационные расходы могут быть в три раза выше.

Часто рекомендуется установить электрические полы с подогревом в небольшом отдельном помещении, таком как ванная или ванная комната, где может быть трудно установить влажный пол с подогревом.

Одно из наиболее распространенных и наихудших применений электрических полов с подогревом — это зимний сад. Обычно эти помещения нуждаются в большом количестве тепла и используются в течение относительно долгого времени в течение дня (по сравнению с ванной).

Тогда эксплуатационные расходы становятся ключевой проблемой, и дополнительные проблемы и расходы, связанные с влажной системой, вполне окупаются.

Если вы выбираете систему теплого пола для всего дома, в каждую комнату будут выходить отдельные трубы. Это позволяет вам контролировать, когда и как долго эти комнаты или «зоны» будут отапливаться, избавляя вас от необходимости обогревать незанятые помещения.

Каковы преимущества теплых полов?

• Уменьшает холодные пятна на больших площадях.
• Работают при более низкой температуре, чем радиаторы, что означает, что UFH более энергоэффективен.
• Совместим со многими типами полов.
• Устраняет необходимость в радиаторах, занимающих мало места.
• Безопаснее для детей и лучше для качества воздуха в помещении.

Каковы недостатки теплого пола?

• Полы с подогревом дороже в установке, чем сопоставимые радиаторные системы — обычно они стоят на 20-50% дороже.
• Время установки может быть больше, особенно с влажным UFH. Даже электрические полы с подогревом могут потребовать работы по самовыравниванию перед установкой.
• При модернизации полов с подогревом необходимо учитывать изменение высоты пола. Это может потребовать дополнительных работ по выкопке пола под ровный профиль.

Могу ли я установить теплый пол в моем существующем доме?

Хотя пол с подогревом лучше всего установить во время строительства, вы можете установить его в уже существующем доме, но вам нужно будет выбрать вариант с низким профилем.

Низкопрофильные системы обычно имеют трубы меньшего диаметра и работают при более высоких температурах. Это означает, что пол будет нагреваться и остывать намного быстрее, чем обычный теплый пол.

Если теплые полы добавляются к существующей радиаторной системе, тогда потребуется другая система управления. К счастью, беспроводные термостаты (некоторыми из которых можно управлять с помощью приложения для телефона) значительно упрощают установку.

( ПОДРОБНЕЕ: Как модернизировать полы с подогревом)

Дорого ли установка теплого пола?

Стоимость полов с подогревом составляет примерно от 20 фунтов стерлингов / м2 до 40 фунтов стерлингов / м2 установленного .Эти цифры будут варьироваться в зависимости от размера собственности, количества отопления, которое необходимо зданию, и от того, новое ли это строительство, реконструкция или переоборудование.

Может ли теплый пол заменить радиаторы?

Потенциально да, но это будет зависеть от собственности, от комнаты к комнате, в зависимости от теплопотерь и от того, превышает ли мощность системы теплого пола этот показатель потерь.

Радиаторы дешевле купить, они хорошо изучены, и есть огромный выбор, когда речь идет о размере, стиле и установщиках, но они менее эффективны и занимают площадь.Возможно, самая большая проблема заключается в том, что в больших помещениях они могут создавать разницу температур до 4 ° C по всей комнате.

Система «теплый пол» также обеспечивает снижение энергопотребления на 15% по сравнению с радиаторной системой, что трудно игнорировать.

Что дешевле: радиаторы или теплые полы?

Хотя теплые полы имеют более высокие начальные затраты, чем радиаторы, пусть это вас не смущает. Эксплуатационные расходы, как правило, намного ниже для UFH, чем для радиаторов.Стоит также отметить, что системы напольного отопления имеют срок службы более 50 лет, в то время как средний радиатор прослужит всего 8-12 лет, прежде чем станет неэффективным.

Какая толщина стяжки нужна для системы теплого пола?

Толщина стяжки пола в процессе укладки будет иметь решающее значение. Толщина стяжки, в которую входят теплые влажные трубы, существенно повлияет на использование системы.

Толстая стяжка дает больше времени реакции (время, необходимое для разогрева и остывания), тогда как тонкая стяжка дает более быстрое время реакции.

• Если трубы размещены в бетонной плите перекрытия (иногда бывает в новых домах), она должна быть толщиной 150 мм. и давать время реакции. более четырех часов. В этой ситуации лучше всего использовать систему в течение всего дня при более низкой температуре в помещении, скажем, 15 ° C или 16 ° C, чтобы обеспечить фоновый обогрев всего дома.Подогрев, например дровяной печью, является хорошей идеей в занятых помещениях.
• Стандартная цементная стяжка из песка и обычно имеет толщину от 65 до 75 мм , а для обогрева полов с подогревом может потребоваться более двух часов. комнату или остыть. Эта ситуация может хорошо подходить для помещений, где мы проводим много времени, таких как гостиная или кухня, но может быть менее приемлемой для гостевой спальни
• С более тонкими стяжками мы можем ожидать толщину от 35 мм до 40 мм и время реакции от 30 до 40 минут — система может работать аналогично радиаторной системе.Стяжки Flow обеспечивают лучшую теплопроводность, чем песок и цемент, а их тонкость и легкость означает, что они подходят как для ремонта, так и для новостроек. предполагается использование системы теплых полов.

  ( БОЛЬШЕ: Установка подогрева полов)

  Поднимет ли теплый пол мой существующий профиль пола?

  Полы с подогревом обычно повышают профиль пола.Его величина будет зависеть от ряда факторов, таких как количество изоляции, которое вам нужно добавить, размер трубы, а также необходимость стяжки и отделки пола.

  Однако есть некоторые продукты, которые «врезаются» в существующую стяжку, и в этом случае не будет никакой дополнительной заделки, кроме окончательной отделки пола.

  Какие типы полов совместимы с подогревом?

  Поговорите со своим UFH Designer

  Рекомендуется сообщить проектировщику системы теплого пола, какой тип пола вы используете, чтобы можно было правильно определить схему расположения труб.

  Существует мнение, что полы с подогревом можно использовать только с плиточным или каменным полом, и хотя это правда, что он хорошо работает с твердыми полами, из этого не следует, что использование других напольных покрытий исключено.

  Древесина, например, считается прекрасной, если она представляет собой спроектированную древесину тонкого профиля (12 мм или 15 мм). Конструкционная древесина выдерживает перепады температуры и практически не влияет на тепловую мощность. Никогда не используйте пол из массивной древесины с полом с подогревом, так как он не выдерживает перепадов температуры, может деформироваться и серьезно повредиться.

  Раньше ковер считался запрещенным, но Фонд Carpet Foundation провел исследование совместно с Ассоциацией производителей систем обогрева пола, показав, что ковер и подложка с тепловым сопротивлением менее 2,5 тог не оказывают значительного воздействия. по эффективности. По данным Carpet Foundation, типичный ковер с 80% шерсти и 20% нейлона со стандартной подложкой будет иметь значение вязкости от 1,0 до 2,2.

  ( БОЛЬШЕ : Типы полов )

  На пол с подогревом можно положить коврик, но это повлияет на тепловую мощность.Если вы планируете разместить в комнате коврик или мебель, то лучше всего спроектировать трубы так, чтобы они располагались намного ближе друг к другу, примерно на 100 мм, чтобы оставалась достаточная длина, выходящая на свободную поверхность.

  Система подогрева пола

  Легко контролировать систему подогрева пола и отгораживать определенные области, как это видно при установке JK Heating. (Изображение предоставлено: JK Heating)

  Элементы управления системой теплого пола состоят из двух основных частей:

  • Цифровое управление зоной, которое будет использоваться для определения температуры в каждой комнате / зоне
  • Коллекторы и клапаны, которыми управляет зона управления

  Зональный регулятор будет размещен там, где домовладелец может внести изменения, а коллекторы теплого пола будут размещены в стороне — под лестницей или в шкафу — так, чтобы они не бросались в глаза.

  Регулярного обслуживания полов с подогревом не существует, но если что-то пойдет не так, как правило, это будет связано с системами управления отоплением, а не с самой системой.

  ( БОЛЬШЕ : Коллекторы теплого пола)

  Выбор правильного поставщика теплых полов

  В конечном итоге эффективность и успех системы теплого пола будет зависеть от качества и дизайна. Выбор поставщика, который предлагает хорошие дизайнерские услуги и последующий уход, очень важен.Часто для этого лучше всего подойдет специализированная компания по производству теплых полов.

  Если проект неправильный, то маловероятно, что домовладелец узнает об этом, пока не проживет в доме весь отопительный сезон — к этому времени может быть уже слишком поздно.

  Наконец, если вы решите объединить теплый пол с тепловым насосом с воздушным или наземным тепловым насосом, рекомендуется выбрать одну компанию, занимающуюся поставкой и установкой. Обе системы являются сложными, и заставить всю систему отопления работать в идеальной гармонии может быть непросто.

  Укладка плитки на полы с подогревом — Системы горячего водоснабжения

  5 февраля 2016

  A — Бетонное основание
  B — DPM
  C — Изоляция
  D — Трубы отопления
  E — Стяжки
  F — Загрунтовать в соответствии с типом используемой стяжки
  G Нанесите клей (выбирается в зависимости от типа плитки)
  H — Уложите плитки
  I — Залейте все швы

  1а.Системы горячего водоснабжения — в стяжке

  Они состоят из ряда труб, встроенных в предварительно уложенную стяжку, часто на основе сульфата кальция из-за его характеристик текучести. Подготовка поверхности и грунтовка перед укладкой плитки такие же, как и для стяжек без теплого пола. Перед выполнением любой укладки плитки должны быть выполнены следующие критерии:

  1. Стяжку необходимо оставить на минимальное время отверждения перед включением отопления (обычно это 21 день для песчано-цементных стяжек и 7 дней для стяжек из сульфата кальция).
  2. Полы с подогревом должны быть полностью сданы в эксплуатацию и испытаны. Это не простое испытание под давлением, это должен быть полный нагрев и охлаждение системы. Обычно это 7-дневный цикл. Только так можно будет выявить слабые места стяжки.
  3. Все деформационные швы должны быть идентифицированы и выполнены при укладке плитки. Движение стяжки при изменении температуры является основной причиной разрушения плиточного пола, поэтому необходимость в деформационных швах чрезвычайно важна. Деформационные швы должны присутствовать между всеми различными зонами обогрева, дверными порогами, бортиками и периметрами.
  4. Традиционные черновые полы на цементной основе и стяжки из сульфата кальция должны быть проверены на уровень влажности и подтверждены с помощью гигрометра для волос на предмет относительной влажности 75% или менее. Запатентованные стяжки на основе цемента могут затвердевать и сохнуть с разной скоростью, поэтому всегда уточняйте у производителя.
  5. Выбранные клеи и растворы должны быть гибкими.
  6. Не запускайте нагревание при высоких температурах, так как это приведет к высыханию клея и затирки, что приведет к растрескиванию и поднятию. Во время укладки плитки включите отопление на «пониженной» температуре — это означает, что температура пола должна быть не выше 15 ^o C.
  7. После укладки плитки и затирки температура должна оставаться неизменной в течение минимум 7 дней. По истечении этого времени теплый пол можно медленно довести до полной рабочей температуры. Рекомендуется повышение максимальной температуры воды на 5 ^o C в день.

  1b, Системы горячего водоснабжения — закреплены в предварительно сформированных изоляционных панелях

  Эта популярная альтернативная система устраняет необходимость в стяжке за счет использования предварительно вырезанных каналов в изоляционной панели для размещения труб теплой воды.Эта система обеспечивает вариант легкого основания, на которое можно укладывать плитку напрямую. Часто поверхность изоляционной панели может быть облицована алюминиевой фольгой, чтобы помочь распределить тепло. Перед началом укладки плитки должны быть выполнены следующие условия:

  1. Все предварительно формованные панели пола должны быть прочно прикреплены к основанию, быть прочными и прочными, не подвергаться движению. Всегда обращайтесь к инструкциям производителя по установке.
  2. Пол с подогревом должен быть полностью сдан в эксплуатацию и испытан под давлением перед укладкой плитки, чтобы убедиться в отсутствии утечек.
  3. После размещения водопроводных труб и в течение 24 часов до укладки плитки рекомендуется очистить все панели и обеспечить их удаление пыли. Мы рекомендуем загрунтовать всю поверхность панелей аккуратным слоем UltraTileFix ProPrimer, включая установленные трубы отопления и полости, в которых нет трубопроводов.
  4. После полного отверждения грунтовки можно начинать укладку плитки с помощью клея S1 или S2. Убедитесь, что все полости внутри панелей сначала заполнены клеем, используя шпатель с гладкими краями.Это обеспечит ровную поверхность панели перед окончательным нанесением того же выбранного клея зубчатым шпателем до необходимой толщины слоя.
  5. Следуйте тем же инструкциям, что и в 1а. Вл. и Vll. для отверждения клеев и растворов и эксплуатации полов с подогревом.

  A — Основание
  B — Нанесите DPM, если требуется, на вновь уложенные стяжки
  C — Клей, как указано производителем теплого пола
  D — Предварительно сформированные панели для теплого пола
  E — Загрунтовать с использованием UltraTileFix ProPrimer
  F — Нанесите клей S1 или S2
  G — Уложите плитку
  H — Залейте раствор гибкой затиркой

  Существуют различные производители теплых полов, включая Warmup, которые предлагают ряд систем разных типов, включая Sticky Mat и Total-16.Мы рекомендуем всегда руководствоваться инструкциями производителя при установке теплого пола.

  Посетите warmup.co.uk, чтобы загрузить технические руководства по Warmup.

  Преимущества электрического теплого пола с подогревом

  После того, как вы узнали о многих преимуществах теплого пола (UFH), ваша следующая дилемма, однако, заключается в том, какую систему выбрать; (Тепло Водяной теплый пол или (B) электрический теплый пол? В этой статье освещаются преимущества электрических полов. отопление над тёплым водяным полом с подогревом.

  Получите цены на комплекты в нашем интернет-магазине

  (1) Простота установки

  (A) Новые стяжные полы


  Как электрические, так и теплые полы с подогревом очень дешевы и просты в установке внутри / на новых стяжках полов.

  • UFH для воды — Трубы для теплой воды обычно укладываются поверх изоляции, а сверху заливается стяжка.
  • Electric UFH — электрические маты для подогрева пола укладываются поверх стяжки прямо под окончательное напольное покрытие.Это позволяет ему быстрее прогреваться.

  (B) Существующий бетонный пол

  • Вода UFH: водяные полы с подогревом часто трудно установить в ремонт, так как бетонные полы часто уже разложены, поэтому вам нужно построить фальшпол для размещения труб. Это требует много времени и средств.
  • Электрический UFH: Электрический пол с подогревом невероятно прост, поскольку он просто укладывается под новое напольное покрытие.

  (C) Подвесные деревянные полы

  • UFH с электроприводом: нагревательный мат устанавливается поверх половиц.Финишное напольное покрытие обычно устанавливается прямо над ним. Это так же просто, как установка на ровный пол.
  • UFH с водой: водяные полы с подогревом требуют больше времени, если у вас подвесные деревянные полы, потому что:
  1. На каждой балке необходимо сделать выемку, чтобы пропустить трубопровод.

  2. Для передачи тепла через деревянный пол необходимо использовать дорогие диффузионные пластины.

  3. Сложнее работать с неглубоким полом (например, ходить по балкам).



  (2) Время прогрева

  (A) Наливные полы:


  • UFH для воды: Трубы водяного теплого пола заглублены в стяжку толщиной 75-90 мм. Хотя стяжка относительно хороший проводник тепла, трубам водяного теплого пола требуется время, чтобы нагреть стяжку перед укладкой. комнату можно отапливать.
  • Электрический UFH: Тонкий слой изоляции укладывается поверх бетонного пола, а нагревательный мат кладется прямо на него.Поскольку тепло должно проходить только через напольное покрытие, время прогрева очень быстрое.

  (B) Полы подвесные деревянные:


  • UFH для воды: Древесина не является хорошим проводником тепла, поэтому трубы водяного теплого пола необходимо прокладывать под деревянным полом. полы это ограничивает выбор напольного покрытия. Хорошо, если напольное покрытие будет выложено плиткой или деревянными досками. быть последним покрытием. Однако он не подходит для толстых ковров или плавающих ламинатных / деревянных полов.
  • Электрический UFH: Поскольку электрические полы с подогревом устанавливаются поверх деревянных полов, у вас гораздо больше свободы при выборе окончательного варианта. напольное покрытие.







  (3) Стоимость установки

  В новостройке: Стоимость материалов для электрического и водяного теплого пола часто очень похожа. Наиболее экономически выгодным местом для установки теплого водяного пола является новый бетонный пол.Во всех других сценариях установка электрического теплого пола обычно намного проще и дешевле.

  В ремонте: с электрическими полами с подогревом, все варианты монтажа очень быстро и легко. Самыми легкими и быстрыми способами укладки напольных покрытий под них являются плавающие деревянные полы или ковры. Плитка занимает немного больше времени, и самые длинные из них — это полы Amtico или Karndean, так как циновки должны быть покрыты. самовыравнивающейся смесью.

  (4) Место для шкафа

  • Электрический UFH: коллекторы не требуются для систем электрического теплого пола.
  • UFH для воды: Для систем водяного теплого пола требуется коллектор на каждом этаже. даже будет несколько коллекторов на каждом этаже. Это, очевидно, занимает ценное пространство, которое вы могли бы лучше использовать.




  (5) Высота пола при дооснащении

  При модернизации водяного теплого пола поверх существующего бетонного пола необходимо построить фальшивый деревянный пол для размещения труб. Повышая высоту пола, вы сталкиваетесь с целым рядом проблем, таких как высота дверей, буфеты, кухонные гарнитуры, электрические розетки и т. Д.Поскольку электрические полы с подогревом настолько тонкие, они не влияют на высоту пола, что позволяет избежать всех этих проблем.




  (6) Без бойлера

  • Стоимость установки нового котла может легко составить 3000 фунтов стерлингов и более. Переходя на полностью электрическую систему, вы можете сэкономить все эти деньги.
  • В новостройке нет необходимости прокладывать газовую трубу к дому от уличного газопровода, экономя деньги.
  • Текущее обслуживание и ремонт котлов может стоить сотни фунтов ежегодно.
  • Повышенная безопасность за счет уменьшения газовых приборов в собственности.

  Цены уточняйте в нашем интернет-магазине

  Под новый бетонный или стяжной пол

  У нас есть 3 различных решения для установки труб водяного теплого пола под бетонный / стяжной пол

  Этот тип системной установки является наиболее популярным и экономичным на сегодняшний день на рынке. Трубы укладываются в стяжку или бетон, что означает, что весь пол нагревается, как один огромный радиатор.Эта система обычно предназначена для новостроек или пристроек / зимних садов

  • Прямой клипс со скобами

    • Изоляционная плита с фольгированной облицовкой, такая как Kingspan или Celotex, сначала укладывается на бетонный черновой пол.
    • Затем трубопровод крепится прямо к нему. После испытания трубопровода его покрывают песчано-цементной стяжкой или ангидритной стяжкой с насосом.
    • NB. Пожалуйста, уточняйте в строительном контроле толщину изоляции в новостройках.

  • Рельсовая система с зажимом

    • Наша система зажимных направляющих идеально подходит для установок, где невозможно закрепить непосредственно на изоляцию ниже (обычно из-за ограничений высоты пола по толщине изоляции), направляющие являются самоклеящимися и поставляются длиной 1 метр, и они можно приклеивать прямо к черному полу.
    • Затем трубы прикрепляются к направляющим на требуемом расстоянии друг от друга, и стяжка может быть установлена ​​как обычно.
    • NB. Если невозможно вставить изоляционные плиты с фольгированной облицовкой большей толщины, можно использовать наши изолированные подкладочные плиты для плитки ProWarm ™, так как они имеют толщину всего 6 мм, их можно приклеить к бетонному основанию с помощью гибкого плиточного клея и планка с зажимом может быть прикреплена непосредственно к ним, после чего стяжка может быть установлена ​​как обычно.

  • Пластиковая система ящиков для яиц

    • Эта система представляет собой более старомодный стиль установки полов с подогревом, трубы закрепляются на пластиковом поддоне в виде яичного ящика, который затем, как обычно, покрывается стяжкой.
    • Недостатком этой системы является то, что она не имеет изоляции под ней, и это дороже, чем система прямого типа с клипсой.

  Какой комплект лучше всего подходит для вас?

  После того, как вы определились с типом конструкции пола и необходимым процессом установки, выясните, какой отопительный комплект лучше всего подходит для вашего проекта.

  Руководство по обогреву полов из полированного бетона

  Использование полировки бетона над системами водяного отопления несколько отличается от более традиционных вариантов напольных покрытий, таких как деревянный пол, плитка на песчано-цементной стяжке или ангидритная жидкая стяжка с закрытыми трубами отопления.


  Во-первых, вы должны учесть дополнительную толщину бетонного пола по сравнению с обычной стяжкой пола. Если цементная стяжка обычно имеет толщину от 50 до 75 мм, бетонная основа всегда должна иметь толщину не менее 100 мм при использовании над системами теплого пола.


  Эта дополнительная толщина напольного покрытия помогает его массе выдерживать процесс нагрева. Несмотря на то, что расширение и сжатие плиты незначительно при измерении, это определенно фактор, который необходимо учитывать, а дополнительная толщина и масса имеют большое значение для уменьшения потенциального растрескивания.


  Следует использовать шов по периметру из сжимаемой (обычно синей) ленты из вспененного материала вокруг пола, в отличие от изоляционных панелей из пенополистирола. Изоляционные плиты Celotex и Kingspan предназначены для уменьшения тепловых мостиков; не для создания зазора, так как они недостаточно гибкие, чтобы допускать любое боковое расширение бетонной конструкции.


  Бетон любит спокойно сидеть в отсеках квадратной или прямоугольной формы, обычно размером 6 х 6 м. Как только вы измените площадь, сделав пролет L-образной формы или уменьшив ширину, пройдя через дверной проем, всегда будет больший риск растрескивания бетона.Суставы, вызывающие трещины, помогут это контролировать.


  Поэтому не забудьте сформировать стыки, вызывающие образование трещин, с рельсами для стяжки или использовать алмазный диск для распиловки стыков в местах соединения, где бетон, естественно, будет трескаться; дверные проемы, изменение направления, колонны / стойки и т. д.


  Когда мы упоминаем прорезание стыка в полу, мы рекомендуем, чтобы разрез проходил не менее 30% по толщине всего бетона, если не 50%. Мы полностью согласны с тем, что это звучит как очень пугающая перспектива, учитывая, что все трубы с подогревом пола проложены где-то под поверхностью, и вы не знаете, где именно.


  Почему мы делаем стыки в полу? По сути, вы пытаетесь убедить плиту потрескаться по этим красивым новым прямым линиям, которые можно спрятать под гибким герметиком соответствующего цвета, а не по диагонали на недавно уложенном и отполированном полу.


  Как мы всегда советуем нашим клиентам, все бетонные полы для полировки должны укладываться специалистами по бетону, чтобы обеспечить пригодность пола для дальнейших шлифовальных и полировальных работ после установки полов с подогревом.Профессиональные установщики бетона поймут, какие материалы требуются и как их изделие следует укладывать поверх излучающих труб внутрипольного отопления.


  Наряду с подрядчиками по бетону вам также следует нанять высококвалифицированных и опытных инженеров-теплотехников, чтобы убедиться в отсутствии утечек в трубопроводе, поскольку устранение этих утечек в бетонном основании будет затруднено.


  Эти же инженеры-теплотехники также должны предоставить вам сертификат или письменное доказательство того, что установленная система отопления не превышает температуру поверхности 27-29 градусов Цельсия, которая будет зависеть от тепла питающей воды и расстояния между трубами.


  В зависимости от используемой системы отопления, температура регулируется либо с помощью смесительного клапана, либо с помощью клапана потока, чтобы снизить температуру воды примерно с 80 ° C (слишком горячая для труб теплого пола) до 50 ° C.


  В результате привлечения профессионалов к укладке пола стоимость полированного бетонного пола за квадратный метр или квадратный фут вырастет, но мы считаем, что это небольшое увеличение стоимости более чем того стоит. бетонный пол, который вам действительно понравится и с которым вам будет приятно жить.Намного лучше сделать это, чем довольствоваться менее премиальным вариантом напольного покрытия, например керамической плиткой.


  Для дополнительной тепловой эффективности вашей системы водяного теплого пола вам также следует увеличить количество изоляции, используемой под вашими трубами, чтобы сохранить как можно больше тепла от заполнителей и песка, насколько это физически возможно. Когда бетонный пол нагреется, он будет очень хорошо сохранять тепло из-за огромного количества тепловой массы, присущей бетонному полу. Дополнительная изоляция сокращает количество ненужных циклов нагрева.


  Убедитесь, что изоляционные плиты уложены на спрессованный слой песка, чтобы панели не двигались и не выровнялись по обычно менее плоской бетонной плите на площадке.
