Как сделать автономное отопление своими руками просто дёшево и без труб

Автономное отопление представляет собой систему обогрева, все составляющие элементы которой находятся непосредственно в обогреваемом помещении. В состав системы входят соединенные друг с другом трубопроводы, подключенные к источнику тепла и радиаторам.

Автономное отопление своими руками

Автономное отопление своими руками

То есть работа рассматриваемой системы основывается на использовании котла. К нему подсоединяются трубы, выполняется их разводка в соответствии с требованиями конкретной ситуации, сами трубы подключаются к батареям, и уже они отдают основную часть тепла помещениям.

Автономное отопление своими руками

Автономное отопление своими руками

Для обустройства автономной отопительной системы могут использоваться котлы, работающие с применением разного топлива. Ознакомьтесь с основными особенностями подобной системы, достоинствами и недостатками каждой существующей разновидности, изучите положения руководства и приступайте к монтажу. Ничего сложного в собственноручном обустройстве такого обогрева нет.

Котлы, работающие с применением разного топлива

Котлы, работающие с применением разного топлива

Содержание статьи

Принцип работы автономной отопительной системы

Сердцем любой автономной отопительной системы является нагревательный котел. Главным различием, в соответствии с которым котлы классифицируются в отдельные группы, является тип применяемого топлива.

Бытовые газовые котлы отопления

Бытовые газовые котлы отопления

Принцип же работы котлов разных групп остается неизменным вне зависимости от модели оборудования и особенностей используемого топлива.

При сжигании загруженного топлива котел нагревает воду либо другой теплоноситель, используемый в конкретной автономной отопительной системы. Трубы же отдают тепло батареям и окружающему пространству.

Принципиальная схема пиролизного котла

Принципиальная схема пиролизного котла

От типа применяемого топлива зависят основные эксплуатационные и технические свойства нагревательного котла. Именно они оказывают прямое влияние на долговечность, надежность и производительность устройства. Этими же свойствами определяется легкость управления отопительной системы и удобство ее эксплуатации.

Сложность установки системы индивидуального отопления также во многом зависит от особенностей котла. Вам нужно изучить особенности существующего оборудования и выбрать такую систему, которая наилучшим образом подойдет конкретно для вашего случая.

Комбинированные котлы отопления

Комбинированные котлы отопления

Разновидности автономных отопительных систем

Электроотопление

Автономное отопление на основе электрических нагревательных котлов имеет ряд преимуществ, среди которых необходимо обязательно отметить следующие моменты:

  • надежность оборудования;
  • сравнительно доступная стоимость котла;
  • бесшумность и безвредность работы;
  • возможность монтажа и подключения оборудования собственными силами. Электроотопление

    Электроотопление

Современные ТЭНы, включаемые в конструкцию нагревательных котлов, служат более 15-20 лет. Помимо этого, современное отопительное оборудование имеет возможность программирования режима работы и основных параметров системы.

Цены на популярные электрокотлы

Электрокотёл

К примеру, владелец может запрограммировать котел на включение и выключение в определенное время, что очень удобно. Для реализации данной функции применяются датчики температуры воздуха.

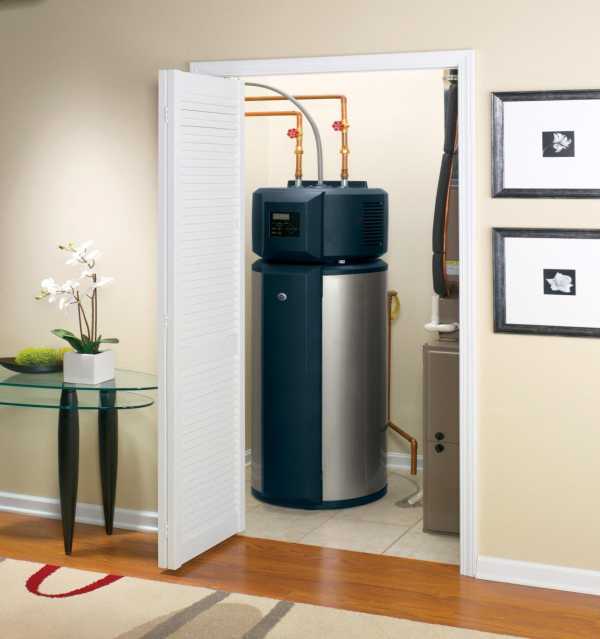

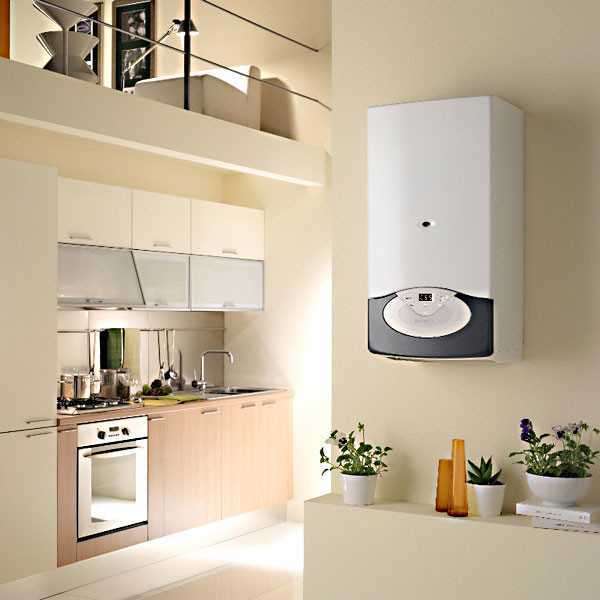

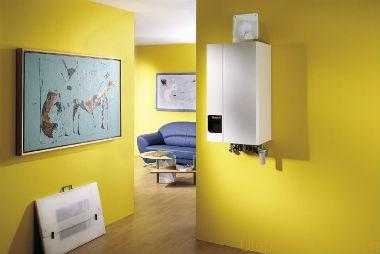

Современный электрокотел

Современный электрокотел

В результате автономное отопление, спроектированное и обустроенное на основе электрического нагревательного котла, сможет работать без вмешательства владельца неделями, а то и целыми месяцами. Именно этот момент и определяет смысл автономности.

Полноценная автономная система должна быть способна поддерживать температурный режим на заданном уровне вне зависимости от погоды за окном.

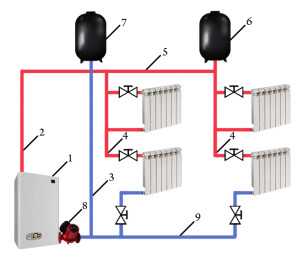

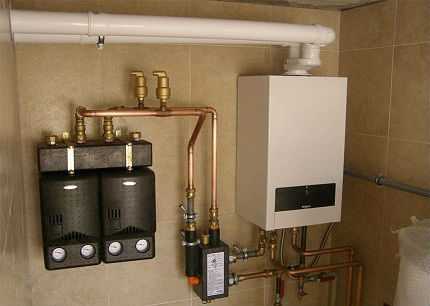

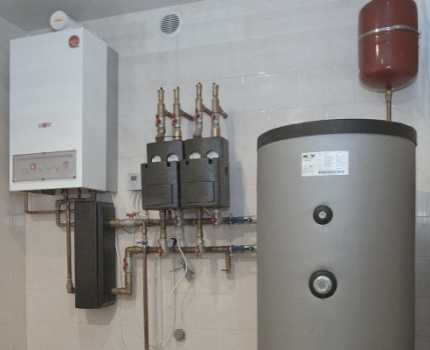

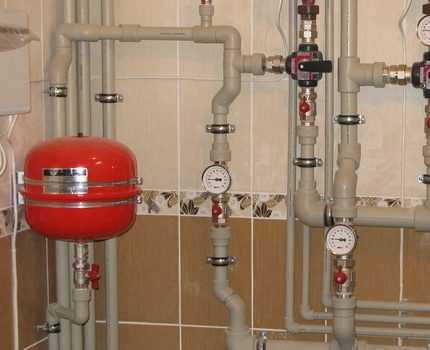

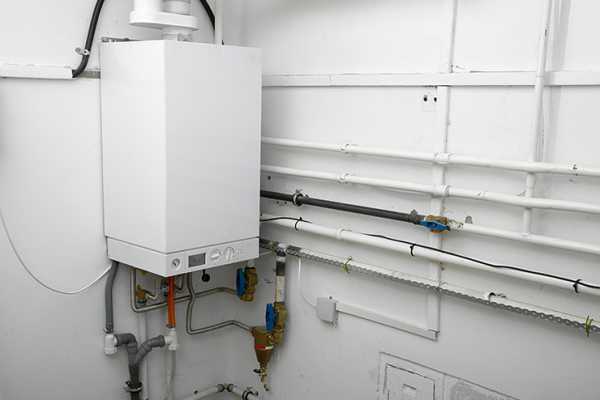

Обвязка электрокотла

Обвязка электрокотла

Однако у электрического обогрева есть два существенных недостатка, а именно:

  • система требует наличия стабильного электроснабжения, а оно присутствует далеко не во всех населенных пунктах. Скачки электричества и его внезапные отключения могут привести к выходу нагревательного котла из строя;
  • сравнительно высокие тарифы на электроэнергию. Именно этот момент чаще всего останавливает владельцев, настроенных на обустройство электрообогрева, от реализации своих задумок.

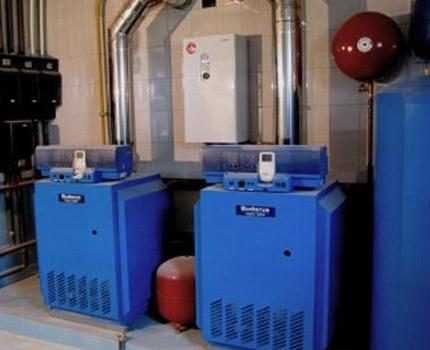

Газовое отопление

Газовое отопление

Газовое отопление

Один из наиболее популярных вариантов. Обеспечивает максимально экономичный обогрев ввиду сравнительно низкой цены на газ. Других значимых преимуществ такое отопление не имеет.

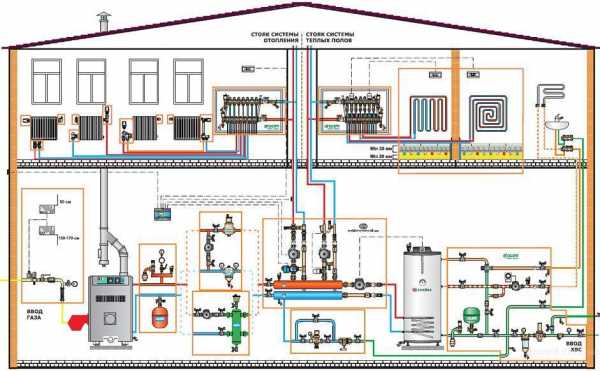

Наиболее распространенные схемы газового отопления загородного дома

Наиболее распространенные схемы газового отопления загородного дома

Недостатков же намного больше. Среди них отдельного внимания заслуживают следующие моменты:

  • опасность оборудования;
  • высокая стоимость нагревательных котлов;
  • необходимость регулярного обслуживания профессионалами.

Помимо этого, с монтажом газового котла и обустройством на его основе полноценного автономного обогрева можно справиться только при наличии специальных навыков. Для установки такого котла нужно приглашать специалистов, предварительно получив ряд разрешений в соответствующих инстанциях.

Цены на популярные газовые котлы

Газовый котёл

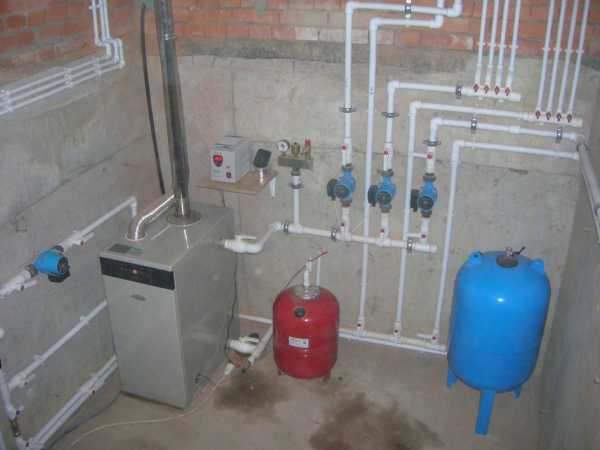

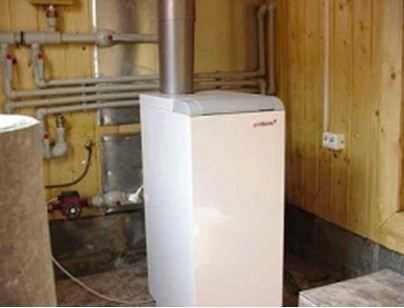

Газовое отопление

Газовое отопление

Да и газовые магистрали проведены далеко не во всех населенных пунктах. При отсутствии возможности подключения к магистрали об автономном отоплении на основе газового котла можно и не думать.

Жидкотопливный обогрев

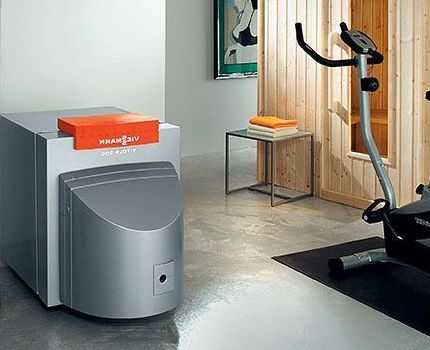

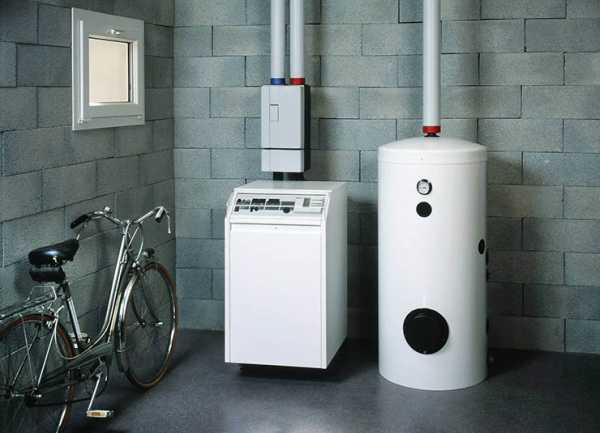

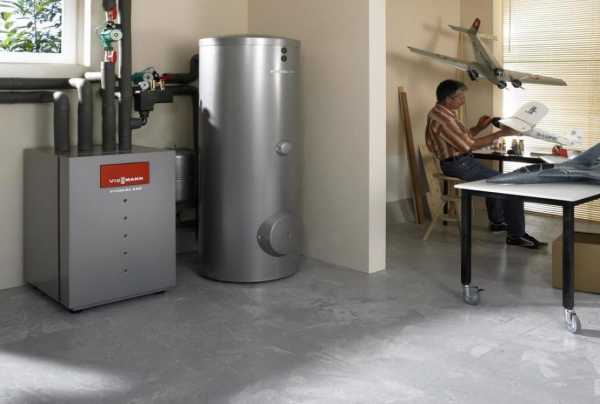

Конденсационный жидкотопливный котел отопления

Конденсационный жидкотопливный котел отопления

Жидкотопливные котлы категорически не подходят для обустройства постоянного автономного отопления. Ограничения накладывают как особенности непосредственно нагревательного оборудования, так и применяемого топлива.

Жидкотопливные котлы

Жидкотопливные котлы

Также к числу существенных недостатков подобных систем нужно обязательно отнести их электрозависимость и пожароопасность. Поэтому жидкотопливные системы обогрева можно рассматривать исключительно в качестве резервного и временного источника тепла.

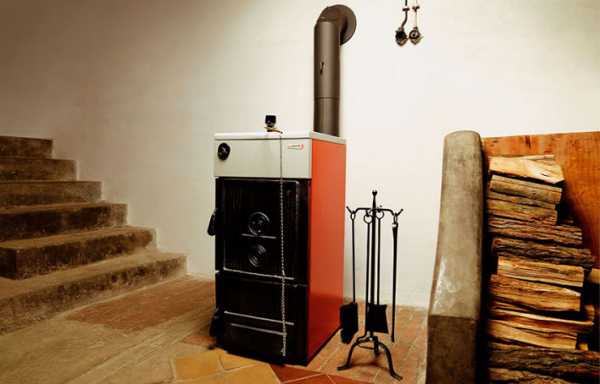

Твердотопливное отопление

Твердотопливное отопление

Твердотопливное отопление

Один из наиболее древних и распространенных вариантов обогрева. На современном рынке представлен большой выбор твердотопливных котлов, подходящих для обустройства автономного отопления.

Цены на популярные твердотопливные котлы

Твердотопливный котел Лемакс

Главным достоинством подобного оборудования является экономичность работы, обусловленная сравнительно низкой стоимостью энергоносителя.

Твердотопливное отопление

Твердотопливное отопление

В числе недостатков – необходимость отведения места для хранения топлива и потребность в постоянном контроле и обслуживании.

Узнайте, какие лучше котлы длительного горения на твердом топливе, из нашей новой статьи.

Порядок обустройства автономного отопления

Вне зависимости от выбранного типа энергоносителя порядок обустройства системы остается одинаковым. Различия присутствуют лишь на этапе установки непосредственно котла. Этот момент уточняется и рассматривается в отдельном порядке.

Новичкам лучше всего отдавать предпочтение электрическим котлам – такое оборудование наиболее просто в подключении и максимально удобно в использовании.

В целом же подключение автономного отопления выполняется в следующем порядке.

Первый шаг. Составьте либо закажите схему отопительной системы конкретно для вашего дома.

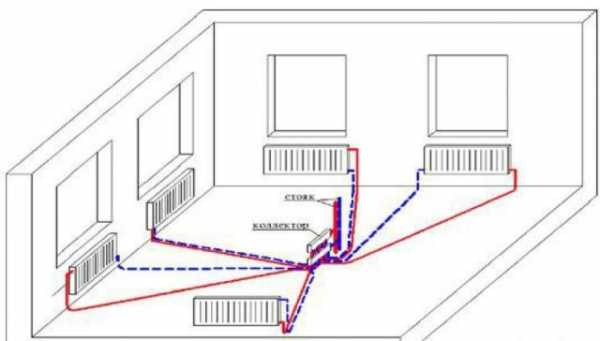

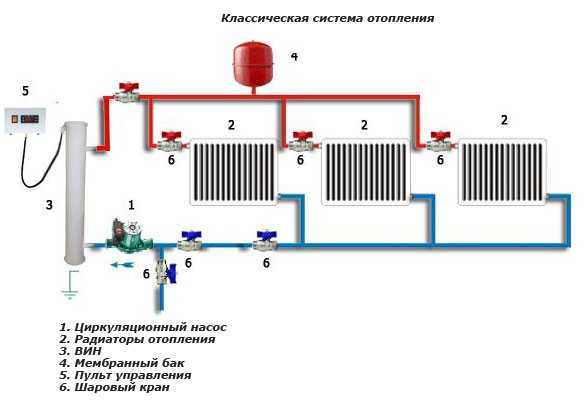

Системы отопления

Системы отопления

На этом же этапе рассчитайте оптимальное количество секций радиаторов обогрева. К расчетному значению добавьте запас в 15-20%. Этот запас обеспечит максимально высокую эффективность работы радиаторов, которые в течение своей эксплуатации неизбежно засоряются, что приводит к ухудшению их теплоотдачи. Дополнительные секции рациональнее всего размещать в угловых комнатах дома.

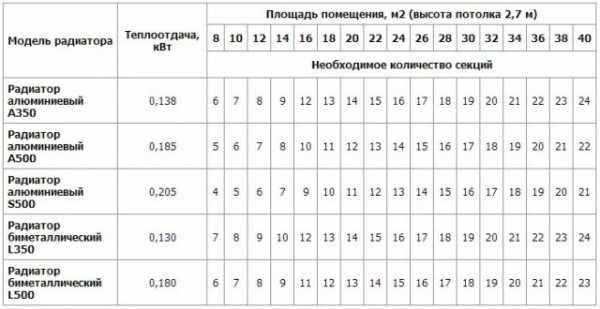

Стандартный расчет радиаторов отопления

Стандартный расчет радиаторов отопления

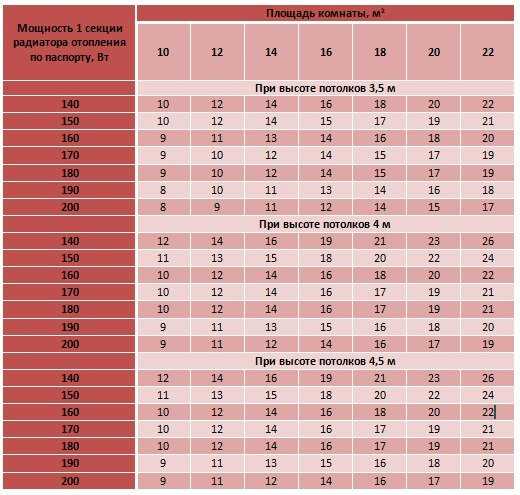

Расчет требуемого количество секций на комнату

Расчет требуемого количество секций на комнату

Намного точнее рассчитать количество радиаторов поможет рассчитать специальный калькулятор:

Калькулятор подсчета количества секций радиаторов отопления

Перейти к расчётам



Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

однадветричетыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

- 35 °С и нижеот - 25 °С до - 35 °Сдо - 20 °Сдо - 15 °Сне ниже - 10 °С

Укажите высоту потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещениеутепленные чердак или иное помещениеотапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

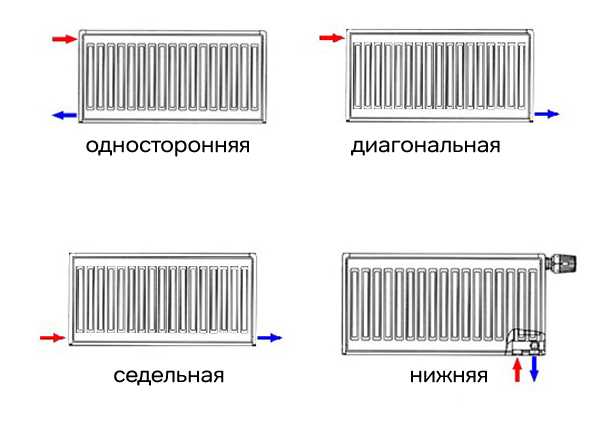

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконникомРадиатор полностью прикрыт сверху подоконником или полкойРадиатор установлен в стеновой нишеРадиатор частично прикрыт фронтальным декоративным экраномРадиатор полностью закрыт декоративным кожухом



Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым

Введите паспортную тепловую мощность одной секции выбранной модели радиатора

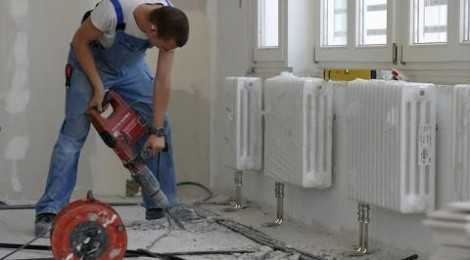

Второй шаг. Просверлите отверстия в стенах в соответствии с планом. Размеры отверстий должны соответствовать диаметру труб, которые будут через них пропускаться.

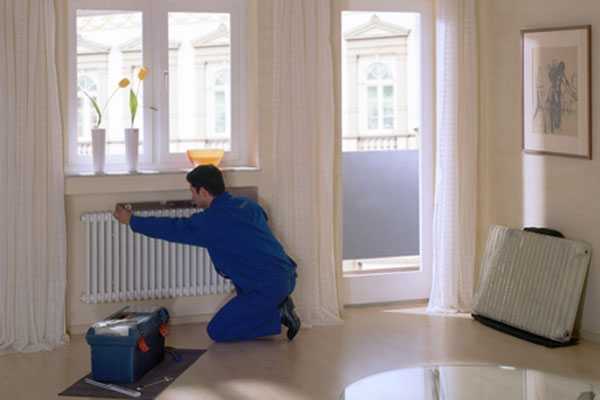

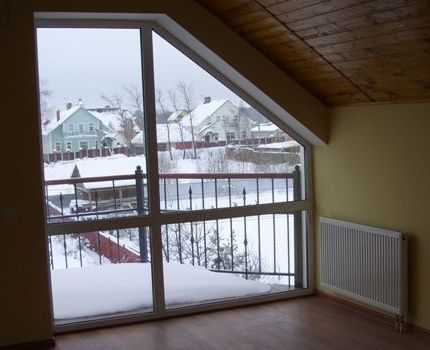

Установка радиатора под окном

Установка радиатора под окном

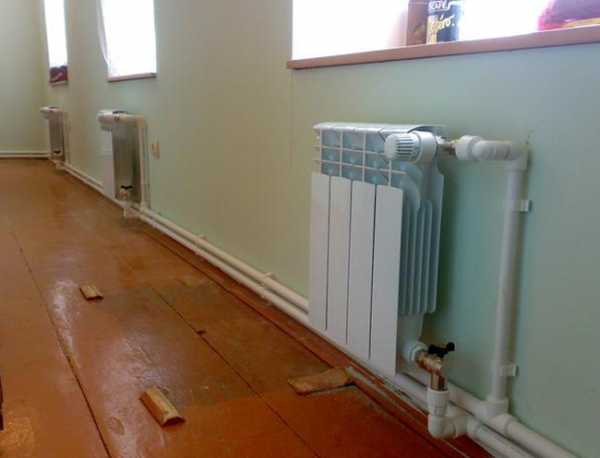

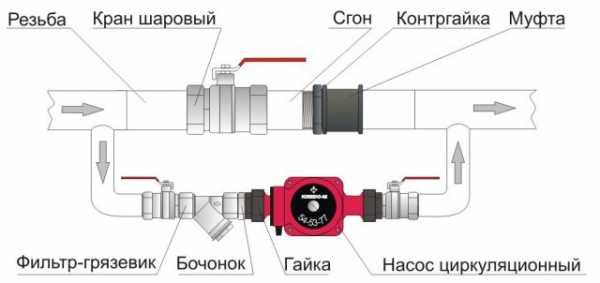

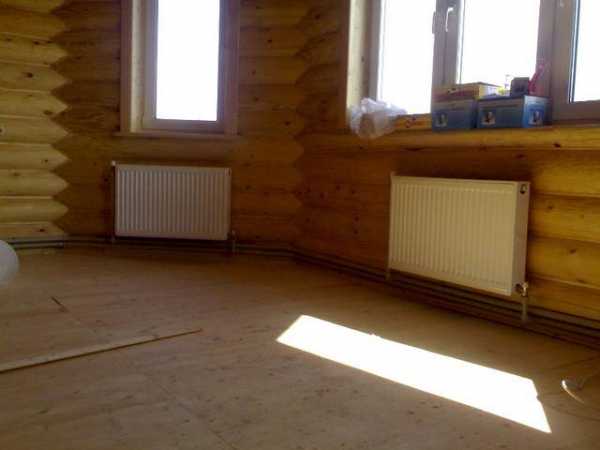

Обвязка радиаторов отопления

Обвязка радиаторов отопления

МОнтаж кронштейнов

Монтаж кронштейнов

Третий шаг. При необходимости выполните финишную отделку стен в местах будущего крепления батарей. Делать это после монтажа радиаторов будет неудобно.

Также рекомендуется приклеить на стену за радиатором фольгированный материал. Благодаря нему тепло будет отражаться в комнату, а не уходить из помещения через стену.

Установка теплоотражающего экрана за батарею

Установка теплоотражающего экрана за батарею

Четвертый шаг. Приступайте к установке элементов автономной отопительной системы. Начинайте с монтажа котла. Установку выполняйте с соблюдением требований, актуальных конкретно для вашего нагревательного оборудования.

От котла проложите трубы в соответствии с составленной ранее схемой отопления, а к трубам подключите радиаторы. Установка радиаторов может выполняться в соответствии с последовательной либо параллельной схемой. Конкретный вариант выбирайте в соответствии с условиями вашей ситуации.

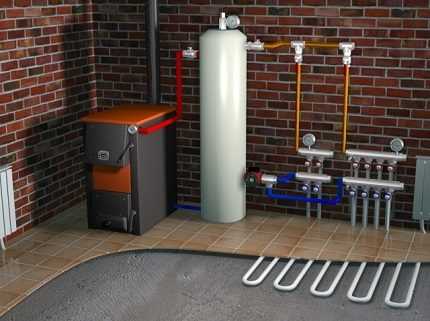

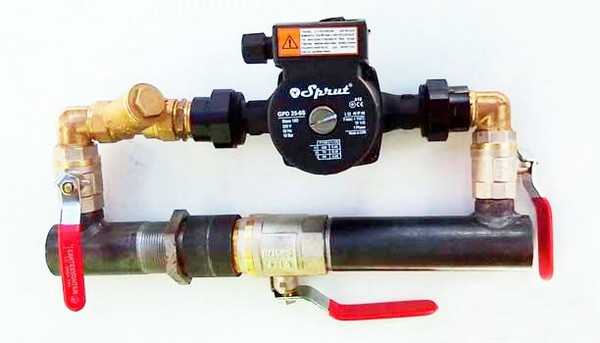

Обвязка твердотопливных котлов

Обвязка твердотопливных котлов

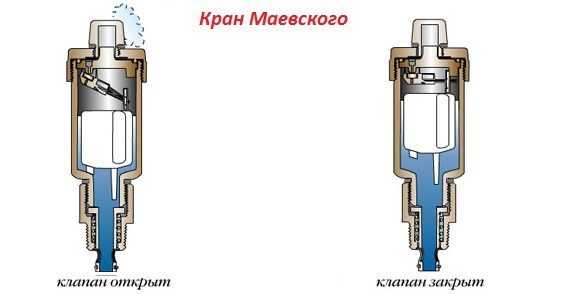

Пятый шаг. Протестируйте собранную систему автономного отопления. Обязательно убедитесь в герметичности системы. Для выполнения такой проверки нужно пустить по трубам воду либо другой используемый теплоноситель. Проблемные места станут заметны практически сразу же. Любые обнаруженные дефекты нужно устранить в срочном порядке.

Если вы не можете справиться с решением обнаруженных проблем самостоятельно, пригласите квалифицированного специалиста – шутить с отоплением нельзя. Лучше с самого начала сделать все качественно и правильно, чем столкнуться с серьезными проблемами при дальнейшем использовании системы.

Помните: отвод слива необходимо размещать в самой нижней точке отопительной системы, т.е. внизу обратки. Лишь при условии соблюдения этого правила обогрев будет работать эффективно и качественно.

После завершения монтажных работ и устранения выявленных ошибок, если они были обнаружены, можно считать автономное отопление практически готовым. В завершение вам останется лишь дополнительно загерметизировать места соединений и всевозможные щели.

Рекомендации по обслуживанию системы

Сервисное обслуживание котлов

Сервисное обслуживание котлов

При условии грамотного обустройства, в особенности в случае установки современного электрического котла, автономная отопительная система не будет требовать к себе практически никакого внимания. От владельца будет требоваться лишь 1-2 раза в полгода доливать в систему теплоноситель.

При желании и упомянутое мероприятие можно исключить, объединив расходный и расширительный баки в единую систему. Однако это можно сделать лишь при условии правильного обустройства автономного отопления.

Обслуживание газовых котлов

Обслуживание газовых котлов

Помимо этого, ежегодно, до начала отопительного сезона и после его завершения систему нужно обязательно проверять. Регулярные проверки позволяют своевременно выявить разного рода неисправности и ошибки, допущенные в процессе монтажа основных элементов отопительной системы.

Следуйте полученным рекомендациям, и автономный обогрев вашего дома будет исправно служить долгие годы.

Удачной работы!

Видео – Автономное отопление своими руками

stroyday.ru

Монтаж автономного отопления


Как организовать автономное отопление дома

Автономное отопление — это система обогрева, все элементы которой расположены в самом доме. При этом такая система состоит из соединенных между собой трубопроводов, подключенных к независимому источнику тепла.

На вопрос о том, что это такое автономный обогрев, можно ответить и по-другому. Это просто отопительный котел или иной обогреватель, расположенный внутри дома.

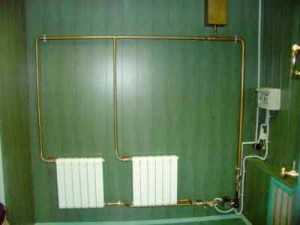

Автономное электроотопление

В настоящее время существуют различные способы организации индивидуального отопления. Давайте их рассмотрим и изучим плюсы и минусы каждого из них.

Виды автономных отопительных систем

Главным элементом автономных отопительных систем домов являются нагревательные котлы. Между собой они различаются в первую очередь типом используемого топлива.

По данному критерию выделяют следующие виды отопителей:

  • электрические,
  • газовые,
  • жидкотопливные,
  • твердотопливные.

Они все действуют по единому принципу. И он остается неизменным вне зависимости от типа котла и вида применяемого топлива.

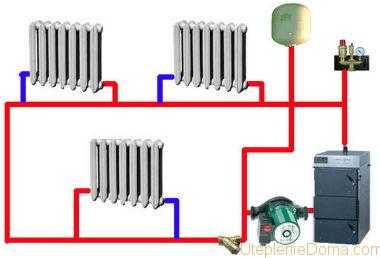

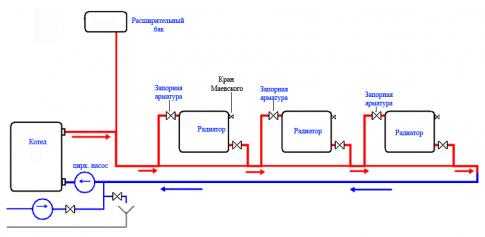

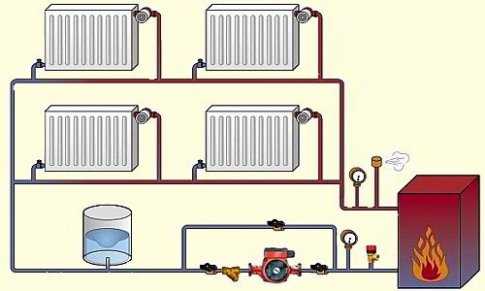

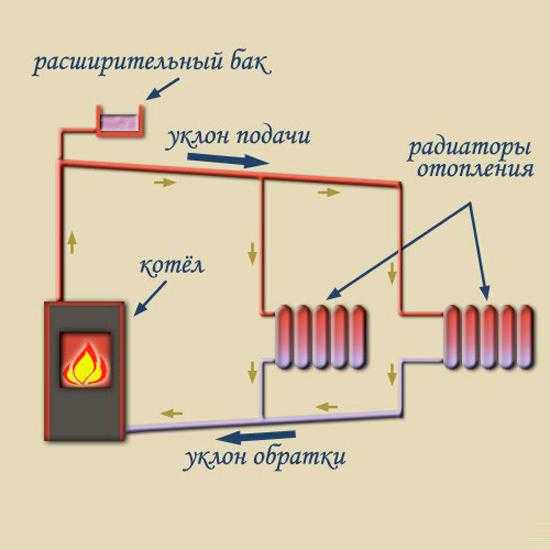

Общая схема автономного отопления

Котел, сжигая топливо, нагревает воду или иной теплоноситель, находящийся в трубах. Нагретые трубы, в свою очередь, передают тепло окружающему воздуху.

Тип используемого топлива оказывает влияние на технические и эксплуатационные характеристики котла. Именно от них зависит, насколько надежным и долговечным будет это устройство.

Также ими определяется удобство эксплуатации и простота управления отопителем. То, насколько сложной будет установка автономного отопления, тоже во многом зависит от котла.

Вам предстоит выбрать оптимальную, подходящую именно для вашего случая отопительную систему. Для этого нужно ознакомиться с разными их видами и определить, какой из них вам подходит.

Электроотопление

Первый вид, который мы рассмотрим – это обогревательная система на основе электрического котла отопления. Он обладает неоспоримыми преимуществами.

Это:

  • доступная цена;
  • надежность;
  • бесшумность;
  • возможность установки своими руками.

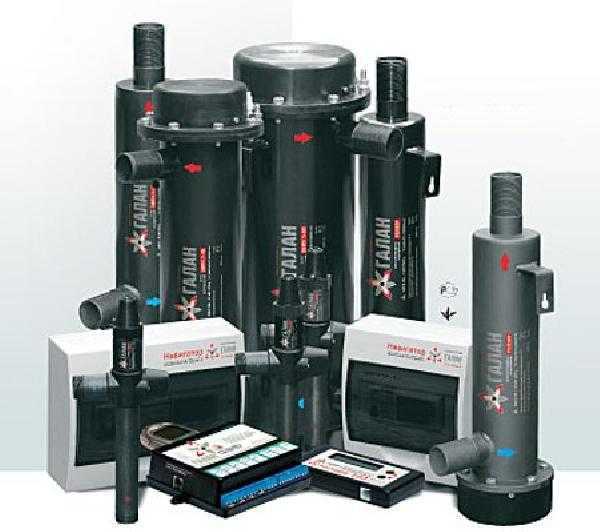

Электрические котлы

Срок службы элементов ТЭН котла составляет свыше 15 лет. Кроме того, такой обогреватель позволяет реализовать программирование температуры воздуха в помещениях. Можно задать разную температуру воздуха в разное время в течение суток или в разные дни.

Совет! Для корректной реализации этой функции нужно использовать датчики температуры воздуха, а не воды.

Причем разместить их следует в самом холодном помещении.

Такая система может работать автономно не просто сутками, но даже неделями и месяцами. Ведь в этом и заключается смысл автономности. Система должна сама поддерживать заданную температуру в помещениях при любых погодных условиях

Но отопление домов электричеством имеет два серьезных минуса.

  • Первый – необходимость наличия стабильной подачи электроэнергии.
  • Второй — высокая стоимость этой энергии. Если бы не этот недостаток, то отопление электричеством пользовалось бы большой популярностью.
Газовые системы

Обеспечивают наиболее экономичный обогрев помещений. Причина этого заключается в невысокой стоимости газа. Но это единственное достоинство газовых устройств.

Газовый отопитель

Минусов гораздо больше:

  • Опасное оборудование;
  • высокая цена котлов;
  • необходимость периодического обслуживания специалистами.

Кроме того, монтаж автономного отопления на базе газовых отопителей гораздо сложнее и дороже.

Газовые магистрали присутствуют не на всей территории страны. Из-за этого сделать такое отопление для дома не всегда является возможным.

Жидкотопливные системы

Для организации постоянного индивидуального отопления они абсолютно непригодны из-за своей дороговизны. Причем это относится как к оборудованию, так и к самому топливу.

Жидкотопливный котел

Другими недостатками таких конструкций является их высокая пожароопасность и электрозависимость. Все это крайне нежелательно для частного дома. Поэтому такие системы можно применять только в качестве резервного источника тепла.

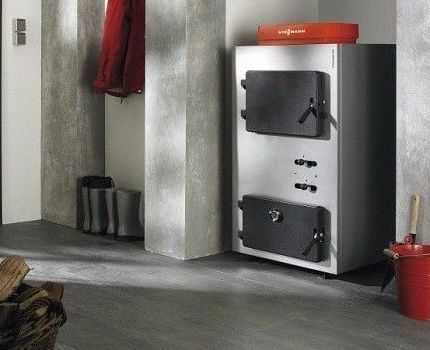

Твердотопливные котлы

Отопление твердыми видами топлива существует издревле. Но в настоящее время, помимо традиционных печей и каминов существуют еще и твердотопливные котлы. Пример такого устройства вы можете увидеть на фото.

Твердотопливный отопитель

Главное их достоинство – в невысокой цене энергоносителя. Минусами является необходимость постоянного обслуживания и наличия сухого места для складирования топлива.

Проблемы организации автономного обогрева

Перед тем, как заняться вопросами установки отопительной системы, следует определиться с тем, какие нужны документы для установки автономного отопления.

Если вы планируете использовать котел, работающий на электричестве, жидком или твердом топливе, то здесь проблем нет. Никакие документы оформлять не нужно.

Если все же решили обзавестись газовым отопителем, то придется собирать документы.

Порядок действий при этом будет следующий:

  1. В первую очередь, нужно посетить местную администрацию и получить там разрешение на газификацию своего жилья. Следом идем в газоснабжающую организацию и получаем там технические условия на газификацию. Затем обращаемся в проектную организацию и оплачиваем разработку проекта подключения дома к газовой сети;
  2. Потом идем в монтажную организацию, которая по вашему заказу проведет все необходимые установочные работы. Самостоятельно устанавливать и подключать газовое оборудование не стоит – это довольно опасно.
  3. Кроме вышеназванных документов, вам потребуется наличие и иных бумаг. Это свидетельство о праве собственности на дом, на земельный участок, копия технического паспорта дома, топографическая съемка участка;

Собираем документы

  1. В случае если газопровод будет проходить через землю соседей, потребуется их письменное согласие на это. Кроме того, нужно будет предоставить документы на приобретенное вами газовое оборудование. Это технический паспорт, сертификат соответствия, инструкция.

Первой из возникших проблем станет оплата стоимости всех производимых операций. Она будет довольно высока. И кроме этого, нужно будет приобрести все необходимое оборудование. Это не только котел, но также трубы, фитинги и, разумеется радиаторы для автономного отопления.

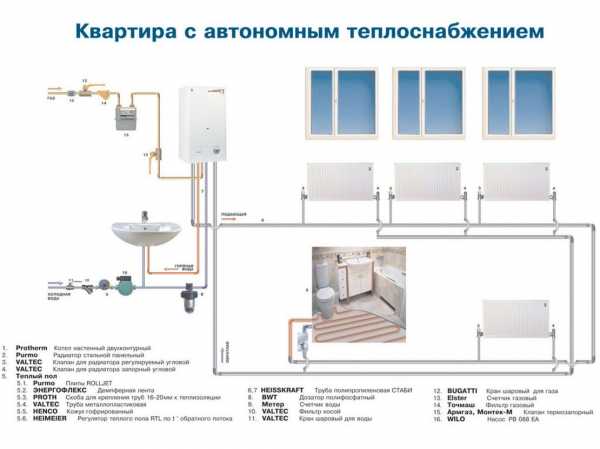

Кроме того, если идет речь о газовом отоплении не дома, а квартиры, то могут возникнуть сложности с получением разрешения на индивидуальное отопление. Запрет на данное действие вполне возможен, особенно если в вашем многоквартирном доме более трех этажей.

Проблема в том, что такие здания изначально рассчитаны на централизованное отопление. Переход на автономное поквартирное отопление может быть опасен для инженерных систем здания, которые не рассчитаны на такую нагрузку.

Решить эту проблему будет проще, если жильцы одного подъезда объединятся, и станут вместе отстаивать свое право на автономный обогрев. Вероятность положительного исхода в этом случае выше, чем если просьбу об индивидуальном отоплении подаст только одна квартира. На нашем сайте есть видео, посвященное данной теме.

Заключение

Индивидуальное отопление – это очень удобная вещь. Но для ее организации придется приложить значительные финансовые ресурсы.

Не забывайте также о том, что потребуется и немалое количество времени на проведение всех требуемых процедур. Если конечно речь идет о газовом обогреве.

Но затраченные усилия того стоят. Ведь они обеспечат вам комфортность и уют. Но не забывайте об одном важном факторе.

Монтаж доверьте профессионалам

Для достижения данных целей крайне необходимо, чтобы монтаж автономного отопления проводили высококвалифицированные специалисты. Ведь именно от правильности проведенной ими установки и соблюден

www.teplo-ltd.ru

как можно сделать и установить собственную систему в многоэтажном доме

Из-за роста стоимости коммунальных услуг люди всё чаще начинают устанавливать автономное отопление в квартире. Сделать это в частном загородном доме намного проще, но в городском жилище реализовать такой проект тоже можно. Здесь важно придерживаться правильного монтажа оборудования. В этом случае сделать квартиру энергетически независимой не составит никакого труда.

К установке в доме котла требуется подходить к этому внимательно. есть много нюансов

Сложности с установкой

Если говорить о частном доме, то здесь можно установить любую из существующих отопительных систем: твёрдо- и жидкотопливные котлы, установки на газе или электрике, системы, которые работают на солнечной энергии. Можно построить или отвести отдельное здание под котельню. Все эти работы практически нереально выполнить в городской квартире, так как:

  • не все соседи согласятся с возведением такой постройки, ведь это может не соответствовать их интересам;
  • технически не каждый проект можно реализовать;
  • есть множество запрещающих законодательных норм, которые не позволяют выполнять определённые работы в квартире.

К примеру, в многоэтажке не допускается установка твердотопливных установок. Связано это с необходимостью хранения дров, которые весят немало, в специальном помещении. Перекрытие в многоквартирном доме не рассчитанно на такие нагрузки. К тому же такое помещение ещё нужно найти. Также нельзя в квартире ставить водяной тёплый пол, но допускается установка электрического утеплителя.

Не всем могут подойти твёрдотопливные котлы

Бывают случаи, когда нужно начинать не с подготовки всей необходимой документации для обустройства автономного оборудования, а с консультации адвоката. Связано это с запретом на законодательном уровне делать такие изменения и отключаться от централизованного отопления. Решить проблему можно будет получением разрешения на установку автономного оборудования. Часто такая возможность появляется только после постановления суда.

Как правило, в квартирах устанавливают два варианта оборудования: газовые и электрические котлы. Газовый котёл лучше выбирать двухконтурный.

Электричество в качестве источника энергии используется не только для непосредственного нагрева воды, но и для работы теплового насоса. В обоих случаях, скорее всего, придётся демонтировать старую отопительную технику, так как переделать её не всегда удаётся.

В этом видео вы узнаете, плюсы и минусы автономного отопления квартиры:

Газовые конструкции

В городской квартире идеальным вариантом будет установка газового двухконтурного котла, который имеет закрытую камеру сгорания, в нём есть термостат, автоматическая система отключения и электрическое разжигание. Такая комплектация обеспечит возможность настраивать оптимальную температуру днём и ночью. Дополнительно к системе можно подключить бойлер. Это позволит не только отапливать помещение квартиры, но и иметь достаточное количество горячей воды для мытья посуды и душа.

Газовый бойлер имеет некоторые преимущества в сравнении с другими

Преимущества и недостатки

Современные газовые котлы имеют довольно высокую степень автоматизации. После того как оборудование установлено и настроено, оно может работать круглосуточно без вмешательства человека. Есть и современные системы безопасности, которые отключают оборудование, если что-то идёт не так, поэтому риск утечки газа сведён к минимуму.

Специально для небольших однокомнатных квартир придумали компактные модели, которые не занимают много места. Такое оборудование практически полностью бесшумное, поэтому его работа членам семьи и соседям мешать тоже не будет. Цены разные и зависят от производительности, размеров и завода-изготовителя определённой модели, поэтому подобрать нужный и экономично выгодный вариант не составит никакого труда. Монтаж автономного отопления в квартире газового типа имеет и свои недостатки:

  • хотя вероятность утечки газа сведена к минимуму, она все же существует;
  • необходимость установки вентиляционной системы и высокие требования к её качеству;
  • стоимость газа изо дня в день увеличивается;
  • вентиляцию необходимо периодически очищать от копоти.

Газовый котел в квартире:

Особенности монтажа

Все работы по установке газового оборудования проводятся в несколько этапов: монтаж отопительного оборудования, демонтаж старых батарей, подключение новых радиаторов на место старых, запуск системы. Последний этап может требовать участия контролирующих органов, которые проверят технику безопасности, правильность подключения всего оборудования и законность такой постройки.

Не забываем придерживаться определенных правил при монтаже труб

Радиаторы могут быть и небольшой прочности, так как повышенное давление или другие проблемы, которые могут возникать при централизованном подключении, не будут происходить. Автономная система контролируется лично, поэтому проявление таких сложностей сведено к нулю. Зачастую владельцы квартир выбирают батареи из лёгкого алюминия, которые имеют достаточную прочность и повышенную теплоотдачу. С ними хорошо использовать полипропиленовые трубы. При установке труб необходимо придерживаться нескольких правил:

  1. Батареи нужно подключать последовательно.
  2. На обратку каждого радиатора необходимо подключить термоголовку.
  3. Перед верхним входом возле каждого радиатора следует установить кран Маевского.
  4. На подачу к радиатору потребуется установить вентель.
  5. Перед подачей воды в систему необходимо сделать опрессовку.

Все необходимые комплектующие можно приобрести в специализированных магазинах. При желании сэкономить их можно заказать напрямую у производителя через официальный интернет-магазин.

Если планируется автономная система, тогда необходимо установить следующие элементы:

  • манометр;
  • приспособление для отвода воздуха;
  • расширительный бак;
  • набор клапанов.

Как правило, современные котлы в покупном варианте уже включают в себя ряд всех необходимых комплектующих.

Теплые водные полы в многоквартирном доме:

Электрические системы

Существует не только множество разновидностей электрических котлов, но и много вариантов, позволяющих конструктивно сделать проект. К примеру, у владельца квартиры есть несколько вариантов отопления помещения:

  • тёплый пол;
  • электрический котёл;
  • тепловой насос.

Первые два способа не всегда целесообразно устанавливать, поскольку они получаются дорогими в установке, к тому же за электроэнергию придётся платить много. Электричество, как и другие энергоресурсы, постоянно дорожает. Если устанавливать электрический котёл, необходимо снять всё старое оборудование и установить новое, точно так же, как и в случае с газовой установкой.

Автономное отопление удовольствие не из дешёвых

Тёплый пол более эффективен по сравнению с котлом из-за его особенностей. Если все элементы нагрева расположены равномерно по всему полу, и воздух прогревается снизу вверх, то для создания комфортных условий нужно будет намного меньше энергии.

Но лучше автономное отопление квартиры в многоквартирном доме делать в виде теплового насоса. Можно использовать два типа таких устройств: «воздух-воздух» и «воздух-вода».

Тепловой насос является экологически чистым видом оборудования для прогрева помещений, так как энергия возобновляется. Но устанавливать его целесообразно только в тёплых климатических зонах, где температура не опускается ниже -20°C.

Люди нередко интересуются вопросом, можно ли в квартире сделать автономное отопление по низкой цене. В этом случае к тепловым устройствам им присматриваться не стоит. Стоимость оборудования с тепловым насосом может быть высокой. К тому же цена за единицу потраченной энергии тоже будет немного выше, если сравнивать с газовым оборудованием.

Но с другой стороны, если говорить о длительной перспективе, то такое оборудование интересно устанавливать. Также устройство, которое работает по принципу «воздух-воздух», в летнее время может выполнять функции кондиционера, так как принцип работы у них один и тот же. В связи с этим тепловой насос иногда так и называют — кондиционер.

Некоторые модели могут выполнять функции кондиционера в жаркое время года

Перед тем как устанавливать воздушный тип устройства, необходимо правильно выбрать подходящую модель. Многоканальное оборудование лучше монтировать в квартирах с большой площадью. Покупка такого устройства для маленькой квартиры не является целесообразной, поскольку его стоимость будет значительной, а счёт за электричество не обрадует.

Для маленьких квартир выгодно устанавливать отдельные сплит-панели для каждой комнаты по отдельности. В этом случае не нужно будет устанавливать воздуховоды. Такой вариант идеально подойдёт, если ремонт в квартире уже закончен, так как для монтажа не нужно разбивать стены. Кроме того, одна система может производить до 5 кВт тепла. В северных регионах применяют комбинированную систему отопления: зимой используют газовый котёл, а летом — электрический. Таким образом, удаётся сэкономить много ресурсов.

Обзор монтажа водяного теплого пола в квартире:

Причины перехода на автономное отопление

Из года в год тарифы на коммунальные услуги растут. Кроме этого, обслуживание ЖЭКов просто отвратительное. Оборудование у них зачастую старое, а трубы ржавые. Такая ситуация у большинства владельцев квартир, поэтому многие стали задумываться об установке автономного оборудования. Причин перейти на автономное отопление существует множество:

  1. Личная система отопления даёт возможность включить тепло в любой момент, а не ждать, когда станет холодно.
  2. Горячая вода будет течь из крана постоянно, а не время от времени, как при централизованном отоплении.
  3. Температуру в квартире можно регулировать самостоятельно. Иногда неправильная установка температурного режима коммунальными службами усложняет жизнь. Может быть очень жарко или холодно.
  4. Если человека что-то не устраивает, обращение с жалобами вряд ли поможет.
  5. Оплата происходит только за используемое тепло, а не за воображаемые счета коммунальных служб.
Существует множество причин перехода на автономное отопление

Получение разрешения на постройку

Людям, которые задумываются над тем, можно ли в квартире установить автономное отопление, необходимо начать с подготовки всех требуемых документов. Чтобы легализировать будущую постройку, нужно получить разрешение в нескольких инстанциях. При этом во всех бывших странах Советского Союза эта процедура приблизительно одинаковая.

Если квартира находится выше 10 этажа, то разрешение получить не выйдет. Но в том случае, когда квартира расположена ниже, необходимо оформить разрешение либо у представителей городской исполнительной власти, либо в местном органе самоуправления. В большинстве случаев следует обращаться именно в местный орган самоуправления.

На этапе получения разрешения возникают самые большие трудности. По каким-то причинам представители власти нередко считают, что переход на автономное отопление нескольких квартир приведёт к нарушению гидравлизации системы в целом, в результате чего температура понизится. В связи с этим разрешение часто не выдают.

Например, требуется получить в компетентных органах разрешение на постройку

Но из такой ситуации есть выход. Сперва можно настаивать на том, чтобы заявление рассматривала межведомственная комиссия. Члены этой комиссии должны провести проверку и вынести свое решение максимум через 1 календарный месяц.

Можно позвать санэпидемстанцию, чтобы зафиксировать нарушение подачи тепла и отсутствие всех установленных санитарных норм. Если такой акт есть на руках, необходимо обращаться в суд и требовать расторжения договора с ЖЭКом. Но если коммунальная служба продолжает начислять долг, счета можно не оплачивать. Даже если она обратится в суд по причине взыскания задолженности, то ей откажут, так как договор расторгнут. В этом случае у ЖЭКа есть только два варианта: поставлять дальше тепло в квартиру или дать разрешение на установку автономного оборудования.

Сделав автономную систему отопления в доме, можно избавиться от вечных проблем с коммунальными службами, отсутствием тепла в зимнее время или его переизбытком в жаркую погоду. Кроме того, можно существенно сэкономить на счетах, так как платить придётся только за используемую электроэнергию.

Автономное отопление – цена пользования:

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

Установка котла электрических автономных систем отопления

Автономные системы отопления работают на разных видах энергоносителя. Они могут быть полностью независимыми от центральных сетей и функционировать даже в глухой тайге – это гравитационные системы с энергонезависимым котлом, работающим на твердом топливе или солярке. В то же время герметичные системы зависят от электричества, так как в них обязательно должен быть циркуляционный насос.

Виды автономных систем отопления

Автономное отопление квартиры от двухконтурного котла.

Начнем с определения, что такое автономное отопление – это система обогрева дома, в которой вы сами можете включать котел, когда вам это нужно и контролировать степень нагрева теплоносителя, то есть у вас своя котельная. Котел автономного отопления может быть любым (газовым, электрическим, твердотопливным, жидкотопливным).

Автономное отопление может быть полностью независимым от центральных сетей, а может быть зависимым частично от газа или электричества. Полностью независимые автономные системы отопления работают на твердом или жидком топливе, при этом нагреватель должен быть с механической автоматикой. Кроме этого, в контуре не должно быть ни одного электрического прибора, а циркуляция должна осуществляться только благодаря гравитации.

Высокотемпературная система отопления может функционировать совместно с низкотемпературным контуром теплого пола. Кстати, циркуляция в трубах теплого пола без насоса невозможна.

Так, выделяют два вида высокотемпературных систем отопления:

  • открытая – циркуляция идет самотеком;
  • закрытая – циркуляция невозможна без насоса.

Монтаж автономного отопления практикуется не только в частных домах. Сейчас все чаще такие контуры устанавливаются в квартирах высотных домов. В таком случае котлы ставят двухконтурные, так как центральная подача горячей воды тоже отсутствует. Такая автономия весьма полезна для пользователей. Кроме того, что вы контролируете отопление, ГВС и расходы на них, вы можете снизить затратную часть, например, утеплив стены пенопластом снаружи.

Пленочный инфракрасный теплый пол по отзывам не такой уж и экономный. К тому же монтируется без заземления, а это уже опасно.



Методика как сделать теплый пол на балконе описана здесь.

Обязательные элементы автономных систем отопления

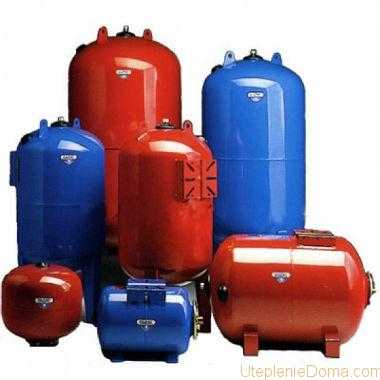

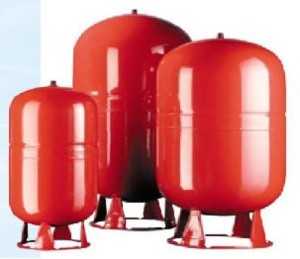

Расширительный бак для отопления красного цвета, а гидроаккумулятор для водоснабжения синего цвета.

Итак, автономное отопление – что это такое мы уже разобрались, теперь рассмотрим подробнее элементы, из которых состоит контур. Сердце системы – это, конечно же, котел. Мы уже сказали, что он может работать на любом из видов энергоносителя, но полную независимость от центральных сетей дают только нагреватели на твердом или жидком топливе без электрической автоматики.

Помимо обязательных элементов контура, таких как трубы и теплообменники (батареи), работа системы отопления невозможна без расширительного бака (экспансомата). В открытой системе он негерметичный (также выполняет функцию воздухоотводчика), а в закрытой герметичный. В принципе, в гравитационном контуре никаких других элементов нет. В закрытой системе ставят:

  • воздухоотводчики;
  • циркуляционный насос;
  • грязевики – фильтры грубой очистки теплоносителя.

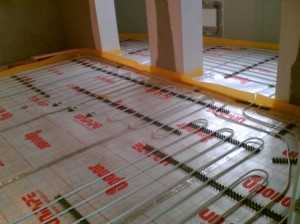

Низкотемпературная система теплого пола подключается к основному отоплению через узел подмеса. Основной элемент узла – это смесительный клапан (двух, трех или четырехходовой). Если петель теплого пола больше чем одна, то нужно устанавливать коллектор, который разделяет потоки.

В любой системе установка автономных отопителей к контуру (трубы и батареи) может осуществляться через теплоаккумулятор. Это буферная ёмкость (бак большого объёма), в ней теплоноситель нагревается и потом постепенно отдает свое тепло, когда котел не работает. В контурах с твердотопливным котлом теплоаккумулятор сглаживает перепады температуры воды.

Такой метод обогрева как теплые водяные стены, был внедрен еще при советах, но с развалом империи этим направлением перестали заниматься — до сегодняшнего дня.



Как правильно выполнить монтаж терморегулятора теплого пола читайте в этой статье.

Схемы монтажа автономных систем отопления

Однотрубная схема разводки «Ленинградка» — это вчерашний день.

Монтаж автономной системы отопления мы разделим на две части:

  • разводка труб;
  • обвязка котла.

Есть вертикальная или горизонтальная, однотрубная, двухтрубная или коллекторная схема разводки контура. В квартирах применима только горизонтальная схема, в частных двух и трехэтажных домах вертикальная и горизонтальная схемы комбинируются. Например, стояки подачи и обратки от котла на верхние этажи монтируются по вертикальной схеме, а непосредственно на каждом этаже трубы кладутся по горизонтальной или коллекторной схеме.

Однотрубная разводка, она же «Ленинградка», сейчас уже не применяется даже в гравитационных системах. Рассматривать ее бессмысленно.

Двухтрубная разводка может быть попутной или тупиковой. Попутная схема — это когда векторы движения потока подачи и обратки совпадают. Тупиковая схема – это когда векторы циркуляции подачи и обратки противоположные. Для коллекторной разводки используют специальные гребенки (коллекторы).

Обвязка котла – это подключение нагревателя к контуру. Проще всего делать обвязку в электрических автономных системах отопления. В современных электрокотлах есть всё необходимое оборудование и единственное, что нужно сделать – это прикрутить к патрубкам нагревателя трубы подачи и обратки. Если же отопление работает в тандеме с котлом без экспансомата, воздухоотводчика и насоса, то схема обвязки будет следующей:

  • подача от котла сразу идет на батареи;
  • на обратке устанавливается экспансомат;
  • за расширительным баком ближе к котлу ставится грязевик, а потом насос;
  • автоматический воздухоотводчик устанавливается в самой высокой точке или же в торец каждого радиатора вкручивается кран Маевского.

Обвязка котла в гравитационной системе несколько отличается. В ней расширительный бак устанавливается в пиковой точке. Можно его разместить сразу над котлом, а можно на обратке, но обязательно, чтобы экспансомат был выше всего. Поэтому в последнем случае нужно вывести трубу от обратки вверх, а там уже крепить расширительный бак.

utepleniedoma.com

схемы и нюансы организации автономного отопления

Сооружение автономной системы теплоснабжения — технически и технологически сложный процесс, к выполнению которого нужно подходить со всей ответственностью. Для того чтобы устроить безупречно работающий контур, необходимо учитывать множество факторов. При этом необходимо блюсти строительные нормативы и требования.

Мы расскажем, как, в каком порядке и по каким правилам должно быть организовано отопление коттеджа. В представленной нами статье описаны шаги проектирования системы и реализации проекта. Даны рекомендации по проведению расчетов, подбору оборудования, введению системы в эксплуатацию.

Содержание статьи:

Требования к системе отопления

Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.

Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются. Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.

Для безопасной эксплуатации в процессе установки нужно позаботиться о свободном доступе к оборудованию для его чистки и регулярных проверок

В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:

  1. Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
  2. Оборудование и все приборы следует правильно изолировать. Это позволит избежать ожогов, исключить образование влаги и уменьшить тепловые потери. К тому же горячие элементы могут стать причиной воспламенения пыли, газа или аэрозоля в комнате.
  3. При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.

Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.

Лучше заказывать оборудование у проверенных производителей. Такие компании выпускают действительно качественную продукцию, так как отвечают за нее своим именем

Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.

Основные этапы монтажа

Когда планируется обустройство системы отопления в совершенно новом доме, то лучшим решением будет продумать все нюансы еще на этапе проектирования.

Подготовка к составлению проекта

Грамотно составленная схема и проведенные специалистом расчеты позволят еще «в зародыше» решить множество проблем. Например, такой подход позволит узнать, нужно ли выделять отдельную комнату для котельной.

До начала отделочных работ рекомендуется позаботиться о том, где и каким образом будут спрятаны трубы. Лучшим выходом является перед проведением стяжки пола.

Специалисты рекомендуют приступать к проектированию и выбору оборудования только после того, как будет закрыт тепловой контур дома. То есть заниматься этим нужно после того, как были установлены двери, окна и покрыта крыша.

Чтобы максимально упростить процесс монтажа системы отопления коттеджа, работа разбивается на несколько основных этапов:

  • выбор типа системы отопления;
  • проектирование и проведение расчетных работ;
  • заказ оборудования;
  • обустройство котельной;
  • установка радиаторов;
  • проведение пусконаладочных работ.

Каждый из перечисленных выше шагов имеет свои особенности. Зная все тонкости в этой сфере, любой новичок справится с монтажом на высшем уровне, а оборудование уверенно прослужит далеко не один год.

Особое внимание стоит уделить сезону. Лучше заниматься монтажом системы отопления в теплое время года. Ведь холод негативно скажется на качестве строительных материалов. К тому же нужно рассчитать все таким образом, чтобы встретить суровую зиму в тепле и уюте

Выбор типа теплоносителя

Производители предлагают широкий ассортимент отопительного оборудования. С одной стороны, это позволяет выбрать все необходимое для реализации самой сложной и незамысловатой системы.

Но из-за такого большого модельного ряда у любого неподготовленного покупателя, несомненно, появится масса проблем. Поэтому перед походом в магазин следует максимально подробно разобраться с этим вопросом.

Существует несколько типов систем отопления. Так, в зависимости от теплоносителя она бывает:

Воздушное оборудование, как уже понятно из названия, для передачи тепла использует воздух. Он забирается снаружи здания, нагревается и подается непосредственно в нужную зону. Основной плюс такой системы заключается в ее безопасности.

Ее минусы — это низкая теплоотдача, высокая себестоимость, а чтобы осуществить монтаж, придется сильно углубиться в техническую литературу.

Наиболее простой в эксплуатации системой отопления является водяная. В качестве в этом оборудовании используются вода, антифриз или их смесь в определенной пропорции. Но за простоту придется платить (в прямом смысле). Ведь для движения жидкости потребуется смонтировать трубопровод, поставить радиаторы и агрегат для ее нагрева.

Пар играет главную роль при обустройстве парового отопления, но потребуется соорудить паропроводы и поставить трубы для сбора конденсата. А при использовании отопительной печи горячие газы передают тепло в комнату сквозь ее стенки, проходя по каналам.

Что касается жидкостных систем, то на сегодняшний день они пользуются наибольшей популярностью. Это обуславливается простотой их монтажа и высокой эффективностью. Такое оборудование делится на одно- и двухконтурное

Один из вариантов — , т.е. система без теплоносителя. Чтобы получить тепло понадобится электричество, а передается оно через твердую среду. Используются автономные инфракрасные или масляные батареи, электрические конвекторы, электрокамины или специальные вентиляторы.

Но за простоту придется платить (в прямом смысле). Ведь такое оборудование использует большое количество электроэнергии. А его производительность довольно низкая, что делает его выгодным решением только для редкого использования в маленьких загородных домиках.

Какое количества контуров обустроить?

Основное отличие заключается в том, что он нагревает воду и для обогрева помещения, и для системы ГВС. С одной стороны, это выгодно, так как покупка и обслуживание такого оборудования обойдется дешевле, нежели приобретение одноконтурных приборов и отдельное обустройство системы горячего водоснабжения.

Следует понимать, что для обеспечения постоянной температуры горячей воды предстоит постоянно затрачивать энергию или устанавливать дополнительное оборудование для экономии

А также при двухконтурной котле предстоит еще выбрать тип нагревателя между проточным и накопительным. Учитывая, что первый вариант удобен для семьи из 2-3 человек, а второй позволит экономить топливо, но потребуется место дополнительному резервуару для хранения горячей воды.

Что касается одноконтурной системы, то на сегодняшний день — это лучшее решение для многих коттеджей. Она быстрее собирается и комплектующих потребуется меньше.

Тип топлива для котла

Котлы для систем отопления делятся на категории в зависимости от используемого ими вида источника энергии. Существует газовое, твердотопливное и , а также приборы, работающие на электричестве. Перед тем как сделать окончательный выбор, рекомендуется оценить, какой вид будет наиболее выгодным.

Также стоит обратить внимание на то, пролегает ли недалеко от дома сетевой газопровод, насколько доступно в регионе твердое и жидкое топливо и есть ли проблемы со стабильностью подачи электричества.

При установке оборудования, использующего в качестве источника энергии твердое или жидкое топливо, необходимо разобраться с тем, где будет храниться уголь, дрова и прочие запасы

Наиболее выгодным решением будет монтаж котла, работающего на газу. Но его установка потребует некоторых финансовых вложений и времени. Ведь придется получить соответствующее разрешение. А еще возникнет проблема в выделении места под хранение запасов топлива, если будет или вместо сетевого газа будет использоваться сжиженный в баллонах аналог.

Проектировочные и расчетные работы

После того как был решен вопрос, связанный с видом системы отопления, можно приступать к разработке проекта. Если коттедж имеет достаточно скромные габариты, то сделать все расчеты и составить схему удастся самому.

Но лучшим решением будет доверить эту работу опытному теплотехнику. Профессионал сделает все расчеты правильно, что позволит избежать множества проблем, которые могут возникнуть на этапе монтажа.

При разработке в документе следует указать:

  • место монтажа радиаторов;
  • способ устранения продуктов сгорания, если таковые присутствуют;
  • место, где будет установлен котел;
  • подробный план разводки трубопроводов, где точно указывается месторасположение фитингов, кранов и прочих элементов.

Заказывать проектировочные и расчетные работы рекомендуется только у проверенных компаний, имеющих разрешение на предоставление такого рода услуг. Нередко этим занимаются организации, которые работают в сфере монтажа систем отопления или продаже нужного для этого оборудования.

Один раз потратившись, можно сэкономить не один день, который понадобится для изучения всей необходимой технической документации, и далеко не одну сотню долларов, которую придется заплатить в будущем за допущенные на этапе проектирования ошибки

Все расчеты можно сделать самостоятельно. Для этого предстоит разобраться с чертежами, схемами и подробным описанием в справочной литературе. Потребуется поближе познакомиться с информацией о характеристиках теплового генератора, типе разводки, общей конфигурации сети, месте расположении и спецификации оборудования и прочем.

Покупка необходимого оборудования

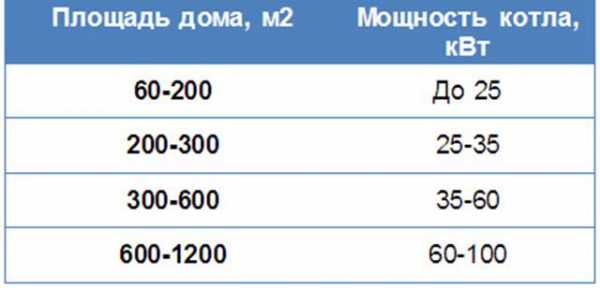

Когда был выбран тип котла, следует определиться с его мощностью, учитывая, что производительность оборудования для двухконтурной системы должна быть большей, так как в этом случае тепловые потери будут значительно выше.

Правильно означает, что температура в камере сгорания не будет превышать 90 градусов Цельсия. Соблюдая это правило, оборудование прослужит намного дольше. Например, для коттеджа, площадь которого составляет 100 м2, лучшим решением будет оборудование мощностью до 15 кВт.

Следующее, что понадобится для монтажа системы отопления — это передающие тепло приборы. Чтобы правильно , необходимо определиться с количеством этих элементов и числом секций. Их характеристики полностью зависят от размеров жилых комнат. Что касается материала, то специалисты рекомендуют остановиться на чугунных изделиях или биметаллических моделях.

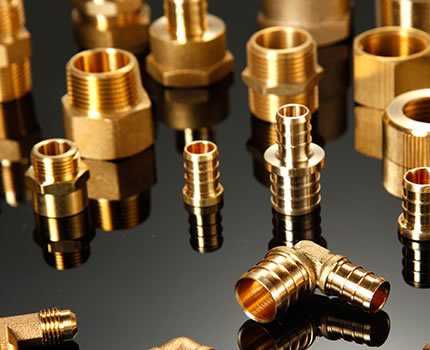

Последняя деталь, которой нужно уделить внимание в магазине, — это трубы. Предпочтительнее . Они отличаются простотой пайки и небольшим весом, что позволяет заняться монтажом самому, без привлечения специалистов.

Не покупайте большое количество труб и фитингов. Следуйте разработанной ранее схеме отопительной системы

Обустройство котельной в доме

После того как было заказано и доставлено на объект все необходимое оборудование, можно приступать к монтажу системы отопления. Занимаясь установкой важно четко следовать проектной документации, что позволит избежать проблем и незапланированных финансовых трат.

Монтаж отопительного устройства выполняется так, как это указано в прилагаемом производителем руководстве.

При отсутствии инструкции изготовителя следует придерживаться следующих базовых правил:

  • спереди котла должен быть минимум 1 м свободного пространства, а сзади и по бокам — около 70 см;
  • устройство запрещается устанавливать ближе чем на 70 см по отношению к другим приборам;
  • если устанавливается два или более котла, то следует оставить между ними расстояние около 2 м.

Если было заказано настенное оборудование, то к нему предъявляются более щадящие требования. Для такого рода отопительного котла нужно только оставить место, которого будет достаточно для удобного доступа к устройству.

Начинать монтаж следует с основного элемента системы — котла. Если будет использоваться устройство малой мощности (до 60 кВт), то его можно установить прямо на кухне, в прихожей или в кладовке. Если производительность прибора превышает указанное выше число, то для котла придется выделить отдельное помещение

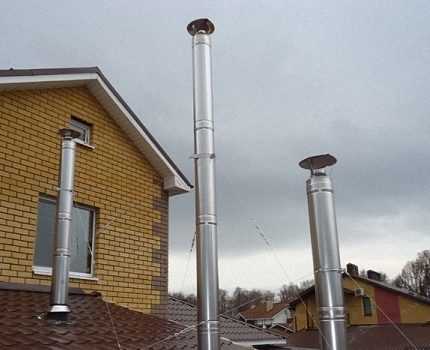

Дымоход и вывод продуктов сгорания

Следующим этапом монтажа системы отопления коттеджа является организация дымохода. При неправильно спроектированном дымоходе появляется риск возникновения в доме пожара или шанс отравления жильцов угарным газом.

Строить конструкцию для отвода продуктов сгорания рекомендуется из металла, кирпича или керамики. является оптимальным в большинстве случаев решением.

Керамика гармонично сочетает в себе низкую теплоотдачу и модульную конструкцию. Единственный недостаток такого дымохода — это высокая стоимость. К тому же конструкция должна иметь строго вертикальную конфигурацию.

Что касается металлических изделий, то они будут идеальным решением для жидкостных и газовых моделей оборудования. Ведь такие дымоходы устойчивы к механическому и химическому воздействию. В список достоинств также стоит включить простоту монтажа (конструкция собирается из модулей).

Главный минус металлического дымохода — это довольно большие потери тепла

Кирпичные дымоходы чаще всего используются с котлами, работающими на твердом топливе. Их главное преимущество заключается в низкой теплоотдаче, но строительством должен заниматься только квалифицированный специалист.

При проектировании дымохода важно придерживаться следующих правил:

  • на конце конструкции обязательно ставят козырек. Этот элемент обеспечит защиту от влаги и посторонних предметов;
  • форма дымохода должна быть круглой. В этом случае продукты сгорания топлива меньше скапливаются;
  • количество поворотов дымохода не может превышать трех;
  • конструкция устанавливается выше плоской крыши на полметра, а для конька этот параметр составляет 0,5-1,5 м.

Если было принято решение устанавливать внешний дымоход, то нужно придерживаться определенного стандарта. Специалисты рекомендуют выводить такую конструкцию наверх на расстояние не меньше полуметра от поверхности крыши.

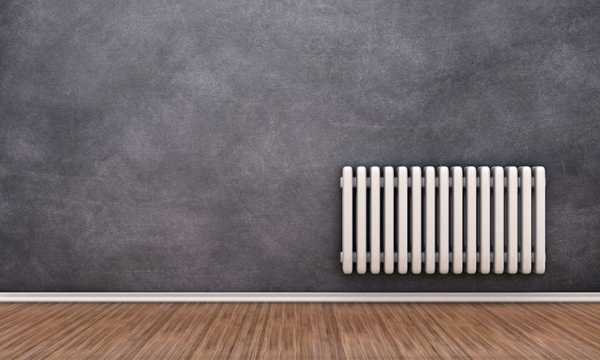

Установка радиаторов в доме

Монтаж радиаторов требует соблюдения определенных правил. Прежде всего их следует установить точно горизонтально, без каких-либо перекосов. Если собирается однотрубная система отопления, то желательно выставить радиаторы на одном уровне.

Чтобы максимально уменьшить тепловые потери, крепить элементы нужно на расстоянии 8-12 см от пола и подоконника, а также 3-5 см от стены. К тому же размер радиатора должен составлять, как минимум 3/4 габаритов окна. Это позволит избежать образования конденсата.

Лучшим выбором будут латунные переходники и фитинги. Если сравнивать их с другой продукцией, предлагаемой современными производителями, то их главные особенности — это универсальность (указанный выше металл отлично взаимодействует с абсолютно любыми материалами), хорошая теплопередача и устойчивость к коррозии

На сегодняшний день используется три способа : боковой, диагональный и нижний. Первый вариант, в свою очередь, делится на односторонний и диагональный. Также иногда специалисты отдают предпочтение седельному методу.

Какой способ лучше? При монтаже системы отопления в только что построенном коттедже идеальным решением будет нижний способ подключения. Он позволяет вмонтировать трубы в пол, спрятав их под стяжкой. Это сэкономит драгоценные квадратные метры, а также сделает интерьер комнаты более гармоничным и аккуратным.

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

  • слить теплоноситель;
  • исправить недочет;
  • провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Выводы и полезное видео по теме

Видео #1. Отопление частного дома площадью 300 м2:

Видео #2. Отопление большого дома, к которому не подведен газопровод:

Видео #3. Тонкости обустройства отопления в частном доме, площадь которого 150 м2:

Проектирование, выбор и установка системы отопления коттеджа — это те процессы, которые требуют к себе должного внимания и ответственного отношения. Если было принято решение сделать все своими руками, то придется с головой окунуться в работу и пристально следить за всеми деталями.

Но даже когда работа была доверена профессионалам, то придется контролировать весь процесс. Помните, что только в таком случае можно организовать качественную систему отопления, которая сделает частный дом поистине теплым, уютным и, конечно же, безопасным.

Хотите рассказать о схеме отопления, которую вы предпочли для обустройства собственного дома? Располагаете полезной информацией, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

sovet-ingenera.com

Автономная система отопления частного дома

Автономное отопление частного дома

Эффективное функционирование отопительной системы возможно только в случае правильного подбора оборудования и грамотного его монтажа. Чтобы избежать аварийных ситуаций во время ее эксплуатации, перед началом работы следует не только внимательно изучить все ее нюансы, но и получить подробную консультацию опытного специалиста.

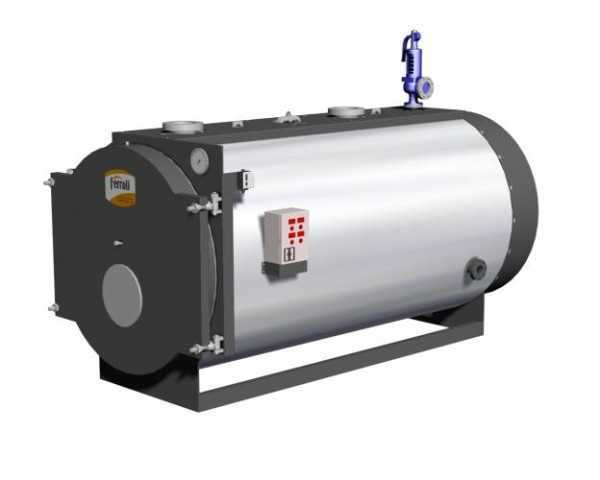

Расчет мощности котла

Независимо от типа используемого топлива (твердое или жидкое, газ или электричество) принцип подключения всех систем отопления один. Различие есть лишь на этапе установки котла. При этом расчет его мощности производится по единой формуле:

где W – удельная мощность, необходимая для отопления 10 кв. м помещения;
S – общая площадь дома.

Для российских регионов в расчет берутся следующие значения мощности:
• для домов, расположенных в средней полосе России до 1,5 кВт;
• для Сибири и Севера: на каждые 10 кв. м до 2 кВт;
• для южных районов: до 0,9 кВт.

Так как на достаточный обогрев 10 кв. м жилого дома, расположенного в средней полосе России, требуется до 1,5 кВт мощности, то, к примеру, для отопления 100 кв. м понадобится котел мощностью 15 кВт:

(100 х 1,5)/10 = 15 кВт

Эту цифру увеличивают на 15-20% (запас мощности на возможные потери тепла, которое неизбежно теряется даже при идеальном утеплении здания). Таким образом, для обогрева дома 100 кв. м понадобится (15 + 2,3) = 17,3 кВт.


Рекомендуемая мощность котла

Расчет количества радиаторов

Так как для обеспечения достаточного обогрева 1 кв. м помещения потребуется 100 Вт мощности батарей, для вычисления их общей мощности следует площадь обогреваемого помещения умножить на 100. (При приобретении радиаторов их мощность следует смотреть в прилагаемой к ним документации).

Важно! При высоте потолков от 3 м при расчетах как количества радиаторов, так и объема котла, используется не площадь помещения, а его объем.

Допустим, требуется рассчитать мощность батарей для обогрева комнаты площадью 20 кв. м. При этом высота потолков – 2,5 м. Мощность всех радиаторов должна быть равна:

20 х 100 = 2000 Вт или 2,0 кВт.

При этом при наличии:
• одного окна и двух торцевых стен эта цифра увеличиваться на 20%;
• двух окон и двух наружных стен – на 30%;
• выходе окон на север – еще 10%.

Если батарея закрывается декоративной панелью, эта цифра увеличивается еще на 15%. Так как со временем радиаторы неизбежно засоряются, к этому значению добавляется запас 15-20%. Дополнительные секции лучше устанавливать в угловых комнатах, которые прогреваются хуже.


Таблица расчета требуемого количества секций


Расчета количества секций при высоте потолков более 3,0 м

Схемы систем отопления

Простейшей и наиболее часто используемой системой обогрева является отопление с естественной циркуляцией жидкости. Принцип ее работы прост: нагреваемая в котле вода или антифриз, расширяясь, проталкиваются по магистрали, а затем, остывая, возвращаются в котел, где вновь нагреваются до нужной температуры.

Для нормального функционирования такой системы необходимо обеспечить как уклон обратки в сторону котла до 5 на 1 м магистрали, так и уклон подачи. (Обраткой называют трубопровод, по которому вода или антифриз возвращаются в котел). Возможно, для этого понадобится чуть опустить полы в котельной. Чтобы циркуляция теплоносителя была идеальной, обратка должна располагаться ниже уровня радиаторов. Несоблюдение всех этих требований может привести к недостаточному прогреву радиаторов из-за постоянного образования воздушных пробок.


Схема системы с естественной циркуляцией

Важнейшим элементом такой системы является расширительный бачок, в который сбрасываются излишки теплоносителя (воды или антифриза), возникающие при его расширении вследствие нагрева. Он устанавливается в самой высокой точке системы – под потолком котельной или на чердаке. При монтаже такого бака в чердачном помещении его тщательно утепляют.

Его объем определяется по формуле:

Количество теплоносителя в системе х Коэффициент 0,08.

К примеру, если в систему закачивается 100 л жидкости, то объема бака будет равен 100 х 0,08 = 8 литров.

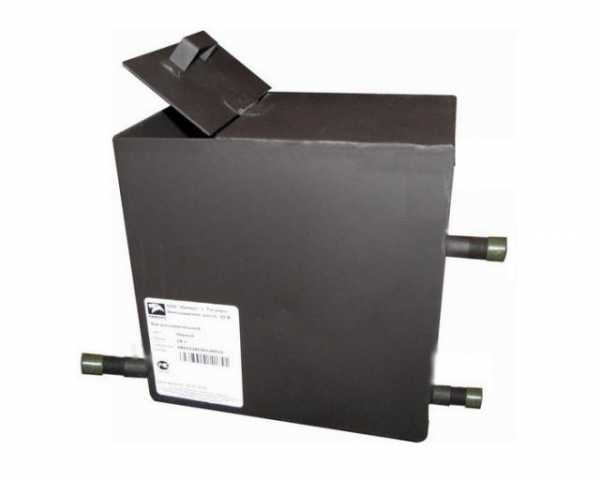

Расширительный бак открытого типа

При принудительной циркуляции уклон трубопроводов не обязателен, так как циркуляция жидкости обеспечивается за счет насоса. В таком случае вместо расширительного бака лучше воспользоваться гидроаккумулятором (мембранным баком), который не только сможет обезопасить систему от гидроударов при включении и выключении насоса, но и будет регулировать частоту его включения по мере опустошения бака.

Важно! Максимальная температура для бесперебойной работы циркулярного насоса – 70°С. Именно поэтому во избежание перегрева его ставят только на обратку. в которой температура воды меньше, чем в системе.

Степень нагрева труб в такой системе увеличивается на 30%, что позволяет существенно сэкономить топливо. Без принудительной циркуляции невозможно обеспечить и равномерную подачу воды в двухэтажных домах.

Важно! При установке насоса требуется обязательный монтаж байпаса (обводной магистрали) – перемычки между трубами, оснащенной запорной и регулирующей арматурой (кранами).


Установка циркулярного насоса


Байпас с тремя отсекающими и регулировочными кранами для циркуляционного насоса

Виды разводки магистрали

Однотрубная система. при которой все радиаторы соединяются при помощи одной трубы, на сегодняшний день считается морально устаревшей и применяется редко. Ее недостатком является неровный прогрев комнат. По мере движения воды от батареи к батарее жидкость постепенно остывает, и в последнее помещение приходит уже почти полностью холодной.


Однотрубная система отопления

Чуть исправить положение можно с помощью добавления байпасов (перемычек между трубами), оснащенных регулировочными кранами. Такую конструкцию называют «ленинградкой» .


Система отопления «ленинградка»

Однако более совершенным вариантом является двухтрубная система. при которой горячий теплоноситель идет по верхней трубе, а обратно остывшая жидкость возвращается по второй трубе. Такой метод может применяться как в системах с принудительной, так и естественной циркуляцией.

Коллекторная система является более сложным вариантом и применяется редко, в основном при оснащении многоэтажных домов большой площади. Теплоноситель в ней распределяется равномерно по всей системе, при этом интенсивность обогрева каждого радиатора можно регулировать. Иногда такой метод называют лучевым.


Коллекторная (лучевая) разводка

Подключение радиаторов

Выбор способа их подключения зависит от их общего количества, способа прокладки, протяженности трубопроводов и пр. Самыми распространенными методами являются:

• диагональный (перекрестный) способ: прямая труба подключается в боковой части батареи вверху, а обратка – на ее противоположной стороне внизу; этот способ позволяет носителю тепла распределятся по всем секциям максимально равномерно с минимальными теплопотерями; применяется при значительном количестве секций;

• односторонний: также используется при большом количестве секций, труба с горячей водой (прямая труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;

• седельный: если трубы уходят под пол, удобней всего крепить трубы к нижним патрубкам батареи; из-за минимального количества видимых трубопроводов внешне выглядит привлекательно, однако радиаторы нагреваются неравномерно;

• нижний: метод схож с предыдущим, единственное отличие – прямая труба и обратка располагаются практически в одной точке.


Способы подключения радиаторов

Для защиты от проникновения холода и создания тепловой завесы батареи располагаются под окнами. При этом расстояние до пола должно составлять 10 см, от стены – 3-5 см.

Порядок монтажа системы

Отопительная система собирается в следующей последовательности:
• монтаж котла;
• разводка труб и соединение их с батареями;
• устройство расширительного бака или гидроаккумулятора;
• монтаж циркулярного насоса;
• подключение котла к собранной системе.

В частном доме лучше использовать одноконтурные котлы. нагревающие воду лишь для отопления. Использование двухконтурных котлов. в которых, кроме обогрева радиаторов, будет производиться нагрев воды для принятия душа или ванны, помывки посуды и пр. представляется нецелесообразным, так как в трубах будет образовываться слишком большое количество накипи. Для получения теплой воды для бытовых нужд лучше приобрести электрический бойлер.

Если планируется установка двух котлов. работающего на твердом топливе и электрического, то лучше подключать их последовательно. В таком случае если твердотопливный котел остынет, то система контроля электрокотла автоматически включится в работу. Разводка труб при этом может быть любой.

Так как в местах изгибов труб очень часто образуются воздушные пробки, при невозможности минимизировать их количество рекомендуется устанавливать дополнительные вентили для спуска воздуха. В алюминиевых радиаторах из-за реакции алюминия с теплоносителем пробки образуются гораздо чаще, поэтому на таких радиаторах следует обязательно устанавливать воздухоотводчики .


Воздухоотводчики (краны Маевского)

Видео по теме: Автономное отопление частного дома

Как обогреть частный дом

Автономные системы отопления

Несомненно, жизнь в своем доме имеет множество преимуществ по сравнению с проживанием в городской квартире. Это и более чистый воздух, особенно, если дом находится на значительном удалении от промышленного центра, и свобода от соседей, и возможность создания различного интерьера и дизайна, как внешнего, так и внутреннего. Но вместе с тем строительство индивидуального жилья требует грамотного расчета систем жизнеобеспечения, куда входят канализация и водоснабжение. Большое значение при строительстве имеет правильный выбор автономного отопления в частном доме.

Виды отопления

Независимо от выбранного источника энергии обогрев пространства осуществляется одним из двух способов:

Можно еще обогревать дом горячим паром, но такой способ для частного домостроительства уже не используется.

Принцип воздушного отопления основан на прогреве воздуха и равномерном распределении его по всем отапливаемым помещениям. Для этого должны сооружаться воздуховоды на разных горизонтальных уровнях.

Водяное отопление подразумевает обогрев жилого пространства при помощи нагретой воды или другого теплоносителя, который циркулирует по трубам и радиаторам, проложенным по всему дому.

Воздушное отопление

Этот вид отопления широко применяется за рубежом — в странах Северной Америки и Европы. Его преимущества состоят в том, что отапливаемое пространство прогревается за короткий период времени в связи с быстрым движением воздуха. А установки и оборудование в летний период могут выполнять функции кондиционирования и вентиляции.

Кроме того, можно использовать дополнительное оборудование с функциями:

  • увлажнения воздуха
  • фильтрации
  • освежения или ароматизации

Принципиальная схема воздушного отопления

Воздух нагревается при помощи теплогенератора, после чего по специальным воздуховодам подается в каждое помещение, нуждающееся в отоплении. Отдавая тепло внутреннему пространству комнат, остывший воздух опускается вниз и по воздуховодам на уровне пола возвращается в теплогенератор за очередным нагреванием.

Постоянное движение горячего и остывшего воздуха регулируется системой автоматики и насосным оборудованием. Они же поддерживают заданный температурный режим.

Циркуляция воздушных потоков может быть естественной или принудительной. В первом случае воздушные массы движутся по законам физики — теплые слои воздуха находятся вверху, а более холодные внизу из-за разности коэффициента плотности. Постепенно остывая, теплый воздух перемещается вниз, уступая место теплым воздушным массам, подаваемым из воздуховода сверху.

Принудительная циркуляция осуществляется благодаря встроенным вентиляторам, которые направляют теплый воздух в воздуховоды и втягивают остывший для повторного нагрева.

Воздуховоды могут иметь разную форму — прямоугольную, квадратную или круглую. Каждая из них обладает и достоинствами, и недостатками. Например, круглые воздуховоды отличаются лучшими аэродинамическими характеристиками, но плохо вписываются в интерьер помещений. Прямоугольные трубы, напротив, легче интегрируются в общий вид комнаты, но обладают худшими аэродинамическими качествами.

Оборудование для обогрева воздухом

Принципиальная схема воздушного отопления

При выборе для обогрева дома воздушного отопления все его составляющие и саму систему рассчитывают и закладывают еще на стадии проектирования.

Оборудование включает в себя следующие элементы:

  • воздухонагреватель, работающий от газа, электричества или твердого топлива
  • воздуховоды
  • теплообменник, в котором нагревается воздух
  • воздушный фильтр, освежитель и увлажнитель, создающие благоприятную и комфортную обстановку в доме, очищающие воздух от пыли, вредных микробов и бактерий, снижающие сухость воздушного потока
  • кондиционер, в летний период поддерживающий нормальную температуру в помещениях за счет подачи охлажденного воздуха через систему воздуховодов
  • автоматические приборы контроля температуры

Водяное отопление дома

В России для обогрева частных домов преимущественно используют водяное отопление. Это наиболее экономичный способ обогреть свой дом. При этом существует возможность автоматического или ручного регулирования температурного режима.

Система водяного отопления подразумевает две схемы движения теплоносителя:

При естественной схеме теплоноситель циркулирует в трубах и радиаторах под действием разной плотности горячей и холодной воды. Горячая вода, расширяясь, становится более легкой и вытесняется вверх холодной, которая имеет бо льшую плотность и массу. Горячий теплоноситель поступает в стояк, откуда по трубам направляется к радиаторам. Остывшая в приборах отопления вода опускается вниз, уступая место горячей, а сама снова самотеком уходит в отопительный котел для последующего нагрева.

Важно! Такая система энергонезависима, и в этом её преимущество. Недостатком служит то, что протяженность труб не превышает 30 м, что недостаточно для обогрева большого дома площадью более 100 квадратных метров.

Принудительная циркуляция теплоносителя осуществляется при помощи насоса, который под давлением подает горячую воду в трубопровод и далее к радиаторам отопления. Остывшая вода, отдав свое тепло в окружающее пространство, возвращается в отопительное устройство, которое получает тепловую энергию от сгорания газа, твердого топлива или за счет электричества.

Конструктивное устройство системы

Система водяного отопления

Система водяного отопления состоит из:

  • отопительного котла — газового, твердотопливного, жидкотопливного или электрического
  • труб теплоснабжения, которые могут быть стальными, металлопластиковыми или пластиковыми
  • расширительного бака
  • радиаторов из чугуна, стали, биметалла, меди
  • системы автоматического регулирования температурного режима и безопасности
  • устройства для отведения продуктов сгорания, если используется газ, жидкое топливо или твердые источники энергии

Отопительные котлы могут быть с одним или двумя контурами, что зависит от желания владельца дома осуществлять только отопление или помимо этого получать горячую воду для бытовых нужд.

Самыми популярными на сегодняшний день являются газовые котлы, поскольку газ — это наиболее дешевый источник энергии. Но в отсутствии такового используют котлы на жидком или твердом топливе. Как вспомогательный вид отопления может выступать система, работающая от электричества. Но этот способ в настоящее время является весьма затратным.

Виды разводок в системе отопления

Однотрубная схема отопления

Независимо от того, каким способом осуществляется подача горячей воды — естественным или принудительным — системы водяного отопления отличаются конструктивными особенностями монтажа.

Схема автономного отопления дома может быть смонтирована несколькими способами:

  • с верхней и нижней разводкой
  • с лучевой разводкой
  • одно- и двухтрубной подводкой к радиаторам отопления
  • с вертикальным и горизонтальным расположением стояков
  • с тупиковой схемой движения теплоносителя

Верхняя разводка предполагает движение горячей воды вверх по стояку, откуда она спускается к радиаторам отопления. Верхняя труба обычно располагается в чердачном помещении или проходит непосредственно под потолком, что бывает не очень удобно в интерьерном плане. А прохождение трубы по чердаку и вовсе требует качественного утепления.

Нижняя разводка подразумевает поступление теплоносителя от нагревательного котла по трубам и радиаторам по низу помещения или из подвального, цокольного этажа, где обычно устраивают котельные. Однако независимо от выбранной разводки расширительный бак следует устанавливать в самой высокой точке дома — обычно на чердаке.

Однотрубная система лишена обратных стояков. Теплоноситель, пройдя по радиаторам и отдав свое тепло окружающему воздуху и предметам, возвращается в подающий стояк, откуда направляется для подогрева в отопительный котел. Такая схема движения теплоносителя может осуществляться только при верхней разводке.

Устройство отопительной системы с вертикальными стояками оптимально при наличии двух и более отапливаемых этажей в доме. При этом к одному стояку подсоединяют все радиаторы отопления. При горизонтальных стояках возможно подключение приборов отопления лишь для одного этажа.

Расширительный бак

Расширительные баки для отопления

При нагревании вода увеличивается в объеме. Но вместимость труб и радиаторов неизменна, поэтому для принятия излишков воды сооружают расширительный бачок. Он может быть открытым при естественной циркуляции теплоносителя и закрытым (герметичным) с принудительной циркуляцией воды в отопительной системе. При остывании теплоносителя в системе вода снова уходит в трубы и радиаторы.

Кроме сбора лишней горячей воды расширительный бачок принимает и находящийся в воде кислород, что позволяет избежать образования воздушных пробок в системе.

Открытый расширительный бак соединяют со стояком, подающим горячую воду в трубы и радиаторы, и располагают в самой высокой точке дома. Если его устанавливают на чердаке, то обязательно утепляют стенки — чтобы минимизировать потери тепла и предотвратить перемерзание в самые холодные дни зимы. Недостатком расширительного бака такого вида является то, что воздух также проникает в теплоноситель, а это вызывает коррозию в системе отопления.

Более современным устройством являются расширительные бачки закрытого типа, которые внутри имеют мембрану из термостойкого материала. Мембрана делит бачок на две камеры:

Воздушная камера оборудована клапаном, который при создании в системе большого давления выпускает воздух, позволяя излишкам воды занять вторую камеру.

Заключение

Отопление частного дома может быть выполнено с применением различного оборудования и источников энергии. Но независимо от выбранного отопительного котла и способа монтажа труб и радиаторов, расчет и проектирование должны выполнять специалисты. Так же, как и монтаж отопительных котлов, и всей системы отопления необходимо поручать организациям, имеющим специальную лицензию на выполнение таких работ.

Установка автономного отопления в частном доме

  • Принцип работы и подготовка к монтажу автономного отопления в частном доме
  • Особенности установки отопительной системы своими руками
  • Этапы сборки системы обогрева

Во время строительства или ремонта частного дома многих интересует, можно ли самостоятельно установить автономное отопление частного дома и как это правильно сделать. На самом деле, самостоятельно установить автономное отопление можно, однако для этого придется приложить немало усилий. Перед тем как приступать к практическому решению вопроса, нужно подробно изучить принцип работы и установки автономного отопления в частных домах.

Автономное отопление частного дома можно обустроить своими руками.

Принцип работы и подготовка к монтажу автономного отопления в частном доме

Если вы решили самостоятельно обогреть свой дом, то начинать установку автономной отопительной системы нужно с изучения принципа и особенностей ее работы. Перед тем как что-либо предпринимать, необходимо просчитать оптимальный вариант конкретно для вашего дома и тщательно продумать схему, в соответствии с которой будет установлена автономная система отопления. Нельзя использовать расчеты и схемы, составленные для других домов. Такие планы строго индивидуальны, т.к. шаблонного решения практически не существует.

Далее необходимо рассмотреть варианты обогрева и подобрать наиболее оптимальный для вас. А вариантов доступно достаточно много. После этого нужно разобраться с тем, как расположен ваш дом относительно сторон света и вникнуть в особенности ветровой нагрузки. Система отопления будет проектироваться с обязательным учетом этих критериев.

Не используйте в точности чужие схемы, они служат лишь примером.

Необходимо определить уровень мощности котла отопления. При этом нужно учитывать ряд показателей, а именно:

  • максимальный уровень нагрева оборудования — данный пункт будет важен в сильные морозы, т.к. он свидетельствует о том, какой уровень дополнительного нагрева может быть у агрегата;
  • где и какое количество радиаторов отопления будет установлено в доме;
  • теплоизолирующие характеристики дома и материала, использованного для отделки стен. Он может быть теплым, вроде дерева, или холодным, типа кирпича, камня или бетона;
  • схема разводки отопления — причем ключевым фактором в этом будет место предположительной установки самого котла или печи.

Все это необходимо для того, чтобы правильно просчитать особенности нужного вам отопления и добиться того, чтобы схема, в соответствии с которой будет установлена система отопления. была составлена правильно.

Если возникают какие-либо затруднения, можно использовать специальные программы для расчета теплопотерь дома.

Приступать к непосредственной установке отопления можно только после того, как будут тщательно выполнены все работы по планированию.

Котел должен быть установлен ниже, чем радиаторы отопления (как минимум на 30 см). В частных домах, как правило, для отопительного оборудования строится отдельное помещение с уровнем ниже уровня пола в самом доме.

Подающий стояк обязательно должен быть горячее, чем обратный, поэтому первый закрывается теплоизоляцией, а второй оставляется открытым.

Схема монтажа системы отопления.

Система автономного отопления устанавливается с использованием следующих инструментов:

  • Газовых ключей;
  • Дрели;
  • Разводных ключей;
  • Молотка;
  • Инструмента для завинчивания шурупов.

Вернуться к оглавлению

Особенности установки отопительной системы своими руками

Не нужно сомневаться в собственных силах, система автономного отопления может быть достаточно быстро установлена своими силами. Необходимо лишь приложить к этому немного старания и четко следовать инструкции, и вы сможете добиться оптимизации производительности системы. Поверьте, ни одному мастеру не удастся сделать отопление лучше, чем это сможете сделать вы, ведь никто не станет стараться больше вашего. Пожалуй, именно в этом и состоит главное преимущество самостоятельной установки автономного отопления частного дома.

Перед тем как приступать к непосредственному монтажу, нужно утеплить дом. Нет никакой необходимости в том, чтобы греть окружающий воздух, это не имеет ни экономического основания, ни здравого смысла. Лучше установить систему отопления, направленную на поддержку стабильной температуры в жилых помещениях на протяжении всего года. Такая система поможет существенно сэкономить ваши силы и время, ведь вы можете просто включить систему и практически полностью забыть о ней.

Установить систему отопления достаточно просто благодаря тому, что на современном рынке доступен большой выбор практичных и удобных металлопластиковых труб со специальными соединительными системами (фитингами), которые способны в несколько раз облегчить процесс работы.

Вернуться к оглавлению

Этапы сборки системы обогрева

Обязательный этап работы — тестирование созданной системы отопления.

В первую очередь необходимо нарисовать схему, в соответствии с которой будет устраиваться система автономного отопления. В процессе проектирования следует увеличить количество секций батарей примерно на 20%. Это необходимо для достижения максимальной эффективности работы радиаторов, которые спустя некоторое время засорятся и потеряют некоторую часть своей теплоотдачи. Некоторые секции радиаторов по возможности лучше сделать в угловых комнатах.

В соответствии с планом, сверлятся отверстия в стенах. Желательно, чтобы отверстия четко соответствовали диаметру трубы, которая будет через них проходить, иначе придется заделывать образовавшиеся щели.

После этого необходимо отделать стены в местах, где будут монтироваться компоненты обогрева. Это делается по той причине, что в будущем это делать будет весьма неудобно.

После этого можно приступать непосредственно к установке всех компонентов отопительной системы. Начинать эту работу необходимо от электрокотла или котла печи. Приборы устанавливаются последовательно или параллельно — это зависит от типа самой системы и используемых креплений.

После установки всех компонентов нужно протестировать отопление дома. На данном этапе работы станет понятно, правильно ли вы установили автономное отопление.

Система обязательно проверяется на герметичность. На этом этапе вам нужно будет воспользоваться отопительной водой, которую необходимо пустить по трубам, чтобы увидеть, имеются где-либо щели или другие проблемы. В случае наличия неисправностей их необходимо устранить. Если вы не сможете сделать это самостоятельно, то обязательно обратитесь к соответствующему специалисту. Для того чтобы в самое неподходящее время не обнаружилось каких-либо проблем, необходимо с самого начала довести работу до ума.

Отвод слива должен быть расположен в нижней точке обратной трубы, т.е. в нижней точке всего обогрева. Лишь в этом случае система будет работать так, как нужно, без застоев воздуха в трубах.

После завершения монтажа автономного отопления и устранения допущенных ошибок работа с ней почти закончена. Остается лишь замазать все щели и убрать последствия работы.

Еще одно преимущество индивидуальной системы отопления в том, что она не требует особого внимания. Единственное, может понадобиться долить теплоноситель в расширительный бак. И то, это необходимо делать всего лишь 1-2 раза в год. Хотя даже этого вмешательства со стороны владельца можно избежать, если объединить вместе расходный и расширительный баки отопительной системы. Однако это получится сделать только в том случае, если схема монтажа автономного отопления была выполнена правильно. В том, чтобы самостоятельно установить индивидуальное отопление, нет особых трудностей. Нужно лишь следовать технологии выполнения данной работы.

Источники: http://svoimi-rukamy.net/48-avtonomnoe-otoplenie.html, http://gidotopleniya.ru/montazh-otopleniya/sxemy/avtonomnoe-otoplenie-chastnogo-doma-kak-obogret-2629, http://1poteply.ru/sistemy/montaszh/avtonomnoe-otoplenie-chastnogo-doma.html

teplosten24.ru

индивидуальное в многоквартирном доме и квартире, установка системы

В частном доме без централизованного обеспечения хозяева обустраивают собственные системы подачи воды, отопления, канализации. Но сегодня и жильцы городских квартир рассматривают варианты перехода на автономную систему. Рост тарифов приводит к значительному повышению расходов на содержание квартиры, затраты растут, а качество услуг оставляет желать лучшего. Рассмотрим, как обустроить автономное отопление в многоквартирном доме, какие варианты подходят лучше и где получить разрешительные документы.

Что такое индивидуальное отопление

Система подразумевает отсоединение приборов отопления от сети магистрального снабжения. Демонтируются батареи, трубопровод общедомового пользования и формируется автономное индивидуальное отопление в многоквартирном доме. Хозяин снова ставит систему труб и радиаторов, подключая их к собственному источнику питания. Чаще всего в качестве общего обогревателя используются газовые или электрические котлы, работающие по общему принципу – нагретый теплоноситель направляется по контуру системы отопления.

Преимущества и недостатки автономного отопления в квартире

Чтобы понять, будет ли установка автономного отопления достойной альтернативой централизованной подаче тепла, следует рассмотреть плюсы и минусы системы.

К достоинствам относят:

  1. Экономия затрат на обслуживание. Хозяева подтверждают, что после монтажа индивидуальной системы, расходы понижаются в среднем в 5 раз.
  2. Независимая система. Можно включать отопление, не дожидаясь централизованного срока начала отопительного сезона, а также оптимизировать уровень прогрева помещения.
  3. Разумный расход. При дополнительной установке терморегуляторов появляется возможность настройки режима прогрева. Например, в дневное время, когда дома никого нет, система будет поддерживать минимальный уровень нагревания, а в вечернее, ночное время – запускать работу оборудования на полную мощность.
  4. Доступность горячей воды в любое время.
  5. Большой ассортимент нагревательных приборов. Это относится как к котлам отопления, так и к батареям – хозяин сам определяет количество и мощность агрегатов, ограничений на число батарей, их формат нет.
  6. Окупаемость вложений. Даже при перебоях подачи горячей воды расходы повышаются, но ненамного. При этом экономятся затраты электроэнергии на прогрев воды в стиральных, посудомоечных машинах. Если устанавливается газовый котел, то повышения оплаты счетов за электричество не будет совсем.

Но автономное отопление в квартире имеет и ряд минусов:

  • значительные разовые вложения в покупку оборудования;
  • необходимость полного демонтажа старой системы и установка нового трубопровода, радиаторов;
  • оформление разрешительных документов и обустройство вытяжного канала – это при оборудовании газовой автономной системы.

Минусов меньше, поэтому индивидуальные схемы набирают популярность, особенно ввиду постоянного повышения тарифов на услуги ЖКХ.

Типичные схемы автономного отопления для квартиры

Разобравшись, что такое автономное отопление, следует определить схему обустройства системы. Всего их различается две – одно-, двухтрубная система отопления. Однотрубная подходит для схем с малым количеством радиаторов и небольшой протяженностью контура. Двухтрубная схема не ограничивает количество батарей, обеспечивает подачу теплоносителя одинаковой температуры к каждому радиатору и позволяет устанавливать регуляторы нагрева, интенсивности подачи теплоносителя.

На заметку! При обустройстве двухтрубной схемы хозяин может подключать батареи независимо друг от друга, применять трубы, фитинги меньшего диаметра. Дополнительное преимущество – возможность замены радиатора без снижения работоспособности схемы.

Схема автономного отопления многоквартирного дома

Если обустраивается автономная система отопления многоквартирного дома с основным источником прогрева в виде электрического котла, то разводку и батареи допустимо оставить старыми. Изменится подключение – подающий и обратный трубопроводы нужно присоединить к электрокотлу.

Рекомендуем к прочтению:

Обустраивая индивидуальное газовое отопление в многоквартирном доме, пользователю следует предварительно составить проект с точным подсчетом контуров, радиаторов, а только потом формировать схему.

Газовые котлы бывают:

  • одноконтурными, предназначенными для подогрева теплоносителя для магистрали отопления;
  • двухконтурными, предназначенными для получения теплоносителя и обеспечения ГВС.

Типы котлов для автономного отопления

Различаются источники нагревания по типу энергии – газовые и электрические, а также по количеству контуров:

  1. Одноконтурные. Справляются с нагреванием теплоносителя, могут дополняться баком, аккумулирующим тепло, устанавливаются в одно-, двухконтурные схемы отопления.
  2. Двухконтурные. Справляются со всеми функциями одноконтурного котла, плюс обеспечивают бесперебойную подачу горячей воды.

По типу монтажа котлы могут быть напольными и настенными. Напольные – модели с увеличенной массой, продолжительным сроком службы и повышенной мощностью. Настенные – изделия с компактными габаритами, облегченным весом, немного уменьшенными показателями длительности эксплуатации.

Важно! Выбор котла зависит от предпочтений и возможности пользователя, но следует принимать в расчет особенности конструкции дома – на слабые и ветхие стены навешивать котлы не рекомендуется.

Что касается особенностей источника питания, то работают котлы по одному принципу – нагревательные элементы отдают тепловую энергию жидкости, которая циркулирует по контуру отопления.

Различия следующие:

  1. Электрические котлы. Оборудование с высокой степенью безопасности, доступной стоимостью, удобным управлением, питается от электрической сети. Для котлов мощностью до 3 кВт достаточно обычной розетки, более мощные изделия следует подключать к отдельному автомату в щитке. Монтаж осуществляется в любую комнату – ограничений по установке нет. Выполнение работ по монтажу и подключению доступно для домашнего мастера.
  2. Газовые котлы. Стоят дороже, но из-за дешевизны топлива быстрее окупаются. Мощные и массивные котлы требуют тщательного расчета схемы, обустройства дымохода для отвода продуктов сгорания. Источники тепла оснащены камерой сгорания, просты в управлении, но установка осуществляется только мастером – самостоятельный монтаж газового котла запрещен.

Важно! Газовое оборудование чаще всего устанавливается на пол. Пользователю придется точно определить место монтажа, оснастить поверхность огнезащитным постаментом для устранения угрозы возгорания.

Подбор мощности котла для автономного отопления

Для того чтобы определить требуемую мощность прибора, достаточно простой формулы – на 10 м2 отапливаемой площади нужно 1 кВт мощности. Специалисты советуют брать в расчет утепление дома – строения с малой степенью утепления требуют дополнительного прогрева, это же касается квартир на первых/последних этажах, где может поддувать с подвала или крыши.

Чтобы не остаться без тепла, к итоговой цифре после подсчета мощности, следует добавить 15-20% или умножить показатель на региональный коэффициент, в частности:

  • для средней полосы показатель 1,1;
  • для южных областей показатель 0,7-0,9;
  • в северных районах итоговая мощность умножается на 2,0-2,5.

Таким образом в квартиру в Красноярске площадью 20 м2 нужно котел мощности (20/10) 2 кВт х 2,5 = 5 кВт. Если строение кирпичное, квартира располагается на 1 м этаже с неутепленным подвалом, то лучше добавить запас и приобрести котел мощностью в 6 кВт.

Рекомендуем к прочтению:

На заметку! Чтобы сократить расходы на обслуживание электрокотлов, хозяину следует позаботиться об оборудовании с возможностью установки режима обогрева, термодатчиках, двухтарифных счетчиках тепла. В этом случае экономия достигает 40-50%.

Монтаж системы индивидуального отопления

Продумывая, как сделать индивидуальное отопление в квартире, мастеру следует помнить – подключение к электрическому или газовому котлу требует отсоединения схемы магистрали от центральных источников, поэтому работы следует проводить быстро и лучше заняться этим в теплое время года.

Важно! Установка газовых котлов и обустройство магистрали поручается только специалистам – это нормативное требование Жилищного кодекса РФ.

Поэтапно подключение выглядит следующим образом:

  1. Составить проект схемы, просчитать необходимый объем труб, запорной арматуры, соединительных деталей.
  2. Получить разрешение на переделку квартирного отопления.
  3. Отключить контур теплового снабжения от центральной магистрали. Быстро демонтировать радиаторы, трубы. По проекту и схеме навесить новые радиаторы, уложить и подсоединить схему трубопроводов.
  4. Поставить нагревательный элемент в заранее определенной зоне. Подключить контур отопления к котлу, загерметизировать стыки, установить запорную арматуру.
  5. Запустить систему в тестовом режиме. Если нет утечки, можно вводить схему в постоянную эксплуатацию.

В приведенных этапах работ нет разводки на ГВС, обустройства трубы дымохода для отвода продуктов сгорания газового котла, монтажа приборов учета, датчиков контроля и прочего. Плюс хозяину нужно продумать демонтаж отделки и последующую облицовку пола, стен. Не помешает дополнительное утепление зон под окнами и напротив входной группы, размещение отражающих экранов за радиаторами отопления.

На заметку! Чтобы не выполнять массу работ, проще поручить дело профессионалам. Переплата будет небольшой, но хозяин получит гарантию на выполненные работы.

Какие документы нужны для установки автономного отопления в квартире?

Чтобы сделать в квартире новую схему отопления потребуется немало разрешительных и согласовательных документов, вот список:

  • заявление специального образца;
  • документы на право владения квартирой, в том числе дарственная, документы наследования, акт передачи квартиры в собственность – документы нужны в оригинальном виде или копии с нотариальным заверением;
  • копии документов всех владельцев квартиры (заверенные) и заявления от собственников недвижимости в случае, если квартира находится в долевой собственности;
  • технический паспорт объекта;
  • добровольное согласие членов семьи в письменном виде;
  • согласие жильцов дома – тут можно представить протокол собрания собственников жилья;
  • разрешение на переделку от органов охраны памятников архитектуры, но только при условии, что дом внесен в реестр архитектурного наследия.

Технические документы:

  1. Если устанавливается газовый котел, то проект перепланировки объекта недвижимости. Также проект нужен при полной газификации квартиры, изменениях в контуре центрального водоснабжения.
  2. Копия паспорта на газовое оборудование, технические условия.
  3. Договор с пунктом о разрешении применения котла, максимально предельная мощность которого выше, чем стандартные показатели устанавливаемого оборудования. Например, если ставится котел на 6 кВт с предельной мощностью 8 кВт, то предельный показатель не нарушает нормативы, допустимые по всему дому.
  4. Еще потребуется предоставление технических условий на отключение разводки в квартире от общедомовой магистрали отопления, технические условия (ТУ) вентиляционных и газовых сетей.

Технические условия оформляются в организациях, обслуживающих строение.

Важно! Если система автономного отопления дома устанавливается в новостройке, процесс согласования значительно упрощается.

Где и как получить документы

Чтобы добиться разрешения на переустройство системы отопления в квартире, потребуется обращаться в следующие организации:

  • Городская теплосеть дает разрешение на отключение квартиры. Но можно получить отказ, при условии нарушения системы отопления соседей при демонтаже собственных радиаторов. Такое встречается редко, только в домах «сталинской» постройки, где соседские радиаторы стоят лишь разделенные стеной.
  • Разрешение на монтаж газового оборудования, ТУ на котел выдает службы газа. Письмо к газовикам отправляет только районный ЖЭО, пользователю нужно обращаться к работникам ЖЭО, а не непосредственно в службы газа.
  • Проект и план переоборудования квартиры составит проектная организация, занимающаяся данным видом работ и аккредитованная во всех государственных службах. Готовый проект предоставляется в инстанции, где пользователь получал ТУ, в пожарную службу и СЭС.

Если в одной из организаций будет отказано, то работники контролирующих органов обязаны написать причину отказа и с этим документом пользователь вправе обратиться в суд за обжалованием решения. Период рассмотрения заявлений не более 10 рабочих дней. Когда котел уже куплен, для составления проекта в организацию нужно предоставить копии паспорта оборудования – это поможет составить схему и проект с учетом мощности и других особенностей прибора.

На заметку! Ввиду обширного списка документов, а также немалого количества организаций, куда потребуется обращаться, пользователю, проще поручить дело проектной компании. Такие фирмы занимаются установкой систем «под ключ» и дают гарантии на все виды работ.

dizain-vannoy.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
