Однофазный стабилизатор напряжения применяется в бытовой сети 220 В, поэтому его можно использовать дома в квартире. По мощности однофазные бытовые приборы обычно не превышают 20 кВт и предназначены для устранения негативного влияния таких явлений, как падение или повышение напряжения, импульсное перенапряжение, всплеск, шумы.

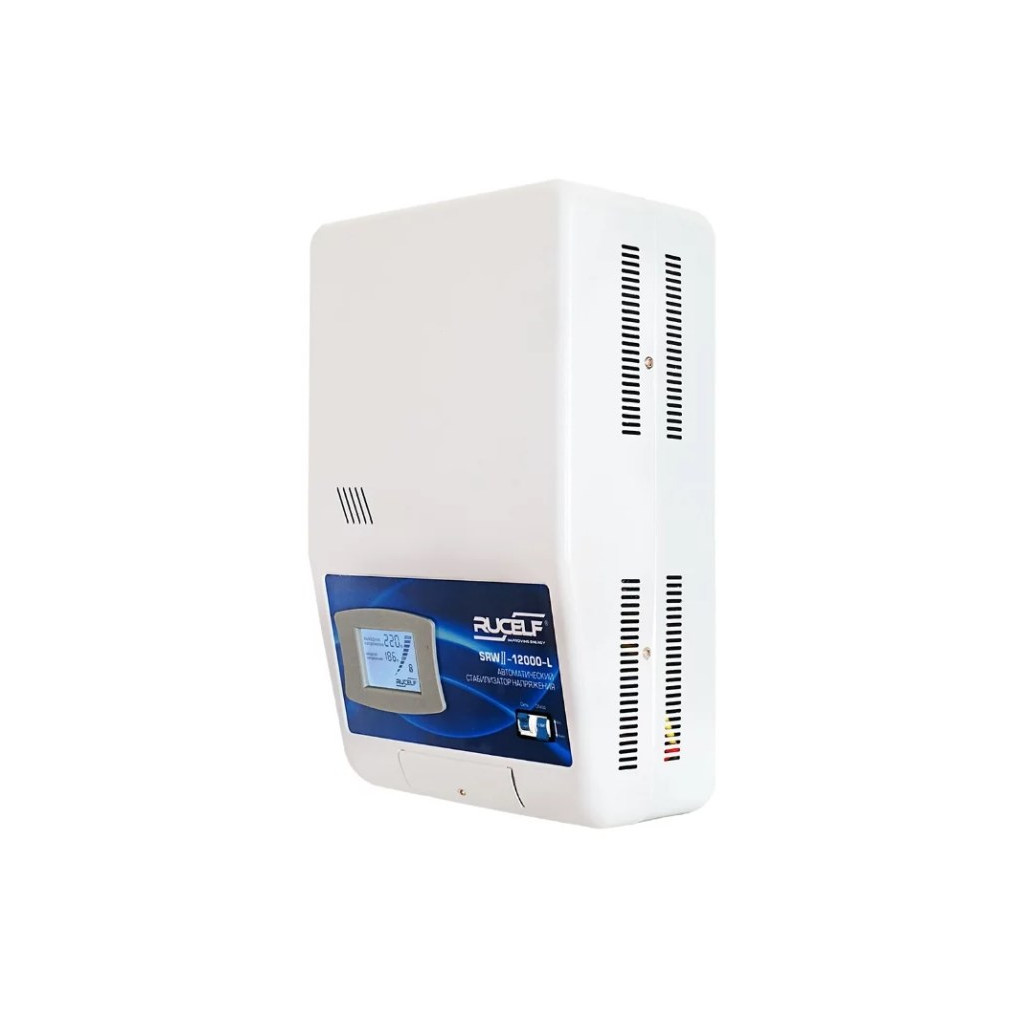

Виды однофазных стабилизаторов напряжения

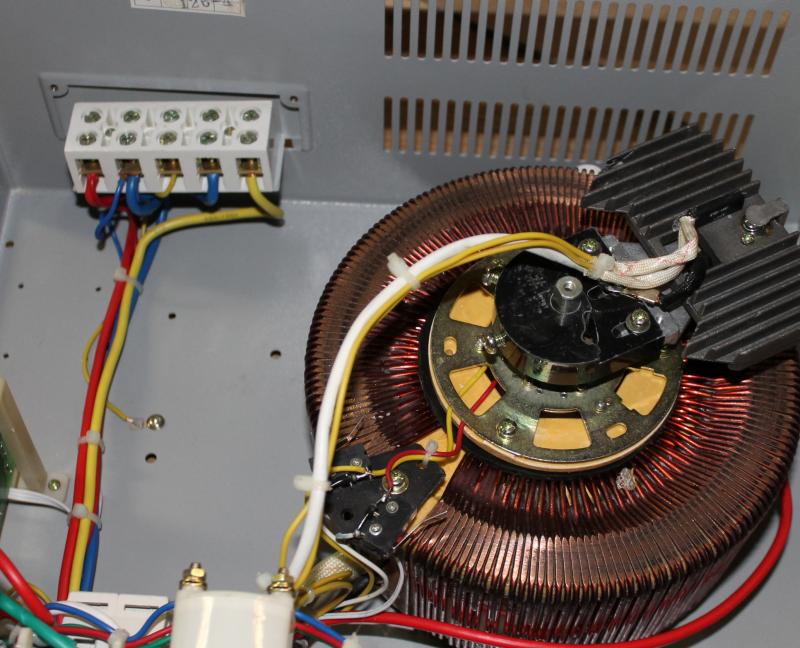

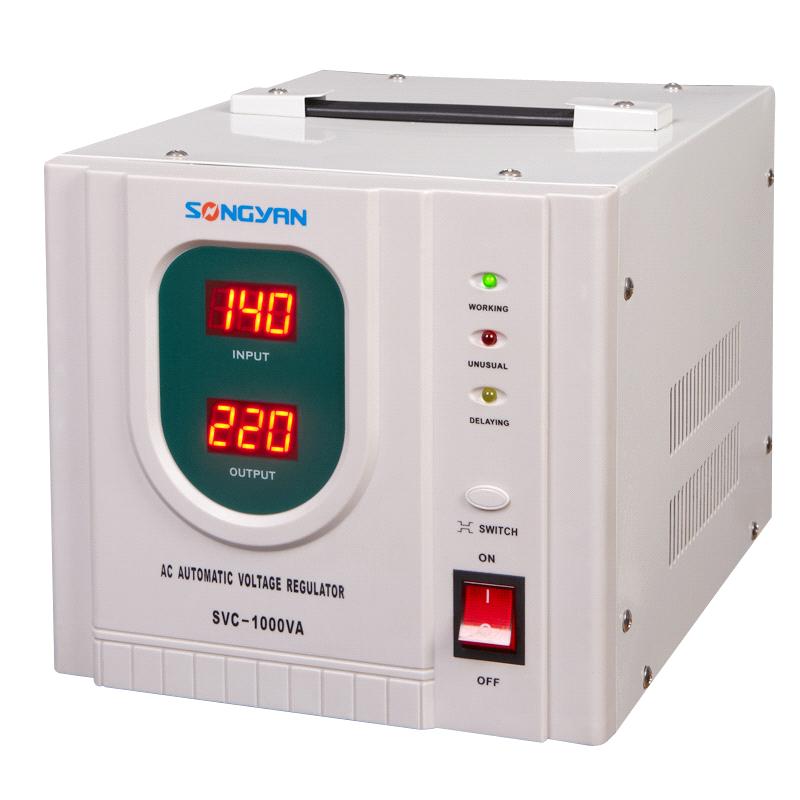

1. Электромеханические аппараты представляют собой автотрансформаторы с плавной регулировкой выходящего напряжения за счет перемещения графитовой щетки вдоль катушки трансформатора. Скорость обработки возмущений в электросети ограничивается склонностью графитовых щеток к износу, но она приемлема для стабилизации работы не только бытовых, но и промышленных, и медицинских приборов.

Преимущества: электромеханический однофазный стабилизатор обеспечивает самую высокую точность выходящего напряжения и характеризуется высокой перегрузочной способностью.


Технические характеристики: параметры входного напряжения зависят от производителя, могут составлять 140-260 В или 160-250 В. Мощность от 0,5 до 30 кВт. Выходное напряжение регулируется с точностью 2 или 3%. Вес от 5 до 80 кг.
Ценовой диапазон: стоимость от 40 до 1100 USD.

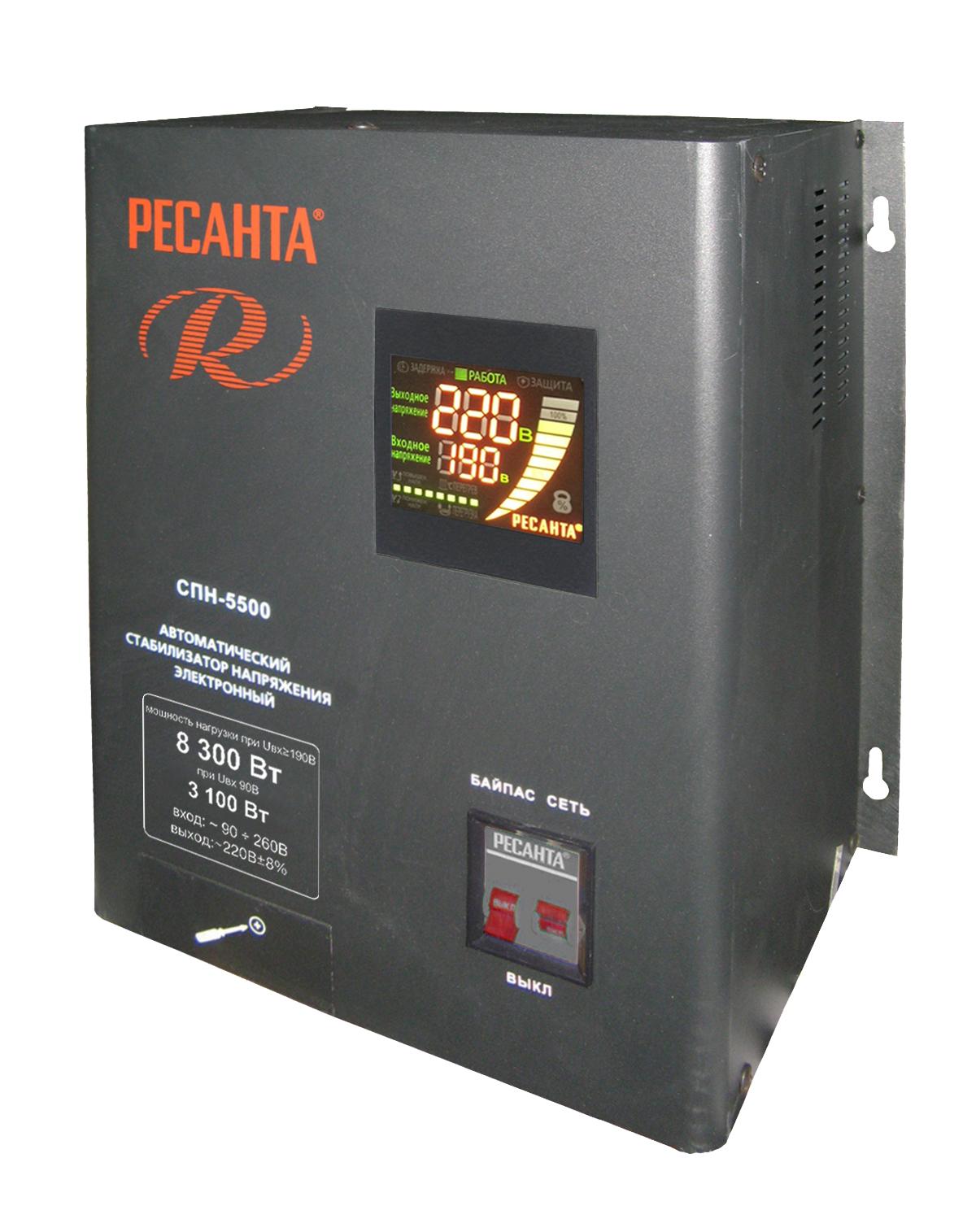

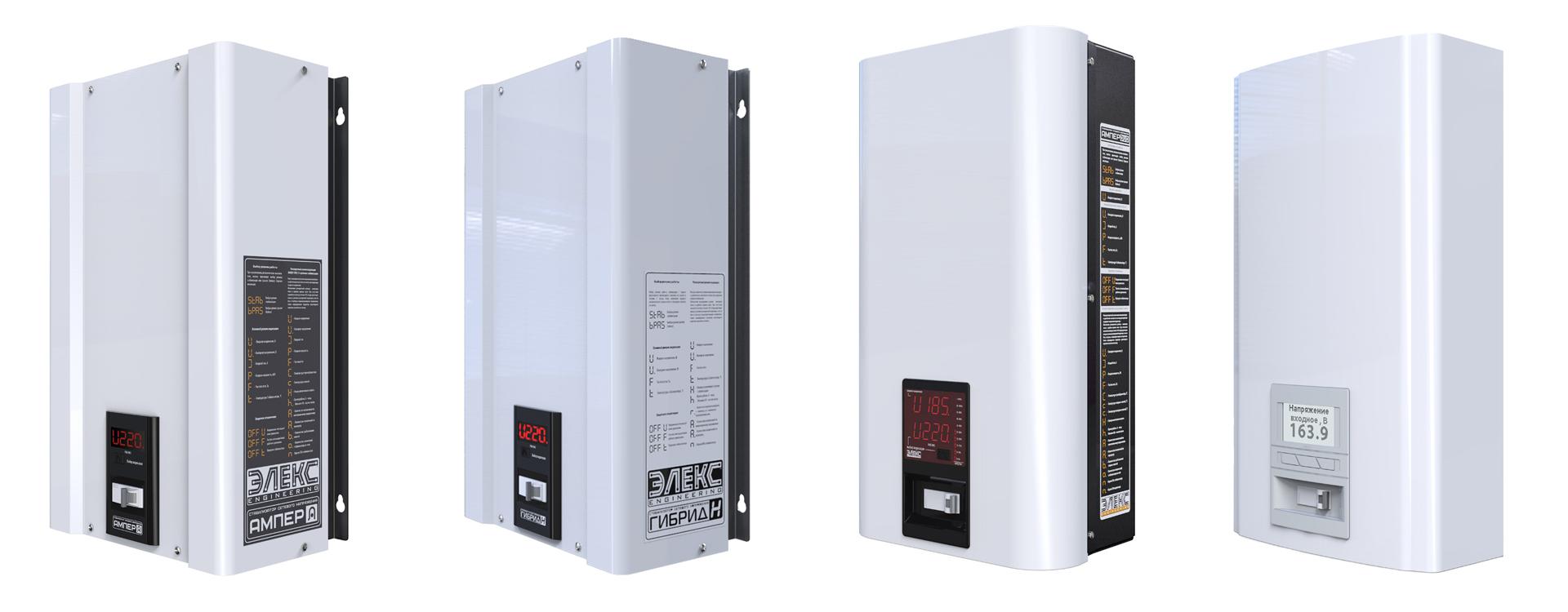

2. Стабилизаторы напряжения однофазные со ступенчатым регулированием включают две разновидности: релейный и электронный. Работают по принципу переключения витков трансформатора с помощью ключей (автоматический переключатель). В релейном однофазном стабилизаторе автоматический переключатель механический, в электронном или цифровом переключатель выполнен в виде тиристоров и симисторов. Стабилизаторы со ступенчатым регулированием обрабатывают возмущения в электросети быстро, но дают высокую погрешность выходного напряжения. Подходят для использования дома, в офисе.

Преимущества: отсутствует проблема механического износа деталей, шумит только трансформатор, электронные ключи работают бесшумно, низкая чувствительность к частоте сети.
Технические характеристики: параметры входного напряжения 140-260 В. Мощность от 0,5 до 10 кВт. Выходное напряжение регулируется с точностью 8%. Вес от 3 до 18 кг.
Ценовой диапазон: стабилизатор 220 В с релейным управлением стоит от 30 USD, цифровые от 40 до 250 USD.

стабилизатор напряжения для дома | Советы электрика

17 Июль 2012 Советы специалиста

Всем привет, дорогие читатели моего сайта ceshka.ru! В этой статье я выскажу свои мысли по довольно часто встречающемуся вопросу у моих читателей- а нужен ли в квартире или доме стабилизатор напряжения?

Попытаюсь ответить на это как можно подробнее и доступнее.

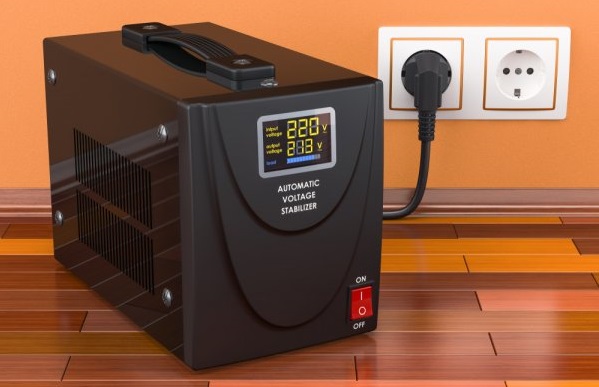

Стабилизатор напряжения

— это электроприбор, который автоматически регулирует напряжение на своих зажимах в заданных пределах. Вообще по своему предназначению это очень полезный и нужный инструмент для электрооборудования, я в этом полностью уверен.

Но не так все просто и хорошо как хотелось бы…

Давайте сначала рассмотрим идеальную ситуацию: установленный стабилизатор напряжения следит за отклонениями напряжения в электропроводке и при необходимости повышает напряжение если оно понизилось менее допустимого или наоборот- понижает если повысилось.

Все хорошо, все довольны- и холодильник и телевизор и сам хозяин дома))).

Какие здесь я вижу плюсы:

1. Напряжение всегда в пределах нормы- автоматика стабилизатора рулит))).

То есть лампочки пересанут моргать и быстро перегорать, срок их службы увеличится. Электроприборы, чувствительные к перепадам напряжения будут спокойно и качественно работать ну и т.п.

2. Все коммутационные всплески и импульсы, возникающие при переключении автоматических выключателей, при различных авариях в сети, при грозе и т.д.- достаются в первую очередь стабилизатору напряжения и дальше в электропроводку не проходят, это так называемая гальваническая развязка.

Сгореть может сам стабилизатор но не телевизор или холодильник, как Александр Матросов он своей грудью защищает электрооборудование от выхода из строя.

3. При необходимости можно вручную регулировать напряжение, нужное вам, а так же видеть какое напряжение в электропроводке на данный момент, а в некоторых моделях еще есть возможность контролировать ток нагрузки.

4. При очень сильных отклонениях напряжения как в меньшую (менее 100 Вольт) так и в большую (более 290 Вольт) стабилизатор просто напросто отключится. Таким образом он может спасти при отгорании рабочего нуля в этажном щитке, когда напряжение в розетке квартиры может достигать более 300 Вольт.

На все это способен стабилизатор, однако не всегда его возможностей хватает для поддержания напряжения…

Приведу пример. Если ввод в дом выполнен проводом заниженного сечения то установка стабилизатора ни к чему не приведет. Смотрите что происходит.

Вы включаете мощный электроприбор- например электрокотел. До этого было например 220 Вольт.

Естественно увеличивается ток, протекающий по вводномупроводу (не важно что это- кабель или провод воздушной линии). И если сечение не соответствует, то часть напряжения теряется на этом участке и выделяется в виде тепла- провод попросту начинает греться.

Значит на стабилизатор приходит уже пониженное напряжение. Допустим это 200 Вольт. Естественно его автоматика реагирует на это и пытается повысить напряжение до нормального уровня- до 220 Вольт.

Однако закон Ома еще никто не отменял и при повышении напряжения увеличивается потребляемый ток что приводит к еще большим потерям напряжения на вводном проводе- получается замкнутый круг, при работе стабилизатора напряжения будет только больше греться вводной провод, но напряжение НЕ ПОДНИМЕТСЯ!

Все это случается очень часто в наших изношенных и аварийных электрических сетях, особенно это актуально для сельской местности и дачных поселков, в городе дела с этим обстоят более-менее хорошо.

Как отклоняется напряжение при включении мощного электрокотла я подробно показал в ЭТОЙ статье.

Следующий минус стабилизаторов- это их цена… Одно дело купить например для защиты автоматики газового котла простенький электромеханический стабилизатор- тут все нормально, больших затрат не надо.

Другой случае если защитить стабилизатором целый коттедж- тут уже вложения в десятки если не сотни раз больше…

Да ладно если вложения- можно один раз затратиться и приобрести например хороший стабилизатор, который сначала выпрямляет переменный ток в постоянный, заряжает этим постоянным током встроенные аккумуляторы, далее этот постоянный ток электронной схемой преобразуется в переменный и только тогда поступает в электропроводку дома.

Очень сложное но очень хорошее такое устройство (естественно и дорогое то же) которое полностью обезопасит все электроприборы в доме от любых аварийных ситуаций. Казалось бы- вот оно- идеальное устройство для защиты от колебаний напряжения!

И тут ложка дегтя в бочку с медом- слабое звено тут- аккумуляторные батареи… Даже у самых качественных срок службы очень ограничен, а цена у них довольно немаленькая.

Еще один минус- габариты стабилизатора и необходимость определенного месторасположения. То есть размеры у них довольно немаленькие, особенно у трехфазных  стабилизаторов, высота которых достигает 1 метра и более.

К тому же в спальню их не поставишь- в работе стабилизаотры не бесшумные, особенно электромеханические.

Как и все электрооборудование- стабилизаторы напряжения нуждаются в техобслуживании, не может же он вечно работать, хотя бы элементарно подтягивать периодически зажимы или проверять контактное соединения в клемных зажимах.

Это я говорю к тому, что покупка стабилизатора усложняет электроснабжение дома, а ведь как известно- чем проще тем надежнее но никак не наоборот.

То есть не существует идеального варианта что вложил допустим деньги- купил хороший стабилизатор напряжения и живешь припеваючи и ни о чем не думаешь.

Нет, такое невозможно, очень много нюансов и тонкостей есть в этом вопросе.

Если выбирать стабилизатор на небольшую однофазную нагрузку до 7 кВт- вариантов много, выбор есть, тут никаких проблем- например бестрансформаторый стабилизатор напряжения от Новатек-Электро

Legat-65 у которого очень хорошие технические характеристики.

Если же выбирать на мощную нагрузку- например для электроснабжения современного дома, то я честно говоря тут идеального варианта не вижу- требуются как большие денежные вложения, так и в дальнейшем затраченное время на техническое обслуживание- если не самим делать, то искать и нанимать специалистов для этого.

Хотя как вариант- можно рассмотреть применение трехфазного стабилизатора напряжения, линейка мощности которых начинается от 2,7кВт и выше.

Короче говоря довольно дорогое это удовольствие- мощный стабилизатор напряжения…

Вот такие мысли возникают у меня на вопрос какие плюсы и минусы при установке стабилизатора напряжения в квартире.

Если у вас есть дополнения или возражения или есть чем поделиться из практики- милости прошу написать в комментарии, давайте пообщаемся.



Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: стабилизатор напряжения

Как правильно подключить стабилизатор напряжения на весь дом. Схема подключения стабилизатора напряжения в частном доме или квартире

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электросетях (обрыв нулевого провода, перегрузка), напряжение может быть либо стабильно заниженным-повышенным, либо просто ”скакать” в произвольных величинах.

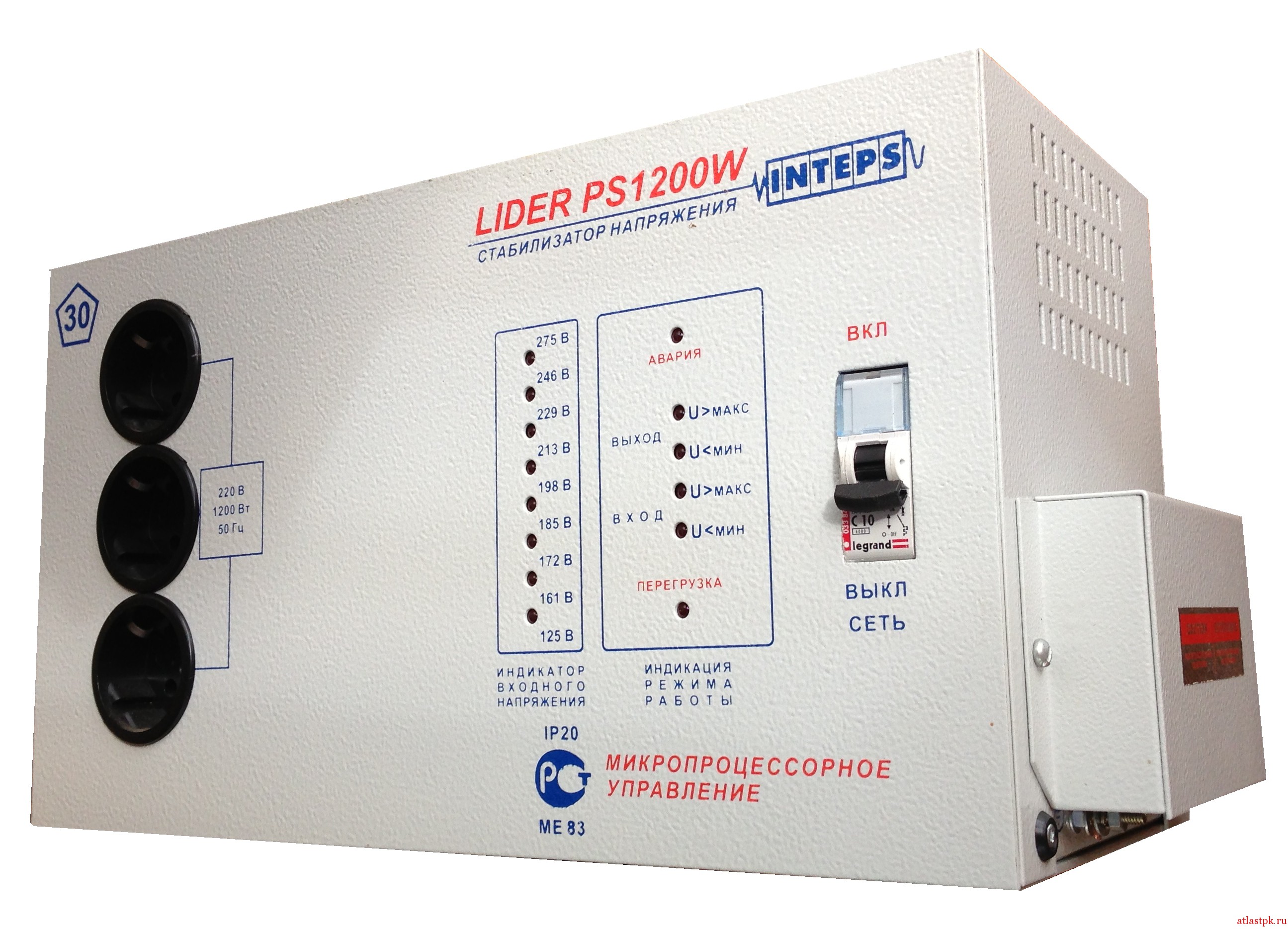

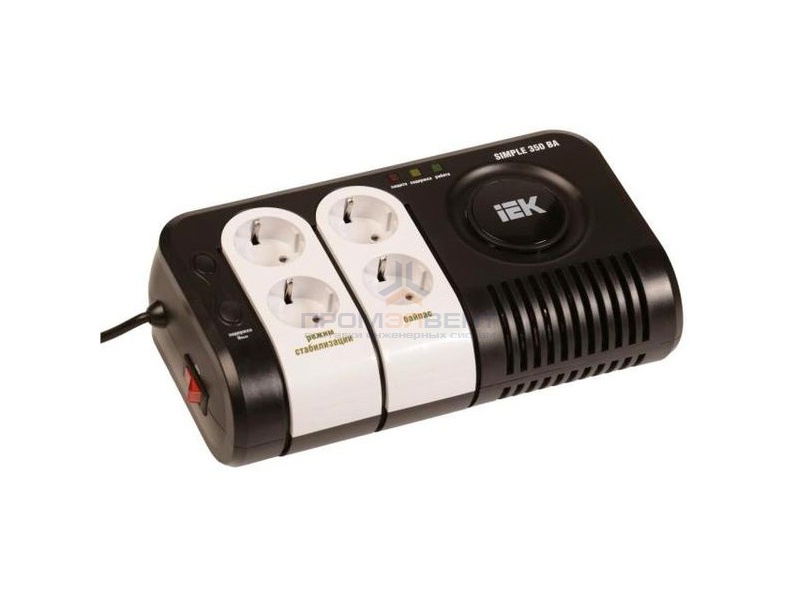

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.


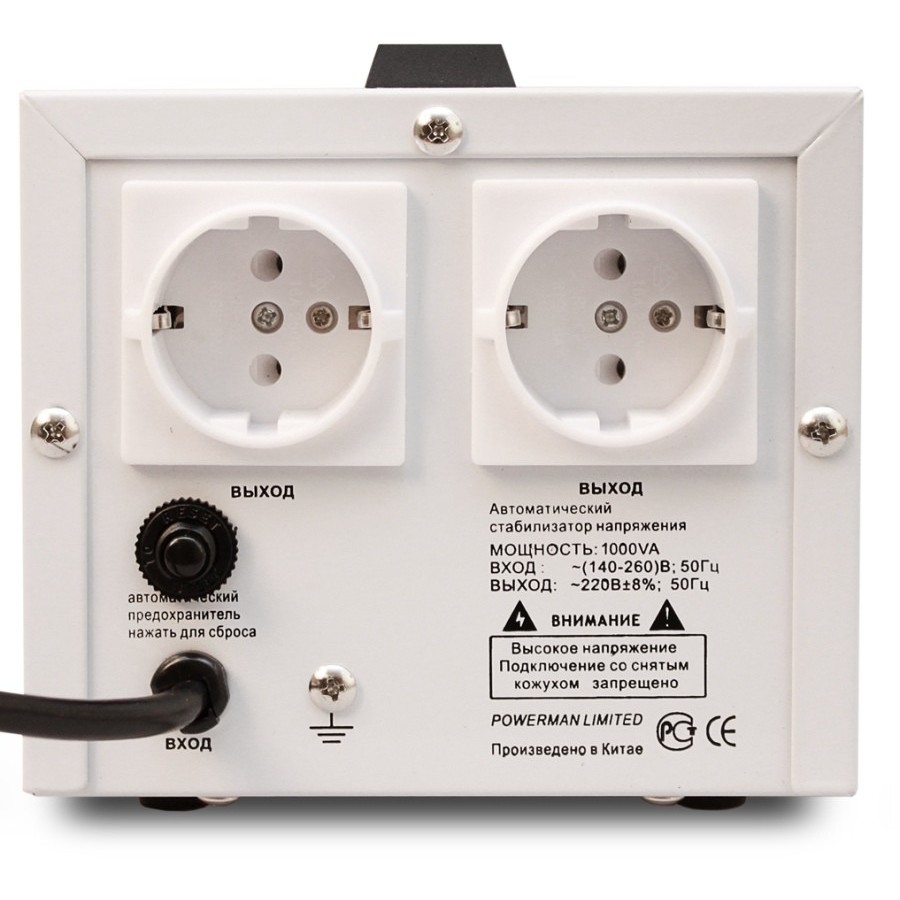

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:


Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

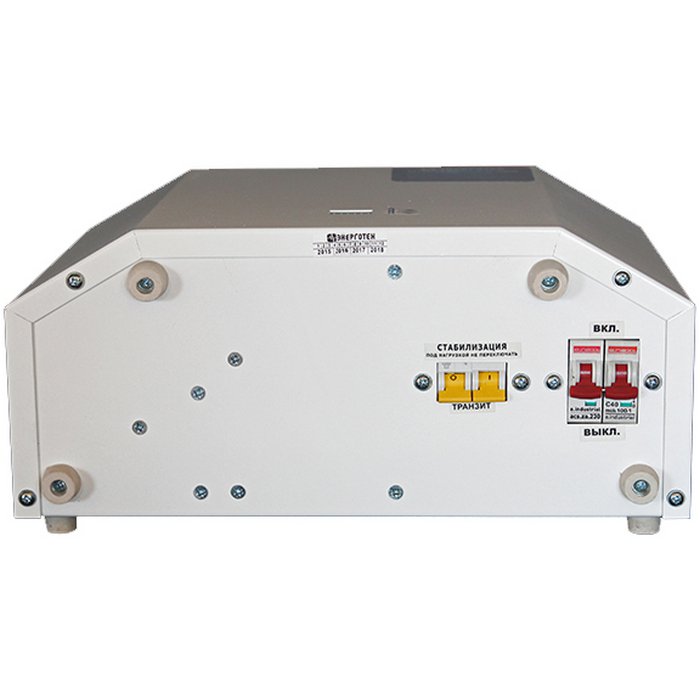

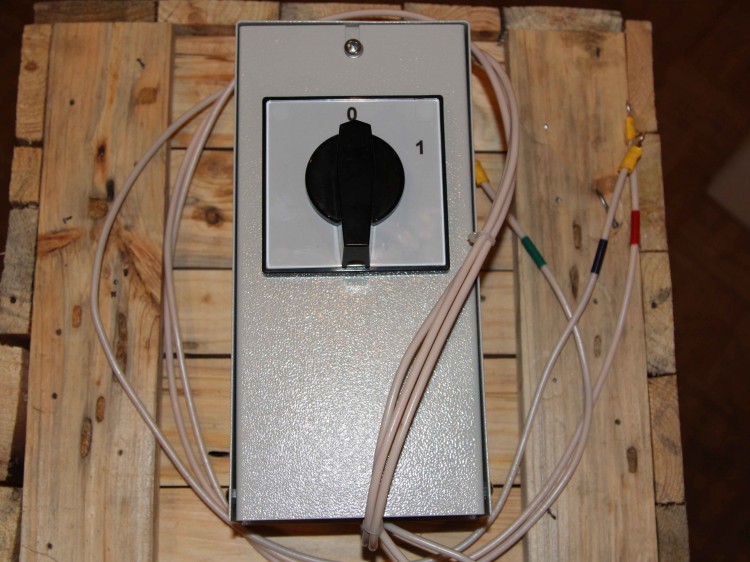

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1 2 выключено 3 включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.


Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

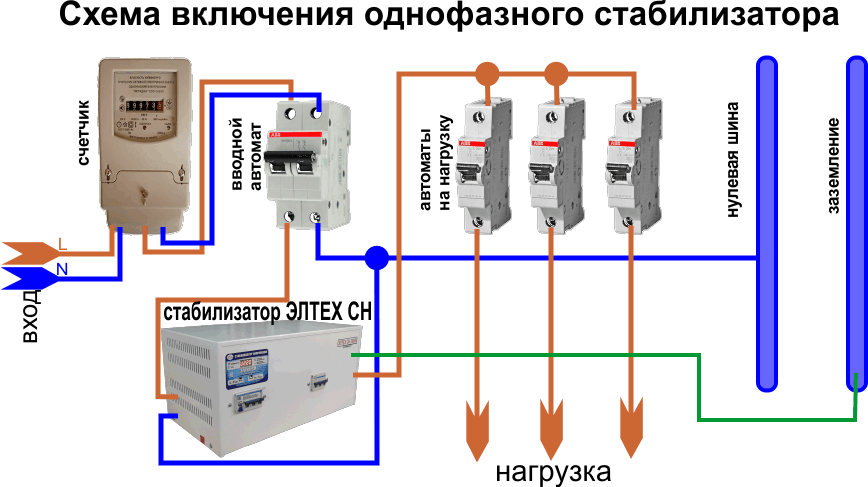

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.


Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.



Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

  • вход на стабилизатор


Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

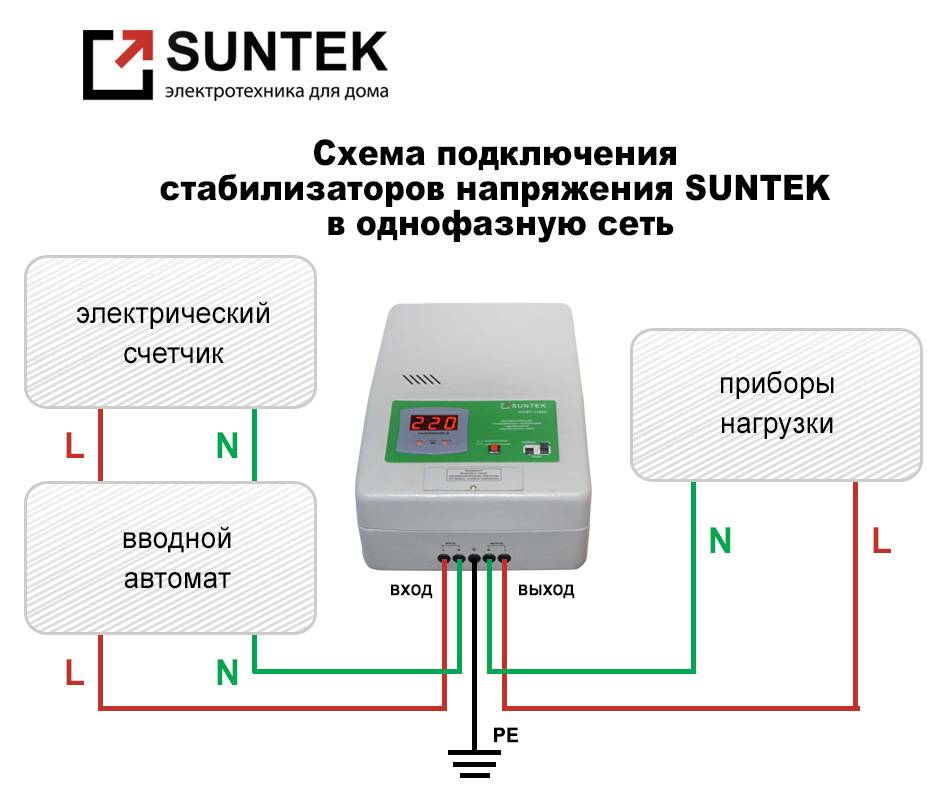

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

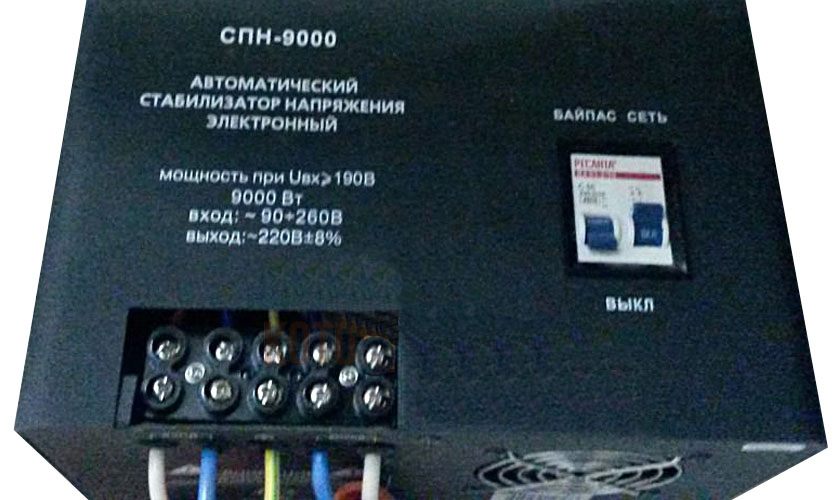

  • фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
  • нулевую жилу (синего цвета) к клемме N (Nin)
  • заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

  • его фазную жилу к зажиму ВЫХОД (Lout)
  • нулевую к N (Nout)
  • жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Проверка схемы

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ” ”.

Ошибки подключения

1 Неправильное расположение и место установки

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.


Стабилизаторы напряжения, наряду с бесперебойниками и реле напряжения, призваны питать необходимую нам бытовую домашнюю технику только качественным допустимым напряжениям. Но преимуществом стабилизаторов над другими устройствами данного класса есть возможность напрямую изменять входящее напряжение до нужных нам оптимальных границ.
Стабилизаторы бывают как малогабаритные переносные для котла, холодильника или другой бытовой техники, так и на весь частный дом или квартиру. Однако недостаточно лишь выбрать нужное устройство. Для качественной и надежной работы, необходимо еще и правильно установить и подключить стабилизатор к однофазной сети дома.

На самом деле, в монтаже стабилизатора, нет ничего сложного. Но это ответственная робота и здесь есть свои нюансы и возможные нежелательные ошибки.
Так как с малогабаритным и маломощным стабилизатором проблем с подключением, например к холодильнику, не должно возникнуть, ниже обратим свое внимание, в основном, на больших стабилизаторах «на весь дом».

Прежде всего предстоит выбор и покупка стабилизатора , здесь важно знать на какую мощность вам нужен стабилизатор и на сколько фаз, как правило в частных домах и квартирах в основном подключена одна фаз, значит и стабилизатор нужен однофазный.
Не смотря на то что стабилизатор справляется как с пониженным так и повышенным напряжением на входе, есть целый класс устройств спроектированных в основном под пониженное напряжение — специально для тех случаев когда старый преобразующий трансформатор питает например целую большую деревню. Такие трансформаторы могут успешно работать и с напряжением до 90 вольт на входе, преобразуя их в оптимальные нам 220 вольт.
Запас мощности стабилизатора должен быть не меньше 20-30% от всей подключаемой нагрузки.
По мимо прочего стабилизаторы бывают разных конструктивных типов: сервоприводные, релейные и симисторные (тиристорные), вот наиболее популярные типы доступные для покупки на нашем рынке.
У всех есть свои недостатки и особенности.

Для установки стабилизатора на весь дом , в основном применяют мощные навесные установки, либо, что уже реже, напольные.

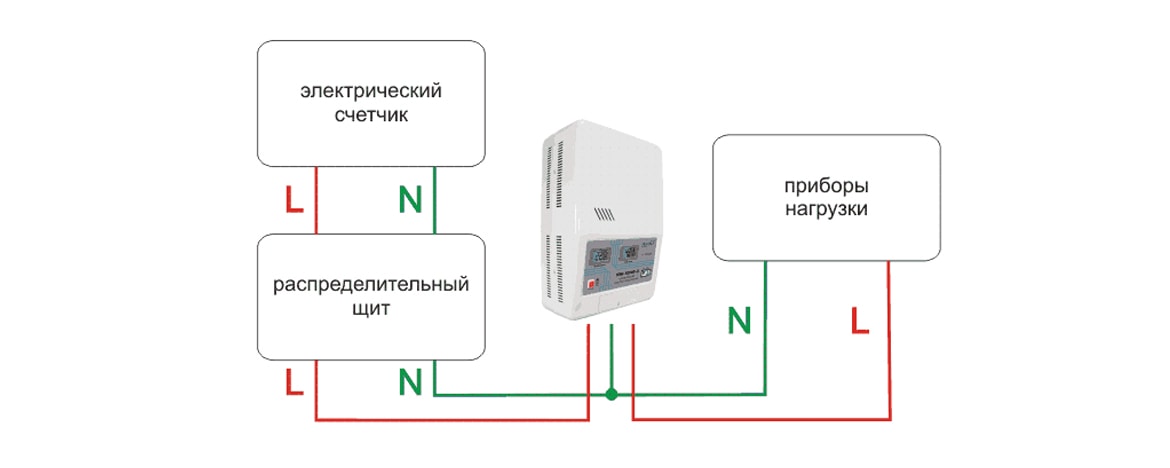

Подключать стабилизатор напряжения нужно после счетчика. Физически стабилизатор можно было б подключить и перед счетчиком, но с контролирующими службами энергонадзора врядли получится договорится о подобном. Сам по себе стабилизатор не потребляет много электричества, в основном это 20-30 ват.
В большинстве стационарных стабилизаторов подключение осуществляется через клеммную колодку, вводные и выходящие провода, а также заземление — зажимаются с помощью винтов.

Для стабилизаторов с трема клеммами в клеммной коробке, обычно рабочий ноль объединен внутри устройства с защитным нулем. Три контакта это:

  • вводная фаза
  • фаза нагрузки
  • ноль (общий)

Как правило стандартная схема подключения стабилизатора обозначена на корпусе устройства, в первую очередь нужно ориентироваться по ней.

При подключение нужно тщательно проверить правильность подключения и первый запуск устройства осуществить без подключения нагрузки.
На протяжение некоторого времени необходимо понаблюдать за работой стабилизатора, убедится в отсутствию посторонних шумов и пищания стабилизатора.
Дальше проверить напряжение на выходе и если оно в пределах нормы, можно смело подключать нагрузку.

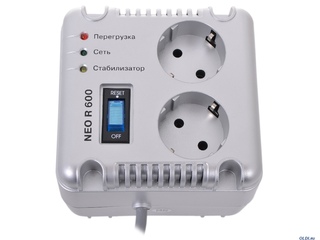

На маломощных стабилизаторах ввод может подключатся и с помощью шнура с вилкой, ну а нагрузка может подключаться к розетке на корпусе устройства. Но вилки-розетки в основном предназначены на нагрузку не более 16 ампер, поэтому в мощных стабилизаторах применяют более надежные способы соединения проводников.

На цене стабилизатора можно сэкономить, в том случае если купить стабилизатор «послабее», из расчета мощности не на весь дом, а лишь на самые важные линии дома. Запитав таким способом лишь конкретные группы бытовой техники. В доме, в вводном щитке необходимо наличие таких конкретных линий под отдельными автоматическими выключателями, тогда не возникнет никаких трудностей в реализации данной задачи.

Место установки

Исходя из мощности стабилизатора будет меняться и его размер. Небольшие переносные устройства размещают непосредственно возле бытовой техники. Ну а стационарные стабилизаторы «на весь дом» монтируют на стене возле электрощитка, размещают на полу или же сооружают специальную нишу (проем) в стене.

В процессе работы, особенно при низком постоянном напряжение в сети, трансформатор стабилизатора неплохо нагревается и для его нормального охлаждения необходима свободная циркуляция воздуха сквозь вентиляционные отверстия в корпусе. Размещать стабилизатор необходимо так чтоб эти отверстия были свободными.
Также необходимо учесть что стабилизатор не следует размещать в влажном подвале, гараже, чердаке или неотапливаемом помещение, кроме того повышенная или сильно пониженная температура, влажность и пыль негативно сказываются на работе устройства.

Самым оптимальным местом будет установка стабилизатора возле вводного электрощитка в доме, данное место будет удачным исходя также из того что рекомендуется сократить протяжность питающих кабелей.

При установке стабилизатора в нише в стене, обратите внимание на материал нишы, он должен быть пожаробезопасным (штукатурка, блок, бетон, метал). Стенки нишы должны быть сооружены таким способом чтоб был необходимый воздушный проем между корпусом устройства и стенками проема в стене. Зазор должен быть не меньше 10 см.

Технология установки стабилизатора не есть сложная, главное учитывать все требования, запасы мощности и общие рекомендации.
Кроме того после монтажа устройства желательно хотя бы раз в год делать диагностику, проверять надежность соединений, подтягивать винты и проверять параметры выходящего напряжения. Большинство современных устройств указывают все возможные ошибки на корпусе с помощью индикации. Необходимо регулярно наблюдать за работой стабилизатора.

Электроэнергия, которая поступает к нам в квартиры, жестко нормируется законодательством государственных стандартов. В соответствии с требованиями международной электротехнической комиссии для сети 220 отклонение питающего напряжения допускается в пределах ±10% от номинальной величины или от 242 до 198 вольт.

Даже такой разброс показаний не всегда благоприятно сказывается на работе чувствительных электронных приборов бытового назначения и обычных, простых ламп накаливания, используемых в освещении. Энергоснабжающие организации, занимающиеся распределением электрической энергии, используют трансформаторные подстанции с линиями электропередач, по которым подводится электричество к каждому дому и квартире.

Часто при нагруженном состоянии линий создается ситуация, когда на трансформаторе уже выставлена максимальная величина напряжения, а к последнему потребителю доходит только ее нижний предел. Если же нагрузка еще больше возрастает на любом объекте, то на конце линии уже невозможно поддерживать нормативные требования — мощность трансформаторной подстанции исчерпана. По таким же принципам работает и сеть 380 вольт.

Приведенный случай объясняет режим эксплуатации электроустановок в обычных условиях. На самом деле электроснабжение жилых домов, особенно холодной зимой и в сельской местности, может значительно ухудшаться.

Исправить сложившуюся ситуацию с качеством электроэнергии можно каждому владельцу дома или квартиры с помощью приборов, выполняющих стабилизацию основных электрических параметров сети, которые широко представлены в продаже.

Как работает стабилизатор напряжения

Принцип его работы основан на трансформации входящей электрической энергии до оптимальной величины выходного напряжения, которое будет питать бытовые устройства.

При трансформации стабилизатор может работать в одном из следующих режимов:

1. понижения амплитуды;

2. простой передачи;

3. повышения напряжения.

Во втором случае трансформатор просто преобразует одну гармонику в другую без изменения ее амплитуды. При этом затрачивается энергия, которая бесполезно расходуется на нагрев оборудования.

С этой целью производители наделяют определенные модели функцией байпаса, размещая на корпусе прибора переключатель, позволяющий оператору одним движением выводить из работы всю силовую часть оборудования. Обратное действие включает устройство.

Конструктивные особенности

Технические характеристики разных стабилизаторов напряжения могут значительно отличаться между собой по:

    пропускаемой через них мощности;

    минимальному и максимальному значению входных величин;

    набору дополнительных функций.

Это позволяет дифференцированно подойти к выбору модели, подходящей под конкретные условия определенного потребителя.

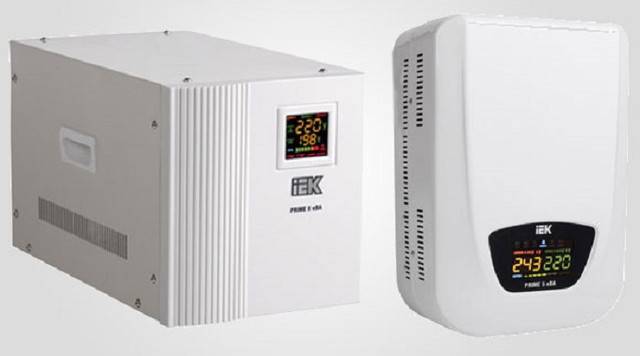

Типы стабилизаторов напряжения

По принципу действия производители оборудования выпускают модели, совмещающие трансформацию электроэнергии с механизмами сервопривода, релейного управления, применения полупроводниковых технологий. Об их устройстве и особенностях, рекомендациях по выбору можно прочитать .

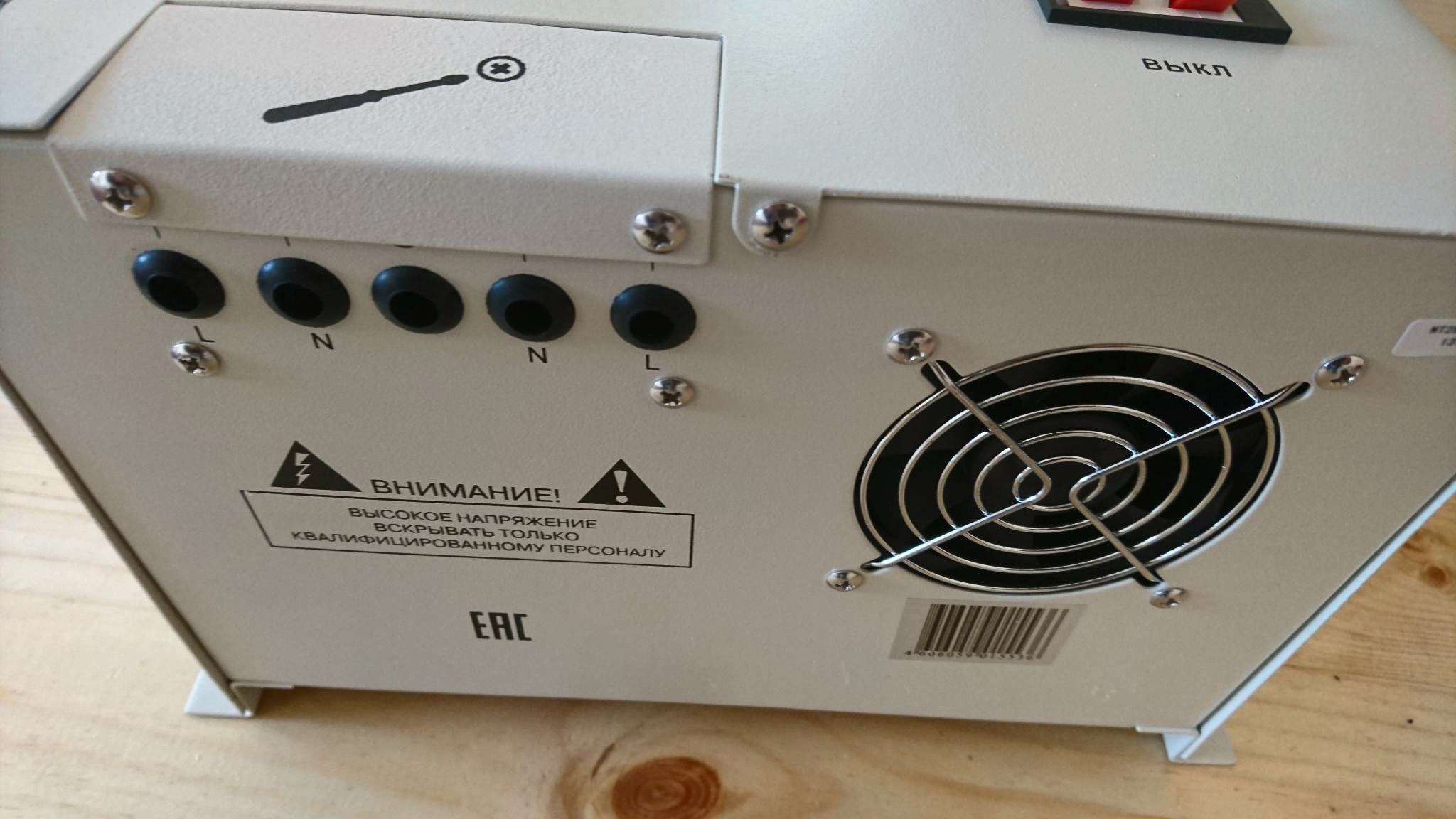

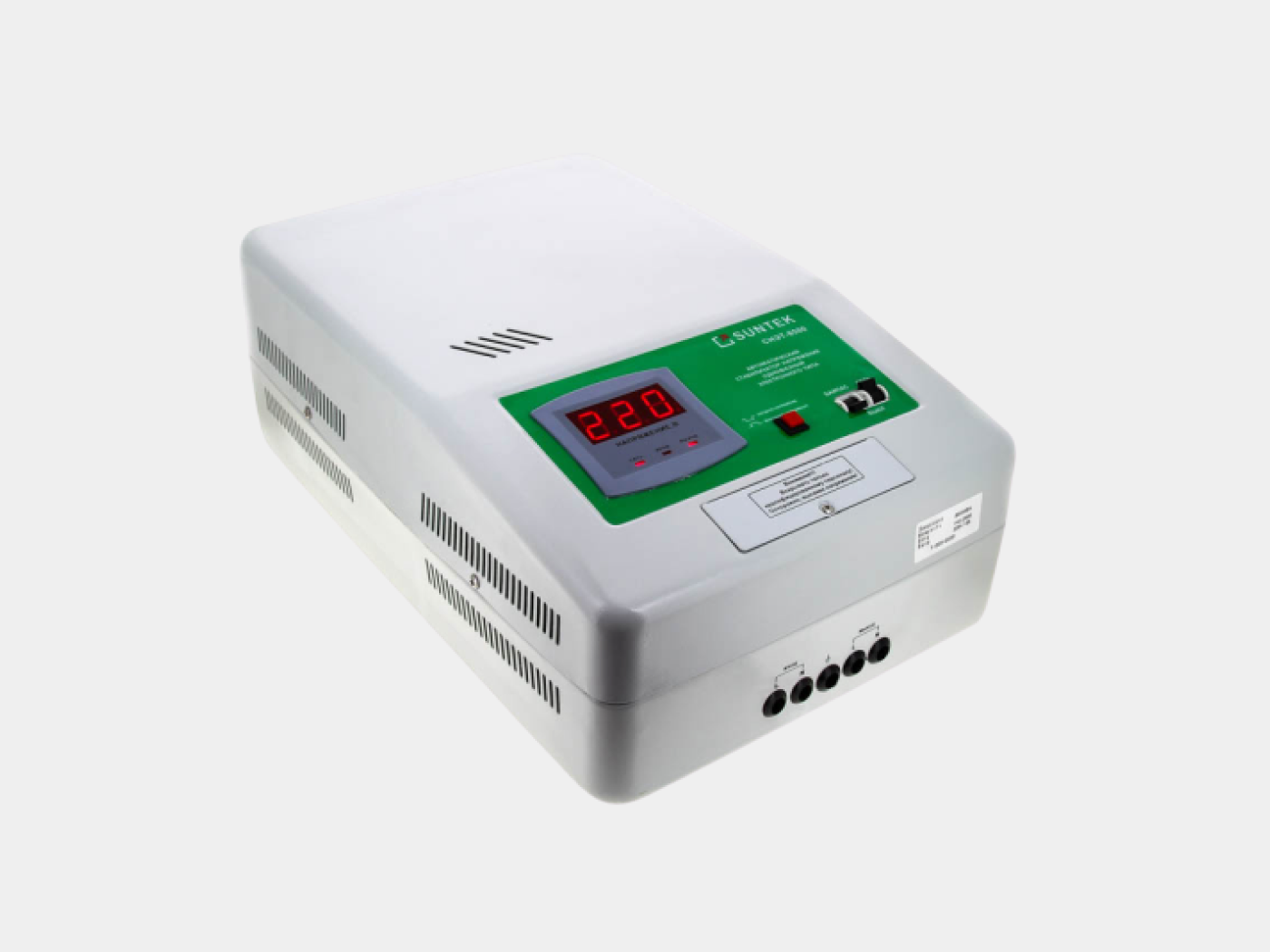

Клеммные вывода

В зависимости от своего назначения и устройства стабилизаторы могут иметь разнообразные способы подключения питающих цепей и нагрузок. На картинке показаны два распространенных варианта выполнения клеммников для однофазных моделей.

В схеме с защитным нулем РЕ-проводник подключают на среднюю клемму. Рабочие ноли подходят на соседние выводы, а фазные провода коммутируются на крайних позициях. Для подключения входных цепей используется левая половина, а на правую часть монтируются выходные цепи.

Такая компоновка напоминает алгоритм нашего письма и чтения: слева направо, поэтому она легко запоминается.

Для схем без защитного нуля клеммник упрощается: на нем обычно рабочий ноль объединен внутри корпуса, а для подключения цепей оставлено всего три контакта:

    фазы питающей цепи;

    общего рабочего нуля;

    выходящей из стабилизатора фазы.

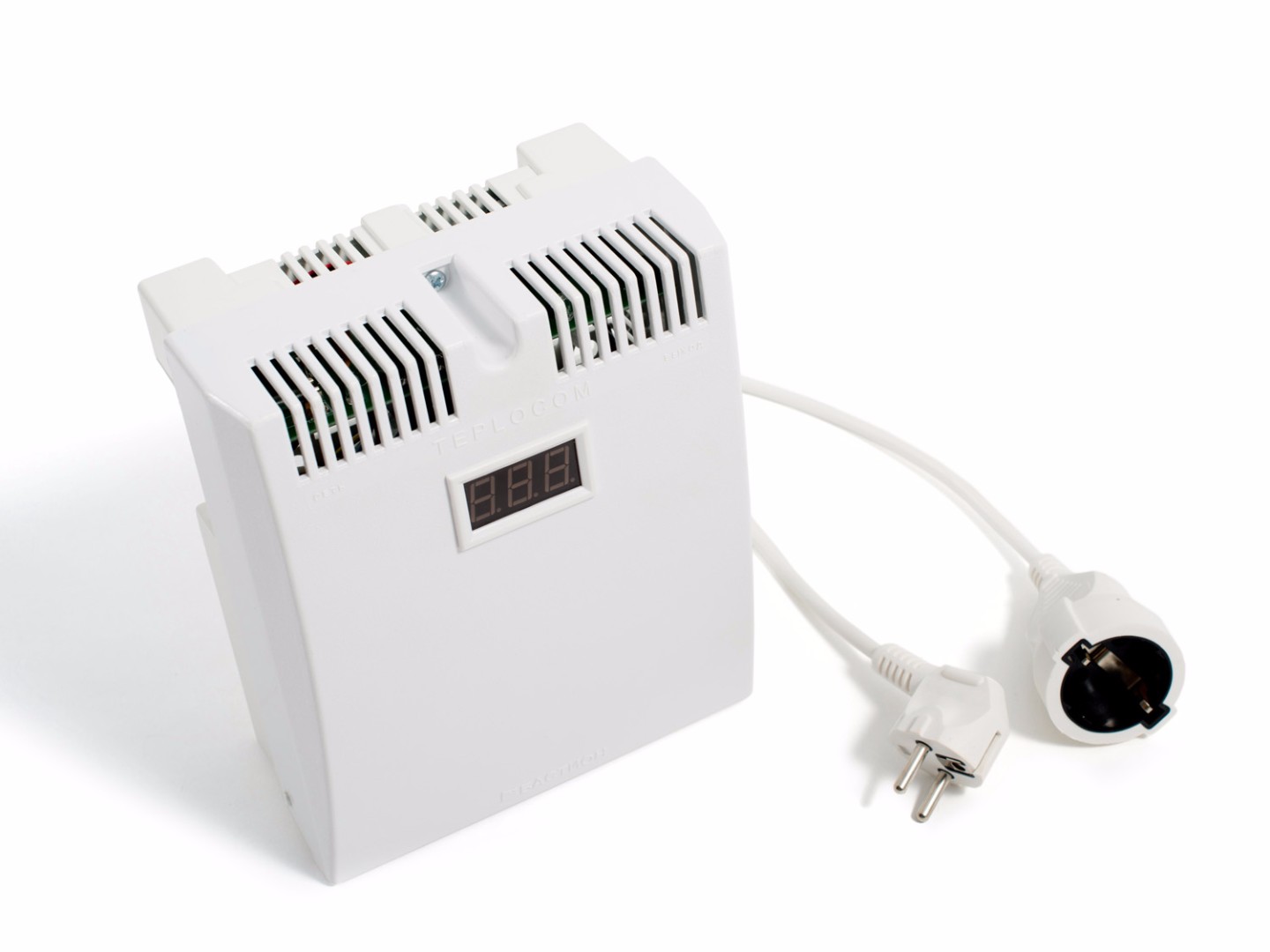

На самых простых и маломощных моделях входные цепи могут подключаться шнуром с вилкой, а для подсоединения потребителей используются розетки прямо на корпусе прибора.

Однако, перечисленные закономерности не являются обязательными правилами и на каждом приборе могут быть применены какие-то специфические особенности, которые производитель оговаривает в технической документации.

Особую внимательность при подключении проводов следует проявлять при работе с трехфазными стабилизаторами напряжения.

Выбор места

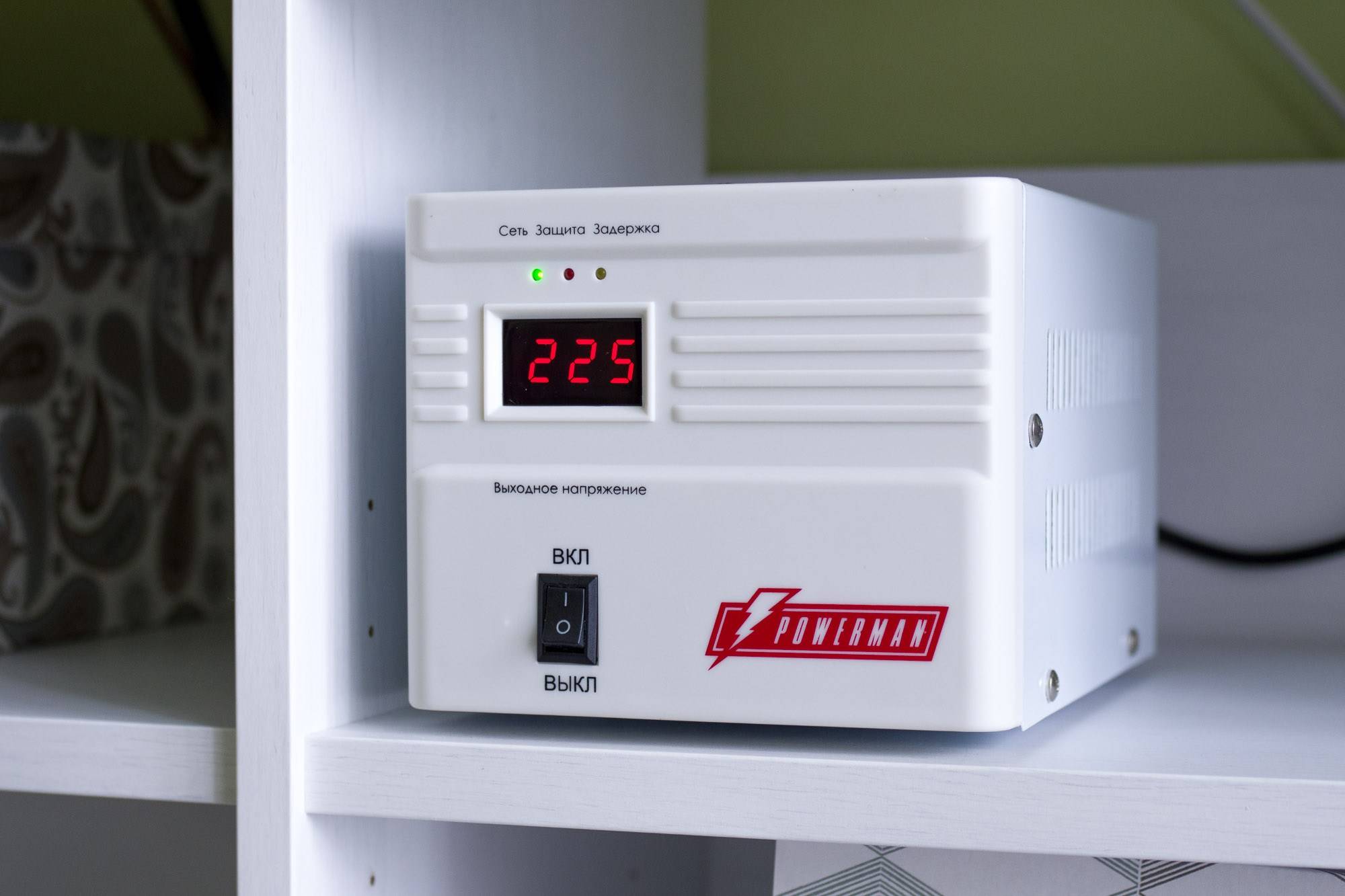

Выходная мощность стабилизатора определяет его размеры. Небольшие мобильные устройства можно поставить на стол около работающей электронной аппаратуры. Другие, более габаритные конструкции требуют стационарной установки на стене, в нише или на полу.

Работающий трансформатор нагревается. Тепло от него требуется отводить. Поэтому располагать стабилизатор напряжения необходимо так, чтобы все его вентиляционные отверстия были свободными для обеспечения максимального воздухообмена внутри корпуса для отвода тепла.

Влажный воздух, пыль, близкое соседство с горючими, легковоспламеняющимися жидкостями, повышенная температура негативно сказываются на рабочих характеристиках всех электрических устройств. Влияние этих вредных факторов необходимо учесть и избегать расположения стабилизатора в сыром подвале, гараже, неотапливаемом чердачном помещении.

На выбор места влияет протяженность кабельных магистралей для подвода питания и подключения нагрузок. Оптимальным может быть расположение стабилизатора около вводного распределительного щитка в квартиру или дом.

Схемы подключения однофазных стабилизаторов

Рациональный подход к электроснабжению квартиры позволяет выделить из всех потребителей электроэнергии группу, которая действительно нуждается в стабилизированных параметрах. Это могут быть:

    телевизор;

    офисная техника;

    холодильник;

    устройства связи.

Бытовые приборы, основным элементом которых являются нагревательные ТЭНы, например, электрочайник или силовая часть электрического котла, можно не подключать к стабилизатору. Они будут работать без него, но чуть быстрее или медленнее, что не особенно критично.

Схема подключения одного потребителя к стабилизатору напряжения

Внутри квартирного щитка после счетчика устанавливается защита в виде (можно использовать УЗО и автоматический выключатель).

От них кабелем подводятся потенциалы фазы и нуля на входные клеммы стабилизатора. Корпус прибора отдельной жилой подключается к шине РЕ, расположенной в квартирном щитке.

К потребителю идут фаза и рабочий ноль от выходных клемм стабилизатора, а защитный ноль на него поступает от шины РЕ.

На картинке показан способ подключения компьютера без обозначения соединений в электрической розетке.

Схема подключения потребителей всего дома к стабилизатору напряжения

Рассмотрим упрощенный вариант, когда не используется, а для подключения стабилизатора применена одна клемма рабочего нуля. Количество групп потребителей условно сократим до трех.

В этом случае в распределительном щитке после защит создается шина рабочего нуля. От нее запитываются все потребители, включая стабилизатор напряжения. Фазный провод подходящего питания от защит подключается на входную клемму стабилизатора, а отходящий — на выходную. Второй его конец заводится в щиток для параллельного соединения нагрузок.

Все потребители, распределенные по группам, подключаются через автоматические выключатели, расположенные в квартирном щитке.

Если на стабилизаторе используется две клеммы для рабочего нуля, то схема изменится следующим образом:

    шина рабочего нуля останется подключенной к потребителям, но ее связь с защитами демонтируется;

    нулевой провод от защит квартирного щитка направляется на входную клемму рабочего нуля стабилизатора, как выполнено на предыдущей схеме.

Схемы подключения трехфазных потребителей

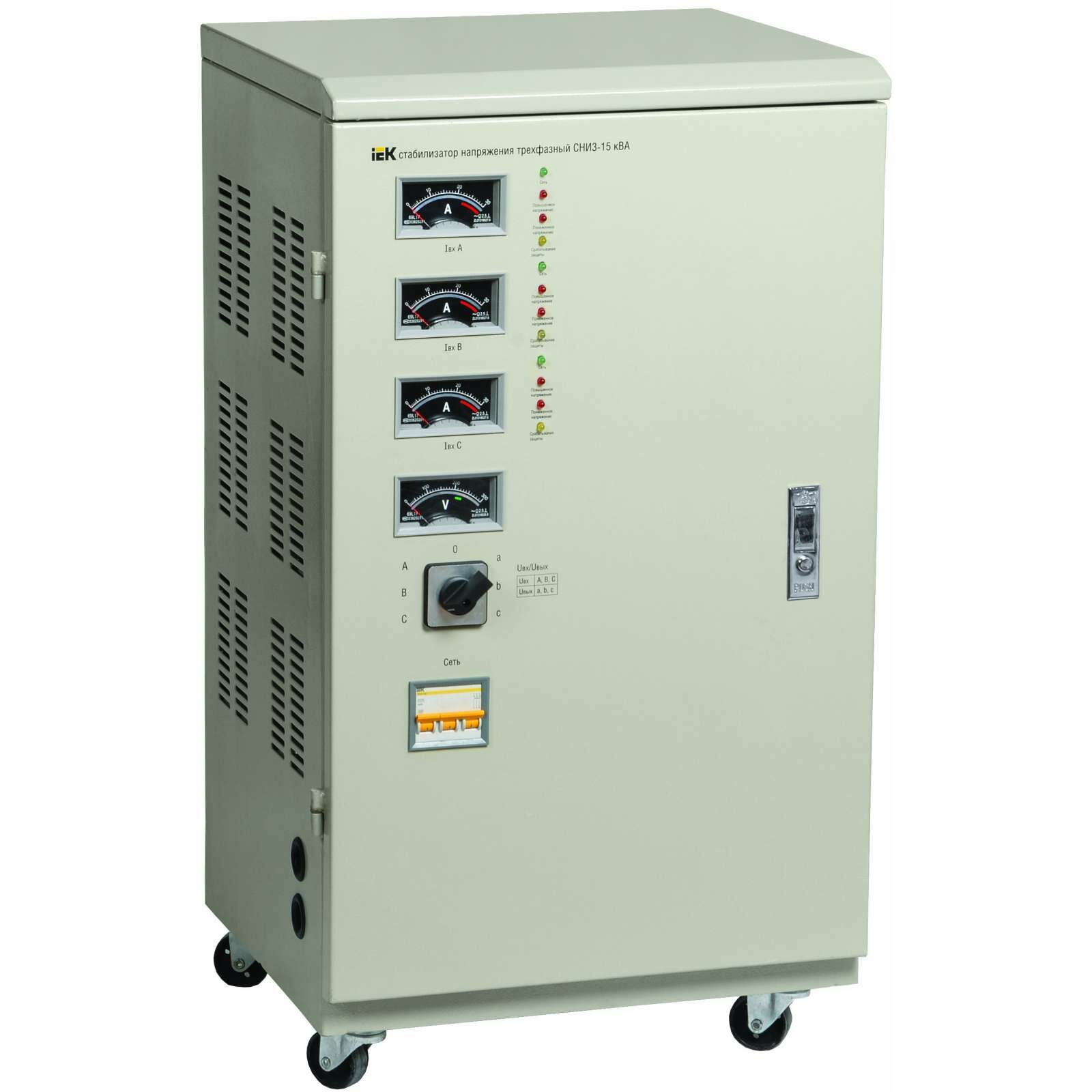

Как правило, 3-х фазные стабилизаторы имеют поблочное выполнение со своими клеммниками для каждого блока. Схема коммутации их цепей питания и нагрузки может быть выполнена различными способами.

Подключение потребителей к трехфазному стабилизатору


Здесь выдержаны все те принципы, которые описаны в вышеприведенных схемах. Только однофазные потребители дома должны быть равномерно распределены и подключены группами к разным блокам стабилизатора напряжения для создания на нем симметричной нагрузки.

Приборы, которые питаются от трехфазного напряжения, следует защищать от возможных аварий в сети своими автоматическими выключателями.

Такая схема подключения больше подходит для зданий, в которых работают мощные трехфазные электродвигатели. Но, в бытовых условиях это довольно редкий случай, а трехфазный стабилизатор стоит дорого. Если он выйдет из строя, то всех потребителей придется переключать на питание от сети без него.

В быту можно применить другой принцип стабилизации напряжения для подключения электроприборов трехфазной сети.

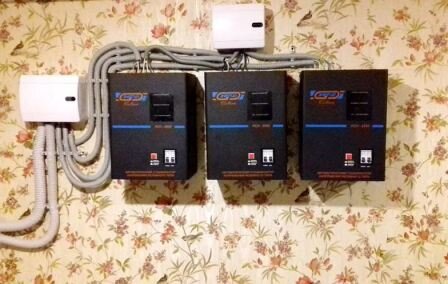

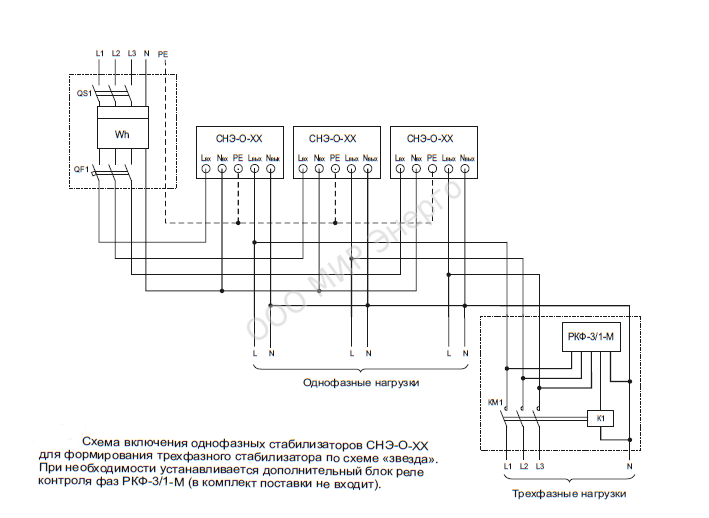

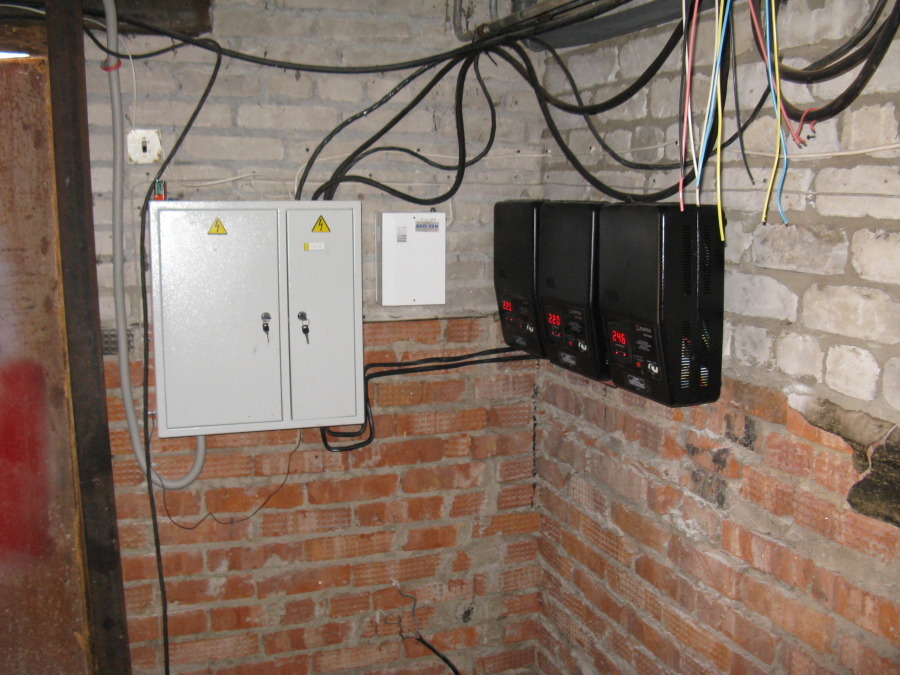

Схемы подключения трехфазных потребителей через однофазные стабилизаторы

Бытовые приборы обычно потребляют значительно меньшие мощности, чем их промышленные аналоги. Поэтому для нормализации сетевых параметров допускается применить три одинаковых стабилизатора напряжения соответствующей нагрузки для однофазной сети.

Если они используют разделение рабочего нуля, то для их подключения подойдет предлагаемая ниже схема №1.

На ней в целях улучшения наглядности информации шина защитного РЕ-проводника не показана, а подключение стабилизаторов к ней приведено упрощенным способом.

Рабочий ноль после защит, расположенных в распределительном щитке дома, разводится на входные клеммы каждого стабилизатора. Его шина образуется параллельным подключением от выходных клемм всех трех приборов. Рабочие нули ко всем потребителям направляются жилами кабелей от этой шины.

Входная фазная клемма каждого стабилизатора соединяется с соответствующей клеммой защитного устройства, а выходная — с группой защитных автоматов, питающих потребителей.

Объединение входящих и отходящих рабочих нулей непосредственно на корпусе стабилизатора на первый взгляд упрощает схему, но, у определенных моделей этот прием может нарушить выполнение отдельных алгоритмов управления, особенно, при возникновении аварийных режимов. По этой причине производители делают такое разделение.

Если же они не видят смысла выводить дополнительную клемму, то сами же и упрощают конструкцию. Схема №2 подключения подобных стабилизаторов к потребителям трехфазной нагрузки приведена ниже.

В заключение статьи хочется обратить внимание на то, что все схемы приведены с целью ознакомления принципов работы и подключения стабилизаторов напряжения. Поэтому на них отсутствуют многие коммутационные аппараты, распределительные коробки, розетки и другие необходимые для монтажа и эксплуатации устройства.

Для создания рабочей схемы необходимо учесть дополнительно конкретные особенности электропроводки дома, выбранный тип стабилизатора, наличие защитных устройств.

Особое внимание было уделено бесперебойникам и данным устройствам. Автоматические стабилизаторы могут использоваться где угодно: в квартире, частном доме и даже на даче. Стоимость устройств не слишком велика, а установка и подключение стабилизатора напряжения своими руками не представляет ничего сложного. Далее мы как раз поговорим о том, как самостоятельно установить и подключить защитную аппаратуру на весь дом либо квартиру, предоставив пошаговую инструкцию по монтажу!

Шаг 1 – Определяемся с типом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых производится на весь дом и мобильные модели, которые способны обслуживать один либо несколько отдельных электроприборов. Помимо этого стационарное оборудование может быть трехфазным либо однофазным, в зависимости от условий применений. Подключение своими руками в этом случае имеет свои отличия: то ли Вы будете подсоединять прибор к 220 В, то ли к 380.

Как правило, в частных домах и квартирах правильнее всего будет подключить однофазный стабилизатор напряжения к сети возле распределительного щитка, что позволит защищать всю сеть от перегрузок. Именно поэтому инструкция по подключению будет предоставлена для однофазного стационарного электроприбора.

Шаг 2 – Выбираем место установки

При установке своими силами дела обстоят куда сложнее, т.к. если Вы неправильно установите корпус в доме, может произойти в лучшем случае выход защитного прибора из строя, не говоря уже о таких последствиях, как пожар.

Итак, чтобы самому установить стабилизатор напряжения в помещении, учитывайте следующие рекомендации:

  • комната должна быть сухой и хорошо вентилируемой, т.к. одной из главных причин поломки устройства является появление конденсата внутри корпуса;
  • при установке изделия в нише, позаботьтесь о том, чтобы отделочные материалы были пожаробезопасные – кирпич, бетон, металл либо стеклотекстолит;
  • соблюдайте воздушный зазор между корпусом техники и стенками, со всех сторон отступ должен быть не меньше, чем 10 см;
  • если Вы решите установить стабилизатор напряжения на стене своими руками, позаботьтесь, чтобы подставка (либо анкера) смогла выдержать вес настенного корпуса.

Как правильно осуществить монтаж

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно , после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):


Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Такое явление вовсе не безобидно, поскольку может причинить серьезный вред имуществу и привести к пожару. Крайне чувствительна к подобным сбоям компьютерная и бытовая техника.

Чтобы избежать столь значительных последствий, необходимо установить стабилизаторы напряжения, которые защитят чувствительное дорогостоящее оборудование от искажений в сети напряжения, а также от различных помех. Но чтобы подобное устройство действительно функционировало нормально, требуется неукоснительно соблюдать схему подключения стабилизатора к сети.

Подключение стабилизатора в сеть напряжением 220 В

Желательно устанавливать стабилизатор напряжения сразу за электрическим счетчиком. Когда возникают какие-либо искажения, однофазный стабилизатор немедленно отключает нагрузку. Подключать прибор необходимо только при обесточенной сети.

Не стоит забывать о ежегодном профилактическом обслуживании стабилизатора напряжения. В первую очередь нужно проверить надежность подсоединения бытового устройства, для чего требуется зачистить контакты и немного подтянуть их.

Нулевой провод сначала подключают к стабилизатору, после чего переходят к основному проводу сетевого напряжения. Для этого можно использовать скрутку или клеммы.

Если у стабилизатора имеются четыре контакта, схема практически такая же: «фаза» — вход и выход; «ноль» — вход и выход.

В подобном случае производится разрыв и нулевого провода, если подключение нагрузки целиком осуществляется через стабилизатор.

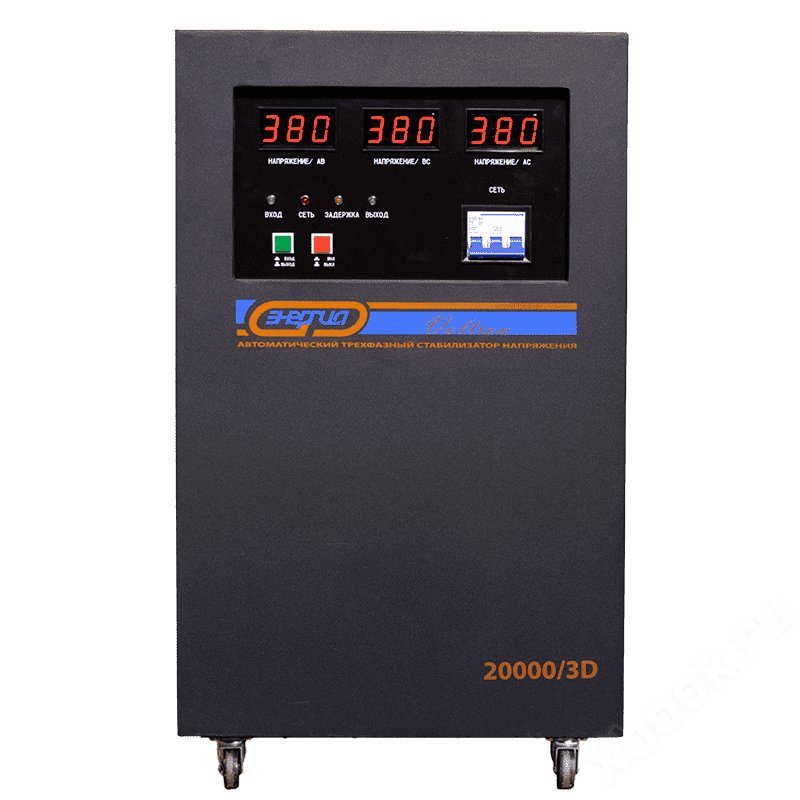

Подключение стабилизатора в сеть напряжением 380 В

Если в доме оборудована трехфазная система энергоснабжения, предусматриваются специальные защитные устройства — так называемые трехфазные стабилизаторы напряжения. Но обычно потребители монтируют еще и три однофазных аппарата. По нормам электробезопасности делать это допустимо. Ведь в быту крайне редко используются трехфазные потребители энергии — приборы, снабженные электродвигателями. Поэтому три однофазных стабилизатора обеспечивают достаточно эффективную нагрузку, рассчитанную на трехфазную сеть.

В этом случае все приборы подключаются по той же схеме, что и стабилизатор в сеть напряжением 220 В, только каждый для отдельной фазы. Что касается нулевого провода, то он подключается неразрывно.

Преимущества подобного метода заключаются в экономии, поскольку три однофазных устройства стоят дешевле одного трехфазного. Не стоит забывать и об удобстве, поскольку трехфазный блок, вышедший из строя, отключит электроснабжение полностью. С тремя установками сразу подобное случается крайне редко.

Правила монтажа стабилизатора напряжения

При установке стабилизатора в дачном доме надо помнить, что место предполагаемого монтажа должно непременно хорошо вентилироваться. Иначе прибор будет перегреваться и спустя некоторое время выйдет из строя.

Желательно устанавливать подобное устройство на открытой площадке. Если это по каким-либо причинам невозможно, допустимо смонтировать его на специальной полке или в нише. Но следует неукоснительно соблюдать параметры для такого отсека: между корпусом бытового прибора и стенками ниши должен оставаться зазор не меньше 10 см.

Жалюзи или шторки, которыми нередко декорируют такую нишу, тоже должны быть из негорючих материалов.

Сечение провода, используемого для подключения, должно обязательно соответствовать суммарной нагрузке. Также непременно требуется смонтировать автомат защитного отключения. Несмотря на то, что подобными устройствами снабжаются любые стабилизаторы, дополнительное УЗО способствует значительному продлению срока эксплуатации прибора.

При проведении этих работ требуется обязательно отключить напряжение в сети. К прибору должны подключаться нагрузки, чья номинальная мощность выше показателей самого устройства. Мощность стабилизатора должна превышать мощность подключаемых к сети потребителей на 20-30 %.

Особенности подключения стабилизатора напряжения

Крайне важно при подключении устройства соблюдать очередность подсоединения проводов и стремиться полностью соответствовать схеме. После подключения нужно обязательно проверить, насколько хорошо функционирует устройство — не должно быть никаких посторонних шумов и потрескивания.

Есть такие модели стабилизаторов, на которых не предусмотрены соединительные контакты на корпусе. Это законченный блок, на котором есть разъемы для розеток. Данная конструкция характерна для защитных устройств, обладающих малой мощностью. К такому стабилизатору оборудование, которое нуждается в защите, подключается посредством розетки. Подсоединение к клеммам в данном случае не требуется.

При монтаже стабилизатора напряжения следует помнить о том, что его ни в коем случае нельзя располагать перед электрическим счетчиком. Подобный подход, скорее всего, вызовет претензии у представителей контролирующих органов. Поэтому данное устройство можно размещать только после счетчика во избежание неприятностей.

Установка устройства защитного отключения

Любая утечка электроэнергии нежелательна. Если какая-либо электрическая система функционирует нормально, ток течет исключительно по электрическим цепям. Если относительно земли возникнет ток, он и будет являться утечкой. Она появляется при пробое на корпусе, который изначально был заземлен, при прикосновении пользователя к токонесущим элементам. В этом случае ток утечки пройдет сквозь человека.

Утечка может возникнуть и при устаревании электрической проводки.

Лучше всего подключить устройство защитного отключения максимально близко к вводу электрического питания. Поскольку промежуток сети, идущий до электрического счетчика, строго контролируется электроэнергетическими организациями, следует устанавливать УЗО после счетчика. Тогда можно будет обеспечить полную защиту всей цепи от возможных утечек на землю.

У подобного способа подключения существует недостаток — обесточивание электрифицированной зоны, проходящей сквозь такую защиту. Если крайне нежелателен подобный исход, лучше установить несколько УЗО либо смонтировать его лишь для особо значимого участка цепи с точки зрения электробезопасности. Но следует помнить, что такая безопасность необходима везде.

УЗО иначе называют дифференциальной защитой, оно призвано автоматически отключать подачу электрической энергии, если появится утечка тока на землю.

УЗО должно отслеживать разность значений тока между фазным и нулевым проводами. Если работа устройства номинальна, такой разности быть не должно — сколько тока проходит по фазному проводу, столько же потом проходит по нулевому.

Но если, например, проводка проложена в сыром помещении и при этом имеет повреждения в изоляции, тогда влага попадает сквозь повреждение на токонесущую жилу и образуется цепь между землей и проводом. Этот ток утечки и окажется разницей в значениях, на которую отреагирует устройство защитного отключения.

Когда ток такой утечки будет снят с катушки внутреннего трансформатора и затем передан в поляризованное реле, в нем произойдет усиление сигнала. В результате запустится механизм, который отключит УЗО. Поэтому пока неисправность не будет обнаружена и устранена, УЗО при каждом взводе вновь будет выбивать, образуя защиту.

Поскольку любое устройство может сломаться, УЗО также не является исключением. Для такого случая оно снабжена функцией самопроверки — тестирования. На передней стороне устройства располагается тестовая кнопка, если на нее нажать, произойдет имитация тока утечки. В результате устройство автоматически сработает и отключится. Поэтому при возникновении подозрения, что устройство неисправно, достаточно нажать на такую кнопку, чтобы убедиться, так ли это на самом деле.

При подключении УЗО следует руководствоваться надписями, находящимися на корпусе самого оборудования. Существуют не только однофазные, но и трехфазные УЗО, отличающиеся количеством контактов. Их подключение производят аналогично: к нейтрали подключают нулевой провод, а к фазным контактам — три фазы.

Целесообразно устанавливать такие устройства там, где требуется обеспечить надежную электробезопасность. А где непредвиденное отключение электроэнергии может вызвать негативные последствия, подобную защиту лучше не использовать.

Устанавливая в доме УЗО и устройства заземления обязательно нужно знать

Осуществлять заземление без зануления или УЗО запрещается. Неправильно выполненное заземление гораздо опаснее, чем использование электросети вовсе без него.

Нельзя подключать клеммы «земля» к естественному или искусственному заземлению тех электроприборов и розеток, что защищены лишь автоматами, призванными предохранять проводку от короткого замыкания в цепях фаза-фаза и фаза-нейтраль. Дело в том, что автоматы способны сработать только от тока, который в несколько раз выше их номинала. Самодельное или естественное заземление обычно обладает сопротивлением, не способным создать такие токи. Следовательно, оно не сможет произвести в течение 0,4 с (норма безопасности) защитное отключение автоматов.

К примеру, если на подстанции заземление нейтрали будет соответствовать правилам и составит 4 Ом и оборудованное в доме заземление также будет равняться 4 Ом, а в одном из подключенных к сети электрических приборов возникнет пробой, на всех корпусах, присоединенных к заземлению посредством защитных заземляющих проводников приборов возникнет опасный потенциал, равный 110 В. Если же сопротивление заземления будет выше 4 Ом, то опасное для жизни напряжение на корпусах бытовых приборов окажется еще более высоким.

Ни в коем случае нельзя подключать вывод «земля» электроприборов, розеток, а также металлических корпусов бытовых приборов к сторонним токопроводящим элементам здания и трубам.

Нужно правильно осуществлять соединение проводов при монтаже. В настоящее время чаще всего используют для этой цели соединительные колодки. Конечно, они значительно ускоряют процесс электромонтажа, но все же не столь надежны, как традиционная скрутка, предусматривающая последующую сварку или пайку проводов.

Если возникнет пробой на корпус в бытовом приборе, который соединен с трубопроводом либо иным сторонним токопроводящим элементом, автоматы могут не сработать. В результате все токопроводящие предметы, соединенные электрически, окажутся под напряжением. В итоге может произойти массовое поражение электрическим током, чреватое летальным исходом, а также появится высокая вероятность возгорания.

Зануленная и заземленная труба может в любое время перестать быть таковой. Например, если будет проведен ее ремонт или из-за коррозии, часто возникающей в местах резьбовых соединений. Сегодня часто применяются трубы из пластика, которые не могут выполнять роль защитного проводника или естественного заземления.

Нельзя в тех домах, где установлена двухпроводная проводка, подключать вывод «земля» электрических приборов и розеток, металлических корпусов бытовых приборов к ее нейтральному проводу, т. е. запрещается занулять вывод «земля» подобных устройств.

Завод «земляной» клеммы в щит и ее зануление там, а также соединение клеммы с нейтральным проводом при помощи перемычки смертельно опасно.

Разрыв нейтрального провода может произойти в любом месте. В этом случае практически все включенные в сеть электроприборы сгорают, провода на воздушных линиях перехлестываются, фаза и нейтраль меняются местами, и, как результат, на зануленных корпусах бытовых приборов возникает опасное напряжение перекоса сети.

В том случае, когда трехпроводная проводка проведена и подключена, но заземление еще не обустроено, следует отключить защитный проводник в щите от люстр и иных электроприборов, розеток и защитной шины и заизолировать его. Если возникнет пробой в одном из приборов, находящихся под опасным напряжением через защитный проводник, то в этом случае напряжением окажутся все корпуса электроприборов, способные проводить ток. Особенно опасна такая ситуации при отсутствии УЗО.

Если защитные проводники подключены, а заземления нет, то все емкостные и статические токи подключенных в сеть электроприборов суммируются через защитный проводник. В результате даже при пользовании исправными бытовыми приборами возможно смертельное поражение током. Поэтому важно полностью выключить электричество и вынуть все вилки из розеток, прежде чем отключать защитные проводники.

В первую очередь от поражения электрическим током защищает УЗО, несмотря на то что правила говорят о подобном приспособлении всего лишь как о дополнительной защите. Автомат способен предупредить короткое замыкание, а заземление — снять емкостные и статические токи электроприборов, что хоть и не полностью, но все же понижает опасный потенциал.

Нельзя также забывать о том, что монтаж выключателей, электрических приборов и розеток без использования десятиамперного УЗО смертельно опасен.

Не стоит по своей инициативе подключать к заземлению нейтральный провод. Это приведет к повторному заземлению на вводе нейтрального провода и, как следствие, занулению электрических приборов.

Как настроить реле напряжения | Электрик

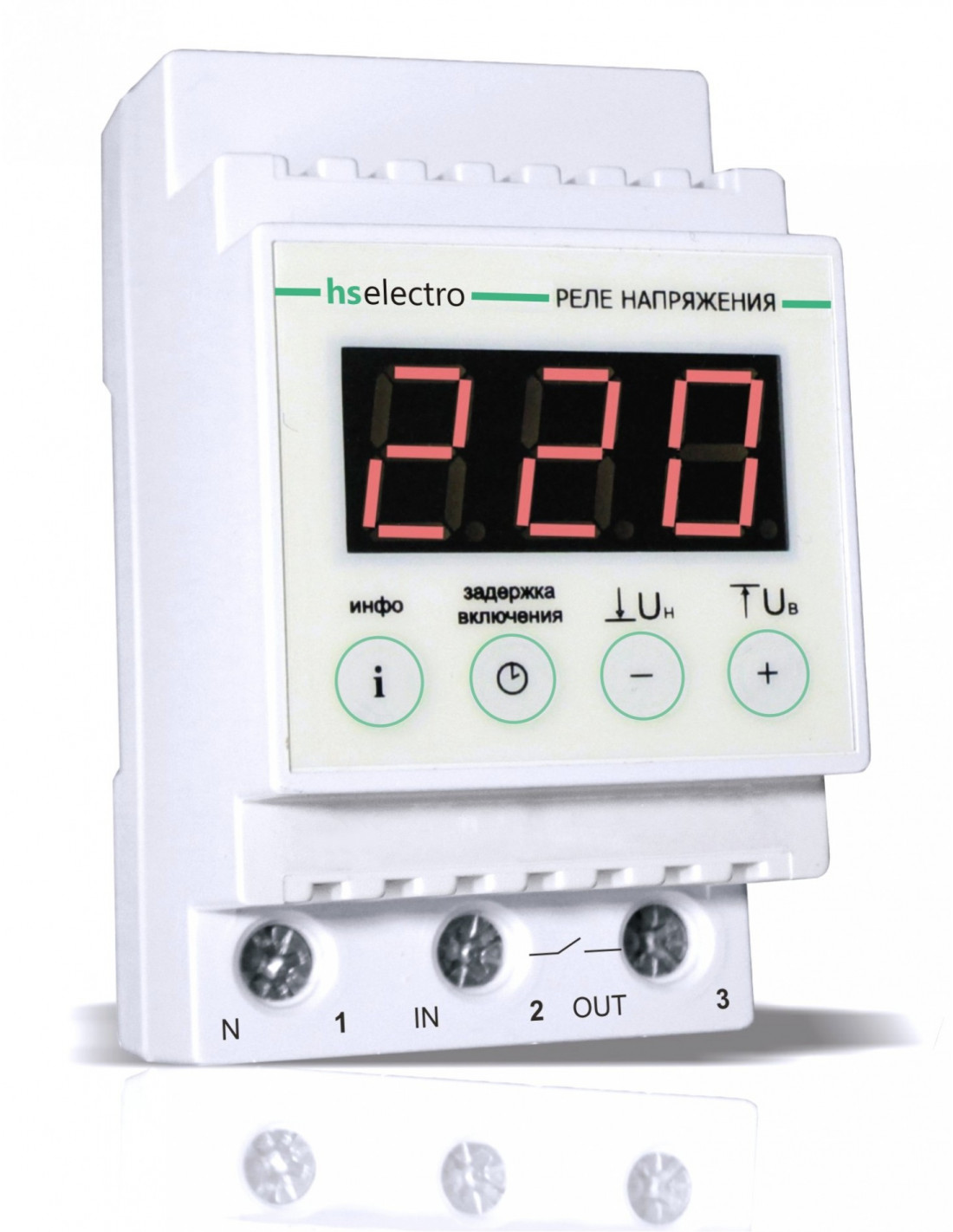

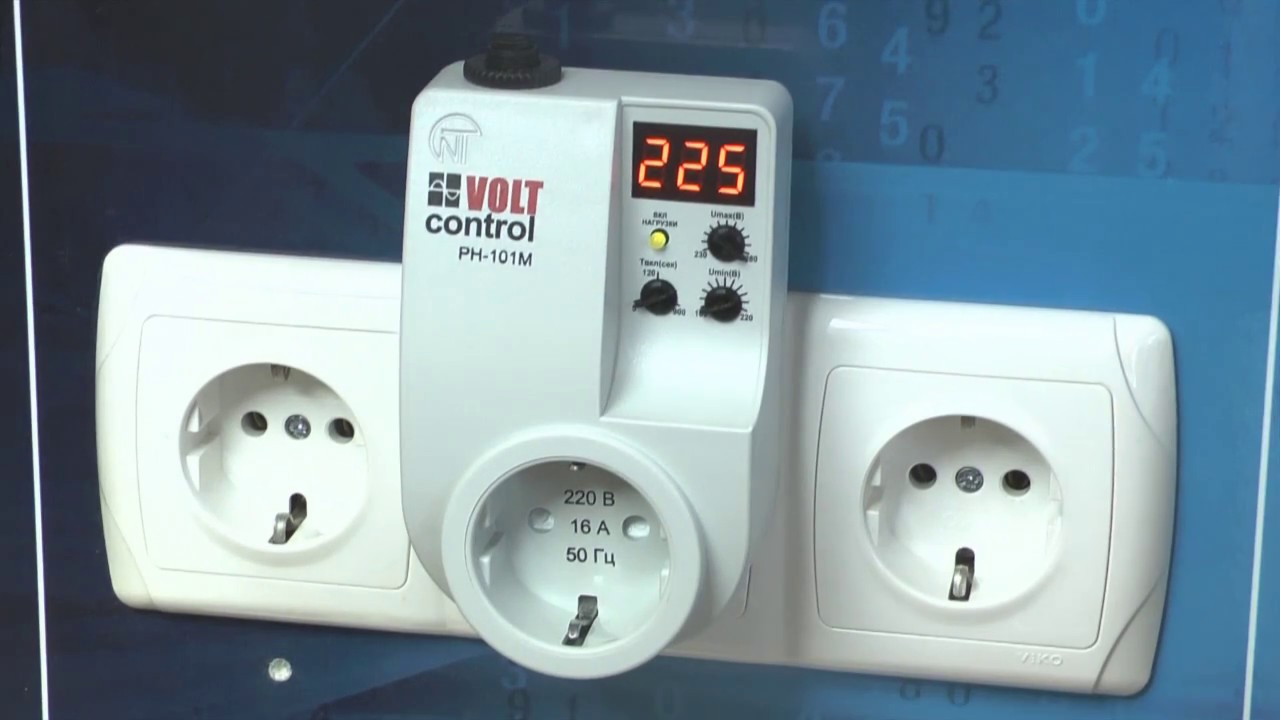

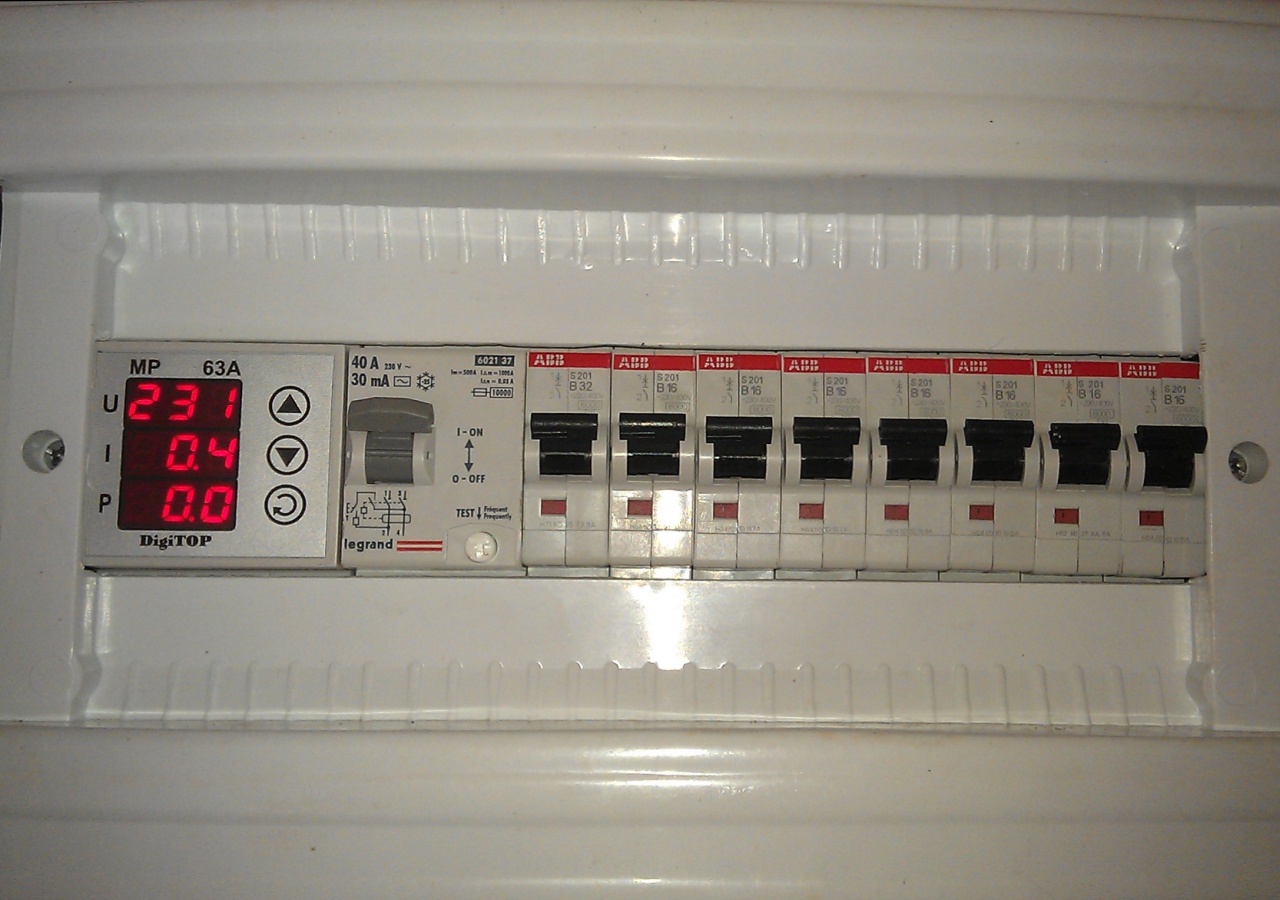

Реле напряжения предназначено для отключения бытовой нагрузки при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.
В нормальном режиме реле напряжения пропускает через себя весь ток нагрузки, и заодно служит цифровым индикатором уровня напряжения а в некоторых моделях и потребляемого тока.

Согласитесь, это очень удобно, поэтому рекомендуется к установке в каждом домашнем электрощите ввиду того что электрическая сеть подаваемая в дом или квартиру может быть непредсказуемая по своим параметрам.

Простой пример — обрив или отгорания нуля в этажном электрощите что неприкословно приведет к сдвигу фаз где напряжение в розетках квартиры «пойдет в разнос» и может составить даже 400 вольт! Естественно все незащищенные электроприборы которые будут подключены к сети в это время выйдут из строя.

Кроме всего прочего по разным причинам в сети могут появится импульсные «скачки» высокого напряжения или же напряжения может «просесть» до критически опасных низких уровней напряжения при которых домашние электроприборы могут также выйти из строя.

Во всех подобных случаях для защиты домашнего оборудования можно применять реле напряжения. Но все же несмотря на такие полезные его свойства пропускать в розетки только оптимальное напряжение, если в вашей электросети бывают частые понижения напряжения, например в сельской местности где еще старое оборудования местних электростанций, стоит обратить внимание на стабилизатор напряжения.

Несмотря на большое изобилие производителей выпускающих реле напряжения разных моделей у всех моделей принцип работы одинаков и зачастую подключить его не составит проблем.
О выборе, параметрах и правильных схемах подключения реле напряжения можно почитать здесь.

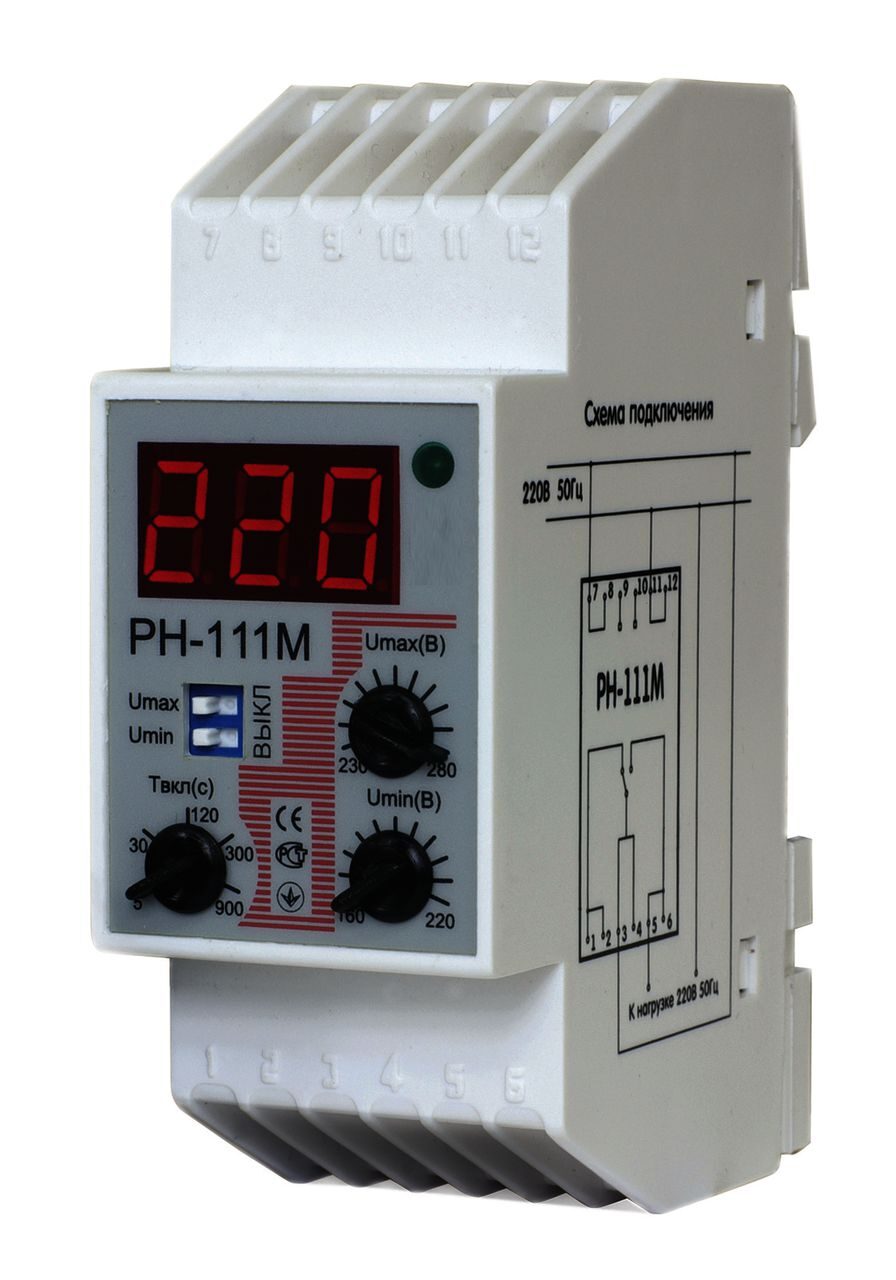

Электрическая схема подключения есть и в инструкции и на самом приборе.

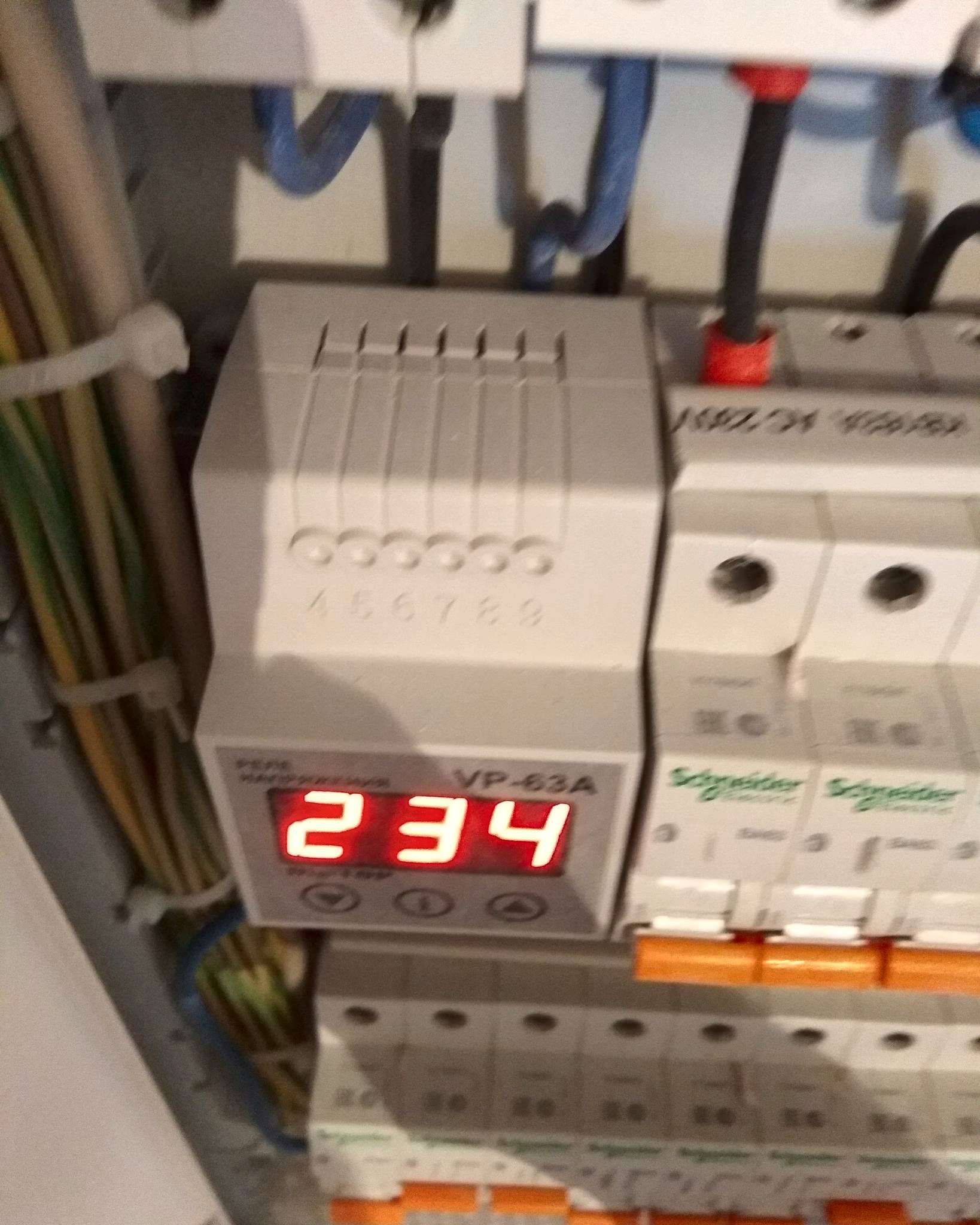

После установки реле напряжения в электрощит наступает момент когда его нужно правильно настроить для надежной и безопасной работы домашней электротехники, особенно холодильников, кондиционеров и другой морозильной, компрессорной и не только, техники..

В реле напряжения можно настраивать напряжения сработки (повышенное и пониженное), а также время повторного включения после восстановления заданных параметров напряжения.
В большинства реле, параметры такие:
Нижний предел 120-200 вольт
Верхний предел 210-270 вольт
Время (повторного) включения нагрузки 5-300 (600) секунд
Максимальный ток нагрузки 40 ампер
Кроме того очень важные и стоит обратить внимание на параметры аварийного отключения (сработки) реле напряжения, качественные модели срабатывают за 0.04 секунды для верхнего предела и 0. 06 для нижнего.

По стандарту напряжение в сети может отличаться от номинала не более чем на 10%, а это 198 — 242 вольт и стоит заметить что большинство электрооборудования росчитаны на нормальную работу в таких пределах. В технической документации к каждому электроприбору (оборудованию), как правило указывается и напряжение питания и процент отклонений от номинала. Правда, сейчас введён новый стандарт номинала — 230 вольт, а  это значит, что пределы должны быть от 207 до 253 В.


Но на практике если напряжение сети у вас составляет 190-220 Вольт, то верхний предел лучше всего установить на 245 вольт, а  нижний предел на 180 В. Но если же напряжение сети 230-245, верхнее лучше установить на уровне 255 вольт, а нижнее 190 В.
Если к данной линии подключены холодильники, кондиционеры или другие приборы с пусковыми рабочими свойствами время восстановления рекомендуется выставлять максимальное 300 сек. Такая выдержка времени подключения отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными.
Если же такая задержка включения вам не по душе, можно применить два варианта, сделать отдельную линию и отдельное реле напряжения для холодильно-компрессорных устройств и с соответствующей задержкой только для того реле в 300-500 секунд, а на реле всех остальных линий дома настроить 5 секунд включения, или второй вариант — настроить реле напряжения (если оно одно и на весь дом) минимум на 150 секунд, но не меньше.
Если скачки «верхнего напряжения» будут очень частыми, то стоит попробовать увеличить верхний предел на 5 Вольт, а если вниз—то уменьшить. Но не устанавливать более 260 вольт, лучше в таких случаях применять квартирный стабилизатор напряжения.

Вносить параметри напряжений нужно согласно инструкции к конкретному реле напряжения, рассмотрим пример настройки реле напряжения (и тока) фирмы DigiTOP.

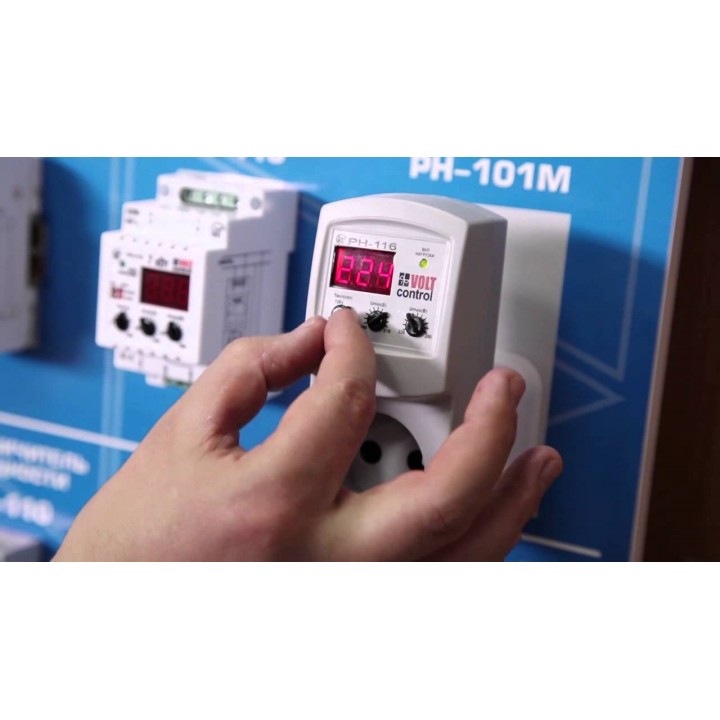

Настройка реле напряжения

Чтоб установить (изменить) верхний предел отключения по напряжению – жмем и удерживаем более 5 секунд верхнюю клавишу (стрелка вверх). В правом нижнем углу индикатора обязана появится точка и уровень начнет поочередно изменятся с шагом 1 В. Стрелками «вверх» и «вниз» (верхняя и центральная кнопки) устанавливаем нужное нам значение и отпускаем элементы управления. Через 10 сек происходит автоматический выход из меню, параметры остаются в энергонезависимой памяти до их последующей корректировки. Кроме того происходит настройка нижнего значения, лишь начинаем со стрелки «вниз». В случае если нажать и удерживать две стрелки, мы перейдем в настройку времени задержки на включение с шагом 5 сек. При краткосрочном нажатии на одну либо несколько стрелок, мы увидим параметр, который установлен в памяти прибора.

В некоторых моделях еще есть кнопка «і» . Прибор  запоминает  значение  напряжения, вызвавшего последнее  срабатывание. На  дисплей  это  значение  можно вывести нажатием этой кнопки.

Настройка защиты по току в реле типу VA-63(32) делается при помощи нижней кнопки в виде символа «пуск». При ее единоразовом нажатии мы увидим на нижнем табло символ «ON» либо «OFF». Удерживая клавишу, переходим в режим настройки и стрелками устанавливаем подходящий вариант. По умолчанию, с завода, контроль тока включен.

При необходимости в некоторых реле напряжения можно произвести калибровку показаний вольтметра и амперметра.
Внимание! Эта операция есть сервисной и обязана производится специалистом, с надлежащими познаниями и устройствами замера напряжения, и исключительно в тех случаях когда часто имеются отличия характеристик питания наружной электросети (отклонение частотных характеристик, искаженная синусоида) что приводит к неверному измерению устройством («реле») настоящего напряжения.

Для исполнения калибровки вольтметра нужно, при отключенном питании, зажать две стрелки (кнопки) устройства и после чего подать входное напряжение. В режиме калибровки, используя внешний цифровой либо стрелочный вольтметр, стрелками на защите подстраиваем показания на верхнем индикаторе под значение нужного нам эталонного устройства. После чего выключаем питание. Конфигурации сберегаются в энергонезависимой памяти.
По мере надобности, переходим к амперметру. Вход в режим его калибровки производится параллельным нажатием средней и нижней кнопки при выключенном питании и его следующем подключении при удержании кнопок. Подстройка в верхнюю сторону либо наоборот вниз на основании показаний эталонного амперметра исполняется нажатием и удержанием стрелок вверх-вниз.
Обратите внимание! Подстройка показаний случается еще медленнее, нежели в первом варианте с вольтметром.

Трехфазный стабилизатор напряжения ГЕРЦ У 36-3/32 v3.0

Трехфазный стабилизатор напряжения ГЕРЦ У 36-3/32 v3.0

Трехфазный стабилизатор напряжения ГЕРЦ У 36-3/32 v3.0 предназначен для работы в электрических сетях с колебаниями напряжения от 150 до 260В. В этом диапазоне аппарат гарантированно выдает на выходе напряжение в рамках 220±1-1.5%, что обеспечивается за счет использования 36 ступеней стабилизации соответственно. Модельный ряд Герц по мощности может быть на 16. 5, 22.5, 27, 33, 41 и 53 кВт, что соответствует рабочему току на 25, 32 ,40, 50, 63 и 80А на фазу.

К особенностям данного стабилизатора можно отнести двойной LED-индикатор на фазу, линейная полоса загрузки, наличие механического транзита (байпас), напольное исполнение, наличие входных и выходных фильтров для защиты от высокочастотных помех, бесшумную работу за счет использования тороидальных трансформаторов и тиристорных ключей.

При необходимости получить на выходе стабилизатора напряжение отличное от 220В в Герц имеется функция регулировки данного значения в диапазоне 200-230В. В ручном режиме можно поменять напряжение на выходе с шагом 1В. При это изменения будут применяться одновременно ко всем фазам.

Стабилизатор Герц имеет возможность ручной подстройки нижнего порога отключения (60-135В). Данная функция востребована для нагрузки с высокими пусковыми токами, при запуске которой возможна сильная просадка напряжения и аварийное отключение стабилизатора. При активации данной опции стабилизатор в течении минуты даст возможность запустить любой двигатель или насос даже при просадке напряжения до 60В в сети.

Встроенный режим синхронизации фаз позволит мгновенно отключить трехфазную нагрузку, защищая ее от перебоев с напряжением и пропадания питания на фазах (одной или двух). Данная функция имеет ручное управление и поэтому может в любое время быть отключена. В этом случае фазы будут работают независимо друг от друга.

Устанавливать и эксплуатировать стабилизатор ГЕРЦ У 36-3/32 v3.0 рекомендуется в сухих и отапливаемых помещениях. Данный аппарат предназначен для напольной установки. Подключение осуществляется к существующей проводке через клеммную колодку.

ᐈ Подключение Стабилизатора Напряжения Буча — Цена 2022, Стоимость

Сервис заказа услуг Kabanchik.ua на канале 1+1

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Прайс: Подключение стабилизатора напряжения в городе Буча 2022

Стоимость подключения стабилизатора напряженияЦена, грн.
Стабилизатор однофазный 5-10 кВтот 300 грн.
Стабилизатор однофазный 10-25 кВтот 450 грн.
Стабилизатор однофазный свыше 25 кВтот 600 грн.
Стабилизатор трехфазный 16-30 кВтот 760 грн.
Стабилизатор трехфазный 30-75 кВтот 850 грн.
Стабилизатор трехфазный свыше 75 кВтот 900 грн.

*Цена актуальная на Январь 2022

Часто задаваемые вопросы про Подключение стабилизатора напряжения

Как заказать услуги специалистов?

Переходите по ссылке и нажимайте «Вызвать мастера».

Какой прайс на Подключение стабилизатора напряжения в Буча?

  • Установка накладной розетки — от 50 грн.
  • Монтаж накладного выключателя — от 250 грн.
  • Перенос выключателя — от 200 грн.
  • Сборка люстры — от 80 грн.
  • Установка дверного звонка — от 150 грн.
  • Установка автомата вместо пробки — от 200 грн.
  • Монтаж счетчика — от 400 грн.
  • Установка видеонаблюдения — от 1500 грн.

Сколько стоит выезд мастера?

Если вы воспользуетесь услугами мастера, то стоимость выезда составит 0 грн, если же мастер проконсультирует вас, но не будет выполнять работу, стоимость выезда составит 150 грн.

Какие гарантии предоставляет сервис?

Все наши специалисты проходят проверку паспортных данных. Если вы столкнулись с недобросовестным специалистом, обратитесь в службу поддержки для компенсации до 1 000 грн.

Как защититься от перепадов напряжения в квартире или доме

Май 28, 2014

Должен знать каждый

14230 просмотров

Я уже писал в предыдущей статье об скачках напряжения, при которых величина напряжения вырастает выше безопасного предела, в результате чего перегорают лампочки, электронная и бытовая техника.

Сейчас Я расскажу о перепадах напряжения, которые не менее опасны для бытовой техники и особенно для компьютеров и другой домашней электроники. Снижение напряжения менее 190 Вольт приводит к поломке импульсного блока питания компьютера. А как известно, он при поломке тянет за собой другие электронные компоненты системного блока. Также низкое напряжение электросети приводит к поломке компрессора холодильника, стиральной машины, спутникового тюнера и другой бытовой техники.

Причины возникновения перепадов напряжения.

  1. Аварийные ситуации в городских или сельских электросетях. Случается очень редко по вине электроснабжающей организации. В моей 14 летней практике электрика не было ни одного подобного случая.
  2. Из-за перегрузки сети электропитания. Например, в рабочие часы в промышленных районах, когда работает мощное производственное электрооборудование. Или в жаркие дни, когда системы вентиляции и кондиционирования воздуха работают практически везде по максимуму.
  3. Плохо поджатые контакты в электрощите, которые со временем начинают все больше греться, и в конце концов полностью выгорают.
  4. В частных домах очень часто случаются перепады напряжения из-за соседей, которые включают неподалеку сварочный аппарат, станки и другие мощные потребители.
  5. В старых многоквартирных домах электропроводка не рассчитана на современные реалии, когда появилась мощная бытовая техника в доме- кондиционер, стиральная машина автомат, электрические теплые полы и . п.
  6. При непродуманном электромонтаже. Часто если, например подключают гараж от своего дома и берут при этом с малым запасом сечение электрического кабеля, не учитывая что на длину надо делать накидку сверху. В результате при включении мощного потребителя происходит падение напряжения на линии. Кроме того учитывайте, что электрический двигатель в момент запуска потребляет ток в 2 раза больше номинального.

Признаки возникновения перепадов напряжения.

  1. Периодическое изменение яркости ламп накаливания или они начинают гореть тусклее, чем обычно.
  2. Внезапно возникающие отключения компьютера, телевизора, стиральной машины и т. д.
  3. Нагрев и гудение компрессора холодильника.
  4. Переход UPS (ИБП) на режим работы от аккумулятора. У меня при этом он подает непрерывный сигнал.
  5. Любое не обычное поведение электронной и бытовой техники.

При возникновении любых подозрений о падении напряжения в вашем доме или квартире- немедленно выключите все электроприборы из розетки. Проверьте величину напряжения по этой инструкции, которое должно находится в пределах 198-242 Вольт.

Наиболее часто перепады напряжения характерны для вечерних часов-пик, когда все приходят домой и по максимуму пользуются бытовой техникой.

Способы защиты квартиры.

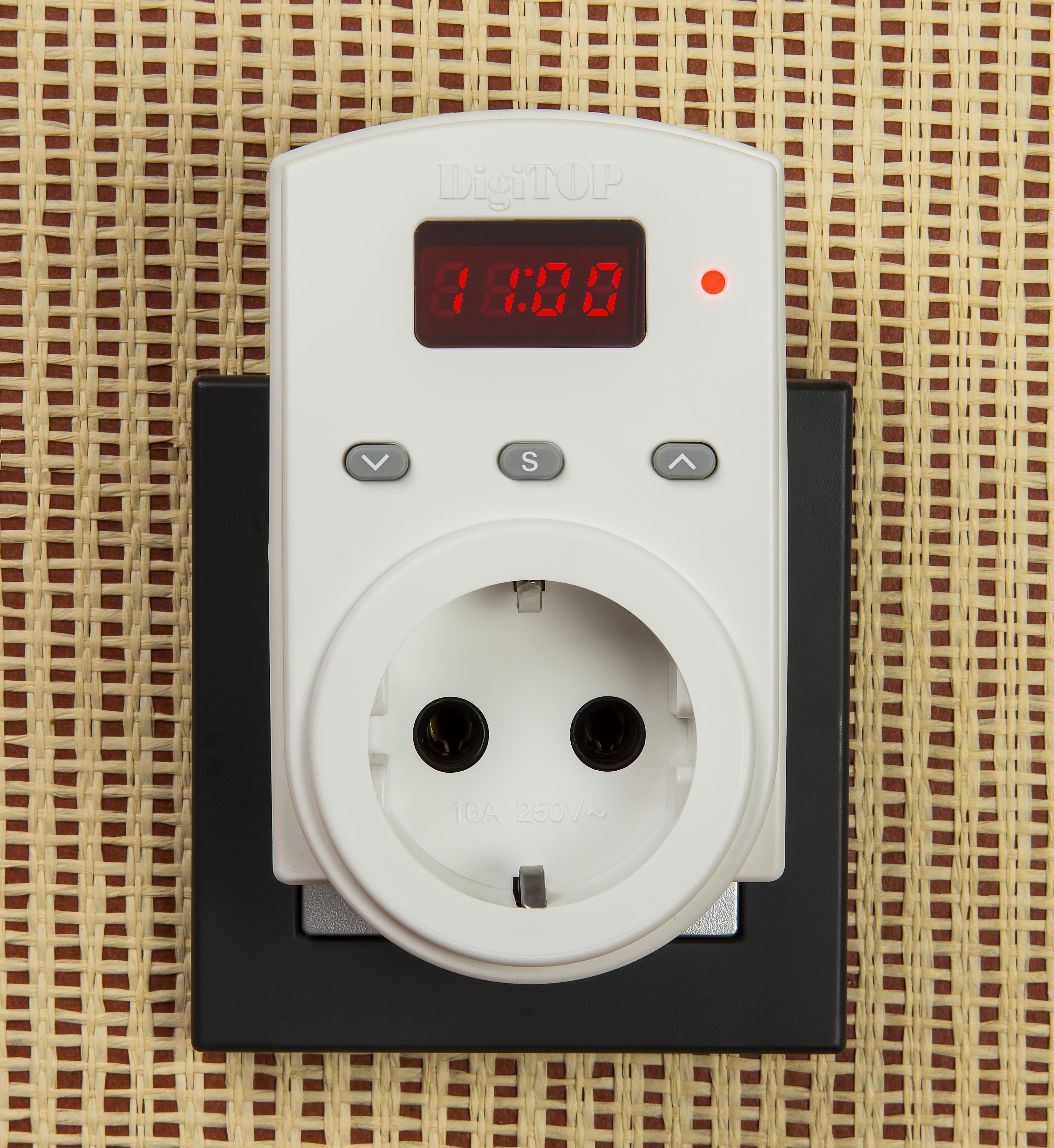

  1. Установка реле или автомата напряжения, которое автоматически отключает электропитание при превышении или уменьшения напряжения за безопасные пределы. Оно автоматически затем включается при нормализации электропитания. Реле напряжения можно подключить в электрощите на всю квартиру (рисунок справа) или в розетку для одного или нескольких электроприборов (на рисунке слева).
  2. Установка источника бесперебойного питания (ИБП) для компьютера или стабилизатора напряжения для другой электроники. Но стабилизатор нет смысла ставить, если  квартиру защищает реле напряжения, потому что он стабилизирует и всегда выдает нормальное напряжение. И стабилизатор отключиться при срабатывании реле или автомата напряжения.

Устройство защиты от перепадов напряжения в частном доме.

Для индивидуальных домов часто характерны падения напряжения. Для того что бы с ними надежно бороться существует три варианта.

  1. Установка реле напряжения. Неудобно только, что будете сидеть без света до тех пор, пока не закончатся перепады напряжения и потеряете не сохраненную информацию на компьютере из-за внезапного отключения.
  2. Установка стабилизатора напряжения возле электрощита на весь дом. Рекомендую для тех, у кого часто происходят скачки или падения напряжения. Но учтите, что необходимо брать мощностью не менее 5 Киловатт, что бы он весь дом выдержал.
  3. Установка источника бесперебойного питания обязательна для компьютера в любом случае и еще электроники, если нет стабилизатора на весь дом. Например, у моих родителей падения напряжения возникают редко и непродолжительно в индивидуальном доме. Поэтому Я подключил к одному ИБП только компьютер, ЖК телевизор и спутниковый тюнер. О падениях напряжения всегда сообщает сигнал от источника бесперебойного питания и в этот момент, если работает стиральная машина Мы ее ставим на паузу. И за много лет у них ничего не сломалось по вине не качественного электропитания.

Я постарался все изложить по этой теме, если что то упустил или у Вас есть вопросы- пишите ниже в комментариях.

Что такое стабилизатор напряжения — зачем он нужен, как он работает, типы и области применения

Применение стабилизаторов напряжения стало потребностью в каждом доме. В настоящее время доступны различные типы стабилизаторов напряжения с различной функциональностью и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили наше представление о стабилизаторе напряжения. Теперь они полностью автоматические, интеллектуальные и оснащены множеством дополнительных функций.Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют своим пользователям дистанционно регулировать требования к напряжению, включая функцию запуска/остановки для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения представляет собой электрическое устройство, которое используется для обеспечения постоянного выходного напряжения нагрузки на его выходных клеммах независимо от любых изменений/колебаний на входе, т. е. входящего питания.

Основное назначение стабилизатора напряжения — защита электрических/электронных устройств (например, кондиционера, холодильника, телевизора и т. д.).) от возможного повреждения из-за скачков/колебаний напряжения, повышенного и пониженного напряжения.

Рис.1 – Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как АРН (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается только домашним/офисным оборудованием, которое получает электропитание извне. Даже корабли, у которых есть собственная внутренняя система электропитания в виде дизельных генераторов переменного тока, в значительной степени зависят от этих АРН для обеспечения безопасности своего оборудования.

На рынке представлены различные типы стабилизаторов напряжения. Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от очень многих производителей. Благодаря растущей конкуренции и повышению осведомленности об устройствах безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220-230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа применения. Регулировка желаемого стабилизированного выхода осуществляется методом понижения и повышения, выполняемым его внутренней схемой.Трехфазные стабилизаторы напряжения доступны в двух разных моделях: модели со сбалансированной нагрузкой и модели с несимметричной нагрузкой.

Они также доступны с разным номиналом KVA и диапазонами. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200–240 вольт с повышающим напряжением 20–35 вольт при входном напряжении в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения с широким диапазоном может обеспечить стабилизированное выходное напряжение 190–240 вольт с повышающим понижающим преобразователем на 50–55 вольт при входном напряжении в диапазоне от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальный стабилизатор напряжения для небольших устройств, таких как телевизор, холодильник, микроволновая печь, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной/автоматический запуск, отключение напряжения , и т. д.

Стабилизаторы напряжения являются очень энергоэффективными устройствами (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? – Важность

Все электрические/электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение. В зависимости от разработанного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического/электронного устройства может быть ограничен до ± 5 %, ± 10 % или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющемуся входному напряжению. Это переменное напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 – Проблемы, связанные с колебаниями напряжения

Помните, что для электрического/электронного устройства нет ничего более важного, чем отфильтрованное, защищенное и стабильное питание. Правильная и стабилизированная подача напряжения очень необходима для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения является очень эффективным решением для тех, кто хочет получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и помех, присутствующих в сети.

Как и ИБП, стабилизаторы напряжения также являются средством защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Могут быть различные причины колебаний напряжения, такие как электрические неисправности, неисправная проводка, молния, короткие замыкания и т. д. Эти колебания могут быть в форме перенапряжения или пониженного напряжения.

Последствия постоянного/периодического перенапряжения для бытовой техники

  • Это может привести к необратимому повреждению подключенного устройства.
  • Может повредить изоляцию обмотки.
  • Может привести к ненужному прерыванию нагрузки
  • Может привести к перегреву кабеля или устройства.
  • Может сократить срок службы устройства.

Последствия постоянного/периодического падения напряжения на бытовую технику

  • Может привести к неисправности оборудования.
  • Это может привести к снижению эффективности устройства.
  • В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
  • Может снизить производительность устройства.
  • Это может привести к тому, что устройство будет потреблять большие токи, что может привести к дальнейшему перегреву

Как работает стабилизатор напряжения? – Принцип работы понижающего и повышающего режимов

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck and Boost. Функция Buck and Boost — это не что иное, как регулирование постоянного напряжения в условиях перенапряжения и пониженного напряжения. Эта функция Buck and Boost может выполняться вручную с помощью селекторных переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 – Основная функция стабилизатора напряжения

В условиях перенапряжения функция Buck выполняет необходимое снижение интенсивности напряжения.Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из основного источника питания. Для выполнения этой функции стабилизаторы напряжения используют трансформатор, который подключается к переключающим реле в различных необходимых конфигурациях. Немногие из стабилизаторов напряжения используют трансформатор с различными ответвлениями на обмотке для обеспечения различных корректировок напряжения, в то время как некоторые стабилизаторы напряжения (например, сервостабилизаторы напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции Buck и Boost в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Функция понижения напряжения в стабилизаторе напряжения

Рис. 4 – Принципиальная схема функции понижения напряжения в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в функции «Понижения». В функции Buck полярность вторичной обмотки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной обмотки.

Рис. 5 – Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется схема переключения. Всякий раз, когда обнаруживается перенапряжение в первичном источнике питания, подключение нагрузки вручную/автоматически переключается в режим «понижающего» режима с помощью переключателей/реле.

Функция форсирования в стабилизаторе напряжения

Рис. 6 – Принципиальная схема функции форсирования в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в функции «Повышение».В функции Boost полярность вторичной обмотки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной обмотки.

Рис. 7. Добавление напряжения в функцию повышения напряжения стабилизатора напряжения

Как конфигурация понижения и повышения напряжения работает автоматически?

Вот пример стабилизатора напряжения 02 Stage. Этот стабилизатор напряжения использует реле 02 (реле 1 и реле 2) для обеспечения стабилизированного питания переменного тока нагрузки в условиях повышенного и пониженного напряжения.

Рис. 8 – Принципиальная схема функции автоматического понижения и повышения в стабилизаторе напряжения

На принципиальной схеме стабилизатора напряжения 02-й ступени (изображенного выше) реле 1 и реле 2 используются для обеспечения конфигураций понижения и повышения во время различных обстоятельств колебания напряжения, т. е. перенапряжения и пониженного напряжения. Например, предположим, что вход переменного тока составляет 230 вольт переменного тока, а требуемый выход также является постоянным 230 вольт переменного тока. Теперь, если у вас есть +/- 25 вольт Buck & Boost стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) между 205 вольт (пониженное напряжение) и 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются трансформаторы с ответвлениями, точки отводов выбираются на основе требуемой величины напряжения, которое должно быть понижено или повышено. В этом случае у нас есть разные диапазоны напряжения для выбора. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого уровня напряжения, которое должно быть понижено или повышено. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным/селекторным переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора нужного напряжения. С развитием технологий появились дополнительные электронные схемы, а стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на основе ИС/микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно разделить на три типа.Это:

  • Стабилизаторы напряжения релейного типа
  • Стабилизаторы напряжения на основе сервопривода
  • Статические стабилизаторы напряжения

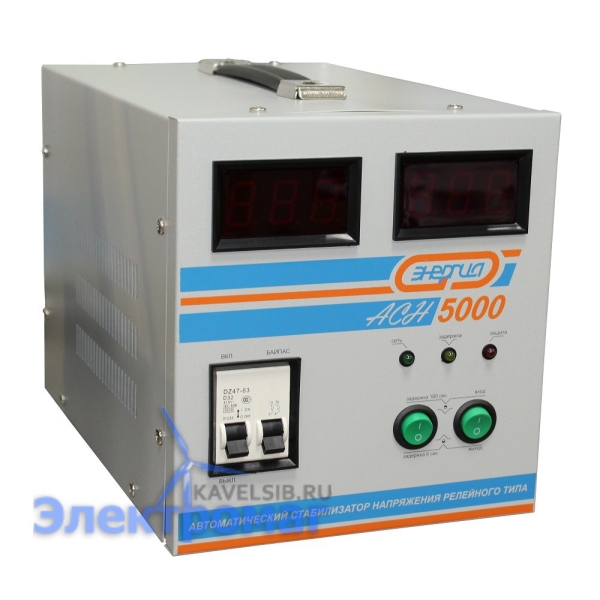

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичных трансформаторов в различных конфигурациях для реализации функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

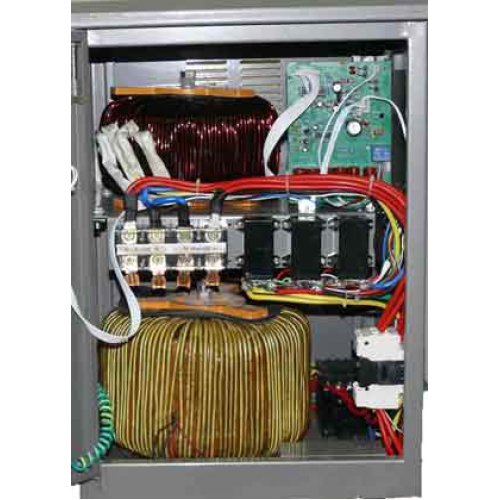

Рис.9 – Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с опорным источником напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх опорного значения, он переключает соответствующее реле для подключения требуемого ответвления для функции Buck/Boost.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания ±15% с выходной точностью от ±5% до ±10%.

Использование/преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов/оборудования с малой мощностью в жилых/коммерческих/промышленных целях.

  • Они стоят меньше.
  • Компактные размеры.
Ограничения стабилизаторов напряжения релейного типа
  • Их реакция на колебания напряжения немного медленнее по сравнению с другими типами стабилизаторов напряжения
  • Они менее долговечны
  • Они менее надежны
  • скачки напряжения, так как предел допустимых колебаний их меньше.
  • При стабилизации напряжения переход цепи питания может привести к незначительным перебоям в подаче электроэнергии.

Стабилизаторы напряжения с сервоприводом

В стабилизаторах напряжения с сервоприводом регулирование напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это замкнутые системы.

Как работает стабилизатор напряжения на основе сервопривода?

В системе с замкнутым контуром гарантируется отрицательная обратная связь (также известная как подача ошибок) на выходе, чтобы система могла гарантировать достижение желаемого результата. Это делается путем сравнения выходного и входного сигналов. Если в случае, если требуемый выходной сигнал выше/ниже требуемого значения, то регулятор источника входного сигнала получит сигнал ошибки (Выходное значение — Входное значение). Затем этот регулятор снова генерирует сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подает его на приводы, чтобы привести выход к точному значению.

Благодаря свойству замкнутого контура сервоприводные стабилизаторы напряжения используются для приборов/оборудования, которые очень чувствительны и нуждаются в точном входном питании (±01%) для выполнения предусмотренных функций.

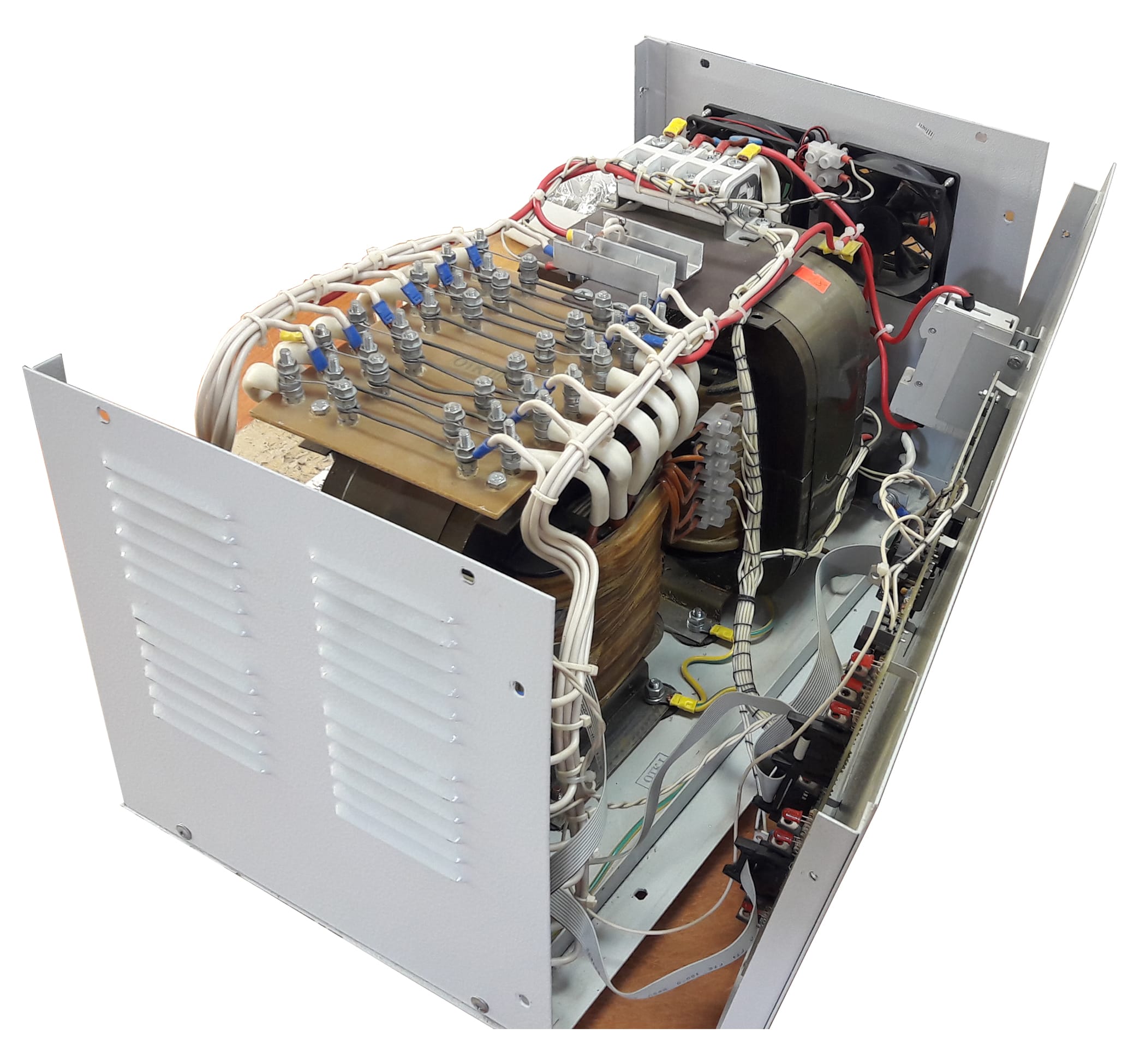

Рис. 10 – Внутренний вид стабилизатора напряжения на основе сервопривода

На приведенном выше рисунке показано, как стабилизатор напряжения на основе сервопривода выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор (с ответвлениями), двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (с ответвлениями) соединяется с фиксированным отводом автотрансформатора, а другой конец первичной обмотки соединяется с подвижным рычагом. которым управляет серводвигатель.Один конец вторичной обмотки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец подключен к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема стабилизатора напряжения на основе сервопривода

Электронная плата выполняет сравнение выходного напряжения с опорным источником напряжения. Как только он обнаруживает какое-либо повышение или понижение входного питания сверх опорного значения, он запускает двигатель, который дополнительно перемещает плечо на автотрансформаторе.

При перемещении рычага автотрансформатора входное напряжение на первичной обмотке понижающего и повышающего трансформатора изменится на требуемое выходное напряжение. Серводвигатель будет продолжать вращаться до тех пор, пока разница между значением опорного напряжения и выходным сигналом стабилизатора не станет равной нулю. Этот полный процесс происходит за миллисекунды. Современные стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на основе микроконтроллера/микропроцессора, чтобы обеспечить интеллектуальное управление пользователями.

Различные типы стабилизаторов напряжения с сервоприводом

Различные типы стабилизаторов напряжения с сервоприводом: –

Однофазные стабилизаторы напряжения с сервоприводом

серводвигатель, подключенный к переменному трансформатору.

Трехфазные балансные стабилизаторы напряжения с сервоприводом

В трехфазных балансных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и общей цепи управления. Выход автотрансформаторов варьируется для достижения стабилизации.

Трехфазные несимметричные стабилизаторы напряжения с сервоприводом

В трехфазных несимметричных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым схемам управления (по одной на каждую автотрансформатор).

Рис. 12 – Внутренний вид трехфазных стабилизаторов напряжения несбалансированного типа с сервоприводом

Использование/преимущества стабилизатора напряжения с сервоприводом
  • Быстро реагируют на колебания напряжения.
  • Обладают высокой точностью стабилизации напряжения.
  • Они очень надежны
  • Они могут выдерживать скачки напряжения.
Ограничения стабилизатора напряжения на основе сервопривода
  • Требуют периодического обслуживания.
  • Для устранения ошибки необходимо отрегулировать серводвигатель. Выравнивание серводвигателя требует умелых рук.

Статические стабилизаторы напряжения

Рис. 13 – Статические стабилизаторы напряжения

Статический выпрямитель напряжения не имеет движущихся частей, как в случае стабилизаторов напряжения на основе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти статические стабилизаторы напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ±1%.

Статический стабилизатор напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис. 14 – Статический стабилизатор напряжения, вид изнутри

Как работает статический стабилизатор напряжения?

Микроконтроллер/микропроцессор управляет силовым преобразователем IGBT для создания требуемого уровня напряжения с использованием метода широтно-импульсной модуляции. В методе «широтно-импульсной модуляции» преобразователи мощности с режимом переключения используют силовой полупроводниковый переключатель (например, полевой МОП-транзистор) для управления трансформатором для получения желаемого выходного напряжения. Затем это генерируемое напряжение подается на первичную обмотку трансформатора Buck & Boost. Преобразователь мощности IGBT также управляет фазой напряжения. Он может генерировать напряжение, которое может быть в фазе или на 180 градусов не в фазе с входным источником питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или падения уровня входного питания.

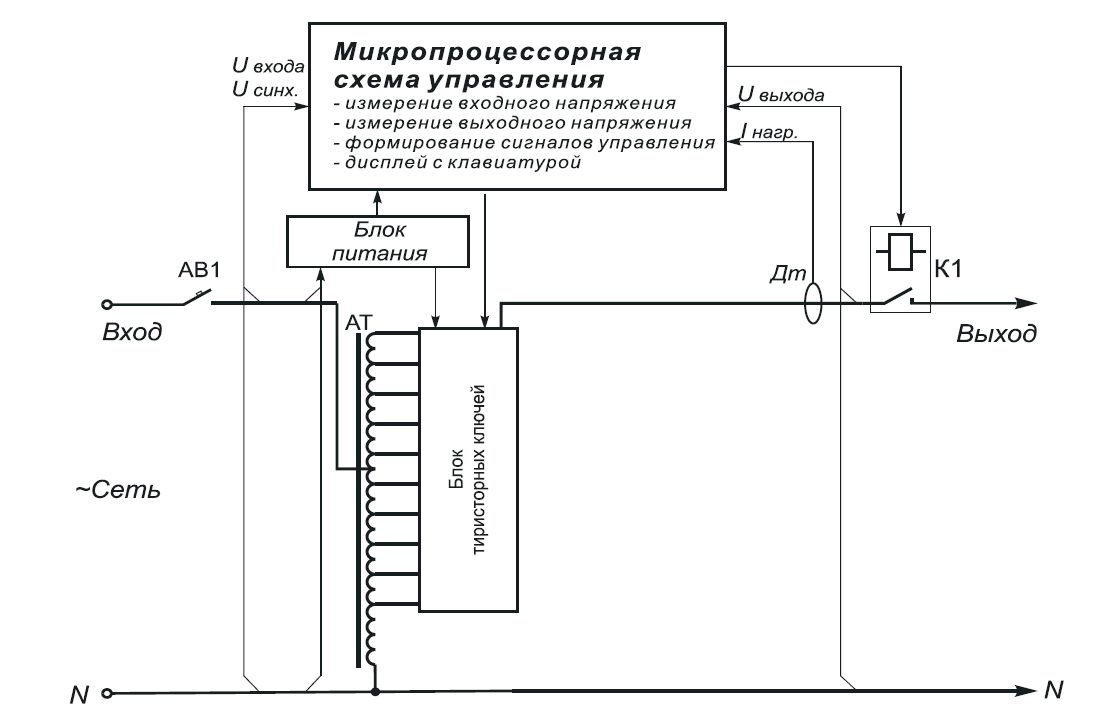

Рис. 15 – Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он посылает сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, аналогичное разности напряжений, на которую уменьшилось входное питание. Это генерируемое напряжение находится в фазе с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора.Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, индуцируемое во вторичной обмотке, будет добавлено к входному источнику питания. И так стабилизированное повышенное напряжение потом будет подаваться на нагрузку.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, аналогичное разности напряжений, на которую уменьшилось входное питание.Но на этот раз генерируемое напряжение будет на 180 градусов не совпадать по фазе с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, индуцированное во вторичной обмотке, теперь будет вычтено из входного источника питания. Таким образом, на нагрузку будет подаваться стабилизированное пониженное напряжение.

Использование/преимущества статических стабилизаторов напряжения
  • Они очень компактны по размеру.
  • Очень быстро реагируют на колебания напряжения.
  • Обладают очень высокой точностью стабилизации напряжения.
  • Поскольку нет движущихся частей, он почти не требует обслуживания.
  • Они очень надежны.
  • Их эффективность очень высока.
Ограничения статического стабилизатора напряжения

Они дороже своих аналогов

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное различие между стабилизатором напряжения и регулятором напряжения заключается в следующем:

Стабилизатор напряжения представляет собой устройство, которое обеспечивает постоянное напряжение на выходе без каких-либо изменений входного напряжения. Принимая во внимание, что регулятор напряжения

представляет собой устройство, которое обеспечивает постоянное напряжение на выходе без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или хуже. Чрезмерная производительность не повредит, но это будет стоить вам дополнительных денег. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит ваши требования и сэкономит ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: –

  • Требуемая мощность устройства (или группы устройств)
  • Тип прибора
  • Уровень колебаний напряжения в вашем районе
  • Тип стабилизатора напряжения
  • Рабочий диапазон стабилизатора напряжения, который вам нужен Стабилизатор напряжения

Пошаговое руководство по выбору/покупке стабилизатора напряжения для дома

Ниже приведены основные шаги, которые необходимо выполнить, чтобы выбрать лучший выпрямитель напряжения для дома: –

  • Проверьте номинальную мощность прибора, для которого нужен стабилизатор напряжения. Номинальная мощность указана на задней панели прибора в виде наклейки или паспортной таблички. Это будет в киловаттах (KW). Как правило, номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатты (кВт).

(кВт = кВА x коэффициент мощности)

  • Рассмотрите возможность сохранения дополнительного запаса в размере 25-30 % от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
  • Проверьте предел допустимых колебаний напряжения. Если это соответствует вашим потребностям, вы готовы идти вперед.
  • Проверьте требования к установке и размер, который вам нужен.
  • Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне разных марок и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что ваш телевизор имеет номинальную мощность 1 кВА. Надбавка 30% на 1кВА составляет 300 Вт. Добавив и то, и другое, вы можете рассмотреть возможность приобретения стабилизатора напряжения мощностью 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья была познавательной.Продолжайте учиться.
Прочтите о том, как выбрать аккумулятор — метод и краткосрочные/долгосрочные требования к питанию.

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нам нужен? Работа стабилизатора, типы и применение

Знакомство со стабилизатором:

Внедрение микропроцессорной микросхемной техники и силовых электронных устройств в конструкцию интеллектуальных стабилизаторов переменного напряжения (или автоматических регуляторов напряжения (АРН)) позволило обеспечить качественное, стабильное электроснабжение при значительных и продолжительных отклонениях напряжение сети.

В качестве усовершенствования традиционных стабилизаторов напряжения релейного типа современные инновационные стабилизаторы используют высокопроизводительные цифровые схемы управления и полупроводниковые схемы управления, которые устраняют необходимость в регулировке потенциометром и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры с возможностью запуска и остановки выхода.

Это также привело к уменьшению времени срабатывания или чувствительности стабилизаторов, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки.В настоящее время стабилизаторы стали оптимизированным решением для питания многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и так далее.

Что такое стабилизатор напряжения?

Это электроприбор, предназначенный для подачи постоянного напряжения на нагрузку на его выходных клеммах независимо от изменений входного или входного напряжения питания.Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Также называется автоматический регулятор напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и ценного электрооборудования, чтобы защитить его от вредных колебаний низкого/высокого напряжения. Некоторым из этого оборудования являются кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения, прежде чем оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).Выходное напряжение стабилизатора будет оставаться в пределах 220В или 230В при однофазном питании и 380В или 400В при трехфазном питании, в заданном диапазоне колебаний входного напряжения. Это регулирование выполняется операциями понижения и повышения, выполняемыми внутренней схемой.

На современном рынке доступно огромное количество автоматических регуляторов напряжения. Это могут быть однофазные или трехфазные агрегаты в зависимости от типа применения и требуемой мощности (кВА).Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несимметричной нагрузкой.

Они доступны либо в виде специальных блоков для бытовой техники, либо в виде большого стабилизатора для всей бытовой техники в определенном месте, например, во всем доме. Кроме того, это могут быть блоки стабилизаторов как аналогового, так и цифрового типа.

К распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или переключаемые стабилизаторы, стабилизаторы с автоматическим реле, полупроводниковые или статические стабилизаторы и стабилизаторы с сервоприводом.В дополнение к функции стабилизации, большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе/выходе, отсечка высокого напряжения на входе/выходе, отсечка при перегрузке, запуск и остановка выхода, ручной/автоматический запуск, отображение отключения напряжения, переключение при нулевом напряжении. и др.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрооборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов от номинального напряжения, а другое ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно распространены во многих областях, особенно на оконечных линиях. Наиболее распространенными причинами скачков напряжения являются освещение, неисправности электрооборудования, неисправная проводка и периодическое отключение устройства. Эти колебания создают проблемы с электрическим оборудованием или приборами.

Длительное перенапряжение приведет к

  • Необратимое повреждение оборудования
  • Повреждение изоляции обмоток
  • Нежелательное прерывание нагрузки
  • Увеличение потерь в кабелях и соответствующем оборудовании
  • Снижение срока службы прибора

Длительное время под напряжением приведет к

  • Неисправность оборудования
  • Более длительные периоды работы (как в случае резистивных нагревателей)
  • Снижение производительности оборудования
  • Потребление больших токов, которые в дальнейшем приводят к перегреву
  • Ошибки вычислений
  • Снижение скорости двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования. Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входе в сеть не повлияют на нагрузку или электроприбор.

Как работает стабилизатор напряжения?

Основной принцип стабилизатора напряжения для выполнения операций понижения и повышения напряжения

В стабилизаторе напряжения коррекция напряжения в условиях повышенного и пониженного напряжения выполняется посредством двух основных операций, а именно b операций oost и buck . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.В условиях пониженного напряжения операция повышения напряжения увеличивает напряжение до номинального уровня, в то время как операция понижения снижает уровень напряжения в условиях повышенного напряжения.

Концепция стабилизации заключается в добавлении или уменьшении напряжения в сети питания. Для выполнения такой задачи в стабилизаторе используется трансформатор, который по разным схемам соединен с коммутационными реле. В некоторых стабилизаторах используется трансформатор с ответвлениями на обмотке для обеспечения различных корректировок напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор номиналом 230/12 В, и его связь с этими операциями приведена ниже.

На приведенном выше рисунке показана повышающая конфигурация, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение напрямую добавляется к первичному напряжению. Таким образом, в случае пониженного напряжения трансформатор (будь то РПН или автотрансформатор) переключается с помощью реле или полупроводниковых переключателей, так что к входному напряжению добавляются дополнительные вольты.

На рисунке выше трансформатор подключен по схеме компенсатора, при этом полярность вторичной обмотки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой на эту конфигурацию в условиях перенапряжения.

На приведенном выше рисунке показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку в условиях перенапряжения и пониженного напряжения. Переключая реле, можно выполнять операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно при пониженном напряжении, скажем, 195 В, а другое при перенапряжении, скажем, 245 В).

В случае стабилизаторов трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов автотрансформаторного типа двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения Стабилизаторы напряжения

стали неотъемлемой частью многих электроприборов в быту, промышленности и коммерческих системах. Ранее управляемые вручную или переключаемые стабилизаторы напряжения использовались для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. Такие стабилизаторы строятся с электромеханическими реле в качестве коммутационных устройств.

Позже, дополнительная электронная схема автоматизировала процесс стабилизации и породила автоматические регуляторы напряжения РПН. Другим популярным типом стабилизатора напряжения является сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключения.Рассмотрим три основных типа стабилизаторов напряжения.

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулирование напряжения осуществляется путем переключения реле таким образом, чтобы подключить один из нескольких ответвлений трансформатора к нагрузке (как описано выше) независимо от того, предназначено ли оно для работы в режиме повышения или понижения. На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле помимо трансформатора (который может быть тороидальным или железным сердечником с ответвлениями на его вторичной обмотке).Электронная схема состоит из схемы выпрямителя, операционного усилителя, блока микроконтроллера и других крошечных компонентов.

Электронная схема сравнивает выходное напряжение с опорным значением, полученным от встроенного источника опорного напряжения. Всякий раз, когда напряжение поднимается или падает ниже опорного значения, схема управления переключает соответствующее реле, чтобы подключить желаемое ответвление к выходу.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ±15 до ±6 процентов с точностью выходного напряжения от ±5 до ±10 процентов.Этот тип стабилизаторов чаще всего используется для приборов низкого класса в жилых, коммерческих и промышленных целях, поскольку они имеют малый вес и низкую стоимость. Однако у них есть несколько ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание пути питания во время регулирования и неспособность выдерживать скачки высокого напряжения.

Сервоуправляемые стабилизаторы напряжения

Их просто называют сервостабилизаторами (работают на сервомеханизме, который также известен как отрицательная обратная связь), и название предполагает, что в нем используется серводвигатель для обеспечения коррекции напряжения.Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ±1 процент при изменении входного напряжения до ±50 процентов. На рисунке ниже показана внутренняя схема сервостабилизатора, которая включает в себя серводвигатель, автотрансформатор, понижающий повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора подключен к фиксированному отводу автотрансформатора, а другой конец подключен к подвижному рычагу, управляемому серводвигателем. Вторичная обмотка повышающего трансформатора соединена последовательно с входным питанием, которое представляет собой не что иное, как выход стабилизатора.

Электронная схема управления определяет падение и повышение напряжения путем сравнения входного сигнала со встроенным источником опорного напряжения. Когда схема находит ошибку, она приводит в действие двигатель, который, в свою очередь, перемещает плечо автотрансформатора. Это может питать первичную обмотку понижающего повышающего трансформатора, так что напряжение на вторичной обмотке должно соответствовать желаемому выходному напряжению.Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для обеспечения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными симметричными или трехфазными несимметричными. В однофазном типе серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения. В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированная выходная мощность обеспечивается во время колебаний путем регулировки выходной мощности трансформаторов. В сервостабилизаторах несимметричного типа три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Существуют различные преимущества использования сервостабилизаторов по сравнению со стабилизаторами релейного типа. Некоторые из них — более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать пусковые токи и высокая надежность. Однако они требуют периодического обслуживания из-за наличия двигателей.

Статические стабилизаторы напряжения

Как следует из названия, статический стабилизатор напряжения не имеет движущихся частей, как механизм серводвигателя в случае сервостабилизаторов.Он использует схему силового электронного преобразователя для регулирования напряжения, а не вариатор в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и превосходного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ±1 процент.

В основном он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на основе DSP. Преобразователь IGBT, управляемый микропроцессором, генерирует необходимое количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку понижающего повышающего трансформатора.Преобразователь IGBT вырабатывает напряжение таким образом, что оно может быть в фазе или на 180 градусов не в фазе входного линейного напряжения, чтобы выполнять сложение и вычитание напряжения во время колебаний.

Всякий раз, когда микропроцессор обнаруживает падение напряжения, он посылает импульсы ШИМ на преобразователь IGBT, чтобы он генерировал напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входным питанием и подается на первичную обмотку повышающего трансформатора.Поскольку вторичная обмотка подключена к входной линии, индуцированное напряжение будет добавлено к входному источнику питания, и это скорректированное напряжение подается на нагрузку.

Аналогичным образом, повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выдает напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входным напряжением. Это напряжение на вторичной обмотке понижающего повышающего трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением ответвлений и стабилизаторами с сервоуправлением из-за множества преимуществ, таких как компактный размер, очень высокая скорость коррекции, отличное регулирование напряжения, отсутствие обслуживания из-за отсутствия движущихся частей, высокая эффективность и высокая надежность. .

Разница между стабилизатором напряжения и регулятором напряжения

Здесь возникает важный, но сбивающий с толку вопрос: в чем именно разница(я) между Стабилизатором и Регулятором ? Что ж. . Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основное различие между стабилизатором напряжения и регулятором напряжения заключается в :

.

Стабилизатор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменения входного напряжения.

Регулятор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как выбрать стабилизатор напряжения подходящего размера?

Перед покупкой стабилизатора напряжения для электроприбора необходимо учитывать несколько факторов.Эти факторы включают потребляемую электроприбором мощность, уровень колебаний напряжения в месте установки, тип электроприбора, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подается правильное напряжение), отсечку по перенапряжению/понижению напряжения, тип схема управления, тип монтажа и другие факторы. Здесь мы дали основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.

  • Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, изучив данные на паспортной табличке (вот примеры: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. д.) или из руководства пользователя изделия.
  • Поскольку номинал стабилизаторов измеряется в кВА (так же, как и в случае с номиналом трансформатора в кВА, а не в кВт), также можно рассчитать мощность, просто умножив напряжение устройства на максимальный номинальный ток.
  • Рекомендуется добавить запас прочности к рейтингу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
  • Если мощность прибора указана в ваттах, учитывайте коэффициент мощности при расчете мощности стабилизатора в кВА.Наоборот, если номинал стабилизаторов указан в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

ниже приведен пример решения , как выбрать стабилизатор напряжения подходящего размера для вашего электроприбора

Предположим, мощность прибора (кондиционера воздуха или холодильника) составляет 1 кВА. Таким образом, безопасный запас в 20 процентов составляет 200 Вт. Прибавив эти ватты к фактической мощности, мы получим мощность 1200 ВА. Поэтому для прибора предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.Для бытовых нужд предпочтительны стабилизаторы мощностью от 200 ВА до 10 кВА. А для коммерческого и промышленного применения используются одно- и трехфазные стабилизаторы с большим номиналом.

Надеемся, что предоставленная информация будет информативной и полезной для читателя. Мы хотим, чтобы читатели высказали свое мнение по этой теме и ответили на этот простой вопрос — для чего предназначена функция связи RS232/RS485 в современных стабилизаторах напряжения, в разделе комментариев ниже.

Guard — Руководство по покупке стабилизатора напряжения

Колебания напряжения в наших линиях электропередач — обычное явление. Они наносят вред вашим электроприборам, таким как телевизор, холодильник, кондиционер и т. д., и критически влияют на ваше ценное оборудование, даже оставляя его в необратимом поврежденном состоянии. Тщательно подобранный, правильный тип стабилизатора может избавить вас от этой проблемы. Он предотвращает попадание нежелательных колебаний напряжения в ваши электроприборы, что делает их работу безотказной. Компания V-Guard, имеющая более чем тридцатилетний опыт работы в отрасли, предлагает серию стабилизаторов, тщательно разработанных для удовлетворения различных потребностей в повседневной жизни.Наши стабилизаторы разработаны и изготовлены с использованием новейших технологий и строгих мер по обеспечению качества для защиты всех типов ваших электроприборов от критических колебаний напряжения. Это никогда не будет оплатой, когда дело доходит до вашего ценного оборудования, оно шокирует вас непомерной оплатой.

Что делает стабилизатор напряжения? Как он защищает вашу технику?
Стабилизаторы (часто называемые автоматическими и безопасными регуляторами напряжения) представляют собой статические устройства для стабилизации сетевого напряжения перед подачей на подключенное оборудование. Он распознает колебания напряжения в сети и регулирует его внутренне, чтобы обеспечить постоянный диапазон выходного напряжения, если напряжение в сети низкое; Ваш стабилизатор это чувствует, повышает до нужного уровня напряжения и затем подает на подключенное оборудование, чтобы оно работало без проблем. Это происходит наоборот в случае появления высокого напряжения в инженерной сети.

Стабилизаторы делают это с помощью электронной схемы, которая переключает необходимые отводы встроенного автотрансформатора с помощью высококачественных электромагнитных реле для создания желаемого напряжения.Если подаваемое напряжение выходит за пределы допустимого диапазона, механизм переключает необходимый отвод трансформатора, тем самым приводя подаваемое напряжение в безопасный диапазон.

Таким образом, стабилизатор выступает в качестве надежной защиты между вашим оборудованием и сетью, постоянно отслеживая и стабилизируя колебания напряжения, возникающие в сети. Это гарантирует, что ваш ценный прибор получает постоянный стабилизированный диапазон напряжения на входе для бесперебойной работы и длительного срока службы.

Как выбрать стабилизатор нужного размера для моего применения?
Выбор правильного стабилизатора, подходящего для ваших задач, имеет решающее значение. Ключевыми областями, которые следует учитывать критически, являются характер, диапазон потребляемой мощности вашего приложения и уровень колебаний напряжения, которые наблюдаются в вашей местности. Вам необходимо знать номинальные характеристики защищаемого оборудования. Эти номиналы обычно обозначаются как кВт , кВА или Ампер .Вам также необходимо знать номинальное напряжение и частоту сети.

Вот несколько простых советов по выбору стабилизатора:

  • Проверьте напряжение, ток и номинальную мощность устройства. Это написано на наклейке с техническими характеристиками рядом с розеткой питания, в противном случае обратитесь к руководству пользователя.
  • В Индии стандартное рабочее напряжение составляет 230 В переменного тока, 50 Гц.
  • Чтобы получить максимальную мощность — Умножьте «230 x Максимальный номинальный ток» всего оборудования, которое должно быть подключено к стабилизатору.Добавьте запас прочности 20-25%, чтобы получить рейтинг стабилизатора. Если вы планируете добавить больше устройств позже, вы можете сохранить для них буфер.
  • Также следует учитывать импульсный ток, возникающий при включении устройства.
  • В случае, если номинал стабилизатора напряжения также указан в ваттах, примите коэффициент мощности равным 0,8 (Вт=В*А*пф) .

Самое главное знать характер нагрузки, подключенной к стабилизатору.Сначала вы должны записать мощность (или ватты) для всех приборов, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах. Но большинство размеров стабилизаторов указаны в ВА (вольт-ампер) или кВА (киловольт-ампер, что равно 1000 вольт-ампер). Хотя, чтобы получить фактические ВА (или Вольт-ампер) из ватт (Вт), вам придется провести некоторые измерения, но для грубого приближения вы можете увеличить значение ватт на 20%, чтобы получить приблизительный размер ВА, который вам может понадобиться. .

Так, например. если сумма Ватт, подключенных к вашему стабилизатору, равна 1000, тогда вы можете взять стабилизатор на 1200 ВА или 1,2 кВА. (Обратите внимание, что 20% подходит для жилых систем и может не работать в промышленности, если у вас плохой коэффициент мощности).

Обычно стабилизатор поставляется с разными рабочими диапазонами (рабочий диапазон — это диапазон напряжения, в котором стабилизатор работает/стабилизирует входное напряжение сети и обеспечивает желаемое выходное напряжение). Важно выбрать стабилизатор, соответствующий колебаниям напряжения в вашей местности.

Составьте представление об уровне колебаний мощности, которые распространены в вашем регионе. (Например, зоны чрезвычайно низкого/высокого напряжения, зоны умеренного высокого/низкого напряжения и т. д.). Вы должны выбрать рабочий диапазон стабилизаторов, который будет соответствовать требованиям вашего местоположения. Например, вам может понадобиться стабилизатор с широким рабочим диапазоном, если в вашем регионе наблюдаются чрезвычайно низкие/высокие колебания напряжения.

Какие основные функции следует искать в стабилизаторе напряжения?

а.Крепление
Поскольку стабилизатор напряжения работает от электроэнергии, всегда существует риск того, что стабилизатор намокнет или повредится, если его положить на землю или в другое небезопасное место. Вот почему большинство стабилизаторов можно крепить к стене или размещать на более высоком уровне, чтобы не только защитить их от любых повреждений, но и защитить вашу семью, особенно маленьких детей, от риска поражения электрическим током.

б. Индикаторы
Индикаторы отображают напряжение, которое было отрегулировано для питания прибора.Более новые модели также оснащены светодиодными индикаторами.

в. Системы задержки времени
Эта функция обеспечивает временную задержку, чтобы встроенный компрессор (в случае холодильника, кондиционера и т. д.) имел достаточно времени, чтобы сбалансировать поток тока, когда происходит кратковременное отключение питания.

д. Оцифровано
Чтобы сделать работу стабилизатора более точной и надежной, многие последние модели оцифрованы.Что интересно в этих новых моделях, так это то, что они не только оцифрованы, но и адаптируются к различным устройствам. Так что все, что вам нужно сделать, это переместить стабилизатор с одного устройства на другое, чтобы заставить его работать. Большинство из них также подключаются и адаптируются к генераторам, если они установлены.

эл. Защита от перегрузки
Функция защиты от перегрузки полностью отключает выход стабилизатора в случае короткого замыкания или любого перегорания из-за перегрузки.

На большинство наших стабилизаторов предоставляется гарантия от 3 до 5 лет, так что вы можете дольше наслаждаться надежной и достаточной защитой ваших приборов. Не забывайте выбирать стабилизатор, специально предназначенный для вашего бытового прибора. Мы надеемся, что вы примете правильное решение.

Есть ли в современных холодильниках/кондиционерах встроенная стабилизация напряжения?
Современные бытовые приборы (в основном холодильники и кондиционеры) имеют больший рабочий диапазон напряжения, т.е.е. если раньше холодильники хорошо работали только в диапазоне 200-240В, то теперь они имеют более широкий диапазон 170-290В. Холодильник поставляется со встроенным отсечкой высокого и низкого напряжения, но они не поставляются со встроенными стабилизаторами напряжения . Использование стабилизатора напряжения с такими приборами может не понадобиться, если только напряжение в вашем регионе не поднимается или не падает намного выше или ниже предела, при котором устройство может работать.

Существуют ли разные стабилизаторы для разных приборов?
Стабилизаторы напряжения оптимально спроектированы в зависимости от устройства, для которого они будут использоваться.Их классифицируют исходя из лимита энергии и особенностей конкретного электроприбора. Каждый бытовой прибор в нашем доме имеет определенный лимит энергии. С учетом этих конкретных ограничений разработаны соответствующие стабилизаторы. Различные типы стабилизаторов:

а. Стабилизатор для кондиционера
б. Цифровой стабилизатор (ЖК-телевизор/LED-телевизор/музыкальные системы)
в. Стабилизатор для холодильников
д.Стабилизаторы для ЭЛТ-телевизоров, музыкальных систем
е. Стабилизаторы для стиральной машины, беговой дорожки, духовки
ф. Основные стабилизаторы

Нажмите здесь, чтобы просмотреть наш ассортимент стабилизаторов напряжения, классифицированных в соответствии со схемой использования и оборудованием.

Как решить, какой стабилизатор вам подходит?
Прежде всего, вам необходимо рассчитать общую мощность, потребляемую вашими приборами при подключении к стабилизатору, особенно во включенном состоянии.Важно понимать мощность, потребляемую при включении приборов, подключенных к стабилизатору, потому что приборы или устройство будут потреблять в два раза больше энергии при запуске, чем во время работы.

Вот таблица, в которой указаны требования к мощности некоторых широко используемых электроприборов.

Подкатегория Модель Мощность, ВА Рабочий диапазон Бытовая техника
Стабилизатор для переменного тока ВГ 400 2700 170 В — 270 В AC До 1.5 тонн переменного тока или 18 000 БТЕ/ч.
ВГ 500 3350 170 В — 270 В AC до 2 тонн или 24 000 БТЕ/ч.
ВС 400 2700 170 В — 280 В AC до 1,5 тонн AC или 18 000 БТЕ/ч.
ВС 500 3350 170 В — 280 В AC до 2 тонн или 24 000 БТЕ/ч.
400 донгов 3000 150В-285В AC до 1,5 тонны или 18 000 БТЕ/ч.
500 донгов 3700 150В-285В AC до 2 тонн или 24 000 БТЕ/ч.
400 донгов цифровой 2800 150–290 В AC до 1.5 тонн или 18 000 БТЕ/ч.
ВД 400 цифровой 2800 150–290 В AC до 1,5 тонны или 18 000 БТЕ/ч.
ВВР 400 3000 130В-300В AC до 1,5 тонны или 18 000 БТЕ/ч.
ВГБ 500 3800 130В-300В AC до 2 тонн или 24 000 БТЕ/ч.
VEW 400 Digital 3000 90В-300В AC до 1,5 тонны или 18 000 БТЕ/ч.
VGX 400 3000 130В-300В AC до 1,5 тонны или 18 000 БТЕ/ч.
Цифровые стабилизаторы (LED/LCD TV) Мини-кристалл 320 90В-290В Один ЖК/светодиодный телевизор До 81.3 см и DVD/DTH
Кристалл VG 480 90В-290В Один ЖК/светодиодный/3D-телевизор с диагональю до 107 см и домашний кинотеатр, DVD/DTH
Кристалл Плюс 720 90В-290В Один LCD/LED/3D TV до 117 см и домашний кинотеатр, DVD/DTH
Цифровой 200 1380 140–295 В LCD/LED/3D/плазменный телевизор+DVD/DTH + система домашнего кинотеатра или фотостатическая машина
Стабилизаторы для холодильников ВГ 50 500 135–280 В Один холодильник до 300 литров
VGSD 50 500 130–290 В Один холодильник до 300 литров
VGSJW 50 500 90В-260В Один холодильник до 300 литров
ВЭВ 50 500 90В-280В Один холодильник до 300 литров
ВЭБ 50 500 70В-300В Один холодильник до 300 литров
ВГ 100 1000 135–280 В Одна морозильная камера до 4 А/холодильник до 600 литров
ВГСД 100 1000 130–290 В Одна морозильная камера до 4 А/холодильник до 600 литров
VGSJW 100 1000 90В-260В Одна морозильная камера до 4 А/холодильник до 600 литров
ВГ 150 1500 150–280 В Один морозильник до 6 А/холодильник/воздушный охладитель/0. ЦИФРОВОЙ ИБП 5 ТОН ПЕРЕМЕННОГО ТОКА/800 ВА
ВЭВ 150 1500 100В-300В Один морозильник до 6 А/холодильник/воздушный охладитель/0,5 ТОН AC/800 ВА ЦИФРОВОЙ ИБП
Стабилизаторы для ЭЛТ-телевизоров, музыкальных систем ВГД 20 200 90В-300В Один телевизор с диагональю 63 см или один телевизор с диагональю до 53 см + DVD/DTH
ВГ 30 250 135–290 В Один телевизор с диагональю 73 см или один телевизор с диагональю до 63 см + DVD/DTH и музыкальная система
ВГД 30 250 90V-300V Один телевизор с диагональю 73 см или один телевизор с диагональю до 63 см + DVD/DTH и музыкальная система
Стабилизаторы для стиральных машин, беговых дорожек и печей ВМ 300 2000 150 В — 280 В Одна микроволновая печь/беговая дорожка/стиральная машина
ВМ 500 3500 150 В — 280 В Одна микроволновая печь/беговая дорожка/стиральная машина
Стабилизаторы магистрали VGMW 500 Цифровой 3700 90В — 300В Главная линия
ВГМВ 200 1500 100–300 В Основная линия
ВГМВ 300 2300 100 В — 300 В Главная линия
ВГМЭВ 500 3800 70 В — 280 В Главная линия
ВГМВ 1000 7300 120 В — 280 В Главная линия

Каталожные номера:
У вас могут возникнуть дополнительные вопросы об инвестировании в подходящий стабилизатор напряжения для вашего дома. Пожалуйста, посетите наш раздел часто задаваемых вопросов на веб-сайте V-Guard, чтобы узнать больше. По любым дополнительным вопросам, пожалуйста, не стесняйтесь писать в нашу службу поддержки клиентов.

Вот оно! Наше полное руководство по покупке стабилизатора напряжения. Благодаря этому мы уверены, что вы сможете принять мудрое решение о покупке стабилизатора напряжения, который наилучшим образом соответствует вашим потребностям.

Как установить стабилизатор напряжения дома?

Стабилизатор напряжения — это тип оборудования для электропитания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения питания, которое сильно колеблется и не может соответствовать требованиям электрооборудования в пределах заданного диапазона значений, чтобы различные цепи или электрооборудование могли нормально работать при номинальном рабочем напряжении. С увеличением количества бытовой электротехники применение стабилизатора напряжения становится все более обширным. Бытовой стабилизатор напряжения в основном используется для стабилизации напряжения телевизора, холодильника, кондиционера и т. д. Далее АТО покажет вам, как установить стабилизатор напряжения для дома.

  1. Проверить корпус, амперметр, выключатель, контрольную лампу, кнопку и выводы проводки стабилизатора напряжения.
  2. Подключите входную клемму стабилизатора напряжения к распределительному щиту и установите подходящий предохранитель на распределительный щит, чтобы обеспечить электрическую безопасность.
  3. Подключите источник питания потребляемого оборудования к выходной клемме этого прибора. Обратите внимание, что номинальное входное напряжение электроприборов должно соответствовать напряжению стабилизатора напряжения, не подключайте неправильно.
  4. Сначала включите выключатель питания стабилизатора напряжения, и индикатор заработает, проверьте, соответствует ли указанное значение вольтметра норме. Если выходное напряжение нормальное, включите выключатель питания потребляемого оборудования, стабилизатор напряжения может автоматически регулировать напряжение.
  5. Если оборудование, потребляющее электроэнергию, должно быть бесплатным в течение длительного времени, выключите его выключатель питания, чтобы снизить энергопотребление и продлить срок службы стабилизатора напряжения.
  6. Стабилизатор напряжения не должен быть перегружен. Когда рыночное напряжение низкое и выходная мощность уменьшается, уменьшите нагрузку стабилизатора напряжения.
  7. Когда выбранные электроприборы содержат холодильники, кондиционеры и насосы, которые оснащены двигателем, должен быть выбран стабилизатор напряжения с более чем трехкратной мощностью, в случае, если пусковой ток устройства превышает ток предохранителя стабилизатора напряжения или защиту от перегрузки по току. ток автоматического выключателя, что приводит к расплавлению предохранителя или срабатыванию выключателя.
  8. Провод, подключенный к стабилизатору напряжения, должен иметь достаточное сечение, чтобы предотвратить нагрев и уменьшить падение давления. Стабилизатор напряжения мощностью более 2 кВА должен использовать клеммное соединение и один медный провод. Между тем, клеммные винты должны быть закреплены, чтобы предотвратить нагрев соединения.
  9. Независимо от того, однофазный или трехфазный стабилизатор напряжения, выключатель питания нагрузки должен быть сначала выключен после подключения всех проводов, а затем включен стабилизатор напряжения.Убедившись, что выходное напряжение в норме, включите выключатель питания нагрузки.

Как работает стабилизатор сетевого напряжения для низкого напряжения в вашем доме

Индия — страна, серьезно пострадавшая от перебоев в подаче электроэнергии и скачков напряжения. Это наносит большой вред вашим электроприборам, таким как телевизор, холодильник, кондиционер и т. Д., И представляет угрозу для критической работы этих ценных типов оборудования. Правильный выбор эффективного стабилизатора может решить эту проблему, а также простоту и удобство.Стабилизатор предотвращает попадание нежелательных колебаний напряжения в приборы, что делает их работу безотказной.

Магистраль Стабилизаторы

Стабилизатор сетевого напряжения подключается напрямую к основной линии электропередач, ведущей в ваш дом. Они отличаются от специализированных стабилизаторов, используемых для отдельного прибора, и отвечают требованиям использования всего дома.

Стабилизаторы делают это с помощью электронной схемы, которая изменяет требуемые отводы встроенного автотрансформатора.Он генерирует желаемое напряжение с помощью качественных электромагнитных реле. Сетевой стабилизатор служит защитой между домашним оборудованием и инженерными сетями, постоянно отслеживая и стабилизируя колебания напряжения. Это гарантирует, что ваши ценные приборы получат постоянный стабилизированный диапазон напряжения для безаварийной и долгой эксплуатации.

Работа стабилизатора магистрали

Стабилизатор устанавливается между основным источником питания вашего дома и вашим домом Техника.Этот продукт предназначен для сглаживания любых колебаний напряжения поступающие от основного источника питания и обеспечивающие постоянное питание устройств. Он обеспечивает постоянную подачу электроэнергии в пределах рабочего режима вашего устройства. диапазон. Это помогает предотвратить любое нежелательное повреждение из-за перегрузки и увеличивает срок службы всей бытовой техники.

Несколько советов Выберите магистральный стабилизатор для дома
  • Проверьте напряжение, ток и мощность устройства
  • Учитывайте мощность всех приборов, которые будут подключены к стабилизатору
  • Рабочий диапазон стабилизатора в зависимости от уровня колебаний мощности в вашем районе

Выдающийся Характеристики, которые следует искать в стабилизаторе напряжения
  • Крепление
  • Индикаторы
  • Задержка времени Системы
  • Оцифровка
  • Перегрузка Защита

Livguard предлагает цифровые стабилизаторы для защиты вашего дома и техники от различных нежелательных скачков и скачков напряжения.Наши цифровые стабилизаторы напряжения для сети разработаны для удовлетворения повышенных энергетических потребностей вашего дома с удобством и комфортом. Инновационный дизайн и технологически продвинутые функции обеспечивают дополнительную заботу и эффективность, необходимые для защиты всех типов оборудования за счет постоянного контроля и стабилизации колебаний напряжения. Широкий ассортимент стабилизаторов Livguard оснащен надежными и передовыми технологиями для защиты всего оборудования от скачков напряжения.Усильте свой дом и свою жизнь стабилизаторами Livguard.

Подробнее: Почему стабилизаторы напряжения необходимы для крупных домохозяйств

Производитель стабилизаторов напряжения для всего дома и Поставщик стабилизаторов напряжения для всего дома из Китая NeoPower.

Общие (Стабилизатор напряжения для всего дома 30 кВА)

Стабилизатор напряжения для всего дома Neopower является одним из видов наших конкурентоспособных продуктов; состоит из контактного автоматического регулятора напряжения, серводвигателя, схемы автоматического управления и т. д.Когда напряжение колеблется или нагрузка изменяется, схема автоматического управления выборкой посылает сигнал для привода серводвигателя, который может регулировать положение угольной щетки автоматического регулятора напряжения, после чего выходное напряжение будет отрегулировано до номинального значения и установится в стабильном состоянии.

Этот стабилизатор напряжения для всего дома является общим типом, его преимуществом является большое разнообразие, полная спецификация, приятный внешний вид и очевидные характеристики высокой эффективности, отсутствие волновых искажений, надежная работа, непрерывная работа в течение длительного времени.Кроме того, стабилизатор напряжения NeopowerWhole House имеет кратковременную задержку и защиту от перенапряжения, длительную задержку и защиту от пониженного напряжения также можно настроить в соответствии с требованиями пользователя. Этот продукт является идеальным источником стабилизированного напряжения, широко используемым в любых местах, где требуется электричество, и обеспечивает нормальную работу вашего силового устройства.

Производительность (Стабилизатор напряжения для всего дома 30 кВА)

Однофазное входное напряжение

140–260 В

Частота

50/60 Гц

Однофазное выходное напряжение

0.5кВА-3кВА 220В и 110В 5кВА-3кВА 220В

Регулируемое время

<1 с (при изменении входного напряжения на 10%)

Трехфазное выходное напряжение

Фазное напряжение 140–260 В Напряжение провода 242–450 В

Температура окружающей среды

-5—+40

Искажение формы волны

Без дополнительных искажений формы волны

Трехфазное выходное напряжение

Фазное напряжение 220 В Напряжение провода 380 В

Коэффициент мощности нагрузки

0. 8

Диэлектрическая прочность

1500 В/1 мин

Точность стабилизации напряжения

220В3% 110В6%

сопротивление изоляции

2M

Модель и спецификация (Стабилизатор напряжения для всего дома 30 кВА)

Спецификация (кВА)

Размер изделия DWH(см)

Размер изделия DWH(см)

Вес
(кг)

Кол-во

Однофазный двухпроводной (настольный)

СВК-0.5

171913

442535

5,0

4

СВК-1

202216

502840

7,0

4

СВК-1,5

202216

502840

8.0

4

СВК-2

262419

343250

14

2

СВК-3

292224

623834

16

2

СВК-5

462419

543227

27

1

СВК-8

572724

714035

40

1

СВК-10

572724

704035

41

1

Трехфазный

Четыре провода

СВК-1.5

403617

524828

18

1

СВК-3

423819

545031

23

1

СВК-4.5

423819

545031

27

1

СВК-6

372868

484078

39

1

СВК-9

353378

484590

48

1

СВК-15

433873

555190

85

1


ПРИНИМАЮТСЯ ИНДИВИДУАЛЬНЫЕ ТРЕБОВАНИЯ!!!

Производитель магистральных автоматических стабилизаторов напряжения для домашнего использования.

Описание продукта

SM-Voltsmart специализируется на производстве и поставке высококачественных автоматических стабилизаторов напряжения для удовлетворения требований различных жилых помещений. Этот стабилизатор имеет трансформатор и схему управления мощностью для управления выходным переменным напряжением. Схема управления автоматически регулирует напряжение или мощность и регулирует их до установленного или требуемого уровня. Самое приятное то, что во время всей операции регулятор напряжения не требует ручного прерывания, он работает автоматически.После того, как он установлен, вам не нужно проверять напряжение каждый раз, когда основное напряжение колеблется. Эти регуляторы мощности обычно используются с домашним оборудованием, таким как холодильник и кондиционер. Поскольку автоматические стабилизаторы напряжения обладают множеством функций, они пользуются большим спросом в жилых помещениях для защиты холодильников, морозильных камер, охладителей бутылок и воды, инкубаторов БПК, приборов кондиционирования воздуха от колебаний напряжения. Мы заботимся о качестве компании, которая не идет на компромисс с качеством в процессе производства, и даже окончательная отправка осуществляется под наблюдением технических экспертов.



Специальные возможности
  • Постоянный выход 200 В + /_1% точности
  • Новейшая схема на основе микропроцессора
  • Широкий входной диапазон 90–300 В
  • Функция отсечки высоких и низких частот
  • 100% медная обмотка
  • Реле свободная работа
  • Бесшумная, плавная работа
  • Гарантия — 1 год



Заявка

Полная бытовая техника, магистраль

Технические характеристики
Рейтинг 3 кВА, 5 кВА, 7.5 кВА, 8 кВА, 10 кВА
Диапазон входного напряжения 90В-280В, 110В-280В, 130В-280В
Диапазон выходного напряжения 220 В
Фаза Одноместный
Дисплей Цифровой дисплей
Тип крепления Этаж
Техника На базе микропроцессора
Эффективность 98%
Тип охлаждения Воздух
Точность +-5%
Рабочая температура от -15°C до 50°C
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
