Плоская кровля из профнастила: конструкция

При строительстве частных жилых домов и коттеджей в подавляющем большинстве случаев используются шатровые либо скатные крыши. Это достаточно легко объяснимо, так как достоинства таких конструкций понятны и очевидны: высокая степень надежности, крайне привлекательный внешний вид, традиции, сложившиеся годами и десятилетиями. Однако не следует забывать и о недостатках, которые, конечно же, также присутствуют. Главными из них являются относительная сложность и дороговизна конструкций таких крыш. Это вызвано тем, что после возведения перекрытия последнего этажа требуется устройство стропильной системы и последующее выполнение покрытия кровли. Именно поэтому в последнее время достаточно большое распространение получили плоские кровли из профнастила, а также своеобразный промежуточный вариант в виде односкатной крыши из того же материала. Они при грамотном исполнении достаточно надежны, но гораздо менее затраты в плане затрат материальных, финансовых и трудовых ресурсов.

Конструкция плоской кровли из профнастила

Основной областью применения плоских крыш традиционной считались жилые многоквартирные дома и различные общественные и промышленные здания. Однако, в последние годы, особенно после появления современных тепло — и гидроизоляционных материалов, все чаще плоские кровли применяются и на частных домах, и на коттеджах.

Следует обязательно уточнить, что понятие «плоская» в отношении кровли очень условное, так как абсолютно плоских крыш, естественно, не бывает. Обязательный уклон предусматривают абсолютно все виды кровель, просто в рассматриваемом случае его величина достаточно мала – 4-7 градусов. Она необходима по вполне очевидным причинам – для организации водостока в заранее предусмотренном направлении.

Пример устройства плоской крыши из профнастила приведен на видео:

Конструкция плоской кровли из профнастила не предъявляется каких-либо требований к устройству перекрытия верхнего этажа. Она состоит из несколько последовательно выполняемых слоев.

Профнастил

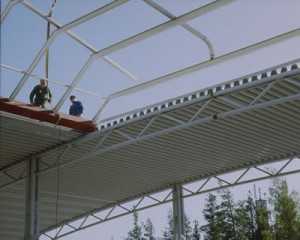

Профнастил укладывается на балки, выполненные из дерева, металла или железобетона. При расчете шага и сечения балок, а также высоты гофра профнастила, необходимо произвести расчеты с учетом снеговой нагрузки региона эксплуатирования крыши, а также максимальной дождевой в сильный ливень. Так как уклон крыши незначителен, на ней вполне может скапливаться достаточно большое количество снега, что особенно опасно в плане продавливания покрытия кровли в периоды начала его таяния, когда масса значительно увеличивается. Пространство между гофрами заполняется обычно каким-либо пористым материалом, главным требованием которому является негорючесть.

Разуклонка

Следующим слоем является так называемая разуклонка. При помощи ее устройства и создается тот небольшой уклон в 4-7 градусов, о котором шла речь выше. Она обычно выполняется из керамзито- или пенобетона или схожих с ними по характеристикам материалов, которых в последние годы на строительном рынке появилось достаточное количество. Допускается также для увеличения прочности выполнение цементной стяжки толщиной 3-4 см.

Кровельный пирог

Дальнейшая конструкция является стандартной и применяемой практически для всех видов кровель с незначительными изменениями в зависимости от типа чердака (холодный или отапливаемый, и нескольких других особенностей устройства крыш). Она предусматривает последовательную укладку нескольких слоев:

  • пароизоляция. Предназначена для защиты утеплителя от попадания влаги снизу из эксплуатируемых помещений, а также предохранения строительных конструкций перекрытий от конденсата, который может образовываться на внутренней стороне теплоизоляционного материала при резких перепадах температуры снаружи. Может выполняться как из обычной ПВХ пленки или пергамина, так и из современных материалов (пенофол и множество других), которые незначительно дороже, но обладают несравнимо более высокими эксплуатационными характеристиками и долговечностью;
  • утеплитель. Назначение данного слоя кровельного пирога очевидно и не нуждается в каких-либо дополнительных пояснениях. Основным требованием к теплоизоляционному материалу, применяемому на эксплуатируемых плоских кровлях, помимо собственно теплоизоляции, является его прочность. Поэтому чаще всего для устройства рассматриваемых крыш применяются в качестве утеплителя жесткие и полужесткие минеральные плиты, значительная часть которых имеет и еще одно немаловажное достоинство – низкую пожароопасность. Как правило, материал укладывается в два слоя, нижний, основной с большей толщиной, и верхний, как правило, толщиной 4-5 см, которые выполняется из наиболее плотного утеплителя;
  • гидроизоляция. При устройстве плоских кровель из профнастила нет необходимости выполнять еще один слой из паропроницаемой мембраны, предшествующий гидроизоляции, как при выполнении скатных кровель. Для вентиляции и устранения воды из слоя утеплителя в данной конструкции используются флюгарки. Они устанавливаются непосредственно в гидроизоляционный слой и удаляют из него излишки влаги.

Финишное покрытие

В последнее время достаточно большое распространение получило использование плоских крыш в качестве дополнительной полезной площади. Там устаиваются террасы, бассейны, так называемые зеленые кровли и многое другое. В каждом из перечисленных случаев выполняется свое финишное покрытие. Единственное, о чем не стоит забывать при этом – увеличение нагрузки на конструкции кровли и здания в целом, что должно быть заранее предусмотрено, просчитано и заложено на стадии строительства.

Достоинства и недостатки плоской кровли из профлиста

Как и любая другая конструкция, плоская кровля из профлиста имеет ряд своих плюсов и минусов.

Достоинства конструкции

Многочисленные плюсы напрямую вытекают из, рассмотренных выше, особенностей конструкции плоской крыши:

  • простота конструкции и технологии производства работ, что влечет за собой серьезную экономию как финансовых, так и трудовых ресурсов;
  • относительная легкость выполнения расчетов потребности в материалах;
  • отсутствие больших уклонов делает кровельные работы гораздо более удобными и безопасными, что увеличивает и без того значительный экономический выигрыш;
  • устойчивость к сильным ветрам, так как из-за особенностей конструкции отсутствуют свесы;
  • получение дополнительных полезных площадей, которые можно использовать по самому разному назначению.

Недостатки конструкции

Несмотря на то что дешевизна и простота плоских крыш из профлиста очевидны, являются весьма весомым аргументом за их применение, не стоит забывать и о присутствующих минусах:

  • наличие маленького уклона является слабым местом конструкции, приводящим к возможности протечек;
  • необходимость устройства специального водостока, зачастую внутреннего, что не всегда удобно, но всегда требует финансовых и трудовых затрат;
  • необходимость ухода за кровлей, в частности, периодического ее очищения от листьев, мусора, иногда – снега.

Односкатная кровля из профнастила

Устройство односкатной кровли из профнастила, по сути, является чем-то средним между традиционной многоскатной или шатровой кровлей и плоской крышей из профнастила. Она сочетает в себе достоинства обоих вариантов и, соответственно, лишена их недостатков. Но, как и в любом промежуточном варианте, в такой конструкции и плюсы не так ярко выражены, и минусы убраны не совсем.

Особенности односкатной кровли

  • потребность в материалах. Учитывая конструкцию односкатной кровли, легко сделать вывод, что количество необходимых материалов несколько больше, чем при плоской кровле, но значительно меньше, чем при традиционных многоскатных крашах;
  • простота технологии. С точки зрения уровня сложности технологии, односкатная кровля вполне сопоставима с плоской, и очевидно, гораздо проще многоскатной;
  • кровельный пирог. Как и при большинстве других видов конструкций, состав кровельного пирога практически аналогичен вышеописанному, но роль гидроизоляционного покрытия в односкатной кровле чаще всего играет профнастил. Хотя существуют варианты с точно таким же, как у плоской кровли составом пирога и слоем гидроизоляции из рулонного материала. Однако такой вариант односкатной кровли встречается достаточно редко;
  • область применения. Как и плоские кровли, односкатную крышу относительно нечасто применяют на частных домах. Гораздо большее распространение она получила при возведении самых разнообразных хозяйственных построек, где особое значение придается ее дешевизне и высокой надежности.

Заключение

Устройство плоской кровли из профнастила, также как и выполнение односкатной крыши из того же материала, являются вполне конкурентоспособными вариантами производства кровельных работ. Благодаря относительной простоте их конструкции, происходит значительная экономия материалов и трудозатрат на данном этапе строительства, по сравнению с традиционными вариантами, что делает плоскую кровлю из профнастила особо привлекательной для ограниченного в средствах частного домостроения, а применение односкатной кровли наиболее частым для многочисленных хозяйственных и иных, прежде всего, нежилых, построек.

bouw.ru

Технология устройства кровли из профнастила

Современные технологии обустройства кровли предполагают использование широкого спектра материалов, которые характеризуются отменными эксплуатационными качествами и доступной ценой. В большинстве случаев, для строительства крыши применяется профилированный лист (профнастил, профлист) или

сэндвич-панель. Правильная технология устройства кровли из профнастила обеспечивает качественную защиту строительных конструкций любой конфигурации (металлокаркасных из сэндвич-панелей или капитальных) от вредного воздействия окружающей среды. За счет простоты монтажа, низкой стоимости и длительному сроку эксплуатации, профилированный лист используют, как в гражданском, так и промышленном строительстве.

Из нашей статьи вы узнаете:

  • Об этапах строительства
  • Важные рекомендации, правила и особенности устройства кровли из профнастила
  • Как обустроить фронтонный срез, снеговые барьеры (их виды) и утеплить крышу
  • О профнастиле: виды, маркировка, преимущества
  • О вариантах кровли
  • Об уходе за крышей в процессе эксплуатации
  • Об услугах по устройству качественной кровли от ГК СМК



Конструктивные особенности профнастила

Профлист изготавливают по технологии холодной прокатки листов стали, оцинкованных горячим способом. Во время производственного процесса листы профилированной стали покрывают несколькими защитными слоями, что значительно увеличивает их долговечность и стойкость к различным негативным факторам. На первом этапе нанесения защитных покрытий заготовки для профнастила вскрывают специальным антикоррозийным фосфатом, после чего допускается наносить грунтовку.



Для предупреждения механического повреждения защитного покрытия в процессе складирования и транспортировки, профилированный лист закрывают слоем плотной полиэтиленовой пленки.

Основные этапы строительства кровли из профнастила

Инструкция по монтажу и укладке кровли из профнастила включает широкий перечень технологических операций, которые выполняют в следующей последовательности:

  1. Доставка профлиста на место проведения строительных работ и его подъем на крышу.
  2. Фиксацию и настил кровельного материала начинают со скатов, а именно из торца. Следует обратить внимание, что боковой нахлест рядом лежащих листов должен составлять не менее одной полуволны. У скатной кровли с углом наклона порядка 8 – 12 градусов принято выполнять нахлест величиной в полторы волны профиля. Благодаря подобной схеме монтажа значительно снижается вероятность протечек воды в районе стыковки соседних профлистов.
  3. Крепление профилированных листов к обрешетке осуществляют при помощи специализированных саморезов, устанавливаемых в нижнем сегменте волны. В случае фиксации профнастила в верхней части волны следует применять саморезы с рабочей частью 8 сантиметров и более, которые устанавливают вдоль конька и нахлестов.
  4. Абсолютно все стыки заполняют мастикой из битума и уплотнительной лентой самоклейкой.
  5. Фронтон кровли дополнительно герметизируют за счет ветровых накладок, которые обеспечивают надежную защиту от задувания ветра и последующего разрушения кровельной конструкции. Крепление ветровой планки выполняют с помощью саморезов с шагом 200 мм.
  6.  Для перекрытия ребер и других функциональных элементов, примыкающих к вертикальным конструкциям, применяют профиль из металла в сочетании с мастикой из битума.

Саморезы для профнастила характеризуются наличием шляпы с шестью гранями и уплотнительной прокладки.



Технология устройства кровли из профнастила: важные правила и рекомендации

1. Угол наклона крыши и величина нахлеста

Грамотный и правильный монтаж кровли из профнастила предполагает использование величины угла наклона скатов в качестве критерия для определения величины нахлеста:

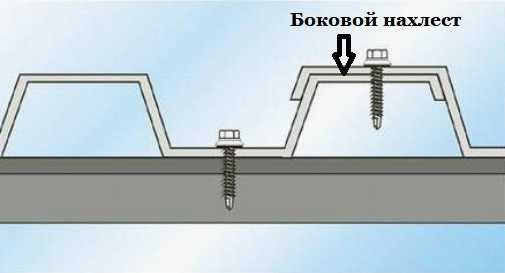

  • Для кровли с уклоном более тридцати градусов нахлест соседних листов составляет порядка 15 сантиметров.
  • Для уклона крыши в диапазоне от двенадцати до пятнадцати градусов нахлест листов профилированной стали составляет не менее 20 сантиметров.
  • При уклоне крыши в диапазоне от тридцати до пятнадцати градусов, выполняют нахлест кровельных материалов величиной от 15 до 20 сантиметров.
  • Для крыши с углом наклона менее двенадцати градусов применяют дополнительную герметизацию нахлестов при помощи герметизирующих составов на основе силикона.



2. Предварительная подготовка

Непосредственно перед началом строительно-монтажных работ, следует грамотно рассчитать требуемое количество профилированных листов, дополнительных кровельных элементов и саморезов. Для этого можно воспользоваться услугами специалистов, которые имеют необходимый уровень квалификации и опыт проведения подобных расчетов. Во время транспортировки кровельного материала следует укладывать листы на ровную поверхность, чтобы исключить сильные перегибы. При ручном способе загрузки и разгрузки на каждые два метра длины профлиста следует предусмотреть одного рабочего. В случае использования грузоподъемного оборудования, применяют мягкие стропы из ткани. Перед началом работ обязательно готовят весь необходимый инструмент и приспособления: молоток, рейка, сверла, шуруповерт, рулетка, ножовка по металлу, отвес и др.

3. Устройство вентиляции и гидроизоляции

В процессе эксплуатации зданий и сооружений, вследствие резкого отличия температуры внутри помещений и на улице, под крышей начинает развиваться процесс конденсации влаги. Для предупреждения возникновения подобных негативных явлений, следует предпринимать мероприятия по выравниванию градиента температуры, устройству надежной пароизоляции, гидроизоляции, вентиляции пространства под кровлей. Слой гидроизоляции выполняют непосредственно на обрешетке до фиксации листов профнастила.



В процессе монтажа гидроизоляционных материалов, следует обеспечить незначительный припуск на краях величиной порядка 20 мм. Фиксацию гидроизоляционной пленки начинают от нижнего края крыши конька. При соединении нескольких отдельных элементов гидроизоляции, обязательно выполняют нахлест величиной от 10 см до 15 см с герметизацией при помощи армированной самоклеящейся ленты.

Для организации эффективного перемещения воздушных масс под кровельными материалами выполняют вентиляционный зазор между листами профнастила и планкой конька. Самым простым методом добиться достаточного уровня вентиляции является организация дополнительного воздушного пространства между гидроизоляцией и кровлей. Для подобного способа вентилирования требуется размещение деревянных реек требуемой толщины. Сверху гидроизоляционной пленки выполняют монтаж пароизоляции, которая препятствует проходу конденсированной влаги к утеплителю и кровельным листам.

4. Обустройство обрешетки

Установку обрешетки начинают с монтажа стальных несущих конструкций (при высоте волны профлиста более 40 мм) или стропильных планок сверху пароизоляционного материала. В последующем к этим конструктивным элементам фиксируют обрешетку на расстоянии, которое зависит от типа и конфигурации профнастила. Обрешетку выполняют с использованием досок, бруса и фанеры. Возможные варианты устройства обрешетки показаны на рисунке ниже:

Сплошная обрешетка применяется в районе дымохода, ребер и коньковой планки. Прореженная обрешетка выполняется с шагом порядка 5 сантиметров, что позволяет экономить значительный объем строительных материалов, без снижения эксплуатационных качеств. Все деревянные конструктивные элементы в обязательном порядке подвергают обработке специальной противопожарной смесью и антисептиками. При наличии финансовой возможности следует использовать специальную диффузионную пленку, которую укладывают непосредственно на обрешетку. Эта пленка ограничивает образование конденсированной влаги, что положительно сказывается на эксплуатации кровли. Конфигурация конструктивных элементов обрешетки подбирается с учетом типа и геометрических размеров профнастила.

5. Устройство карнизного свеса

Карнизный свес представляет собой специальный конструктивный элемент кровли, который обеспечивает защиту здания от осадков, отвод дождевой воды, затеняет дом от солнца, предотвращает увлажнение цоколя. Для устройства карнизного свеса на нижний край обрешетки укладывают листы профнастила. Перед выполнением монтажа кровельного материала обязательно предусматривают установку карнизной планки под слоем гидроизоляции. Подобная конструкция обеспечивает сток конденсированной влаги в систему водосбора.

6. Особенности резки профнастила

Оптимальным вариантом для быстрого монтажа кровли будет приобретение профилированных стальных листов соответствующих размеров. Но, это возможно далеко не во всех случаях, поэтому следует знать основные правила резки профнастила непосредственно на месте монтажа. Для выполнения подобных работ необходимо иметь ровное место с твердой поверхностью. В качестве инструментов рекомендуют использовать электрифицированные инструменты: ножницы по металлу, электролобзик и др. При отсутствии инструмента с электроприводов применяют пилку по металлу.



Запрещено использовать для кройки профилированных стальных листов инструменты с динамичным режущим элементом (например, болгарки). Это обусловлено повышенным нагревом кромки реза, что негативно повлияет на рабочие характеристики кровельного материала. При наличии незначительных сколов и повреждений допускается их окрашивание в тон листам профнастила.

7. Как поднять листы профнастила

По причине больших геометрических размеров профилированных стальных листов очень часто возникают сложности с их подъемом на место монтажа. Оптимальным вариантом для выполнения подобной операции является использование лаг. Для этого один конец лаги устанавливают упором в землю, а другим упирают в карнизную планку ската. Между лагами оставляют расстояние, которое незначительно меньше самой ширины кровельного материала.




8. Особенности крепления профнастила

При креплении профлиста следует придерживаться определенных правил:

  • Фиксацию листов профилированной стали к обрешетке выполняют с помощью саморезов, которые имеют шестигранную головку и специальные уплотнительные прокладки.

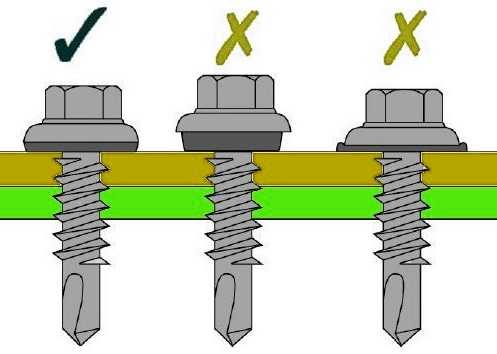

  • Момент затяжки саморезов не должен превышать рекомендованного значения. В противном случае возможно нарушение целостности прокладки и, соответственно, утрата герметичности.
  • Монтаж саморезов осуществляют строго перпендикулярно к поверхности обрешетки и профлиста.
  • По всей длине стыков листов производят дополнительное уплотнение битумной мастикой или ленты с самоклеящейся поверхностью.
  • Начинать укладку листов стали рекомендовано со скатов, что позволит постепенно выполнить весь объем работ без особых сложностей.
  • Фиксацию профнастила осуществляют на дне волны, а в местах нахлеста и у коньковой планки – на гребне.
  • Фронтальные узлы кровли дополнительно комплектуют ветровыми планками, которые обеспечивают защиту здания от разрушения и резких порывов ветра.
  • Длину саморезов подбирают в соответствии с высотой волны профилированного листа.



Монтаж снегового барьера и конька

Технология устройства кровли из профнастила предполагает монтаж конька и снегового барьера. Обустройство конька начинают выполнять со стороны крыши, которая минимально подвержена влиянию влаги и ветра. В зависимости от формы и конструктивных особенностей, конек бывает фигурный, простой или черепичный. Для фиксации конька используют саморезы с уплотнительной прокладкой, которые устанавливают с шагом до 300 мм.

Барьер для снега представляет собой конструктивный элемент кровли, обеспечивающий защиту от лавинного схода снега с крыши здания во время таяния. Его монтируют перпендикулярно краю крыши, ниже от края. Фиксацию снегобарьера выполняют к заранее установленным деревянным брускам.



Обустройство фронтонного среза

Грамотный монтаж фронтального среза поможет исключить обрыв листов профнастила во время непогоды. При наличии припуска кровли от края дома на величину от 50 мм до 70 мм используют ветровую рейку с размерами 25х80 мм. В случае отсутствия припуска или его незначительных размерах (до 50 мм), дополнительно устанавливают ветровую планку. Она крепится с нахлестом в диапазоне от 100 мм до 150 мм. В местах примыкания здания и ската крыши устанавливают планку для углов, которую фиксируют в нахлест с помощью саморезов.

Как утеплить крышу из профнастила

Самым выгодным в соотношении цена-качество утеплителем для кровли является базальтовая вата. В сочетании с паровым барьером этот утеплитель обеспечивает надежную теплоизоляцию крыши от воздействия температуры на улице. В зависимости от формы выпуска, минеральная вата отпускается в листах или рулонах. Укладку утеплителя выполняют в нишу между стропилами. Фиксацию теплоизоляционных материалов осуществляют при помощи клея или специальных монтажных приспособлений в форме зонтика.

Сверху теплоизоляционного материала обязательно укладывают паровой барьер, который препятствует проникновению влаги из воздуха внутрь теплоизоляции. Утеплять всю поверхность крыши совсем не обязательно. Главная задача сводится к минимизации потерь без утепления «холодного треугольника», который представляет собой пространство вверху кровли на расстоянии порядка 350 мм от конька. Наличие этой области способствует наличию циркуляции воздуха в пространстве между перекрытием и крышей. В общем случае конструкция кровельного пирога будет иметь следующий вид:

Преимущества кровли из профлиста

Главные преимущества использования профнастила в качестве кровельного материала:

  • Простота технологической обработки, транспортировки и монтажа. Благодаря этим достоинствам достигается значительное сокращение сроков строительства кровли, что представляет собой один из критериев эффективности использования материала.
  • Высокая стойкость к негативному воздействию окружающей среды: ультрафиолетовое излучение, повышенная влажность, резкие перепады температуры, воздействие кислот и щелочей, резкие порывы ветра, плесень, грибки и другие микроорганизмы.
  • Отменные декоративные качества. Профлист выпускают во всей линейке цветов RAL, что позволяет подобрать цветовую гамму в требуемых тонах и полутонах.



  • Продолжительный срок службы без ухудшения эксплуатационных и декоративных качеств материала.
  • Низкий вес профнастила позволяет существенно снизить уровень требований к обустройству каркаса, на который он будет устанавливаться.
  • Профилированные листы обладают демократичной стоимостью, которая доступна для любого строительного бюджета.

Маркировка (виды) профнастила

Профлист относится к универсальным строительным материалам. Для его изготовления используется металл толщиной от 0,5 до 1 мм. Маркировка включает в себя буквенные и цифровые символы:

  • «Н». Несущий (наиболее прочный вид).
  • «С». Стеновой.
  • «НС». Универсальный.
  • «МП». Металлополимерный.

Ниже таблица с указанием основных видов и маркировок:

Следующие за буквенным символом цифры обозначают высоту волны листа, его габаритные размеры. В зависимости от вида покрытия материал может быть: оцинкованным. Также большой популярностью пользуется  профнастил с покрытием на основе полиэстера или тефлоново-полиэстерным, ПВХ с различными добавками. Покрытие PVDF обеспечивает высокую устойчивость к негативным погодным условиям. Отличными эксплуатационными свойствами обладает профлист, покрытый пуралом, созданным на основе полиуретана с полиамидом. Этот материал отличается прочностью, повышенной стойкостью к ультрафиолетовому излучению, перепадам температур, коррозии, воздействию влаги.

Варианты кровли

В зависимости от конструктивных и функциональных особенностей, устройство стальных кровель может иметь два типовых исполнения: скатная и плоская.

Преимущества скатной крыши

Для скатной кровли характерно наличие большого количества преимуществ:

  • Высокая эффективность отвода дождевой воды за счет наличия уклона.
  • Есть возможность обустроить мансардное помещение.
  • Возможность обслуживать конструктивные элементы крыши непосредственно из чердака.



Преимущества плоской крыши

Для плоской кровли характерны следующие достоинства:

  • Более низкая цена строительства по сравнению со скатной крышей.
  • Удобство монтажа и последующего обслуживания кровли и различного оборудования: кондиционеры, антенны и др.
  • Возможность обустройства на крыше игровой летней площадки, оранжереи, места семейного отдуха.

В каждом индивидуальном случае, заказчик еще на этапе проектирования подбирает оптимальный вариант крыши здания.

Как ухаживать за кровлей из профнастила

На протяжении всего срока эксплуатации крыши из профнастила она нуждается в периодическом уходе, который заключается в выполнении следующих операций:

  • Периодическая очистка поверхности крыши от листьев, грязи и других загрязнителей.
  • Регулярный контроль на наличие дефектов в виде повреждения защитного цинкового слоя.
  • Все места крепления листов профнастила к обрешетке рекомендуют дополнительно обрабатывать специальной мастикой, что увеличит степень герметичности кровли.
  • При наличии повреждений лакокрасочного слоя следует обезжирить место дефекта и нанести защитный слой краски.
  • Наличие качественного защитного заземления значительно снизит уровень напряжения статического электричества и обезопасит крышу от ударов молнии.

Как видите, технология устройства кровли из профнастила не так проста и требует определенного опыта и знаний. Если вы хотите доверить это дело грамотным специалистам, то ниже информация для вас.

Заказать кровлю из профнастила в ГК СМК

Группа компаний СМК предлагает широкий спектр услуг в сфере обустройства кровли из профнастила для объектов различной конфигурации и назначения. Наши менеджеры готовы предоставить квалифицированные консультации всем потенциальным клиентам. Оперативный расчет сметной стоимости и комплексный подход к решению задач по монтажу кровли из профилированных листов, выгодно отличает нас от конкурентов. Всего один телефонный звонок в нашу компанию поможет Вам быстро решить самые сложные задачи по монтажу кровли из профнастила.

Наша компания также оказывает услуги по генподряду, строительству каркасных и бескаркасных зданий, промышленных объектов под ключ. Ниже видеообзор последних построенных объектов:

Комментарии (0)

www.spbsmk.ru

Монолитное перекрытие кровли по профнастилу: устройство и технология монтажа

В современном строительстве достаточно часто используется такой вариант устройства перекрытий, как сооружение монолитных конструкций по профнастилу. Такой вариант строительства перекрытий применяется при строительстве самых разных зданий. Это может быть легкие сооружения типа террас, или более капитальные конструкции – гаражи, производственные, жилые здания и прочие постройки. Рассмотрим, как производится расчет перекрытия по профнастилу и их последующий монтаж.

Сегодня при строительстве различных объектов все шире применяют новые строительные материалы и новые технологии. Например, используя монолитное перекрытие по профнастилу, можно значительно упростить процесс монтажа зданий самого разного назначения.

Не так давно, практически единственным способом создания перекрытий считалась укладка плит из железобетона. Такие плиты обладают значительной массой, поэтому для их монтажа использование техники с высокой грузоподъемностью является необходимостью. Использование новой технологии позволило значительно упростить этап сооружения перекрытий в зданиях.

В чем отличия обычного перекрытия от перекрытия по профнастилу?

Чем отличается монолитное перекрытие из профнастила от обычной железобетонной плиты? Основное отличие заключается в том, что профнастил, используемый в качестве основы, позволяет получить практически готовый потолок, который потребует минимальной доработки перед отделочными работами.

Профнастил выпускается с различными профилями, и это обстоятельство является важным преимуществом материала. Благодаря такому свойству профнастила, перекрытие получается ребристым. Это значительно повышает прочность создаваемого перекрытия, одновременно снижая расход материалов для его производства.

Если применяется профнастил для перекрытий, то металлические профилированные листы выполняют функцию несъемной опалубки. То есть, при применении этой технологии открывается еще одна перспективная область использования профнастила.

Совет! Важным преимуществом, которым обладает перекрытие из профнастила, является небольшой вес. Ведь нагрузка при использовании таких перекрытий передается не только бетонным плитам, но и металлическому каркасу.

Какой тип профнастила используется для создания перекрытий?

Производители предлагают профнастил разных марок, и далеко не любой вид этого материала годится для создания перекрытий.

Монолитное бетонное перекрытие по профнастилу можно изготовить только при использовании особой марки материала, которая обозначается буквой «Н». Этот вид профнастила называется несущим, так как он способен выдержать самые большие нагрузки.

Как маркируется профнастил?

Те покупатели, которые интересовались видами профнастила, знают, что этот материал маркируется буквами и цифрами. Разберемся, что обозначат эти символы. Как уже отмечалось, для создания перекрытий используется профнастил марки «Н» – несущий.

Совет! Кроме несущего профнастила, в продаже есть еще материал марки «С» (стеновой) и «НС» (универсальный). Если технология перекрытия крыши профнастилом допускает использование для создания кровельного покрытия материала марок «С» или «НС», то для изготовления межэтажных перекрытий необходимо использовать только листы марки «Н».

Цифрами в маркировке обозначают:

  • Высоту профиля;
  • Ширину листа;
  • Толщину листа. Все параметры выражены в миллиметрах.

Совет! Расшифруем для примера маркировку профнастила Н35-1000-0,8. Это материал, относящийся к типу несущих, имеющий профилирование с высотой волны 35 мм. Ширина листа этого материала 1 метр, а толщина стальной основы – 0,7 мм.

Использование наиболее прочной разновидности профнастила для создания перекрытий объясняется тем, что материал должен выдерживать вес жидкого бетона.

Чтобы обеспечить лучшее сцепление бетона и профлиста, заливка перекрытий по профнастилу производится после предварительной подготовки листа. На его поверхности делают специальные насечки, которые строители называют «рифы». В результате этого, бетон и профнастил образуют цельную плиту, в которой металл выполняет функцию внешней арматуры.

Создание перекрытий

Рассмотрим, как рассчитывается и изготавливается перекрытие по профнастилу межэтажное.

Расчеты

Перед началом работ, необходимо произвести расчеты, которые выполняются на основании анализа следующих данных:

  • Расчетные нагрузки, оказываемые самим перекрытием на колонны и балки;
  • Размеры здания, для которого планируется создание перекрытия.

Произведя анализ этих данных, производятся расчеты и подбираются элементы каркаса.

Совет! Если изготовление перекрытия из профнастила вполне можно произвести и самостоятельно, то расчеты – это дело профессионалов. Ошибки, допущенные в расчетах, могут привести к серьезным авариям, вплоть до полного обрушения перекрытий.

Монтаж

  • Для изготовления балок применяют, как правило, швеллера или двутавровые балки. Колонны выполняют из металлических труб, причем сечение последних может быть, как квадратным, так и круглым.
  • Шаг укладки балок и их сечение определяется расчетным путем и зависит от типа профнастила, который будет использован для сооружения перекрытия. Чем больше высота профиля профнастила, тем меньшим должен быть шаг при укладке балок.

  • Наиболее качественным вариантом крепления профнастила к основанию балки является прикручивание саморезами диаметром 5,5 мм и длиной 32 мм, имеющих усиленный бур. Благодаря наличию такого бура саморезы можно ввинчивать в швеллера, без предварительного просверливания в металлических балках отверстий дрелью. Крепление осуществляется в местах стыков перекрывающей балки и профлиста. Таким образом, крепление будет осуществлено в трех местах, если лист устанавливается на три балки (рекомендуемый вариант), или в двух – если применяется установка на две балки.
  • Листы следует не только закрепить на балках, но и зафиксировать их в местах стыков. Для этого используются те же саморезы, но меньшей длины (25 мм). Их вкручивают с шагом 40 см.
  • После того, как опалубка будет готова, можно будет приступать к укладке бетона. Для бетонирования перекрытий рекомендуется применять бетон марки М-350.
  • Перед укладкой бетона пролеты профнастила между балками укрепляют установкой временных подпорок. Они необходимы для предотвращения провисания листов под весом жидкого бетона. Застывший раствор приобретает собственные несущие свойства, поэтому подпорки можно будет удалить.
  • Бетонирование перекрытия рекомендуется выполнять в один заход, но если это невозможно, то нужно закончить хотя бы бетонирование одного пролета перед перерывом.
  • Срок высыхания бетона зависит от температуры окружающей среды. Сушка может занять от 10 до 30 суток. В жаркую погоду бетон рекомендуется смачивать, чтобы он просыхал равномерно.

Итак, устройство перекрытия по профнастилу – это достаточно простая операция. Единственная сложность – это выполнение расчетов, поэтому эта задача должна быть поручена квалифицированному специалисту. При выполнении практической части работы необходимо придерживаться созданных чертежей и планов.

okrovlenadom.ru

Плоская кровля из профнастила

Несмотря на то, что в современном строительстве преобладают скатные крыши, в некоторых случаях вполне уместны плоские. Они подойдут для двухэтажного дома, где устройство мансарды не планируется. По-другому такие крыши называют бесчердачными. В качестве кровельного покрытия используют разные материалы. Стоит обратить внимание на доступный и эстетичный профнастил.

Плюсы и минусы плоской крыши

Плоская крыша выглядит очень оригинально, хотя ее конструкция проще, чем у скатной. Далее перечислены преимущества и недостатки такой кровли.

Плюсы

  1. Монтаж быстрее и проще. Обустройство плоской кровли выполнить легче, потому что ввиду горизонтальной поверхности по ней удобно передвигаться.
  2. Меньше расходов на материалы. Конструкция плоской кровли не предусматривает сложной системы стропил. Поэтому ее обустройство выполняется в сравнительно короткие сроки, а затраты на материалы снижаются.
  3. Оригинальный дизайн – плоские крыши из профнастила не так часто встречаются.
  4. Площадку на кровле можно оформить в качестве площадки для отдыха, оранжереи или просто приятного места для прогулок.
  5. На плоской крыше удобнее установить и обслуживать антенны, наружные блоки систем кондиционирование и тому подобное.

Недостаток можно отметить следующий – скопление на плоскости кровли снега и осадков. Чтобы предотвратить негативные последствия этого:

  • поверхность устраивается с небольшим уклоном;
  • кровельный пирог и итоговое покрытие (в частности, монтаж профнастила) укладываются в соответствии с технологией.

Как выполняется перекрытие плоской крыши

На самом деле перекрытие плоской крыши устраивается по тому же принципу, что и другие перекрытия между этажами. При этом нужно учитывать, что оно будет подвергаться большим нагрузкам при выпадении обильных осадков. Для основы перекрытия применяют балки из дерева, железобетона или металла.

Далее следует разуклонка. Она представляет собой слой бетона толщиной не менее 4 см, благодаря которому достигается уклон крыши в 5-7 градусов. За счет этого угла и системы ливнестоков избыточную воду можно спустить вниз и таким образом избежать протечек.

Важно! Для большей прочности разуклонки поверх слоя бетона можно нанести цементную стяжку.

Особенности кровельного пирога

После слоя, придающего кровле необходимый уклон, и до профнастила, следует кровельный пирог. Материалы укладываются в той же последовательности, что и для скатной крыши.

  1. Пароизоляционный слой. Его укладывают, чтобы защитить утеплитель от водных паров, поднимающихся из жилого помещения. Однако он выполняет и еще одну функцию. В результате резких колебаний температуры на улице на внутренней стороне утеплителя может появляться конденсат. Пароизоляционная пленка предотвратит его попадание на конструкции перекрытия. Для обустройства этого слоя обычно используют полиэтилен или полипропилен.
  2. Теплоизоляционный слой. Чаще всего плоские крыши утепляют при помощи экструдированного пенополистирола, минваты, пенополиуретана. Здесь важно, чтобы теплоизоляционный материал был устойчив к сжатию, температурным колебаниям и статическим нагрузкам. Не менее важное условие – пожароустойчивость. Для плоских крыш из профнастила применяют утеплители в виде плит, а не рулонные материалы. Укладывают их в два слоя. По эксплуатационным показателям оптимальный вариант – базальтовая вата в матах.
  3. Гидроизоляционный слой. Этот материал завершает кровельный пирог под покрытие из профнастила. Ввиду отличий конструкции плоской крыши здесь не применяются мембраны. Гидроизоляция укладывается только для того, чтобы защитить подкровельное пространство от влаги. Для движения воздуха в гидроизоляционном слое делают флюгарки, которые способствуют вентиляции и отводу влаги из пор утеплителя.

Профнастил – один из самых подходящих материалов для обустройства плоской кровли. Чтобы предотвратить продувание, пустоты между волнами наполняют негорючими пористыми материалами. Однако покрытие нужно будет защищать от снежных завалов. Для этого рекомендуется оборудовать системы естественной очистки поверхности профнастила.

Какие существуют разновидности плоской кровли

Для частного строительства плоские или односкатные крыши – редкость. В основном бесчердачную кровлю из профнастила можно увидеть у беседок, бань или многоэтажных домов, где возвести скатную крышу просто не представляется возможным. Вместе с тем проекты коттеджей с плоскими кровлями смотрятся весьма оригинально. Даже отсутствие чердака может стать плюсом при правильном планировании пространства.

Далее перечислены разновидности плоских кровель.

  1. Эксплуатируемая плоская кровля без чердака, но с обустроенной сверху площадкой. Для обеспечения цельного гидроизоляционного слоя выполняется бетонное основание крыши.
  2. Неэксплуатируемая кровля с чердаком без верхней площадки. Такие крыши делают без жесткого фундамента. Даже если случилась протечка, повреждения будут только на чердаке.
  3. Традиционная плоская кровля. При помощи бетонного слоя формируется уклон для схода воды и снега. Гидроизоляционный слой располагается выше теплоизоляции.
  4. Инверсионная крыша. Она подойдет для любого объекта, как жилого, так и хозяйственного. Инверсионная крыша не подвержена протечкам, но имеет сложное устройство кровельного пирога. Поверх железобетона укладывается пароизоляция, затем 2 слоя минеральной ваты. Утеплитель покрывается стяжкой, а уже поверх нее укладывается гидроизоляция и слой профнастила.

Преимущества и устройство односкатной крыши

Устройство односкатной кровли рекомендовано для небольших частных домов, гаражей, бань, хозяйственных построек. Она состоит из одной поверхности. Ключевую роль здесь играет правильный расчет угла наклона. Составляет он минимум 10-20 градусов.

Важно! Угол наклона односкатной кровли зависит от площади строения и вентиляционной системы.

Преимущество односкатной крыши из профнастила – не нужно заботиться об удалении снега с кровли. Если чердак имеет достаточную высоту, можно обустроить мансарду. Тогда потребуется уложить качественную теплоизоляцию. Однако такой вариант позволит получить дополнительную жилую площадь.

Строительство односкатной крыши

Обустройство односкатной крыши состоит из следующих этапов.

  1. Монтаж стропил. Сечение брусьев и уклон выбирают, ориентируясь на проект. Стоит учесть, что чем больше уклон односкатной крыши, тем легче она выдержит обильные снегопады.
  2. Теплоизоляция. Если планируется жилой чердак, расстояния между стропилами заполняют утеплителем.
  3. Установка обрешетки. Этот элемент конструкции односкатной крыши будет подвергаться значительным нагрузкам, поэтому для его монтажа нужно взять качественные материалы. Как правило, на обрешетку идут деревянные брусья с сечением 5×5 см. Она должна быть расположена таким образом, чтобы не соприкасались утеплитель и гидроизоляционная пленка.

  1. Гидроизоляция. Полиэтиленовую или полипропиленовую пленку раскатывают перпендикулярно стропилам. Нахлест между пластами оставляют до 20 см. Во время укладки двигаются снизу вверх. Все стыки материала проклеиваются.
  2. Монтаж профнастила. Листы на односкатной крыше крепят, двигаясь снизу вверх. Начальный ряд укладывают с учетом карнизного свеса. Для крепления используют саморезы в цвет профлиста с резиновыми шайбами. Нахлест вдоль листа – 1-2 волны, нахлест между рядами поперек профиля – 20 см.

Покрытие односкатной или плоской кровли профнастилом – один из лучших вариантов. Этот материал декоративен, прочен, имеет длительный срок эксплуатации. Монтировать его можно, не имея специфических строительных навыков.

Работы по обустройству кровли из профнастила рекомендуется проводить летом или в начале осени, в сухую погоду. В таких условиях лучше сохранятся характеристики пористого теплоизоляционного материала. Успех работы зависит от правильного расчета материалов и соблюдения технологии.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Плоская кровля по профлисту

Рассмотрим устройство облегченной плоской кровли, в качестве несущего основания которой используется профилированный лист. Такие кровли не могут быть эксплуатируемыми, а еще к ним повышенные требования по противопожарной безопасности. Это накладывает свои ограничения по выбору материалов. Поэтому чаще всего в плоских кровлях по профлисту используется базальтовый негорючий утеплитель.

Плотность утеплителя также может варьироваться в зависимости от крупности шага профиля несущего основания.




1. Верхний слой гидроизоляции

2. Нижний слой гидроизоляции

3. Праймер

4. Сборная стяжка

5. Верхний слой утеплителя

6. Нижний слой утеплителя

7. Пароизоляция

8. Двухсторонний скотч

9. Профилированный лист




Гидроизоляция

В качестве гидроизоляции допускается использование рулонных битумных наплавляемых материалов в два слоя, либо полимерных мембран в один слой. Рассмотрите следующие ПВХ мембраны в качестве замены наплавляемой гидроизоляции: Пластфоил Эко, Пластфоил Классик.

Сборная стяжка

Сборная стяжка монтируется в два слоя с перехлестом стыков. Рекомендуется использовать плоский шифер в качестве стяжки, т.к. он обеспечивает достаточно надежную жесткость и прочность конструкции. Допускается использовать ЦСП в качестве сборной стяжки, однако этот вариант является менее предпочтительным.

Теплоизоляция

В качестве теплоизолирующего слоя в плоских кровлях используют каменную вату или экструдированный пенополистирол. Также часто комбинируют эти два варианта, чтобы добиться достаточной противопожарной устойчивости конструкции, жесткости и экономичности. Уклон кровли образуют за счет специальных уклонообразующих плит: XPS CARBON PROF 250 SLOPE разуклонка.

isoler.su

Кровля из профлиста инструкция по монтажу

Монтаж кровли из профнастила — полезные советы

Важным этапом при строительстве и обустройстве дома является возведение его кровельной конструкции, от которой напрямую будет зависеть комфорт и уют пребывания в помещении.

Ниже предлагается несколько полезных советов о правильном выполнении монтажа профлистового материала на крыше.

В ходе выбора материала нужно уделять внимание его основным характеристикам, наличию защитного слоя, срокам эксплуатации, привлекательности внешнего вида, а также стоимости и удобству его использования. Так, если вы решили выполнить монтаж кровли из профлиста, то всю работу можно легко выполнить самостоятельно, опираясь лишь на основные требования, предъявляемые к таким системам.

В настоящее время кровельные профильные листы предлагаются по минимальной стоимости, но, несмотря на это, высокое качество этого материала обеспечивает надежную защиту кровельной и любой другой поверхности. Даже в рамках одной номенклатуры профнастил предлагается производителями по разной стоимости, которая формируется в зависимости от внешних параметров материала – толщины стали, вида покрытия, высоты волн.

Выполняется монтаж кровли из профнастила многими застройщиками, заинтересованными не только в минимальных затратах на строительство, но и получение качественного конечного результата. Применение технологии покрытия крыши профнастилом берет начало еще с прошлых лет, но за счет постоянного усовершенствования предлагается другая продукция – это оцинкованный профнастил со стойким антикоррозийным покрытием.

Максимальная надежность и привлекательный внешний вид кровельного покрытия требует внимательного выбора материала, так профнастил кровельный – монтаж которого не представляет особой сложности, полностью отвечает данным требованиям (прочитайте: «Покрытие крыши профнастилом своими руками «).

Листы профнастила благодаря специальной прокатке приобретают оригинальную рельефную структуру (волнистую или трапециевидную), за счет чего улучшаются эстетические свойства кровельного покрытия, а также увеличивается устойчивость к внешним нагрузкам. Благодаря таким внедрениям профлист стал надежнее и практичнее других материалов. Средняя продолжительность эксплуатации крыши с оцинкованным покрытием – порядка 30 лет, а при наличии дополнительного полимерного слоя время увеличивается до 50 лет.

Правильный монтаж кровельного профлиста наделяет кровлю рядом преимуществ:

  • невысокой стоимостью сырья;
  • удобством перевозки и крепления листов;
  • продолжительным сроком службы;
  • экологичностью;
  • возможностью установки с сильно прореженной обрешеткой.

Если выполняется монтаж металлопрофиля на крышу, то для работы можно подобрать материал любых размеров, при этом, независимо от того, цельный профнастил используется или разрезанный на несколько частей, в конечном счете, получится ровное кровельное полотно без стыков.

Как установить крышу из профнастила?

Ниже описывается несколько основных этапов выполнения укладки материала. Начать монтаж профнастила инструкция предлагает с выполнения расчетов нужного количества кровельного материала, здесь учитывается длина скатов конструкции, а также величина периметра всего дома.

Поскольку самостоятельное выполнение подобной процедуры достаточно утомительно, то лучше сразу обратиться за помощью к профессионалам данной области. Компании-поставщики металлических профилей, как правило, предлагают своим клиентам выполнить необходимые расчеты при помощи специальных программ, после чего предоставляют список конкретных материалов, крепежей, элементов.

Многие новички задаются вопросом об укладке кровли в том случае, если приобретенный материал в длину гораздо короче конструкции крыши. Решить эту проблему также позволит инструкция по монтажу кровельного профнастила, в которой указано о выполнении горизонтальной укладки листов по направлению слева направо и от карниза до самого конька. Особое внимание уделяется частичному перекрытию каждым последующим листом предыдущего. Читайте также: «Монолитное перекрытие по профлисту «.

Выполняется монтаж профлиста на кровлю с учетом нахлеста не менее 200 мм в местах стыков листов. Для обеспечения надежного соединения щель можно заполнить герметиком.

Верхний лист укладывается поверх теплоизоляционного слоя, при этом между ними обязательно должен быть вентиляционный зазор порядка 40 мм. С этой же целью увеличивается количество креплений кровельных листов с обрешеткой или брусками прогонов, как минимум, в 2 раза.

Принцип горизонтальной укладки профлистового покрытия с выравниванием по параллельно расположенному карнизу должен соблюдаться как в случае с односкатной крышей, так и с более сложными конструкциями. Специалисты не рекомендуют оставлять длину свеса материала, выходящего за пределы карнизной планки более чем, на 40 мм. Соседние листы скрепляются дополнительными саморезами. На протяжении всего процесса нужно быть предельно внимательным и стараться не повредить полимерное и лакокрасочное покрытие материала, помимо этого, монтаж металлопрофиля требует соблюдения техники личной безопасности (также читайте: «Кровля из профлиста — технология «).

Требования к креплению профлистов

Что касается крепления профлиста к крыше. а точнее, к ее обрешетке, то для этого приобретаются специальные саморезы с неопреновой прокладкой, герметизирующей соединение крепежа. В зависимости от высоты волны длина саморезов может быть от 20 до 250 мм, диаметр же постоянен – 5-6 мм. За счет особого сверла на конце шурупа не нужно предварительно не подготавливать отверстие, а делать его прямо в момент вкручивания. Ускорить процесс можно, вооружившись шуруповертом, который отлично соединяется за счет шестигранных головок саморезов. При автоматическом вкручивании существенно повышается и качество крепления.

В редких случаях застройщики выполняют монтаж кровельного профнастила с использованием комбинированных заклепок. Расход крепежных элементов в среднем не превышает восьми штук на 1 кв.м. но это при условии абсолютно ровной кровельной поверхности.

Описание техники крепления профилированных листов:

  1. Профнастил крепится к деревянной обрешетке в месте максимального прилегания волны к конструкции. Выполняется это с целью исключения образования рычага, не требует особых усилий в момент вкручивания самореза.
  2. До каждого последующего элемента крепления на продольном стыке оставляется промежуток порядка 500 мм.
  3. Для надежной укладки листа крепятся все верхние и нижние гофры к стропилам обрешетки.
  4. Лист должен крепиться ко всем элементам деревянной обрешетки, особенно это касается краев крыши, которые расположены рядом с ветровыми планками для профнастила .
  5. Чтобы профлисты лучше прилегали между собой, точку крепления следует немного сместить, но не более 5 мм.

Соединение крайних элементов листов лучше выполнять при помощи специальных комбинированных импортных или отечественных заклепок диаметром 3-6,5 мм. Независимо от устанавливаемого кровельного элемента, при его фиксации на заклепки понадобится ручной инструмент, позволяющий сделать одностороннюю клепку.

Если вы выполняете монтаж крыши из профнастила впервые, то нелишним будет дополнительная обработка всех стыков и щелей специальным герметиком, который к тому же улучшит уровень гидроизоляции кровельного пирога.

Подобрать специальные крепежные элементы типа заклепок и саморезов можно в любом строительном магазине, либо непосредственно у производителя профнастила, что будет намного эффективнее. Чтобы материал был максимально точно установлен и правильно закреплен, рекомендуется предварительно сделать разметку для будущих отверстий.

Ни в коем случае монтаж кровли из металлопрофиля не должен выполняться при помощи гвоздей, поскольку они нарушают герметичность покрытия и не защищают его от проникновения влаги и ветра. Также опытные застройщики не рекомендуют пользоваться высокоскоростным инструментом для резки металлических изделий. В момент работы такого инструмента увеличивается температура до максимальных значений, которые оказывают неблагоприятное воздействие на оцинковку и полимеризацию.

Несколько советов по укладке профилированных листов

Итак, до того, как профлист окажется на крыше, он должен пройти предварительную обработку, а в частности, разметку и резку. Разрезаются, как правило, длинные листы, выходящие за пределы кровельной конструкции. Правильно и быстро разрезать оцинкованное полотно можно специальными просечными ножницами, либо сабельной пилой.

Если для укладки не требуется толстого материала, а достаточно листов толщиной не более 0,7 мм, то их можно монтировать с деревянных подмосток, но еще мастеру лучше надеть мягкие сапоги или ботинки, которые не повредят и не сломают покрытие.

Монтаж кровли из профнастила, достаточно подробная видео инструкция:

На заключительном этапе после окончания работ кровля тщательно очищается – с нее сметается мусор, древесные и металлические стружки. Если вы обнаружили несколько незначительных царапин или повреждений, то сразу же обработайте эти места специальным составом (читайте также: «Устройство крыши из профнастила — инструкция «).

Через 2-3 месяца рекомендуется проверить надежность крепления саморезов, при необходимости затянуть их покрепче.

Кровля из профнастила своими руками: пошаговая инструкция

Особенности укладки профнастила на обрешетку

У каждого кровельного процесса, существуют свои особенности. Крыша, которую следует перекрыть, может иметь разное количество скатов и быть с любым уклоном. Для начала необходимо сделать кровельную обрешетку, она может быть сконструирована как из досок, так и из стали. При конструировании, надлежит принять во внимание наличие дополнительных элементов, таких как: водостоки, снегоуловители.

Для безошибочной укладки крыши профнастилом нужно принять во внимание некоторые принципы, среди которых:

  • Имея угол покатости кровли не более 12 градусов, накидывание профилированных пластин должно составлять около 20 сантиметров. В этом случае рекомендовано применение герметических средств.
  • Имея угол наклона кровли не более 15 градусов, оптимальное накидывание листов около 20 сантиметров.
  • Имея угол наклона кровли от 15–20 градусов, рекомендован нахлест листов от 15 до 20 сантиметров.
  • Имея угол наклона кровли более 30 градусов, примерный нахлест листа профнастила около 15 сантиметров.

Чем меньше угол поката, тем больше нагрузки от осадков, что впоследствии приводит к протеканию кровли. В таком случае целесообразней увеличить нахлест.

Крепление листов должно быть прочным и надежным, если это саморезы, то применяя их должны присутствовать обязательные резиновые шайбы.

Этапы монтажа

Одним из многих достоинств использования профнастила в кровле, является возможность выбрать материал по типу и размеру, а также цвету и уровню волны исходя из собственных предпочтений. Как только выбор сделан, можно приступать к ряду этапов процесса укладки профнастила.

Подготовительные работы

Чтобы не прогадать с размерами и нужным числом профилированных пластин, перед покупкой необходимо вычислить нужное количество, поделив общую ширину ската, на ширину одного листа.

Перед началом основных работ, потребуется внимательно отнестись к транспортировке купленных пластин, а также их последующему подъему на крышу. Для полной сохранности поверхности профилированного листа, тщательно продумать способы безопасного перемещения.

Для поднятия профнастила на крышу желательно приобщить несколько рабочих рук. Поднимать листы необходимо по одному.

В случае плохих погодных условий, например, дождя или усиленного ветра, лучше отложить этот процесс до наступления более благоприятных условий.

Гидро — и пароизоляции

Любую жилую постройку необходимо обеспечить надежной гидро — и пароизоляциями они обеспечивают надежную защиту от попадания влаги к утеплителю, который также предусмотрен при конструкции кровли.

Слои изоляций выполняются из множества материалов, которые свободно продаются в строительных магазинах. Главное, сделать правильный выбор и не запутаться в ассортименте.

Прежде всего, такой слой служит не только как препятствие для жидкости, он также способен ее испарять. Причем гидроизоляция выполняет свою функцию с внешней стороны кровельной конструкции, а пароизоляция надежна изнутри.

Крыша нуждается в качественном утеплении, добиваются этого с помощью матовых утеплителей, которые укладываются, после применения пароизоляционной пленки. Завершающим этапом будет выступать настил гидроизоляционной пленки, которая представляет собой мембрану, устойчивую к ультрафиолетовым лучам и перепаду температур.

Приобретая гидро — и пароизоляционные пленки, важно акцентировать внимание на качестве. При правильном выборе и строймонтаже профнастила, изоляционные слои можно не менять более 40 лет.

Необходимые инструменты и материалы

Настил кровли профнастилом своеручно, процесс достаточно сложный. Прежде всего, он требует наличия базовых знаний в этой области, а также присутствие обязательных материалов и приспособлений, от которых, в сущности, и будет зависеть качество исходной крыши.

  1. Ножницы для обрезания метала (специальные ручные ножницы, электроножницы).
  2. Клещи для загибов.
  3. Пистолет для изъятия герметика из болона.
  4. Полососгибатель.
  5. Степлер.
  6. Шуруповерт.
  7. Рулетка.
  8. Строительный нож.
  9. Уровень.
  10. Дрель.
  11. Молоток.
  12. Саморезы из оцинкованной стали с прокладкой из неопреновой резины.

Если листы профнастила обработаны цветным полимерным покрытием, то рекомендуется подбирать крепежные элементы в соответствии с цветом.

Монтаж своими руками

Профнастил укладывается на обрешетку, которая служит укрепляющей конструкцией, для исключения возможных изгибаний крыши, под тяжестью атмосферных осадков и при сильных ветрах.

Схема монтажа

Начинать необходимо с крепления торцовой планки, которая фиксируется на точке вышины профиля кровли, над каркасом. На уровне каркаса, под полоску желоба с воронкой делают настил из дощечек. Он должен быть с обеих сторон с размером отступа в шестьдесят сантиметров.

Вариант, когда разжелобок выполнен из оцинкованного сплава, предусматривает наличие нахлеста размером в 20 сантиметров. Донную планку наживляют, используя саморезы к краям. Основное и усиленное ее прикрепление производят в процессе укладки и фиксации профнастила. Стыки желательно оснастить уплотнителем, особенно если крыша пологая.

При любом устройстве крыши, подходит этап установки карнизной планки. Между ней и пластиной профнастила помещают универсальный уплотнитель, а также продумывают вентиляцию. Изогнутый край профилированной пластины, который предусматривает сток воды, при монтаже, должен находиться снизу.

При незначительном покате крыши, листы укладываются методом накидки пластин в две волны, при пологих крышах профилированную пластину накидывают в одну волну. В последнем случае обязательно применение уплотнителей.

Ознакомившись с деталями схемы монтажа, допускается приступить к особенностям укладки профнастила.

Пошаговая инструкция

  1. Начинать укладку любой крыши следует с правого торца.
  2. При перекрытии шатровой крыши, укладка профилированных пластин начинается с двух сторон исходя из самой высокой точки ската.
  3. Посредством саморезов, установить и закрепить карнизную планку, оставив отступ свеса в 4 см. Уложить уплотнитель в зазоре между профилированным листом и планкой.
  4. Необходимо обратить внимание на уклон, если он меньше 14–12 градусов, то уплотнитель потребуется и на продольных швах, а также нахлест листов должен быть в 2 волны.
  5. Первым делом, закрепляют первый лист одним саморезом (это нужно для того, чтобы была возможность его вращать), затем его выравнивают по краям в соответствии с карнизом.
  6. Последующие листы укладываются внахлест и закрепляются по углам саморезами.
  7. Первые четыре уложенных листа, необходимо выровнять при помощи шнура, после закрепить.
  8. Начиная второй уровень профнастила, следует прикрепить первый лист второго ряда к первому листу первого ряда.
  9. При выборе порядка укладки листов профнастила, потребуется учесть факторы перепада температур, а также возможность сильных ветров и снегов.

Способы укладки

Существуют два способа укладки профнастила на крышу.

1 способ. Этот способ называется вертикальной укладкой. Опустить первый лист вниз от свеса на 4 см и наживить при помощи самореза. Далее, взять вторую профилированную пластину и выровнять с бортами первой пластины и закрепить. Таким методом собрать четыре листа воедино, а затем скрепить их на вершине волн используя саморезы. К полученной секции, присоединяют новые блоки.

2 способ. При таком способе делается секция, включающая в себя три профилированные пластины. Укладываются две пластины в первом ряду и выравниваются по краю, с последующим скреплением. Вся суть такого метода в том, что третья пластина из второго ряда, должна пристыковываться в последнюю очередь. Таким же методом, собираются все последующие секции.

При соблюдении всех инструкций и хорошем креплении, кровля из профнастила будет надежной и качественной.

Коньковая и торцевая планки: как установить

Стандартная длина торцевой планки производится в размере 2 метров, чтобы ее нарастить, можно выполнять нахлест планок. При их монтаже выбирают направление к коньку начиная от свеса кровли. Торцевая планка, в обязательном порядке, должна перекрывать не менее одного гребня волны. С шагом около метра, эту планку крепят, используя саморезы.

Следующим обязательным этапом строительства кровли, будет крепление конька.

Коньки устанавливают с применением нахлеста 20 сантиметров и крепят, применяя саморезы к профилированной пластине. Расстояние между креплениями не должно быть меньше 25 сантиметров. Все коньковые элементы, должны иметь гладкую поверхность.

Планки примыкания

Так же как торцевая планка, планка примыкания имеет заводскую длину 2 метра. На стыке планки с листами профнастила, ее крепят с шагом 40 сантиметров саморезами.

Ознакомившись со всеми секретами и особенностями монтажа крыши профнастилом, можно подвести однозначный итог, что выполнить его своими руками, под силу каждому!

Монтаж металлочерепицы своими руками — практические рекомендации

  • Металлопрофиль для крыши — плюсы и минусы

  • Установка пароизоляции крыши

    Ремонт кровли и крыши

    Устройство крыши из профнастила: особенности конструкции и монтажа

    В последнее время для настила кровли все чаще используют профилированные листы из стали, они с успехом заменили покрытие из оцинкованного метала и завоевали доверие строителей и домовладельцев. Профнастил используется для сооружения крыш в малоэтажном жилом и производственном строительстве. Этот материал славится высокой несущей способностью, устойчивостью к коррозии и изменениями температуры, а также доступной ценой. Однако, главное преимущество профлиста – простота и удобство монтажа, которые позволяют выполнить настил кровли своими руками. Устройство крыши из профнастила имеет свои особенности, без знания которых нельзя достичь качественного результата. В этой статье мы расскажем, из чего состоит кровельный пирог для покрытия, а также как оно укладывается и закрепляется.

    Характеристика материала

    Профнастилом называют современный материал, используемый для возведения кровли, которой производят из тонколистовой холоднокатаной стали. Технология производства этого покрытия предусматривает покрытие стальных заготовок цинковым сплавом и слоем полимера или краски, повышающими коррозийную стойкость и ударопрочность продукции. После окрашивания листы стали в станок, который специальными роликами выдавливает в них трапециевидный или прямоугольный профиль. Достоинствами профлиста считают:

    • Легкий вес. Масса 1 квадратного метра покрытия для кровли из профилированной стали составляет 8-17 кг, что в 2-3 раза меньше, чем весит керамическая черепица или асбестоцементный шифер. Легкий вес снижает нагрузку на фундамент, позволяя экономить на стропильном каркасе крыши.
    • Устойчивость к коррозии. «Хронической болезнью» кровельных покрытий из металла является ржавчина. Но цинковое и полимерное или лакокрасочное покрытие предохраняют сталь, из которой производится профнастил, от контакта с водой, благодаря чему повышаются антикоррозийные свойства этого материала.
    • Длительный срок эксплуатации. Срок службы покрытия кровли из профлиста в зависимости от качества, цены и соблюдения технологии материала составляет 25-50 лет, что значительно превышает эксплуатацию рубероида, ондулина и шифера.
    • Большой выбор расцветок. Полимерное и лакокрасочное покрытие позволяют окрашивать профнастил в любые оттенки. Цветовая гамма, предлагаемая производителями, насчитывает сотни наименований, включая серию «металлик».

    Обратите внимание! Толщина профнастила составляет 0,45-1 мм, она зависит от толщины заготовки и слоя полимерного или лакокрасочного покрытия. Листы производятся шириной 646-1200 мм. Чем меньше ширина листа, тем выше профиль материала и, как следствие, больше несущая способность.

    Кровельный пирог крыши из профнастила

    Холодной кровлей называют конструкцию крыши, в которую не включается термоизоляция скатов, потому что чердачное помещение не отапливается. Эта технология считается традиционной, она весьма эффективна, так как подкровельное помещение служит воздушной прослойкой, необходимой для вентиляции кровли и стропильного каркаса. Как правило, крыша холодного типа используется в строительстве хозяйственных, производственных и сезонно используемых сооружений. Схема кровельного пирога в таком случае состоит из следующих элементов:

    1. Стропильные ноги. Стропила для крыши холодного типа из профлиста изготавливают из деревянных досок с сечением 50х150 мм или металла. Максимальный шаг между стропильными ногами составляет 100 см.
    2. Гидроизоляционный материал. Поверх стропильных ног с помощью строительного степлера полосами внахлест закрепляют гидроизоляцию, в качестве которой используют пленки, диффузные мембраны или обычный рубероид. Гидроизоляционный материал укладывается с небольшим провисанием, чтобы предотвратить разрывы.
    3. Контробрешетка. Контробрешетка изготавливается из деревянных реек толщиной 2-3 см, который приколачивают вдоль стропильных ног поверх гидроизоляции. Она дополнительно фиксирует гидроизоляционный материал и обеспечивает вентиляционный зазор между ним и профнастилом.
    4. Обрешетка. Обрешетку изготавливают из досок 40х100 мм или брусков 40х40 мм. Применяется решетчатая и сплошная схема монтажа. Чем больше несущая способность профлиста, тем реже можно делать шаг между элементами.
    5. Кровельный материал. На обрешетку укладываются листы профнастила, которые нахлестывают друг на друга в горизонтальном и вертикальном направлении, чтобы создать герметичное покрытие, и закрепляют кровельными саморезами.

    Отличия кровельного пирога «теплой» и «холодной» крыши

    Состав кровельного пирога

    Важно! Инструкция по монтажу теплой кровли из профнастила отличается тем, что между стропильными ногами укладывают теплоизоляционный материал, к примеру, минеральную вату, а снизу стропил закрепляется пароизоляционная мембрана. Кроме того, в качестве подкладочной гидроизоляции теплой кровли не используют рубероид, так как он не пропускает пар.

    Рекомендованный уклон

    Каждый кровельный материал имеет рекомендованный уклон, который оговаривает инструкция производителя, и подтверждает опыт кровельщиков. Профнастил рекомендуется укладывать на кровли с углом наклона скатов от 8-9 градусов. Этот показатель связан с формой выпуска и способом укладки покрытия. Если крыша имеет уклон, который меньше рекомендуемого, вода будет проникать в горизонтальные стыки между листами, что приведет к неизбежным протечкам. Технологическая карта укладки профлиста составляется в соответствии с конструкцией крыши:

    • Если угол наклона скатов крыши меньше, чем 8 градусов, то нахлест между листами профнастила должен быть 200-250. Чтобы предотвратить протечки, все стыки обрабатывают кровельным герметиком на силиконовой основе. При монтаже малоуклонных крыш повышается расход материала, что увеличивает затраты на выполнение кровельных работ.
    • Если уклон крыши составляет 9-15 градусов, нахлесты между листами профнастила должен составлять не менее 200 мм, а обработка стыков герметиком не является обязательной операцией.
    • Если уклон крыши составляет 15-30 градусов, ты нахлест между листами кровельного материала можно сократить до 150-200 мм, что соответствует 1-2 волнам.
    • Если угол наклона скатов превышает 30 градусов, нахлесты между полотнами делают 100-150 мм, перекрывая листы на 1 волну.

    Важно! При монтаже малоуклонных крыш из профнастила сооружают сплошную обрешетку из обрезной доски или влагостойкой фанеры, чтобы предотвратить деформацию покрытия в результате интенсивных снеговых и ветровых нагрузок. Чем круче угол наклона скатов, тем больше допускается шаг между элементами обрешетки.

    Требования у обрешетке в зависимости от уклона

    Требования к конструкции

    Надежность и срок службы кровли из профнастила определяется качеством используемого кровельного материала и соблюдением технологии монтажа. Крыша, построенная без соблюдения рекомендаций по укладке профилированного стального, со временем начнет протекать, гнить и потребует замены через 5-7 лет. Чтобы покрытие из профлиста стало надежным барьером для атмосферной влаги, ветра и холода, конструкция кровли должна соответствовать следующим требованиям:

    1. Профнастил допускается монтировать на крыши с уклоном 8-60 градусов. При этом угол наклона скатов определяют в соответствии с климатическими условиями в зоне строительства.
    2. Максимальный шаг между стропильными ногами для монтажа профнастила составляет 1,5 м. Этот показатель зависит от несущей способности материала. Если крыша относится к теплому типу, стропила располагают на расстоянии 60 см или 120 см, чтобы между ними было удобно размещать теплоизоляционный материал.
    3. Чтобы уменьшить количество стыков между листами, для настила кровельного покрытия используют материал, длина которого соответствует длине скатов.
    4. При настиле кровли из профлиста допускается монтаж сплошной или разреженной обрешетке. Однако, в местах стыков листов, установки снегозадержателей или элементов водостока обрешетку усиливают дополнительными досками.
    5. Инструкция предписывает использовать для фиксации листов специальные кровельные саморезы с уплотнителем. Неопреновая шайба при закручивании расплющивается, герметизируя отверстие в кровельном материале.

    Опытные мастера отмечают, что сделать качественное, герметичное покрытие из профилированной стали можно, используя фасонные элементы для оборудования конька, ендов, мест вывода трубы или стыков между скатами. Они также изготавливаются из стали и окрашиваются в тон к профнастилу, чтобы быть незаметными после монтажа.

    Ошибки при закручивании саморезов

    Схема укладки профнастила

    Схема расположения крепежных элементов

    Источники: http://kryshadoma.com/profnastil-proflist/montazh-krovli-iz-profnastila-poleznye-sovety.html, http://homehill.ru/krovlya/material/profnastil/krovlya-svoimi-rukami.html, http://krovlyakrishi.ru/krovelnye-materialy/profnastil/ustrojstvo-kryshi-iz-profnastila.html

  • stroykrishu.ru

    Кровля из профлиста: технология пошагового монтажа

    Сегодня практичным решением для покрытия крыши стал такой кровельный материал, как профнастил. Его легкость и практичность, простота в использовании и обслуживании, эстетичный вид и относительно доступная цена обеспечили неизменную популярность.

    Профнастил довольно прост, и его с успехом используют при кровельных работах. Профлисты при правильном монтаже становятся надежным высокопрочным настилом. У этого материала высокая сопротивляемость к негативным следствиям погодных факторов и способность выдержать достаточно сильные нагрузки, включая динамические.

    О монтаже и креплении: устройство слоев и крепежи ↑

    Правильно выполненная кровля из профлиста должна изнутри наружу иметь следующие слои:

    •  Пароизолирующую пленку. Благодаря пароизоляции, влага изнутри здания не проникает в слой утеплителя. Ее стелят по обрешетке, причем с небольшим провисанием для обеспечения вентиляции.
    •  Теплоизоляцию. Листы утеплителя или ленты в случае рулонных материалов обычно очень плотно укладывают поперек направления профлистов.
    •  Если угол уклона маленький – слой гидроизоляции. В качестве гидроизолятора, как правило, выступает пленка. От влаги можно защитить также при помощи битумной мастики или других подобных материалов.
    •  И, наконец, непосредственно сам монтаж.

    Как крепить на крышу

    Монтаж кровли из профлиста относится к высотным работам, следовательно требует неукоснительного соблюдения техники безопасности, например, использования монтажных поясов и других страховочных приспособлений, а иногда и защитных ограждений.

    Работают с профнастилом в нескользкой обуви. Она должна быть в то же время и мягкая, чтобы ненароком не повредить защитного покрытия листов. Если что-то такое и произошло – дефект заделывается специальным составом.

    Чем крепят

    Профнастил  крепят, как правило, посредством саморезов, значительно реже используют гвозди (под их шляпку подкладывают прокладки из резины или полимера).

    Чем режут профлисты

    В процессе монтажа приходится резать листы  и  комплектовать под конфигурацию кровли. Для этого можно использовать: высокоскоростную твердосплавную дисковую электропилу, мелкозубчатую ножовку по металлу, ножницы по жести, специальные электрорезаки.

    Внимание! Использовать абразивные инструменты, к примеру, «болгарку» запрещено. Бытует мнение, что ее можно использовать, если впоследствии нанести на срез изоляцию, но это не совсем так. При такой резке металл нагревается, со всеми вытекающими последствиями – при перегреве сталь становится хрупкой, теряется ее стойкость к коррозии, цинковое покрытие испаряется, лишив тем самым материал защиты, даже если сверху нанесен дополнительной слой изоляции – он тоже сгорает. В итоге, место среза может снизить в целом срок службы кровли в несколько раз.

    Технология выполнения кровельных работ ↑

    Работы  начинают с одного торца, с его нижнего угла. Кровля может предусматривать несколько рядов или состоять из одного ряда. Так или иначе, в нижнем ряду их устанавливают со свесом (отступом) от планки карниза на 35-40 мм. Лист к планке, последней к краю, крепят в дно каждой из вторых волн.

    Окончательно закрепив весь торцовый лист или ряд, с боков торцевые доски зашивают ветровым уголком.

    Кровля из профлиста укладывается и продольными, и поперечными рядами. Единственное о чем нельзя при этом забывать, что нахлест вдоль (по горизонтали) всегда выполняют в одну сторону, и совершенно неважно в какую. В противном случае, нахлест по вертикали (поперек) осуществляют всегда за счет расположенного выше листа.

    Каждый следующий из листов при этом имеет перекрытие: с одного бока и снизу – перекрывает примыкающие, а с другой стороны и сверху – соседние примыкающие профлисты перекрывают его.

    При нахлесте придерживаются следующих правил:

    • по горизонтали – лист, который накрывает, заходит на накрываемый, если не использовать уплотняющую прокладку, на две волны и на одну волну с таковой;
    •  по вертикали – лист сверху перекрывает нижний самое меньшее на 200 мм. Если уклон крыши не менее 16%, допускается заход на одну волну и без уплотнителя.

    Профлисты, которые укладывают от края, сначала крепят строго посередине со «свободного» конца кромки при помощи одного самореза. В этом случае лист можно будет вращать, чтобы выравнять в соответствии с карнизом. После этого соседние укладывают по выбранной схеме, выравнивают и так же крепят.

    В первом — саморез ввинчивается в прогиб, а последующие укладывают внахлест и закрепляют при помощи тех же саморезов по углам. Между элементами крепежа расстояние должно составлять примерно 55 см. При использовании вертикального уплотнения промежуток сокращается до 30 см. После того, как первые четыре профлиста уложены и выровнены, их надежно закрепляют на обрешетке из расчета порядка 4-6 саморезов.

    Второй уровень начинают укладывать с того, как закрепляют его первый лист к первому уже уложенному предыдущего ряда и затем привинчивают к обрешетке. Уложив основное полотно покрытия, устанавливают коньковые и торцевые планки. При этом коньковую планку не уплотняют. Это необходимо, чтобы рельеф профиля оставлял щели для осуществления свободной вентиляции в подкровельном пространстве.  Покрытие крыши профилирующим листом завершают устройством проходов для дымоходов и других подобных коммуникаций.

    © 2019 stylekrov.ru

    stylekrov.ru
