Конструкция перегородки из гипсокартона: Монтаж перегородки из гипсокартона | Gipsokart.ru

Толщина перегородки из гипсокартона с дверью и без, фото, схемы

ГКЛ представляет собой тонкую плиту из гипса с добавками, оклеенную с двух сторон картоном. В последнее время материал широко используют не только для выравнивания стен и потолков, но и для изготовления каркасных перегородок. Благодаря легким конструкциям комната делится на отдельные помещения или зоны, скрываются коммуникации, обеспечивается звукоизоляция.

Оглавление:

1. Описание систем
2. Когда следует увеличить толщину?
3. Классификация и особенности
4. Инструкция по проектированию и сборке

Особенности перегородок из гипсокартона, от чего зависит их толщина

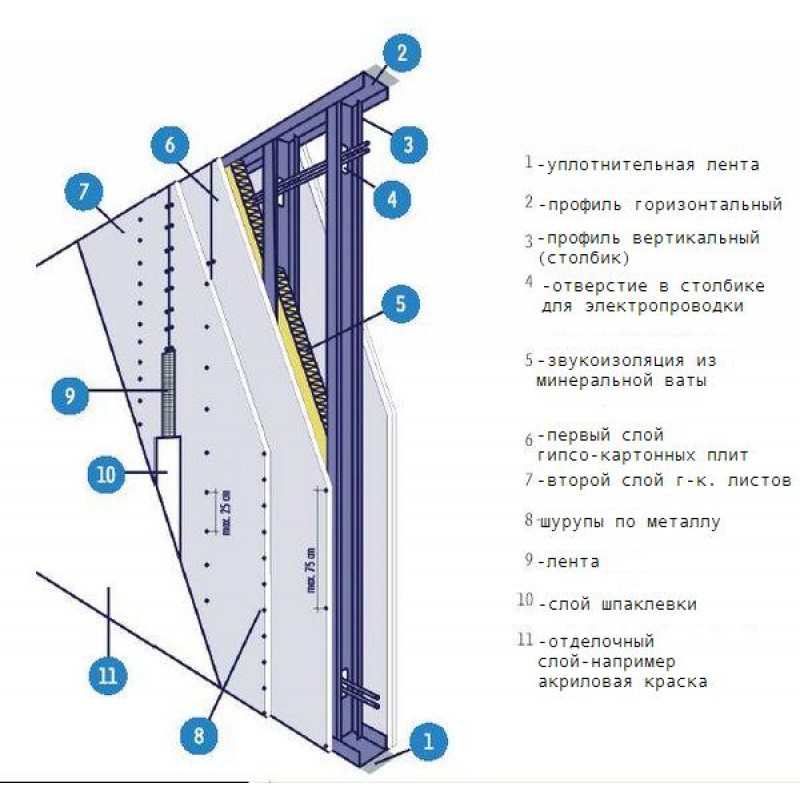

Внешне солидная конструкция и небольшой вес – основные достоинства. Ее можно смонтировать даже на легких перекрытиях, которые не выдержат вес полноценной кирпичной стены. Устройство:

• Железный каркас. Удобнее всего его соорудить из оцинкованных стальных профилей – вертикальных (стоек) и горизонтальных (направляющих). Стойки делают структуру более жесткой, а направляющие помогают прикрепить к потолку и полу. Ширина горизонтальных и вертикальных профилей составляет 50, 65, 75 или 100 мм, толщина стенки – 0,4, 0,45 или 0,55 мм. Высота направляющих в поперечном сечении равна 40 мм, а стоек – 50. Иногда для крепления простенка используют деревянные бруски. По сравнению с металлическим каркасом деревянный имеет ряд минусов: он не отличается идеальной геометрией, деформируется при изменении влажности, поражается грибком.
• Обшивка. В нее входит 1-4 гипсокартонных листов (в зависимости от необходимого количества слоев). Их толщина – 9,5 мм (потолочный) или 12,5 мм (стеновой). Второй вариант значительно прочнее и надежнее первого.

Простенок с гипсовой сердцевиной регулирует баланс влажности воздуха в помещении, хорошо поглощает шумы, устойчив к огню, открывает широкие возможности для дизайнеров. Лист имеет два существенных недостатка: он может разрушиться в сырой атмосфере (при влажности выше 80 %) и не выдерживает больших нагрузок. Обеспечить прочность, жесткость, улучшить изолирующие свойства позволит повышенная толщина сборной стены. Чтобы ее нарастить, усиливается каркас, ставятся дополнительные ГКЛ, делается более массивная шумоизоляция.

Факторы, которые увеличивают толщину перегородок

1. Устойчивость к горизонтальным нагрузкам. Этот параметр актуален для комнат с высокой проходимостью (кухонь, прихожих), а также помещений с натяжными потолками. Известно, что полотнище из ПВХ воздействует на каркас (багет) с горизонтальным усилием 70 кгс на 1 погонный метр. При наличии стены из ГКЛ нагрузка действует и на нее. Если планируется установить откатную дверь, нужен максимально жесткий каркас.

2. Прочность к динамическим нагрузкам. Если выделяется детская, толщина будущей перегородки должна обезопасить ее от разрушения во время подвижных игр и различных шалостей.

3. Повышенная звукоизоляция. Чтобы оборудовать часть комнаты под спальню и сделать ее непроницаемой для внешних шумов, в каркас закладывают более толстый слой поглощающего материала.

4. Устройство скрытых инженерных сетей. В пустотах можно поместить электропроводку, кабели локальной сети, трубы водопровода и канализации, каналы вентиляции и кондиционирования. Для монтажа указанных коммуникаций толщина внутренней полости должна быть максимальной.

Виды перегородок и краткое руководство по их обустройству

Выделяют следующие разновидности:

• По применению – декоративные и функциональные. Первые принято делать двусторонними из двух тонких листов гипсокартона (толщина 9,5 мм) – этого достаточно, если не ставится дверь и отсутствуют другие нагрузки. Для функциональных перегородок чаще всего берут лист 12,5 мм.
• По сроку службы – временные и капитальные.
• По внешнему виду – с дверью и глухие.

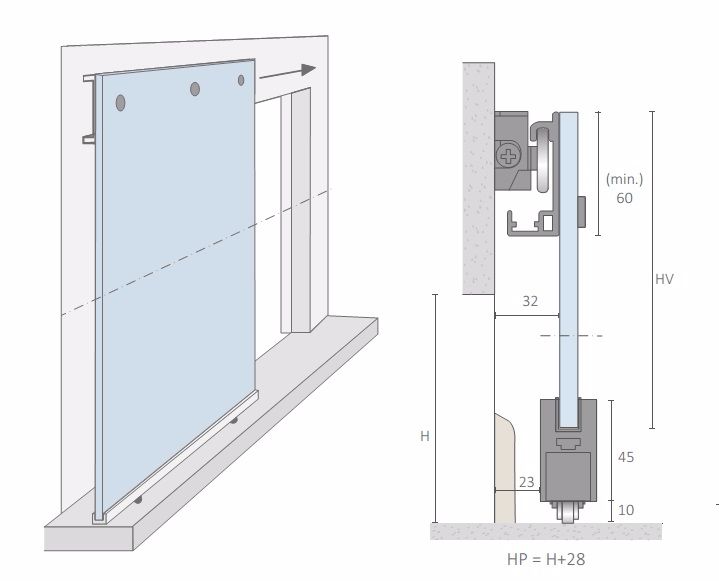

• По виду крепления – стационарные или раздвижные.
• По типу каркаса – с использованием плоскостного или перегородочного профиля. Первый (стандартная маркировка ud, cd) предназначен для облицовки стен и потолков, он не рассчитан на большие нагрузки и применяется только для декоративных конструкций. Второй (обозначается uw или cw) служит для фиксации ко всем смежным поверхностям.

Каркас из стального профиля может быть одинарным: этот вариант подойдет для временных, легко разбираемых перегородок из гипсокартона. Если ставится дверь, монтируется мощная шумоизоляция либо габаритные инженерные сети, лучше сделать двойной каркас.

Устройство особо прочных или огнестойких сооружений требует соединения двух профилей по принципу двутавра. В раздвижных системах тоже применяется двойной каркас: один из них подвижный, а второй – стационарный.

Проектирование и монтаж ГКЛ

Инструкция по проектированию и сборке изложена в статье СП 55.101.2000 (специальном своде правил, входящем в СНиП). Согласно этому документу конструкции из ГКЛ делятся на несколько типов, данные которых приведены в таблице.

Параметры	Обозначение перегородки
	С111	С112	С113	С115	С116
Металлический каркас	Одинарный	Одинарный	Стандартный	Двойной	Двойной
Вид обшивки	Двусторонняя	Двусторонняя	Двусторонняя	Двусторонняя	Двусторонняя
Число слоев ГКЛ	1+1	2+2	2+1	2+2	2+2
Общая толщина	75/100/125	100/125/150	175	155/205/255	Минимум 220
Шумоизоляция, дБ	41/43/45	47/49/50	54	53/54/55	49

Из чего складывается толщина:

1. Тонкая декоративная или функциональная. Ее сооружают, если комната небольшая и нужно сэкономить пространство. Изготавливают одинарный каркас из профиля с поперечным размером 50 мм, обшивку делают двустороннюю однослойную (толщина ГКЛ – 12,5). В этом случае суммарный размер обшивки составляет 50 +12,5*2 = 75 мм.

2. Усиленная тонкая перегородка. Укрепление достигается за счет применения двойной обшивки и придания жесткости. С этой целью в стоечные профили закладывают деревянные бруски 50х50 мм, попарно стыкуют вертикальные профили или уменьшают интервал между ними до 40 см. Общая толщина равна 100 (50 + 12,5*4).

3. Звукоизолирующие каркасные перегородки из гипсокартона. Рекомендуется использовать стойки максимального сечения шириной 100 мм и сделать двустороннюю обшивку листом в один слой (если не требуется особая прочность). Между стоками враспор, без крепления укладывают минвату (стандартная толщина плит звукоизоляции – 100). Общий размер конструкции в поперечном сечении составит 100 + 12,5*2 = 125 мм.

4. Усиленная шумоизоляция. Для такого варианта нужно соорудить два каркаса из профиля 50 мм, расположив их параллельно друг другу на расстоянии 5-10 мм. Полости в стойках заполняют минеральной ватой. Завершается устройство перегородки монтажом ГКЛ – лучше в два слоя с каждой стороны. Общая толщина равна 50*2 (два каркаса) + 10 (зазор) + 12,5*4 (обшивка) = 160. Звукоизоляция стен из гипсокартона будет еще выше, если под направляющие проложить демпферную ленту. Она гасит звуковые колебания, не допуская их передачи от профилей к перекрытиям и стенам.

Если отгораживается небольшая комната с раковиной для умывания, можно спрятать водопровод или канализацию диаметром 90 мм. Для этого выбирают стоечный профиль размером 100, обустраивают однослойную двустороннюю обшивку и получают толщину стенки 100 + 12,5*2 = 125. Если помещение будет с раздвижной дверью, каркас делают двойным, и его минимальный размер – 220 мм. Инструкция рекомендует для наглядности предварительно составить чертеж, расписать в нем параметры и форму конструкции, рассчитать материалы и подобрать их по маркировке.

Перегородки из гипсокартона монтаж

Монтаж перегородки из гипсокартона

Вступление

Перегородку из гипсокартона, на металлическом каркасе толщиной в один профиль называют одинарной. Для каркаса используется стандартный профиль для гипсокартонных конструкций. В качестве примера рассмотрим технологию монтажа перегородки компании Кнауф.

Данная конструкция перегородки является достаточно прочной, чтобы в последствие, после отделки, стать основой для крепления любого натяжного потолка. На такие перегородки легко монтируются тканевые натяжные потолки и натяжные потолки из ПВХ с любым типом крепления.

Монтаж перегородки из гипсокартона

Монтаж перегородки из гипсокартона на каркасе в один профиль, который называют одинарный каркас, а тип такой перегородки маркируется, как C111, C112 и C113, по классификации компании Кнауф. Последняя цифра в типе перегородки обозначает количество слоев гипсокартона в облицовке.

Монтаж перегородки из гипсокартона — этапы монтажа

Монтаж перегородки, условно, разделим на следующие этапы:

• Разметка перегородки,
• Монтаж каркаса,
• Прокладка коммуникаций (если есть),
• Звукоизоляция (если нужно),
• Крепление листов гипсокартона,
• Крепление двух листов обшивки.

Рассмотрим каждый этап подробно. Предварительно нужно рассчитать перегородку и купить нужный материал, согласно расчету.

Разметка перегородки

1. Разметка перегородки делается на полу, потолке и стенах. Линия разметки станет линией крепления направляющего профиля ПН (CW). Если не планируется делать перегородку до потолка, то разметка потолка не нужна.

Примечание: Хотя мы рассматриваем технологию монтажа перегородки компании Кнауф, можно использовать профили Гипрок. Маркировка профилей Гипрок указаны в скобках.

2. На прочном полу, нарисуйте линию планируемой перегородки. Линия разметки показывает не край самой перегородки, а линию крепления профиля ПН. Если важна точность получаемых размеров отсеченной части комнаты, то не забудьте дать припуск на толщину листов гипсокартона.

3. На линии разметки нанесите дверные проемы. При монтаже каркаса под дверной проем нужно понимать следующее. Дверь не навешивается на «голый» профиль, она просто не будет на нем держаться. Для установки двери в каркасе делается следующая конструкция.

4. К основному каркасу перегородки, со стороны установки двери устанавливаются дополнительные профили с вложенными в них брусками, по размеру профиля. Вверху проема, также крепиться поперечный профиль. Эту особенность разметки нужно также нанести на разметку перегородки.

5. После разметки пола, переходим на потолок. Основная задача, при переносе разметки на потолок это соблюсти точную вертикальность разметки. Для этого используйте лазерный уровень или «старый, добрый» строительный овес с конусным грузом.

Для нанесения линии на потолок используйте отбивочный шнур.

6. Завершается разметка нанесением линии разметки на стены. Они должны быть строго вертикальны и при этом должны соединить линию разметки на полу и потолке.

Разметка сделана, переходим к монтажу каркаса.

Монтаж каркаса

Монтаж профиля направляющего (ПН)

1. Монтаж каркаса начинается с монтажа направляющего профиля ПН по периметру разметки. Между профилем и стеной, согласно правилам монтажа перегородок, клеится уплотнительная лента Дихтунгсбанд. Клеется лента на внешнюю сторону полки профиля.

2. К основанию профиль ПН. прикручивается саморезами, если основание деревянное или дюбель гвоздями (Дюбель К), если основание бетонное. Для кирпичного основания используют пластиковый дюбель и шуруп длинной от 50 мм.

3. В месте установки двери, делается специальный загиб профиля, который будет использоваться для его соединения со стоечным профилем (смотрим фото).

Монтаж профиля стоечного

1. Стоечный профиль должен быть на 1 см меньше фактической высоты помещения. При этом он должен «цепляться» за направляющий профиль 2 сантиметрами своей длины. Вставляется стоечный профиль сначала в нижний направляющий профиль, а потом заводится в профиль на потолке.

2. Шаг между серединами стоечного профиля 600 мм. Монтируются стоечные профили от стены к дверям. При короткой перегородки расстояние между профилями можно уменьшить до 300 или 400 мм. Главное запомнить этот шаг, чтобы при двухслойной обшивке, попасть шурупом, крепящим второй лист, в профиль стойки.

3. Напомню, что в дверном проеме должно быть установлено две стойки с каждой стороны проема. Одна стойка с брусом для дверной коробки, вторая стойка это стоечный профиль, входящий в каркас перегородки.

4. Профили каркаса, соединяются между собой специальным инструментом, просекателем или саморезами типа LN 19 мм.

Замечу, все стоечные профили должны быть выставлены строго по вертикали.

Прокладка коммуникаций в перегородке

Если в перегородке планируются инженерные коммуникации, то самое время их провести. Электропроводка и водопровод монтируются в перегородке согласно строительным правилам, о которых подробно в статьях сайта, перейдя по ссылкам.

Звукоизоляция перегородки

Звукоизоляция перегородки делается минеральной ватой. Вата вставляется в распор между стойками, при необходимости закрепляется специальным клеем.

Крепление листов гипсокартона

О креплении листов гипсокартона, я писал подробную статью: Способы крепления гипсокартона к металлическому каркасу, здесь повторюсь кратко.

Листы прикручиваются к каркасу саморезами типа TN 25 мм. По вертикали лист прикручивается ко всем стоечным профилям. Шаг между саморезами 250 мм. Расстояние от края листа до самореза, 8-10 мм. Головки саморезов утапливаются в картон листа. При необходимости листы нарезаются по размеру, чтобы попадать между стойками. Расстояние от стены и пола до края листа должно быть 8-10 мм.

Крепление второго слоя гипсокартона

• При двухслойной обшивки, второй слой гипсокартона крепится в разбежку с первым, чтобы швы между листами были смещены на 600 мм, минимум на 450 мм.
• Второй слой гипсокартона крепится саморезами TN 45 , с шагом 250 мм. При этом первый слой, двухслойной обшивки, крепится с шагом 750 мм.

На этом все! Монтаж перегородки из гипсокартона закончен. Добавлю, в местах планируемой навески мебели и предметов интерьера в перегородке делаются поперечные вставки профилей с вложенными брусками.

Перегородка из гипсокартона своими руками

Гипсокартон в наше время пользуется чрезвычайно широкой популярностью среди профессионалов и любителей, и все чаще используется при установке перегородок и при обшивке стен в квартирах и домах. Благодаря своей легкости , материал свободно может применяться в многоэтажных зданиях или же на втором этаже или мансарде частного дома – существенной нагрузки на перекрытие эта конструкция не окажет. Простота монтажа дает возможность новичкам-строителям самостоятельно провести установку перегородки или обшивку стены.

Перегородка из гипсокартона своими руками

Перегородка из гипсокартона своими руками может быть установлена после изучения последовательности и правил проведения процесса, ознакомления с нюансами работы с этим материалом.

Нужно отметить, что гипсокартон используется для монтажа как глухих стен, так перегородок, имеющих окна различной формы. Его способности принимать нужные формы, при правильно созданных для этого условиях, дают возможность делать арочные проемы или устраивать окошки в перегородках круглой или иной криволинейной формы.

Материал в полной мере позволяет проявлять фантазию, выполняя самые причудливые формы перегородок

Способность листов гипсокартона подвергаться запланированной пластичной деформации позволяет монтировать перегородки с объемными краями и с устройством оригинальных полок, которые способны выдерживать ряды книг или установку в них бытовой техники.

Перегородка с дополнительными функциям — полки для книг и бытовой техники

Если раньше в квартиру приходилось затаскивать громоздкую стандартную мебель, то сегодня, использовав гипсокартон, можно создать эксклюзивные варианты стен, которые сразу выполнят две функции – разделителя пространства помещения и предмета мебели. Получается двойная экономия средств и места, что особенно важно для не слишком просторных квартир.

Материалы для установки гипсокартонной перегородки

Что же необходимо иметь для создания такой перегородки, кроме основного материала — гипсокартона ?

Все необходимые материалы — очень просты в использовании и доступны по стоимости

Из дополнительных материалов нужно совсем немного, и что очень важно — все необходимые составляющие для монтажа подобной стенки имеют вполне доступную цену.

Еще одним преимуществом всех материалов для создания перегородки из гипсокартона является то, что они не загрязнят помещения дома или квартиры так, как это, например, способны сделать бетонные строительные растворы.

Итак, если учесть все возможные варианты, то для монтажа перегородки понадобятся:

• Сосбстве 6 нно , сами ГВЛ . Обычный гипсокартон, имеющий толщину в 12 мм — самый оптимальный вариа нт дл я перегородок в помещениях с нормальной влажностью. При установке стен, которые будут отделять помещение ванной, кухни, санузла понадобится влагостойкий гипсокартон, имеющий мягкий зеленый цвет — именно так производитель выделяет его функциональные особенности. Существуют и другие виды гипсокартона, из которых можно выбрать нужный, в зависимости от места расположения перегородки и от ее формы.

Осуществление монтажа перегородок из гипсокартона: 6 шагов

Очень часто некоторые помещения требуют перепланировки, замена старых стен или создание новых разделяющих перегородок. Самым популярным материалом для изготовления конструкций является гипсокартон. Это весьма популярный отделочный материал, его применяют как для потолков, так и для стен. Монтаж перегородок из гипсокартона – довольно быстрый способ возвести новую стену.

Установка гипсокартонных перегородок в квартире

Перегородки, выполненные из гипсокартона, пользуются спросом, как в квартирах, так и в офисах. Как и офисные помещения, квартиры часто требуют разделения имеющегося пространства, создания декоративных элементов.

Установка гипсокартонных перегородок в квартире может быть выполнена:

• В качестве разделяющей комнату на зоны,
• Полная замена кирпичных перегородок,
• Разделение совмещённого санузла,
• Декоративная составляющая интерьера.

Также популярна установка перегородки из ГКЛ в качестве декора в виде различных фигурных узоров. Отличным вариантом является и разделение санузла, перегородка намного тоньше кирпичных стен и соответственно меньше занимает полезной площади. Стоит отметить, что монтаж таких стен не займет много времени, самое главное – перегородки легко демонтируются при необходимости. Лёгкие материалы не несут существенной нагрузки на конструкцию всего здания, чем исключают опасную деформацию перекрытий.

Типы ГКЛ: монтаж перегородок

ГКЛ – это листы из гипса с картонной оболочкой на специальном клее. Гипсокартон существует в двух категориях качества – «А» и «В». Категория «В» имеет некоторые геометрические неточности, категория «А» является идеальной со всех сторон. Заводы ставят маркировки на каждый лист, в основном в продаже имеются листы категории «А».

Кромки у листов различны для удобства обработки швов:

• Прямая кромка – применяется тогда, когда нет необходимости зашпаклёвывать швы,
• Утончённая кромка закрывается с помощью армирующей ленты и шпаклёвки,
• Лицевая полукруглая кромка – шов закрывается шпаклёвкой,
• Лицевая полукруглая с утончением может быть закрыта только шпаклёвкой или с использованием армирующей ленты и шпаклёвки,
• Закруглённая кромка – шов заштукатуривается.

Вид кромки во много определяет дальнейший объём работы. Из ГКЛ монтаж перегородок следует выполнять из определённого вида листов.

Некоторые его виды абсолютно не годятся для монтажа перегородок, поэтому следует знать их виды:

• Стеновой – длина 2,3 – 2,5 м, ширина 1,2 м, толщина 12,5 мм, серого цвета, сердцевина без добавок,
• Потолочный – длина 2 – 2,5 м, ширина 1,2 м, толщина 9,5 мм, серого цвета, используется для многоуровневых потолков, ниш и арок,
• Влагостойкий – длина 2,3 – 2,5 м, ширина 1,2 м, толщина 12,5 мм, зелёного цвета, пропитан противогрибковыми составами и специальными средствами,
• Огнестойкий – длина 2,3 – 2,5 м, ширина 1,2 м, толщина 12,5 мм, серого цвета с красными маркировками, внутри имеются армирующие добавки и волокна,
• Арочный – длина 3 м, ширина 1,2 м, толщина 6,5 мм, со стекловолоконными нитями для укрепления сердцевины.

Так для монтажа перегородок можно использовать стеновой, огнестойкий гипсокартон и, если помещение влажное – влагостойкий. Типов ГКЛ достаточно много и соответственно их цена различна, самый дешёвый это – потолочный.

Поэтапный монтаж перегородок из гипсокартона

Популярность перегородок из гипсокартона достаточно большая. Их вполне можно выполнить своими силами при наличии необходимого инструмента. Главное при монтаже ГКЛ соблюдать инструкцию и технику безопасности.

Поэтапный монтаж перегородок из гипсокартона:

1. Для начала необходимо нанести разметку на полу и потолке в том месте где планируется перегородка.
2. Установить по разметке каркас из оцинкованных профилей.
3. Зашить одну сторону перегородки гипсокартоном.
4. Уложить коммуникации и изолирующий материал.
5. Зашить вторую сторону перегородки.
6. Зашпаклевать швы и выполнить дальнейшую отделку перегородки.

При соблюдении очерёдности этапов монтажа полученная конструкция из гипсокартонных листов будет крепкая и ровная.

Дверной проём планируется заранее и отмечается в разметке. В дальнейшем на это место не крепится каркас и не накручиваются листы гипсокартона. Перегородка из ГКЛ может быть сделана любой формы, чем украсит интерьер помещения.

Как собрать перегородку из гипсокартона своими руками

Если монтаж перегородки планируется выполнять своими руками, то необходимо вооружиться необходимым инструментом, а именно: рулеткой для выполнения замеров 5 м длинной, уровнем, карандашом, шуруповёртом, шурупами и саморезами. А также – ножом, листами гипсокартона, профилями, ножницами по металлу. Также необходимо нарисовать чертёж будущей перегородки и составить пошаговый план монтажа.

Когда всё необходимое под рукой, можно приступить к главному – как собрать перегородку из гипсокартона:

1. Любая конструкция требует основы, для перегородки – это каркас из профилей. Сначала крепятся направляющие профили к полу и потолку.
2. Затем в направляющие вставляются стоечные профиля с шагом 60 см и крепятся шурупами к направляющим.
3. Далее между стоечными профилями необходимо закрепить поперечные перемычки.
4. Листы гипсокартона накручиваются на каркас из профилей сначала с одной стороны.
5. Дальше по необходимости во внутрь каркаса прокладываются коммуникации через технические отверстия.
6. Укладывается изоляционный материал.
7. Накручиваются листы ГКЛ на вторую сторону перегородки.

После завершения монтажа можно установить двери, зашпаклевать швы и шляпки саморезов, далее выполнить задуманный дизайн перегородки.

Поставить перегородку на самом деле очень просто, сборка не занимает много времени и не требует профессиональных навыков. Перегородка будет ничем не хуже сделанной бригадой отделочников, главное все делать правильно и следовать инструкции.

Такой универсальный стройматериал обязательно оправдает возложенные на него надежды. Красивые, ровные перегородки будут служить довольно долго, а уж если так получится, что придётся вернуть помещению прежний вид, то сделать это будет так же просто, как и установить перегородку. Достаточно выполнить действия монтажа в обратном порядке, удалив для начала всю верхнюю отделку, затем с помощью шуруповерта открутить листы гипсокартона, далее вынуть изолирующий материал и разобрать каркас. И помещение приобретёт первоначальную площадь с минимумом трудозатрат.

Монтаж перегородок из гипсокартона – поэтапное решение задачи

Необходимые инструменты

Случается, нужно сделать зонирование в помещении большой площади, иногда необходимо отделить часть просторной комнаты под кабинет или детскую, в общем, ситуации бывают разные, а решение одно – монтаж перегородок из гипсокартона. Совсем не обязательно делать стену, полностью отсекающую отделяемое пространство, иногда достаточно небольшого простенка, намека на перегородку, тем более, что такой вариант будет гораздо дешевле.

Чем монтаж перегородок из гипсокартона лучше стен из других материалов?

Основное преимущество данного материала над прочими, использующимися при возведении стен – цена. Если остановить свой выбор на кирпиче, придется купить довольно большое количество строительных блоков, цемент и песок (дешевые материалы в объеме тоже влияют на затраты), грунтовку, отделочные материалы. Для того чтобы технология монтажа перегородок из гипсокартона не имела огрехов, достаточно нескольких листов этого материала и некоторого количества металлических профилей, а также пары килограммов шурупов. Более подробно об этом мы поговорим далее.

Еще ряд достоинств можно перечислить разом, поскольку относятся все эти плюсы непосредственно к работе с материалом. Во-первых, установкой может заниматься один человек, причем даже без спешки перегородки будут собраны в короткие сроки. Во-вторых, сам процесс сборки каркаса в частности и установка гипсокартонных перегородок в целом не слишком трудоемкие, не связаны с большим количеством строительного мусора (и вообще с грязью). И, в-третьих, данный материал открывает безграничные возможности для вашего творческого потенциала, в том смысле, что конструкциям можно придавать любые формы , в результате получается ровная стена, на которую ложится практически любая отделка.

Несомненным достоинством легких каркасных перегородок является возможность изменения их конфигурации буквально на ходу. То есть, если понадобятся дополнительные розетки или выключатели, несложно демонтировать часть конструкции, протянуть дополнительную проводку и установить элементы, нужные для электроснабжения квартиры. Отсюда вытекают сразу два преимущества: удобство прокладки различных коммуникаций внутри перегородок и легкость их демонтажа в случае необходимости.

Как составить смету на монтаж гипсокартонных перегородок?

Для того чтобы в процессе сборки каркаса не выяснилось, что не хватает материалов, или чтобы впоследствии не остались излишки, которых хватило бы на еще одну конструкцию, следует рассчитать расход профилей и гипсокартона. Также, до того, как сделать каркас для перегородки, нужно посчитать количество сопутствующих материалов. Для начала измеряем помещение и определяем, какой будет перегородка. Если сплошная, через всю комнату, то просто делаем нужные замеры без учета дверного проема и прикидываем количество профилей CW и UW, исходя из того, что устанавливаются они с шагом в 60 сантиметров, а длина их бывает 2. 75, 3, 4, 4.5 и 6 метров. Простенок измерить еще проще.

Стоимость монтажа каркасных гипсокартонных перегородок напрямую зависит от их площади. Как правило, размеры листов составляют 1.2х2.5 или 1.2х3 метров. Логично, если высота потолка составляет 2.5 метра, предпочтительнее первый вариант, а если больше, то второй, чтобы исключить горизонтальные швы, которые неизбежны в высокопотолочных квартирах. Площадь листа получается либо 3, либо 3.6 квадратных метров. Теперь остается только разделить ранее записанную площадь перегородки на квадратуру единицы гипсокартона и получить количество листов, которое следует умножить на два, поскольку обшивка будет двухсторонней. И прибавьте резервных 10 %.

Что касается дополнительных материалов, то понадобятся крепежные скобы, общее число которых можно высчитать, исходя из того, что монтируются они на стены с промежутком порядка 50 сантиметров. Можно крепить профили сразу на стены, потолок и пол. Монтаж профиля по периметру будущего каркаса выполняется саморезами, с дюбелями или без таковых, через каждые 30-50 сантиметров, а для крепежа гипсокартона необходимо около 60 шурупов на лист. Демпферную ленту или серпянку лучше брать с запасом. Количество минеральной ваты для звукоизоляции соответствует площади перегородки, сделанной в один слой, а для многослойной конструкции ваты понадобится в 2 раза больше.

Серпянку или демпферную ленту желательно прокладывать и в местах соединения металлического профиля либо деревянного бруса с листами гипсокартона, так удастся значительно повысить звукоизоляцию конструкции.

Пошаговая установка межкомнатных перегородок из гипсокартона

Итак, материалы рассчитаны и приобретены, в наличии имеются профили, листы гипсокартона, демпферная лента, шурупы и дюбели, гофрированные трубы, а также звукоизоляционный материал.

Материалы для перегородки

Однако, до того как сделать каркасную перегородку, необходимо подготовить и нужные инструменты. Нам понадобятся электродрель с функцией перфоратора, шуруповерт, пила-ножовка, строительный нож, ножницы по металлу, отвес, уровень, измерительная рулетка, отбивочная нить, карандаш.

Монтаж перегородок из гипсокартона – пошаговая схема

Шаг 1: Разметка помещения

Перегородок, в зависимости от размеров площади, может понадобиться и больше одной.

Рассмотрим именно такой вариант, причем, для простоты, однослойный. Вначале отмеряем от стены, параллельно которой будет установлена конструкция, нужное расстояние, и делаем отметки.

Отбиваем линию нитью.

На стену и потолок ее переносим с помощью отвеса, который удерживаем точно над линией, ставя карандашом точки через небольшие промежутки, пока разметка под направляющие не охватит комнату вертикальным поясом.

Шаг 2: Установка направляющих

Итак, линии охватывают вертикальный периметр комнаты повсюду, где должны проходить перегородки, установкой направляющих для которых мы сейчас и займемся. Для начала на профили наклеиваем демпферную ленту, она послужит виброизоляцией для закрепляемых на полу, стенах и потолке деталей конструкции.

Укладываем профиль точно по линии, вниз лентой, сверлим отверстие, если основание бетонное , после чего используем шуруп с дюбелем, на деревянные же поверхности фиксируем саморезами.

Отверстия для крепления

Дверные проемы отмечаем заранее и на их месте профили не устанавливаем.

Устройство перегородок из гипсокартона и основные этапы их возведения

В статье мы изучим устройство гипсокартонных перегородок и шаг за шагом исследуем процесс их строительства. Кроме того, нам интересны плюсы и минусы гипсокартонных конструкций внутри квартиры или частного дома.

Легкие перегородки при изменениях планировки почти всегда выполняются из гипсокартона. Насколько оправданно применение этого материала — мы постараемся выяснить.

Гипсокартон или альтернативы

Давайте для начала дадим оценки гипсокартону в качестве материала для внутренних перегородок в жилом помещении. Быть может, и в самом деле стоит поискать альтернативы?

Достоинства

• Высокая скорость строительства. Благодаря солидным размерам листа гипсокартона перегородки возводятся буквально за пару-тройку дней.
• Минимизация мокрых отделочных процессов. Работать с цементным раствором не придется вообще, гипсовая штукатурка не оставляет такого количества грязи в доме.

Однако: пыль, неизбежная при резке гипсокартона, забивается во все углы квартиры. Двери и окна во время работ лучше держать закрытыми. Кроме того, вся бытовая электроника (в первую очередь компьютеры и ноутбуки с их активными системами охлаждения) полностью обесточивается и накрывается любой тканью или, что лучше, полиэтиленом.

• Материал огнестоек. Гипс, составляющий большую часть его объема, не горит и обладает плохой теплопроводностью.
• Звукоизоляция будет неплохой даже без закладки в перегородки утеплителя.
• Полости внутри стен вмещают электропроводку и разводку воды. Разумеется, каркас стоит изначально монтировать в расчете на прокладку коммуникаций.
• Небольшой вес означает минимизацию нагрузки на перекрытия.

В случае частного дома с деревянными перекрытиями масса перегородки — важный фактор.

• Наконец, что немаловажно, материал не выделяют в атмосферу никаких летучих вредных веществ.

Недостатки

Серьезных недостатка у гипсокартона два:

1. Низкая механическая прочность. Проломить одиночный лист гипсокартона несложно, просто опершись на него всем весом или задев достаточно массивным предметом.
2. Низкая устойчивость к воде. Даже влагостойкий гипсокартон придет в негодность при длительном контакте с ней.

Кроме того, стена из гипсокартона требует чистовой отделки — пусть и не слишком трудоемкой.

Альтернативы

А что, собственно, может быть применено вместо гипсокартона?

• Ламинированная ДСП используется для отделки нижней части стен. Она обеспечивает наряду с благопристойным внешним видом куда большую прочность: случайно повредить такую стену очень трудно.
• Фанера — еще более надежный материал. На стену из достаточно толстой фанеры можно спокойно вешать шкафчики, в том числе довольно массивные, она тоже быстро монтируется на каркас и довольно легко обрабатывается. Однако ее цена при сопоставимой с гипсокартоном толщине примерно вдвое больше.
• Наконец, для внутренних перегородок несложно использовать стеновые панели из МДФ. Очевидный минус — столь же невысокая, как у гипсокартона, механическая прочность. Кроме того, они обойдутся примерно в ту же сумму, что и 10-миллиметровая фанера аналогичной площади.

Однако мы получим уже готовую стену, не нуждающуюся в покраске и чистовой отделке.

Панели МДФ, ламинат и паркет монтируются еще быстрее гипсокартона. При этом вы сразу получите готовую стену, не требующую чистовой отделки.

Схема монтажа

Как устроена перегородка из гипсокартона?

Наиболее популярное устройство перегородки из гипсокартона подразумевает вертикальный монтаж цельных листов. Каркас делается вертикальным, из стоечных профилей CW, которые зафиксированы к проходящим по полу и потолку направляющим профилям UW.

Горизонтальные элементы каркаса, помимо направляющих, используются для обрамления проемов и арок. Направляющие крепятся к перекрытиям дюбель-гвоздями или анкерами. В качестве демпфера, призванного гасить ударные колебания, используется звукопоглощающая лента из пенополиуретана или пенорезины.

Правила монтажа гипсокартона общие для всех конструкций из него:

• Смежные края соседних листов обязательно крепятся на один профиль.
• Между листами остаются зазоры в 3-5 миллиметров под шпаклевку.
• Швы армируются стеклосеткой в процессе штукатурки и/или бандажируются бумажной лентой.
• Точки крепления каркаса к перекрытию должны располагаться на расстоянии не больше метра. Оптимально — 60 см. Кроме того, каждый отдельный элемент конструкции должен крепиться как минимум тремя дюбелями или анкерами.
• При необходимости срастить профили до большей длины они скрепляются не менее чем тремя саморезами.
• Расстояние между стоячными профилями должно быть не более 60 сантиметров.

Совет: лучше ставить стояки с зазором ровно в 40 сантиметров по осям. Жесткость конструкции будет больше. Кроме того, ширина листа будет кратна расстоянию между стояками, и края смежных листов попадут на один профиль без дополнительной подгонки.

Устройство каркаса хорошо видно на фото. На горизонтальные перемычки придутся стыки между листами: для одного расположенного вертикально листа потолок слишком высок.

Усиленные и широкие перегородки

При необходимости в перегородке с большей механической прочностью, огнестойкостью или звукоизолирующими качествами, при расположении внутри нее коммуникаций, занимающих большое пространство возможно усложненное устройство гипсокартонной перегородки.

1. Один ряд стояков может быть обшит гипсокартоном в два слоя. Такая схема, помимо всего прочего, позволяет избежать появления трещин на стыках листов. Между слоями обязателен перехлест: стыки крепятся на разные профили.
2. Если внутри перегородки нужно разместить стояки водоснабжения или кухонной (диаметр 40-50 миллиметров) канализации, может быть сооружен каркас из двух рядов стоячных профилей, сшитых между собой встык саморезами.
3. Наконец, если внутри перегородки расположится 90-или 110-миллиметровый канализационный стояк, два ряда вертикальных профилей располагаются на расстоянии друг от друга. Связать между собой их можно не только отрезками того же профиля, но и полосами гипсокартона.

Перегородка скрывает стояки и разводку электричества. Кроме того, она стала основанием миниатюрной барной стойки.

Преимущества и недостатки гипсокартонных перегородок

Перегородки из гипсокартона стали почти неотъемлемой частью любого хорошего ремонта. Такая конструкция состоит из металлического каркаса, к обеим сторонам которого крепятся листы гипсокартона.

Преимущества:

Невысокая цена и экологичность. У гипсокартона и конструкций из него есть ряд бесспорных преимуществ. Он недорог, повсеместно доступен, огнестоек и экологически безопасен. Перегородки из гипсокартона служат хорошим теплоизоляционным материалом, оставаясь при этом воздухопроницаемыми, то есть не добавляют духоты помещению.

Гладкость и ровность поверхности перегородки. Поверхности, выполненные из гипсокартона, идеально ровные. Их можно красить различными эмульсиями, отделывать обоями или декоративной пленкой и даже класть на него плитку. Гипсокартон хорошо режется и гнется, поэтому из него можно создать конструкцию практически любой формы.

Простота монтажа и демонтажа. Конструкции из гипсокартона очень быстро собираются и так же быстро и легко демонтируются, при этом работы с таким материалом не оставляют после себя большого количества грязи.

Возможность скрыть проводку. Несомненным плюсом можно считать также и тот факт, что под листы гипсокартона можно спрятать проводку: это избавляет от необходимости делать штробы в стенах, что ускоряет ремонт и уменьшает его шумность.

Недостатки:

Низкая влагостойкость. Несмотря на то, что существует влагостойкий гипсокартон, которым можно отделывать ванные комнаты и кухни, даже он портится от прямого попадания воды. Для того чтобы обеспечить перегородкам долгий срок службы, их надо ограждать от прямого попадания воды, а сами помещения должны быть оснащены вытяжной вентиляцией. В помещениях же с уровнем влажности выше девяноста процентов гипсокартонные перегородки монтировать в принципе нельзя.

Хрупкость. Гипсокартон, при всей своей универсальности, довольно хрупкий материал. На такие перегородки, в отличие, от, например, бетонных или кирпичных, нельзя повесить никаких тяжелых предметов. Однако это легко компенсируется с помощью устройства закладных элементов из фанеры внутри гипсокартонных конструкций.

Плохая звукоизоляция. По сравнению с другими материалами для монтажа перегородок, гипсокартон обладает невысокими звукопоглощающими свойствами. Но и этот недостаток компенсируется — достаточно установить шумоизоляцию внутри гипсокартонных перегородок.

При всех мелких недостатках, гипсокартон был и остается недорогим отделочным материалом, который открывает множество разнообразных возможностей для дизайна интерьера.

Статьи по теме

Монтаж перегородки из гипсокартона.

Перегородки из гипсокартона могут иметь как деревянный так и металлический каркас.

Не смотря на большое разнообразие возможных схем монтажа каркаса, есть общие принципы устройства каркаса, будь то металлический или деревянный:

1. По контуру перегородки крепится обвязочный брус (при деревянном каркасе) или направляющий профиль (при металлическом каркасе).

2. В местах дверных проемов устанавливаются наиболее ровные и крепкие бруски (при деревянном каркасе) или усиленные деревянными брусками стоевые профиля (при металлическом каркасе).

3. Расстояние между стоевыми профилями зависит от количества слоев гипсокартона.

Конструкция перегородок зависит от предъявляемых к ним требований. Если комнату нужно перегородить надолго, то применяют прочную самонесущую конструкцию; в других случаях удобнее легкие сборно-разборные перегородки многоразового использования. Перегородки двухслойной конструкции обладают лучшими звукоизоляционными свойствами. Слой теплоизоляции должен быть не менее 8 см. Если в перегородке имеется дверной проем, то ее каркас должен быть настолько жестким, чтобы воспринимать динамические нагрузки от двери.

Устройство перегородок из гипсокартона начинается с разметки. Для этого в месте расположения будущей перегородки из гипсокартона при помощи трассировочного шнура намечают ось, планируя месторасположение дверных проемов. Затем, используя отвесы и тот же шнур, переносят ось на стены и потолок, с которыми будет сопрягаться перегородка. После нанесения линий разметки можно приступать к монтажу каркаса.

Последующий монтаж перегородок из гипсокартона включает установку направляющих профилей. Все профили под гипсокартон изготавливаются из стальной ленты толщиной от 0,55 до 0,8 мм. Направляющие профили имеют в сечении форму швеллера и выпускаются нескольких типоразмеров: ПН 50/40, 65/40, 75/40, 100/40, где первая цифра – ширина спинки, а вторая (40мм) – ширина полки. В спинке направляющего профиля имеются отверстия под крепежные дюбели. Диаметр отверстий составляет 8мм.

Направляющие профили для улучшения примыкания с сопрягаемыми поверхностями и улучшения звукоизоляционных свойств перегородки с наружной стороны оклеиваются самоклеющейся уплотнительной лентой. Затем при помощи крепежных дюбелей профили НП крепятся по ранее намеченной оси. Шаг между элементами крепления составляет не более 1м, но не менее трех дюбелей для любого отрезка профиля.

После того, как направляющие профили полностью закреплены, устанавливают вертикальную основу каркаса перегородки из гипсокартона. Для этого используются стоечные профили (ПС).

Такой профиль также имеет сечение в виде швеллера, основными конструктивными элементами которого являются спинка и загнутые к ней под углом 90градусов боковые полки. Стоечные профили выпускаются с такой же шириной спинки, как и направляющие: 50, 65, 75 и 100мм, хотя реальная ширина для обеспечения лучшего сцепления между стоечным и направляющими профилем несколько меньше. Вдоль полки стоечного профиля имеется 3 канавки: средняя из них является местом стыка гипсокартонных листов, а две крайние служат для центрирования ввинчиваемых саморезов.

Выполняя монтаж перегородок из гипсокартона, стоечный профиль вставляют сначала в направляющий профиль, прикрепленный к полу, а затем – к потолку. При этом СП профиль должен входить в верхний направляющий не менее чем на 20мм. Стоечные профили располагаются друг от друга на расстоянии 600мм открытой стороной в направлении выполняемого монтажа. Необходимо тщательно выверять, чтобы профили имели строго вертикальную ориентацию.

СП и НП крепятся между собой при помощи шурупов. Во избежание изгиба стоечного профиля, необходимо сначала вкручивать шурупы непосредственно у спинки, а затем уже в наружную канавку.

Как правило, межкомнатные перегородки из гипсокартона должны иметь дверные проемы. Для того чтобы выполнить проемы из гипсокартона, в заранее размеченном месте устанавливают стоечные профили, которые будут выполнять функции боковых ограничителей, а между ними на нужной высоте открытой стороной вверх располагают направляющий профиль. Параллельно боковым профилям (примерно посередине направляющего) монтируют дополнительный СП-профиль, на который будет приходиться стык листов из гипсокартона.

После сборки каркаса можно приступать к его обшивке. Прежде всего, на ровной поверхности при помощи специального резака или остро отточенного ножа необходимо нарезать гипсокартонные листы в соответствии с высотой перегородки. После подготовки ГКЛ можно приступать к их монтажу непосредственно на металлический каркас. Гипсокартонные листы устанавливаются вертикально и закрепляются на каркасе саморезами с шагом 150-250 мм, при этом верхние кромки плотно прижимаются к потолку. Крепление производится от угла, по двум взаимно перпендикулярным друг другу направлениям. Сверху и снизу листы гипсокартона крепятся непосредственно к направляющим профилям на расстоянии не менее 10 мм от кромки. Головки саморезов следует утапливать в толщу ГКЛ и зашпаклевывать. После закрепления листов гипсокартона на каркасе можно приступать к заделке швов в местах стыков. Гипсокартонные листы, используемые для облицовки, имеют утонщенные кромки для формирования швов. Шпателем на стык наносится слой шпаклевки. Далее одним движением сверху вниз уложенная шпаклевка выравнивается, и ее излишки удаляются. Затем, не дожидаясь затвердевания, на шпаклевку укладывается армирующая лента, при этом шпателем она вдавливается в массу шпаклевки.

Монтаж гипсокартона по специальной технологии.

Гипсокартон – самый дешевый материал для строительства перегородок. Чтобы сделать полноценную стену «под ключ», хватит дня. Какие нюансы необходимо учитывать при работе с гипсокартоном?

На фото:

Достоинства и недостатки

Достоинства. Монтаж гипсокартона — несложная процедура. Легкие ровные перегородки быстро возводятся и не требуют оштукатуривания. Это значит, что их не придется сушить и можно быстро сооружать стены в любой сезон. У гипсокартона неплохая звукоизоляция (особенно, если хорошо проложить пространство между листами изоляционным материалом), хорошая паро- и газопроницаемость — это «дышащий» материал. Есть специальные влагостойкие и огнестойкие виды гипсокартона. Листы можно изгибать, что позволяет воплощать разнообразные дизайнерские задумки. В гипсокартонных стенах легко скрывать коммуникации — не нужно прокладывать штробы. Итоговая цена перегородки будет относительно невысокой.

Недостатки. Главный недостаток материала — его хрупкость. Стандартный лист гипсокартона способен выдержать нагрузку на анкер только до 30 кг. Чтобы повесить на стену шкафы, сантехнику, бытовую технику и т.п. необходимо еще на стадии создания перегородки укрепить каркас в нужных местах дополнительным профилем, а еще лучше — спрятать «закладные» из дерева или толстой фанеры. Имейте в виду — в будущем уже не получится поменять расположение подвесных элементов. Кроме того, если перекрытия будут двигаться или дом даст усадку, эти трансформации сразу же отразятся на гипсокартонном листе и внешней отделке.

Материалы для монтажа. Чтобы осуществить монтаж гипсокартона, вам потребуются металлические (реже – деревянные) профили и звукоизолирующий уплотнитель — минеральная вата или стекловолокно. Металлические профили выпускаются стандартной толщины — 50, 75 и 100 мм, если такой размер по каким-то причинам не подходит — придется устанавливать каркас из дерева.

На фото: металлический профиль Gyproc-Ультра от компании Gyproc.

Материалы

Виды гипсокартона. Для помещений с повышенной влажностью — кухни, ванной, сауны и т.п. берут влагостойкий гипсокартон — как правило, это листы зеленого цвета. Обычный гипсокартон применяется для монтажа межкомнатных перегородок, облицовки стен и потолков. Для стандартных перегородок используются листы, толщиной 12,5 мм. Если нужно сделать стену прочнее, применяют более толстые панели — до 25 мм. Также выпускается тонкий «арочный» гипсокартон для возведения нелинейных конструкций.

Инструкция по применению

Монтаж. Монтаж гипсокартона начинается с возведения каркаса: стоек и направляющих из профиля. К потолку конструкцию крепят анкер-клинами, а к прочим поверхностям — при помощи дюбелей. Между металлическими направляющими и стенами прокладывают резиновый или силиконовый уплотнитель — чтобы исключить щели и повысить звукоизоляцию. Затем конструкция обшивается гипсокартонными листами с двух сторон, а между ними прокладываются проводка, коммуникации и шумопоглощающий уплотнитель. Листы крепятся строго на металлический профиль по всему периметру, поэтому шаг металлической обрешетки зависит от размера используемых плит и особенностей перегородки.

Укрепление перегородки. Для усиления перегородки можно использовать двойную гипсокартонную обшивку. Чтобы улучшить звукоизоляционные качества стены, два ряда профиля, между которыми закреплен гипсокартонный лист, обшиваются с двух сторон ГКЛ, а в образовавшиеся пустоты закладывается двойной слой уплотнителя. Листы к профилю крепят на специальные саморезы, причем шляпка должна быть немного утоплена в гипсе, иначе ржавчина может проступить сквозь краску или обои.

Отделка. Готовые стены шпаклюют, швы армируют специальной лентой, после чего можно наносить финишное покрытие: плитку, обои, декоративную штукатурку.

---

В статье использованы изображения: knauf.com, gyproc.ru

---

Оценка сейсмических характеристик перегородок из гипсокартона с помощью испытаний на вибростоле

Adham SA, Avanessian V, Hart GC, Anderson RW, Elminger J, Gregory J (1990) Сопротивление сдвигу стеновых систем из легких стальных каркасов. Earthq Spectra 6: 1–14

Google ученый

Андерсон Р.В. (1981) Исследование сейсмостойкости внутренних перегородок здания. Agbabian Associates, Эль-Сегубехавиурндо, Калифорния, США

Google ученый

Бертеро Р.Д., Бертеро В.В. (2002) Сейсморазведка, основанная на характеристиках: необходимость надежного концептуального комплексного подхода.Earth Eng Struct Dyn 31: 627–652. DOI: 10.1002 / eqe.146

Артикул Google ученый

CEN (2004a) Еврокод 3: проектирование стальных конструкций — Часть 1–3: Дополнительные правила для холодногнутых элементов и листов. EN 1993–1-3. Брюссель, Бельгия

CEN (2004b) Еврокод 8: проектирование сейсмостойких конструкций — Часть 1: общие правила, сейсмические воздействия и правила для зданий. EN 1998–1, Брюссель, Бельгия

CEN (2005a) Еврокод 3: проектирование стальных конструкций — Часть 1–1: Общие правила и правила для зданий.EN 1993–1-1. Брюссель, Бельгия

CEN (2005b) Еврокод 3: проектирование стальных конструкций — Часть 1–8: расчет соединений. EN 1993–1-8. Брюссель, Бельгия

Чопра А.К. (2001) Динамика конструкций: теория и приложения к сейсмологической инженерии, 2-е изд. Прентис-Холл, Верхняя Седл-Ривер

Google ученый

Computers and Structures Inc (2012) SAP 2000: линейный и нелинейный статический и динамический анализ трехмерных структур, Калифорния, США, Беркли

Де Стефано М., Д’Амбризи А., Танганелли М., Ла Бруско А. , Vignoli A, Borghini A, Del Monte E, Ortolani B, Sassu M, Andreini M, De Falco A (2012) Анализ сейсмического риска государственных больниц в регионе Тоскана, Италия.В: Материалы 15-й всемирной конференции по сейсмической инженерии, Лиссабон, Португалия, 24–28 сентября 2012 г.

Исследовательский институт инженерии землетрясений (EERI) (1984) Неструктурные вопросы сейсмического проектирования и строительства, публикация 84–04, Калифорния, США , Berkeley

Filiatrault A, Mosqueda G, Retamales R, Davies R, Tian Y, Fuchs J (2010) Экспериментальная сейсмическая хрупкость гипсовых перегородок со стальными шипами и подсистем трубопроводов пожарных спринклерных систем. Структурный Конгресс 2010 (ASCE).DOI: 10,1061 / 41130 (369) 237

Фулоп Л.А., Дубина Д. (2004a) Характеристики стеновых панелей, подвергнутых холодной штамповке на сдвиг, при монотонной и циклической нагрузке, часть I: экспериментальные исследования. Тонкостенная конструкция 42: 321–338. DOI: 10.1016 / S0263-8231 (03) 00063-6

Артикул Google ученый

Фулоп Л.А., Дубина Д. (2004b) Характеристики стеновых панелей, подвергнутых холодной штамповке на сдвиг, при монотонной и циклической нагрузке, часть II: численное моделирование и анализ производительности.Тонкостенная конструкция 42: 339–349. DOI: 10.1016 / S0263-8231 (03) 00064-8

Артикул Google ученый

Хэнкок Дж., Уотсон-Минога Дж., Абрахамсон Н.А., Боммер Дж. Дж., Маркатис А., Маккой Э., Мендис Р. (2006) Улучшенный метод сопоставления спектров отклика записанного землетрясения с помощью вейвлетов. J Earth Eng, специальный выпуск 10: 67–89. DOI: 10.1080 / 13632460609350629

Google ученый

Хашеми А., Мосалам К. (2006) Эксперимент со встряхивающим столом на железобетонной конструкции, содержащей кладку стены заполнения.Earth Eng Struct Dyn 35: 1827–1852. DOI: 10.1002 / eqe.612

Артикул Google ученый

Международный совет по кодам (ICC) (2000) Международный строительный кодекс, издание 2000 года (IBC 2000). Фоллс-Черч, Вирджиния, США

Международная конференция строителей (ICBO) (2000) Критерии приемки ICBO AC 156 для сейсмической аттестации неструктурных компонентов. ICBO Evaluation Service, Whittier, CA, USA

Kanvinde AM, Deierlein GG (2006) Аналитические модели сейсмических характеристик гипсокартонных перегородок.Спектры Земли 22: 391–411. DOI: 10.1193 / 1.2191927

Артикул Google ученый

Ландольфо Р., Фиорино Л., Делла Корте Г. (2006) Сейсмическое поведение холодногнутых конструкций с оболочкой: физические испытания. J Struct Eng 132: 570–581. DOI: 10.1061 / (ASCE) 0733-9445

Google ученый

Lee TH, Kato M, Matsumiya T., Suita K, Nakashima M (2007) Оценка сейсмических характеристик неструктурных компонентов: перегородки из гипсокартона.Earth Eng Struct Dyn 36: 367–382. DOI: 10.1002 / eqe.638

Артикул Google ученый

Маддалони Г., Рю К.П., Рейнхорн А.М. (2011) Моделирование спектров реакции пола в экспериментах со встряхиваемым столом. Земля Eng Struct Dyn 40: 591–604. DOI: 10.1002 / eqe.1035

Артикул Google ученый

Magliulo G, Manfredi G (2011) Испытание на вибростоле для анализа сейсмических характеристик гипсокартонных перегородок Lafarge.Отчет 2010078-02, Департамент структурной инженерии, Неаполитанский университет имени Федерико II, Италия

Маглиуло Г., Пентанджело В., Маддалони Г., Капоцци В., Петроне С., Лопес П., Таламонти Р., Манфреди Г. (2012a) Испытания на вибростоле для сейсмостойкости подвесных сплошных потолков. Bull Earth Eng 10: 1819–1832. DOI: 10.1007 / s10518-012-9383-6

Артикул Google ученый

Magliulo G, Petrone C, Capozzi V, Maddaloni G, Lopez P, Talamonti R, Manfredi G (2012b) Испытания на вибростоле для заполнения гипсокартонных перегородок.Open Constr Build Technol J 6 (Suppl 1-M10): 155–163. DOI: 10.2174 / 1874836801206010155

McCormick J, Matsuoka Y, Pan P, Nakashima M (2008) Оценка неструктурных перегородок и систем подвесных потолков с помощью исследования вибростола. Struct Congr (ASCE): 1–10. DOI: 10.1061 / 41016 (314) 223

McKenna F, Fenves GL (2001) Руководство OpenSees. Тихоокеанский центр инженерных исследований землетрясений, 2001. http: //opensees.berkeley.edu. По состоянию на 07 февраля 2013 г.

Mosqueda G, Retamales R, Filiatrault A, Reinhorn A (2009) Неструктурные компоненты при полномасштабных движениях пола. Struct Des Tall Spec Build 18: 387–404. DOI: 10.1002 / tal.441

Артикул Google ученый

Paulay T, Priestley MJN (1992) Сейсмическое проектирование железобетонных и каменных зданий. Уайли, Нью-Йорк

Бронировать Google ученый

Рестрепо Ю.И., Берсофски А.М. (2011) Эксплуатационные характеристики легких перегородок из стальных каркасов.Тонкостенная конструкция 49: 317–324. DOI: 10.1016 / j.tws.2010.10.001

Артикул Google ученый

Рестрепо Дж. И., Ланг А.Ф. (2011) Изучение протоколов нагрузки в перегородках из легких опор. Спектры Земли 27: 1169–1185. DOI: 10.1193 / 1.3651608

Артикул Google ученый

Retamales R, Mosqueda G, Filiatrault A, Reinhorn A (2011) Протокол испытаний для экспериментальной сейсмической аттестации распределенных неструктурных систем.Спектры Земли 27: 835–856. DOI: 10.1193 / 1.3609868

Артикул Google ученый

Тагави С., Миранда Э. (2003) Оценка реакции неструктурных строительных элементов, отчет PEER 2003/05. Калифорнийский университет в Беркли Инженерный колледж США

Вильяверде Р. (1997) Сейсмическое проектирование второстепенных конструкций: состояние дел. J Struct Eng 123: 1011–1019

Статья Google ученый

Дверь в перегородку из гипсокартона.Монтаж перегородки с проемом под дверь своими руками

• Характеристики этих конструкций
• Доступны следующие перегородки из гипсокартона.
• Запускаем процесс строительства
• Установка двери в перегородки из гипсокартона своими руками

Иногда ремонт в квартире приводит к необходимости перепланировки той или иной комнаты.

Схема устройства перегородки из гипсокартона с дверным проемом: 1 — вертикальная планка; 2 — подкос горизонтальный; 3 — дверная балка; 4 — балка перекрытия; 5 — гипсокартон; 6 — балка перекрытия.

Например, вам нужно разделить большое пространство перегородкой. Самый популярный строительный материал сегодня — гипсокартон. С его помощью можно реализовать практически любые разделы произвольной длины, типа и формы. Гипсокартон отличается от других материалов тем, что перегородки из него можно смонтировать своими руками. Одним из важных вопросов в этом случае остается установка двери к перегородке из гипсокартона.

Можно ли подержать своими руками и что для этого нужно?

Характеристики данных конструкций

Почему именно гипсокартон выбран в качестве строительного материала при возведении межкомнатных перегородок? Откуда у этого строительного материала такая высокая популярность?

Гипсокартон имеет ощутимые преимущества перед другими строительными материалами.

Устройство двойной раздвижной перегородки: а — общий вид; б, в — перегородки конструкции перегородки: 1 — фанера; 2 — заполнитель; 3 — штанга; 4, 5 — стыковочные узлы двух дверных полотен.

1. Во-первых, такие смонтированные из гипсокартона перегородки имеют относительно невысокую цену за счет невысокой стоимости и полной доступности сырья.
2. Во-вторых, такие конструкции обладают повышенной надежностью. Гипсокартон, конечно, можно крепить к деревянным балкам, но надежность такой конструкции из гипсокартона будет под вопросом.
3. В-третьих, гипсокартон позволяет реализовать любую современную конструкцию различной степени сложности. Алюминиевый профиль, используемый для установки перегородок из гипсокартона, можно окрасить в любой цвет. К тому же гипсокартон легко покрыть чем угодно, от обоев до краски.
4. В-четвертых, при современных тенденциях очень высоко ценится способность реализовывать любые задуманные изменения. С помощью перегородок из гипсокартона можно без лишних затрат изменить конфигурацию комнаты.Поскольку такие перегородки, как из гипсовых листов, монтируются «по сухому», перенос всей конструкции не составит труда.
5. В-пятых, гипсокартон считается наиболее экологически чистым строительным материалом благодаря безопасным компонентам, которые используются при его производстве.

Вернуться к содержанию

Доступны следующие перегородки из гипсокартона.

1. «Глухие» перегородки — наиболее экономичный вариант. Их установка возможна даже при очень ограниченном бюджете на переделку помещения.Тем не менее, имеющаяся цветовая гамма перегородок из гипсокартона позволяет оформить их, межкомнатные перегородки, в стиле современных тенденций.
2. Частично застекленные перегородки из гипсокартона. Это связано с использованием стекла, пропускающего как дневной, так и искусственный свет. Это идеальный вариант для оформления офисов, различных фирм, банков — словом, любой организации, где желательно, чтобы все сотрудники были на виду.

Вернуться к содержанию

Запускаем процесс строительства

Одна из основных проблем с установкой двери.Дело в том, что установка дверного проема требует более усиленного каркаса, чтобы он выдерживал открытие и закрытие двери.

Если устройство двери так и неосуществимо, лучше пригласить опытных специалистов, которые быстро и профессионально справятся со своей задачей. Все, что остается на долю собственника квартиры — контролировать действия бригады или отдельных специалистов.

В статье рассказывается, как уменьшить внутренний проем и уместить его под дверь размером 2000х800 мм.На примере одной-единственной квартиры весь процесс монтажных работ показан поэтапно, описание иллюстрировано пошаговыми фотографиями.

Часто при ремонте квартир возникает необходимость переноса дверного проема или установки межкомнатной перегородки. Современные технологии позволяют сделать это быстро и экономично. Работы по монтажу таких конструкций из гипсокартона может провести любой, даже начинающий мастер.

После разборки старой импровизированной арки образовался большой проем.Задача заключалась в том, чтобы подготовить его под дверью и переместить выключатель ближе к двери. Было решено сделать перегородку с проемом из металлических профилей.

Исходя из реальной толщины стены, металлические профили подбираются по ее размеру. Например, если толщина стены 70 мм, то размер профиля должен быть 50 мм. То есть на два сантиметра меньше. Эта разница компенсируется гипсокартоном, который крепится саморезами к профилю.

Перечень необходимых материалов для устройства проема толщиной 70 мм

1. Лист гипсокартона размером 2500х1200х9.5 мм.
2. Направляющий профиль PN 50×40 — 4 шт.
3. Реечный профиль ПС 50х50 — 6 шт.
4. Деревянный брус размером 40х30х200 мм.
5. Саморезы размером 2,5х35 мм.
6. Пенополиуретан.
7. Подрозетник для установки выключателя в гипсокартон.
8. Кабель ВВГ 2х1,5-2,5 м.
9. Лента для электрического адаптера.

Перечень необходимых инструментов

1. Перфоратор.
2. Маленький болгарин.
3. Ножницы по металлу.
4. Дрель.
5. Отвертка.
6. Строительный уровень или отвес.
7. Рулетка.
8. Строительный или офисный нож.

Описание установки

Сначала устанавливаются боковые вертикальные профили с обеих сторон проема. Для этого к стене крепят планки или бруски ДСП равной толщине стены. Затем, отступив от каждого края стены на 10 мм, профиль крепится к планкам с помощью саморезов.

Аналогичным образом устанавливается направляющий профиль к кирпичной стене, он фиксируется с помощью дюбелей саморезами. Чтобы профили стояли строго вертикально, используется строительный уровень или отвес.

После установки вертикальные профили монтируются горизонтально. Измеряя расстояние между установленными вертикальными профилями с помощью рулетки, отрезается направляющая планка профиля нужной длины. Затем этот сегмент вставляется в вертикальные направляющие и закрепляется винтами на верхней перегородке.

Перед тем, как вставить и закрепить сегмент, его можно использовать как линейку. Прикрепив линию к вертикальным направляющим внизу, проведите линию по полу с маркером вдоль этой линейки. Это будет низ проема.

Теперь нужно определиться с шириной и расположением проема. Межкомнатная дверь, как правило, имеет размеры 2000х800 мм. Проем нужно делать с небольшим запасом, чтобы компенсировать перекосы и заполнить пеной.Оптимальный размер проема — 2050х870 мм.

Место установки двери можно выбрать произвольно, главное, чтобы она не лежала слишком близко к несущей стене, а находилась примерно в 200 мм от нее. Отметив на размеченной линии от стены 200 мм и прибавив еще 870 мм, делают отметки маркером. Затем к полу саморезами прикручиваются участки профиля необходимой длины.

Настала очередь вертикальных стоечных профилей, которые при сборке фиксируются и образуют довольно жесткую конструкцию — стеллаж.

Измеряя расстояние между полом и верхним профилем, с помощью болгарки отрезают стойки необходимой длины.

Для перегородки шириной 1700 мм понадобится три стойки. Для повышения жесткости стоечных профилей дополнительно используется деревянный брус размером 40х30х200 мм. Он вставляется внутрь профиля и фиксируется саморезами, как показано на фото.

Стеллажи, усиленные таким образом, намного лучше выдерживают нагрузку тяжелых межкомнатных дверей.А анкерные шурупы, крепящие дверную коробку, лучше держаться за планку, чем за тонкий металлический профиль.

С помощью уровня распиленные в размер стойки устанавливаются в проем строго вертикально. Необходимо контролировать выбранный размер проема — 870 мм.

Затем переместите выключатель ближе к дверному проему. Для этого кабель удлиняют, подключая через переходную клеммную колодку. В штукатурке делается небольшая канавка для кабеля, и он прокладывается внутри перегородки.

Затем гипсокартон отрезается полосами необходимой длины и ширины. С помощью саморезов к профилям крепятся планки гипсокартона. Профили для монтажа в стойку необходимо просверлить под шурупы диаметром сверла 3 мм.

Пила в гипсокартоне проделывает отверстия для розетки переключателя. Пластиковый подрозетник устанавливается в отверстие в гипсокартоне и фиксируется специальными зажимами.

Осталось только установить выключатель и залить все пустоты монтажной пеной.После того, как пена застынет, ее выступающие части нужно отрезать и зашпаклевать гипсовой штукатуркой.

Биржин Александр, rmnt.ru

Часто при выполнении ремонта помещения возникает необходимость в небольшой перепланировке. При большой площади помещения хозяева могут пожелать разделить пространство на две и более части. Лучший способ — передел при помощи гипсокартона. Но помимо монтажа и монтажа самих листов, потребуется еще и в перегородке из гипсокартона для обеспечения беспрепятственного входа и выхода из помещения.

Перегородка из гипсокартона

С гипсокартоном работать достаточно просто. Ему легко придать любую форму, необходимую для строительной идеи. Для таких решений по уменьшению площади остановите свой выбор на нем из-за его качества и простоты эксплуатации. Стены из гипсокартона имеют ряд преимуществ, таких как:

1. Имеют довольно невысокую стоимость.
2. Имеют высокий уровень надежности.
3. С помощью этого материала можно реализовать любую дизайнерскую задумку, даже крайне нестандартную и оригинальную.
4. Возможность окрашивания в любой цвет.
5. Установка не требует много времени и сил.
6. Считается экологически чистым материалом, не токсичен и не вызывает аллергических реакций.

Стена из гипсокартона с дверным проемом

Из этого материала можно создать перегородку по вашему желанию, любого вида и размера. В основном они делятся на следующие типы:

1. Самый дешевый вариант — это «глухие» перегородки.Плюсом, конечно же, является экономичность их монтажа и покупки листов. Их используют в основном для передела жилых комнат.
2. Застекленные варианты завоевали популярность при использовании офисов и других подобных помещений. В отличие от «глухих», этот тип способен пропускать свет через стеклянные вставки в нем.

Гипс передел можно установить самостоятельно, без привлечения посторонней помощи. Процесс установки не требует особых навыков.Такая перегородка при правильной эксплуатации прослужит достаточно долгий срок. Он имеет не только практичное бытовое назначение, но и способен стать весьма оригинальным предметом интерьера. Из листов можно вырезать самые необычные узоры, которые сделают комнату не только красивой, но и по-своему неповторимой.

Установка

Монтаж двери в перегородку из гипсокартона производится только после монтажа самих листов.Для реализации этого процесса необходимо подготовить все инструменты и компоненты, которые могут потребоваться в процессе.

Основные из них:

Технология установки включает следующие процессы выполнения работ:

1. Снятие мерок.
2. Схема перегородки.
3. Установка.
4. Звукоизоляционные работы.
5. Электропроводка.
6. Гипсокартон гипсокартон.
7. Шпаклевки.
8. Установка двери и ее частей.

Несмотря на простоту и удобство использования, с этим материалом следует обращаться очень осторожно и бережно. Особое внимание следует уделить снятию размеров, они должны совпадать с каркасом, даже небольшое отклонение может испортить и затруднить весь процесс монтажа перегородки. Но даже с таким списком трудностей можно справиться и установить самостоятельно.

По уникальному составу гипсокартон не уступает кирпичу.Он легче по весу, лучше звукоизолирован и теплоизолирован. Работать с ним проще и менее травматично благодаря небольшому весу. Каркас не боится влаги и высоких температур.

Одним из важных аспектов является то, что толщина двери должна соответствовать толщине коробки. Поэтому, исходя из этого, следует заранее определиться с типом двери.

Очень важным аспектом считаются правильно взятые размеры. Инструкция по выполнению этого процесса следующая:

1. Проведите перпендикулярную линию к боковым стенкам.
2. Отметьте точки на потолке в этих местах.
3. Соедините сверху вниз линиями, нарисованными карандашом на стене.
4. Использование проверки уровня.
5. По линиям профиль крепится к стенам, потолку и полу. Все это делается с помощью дюбелей.
6. Выполнение раскроя рамы по заданным размерам.
7. После того, как детали вырезаны, они крепятся к профилям с помощью шурупов и дюбелей.

Подготовка к вставке

Перед тем, как вставить дверь, необходимо подготовить правильно установленный каркас.Причем, если высота потолка больше трех метров, стойки желательно укрепить брусьями. Материал лучше выбирать, из дерева.

Перед установкой необходимо собрать дверную коробку. Его размеры и проем должны быть одинаковыми и полностью идентичными. Обычно ящик состоит из трех деревянных элементов. Другими словами, ящик — это рама для двери, на одной стороне которой есть петли, на которые она надевается. Каркас собирается в комплект на полу и уже в готовом виде прикручивается к каркасу из гипсокартона.Делается это путем вкручивания шурупов, соединяющих основание самого каркаса с каркасной стеной. Концы болтов не очень красивы, но их можно украсить специальными заглушками. Вы также можете использовать наклейки, предназначенные для этого.

Особенности монтажа дверной коробки

После прикручивания коробки могут остаться небольшие зазоры, которые помогут скрыть монтажную пену. Лишние ее потом срезают канцелярским ножом.

После удачной установки каркаса необходимо сделать на двери петли, которые в дальнейшем будут надевать на сам фундамент.Петли бывают двух типов:

• Под вырезкой.
• Без разреза.

Самые сложные — с вырезками. Их сложнее установить, особенно если дверь из МДФ. Петли привинчиваются саморезами с шагом 15-20 см сверху и снизу двери. Всего их должно быть два. Уровни крепления петель на двери должны совпадать с уровнем на раме. Это очень важно! Если есть хоть малейшее отклонение или несоответствие, поставить дверь будет невозможно.

Монтаж двери

После выполнения описанных выше процессов необходимо поставить дверь прямо на петли. На этом установка двери в перегородку из гипсокартона завершена.

Крепление происходит путем наложения петель на дверцу на воздуховод, таким образом, она прикрепляется к их основанию и становится частью самой рамы. После этого следует проверить, плотно ли закрыта сама дверь или есть зазоры. Если все размеры были выполнены правильно, дверь будет без проблем закрываться и открываться.При этом между полотном и рамой не должно быть проемов и щелей.

Дверь из гипсокартона

Для полной комплектации дверного полотна необходимо установить всю прикрепленную к нему фурнитуру. Он включает в себя ручку и замок. Обычно они включены в покупку. Но если этого не было, их можно было приобрести отдельно. Прорезь для установки мебели уже находится в двери. Необходимо лишь вставить в его основу необходимые детали, после чего желательно проверить их работоспособность.

Заключительный этап установки двери. Для этого процесса потребуется три наличника. Два из них прикладываются вертикально к стене и имеют одинаковый размер, а последний прикручивается горизонтально к потолку. Они похожи на дверной косяк. Их скрепляют гвоздями, желательно с узкими шляпками. В некоторых случаях возможна посадка на саморезы. Но тогда для более привлекательного вида их нужно будет закрыть отделочными материалами. На функциональности это никак не отражается, влияет только на внешний вид.Еще одним вариантом их крепления можно считать клей, но он актуален только тогда, когда они крепятся с помощью пазов.

Отделка перегородки

После удачной установки перегородки из гипсокартона ее необходимо оформить под общий интерьер помещения. Сделать это можно с помощью таких материалов, как штукатурка, оклейка обоями или покраска.

Если выбор пал на оштукатуривание поверхности, ее необходимо предварительно загрунтовать специальным раствором. Затем нужно нанести первый слой шпатлевки.Он предназначен для выравнивания, но в случае с гипсокартоном в этом не будет необходимости, так как этот материал идеально ровный. Поэтому легкий слой шпатлевки скроет мелкие неровности и создаст ровное основание.

По истечении времени, оставшегося для высыхания первого слоя, стоит нанести второй. Он называется «финишный», имеет более светлый цвет и гладкую структуру. После высыхания стоит хорошо отполировать уже залитую стену специальной бумагой. Это сделано для устранения мелких недостатков, которые в дальнейшем могут испортить внешний вид.А с помощью шпатлевки можно сделать не только идеально ровную поверхность. Есть специальное решение, способное создать и фактурную основу.

Покраска осуществляется непосредственно на верхний слой шпаклевки. Его можно проводить с помощью валика или съемника. На подготовленную поверхность также приклеиваются обои. Для их приклеивания используется специальный клей.

Перегородка из гипсокартона предназначена не только для передела помещения. Она способна нести в квартире как практическое, так и эстетическое предназначение.С его помощью можно выделить или, наоборот, скрыть ненужный кусок жилой площади, органично вписаться в общий дизайн интерьера.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Перегородка — Проектирование зданий

Перегородки — это ненесущие стены, разделяющие пространства в зданиях.Помимо пространственного разделения, они могут обеспечить; конфиденциальность, акустическое и противопожарное разделение и гибкость планировки.

Перегородки могут быть сплошными, обычно построенными из кирпича или блоков, или могут быть каркасной конструкцией. Каркасные перегородки иногда называют каркасными стенами и могут быть построены из деревянных, стальных или алюминиевых каркасов, облицованных доской, такой как гипсокартон, древесина, металл или фибровый картон. Перегородки также могут быть остеклены.

Они могут быть специально спроектированы и сконструированы или могут быть модульными системами и могут включать в себя проемы, окна, двери, воздуховоды, трубопроводы, розетки, проводку, плинтусы, наличники и так далее.

Каркасные конструкции могут включать изоляцию для предотвращения прохождения звука или огня между соседними помещениями. Поэтому важно, чтобы верх и низ стены были должным образом герметизированы относительно пола и потолка, а при наличии фальшпола или подвесного потолка важно учитывать возможность «фланкирования» через пустоты сверху и снизу.

Поскольку они не несущие нагрузки, перегородки могут обеспечить хорошую гибкость, особенно если они являются легкими каркасными системами, поскольку положение стен можно изменить относительно легко и недорого, не влияя на общую структуру здания. В зависимости от характера конструкции можно повторно использовать некоторые или все компоненты стены в другом месте.

Они также могут быть подвижными. К подвижным системам перегородок относятся:

Перегородка также может быть стеной для вечеринок, то есть стеной, которая стоит на земле двух или более владельцев.В этом случае к стенам могут применяться требования Закона о партийных стенах.

Технические характеристики перегородок будут зависеть от требований к весу, стоимости, скорости монтажа, доступности материалов, долговечности, долговечности, гибкости, простоте изменения конфигурации, звуко- и противопожарной изоляции и отделке поверхности. Они также могут потребоваться для выполнения второстепенной структурной роли, например, для поддержки шкафов или стеллажей.

самых популярных перегородок, используемых сегодня в современных домах!

Gharpedia помогает построить / владеть / арендовать / купить / продать / отремонтировать / поддерживать дом вашей мечты, предоставляя все советы и рекомендации на простых языках.Он предлагает решения всех проблем, связанных с домами, от концепции до завершения. Хотите стать участником гарпедии? Зарегистрируйтесь здесь

Дом — это не просто четыре стены и крыша. Здесь вы хорошо проводите время со своими близкими, расслабляетесь после тяжелого рабочего дня или развлекаете гостей. Следовательно, вам нужны жилые помещения, специально предназначенные для достижения различных целей. Вот здесь и вступает в игру перегородка!

Перегородка — это отдельная стена или перегородка, сделанная из кирпича, каркаса, стекла или других подобных материалов.Для разделения комнаты или отделения одной зоны от другой создаются разные типы перегородок. Перегородки выполнены в виде ненесущих стен. Он может быть разборным, складным или фиксированным. Если перегородки являются несущей разновидностью, их называют «внутренней стеной».

Преимущества перегородки

• Перегородка разделяет обширные площади на несколько секций, что позволяет использовать каждую для определенной цели.
• Обеспечивает уединение жителей.
• Перегородка легкая и экономичная.
• Он занимает минимальную площадь и легко устанавливается в любом положении.

Требования к хорошей перегородке

Независимо от того, какие типы перегородок вы выберете, они должны удовлетворять следующим требованиям:

• Обладают тонким поперечным сечением, позволяющим использовать максимальную площадь пола.
• Должен обеспечивать в помещениях достаточную конфиденциальность с точки зрения зрения и звука.
• Изготавливаться и отделываться однородными, прочными, свето- и звукоизоляционными материалами.
• Должен быть простым, легким и экономичным в строительстве и хорошо согласовываться со структурой здания.
• Должен обладать достаточной устойчивостью к огню, жаре, сырости, белым муравьям и грибкам.
• Должен быть достаточно жестким, чтобы выдерживать вибрации, вызванные нагрузками.
• Должен быть достаточно прочным, чтобы выдерживать сантехнические и тяжелые приспособления.

Различные типы перегородок

Кирпичная перегородка — один из самых распространенных и экономичных типов перегородок. В основном существуют три различных типа кирпичных перегородок:

(a) Перегородки из простого кирпича

• Простые кирпичные перегородки строятся из простого кирпича. Это довольно популярно и экономично.
• Строительство перегородки этого типа осуществляется с помощью подрамного стяжки.
• Минимальная толщина перегородки из кирпича — 10 см.
• Высота конструкции не должна превышать 2м.
• Эти стены оштукатурены с обеих сторон.
• При правильном строительстве простые кирпичные перегородки являются прочными и огнестойкими.

Вы также можете ознакомиться с некоторыми огнестойкими строительными материалами, которые можно использовать для строительства дома.

(б) Перегородка из армированного кирпича

• Перегородка из армированного кирпича аналогична простой кирпичной перегородке.Однако в этом случае стены намного прочнее за счет размещения арматуры.
• Укрепления в виде полос из проволочной сетки или железных прутьев размещаются на каждом третьем или четвертом ходу.
• Ширина ленты из армированной проволоки составляет от 25 мм до 28 мм и имеет толщину 1,6 мм.
• Минимальный диаметр стального стержня должен составлять 8 мм.
• Толщина 10см или полкирпича.
• Они используются, когда требуется лучшее продольное соединение, и перегородка должна выдерживать другие наложенные нагрузки.

Вам также может быть интересно узнать о классификации нагрузки на строительную конструкцию.

(c) Кирпичная перегородка

• Кирпичная перегородка состоит из кирпичной кладки, построенной на основе деревянных элементов.
• Деревянный каркас состоит из вертикальных стоек (шпильки), горизонтальных элементов (выступов), порога и головы. Каркасная стена составляет основной каркас этого типа перегородок.

Вы также можете выбрать 50+ типов кирпичей, используемых при строительстве

• для вашей перегородки.Шпильки расположены на расстоянии от 60 см до 150 см и удерживаются на месте с помощью заклепок.
• Деревянный каркас обеспечивает устойчивость перегородки к боковым нагрузкам и вибрациям, возникающим из-за проемов, таких как двери и окна
• Верхние поверхности деревянного каркаса, соприкасающиеся с кирпичной кладкой, должны быть покрыты каменноугольной смолой.
• Раствор, используемый для строительства перегородок этого типа, может не обеспечивать должного сцепления с древесиной. Следовательно, кирпичная кладка может расшатываться или образовывать трещины из-за неравномерного расширения или сжатия или того и другого.

Вот решение для трещин в кирпичной кладке: Исследование и ремонт трещин в кирпичной кладке

02. Перегородка из глиняных блоков

• Здесь блоки перегородок изготавливаются из глины или терракоты, и блоки могут быть полым или цельным.
• Пустотелые глиняные блоки обычно используются для легких перегородок.
• Толщина перегородки из глиняных блоков колеблется от 6 см до 15 см.
• Процесс возведения перегородки из пустотелых блоков из глиняных блоков аналогичен конструктивной несущей
• Перегородки из пустотелых глиняных блоков — жесткие, экономичные, прочные, огнестойкие, хорошие тепло- и звукоизоляторы.

Если вы хотите узнать о пустотных блоках, прочтите здесь: Пустотелые бетонные блоки: все, что вам нужно знать!

Стеклянная перегородка легка, проста и экономична в конструкции, а также обеспечивает разумную конфиденциальность и звукоизоляцию. Эта перегородка изготавливается из стеклянного листа или полых стеклянных блоков, как описано ниже:

(a) Перегородка из стеклянного листа

• Перегородка из стеклянного листа создается путем фиксации листа стекла в деревянном каркасе.
• В этом типе перегородки листы стекла крепятся к деревянному каркасу с помощью деревянных шпунтов или шпатлевки.
• Деревянный каркас состоит из ряда горизонтальных и вертикальных стоек, расположенных на подходящем расстоянии друг от друга, чтобы разделить всю территорию на несколько панелей.
• Панели, используемые в этом типе перегородок, могут быть прямоугольными или квадратными. Они бывают разных размеров в зависимости от выбора.
• Перегородка из листового стекла легкая, устойчивая к паразитам, влаге и звукоизоляция.
• Армированное стекло, пуленепробиваемое стекло и трехслойное стекло являются примерами прочных стеклянных листов, которые подходят для строительства перегородок из листового стекла.

Вы также можете прочитать о: Различные типы стекла в зависимости от основных компонентов.

(b) Перегородка из полых стеклянных блоков

Хотите знать, сколько стоит стеклянная перегородка? Читайте здесь: Сколько стоит стеклянная перегородка?

• Перегородка из пустотелых стеклоблоков.Пустотелые стеклоблоки — это светопрозрачные стеклопакеты, которые имеют легкий вес и изготавливаются разной толщины, формы и размера.
• Стандартный размер квадратных полых стеклянных блоков, которые широко используются, составляет 14 X 14 см или 19 X 19 см при толщине 10 см.
• В этом типе перегородок стыковочные кромки окрашиваются изнутри и шлифуются снаружи для усиления связи между раствором и стеклянным блоком.
• Лицевая и оборотная стороны стен либо декорированы, либо оставлены ровными.
• Стеклянный блок уложен в цементно-известковый раствор-мелкий песок (1: 1: 4)
• Арматура из металлических полос, используемая в этих стенах из стеклоблоков, размещается в каждом третьем или четвертом ряду для высоты блока до 15, а арматура помещается в каждом ряду, если высота блока превышает 25 см.

Чтобы получить дополнительную информацию о стекле, щелкните по ссылкам ниже.

Преимущества и недостатки стекла как строительного материала!

Характеристики и свойства стекла как строительного материала

04.Бетонная перегородка

(a) Литая бетонная перегородка

• Армирование в этом типе перегородки состоит из стальных стержней или ткани BRC, размещенных в центре толщины стены.
• Его толщина составляет от 80 мм до 100 мм
• Заливается монолитно с промежуточными колоннами.
• Он жесткий и устойчивый как в вертикальном, так и в горизонтальном направлении. Но каркас стоит дорого.
• Марка бетона, используемого для этих перегородок — M15 (1: 2: 4)
• В значительной степени помогает противостоять горизонтальным нагрузкам, таким как землетрясение.

Также прочтите: Динамическая нагрузка: учет при проектировании дома

(б) Перегородки из сборных железобетонных плит Стена

05. Перегородка из гипсовых плит

• В перегородке из гипсовых плит гипсовая плита или гипсокартон изготавливается из обожженного гипса или гипса, смешанного с опилками или другим волокнистым материалом.Это сделано для уменьшения веса стены.
• Сборные элементы из гипсовых плит изготавливаются в железной или деревянной форме размером от 1 до 2 м в длину, 30 см в высоту и от 50 до 100 мм в толщину.
• Перегородка из гипсовых плит имеет соответствующие пазы для создания жестких стыков.
• Гипсовая плита этой перегородки может быть гладкой или шероховатой, а опалубка не оштукатурена. Однако шероховатая поверхность действует как ключ к штукатурке.

Вы получите больше информации о штукатурных работах отсюда:

Основное руководство и типы штукатурки, которые можно использовать для дома вашей мечты!

06.Перегородка из металлических реек

• Перегородка из металлических реек является прочной, тонкой, прочной и значительно огнестойкой.
• Эта перегородка состоит из вертикальных каналов шириной 2 или 2,5 см (называемых стойками) и прикрепления к ним металлической планки с одной стороны.
• Штукатурка наносится на обе стороны металла.
• При необходимости полой перегородки к каналам с двух сторон крепят металлическую планку и затем накладывают штукатурку.

Также читайте: Все о штукатурных работах на стенах и мерах предосторожности

07. A.C. Sheet или G.I. Листовая перегородка

• Перегородки этого типа изготавливаются из асбестоцементной пленки или оцинкованного листа, прикрепленного к деревянной или стальной раме.
• В основном используется для работ временного характера.
• Такая перегородка при правильной конструкции является экономичной, легкой и достаточно жесткой.

08.Перегородка из древесно-шерстяной ткани

• Перегородка из древесно-шерстяной ткани состоит из длинных переплетенных древесных волокон, неуплотненных, покрытых и связанных между собой цементом или штукатуркой. Он имеет шероховатую открытую поверхность, которая является отличным ключом к штукатурке.
• Он действует как хороший тепло- и звукоизолятор.

09. Деревянные или деревянные перегородки Стена

Деревянная перегородка, состоящая из деревянного каркаса, который опирается либо на нижний пол, либо на боковые стенки.

• Каркас деревянной перегородки состоит из жесткого бруса, который может быть покрыт доской с обеих сторон.
• Перегородка такого типа не является огнестойкой, и древесина, образующая перегородку, может гнить или подвергнуться нападению белых муравьев.
• В настоящее время использование деревянных перегородок сокращается из-за их высокой стоимости.

10. Переносная перегородка

Переносная перегородка — это мобильная складная перегородка, которая служит временной перегородкой.Он имеет два полнопанельных концевых элемента, которые обеспечивают поддержку, жесткость и конфиденциальность, а также снижают уровень шума. Их можно сложить и они находятся на колесиках, что обеспечивает мобильность и простоту хранения.

Три распространенных использования переносных перегородок:

• Для быстрого разделения пространства или комнаты, особенно в местах, где неподвижные постоянные перегородки могут быть недоступны или непрактичны.
• Они экономичны и рентабельны для создания классной комнаты или конференц-зала в существующем пространстве.
• Они являются подходящими перегородками для скрытия дверных проемов в туалеты, коммерческие кухни и другие подсобные помещения.

Переносные перегородки обычно используются в:

• Домах, церквях и других местах отправления культа, храмах и похоронных бюро
• Конференц-залы и конференц-центры
• Корпоративные и государственные учреждения
• Гостиницы и рестораны
• Курорты, салоны, библиотеки и школы

11.Панельные перегородки Bison Wall

Панельные перегородки Bison огнестойкие и обладают звукоизоляцией. Кроме того, они обладают естественной устойчивостью к атмосферным воздействиям, грибкам, термитам и паразитам. Таким образом, этот тип перегородки — идеальный выбор для разделения площадей в жилых, коммерческих, промышленных комплексах и общественных зданиях. Панели Bison могут использоваться для различных перегородок из гипсокартона, включая двойные и одинарные, со стальными и деревянными стойками.

Стальная перегородка на шпильках обеспечивает высокие показатели огнестойкости и звукоизоляции. Эта система перегородок может быть адаптирована для достижения огнестойкости до 4 часов за счет использования теплоизоляционных материалов. Рекомендуемая толщина перегородки этого типа составляет 10 мм, 12 мм и 14 мм.

• Панельная перегородка «Зубр» отличается высокой огнестойкостью; при соответствующей конструкции возможна огнестойкость до 4 часов.
• Хорошая звукоизоляция.
• Устойчив к влаге и погодным условиям.
• Термитостойкость.
• Гладкая поверхность. Не требует шпатлевки. Использует меньше грунтовки и краски.
• Экономичный, прочный и элегантный

12. Перегородка из фанеры и ДВП

Фанера также может использоваться для изготовления перегородок. Он доступен в листах шириной 4 фута и длиной от 5 до 8 футов и толщиной от 1/4 до 3/4 дюйма. Обычно его ставят вертикально от пола до потолка. При правильной укладке фанеры с ровными стыками стыки не нужно скрывать.Однако для улучшения внешнего вида стен стыки можно покрыть лепниной. Фанера дешевле, ее можно покрыть краской или покрыть так же, как оштукатуренные поверхности.

Некоторые важные моменты, которые следует учитывать при использовании перегородок из фанеры:

• Это легкий и простой в сборке.
• Не является ни звукоизоляционным, ни пожаробезопасным.
• Не подходит для влажных помещений.

Также читайте: Водонепроницаемая фанера миф или факт?

Гипсокартон, также известный как гипсокартон или гипсокартон, представляет собой панель из гипсовой штукатурки, зажатую между двумя толстыми листами бумаги.Гипсокартон в основном используется для изготовления внутренних стен и перегородок. Система перегородок из гипсокартона сегодня заменила планку и штукатурку, потому что с ней быстро работать.

Установка внутренней перегородки из гипсокартона:

Гипсокартон — это стеновая система, состоящая из стального каркаса GI, заключенного в гипсокартон. Гипсокартоны крепятся между собой с двух сторон саморезами для гипсокартона. Для больших перегородок и стен стыки проклеиваются и отделываются гипсокартонными составами.

Характеристики внутренней перегородки из гипсокартона:

• Быстрая установка
• Сухое строительство
• Легкий и гибкий
• Звукоизоляторы
• Огнестойкий
• Тепловая охрана
• Доступен со всеми видами отделки
• Прочность
• Рентабельность

Зная особенности различных типов перегородок, вы сможете выбрать подходящую перегородку для своего дома.Перегородки улучшают функциональность и эстетическую привлекательность помещения. Итак, выбирайте один для своего дома!

Помимо перегородок, мы также написали статьи для других стен, посмотрите

Полостная стена: назначение, преимущества и недостатки

Подпорная стенка | Полное базовое руководство

Изображение предоставлено: Изображение 4, Изображение 5, Изображение 6, Изображение 7, Изображение 8, Изображение 9, Изображение 10, Изображение 11, Изображение 12, Изображение 13, Изображение 15, Изображение 16, Изображение 17

Gharpedia помогает построить / владеть / арендовать / купить / продать / отремонтировать / поддерживать дом вашей мечты, предоставляя все советы и рекомендации на простых языках.Он предлагает решения всех проблем, связанных с домами, от концепции до завершения. Хотите стать участником гарпедии? Зарегистрируйтесь здесь

Продемонстрируйте свои лучшие разработки

Навигация по сообщениям

Еще из тем

Используйте фильтры ниже для поиска определенных тем

[PDF] Разделы — Терминология — Скачать бесплатно PDF

1 Разделы — Терминология Целью данного информационного бюллетеня является представление определений в алфавитном порядке o…

Разделы — Терминология Цель этого информационного бюллетеня Factfile состоит в том, чтобы представить в алфавитном порядке определения общих типов конструкций разделов и объяснить другую связанную терминологию, обычно используемую, а иногда и неправильно используемую в отрасли. Эта полезная ссылка должна способствовать лучшему пониманию и более широкому использованию предпочтительных терминов в отличие от многих общеупотребительных, но устаревших. Термины, используемые для описания многих типов систем разделения, как правило, варьируются от региона к региону по всей стране.Многие преимущества могут быть получены от последовательного использования и общего понимания в индустрии интерьеров. Поэтому рекомендуется использовать термины, приведенные в Британских стандартах и ​​других перечисленных, в качестве предпочтительного описания. Появление EOTA European Technical Approval Guideline (ETAG) для перегородок привело к небольшому усложнению в контексте предпочтительной терминологии в Великобритании. Рекомендации озаглавлены «Комплекты внутренних перегородок для использования в качестве ненесущих стен».Британские стандарты определяют стену как «несущую», а перегородку как «ненесущую». Перегородка из двух блоков или двух панелей Перегородка, состоящая из сборных панелей, которые можно перемещать, не затрагивая соседние блоки. Большинство двухблочных перегородок состоят из сплошных, застекленных и дверных модульных элементов, которые могут быть демонтированы и легко перемещены. Единицы также часто взаимозаменяемы. Они могут быть изготовлены из металла или плит, облицованных меламином / ламинатом. Составная перегородка Не существует определения Британского стандарта; этот термин обычно используется для описания 50-миллиметровой рамы и панельной перегородки, построенных из алюминиевых рам и ячеистых гипсокартонных панелей или панелей с льняным сердечником.Эти перегородки могут включать сплошные участки и застекленные участки. Отклоняющая головка. Особая конструктивная особенность в верхней части перегородки, которая позволяет поддерживать ее целостность, одновременно допуская движение, такое как прогиб плиты перекрытия или балки. Обычно выражается как ± Размер, например, ± 20 мм Дверь ** Строительный компонент для открывания и закрывания в стене, который обеспечивает доступ или проход и может пропускать свет при закрытии. Левая (правая) дверь — это дверь, которая открывается вращательным движением с положением петель на левой (правой) стороне, если смотреть со стороны открывания.Если смотреть на плане, дверь будет открываться по часовой стрелке (против часовой стрелки). Дверная сборка ** Полная сборка в установленном виде, состоящая из дверной коробки и одной или нескольких створок, а также необходимого оборудования, поставляемого из отдельных источников. См. Также определение дверного набора. Дверная коробка ** Часть дверного узла, образующая рамный проем, в котором движется дверное полотно. Дверное полотно ** Элемент, который в сочетании с петлями в дверной коробке образует часть дверного узла. Дверной комплект ** Полный комплект, состоящий из дверной коробки и дверного полотна или створок, поставляется с основным оборудованием как продукт из одних рук.Это особенно важно при выборе комплектов противопожарных дверей.

Противопожарная дверь Дверь, обеспечивающая огнестойкость. Обычно противопожарные дверные проемы, одинарные или двойные, включая раму, створку, скобяные изделия, вспучивающиеся уплотнения и заглушки для холодного дыма, которые вместе с соответствующей конструкцией были испытаны на соответствие соответствующим британским стандартам. Фиксированная перегородка Перегородка, которую нельзя разобрать, не нарушив, частично или полностью, целостность компонентов. Основная панель из ленточного картона Используется в фиксированных и перемещаемых системах перегородок.Стандартные облицовочные покрытия включают минеральный картон и ДВП, на которые можно нанести винил или декоративный ламинат. Обычно выпускается с квадратными краями и может обрабатываться для крепления планок для соединения шпунта. Дверь заподлицо (створка) ** Дверь, не имеющая ни приподнятых, ни утопленных элементов, ни каких-либо отверстий, кроме тех, которые могут потребоваться для установки оборудования. Верхняя панель заподлицо

**

Фиксированная панель, установленная в головке и косяках дверной коробки над дверным полотном, без установленного транца, которая имеет такую ​​же толщину и внешний вид, что и дверное полотно.Каркасная перегородка ** Перегородка, состоящая из непрерывно поддерживаемой простой рамы с облицовкой или заполнением. Он может иметь форму стойки и листа, рамы и листа или перегородки из рамы и панели. Каркас и перегородка из панелей ** Перегородка, в которой композитные панели поддерживаются открытым каркасом. Обычно края панелей скрыты каркасом. Поэтому при необходимости панели можно разрезать на месте. Профили каркаса образуют проемы для дверей и остекления. Материалы рамы включают экструдированный алюминий, сталь и дерево.Панели обычно являются запатентованной продукцией и включают сборные гипсокартонные панели, ДСП и стальную облицовку. Каркасно-листовая перегородка ** Каркасная перегородка, в которой частично открыт каркас. Листовой материал на каркасе с выраженными стыками. Каркас может покрывать стыки кромок листов и секции, необходимые для образования дверных проемов и оконных проемов. Материалы рамы включают экструдированный алюминий, дерево и сталь. Листовые материалы включают различные виды гипсокартона, фанеры, ДСП, ДВП и стали.Отделка может быть нанесена на месте или на заводе. Конструкции соединений варьируются от простых стыковых соединений до соединений с углублениями со встроенными вспомогательными опорами. На этой форме построения основан ряд проприетарных систем. Застекленная перегородка Перегородка, в конструкции которой используется прозрачное, полупрозрачное или непрозрачное стекло. Он может быть полностью или частично застеклен. Застекленные участки могут быть двух- или одноцентровыми или односторонними; эти альтернативы относятся к положению остекления по отношению к толщине перегородки.Полая перегородка Перегородка, имеющая полезные пустоты на большей части ее площади (обратная сторона сплошной перегородки).

Панель с сотовым заполнителем Относительно легкая ненесущая панель с сотовым заполнителем, обычно облицованная гипсокартоном. Предназначен для использования при панельном монтаже или для фиксации в металлических каркасах с образованием фиксированной или перемещаемой перегородки. Больничная перегородка Обычно относится к различным типам металлических перегородок / перегородок из гипсокартона со встроенными дверными наборами, которые соответствуют спецификации для больничных перегородок.Система перегородок с подвесными панелями Модульная перегородка, в которой облицовочные панели «вешаются» на несущую раму, а не фиксируются. Панели включают гипсокартон, меламин и ЛДСП. Независимая облицовка стен. Облицовка (часто с использованием связанных элементов перегородки), которая возводится независимо от внешней стены. Разделительная стена с металлическими стойками Jumbo. Ненесущая система с металлическими стойками и гипсокартоном, в которой используются большие металлические стойки и секции каналов, которые облицованы с каждой стороны слоями гипсовой доски толщиной 19 мм и толщиной 12 мм.Гипсокартон толщиной 5 и 15 мм (тип, толщина и количество плит зависит от заданных критериев эффективности). Эта система используется в основном для коммерческих и промышленных применений, где можно достичь высоты до 7 м. Ламинированная перегородка Неподвижная (неперемещаемая) перегородка, построенная на месте из слоев гипсокартона толщиной 12,5 мм, скрепленных гипсовым клеем с каждой стороны сердечника из 19 мм гипсовой доски. Толщина и количество лицевых панелей могут варьироваться для достижения различных уровней производительности.Этот тип перегородки обычно используется в жилищном строительстве. Перегородка из кирпичной кладки Перегородка из кирпичной или блочной кладки с любой указанной поверхностной отделкой, такой как гипсокартон или штукатурка. Примечание: если конструкция имеет несущую или удерживающую функцию, это каменная стена. Подходящая облицовка ** Независимая вертикальная облицовка, аналогичная по конструкции и внешнему виду смежным перегородкам. Перегородка с металлическими стойками Перегородка, состоящая из каркаса с металлическими стойками / швеллерами и облицованная с обеих сторон листовыми материалами, такими как гипсокартон.Это форма перегородки из каркаса и листа, которую иногда называют пустотелой перегородкой из гипсокартона. Разделительная перегородка с металлическими стойками. Перегородка с металлическими стойками и гипсокартоном с двумя каркасами, отвечающая требованиям к разделительным стенам национальных строительных норм и правил для многоквартирных жилых домов. Моноблочная перегородка ** Перегородка, состоящая из сборных элементов, которые можно перемещать, не затрагивая соседние элементы. Иногда используется термин перемещаемый моноблок. Большинство моноблочных перегородок состоят из сплошных, застекленных и дверных модульных элементов, которые можно демонтировать и легко переместить.Единицы также часто взаимозаменяемы. Они могут быть металлическими или деревянными.

Примечание: Отдельные элементы, которые не могут быть демонтированы с участка перегородки, образуют перегородку панели и должны иметь соответствующее описание. Передвижная перегородка ** Перегородка из отдельных секций, которую могут перестраивать жильцы здания. Обычно он состоит из панелей с алюминиевым или стальным каркасом в сочетании с прямыми или разнонаправленными рельсовыми системами. Отделка включает виниловые обои, меламин, ламинат высокого давления, обои, ковролин и шпон.Иногда также называется действующей стеной. Перегородка. Перегородка — это ненесущая вертикальная конструкция. Примечание: если конструкция выполняет несущую или удерживающую функцию, ее следует описать как стену. Комплект перегородок Набор, по крайней мере, из двух отдельных компонентов, которые необходимо собрать вместе для постоянной установки на заводе, то есть стать собранной системой. (Определение дано в руководящем документе, касающемся Директивы по строительной продукции 89/106 / EC.) Функциональные перегородки Этот термин иногда используется для различения перегородок, которые обладают хорошей структурной стабильностью, звукоизоляцией и / или огнестойкостью, и перегородками, которые таковыми не обладают.Любой раздел, который делает больше, чем просто визуальный барьер (что делает почти все), является разделом производительности. Функциональные перегородки могут включать звукоизоляцию, огнестойкость, реакцию на огонь и соблюдение строительных норм и других законодательных норм. Ударопрочность, ветровые нагрузки, давление воздуха и другие прочностные характеристики также могут быть характеристиками характеристик для конкретных областей применения. Как правило, использование термина «раздел производительности» не рекомендуется. Переставляемая перегородка ** Перемещаемую или многоразовую модульную систему перегородок можно снимать и перемещать без существенного ремонта (с использованием не менее 80% оригинальных компонентов); он должен допускать повторную установку с допуском ± 10 мм от первоначальной установленной высоты.Примечание: съемные перегородки нельзя демонтировать без повреждения или разрушения некоторых или всех компонентов; Примечание. BS 5234 не рекомендует использовать термин «съемный раздел». Экран Перегородка, которая не полностью простирается от пола до потолка. Обычно самонесущий и легко перемещаемый. Экраны обеспечивают определенную степень защиты или конфиденциальности. Обычно доступны в виде прямых и изогнутых профилей, некоторые из которых имеют возможность регулировки высоты. Защитные перегородки Они бывают разных форм. Они включают конструкции, специально разработанные для защиты от баллистических и физических атак и небольших взрывов, таких как взрывы от буквенных бомб и т. Д.Этот термин также используется для стандартных форм относительно легких перегородок, включающих дополнительные мембраны, такие как листовая сталь или просечно-вытяжной лист, которые предназначены для задержки доступа в защищенное пространство на короткий период.

Там, где требуется высокая степень защиты от проникновения, часто используются каменные конструкции. Стена шахты Перегородка или облицовка, состоящая из многослойного гипсокартона, прикрепленного к одиночному или сдвоенному металлическому каркасу, чтобы обеспечить огнестойкость до четырех часов.Система используется для создания противопожарных ограждений для всех типов шахт, включая рабочие стержни для подъемных шахт. Стеклянная перегородка, соединенная встык. Перегородка из неподвижных панелей из закаленного или многослойного стекла, закрепленных и удерживаемых только на двух краях (верхней и нижней) и соединенных вертикально с помощью силикона или экструзии заподлицо. Раздвижная и складывающаяся перегородка ** Перегородка из откидных створок, которые можно откинуть, перемещая их горизонтально по фиксированной направляющей. Сплошная перегородка ** Перегородка, на большей части площади которой нет полезной пустоты.Термин «сплошная» иногда используется для обозначения перегородок из кирпичной кладки. Ступенчатая перегородка на металлических стойках Перегородка на основе каркаса с чередующимися стойками, смещенными в пределах широких направляющих пола и потолка. Эта система используется там, где требуется уровень звукоизоляции выше, чем при использовании одного ряда стоек. Стальная перегородка на стойке Альтернативное описание перегородки на металлической стойке. Примечание: не путать со стальными каркасными системами, в которых используются стальные компоненты большого сечения для создания несущих конструктивных элементов или целых зданий.Стенка для хранения Интегрированная и модульная перегородка для хранения, обеспечивающая как разделение пространства, так и объемное хранение. Большинство систем позволяют гибко менять внутреннюю фурнитуру в соответствии с конкретными требованиями к хранению и хранению. Перегородка с каркасом и листом ** Перегородка с каркасом, в которой стойки и другие вспомогательные элементы (вставки, подошвы и т. Д.) Скрыты облицовкой. Материалы стоек включают дерево и сталь, а листовые облицовочные материалы состоят из различных типов гипсокартона, гипсокартона, армированного стекловолокном, ДСП, ДВП и т. Д.Отделка включает проклеенные и заполненные стыки между листами и штукатурку. Металлический стержень, деревянный стержень и многие собственные системы основаны на этой форме конструкции перегородки. Деревянная перегородка (или перегородка с деревянным каркасом) Традиционная перегородка с каркасом или перегородка, состоящая из деревянных и металлических подрамников с накладными секциями из МДФ, имитирующими традиционный вид древесины. Доступны в модульных, сплошных и застекленных вариантах. Примечание: не путать с деревянной перегородкой. Перегородка из деревянных каркасов Перегородка, состоящая из деревянного каркаса, облицованного с каждой стороны такими материалами, как гипсокартон.Иногда описывается как пустотелая перегородка (см. Также перегородку с балкой и листом).

Примечание. В зависимости от размеров древесины некоторые каркасные конструкции из дерева могут быть несущими; в таком случае их следует охарактеризовать как стены с деревянными карнизами. Настенное хранение. Отдельно стоящие системы шкафов, обеспечивающие место для хранения вещей, обычно располагаются напротив существующих стен или перегородок. Примечание: не путать со стенками для хранения. ** Определения Британского стандарта

Подтверждение: эта информация была первоначально собрана техническим консультантом Чарльзом Страудом.

% PDF-1.5 % 1 0 объект > / Метаданные 2 0 R / Контуры 3 0 R / PageLayout / OneColumn / Страницы 4 0 R / StructTreeRoot 5 0 R / Тип / Каталог >> эндобдж 6 0 obj > эндобдж 2 0 obj > транслировать 2016-02-09T14: 52: 37 + 01: 002016-02-09T14: 52: 18 + 01: 002016-02-09T14: 52: 37 + 01: 00Acrobat PDFMaker 11 для Worduuid: f3ecd47a-8f05-4a85-b98a- 47861b9857aeuuid: f357f478-90fd-440d-95d7-27fcfcf0a664

12

application / pdf

Marco

Библиотека Adobe PDF 11.0D: 20150522143429DDLHiTs11 (# E1) конечный поток эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > / Шрифт> / XObject> >> / Повернуть 0 / StructParents 0 / Вкладки / S / Тип / Страница >> эндобдж 20 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 1 / Вкладки / S / Тип / Страница >> эндобдж 21 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 17 / Вкладки / S / Тип / Страница >> эндобдж 22 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 22 / Вкладки / S / Тип / Страница >> эндобдж 23 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 29 / Вкладки / S / Тип / Страница >> эндобдж 24 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 33 / Вкладки / S / Тип / Страница >> эндобдж 25 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 40 / Вкладки / S / Тип / Страница >> эндобдж 26 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 48 / Вкладки / S / Тип / Страница >> эндобдж 27 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 57 / Вкладки / S / Тип / Страница >> эндобдж 28 0 объект > / ExtGState> / Шрифт> / XObject> >> / Повернуть 0 / StructParents 60 / Вкладки / S / Тип / Страница >> эндобдж 29 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 67 / Вкладки / S / Тип / Страница >> эндобдж 30 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 72 / Вкладки / S / Тип / Страница >> эндобдж 31 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 73 / Вкладки / S / Тип / Страница >> эндобдж 32 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 77 / Вкладки / S / Тип / Страница >> эндобдж 33 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 84 / Вкладки / S / Тип / Страница >> эндобдж 34 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 89 / Вкладки / S / Тип / Страница >> эндобдж 35 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 91 / Вкладки / S / Тип / Страница >> эндобдж 36 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 99 / Вкладки / S / Тип / Страница >> эндобдж 37 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 105 / Вкладки / S / Тип / Страница >> эндобдж 38 0 объект > / Шрифт> >> / Повернуть 0 / StructParents 106 / Вкладки / S / Тип / Страница >> эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект / К 19 / П 12 0 Р / Стр. 21 0 R / S / Рисунок >> эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект / К 16 / П 12 0 Р / Стр. 23 0 R / S / Рисунок >> эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект / К 17 / П 12 0 Р / Стр. 23 0 R / S / Рисунок >> эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект / К 140 / П 12 0 Р / Стр. 25 0 R / S / Рисунок >> эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект / К 74 / П 12 0 Р / Стр. 27 0 R / S / Рисунок >> эндобдж 151 0 объект / К 75 / П 12 0 Р / Стр. 27 0 R / S / Рисунок >> эндобдж 152 0 объект / К 76 / П 12 0 Р / Стр. 27 0 R / S / Рисунок >> эндобдж 153 0 объект / К 77 / П 12 0 Р / Стр. 27 0 R / S / Рисунок >> эндобдж 154 0 объект / К 78 / П 12 0 Р / Стр. 27 0 R / S / Рисунок >> эндобдж 155 0 объект / К 79 / П 12 0 Р / Стр. 27 0 R / S / Рисунок >> эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект / К 49 / П 12 0 Р / Стр. 28 0 R / S / Рисунок >> эндобдж 166 0 объект / К 50 / П 12 0 Р / Стр. 28 0 R / S / Рисунок >> эндобдж 167 0 объект / К 51 / П 12 0 Р / Стр. 28 0 R / S / Рисунок >> эндобдж 168 0 объект / К 52 / П 12 0 Р / Стр. 28 0 R / S / Рисунок >> эндобдж 169 0 объект / К 53 / П 12 0 Р / Стр. 28 0 R / S / Рисунок >> эндобдж 170 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект / К 8 / П 12 0 Р / Стр.30 0 Р / S / Рисунок >> эндобдж 180 0 объект > эндобдж 181 0 объект / К 9 / П 12 0 Р / Стр.30 0 Р / S / Рисунок >> эндобдж 182 0 объект > эндобдж 183 0 объект / К 10 / П 12 0 Р / Стр.30 0 Р / S / Рисунок >> эндобдж 184 0 объект > эндобдж 185 0 объект / К 11 / П 12 0 Р / Стр.30 0 Р / S / Рисунок >> эндобдж 186 0 объект > эндобдж 187 0 объект / К 12 / П 12 0 Р / Стр.30 0 Р / S / Рисунок >> эндобдж 188 0 объект > эндобдж 189 0 объект / К 13 / П 12 0 Р / Стр.30 0 Р / S / Рисунок >> эндобдж 190 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 193 0 объект / К 27 / П 12 0 Р / Стр. 31 0 R / S / Рисунок >> эндобдж 194 0 объект / К 28 / П 12 0 Р / Стр. 31 0 R / S / Рисунок >> эндобдж 195 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 199 0 объект / К 29 / П 12 0 Р / Стр. 31 0 R / S / Рисунок >> эндобдж 200 0 объект / К 30 / П 12 0 Р / Стр. 31 0 R / S / Рисунок >> эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 209 0 объект / К 63 / П 12 0 Р / Стр. 32 0 R / S / Рисунок >> эндобдж 210 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 215 0 объект / К 31 / П 12 0 Р / Стр. 33 0 R / S / Рисунок >> эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 218 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект / К 11 / П 12 0 Р / Стр. 34 0 R / S / Рисунок >> эндобдж 221 0 объект / К 12 / П 12 0 Р / Стр. 34 0 R / S / Рисунок >> эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 224 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 227 0 объект > эндобдж 228 0 объект > эндобдж 229 0 объект > эндобдж 230 0 объект > эндобдж 231 0 объект > эндобдж 232 0 объект > эндобдж 233 0 объект > эндобдж 234 0 объект > эндобдж 235 0 объект > эндобдж 236 0 объект > эндобдж 237 0 объект > эндобдж 238 0 объект > эндобдж 239 0 объект > эндобдж 240 0 объект / К 20 / П 12 0 Р / Стр. 36 0 R / S / Рисунок >> эндобдж 241 0 объект > эндобдж 242 0 объект > эндобдж 243 0 объект > эндобдж 244 0 объект > эндобдж 245 0 объект > эндобдж 246 0 объект > эндобдж 247 0 объект > эндобдж 248 0 объект > эндобдж 249 0 объект > эндобдж 250 0 объект > эндобдж 251 0 объект > эндобдж 252 0 объект > эндобдж 253 0 объект > эндобдж 254 0 объект > эндобдж 255 0 объект > эндобдж 256 0 объект > эндобдж 257 0 объект > эндобдж 258 0 объект > эндобдж 259 0 объект > эндобдж 260 0 объект > эндобдж 261 0 объект > эндобдж 262 0 объект > эндобдж 263 0 объект > эндобдж 264 0 объект > эндобдж 265 0 объект > эндобдж 266 0 объект > эндобдж 267 0 объект > эндобдж 268 0 объект > эндобдж 269 ​​0 объект > эндобдж 270 0 объект > эндобдж 271 0 объект > эндобдж 272 0 объект > эндобдж 273 0 объект > эндобдж 274 0 объект > эндобдж 275 0 объект > эндобдж 276 0 объект > эндобдж 277 0 объект > эндобдж 278 0 объект > эндобдж 279 0 объект > эндобдж 280 0 объект > эндобдж 281 0 объект > эндобдж 282 0 объект > эндобдж 283 0 объект > эндобдж 284 0 объект > эндобдж 285 0 объект > эндобдж 286 0 объект > эндобдж 287 0 объект > эндобдж 288 0 объект > эндобдж 289 0 объект > эндобдж 290 0 объект > эндобдж 291 0 объект > эндобдж 292 0 объект > / Граница [0 0 0] / F 4 /ПРИВЕТ / Rect [297.qAj + ZK + «C $ = BTp # 3% q @ oHhzh% AaVVD {VP = n * H5 _ ::; 2Oq FI7 Ys = Fdp] i’_Ϗ>

Экспериментальное исследование сейсмических характеристик систем с низким уровнем повреждений для неструктурных легких перегородок из гипсокартона.

Аннотация

Полевые исследования и экспериментальные исследования показали, что перегородки из гипсокартона с легким стальным каркасом или деревянным каркасом особенно уязвимы к землетрясениям, что побудило основную цель этого исследования — дальнейшее развитие сейсмических систем с низким уровнем повреждений для неструктурных перегородок. чтобы облегчить их внедрение в промышленности, чтобы помочь снизить потери, связанные с обслуживанием и ремонтом зданий в течение их расчетного срока службы.В частности, это исследование было сосредоточено на поведении систем перегородок со стальным каркасом с новыми деталями, которые призваны обеспечить «низкий уровень повреждений», спроектированных в соответствии с общепринятой практикой для стен, используемых в коммерческих и институциональных зданиях в Новой Зеландии. Эта цель была исследована путем (1) исследования характеристик гибкой системы рельсов, предложенной исследователями и промышленностью, путем экспериментальных испытаний натурных образцов; (2) изучение характеристик систем перегородок с сейсмическими зазорами, предложенных в ряде исследований, дальнейшее развитие в этом исследовании с участием промышленности, путем экспериментальных испытаний натурных образцов; и (3) изучение потенциальных последствий использования этих систем по сравнению с традиционно детализированными системами перегородок в многоэтажных зданиях с использованием методологии оценки потерь при инженерных землетрясениях, основанной на характеристиках.

Три полноразмерных испытательных стенда были спроектированы для воспроизведения в контролируемых лабораторных условиях воздействия сейсмических сотрясений на перегородки в многоэтажных зданиях путем приложения квазистатической однонаправленной циклической нагрузки, вызывающей межэтажный дрейф . Типичная конфигурация образцов для испытаний была выбрана уникальной «y-образной», включая одну наклонную обратную стенку, с типичными размерами приблизительно 2400 мм вдоль основной стены и 600 мм вдоль (приблизительно) возвратных стенок высотой 2405 мм. мм от пола до потолка.Образцы были выровнены в испытательных рамах под углом к ​​направлению нагрузки, чтобы исследовать двунаправленные эффекты.

Были испытаны три образца стенок с гибкой деталью дорожек, два идентичных плоских образца и третий образец с дверным проемом. Детализация включала удаление верхних анкеров гусениц в непосредственной близости от пересечений стен, что позволило рельсам «прогибаться» в этих местах. Хотя было указано, что верхние опорные анкеры удаляются в непосредственной близости от пересечений стен, была допущена ошибка конструкции, из-за которой одна плита верхнего рельсового пути к бетонному анкеру оставалась в трехстороннем стыке стен.Несмотря на эту ошибку, экспериментальное тестирование было сочтено целесообразным, поскольку такие ошибки также будут возникать на практике и потому, что поведение стены может быть исследовано с учетом этого исправления. Образцы также включали акустический / противопожарный герметик на границе верхней облицовки и пола. В дополнение к предоставлению возможностей дрейфа, также сообщается о поведении силы-смещения, вычисляется рассеиваемая энергия, и параметры гистерезисной модели Уэйна-Стюарта подгоняются к результатам. В Образец с дверным проемом ведет себя значительно иначе, чем плоский образец: повреждение образца дверного проема началось с растрескивания стеновой панели, распространяющегося от углов дверного проема, после чего L- и Y-образные соединения вели себя независимо, в то время как повреждение плоских образцов началось с растрескивания стеновой панели в верхней части L-образного соединения, и стеновая система деформировалась как единое целое.Результаты показывают, что двунаправленное поведение важно, даже если его влияние не может быть напрямую количественно определено с помощью проведенных экспериментов. Повреждение герметика означает, что соединение между гипсокартоном и герметиком важно для его сейсмических характеристик. Рекомендуется тщательный контроль качества, поскольку дефекты связки могут значительно повлиять на ее способность выдерживать сейсмические колебания.

Были испытаны два образца с детализацией сейсмического зазора: образец стальной шпильки и образец деревянной шпильки.Наблюдаемые возможности сноса были значительно больше, чем у традиционных систем перегородок из гипсокартона. Уравнения использовались для прогнозирования дрейфа, при котором начнется состояние повреждения 1 (DS1) и состояние повреждения 2 (DS2). Уравнение, используемое для оценки дрейфа в начале DS1, точно предсказало начало растрескивания штукатурки, но переоценило дрейф, при котором материал, заполняющий зазор, был поврежден. Уравнение, используемое для прогнозирования начала DS2, обеспечивает нижнюю границу для обоих образцов, а также при использовании для прогнозирования результатов предыдущих экспериментальных испытаний систем сейсмических зазоров.Материал, заполняющий зазоры, уменьшал дрейф в начале DS1, однако он оказывал положительное влияние на процесс повторного центрирования накладок. Смещения вне плоскости и конфигурация обратной стены не оказали существенного влияния на начало растрескивания штукатурки в образцах.

Оценка потерь в соответствии с методологией PBEE была проведена на четырех стальных зданиях MRF для исследования: (1) 4-этажное здание, спроектированное для региона Крайстчерч, (2) 4-этажное здание, спроектированное для региона Веллингтон, (3) 12-этажное здание, спроектированное для региона Крайстчерч, и (4) 12-этажное здание, спроектированное для региона Веллингтон.В оценку потерь были включены параметры хрупкости традиционной системы перегородок, гибкой системы перегородок и систем перегородок со стальными и деревянными стойками с сейсмическими зазорами. Порядок (от самого низкого до самого высокого) каждой системы с точки зрения ожидаемых годовых потерь каждого здания при включении системы был следующим: (1) система деревянных шпилек для сейсмических зазоров, (2) система стальных шпилек для сейсмических зазоров, (3) традиционная / базовая система и (4) гибкая система рельсов.

Для системы деревянных стоек с сейсмическими зазорами, которая привела к наибольшему сокращению ожидаемых годовых потерь для каждого конкретного здания, снижение ожидаемых годовых потерь по сравнению с потерями, обнаруженными при использовании традиционной системы, составляло от 5% до 30%. снижение.Это подтверждает тот факт, что, хотя использование систем перегородок с низким уровнем повреждений в каждом здании является преимуществом, степень сокращения ожидаемых годовых потерь в значительной степени зависит от конкретной конструкции здания и его местоположения.

Образцы гибких гусениц имели более высокие затраты на ремонт при небольших уровнях опасности по сравнению с традиционной системой, но меньшие затраты на ремонт при более высоких уровнях опасности. Однако ожидаемые ежегодные убытки для гибкой системы путей были выше, чем для традиционной системы, что подкрепляет выводы прошлых исследований, которые показали, что наибольший вклад в ожидаемые годовые убытки вносят сейсмические сотрясения низкой или умеренной интенсивности (низкие уровни опасности).

.
