Как сделать каркас под гипсокартон правильно - инструкция

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Содержание:

  1. Преимущество стен и потолков из гипсокартона
  2. Условные обозначения для гипсокартона
  3. Последовательность работ
  4. Монтаж потолочного каркаса
  5. Каркас стены из металлопрофиля





Преимущество стен и потолков из гипсокартона



  • Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

  • Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.

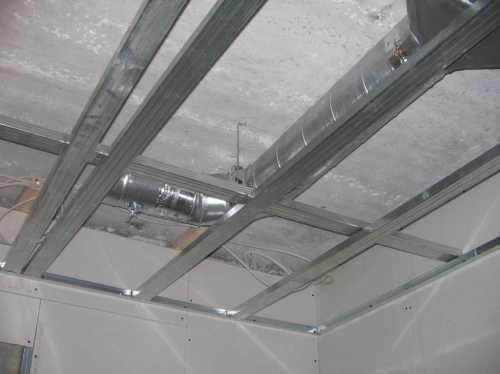

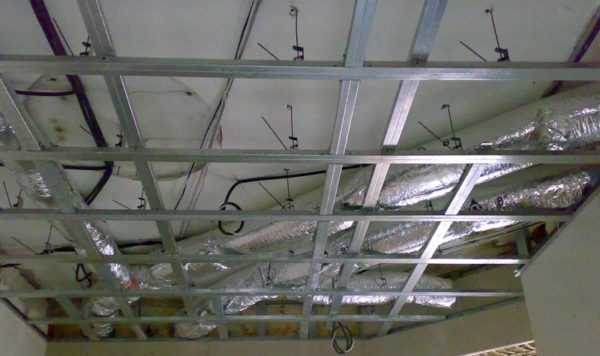

  • В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
  • А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.

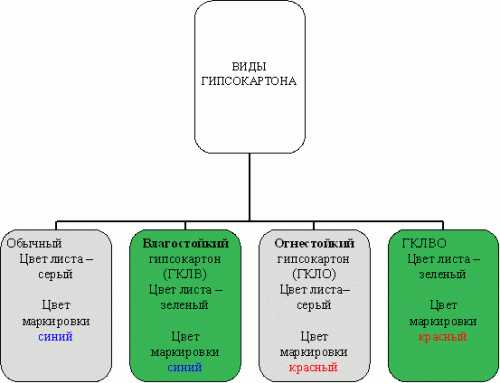

Условные обозначения для гипсокартона



Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

  • ГКЛ – гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
  • ГКЛВ – влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм. Применяется в ванных комнатах или кухнях;
  • ГКЛО – огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина – 1200 мм, а длина – 2000-4000 мм. Такой вид актуален для комнат с камином;
  • ГКЛВО – гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.



Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон.

Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.

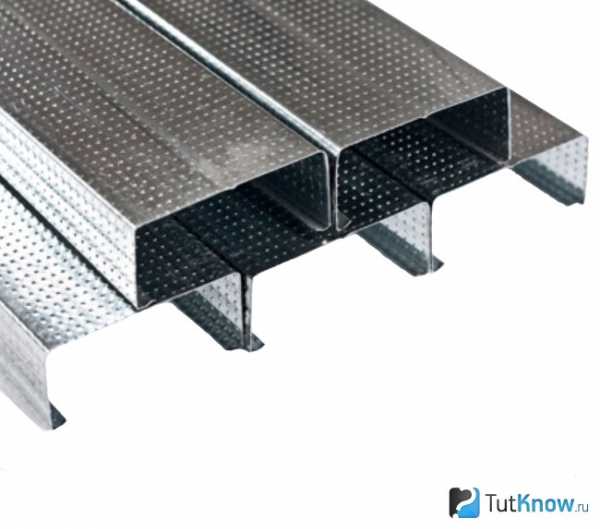

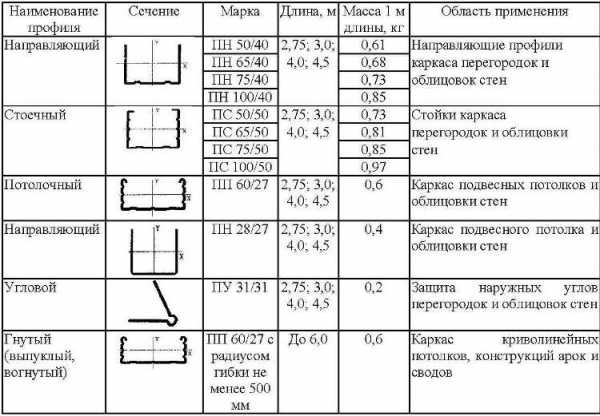

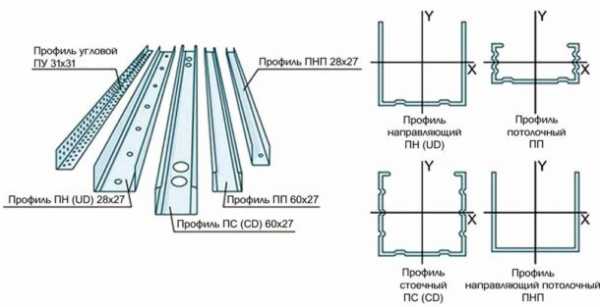

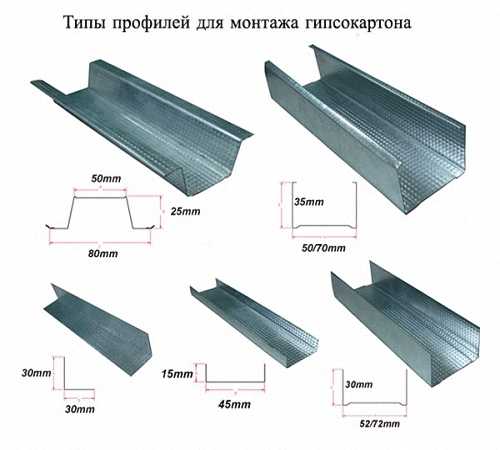

Условные обозначения металлического профиля для гипсокартона



  • ПС – профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины – «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
  • ПН – профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
  • ПП – потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
  • ПНП – потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.
  • ПУ – профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.

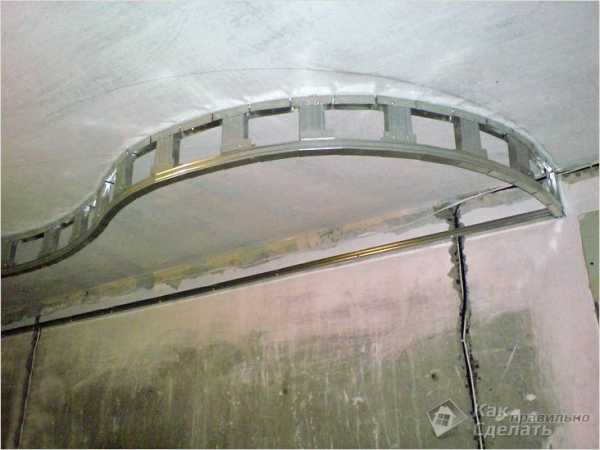

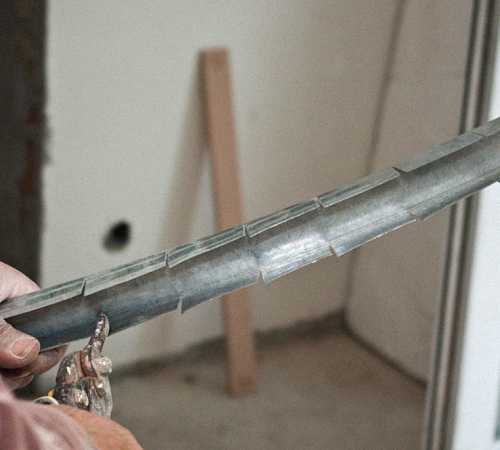

  • ПА – профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.



Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках.

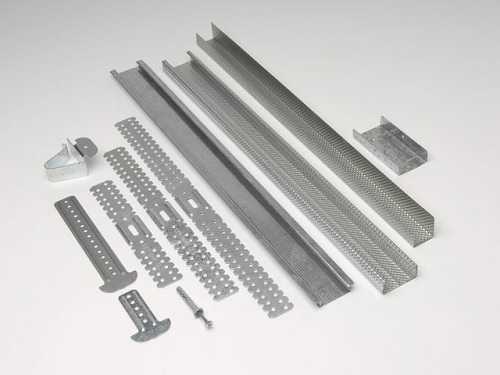

Дополнительные элементы



  • Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).

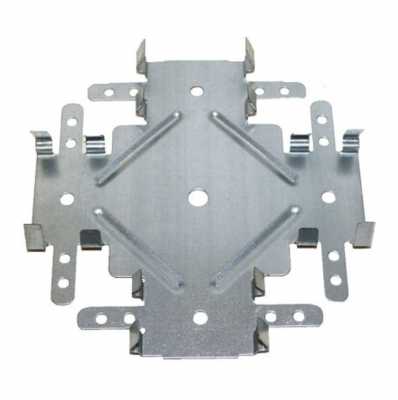

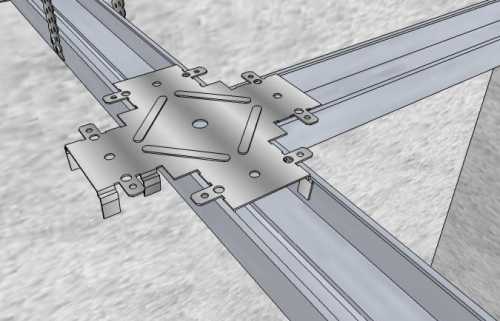

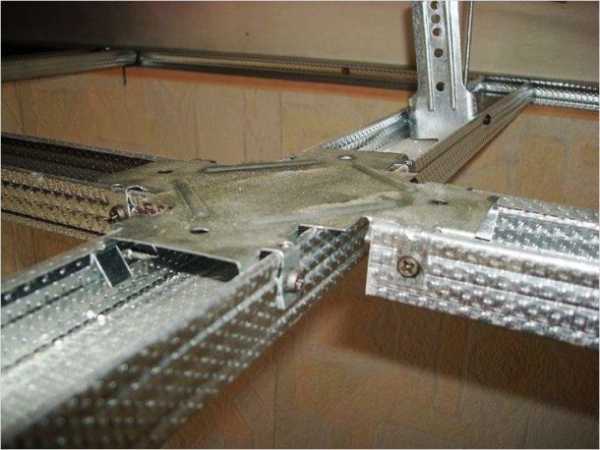

  • Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

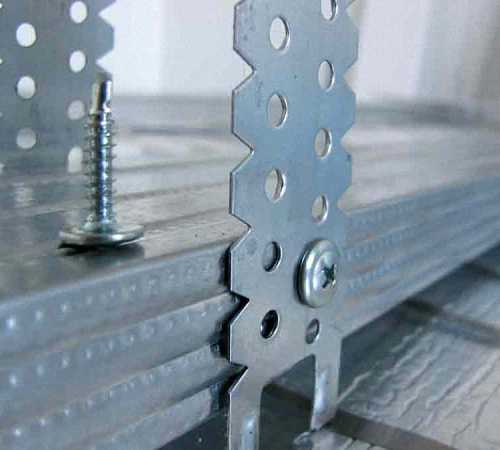

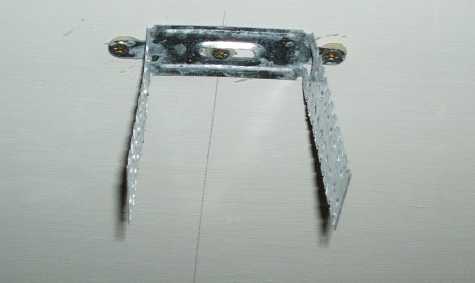

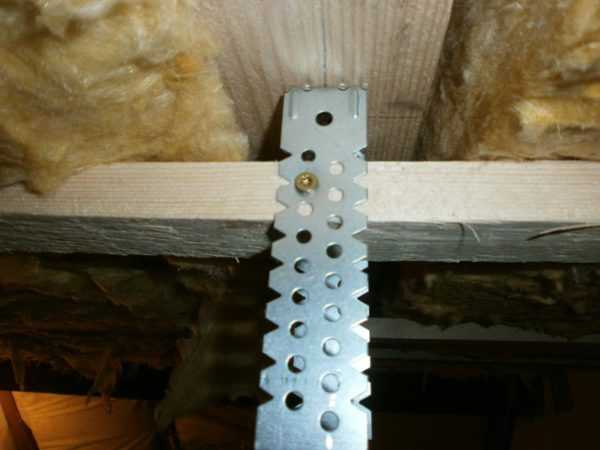

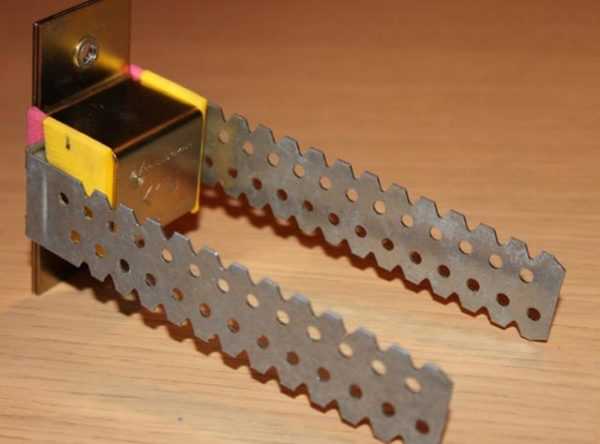

  • Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент – подпотолочное пространство составит не более 60 мм.
  • С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.





Метизы



Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

  • если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

  • К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.
  • Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы - лучше саморезами с острым концом 3,5х11 мм.
  • Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
  • Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.






Последовательность работ



  • Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
  • Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.

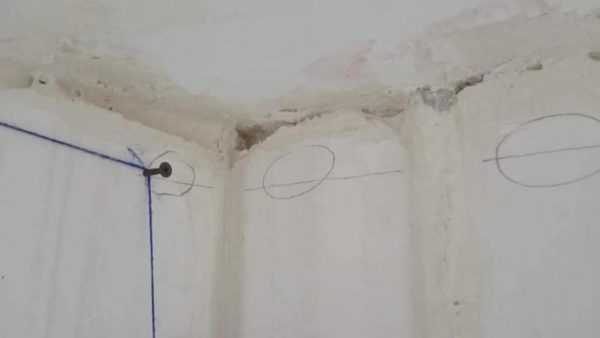

  • Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.

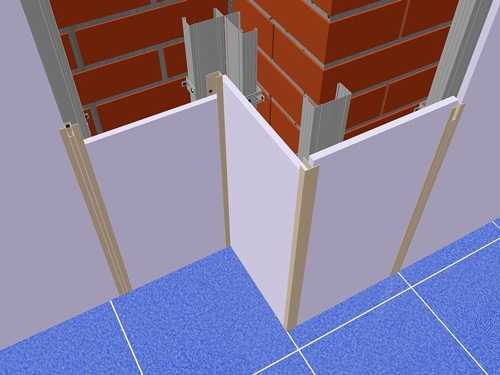

  • Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон – разметка начинается с них.
  • Остается провести шпаклевочные и другие отделочные этапы работы.

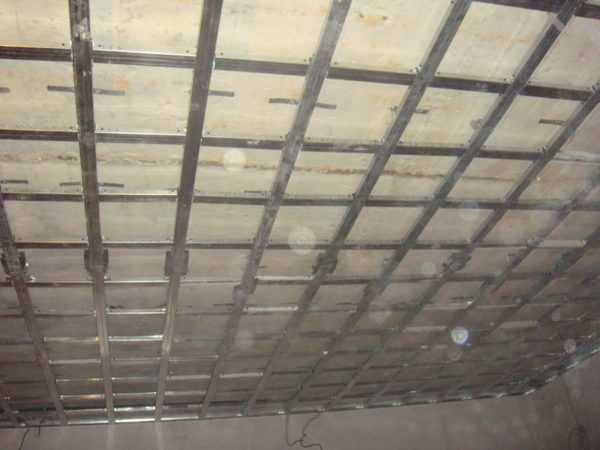

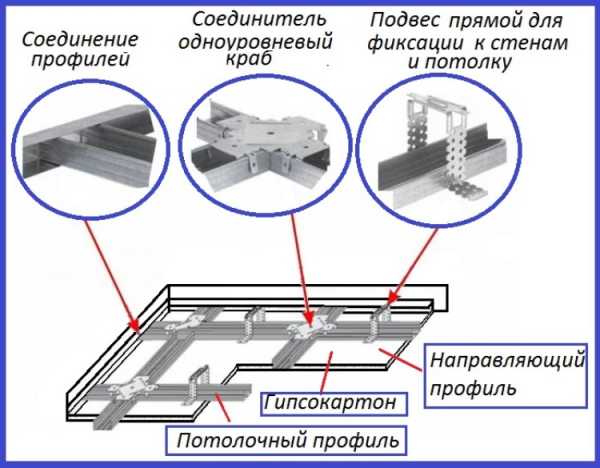

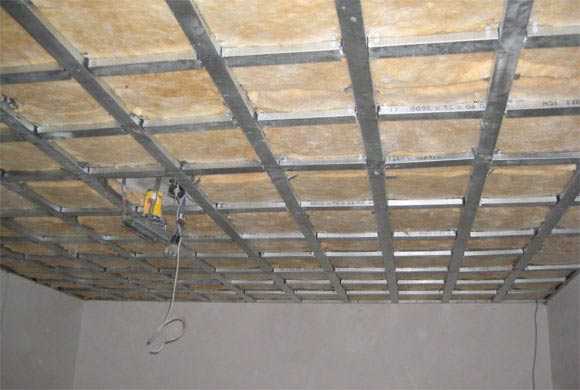

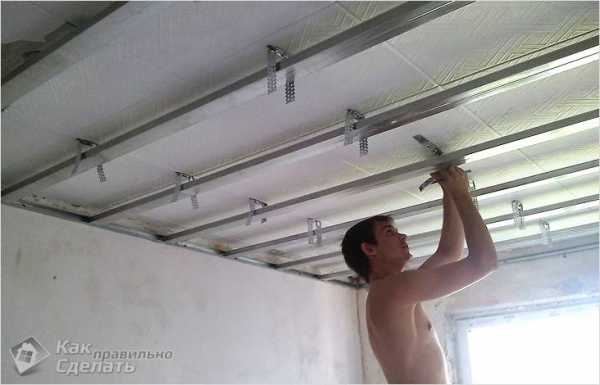

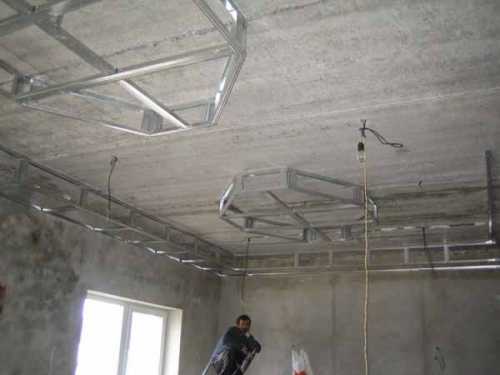

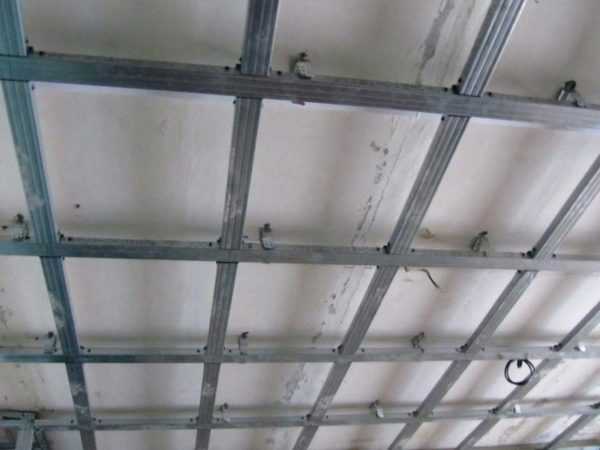

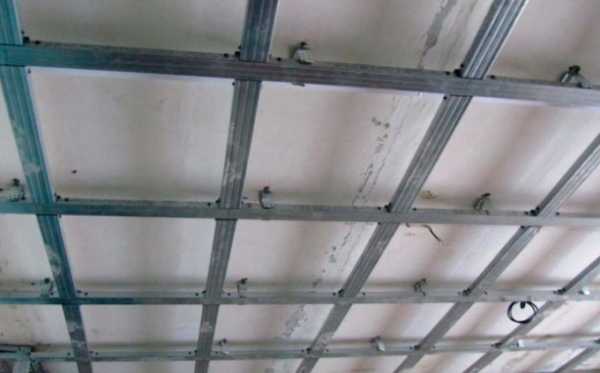

Монтаж потолочного каркаса

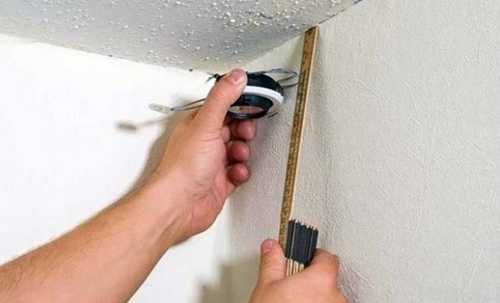

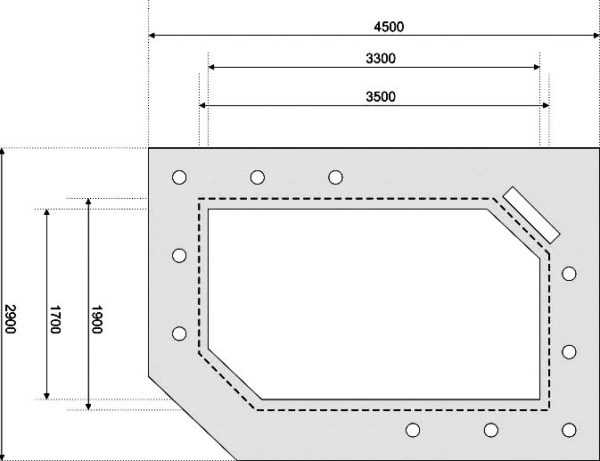

  • Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
  • Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.

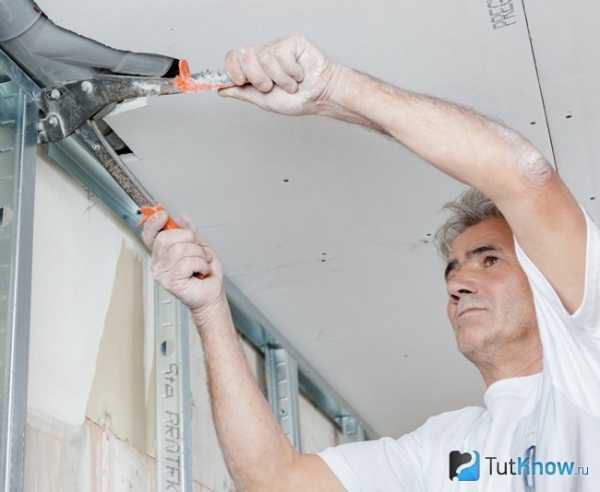

  • Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

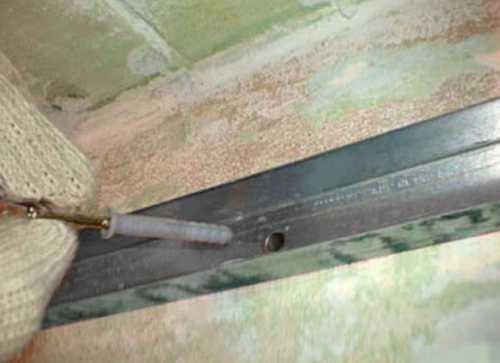

  • По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.

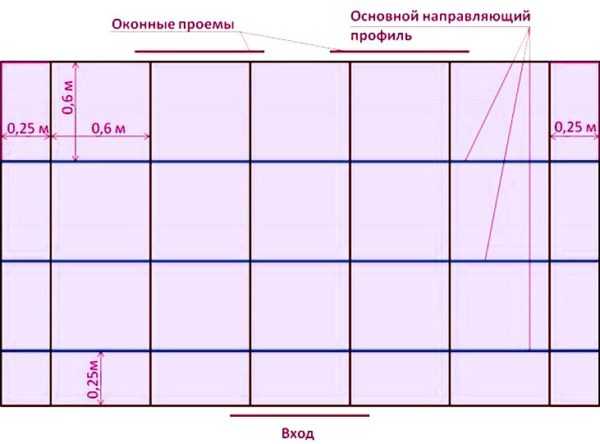

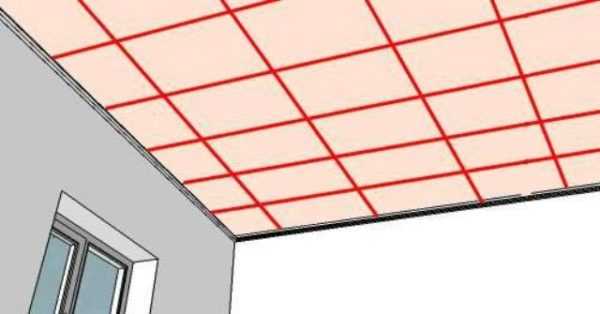

  • Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
  • Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.

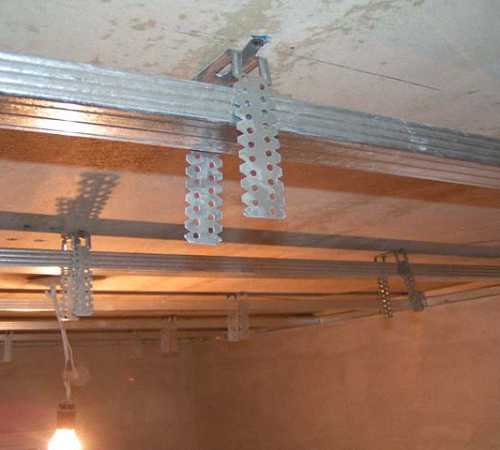

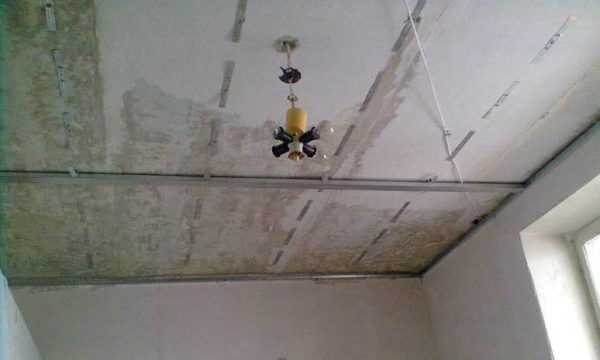

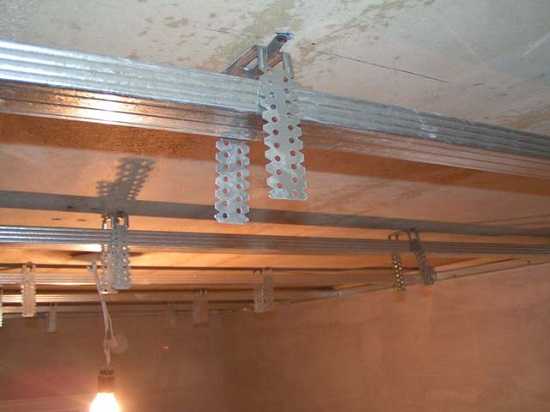

  • Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

  • Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
  • В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
  • Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
  • Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

  • Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.

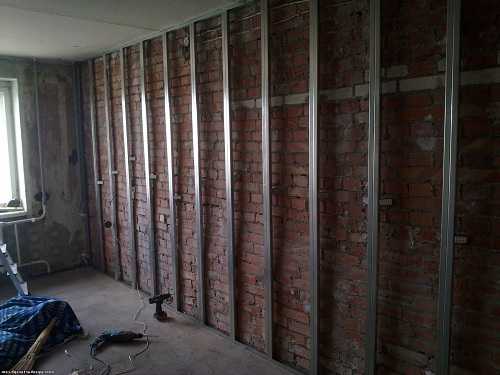

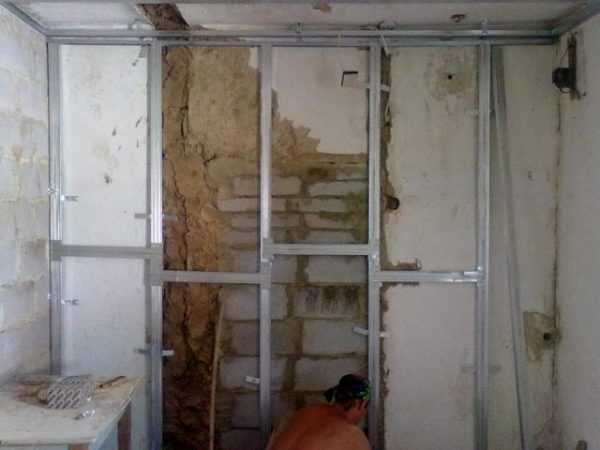

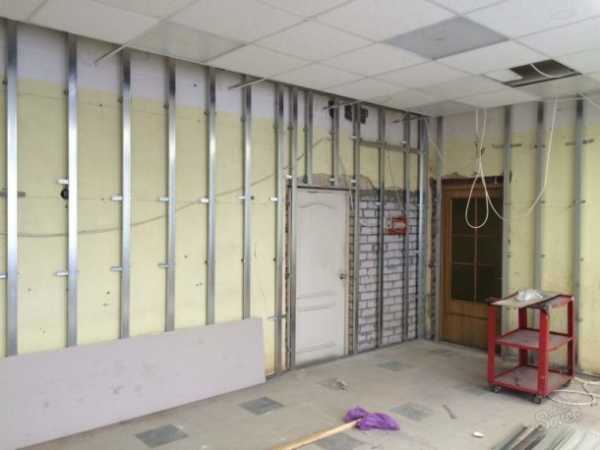

Каркас стены из металлопрофиля

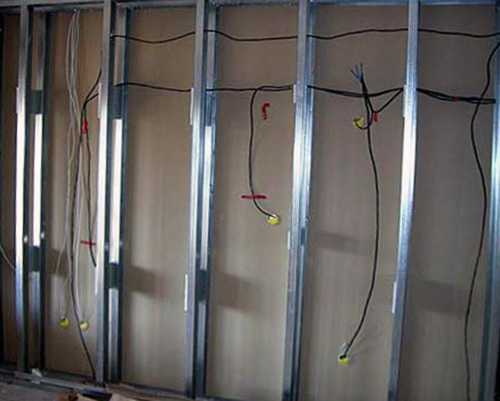

  • Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
  • Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

  • Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
  • Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.

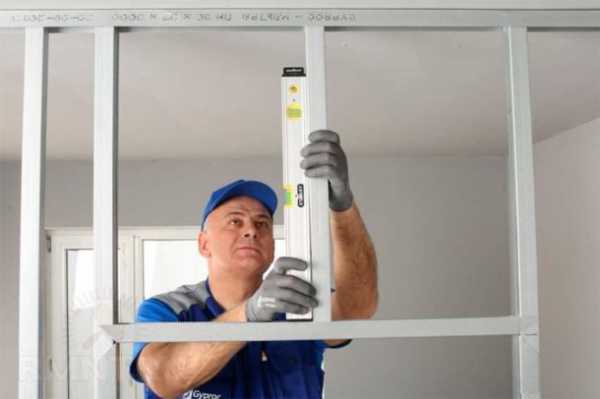

  • Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

  • К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
  • Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
  • Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

  • Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
  • После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.

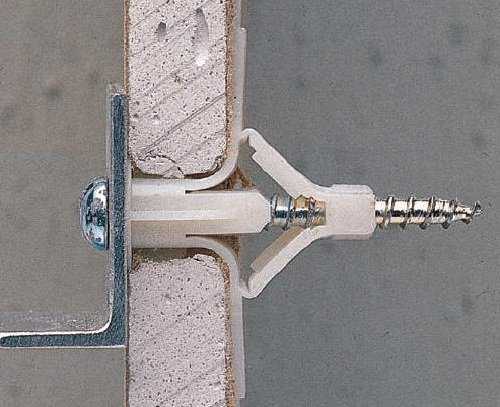

  • Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
  • Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.





strport.ru

Каркас для гипсокартона на стену своими руками: процесс монтажа


Овладев приёмами процедуры, как сделать каркас для гипсокартона на стену своими руками, существует вероятность самостоятельного его возведения. Конструкция поможет решить многие проблемы, такие как маскировка изъянов, воплощение отдельной дизайнерской мысли и другие.

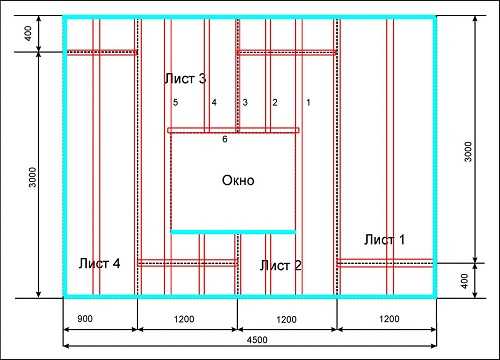

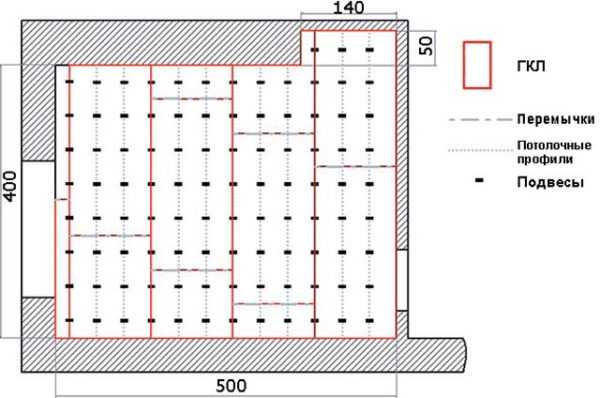

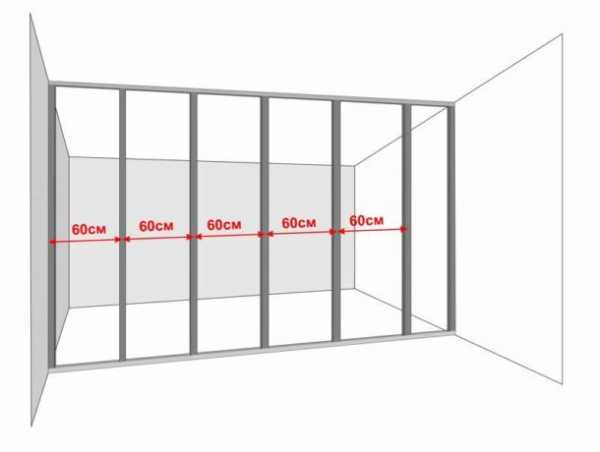

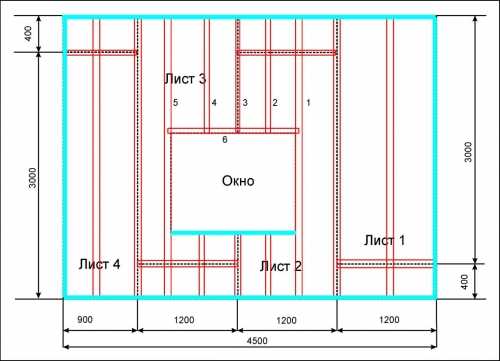

Пример схемы каркаса под гипсокартонВернуться к оглавлению

Полное содержание материала

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

  1. Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
  2. Длительный срок службы, вплоть до нескольких десятилетий.
  3. Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

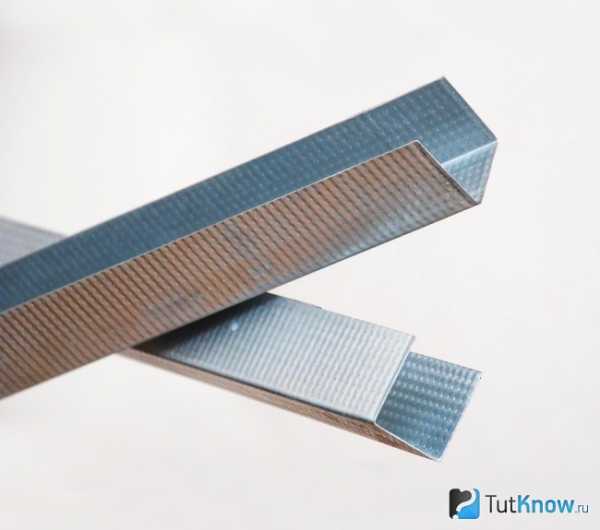

Систематизация профиля

Наименование профиляМарка на

англ.

Обозначение

на русском

Величина ммХарактеристикаЦена
ПотолочныйCDПП60×27Форма сечения в виде буквы П

Применяются как основополагающие части

каркаса для потолка и стен.

от 95 р.
СтоечныйUDПС50×50;

75х50;

100х50

П-образная форма торца, используется для

оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.

от 150 р.
НаправляющийUWПН50х40;

75х40;

100х40

Разрез П-образной формы. На эти профили крепятся

прочие элементы каркаса.

от 60 р.
Потолочный направляющийCWПНП28х27Применяется для скрепления потолочных профилейот 65

р.

УгловойПУ20х20

25х25

30х30

35х35

Уголки с перфорацией, укрепляют и

выравнивают стыки у стен.

от 26 р.
Модифици

рованный

UA50x40x2

75x40x2

100x40x2

150x40x2

Вариант CW- профиля, жёсткий,

имеет толстые стены.

от 110 р.
МаячковыйПМ6×22Служит для выравнивания плоскости,

создания откосов.

от 18 р.
Арочный(наружный и внутренний)CDПА60х27Применяется для изготовления конструкций с

изгибами определённого радиуса

от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Соединяют части каркаса посредством анкерных подвесов, крабов, муфт, саморезов по металлу, дюбель-шурупов.

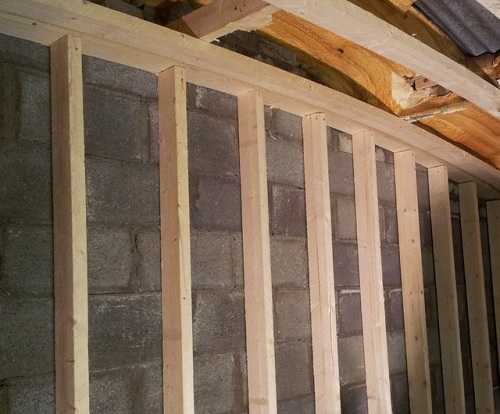

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

  • из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
  • использовать подобные каркасы стоит только в сухих помещениях.

Недостатками являются:

  • материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
  • древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
  • срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
  • без специальной обработки древесины не обойтись, но это только делает материал дороже.
Вернуться к оглавлению

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

  1. Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
  2. Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
  3. Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
  4. Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.
Материалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

  • уровнем;
  • рулеткой;
  • правилом;
  • шнуром;
  • отвесом;
  • ножницами по металлу;
  • перфоратором;
  • дрелью с реверсом или шуруповертом.
Инструменты для каркасаВернуться к оглавлению

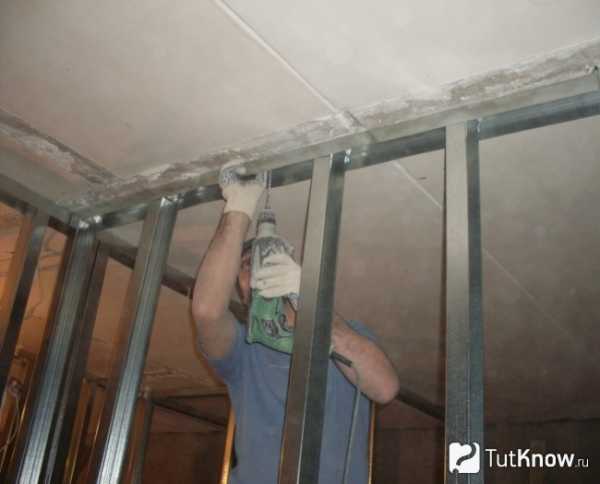

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

  • В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
  • Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
  • Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
  • Потом закрепляют стойки CW профиля у краёв направляющих;
  • Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

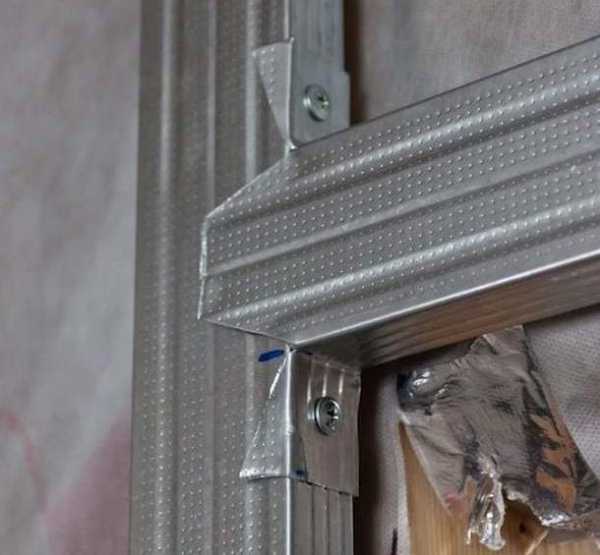

Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.
  • Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
  • При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
  • Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

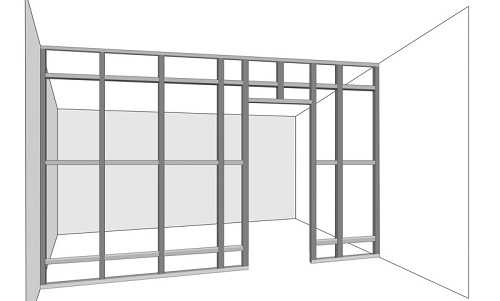

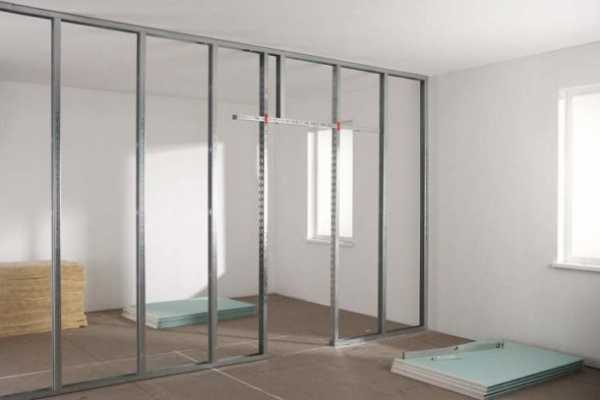

Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

  • Каркас монтируют, отступая в глубину 15 см.
  • Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
  • Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.
Вернуться к оглавлению

Усиленный каркас

Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление.

Усиленный каркас из профиля

Предварительно нужно обозначить две параллельные черты для закрепления пары направляющего профиля в области пола и потолка. Разметку тщательно проверяют, также как и при монтировании одинарной модели.

Вернуться к оглавлению

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

  1. Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».
  2. Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
  3. После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
  4. Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
  5. В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.

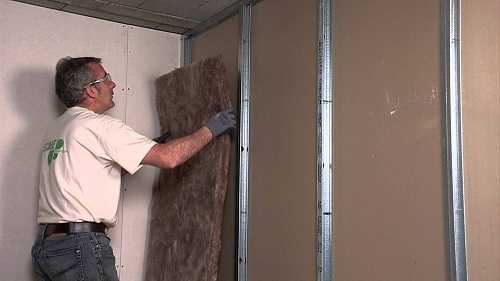

Установка рулона шумоизоляции в каркасВернуться к оглавлению

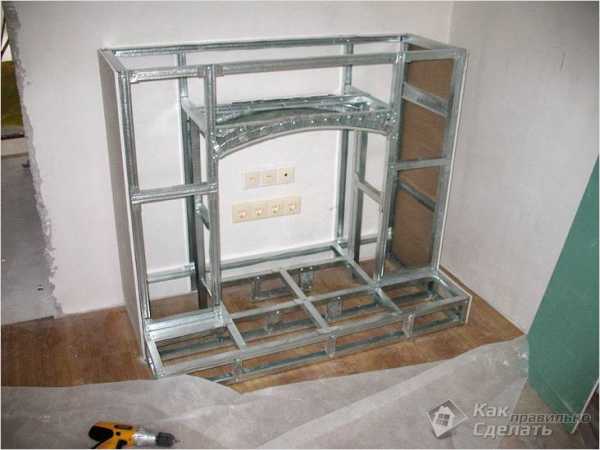

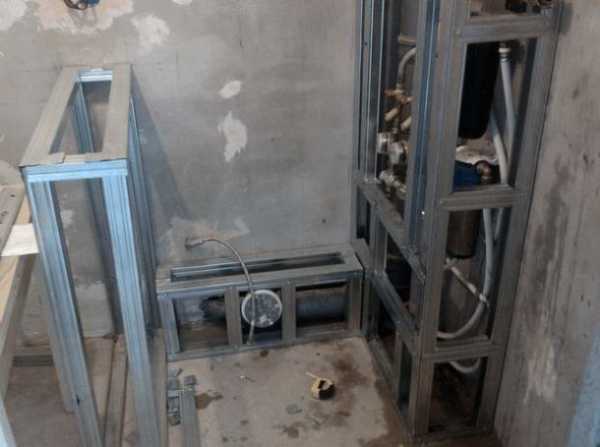

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

Этапы установки:
  • по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
  • на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
  • там, где они пересекаются, крепится ещё вертикальный профиль;
  • затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.
Вернуться к оглавлению

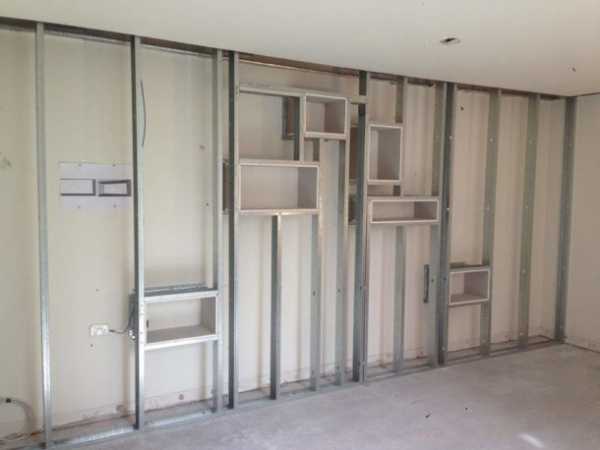

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

  1. Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
  2. После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
  3. С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
  4. При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Вернуться к оглавлению

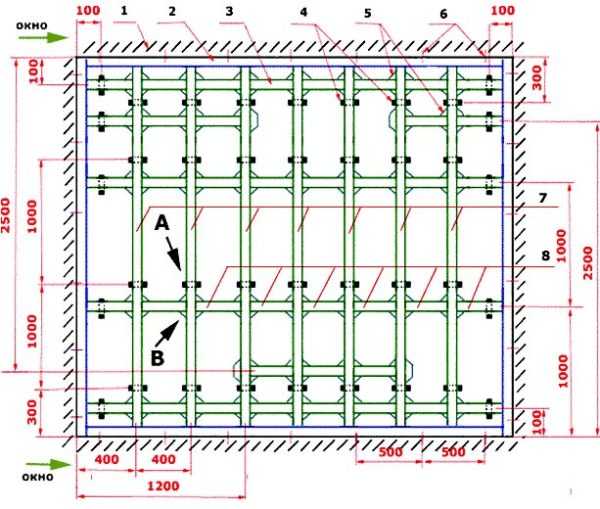

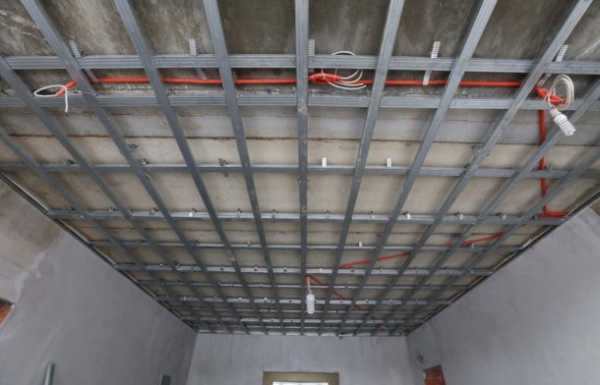

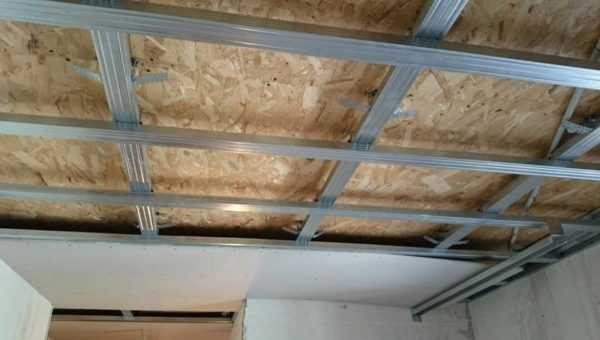

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

  1. Проводится разметка с помощью подвеса или лазера.
  2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
  3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
  4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
  5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.
Вернуться к оглавлению

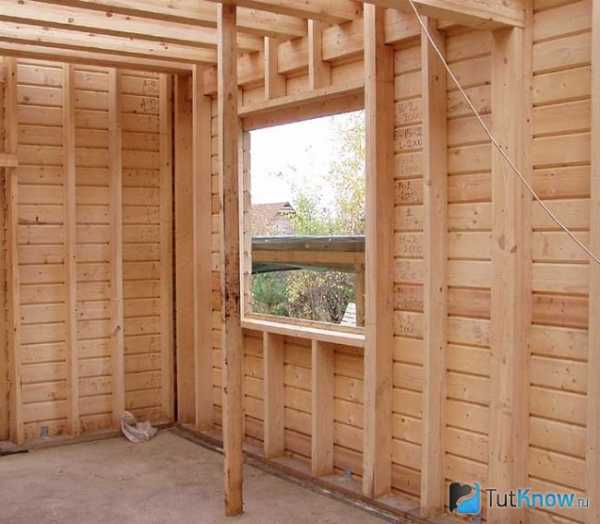

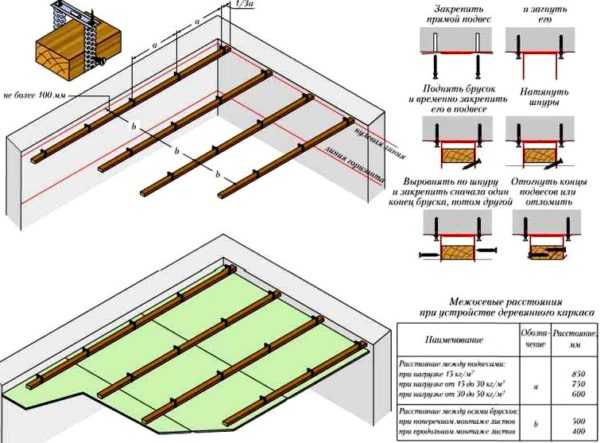

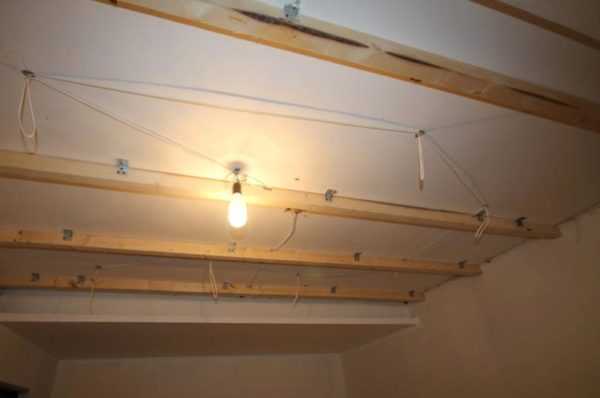

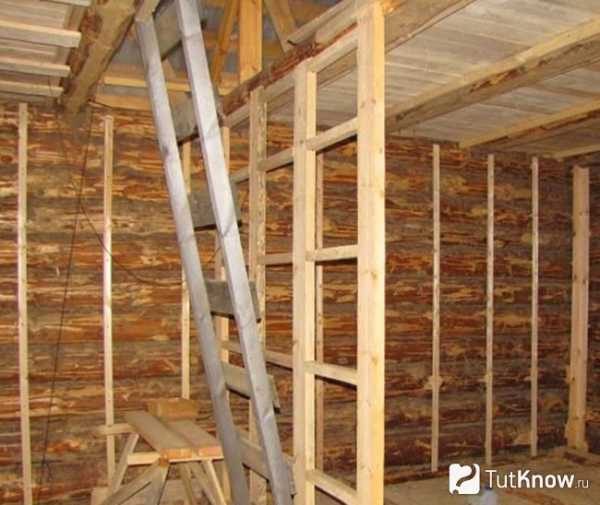

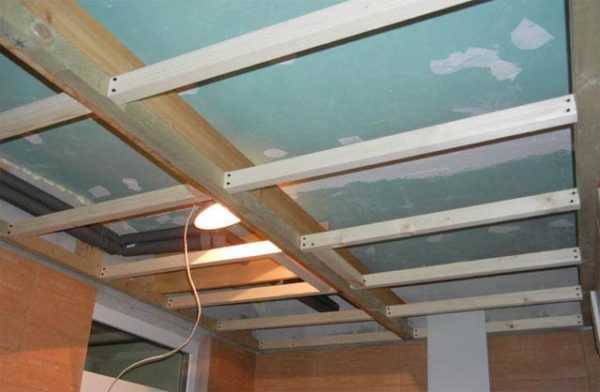

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

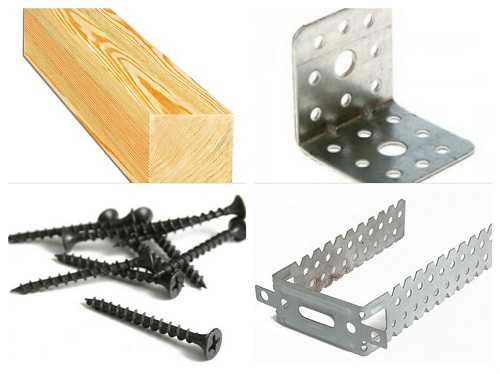

Материалы для деревянного каркаса

Сборка деревянного каркаса

Этапы сборки:

  1. Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
  2. Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
  3. Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.
  4. Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
  5. Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

Этапы сборки:

  1. Размечается плоскость, и выявляются области с изъянами.
  2. Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
  3. Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
  4. Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
  5. Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Вернуться к оглавлению

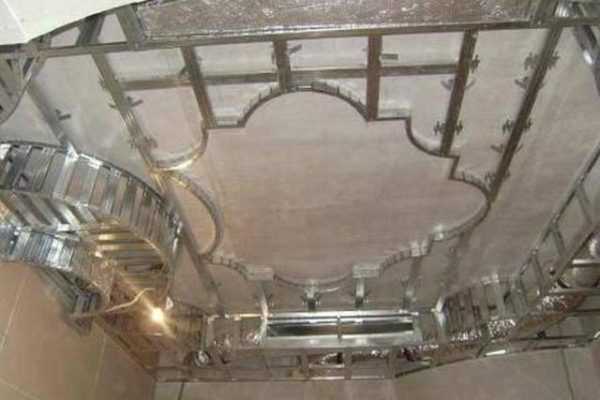

Фото подборка собранных каркасов под гипсокартон на стене

gipsokarton-blog.ru

Каркас из профиля под гипсокартон своими руками

Как сделать каркас под гипсокартон

Каркас под гипсокартон Изготовление каркасов для гипсокартона, их виды и элементы, монтаж металлических и деревянных конструкций для устройства перегородок и обшивки стен.

Содержание статьи:

  1. Основные разновидности
  2. Монтаж металлического каркаса
    • Материалы и инструменты
    • Для перегородки
    • Для выравнивания стен
  3. Установка деревянного каркаса
    • Перегородка
    • Обшивка стен

Каркас под гипсокартон — это несущая основа облицовочного покрытия. Гипсокартонные листы, закрепленные на нем, позволяют замаскировать не только неровности стен, но и осуществить множество дизайнерских идей по оформлению помещений. Кроме того, устройство каркаса дает возможность скрытно провести инженерные коммуникации, а также выполнить тепло- и звукоизоляцию стен или перегородок, изготовленных с его помощью. Сегодня мы рассмотрим, как сделать каркас под гипсокартон самостоятельно.

Основные разновидности каркасов под гипсокартон

Жесткие каркасы для стен изготавливаются из металлических оцинкованных профилей или деревянного бруса. Металлические профили имеют несколько видов:

  • Направляющие профили UW или ПН. Их сечение имеет П-образную форму. Стандартная его высота — 40 мм, ширина — 50, 75 или 100 мм. Такие профили служат своеобразным рельсом для крепления в них остальных элементов каркаса.
  • Стоечные профили CW (ПС). Имеют также П-образное сечение и предназначаются для формирования стенового каркаса, устанавливаются вертикально в направляющие профили UW и имеют поперечные размеры 50х50, 50х75 и 50х100 мм.
  • Потолочные профили CD (ПП). Имеют поперечное П-образное сечение 60х27 мм и используются в качестве основных элементов каркасов потолков и стен.
  • Направляющие профили UD. Служат для крепления потолочных профилей CD и имеют размеры 28х27 мм.
  • Профили UA. Они являются модифицированным вариантом CW-профиля, имеют большую жесткость благодаря утолщенным стенкам.
  • Угловые профили УП. Это перфорированные уголки, служащие для укрепления и выравнивания стыков смежных стен.
  • Все направляющие профили «U» имеют гладкие стенки, а опорные профили «С» — ребристые, что придает им большую прочность на изгиб. Для соединения элементов каркаса под гипсокартон из металлопрофиля между собой или их крепления к основе служат различные удлинители профилей, прямые подвесы, анкерные зажимы, дюбеля и шурупы-саморезы. Стандартная длина металлических профилей составляет 4 или 3 м.

    Деревянные стеновые каркасы изготавливаются из бруса. Поперечное сечение их стоек не должно быть менее 40х70 мм, а горизонтальных элементов — 30х50 мм. Для пиломатериалов используется древесина хвойных пород, ее влажность не должна быть выше 15%. Перед монтажом брус пропитывается антисептиками и антипиренами для защиты каркаса от насекомых и случайного возгорания.

    Монтаж металлического каркаса под гипсокартон

    Перед монтажом гипсокартонной перегородки любой толщины примыкающие стены должны быть оштукатурены, а пол покрыт выравнивающей стяжкой.

    Материалы и инструменты для металлического каркаса по гипсокартон

    Для изготовления простой перегородки толщиной до 100 мм достаточно профилей UW и CW. Если требуется стена большей толщины с прокладкой в ее полости инженерных коммуникаций, следует использовать профили UD и CD. При этом на каждой стороне стены потребуется монтаж параллельных направляющих, удаленных друг от друга на необходимое расстояние.

    Для крепления профилей между собой в каркасе будут нужны прямые подвесы и мелкие шурупы типа «блоха» с наконечниками в виде сверла. Для крепления всей конструкции к примыкающим стенам понадобятся пластиковые дюбели и ударные саморезы.

    Обшивать готовый каркас предстоит гипсокартонными листами толщиной 12,5 мм, которые должны иметь по краям широкие скошенные фаски и серый или зеленый цвет. Обычный стеновой ГКЛ имеет серый цвет, влагостойкий, который можно использовать в ванной комнате или на кухне — зеленый. Крепление листов к каркасу производится саморезами по металлу 3,5х35 мм, имеющими прокалывающие наконечники и потайные головки. Их тоже нужно купить.

    Для усиления дверного проема в каркасе нужен профиль AU или деревянный брус. Кроме этого, следует запастись уплотнительной лентой, служащей в качестве изоляции перегородки от стен, потолка и пола, минеральной ватой для заполнения полости перегородки и металлическим уголком для оформления откосов дверных или оконных проемов.

    В набор инструментов, предназначенных для изготовления металлического каркаса под гипсокартон, должны быть включены: строительный уровень длиной 120 или 80 см, рулетка, правило, шнур, отвес, ножницы по металлу, перфоратор, дрель с реверсом или шуруповерт.

    Изготовление металлического каркаса для перегородки

    В качестве примера рассмотрим формирование каркаса перегородки из профилей CW и UW. Вначале на полу следует обозначить место расположения будущей конструкции. Здесь нужно учесть такие моменты:

    1. Редко когда стены комнат стыкуются под идеально прямыми углами. Это особенно касается старых построек. В разных концах противоположных стен расстояния между ними могут различаться в несколько сантиметров. Это нужно учитывать при разметке новой перегородки или стены и выполнять привязку не к одной конструкции, а к обеим, расположенным параллельно относительно друг друга. При этом все расстояния следует усреднять, тем самым избегая получения визуальной кривизны образовавшегося помещения.
  • При разметке линии стены нужно учитывать, что она необходима в качестве ориентира для монтажа направляющего профиля. Поэтому фактически перегородка будет немного «сдвинута» на расстояние толщины гипсокартонной обшивки и слоев ее отделки. После нанесения на пол линии планируемой перегородки ее нужно спроецировать на потолок. Это делается с помощью отвеса. При использовании вместо него лазерного уровня задача намного упростится. После получения двух линий, одной на потолке, а другой на полу, их концы нужно соединить по стенам и проверить вертикальность предполагаемой перегородки строительным уровнем.
  • При наличии положительного результата этой проверки на потолке и полу по линиям контура перегородки следует закрепить направляющие UW профили. Их монтаж нужно выполнять, используя уплотнительную ленту, которая укладывается между профилем и базовой поверхностью. Крепление профилей производится по краям и через каждые 0,5 м при помощи дюбелей и ударных шурупов.

    После этого на краях направляющих следует закрепить стойки из CW-профиля. Вначале двумя опорными профилями нужно сформировать дверной проем в выбранном месте будущей перегородки. Удобнее всего начинать крепление стоек с нижней направляющей, а затем продевать их в верхний профиль UW, устанавливая по уровню в строго вертикальном положении. Только после этого опорные стойки можно фиксировать саморезами в верхней направляющей. Все стойки располагаются лицевой стороной в сторону проема.

    Опорные профили оконных или дверных проемов нужно усилить деревянными брусками. Для этого необходимо их вставить внутрь стоек и закрепить саморезами. Сечение брусков должно соответствовать ширине профилей. В качестве альтернативы пиломатериалам можно использовать профили AU.

    Следующий этап работы — это установка опорных профилей по всей длине будущей перегородки между верхней и нижней направляющей. Первый профиль CW нужно устанавливать на расстоянии 55 см от прилегающей стены, а все остальные — не более 60 см друг от друга. Расстояния измеряются от центра каждой стойки. Проверка их вертикального положения обязательна.

    Для того чтобы сформировать горизонтальную верхнюю часть дверного проема или горизонтальные участки окон в каркасе, следует использовать направляющий профиль UW. Потребуется его кусок длиной на 30 см больше, чем ширина проема. Вначале на полки профиля следует нанести две метки, расположенные на расстоянии по 15 см от каждого его края. После этого нужно подрезать по меткам полки профиля под углом 45 градусов до его основания. Затем следует согнуть края заготовки до получения элемента П-образной формы.

    Полученную таким способом заготовку необходимо надеть на боковые стойки проема отогнутыми краями и поднять на нужную высоту. После этого остается только закрепить в проеме этот элемент, прикручивая его края саморезами к боковым опорным профилям. Аналогичным методом формируются и оконные проемы каркаса.

    Теперь полученную металлическую конструкцию, состоящую из направляющих, опорных профилей и проемов, можно обшивать гипсокартонными листами.

    Изготовление металлического каркаса для выравнивания стен

    Для этой работы требуются практически те же материалы и инструменты. При устройстве каркаса под гипсокартон для облицовки существующей стены на ее неровности в плане их удаления особое внимание обращать не нужно. Величину наибольшего перепада на поверхности конструкции следует просто учесть при разметке расположения направляющих профилей. При этом от стены нужно сделать определенный отступ, который необходим для размещения за будущей облицовкой коммуникационных систем и теплоизоляционного материала.

    После определения этого расстояния на пол необходимо нанести линию границы каркаса параллельно существующей стене и спроецировать разметку на потолочную поверхность при помощи отвеса или лазерного уровня, как и в предыдущем случае. Затем по линиям разметки нужно закрепить на полу и потолке направляющие профили при помощи дюбелей и саморезов с шагом расположения крепежа не более 1 м.

    После этого необходимо определить на стене расположение прямых подвесов, которые должны фиксировать положение каждого стоечного профиля будущего каркаса. Стойки должны устанавливаться таким образом, чтобы стыки листов приходились на середину профилей. Поэтому ориентироваться здесь нужно по ширине используемого гипсокартона. В любом случае расстояние между промежуточными стойками не должно превышать 1 м.

    Линии расположения стоек рекомендуется нанести на стену. После этого, ориентируясь на разметку, для каждой стойки следует установить несколько прямых подвесов. К стене они крепятся при помощи перфоратора, молотка, дюбелей и саморезов.

    На завершающем этапе изготовления каркаса под гипсокартон на стену необходимо установить стоечные профили. Для этого их концы следует завести в полости направляющих нижних и верхних профилей. Затем их поочередно нужно выставить в строго вертикальное положение при помощи строительного уровня и зафиксировать в направляющих саморезами типа «клоп».

    Окончательный крепеж стоек и обеспечение жесткости конструкции каркаса выполняется при помощи закрепленных на стене прямых подвесов, к которым прикручивается шурупами каждый вертикальный профиль в нескольких местах по всей высоте.

    Полученный каркас можно дополнительно усилить перемычками, изготовленными из кусков стоечных профилей. Для этого потребуется с помощью ножниц по металлу сделать заготовки нужных размеров и выполнить их крепление к стойкам, используя мелкие саморезы.

    Установка деревянного каркаса под гипсокартон

    Для изготовления деревянного каркаса под гипсокартон потребуются ножовка или пила, дрель, металлические уголки, саморезы по дереву, уровень, монтажные дюбели, шуруповерт и отвертка.

    Изготовление деревянного каркаса для перегородки

    Деревянный каркас перегородки следует изготавливать по заранее подготовленному чертежу, на котором должны быть указаны все размеры и места расположения проемов. Сборку конструкции нужно начинать с монтажа брусков верхней и нижней обвязки. Их крепление к потолку и полу выполняется при помощи дюбелей и саморезов.

    После монтажа обвязки к ней крепятся вертикальные распорки, их правильное положение должно контролироваться уровнем. В качестве крепежа используются саморезы по дереву.

    Затем между вертикальными деревянными стойками следует закрепить поддерживающие горизонтальные рейки. Их сечение может быть меньшим, чем у стоек, но не менее 30х50 мм.

    После того как одна сторона перегородки будет готова и обшита ГКЛ, в нее нужно уложить утеплитель, электропроводку в гофрированном рукаве или провести трубы по необходимости. Утеплитель в данном случае играет роль звукоизолирующего материала. После заполнения полости перегородки ее следует обшить ГКЛ с другой стороны.

    Изготовление деревянного каркаса для обшивки стен

    Монтаж такого каркаса целесообразен, если высота стен превышает 3 м или они имеют некачественный штукатурный слой, образующий неровности поверхности.

    В первую очередь необходимо выполнить разметку стены и выявить ее дефектные места. После этого в соответствии с замерами нужно установить обрешетку. Ее монтаж следует начинать с установки на полу горизонтального бруса. Затем к нему крепятся вертикальные рейки, отступая 10 мм от краев обрешетки. Шаг между рейками следует принимать 600 мм.

    После проверки вертикального положения реек строительным уровнем на потолке нужно зафиксировать второй горизонтальный брус и прикрепить к нему свободные концы стоек. Если пол — неровный, для правильной укладки горизонтального бруса можно подложить под него куски реек или обрезки ДСП.

    Чтобы не выполнять вырезы в ГКЛ при устройстве каркаса возле оконных или дверных проемов, вертикальные стойки можно сдвинуть на нужное расстояние.

    Деревянный каркас для обшивки стен гипсокартонными листами можно собрать проще, если выполнять эту процедуру на полу. Из несущих горизонтальных и вертикальных брусьев нужно собрать раму, размер которой будет соответствовать размерам стены. Затем в раме следует установить деревянные вспомогательные перекладины и рейки с шагом 60 см.

    Теплоизоляцию нужно закрепить на стене и закрыть каркасом, который крепится с помощью шурупов и дюбелей. После монтажа каркаса под гипсокартон его можно обшивать листами.

    Как сделать каркас под гипсокартон — смотрите на видео:

    Каркасное крепление ГКЛ хотя и позволяет легко выравнивать стены и проводить скрытые коммуникации, но одновременно уменьшает размеры помещений. Это следует учитывать владельцам жилья с небольшой полезной площадью. Но в целом, выбор за вами. Удачи!

    Понравилась статья? Поделитесь ею с друзьями через социальные! Потратив всего 10 секунд своего времени на два клика по кнопке соцсети, Вы поможете нашему проекту. Спасибо!

    Похожие новости

    Перегородка из гипсокартона своими руками

    Монтаж профиля для гипсокартона: пошаговая инструкция

    Перед установкой гипсокартона следует подготовить каркас, на котором он будет крепиться. Для этих целей используется специальный профиль, различающийся по размерам, сечению и конфигурации. Об особенностях монтажа профиля для гипсокартона и о его назначении поговорим далее.

    Оглавление:

    Профиль для гипсокартона: характеристика и общие сведения

    Гипсокартон является материалом, достаточно простым в применении. Однако, для того, чтобы закрепить его на поверхности, следует соорудить специальную конструкцию из профиля. В процессе выполнения этих работ чаще всего и возникают трудности.

    Сооружение конструкции из металлического профиля для крепления гипсокартона позволяет данному материалу в полном объеме выполнять свои функции. Так как безкаркасное крепление гипсокартона представляет собой листы из гипса, которыми отделывают помещение. В то время, когда каркасные конструкции различаются по формам, размерам, имеют арочные проемы и т.д.

    Отсутствие обрешетки не позволит провести выравнивание стен, отделку потолка или монтаж перегородок.

    Существует два варианта профилей, применяемых в процессе монтажа гипсокартонных конструкций:

    Первый вариант отличается массой недостатков, среди которых, прежде всего, низкая длительность эксплуатации, по сравнению с металлом. Кроме того, деревянный профиль более подвержен воздействию влаги, нежели металлический.

    Стальные профили в несколько раз дороже деревянных, в этом и состоит главный их недостаток. Несмотря на это, они обладают массой преимуществ, среди которых выделим:

    • высокую стойкость перед всеми внешними воздействиями;
    • доступность приобретения;
    • простота и надежность в использовании;
    • длительность эксплуатации, для их изготовления используется оцинкованная сталь, толщиной в 6 мм;
    • данный профиль легко поддается реставрации;
    • разнообразие вариантов профилей, которые подходят для использования в тех или иных ситуациях.

    Основные виды металлического профиля под гипсокартон

    В соответствии с назначением все профили под установку гипсокартона разделяют на:

    Размеры профиля для гипсоскартона варьируются в соотношении с особенностями конструкции, которая из него возводится.

    Первый вариант имеет маркировку Пс и ПП. Он предназначен для мест, с высокой нагрузкой. Именно на данный тип профиля и крепятся гипсокартонные листы. Два варианта направляющего профиля различаются по краям в виде буквы П или С.

    Для направляющего профиля существует маркировка ПН. Он является горизонтальной планкой, которая является основой для крепления вертикальных стоек. Именно данный профиль образует основу стального каркаса.

    Предлагаем ознакомиться с основными вариантами профиля для гипсокартона, изготовленного из металла:

    • ПН — представляют собой направляющие профили потолочного назначения, так как именно на них крепится гипсокартон, используемый в процессе отделки потолков;
    • ПП — разновидность потолочного основного профиля, используется в процессе фиксации гипсокартона на потолке, его фиксируют по периметру комнаты, при установке подвесных потолков;
    • ПН — профили стенового назначения, выполняют функцию вертикальной стойки в стеновых конструкциях.

    Совет: Пс профили используют частично, то есть они устанавливаются отрезками, с целью экономии материала. На конечном качестве конструкции это никак не сказывается.

    Существует еще два варианта профилей, которые используются нечасто:

    • угловые — помогают сформировать углы гипсокартонной перегородки, они устанавливаются непосредственно на уже вмонтированный гипсокартон и защищают его от воздействия разного рода механических раздражителей, при обустройстве потолка угловые профили фиксируют по периметру, при обустройстве стен они крепятся на полу и потолке;
    • арочные — применяются в процессе сооружения арок, кроме того, с его помощью формируют радиусные и разного рода асимметричные формы стен или перегородок, для фиксации такого профиля достаточно простых саморезов.

    Учтите, что максимальный радиус сгибания арочного профиля составляет 50 см, при большей нагрузке, существует риск разрушения конструкции.

    Особенности крепления металлического профиля

    Для фиксации материала используются специальные подвесы, с помощью которых регулируется интервал между стеной и профилем. Таким образом, перед сооружением конструкции не потребуется предварительно выравнивать стены.

    Если высота потолка более двух метров, то для установки профилей потребуется 5 подвесов, прикрепленных на потолке или на стене. С их помощью производится регулировка ровности всей конструкции.

    Учтите, что основа металлической каркасной конструкции — профиль направляющего типа. Он фиксируется с помощью дюбелей и саморезов. Среднее расстояние между отверстиями составляет 200 мм. Таким образом, конструкция будет надежно прикреплена к стене.

    Некоторые виды профилей уже имеют заранее просверленные отверстия, для новичков лучше выбрать именно такие материалы.

    Для того, чтобы облегчить процедуру монтажа профиля под гипсокартон, предлагаем ознакомиться с полезными советами по проведению данного процесса:

    1. На широкой стенке профиля с легкостью поместятся два гипсокартонных листа, но учтите, что каждый из них должен располагаться на нем равномерно.

    Совет: Просчитайте установку вертикальных стоек таким образом, чтобы интервал между ними составлял на шесть сантиметров меньше, значения половины гипсокартона по ширине.

    2. Шурупы устанавливаются в непосредственной близости со стенкой, для обеспечения более надежного крепления.

    3. Забивайте саморезы исключительно под прямым углом, в противном случае, выкрутите саморез и установите его заново.

    4. Все шляпки саморезов утапливаются на 0,5 мм в профиле.

    5. Вертикальные стойки имеют специальное место для установки коммуникаций инженерного направления. Хотя в большинстве случаев, провода и трубы проходят непосредственно под гипсокартоном.

    6. При отделке частного дома, следует позаботиться о наличии дополнительной тепло- и звукоизоляции.

    7. При покупке профилей и направляющих под гипокартон следует увеличить необходимое количеств материалов на 10%, для компенсации различного рода срезов и технических моментов.

    Особенности установки профилей под гипсокартон по периметру помещения

    Для начала следует сделать разметку плоскости по которой будет производиться установка каркаса. Далее подготавливают инструменты в виде:

    Для фиксации отвеса на стене используются гвозди, он должен быть закреплен на потолке, но свисать до пола. Второй отвес крепится таким же образом. Учтите, что отвесы не должны ни с чем прикасаться, так как нарушится ровность вертикали.

    По стене натягивается леска в трех местах: сверху, снизу и по центру. Самая высокая точка на стене будет служить местом установки металлического каркаса. Отступая от нее место, проверьте точность разбивки. Параллельно заранее натянутой леске, натяните еще одну ее часть у боковой стенки. Соедините участки лесок, расположенных на двух стенах с помощью линейки, таким образом, сделайте метки по расположению плоскости.

    Повторите данную процедуру со всеми остальными стенами и с потолком. С помощью правила и мела начертите периметр конструкции.

    Монтаж профиля для гипсокартона направляющего типа

    Чтобы дальнейшая конструкция из профилей была ровной и правильной, необходимо прежде всего правильно зафиксировать направляющий профиль, который является основой каркаса, принимающей на себя большую часть всей нагрузки.

    Чтобы закрепить направляющий профиль потребуется наличие:

    • перфоратора;
    • электрической дрели;
    • молотка;
    • крепежей;
    • ножниц по металлу;
    • пассатижей.

    Установите направляющий профиль на стену, согласно заранее произведенной разметке. Чтобы было удобнее работать, лучше весь процесс начинать с нижней части. Отступите от верхней части профиля 0,3 м, и просверлите отверстие, которое должно быть на несколько миллиметров больше, чем длина дюбель-гвоздей. Сделайте еще два отверстия в центральной и нижней части и установите дюбель-гвозди.

    Проверьте ровность всей конструкции согласно заданной разметке, при необходимости подкорректируйте профиль и забейте гвозди. Далее измерьте расстояние, которое остается до конца стены и прибавьте к нему двадцать миллиметров, так как установка направляющих производится внахлест.

    Используя ножницы для резки металлических изделий отрежьте боковые участки профиля и выгните его наружу, срежьте центральную часть и выровняйте с помощью пассатижей. Установите следующую часть профиля, при этом на стыковом участке, забейте дополнительный дюбель-гвоздь.

    Выставите по разметке профиль и закрепите его дюбель-гвоздями. Точно также устанавливаются все последующие направляющие профили по периметру стен и потолка. Для дополнительного укрепления всей конструкции используют дюбеля, устанавливаемые с шагом в тридцать сантиметров. Перед этим, рекомендуется еще раз проверить конструкцию на ровность и соответствие разметке.

    Монтаж профиля гипсокартона своими руками: вертикальные участки

    Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

    Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

    Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

    Для фиксации вертикальных профилей на потолке потребуется наличие:

    • электрошуруповерта;
    • саморезов по металлу;
    • лески;
    • пассатижей;
    • правила;
    • карандаша;
    • подвеса в количестве трех штук;
    • молотка;
    • крепежей;
    • электрической дрели.

    На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

    После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

    Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

    Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

    На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

    Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

    Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

    Установка горизонтальных фрагментов из металлического профиля

    Горизонтальные части являются перемычками, повышающими прочностные характеристики конструкции. Данные компоненты фиксируются непосредственно на конструкции, а не на стене. С целью экономии материала, в процессе крепления горизонтальных частей профиля, следует применять принцип крепления гипсокартона, то есть устанавливать перемычки в участках, находящихся под гипсокартоном.

    Учтите, что в процессе монтажа гипсокартона следует использовать принцип шахматного порядка, то есть сначала укладывается целый лист, а затем его половина. Это поможет не допустить появления длинных швов и укрепит прочность конструкции.

    Для выполнения данного процесса потребуется наличие:

    • шуруповерта;
    • саморезов с ножницами по металлу;
    • пассатижей;
    • крабов;
    • маркера.

    В месте, где поперечный профиль пересекается с вертикальной конструкцией устанавливается специальная деталь, которая называется крабом. Если ровный крест не образуется, следует выполнить такие действия:

    • измерьте расстояние между средними участками двух вертикалей;
    • отрежьте заготовку и установите на место;
    • с помощью маркера отметьте участки установки профиля;
    • с помощью ножниц по металлу отрежьте нужный участок профиля;
    • пассатижи помогут выровнять резы и выгнуть боковые участки под прямым углом;
    • установите профиль и прикрепите его с помощью саморезов;
    • проверьте ровность полученной конструкции.

    Видео монтаж профиля од гипсокартон:

    Статьи по теме

    Монтаж профиля под гипсокартон своими руками

    Организация работ по монтажу профиля под гипсокартон своими руками предполагает проведение целой серии операций, связанных с подготовкой надёжного основания для гипсокартонного покрытия. Для решения поставленной задачи вы можете воспользоваться одним из наиболее распространённых способов, а именно – бескаркасной и каркасной технологиями укладки гипсокартонных листов.

    Элементы каркасных конструкций

    Крепление профиля к стене

    Суть бескаркасного метода укладки гипсокартона заключается в наклеивании листов материала на абсолютно гладкую поверхность с использованием специального гипсового клея. Современные технологии обустройства декоративных покрытий предполагают подготовку каркасной конструкции из профилей, которая затем обшивается листами гипсокартона. Для сборки подобных конструкций используются специальные несущие профили, а также крепёжные элементы того или иного вида. В строительной практике встречается несколько видов профилей, используемых для обустройства обрешётки под гипсокартон:

    • профили СВ (вертикальные или стоечные), идущие на изготовление перегородок;
    • направляющие профили типа УВ и УД, используемые в качестве горизонтальных элементов каркаса;
    • профили потолочные СД, предназначенные для изготовления основания каркаса.

    Виды профилей для гипсокартона

    Кроме того, для подготовки каркаса вам обязательно потребуются следующие соединительные элементы:

    • П-образные подвески, используемые для фиксации профилей СД на смонтированном основании;
    • соединители крестообразного типа, служащие для перекрёстного соединения СД профилей, расположенных на одном уровне;
    • П-образные соединители, применяемые для перекрёстного соединения СД профилей, находящихся на разных уровнях;
    • Т-образные подвесные кронштейны со специальными зажимами, используемые для обустройства каркаса подвесного потолка.

    Порядок монтажа

    Перед монтажом профильных конструкций производится разметка мест размещения направляющих будущего каркаса, определяющих позиционирование всей конструкции в целом. По окончании разметки направляющие крепятся на несущем основании при помощи дюбелей, а затем соединяются между собой посредством саморезов. Отметим, что подготовка каркаса под гипсокартон производиться при обустройстве конструкций следующего вида:

    • каркас подвесного потолка одноуровневый;
    • каркас подвесной двухуровневый;
    • стенные перегородки с одним или двумя рядами стоек.

    Рассмотрим каждый из этих вариантов обустройства каркаса более подробно.

    Одноуровневые и двухуровневые подвесные каркасы

    Одноуровневый подвесной каркас

    Одноуровневая каркасная конструкция используется обычно в тех случаях, когда после изготовления подвесного потолка желательно сохранить заданную высоту помещения. В процессе монтажа элементы каркаса крепятся к потолочному основанию с помощью специальных подвесных кронштейнов, в то время как поперечные направляющие размещаются в промежутках между основными профилями. В качестве базовых направляющих используются стандартные потолочные профили СД, скрепляемые между собой крестообразными соединителями.

    Монтаж подвесной части системы начинается с того, что вдоль периметра помещения на его стенах закрепляются профили УД (отступление от потолка или глубина подвесной конструкции выбирается по месту). Отметим, что правильность установки УД профилей должна проверяться с помощью строительного уровня того или иного вида.

    После того как стенные элементы конструкции закреплены – вы можете перейти к монтажу основных направляющих, торцы которых фиксируются в выемках профилей УД. После их закрепления можно будет заняться поперечными направляющими, устанавливаемыми с шагом 40-50 см. Основные направляющие устанавливаются обычно через каждые 50−100 см.

    Двухуровневый подвесной каркас

    Сборка каркаса под двухуровневый потолок производится точно также с тем лишь отличием, что поперечные направляющие переносятся на другой уровень. При этом для крепления их с основными направляющими в точках пересечения используются П-образные соединители. При обустройстве таких потолков листы гипсокартона укладываются вдоль по линии размещения основных направляющих.

    Каркасы под перегородки

    В этом случае монтаж профиля под гипсокартон своими руками начинается с установки и фиксации на стенах уже знакомых нам направляющих УВ, образующих обвязку будущей перегородки. В выемках профильной обвязки с шагом 30-50 см строго вертикально фиксируются профили СВ (стоечные элементы).

    В целях улучшения звукоизоляции конструкции, места крепления всех её элементов уплотняются специальной изолирующей лентой. Двойной каркас выполняется аналогичным образом, но при этом устанавливается два ряда профилей, обшиваемых затем гипсокартоном.

    Предлагаем вашему вниманию видеоролик о монтаже стенового профильного каркаса:

    Фигурный потолочный каркас

    Каркас для камина

    Источники: http://tutknow.ru/building/steny/4851-kak-sdelat-karkas-pod-gipsokarton.html, http://strport.ru/stroitelstvo-domov/montazh-profilya-dlya-gipsokartona-poshagovaya-instruktsiya, http://kakpravilnosdelat.ru/montazh-profilya-pod-gipsokarton-svoimi-rukami/

    izgipsokartona.ru

    Как правильно сделать каркас для гипсокартона

    Как смонтировать каркас из профиля под гипсокартон

    Выравнивание стен в помещениях и устройство перегородок при помощи гипсокартона часто применяется при строительстве и ремонтных работах. Для этого плиты крепятся на предварительно созданный каркас, состоящий из специального металлического профиля, и отличающийся долговечностью, легкостью и прочностью. При наличии нужных инструментов, а также изучив последовательность и особенности работ, каркас из профиля под гипсокартон можно сделать самостоятельно.

    Монтаж и сборка каркаса для стен

    Детали металлического профиля включают в себя несколько элементов, которые при связывании между собой превращаются в единую конструкцию. Всего выпускается четыре вида профилей:

    • Стоечный;
    • Направляющий стоечный;
    • Потолочный;
    • Потолочный направляющий.

    Длина каждого элемента 3 м, они различаются поперечными размерами, а также тем, что потолочный и стоечный профиль имеют бортики жесткости, которые отсутствуют у направляющих. Для их крепления применяются различные детали в виде крабов, подвесов, тяг, кронштейнов, и т.д.

    Перед началом работ стена очищается и удаляются лишние элементы стяжки, которые будут мешать приблизить профиль к стене на минимальное расстояние. Первая стадия установки заключается в проведении разметки, которую осуществляют в такой последовательности:

    1. На полу по всей длине стены отбивается первая линия. На ее расстояние до стены влияют ширина направляющих, место, необходимое для прокладывания коммуникаций, а также особенностей самой стены – уклона и выступов.
    2. Перенос линии на потолок при помощи отвеса. Она строится по трем точкам – две ближе к краям и одна посредине. По этой линии будет крепиться верхняя планка.
    3. Для удобства, быстроты и точности разметки рекомендуется пользоваться лазерным уровнем, который показывает линию по всему периметру, что позволяет более экономно использовать пространство комнаты.

    После окончания разметочных работ можно начинать монтаж:

    1. Крепление направляющих профилей по линии разметки, которые в итоге образуют между собой единую плоскость. Крепежом служат дюбеля с грибообразной шляпкой, которые вкручивают с дистанцией 50 см.
    2. Разметка для вертикальных профилей. Она начинается от любой стены с шагом 60 см, что составляет половину стандартной ширины листа гипсокартона, так как его крепление происходит в трех вертикальных точках: двух по краям, и одной посредине.
    3. Правильное положение профилей в одной плоскости контролируется нитью, натянутой между двумя стартовыми профилями, по которой ровняются остальные элементы таким образом, чтобы оставалось расстояние от нее до вертикальной планки около 1 мм.
    4. Фиксация вертикальных элементов выступающими пластинами на требуемом расстоянии от стены относительно протянутой нити. Все крепежные элементы располагают на одной горизонтальной линии. Допускаются отклонения в расположении крепежа при помехах в виде значительных выступов на стене. Шаг между крепежом составляет от одного до полутора метров.

    Длина вертикального профиля должна быть на 1 см короче расстояния между основаниями направляющих. Для этого элементы конструкции укорачивают или наращивают.

    Для потолка

    Монтаж профиля на потолке начинается также с разметки. Для этого сперва на бумаге чертится каркас, а на другом листе расположение в нем гипсокартонных плит. Затем по всему периметру потолка при помощи уровня отбивается горизонтальная линия, по которой будет закреплен направляющий потолочный профиль. В нем уже проделаны крепежные отверстия. Он монтируется дюбель-гвоздями с шагом 50 см. На сам профиль перед этим наклеивается уплотнительная лента. Далее действия производятся в следующем порядке:

    1. Разметка на потолке места крепления прямых подвесов, с расстоянием до стены и шагом до следующего элемента 120 см. Так формируется линия крепления основных профилей. Расстояние между несущими профилями составляет 50 см. Ближний к стене несущий профиль крепится в 10 см от стены, а следующий от него на 40 см.
    2. Крепление подвесов к потолку гладкой стороной с предварительно наклеенной на них уплотнительной лентой с расстоянием друг от друга 1 м, и между рядами 120 см.
    3. Крепление потолочного профиля. Если его длина оказывается недостаточной, производится наращивание недостающего расстояния удлинителем.
    4. Установка направляющих между несущими профилями. Один край которого вставляется без фиксации, а второй край в «краб». На стене оставляется метка расположения направляющей, чтобы не промахнуться при креплении гипсокартона.

    Основная причина появления трещин на потолке после монтажа листов на потолок – крепление их к направляющему профилю. Монтаж нужно производить к несущим элементам конструкции.

    Перегородки

    Изготавливаются из сдвоенного CDпрофиля, в котором с одной стороны устанавливается два слоя листов, а с другой один с заполнением посредине минеральной ваты. Для этого:

    1. Размечаются линии будущей конструкции на полу, потолке и стенах, по которым будет закреплен направляющий профиль.
    2. Разметка для стоек с дистанцией 40 см. Сами стойки нужно изготовить усиленные. Для этого два профиля складываются донышками и скручиваются по краям саморезами через каждые 20 см. в результате чего выходит двутавровая стойка, из которой собирается каркас.
    3. Дополнительное укрепление стоек для усиления против деформации на скручивание. Для этого монтируется два ряда поперечных усилителей, задача которых укрепить каркас. Они прикручиваются только с одной стороны, и работают в роли диагональной растяжки. Их окончательная фиксация происходит после монтажа гипсокартона с одной стороны.
    4. После фиксации распорок производится закладка минеральной ваты и монтаж гипсокартонных плит.

    Усилители и стойки представляют собой один и тот же профиль, который не предназначаются для вставки друг в друга. Для этого усилитель поворачивается в плоскости на пол сантиметра – этим убирается распирание.

    При креплении гипсокартона к сдвоенному профилю обязательно отмечается его середина, а саморезы вкручиваются по обе стороны, так как шуруп, завинченный между профилями, их раздвигает, и крепление получается ненадежным.

    Крепление гипсокартона

    После окончания монтажа каркаса производится крепление гипсокартонных плит саморезами. Работу начинают от центра к краю или от угла в стороны с расстоянием друг от друга 17 см. Предварительно фиксировать несколькими шурупами по периметру нельзя. Сами листы крепятся таким образом, чтобы избежать крестообразных стыков. Фаска на стыках снимается рубанком перед монтажом под углом 22°.

    Гипсокартон – материал хрупкий, при неосторожном обращении он легко ломается пополам. Чтобы этого избежать, все работы производятся с помощником. К потолку листы удобнее доставлять специальным подъемником. Настройка шуруповерта должна быть произведена таким образом, чтобы саморез прижимал плиту, но ре раздавливал ее.

    В месте примыкания гипсокартонных плит к стене клеится разделительная лента. Это производится из-за не связанности конструкций стен и потолка. В течение года конструкция двигается на несколько миллиметров, и по ленте будет образован равномерный технологический зазор.

    Секрет монтажа качественных каркасов для крепления гипсокартонных плит заключается в точности разметки и выполнении всех технологических норм, относящихся к данному виду работ. К ним относится использование качественных материалов, соответствующих нагрузке, которую они будут на себе нести, а также некоторые особенности сборки, позволяющие избежать трещин и деформации в течение всего периода эксплуатации конструкции.

    Как сделать каркас под гипсокартон

    Каркас под гипсокартон Изготовление каркасов для гипсокартона, их виды и элементы, монтаж металлических и деревянных конструкций для устройства перегородок и обшивки стен.

    Содержание статьи:

    1. Основные разновидности
    2. Монтаж металлического каркаса
      • Материалы и инструменты
      • Для перегородки
      • Для выравнивания стен
    3. Установка деревянного каркаса
      • Перегородка
      • Обшивка стен

    Каркас под гипсокартон — это несущая основа облицовочного покрытия. Гипсокартонные листы, закрепленные на нем, позволяют замаскировать не только неровности стен, но и осуществить множество дизайнерских идей по оформлению помещений. Кроме того, устройство каркаса дает возможность скрытно провести инженерные коммуникации, а также выполнить тепло- и звукоизоляцию стен или перегородок, изготовленных с его помощью. Сегодня мы рассмотрим, как сделать каркас под гипсокартон самостоятельно.

    Основные разновидности каркасов под гипсокартон

    Жесткие каркасы для стен изготавливаются из металлических оцинкованных профилей или деревянного бруса. Металлические профили имеют несколько видов:

    • Направляющие профили UW или ПН. Их сечение имеет П-образную форму. Стандартная его высота — 40 мм, ширина — 50, 75 или 100 мм. Такие профили служат своеобразным рельсом для крепления в них остальных элементов каркаса.
  • Стоечные профили CW (ПС). Имеют также П-образное сечение и предназначаются для формирования стенового каркаса, устанавливаются вертикально в направляющие профили UW и имеют поперечные размеры 50х50, 50х75 и 50х100 мм.
  • Потолочные профили CD (ПП). Имеют поперечное П-образное сечение 60х27 мм и используются в качестве основных элементов каркасов потолков и стен.
  • Направляющие профили UD. Служат для крепления потолочных профилей CD и имеют размеры 28х27 мм.
  • Профили UA. Они являются модифицированным вариантом CW-профиля, имеют большую жесткость благодаря утолщенным стенкам.
  • Угловые профили УП. Это перфорированные уголки, служащие для укрепления и выравнивания стыков смежных стен.
  • Все направляющие профили «U» имеют гладкие стенки, а опорные профили «С» — ребристые, что придает им большую прочность на изгиб. Для соединения элементов каркаса под гипсокартон из металлопрофиля между собой или их крепления к основе служат различные удлинители профилей, прямые подвесы, анкерные зажимы, дюбеля и шурупы-саморезы. Стандартная длина металлических профилей составляет 4 или 3 м.

    Деревянные стеновые каркасы изготавливаются из бруса. Поперечное сечение их стоек не должно быть менее 40х70 мм, а горизонтальных элементов — 30х50 мм. Для пиломатериалов используется древесина хвойных пород, ее влажность не должна быть выше 15%. Перед монтажом брус пропитывается антисептиками и антипиренами для защиты каркаса от насекомых и случайного возгорания.

    Монтаж металлического каркаса под гипсокартон

    Перед монтажом гипсокартонной перегородки любой толщины примыкающие стены должны быть оштукатурены, а пол покрыт выравнивающей стяжкой.

    Материалы и инструменты для металлического каркаса по гипсокартон

    Для изготовления простой перегородки толщиной до 100 мм достаточно профилей UW и CW. Если требуется стена большей толщины с прокладкой в ее полости инженерных коммуникаций, следует использовать профили UD и CD. При этом на каждой стороне стены потребуется монтаж параллельных направляющих, удаленных друг от друга на необходимое расстояние.

    Для крепления профилей между собой в каркасе будут нужны прямые подвесы и мелкие шурупы типа «блоха» с наконечниками в виде сверла. Для крепления всей конструкции к примыкающим стенам понадобятся пластиковые дюбели и ударные саморезы.

    Обшивать готовый каркас предстоит гипсокартонными листами толщиной 12,5 мм, которые должны иметь по краям широкие скошенные фаски и серый или зеленый цвет. Обычный стеновой ГКЛ имеет серый цвет, влагостойкий, который можно использовать в ванной комнате или на кухне — зеленый. Крепление листов к каркасу производится саморезами по металлу 3,5х35 мм, имеющими прокалывающие наконечники и потайные головки. Их тоже нужно купить.

    Для усиления дверного проема в каркасе нужен профиль AU или деревянный брус. Кроме этого, следует запастись уплотнительной лентой, служащей в качестве изоляции перегородки от стен, потолка и пола, минеральной ватой для заполнения полости перегородки и металлическим уголком для оформления откосов дверных или оконных проемов.

    В набор инструментов, предназначенных для изготовления металлического каркаса под гипсокартон, должны быть включены: строительный уровень длиной 120 или 80 см, рулетка, правило, шнур, отвес, ножницы по металлу, перфоратор, дрель с реверсом или шуруповерт.

    Изготовление металлического каркаса для перегородки

    В качестве примера рассмотрим формирование каркаса перегородки из профилей CW и UW. Вначале на полу следует обозначить место расположения будущей конструкции. Здесь нужно учесть такие моменты:

    1. Редко когда стены комнат стыкуются под идеально прямыми углами. Это особенно касается старых построек. В разных концах противоположных стен расстояния между ними могут различаться в несколько сантиметров. Это нужно учитывать при разметке новой перегородки или стены и выполнять привязку не к одной конструкции, а к обеим, расположенным параллельно относительно друг друга. При этом все расстояния следует усреднять, тем самым избегая получения визуальной кривизны образовавшегося помещения.
  • При разметке линии стены нужно учитывать, что она необходима в качестве ориентира для монтажа направляющего профиля. Поэтому фактически перегородка будет немного «сдвинута» на расстояние толщины гипсокартонной обшивки и слоев ее отделки. После нанесения на пол линии планируемой перегородки ее нужно спроецировать на потолок. Это делается с помощью отвеса. При использовании вместо него лазерного уровня задача намного упростится. После получения двух линий, одной на потолке, а другой на полу, их концы нужно соединить по стенам и проверить вертикальность предполагаемой перегородки строительным уровнем.
  • При наличии положительного результата этой проверки на потолке и полу по линиям контура перегородки следует закрепить направляющие UW профили. Их монтаж нужно выполнять, используя уплотнительную ленту, которая укладывается между профилем и базовой поверхностью. Крепление профилей производится по краям и через каждые 0,5 м при помощи дюбелей и ударных шурупов.

    После этого на краях направляющих следует закрепить стойки из CW-профиля. Вначале двумя опорными профилями нужно сформировать дверной проем в выбранном месте будущей перегородки. Удобнее всего начинать крепление стоек с нижней направляющей, а затем продевать их в верхний профиль UW, устанавливая по уровню в строго вертикальном положении. Только после этого опорные стойки можно фиксировать саморезами в верхней направляющей. Все стойки располагаются лицевой стороной в сторону проема.

    Опорные профили оконных или дверных проемов нужно усилить деревянными брусками. Для этого необходимо их вставить внутрь стоек и закрепить саморезами. Сечение брусков должно соответствовать ширине профилей. В качестве альтернативы пиломатериалам можно использовать профили AU.

    Следующий этап работы — это установка опорных профилей по всей длине будущей перегородки между верхней и нижней направляющей. Первый профиль CW нужно устанавливать на расстоянии 55 см от прилегающей стены, а все остальные — не более 60 см друг от друга. Расстояния измеряются от центра каждой стойки. Проверка их вертикального положения обязательна.

    Для того чтобы сформировать горизонтальную верхнюю часть дверного проема или горизонтальные участки окон в каркасе, следует использовать направляющий профиль UW. Потребуется его кусок длиной на 30 см больше, чем ширина проема. Вначале на полки профиля следует нанести две метки, расположенные на расстоянии по 15 см от каждого его края. После этого нужно подрезать по меткам полки профиля под углом 45 градусов до его основания. Затем следует согнуть края заготовки до получения элемента П-образной формы.

    Полученную таким способом заготовку необходимо надеть на боковые стойки проема отогнутыми краями и поднять на нужную высоту. После этого остается только закрепить в проеме этот элемент, прикручивая его края саморезами к боковым опорным профилям. Аналогичным методом формируются и оконные проемы каркаса.

    Теперь полученную металлическую конструкцию, состоящую из направляющих, опорных профилей и проемов, можно обшивать гипсокартонными листами.

    Изготовление металлического каркаса для выравнивания стен

    Для этой работы требуются практически те же материалы и инструменты. При устройстве каркаса под гипсокартон для облицовки существующей стены на ее неровности в плане их удаления особое внимание обращать не нужно. Величину наибольшего перепада на поверхности конструкции следует просто учесть при разметке расположения направляющих профилей. При этом от стены нужно сделать определенный отступ, который необходим для размещения за будущей облицовкой коммуникационных систем и теплоизоляционного материала.

    После определения этого расстояния на пол необходимо нанести линию границы каркаса параллельно существующей стене и спроецировать разметку на потолочную поверхность при помощи отвеса или лазерного уровня, как и в предыдущем случае. Затем по линиям разметки нужно закрепить на полу и потолке направляющие профили при помощи дюбелей и саморезов с шагом расположения крепежа не более 1 м.

    После этого необходимо определить на стене расположение прямых подвесов, которые должны фиксировать положение каждого стоечного профиля будущего каркаса. Стойки должны устанавливаться таким образом, чтобы стыки листов приходились на середину профилей. Поэтому ориентироваться здесь нужно по ширине используемого гипсокартона. В любом случае расстояние между промежуточными стойками не должно превышать 1 м.

    Линии расположения стоек рекомендуется нанести на стену. После этого, ориентируясь на разметку, для каждой стойки следует установить несколько прямых подвесов. К стене они крепятся при помощи перфоратора, молотка, дюбелей и саморезов.

    На завершающем этапе изготовления каркаса под гипсокартон на стену необходимо установить стоечные профили. Для этого их концы следует завести в полости направляющих нижних и верхних профилей. Затем их поочередно нужно выставить в строго вертикальное положение при помощи строительного уровня и зафиксировать в направляющих саморезами типа «клоп».

    Окончательный крепеж стоек и обеспечение жесткости конструкции каркаса выполняется при помощи закрепленных на стене прямых подвесов, к которым прикручивается шурупами каждый вертикальный профиль в нескольких местах по всей высоте.

    Полученный каркас можно дополнительно усилить перемычками, изготовленными из кусков стоечных профилей. Для этого потребуется с помощью ножниц по металлу сделать заготовки нужных размеров и выполнить их крепление к стойкам, используя мелкие саморезы.

    Установка деревянного каркаса под гипсокартон

    Для изготовления деревянного каркаса под гипсокартон потребуются ножовка или пила, дрель, металлические уголки, саморезы по дереву, уровень, монтажные дюбели, шуруповерт и отвертка.

    Изготовление деревянного каркаса для перегородки

    Деревянный каркас перегородки следует изготавливать по заранее подготовленному чертежу, на котором должны быть указаны все размеры и места расположения проемов. Сборку конструкции нужно начинать с монтажа брусков верхней и нижней обвязки. Их крепление к потолку и полу выполняется при помощи дюбелей и саморезов.

    После монтажа обвязки к ней крепятся вертикальные распорки, их правильное положение должно контролироваться уровнем. В качестве крепежа используются саморезы по дереву.

    Затем между вертикальными деревянными стойками следует закрепить поддерживающие горизонтальные рейки. Их сечение может быть меньшим, чем у стоек, но не менее 30х50 мм.

    После того как одна сторона перегородки будет готова и обшита ГКЛ, в нее нужно уложить утеплитель, электропроводку в гофрированном рукаве или провести трубы по необходимости. Утеплитель в данном случае играет роль звукоизолирующего материала. После заполнения полости перегородки ее следует обшить ГКЛ с другой стороны.

    Изготовление деревянного каркаса для обшивки стен

    Монтаж такого каркаса целесообразен, если высота стен превышает 3 м или они имеют некачественный штукатурный слой, образующий неровности поверхности.

    В первую очередь необходимо выполнить разметку стены и выявить ее дефектные места. После этого в соответствии с замерами нужно установить обрешетку. Ее монтаж следует начинать с установки на полу горизонтального бруса. Затем к нему крепятся вертикальные рейки, отступая 10 мм от краев обрешетки. Шаг между рейками следует принимать 600 мм.

    После проверки вертикального положения реек строительным уровнем на потолке нужно зафиксировать второй горизонтальный брус и прикрепить к нему свободные концы стоек. Если пол — неровный, для правильной укладки горизонтального бруса можно подложить под него куски реек или обрезки ДСП.

    Чтобы не выполнять вырезы в ГКЛ при устройстве каркаса возле оконных или дверных проемов, вертикальные стойки можно сдвинуть на нужное расстояние.

    Деревянный каркас для обшивки стен гипсокартонными листами можно собрать проще, если выполнять эту процедуру на полу. Из несущих горизонтальных и вертикальных брусьев нужно собрать раму, размер которой будет соответствовать размерам стены. Затем в раме следует установить деревянные вспомогательные перекладины и рейки с шагом 60 см.

    Теплоизоляцию нужно закрепить на стене и закрыть каркасом, который крепится с помощью шурупов и дюбелей. После монтажа каркаса под гипсокартон его можно обшивать листами.

    Как сделать каркас под гипсокартон — смотрите на видео:

    Каркасное крепление ГКЛ хотя и позволяет легко выравнивать стены и проводить скрытые коммуникации, но одновременно уменьшает размеры помещений. Это следует учитывать владельцам жилья с небольшой полезной площадью. Но в целом, выбор за вами. Удачи!

    Понравилась статья? Поделитесь ею с друзьями через социальные! Потратив всего 10 секунд своего времени на два клика по кнопке соцсети, Вы поможете нашему проекту. Спасибо!

    Похожие новости

    Перегородка из гипсокартона своими руками

    Как правильно сделать каркас для гипсокартона

    Ремонт и строительство немыслимы без гипсокартона. С его помощью быстро и за сравнительно небольшие деньги меняют планировку помещения, устанавливают фигурный потолок, другие конструкции и реализуют смелые дизайнерские решения. Но гипсокартон сам по себе не строительный материал в прямом понимании. Это не кирпич или бетонная плита – его установка требует особых методов.

    Каркас для перегородки

    Как сделать каркас без изъянов? Проверенный и надежный способ монтажа – с использованием каркаса, который состоит из деревянных или металлических профилей. Он – основа прочности и долговечности конструкций из гипсокартона, ее своеобразный «скелет». Обрешетка закрепляется на поверхностях, после чего на нее навешиваются листы ГКЛ. Деревянный каркас или обрешетка, как его называли раньше, сегодня мало где применяется. Металлический профиль долговечнее, прочнее, более удобен в работе и пригоден для влажных помещений.

    Элементы каркаса для гипсокартона

    Процесс сборки и устройство каркаса идентичны для всех типов сооружений за исключением некоторых отличий. Конструктивные элементы каркаса следующие:

    • Основу составляют рейки, а точнее, несущий (CD) и направляющий профиль (UD). Первый получил свое название за счет основной функции – на нем держатся гипсокартонные плиты. Второй называется направляющим, потому что с его помощью формируются плоскости конструкции. Кроме того, он используется для их соединения.
    • Для перегородок предназначены специальные профили, называемые UW и CW. Их отличие от вышеперечисленных заключается в увеличенной ширине.
    • Еще один элемент каркаса – CD соединители профилей. Их три типа — прямой, крестообразный (в народе именуемый «крабом») и двухуровневый. Последний применяется при создании многоуровневых конструкций – чаще это потолки.
    • Одна из незатейливых на вид, но важных деталей – П-образный кронштейн. На него возложена задача соединять каркас с поверхностью и удерживать его в неподвижном состоянии. Крепится он дюбелями Ø 6 мм.

    Размеры профиля

    • Для сооружения потолков используется элемент, называемый быстроподвес. Состоит из двух частей – спицы с петлей и пружины с защелкой. Им удобно и быстро выравнивается каркас под гипсокартон в горизонтальной плоскости, когда достаточно места между гипсом и потолком.
    • Отдельной графой в смете стоят элементы крепежей, соединяющие между собой детали каркаса, а также удерживающие на нем листы гипсокартона. В первом случае их размеры 3,5х9,5 мм (диаметр и длина), а во втором – 3,5х25 мм.

    Монтаж обрешетки на потолке

    Перед тем, как сделать каркас для гипсокартона, размечают поверхность. Сперва для этого определяется самая нижняя точка нового потолка и уже от нее откладывается расстояние, требуемое для освобождения места под светильники – приблизительно 10 см.

    Затем по периметру комнаты наносятся линии или натягивается шнур, определяющие положение направляющих. После устанавливается первый несущий и далее от него через каждые 60 см – последующие. Когда в одном направлении профили установлены, то же самое делается в поперечном направлении. Мастера рекомендуют начинать работу от противоположной стены по направлению к окну.

    Каркас представляет собой остяк в виде сетки из направляющих и несущих профилей. Они прикручиваются к стенам и потолку при помощи П-образных кронштейнов или, при желании ускорить процесс, быстроподвесов. Подвесы устанавливаются с шагом 40 см. Размеры секции каркаса примерно 60х60 см – под ширину ГКЛ (1,2 м). Если гипс выбран тяжелый, то лучше делать секции размером 40х40 см.

    Маленькие саморезы, что применяются для скрепления различных профилей, в народе называются блошками.

    Из чего состоит «скелет»

    Если лист стандартный и не обрезается, то крабы ставят через каждые 2,5 м. Когда сооружается многоуровневый потолок, то между уровнями устанавливаются вертикальные поперечины – куски направляющих.

    Качество работы проверяется уровнем.

    Каркас для стен

    Эта работа несколько проще. Как и другая работа с каркасом, начинают с разметки. Чтобы сделать ее правильно, определяется есть ли уклон у плоскости стены. Если она завалена внутрь комнаты верхней частью, то с нее и начинается установка направляющих и наоборот. С помощью отвеса находится начальное положение напольных направляющих.

    Когда они установлены, начинается монтаж каркаса. Делается он с шагом профилей 60 см. Делается этот так: размечается профиль, установленный на потолке, и от этих точек спускается отвес к полу. Соединенные точки покажут линии положения несущих на полу. На этих линиях отмечаются точки через 50-60 см – в них закрепятся подвесы, уже к которым и прикручивается несущий стеновой профиль.

    Чтобы элементы не выходили из заданной плоскости, рекомендуется между двумя крайними стойками натягивать маркерные нити (обычно 5-6). Вдоль них выставляется, а затем крепится к подвесам профиль.

    Когда выполняется монтаж толстого ГКЛ, под каждый лист устанавливают три профиля: по краям и в середине. Таким образом, по краю листа пройдет сдвоенный профиль. Это увеличит жесткость каркаса и сооружения. Поперечины устанавливаются тоже через каждые 60 см.

    Если гипсокартоном зашиваются две стены, стоящие под прямым углом, то в углу ставят две стойки, а затем к ним крепят направляющий профиль следующей стены. Лучше сначала закончить обшивку одной стены, а затем приступать к сборке каркаса второй.

    Готовая обрешетка комнаты

    Каркас для перегородок, ниш и прочих гипсокартонных сооружений

    Конструкция мало чем отличается от варианта для стены. За исключением того, что крепления направляющих производится только на пол и потолок. Немного другие требования к шагу профиля – он делается равным 40 см. что обеспечивает большую прочность.

    Отдельно подходят к проему для двери, если таковой нужен, так как постоянные закрывания-открывания создают дополнительную нагрузку. Чтобы эти усилия выдерживались без последствий, усиливают периметр проема деревянным брусом.

    Наиболее сложный в конструктивном плане – каркас ниши или арки.

    Все углы, включая гнутые, собираются из соединенных между собой направляющих. Для создания изгиба требуемой кривизны допускается их надрезать.

    На видео представлен процесс монтажа фальш-стены:

    Вырез формируются двумя вертикально установленными направляющими, скрепленными между собой перемычками, обозначающими его горизонтальные границы. Вертикально установленные перемычки не создадут достаточной прочности.

    Если собирается полка, то ее периметр выполняется из направляющего, а усиливается профилем несущим.

    Сложные конструкции требуют комплексного подхода. Можно комбинировать все способы соединения в одной конструкции. Главное, чтобы сооружение было устойчивым, надежным, прочным – только в этом случае оно прослужит верой и правдой долгие годы.

    Очень важно, чтобы оно было красивым и вместе с тем функциональным. Это уже зависит от фантазии и опыта дизайнера или собственного, если такая работа, как сделать каркас под гипсокартон, будет проводиться своими силами.

    Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

    Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

    В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

    Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

    Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

    Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

    Есть вопросы?
    Задайте их эксперту

    Небольшое описание раздела с вопросами и ответами. На прау предложений для примера

    Источники: http://stroimsvoidom.com/kak-smontirovat-karkas-iz-profilya-pod-gipsokarton/, http://tutknow.ru/building/steny/4851-kak-sdelat-karkas-pod-gipsokarton.html, http://gipsohouse.ru/questions/5137-karkas-dlya-gipsokartona.html

    izgipsokartona.ru

    Каркас для гипсокартона: стены, перегородки и конструкции

    При ремонте квартир и частных домов широкое распространение получили различные конструкции из гипсокартона. С помощью этого доступного материала можно выравнивать стены и потолки, прятать в короба коммуникации, возводить перегородки, модифицировать дверные проемы, создавать ниши и полки, украшающие интерьер помещения. Качество ремонта во многом будет зависеть от того, насколько правильно смонтирован каркас для гипсокартона. Поэтому ему следует уделить самое пристальное внимание.

    Материалы

    В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля:

    • Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
    • Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
    • Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
    • Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

    Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

    • Прямые подвесы. Пригодятся при выравнивании стен и потолков.
    • Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
    • 9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
    • Демпферная лента. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
    • Дополнительные элементы крепления – соединители типа «краб».

    Набор инструментов

    Список необходимых приспособлений остается стандартным независимо от сложности гипсокартонной конструкции. В него входят:

    • Перфоратор с буром нужного диаметра. Ударная дрель далеко не всегда справляется с железобетонными плитами перекрытий.
    • Шуруповерт. В дополнение к нему можно использовать просекатель, но это приспособление редко присутствует в арсенале обычного домовладельца.
    • Разметочный инструмент: уровень, отвес, рулетка, карандаш.
    • Ножницы по металлу. При нарезке профиля пользуются ими, а не болгаркой. При применении последней страдает оцинкованное покрытие изделий.

    Виды конструкций из ГКЛ

    Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

    • Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
    • Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
    • Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
    • Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

    Каркас при выравнивании стен

    Пошаговая инструкция по возведению каркаса для выравнивания стены будет включать:

    • разметку;
    • монтаж и соединение профилей.

    Обратите внимание! Для выравнивания перекрытий чаще используются профили СD и UD, которые относят к потолочным. CW и UW, имеющие более широкие полки, подойдут для перегородок, на которые приходится большая нагрузка.

    Разметка

    На начальном этапе намечаются границы будущего каркаса, положение профилей и места крепления подвесов:

    • На потолке проводится линия, являющаяся верхней внешней границей будущего каркаса. Расстояние между ней и стеной выбирается в соответствии с толщиной используемого профиля и коммуникациями, которые планируется разместить или закрыть гипсокартоном. Чем меньше это расстояние, тем лучше: больше сохранится свободного пространства помещения.
    • При помощи уровня линия переносится на пол.

    • На стене необходимо сделать разметку вертикальных стоек. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг для крепления стоечного профиля – 60 см.
    • В большинстве случаев одного листа не хватит, чтобы закрыть всю стену сверху донизу. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500 × 1200 мм. Поэтому размечается местоположение горизонтальных перемычек.
    • На этом же этапе стоит проставить метки в точках крепления подвесов. Расстояние между ними по технологии должно составлять 70–100 см. Оптимальный шаг – 80 см.

    Все инструкции по возведению гипсокартонных конструкций отмечают, что элементы обшивки из ГКЛ обязательно должны стыковаться на поверхности профиля.

    Сборка конструкции

    После разметки начинается установка каркаса:

    • На прилегающие к стене стороны направляющих наклеивается демпферная лента, после чего они закрепляются на полу и потолке дюбелями с шагом 60–80 см.

    Если перекрытия деревянные, то применяют шурупы с широкими шляпками или обычные саморезы по дереву, снабженные дополнительной шайбой.

    • По точечным отметкам на стене сверлятся отверстия под дюбели и крепятся прямые подвесы.
    • Вертикальные стойки подрезаются на 1–2 мм короче высоты комнаты и вставляются в направляющие. К ним они крепятся при помощи просекателя или саморезов по металлу. Их расположение в одной плоскости контролируется уровнем и фиксируется при помощи подвесов. Для этого их прикрепляют к стойкам саморезами, вкручивая в подходящие отверстия. Выступающие части отгибаются руками по направлению к стене.

    • Горизонтальные перемычки отрезаются с запасом в 1–2 см. На краях срезаются боковые полки, после чего эти своеобразные «язычки» крепят шурупами к стойкам.

    Все конструкции из ГКЛ имеют существенный недостаток: они не выдерживают нагрузки. Поэтому следует заранее спланировать, какие элементы интерьера будут крепиться к стенам и где. Эти места следует дополнительно усилить: скрутить вместе два профиля или вставить в полость стойки деревянный брус подходящего размера.

    После выполнения указанных операций можно обшивать каркас листами гипсокартона.

    Каркас перегородки

    Этот тип конструкции отличается от облицовки стен тем, что в нем не используются прямые подвесы. Кроме того, в перегородках часто делаются дверные проемы, требующие дополнительного усиления. Алгоритм возведения прост:

    • Осуществляется разметка, в ходе которой очерчивается контур будущей перегородки на полу, потолке, стенах.
    • По контуру монтируются направляющие, проклеенные демпферной лентой. Расстояние между крепежными элементами (дюбель-гвоздями или саморезами) – 30–50 см.
    • Монтируются вертикальные стойки с шагом 40 или 60 см.

    • При помощи шурупов устанавливаются горизонтальные перемычки, на которых будут стыковаться элементы гипсокартонной обшивки.

    Дверной (оконный) проем

    Если в перегородке предусмотрена дверь, то в нижней направляющей делается разрыв соответствующей длины. Дальше действуют по такой схеме:

    • Примыкающие к дверному проему стойки выставляются вертикально при помощи уровня. Крепятся саморезами к направляющим каркаса, а затем усиливаются деревянными брусьями.

    Обратите внимание! Расстояние между стойками, формирующими дверной проем, должно на 2 см превышать ширину коробки.

    • Устанавливается верхняя перемычка из направляющего профиля. Она должна располагаться на 1–1,5 см выше будущей дверной конструкции.
    • На линии стыковки ГКЛ над дверью крепится дополнительная вертикальная стойка, обрезанная по размеру.

    Оконный проем в перегородке делается аналогичным образом, только в нижней его части добавляется еще одна горизонтальная перемычка.

    Выравнивание потолка

    Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

    • Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
    • Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

    • Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
    • Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
    • В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

    Подробнее процесс сборки полочного каркаса под гипсокартон описан в этой статье.

    Формирование арок

    Изгиб создается при помощи специального арочного профиля. При его отсутствии можно использовать поточную направляющую: в боковых стенках делаются вырезы в виде лепестков, после чего она легко сгибается.

    Обе направляющих соединяются вертикальными стойками, к которым в дальнейшем крепится гипсокартон.

    При ширине арки до 30 см горизонтальные перемычки необязательны: необходимую жесткость обеспечит нижняя плоскость из гипсокартона.

    Полки, ниши и короба

    Каркасы разных конструкций собираются по тем же принципам. Часть конструкции посредством направляющих закрепляется на стене, устанавливаются необходимые вертикальные и горизонтальные элементы.

    При сборке полок и ниш укрепляют горизонтальные перемычки, на которые будет приходиться основная нагрузка.

    Подробную инструкцию по изготовлению ниши из ГКЛ читайте здесь. Процесс создания гипсокартонных полок описан в этой статье.

    Короба, закрывающие коммуникации, обязательно снабжаются дверками или лючками для проведения осмотра или профилактических работ. Необходим зазор между стенками короба и расположенными внутри его водопроводными или канализационными трубами.

    Пошаговое описание процесса создания короба из ГКЛ можно найти тут.

    После сборки каркаса конструкцию обшивают гипсокартоном и проводят финишную обработку: заделывают швы, отверстия от саморезов и производят грунтовку поверхности.

    Вопросы по сборке каркаса любой гипсокартонной конструкции задавайте в комментариях. На них ответит квалифицированный мастер с 12-летним опытом в отделке.

    mr-build.ru

    фото, схема установки и видео монтажа


    Разметка плоскости и сборка каркаса – важные этапы в обустройстве потолка из ГКЛ. Если неправильно сделать разметку, то конструкция может получиться кривой, кроме этого ее несущая прочность будет низкой. Грамотная установка профиля является важной и неотъемлемой частью монтажа. Чем жестче будет конструкция, тем надежнее будет потолок над вашей головой. Перед тем как смонтировать каркас потолка под гипсокартон, нужно знать разновидности подобной конструкции.
    Вариант конструкции каркаса подвесного потолка из гипсокартона

    Вернуться к оглавлению

    Полное содержание материала

    Виды каркасов

    Исходя из применяемого материала, обрешетка может быть:

    • металлическая – недорогая, надежная конструкция, с отличными характеристиками. Практичная и простая в монтаже;
    • деревянная – материал не такой долговечный, при этом стоить такая конструкция будет непорядок дороже. Есть еще один нюанс – древесина неустойчива к перемене влажности, поэтому каркас с течением времени будет менять параметры. Требует специальной пропитки перед использованием. Но есть неоспоримая положительная сторона – экологичность. В последнее время металлический профиль является основным видом элементов для сооружения обрешетки под потолок из гипсокартона. Есть несколько видов структуры конструкции;Пример деревянной обрешётки под гипсокартон
    • ячеистая – профили и поперечины создают конструкцию с односторонними ячейками;Пример ячеистой обрешетки под гипсокартон
    • поперечной – профессиональные строители очень часто используют этот способ.

    Отличительная черта – крепление плит ГКЛ к профилям, находящимся поперек конструкции.
    Обрешетка бывает разной и по числу ярусов:

    • одноуровневая – каркас в одной плоскости;
    • двухуровневая – обустраивается в нескольких плоскостях;
    • многоуровневая – рассчитанная на несколько ярусов, поэтому сложная в обустройстве, но по виду более привлекательная.Конструкция многоуровневой обрешетки под гипсокартон

    Как только принято решение, какая конструкция будет смонтирована и из какого материала, можно приступать к подготовительным работам.

    Как смонтировать ячеистый каркас

    Этот вид обрешетки является выходом для тех, кто не имеет опыта, чтобы выполнить монтаж каркаса под гипсокартон на потолок, профессионально.
    Схема каркаса на потолок под гипсокартон
    Чтобы каркас был крепким и ровным, нужно правильно нанести разметку на потолок и надежно скрепить профиль просекателем. Разберемся, какие комплектующие нам понадобятся и каково их назначение.

    Подготовка к обустройству

    Хорошо очистить поверхность, удалить с нее отслоившуюся краску и штукатурку. Если на поверхности присутствуют ржавые пятна, плесень и грибковые образования, их нужно хорошо зачистить шкуркой и обработать специальными составами с антисептическим эффектом.
    Схема для монтажа каркаса на потолок
    Важно! Не пренебрегайте этим этапом, так как со временем грибок и плесень может проявиться на гипсокартоне.
    Вариант конструкции каркаса под гипсокартон на потолок
    Как только поверхность очищена, нужно провести инспекцию потолка. Если на нем присутствуют трещины, их следует заштукатурить гипсокартон составом на основе цемента и нанести грунт на ГКЛ глубокого проникновения.

    Материалы для монтажа

    Конструкция будет состоять из подвесов и профилей. Если подвесная обрешетка выполняется во влажном помещении, то стоит купить оцинкованные профили – они не подвержены коррозии.
    Итак, для монтажа нужно подготовить:

    Все материалы нужно покупать с запасом в 10%.
    Чертеж в размерами потолка из гипсокартона
    Для обустройства понадобится следующий инструментарий:

    Как видим, дорогого строительного инструмента для гипсокартона покупать не нужно.

    Чертеж и разметка плоскости

    Перед монтажом составляем подробную схему конструкции, которую планируется получить в итоге. Насколько грамотно она будет составлена, настолько качественным и красивым получится потолок из гипсокартона.
    Чертеж с размерами каркаса на потолок под гипсокартон
    На этом этапе не только вырисовывается общая картина конструкции, но и места установки приборов освещения и точечной подсветки. Разметка потолка под каркас гипсокартона – один из важнейших этапов.

    Разметка потолка. Пошаговая инструкция:

    Совет! Плиты гипсокартона располагаются от окна, обязательно учтите это при сооружении обрешетки. В видео показано как монтировать каркас на потолок.

    Крепление обрешетки

    Как сделать каркас под гипсокартон на потолке? Для того чтобы грамотно обустроить обрешетку, нужно выполнить следующее:

    Важно! Перемычки сооружаются в разбег, если установить их по одной линии, то есть вероятность провисания конструкции под весом ГКЛ. При проведении монтажных работ важно проверять уровень конструкции.
    Готовый смонтированный каркас на потолок под гипсокартон






    На этом обустройство ячеистой обрешетки под ГКЛ своими руками закончено. Останется только обшить конструкцию и нанести финишную отделку.

    Поперечный каркас на потолок из ГКЛ

    Эта конструкция наиболее экономична, так как в ней присутствуют только основные профили, не нужны перемычки и крабы.
    Пример монтажа поперечного каркаса на потолок
    Порядок выполнения работ:

    • начертить схему конструкции, рассчитать высоту и сделать чертеж с учетом того, что шаг профиля будет 50 см;Чертеж с размерами каркаса потолка
    • отбить по периметру ровные линии малярным шнуром;
    • закрепить направляющий элемент по отбитым линиям;
    • фиксируем в направляющем элементе потолочный профиль маленькими саморезами по металлу – «семечками».Пример крепления потолочного профиля

    Эта конструкция рассчитана на то, чтобы один лист ГКЛ перекрывала 6 профильных элементов. Если работа по монтажу профильной конструкции выполнена правильно, то обрешетка получится прочной и надежной.

    Многоуровневый каркас для ГКЛ

    Есть несколько способов смонтировать подобный каркас. Можно вначале установить первый уровень, а затем на него укрепить нижний. Раньше этот метод и применялся. Но стоит отметить, что несущая способность такой конструкции существенно снижается.
    Каркас многоуровневого потолка из гипсокартона

    Второй способ. Монтируется вначале нижний уровень, и только потом к нему присоединяется верхний. Подобную конструкцию выполнить сложнее, но ее надежность на порядок больше, чем у первого варианта.

    Пошаговая инструкция монтажа:

    После окончания работ по обустройству каркаса под гипсокартон как на стене, так и на потолке, останется только обшить поверхность ГКЛ и произвести финишную отделку.

    Каркас для подвесного потолка из ГКЛ из деревянных брусков

    Если принято решение обустроить обрешетку на потолке из древесины, то стоит применить хвойные породы, уровень влажности материала 12%.
    Каркас из деревянных брусков для подвесного потолка
    Порядок выполнения монтажа:

    • для работы нам понадобятся бруски сечением 5х4, которые нужно обработать антисептическими составами;
    • сделать разметку на потолочной поверхности. Важно! В ситуации с древесиной, шаг основных элементов должен составлять строго 40 см, а подвесы должны находиться на расстоянии полуметра друг от друга;Схема устройства каркаса из деревянных брусьев
    • к потолку подвесы крепятся дюбелями-гвоздями также как и направляющие бруски по периметру комнаты;
    • к подвесам прикручиваются бруски, которые будут впоследствии держать гипсокартон;
    • проверить уровень каждого элемента и четырьмя саморезами прикрутить бруски к направляющим элементам.

    Вариант конструкции деревянного каркаса для потолка
    Если кажется, что конструкция недостаточно жесткая, то можно установить деревянные перемычки. Но в этом обычно нет необходимости, так как конструкция получается очень надежной. В видео показан процесс монтажа деревянного каркаса для подвесного потолка.

    Вернуться к оглавлению

    В заключении

    Строго следуя пошаговой инструкции в обустройстве каркаса под гипсокартонный потолок, можно соорудить конструкцию, которая будет служить много лет.

    gipsokarton-blog.ru

    Как правильно собрать потолочный каркас под гипсокартон по технологии

    Довольно популярным вариантом оформления потолка становится монтаж гипсокартона, за счет которого можно обустроить оригинальный дизайн. Но для его монтажа необходимо правильно обустроить каркас под гипсокартон на потолок. При его монтаже есть некоторые особенности разметки конструкции, которые стоит учитывать при проведении работ.

    Этапы обустройства конструкции

    Для начала стоит рассмотреть этапы работы, которые предусматривает монтаж каркаса для потолка из гипсокартона в комнате :

    1. Подготовка поверхности.
    2. Замеры поверхности и расчет материала.
    3. Разметка.
    4. Подготовка материалов.
    5. Монтаж профилей.

    Каждый из них важен в одинаковой степени, потому когда обустраивается каркас для потолка из гипсокартона, схема его составляется еще при подготовке.

    Какой вид профиля понадобится

    Перед тем, как приступать к рассмотрению технологии устройства конструкции необходимо определится с используемыми материалами, а именно, какой профиль использовать.

    Обозначение профилей и отличие в аббревиатуре:

    Название профиля без сокращенийСокращенное название на Российском рынкеСокращенное Европейское название
    ПотолочныйППCD
    Потолочный направляющийПНUD

    В зависимости от своего назначения и требований к конструкции профили могут быть представлены в разных размерах.

    Для устройства каркаса на потолке под гипсокартон нам понадобятся два вида профиля, а именно направляющий (ПН) и потолочный (ПП).



    Стартовый потолочный ПНПонадобится такой ПП

    Также не стоит забывать и о креплениях для профиля, которых также может быть представлено несколько видов:

    1. П-образные кронштейны. Просты в использовании, легко сгибаются в местах сгиба, а также предварительно перфорированы по всей площади.
    2. Быстроподвес. Такой тип имеет специальные спицы с отверстиями, помогающие соединять детали, которые невозможно соединить прямым подвесом.
    3. Крестообразные кронштейны (краб). Обычно применяются в роли перемычек для несущих профилей. Позволяют скреплять их под прямым углом.
    4. Также, дополнительно, могут быть использованы соединители, для удлинения профилей.
    Соединитель профиля

    Замеры поверхности

    Для начала стоит провести замер длины и ширины потолка. Исходя из них будут проводится расчеты материалов.

    Непосредственно сам материал рассчитывается следующим образом:

    • Длину помещения разделяем на 60 сантиметров. Таким образом мы получим количество направляющих креплений.
    • Ширина помещения будет служить показателем для длины профилей.
    • Также на 60 сантиметров разделяем и ширину, в итоге получаем количество поперечных перекладин из профиля.
    • В общей сложности в конечном итоге у нас должна получится сетка из профилей, на которую будет закрепляться листы.
    • Теперь умножаем количество направляющих на ширину помещения, после чего количество поперечных креплений на длину и складываем полученные показатели. Таким образом мы получим общую длину профиля, которая нам необходима. Исходя из нее в дальнейшем будет приобретаться сам профиль.



    Таким же образом рассчитываются и дюбель-гвоздь для профиля, которые предусматриваются каждые 30-40 сантиметров.

    Разметка

    Следующим шагом становится разметка потолка под каркас гипсокартона. Для нее нам понадобится рулетка, карандаш, гвозди или саморезы, нить и уровень.

    Непосредственно сама разметка проводится следующим образом:

    1. В первую очередь определяем уровень будущего потолка.
    2. После того, как уровень, на котором будет монтироваться каркас для подвесного потолка из гипсокартона, обозначен, начинаем переносить его показания на поверхность всего потолка.
    3. От в каждую из сторон на расстоянии в 60 сантиметров забиваем еще один гвоздь. При этом проверяем, чтобы две отметки были на одном уровне.
    4. Таким же образом обустраиваем отметки на расстоянии 60 сантиметров друг от друга по всему периметру комнаты.
    5. Теперь необходимо между каждой отметкой по периметру натянуть нити, которые будут первичным указателем.

    Далее непосредственно при монтаже необходимо будет натягивать нить между отметками лежащими друг напротив друга, непосредственно при обустройстве каждого профилей.

    Важно правильно выполнить разметку согласно размерам ГКЛ.  Для этого необходим чертеж расположения листов гипсокартона на потолке.

    Схема расчета распределения листов на потолке.

    Подготовка материалов

    Теперь необходимо подготовить материалы к монтажу. Можно обрезать профиль непосредственно во время того, как будет проводится монтаж каркаса под гипсокартона на потолок, но лучше будет подготовить его заранее.

    Как уже стало понятно, подготовка подразумевает собой вырезку профиля в соответствии с размерами помещения. Для проведения работ нам понадобится рулетка, карандаш и болгарка (или же ножовка для металла).

    Нам необходимо сделать каркас для гипсокартона на потолок в соответствии со всеми размерами помещения, потому необходимо вырезать из профиля отрезки. Возьмем для примера комнату размером 4*6 метров, и для нее рассчитаем материалы, и рассмотрим, как их подготовить. Соответственно для больших помещений расчет каркаса из гипсокартона на потолок будет проводиться аналогично.

    Для начала нам нужно выбрать профиль и посчитать количество продольных профилей. Они будут крепится по длине помещения. Рассчитываются следующим образом:

    1. Как уже было сказано, крепление будет проводится по длине (если длина слишком большая, то крепить лучше по ширине комнаты, расчеты при это проводятся также).
    2. Для подсчета количества продольного профиля, делим ширину помещения на шаг крепления: 4,0м/0,5м=8. Таким образом мы выяснили, что нам понадобится 8 профилей, длиной 6 метров.
    3. Теперь просчитываем поперечные перекладины. Шаг их крепления также пол метра. Делим длину помещения на шаг, после чего умножаем на количество продольных полос. 6/0,5*8=96. Понадобится 96 отрезков.
    4. Отметим, что шаг поперечных креплений можно сделать больше, увеличив его до 70-80 сантиметров, чтобы немного сэкономить материалы.

    Проще воспользоваться онлайн калькулятором расчета потолка ГКЛ.

    После того, как подсчитано необходимое количество профиля, с помощью ножниц по металлу или болгарки выпиливаем необходимые отрезки.

    Крепление каркаса и сборка конструкции

    Пришло время крепить каркас на потолок для гипсокартона. Процесс довольно прост, но требует внимания и сосредоточенности. А кроме того, каркас под гипсокартон из металлопрофиля на потолок должен быть закреплен четко по уровню.

    Для закрепления нам понадобятся саморезы, шуруповерт, уровень. И также стоит подготовить и профиль. Для работы нам понадобятся следующие:

    1. Потолочный профиль (ПП) 60/27.
    2. Направляющий профиль (ПН) 28/27

    Итак, приступим к разбору технологии  крепления каркас для подвесного потолка из гипсокартона:

    1. В первую очередь еще раз проверяем уровень крепления, который был отмечен при разметке, напомним, каркас должен быть идеально горизонтальным.
    2. Теперь, над отметками уровня каркаса закрепляем по периметру направляющие профиля.
    3. После чего начинаем крепление продольных профилей. Для этого сначала натягиваем нить, между отметками разметки, между которыми будет предусмотрен профиль, и предусматриваем для него крепления повесов.
    4. Они представляют собой «П» образные  пластины (кронштейны). Закрепляем их непосредственно по разметочной нити, которая показывает уровень каркаса потолка из гипсокартона.
    5. После их закрепления можно обустраивать непосредственно сам профиль. Он закрепляется с двух сторон на «П-образном» креплении. При этом нужно четко соблюдать уровень разметки. Нить должна слегка соприкасаться с профилем, но не должна натягиваться им, или висеть на расстоянии.
    6. Проверяется ровность как продольными, так и поперечными нитями.
    7. Так же закрепляем все продольные профиля в соответствии с выполненными метками.
    8. Таким образом, у нас готов первичный каркас на потолок под гипсокартон из металлопрофиля.
    9. Теперь приступаем к креплению поперечных профилей. Они крепятся непосредственно к продольным, с использованием крабов. Крепление происходит при помощью саморезов с сверлом.

      Соединение профиля крабом с фиксацией саморезами

    10. После закрепления всех профилей, натягиваем нить, между отметками, и поверяем насколько ровно сделан каркас из профиля под ГКЛ потолок. Напомним, нити должны лишь слегка соприкасаться, но не натягиваться и не провисать под профилем. В дополнение проверяем ровноту правилом.

    После проверки можно сказать, что каркас на потолок под гипсокартон подготовлен. Теперь узнайте подробно, как правильно крепить листы ГКЛ.

    Но это касательно одноуровневого, но стоит еще рассмотреть и двухуровневые потолки с подсветкой.

    Устройство проводки

    Также на фазе монтажа каркаса под гипсокартон необходимо сразу подготовить проводку под осветительные приборы. Ее укладка осуществляется по гофрированным трубам от ближайшей распределительной коробки.

    Электропроводка в гофре на потолке

    Здесь нужно отметить несколько нюансов, которые необходимо учитывать:

    1. Для устройства проводки необходимо или приобретать профиль в котором предусмотрены специальные отверстия для электропроводки, или же заблаговременно их обустроить самостоятельно.
    2. Крепление гофрированной трубки проводится с помощью специальных клипс или хомутов с шагом в 30-40 сантиметров.

    Более подробней об устройстве электропроводки можете узнать в отдельных материалах.

    Заключение

    Теперь вы узнали, как собрать каркас из профиля для гипсокартона на потолок и можете сделать это сами (конечно понадобится помощник). Кроме того, отметим, что есть важные моменты при работе с гипсокартоном. Для закрепления изученного материала рекомендуем вам ознакомится с несколькими видеороликами, в которых наглядно показано, как сделать каркас для гипсокартона для потолка.

    Видео: Как сделать каркас под гипсокартон на потолке

    Видео: Монтаж одноуровневого потолка из гипсокартона , часть1

    Видео: Монтаж каркаса потолка из гипсокартона.

    sdelalremont.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
