Расчет размеров и площади теплого пола



Теплый пол является частью инженерного оснащения квартиры, так же как отопление, водо- и электроснабжение. Для того чтобы каждая из этих систем функционировала эффективно, важно не только правильно установить оборудование, но прежде всего выбрать подходящий для конкретных целей тип и рассчитать нагрузки.

В этой статье мы рассказываем о том, как рассчитать параметры теплого пола.

В качестве примера рассмотрим стандартный совмещенный санузел в обычной квартире жилого дома, 2*2,6 м с бетонным черновым полом (может быть старая плитка). Задача — уложить новое покрытие с подогревом, плитку или керамогранит.

Первое, на что следует обратить внимание — что находится внизу. Если такая же квартира, т. е. теплое помещение, то теплоизолировать поверхность не нужно. Забудьте о тонком пенофоле, тем более — о фольге! При значительных затратах на их установку они не приносят никакого эффекта.

Если же внизу расположен технический этаж, сквозная проходная арка, иными словами, холодная область, то без теплоизоляции не обойтись. В такой ситуации непосредственно на бетон укладывается сертифицированный жесткий пенополистирол или пробковый агломерат толщиной не менее 50 мм, затем предварительная тонкая стяжка, далее мелкоячеистая сетка, на которой уже будет раскладываться нагревательный кабель.

Если строительной документацией предусмотрена гидроизоляция, ее следует укладывать сразу после теплоизоляции. Но в любом случае нагревательный кабель или мат не должны быть установлены сразу на тепло- или гидроизоляцию, а только через промежуточную стяжку или сетку. В таком случае уровень пола поднимется, уменьшив общую высоту потолка санузла. Будьте к этому готовы, если хотите установить теплый пол, имея внизу холодное пространство!

Далее рассчитывается свободная площадь, на которую необходимо уложить теплый пол. И здесь все просто! Из общей площади всего санузла вычитаем площадь, занятую стационарным оборудованием и отступаем немного от стен.

Обогревать поверхность, на которой вы никогда не будете стоять, бессмысленно.

Итак, общая площадь:

Sобщ=2,6×2,0=5,20 м2

Стационарное сантехническое оборудование:

Ванна 2,0×0,9=1,80 м2

Раковина 0,6×0,4=0,24 м2

Унитаз 0,7×0,4=0,28 м2

_______________________________________________

Итого: Sоборуд=2,32 м2

Делаем отступы от стен (как правило, это 5—10см):

Sотступ=(0,2+1,7+0,2+0,2+0,3+0,8)×0,1=0,34 м2

Получаем свободную площадь:

S

св=Sобщ­Sоборуд-Sотступ=5,2-2,32-0,34=2,54 м2



На основе полученного значения можно понять, какая длина кабеля или площадь мата требуется.

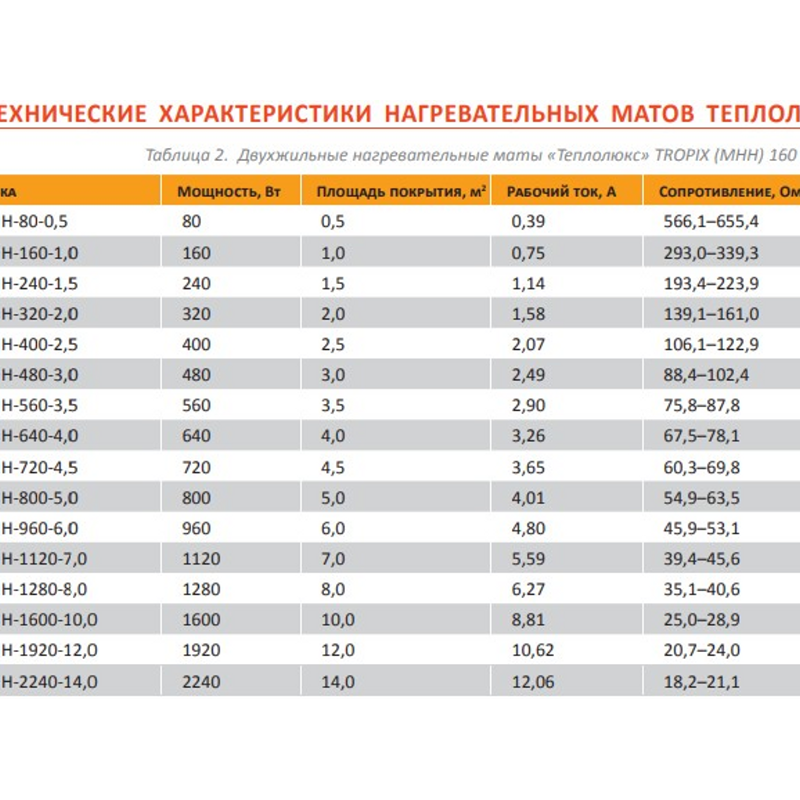

Вариант 1  тонкий нагревательный мат

Для рассмотренного случая, совмещенного санузла площадью 5,2 м2, подойдет мат на 2,5 м2 из готовых секций с мощностью 150 Вт/м2, например, DEVImat™ 150Т или DEVIcomfort™ 150Т. Следует учитывать, что мат укладывается в тонкий слой стяжки или плиточного клея непосредственно перед укладкой плитки. Это особенно важно, если перед этим была уложена теплоизоляция и будет заливаться стяжка. Сначала заливаем стяжку толщиной 3–5 см (такой массив не потрескается на теплоизоляторе, а мелкоячеистая сетка будет дополнительным армирующим элементом) и даем ей «встать». Как только по стяжке можно будет ходить, раскладываем мат, заливаем плиточным клеем (без воздушных пузырей) и укладываем плитку.

Вариант 2 — нагревательный кабель

Для данного варианта необходимо произвести несколько действий:

  1. Рассчитать требуемую установленную мощность по формуле Pрасч=Pуд×Sсв. В данном случае удельную мощность берем 150 Вт/м2 — рекомендованную для влажных помещений — и получаем 150×2,54=381 Вт.
  2. Выбрать марку двужильного нагревательного кабеля с мощностью Ркаб, близкой к расчётной Ррасч, в зависимости от возможной толщины стяжки:

Стяжка

Нагревательный кабель

Марка

Длина секции

Мощность Р

каб (напр.  230 В)

Сопротивление (-5…+10)%

Шаг укладки расчётный

2,5…5 см

DEVIflex™ 18T

22 м

395 Вт

134,2 Ом

11,5 см

  1. Вычислить шаг укладки нагревательного кабеля «змейкой» по формуле Δс-с(см)=100×Sсв(м2)/ Lкаб(м), например, 100×2,54/22=11,5 см.



Система теплого пола управляется с помощью терморегулятора. Линейка DEVI предлагает устройства с разной степенью функциональности:



— встраиваемый в монтажную коробку DEVIreg™ 530



— встраиваемый в монтажную коробку, с таймером

DEVIregTouch



— встраиваемый в монтажную коробку, с Wi-Fi DEVIregSmart



Устанавливать терморегулятор следует на внешней стороне стены ванной комнаты, например, рядом с выключателем света. На специальной странице в Инструкции по установке изделия необходимо нарисовать схему укладки кабеля или мата. В зоне теплого пола, напротив терморегулятора, нужно выбрать место для установки окончания гофротрубки с заглушкой для монтажа датчика температуры. Это точка контроля температуры пола, место расположения которой должно быть строго симметрично относительно соседних линий нагревательного кабеля, не ближе 0,3 м от края зоны обогрева и, желательно, не дальше 2 м от терморегулятора.



Калькулятор теплого пол, онлайн расчет стоимости теплого пола

КАЛЬКУЛЯТОР ВНИЗУ СТРАНИЦИ

Часто так бывает, что человек хочет установить себе теплый пол, потому как у друга, например, выдел и понравилось. Время для поиска информации про технологию, производителей и всякие нюансы может попросту не быть, или нет на это желания. Вот в таких случаях и рекомендуется воспользоваться калькулятором для расчета теплого пола.

   Готовый расчет теплого пола элетрического под плитку (смотреть)

   Готовый расчет теплого пола электрического под ламинат, линолеум, ковролин (смотреть)

   Готовй расчет по водяному теплому полу

       — Программа раскладки трубы онлайн (перейти)

     Это работает следующим образом:

  • Вы максимально точно заполняете поля для ввода информации и отправляете заявку.
  • Получив заявку от вас, мы обрабатываем её и отправляем ответ в зависимости от предоставленного вами канала обратной связи.
  • Получив ответ, вам будут предоставлены варианты товаров и услуг, подходящих под ваш запрос и их ценники.

ИНСТРУКЦИИ И БИБЛИОТЕКА ЗНАНИЙ ПО ТЕПЛОМУ ПОЛУ (прайсы)

    После ознакомления ответа и в случае удовлетворения предложенными условиями, принимайте решения о заключении сделки. А мы всегда рады ответить на интересующие клиентов вопросы.

СОТРУДНИЧЕСТВО ДЛЯ МОНТАЖНИКОВ И СТРОИТЕЛЕЙ до -35%

Часто задаваемые вопросы

1. Сколько нужно выделяемой тепловой энергии на м2 в теплом полу?

— 0,13 – 0,18 кВт м2, при этом потребление будет в 3-4 раза меньше мощности.

2. Сколько нужно трубы в водяном теплом полу на 1м2?

— В среднем 7-8 м\п на м2.

3. Какую площадь нужно покрыть, что бы теплый пол служил основным отоплением?

— Не менее 2\3 от общей площади помещения.

Универсальный калькулятор теплого пола. Сделает подсчет для водяных и электрических систем. Просчет можно осуществить без звонка, получив смс или результат сразу. Обязательно нужно указать обратную связь для получения Вами результата.
   Для просчета водяных или электрических теплых полов калькулятором мы руководствуемся в первую очередь понятием теплопотерь. Тут нам помогают ваши данные такие как, этаж помещения, утепление, тип использования теплого пола. Также важно знать каким будет финишное напольное покрытия, так как отдельный тип теплого пола подходит под определенный вид покрытия наилучшим образом. Если Вам необходимо узнать потребление теплого пола мы с легкостью предоставим Вам расчет и всю необходимую информацию. Калькулятор просчитывает нагревательные маты, нагревательный кабель, пленочный теплый пол, водяной теплый пол, калькулятор трубы, калькулятор потребления электроэнергии. Спасибо!

как правильно рассчитать площадь теплого водяного пола, верная формула расчета мощности в частном доме

Благоустройство дома должно начинаться с соответствующего расчета. Он даст примерные представления обо всех характеристиках запланированных работ и раскроет вопрос рентабельности идеи в целом. Особенно расчет важен в случае установки теплых полов в частном доме.

Особенности

Теплый пол является обогревающим оборудованием, и его устойчивая работа крайне важна. Она зависит не только от качества монтажа, но и от использованных материалов. Важнейшей составляющей эффективности работы пола является надежный расчет всех рабочих параметров. Еще из школьных задачек понятно, что сложно что-то рассчитать, не понимая смысла, поэтому нужно разобраться в принципах работы отопительной системы и в особенностях ее размещения.

Существует два вида теплых полов:

  • теплые полы с водяным теплоносителем;
  • электрические теплые полы.

Конструкция водяных теплых полов устроена так, что обогрев происходит за счет тепла, отдаваемого отопительными контурами, состоящими из водяных труб небольшого диаметра. Эти трубки прокладываются под поверхностью пола и зацикливаются у обогревающего агрегата – котла, который отвечает за обогрев. В большинстве случаев система дополняется устройствами, обеспечивающими комфортный нагрев, а также средствами регулирования.

Теплые полы, работающие за счет электроэнергии, осуществляют нагрев поверхности пола по похожей технологии. Вместо трубок в конструкцию пола укладывается специальный двухжильный кабель, который является теплоизлучающим проводником. Интенсивность излучения регулируется специальным терморегулятором.

Нужно иметь представление и о том, как располагается эта система в обогреваемом помещении. Для простоты понимания нужно представить пол как слоеный торт. Первым каркасным слоем обычно является бетонная плита, на которую стелется рулон гидроизоляционного материала. Далее накладывают материал с маленьким сопротивлением теплопередаче, например, пенополистерол, который утепляется фольгой. Наконец, на это все накладывают стяжку, в которую монтируются отопительные трубы теплого пола.

Расчет теплых полов представляет собой довольно серьезную задачу. Выполнить его нужно максимально внимательно. В результате это позволит получить полное представление о необходимых характеристиках для насоса, протяженности трубок отопления, количестве теплоизлучения для конкретных случаев и многом другом. Конечно, если есть деньги, то можно заплатить за комплекс услуг специалистам, но лучше держать все под своим контролем.

Несмотря на то, что расчет непростой, следуя пошаговым указаниям, справиться с ним не будет сложно.

Таблица расчета в частном доме

Теплый пол может служить в качестве главного источника отопления в помещении или средством для обогрева только поверхности пола. В зависимости от того, какие конкретно функции планируется возложить на систему теплого пола, и ведется расчет его теплоотдачи. Помимо этого, входными данными также являются геометрические и структурные характеристики помещения. Сперва необходимо выяснить, какое количество тепла будет теряться за счет конструктивных особенностей помещения. Не зная этого параметра, нельзя понять, сколько тепла должен отдавать отопительный контур, на что в целом и ориентирован расчет.

Только после этого шага можно подобрать остальные параметры системы, такие как:

  • требуемая мощность насоса;
  • мощность электрокотла или газового котла;
  • материал и толщина трубок теплоносителя;
  • длина контуров.

В том случае, если система отопления в доме функционирует отлично, и от системы теплого пола требуется только утепление поверхности пола, главной расчетной величиной будет метраж отапливаемого помещения. Тепловые потери и длины прокладываемых трубных контуров теплого водяного пола главным образом будут зависеть от геометрии обогреваемой поверхности. Чтобы расчет был абсолютно точным, нужно учесть климат, строительные особенности, этажность и многое другое. В итоге получится довольно сложный тепловой расчет.

Может оказаться так, что потребитель не является профессионалом, а сэкономить на обустройстве дома все же хочет. В таком случае, имеется возможность воспользоваться усредненным показателями теплопотребления для частных домов. Обогрев дома с помощью теплого пола применяется достаточно давно, и опытными специалистами сформирована специальная таблица. Она показывает необходимое количество тепла для предполагаемой комнаты, в которой будут размещены отопительные контуры водяного пола.

Формула мощности

В большинстве случаев теплый пол используют как систему, заменяющую отопительные радиаторы. Тогда расчет, естественно, усложнится, потому что нужно учесть все факторы. Для того, чтобы была возможным обогреть весь внутренний объем комнаты, нужно располагать информацией о теплопотерях помещения. Только после этого, зная мощность отопительного контура, можно начать его проектировать. Итак, сам расчет выглядит следующим образом:

Мк = 1,2 x Q, где Мк – необходимая мощность теплоотдачи отопительного контура, Q – это те самые теплопотери, а 1,2 является коэффициентом погрешности.

Из формулы понятно, что целевым параметром является температура теплоносителя в контуре, для определения которой нужно вычислить потери тепла. Для их определения нужно будет пройтись по дому с рулеткой. Необходимо вымерить площади и толщины всех ограждающих объектов: стен, пола, окон, дверей и так далее. Для учета структуры материала всех объектов понадобится коэффициент, характеризующий теплопроводность отдельных материалов (λ). Соответственно, нужно знать, из чего сделано то, что подлежит расчету, будь то стена, дверь или потолок. Все популярные строительные материалы и их коэффициенты приведены в следующей таблице:

Теплопотери рассчитываются отдельно для каждого оградительного элемента помещения, так как каждый объект обладает разными свойствами. Вычисление производится по следующей формуле:

Q = (1/R) x (tвн-tн) x (1 + ∑β) х S, где R – это температурное сопротивление сырьевого материала, из которого сделано ограждающее сооружение, t – температура сооружения, индексы соответственно подразумевают наружную и внутреннюю температуру, S – геометрическая площадь элемента, β – климатические теплопотери в зависимости от стороны света, которые необходимо учесть.

Высчитанные потери тепла по отдельным элементам в итоге суммируются. Так, полученные общие теплопотери помещения подставляют в формулу для вычисления Мк – мощности теплоотдачи контура.

Для примера рассчитаем требуемую теплоотдачу контура для блочного помещения 20х20 м, ширина стен которого составляет 2,5 мм. Исходя из того, что термическое сопротивление пенобетонных блоков равно 0,29 (Вт/м x K), получим расчетное значение Rпб = 0,25/0.29 = 0,862 (Вт/м x K). Стены отштукатурены слоем в 3 мм, а это означает, что к полученному сопротивлению нужно прибавить Rшт = 0,03/0,29 = 0,1 (Вт/м x K). Значит, общее термическое сопротивление стены – Rст = 0,1 + 0,862 = 0,962 (Вт/м x K). Далее вычислим потери тепла по вышеуказанной формуле:

Q = (1/0,962) x (20 – (-10)) x (1 + 0,05) x 40 = 1309 Вт.

Абсолютно так же вычислим теплопотери через потолок, дверь и окна. Все полученное суммируем и подставляем в формулу для определения мощности контура отопления. К полученному значению нужно добавить 10%, которые внесут в расчет поправку на воздушную инфильтрацию. С этим может справиться любой калькулятор.

Как правильно рассчитать укладку?

После того, как выяснена мощность, необходимая теплому полу, можно ознакомиться с тонкостями расположения его контура. Далее останется лишь посчитать необходимую длину контура, что поможет составить представление о предстоящих расходахДля наглядности нужно сделать набросок на миллиметровке. Чертеж должен быть выполнен с учетом шага трубы и масштабных коэффициентов.

Шаг – это вымеренный промежуток пустот между трубами, он должен быть выбран в соответствии с несколькими условиями:

  • при перемещении по полу человеческая ступня не должна ощущать разницу температур, Так, если шаг слишком велик, то поверхность будет обогреваться полосами.
  • Шаг должен быть выбран таким образом, чтобы труба максимально экономично и эффективно выполняла свою функцию.

Для безошибочного монтажа трубопровода нужно понять достоинства и недостатки используемых типов укладки. В настоящее время для монтажа отопительного трубопровода пользуются 4 схемами:

  • «Улитка (спираль)» – самый востребованный вариант, потому что такая укладка обеспечивает равномерное распространение тепловой энергии. Расположение происходит от периферии к центру с постоянным уменьшением радиуса, а потом в другую сторону. При использовании данного метода длина шага может быть любой величины, начиная от 10 мм.

Также данный способ является самым легким в плане монтажа, нет ограничений в связи с формой помещения.

  • «Змейка» – довольно непопулярный метод контурного расположения. Огромный недостаток заключается в том, что подключение к питающему агрегату происходит с одной стороны, поэтому наблюдается значительный температурный перепад. Поверхность пола будет тем холоднее, чем дальше вы находитесь от котла. Вторым значительным минусом «змейки» является сложность монтажа. Такое расположение предусматривает изгибы трубы в180 градусов. Вследствие этого межтрубный шаг должен быть увеличен до 200 мм, в то время как универсальным значением принято считать 150 мм.
  • «Угловая змейка». Распространение теплого потока идет от угла, в котором расположен котел. Способ не популярен, потому что температура распространяется градиентом, что, по сути, создает эффект «солнца». Чем вы ближе, тем теплее.
  • «Двойная змейка» является модификацией обычной «змейки». Отличие состоит в том, что компенсируются потери тепла. Это происходит за счет циркуляции потока в обоих направлениях. Укладка таким способом так же сложна. «Змейка» применяется для небольших помещений, например, ванной комнаты.

Все вышеуказанные способы можно комбинировать друг с другом. «Змейкой» иногда покрывают небольшие площади, а «спиралью» обводят элементы, которые обогревать не нужно. Иногда комбинированные методы укладки трубы обеспечивают наименьшие затраты материала и минимальные вложения. Теперь, обладая необходимыми сведениями, можно приступать к расчету необходимой длины трубопровода. Расчет ведется по несложной формуле:

L = 1,1 x S\N. Приведенная формула отражает зависимость длины отопительной трубы (L) от площади контура (S) с учетом шага (N). Коэффициент 1,1 необходим для учета запаса трубы под изгибы. В конце следует также учесть отрезки, которые будут током и противотоком соединять укладку с котлом.

Чтобы не возникало недопониманий, рассчитаем длину отопительного контура для гостиной комнаты величиной 25 кв. м. Дабы снять ограничение в размерности шага, отдадим предпочтение методу спиральной укладки и выберем шаг 0,15 метра. В рассматриваемом случае получается, что длина прокладываемого трубопровода равна L = 1,1 x 25/0,15 = 183,4 м.

Допустим, система теплого пола работает от гребенки, которая расположена в 5 м от контура. При расчете необходимо удвоить это расстояние, так как коллектор имеет противоток. Следовательно, результирующая протяженность контура составит L = 183.4 + 5 + 5 = 193,4 м.

Советы профессионалов

Разобравшись с расчетом, можно идти с результатами к специалистам и конкретизировать их задачу. Не нужно спешить, не лишним будет ознакомиться с некоторыми нюансами. С ними можно столкнуться, только устанавливая теплый пол уже не в первый раз. Те, кто хорошо знают это дело, рекомендуют:

  • при нанесении на чертеж контура старайтесь придумать, как задействовать как можно меньше трубы. При незначительной длине трубопровода не будет ощутимых сопротивлений, а значит, и перепадов давления, то есть не нужно будет тратиться на мощный насос.

В целом, короткая труба потребует меньше затрат.

  • Когда закончен расчет длины трубопровода, полученное значение нужно сравнить с допустимой протяженностью контура. Она зависит от диаметра трубы, которая будет прокладываться. Если диаметр 16 мм, тогда допустимое значение длины контура равно 100 м, а если диаметр равен 20 мм, то ограничение составит 120 м.
  • Межтрубный шаг берется в оптимальном диапазоне, но зависит от диаметра отопительного трубопровода.
  • Проектируя укладку, нужно помнить, что в помещении не все зоны имеют одинаковую потребность в обогреве, поэтому у окон и дверных конструкций планируйте расположение трубы более плотно. Это обеспечит там интенсивный нагрев.
  • В случаях, когда проектируемая площадь превышает 40 кв. м, нужно подключать второй контур, так как работа одноконтурного теплого пола в больших помещениях неэффективна.

Таким образом, расчет теплого пола может быть произведен самостоятельно.

Рекомендуется выполнить расчет и вручную по формулам, и на специальном калькуляторе, а после – сравнить получившиеся значения.

Дополнительную информацию по этому вопросу, вы можете узнать посмотрев видео ниже.

Размеры электрических ковриков и кабелей для обогрева пола

Коврики для подогрева пола:


Шаг 1. Создайте план этажа.

Начните с рисования плана отапливаемой зоны на сетке. Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д. Под этими приспособлениями нельзя устанавливать ни коврики HeatTech, ни кабель.Четко обведите маркером нагретую область.

Шаг 2: Рассчитайте размер отапливаемой площади.

Рассчитайте общий размер теплого пола, используя данные из шага 1. Разбейте площадь на более мелкие части (квадраты, прямоугольники), если необходимо, и сложите их индивидуальные размеры (A, B и C, как показано на примере справа) . Запишите результаты. Для матов на 120 В общая площадь пола с подогревом не должна превышать 150 квадратных футов. Для матов на 240 В оно не должно превышать

кв. Футов.

Как видно на примере, все 3 зоны — A, B и C — это зоны, где необходимо отопление.Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.

Показанная буферная зона (где обогрев не является существенным) рекомендуется, но не является обязательной и поэтому не учитывается при расчетах места. Эта область может быть использована для установки мата излучающего тепла избыточной длины.
Совет: чтобы рассчитать размер треугольника, умножьте его стороны и разделите результат на 2.

Шаг 3: Определите расположение термостата.

Термостат следует размещать дальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины.Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.

Шаг 4: Нарисуйте макет коврика на плане этажа.

При выборе коврика для подогрева пола необходимого размера план этажа. Учтите, что коврик имеет постоянную ширину 20 дюймов, однако перемещение в более узких местах может быть достигнуто путем обрезки стекловолоконной сетки (не обрезайте нагревательный провод!). Убедитесь, что нагревательный мат закрывает важные области, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами.Любые корректировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за унитазом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на макете.

Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.

Шаг 5: Выберите нагревательный мат (-а) подходящего размера.

Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта.Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером отапливаемой площади из шага 2. Она не должна превышать размер обогреваемого пола.

Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков. Этот вариант, хотя и приемлем, менее точен и рекомендуется только для прямоугольных участков с минимальными препятствиями и поворотами или без них.


Кабель для обогрева пола


Шаг 1. Создайте план этажа.

Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».

Шаг 2: Рассчитайте размер отапливаемой площади.

Следуйте инструкциям, приведенным выше в разделе «Нагревательные маты».

Пример, показанный справа, показывает 5 зон, где требуется обогрев: A, B, C, D и E. Буферная зона (не является частью секции «E») не учитывается при расчете площади и используется для прокладки избыточного нагревательного кабеля. , если представить.

Шаг 3: Выберите нагревательный кабель подходящего размера.

Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общее покрытие кабеля на выбранном расстоянии должно быть не меньше размера обогреваемой зоны. Это гарантирует, что не останется лишнего нагревательного кабеля.

Для показанного примера, общая площадь покрытия кабеля теплого пола (на расстоянии 3 дюймов) превышает площадь обогрева, что означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.

Советы по установке для обоих типов систем:

  • Настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является необходимым и которую можно использовать для прокладки оставшегося кабеля или оставить его без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
  • Не используйте ленту — клейкую ленту не рекомендуется использовать для крепления кабеля электрического теплого пола, поскольку она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности.Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабелей включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.

Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей командой разработчиков по адресу [email protected], воспользуйтесь нашей формой запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для подогрева пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.

Сколько стоят теплые полы?

Средняя стоимость установки пола с подогревом 8-12 долларов за квадратный фут и зависит от размера помещения, типа отопления (электрическое или водяное) и сложности установки.

Полы с подогревом — это очень привлекательная роскошь для вашего дома, особенно если вы живете в климате с продолжительными холодами. Когда вы встаете с постели или выходите из душа, это может быть прекрасным ощущением — поставить босые ноги на теплый пол.

Подогрев пола — это тихий и эффективный способ согреть ваше пространство там, где он важнее всего, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает с любым напольным покрытием, даже с ковром.

Полы с подогревом — одно из самых желанных и желанных обновлений при ремонте. Однако многие люди ошибочно думают, что это доступная роскошь, поэтому никогда не удосуживаются узнать истинную стоимость сияющих полов.


Сколько стоят полы с подогревом?

Хотя пол с подогревом считается роскошью элитных домов, на самом деле он удивительно доступен.

Существует очень широкий диапазон цен на установку теплого пола. Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему.

В среднем домовладельцы тратят $ 650-800 на установку теплого пола в небольшой комнате или ванной.

Самый экономичный способ добавить тепла в пол — это установить напольный коврик с электрическим подогревом, гибкий рулон или кабели. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно сократит общие расходы.

Диапазон электрических нагревательных матов и гибких рулонов составляет $ 10-12 за квадратный фут , и их можно настроить в соответствии с конфигурацией и размером комнаты. Еще одним преимуществом является то, что опытный домовладелец может легко установить и их.

Еще более дешевый вариант электрического теплого пола — это прокладка электрических кабелей с фиксирующими планками. Они стоят всего $ 5-6 за квадратный фут , а также могут быть настроены в соответствии с вашими потребностями.

Домовладельцы сообщают о расходах 0 долларов США.20-0,35 в день для использования электрического отопления в течение 4 часов в день (2 часа утром и 2 часа вечером) в ванной комнате размером 8 × 10.

Полы с подогревом могут стать дорогими, если вы выберете гидравлический (трубопровод с горячей водой) теплый пол, потому что это должно быть сделано во всем доме. Будьте готовы потратить 6-8 долларов на квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами.

Однако, если вы хотите установить новую систему котла, ваша цена может составить $ 6 000-11 000 или больше, в зависимости от размера дома.

Вы должны знать, что один из самых больших рисков при установке водяного теплого пола — это замерзание и разрыв труб. Чтобы избежать этой опасности, рассмотрите возможность установки более дорогих трубок из полиэтиленгликолята, которые предназначены для предотвращения утечек.



Стоимость пола с подогревом

Многие домовладельцы, которые не могут позволить себе установить систему подогрева полов в доме, предпочитают установить ее только в ванной комнате.

На самом деле это доступное обновление, особенно если вы уже делаете ремонт ванной комнаты.

Средняя стоимость установки электрического излучающего пола в 100 кв. Футах. ванная $ 700-850 .

Цены на плиточный пол с подогревом 5-8 долларов за квадратный фут Как правило, устанавливаются электрические маты, так как это самый простой способ модернизации, если дом еще не оборудован бойлером.

Этим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать. Заявленные эксплуатационные расходы на электроэнергию для полов с подогревом в ванной комнате равны эксплуатационным расходам 3 лампочек мощностью 100 Вт — не дорого!

Варианты установки электрического теплого пола

Система электрических лучистых полов разработана как дополнительный источник тепла в определенном небольшом пространстве (комнате или ванной). Электрические полы с подогревом, как правило, , а не устанавливаются по всему дому или используются в качестве основного источника тепла.

Поскольку эксплуатационные расходы на электроэнергию высоки, теплые полы с электроприводом поставляются с программируемыми термостатами, которые можно включать / выключать, чтобы сэкономить на расходах на отопление.

Важно отметить, что электрические нагревательные маты не заставят пол чувствовать себя «теплым» или «горячим» в холодные зимние месяцы. Скорее, полы на ощупь будут «нейтральными», что очень приятно.

Доступно несколько вариантов укладки, в зависимости от ваших потребностей и типа полов:

Свободные электрические кабели:

Это самый дешевый способ обогрева полов. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко друг от друга вы хотите их установить.

Чем ближе они будут, тем быстрее нагреется и тем теплее будет место. Кабели необходимо закрепить горячим клеем или скобами.

Затем их необходимо врезать либо на плиточную подкладку (покрытие с тонким слоем), либо установить непосредственно на черновой пол с залитым самовыравнивающимся составом, чтобы получить гладкую поверхность.

В целом, самым большим недостатком является очень затратная и трудоемкая установка, которая может свести на нет экономию на материалах. Еще одним большим недостатком является то, что кабели могут стоить в 2-2,5 раза дороже, чем электрические маты.

Кабели электрического сопротивления, прикрепленные к мату:

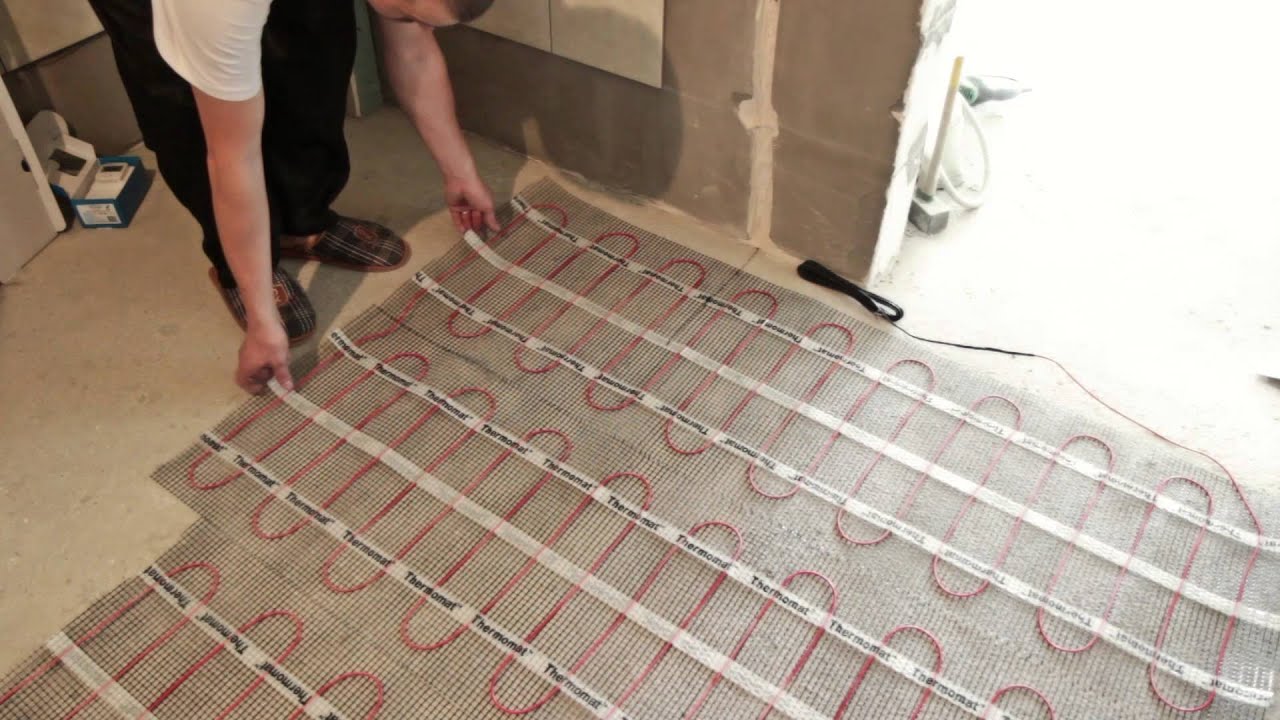

Эти электрические кабели проложены над черным полом. Маты необходимо закрепить слоем тонко затвердевшего раствора.

Затем полы обычно отделывают керамической или каменной плиткой.Этот вид электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.

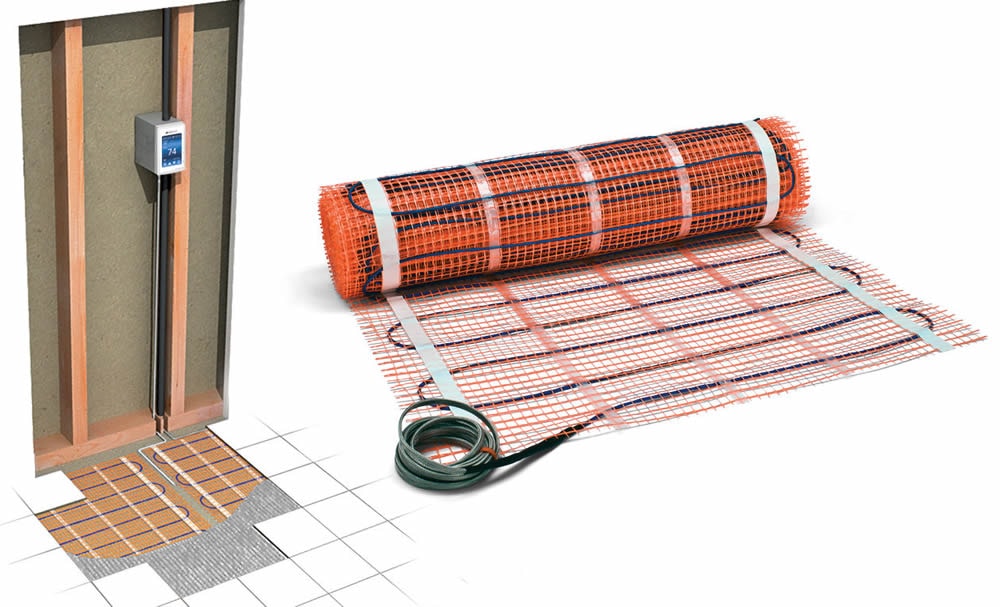

Коврики электрического теплого пола:

Электрические нагревательные маты хорошо работают под плавающими полами, такими как бамбук, паркетная доска или ламинат. Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой.

Одним из самых больших преимуществ электрических ковриков является то, что они могут быть фиксированного размера или изготовлены из гибкой сетки, что позволяет настраивать макет в соответствии с вашими потребностями.Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. Д.

Коврики для теплого пола с электроприводом:

Если у вас ограниченный бюджет и вы не хотите разбирать пол, вы можете установить эти напольные коврики между балками пола. Огромным преимуществом является то, что их можно устанавливать под любым напольным покрытием, даже прибитым гвоздями.

Эти прокладки могут повысить температуру пола на целых 15 ° F. Единственное требование для этой системы — доступ из подвала в пространство для лазания, чтобы добраться до балок.

Установка полов с подогревом

Обычно полы с подогревом устанавливают по всему дому. Это обеспечивает наиболее равномерный и комфортный обогрев по сравнению с другими вариантами. В вашем доме не будет сквозняков, пыли, аллергенов или неудобных холодных зон, куда не доходит тепло.

Полы с подогревом также намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода — лучший элемент для отвода тепла и поддержания высокой температуры.

Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Кроме того, он может работать при более низкой температуре по сравнению с электрическими или принудительными воздушными системами.

Система работает, нагревая воду в бойлере примерно до 100–120 ° F, которая затем циркулирует по трубам, установленным под полом. Доступно несколько вариантов установки:

— Встраивается в плиту из бетонного основания

— Подшивка под черным полом

— Устанавливается внутри специально разработанных панелей чернового пола — это самый дорогой, но и самый эффективный тип установки, который лучше всего предотвращает возможные утечки.

Электрические и водяные полы с подогревом

Есть явные плюсы и минусы как у электрических, так и у водяных систем теплого пола. Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.

Вот таблица, в которой сравниваются основные различия между электрическими и водяными полами с подогревом.

Hydronic Radiant Heat Электрическое лучистое тепло
Общая стоимость (материалы и установка) на 1500 кв.фут $ 9000 — 12750, если остальная часть системы уже установлена ​​ 15 000–18 000 долл. США
Стоимость квадратного метра (материалы и установка) 6–8,5 10–12 долларов США
Эксплуатационные расходы 4,5 — 7 долларов в месяц 8–14 долларов в месяц
Стоимость установки лучистого отопления в ванной 8 × 10 Обычно не выполняется как эксклюзивная установка 750–1 000 долл. США
Простота установки Сложный Легко
Возможность самостоятельной установки Есть
Использование в качестве основного источника тепла Есть Не рекомендуется
Использование в одноместном помещении, например в ванной или кухне Слишком дорого и проблематично устанавливать Идеально для одного помещения
Установка дооснащения Сложно и дорого Легко
Новостройки Лучший сценарий, позволяющий сэкономить на трудозатратах Легко
Включение / выключение системы в разное время суток Возможно, но обычно система работает постоянно Да, просто с программируемым термостатом
Ощущение пола «теплый» «нейтральный» в отличие от холодного
Время начального нагрева пола после укладки До 7 часов 30-60 минут
Ремонт Сложно и дорого Просто и дешево

Лучшие материалы для полов с подогревом

Многие домовладельцы, желающие заменить свою старую систему отопления на лучистое тепло, беспокоятся о том, какой материал для пола им следует использовать.

Замена неподходящего пола стоит больших дополнительных денег, и люди хотят избежать этих расходов.

Хорошая новость заключается в том, что большинство напольных покрытий, таких как древесина твердых пород, винил, керамика, камень или бетонная плитка, прекрасно справляются с тепловым излучением и не нуждаются в замене.

Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.

Хотя лучистое отопление можно установить практически под любым напольным покрытием, некоторые полы будут намного лучше сохранять приятную теплую температуру, чем другие.

Полы из натуральной твердой древесины:

Твердая древесина — хороший вариант, особенно потому, что древесина быстро нагревается и является прекрасным проводником тепла.

Это значит, что ваши деревянные полы будут очень приятными на ощупь. Специалисты в области HVAC рекомендуют, чтобы плавающие паркетные полы лучше всего работали с водяными полами с подогревом и предпочтительнее приклеенных или прибитых гвоздями досок.

Единственный недостаток, о котором следует помнить, — это постепенное расширение и сжатие деревянных досок, когда они вступают в контакт с поднимающимся теплым воздухом.Чтобы свести к минимуму эту проблему, рекомендуется устанавливать планки или планки меньшей длины, а не длинные.

Ламинированные или паркетные полы:

Инженерная древесина хорошо работает и не имеет проблем с расширением / сжатием. Иногда специалист по ОВК может порекомендовать вам установить деревянную конструкцию вместо твердой древесины, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее подвержен короблению, перекосу или деформации.

Напольное покрытие линолеум:

Некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом и поэтому могут быть несовместимы.Лучше всего обратиться к производителю напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.

Керамическая или фарфоровая плитка:

Плитка — один из лучших вариантов напольных покрытий для лучистого тепла. Это двойное преимущество, потому что керамическая плитка хорошо проводит тепло и еще некоторое время сохраняет его. А это значит, что керамический лучистый пол всегда будет очень приятным на ощупь.

Каменная плитка (мрамор, сланец, травертин, гранит):

Плитка из натурального камня — это еще один тип напольных покрытий, идеально подходящий для лучистого тепла.По сравнению с другими материалами натуральный камень дольше всего сохраняет поднимающееся тепло. Хотя изначально для разогрева потребуется много времени, он будет оставаться теплым в течение многих часов.

Ковер:

Ковролин — не лучший вариант для полов с подогревом, потому что ковролин обладает сильными изоляционными свойствами. В результате теплый воздух не может подниматься сквозь пол. Фактически, комнаты покрыты ковровым покрытием именно для того, чтобы полы оставались теплыми, не требуя дополнительного тепла.

Пробковое покрытие:

Подобно ковру, пробковые полы обладают очень хорошими изоляционными свойствами и сами по себе относительно теплые на ощупь. Поэтому устанавливать под ней лучистое отопление действительно нет необходимости.


Стоят ли теплые полы?

Если вы сомневаетесь, подходит ли лучистый пол с подогревом для вашего дома, помните о следующих моментах:

— Лучистое тепло работает тихо, незаметно и без усилий.Никаких некрасивых радиаторов, потрескивания, пыли или сухого воздуха.

— Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть комнаты, а нижняя половина остается холодной.

Полы с подогревом помогут вам не только почувствовать себя намного теплее, но и сэкономят много денег на расходах на отопление. Вы можете выключить основной термостат и сразу же наслаждаться теплом, исходящим от пола.

— В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного технического обслуживания.

— В маленькой ванной очень легко и недорого переоборудовать пол и установить лучистое электрическое отопление.

— Если у вас большая главная ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в тех стратегических местах, где люди проводят большую часть времени стоя: возле душа, возле туалета и возле туалетного столика.

— В холодном климате может быть очень приятно ступить на теплый пол, везде, где уложена плитка. Эти пространства включают: фойе / прихожую, ванную комнату и кухню.

— Если вы уже заменяете полы или проводите ремонт кишечника в доме, это очень простой проект по модернизации, который можно реализовать, и он будет приносить дополнительное удовольствие каждый день.

— В доме новой постройки очень легко установить лучистое отопление пола, потому что в нем нет существующего пола. Таким образом вы сэкономите деньги на работе по удалению и замене существующего напольного покрытия.

— Когда придет время продавать дом или квартиру, полы с подогревом станут очень привлекательной функцией для покупателей.Это может повысить продажную цену и ускорить продажу.

Расчет необходимой мощности для комнаты

Энергия 29 июн 2020

Было бы полезно знать волшебную формулу, которая даст нам количество тепла, необходимое для обогрева отдельной комнаты или всего дома. К счастью, есть несколько формул, позволяющих приблизиться к фактическому результату, но они допускают погрешность.Почему предел погрешности? Это связано с тем, что не все дома одинаковы.

Чтобы рассчитать необходимое отопление, мы должны учитывать размер и объем дома, ориентацию, размер и количество окон, тип изоляции стен и крыши и т. Д.

ДВЕ ПОЛЕЗНЫЕ ФОРМУЛЫ

Обычно мощность, необходимая для электрического обогрева, рассчитывается в ваттах.

Мощность: умножьте площадь в футах на 10. Для комнаты 20 на 20 футов мы получим 400 кв.футов, умноженное на 10, чтобы получить 4000 Вт. Количество ватт = площадь x 10.

Этот результат действителен для домов, в которых есть комнаты с высотой потолков 8 футов. В случае современных домов с потолками выше 8 футов, практическое правило расчета составляет 1,25 Вт на кубический фут. Принимая во внимание предыдущий пример, высота потолка 9 футов составит 400 квадратных футов x 9 x 1,25 = 4500 Вт. Количество ватт = площадь x высота x 1,25.

Если вы подозреваете, что стены или потолок имеют дефекты изоляции, можете добавить несколько процентных пунктов к расчету.То же самое можно сказать и о стенах с большими окнами. После выполнения расчетов для существующего дома нам может потребоваться добавить дополнительные обогреватели, такие как конвекторы или приточно-вытяжные устройства.

И наоборот, если комната имеет окна и хорошо ориентирована на солнце, мы можем придерживаться обычного расчета.

Наилучшая оценка потребностей дома в отоплении будет сделана сложением результатов для каждой комнаты.

В Северной Америке до сих пор можно встретить использование БТЕ / час в качестве меры мощности при обогреве.Формула для преобразования БТЕ в кВт следующая: P (кВт) = P (БТЕ / ч) / 3412,14.

Если мы полагаемся исключительно на электрические плинтусы в качестве источника тепла, их обычно устанавливают у основания окон, чтобы обеспечить наилучшее распределение тепла. В этом случае не стесняйтесь разделить общую требуемую мощность на количество окон в каждой комнате.

Для получения дополнительной информации о типе отопительного оборудования для конкретной комнаты или всего дома посетите следующую страницу.

Как рассчитать теплопотери для систем теплого пола

Когда дело доходит до достижения удовлетворительного уровня комфорта и эффективности с системами теплого пола, расчеты теплопотерь играют важную роль. Здесь точные числа не только означают, что эти системы могут быть хорошо спроектированы — они также гарантируют, что они производят оптимальное тепло, несмотря на возникающие тепловые потери.

Хотя эти расчеты практически одинаковы для любого нагревательного устройства, однако системы водяного теплого пола требуют индивидуального подхода к измерению потерь тепла.Хотите знать, как с этим справиться?

Наш блог на этой неделе представляет. Продолжайте читать, чтобы узнать!

Установка внутренней температуры для теплого пола

Учитывая эффективность водяных систем теплого пола по сравнению с обычными обогревателями, включая радиаторы, при расчете потерь тепла необходимо учитывать рабочую температуру в помещении.

Это связано с тем, что температура воздуха в помещении с системой подогрева пола будет ниже, чем в помещении, отапливаемом радиатором, без ущерба для уровня комфорта.Это значение находится на 1–2 ° C ниже.

Таким образом, в условиях, когда существует значительная разница между температурой наружного воздуха и средней излучаемой температурой, например, при использовании систем напольного отопления, потери тепла необходимо рассчитывать с использованием рабочей температуры. При этом потери на вентиляцию следует определять исходя из внутренней температуры воздуха.

На основе этого метода расчеты теплопотерь могут снизить на 6–12%. В этом процессе может потребоваться обширное тепловое моделирование обогреваемого помещения, чтобы получить еще более точное указание.Таким образом, гидравлические системы пола оказываются значительно более энергоэффективными и экономичными по сравнению с другими технологиями отопления, представленными на рынке.

Потери тепла в полу и вниз с водяным теплым полом

Когда речь идет о теплопотери, характерной для этих типов систем, теплопотери в сторону уменьшения являются значительным фактором. Имеется в виду потеря тепла через пол. Чтобы обойти это, владельцы недвижимости должны утеплить пол, на котором установлены системы водяного теплого пола.В связи с этим необходимо принять меры для обеспечения того, чтобы потери тепла в этом процессе не превышали 10%.

Здесь также может быть уместно узнать о любых действующих стандартах и ​​нормах изоляции. Они могут относиться ко всем уровням полов, охватывающих цокольные этажи, промежуточные этажи, систем водяного теплого пола или электрических систем теплых полов.

При расчете потерь тепла в помещении необходимо помнить, что по мере того, как тепло перемещается из горячего места в более прохладное, тепло не теряется за пределы труб теплого пола.Таким образом, в расчетах следует исключить любые потери тепла при использовании отопительных труб.

При этом, в случаях, когда пол нагревается лишь частично, необходимо также рассчитать потери тепла через неотапливаемые участки. Кроме того, в процессе расчета теплопотерь на грунт, периметр отапливаемой площади должен считаться равным площади одной трубы за пределами внешних труб системы.

Влияние объема помещения на теплопотери

Еще один фактор, который необходимо учитывать при расчете теплопотерь в системах водяного теплого пола, — это объем помещения.

В этом отношении области с высокими потолками и другие кавернозные пространства имеют тенденцию увеличивать значения потерь тепла, требуя увеличения уровня внутреннего тепла для достижения комфорта. Учитывая, что системы теплого пола основаны на принципе лучистого отопления и считаются высокоэффективными обогревателями, это соображение обычно не представляет проблемы.

Ключевые выносы

Системы теплого пола остаются одними из самых популярных отопительных решений для современных жилых и коммерческих помещений.

Таким образом, для обеспечения беспрецедентного комфорта, эффективности и экономии средств, которые обещают эти системы, расчет потерь тепла играет важную роль в процессе перед установкой. Правильно указав эти числа и значения, владельцы собственности могут гарантировать максимальную отдачу от своей системы — завершив период окупаемости быстрее, чем предполагалось ранее.

Schlüter®-DITRA-HEAT-E | Schlüter-Systems

Электрическая система обогрева полов и стен

Schlüter-DITRA-HEAT-E — это система электрического теплого пола, которую также можно использовать для обогрева стен — идеальное дополнение к нашей системе Schlüter-BEKOTEC-THERM на водной основе.Электрическая система обогрева полов и стен — ультратонкий универсальный талант. Вместе мат и нагревательные провода имеют толщину всего 5,5 мм, что делает их пригодными как для модернизации, так и для использования в новых строительных проектах.

Преимущества Schlüter®-DITRA-HEAT-E

  • Приятный микроклимат в помещении
    благодаря мягкому излучению тепла.
  • Точное управление
    Цифровые термостаты, установленные в каждой комнате, позволяют удобно и точно по времени устанавливать желаемую температуру.
  • Рентабельно
    на покупку, установку и обслуживание.
  • Долговечность и не требует обслуживания
    Системы электрического теплого пола отличаются высокой прочностью и не изнашиваются, что делает систему практически не требующей обслуживания.
  • Простота дооснащения
    Быстрая и простая установка.
  • Малая монтажная высота
    Расцепляющий мат с нагревательными кабелями имеет толщину всего 5,5 мм.
  • Удобные комплекты
    Schlüter-Systems предлагает удобные комплекты, включающие все необходимые системные компоненты для конфигураций общих помещений.
  • Подходит для аллергиков
    Помещение отапливается мягко и равномерно, что позволяет избежать появления аллергенных веществ.

Быстрая и гибкая установка

Структура и функции

Нагревательные провода заделываются непосредственно в разъединяющий мат с помощью клея для плитки, чтобы обеспечить быструю и эффективную теплопередачу.Тонкая система с множеством гибких вариантов установки предлагает оптимальную свободу выбора обогреваемых участков и гарантирует точный обогрев и отсоединение. Малая монтажная высота Schlüter®-DITRA-HEAT делает его идеальным выбором для модернизации существующих конструкций.

Как используется Schlüter®-DITRA-HEAT-E?

Schlüter-DITRA-HEAT-E предназначен для установки в стены и полы, где он используется для целенаправленного обогрева поверхностей.Более того, Schlüter-DITRA-HEAT-E предлагает дополнительные функции, которые необходимы для высококачественных покрытий из плитки и камня. Таким образом, система защищает пол от проникновения влаги, предотвращает передачу трещин в покрытие и гарантирует прямую передачу нагрузки, а также нейтрализует расцепление, чтобы ваши стены и напольные покрытия оставались красивыми в течение длительного времени. Благодаря способности разъединяющего мата DITRA-HEAT перекрывать трещины, система отопления подходит для использования с критическими основаниями, такими как деревянные конструкции и зеленые стяжки .

Сертифицированный гидроизоляционный узел. Одобрено для влажных помещений.

Выбирайте проверенное качество: Schlüter-DITRA-HEAT-E также сертифицирован для клеевой гидроизоляции с национальным техническим допуском (abP), необходимым в Германии. Эта дополнительно интегрированная функция обеспечивает максимальную надежность для подрядчиков при установке интеллектуальной системы: DITRA-HEAT-E, которая имеет национальное техническое разрешение с сертификатом No. P-66821401.201 для зоны установки A, а также клееный разъединительный мат Schlüter-DITRA 25 подходят для использования в ванных комнатах и ​​других влажных помещениях.

Обзор компонентов системы

Ваша электрическая система теплого пола в комплекте

Schlüter-DITRA-HEAT-E компания Schlüter-Systems разработала уникальную тонкослойную систему нагрева для простого, индивидуального и целенаправленного нагрева определенных поверхностей.

В отличие от обычных нагревательных матов, кабели системы DITRA-HEAT-E индивидуально прокладываются в разъединяющем мате. Благодаря использованию тонкослойной технологии система электрического теплого пола также работает в тех местах, где системы водяного теплого пола не подходят по конструктивным причинам.

Настоящий универсал, который создает теплые плитки везде, где требуется сборка системы на минимальной высоте. Запатентованная технология DITRA также гарантирует надежное разъединение и отсутствие трещин на полу.Вы можете рассчитывать на приятно теплую плитку везде, где ВЫ желаете тепла. В том числе на ответственных основаниях, таких как деревянные полы!

Особенно тонкий и отзывчивый

Schlüter-DITRA-HEAT-E стал синонимом электрических систем теплого пола во всем мире: торговцы любят простоту установки, дизайнеры вдохновляются его гибкостью в использовании, а домовладельцы наслаждаются приятным и отзывчивым теплом своих полов.

Вот как работает нагрев тонкой системой:

Schlüter-DITRA-HEAT-E состоит из разделительного мата и нагревательного кабеля (монтажная высота стыка всего 5.5 мм), которые комбинируются прямо на месте. В результате получается встроенный нагревательный мат. Обогреваемые участки можно определить индивидуально, чтобы они соответствовали любому проекту пола. DITRA-HEAT-E — идеальный выбор для переоборудования и ремонта.

Удобные комплектации

Ваш розничный продавец предлагает широкий выбор удобных комплектов для помещений общего размера. В комплект входят следующие компоненты:

  • Разъединительные маты Schlüter®-DITRA-HEAT-MA
  • Нагревательные кабели Schlüter®-DITRA-HEAT-E-HK
  • Термостат Schlüter®-DITRA-HEAT-E-R

Наборы включают в себя все необходимые компоненты для установки вашей системы отопления пола и стен в одной удобной упаковке.

Информация о продукте (PDF)

Более быстрая тепловая реакция, дополнительная изоляция от ударного шума

Schlüter®-DITRA-HEAT-DUO

Новый Schlüter-DITRA-HEAT-DUO — правильное решение там, где тепло требуется быстро и в течение короткого времени.Например, в ванной комнате необходима высокочувствительная и эффективная система, которая используется только в определенные часы утром и ночью. Система мгновенно создает теплые зоны в определенных зонах комфорта, например, перед туалетным столиком.

Дополнительный 2-миллиметровый флис действует как тепловой барьер: основная часть (более 80%) тепла направляется непосредственно к верху в напольное покрытие на этапе нагрева, что делает ощутимый тепловой эффект намного быстрее и дает энергию. -эффективный.

Изоляция от ударного шума до 13 дБ

Флисовый компонент разъединяющего мата не только улучшает реакцию на нагрев, но также обеспечивает значительное снижение передачи ударного шума: независимый испытательный институт подтвердил снижение ударного шума до 13 дБ для разъединяющего мата.

В нашей таблице показано, когда какая система имеет наибольший смысл:

Schlüter®-DITRA-HEAT

Schlüter® -DITRA-HEAT-DUO

по сравнению с обычной системой подогрева пола

х

поверх керамического теплого пола

х

над деревянными конструкциями

х

х

над стяжкой без подогрева

х

над несущим предыдущим покрытием (без подогрева)

х

Расчет тепловых потерь

ВНУТР. 9022 9022 9021 1,122 9021 1,122 9022 9021 1,21 IN107 9022 9022 9022 9022 9022 9022 9022 9022 9022 9022 902 902
ДЕЛЬТА T (превышение температуры за пределами окружающей среды) — выберите одно из ниже
КОЭФФИЦИЕНТ ИЗОЛЯЦИИ — выберите ниже 5 10 15 20 20 30 35 40 45 50 55 60 65 70 75 80 85
0.970 0,195 0,292 0,389 0,486 0,584 0,681 0,778 0,876 0,973 1,070 1,167 1.751

M

U

L

T

I

P

L

I

E

R

0,215 0,322 0,429 0,536 0,644 0,751 0,858 0,966 1,073 1,180 1,28821 1,931
ЧАСТИЧНО ИЗОЛИРОВАНО 0,143 0,286 0,429 0,573 0,715 0,858 1.001 1,144 1,283 1,431 1,574 1,717 1,860 2,003 2,146 2,289 2,432 2.5752 2,432 2.5752 9022 9022 0,715 0,894 1,073 1,252 1,431 1,609 1,788 1,967 2,146 2,325 2.503 2,682 2,861 3,040 3,219
СВОБОДНЫЙ, НЕИЗОЛИРОВАННЫЙ 0,286 0,572 0,858 1,144 9022 9022 0,858 1,144 9022 9022 9022 2,575 2,861 3,147 3,433 3,719 4,010 4,292 4,578 4,864 5,150
9041 907 907 907 907 907 907
9041 907 907 907 907 ТАБЛИЦА ВЫШЕ 907 41
1.ОПРЕДЕЛЕНИЕ КУБИЧЕСКИХ ФУТОВ ОТОПЛЕННОГО ПОМЕЩЕНИЯ. (ДЛИНА X ШИРИНА X ВЫСОТА ПОТОЛКА ПОМЕЩЕНИЯ)

2. ОПРЕДЕЛИТЕ ДЕЛЬТА T (превышение температуры наружного воздуха или дополнительное повышение температуры)
3. ВЫБЕРИТЕ КАТЕГОРИЮ ИЗОЛЯЦИИ ВЫШЕ.
4. ПЕРЕЙДИТЕ К КОЛОНКЕ С СООТВЕТСТВУЮЩЕЙ ДЕЛЬТОЙ T.
5. ПРИНИМАЙТЕ МУЛЬТИПЛИКАТОР X КУБИЧЕСКИМИ НОГАМИ, И ОТВЕТИТЕ О ПРИБЛИЗИТЕЛЬНОЙ ВЛАЖНОСТИ.
6. ЧТОБЫ РАСЧЕТАТЬ ЭКВИВАЛЕНТ в британских тепловых единицах / час, умножьте мощность на 3,412.
ПРИМЕР: Необходимо обогревать пространство объемом 800 кубических футов. Минимальная температура наружного воздуха составляет 0 F. Целью является комфортная температура 70 F. В этом примере Delta T составляет 70 F. Помещение характеризуется как изолированное.800 кубических футов следует умножить на коэффициент сверху, который в данном случае будет 1,503. В результате получается 1202,4 Вт. Таким образом, любая конструкция, будь то обогреватель плинтуса, настенный обогреватель и т. Д., Будет подходящим выбором, если номинальная мощность равна или превышает это значение.

















Калькулятор БТЕ и нагреватели по БТЕ

При покупке обогревателей многие люди совершают ошибку, выбирая размер, не соответствующий их реальным потребностям.

Учитывая все возможные варианты обогревателей — космические, вентилируемые, газовые, консольные и т. Д. — сужение выбора может быть отличным способом убедиться, что вы выбираете лучший вариант.

По этой причине может быть полезно иметь числовую систему, которая анализирует вашу индивидуальную ситуацию с отоплением и обеспечивает эталон, который можно использовать при покупках, чтобы сделать процесс выбора немного более удобным.

Лучшее место для начала при рассмотрении вопроса о покупке обогревателя для вашего дома — это расчет BTU.Мы в Total Home Supply осознаем важность этого расчета, поэтому мы разработали этот калькулятор на месте, чтобы помочь вам.

Давайте подробнее рассмотрим, что это за измерение и почему оно важно для вас, как для человека, ищущего обогреватель для покупки.

Что такое БТЕ?

британских тепловых единиц или БТЕ — это единица измерения энергии, необходимой для повышения температуры одного фунта воды на один градус.

Когда вы пойдете покупать обогреватель, вы увидите, что БТЕ указаны в качестве ориентировочной мощности нагрева и обычно разбиты на разные уровни.

Зачем нужно рассчитывать БТЕ?

Если вы не определите подходящий размер обогревателя, который вам следует искать, вы рискуете, что обогреватель не сможет эффективно обогреть помещение (или перегреть его), в результате чего в комнате будет сквозняк или душно. И наоборот, если вы увеличите размер своего обогревателя со слишком большим количеством БТЕ, вы можете потратить больше денег, чем необходимо, на счет за отопление.

Это определение также может повлиять на долговечность нагревателя — если ваше устройство работает неправильно, этот дисбаланс может сократить время, в течение которого можно использовать нагреватель.

Какие факторы учитываются при расчете БТЕ?

Длина, ширина, высота потолка и изоляция помещения, а также минимальная наружная температура учитываются в калькуляторе общего жилищного фонда. Как только вы введете эту информацию, калькулятор сообщит вам необходимое количество БТЕ / час.

Запишите это число и держите его под рукой при рассмотрении возможных вариантов.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
