Какой строительный уровень выбрать: Как выбрать строительный уровень? – интернет-магазин ВсеИнструменты.ру

Содержание

Какой строительный уровень лучше выбрать

При любых строительных работах необходима проверка правильности расположения оборудования, характеристик пола и стен, взаимного размещения поверхностей. Сегодня для решения таких задач разработан и успешно используется ряд технических средств. Строительный уровень может быть простым и недорогим, показывающий при этом хорошую точность. Отдельные классы инструмента позволяют делать контроль в точках, отстоящих друг от друга на десятки метров. Могут применяться приборы с лазером, содержащие жидкий компонент, оснащенные электронными системами контроля и индикации.

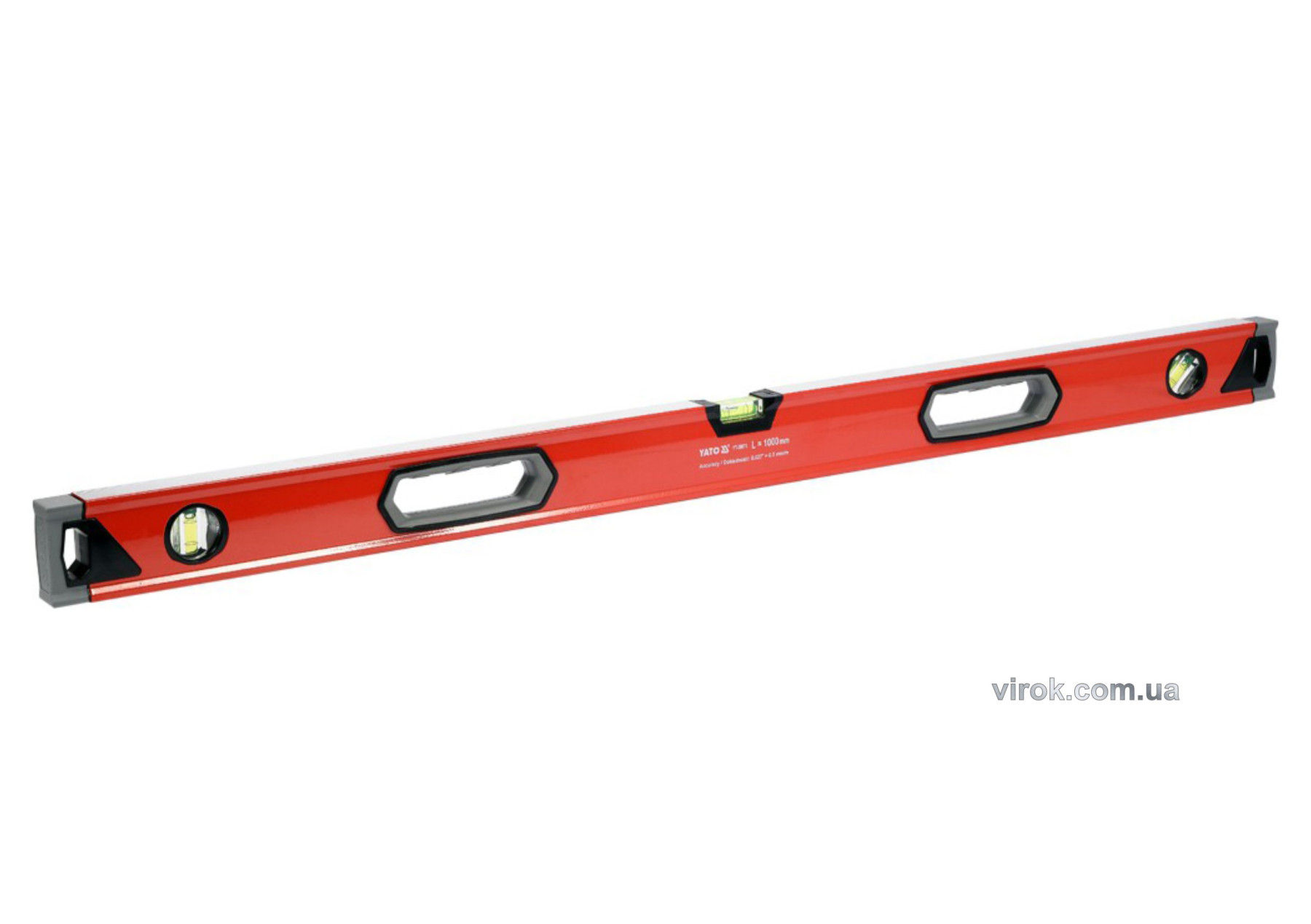

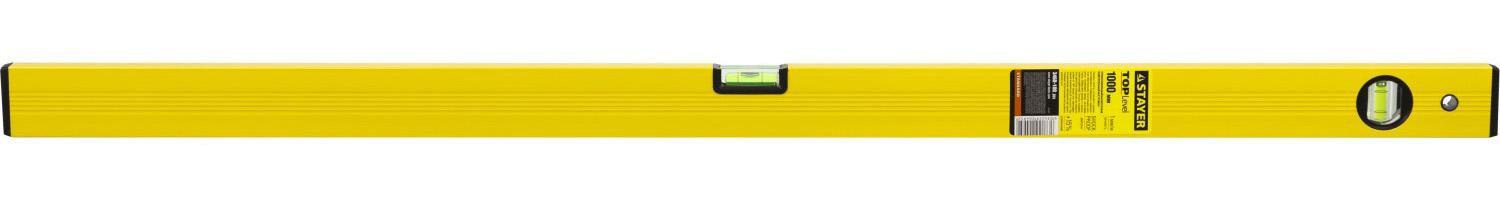

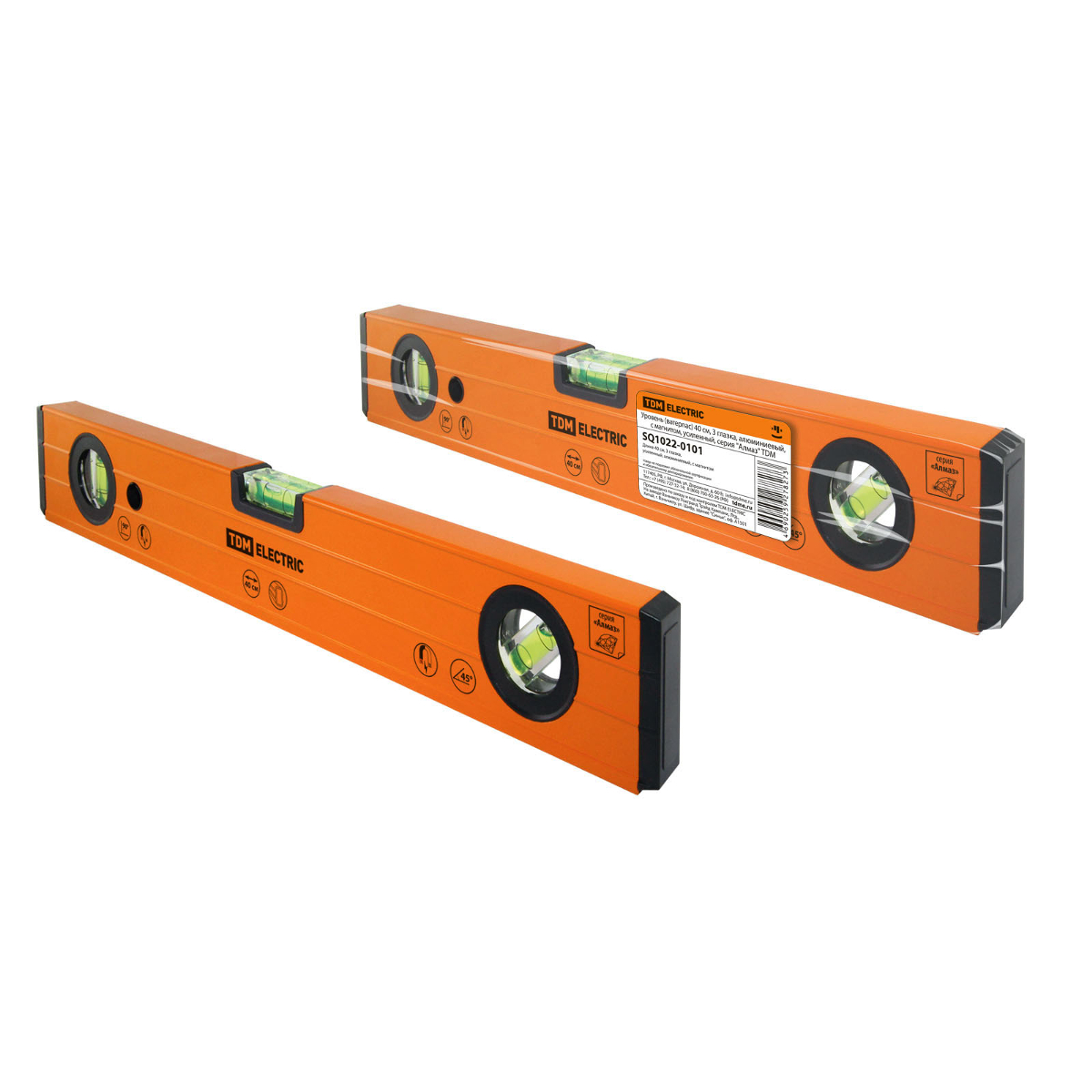

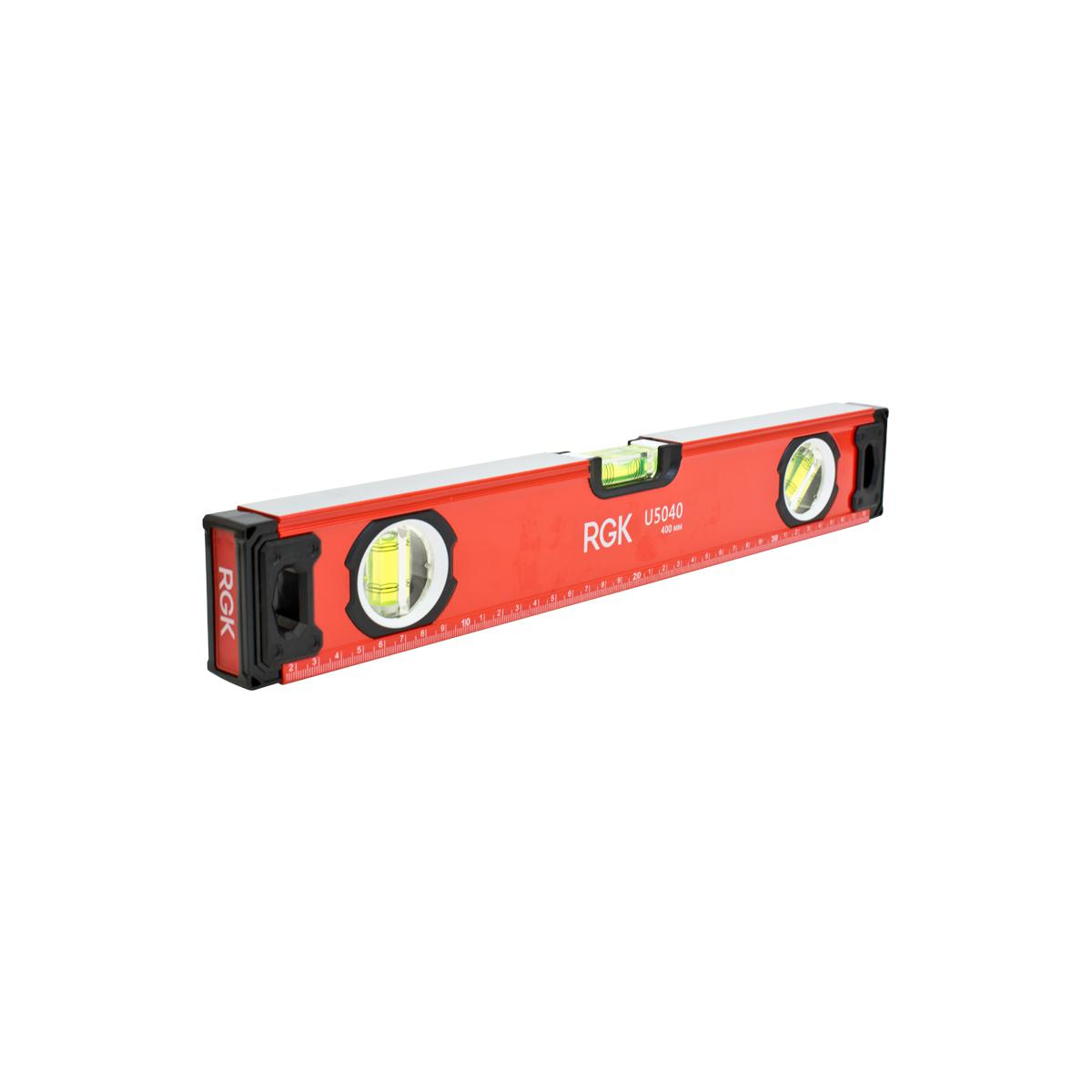

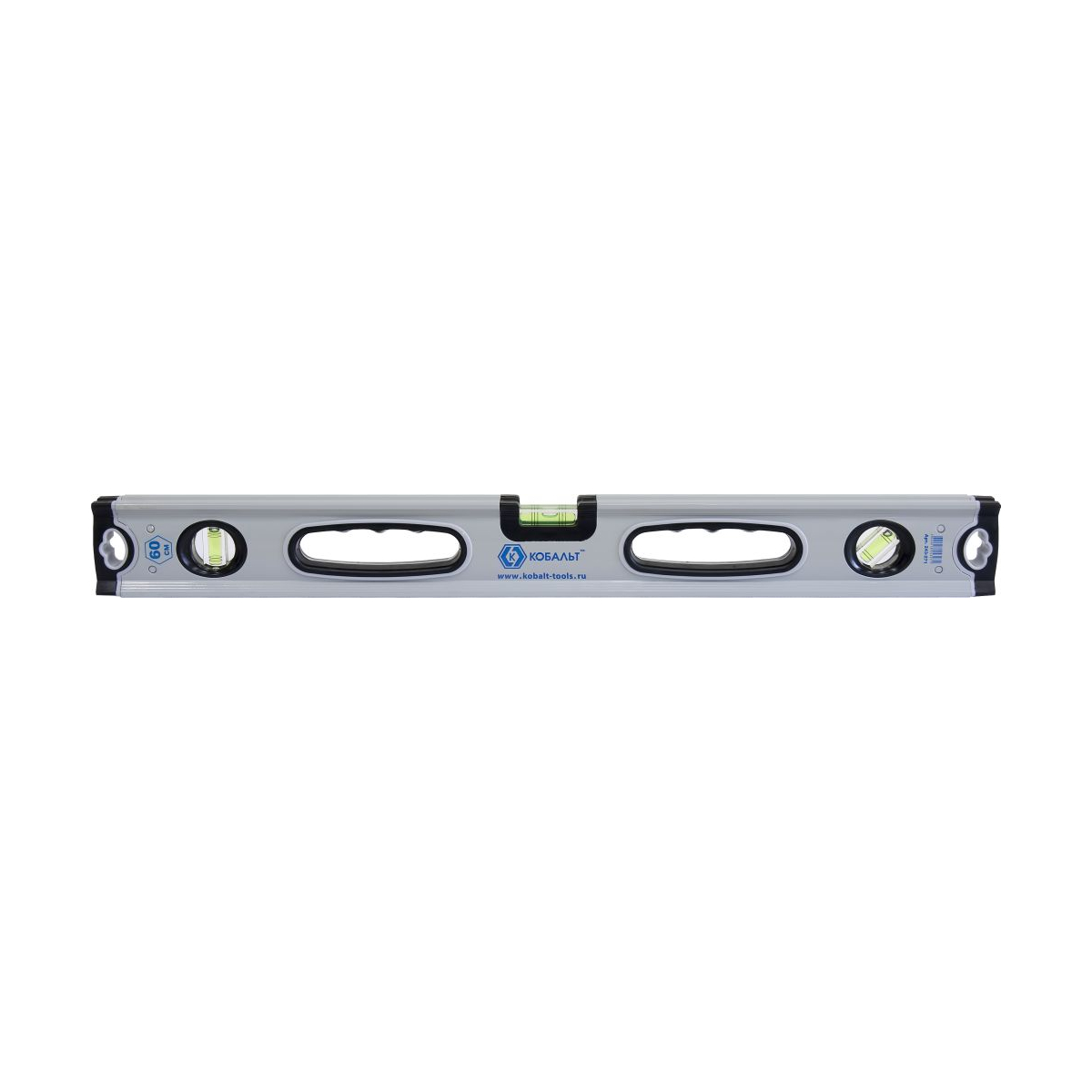

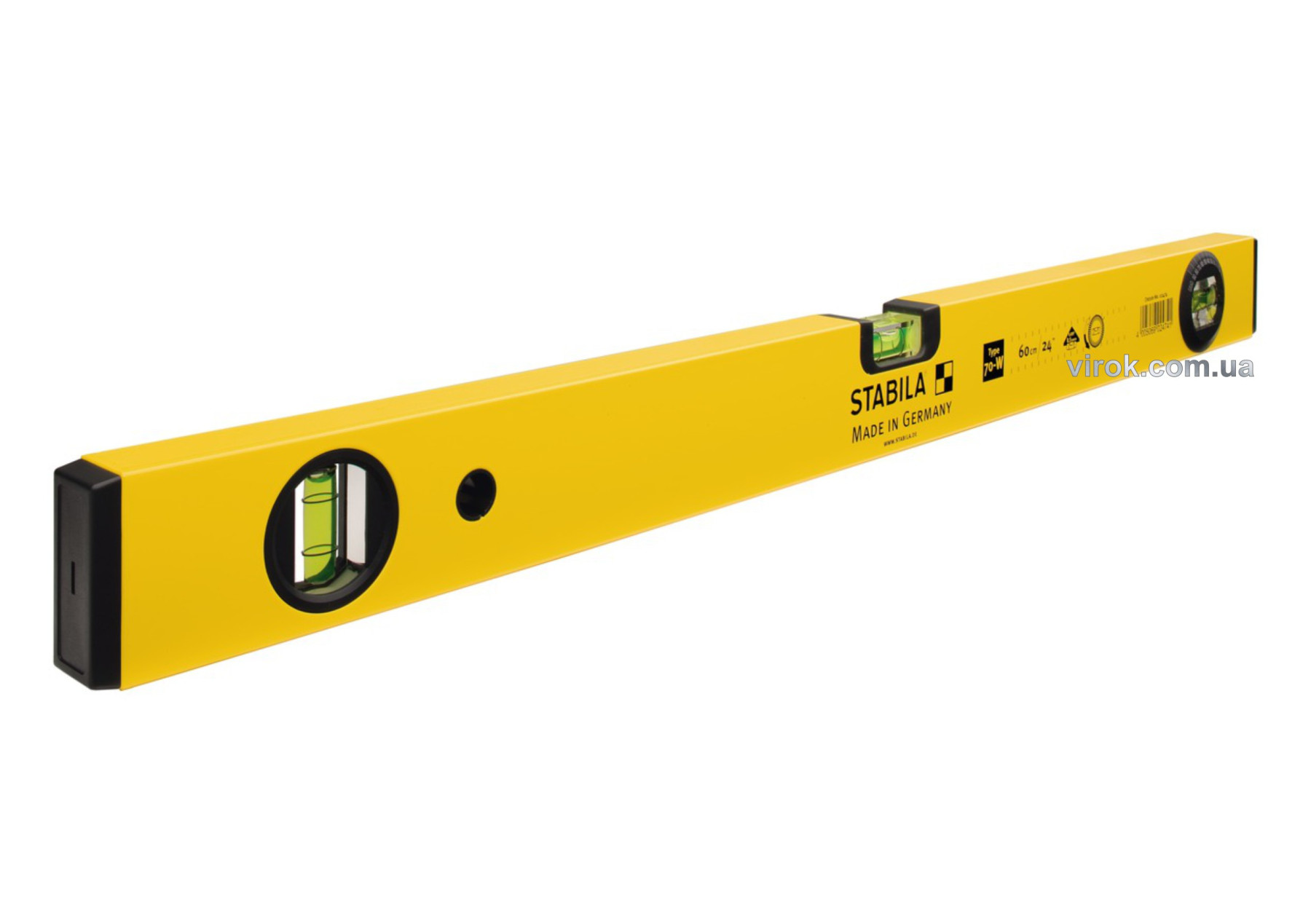

Пузырьковый прибор

Пузырьковый уровень знаком всем, кто хоть раз делал ремонт или вешал полки на стену. Прибор отличает простота конструкции. Она представляет собой жесткую рамку из алюминиевого профиля с промежуточными ребрами. Для контроля уровня в ней установлены колбы, где в подкрашенной жидкости или спирте находится маленький пузырек воздуха. По его положению относительно градуированной шкалы определяют параметры поверхности.

Для проверки уровня по горизонтали и вертикали в алюминиевом профиле установлены колбы с соответствующей ориентацией. Обычный прибор пузырькового класса имеет еще одну герметичную трубку с маленьким шариком воздуха. Она располагается в отдельном поворотном блоке. Используя градуированную шкалу, его можно вращать и устанавливать значение угла, правильность которого будет проверять прибор.

Есть разные типы пузырьковых уровней.

  1. С одной колбой, для контроля горизонтальных или вертикальных поверхностей. Такой мини пузырьковый уровень может иметь максимально компактные размеры.
  2. Двухколбочные.
  3. Трехколбочные, с вертикальным, горизонтальным, поворачиваемым блоком для контроля разных направлений.

Существует и профессиональный пузырьковый уровень, у которого 5 и более колб. Такой инструмент изначально разрабатывался для прокладки инженерных и сантехнических коммуникаций.

Важно! Расположение колб прибора формирует углы, которые строго соответствуют требованиям СНиП и ГОСТ в части правил монтажа отдельных участков трубных и иных трасс.

Отдельно стоит упомянуть круглый пузырьковый уровень. Данный прибор предназначен для контроля поверхностей малой площади. Показывая, грубо говоря, направление крена, круглый уровень позволяет легко отрегулировать ножки, подклады оборудования, проигрывателей виниловых дисков. Он помогает верно разместить аппараты, для которых позиция в пространстве влияет на правильность работы.

  • прибор прост, для его использования не нужны специальные навыки;
  • рейка из алюминия прочна, не деформируется при хранении;
  • в зависимости от стоящих задач, можно подобрать максимально удобные размеры прибора;
  • стоимость изделия невелика.
  • в ходе разных строительных работ невозможно с равными показателями точности измерения использовать один и тот же прибор;
  • изделие нельзя прикрепить на магните;
  • с уменьшением длины уровня, увеличивается погрешность измерения наклона на протяженных поверхностях.

Трубный уровень

Трубные уровни работают на том же принципе, что и пузырьковые. Они имеют такую же конструкцию контрольных элементов в виде колб с жидкостью. Выбрать строительный уровень трубного типа удобно при производстве соответствующих работ. Прибор имеет форму корпуса, позволяющую легко его установить на элементы сантехнических, водных, газовых коммуникаций.

  • трубный уровень компактен, легок в переноске;
  • прибор удобно хранить;
  • в стандартной комплектации предлагается магнитный крепеж, лента для закрепления на трубе.
  • уровень трубного типа узкоспециализированный, предназначен только для ограниченного количества строительных работ.

Электронные модели

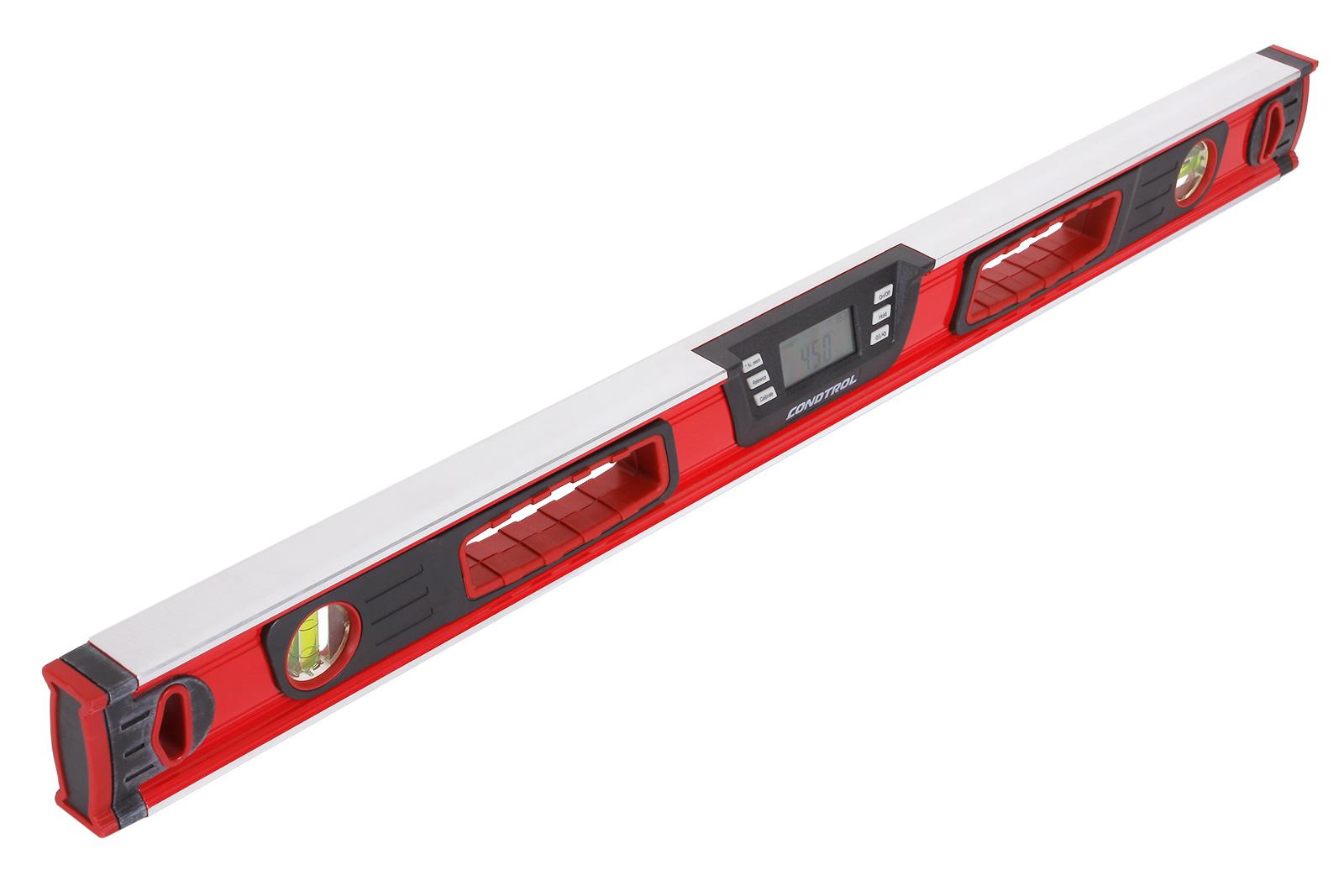

Электронный уровень представляет собой расширенную версию пузырьковой технологии контроля. Вместе с двумя колбами, в измерениях участвует датчик наклона. На инструменте есть маленький дисплей, на котором отображаются его показания. Используя колбы и цифровые данные, строитель может варьировать уровень точности измерений, в зависимости от требований проведения тех или иных работ.

Оснащенный датчиком наклона, электронный уровень угломер может использоваться для контроля протяженных поверхностей. Для этого прибор оснащается лазерной указкой. Система способна запоминать произведенные измерения, для более удобного и быстрого анализа данных об объекте исследования.

  • все достоинства пузырькового уровня;
  • контроль протяженных поверхностей с помощью лазерной указки;
  • цифровой электронный дисплей позволяет снимать данные персоналу без специальных знаний.
  • стоимость;
  • хрупкость электронных компонентов;
  • ограниченный диапазон рабочих температур.

Гидравлический уровень

Гидравлический строительный уровень является наиболее древней разработкой. Но у него есть функционал, который не могут заменить другие технические решения. Водяной строительный уровень может проверить взаимное расположение двух точек, разделенных препятствиями. Например, произвести разметку для заливки пола на основании данных поверхности в соседней комнате.

Профессиональный водный уровень представляет собой две градуированные полые колбы, соединенные гибкой (резиновой или силиконовой) трубкой длиной до 25 метров. Подготовить прибор к работе достаточно просто. Для этого его наполняют водой комнатной температуры. Для проведения измерений один работник устанавливает колбу в контрольной точке, а второй растягивает гибкую трубку до необходимого места разметки. Гидравлическим уровнем можно

быстро измерить разницу в высотах, или, добиваясь одинаковых показателей градуировки колб, установить требуемый уровень для еще не созданной поверхности.

Важно! При работе с прибором следует соблюдать ряд правил. Во-первых, трубка уровня не должна переламываться, передавливаться. Во-вторых, перед началом измерений следует избавиться от всех пузырьков воздуха внутри прибора.

  • возможность устанавливать горизонт для точек, разделенных препятствием;
  • длина трубки от 3 до 25 м;
  • легкая подготовка инструмента к работе.
  • можно работать только в горизонтальной плоскости;
  • в заполненном состоянии у приспособления большая масса;
  • необходимо следить за состоянием трубки;
  • нельзя действовать вблизи горячих предметов;
  • неудобно работать в небольших помещениях.

Лазерные приборы

Лазерный строительный уровень показывает максимальную точность измерений, от 0.1 до 1 мм на метр поверхности. Устройство формирует тонкий лазерный луч. Выпускаются приборы с разным функционалом. Одни работают одним излучателем, для контроля вертикальной или горизонтальной плоскости. Другие действуют тремя лазерами для измерения параметров пола, стен, поверхностей под углом. Третьи способны строить плоскости с помощью ротационных головок для визуального моделирования.

  • высочайшая точность;
  • можно использовать как в помещениях, так и на местности;
  • малые габариты и масса;
  • скорость проведения измерений;
  • можно выбрать прибор, возможности которого точно соответствуют поставленной задаче;
  • выпускаются автоматизированные системы измерений.
  • стоимость;
  • у сложных моделей количество регулировок чрезмерно для неопытного пользователя.

Какой уровень подойдет для тех или иных работ

Сделать правильный выбор строительного уровня важно не только в разрезе денежных трат. Подходящий инструмент позволяет быстро и правильно решать поставленные задачи измерений.

  1. Для домашнего ремонта подойдет реечный пузырьковый прибор. С его помощью размечают кладку плитки, устанавливают двери, навешивают шкафчики мебели. Длина инструмента до 1000 мм позволяет проводить измерения с высокой точностью.
  2. Для более сложных работ пригодится электронный аппарат. Он позволит точно проложить трубы, разметить трассы проводки, максимально строго выполнять проектные требования.
  3. При прокладке коммуникаций, выравнивании опор неоценимую помощь окажет трубный уровень. Он может разместиться даже на малом отрезке трубопровода.
  4. Гидравлическая модель удобна при монтаже натяжных потолков, фальшполов, фундаментных работах. Она позволит правильно выставить горизонт пола в соседних комнатах.
  5. Наконец, для максимальной производительности работ при реализации масштабных проектов рекомендуется использовать лазерный аппарат. Он способен помочь в проведении специфических операций по разметке, а скорость измерений позволит быстро завершить запланированный объем действий.

Как купить хороший измеритель

Чтобы не разочароваться в использовании прибора, нужно правильно выбрать уровень. Для электронных и лазерных устройств обязательно требуется провести калибровку, если это возможно, непосредственно при покупке.

Пузырьковый инструмент легко проверить вручную. Для этого он устанавливается на горизонтальную поверхность. Запомнив положение пузырька в колбе, изделие поворачивают на 180 градусов. Если показания не изменились, прибор пригоден к использованию. Аналогичным способом производится тестирование колбы контроля вертикали.Проще всего выбрать гидравлический прибор. Его колбы не должны иметь трещин или замутнений стенок. Проверяется и трубка для жидкости. Она должна быть прозрачной, гибкой, без потертостей, следов перегиба.

Совет! При покупке любого уровня не стоит спешить. Тщательная проверка правильности его показаний поможет избежать ошибок при проведении измерений в будущем.

Самые лучшие строительные уровни

Лазерный уровень BOSCH GCL 2-15 Professional + RM 1 Professional (0601066E00) на Яндекс Маркете

Лазерный уровень ADA instruments 3D LINER 4V (А00133) на Яндекс Маркете

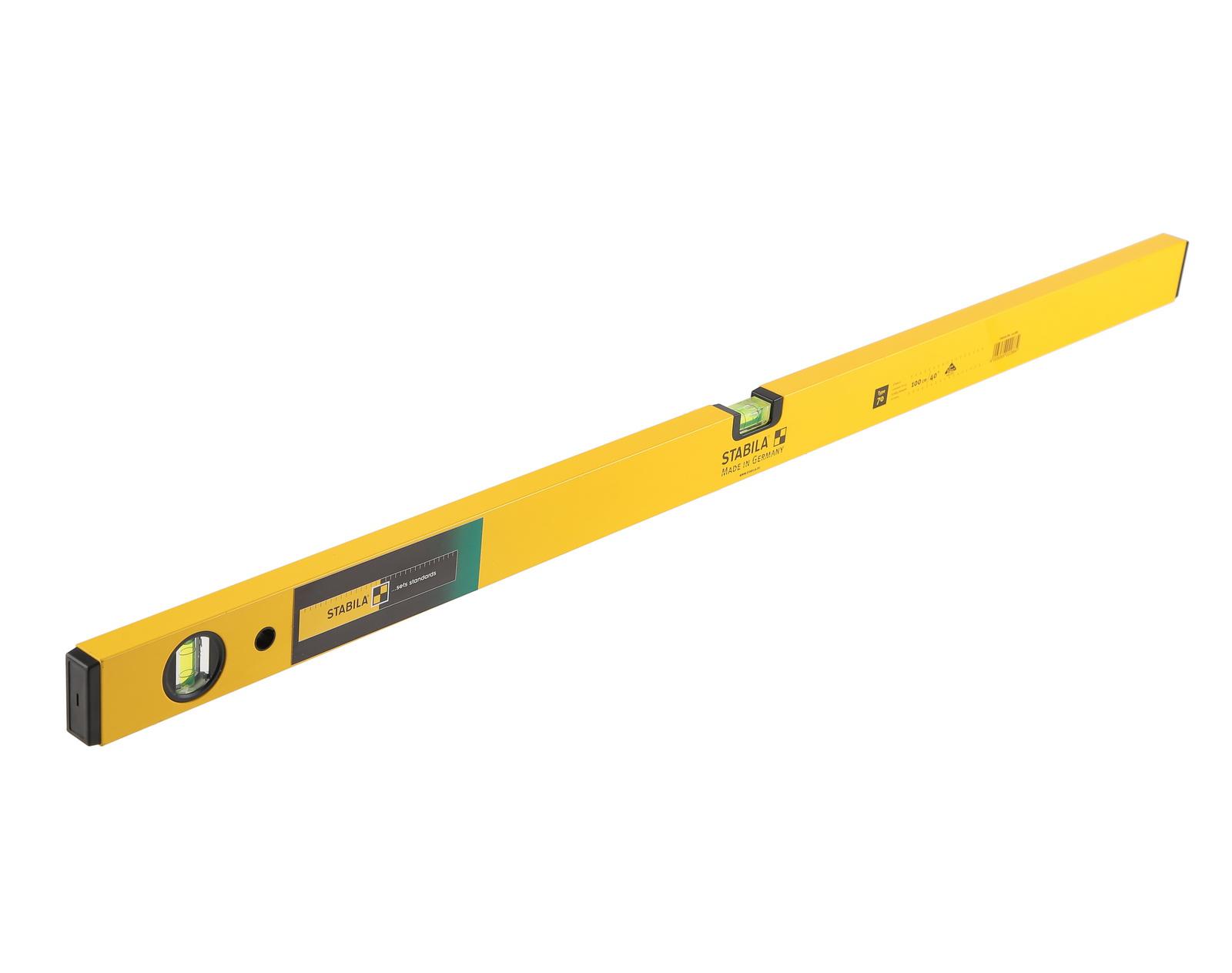

Строительный уровень Stabila тип 96-2, 100 см на Яндекс Маркете

Строительный уровень Ормис 2000мм скелетный 3 глазка на Яндекс Маркете

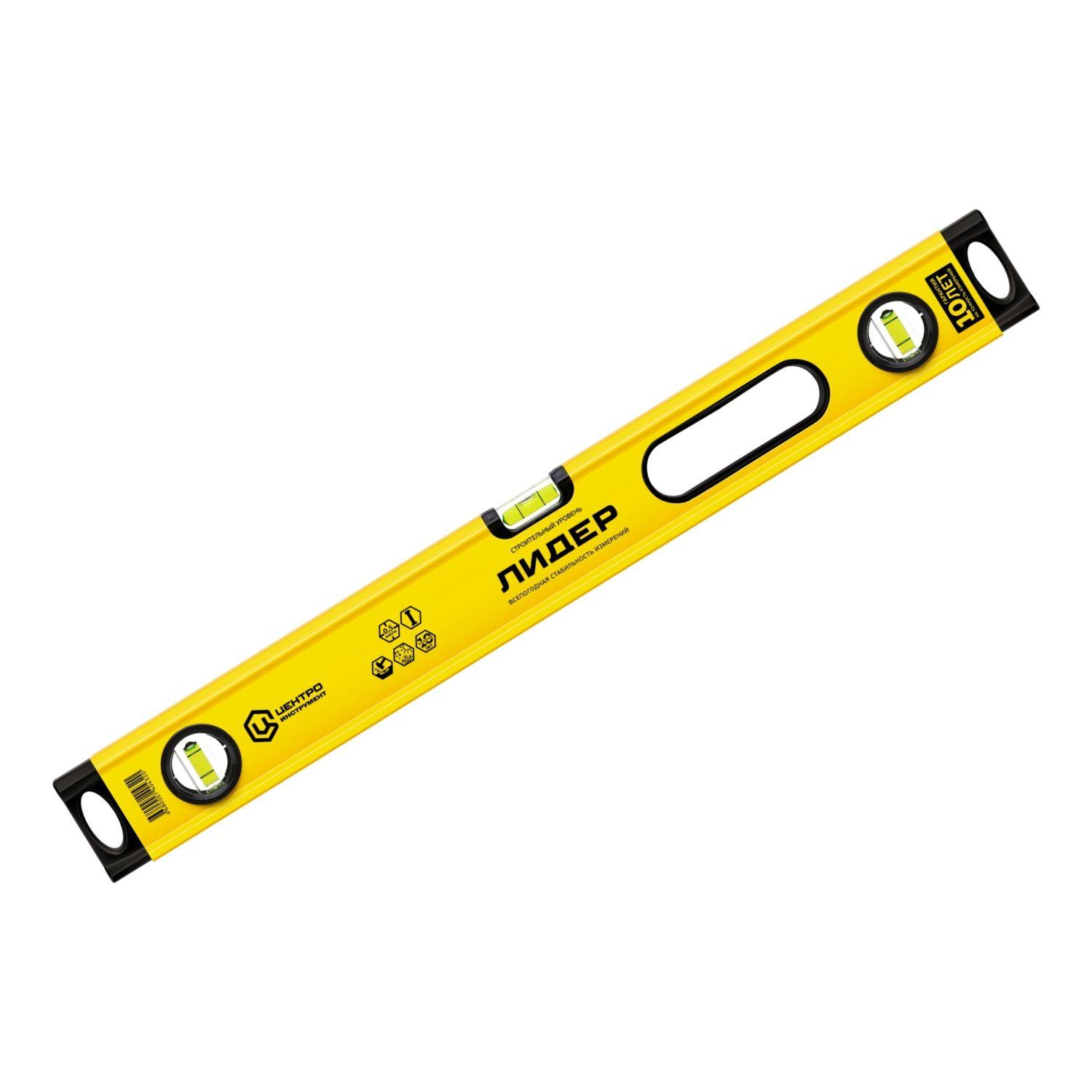

Строительный уровень ЦИ Лидер Л3 на Яндекс Маркете

Как проверить строительный уровень: современные способы и лайфхаки


Особенности строительного уровня

Пузырьковый строительный уровень является самым незаменимым оборудованием при выравнивании объектов во время строительства. Он способен очень точно определить отклонение той или иной поверхности от нормы. Инструмент уровень обычно имеет прямоугольную форму, в которую встроены специальные колбы с пузырьками воздуха и разметкой.

Перед приобретением этого оборудования очень важно учесть его особенности:

  • Восприимчив к ударам. Строительный уровень ни в коем случае нельзя ронять. Любое падение может привести к снижению точности или к полному выходу инструмента из строя.
  • Существуют угловые уровни. Они помогают измерять положение предметов, которые находятся под углом. В таком случае точность измерения зависит и от того, насколько правильно будет расположен уровень.
  • Неисправность вновь купленного уровня. Даже те инструменты, которые приобретаются в магазине, могут изначально показывать неправильные данные. Это происходит из-за неаккуратной транспортировки. Поэтому рекомендуется, как минимум, проводить хотя бы первичную проверку оборудование на видимые отклонения ещё в магазине.


Устройство строительного уровня Источник tdrimspb.ru
Перед тем, как пользоваться уровнем, необходимо его тщательно осмотреть и взять для сравнения два других инструмента, которые точно исправны. Обращаться с инструментом нужно очень осторожно, поскольку любое механическое повреждение выведет оборудование из строя и придётся покупать новый строительный уровень.

Электронные уровни

Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.

У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.

Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.

Способы проверки строительного уровня

Есть несколько способов, как проверить строительный уровень. Это необходимо делать в двух плоскостях: вертикальной и горизонтальной, поскольку в инструменте находятся колбы с разным расположением. Лучше заранее достать несколько исправных строительных уровней, чтобы сравнивать результаты замеров с ними. Рассмотрим, как отрегулировать уровень разными способами.


Проверка строительного уровня Источник sense-life.com

Проверка по горизонтали

Саму проверку желательно осуществлять на ровной поверхности. Необходимо приложить уровень и проверить исправность рамы: она не должна шататься. Если нижняя сторона строительного уровня плотно не прилегает к измеряемой поверхности, то пузырёк в колбе будет показывать неверный результат. После того, как инструмент приложили к ровной поверхности, необходимо зафиксировать положение пузырька.


Проверка по горизонтали Источник yandex.net

Если на данном этапе все исправно, то инструмент поворачивают на 180 градусов и прикладывают к этой же ровной поверхности рабочей стороной. На этом этапе тоже необходимо зафиксировать конфигурацию пузырька. При отличии показателей друг от друга можно сделать вывод, что строительный уровень неисправен.

Смотрите также: Каталог компаний, что специализируются на отделочных материалах и сопутствующих работах

Проверка по вертикали

Инструмент уровень проверяют ещё и на вертикальной поверхности. Для этого также следует найти ровную поверхность, иначе показатели будут неточными даже при исправности оборудования. Сначала строительный уровень прикладывают рабочей стороной к вертикальной поверхности и фиксируют положение пузырька.


Проверка по вертикали Источник kraski-net.ru

В отличие от первого случая, инструмент не нужно разворачивать на 180 градусов. Его поворачивают другой стороной и так же прикладывают к поверхности, фиксируя конфигурацию пузырька. Расхождения в показателях будут означать неисправность прибора, а значит, он будет нуждаться в замене.

На что смотреть, если покупаешь строительный уровень

Корпус


При выборе инструменты в первую очередь обращайте внимание на корпус, так как он должен быть с толстыми стенками, которые имеют толщину минимум в 0.2 см, или лучше литым. Если на торцах есть вставки, то будет сложно «на глаз» определить толщину металла, и по этой причине стоит ориентироваться на вес устройства. Тонкостенные уровни очень легкие и их в прямом смысле можно продавить пальцами. Даже тавровые рейки не все имеют большую жесткость по сравнению с прямоугольными профилями. Многое в качестве инструмента будет зависеть от компании-производителя.

Дефект в виде сгиба профиля может появиться, если вы носите инструмент не в отдельном чехле, а в обычной сумке, где лежат множество других инструментов. Будет отлично, если по краям устройство установлены прорезиненные противоударные вставки (да-да, именно резиновые, но никак не из пластика). Дело в том, что если уровень упадет, то пластик просто отколется. Для домашних нужд вам хватит инструмента с длиной в 0.6 метра. Очень полезным будет наличие магнитных вставок, а если есть и отверстия для блоков розеток на 220 В, то это в разы упростит работу электрика.

Да, конечно, можно купить несколько устройство с разной длиной и разными усовершенствованиями, к примеру, один маленький уровень для того, чтоб устанавливать розетки, второй чуть больше и для установки больших распределительных щитков, кабельных каналов и коробов.

Колба

Когда вы определитесь, какой должен быть корпус, следует обратить внимание и на колбу. Пузырек выбирайте большим, чтобы между рисками было расстояние примерно в 0.1 см. Это даст вам преимущество в выполнении замеров с большой точностью. На дешевых моделях такого попросту нет и некоторые мастера при помощи шприцы своими руками стараются сделать пузырек больше. Для этого колбу следует достать из рейки, проколоть боковую пробку и при помощи инсулинового шприца (у него самая тонкая иголка) следует извлечь немного спиртосодержащей окрашенной жидкости.

Если проверить строительный уровень своими руками, то обычно в качестве заполняющей жидкости можно обнаружить этанол. Дело в том, что он не будет замерзать при отрицательных температурах и за счет низкого уровня вязкости дает возможность воздушным пузырькам быстро перемещаться внутри колбы уровня. После того, как будет проведена откачка жидкости, воздушный пузырек увеличивается в размере. Так вы сможете подогнать его по размеру под самые риски. Полученную в визире дырочку следует потом заклеить термоклеем. Если вы переборщите с размерами, то тем же шприцом обратно закачайте жидкость в капсулу и тогда пузырек станет меньше.

Сама колба может быть вклеена или же иметь регулировки винтами. Сложно сказать, какой из методов крепления лучше, так как у обоих есть свои достоинства и недостатки. У дорогих инструментов чаще всего нет регулировочных винтов, к примеру, у Капро. Зато в этой марке есть пожизненная гарантия на то, что колба останется целой, и сделана она из акрилового стекла. Помимо этого, если спустя время такой уровень начнет привирать, то его обязательно поменяют на новый, если не будет механических повреждений профиля.

Еще один параметр выбор – это количество колбочек. Чаще всего вам будет хватать и двух штук – вертикальная и горизонтальная колбы, а вот те, что показывают вам угол на 45 градусов, могут и вовсе не пригодится за все время использования. Если вы часто занимаетесь ремонтными работами и не только у себя дома, то цена на профессиональный уровень, который будет покрывать все ваши нужны, может выйти немалая. А вот наиболее главный параметр, от которого и будет зависеть конечная стоимость – коэффициент допустимой погрешности. Дешевые устройства имеют погрешность до 0.5 см на каждый метр, а дорогие лишь до 0.001 см на каждый метр. Этот параметр нельзя никак настроить и исправить вручную.

Как настроить строительный уровень

Не каждый пузырьковый строительный уровень можно настроить. Корпуса, в которые уже сразу вмонтированы пузырьковые блоки, невозможно разобрать. А те инструменты, в которых блоки прикручены болтами, подлежат самостоятельной регулировке. Перед тем, как настроить пузырьковый строительный уровень, стоит убедиться, что конструкция позволит это сделать. Работы рекомендуется выполнять исключительно на ровной поверхности.


Настройка уровня Источник sdelai-lestnicu.ru

Проведение разметки

Сначала необходимо сделать некоторые отметки. Гидроуровень располагают так, чтобы два его конца находились на одном уровне, чтобы сделать на поверхности соответствующие отметки. Эти точки следует соединить по линейке ровной линией.

Главное, чтобы она не была слишком толстой, иначе это значительно повлияет на точность измерений. Затем по этой линии нужно выставить уровень: степень отклонения пузырька покажет на ту сторону, куда следует сдвинуть блок.


Проведение разметки Источник bosch-professional.com

Как проверить пузырьковый уровень перед первым применением

Покупая пузырьковый уровень, обязательно проверьте его на работоспособность.

Некоторые люди считают, что сделать это можно только с помощью лазерного нивелира.

Однако существует ещё несколько способов с помощью которых можно выполнить проверку пузырькового уровня. О них и пойдёт речь в сегодняшней статье.

Как за несколько минут можно проверить пузырьковый уровень. Пошаговая инструкция

1) В первую очередь проверяем уровень по горизонтали. Для этого потребуется положить строительный уровень на любую горизонтальную поверхность. Например, пол, стол и т.д.

Лучше всего, если эта поверхность будет ровной. После этого смотрим на пузырёк и запоминаем его показания.

2) Крутим инструмент по кругу на этой же поверхности. Необходимо развернуть уровень на 180 градусов. Записываем показания, которые выдаёт пузырёк. Сравниваем их с теми, которые были получены ранее.

Обратите внимание! Пузырёк не должен изменять своё положение, когда человек разворачивает уровень в противоположную сторону.

В данном случае такое обстоятельство будет свидетельствовать о точности полученных показаний.

Запомните, уровень должен показывать одни и те же показания с любой стороны.

Некоторые люди считают, что если эти значения разные, то им попался бракованный уровень, который может использоваться по назначению. Однако это вовсе не так.

Скорее всего, в ходе проверки были допущены существенные ошибки, которые и повлияли на полученные данные. Хотя вероятность брака также нельзя исключать.

3) Выполняем проверку инструмента по вертикали. Для начала приставляем уровень к стене или какой-либо другой поверхности, смотрим на показания пузырька и фиксируем их.

4) Переворачиваем уровень на другую сторону. Пузырёк также выдаст показания. Их необходимо верить с теми данными, которые были получены ранее.

Данный способ проверки пузырькового уровня считается универсальным и пользуется большой популярностью среди многих монтажников.

Он прост в исполнении и не требует дополнительных средств, которые смогут осуществить проверку уровня на точность.

На некоторых уровнях есть функция регулировки глазка. С течением времени точность уровня может понизиться.

Поэтому его всегда можно будет отрегулировать при помощи специальных шурупов, которые расположены на поверхности инструмента.

Как настроить пузырьковый уровень

С этой процедурой сможет справиться даже ребёнок. Как говорилось, ранее на уровне есть шуруп, который позволяет регулировать его точность.

Этот элемент можно крутить до тех пор пока показания, которые выдаёт пузырёк, не совпадут в обоих измерениях.

Запомните простое правило. Пузырьковый уровень врёт в том случае, если показания его обеих сторон не совпадают друг с другом.

Причём таким дефектом обладают как дорогие, так и дешёвые инструменты.

Прочитав данную статью, любой человек поймёт о способе проверки пузырькового уровня на точность.

Готовы ли Вы прислушаться к рекомендациям, которые были изложены выше?

Понравилась статья? Подписывайтесь на нас в Яндекс Дзене. Подписавшись, вы будете в курсе всех самых интересных новостей. Перейти и подписаться.

Видео описание

Как проверить уровень, смотрите в этом видеоролике:
Важно обращать внимание при покупке строительного уровня на следующие нюансы:

  • Корпус. Рекомендуется выбирать литой корпус, который толщиной не будет менее 2 мм. Качественный корпус определяется согласно весу инструмента: оборудование не должно быть слишком лёгким. Корпус играет очень важную роль и при работе своего предмета. Защищённый корпус является гарантией исправной работы оборудования. Также качественный инструмент должен содержать специальные резиновые вставки.
  • Колба. Отметки на данной части строительного уровня от края не должны быть меньше 1 мм, как и сама колбочка. Если она мелкая, то и пузырёк будет не точно показывать ровность поверхности, а значит, придётся дополнительно потратить время на настройку.


Колба пузырькового уровня Источник goods.ru

  • Количество колб. Уровень строительный должен содержать сразу несколько колб для точных и быстрых измерений. В основном они бывают горизонтальными и вертикальными. Но есть и инструменты, которые позволяют измерять поверхность, находящуюся под углом.
  • Погрешность. Почти у любого подобного инструмента существует погрешность. Особенно недорогие устройства могут искажать действительные замеры на несколько миллиметров. Поэтому данный показатель тоже нужно учитывать, особенно, если уровень нельзя будет настроить.

Именно на эти факторы стоит обратить внимание при покупке пузырькового строительного уровня. Только так можно будет приобрести качественный и точный инструмент.

Как проверить уровень на точность?

Одним из важных инструментов в строительстве является пузырьковый уровень. Этот инструмент помогает строителю делать стены здания ровными и аккуратными. Кроме того, благодаря уровню намного легче проводить ровно электропроводку по квартире, повесить картину и другие работы, требующие выполнения строгих условий. Поэтому важно знать, как проверить пузырьковый уровень перед покупкой в магазине.

На что важно обращать внимание

Перед тем как купить инструмент, нужно внимательно его осмотреть. Для начала можно сравнить между собой несколько уровней, чтобы убедиться в точности инструмента. Так же можно проверить уровень, рассматривая все его части.

Корпус

Корпус инструмента имеет огромное значение при выборе. Его делают толщиной не менее чем в 2 миллиметра. Рекомендуется выбирать все-таки литый корпус. Часто инструменты имеют вставки с торцевых концов, что не позволяет рассмотреть толщину стенок корпуса. Насколько качественный корпус можно определить по весу уровня. Тот инструмент, корпус которого тонки, будет намного легче, чем толстостенное устройство.

Важно помнить, что от исправности корпуса зависит точность показателей, которые ожидает инструмент от инструмента. Поэтому важно переносить уровень в специальном чехле, но ни в коем случае не класть его с общую сумку, где находятся другие инструменты. Они могут повредить корпус устройства.

Хороший инструмент должен быть укомплектован резиновыми вставками и отверстиями для блоков розеток. При этом для домашнего использования уровень можно брать не больше 60 сантиметров. При желании можно приобрести несколько устройств разных параметров, которые будут использоваться для разных целей.

Колба

Колба имеет не меньшее значение в инструменте чем корпус. Она должна быть достаточных размеров, а ее риски должны иметь расстояние не менее миллиметра. Пузырек внутри колбы тоже должен быть как можно больше. Благодаря этим параметрам инструмент будет показывать максимально точно.

Если выбирается дешевая модель, то в ней пузырек скорее всего маленький, что очень неудобно при измерении. В этом случае настройка уровня делается своими руками. Для этого пользователь изымает колбу из корпуса и с помощью инсулинового шприца изымает небольшое количество жидкости чтобы увеличить пузырь.

Для того, чтобы проверить строительный уровень на точность в домашних условиях рекомендуется в качестве жидкости для колбы использовать этанол. Тогда вещество не будет замерзать при сильных морозах и пузырь будет быстро двигаться в процессе проверки. Дырочку, через которую откачивали вещество нужно заклеить с помощью термоклея.

Количество колб на уровне

На уровне может быть одна или несколько колб. Строители чаще всего используют всего две – горизонтальную и вертикальную. Но есть еще одна колбочка, которая показывает угол в 45 градусов. Она редко когда используется.

Погрешность

Прежде чем покупать уровень, нужно учитывать с какой погрешностью он показывает. Дешевые инструменты чаще всего «врут» на 5 миллиметров по длине в один метр. Если же выбирать дорогие устройства, то их погрешность составляет всего лишь одну сотую миллиметра на прогонный метр. К сожалению параметры нельзя самостоятельно настроить на точный показатель.

Как правильно проверять уровень

Если уровень покупается для использования в единичном случае, то можно купить самый дешевый инструмент. Но, при этом нужно обязательно проверить его показания.

Прежде чем проверить показатель горизонтальной колбы важно помнить о том, что погрешность у дешевых инструментов может быть даже если они совершенно новые. Дорогие уровни тоже не застрахованы от неточных показаний. Поэтому проверку нужно делать всегда перед покупкой товара.

Проверка на ровной поверхности

Для проверки нужно использовать ровную поверхность. Затем нужно внимательно осмотреть корпус уровня и убедиться, что он не деформирован. Обязательно нужно исследовать поверхность, на отсутствие зазоров между плоскостями. Для этого используют линейку из металла. И только после этого инструмент устанавливается на выбранную поверхность для снятия показаний. Контуры устройства следует отметить карандашом. Такое мероприятие необходимо для того, чтобы безошибочно устанавливать уровень на одно и то же место несколько раз под ряд.

Как проверить уровень при отсутствии ровной поверхности

В том случае, если поверхность вызывает сомнения в своей ровности, то можно воспользоваться обычными спичками. Для этого инструмент кладут на прилавок и под одну сторону подсовывают спичку. И двигают ее до тех пор, пока пузырь не достигнет риски. На поверхности опять наносят контуры уровня и поворачивают инструмент на те же 180 градусов. И не трогая спички инструмент устанавливается на прежнее место, следуя контурам. Показания должны совпасть.

Проверка вертикальной колбы

Вертикальная колба инструмента проверяется таким же образом, что и горизонтальная. Если показатели не совпадают, необходимо сделать калибровку.

Инструмент нужно приложить к стене, проследив при этом за тем, чтобы пузырек в колбе находился строго по центру. Проводится прямая линия. После этого устройство поворачивается и прикладывается к стене, установив один его коней на линию. Опять нужно установить пузырек в центре колбы. Опять нужно провести прямую линию и в средине образовавшегося угла проводится третья линия, которая в данном случае послужит биссектрисой. И поставив уровень на нее, нужно с помощью винтов выровнять колбу, чтобы установить пузырь в ее центре.

Проверка уровня важна для того, чтобы в процессе работы он давал правильные показания. Именно от них зависит насколько ровной будет стена или сделанная внутренняя электропроводка в доме.

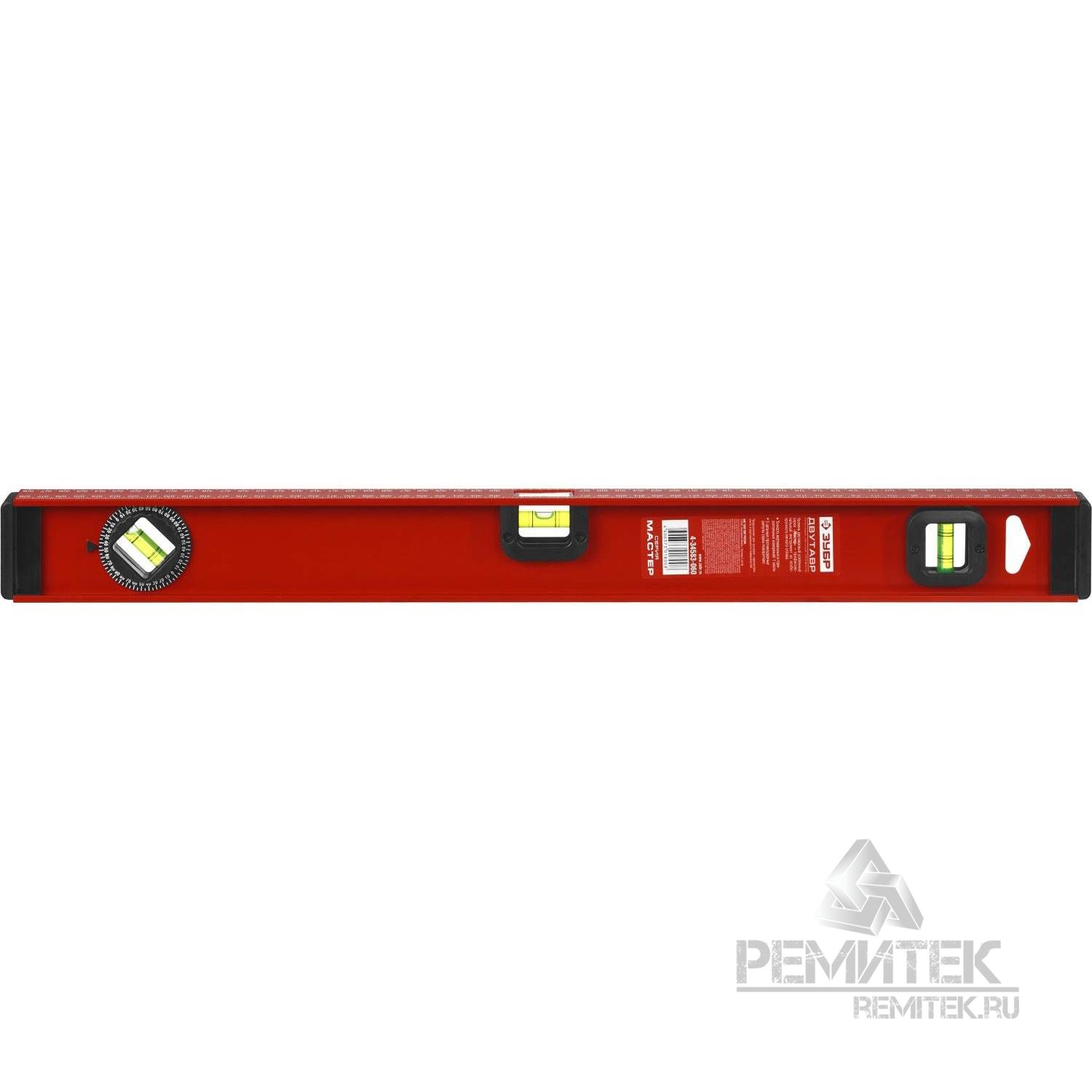

Как научиться пользоваться третьей колбой на уровне

Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.

Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.

Принцип работы такого механизма следующий:

  1. Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
  2. Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
  3. Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет

Это интересно!
По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам.
Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.

Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность. Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов.

Что такое строительный отвес и как им пользоваться

Строительный отвес – это небольшого размера груз, привязанный к нитке и служащий для точного определения вертикальной плоскости. Ниже представлен рисунок, чтобы Вы наглядно на него посмотрели:

Как же им пользоваться? Представьте, что перед вами ухабистая со множеством выбоин и бугров стена. При этом она может быть завалена в сторону комнаты или от комнаты, т. е стоять не вертикально. А нам нужно эту стену выровнять. Для этого нам обязательно нужно получить ВЕРТИКАЛЬ, т. е. некоторый эталон, относительно которого мы начнем выравнивать стену. Посмотрим на рисунок нашей кривой стены в профиль:

Прямо под самым потолком необходимо вкрутить саморез и закрепить на нем отвес (нитка+грузик). Какое-то время эта конструкция будет мирно покачиваться, но вскоре отвес замрет на месте, и вот – перед нами идеальная вертикаль, которую определяет нитка! (Вы конечно же помните, что саморез просто так в бетон не вкрутить, для этого нужно сначала установить дюбель, подробнее как это сделать, посмотрите в этой статье).

Прекрасно, скажете Вы. И что дальше с этой вертикалью делать? Нитка чуть колыхнется и снова нет вертикали. Все правильно, мы ее определили, а теперь ее нужно как-то зафиксировать.

Один из способов, которым сам пользуюсь, сейчас Вам покажу. Для этого по длине нитки также от потолка и до пола через определенные промежутки начинаем закручивать саморезы. Вкручиваем мы их так, чтобы шляпки саморезов едва касались нитки. Можно сказать, чтобы нитка скользила по шляпке:

Теперь отвес можно снять, а шляпки саморезов будут хранить нашу вертикаль. Что дадут эти саморезы ? А то, что если взять абсолютно ровную палку или линейку и прислонить к шляпкам, то данная палка или линейка будет стоять абсолютно вертикально.

Разновидности

К подбору строительного уровня стоит отнестись серьезно. Это позволит сэкономить не только средства, но и повысит качество произведенных работ. Профессиональные строители выделяют 5 основных видов этого строительного инструмента:

  1. Пузырьковый.
  2. Электронный.
  3. Трубный.
  4. Гидравлический.
  5. Лазерный.

Пузырьковый

Является самым популярным инструментом так, как прост в применении и универсален. Свое название получили потому, что основной и чувствительный элемент – это воздушный пузырь, который плавает на поверхности жидкости внутри ампулы.
Важно!
У строительных уровней пузырькового типа существует погрешность равная 0,6/1 мм на метр.

Все уровни отечественного производства отвечают ГОСТу 94 16 — 83. В нем прописаны основные условия по технике их производства.

В своей конструкции все модели этого вида имеют:

  • полый корпус;
  • рёбра жёсткости;
  • ампулу с воздухом;
  • защитное стекло;
  • шкалу измерений в миллиметрах.

Чтобы уменьшить вес прибора основным металлом производства является алюминий. По длине различные – от 25 сантиметров до 3-х метров и более.

Также есть специальные инструменты этого вида, которые используются при монтаже конструкций из металла. В них обязательно будут включены магниты. Они прикрепляют все устройство к поверхности металлоконструкции.

Каменщикам же лучше всего использовать в своей работе уровень, корпус которого усилен и является литым.

Электронный

Приборы этого вида принадлежат к инструментам для профессионалов. Он в своей конструкции обязательно включает:

  • угломер;
  • несколько ампул с воздухом;
  • цифровой дисплей;
  • полый корпус;
  • защитное стекло;
  • шкалу со значениями, которая указана в миллиметрах.

Особенность — это цифровой дисплей. На нем показываются данные по отклонению. Эта величина исчисляется в градусах. Также можно записать измеренные уклоны. Если уклон составляет от 0 до 90 градусов, то он оповестит сигналом.

Проверить точность строительного уровня этого вида несложно. Для этого нужно:

  1. Положить его на плоскую поверхность.
  2. Снять показания.
  3. Перевернуть на 180 градусов.
  4. Снять новые значения.

Важно! Если по разности показания расходятся более чем на 0,3 градуса, то необходимо устройство калибровать.

Трубный

Этот вид строительных уровней используется при прокладке водопровода, канализации и газопровода. Он позволяет трубы при обустройстве коммуникаций устанавливать строго горизонтально или вертикально. Также он удобен в работе с различными балками, профилем округлой формы. Основной особенностью трубного профиля считается его форма в виде латинской буквы – «V», а также магниты, которые позволяют с легкостью устанавливать уровень на металлические поверхности.

Этот вид уровня имеет такую же конструкцию, как и пузырьковый. Отклонение показывает воздушный пузырь в стеклянной ампуле.

Гидравлический

Это прибор, используется в том случае, если нужно нанести горизонтальную разметку на строительных объектах, которые расположены друг от друга на расстоянии. Например, его используют при строительстве фундамента, кладке кирпичных стен и иных элементов строительства, которые расположены в одних плоскостях.

Его конструктив включают в себя пару сосудов, которые соединены друг с другом трубкой из прозрачного пластика или стекла. Перед тем как начать работать его нужно заполнить водой на две трети от объема колбы. Вода внутри аппарата должна быть без воздушных пузырьков. Если они присутствуют, то от них нужно избавиться. Они влияют на точность измерений.

Чтобы разметка была точной лучше всего использовать одну начальную точку.

Лазерный

Иное название – «нивелиры». Так же как и электронные уровни относятся к профессиональному оборудованию. Стоят они значительно дороже, но обладают массой дополнительных характеристик.

Это самое точное оборудование. Отклонение составляет 0.1/1 мм на метр. Используется в строительстве поверхностей по горизонтали, вертикали и наклонных плоскостях. Расстояние между объектами строительства может достигать нескольких 10-ов метров.

Важно! Существуют ротационные лазерные уровни, охватывающие все пространство, которое находится в округе.

Преимущества

Каждый тип обладает собственным набором преимуществ:

  • Гидроуровни. Поддерживают замеры в разных помещениях, когда исходный уровень скрыт перегородками или тяжелыми конструкциями. Такой функциональности в других моделях не предусмотрено.
  • Пузырьковые. Простота в установке и применении, малый вес и габариты. Возможность использования для замера уровня и одновременной проверки плоскости стены или пола.
  • Магнитные. Не требуют дополнительной фиксации при работе с металлом. Обладают полным набором достоинств пузырьковых моделей.
  • Лазерные. Поддерживают одновременные вертикальные и горизонтальные замеры. Дальность покрытия выше, чем у любой из ручных моделей. Автоматизация рутинных процессов.
  • Оптические. Применимость на открытых пространствах, при строительстве дорог и крупных объектов. Функциональность, экономия времени и трудозатрат. При замерах на расстоянии точность не снижается.

Проверка уровня в домашних условиях

Как только вы придете домой, следует произвести более детальную проверку измерительного прибора.

Проверяем по вертикали

Для этого нужно начертить идеальную вертикальную линию. Сделать это можно при помощи отвеса. Закручиваем шуруп в стену на нужной высоте. К нему привязывают нить с грузом на конце, при этом нить должна быть немного длиннее самого уровня. Как только отвес войдет в состояние покоя, нужно сделать две отметки вверху и внизу.

Вместо отметок можно вкрутить два самореза. К шляпкам крепежей прикладываем прибор и наблюдаем за пузырьком, он должен находиться строго посередине. Если это не так и имеется смещение, то можно смело идти в магазин и обменивать инструмент на другой.

Как проверить горизонт

Для того чтобы проверить прибор по горизонтали, нужно приобрести гидроуровень. Еще нам понадобится два листочка бумаги. Гидроуровень – это две емкости, соединенных между собой прозрачной трубкой, на которой есть специальные метки. Это самый недорогой строительный инструмент, который можно купить в любом специализированном магазине.

Идеальный горизонт выставляют гидроуровнем, следующим способом:

  • на стену наклеить два листочка друг напротив друга, закрепить можно скотчем;
  • налить в уровень воду, так чтобы она доходила до средней черты в каждом сосуде;
  • скотчем закрепить сосуд на первом листе бумаги и фиксируем в нем уровень воды;
  • со второй колбой нужно проделать такие же манипуляции, стараясь, чтобы уровень воды выровнялся в двух емкостях;
  • как только уровень выставлен, на бумаге отмечаем метки;
  • приложить пузырьковый уровень строго по меткам, если пузырек находится ровно на середине – уровень хороший.

Строительный уровень — какой выбрать и как его проверить

Для всех, кто хотя бы раз занимался ремонтом, как для профессионалов, так и для любителей, выбор строительного уровня имеет немаловажное значение, ведь неровные стены или отклонения от горизонтали или вертикали при нанесении разметки могут безнадежно испортить результаты ремонта. Поэтому к выбору этого инструмента следует подойти со всей серьезностью, ведь виды, качество, да и цена профессиональных строительных уровней, значительно различаются.

Виды строительных уровней

Ассортимент уровней на современном рынке впечатляет, прежде, чем купить уровень строительный, рассмотрим основные, наиболее распространенные их виды.

Наиболее популярным является пузырьковый уровень. Самый простой из них – корпус с заполненной жидкостью колбой. Такие уровни могут быть также с двумя или тремя колбами для дополнительных измерений по вертикали и угловых величин. Пузырьковые уровни достаточно надежны и точны в измерениях.

Пузырьковые строительные уровни

рис. 1 — Пузырьковый строительный уровень

Самым распространенным и универсальным среди пузырьковых уровней является прямоугольный уровень, длина его может различаться от 0,2 до 2,5 метров. Существуют и более сложные телескопические конструкции, раскладывающиеся до 4 метров (см. рис. 1). Колбы таких уровней ударопрочные и заполняются, чаще всего, спиртом.

Для выполнения работ с металлическими конструкциями применяют магнитные уровни, которые, что понятно из их названия, крепятся к поверхности магнитами.

Для работы с трубами используют трубные строительные уровни. Они имеют небольшую массу и размер. Это прямоугольные конструкции с V-образными канавками, перфорированными магнитами или лентами для крепления к трубам или металлическому профилю. Такие уровни сравнительно дешевы, но все же, из-за специфической области применения таких уровней, лучше отдать предпочтение более универсальным моделям.

Водяные строительные уровни

Водяные уровни (гидроуровни) предназначены для проверки горизонтальности поверхностей. Гидроуровень состоит их водяного шланга, соединяющего между собой пару колб с нанесенной на них шкалой делений. Длина таких уровней 5 – 25 м, весят они от 0,3 до 1,1 кг. Они очень удобны для измерения отклонений от горизонтали поверхностей большой площади. Однако, например, в квартире, такие уровни совершенно бесполезны именно из-за своей длины, которая на больших площадях является их несомненным преимуществом.

Водяные уровни чувствительны к высокой температуре, их нельзя хранить и использовать вблизи источников тепла или горячих предметов. Нужно также тщательно следить за тем, чтобы при наполнении уровня водой, в нее не попали пузырьки воздуха, поскольку они искажают результаты измерений.

Лазерные строительные уровни

рис. 2 — Лазерный строительный уровень

Наиболее точными и удобными в использовании являются лазерные строительные уровни, но они же и самые дорогие (см. рис. 2). К преимуществам таких приборов относится и компактность, а также большой (до 100 м) радиус действия. Такого расстояния невозможно добиться от других видов уровней.

Для того чтобы результаты измерения были более точными, лазерные уровни крепят на магниты или штативы. Уровни такого типа применяются также для построения направлений, а также и плоскостей. Для этого, в конструкцию уровня включают оптические системы, разворачивающие лазерный луч в плоскость.

Есть также и уровни с несколькими лучами, пересекающимися между собой. Короче говоря, лазерный уровень – наиболее точный, надежный, универсальный и удобный в эксплуатации из всех. Он поистине незаменим для любых, даже самых сложных, измерений. Единственным минусом лазерного строительного уровня является его цена, ведь он стоит во много раз дороже обычного пузырькового.

Как правильно выбрать строительный уровень

Выбор уровня зависит, прежде всего, от того, для каких работ вы будете его использовать. Ведь согласитесь, что потребности строителя-профессионала, постоянно использующего строительный уровень при построении сложных конструкций, значительно отличаются от потребностей любителя. Если вы решили выровнять стены в только что достроенном гараже – не стоит переплачивать за лазерный уровень, без которого профессионалу просто не обойтись.

Не стоит также попадать под влияние известных брендов, ведь в этом случае вы будете платить не только за качество, но и за имя, ведь без имени можно и обойтись. Главное в правильном выборе инструмента – его качество.

А качество строительного уровня – это колба. Она должна быть изготовлена из полиакрила (он прозрачнее пластика и прочнее стекла), а ограничивающие черные линии должны быть нанесены с внутренней стороны колбы (это минимизирует погрешности углового зрения и исключит их повреждение в процессе эксплуатации). Чувствительность и радиус дуги должны сохраняться по всей длине колбы, а на самом корпусе колбы не должно быть помутнений, растрескиваний и протечек.

Колба должна быть прочно вставлена в корпус уровня, а система Plumb Site полностью исключит возможность ошибки углового зрения и значительно упростит использование уровня.

Фрезерованные поверхности обеспечивают заданную плоскость по всей длине уровня, а анодированное покрытие защитит уровень от коррозии и придаст дополнительную прочность. Дополнительный комфорт при использовании создают ручки.

Как проверить точность строительного уровня

Так как проверить строительный уровень при покупке или, например, после падения? Точность показаний уровня можно проверить как при помощи специального стенда в магазине, так и самостоятельно. Для этого уровень необходимо положить на ровную поверхность и посмотреть на показания колбы, затем уровень нужно развернуть на 1800 и положить на то же самое место: показания должны быть идентичными. Таким же методом проверьте и точность показаний на вертикальной поверхности.

Как проверить и выбрать строительный уровень: разъясняем по пунктам

Как проверить строительный уровень на точность в домашних условиях. Пузырьковый строительный уровень это достаточно важный инструмент для строителя, равно как для электрика разметочный шнур, рулетка или даже пассатижи. Без него будет невозможным грамотно выполнить установку распределительного щитка, проложить трассу для кабельных линий или установить розеточные блоки. Даже для домашних мастеров этот инструмент очень важен.

Есть несколько основных и важных правил, чтобы правильно выбрать и использовать строительный уровень.

Конструктивные особенности

Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.

При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.

В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.

В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.

Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров. При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.

Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.

Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.

Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.

Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:

  • первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
  • вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
  • третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.

Применение и конструкция уровней

Различные типы уровней применяются во всех сферах деятельности, где необходимо обеспечить максимально точное расположение относительно горизонтали или вертикали того или иного объекта. В первую очередь это строительство, где уровни часто используются плотниками, каменщиками, отделочниками и другими специалистами для выверки поверхности. Не менее востребован данный инструмент при сборке, ремонте и монтаже оборудования – установке станков, ремонте автомобилей на СТО и т. д. Используется уровень как перед началом монтажа оборудования или укладки материала, так и по завершении – для оценки качества работ.

Конструкция уровня достаточно проста. Рабочим элементом является герметично запаянная колба с измерительными рисками. Колба заполнена жидкостью с содержанием технического спирта и пузырьком воздуха. Наличие спирта обеспечивает возможность работы при отрицательных температурах и уменьшает вязкость жидкости для более быстрого движения пузырька. Во многих моделях в жидкость добавляют люминесцентные красители для удобства работы в темноте.

Перечислим наиболее распространенные виды уровней:

  • С одним вертикальным глазком – наиболее недорогой вариант, не используется для профессиональных работ.
  • С вертикальным и горизонтальным глазком – позволяет определить положение сразу двух поверхностей.
  • С тремя колбами. В вертикальной и горизонтальной колбе добавляются глазок расположенный под углом 45°. Позволяет определять соответствие поверхности 45° от горизонтали.

Профессиональные модели оснащены большим количеством колб дублирующих основные шкалы для максимально точного измерения.

Пузырьковый уровень

Пузырьковый уровень представляет собой профилированную рамку из алюминия, в которой закреплены колбы со спиртовым раствором. На поверхности каждой нанесены риски, а внутри находится небольшой пузырек воздуха. Количество колб может меняться от 1 до 7. Самый простой уровень предназначен для замера одного горизонта (вертикаль или горизонталь), среднестатистический имеет повернутую на 45 градусов емкость с пузырьком, а профессиональные разработаны для специальных работ и в быту практически не используются.

Важно! Проблема в том, что все пузырьковые уровни в магазине врут. Они не могут идеально измерить правильность горизонта. Ответственные, дорогие бренды проводят тестирование каждого изделия на точность и наносят на корпус метку, которая показывает отклонение измерения в левом и правом направлении.

Как именно проверить строительный уровень пузырькового типа, зависит от конструкции держателя колбы. Сегодня выпускаются изделия:

  • с регулируемым винтом держателем;
  • с вклеенными колбами.

В последнем случае проще купить новый инструмент. Его нужно протестировать при покупке, чтобы быть уверенным в точности измерений. Самая простая проверка строительного уровня пузырькового типа выглядит следующим образом:

  • отыскивается ровная поверхность;
  • устанавливается уровень для измерения горизонтальной поверхности;
  • запоминается положение пузырька в колбе;
  • уровень переворачивается на 180 градусов (меняются местами правый и левый края).

Если положение пузырька воздуха не изменилось, инструмент обладает достаточно высокой точностью. Но бывает так, что идеальной горизонтальной поверхности в магазине просто не отыскать. В этом случае поступают по-другому.

Уровень кладется для измерения горизонтали. Под один из его краев подкладываются листы бумаги. Как только инструмент показывает идеальный горизонт, на рамку корпуса по центру кладут металлический шарик. В случае если он не начал катиться в сторону, измеритель выдает точные данные.

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

Корпус

Корпус инструмента имеет огромное значение при выборе. Его делают толщиной не менее чем в 2 миллиметра. Рекомендуется выбирать все-таки литый корпус. Часто инструменты имеют вставки с торцевых концов, что не позволяет рассмотреть толщину стенок корпуса. Насколько качественный корпус можно определить по весу уровня. Тот инструмент, корпус которого тонки, будет намного легче, чем толстостенное устройство.

Важно помнить, что от исправности корпуса зависит точность показателей, которые ожидает мастер от инструмента. Поэтому важно переносить уровень в специальном чехле, но ни в коем случае не класть его с общую сумку, где находятся другие инструменты. Они могут повредить корпус устройства.

Хороший инструмент должен быть укомплектован резиновыми вставками и отверстиями для блоков розеток. При этом для домашнего использования уровень можно брать не больше 60 сантиметров. При желании можно приобрести несколько устройств разных параметров, которые будут использоваться для разных целей.

Колба

Колба имеет не меньшее значение в инструменте чем корпус. Она должна быть достаточных размеров, а ее риски должны иметь расстояние не менее миллиметра. Пузырек внутри колбы тоже должен быть как можно больше. Благодаря этим параметрам инструмент будет показывать максимально точно.

Если выбирается дешевая модель, то в ней пузырек скорее всего маленький, что очень неудобно при измерении. В этом случае настройка уровня делается своими руками. Для этого пользователь изымает колбу из корпуса и с помощью инсулинового шприца изымает небольшое количество жидкости чтобы увеличить пузырь.

Для того, чтобы проверить строительный уровень на точность в домашних условиях рекомендуется в качестве жидкости для колбы использовать этанол. Тогда вещество не будет замерзать при сильных морозах и пузырь будет быстро двигаться в процессе проверки. Дырочку, через которую откачивали вещество нужно заклеить с помощью термоклея.

Колбочка на уровне может крепиться с помощью клея или винтами, с помощью которых ее можно регулировать.

Количество колб на уровне

На уровне может быть одна или несколько колб. Строители чаще всего используют всего две – горизонтальную и вертикальную. Но есть еще одна колбочка, которая показывает угол в 45 градусов. Она редко когда используется.

Погрешность

Прежде чем покупать уровень, нужно учитывать с какой погрешностью он показывает. Дешевые инструменты чаще всего «врут» на 5 миллиметров по длине в один метр. Если же выбирать дорогие устройства, то их погрешность составляет всего лишь одну сотую миллиметра на прогонный метр. К сожалению параметры нельзя самостоятельно настроить на точный показатель.

Как правильно проверять уровень

Если уровень покупается для использования в единичном случае, то можно купить самый дешевый инструмент. Но, при этом нужно обязательно проверить его показания.

Прежде чем проверить показатель горизонтальной колбы важно помнить о том, что погрешность у дешевых инструментов может быть даже если они совершенно новые. Дорогие уровни тоже не застрахованы от неточных показаний. Поэтому проверку нужно делать всегда перед покупкой товара.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

  • пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
  • визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
  • угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Проверка без ровной поверхности

Если вы не уверены что поверхность ровная или вам на глаз тяжело сориентироваться по отступу пузырька от правой и левой рисок, можно применить способ спички или сверла.

Кладете в магазине уровень на любой прилавок (не обязательно ровный). Подсовываете под одну из сторон спичку или тонкое сверло.

После чего начинаете его двигать так, чтобы подвести край пузырька в плотную к одной из рисок.

Делаете метку карандашом. Поворачиваете уровень в горизонтали на 180 градусов и выставляете по меткам на свое место. Сверло должно остаться ровно там же, где и было. При качественном инструменте показания будут идентичными.

Электронный уровень

Электронный уровень является усовершенствованной версией пузырькового. У него есть три привычные колбы для проверки горизонта по вертикали, горизонтали, под углом 45 градусов. В дополнение, у приспособления есть цифровой дисплей, на котором согласно показаниям датчиков положения отображаются значения угла поворота.

Черновую проверку при покупке в магазине делают так же, как в случае с пузырьковым уровнем. То есть ставят приспособление на ровную поверхность и поворачивают на 180 градусов. Если показания на дисплее не меняются, значит, все в порядке. Но так бывает редко.

Калибровка электронного уровня предусматривается производителем в обязательном порядке. Согласно рекомендациям, она делается:

  • перед началом ответственных измерений;
  • перед первым использованием;
  • после падения приспособления на твердую поверхность;
  • после действия ударов или вибраций при транспортировке;
  • после перепада температуры, перехода из холодной зоны в теплую.

Процедура калибровки подробно описывается в инструкции по эксплуатации инструмента. В общем случае, одна из кнопок дисплея называется CAL. Чтобы откалибровать уровень, нужно:

  • установить его на ровную поверхность;
  • выжать 10 секунд;
  • нажать кнопку калибровки, на дисплее при этом отображается 0;
  • выждать еще 10 секунд и снова нажать кнопку;
  • после появления на дисплее единицы, повернуть уровень на 180 градусов;
  • подождать 10 секунд;
  • нажать кнопку калибровки и убрать прибор с поверхности.

Важно! Чтобы калибровка прошла верно, необходимо выбрать гарантированно горизонтальную плоскость. В условиях стройки это может быть лист пенопласта, плавающий в наполненном водой корыте. Другие поверхности могут быть не горизонтальны, и калибровка в этом случае вызовет неверные показания электронного уровня.

Лазерный уровень

Лазерные уровни и нивелиры — очень сложные приборы. Каждый их блоков излучателей имеет две степени свободы регулирования. Одна из них отвечает за наклон горизонта (для построителей плоскостей и ротационных устройств), другая за угол атаки лазера (высоту конечной точки луча). Как и любой прибор, в ходе эксплуатации лазерный уровень испытывает тряску, легкие удары, перепады температуры. Поэтому его точность снижается. Это означает, что даже при минимальной погрешности луча можно получить в большом помещении отклонение, например, шва в 6-10 мм.

Проверить лазерный уровень можно двумя способами.

  • Угол атаки проверяется в большой комнате с ровным полом, с просветом между стенами от 5 до 20 метров. Прибор ставится на расстоянии 1 м от одной стены (номер 1). Луч направляется на ближнюю, отмечается положение точки или линии. Затем лазером целятся в противоположную стену, фиксируют позицию метки 2 и переставляют прибор на расстояние 1 м от нее. Проверку повторяют, предварительно отрегулировав высоту штатива до попадания луча в точку 2. Если метки на стене 1 не совпадают, значит, необходима настройка лазерного уровня.
  • Проверка горизонта для построителя линий, плоскостей, ротационных устройств проводится методом последовательного поворота. Чтобы настроить лазерный уровень, его направляют на стену. Отмечают средину горизонтальной линии в пределах угла атаки. Затем поворачивают прибор до тех пор, пока край световой линии не достигает метки. Отклонение по вертикали покажет, что требуется калибровка.

Проверка ротационных приборов, у которых нет выраженного угла охвата, также производится поворотом прибора по часовой и против часовой стрелки. При неверном наклоне горизонта, будет наблюдаться отклонение луча на стене от ранее сделанной отметки.

Проверка уровня при покупке в магазине

Уровень незаменим в строительстве, при помощи этого устройства заливают стяжку, устанавливают маяки для выравнивания стен.

Если вы никогда не сталкивались с определением точности инструмента, то можно попросить специалиста помочь вам проверить строительный уровень. Не забывайте, что от того, какую точность показывает уровень, будет зависеть ровность ваших поверхностей.

При покупке можно проверить уровень на специальном стенде, в случае если он отсутствует, то можно проверить самостоятельно. Положите уровень на ровную поверхность и запомните показания пузырька.

Затем переверните уровень на 180 градусов и проверьте. Если придерживаться этого правила, то вы купите качественный строительный уровень.

Если показания одинаковые в обоих случаях, то уровень пригоден к работе.

По вертикали в магазине уровень проверяется этим же способом, а вот точнее уровень можно проверить только дома. Если выяснится, что у прибора существует большая погрешность, то его можно заменить на новый в течение двух недель.

Как сделать строительный уровень своими руками

Если по какой-то причине у вас не получается купить новый строительный уровень или выполнить калибровку старого, вы можете сделать строительный уровень собственноручно. Предлагаем вам два способа.

Водяной строительный уровень

Самая простая разновидность – водяной инструмент, и его очень легко сделать своими руками:

  • Возьмите два шприца с объемом в 20 мл без иголок и тоненький шланг любой длины. В качестве шланга идеально подойдут стандартная капельница.
  • Достаньте поршень из одного шприца и соедините его с одним концом шланга от капельницы.
  • Далее подготовьте жидкость, чтобы наполнить уровень. Для этого можно использовать даже обычную водопроводную воду, но ее следует немного подкрасить заваркой от чая.
  • Теперь возьмите второй шприц и наполните систему жидкость. Полностью должен быть заполнен и шланг, и первый шприц.
  • Достаньте поршень из второго шприца, но до этого его следует заранее соединить со шлангом. Теперь у вас есть готовый водяной уровень, который представляет собой наполненную жидкостью конструкцию, состоящую из двух шприцов, которые между собой соединен шлангами.

Прибор будет работать по принципу соединяющих сосудов, и для разметки на горизонтальной поверхности вам потребуется:

  • Вымерять и отметить на одной стене требуемый уровень высоты.
  • Приложить один из шприцов к метке таким образом, чтобы уровень воды точно совпадал с отметкой. Закрепите шприц на стене при помощи обычного скотча. При работе, если вы будете заниматься разметкой с помощником, выполнять крепление шприца не нужно, так как его сможет подержать напарник.
  • Приложите второй шприц к стенкам и отметьте уровень воды. Все отметки будут соответствовать одному и тому же уровню над поверхностью моря. Если их соединить, получите идеальную горизонталь.

Чтобы хранить самодельный водяной уровень, можно закрыть шприцы поршнями. Основными достоинствами использования такого уровня является:

  • Малая стоимость устройства.
  • Простота создания.
  • Простота работы.

Теперь рассмотрим второй вариант прибора, который тоже можно сделать своими руками.

Лазерный строительный уровень

Цель применения лазерного уровня – выполнить разметку плоскости, причем и горизонтальной, и вертикальной. Такой инструмент незаменим, если выполнять заливку пола, при установке перегородок между комнатами, укладки плиточки, наклеивании обоев и прочих работах. Даже для того, чтобы ровно расставить мебель, лазерный уровень будет очень кстати. Есть два способа, как сделать лазерный уровень.

Способ №1

  • Возьмите лазерную указку. Отверстие в насадке следует заклеить кусочком картона, а лучше использовать насадку без рисунка. Посередине насадки следует проколоть небольшое отверстие, а после надеть насадку на лазерную насадку. Теперь включите ее и наведите на поверхность вертикального типа. Если появилась маленькая и яркая точка, то вы все сделали правильно.
  • Теперь найдите деревянный брусочек, длина которого должна быть 1.3 метра. При помощи топора следует обтесать один конец, а в результате получится кол, заостренный с одной стороны.
  • Далее берем ровным кусок доски/фанеры квадратной формы. Размер стороны должен быть 0.1 метр и прикрепите его к ровному концу колышка.
  • При помощи гвоздя или шурупа следует прикрепить планку к центру фанеры. Длина планки обязательно должна соответствовать длине уровня пузырькового типа. Планка должна вращаться по кругу.
  • Подсоедините пузырьковый уровень к планке.
  • На уровень следует положить кусок плотной резины. На нее при помощи хомута прикрепите лазерную указку.
  • Поздравляем, устройство готово к использованию!

Проверить строительный уровень на точность можно сразу после изготовления. Для этого нужно установить кол на площадке и выровнять его пузырьковым уровнем. Если все будет установлено правильно, то пузырек уровня будет расположен в центре, и не будет смещаться во время вращения планки. Далее включаем лазерную указку и отмечаем место отражения луча от стены. Поверните планку, отметьте остальные точки падения луча на поверхность стен. Все метки будут расположены на одной горизонтали.

Способ №2

  • Возьмите емкость небольшого размера и наполните ее водой по края. Это может быть ведро, тазик или даже кастрюля.
  • К кусочку пенопласта прикрепите лазерную указку. Насадка обязательно должна быть без рисунков, точечная. Постарайтесь установить указку так, чтобы она лежала ровно. Прикрепите ее при помощи хомута или резинки.
  • Далее поставьте емкость с водой на высоту, необходимую для разметки.
  • Опустите пенопласт в воду.
  • Включите указку.
  • Поворачивайте вокруг своей оси пенопласт, отмечайте точки пересечения луча лазера с поверхностью и получайте отметки.

Хотя такие устройства далеки от идеала, но они достаточно работоспособные.

На что важно обращать внимание

Перед тем как купить инструмент, нужно внимательно его осмотреть. Для начала можно сравнить между собой несколько уровней, чтобы убедиться в точности инструмента. Так же можно проверить уровень, рассматривая все его части.

Корпус

Корпус инструмента имеет огромное значение при выборе. Его делают толщиной не менее чем в 2 миллиметра. Рекомендуется выбирать все-таки литый корпус. Часто инструменты имеют вставки с торцевых концов, что не позволяет рассмотреть толщину стенок корпуса. Насколько качественный корпус можно определить по весу уровня. Тот инструмент, корпус которого тонки, будет намного легче, чем толстостенное устройство.

Важно помнить, что от исправности корпуса зависит точность показателей, которые ожидает инструмент от инструмента. Поэтому важно переносить уровень в специальном чехле, но ни в коем случае не класть его с общую сумку, где находятся другие инструменты. Они могут повредить корпус устройства.

Хороший инструмент должен быть укомплектован резиновыми вставками и отверстиями для блоков розеток. При этом для домашнего использования уровень можно брать не больше 60 сантиметров. При желании можно приобрести несколько устройств разных параметров, которые будут использоваться для разных целей.

Колба имеет не меньшее значение в инструменте чем корпус. Она должна быть достаточных размеров, а ее риски должны иметь расстояние не менее миллиметра. Пузырек внутри колбы тоже должен быть как можно больше. Благодаря этим параметрам инструмент будет показывать максимально точно.

Если выбирается дешевая модель, то в ней пузырек скорее всего маленький, что очень неудобно при измерении. В этом случае настройка уровня делается своими руками. Для этого пользователь изымает колбу из корпуса и с помощью инсулинового шприца изымает небольшое количество жидкости чтобы увеличить пузырь.

Для того, чтобы проверить строительный уровень на точность в домашних условиях рекомендуется в качестве жидкости для колбы использовать этанол. Тогда вещество не будет замерзать при сильных морозах и пузырь будет быстро двигаться в процессе проверки. Дырочку, через которую откачивали вещество нужно заклеить с помощью термоклея.

Колбочка на уровне может крепиться с помощью клея или винтами, с помощью которых ее можно регулировать.

На уровне может быть одна или несколько колб. Строители чаще всего используют всего две – горизонтальную и вертикальную. Но есть еще одна колбочка, которая показывает угол в 45 градусов. Она редко когда используется.

Погрешность

Прежде чем покупать уровень, нужно учитывать с какой погрешностью он показывает. Дешевые инструменты чаще всего «врут» на 5 миллиметров по длине в один метр. Если же выбирать дорогие устройства, то их погрешность составляет всего лишь одну сотую миллиметра на прогонный метр. К сожалению параметры нельзя самостоятельно настроить на точный показатель.

Предлагаем ознакомиться: Как укладывать мягкую кровлю: как правильно уложить, монтаж крыши из мягкой черепицы, карнизной планки, конька, как ложится, пошаговая инструкция

Рабочая поверхность уровня

Обратите внимание, что у многих уровней, особенно дешевых — рабочей является только одна сторона. Это связано с тем, что внутренняя поверхность колбы не симметрична и имеет бочкообразную форму.

Поэтому такие уровни калибруют относительно стороны противоположной колбе.

Из-за этого проведение калибровки и проверка уровня на потолке не считается корректным способом.

На более дорогих моделях калибровку проводят по обеим сторонам, и для каждой, на корпусе указывают свою погрешность.

Запомните, что чем больше цилиндрическую форму имеет колба-визир, тем более чувствительнее будет пузырьковый уровень. Но здесь есть и свои минусы.

Если бы колба имела строго цилиндрическую поверхность, то пузырек всегда бы уходил или вправо, или влево. Поскольку идеально горизонтальных поверхностей в быту не существует.

За исключением поверхности воды в спокойном состоянии.

После проверки горизонтали, необходимо сравнить вертикаль. Приставляете инструмент к вертикальной поверхности и делаете метки по краям корпуса.

Запоминаете показания. Далее, помня все вышесказанное о рабочей поверхности, переворачиваете уровень относительно вертикальной оси.

Здесь будет неправильно переворачивать инструмент на 180 градусов относительно горизонтали!

Если показания совпали, значит все нормально. В противном случае необходима калибровка.

Когда колба закреплена винтами сделать калибровку довольно просто:

  • прикладываете рейку к стене и выставляете пузырек строго по центру. Снизу отмечаете и проводите линию.
  • переворачиваете уровень на другую сторону и совмещаете с одним из концов отрезка. Опять контролируете чтобы пузырек был по центру. Проводите вторую линию.
  • теперь остается разделить образовавшийся угол пополам и провести между двумя третью линию (биссектрису)
  • прикладываете рейку к этой линии и регулируете колбу винтами, пока пузырек не встанет по центру

Правильная вертикаль выставляется по отвесу. Причем отвес должен быть из цветного металла.

На сталь при достаточно длинном шнуре могут повлиять магнитные поля. Кроме того, на сам отвес нередко налипают намагниченные опилки, а это опять лишняя погрешность и отклонение.

Если колба вклеена, то можно попробовать отрегулировать ее путем не сильного постукивания по отвертке, приложенной к краям колбы.

Ударять нужно по возвышенной части. Правда хорошей точности добиться таким способом проблематично.

В любом случае, вы мало что теряете. Ведь уровень у вас и так безбожно врет. Если же такой метод помог, необходимо проклеить стыки колбы суперклеем.

Проверка по вертикали и горизонтали

Проверка и настройка по вертикали может проводиться с использованием обычного отвеса. Сначала требуется самому отметить точку, вбить к нее гвоздь или вкрутить саморез. Далее к нему привязывается нитка с отвесом. Внизу и вверху вкручиваются еще 2 самореза, шляпки их должны коснуться нити, она должна скользить по их поверхности.

Саморезы должны размещаться таким образом, чтобы шляпки имели параллельное положение к уровню земли.

Затем уровень приставляется к нити, осматривается положение пузырька. Если он находится по центру, то уровень выставлен правильно, если нет — требуется его немного подправить. Если никакие манипуляции по настройке строительного уровня не помогают, это инструмент бракованный, применять его нельзя.

По горизонтали проверка оборудования начинается с поиска идеальной горизонтальной линии, поможет в этом гидроуровень. Купить его можно в любом строительном магазине, стоимость оборудования низкая, зато его можно использовать для различных работ в дальнейшем.

Проверка по горизонтали строительного уровня осуществляется следующим образом:

  • Гидроуровень надо заполнить водой, жидкость в колбах должна стоять на серединной отметке.
  • Далее следует взять 2 листа обычной бумаги, прикрепить их к поверхности бетонной стены монтажным строительным скотчем. Положение их должно быть параллельным, на поверхности бумаги прочерчиваются линии, к которым и будет затем прикладываться строительный уровень.
  • Одна колба прикладывается к листу, ставится отметка у ее положения. Можно использовать штатив для ее крепления. Если работу выполняют двое, то проблема крепежа решается еще проще — второй человек будет удерживать колбу в необходимом положении.
  • Вторая колба прикладывается к листу, выполняется отметка так, чтобы все риски на бумаге и отметки воды шли вровень.
  • Прикладывается пузырьковый уровень, проверяется положение пузырька. Если он находится в середине, то уровень выставлен правильно. В дальнейшей настройке он не нуждается. Если пузырек смещен, то необходимо выполнить настройку строительного уровня.

Особенности

Пузырьковый строительный уровень чувствителен к ударам и другим механическим воздействиям – даже однократное его падение с небольшой высоты может привести к снижению точности или ее полной потере.

Нарушение точности измерений иногда присутствует даже у нового уровня. Это может быть результатом неосторожного обращения на этапах производства и упаковки. Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складе в магазине.

Как выявить отклонение?

Еще на этапе выбора и покупки товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется это сделать путем прикладывания приборов по очереди к одной той же горизонтальной или вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, то это значит, что первый работает с отклонениями.

Если уровень уже был в употреблении какое-то время, то его необходимо проверить на правильность показаний, чтобы избежать негативных последствий работы с таким прибором. Проверка проводится для всех плоскостей: вертикальной и горизонтальной.

Горизонтальная плоскость

Необходимо положить уровень на условно ровную поверхность, при этом рама прибора не должна шататься на неровностях. Нижняя рабочая сторона должна плотно прилегать к измеряемой поверхности – в таком положении фиксируется расположение пузырька воздуха относительно шкалы колбы. Затем уровень разворачивается на 180 градусов и прикладывается к этой же поверхности рабочей стороной. Вновь фиксируется расположение пузырька воздуха относительно линий обозначения. Если первые показания не совпадают со вторыми, то уровень неисправен и нуждается в настройке.

Вертикальная плоскость

Проверка уровня на предмет точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не разворачивается, а переворачивается и прикладывается не рабочей стороной, а противоположной. Отличия в показаниях также укажут на то, что уровень сбит.


Как выбрать строительный уровень

Даже не профессиональный строитель мечтает о качественном и удобном в использовании инструменте. Одним из необходимых приборов является строительный уровень. Он помогает точно определить горизонт или вертикаль любого уклона в процессе проведения самых сложных ремонтных работ. Уровни делятся на два типа: лазерные и пузырьковые.

Пузырьковый уровень

Он является универсальным строительным инструментом, предназначенным для выведения вертикальных и горизонтальных линий, а так же для контролирования их ровности. Пузырьковый уровень отличается простотой конструкции. Это планка длиной от 30 до 300 сантиметров, с вмонтированными в нее капсулами со специальной жидкостью, в которой остается маленький пузырек воздуха. Расположение воздушного «шарика» дает возможность определить даже незначительные отклонения по вертикали и горизонтали.

Современные технологии позволяют применять жидкость со светящейся способностью, что помогает выполнять работы в вечернее время суток. Так же они оборудуются увеличительной линзой, вблизи воздушного пузырька для людей с плохим зрением. Помимо этого выпускаются разновидности пузырьковых уровней с надежным корпусом имеющим противоударные свойства, специальными подвижными колбами, с двумя – тремя прозрачными камерами и магнитными элементами для фиксации к поверхности из металла. Посмотреть цифровые измерительные приборы вы можете на сайте каомпании laserliner.

Стоимость пузырьковых уровней имеет значительный разбег в зависимости от производителя и дополнительных функций. Если такой уровень планируется использовать не единственный раз, то стоит подобрать качественный профессиональный инструмент с толстыми стенами и резиновыми накладками для смягчения падения.

Выбирая аппарат средней ценовой категории необходимо проверить состояние колб, которые должны быть вмонтированы в корпус. Еще одна характеристика прибора – это наличие на колбе хорошо прочерченных делений.

Проверка точности действия пузырькового уровня

Необходимо уложить инструмент на горизонтальное основание, заметив месторасположение пузырька, а потом развернуть измеритель на 180 градусов и поместить туда же. Если показатели совпадут полностью, то прибор можно смело приобретать.

Лазерный уровень

Небольшой прибор из высокопрочного пластика с латексными вставками для сохранения его внутренней полости от пыли называется лазерным строительным уровнем. Герметичная конструкции аппарата позволяет проводить высокоточные измерительные работы на стройках и в помещениях, где высокий уровень загрязненности и влажности.

Этот прибор имеет небольшие размеры и прикрепляется практически к любой поверхности, обеспечивая расстояние действия до 100 метров. Без такого прибора не обойтись при измерении лестничного уклона, монтаже гардин, подвесных потолков, укладке керамической плитки и т.д. Такие измерительные приборы имеют только один минус — это высокая цена изделия.

Параметры, на которые стоит обратить внимание при выборе такого прибора:

— самовыравнивание, где предельный угол должен быть около 5 градусов;

— короткий промежуток времени для настройки компенсатора, который указывается в паспорте изделия;

— погрешность проекции, которая должна быть не более 0,5 мм.

Самые лучшие характеристики луча такого прибора: луч красного цвета с желтоватым отливом длиною в 630 нанометров, а так же аппарат с ярко-зеленым лучом в 530 нанометров длиной. Если придерживаться этих параметров, то можно выбрать идеальный прибор, подходящий именно для Вас.

Как выбрать и хранить уровень

Уровень есть уровень есть уровень – неправда!

Если вы планируете купить новый уровень, вы должны выбрать уровень на основе;

  • Вид выполняемой работы
  • Сколько злоупотреблений ожидается на уровне
  • Частота использования

Одним из первых соображений является покупка коробчатой ​​балки, как показано на рис. 1, или уровня двутавровой балки, как показано на рис. 2.

Рисунок 1. Уровни коробчатой ​​балки

Выбор уровней Box Beam.

Рисунок 2. Уровень двутавровой балки

Выбор уровней двутавровой балки.

Двутавровая балка против коробчатой ​​балки уровня

  • Уровень с коробчатой ​​балкой прочнее, чем уровень с двутавровой балкой, и его труднее сгибать и скручивать
  • Коробчатая балка будет оставаться точной дольше, чем уровень двутавровой балки

У большинства производителей уровней есть разные уровни. Если мы используем Irwin Tools в качестве примера, у них есть две линейки коробчатых балок — серия 2500 и серия 2000.

  • Серия 2500 предназначена для мастеров, таких как рамщики — людей, которые используют свои уровни ежедневно, а уровни часто подвергаются неправильному обращению на стройплощадке.
  • Серия 2000 также предназначена для повседневного использования, но для таких профессий, как профессиональные плотники, где рабочая среда не является настолько агрессивной для инструмента.

Рисунок 3 – Уровни каменщика

Выбор уровней каменщика.

Что вы получаете, когда платите больше за уровень?

Как было сказано ранее, более длительный срок службы и большая прочность часто связаны с ценой уровня.Также:

  • Флаконы более высокого качества
  • Механически обработанные поверхности
  • Лучшие уровни одинаково точны с обеих сторон

Уровень двутавровой балки хорошо подходит для небольших проектов и большинства домашних работ. Они не предназначены для активных пользователей, жестких условий.

Какую роль играет длина уровня в выборе уровня?

Длина уровня, который вы должны купить, зависит от предпринимаемого проекта.Если работы ведутся на стене, где высокие потолки, лучше использовать более длинный уровень. Вы хотите, чтобы уровень достиг значимого участка выравниваемой или отвесной поверхности. Портативность также является критерием. Гораздо сложнее использовать длинный уровень в подполье, поэтому короткие или средние уровни могут быть лучше для этого типа работы.

Уровни могут быть изготовлены из разных материалов:

  • Алюминий – долговечность определяется толщиной и типом алюминия, а также геометрией поперечного сечения алюминиевой конструкции коробки.
  • Дерево — уровни каменщика часто делаются из дерева, как показано на рис. 3. Отчасти это обусловлено традицией, но каменщики также считают, что раствор легче смывается с дерева.
  • Пластик – Пластиковые уровни легко чистить и переносить. Пластик — хороший материал, где точность менее важна; например, при выполнении черновых работ по благоустройству, таких как строительство песочницы. Пластиковые уровни обычно имеют более короткий срок службы, чем алюминиевые уровни.

Как сохранить уровень:

  • Убедитесь, что они не несут никакой нагрузки при хранении. Если они находятся в кузове грузовика, убедитесь, что другие предметы не лежат на них сверху.
  • Не прислоняйте их к стенам, так как уровень со временем провиснет, особенно уровни двутавровой балки.
  • Не храните их под прямыми солнечными лучами. Зеленая жидкость во флаконах может потускнеть, а изменения температуры могут поставить под угрозу точность уровня в долгосрочной перспективе.

Мы хотим поблагодарить Irwin Tools за помощь в написании этой статьи.



Зонирование: Руководство по районам — Районы проживания — R6 — R6A — R6B

Районы зонирования

R6 широко нанесены на карту в застроенных районах со средней плотностью населения в Бруклине, Квинсе и Бронксе. Характер районов R6 может варьироваться от кварталов с разнообразным сочетанием типов зданий и высот до крупномасштабных застроек типа «башня в парке», таких как Ravenswood в Квинсе и Homecrest в Бруклине.Разработчики могут выбирать между двумя наборами оптовых правил. Стандартные нормы коэффициента высоты, введенные в 1961 году, предусматривают строительство небольших многоквартирных домов на небольших участках зонирования, а на более крупных участках — высокие здания, отстоящие от улицы. Необязательные правила качественного жилья создают здания с большим охватом участков в пределах высоты, которая часто отражает масштаб старых многоквартирных домов, построенных до 1961 года в этом районе.

Нормы фактора роста

Здания, построенные в соответствии с правилами фактора высоты, часто представляют собой высокие здания, расположенные в стороне от улицы и окруженные открытым пространством и парковкой на территории.Коэффициент площади пола (FAR) в районах R6 колеблется от 0,78 (для одноэтажного дома) до 2,43 при типовой высоте 13 этажей; коэффициент открытого пространства (OSR) колеблется от 27,5 до 37,5. Как правило, чем больше открытого пространства, тем выше здание. На схеме, например, 81% участка зонирования с 13-этажным зданием должно быть открытым пространством (2,43 FAR × 33,5 OSR). Таким образом, максимальное соотношение площади пола достижимо только в том случае, если участок зонирования достаточно велик, чтобы вместить практическую площадь здания, а также необходимое количество открытого пространства.Для зданий с коэффициентом высоты нет ограничений по высоте, хотя они должны быть установлены в плоскости экспозиции неба, которая начинается на высоте 60 футов над линией улицы и затем наклоняется внутрь над зонирующимся участком.

Внеуличная парковка обычно требуется для 70 процентов жилых единиц здания, но требования ниже для жилых единиц с ограниченным доходом (IRHU) и дополнительно изменяются в определенных областях, например, в транзитной зоне и центральном районе Манхэттена, или для участков менее 10 000 кв.От парковки можно отказаться, если требуется пять или меньше мест.

Правила качества жилья

Бруклин Хайтс, Бруклин

Необязательные правила «Качественное жилье» предусматривают строительство зданий с большим охватом участков, расположенных на линии улицы или рядом с ней. Ограничения по высоте гарантируют, что эти здания часто более совместимы со старыми зданиями по соседству. В качестве стимула для застройщиков выбрать вариант «Качественное жилье» за пределами Manhattan Core, для зданий на широкой улице или в пределах 100 футов от нее разрешено большее соотношение площади пола и, следовательно, большее количество квартир, чем это было бы разрешено в соответствии с правилами коэффициента высоты.FAR 3.0; максимальная высота основания до уступа составляет 65 футов с максимальной высотой здания 75 с подходящим цокольным этажом (70 футов без). На узкой улице (за пределами 100 футов широкой улицы) максимальное значение FAR составляет 2,2; максимальная высота основания до спада составляет 45 футов с максимальной высотой здания 55 футов. Территория между уличной стеной здания и уличной линией должна быть озеленена, а здания должны иметь внутренние удобства для жильцов в соответствии с Программой качественного жилья.

Для зданий, участвующих в Программе инклюзивного жилья или в которых предусмотрены определенные удобства для пожилых людей, доступны более высокие максимальные FAR и высоты.

Внеуличная парковка, как правило, требуется для 50 процентов жилых единиц здания, но требования ниже для жилых единиц с ограниченным доходом (IRHU) и дополнительно изменяются в определенных областях, например, в транзитной зоне и центре Манхэттена, или для участки менее 10 000 кв. От парковки можно отказаться, если требуется пять или меньше мест.

Задать видимый диапазон (Map Viewer Classic)—ArcGIS Online Help

Мультимасштабные карты позволяют просматривать географические данные в различных масштабах, также называемых уровнями масштабирования, от зданий до всего земного шара. Указание того, на каком уровне масштабирования отображается содержимое, называется настройкой видимого диапазона. Поскольку большинство данных не нужно отображать на всех уровнях масштабирования, рекомендуется подтвердить и, при необходимости, изменить видимый диапазон.

Если вы добавляете на карту данные с предопределенным видимым диапазоном, карта будет учитывать это и использовать этот видимый диапазон.Однако, если ваши данные не имеют предопределенного видимого диапазона или если вы хотите обновить видимый диапазон слоя, вы можете установить этот диапазон вручную или использовать Предложить, чтобы Map Viewer Classic автоматически вычислил для вас оптимальный видимый диапазон. В результате, когда вы увеличиваете или уменьшаете масштаб карты, различные слои на карте могут включаться и выключаться в зависимости от предполагаемого диапазона их видимости. Ваша карта может содержать множество слоев, каждый из которых имеет собственный диапазон видимости. При желании вы можете переопределить эти настройки и использовать другой видимый диапазон.

Совет:

Когда слой находится за пределами допустимого диапазона, его имя отображается более светлым серым цветом в содержании и легенде, чем слои, находящиеся в допустимом диапазоне.

Вы можете определить и изменить масштаб отображения слоя на карте, задав для слоя диапазон видимости. Если вы являетесь владельцем слоя, вы можете сохранить свойство видимости с элементом, чтобы один и тот же диапазон масштабов применялся каждый раз, когда слой появляется на карте.

Установите видимый диапазон на панели «Изменить стиль».

Только для слоев GeoRSS, OGC WFS и векторных слоев.

  1. Убедитесь, что вы вошли в систему и у вас есть права на создание контента.

    Если у вас нет прав на создание контента, вы все равно можете установить видимость для просмотра данных, нажав Изменить карту.

  2. Откройте карту в Map Viewer Classic, щелкните Подробности и щелкните Содержание.
  3. Перейдите к слою, для которого вы хотите установить диапазон видимости.
  4. Нажмите «Изменить стиль» и нажмите «Параметры» в стиле рисования, который вы хотите применить.

    Ползунок видимого диапазона появляется в нижней части панели.

  5. Щелкните Предложить, чтобы Map Viewer Classic установил оптимальный максимальный и минимальный уровни масштабирования для слоя, или, если вы хотите установить его самостоятельно, перетащите любой из маркеров на ползунке. Такие слова, как «Страна», «Город» и «Здание», могут помочь вам выбрать наилучшие уровни масштабирования.
  6. Если вы хотите установить более точную шкалу, щелкните раскрывающееся меню рядом с этими метками шкалы и введите репрезентативную дробь.
  7. Если вы являетесь владельцем слоя и хотите, чтобы диапазон видимости применялся к элементу в любое время, когда он появляется на карте, щелкните Сохранить слой.
  8. Щелкните Сохранить, чтобы сохранить изменения карты.

Установите видимый диапазон через контекстное меню слоя

Это для всех типов слоев, включая векторные слои и базовые карты.

  1. Убедитесь, что вы вошли в систему и у вас есть права на создание контента.

    Если у вас нет прав на создание контента, вы все равно можете установить видимость для просмотра данных, нажав Изменить карту.

  2. Откройте карту в Map Viewer Classic, щелкните Подробности и щелкните Содержание.
  3. Перейдите к слою, для которого вы хотите установить диапазон видимости, нажмите «Дополнительные параметры» и нажмите «Установить диапазон видимости».
  4. Выберите минимальный диапазон масштаба или щелкните Использовать текущий, чтобы использовать текущий экстент карты.
  5. Выберите максимальный диапазон масштаба или нажмите «Использовать текущий», чтобы использовать текущий экстент карты.
  6. Если вы являетесь владельцем слоя и хотите, чтобы диапазон видимости применялся к элементу в любое время, когда он появляется на карте, щелкните Сохранить слой.
  7. Щелкните Сохранить, чтобы сохранить изменения карты.

Отзыв по этой теме?

Hearts of Iron 4 Вики

Это вики, поддерживаемая сообществом. Если вы заметили ошибку, вы можете ее исправить.

Постройки — это основные средства, которые могут быть построены в штатах или провинциях, которые строятся с использованием гражданских заводов.

Эти здания построены на государственном уровне. Для контроля над ресурсами или зданиями штата требуется контроль над провинциями, стоимость которых составляет не менее 50% ПО этого штата, даже если это не включает провинцию, в которой находится значок здания.Авиабазы ​​появятся, но их нельзя будет использовать, если игрок также не контролирует провинцию, содержащую авиабазу.

Как и государственные здания, общие здания строятся на государственном уровне; однако они имеют ограниченное количество слотов. Это, пожалуй, самая важная категория построек, так как в ней находятся фабрики, необходимые для производства. Нефтеперерабатывающие заводы имеют жесткое ограничение до 3 нефтеперерабатывающих заводов на штат.

Эффекты инфраструктуры[править | править источник]

Скорость строительства общих зданий зависит от уровня инфраструктуры в штате.Скорость строительства умножается на

Где INFRA_MAX_CONSTRUCTION_COST_EFFECT в /Hearts of Iron IV/common/define/00_defines.lua по умолчанию равен 1, а максимальный уровень инфраструктуры по умолчанию равен 10 в /Hearts of Iron IV/common/buildings/00_buildings.txt.

Например, ×1,5 при инфраструктуре 5/10. Этот бонус применяется после бонусов от техников, советников и национальных духов, что делает 1 уровень инфраструктуры более мощным бонусом, чем например. военный промышленник.Это побуждает игроков концентрировать промышленность в центральных районах с высокой инфраструктурой, хотя это должно быть сбалансировано с повышенной уязвимостью, связанной с тем, что вся промышленность находится в одном месте.

Обычно нецелесообразно строить дополнительную инфраструктуру исключительно с целью увеличения скорости строительства. Инфраструктура является относительно выгодной в штатах с большим количеством свободных слотов; при планировании строительства гражданских заводов, нефтеперерабатывающих заводов или реакторов, так как они стоят дороже; и в начале со странами с плохими экономическими законами, такими как США, поскольку строительство инфраструктуры не наказывается, как строительство заводов.

Инфраструктура обеспечивает убывающую отдачу от времени строительства. Изменение инфраструктуры провинции с 0 на 1 потребует 5 военных заводов или 3 гражданских для безубыточности, от 1 до 2 — 6 военных или 4 гражданских, вплоть до 9 — 10, что требует 16 военных или 11 гражданских.

Общее количество ресурсов также можно увеличить, построив инфраструктуру. Каждый уровень инфраструктуры дает прибавку к общему количеству всех добытых ресурсов в штате.Увеличение зависит как от начального количества ресурсов, так и от начального уровня инфраструктуры.

Когда инфраструктура штата достигает максимума (уровень 5), в этот штат можно добавить слот здания с помощью решения под названием «Общерегиональная промышленная интеграция», которое стоит 100 PP.

Деконструкция[править | править источник]

Можно разобрать общие здания на вкладке состояния, наведя курсор на значок здания и нажав X , который появляется в правом нижнем углу значка.В военное время каждый штат может снести только одно здание за 30 дней.

Количество слотов[edit | править источник]

У каждого состояния есть категория, которая затем определяет базовое количество общих слотов. Различные технологии дают процентные бонусы к тому, сколько слотов может иметь государство. Различные национальные фокусы могут давать дополнительные бонусные слоты. Общее количество слотов ограничено 25.

Категория Количество слотов по умолчанию Имя в исходных файлах Пример состояния
Мегаполис Регион 12 мегаполис Район Большого Лондона
Столичный регион 10 мегаполис Новая Англия
Район с плотной застройкой 8 большой_город Южный Онтарио
Городской район 6 город Свеланд
Редкий городской район 5 большой_город Небраска
Развитый сельский регион 4 город Сардиния
Сельская местность 2 сельский Крит
Пастырский край 1 пастораль Хиджаз
Малый остров 1 маленький_остров Иводзима
Анклав 0 анклав Гибралтар
Крошечный остров 0 крошечный_остров Остров Мидуэй
Пустошь 0 пустошь Ливийская пустыня

Эти здания построены на уровне провинции.

Гражданские фабрики производят все улучшения территории и необходимы для строительства любых построек, перечисленных во вкладке «Постройки». Все страны начинают с определенного количества гражданских фабрик, и определенный процент будет использоваться для потребительских товаров, в зависимости от закона экономики и национального духа, которые действуют в настоящее время.

Гражданские фабрики, которые не используются для производства товаров народного потребления, можно использовать для торговли или для завершения или ремонта постройки, поставленной в очередь во вкладке «Постройки».Можно увеличить количество гражданских заводов, построив больше, но это ограничено количеством слотов общих зданий, доступных в каждом штате.

Товары народного потребления[править | править источник]

В зависимости от экономических законов и национальных настроений ряд гражданских фабрик будет занят производством товаров народного потребления и недоступен для строительства или торговли. Это число рассчитывается как процент от общего числа заводов с округлением в большую сторону. Фабрики учитываются, даже если они повреждены и не могут ничего производить.

 Южная Африка может получить -3% потребительских товаров в  Total Mobilization со своими спиртными напитками, но не получит от этого дополнительных заводов.

Пример

Предположим, что закон о гражданской экономике включен (требуется, чтобы 30% гражданских и военных заводов предназначались для производства потребительских товаров) и никакие другие модификаторы не применялись. В стране 50 военных заводов, 50 гражданских и 20 верфей. Затем у него будет 30 (гражданских) заводов по производству потребительских товаров.

Выход[править | править источник]

Производительность каждой гражданской фабрики, занятой в строительстве, составляет 5 в день.Скорость строительства изменяет результат строительства всех построек.

Существуют также модификаторы, влияющие только на один тип здания. Это, прежде всего, политические советники (капитан промышленности, инженер по фортификации, генерал-квартирмейстер и военный промышленник), но также могут быть одним из многих других национальных духов, активируемых национальными фокусами или событиями.

Эффективность дополнительных гражданских фабрик[edit | править источник]

Окупаемость инвестиций в строительство дополнительной гражданской фабрики будет зависеть от бонуса к скорости строительства, а также от Закона об экономике, действующего или ожидаемого в будущем.Чем выше бонус к скорости строительства, тем больше продукции будет производить вновь построенная гражданская фабрика и тем быстрее она будет накапливать продукцию, равную ее стоимости, 10 800. Эта переменная представляет собой время в днях, необходимое для возмещения стоимости строительства. строительство завода или время окупаемости. Закон об экономике будет определять, какое соотношение гражданских фабрик используется для производства потребительских товаров и продукции/торговли. Чем выше этот коэффициент, тем дольше будет срок окупаемости вновь построенного Гражданского завода. Срок окупаемости нового гражданского завода определяется по следующей формуле:

Модификаторы скорости строительства находятся в диапазоне от -70% до +65%, и, за исключением двух самых низких модификаторов, все они имеют несколько комбинаций, которые необходимо достичь.На самом деле существует 320 возможных комбинаций переменных, влияющих на скорость строительства гражданских заводов, помимо национальных духов и уникальных законов.

Минимум 0% Максимум
Ненарушенная изоляция 8000 2400 2087
Изоляция 5539 2216 1773
Гражданская экономика 4115 2058 1524
Ранняя мобилизация 2743 1920 1239
Частичная мобилизация 2250 1800 1091
Военная экономика 2218 1695 1027
Общая мобилизация 2000 1600 970

Минимальная скорость строительства составляет -70% для ненарушенной изоляции и до -20% для частичной мобилизации. Максимальная скорость составляет 15 % при ненарушенной изоляции и 65 % при частичной мобилизации. Все значения округлены до полных дней.

Кроме того, поскольку на строительство новой гражданской фабрики можно назначить до 15 гражданских фабрик (если они доступны), количество дней, необходимое для постройки новой, определяется по следующей формуле:

Гражданские фабрики можно преобразовать в военные фабрики за 4000, а военные фабрики можно преобразовать в гражданские фабрики за 9000.Эта базовая стоимость изменяется несколькими национальными духами и политическими советниками. Чтобы преобразовать фабрику, просто щелкните соответствующее состояние и наведите указатель мыши на фабрику, которую необходимо преобразовать. Игра запросит подтверждение. После подтверждения преобразование теперь отображается на вкладке строительства, как и любой другой строительный проект.

Каждый уровень здания имеет 100 HP. Они могут быть повреждены ударами по порту (военно-морские базы), наземными боями (инфраструктура, форты), сопротивлением (фабрики), стратегическими бомбардировками или явными событиями (например, решением Советского Союза перенести заводы на Урал). Ядерные бомбы могут разрушить несколько или все уровни здания одновременно, подробнее см. Nuclear_bomb#Effects.

Ущерб от наземного боя (против инфраструктуры) и стратегических бомбардировок зависит от коэффициента повреждения здания (авиабаза и радар: 0,5, противовоздушная: 0,1, 1 в противном случае) и квадрата отношения неповрежденных в настоящее время уровней здания к максимальный уровень. Например, противовоздушное здание 3-го уровня (максимум 5-го уровня), где один уровень уже частично поврежден, получает только входящий урон от стратегических бомбардировок.Один военный завод в штате (или, другими словами, военный завод уровня 1) получает , а 15 военных заводов получают . Заводы и инфраструктура высокого уровня, как правило, повреждаются намного быстрее из-за этих двух источников повреждений, чем более низкие уровни.

Всплывающая подсказка состояния противовоздушной обороны, показывающая различное снижение урона от бомбардировок для заводов и других зданий.

ПВО обеспечивает устойчивость к урону от атак бомбардировочного типа (удары по портам и стратегические бомбардировки) в зависимости от уровня ПВО в сдерживающем государстве и исследованных ПВО технологий. Рассредоточенная промышленность предоставляет альтернативный источник сопротивления урону, но только для заводов и не сочетается с ПВО. Максимум из двух используется для заводов.

Все поврежденные здания отображаются в списке построек. Скорость заводов, назначенных на ремонтную линию, получает бонус +100% плюс любые бонусы к скорости ремонта завода (например, от строительных технологий и постоянного фокуса на ремонте строительства). Даже если фабрики не назначены, скорость линии составляет 0,3 [2] .

Итоговый результат ежедневного ремонта равен , округленному до ближайшего полного процента. Таким образом, при назначении заводов ремонт все равно будет продвигаться на 1% в день. Назначение всего нескольких фабрик для ремонта дорогого здания также может дать всего 1% прогресса в день, фактически тратя впустую производительность фабрики.

строительных блоков

строительных блоков

Строительные блоки


Обзор | Введение в строительные блоки | Строительные блоки и ADM | Пример строительных блоков

В этой главе объясняется концепция строительных блоков и содержится вымышленный пример, иллюстрирующий строительные блоки в архитектура.

Обзор

Этот раздел предназначен для объяснения и иллюстрации концепции строительных блоков в архитектуре.

После этого обзора можно выделить три основные части:

  • В первой части «Введение в строительные блоки» (Introduction to Building Blocks) обсуждается общие концепции строительных блоков и объясняются различия между архитектурными строительными блоками (ABB) и построением решений. Блоки (SBB).
  • Второй, Building Blocks and the ADM (Строительные блоки и ADM), суммирует этапы на проектирование и спецификация строительных блоков осуществляется в рамках метода разработки архитектуры TOGAF (ADM).
  • Третья часть, Пример строительных блоков (Пример строительных блоков), состоит из ряда отдельных подразделы, которые вместе представляют собой подробный проработанный пример, показывающий, как фиксируется контекст стандартного блока, как стандартные блоки определены, и как определяются строительные блоки при выполнении основных шагов ADM.

Введение в строительные блоки

Этот раздел представляет собой введение в концепцию строительных блоков.

Обзор

В этом подразделе описаны характеристики строительных блоков.Использование строительных блоков в ADM описано отдельно. в Building Blocks и ADM.

Общие характеристики

Строительные блоки имеют следующие общие характеристики:

  • Стандартный блок — это пакет функций, определенный для удовлетворения бизнес-потребностей в организации.
  • Стандартный блок имеет опубликованные интерфейсы для доступа к функциям.
  • Стандартный блок может взаимодействовать с другими взаимозависимыми стандартными блоками.
  • Хороший строительный блок имеет следующие характеристики:
    • Он учитывает внедрение и использование и развивается, чтобы использовать технологии и стандарты.
    • Может быть собран из других строительных блоков.
    • Может быть частью других строительных блоков.
    • В идеале строительный блок должен быть многоразовым и заменяемым, и хорошо. указано.
  • Стандартный блок может иметь несколько реализаций, но с разными взаимозависимыми строительными блоками.

Таким образом, строительный блок — это просто пакет функций, определенный для удовлетворения потребностей бизнеса. Способ, которым функциональность, продукты и пользовательские разработки, собранные в строительные блоки, будут сильно различаться между отдельными архитектурами. Каждый организация должна решить для себя, какое расположение строительных блоков лучше всего подходит для нее. Хороший выбор строительных блоков может привести к улучшениям в интеграции унаследованных систем, функциональной совместимости и гибкости при создании новых систем и Приложения.

Системы строятся из наборов строительных блоков, поэтому большинство строительных блоков должны взаимодействовать с другими строительными блоками. блоки. Везде, где это так, важно, чтобы интерфейсы к строительному блоку были опубликованы и были достаточно стабильны.

Строительные блоки могут быть определены на различных уровнях детализации, в зависимости от стадии разработки архитектуры. достиг.

Например, на ранней стадии строительный блок может просто состоять из группы функций, таких как база данных клиентов. и некоторые поисковые инструменты.Строительные блоки на этом функциональном уровне определения описаны в TOGAF как построение архитектуры. Блоки (АББ). Позже эти простые определения функциональности заменяются реальными продуктами или специальными заказными разработками. строительные блоки затем описываются как строительные блоки решения (SBB).

Более подробная информация о каждом из этих аспектов строительных блоков приведена ниже.

Архитектурные строительные блоки

Строительные блоки архитектуры (ABB) относятся к архитектурному континууму ( Архитектура Continuum ), и определяются или выбираются в результате применения ADM.

Характеристики

АББ:

  • Определите, какая функциональность будет реализована
  • Сбор деловых и технических требований
  • Разбираются в технологиях
  • Направлять и направлять разработку SBB
Содержание спецификации

Спецификации АББ включают как минимум следующее:

  • Основные функциональные возможности и атрибуты: семантические, однозначные, включая возможности безопасности и управляемости
  • Интерфейсы: выбранный набор, поставляемый (API, форматы данных, протоколы, аппаратные интерфейсы, стандарты)
  • Зависимые стандартные блоки с требуемой функциональностью и именованными пользовательскими интерфейсами
  • Сопоставление бизнес/организационных объектов и политик
Конструктивные блоки решения

Строительные блоки решений (SBB) относятся к континууму решений ( Решения Continuum ), и может быть закуплен или разработан.

Характеристики

SBB:

  • Определите, какие продукты и компоненты будут реализовывать функциональность
  • Определить реализацию
  • Выполнение бизнес-требований
  • Осведомлены о продукте или поставщике
Содержание спецификации
Спецификации

SBB включают как минимум следующее:

  • Специальные функции и атрибуты
  • Интерфейсы; реализованный набор
  • Требуемые SBB, используемые с требуемой функциональностью и именами используемых интерфейсов
  • Сопоставление SBB с ИТ-топологией и операционными политиками
  • Спецификации общих для среды атрибутов (не путать с функциональностью), таких как безопасность, управляемость, локализуемость, масштабируемость
  • Производительность, конфигурируемость
  • Драйверы и ограничения проектирования, включая физическую архитектуру
  • Отношения между SBB и ABB

Строительные блоки и ADM

Основные принципы

В этом разделе основное внимание уделяется использованию стандартных блоков в ADM. Общие соображения и характеристики строительных блоков описано в разделе Введение в строительные блоки .

Строительные блоки в архитектурном дизайне

Архитектура — это набор строительных блоков, изображенных в архитектурной модели, и описание того, как эти строительные блоки подключены для удовлетворения общих требований информационной системы.

Различные строительные блоки в архитектуре определяют службы, необходимые в системе предприятия.

Существуют некоторые общие принципы, лежащие в основе использования стандартных блоков при проектировании конкретных архитектур:

  • Архитектура должна содержать только стандартные блоки для реализации тех служб, которые ей требуются.
  • Стандартные блоки могут реализовывать одну, несколько или только часть службы, определенной в структуре архитектуры.
  • Строительные блоки должны соответствовать стандартам, применимым к службам, которые они реализуют.
Конструкция строительного блока

Процесс определения стандартных блоков включает в себя поиск наборов функций, которые требуют интеграции для их рисования. вместе или сделать их разными:

  • Рассмотрим три класса строительных блоков:
    • Многоразовые строительные блоки, такие как устаревшие элементы
    • Строительные блоки, подлежащие разработке, такие как новые приложения
    • Строительные блоки, подлежащие закупке; я.e., готовые коммерческие приложения (COTS)
  • Используйте желаемый уровень интеграции, чтобы связать или объединить функции в строительные блоки. Например, устаревшие элементы могут быть рассматривать как большие строительные блоки, чтобы не разбить их на части.

На ранних стадиях и во время представления предприятия самого высокого уровня строительные блоки часто сохраняются в широкой интеграции определение. Именно во время этих упражнений часто можно лучше всего рассмотреть определения сервисов.По соображениям реализации решены, более подробные представления о строительных блоках часто могут быть использованы для принятия решений по внедрению, сосредоточиться на критических стратегические решения или помощь в оценке ценности и будущего влияния общности и возможности повторного использования.

Процесс спецификации стандартных блоков
в ADM

Процесс определения строительных блоков происходит постепенно по мере выполнения ADM, в основном на этапах A, B, C и D. итерационный процесс, потому что по ходу определения подробная информация о требуемой функциональности, ограничениях, накладываемых на архитектура и доступность продуктов могут повлиять на выбор и содержание строительных блоков.

Ключевые части ADM, в которых разрабатываются и определяются стандартные блоки, приведены ниже.

Основная работа на этих этапах состоит в определении ABB, необходимых для достижения бизнес-целей и задач. Выбранный Затем набор ABB уточняется в итеративном процессе, чтобы получить набор SBB, который можно либо купить в готовом виде, либо заказать по индивидуальному заказу. развитый.

Спецификация строительных блоков с использованием ADM — это эволюционный и повторяющийся процесс.Ключевые этапы и этапы ADM на которых разрабатываются и уточняются строительные блоки, приведены ниже и проиллюстрированы в разделе «Ключевые этапы/шаги». ADM, в котором строительные блоки разрабатываются/определяются.

Рисунок: Ключевые этапы/этапы ADM, на которых развиваются/определяются строительные блоки

На этапе A самые ранние определения строительных блоков начинаются как относительно абстрактные сущности в рамках Архитектурного видения.

На этапах B, C и D строительные блоки бизнес-архитектуры, данных, приложений и технологий эволюционируют в общая схема шагов:

  • Шаг 1, базовое описание дает:
    • Список строительных блоков-кандидатов на основе анализа базового уровня
  • Шаг 3, Модель целевой архитектуры, использует этот список и высокоуровневую модель в качестве входных данных и итеративно преобразует их в определение целевой архитектуры в терминах ABB.В частности, шаг 3 производит:
    • Высокоуровневое описание и широкая модель целевой системы с точки зрения ABB
    • Обоснование каждого решения по структурному блоку
  • Шаг 4, Портфель услуг, производит:
    • Для каждой компании ABB портфель описания услуг, составленный как набор неконфликтующих услуг
  • Шаг 5, Бизнес-цели и задачи, дает:
    • Подтверждение качества и полноты портфолио моделей и описаний услуг, а также описание того, как появляющаяся целевая архитектура соответствует задачам разработки архитектуры
  • Шаг 7, Определение архитектуры, производит:
    • Целевая архитектура, полностью определенная в терминах ABB
    • Полностью определенный (по службам) список всех стандартов, составляющих целевую архитектуру, и всех ABB, которые будут использоваться. реализовать это
    • Схематическое изображение строительных блоков на уровнях, необходимых для описания стратегических аспектов и аспектов реализации архитектура
  • Этап 8, Gap-анализ, дает:
    • Гэп-анализ исключенных строительных блоков, перенесенных стандартных блоков и новых стандартных блоков

Наконец, на этапе E строительные блоки становятся более специфичными для реализации как SBB, а их интерфейсы становятся подробными спецификация архитектуры.Результатом этапа E является архитектура строительных блоков, как в ABB (т. е. функционально определенная), так и в Формы SBB (то есть, специфичные для продукта).

Минимальное содержание спецификации ABB и спецификации SBB описано во Введении к Строительные блоки .

Уровни моделирования

Определение и разработка контекста для набора стандартных блоков происходит на двух уровнях:

  • Уровень бизнес-процесса (выделен зеленым цветом на схемах в этом разделе). Это имеет дело только на самом высоком уровне с тем, что должно произойти для выполнения бизнес-процесса.
  • Уровень технической функциональности и ограничений (на схемах выделен синим цветом). На этом уровне рассматривается компонент действия, которые являются частью бизнес-процесса, и могут ли они поддерживаться или нет.

Определение и разработка фактического набора строительных блоков также происходит на двух уровнях:

  • Уровень архитектурной модели (на схемах выделен красным цветом).На этом уровне определяются системы и компоненты, которые реализуют технические функциональные возможности и выражают отношения между ними. На этом уровне вводится понятие нотации описать архитектурные элементы и отношения.
  • Уровень модели решения (на схемах выделен черным цветом). Это уровень, на котором отдельные продукты и/или продукт определены компоненты, которые будут реализовывать архитектуру.

Работа по четырем уровням представляет собой повторяющийся процесс. Итерация между четырьмя уровнями моделирования показывает, как соображения на любом уровне могут привести к изменениям на любом или на всех других уровнях.

Рисунок: Итерация между четырьмя уровнями моделирования
Сопоставление уровней моделирования с ADM

Уровень определения бизнес-процесса имеет место в фазах A и B ADM.

Техническая функциональность и ограничения Работа на уровне происходит на ранних стадиях B, C и D, как только характеристики действующая система установлена.На этом этапе можно определить ограничения, накладываемые на работу новой архитектуры. по наследству старой системы (базовый уровень).

Уровни Architectural Model и Solution Model состоят из работы, выполненной позже на этапах B, C и D, целевой Шаги архитектуры каждой фазы и Фаза E. Работа над архитектурной моделью в основном выполняется при использовании различных представлений о Архитектура и модель решения работают на этапе E, где происходит выбор продуктов и проектов.

Чтобы показать, как определение стандартного блока происходит на практике, оставшаяся часть этой главы состоит из вымышленного рабочего примера. В этом вымышленном примере многие детали были опущены, чтобы подчеркнуть процесс.

Пример строительных блоков

Введение

В этом и следующем разделах представлен подробный рабочий пример, показывающий, как фиксируется контекст стандартного блока, как идентифицируются блоки и как определяются строительные блоки при выполнении основных шагов ADM.

Структура

Уровни моделирования в ADM объясняются в разделе Building Blocks и ADM, а пример следует описанной здесь структуре моделирования:

Предыстория примера

В этом примере вымышленная компания под названием XYZ Manufacturing решила повысить эффективность своих мобильных продавцов, замена бумажных систем конфигурирования и заказа ИТ-решением.

Команда XYZ уже провела предварительные этапы описания своей существующей системы и рассмотрела ее с нескольких точек зрения. различные точки зрения, и в результате установили ряд целей и задач для новой системы.

Основная цель — предоставить торговому персоналу прямой доступ к процессу продаж на базе. Это позволит торговый персонал для создания и проверки конфигурации продукта, для проверки цены и наличия товаров, а также для размещения заказ в то время как на самом деле с клиентом.

Другие этапы процесса продажи, такие как инициирование продажи и определение требований покупателя, считаются выходит за рамки этого примера.

Уровень бизнес-процесса (этап B)

Входы в ADM Phase B:

  • Запрос на архитектурные работы
  • Ведомость архитектурных работ
  • Бизнес-принципы, бизнес-цели и стратегические факторы
  • Принципы архитектуры
  • Континуум архитектуры
  • Архитектурное видение

Выходы этого шага:

  • Ведомость архитектурных работ (при необходимости обновляется)
  • Проверенные принципы, бизнес-цели и стратегические факторы
  • Целевая бизнес-архитектура
  • Базовая бизнес-архитектура
  • Представления, соответствующие выбранным точкам зрения, касающиеся основных проблем заинтересованных сторон
  • Результаты гэп-анализа
  • Технические требования (драйверы для работы над технологической архитектурой)
  • Отчет об архитектуре бизнеса
  • Обновлены бизнес-требования

В качестве предварительного шага необходимо определить объем деятельности, включая то, что входит в объем, что выходит за рамки, каковы пределы и каков финансовый пакет. В этот шаг входит определение бизнес-процесса, запись сделанные предположения и разработка любых новых требований. Собранная информация используется для оценки текущей системы и определить окупаемость потенциальных изменений. Варианты использования — полезный инструмент на этом этапе для описания бизнеса. процессы, и их можно использовать для проверки работоспособности полученной архитектуры.

Бизнес-цели, способствующие улучшению процесса продаж:

  • Для улучшения качества процесса продаж
  • Чтобы уменьшить количество ошибок в процессе продаж
  • Для ускорения процесса продаж

В этом примере финансовые и временные ограничения, а также рентабельность бизнеса подробно не рассматривались, но обычно ограничения будут использоваться для управления процессом на всем пути, чтобы избежать чрезмерной инженерии или «ползучей элегантности».То Архитектор должен особенно обращать внимание на эти ограничения при переходе между этапами. Также в этом примере не показаны сценарии использования. Однако процесс, описанный ниже, действительно включает участников или акторов варианта использования с кратким описанием. описания их ролей в таблице прецедентов процесса продаж.

Для краткости в этом примере предполагается, что объем архитектурных работ не выходит за рамки сфере продаж и что предлагаемые решения соответствуют финансовым и временным ограничениям, налагаемым XYZ.

Предположения, сделанные архитектором XYZ на этапе B:

  • Для поддержки миссии бизнеса желательно, чтобы продавец и покупатель встречались и взаимодействовали лицом к лицу на месте клиента.
  • Модель такого визита клиента должна состоять в том, чтобы два человека взаимодействовали с помощью общего ПК.
  • Продавец должен иметь возможность заключить сделку на месте, а затем выполнить синхронизацию с информацией, хранящейся в базе продаж.
  • Имеется четко определенный товарный набор, являющийся предметом процесса продажи; е.г., есть машина для покупки.

Соответствующий бизнес-процесс в рамках этого примера в компании XYZ — это часть процесса продаж, ориентированная на клиента. и вспомогательные системы. Этот процесс продажи состоит из следующих шагов:

  1. Инициировать процесс продажи с клиентом:
    1.1
    Продавец
    1,2
    Клиент
  2. Обсудить требования заказчика:
    2.1
    Клиент
    2.2
    Продавец
  3. Совместно с заказчиком создайте конфигурацию продукта:
    3.1
    Продавец
    3,2
    Ноутбук продавца
    3,3
    Местные (LIPR) и центральные (CIPR) информационные ресурсы для торговых представителей
    3,4
    Конфигуратор продукта
    3,5
    Клиент
  4. Убедитесь, что желаемая конфигурация может быть доставлена:
    4. 1
    Продавец
    4,2
    Ноутбук продавца
    4,3
    Система управления запасами
    4,4
    Система планирования
    4,5
    Клиент принимает или отклоняет
  5. Определить цену запрашиваемой конфигурации:
    5.1
    Продавец
    5,2
    Ноутбук продавца
    5,3
    Система ценообразования
  6. Подтвердите желание приобрести у покупателя:
    6.1
    Продавец
    6,2
    Клиент
  7. Оформить заказ:
    7.1
    Продавец
    7,2
    Ноутбук продавца с принтером (для факса)
    7,3
    Система заказов
    7,4
    Клиент
  8. Принятие клиентом:
    8.1
    Продавец
    8,2
    Клиент

В следующей таблице вариантов использования представлены участники (иногда называемые «актерами» в сценариях использования) в строках, шагах бизнес-процесс в столбцах, а роли в ячейках. Обратите внимание, что это пример, и он не претендует на точность, а скорее показательно. Построение таблицы прецедентов — это сравнительно небольшое усилие, которое в конечном итоге повысит скорость и качество полученной архитектуры.

Значения различных сокращений, используемых в таблице и на последующих рисунках, перечислены ниже:

КИПР
Центральный ресурс обработки информации
ICSys
Система управления запасами
ЛИПР
Локальный ресурс обработки информации
ОрдСис
Обработка заказов/Информационная система
ПродКонфиг
Система конфигуратора продукта
ПродСис
Информационная система о продукции
ЩСис
Система планирования
$Система
Информационная система ценообразования





2:Обсудить

3: Создать

4:Подтвердить











1:Начать

Требования

Конфигурация

Конфигурация

5:Цена

6:Подтвердить

7: Заказ

8:Принять

Продажи
Лицо

Приветствует покупателя
.

Прослушивания.

Представляет варианты с различными возможностями.

Доступ к ICSys и SchSys и предоставление информации о доступности клиенту.

Доступ к системе цен и представление цены клиенту.

Представляет предложение
.

Доступ к системе заказов.

Представляет
контракт.

Клиент

Принимает продавца.

Обсуждает проблемы/
желаний.

Слушает и выбирает варианты на основе возможностей.

принимает или
отклоняет.



принимает или
отклоняет.



знака или
отказов.

Продажа
Персональный
Ноутбук





Взаимодействует с конфигуратором.

Взаимодействует с ICSys и SchSys.

Взаимодействует с ценовой системой.



Взаимодействует с системой заказов и получает ответ по факсу.



Продажи
Индивидуальные
CIPR





Обеспечивает централизованную обработку информации.











Продажи
Индивидуальные
ЛИПР





Обеспечивает локальную обработку информации.











ПродКонфиг





Предоставляет конфигурации продавцу в соответствии с потребностями, предоставляя возможности.











ICSys







Обеспечивает доступность.









ЩСис







Указывает дату доставки.









$Система









Предоставляет информацию о цене конфигурации.







ОрдерСис













Обрабатывает заказ и отправляет факс заказа на ноутбук продавца.



Таблица: таблица вариантов использования процесса продаж

Шаги 1, 2, 6 и 8 не входят в объем работ по архитектуре, поскольку единственными участниками являются люди. Другой шаги рассматриваются в рамках объема работ, поскольку для поддержки процесса продаж задействованы вычислительные компоненты. Обратите внимание на вычисление участники — это первый набор идентифицированных строительных блоков-кандидатов — список, управляемый бизнес-процессом.

На этапе A бизнес-цели были преобразованы в более подробные бизнес-требования, а именно:

  • Чтобы улучшить текущее время обработки заказа, равное 48 часам
  • Уменьшить количество ошибок в заказах в три раза

Очень упрощенное представление возможных строительных блоков, необходимых для поддержки бизнес-процесса, с идеей местоположения. предоставлено ниже.Эта модель была построена из элементов приведенной выше таблицы.

Рисунок: Модель возможных строительных блоков: список, управляемый бизнес-процессами
Уровень технической функциональности и ограничений (этапы B, C и D)

Целью первого шага этапов B, C и D ADM является построение высокоуровневого описания характеристик текущая система, повторно используемые строительные блоки из текущей системы, технические функции, необходимые для решения бизнес-задач проблему, а также выявить дополнительные ограничения. Это необходимо, так как описание документирует отправную точку для разработка архитектуры и перечислены проблемы взаимодействия, которые должны быть учтены в окончательной архитектуре. Потенциальные повторно используемые строительные блоки могут содержаться в существующей среде. Они идентифицируются на этом этапе.

Наилучший подход — описать систему в терминах, уже используемых в организации. Надежная картина может быть построена из обслуживаемые бизнес-функции и платформы, поддерживающие эти функции.Собирайте и анализируйте только ту информацию, которая позволяет обоснованные решения, которые необходимо принимать в отношении целевой архитектуры.

Входные данные для этого шага:

  • Описание существующей системы
  • Информация о существующей архитектуре
  • Модель строительных блоков-кандидатов

Основные результаты этой деятельности:

  • Четкое описание существующей системы и ее функций
  • Заявление об ограничениях, налагаемых внутренней организацией
  • Заявление об ограничениях, налагаемых бизнесом или внешней средой
  • Принципы архитектуры, воплощенные в текущей системе
  • Предположения о требуемой технической функциональности
  • Строительные блоки-кандидаты — базовый список
  • Модель строительных блоков-кандидатов (см. «Строительные блоки-кандидаты из базового списка»). )

Ключевым входом на этом этапе является существующая архитектура.В этом примере изображение существующей архитектуры показано в XYZ Existing Architecture. Дополнительно в этой архитектурной модели изображены указатели на существующие проблемы с существующей архитектурой. Эти указатели используются архитектором, чтобы определить, где находятся существующие компоненты. отказа, и где существующие системы могут быть повторно использованы.

Рисунок: Существующая архитектура XYZ

Необходимо зафиксировать существующие стратегические решения по существующим архитектурным и технологическим вопросам, таким как:

  • Существующая архитектура основана на мейнфрейме.
  • Базы данных привязаны к логике приложения.
  • Безопасность встроена в приложение.

Следующий шаг состоит в переформулировании бизнес-процесса с учетом того, какие функциональные возможности потребуются, и принятия решения о том, какие действуют ограничения. Решения на этом этапе не являются окончательными, но служат входными данными для следующих шагов и итераций.

Архитекторы XYZ определили следующие элементы технической функциональности, необходимые для поддержки бизнес-процессов.Этот список был составлен с использованием стандартных методов мозгового штурма.

Предположения о требуемой технической функциональности
  • Доступ к центральным функциям
  • Поддержка приложений для одновременного доступа нескольких продавцов через несколько подключений
  • Выполнение локальных функций в торговой точке
  • Доступ к информации о продукте
  • Ввод и проверка необходимой конфигурации продукта
  • Доступ к информации о клиентах
  • Доступ к информации о ценах
  • Запись заказа
  • Прием заказов
  • Доставка подтверждения заказа покупателю
  • Процесс должен быть защищен

Также в ходе мозгового штурма были сделаны некоторые предположения, которые должны быть задокументированы, поскольку они должны использоваться повсюду. процесс:

  • Инициирование процесса продажи и определение/согласование требований клиента не входили в рамки текущего Работа.
  • Функциональность может быть распределена между точкой продаж и центральной базой.
  • Закрытие заказа должно происходить на центральной локации.
  • Прайс-лист и информация о продукте могут быть доступны в электронном виде.
  • Доступ может быть предоставлен к системам приема и подтверждения заказов.
  • Системы заказа, информации о продукте и информации о ценах могут быть связаны друг с другом.

На разработку было наложено одно ограничение, поскольку XYZ уже располагала системами для поддержки процесса продаж:

  • Существующие системы следует использовать для поддержки информации о продуктах, размещения заказов и информации о клиентах.
Рисунок: Модель строительных блоков-кандидатов, дополненная техническими функциями

Вышеупомянутая модель тщательно изучается, и задаются вопросы о функциональных возможностях, которые могут быть предоставлены существующей системой. Строительные блоки-кандидаты из базового списка отображают набор строительных блоков-кандидатов из существующая система, вытекающая из этого вопроса.

Рисунок: Блоки-кандидаты из базового списка
Уровень архитектурной модели (этапы B, C и D)

На этапах B, C и D рассматривается ряд различных архитектурных представлений, которые используются для построения модели нового архитектура.В XYZ уровень архитектурной модели разрабатывался в несколько этапов:

  1. Базовое описание в формате TOGAF
  2. Рассмотрите различные виды архитектуры
  3. Создание архитектурной модели строительных блоков
  4. Выберите портфель услуг, необходимый для каждого стандартного блока
  5. Подтверждение достижения бизнес-целей и задач
  6. Определить критерии выбора спецификации
  7. Завершите определение архитектуры
  8. Провести анализ пробелов

При выполнении шага 1 существующая архитектура была оценена:

  • Для описания архитектурных принципов существующей архитектуры
  • Для описания существующей архитектуры в терминах TOGAF
  • Для выявления новых требований, препятствий и возможностей
Рисунок: Существующая архитектура в терминах TOGAF

Обратите внимание, как в Существующей архитектуре в терминах TOGAF и будущей архитектуре Функции устаревших систем, поддерживающих прайс-лист, информацию о продукте и приложения для приема заказов, просты в обращении, поскольку монолитные строительные блоки. Расширенная будущая архитектура функций, представление системы XYZ SOAP и карта услуг показывают, что они могут быть подключены к новым строительные блоки с помощью адаптеров.

На шаге 2 представление функций было проверено на основе того, для чего система предназначена и как она должна себя вести. Функция представление изображено в Future Architecture of Functions. Обратите внимание, что управление запасами и планирование система не распространяется.

Рисунок: будущая архитектура функций

При выполнении шага 2 представление будущей архитектуры было создано путем обработки технической функциональности, которая должна быть предоставлено и кем:

  • Выявление очевидных дополнений
  • Определение того, что будет перенесено из старой системы
  • Определение возврата инвестиций для различных вариантов, позволяющее ранжировать их
  • Оценка риска различных изменений
  • Проверка охвата технического функционала
  • Добавление технических функций, необходимых для полноты, сверка с технической эталонной моделью TOGAF (TRM)
  • Обновление и уточнение бизнес-требований и технических функций
  • Итеративное добавление точности и детализации к будущей архитектуре
  • За каждое архитектурное решение, полностью следуя его влиянию
  • Отмечая обоснование каждого решения, независимо от того, был ли ответ да или нет, чтобы избежать повторного открытия старых вопросов позже
Рисунок: Расширенная архитектура функций будущего

Дополненная будущая архитектура функций показывает, как ограничения, выявленные ранее технические функциональные возможности и работа с ограничениями были включены. Необходимо было сохранить существующие системы для порядка обработка и информация о продукте. Первоначальный список ограничений также включал сохранение существующей системы для информации о клиентах, но это было перекрыто необходимостью улучшить качество процесса продаж, и для решения этой проблемы предлагается новая система. Возврат инвестиций является движущей силой решения сохранить существующую систему данных о ценах. Проблемы с качеством ценовая система, выделенная в существующей архитектуре XYZ, будет разрешена с помощью единых метаданных определение и правила синхронизации, как показано в Future Architecture of Functions.Это наследие системы интегрированы в новое SOAP (приложение для заказа на продажу) путем разработки программного обеспечения-адаптера. Далее описывается SOAP применение.

  • SOAP состоит из двух частей. SOAP1 работает на центральном узле, а SOAP2 — на переносной системе, которую несет продавец. Связь между ними осуществляется надежным транспортом (TCP/IP и RAS) и включает безопасность, обеспечиваемую брандмауэром. Также предусмотрен асинхронный обмен сообщениями. Услуги факса необходимы на центральном узле, чтобы предоставить клиенту письменные подтверждение принятия заказа.Службы синхронизации данных необходимы для того, чтобы портативные системы продавцов и центральные системы обновлены друг с другом. Итерация процесса разработки архитектуры для проверки результатов. бизнес-требованиям помогает рассмотрение подробных «вариантов использования». Например, рассмотрим деятельность по проверке введенная конфигурация.
  • Запись обрабатывается протоколом SOAP2, работающим на переносной системе продавца. SOAP2 должен иметь дело с:
    • Установление ссылки на SOAP1:
    • Проверка безопасности
    • Прямой запрос информации в соответствующую базу данных
  • Затем на центральной площадке:
    • SOAP1 связывается с конфигуратором.
    • Конфигуратор:
      • Реагирует на именованный запрос
      • Получает информацию о цене, информации о продукте, информации о клиентах и ​​производственных системах
      • Определяет результат да или нет
      • Возврат к SOAP1
    • SOAP1 возвращает результат в SOAP2.
  • Все отдельные элементы варианта использования должны быть предоставлены архитектурой решения. Еще один способ доработки разработка архитектурной модели заключается в использовании архитектурных представлений:
    • Представление Computing часто используется по умолчанию.
    • Представление Управление данными часто оказывается полезным.
    • Представления Security и Management приобретают все большее значение.
    • Производительность является важным фактором как для существующей архитектуры, так и для определения основных предположений. будущая архитектура для документирования допущений и предоставления основы для изменения пределов производительности. Производительность должна быть рассматривается в ряде представлений, в том числе Computing , Communications и Builder’s Views .

Чтобы стандартные блоки можно было максимально использовать повторно, необходима подробная информация о стандартном блоке. Для этого Поэтому полезно смотреть на отдельные строительные блоки, а не только на систему в целом. Для максимальной пользы это может быть необходимо ознакомиться с мнениями как ABB, так и SBB.

В обязанности архитектора входит предусмотреть интеграцию любого приложения с остальной частью предприятия. независимо от изолированного положения приложения сегодня.Эта будущая интеграция облегчается полным определением строительные блоки. Бизнес-подразделение несет ответственность за реализацию в соответствии с правилами архитектуры.

Шаг 3 состоит из создания архитектурной модели из стандартных блоков. Расширенная архитектура будущего Функции отображают будущую архитектурную модель функций, но не выражают отношения и интерфейсы между элементы архитектурной модели. Поскольку процесс разработки архитектуры продолжается, становится важным определить управляемую детализация строительных блоков и полное определение их связей.Без этой работы нет гарантии совместимости между различными выбранными строительными блоками.

На предыдущих шагах мы определили два списка строительных блоков-кандидатов. Прежде чем построить модель из строительных блоков, эти списки обрабатываются, и некоторые кандидаты становятся рекомендованными строительными блоками.

Строительные блоки-кандидаты:

Строительные блоки-кандидаты:

Список бизнес-процессов

Базовый список

Ноутбук продавца

Приложение прайс-листа, данные и платформа

CIPR продавца

Информация о продукте и платформе

LIPR продавца

Приложение для принятия заказа, данные и платформа

ПродКонфиг



ICSys



ЩСис



$Система



ОрдерСис



Таблица : строительные блоки-кандидаты — списки

Процесс определения стандартных блоков включает в себя поиск наборов функций, которые требуют интеграции для их рисования. вместе или сделать их разными.

Во-первых, рекомендуется, чтобы строительные блоки-кандидаты из списка B были выбраны в качестве строительных блоков, поскольку они повторно используемые устаревшие предметы. С их помощью идентифицируется стандартный блок, содержащий все адаптеры, с учетом схожей логики; например, предоставление функциональности сетевого адаптера от имени всех устаревших приложений.

Далее, по-видимому, требуется строительный блок сети, поскольку это новая сеть, которая должна быть построена или приобретена и является независимой. реализованных приложений.Он сам по себе может быть повторно используемым строительным блоком для других приложений.

Портативный компьютер с приложением SOAP2 идентифицируется как строительный блок, поскольку он представляет собой модульный пакет функций, специально созданный с приложениями и данными, тесно интегрированными для мобильных продавцов. Однако также был обнаружен брандмауэр с поддержкой RAS. как отделяемый строительный блок.

Новая информационная система для клиентов также определяется как многоразовый строительный блок, учитывая ее применимость в различных приложениях. прошлое, новое и будущее.SOAP1 и системы конфигурации были определены как два дополнительных строительных блока.

Мы изображаем ABB на высоком уровне в представлении XYZ SOAP System.

Рисунок: Представление системы XYZ SOAP

Представление системы XYZ SOAP представляет собой представление отношений системы. Сравните это с расширенной архитектурой функций будущего, функциональным представлением, чтобы увидеть, как различные схематические представления одну и ту же систему можно использовать для отображения разных вещей.

При выполнении шага 3 будущая архитектура была создана путем обработки технических функций, которые должны быть предоставлены и:

  • Схемы более крупных систем, построенные с использованием этих обозначений, быстро показывают, какие интерфейсы необходимы между строительными блоками, а какие они должны быть идентичными, чтобы реализовать преимущества функциональной совместимости.
  • Представление системы XYZ SOAP четко показывает, где и как требуется клеящее программное обеспечение для привязки устаревшие системы в новую сеть.

Шаг 4 заключается в выборе портфеля услуг, необходимого для каждого стандартного блока. Карта услуг отображает сервисы, сопоставленные с компонентом в архитектурной модели.

Рисунок: Карта служб

Шаг 5 в этом процессе заключается в подтверждении того, что архитектура поддерживает бизнес-цели и задачи. Это относительно субъективная задача ответов на вопросы, разработанные на шаге 1. В этом примере мы не установили набор вопросов, который бы использоваться для тестирования архитектуры, но такие вопросы (и как их ставить в свете архитектуры) легко предполагалось.Например, одним из вопросов может быть: «Запрещает ли архитектура немедленную обработку заказа клиент?», на который в нашем случае выше будет получен ответ «нет».

Разработанные ранее сценарии использования являются удобным инструментом для проверки полноты и применимости архитектуры и ее построения. блоки.

Спецификации строительных блоков должны быть подробно записаны. Пример документа спецификации стандартного блока приведен в Спецификации стандартного блока информационной системы заказчика.

Если архитектура предприятия уже существует или разрабатывается, на данном этапе может оказаться полезным рассмотреть новый набор строительные блоки. Все, что приносит пользу более широкому предприятию, должно быть абстрагировано обратно на архитектурный уровень, а затем возвращено обратно. в процесс разработки архитектуры предприятия.

Шаг 8 заключается в проведении анализа пробелов и не рассматривается в этом примере.

Спецификация стандартного блока информационной системы для клиентов
Описание

Эта система заменяет существующую информационную систему для клиентов на бумажных носителях для повышения скорости. и качество закрытия ордеров.Он защищает базу данных от сложности многих приложений, работающих с ней, но содержит архитектурная точка останова, которую можно было бы использовать позже, чтобы сделать саму базу данных доступной для других приложений.

Выбранные интерфейсы должны пройти внутренний процесс утверждения, смоделированный на основе критериев принятия интерфейса The Open Группа. Это означает, что все спецификации должны быть или стать частью корпоративной информационной базы стандартов (SIB).

Функциональность



Интерфейсы — API,



Категория

Функциональность

Форматы и протоколы

Продукт или проект

Код заявки CIF

Соответствует спецификации репозитория метаданных

Определяется пользователем

Определяется пользователем



Реализует бизнес-правила

Определяется пользователем

Определяется пользователем



Имеет удаленный доступ по SOAP и конфигуратору

ДКЭ РПК

См. SIB



Использует SQL

АНСИ SQL







CLI





Использует UNIX

ЮНИКС 95



Открытые службы БД

Реляционный

Кодд





Поддерживает одновременный доступ

Кодд





Предлагает SQL

АНСИ SQL



Открытые службы безопасности

Единый вход







Авторизация

ДСЕ





Аутентификация

ДСЕ





Целостность







Аудит

ДСЕ





Безотказность





Открытая операционная система

ЮНИКС

ЮНИКС 95



Сетевые службы

Существующая внутренняя сеть

Определяется пользователем

Определяется пользователем

Открыть ТП

Множественный одновременный доступ

Открытая группа XA





Выравнивание нагрузки





+Производительность

50 запросов в секунду





+Управляемость

Онлайн-обновление программного обеспечения







Предоставление данных уровня обслуживания

Спецификация ДМТФ





Интеграция в систему управления предприятием

Подлежит уточнению



+Наличие

24 на 7 на 52






Обязательные строительные блоки

Здание



Обязательно

Наименование Используется

Имя блока

Владелец

Функциональность

Интерфейсы

Управление предприятием

Корпоративные ИТ

Данные об уровне обслуживания



Система



обработка







Интеграция — подлежит уточнению



Корпоративная сеть

Корпоративные ИТ





Система CIF

Маркетинг





Карта объектов и политик бизнес-организаций

Полис

Субъект

Примечания

Безопасность

Корпоративный администратор



Аудит

Корпоративный администратор



Разработка и внедрение

Корпоративные ИТ



Определение метаданных

Корпоративные ИТ



Качество данных

Корпоративные ИТ



ИТ-архитектура

Корпоративные ИТ



Корпоративный СИБ

Корпоративные ИТ

Это связано с The Open Group SIB.

Определение возможностей (этап E)

На этом этапе происходит идентификация, ранжирование и выбор проектов.

Шаги, проиллюстрированные выше, заложили основу для этого анализа. Расширенная архитектура будущего Функции, например, показывает приложения SOAP, надежный транспорт, адаптеры и новую информацию о клиентах. системы в качестве потенциальных проектов.

Повторное использование строительных блоков в других проектах (этапы F–G)

В фазах ADM F–G на выбор строительных блоков могут влиять внешние события, такие как изменение доступности продукты.На них также могут повлиять такие вопросы, как стоимость переобучения пользователей при переходе с одного продукта на другой. Другая. Однако, возможно, наиболее важным фактором является то влияние, которое выбор строительных блоков может оказать на другую незавершенную работу. внутри организации. В этом разделе показано, как можно использовать схематическое представление строительных блоков системы для определять будущие проекты или расставлять приоритеты.

Важным преимуществом определения строительных блоков и их взаимосвязей является то, что становится возможным выбрать повторно используемые компонентов в архитектуре.Лучший способ сделать это — составить матрицу строительных блоков, используемых в архитектуре, и приложения, которые их используют. Такая матрица для простого подмножества случая XYZ показана в Simple Матрица компонентов/приложений .

Рисунок: простая матрица компонентов/приложений

Тщательное упорядочение строительных блоков в левой колонке позволяет архитектору определить подмножества общих функциональных возможностей. к ряду приложений. Идентификация общей функциональности показывает такое подмножество.В этом случае подмножество базы данных платформы, сети и информации о клиентах дает четкое указание на то, что конфигуратор, SOAP1 и клиент информационные приложения должны размещаться на одной платформе.

Рисунок: Идентификация общей функциональности

Такие идентифицируемые подмножества строительных блоков также служат еще одной цели, а именно тому, что они могут привлечь внимание к возможностям. для повторного использования компонентов. Если в будущем XYZ решит внедрить систему обслуживания клиентов, добавление этого в матрицу покажет, что построение системы обслуживания клиентов на тех же строительных блоках, которые используются для конфигуратора, дает значительные преимущества, SOAP1 и информационные приложения для клиентов.

Рисунок: Использование матрицы для управления будущими закупками

Ключом к успеху в работе со стандартными блоками является установление приемлемого уровня детализации. Слишком много деталей в выбранном набор строительных блоков сделает архитектуру неработоспособной, а слишком грубый уровень детализации сделает работу бесполезной.
вернуться к началу страницы



Навигация

Комплект документов TOGAF предназначен для использования с фреймами. Для навигации по документу:

  • В основном окне «Содержание» в верхней части страницы щелкните соответствующую гиперссылку (Часть I, Часть II и т. д. ), чтобы загрузить содержимое Перечислите эту часть документа TOGAF в рамке вторичного указателя на левом поле.
  • Затем щелкните в этом списке содержимого, чтобы загрузить страницу в этот основной фрейм.

вернуться к началу страницы



Загрузки

Загрузки документации TOGAF доступны по лицензии на информационном веб-сайте TOGAF. Лицензия бесплатна для любого организации, желающей использовать TOGAF исключительно для внутренних целей (например, для разработки архитектуры информационной системы для использовать внутри этой организации).Книга в печатном виде также доступна в книжном магазине Open Group как документ G063.


Copyright © 1999-2006 The Open Group, все права защищены.
TOGAF является товарным знаком The Open Group.
Объяснение уровней

BIM | НБС

Понятие «Уровни BIM» (и «Соответствие BIM Уровня 2») стало «принятым» определением того, какие критерии должны считаться совместимыми с BIM, поскольку процесс внедрения рассматривается как следующие шаги на пути, который перенес индустрию с чертежной доски на компьютер и, в конечном счете, в цифровую эпоху.

Правительство признало, что процесс перехода строительной отрасли к «полной» совместной работе будет прогрессивным, и в этом процессе будут определены четкие и узнаваемые вехи в виде «уровней». Они были определены в диапазоне от 0 до 3, и, хотя есть некоторые споры о точном значении каждого уровня, общая концепция выглядит следующим образом:



Уровень 0 БИМ

В своей простейшей форме уровень 0 фактически означает отсутствие сотрудничества.Используется только 2D-черчение в САПР, в основном для производственной информации (План работ RIBA 2013, этап 4). Вывод и распространение осуществляется на бумаге или в электронном виде, или в комбинации того и другого. Большая часть отрасли уже намного опережает это (источник: Национальный отчет NBS BIM за 2017 г.).



Уровень 1 БИМ

Обычно это сочетание 3D CAD для концептуальной работы и 2D для составления нормативной разрешительной документации и производственной информации. Стандарты САПР соответствуют BS 1192:2007, а электронный обмен данными осуществляется из общей среды данных (CDE), часто управляемой подрядчиком.

Согласно заявлению Scottish Futures Trust, для достижения уровня 1 BIM вам необходимо достичь следующего:

  • Роли и обязанности должны быть согласованы
  • Следует принять соглашения об именах
  • Должны быть приняты меры для создания и поддержания специальных кодов проекта и пространственной координации проекта
  • Должна быть принята «общая среда данных» (CDE), например, экстранет проекта или система электронного управления документами (EDMS), чтобы обеспечить обмен информацией между всеми членами проектной группы.
  • Должна быть согласована подходящая информационная иерархия, поддерживающая концепции CDE и репозитория документов.



Уровень 2 БИМ

Уровень 2 BIM отличается совместной работой и требует «процесса обмена информацией, специфичного для этого проекта и скоординированного между различными системами и участниками проекта» (Источник: Scottish Futures Trust).

Любое программное обеспечение САПР, используемое каждой стороной, должно поддерживать экспорт в один из распространенных форматов файлов, таких как IFC (промышленный базовый класс) или COBie (обмен информацией о строительных операциях).Это метод работы, который был установлен правительством Великобритании в качестве минимальной цели для всей работы в государственном секторе.

Для получения дополнительной информации о работе с BIM уровня 2 см. следующее руководство, разработанное NBS и BSI: http://bim-level2.org/en/about/



Уровень 3 БИМ

Уровень 3 еще не был полностью определен, однако видение этого изложено в Стратегическом плане правительства Великобритании для уровня 3. В рамках этого плана они определили следующие «ключевые меры», которые должны быть обеспечены дополнительным финансированием:

  • Создание набора новых международных стандартов «Открытых данных», которые проложат путь к легкому обмену данными на всем рынке
  • Создание новой договорной базы для проектов, которые были закуплены с помощью BIM, чтобы обеспечить согласованность, избежать путаницы и поощрять открытую совместную работу.
  • Создание культурной среды, ориентированной на сотрудничество, стремление учиться и делиться
  • Обучение клиентов из государственного сектора использованию методов BIM, таких как требования к данным, методы работы и договорные процессы
  • Стимулирование внутреннего и международного роста и рабочих мест в сфере технологий и строительства.

См. также: Четыре вещи, которые Марк Бью рассказал нам о будущем BIM и цифрового строительства

Что это означает на практике

Значение этих шагов в реальном выражении заключается в том, что правительство Великобритании приняло это определение в своей Стратегии строительства, потребовав, чтобы все финансируемые государством строительные работы выполнялись с использованием информационного моделирования зданий до уровня 2 к 2016 году.Этот мандат был установлен в качестве одной из мер, чтобы помочь в достижении их цели по сокращению отходов в строительстве на 20%. Считается, что бесплодная работа, несоответствия и ошибки, а также неэффективность цепочки поставок информации являются основными причинами этих потерь; и что совместная работа может помочь в их сокращении. Заглядывая в будущее, весьма вероятно, что методы совместной работы в конечном итоге проникнут в частный сектор, во многом так же, как САПР взяли верх с чертежной доски в 1990-х годах.



Что читать дальше…

Национальный отчет NBS о BIM за 2017 год
Ежегодный национальный отчет NBS о BIM в настоящее время признан одним из наиболее полных обзоров использования BIM в отрасли. Последний отчет, который издается уже седьмой год, наполнен целым рядом идей и знаний, он дает представление об изменениях, которые произошли в отрасли с тех пор, как мандат BIM был введен в действие в апреле 2016 года.

Что такое протокол CIC BIM?
Узнайте больше о протоколе CIC BIM — дополнительном юридическом соглашении, которое может быть включено в договорную документацию, устанавливающем обязательства, ответственность и ограничения на использование информационных моделей зданий.

Что такое Государственная стратегия строительства?
Мы изучаем два последних документа Государственной стратегии строительства (охватывающих 2011–2015 и 2016–2020 годы) с мимолетным намеком на множество отчетов, в которых предлагались рекомендации для отрасли, стремящейся добиться повышения производительности и сокращения затрат для достижения лучших результатов. .

Выбор материалов для строительных проектов

Выбор материалов для проекта требует рассмотрения эстетической привлекательности, а также первоначальных и текущих затрат, соображений оценки жизненного цикла (таких как характеристики материала, доступность и воздействие на окружающую среду) и возможности повторного использования, переработки или утилизации материала на месте. конец своей жизни.

Материалы должны использоваться устойчиво, это означает, что нынешнее использование не поставит под угрозу использование в будущем из-за их исчерпания или нанесения вреда окружающей среде в любое время. Немногие материалы полностью соответствуют этому критерию. Таким образом, целью при выборе материалов должно быть использование:

  1. материалов из возобновляемых или заменяемых источников
  2. переработанных материалов
  3. материалов, находящихся в изобилии
  4. материалов с меньшим воздействием на окружающую среду на протяжении всего их жизненного цикла.

Оценка жизненного цикла включает:

  • добычу и производство
  • снабжение
  • строительство/монтаж
  • производительность
  • утилизацию/переработку/повторное использование отходов
  • добычу и производство 2

    Воздействие добычи: Воздействие добычи, такой как крупномасштабная добыча полезных ископаемых, на ограниченные невозобновляемые ресурсы на окружающую среду очевидно, но даже добыча возобновляемых ресурсов будет иметь определенное воздействие на окружающую среду.Эффекты извлечения могут быть:

    • SHOOM

      • SHOOM
      • Визуальное загрязнение
      • Загрязнение воздуха
      • Загрязнение воды
      • Химическая эмиссия
      • Выпуск CO 2
      • Ущерб для экосистем
      • Вода Использование
      • Использование энергии.

      Использование энергии и ресурсов: Общая энергия, используемая при добыче, производстве, транспортировке и строительстве строительного материала, представляет собой воплощенную энергию этого материала.Как высокие потребители энергии, здания оказывают значительное влияние на нашу окружающую среду. Понимание воплощенной энергии позволяет нам понять, сколько и где энергии используется при строительстве зданий, а также преимущества вторичной переработки.

      Побочные продукты и выбросы: Процессы производства строительных материалов могут вызывать загрязнение и выбросы CO 2 и других парниковых газов.

      Снабжение

      Источники материалов: Необходимо учитывать источник материалов, чтобы свести к минимуму транспортные расходы и возникающие выбросы.Чем тяжелее или громоздче материалы, тем больше будут транспортные расходы. По возможности, тяжелые и громоздкие материалы следует закупать на месте.

      Доступность: Наличие может повлиять на выбор материала. Должны быть предусмотрены длительные сроки поставки, поскольку задержки могут привести к задержке проекта, затратам и потерям энергии.

      Стоимость: Расчет стоимости должен включать первоначальную стоимость покупки и стоимость материалов в течение жизненного цикла.Затраты на жизненный цикл включают техническое обслуживание, замену, снос и утилизацию. Соображения затрат на техническое обслуживание должны также учитывать дополнительные экологические затраты, такие как выброс летучих органических соединений (ЛОС) при перекрашивании.

      Транспортировка на площадку: Чем дальше необходимо транспортировать материалы, тем больше будут финансовые затраты и затраты на выбросы. Тяжелые или громоздкие продукты будут иметь большие транспортные расходы, чем более легкие материалы.

      Строительство/монтаж

      Здоровье и безопасность при строительстве/установке: Некоторые материалы, такие как растворители и химические вещества, выделяют летучие органические соединения, а материалы, выделяющие пыль и другие переносимые по воздуху загрязнители, могут быть вредны для людей во время установки или применения. Ограничение вредного воздействия путем

      • использования красок, клеев и грунтовок, содержащих меньше вредных растворителей
      • обеспечение хорошей вентиляции в помещениях, где используется древесина, обработанная LOSP
      • , в соответствии с рекомендациями производителя или поставщика относительно установки или применения.

      Простота строительства/монтажа: Выбирайте материалы и системы, обеспечивающие простоту строительства и монтажа. Сложные установки с жесткими допусками могут привести к большим потерям или даже к необходимости доработки.

      Приспособляемость: При проектировании любого здания и выборе материалов следует учитывать будущее или повторное использование здания и использовать материалы, облегчающие адаптацию или будущую замену. Чем более адаптируемым является материал, тем меньше отходов возникает в результате изменения потребностей или вкусов.

      Производительность

      Здоровье и безопасность в течение срока службы здания: Некоторые материалы выделяют выбросы или допускают сток или выщелачивание химикатов, которые могут нанести вред здоровью людей, находящихся в здании. Надлежащая вентиляция может смягчить некоторые последствия выбросов газа, но в целом следует выбирать материалы, чтобы свести к минимуму неблагоприятное воздействие на находящихся в помещении людей.

      Прочность конструкции:
      Материалы должны быть выбраны или рассчитаны на их способность выдерживать нагрузки, создаваемые зданием в течение всего срока службы здания. Соответствующая конструктивная система и правильный выбор конструкционных материалов могут сократить избыточное использование материалов и количество отходов, а также повысить пригодность зданий для других целей.

      Долговечность и техническое обслуживание : Строительные нормы и правила устанавливают минимальные требуемые уровни долговечности для различных строительных элементов, и это будет основным фактором при выборе материалов. Помимо этого, требования к долговечности и техническому обслуживанию следует рассматривать вместе на протяжении всего ожидаемого срока службы здания. Некоторые материалы, которые, как кажется, не обладают высоким уровнем долговечности, на самом деле могут хорошо работать в течение многих десятилетий при правильном уходе. Деревянные обшивочные доски являются хорошим примером: если их красить каждые 8–10 лет, они могут хорошо служить в течение 60 и более лет.

      Материалы, не требующие особого ухода, не обязательно являются лучшим выбором с экологической точки зрения, особенно если их производство связано с выделением большого количества парниковых газов. Материалы, требующие большего ухода, могут оказаться предпочтительными, если при их первоначальном производстве образуется очень мало парниковых газов.

      Существует ряд ресурсов и инструментов, которые могут помочь в проведении этих оценок:

      BRANZ также разработала инструмент LCAQuick на основе Excel, который рассчитывает воздействие на окружающую среду композитных строительных элементов и целых зданий в течение жизненного цикла, принимая во внимание техническое обслуживание и долговечность.Инструмент, предназначенный в первую очередь для архитекторов и дизайнеров, доступен здесь.

      Влагостойкость: Выбранные материалы должны быть защищены от влаги. Одни материалы обладают естественной влагостойкостью, другие должны быть полностью защищены от влаги.

      Разрушение/распад материала: Некоторые материалы быстро портятся, особенно во влажной среде или если они постоянно находятся во влажном состоянии, как правило, из-за роста плесени или грибков или коррозии некоторых материалов, поэтому важно, чтобы выбранные материалы долговечность, необходимая для области их использования.

      Тепловые характеристики: Конструкция здания и выбор материалов должны способствовать обеспечению хороших тепловых характеристик и снижению потребности в энергии за счет включения в здание изоляции и тепловой массы. Пункт h2 Строительного кодекса . Энергоэффективность устанавливает минимальные требования к тепловым характеристикам, но BRANZ рекомендует, чтобы минимальные требования превышались там, где это практически возможно.

      Звукоизоляция: Конструкция здания и выбор материалов должны способствовать звукоизоляции здания, как от внешнего шума, так и от звукоизоляции внутри здания.

      Противопожарные характеристики: Конструкция здания и выбор материалов должны соответствовать требованиям пункта C Строительного кодекса. Защита от огня, включая противопожарные перегородки, обеспечивающие безопасный выход людей из здания и безопасный доступ пожарных служб в здание. . Материалы должны быть выбраны с учетом воспламеняемости, распространения пламени по поверхности, огнестойкости, огнестойкости и стабильности.

      Удаление/переработка и повторное использование отходов

      Повторное использование: Материалы, которые можно использовать повторно по истечении срока службы здания, снизят потребность в производстве новых материалов в будущем.То, как материалы устанавливаются и закрепляются, может влиять на возможность их повторного использования, поэтому чем короче ожидаемый срок службы здания, тем больше следует полагаться на крепление винтами или болтами, а не на клей и другие постоянные крепления.

      Переработка: Материалы, которые могут быть переработаны, снизят потребность в производстве новых материалов, а энергия, необходимая для восстановления материалов, как правило, намного меньше, чем требуется для нового производства.

Добавить комментарий

Ваш адрес email не будет опубликован.
