Например, вы подключаете через стабилизатор:

• стиральную машину — 1700 Вт
• телевизор — 100 Вт
• компьютер — 500 Вт
• 3 источника света по 60 Вт
• микроволновка — 800 Вт

ИТОГО: 1700 + 100 + 500 + 3*60 + 800 = 3280 Вт

Пример такой одновременной работы приборов вполне возможен вечером, когда вы забросили вещи в стирку, кто-то из семьи смотрит телевизор, кто-то сидит за компьютером, а кто-то решил разогреть ужин в микроволновке.

• Теперь по первому правилу прибавим 20% и получим минимально необходимую мощность стабилизатора в 4 кВт.
• Но, если учтем возможную пиковую нагрузку при включении (стиральной машины и микроволновки, а они 3500 и 1600 соответственно) + 20% сверху, то выходит, что нужен стабилизатор не менее, чем 7 кВт. И, ориентируясь на совет о том, что нужно искать стабилизатор полагаясь на то, что производитель завышает показатели, нужен стабилизатор с мощностью от 9 кВт.

На деле, разумеется, не часто бывает, чтобы одновременно включались все эти приборы в сеть. Поэтому для таких домашних нужд вполне может хватить и стабилизатора на 5 кВт, но в данном случае лучше брать «с запасом».

Выводы:

1. Для точечной защиты электроники
(компьютера/телевизора/принтера) — часто вполне достаточно стабилизатора с мощностью от 500 Вт до 1,5 кВт

2. Для стиральной машинки/холодильника
подойдет стабилизатор от 2 кВт до 5 кВт

3. На небольшое жилое помещение
обычно хватает стабилизатора мощностью от 5 до 10 кВт

4. В случае, если диапазон входных напряжений («напряжение скачет») от 90 до 260 В, то рекомендуется обратить внимание на стабилизаторы для этого случая.

Как выбрать стабилизаторы напряжения для дома и дачи?

Стабилизатор напряжения бесспорно необходим на даче или в загородном доме, где в электросетях постоянно скачет напряжение. Этот прибор сбережет дорогую электронную аппаратуру и бытовую технику. Как его выбрать? Об этом пойдет речь в данной статье.

Актуальность применения стабилизаторов напряжения не требует доказательств. Они необходимы для нивелирования всплесков напряжения в электросетях. Сегодня такие проблемы встречаются намного реже, но даже небольшие скачки приводят к негативным последствиям, связанным с выходом из строя дорогостоящей бытовой техники. Качественные стабилизаторы для дома и дачи выравнивают величину напряжения электротока до стандартных параметров и очищают от высокочастотных помех. Аппараты для дома выпускаются номиналами мощности от 10 до 20 кВт.

Таким образом, на даче или в загородном доме стабилизаторы обеспечивают:

• Стабильность работы бытовой техники и электронных устройств с повышенными требованиями к устойчивости напряжения.

• Продление срока эксплуатации дорогостоящего бытового и электронного оборудования.

Принцип работы стабилизатора напряжения и его конструкция

Принцип работы устройства состоит в отслеживании изменений входного напряжения и его регулировании в соответствии с обстоятельствами и согласно определенному алгоритму:

• Первая фаза (20 м/с) используется при изменении входного напряжения для его тестирования.

• Тестирование напряжения и реакция на ситуацию.

• При изменении напряжения в пределах диапазона, оно выравнивается до 220 В.

• При падении напряжения ниже допустимого диапазона идет фаза «вытягивания», в пределах имеющегося ресурса трансформатора.

• При скачке выше допустимых показателей происходит аварийное отключение.

• При импульсных скачках и при отключениях и включениях, идет выравнивание напряжения.

Процесс корректировки напряжения идет за счет добавочных обмоток трансформатора. Напряжение переключается электронными ключами, которые срабатывают при падении синусоиды напряжения на нулевое значение. Сами ключи управляются процессором, который собирает с датчиков данные и коммутирует ключи согласно заданному алгоритму. Он не дает включаться более чем одному ключу и контролирует их исправность.

Процессор работает в определенных режимах:

• Транзитном, когда напряжение на входе имеет нормальные показатели. Стабилизатор осуществляет только защиту от скачков.

• Повышенном, когда входное напряжение ниже нормы и агрегат вытягивает его до номинального.

• Аварийном, очень низком напряжении на входе. Стабилизатор поднимает его до возможностей ресурса своего транформатора. Другой аварийный режим связан со скачком напряжения вверх. Тогда прибор отключается, переходит в работу дежурного режима и ждет падения напряжения.

• Пониженном, когда напряжение на входе высокое, но еще в диапазоне возможной корректировки. Агрегат понижает его до номинала.

• Задержка включения, этот режим обеспечивает сглаживание скачка в сети при включении электроэнергии после отключения.

Конструкция стабилизатора напряжения

Устройство разных стабилизаторов отличается друг от друга в зависимости от вида. Но по своей сути, стабилизатор – это регулируемый трансформатор, с обратной связью.

Виды стабилизаторов напряжения: их преимущества и недостатки

Стабилизаторы на основе трансформаторов делятся на две группы (по способу регулирования).

Электромеханические стабилизаторы представляют собой электромагнитную катушку с бегунком. Положение бегунка изменяется действием мотора или реле. В отличие от других видов аналогичного оборудования такие стабилизаторы имеют плавную регулировку напряжения. Основным их плюсом считается высокая точность стабилизации. Это главный аргумент в пользу применения электромеханических стабилизаторов в качестве защиты особо чувствительной электротехники. Они оснащены автоматической системой защиты, позволяющей обезопасить бытовые приборы и сам аппарат от скачков напряжения и помех в электросетях. Еще один плюс данных приборов – низкая цена.

Недостатки у приборов электромеханического типа тоже есть. Это – медленное изменение параметров и шум при работе. Менее шумные – аппараты с мотором. Еще один минус – перенапряжение в случаях, когда резко упавшее напряжение также резко приходит в норму. Он попросту не успевает среагировать на резкий подъем напряжения и на выходе возникает скачок, губительный для бытовой техники. Для исключения такой неприятности на входе ставится защита по напряжению, отключающая питание.

Электронные стабилизаторы работают на симисторах или тиристорах. Они имеют многоступенчатую регулировку, которая работает на включение/выключение в зависимости от входного напряжения. Функция переключения выполняется электронным ключом или реле. К достоинствам данных приборов относят высокую скорость реакции и бесшумность работы. Минусы – низкая точность стабилизации и высокая стоимость. Чем больше ступеней, тем выше точность регулировки, тем дороже прибор.

Основные параметры выбора стабилизатора напряжения

Стабилизаторы напряжения выбирают по нескольким параметрам:

• Мощность. Перед тем как выбрать оптимальный вариант стабилизатора для дома надо правильно рассчитать суммарную потенциальную мощность нагрузки. Полная мощность указана в техпаспорте и измеряется в вольт-амперах — ВА, VA. При расчете надо учитывать пусковые токи электродвигателей, сделать поправку на рост входного тока при пониженном напряжении. Не стоит нагружать прибор на все сто процентов, чтобы он прослужил в исправном состоянии долгое время.

• Тип стабилизатора. По способу регулирования они бывают ступенчатые, симисторные, тиристорные и стабилизаторы плавного регулирования. Последние лучше выбирать при несущественных скачках напряжения. Чаще выбирают релейные и тиристорные аппараты, которые отличаются более качественными характеристиками и могут работать при резких перепадах напряжения в сети.

• Точность стабилизации. Эта характеристика выбирается в зависимости с диапазоном допустимых напряжений, необходимых для работы оборудования. Более высокая точность у тиристорных вариантов. Она получается за счет большого числа ступеней, переключение на которые связано с кратковременным разрывом фазы.

• Фаза. Для выбора фазы аппарата надо знать, к какой сети он будет подключен. Если сеть однофазная, то и стабилизатор должен быть однофазный. При наличии хотя бы одного трехфазного потребителя необходимо приобретать трехфазный стабилизатор напряжения. Преимущества трехфазного варианта – возможность работы этого устройства при исчезновении напряжения на одной из фаз.

• По производителю. Аппараты делятся по этому параметру на российские, китайские, итальянские. У каждой группы есть как более качественные марки, так и менее качественные. Более выгодные в соотношении цена/качество – российские и китайские модели. Итальянские стабилизаторы отличаются высоким качеством, длительным сроком службы, но высокой стоимостью.

Как выбрать номинальную мощность стабилизатора напряжения

Выбирая номинальную мощность бытового стабилизатора, необходимо подсчитать полную мощность всех подключаемых к нему потребителей, которые могут работать одновременно. Она указывается в ВА при напряжении 220В. Снижение питающего напряжения ведет к уменьшению мощности прибора. Поэтому, рассчитывая полную мощность потребителей, надо умножить ее на 1,2 при 180В в сети и на 1,3 при 170В. Если стабилизатор будет использоваться длительное время, то коэффициент составит 1,25. Номинальная мощность прибора, указанная на маркировке, не должна быть меньше полной величины мощности при расчетах.

Как выбрать стабилизаторы напряжения для дома и дачи

Оптимальным вариантом прибора защиты от перебоев электропитания станет тот вариант, который обеспечит автоматическое поддержание установленного значения выходного напряжения (220В). Основными критериями выбора являются:

• Наличие питающей сети. Для трехфазной сети лучшими решениями станут: один трехфазный стабилизатор напряжения 380 В, или три однофазных на 220В, по одному на каждую фазу.

• Тип подключения. Важно определиться, что будет подключаться к стабилизатору – один прибор, или все электрооборудование в доме. Для небольшого дома или дачи подойдет однофазный прибор на 220В, подключаемый через бытовую розетку и рассчитанный на несколько потребителей. В большой загородный коттедж более подходящий вариант – мощный однофазный или трехфазный прибор, обеспечивающий комплексную защиту всей электросети.

• Мощность. Как показывает опыт для современной дачи или загородного дома для самой основной техники следует рассматривать варианты моделей мощностью 5-6 кВт. Если необходим стабилизатор напряжения на весь загородный дом, то мощность его должна составлять не менее 15 кВт.

• Диапазон входного напряжения. Более дешевые варианты стабилизаторов имеют небольшие границы входного напряжения. Они не всегда справляются с ситуацией, когда скачки напряжения в сети находятся в интервалах ниже 165В и выше 250В. Определить отклонения в электросети можно произведя замеры вольтмером через розетку. На основании выполненного тестирования можно определить нижние и верхние границы сетевых колебаний. Исходя из этого, можно подобрать стабилизатор, который справится с ними.

• Точность стабилизации. Этот критерий должен соответствовать требованиям к качеству электричества, подключенных к нему электроприборов. Есть допустимые отклонения для некоторых категорий бытовой техники: для сложной электронной аппаратуры – от 1% до 3%; для осветительных приборов – 3%; для бытовой техники – от 5% до 7%. Если стабилизатор имеет точность стабилизации более 7%, то он не соответствует требованиям современного электрооборудования.

• Стоимость. Цена стабилизатора зависит от его характеристик и сложности схемы. Самые дорогостоящие – симисторные и тиристорные стабилизаторы. Но их технические характеристики намного выше электромеханических и релейных вариантов.

• Если стабилизатор необходим для работы такого оборудования как отопительный котел, то выбирать надо только электронный вариант (симисторный или тиристорный). Устройства другого типа не гарантируют стабильность работы газового или электрического котла.

• Уровень шума при работе. Более шумные в работе – релейные и электромеханические приборы. Электронные приборы работают без шума.

Какой стабилизатор напряжения выбрать. Лучшие стабилизаторы напряжения для дома

Стабилизаторы бывают однофазными и трехфазными, а также цифровыми и электромеханическими (латерными).

В зависимости от типа питающей сети стабилизаторы подразделяются по значению выходного напряжения на однофазные (220 В) и трёхфазные (380 В). Выбор зависит от того, как напряжение подведено в дом. Если подведено однофазное напряжение, подойдет только однофазный стабилизатор. Если к вашему дому подведено трехфазное напряжение, есть 2 варианта: купить один трехфазный стабилизатор или три однофазных.

Цифровые или электронные стабилизаторы, в свою очередь, делятся по способу коммутации на релейные и тиристорные.

Релейные стабилизаторы – самые популярные, т.к. имеют ряд преимуществ:

— надежны

— выдерживают перегрузки

— долговечны

— быстро реагируют на перепады

— принимают входное напряжение в любом диапазоне

— не вносят радиопомех, поэтому подходят для использования с самыми разными электроприборами

— компактны – могут быть установлены в квартирах

Тиристорные модели используют для работы с оборудованием, требующим высокой точности выходного напряжения, например, медицинским. Но они менее надежны и не так удобны в эксплуатации. Еще один минус – цена самого стабилизатора и ремонта в случае поломки. Для работы телевизора, холодильника и другой бытовой техники чрезмерная точность не нужна – все эти приборы нормально работают при напряжении 220 В ± 10%.

Электромеханические стабилизаторы латерного типа отличаются высокой точностью (2-3 %) и плавной регулировкой напряжения, но гораздо медленнее срабатывают при изменениях в электросети. Такие модели не приспособлены к перегрузкам и не отличаются надёжностью, требуют регулярного техобслуживания, имеют сравнительно большие размеры. Доступная цена – вот главное преимущество электромеханических стабилизаторов.

Мощность

Чтобы сделать правильный выбор, нужно еще учитывать мощность стабилизатора. Для бесперебойной работы стандартного набора «чайник-холодильник-телевизор-плита» мощности 10-15 кВт более, чем достаточно. Для точного расчета следует сложить мощность всей домашней техники, которую вы собираетесь подключать к стабилизатору. Учитывайте пусковые токи некоторых приборов, например, кондиционера, холодильника, микроволновки. Мощность этих приборов при запуске превышает номинальную в несколько раз. Если не учесть данного факта, при включении техники с высоким пусковым током остальные приборы могут отключиться – сработает защита стабилизатора от перегрузки.

Как выбрать стабилизатор напряжения | Стабилизаторы напряжения | Блог

Вместо привычного с детства числа 220 в маркировке современных электроприборов все чаще попадается 230. С недавних пор именно 230 В является стандартным напряжением в России и многих других странах. Впрочем, для большинства электроприборов разницы между 230 и 220 В нет никакой. Стандартом допускаются отклонения напряжения сети на ±10%, т.е. от 207 до 253 В. Производители бытовой техники ориентируются именно на эти показатели.

Однако в реальности напряжение в этих рамках удерживается не всегда. В новых микрорайонах, в деревнях и поселках часто к старой подстанции, рассчитанной на определенную нагрузку, подключается много новых потребителей. Это приводит к падению напряжения до 190 В и даже ниже, что бывает хорошо заметно по горящим в полнакала лампочкам. К сожалению, снижением яркости лампочек проблема не исчерпывается. Возрастают токи в обмотках электродвигателей насосов, холодильников, стиральных машин, посудомоек и пр. Это может привести к выходу двигателя из строя.

Бывает в сети и повышенное напряжение, также довольно частое в загородных домах – иногда подстанции намеренно подстраиваются на выдачу повышенного напряжения, чтобы на удаленных потребителях оно поднялось до нормального. При этом на потребителях, близких к подстанции, оно может быть около 250 В. Если при этом еще и нулевой провод окажется не заземлен, то из-за перекоса фаз напряжение может подняться еще выше – до 260 В и даже больше. Ну и не так уж редки случаи, когда электрики случайно подключают в щитке вместо нулевого провода – еще одну фазу, выдавая потребителям 400 В вместо 230. Повышенное напряжение вредно всем потребителям без исключения, поскольку ведет к увеличению выделения тепла, перегреву деталей, выходу их из строя и даже воспламенению.

Можно защитить все электроприборы в доме, установив во входном щитке реле напряжения, но это не решит проблему полностью – при выходе напряжения за установленные рамки оно просто обесточит потребителей. Чтобы защититься от длительных просадок или повышений напряжения, следует ставить стабилизатор.

Конечно, можно поставить мощный стабилизатор на входе в дом и защитить всю технику скопом, но это будет стоить весьма недешево. Тем более что особой надобности в этом и нет – различные электроприборы по-разному реагируют на повышенное или пониженное напряжение. Вполне возможно, что не всей вашей технике нужна защита стабилизатором.

Защита электроприборов

Холодильники, морозильники и кондиционеры требуют защиты в первую очередь – пониженное напряжение в сети может стать причиной поломки компрессора и дорогостоящего ремонта.

Но еще одна особенность этой техники в том, что многие модели могут выйти из строя при быстром выключении-включении. Дело в том, что при выключении компрессора давление в системе выравнивается в течение некоторого времени (1-3 минуты). Если запустить компрессор раньше, его двигатель будет работать с повышенной нагрузкой (или вообще не сможет запуститься), что может привести к поломке. Современные холодильники и кондиционеры большей частью имеют встроенное реле задержки, но если у вас есть сомнения, или в руководстве указано, что перед повторным пуском следует выждать некоторое время, то стабилизатор обязательно должен иметь функцию задержки запуска минимум на 1 минуту.

Насосы, как погружные, так и поверхностные также требуют защиты от пониженного/повышенного напряжения и им тоже нужна задержка запуска. При пуске двигатель насоса в течение 1-2 секунд потребляет ток, в несколько раз превышающий номинальный. При этом обмотка двигателя нагревается. При обычном пуске излишки тепла снимаются прокачиваемой водой, но если напряжение в сети пропадает и появляется, то пусковые токи длятся дольше, а двигатель не успевает раскрутиться и прокачать воду. Контактирующая с насосом вода перегревается вплоть до закипания, что приводит к поломке насоса и перегоранию обмоток двигателя. Поэтому стабилизатор, защищающий насосы, должен также иметь задержку запуска в 5-10 секунд.

СВЧ-печь не выйдет из строя при падении напряжения, но эффективность её при этом снизится многократно. Если отвезенная на дачу «микроволновка» перестала греть, не спешите везти её в ремонт – возможно, дело в низком напряжении сети. Стабилизатор легко устранит эту проблему.

Электроника (компьютеры, современные телевизоры, аудиотехника), оснащенная импульсными блоками питания, пониженного напряжения не боится. Обычно это указывается в руководстве или прямо на блоке питания: «INPUT: 100-240 V». Так что, если ваша проблема состоит в пониженном напряжении, стабилизатор такой технике не нужен. Другое дело, если оно повышенное – при длительном воздействии напряжения от 240 В и выше, нагрузка (как тепловая, так и электрическая) на электронику БП сильно возрастает, что довольно быстро приводит к выходу его из строя.

Энергосберегающие лампы (как люминесцентные, так и светодиодные) к пониженному напряжению довольно лояльны, а вот повышенного не любят. Если всплески напряжения в вашей сети не редкость, то их лучше защитить стабилизатором. Тем более что потребляют они немного, и одного недорогого стабилизатора мощностью в 300-500 ВА хватит на освещение частного дома.

Нагревательным приборам, лампам накаливания, электрочайникам, утюгам и прочей подобной технике падения напряжения вообще не опасны – у них просто снизится эффективность. Повышенное напряжение может ускорить их износ, но в целом, напряжение, на 10-20% превышающее номинал, для большинства подобных приборов неопасно. Эти приборы можно включать в «проблемную» сеть без стабилизатора. Правда, это не относится ко многим современным моделям, оснащенным сложными электронными устройствами управления.

Определившись с тем, какие приборы следует защитить, следует определиться с характеристиками стабилизатора.

Характеристики стабилизаторов

Тип стабилизатора напряжения

Релейные стабилизаторы напряжения представляют собой трансформатор с несколькими отводами входной или выходной обмотки, коммутируемыми силовыми реле.

При нормальном входном напряжении трансформатор работает как разделительный – не повышая и не понижая напряжение. При выходе входного напряжения за установленные границы, электроника включает соответствующее реле, превращая трансформатор в понижающий или повышающий.

Преимущества релейных стабилизаторов:

– Низкая цена.

– Высокая перегрузочная способность – даже самые простые модели выдерживают 200% перегрузки в течение нескольких секунд. Модели же с мощными силовыми реле, рассчитанные на высокие пусковые токи, выдерживают непродолжительные десятикратные перегрузки.

– Малое время переключения – напряжение полностью стабилизируется через 20-100 мс после выхода его за нормальные границы.

Недостатки:

– Ступенчатость регулирования. Трансформатор имеет ограниченное число отводов на обмотке, поэтому изменять напряжение может только ступенчато – по 5, 10, а на недорогих моделях – по 20 вольт на одну ступень регулирования. В целом это для техники неопасно, но на граничных напряжениях частые переключения реле, сопровождающиеся мерцанием ламп накаливания, могут раздражать.

– Шумность. Реле при переключении щелкает довольно громко.

– Износ контактов реле. Основной недостаток этого вида стабилизаторов – опасность прогара или пригара контактов реле. Если в первом случае напряжение на выходе стабилизатора просто пропадет, то второй вариант намного неприятнее. Если пригар случится во время пониженного входного напряжения, то при возврате напряжения в норму, реле останется включенным. Трансформатор продолжит работать, как повышающий и напряжение на выходе станет повышенным! Спокойный за свою электротехнику владелец стабилизатора даже не будет подозревать, что именно в этот момент он сжигает её высоким напряжением. Поэтому не стоит выбирать релейный стабилизатор, если в сети случаются частые перепады напряжения – чем чаще реле срабатывает, тем быстрее снижается его ресурс.

Электромеханические (сервоприводные) стабилизаторы напряжения представляют собой тороидальный трансформатор с передвигающимся над внешней обмоткой токосъемником, контактирующим с обмоткой с помощью угольной щетки. При падении или превышении входного напряжения сервопривод перемещает токосъемник, нормализуя выходное.

Преимущества электромеханических стабилизаторов:

– Высокая перегрузочная способность – 200% перегрузки в течение 4-х секунд.

– Плавность регулирования.

– Высокая точность регулирования.

– Низкий уровень шума при регулировании.

Недостатки:

– Большое время переключения – токосъемник движется по обмоткам довольно медленно. Чем больше перепад напряжения, тем медленнее стабилизатор его отрабатывает. Это может привести к появлению импульсных помех на выходе стабилизатора, вызывающих сбои в работе электротехники.

– Износ токосъемника. Токосъемник желательно периодически смазывать графитовой смазкой. Но даже своевременная смазка не предотвращает полностью износа трущихся деталей.

– Высокая цена.

Инверторный стабилизатор сделан на основе инвертора – ток сначала выпрямляется, потом, с помощью инвертора, вновь преобразуется в переменный.

Это позволяет достичь высокой точности регулирования и позволяет добиться полного отсутствия возмущений на выходе. Благодаря отсутствию движущихся контактов, у них низкий уровень шума, ресурс выше и опасности пригара контактов они лишены.

Недостатки инверторных стабилизаторов:

– Недорогие инверторы дают на выходе не чистую синусоиду, а ступенчатую. Некоторые электронные приборы (измерительные приборы, газовые котлы, аудио- и видеотехника) могут начать сбоить или вообще откажутся работать с такой синусоидой.

– Низкая перегрузочная способность. Допускается перегрузка 25-50% от номинала, в течение 1-4 секунд. Для защиты приборов, имеющих высокий пусковой ток, стабилизатор такого типа потребуется брать с большим запасом по мощности.

– Высокая чувствительность к мощным импульсным помехам. Впрочем, в бытовых сетях такие помехи — явление маловероятное.

Ступенчатые электронные стабилизаторы конструктивно схожи с релейными, однако коммутирование обмоток в них производится не с помощью реле, а с помощью мощных полупроводниковых приборов.

Это позволяет добиться высочайшей скорости регулирования (5-40 мс на переключение) при достаточно низкой цене. Эти стабилизаторы тоже не имеют движущихся контактов, бесшумны и обладают высоким ресурсом.

Но свои недостатки есть и у этого вида стабилизаторов:

– Низкая перегрузочная способность. Допускается перегрузка 20-40% от номинала, и то весьма непродолжительное время.

– Ступенчатость регулирования.

– Высокая чувствительность к мощным импульсным помехам. Если в сети нередки сильные кратковременные всплески напряжения, прослужит такой стабилизатор недолго.

Необходимая полная выходная мощность стабилизатора рассчитывается исходя из мощностей всех подключенных к нему электроприборов. При подсчете полной мощности следует иметь в виду, что та мощность (в Ваттах), которая приводится в паспорте на электроприбор – это его активная мощность, т.е., выделяющаяся в виде тепла или света.

Нагревательные приборы и лампы накаливания имеют полную мощность, равную активной. Но некоторые потребители, содержащие в себе электродвигатели или трансформаторы, создают вдобавок к активной еще и реактивную нагрузку. Для определения их полной мощности следует активную мощность поделить на коэффициент мощности (cos(φ)), обычно указанный в паспорте на электроприбор. Если найти это значение не удается, можно воспользоваться таблицей:

Полные мощности всех потребителей следует сложить и добавить к получившейся сумме 30% — дело в том, что мощность стабилизатора приводится для напряжения 220В. При выходе напряжения за пределы нормального, мощность стабилизатора падает на 20-30%. Именно это падение и следует компенсировать.

Но это еще не все – теперь полную мощность каждого потребителя следует помножить на пусковой коэффициент, также взяв его из паспорта или из таблицы. Сумма получившихся чисел (не забываем про 30%) – это пусковая мощность, и перегрузочная способность стабилизатора должна её обеспечивать.

Например, нам следует защитить холодильник мощностью 150 Вт, погружной насос мощностью 500 Вт и линию освещения со светодиодными лампочками суммарной мощностью 500 Вт. Необходимая полная мощность в ВА будет равна:

• 150/0,8=187,5
• 500/0,7=714,3
• 500/0,95=526,3

Суммируем полученные данные и прибавляем 30%. Итого 1857 ВА.

Пусковая мощность будет равна:

• 187,5*3=562,5
• 714,3*7=5000
• 526,3*1,5=790

Также суммируем, прибавляем 30%, получается 8258 ВА. Таким образом, нам нужен стабилизатор на 3000 ВА, способный выдержать перегрузку в три раза больше (релейный с усиленными реле), либо стабилизатор на 4500 ВА, способный выдержать в два раза больше перегрузки (релейный или электромеханический), либо электронный (ступенчатый или инверторный) на 9000 ВА.

Если такой подбор выглядит слишком сложным, то можно просто сложить активные мощности электроприборов (в Ваттах) и подобрать стабилизатор также по активной выходной мощности. Но такой подбор будет грубее: во-первых, этот метод не учитывает индивидуальных особенностей электроприборов, во-вторых, все производители по-разному рассчитывают зависимость полной и активной мощностей. И здесь также следует быть уверенным, что перегрузочная способность стабилизатора поможет ему выдержать пусковую мощность потребителей.

Разъем для подключения нагрузки может быть в виде клемм, либо в виде розеток. Если стабилизатор планируется использовать для защиты какой-либо линии электропитания (например, осветительной) предпочтительнее разъем в виде клемм.

Если же защищать планируется отдельных потребителей, то удобнее подключать их напрямую в евророзетки (СЕЕ 7), обратите внимание, чтобы количество розеток соответствовало количеству потребителей.

Некоторые стабилизаторы оснащены компьютерными розетками IEC 320 C13 – как правило, эти стабилизаторы предназначены для защиты персональных компьютеров и учитывают низкий коэффициент мощности этого вида техники.

Задержка запуска, как указывалось выше, может потребоваться для защиты некоторых видов техники, не приемлющих частых включений-выключений: холодильников, кондиционеров, насосов и пр.

Варианты выбора стабилизаторов

Для защиты отдельного маломощного потребителя – газового котла или циркуляционного насоса – будет достаточно стабилизатора полной мощностью до 1000 ВА.

Для защиты электроприборов, наиболее сильно подверженных влиянию пониженного или повышенного напряжения, будет достаточно стабилизатора в 3000-6000 ВА.

С защитой всех домашних электроприборов справится мощный стабилизатор.

Для защиты компьютера и периферии удобно использовать специализированный стабилизатор с компьютерными розетками.

Релейные и электромеханические стабилизаторы обладают высокой перегрузочной способностью и хорошо подходят для защиты электроприборов с высокими пусковыми токами.

Как выбрать стабилизатор напряжения. Вольтра

Стабильные характеристики электросети являются залогом долгой и верной службы электроприборов. Наверняка все замечали, как освещение в комнате становится более тусклым или, наоборот, более ярким. Это признаки нестабильного напряжения в электросети. Наиболее опасны для техники резкие скачки напряжения: так, изменение этого параметра на 10% способно уменьшить срок службы электроприборов в 4 раза. Скачки напряжения случаются даже в мегалополисах, что уже говорить о более мелких городах, деревнях или дачных поселках. Ремонтные мастерские регулярно принимают технику, вышедшую из строя из-за скачков напряжения.

Почему же скачет напряжение? Изменение характеристик сети неизбежно – любое включение или выключение электроприбора уменьшает или повышает нагрузки на сеть. К примеру, при использовании сварки в гаражном кооперативе свет тускнеет в такт работе сварщика. На качество тока также влияет общая нагрузка в сет.К примеру, в жилых многоквартирных домах нагрузка на сеть заметно вырастает по вечерам, когда большинство людей находятся дома. Еще одна причина падения напряжения кроется в самих проводах: чем они длиннее, тем больше потерь происходит. По этой причине довольно часто страдают дачные поселки и деревни.

Кто покупает стабилизаторы напряжения? В первую очередь, основными покупателями являются предприятия, производства, офисы и различные учреждения – скачок напряжения не только грозит солидными растратами на ремонт или покупку всего оборудования, но и влияет на работоспособность всего производства. Трудно работать в офисе, если компьютеры выключается едва ли не каждые 10 минут. Кроме того, на предприятиях с точными и сложными приборами стабильное напряжение является обязательным фактором для работы. Покупка стабилизатора напряжения для дома – вопрос и личное дело каждого, и если в квартире без него еще можно обойтись, то в частном доме или на даче жизнь без стабилизатора становится слегка напряженной.

В электротехнике существует несколько видов преобразователей напряжения. В данном случае речь идет о корректирующих стабилизаторах переменного тока. Они призваны регулировать напряжение, которое подается на технику – холодильники, стиральные машины, компьютеры и прочее. Главной задачей стабилизаторов является приведения характеристик тока к стандартным (и самое главное – стабильным) показателям. Это обеспечит сохранить подключенное оборудование или технику и продлит срок их службы.

Если Вы задумались о покупке стабилизатора напряжения для дома, стоит понять наверняка, существует ли необходимость в его приобретении. Для этого необходимо с помощью тестера несколько раз в будний и выходной дни произвести замеры. Критическими показателями являются 198В и 242В – выход за эти пределы способен испортить технику, покупать стабилизатор стоит для защиты всей сети. В среднем электроприборы способны выдерживать колебания напряжения в пределах 10%, но срок их эксплуатации при этом сокращается. Лампочки начинают перегорать при выходе из диапазона 205-235В. Если напряжение колеблется в пределах 210-230В, имеет смысл задуматься о покупке стабилизатора напряжения для одного самого дорогого прибора.

Стабилизатор подключается к сети таким образом, что ток подается на технику только после прохождения через него. Несмотря на одну функцию, различают три вида стабилизаторов – ферромагнитный, электромеханический, электронный (цифровой). Первоначально электромагнитные стабилизаторы были распространены больше всего, но сейчас наиболее популярны цифровое и электромеханические устройства — рассмотрим их подробнее.

Виды стабилизаторов напряжения

Электромеханические стабилизаторы

В основе такого устройства находится автотрансформатор с проводами, которые автоматически переключаются. Грубо говоря, это катушка с обмоткой из медной проволоки. Вторым главным элементом стабилизатора является электромагнитный механизм с ползунком. Если входное напряжение пониженное, этот ползунок перемещается вверх и повышает напряжение на выходе, и, соответственно, наоборот. В качестве ползунка используются графитовые щетки. Они способны установить необходимое выходное напряжение с погрешностью всего до 2%, регулировка напряжения – плавная. В некоторых стабилизаторах напряжения – например «Ресанта» — используются сразу две графитовые щетки, за счет этого возрастает скорость регулировки напряжения. Некоторые особо мощные стабилизаторы (30кВт и больше) оснащаются также дополнительным трансформатором.

В работе электромеханические стабилизаторы бесшумны, даже несмотря на наличие движущихся частей. Они не вносят в сеть никаких искажений и устойчивы к помехам в сети. Точность напряжения на выходе таких стабилизаторов достаточно высока, поэтому к ним можно смело подключать чувствительную аудиоаппаратуру, медицинские и измерительные приборы.

Из недостатков стоит отметить особенность эксплуатации, связанную с наличием движущихся щеток. Они подвержены естественному износу и требуют регулировки, ухода и замены. При изменении показателей электросети возможно небольшое отставание в их реакции. Мощные стабилизаторы отличаются внушительными габаритами и весам. Устройства достаточно требовательны к условиям эксплуатации: температура в помещении не должна быть ниже -5 градусов или выше +40 градусов. И естественно, использование их во влажных помещениях недопустимо.

Электронные (цифровые) стабилизаторы

Приборы этого типа производят регулировку напряжения ступенчато – из-за этого такие стабилизаторы также называются «дискретными». Как и в электромеханических стабилизаторах, в их основе находится автотрансформатор. Но графитовых щеток нет – вместо них используются реле или полупроводники (тиристоры и симисторы).

Работа цифровых стабилизаторов осуществляется по следующему принципу: каждый виток на трансформаторе добавляет от 4 до 22В (у однофазных). Реле или электронные ключи включают необходимую обмотку. Точность регулировка в зависимости модели колеблется от 2 до 10%. Этот показатель зависит от количества обмоток. Рассмотрим на примере бытового стабилизатора напряжения с точностью 8%, каждая обмотка которого прибавляет 17,6В. Если входное напряжение составляет 195В, происходит подключение двух обмоток – выходное значение составляет 230,2В. Регулировка происходит достаточно быстро, но при этом несколько страдает точность. Если точность стабилизатора составляет 2%, то при таких же показателях на выходе будет напряжение 221,4В. При этом будет задействовано шесть обмоток, соответственно, увеличится время регулировки. Большое количество элементов системы увеличивает ее цену, надежность, при этом, остается такой же.

Разница в точности моделей не столь критична, как может показаться. Бытовая техника способна нормально функционировать при изменении напряжения в пределах +/- 10%. Таким образом, холодильники, насосы и другие приборы с электродвигателем или нагревательным элементом будут работать нормально. Что касается компьютеров, домашних кинотеатров и другой точной бытовой электроники, то для них лучше купить стабилизатор с меньшей погрешностью. Электронные стабилизаторы напряжения оснащены цифровым управлением. Все управляющие элементы размещаются на одной микросхеме, что позволило значительно уменьшить вес и габариты прибора. Стабилизаторы оснащены электронным дисплеем, который, как правило, расположен на фронтальной части корпуса. На него выводятся значения входного и выходного напряжения.

Из преимуществ цифровых стабилизаторов стоит отметить отсутствие движущихся частей – отныне можно забыть о замене графитовых щеток. Качество стабилизатора и срок его службы напрямую зависят от качества тиристоров и симисторов. Кроме того, некоторые модели можно использовать в довольно суровых условиях – при температуре от -20 и ниже.

Недостатком электронным стабилизаторов напряжения является слабая перегрузочная сопротивляемость. Электронные ключи достаточно нежные, и большие нагрузки или короткое замыкание способны быстро вывести их из строя. При покупке цифрового стабилизатора желательно иметь как можно больший запас мощности.

Виды стабилизаторов напряжения по типу сети

Однофазные стабилизаторы напряжения используются в помещениях с однофазной электросетью – 220В. Мощность однофазных стабилизаторов составляет от 0,5 до 30кВт. Такой диапазон позволяет обеспечить защиту как всей техники в доме, так и отдельных устройств или приборов.

В помещениях с трехфазной сетью 380В необходимо использовать трехфазные стабилизаторы. Они представляют собой три однофазных стабилизатора, скомпонованных между собой. Мощность трехфазных стабилизаторов составляет от 3-30кВт и больше. Существуют модели стабилизаторов, мощность которых превышает 100кВт – это три трансформатора с одним сердечником.

И однофазные, и трехфазные стабилизаторы могут быть как электромеханического, так и электронного типа.

Технические характеристики стабилизаторов

При покупке стабилизатора для дома или дачи основная информация, на которую стоит ориентироваться, – технические характеристики прибора.

Однофазные и трехфазные стабилизаторы

Об этих типах стабилизаторов мы подробно рассказывали чуть выше, но все же рассмотрим основные случаи. В быту преимущественно используется однофазная сеть с напряжением 220В, в многоквартирных жилых домах с электроплитами есть трехфазная сеть. Кроме того, трехфазные сети можно встретить на дачах и в частных домах.

В сети 220В можно применять однофазные стабилизаторы напряжения. В сети 380В возможны комбинации из трех- и однофазных моделей.

Мощность

Все электроприборы при включении создают нагрузку на сеть – при подключении к стабилизатору эта нагрузка переходит на него. Нормальная работа стабилизатора будет обеспечена только в том случае, если мощность подключенных приборов не превышает его собственную. Если это условие будет нарушено, сработает защита и стабилизатор отключится. Чем больше витков обмотки и чем больше диаметр проволоки, тем выше будет мощность прибора. Эти параметры также напрямую влияют на вес и размеры прибора.

Мощность стабилизаторов напряжения в зависимости от модели может составлять от 0,5 до 100кВт. Приборы с минимальной мощностью покупают для защиты конкретной техники. Для защиты всех устройств необходим стабилизатор большой мощности – о том, как высчитать этот параметр, мы расскажем чуть ниже.

Входное напряжение

Основой стабилизатора является автотрансформатор, который состоит из первичной и вторичной обмотки. При его создании учитываются мощность и входное напряжение. По их значениям рассчитывается сечение проволоки, а также количество витков. Как правило, каждый производитель придерживается собственных «традиций». Так, у всех однофазных приборов «Ресанты» этот показатель составляет 140-260В, трехфазных – 240-430В. У других производителей этот диапазон может равняться 160-250В для однофазных и 280-430В для трехфазных. Выбор входного напряжения стабилизатора очень прост – оно не должно выходить за пределы напряжения электросети. Так, стабилизатор с входным напряжением 160В уже не сможет работать с сетью, напряжение которой составляет 150В.

Выходное напряжение

Выходное напряжение является прямым результатом работы стабилизатора. При его покупке стоит обращать внимание не только на значения в 220 или 380В, но и на погрешность, выраженную в процентах. Она отображает допустимые отклонения от нормы.

Как мы уже говорили, более точными являются электромеханические стабилизаторы. Значение погрешности любого из них не будет превышать 3%. Погрешность у электронных стабилизаторов может составлять от 2 до 10%. Чем дороже стабилизатор, тем он точнее – на стоимость напрямую влияет количество витков обмотки и электронных ключей. Для защиты всей сети лучше выбирать стабилизатор с минимальной погрешностью.

Частота питающей сети

Напряжение сети – важный, но не единственный ее параметр. Вторым важным показателем является частота питающей сети. Отклонения до 0,2Гц считаются достаточно серьезными, до 0,4Гц – критическими. Превышение этого отклонения способны нарушить работоспособность техники. К примеру, повышенной чувствительностью к колебаниям частоты отличаются асинхронные двигатели, которые используются в отопительных котлах (смотрите стабилизаторы для котлов) и насосах. Двигатели начинают работать с переменной частотой, что приводит к его поломке. Лучшим выходом станет покупка стабилизатора напряжения. Все модели, которые доступны к покупке в Беларуси, поддерживают частоту 50Гц.

Точность и скорость стабилизации

Как мы уже писали, точность стабилизаторов напряжения колеблется в пределах 2-10%. Этого вполне достаточно для большинства бытовой домашней техники. Для более нежной и чувствительной аппаратуры необходимо выбирать стабилизатор как можно с меньшей погрешностью. Скорость стабилизации отображает время реагирования стабилизатора на изменение характеристик тока. Чем меньше будет это время – тем лучше, однако, критичным этот параметр не является.

Габариты и вес

Вес стабилизаторов напряжения может колебаться от 3 до 700 кг, габариты – от размеров ящика до внушительного шкафа. При покупке стабилизатора для дома этот параметр играет немаловажную роль. Среди устройств с мощностью до 10кВт особую популярность у покупателей завоевали цифровые стабилизаторы с дисплеем — благодаря своей компактности, аккуратному внешнему виду, простоте отображения всех показателей на дисплее, а также некоторым другим показателям.

Системы стабилизаторов.

Как и любая сложная техника, у стабилизаторов напряжения есть не только чисто технические характеристики, но и дополнительные функции, которые упрощают работу с ними.

Защита по выходному напряжению – стабилизатор, как и любой другой прибор, имеет свой рабочий диапазон. Если напряжение в сети выходит за его пределы, стабилизатор отключает нагрузку. Как только происходит выравнивание необходимых характеристик ток, подача электроэнергии на приборы возобновляется.

Защита от перегрузки следит за мощностью подключенных к стабилизатору приборов. При превышении допустимой мощности, нагрузка на прибор будет отключена.

Защита от грозовых разрядов и коротких замыканий позволит сохранить стабилизатором работоспособным при возникновении перечисленных явлений.

Тепловая защита или термозащита отключит прибор при достижении критической температуры трансформатором. Это предупредит порчу прибора.

Байпас – функция провода тока напрямую, без участия стабилизатора. Может быть полезна в случае отключенной техники – это сэкономит электроэнергию.

Фильтрация сетевых помех помогает бороться с различными искажениями на входе.

Вольтметр и амперметр позволят следить на силой тока и его напряжением. Вольметр отражает входные и выходные показатели, амперметр замеряет ток на выходе.

Кроме того, работу некоторых моделей стабилизаторов можно отслеживать с помощью компьютера. Цифровые стабилизаторы также могут оснащаться пультом дистанционного управления.

Порядок выбора бытового стабилизатора напряжения

При решении о покупке стабилизатора напряжения в первую очередь следует определиться с количеством фаз. Следующим шагом станет замер напряжения, определение которого станет основным критерием выбора рабочего диапазона стабилизатора.

Следующим важным шагом является определенность мощности стабилизатора. Для этого необходимо сложить мощность всех устройств и техники. Приблизительное энергопотребление распространенной технике можно увидеть в таблице.

Перечисленные характеристики являются примерными – ни в коем случайте не используйте их для конечных расчетов! Более точную информацию о своей технике необходимо искать в паспортах или инструкциях.

После того, как Вы точно узнали мощность всех электроприборов, можно приступать к подсчетам мощности бытового стабилизатора. К примеру, в квартире постоянно работают холодильник, осветительные приборы, компьютер и телевизор. Итого получается 1950Вт.

Также стоит учитывать мощность электроприборов, которые включается периодически – чайники, пылесосы, утюги, стиральные машины и др. Предположим, что к нашей основной технике периодически добавляются утюг, микроволновка и обогреватель – суммарная мощность этих приборов составит 6400Вт.

Таким образом, максимальное значение потребляемой мощности будет состоять из этих двух сумм и составит 8350Вт.

После этого необходимо определить коэффициент изменения напряжения в сети. Для этого необходимы данные, полученные при замере входного напряжения.

Коэффициент изменения представлен в таблице.

Коэффициент отклонения трехфазной сети определяется точно также, для этого необходимо взять диапазон +/- 380 В

Предположим, что в нашем случае напряжение в сети составляет 150В – необходимый нам коэффициент равняется 0,47.

Максимальное значение потребляемой мощности умножаем на коэффициент и получаем значение 12274Вт. Значит, стабилизатор напряжения должен иметь мощность как минимум 12Вт.

Важно: электроприборы с моторами в момент включения значительно увеличивают нагрузку на сеть. Это относится к стиральным машинам, холодильникам и другим приборам. Поэтому, необходимо покупать стабилизатор с запасом мощности – 20% является необходимым минимум. Кроме того, запас мощности позволит в дальнейшем подключать дополнительные электроприборы.

При покупке стабилизатора для предприятия, расчеты можно производить аналогичным образом, но стоит помнить об одном условии: мощность устройства должна быть в 3 раза больше номинальной, если к нему планируется подключение оборудования с асинхронными двигателям, компрессоров, насосов и др.

Чтобы избежать этих расчетов, можно также воспользоваться специальными токоизмерительными клещами. Их щупы прикрепляются к проводу, а энергию продолжает поступать к потребителям. Достаточно включить все электроприборы и прибор покажет потребляемую мощность, а также силу тока и сопротивление. Такой способ более точный, чем расчет.

После определения мощности стоит определить точность стабилизации. Ее погрешность измеряется в процентах, чем они больше – тем менее точный прибор. Для большинства техники будет допустима погрешность до 10%, однако, некоторым устройствам нужен более точный параметр. Желательно узнать это значение для каждого электроприбора в доме – в паспорте, инструкции, в местах выхода силовых кабелей или на сайте производителя.

Правила работы со стабилизатором напряжения: установка и начало использования

Как правило, установку и обслуживание стабилизаторов на предприятиях доверяют специалистам. Мы же рассмотрим, как правильно работать со стабилизатором дома.

Если стабилизатор был приобретен в холодное время года, необходимо перед подключением дать простоять ему без работы в нормальных условиях. Производители рекомендуют, чтобы это время составляло не менее суток. С подключением большинства моделей способен справится человек с базовыми навыками, в противном случае некоторые работы все же придется доверить специалисту.

Место установки

Место установки прибора должно отвечать всем требованиям в паспорте стабилизатора. Для большинства бытовых однофазных стабилизаторов минимальная температура составляет +5С. Использование трехфазных стабилизаторов допускается при температуре не ниже -5С. Максимальная температура большинства моделей составляет 45 градусов, поэтому не стоит ставить прибор на места с длительным воздействием солнечных лучей.

Стабилизатор во время работы нагревается, поэтому для отвода тепла в корпусе предусмотрена естественная или принудительная вентиляция. Расстояние между корпусом с вентиляционными отверстиями и стенами должно составлять не менее 50 см.

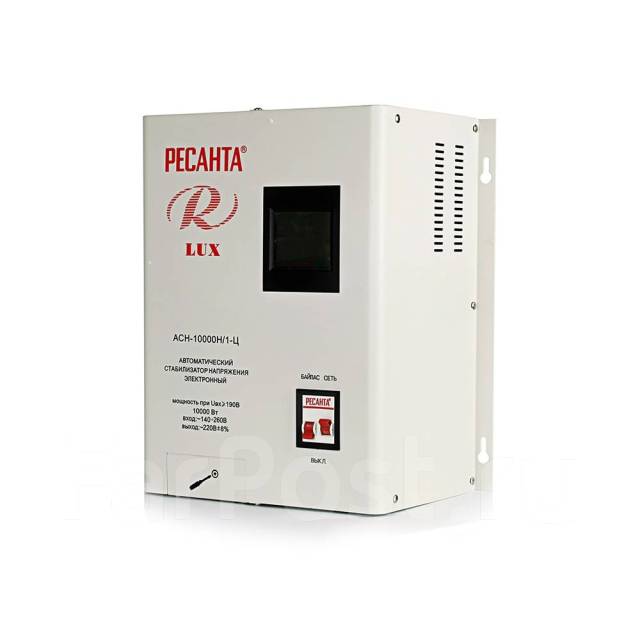

В зависимости от крепления стабилизатора, различают напольные и настенные модели. Первые можно поставить на пол, на полку или на стол, если позволяет вес изделия. Под стабилизатором не должно быть ковра, так как последний нарушает теплообмен.

Кроме того, не стоит забывать, что, несмотря на все заверения производителей, стабилизаторы напряжения все же шумят – негромко, но тем не менее. Поэтому от установки стабилизатора в спальне лучше отказаться. Идеальным решением станет установка его в нежилые комнаты – прихожую, гардеробную или подсобку.

Правила подключения стабилизатора напряжения

Самым главным правилом при подключении стабилизатора является его заземление. Для его проводки необходимо протянуть медный провод от корпуса к шине заземления. Это мера предосторожности напрямую влияет на безопасность прибора – она защищает пользователя от удара электрическим током. Кроме того, за счет этого уменьшается электромагнитный фон, чрезмерный уровень которого также способен повлиять на здоровье человека. При отсутствии необходимых навыков монтаж заземления лучше производить с помощью квалифицированного специалиста.

Сначала рассмотрим вариант подключения стабилизатора напряжения для отдельной техники – например компьютера, домашнего кинотеатра или холодильника. Для этих целей покупают однофазные стабилизаторы напряжения с мощностью в пределах 3кВт. При подключении стабилизатор обязательно должен быть выключен. Для подключения большинства стабилизаторов с небольшой мощностью не нужно иметь специальные знания: стабилизатор включается в сеть, а уже к нему подключается техника.

Существуют модели стабилизаторов, у которых на корпусе расположены клеммы. Чтобы его подключить, необходимо приобрести и подключить к ним шнур питания с вилкой. К клеммам прикрепляются соответствующие провода шнура. После этого необходимо включить стабилизатор на несколько секунд, чтобы на вольтметре отобразилось значение 220В. После этого стабилизатор необходимо отключить. Таким образом, щетки или электронные ключи установятся на свои рабочие положения. Провод с розеткой подключаются на выходные клеммы. После этого возможно подключать бытовую технику.

Теперь рассмотрим вариант подключения стабилизатора напряжения для защиты всей техники в доме. Для этих целей используются однофазные или трехфазные стабилизаторы. В случае, когда от распределительного щитка подается напряжение 380В, можно установить трехфазный или три однофазных стабилизатора, соединенных между собой. Последний способ более надежен – если один стабилизатор выйдет из строя, остальные продолжат работать. Но этот способ также и более затратный.

Чтобы подключить стабилизатор для всего дома, необходимо соединить фазу и ноль с выхода счетчика к соответствующим клеммам стабилизатора. Перед подключением техники, необходимо привести стабилизатор в рабочее положение способом, о котором мы писали выше. После этого к нагрузке стабилизатора необходимо подключить нейтральный провод от счетчика. Фазу к нему подключают от выходных клемм стабилизатора.

Эксплуатация

После всех необходимых манипуляций с проводами, можно включать стабилизатор. После этого он будет работать в автоматическом режиме. Даже если свет пропадет во всем доме, то после возобновления его работы, стабилизатор включится сам.

Как правило, производители стабилизаторов напряжения стараются максимально защитить их от неблагоприятных воздействий. Однако не стоит ставить на прибор бутылки с жидкостью или, например, чашку с чаем. Кроме того, по правилам электробезопасности, следует исключить возможность контакта корпуса с металлическими предметами. Следует следить за тем, чтобы вентиляционные решетки не были чем-нибудь перекрыты – в противном случае, существует вероятность выхода стабилизатора из строя из-за перегрева.

Еще один важный момент в эксплуатации стабилизатора – помнить о пределах его мощности. Перед подключением новых приборов необходимо проверить, выдержит ли стабилизатор дополнительную нагрузку. Как правило, если стабилизатор изначально был куплен со значительным запасом мощности, таких проблем не возникает.

Стабилизатор практически не требует ухода – необходимо лишь изредка протирать его корпус от пыли и следить за чистотой вентиляционных отверстий. При этом нельзя использовать влажные тряпки и моющие средства. В случае поломки стабилизатора, не стоит пытаться чинить его самостоятельно – ремонт должен производиться в сервисном центре.

Дополнительные расходы на стабилизатор

Большинство стабилизаторов готовы к работе «из коробки», но в некоторых случаях к ним необходимо докупить некоторые вещи.

Провода

Если у стабилизатора для подключения есть только клеммы, в таком случае необходимо отдельно приобретать провода. Они различаются между собой по сечению, количеству жил и допустимому напряжению. Напряжение – самый простой параметр. Провод с допустимым напряжением 380В можно использовать как в трехфазной, так и в однофазной сети. Если провод рассчитан на напряжение 220В, использование его в трехфазной сети недопустимо.

Количество жил – также немаловажный параметр. Проще говоря, жила – это проводник. В зависимости от провода, в нем может быть как одна, так и несколько жил, которые скручивают и закрывают изоляционной оболочкой. Чем больше будет жил, тем надежнее будет провод. Важным фактором является материал, из которого они изготовлены. Для стабилизатора лучше всего приобретать провода с медными жилами – они прочнее алюминия, а токопроводящие свойства выше.

Самым главным параметром при покупке провода является сечение кабеля. Сечение кабеля необходимо рассчитывать отдельно. Для этого необходимо мощность стабилизатора в ВА (ВА=Вт/0,7) разделить на минимальное входное напряжение. Таким образом мы узнаем максимальную силу тока на входе. После этого полученное значение силы тока необходимо найти в таблице. В случае несовпадения силы тока с данными в таблице, выбор сечения необходимо производить в большую сторону. Так, если ток равняется 46А, то необходимое сечение провода составит 6 мм. кв.

Все провода, которые есть в продаже, обозначены соответствующей маркировкой. Так как нам необходим медный кабель, в маркировке не должно быть буквы А – это провод с алюминиевым жилами. Другие буквы означают вид изоляции, первая цифра – это сечение, вторая – количество жил.

Как мы уже говорили, для подключения стабилизатора необходимо заземление – сечение кабеля составляет 2,5 мм. кв. Длину проводу стоит определять исходя из места монтажа. Для подключения стабилизатора к розетке, необходим кабель с вилкой.

Монтаж проводов удобнее всего производить с помощью крепежных скоб. Их размеры зависят от диаметра кабеля. Для соединения несколько проводов лучше всего использовать пластиковые хомуты – они дешевые и надежные. Самым простым способом изоляции станет изолента.

Автоматический выключатель

Автоматический выключатель устанавливают между счетчиком и стабилизатором. Его основная задача – защита прибора от коротких замыканий и перегрузок. Его «амперы» должны превышать максимальную силу тока стабилизатора, которую мы рассчитывали выше.

Трехходовой перекидной рубильник

Это устройство позволит сделать байпасную линию, которая будет подавать электроэнергию в обход стабилизатора. К примеру, подобная линия может понадобиться для подключения сварочного аппарата.

Дополнительное оборудование

При подключении стабилизатора самостоятельно могут понадобиться мультиметр, измерительные клещи или индикаторная отвертка.

Мультиметр (проще говоря – тестер) измеряет напряжение, силу тока и сопротивление. Замеры производят с помощью щупов, результат выводится на дисплей или шкалу.

При помощи токовых клещей можно измерить ток, напряжение, сопротивление или частоту провода, проверить его изоляцию на целостность. Для этого достаточно поместить проводник между двумя щупами.

Индикаторная отвертка (отвертка-пробник) позволяет определить фазу и ноль. От обычной ее легко отличить по внешнему виду – прозрачная ручка с диодом внутри.

Выберите правильный стабилизатор, чтобы увеличить дальность выстрела на 10 ярдов

При охоте с луком на крупную дичь самое сложное — приблизиться — опасно близко. Это то, к чему охотники стремятся каждый год. Помещение большого взрослого оленя в зону поражения сведет охотника с ума. Что произойдет, если он будет залпован за пределами вашей удобной зоны для стрельбы? Что, если бы вы научились расширять этот диапазон еще на 10 ярдов вместо того, чтобы держать его за пределами зоны? Вы бы воспользовались этим преимуществом?

Правильный охотничий стабилизатор поможет обеспечить дополнительную точность при стрельбе вниз по дальности и увеличить эффективную дальность стрельбы.Стабилизаторы часто приобретаются на опоздании или в качестве дополнительного аксессуара. В действительности стабилизаторы выполняют три основные функции: уменьшают удары руками, шум и вибрацию лука, а также удерживают лук устойчиво во время стрельбы и балансируют лук.

При стрельбе из лука энергия, используемая для выстрела, вызывает вибрацию всего лука и всех прикрепленных к нему компонентов. Стабилизатор часто имеет резиновый шумопоглощающий материал для поглощения избыточной энергии отдачи при выстреле и снижения шума. Кроме того, стабилизатор с некоторым весом вперед поможет охотнику устойчиво держаться для лучшего размещения выстрела, утяжеляя лук, делая его более устойчивым при удерживании на месте.

Подавление вибраций
Стабилизаторы с шумопоглощающим материалом помогают значительно поглощать звук. Более длинные стабилизаторы с отягощением на конце стабилизатора помогают лучнику снизить крутящий момент и позволяют штифтам осесть. Охотничьи луки иногда могут казаться перекосами: с одной стороны прикручены прицелы, колчаны и аксессуары, которые могут вызвать крутящий момент в руке. Это может привести к неправильной балансировке лука, поэтому боковая планка, прикрепленная к противоположной стороне, поможет решить проблему.

Теперь мы начали доходить до крайности и должны понять цель. Как охотник из лука, я должен понимать свою эффективную дальность стрельбы и на какое расстояние я могу вести стрельбу — это диктует местность для охоты. В западных штатах часто требуется большая дальность действия. Здесь, на Среднем Западе, у большинства лучников не так много возможностей за пределами 30 ярдов. Чем больше дистанция, тем больше нужно беспокоиться об идеальном балансе и более длинных стабилизаторах. Кроме того, охотники должны учитывать условия охоты, такие как перемещение по ветвям деревьев или пребывание в заточении под землей.Более длинные стабилизаторы могут мешать при перемещении вокруг ветвей деревьев или при нахождении внутри наземной шторы.

Равномерная стрельба
Чтобы выбрать идеальный стабилизатор, я проконсультировался с Генри Бассом, профессиональным лучником и охотником из лука. Он опытный стрелок для соревнований на дальние дистанции, который также применяет свой опыт в реальных охотничьих ситуациях.

«Не существует рекомендуемой длины или веса», — сказал Басс, когда его спросили, какой стабилизатор будет оптимальным для охотника на белохвостого.«У каждого охотника разные потребности, и им нужно приспособить стабилизатор к своей ситуации».

Длина стабилизатора также может быть обманчивой при сравнении 6- и 10-дюймового стабилизатора. Многие думают, что большее расстояние должно обеспечивать лучшую точность при понижении дальности.

«Чем длиннее стабилизатор, тем меньший вес требуется для стабилизации лука», — говорит Басс. «Более короткие стабилизаторы требуют большего веса, чтобы работать одинаково».

Это означает, что если пространство является проблемой, следует использовать более короткий, но более тяжелый стабилизатор.Если бы пространство не было проблемой, использование 10-дюймового стабилизатора было бы легче, но с такой же стабильностью. В условиях охоты очень типично держать лук в руках в течение длительного времени, поэтому общий вес является проблемой. Для оптимальной устойчивости лука жизненно важна длинная, негибкая конструкция с упором вперед. Наличие стабилизатора, большая часть веса которого находится спереди, обеспечивает максимальный контроль.

Луки в последнее время стали настолько легче и короче, что некоторые из выпущенных мною луков кажутся слишком легкими.Существует балансировка веса лука. Из более тяжелого и длинного лука между мостами часто лучше стрелять. А стабилизатор может помочь обеспечить такой вес более легкому и короткому луку.

Сегодня на прилавках есть много очень коротких стабилизаторов в диапазоне от 3 до 5 дюймов. Они мало что делают для стабилизации выстрела и обычно полностью поглощают удары. Большинство из них сделаны из резинового демпфирующего материала и хорошо поглощают вибрацию. Более длинные стабилизаторы, не имеющие веса на конце, также мало делают для стабилизации выстрела, служа только шумоподавителем.

Perfect balance
Каждая дуга уникальна и имеет различный вес, распределяемый по ней, а дисбаланс вызывает крутящий момент. Боковой стабилизатор может помочь, уравновесив вес прицела и колчана. Большинство охотников не использовали их из-за большого размера и веса. В последнее время они стали меньше и удобнее в использовании. Некоторые из новых луков также смещают кронштейны стабилизатора, что помогает сбалансировать вес лука после того, как аксессуары были прикреплены болтами.

Одна из тенденций сегодняшних луков состоит в том, что некоторые из них имеют большой вес; после стрельбы они откатятся вперед. С луками, которые не сбалансированы идеально, короткий стабилизатор, прикрепленный к спине прямо под рукоятью лука, может решить эту проблему.

В лесу
Преследование белохвостов из лука — моя страсть. Меня не волнует борьба за национальные титулы, я просто охочусь. Поэтому я был очень заинтригован, узнав, действительно ли длинные стабилизаторы увеличивают мою точность и расширяют диапазон охоты.

Некоторые из нас тестировали стабилизаторы различной длины: 3-, 5-, 7- и 10-дюймовые стабилизаторы. Мы отслеживали среднюю дисперсию в «яблочко». После длительных съемок и экспериментов с 10-дюймовым стабилизатором я был поражен результатами. У всех была отличительная разница при использовании 10-дюймового стабилизатора над более коротким аналогом.

Простое добавление стабилизатора веса вперед имело большое значение. Это имело большее влияние на больших расстояниях, и группы стрелок улучшились.Во время стрельбы прицел попадает в яблочко. Во время прицеливания моя схема удержания изменилась с нервной на медленное и плавное движение. Самый большой удар был на 30 ярдах и более — любой, кто хочет повысить точность на больших дистанциях, должен начать использовать стабилизатор для повышения точности.

После испытаний я снабдил свой лук 10-дюймовым стабилизатором, чтобы проверить, не слишком ли он громоздок для использования в лесу. Для охотника за белохвостой, использующего комбинацию наземных жалюзи и деревьев на деревьях, подойдет ли 10-дюймовый стабилизатор? Я обнаружил, что, хотя он был длиннее, чем мой предыдущий стабилизатор, обычно он не мешал.Многие новые луки имеют рефлекторную конструкцию с подступенком; поэтому стабилизатор не слишком сильно выступает. Многие охотники, включая меня, обычно используют 7-дюймовый стабилизатор, поэтому добавление дополнительных 3 дюймов вместе с некоторым весом не казалось чрезмерным. И он не зацепился за ветки или грунтовые глухие стены. Несмотря на то, что в небольшом грунтовом блайнде, длина стала бы проблемой. В таких ситуациях идеальным вариантом был бы более короткий и тяжелый стабилизатор.

Использование более длинного стабилизатора — небольшое изменение, которое может значительно улучшить группу стрел среднего охотника.Для охотника, который фокусируется на максимальном расстоянии на 30 ярдов, длинный стабилизатор окажет минимальное воздействие. Моя оценка показывает, что на контроль наиболее успешно воздействуют на расстоянии 60 ярдов и дальше. Если вы хотите расширить диапазон, более длинный стабилизатор — отличный инструмент.

Полное руководство по стабилизаторам лука | Статьи

Добавление стабилизаторов к вашей установке может помочь вам стрелять более стабильно, но существует множество заблуждений, которые мешают людям использовать их.

Это будет мешать… Слишком много на моем луке… Слишком тяжело… Будь проще.

Это лишь некоторые из утверждений, которые приходят в голову, когда кто-то смотрит на мою установку для охоты с луком. Я с большим успехом использую длинные передние и задние дуги на своем охотничьем луке уже более 10 лет. Я считаю, что если вы чувствуете, что это поможет вам засчитать один выстрел, то во что бы то ни стало используйте его в своих интересах.

Обычно главным применением «стабилизатора» в области охоты было гашение шума и вибрации.Хотя стабилизатор Flatline ™ действительно помогает в этих областях, я не думаю исключительно о них таким образом. Для меня они являются важной частью моего охотничьего арсенала и фактически используются для точной настройки моего лука.

Вы когда-нибудь замечали, что когда вы полностью натягиваете лук, требуется время, чтобы ваш лук прижался и уровень пузыря выровнялся? Этот небольшой промежуток времени может стать переломным моментом, когда момент истины случится этой осенью.

и задняя планка помогут быстрее установить прицел, что даст вам больше времени, чтобы сосредоточиться на прицеливании и выдерживании во время процесса выстрела.Это время, которое вы выиграете, может заключаться в том, чтобы выпустить идеальную стрелу или отказаться от выстрела из-за того, что установка на полную вытяжку занимает слишком много времени, и животное движется туда, где у вас нет выстрела.

Здесь мы пытаемся сбалансировать лук при полном натяжении. Идеальная балансировка лука в статическом положении и полная натяжка — это две совершенно разные вещи. Нас интересует только полный баланс розыгрыша. Мы хотим, чтобы лук быстро устанавливался, а булавка естественным образом плавала в контролируемом движении.

Передние стабилизаторы предназначены для того, чтобы дать луку сопротивление движению (более плотное удержание), когда вы полностью натянуты. Чем длиннее стабилизатор впереди, тем выше влияние этого сопротивления вы в какой-то степени заметите.

Задние задние дуги, V-образные дуги и т. Д. Действительно сияют, когда дело касается правого и левого баланса лука. Задние перекладины и угол, под которым они расположены, помогут предотвратить наклон лука в одну сторону при полном натяжении и помогут вам удерживать его более плотно.

Мне нравится думать о настройке передней и задней балок, аналогичной выравниванию в вашем грузовике. Если ваш грузовик не выровнен, вы будете драться, пытаясь удерживать грузовик направленным прямо по дороге. Стабилизатор — это выравнивание лука, благодаря которому все направлено прямо перед намеченной целью. Если ваш лук неправильно выровнен … тогда изображение прицела может наклоняться вправо или влево и даже вверх и вниз.

Спинка имеет много преимуществ для охотника с луком.Когда вы создадите систему для охоты с луком и начнете подбрасывать аксессуары, вы быстро заметите, что все крепится на одной стороне лука. Если вы стрелок-правша, то ваш упор, прицел и колчан, полный стрел, устанавливаются с правой стороны лука.

Эти предметы нагружают одну сторону лука. Итак, при полном натяжении вам теперь придется бороться с естественной склонностью вашего лука наклоняться в сторону. Вы можете почувствовать этот эффект в статике (поклон в состоянии покоя), но особенно при полном натяжении.Борьба с этим наклоном вспомогательной стороны лука увеличивает легкую мышечную усталость во время стрельбы, так как вам всегда будет сложно противодействовать этому наклону при полном натяжении.

Хорошо сбалансированный лук приведет к повышению уверенности в этот момент истины благодаря способности держаться более устойчиво.

По большей части, длина стабилизатора определяется личными предпочтениями. Но следует учесть некоторые соображения.Если вы регулярно охотитесь с наземной заслонки, то более короткий передний стабилизатор принесет вам наибольшую пользу. То же самое можно сказать и об охотнике за деревьями, если вы охотитесь с подставки, у которой есть конечности, которые могут помешать.

С другой стороны, есть западные охотники за луком. По большей части, длина стабилизатора для западного охотника не так критична, и вы можете просто стрелять на такую ​​длину, которая поможет вам стрелять в лучшие группы (в разумных пределах, конечно). Дополнительная длина поможет стабилизировать лук и, в свою очередь, подтянуть группы.

Простой ответ на этот вопрос — методом проб и ошибок. Длинный ответ потребует некоторого тестирования на целевом лице и отслеживания вашего результата с помощью раунда стрелок, затем перемещения смещения полосы или добавления / вычитания весов и повторной попытки.

Быстрый и грязный метод установки задней планки, довольно простой, и это мой предпочтительный способ установки задней планки.Сначала установите кронштейн V-образной дуги и расположите заднюю планку как можно ближе к струне, слегка направив ее вниз. Это исходное положение — отличный способ прочувствовать ситуацию, а небольшое движение на перекладине имеет большое значение.

Затем вытяните лук назад и с закрытыми глазами сядьте в опорные точки. Откройте глаза и посмотрите на свой пузырь. Если пузырек слева, переместите ползунок влево, а если ваш пузырек правый, переместите ползунок вправо. Всегда преследуйте пузырь с помощью задней перекладины.Это действительно когда метки на новом кронштейне V-образной дуги Mathews действительно сияют. Не торопитесь, сделав этот шаг, и выстрелите несколькими стрелами, чтобы проверить свои ощущения.

Если изображение вашего прицела при полном натяжении опущено, это когда я бы отрегулировал вес или высоту задней планки. Комбинация того и другого — отличная ставка на данном этапе. При полном натяжении, если вы обнаружите, что держитесь немного низко, вы можете добавить вес и опустить заднюю планку, чтобы улучшить изображение прицела. Опускание перекладины на спину оказывает такое же влияние, как и увеличение веса.Так что не стоит сходить с ума с весом, раз уж мы говорим об охотничьем луке. Также следует помнить, что чем длиннее стабилизатор, тем меньше потребуется веса. Имейте в виду, что вес, который вы добавляете на перекладину, помогает луку выпрямиться.

На протяжении всего процесса и в течение нескольких недель после того, как вы остановитесь на задней штанге, вы должны время от времени обращать внимание на схему вашего прицела во время прицеливания. Лучший способ сделать это — полностью отрисовать трехмерную мишень.(Я выбираю трехмерную цель, потому что мне удобнее целиться в животное). Если у вас много поплавков, возможно, пришло время немного поработать. В конце концов, то, как ваш лук ощущается при полном натяжении, и количество движений, которое вы имеете в своем прицельном изображении, когда вы целитесь в цель, будут решающим фактором для любых изменений настройки стабилизатора.

PRO

• Весы
• Более быстрое выравнивание при полной разгрузке
• Более устойчивый захват
• Более узкая форма поплавка
• Точная настройка того, как ваш лук держит и стреляет

CON

• Добавление небольшого веса
• Длинный передний брус может мешать заземлению

Когда дело доходит до этого, вы будете удивлены, насколько лучше ваше прицельное изображение может плавно перемещаться по небольшому устойчивому узору, когда вы сбалансируете свой лук и пригвоздите его.Единственный способ узнать, будете ли вы лучше снимать со стабилизатором и настройкой задней дуги, — это выйти и поэкспериментировать. Удачи в этом сезоне!

Стабилизатор какой длины вам нужен для блочного лука? — Открытый отряд

Стабилизаторы — это все о балансе. Уравновешивающий груз, уравновешивание вибраций, уравновешивающий момент. Если подумать, удивительно, что установка такого простого устройства может решить сразу столько проблем.

Чтобы подобрать стабилизатор правильной длины для блочного лука, вам необходимо учитывать расстояние, на которое вы стреляете, среду, в которой вы стреляете, и другие факторы.Маленькие стабилизаторы обычно короче 10 дюймов, средней длины — 10-15 дюймов, а длинные — длиннее 16 дюймов.

не являются важным аксессуаром для большинства луков, но при правильном использовании они могут помочь решить проблемы и повысить точность стрельбы.

: обзор

Прежде чем мы перейдем к определению размеров блочного лука, давайте удостоверимся, что мы понимаем основную функцию стабилизатора.

Подсказка: лук не только для того, чтобы он выглядел больше или круче.

созданы для того, чтобы делать именно то, для чего они предназначены: стабилизировать.

Если вы когда-нибудь проходили по бревну, балке или любому тонкому и длинному предмету, скорее всего, вы при этом выставили руки наружу.

Вы, вероятно, раскачивались и колебались, пока не вытянули руки по обе стороны от себя, после чего вы смогли достичь равновесия, достаточного для продолжения ходьбы с большей уверенностью.

Идея стабилизатора аналогична.

Вывод может показаться очевидным, но глагол «стабилизировать» на самом деле применяется к нескольким различным вещам.

Аксессуар не только стабилизирует общий баланс лука, но и стабилизирует вибрацию, проходящую через раму лука, когда лучник выпускает стрелу. Это снижает крутящий момент, шум и удары руками.

Со всеми этими факторами, учтенными стабилизатором, большинство лучников обнаружат, что их точность также улучшилась.

Таким образом, даже если это может показаться маленьким аксессуаром с почти незаметным ударом, стабилизатор может быть одним из наиболее важных факторов, способствующих тесной группировке стрел.

Как они могут это сделать?

Что ж, главный фактор во всем этом — прибавка в весе.

Конечно, дополнительный вес — это не всегда хорошо, особенно для охотников с луком, путешествующих по равнинам или лесных походов.

Однако добавленный вес в правильном месте может дать положительные результаты, особенно если блочный лук, который вы используете, особенно легкий.

Рама лука — очень жесткая конструкция, но сила, необходимая для продвижения стрелы вперед с эффективной скоростью, несомненно, вызовет некоторое плавное движение.

Это плавное движение может отрицательно сказаться на вашей точности и привести к быстрой утомляемости рук и рук.

Если на конце лука аккуратно размещен груз, большая часть динамической энергии может быть поглощена в этом месте и направлена ​​от корпуса лука.

Дополнительный вес также помогает сбалансировать лук в моменты перед выстрелом, обеспечивая плавный спуск.

Но не все стабилизаторы должны выполнять каждую из этих функций одинаково.

Некоторые из них были сделаны в основном для поглощения ударов, в то время как другие в основном обеспечивали баланс.

Выбор правильного стабилизатора для блочного лука потребует изучения ваших навыков стрельбы из лука и имеющегося снаряжения.

Малые стабилизаторы

Начнем со стабилизаторов меньше 10 дюймов.

В общем, эти устройства предназначены для работы в большей степени как демпферы, чем как стабилизаторы.

Вы можете даже не заметить, что они там есть, особенно потому, что они, как правило, в основном сделаны из резины, а иногда даже не имеют утяжелителей на концах.

Это также, как правило, самые тяжелые стабилизаторы на рынке, потому что они имеют много энергии, чтобы захватить такую ​​маленькую рамку.

Если вы ищете что-то, что поможет улучшить общий баланс вашего лука, вероятно, это не лучший выбор для вас.

Маленькие стабилизаторы лучше всего подходят для стрельбы из лука в ограниченном пространстве, например, в густых лесах или охотничьих слепых.

Они уменьшают вибрацию и шум, а также сводят к минимуму прыжок лука в руках при стрельбе.

Благодаря своей компактности они также оптимальны для охотников с луком, отправляющихся на охоту на целый день или даже на несколько дней.

Вы же не хотите проходить мили и мили, когда у вас на пути стоит шест двухфутовой длины.

Кроме того, эти стабилизаторы будут лучше всего работать в ветреную погоду, так как они, скорее всего, не будут далеко выступать за стояк.

Это также лучший выбор для молодежи или начинающих лучников, которые еще только знакомятся со своим луком.

Несмотря на то, что Bee Stinger Sport Hunter Xtreme Stabilizer немного дороже, он является хорошим примером небольшого стабилизатора, который выполняет свою работу, когда речь идет о гашении вибрации и звука, а также минимизации ударов руками.

Стабилизаторы среднего радиуса действия

Большинство охотников за луком выбирают стабилизатор средней длины в диапазоне от 10 до 15 дюймов.

Обычно это лучший выбор для тех, кому нужны регулируемые стабилизаторы.

Наличие стабилизатора с регулируемым весом может иметь огромное значение для создания правильного баланса для вашего блочного лука в зависимости от условий и уровня вашей выносливости.

Стабилизаторы средней длины обычно являются лучшим вариантом для более типичных охотничьих ситуаций с более широкими открытыми пространствами.

Стабилизатор размером около 12 или 14 дюймов обеспечит вам наилучший баланс стабилизации веса и гашения вибрации, поэтому они являются отличным выбором для охотников.

Наличие немного более длинного стабилизатора может фактически увеличить радиус действия, так что вам не нужно приближаться к тому гигантскому доллару, за которым вы преследуете.

Еще одно преимущество выбора стабилизатора с увеличенной длиной состоит в том, что он не должен быть таким же тяжелым.

Так как они имеют большую длину для распределения веса, они все еще могут стабилизировать ваш лук, не делая его настолько тяжелым, что вы не сможете удерживать его более дюжины раз.

С другой стороны, увеличенная длина увеличит его уязвимость от ветра.

Итак, если вы снимаете в непредсказуемых или нежелательных условиях, возможно, лучше использовать восьмидюймовый стабилизатор.

Cartel Maxion Carbon Stabilizer — хороший выбор, если вы ищете стабилизатор среднего класса по приемлемой цене.

Длинные стабилизаторы

Стабилизаторы на более длинном конце спектра иногда могут быть длиннее, чем длина самого лука, в диапазоне от 16 дюймов до 30 дюймов.

Некоторые охотники с луком используют такие стабилизаторы, но чаще всего они встречаются у стрелков-мишеней и олимпийских стрелков.

Как вы уже догадались, стабилизаторы такой длины используются в основном для балансировки веса.

Они часто изготавливаются из таких материалов, как углеродное волокно или титан, чтобы уменьшить их общий вес.

На этой длине вы увидите более разнообразные диаметры для уменьшения или увеличения веса по мере необходимости.

Например, трубы диаметром более 0,625 дюйма рекомендуются для использования в условиях умеренной погоды и в помещениях.

с диаметром трубы менее 0,625 дюйма оптимальны для работы на открытом воздухе с более сильным ветром.

Чем меньше площадь поверхности трубы, тем меньше стержень будет толкаться ветром, что в конечном итоге влияет на вашу цель.

Эти специальные стабилизаторы не так сильно помогут с уменьшением вибрации, но если на их конце есть утяжелители, они, безусловно, помогут с балансировкой и уменьшением крутящего момента.

Если вы используете их правильно, вы также можете увеличить дальность стрельбы примерно на 10 ярдов, если выберете один из этих длинных стабилизаторов.

The Bee Stinger Competitor Stabilizer — популярный длинный стабилизатор, который выпускается в нескольких размерах до 33 дюймов.

Хотя вы можете использовать такие ресурсы, как эта статья, чтобы направить вас в правильном направлении, никто не может точно сказать вам, какую длину стабилизатора вам следует использовать с точностью до дюйма.

И если кто-то пытается сказать вам точную длину, которую вы должны использовать, помните, что у него, вероятно, есть другой лук, чем у вас, он использует его по-другому и не является авторитетом в области длины стабилизатора.

Только вы можете определить, какая длина идеально подходит для вас, и для этого вам нужно проверить некоторые из них.

Имейте в виду, что предлагаемые здесь тиры широко признаны в качестве стандарта, но люди каждый день вносят инновации в сообщество стрельцов из лука, которые могут расширить или полностью разрушить изложенные здесь руководящие принципы.

Сравнение и выбор стабилизаторов цели

Выбор стабилизатора цели и выбор системы стабилизации цели кажется сложной задачей, такой же сложной, как и любой другой выбор в стрельбе из лука.Доступно ошеломляющее количество вариантов, многие из этих предметов говорят о многом, и среднестатистическому стрелку сложно понять это.

К счастью, есть несколько ключевых факторов, понимание которых может облегчить процесс выбора. Давайте рассмотрим некоторые факторы, которые могут повлиять на процесс принятия решений, чтобы попытаться внести некоторую ясность в обсуждение выбора целевых стабилизаторов.

Производительность. Большинство лучших стрелков судят о характеристиках системы стабилизатора по ощущениям от лука во время фазы прицеливания и выполнения выстрела.Это звучит просто, но факторы, которые создают это общее ощущение, сложны.

Что делает стабилизатор с высокими характеристиками? Один из способов судить о характеристиках — это относительная жесткость стабилизатора к весу. И обычно считается, что чем светлее, тем лучше. Вибрация до и после выстрела — еще один фактор, на который часто обращают внимание при съемке стабилизаторов.

Долговечность и надежность очень важны — как крепятся манжеты? Из чего они сделаны? Насколько хорошо монтажное оборудование?

Конечно, внешний вид тоже имеет значение, так как такие факторы, как красивая окраска и классная графика, имеют значение для многих.

Для чего это на самом деле? Основная цель стабилизатора — увеличить момент инерции лука — это помогает упростить прицеливание и, что наиболее важно, помогает сохранять положение и положение лука за очень короткое время, когда стрела выходит из системы. В частности, для изгиба лука вы не хотите, чтобы подступенок лука поворачивался или смещался вправо (для стрелка-правши), когда стрела нажимает на поршень или точку давления при отпускании.Повышенная инерция задерживает это движение, а также помогает уменьшить влияние стрелка на крутящий момент.

То, что приятно, не всегда хорошо. Примечательно, что многие стрелки любят ставить резиновые амортизаторы между грузами стабилизатора и штангой стабилизатора. Это помогает подавить вибрацию после выстрела, но значительно снижает функцию жесткого стабилизатора — отсоединение веса во время прицеливания и запуска стрелы в первую очередь сводит на нет цель жесткости стержня.Если вы настаиваете на использовании демпферов, лучше использовать их в середине стека с грузами, а не между всем штабелем веса и удилищем. Вы должны стремиться удерживать как можно меньше веса. Например, если вы используете три грузовых модуля, только самый подвесной модуль должен быть прикреплен к амортизатору, а два других должны быть непосредственно прикреплены к стабилизатору.

С другой стороны, часто ожидается, что система стабилизатора будет способствовать завершению выстрела с уменьшением вибрации после выстрела.Вот почему люди используют резиновые амортизаторы, чтобы справиться с тем, что происходит после того, как стрела покидает лук. Такие конструкции, как Contour и Contour CS, а также Halcyon, имеют значительную степень демпфирования, встроенную в стабилизатор. Более старые конструкции, такие как Z-Flex, имеют отдельные внутренние системы демпфирования. Оба этих подхода обеспечивают большинство преимуществ эластомерных демпферов без ущерба для прицеливания и инерционной устойчивости при запуске.

И не забывайте, что вы много стоите при стрельбе из лука — стабилизатор часто должен работать как стойка для лука.Это фактор при выборе правильной длины стабилизатора. Также неприятно иметь резиновый демпфер на конце удилища, когда лук опирается на него.

Жестче обычно лучше. Но не всегда. Для большинства высокопроизводительных луков получение максимально жесткого стабилизатора при наименьшем диаметре (чтобы он не действовал как ветровой парус) и при наименьшей массе (так, чтобы эффект от груза, на который вы складывались, был максимальным), это своего рода святого Грааля стабилизаторов.

Однако, как говорится, бесплатных стабилизаторов жесткости не существует — более жесткие стабилизаторы могут резонировать на неприятных частотах, материалы, необходимые для придания большей жесткости стабилизатора при сохранении меньшего диаметра, стоят намного дороже и менее жесткие, и то же самое можно сказать о создании стабилизатора. стабилизатор прикуривателя.

Как говорится в старой шутке, у вас может быть очень высокая жесткость, малый диаметр и дешевизна любых двух.

Это часть системы. Стабилизаторы — это один из компонентов системы лука, стрелы и стрелка. Все они вносят свой вклад в ощущение любой данной системы стабилизатора, и стабилизатор может сильно повлиять на ощущение любого данного лука. Это потому, что во время прицеливания и после выстрела может быть обратная связь от конечностей через подступенок к стабилизатору и обратно.Это верно как для составного, так и для изогнутого лука, но особенно заметно для изогнутого лука, потому что независимое поведение конечностей при изогнутом луке значительно усиливает это поведение. Измените любую переменную — вес конечности, высоту тетивы, массу стрелы, длину стабилизатора, веса на стабилизаторе — и вы измените реакцию.

В целом, более жесткие стабилизаторы, которые должным образом демпфированы, будут оказывать меньшее влияние на изменение ощущений. Для данной установки более жесткие стабилизаторы могут помочь уменьшить влияние незначительных изменений крутящего момента захвата или незначительных несоответствий при отпускании.

Тем не менее, менее жесткие стабилизаторы могут иметь хорошее ощущение, могут лучше взаимодействовать с некоторыми луками и иногда могут дать стрелку больше обратной связи при выстреле. Вот почему может быть очень желательным определенный диапазон жесткости.

Есть несколько способов посмотреть, насколько жестким является данный стабилизатор, а также вы можете сравнить жесткость с весом или диаметром.

На этой диаграмме, например, показана относительная жесткость различных стабилизаторов Easton, причем первая строка данных слева показывает абсолютную относительную жесткость по шкале от 1 до 10 среди моделей (выше — жестче), средняя линия данных показывает относительные массовые веса (чем меньше — тем светлее), а последняя строка справа показывает результирующие отношения жесткости к весу.Итак, вы можете видеть, что, например, Z-Flex диаметром 1 дюйм является самым жестким, но также и самым тяжелым, а сверхтонкий Halcyon немного менее жесткий, но намного легче, чем Z-Flex, и технология переменного диаметра Contour CS — король жесткости, сверхлегкий и лишь немного менее жесткий, чем Halcyon (но в целом Halcyon тоньше).

Выбор. Для большинства стрелков лучше всего выбирать стабилизаторы, которые подходят вам и вашему стилю съемки, хорошо себя чувствуют во время последовательности выстрелов и, конечно же, соответствуют вашему бюджету.Если вы снимаете исключительно в помещении, диаметр не имеет большого значения. Но если вы снимаете на открытом воздухе, стабилизаторы Easton с технологией диаметра «360 windcutter», такие как серия Contour и Halcyon, имеют огромное значение с точки зрения снижения ветрового сопротивления системы. Все стабилизаторы Easton совместимы либо с рекурсивно-ориентированными весовыми модулями 1 / 4-20 (с использованием доступных адаптеров), либо вне упаковки с популярными плоскими дисковыми весами 5 / 16-24 от Easton и других производителей. Все они будут работать с адаптерами быстрого отсоединения, совместимыми с ATA, V-образными балками и другими аксессуарами.

Замечательно, если вы можете одолжить стабилизатор у тренера или друга, посетить одно из мероприятий Easton Test Drive, которое состоится в 2020 году в рамках European Indoor в Ниме или The Vegas Shoot (где вы можете выстрелить из любого стабилизатора Easton практически в любой конфигурации) или посмотреть если ваш Pro Shop позволяет вам пройти тест-драйв перед покупкой. Многие авторизованные магазины Easton предлагают широкий выбор стабилизаторов, и многие из них рады, что покупатели тестируют стабилизатор на ощупь или по другим параметрам.

Сравнение стабилизаторов Easton

Halcyon

• Очень низкий резонанс для более быстрого демпфирования и более стабильной фиксации
• Непревзойденное снижение сопротивления ветру
• Лучшая в своем классе конструкция из сверхмодульного графитового волокна толщиной 14 мм
• Windcutter 360 дизайн
• Коэффициент жесткости к диаметру 10/10 *
• Жесткость к весу 7.5
• 27 ″ стержень масса 125,5 грамма

Контур CS

• Сложная конструкция с однонаправленным и поперечным переплетением из карбона с высоким модулем упругости и графита со сверхвысоким модулем упругости, обеспечивающая исключительную жесткость, высокую скорость демпфирования и более устойчивую фиксацию как составной, так и изогнутой формы
• Доказано как в сложных, так и в повторяющихся соревнованиях на высшем уровне по всему миру
• Чрезвычайно легкий вес, большее соотношение жесткости к массе любого стабилизатора, доступного в настоящее время
• Конструкция Windcutter 360 с уменьшением лобового сопротивления
• Коэффициент жесткости к диаметру 9/10
• Жесткость к весу 8.8
• 27 ″ штанга масса 115 грамм

Контур

• Сложный высокомодульный углерод, конструкция с несколькими диаметрами
• Более быстрое демпфирование и более устойчивое удержание с меньшим сопротивлением ветру
• Жесткая и легкая самозатухающая конструкция, идеально подходящая для изогнутой формы
• Коэффициент жесткости к диаметру 8/10
• Жесткость к весу 6,8
• 27 ″ штанга масса 114 грамм

Z-Flex

• Высокая жесткость, идеально подходящая для компаундов высшего уровня и 3D-соревнований
• Конструкция из высокомодульного углерода
• Встроенная система демпфирования AVRS
• Меньший поплавок прицеливания и высокий КПД
• Коэффициент жесткости к диаметру 8/10
• Жесткость к весу 3.3
• 27 ″ штанга масса 175 грамм

MicroFlex

• Ощущение сбалансированности при меньшем диаметре
• Конструкция из высокомодульного углерода
• Коэффициент жесткости к диаметру 8/10
• Жесткость к весу 2,8
• 27 ″ стержень масса 175 грамм

Расширение Pro-Link

• Внутренняя арматурная балка из нержавеющей стали с высокомодульной углеродистой конструкцией
• Самый жесткий удлинитель из когда-либо созданных Easton
• Предназначен для исключительной надежности и прочности

* Жесткость к диаметру и жесткость к весовым коэффициентам — это сравнение в линейке стабилизаторов Easton

Есть комментарии к этой статье? Разместите их на нашей странице в Facebook, Easton Target Archery

Лучшие настройки стабилизатора для охоты с луком

Джо Белл

На днях я был на стрельбище с друзьями, стреляя по трехмерным мишеням.Я взял с собой свою обычную охотничью оснастку с довольно коротким стабилизатором. Когда я участвую в стрельбе по мишеням или в трехмерной стрельбе, я обычно добавляю 10 или 12-дюймовый стабилизатор поля — а иногда и боковую / заднюю перекладину к подступенку лука — чтобы стабилизировать прицел и нервы, для большей стабильности.

Однако, поскольку до сезона оленей оставалась всего пара недель, я решил оставить свой короткий охотничий стабилизатор на луке и начал стрельбу. Идея заключалась в том, чтобы мой лук оставался легким и компактным для долгих походов в горы.

К счастью, в тот день я стрелял довольно хорошо, несмотря на иногда раздражающее движение взгляда.Дома мой лук, казалось, держится довольно хорошо, но при съемке в трехмерном пространстве и ощущении воздействия давления при стрельбе в присутствии небольшой толпы моя прицельная метка временами дико танцевала, особенно на длинных, чем обычно, выстрелы. Требовалось больше времени, чтобы контролировать прицел и сосредоточиться на механике выстрела. Этот опыт напомнил мне о важности усиления стабилизации лука и о том, как это может принести мне большую пользу на охоте.

Как работает стабилизация

Эффективная стабилизация лука выполняет две задачи.Во-первых, это увеличивает инерцию вращения, поэтому лук труднее перемещать, крутить или иным образом вращать во время фазы натяжения и запуска стрелы. Это делает лук более твердым и стабильным. Это также позволяет прицельному штифту быстрее устанавливаться и перемещаться по более мелкой схеме при попадании в яблочко. Во-вторых, качественный стабилизатор будет поставляться с какой-то системой или муфтой демпфирования, которая подавляет остаточную вибрацию и шум при выстреле, обеспечивая более плавную, комфортную и последовательную съемку.

Стандартный стабилизатор размещается в передней части носовой части. Это помещает инерцию прямо в цель. Это хорошо. Однако большинство современных охотничьих луков не могут хорошо прицелиться из-за слишком большого веса в передней части подступенка из-за чрезвычайно параллельных конечностей и геометрии с загнутым подступенком. Это способствует наклону вниз, который заставляет стрелка использовать напряжение мышц, чтобы не дать прицельной планке вылететь за дно. Из-за этого сложно добиться расслабленного прицеливания и хорошей механики стрельбы.

В этом случае использование заднего или бокового стабилизатора — это то, что необходимо для противодействия весу передней части. В зависимости от того, как настроена эта планка, он может сделать лук более громоздким и менее обтекаемым для охоты. Однако такой компромисс даст вам более приятную настройку прицеливания, поэтому вы должны взвесить все за и против и решить, что приемлемо для вашего стиля охоты.

При стрельбе с хорошо отрегулированной настройкой затвора вы заметите две вещи: лук будет балансировать почти сам по себе, а после захвата цели прицел стабилизируется очень быстро.Это две очень желанные черты в момент истины.

Если вы охотитесь без установленного на луке колчана (или снимаете его на стойке или незадолго до выстрела), скорее всего, лук будет достаточно хорошо балансировать из стороны в сторону, но все равно будет иметь «тяжелый верх». поворот вниз на захвате.

В этом случае решение может быть простым. Этот дисбаланс обычно можно исправить, добавив короткий стабилизатор или противовес с резьбой непосредственно под рукояткой на стороне тетивы подступенка.Я часто использую этот тип установки, и он сохраняет лук компактным и обтекаемым, а при использовании стабилизатора от восьми до 12 дюймов обеспечивает надежное прицеливание. Большинство современных луков поставляются с креплением стабилизатора с резьбой по обеим сторонам подступенка, чтобы сделать эту технику простой в использовании. В противном случае вам, возможно, придется поэкспериментировать с различными кронштейнами стабилизатора, которые позволяют прикрепить вес к задней части подступенка.

Длинные и короткие стабилизаторы

Во время своей карьеры охотника с луком я использовал все виды стабилизаторов, и я заметил, что модели с грузовой муфтой, закрепленной на дальнем конце руля, оптимизируют сопротивление лука вращению. лучший по сравнению со всеми другими стилями.Физика также поддерживает эту теорию.

Мне нравится использовать воображаемые ручки метлы для объяснения этого явления. Возьмите три разные ручки метлы: одну полностью полую без веса, одну с равномерным распределением веса по ручке и одну с полой ручкой, но с сосредоточением всего веса на дальнем конце. Полую ручку с грузом на конце будет сложнее всего сдвинуть в любом направлении. Билл Левен, владелец компании Doinker Stabilizers, объяснил мне эту концепцию более 15 лет назад.

Кроме того, длина, на которую этот сконцентрированный вес выдвигается наружу от лука, будет определять его эффективность воздействия на сопротивление. Вот почему стрелки в помещении используют стабилизаторы длиной более 30 дюймов! Другими словами, чем длиннее ручка метлы с грузом на конце, тем труднее ее перемещать.

Большинство охотников с луком считают, что длинный стабилизатор — помеха в оленьих лесах. Тем не менее, вы можете легко упаковать лук со стабилизатором размером более 12 дюймов — у меня более 20 лет.

Но есть момент, когда слишком долго будет ошибкой, особенно когда вы все еще охотитесь в толстом укрытии или ползаете по шалфею, поэтому экспериментируйте и руководствуйтесь здравым смыслом. В целом, я предпочитаю штангу от 10 до 12 дюймов для западной охоты с луком. Я предпочитаю более длинный стабилизатор не только из-за его улучшенной инерции вращения, но и потому, что вы можете использовать меньший противовес на конце штанги для достижения того же уровня устойчивости по сравнению с использованием более короткой штанги, но с большим весом. Это дает мне более легкую настройку без ущерба для стабильности и контроля.

Первоклассные стабилизаторы для охоты в этом диапазоне размеров включают Doinker Flex Hunter 10 дюймов, Bee Stinger Sport Hunter Xtreme 10 дюймов или Pro Hunter Maxx 12 дюймов, CBE TorX Hunter 11 дюймов, Axion Elevate 10 дюймов, Stokerized 11 дюймов, Mathews Flatline 10 или 12 дюймов и Fuse Carbon Torch 10 дюймов, и это лишь некоторые из них.

Регулировка веса для оптимальной работы

Какая оптимальная длина и вес для стабилизатора или для комбинации поперечной дуги и стабилизатора? Что ж, на этот вопрос нет простого ответа, потому что это зависит от предпочтений стрелка и физических характеристик лука.Вы просто должны повозиться с положением задней дуги и противовесом, а также с длиной переднего стабилизатора и противовесом, пока не найдете правильное расположение.

Однако есть простой процесс, которому вы можете следовать. Сначала изучите горизонтальное положение лука. Он наклоняется вправо или влево? Чтобы обеспечить сбалансированную настройку, лучше всего натянуть лук со стрелой на тетиве, закрыть глаза, затем встать на якорь и открыть глаза. Затем посмотрите на пузырек прицела. Он посередине или сбоку? В идеале уровень зрения должен быть идеально ровным.Если нет, добавьте противовес с одной стороны лука, чтобы уравновесить любой неловкий перекос в надежде на то, что лук будет центрирован сам. Выполнение этого теста с полной натяжкой критически важно, так как стрелковая форма будет оказывать небольшое количество крутящего момента, из-за чего балансировка лука может немного измениться.

Во-вторых, стреляйте из лука в течение нескольких дней, делая записи и отслеживая характер движения прицела. Хочет ли он вращаться вокруг пятна одинаковыми движениями вверх-вниз или из стороны в сторону, или он хочет каждый раз плавать вверх, вниз или в одну сторону от места? Если кажется, что прицел постоянно опускается, уменьшите вес стабилизатора или увеличьте нагрузку на затыльник.Если он слишком сильно поднимается вверх, добавьте вес к стабилизатору или уменьшите вес поперечной дуги. Вы также можете уменьшить или увеличить высоту затвора (если это позволяет крепление), чтобы изменить положение прицела прицела вверх и вниз. Поэкспериментируйте с добавлением / уменьшением противовеса до тех пор, пока визирный штифт не будет удерживаться сверхустойчиво и посередине.

Чтобы стать лучшим лучником на охоте, нужно тщательно продумывать мельчайшие детали. Оснащение лука подходящим стабилизатором не только улучшит точность и стабильность стрельбы, но и минимизирует шум от выстрела и вибрацию, а также позволит быстрее захватить цель.Точность со скоростью? Что не нравится? Это, безусловно, желанные преимущества в момент истины, и они могут иметь значение, выбить ли вам следующий трофей по центру или нет.

Вам действительно нужен стабилизатор для лука? — Припасы для стрельбы из лука Ланкастера

— Как правильно выбрать стабилизатор

Колебания напряжения в линиях электропередач в Индии очень распространены и высоки.Колебания напряжения наносят вред нашим бытовым электроприборам и даже могут нанести им непоправимый ущерб.

Стабилизатор решает эту проблему. Он контролирует колебания напряжения, попадающего в вашу бытовую технику, и защищает их от серьезных повреждений.

— это статическое оборудование, используемое для стабилизации входного напряжения перед его отправкой на подключенное устройство. Он обнаруживает колебания напряжения и либо повышает, либо снижает его до необходимого уровня, прежде чем отправить его на ваш прибор.

Таким образом, стабилизатор является защитным устройством между вашим прибором и источником питания. Это обеспечивает бесперебойную работу и оптимизирует срок службы вашего устройства.

Выбор стабилизатора — дело критическое. Что вам нужно учитывать, так это характер колебаний электроснабжения в вашем районе и характеристики устройств, которые вы хотите подключить.

Выполните следующие шаги: —

Запишите напряжение, ток и номинальную мощность устройства.Обычно это указывается на наклейке с техническими характеристиками на вашем приборе. Эти детали также упоминаются в руководстве пользователя.
Стандартное рабочее напряжение в Индии — 230 В переменного тока, 50 Гц.

Во-первых, вы должны записать мощность (в ваттах) для всех устройств, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах. Однако большинство размеров стабилизаторов указаны в ВА или кВА. Чтобы приблизить ватт к ВА, увеличьте значение ватт на 20%.

Например, если к вашему стабилизатору подключено 1000 Вт, вам понадобится стабилизатор на 1200 ВА или 1,2 кВА. Правило 20% может не работать на заводах, если коэффициент мощности плохой.
Рабочий диапазон стабилизатора напряжения определяется колебаниями напряжения в вашем районе. Если колебания велики, рекомендуется более широкий рабочий диапазон.

● Тип установки: Стабилизаторы следует хранить вдали от влажных мест и недоступных для детей.Поэтому рекомендуются настенные стабилизаторы.
● Индикаторы: это удобная функция, которая обычно присутствует во всех стабилизаторах. Он указывает на колебания напряжения или достаточность напряжения.
● Системы с временной задержкой: в случае отключения электроэнергии эта функция дает компрессорам (в сети переменного тока или холодильниках) достаточно времени, чтобы сбалансировать текущий поток.
● Защита от перегрузки по току: эта функция отключает выход стабилизатора в случае короткого замыкания или любого вида перегорания.

● Стабилизатор кондиционера.
● Цифровой стабилизатор (LCD TV / LED TV / Музыкальные системы).
● Стабилизатор для холодильников.
● Основные стабилизаторы.
