Содержание

Как правильно натянуть полотно у лучковой пилы с проволокой наверху?

Начнём с того, что лучковая пила имеет несколько вариантов исполнения. Само слово лучок, в варианте лучковая пила, это ближе всего соотносится к луку. К луку, в данном случае, это оружие лук со стрелами, в нём это выгнутая деревянная часть по краям который насаживается тетива.

Форма лучковой пилы (есть разные варианты) также напоминает лук с натянутой тетивой только вместо тетивы используется ножовочное полотно.

Так как пильное полотно достаточно тонкое, то им очень удобно пилить по кривым линиям.

Один из вариантов лучковой пилы предоставлен на фото в моём вопросе. Состоит она из двух стоек, это две соединённые между собой посередине планкой (средник). В нижней части находится полотно, которое натягивается при помощи специальных ручек, либо возможен вариант закрепления полотна без натяжки. К верхней части по краям стойки закреплена тетива, она может быть как из проволоки, так и из верёвки.

В середину тетивы, которая состоит из двух частей, вставлена специальная планка (закрутка), которая при вращении закручивает тетиву в спираль с двух сторон, тем самым уменьшая её длину.

1 — стойка

2 — средник

3 — полотно

4 — ручка

5 — тетива

6 — закрутка

Когда тетива уменьшается, то стягивает верхние концы стойки, происходит эффект как в ножницах, когда с одной стороны расстояние уменьшается, то с другой увеличивается.

Получается, что полотно натягивается.

После натяжки планка сдвигается так, чтобы она зацепилась за средник.

На фото в вопросе немного другой вариант, там натяжение тетивы происходит за счёт вращения барашка.

По самой натяжки полотна, тут во многом зависит от полотна, каких-то общих стандартов нет, нужно найти опытным путём степень натяжения для каждой лучковой пилы.

Можно только дать рекомендации, а именно, при нормальном натяжении полотно не должно сильно изгибаться, но и перетягивать его не нужно, может сломаться при выпиливании на изгибах.

В других видах лучковой пилы, которые выполнены по форме лука, не имеющих тетиву, натяжение полотна там по сути и есть тетива. В таких случаях натяг производится за счёт специального натяжного винта или гайки, либо при помощи самой ручки в которой встроен натяжной винт.

Как и в первом случае степень натяжения должна быть такой, чтобы полотно не изгибалось легко, но и не было перетянуто.

Как выбрать и установить полотно для ножовки по металлу

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно, многое зависит от технологии работы с металлом и навыков использования ножовки, но, в первую очередь, нужно уметь сделать правильный выбор полотна.

Национальная энциклопедия строительства ProfiDom.com.ua рассказывает о выборе и видах полотен для ножовок и правильной методике работы с ними.

Виды ножовочных полотен

Существующий ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:
Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом, толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует, также, значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

Марки Х6ВФ.
Марки В2Ф.
Быстрорежущей, марок Р6М5, Р12 или Р18.

В специализированных торговых сетях широко распространены, так называемые, алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой.

На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46.

Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Как выбрать полотно для ножовки

Критериями выбора полотна служат:

Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.

Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет, также, качество покрытия.

Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера.

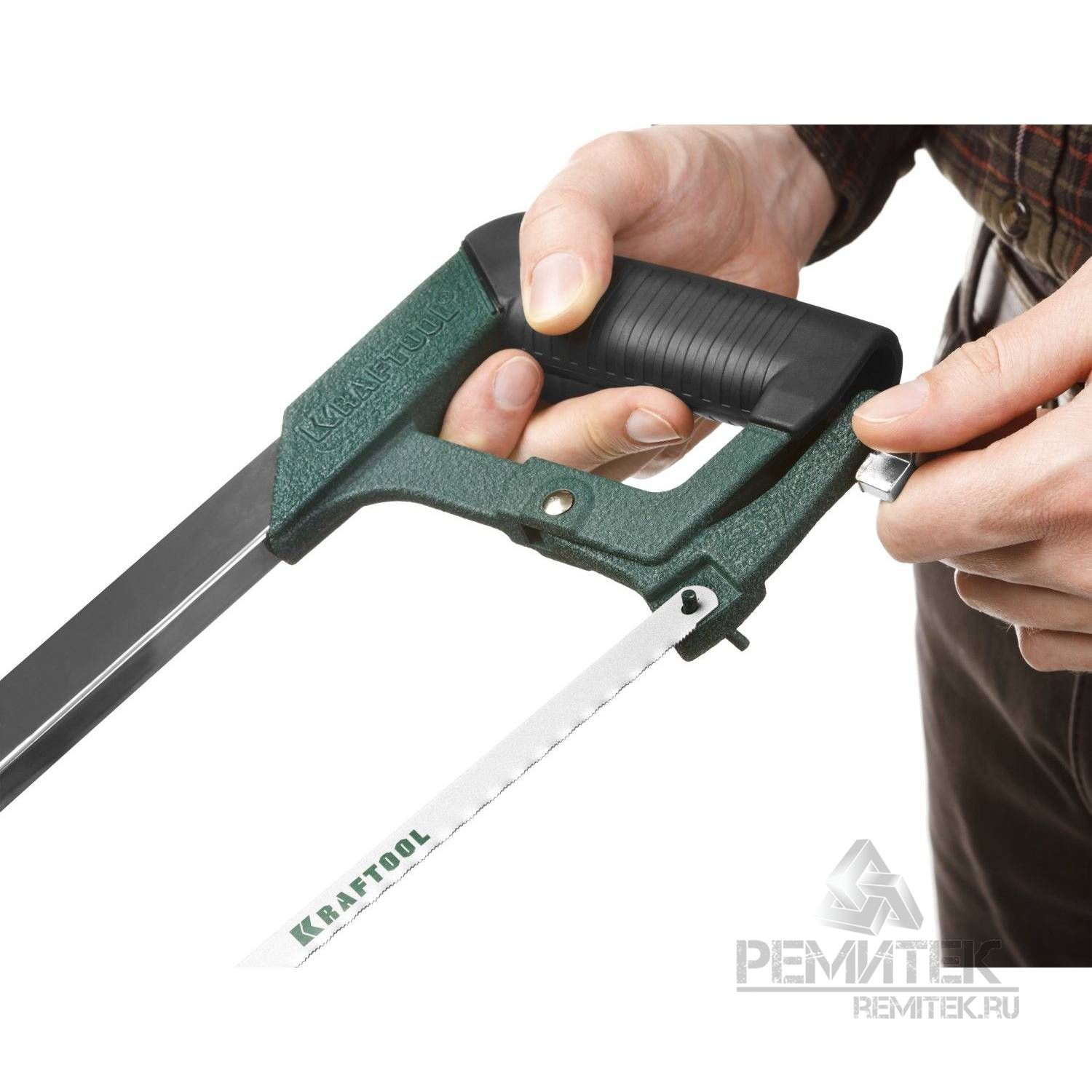

Как установить полотно на ножовку по металлу

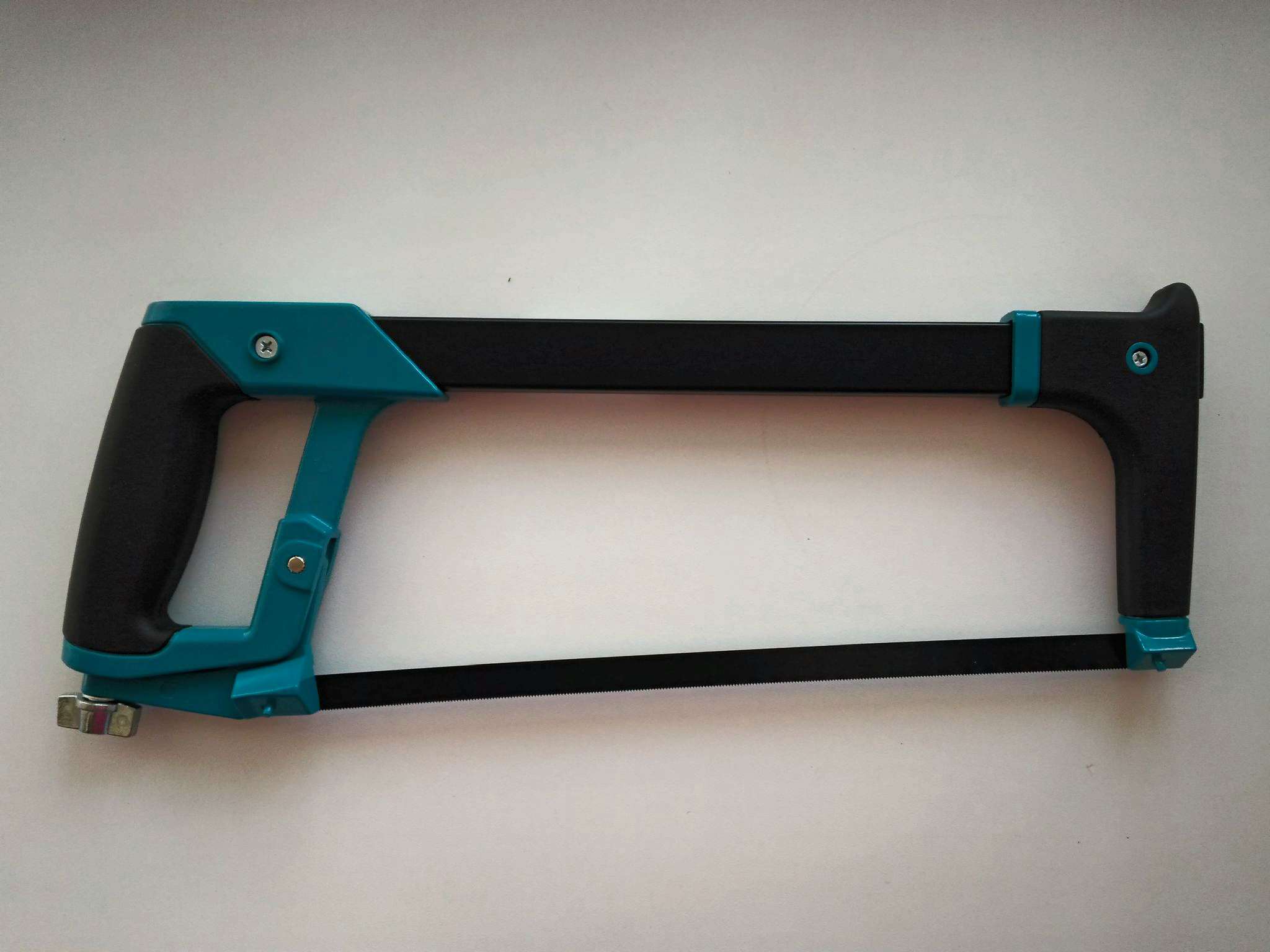

У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе, такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен, важно — правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки. Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время, популярны так называемые, биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

рейтинг лучших полотен, выбор и использование лучшего инструмента

Ножовка применяется для создания сквозных пропилов на плотных материалах, выполненных из металла, прорезания шлиц, обрезки контурных изделий. Слесарный инструмент выполнен из ножовочного полотна и станка основания. Один конец рамы оснащен статичной зажимной головкой, ручкой для удержания инструмента, хвостовиком. Противоположная часть состоит из подвижной головки и винта, натягивающего режущую пластину. Головки ножовок для металла оснащены прорезями, в которые устанавливается рабочее полотно, фиксирующееся штифтами.

Рамки выполняются в двух формах: раздвижные, позволяя закреплять рабочее полотно любой длины, и цельные.

Особенности

Для каждого вида материала существует свое режущее полотно.

Ножовочное полотно по металлу представляет собой узкую металлическую полосу с размещенными на ней тонкими зубьями. Рамы выполняются внешне похожими на буквы С, П. Устаревшие модели рам оснащались деревянными или металлическими ручками, размещавшимися параллельно лезвию. Современные модели изготавливаются с ручкой «пистолетного» типа.

Ножовочное полотно для работы с древесиной – самый распространенный столярный вариант изделия. Применяется для обработки и распила фанеры, разнообразных по плотности деревянных строительных материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, сбоку на полотне располагаются зубчики.

Для работы с бетоном полотно отличается более крупными зубчиками на режущей кромке. Оснащено напайками из твердосплавных металлов. Благодаря этому становится возможно распиливать бетонные конструкции, пеноблоки, пескобетон.

Для обработки металлических изделий применяются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм расположено до 20 зубцов.

Чем больше толщина обрабатываемого изделия, тем крупнее должны быть режущие зубцы, и наоборот.

При обработке металлических изделий, обладающих различным показателем твердости, применяются пилки с определенным количеством зубцов:

угловая и другая сталь – 22 зубца;
чугун – 22 зубца;
закаленный материал – 19 зубцов;
мягкий металл – 16 зубцов.

Для того чтобы пилка не застревала в обрабатываемом изделии, стоит предварительно выполнить разводку зубцов. Рассмотрим, по какому принципу производится разводка.

Ширина разреза больше толщины рабочего полотна.
Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов необходимо отгибать в разные направления приблизительно на 0,25-0,5 мм.

Пластина с шагом более 0,8 мм разводится гофрированным методом. Первые несколько зубцов отводятся на левую сторону, следующие зубья – вправо.
При среднем шаге около 0,5 мм первый зуб отводят в левую сторону, второй оставляют на месте, третий – в правую сторону.
Пластина с крупным шагом до 1,6 мм – каждый зубец отводится в противоположные направления. Необходимо, чтобы разводка заканчивалась на расстоянии не больше 3 см от торца полотна.

Характеристики

ГОСТ 6645-86 – стандарт, устанавливающий требования к типу, размеру, качеству пильных полотен по металлу.

Это тонкая, неширокая пластина с отверстиями, расположенными в противоположенных концах, на одной стороне расположены режущие элементы – зубья. Пилки изготавливаются из стали: Х6ВФ, Р9, У10А, с твердостью HRC 61-64.

В зависимости от типа работы ножовочные пилки делятся на машинные и ручные.

Длина пластины определяется по расстоянию от центра одного отверстия до другого, Универсальная ножовочная пилка для ручного инструмента имеет следующие размеры: толщину – 0,65-0,8 мм, высоту – 13-16 мм, длину – 25-30 см.

Стандартное значение длины полотна равно 30 см, но встречаются модели с показателем в 15 см. Короткие ножовки применяются в случае, когда стандартный большой инструмент не подходит для работы из-за размеров, а также для выполнения филигранных типов работ.

ГОСТ Р 53411-2009 устанавливает конфигурацию полотен для двух видов ножовок. Пилки для ручного оборудования выпускаются в трёх типоразмерах.

Одинарные 1 типа. Расстояние между сквозными отверстиями 250±2 мм, длина пилки не свыше 265 мм.
Одинарные 2 типа. Расстояние от одного отверстия до другого 300±2 мм, длина пластины до 315 мм.
Двойные, расстояние равно 300±2 мм, длина рабочей поверхности до 315 мм.

Толщина одинарной пластины — 0,63 мм, двойной – 0,80 мм. Высота пилки с одинарным набором зубцов равна 12,5 мм, для двойного – 20 мм.

ГОСТ определяет значения шага зубцов, выраженных в миллиметрах, количество режущих элементов:

для одинарной пластины первого типа — 0,80/32;
одинарное второго типа — 1,00/24;
двойного — 1,25/20.

Количество зубцов изменяется для инструментов большей длины — 1,40/18 и 1,60/16.

Для каждого типа работы может изменяться значение угла резца. В процессе обработки металла, обладающего достаточной шириной, достигаются довольно длинные пропилы: каждый резец пилки снимает опилки, заполняющие стружечное пространство, пока полностью не выйдет острие зубца.

Величина стружечного пространства определяется от шага зубца, переднего угла, заднего угла. Передний угол выражается в отрицательном, положительном, нулевом значениях. Величина зависит от твёрдости обрабатываемого изделия. Пилка с нулевым передним углом имеет КПД ниже по сравнению с передним углом, имеющим значение больше 0 градусов.

При разрезании наиболее твердых поверхностей применяются пилки с зубьями, которые заострены под большим углом. Для мягких изделий показатель может быть ниже среднего. Ножовочные полотна, оснащенные наиболее заостренными зубцами, являются самыми износостойкими.

Тип пилы классифицируется на профессиональный и домашний инструмент. Первый вариант обладает жесткой конструкцией и позволяет проводить работы под углами 55-90 градусов.

Домашняя ножовка не позволяет выполнить качественный ровный распил даже с профессиональными полотнами.

Виды

Второй критерий по выбору полотна для ножовки — это материал, из которого изготовлено изделие.

Марки используемой стали: Х6ВФ, В2Ф, Р6М5, Р12, Р18. Отечественные изделия изготавливаются только из этих видов материала, но в специализированных магазинах встречаются изделия с алмазным покрытием. Поверхность пилки имеет напыление из разных тугоплавких металлов, нитрида титана. Данные пилки отличаются внешне по цвету. Стандартные стальные полотна светло- и темно-серые, алмазные и другие напыления – от оранжевого до темно-синего оттенка. Карбидно-вольфрамовое покрытие отличается крайней чувствительностью полотна к изгибам, что сказывается на непродолжительном сроке службы полотна.

Инструмент с алмазным напылением применяется для разрезания абразивных и хрупких материалов: керамика, фарфор и другие.

Прочность пилке обеспечивает процедура горячей термообработки. Полотно пилки делится на две зоны закалки – режущая часть обрабатывается при температуре от 64 до 84 градусов, свободная зона подвергается 46 градусам.

Перепад по твердости сказывается на чувствительности изделия к изгибам полотна во время выполнения работы или установки пилки в инструмент. Для разрешения этой проблемы был принят стандарт, регламентирующий показатели усилий, прикладываемых к ручному оборудованию. Усилие на инструмент не должно превышать 60 кг при работе пилкой с шагом зубцов менее 14 мм, 10 кг рассчитано для режущего изделия с шагом зубцов более 14 мм.

Пилки, выполненные из углеродистой стали, обозначаются маркировкой HCS, применяются для работ с мягкими материалами, не отличаются стойкостью, быстро приходят в негодность.

Металлорежущий инструмент из легированной стали HM является более технологичным, как полотна из легированного хрома, вольфрама, ванадия. По своим свойствам и сроку эксплуатации занимают промежуточное место между пилками из углеродистой и быстрорежущей стали.

Быстрорежущие изделия маркируются буквами HSS, отличаются хрупкостью, высокой ценой, но более устойчивые к износу режущих элементов. На сегодняшний день полотна HSS вытесняются биметаллическими пилками.

Биметаллические изделия обозначаются аббревиатурой BIM. Выполнены из холоднокатаной и быстрорежущей стали методом электронно-лучевой сварки. Сварка применяется для мгновенного соединения двух видов металла с сохранением твердости рабочих зубьев.

Как выбрать?

При выборе режущего изделия ориентируются в том числе на тип инструмента.

Для ручной

Ручные ножовки в среднем оснащаются одинарными полотнами 1 типа с маркировкой HCS, HM. Длина пилки зависит от длины рамки инструмента, средний показатель в районе 250-300 мм.

Для механической

Для механического инструмента подбираются пилки с любой маркировкой в зависимости от обрабатываемой поверхности. Длина режущего двойного полотна от 300 мм и более. Механическое оборудование применяется при обработке большого количества заготовок длиной от 100 мм.

Для мини-ножовки

Мини-ножовки работают с полотнами не более 150 мм. В основном предназначены для удобного и быстрого распила деревянных материалов и металлических изделий небольшого диаметра, работа с заготовками, по кривой.

Перед тем как воспользоваться инструментом, стоит правильно установить лезвие в оборудование.

Метод установки зависит от конструкции крепежной системы инструмента. Если головки оснащены прорезями, то полотно вставляется прямо в них, немного натягивается при необходимости, фиксируется штифтом.

Чтобы было легче вставить пилку в зажимную головку, можно предварительно элемент смазать техническим маслом. При возникновении резкой нагрузки на пилку придется периодически осматривать крепление, проверять степень затянутости штифта, чтобы полотно не выпало из фиксатора во время процесса распила изделия.

Установка режущего изделия в ножовку рычажного типа производится методом выдвижения рычага, надевания полотна, возвращения рамки инструмента в исходное положение.

Полотна по металлу для ножовки различают по размеру, по материалу изготовления, по типу разводки зубьев. Так же бывают односторонние и двухсторонние полотна.

Размер полотна может быть от 150 мм (мини-ножовка) до 300 мм (стандартная ножовка). Полотно по металлу имеет мелкие зубья, так как крупными зубьями пилить металлические изделия практически невозможно.

В полотнах для резки металла различают такие основные области как: край (окончания полотна), спинка (верхняя часть), режущая часть (часть полотна на которой расположены зубья).

Полезная информация:

Зубья обязательно должны быть закаленными, потому что оно по твердости должно превосходить металл, для резки которого предназначено. Поэтому на рабочей части полотна проводят закалку или цементацию с последующей закалкой (тот или иной процесс зависит от марки металла используемого для производства).

Виды полотен

По материалу изготовления полотна по металлу для ножовки бывают таких видов:

Полотна из углеродистой стали (экономичные и гибкие)
Полотна с частичной термической обработкой
Полностью закаленные полотна (применяются для точных, направленных разрезов)
Высокопрочные, полугибкие полотна из стали с большой долей кобольда и закаленным зубом
Биметаллические полотна (имеют большую гибкость и износоустойчивость)

Каждый вид полотен по металлу для ножовки имеет свои характерные особенности – толщину, ширину, шаг зуба, количество зубьев на дюйм.

По разводке зубьев полотна по металлу бывают двух типов:

С разводкой по полотну (с рабочей стороны имеет волнообразную форму). Такую разводку применяют при очень мелком шаге зуба (меньше 1 мм).
С разводам по зубьям. В таком типе разводки могут быть варианты – по каждому зубцу, через зубец, два смежных зубца через зубец.

Какой зуб выбрать

Промежутки между зубцами называют стружечными. Именно в них металлическая стружка остается до того момента пока зубья не покинут пропил. Чем больше промежутки, тем меньше сопротивление полотну во время длинных пропилов.

Зачастую разводка зубцов заканчивается на некотором расстоянии от концов полотна.

Полотна по металлу изготавливаются с разным шагом зуба, при этом размер зуба играет большую роль при резке материала. В качестве стандарта берется количество зубов на погонный дюйм полотна (25 мм). Это может быть 18, 24 или 32 зубца на погонный дюйм полотна.

Чем большее количество зубцов, тем зуб мельче, и соответственно полотно будет пилить более твердый материал (металл). Но не стоит использовать полотна с очень мелким зубом для работы с мягким металлом, потому что рабочая часть полотна будет быстро забиваться стружкой (это сильно замедлит и осложнит работу).

Для продолжительной работы лучше подойдут каленные или биметаллические полотна. Каленые полотна имеют вид никелированной стали с темными (закаленными зубцами), их используют при резке твердых металлов. Полотна черной окраски зачастую плохого качества и долго не прослужат.

Ножовка является важнейшим инструментом настоящего мужчины. А наиболее универсальными считаются ручные ножовки, потому что ими можно пользоваться и в городских условиях, и на даче, и там, где отсутствуют источники электропитания. Множество проблем по дому решается с помощью ножовки по металлу, которая, кстати, отлично справляется и с пластиком, и с деревом! Заклинило в гараже навесной замок? Намертво приросла гайка на болте с течением времени? На велосипеде слишком широкий руль? Все это можно исправить, купив ножовку по металлу.

Разновидности ножовок

Среднестатистическому потребителю сложно разобраться во всем многообразии ножовок и пил, представленных на рынке. Однако, несмотря на это, они разделяются на три типа, зависимо от предназначения инструмента:

Ножовки по дереву. Данный инструмент представляет собой столярную ножовку, которая служит для распиловки бревен, досок, деревянных заготовок, листов ДСП и ДВП. Ножовка по дереву, как правило, обладает широким скошенным ножовочным полотном, по краю которого располагается режущая часть. Рез происходит по прямой линии, благодаря разведенным вправо и влево зубьям. А прямые зубья нужны для удаления стружки, что облегчает прохождение полотна.
Ножовка по металлу. Это узкая пилка, которая имеет тонкие зубчики. Полотно крепится к с-образной раме с двух концов, а сила его натяжения регулируется с помощью специального винта. С одной стороны рамы присутствует прорезиненная или пластмассовая рукоятка для удобного хвата.
Ножовка по бетону. Данный инструмент имеет конструкцию, что похожа на устройство пилы по дереву, но имеет более крупные зубья. На некоторых зубьях могут присутствовать напайки из твердосплавного металла, что позволяет распиливать пенно- и пескобетонные блоки.

Самыми важными характеристиками ножовок являются следующие показатели. У ножовок разных видов длина полотна может составлять 300 — 700 миллиметров. Зависимо от того, какая величина заготовки будет распиливаться, и выбирается ножовка с соответствующим полотном по длине.

Шаг зубьев нужно знать, так как по этому показателю определяют, с какими по толщине и твердости материалами будет справляться полотно ножовки. Например, зубья с шагом в 3,5 миллиметра подходят для распила мягкого дерева, в 5 миллиметров — для твердых пород. Также ножовки бывают двух- и трехсторонними для регулировки остроты режущей части.

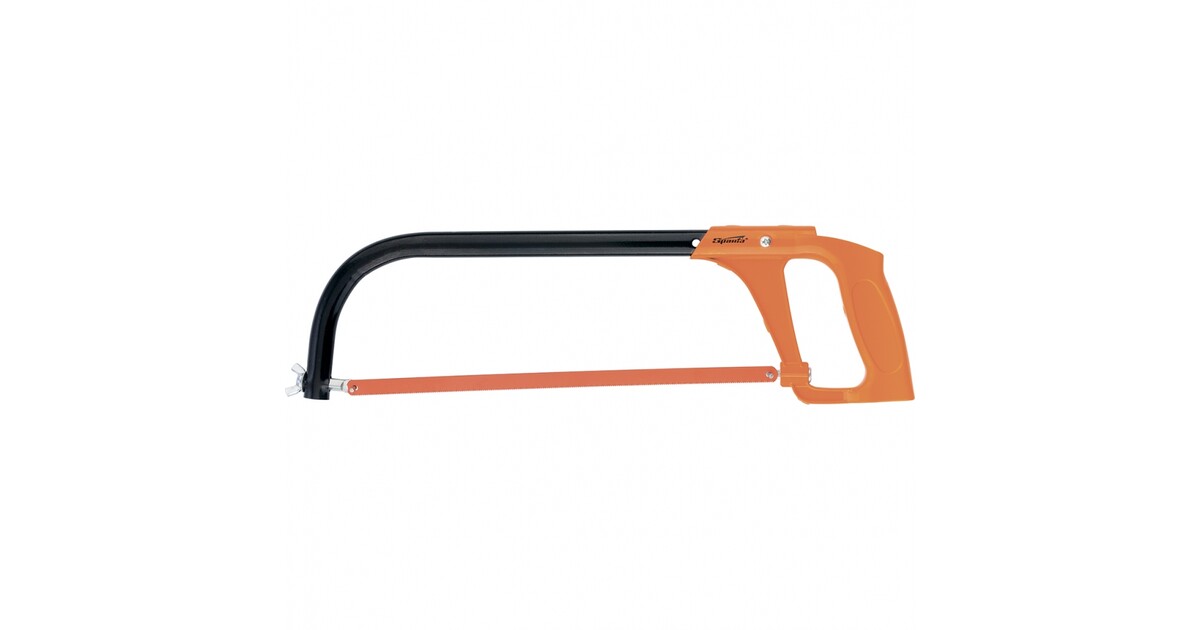

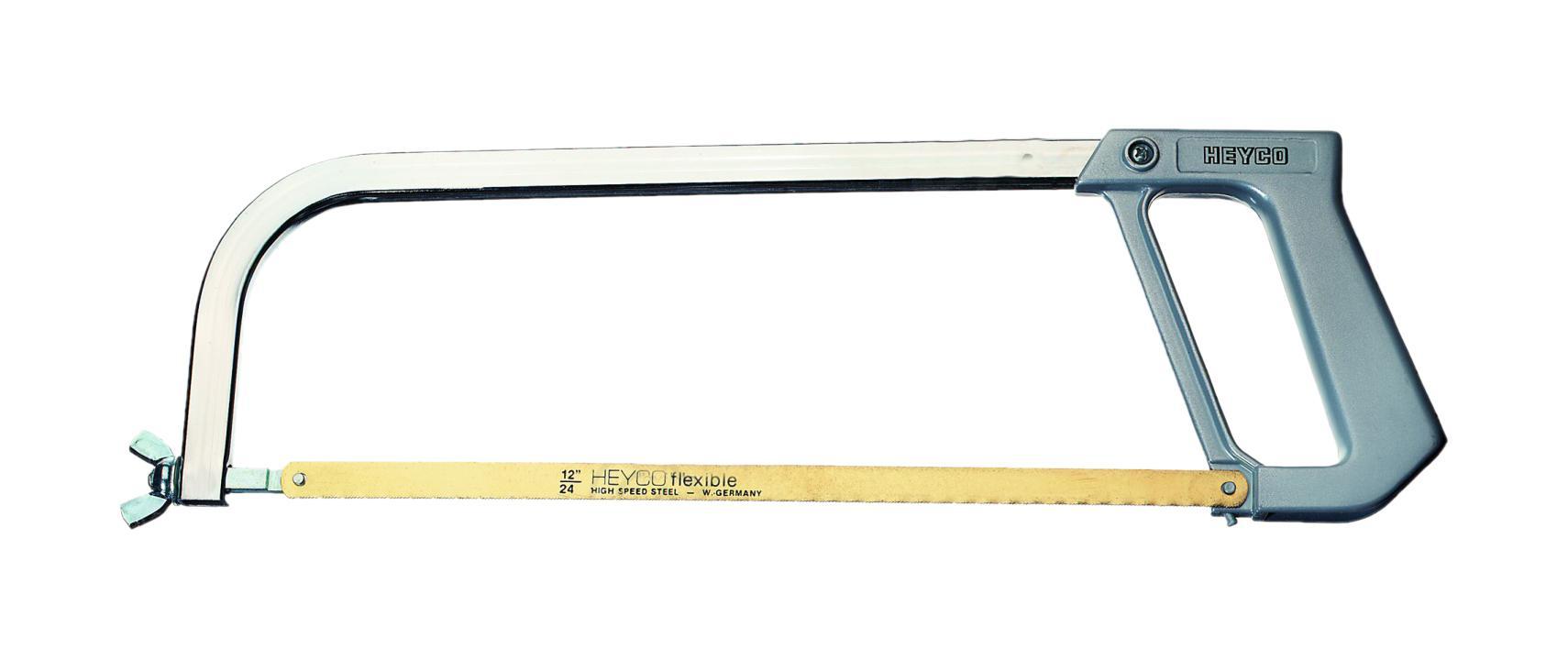

Конструкция ножовки по металлу

Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.

Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.

Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.

Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.

Выбор ножовки по металлу

Любой инструмент, будь то ножовка по дереву или металлу, нужно уметь выбирать. Помните, что рассчитывать можно не только на рекомендации продавцов, но и на свои силы. Избегайте покупки бюджетных вариантов инструмента и самых дорогих моделей, когда вы не уверены, почему данный инструмент является таким дорогим.

Данный инструмент должен быть практичным, чтобы при совершении хода в любую сторону и под разными углами вы могли все действия выполнять легко, к примеру, делать распил металла не только стандартными движениями, но и полностью наоборот. Размер станка выбирайте самостоятельно: под стандартные полотна или для универсальных функций, что поможет легко устанавливать в ножовку полотна любого размера.

При покупке для начала посмотрите на раму ножовки по металлу. Она может быть обычной; изготовленной из композитных сверхпрочных материалов, что отличается большим сроком эксплуатации и способностью резать даже сплавы увеличенной твердости; и с возможностями изменения угла наклона зубчатого полотна для работы с труднодоступными местами.

Пристальное внимание уделите рукоятке ножовки по металлу, ведь за нее вам придется держаться постоянно при работе. Ручка должна быть удобной, отлично лежать в руке, быть оснащенной специальными упорами для пальцев. В ручке должно быть минимум пустотелых деталей из пластика, потому что такую ручку настоящий мужчина сломает при первых же попытках поработать.

Обязательно возьмите в руки инструмент, он не должен быть расшатанным и хлипким. В ножовке для металла всё должно быть максимально крепким. От этого будет зависеть не только целостность инструмента, но и способность удерживать зубчатое полотно в положении, которое нужно вам, а не инструменту.

Классикой считается расположение барашка для натяжки полотна ножовки на противоположном конце от ручки, но это с другой стороны является и проблемой. Как правило, при натянутом полотне провернуть этот барашек очень трудно без подручных средств. Поэтому лучшим вариантом станет рычажный механизм натягивания зубчатого полотна.

Выбор полотна для ножовки

При выборе ножовки по металлу особое внимание нужно уделять зубчатому полотну, потому что самые мелкие недочеты могут негативно отразиться на качестве работы в будущем. Полотно должно не иметь трещин и следов коррозии, а также быть гладким. При проверке нужно согнуть полотно и отпустить его — оно должно моментально восстанавливать первичную форму.

Следует отметить, что полотна существуют с 32, 24, 18 зубами на дюйм. Чем большее количество зубов на полотне, тем быстрее и лучше распиливать материал и наоборот. Желательно, чтобы ножовка по металлу имела возможности установки под углом 90 градусов полотна, чтобы распиливать габаритные листовые материалы. Если отсутствует такая возможность, то ограничивается глубина распила высотой самой ножовки. Существуют модели, у которых крепления полотна сделаны под углом 45 градусов.

Полотно может изготавливаться из различных материалов, и выбирать его нужно исходя из того, какие вы будете именно пилить сплавы. Выбирать лучше биметалл или калёное полотно. Чёрное полотно, как правило, отличается очень плохим качеством и его хватает только на несколько движений ножовки, затем начинают сыпаться зубья, возникают выбоины, и таким полотном больше работать невозможно.

Калёное полотно выглядит как никелированная нержавейка с тёмными зубьями. Именно тёмный цвет и говорит об их закалке. Биметаллические полотна для ножовки по металлу окрашены в какой-то цвет (желтый, красный и т.д.) или даже бывают двуцветными. Такие полотна прослужат намного дольше бюджетных чёрных. После этого остается только убедиться, что длина полотна соответствует длине ножовки, это указывается и на инструменте, и на полотне.

Использование ножовки по металлу

Чтобы обращаться с ножовкой по металлу, не требуется наличие особых навыков, принцип работы довольно сильно похож на эксплуатацию ножовки по дереву. Одной из главных задач является своевременная смена полотна, при этом нужно выбирать определенный тип полотна и шаг зуба.

Среда применения

У такой ножовки полотно имеет довольно маленькие зубья, соответственно это позволяет работать не только с металлом, но еще со многими другими материалами. Ножовкой по металлу можно пилить пенопласт, пластик, ПВХ, ДСП, оргстекло, керамику, ламинат и даже дерево. При этом обработанные края материала получаются довольно ровными. Именно поэтому подобный инструмент считается наиболее универсальным. Стоимость ножовки по металлу, конечно же, выше цены аналогичной модели по дереву.

Нужно сказать, что совершать ножовкой резку металлу не очень-то просто. Самым главным является обеспечение хождения пилы взад и вперед ровно. Полотно не должно из стороны в сторону вилять, а должно прогибаться. Через некоторое время эксплуатации данный металлический инструмент нуждается в смене полотна. Трение с деталью заостренного конца инструмента провоцирует затупление, а это в свою очередь приводит к некачественному применению в дальнейшем. Заточить ножовку по металлу не получится.

Процесс пиления

Перед тем как работать ножовкой по металлу, нужно разобраться, как крепить полотно. Если полотно одностороннее, зубья должны направляться вниз и вперед от ручки. Для установки полотна нужно отпустить винт натяжения, снять со штифтов старое полотно, одеть новое и затянуть настолько, чтобы от щелчка ногтя пальца полотно звенело, как струна. В этом деле главное не перестараться, чтобы оно не разорвалось. Опытным путём вы сможете найти оптимальное натяжение.

Перед работой возьмитесь правой рукой за рукоятку, если вы правша, (левой, если вы левша), другой — за вертикальный край, противоположный ручке. Поставьте на линию отреза полотно. Направьте его строго по направлению черте отреза. Угол наклона инструмента делайте небольшой.

Полотно ножовки по металлу должно практически лежать на детали, как правило, под углом 30-45 градусов, чтобы было меньше шума, вибрации, и линия отреза получилась ровнее. Резать поперёк металла с прямым углом, стоит исключительно в экстренных случаях, к примеру, при повороте линии отреза. Угол уклона должен быть меньше, чем ровнее вы хотите получить линию отреза.

Первые движения рекомендуется делать с небольшими усилиями, чтобы полотно врезалось в металл и не скользило от линии резки в стороны. Совершайте поступательно плавные движения, прижимайте инструмент к детали крепче при движении вперёд, давление ослабляйте при возврате в первоначальное состояние. Когда полотно вцепится в металл, вы можете во всю силу работать.

Размах движения делайте максимальным, от края до края полотна, не ударяясь дугой ножовки по металлу об деталь. Не стоит «топтаться на месте», так как полотно быстро сотрётся на одном участке, и вы будете вынуждены его выбросить. Дугу ножовки держите ровно, не позволяя ей кланяться в стороны. Направление резания должно соответствовать поверхности дуги ножовки.

Помните, что полотно может легко поломаться при резких рывках инструмента в сторону. Свойства металла полотна такие, что он отлично держит продольные усилия растяжения, но очень хрупкий на изгиб.

Отрез по кривой линии

Ножовка для металла — достаточно практичный инструмент, так как позволяет проводить отрез почти по любой кривой черте. Линию отреза нужно предварительно отметить чем-то — маркером, карандашом, процарапать гвоздём, чтобы она была заметна при работе. Чтобы резать материал по дуге, без перекрещения поступательных движений инструментом, необходимо выровнять её перпендикулярно торцу детали и постепенно плавно поворачивать дугу, чтобы полотно двигалось по намеченной линии.

Поворот полотна рекомендуется делать плавно и нежно, иначе оно может сломаться. Повороты для полотна ножовки являются экстримом. Если необходимо сделать резкий поворот, к примеру, на 90 градусов, следует «топтаться на месте», продолжать пилить и медленно поворачивать дугу инструмента, периодически отступая назад, используя для поворота полотна ножовки ту сторону материала, что является внешней для детали.

Для вырезания внутреннего угла, нужно сначала высверлить прямую линию с помощью тонкого сверла, что имеет длину немного больше ширины полотна, затем продеть полотно в такой паз и после этого резать дальше.

Инструмент из сломанных полотен

Вы помните, что для изготовления полотен для ножовок по металлу используется отличная сталь, поэтому даже самый малый обломок может стать исходной заготовкой для различных режущих инструментов. Приводимые нами варианты не исчерпывают всего многообразия приспособлений, которые вы можете получить из сломанных ножовок по металлу.

Для начала следует изготовить рукоятки для набора резаков. Воспользуйтесь, к примеру, трубкой диаметром около 20 — 25 миллиметров из любого цветного металла. Такое изделие является удобно тем, что ее конец можно легко превратить в державку резака. Для получения державки необходимо сточить напильником одну сторону до формирования продольного паза, а потом этот конец приплюснуть, поместив в него пластину немного толще ножовочного полотна.

После этого останется просверлить под затяжной винт отверстие. Аналогичное отверстие должно присутствовать на конце каждого обломка ножовки, предварительно отпущенного на огне, для этого накалите до красноты и дайте остыть на воздухе. Теперь можно приступать к формированию резаков.

Изготовьте из самого длинного обломка нож-пилку, для чего нужно просто заточить беззубцовую кромку. Из обломков покороче получится целый комплект резаков для самых разнообразных работ. К примеру, для резки картона, кожи, резины считается незаменимым нож-косячок, лезвие которого нужно затачивать наискось и только с одной стороны. Резаки для работы с деревом близки к нему, но отличаются формой заточки.

Получится небольшая стамеска, если заточить торцевые кромки обломка. С помощью точильного камня будет несложно полотну придать крючкообразную форму, чтобы получился коготок для резки текстолита, оргстекла, гетинакса и прочего твердого листового материала. А если такой коготь заточить изнутри, резак можно будет использовать для разделывания электрического кабеля, снятия с проводов пластмассовой или резиновой изоляции.

Если взять деревянную рейку, вбить гвоздь на одном ее конце, а на другом проделать паз под уже известный вам косячок, закрепив его шурупом, то получится в конечном результате нож-циркуль, которым будет очень удобно вырезать отверстия разного диаметра и круговые заготовки, достаточно только менять местоположение гвоздя. Необработанный обломок пилки, что закреплен в циклю, способен облегчить зачистку пластмассы, цветного металла, дерева и шпаклеванной поверхности, а также снятие ржавчины.

Таким образом, самым простым и наиболее распространенным способом работы с металлом является использование ножовки по металлу. Этот инструмент при правильном применении прослужит вам на протяжении долгого времени. Главное при работе вовремя менять полотна, выбирая соответствующий шаг зуба и тип полотна. Также ни в коем случае не выбрасывайте старые ножовочные полотна и их обломки. Они могут обрести вторую жизнь и послужить в качестве исходного сырья для изготовления многих инструментов.

Полотно для ножовки по металлу относится к тем деталям, которые быстрее всего приходят в негодность и требуют частой замены. Однако, зная тонкости выбора изделия, можно обеспечить долгую и качественную работу!

Универсальная пила – ножовки на все случаи жизни

Даже обычная, на первый взгляд, ножовка может вызвать у среднестатистического потребителя смятение, на прилавках он найдет множество отличающихся друг от друга инструментов! Чтобы упростить выбор, перечислим три основных типа инструмента, на которые, в зависимости от предназначения, они разделены:

Ножовки по металлу – узкая пила с тонкими зубчиками. Имеет характерный узнаваемый вид, в основном это С-образная или П-образная рама, между концами которой внатяжку крепится полотно. Старые модели ножовок зачастую имеют ручку, которая идет параллельно лезвию, современные изделия оснащены куда более эргономичной «пистолетной» ручкой.
– классический столярный инструмент, служащий для распилки деревянных стройматериалов, а также листов фанеры. Как правило, столярные ножовки имеют широкую скошенную рабочую часть, на краю которой расположены режущие зубья. Зубья разведены поочередно влево и вправо, чтобы облегчать рез. В то же время прямые зубья в некоторых моделях способствуют удалению стружки из линии распила.
Ножовка по бетону внешне похожа на устройство столярной пилы, с тем отличием, что у первого инструмента более крупные зубья. Довольно часто на них имеются напайки из твердосплавных металлов, благодаря чему данным инструментом можно распиливать пеноблоки и пескобетонные конструкции.

Качество инструмента определяют по следующим показателям:

Длина полотна – в зависимости от величины заготовки подбирается и соответствующий инструмент. В среднем, длина рабочей части колеблется в рамках 300-700 мм.
Шаг зубьев – этот показатель определяет толщину и твердость материалов, с которыми инструмент способен справиться. Например, шаг в 3,5 мм пригоден для распилки деревянных материалов из мягких пород, пятимиллиметровые ножовки работают с твердыми породами.

Ножовка по металлу – режем сталь в домашних тапочках!

С появлением ножовок по металлу работать с различными металлическими изделиями стало гораздо проще – даже дома, у себя в гараже или мастерской вы сможете отпилить нужный кусок арматуры или толстой проволоки. И даже появление механических аналогов не повлияло на популярность ручного инструмента: во-первых, стоимость по карману практически любому мастеру, во-вторых, в процессе работы достигается высокая точность, в-третьих, инструмент практически невозможно сломать, и в-четвертых – независимость изделия от электросети делает его незаменимым в полевых условиях работы.

Современные ножовки отличаются не только «пистолетной ручкой» – производители придумывают и совершенствуют системы крепежа полотна. Резьбовой зажим, который присутствует во всех старых моделях, постепенно вытесняется рычажным механизмом, благодаря которому установка полотна проходит в разы быстрее. Правда, они и дороже ножовок с «барашком».

Впрочем, конструкционные особенности влияют по большому счету лишь на удобство обслуживания инструмента, качество реза и скорость проведения работ зависят, прежде всего, от сменных ножовочных полотен. В продаже их предостаточно, найти изделие можно на любой кошелек и любое назначение. Стоимость полотен зависит от сплава, из которого они изготовлены и количества зубьев на дюйм. В основном, встречаются детали из каленой стали и биметаллические изделия. Недостаток каленой стали заключается в ее хрупкости, поэтому изделия хоть и стоят дешевле, но и ломаются чаще, тогда как биметаллические могут похвастаться хорошей гибкостью и твердостью, поэтому и стоят они дороже.

Выбор ножовки по металлу – не переплачивайте!

Даже к выбору такого простого инструмента, как ножовка по металлу, следует подойти осведомленным. Помните, что задача продавца – продать как можно более дорогой инструмент, возможности которого вы будете использовать едва ли на 10 %. Пользуйтесь правилом золотой середины – избегайте совсем уж бюджетных моделей и не покупайте самые дорогие. Инструмент должен быть практичным, предусматривать возможность работы под разными углами и с разными полотнами.

Популярность некоторых моделей обусловлена возможностью работать с полотнами любой длины, и это действительно очень удачный ход. Обратите также внимание на возможность менять угол полотна в самой раме – такая функция позволяет работать с металлами даже в труднодоступных местах. Возьмите инструмент в руки, охватите ладонью рукоять. Ладонь должна полностью охватывать рукоять, при этом пальцы не должны мешать друг другу и не должны упираться в детали. Избегайте пустотелых ручек – чуть передавив, вы сломаете инструмент. Изделие не должно быть расшатанным, все детали подогнаны и создают ощущение надежности.

Полотно для ножовки по металлу – выбор, основанный на знаниях!

При покупке полотна обратите внимание, прежде всего, на его внешний вид – даже самые мелкие изъяны могут отразиться на его работе. Избегайте полотен со следами коррозии, трещин, шероховатостей. Идеальное полотно должно быть гладким, чистым, с ровными зубьями, а при сгибе моментально восстанавливать свою исходную форму. Чем больше зубьев на дюйм, тем быстрее вы сможете распилить деталь. Так, существуют полотна с 18 и 24 зубьями на дюйм, чаще всего, такие покупают для дома, а вот 32 зубья на дюйм – удел профессионалов.

Избегайте покупки черных изделий – таких хватает на несколько заходов, затем посыпавшиеся зубья делают работу невозможной. Каленые изделия хоть и не отличается гибкостью, однако работать ими гораздо удобнее. На вид такие выглядят, как никелированная полоска металла из нержавейки с темными зубьями – именно по цвету зубьев проще всего догадаться об их закалке. Биметаллические полотна обычно окрашены в какие-то цвета, и хоть и стоят они дороже, зато прослужат гораздо дольше. Выбрав подходящий материал, убедитесь в соответствии длины изделия и длины ножовки.

Использование инструмента – терпение и труд все перетрут!

Ножовка по металлу не требует никаких особых навыков в эксплуатации. Вам придется лишь следить за состоянием полотна и своевременно менять его. Кстати, инструмент ввиду небольших зубьев, подходит для работы не только с металлом, он отлично покажет себя и в , пластика, ДСП, ПВХ, ламината и даже керамики и оргстекла. При этом края среза получатся достаточно ровными.

Самая большая сложность, с которой сталкиваются новички в процессе резки металла и других материалов с помощью ножовки по металлу – это виляние полотна из стороны в сторону. Если это происходит, проверьте состояние крепежа – виляние может означать, что барашек недостаточно затянут. Кстати, не стоит полагаться на усилие одних только рук – используйте хотя бы плоскогубцы, чтобы усилить давление. В отличие от столярной ножовки, заточить полотно после его затупления не получится, вам останется только заменить его на новое.

Крепить полотно нужно зубьями вниз и вперед от ручки. Натягивать полотно во время его смены нужно таким образом, чтобы от малейшего удара оно звенело, как струна. Смотрите, не перестарайтесь!

Оптимальное натяжение вы сможете найти только опытным путем. Полотно ножовки при работе должно лежать на детали. Работать нужно под углом до 45° – так у вас получится меньше вибрации и шума, и рез будет ровным. При первых движениях на полотно не следует давить – лишняя сила здесь ни к чему, полотно лишь начнет скользить в разные стороны. Давление увеличивайте при движениях вперед, когда будете возвращать пилу в первоначальное состояние, не используйте вообще никакого давления. А уже когда полотно вырежет хорошую кромку, можно работать во всю силу.

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

Марки Х6ВФ.
Марки В2Ф.
Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

Критериями выбора служат:

Тип , точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI
Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим. Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

Как установить полотно на ножовку по металлу?

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен важно правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки. Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время популярны так называемые биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

Ножовка по металлу — Домашняя мастерская

Ножовка по металлу может пригодиться не только при выполнении каких-то слесарных работ, поэтому это достаточно универсальный инструмент в мастерской домашнего мастера. Полотно такой ножовки имеет очень мелкие зубья, что позволяет работать со многими другими материалами, кроме металла.
Пластик, пенопласт, ДСП, ПВХ, ламинат, оргстекло и даже дерево можно с успехом пилить ножовкой по металлу. Края материала, обработанные ножовкой по металлу получаются очень ровными.
Желательно, чтобы ножовка по металлу имела возможность установки полотна под углом 90 градусов. Это позволит распиливать большие по размеру листовые материалы, тогда как отсутствие такой возможности ограничивает глубину распила высотой самой ножовки. Некоторые модели имеют возможность крепления полотна и под углом 45°.
Полотно ножовки тонкое, узкое и довольно хрупкое, поэтому изгиб его недопустим. Именно поэтому обрабатываемая деталь должна быть прочно зажата в тисках. Иначе при любом её смещении во время работы ножовкой возможна поломка ножовочного полотна. Вообще пилить ножовкой по металлу не так уж и просто. Самое главное — это обеспечить, чтобы пила «ходила» взад и вперед ровно. Она не должна вилять из стороны в сторону, а полотно прогибаться.
Натяжное устройство должно обеспечивать быструю смену ножовочных полотен и их надежное крепление. Очень удобно натяжное устройство у ножовки, изображенной на снимке. Передняя часть закреплена шарнирно и отодвигается для натяжения полотна поворотом барашка в верхней части. Полотно вставляется в ножовку зубьями «от себя». Натяжение полотна должно быть достаточно тугим, чтобы исключить любую его вибрацию, которая сразу привет к поломке.
Нельзя и сильно перетягивать полотно, так как отверстия по краям сильно ослабляют полотно и оно может лопнуть именно там. Восстановлению ножовочное полотно не подлежит, однако его обломки можно использовать для изготовления различных резцов по дереву или просто вставить в какую либо рукоятку и применять как мининожовку для пиления не очень плотных материалов.

Ножовка по металлу | Новости в строительстве

Ножовка по металлу является необходимым инструментом для резания различного материала из металла.Такой инструмент как ножовка по металлу, состоит из ножовочного полотна, которое вставляется в станок имеющий натяжной механизм и рукоятку,которую держат в руке при работе.

Ножовка по металлу используется для ручного резания различного материала из металла,но с таким инструментом можно резать и материалы из дерева,пластика и так далее.Характерной чертой такого инструмента является легкий вес,удобство при работе и транспортировке.Такой инструмент используется чаще всегда тогда,когда нет под рукой необходимого электроинструмента,или когда требуется более ювелирная работа.

Использовать ножовку по металлу целесообразно тогда,когда объемы которые необходимо выполнить не велики.Ножовка по металлу удобна при транспортировке,легко разбирается и складируется,много места в ящике для инструментов не занимает.Это отличный инструмент и для мастера профессионала и для обычного застройщика.

С таким инструментом можно работать там, где применение обычного электроинструмента не представляется возможным.Например,можно работать там,где нет электричества или где требуется более тонкая работа. Главная ее часть состоит из ножовочного полотна,ручки и станка,который имеет простой механизм для натяжения ножовочного полотна.Сегодня промышленность выпускает различные ножовочные полотна,в зависимости от материала.

Такие полотна отличаются по форме и размерам зубьев,по толщине и длине ножовочного полотна,также они отличаются и качеством стали.Необходимое качество стали или маркировка такой стали, обычно написано на самом полотне.Полотно при работе с ножовкой натягивают в ручную с помощью натяжного механизма.При этом необходимо следить чтобы полотно было в достаточном образе натянуто,но и перетягивать тоже не нужно.

При работе с таким инструментом необходимо работать осторожно,движения должны быть не резкими а плавными.Это обеспечит более длительный срок службы ножовочного полотна ,а вероятность поломки полотна при работе резко понизится.При покупке ножовочного полотна необходимо знать что именно вы собираетесь резать,из какого материала состоит и выбрать ножовочное полотно именно для резки такого материала.Для того, чтобы резать металл в большом объеме,используют электроинструмент для резки металла.

Ножовка по металлу в работе

Практически для всех типов ножовок по металлу, которые сегодня можно встретить,замена главной детальки,а именно ножовочного полотна не составляет труда.Для этого необходимо просто с одной стороны вставить полотно в паз для фиксации, а с другой в такой же паз, но только уже на регулировочном устройстве.

Полотно имеет на обоих концах специальные отверстия,в которые вставляют натяжной механизм.Для того чтобы натянуть полотно,достаточно прокрутить ручку ножовки несколько раз,и убедиться что полотно достаточно натянуто.

Полотно устанавливают и натягивают,таким образом,чтобы зубья смотрели вперед от вас во время работы.Для того чтобы безопасно работать с ножовкой по металлу необходимо тот материал, который будете резать надежно закрепить.

Закрепить можно или в токарные тиски или просто крепко прижать ногой или рукой во время работы.При натягивании ножовочного полотна, нужно смотреть чтобы полотно не перекосилось,а лишь правильно натянулось.Перекошенное полотно долго не прослужит,и кроме этого при резке материала потребует от вас больше усилий,чем необходимо.

Движения руки при работе с ножовкой должны быть плавными и без резких движений.Если полотно не выдержало нагрузок при работе,ее следует заменить и продолжать работу уже более осторожно.Ножовочные полотна бывают разные,в большом ассортименте,и в большинстве случаев не дорогими.А производителя и марку, уже вы должны сами выбрать.
<iframe loading="lazy" src="//www.youtube.com/embed/skwaVWw0_4w" frameborder="0" allowfullscreen="allowfullscreen"/>
Автор Serghei Ignatov.

***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Описание и характеристики ножовочного полотна по металлу. Ножовочное полотно по металлу Сталь ножовочных полотен по металлу

Ножовка по металлу считается довольно распространенным ручным инструментом, который предназначен для разделения заготовки на несколько отдельных частей определенного размера. Ее конструктивные особенности характеризуются тем, что есть возможность проводить периодическую замену рабочего плотна. При обработке металла весьма велика вероятность быстрого износа режущей кромки. Поэтому была предусмотрена функция замены ленты, для чего требуется небольшое количество времени. Существует просто огромное количество различных полотен, рассмотрим особенности выбора и многие другие моменты подробнее.

Виды ножовочных полотен и их конструкция

Не стоит забывать о том, что производство рабочего ножовочного полотна проводится в соответствии с установленным стандартам в ГОСТ 53411-2009. Указанная информация в этой нормативно-технической документации определяет выделение двух основных групп: для машинной и ручной резки. Стоит учитывать, что машинное ножовочное полотно по металлу приобретается крайне редко, так как подобное оборудование применяется крайне редко. Для ручной ножовки проводится выпуск следующих вариантов исполнения:

Одинарное полотно ножовочное по металлу с расстоянием между крепежными элемента 250 мм. При этом общий показатель длины составляет 265 мм. Подобный вариант исполнения подходит для инструмента, который применяется в случае отсутствия необходимости в большой производительности.
Одинарные варианты исполнения с расстоянием между двумя крепежными элемента 300 мм. Общий показатель длины составляет 315 мм.
Для большей производительности проводится установка двойного ножовочного полотна. Длина этого варианта исполнения, как и предыдущего.

При выборе уделяется внимание и показателю ширины, которая для одинарного варианта исполнения составляет 0,63 мм, для двойного 0,8 мм. Высота зуба в первом случае составляет 12,5 мм, во втором 20 мм.

Регламентировано значение и шага расположения, так как подобный показатель определяет многие эксплуатационные характеристики.

Скачать ГОСТ 53411-2009
При изготовлении подобного изделия могут применяться самые различные сплавы, от чего во многом зависят основные эксплуатационные характеристики. Наибольшее распространение получили следующие сплавы:
Х6ВФ.
Быстрорежущие сплавы, к примеру, Р5М5 и Р12.
Полотно ножовочное с карбид вольфрамовым напылением в последнее время довольно распространено, так как характеризуется повышенной износостойкостью. Стоит учитывать, что напыление может иметь самую различную расцветку, в продаже встречаются синие варианты исполнения, обычная сталь темно-серая.
На качество оказывает влияние также равномерность разводки. У хорошего ножовочного полотна по металлу отклонение составляет не более 45% на длину 10 мм. Также визуальный осмотр позволяет определить то, насколько равные по высоте отдельные зубья. Точные результаты можно получить при применении микрометра или другого измерительного прибора с высокой точностью.
Как установить полотно на ножовку по металлу
Конструкция рассматриваемого инструмента позволяет проводить быструю замену ножовочного полотна. Стоит учитывать, что при допущении ошибки рассматриваемое изделие не прослужит в течение длительного периода. Как установить полотно в ножовку по металлу – весьма распространенный вопрос, так как этот инструмент встречается практически во всех домашних мастерских. Основными рекомендациями можно назвать следующее:
Инструкция во многом зависит от применяемой системы крепежа в конкретном случае.
Большое распространение получил резьбовой зажим, при котором ножовочное полотно устанавливается и натягивается. Резкая смена прилагаемой нагрузки становится причиной, по которой приходится периодически проверять степень натяжения.
Встречаются инструменты с рычажным креплением. В этом случае установка существенно упрощается, так как достаточно отвести рычаг и установить ножовочное полотно по резке металла, после чего затянуть его в обратном направлении.
При рассмотрении того, как правильно вставить полотно в ножовку по металлу следует учитывать, что после соответствующего монтажа оно создает легкий звон при работе и может немного вибрировать. Однако, на момент пиления изделие не должно менять свое положение, так как это может стать причиной повреждения крепежных отверстий.
Правила выбора
При соблюдении определенных правил есть возможность выбрать подходящее полотно, которое может прослужить в течение длительного периода. Основными рекомендациями назовем следующее:
На поверхности не должно быть трещин или других дефектов, а также следов коррозии. Это связано с тем, что даже незначительные повреждения станут причиной повышенного износа.
На момент выбора следует убедиться в эластичности пилы. Для этого ее немного сгибают, после отпускают. Высококачественное изделие практически сразу восстанавливают свою форму, что свидетельствует о высокой гибкости.
Как ранее было отмечено, допустимая скорость резания во многом зависит от количества зубьев, приходящихся на один дюйм.
Определяющим фактором во многих случаях становится тип применяемого материала. Зачастую отдают предпочтение каленной стали или бимметаллическим изделиям. Вариант исполнения с напылением из карбида вольфрама служит в течение недлительного периода.
Как показывает практика, низкокачественный вариант исполнения приходится менять несколько раз, как более дорогое предложение прослужит в течение большего периода.
Только при правильном применении можно исключить вероятность повреждения ножовочного полотна по металлу. Основные рекомендации следующие:
Нужно проводить обработку с одной скоростью и приложенным усилием. Даже незначительные изменения могут стать причиной появления дефекта.
Время от времени нужно делать перерывы. Причины заключаются в том, что слишком высокая температура становится причиной повышения пластичности.
На момент обработка по поверхности должно проходить все ножовочное полотно. За счет этого обеспечивается равномерный износ.
Часто можно встретить ситуацию, когда из-за сильного нагрева и приложенного усилия металлическая пластина лопается. Низкокачественные варианты исполнения изнашиваются быстро и становятся практически непригодными в применении.
Количество зубьев
Определяющим фактором является то, сколько зубьев приходится на один дюйм. От него зависит следующее:
От показателя зависит производительность. При увеличении количества режущих кромок существенно усложняется поставленная задача, стружка становится более мелкой.
Большое количество позволяет получить качественный срез. Это достигается за счет уменьшения получаемой стружки.
Кроме этого, увеличение количества становится причиной повышения стоимости изделия.
Форма зуба полотен по металл
Уделяется внимание также тому, какая форма у зуба. От этого показателя зависит:
Направление установки металлической пластины.
Степень износа при работе.
Производительность инструмента.
В большинстве случаев применяется классическая форма, так как она считается универсальным вариантом.
Шаг зуба
Также может отличаться и шаг зубьев. Этот показатель ножовочного полотна определяет:
Производительность.
Возможное качество получаемого среза.
Область применения.
Мелкий шаг позволяет получить качественный срез при работе с различными сплавами.
Разводка зубьев
Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:
Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.

Рамки выполняются в двух формах: раздвижные, позволяя закреплять рабочее полотно любой длины, и цельные.

Особенности

Для каждого вида материала существует свое режущее полотно.

Ножовочное полотно по металлу представляет собой узкую металлическую полосу с размещенными на ней тонкими зубьями. Рамы выполняются внешне похожими на буквы С, П. Устаревшие модели рам оснащались деревянными или металлическими ручками, размещавшимися параллельно лезвию. Современные модели изготавливаются с ручкой «пистолетного» типа.

Ножовочное полотно для работы с древесиной – самый распространенный столярный вариант изделия. Применяется для обработки и распила фанеры, разнообразных по плотности деревянных строительных материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, сбоку на полотне располагаются зубчики.

Для работы с бетоном полотно отличается более крупными зубчиками на режущей кромке. Оснащено напайками из твердосплавных металлов. Благодаря этому становится возможно распиливать бетонные конструкции, пеноблоки, пескобетон.

Для обработки металлических изделий применяются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм расположено до 20 зубцов.

Чем больше толщина обрабатываемого изделия, тем крупнее должны быть режущие зубцы, и наоборот.

угловая и другая сталь – 22 зубца;
чугун – 22 зубца;
закаленный материал – 19 зубцов;
мягкий металл – 16 зубцов.

Ширина разреза больше толщины рабочего полотна.
Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов необходимо отгибать в разные направления приблизительно на 0,25-0,5 мм.

Пластина с шагом более 0,8 мм разводится гофрированным методом. Первые несколько зубцов отводятся на левую сторону, следующие зубья – вправо.
При среднем шаге около 0,5 мм первый зуб отводят в левую сторону, второй оставляют на месте, третий – в правую сторону.
Пластина с крупным шагом до 1,6 мм – каждый зубец отводится в противоположные направления. Необходимо, чтобы разводка заканчивалась на расстоянии не больше 3 см от торца полотна.

Характеристики

ГОСТ 6645-86 – стандарт, устанавливающий требования к типу, размеру, качеству пильных полотен по металлу.

В зависимости от типа работы ножовочные пилки делятся на машинные и ручные.

Одинарные 1 типа. Расстояние между сквозными отверстиями 250±2 мм, длина пилки не свыше 265 мм.
Одинарные 2 типа. Расстояние от одного отверстия до другого 300±2 мм, длина пластины до 315 мм.
Двойные, расстояние равно 300±2 мм, длина рабочей поверхности до 315 мм.

ГОСТ определяет значения шага зубцов, выраженных в миллиметрах, количество режущих элементов:

для одинарной пластины первого типа — 0,80/32;
одинарное второго типа — 1,00/24;
двойного — 1,25/20.

Количество зубцов изменяется для инструментов большей длины — 1,40/18 и 1,60/16.

Домашняя ножовка не позволяет выполнить качественный ровный распил даже с профессиональными полотнами.

Виды

Второй критерий по выбору полотна для ножовки — это материал, из которого изготовлено изделие.

Как выбрать?

При выборе режущего изделия ориентируются в том числе на тип инструмента.

Для ручной

Для механической

Для мини-ножовки

Перед тем как воспользоваться инструментом, стоит правильно установить лезвие в оборудование.

Чтобы было легче вставить пилку в зажимную головку, можно предварительно элемент смазать техническим маслом. При возникновении резкой нагрузки на пилку придется периодически осматривать крепление, проверять степень затянутости штифта, чтобы полотно не выпало из фиксатора во время процесса распила изделия.

– это основной режущий элемент ручной ножовки или оснастка ножовочного отрезного станка представляющее собой тонкую и узкую пластину с 2 двумя отверстиями и зубьями на одном или двух ребрах. Рез материала осуществляется благодаря возвратно-поступательному движению инструмента с одновременным нажимом.

Виды и конструкция ножовочных полотен

В зависимости от назначения существует два основных вида ножовочных полотен – ручные и машинные, предназначенные соответственно для ручного реза или работы на отрезном станке. Различаются они в первую очередь размерами полотна:

Ножовочные полотна ручные имеют длину 250 и 300 мм, ширину 12,5 и 25 мм, толщину от 0,63 до 1,25 мм.
Полотно ножовочное машинное может быть длиннее – до 400 мм, имеет большую ширину и толщину из-за повышенных нагрузок – от 25 до 55 мм ширины и от 1,25 до 2 мм толщины.

Длина полотна определяется расстояние между центрами крепежных отверстий и составляет от 150 до 400 мм. Для ручных ножовок они могут быть с односторонним (тип А) или двухсторонним (тип Б) расположением зуба.

Основными материалами полотен являются стали марок Р9, Х6ВФ и У10А. Обязательным является твердость материала HRC 61-64. Для получения данной характеристики зубцы проходят термическую обработку. Важным параметром является шаг зуба, составляющий от 0,8 до 1,5 мм.

Наибольшее применение получили полотна с частыми и острыми зубьями, имеющими канавку в форме равнобедренного треугольника с углом у основания 60°. Также широко используются полотна с крупным шагом и большой канавкой, что обеспечивает хороший отвод стружки. Канавки здесь выполнены прямолинейными, что гарантирует и хороший отвод тепла.

Выбор ножовочного полотна

Выбирая полотно ножовочное характеристиками, которым необходимо уделить особое внимание, являются размер детали и материал. Размер детали определяет возможность использования полотна определенной длины и ширины.

Твердость и вязкость материала влияют на выбор шага полотна и величины зуба. Существуют следующие рекомендации:

Жесть, кровельное железо и пр. сходные по толщине материалы — шаг 0,8 мм.
Тонкостенные трубы, тонкий стальной профиль – около 1 мм.
Толстостенные трубы и другие подобные материалы – не менее 1,25 мм.
Чугун, пластик – 1,2 – 1,5 мм.

Правильное применение полотна гарантирует его максимально длительную эксплуатацию. В первую очередь это касается правильной натяжки на станок. Обязательно изучите инструкцию, как установить ножовочное полотно, как правильно осуществить натяг. Он должен быть достаточно сильным для работы и, в то же время, давать возможность для небольшого изгиба. Звук правильно натянутого полотна – приятный звон, при недостаточном — звук ниже, в перетянутом состоянии — заметно выше.

Полотно вставляется в рамку зубьями вперед.
При работе с хрупкими и твердыми материалами полотно следует смочить водой или смазать солидолом.
Для распила тонких материалов необходимо чтобы в резе участвовало не менее 3 зубьев.
Мягкие и вязкие материалы желательно резать полотном смазанным мыльным раствором.
Избегайте поперечных изгибов и резких рывков.
Для рационального использования зубьев машинного полотна установите заготовку у правого его конца при крайнем положении кривошипа.
Используйте дополнительный груз при малой толщине заготовки.

Действующие ГОСТы

Для ручных рамок определяет технические условия ножовочного полотна ГОСТ 17270-71. Параметры ножовки по металлу регулирует ГОСТ 6645-86

Ножовка по металлу предназначена для резания листов круглого, профильного и полосового металла. Слесарная ножовка состоит из ножовочного полотна по металлу и рамки (станка). На одном конце станка есть стационарная головка с хвостовиком и рукоятью, на другом — натяжной винт, подвижная головка и гайка для натяжения полотна. Полотно вставляется в прорези в головках и прикрепляется штифтами.

Рамки делаются раздвижными, что позволяет закреплять разные по длине полотна. Для раздвижения ножовки перегибаются колена, пока заклепка не покинет вырез. Заклепка направляется в другой вырез, и колена выпрямляются. Станок с передвижным держателем включает еще угольник с ручкой, по которому держатель закрепляется и перемещается.

Описание полотна

Стальная узкая тонкая пластина с двумя отверстия и зубцами на одном ребре. Бывает ручной и машинной в зависимости от назначения. Для изготовления данных элементов используются следующие стали:

У10А;
P 9 ;
X 6ВФ.

Твердость материала должна составлять HRC 61−64. В рамку они вставляются зубьями вперед. Практически всегда используются для ручных ножовок длиной 250−300 мм, толщиной 0,65 и 0,8 мм, высотой 13 и 16 мм. Работа полотна различается в зависимости от условий работы резца, чем объясняется разность в значениях углов .

При резке металлической заготовки большой ширины можно сделать длинные пропилы: каждый зубец снимает стружку, которая должна заполнить стружечное пространство, пока острие зубца не покинет пропил. Величина пространства зависит от шага S зуба, переднего (Y) и заднего (A) углов. В зависимости от твердости обрабатываемой заготовки передний угол полотна может быть нулевым, отрицательным или положительным. КПД резания ножовкой с полотном с нулевым углом ниже в сравнении с тем, чей угол больше 0°. Для разрезания материалов потверже используются элементы с большим углом заострения зубьев (они более износоустойчивые). Для разрезания мягких материалов данный показатель должен быть меньшим.

Количество зубьев

В большинстве случаев для резки металлов пользуются полотнами с шагом 1,3−1,6 мм, при длине 25 мм зубьев с таким будет 17−20. Чем толще обрабатываемый материал, тем зубья должны быть крупнее, и наоборот. Для разных металлов требуются полотна с таким числом зубов:

Мягкие металлы — 16;
Сталь закаленная средней твердости — 19;,
Чугун, инстрyментальная cталь — 22;
Полоcовая, угловая и твердая сталь — 22.

Ножовка 300 мм

В процессе работы должны быть задействованы два-три зуба. Во избежание заедания полотна в металле зубцы разводят. Разводку выполняют так, чтобы ширина разреза, проделанного ножовкой, была чуть больше толщины полотна. Благодаря этому предотвращается заклинивание в разрезе полотна и облегчается работа.

У полотен с шагом 0,8 мм (допустимо 1 мм) разводка зубьев должна быть волнистой, то есть каждые два смежных зуба отгибаются в противоположные стороны приблизительно на 0,25−0,6 мм. Рабочий элемент с шагом более 0,8 разводится по зубу (гофрированный развод), по два-три зуба при этом отводятся влево и вправо. При шаге среднем один зуб отводится влево, второй — не отводится, третий — отводится вправо. При крупном шаге один зуб отводится вправо, а другой — влево. Уместна разводка по зубу при шаге 1,6 и 1,25 мм. Разводка должна завершаться на расстоянии от торца не более 30 мм.

Подготовительный этап

Сперва в тисках прочно закрепляется материал, подлежащий обработке. И закреплен он должен быть так, чтобы рабочему было удобно работать. Далее, в соответствии с твердостью, формой и размерами разрезаемой заготовки выбирается ножовочное полотно. Если стропила длинные, оно должно быть с крупным шагом зубьев, если короткие — с мелким.

Ножовка устанавливается в прорези головки так, чтобы зубья направлялись не к ручке. Конец полотна вставляется в неподвижную головку и закрепляется при помощи закладки штифта , затем в прорезь штыря помещается второй конец полотна, который закрепляется штифтом. Полотно натягивается вручную (нельзя использовать тиски или плоскогубцы) вращением гайки-барашка. Ножовку при этом нужно держать подальше от лица.

При небольшом перекосе полотно, натянутое туго, и при значительном нажиме слабо натянутое приводят к перегибу, из-за чего возможен излом. Степень натяжения проверяется нажимом пальца сбоку: если прогиба нет, натяжение достаточное.

Процесс резки

В процессе резки делается два хода:

Рабочий — инструмент перемещается вперед от рабочего.
Холостой — ножовка перемещается к рабочему.

При холостом ходе на инструмент не нажимают, в результате зубья лишь скользят. Во время рабочего хода двумя руками обеспечивается легкий нажим, а ножовка двигается прямолинейно.

Правила эксплуатации

Во время резки перед тисками нужно стоять твердо, прямо и свободно, вполоборота к оси обрабатываемой заготовки или к губкам тисков. Левая нога немного выставляется вперед примерно по линии заготовки, и на нее опирается корпус. Ступни нужно поставить так, чтобы они образовали 60−70° (с расстоянием между пятками).

Правильной поза рабочего может считаться, когда правая рука с инструментом, установленная в начальное положение и согнутая в локте, образовывает прямой угол между локтем и плечом. Рукоятка захватывается правой рукой так, чтобы ручка упиралась в ладонь. Ее обхватают четырьмя пальцами, и большой палец накладывается сверху вдоль ручки.

Пальцами левой руки обхватывается подвижная головка ножовки и гайка. В процессе резки соблюдается строгая координация усилий, то есть правильное увеличение нажима. Движение инструмента должно быть горизонтальным. Нажимают на нее двумя руками, но левой рукой делается небольшое усилие, а правой осуществляют возвратно-поступательные движения главным образом.

Короткие заготовки разрезаются по самой широкой стороне. При обработке углового, швеллерного и таврового профилей лучше менять положение заготовки, а не делать рез по узкой стороне.
Резка должна осуществляться плавно и неспешно, в течение минуты делается не больше 40−60 двойных ходов.
Должно быть задействовано все полотно.

Наибольшую сложность для новичков представляет виляние рабочего элемента. При возникновении этой неприятности следует проверить состояние крепежа — виляние может говорить о недостаточном затягивании «барашка». В отличие от столярного инструмента наш заточить по новой не удастся, нужно менять.

Когда требуется сделать распил в труднодоступном месте, лучше воспользоваться ручкой-ножовкой по металлу.

Виды ножовочных полотен

Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

Марки Х6ВФ.
Марки В2Ф.
Быстрорежущей, марок Р6М5, Р12 или Р18.

Принципы выбора полотна

Критериями выбора служат:

Тип , точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI
Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

Как установить полотно на ножовку по металлу?

Ножовка по металлу. Полотно для ножовки по металлу

Виды и конструкция ножовочных полотен

Ножовочные полотна ручные имеют длину 250 и 300 мм, ширину 12,5 и 25 мм, толщину от 0,63 до 1,25 мм.
Полотно ножовочное машинное может быть длиннее – до 400 мм, имеет большую ширину и толщину из-за повышенных нагрузок – от 25 до 55 мм ширины и от 1,25 до 2 мм толщины.

Выбор ножовочного полотна

Жесть, кровельное железо и пр. сходные по толщине материалы — шаг 0,8 мм.
Тонкостенные трубы, тонкий стальной профиль – около 1 мм.
Толстостенные трубы и другие подобные материалы – не менее 1,25 мм.
Чугун, пластик – 1,2 – 1,5 мм.

Полотно вставляется в рамку зубьями вперед.
При работе с хрупкими и твердыми материалами полотно следует смочить водой или смазать солидолом.
Для распила тонких материалов необходимо чтобы в резе участвовало не менее 3 зубьев.
Мягкие и вязкие материалы желательно резать полотном смазанным мыльным раствором.
Избегайте поперечных изгибов и резких рывков.
Для рационального использования зубьев машинного полотна установите заготовку у правого его конца при крайнем положении кривошипа.
Используйте дополнительный груз при малой толщине заготовки.

Действующие ГОСТы

Одним из наиболее хрупких расходников к инструментам, которые используются в работе с металлическими материалами, считается ножовочное полотно. Какое полотно выбрать для распиливания разных материалов, чтобы оно дольше служило, какие они бывают?

Виды ножовочных полотен

Согласно ГОСТа ножовочного полотна, существует две разновидности полотен: для резки вручную и машинной.

Полотна для ручной резки имеют три основные параметра:

Расстояния в одинарных моделях между крепежами у них составляет 250+/-2 миллиметра. Полотно – 265 миллиметра длины.
Промежуток в одинарных моделях между креплениями составляет около 300 миллиметров. Полотно имеет длину 315 миллиметра.
Двойные. Расстояния между креплениями составляет 300 миллиметров. Полотно- 315 миллиметров длины.

Толщина ножовочного полотна (в одинарном исполнении) не превышает 0,63 миллиметра, в двойном – 0,80 миллиметров. Высота моделей с одинарным рядом зубьев – 12,5 миллиметров, в моделях с двойным рядом – 20 миллиметров.

Требования ГОСТа регулируют шаг зубьев, расстояние, количество.

Универсальные ножовки

Полотно ножовочное по металлу – узкие пилы, которые оборудованы тонкими зубчиками. Их легко узнать по раме, похожей на буквы С и П, на которые внатяжку крепят ножовочное полотно. Устаревшие модели оснащены ручками (размещены параллельно лезвия). Модернизированные модели уже имеют «пистолетную» ручку.

Ножовки для работы с древесиной – считаются наиболее распространенным вариантом инструмента. Используется для того, чтобы распиливать фанеру, разнообразные деревянные строительные материалы. Оборудованы слегка скошенными рабочими поверхностями, где сбоку прикреплены распиливающие зубчики.

Ножовка для бетонных материалов – визуально можно перепутать со столярной пилой. Отличия – крупные зубчики. Встречаются модели с напайками из твердосплавного материала. Это позволяет распиливать не только пеноблоки, но и пескобетонные материалы.

Как определить качественный инструмент

Для того, чтобы понять, насколько качественный перед вами аппарат, необходимо учитывать такие параметры:

Длина рабочего полотна. Будет зависеть от величины заготовки. Средняя длина рабочей части составляет от 300 до 700 миллиметров.

Шаг зубчиков. Этот параметр отвечает за то, насколько твердым или толстым должен быть материал, требующий резки. К примеру, шаг 3,5 миллиметра используется для того, чтобы распиливать древесные мягкие материалы. Шаг в 5 миллиметров используется для работы с более твердыми породами древесины.

При выборе ножовочного полотна обязательно учитывайте качество покрытия. При некачественном покрытии, эмаль может трескаться в процессе работы.

Какие отличия между инструментами

Все полотна ножовок можно разделить два типа – для бытовых и промышленных работ (на фото ножовочного полотна видна разница невооруженным взглядом). К достоинствам промышленных аппаратов относят конструкции с жесткой основой, а также то, что ими можно работать под углом в 55 и 90 градусов.

Бытовые инструменты используются для облегченных работ, во время распила их может немного «штормить». Домашний вариант значительно дешевле профессионального инструмента.

Из чего состоит изделие

Конструкция ножовок очень похожа во всех моделях.

Рабочая поверхность – ножовочное полотно, натягивается между С-образной дугой.

Ручка ножовки считается важной и основной деталью, которая влияет на комфорт в работе. Самые удачные – это рукояти, которые оборудованы резиновыми вставками.

Рама – к ней крепится ножовочное полотно. Для изготовления рамы могут быть использованы различные материалы. Все будет зависеть от того, что будут резать впоследствии. Для распила высокопрочных металлов, используют рамы из композитного материала.

От конструкции рамы будут зависеть условия работы. Для более комфортных условий и необходимости распила труднодоступных мест, лучше брать рамы, в которых регулируется наклон полотна.

Сталь ножовочного полотна – это тонкая лента из самых твердых видов. В конструкции пилы – ножовочное полотно – это единственная часть из металла. Считается наиболее уязвимой частью. Требует бережного отношения в работе.

Фото полотен для ножовки по металлу

Разновидности ножовок

Ножовки по дереву. Данный инструмент представляет собой столярную ножовку, которая служит для распиловки бревен, досок, деревянных заготовок, листов ДСП и ДВП. Ножовка по дереву, как правило, обладает широким скошенным ножовочным полотном, по краю которого располагается режущая часть. Рез происходит по прямой линии, благодаря разведенным вправо и влево зубьям. А прямые зубья нужны для удаления стружки, что облегчает прохождение полотна.
Ножовка по металлу. Это узкая пилка, которая имеет тонкие зубчики. Полотно крепится к с-образной раме с двух концов, а сила его натяжения регулируется с помощью специального винта. С одной стороны рамы присутствует прорезиненная или пластмассовая рукоятка для удобного хвата.
Ножовка по бетону. Данный инструмент имеет конструкцию, что похожа на устройство пилы по дереву, но имеет более крупные зубья. На некоторых зубьях могут присутствовать напайки из твердосплавного металла, что позволяет распиливать пенно- и пескобетонные блоки.

Конструкция ножовки по металлу

Выбор ножовки по металлу

Выбор полотна для ножовки

Использование ножовки по металлу

Среда применения

Процесс пиления

Отрез по кривой линии

Инструмент из сломанных полотен

Пила (ручная ножовка по металлу) — инструмент, предназначение которого состоит в разрезании толстых листов профильного, круглого и полосового металла и в прорезании пахов, шлицев, вырезки/обрезки заготовок по контуру, а также прочих работ. Слесарная ручная ножовка включает ножовочное полотно и рамку (станок). На одном конце рамки расположена неподвижная головка с ручкой и хвостовиком. А на другом — подвижная головка с гайкой для натяжения полотна и натяжной винт. В головках ножовка по металлу имеет прорези: в них вставляется ножовочное полотно, прикрепляющееся с помощь штифтов.

Рамки для ножовок производят раздвижными, которые позволяют закрепить полотна разной длины, и цельными.

Чтобы раздвинуть ножовку, требуется перегнуть колена, пока заклепка не будет извлечена из выреза, после чего смещена. Заклепка вводится в другой вырез, затем колена выпрямляют.

Станок, имеющий передвижной держатель, включает угольник с ручкой. По нему можно закреплять и перемещать держатель в требуемом направлении.

Полотно для ножовки по металлу: что это?

Ножовочное полотно — узкая и тонкая стальная пластина с 2 отверстия и с зубьями на одном ребре. Полотна могут быть изготовлены из стали таких марок: Х6ВФ, Р9, У10А, твердость которых составляет HRC 61-64. В зависимости от своего назначения полотна могут быть машинными и ручными. Вставляются они в рамку зубьями вперед.

Длина (размер) ручного ножовочного полотна может быть определена по расстоянию, имеющемуся между центрами отверстий, отведенных под штифты. Практически всегда используют ножовочные полотна, предназначенные для ручных ножовок толщиной h — 0,8 и 0,65 мм, высотой Ь — 16 и 13 мм, длиной L — 250-300 мм.

Работа ножовочного полотна различается условиями работы непосредственно резца, по этой причине тут другие значения углов. Во время резки металла, имеющего большую ширину, можно получить пропилы значительной длины: каждый зуб полотна будет снимать стружку, которая должна заполнять стружечное пространство до того момента, пока из пропила полностью не выйдет острие зуба. Величина стружечного пространства будет зависеть от шага S зуба, переднего угла Y и заднего угла A.

В зависимости от степени твердости обрабатываемого металла передний угол, имеющийся у ножовочного полотна зубьев, может быть отрицательным, положительным и нулевым.

КПД резания полотна, обладающего нулевым передним углом, будет ниже в сравнении с тем, у которого передний угол будет больше чем 0°.

Чтобы разрезать более твердые материалы, используют полотна, угол заострения зубьев которых больше. А с целью разрезания мягких данный показатель должен быть меньше. Более износоустойчивыми являются полотна, имеющие больший угол заострения.

Требуемое количество зубьев ножовочного полотна для разных металлов

С целью резки металлов в большинстве случаев пользуются ножовочными полотнами, шаг которых составляет 1,3-1,6 мм, а на длине 25 мм при нем насчитывается 17-20 зубьев. Чем разрезаемая заготовка толще, тем зубья должны быть крупнее, и напротив, чем заготовка тоньше, тем зубья ножовочного полотна должны быть мельче. Для металлов разной твердости используют полотна с таким количеством зубьев: угловая, полосовая и твердая сталь — 22, инструментальная сталь, чугун — 22, закаленная сталь средней твердости — 19, мягкие металлы — 16.

Ручная ножовка по металлу 300мм: работа с инструментом

В случае резания ручной ножовкой при работе должно быть задействовано не менее 2-3 зубьев (одновременная резка металла). Чтобы избежать защемления (заедания) в металле ножовочного полотна, зубья необходимо разводить.

Разводка зубьев выполняется, чтобы ширина разреза, который был проделан с помощью ножовки, была несколько больше толщины самого полотна. Это может предотвратить заклинивание в разрезе полотна и очень облегчает процесс работы.

Ножовочные полотна, имеющие шаг зубьев 0,8 мм (также допустим шаг 1 мм), должны обладать волнистой разводкой зубьев, то есть каждые 2 смежных зуба нужно отогнуть в противоположные стороны примерно на 0,25-0,6 мм.

Полотно для ножовки по металлу, имеющее шаг зубьев более 0,8, разводится по зубу (так называемый гофрированный развод). При таком разводе 2-3 зуба отводят влево и 2-3 — вправо. При среднем шаге один зуб отводят влево, второй — не отводят, третий — вправо. При крупном шаге отводят один зуб вправо, а второй — влево. Разводка по зубу уместна для полотен, обладающих шагом 1,6 и 1,25 мм.

Нужно, чтобы разводка ножовочного полотна завершалась на расстоянии от торца не больше 30 мм.

Подготовка к работе

Прежде чем начинать работу ножовкой (ножовочным станком), необходимо прочно закрепить обрабатываемый материал в тисках. Степень крепления материала в них должна соответствовать росту работника. После этого выбирается ножовочное полотно в соответствии с размерами, формой и твердостью разрезаемого металла.

Если стропила длинные, то берут ножовочные полотна, имеющие крупный шаг зубьев, в случае с короткими следует воспользоваться мелким шагом зубьев.

Ножовка по металлу (фото представлено выше) устанавливается в прорези головки таким образом, чтобы зубья были направлены не к ручке. Вместе с тем изначально конец полотна вставляют в неподвижную головку, после чего закрепляют положение с помощью закладки штифта, а дальше помещают в прорезь штыря второй конец полотна, закрепляя штифтом. Полотно натягивают вручную без особых усилий (использование тисков, плоскогубцев недопустимо) вращением барашковой гайки. Ножовка по металлу 300 мм при этом держится подальше от лица.

При незначительном перекосе туго натянутое полотно и при усиленном нажиме слабо натянутое обуславливают перегиб, и может случиться излом. Степень натяжения полотна должна быть проверена легким нажимом пальца сбоку на полотно: натяжение достаточно, если полотно нисколько не прогибается.

Положение корпуса работающего

Во время резки металла с использованием ручной ножовки перед тисками становятся устойчиво, свободно и прямо, вполоборота по отношению к оси обрабатываемого предмета либо губкам тисков. Левую ногу немного выставляют вперед приблизительно по линии обрабатываемого предмета и опирают на нее корпус. Ступни ног нужно поставить таким образом, чтобы они образовывали угол 60-70 градусов (между пятками должно быть определенное расстояние).

Положение рук (хватка)

Можно считать правильной позу рабочего, если правая рука с ножовкой, которая установлена в исходное положение (на губки тисков), согнутая в локте, будет образовывать прямой угол между локтевой и плечевой частями руки.

Рукоятку нужно захватить правой рукой таким образом, чтобы ручка упиралась именно в ладонь. Ее обхватают 4 пальцами, а большой палец следует наложить вдоль ручки сверху. Пальцами левой руки надо обхватить подвижную головку ножовки и гайку.

Во время резки ножовкой, подобно опиливанию, следует соблюдать строгую координацию усилий, которая заключается в правильном увеличении ручного нажима. Ножовка по металлу должна двигаться строго горизонтально. На станок нажимают обеими руками, однако левой рукой делают наибольшее усилие, а правой в основном осуществляют возвратно-поступательное движение инструмента.

Процессы резки

Резка включает 2 хода:

Рабочий, когда перемещение ножовки происходит впереди от работающего;

Холостой, когда перемещение ножовки осуществляется по направлению к работающему назад.

На ножовку при холостом ходе не нажимают, в итоге зубья лишь скользят. А в случае рабочего хода двумя руками обеспечивают легкий нажим, и инструмент двигается прямолинейно.

Правила при работе с ножовкой

Следует выполнять такие инструкции во время работы с ножовкой:

Резка коротких заготовок должна выполняться по самой широкой стороне. В случае обработки проката швеллерного, таврового и углового профилей рекомендуется изменять положение заготовки, а не осуществлять резку по узкой стороне.
Резка металла ножовкой должна проводиться без рывков, плавно, не спеша, нужно делать не больше 40-60 двойных ходов в 1 минуту.
Участвовать в работе должно все ножовочное полотно.

Ручка-ножовка по металлу является лучшим помощником при необходимости распила металла в труднодоступных местах.

Виды ножовочных полотен и их конструкция

Одинарное полотно ножовочное по металлу с расстоянием между крепежными элемента 250 мм. При этом общий показатель длины составляет 265 мм. Подобный вариант исполнения подходит для инструмента, который применяется в случае отсутствия необходимости в большой производительности.
Одинарные варианты исполнения с расстоянием между двумя крепежными элемента 300 мм. Общий показатель длины составляет 315 мм.
Для большей производительности проводится установка двойного ножовочного полотна. Длина этого варианта исполнения, как и предыдущего.

При выборе уделяется внимание и показателю ширины, которая для одинарного варианта исполнения составляет 0,63 мм, для двойного 0,8 мм. Высота зуба в первом случае составляет 12,5 мм, во втором 20 мм.

Скачать ГОСТ 53411-2009
При изготовлении подобного изделия могут применяться самые различные сплавы, от чего во многом зависят основные эксплуатационные характеристики. Наибольшее распространение получили следующие сплавы:
Х6ВФ.
Быстрорежущие сплавы, к примеру, Р5М5 и Р12.
Полотно ножовочное с карбид вольфрамовым напылением в последнее время довольно распространено, так как характеризуется повышенной износостойкостью. Стоит учитывать, что напыление может иметь самую различную расцветку, в продаже встречаются синие варианты исполнения, обычная сталь темно-серая.
На качество оказывает влияние также равномерность разводки. У хорошего ножовочного полотна по металлу отклонение составляет не более 45% на длину 10 мм. Также визуальный осмотр позволяет определить то, насколько равные по высоте отдельные зубья. Точные результаты можно получить при применении микрометра или другого измерительного прибора с высокой точностью.
Как установить полотно на ножовку по металлу
Конструкция рассматриваемого инструмента позволяет проводить быструю замену ножовочного полотна. Стоит учитывать, что при допущении ошибки рассматриваемое изделие не прослужит в течение длительного периода. Как установить полотно в ножовку по металлу – весьма распространенный вопрос, так как этот инструмент встречается практически во всех домашних мастерских. Основными рекомендациями можно назвать следующее:
Инструкция во многом зависит от применяемой системы крепежа в конкретном случае.
Большое распространение получил резьбовой зажим, при котором ножовочное полотно устанавливается и натягивается. Резкая смена прилагаемой нагрузки становится причиной, по которой приходится периодически проверять степень натяжения.
Встречаются инструменты с рычажным креплением. В этом случае установка существенно упрощается, так как достаточно отвести рычаг и установить ножовочное полотно по резке металла, после чего затянуть его в обратном направлении.
При рассмотрении того, как правильно вставить полотно в ножовку по металлу следует учитывать, что после соответствующего монтажа оно создает легкий звон при работе и может немного вибрировать. Однако, на момент пиления изделие не должно менять свое положение, так как это может стать причиной повреждения крепежных отверстий.
Правила выбора
При соблюдении определенных правил есть возможность выбрать подходящее полотно, которое может прослужить в течение длительного периода. Основными рекомендациями назовем следующее:
На поверхности не должно быть трещин или других дефектов, а также следов коррозии. Это связано с тем, что даже незначительные повреждения станут причиной повышенного износа.
На момент выбора следует убедиться в эластичности пилы. Для этого ее немного сгибают, после отпускают. Высококачественное изделие практически сразу восстанавливают свою форму, что свидетельствует о высокой гибкости.
Как ранее было отмечено, допустимая скорость резания во многом зависит от количества зубьев, приходящихся на один дюйм.
Определяющим фактором во многих случаях становится тип применяемого материала. Зачастую отдают предпочтение каленной стали или бимметаллическим изделиям. Вариант исполнения с напылением из карбида вольфрама служит в течение недлительного периода.
Как показывает практика, низкокачественный вариант исполнения приходится менять несколько раз, как более дорогое предложение прослужит в течение большего периода.
Только при правильном применении можно исключить вероятность повреждения ножовочного полотна по металлу. Основные рекомендации следующие:
Нужно проводить обработку с одной скоростью и приложенным усилием. Даже незначительные изменения могут стать причиной появления дефекта.
Время от времени нужно делать перерывы. Причины заключаются в том, что слишком высокая температура становится причиной повышения пластичности.
На момент обработка по поверхности должно проходить все ножовочное полотно. За счет этого обеспечивается равномерный износ.
Часто можно встретить ситуацию, когда из-за сильного нагрева и приложенного усилия металлическая пластина лопается. Низкокачественные варианты исполнения изнашиваются быстро и становятся практически непригодными в применении.
Количество зубьев
Определяющим фактором является то, сколько зубьев приходится на один дюйм. От него зависит следующее:
От показателя зависит производительность. При увеличении количества режущих кромок существенно усложняется поставленная задача, стружка становится более мелкой.
Большое количество позволяет получить качественный срез. Это достигается за счет уменьшения получаемой стружки.
Кроме этого, увеличение количества становится причиной повышения стоимости изделия.
Форма зуба полотен по металл
Уделяется внимание также тому, какая форма у зуба. От этого показателя зависит:
Направление установки металлической пластины.
Степень износа при работе.
Производительность инструмента.
В большинстве случаев применяется классическая форма, так как она считается универсальным вариантом.
Шаг зуба
Также может отличаться и шаг зубьев. Этот показатель ножовочного полотна определяет:
Производительность.
Возможное качество получаемого среза.
Область применения.
Мелкий шаг позволяет получить качественный срез при работе с различными сплавами.
Разводка зубьев
Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:
Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.

Ножовка по металлу | HowStuffWorks

Ножовки — это удобные режущие инструменты, которые можно использовать в качестве дополнения к ящику с инструментами домовладельца или к небольшим гаражным мастерским.

Что такое ножовка

Ножовка по металлу — это пила с металлической рамой, используемая в основном для резки пластиковых и металлических труб и других небольших предметов домашнего обихода. U-образная рама лука удерживает тонкое широкое лезвие между выступами (зажимами) и пластиковой или деревянной ручкой на одном конце. В некоторых моделях используется регулируемая рама для размещения 8-, 10- или 12-дюймовых лезвий по мере необходимости.В зависимости от желаемой резки, металлические лезвия будут иметь 14, 18, 24 или 32 зуба на дюйм, причем более плотные зубья лучше всего подходят для резки более мелких предметов.

Как безопасно пользоваться ножовкой

Чтобы установить полотно, поверните регулятор на рукоятке или раме до тех пор, пока не появится слабина и отверстия на каждом конце полотна можно будет вставить во втулки. Убедитесь, что зубцы направлены в сторону от ручки. Затяните регулятор.

Для безопасного использования ножовки плотно поместите разрезаемый материал в тиски (если возможно).Поместите центральные зубья пилы на линию, которую нужно разрезать, и коротким движением нажмите на пилу, чтобы начать рез. Продолжайте резку, убедившись, что конец разрезаемого объекта удерживается и не треснет из-за неподдерживаемого веса. В целях безопасности держите руки и другие предметы подальше от острых зубов.

Как обслуживать ножовку

Сменные полотна для ножовки можно купить в большинстве хозяйственных магазинов. Убедитесь, что вы выбрали подходящее лезвие, как указано числом зубьев на дюйм.Не используйте в ножовке более тонкое полотно для колпачковой пилы.

Инструменты, относящиеся к ножовке

Другие полезные ручные пилы включают торцовочную пилу, продольную пилу, ножовку, кольцевую пилу и копировальную пилу. При установке подходящего полотна небольшие электрические пилы можно использовать для некоторых задач по резке металла.

Это не то, что вы ищете? Попробуйте эти:

Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно починить по дому, или считаете себя обычным мастером своими руками, есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка.Узнайте все о них в этой статье.
Ручные инструменты: в этой полезной статье узнайте о некоторых из наиболее распространенных инструментов, которые вы захотите иметь дома, большинство из которых используются вручную.
Ручные пилы: Ручная пила — это именно то, на что это похоже — инструмент, который вы используете, чтобы что-то вырезать вручную. Некоторые из наиболее распространенных ручных пил — это пилы для продольной резки, копировальные пилы и ножовки. Узнайте больше о ручных пилах здесь.
Копировальная пила: Копировальная пила — еще одна полезная ручная пила, которую можно носить дома.Чаще всего он используется для выполнения криволинейных разрезов на тонких материалах. Узнайте больше о копировальных пилах здесь.

(Вопросы) Как поставить ножовку на

Как поменять полотно на ножовке?

Режет ножовка по толканию или по вытягиванию?

Ножовка по металлу Лезвия должны быть установлены в раму зубьями вперед. Они сконструированы таким образом, что лезвие будет резать на push — прямой ход — а не pull или обратный ход.

Как пользоваться ножовкой?

Как использовать a Ножовка по металлу

Шаг 1. Подготовьте элемент. Измерьте и отметьте деталь, которую собираетесь распилить.
Шаг 2: Выберите Blade . Выберите лезвие , подходящее для обрабатываемого материала.
Шаг 3: Установите Blade . Чтобы установить лезвие , поверните регулятор на раме до тех пор, пока не будет достаточного провисания для размещения лезвия .
Шаг 4: Вырезать материал.

Как установить полотно ручной пилы?

Какие бывают два типа полотен для ножовки?

Крупные лезвия подходят для мягких металлов, а более тонкие лезвия лучше подходят для листов и более твердых металлов. Набор лезвий относится к углу зубьев и может быть либо набором с чередованием для более мягких металлов, либо набором волн для более твердых металлов.

В каком направлении движется пильный диск?

В каком направлении проходят зубья пилы?

Проблема при определении правильного направления для стола зубья пилы заключается в том, что пила скрывает большую часть полотна, что затрудняет просмотр зубцов .Подобно торцовочной пиле , пильный диск стола вращается по часовой стрелке, то есть зубья должны быть направлены вниз.

Сколько зубьев должно быть у моего пильного диска?

Комбинация: 10-дюймовые лезвия с 50 зубьями и 12-дюймовые с 60 зубьями . Копирование: 10-дюймовые лезвия с 24-30 зубьями и 12-дюймовые лезвия с 40 или менее зубьями . Поперечная резка: 10-дюймовые лезвия с 60 зубьями и 12-дюймовые с 80 зубьями .

В какую сторону должны быть обращены зубья ножовки?

Должны ли зубья ножовки смотреть вперед или назад? Установите ножовку ножовку так, чтобы зубья были обращены на вперед. Пилы сконструированы таким образом, что лезвие будет резать при толкании (прямой ход), а не при вытягивании (см. Фото). Некоторые лезвия имеют стрелку, указывающую на правильную установку (стрелка указывает на ручку).

Как снять младшую ножовку?

Чтобы снять полотно, возьмитесь за руку вашей доминирующей руки и положите другую руку на конец пилы, свободно удерживая полотно .Обеими руками подтолкните обе стороны рамы внутрь друг к другу. Это приведет к ослаблению лезвия и его расшатыванию.

Почему ломаются полотна ножовки?

Наиболее частые причины поломки лезвия , которых можно избежать, если здравый смысл со стороны оператора следующие: (1) неправильное выравнивание и регулировка направляющих, (2) усилие или скручивание широкого лезвия по изгибу с коротким радиусом, (3) слишком быстрая подача, (4) тупость зубьев или их отсутствие

Каков шаг полотна ножовки?

Обычно 14 зубьев / 25 мм — это шаг ножовочного полотна , используемого для резки трубопроводов и других тонких труб.Для резки листового металла или тонких труб будет иметь более мелкий шаг , возможно, 32 зуба на дюйм и «набор волн». Пилы для более мягких и крупных металлических деталей могут иметь шаг шаг 14 или 16 tpi со стандартным набором зубьев.

Какая польза от ножовочного полотна?

Это используется для резки тонких и твердых заготовок. Примечание. Лезвие с мелким шагом имеет больше зубьев на 25 мм, чем лезвие с крупным шагом .

Какова фактическая длина полотна ножовки?

Стандартное полотно для ножовки длиной от 10 до 12 дюймов (от 250 до 300 мм). Лезвия могут быть от 6 дюймов (150 мм). Ножовки с приводом могут использовать большие полотна различных размеров, или маленькие станки могут использовать те же ручные полотна .

Какое полотно для ножовки лучше всего подходит для резки металла?

Биметаллическое полотно для ножовки идеально подходит для резки. Лезвия режут большую часть металла, включая незакаленную инструментальную сталь и нержавеющую сталь. Биметаллическая конструкция сочетает в себе гибкость углеродистой стали и производительность резки быстрорежущего металла.Эти лезвия превосходят основных конкурентов по качеству в своем классе.

Можно ли ножовкой резать закаленную сталь?

Если требуется чистый пропил при резке закаленной стали — или если необходимо сохранить твердость стали , ножовка с мелкими зубьями будет отлично работать , хотя процесс долгий, а — требуют больших напряженных усилий. Используйте настольные тиски, чтобы надежно удерживать закаленную сталь , так как это отрезок .

Что порежет ножовка?

Ножовки изначально и в основном предназначались для резки металла , но может также также резать различные другие материалы, такие как пластик и дерево; например, сантехники и электрики часто перерезают пластмассовые трубы и пластиковые трубы.

Какое лезвие вы используете для резки металла?

Мы, , рекомендуем с использованием алмазного лезвия , помеченного как лезвие для резки черных металлов — Режущее лезвие , но многие специалисты используют обычный алмазный клинок для каменной кладки лезвие с хорошими результатами.

Можете ли вы повернуть лезвие пилы назад, чтобы разрезать металл?

Вы можете запустить пильный диск назад, , и он отлично режет. Однако это совсем не лучшая идея. Две большие причины не использовать делать : это то, что лезвие пилы с большей вероятностью оторвется, если пильное полотно повернуто на назад, и что все пильное полотно с гораздо большей вероятностью разобьется, если он запускается в обратном направлении .

Как ломать металл голыми руками?

Гибка стали .Крепко возьмитесь за перекладину. Если вы используете двойной захват сверху или ладонями вниз, ваши большие пальцы должны упираться в гвоздь или стержень через обертку, в то время как указательный, средний и безымянный пальцы плотно сжимаются вокруг перекладины.

Насколько прочным нужно быть, чтобы гнуть сталь?

Пруток из низкоуглеродистой стали будет несколько сгибать при любой нагрузке, но значительно после напряжения около 35 000 фунтов на квадратный дюйм.

Ручная пила для мясника

ручная пила для мясников 26 LONG — 10 TPI, СДЕЛАНО В США.У нас есть пилы, которые идеально подходят для обрезки и резки крупных кусков мяса. Эргономичная ручка для удобной резки. Количество. Единица: Каждый Артикул: 420108, 420106, 420107, 420109 Ручная работа с использованием лучших материалов. Коммерческая ручная пила для мясника — Эта пила для мяса имеет прочную раму из нержавеющей стали — Прочная ручка из АБС — Легко заменяемые лезвия — длина лезвия 20 дюймов и 25 дюймов. 16-дюймовая пила для мяса с зажимным кулачком. Длинная. Ручная работа с использованием лучших материалов. Эргономичная ручка обеспечивает комфорт при резке в течение длительных периодов времени, а конструкция с замком спускового крючка позволяет разрезать кость, удерживая эргономичную ручку в руке. пила для мяса и двигайтесь вперед и назад.Сменная ручка для ножовки для мяса поставляется с винтами — «Белая ручка». С нашей острой как бритва 18-дюймовой мясной пилой Cabela® вы сможете быстро справиться с работой. Наши профессиональные мясорубки Kam-Lok ™, изготовленные вручную из лучших материалов, производятся вручную с 1909 года из лучших доступных материалов. Винтажный алюминий Пила для резьбы по жареному мясу Ручная пила для мяса мясника 11 3/4 «Ручная кухонная пила EvenTheKitchenSinkOH 5 из 5 звезд (2,226) Vtg Pennsylvania Saw Corp. Цена: 9 долларов США.Коммерческие ручные пилы для мяса и полотна для мясных пил. Пила для мяса с зажимным кулачком Пилы для мяса профессионального качества имеют тяжелые, пилы для мяса профессионального качества имеют тяжелую никелированную раму и удобный рычаг для затяжки лезвия с кулачковым замком, который упрощает замену лезвия. булавка к булавке. Ручная мясорубка (20 дюймов) Артикул: 500-0134 Бренд: KASCO 65 долларов. Ручная пила для мяса [25PPS] — Наши профессиональные ручные мясопилы имеют никелированную конструкцию с съемным рычагом для легкой замены лезвия. Выберите один из трех размеров, все с Лезвия 1/2 дюйма.Пильное полотно из закаленной углеродистой пружинной стали подходит для ручных пил 19 дюймов. Сменные полотна для ручной пилы. Лос-Анджелес, Калифорния , США. Длины 19, 21, 23, 24, 25, 27 дюймов. Выбирайте из никелированных лезвий для долговечности или ручных пил для кости из нержавеющей стали, которые сохраняют свою остроту и прочность при постоянном использовании. 00 грн. Сортировать по: Сравнить. 5-дюймовая ручная пила *** Гарантия на ручную пилу составляет 30 дней с даты заказа *** Davison’s Butcher Supply 5309 Sheila St. Specs. 99 + $ 12. 10 ноября 2021 г. · Пила Weston Butcher Saw необходима для разделки мяса.Эти лезвия с закаленными наконечниками шириной 44 99 долл. США разработаны для быстрой и легкой резки. Эта модель содержит материалы Blender Cycles. Используйте эту ручную пилу для мяса для эффективной резки с 10 зубьями на дюйм вдоль 1/2 дюйма. Эта модель содержит 5 отдельных объектов. Pin to pin измерение ТОЧНО. Количество: Промышленная пила для мясников с быстрым высвобождением лезвия 25 дюймов. Обладая прочной рамой из нержавеющей стали и устойчивым к коррозии лезвием из нержавеющей стали, эта пила для мяса удовлетворит требования любой коммерческой операции.широкое лезвие. Эргономичная ручка обеспечивает удобный захват и оптимальный контроль. Kitchener 12in. лезвие из нержавеющей стали. 95. 17. Пилы для мясников ALFA имеют рамы из нержавеющей стали, формованные ручки и лезвия из углеродистой стали. GreatNeck является производителем ручных инструментов с 1919 года. 00–25 долларов США — 9 долларов США. Пищевое оборудование Мясорубки, колбасные шприцы, инструменты и оборудование для мясной и пищевой промышленности. прочный пластик, отталкивающий мясные кислоты, пятна и бактерии.Пильные полотна для мяса с плотностью 10TPI (зубьев на дюйм). Пильный диск из закаленной углеродистой пружинной стали подходит для ручных пил 27 дюймов. Эти прочные пилы для мясников имеют раму из нержавеющей стали, Просмотреть продукт. Штифт к штифту 0 дюймов. Лезвия изготовлены из углеродистой стали и обработаны для защиты от ржавчины. Добавить в корзину Сравните. При повторном заказе полотна для ручной пилы обязательно измеряйте расстояние от штифта до штифта. С понедельника по субботу с 9:00 до 17:00. 62. 22 дюйма Поставщик: Alaska Butcher Equipment & Supply Co. Цена: 49 долларов США. Компания гордится тем, что предоставляет своим клиентам самые лучшие пилы.11 ноября 2021 г. · 16-дюймовая ручная пила мясника Уточните поиск. 4 из 5 звезд. Если вы хотите, чтобы сегодня на мировом рынке была представлена лучшая, высококачественная ленточная пила для мяса, позвоните или напишите нам, чтобы узнать цену. Список: 7 долларов. davbutsup @ gmail. Подходит для использования на упаковочных предприятиях, мясных рынках, мясных лавках, супермаркетах. Ручные пилы для мяса колбаса. 00. Прочная ручная пила для мяса из нержавеющей стали с 20-дюймовым лезвием. 35 Розничная продажа: 6 долларов США. 29 долларов. Ударная пила Milwaukee Rasping для гипсокартона, модель № 48-22-0304 Всего за 14 долларов. Быстрая и простая замена лезвия.|, 99 (33 новых предложения) 12-дюймовая рама для ножовки AIRAJ, 10 сменных пильных полотен, 2 угла резки (45 ° / 90 °), ручная ножовка с регулируемым натяжением и мягкой рукояткой для резки дерева, стали, труб из ПВХ, замороженного мяса. Доступный. Эта пила для мясников с лезвием из нержавеющей стали устойчива к ржавчине и не вызывает коррозии. Артикул: HMSS-22 Категории: Новые продукты, Ежемесячные рекламные товары ALFA, Коммерческие ручные пилы для мяса и лезвия для мясных пил Дополнительная информация Отзывы (0) Это модель ручной пилы для мясника.(Изделие № 670-342) Размер лезвия составляет 19 дюймов от штифта к штифту. 18 дюймов — 8,99 долларов. Сменное, устойчивое к коррозии лезвие из нержавеющей стали может похвастаться 9 точно заточенными зубьями на дюйм, чтобы разрезать кости или замороженное мясо, например масло. Добавьте в корзину. Эти прочные пилы для мясников имеют раму из нержавеющей стали и спусковой крючок. и санитарная, ударопрочная пластиковая ручка. Сменная ручка для мясорубки с винтами — «Белая ручка». Первоначально создана с помощью Blender 2. Сменное лезвие 30 «x 1» от штифта к штифту.Пила оснащена фиксатором спускового крючка для поддержания натяжения полотна во время резки. 27-дюймовая ручная ножовка с 19-дюймовым лезвием, мясом, костью или мясником? 19 долларов. Лучше всего то, что их эргономичные ручки делают эти пилы удобными в переноске и использовании. Лезвие ручной пилы мясника. Поставляется с установленным пильным полотном. 95 доставка. Крюки для мяса и вешалки для бекона, ручные пилы для мяса и костей рыночного типа, профессиональные ручные пилы для упаковщиков, ножны для ножей, скребки для блоков и скребки для свиней. 50. Многие дешевые ручные пилы для мяса будут иметь отклонение до 1/4 дюйма, что делает лезвие шатким и нестабильным, и с ними почти невозможно разрезать мясо.7 долларов. 00 долларов США 12 дюймов — 7 долларов США. Подходит для пилы № 603-501. Пищевое оборудование Мясорубки, колбасные шприцы, инструменты и оборудование для мясной и пищевой промышленности Atlanta Sharptech KAM-LOK Professional 25 дюймов Рыночная ручная пила для мяса с лезвием для точности заказная резка. В наличии — отправка ожидается в понедельник, 22 ноября. Все изображения для предварительного просмотра визуализируются с помощью Blender Cycles Renderer. Эргономичная ручка отличается высокой ударопрочностью и прочностью для тяжелых работ. Доставка 95 + $ 12. Отзывы (0) Дополнительная информация.Haban Saw. Меры от булавки до булавки. 19-дюймовая ручная пила для упаковки свинины — «Сделано в США» — HSF60000. Включает блокиратор спускового крючка для поддержания натяжения лезвия. Эта модель содержит 710 полигонов. (2) Вопросы и ответы (1) Наведите курсор на изображение для увеличения. Он имеет лезвие из высокоуглеродистой стали с рамой из холоднокатаной стали и натяжной винт, который упрощает замену лезвия. Мясные пилы Weston ® позволяют без труда разрезать самые разные виды мяса, как профессиональный мясник. Цена DBS: Сейчас: 19 долларов.печать Печать. 97. $ 16. Пилы для мяса профессионального качества имеют тяжелую никелированную раму и большой рычаг для затяжки лезвия, что упрощает замену лезвия. Эргономичная ручка для удобной работы. артикул: HS-Handle-W. Позвоните (907) 258-7502, чтобы связаться с одним из наших дружных членов команды. Доступные в различных размерах, они идеально подходят для измельчения крупных кусков свинины, говядины или свежей дичи. Отправить: забрать у мясных пил. 1 марта 2017 г. · Используйте ручную пилу Weston 47-1601 16 дюймов в продуктовом или мясном магазине для получения превосходных результатов резки.79 и текстурирована с помощью Substance Painter. Прочная рама из нержавеющей стали обеспечивает длинную длину. Артикул: HMSS-22 Категории: Новые продукты, Ежемесячные рекламные товары ALFA, Коммерческие ручные пилы для мяса и полотна для мясных пил Дополнительная информация Отзывы (0) Лезвие пилы для мясника 22 дюйма со штифтами. Это Модель ручной пилы для мясника. 49 долларов. Совместное использование Специально разработанные пластиковые ручки легкие, ударопрочные, легко чистятся и имеют форму, обеспечивающую максимальный комфорт и простоту использования.Выбирайте из наших 12-, 18- или 25-дюймовых пильных полотен или пильных полотен из нержавеющей стали. Меры 12 дюймов. 24-дюймовая пила для мясников GreatNeck — это пила для мясников профессионального качества. В целом, эта ручная пила для мяса имеет размеры 27-1 / 2 дюйма. Помимо использования в качестве пилы для мяса, наши пилы для мяса идеально подходят для использования в качестве пилы для костей, рыбы, таксидермической пилы и многих других применений ручной пилы для мяса и костей. Мясник и упаковщик 30 дюймов DBS Цена: Сейчас: 6 долларов. Прочная, устойчивая к коррозии конструкция из нержавеющей стали. Артикул: HSB-26 Категория: Коммерческие ручные пилы для мяса и полотна для мясных пил.Прейскурантная цена: 7 долларов. Прейскурантная цена: 21 доллар. Vtg Pennsylvania Saw Corp. Единица: Каждый Артикульный номер: 420108, 420106, 420107, 420109 Используйте эту ручную пилу для мяса для эффективной резки с 10 зубьями на дюйм вдоль 1/2 дюйма. Сменные лезвия также доступны с лезвиями 1 дюйм. Нержавеющая сталь. Стальная пила для мясников. 4. (№ 670-376) Размер лезвия 22. Мы начинаем с прутка из высококачественной нержавеющей стали, затем прецизионно разрезаем, формируем и формуем его в раму мясной пилы (№ 645-353). Пила для тяжелых условий эксплуатации имеет эргономичную ручку, прочную раму из нержавеющей стали, лезвие из нержавеющей стали, устойчивое к ржавчине, и блокиратор спускового крючка для превосходного натяжения лезвия и легкой замены лезвия.Одно лезвие. Эти мясопилы в профессиональном стиле специально разработаны для домашних кухонь. Блокировка спускового крючка поддерживает натяжение лезвия. Общая длина: 27-1 / 2 дюйма. Смена лезвия на этой мясорубке также проста благодаря встроенному натяжному кулачку. На нее распространяется ограниченная пожизненная гарантия GreatNeck. Пильный диск 19 дюймов со штифтами. % u2022Быстрая и простая замена лезвия% u2022Высокая ударная рукоятка% u2022Простая очистка% u2022Доступны сменные лезвия 24-дюймовая пила для мясников GreatNeck — это пила для мясников профессионального качества.Ручная пила мясника отлично подходит для резки диких животных и других продуктов пищевой промышленности. Ленточные пилы Butcher Boy 22 «со штифтами. Описание. Ленточные пилы Butcher Boy бывают разных размеров от модельных ленточных пил Butcher Boy SS16, Butcher Boy 20, Butcher Boy 30 и 36 дюймов. Конструкция из нержавеющей стали устойчива к коррозии. Долговечность. Продукт готов к штукатурке. Всегда обращайте зубцы к передней части ручной пилы для мяса — как раз наоборот.Воскресенье закрыто. 19-дюймовая ручная пила для упаковки свинины Специально разработанная пластиковая ручка ударопрочная, легкая, простая в очистке и имеет форму, обеспечивающую максимальный комфорт и простоту использования. Цена рамы пилы: 49,79 долларов США. Товар # 14053 Краткая информация. Sku: HS -19-Свинина. Дополнительная информация. Регулируемая рама для ножовки TenkBuff, 12-дюймовая сверхмощная ручная пила с 10 дополнительными лезвиями, два угла пропила (45 ° / 90 °) для распиловки древесины, труб из ПВХ, стальных труб, замороженного мяса (нормального, Синий) $ 16. Ручная пила мясника Sharptech 20-дюймовая квадратная передняя часть в рыночном стиле.Съемные пильные полотна для мясорубки упрощают замену, а прочные рамы из нержавеющей стали рассчитаны на долгие годы использования. Прейскурантная цена: DBS Цена: Сейчас: 10 долларов. 25 дюймов Haban Saw в сочетании с дополнительной линейкой продуктов Mound Tool для мясоперерабатывающей промышленности, инженерными знаниями и известностью своей быстрой доставкой, упростят покупку из одного источника. Atlanta Sharptech KAM-LOK Professional 25-дюймовая рыночная ручная пила для мяса с лезвием для точной резки по индивидуальному заказу. . В колбасе есть качественные ручные пилы для мяса и лезвия для пил для мяса из нержавеющей стали, которые сделают разделку вашей дичи быстрее и проще.Артикул: 640. 25-дюймовая коммерческая пила для мясников (товар # 645353) 25-дюймовая нержавеющая сталь Профессиональная мясная пила Weston 25 «идеально подходит для мясных магазинов, бакалейных товаров и других предприятий общественного питания.
