4 схемы подключения водяного теплого пола

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

  • там где вы находитесь постоянно (зал, спальня, кухня) — это 26С
  • в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.



Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.



Спецификация материалов и оборудования

Она включает в себя:

  • наличие радиаторов отопления с нагревом до 70-80С
  • отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

  • простой монтаж
  • доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.



Спецификация материалов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т. п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

  • ограничитель температуры теплоносителя
  • ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
  • воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.


2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

  • малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.



Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

  • второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

  • самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Статьи по теме

Почему нельзя устанавливать водяной теплый пол в квартире

Водяной теплый пол – один из популярных способов обогрева помещения, который широко используется в коттеджах и частных домах. Многие владельцы квартир также рассматривают такой вариант дополнительного отопления, даже не задумываясь о последствиях, к которым может привести такое решение.

Почему нельзя устанавливать водяной теплый пол в обычной квартире

Несмотря на кажущуюся экономичность и надежность водяного теплого пола, установка такой системы отопления в типовых квартирах крайне не рекомендуется.

Основные причины запрета монтажа водяного напольного обогрева в квартирах:

  1. При подключении дополнительного водяного контура к централизованному отоплению возможно падение давления во всей системе. Это чревато отсутствием тепла (или недостаточным прогревом труб) на верхних этажах, а также серьезными проблемами с коммунальными службами.
  2. Высокая вероятность затопления соседей снизу. В случае прорыва магистрали внешне это никак не проявится в квартире, где установлен водяной пол, зато горячей водой начнет затапливать нижние этажи. В итоге придется компенсировать соседям все убытки от залива водой их жилья.
  3. С точки зрения действующих нормативных актов в жилищной сфере, установка водяных теплых полов в квартире многоэтажки считается незаконной. В случае обнаружения такой системы обогрева владельцу придется заплатить штраф и демонтировать водяной теплый пол.

Также стоит отметить прямую зависимость работы системы напольного водяного обогрева от наличия горячей воды в центральном отопительном контуре. В межсезонье, когда на улице уже холодно, но отопление еще не дали, воспользоваться водяными полами не получится.

Альтернатива водяному обогреву или почему лучше установить электрический теплый пол

Лучшей альтернативой водяным теплым полам стали электрические системы обогрева. Основные преимущества такого варианта отопления квартиры:

  • Простой и быстрый монтаж теплого пола. В большинстве случаев установка кабельного теплого пола занимает один день.
  • Максимальная безопасность. Нет риска залива водой, а в случае выхода нагревателя из строя, система автоматически отключится.
  • Ремонтопригодность. Восстановить работоспособность электрического пола гораздо проще и дешевле, чем отремонтировать водяной теплый пол.
  • Более быстрый и равномерный прогрев помещения.
  • Нет зависимости от центральной системы отопления. Электрические полы можно включать в любое время года.
  • Абсолютная законность установки.

Часто можно услышать, что электрический пол – это дорогое удовольствие, так как он потребляет много энергии. На самом деле расход электричества можно сократить до 70%, если установить программируемый термостат и правильно настроить график включения нагревательных элементов. Если терморегулятор с Wi-Fi модулем, то управлять системой обогрева можно дистанционно, что очень удобно.

Также электрические теплые полы выгодно устанавливать в квартирах с двухтарифными счетчиками. Ночью (когда электричество дешевле) идет основной прогрев помещения, а днем – только поддержание комфортной температуры. В итоге, по всем показателям (безопасность, стоимость, обслуживание, практичность, эффективность) электрический теплый пол – это лучшее решение для обогрева вашей квартиры.

Получить бесплатную консультацию

+38 (044) 332-04-33

+38 (097) 121-79-33

+38 (095) 857-11-33

{rsform 18}

Почему нельзя устанавливать водяной теплый пол в квартире

При поверхностном взгляде на вопрос теплого пола в квартире монтаж системы водяного пока кажется более выгодным, чем электрического.

Однако при детальном рассмотрении вопроса обнаруживается ряд причин, по которым нельзя устанавливать водяной теплый пол в квартире.

Самый весомый факт: установка системы водяного теплого пола в квартире НЕЗАКОННА.

По действующему законодательству Российской Федерации, в частности по Жилищному кодексу, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением. Система водяного теплого пола относится к инженерным коммуникациям, т.к. подсоединяется к водопроводным трубам, проходящим в квартире.

В случае самовольного изменения схемы центрального отопления нарушителю грозят штрафы и требование демонтировать несогласованные изменения, т.е. систему водяного теплого пола.

Данные запреты небезосновательны. Монтаж водяного теплого пола в систему центрального отопления грозит выводом ее из строя, т. е. проблемы с отоплением вероятны не только у вас, но и у жильцов других квартир. Тепловой баланс между квартирами нарушается: у всех соседей, живущих над вами, снизится давление в трубах, что сделает их батареи чуть теплыми или вовсе холодными.

Установка системы электрического теплого пола не попадает под законодательный запрет и не влияет на состояние инженерных коммуникаций ваших соседей.

Если же вы решите по каким-либо причинам обойти законодательный запрет и установить водяной теплый пол в стандартном многоквартирном доме, то следует заранее подумать о функциональности системы. Один из важнейших недостатков водяного пола в квартире — его зависимость от наличия подачи горячей воды. Как только по каким-либо причинам она прекращается, система теряет свою функциональность. Исключается возможность использовать пол для дополнительного обогрева квартиры в случае внезапного наступления холодов, когда отопительный сезон не начался или уже закончился.

Электрический теплый пол вы включаете и выключаете с помощью терморегулятора тогда, когда посчитаете нужным и выставляете необходимую температуру. Многие терморегуляторы обладают еще большим функционалом — возможностью программирования режима работы системы.

Наперед стоит подумать и о возможных поломках. В случае водяного пола неисправность системы может привести к затоплению вашей и соседской квартиры. В противовес данным рискам электрический пол подлежит точечному ремонту именно в месте неисправности и его монтаж возможен даже при косметическом ремонте.

Надеемся, описанные выше факты помогут вам принять решение. Специалисты Сети «ТЕПЛЫЙ ПОЛ» рекомендуют устанавливать в многоквартирных домах именно электрический теплый пол.



Укладка водяного теплого пола под ламинат

Климат в нашей стране не такой теплый, как хотелось бы. Поэтому укладка теплых полов пользуется у нас особой популярностью. Когда хочется обеспечить в доме стабильное отопление и уют, задаешься вопросами: «Какие теплые полы являются надежными?», «С какими напольными покрытиями они сочетаются?». В последнее время наиболее часто в загородных домах и квартирах используют водяные теплые полы. Такая популярность данного типа обогрева помещения определяется рядом преимуществ.

Водяной теплый пол под ламинат. Преимущества

  1. Температурный режим при эксплуатации теплых водяных полов является довольно низким и не превышает 50-ти °С, что снижает расходы на обогрев в сравнении с применяемыми системами отопления (в среднем на 20-40%)
  2. Водяной пол является экологически безопасной системой
  3. Также это наиболее безопасный вариант с точки зрения санитарно-гигиенических норм
  4. При эксплуатации водяного теплого пола отсутствует генерация электромагнитного поля

Применять водяные теплые полы лучше всего совместно с керамической плиткой. Однако это не всегда выгодно экономически и не всегда соответствует назначению или дизайну помещения. Альтернативным вариантом может стать применение водяного теплого пола под ламинат.


Установка

Установка водяного пола под ламинат требует соблюдения нескольких обязательных правил:

  1. Данный тип пола готовится заранее. Его нужно хорошо прогреть в течение нескольких суток. Затем следует выключить прогрев за 2-3 суток до старта работ. Это необходимо для формирования микроклимата в помещении, при котором будет функционировать теплый пол.
  2. Ламинат перед укладкой оставляется в помещении на несколько суток, чтобы покрытие адаптировалось к микроклимату данного помещения и не меняло после укладки свою форму.
  3. Ламинат и система теплоизоляции выбирается специально под водяной теплый пол. Не используют для таких целей массивную доску, так как тепло не сможет через нее проходить и водяной пол станет бесполезным. Ламинат должен отличаться высокой прочностью. Изоляционная подложка должна быть тонкой, чтобы пол хорошо прогревался и обеспечивал уют и комфорт в помещении. На напольном покрытии, которое разрешено использовать совместно с теплым полом, присутствует обозначение «Warm Wasser». Желательно обращать внимание на параметры ламината, характеризующие его тепловое сопротивление (thermal resistance, heat resistance).
устройство водяного пола
укладка водяного теплого пола под ламинат


Конструкция водяного пола включает в себя нагревательный элемент, выполненный из довольно гибкой трубки и коллектор (схему подключения к отопительной системе). Пол нагревается посредством циркуляции носителя тепла (воды) по нагревательному элементу. Схему укладки показана на рисунке 1. Для сравнения читайте о инфракрасных полах.

Недостатки

Водяной теплый пол под ламинат имеет также и свои минусы:

  1. Административные препятствия. Подключение водяного пола к системам центрального отопления в многоэтажных домах запрещено или требует документального разрешения соответствующих служб. То же относится и к монтажу отдельных контуров отопления.
  2. Для монтажа нагревательного элемента диаметр изгиба нагревательного элемента не должен быть < 10 см, это необходимо учитывать, чтобы по периметру небольшой комнаты не оставались «холодный участки. »
  3. Температура воды, циркулирующей по нагревательному элементу, будет зависеть от работы системы отопления. Современные теплые полы подразумевают обязательную регулировку температуры подаваемой воды.
  4. Как правило, водяной теплый пол требует укладки поверх нагревательного элемента цементной стяжки толщиной 5-10 см. Стяжка должна быть армированной. Поверх стяжки под ламинат кладется изоляционная подложка, за счет чего пол прогревается не так эффективно.

Исходя из вышесказанного, следует, что укладка водяного теплого пола под ламинат требует тщательной проработки деталей, оценки целесообразности его применения, но имеет ряд неоспоримых преимуществ, удобств в эксплуатации и может принести дополнительный комфорт в дом. При этом необходимо учитывать размеры помещения, этажность, способы подключения к системе отопления, эксплуатацию пола и помещения, климат в помещении, качество напольного покрытия и т.д. Читайте также о вариантах укладки ламината «под плитку.»

Похожие записи

Как выполнить монтаж водосточной системы своими руками

Отсутствие водосточной системы способно негативно отразиться на внешнем. ..

Как выбрать смеситель для ванной и не пожалеть

Когда в ванной начнет капать из крана, сантехник посоветует заменить смеситель….

Установка насосно-смесительного узла для теплого пола: на что обратить внимание

Отопление частных домов посредством двух различных систем вошло в норму. Чаще…

Соблюдайте основные требования к газовой котельной!

Тем людям, которые сталкиваются с вопросами подвода газа к своему дому,…

Водяной теплый пол монтаж под ключ в Челябинске

Водяной пол представляет собой отопительную систему, где в качестве теплоносителя используется горячая вода. Она циркулирует в середине гибкой трубы, которая располагается на поверхности пола. Чаще всего источником тепла для такого водяного пола выступает газовый или же пеллетный котел (работающий на топливных гранулах). Реже используется центральное отопление.

Компания «Уралтеплосервис» выполняет монтаж водяного теплого пола в Челябинской области с учетом всех технологических требований. Обратившись к нам, вы получаете современную систему отопления, которая крайне экономична в эксплуатации.



Эффективное отопление с экономией до 30%







На все работы заключается договор.













Опытные монтажники. Минимальный стаж 8 лет.













Гарантия на работы 12 месяцев.











При заказе водяного теплого пола под ключ проектирование бесплатно! Примерная цена водяного теплого пола с монтажом и расходными материалами 1 кв.м. = 1000руб, чем больше площадь тем цена будет ниже.

Конструктивные особенности водяного пола

Система такого пола состоит из прочного трубопровода и специального узла теплоносителя. В качестве материала изготовления труб может использоваться полиэтилен или металлопластик. Они обладают хорошей гибкостью и высокой теплопроводностью. Трубопровод укладывается на теплоизолирующий материал, а потом заливается цементом. Наиболее распространены два способа укладки – змейкой (зигзагом) или спиралью (улиткой). Для регулировки температуры используется узел теплоносителя, в который входит – насос, коллектор и термостатический смеситель. КПД системы обогрева прежде всего зависит от материала, который укладывается сверху трубопровода. Чем выше показатель теплопроводности покрытия, тем более эффективной будет работа системы.

Достоинства водяного пола:



Комфортное отопление. Равномерное распределение тепла, не видно отопительных приборов.





Имеет большую экономию тепловой энергии от 30% до 50%





Элементы теплого пола применимы к любому покрытию, которое планируется в помещении.





Теплый водяной пол может использоваться автономно или же подключаться к центральному отоплению



При установке теплого водяного нужно знать, что повреждение трубопровода может обернуться дорогостоящим ремонтом. Потому необходимо внимательно подходить к выбору труб и компании, которая будет их монтировать. Мы готовы установить водяной теплый пол быстро и качественно, чтобы он согревал ваш дом не один десяток лет.


9 схем подключения с инструкциями

На чтение 10 мин. Просмотров 6k. Обновлено

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.


Watch this video on YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1


Watch this video on YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом


Watch this video on YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!


Watch this video on YouTube

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Как сделать водяной теплый пол

Особенности системы водяного пола

В современное высокотехнологическое время изобретено множество вариантов утепления жилища и одним из них является нагрев пола. Его производят при помощи электричества и водообогревающей системы. Конечно, в первую очередь, следует поговорить о наиболее выгодном, экономичном и безопасном способе. А именно о том, в котором главным теплоносителем является горячая вода.

Водяной теплый пол можно сделать своими руками

Перед тем как сделать водяной теплый пол, нужно ознакомиться с некоторыми ограничениями по его установке. Водяной пол ни в коем случае нельзя устанавливать в многоэтажных домах, если собираетесь подключать его к системе центрального отопления. Хотя на сегодняшний день существуют дома-новостройки, в которых есть специальные стояки.  Так как при укладке такого пола уменьшается высота потолка, то не рекомендуется устанавливать его в помещениях с низким потолком. Это визуально будет заметно.

Достоинства и недостатки

Плюсы:

  • В отличие от радиаторов обогревает большую площадь.
  • Обеспечивает комфортный температурный режим.
  • Комнату обогревает достаточно равномерно.
  • Не пересушивает воздух.
  • Борется с сыростью.
  • Даже при отключении системы продолжает отдавать тепло, то есть обладает способностью аккумулировать.
  • Очень большой срок службы – до 50-ти лет.
  • В период эксплуатации не требует техобслуживания.
  • Не содержит электромагнитные поля.
  • Есть выбор в использовании источника энергии.
Главное преимущество теплого водяного пола – обогревает большую площадь и создает дополнительный комфорт в доме

К сожалению, идеального в мире ничего нет, поэтому водяной пол имеет и минусы:

  • Это самый дорогостоящий проект.
  • В случае поломки одной секции приходится отключать всю систему.
  • Длительный и трудоемкий монтаж.
  • Нагрузка на единицу площади пола – ограниченная.

Конечно, недостатков гораздо меньше, но все же они есть.

Принцип работы и элементы этой отопительной системы

На самом деле в отличие от установки водяного теплого пола принцип работы очень прост. Просто под любое напольное покрытие устанавливают трубопроводную систему, по которой происходит циркуляция горячей воды. Тепло, исходящее от труб, передается полу и выше. Вода, в свою очередь, нагревается специальным оборудованием.

В отопительную систему входит несколько элементов. Главным агрегатом считается водонагревательный котел, который должен иметь максимальную рабочую и дополнительную запасную мощность. Ведь необходимо справиться с обогревом большой площади. В основном в комплектацию котлов уже входит циркуляционный насос, но если в выбранном агрегате его нет, то потребуется купить насос отдельно. Также на выходе и входе должны быть запорные клапаны, которые пригодятся во время профилактических работ или в случае поломки.

Далее, вам понадобится устройство, которое отвечает за распределение воды, регулировку и настройку теплого пола − это коллектор. При его покупке проследите, чтобы он был оснащен большим количеством выводов для подключения всех контуров, а также сливной системой и клапаном для отвода воздуха. Есть приборы, которые доведены до полного автоматизма, это коллекторы с сервоприводами, но это слишком дорогое удовольствие.

Самыми лучшими трубами для того чтобы постелить водяной теплый пол, считаются полипропиленовые с армированием стекловолокном и металлопластиковые. Обратите внимание на маркировку, в которой должны быть следующие показания: давление – 10 бар, температура – до 95-ти градусов, а диаметр – от 16-ти до 20-ти мм. Если увидите надпись «для отопления», значит, это то, что вам нужно.

Способы укладки и подготовительные работы

Три способа установки пола

В этом разделе мы подскажем, как положить водяной теплый пол, исходя из способов его установки, чтобы выбрать наиболее подходящий. Существует их всего три и самым популярным и часто используемым считается бетонный метод. Он более простой и дешевый: уложенные трубы заливаются раствором из бетона, пластификатора и гомогенизирующей добавки. Но есть в нем и недостатки: долгое время высыхания и толстый слой пола, который уменьшает высоту потолка.

Настильный способ не предусматривает стяжку, потому что при работе применяются полистироловые маты. На установку уходит минимум времени, а конструкция имеет тонкий слой. Во время ремонта такую укладку проще демонтировать.

Модульный способ подразумевает настил из дерева. При помощи реек устанавливается основа, а уже, непосредственно, на нее – трубы. Единственный недостаток – это длительное прогревание системы.

Готовим основу

Обязательным условием для того чтобы правильно установить водяной теплый пол, является подготовка черновой основы. Естественно, нужно демонтировать старое покрытие и тщательным образом очистить поверхность. Для хорошей циркуляции воды необходим идеально ровный пол, который достигается путем стяжки.

Стяжка над теплым полом

После ее высыхания проверьте уровень ровности: перепады не должны быть больше одного сантиметра.

Затем уложите гидроизоляционный слой, а по периметру – демпферную ленту. Дело в том, что во время нагревания, материал расширяется, а лента его как бы стягивает. Для того чтобы не было утечки тепла, нужно постелить утеплитель, слой которого зависит от некоторых факторов. Например, если отопление идет как вспомогательное, тогда слой утеплителя ложится самый тонкий, для второго и выше этажа нужен слой в три−пять миллиметров, а для холодных помещений применяется максимальной толщины утеплитель. Далее, нужно установить армированную сетку, укрепляющую стяжку.

В обязательном порядке сделайте необходимые расчеты: площадь помещения, диаметр труб, мощность насоса и котла. Потому что длина труб должна соответствовать определенным расстояниям, чтобы обогрев был эффективным, а циркуляция воды − нормальной.

Установка водяного пола

Коллектор

Прежде всего нужно определиться с местом для установки коллектора. Это очень важно, потому что именно к нему тянутся все контуры. Как правило, это устройство монтируют в стену и прикрывают дверцей, что выглядит, как шкафчик.

Расположение коллектора должно предполагать одинаковую протяженность труб из каждой комнаты, поэтому лучше приблизить его к самым длинным коллекторам. Устанавливают устройство выше уровня пола, но при этом не отводят трубы вверх. Это делается для того, чтобы не возникали проблемы в воздухоотводной системе.

Коллектор и схема работы водяного теплого пола

Раскладка трубопровода

Трубопровод можно раскладывать разными способами: параллельно, петлей, спиралью и так далее. На качество отопления это не влияет. Укладочный шаг должен быть от десяти до сорока сантиметров в зависимости от расчетов. Нужно учесть, что от стены до трубы минимальное расстояние должно составить 8 см.

Если положить водяной теплый пол параллельным способом, то желательно начинать укладку от оконных проемов или наружных стен, потому что при таком способе самая высокая температура – в начале трубы. Вообще, он рекомендуется для небольших помещений.

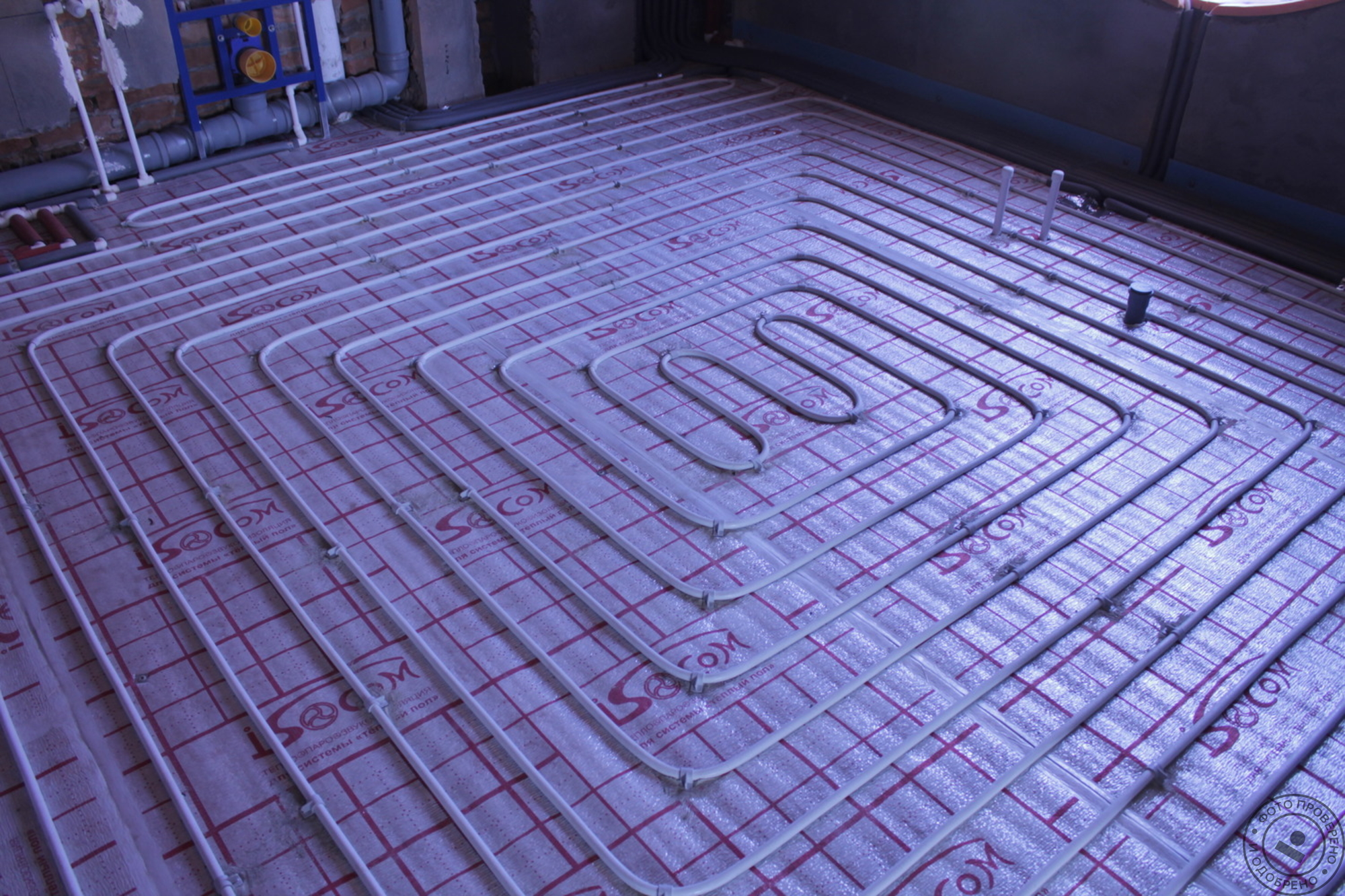

А вот спиральный вид укладки, наоборот, можно использовать в больших комнатах, потому что в этом случае возвратная и подающая части расположены параллельно друг другу. Поэтому ни одна из труб не успевает остывать, так как теплая компенсирует остывшую.

Раскладка трубопровода

Монтирование

При установке водяного теплого пола необходимо уложенные трубы как следует закрепить. Если вы применяете бетонный способ, тогда они крепятся к арматурной сетке пластиковыми хомутами, если основа пенополистирольная, то на этих плитах есть специальные пазы, в которые вставляются теплораспределительные пластины, а сверху трубы, закрепляющиеся защелками. При деревянной основе – крепление такое же или при помощи шурупов.

Старайтесь соблюдать крайнюю осторожность, так как слишком тугое прижатие может деформировать трубу. Крепежные элементы устанавливаются на расстоянии одного метра. Не доставайте сразу всю трубу, лучше по мере ее монтирования, чтобы избежать сильных изгибов, которые, опять-таки, приводят к утрате прочности и, следовательно, возможен разрыв трубы.

После того как трубы уложены, подключите их к коллектору при помощи обжимных фитингов. Начало трубы соединяется с подающим выходом коллектора, поэтому количество их должно совпадать. Другой конец трубопровода соединяется с возвратным коллектором.

Окончательные работы

По завершении установки надо проверить систему на прочность. Для этого залейте в трубопровод воду под давлением пяти−шести бар на сутки и проведите тщательный осмотр. Ни одна труба не должна протечь и вздуться. Если это произошло, следует заменить поврежденные участки, если все благополучно, смело устанавливайте напольное покрытие.

Видео о том, как сделать водяной теплый пол

При деревянной основе укройте трубы вспененным полиэтиленом, при пенополистирольной – сразу покрытие, а при бетонной – сделайте стяжку. Слой цементного раствора должен подниматься над трубами на пять сантиметров. На каждые 4−6 метров необходимо делать деформационные швы. Они должны быть глубиной на две трети бетона и проходить вдоль и поперек. Нужно это для того, чтобы при нагреве системы стяжка не расширялась.

Чтобы цементный раствор прослужил вам долгое время, укройте его материалом, который не пропускает влагу и предотвращает испарение. В первые десять дней нужно пару раз в день смачивать пол водой. Полное высыхание происходит примерно через месяц.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Бетонный пол с подогревом | Внутриплитное отопление

Благодаря бетону, жилая и коммерческая недвижимость по всему миру надежно поддерживается. Однако тот же бетон, который создает структуру в здании, часто создает холодную и влажную жилую среду. Для домовладельца это часто означает, что подвал не используется в полной мере. Его можно использовать для хранения вещей, вместо того, чтобы предлагать дополнительный уровень жилого пространства для семьи.

Чтобы утеплить подвал, вы можете установить ковер, чтобы изолировать пространство. Однако это не нагреет область. Вместо этого вам следует обратиться к электрическому подогреву пола, чтобы нагреть эту холодную бетонную плиту.

В Соединенных Штатах вы можете обогревать ковровое покрытие, используя рулон для обогрева пола или коврик из усиленной ламинированной алюминиевой фольги с кабелями, расположенными на расстоянии 2 дюйма друг от друга. Однако многие люди обращаются к популярным вариантам напольных покрытий из плитки, камня и винила с установленным под ним электрическим подогревом. Эти материалы, как правило, усиливают ощущение холода в подвале, но с помощью электрического лучистого тепла они предлагают высококлассный способ согреть комнату.

Теплый пол, теплый подвал

Согласно статье на сайте bobvila.com, керамическая плитка является «кадиллаком цокольного пола», поскольку на нее не влияет вода или водяной пар, который часто может проникать в подвал через бетон. Точно так же виниловая плитка или планки на клею обладают водостойкостью, что идеально подходит для цокольного этажа.

Когда вы думаете о виниловых полах, вы можете представить себе виниловую плитку 70-х годов с яркими геометрическими узорами. Сегодня появилась новая порода винила, называемая роскошной виниловой плиткой или LVT.

«Современные продукты могут достаточно убедительно имитировать внешний вид дерева, керамики или камня», — говорится в статье на сайте bobvila.com.

Независимо от того, решите ли вы укладывать плитку, камень или винил, вы знаете, что ваш пол будет защищен от возможных повреждений водой. Но если вы установите лучистый пол с подогревом поверх плиты и под поверхностью пола, как вы можете обеспечить защиту нагревательного элемента? Введите подстилку.

Изоляция бетонных плит для обогрева полов

CeraZorb® — это тонкая синтетическая пробковая подкладка толщиной 3/16 дюйма (5 мм), которая настоятельно рекомендуется при установке системы теплого пола поверх существующей бетонной плиты или под плиткой и камнем.CeraZorb® действует как влагостойкий барьер, который не впитывает воду и не разбухает под воздействием жары или холода. Подложка из синтетической пробки не гниет и не пропускает плесень и грибок. Это означает, что ваш электрический нагревательный элемент будет защищен от любой потенциальной утечки воды из бетона.

Когда CeraZorb® используется в сочетании с нашей системой электрического лучистого теплого пола TempZone ™, нижнее покрытие также улучшает тепло- и звукоизоляцию и улучшает распределение тепла, что приводит к экономичной эксплуатации.Кроме того, подкладка предотвращает появление трещин на поверхности пола, что особенно важно при работе с плиткой и камнем.

CeraZorb® также был разработан с учетом простоты установки. Он поставляется в виде листов размером 4 на 2 фута, так что он будет устанавливаться ровно на бетон, без скручивания или запоминания, как это было бы с рулонами изоляции.

Как установить теплый пол в бетон

Для домов новостройки есть еще один способ нагреть холодную плиту, и он начинается еще до того, как бетон затвердеет.

Нагревательные маты и кабели для перекрытий можно укладывать непосредственно в бетон во время его заливки. Предлагая 20 ватт на квадратный фут, нагревательные маты для плит идеальны, если вы хотите, чтобы окончательной поверхностью пола был бетон. В подвале вы можете использовать модный пол с отделкой, такой как штампованный, полированный или окрашенный бетонный пол с установленным внутри тепловым излучением.

Вот шаги для установки нагревательных кабелей или матов для плиты:

Шаг 1:

Вытащите свой индивидуальный план установки и определите, где следует разместить термостат.Первое, что должен сделать ваш электрик, — это установить термостат и его распределительную коробку, а также, при необходимости, любые релейные панели. Ваш электрик может решить, какой комплект электрооборудования подходит для вашего дома.

Шаг 2:

С помощью цифрового омметра проверьте значение сопротивления нагревательного элемента между двумя проводниками (желтый и черный для 120 В, красный и черный для систем на 240 В) и сверьте это значение со значением на ярлыке CSA продукта. Также проверьте нагревательный элемент с помощью мегаомметра между каждым проводом и желто-зеленым заземляющим проводом по очереди.Мегаомметр на 500 В постоянного тока проверяет сопротивление изоляции между проводниками и землей и должен показывать бесконечность, или OL.

Шаг 3:

Установщик бетона должен разложить и утрамбовать не менее 8–12 дюймов щебня. Кроме того, необходимо установить 2-дюймовую изоляцию из полистирола (или лучше). Этот утеплитель также следует размещать вертикально по периметру плиты, чтобы предотвратить потерю тепла с краев. Наконец, для армирования следует использовать проволочную сетку большого диаметра или арматуру.Для поддержки проволочной сетки или арматуры можно использовать проволочные стулья или бетонную брусчатку.

Шаг 4:

Используя пластиковые кабельные стяжки, электрик должен прикрепить датчик температуры и нагревательный кабель / мат к проволочной сетке в соответствии с вашим индивидуальным планом установки, стараясь избегать перекрытия, касания или пересечения нагревательных проводов. . Установите датчик на той же глубине и посередине между двумя нагревательными проводами. Как только это будет сделано, нагревательный кабель и датчик следует проверить с помощью омметра, а затем вставить в металлический или другой утвержденный кабелепровод, идущий от пола до распределительной коробки в стене.Провод датчика должен быть проложен к контроллеру в отдельном кабелепроводе от холодных выводов нагревательного провода. Никогда не прокладывайте провод датчика рядом с нагревательным проводом, над ним или под ним.

Шаг 5:

Теперь, когда нагревательный элемент и датчик установлены, установщик бетона может закончить заливку плиты. Установщик должен залить от 4 до 6 дюймов бетона, чтобы похоронить нагревательный элемент, оставив его на 2–3 дюйма ниже готовой бетонной поверхности. Продолжайте проверять кабель омметром во время заливки.

Шаг 6:

Электрик должен еще раз проверить нагревательный элемент и датчик с помощью омметра и мегаомметра. Обязательно укажите результаты в гарантийных документах.

Шаг 7:

После того, как бетон полностью затвердеет, электрик может завершить всю проводку для термостата, распределительной коробки и панели реле, если это необходимо. Должны быть включены автоматические выключатели и система должна быть активирована, чтобы электрик мог проверить силу тока нагревательного элемента.Если все в рабочем состоянии, готово!

Полные инструкции по установке см. В Руководстве по установке обогрева плит WarmlyYours. Кроме того, если у вас возникнут какие-либо вопросы или проблемы во время установки, не стесняйтесь позвонить в службу технической поддержки WarmlyYours. Для вашего удобства они доступны круглосуточно и без выходных по телефону 800-875-5285.

Обратите внимание, что если вы хотите установить другое напольное покрытие поверх бетона, вам следует заделать нагревательный кабель для плиты на расстоянии 5 дюймов друг от друга в свежеуложенную бетонную плиту. Более низкая удельная мощность этого кабеля позволяет добавить покрытие пола по вашему выбору, устанавливаемое поверх бетона. Преимущество обогрева плиты с помощью кабеля заключается в том, что пол можно снять или заменить в любое время, не влияя на излучаемое тепло. Если вы установили плитку поверх излучаемого тепла TempZone ™ в ванной, например, и хотели бы заменить плитку, вам также придется вырвать излучающее отопление, потому что оно приклеивается к плитке с тонким слоем.

Как бы вы ни выбрали обогрев плиты, добавление лучистого отопления превратит ваше пространство в комфортное убежище круглый год.

Интересуетесь стоимостью бетонного пола с подогревом? Используйте наш Конструктор цен на теплый пол, чтобы мгновенно оценить, сколько будет стоить система теплого пола для вашего собственного проекта.

Установка систем лучистого отопления

При установке системы лучистого отопления тип пола, который вы используете, будет определять метод, используемый для его установки. Давайте посмотрим на разницу между излучающей бетонной плитой и подвесным полом.

Для излучающей бетонной плиты первое, что мы устанавливаем, — это пароизоляция.Грунтовые воды могут стереть БТЕ с нагретой плиты. Пароизоляция предотвращает попадание воды на дно плиты.

Следующий пункт — утеплитель плит. Энергетический кодекс штата определяет коэффициент сопротивления изоляции под плитой и кромок. Тепло отводится от трубки во всех направлениях, поэтому надлежащая изоляция помогает отвести тепло в кондиционируемое пространство. Для полов обычно используется экструдированный пенополистирол с минимальной прочностью на сжатие 25 фунтов на квадратный дюйм. Следует избегать использования пенополистирольных «бортовых досок», так как они подвержены повреждениям насекомыми.

Трубки могут быть прикреплены к пенопласту с помощью скоб для пенопласта или привязаны к стержню или проволочной сетке. Во избежание повреждения необходимо следить за тем, чтобы на трубке не было острых краев.

Если вы используете источник тепла с очень низкой температурой, такой как геотермальный тепловой насос, тогда вам следует использовать метод сетки или повторного стержня и тянуть сетку к центру плиты во время заливки. Это позволит передать максимум БТЕ на поверхность с водой с более низкой температурой.

Еще один аспект, который следует учитывать при выборе излучающей бетонной плиты, — это напольные покрытия. Если вы используете твердую поверхность, такую ​​как керамика, камень или сланец, подрядчик по укладке пола должен нанести изоляционную мембрану для предотвращения перехода бетонных трещин на поверхность. Кроме того, имейте в виду, что древесина твердых пород, ковер и набивка имеют значения r и могут значительно снизить тепловыделение.

Для подвесных полов , можно использовать три метода: тонкие плиты из бетона / гипса толщиной 1-1 / 2 дюйма, системы деревянных и алюминиевых пластин на 5/8 дюйма над полом или системы скрепления под полом. У каждого из этих методов есть свои преимущества и недостатки.

Тонкая плита толщиной 1-1 / 2 дюйма требует, чтобы все внутренние и внешние стены были построены на дополнительных плитах, чтобы выдержать заливку толщиной 1-1 / 2 дюйма. Кроме того, необходимо установить шпалы, если требуется деревянный пол с гвоздями. Однако это относительно простой способ установки. Тепловая масса также делает комнату более тихой.

Система деревянных и алюминиевых пластин 5/8 ”более трудозатратна, так как панели требуют резки и подгонки по заранее разработанной схеме.С другой стороны, поскольку это система для тонкого пола, время отклика, как правило, меньше.

Наконец, скрепочные системы, как правило, являются наименее дорогостоящими, но наименее эффективными из трех, в первую очередь потому, что черный пол и готовый пол создают большую изоляцию над нагреваемой трубой и алюминиевой панелью. После установки системы скоб не забудьте добавить отражающую изоляцию из пузырчатой ​​фольги на нижнюю часть балок пола, чтобы помочь отвести тепло обратно к задней стороне пола.

Системы сшивания без металлических пластин создают проблемы.Поскольку нет металлических пластин, помогающих отводить тепло от трубопровода к полу, для передачи БТЕ требуются более высокие температуры. Более высокие температуры заставляют трубки расширяться и сжиматься с большей скоростью, чем более низкие температуры, что, в свою очередь, вызывает шумы трения в решетке труб, которые будут передаваться в жилые помещения.

При установке излучающей системы обязательно проведите исследование, так как существует множество различных методов.К каждому из них применяются основные правила: воздух вокруг трубы является изолятором, и БТЕ должны попадать из воды на поверхность пола с максимальной эффективностью.

Вы домовладелец или владеете коммерческой недвижимостью? Посетите mybryantdealer.com/, чтобы найти ближайшего к вам дилера Bryant!

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить.А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? У системы множество преимуществ: более тихая (без шума вентиляторов), лучшее качество окружающей среды в помещении (отсутствие пыли и аллергенов, распространяющихся по дому), отсутствие воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистые полы с подогревом могут работать под любым напольным покрытием — от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук. Работает даже под бетоном (на самом деле, неплохо).

Теплый пол — не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещении по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что лучистая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, в берлоге или гостевой спальне) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных методов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод скрепления скобами предусматривает использование металлических скоб для деревянных черновых полов или пластиковых скоб для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку PEX к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба полностью прикреплена к поверхности, на трубу проходит легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин — очень эффективный способ установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой стороне (или верхней) пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода BTU по сравнению с обогревом балок.

Хомуты для балок

Этот метод наиболее подходит для «кондиционирования пола» — утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволит теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в новом доме, — это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубку к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что трубка останется на месте, когда бетон заливается по трубопроводу и системе проволочной сетки или арматурной сетки.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой, как правило, необходима для предотвращения потери тепла на землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный способ обогрева дома руками (и ногами) вниз.

Ким Блисс (Kim Bliss) — менеджер по техническим коммуникациям в Uponor. С ней можно связаться по телефону [email protected]ком .

Система лучистого отопления подвала

Подвалы трудно поддерживать эффективно отапливаемыми по многим причинам. Природные свойства жилой площади в подвале существенно отличаются от жилой площади основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами. Водяной пар проникает через пористую цементную плиту и стены, проникая в окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для легкой установки водяного лучистого тепла под полом подвала.

Эффективные системы гидроизоляции, дренажные системы и отстойники уменьшат угрозу просачивания воды и затопления. Однако они не будут бороться с проникновением испарений грунтовых вод через почву под бетонной плитой и за стенами подвала. Осушитель может улучшить ситуацию, но он действительно лучше для улучшения качества воздуха в помещении.

Системы лучистого обогрева пола подвала предназначены для обогрева бетонной плиты, используя ее для отвода тепла, которое поглощается окружающей средой подвала. Если вы когда-либо ходили босиком по подвальному этажу, вы знакомы с холодом и влажностью, которые могут быть почти невыносимыми для незащищенных ног. Благодаря системе лучистого обогрева пола в подвале полы останутся теплыми и сухими, а также будет поддерживаться постоянная комфортная температура во всей жилой зоне подвала.

Технологический прогресс

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление пола в подвале является новой и инновационной технологией, это не новинка. Теплый пол появился в 60 году нашей эры, когда римляне использовали эту концепцию для обогрева замкнутых пространств.

Это правда, что технология непрерывно развивается, чтобы повысить рентабельность лучистого отопления пола в подвале, его установки и эксплуатации. Теперь системы предлагают преимущества с точки зрения выбора, энергоэффективности, экологических соображений и простоты.

Общие сведения о теплопередаче
Конвективное тепло

Подумайте о тепле, исходящем от огня. Есть разница в основном источнике тепла между камином и костром. Камин нагревается в основном за счет конвекции, поскольку воздух, окружающий камин, является основным теплоносителем.

Пока очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем он становится холоднее. Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который всасывает теплый воздух через дымоход.Такой же вакуум образуется при остывании горячих углей.

В традиционных системах конвективного воздушного отопления этот процесс стратификации воздуха, инфильтрации и результирующих потерь тепла за счет эксфильтрации известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Как только воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом. При понижении наружной температуры инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению внутренней температуры.

Перегретый воздух из конвективной системы течет к более холодным наружным стенам, втягивая холодный воздух в дом через любые трещины и циркулируя с нагретым воздухом. Уравновешивание термостатов конвективных систем занимает больше времени из-за времени, необходимого для передачи тепла, где можно измерить температуру.

Системы лучистого отопления для плинтусов отличаются более низким энергопотреблением по сравнению с традиционными системами с принудительной подачей воздуха. Однако тепло, выделяемое радиаторами плинтуса, не является действительно излучаемым.Эти типы лучистых систем по-прежнему передают основной источник тепла через воздух с помощью лучистых нагревательных элементов.

Лучистое тепло
Электрическое лучистое отопление для пола может быть получено в рулонах для легкой и быстрой установки на ваш черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. После того, как дрова сгорят дотла, раскаленные угли сохраняют тепло и продолжают нагревать землю иногда в течение нескольких дней.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение равномерно поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, что исключает сквозняки и холодные пятна.

Благодаря излучающим системам, инфильтрации, эксфильтрации, расслоению воздуха и использованию стекла потери тепла сокращаются на 10-25 процентов по сравнению с конвективными системами.Настройка термостата обычно может быть понижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

Настоящая излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. По достижении заданной температуры, установленной на термостате, температуры будут оставаться более высокими. Разница температур на внешних стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления подвала

Системы лучистого обогрева пола в подвале работают по тому же принципу, что и тепло, создаваемое раскаленными углями от костра. Подобно тому, как раскаленные угли нагревают землю, пол тщательно нагревается, и окружающая среда поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может возрасти с увеличением комфорта жилого помещения в подвале.

Как правило, большинство систем обогрева полов являются жидкостными.Эти типы сухих систем могут быть установлены как над, так и под черным полом или под бетонной плитой, обеспечивая тихий, чистый и эффективный обогрев, а также ряд других преимуществ.

  • Экономичный — Обеспечивает экономию затрат на электроэнергию до 40% по сравнению с системами конвективного воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем в традиционных системах отопления, с обратной стратификацией на два-четыре градуса разницы между температурами на уровне пола и потолка.Стоимость рассрочки очень доступна для среднего домовладельца.
  • Чистота и здоровье — Устраняет сквозняки и предотвращает циркуляцию обычных загрязнителей в помещении через воздух, таких как пыль, грязь и аллергены. Снижает количество внешних загрязнителей за счет сохранения ископаемого топлива.
  • Экологически чистый — Создает меньше парниковых газов и может быть поддержан самым чистым и наиболее возобновляемым источником энергии: усовершенствованной солнечной энергетической технологией.
  • Тихий — Устраняет шум вентиляторов, треск воздуховодов и стук труб традиционных конвективных систем.
  • Увеличенное жилое пространство — Призывает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом, без циклов холода или жары и с более низкой относительной влажностью.
  • Практические инвестиции — Увеличивает долгосрочную экономию затрат на электроэнергию и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулирует по гибкой трубке, проложенной через сеть над или под черным полом.Большинство производителей гидравлических систем находят трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером диффузии кислорода, превосходящим более старые мягкие медные или стальные трубки.

Гидравлические системы лучистого пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающей средой. PEX и резиновые трубки гибкие и менее подвержены коррозии при перекачивании нагретой жидкости через трубки мимо других металлических компонентов, присутствующих в насосах, крепежных деталях и муфтах.

Гибкие трубки заполнены водой или комбинацией антифриза. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и перекачивается по трубопроводу. Гибкие трубы нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

У каждого типа системы есть свои преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, затратах на установку и электроэнергию, количестве исследований системы продукта, любых приготовлениях, необходимых для гидроизоляции или ремонта фундамента, а также рекомендаций профессионального установщика.Возможно, наиболее важный фактор для принятия решения будет зависеть от того, устанавливается ли система в существующем доме или в новой строительной конструкции здания.

Независимо от того, какую систему лучистого отопления для пола в подвале вы выберете, следует помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем у традиционной системы с принудительной подачей воздуха.

Теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх разводки лучистого тепла.

Скорость передачи тепла через тепловую массу пола превышает скорость передачи тепла через воздух. Однако, как только теплопередача полностью проникнет в бетонную плиту подвала, постоянство и устранение горячих и холодных точек значительно перевесит любые неудобства.

Надземные системы могут стать дорогостоящими и отнять много времени при модернизации. Часто существующий чистовой пол может потребоваться удалить и заменить впоследствии.Для подпольных систем требуется просверливание отверстий в балках пола, чтобы можно было пройти через них трубку из полиэтиленгликоля.

Разделы ниже должны помочь решить, какая система лучистого отопления пола в подвале является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к нанятому по контракту профессионалу. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Надземные системы

Системы лучистого отопления пола в подвале устанавливаются над черным полом из бетонных плит и под чистым полом.В надпольных системах используются деревянные панели с пазами, устанавливаемые под чистым полом. Трубки PEX помещаются в пазы панели, устанавливая заподлицо с поверхностью панели.

Площадь и ширина панели зависят от производителя. Некоторые производители предлагают панели типа «аккордеон» для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровыми покрытиями.

Подпольные системы

Под черным полом установлена ​​система лучистого отопления цокольного этажа.Системы ниже пола включают прикрепление труб PEX к основанию чернового пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидронные системы. Подпольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения такой же тепловой нагрузки требуется более высокая температура источника.

Панельные системы двойного назначения

Эта панельная система, которая считается панелью двойного назначения, сочетает в себе структурные требования каркаса черного пола и системы лучистого теплого пола.Система панелей сконструирована по технологии «шпунт-паз». Верхняя поверхность представляет собой панель с модульным рисунком канавок по центру. Панель предназначена для труб PEX с алюминиевым листом из сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных перекрытий

Эта система лучистого отопления пола в подвале не самая экономичная или практичная для существующих подвалов, если только бетонная плита не нуждается в замене.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. При правильной установке он работает наиболее эффективно из всех систем лучистого отопления подвала.

Поскольку стоимость плиты цокольного этажа уже учтена в расходах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее окупить долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным воздухонагревателем, плинтусом, водонагревателем, дровяной печью или водонагревателем.

Домовладельцы приятно удивлены бесшумной работой системы водяного водяного отопления. В отличие от традиционных конвективных систем, здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем приточного воздуха. Устранение горячего воздуха, выходящего из регистров, исключает распространение пыли по дому.Постоянный и равномерный нагрев достигается благодаря тому, что в помещении не происходит немедленного охлаждения воздуха или продувки холодным воздухом, поскольку воздух нагревается с каждым циклом нагрева.

Установка систем теплого пола с бетонными плитами
Теплый пол можно установить под деревянным полом, добавив тепла, исходящего от пола.
Ключевые факторы изоляции

Установка элементов системы лучистого теплого пола из бетонных плит очень мало меняет процесс заливки бетонного пола в подвальном помещении по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя для предотвращения проникновения водяного пара через бетонную плиту. Использование пароизоляции стало стандартом в последние годы.

Слой изоляции укладывается поверх пароизоляции и вдоль краев фундаментной стены, чтобы предотвратить вымывание тепла через более холодные внешние края стены. Это самая важная рекомендация в процессе. Толщина изоляционного слоя должна составлять от одного до двух дюймов в зависимости от климатических условий.

В более холодном климате следует начинать с двухдюймовой изоляции на внешней стене фундамента и сужаться до дюйма к центру. Рекомендуется, чтобы длина изолированной площади составляла 12 футов от периметра к центру подвала. Кроме того, обеспечение надлежащей теплоизоляции фундамента увеличивает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы лучистого пола из бетонных плит.

Компоненты системы
Затем в контурах между арматурным материалом бетона или поверх него вмонтируется трубка

PEX, управляемая коллектором контура.Армирующий материал защищает трубы и отводит тепло от трубы для более быстрой передачи тепла через бетонную плиту.

Стержневые арматуры предпочтительнее сетчатых из-за их долговечности. При использовании стержневой арматуры рекомендуется укладывать половину армирующего материала на блоки, кирпичи или другие возвышающиеся поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается поверх трубки.

Гибкая трубка привязана проволокой к армирующему материалу на длине менее 400 футов, в зависимости от толщины трубки.Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и зон, более подверженных потерям тепла. Внутренние зоны часто расположены на больших расстояниях, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, приведет к минимальному потреблению энергии. Расположение трубок должно быть спиральным и без очень крутых поворотов. Цель состоит в том, чтобы выполнять плавные повороты, которые помогут снизить нагрузку на насос и сэкономить энергию.

Проверка герметичности полиэтиленовой или резиновой трубки на герметичность перед заливкой цокольного этажа может сэкономить много времени и хлопот. Это включает в себя накачивание трубки до 50 фунтов на квадратный дюйм и оставление ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, указывается утечка.

Ремонт производится перед заливкой плиты. Во время заливки цементной плиты в трубке остается воздух, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще один осмотр, чтобы определить, не произошла ли утечка.

Чтобы защитить гибкую трубку PEX от повреждений, ее оставляют в нижней трети бетонной плиты. На этой глубине трубы наиболее эффективно отводят тепло через бетонную плиту. Следует позаботиться о том, чтобы трубы не пробили дно плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого обогрева пола в подвале называются гидравлическими системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступен ряд источников энергии.

  • Природный газ
  • Пропан (LP)
  • Масло
  • Уголь
  • Дерево
  • Электричество
  • Тепловые насосы
  • Земляные тепловые насосы
  • Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. Соображения включают бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистые полы с подогревом обеспечивают более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.
Последние штрихи

После того, как вы определились с системой лучистого отопления в подвальном этаже и источником энергии, вы готовы к выбору последних штрихов. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Полы в подвале и Полы из твердых пород древесины.

Консультации со специалистом по системам лучистого отопления подвала — это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

При наличии надлежащей информации и профессиональных рекомендаций домовладельцы и их семьи могут наслаждаться максимально комфортным и уютным дополнительным жилым пространством по экономичной цене!

Гидравлическое лучистое тепло для полов с деревянным каркасом

Гидравлические лучистые полы с подогревом (HRF) обычно ассоциируются с бетонными плитами.Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтилена, полибутилена или резиновых труб диаметром от 1/2 до 3/4 дюйма размещаются поверх слоя сварной проволочной сетки, а затем закапываются в бетон ( см. «Методы лучистых плит», 8/92). Но в большинстве домов полы с деревянными каркасами, и многие из их владельцев заинтересованы в лучистом тепле. К счастью, почти все производители HRF разработали методы установки своего оборудования в этих домах.

Установив гидравлическую трубку, установщик Gyp-Crete опрыскивает настил пола клеящим средством и герметиком (1).Первый подъемник Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого подъема — примерно через два часа — между трубками можно увидеть некоторую вертикальную усадку (3). Затем на первый (4) обливается второй подъемник и плавно перемещается (5).

Труба, используемая для полов с деревянным каркасом, такая же, как и для излучающих плит. Затраты подрядчиков на установку НКТ в моем районе составляют от 65 до 75 центов за погонный фут (то есть от 65 до 75 центов за квадратный фут площади пола, если петли трубопровода расположены на расстоянии 12 дюймов по центру).Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но исключая котел, варьируется от 3 до 4 долларов за квадратный фут площади пола.

The Wet Approach

Системы HRF для использования с деревянными полами классифицируются как мокрые и сухие, в зависимости от того, используется ли в них подстилка, залитая по месту.

Влажная система передает тепло жилому помещению через тонкую плиту, которая заливается после того, как трубка установлена. Материал плиты — наливной гипс или легкий бетон на портландцементной основе.Трубка крепится к основанию пола с помощью пластиковых зажимов с защелкой или скоб с пневматическим приводом. Первые доступны у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1/2 до 2 дюймов. Специальная насадка, соединенная с пневматическим степлером, регулирует глубину скобы, так что ее коронка прижимается к трубке, не раздавливая ее. Затем подстилку заливают до толщины от 1 3/8 до 1 1/2 дюйма.

Мокрые системы имеют несколько преимуществ.Во время заливки смесь заполняет стык между полом и подошвой стены, уменьшая проникновение воздуха вдоль внешних стен. После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубки контактирует с материалом подложки. Это означает, что вы можете использовать его при температуре воды от 105 ° F до 115 ° F — от 15 ° F до 20 ° F ниже, чем температура воды, необходимая в типичной сухой системе. Тепловая масса плиты имеет тенденцию выравнивать колебания температуры, вызванные циклическим включением / выключением источника тепла.Плита также снижает передачу звука через систему пола и может повысить рейтинг огнестойкости конструкции пола.

Подложки на основе гипса являются самовыравнивающимися, но требуют большого смесительного и насосного оборудования и должны наноситься лицензированными специалистами по нанесению покрытий. Последовательность фотографий (вверху страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки. Трубка закрепляется на месте, затем настил пола грунтуется герметиком, который снижает водопоглощение фанеры и улучшает сцепление Gyp-Crete с полом.Чтобы свести к минимуму усадку, Gyp-Crete заливается двумя «лифтами» (лифт — это количество материала, помещаемого за одну заливку). Первый подъем поднимает уровень до верхней части трубки; второй лифт поднимается до готового уровня и плавно перемещается. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней — время, необходимое для полного отверждения Gyp-Crete — перед укладкой чистового пола. Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.

В моем районе затраты на работу Gyp-Crete варьируются от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, на которое аппликатор должен пройти.

Покрытия на цементной основе . Основными альтернативами гипсовому покрытию являются различные легкие покрытия на основе портландцемента. Большинство заводов по производству бетонных смесей будут поставлять эти смеси для топпинга, если вы дадите им особый «рецепт», который вы можете получить у производителя труб. Типичный состав включает водоредуцирующие агенты, суперпластификаторы и волокнистую сетку для уменьшения усадки и контроля растрескивания (небольшие микротрещины по-прежнему могут возникать, но они практически не влияют на теплопередачу).Это предоставит вам плиту на 3000 фунтов на квадратный дюйм с общей стоимостью (рабочая сила и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд покрывает около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и состава смеси.) Смесь схватывается быстро, поэтому убедитесь, что ваша бригада достаточно большая, чтобы разместить и выровняйте содержимое грузовика за час или меньше.

Полы чистовые . Наливные подкладки служат хорошей основой для плитки, ковра или винила.Температура воды в трубке будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Однако не укладывайте обычные полы из твердой древесины прямо над сияющим полом. Вместо этого используйте «плавающую» систему деревянных полов (см. «Лучистое тепло и деревянные полы»). Имейте в виду, что некоторые производители полосовых полов не дадут гарантии на их продукт для использования с лучистым теплом, даже если он установлен как плавающая система.

Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы учесть дополнительную толщину плиты.

Подготовка к заливке

Перед тем, как выбрать подстилку для заливки на месте, убедитесь, что конструкция пола может выдерживать дополнительную статическую нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола может потребоваться использование более глубоких балок, чем вы обычно используете, чтобы поддерживать прогиб в допустимых пределах (пределы прогиба варьируются в зависимости от смеси; вам нужно будет узнать фактические числа у производителя основы). Лучше всего производить расчеты на этапе проектирования, поскольку вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки.Дополнительная нагрузка может помешать использованию мокрой системы в некоторых модификациях. В случае сомнений попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.

Наконец, помните, что плита поднимает ваш черновой пол примерно на 11/2 дюйма. Для компенсации вам потребуется отрегулировать высоту подступенков лестницы, грубых проемов дверей и окон, столешниц, дверных порогов и фланцев туалета. Вам также понадобятся временные дамбы на лестничных клетках и других проемах пола, чтобы предотвратить утечку.

Сухие системы

Вместо использования плиты для передачи тепла от труб к жилому помещению в сухой системе используются предварительно отформованные алюминиевые плиты. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над настилом пола или под ним.

В типичной наземной сухой системе алюминиевые теплообменные пластины опираются на фанерные шпалы. Перед укладкой готового настила плиты и трубы закрываются фанерным листом.

Над палубой . Первый тип, установка «над палубой», показан на рисунке выше. Алюминиевые пластины, которые устанавливаются вокруг труб, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубками. Затем поверх ребер кладут покровный лист из фанеры толщиной 3/8 дюйма. Хотя полосовой паркет можно прибивать прямо к шпалам, я не рекомендую это делать. Если вашим клиентам нужна древесина, направьте их на плавающую систему.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы.В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом. В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

Под палубой . Алюминиевые пластины также могут быть установлены под настилом пола, как на изображениях выше. Есть два способа сделать это.В одном из них трубы укладываются сверху и перпендикулярно каркасу; затем пространство между трубками заполняется шпалами из дерева. Шпалы поддерживают однотрубные алюминиевые пластины, а вся сборка покрыта фанерным настилом толщиной 3/4 дюйма.

В другой установке под палубой трубы проходят между балками, а двухтрубные плиты используются для перекрытия всей ширины пролета балок. При использовании этого метода каждая зона снабжается одной трубкой, которую необходимо протянуть через отверстия в балках и по одному выводить в отсеки балок (рис. 4).

В большинстве сухих систем только половина поверхности трубки контактирует с алюминиевыми пластинами. Это снижает скорость передачи тепла от трубки по сравнению с влажными системами. Чтобы компенсировать это, требуется более высокая температура воды — на 10–20 ° F выше, чем для системы из тонких плит. Эти более высокие температуры не представляют проблемы для трубок, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.

Рекомендации

Хотя ни одна система HRF не идеальна для всех установок, я обычно предпочитаю при новом строительстве влажную систему с подкладкой Gyp-Crete.Эта система относительно проста в установке и ее легко запланировать вместе с другими сделками. Что касается производительности, то термальная масса плиты сглаживает колебания температуры, обеспечивая довольно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук. А поскольку влажные системы используют более низкую температуру воды, чем сухие системы, влажная система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.

Если для работы требуется сухая система — что обычно имеет место при модернизации полов с ограниченной несущей способностью — установка под палубой с трубами, проходящими параллельно балкам и между ними, обычно является наименее затратной.Не требуются шпалы или планки для обшивки, и вам не нужен дополнительный слой фанеры для покрытия. Ограничение этого подхода состоит в том, что вам потребуется свободный доступ к нижней стороне настила пола, на которой не должно быть труб, каналов и других препятствий.

Изоляция . Какой бы подход вы ни выбрали, важно изолировать нижнюю часть пола. Это особенно актуально для неотапливаемого подвала или там, где вы устанавливаете финишный пол с высоким термическим сопротивлением, например толстый ковер и подкладку.Я указываю минимум R-30 для неотапливаемых помещений, таких как подполья, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.

Помощь в проектировании . Почти все дистрибьюторы HRF предлагают ту или иную форму помощи в дизайне. Некоторые сделают за вас расчеты нагрузки или возьмут ваши чертежи и бесплатно спланируют схему схемы. Другие продают программное обеспечение по номинальной стоимости, так что разработчик системы может оценить различные компромиссы (затраты различаются для разных систем, но также и производительность).Производители трубок также должны иметь списки внешних дизайнеров, доступных в вашем районе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.

Гибридные гидронные системы

Одним из больших преимуществ жидкостного отопления является его универсальность. Используя одиночный бойлер, вы можете установить лучистое тепло под плиткой пола в ванной, а в остальном использовать плинтус из ребристых труб. Тот же котел, который используется для отопления помещений, также можно использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в резервуаре для горячей воды косвенного нагрева.Проблема в том, что эти нагрузки требуют очень разной температуры воды. Для теплого пола может использоваться вода с температурой 105 ° F, а в резервуаре с горячей водой должна поддерживаться температура 160 ° F.

Рисунок A. Самый распространенный способ запустить водонагреватель и систему HRF от одного котла — разместить каждую нагрузку на параллельном трубопроводе. Четырехходовой смесительный клапан регулирует температуру в системе HRF.

Наиболее распространенное решение — разместить каждую нагрузку на параллельном трубопроводе (рис. A выше).Параллельный контур горячего водоснабжения начинается рядом с выходом горячего водоснабжения из котла и заканчивается рядом с обратным контуром. Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой из теплого пола. Это позволяет вам регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: типичный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали.Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.

Рисунок B. Альтернативой является размещение каждой нагрузки на своем собственном вторичном контуре и использование зонного клапана на 24 В с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.

Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (Рисунок B выше).Непрерывный трубопроводный контур, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка для ГВС и водяного отопления подключена к отдельному вторичному контуру с собственным циркуляционным насосом. Тройники подачи и возврата вторичного контура расположены на расстоянии не более 30 см друг от друга на первичном контуре. Температура контура HRF регулируется стандартным 24-вольтовым зонным клапаном, который размещается между первичным и вторичным контурами. Он управляется системой впрыска-смешивания модели 351, которую можно приобрести у Tekmar Control Systems (см. «Источники поставок» в конце статьи).Вместе клапан и контрольный список стоят около 300 долларов (контрольные списки стоят 233 доллара, в то время как типичный 3/4-дюймовый зонный клапан с электроприводом стоит около 75 долларов).

Блок Tekmar принимает сигналы от трех датчиков температуры: один в отапливаемом помещении, один на трубе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда установка решает, что системе HRF требуется тепло, она открывает клапан зоны для подачи импульса горячей воды из первичного контура во вторичный. В тройнике сразу за зонным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF.Количество смешивания регулируется балансировочным клапаном, который тщательно настраивается при установке системы, а затем остается в покое.

Подробнее о Maxxon Corp

Найдите продукты, контактную информацию и статьи о Maxxon Corp.

Не упустите изоляцию в излучающих системах

Изоляция, необходимая для надлежащей системы лучистого отопления, обычно является одной из наиболее упускаемых из виду областей установки лучистого тепла.

Если мы, как хорошие и компетентные подрядчики по лучистому отоплению, устанавливаем наши системы как можно лучше, но полагаемся на других в установке изоляции, мы можем (и обычно делаем) оказаться на ковре, чтобы объяснить, почему наша система лучистого отопления не работает. согревают свой дом. Часто жалоба на общую нехватку тепла наверху сопровождается аналогичной жалобой на то, что жилые помещения на один уровень ниже очень теплые. Потребитель обычно не подключается.

Ничего не подозревающий подрядчик включает отопительную систему, и наверху проблема немного решается, но в подвале становится еще жарче. В ходе дальнейшего расследования мы обнаружили, что генеральный подрядчик не устанавливал изоляцию в зоне перекрытия балок под источником тепла, потому что он «не считал это необходимым. Эта часть дома находится над отапливаемым помещением, и, кроме того, поднимается температура, не так ли? »

Не позволяйте себе попасться в эту ловушку. Если вы фактически не несете ответственности за физическую установку изоляции, убедитесь, что вы указали в своем контракте с домовладельцем и генеральным подрядчиком, какой тип, сколько и как будет устанавливаться изоляция.

В общем, вы должны следовать рекомендациям производителя системы отопления. Если поставщик не дал никаких рекомендаций, то в качестве общих рекомендаций можно использовать следующую информацию.

Сколько: Обычно, если теплый пол находится над отапливаемым помещением, вам нужно как минимум в два раза больше R-значения ниже источника тепла, чем у вас выше него. Например, если есть 11/2 дюйма (приблизительное значение R = 1,5) древесины поверх источника лучистого теплого пола, вам понадобится минимум R-3 под источником тепла.

Очевидно, что изоляцию R-3 найти немного сложно. Я обычно удваиваю данное значение R по сравнению с источником тепла, потому что вы никогда не знаете, когда госпожа домовладелец собирается наваливать тканые коврики (большее значение R) прямо на ваш источник лучистого тепла. В любом случае Р-7 следует рассматривать как минимум в каркасной конструкции. Некоторые нормы предписывают более высокое значение R для полов над неотапливаемыми полами.

Какой тип: В стандартных применениях для обрамления подойдет изоляция из необработанного стекловолокна, крафт-бумаги или стекловолокна с фольгой, в зависимости от области применения.

Скоба вниз: если теплый пол с подогревом осуществляется скобами сверху на фанерный черновой пол или настил, а труба заливается цементным материалом, можно использовать неизолированную изоляцию. Плотно прижмите изоляцию к основанию пола. Не сжимайте изоляцию, иначе это повлияет на ее чистый коэффициент сопротивления. Во всех случаях необходимо изолировать внешнюю балку обода, а также остальную часть черного пола.

Сшивание скоб: трубка сшивания прикрепляется к нижней стороне фанерного пола через каждые 6 дюймов.или так. Способы крепления различаются, но в любом случае труба находится в полунепрерывном контакте с дном фанерного пола. Этот метод теплопередачи зависит в первую очередь от контакта трубы с деревом, который отводит тепло от трубы через пол в комнату. Когда изоляция наносится, ее можно снимать с облицовки, и ее следует плотно прижать к трубе и сборке чернового пола.

Теплопроводящая пластина: в этом методе используется любая из множества металлических теплопередающих пластин, которые устанавливаются под фанерным черным полом.Эта система зависит исключительно от проводимости для ее метода теплопередачи, и изоляция должна быть без облицовки и должна быть плотно прижата к теплопередающим поверхностям и фанерному основанию пола.

Подвесная труба: в этом случае труба обычно подвешивается в воздухе на расстоянии нескольких дюймов от фанерного пола. Способность к теплопередаче зависит от проводимости и конвекции. Этот метод требует использования фольгированной изоляции с минимальным воздушным зазором 2 дюйма.и максимум 4 дюйма между пленкой и черным полом.

Обычно именно здесь начинаются проблемы. Убедитесь, что соблюдены требования к воздушному зазору. Я бы посоветовал вам по возможности явиться во время процесса изоляции и убедиться, что изоляторы понимают важность воздушного зазора. Помните, они не понимают динамики излучающей системы.

Водно-гликолевая система водяного теплого пола

Некоторые вопросы возникают регулярно, когда люди рассматривают возможность установки или установки системы водяного теплого пола с водой / гликолем.Поэтому мы взяли на себя инициативу сгруппировать их на этой странице.

Каковы преимущества теплого пола?

  • Дополнительный комфорт благодаря равномерному распределению тепла
  • Эстетичность и большая свобода расстановки мебели в комнатах (без видимого обогрева плинтуса)
  • Лучшее качество воздуха, потому что воздух не осушается и не перемешивается
  • Экономия энергии (10% -20%) за счет более равномерного нагрева. Другие системы отопления имеют тенденцию нагревать стены и потолок.Мы можем поддерживать немного более низкую температуру, чувствуя себя комфортно.
  • Больше выбора источника энергии. Воду / гликоль можно нагреть с помощью электричества, дров, пеллет, природного газа, пропана, мазута…

Нужна ли мне еще одна система отопления?

  • Нет, другая система отопления вам не понадобится. Если она хорошо спроектирована, система лучистого пола будет достаточно мощной, чтобы быть вашей единственной системой отопления.
    • Если у вас когда-либо будет другой источник тепла, есть возможность контролировать только температуру пола с помощью датчиков.Таким образом, две системы отопления не будут конфликтовать.

Электрический (нагревательные провода) или гидравлический (вода / гликоль)?

  • Если вы хотите обогреть только ванную комнату или керамический пол на кухне, выберите систему нагревательных проводов, расположенную под плиткой.
  • Для обогрева подвала, гаража или всего дома выберите более подходящий пол с водяным подогревом.

Какая толщина бетона требуется при укладке трубы PEX?

  • Минимальная требуемая толщина бетона составляет 1-1 / 2 дюйма.Эта толщина бетона обнаруживается, когда трубы устанавливаются наверху или во время ремонта, когда трубы размещаются на существующей плите.
  • В противном случае, как правило, минимальная требуемая толщина бетона составляет 4 дюйма для подвала или гаража.
  • В идеале трубы Pex не следует прокладывать глубже 4 дюймов в бетонную плиту.

Как закрепить трубы на земле перед заливкой бетона?

  • Для плит, которые необходимо изолировать, существует два различных способа крепления труб из полиэтиленгликоля.
    • Первый — со стандартной изоляцией, поверх изоляции устанавливается проволочная сетка, а трубы фиксируются на решетке с помощью стяжки

  • Другой тип изоляции предназначен для облегчения монтажа, изоляция Isorad, трубы помещаются между бороздами. Мы рекомендуем использовать U-образные зажимы для фиксации труб в изгибах.

  • При укладке труб на фанеру использование j-образного зажима — самый простой способ удержать трубы на месте.

Можно ли укладывать теплый пол с водой / гликолем на пол?

Да, нет проблем, можно продолжить тремя способами:

  • Установите трубы на фанеру и залейте бетонную плиту размером 1-1 / 2 дюйма.
  • Создайте черный пол для прохода труб; вот состав пола: Балки — светоотражающая пузырьковая изоляция, трубы Pex / деревянный мех, фанера (фанера)
  • Проложите трубы PEX между балками и изолируйте снизу отражающей пузырьковой изоляцией и ватой.

Рекомендуемое расстояние между трубами — 9 дюймов или 12 дюймов. В Ecosolaris мы рекомендуем устанавливать их на высоте 9 дюймов, чтобы температура плиты была более равномерной.

Однако необходимы два отдельных ряда по 6 дюймов вдоль внешних стен и 5 отдельных рядов по 6 дюймов вдоль стен с гаражными воротами или навесными стенами.

Как рассчитать необходимое количество трубопроводов?

Если трубы проложены на расстоянии 12 дюймов, мы вычисляем общую площадь, умноженную на 1.2

пример: 500 футов2 x 1,2 = 600 футов труб

Если трубы установлены на расстоянии 9 дюймов, общая площадь рассчитывается умноженной на 1,5

Если трубы проложены между балками, мы рассчитываем общую площадь, умноженную на 2

Мы часто слышим о петлях и зонах, в чем разница между ними?

Петля — это отрезок трубы, проходящей взад и вперед по полу

Зона — это часть пола (обычно комната), состоящая из одного или нескольких контуров, контролируемых термостатом.

Какая максимальная длина петли?

Максимальная длина петли — 300 футов. При превышении этой длины разница температур между выходом и возвратом может быть слишком большой, что сделает некоторые части пола более прохладными и, следовательно, менее комфортными.

Через какое время после заливки бетона я могу включить систему?

Перед заполнением труб и запуском системы необходимо подождать естественного высыхания бетона в течение 30 дней.

Нужно ли заполнять трубы водой или гликолем?

В системе теплого пола можно использовать только воду, но гликоль позволит вам не беспокоиться о возможном замерзании труб в случае длительного отключения электроэнергии (например, ледяной шторм).

Какой процент воды и гликоля мне следует использовать в моей системе теплого пола?

  • Если вы используете только воду, ваша система может замерзнуть при 0 градусов Цельсия
  • Используя смесь 70% воды и 30% гликоля, ваша система не будет замерзать до -12 градусов Цельсия
  • Используя смесь 50% воды и 50% гликоля, ваша система будет защищена от замерзания до -34 градусов Цельсия

Обратите внимание, что жидкости нечувствительны к тому, что мы называем ощущением температуры.

Следует использовать дистиллированную воду или можно использовать водопроводную воду?

Дистиллированная вода не содержит минералов и поэтому лучше всего защищает от коррозии. С другой стороны, когда система состоит из частей, сделанных из качественных металлов, разница между дистиллированной водой и водой из вашего акведука будет очень небольшой. Однако это не относится к воде из колодца.

Гликоль, который мы используем, также содержит ингибиторы коррозии, которые добавляют дополнительную защиту

Как рассчитать количество жидкости, необходимое моей системе?

Количество жидкости в трубах 1/2 дюйма составляет 1 галлон на 100 футов.После этого добавьте около 3 галлонов для нагревательной панели и 5 галлонов для системы подпитки вода / гликоль.

Как рассчитать требуемую мощность котла?

Новый дом, утепленный в соответствии со стандартами строительных норм, требует около 22 БТЕ / кв. Футов. А более старый дом может потребовать до 35 BTU / кв.

В общем, берем площадь, умноженную на 30 Btu, и выбираем котел в соответствии с этим расчетом.

Например: 1000 фут2 x 30 = 30 000 BTU = 8 кВт

Какой котел выбрать, Mini BTH или Mini Ultra?

Mini BTH похож на небольшой резервуар для горячей воды на 2 галлона.Если мы скажем ему нагреть воду до 100 градусов по Фаренгейту, он будет постоянно нагревать воду в баке до 100 градусов по Фаренгейту. Автоматический выключатель, установленный в верхней части котла, позволяет гасить его весной и повторно зажигать осенью.

Бойлер Mini Ultra — это умная модель, которая нагревает воду в баке только тогда, когда этого требует термостат, что позволяет экономить электроэнергию. Датчик температуры наружного воздуха также входит в комплект поставки котла

.

Какая польза от датчика наружной температуры?

Получая информацию об изменениях наружной температуры с помощью датчика, котел может регулировать температуру воды / гликоля в своем баке и, таким образом, обеспечивать больший нагрев плиты в холодную погоду и предотвращать проблемы перегрева при погода становится мягче

Какая мощность автоматического выключателя необходима для питания котла?

Эту информацию можно получить у электрика или в брошюре производителя котла.

Брошюра по

Mini BTH и Mini ULTRA

Брошюра по Bth Ultra

А в чем толк от напольного датчика?

Датчик температуры пола учитывает температуру бетонной плиты, чтобы регулировать температуру в помещении.

Его можно использовать двумя способами.

Вот несколько примеров.

Температура в гараже обычно устанавливается в соответствии с температурой плиты. Таким образом, воздушный поток, создаваемый при открытии двери, не вызовет запуск системы, температура плиты не обязательно снизилась.

Для дома температура воздуха учитывается путем определения минимума и максимума для бетонной плиты, таким образом, если внешняя дверь останется открытой, когда очень холодно, пол перестанет подниматься, когда он перестанет подниматься. достичь максимальной температуры плиты.

Как произвести заполнение системы?

Если ваша система оснащена системой подпитки Calefactio, вы можете использовать ее для заполнения ваших труб водой и гликолем.

Добавить комментарий

Ваш адрес email не будет опубликован.
