Как сделать отверстие под замок в двери – как врезать своими руками аккуратно и надежно

Содержание

пошаговая инструкция, видео по самостоятельной установке » VeryDveri.ru

Все больше жителей нашей страны устанавливают в свои квартиры металлические двери. Они способны повысить безопасность жилья и защитить имущество. Но «родные» замки таких дверей являются слабым местом. Поэтому все чаще владельцы стараются сразу после установки двери заменить замок самостоятельно. А некоторые и вовсе покупают двери без запорного механизма и устанавливают его самостоятельно. О том, как это сделать расскажет эта инструкция.

Какие инструменты потребуются

Прежде чем переходить непосредственно к врезке замка, нужно удостовериться, что все необходимые инструменты имеются в наличии. Одним из основных инструментов, использующихся при такой работе, является угловая шлифовальная машина с установленным на нее отрезным кругом по металлу. Так как работать с «болгаркой» без защиты глаз нельзя проверьте наличие защитных очков или специального щитка.

Болгарка с отрезным кругом по металлу

Также для врезки замка потребуются электродрель с набором сверл и шуроповерт. Наличие последнего необязательно, но для комфортной работы этот электроинструмент предпочтительнее обычной отвертки.

Из дополнительных инструментов могут понадобиться напильники и метчик для нарезки резьбы.

Электродрель

Какой дверной замок выбрать

Любая врезка дверного замка начинается с выбора такого устройства. Тут есть несколько правил, главным из которых является установка на входную дверь двух замков различной конструкции. Хорошо дополняют друг друга цилиндрический и сувальдный замок. Кроме того нужно учитывать, что замки имеют различное качество. И один дверной замок даже среднего качества даст фору двум плохим замкам.

Внимание! Качественный замок это отличный способ оградить свой дом от непрошеных гостей. Но не стоит пренебрегать и другими способами защиты своего жилья: сигнализацией, видеонаблюдением и т.п.

При выборе дверного замка не стоит опираться только на его стоимость. Если не знаете что выбрать, пообщайтесь на специализированных форумах в сети интернет. Можно спросить совета и у продавцов такой продукции. Но можно ли быть уверенным, что они расскажут вам всю правду?

Накладной замок

Устанавливаем замок

Перед врезкой замка желательно правильно оценить свои силы. Установку запорных механизмов повышенной надежности лучше всего доверить профессионалам. Во-первых, устройства стоят достаточно дорого. А, во-вторых, ошибки при их самостоятельной установке минимизируют их высокое качество.

Замок в металлическую дверь устанавливается методом врезки. Этот способ помогает скрыть его механизмы от внешних воздействий.

  • Шаг #1. Разметка

Перед врезкой запорного механизма нужно разметить место, где он будет установлен. Для начала нужно отмерить высоту. Наиболее комфортно использовать замок на расстоянии 90-110 см от пола. Размечается центр торца двери. К нему нужно приложить замок и отметить с его помощью места, где будет установлен крепеж.

С учетом толщины механизма необходимо произвести разметку на боковой части двери.

Монтаж замка

  • Шаг #2. Подготовка места врезки

Для подготовки гнезда для корпуса механизма используют дрель и сверло. Для этой операции очень важно правильно подобрать диаметр сверла. Он должен быть равен толщине замка. Его корпус должен плотно входить в изготовленное с помощью сверла отверстие.

  • Шаг #3. Вставка замка в подготовленное место

Вставляем замок внутрь полотна. Отмечаем отверстия под крепления. С помощью дрели делаем отверстия и нарезаем в них метчиком резьбу.

  • Шаг #4. Установка замочной скважины и ручек

Определяем расположение выхода под ручки и замочную скважину с обеих сторон двери. Прикладываем замок и делаем метки. Высверливаем отверстия, устанавливаем и закрепляем все детали замка.

  • Шаг #5. Изготовление места под переднюю планку

Используя разметку нужно вырезать углубление. Передняя планка устанавливается в это углубление заподлицо.

Установка запорной планки

  • Шаг #6. Установка запорной планки

Установка запорной планки дело достаточно простое. Главное точно расположить ее относительно запорного механизма. Для этого нужно закрыть дверь и отметить место установки такой планки.

Внимание! На каждом этапе врезки и сборки замка необходимо проверять его работу. Даже малейший перекос в разметке или при изготовлении отверстий может нарушить работу запорной конструкции.

Установка накладного замка

Накладной механизм устанавливается легче врезного. Но и к его установке необходимо подойти ответственно. Тут также нужно предварительно определить место установки замка и разметить его. Накладные замки принято располагать выше врезных.

После разметки на металлическую дверь устанавливаются крепежные штифты. По предварительно сделанным отметкам высверливаются отметки под выход пружины наружу. На штифты устанавливается внутренний накладной механизм.

Сувальдный замок

Если работа замка не вызывает сомнений, то можно закрепить замок на корпусе.

Теперь нужно установить накладной блок. Он прикручивается с внешней стороны. Для его крепления нужны отверстия. Очень важно правильно разметить место под них. При несоответствии внешней и наружной частей замка его работа будет под угрозой. Ригели могут просто не заходить в изготовленные под них углубления.

Замок с внутренней стороны двери

Уход за входным замком

Главной процедурой ухода за замком входной двери является его периодическая смазка. После установки запорной конструкции делать это необязательно. В любом новом замке имеется заводская смазка. Но со временем она будет утрачена и работа механизма может быть нарушена.

Для начала нужно смазать ригеля. Для этого их необходимо максимально выдвинуть и нанести на них смазку жидкой консистенции. После чего нужно задвинуть ригеля подождать 30-45 секунд и повторить процедуру. В общей сложности таких процедур нужно осуществить 3-4.

Замок для стальной двери

Врезать замок в дверь не очень сложно. Но, как это часто бывает, без опыта с такой работой справиться с первой попытки мало кому удается. И риск тут заключается не только в том, что можно испортить запорный механизм. Можно нанести непоправимый вред самой двери. А это уже совсем другие деньги. Поэтому лучше всего доверить эту процедуру профессионалам.

Установка дверного замка: видео

Врезка замка: фото





Facebook

Twitter

Вконтакте

Google+

verydveri.ru

Врезка замков в деревянную дверь своими руками

Если установка двери довольно кропотливое занятие, то врезка замков в деревянную дверь требует меньшей подготовки и, при определённой сноровке, посильна каждому. Существует большое количество дверных замков, как для установки во входную дверь, так и в межкомнатную. В этой статье мы расскажем, как производится врезка замков в деревянную дверь. В нашем случае дверь межкомнатная, поэтому используются замки для внутреннего использования. Такие замки бывают различного дизайна и сложности, но есть те, что используются чаще всего, их мы и рассмотрим. Для врезки замка нам понадобятся стандартные инструменты, которые есть практически у каждого. Поискать или дополнительно купить придется разве что кольцевую пилу и перьевое сверло.

Врезка замков в деревянную дверь: материалы и инструменты

  • Рулетка
  • Дрель
  • Кольцевая пила
  • Перьевое сверло
  • Стамеска
  • Карандаш
  • Линейка
  • Сверло
  • Отвертка

Врезка замков в деревянную дверь: технология

Чтобы произвести врезку замков в деревянную дверь, первоначально необходимо сделать определённые отметки мест для сверления отверстий. Первая отметка по высоте. Здесь существует много споров, на каком именно расстоянии от пола должна располагаться ручка замка. И споры эти родились из инструкций к замкам, где каждый производитель указывает различное расстояние. В основном эта цифра или 95 или 100 см. Чтобы определиться я дам вам в этом совет. Высота замка напрямую зависит от роста тех, кто будет им пользоваться! Соответственно, если человек имеет рост ниже среднего, то удобнее ему будет иметь ручку на двери в 95 см, а то и в 90 а если же человек высокий, то, естественно, замок должен находиться не ниже 100см.

Итак, с этим мы разобрались и на примере мы отметим высоту в 95 см.

Отмечается она от нижнего края полотна. Следующая отметка в 6 см будет от торца двери.

Пересечение этих отметок и будет первым местом сверления.

Отверстие мы будем делать кольцевой пилой из набора по врезке замка с использованием дрели или шуруповёрта.

Глубина кольцевой пилы небольшая и потому просверливает она только до середины полотна. Это сделано для того, чтобы не было сквозных сверлений, из-за которых может повредиться облицовка двери. Продолжить работу нужно с противоположной стороны.

Далее делаем такую же отметку в 95 см.

На торце полотна и высверливаем её перьевым сверлом (в простонародье «пером») из того же набора по врезке замка.

После этого нужно примерить защёлку (фото 8) и, если она свободно входит и не требует дополнительного расширения на 1-2 мм, обвести её острым лезвием ножа

и получившуюся метку углубить так,

чтобы крепёжная часть защёлки была вровень с торцом двери.

Крепится она на 2 шурупа, но перед этим под них необходимо просверлить отверстия на 3 мм для предотвращения трещин в древесине.

После этого скрепляем ручки замка.

Крепятся они, стягиваясь друг с другом посредством 2-х длинных винтов, проходя насквозь одной из частей.

Далее мы переходим к коробке двери. На ней мы должны отметить место для ответной планки. Чтобы это сделать, закрываем дверь и от язычка защёлки даём отметки.

После этого, открываем дверь и, прикладывая ответную планку к предполагаемому месту крепления, обводим так же ножом.

По получившейся отметке вырезаем гнездо глубиной равной толщине ответной планки,

т.е. сидеть она должна вровень со стойкой, так же как была врезана защёлка.
После этого отмечаем отверстия для крепления планки

и, приложив декорирующий короб ровно по центру,

даём отметки для его врезки.

Далее высверливаем это место тем же пером, что использовали при врезке защёлки.

Углы дорезаем при помощи стамески.

После проделанной работы нужно вставить короб в вырезанное гнездо

и обвести его по краям.

Для сокращения работы можно уменьшить периметр врезания путём уменьшения его на самом коробе, как это сделал я. Так же можно и вовсе вырезать ушки короба, при этом это никак не повлияет на качество врезки.

По полученным отметкам нужно стамеской углубить короб на его толщину, при этом так же, не забывая и места под крепление шурупов.

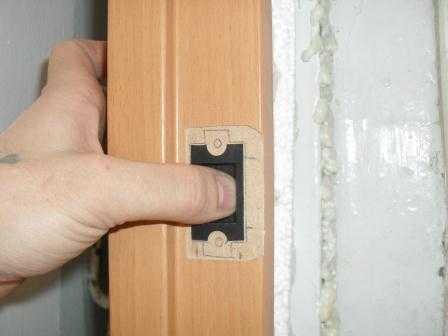

Далее нужно вставить короб,

ответную планку,

высверлить вышеупомянутым сверлом на 3 мм отверстия

и затянуть шурупами.

Замок врезан!

Последнее, что нужно сделать — это проверить люфт. Дверь должна плотно закрываться. Если люфт присутствует, его можно отрегулировать при помощи язычка ответной планки, постепенно её отгибая.

И ещё: если замок от производителя плохо смазан, смажьте его во время сборки.

www.diy.ru

Замена дверных замков - врезной и накладной варианты

Далеко не все входные двери сейчас делаются из металла, многие хозяева по-прежнему отдают предпочтение дереву. Замена дверных замков на деревянных дверях несколько проще, чем замена замка в металлической двери , но определенные тонкости все же есть. Далее мы подробно расскажем, как установить или поменять врезной и накладной замки на деревянных входных дверях своими руками.

Врезать или заменить замок своими руками вполне реально.

Содержание статьи

Выбираем замок

Замена замка на входной двери дело не хитрое особенно если эта дверь деревянная, но до того как сменить замок его нужно еще выбрать. Запоры на двери бывают 3 типов: навесные, врезные и накладные.

  • Навесные конструкции это самый простой вариант, надежность навесных замков оставляет желать лучшего, они подойдут разве что для установки на дачный сарайчик под садовый инвентарь. Смена замков подобного плана делается за несколько минут, нужно лишь прикрутить пару навесов;
  • Врезные замки в квартире или частном доме устанавливаются повсеместно. Разновидностей таких механизмов существует множество – цилиндровые, крестообразные, дисковые, штифтовые, сувальдные и прочие, подробней обо всех видах можно узнать «здесь». Заменить замок на входной двери тут намного сложнее, но радует, что технология монтажа везде одинаковая;
  • Накладные конструкции считаются менее надежными, чем врезные, но это вопрос спорный. Зато заменить дверной замок или установить новый здесь довольно просто. На деревянные двери специалисты рекомендуют устанавливать сразу 2 типа запоров – накладные и врезные.

Разнообразие дверных замков впечатляет.

Технология установки запоров на деревянные двери

С типами замков входной двери в общих чертах разобрались, теперь поговорим о том, как поменять дверной замок на практике. Начнем с наиболее сложного варианта, а именно: как поменять замок обычный на врезной.

Часто замок меняют потому, что он заклинил, причем заклинил в закрытом состоянии. Открыть заклинивший замок без ключа и при этом не испортить дорогостоящее дверное полотно вполне реально, а все эти способы изложены «здесь».

Установка врезного замка

Естественно, до того как заменить замок нужно подобрать инструмент, дорогостоящих приспособлений здесь не понадобится:

  • Электродрель с набором перьевых сверил по дереву;
  • Молоток;
  • Пара стамесок, с узким и широким жалом;
  • Угольник;
  • Нож;
  • Рулетка;
  • Карандаш;
  • Отвертка или шуруповерт.

Врезка или замена замка входной двери начинается с разметки на дверном полотне. Нам нужно провести центральную осевую вертикаль, а также отметить начало, центр и окончание механизма. По правилам врезные замки нужно устанавливать на высоте 1 м от нижнего края полотна, но это скорее рекомендация, нежели четкое указание.

Разметка это первый этап врезки замка.

Нишу для дверного замка нужно вырезать на пару миллиметров больше самого механизма, так как замок в нее должен входить свободно. Перьевое сверло выбираем по толщине замка, а чтобы не просверлить слишком глубокое отверстие на самом сверле нужно поставить метку.

На перьевом сверле нужно поставить метку на глубину установки замка.

Теперь по осевой линии нам нужно насверлить как можно больше отверстий. Эти отверстия должны заходить одно на другое, обычно от кромки крайнего отверстия отступается 2 – 3 мм и сверлится следующее.

Сразу проходить сверлом на полную глубину не стоит, потому что неопытный мастер может пустить сверло под углом и тогда намного тяжелее будет исправить ошибку. Поэтому заглубляетесь поэтапно, примерно по 10 – 15 мм за один раз.

Постепенно выбираем нишу перьевым сверлом.

Сама замковая коробка у нас прямоугольная, соответственно и нишу под нее нужно делать аналогичную. Чтобы выровнять стенки ниши мы берем острую стамеску и выдалбливаем все лишнее, доводим форму до идеала.

Чтобы быстро и качественно поменять замок в двери нужен хорошо заточенный инструмент.

Нишу для врезного замка двери нужно выдалбливать очень аккуратно, чтобы не сделать ее больше, чем нужно, потому как стоит вам выбрать пару лишних миллиметров и замковая накладка не сможет полностью закрыть отверстие.

Стамеской и молотком доводим форму ниши до идеала.

Когда вы убедились, что ниша полностью подходит под замок, пришло время разметить замковую планку. Первыми ставятся метки под крепежные саморезы. После чего нужно тонким сверлом высверлить отверстия под саморезы и вкрутить сами саморезы.

Примеряем замок и размечаем полотно под крепление замковой планки.

Замковая планка должна быть заподлицо с торцом дверного полотна, поэтому нам нужно вырезать небольшое углубление под нее. Для этого берете острый нож и подрезаете шпон по периметру планки примерно на пару миллиметров глубиной.

Подрезка дверного шпона по периметру замковой планки.

Дальше выкручиваете саморезы, снимаете замок и стамеской выбираете углубление под замковую планку, размер углубления проверяете по толщине этой самой планки.

Вычищаем место под замковую планку.

Теперь вытаскиваете замок и прикладываете его сверху дверного полотна, так вам будет проще разметить отверстия под ручку и замочную скважину. Причем размечать нужно с обеих сторон.

Разметка под замочную скважину.

Отверстия под ручку и замочную скважину высверливаются тем же перьевым сверлом, но сверлить нужно с каждой стороны дверного полотна отдельно, а не одно общее отверстие насквозь, иначе при выходе сверла у вас появятся некрасивые сколы.

Высверливаем отверстия под ручку и замочную скважину.

Дальше можно вставлять дверную ручку и замочную скважину, как правило, с ними в наборе идут декоративные или антивандальные накладки, крепятся все эти конструкции обычными саморезами.

Крепление ручки и замочной скважины с декоративными накладками.

Теперь можно приступать к монтажу ответной планки под замок. Ее установка мало чем отличается от ваших предыдущих действий. Точно также размечаете место входа запорных язычков и вырезаете под них нишу на глубину входа этих язычков.

Дальше подрезаете по периметру планки короб двери, притапливаете в нем ответную планку и крепите ее саморезами.

Врезаем ответную планку в короб дверей.

Монтаж накладного замка

Чтобы сменить замок на входной двери на накладной никакого нового инструмента не нужно, используется тот же набор, о котором мы говорили выше.

Накладной замок на входной деревянной двери.

Накладной замок ставится выше, чем врезной, по правилам он должен находиться на уровне 1,5 м от нижнего края дверного полотна, но опять же это только рекомендация.

Разметка под накладной замок.

Сейчас практически все такие замки продаются вместе с бумажным шаблоном для установки. Вам нужно взять этот шаблон, приложить его к двери, после чего шилом разметить 4 точки фиксации и центральную точку для установки запирающей личинки замка.

Делаем разметку по прилагаемому шаблону.

Чтобы саморезы вошли ровно и без перекосов, нам нужно предварительно просверлить под них отверстия тонким сверлом. Обычно сечение стандартного самореза 3,5 мм, значит, сверло нужно брать чуть меньше 2 – 2,5 мм. Отверстия под саморезы делаются глухими, а центральное отверстие под личинку замка нужно высверлить насквозь.

Просверливаем предварительные отверстия.

Теперь подбираем перьевое сверло по диаметру личинки замка и высверливаем сквозное центральное отверстие. Чтобы отверстие получилось аккуратным, без выщербленных краев, сначала его нужно просверлить до половины толщины дверного полотна с одной стороны, а потом то же самое сделать с другой стороны.

Делаем отверстия под личинку замка.

В накладных замках также присутствует боковая замковая планка, которая крепится с торца дверного полотна. Чтобы эта планка вошла заподлицо, нам нужно разметить и вырезать паз под нее. После этого прикладываем замок, высверливаем предварительные отверстия и крепим замок саморезами в 2 точках с торца и по лицевому периметру в 4 точках.

Врезка замковой планки накладного замка.

Теперь нам нужно закрепить на дверном коробе ответную часть. Для этого закрываем замок и приложив ответную часть отмечаем шилом точки крепления под саморезы.

Разметка под ответную часть замка.

После разметки нам нужно будет высверлить в деревянном коробе подготовительные отверстия под саморезы и прикрутить ответную часть саморезами в 4 точках.

Крепление ответной части замка саморезами.

Замена замков входной двери всегда заканчивается установкой декоративных или антивандальных накладок, как правило, эти накладки крепятся на саморезы.

Декоративная накладка под личинку замка.

Вывод

Как видите замена дверных замков на деревянных дверях не такая уж сложная работа. На видео в этой статье замена замков входной двери показана в деталях.

Входные деревянные двери в народе по-прежнему популярны.

doorchange.ru

Как врезать замок в деревянную дверь: порядок работ, советы

Входная дверь – надежная преграда на пути злоумышленников в дом. Важным моментом становится выбор замка для подобной конструкции, который позволяет усилить защиту. Замки бывают различных видов и классов устойчивости ко взлому. Необходимо правильно подойти к процессу выбора и установки запирающих изделий. Монтаж не вызывает сложностей, но действовать следует по инструкции.

Врезка подходящего замка в дверь из дерева

Внимание! В загородных домах часто монтируют деревянные двери. Возникает вопрос, как врезать замок в деревянную дверь. Сам процесс типичен, поэтому важно следовать инструкции, подбирая подходящие для этого инструменты. Сам замок  должен подходить к двери, чтобы добиться положительных результатов и долговечности эксплуатации.

Какие инструменты необходимы?

Первое, что необходимо, – подобрать сам замок и требуемые инструменты для установки. Среди самых необходимых выделяют следующие:

  1. Мел и простой карандаш, которые потребуются для выполнения разметки.
  2. Электрическая дрель. К ней – набор сверл для работы по дереву. Их размеры – от 2 до 7 мм.
  3. Стамески. Они обязательно должны быть острыми. Достаточно двух штук – широкой и узкой.
  4. Рулетка и угольник к ней.
  5. Молоток.
  6. Рашпиль с крупной насечкой или круглый напильник.
  7. Шуруповерт. Если его нет, используют обыкновенную отвертку.

После того, как инструменты подготовлены, приступают к работе. Установка врезного замка в деревянную дверь считается сложнее, чем монтаж накладного. В последнем случае нет необходимости в вырезании подходящего по размеру отверстия, поэтому сама установка замка или защелки в дверь проста. В любом случае важно знать, как правильно выполняется установка замка в дверь и что учесть.

Установленный замок с ручкой в дверь из дерева

Сама врезка замка любого типа в деревянную дверь может понадобиться по различным причинам. Наиболее частая – строительство дома и монтаж дверей, механизмов, ручек и защелок. Однако замена замка в деревянной двери также встречается часто. Причинами становятся длительная эксплуатация, поломка, проблемы с функционированием или взлом. В любом из этих случаев возникает необходимость в том, чтобы установить врезной замок в деревянную дверь.

С чего начать работу?

Первым этапом монтажа становится создание специального паза или отверстия под корпус замка. Для этого необходимо выполнить разметку, чтобы определить на какой высоте монтировать изделие. Чаще всего высота достигает 90-100 см от пола. Но этот размер меняется в зависимости от удобства эксплуатации. Подбирается высота под людей, которые будут пользоваться замком или защелкой и ручкой.

Создание паза под планку с помощью стамески

После того, как вы определили высоту, выполняется разметка. Для этого замок прикладывают к двери той частью, которая будет монтирована в отверстие на полотне. С помощью мела или карандаша обводят корпус изделия. В результате получается метка, позволяющая понять, где будет располагаться запирающий механизм.

Отверстие вырезается с помощью перьевого сверла. При этом стоит отдать предпочтение тому изделию, которое соответствует по своей ширине толщине замка. Сверление отверстия выполняется по-разному. Первый метод предполагает аккуратное и постепенное продвигание сверла внутрь дверного полотна на 1-2 сантиметра до достижения требуемой отметки. Второй способ предполагает сразу просверливание отверстия.

Само отверстие должно быть больше, чем ширина корпуса замка на 1-2 мм. Это обеспечит беспрепятственный вход замка в созданное отверстие. Сверло рекомендуется держать перпендикулярно торцу двери и параллельно поверхности. Выравнивание краев отверстия выполняется с помощью молотка и стамески.

Выполнение разметки замка на торце дверного полотна

Важно! Чтобы спрятать замок в отверстие, делают его глубже на 2-3 мм, чем ширина корпуса.

Разметка планки и ее монтаж осуществляется аналогичным образом. Для этого ее прикладывают к полученному отверстию и с помощью карандаша обводят по контуру. Выбивание по намеченным линиям лучше выполнять с помощью стамески, чтобы не испортить края отверстия под замок.

Следующий шаг – отверстие для механизма

Чтобы установить врезной замок в деревянную дверь, следует позаботиться о наличии отверстия под механизм изделия. Только после этого можно поставить замок или защелку в дверь, приступить к монтажу ручки. Установка самого механизма или личинки предполагает точную разметку. Для этого корпус замка прикладывают напротив полученного ранее паза. Элементы креплений отмечают на дверном полотне с помощью карандаша. После этого отверстия просверливаются с помощью сверла, которое подходит по диаметру.

Крепление защелки на деревянную дверь

В результате получаются пазы, края которых следует тщательно разровнять. Лучше всего для этих целей использовать напильник, который поможет быстро справиться с проблемой. Если дополнительно планируется монтаж защелки или ручки, важно знать, как правильно врезать замок в этом случае. Установка сводится к просверливанию дополнительных отверстий под стержни и винте, выступающих в качестве крепежей для защелки или ручки.

Можно считать, что подготовка к вставке замка закончена. Вставлять замок следует в подготовленные пазы и закреплять с помощью соответствующих крепежей. Все элементы крепятся с помощью саморезов и болтов, необходимости в использовании дополнительных элементов нет.

Последние шаги монтажных работ

Завершающим этапом работ становится создание отверстия в дверной коробке для нормального функционирования самого замка, защелки или дверной ручки. Если опустить этот момен,т дверь не будет нормально закрываться и плотно прилегать. Делать это следует только после того, как вы убедились, что замок нормально функционирует, что нет никаких проблем или заклиниваний.

Чтобы выполнить разметку отверстия, на язычок или ригели механизма наносят небольшое количество мела. После этого дверь закрывают, проворачивая механизм. В результате на косяке можно увидеть след от мела. Здесь и необходимо создать отверстия под ригели механизма или язычок ручки.

Принцип вырезания отверстий аналогичен вырезанию отверстия под сам замок или защелки. Никаких отличий здесь нет. Можно воспользоваться сверлом или молотком со стамеской, действуя аккуратно, чтобы не убрать лишний материал. Если разметка сделана правильно, в результате вы получите отверстия, в которые ригели замка входят без проблем. Теперь крепят запорную планку в соответствии с разметкой. В качестве крепежей используются специальные саморезы. На этом установка замка считается законченной, и дверь готова к эксплуатации.

Завершающий этап монтажных работ по установке замка в деревянную дверь

Теперь вы знаете, как вставить замок и ручку к нему. В целом, монтаж механизма не сложен и доступен для самостоятельного выполнения. Специалисты рекомендуют, прежде чем устанавливать замок, защелку, ручку и другие механизмы, тщательно ознакомиться с инструкцией. Это позволит понять, как установить замок и ручку с защелкой правильно, как избежать проблем и гарантировать длительную эксплуатацию. При наличии проблем стоит обратиться к профессионалам, которые быстро исправят возникшую ситуацию, обеспечив ваш дом надежной защитой от злоумышленников.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Врезка замка в межкомнатную дверь самостоятельно

Здравствуйте читатели моего блога, сегодня речь пойдет о запорных устройствах, а конкретнее о врезных замках на межкомнатные двери. Расскажу, каких видов они бывают и как правильно поставить замок в межкомнатную дверь. На сегодняшний день существуем множество видов таких устройств, и каждый вид подразделяется на подвиды. Но не будем разбирать всю эту паутину, а остановимся на одном, нас интересующем, на врезном замке в межкомнатной двери.

Виды замков и особенности врезки

Существует немало видов замков: навесные, накладные и врезные. Речь сегодня пойдет только об одном отдельном виде. Врезные замки делятся на несколько подвидов, есть для наружных и межкомнатных дверей. При выборе замка уточняйте возможность замены личинки в замке. Это очень полезная опция которая может вам сэкономить деньги если старая личинка выйдет из строя. Межкомнатные замки подразделяются на несколько подвидов.

  • Защелка. Этот вид не запирает двери, а удерживает в закрытом положений, с помощью язычка.
  • Фиксатор. Механизм с фиксатором, с ним дверь можно запереть только с одной стороны, при нажатии на кнопку или повороте ручки.
  • С ключом. Механизм, который закрывается и открывается ключом.
  • Электромагнитные. Работают от подачи электроэнергии. При нажатии на дверную ручку подача тока прекращается, а магнитное поле отключается, тем самым позволяет нам открыть двери. Еще открытие может производиться при помощи специальной кнопки, в этом случае никто из посторонних не сможет зайти, пока Вы не нажмете кнопку для открытия полотна.

Вот такие интересные механизмы есть, какой больше по душе или подходящий по финансам, выбирать Вам. Главное, чтобы он был надежный, и прослужим много лет. А для этого его следует правильно установить, так давайте приступим к самому главному, к установке замка в межкомнатную дверь.

Установка замка в межкомнатную дверь

Для аккуратного врезания замка в межкомнатной двери своими руками надо хорошо подготовиться, приготовить инструмент, запастись терпением, а главное никуда не спешить.

Для работы нам пригодится:

  1. Стамеска;
  2. Шуруповерт;
  3. Перьевое сверло по дереву;
  4. Дрель;
  5. Корончатая фреза по дереву.

Желательно иметь при себе весь инструмент из списка, иначе работу невозможно будет выполнить правильно.

Измеряем толщину полотна, если оно меньше 4-х см., то нет смысла устанавливать замок. Это необходимо сделать еще до покупки. Есть механизм, совмещенный с дверной ручкой, и отдельный замок. Какой из них лучше сказать не могу, ведь каждый из них по своему хорош и устанавливается на определенные двери, для каких то иных целей.

Приступим к установке. Чаще всего ручку устанавливают посередине полотна, для этого отмеряем один метр снизу вверх и ставим отметку (можете измерить высоту полотна и поделить на два, а вообще делайте на такой высоте, чтобы Вам было удобно). Затем высверливаем отверстие дрелью нужного нам диаметра. Для этого необходимо измерить толщину замка и измерить длину самого механизма. Вот и параметры для отверстия готовы.

На торце полотна отмечаем размеры пластины, и вырезаем стамеской. Далее высверливаем отверстие для ручки. Как увидите, что сверло выходит с противоположной стороны, перестаем сверлить, и продолжаем досверливать на другой стороне. Вставляем замок и отмечаем места для саморезов. Высверливаем отверстия и прикручиваем.

Установка закончена, теперь крепим ручку. Закрепляем декоративные накладки для дверной ручки. Фиксируем стержень, на котором будут крепиться ручки. Закрываем полотно и отмечаем дверной язычок, а его длину измеряем при помощи линейки и переносим размер на косяк. К нанесенному размеру приложить накладку и обвести ее, затем при помощи стамески выбрать необходимую площадь для посадки накладки, остается только закрепить, дверное полотно готово к использованию. Проверяем работу язычка, если он не заходит в отверстие, стоит перенести накладку в нужную сторону.

Способы врезки замка в межкомнатную дверь своими руками



Врезка замка фрезерным станком

Фрезер – это небольшая вертикальная машина, при помощи которой можно вырезать отверстия для замков и петель в двери, не только быстро, но и аккуратно. С помощью такой машины можно делать много другой работы, но об этом в другой статье. Перед работой необходимо ознакомиться с инструкцией по эксплуатации станка, либо посмотреть видео о том, как с ним обращаться.

Для такого способа монтажа дверного замка нам потребуется дополнительный инструмент:

  • Шуруповерт и дрель;
  • Рулетка и угольник;
  • Молоток и стамеска.

Полотно снимаем и укладываем на ребро (вертикально), его следует закрепить, чтобы при дальнейшей работе не держать его. Далее идет аналогичная работа установки замка в межкомнатной двери, конкретнее снимаем мерки и переносим на полотно.

Фрезером выбираем необходимую глубину. Затем меняем фрезу, подходящую по параметрам планки и выставляем нужную глубину для нее, углубляемся. Более подробно о том, как врезать замок в межкомнатную дверь Вы сможете узнать из видео ниже.

Врезка замка без фрезера

Врезка без фрезы тоже возможна, тогда необходимо прибегнуть к простым инструментам. Такой способ будет гораздо длительней и тяжелей. Установка замка и ручки выполняется, по ранее описанному способу.

Так что запаситесь терпением и инструментом, и приступайте к работе.

Для того чтобы Вы более точно представили картину установки, я советую посмотреть видео

Советы профессионалов

Перед выполнением работы, надо убедиться в целостности двери, и  ее геометрической форме.

  1. Перед покупкой механизма, Вам стоит тщательно перепроверить ширину двери и ее коробки;
  2. Отметить где будет находиться замочная скважина. Сделать гнездо и углубить накладку, прислонить замочный корпус и отметить место нахождения будущей замочной скважины острым предметом, можно шилом;
  3. Если дрель без ограничителя глубины, то используйте ленту. Намотайте ее на сверло и углубляйтесь до того когда лента начнет соприкасаться с полотном;
  4. Не прогадать с шириной гнезда. Для этого берите диаметр немного больше чем толщина корпуса замка. Иначе полотно можно просто испортить.
  5. Перед тем как вставить замок в отверстие, поверните в нем ключ. При повороте ключа выдвинется ригель. Он необходим для вытаскивания застрявшего механизма в гнезде, именно за него ухватившись пассатижами, можно будет вытащить замок;
  6. Измерьте расстояние между ригелем и накладкой. Оно непременно пригодится для разметки запорной планки в коробке.

В заключение хочется пожелать Вам терпения и удачи в установке дверного замка на межкомнатной двери. Совершенствуйте свои навыки и черпайте новые знания, ведь учиться никогда не поздно. До скорой встречи на моем блоге!

Похожие записи

stroimdoom.ru

Какой нужен инструмент для врезки замков фото

Подскажите пожалуйста, какой инструмент мне приобрести для врезки замков в межкомнатные двери.

Любая деревянная дверь продается без замка и ручки. Купить их необходимо дополнительно и произвести врезку в домашних условиях. Монтаж замка, ручки можно сделать самостоятельно. Главное, иметь необходимый набор инструментов для врезки замков. Думаю, что у каждого мужчины он есть в арсенале.

Что входит в комплект инструментов по врезке замка?

Набор инструментов необходимых для врезки замка в дверное полотно своими руками
  • дрель;
  • коронка по дереву на 5 см в диаметре;
  • направляющее сверло на 0,6 см;
  • перьевое сверло на 2,2 или 2,5 см;
  • стамеска;
  • молоток;
  • уголок или рулетка;
  • карандаш.

Почти все инструменты можно найти дома. Исключение иногда составляет набор свёрел. Его прикупите в отделе дверной фурнитуры или дверном магазине.

При работе сверло выбирается немного больше толщины замка. Устанавливается в дрель для высверливания отверстий под замок или ручку. Аккуратно высверливаются несколько насечек для возможности убрать внутреннее заполнение полотна.

После высверливания стамеской и долотом удаляют ненужную труху из внутренней части полотна.

Карандаш и рулетка необходимы для точного нанесения всех размеров.

Если с отделочными работами вы столкнулись впервые и еще не успели прикупить нужные электроприборы, воспользуйтесь прокатом. Это касается дрели. Остальные детали для врезки замка стоят недорого.

vseprodveri.ru

Самостоятельная врезка замка

Врезка замка является одной из наиболее сложных отделочных операций, которую, все-же, под силу выполнить самостоятельно, при наличии терпения и хорошего обучающего материала.

Инструменты: Стамеска, молоток, карандаш, дрель, сверло перьевое, сверло по дереву, отвёртка


Подготовка к работе и выполнение разметки

Непосредственно перед началом работы следует разметить расположение замка и ручек на дверном полотне.

ВАЖНО: Не используйте для разметки на дверном полотне обычные маркеры и фломастеры, даже если в спецификациях к ним указано, что они полностью стираются с любых поверхностей. Особенно это актуально для светлых дверных полотен. Частицы химического компонента могут изменить цвет полотна, и даже если компонент смоется, окраска поверхности останется измененной, что, несомненно, испортит Вам впечатление от всей работы. Лучше всего для разметки подойдет простой карандаш, следы которого легко удаляются мягким ластиком. Существуют специальные маркеры, которые можно применять для данной работы, однако, чтобы грамотно их выбрать придется тщательно изучить химический состав компонентов. В любом случае — сразу же удаляйте все остатки разметки после окончания работы.

Начнем с высоты размещения замка, которая, в свою очередь, привязана к высоте расположения дверных ручек. Как правило, их устанавливают на высоте от 90 до 100 см от пола, однако, Вам следует ориентироваться не столько на стандарты, сколько на удобство для Вас и Ваших близких, расположение замка можно корректировать, но не забывайте при этом, что ручки всех дверей должны находиться на одном уровне. Проведите линию на боковых сторонах полотна и на его торцевой части – на том уровне, на котором Вы планируете установить ручки замка (линия высоты). Для этого с помощью рулетки произведите несколько замеров от нижнего края дверного полотна до места расположения ручек, учитывая при этом зазор между полом и полотном (ведь расстояние до ручек отсчитывается от пола). Поставьте риски карандашом, теперь по этим рискам проведете разметочную линию, будьте внимательны, линия должна быть проведена точно и на одном уровне по всем трем сторонам полотна. На торцевой части полотна проведите дополнительно осевую вертикальную линию строго по центру торца.

Теперь на линиях боковых сторон двери следует отмерить расстояние от края полотна до центра отверстия для крепления ручек, это расстояние всегда указано в инструкции к Вашему замку, обязательно ознакомьтесь с ней перед установкой. Конструкция замка иногда, позволяет изменять расстояние до установки ручек, что позволяет устанавливать их соответственно чуть ближе либо дальше от края дверного полотна. Также можно просто приложить замок плашмя к боковой стороне дверного полотна так, чтобы его край (с защелкой) совпадал с краем полотна, а проведенная ранее линия, определяющая высоту расположения замка, проходила строго по центру отверстия для закрепления ручек в замковом механизме, после чего отметить карандашом центр отверстия на линии высоты замка. Затем, отметьте отверстие под завертку.

Теперь необходимо разметить место для выборки под замок в торцевой части дверного полотна, приложите замок к торцевой части двери и добейтесь совмещения  центра отверстия под ручки с линией высоты замка, после чего с помощью карандаша отметьте нижний и верхний края корпуса замка.


Используя штангенциркуль, измерьте толщину корпуса замка. Исходя из полученного Вами размера, подберите диаметр перьевого сверла, с помощью которого будет производиться выборка, диаметр сверла может быть чуть больше, но, ни в коем случае, не меньше толщины корпуса замка.

ВАЖНО: Для выполнения точных измерений на этапе разметки штангенциркуль является незаменимым инструментом, используя его, Вы легко сможете выполнять множество различных измерений с высокой точностью.

Устройство выборки под механизм замка

Используя дрель, или достаточно мощный шуруповерт, с перьевым сверлом высверлите несколько отверстий как можно ближе друг к другу с центрами на осевой линии торца дверного полотна. Крайние отверстия должны располагаться центрами на границах нижнего и верхнего края корпуса замка соответственно. Глубина выборки должна быть на 0,5-1 мм больше ширины замкового механизма. Чтобы добиться нужной глубины, на сверле необходимо отмерить нужный размер и поставить отметку маркером, либо наклеить небольшой отрезок изоляционной ленты  или малярного скотча.

Закрепите в патроне дрели обычное сверло, соответствующего выборке (либо чуть меньшего) диаметра и аккуратно подровняйте и прочистите выборку плавно проводя вращающимся сверлом от нижнего до верхнего ее края, не используйте слишком большие обороты дрели.


Теперь, используя острую стамеску, окончательно спрямите края полученной выборки, и подровняйте ее стенки.

Поместите замок в выборку – он должен свободно входить в нее и размещаться строго по центру. Если добиться этого с первого раза не удалось, с помощью стамески ровняем и углубляем выборку, периодически примеряя замок, до достижения приемлемого расположения замка.

ВАЖНО: Расширяя выборку под замок не забывайте о том, что стенки дверного полотна служат опорой для крепления ручек, не переусердствуйте и не снимайте слишком много материала.

Устройство выборки под пластину замка

После того как замок расположен в выборке ровно и до конца, закрепите его опорную пластину двумя «временными» шурупами-саморезами небольшой длины, а затем обведите контур опорной пластины замка карандашом. Если, так же как и в рассматриваемом примере,  опорная пластина замка имеет полукруглые края – для качественной установки необходимо использовать либо полукруглую стамеску, либо, что намного предпочтительнее, набор резцов по дереву (можно приобрести недорогой набор из нескольких резцов в любом специализированном магазине).


Теперь Вам необходимо выполнить выборку под опорную пластину замка около 2 мм глубиной ( в зависимости от ее толщины) для того чтобы замок разместился полностью внутри дверного полотна. Торопиться на этом этапе категорически запрещено, так как результат этой работы будет виден Вам и всем окружающим еще очень долгое время. Используя полукруглый и круглый резцы аккуратно прорежьте контур будущей выборки, слегка ударяя по резцу небольшим молотком. Также для этой работы можно использовать пластиковый молоток (его рекомендуется использовать на завершающих этапах отделочного процесса, когда риск случайного повреждения финишной отделки очень высок). Для прямолинейных контуров используйте обычную плоскую стамеску.


После того как контур прорезан, приступайте к выборке материала, которая производится аналогично выборке под дверные петли. В местах скруглений действуем с особой тщательностью, используя специальные полукруглые резцы.

ВАЖНО: Если данная работа выполняется Вами впервые – настоятельно рекомендуется перед началом выполнения выборки потренироваться на обрезках дверного короба, которые наверняка остались у Вас после установки двери.

Выполнив выборку, примеряем замок, он должен полностью войти в дверное полотно. При необходимости корректируем контур и глубину выборки и вновь примеряем.

ВАЖНО: Старайтесь, чтобы пластина вплотную входила в выборку, заметных щелей и неровных краев быть не должно, если необходимо подровнять контур – лучше сделать это в несколько этапов, снимая каждый раз понемногу и примеряя замок.


Установка дверных ручек и сантехнической завертки

Когда замок размещен окончательно — извлеките его и приступайте к выполнению отверстий под дверные ручки. Для свободного вращения, необходимо чтобы вращающийся механизмом ручек располагался внутри дверного полотна, не задевая его, для этого в боковой части двери высверливается сквозное отверстие достаточного диаметра. Но помните, что это отверстие не должно быть слишком большим, так как нужно оставить достаточно места для саморезов, с помощью которых будут в дальнейшем закреплены Ваши ручки. Используя перьевое сверло нужного диаметра высверлите отверстие по отмеченной Вами ранее риске. Таким же образом просверлите отверстие под завертку.

ВАЖНО: При сверлении дверного полотна насквозь ни в коем случае не засверливайте его сразу до выхода сверла либо коронки с противоположной стороны – это приведет к частичному разрыву материала в месте выхода и, как следствие, результат всей работы будет испорчен. Сверлите на глубину чуть больше половины толщины дверного полотна сперва с одной стороны двери, а затем окончательно досверливайте с противоположной ее стороны.

Теперь разместите в замке квадратный опорный стержень, а затем наденьте на него ручки, соединив их между собой, при этом соблюдайте правильное расположение ручек. При необходимости отверстие можно слегка расширить, используя дрель с обычным сверлом по дереву – вращающееся сверло проводится по контуру отверстия в нужном месте, расширяя его. Иногда стержень оказывается слишком длинным и ручка с одной стороны двери не прилегает к ее поверхности, такие замки рассчитаны на большую толщину двери, в этом случае необходимо отпилить небольшую (около 5 мм) часть стержня с помощью УШМ.

Если ручки поворачиваются туго, замок, вероятно, перекошен, чаще всего это происходит из-за того что выборка под пластину замка выполнена с неравномерной глубиной, и замок повернут в сторону, возможно также искривлена и сама выборка под замок, в первом случае выровняйте с помощью стамески и резцов дно выемки, во втором же случае – подровняйте стамеской стенки выборки. По аналогии с ручками установите завертку и проверьте ее работу. Если все установлено корректно, элементы можно закреплять. В комплекте с ручками, обычно, поставляются два вида креплений: маленькие шурупы-саморезы для крепления непосредственно к дверному полотну, а также две втулки с винтами, для крепления ручек методом их стяжки. Второй тип креплений рекомендуется использовать при невозможности использования первого. В нашем примере материал дверного полотна позволяет использовать саморезы.

Сперва закрепляем замок, для этого выкручиваем «временные» саморезы и заменяем их комплектными (если их закручивать сразу, можно сорвать насечки, так как комплектные саморезы, традиционно, выполнены из непрочного металла).

ВАЖНО: Перед окончательным закреплением замка, проверьте правильность расположения язычка — при необходимости переверните его.


Затем закрепите ручки. Перед тем как начать закручивать саморезы, обязательно засверлите крепежные места маленьким сверлом, сделать это можно либо непосредственно через накладку ручки, либо разметить крепежные места, убрать ручку и после засверлить. Аналогичным образом закрепите и завертку.


После того как ручки и завертка закреплены, накрутите на их крепежные накладки декоративные кольца.


Установка ответной пластины замка

Установка ответной пластины также начинается с нанесения разметки. Отметьте высоту размещения пластины по язычку замка.


Начертите направляющие на дверном коробе с помощью строительного угольника.

С помощью штангенциркуля отметьте глубину расположения выборки под язычок, измерив расстояние от края дверного полотна до начала язычка.


Подобрав перьевое сверло по ширине выемки ответной планки замка, отметьте на дверном коробе контур, а также центры отверстий для выборки.


Используя дрель с перьевым сверлом, просверлите отверстия, затем с помощью стамески подровняйте края выборки.


Проверьте правильность размещения выборки: прикрепите ответную пластину к дверному коробу с помощью малярного скотча, затем закройте дверь и посмотрите в щель — язычок замка должен ровно заходить в выемку пластины и выборку в дверном коробе, при необходимости скорректируйте края выборки с помощью стамески.

Если размещение правильное — закрепите пластину «временными» шурупами-саморезами, а затем обведите ее контур карандашом.


Выполните выборку аналогично порядку, описанному выше. Не забудьте также аккуратно прорезать контур сбоку дверного короба под изгиб ответной пластины замка.


ВАЖНО: Подбирайте замок правильно — имейте ввиду, что ширина ответной пластины (поставляется в комплекте с замковым механизмом) должна соответствовать ширине Вашего дверного короба.

Очистите и подровняйте выемку, используя дрель с обычным сверлом по дереву.

Закрепите пластину, проверьте легкость закрывания двери, она должна закрываться плавно и без прижима.

Если установка выполнена корректно, и Вас все устраивает — замените временные саморезы на комплектные.



interyerum.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
