Как крыть крышу профнастилом, кроем правильно своими руками

Как правильно покрыть крышу профнастилом самостоятельно?
Профнастил — современный кровельный материал, который появился на российском рынке недавно, но уже успел завоевать популярность. Он обладает множеством преимуществ.

Привлекательный внешний вид, стойкость к морозам, долговечная служба и экологичность профнастила привлекают многих людей, ищущих подходящий материал для кровли дома. Кроме того, стоит это покрытие относительно недорого.
Огромным преимуществом является и то, что покрыть крышу профнастилом несложно и это можно сделать своими руками.
Каждый производитель профнастила составляет для потребителей специальную инструкцию по монтажу материала. Обычно в ней подробно описывается весь процесс работ от начала до конца. При покупке достаточно попросить у продавца эту информацию, чтобы иметь общее представление, как покрыть крышу профнастилом своими руками.
Весь процесс монтажа можно условно разделить на три стадии:


1.

подготовительные работы. Это выбор, покупка, доставка профнастила и подъем листов на крышу;
2. обустройство подкровелного пространства;
3. собственно монтаж листов профнастила.

↑ вернуться к содержанию

Выбор и транспортировка профнастила

При покупке профнастила важно учитывать, что многие его виды не подойдут для кровли. Если в местности, где стоит дом, часто бывает ураганный ветер или сильные дожди, нужен профнастил с высоким профилем и ддополнительными желобками.
Выбор типа профнастила зависит и от угла наклона крыши. Если он большой, то подойдет материал с любым покрытием, в том числе из полиэстера. На такой крыше не будет зимой собираться снег, поэтому нет риска повреждения профнастила при очистке. Если же угол наклона маленький, необходимо выбрать материал с прочным защитным слоем, например, из поливинилфторида или пурала.
Очень хорошо, если длина листа профнастила совпадает с длиной ската крыши. Отсутствие поперечных стыков предотвратит попадание влаги под кровельное покрытие.

Если же не удается подобрать подходящий по длине материал, то придется монтировать листы в несколько рядов. Это более трудоемкий процесс, кроме того, на поперечных стыках нужно будет обеспечить герметизацию.
При покупке не стоит выбирать самый дешевый вариант – такие материалы часто оказываются некачественными. Лучше купить профнастил проверенной фирмы, который будет служить долго.
После того, как материал выбран и куплен, его необходимо правильно доставить.
Листы переносят в вертикальном положении. Ни в коем случае нельзя перетаскивать листы волоком, так как это может привести к их деформации и повредить защитное покрытие. Если профнастил помялся, ему уже не удастся придать прежнюю форму, а любые царапины могут привести к распространению коррозии. Грузить профнастил можно только на твердое основание — например, деревянные лаги. Их длинна должна превышать длину листов профнастила. Чтобы листы при транспортировке не повредили друг друга, их стягивают стропами.
При перевозке профнастила не рекомендуется набирать скорость выше 80 км/ч и резко тормозить.
Инструкция по технике безопасности при монтаже профнастила
Чтобы обезопасить себя от травм, следует строго выполнять ряд правил. Прежде всего, нельзя поднимать материал на крышу при сильном ветре, так как есть риск упустить лист вниз. Работать с профнастилом следует в прочных перчатках, так как края листов острые и могут порезать руки. Также не рекомендуется ходить по крыше. Если все же приходится это делать, нужно обуть мягкую обувь с нескользкой подошвой и наступать только на те места, где есть обрешетка.

↑ вернуться к содержанию

Обустройство подкровельного пространства

Прежде чем монтировать листы профнастила, необходимо позаботиться о пароизоляции. Для этого укладывают на стропила изнутри специальную пленку. Затем обрабатывают герметиком швы для лучшей защиты от попадания влаги.

При подготовке подкровельного пространства стоит подумать о естественной вентиляции. Для этого оставляют отверстие в коньке кровли или щели в карнизе. Они обеспечат свободный воздухообмен во избежании накопления конденсата и сырости.
После того, как изоляция проведена, приступать к монтажу профнастила еще рано. Сначала нужно прикрепить к стропилам обрешетку. Она делится на два типа: сплошная и прореженная. Сплошная используется на коньке и вокруг дымохода, прореженная — в прочих местах крыши. Опытные специалисты рекомендуют делать ее из бруса диаметром 5 см. Доски следует укреплять на одинаковом расстоянии — это облегчит последующий монтаж листов профнастила. Величина шага обрешетки зависит от уклона крыши: чем он больше, тем меньше расстояние на обрешетке. Средний интервал составляет 30 см.
Обрешетку рекомендуется обработать противопожарной смесью и антисептическим раствором.
Некоторые специалисты рекомендуют на обрешетку уложить специальную диффузную прокладку, которая предотвратит появление конденсата. Ее прибивают тонкими гвоздями с большими шляпками.
К работе над обрешеткой следует отнестись ответственно, так как именно она обеспечивает надежность кровли. Толщина обрешетки зависит от характеристик профнастила. Доски, расположенные вдоль карниза, должны быть особенно прочными.

↑ вернуться к содержанию

Как правильно поднять профнастил на крышу?

Листы профнастила имеют крупные габариты, поэтому поднимать их лучше всего с помощью лаг. Их устанавливают таким образом, чтобы верхним концом они упирались в карнизную планку. Лаги можно заменить обычной лестницей без перил.
Удобнее всего поднимать листы профнастила втроем, но при необходимости можно обойтись одним помощником.

Поднимать листы следует медленно, не спеша. Нельзя поднимать несколько листов одновременно.
В ветренную погоду есть риск повредить материал, поэтому лучше отложить работу до наступления тихой погоды.

Инструменты для работы
Для резки профнастила понадобятся ручные ножницы для металла или электроножницы. Ни в коем случае нельзя резать профнастил болгаркой, так как это способствует быстрому развитию коррозии. Даже при использовании электроножниц рекомендуется обрабатывать срез цинковой краской.
Кроме того, понадобятся дисковая пила, электролобзик и шуруповерт.

↑ вернуться к содержанию

Как правильно покрыть крышу профнастилом?

Начинать монтаж профнастила следует с нижнего края крыши. Листы укладывают внахлест и закрепляют с помощью специальных шурупов саморезов, имеющих резиновые уплотнители. Нельзя использовать вместо них гвозди или алюминиевые заклепки, так как это снижает устойчивость покрытия к сильному ветру.

Обычно для крепления профнастила к обрешетке ковли используют 7 -10 саморезов на квадратный метр. Не следует слишком туго закручивать шурупы, так как это может повредить гидроизоляцию.
Если скат крыши крутой, будет достаточно нахлеста на половину волны. Но при пологом скате его будет недостаточно для избежания протечек. В этом случае делают нахлест в полторы волны.
Поперечные и продольные стыки рекомендуется дополнительно укрепить с использованием самоклеющейся ленты.
Для защиты от задувания и механических повреждений на фронтовые части крыши следует сделать ветровые накладки. Их крепят также с помощью саморезов, шаг между шурупами делают 20 см.
Если профнастил имеет полимерное покрытие, нужно удалять стружку, которая образуется при вкручивании крепежа. Если ее оставить, она может разрушить защитный слой материала и стать причиной коррозии, которая может быстро распространиться по всему листу.
Как установить конек и снегобарьер
Прежде чем монтировать конек, необходимо определить сторону, которая реже остальных подвержена порывам ветра. С нее и начинают работу.
Конек может быть любым — от простого до фигурного. Его устанавливают с помощью шурупов-саморезов, шаг делают 20-30 см.
Снегобарьер предотвращает резкое падение снега с крыши во время потепления. Его монтируют поперек ската крыши на заранее подготовленные брусья, расположенные чуть ниже края кровли.

↑ вернуться к содержанию

Утепление крыши

Завершающий этап работы по обустройству новой крыши — это ее утепление. Для этого лучше всего использовать минеральный утеплитель. Хорошо подойдет как рулонный, так и листовой тип, так как оба они имеют отличные теплоизоляционные свойства.
Утеплитель укрепляется в промежутки между стропилами с помощью шурупов, клея или нити. Нельзя при установке сильно сжимать материал, так как тепло удерживает не вата, а пузырьки воздуха, находящиеся в ней.

Не стоит утеплять всю поверхность крыши, лучше оставить верхние 30-40 см свободными от ваты. Эта зона назыается «холодный треугольник» и способствует лучшей циркуляции воздуха на чердаке.

↑ вернуться к содержанию

Как правильно ухаживать за профнастилом?

После того, как все работы по монтажу завершены, новой кровле нужен правильный уход. С этим не возникнет проблем, так как профнастил имеет еще одно большое достоинство — за ним очень легко ухаживать. Достаточно несколько раз в год очищать его от грязи и листьев деревьев.
Если во время такой чистки на покрытии обнаружились царапинки, переживать не стоит. Оцинкованное защитное покрытие расположено под верхним пластиковым слоем, поэтому коррозия такому листу не грозит.

По желанию можно покрасить поврежденное место подходящей по цвету краской.

Как правильно положить профлист на крышу?

Кровля из профнастила в последнее время пользуется большой популярностью в частном малоэтажном строительстве, так как она имеет легкий вес, длительный срок эксплуатации, высокую несущую способность и доступную цену. Однако, читая отзывы об этом материале, можно заметить негативные мнения домовладельцев.

Особенности профнастила

Привлекательность профнастила связана с его невысокой ценой и эстетичным внешним видом. У этого материала есть свои плюсы и минусы. Необходимо ознакомиться с ними еще до его покупки. К плюсам профнастила следует отнести:

  • стойкость к влаге;
  • огнеупорность;
  • легкий монтаж;
  • экологичность;
  • разнообразная цветовая гамма материала;
  • длительный срок эксплуатации.

Рассматриваемая продукция не требует специального ухода. Она отлично сочетается с другими стройматериалами. Все это говорит о выгоде использования профнастила. Однако у материала есть и свои недостатки. Выглядят они следующим образом:

  • риск утраты герметичности кровли из-за неправильного монтажа;
  • снижение устойчивости к коррозийным процессам в результате повреждения полимерного слоя;
  • слабая звукоизоляция.

Потребители особенно отмечают последний пункт. Во время дождя возникает сильный шумовой эффект. Однако его можно существенно снизить посредством установки «кровельного пирога».

Рассматриваемая продукция имеет несколько типов. Профнастильные листы могут быть:

  1. Стеновыми — «С». В основном применяется для обшивки стен зданий. Имеет небольшую толщину и высоту. Характеризуется высокой прочностью. Эту разновидность стройматериала также можно использовать для обустройства кровли.
  2. Несуще-стеновыми — «НС». Показатель толщины стройматериала варьируется от 0.5 до 0.8 миллиметров. Обладает высокой жесткостью. Применяется для обшивки стен и покрытия кровли.
  3. Длинный — «Н-158». Имеет длину 158 миллиметров. Эта разновидность материала очень популярная. Она характеризуется предельно высокой жесткостью, надежностью и долговечностью.
  4. Евростандарт — «Н-153». Показатель толщины этого типа стройматериала может составлять до 1.5 мм. Масса такого профлиста варьируется от 10 до 20 кг/м 2 . Высота листа составляет 150 миллиметров. Такие листы обладают высокой несущей способностью. Их используют для перекрытий и обустройства крыши.
  5. Массивный— «Н114». Самый мощный вариант профлиста. Показатель толщины может быть до 1.2 мм. Масса материала варьируется от 10 до 15 кг/м 2 . Имеет дополнительные складки, повышающие показатели надежности.
  6. Универсальный — «Н-75». Показатель толщины варьируется от 0.7 до 1 мм. Масса профлиста составляет 10 кг/м 2 . Его допустимо применять в качестве как защитного, так и несущего стройматериала.
  7. Несущий — «Н». Характеризуется высокими показателями жесткости. Применяется для установки массивных перекрытий. Является наиболее популярным профлистом, применяемым для обустройства кровли.

Профнастил выпускается в широком ассортименте. Как вы уже смогли убедиться, материал достаточно разнообразный. У потребителя есть возможность не только выбрать наиболее подходящий тип материала, но подобрать профлист в гармоничной цветовой гамме, сочетающейся с остальными элементами дизайна здания.

Устройство гидроизоляции у разного типа крыш

Профнастил в качестве кровельного покрытия используется в двух типах скатных крыш:

Можно еще говорить о плоских крышах, но там профилированный стальной лист применяют в качестве перекрытия, на котором укладывают весь кровельный пирог. И в этом случае, по схеме устройства такой крыши, за гидроизоляцию отвечают битумные рулонные материалы и мастики (обмазочные или напыляемые), которые находятся сверху профнастила, а не под ним. А чтобы сдвинуть «точку росы» с внутренней поверхности листа, такую крышу утепляют снаружи, защищая утеплитель от паров со стороны помещения парогидроизоляцией, которую расстилают по перекрытию.

Гидроизоляцию подводят и объединяют в одно «целое» с системой водостокаИсточник

В скатных же крышах в качестве гидроизоляции используют многослойные полимерные пленки, которые практически полностью вытеснили из этой сферы рубероид и его более современные аналоги (рубемаст, стеклоизол и прочие).

В «верхней» части схема изоляции под профнастил на крышу одинакова:

  1. Стропильные ноги.

  2. Гидроизоляция.

  3. Контррейка (дистанционная рейка).

  4. Обрешетка.

  5. Профнастил.

Стандартная схема вентиляции подкровельного пространства, холодного чердака и помещенияИсточник

А вот особенности монтажа «нижней» части схемы, как и выбор материалов под профнастил на крышу, зависит от характера эксплуатации чердака и даже угла наклона ската. И прежде всего это касается паропроницаемых свойств гидроизоляции.

Требования к крепежным элементам

Главное достоинства кровли из профнастила – легкий вес, который позволяет монтировать этот кровельный материл на разреженную обрешетку, что сокращает расходы на строительство. Профлист изготавливается из оцинкованной стали, покрытой полимером или краской.

От надежности крепления профнастила к крыше зависит прочность, долговечность и герметичность конструкции.

Монтаж выполняют без предварительного изготовления отверстий, поэтому используются специальные кровельные саморезы, к которым предъявляются следующие требования:

  1. Саморезы для кровли из профилированной стали имеют острый наконечник-сверло, который легко прорезает прочный металл без предварительного сверления.
  2. Саморезы для крепления профнастила к крыше изготавливаются из оцинкованной стали, которые выдерживают постоянный контакт с водой, но не вступают с ней в окислительные реакции.
  3. Для крепления кровельного материала применяют саморезы, снабженные уплотнителем из латекса, резины или неопрена, который герметизирует отверстия на поверхности кровли.
  4. Размер крепежных элементов для крепления профлиста должен на 2-3 мм превышать толщину бруса обрешетки и листа кровельного материала.
  5. Крепежные элементы для кровли имеют длину 19-250 мм и диаметр 4,8-6,3 мм. Наиболее востребованный размер саморезов – 4,8х28 мм, 4,8х50 мм, 4,8х60 мм.
  6. Размер крепежа для конькового профиля кровли составляет 4,8х60 мм.
  7. Оголовки саморезов для профлиста окрашиваются производителями в цвет кровли, чтобы они были визуально незаметны.

Схема крепления

Неопытные мастера часто задаются вопросом, сколько саморезов требуется для крепления каждого листа профнастила на крыше, и какие инструменты для этого нужны.

Важно, что увеличенный расход крепежа при монтаже кровли снижает герметичность покрытия и приводит к деформации материала. Если во время крепления «пожадничать», профнастил не выдержит интенсивных фетровых нагрузок.

Чтобы не ошибиться, опытными мастерами за время работы выбрана оптимальная схема расположения саморезов:

  • Во время крепления профлиста саморезы вкручивают в строго нижнюю часть волны, прилегающую к рейке обрешетки.
  • Фиксируя кровельный материал на крыше, саморезы закручивают строго перпендикулярно рейке обрешетки, не допуская отклонения крепежного элемента от этой оси.
  • Максимально разрешенный шаг между саморезами при монтаже профлиста составляет 50 см.
  • По краям листа саморезы вкручиваются каждую вторую волну, а посередине – в шахматном порядке. Торцевые листа фиксируются к каждой рейке обрешетке без пропусков, чтобы снизить риск срывания покрытия ветром.
  • Расход крепежных элементов для монтажа 1 листа составляет 6-8 штук, исходя из этого показателя делается расчет необходимого количества саморезов.
  • Вкручивать крепежные элементы в верхний гребень волны допускается только в местах стыков двух листов профнастила.

Технология укладки

Профнастил – современный кровельный материал, который используется для перекрытия крыш с уклоном от 8 градусов. Технология укладки материала зависит от угла наклона скатов конструкции.

Монтаж листов выполняют внахлест, чтобы обеспечить герметичность стыков.

Учитывая легкий вес профлиста, крыша с таким покрытием обладает высокой парусностью и испытывает интенсивные ветровые нагрузки, поэтому шаг между саморезами не должен превышать 50 см. Профнастил укладывают следующим образом:

  1. Скатные крыши начинают перерывать с нижней части торца, укладывая первый лист с выступом 2-3 см.
  2. Выполняя укладку, верхний ряд всегда укладывают на нижний, чтобы не допустить затекание талой или дождевой влаги в стыки.
  3. Горизонтальный минимальный нахлест между листами составляет 10 см, что составляет 1 волну. Чем меньше уклон крыши, тем больше делают нахлест.
  4. Вертикальный нахлест между листами делают 20-25 см.
  5. Если угол наклона скатов крыши меньше 15 градусов, вертикальные и горизонтальные стыки обрабатывают герметиком на силиконовой основе, чтобы надежно герметизировать швы.
  6. Каждый лист закрепляют к нижней и верхней рейке обрешетки в каждом волне, остальные саморезы вкручивают в шахматном порядке так, чтобы максимальное расстояние между ними не превышало 50 см.
  7. Крепежные элементы вкручивают в нижнюю часть волны, прилегающую к обрешетке, чтобы при появлении ветровой нагрузки не возникал эффект рычага.
  8. На соединение скатов устанавливают коньковый профиль, фиксируя деталь саморезами в каждой волне.

Разновидности профнастила

В основном, выпускается производителями два вида профнастила: обычный оцинкованный, а также разноцветный, с нанесенным слоем полимера. Полимерное покрытие играет различную роль: защищает от внешних, в том числе атмосферных воздействий, а также придает декоративный внешний вид. Если обычные оцинкованные листы используются в качестве кровельного материала различных хозяйственных построек, то разноцветные, с полимерным покрытием могут стать украшением любого частного хозяйства и других более солидных построек.

Назначение

Маркировка и размеры профлиста

Листы профнастила, в зависимости от назначения, отличаются разной толщиной. Самый тонкий профнастил обозначается буквой «С», и предназначается для облагораживания стен, а также, в качестве кровельного материала при сплошной или частой обрешетке, а также в случаях, когда существует вероятность небольших снеговых нагрузок.

Самый толстый профнастил предназначается для конструкций, которым необходимо обеспечить повышенную нагрузочную способность. Он обозначается буквой «Н», при этом он способен противостоять большим ветровым и снеговым нагрузкам. Выпускается также, универсальный профнастил, с маркировкой «НС». Отличается средними характеристиками, поэтому может использоваться в широких технологических целях.

Как правило, после буквы стоят еще и цифры, которые обозначают высоту волны в миллиметрах. Для обустройства крыш в основном используются профлисты с высотой волны, не меньше 20 мм.

Профиль, который имеет более мощную нагрузочную способность, отличается более сложным контуром волны, а также большим количеством бороздок.

Тип покрытия

Цветной профнастил имеет много слоев

Несмотря на внешнюю сложность, цена одного и того же вида может заметно отличаться. Все дело в том, что разные производители используют разные технологии производства, а также разные материалы. Защитное покрытие может изготавливаться, как на основе цинка, так и с добавлением алюминия. Комплексное, алюмоцинковое покрытие было разработано не так давно, поэтому считается более революционным. Такое покрытие более долговечное, по сравнению с обычным цинковым.

Долговечность и надежность покрытия зависит еще и от типа прокатки, с целью формирования волн. Как правило, используется холодная прокатка и прокатка с эмульсией. Холодная прокатка осуществляется на специальном дорогостоящем оборудовании, поскольку задача состоит еще и в том, чтобы сохранить защитное покрытие в целостности. Поэтому листы профнастила, изготовленные по такой технологии, стоят дороже.

Прокатка с эмульсией предполагает смачивание листа специальной жидкостью (эмульсией) и только после этого направляются на оборудование, формирующее волны. В обязательном порядке перед отправкой листов в печь для обжига, чтобы закрепить защитное покрытие, листы необходимо высушить. Если этого не сделать, то такие листы быстро теряют свои защитные свойства и ржавеют. К сожалению, процесс ржавения заранее предугадать невозможно, поэтому остается надежда на то, что производитель не нарушал технологию производства. Профнастил, изготовленный на основе данной технологии, стоит дешевле.

Существуют также различные покрытия из полимеров, выполненных на основе:

Для обычных условий подойдет профнастил, изготовленный на основе полиэстера, поскольку он обладает хорошим соотношением цены к качеству.

Полезные советы

Двухэтажный дом покрыт профнастилом

  1. Перед тем как начинать монтаж профилированных листов на кровлю, необходимо уложить по карнизу и коньку уплотнительную ленту, которая обеспечит герметичное прилегание материала к обрешетке. Такую же ленту обычно используют для герметизации ендовы в сложных по форме крышах.
  2. Обязательна установка карнизной и фронтонной планки, которые будут защищать кровлю от ветровых нагрузок. Иногда вместо металлических планок строители используют обычные доски под названием ветровые.
  3. Для сооружения обрешетки не нужно использовать длинные брусы или доски, а можно применять небольшие куски. Здесь важно, чтобы два соседних элемента стыковались на одной стропильной доске.
  4. Профилированные листы из пачки надо снимать, а не стаскивать. Если использовать второй вариант, то велика вероятность покарябать поверхность профнастила, а значит, частично удалить защитный слой — краску или полимер. Если необходимо подрезать лист по определенному размеру, то это можно делать только со стороны конька. Со стороны карниза должна находиться лишь заводская кромка.
  5. В качестве крепежа для профлистов используются саморезы с прессшайбами. На 1 квадратный метр поверхности необходимо использовать 6–8 шурупов. Места креплений лучше определить заранее еще на земле, поскольку так будет проще проводить крепежную операцию. Вкручивать крепежные детали надо без усилия, чтобы не погнуть, а тем более не деформировать кровельный материал. Обратите внимание, что все доборные элементы профнастильной кровли надо устанавливать сразу же, чтобы потом не ходить по крыше.
  6. Последние предупреждения касаются безопасности монтажных работ. Нельзя проводить монтаж в ветреную погоду. Высотные работы выполняются только со страховкой, а плохое самочувствие мастера или ваше, если вы все делаете своими руками, является поводом для остановки строительных процессов. Ведь жизнь и здоровье дороже всего.

Как крепить профнастил на крышу: пошаговая инструкция

Возведение крыши

Подписаться

Твинуть

Законтачить

статьи

Смонтировать кровлю из профнастила легче, чем какую-либо другую. Этот материал не тяжелый, легко режется и сверлится. Однако при установке его на стропильную систему, определенные правила соблюдать все же необходимо. Тогда кровля будет долговечной и надежной. О том, как крепить листы профнастила на крышу, читайте в статье.

Составление проекта

Предварительно производится расчет кровли. Для этого складывают площадь всех скатов и делят на площадь листа. Приобретать профнастил стоит с небольшим запасом. Для скатных крыш рекомендуется брать материал с высотой волны не менее 20мм. Дополнительно необходимо приобрести:

МатериалПараметрыЗачем нужен
Пленка полиэтиленоваяТолстая, техническаяГидроизоляция подкровельного пространства
Скотч строительныйШирокийПроклеивание стыков пленки
СаморезыКровельные с уплотнителями, под цвет профнастилаУстановка листов

Из инструментов понадобятся ножницы по металлу, перфоратор или дрель, приставная лестница, молоток и ручной пистолет для заклепок.

Какой должна быть обрешетка?

Совет: Слишком широкую доску для обрешетки брать не стоит. Такой материал под воздействием неблагоприятных факторов легко деформируется и растрескивается.

Подготовка к работе

Крепление профнастила выполняется на крышу только с предварительной гидроизоляцией каркаса. Для этого используется полиэтилен. Последний натягивают на стропила немного с провисом горизонтально. Нахлест полос – 10см. Стыки проклеиваются липкой лентой. К стропильным ногам гидроизолятор фиксируется посредством реек толщиной не менее 3см. На них и набивают обрешетку.

Монтировать ее начинают от конька и вниз. Предварительно выполняется разметка шнуром (от крайнего до крайнего стропила). Прибивают доски гвоздями 100 или 150мм.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Так — же перед установкой профнастила, монтируют карнизную планку (с шагом в 20см).

Монтаж кровли

Итак, давайте посмотрим, как следует крепить лист профнастила на крышу. Работа эта выполняется следующим образом:

  • Пачка листов из 5-10 шт. поднимается наверх. Чтобы материал не сползал, рекомендуется прибить под ним временные рейки.
  • Монтаж листов начинают снизу от торца. По вертикали нахлест делается в две волны, по горизонтали – на 10-20см.
  • Коньковый элемент закрепляется к гребню волны. Между волнами под планку желательно установить уплотнители. Это предотвратит попадание воды во время косого дождя под планку конька.

Важно: Для крепления профнастила можно использовать только саморезы с уплотнителем. Иначе в кровле в последующем проявятся протечки. Состояние шайбы при вкручивании тщательно проверяется. Порядок крепления листов представлен на рисунке:

Основные правила крепления листов

Производится крепление профнастила на крышу с соблюдением таких рекомендаций:

  • Затягивают саморезы плотно, но не слишком. По краям от шляпки должно оставаться видимой около 2мм прокладки.
  • Сверху и снизу листы фиксируются в каждую волну. Посередине допускается вкручивать крепеж через две.
  • Друг с другом листы скрепляются заклепками по волне с шагом в
  • Вкручивают саморезы строго перпендикулярно поверхности кровли. При перекосе шайба будет неплотно прилегать к металлу, что чревато протечками.

Что делать категорически нельзя?

Профлист – материал надежный в большой степени благодаря наличию тонкого полимерного покрытия. В процессе укладки нужно стараться его не поцарапать. В поврежденных местах металл начнет очень быстро ржаветь. Ходить по крыше при выполнении монтажных работ следует в мягкой обуви. По той же причине нельзя:

  • резать листы болгаркой,
  • сваривать их,
  • резать профнастил ножницами по металлу в поперечном направлении.

В последнем случае специалисты советуют применять электролобзик. Как видите, особой сложностью вопрос о том, как изготавливается крыша из профнастила, не отличается. Собрать такую кровлю своими руками можно за пару суток.

по теме:

На что обратить внимание при выборе профнастила для крыши

Совет «зрить в корень» и в данной ситуации актуален, только корнем является сердцевина, а именно – стальная оцинкованная основа профнастила. Толщина металла без учета полимерного слоя должна быть не менее 0,5 мм, а цинковое покрытие – не ниже второго класса (140 г/м²), но чем выше этот показатель, тем лучше. Если от высоты профиля зависит жесткость профнастила, то от толщины цинкового покрытия – его устойчивость к коррозии. Обычно для потребителей важна и устойчивость к выгоранию.

Олег_Сова

Пришло время покупки металлопрофиля и всех доборных материалов. Однозначно профиль С 21, но не могу определиться между покрытием:

  • полиэстер глянец;
  • полиэстер матовый.

Меня больше всего интересует антикоррозийная стойкость и что меньше выцветает.

Pil18

Антикоррозийная стойкость будет выше у металла с высоким содержанием цинка – 275 г\м². По цветостойкости – матовые покрытия лучше, если речь идет про полиэстер. Но полиуретановые покрытия лучше, чем полиэфирные (полиэстер).

Без спектрального анализа определить, соответствует ли заявляемая толщина реальной, невозможно, единственный выход – покупка у крупных производителей.

Pil18

Все не очень сложно – крупные производители, как правило, не прячут технические характеристики своих материалов и дают письменные гарантии.

Также при покупке профнастила Хозяин дивана и Pil18 рекомендуют обращать внимание еще на несколько факторов.

  • прямолинейность кромок;
  • отсутствие загибов, переломов, потертостей или «елочки»;
  • грунтовка на тыльной стороне листа должна быть однотонной, без разводов.

Еще один совет от участника портала касается габаритов листа.

Alex6134

Рекомендую использовать листы, нарезанные под заказ на всю длину ската, а не стандартные двух или трехметровые и кровельный профиль. У него имеется дополнительный желоб с одного края, который препятствует протеканию в месте нахлеста листов.

И дело оказывается не только в желобе.

OFFdiller

Профлист нужно брать с волной не ниже 20 мм и обязательное обозначение на конце (R), это означает, что именно для кровли этот профлист (крайняя волна приходит внахлест сверху). А так да – 0,5 мм металл, цинка побольше, и будет счастье.

Что касается визуальной составляющей, то обширная цветовая гамма, профиль различной конфигурации, а также наличие глянцевых и матовых поверхностей позволяют профнастилу достойно выглядеть на фоне остальных кровельных покрытий.

А выбор, как обычно, личное дело желаний и возможностей каждого.

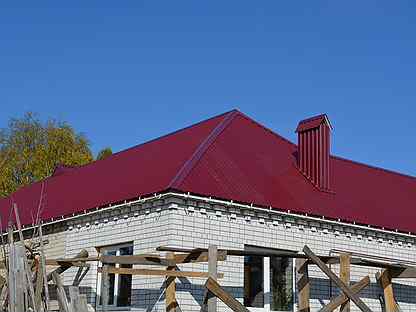

Профнастил будет интересно смотреться на крыше необычной формы, например – на крыше Судейкина. Шифер сильно сдал свои позиции, не в последнюю очередь из-за невысокой декоративности, но это можно исправить, уложив его под черепицу. В видео – об особенностях применения мембран при монтаже кровельного пирога.

Как крыть крышу профнастилом, кроем правильно своими руками

Как правильно покрыть крышу профнастилом самостоятельно?Профнастил — современный кровельный материал, который появился на российском рынке недавно, но уже успел завоевать популярность. Он обладает множеством преимуществ.

Привлекательный внешний вид, стойкость к морозам, долговечная служба и экологичность профнастила привлекают многих людей, ищущих подходящий материал для кровли дома. Кроме того, стоит это покрытие относительно преимуществом является и то, что покрыть крышу профнастилом несложно и это можно сделать своими производитель профнастила составляет для потребителей специальную инструкцию по монтажу материала. Обычно в ней подробно описывается весь процесс работ от начала до конца. При покупке достаточно попросить у продавца эту информацию, чтобы иметь общее представление, как покрыть крышу профнастилом своими процесс монтажа можно условно разделить на три стадии:

Выбор и транспортировка профнастила

Обустройство подкровельного пространства

Как правильно поднять профнастил на крышу?

Листы профнастила имеют крупные габариты, поэтому поднимать их лучше всего с помощью лаг. Их устанавливают таким образом, чтобы верхним концом они упирались в карнизную планку. Лаги можно заменить обычной лестницей без всего поднимать листы профнастила втроем, но при необходимости можно обойтись одним листы следует медленно, не спеша. Нельзя поднимать несколько листов одновременно.В ветренную погоду есть риск повредить материал, поэтому лучше отложить работу до наступления тихой погоды.

Как правильно покрыть крышу профнастилом?

Утепление крыши

Как правильно ухаживать за профнастилом?

После того, как все работы по монтажу завершены, новой кровле нужен правильный уход. С этим не возникнет проблем, так как профнастил имеет еще одно большое достоинство — за ним очень легко ухаживать. Достаточно несколько раз в год очищать его от грязи и листьев во время такой чистки на покрытии обнаружились царапинки, переживать не стоит. Оцинкованное защитное покрытие расположено под верхним пластиковым слоем, поэтому коррозия такому листу не грозит. По желанию можно покрасить поврежденное место подходящей по цвету краской.

Нужен ли рубероид под профнастил при строительстве нового здания?

В процессе монтажа новой кровли рубероид можно использовать в качестве паро- и гидроизоляции под профлист. Однако, такой вариант желательно использовать только для нежилых помещений либо дачных домиков, которые используются достаточно редко.

ВНИМАНИЕ!  Рубероид под профлист способен обеспечить лучшую защиту от влаги, особенно если уложить его в два слоя, а стыки склеить по всем правилам. Однако даже самая качественная вентиляция не сможет справиться с теми последствиями, которые влечет за собой даже минимальный перегрев этого материала. Постоянное присутствие резкого неприятного запаха будет раздражать обоняние проживающих в доме, а вредные летучие эфиры могут причинить вред их здоровью.

Получается, что единого мнения о том, следует ли укладывать профлист на рубероид, все-таки не может быть. И если даже использовать такой вариант, то делать это нужно с оглядкой на многие особенности эксплуатации будущей кровли.

Способы многорядной укладки профнастила

Если монтаж кровельного материала предполагает укладку его в несколько рядов, то существует два варианта выполнить эту работу. В первом случае сначала укладывается первый лист в нижнем ряду и рядом с ним сразу монтируется лист второго ряда. Далее производится монтаж второго элемента ряда 1 и второго элемента ряда 2. Получается часть кровли из четырех листов. Далее по такому же принципу монтируется второй блок из 4-х листов и т. д. То есть, кровля «зашивается» как бы отдельными большими листами, состоящими из 4 меньших. Этот способ применим для материала, имеющего дренажную канавку.

Во втором случае блок собирается из 3 листов, где сначала скрепляются между собой два нижних листа, а к ним уже крепится третий лист, который является первым элементом ряда 2. Конструкция выравнивается по карнизному свесу, производится ее крепление. Вариант подходит для листов, не имеющих дренажной канавки.

Монтаж кровельного профнастила

Кровельный материал

Приступаем к укладке профнастила.

Для более простого и быстрого монтажа рекомендуем заказывать листы, по длине равные длине ската кровли. В этом случае мы просто укладываем листы на кровлю один за другим, в один ряд.

Если же мы заказали листы короче, чем скат, то будем укладывать их рядами — начиная от карниза. Особое внимание уделяем горизонтальным стыкам рядов — в этих местах верхний лист должен перекрывать нижний на 200 мм.

Внимание: если уклон ската 12 градусов или меньше, необходимо позаботиться о герметичности всех стыков — и горизонтальных, и вертикальных. Их надо дополнительно герметизировать.

Порядок монтажа:

  1. Выравниваем листы параллельно линии карниза и укладываем так, чтобы они свисали с карниза на 50 мм. Обратите внимание, есть ли у профлиста капиллярная канавка (она есть только у МП-20 R). Сторона листа, где расположена канавка, должна быть накрыта соседним листом.
  2. Фиксируем листы на обрешётке. Для этого используем кровельные самонарезающие винты размером 4,8х28 (35) мм. У кровельных саморезов есть защищённая от коррозии шайба, которая помогает равномерно распределить давление при засверливании, и EPDM-прокладка из каучука, которая не позволяет влаге проникать в резьбовую часть соединения.
    • Саморезы всегда вкручиваем в «подошву» — в место, где волна профнастила соприкасается с обрешёткой. При засверливании саморез должен быть перпендикулярен поверхности профлиста.
    • Для фиксации нижней части листа саморезы вкручиваем в «подошву» через трапецию в один ряд.
    • Чтобы зафиксировать основную часть профлиста, саморезы вкручиваем в шахматном порядке в «подошву» каждой трапеции профнастила. Для прочного крепления достаточно использовать от 6 до 8 саморезов на квадратный метр профлиста.

Внимание: если вы выбрали НС-35 или более высокий вариант профнастила, рекомендуем зафиксировать вертикальные стыки заклёпками. Расстояние между заклёпками должно быть 500 мм.

Подготовка и монтаж обрешетки

Перед тем, как устанавливать обрешетку под покрывной профнастил, необходимо определиться с размером шага обрешетки, вымерить длину, ширину наклонной части кровли.

Расчет шага обрешетки

Для выполнения обрешетки используют доски (до 5 см толщиной) при сплошной обрешетке или бруски (имеющим сечение не меньше 5 см на 5 см) при разряженной обрешетке. Тип обрешетки определяется в зависимости от угла наклона (ската) кровли.

Зависимость шага обрешетки от угла кровли

Кроме того, материал должен быть хорошо просушен. Лучше выбирать дерево бука, сосны или ольхи.

Установка обрешетки

Обрешетку устанавливают на стропила. Для выполнения ровной горизонтальной укладки используют веревку, которую натягивают параллельно уже уложенной доске. Вместе с веревкой используют заранее подготовленный шаблон.

Высота профиля профнастила влияет на ширину шага обрешетки: чем меньше волна и высота профиля, тем меньше шаг обрешетки.

Начинают укладку от карниза. Вначале крепят основную более толстую доску обрешетки. Затем бруски укладываются с нижней части крыши вверх с соблюдением шага, либо доски укладываются сплошным слоем.

Крепить доски предпочтительно саморезами, гвоздями или специальными скобами — пара гвоздей на доску, бруски — к каждой стропильной доске — на один гвоздь. Рекомендуется использовать крепеж в два раза длиннее толщины доски (бруса) обрешетки. Стыки брусков по длине нужно крепить скобами или специальными гвоздями. Когда основание крыши бетонное, обрешетка закрепляется дюбелями.

Монтаж обрешетки

К торцам ската крепятся защитные доски, равные высоте профиля кровельного профнастила.

ОСТОРОЖНО!

Не рекомендуется стыковать бруски соседних ярусов на стропильной доске.

Когда обрешетка выполнена, следует приступать к укладке профнастила.

Особенности конструкции

Начинающие мастера часто не знают, как правильно покрыть крышу профнастилом, поэтому становятся жертвой недостатка опыта. Некачественный монтаж снижает гидроизоляционные качества кровельной конструкции, уменьшает срок эксплуатации материала, проводя к образованию коррозии или протечек. Профнастил можно класть на скатные крыши с уклоном от 12 градусов. Опытные мастера могут сделать крышу из этого материала, даже если скат имеет меньший угол наклона. Укладка профнастила выполняется с вертикальным нахлестом на 2 волны, а вертикальные стыки обрабатываются герметиком на силиконовой основе.

Важно! Перед тем как покрыть крышу профнастилом, можно приобрести материал напрямую от производителя, нарезанный на листы по длине ската. Это позволяет сделать монтаж с минимальным количеством стыков, что увеличивает срок службы и гидроизоляционные качества покрытия, а также сэкономит средства за счет использования меньшего количества материала.

Перед тем, как покрыть крышу профлистом своими руками, нужно изучить технологию работы с этим материалом. Обычно производителями дается подробная инструкция, описывающая последовательность, в которой должен выполняться монтаж. Кровля из профнастила представляет собой многослойный пирог, который помимо финишного покрытия включает в себя гидроизоляцию и пароизоляцию. Работа с профнастилом имеет следующие особенности:

  1. Перед тем, как покрыть крышу профнастилом, нужно сделать обрешетку. Если расстояние между стропильными ногами не превышает 100 см, можно использовать бруски 30х100 мм. Если шаг превышает 100 см, сечение брусков обрешетки нужно увеличить.
  2. Перед тем, как стелить профнастил, нужно сделать обрешетку. Для того материала можно положить решетчатую обрешетку с шагом между брусками 30 см. В местах ендов и ребер выполняют монтаж усиленного сплошного основания.
  3. Перед тем как начать монтаж кровельного покрытия, необходимо покрыть все деревянные элементы стропильного каркаса антисептическим препаратом, а также выполнить обработку огнеблокирующим составом.

Многие домовладельцы не знают, как правильно накрыть крышу профнастилом, а потому совершают досадные ошибки, влияющие на эксплуатацию конструкции. Большим дефектом считается отсутствие в кровельном пироге пароизоляции и гидроизоляции. Профнастил обладает высокой теплопроводностью, что приводит к конденсированию водных паров на элементах стропильного каркаса.

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.

На основании данных СНиП рекомендованы такие правила для его расчета:

  • при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
  • при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
  • при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

ОБРАТИТЕ ВНИМАНИЕ!

Между обрешеткой и гидроизоляцией должен быть вентиляционный зазор. Для его создания оборудуют контробрешетку из стропильных планок или металлических прогонов, крепящихся вдоль стропил.

Порядок закрепления листов на кровле

Листы профнастила важно крепить специальными саморезами. Если уклон крыши составляет меньше 12°, то все стыки листов (имея наложение не менее 25 см) закрепляются герметиком.

Инструкция по укладке профнастила на крышу:

  • крепление листов саморезами производятся строго по нижней волне через одну. В самом нижнем и верхнем ряду саморезами крепится каждая волна;
  • при вкручивании саморезов следует использовать невысокую скорость вкручивания, так как при надавливании возможно образование прогиба материала;
  • при наложении нахлеста в одну волну следует использовать специальную резиновую прокладку (при уклоне кровли до 16°), тогда как при наложении листа в две волны прокладки не требуется;
  • крепить листы к обрешетке рекомендуется специальными саморезами, имеющими цветное полимерное покрытие и резиновые кольцевые прокладки, а между самими листами — специальными заклепками;
  • торцевые планки и конек укладываются после наложения основного покрытия всей кровли.

Последним этапом покрытия кровли профнастилом является установка выходов для труб, воздуховодов и планок примыкания.

Правильная технология укладки покрытия — залог качественной укладки.

Нахлест профнастила на кровле

Для того, чтобы избежать протечек кровли необходимо правильно рассчитать нахлест деталей кровельного профнастила.

Основным показателем расчета нахлеста является уклон крыши:

  • если уклон менее 15°, то нахлест листов должен быть не менее 20 см и не менее двух волн;
  • если уклон 15°- 30°, то нахлест должен быть от 15 до 20 см;
  • при уклоне более 30° ширина нахлеста должна быть от 10 до 15 см.

Как крыть крышу профнастилом

При горизонтальном нахлесте его ширина должна быть не менее 20 см. При этом все нахлесты герметизируют.

Как стелить профнастил на крышу своими руками — пошаговая инструкция

Кровельные работы по укладке профнастила заключаются в проведении комплекса довольно сложных мероприятий. Каждый этап характеризуется своей спецификой. Ранее мы рассматривали такие вопросы, как монтаж стропильной системы, обустройство «пирога». Сейчас разберемся подробнее с одним пунктом из всего перечня технологических операций – каким способом производится монтаж профнастила на крышу своими руками и с помощью чего фиксировать листы на обрешетке.

Протекает крыша из профнастила или металлочерепицы, что делать?

Главная задача кровли – полностью защитить здание от любых воздействий открытой атмосферы. Ее не зря часто называют большим «зонтом»: и в сильный ливень, и в крупный град, и в оттепель в доме должно быть сухо и тепло. Но порой на потолке появляются неожиданные мокрые пятна, в чердаке начинает пахнуть сыростью, а по внутренней поверхности стекают капли.

Все это не только удручает, но и имеет крайне негативные последствия для стропильной системы, обшивки и долговечности всех строительных материалов. Не говоря уже о токсичной плесени. Поэтому, если вы обнаружили, что в вашем доме протекает крыша, но при этом вы даже не можете понять, откуда именно – наша статья поможет вам решить проблему!

Начнем с того, что в большинстве случаев проблему на металлической кровле получается обнаружить невооруженным глазом.

Для этого само кровельное покрытие тщательно рассматривают на высоте, затем ярким солнечным днем изучают чердак на предмет просветов. Если у чердака хорошее освещение – будет полезно провести осмотр также ночью, при свете луны.

Более жесткий, но надежный метод – поднять на крышу шланг и начать ее щедро поливать (или дождаться сильного дождя). При этом один человек находится на самом покрытии, а второй смотрит уже с чердака, где именно протекает крыша дома:

Зимой обнаружить протечки можно с помощью:

  • Тепловизора. При съемке дома и крыши он сразу покажет на экране так называемые «мостики холода». Это и будут протечки, ведь вода – отличный проводник тепла, а намокший утеплитель и вовсе не справляется со своей задачей.
  • Еще один популярный аппарат – индуктивный датчик. Он чувствителен к изменению сопротивления материалов, а потому хорошо находит воду под строительными конструкциями. При этом пищит и показывает изменения на циферблате. Единственное, что ему будет мешать – это металлические крепежи, которые будут вызывать точечные колебания.
  • Ну, и самый дорогой прибор – работает на основе инфракрасных лучей, благодаря которым легко обнаруживает даже небольшие отверстия.

Все это оборудование можно взять в аренду или просто пригласить бригаду профессионалов для этой задачи.

Итак, вы выяснили, где именно протекает крыша в вашем доме. Что делать дальше? Мы подготовили для вас пошаговые мастер-классы, советы экспертов и обзор современных методов решения конкретных проблем.

В общей сложности, метод и средство починки протекающей крыши в домашних условиях будут напрямую зависеть от причины попадания воды под кровлю. И у каждого кровельного покрытия они чаще всего свои, специфичные именно для него. Все зависит от того, какая крыша: шифер протекает чаще всего между листами, мягкая черепица – при отрыве гонтов, а металлическая крыша обычно «грешит» элементами крепежа.

Проблема №1. Точечные повреждения кровельных листов

Довольно часто причиной протечек крыши служит поврежденное кровельное покрытие:

Начнем с самого простого: вы сразу увидели, где именно протекает кровля из профнастила и готовы отремонтировать имеющее отверстие в этот же день. Откуда оно могло взяться? Например, сильный ветер способен переносить довольно большие ветки, в процессе работ на металлический лист иногда падают острые инструменты или в свое время была царапина, которая со временем проржавела насквозь. Вот почему это происходит:

В этом деле вам в помощь будут современные кровельные ленты-герметики. Есть целый ряд, который разрабатывается именно для металлических кровель. Такие ленты представляют собой битумно-полимерные полоски толщиной от 1,5 мм, покрытые сверху армирующей и защищающей от ультрафиолета алюминиевой пленкой.

Все герметизирующие ленты – гибкие, а потому легко фиксируются и на гофре, и на черепичной волне, крепко прилипают к поверхности и закрывают собой то место, где протекает кровля или ее доборный элемент.

Работать с этим материалом – одно удовольствие:

  • Шаг 1. Наденьте перчатки, чтобы защитить ладони от липкого и плохо смывающегося битума.
  • Шаг 2. Тщательно очистите ремонтируемую поверхность от грязи, обезжирьте ее специальным средством. Дождитесь, пока она не будет полностью сухой.
  • Шаг 3. Проверьте, не слишком ли холодна поверхность. Если ее температура менее +5°С, тогда слегка разогрейте нужный участок строительным феном. Можно задействовать и обычный, на такой маленькой площади ремонта он вполне справится. Но не перестарайтесь: температура должна быть не более +80°С, иначе битум полностью расплавится.
  • Шаг 4. Отрежьте нужный кусок при помощи ножа и линейки.
  • Шаг 5. Аккуратно снимите защитную пленку с нижней стороны ленты.
  • Шаг 6. Уложите ленту на отверстие так, чтобы она выступала не менее, чем на 3-5 см от края повреждения.
  • Шаг 7. Хорошо прижмите и разгладьте ленту.
  • Шаг 8. Теперь с усилием прикатайте герметик при помощи небольшого валика. Для большего спокойствия перед этим его тоже можете прогреть феном, особенно, если работать приходится в холодную погоду.

Что хорошо, такие ленты сегодня выпускают самых разных цветов, чтобы было удобно их подбирать для большинства видов поверхности. Благодаря этому мелкий ремонт протекающей крыши занимает от силы 10-20 минут, а саму заплатку видно только вблизи.

Вот, например, какие шаги предпринимают, если протекает крыша из профнастила:

Мастер-класс наглядно демонстрирует, что делать, если протекает крыша из металлочерепицы с ее изгибами и волнами:

Подходит герметизирующая лента также для спасения треснувших водостоков. В этом случае все этапы работы с ней те же, только для удобства саму ленту наматывают на трубу витками, с небольшим нахлестом.

Служит такая заплатка порядка 10 лет.

Проблема №2. Некачественный или устаревший кровельный материал

Сами по себе и металлочерепица, и профнастил хорошо защищают крышу от любого сильного дождя. Но у обоих кровельных материалов есть недостаток, которого лишена, например, фальцевая кровля – это места крепления. Они не просто так считаются уязвимыми точками, ведь при самостоятельной установке часто допускается целый ряд ошибок, благодаря которым потом протекает крыша в частном доме и возникают другие проблемы. Например:

  • Использование низкокачественных саморезов вместо тех, что рекомендует производитель. Такие только в первый день монтажа выглядят приличными и надежными, а со временем разрушаются и часто становятся причиной того, что течет крыша при каждой непогоде. Чаще всего это происходит из-за того, что ссыхается сама резина под шляпкой.
  • Ошибки в процессе фиксации листов, когда саморез либо не дотягивают, опасаясь повредить резиновую прокладку, или перетягивают, чтоб было «покрепче». В первом случае прокладка недостаточно плотно прилегает к металлической поверхности, а потому пропускает воду, а во втором попросту не выдерживает давления и растрескивается, что тоже не приводит ни к чему хорошему.

Обратите внимание, как все-таки правильно устанавливать такое крепление:

Выбор правильных саморезов для металлической кровли — крайне важен, о чем не устают напоминать эксперты:

Итак, вы обнаружили, что в вашем случае именно из-за саморезов протекает крыша из профнастила: что делать и можно ли справиться самостоятельно? Да, решение есть! И это не замена кровли на фальцевую, ведь помните, что у той – крайне сложная технология монтажа, для которой необходимо задействовать специальную технику.

Решение достаточно простое: заменить и загерметизировать проблемный саморез. Это поможет всего за один день устранить течь кровли и защитить поврежденный лист минимум на несколько лет. И не забывайте о том, что после установки новой крыши через определенное время нужно подняться и подтянуть все саморезы, т.к. они имеют свойство разбалтываться, и потому протекать.

Быстро изнашивается также контрафактный кровельный материал и идущий к нему крепеж:

Следующий момент: если вы приобретали металлическую кровлю у проверенного производителя, то ее геометрия должна быть безупречной, и тогда листы идеально стыкуются друг с другом и со всеми доборными элементами. Но если качество сомнительное, то кровлю со временем может «выгнуть», она пойдет волнами. И когда течет крыша в доме именно такого качества – выхода практически нет. Кроме как стучать молотком, исправлять ненужные изгибы и пытаться поддержать кровлю хоть в каком-то состоянии до полной ее замены. И первой вы заметите деформацию капиллярной канавки, которая станет накапливать влагу возле крепежных элементов.

Также и металлочерепица, и профнастил способны начать корродировать и покрываться дырами, если в процессе монтажа с ними обращались неаккуратно. Использовали болгарку, которая способна прожигать финишное покрытие, роняли инструменты, пробивали отверстия под саморезы не там, где обрешетка – список ошибок достаточно большой.

И, наконец, сама гидроизоляция изнашивается со временем. Ведь на нее весь срок службы постоянно воздействуют высокие и низкие температуры, она нагревается от раскаленного металлического покрытия, рвется и отслаивается от мест крепления. Иногда также причиной износа служит то, что весь внутренний пирог кровли был открыт солнцу несколько месяцев до монтажа покрытия. Но решить эту проблему несложно – просто заменить пленку или мембрану на новую со стороны чердака.

Проблема №3. Последствия неправильного монтажа

К сожалению, иногда приходится иметь дело с серьезными ошибками, допущенными еще в процессе строительных работ. К примеру, вы приобретаете дом, и обнаруживаете в первые дни дождей, что у вас полностью протекает крыша: что делать и возможно ли вообще справиться с подобным? Не придется ли менять все кровельное покрытие или стропильную систему?

В большинстве случае – нет. Но для начала вам нужно будет провести грамотный осмотр и оценить существующие проблемы. Обычно протечка крыши – только вершина айсберга, а причину следует искать в нарушенной целостности гидроизоляции. В сухие теплые дни все это никак не будет проявляться, а вот с первым же дождем вода через неправильно организованный или поврежденный участок легко попадет в стропильную конструкцию. При осмотре чердака именно по мокрым местам легко определить, откуда идет течь и какой участок крыши нужно ремонтировать.

Т.е. в этом случае первое, что нужно сделать – провести визуальный осмотр, и решить имеющуюся проблему: исправить форму листов, обновить гидроизоляцию, замазать герметиком все крепежные элементы или сделать более надежное примыкание к другим конструкциям.

Иногда в проблеме виновата обрешетка, которую смонтировали неправильно и не проверили ее плоскость. В этом случае нужно будет заменить несколько брусков, в каких-то местах – подрезать, в каких-то – дополнить, чтобы выровнять геометрию ската. А если дело окажется в том, что шаг обрешетки был больше, чем нужно, и снег продавил металл – тогда все гораздо хуже. Ведь в этом случае протечки будут происходить между стыками листов и вернуть все назад уже вряд ли получится.

К слову, довольно часто оказывается, что у профнастила перепутали сторону монтажа. Этот материал выпускается и с двусторонним покрытием, и тогда важно не перепутать и не уложить его так, что стыки листов окажутся волной вниз. Вот тогда протечки вам обеспечены на 100%. Присмотритесь, может в вашем случае дело именно в этом?

Проблема №4. Скрытые места протекания

Самая коварная – течь кровли в каком-то одном месте, которое обнаружили не сразу. Даже небольшое количество воды, попавшее в подкровельное пространство, способно наделать много беды. При этом утеплитель быстро теряет свои теплозащитные свойства, стропила начинают гнить, а плесень в закрытом мало проветриваемом и темной чердаке – активно размножаться.

И существует риск, что задолго до того, как вы увидите первые разводы на потолке, все уже будет очень запущено. Если вы живете в квартире, тогда дело нужно будет оперативно поручить соответствующим службам, но, если течет крыша в частном доме – проблему нужно решать вам, причем быстро.

Если протекающую кровлю обнаружили не сразу – это признак того, что проблемное место не так-то просто будет увидеть невооруженным глазом. Поэтому, если вы поднялись на высоту, но не видите никаких повреждений или открытых стыков – вам понадобятся специальные приборы, о которых мы говорили выше.

Нередко бывает, что всему виной – отсутствие уплотнителей у конька. Но в 99% виновниками того, что протекает крыша в частном доме с профнастилом или металлочерепицей оказываются ендовы и места примыканий.

Вот хороший пример того, что бывает, если организовать узел примыканий скатов неправильно:

Или планка есть, но установлена неправильно:

Итак, вы убедились, что именно из-за ендовы или примыкания протекает кровля: что делать тогда? Выход один – только полностью переделывать эти узлы. Снимать планки, раскрывать изоляцию, заново проклеивать все стыки и, возможно, даже заменять отдельные материалы.

А вот основная часть кровли из металлочерепицы и профнастила подобные проблемы создавать не должна. Поэтому, если вы выбрали профлист и протекает крыша – сразу осматривайте именно планки и доборные элементы. Само покрытие у обоих видов изначально спроектировано так, чтобы максимально эффективно отводить воду вниз и не позволять ей попадать под стыки. Это и специальные канавки, и замок, и высота гофры – здесь много всего продумано, и особая форма такой кровли имеет не только эстетическое значение. Если только, конечно, металлопрофиль был приобретен хорошего качества и уложен по всем правилам.

Проблема №5. Конденсат в зимние и летние дни

Иногда крыша дома протекает даже в солнечные зимние дни, когда нет никакого дождя. Причиной этого служит конденсат – мелкие капли влаги, которые собираются на холодных кровельных листах при нарушенном тепловлажностном режиме.

Обычно эта проблема чаще встречается в случае с металлочерепицей и профнастилом, чем с другими кровельными материалами. Что неудивительно, ведь металл – отличный проводник тепла. И в холодное время года разница температур на поверхности листов и под ними будет значительной. Именно там, где соприкасается теплый воздух и охлажденный ветром или снегом лист, и возникает конденсат. А он при накапливании обязательно приведет к протечкам:

Такое состояние крыши – не нормально, и говорит об имеющихся ошибках в паро- и гидроизоляции, недостатке вентиляции подкровельного пространства и даже некачественной установке мансардных окон. Причем все это встречается нередко, ведь стоимость крыши обычно достигает 20% от сметы, и на финальном этапе многие застройщики пытаются сэкономить.

Вот почему чердак обязательно нужно утеплять:

  • Если речь идет о холодном чердаке, тогда изолируют его перекрытие.
  • Если о жилой мансарде, тогда и пол, и наклонные скаты-стены.

Главная задача при этом – не допустить тепло к кровельным листам и внешней поверхности крыши. При этом, согласно ГОСТ, толщина теплоизоляция должна быть не меньше, чем:

Также в какой-то мере может помочь специальное антиконденсатное покрытие:

Но больше всего удивляет жильцов дома, когда даже в теплый весенний день течет крыша в доме: что делать в таком случае? Ведь ни дождя, ни мокрого снега не было давно! И снова дело в конденсате: под лучами солнца металл сильно нагревается, и накопленная в конструкции крыши влага начинает испаряться в виде пара и проступать пятнами далеко от места первопричины.

Этот вид протечек бывает реже других, но все же способен нанести свой вред. Причем обнаружить его намного сложнее, ведь сырость и потоки появляются в другом месте, где вроде бы все в порядке с гидроизоляцией и герметичностью покрытия. А корень зла здесь – неправильно организованная пароизоляция чердака или мансарды. Для нее необходима специальная пароизоляционная пленка, так называемый паробарьер, способный задерживать до 95% влажного пара. При этом низкобюджетные материалы вообще имеют этот показатель в пределах 75-80%, что нехорошо для долговечности крыши.

К примеру, нередка ситуация, когда в утепленной мансарде устраивают мини-бар, посиделки с друзьями и кружкой горячего чая, а порой и целую ванную комнату. Пар незаметно для глаз постепенно просачивается в стены и потолок. Большую часть пароизоляция при этом задерживает, но определенный процент все-таки пропускает. Плюс свою негативную роль играют плохо проклеенные стыки полотен, неправильно подобранный скотч и недостаточная изоляция мест соединения пленки и шершавой стены. Покинув теплую мансарду, в холодной части кровли влага быстро замерзает и превращается в мелкие льдинки. В первые теплые дни они растают и начинают протекать везде, где только получается. А вызванная бригада поначалу в недоумении, откуда все-таки взялась вода:

Зная все эти моменты, теперь вы можете осмотреть свою крышу не хуже профессионала, и оперативно решить практически любую проблему!

Кровля крыши профнастилом — пошаговая инструкция по монтажу крыши в картинках с пояснениями

В сегодняшние дни покрытие крыши профлистом довольно популярно и широко применяется при строительстве частных жилых домов.

В соответствии со СНиП листы кровельного профнастила, должны иметь волну, высотой не меньшей 20 мм.

Рынок предлагает сегодня к использованию профнастил для кровли двух видов: оцинкованный или имеющий полимерное покрытие, их фото можно будет посмотреть ниже.

Данная инструкция даст нужные знания, необходимые для выполнения кровли из профнастила.

Вы сможете выполнить монтаж самостоятельно или доверить его специалистам той фирмы, в которой приобретете этот кровельный материал. Они, кстати, помогут вам сделать расчет необходимого для вашей крыши профнастила.

Технология такого монтажа достаточно проста, кровля из профнастила вполне выполнима самостоятельно, нужны только толковые помощники, необходимый инструмент, и, конечно же, ваше желание.

Доставка

  • Листы профнастила грузят на прочное ровное основание, которое должно быть длиннее, чем пачка профнастила
  • Обязательно нужно обеспечить защиту перевозимого кровельного материала от механических повреждений и перемещений его в период транспортировки
  • Скорость автомобиля, доставляющего груз, рекомендована не больше, чем 80 км/час.
  • Следует не допускать резких торможений и разгонов.

Работы по погрузке — разгрузке

  • Погрузка – выгрузка упаковок листов профнастила должна осуществляться подъемной техникой с мягкими стропами, а при пачках, длиной свыше 5 м, необходимо применять траверсы.
  • При ручной разгрузке материала, количество необходимых рабочих рассчитывается так: на каждые 2 метра длины листа – 1 человек, но должно их быть, в любом случае, не менее двух.
  • Поднимаются и перемещаются кровельные листы в положении по вертикали, очень аккуратно, не допуская чрезмерных перегибов.
  • Недопустимо бросать листы кровельного материала либо перетаскивать их волоком.

Подъём на кровлю

Перед началом кровельных работ – материал нужно поднять наверх, на крышу.

  • При помощи лаг, соединяющих край крыши и землю, листы профнастила поднимают на кровлю.
  • Поднимают не более одного листа за один раз.
  • Чтобы не допустить повреждения листов профнастила, не стоит выполнять их подъем при ветреной погоде.
  • Проверочные замеры.
  • Чтобы не допустить в период строительства отклонений от проекта, рекомендуют делать контрольные замеры уклонов крыши при установке стропил.

Проконтролировать:

  • Прямоугольность уклона кровли, измерив диагонали всех скатов (требуемая разница между диагоналями — меньше 20 мм).
  • Плоскостность всех уклонов крыши (шнуром или уровнем), наибольшее расхождение — 5 м ± 5 мм.

Обратите внимание! В случае отклонения от нужной плоскостности вероятна нестыковка кровельных листов.
Наименьший рекомендуемый уклон кровельного покрытия – 12°.

Монтаж кровли, необходимая техника безопасности при сборке

В период монтажа, передвижение по листам должно быть аккуратным, а обувь — мягкой.

Ступать следует в область прогиба волны листа, туда, где расположена обрешетка.

При укладке, листы профнастила крепят саморезами, которые закручиваются в месте прогиба волны.

Места всех сколов, повреждений защитного покрытия, а также все линии срезов листов нужно пройти ремонтной эмалью AkzoNobel, созданной специально для полимерных покрытий.

В работе используйте перчатки, поскольку края листов достаточно острые.

Для того чтобы стружки, полученные от вкручивания саморезов, не испортили новое покрытие, начав ржаветь, их нужно аккуратно удалить щеткой с поверхности вашей новой крыши.

При проведении работ требуется соблюдение всех существующих правил, направленных на охрану труда и необходимую технику безопасности.

В период монтажа защитную пленку необходимо снять, чтобы не допустить её склеивания с полимерным покрытием.

После монтажа эксплуатация изделий из профнастила с пленкой — недопустима.

Загрязненные места кровли нужно почистить мягкой щеткой, промыв затем мыльным слабым раствором.

Категорически запрещается использование углошлифовальных машин, применяющих абразивные круги (в просторечии — «болгарок»), поскольку прожигается и новое полимерное покрытие листов профнастила, и – сам цинк.

Это даст начало бурному процессу коррозии!

Необходимые инструменты для работ по нарезке металла

  • Насадка для дрели, имеющая комплект сменных ножей превратит обыкновенную дрель в просечные электроножницы для нарезания листов металла толщины до 0.8 мм.
  • Для нарезки металла, имеющего толщину до 0,6 мм, выполняемой вручную, нужны будут просечные ножницы, комплектуемые сменными ножами.
  • Для ручной резки листов из металла до 0,6 мм, независящей от направления, пригодятся, также рычажные ножницы.
  • Листы из стали, имеющие толщину до 1,2 мм, эффективно порежут просечные электроножницы.

Инструменты для системы водостока

  • Для того чтобы сделать высокоточную гибку держателей жёлоба водостока, толщиной до 4 мм, понадобится полосогиб.
  • Для создания на концах труб водостока гофрированных складок, необходимых для осуществления их стыковки, нужны будут клещи «Гофра».
  • Специальным пистолетом для герметика выполняют его равномерное нанесение при монтаже кровельного покрытия из профнастила и водосточной системы дома.
  • Соединение изделий вытяжными заклепками осуществляют заклепочными клещами.
  • Другой необходимый кровельный инструмент.• Чтобы закрепить гидро — и пароизоляцию будет необходим скобозабивной пистолет со скобами № 10.
  • Для закручивания саморезов с шестигранной головкой, размерами 5,5, а также 4,8 мм — в деревянные кровельные узлы потребуется шуруповерт с насадкой.
  • Чтобы качественно и точно раскроить теплоизоляционные плиты, необходимо будет воспользоваться ножом для теплоизоляции.
  • Точно сделать разметку шага обрешетки поможет шаблон для неё.

Также, обязательно понадобятся: рулетка, маркер, шнур, дрель со сверлами, молоток, длинная рейка.

Защита от тепловых потерь – кровельный пирог

К утеплению кровли следует подходить внимательно, так как свыше 25 % всех теплопотерь дома идет через кровлю.

Поэтому, технология выполнения кровельного покрытия из профнастила предусматривает в своей конструкции теплоизоляционный слой. Он вместе с гидроизоляцией служит кровельным пирогом под профнастил.

Необходимо определить, какой толщины должен быть слой теплоизоляции и защитить его от влаги.

Теплотехнические свойства теплоизоляции ухудшаются в 2 и более раза в случае увлажнения её лишь на 5 %, как следствие – порча внутренней отделки дома, образование плесени, гниение обрешетки и стропил, промерзание крыши и возникновение наледей на поверхности кровли.

Утепление кровли при наличии мансардного жилого этажа

  • Мембрана для гидроизоляции Tyvek выкладывается по стропилам.
  • Теплоизоляцию размещают сразу под гидроизоляцией в области стропил.
  • Со стороны внутреннего помещения теплоизоляцию защищают пленкой или пароизоляционной мембраной, стыки которой необходимо герметично проклеить.
  • Жилую мансарду обшивают ОСП, досками и т.д.
  • Под самым коньком кровли устраивают «холодный треугольник» для продуктивного смешения воздушных потоков. Благодаря этому выходы вентиляции из-под кровли можно будет делать не в каждом пролете стропил, а гораздо реже. Чтобы меньше образовывался конденсат на нижней холодной поверхности листов, нужно обеспечить перемещение воздушного потока от карниза кровли до конька в проеме, образованным покрытием кровли и гидроизоляционной мембраной. При этом не должно создаваться помех притоку наружного воздуха в щели подшивки карниза, а также выходу воздуха через вентиляционные выходы и под коньком. Чтобы защитить теплоизоляцию от влаги, применяют специальные пленки, а также, паро- и гидроизоляционные мембраны, создавая условия для хорошей вентиляции пространства под кровлей.

Устройство холодной кровли в нежилом чердачном помещении

  • Гидроизоляционную пленку или мембрану Tyvek Solid укладывают по стропилам.
  • Теплоизоляцию располагают горизонтально по всему потолку дома, оставляя чердак нежилым и холодным.
  • Со стороны внутреннего помещения слой теплоизоляции защищают пленкой или пароизоляционной мембраной, все стыки которой обязательно требуется герметично проклеить.
  • Вентиляция чердачного помещения обеспечивается притоками наружного воздуха через зазоры подшивки карниза и выходом воздушных потоков под коньком, сквозь слуховое окно и вентиляционные специальные выходы.

Монтаж гидроизоляции

  • Тёплую кровлю выполняют с помощью гидроизоляционных мембран. Мембрану Tyvek Solid устанавливают маркировкой в наружную сторону. Tyvek Soft монтируют любой стороной.
  • Перед установкой основной гидроизоляции, в ендовах, на всю их длину, раскатывают сверху вниз гидроизоляционную мембрану из рулона.
  • Основная гидроизоляция раскатывается из рулона без провиса, горизонтально по стропилам, следуя от карниза в направлении конька с обязательным нахлёстом 150 мм. Места стыков рулонов, при этом, обязательно должны приходиться на стропила.

Монтаж теплоизоляции

После установки гидроизоляции, между стропилами враспор монтируются плиты или маты теплоизоляции.

Зазор между мембраной Tyvek и теплоизоляцией не требуется.

Если теплоизоляцию выполняют несколькими слоями, её следует укладывать, перекрывая швы предыдущих плит.

Для того чтобы более быстро, качественно и точно раскроить теплоизоляционные плиты, рекомендуется применение специального ножа для выполнения резки теплоизоляции.

 Монтаж пароизоляционной пленки

Со стороны внутренней поверхности стропил строительным степлером крепят снизу вверх полотна пароизоляционных пленок Н110 Стандарт или Н96 Сильвер.

Укладывая внахлёст, их нужно герметично скрепить при помощи СП-1 (соединительной ленты).

Любые проходы сквозь эту пленку необходимо тщательно герметизируются.

После этого возможна установка внутренней облицовки.

Подшивка ОСП

Внутреннюю обшивку мансарды выполняют из ОСП – «Ориентировано Стружечной Плиты», имеющей повышенную влагостойкость и рекомендуемую толщину 12 либо 9 мм.

После монтажа пароизоляционной мембраны эти плиты укладываются поперек стропил длинным краем.

При этом каждая из плит должна иметь минимум две опоры.

К примеру, крепление ОСП возможно прибиванием к стропилам (опорам) гвоздями, длиной 55-70 мм, с необходимым шагом, начиная от 200 и заканчивая 300 мм.

Минимальное расстояние от прибиваемых гвоздей до края ОСП – не менее 1 см.

Как выполняется монтаж гидроизоляции холодной кровли

При выполнении холодной кровли могут применяться гидроизоляционные пленки Д110 Стандарт, Д96 Сильвер, а также мембрана гидроизоляционная марки Tyvek Solid, которые выкладывают логотипом наружу.

Не допускается переворачивание слоёв гидроизоляции, поскольку это способствует потере их свойств.

Для обеспечения стока конденсата, пленку необходимо укладывать с некоторым провисом (до 20мм).

Применение мембраны марки Tyvek Solid выполнения такого провиса не требует.

Гидроизоляционный рулон раскатывают по стропилам горизонтально, в направлении от карниза в сторону конька, выполняя необходимый нахлёст и фиксируя его контробрешеткой – деревянными спадающими брусками.

Стыки рулонов обязательно должны находиться на стропилах.

Обрешетка, выполняемая под покрытие

Важно: Обрешетку необходимо всегда укладывать сверху на выполненную гидроизоляцию.

  • Обрешетка делается из обрезных досок 32х100мм и деревянных брусков 50х50 мм, обработанных антисептиком. Размеры здесь приведены приблизительные.
  • Сначала поверх гидроизоляционной пленки к стропилам прибивается контробрешетка по направлению к карнизу от конька. Контробрешетка – это спадающие бруски сечением 50х50 мм, к которым потом крепятся горизонтально доски обрешетки.
  • Монтаж профнастила выполняется досками обрешетки размером 100х32 мм. Установку обрешетки производят с шагом в 500мм.
  • В местах под ограждением кровли, вокруг дымоходов, крепления ендов необходима сплошная обрешетка.

Обрешетка под коньком

Закрепляется по паре дополнительных досок по обеим сторонам планки конька.

Обрешетка по торцам кровли

Под торцевые кровельные планки монтируют доски, которые своей высотой больше обрешетки на один размер высоты листа профнастила.

Поскольку профнастил – самый демократичный по стоимости материал среди всех кровельных материалов, такое покрытие – наилучший вариант и для индивидуального строительства, и для промышленных или производственных объектов.

основные этапы проведения работ и необходимые нюансы

Как бы ни важен был качественный ремонт дома, надежная и прочная кровля все-таки более важна. Если планируется выполнить работы самостоятельно, тогда монтаж профлиста на крышу является более предпочтительным решением. Почему это так?

— низкая стоимость материала и невысокая цена монтажа профлиста на крышу;
— высокий срок эксплуатации;
— легкий монтаж материала.

По этим причинам, выбор кровли чаще всего падает именно на этот материал. Как сделать крышу из профлиста своими руками?

Профнастил, основные этапы монтажа

Для кровли крыши профлистом понадобятся 2-3 человека. Существуют умельцы, которые в состоянии поднять и закрепить листы самостоятельно, но это как минимум неудобно и усложняет проведение работ. Чтобы сделать новую кровлю, необходимы следующие этапы:

  1. Выбор и приобретение материала
  2. Изготовление кровельного пирога
  3. Крепление профлиста на крыше

Каждый из этих этапов имеет свои нюансы, которые знают опытные строители.

Как правильно выбрать профнастил

Обычный профлист гарантированно прослужит приблизительно 30 лет, но если он покрыт полимерным составом, то его эксплуатация превысит полвека. По этой причине в первую очередь необходимо обращать внимание именно на этот критерий.

Кроме этого, потребуется учесть следующие моменты:

  • Разницу между общей и фактической площадью листов. Расчет кровли необходимо осуществлять с учетом именно монтажной ширины. Если длины профлиста не хватает на всю длину ската дополнительно необходимо отнять по 20 см. с одной стороны
  • Длина листа. Намного практичнее приобретать профлист на всю длину ската так удастся значительно сэкономить на закупке материала
  • При выборе необходимо учитывать три основных технических характеристики листа: высоту волны, толщину стали и наличие полимерного защитного покрытия

Внимание! Для самостоятельного монтажа кровли понадобится максимально упростить процесс укладки листов. Для этого лучше выбирать материал с рабочей длиной на всю длину ската плюс 30 — 40 см. Заказывая изделие в официальных представительствах завода изготовителя, можно приобрести материал, у которого этот коэффициент будет равен 8 метрам, что позволяет удовлетворить потребности любой кровли.

Как сделать кровельный пирог?

Перед тем, как крепить профнастил на крышу, нужно предварительно соорудить основание для его монтажа. Даже если не планируется использовать под чердачное пространство в качестве жилого помещения, все равно будет нелишним утеплить кровлю и создать паро и гидроизоляционные барьеры. После того как буду установлены стропила, работы проводятся следующим порядком:

  1. С внутренней стороны стропил прокладывается пароизоляция
  2. Прокладывается утеплитель
  3. Укладывается гидробарьер
  4. Сверху стропильной ноги прибивается контробрешетка
  5. Набивается поперечный брус обрешетки
  6. Осуществляется покрытие крыши профлистом
Устройство кровельного пирога

Сам процесс крепежа кровельных листов осуществляется следующим образом:

  • Направленность монтажа строго сверху вниз
  • Рабочий зазор должен быть как минимум 20 см
  • Зазор между утеплителем и листом как минимум 4 см
  • В местах стыкования материала рекомендовано использовать специальные герметики особенно это необходимо, если угол наклона кровли недостаточный или монтируется плоская крыша

Внимание! Для крепления используются специальные саморезы, у которых стержень изготовлен по типу сверла. Качественные изделия в состоянии просверлить металл толщиной до 0,5-1 см. и выше. Поэтому во время монтажа необходимо быть особенно внимательным, чтобы не повредить полимерную защитную пленку.

Профлист пользуется большим спросом у застройщиков. Он продается во многих городах России. Профнастил в Казани представлен в ассортименте большого числа компаний, каждая из которых предлагает дополнительный набор услуг – от помощи дизайнера и до монтажа самого материала.

В Ижевске предлагают купить профнастил 19 компаний. Читайте подробнее про профнастил в Ижевске в этой статье. В ней представлен обзор лучших поставшиков этого города.

Хитрости монтажа

Опытные мастера рекомендуют выполнять монтажные работы строго по инструкции завода-изготовителя. Любой профлист даже отечественного производства должен иметь такие документы, в которых обычно прописываются стадии выполнения работ. Монтаж обычно осуществляется следующим образом:

  • Укладка профлиста на крышу начинается с торца кровли
  • Фиксируют лист с помощью специальных саморезов, которые вкручивают в прогиб волны
  • Перед тем как приступить к укладке следующего листа требуется полностью закрепить предыдущий. Это связано с тем, что лист может немного разойтись в размерах
  • Если уклон меньше чем 1 к 5 на стыках рекомендуют использовать кровельные профиля, уплотнительную ленту, которая обеспечивает усиленную герметизацию стыка

Осторожно! При вкручивании саморезов, необходимо не повредить специальные капиллярные канавки, они предназначены для вывода конденсата из-под кровли, поэтому важно, чтобы его структура оставалась неповрежденной.

Что касается ломаной кровли, то в местах примыкания к зданию необходимо установить специальную планку для гидроизоляции. Ее длина, как показано на рисунке, должна соответствовать общему правилу стыкования металлической кровли, а именно быть больше чем 200 мм., высота планки 150 мм. Соблюдение этих пропорций является идеальным для создания оптимальной гидроизоляции в месте примыкания профнастила к кирпичной или любой другой стене.

Внимание! Помимо специального уплотнителя, в месте примыкания рекомендовано использовать герметик. С его помощью также можно обработать все остальные места соединения листов металлической кровли.

Установка дополнительных фитингов

После монтажа листов кровли понадобится выполнить работы по ее облагораживанию. Для этого понадобится установить:

  • Конек. Крепится саморезами, через каждые 30 см. Нахлест может быть меньше чем в обычных местах примыкания и составлять около 10 см
  • Торцевые или ветровые планки для профнастила. Ее высота должна полностью перекрывать волну материала. В данном случае нахлест должен быть увеличен до 50 см
  • Снегодержатели на крышу из профлиста. Устанавливаются в шахматном порядке. С разбежкой по высоте около 30-40 см. крепеж осуществляется через каждую вторую волну листа

В основном монтаж профнастила выполняется достаточно просто, что позволяет осуществить его и самостоятельно, если речь идет о простой двускатной кровли. При монтаже ломанной, мансандровой или любой другой сложной крыши следует обратиться за помощью к строительной бригаде. Выполнить укладку материала в таком случае может быть достаточно проблематичным занятием.

Видео о том, как правильно покрыть крышу профлистом

Инструкция по монтажу профнастила на крышу. Схема монтажа.

Видео о том, как покрыть крышу профнастилом своими руками.

Подъем профнастила на крышу

Подъём профлиста на крышу — несложная задача. Но надо знать несколько нюансов. В противном случае вы рискуете деформировать листы — тогда они не будут герметично стыковаться.

Как поднять профлист на крышу и не повредить его? Эксперты «Металл Профиль» предлагают два варианта:

  • с помощью подъёмного крана;
  • вручную.

Подробно рассмотрим каждый способ.

Как поднять профнастил с помощью крана

Этот вариант оптимален, если надо поднять профнастил на высокую крышу. Но он требует денежных затрат: аренда строительной техники — недешёвое удовольствие.

Чтобы поднять профлист с помощью крана, потребуются мягкие стропы. Это текстильные ленты, которыми подхватывают лист кровельного материала.

Профнастил рекомендуется поднимать поштучно.

Порядок действий:

  1. В верхней части листа, которая потом будет скрыта коньковой планкой, просверливаем 2 отверстия.
  2. В отверстия вставляем крюки, прикрепленные к текстильным стропам, и поднимаем материал с помощью крана.

Не забываем о технике безопасности:

  • используем плотные рабочие перчатки — они защитят руки от повреждений. У профлиста острые края, вы можете не заметить, как порежетесь;
  • надеваем каску — она необходима для проведения любых строительных работ;
  • не стоим под грузом, когда его поднимают на крышу.

Итак, с помощью строительного крана вы легко поднимете профлист на кровлю, приложив минимум физических усилий. Но — не бесплатно.

Как поднять профлист на крышу вручную

Этот способ наиболее экономичный — вам не придётся арендовать дорогостоящую технику. Но он подходит только для низких и средних по высоте кровель. На высокие крыши поднимать профлист вручную опасно и неудобно.

Вам потребуются помощники — от двух до четырёх человек. Не рекомендуем поднимать профлист на крышу одному — можно испортить материал, деформировать его. Также самостоятельный подъём займёт больше времени.

Для подъёма профнастила вручную нужны деревянные лаги (направляющие) — балки, которые приставляют к кровле. На них мы будем укладывать листы материала. На рисунке ниже рабочие поднимают металлочерепицу, а не профнастил, но принцип работы тот же.

Как смонтировать лаги:

  1. Берём два длинных деревянных бруска — это и будут лаги. Они должны доставать от земли до кровли с учётом угла наклона.
  2. Скрепляем их поперечными брусками или досками. Они должны быть на несколько сантиметров шире листа профнастила. Расстояние между поперечинами — 40–50 см.
    Поперечные бруски (доски) выполняют три функции:
    • соединяют лаги;
    • выполняют роль ступеней, по которым можно подниматься;
    • защищают профлист от прогиба по время подъёма.
  3. К лагам прикрепляем вертикальные «перила», чтобы лист не съезжал в сторону. У нас получится подобие лестницы.
  4. Лаги делаем максимально пологими, чтобы профлист не согнулся и не сломался, когда мы будем поднимать его на крышу.
  5. Нижний край «лестницы» должен стоять на земле. Её верхний торец фиксируем саморезами на краю крыши — например, на карнизе. Если лаги не будут зафиксированы, они могут упасть, а вместе с ними — профлист, который мы поднимаем.
  6. На лаги укладываем плотную ткань. Это защитит полимерное покрытие от повреждений.

Листы материала можно поднимать поштучно либо в коробе.

В первом случае обвязываем лист текстильными лентами вдоль гофр либо просверливаем два отверстия в верхней части профлиста и вставляем в них крюки, к которым прикреплены стропы. Укладываем материал на лаги. Один человек стоит на кровле и, с помощью лент, тянет профнастил наверх. Помощники, которые находятся на земле, подталкивают материал снизу и придерживают его за боковые кромки.

Во втором случае надо сразу предусмотреть место на кровле, куда можно поставить короб. Если место есть, монтируем деревянный короб по размеру профлиста. К нему прикрепляем текстильные ленты. В короб складываем несколько листов профнастила. Один человек стоит на крыше и поднимает короб с помощью лент. Помощники подталкивают короб снизу.

При необходимости, поперечные бруски между лагами используют в качестве ступеней. По ним поднимаются, как по лестнице, придерживая лист профнастила или короб с материалом.

Итог

Теперь вы знаете, как поднять профлист на крышу. Выбирайте любой способ — с помощью профессиональной техники или самостоятельно.

Если вы поднимаете листы вручную, вам понадобится от двух до четырёх помощников. Не рекомендуем действовать в одиночку — вы потратите больше времени и рискуете повредить материал.

При работе соблюдайте технику безопасности — используйте каску, защитные очки, монтажные перчатки. И главное — поднимайте профлист только в безветренную погоду. Материал отличается парусностью. Когда вы будете поднимать профнастил, сильный ветер может подхватить его — лист упадёт с лаг или кровли и деформируется.

Пора заказывать!

Переходи в каталог Кровельные материалы


статья взята с официального сайта завода «МеталлПрофиль»

Как покрыть крышу профнастилом: кроем правильно

полувальмовая голландская крыша из профнастила

Качественно крыть крышу профнастилом можно даже при отсутствии профессиональных навыков строительства. Важно лишь соблюдать технологию работ и постараться избежать распространенных ошибок, которые могут повлиять на результат.

Выбор профнастила

Преимущества данного материала очевидны:

  • небольшой вес: перекрытие крыши профнастилом не требует усиления имеющейся стропильной системы, строительных конструкций и фундамента;
  • разумное соотношение стоимости и долговечности материала: при правильном монтаже кровля может послужить более 15 лет;
  • эстетичность: профнастил с полимерным цветным покрытием позволяет создать привлекательную на вид кровлю;
  • практичность: простые оцинкованные листы являются недорогим решением для промышленных зданий и хозяйственных построек.

Крайне важно подобрать материал с необходимыми прочностными характеристиками. Кроме того, необходимо учитывать, что в качестве кровельного материала должен использоваться профнастил с капиллярной канавкой, которая способствует эффективному отведению дождевой воды при монтаже листов внахлест. Не рекомендуется экономить на материале – у дешевого профлиста, выполненного из некачественной стали, капиллярная канавка легко деформируется при нагрузках и становится бесполезной. Такую крышу не получится без повреждений очистить от снега в зимний период или отремонтировать при необходимости.

капиллярная канавка на профнастиле

Оцинкованный лист – наиболее дешевый вариант кровли, но его нельзя назвать привлекательным. Высоким спросом пользуется профнастил с защитно-декоративным полимерным покрытием. Важно определиться с требованиями к прочности и износостойкости данного покрытия. Если предполагается использовать профлист для монтажа на крыше с большим углом наклона скатов, то можно применять материал с покрытием из полиэстера, поскольку с такой кровли снег скатывается под собственным весом и снижен риск повреждения покрытия при очистке.

Для крыш с меньшим углом наклона рекомендуется приобрести профнастил со значительно более прочным внешним слоем из пурала или ПВДТФ (поливинилдифторид), но в этом случае покрытие крыши профнастилом обойдется дороже.

слои покрытий листа профнастила

Как избежать повреждений материала при транспортировке

Профнастил, изготовленный из стального листа методом холодного профилирования, в качестве кровельного покрытия обладает необходимой прочностью и способностью выдерживать высокие снеговые и ветровые нагрузки. Но листы, по отдельности, в значительной степени подвержены механическим повреждениям.

Транспортировку и подъем материала к месту монтажа следует осуществлять, предприняв определенные меры предосторожности, чтобы исключить случайное повреждение профнастила.

Перед тем, как покрыть крышу профнастилом, материал следует доставить на объект. При этом необходимо соблюдать определенные правила транспортировки. Деформация кровельного материала в процессе погрузочно-разгрузочных работ или перевозки приведет к необходимости его замены и в результате – к удорожанию кровли. Чтобы сделать надежное покрытие крыши, следует использовать профлист толщиной от 0,5 мм, выполненный из качественной стали.

Основные правила транспортировки:

  1. Такой материал перевозится стопками, уложенными на прочное, твердое основание, к примеру, на деревянные лаги, причем длина лаг должна превышать ширину листа.
  2. При подготовке к транспортировке груз, уложенный в машину, необходимо надежно закрепить стропами, чтобы избежать трения листов между собой и о соседствующие предметы – это может привести к порче защитного покрытия.
  3. Рекомендуемая скорость движения транспортного средства при перевозке профнастила составляет не более 80 километров в час.
рекомендуемая скорость транспортировки профлистов

Если погрузка профлиста в месте приобретения обычно осуществляется профессионалами с использованием спецтехники, то разгрузка на объекте нередко выполняется собственными силами вручную. Чтобы правильно крыть крышу профнастилом, следует аккуратно переносить листы по одной штуке. Желательно каждый лист нести вдвоем.

Категорически запрещается перегибать профнастил или перемещать листы волоком! Деформированному листу практически невозможно вернуть первоначальную геометрию, и он становится непригоден для монтажа. Повреждение защитно-декоративного слоя ведет к быстрому началу процесса коррозии в процессе эксплуатации кровельного покрытия.

Подъем профнастила на крышу также следует выполнять правильно. Технология работ заключается в следующем:

  • нельзя поднимать материал при ветреной погоде – это может привести к его повреждению;
  • от земли до кровли рекомендуется протянуть лаги, по которым и осуществлять подъем листов;
  • поднимать профнастил можно только по одному листу.
поднятие профнастила на крышу с помощью лагов

Рассматривая, как правильно накрыть крышу профнастилом, можно отметить, что работы быстро и качественно могут выполнить два человека. При этом подъем материала на крышу значительно удобнее и проще осуществлять втроем. С технологией работ по монтажу покрытия можно ознакомиться в тематическом видео.

Как избежать повреждений материала при монтаже?

Как правильно покрыть крышу профнастилом? Если предстоит монтировать кровлю достаточно большой площади, то есть, в процессе крепления листов придется ходить по уже уложенному материалу, в первую очередь стоит позаботиться об обуви. Требуется надеть обувь с мягкой подошвой, которая не будет скользить по металлу и не повредит его защитный полимерный слой. Наступать на кровельный материал можно только в тех местах, где лист лежит на обрешетке.

Если мы кроем крышу профнастилом, то следует правильно подобрать инструмент для выполнения монтажных работ. Укладка данного кровельного материала не требует использования сложного дорогостоящего оборудования.

Достаточно иметь:

  • шуруповерт;
  • ножницы по металлу, способные резать сталь толщиной до 0,6 мм;
  • ножовку по металлу с мелкими зубцами;
  • электроножницы или электролобзик.
резка листов металлопрофиля

Не рекомендуется применять электросварку или газовую сварку при монтаже профнастила, так как в этом случае высока вероятность повреждения защитного покрытия листов.

Чтобы избежать коррозии на местах реза листов профнастила, желательно торцы материала немедленно обрабатывать антикоррозийной грунтовкой.

Особенности крепления профнастила

В вопросе как накрыть крышу профнастилом особое внимание уделяется крепежу. Чтобы надежно прикрепить листы к обрешетке, лучше всего использовать оцинкованные саморезы со сверлом на конце. Размер крепежных элементов – 4,8×35 мм. Каждый саморез должен быть снабжен специальной неопреновой прокладкой, которая защищает место крепления от попадания влаги. Саморезы необходимо вкручивать в волну в нижней ее части, прилегающей к обрешетке.

При креплении конька саморез вкручивают через верх волны. Производители профнастила нередко предлагают саморезы со шляпками, окрашенными в цвет выбранного кровельного материала, что повышает эстетичность готовой крыши.

крепление листов к обрешетке саморезами

При монтаже профнастила с полимерным покрытием особенно важно следить, чтобы стружка, образующаяся при вкручивании крепежа, не повредила внешний защитный слой материала.

Стружку требуется сразу же аккуратно удалять. Если ее оставить в месте крепления, она быстро начнет ржаветь, и послужит источником распространения коррозии, кроме того, наличие торчащей стружки помешает неопреновой прокладке герметично закрыть место крепления.

монтаж первого и последующего листов профнастила

Нельзя крепить профнастил к обрешетке при помощи алюминиевых заклепок или гвоздей! Данный вид крепежа не может обеспечить необходимую устойчивость кровельного покрытия к сильным ветровым нагрузкам.

Рассматривая, как перекрыть крышу профнастилом, можно отметить, что прочность и долговечность кровельного покрытия в значительной степени зависят от правильно выбранного шага обрешетки, достаточного вертикального и горизонтального нахлеста листового материала, использования специальных планок, защищающих торцы кровельного покрытия от атмосферных воздействий и ряда других факторов.

Об основных этапах монтажа кровли из профнастила подробно рассказано в видео материале.

Планы и руководство по поднятым грядкам из оцинкованной стали

Поделитесь этой статьей:

Одним из наших огромных начинаний для нашего огорода в 2018 году было строительство новых садовых грядок из оцинкованной стали. Это был наш шестой вегетационный период, работая в этом месте, и в том году мы решили, что пришло время инвестировать в наши «вечные» грядки.

Когда мы только начали выращивать на этом участке, мы планировали выращивать в нашем саду широкие ряды, как это предлагается в одной из наших любимых книг по садоводству — на самом деле, мы даже потратили одну осень, выкапывая их по всему участку для выращивания — но у нас это не сработало по нескольким причинам.Основная проблема заключалась в том, что наша садовая почва заражена семенами злых сорняков. Мы пробовали бороться с этим с помощью мульчи и изнурительной прополки, но в итоге каждый год мы проигрывали битву. Мы решили, что что-то нужно изменить — и все, что нужно сделать, — это построить грядки со свежей почвой.

Загрузите БЕСПЛАТНЫЕ планы для печати

Почему вы выбрали садоводство с приподнятыми грядками?

Конечно, борьба с сорняками — не единственное преимущество приподнятых грядок. Мы всегда добивались поразительных успехов в выращивании на приподнятых грядках, потому что вы так много контролируете среду выращивания — легко контролировать полив, удобрения и вредителей.Они также выглядят красиво, и, поскольку мы закончили тем, что наши грядки стали такими высокими, они облегчают любую работу в саду для спины и колен.

Тем не менее, у грядки есть и недостатки. Главный из них заключается в том, что он резко сокращает пространство для выращивания. Вы просто не сможете вырастить столько же растений, сколько смогли бы, если бы заняли то же место и сделали широкие ряды.

Другой большой сбой: строить грядки на грядках — дорогое удовольствие. Обработка участка земли и посадка семян обходятся относительно дешево (или даже бесплатно), но как только вы начнете добавлять строительные материалы для строительства грядок и почву для их заполнения, это может стать довольно дорогим.

Какие плюсы и минусы у разных типов приподнятых грядок?

Итак, мы рассмотрели плюсы и минусы всех методов выращивания нашего сада и в конце концов решили, что хорошие, долговечные грядки — это то место, куда мы хотим вложить наш садоводческий бюджет в этом году. Как только мы решили, что лучше всего использовать приподнятые грядки, нам пришлось принять решение о том, из каких материалов их строить. Вот основные претенденты:

  • Обработанная древесина : Это довольно стандартный способ создания приподнятых грядок — многие люди используют обработанные пиломатериалы (и на самом деле наши предыдущие приподнятые грядки были обработанными пиломатериалами).Мы не хотели идти этим путем по одной причине: химические вещества, которые они используют для обработки древесины, меня до чертиков пугают. А идея о том, что эти химические вещества находятся в непосредственной близости от садовой почвы, в которой я выращиваю свои органические овощи более 20 лет? Ну, чего-то там просто не складывалось. Это был бы самый дешевый вариант (ближе к 75 долларов за койку), но в конце концов мы решили, что если для нас достаточно важно инвестировать в покупку органических овощей в продуктовом магазине, для нас достаточно инвестировать в выращенный сад. грядки, которые (возможно) не собираются выделять опасные токсины в драгоценную почву, на которой мы выращиваем пищу.
  • Пиломатериалы из кедра : Это то место, куда мы пошли дальше. Кедр от природы устойчив к гниению (я слышал, 15-20 лет). Он прекрасно переносит погоду, замечательно пахнет и его легко достать. Единственная проблема? Черт возьми, это дорого. Если мы сделаем полную кровать из кедра нужной высоты, то это будет стоить более 300 долларов за кровать. Для нас это было просто невозможно.
  • Кровельные панели из оцинкованной стали с обработанной деревянной рамой : Я начал видеть кашпо Corten Steel по всему Instagram — и хотя они красивы, их цена и эстетика не совсем подходят для нашего садового пространства.Но они натолкнули меня на идею использовать кровельные панели из оцинкованной стали! Мы использовали их в нашем курятнике, и нам так понравилось работать с панелями, что мы знали, что где-то их снова будем использовать. Они доступны по цене, доступны и красивы! Мы начали проводить некоторые исследования по их использованию в качестве приподнятых грядок, и несколько человек это сделали, но поскольку панели тонкие и выгибаются при заполнении почвой, вам необходимо построить полный деревянный каркас (с опорами внутри), чтобы поддерживать их. . Когда мы оценили это, оказалось, что это было едва ли дешевле, чем кедровая дорожка, требовалось много времени, чтобы построить рамы, и у нас все еще оставались ужасные обработанные пиломатериалы, соприкасающиеся с нашей почвой.Вернуться к доске для рисования.
  • Кровельные панели из оцинкованной стали с кедром и опорами для кабелепровода: Я отказался отказываться от стальных панелей, поэтому я продолжал гуглить и гуглить, чтобы попытаться найти кого-то, кто сделал бы кровать без обработанного деревянного каркаса. Я попал на этот пост из Усадьбы Прерии. Они не использовали каркас, но в ее грядках используется стальной настил моста, который достаточно толстый, чтобы не прогибаться с землей. Панели — это не то, что вы можете просто пойти в Lowe’s и забрать, и это недешево.Мы довольно быстро это исправили. Потом! Потом! Я нашел этот столб, где они зарыли в землю кабелепровод для поддержки боковых панелей, а затем использовали опоры 4 x 4 дюйма в углах. У НАС ЕСТЬ ПОБЕДИТЕЛЬ! В конце концов, мой муж разработал план, основанный на тех фотографиях, где мы используем кедровые опоры 4 ″ x 4 ″ по углам и середине кровати, панели привинчены к этим опорам, а затем мы утопили металлические трубы по бокам, чтобы поддержать кровать. кровати. Строительство этих кроватей обходится нам примерно в 150 долларов за каждую кровать (без учета почвы, по ценам 2017 года).

Я собираюсь дать вам полное руководство о том, как сделать эти приподнятые грядки, внизу этого поста, но сначала я получил много вопросов об этих грядках, поэтому позвольте мне ответить на них.

Почему вы решили положить под кровать ландшафтную ткань?

Родинки. И сорняки. Родинки и сорняки — это рывки. И у нас их много. Кроты любят прорываться в нашем саду и просто разрушать наши грядки, поэтому мы надеемся, что долговечная ландшафтная ткань, которую мы использовали, защитит их от проникновения.То же самое и с сорняками, в меньшей степени. Большинство сорняков не могут прорасти через два фута почвы, но, честно говоря, наши сорняки настолько беспощадны, что я бы не стал их игнорировать. Таким образом, мы ошиблись в пользу слишком сильного контроля над сорняками, а не слишком малого. Позже в этом сезоне мы будем покрывать всю ландшафтную ткань дробленым или мелким гравием.

Пейзажная ткань для нас неизбежное зло. Мне не нравится , когда на дне кровати у есть продукт на нефтяной основе, но я думаю, что если бы мы его не отложили, мы бы годами пинали себя.Мы исследовали некоторые другие методы борьбы с сорняками и кротами, но ни один из них не казался столь же надежным, как ландшафтная ткань (кстати, это ткань для борьбы с сорняками, которую мы всегда используем — это действительно отличное качество, и, если у вас есть учетная запись Prime, Amazon — лучший выбор. самое дешевое место, которое мы нашли, чтобы купить и отправить его). Меня немного утешает тот факт, что ткань находится ниже двух футов почвы — надеюсь, любое химическое выщелачивание ткани будет вымываться вниз, а не вверх.

Одна вещь, которую нам пришлось отрегулировать из-за ткани, — нам пришлось принести червей! Вероятно, черви в конечном итоге проникли бы через швы ткани в наши кровати, но мы немного ускорили этот процесс, заразив наши кровати ночными ползунками с фермы червей дяди Джима.

Почему вы сделали кровати такими глубокими?

Глубина наших кроватей 26 дюймов — такая же, как ширина кровельных панелей из оцинкованной стали. Могли бы мы их сократить, чтобы сделать кровати короче? Совершенно верно, но мы не хотели этого по нескольким причинам. Самым очевидным является то, что чем выше станина, тем меньше изнурительной работы. Наши грядки достаточно высоки, чтобы мы могли удобно сидеть по бокам и пропалывать траву или наклоняться для сбора урожая, не чувствуя, что наши колени и спина бьют.Сейчас это не так уж и важно, поскольку нам уже за тридцать, но, поскольку мы хотим, чтобы это были кровати для длительного пребывания, мы думали о Кассе и Крейге в будущем. Я думаю, что через 10, 15, 20 лет мы будем благодарить самих себя за то, что сделали более высокие грядки.

Вторая основная причина заключается в том, что растениям нужно на или больше почвы, чем вы можете себе представить. Им нравится, чтобы их корни могли свободно разрастаться, особенно растения с длинными стержневыми корнями, такие как морковь. Честно говоря, чем больше места в почве вы дадите своим растениям, тем они будут счастливее.

Единственный минус этих мегаглубоких грядок — это количество почвы, необходимое для их заполнения. Мы привезли почву без семян сорняков и компост от местной компании, и из-за большого объема они стали намного дороже. Но, к счастью, это единовременные расходы.

Как вы думаете, как долго они продержатся?

Оцинкованные стальные панели, трубы и угловые крышки прослужат 30-60 лет. Кедровых опор, наверное, будет чуть меньше — ближе к 15-20 годам. Если мы получим 20 лет от этих детей, я буду в восторге.

У вас есть холодная рама для этого?

Да, и это до смешного просто! Мы не на 100% засыпали наши грядки почвой — мы оставили около шести дюймов свободного пространства, поэтому мы можем без особых усилий создать холодный каркас грядок. В буквальном смысле, наш «холодный каркас» — это просто пластиковая панель теплицы, положенная сверху и удерживаемая кирпичиками.

Это так хорошо работает, это потрясающе! В солнечный день при 30 ° F температура в постели поднималась до 75 ° F в течение примерно пяти минут после надевания панели.Самое лучшее в этом? Это было совершенно бесплатно. Зимой мы прикручиваем эти панели к стенке курятника, чтобы они защищали их от ветра, поэтому, когда мы сняли их на весну, мы просто переместили их на наши грядки!

Не слишком ли жарко летом в этих приподнятых грядках? Разве ты не печешь свои корни? Вам все время нужно поливать?

Нет. Хотя эти приподнятые грядки металлические, они являются отражающими металлами, что означает, что они не поглощают столько тепла, сколько вы можете себе представить — на самом деле, во время нашего жаркого и влажного лета здесь, в Зоне 6B, почва на этих грядках часто бывает прохладнее. чем земля в других контейнерах вокруг нашей собственности.Нам не нужно поливать чаще, чем с деревянными приподнятыми грядками, мы никогда не «запекаем» корни и никогда не обжигались о металл. Мы часто работаем в этих кроватях и вокруг них в солнечные дни 90–100 ° F, а температура металла обычно примерно такая же, как температура воздуха — если не охладить на ощупь.

Чем вы засыпали грядки?

К нам доставили большой самосвал с половиной садовой земли и половиной органического компоста. Садовая почва представляет собой смесь просеянного верхнего слоя почвы и песка (для облегчения дренажа).Затем мы проверили почву и при необходимости внесли поправки в каждую грядку. Каждый год мы подкормляем грядки большим количеством компоста и червей.

Как построить садовые грядки из оцинкованной стали

Загрузите БЕСПЛАТНЫЕ планы для печати

Перечень материалов для односпальной кровати 8 ‘x 4’

Щелкните любой элемент, чтобы просмотреть образец и / или приобрести в Интернете.

Список инструментов
Список вырезов
  • 6–26 дюймов кедра длиной 4 x 4 дюйма с использованием торцовочной пилы
  • 2–99 3/4 ″ кедра длиной 2 ″ x 6 ″ (из ДВУХ 10-футовых досок), концы срезаны внутрь под углом 45 градусов с помощью торцовочной пилы
  • 2–51 3/4 ″ кедра длиной 2 ″ x 6 ″ (из ОДНОЙ 10-футовой доски), концы срезаны внутрь под углом 45 градусов с помощью торцовочной пилы.
  • Длина кромки крыши 4–26 ″ с помощью ножниц
  • Кабелепровод длиной 8–40 ″ с использованием трубореза
  • 1 — гофрированная панель крыши, разрезанная пополам по ширине с помощью ножниц / дисковой пилы

Инструкции по созданию садовых грядок

1.На плоской поверхности, достаточно большой для возвышения 8 футов на 4 фута, уложите две кедровые доски 26 x 4 x 4 дюйма параллельно друг другу на расстоянии примерно 8 футов друг от друга (фото 1A). Возьмите одну 8-дюймовую гофрированную панель и поместите ее так, чтобы она лежала поверх ваших частей размером 4 x 4 дюйма на каждом конце, как мост, — убедитесь, что внешний край панелей загибается вверх, а край каждой панели заподлицо с краем 4 ″ x 4 ″ (фото 1B). Используя четыре самосверлящих винта размером 1 дюйм на каждом конце, прикрутите панель к детали размером 4 x 4 дюйма, начиная с верхней канавки панели и пропуская две канавки для каждого винта (фото 1C).Повторите этот шаг с другой гофрированной панелью 8 дюймов и еще двумя частями размером 26 x 4 x 4 дюйма (фото 1D).

2. Попросите кого-нибудь помочь вам, подняв одну из ранее собранных панелей и удерживая ее в вертикальном положении (фото 2A). Возьмите одну из половинчатых гофрированных панелей и поместите ее напротив любого конца собранной 8-дюймовой панели, создав 90-градусный угол вашей кровати (фото 2B). Используя еще четыре самосверлящих винта размером 1 дюйм, вкрутите его в отверстие размером 4 x 4 дюйма через верхний выступ панели, пропуская два выступа для каждого винта, как это было сделано ранее (фото 2C).Повторите этот шаг с другой половиной панели на другом конце, создав еще один угол кровати (фото 2D).

3. Попросите вашего ассистента поднять другую собранную 8-дюймовую панель и удерживать ее на месте между двумя концами половинных панелей, чтобы создать другую сторону вашей кровати и два других ее угла (фото 3A). Ввинтите половинки панелей в угловые опоры 4 ″ x 4 ″ на собранной 8-дюймовой стороне, которую держит ваш помощник (фото 3B). Теперь у вас должна получиться четырехсторонняя приподнятая грядка 4 x 8 футов.Поместите свою кровать в том месте, где вы хотите, чтобы она была постоянно (фото 3C).

4. Возьмите восемь 40-дюймовых трубок длиной 40 дюймов, рулетку и сани, так как теперь вы будете закреплять кровать на месте. Начните с измерения средней точки с любой стороны (фото 4А). Подойдя как можно ближе к панели, начните вбивать в этой точке один из кусков трубы в землю примерно на глубину 6 дюймов (фото 4B). Повторите этот шаг с трех других сторон, а затем убедитесь, что ваша кровать по-прежнему расположена так, как вы хотите, поскольку вы могли немного сдвинуть ее, когда начали забивать трубу.При необходимости отрегулируйте. На одной из сторон диаметром 8 футов измерьте середину пути между забитым ранее каналом и концом слоя и забейте здесь еще один отрезок трубы (фото 4C). Сделайте это с обеих сторон первоначально забитой трубы. Повторите то же самое с другой стороной 8 футов. Забейте все трубы до тех пор, пока их верхняя часть не окажется на одном уровне с вершиной ваших угловых столбов 4 ″ x 4 ″ (фото 4D).

5. Возьмите две оставшиеся части размером 4 x 4 дюйма и поместите их в середину каждой 8-дюймовой панели на внутренней стороне кровати для дополнительной поддержки верхних направляющих (фото 5A).Поместите 4 ″ x 4 ″ внутрь, слева или справа от того места, где снаружи находится кабелепровод, и закрутите саморезами 1 ″ (фото 5B). Повторите с другой стороны (фото 5С).

6. Чтобы сделать верхние направляющие, поместите одну из ваших направляющих размером 99 3/4 ″ x 2 ″ x 6 ″ поверх опор 4 ″ x 4 ″ со стороны 8 дюймов (фото 6A). Убедитесь, что внутренний край совпадает с внутренним углом угловой стойки 4 ″ x 4 ″ (фото 6B). Используя от одного до двух винтов 3 ″ на каждые 4 ″ x 4 ″, закрепите направляющую в 4 ″ x 4 ″ (фото 6C).Вы можете столкнуться с проблемой, связанной с слишком высоко торчащим кабелепроводом. Просто слегка ударьте по направляющей 2 ″ x 6 ″, пока она не будет опираться на опоры 4 ″ x 4 ″.

7. Затем поместите доску размером 51 ¾ ″ на один конец так, чтобы она прилегала к верхней направляющей, которая только что была закреплена, под углом 45 градусов (фото 7A). С помощью шурупов 3 ″ прикрепите эту доску к угловым и средним опорам 4 ″ x 4 ″ (фото 7B). Затем поместите оставшуюся верхнюю направляющую 99 3/4 ″ и верхнюю направляющую 51 3/4 ″ одновременно (фото 7C).Покачивайте и отрегулируйте их, чтобы они плотно прилегали к уже закрепленным направляющим. Когда они выровнены заподлицо, прикрепите их к каждой угловой опоре и двум средним опорам винтами для настила 3 ​​″ (фото 7D).

8. Прикрепите оцинкованный край крыши к каждому углу, чтобы не пораниться краями острых панелей крыши (фото 8A). Для крепления каждой угловой детали 26 ″ потребуется четыре винта-самореза, по два сверху с каждой стороны и по два снизу с каждой стороны в углах кровати (фото 8B).Повторите со всеми четырьмя углами (фото 8C).

9. Последний штрих — отшлифовать верхние рельсы из кедра, чтобы не допустить попадания заноз, когда вы сидите на красивых новых грядках из кедра / оцинкованной стали (фото 9A). Затем засыпьте грядку землей, сажайте и наслаждайтесь (фото 9B)!

Загрузите БЕСПЛАТНЫЕ планы для печати

Удачной посадки, друзья!


Обновление: год спустя!

Мы все еще любим наши приподнятые грядки.Они прекрасно провели нас через один вегетационный период, и скоро мы начинаем новый. Мы положили известняковый гравий №11 между нашими грядками и остались очень довольны этим. Нам не терпится накопить немного денег, чтобы достроить кровати. Вот несколько фотографий с нашего первого вегетационного периода:


Обновление: три года спустя! (предупреждение о спойлере: мы все еще любим наши приподнятые грядки!)

Мы приближаемся к третьему вегетационному периоду с этими приподнятыми грядками, и мы все еще любим их! Я не могу ничего изменить ни в дизайне, ни в материалах — на самом деле, мы строим больше кроватей каждый год, потому что мы их очень любим! Мы внесли два очень незначительных изменения (одно структурное, одно косметическое) из этого первоначального плана — они не являются необходимыми изменениями, но они улучшили дизайн для нас:

Заклеиваем верхушки кедра

После трех лет погодных условий Среднего Запада вершины грядок стали приобретать серый, потертый вид, который приобретает кедр.Я лично предпочитаю красивый красный цвет кедра, поэтому я взял на себя ответственность зашлифовать верхушки и запечатать их натуральным герметиком на водной основе (это то, что я использовал в Lakeside Cedar). Незапечатанный кедр прослужит долго, так что это почти полностью эстетическое решение. Это заставляет меня улыбаться. Я знаю, что мне придется переделывать это регулярно, но я предпочитаю, чтобы кровати выглядели таким образом.

Мы вкопали 3 ″ винта через верхнюю часть приподнятых грядок прямо в отверстие кабелепровода.

У нас не было проблем с изгибом наших грядок в теплое время года, но зимой, когда почва была мерзлой, у нас были небольшие проблемы с изгибом трубы. Это не было серьезной структурной сделкой (и она в основном встала на место, когда почва нагрелась весной), но верхушки канала были немного острыми / царапающими, и у нас есть маленький ребенок, который лазает по грядкам. — поэтому мы пошли дальше и ввернули винты, чтобы удерживать трубу на месте. Теперь канал не сдвигается с места!

Другие изменения, которые мы внесли, касаются не самих грядок, а больше о нашем садовом размещении / методе:

  • В наших шести исходных грядках мы использовали ландшафтную ткань под всеми грядками, чтобы не допустить попадания сорняков.В кроватях, которые мы добавили с тех пор, мы вырезали ткань из нижней части (и сложили ее по краю кровати), чтобы обеспечить большее взаимодействие с естественной почвой. У нас есть проблема с родинками там, где мы живем, поэтому мы положили на дно кроватей металлическую ткань, чтобы они не появлялись. В какой-то момент мы можем выкопать наши оригинальные кровати и сделать это тоже, но это не насущно.
  • Когда дело доходит до расстояния, я бы хотел, чтобы у нас было еще примерно 6-8 дюймов между каждой кроватью. Мы разработали план так, чтобы между каждой грядкой поместилась тачка, но не учли выступы кедровых вершин, которые срезали наши 36-дюймовые дорожки до 30 дюймов.Для нашей тачки это непросто, но все равно работает. Если бы я снова переделывал весь сад, я бы сделал ближе 40 дюймов между каждой грядкой во всех направлениях.

Мы часто слышим о таких грядках, что они слишком высоки для выращивания определенных культур, таких как индетерминантные помидоры, кукуруза и решетчатые культуры, такие как горох и фасоль. Наш план никогда не состоял в том, чтобы выращивать эти культуры на этих грядках в долгосрочной перспективе!

У нас есть более короткие боковые клумбы (высота 13 дюймов, половина оцинкованной панели) вдоль садового забора, которые прекрасно подходят для выращивания бобов, гороха и даже для тыквы.В настоящее время мы завершаем оформление нашего сада в этом году, и последний шаг — построить шесть грядок 3 х 14 футов, которые сделаны из кедра высотой 12 дюймов. Здесь мы планируем выращивать сладкую кукурузу, картофель, помидоры и другие крупномасштабные культуры.

Изначально мы собирались использовать тот же план из оцинкованной стали для изготовления длинных станины, но передумали, в основном потому, что разрезать эти стальные панели пополам по длине — это головная боль! Нам действительно не хотелось делать это для всех грядок сзади, поэтому мы выбрали полностью кедр, который хорошо сочетается с верхушками наших стальных грядок.В итоге получилось примерно столько же с точки зрения затрат, но меньше трудозатрат, что является преимуществом! Как только мы закончим собирать все эти клумбы, я поделюсь фотографией готового сада. Я не могу дождаться!

Поделитесь этой статьей:

Какой датчик лучше всего подходит для жилых помещений?

Вы изучили варианты новой крыши и заинтересовались преимуществами металлической кровли. Теперь у вас есть разные варианты датчиков, цветов и типов панелей, и это немного утомляет. В компании Western States Metal Roofing мы можем помочь вам найти ответы на ваши вопросы, начиная прямо здесь с датчиков.

Имейте в виду, что прежде чем выбрать толщину металлической кровли, вы должны сначала определиться с типом металлической кровельной панели и типом окраски. Мы обсудим следующие факторы, которые повлияют на это решение, и поможем вам выбрать правильный размер для металлической крыши.

  • Выберите подходящую металлическую кровельную панель
  • Типы окрасочных систем
  • Какой калибр лучше всего подходит для металлической крыши над основанием из массивной древесины
  • Какой калибр лучше всего подходит для металлической кровли, устанавливаемой поверх металлических прогонов
  • Сравнение различных манометров для обоих приложений

Какой лучший калибр для металлической кровли?

Наша цель в этой статье — объяснить, когда более тяжелый или более легкий калибр имеет смысл. Выбор правильной толщины металлической кровли может быть очень запутанным. Чем выше номер калибра, тем тоньше металлическая кровля. Например, калибр 29 тоньше, чем калибр 26, а калибр 24 тяжелее, чем калибр 26. Затем все становится еще сложнее, потому что разные металлы имеют разные эталоны. Толщина меди иная, чем у стали.

Самыми распространенными калибрами для металлических кровель являются калибры 29, 26, 24 и 22. Подавляющее большинство того, что мы продаем, — это металлическая кровля толщиной 26 или 24 мм.Низкие сельскохозяйственные рабочие места обычно составляют 26 или 29 калибра. В то время как красивый новый дом с фальцевой крышей, вероятно, будет иметь размер 24. Если тот же дом сделан с открытой панелью с застежками, он, скорее всего, будет калибра 29, 26 или 24.

Тип металлических кровельных панелей влияет на доступные датчики

Перед тем, как выбрать толщину металлической кровли, вы должны сначала определиться с типом металлической кровельной панели. Вы должны ответить на эти два основных вопроса:

  1. Хотите металлическую кровельную панель с открытым креплением?
  2. Будете ли вы покупать фальцевую металлическую кровлю?

Открытые панели крепления

Открытые панели с застежками, такие как гофрированный ⅞ ”, панель PBR и 7.2 панель стоит значительно меньше, чем панель со скрытой застежкой, например, в стоячий шов? Металлочерепица со стоячим фальцем обойдется в два раза дороже, чем профнастил.

Металлическая гофрированная кровля калибра 26

Если вам нужна недорогая металлическая кровельная панель, то стоячий фальц — не лучший вариант для вас. Наилучшей ценой будет открытая панель с застежками 26 калибра, окрашенная краской SMP. Однако имейте в виду, что открытая панель с крепежом означает, что у вас будут тысячи винтов, которые войдут в панель.Позже каждый винт является потенциальной точкой утечки.

Гофрированная панель будет стоить 1,00–1,25 доллара за квадратный фут в краске SMP 26 калибра.

Если вы хотите узнать больше об открытых и скрытых панелях застежек, мы предлагаем прочитать или просмотреть: Металлические панели с открытыми крепежными элементами v. Системы стоячих швов для металлических крыш

Металлическая кровля со стоячим фальцем 24 калибра

Фальц стоячий — лучшая металлическая кровельная система.Основное преимущество этой панели в том, что ее крепежи скрыты, что делает ее самой водонепроницаемой кровельной панелью. Тем не менее, это также самый дорогой вариант, и будет доступен только в размере 24 и более тяжелых. Он также сопровождается дорогой краской PVDF.

Металлическая кровля со стоячим фальцем будет стоить от 2,50 до 3,50 долларов за квадратный фут при окраске PVDF толщиной 24.

Если вы выберете фальцевую крышу, вы почти наверняка приобретете сталь 24-го калибра. Однако, если у вас есть открытая панель с крепежом, у вас будет больше возможностей выбрать кровельный металл толщиной 29, 26 или 24.

Тип системы окраски влияет на доступные датчики

При выборе системы окраски есть два варианта.

  1. Краска ПВДФ
  2. Полиэстер, модифицированный силиконом, обозначаемый как SMP.

Самый простой способ описать эти лакокрасочные покрытия — это хорошая, лучшая или лучшая модель.PVDF будет считаться «лучшим», а SMP — «лучше». PVDF — лучшее лакокрасочное покрытие из имеющихся, но это не значит, что он лучше подходит для любой крыши.

Датчик металла крыши для краски SMP Краска

SMP стоит меньше, чем PVDF, и является отличным лакокрасочным покрытием. Этот тип лакокрасочной системы чаще всего используется в сельском хозяйстве или для металлического сайдинга.

Самым большим недостатком краски SMP является то, что она не будет сохранять целостность цвета так долго, как система краски PVDF.

Краски

SMP обычно светлые или нейтральные. В красках SMP вы редко встретите металлик или яркие и яркие цвета. Когда светлый цвет со временем тускнеет, это гораздо менее заметно, чем когда исчезает яркий цвет. Это основная причина того, что у вас будет меньше вариантов выбора цвета, и эти цвета будут в основном светлыми или землистыми.

Металлическая кровля с краской SMP будет доступна в металле кровли толщиной 26, в основном . Однако нет ничего необычного в том, чтобы найти цвета SMP 24-го или 29-го размера.

Калибр металлической кровли с покрытием ПВДФ

PVDF является лучшим лакокрасочным покрытием, и он не доступен для легкой стали. Если вам нужна окраска PVDF, вы почти наверняка купите сталь 24 калибра. У вас будет больший выбор цветов, включая яркие и яркие цвета, матовую отделку и дизайнерскую окраску.

Самым большим преимуществом PVDF по сравнению с краской SMP является то, что он дольше сохраняет целостность цвета.Системы окраски PVDF будут меньше выгорать по сравнению с системами окраски SMP.

Если вы хотите узнать больше о системах окраски SMP и PVDF, мы предлагаем вам прочитать: Лучшая система окраски для металлических кровельных панелей: SMP v. PVDF

Если вы решите использовать систему окраски PVDF, вы не сможете приобрести легкую сталь. Вам нужно будет приобрести сталь как минимум 24 калибра. Яркие цвета следует покупать только с PVDF.

Измеритель толщины металлической кровли для панелей, которые будут установлены на твердую деревянную основу?

Когда металлическая кровельная панель устанавливается на деревянную основу, прочность панели становится меньшей проблемой.Необязательно переходить от поддержки к поддержке. Большинство металлических кровель, которые крепятся к деревянной основе, имеют размер 29, 26 или 24.

Металлическая кровля 26-го калибра и металлическая кровля 29-го калибра

Хотя калибр 29 может быть подходящим, мы не рекомендуем его. Если вы идете по этому маршруту, вы покупаете хрупкую панель, которую легче повредить во время града, она имеет меньшую снеговую нагрузку и меньшую силу ветра. Кроме того, если у вас панели большой длины, вы рискуете повредить их из-за расширения или сжатия.

Если вы живете в районе с сильным ветром или снегом, то калибр 29 не рекомендуется. Вы берете на себя все эти риски и экономите только минимальную сумму денег. Разница в стоимости между калибром 26 и 29 составляет всего 10-20% только за счет стоимости материала.

Если посмотреть на общую стоимость установки металлической кровли, то экономия почти равна нулю. Типичная металлическая крыша площадью 25 квадратных метров будет стоить от 10 до 20 тысяч, но экономия затрат при использовании толщины 29 вместо 26 составляет всего 500-1000 долларов. Мы считаем, что это плохая инвестиция, и поэтому не продаем калибр 29.

Металлическая кровля 24-го калибра и металлическая кровля 26-го калибра

Когда металлическая кровля устанавливается на твердую деревянную основу, подходит материал толщиной 26 мм и имеет хорошую стоимость. Однако есть случаи, когда материал калибра 24 будет лучшим выбором. Если вы живете в районе с сильными ветрами и большим количеством снега, то есть смысл потратить дополнительные деньги на 24-й калибр.Кроме того, если вам нужна краска PVDF, вам почти наверняка понадобится сталь 24 калибра.

Металлическая кровля из стали 24-го калибра будет весить примерно на тридцать процентов больше, чем сталь 26-го калибра. В результате разница в цене составляет около тридцати процентов. Эта разница в цене будет еще больше, если вы выберете и краску калибра 24, и краску PVDF. Крыша среднего размера в 25 квадратов будет стоить от 10 до 20 тысяч, но экономия затрат при использовании толщины 26 вместо 24 составляет всего 1000-1500 долларов.

Если вы устанавливаете открытую панель с крепежом, у вас обычно есть много вариантов. Вы можете выбрать 24-й калибр из ПВДФ или многочисленные калибры в лакокрасочных системах SMP. Если вы устанавливаете панели со стоячим фальцем, вы можете использовать только ПВДФ 24 калибра.

Это непростое решение, поскольку оба датчика будут работать в большинстве приложений. Если у вас много снега, сильный ветер или вам нужна краска PVDF, потратьте дополнительные деньги и купите сталь 24 калибра. Однако, если экономия денег является главным приоритетом, и вам нравятся цвета SMP, то сталь 26 калибра будет иметь смысл при условии, что на вашей крыше не будет сильного ветра или снега.Металлическая кровля толщиной 26 мм по-прежнему остается качественным продуктом по отличной цене.

Измеритель толщины металлической кровли для панелей, которые будут установлены над металлическими прогонами?

Когда металлическая кровельная панель устанавливается поверх металлических прогонов, прочность панели становится чрезвычайно важной. Металлические кровельные панели должны иметь возможность перекрывать расстояние между прогонами, а также выдерживать нагрузку и ветер. В Интернете доступны графики нагрузки и графики подъема, которые покажут вам возможности панелей.

Каждый профиль панели будет иметь разные инженерные значения. Например, диаграмма нагрузки для гофрированного картона ⅞ ”отличается от диаграммы нагрузки для панели PBR. Рекомендуется, чтобы у вас был инженер для определения подходящего промежутка между металлическими прогонами и толщиной металла, который будет использоваться.

Какая толщина металлической кровли лучше всего подходит для панелей, простирающихся от прогонов до прогонов?

Этот разговор начинается с датчика, который НЕ следует использовать.Металлическая кровля калибра 29 слишком хрупкая, чтобы ее можно было использовать в этом приложении. Подходящий калибр варьируется от 26 до 20. Чем дальше должна проходить металлическая кровля между опорами, тем тяжелее должна быть толщина.

Если у вас короткий пролет в четыре фута или меньше, может подойти более легкий калибр, например, 26. Если пролет составляет от четырех до шести футов, подойдет калибр 24. Для пролетов длиной более шести футов, вероятно, потребуется более толстая сталь (22 калибра или толще).Каждая работа индивидуальна, и существуют разные требования к возможностям подъема и погрузки. Поэтому всегда консультируйтесь с инженером, чтобы определить тип панели, толщину панели и соответствующее расстояние между металлическими прогонами.

Когда вы сравниваете различные предложения подрядчиков по производству металлических кровель, важно обращать пристальное внимание на толщину поставляемой стали. Металлическая крыша, изготовленная из более толстой стали, будет прочнее, лучше выдерживает пешеходное движение, будет иметь дополнительное сопротивление ветру и будет служить дольше.

Шаги к выбору идеальной металлической крыши

По мере того, как вы выбираете металлическую крышу для своего дома, первым шагом является определение типа панели. Вот статья, которая поможет вам в этом: Металлические панели с открытыми креплениями v. Системы стоячих швов для металлических крыш

Во-вторых, необходимо определить толщину стали. Эта статья должна дать вам хорошее представление о том, какой калибр вам следует выбрать для своего дома.

Следующим шагом будет определение типа системы окраски и цвета металлической крыши. Эта статья поможет вам с этим решением: Цвета металлической кровли: 5 советов по выбору лучшего цвета металлической кровли

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также их различия, поскольку они не совпадают.Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом.Маршрут — это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12».Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

Наклон можно численно выразить как отношение. Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном возвышении предоставляет информацию о , ro или уклоне.

  • в виде отношения; и
  • дюймов на фут.


Шаг

Уклон — это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания.А тогда гребень обычно находился в середине пролета. В современной строительной практике этого уже нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету.Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6. Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 может быть выражен как шаг 1/12, предполагая, что пролет в два раза превышает длину пробега.Если уклон 4:12, шаг для 24-футового пролета равен 1/6. Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления повышения на весь диапазон.

Минимальные уклоны для различных кровельных покрытий

Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и обязывает использовать инструкции производителя кровельного покрытия по установке.

  • Битумная черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
  • Глиняную и бетонную черепицу следует укладывать на скаты кровли 2,5: 12 или больше (2015 IRC R905.3.2).
  • Металлическую черепицу следует устанавливать на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
  • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
  • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
  • Деревянная черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
  • Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
  • Застроенные крыши должны устанавливаться на уклонах крыш 0,25: 12 или больше (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон крыши составляет одну восьмую единицы по вертикали на 12 единиц по горизонтали. (Уклон 1%).
  • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
    • минимальный уклон 3:12 для металлических крыш внахлест, непаянных швов без нанесенного герметика
    • минимум
    • крыши наклон 0.5:12 для металлических кровель внахлест, непаянных швов с нанесенным герметиком
    • минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
  • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
  • Однослойная кровля из термореактивного материала должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
  • Однозонная кровля из термопласта должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
  • Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
  • Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
  • Фотовольтаическая черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Наклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Измерения можно проводить в недостроенном чердаке под крышей, на рейке или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и удерживайте его ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


Резюме

Шаг и наклон не означают одно и то же. Уклон — это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


Патент США на композиционную пенопластовую изоляцию крыши Патент (Патент №4,227,356, выданный 14 октября 1980 г.)

Уровень техники

1. Область изобретения

Настоящее изобретение относится к улучшенным многоклеточным вспененным элементам из соединений на основе термопластов или термореактивных смол, таких как, например, композиции на основе фенольных альдегидных смол, зажатых между гофрированным материалом. Более конкретно, настоящее изобретение относится к улучшенным многослойным композитным материалам, содержащим сердцевину из вспененного материала, такого как соединение фенолформальдегидной смолы, расположенное между гофрированной бумажной оболочкой и прилипшее к ней, причем указанная бумага содержит перфорацию, выполненную до вспенивания вспениваемой смолы и композитная плита подвергается последующей перфорации после вспенивания компаунда на основе смолы между двумя оболочками.Кровельные теплоизоляционные композитные плиты соответствуют требованиям к механическим и теплоизоляционным характеристикам при более низкой плотности пены, чем аналогичные композитные материалы с прямым покрытием. При этом уровень скручивания в условиях одностороннего нагрева, например, при строительстве сборной кровли, снижается по сравнению с другими, более несжимаемыми композитами обшивки. Эти кровельные изоляционные плиты при установке в застроенную крышу снижают склонность к вздутию мембраны в условиях больших перепадов температуры, например.г., днем ​​и ночью.

2. Описание предшествующего уровня техники

Изоляционные свойства пенопластов хорошо известны. Действительно, наиболее часто упоминаемым преимуществом вспененных смол является их очень низкая теплопроводность. Например, низкая теплопроводность вспененных термореактивных фенолформальдегидных материалов делает их полезными в качестве изоляционных плит, используемых в строительных конструкциях, таких как перегородки, перегородки, потолки, полы, резервуары для хранения, стены и конструкции крыш.

При использовании в кровельных конструкциях изоляционный материал должен иметь достаточную прочность, чтобы выдерживать битумный рубероид, асфальт, гравий и т.п. В частности, плиты должны иметь достаточную прочность, чтобы выдерживать вес человека или людей, которые могут потребоваться для работы на крыше во время укладки битумного рубероида, асфальта, гравия и т.п. или человека или лиц, которые время от времени время может потребоваться на готовую крышу. Обычно для пенопластовых композитов, помещенных между слоями пленки, например бумаги, плотность составляет около 1.От 5 до примерно 4,5 фунтов / фут 3, таким образом имея силу, чтобы поддерживать таких людей и их оборудование.

Вспененный материал на основе фенолформальдегидной смолы может быть зажат между защитными слоями бумаги, такими как войлок на основе древесного волокна или крепированная крафт-бумага. При уменьшении плотности пенопласта необходимо обязательно увеличивать жесткость и прочность защитных покрытий, чтобы выдерживать и распределять нагрузку, которая может быть помещена на изоляционную плиту. Если для защиты пены используется фетровая кожа, завивка становится проблемой.Скручивание происходит из-за того, что влага, которая присутствует или абсорбируется в пенопласте, перемещается с горячей стороны плиты на холодную сторону плиты под воздействием солнечных лучей во время кровельных работ.

Для решения проблемы скручивания было предложено заменить крепированную крафт-бумагу на войлочную бумагу из древесного волокна.

Однако этот тип композитной теплоизоляционной плиты, если она установлена ​​в системе застроенной кровли, плотно заключенной между плоской опорой, покрытой пароизоляцией, и перекрывающей кровельной мембраной, не позволяет быстро сбросить давление, которое может возникнуть из-за расширения воздуха. и / или водяной пар между доской и кровельной мембраной в периоды воздействия высоких температур.Это приводит к образованию пузырей на мембране, что в конечном итоге приводит к разрушению мембраны и протечкам крыши.

Преимущество композитного изоляционного картона с гофрированной обшивкой состоит в том, что уравновешивание давления в застроенной крыше улучшается в таких условиях за счет наличия гофрированных канавок, которые действуют как каналы для уравновешивания давления.

Следовательно, особенно желательно обеспечить кровельную изолирующую плиту, которая имеет прочную оболочку, что позволяет снизить плотность пенопласта, используемого между обшивкой, при сохранении требуемых механических и теплоизоляционных свойств плиты.Особенно желательно создать изолирующую плиту для крыши, которая проявляет меньшее скручивание под воздействием солнечного тепла. Кроме того, особенно желательно обеспечить изоляционную плиту для крыши, которая снижает тенденцию плотно застроенных кровельных систем к образованию пузырей в условиях, когда давление нарастает из-за высоких температур. Также желательно обеспечить изоляционную плиту для крыши, которая имеет высокую механическую прочность в условиях высокой влажности в застроенных кровельных системах и, таким образом, противостоит поднятию, производимому сильными ветрами.

Патент США. В патенте США № 2973295 Rodgers, Jr., опубликованном 28 февраля 1961 г., описан способ включения вспениваемых материалов в гофрированный картон. Патент США В US 3821337 Bunclark et al. Описан процесс контролируемого отверждения пен, таких как вспененные фенолальдегиды, используемых в изоляционных плитах. Патент США В патенте США 3536575, выданном 27 октября 1970 г. Maitrot, описан способ производства теплоизоляционных панелей типа сэндвич-панелей. Патент США №№ 3,741,920, выпущенные 25 июня 1973 г., и 3,726,708, выпущенные апр.10, 1973, каждая из которых передана Dynamit Nobel Atktiengesellschaft, описывает пенопласт на основе фенольной смолы, который может использоваться в качестве материала сердцевины при производстве теплоизоляционной плиты. Патент США №№ 3694387 Junger et al., Выпущенных 26 сентября 1972 г., 3779956 Pintin et al., Опубликованных 18 декабря 1973 г., 3877967 Junger et al., Опубликованных 15 апреля 1975 г., и 3953645 документов Moss, опубликованных 22 апреля 1976 г., каждый описывает фенольные смолы, которые можно использовать при производстве теплоизоляционных плит.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение обеспечивает изоляционную панель из вспененной смолы, такой как термостатирующая фенол-альдегидная смола и, в частности, из фенолформальдегидной смолы, причем указанная теплоизоляционная панель представляет собой сэндвич-подобный композит, содержащий сердцевину из вспененного полимерного соединения, помещенного между ними и прилипающего к оболочкам из гофрированного материала, такого как односторонняя гофрированная бумага.Гофрированный материал снабжен множеством перфораций, которые имеются до вспенивания вспениваемых смоляных смесей. Изоляционные плиты имеют перфорацию после того, как вспененный полимерный состав достигает степени отверждения, когда он становится достаточно жестким, чтобы его можно было перфорировать. В контексте настоящего описания перфорации в обшивке, сделанные перед вспениванием полимерных смесей, будут называться предварительными перфорациями, тогда как отверстия, сделанные в изоляционной плите после затвердевания вспененного материала, будут называться последующими перфорациями.

Использование перфорированной гофрированной среды в качестве защитной оболочки для вспененного полимерного компаунда позволяет снизить плотность вспененного полимерного материала при сохранении требуемых механических и теплоизоляционных свойств.

Таким образом, целью настоящего изобретения является создание улучшенной теплоизоляционной композитной панели, которая представляет собой многослойный композит, содержащий сердцевину из вспененного полимерного компаунда, зажатую между гофрированным материалом и прилипающую к нему.

Другой целью настоящего изобретения является создание композитной теплоизоляционной плиты для кровли, которая проявляет меньшее скручивание при воздействии повышенных температур с одной из сторон.

Еще одной целью настоящего изобретения является создание композитной кровельной теплоизоляционной плиты, которая снижает склонность плотно застроенных кровельных систем к образованию пузырей при воздействии повышенных температур.

Еще одной целью настоящего изобретения является создание теплоизоляционной композитной плиты, которая не трескается и / или не коробится в результате усадки вспененного материала.

Еще одна цель настоящего изобретения — предложить теплоизоляционную композитную плиту, которая демонстрирует хорошую прочность сцепления между пеной и защитной оболочкой.

Другие и дополнительные цели этого изобретения станут очевидными из рассмотрения всего этого описания и чертежей, включая формулу изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид в разрезе гофрированной одинарной поверхности, используемой в качестве защитной оболочки для вспененной теплоизоляционной смолы.

РИС. 2 представляет собой вид в разрезе теплоизоляционного многослойного композита, иллюстрирующий сердцевину из вспененной смолы, зажатую между гофрированным материалом и прилипающую к нему.

РИС. 3 представляет собой вид в разрезе теплоизоляционного многослойного композитного материала по настоящему изобретению, покрытого кровельным материалом, например асфальтом, и прикрепленного к опоре крыши с помощью подходящего клея.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Теперь обратимся к чертежам (на которых одинаковые номера относятся к одинаковым частям), в частности на фиг. 1 показана односторонняя гофрированная обшивка 10, содержащая внешнюю облицовку 11 и гофрированный материал 12.В предпочтительном варианте осуществления настоящего изобретения носитель представляет собой гофрированный картон. Чтобы обеспечить прочное соединение между наружным вкладышем и гофрированной средой, внешний вкладыш 11 и гофрированный материал 12 приклеиваются друг к другу с помощью клея 13 с высокой прочностью во влажном состоянии. В соответствии с предпочтительным вариантом осуществления настоящего изобретения гофрированная оболочка 10 имеет предварительную перфорацию 14, проходящую через гофрированную среду 12.

Как показано на фиг. 2, композитная пенопластовая изоляционная плита 15, содержащая верхнюю и нижнюю гофрированные обшивки 10, между которыми находится вспененный полимерный состав 17, обеспечивает повышенную адгезию между обшивкой 10 и пеной 17 в результате уменьшения количества летучих материалов, накапливаемых под слоем покрытия. кожи во время производственного процесса и прохождения вспениваемой смоляной смеси через перфорационные отверстия 14, показанные на фиг.1, и формируют пробки из пенопласта высокой плотности между средой и подкладкой 18, тем самым обеспечивая улучшенную прочность сцепления между пеной и кожей, а также между подкладкой и средой внутри кожи.

Теплоизоляционная плита теперь снабжена множеством дополнительных перфораций 19, которые обеспечивают повышенное сцепление между пеной, обшивкой и опорой крыши со стороны изоляционной плиты и кровельной мембраной с другой стороны за счет средства кровельного клея 26 и кровельного асфальта 24, которые проникают через отверстия 19 в процессе установки изоляционной плиты на крышу, образующую пробки 25, как показано на фиг.3. Заглушки 25 обеспечивают прочное водонепроницаемое соединение между асфальтовым или кровельным клеем и теплоизоляционной плитой. Аналогичная прочная водостойкая связь обеспечивается через гофрированную обшивку днища с опорой кровли кровельным клеем 26, проникающим через перфорацию 19 нижней доски.

Рифленая обшивка, как показано на чертежах, может быть изготовлена ​​из различных материалов, например из металлического гофрированного материала, такого как алюминий; термореактивные или термопластичные смолы, такие как полиэфиры, полиэтилен, полипропилен, поливинилхлорид, поликарбонат и тому подобное.В соответствии с предпочтительными вариантами осуществления настоящего изобретения гофрированная оболочка изготовлена ​​из односторонней гофрированной бумаги. В дополнение к полученным улучшенным свойствам, таким как уменьшение плотности пены, низкая склонность к скручиванию и включение гофрированных канавок, уравновешивающих давление, которые снижают склонность к образованию пузырей у наростной кровельной мембраны, гофрированная бумажная оболочка 10 сжимается вместе с пеной во время процесс отверждения, тем самым практически исключая растрескивание пены и коробление картона в готовом продукте, которые могут возникать, когда оболочки композита не усаживаются и не расширяются в той же степени, что и материалы сердцевины, т.е.е., пена. Предпочтительно подкладка и материал, используемые при изготовлении односторонней обшивки, будут иметь вес в диапазоне от примерно 26 фунтов на 1000 футов 2 до примерно 42 фунтов на 1000 футов 2.

Материал сердцевины может быть изготовлен из любого количества пен, сделанных из смол, таких как полиизоцианураты, полистирол, полиуретаны, мочевиноформальдегид и фенолкальдегид или стекло. Предпочтительно пенопласт, используемый для целей настоящего изобретения, имеет такое значение теплоизоляции, чтобы снижение плотности пенопласта достигалось за счет использования прочных обшивок и исключения части пенопласта между двумя плоскими крайними поверхностями плиты гофрированным слоем. канавки, существенно не повлияют на показатели теплоизоляции композитной плиты.

Вспениваемые фенольные резольные смолы предпочтительны и в соответствии с настоящим изобретением являются продуктами конденсации одного моля фенола с 1-3 молями альдегида. Конденсация обычно может происходить в щелочной среде. Не только сам фенол может использоваться с гомологами и алкилзамещенными продуктами, такими как резорцин, пирокатехол, крезолы, ксиленолы или смеси этих соединений. Альдегиды, реагирующие с фенолами, включают формальдегид, параформальдегидтриоксан, ацетальдегид, фурфурол и гексаметилентетрамин, а также смеси этих соединений.В соответствии с предпочтительным вариантом осуществления изобретения вспениваемая смоляная смесь основана на фенолформальдегидной смоле.

Приготовление смолы и ее вспенивание хорошо известны в химии, а также в кровельных искусствах и не нуждаются в дальнейших пояснениях в данном документе, адекватное описание производства фенолоальдегидных пенопластов описано в упомянутых выше ссылках и включено в настоящий документ. по ссылке. Плотность пены обычно находится в диапазоне примерно 1.От 5 до примерно 4,5 фунтов / фут 3 и предпочтительно от примерно 2 до 3,5 фунтов / фут 3.

Как упоминалось выше, подкладка и гофрированный материал склеиваются вместе с помощью клея, повышающего прочность во влажном состоянии. Под клеем, повышающим прочность во влажном состоянии, следует понимать, что можно использовать любой клей, который поддерживает связь между подкладкой и средой в течение длительного периода времени погружения в воду. Предпочтительно, в соответствии с описанным здесь изобретением, клей для прочности во влажном состоянии представляет собой термореактивный клей на основе поливинилацетата.

Как показано на чертеже и в соответствии с изобретением, гофрированная среда имеет предварительную перфорацию перед нанесением вспениваемой смолы. При вспенивании вспениваемый полимерный состав проникает в предварительные перфорации и во время отверждения фиксируется в гофрированной бумаге, тем самым обеспечивая повышенную адгезию между оболочкой бумаги и пеной. Кроме того, предварительные перфорации позволяют летучим материалам улетучиваться во время процесса вспенивания, тем самым способствуя и облегчая превосходный контакт между пеной и бумагой, к которой пенопласт будет естественным образом прилипать.

Последующая перфорация позволяет некоторому количеству асфальта и / или другого кровельного клея проникать через кожу и даже в пену, тем самым улучшая сцепление кровельной мембраны и опоры крыши с изоляционной плитой даже в условиях высоких уровней влажности. влага.

Теплоизоляционные панели по настоящему изобретению могут быть изготовлены с помощью средств, хорошо известных в данной области техники. Например, формуемый полимерный состав может быть помещен между верхней и нижней оболочкой из гофрированной бумаги, содержащей предварительные перфорации.Затем вспениваемый полимерный состав вызывают вспенивание и после этого дают возможность затвердеть. В изоляционной плите могут быть предусмотрены последующие перфорации во время операции отверждения, однако последующие перфорации могут быть помещены в плиту в любое время после того, как пена станет достаточно жесткой для работы с перфорационным оборудованием.

Желательно, чтобы изготовление панелей производилось в соответствии с непрерывным способом, аналогичным тому, который описан в патентах США No. № 3,821,337 от Bunclark, выпущенного янв.28, 1974, ссылка на которую полностью включена посредством ссылки. Ссылка не только описывает непрерывный процесс, но также описывает смолы, которые могут быть использованы.

ПРИМЕР 1

Теплоизолирующие кровельные панели размером два на четыре фута, содержащие пену на основе фенолформальдегидной смолы плотностью примерно 3,0 / фут 3, зажатые между односторонним гофрированным картоном из крафт-бумаги, изготовленным из футеровки, и средним весом 26 фунтов на 1000 фунтов. футов 2 (канавки типа «B») и содержащие около 1152 перфорационных отверстий, равномерно разделенных между предварительными и последующими перфорациями, приклеивались к крыше и подвергались воздействию горячего солнца (около 70.степень. С.). После одного часа воздействия на углах появилось минимальное скручивание. Скручивание медленно менялось, как только 4 слоя пропитанного асфальтом органического рубероида были уложены с асфальтом и система была засыпана гравием.

Количество перфораций на квадратный фут доски может сильно различаться. Обычно может быть от 100 до 2500 перфораций. Однако в плиту можно проткнуть большее или меньшее количество проколов, предпочтительно от примерно 450 до примерно 600. Перфорационные отверстия можно проткнуть в плите множеством способов, например, с помощью инструментов, похожих на отколы.Однако важно оставить 5-25% гофрированных канавок неперфорированными, чтобы избежать блокировки путей сброса давления, которые уменьшают тенденцию к образованию пузырей на мембране в застроенных крышах.

ПРИМЕР 2

Теплоизолирующие кровельные панели размером два на четыре фута из Примера 1 были встроены в экспериментальную сборную кровлю, обернув их между пароизолятором внизу и 4-слойной войлочной мембраной из пропитанного асфальтом целлюлозного волокна, покрытой кровельным гравием наверху.Настил крыши был нагрет примерно до 70 ° С. C. сверху поверхности в циклах, воспроизводящих условия повышения и понижения температуры из-за восхода и захода солнца в солнечный летний день в регионе с умеренным климатом. После более чем 100 таких циклов не наблюдалось никаких признаков образования пузырей на мембране. В аналогичном эксперименте, когда пенопласт на основе фенолформальдегидной смолы был зажат между крепированными крафт-оболочками и панели размером два на четыре фута были встроены в одну и ту же застроенную кровельную систему, при циклическом изменении в равных условиях образовывались пузыри между кровельной мембраной и изоляционными панелями внутри. первые 40 циклов.

ПРИМЕР 3

Теплоизоляционные кровельные панели размером два на четыре фута из Примера 1 были установлены на гофрированную стальную опору крыши. Асфальтовый багги общим весом 450 фунтов. проходил несколько раз поверх этих панелей. После этого оператор прошел по этим панелям, совершив около 20 проходов по верхней части определенной полосы панелей. Панели не показали какого-либо разрушения в результате такой обработки, что свидетельствует о достаточной структурной прочности.

Возможности гофроупаковки с добавленной стоимостью для электронной коммерции l H.Б. Фуллер

По данным PMMI, к 2022 году мировой рынок упаковки для электронной коммерции будет достигают 55 миллиардов долларов при среднегодовом темпе роста 14,3%. Существует ряд возможностей удовлетворить потребности завтрашнего инновационного дизайна упаковки, особенно для гофрокартона. упаковка, которая будет составлять более 80% упаковки для электронной коммерции.

Потребители разные ожидания от упаковки, которая приходит по почте, и от упаковки, отправляемой в розничные магазины.Эти ожидания заставляют измениться в требованиях к упаковке, предназначенной для потребителей.

  • Первое впечатление о бренде и продукте должно быть положительным.
  • Распаковка должна быть увлекательной и свободной от разочарований.
  • Для упаковки необходимо использовать экологичные решения.

Как ваша упаковка может поддерживать хорошее впечатление о вашем бренде после прохождения сложной цепочки поставок?
Какие функции упаковки могут выделить вашу продукцию и имидж бренда, а также помочь вам улучшить впечатления потребителей?

Улучшение первого впечатления

Цепочка поставок электронной коммерции имеет 20 или более точек соприкосновения по сравнению с пятью точками соприкосновения в традиционной цепочке поставок розничной торговли.Для этого требуется прочная упаковка, способная выдержать требовательная цепочка поставок и защита продукции от повреждений.

Товары должны доставляться невредимыми, чтобы поддерживать положительный имидж бренда и впечатления потребителей. Дизайнеры упаковки могут поддержать эти цели, включив следующие соображения и функциональность в дизайне упаковки.

  • Упаковка нужного размера, способная выдержать все 20+ точек взаимодействия в электронной коммерции.
  • Конструктивный дизайн, не нарушающий целостность упаковки.
  • Усиление критических точек напряжения, предотвращающее разрывы и разрывы линии надреза, а также отверстия для доступа и разрыв ручки.
  • Технологии запечатывания или закрывания и открывания ящиков, которые защищают продукты внутри.

Разработчикам упаковки следует рассмотреть все доступные технологии для экономичной герметизации, усиления, открытия и закрытия ящиков, чтобы улучшить первое впечатление о продукте. их продукт.

Упаковка без разочарований

Упаковка без разочарований стала новой упаковкой, готовой к розничной продаже.Меняются ожидания потребителей от вскрытия упаковки. Распаковка должна быть увлекательно и без проблем. Потребителям нужна надежно закрытая упаковка, которая также легко открывается без использования режущих инструментов. В то же время отверстие на упаковке не должно приводить к вскрытию или нарушать целостность упаковки. Удобство и безопасность становятся критически важными факторы для успешной упаковки без разочарований.

Интернет-магазины, такие как Amazon, требуют, чтобы упаковка, не вызывающая разочарований, «на 100% изготовлена ​​из перерабатываемых материалов, легко открывается и предназначена для доставки продуктов в их оригинальной упаковке», чтобы улучшить впечатления потребителей.

Узнайте о ленте Open-Sesame®

Роль устойчивого развития в электронной коммерции

Движение за устойчивое развитие быстро растет. Потребители поддерживают модель экономики замкнутого цикла и выбирают продукты, которые упаковываются и отправляются более экологически рациональными способами. Ожидается, что производители брендов будут искать способы уменьшить свой углеродный след и загрязнение окружающей среды

  • Уменьшите с тройных или двойных стенок до двойных или одинарных, сохраняя при этом целостность упаковки.Этого можно добиться с помощью ленты Sesame® Tape. Упаковка правильного размера также оптимизирует использование материалов.
  • Повторно используйте гофроящики с лентой и ниткой Sesame®. Эти решения могут продлить срок службы коробки, уменьшив количество коробок, необходимых в поставке. цепь.
  • Переработайте упаковок на бумажной основе. Лента Sesame® не влияет на возможность вторичной переработки бумажной упаковки. Ленты удаляются во время процесса OCC и не загрязняют процесс варки целлюлозы.
  • Обновите свою упаковку продуктами, изготовленными из экологически чистых, биологических и возобновляемых ресурсов.
  • Вернуть товаров в оригинальной упаковке. Возврат становится простым благодаря нашей системе Close-Sesame ™ (показанной ниже), которая превращает оригинал отгрузочная упаковка в обратную

Растущие возможности для электронной коммерции

Электронная коммерция дала производителям торговых марок дополнительные возможности выделиться с помощью упаковки.Помимо обеспечения основной силы, необходимой для для защиты продуктов через цепочку поставок производители могут включать дополнительные функции, которые улучшают качество обслуживания потребителей, например:

  • Первичная упаковка с возможностью транспортировки, открывание без проблем
  • Бордюр, пригодный для вторичной переработки
  • Тара многоразового использования
  • Контроль вскрытия, без подделок

Узнайте больше, как H.B. Фуллер может оказать поддержку в hbfuller.упаковка для коммерции / электронной торговли

Дополнительный ресурс: Будущее упаковки для электронной коммерции до 2022 года

10 видов использования картона | Networx

Картон — это повсеместный упаковочный материал, особенно если вы, как и я, заказываете много вещей через Интернет. Вы можете позволить этим картонным коробкам, опорам и многому другому складываться до тех пор, пока вы не отправитесь на место переработки … или вы можете перепрофилировать их, получив еще несколько раундов творческого использования, прежде чем вы, наконец, отправите картон в этот товар. ночь.

Конечно, у вас могут быть картонные коробки для хранения под вашей уютной крышей в Филадельфии, но разве это не немного … приземленно? Почему бы не попробовать эти необычные способы использования использованного картона?

1. Защита пола для мероприятий

Для этого идеально подходят большие картонные коробки. Если вы арендуете зал для мероприятий и хотите защитить кухню и другие полы во время установки, приготовления пищи и обслуживания, положите картон. Он улавливает разливы и пятна, предотвращает потертости и добавляет некоторую амортизирующую способность для рабочих, которые могут какое-то время стоять на ногах.Это не обязательно выглядит красиво, но и не обязательно идти в нарядные общественные места.

2. Оболочка ножа

Если у вас есть картонная трубка (туалетная бумага, бумажное полотенце и т. Д.), Расплющите ее, чтобы сделать ножны для защиты ножей во время упаковки, путешествий или кемпинга. Многие ножи поставляются со своими собственными ножнами, но они имеют тенденцию теряться при перетасовке; Теперь вам больше не придется беспокоиться об изоляции острых лезвий!

3. Материал для компоста

Картон — отличный материал для наслоения компоста, чтобы сбалансировать состав зеленого и коричневого цветов.Используйте его, когда вам нужно повысить уровень углерода в компосте, и, к тому же, он поможет немного сдержать загрязнения!

4. Органайзеры по переработке и вывозу мусора (особенно для мероприятий)

Если вы все равно планируете сдавать картон на место переработки, позвольте им сделать последний раунд двойной работы. Организуйте свою раздельную переработку в картонные коробки и стратегически разместите их вокруг мероприятий с четкими указателями, чтобы побудить гостей отделять компост, мусор и вторсырье.

5. Быстрые и грязные приподнятые грядки

Поднятые грядки — это примитив для садоводства, но их установка очень сложна. Угадайте, что действительно хорошо работает, даже если не выглядит великолепно? Правильно, картонные коробки. Разместите их, засыпьте землей и отправляйтесь в город. Вы также можете использовать картонную коробку для техники садоводства из соломенного картофеля — наполните коробку соломой и семенным картофелем, нарезанным глазками, а когда вам понравится картофель, копайте руку для одного! (Преимущество этого метода выращивания в том, что вам не нужно тщательно смывать грязь с картофеля.)

6. Защитные ограждения

Молодые растения уязвимы для травм с газонокосилками и сорняками, а также поеданием животных, таких как олени и грызуны. Картонную трубку можно разрезать пополам и обмотать лентой вокруг ствола, чтобы обеспечить дополнительную защиту. (В случае проблем с вредителями в саду вам также понадобится большая клетка для растений, чтобы отпугнуть любителей закусок.)

7. Подача документов

Так уж получилось, что многие картонные коробки идеально подходят для хранения.Вы можете купить дорогие коробки в магазине канцелярских товаров … или использовать картон. Эти коробки удобно складываются, и их легко маркировать, если у вас есть материалы, которые необходимо сохранить, включая цифровые носители, с которыми может быть трудно справиться, если у вас есть большие архивы резервных дисков, лент и других расходных материалов.

8. Борьба с сорняками

Защита от сорняков стоит дорого, а картон обычно предоставляется бесплатно. Выложите в саду несколько ярусов вокруг проблемных участков, и сорнякам будет сложно пройти через них.Картон сам по себе в конечном итоге снова замульчирует почву и обогатит ее, поэтому вам нужно будет добавить больше позже, но ваши растения оценят комбинацию борьбы с сорняками / мульчи!

9. Закваски для рассады

Если вы покупаете яйца в картоне, вы, возможно, обдумывали, как их использовать, а их тонна (достаточно для совершенно другого обзора!). Но вот один из них, который соответствует теме случайного садоводства: закваски для рассады. Добавьте богатую чистую почву в каждую чашку для яиц вместе с семенами и наблюдайте, как растут ваши растения! Вы можете легко разрезать картон для яиц и посадить его прямо в почву, не трогая рассаду, потому что картон разрушится по мере созревания растений.

10. Будь моим разжигателем огня

Как и другие бумажные изделия, картон, конечно, легко воспламеняется. Если у вас есть чистый картон, который не был окрашен или покрыт воском (чтобы предотвратить неприятное выделение газов), он станет отличным средством для разжигания огня. Отрежьте полоску и зажгите конец, прежде чем прикладывать ее к ключевым точкам разложенного вами огня, чтобы он горел равномерно и горячо, а затем бросьте зажигалку вместе с остальной кучей, когда закончите!

И чтобы узнать, что делать со старым картоном с совершенно другой точки зрения, посмотрите это.

Кэти Маркс пишет для Networx.com.

Обновлено 24 декабря 2017 г.

(PDF) Эффективность гофрированного картона как строительного материала

18

комфортных часов в марте и сентябре. Несмотря на то, что в июне комфортные часы снизились на

на час, все же производительность варианта C выше, чем

варианта B, из-за снижения температуры в помещении в часы пик.

Кроме того, сокращение использования материала, поскольку соты

заменены воздушным зазором, снижает стоимость корпуса C.

 Сравнение варианта C с экономичным кирпичным укрытием показывает более низкие колебания

внутренней температуры кирпичного укрытия, поскольку легкие конструкции

охлаждаются быстрее, чем тяжелые конструкции. Они могут быстро нагреваться

и быстро его терять. Этим объясняется повышение минимальной температуры

кирпичного укрытия в марте, июне и сентябре по сравнению со случаем C.

В июне кирпичное укрытие выходит из зоны комфорта, потому что оно не может легко избавиться от

накопленного тепла. в течение ночи.Комфортные часы в марте на 6

часов выше и на два часа ниже в сентябре, чем в случае C. В декабре

максимальная температура ниже, чем в случае C. Следовательно,

картонных укрытий, особенно вариант C, показывает лучше тепловые характеристики

, чем у кирпичных укрытий, из-за быстрого выделения накопленного тепла.

10. Заключение

Эта статья прояснила потенциал картона как строительного материала.

Гофрированный картон может иметь некоторые ограничения, такие как минимальная огнестойкость и водостойкость

, но во время производства могут быть внесены корректировки, чтобы

улучшить его характеристики. Картон соответствует критериям, необходимым для строительства

передвижных аварийных укрытий; он легкий, гибкий, прочный, экологичный и экономичный. Кроме того, результаты моделирования показывают, что картонное укрытие имеет теплоизоляционные свойства

, что может сделать его более адаптируемым, чем кирпичное укрытие

в Египте.Таким образом, это исследование показывает, что в Египте возможно использовать гофрированный картон

в качестве основного строительного элемента. Стена толщиной 6 см в Варианте Е дает лучшие результаты

, чем кирпичная стена 25 см, потому что легкие конструкции

быстро теряют тепло. Кроме того, канавки и материалы, используемые в картоне, улучшают его изоляционные свойства

. Использование картона в качестве альтернативного строительного материала не только

удовлетворяет структурным требованиям здания, но также отвечает определенным экологическим требованиям

и социальным требованиям, которые делают его более потенциально и более привлекательным, чем стандартные строительные материалы

.

Ссылки

1. Альмут П., 2009, Соты из усиленной гофрированной бумаги, доктор философии, Цюрих.

2. Eekhout, M., Verheijen, F. и Visser, R. 2008, Картон в архитектуре,

Амстердам: IOS Press.

3. Гриббон, Х. и Ферстер, Ф.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
