Каркасный дом своими руками: пошаговая инструкция

Каркасный дом своими руками: пошаговая инструкция

Ситуация, когда на пустом земельном участке всего за несколько месяцев вырастает большой красивый дом, наверняка, знакома многим из нас. Нет, дело не в финансовых возможностях хозяина строения, а в применяемой технологии каркасного строительства. С использованием этой технологии можно не только существенно сократить сроки строительства, но и уменьшить расходы на приобретение материалов и заказ спецтехники.

На рынке деревянного домостроения сегодня доступны десятки тысяч предложений от компаний-застройщиков, которые специализируются на возведении каркасных домов с использованием канадской, финской и SIP-технологий. Каждый из них гарантируют качественное выполнение работ под ключ, европейский уровень сервиса и индивидуальный подход к каждому клиенту. Но возможно ли построить, к примеру, одноэтажный каркасный дом своими руками? Ответ: да, возможно! Для этого вам понадобится проект и наша пошаговая инструкция для общего понимания процесса строительства.

Подготовка проекта

Проектирование – это самое важное звено в инвестиционном процессе, связанном со строительством каркасного дома. Через выполнение этой задачи решается множество технологических, инженерных, конструктивных и архитектурных решений, которые в совокупности предопределяют эффективность вложений. Поэтому так важно доверить эту часть работы специалистам и воспользоваться услугами проектировщиков, которые подготовят для вас проект за определенную плату.

Что обычно входит в проект? Стандартно проект каркасного дома включает в себя две части. Это визуальная составляющая и конструктив постройки. Первая часть преимущественно посвящена визуальному отображению дома и его фасадов с нескольких сторон, планировке этажей с указанием помещений, размещению оконных и дверных проемов. Вторая часть – это уже подробный проект фундамента и стропильной системы, пирог кровли, чертежи стен, балок пола и перекрытия. Также сюда включена смета по количеству материалов, проект всех узлов в конструкции, обшивки стен и пола.

Имея подробный проект, вы сможете избежать проблем, связанных с включением неэффективных квадратных метров, большим количеством обрезок и напрасной тратой средств. Создать проект каркасного дома своими руками, разумеется, можно. Но для этого потребуется, как минимум, изучить специальную литературу по проектированию и конструктиву «каркасников». А это время, много сил и возможные ошибки!

На наш взгляд, важность проектирования нельзя переоценить. Экономя на этой части работ, вы рискуете понести большие затраты. Ведь неудачный или неверный проект – это не только дом, далекий от идеала, но и напрасное инвестирование!

Расчет и заказ материалов

Как правило, расчет стройматериалов входит в задачи проектировщика. Но предварительные расчеты вполне можно сделать самостоятельно. Если для каркасного дома уже готовы чертежи (балочных настилов, каркаса), то подсчитать объем материалов довольно просто. К примеру, на основании чертежей можно узнать, сколько потребуется метров обвязки и каркасных опор.

При отсутствии специальных чертежей исходят из площади нижнего и верхних перекрытий, а также количества погонных метров стен. Для определения количества каркасных опор величину погонных метров стен делят на 0,6. Для обвязки объем материала подсчитывают посредством умножения величины погонных метров на 3. Таким же образом поступают и с количеством балок в метрах: для этого площадь нижнего и верхнего перекрытия делят на 0,6 и плюсуют к величине длины балок обвязки. Однако эти показатели рекомендуется все же уточнять у проектировщика. Тогда расчет будет более верным.

Устройство фундамента: МЗФЛ и свайно-винтовой

Легкость конструкции – одно из основных отличий каркасного дома от классического кирпичного, которое влияет на выбор фундамента. Вес «каркасника» обычно не превышает 20 тонн, это позволяет удешевить конструкцию, не заглублять фундамент и не делать его массивным. Чаще всего это МЗФЛ (мелкозаглубленный ленточный фундамент) для каркасно-щитовых домов или свайно-винтовой фундамент для СИП-домов, спроектированных по канадской технологии.

1. Ленточный фундамент – это бетонная лента, которая проходит под всеми несущими стенами дома, как внешними, так и внутренними. Укрепление – арматурный каркас. Это предпочтительный вариант для каркасного дома, за счет которого заказчик может позволить себе устройство подвала или цокольного этажа. Секрет популярности МЗЛФ также кроется в простоте возведения своими руками и доступности цены.

Основные этапы установки ленточного фундамента включают в себя:

  • Подготовку грунта с последующим снятием плодородного слоя и выравниванием поверхности;
  • Создание песчано-щебеночной подушки и установку закладных под прокладку коммуникаций;
  • Монтаж опалубки и гидроизоляции, изготовление арматурного каркаса;
  • Заливка бетонной смеси;
  • Разборка опалубки после отвердевания бетона и приобретения им прочности.

Обязательное условие для МЗЛФ – отсутствие высокого уровня грунтовых вод. В противном случае потребуется создание эффективной дренажной системы.

2. Свайно-винтовой фундамент обходится заказчику гораздо дешевле МЗЛФ, что объясняется применением принципиально иного подхода, менее дорогостоящих материалов и упрощенной технологии монтажа. Получить качественный и прочный фундамент каркасного дома своими руками можно фактически за один день, причем его можно использовать сразу после монтажа.

Монтаж свайно-винтового фундамента начинается с исследования почвы для обозначения глубины залегания несущих слов и определения необходимой длины и количества винтовых свай. Проект дорабатывается с учетом характеристик грунта и обозначенной длины свай. На основе этого производится закупка свай и их доставка на строительный объект. Монтаж этого вида фундамента осуществляется согласно плану свайного поля, вне зависимости от времени года.

Его преимущество заключается не только в быстроте установки, но и отсутствии вреда для ландшафта за счет отсутствия песчано-щебеночной подготовки и земляных работ. Нет следов от тяжелой спецтехники, привычных гор строительного мусора и грязи. К тому же, использование винтовых свай способствуют созданию воздушной прослойки под домом, предотвращающей появление сырости в помещении и сохранению тепла.

Устройство пола

Строительство пола в каркасном доме своими руками не имеет особых отличий от устройства пола в кирпичных домах и может быть деревянным или бетонным. На выбор может влиять тип фундамента, финансовые возможности и предпочтения застройщика.

Остановимся подробней на монтаже деревянного пола своими руками на основе свайно-винтового фундамента.

Старт работ – обвязка фундамента, которая осуществляется с применением бруса 150х150 или 150х200, что зависит от расстояния между сваями и толщи стен. Чем больше эти показатели, тем толще должен быть материал. Это необходимо для избежания случаев провисания, распределения нагрузки, придания фундаменту жесткости и надежности для следующего этапа обустройства пола.

Схематически процесс обвязки фундамента своими руками можно разделить на несколько этапов:

  1. Раскладка бруса по периметру, точная разметка стен, подкладка рубероида под обвязку;
  2. Наметка мест стыковки бруса с учетом расположения свай;
  3. Стыкование бруса с напуском до 30 см с помощью «замков», вырезанных с торца;
  4. Стыкование углов по аналогичному принципу;
  5. Подготовка отверстий и крепеж бруса к фундаменту с использованием шпилек и болтов, выступающие части которых утапливаются. На стыках дополнительно используют гвозди подходящих размеров.

На завершающем этапе осуществляется обвязка под внутренними стенами. В данном случае крепление бруса проходит к уже установленному наружному. Для укрепления дополнительно применяют металлические уголки.

Сооружение каркаса пола

Поверх обвязки устанавливают лаги. Для этого используются брус 100х150(200) или сшитые доски 50х150(200). Это несложная часть сборки каркасного дома своими руками, но предполагает соблюдение некоторых моментов. Это:

    • Соблюдение расстояния между лагами с учетом размера утеплителя. К примеру, если застройщик будет использовать минеральную вату 100х60, для ее плотного размещения потребуется сокращение расстояния до 58 см, т.е. на несколько сантиметров меньше, чем сама ширина материала;
  • Монтаж лаг осуществляется с помощью крепежных уголков и гвоздей. Они не идут в уровень с обвязкой, а монтируются на «спичечный коробок» меньше (5 см). Это необходимо для того, чтобы в дальнейшем сюда поместилась еще одна доска, и закрылись все бреши по периметру;

Обязательным элементом также выступает доска 50х150 (200) между лагами, которая прибивается в целях повышения жесткости конструкции.

Утепление и гидроизоляция пола

Перпендикулярно лагам стык в стык крепится доска 100/150х25 с использованием саморезов. Далее кладется гидроизоляционная мембрана, а поверх нее между лагами – утеплитель, толщиной до 20 см. Все стыки утеплителя обязательно перекрываются.

Следующий слой – пароизоляция, после которой следует OSB-плита или плотно сшитые доски (на выбор застройщика). Монтаж пароизоляции, равно как и гидроизоляции осуществляется с напуском для исключения попадания влаги в утеплитель.

Устройство стен

Для монтажа стен каркасного дома своими руками аналогично используют гвозди и монтажные уголки. Также возможно применение шпилек. Для каркаса стен используется доска 50х150/200, которая подбирается с учетом толщины утеплителя и самой стены.

В идеале, сборка стен производится на уже готовом полу. Главное, чтобы размеры оказались точными, иначе стены рискуют оказаться длиннее либо короче пола. Для того, чтобы вы понимали, о чем идет речь, обратите внимание на то, как выглядит стена каркасного дома в разрезе.

Прежде всего, нужно определиться с высотой потолка будущего каркасного дома. Предположим, что черновой потолок будет высотой 280 см. Это значит, что высота вертикальных стоек будет равна 265 см (не учитываются 10 см от верхней обвязки стен и 5 см от уровня пола).

Между стойками соблюдают расстояние 60 см. Для утеплителя на ватной основе этот показатель может быть сокращен до 58 см для обеспечения более плотного контакта. Для упрощения процесса верхнюю и нижнюю доски стены раскладывают на полу, после чего наносят разметку, где будут крепиться гвоздями вертикальные стойки.

При превышении длины стены таковой доски, сбор стены осуществляется по частям. Так поступают также в случаях, когда застройщик работает в одиночку, поскольку целая стена в сборе имеет немалый вес. Для соединения используют шпильки.

Следующий шаг – монтаж перемычек между стойками с сохранением места для дверных и оконных проемов. Как правило, это две единицы на один промежуток с расчетом, что они будут использоваться в качестве стыка OSB-плиты.

Важно! Чтобы не ошибиться в расчетах и сделать стену нужной толщины, в процессе сборки стены следует учитывать толщину используемой доски.

Завершительный этап – сборка всех стен каркасного дома с последующей установкой. Начинают с выставления одной стены, которая укрепляется временными подпорками. Здесь важно следить за вертикальными углами, для чего используют отвес или длинный уровень. Желательно, конечно, чтобы этот был отвес, поскольку доска не может быть идеально ровной.

Все остальные стены поднимаются поочередно. Для монтажа используют гвозди и шпильки. Сборным стенам (из нескольких частей) уделяют особое внимание, следя за тем, чтобы длина низа и верха была одинаковой. Вместо бруса углы заполняют утеплителем. Чтобы усилить стены, используют любую тонкую доску, которая прибивается по диагонали. Проследить за ровным расположением стен поможет шнур, который натягивают между двух углов.

Верхняя обвязка

Для усиления конструкции и надежного сцепления углов используют ту же доску, что и для стен, плюс гвозди 120 мм. Это позволит распределить нагрузку между всеми частями каркасных стен. Обвязку проводят по всему периметру, в том числе поверх внутренних несущих стен. Здесь важно перекрыть все стыки, оставив напуск 25 см. Для углов величина напуска будет равна толщине стен.

Далее приступают к укреплению всей конструкции в целом. Классический вариант – фанера или OSB-плита, которой стены обшиваются снаружи.

Межкомнатные перегородки

Монтаж межкомнатных перегородок является схожим с устройством внешних стен с той оговоркой, что требования к ним относительно утепления и самой толщины выдвигаются более мягкие. Поэтому их монтируют так, чтобы соблюдалась звукоизоляция.

Лучший помощник в этом плане – утеплитель. Гидроизоляционные и пароизоляционные материалы можно использовать по желанию.

Монтаж кровли каркасного дома своими руками

Монтаж крыши каркасного дома во многом схож со строительством крыши в других домах, но все-таки превосходит их по простоте монтажа, что объясняется упрощенным крепежом к стенам. Это очень ответственная часть работы, в особенности, когда речь идет о строительстве двухэтажного каркасного дома, но если у вас простая планировка дома и «одноэтажник», то вы без труда справитесь с ней в одиночку и сделаете все своими руками.

Мы не будем здесь углубляться в описание всех этапов монтажа кровли, поскольку это очень обширная тема, требующая выделения в отдельную статью, а предлагаем ознакомиться с пошаговой инструкцией возведения каркасного дома, где подробно рассказывается обо всех этапах строительства, в том числе, обустройстве кровли.

Скачать справочник «Индивидуальный дом «Платформа». Проектирование и строительство»

Утепление каркасного дома своими руками

Утепление каркасного дома - один из завершающих этапов строительства. Утеплению подвергается все, включая стены, пол и потолок. При выборе утеплителя для стен каркасного дома своими руками исходят из характеристик материала и особенностей самой древесины, с которой утеплитель будет хорошо сочетаться.

Основные моменты по утеплению:

  • Сверху OSB-плиты натягивают специальную гидроизоляционную мембрану. Сторона приложения к листу указана обычно в инструкции;
  • Утеплитель укладывается изнутри здания, между стоек. Количество слоев зависит от толщины стены и выдвигаемых требований к утеплению каркасного дома своими руками. Для предотвращения проникновения холода применяют напуск;
  • Утепление пола осуществляется по аналогичной схеме;
  • Утеплению потолка предшествует крепление пароизоляционной пленки на потолочные балки и их подшивка снизу доской. Начинать работы рекомендуется с чердака;
  • Поверх утеплителя набивают пароизоляционную пленку для создания защиты от влаги изнутри.

При необходимости поверх пленки может накладываться обшивка в виде OSB-листов, после чего приступают к чистовой отделке.

На этом наша пошаговая инструкция по возведению каркасного дома заканчивается. Компания «Южный дом» готова вам оказать помощь в строительстве каркасного дома. Для вас это: индивидуальное проектирование, строительство под ключ, устройство террасы или навеса, закладка любого фундамента, отделка фасада, электромонтажные работы и монтаж водосточной системы.

По возникшим у вас вопросам, связанным с получением проекта, возможностью внесения в него корректировок, расчетом стоимости проекта и строительства дома, вы можете обратиться к менеджерам нашей компании по указанным телефонам. Также вы можете оставить заявку, заполнив специальную форму на нашем официальном сайте, после чего наши специалист свяжется с вами для уточнения деталей.

rostdomik.ru

Как построить каркасный дом своими руками пошаговая инструкция

Несмотря на то, что общий строительный сезон заканчивается, некоторые застройщики продолжают возведение домов. Как такое может быть, ведь с приходом холодов стройка обычно замирает, недострой консервируется и ждет следующего сезона? Все это справедливо, когда дело касается кирпичных, каменных или блочных построек. Однако каркасные дома можно строить круглогодично. Поэтому если вы еще не успели в этом году обзавестись своим домом, не стоит отчаиваться — узнайте, как построить каркасный дом за один сезон!

Элементы каркасного дома

В чем суть построек из каркаса?

Сперва разберемся с каркасными технологиями. Что значит «каркасный дом»? Это, как правило, деревянные постройки, в основе которых лежит каркас. Каркас можно сделать из сухого цельного или клееного бруса. Он устанавливается на фундамент, фиксируясь к нему с помощью обвязки. Все работы можно выполнять своими руками, так как работа с деревом не требует каких-то особых навыков, которыми не обладает среднестатистический мужчина. Как правильно собрать каркас – мы рассмотрим позже.

Схема каркасного дома

Следующий этап – это утепление и гидроизоляция. Мы утепляем каркас так, чтобы стена стала похожа на многослойный пирог. На каркасе фиксируется утеплитель, чаще всего минеральная вата. Она укладывается внахлест и приклеивается. Можно использовать рулонный, маты, жидкий наносной, пенополистрирол и другие виды утеплителя. Снаружи дом можно дополнительно утеплить плитами пенопласта, произведя ветрозащиту и шумоизоляцию.

Гидроизоляция проводится пленками и мембранами. Они защищают стены от попадания влаги внутрь.

Пароизоляция в каркасном доме – важный элемент стены. Без нее стена покрывается конденсатом, а кроме того – влага скапливается в точке росы, которая приходится на центр утеплителя. В результате утеплитель быстро приходит в негодность, а стены покрываются грибком и плесенью. Хорошая пароизоляция выполняет роль вентиляционных зазоров, однако это касается современных мембран, а не пленок. Пленки существенно дешевле, однако не так функциональны. Правильно собранный пирог стены гарантирует теплоту дома и уменьшает его энергопотери.

Каркасный дом в разрезе

На следующем этапе начинку стены обшиваем листами ОСБ-3. Места стыков желательно пропенить, обеспечив отсутствие мостиков холода.

Далее выполняем внутреннюю и внешнюю отделку. Внутренняя стена чаще всего оклеивается обоями, а внешняя сторона идет под покраску. Однако также можно использовать сайдинг, блок-хаус, отделку камнем, «под кирпич», «под брус» и любую другую.

О финских домах, построенных по каркасной технологии, вы можете прочитать здесь. А о канадских каркасных домах — тут.

Фундамент для дома – основа основ

Несмотря на то, что для каркасного дома существует огромный выбор фундаментов, специалисты рекомендуют остановиться на ленточном. Ленточный фундамент имеет неоспоримые плюсы:

  • может быть выполнен своими руками
  • недорогой
  • надежный
  • сделать его достаточно просто

Итак, если вы решили сделать ленточный фундамент своими руками, сперва придется поработать с участком. Определите, где будет располагаться ваш дом, с учетом соседей, забора, устройства септика, расположения скважины и пр. Необходимо учесть все нюансы, проверить, удобно ли будет заезжать транспорту, хватит ли места для других построек, если вы захотите позже построить гараж или баню. Участок желательно иметь ровным, возможно вам придется с помощью техники выровнять его, сняв верхний слой.

Когда участок подготовлен, начинаем разметку. У вас уже должен быть готовый проект или план с размерами дома. Исходя из этих параметров, используя веревку и колышки, размечаем все несущие стены.

Далее нам, если мы решили все сделать самостоятельно, необходимо либо брать лопату, либо нанимать технику. Копаем траншею под фундамент, шириной примерно в 40 сантиметров. Далее устанавливаем опалубку, которую можно купить, арендовать или смонтировать своими руками из досок. Опалубка должна подниматься над поверхностью земли примерно на полметра – высокий фундамент смотрится красивее, и защищает менее прочные стены от снега.

Ленточный фундамент под каркасным домом

Готовую опалубку, если она была сделана своими руками, необходимо изнутри обложить пленкой, фиксируя ее к опалубке. Это необходимо для того, чтобы жидкий цемент не просачивался в щели между досками, при этом снимать опалубку будет проще — цемент не прилипнет к шершавой древесине. Под тяжестью цемента самостоятельная опалубка может разойтись, и пленка удержит цементный раствор.

Если у вас глинистая почва, на дно траншеи подсыпьте сантиметров 20 ПГС. Поверх песка заливайте цементом до края опалубки. Это делать надо быстро, так как цемент застывает. Скорее всего, один вы не справитесь, и придется звать на помощь двух-трех человек.

Даем фундаменту застыть, для этого потребуется минимум неделя. Если по прогнозу стоят дожди, поверхность покрываем пленкой. Оставляем фундамент для каркасного дома примерно на месяц, и только потом можно делать обвязку.

Крепкий каркас – залог крепкого дома

Как видно из самого названия, каркасные дома – это дома на основе каркаса. Таким образом, каркас – это главный элемент всей постройки, поэтому смонтировать его надо правильно.

План каркаса деревянного дома

Как сделать обвязку – читайте здесь. Когда обвязка готова, приступаем к возведению будущей стены. Смонтировать стену можно, используя следующие элементы из бруса:

  • стойки
  • раскосины
  • вставки
  • поперечины

Все это элементы стены. Стойки представляют собой вертикально поставленный брус, который располагается между двумя обвязками – нижней и верхней. Верхняя обвязка относится к балкам перекрытия.

Раскосины – это брус, поставленный под углом между стойками. Они также фиксируются в верхней и нижней обвязке (не к стойкам, как ошибочно предполагают некоторые).

Каркас дома с окном

Вставки представляют собой небольшие куски бруса, используемые для дополнительной крепости каркаса.

Поперечины – это брус, положенный строго горизонтально между вертикальными стойками. Они фиксируются на стойки.

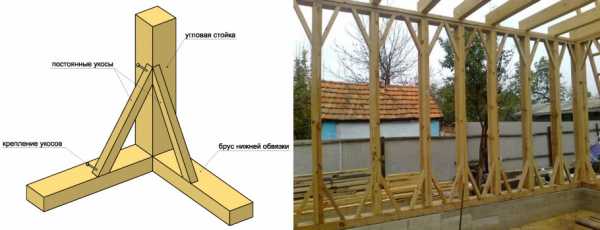

Углы каркасного дома с укосами

Стойки следует сбивать гвоздями 80 мм, на расстоянии друг от друга 450 мм. К обвязке они прибиваются по 2 гвоздя 120 мм сверху и по 2 таких же снизу. Используя уголки металлические, конструкцию можно сделать крепче. Все материалы, используемые при строительстве, необходимо обработать септиком.

Особое внимание необходимо уделить углам. Здесь выполняется обязательное укрепление стоек укосинами.

Схема пирога каркасной стены

Не забывайте проверять геометрию дома после каждого этапа – все горизонтальные брусья должны лежать строго горизонтально, а вертикальные – ровно вверх. Обвязку нужно класть ровно, а для этого поверхность фундамента должна быть ровной по всему периметру – допускается погрешность в 1 см. Верхнюю обвязку также проверяют уровнем. Если есть погрешности на фундаменте – его доливают цементом, выравнивая. Если уровень показывает небольшие неровности – используем части бруса, предварительно проведя обработку септиком, и выравниваем поверхность. Ровность стен проверяем отвесом.

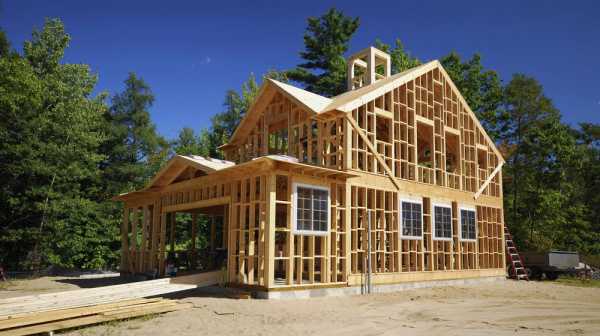

Каркас дома на фундаменте

Все составляющие элементы каркасной кровли

Крыша – важнейший элемент, и в каркасном доме крышу можно монтировать при наличии некоторого опыта своими руками. Однако перед тем, как ставить крышу, необходимо произвести верхнюю обвязку стен и проверить ее уровнем. От ровности обвязки зависит то, как ляжет перекрытие. Если есть небольшие неровности, их устраняем своими руками с помощью подкладки щепы под заниженную часть.

Поставить стропильную систему можно двумя способами:

  • наслонным способом
  • висячим

Оба типа стропильной системы используются в каркасном строительстве, однако балки при висячей стропильной системы опираются на мауэрлат. Мауэрлат делается своими руками, он представляет собой брус из древесины, имеющий сечение 10,0×10,0 см, который обустраивается по периметру здания и фиксируется к поверхности несущих стен на верхний ряд обвязки. С верхней стороны стропильные ноги крепятся друг с другом при помощи конькового бруса.

Кровля каркасного дома

Наслонную конструкцию делают своими руками другим способом, она не крепится стропилами межу собой в верхней части. Стропила упираются в верхней части на продольную центральную стену или специально предусмотренные опорные колонны.

Какую стропильную систему выбрать в вашем случае, подскажут габариты вашего здания. Висячая кровельная система подойдет для небольших построек, расстояние между несущими стенами у которых составляет не более 6 метров.

Каркас крыши

Сперва необходимо собрать стропильные ноги в количестве 2-х штук. Стяжки необходимы для соединения первых стропильных ног в нижней их части, они крепятся с помощью анкерных болтов к стропильным ногам. Ноги приставляются к мауэрлату и фиксируются с помощью выпиленных пазов. Пазы правильной формы вырезаем своими руками. В пазы устанавливаются стропила, расстояние между которыми зависит от размера вашей кровли. Примерный шаг составляет около 1 метра.

Если ваша крыша вше, чем три метра, обратите внимание на стропила с вертикальным направлением.

Таким образом, каркас вашей кровли будет состоять из:

  • стропил
  • опорной доски
  • коньковой балки
  • стоек
  • балок чердачного перекрытия, которые соединяются внахлест над внутренней несущей стеной
  • прогона
  • подстропильной ноги
  • лежня
  • схватки

Установка стропильных ног

Когда каркас кровли собран, необходимо произвести обрешетку. Это важнейший элемент кровли, поэтому делая ее своими руками, будьте внимательны и аккуратны: обрешетка не только необходима для крепления кровельного материала, но и для связки между собой всех конструктивных частей каркаса крыши. Обрешетка обеспечивает устойчивость каркаса, поэтому до ее устройства необходимо организовать с нижней стороны временную обвязку. Обрешетка может быть:

  • сплошной
  • промежуточной

Выбор вида обрешетки в первую очередь зависит от материала, которым будет покрываться кровля. Сплошную обрешетку выполняют для мягкой кровли, которая лучше всего подходит для каркасного дома. Металлочерепица или шифер могут быть уложены на промежуточную обрешетку.

Основные правила каркасного строительства

Каркасный дом — лучший выбор

Чтобы не получить каркасный дом плохого качества, необходимо соблюдать некоторые правила:

  1. Только качественные материалы. Если вы выбираете деревянное строительство, используйте либо клееный брус, либо брус технической просушки, либо не беритесь за строительство вовсе. Брус, продаваемый на пилорамах, сырой – через 3 года эксплуатации 90% бруса получит трещина, а остальные 10 перекрутит так, что повырывает саморезы.
  2. Не знаешь, как сделать самому – доверься профессионалам. Не экспериментируйте в сложных строительных работах – доверьте что-то специалистам. Особенно это касается работ на высоте, проводке электричества и других, сложных узкопрофильных работ.
  3. Не экономьте на мелочах. На мелочах много не сэкономишь, а повредить будущему дому можно существенно. Это в первую очередь касается пропитки для древесины. Сделайте два слоя, а огнебиозащиту выбирайте европейскую.
  4. Долой китайские материалы. Не покупайте китайские утеплители и изоляцию, они не только низкого качества, но и выделяют вредные вещества. Европейские материалы имеют подтвержденную сертификацию и класс безопасности.

karkasblog.ru

Пошаговая инструкция по строительству каркасника своими руками

Строительство каркасного дома позволяет быстро решить жилищную проблему, сэкономить на материалах и выполнить работы своими руками. Сборка занимает всего 2-3 месяца, а расходы на древесину сокращаются почти в два раза (по сравнению со зданиями из бруса). Возвести каркасник можно без серьезного опыта в строительстве – в этом вам поможет пошаговая инструкция.

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

  • верхняя и нижняя обвязка;
  • вертикальные стойки;
  • стропильная система;
  • теплозвукоизоляционный слой;
  • внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность. Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники.

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию.

Этапы строительства каркасника

Деревянные конструкции подвержены биологическому разрушению, неустойчивы к огню. Для решения этой проблемы применяются антипирены и биозащитные составы. Удобнее всего использовать комплексное средство, защищающее от огня, древоточцев и гниения. Обработка пропитками необходима на каждом этапе строительства каркасного дома.

Устройство фундамента

Каркасник весит гораздо меньше брусового или кирпичного дома, поэтому для него достаточно облегченного фундамента.

Самый популярный вариант – ленточный. Для его обустройства копают траншею по разметке будущего дома, устанавливают в нее деревянную опалубку, заливают ее бетонным раствором, утрамбовывают смесь. Для утрамбовки используют ручные инструменты или специальные вибраторы.

Тип фундамента

Мелкозаглубленный

Глубокозаглубленный

Глубина траншеи

400-600 мм

Ниже глубины промерзания

Высота над уровнем земли

200-400 мм

300-400 мм

Плюсы

Бюджетность, отработанная технология

Надежность, непродуваемый цоколь

Минусы

Необходимо учитывать характеристики грунта, есть ограничения по высоте здания

Сложно делать своими руками, не рекомендуется для участков с уклоном, требуется подъезд миксера с бетоном

На втором месте находится свайный фундамент – буронабивной или винтовой. В первом случае сваи забивают в заранее пробуренные отверстия, во втором – ввинчивают вручную или с помощью спецтехники. Поверх них обустраивают ростверк в виде ленты толщиной 200-400 мм и высотой 200-300 мм. Он связывает сваи в единое целое, повышая прочность конструкции. При обустройстве свайного фундамента важно учитывать особенности почвы и точно соблюдать технологию. Иначе грунт вспучится и расшатает сваи.

Плитный фундамент – отличный вариант для тех, кто решил построить каркасный дом собственными руками. Залитая из бетона плита компенсирует сезонные расширения грунта. Рекомендованная высота составляет 250-500 мм. Практичнее всего утепленная шведская плита (УШП), состоящая из нескольких слоев:

  • утрамбованная песочная подсыпка;
  • жесткий пенопласт толщиной 200 мм;
  • армированная бетонная смесь;
  • трубы теплого пола;
  • выравнивающая стяжка.

УШП объединяет фундамент, монолитный пол и отопительную систему. Но такое основание требует больших финансовых вливаний.

Один из самых доступных фундаментов – столбчатый. Он представляет собой небольшие столбики, установленные на грунт или заглубленные в него. Столбчатый фундамент легко сделать своими руками, но из-за невысокой надежности он подходит только для бытовых построек.

Устройство чернового пола

Существует два вида деревянного чернового пола:

  • несущая конструкция используется в сочетании с ленточным или свайным фундаментом;
  • решетчатая конструкция применяется в тандеме с плитой или бетонной стяжкой.

В первом случае горизонтальный уровень соблюдают на этапе обустройства цоколя или ростверка, во втором – на этапе заливки основания.

Технология укладки чернового пола напоминает схему возведения стен. Сначала устанавливают несущее основание – лаги и поперечины. При необходимости лаги наращивают внахлест. Для усиления конструкции используют дополнительные распорки. На этом же этапе прокладывают инженерные конструкции: водопровод, газопровод и канализацию.

Возведение каркаса

Каркасы быстровозводимых домов бывают металлическими и деревянными. Если у вас нет опыта строительства, лучше заказать готовый к монтажу заводской набор. В противном случае необходимо точно соблюдать технологию сборки. Существует два варианта:

  • собирать все элементы на месте установки;
  • поэтапно собирать стены на горизонтальной поверхности и устанавливать их на место.

Второй способ более удобный и производительный – особенно для каркасов из металла. Для сборки последних используется сварочный аппарат.

Возведение каркаса проходит в несколько этапов:

  1. Нижняя обвязка. Размер ее поперечного сечения зависит от типа фундамента. Обвязку располагают выше отметки грунта, тщательно обрабатывают антисептиками и гидроизолируют.
  2. Каркас каждой стены. Шаг стоек составляет 60 см при дощатой обшивке и 62,5 см при щитовой обшивке. Последний точно соответствует стандартным габаритам ОСП плиты. На этапе монтажа часто устанавливают временные раскосы. Максимальная нагрузка ложится на углы, поэтому для их производства применяют самые прочные материалы.
  3. Верхняя обвязка. Выбор материала зависит от нагрузки, которую будет нести конструкционный элемент. При высокой прочности металл требует большого количества засверливаний и дорого стоит. Удобнее использовать деревянный брус, одинарные или сдвоенные доски. Их толщина зависит от площади дома.
  4. Балки перекрытия. При строительстве каркасного дома не применяют железобетонные перекрытия – они слишком много весят. Лучше всего для этой цели подходят доски размером 50*200 мм или спаренные доски размером 50*150 мм. Шаг варьируется от 40 до 60 см. Внутренние перегородки. Они могут быть дощатыми (одно- или двухслойными), каркасно-обшивными с утеплителем или без него. Для возведения перегородок подойдут сухие пиломатериалы, фанера, ДСП, гипсокартон, ОСП.

Для соединения деревянных элементов используют несколько технологий: стык под углом 90°, стык с обрезкой под 45°, соединение «в пол-дерева», соединения «шип-паз».

Обустройство крыши

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов.

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом. Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

  • ветрогидроизоляция;
  • внешняя обшивка из ОСП-плит;
  • утеплитель;
  • пароизоляция;
  • внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Внутренняя отделка

Это финишный этап строительства каркасного дома. Легкие стены не дают усадку, поэтому можно сразу приступать к отделке. Она проходит в несколько этапов:

  • Окончательное обустройство пола. Сначала монтируют деревянную основу из досок сечением 50-150 мм – их концы укладывают на опорные брусья или на фундамент. Нижнюю часть лаг закрывают гидрозащитой, за ней следуют утеплитель, пароизоляция, доски или ОСП. Напольное покрытие – линолеум, ламинат или паркет.
  • Подшивка потолка. Обрешетку крепят к опорным брусьям, в образовавшиеся секции укладывают пароизоляцию и утеплитель. Слои закрывают гипсокартоном или другим плитным материалом.

При соблюдении технологии строительства каркасный дом будет служить вам долгие годы. Главное – подобрать правильный проект, соответствующий климатическим условиям региона и нормативным требованиям.

Закладка Постоянная ссылка.

pro-karkas.ru

Каркасный дом своими руками и пошаговая инструкция как построить

Среди всех быстровозводимых сооружений самой большой популярностью пользуются каркасные дома. Такие постройки имеют множество преимуществ. Они достаточно лёгкие, поэтому не нуждаются в мощном фундаменте. Благодаря хорошим теплоизоляционным качествам такой дом можно использовать не только как дачу, но и для постоянного проживания. Помимо этого каркасные постройки несложно возвести своими руками, именно поэтому многие застройщики выбирают этот вариант. В нашей статье мы подробно и поэтапно расскажем, как построить каркасный дом.

Технология

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии. Но основные принципы возведения каркасных домов у обеих технологий одинаковые. Независимо от выбора технологии мы строим каркасный дом, придерживаясь такой последовательности:

  1. Выбор материалов. Основой таких построек является каркас. Он может быть выполнен из древесины или стальных элементов. Чаще частные застройщики предпочитают строить каркасный дом своими руками с применением деревянного каркаса из бруса. Такие постройки отличаются экономичностью, экологической безопасностью и быстротой монтажа. Если вы решите строить свой дом на стальном каркасе, то его цена будет больше на 1/3. Однако эти конструкции немного легче, что позволяет выполнить облегчённый фундамент. Также на стальном каркасе можно смело использовать стальные крепежи.
  2. После монтажа фундамента приступают к изготовлению пола будущего дома. Как сделать пол, мы подробно опишем в пошаговом руководстве.
  3. После монтажа пола приступают к возведению каркаса стен, перекрытий и крыши.
  4. Дальше сделанный каркас обшивается древесными листовыми материалами. Построенный дом утепляется. Выполняется монтаж оконных и дверных проёмов.
  5. Теперь можно приступать к прокладке инженерных коммуникаций и выполнению наружной и внутренней отделки стен.

Как видите технология строительства довольно простая, однако чтобы построить каркасный дом своими руками, вам нужна схема строительства и чертежи. Подробные схемы, по которым легко построить дом самостоятельно, можно найти в сети, но намного проще вести работу по специально разработанному проекту, поэтому не поленитесь и закажите его. Когда на руках у вас будет проект или схема, разобраться, как строить дом, не составит труда с нашим пошаговым руководством.

Подготовительные работы

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство. Подготовительные работы включают следующие действия:

  1. Сначала нужно очистить территорию строительства от мусора, камней, ненужных зелёных насаждений.
  2. Если на территории есть неровности или небольшой уклон, то участок необходимо выровнять. То есть все возвышенности стоит срезать, а в углубления насыпать грунт.
  3. Далее нужно выполнить разметку будущего строения на участке. Чтобы данные с проектной документации перенести на участок, нужно при помощи колышков и шнура разметить оси и габариты постройки, также стоит выполнить разбивку внутренних несущих стен. Если мы строим каркасный дом своими руками, то очень важно, чтобы все углы были строго по 90 градусов.

Фундамент

Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

  • мелкозаглублённый монолитный или сборный ленточный фундамент;
  • столбчатая конструкция основания;
  • свайные винтовые основы.

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:

  1. Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
  2. На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
  3. После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
  4. Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
  5. В опалубку заливается бетон на высоту 5 см.
  6. После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
  7. Заливается бетон.

Важно: кроме железобетона столбы можно сделать из готовых бетонных блоков, кирпича, стальных или асбестовых труб с заливкой внутрь бетона.

Для изготовления каркаса ростверка используют прутки сечением  12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.

Рекомендуем к прочтению:

Обвязка основания

Брус монтируется на фундаментное основание по его периметру

После схватывания раствора и демонтажа опалубки выполняют горизонтальную гидроизоляцию основания. Для этого укладывают два слоя рубероида на битумной мастике. Обычно для выполнения обвязки используют брус со сторонами по 15 см.

Внимание: сечение бруса для обвязки напрямую связано с шагом столбов. Чем он больше, тем большего сечения нужен брус, чтобы избежать провисания.

Если вы строите каркасные дома своими руками, пошаговая инструкция по установке обвязки вам точно пригодится:

  1. Брус монтируется на фундаментное основание по его периметру. При этом строго контролируют длину стен и постоянно сверяют данные с проектом. Допускается стыковка бруса, если его длины не хватает. Места стыка должны находиться прямо над столбами. В углах и в месте стыковки брусья соединяются в «полдерева», фиксируют гвоздями и уголками.
  2. Брус крепится к основанию при помощи болтов и шпилек. Для этого в брусе и оголовках фундамента сверлят отверстия. Крепления по возможности нужно углубить в материал.

Пол

Для лаг пола стоит взять брус сечением 100х200 мм

Чтобы знать, как правильно построить каркасный дом, вам нужно разбираться в процессе изготовления пола будущего сооружения. Для лаг стоит взять брус сечением 100х200 мм. Шаг лаг подбирается,  исходя из ширины плит утеплителя. Обычно он принимается равным 60-70 см. Лаги крепятся к брусу обвязки при помощи уголков и гвоздей.

После этого монтаж пола выполняется в такой последовательности:

  1. К установленным лагам прикрепляем черепные бруски, а на них укладываем доски чернового наката.
  2. Затем поверхность лаг и наката застилается гидроизоляционной мембраной.
  3. Поверх мембраны укладывается теплоизоляционный материал.
  4. Сверху вся конструкция закрывается пароизоляционной мембраной.
  5. Далее пол застилается ОСП или влагостойкой фанерой.

Стены и потолок

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса

Продолжаем делать каркасные дома своими руками – пошаговая инструкция монтажа стен:

  1. Для изготовления каркаса можно использовать брус из древесины хвойных пород. Для начала на стройплощадке необходимо собрать пролёт стены, а после этого собранную конструкцию установить на обвязку.
  2. Расстояние между стойками каркаса обычно определяется с учётом ширины плит утеплителя, который будет закладываться между ними. Если для утепления будет применяться минвата, то шаг стоек должен быть на 1-2 см меньше ширины теплоизолятора для его плотного прилегания.
  3. Стойки каркаса фиксируются при помощи гвоздей к нижнему и верхнему горизонтальному элементу. Для дополнительной фиксации можно использовать крепёжные уголки.
  4. Для повышения жёсткости каркаса между вертикальными стойками монтируют перемычки. Они крепятся в шахматном порядке.
  5. Оконные и дверные проёмы обустраиваются в указанных в проекте местах. Для этого по краям проёма монтируются стойки, сверху и снизу оконного проёма – перемычки.

После сборки всех пролётов их монтируют на каркас обвязки в таком порядке:

Рекомендуем к прочтению:

  1. Первый пролёт крепится к полу и фиксируется подпорками.
  2. Далее устанавливается второй пролёт. Он крепится к полу и боковой стойке первого пролёта.
  3. Все последующие пролёты соединяются друг с другом посредством гвоздей.
  4. Для монтажа пролётов в строго вертикальном положении используют укосины – диагональные распорки, которые фиксируются по углам.

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса. После этого вся конструкция обвязывается сверху доской для придания дополнительной жёсткости. Затем стены с внешней стороны зашиваются ориентированно-стружечными плитами.

На верхнюю обвязку монтируется потолок:

  • Для этого в брусе выполняются пазы, в которые вставляются балки.
  • Они дополнительно фиксируются гвоздями и стальными уголками.
  • По внутренним перегородкам монтируют опорные брусья. Они соединяются с верхней и нижней обвязкой.
  • Затем прибивается потолочный щит. Его лучше сделать из шпунтованных досок.
  • После этого укладывается пароизоляционный слой. Материал должен заводиться и на потолочные балки.
  • Теперь раскладывается теплоизоляционный материал.
  • Слой теплоизоляции накрывается гидроизоляционной плёнкой.
  • Настилается черновой пол из досок.

Крыша

Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки

Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:

  1. Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
  2. Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
  3. Стропила соединяются коньковым брусом, который крепится в «пол лапы».
  4. Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
  5. Теперь можно укладывать выбранное кровельное покрытие.
  6. На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.

Утепление стен

Для утепления дома используют пенополистирол, минеральную вату или пенопласт

Для утепления дома используют пенополистирол, минеральную вату или пенопласт. Слой теплоизоляции должен быть толщиной не меньше 50 мм. Утепление и отделка стен дома выполняются в таком порядке:

  1. Теплоизоляционный материал закладывается между стойками каркаса. Если используется два слоя материала, то стыки плит в слоях не должны совпадать.
  2. С внутренней стороны стены покрываются слоем мембранной пароизоляции, которая крепится поверх утеплителя к стойкам каркаса при помощи степлера.
  3. Затем стены изнутри дома зашиваются ОСП, влагостойкой фанерой или вагонкой.
  4. С внешней стороны стены дома нужно защитить от влаги. Для этого на них крепится гидроизоляционная мембрана.
  5. Затем на стены набивается обрешётка из реек, которая позволит осуществлять вентиляцию стен каркасной постройки.
  6. Поверх реек нашивается выбранный отделочный материал. Для наружной отделки фасада дома, построенного по каркасной технологии, можно использовать виниловый сайдинг, вагонку и т.п.

Как построить каркасный дом своими руками – видео урок:

kakpostroitdomic.ru

Каркасное строительство своими руками (51 фото)

Сегодня каркасное строительство чрезвычайно популярно в России, поскольку такие строения возводятся быстро и легко, а стоимость их вполне доступна. Многие возводят такие дома самостоятельно, чтобы не обращаться к услугам профессионалов и значительно сэкономить.

Содержание

На вопрос: «Какая технология каркасного строительства предпочтительнее, канадская, немецкая или каркасно — рамочная?» — сложно ответить однозначно. Однако, специалисты склоняются к мнению, что для строительства своими руками последние подходят лучше всего. Так называемые фахверковые дома возводят из рам, образуемых стойками каркаса. Свободное пространство заполняется утеплителем и обшивается отделочными материалами.

Что нужно знать о каркасном строительстве?

Любое строительство начинается с выбора участка, разработки проекта, получения разрешения на строительство и составления сметы. В первую очередь, нужно учитывать назначение дома: будет ли это «летний вариант» для временного проживания или постоянное жилье для круглогодичного использования. От этого будут зависеть расходы на строительство. В обоих случаях используются различные  материалы для утепления стен, а так же их наружной и внутренней отделки.

Участок под строительство дома должен быть сухим, поскольку повышенная влажность — главный враг каркасного дома. Идеальное место — сухой, солнечный участок на возвышенности. Не желательно возводить такие конструкции под вековыми деревьями, поскольку их мощная корневая система вполне может повредить фундамент.

Средняя стоимость каркасного дома от 10 до 30 тысяч на квадратный метр готового жилья.

Возводить самостоятельно строения более двух этажей специалисты не советуют, при этом предпочтительнее проекты домов с мансардными помещениями.

Инструменты, которые наверняка потребуются при строительстве каркасного дома:

  • Ручная циркулярная пила
  • Торцовочная пила
  • Нейлер в паре с компрессором
  • Шуруповерт
  • Два уровня (метр и полтора метра)
  • Стамеска, молоток
  • Кувалда весом не менее 4 кг.
  • Шнур
  • Электрорубанок
  • Угольник, карандаш для нанесения разметок
  • Две струбцины

Фундамент для каркасного дома

Основная функция фундамента — создание жесткой рамы — основы. В случае каркасного дома идеальным вариантом станет мелкозаглубленный фундамент: ленточный, столбчатый или плитный. Выбирают тип фундамента в зависимости от вида грунта. Надо отметить, что технология строительства каркасного дома на этапе устройства фундамента мало отличается от обычной. В данной статье рассматривается наиболее распространенный вариант.

Перед закладкой ленточного фундамента необходимо вырыть траншею по размерам равную периметру дома. Ее глубина составит 0,75 м, этого вполне достаточно для легкого каркасного дома с мансардой. Конечно, необходимо учитывать и климатические условия. В зонах сурового климата фундамент рекомендуется заглублять фундамент на 1,5 м. Оптимальная ширина 0,5 м для внешних и несущих стен, 0,4 — для стен в помещении.

В качестве материала опалубки используется дуб или качественный брус из дерева других пород, сечением 150Х150 и более. Подойдет для этой цели и обрезная доска 50Х200 (ее можно использовать и в дальнейшем строительстве). Но, как показывает опыт, идеальный вариант для устройства опалубки — толстые листы фанеры.

Под фундамент для каркасного дома укладывается сначала «геотекстиль» толщиной в 300 — 350 гр./м2, а затем «подушка» из крупного речного песка.

Собирать опалубку лучше вдвоем. Щиты сначала сбивают на земле, проверяя диагональ каждого готового «квадрата», затем укладывают, выравнивая по уровню. После того как опалубка будет полностью смонтирована, изнутри закрепляется пергамин, затем создается арматурный каркас. Для его вязки очень удобно использовать вязальные крюки. По углам соединения выполняются методом «шип-паз». Высоту опалубки делают на 0,4 м выше глубины траншеи.

Надежное и прочное соединение обеспечивают деревянные нагели. Использование металлического крепежа не желательно, поскольку соприкосновение с ним активирует процессы гниения древесины.

Следующий этап это заливка фундамента. Смесь для заливки фундамента проще всего заказать готовой. Если такой возможности нет, раствор можно приготовить из следующих компонентов:

  • цемент М-50;
  • гравий мелкофракционный;
  • песок просеянный речной;
  • вода.

Количество ингредиентов рассчитывается исходя из объема чаши миксера. Готовую смесь заливают в траншею и утрамбовывают.

Примечание: В процессе работы с цементной смесью велик риск получения ожогов, поэтому лучше надеть защитный фартук и высокую резиновую обувь.

Возможно, при заливке «выплывут» некоторые ошибки, сделанные при укладке опалубки. Усилить конструкцию помогут подпорки и дополнительные стяжки. Крыльцо деревянного дома выполнено на фундаменте самого дома.


Укладка пола

После того как заливка фундамента закончена, а бетон окончательно просох, самое время приступать к укладке пола.

Первый этап — прокладка по всему периметру деревянного бруса сечением 150 х 50 мм. Предварительно древесина пропитывается антисептиком, предотвращающим впитывание влаги. Под брус укладывается в один слой рубероид. Для крепления используются анкерные болты, шаг крепления 2 метра.

Особое внимание следует уделить проверке углов, для этой цели используется уровень (максимально допустимый перекос не более 10 мм).

Это важно: Все несущие конструкции изготавливают из одного материала. В противном случае, из — за разницы в коэффициентах расширения древесины, строение может перекосить.

Для укладки чернового пола используют самый недорогой материал — необрезанные доски. Сначала устанавливают опоры для пола и лежни, затем опорные брусья и обвязные балки по периметру. После нанесения разметки укладывают лаги, поверх которых кладут гидроизоляционную пленку и утеплитель.


Стены каркасного дома

Предварительная сборка стен производится на сухой, ровной площадке. Каркас состоит из вертикальных досок, длинна которых соответствует высоте помещений.

Если планируется возвести каркасный дом с мансардой, потолки на втором этаже делают косыми. Это значительно экономит материал и позволяет обустроить оригинальное и вполне комфортное жилое помещение.

На заметку мастеру: Материалом для каркаса служит древесина, влажностью не более 15%.

Секции стен собирают в горизонтальном положении, тогда же врезаются и укосины.

Укладку межстенного утеплителя удобнее проводить пока каркас не раскреплен укосинами, однако, обойтись совсем без них не получится. Для создания жесткой пространственной конструкции технология строительства каркасного дома предусматривает установку, как минимум, трех укосин. Их изготавливают из тех же материалов, что и стойки. Готовые секции ставятся в вертикальное положение.

Далее устанавливается верхняя обвязка и на ней собирается потолочное перекрытие с проемом под лестницу. Материалом для его сооружения могут служить балки 50Х250 (для больших пролетов) а так же доска 50х200, с закрепленным на ней брусом 50х50 (для коротких пролетов). Сверху укладывается ОСП.

После установки перекрытия собираются боковые стены мансардного помещения или второго этажа (в зависимости от проекта).

Секции стен рассчитываются с учетом возможных и допустимых нагрузок на пол. Балки устанавливают с шагом в 0,3 — 0,6 м, в расчете на блокхаус, псевдобрус или ДСП. Если для облицовки стен будет использоваться сайдинг, то шаг должен быть уменьшен до 0,2 — 0,3 м. Надо заметить. Что именно сайдинг сегодня чаще других материалов применяется для отделки стен. И это не удивительно, ведь этот материал практичен, долговечен и прост в эксплуатации.

Примечание: Если в местности проживания среднегодовая влажность превышает 85-90% целесообразнее использовать металлопрофиль. Надо заметить, что возведение такого дома обойдется на 30 — 40% дороже.

Утепление и отделка стен

Утепление стен — немаловажный этап в обеспечении комфортного климата жилого помещения. Согласно исследованиям, проведенным НИИЖБ, слой пенополистирола толщиной в 4 мм заменит 45 мм эковаты, 65 мм ДВП, 14 мм древесины, 38 см керамзитобетона и 86 см кирпичной кладки. Исходя из этих данных, можно прийти к выводу, что именно пенополистирол — оптимальный материал для создания теплоизоляционного слоя, если бы он не испарялся. В данном случае был выбран вариант с эковатой. Стена обшивалась крафт бумагой, в которую потом задувалась эковата.

Главный враг теплоизоляции — водяной пар, который конденсируется, превращаясь в воду. Отсыревшая теплоизоляция способна значительно снизить или вовсе потерять свои основные свойства. Решить проблему продуваемости позволит ветрозащита для стен «Изоплат», представляющая собой высокотехнологичный мембранный материал.

Как уже говорилось выше, лучшим материалом для отделки стен является сайдинг. Сторонникам всего натурального можно предложить вагонку или шпунтованную доску шириной 60 см. Необходимо учесть, что в первый год древесина меняет коэффициент расширения (разбухает) поэтому специалисты не советуют приколачивать наружные доски слишком прочно. В данном случае фасад сделан из обрезной доски приколоченной елочкой.

Установка окон немаловажный этап в строительстве каркасного дома. По общепринятому стандарту размеры окон составляют не более 18 % от площади стены. Для дачного домика вполне можно подойдут одинарные стеклопакеты, в домах с постоянным проживанием устанавливают двойные или тройные, в зависимости от климата.

Крыша каркасного дома

Завершающий этап любого строительства это установка крыши. Выбрать материалы для кровли сегодня просто: песчаннополимерная черепица, ондулин, профлист. Все зависит от назначения постройки и финансовых возможностей. Конечно, выбирать материалы для каркасного строительства нужно с учетом всех тонкостей данной технологии. Нужно иметь в виду, что подобные дома не рассчитаны на дополнительные нагрузки. Наилучшим образом соотношению цена — качество соответствует битумный шифер. К его плюсам можно так же отнести привлекательный внешний вид и простоту в укладке.

Монтаж крыши начинается с обвязки. Затем возводится система стропил. Оптимальный угол наклона для крыши каркасного дома 35 градусов, форма — двухскатная.

Для комфортной работы по верхней обвязке выкладывают дорожки из досок, которые закрепляют саморезами, в целях безопасности.

Если возводится каркасный дом с мансардой, необходимо учесть высоту стен помещения. В данном случае оптимальными можно считать размеры в пределах от 1,1 м до 1,6 м.

Оптимальным вариантом для дома размером 8х9 будет А-образная крыша, состоящая из перемычки (ригеля) и стропильной системы. Поскольку крыша будет утепленной, это учитывается при расчете сечений стропил. Толщина теплоизоляционного слоя составляет 100 -150 мм, значит величина минимального сечения будет 100х50 мм. Стропила прямоугольной конфигурации выдерживают большую нагрузку чем квадратные.

Определить длину строил можно опытным путем, сложив и скрепив две  шестиметровые рейки в виде буквы «Л» (эта конструкция станет шаблоном). Еще одну рейку прикладывают поперек на нужной высоте. Таким образом получают образец ригеля нужной длины. Скрепленный образец стропил поднимают на крышу и устанавливают на верхней обвязке. Далее подбирают необходимый уклон, изменяя угол и длину стропил. Отмерив нужную длину стропил и прибавив к этому свес крыши на 30 — 55 см, получают готовый эталон. Далее все остальные стропила отрезаются по готовому шаблону.

Примечание: наилучшую защиту стен и окон обеспечивает свес крыши равный 50 см.  Наиболее оптимальный вариант это крыша из металлочерепицы своими руками.

Чтобы соединение имело максимальную устойчивость, стропила непременно зарезаются на мауэрлат.

При сечении 150Х50 и уклоне в 45 градусов оптимальный шаг между стропилами 60 см, с учетом будущего утепления крыши (как правило, ширина рулона теплоизоляционного материала именно 60 см).

Горизонтальный элемент ригель располагается как можно ниже, благодаря чему он наилучшим образом выполняет функции распорки, обеспечивая конструкции нужную жесткость.

Минимальная высота ригеля 2,25 — 2,35 м, при стандартной высоте дверного проема 2,1 м и расстоянии от притолоки до потолка 20 см. Сечение ригеля равняется сечению стропил, шаг принимается таким же как и для стропил.

После того как конструкции из стропил и ригелей будут закреплены на крыше, необходимо вдоль стропил закрепить контробрешетку. Она создает вентиляционные зазоры в крыше, создавая оптимальный микроклимат. Сечение контробрешетки в данном случае 20х50, при этом минимальный показатель приходится на высоту. Шаг контробрешетки соответствует аналогичному показателю для ригелей и стропил.

Далее устанавливается обрешетка, обеспечивающая нужную устойчивость стропильных ферм. На нее так же в последствии будет крепиться кровельный материал. Сечение и шаг обрешетки зависит от кровельного материала, для «Ондулина» эти показатели составляют 40Х50 и 30 см соответственно. Свес составляет 0,5 м. Для обрешетки вполне подойдет необрезанная доска.

Основные элементы кровли соединяются гвоздями. Этот способ самый дешевый и надежный.

Закупая материалы для каркасного строительства, не следует ограничиваться расчетным минимумом. Остатки всегда пригодятся, поэтому пусть лучше будет некоторый запас.

Кровельную конструкцию можно соорудить из влажной древесины, она стоит дешевле. С необрезного материала перед началом работ снимают кору, чтобы не завелись жучки. Все деревянные детали пропитываются антисептическим раствором. К работе лучше приступать не сразу, а выждав пару часов.

Прежде чем начать строить каркасный дом своими руками, нужно внимательно изучить литературу, проконсультироваться со специалистами. Каркасные технологии отличаются от всех прочих и здесь существует масса нюансов, которые необходимо учесть.  Если вы не уверенны в своих силах, лучше все же обратиться к услугам специалистов.


По материалам forumhouse.ru

karkasnik.su

Технология строительства каркасного дома поэтапно: своими руками

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками. Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства. Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

Каркасный дом своими руками

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

  • утеплитель минеральная вата
  • утеплитель листы пенопласта
  • гидроизоляция в виде пленки или мембраны
  • пароизоляция в виде диффузионной мембраны
  • листы ОСБ
  • внешняя и внутренняя отделка

Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта. Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше. При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

  • ленточный
  • столбчатый
  • свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Второй этап строительства: стены

На втором этапе строительства мы строим каркас будущего дома. Для этого берем брус 150, так как утеплитель лучше всего использовать 150 мм, и он как раз идеально вписывается между брусом данного размера.

Стена каркасного дома в разрезе

Прежде чем ставить каркас, необходимо выполнить устройство обвязки. Всего у каждого дома 2 вида обвязки – верхняя и нижняя. Обвязочные доски или брус скрепляют всю конструкцию стен между собой. Устройство нижней обвязки начинаем с гидроизоляции фундамента. То есть на фундамент кладем пленку, и уже сверху на ней располагаем обвязочные доски. Крепим их с помощью анкерных болтов, заранее утопленных в не застывшем фундаменте.

Каркас из бруса

Каркас начинаем с устройства угловых стоек. Их роль выполняет брус 100×100 мм или 150х150мм или доска 150х50 мм. Угловые стойки должны быть жестко фиксированы с помощью металлических уголков, и обязательно подкосов. Между угловыми стойками на расстоянии метра-полтора должны располагаться простые вертикальные стойки. Все вертикальные стойки друг с другом скрепляют горизонтальные перемычки из бруса. Больше информации об устройстве каркаса тут.

Стена с окном в каркасном доме

При строительстве каркаса здания не забывайте делать проемы под окна. Их необходимо укреплять ригелями, принимающими нагрузку и равномерно распределяющими ее к фундаменту. Подробнее о вставке окон читайте здесь.

После возведения стен, необходимо приступать к следующему этапу.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:

  • мауэрлат
  • стропильные ноги
  • стойки
  • прогоны
  • затяжка
  • лежень
  • подкосы
  • обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений. Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Заключительная часть строительства полов – напольное покрытие. Это могут быть деревянные полы, плитка, ламинат и прочее.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками. О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь.

Внешняя отделка штукатуркой

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной. Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков. Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

Внутренняя отделка блок-хаусом

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество. Строительство каркасного дома с первого по пятый этап занимает около 3 месяцев.

Видео по теме:

karkasblog.ru

Каркасный дом своими руками, пошаговая инструкция строительства

Каркасный дом — заслуженно держит пальму первенства, как самый надежный, теплый, быстровозводимый и энергоэффективный объект массового строительства, повсеместно используемых на сегодняшний день. Строение каркасных домов давно используется во многих развитых странах: к примеру в США, Австралии и Канаде их процент достигает почти 90%, а в Европе приближается к 80%. Приятно, что технология строительства каркасных домов добралась и до России. Застройщики все чаще прибегают к освоению данной технологии, однако не каждый из них добросовестно соблюдают основные принципы каркасного домостроения. Порой правила нарушаются в угоду непрофессиональных строителей, а зачастую потому, что не все строители изучили данную технологию. Поэтому, чтобы не тратить деньги и время на поиск профессиональной бригады строителей, каких на сегодняшний день не так уж и много, самостоятельно отправляемся в проектное бюро, для составления подробного и подходящего вам проекта, ищем парочку помощников, готовим необходимый инструмент и буквально через пару месяцев, наслаждаемся проделанной работой, итог которой — готовый каркасный дом.


Строительство каркасного своими руками

В большинстве случаев, при строительстве дома каркасного типа для изготовления каркаса используют дерево. Можно конечно использовать и металл, конструкция каркаса при этом будет весить существенно легче, но затраты на материал увеличатся практически на 40%, что является весомым аргументом отказаться от этой затеи, в пользу использования дерева.


К тому же основной философией каркасного домостроения — это существенное уменьшение сметной стоимости строительства.

Каркас дома

Собирается каркасный дом, как детский конструктор, в определенной последовательности, которую нельзя нарушать во избежание ослабления и неустойчивости строения.

Поэтапный порядок возведения можно описать в следующей последовательности:


  1. На готовый фундамент улаживается нижняя обвязка (см. рис. 1);
  2. По углам нижней обвязки устанавливают столбы из бруса, между которыми ставятся стойки из досок. Столбы и стойки должны стоять строго вертикально. Все они фиксируются при помощи временных раскосов, закрепленных снаружи (см. рис. 1);
  3. На выставленные и закрепленные опоры сверху улаживается верхняя обвязка, на которую крепятся балки перекрытия (см. рис. 1);
  4. Рис 1. Схема каркаса первого этажа

  5. После укладки верхних балок, по аналогии первого этажа возводится второй (мансардный). При его отсутствии монтируется стропильная система, с последующим формированием кровельного пирога;
  6. На пол кладутся лаги и, предварительно утеплив, закрываются черновым полом;
  7. Устанавливаются межкомнатные перегородки. Формируются окна  и двери;
  8. Внешние стены дома утепляются изнутри и закрываются черновой обшивкой снаружи;
  9. При отсутствии второго этажа утепляется потолок и закрывается черновыми досками;
  10. По дому разводится электрика и сантехника;
  11. Завершающим этапом строительства будут являться отделочные работы в доме снаружи и изнутри.

Фундамент каркасного дома

Строительство фундамента является главнейшим и ответственным шагом при строительстве любого объекта. Технологий его возведения достаточно много: фундамент из монолитной плиты, ленточный фундамент, свайно винтовой фундамент и другие, у каждого свои нюансы и особенности. Так как строительство каркасного дома осуществляется максимум в 2 этажа, возводить его можно на любом типе фундамента.

Виды фундаментов, которые можно использовать при строительстве каркасных домов

Наиболее разумным решением будет строительство ленточного или свайно винтового фундамента. Задачей таких фундаментов является не столько выдерживать огромный вес здания, сколько создать жесткость скрепления основания для всей конструкции, путем добавления в монолит армирующего каркаса в первом и соединение свай ростверком во втором случае.

Укладка бруса нижней обвязки

Перед тем как приступить к укладке нижнего бруса, следует еще раз проверить горизонтальность плоскости плиты либо ростверка.

При положительном результате на фундамент по периметру расстилается гидроизоляционный слой рубероида, на верх которого укладывается сам брус.




Наиболее популярными способами скрепления бруса в углах являются: соединение «в пол дерева» и соединение «в лапу». И один и второй способ является достаточно надежным.

Скрепить запиленые углы между собой можно 150 мм. гвоздями (по 4 на каждый угол), либо деревянным нагелем, который плотно вбивается в заранее высверленное отверстие.

Помимо соединения стыковочного угла, нагель служит крепежным элементом для установки угловых вертикальных стоек, срезать его заподлицо не следует, он должен выступать над основанием бруса нижней обвязки на высоту не менее 10 см.

Варианты соединений углов нижней обвязки

Важно! Перед окончательным соединением углов, необходимо убедиться, что выложенный из бруса периметр имеет равные диагонали и прямые углы.

Следующим шагом будет скрепление нижней обвязки с фундаментом. Для этих целей используется анкерный болт диаметром 16-18 мм. Для качественного соединения двух конструкций, в основание ростверка болт должен входить на глубину не менее 100 мм. Шаг крепления анкеров от 1-1.5 м. Для большей площади соприкосновения, под болт либо шпильку необходимо положить гайку максимально возможного диаметра.

Крепление нижней обвязки с использованием анкеров

Если же на этапе заливки фундамента в ленту были вставлены крепежные шпильки, то анкера в этом случае не понадобятся. В размеченном брусе высверливаются отверстия в которые будут вставляться забетонированные металлические шпильки.


Сверху шпилек надеваются шайбы толщиной не менее 3 мм., после чего плотно затягиваются гайками. На этом этапе, крепление нижней обвязки можно считать завершенной.

Установка угловых столбов

Возводя дом по каркасной технологии, первым делом производится установка угловых столбов. Если при соединении углов нижней обвязки использовался деревянный нагель, то столб устанавливается, на выступающую его часть. Для этого в нижней торцевой части столба коловоротом высверливается необходимое отверстие, для их плотного соединения.

Для большей эффективности можно использовать специальный скрепляющий клей. Нагель должен быть изготовлен из твердых пород древесины, таких как дуб или береза, сечением не менее 20Ø мм.

Установка угловых столбов

В случае соединения углов нижней обвязки с помощью гвоздей, столбы с двух сторон скрепляются с основанием обвязки оцинкованными металлическими уголками с усилением, толщиной 4 мм. Для крепления уголка использовать черный фосфатированный саморез по дереву.

Крепление столба используя металлический уголок

В обоих вариантах столбы дополнительно фиксируются временными укосинами, сделанные из отрезков обычной доски.


Специалисты настоятельно не рекомендуют использовать устаревший способ крепления столбов, применяя схему полной либо частичной вырубки нижней обвязки и части столба.

Во первых это значительно ослабляет основную конструкцию нижней обвязки, во вторых — сложность и необходимая ювелирная точность запилов, существенно замедляет общий процесс сборки каркаса.

Установка стоек

После окончательной установки и фиксации угловых столбов, по заранее отмеченным местам согласно проекту, ставятся остальные стойки.


Крепятся они с помощью того же металлического уголка. При возведении каркасных домов используется два основных шага между стойками:

  • Шаг — 400 мм. Частый шаг установки стоек, делает каркас особо прочным, что позволяет возводить, как одноэтажные, так и двухэтажные строения. Так же полученное расстояние позволяет крепить стандартные листы гипсокартона не подрезая их до нужного размера.
  • Шаг — 600 мм. Такой шаг чаще используют при строительстве одноэтажных построек, потому что конструкция в этом случае получается менее прочной и попросту может не выдержать нагрузки второго этажа. Данный шаг позволит использовать без подрезки не только гипсокартон, но и стандартный утеплитель.

Рис 2. Схема установки оконных проемов и их усиления

В местах оконных и дверных проемов, из-за отсутствия полноценной вертикальной стойки, каркас обязательно должен быть дополнительно усилен.

Для этого на боковые стойки относительно окна наращиваются еще по одной доске. Они примыкают к основной шаговой стойке стены, от нижней обвязки до верхней балки оконного проема.

Над проемом устанавливается несущий ригель. Таким образом укрепляется несущая способность конструкции ослабленного узла (см. рис. 2).

Укладка бруса верхней обвязки

Углы верхней обвязки, аналогично нижней соединяются в «пол дерева» либо в «лапу», только для их скрепления с угловыми столбами использование нагеля уже не обязательно, достаточно будет пару гвоздей забитых сверху и по одному уголку с каждой стороны столба.

По такому же принципу «снизу уголки и два гвоздя сверху» верхняя обвязка связывается с остальными стойками. Перед монтажом важно в последний раз проверить вертикальность всех выставленных стоек.

Схема верхней обвязки

Балки перекрытия

Балка перекрытия представляет собой обрезную доску установленную поперек на верхнюю обвязку. Способ крепления балок — гвоздь, металлический уголок.

Размещать балки необходимо непосредственно над вертикальными стойками, так нагрузка второго этажа будет распределена равномерно на все несущие стены.

Сечения балок для различных пролетов:
Перекрытие чердакаПерекрытие между этажем
Пролет 3 м. — доска 120х70 мм.Пролет 3 м. — доска 120х70 мм.
Пролет 4 м. — доска 150х80 мм.Пролет 4 м. — доска 160х80 мм.
Пролет 5 м. — доска 160х100 мм.Пролет 5 м. — доска 190х110 мм.
Пролет 6 м. — доска 180х130 мм.Пролет 6 м. — доска 210х120 мм.

Если кратность проема не равна 1 м., то округлив промежуточное число, применяем наиболее близкое значение приведенное из таблицы.

Чтобы конструкция имела большую несущую способность, располагать балки перекрытия нужно перпендикулярно той стене, которая имеет большую длину.


К примеру возьмем дом с размерами 5х8 м., так вот балки необходимо укладывать перпендикулярно стене, которая имеет длину 8 м. Если конструктивная особенность крыши для её свеса требует вылета балок, то необходимо изначально учесть это и сделать размер балок длиннее.

Укосы и перемычки

Для сопротивления сильным ветрам, каркасный дом должен обладать особой прочностью. Поэтому все основные стойки и угловые столбы желательно усилить так называемыми укосами. Укосы изготавливаются из бруска размером 70х50 мм.

На каждую стойку по 4 укоса (по 2 сверху и 2 снизу). Используя рулетку и уровень проверяется диагональ и вертикаль получившихся пролетов.

Для плотного соприкосновения бруска со связываемыми элементами, его необходимо запилить под нужный угол, после чего, используя гвозди, произвести их монтаж.

Крепление укосов

Второй не менее эффективный способ укрепления каркаса — установка горизонтальных перемычек между несущими стойками, это значительно добавит конструкции пространственной жесткости, к тому же предотвратит вертикальное сползание утеплителя, являясь для него горизонтальной опорой.


Материалом для перемычек служит доска тех же размеров, что и сами стойки. Устанавливать перемычки необходимо пропорционально разбив пролет на равные секции. Крепление так же производится с помощью гвоздя.

Усиление конструкции горизонтальными перемычками.

Возведение стропильной системы

Процесс возведения стропильной системы каркасного дома практически ничем не отличается от других типов строений. Единственное, что нужно учитывать это несущую способность несущих стен. Каркасный дом в этом немного уступает остальным, поэтому проектируя крышу это необходимо учесть.

Изготавливать кровельный пирог и выбирать тип покрытия нужно из облегченных материалов. Оптимальным вариантом будет обычная двухскатная крыша накрытая мягкой кровлей.

Использовать натуральную черепицу либо другие тяжелые материалы, строители настоятельно не рекомендуют, для этого нужно экспертное заключение квалифицированного специалиста о возможности применения данного типа кровли, которое он сможет дать только после полного изучения несущей способности каркаса.

Подробнее ознакомиться с технологией возведения стропильной системы вы можете в данном видео:

Как вы смогли убедиться, возводится каркасный дом своими руками достаточно быстро и просто. Имея определенные навыки в строительстве и необходимый инструмент, бригада из двух трех человек сможет построить данный тип строения в довольно сжатые сроки.


domnomore.com

Отправить ответ

avatar
  Подписаться
Уведомление о
