Как покрыть крышу профнастилом своими руками (+фото)

После того, как стены возведены, становится актуальным вопрос выбора эффективного и практичного кровельного материала. Наиболее экономичный – это профнастил. На современном рынке представлен широчайший ассортимент подобной продукции достаточно высокого качества. Однако внимание нужно уделять не только качеству материала, но и качеству крепления профлиста. Правильно уложенный профнастил достойно перенесет негативные воздействия окружающей среды и убережет гараж от всевозможных протеканий во время дождя или снега. Самое главное, перед началом монтажа разобраться в технологии укладки и изучить особенности профнастила. В данной статье мы рассмотрим, как покрыть крышу профнастилом своими руками.

Профилированный лист для кровли

Профилированный настил изготавливается из оцинкованной стали или материалов на ее основе, так как они придают кровле особенную надежность. Превосходная жесткость листа обеспечивается его предварительной прокаткой.

Профнастил обладает весьма высокой прочностью и является уместным практически в любых условиях эксплуатации. Самое важное при выборе материла — знать, что кровельные и стеновые виды профлиста могут отличаться друг от друга по своим эксплуатационным качествам, поэтому заменять кровельный профнастил на стеновой не рекомендуется. Невзирая на то, что в последнее время очень многие используют профнастил для строения производственных площадей, павильонов и навесов, его приоритетным назначением все же остается крыша зданий и сооружений.

Этапы работ

Как правильно положить профнастил

Технологию монтажа профнастила нельзя назвать сложным процессом. Естественно, что базовым принципом крепления профлиста на крыше является строгое и четкое соблюдение всех существующих правил, норм и стандартов. Кроме того, в процессе работы следует учитывать индивидуальные особенности самой кровли и, конечно же, свои собственные пожелания к конструкции будущей крыши. Она, ввиду своих технических особенностей, должна иметь незначительный уклон в несколько градусов, при его наличии кровля будет надежно предохранять помещение от сильных атмосферных осадков и иных протечек.

В данном случае оцинкованный профилированный лист является превосходным материалом, позволяющим существенно снизить материальные затраты.

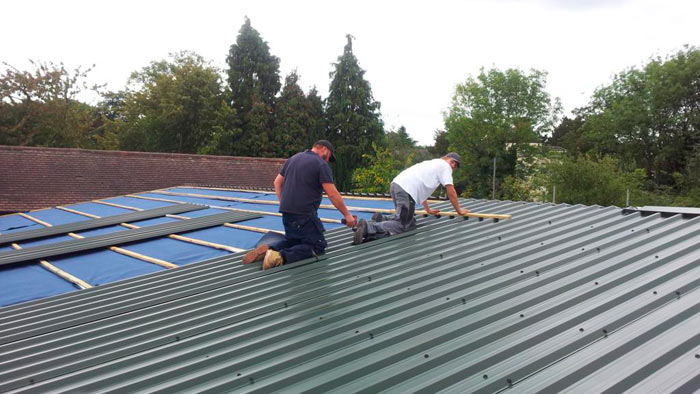

Укладка профнастила Как правильно покрыть крышу профнастилом? Монтаж профлиста осуществляется, как правило, с помощью специальных саморезов для кровли. Они замечательно подходят для работы с поверхностями на деревянной основе. Кровельные саморезы имеют неопреновую прокладку и врезаются в материал мини-сверлом, находящимся на острие. Здесь, в отличие от шифера, очень важно не забывать, что материал лучше крепить точно по изгибу профиля. Также необходимо помнить, что прокладка гидро- и пароизоляции должна дополняться надежной и качественной подкровельной системой. Как крепить профнастил Перед началом монтажа первоочередная задача – поднятие профнастила на крышу. Поднимать его рекомендуется по одному листу, используя специальные лаги, устанавливаемые от земли до края будущей крыши. В ветреную погоду лучше воздержаться от работ, так как в подобных погодных условиях велика вероятность повреждения материала.

Рекомендуется в процессе установки стропил сделать контрольный замер скатов, потому что в процессе строительства данная процедура окажется весьма затруднительной.

Кроме всего прочего нужно проверить:

уровень и максимальное отклонение скатов (оно не должно превышать 1 мм миллиметра на каждый метр длины). При чрезмерном отклонении от горизонтали существует вероятность нестыковки профилированных листов друг с другом.
прямоугольность скатов крыши. Для этого нужно измерить их диагонали, и убедиться, что отклонение не превышает 2 сантиметров.

Передвигаться по профнастилу рекомендуется в мягкой обуви, аккуратными шагами. Наступать нужно в прогиб волны и только в точки нахождения обрешетки.
Саморезы при укладке профнастила нужно вкручивать в прогиб волны.
Необходимо тщательно обрабатывать повреждения и сколы, а также участки листов на месте срезов, во избежание нарушения целостности покрытия.
Чтобы не допустить порезов рук об острые края, монтаж профилированного настила необходимо производить в специальных перчатках.
Нельзя использовать листы профнастила, не сняв с них предварительно защитную пленку, она может прилипнуть к полимерному покрытию.
Если имеются загрязненные участки, то их нужно обязательно промыть мыльным раствором или очистить специальной мягкой щеткой.
Категорически запрещается использовать в процессе укладки «болгарки». Искры, неизбежно возникающие при работе углошлифовальной машины, прожгут покрытие профнастила, что со временем приведет к активным коррозийным процессам.

Техника безопасности и меры предосторожности

Безопасность при укладке профнастила

Передвигаться по профнастилу рекомендуется в мягкой обуви, аккуратными шагами. Наступать нужно в прогиб волны и только в точки нахождения обрешетки.
Саморезы при укладке профнастила нужно вкручивать в прогиб волны.
Необходимо тщательно обрабатывать повреждения и сколы, а также участки листов на месте срезов, во избежание нарушения целостности покрытия.
Чтобы не допустить порезов рук об острые края, монтаж профилированного настила необходимо производить в специальных перчатках.
Нельзя использовать листы профнастила, не сняв с них предварительно защитную пленку, она может прилипнуть к полимерному покрытию.

Если имеются загрязненные участки, то их нужно обязательно промыть мыльным раствором или очистить специальной мягкой щеткой.
Категорически запрещается использовать в процессе укладки «болгарки». Искры, неизбежно возникающие при работе углошлифовальной машины, прожгут покрытие профнастила, что со временем приведет к активным коррозийным процессам.

Инструменты

Инструменты для нарезки профнастила

Рычажные ножницы, применяемые для нарезки листов толщиной до 0,6 мм в независимости от направления.
Просечные ножницы. Используются для ручной нарезки листов и должны комплектоваться сменными ножами.
Насадка для дрели, предназначенная для нарезки стали толщиной до 0,8 мм.
Для эффективной резки материала толщиной 1,2 мм и более нужны просечные электроножницы.

Использование профилированного настила в качестве кровельного материала является одним из самых демократичных и экономичных вариантов как для производственно-промышленных объектов, так и для частных построек, в том числе и гаражей.

Фото

Устройство обрешетки схема Укладка профнастила Угол наклона крыши из профнастила Правила укладки Пирог крыши из профнастила схема Особенности монтажа схема

Как покрыть крышу профлистом своими руками. Видео и фото монтажных работ

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одним из самых доступных и универсальных материалов, используемых сегодня в строительстве, является профилированный лист или профнастил. Он широко применяется при возведении хозпостроек, заборов, обшивки стен и кровельных работах. Благодаря легкости и простоте монтажа, крыть профнастил может и непрофессионал. Попробуем разобраться, как покрыть крышу профлистом своими руками. Видео и фото примеров кровельных работ помогут разобраться в этом вопросе.

Металлический профлист — отличное решения для крыши дома

Что такое профилированный лист и как им крыть крышу

Благодаря развитию передовых технологий, в строительстве появились новые материалы, обладающие высокими эксплуатационными характеристиками и доступной ценой. К высокотехнологичным стройматериалам относится профнастил – оцинкованные гофрированные листы металлопроката разного размера с полимерным покрытием или без него.

Листы профнастила различной расцветки и с разной высотой гофры

С внешней стороны профилированный лист состоит из следующих слоев:

оцинкованный лист – основа профлиста;
антикоррозийное покрытие;
полимерное покрытие;
защитная монтажная пленка.

С внутренней стороны лист может быть также защищен антикоррозийным слоем и защитным лаком.

Преимущества использования профлистов в строительстве

Благодаря высоким защитным характеристикам и эстетическим качествам, профлист просто незаменим при обустройстве кровли. Удобство использования этого материала заключается также в том, что обшивку стен, установку заборов и кровлю крыши профлистом можно производить своими руками. На многочисленных специализированных сайтах имеются видео и фотоинструкции того, как можно крыть крышу настилом из профлистов.

Высокая прочность, антикоррозийные свойства и жесткость в сочетании с разнообразием размеров и небольшим весом обеспечили популярность профнастила при строительстве разного вида помещений.

Профлисты может уложить даже непрофессионал

К основным преимуществам использования профлиста относят следующие:

долговечность;
неподверженность коррозии;
жесткость;
небольшой вес;
универсальность;
легкость самостоятельного монтажа;
доступность комплектующих материалов;
удобство транспортировки и хранения;
низкая цена;
широкий выбор размеров;
высокая эстетичность покрытия.

Крыша из профнастила не подвержена коррозии

Применение профлиста ускоряет время и общие затраты на строительство своими руками. Небольшое количество стыков обеспечивает надежность и герметичность конструкции, а малый вес позволяет крепить профлист даже новичкам.

Как покрыть крышу профлистом своими руками. Видео и фотопримеры выполняемых работ

После выхода на строительные рынки профилированных листов, кровельные работы с помощью этого материала стали производится значительно быстрее и проще. Большое количество информации, фото и видео, как покрыть крышу профлистом своими руками, позволяют научиться крепить кровлю из профнастила самостоятельно.

Как и многие ремонтные работы, крыть кровлю профлистом лучше всего вдвоем. Предварительно необходимо уточнить размеры площади, которую нужно покрыть профнастилом, удостовериться в прямоугольной форме скатов и проверить их плоскость с помощью уровня. Затем определиться с цветом, формой, толщиной и маркой профлиста, а также подобрать необходимый инструмент и комплектующие.

Виды профлиста, выбор и маркировка профнастила

Разнообразие видов, форм и широкий диапазон размеров профлиста для крыши дают возможность найти нужный материал для любой кровли.

Профлист с капиллярной бороздкой

Профлисты отличаются высотой гофры, наличием капиллярной бороздки и разнообразием цветовой гаммы полимерного покрытия. Форма гофры профнастила бывает трапециевидной и синусоидальной, реже встречается лист закругленной и прямоугольной формы.

Капиллярная канавка необходима, чтобы отвести влагу с крыши при стыковке профлистов внахлест, а полимерное покрытие обеспечивает защитную и эстетическую функцию. Благодаря разнообразию цветовой гаммы, можно смонтировать своими руками крышу любого цвета, придав особую индивидуальность жилищу.

Важно! Все данные о профлисте отражены в его маркировке. Для кровли используют профнастил с маркировкой буквой H – несущий, а последующий ряд цифр означает ряд характеристик.

Маркировка профнастила: Н — для настила кровли (установки несъёмной опалубки, в качестве межэтажных перекрытий), С — для стеновых ограждений и перегородок, НС — для настила кровли и стеновых ограждений

Например, профнастил имеет маркировку Н-60-0,7-840, что означает:

профнастил для кровли;
высота гофры 60 мм;
толщина металла профлиста 0,7 мм;
монтажная ширина листа 840 мм.

Выбор профлиста производится в зависимости от назначения строящегося помещения и климатических условий местности. Неотапливаемые помещения, сараи, ангары и прочие подсобные здания можно покрыть недорогим оцинкованным профнастилом без полимерного покрытия. Жилые здания, где угол наклона кровли свыше 10°, нужно крыть профлистом с полимерным покрытием, большой толщиной металла и высокой гофрой.

Для крепления профлистов используйте саморезы под цвет кровли

Важно! При выборе профлиста обращайте внимание на его внешний вид. Поверхность материала должна быть гладкой, без трещин и царапин, с неповрежденной защитной пленкой.

Важным параметром при выборе марки профлиста является угол ската. Чем больше угол ската, тем больше поверхность кровли, выше парусность, но ниже снеговая нагрузка, так как с покатой крыши снег легко скатывается. Во избежание деформаций, кровлю небольшого уклона нужно крыть профлистом большей толщины.

Схема укладки тепло- и гидроизоляции для крыши из профнастила

Необходимые инструменты и материалы

До того как, крыть крышу профлистом своими руками, необходимо определиться с инструментом и закупить соответствующие материалы. Для самостоятельной установки кровли из профнастила необходимо иметь следующее:

аккумуляторный шуруповерт;
строительный степлер;
электроножницы и ножовку по металлу;
строительный уровень;
рулетку;
маркеры разного цвета;

Инстументы для монтажа профлистов: 1 — шуруповерт, 2 — молоток, 3 — резиновый молоток, 4 — щетка по металлу, 5 — рулетка, 6 — рейка, 7 — маркер, 8 — водяной уровень, 9 — ножницы по металлу, 10 — круглогубцы

пистолет с герметиком;
дрель с комплектом буров;
шурупы-саморезы с уплотнительной шайбой;
конек для соединения листов;
металлическую щетку для удаления стружки;
ветровую планку от дождевой воды;
снегозадержатели на крышу из профлиста.

Состав металлического профлиста

Этапы работ и расчет материала

Основными этапами кровельных работ своими руками с использованием профлистов являются:

проектирование кровли;
установка обрешетки;
определение размеров и количества профлиста;
определение комплектующих и доборных элементов;
монтаж профлиста на кровлю крыши;
установка ветровых планок, конька и снегозадержателей.

Перед тем как покрыть крышу профлистом, нужно определиться с проектом. Это можно сделать с помощью специализированных строительных программ или произвести расчет самостоятельно. Если предстоит крыть сложную кровлю с множеством скатов под разными углами наклона, лучше всего воспользоваться готовыми программами или обратится к архитекторам. При несложной конструкции вопрос, как накрыть крышу профлистом без специальной программы, решается путем обычных математических расчетов.

Крыша, подготовленная для укладки листов профнастила

Расчет материала

Основная формула для расчета количества профилированных листов, чтобы крыть простую крышу, следующая:

N=D/L,

Где N – количество профлистов для укладки горизонтального ряда, D – длина ската кровли, L- полезная (монтажная) ширина листа. При окончательном расчете параметр N округляют в большую сторону.

Важно! Говоря о размерах профлиста для крыши необходимо иметь в виду, что в расчетах учитывается не общая, а рабочая, т.е полезная ширина листа. При этом нахлест материала равен разнице между общей и полезной шириной листа.

Для несложной крыши количество требующихся профлистов можно рассчитать самостоятельно

Размер горизонтального нахлеста зависит от угла склона и определяется по специальной таблице:

Угол ската	До 15 градусов	15 — 30 градусов	Более 30 градусов
Нахлёст	20 см и более	От 15 до 20 см	10 — 15 см

Вертикальный нахлест зависит от марки выбранного профнастила и его нужно крыть с перекрыванием волны.

Марка профнастила играет существенную роль и при определении размера свеса: чем больше высота гофры, тем длиннее должен быть свес. При коротком свесе может произойти затекание воды под кровлю.

После определения количества горизонтальных профлистов, нужно рассчитать, сколько таких рядов необходимо, чтобы накрыть кровлю. Эта величина рассчитывается исходя из длины склона крыши, карнизного свеса, кровельного листа, размера нахлестов, а также с учетом доборных элементов.

Монтаж обрешётки под профнастил

Как крепить профлист на крышу. Особенности монтажа своими руками

Прежде чем начать крепить профнастил своими руками, желательно просмотреть соответствующие обучающие видео и фотоматериалы. Кровлю крыши профлистом нужно начинать после установки торцевых досок, с нижнего ряда, с расчетом на величину свесов. К верхней торцевой доске впоследствии нужно крепить торцевую планку профлиста (ветровой уголок). Затем с помощью саморезов установить карнизную планку.

Схема подготовки крыши под укладку профлистов

Важно! Установка карнизной планки должна быть произведена ниже гидроизоляционного ковра. Тогда образующийся конденсат будет попадать в водосбор или на отмостку.

Покрыть кровлю профнастилом своими руками можно двумя способами: накрыть предыдущий лист последующим, либо подложить его под низ. Крепить профлисты к обрешетке нужно шурупами-саморезами с ЭПДМ-прокладкой для защиты от влаги. Количество саморезов рассчитывается исходя из формулы: 5-7 шт. на 1 кв.м кровли. Для скрепления профлистов шурупы ввинчивают в верхнюю волну профиля с шагом 0,5 см.

Полезный совет! Во избежание деформации прокладки, старайтесь закручивать шурупы аккуратно и без дополнительного усилия.

Важно закручивать саморезы в профнастил правильно

Крепить профлисты можно четырехблочным или трехблочным способом. В первом варианте последовательность монтажа следующая:

Первый лист первого ряда.
Второй лист второго ряда.
Второй лист первого ряда.
Второй лист второго ряда.

Во втором варианте крепить листы нужно по схеме:

Два листа первого ряда.
Один лист второго.

Монтаж доборных элементов. Снегозадержатели

После монтажа профнастила, необходимо установить те доборные элементы, которые не крепились во время кровли: конек, отливы, планки углов, снегозадержатели и прочее.

Доборные элементы для крыши из профлистов

Учитывая наши климатические условия с суровой и снежной зимой, снегозадержатели являются важным элементом крыши. Из-за высокой теплоемкости профлиста происходит подтопление нижнего слоя снега и существует опасность лавинообразного его схода.

Установка снегозадержателей своими руками позволяет равномерно распределить нагрузку на крышу, обеспечивая безопасность и повышая теплоизоляцию за счет снежного покрова. Также снегозадержатели предохраняют защитный слой профлиста от повреждения твердыми частичками, содержащимися в снегу.

Снегозадержатели защитят зимой от схода снежной массы с крыши

Полезный совет! Учитывая стоимость снегозадержателей, можно крепить их не по всей поверхности крыши, а в наиболее важных местах: над дорожками и входами в здание.

Снегозадержатели имеют разные размеры и конструкцию, выбор которой определяется средней высотой снежного покрова местности, а также особенностями крыши. Следует помнить, что установка снегозадержателей не освобождает от регулярного освобождения крыши от снега.

На основе полученной информации и представленных видеоматериалов вы сможете легко и быстро создать красивую крышу собственного дома самостоятельно.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Крыша из профнастила своими руками или как правильно крыть крышу профнастилом

Если вашему дому требуется кровля, имеющая привлекательный и изысканный вид при сравнительно низкой стоимости, крыша из профнастила — холоднокатанного оцинкованного стального листа с покрытием из цветных полимерных материалов — это то, что вам нужно.

Преимущества профилированного стального листа:

отличные эксплуатационные качества: устойчивость к воздействию атмосферных факторов, солнечному излучению, механическая прочность, стойкость к коррозии,
низкий удельный вес (от 5,5 до 9,5 кг/м²), поэтому низкая нагрузка на стропильные системы и обрешетку,
кровельный материал можно подобрать по фактуре и цвету под дизайн здания,
сравнительно низкая цена при высоких эстетических качествах.

Какой профнастил пригоден для крыши

Любая из марок профнастила (универсальный, несущий или стеновой) подойдет для кровли, но для укладки тонкого стенового материала потребуется почти сплошная обрешетка. Для обычной обрешетки с шагом 65–100 см предпочтительнее использовать более прочный и жесткий профлист. Наиболее часто применяют материал с такими показателями:

марка Н или НС (несущий и универсальный),
толщина профлиста от 0,5 до 0,7 мм (прочный и легкий одновременно),
высота гофры 20–75 мм (обеспечивает возможность упругой деформации кровли),
наличие капиллярной водоотводной канавки,
цвет покрытия, подходящий под существующий или проектируемый экстерьер дома.

Цена на профнастил зависит от нескольких показателей материала.

Что нужно, чтобы покрыть крышу профнастилом своими руками

Простую односкатную или двускатную крышу дачного домика, летней кухни или гаража самостоятельно покрыть не составит большого труда с одним-двумя помощниками и некоторыми навыками работы с шуруповертом и электролобзиком. Ломаная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной работы. Поможет в этом видео.

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов, чтобы перекрыть крышу профнастилом. Цена работы будет зависеть от сложности кровли и площади скатов.

Сколько материала понадобится

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина ската 12 м или меньше, нужно ширину ската разделить на ширину материала, полученное число листов увеличить на 15%.

Для более сложных кровель можно произвести расчет профнастила на крышу онлайн по специальным программам. Программы позволяют не только максимально точно определить количество материала, но и просчитают уклон кровли, размеры нахлеста, определят наилучший вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы

Для работы потребуются измерительные и режущие инструменты, крепежные материалы:

рулетка и маркер для измерений и разметки,
ножницы или электропила (электролобзик) по металлу,
дрель-шуруповерт для крепления листов на обрешетке,
лестница и длинные бруски понадобятся для работы и подъема кровельного материала на крышу,
уплотнительная лента для стыков (следует подобрать к марке),
специальные кровельные саморезы под цвет профиля,
стальные шайбы и резиновые или эластомерные прокладки, прилагаемые к саморезам.

Особенности укладки кровли из профлиста

Выполнять работы лучше всего вчетвером, так получится намного быстрее. Два человека тоже могут справиться, а вот в одиночку работать с длинными листами профнастила очень трудно.

Минимальный угол ската кровли 10^о. При меньшей величине угла ската вода может попадать под материал.
Стандартная длина профлиста 12 м. Если длина ската меньше или больше, листы придется обрезать.
Чтобы защитить профнастил от коррозии, следует сделать гидроизоляцию и пароизоляцию по обрешетке.

Монтаж обрешетки под профлисты

Важным этапом в монтаже кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании паров воды.

Делают это двумя способами:

уложив пароизоляцию на стропила под обрешеткой и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
организацией вентилируемой кровли, создав вентилируемое пространство между слоем гидроизоляции и кровельным материалом. Для этого вдоль стропильных ног устанавливают по гидроизоляции ложные стропила из брусков, по ним делают обрешетку, получится слоеный пирог: стропила, гидроизоляция, ложные стропила, обрешетка, профлист.

Важно! Все элементы обрешетки обязательно следует пропитать со всех сторон антисептическим составом для дерева. Это продлит срок службы кровли.

Доски обрешетки укладывают с шагом 0,5–1,0 м прикрепляя их гвоздями или саморезами к стропилам. Чем более толстый и прочный профнастил используется, тем большее расстояние между досками обрешетки. Так, например, для профлиста марки СН35 шаг обрешетки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние больше 1 м между досками делать не следует.

Сделав обрешетку, нужно проверить диагонали ската и выровнять скат по вертикалям, горизонталям, диагоналям. Это значительно облегчит работы по укладке профнастила на обрешетку.

Порядок укладки профнастила своими руками

Профлисты укладывают, снизу вверх, начиная по скату от торца здания, слева направо или справа налево — все зависит от того, с какой стороны листа изготовитель сделал капиллярную канавку. При укладке материала канавка должна закрываться волной следующего листа.
Размер нахлеста профлистов по горизонтали и по вертикали зависит от величины угла ската кровли. При небольших величинах угла наклона ската листы кладут с нахлестом в две волны по вертикали, при высоких значениях — в одну или в полволны.
Нахлест по горизонтали ската не менее 10 см. Первый ряд укладывают с вылетом 30–50 см над свесом (расстояние зависит от конструкции водосточной системы). Стыки между профлистами герметизируют специальной лентой. Лист второго ряда укладывают со смещением по торцу на половину ширины.

Как поднимать листы на крышу

Если работают 2 или больше человек, поднять листы просто. Их укладывают на раму из 5–6 брусков пачками по 5–10 штук и по наклонным доскам, приставленным к обрешетке, затягивают веревкой наверх.

На обрешетку для того чтобы листы не скатывались, прибивают один-два бруска снизу и кладут пачку листов покрытия. Так работать намного удобнее, чем подавать по одному, хотя такой способ тоже применяют.

Как крепить профнастил на крышу правильно

Листы крепят к обрешетке саморезами с шайбами и герметизирующими прокладками. Количество их не более 6–10 штук на 1 кв.м. настила. На скате шурупы ввинчивают в нижние, а на коньке — в верхние волны листа.

Если материал тонкий, шурупы просто вкручивают шуруповертом, они легко проходят насквозь, не повреждая покрытие. На толстых стальных листах в местах крепления их к обрешетке целесообразно сделать предварительно разметку и дрелью просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить самый первый лист, от него будет зависеть качество всей работы.

Первый лист сначала закрепляют посередине одним шурупом и тщательно выравнивают свес от карниза и положение по вертикали обрешетки. После этого его закрепляют вторым шурупом.

К верхним и нижним доскам обрешетки материал крепят, вкручивая саморезы в каждый прогиб волны, в центральные доски — через прогиб.

Второй по высоте ряд кладут со смещением листов вправо или влево на половину ширины. Режут профлист электропилой, ножовкой по металлу или электролобзиком с пилкой по металлу. Делают это на земле.

Внимание! Резать профлист болгаркой нельзя. Это разрушит полимерное покрытие. Для резки следует применить ножницы по металлу, а срезы закрашивать краской.

Горизонтальные стыки также герметизируют лентой. Саморезы на нахлесте ввинчивают в каждое углубление волны. Резиновая уплотнительная шайба должна выступать на 1–2 мм по периметру головки шурупа, это указывает, что она не пережата и не затянута слабо.

Установка конька на профнастил

Коньковые доборные элементы к кровле из профнастила выпускают

простые в виде согнутого под углом листа с шириной полок до 30 см,
с полукруглым ребром,
с П-образным ребром и полками таких же размеров.

Чтобы установить конек на крышу из профнастила, последний ряд листов следует выровнять в верхней части по торцу и уложить в одной горизонтальной плоскости. Порядок установки следующий:

на край последнего ряда листов укладывают ленту или полосу конькового уплотнителя,
параллельно оси конька закрепляют бруски,
к брускам саморезами в верхнюю гофру через 20–30 см прикручивают элементы конька, начиная со стороны, куда чаще всего дует ветер,
торцы полукруглого конька закрывают специальными заглушками,
П-образный конек крепят на брусок, который специально устанавливают под него на коньке крыши.

Крыша из профнастила будет радовать вас своей красотой и вызывать чувство гордости отличной работой, выполненной своими руками. Деньги, сэкономленные на этом, можно будет потратить на изготовление оригинального флюгера, который украсит дом.

Как правильно покрыть крышу профнастилом, примеры на фото и видео

Перед проведением основных работ, расспросите специалистов о необходимых инструментах для выполнения монтажных работ.

Давайте рассмотрим, что же понадобится для работы с профнастилом:

Ручные ножницы по металлу, которые без труда разрезают профнастил, толщиной до 6 миллиметров.
Электроножницы – для экономии времени и качественного результата работ.
Электрический лобзик.
Дисковая пила с мелкими зубьями.

Очень важно: не используйте при работе с профнастилом следующие инструменты:

Болгарки.
Абразивные круги.

Чтобы наглядно увидеть, как правильно покрыть крышу металлопрофилем, советуем обратиться к фото- и видеоматериалам.

Монтаж кровли из профнастила и его этапы

Подготовительные работы: покупка, транспортировка и доставка профилированных листов на кровлю.
Обработка пространства под кровлей: создание и улучшение гидро- и пароизоляции.
Монтажные работы профнастила на кровле.

Ранее, мы рассказывали о первом этапе – подготовительном. Сейчас хотелось бы поговорить о втором и третьем этапах монтажа кровли. Обратимся к советам специалистов, которые по практике знают, как правильно перекрыть крышу профнастилом. Первым делом следует произвести работы по гидро- и пароизоляции. Это возможно при использовании специальной пароизоляционной пленки, которая крепится изнутри к стропилам (подробнее: «Как правильно укладывать пароизоляцию»).

Важно: Укладка пароизоляционной пленки – внахлест. Используйте специальную ленту. В процессе работы могут остаться щели – их рекомендуется обработать герметиком. Благодаря таким действиям – стыки будут надежными и не пропустят влагу в подкровельное пространство.

Внимание: Если вы правильно выполните гидро- и пароизоляцию, то кровля металлопрофилем будет сохранять 25% тепла. Жилая мансарда потребует использования матового утеплителя. Стоит сказать и о самой технологии: 1-й слой — пароизоляция крыши, 2-й слой — теплоизоляция, 3-й слой – гидроизоляция. Обязательно устанавливайте «холодный» треугольник. Это обеспечит циркуляцию холодного и теплого воздуха. Аналогичная цель и у щелей в карнизе и отверстий в коньке кровли. Благодаря таким «выходам» – обеспечивается естественная вентиляция, которая избавляет пространство под кровлей от конденсата. При этом увеличивается срок эксплуатации кровли. Читайте также: «Как уложить пароизоляцию на крышу».

Следующее действие – гидроизоляция кровли. Это необходимо для защиты теплоизоляционного слоя от избытка влаги.

Если пренебречь установкой гидроизоляционного слоя, то:

На кровле образуются льдинки, и может появиться сырость.
Это приведет к постепенным процессам гниения всех деревянных конструкций стропильной системы. Чтобы окончательно зафиксировать гидроизоляционный слой, рекомендуется воспользоваться специальными мембранами.

После проведения гидро- и пароизоляции кровли, можно приступать к прикреплению контробрешетки к деревянной конструкции. Для такой работы лучше всего использовать деревянный брус 50х50 миллиметров. Вам необходимо прибить доски, которые обработаны антисептическим раствором.

Шаг обрешетки – 20-40 сантиметров. Он должен зависеть от угла склона кровли – если скат кровли большой, то расстояние на обрешетке должно быть маленьким.

Монтируем профнастил на крышу

После того как все подготовительные работы будут проведены – можно приступать к покрытию крыши профнастилом. Как уже отмечалось ранее, начинать монтажные работы следует с нижнего края кровли.

Уложите профилированные листы внахлест двумя способами. Рекомендуется пользоваться специальными крепежными саморезами для кровли. Их особенность – наличие резиновых уплотнителей.

Важно: Следует ввинчивать саморезы-шурупы только в изгибы на волне профилированного листа.

Учитывайте, что не все виды профнастила подходят для кровельных работ. Если вы живете в местности, где выпадает большое количество осадков и дует сильный ветер – отдавайте предпочтение профнастилу с высоким профилем, дополнительными желобками и ребрами жесткости. Очень важно произвести верный расчет профнастила для крыши. Рекомендуется измерить всю площадь кровли, а также тщательно измерить каждый угол ее наклона.

Как покрыть крышу профнастилом, смотрите на видео:

Профилированный материал крепится к обрешетке. Металлические листы должны располагаться в нижней полке. Для крепления советуем использовать саморезы для кровли и учитывать правила, как правильно крепить профнастил на крышу. Перед этим вам необходимо прикинуть примерный расчет: от 5 до 8 саморезов на 1 квадратный метр. Учитывайте, что саморезы также бывают разной длины и формы. Для кровельных работ оптимальный размер саморезов – 4,8х28 миллиметров. Помните, что необходимо оформить фронтальный срез. Именно он защищает вашу кровлю от сильных порывов ветра. Кроме того, фронтальный срез не допустит обрывание кровельного материала с вашей конструкции (прочтите: «Как сделать крышу из профнастила»). Для более детального ознакомления с процессом монтажной работы, рекомендуем обратиться к видеоматериалам интернета. Там пошагово показано, как перекрыть крышу профнастилом. Именно из видеофрагментов вы можете узнать о самых сложных этапах работы и успешно их преодолеть.

Второй наш совет – обращение к специалистам своего дела. Речь идет о профессионалах, которые в кратчайшие сроки смогут обустроить вашу кровлю при хорошем качестве. Вы также можете осуществить все работы и собственными силами. Единственное, не забывайте – что для поднятия материала на крышу, вам понадобятся помощники.

Таким образом, мы рассказали вам о том, как покрыть крышу профнастилом.

монтаж, устройство и расчет крыши из профлиста

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте про двускатную крышу подробный обзор и про односкатную крышу, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

Минусов у профнастила немного. С ними можно успешно бороться, применяя новые технологии:

Шумность. Возникает из-за резонирования тонкой металлической мембраны при падении града или капель дождя. Устраняют «эффект барабана» звукоизолирующими материалами, которые монтируют в местах крепления листа или под всей поверхностью профнастила.
Коррозионная нестойкость. В местах разрушения покрытия возникают очаги ржавчины. Бороться с этим помогают краски и аэрозоли, которые наносят на царапины или повреждения при их появлении. Профилактика коррозии — соблюдение технологии монтажа, правильный крепеж, аккуратная эксплуатация.
Высокая теплопроводность. Металл не препятствует теплопередаче между холодным и нагретым воздухом, поэтому для термоизоляции применяют утеплители — минеральную вату, пенополистирол, пенопласт.

Обладая значимым количеством достоинств и некоторыми недостатками, профнастил сегодня занимает лидирующее место среди кровельных материалов. По сравнению с близким аналогом — металлочерепицей — он значительно дешевле. Разница при покупке достигает 40-60%.

Виды профнастила по назначению и покрытию

Кровля из профнастила — не единственное применение гофрированных элементов. Это многофункциональный материал, который в различных условиях выполняет разные задачи.

Классификация по назначению

В зависимости от толщины металла и высоты ребер жесткости профилированный лист имеет разную несущую способность. Согласно технических характеристик его применяют:

Для облицовки фасадов, устройства ограждений. Основное назначение — защита от осадков, декоративное оформление. На большие нагрузки конструкция не рассчитана. Маркируется буквой С — стеновой. Рядом обозначается высота волны в миллиметрах — С8…С20. Толщина листа не превышает 0,6 мм. Его крепят к вертикальным поверхностям.
Для кровель промышленных объектов или жилых домов. Здесь профнастил испытывает значительные нагрузки. Толщина металла варьируется в пределах 0,4-0,8 мм. Жесткость профиля увеличена за счет высоких продольных волн — 20-45 мм.
Для несущих конструкций, несъемной опалубки. Лист, усиленный гофрой высотой 45-160 мм и дополнительными ребрами-канавками, используют как опорный элемент для восприятия больших нагрузок. Толщина листа — 0,7-1 мм. В обозначении присутствует буква Н — несущий.

Наиболее популярны в качестве кровельного материала профнастилы марок НС35 или С44. Они обеспечивают конструкции необходимую прочность. Более тонкие стеновые профили применять не рекомендуется из-за повышенного риска деформации под нагрузкой. Укладка чересчур мощного материала экономически не оправдана. Это приведет к перерасходу средств при излишнем запасе прочности.

Виды покрытий

Стальные профилированные листы выпускают без покрытий, с оцинковкой или хромированием, с защитно-декоративным полимерным слоем. Используемые материалы в значительной степени определяют долговечность профнастила.

Наиболее распространенные виды покрытий:

цинковое или алюмоцинковое;
полиэстровое;
PVDF;
полиуретановое;
пластизолевое.

При оцинковке прокат окунают в расплав металла, при этом образуется защитный слой толщиной 25-30 мкм. Полученный материал применяют для перекрытия кровель хозяйственных или промышленных зданий, а также как заготовку для дальнейшего нанесения полимерных составов.

Недорогое практичное покрытие из полиэстера наносят на оцинкованную сталь слоем толщиной 25 мкм. Оно отличается цветостойкостью, устойчивостью к колебаниям температур. Повреждается при механическом воздействии, поэтому транспортировку и монтаж нужно проводить аккуратно. Срок службы такого материала достигает 25 лет.

Состав усовершенствовали — в полиэфир добавили тефлон. Это позволило получить новую разновидность — матовый полиэстер. Толщина покрытия — 35 мкм. Поверхность слегка шершавая, с металлическим отливом. Профнастил с таким защитным слоем прослужит до 40 лет.

Покрытие из поливинилденфторида и акрила обозначается PVDF. Оно обладает высокой стойкостью к выцветанию, механическим повреждениям, колебаниям температуры. Глянцевая или матовая пленка толщиной 27 мкм гарантирует эксплуатацию профнастила на протяжении 40 лет.

Полиуретановый полимер с добавками полиамида или акрила — наиболее долговечный из всех видов покрытия. Срок службы металлических профилей с защитой PURAL достигает 50-70 лет. Сочетание механической прочности и устойчивости к разного рода воздействиям предполагает его применение в местностях с очень суровым климатом, агрессивной внешней средой. Матовая или блестящая поверхность образована пленкой толщиной 50 мкм.

Кровля из профнастила с пластизолевым покрытием очень декоративна. Тиснение создает рельеф, напоминающий текстуру кожи или дерева. ПВХ с добавкой пластификаторов наносят слоем в 200 мкм. Он надежно защищает металл от механических повреждений или агрессивной среды. Но к перепадам температуры и солнечному свету материал неустойчив.

Важно. Вид покрытия определяет технические характеристики профнастила и его стоимость. Наиболее дорогой материал с защитным слоем из полиуретана. Высокая цена полимера компенсируется надежностью и долговечностью службы.

Расчет профнастила

Перед началом работ нужно выполнить предварительный расчет кровли из профнастила. Это можно сделать вручную или с помощью программ.

Расчет заключается в определении количества листов для перекрытия скатов с учетом рабочей площади профиля, доборных элементов и расхода крепежа.

Алгоритм расчета выглядит так:

Определяют площадь скатов с учетом ширины карнизных и фронтонных свесов. Если крыша сложной формы, ее разбивают на простые фигуры и рассчитывают каждую отдельно.
Находят площадь листа как произведение длины элемента на рабочую ширину, указанную в маркировке. Она дана с учетом наложения волн при монтаже.
Площадь скатов делят на площадь одного листа. Полученный результат — нужное количество кровельного материала.

Если профнастил укладывают в 2 ряда, принимают в расчет ширину вертикального нахлеста — 100-200 мм. Для сложной крыши расчерчивают полистовую раскладку.

Количество и длину доборных элементов определяют, зная периметр скатов, длину стыков по внутренней и внешней поверхности конструкций. Расход саморезов — 7-8 штук на один квадратный метр покрытия.

Выбор угла наклона

Для небольших кровель используют профилированный лист С18, С20, С21. В конструкциях с крупными пролетами, широким шагом стропил применяется настил НС35, Н60.

Большое влияние на выбор схемы монтажа, конструкции стропил и обрешетки имеет угол наклона кровли. Согласно СНиП II-26-76* минимальное его значение 10° — для жилых зданий, 8° — для навесов и промышленных объектов.

Оптимальный угол наклона скатов крыши рассчитывают, исходя из факторов:

собственный вес кровли;
масса снегового покрова;
ветровая нагрузка;
прочность профнастила.

Слишком малый угол наклона может стать причиной протечек покрытия, поэтому швы дополнительно герметизируют. Одновременно увеличивается действующая вертикальная нагрузка. В этом случае стропила должны быть более прочными и массивными, а обрешетка уложена с меньшим шагом. Профнастил монтируют с нахлестом в 2 волны.

Если подъем скатов слишком крутой, это приводит к увеличению боковой нагрузки от ветра. При сильных порывах высоко поднятая крыша может быть сорвана. Поэтому придерживаются «золотой середины» — принимают угол наклона кровли 15°-30°. В этом случае вода беспрепятственно стекает с поверхности. Нахлест листов профнастила можно уменьшить до одной волны.

Монтаж профнастила своими руками

Профилированный настил достаточно прост в монтаже, легко режется ручным инструментом. Небольшой вес позволяет поднимать его на высоту без применения строительной техники.

Для умельцев, которые задумались о том, как покрыть крышу профлистом своими руками, это вполне посильная задача. Потребуются навыки обращения с режущим инструментом, шуруповертом, рулеткой и хотя бы один помощник.

Монтаж кровли из профнастила включает этапы:

устройство гидроизоляции;
укладку контробрешетки и обрешетки;
монтаж металлопрофиля;
установку доборов.

Важно. Доборные элементы устанавливают до или после частичного монтажа профлиста.

Влияние уклона крыши при монтаже

При устройство кровли учитывают угол наклона скатов:

10°-15° — под настил С8, С10, С20 укладывают сплошную обрешетку. Листы в ряду нахлестывают на 2 волны. Дополнительно стыки уплотняют кровельным герметиком. Между рядами соблюдают нахлест не менее 200 мм. С21, С35 и С44 монтируют по разреженной обрешетке с шагом 300-500 мм и нахлестом на 1 волну.
15°-30° — обрешетку укладывают с шагом от 500 мм, нахлест в ряду на 1 волну, между рядами 150-200 мм.
Более 30° — уменьшают величину горизонтального нахлеста до 100-150 мм.

Более точную информацию можно получить у менеджеров специализированных торговых точек, в рекомендациях производителей.

Порядок закрепления листов

Монтаж начинают с нижнего угла ската. Кровельный материал укладывают на обрешетку следующем порядке:

Первый лист выравнивают по линии карнизного и фронтонного свеса. Для марок С8, С10, С20, С21 это 50-100 мм, для остальных — 200-300 мм. Временно закрепляют саморезом.
Укладывают второй лист с нахлестом, выравнивают по свесу и закрепляют так же.
Начиная снизу, листы соединяют по верху волны между собой, саморезы устанавливают с шагом 400-500 мм. К обрешетке не прикручивают.
Третий и четвертый элемент крепят аналогично.
Блок из листов окончательно выравнивают, закрепляют саморезами к обрешетке. На 1 м² расходуют 7-8 штук, устанавливая их в нижнюю часть волны.

Следующий ряд монтируют с рекомендуемым нахлестом. Поочередно выравнивают два-три соседних листа, затем прикручивают их к каркасу.

Система вентиляции кровли

Правильно выполненная вентиляция позволит избежать на долгое время конденсата, тем самым увеличит сроки эксплуатации крыши из профнастила. Она состоит из следующих элементов:

Продухи – предназначены для естественного движения вохдуха, бывают карнизные и коньковые продухи. Карнизные делятся на щелевидные и точечные. Щелевидные продухи — это щели, оставленные между крыше и стеной шириной в 2,5 см. Точечные делаются в виде отверстий, если угол крыши 15 градусов и больше, ширина отверстия 10мм, если меньше 15 градусов, сечение отверстия 25мм. Коньковые продухи делают шириной в 50мм, или отдельными отверстиями через каждые 7 метров

Аэратор – предназначен для вывода паров и влаги с подкровельного пространства, делается для скатных крыш. Внешне выглядит как труба накрытая зонтиком, делятся на точечные и непрерывные.

Правила крепления профнастила

Чтобы кровельное покрытие долго служило без ремонта и радовало глаз, при монтаже соблюдают правила:

При транспортировке и монтаже берегут материал от царапин. Повреждения закрашивают аэрозолем или краской.
Для обрешетки используют обработанные антисептиками пиломатериалы.
Доски укладывают равномерно. Толщина их должна быть одинакова.
Резку осуществляют лобзиком или электроножницами. Болгарку не применяют.
Используют только специальный крепеж — оцинкованные саморезы с цветными головками и шайбами из эластичных полимеров.
К обрешетке крепят сквозь нижнюю гофру. Нижний, верхний ряд и нахлесты прикручивают в каждый прогиб, промежуточные — через волну, соблюдая шахматный порядок.
Нагель устанавливают перпендикулярно поверхности.
Крайний ряд вдоль фронтона крепят к каждой доске.

Важно. Передвигаются по крыше в мягкой обуви, наступая в нижнюю часть волны. При работе на высоте соблюдают меры безопасности.

Крепление в волну и прогиб

Из под металлической шайбы резинка должна выступать на пару миллиметров, это будет означать, что шуруп закручен правильно. Вкручивание самореза обязательно должно происходить строго перпендикулярно в волну или прогиб профлиста. Тут два мнения, производители рекомендуют в своих инструкциях крепить в прогиб при этом соединение будет более крепким и надежным, чем если крепить в волну. Другое мнение, при крепеже в волну можно практически на 100% избежать попадания воды в пространство между кровлей и обрешеткой.

Качественные саморезы

При монтаже важно использовать специальные саморезы, именно они смогут: полностью обеспечить водонепроницаемость кровли из профнастила, надежно скрепить листы и обеспечит отсутствие коррозии.

Такие саморезы часто продают сами поставщики материала, в любом случае просматривайте уплотнительные шайбы на наличие деффектов. В среднем будет уходить 7-8 шт на м², для укладки на обрешетку подойдут саморезы 4,8 на 30-35мм, для крепления доборных элементов 4,8 на 50-60мм.

Монтаж доборных элементов

Для герметизации стыков в кровлях из профнастила используют доборы:

капельники;
нижние и верхние ендовы;
планки — примыкания, карнизные, торцевые, коньковые;
снегозадержатели;
парапеты.

Капельник устанавливают до монтажа профнастила. Его прикручивают к нижней части стропил саморезами или прибивают гвоздями с шагом 35-40 см.

Нижнюю, или донную, ендову монтируют по сплошной обрешетке в местах сопряжения скатов. Делают это до начала монтажа листов. На основание наносят уплотняющие мастики. Крепят временно.

Верхнюю ендову укладывают на готовое покрытие, окончательно закрепляют саморезами.

Планки примыкания устанавливают до или после частичного монтажа покрытия. Стыки герметизируют уплотнителями. При этом соблюдают принцип — вышележащая деталь должна перекрывать нижнюю. Только в этом случае осадки не будут проникать в подкровельное пространство.

Видео: проход трубы через крышу из профлиста

Как ухаживать за кровлей из профлиста

Материал хорош тем, что он достаточно простой, грязь с крыши смоет дождь и вам остается лишь 1 раз в год чистить желоба водосточной системы от листьев деревьев. Проблем со снегом тоже не должно быть, на такой крыше его задерживается немного и совсем ненадолго, если все же есть желание почистить крышу из профлиста, то делайте это пластмассовой лопатой, чтобы не поцарапать ее. Если вы все же захотите качественно помыть свою крышу, используйте моющие средство для окрашенных поверхностей и воду с давлением не более 50Бар.

Как ремонтировать кровлю из профнастила

Своевременные ремонтные работы помогут увеличить сроки эксплуатации крыши. И так, какие проблемы могут возникнуть:</p

Коррозия. В случае ее появления нужно почистить железной счеткой поврежденные места, вымыть и дать высохнуть. Затем специальным средством для увеличения сцепления металла и краски обработать область и закрасить водоотталкивающей краской материал.
Попадание влаги в места крепления. Это может возникнуть из-за рассохшейся прокладки(придется заменить крепежи), слабой фиксации крепежа(надо подзатянуть) или при не перпендикулярном вкручивании крепежа.
Трещины и разгерметизация. Такое тоже возможно, их можно замазать полуретановым герметиком. Еще может произойти разгерметизация швов, в местах стыка для решения проблемы используем также герметик.

Как покрыть крышу профнастилом: кроем правильно

полувальмовая голландская крыша из профнастила

Качественно крыть крышу профнастилом можно даже при отсутствии профессиональных навыков строительства. Важно лишь соблюдать технологию работ и постараться избежать распространенных ошибок, которые могут повлиять на результат.

Выбор профнастила

Преимущества данного материала очевидны:

небольшой вес: перекрытие крыши профнастилом не требует усиления имеющейся стропильной системы, строительных конструкций и фундамента;
разумное соотношение стоимости и долговечности материала: при правильном монтаже кровля может послужить более 15 лет;
эстетичность: профнастил с полимерным цветным покрытием позволяет создать привлекательную на вид кровлю;
практичность: простые оцинкованные листы являются недорогим решением для промышленных зданий и хозяйственных построек.

Крайне важно подобрать материал с необходимыми прочностными характеристиками. Кроме того, необходимо учитывать, что в качестве кровельного материала должен использоваться профнастил с капиллярной канавкой, которая способствует эффективному отведению дождевой воды при монтаже листов внахлест. Не рекомендуется экономить на материале – у дешевого профлиста, выполненного из некачественной стали, капиллярная канавка легко деформируется при нагрузках и становится бесполезной. Такую крышу не получится без повреждений очистить от снега в зимний период или отремонтировать при необходимости.

капиллярная канавка на профнастиле

Оцинкованный лист – наиболее дешевый вариант кровли, но его нельзя назвать привлекательным. Высоким спросом пользуется профнастил с защитно-декоративным полимерным покрытием. Важно определиться с требованиями к прочности и износостойкости данного покрытия. Если предполагается использовать профлист для монтажа на крыше с большим углом наклона скатов, то можно применять материал с покрытием из полиэстера, поскольку с такой кровли снег скатывается под собственным весом и снижен риск повреждения покрытия при очистке.

Для крыш с меньшим углом наклона рекомендуется приобрести профнастил со значительно более прочным внешним слоем из пурала или ПВДТФ (поливинилдифторид), но в этом случае покрытие крыши профнастилом обойдется дороже.

слои покрытий листа профнастила

Как избежать повреждений материала при транспортировке

Профнастил, изготовленный из стального листа методом холодного профилирования, в качестве кровельного покрытия обладает необходимой прочностью и способностью выдерживать высокие снеговые и ветровые нагрузки. Но листы, по отдельности, в значительной степени подвержены механическим повреждениям.

Транспортировку и подъем материала к месту монтажа следует осуществлять, предприняв определенные меры предосторожности, чтобы исключить случайное повреждение профнастила.

Перед тем, как покрыть крышу профнастилом, материал следует доставить на объект. При этом необходимо соблюдать определенные правила транспортировки. Деформация кровельного материала в процессе погрузочно-разгрузочных работ или перевозки приведет к необходимости его замены и в результате – к удорожанию кровли. Чтобы сделать надежное покрытие крыши, следует использовать профлист толщиной от 0,5 мм, выполненный из качественной стали.

Основные правила транспортировки:

Такой материал перевозится стопками, уложенными на прочное, твердое основание, к примеру, на деревянные лаги, причем длина лаг должна превышать ширину листа.
При подготовке к транспортировке груз, уложенный в машину, необходимо надежно закрепить стропами, чтобы избежать трения листов между собой и о соседствующие предметы – это может привести к порче защитного покрытия.
Рекомендуемая скорость движения транспортного средства при перевозке профнастила составляет не более 80 километров в час.

рекомендуемая скорость транспортировки профлистов

Если погрузка профлиста в месте приобретения обычно осуществляется профессионалами с использованием спецтехники, то разгрузка на объекте нередко выполняется собственными силами вручную. Чтобы правильно крыть крышу профнастилом, следует аккуратно переносить листы по одной штуке. Желательно каждый лист нести вдвоем.

Категорически запрещается перегибать профнастил или перемещать листы волоком! Деформированному листу практически невозможно вернуть первоначальную геометрию, и он становится непригоден для монтажа. Повреждение защитно-декоративного слоя ведет к быстрому началу процесса коррозии в процессе эксплуатации кровельного покрытия.

Подъем профнастила на крышу также следует выполнять правильно. Технология работ заключается в следующем:

нельзя поднимать материал при ветреной погоде – это может привести к его повреждению;
от земли до кровли рекомендуется протянуть лаги, по которым и осуществлять подъем листов;
поднимать профнастил можно только по одному листу.

поднятие профнастила на крышу с помощью лагов

Рассматривая, как правильно накрыть крышу профнастилом, можно отметить, что работы быстро и качественно могут выполнить два человека. При этом подъем материала на крышу значительно удобнее и проще осуществлять втроем. С технологией работ по монтажу покрытия можно ознакомиться в тематическом видео.

Как избежать повреждений материала при монтаже?

Как правильно покрыть крышу профнастилом? Если предстоит монтировать кровлю достаточно большой площади, то есть, в процессе крепления листов придется ходить по уже уложенному материалу, в первую очередь стоит позаботиться об обуви. Требуется надеть обувь с мягкой подошвой, которая не будет скользить по металлу и не повредит его защитный полимерный слой. Наступать на кровельный материал можно только в тех местах, где лист лежит на обрешетке.

Если мы кроем крышу профнастилом, то следует правильно подобрать инструмент для выполнения монтажных работ. Укладка данного кровельного материала не требует использования сложного дорогостоящего оборудования.

Достаточно иметь:

шуруповерт;
ножницы по металлу, способные резать сталь толщиной до 0,6 мм;
ножовку по металлу с мелкими зубцами;
электроножницы или электролобзик.

резка листов металлопрофиля

Не рекомендуется применять электросварку или газовую сварку при монтаже профнастила, так как в этом случае высока вероятность повреждения защитного покрытия листов.

Чтобы избежать коррозии на местах реза листов профнастила, желательно торцы материала немедленно обрабатывать антикоррозийной грунтовкой.

Особенности крепления профнастила

В вопросе как накрыть крышу профнастилом особое внимание уделяется крепежу. Чтобы надежно прикрепить листы к обрешетке, лучше всего использовать оцинкованные саморезы со сверлом на конце. Размер крепежных элементов – 4,8×35 мм. Каждый саморез должен быть снабжен специальной неопреновой прокладкой, которая защищает место крепления от попадания влаги. Саморезы необходимо вкручивать в волну в нижней ее части, прилегающей к обрешетке.

При креплении конька саморез вкручивают через верх волны. Производители профнастила нередко предлагают саморезы со шляпками, окрашенными в цвет выбранного кровельного материала, что повышает эстетичность готовой крыши.

крепление листов к обрешетке саморезами

При монтаже профнастила с полимерным покрытием особенно важно следить, чтобы стружка, образующаяся при вкручивании крепежа, не повредила внешний защитный слой материала.

Стружку требуется сразу же аккуратно удалять. Если ее оставить в месте крепления, она быстро начнет ржаветь, и послужит источником распространения коррозии, кроме того, наличие торчащей стружки помешает неопреновой прокладке герметично закрыть место крепления.

монтаж первого и последующего листов профнастила

Нельзя крепить профнастил к обрешетке при помощи алюминиевых заклепок или гвоздей! Данный вид крепежа не может обеспечить необходимую устойчивость кровельного покрытия к сильным ветровым нагрузкам.

Рассматривая, как перекрыть крышу профнастилом, можно отметить, что прочность и долговечность кровельного покрытия в значительной степени зависят от правильно выбранного шага обрешетки, достаточного вертикального и горизонтального нахлеста листового материала, использования специальных планок, защищающих торцы кровельного покрытия от атмосферных воздействий и ряда других факторов.

Об основных этапах монтажа кровли из профнастила подробно рассказано в видео материале.

Как правильно покрыть крышу профнастилом своими руками

Крыша – важная составляющая любого дома. Она обязательно должна быть устойчивой к непогоде, к повреждениям любого типа, перепадам температур. Большую роль играет и эстетическая сторона вопроса. Всем этим требованиям удовлетворяет профнастил, представляющий собой универсальный материал с внушительным количеством положительных характеристик. Возникает закономерный вопрос, как правильно покрыть крышу профнастилом своими руками.

Профлист и его основные особенности

Покрыть крышу профлистом своими руками сегодня решаются многие люди. Изделие не сложно в монтаже и отличается невысокой стоимостью. Профнастилом покрывают постройки со скатными крышами, беседки и террасы, хозяйственные объекты любого значения.

Профлист изготавливают из стали. При этом применяется методика холодного профилирования. Это позволяет добиться высокого уровня прочности и стойкости к повреждениям. Огромную роль играет именно конфигурация профлиста, представленная ребрами жесткости. Невысокая цена и многообразие расцветок – дополнительные достоинства, позволяющие побеспокоиться о привлекательном внешнем виде дома. Накрыть крышу профлистом можно самостоятельно, если придерживаться особенностей технологической карты и инструкции. За долговечность также отвечает и правильность выполнения кровельного пирога.

Что представляет собой конструкция кровли?

Проектирование кровельной стропильной системы необходимо выполнять правильно. Первоначально следует учесть ряд характеристик самого профлиста. Во-первых, это вес профлиста, который достаточно маленький. Как результат, необходимости в усилении стропильной системы нет.

Вторая важная характеристика – угол наклона. Она играет больше эстетическую роль, поэтому можно опираться на собственные предпочтения и пожелания. Наиболее оптимальным вариантом станет угол наклона от 12 градусов. Если выбирается меньший уклон кровли, возникает необходимость в дополнительных работах. К ним относят обработку герметиком всех горизонтальных и вертикальных нахлестов. При этом вертикальный нахлест монтируют так, чтобы он представлял собой две волны.

Чтобы самому покрыть крышу профнастилом, необходимо использовать дополнительно стеновой (несущий профлист). При обустройстве крыши с внушительным углом, можно выбрать профнастил определенных марок, среди которых следующие С-44, НС-20, НС-35. При небольшом уклоне кровли в 5-8 градусов, можно использовать изделия самонесущего типа марок Н-75, Н-60.

Чтобы правильно крыть крышу профнастилом, важно применять брус с сечением 30х100 мм для создания обрешетки и монтажа стропил, шаг в среднем – 1 метр. Необходимо использовать большее сечение, если шаг более одного метра, а минимальное значение для шага — 30 см. Лучшим материалом для создания обрешетки под профнастил является необрезная доска.

Важным моментом выступает влажностной режим пирога кровли. Для его организации необходимо создать качественную кровлю. Для этого на стропила кладут гидроизоляцию, закрепляют контробрешетку, чтобы добиться оптимального воздушного зазора между гидроизоляцией и финишным металлическим покрытием. Следует помнить о том, что прежде чем крыть крышу, следует обратить все деревянные составляющие биозащитными и огнезащитными составами.

Что понадобится для самостоятельного монтажа?

Чтобы покрыть профнастилом крышу своими руками, следует подготовить ряд инструментов. Сложное оборудование не понадобиться, а в список входят следующие:

нож, веревка, шуруповерт, дрель;
рулетка, карандаш, уровень;
электрические или просечные ножницы по металлу;
строительный пистолет, степлер, молоток,;
герметик.

Важно понимать, что профнастил не отличается устойчивостью к повышенным температурным перепадам. Сварку применять не рекомендуется. Можно выбрать ножницы по металлу, электрический лобзик, ножовку с мелкими зубцами. Подойдет и технология «холодного» монтажа.

Как подобрать уплотнители и крепежные элементы?

Чтобы правильно накрыть крышу профнастилом, следует отдать предпочтение крепежным элементам должного качества. Выбирают те, которые изготовлены из стали, которая оцинкована гальванически и качественно упрочнена. Элемент дополнительно имеет прокладку из неопреновой резины для обеспечения герметизации крепления.

Саморезы выбираются в соответствии с определенной технической характеристикой. Среди них наиболее важны следующие:

Порошковая краска играет роль декоративного и защитного покрытия, толщина которой должна варьироваться от 50 мкм.
Поверхность электролитически оцинкована, толщина – свыше 12 мкм.
Габариты самореза для крепления профнастила могут быть выбраны из трех вариантов – 4,8х80, 4,8х60, 4,8х35 мм.
Прокладка для защиты изготовлена из алюминия или эластомера в зависимости от области использования.
В составе профлиста обязательно присутствуют стабилизаторы, которые исключают отрицательный эффект УФ-лучей.

Специалисты советуют крыть крышу профнастилом и закреплять его саморезами, подходящими по цветовой гамме. Сегодня подобрать детали необходимого оттенка не составляет никакого труда.

При этом покрытие крыши профнастилом выполняется с применением уплотнителей. Их материалом становится пенополиуретан или вспененный полиэтилен. Детали укладывают между профлистом и обрешеткой. Универсальный вариант имеет прямоугольное сечение, но лучше всего, если будут использоваться изделия, повторяющие форму профлиста.

Накрыть крышу профнастилом с использованием уплотнителей становится актуальным решением. Как результат, повышаются теплоизоляционные характеристики пирога кровли, увеличивается срок службы перекрытия. Уплотнители для профнастила отличаются предельно простой установкой благодаря наличию клея.

Перекрытие крыши профнастилом с использованием уплотнителей будет актуально и тогда, когда возникает необходимость в ликвидации зазоров. Они в большинстве случаев возникают при прилегании профнастила к плоскости кровли. Если не перекрыть зазоры, холодный воздух, птицы и насекомые будут попадать внутрь. К плюсам материала относят долговечность, устойчивость к био факторам и влаге.

Как правильно крепить профлист?

Чтобы правильно крыть крышу профнастилом своими руками, следует научиться корректно закреплять профлисты. Для этого используется шуруповерт, им в нижнюю волну ввинчивают крепежи. В среднем на один лист профнастила необходимо 7-8 саморезов. Профлист укладывается внахлест в соответствии со схемой. Соседние профлисты достигают по величине более одной волны. Конкретные параметры зависят от уклона кровли и достигают обычно 100-300 мм.

Технология покрытия крыши профнастилом подразумевает определение места, откуда будет начинаться укладка. Для крыши прямоугольной формы никаких особых сложностей нет, можно начать крепить профнастил на любом торце, ориентируясь на линию карниза.

Для скатов трапециевидной или треугольной формы схему раскладки необходимо тщательно продумать. Основная рекомендация – укладку начинают по центральной линии карниза, монтируя профнастил в две стороны симметрично.

Необходимо учитывать также и свес профнастила. По линии карниза он должен достигать 60 мм, если планируется организация водостока. Если нет необходимости в водосточной системе, то свес увеличивают, ориентируясь на марку профнастила. Для марки С-44 или НС-35 свес должен достигать 200-300 мм, а для марки НС-20 будет достаточно свеса около 100 мм.

Первый профлист выравниванивают по карнизу и торцу кровли, далее его закрепляют вверху. Затем профнастил равняют по карнизу и закрепляют по продольной стороне, крепя к обрешетке. Аналогично монтируются следующие ряды. Укладка выполняется так, чтобы фронтальный свес по ширине доходил до 70 мм. Оптимальный шаг крепления – 100 см. Если говорить о фронтоне крыши, здесь шаг уменьшается до 50-60 см, а у карниза до 30-40 см.

Видео по теме:

Как выполнить установку конька и карниза?

Карниз и конек – важные элементы, присутствующие практически на любой крыше. Их монтируют самостоятельно на кровлю, где планируется установка водостока. Делать это необходимо до того, как будет уложена кровля. Изначально подшивают карниз, далее монтируют желоб, после этого устанавливают карнизную планку. В этой системе имеется и вентиляция, отвечает за которую перфорированный софит, монтируемый отдельно.

В коньке для кровли из профнастила должны быть сразу два вентиляционных зазора. Технология подразумевает, что дополнительно необходимы доски обрешетки с каждой из сторон ската. Укладка гидроизоляции выполняется так, чтобы до конька было не менее 10 см. Профнастил в дальнейшем монтируют так, чтобы до конька оставалось 5 см. В результате удастся обеспечить качественную вентиляцию.

Монтаж конькового элемента выполняется с помощью саморезов, габариты которых составляют 4,8х80 мм. Крепление к конструкции происходит по верхней волне, а саморезы расположены друг от друга на расстоянии в 30-40 см. С торцевой части устанавливают заглушки, а нахлест по длине изделия должен варьироваться в пределах 15 см.

На завершающем этапе следует закрыть ветровую планку. Для ее крепления также используют саморезы, размером 4,8х35 мм, а крепятся они на расстоянии в 50 см по верхней волне профнастила. Нахлест должен составлять около 5-10 см.

Специалисты рекомендуют обращать внимание на рекомендации по уходу за кровлей. Для этого выбирают такие инструменты, которые не будут царапать или повреждать профнастил. Если же на профнастиле случайно появляются царапины или следы активной эксплуатации, их следует сразу же закрасить. Это позволит предотвратить появление коррозии.

На сегодняшний день выбор профнастила и дополнительных кровельных элементов достаточно внушителен. Как результат, удается создать кровлю своей мечты, включая даже конструкции самых нестандартных форм. При этом большинство производителей под заказ или фабрично готовы сделать доборные элементы самых оригинальных форм для профнастила. Огромным плюсом этого становится простота самостоятельных монтажных работ и существенное сокращение по временным срокам.

Посмотрите еще статьи:

Кровля из профнастила своими руками или как покрыть крышу профнастилом

Если вашему дому требуется крыша с привлекательным и изысканным видом при относительно невысокой стоимости, то кровля из профнастила — из холоднокатанного стального оцинкованного листа с покрытием из цветных полимерных материалов — это то, что вам нужно.

отличные характеристики: устойчивость к атмосферным факторам, солнечному излучению, механическая прочность, устойчивость к коррозии,
малый удельный вес (от 5.От 5 до 9,5 кг / м ^Два), поэтому низкая нагрузка на стропильную систему и обшивку,
можно выбрать фактуру и цвет под дизайн постройки,
относительно невысокая цена при высоких эстетических качествах.

Любая из марок профнастила (универсальный, несущий или пристенный) подойдет для кровли, но для укладки тонкостенного материала потребуется практически сплошная обрешетка. Для обычных обшивок с шагом 65-100 см предпочтительнее использовать более прочные и трудолюбивые.Чаще всего используется материал с такими показателями:

марка N или NA (основная и универсальная),
толщина стального листа от 0,5 до 0,7 мм (одновременно прочный и легкий),
высота гофров от 20 до 75 мм (обеспечивает возможность упругой деформации кровли),
наличие кюветы капиллярного дренажа,
цвет покрытия, соответствующий существующему или проектируемому экстерьеру дома.

Цена на профнастил зависит от нескольких параметров материала.

Простую односкатную или двускатную крышу загородного дома, летней кухни или гаража встретить будет непросто при наличии одного-двух помощников, а также некоторых навыков работы с отверткой и лобзиком. Ломанная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной эксплуатации. Помогите в этом видео.

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов для покрытия кровли профнастилом. Цена будет зависеть от сложности кровли и квадратов.

Сколько материала нужно? ↑

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина откоса 12 м и менее, нужно, чтобы ширину откоса деленную на ширину материала, количество листов увеличивалось на 15%.

Для более сложных крыш есть возможность рассчитать профнастил на крыше онлайн по специальным программам. Программы позволяют не только точно определить количество материала, но и рассчитают уклон кровли, размер перекрытия определит оптимальный вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы ↑

Требуется измерительный и режущий инструмент, крепежные материалы:

лента и маркер для измерения и маркировки,
ножницы или электропила (лобзик) по металлу,
просверлить монтажный лист на обрешетку,
лестницы и длинные стержни понадобятся для работы и подъема рубероида на крышу,
уплотнительная лента для стыков (следует подобрать марку),
саморезы кровельные специальные под цветной профиль,
и резиновую или эластомерную полосу, прикрепленную к винтам.

Укладочные особенности кровли из профнастила ↑

Чтобы выполнить работу наилучшим образом из всех четырех, это должно происходить намного быстрее. Два человека тоже справятся, но в одиночку справиться с длинными листами профнастила очень сложно.

Минимальный угол ската крыши 10 ^по. При меньшем значении угла наклона вода может попасть под материал.
Стандартная длина профилированного листа 12 м. Если длина откоса меньше или больше листов, которые нужно обрезать.
Для защиты обшивки от коррозии следует сделать на обшивке гидроизоляцию и пароизоляцию.

Важным этапом монтажа кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при контакте с водяным паром.

Сделайте это двумя способами:

установка пароизоляции на стропилах под обшивку и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
организация вентилируемой кровли, создание вентилируемого пространства между гидроизоляцией и рубероидом.Для этого по стропилам приступают к гидроизоляции стропил, по ним делают обрешетку, покрывают пирогом: стропила, гидроизоляцию, ложные стропила, прогоны, листовой металл.

Важно! Все элементы обшивки обязательно пропитайте со всех сторон антисептическим составом для дерева. Это продлит жизнь кровле.

Доски обшивки укладывают с шагом 0,5–1,0 м, прикрепляя их гвоздями или шурупами к стропилам. Чем толще и прочнее используется профнастил, тем больше расстояние между досками обшивки.Так, например, для профилированного листа марки СН35 шаг обшивки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние между досками не должно превышать 1 м.

Делая обрешетку, нужно проверить диагональ уклона и выровнять уклон по вертикали, горизонтали и диагоналям. Это значительно облегчит укладку профнастила на обрешетку.

Стопка листов трапециевидной формы, снизу вверх, начиная вниз по пандусу со стороны здания, слева направо или справа налево — все зависит от того, на какой стороне листа изготовитель сделал капиллярную канавку.При укладке материала бороздку закрывают волной следующего листа.
Размер стальных листов внахлест по горизонтали и вертикали зависит от угла наклона кровли. При малых значениях угла наклона откос листов укладывают с перекрытием двух волн по вертикали, при больших значениях — одной или полуволны.
Перекрытие горизонтальным уклоном не менее 10 см. Первый ряд укладывают с отступом 30-50 см над свесом (расстояние зависит от конструкции водоотводящей системы).Стыки между профлитом заклеиваются специальной лентой. Лист второго ряда укладывается со смещением торца на половину ширины.

Как поднять листы на крышу ↑

Если есть 2 или более человек, просто поднимите листы. Их укладывают на каркас из брусьев 5-6 пачек по 5-10 штук и к наклонным доскам прикрепляют к обшивке, натягивают трос вверх.

На обрешетке, чтобы листы не толкались, отбейте одну две планки снизу и положите пачку покрывающих листов.Работать намного проще, чем кормить по одному, хотя этот метод тоже используется.

Как прикрепить профнастил к крыше справа ↑

Листы крепятся к обшивке винтами с шайбами и уплотнительными прокладками. Их количество не более 6-10 штук на 1 кв.м. напольное покрытие. На пандусе ввинчиваются шурупы внизу и на гребень в верхней волне листа.

Если материал тонкий, винты просто вкручивают отверткой, их легко продеть, не повредив крышку.На толстых стальных пластинах в местах их крепления к прогонам желательно сделать предварительную разметку и просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить первый лист, от этого будет зависеть качество всех работ.

Первый лист сначала закрепляют посередине одним винтом и аккуратно выравнивают выступ от карниза и вертикальное положение ящиков. После этого закрепляем вторым винтом.

К верхним и нижним доскам крепится обшивочный материал, пробуя винты в каждом желобе волн, в центральном плате через прогиб.

Второй по высоте ряд размещается со смещением листов вправо или влево на половину ширины. Вырезать листовой металл цепной пилой, ножовкой или лобзиком с лезвием по металлу. Делаем это на земле.

Внимание! Резать листовой металл на угловой шлифовальной машине нельзя. Это испортит полимерное покрытие.Для резки я должен использовать ножницы, а порезы краска краска.

Горизонтальные стыки также заклеиваются лентой. Саморезы внахлест вкручивают в каждую волну заглубления. Резиновая уплотнительная пластина должна выступать на 1-2 мм по периметру головки винта, это говорит о том, что она не защемлена и плохо прилегает.

Коньковые дополнительные элементы для кровли из профнастила изготавливаются

простой в виде загнутого уголком листа с шириной полок 30 см,
круглый край,
с П-образными ребрами жесткости и полками такого же размера.

Чтобы установить конек на кровлю из профнастила, последний ряд листов должен быть выровнен по верхней грани и уложен в одной горизонтальной плоскости. Порядок установки следующий:

по краю последнего ряда листов размещают ленточную полосу или гребень пломбы,
параллельно оси конька закрепляют планки,
к перекладине с винтами в гофре верхних 20-30 см винтовых элементов конька, начиная со стороны, куда дует больше всего ветра,
концы полукруглого гребня закрытые специальными заглушками,
П-образный конек прикреплен к перекладине, специально установленной под ним на коньке крыши.

Кровля из профнастила порадует своей красотой и вызовет чувство гордости за хорошо выполненную работу, выполненную своими руками. Сэкономленные на этом деньги можно потратить на изготовление оригинального флюгера, который украсит дом.

Связанные с контентом

Как укладывать профнастил на крышу видео. Односкатная крыша из профнастила своими руками.

Если уклон кровли больше 15 градусов, листы профнастила должны накладываться друг на друга внахлест, что составит 200 мм.
При уклоне от 15 до 30 градусов перекрытие должно быть таким же или на 50 мм меньше.
Желательно использовать силиконовые герметики, особенно если уклон кровли до 20 градусов.

Прежде чем приступить к укреплению листов профнастила на крыше, необходимо сделать обрешетку.
Удобнее всего делать из деревянных брусков. Их легче монтировать, и их цена намного ниже, чем у металлических аналогов.

Для изготовления обрешетки можно использовать брус из ольхи, дуба, осины, ели или сосны.Перед тем, как приступить к монтажу балок, их нужно обработать антисептиком, чтобы грибок не появился на крыше в будущем. Также доски необходимо пропитать огнезащитным составом. На этом этапе строительства можно смонтировать специальные мембраны, которые защитят от проникновения пара и влаги.

Начало установки

Для начала нужно установить верхнюю и нижнюю планки, расположенные поперек. Собрать конструкцию можно гвоздями или шурупами, если в ее состав входят элементы из металла.Если необходимо крепить бруски к бетону, можно использовать дюбель-гвозди. Монтаж удобнее всего начинать снизу, постепенно поднимаясь вверх. Расстояние между балками не должно быть более 50 см.

Пароизоляция

Пароизоляция обычно выполняется на крыше здания, которое будет отапливаться. Он служит для предотвращения скопления влаги под кровлей. Чаще всего пароизоляция представляет собой специальную пленку, имеющую специальные мембраны, препятствующие проникновению влаги и выпускающие пар.Эту пленку монтируют перед тем, как приступить к укладке профлиста. Листы пароизоляции накладываются внахлест, прижимаясь к крыше специальными саморезами. Можно проделать в стене дырочку.

Когда обрешетка готова, а утеплитель сделан, можно монтировать листы профнастила.

Что такое профнастил?

Это штампованные стальные листы, покрытые цинком. Они довольно легкие, способны гнуться, но при этом прочные.Благодаря этим качествам листы отлично подходят для кровли. Профнастил подходит для всех типов кровли вне зависимости от того, сколько коньков у крыши и каков ее уклон. Им можно покрывать жилые и хозяйственные помещения.

Листы профнастила выпускаются разные. Они имеют разные ребра и могут быть покрыты специальной эмалью, а можно и без нее. Не забудьте сделать так, чтобы пленка провисала. Это нужно для возможности проветривать комнату. Пленку лучше взять ту, с помощью которой можно будет наносить битумную мастику.

Если использовать рулонный материал — ничего страшного, но листы нужно будет очень плотно укладывать по отношению к нему. Укладку материала нужно будет производить перпендикулярно относительно расположения листов профнастила.

Как делается крыша из профнастила?

Перед тем, как начать, нужно позаботиться о своей безопасности, ведь работа идет на высоте. Для исключения несчастных случаев вам необходимо:
• Использовать страховочные тросы и использовать специальные ремни для установки.
• Если уклон крыши большой, нужно сделать защитное ограждение.
• Используйте обувь, которая не скользит.
Не устанавливайте листы под дождем, они могут стать очень скользкими.
• Обувь не должна иметь жестких элементов. Наступая на листы, можно повредить их защитное покрытие. По возможности не наступайте на них.

Поврежденное покрытие можно покрыть составом, который продается в строительных магазинах, для восстановления защитного покрытия листов.

Прямой монтаж

Чаще всего листы профнастила крепятся между собой специальными шурупами, которые имеют широкую шляпку с прорезиненной юбкой.Если использовать гвозди, то они должны быть особенными: их отличает широкая шляпка и резиновая юбка. Необходимо следить, чтобы металлический корпус гвоздя не царапал лист профнастила, а также не допускать попадания влаги в отверстие. Прокладка может быть изготовлена из полимеров, но более надежной считается резина. Лучше всего обработать место, где вкручивается саморез или забивается гвоздь. герметик. То же самое и со швами, которые формируются из листов профнастила внахлест друг на друга.Это сделано для того, чтобы влага не могла попадать под листы даже на молекулярном уровне.

Если лист профнастила слишком большой и не подходит по размеру, можно отрезать излишки ножовкой по металлу. Можно использовать ножницы по металлу, но их редко аккуратно срезают. Ножницами удобно вырезать мелкие детали, но не большой лист. Отлично, если в вашем распоряжении есть электрический резак. Они могут быстро отрезать идеально ровные куски, придав листу необходимую форму.Также для этого подойдет дисковая пила, но необходимо выбрать правильный диск.

При резке листа не используйте болгарку. Эта пила слишком горячая для нагрева гофрированного картона, в результате чего сталь становится хрупкой и со временем может начать ржаветь. С помощью этого инструмента вы разрушите защитный слой листа и испортите слой утеплителя, нанесенного растением. Это приведет к тому, что профнастил быстро устареет, и вам придется ремонтировать крышу, которая начнет протекать.
Точка крепления листа

Как скрепить листы профнастила между собой?

Начните установку с нижнего угла конца крыши. Нижний ряд укладывается таким образом, чтобы его края свешивались от крыши примерно на 4 см. Первый ряд крепим саморезами. Точка, куда нужно прикрутить саморез — низ волны. Вкрутите винты в волны через один.

При работе по бокам здания необходимо использовать ветровые уголки, которыми сшиваются доски с торца.Крепить листы можно как вдоль, так и поперек, это зависит от того, какой способ удобнее лично вам. Боковые стороны следует зашить специальной простыней, предварительно уложив весь ряд. Все листы профнастила должны быть внахлест.
Если направление листов вертикальное, то верхний лист должен закрывать нижний лист минимум на 20 см. Если шаг волны этого не позволяет, нужно сделать большее перекрытие, но таким образом, чтобы волны совпадали.
При горизонтальном расположении листов гофрированного листа лист, расположенный сверху, должен перекрывать нижний лист по длине волны.Если вы используете прокладку-герметик, лучше покрыть длиной в две волны.
Если угол ската крыши превышает 16 градусов, следует использовать уплотнитель.

Что такое печать?

Это специальная прокладка, которая необходима, чтобы между гофрированными листами не забился снег. Он также защищает от ветра и дождя. Дело в том, что герметик заставляет листы профнастила плотно прилегать к обрешетке. Герметики продаются готовыми. Выбирать их нужно с учетом формы волны вашего профнастила.

Герметик для профнастила — фото

Как правильно закрепить листы профнастила на крыше?

Укладку листов следует начинать с края. Один лист крепится от центра края при помощи саморезов. Лучше закрепить на одну отвертку. Это сделано для того, чтобы можно было закрепить листы. Следующие листы прикрепляются к нему внахлест и также фиксируются одной отверткой. Это сделано для того, чтобы можно было исправить серию, если она окажется неровной.Тогда вы сможете надежно закрепить листы.

После корректировки ряда необходимо закрепить листы на гребне волны, а стыки закрепить одной отверткой на двух листах. Это делается при каждом углублении волны.

Крепление первого листа производится следующим образом: продольное соединение производится по гребню волны, шаг 500 мм, в дне каждой волны закрепляются вертикальные стыки.

Места завинчивания шурупов отмечены на рисунке.
На один метр в квадрате понадобится около пяти шурупов. Этот расход самый оптимальный.
Монтаж конька и торцевой пластины следует производить только после того, как основное полотно будет надежно закреплено.

В местах соприкосновения со стеной профнастил сложнее монтировать. Эта часть работ выполняется в последнюю очередь, как и установка дымоходов.
Обратите внимание на то, как закручен винт. Не оставляйте его свободным, но будьте осторожны, чтобы не погнуть.Правильное расположение винта показано на картинке.

Видео — кровля кровли профнастилом

Профнастил — один из самых надежных и одновременно доступных кровельных материалов. Поэтому этот материал пользуется большой популярностью у индивидуальных разработчиков. Профилистик применяется как для покрытия крыш дачных или загородных домов, так и для сборки различных подсобных хозяйственных построек.

Неукоснительно соблюдая правила укладки профнастила, монтаж кровли из этого материала можно производить даже своими силами, без привлечения профессиональных строителей.Технология укладки кровли из профнастила предусматривает определенный порядок проведения монтажных работ — этапы работ подробно расписаны и пошагово будут рассмотрены ниже.

Укладка кровли из профнастила: этап создания гидроизоляции и вентиляции

Начать монтаж кровли с установки гидроизоляционной пленки. Несмотря на то, что укладка профлиста на крышу надежно защищает ее от дождя и снега, без гидроизоляции он все же незаменим.

Во-первых, при сильных порывах влаги влага все же может попадать под кровельное покрытие в районе карниза или конька.

Во-вторых, при резких перепадах температуры на внутренней поверхности кровельного листа может образоваться конденсат.

Именно в этих случаях и приходит на помощь гидроизоляция подложки. Гидроизоляционная пленка укладывается на стропила свободно, без натяжения и прижимается к ним блоками контрщетки.

Но крепление гидроизоляционной пленки — не самая важная задача, которую выполняет контрольная ячейка.Технология укладки профнастила на крышу предусматривает необходимость устройства перекрытия под поверхностью вентиляционного зазора. Именно это решает управляемая ячейка, создавая возможность свободной циркуляции воздуха под кровельным покрытием.

Над противовесом перпендикулярно стропилам монтируется планка для крепления профнастила. Чаще всего шаг стропил составляет 900-1200 мм. В этом случае для обрешетки используется доска толщиной 30 мм и шириной 100 мм.В этом случае шаг обрешетки зависит от марки профлиста и угла наклона кровли. Для кровельного профнастила он может быть от 500 до 1200 мм, а стеновой профлист с небольшой несущей способностью рекомендуется укладывать на сплошную обрешетку.

После завершения установки обрешетки установите те дополнительные элементы, которые монтируются перед укладкой профнастила.

Как укладывать профнастил на крышу: второй этап — установка торцов и карнизов

Если на крыше организован водосток, перед установкой профнастила устанавливается специальный карниз.Он защищает торцевую доску и концы стропил или галтели от конденсата, стекающего с поверхности и отводящего ее в желоб.

Укладка профлиста на крышу осуществляется таким образом, чтобы край профнастила выступал за карниз на 40-50 мм. После крепления карниза возможна установка водостоков и установка пробкового ящика.

Перед укладкой профнастила крыши также оборудуют рейками ендовы.Его называют нижним стыком двух плоскостей кровли. Поскольку в это место поступает вода с двух скатов кровли, гидроизоляция кровли в районе ендовы выполняется особенно тщательно. Планка ендов устанавливается на сплошную обрешетку, ширина каждой стороны должна быть не менее 300-400 мм. В долине высажена гидроизоляция. После установки ендов и карнизов можно приступать к укладке профнастила на кровлю.

Укладка профнастила на крышу: инструкция по монтажу кровли своими руками

Из профнастила можно покрывать кровли с любыми уклонами.Но чтобы не пришлось покупать дорогой несущий профнастил с трапецией очень высокого профиля, специалисты рекомендуют использовать покрытие из профлиста для крыш с уклоном более 10-12 °. Для таких крыш чаще всего использую профнастил НС35, НС20 или С40.

Определить, с какой стороны укладывать профнастил, можно следующим образом. У профлиста с цветным полимерным покрытием изнанка окрашена серой эмалью. Если профнастил не имеет цвета, то укладывайте профиль более широкой стороной.

Выбирая профнастил, рассчитайте необходимое количество материалов. По готовой обрешетке несложно определить площадь коньков и посчитать количество листов профнастила, необходимых для устройства кровли. В области покрытия не следует забывать учитывать карниз и двускатный карниз, а также выступы за краями карниза.

Если размер от края карниза до конька крыши больше длины профлиста, укладку листов профнастила придется производить в несколько рядов.В этом случае к площади поверхности следует прибавить величину перекрытия между рядами покрытия при расчете количества листов профлиста. Технология укладки профнастила на крышу предусматривает, что величина нахлеста между соседними рядами профнастила должна быть от 100 до 200 мм в зависимости от уклона кровли.

А теперь давайте разберемся, как правильно укладывать профнастил в два и более ряда. Есть два способа укладки.

При первом способе сначала монтируется и временно закрепляется первый лист нижнего ряда.Затем выложите первый лист второго ряда и так далее.

По второму способу сначала собирают два листа нижнего ряда, скрепляя между собой, и только потом первый лист верхнего ряда.

Все это касается коньков прямоугольной формы. Несколько отличается порядок укладки профнастила на крышу коньками в виде трапеции и треугольника. Для треугольного ската монтаж профлиста начинают с середины.Для коньков в виде трапеции, характерной для вальмовых крыш, укладка профлиста осуществляется в обе стороны от верха трапеции.

Для крыш более сложной формы перед укладкой профнастила на крышу лучше сначала сделать эскиз раскладки листа профнастила на листе бумаги.

Следует помнить, что продольная притирка между соседними листами всегда выполняется в одном направлении.

Выровняв листы профнастила по краям карниза и свеса фронтона, приступаем к окончательному креплению профлиста.

Как правильно уложить профнастил: крепление кровли к обрешетке

Для крепления металлопрофиля используют специальные кровельные саморезы с наконечником в виде сверла и шестигранной головкой с прижимным цилиндром. Кровельные саморезы также имеют специальные уплотнения из неопреновой резины.

На рисунке ниже показано, как правильно закрепить профнастил.

В области свеса карниза профнастил крепится к каждой нижней волне профиля, а в области свеса фронтона — к каждой доске обрешетки.

В каждой волне профнастил также крепится в месте нахлеста между рядами покрытия.

Перед укладкой профлиста на свес карниза под него обычно устанавливают специальный профильный герметик.

Такой же герметик часто устанавливается между профнастилом и коньком кровли.При этом в тех местах, где необходимо обеспечить циркуляцию воздуха, устанавливают специальные перфорированные уплотнители.

Как правильно стелить профнастил: установка конька и лобовых стекол

После монтажа и окончательного крепления всех листов профнастила монтируют концевые пластины и элементы конька.

В месте установки конька на оба конька монтируется дополнительная доска обрешетки. При этом край кровельного покрытия не должен доходить до линии стыка скатов крыши примерно на 50-100 мм.Это позволяет воздуху свободно циркулировать под поверхностью крыши.

Элемент конька крепится кровельными саморезами размером 80-4,8 мм через верхнюю волну или трапецию профиля с шагом 300-400 мм. Коньковые элементы устанавливаются с нахлестом 100-150 мм.

Стоимость укладки профнастила на крышу

Если монтаж кровли будет производиться собственными силами, застройщику придется потратиться только на закупку необходимых для этого материалов.Если же к работам привлечена строительная компания или бригада кровельщиков, в стоимость укладки профилиста на крышу также будут включены расходы на оплату рабочих или услуги монтажной компании.

Стоимость монтажных работ существенно зависит от сложности кровли, региона строительства и удаленности объекта. В среднем, если строительная компания укладывает кровлю на крышу, стоимость монтажа кровли «под ключ» составит от 1300 до 1500 рублей за 1 м² кровли.

Каждый кровельный процесс имеет свои особенности. Крыша, которую следует перекрыть, может иметь разное количество коньков и быть с любым уклоном. Для начала необходимо изготовить кровельную обрешетку, она может быть построена как из досок, так и из стали. При проектировании необходимо учитывать наличие дополнительных элементов, таких как: желоба, снегозадержатели.

Для безошибочной укладки кровли профнастилом нужно учитывать некоторые принципы, среди которых:

При угле ската кровли не более 12 градусов отливка из профнастила должна быть около 20 сантиметров.В этом случае рекомендуется использование герметических средств.
При угле наклона кровли не более 15 градусов оптимальное сгибание листа около 20 сантиметров.
При угле наклона кровли от 15-20 градусов рекомендуется нахлест листов от 15 до 20 сантиметров.
При угле наклона кровли более 30 градусов примерный нахлест листа профнастила составляет около 15 сантиметров.

Чем меньше угол наклона, тем больше нагрузка от атмосферных осадков, которые впоследствии приводят к обтеканию кровли.В этом случае желательно увеличить перекрытие.

Крепление листов должно быть прочным и надежным, если оно саморезное, то при их использовании обязательно должны быть резиновые шайбы.

Этапы монтажа

Одним из многих преимуществ использования профнастила является возможность выбора материала по типу и размеру, а также по цвету и уровню волн исходя из собственных предпочтений. После того, как выбор сделан, можно переходить к ряду этапов процесса укладки профнастила.

Подготовительные работы

Чтобы не прогадать с размерами и необходимым количеством профнастила, нужно перед покупкой рассчитать необходимое количество, разделив общую ширину пандуса на ширину одного листа.

Перед началом основных работ нужно будет тщательно продумать транспортировку купленных плит, а также их последующий подъем на крышу. Для полного сохранения поверхности профлиста внимательно продумайте способы безопасного передвижения.

Чтобы поднять гофрированную крышу, желательно приложить к крыше несколько рук. Вам нужно поднимать по одному листу за раз.

В случае плохих погодных условий, таких как дождь или сильный ветер, лучше отложить этот процесс до появления более благоприятных условий.

Гидро- и пароизоляция

Любой жилой дом должен быть обеспечен надежной гидро- и пароизоляцией, они обеспечивают надежную защиту от проникновения влаги в утеплитель, который также предусмотрен при строительстве кровли.

Слои утеплителя изготавливаются из различных материалов, которые свободно продаются в строительных магазинах. Главное сделать правильный выбор и не запутаться в ассортименте.

Во-первых, такой слой служит не только препятствием для жидкости, но и способен ее испарять. Причем гидроизоляция выполняет свою функцию снаружи кровельной конструкции, а пароизоляция изнутри надежна.

Кровля требует качественного утепления, это достигается матовыми утеплителями, которые укладываются после использования пароизоляционной пленки.Завершающим этапом станет покрытие пола из гидроизоляционной пленки, которая представляет собой мембрану, устойчивую к ультрафиолетовым лучам и перепадам температур.

Приобретая гидро- и пароизоляционные пленки, важно ориентироваться на качество. При правильном выборе профнастила и строймонтажа слои утеплителя нельзя менять более 40 лет.

Необходимые инструменты и материалы

Кровля профилируется персоналом, процесс достаточно сложный.Прежде всего, это требует наличия базовых знаний в этой области, а также наличия обязательных материалов и приспособлений, от которых, по сути, будет зависеть качество оригинальной кровли.

Ножницы для резки металла (специальные ручные ножницы, электрические ножницы).
Плоскогубцы для гибки.
Пистолет для снятия герметика с болонки.
Bandpass.
Степлер.
Отвертка.
Рулетка.
Строительный нож.
Уровень.
Дрель.
Молоток.
Саморезы из оцинкованной стали с прокладкой из неопреновой резины.

Если листы профнастила обработаны цветным полимерным покрытием, рекомендуется подбирать крепеж в соответствии с цветом.

Самостоятельная установка

Профнастил укладывается на обрешетку, которая служит армирующей конструкцией, чтобы исключить возможность прогиба кровли под действием атмосферных осадков и при сильном ветре.

Начать необходимо с крепления торцевой пластины, которая закрепляется на высоте профиля крыши над рамой. На уровне каркаса под полосой желоба с воронкой делают настил из досок. Он должен быть с двух сторон с отступом в шестьдесят сантиметров.

Вариант, когда разложелобок из оцинкованного сплава, предусматривает нахлест 20 сантиметров. Нижняя планка приклеивается саморезами к краям.Основное и усиленное крепление производится при укладке и закреплении профнастила. Стыки желательно оборудовать уплотнением, особенно если крыша скатная.

При любом устройстве кровли, подходит этап установки карнизной рейки. Между ним и пластиной профнастила положить универсальный герметик, а также продумать вентиляцию. Изогнутый край профилированной плиты, обеспечивающий сток воды, при установке должен располагаться внизу.

При небольшом уклоне кровли листы укладываются методом покрытия плит двумя волнами, при плоских крышах профнастил укладывается в одну волну. В последнем случае необходимо использовать уплотнители.

Ознакомившись с деталями схемы монтажа, допускается переходить к особенностям укладки профнастила.

Пошаговая инструкция

Начало укладки любой кровли следует с правого конца.
При закрытой тентовой крыше профилированные плиты укладываются с двух сторон, начиная с самой высокой точки ската.
С помощью саморезов установите и закрепите карниз, оставив выступ на 4 см.. Уложите уплотнитель в зазор между профлистом и полосой.
Необходимо обратить внимание на уклон, если он меньше 14-12 градусов, то потребуется герметик на продольных швах, а так же перекрытие листов должно быть в 2 волны.
В первую очередь закрепляем первый лист одним саморезом (это нужно для того, чтобы можно было его вращать), затем выравнивается по краям в соответствии с карнизом.
Последующие листы накладываются внахлест и крепятся к углам саморезами.
Первые четыре сложенных листа нужно выровнять шнуром, а затем закрепить.
Начиная второй уровень профнастила, необходимо прикрепить первый лист второго ряда к первому листу первого ряда.
При выборе порядка укладки листов профнастила нужно учитывать факторы перепада температур, а также возможность сильного ветра и снега.

Способы укладки

Есть два способа укладки профнастила на крышу.

1 ход . Этот метод называется вертикальной укладкой. Первый лист опустить вниз от свеса на 4 см и прикормить шурупом. Далее возьмите вторую профилированную пластину, совместите со сторонами первой пластины и закрепите.Таким способом соберите вместе четыре листа, а затем прикрепите их к вершине волн с помощью саморезов. К полученному разделу прикрепляются новые блоки.

2-ходовой . Таким способом делается разрез из трех профилированных пластин. Две пластины кладут в первый ряд и выравнивают по краю с последующим креплением. Вся суть этого метода в том, что третья пластина из второго ряда должна стыковаться последней. Таким же образом собираются все последующие разделы.

При соблюдении всех инструкций и хорошем креплении кровля из профнастила будет надежной и качественной.

Коньковая и концевые пластины: как установить

Стандартная длина торцевой пластины — 2 метра, для увеличения ее можно перекрывать планки. При их установке выбирайте направление на конек от свеса крыши. Конечная планка в обязательном порядке должна перекрывать хотя бы один гребень волны. С шагом около метра эта планка фиксируется с помощью саморезов.

Следующим обязательным этапом строительства кровли будет крепление конька.

Коньки устанавливаются внахлест в 20 сантиметров и крепятся саморезами к профилированной пластине. Расстояние между застежками не должно быть меньше 25 сантиметров. Все элементы конька должны иметь гладкую поверхность.

Доски примыкания

Наряду с торцевой пластиной, примыкающая планка имеет заводскую длину 2 метра. В месте стыка планок с листами профнастила он крепится с шагом 40 сантиметров саморезами.

Ознакомившись со всеми секретами и особенностями устройства кровли с профнастилом, можно однозначно подытожить, что выполнить его своими руками можно, это под силу каждому!

Качественную и прочную крышу из профнастила несложно построить самостоятельно. Важно только знать, какие материалы взять, как правильно крепить листы к обрешетке и как уберечь внутреннее подкровельное пространство от сырости. И особое внимание уделим дополнительным элементам, которые нужно обходить при полном соблюдении технологии.Итак, кровля из профнастила своими руками — пошагово!

Подготовка материала: избегайте первых ошибок

После точного расчета кровли вы можете заказать профлист. Но, если вы приобрели профнастил, но его монтаж по каким-то причинам придется отложить (например, затяжные дожди), то храните листы, не снимая оригинальную упаковку, на ровной поверхности и в помещении. Помимо листов нужно укладывать бруски с шагом 50 см.

Аккуратно перемещайте такой рубероид, придерживая края по длине и особенно избегая складок и прогибов листов. Следует проявлять осторожность при перемещении листов. Современное полимерное покрытие особенно чувствительно к механическим повреждениям. А также резка этого материала абразивными режущими инструментами: осколки от круга поцарапаются, а в месте резки будет значительный нагрев. Но, если пришлось так работать, то сразу все повреждения покройте ремонтной краской.

К счастью, технология кровли из современного профнастила позволит вам проводить все работы в теплое время года, с апреля по сентябрь, и вам не придется долго хранить листы.

Монтаж профнастила: пошаговые мастер-классы

Давайте сначала сразу разберемся в условиях строительства, чтобы вам не приходилось искать в Интернете значение каждого нового слова:

Вы будете удивлены, но один и тот же (на первый взгляд) материал нужно укладывать по-разному.Все дело в производителях — каждый дает свои рекомендации по упаковке, и они действительно важны. Ведь профнастил от разных компаний требователен к своим условиям, даже если отличия небольшие. Поэтому внимательно изучите прилагаемую к кровельному материалу инструкцию и не доверяйте штатным работникам, которые «съели собаку на таких крышах», и старайтесь все делать по-своему.

Вот простой пример того, чем отличается монтаж профнастила толщиной менее 0.7 см и более прочно:

А при работе с таким материалом деревянный подмосток больше не нужен:

Представьте себе, что наемный бригада будет штамповать тонкий профнастил, потому что перед этим «просто кладут» такая же крыша у твоего соседа »и« ничего не гнул »? А теперь согнется, да еще как, на что горе-труженики скажут, что «так было».

Но, вообще говоря, главный показатель качественного монтажа кровли — герметичность.Ведь кровля просто служит для защиты всех внутренних конструкций от влаги и холода. И даже небольшой зазор может стать серьезной проблемой: сырость, пятна, быстро портящиеся материалы и грибок. Именно поэтому сейчас мы подробно разберемся со всеми тонкостями.

Немного о безопасности

Сама технология не так сложна, так как важно не повредить кровельное покрытие при его установке. Ведь хоть и выглядит этот материал прочным и жестким, но осторожность в работе с ним все же нужна:

По готовому полу из металлического профиля передвигайтесь в мягкой обуви.
Старайтесь наступать только на вогнутые волны листов, а лучше прямо на саморезы.
Итак, на крышу можно наступить только на носках.
Всегда ставьте ступню параллельно пандусу.
В одной выемке должна быть только одна ножка.

Устройство настила под профнастил

Покрытие для устройства кровли делается либо сплошным, если уклон небольшой, либо разреженным с шагом до 5 метров. Но с каким шагом нужна обрешетка кровли зависит от толщины листов профнастила:

Гидроизоляция и ветрозащита

Потом думаем, как правильно сделать кровельный пирог кровли.Гидроизоляционные материалы современный рынок выпускает много-много разных видов и свойств. Об этом у нас даже есть отдельная статья. Но в целом ориентируйтесь на такую программу действий:

Шаг 1. Итак, закрепите выбранный гидроизоляционный материал на стропилах. Для этого возьмите самый обычный строительный степлер, но перед его установкой обязательно проверьте, укладываете ли вы пленку или мембрану боком. И склейте панели между собой специальной лентой.
Шаг 2.После этого пробиваем стойки (берём толщину не менее 2 см) и создаем вентиляционный зазор, необходимый для вентиляции.
Шаг 3. Вот, на эту верхнюю обрешетку, и теперь мы кладем рубероид.

Вот так все выглядит в жизни:

Подбираем качественные саморезы

Расход саморезов при креплении профнастила обычно около 6 штук на 1 квадратный метр. Подходящих саморезов — 4.8 на 28-35 мм, как на дерево, а для дополнительных элементов — 4,8 на 50 или 60 мм. В качестве инструмента для тех же производителей кровельных материалов купите отвертку со специальной насадкой или аккумуляторную электродрель.

Специальные саморезы для крепления профлистов незаменимы, т.к. только так можно обеспечить:

Полная гидроизоляция кровли.
Высокая прочность сцепления.
Минимальный риск травмирования покрытия при креплении, а значит, отсутствие коррозии в будущем.

Самые качественные и надежные саморезы для профнастила продают те же поставщики, которые занимаются листами. По возможности берите шурупы из углеродистой или нержавеющей стали с цинковым покрытием — это идеальный вариант. Но при покупке все же следует внимательно осмотреть все уплотнительные шайбы.

Как правильно закрепить профнастил?

Понять, что вы закрепили винт правильно, можно на металлической шайбе — на ней будет примерно 1 мм резиновой прокладки.

Саморезы вверните в рубероид строго перпендикулярно, прямо в отклонение вертикальной волны от профнастила. Хотя в строительном братстве очень много споров, и у каждого метода есть свои преимущества. Так, саморез в нижней волне создает более надежное крепление, а в верхней дождевая вода с гораздо меньшей вероятностью попадет в подкровельное пространство.

Скажем только одно: производители рекомендуют крепить профнастил в изгиб.

На карниз и гребень нужно вкрутить саморезы в загиб через волну, а в середине листа — к каждой доске обрешетки. Всего у вас уйдет примерно 5-8 штук на квадратный метр.

Какие инструменты понадобятся для установки?

Следует отметить, что устройство самой кровли из профнастила действительно под силу даже маленькому строителю для строительства. Конечно, есть такие материалы для кровли, которые могут правильно уложить только опытные профессионалы.Но в случае с современным профнастилом мы можем вас успокоить: вы справитесь сами!

К счастью, здесь нет ничего сложного. Благодаря большой длине скатных листов крыши перекрываются без дополнительных поперечных стыков, а сам материал легко режется и регулируется. Инструментов для этого случая понадобится минимум:

Итак, укладывать профнастил можно на откосах практически любого угла наклона, важно только правильно рассчитать величину поперечного перекрытия:

150-200 мм для крыш с 15-30 °.
200 мм для наклона 14 °.
100–150 ° при больших углах.

Для крепления потребуются саморезы со специальными уплотнительными шайбами:

В каком порядке укладывать листы?

Многие кровельщики, собирающие профилировщики, поступают так: начиная с нижнего ряда сначала укладывают 4-5 листов, каждый из которых закрепляет только один саморез в центре. После этого листы соединяются саморезами 4,8х19 мм, которые устанавливаются с шагом 500 мм.Теперь проверьте, как листы оказались выровненными по свесу кровли, и окончательно закрепите рубероид. Вот схема:

Но, если вы работаете на кровле впервые, во избежание перекоса фиксируйте профлист по той же схеме, но в таком порядке:

Шаг 1. Устанавливаем первый лист на обрешетке и закрепите одним шурупом возле конька.
Шаг 2. Второй лист укладывается стопкой так, чтобы нижние края обоих листов внизу составляли одну идеально прямую линию.
Шаг 3. Закрепите нахлест на вершине волны под самой первой поперечной складкой.
Шаг 4. Оцениваем на глаз, насколько хорошо стыковались листы. Неравномерно? Затем приподнимите один лист от другого, слегка наклоните его движением снизу вверх и снова состыкуйте складку за сгибом. Закрепите все винты на вершине волн.
Шаг 5. Работайте с 3-4 листами, аккуратно выровняйте их по выступу, а затем установите оставшиеся листы.

К основанию кровли необходимо смонтировать профнастил так, чтобы удаление кромки от карниза составляло 40 мм.Это необходимо для того, чтобы на коньке оставался зазор оптимального размера и не нарушалась вентиляция крыши. Кстати, если у профлиста есть дренажный паз, то каждый следующий должен перекрывать паз предыдущего.

Помните: при штабелировании наступать на гребень листов нельзя сгибать. В основном для таких работ установщики надевают мягкую обувь. Вот и все тонкости!

Работа с дополнительными элементами

А теперь перейдем к нашим многочисленным дополнительным элементам.Все они, как правило, изготавливаются стандартной длины: для кровли с полимерным покрытием — 2 метра, для оцинкованной кровли — 2,5 метра. Кровлю достраивают сами. Герметик, который традиционно помещается между кровельным материалом и дополнительными элементами, позволяет им плотнее прилегать к листам, дополнительно предотвращая попадание влаги под крышу и позволяя ей «дышать».

Но для оформления коньков, карнизов и других сложных конструкций необходимо приобретать специальные элементы, которые предлагает тот же производитель, рубероид которого вы приобрели:

Для крепления дополнительных элементов необходимы такие же кровельные саморезы 4, 8, а также основной материал.Отличие только в том, что металлический замок фиксируется саморезами длиной 28-35 мм, а элементы — саморезами длиной 50-60 мм.

Эндов и прикрытие долины

А теперь давайте разберемся с таким загадочным названием как «эндау». Ендова и ендовы дублируют дополнительные элементы, которые монтируются в местах внутреннего схождения двух разнонаправленных аппарелей. Крепление ендовы необходимо для профнастила.

Следовательно, если крыша имеет сложную форму, с внутренними стыками поверхности, то в качестве дополнительного элемента возьмем долину и долинный покров.Так вы придадите своей крыше более аккуратный и эстетичный вид, дополнительно защитив сложные переходы от проникновения влаги внутрь.

Фартуки для труб

Самым важным этапом кровли является вывод труб. Такие трубы состоят из двух условных частей — нижней, идущей по профилю кровли, и верхней, собственно трубы. И, если проход трубы попадает на нижнюю часть кровли, над проходом, есть смысл установить снегозадержатель.

Для системы вентиляции канализации через крышу проводят неизолированную трубу диаметром около 10 см без головки. А для радона возьмите такую же трубку, но уже с головкой. Помните, что эти трубы нельзя подключать к обычным вентиляционным, потому что для них уже используются изолированные элементы диаметром 125 мм.

Сама труба может быть установлена как перед монтажом кровли, так и в конце. Если вы выбрали второй вариант, то в готовой крыше нужно будет вырезать отверстие для трубы и временно закрыть его каким-нибудь материалом.В ходе отделочных работ обрезки труб придется производить из фартуков из оцинкованной стали или более современных материалов типа Waqaflex.

Вот хороший мастер-класс, как это сделать:

Слуховое окно

Теперь работаем со слуховым окном. Итак, разрезаем профнастил на две части на нижнем конце колючей проволоки, кладем нижний лист, затем нижнюю планку разжелалки и только потом — верхний кровельный лист.

Снежный держатель

Снегозадержатель устанавливается в тех местах, где есть опасность скатывания снега.Профнастил обычно проходит второй линией на расстоянии 30-40 см от карниза. Для крепления используйте саморезы 4,8х50 через 1-2 волны профиля.

Внешний и внутренний угол

Если пандус меняет свое направление, то дополнительно применяются дополнительные отделочные элементы, такие как внутренний и внешний угол и переход. Их основная задача — создать максимальную герметичность и придать стыку листов эстетичный вид.

Примыкание

Примыкающий — это дополнительный элемент, который служит обводом для дымохода или защиты крыши, примыкающей к стене:

Карниз, торцевая пластина и стыковочная планка

А вот ваша собственная инструкция:

Монтаж концевых пластин начинают со стороны свеса крыши, направленной в сторону конька.
Он уже отрезал лишнюю часть торцевой пластины.
Прикрепите штангу к торцевой доске и профилированные листы в гребне вола винтами с шагом до 1 метра. Если вы все сделали правильно, то торцевая планка закроет хотя бы одну волну кровельного профиля.
Закрепите концевую пластину шурупами 4,8×60 или 4,8×50 непосредственно к деревянному основанию. Шаг оставьте от 30 до 50 см и убедитесь, что торцевая пластина полностью закрывает край крайней волны профнастила.

Теперь приступим к монтажу стыка. Его длина составляет 2 м, а перекрытие планок не может быть менее 1 метра. Место стыка берется длиной 2 метра, и две планки крепятся друг к другу с перекрытием не менее 1 метра. Прикрепите дополнительный элемент к стене в стробе, либо спрячьте все под вагонкой.

Основное назначение карниза — защита подкровельного пространства от атмосферных осадков, особенно в дождь с сильным ветром.И чем меньше угол наклона кровли — тем больше потребуется этого дополнительного элемента. Но крепить карниз нужно раньше, чем листы профнастила. Нахлест 100 мм.

Установка конька

После того, как уложен весь рубероид, крепим конек. Заранее прокладываем стыки конька и крыши герметиком. Коньковые элементы для трапециевидных кровельных листов обычно гладкие. Между ними и профлистом желательно на проветриваемом месте ставить уплотнители, а при небольших гофрах — специальные коньковые.

Закрепляем конек саморезами с двух сторон на расстоянии 2-3 волны. Важно, чтобы сам конек прикрывал все первые саморезы, удерживающие листы рубероида. Брусья конька должны быть притерты друг к другу с хватом не менее 1 метра, а крепление элементов к листам кровли производится саморезами с шагом до 3 метров.

Важный момент: чем меньше угол наклона крыши, тем шире должен быть конек.Итак, самые стандартные размеры — 140х140 мм или 200х200 мм.

Но сегодня моднее и рациональнее заказывать фигурные коньки, которые бывают двух параметров: 110х30х110 мм и 145х50х145 мм. Также существуют специальные виды коньков для сложной крыши, когда сходятся противоположные расы.

Уход за кровлей из профнастила

Снег на кровле из профлиста задерживается очень мало, поэтому чистить его не нужно. Но, если вам нужно провести определенные ремонтные работы, то вооружитесь небольшими пластиковыми лопатками, которые не оставят царапин.

Ухаживать за кровлей из профнастила достаточно просто: дождь сам смоет всю грязь и пыль, а от опавшей листвы вам останется только один раз в год очистить желоба и желоба.

Если по каким-либо причинам предстоит более серьезная чистка, то используйте обычную воду и шланг с давлением до 50 бар. Моющие средства можно использовать только для тех, которые предназначены для окрашенных поверхностей, а White Spirits может помочь с стойкими пятнами.

Как видите, ничего сложного!

Укладка профнастила на крышу — оптимальный способ создать надежную и качественную кровлю.Несмотря на разные виды профнастила, размеры листов, качество и преимущества материала остаются неизменными.

Сам гофрокартон изготавливается путем штамповки стальных пластин, которые затем подвергаются цинкованию для дополнительной защиты от коррозии. Этот метод позволяет повысить прочность материала, который остается неизменным по весу.

Преимущества профнастила

Профнастил часто используется для кровельных работ благодаря ряду преимуществ:

Как правильно выбрать материал?

В зависимости от свойств и функционального назначения существует три класса профнастила:

С — стеновая, для облицовки фасадов зданий и создания перегородок
H — для перекрытий, опалубки и кровельных работ
NA — профнастил комбинированного назначения, подходящий для всех видов работ

Рубероид, выпускаемый под маркировкой «Н», является лучшим материалом благодаря наличию дополнительных ребер жесткости, толщине и высокой гофре.Профнастил с маркировкой «NS» также используется для кровельных работ, но только в тех случаях, когда на кровлю не действует дополнительное давление.

Для кровли лучше всего использовать профнастил с маркировкой «H». Несмотря на повышенную стоимость по сравнению с другими брендами, его характеристики идеальны для создания надежных кровельных конструкций.

Подготовительные работы перед монтажом профнастила

Перед непосредственной укладкой профнастила необходимо определиться, какая именно обрешетка будет использоваться, как правильно сделать гидроизоляцию и вентиляцию, а также рассчитать количество материала, необходимого для полного покрытия всей кровли.

Расчет количества материала

Для точного расчета количества профнастила необходимо измерить кровлю, уклон кровли и ее диагональ.

Даже если расчеты на чертеже уже проводились, необходимо измерить факт, чтобы учесть возможную погрешность.

Лучше всего, если длина пандуса и длина профнастила будут одинаковыми — это снизит трудоемкость работы и не возникнет дополнительных проблем с герметизацией.При проведении расчетов необходимо учитывать, что листы профнастила должны выходить за карниз на 40-50 мм.

Расчет профнастила с помощью программы

Гидроизоляция и вентиляция

Перед непосредственной укладкой нужно позаботиться об установленной на обрешетке гидроизоляции.

Это необходимо для того, чтобы под крышей не было протечек и конденсата. Для тех же целей используется и вентиляция.

После укладки гидроизоляционного покрытия необходимо уложить листы профнастила на расстоянии 20 мм от поверхности слоя утеплителя. Для этого устанавливаются деревянные рейки, устанавливаются поверх гидроизоляции. Важное условие — качественная вентиляция образовавшейся воздушной прослойки.

Выбор реек

Если на крыше дома есть различные элементы, такие как дымоходы, люки пожарных, вентиляционные шахты, то для усиления кровли необходимо установить обрешетку.

Нет единых правил, определяющих правила установки обрешетки.

Важное требование при установке брусков обрешетки под профнастил — их размеры должны быть не менее 32Х100 мм.

Таблица шага настила под профнастил

Кровля из профнастила

Если кровля имеет большое количество соединений и переходов, желательно начать с устройства ендовы.По обеим сторонам разжелалки устанавливают обшивку, под которой нижние панели должны иметь перекрытие около 20 см. Затем устанавливается нижняя (нижняя) планка ендовы.

Следует отметить, что между профнастилом и нижней планкой следует установить профилированный уплотнитель.

Установить свес

Обшивка кровли выполняется только после установки торцевой пластины. Крепится с помощью гвоздей или саморезов.

Установите планку таким образом, чтобы при обшивке профнастилом она была полностью скрыта от угла ветра.

Следует учесть, что должна быть качественная вентиляция подкровельного пространства, необходимая для предотвращения скопления конденсата.

Крепление навеса занавеса

Стоит помнить, что монтаж свеса должен производиться с учетом отступа 40 мм над кровлей.

Техника установки свеса следующая:

Можно установить двумя способами:

Вертикальное штабелирование.Начинается с одного из краев кровли и представляет собой поочередную укладку нескольких листов профнастила
Блочная кладка. Листы профнастила собираются в блок, после чего фиксируются на крыше стыковкой блоков и фиксацией саморезами

Устанавливаем торцевую и коньковую штангу

Стандартная длина торцевой пластины 2 метра. Для увеличения длины полосы укладывают внахлест на глубину 50-100 мм.

Монтаж реек необходимо начинать от свеса крыши в сторону конька. Если планка слишком длинная, ее можно укоротить, а остатки положить под следующую планку.

Важно помнить, что правильный монтаж подразумевает перекрытие брусом хотя бы одной волны кровельного листа.

Крепление планки производится на заранее закрепленную торцевую доску и профилированные листы с помощью саморезов. Рекомендуемый размер отступа — не более 1 метра.

Коньковая планка фиксируется с помощью саморезов на верхнем гребне гофрированной волны с двух сторон. Уплотнение прикрепляется к коньковой балке перед установкой на крышу. Перед установкой утеплителя с конька нужно снять защитную пленку.

Схема крепления торцевой пластины

Крепим планку примыкания

Стандартная длина планки абатмента составляет 2 метра. Подобные штанги устанавливаются с большим перекрытием (не менее 200 мм).Места стыковки профилированных листов и планок закрепляют с помощью саморезов, при этом выдерживают шаг 400-500 мм. Место крепления абатмента в стене может быть скрыто под кожей или швами.

Типы ремней для абатментов

Как закрепить профнастил на крыше?

Завершающий этап — монтаж профнастила. Листы крепятся на крыше с помощью специальных креплений (саморезов по металлу), которые имеют защитные накладки, предотвращающие попадание влаги под металлические листы.

При закреплении профнастила отверткой необходимо следить, чтобы прокладка лежала ровно, а винт затягивался плотно, но не очень туго.

Укладка профнастила — самая простая часть работы. На этом этапе необходимо соблюдать правила техники безопасности и пользоваться страховкой. Кроме того, на крыше возможна установка водостоков, снежных покровов и заземления.

Галерея о расчетах и схемах монтажа профнастила на крышу

В этой галерее представлен пример расчета необходимого количества профнастила на крышу, а также нюансы его монтажа.Также есть таблица характеристик профнастила по ГОСТу.

custom_gallery
изображений не найдено

Видео о кровле профнастилом

Предлагаем вашему вниманию два видео, как покрыть крышу профнастилом. Первое видео показывает на основе программы, второе — реальный случай.

Кровля из профнастила своими руками: как это делается?

В последние годы строительная отрасль в нашей стране переживает настоящее второе рождение.Объемы строительства постоянно растут, многие горожане воплощают в жизнь свою мечту: строят собственные коттеджи.

Естественно, в таких условиях особое значение приобретает дешевизна и практичность используемых материалов. Так, кровля из профнастила, сделанная своими руками, позволит не только сэкономить на строительстве, но и сделать это без ущерба для качества всей конструкции.

Почему профилированный?

Еще в последнее время крыши частных домов чаще всего являются шиферными.К счастью, этот тяжелый и не очень удобный в монтаже материал в последнее время практически полностью заменен дешевыми и функциональными аналогами, лучшим из которых по праву считается профнастил. Этот материал легкий, простой в установке и дешевый, что определяет его выбор в частном строительстве. Одним словом, крыша из профнастила своими руками — отличный выбор, который позволит получить дом под крышей, даже не имея огромного строительного бюджета.

С чего начать?

Как ни странно, но перед тем, как приступить к работе, вам нужно будет измерить уклон вашей крыши, так как от результатов этих измерений будет зависеть многое. Так, при угле наклона до 14 градусов листы можно закрепить внахлест в 20 сантиметров. При крутизне крыши до 30 градусов это значение можно уменьшить до 15 сантиметров. Наконец, делается размер всего 10 сантиметров, когда угол превышает 30 градусов. Кстати, в последнем случае крыша из профнастила, сделанная своими руками, будет наиболее прочной, так как снег с нее уйдет намного лучше и в более короткие сроки.

Дополнительные материалы

Не забывайте о покупке влагостойких материалов. К сожалению, многие строители полностью игнорируют этот аспект, в результате чего срок службы кровли снижается до абсурдных значений. Это тем более странно, если учесть, что специальные «дыхательные» мембраны не так уж дороги. Эти материалы крепятся к крыше строительным степлером, а швы проклеиваются специальной лентой. Ставить их нужно внахлест (15-20 см).

Работаем!

Начните укладывать листы с нижнего правого или левого угла пандуса. Учтите, что кровля из профнастила, построенная сама по себе, предусматривает обязательный демонтаж профнастила из профнастила. Закрепите их саморезами 4,8х35 мм, прикручивая ровно под прямым углом. На каждый квадратный метр уходит 6-7 крепежей. Листы также скрепляют между собой саморезами, вкручивая их через каждые 50 см.

Полезный совет! Если вы полностью ограничены в своем бюджете, можно своими руками накрыть крышу профнастилом поверх обычного рубероида.

По окончании работ настоятельно рекомендуем тщательно обработать все швы специальным силиконовым герметиком. Конечно, это довольно трудоемкая работа, но срок службы кровли увеличится в несколько раз.

Для коньковых брусьев желательно использовать специальные уплотнители, а сам конек снова крепится саморезами, длина которых должна быть не менее 80 мм.Все места порезов и сколов необходимо обработать мастикой или эмалями.

Когда мы разрезаем кровлю профнастилом своими руками, мы можем быть полностью уверены в высоком качестве проделанной работы!

р >>

покрываем кровлю профнастилом своими руками. Правила крепления профнастила

Чтобы иметь возможность быстро сушить вещи независимо от времени года, для чего закупаем полотенцесушители. Во избежание проблем со способами подключения прибора к системе горячего водоснабжения или отопления рекомендуется приобретать товары отечественного производства.Российские производители создают модели, менее подверженные процессам коррозии, в отличие от европейских аналогов. Более того, у вас не возникнет вопроса, как подключить полотенцесушитель, ведь диаметр изделия явно будет совпадать с принятыми нами стандартами.

Сегодня потребителям предлагается три полотенцесушителя:

с ТЭН,
вода
совмещен.

Комбинированный

Для водных моделей доступна установка полотенцесушителя своими руками.Здесь можно справиться без посторонней помощи. Подключение электрического или комбинированного устройства требует специальных навыков. Вам потребуется вмешательство профессионального электрика:

более ограничены на местах установки. Полотенцесушитель в ванной предусматривает возможность использования трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционный для российского жилья и удобен для сушки белья и полотенец;
имеет собственную внутреннюю среду, которая нагревается за счет действия нагревательного элемента.Такую модель можно установить в любом удобном месте при условии наличия электросети.

При замене старого полотенцесушителя советского образца при покупке новой модели необходимо выбрать устройство, рассчитанное на нижнее соединение с таким же диаметром.

Самым оптимальным считается полотенцесушитель водяного типа. В результате подключения к системе горячего водоснабжения вы получаете прибор, работающий круглый год. Возможность контролировать подачу воды позволяет проводить ремонтно-монтажные работы вне зависимости от сезона.

Необходимо помнить, что подключение полотенцесушителя к системе отопления накладывает сезонное ограничение на его работу. Быстро сушить белье можно только до тех пор, пока длится отопительный сезон.

То же касается и возможности монтажа полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подключить его, нужно будет дождаться летнего периода. Вставить в систему отопления зимой никто не даст, так как эти манипуляции вызовут промерзание стояка.

Скрытые в стене трубы, имеющие выходы исключительно наружу, позволяют установить водяной полотенцесушитель с боковым подключением. Считается, что установка такого образца требует больше времени, но эстетически устройство выглядит намного выгоднее других моделей. Также следует обратить внимание на тщательную гидроизоляцию состава. Устранить протечки в этом случае будет крайне сложно.

Технология подключения полотенцесушителя

Самая простая технология подключения электрических моделей.Никаких сложных связей. Процесс правильного подключения полотенцесушителя заключается в закреплении крепежа на стене рядом со стационарной розеткой с соблюдением правил электробезопасности. Это означает, что брызги и вода не должны попадать на устройство. Рекомендуемое минимальное расстояние от ванной или душа — 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Есть два этапа работы.Разборка ранее подключенного старого устройства и установка на его место нового.

Материалы и инструменты

Перед тем, как будет рассматриваться подключение полотенцесушителей к стояку горячей воды, необходимо определиться со схемой с перечнем необходимых материалов и инструментов, с помощью которых устройство подключается к системе горячего водоснабжения или отопления. Для успешной установки и правильного подключения вам потребуется:

полотенцесушитель с диаметром, соответствующим размеру труб в системе;
кронштейнов для крепления прибора к стене;
муфт и фитингов;
сверла и дюбеля для крепления кронштейнов;
нож;
труб Ø 23 или 32 мм;
Краны шаровые 2-3;
аппарат для сварки труб бывших в употреблении;
;
тройники.

Для электрического типа из предложенного списка только полотенцесушитель, кронштейны для крепежа, сверла и дюбели, с помощью которых устройство крепится на поверхность стены.

Шаровые краны

Пайка американка (муфта)

Паяльник для сварки труб

Труборез

Отвечая на вопрос, как правильно подключить полотенцесушитель, переходим к первому этапу — демонтажу ранее установленного устройства.Первым делом необходимо перекрыть подачу воды. Если речь идет о системе отопления, то все манипуляции необходимо предварительно согласовать с шеф-надзорными службами управляющей компании или ЖЭК.

Если ваше устройство подключено к трубопроводу системы через резьбовые соединения, то вам необходимо их открутить и снять полотенцесушитель с креплений. Когда дело доходит до приваренных к трубам полотенцесушителей, прибегают к использованию болгарки, оставляя кусок трубы, на котором будет проделана новая резьба.

Демонтаж старого полотенцесушителя

Итак, алгоритм такой:

перекрыта подача воды в трубы системы;
отвинчено резьбовое соединение, снято устройство;
применяется исключительно в том случае, если полотенцесушитель ранее был приварен к трубе, либо из-за того, что со временем прижилась соединительная резьба и нет возможности ее открутить.

Если вы планируете подключить полотенцесушитель в процессе ремонтных работ, необходимо сделать отметки на стене, где именно будет установлен прибор.Для подвода труб каналы закрываются. По окончании этой процедуры вы можете переходить к следующему шагу.

При демонтаже старого устройства учитывать, что длины оставшихся труб должно хватить для нарезания новой резьбы

Монтаж кранов (байпас)

Байпас — трубная перемычка для установки шарового крана. Он необходим для циркуляции воды в системе, если есть необходимость отключить полотенцесушитель. Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас.Для электрического полотенцесушителя он не требуется.

Для изготовления байпаса трубы берутся из того же материала, из которого сделана система. Оптимальный вариант — нержавеющая сталь. Это прочный материал, устойчивый к взаимодействию с водопроводной водой.

Типы байпаса

При установке байпаса изначально устанавливаются шаровые краны. Если на используемых трубах не было резьбы, их обрезают. Далее на входе и выходе змеевика полотенцесушителя устанавливается один кран.Обязательно обеспечьте качественную герметизацию стыков. В противном случае утечки придется устранять в будущем.

Байпас не требуется во время установки. Полотенцесушитель хуже функционировать прибор не будет. Байпас необходим в случае возникновения аварийной ситуации, например, образования в зоне соединения полотенцесушителя и протечки труб. Можно перекрыть воду в стояке, но в этом случае придется дождаться устранения поломки, оставшись без горячей воды. Не самый удобный вариант.При подключении полотенцесушителей к централизованным системам отопления и водоснабжения это может стать настоящей проблемой.

Установка байпаса позволит перекрыть подачу воды к устройству с помощью шаровых кранов. В то же время вода будет продолжать циркулировать по основной системе. Для удаления пузырьков воздуха на байпасе устанавливается еще один перепускной клапан в дополнение к имеющимся.

Установка полотенцесушителя

Для подключения полотенцесушителя к трубам потребуются фитинги.Они могут быть прямыми или угловатыми. Фитинги присоединяются к трубам сваркой.

Алгоритм реализации следующий:

поток воды в стояк перекрыт. При проведении работ в многоквартирном доме необходимо согласовать действия с организацией, контролирующей подачу воды;
установлены три крана — на входе и выходе змеевика полотенцесушителя и еще один байпас на перемычку. Это упростит замену или ремонт в будущем.полотенцесушитель;
по маркировке, установите кронштейны или другие крепления для устройства на стене. Между облицовкой стены и устройством необходимо выдерживать максимальное расстояние. Для диаметра трубы более 23 мм он должен быть равен 50 мм, если диаметр меньше 23 мм, то оставить зазор 35 мм;
далее к устройству подключаются трубы с приварной арматурой. Обязательно используйте льняную обмотку для герметизации стыка. Аккуратно, чтобы не испортить нить, затяните;
проверить результат на герметичность.Для этого в систему необходимо подать воду. При правильно выполненной работе протечек не произойдет.

Наценка перед установкой

Сверху вертикальные элементы полотенцесушителя будут закреплены в кольцах кронштейнов.

Коллекция полотенцесушителей

Установка полотенцесушителя

Данный алгоритм позволит качественно подключить полотенцесушитель, чтобы он работал долго и стабильно.При желании можно сделать самому.

Электросхемы

При диагональном или боковом подключении краны необходимо размещать на одном уровне с входами в сушилку. Допустимо лишь небольшое отклонение. Если расположение изгибов оказалось меньше длины между вводами полотенцесушителя, то функции контура не будет.

При подключении отводы необходимо монтировать строго горизонтально. Максимально допустимое отклонение расстояния составляет около 2 процентов, то есть 2 сантиметра на 1 метр.Уклон определяется в зависимости от выбранной схемы и от того, к какому концу трубы будет присоединяться ответвление.

Соединение	Полотенцесушитель	Отделение горячей воды	Расположение филиала	Требуется нормальный рабочий день
Нижний	Лестница	любое	Ниже края сушилки	Максимальный КПД. Установка на верхние выводы форточки — механическая или автоматическая. Отводы — труба; диаметр на 1 ступень меньше диаметра стояка. Байпас — прямой, с сужением трубы на 1 ступень меньшего диаметра.
Нижний	Лестница	Верхняя подача разрешена	Сушильная кромка между кранами	КПД снижен. Допускается установка верхнего ответвления над днищем сушилки.
Универсальная сторона	Любая стандартная форма	Верхняя подача	По горизонтали, минимально допустимое отклонение	Обход — прямой, необузданный. На трапе форточки не нужны, оставляют заглушки. При более высокой подаче сужение байпасной трубы на ступень меньшего диаметра или смещение перемычки ближе к сушильному устройству повысит эффективность.
Универсальная сторона	Любая стандартная форма	Верхняя подача	Расположение верхнего выпускного отверстия под верхом сушилки	Требуется установка кранов Маевского для стравливания воздуха
Диагональ	Лестница	Функции верхней подачи	Верхняя ветвь — до дальнего края; нижний — к соседу	При боковом подключении КПД равен КПД. Допускается суженный и смещенный байпас.
Диагональ	Лестница	Нижняя подача	—	Обход без сужения, четко по стояку.
Зависит от модели	Полотенцесушители сложной, нестандартной формы	В зависимости от гидродинамики изделия	—	—

Схемы будут работать правильно при условии, что изгибы прямые. Любые изгибы, кольца и дуги — это места скопления воздуха.Неравномерный слив воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Фитинги с сильным сужением зазора также могут нарушить циркуляцию. Внутри системы ничто не должно увеличивать гидравлическое сопротивление. Течение воды должно быть свободным.

Схема монтажа и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВСС; три типа подключения (нижнее, боковое и диагональное)

Особенности установки комбинированной конструкции

Чаще всего стандартные полотенцесушители функционируют только на время нагрева.Владельцы квартир устанавливают сушилки для полотенец, чтобы можно было сушить белье в любое время. комбинированные виды, которые способны работать как от системы отопления или горячего водоснабжения, так и от сети. Для этого установка в устройстве лестничного типа в левую нижнюю подводку осуществляется электронагревателем, снабженным терморегулятором. Схема подключения полотенцесушителя к стояку ГВС или системе отопления будет выглядеть так:

при закрытых кранах устройство наливается, установлен кран Маевского;
полотенцесушитель, наполнитель, приобретает среду, за счет которой осуществляется нагрев от нагревательного элемента.
Если отключить его от розетки и открыть краны, подача горячей воды из центральной системы возобновится.

Совместному полотенцесушителю также нужна вода

Необходимо предусмотреть место под заземляющую розетку для полотенцесушителя

Помните, что сушилки очень энергоэффективны. Поэтому для них требуется отдельная розетка, подходящая для кабеля, выдерживающего высокое напряжение и питающегося непосредственно от распределительного щита.Такая линия в разводке обязательно предусмотрена отдельной машиной. Комбинированные сушилки нельзя подключать к общей сети без риска для разводки. Очень важно, чтобы было произведено правильное заземление. Если у вас нет навыков прокладки электрических кабелей, воспользуйтесь помощью специалистов. Они помогут правильно установить прибор и обеспечить качественное электроснабжение.

Правильное подключение устройства принесет очевидную пользу и удобство при сушке вещей. Самое главное — правильно подойти к процессу установки.Устройства существенно сэкономят ваше время вне зависимости от времени года.

Видео

Ванная комната — очень важное место в каждой современной квартире, ведь в этой комнате не только удовлетворение всех санитарно-гигиенических потребностей человека, но и стирка, а иногда и сушка белья. Из-за высокой влажности внутри ванной комнаты формируется сложный микроклимат, который негативно сказывается на отделке стен, потолка или пола, состоянии мебели и сантехники.

Чтобы в ванной было тепло и комфортно мыть, а белье быстрее сохло, на одной из стен комнаты устанавливается полотенцесушитель. В этой статье мы расскажем, как правильно подключить полотенцесушитель к системе отопления или горячего водоснабжения.

Что такое полотенцесушитель?

Полотенцесушитель — это дополнительный обогреватель для ванной комнаты, который нагревает комнату до приемлемой температуры. Устройство ее довольно простое, представляет собой изогнутую трубу, прикрепляемую специальными скобами к стене ванной комнаты.Выполняет следующие функции:

Примечание! Полотенцесушитель — это изогнутая металлическая труба, которая крепится к стене в ванной. Металл — хороший проводник, поэтому отлично передает тепло в окружающее пространство. Благодаря этому внутри ванной становится теплее, уютнее.

Виды полотенцесушителей

Перед подключением полотенцесушителя к системе отопления необходимо выбрать соответствующую модель. В магазинах сантехники огромный ассортимент змеевиков для ванной.Они различаются материалом, из которого изготовлены, формой, диаметром трубы, способом подключения и ценой. Но самая важная характеристика — это тип теплоносителя, которым он нагревается. Выделяют следующие виды полотенцесушителей:

Обращаем ваше внимание, что с точки зрения эксплуатации самыми надежными моделями являются водяные модели полотенцесушителей. Они надежно работают в течение всего срока службы и редко ломаются. Однако их функционирование зависит от наличия или отсутствия горячей воды в трубах.Змеевик теплый, даже нагрев выключен.

Как выбрать катушку?

— Рутинная операция, с которой справится даже неопытный мастер. Перед началом установки важно правильно определиться с подходящей моделью устройства. При выборе нужно учитывать следующие характеристики устройства:

Обратите внимание, что для успешной установки змеевика в ванной необходимо точно определиться с подходящей моделью.Максимальное внимание следует уделить диаметру полотенцесушителя и расстоянию между точками подключения. Если эти параметры не соответствуют месту подключения, вам придется использовать для подключения переходники, которые часто вызывают утечки.

Соединительная техника

Схема подключения полотенцесушителя к системе горячего водоснабжения (горячего водоснабжения) достаточно простая, поэтому с этой задачей можно справиться без привлечения внешнего мастера. При установке змеевик встраивается в общую систему отопления или водоснабжения и становится ее неотъемлемой частью, поэтому к ее установке нужно подойти очень ответственно.Эта операция выполняется в следующем порядке:

Обратите внимание, что если модель змеевика водяного типа и работает от центрального отопления, рекомендуется заменить или отремонтировать полотенцесушитель сразу после того, как проблема с отоплением исчезнет. Если вам предстоит проделать работы в отопительный сезон, чтобы перекрыть свой стояк, необходимо обратиться в управляющую компанию.

Ошибки установки

Опытные сантехники считают, что схема подключения полотенцесушителя к стояку горячей воды настолько проста и понятна, что с ее выполнением может справиться даже непрофессиональный мастер.Однако установка по-прежнему может вызвать проблемы, влияющие на работу оборудования. Дело в том, что вода в трубы змеевика подается под давлением, из-за чего все точки подключения подвергаются большой нагрузке. Чаще всего неисправности при эксплуатации полотенцесушителя возникают по следующим причинам:

Важно! Подключение полотенцесушителя к системе горячего водоснабжения в многоквартирных домах обычно осуществляется непосредственно к общему стояку по проекту.Рабочее давление внутри змеевика не менее 6 атмосфер.

Видеоинструкция

Полотенцесушитель в ванной — чрезвычайно удобный прибор. Благодаря ему комфортность использования этого помещения значительно повышается. Всегда есть возможность высушить мокрые полотенца, надеть теплый халат после душа, а для молодых мам очень важна сушка детской одежды после экспресс-стирки, которая иногда бывает несколько раз в день. Да и в самой ванной от установленного на стене полотенцесушителя — намного теплее, так как он тоже играет своеобразную роль.

Те старые полотенцесушители, которые раньше повсеместно устанавливались в городских квартирах, многих не удовлетворяют с эстетической точки зрения. Поэтому при планировании ремонта в ванной или в совмещенном санузле хозяева планируют установить новый прибор на старом месте, либо с переносом в более удобное с их точки зрения положение. Но несмотря на кажущуюся простоту такой операции, установка полотенцесушителя в ванной все же подчиняется ряду важных правил.Если их не учитывать, то либо прибор не будет работать так, как хотелось бы, либо, что еще хуже, нарушится нормальная работа всей системы горячего водоснабжения или отопления.

Основная цель данной публикации — дать владельцам квартир представление о том, какие схемы подключения полотенцесушителя считаются приемлемыми и эффективными. Следует предположить, что если за такое дело возьмется домашний бригадир, его уже не стоит обучать основным приемам монтажа сантехники.Что ж, если стороннего специалиста все же пригласить, будет возможность следить за его работой, так как в этой среде работает немалое количество откровенных хакеров.

Обзор работы полотенцесушителя

Есть несколько типов подобных устройств. Подавляющее большинство из них рассчитаны на работу при подключении к трубопроводу, по которому циркулирует нагретая жидкость. В продаже в наше время есть множество электрических моделей, которым требуется только подключение к электросети.Это, так сказать, «обособленная» категория полотенцесушителей, установка которых не требует соблюдения особых требований — важно соблюдать только правила электробезопасности. По большому счету установка такого устройства мало чем отличается от подключения, скажем, лампы или конвектора отопления.

Тем не менее полотенцесушители водяного принципа действия были и остаются наиболее «проблемными» — именно с их установкой возникает наибольшее количество вопросов.Устройствам этого типа в основном и будет посвящено дальнейшее обсуждение.

Сразу оговоримся, что есть возможность приобрести модель комбинированного типа, которая будет работать за счет циркуляции горячей воды, но может при необходимости перейти на электрическое отопление. Тем не менее, подключение таких полотенцесушителей к контурам труб подчиняется общим правилам, поэтому мы не будем помещать их в отдельную категорию.

Как понять разнообразие полотенцесушителей?
Предлагаемый ассортимент таких устройств чрезвычайно широк, что может даже зайти в тупик при выборе.Помочь в этом вопросе поможет специальное издание нашего портала -.

Итак, для нормальной работы полотенцесушителя поток нагретой жидкости через него необходим. В многоэтажных домах, где горячее водоснабжение было организовано по принципу постоянной циркуляции воды, это устройство, как правило, представляло собой обычный шлейф трубы горячего стояка, чаще всего на нижнем участке «кольца». , то есть с потоком, направленным сверху вниз. Это означало, что потребители получали горячую воду необходимой температуры вне зависимости от этажа проживания, и даже при возвращении потока на полотенцесушителях был дополнительный отбор тепла.

Обратите внимание — труба, образующая петлю (одна в полотенцесушителях П-образного типа или две в полотенцесушителях М-типа), имеет такой же диаметр, что и на самом стояке, а то и больше. Это требование для обеспечения нормальной, без помех и чрезмерного гидравлического сопротивления циркуляции в локальном контуре ГВС.

Понятно, что такие полотенцесушители сейчас очень часто не удовлетворяют своим внешним видом хозяев. Принято решение заменить их на более современные, наиболее подходящие по своим эстетическим качествам к интерьеру, создаваемому в ванной.И вот тут начинаются «чудеса». Некомпетентное вмешательство домашних мастеров или даже «несчастных сантехников» (а их, к сожалению, довольно много), приводит к тому, что полотенцесушитель в лучшем случае вообще не работает или прогревается неравномерно (особенно для устройств типа «лестница»). А в худшем случае нарушается работа системы горячего водоснабжения во всем стояке, что влечет за собой административные меры и, конечно же, обострение отношений со всеми соседями.

Дело в том, что непродуманные решения, основанные чаще всего на желании спрятать подводящие трубы или приобрести оригинальную форму устройства, без учета особенностей его подключения, приводят к нарушению гидравлического баланса в системе. .Поэтому далее в статье будут предложены варианты подключения полотенцесушителей, из которых вы сможете выбрать наиболее подходящий. Кроме того, внимание будет обращено на спорные схемы, заведомо неработающие или даже полностью запрещенные к реализации.

Еще одно предостережение перед тем, как перейти к рассмотрению схем. В дальнейшем мы подробнее поговорим об установке полотенцесушителя именно в системе горячего водоснабжения. Дело в том, что в частных домах или в квартирах, где организовано автономное отопление, эти устройства часто являются неотъемлемой частью системы отопления.С одной стороны — вроде бы удобно, а с другой — летом, когда отопление дома не нужно, прибор становится «неработоспособным».

Другой вариант — подключение полотенцесушителя к автономной системе горячего водоснабжения с автоматизированным контуром циркуляции.

Схемы в обеих версиях автономных систем могут быть очень разнообразными, сложными, но подчиняться немного разным правилам. Поэтому и этот вопрос будет «за скобки», так как он относится к другому разделу, больше связанному с системами отопления.

Вешалка для полотенец цены

Полотенцесушители

Какую схему подключения полотенцесушителя выбрать?

Простейшие схемы вставки полотенцесушителей

Итак, ранее полотенцесушители чаще всего являлись неотъемлемой частью циркуляционного стояка горячего водоснабжения. При такой схеме подключения абсолютно ничего не может помешать их работе — поскольку диаметр «змеевика» не меньше диаметра стояка, гидравлическое сопротивление даже за счет удлинения магистрали практически не увеличивается.Пока в системе циркулирует горячая вода, будет прогреваться сам прибор.

Обратите внимание на показанные красные стрелки. Направление потока на работоспособность полотенцесушителя при таком подключении абсолютно не влияет. Простота и надежность такого подключения побуждает владельцев квартир не отказываться от него даже при смене полотенцесушителя. Достаточно выбрать современную модель с подходящим межосевым расстоянием и диаметром трубы, чтобы не допустить сужения стояка.

Установка тоже не выглядит слишком сложной. Необходимо договариваться с коммунальными службами о временном отключении стояка и сбросе из него воды. Затем демонтируется (или отрезается) старый полотенцесушитель. На его место устанавливается новый, по технологии, наиболее подходящей для конкретных условий. Это может быть сварка труб с резьбой с последующей «набивкой» устройства, по возможности, консервированными резьбовыми участками и т. Д.Часто прибегают и к обновлению самого стояка — например, меняя его на, не уменьшая внутренний диаметр трубы. Тогда установка будет еще проще — к резьбе привариваются соответствующие фитинги, а к ним уже монтируется полотенцесушитель.

Сам стояк часто прячется за декоративным коробом, «маскирующим» всю разводку труб в ванной или ванной. Но принципиально при любой схеме подключения это не должно влиять на ее конфигурацию.

Как бы ни проводилась установка, нельзя допускать двух ошибок:

— Часто при установке металлопластиковых труб происходит непроизвольное сужение прохода, что связано с конструктивными особенностями пресс-фитингов. Это может сказаться на общей производительности всего стояка, так как на локальных участках резко возрастает гидравлическое сопротивление.

Вторая дилетантская ошибка — установка запорных устройств перед полотенцесушителем.Нет слов — наличие кранов позволяет самостоятельно отключать прибор, когда в этом нет необходимости, а при необходимости проводить демонтаж или какие-либо ремонтные работы. Краны обычно ставят, но не так, как показано на рисунке ниже.

Перекрытие любого крана практически парализует работу всего стояка. Циркуляция прекращается, подача воды из смесителей может сохраниться, но обездвиженный объем быстро остынет, и для получения горячей воды придется слить значительное количество охлажденной воды.Кроме того, при закрытом кране не исключено проветривание стояка. Одним словом, никаких запорных устройств на стояке (а в данном случае полотенцесушитель является его неотъемлемой частью) не допускается.

Учитывая, что краны перед полотенцесушителем по-прежнему очень полезны, от схемы, показанной выше, все чаще отказываются, организуя систему, в которой есть байпас. Это перемычка, соединяющая идущие от стояка к полотенцесушителю. Варианты здесь могут быть разными.Так, сам стояк также может выступать в роли обходной, к которой привариваются трубы для подключения полотенцесушителя — в современных новостройках чаще всего планируется именно такая разводка, которая дает хозяевам максимальное количество вариантов подключения.

Если старая подводка для глаз переделана, например, показанная выше, то байпас можно приварить или закрепить на резьбе на горизонтальных участках, идущих от подступенка к устройству. В любом их случае после байпаса вполне можно установить краны — это не повлияет на общую циркуляцию в системе стояка.

Установка байпаса сразу решает массу проблем. Во-первых, горячая вода подается примерно одинаковой температуры во все квартиры, расположенные в стояке, независимо от этажа. Арендодатель может в любой момент выключить полотенцесушитель или даже удалить его, перекрыв шаровые краны. Более того, он вполне может установить на полотенцесушитель терморегулятор, который по аналогии с радиаторами отопления способен поддерживать температуру в «змеевике» на определенном уровне.

Существует распространенное мнение, что байпас должен быть либо смещен, либо иметь сужение (на один диаметр меньше диаметра лайнера). Действительно, такой подход должен несколько улучшить циркуляцию воды через полотенцесушитель. Но практика показывает, что особой разницы с устройствами простой по конфигурации нет — вода очень хорошо циркулирует и имеет прямой, не сужающийся байпас, так как помимо принудительной циркуляции потока в дело вмешивается и сила тяжести, т.к. разнице в плотности нагретой и несколько охлажденной жидкости в полотенцесушителях.Кстати, суженный обходной путь в некоторых случаях может сыграть даже негативную роль. В дальнейшем будет рассмотрено несколько схем с разным расположением байпаса или труб, подключенных к стояку ГВС.

Но здесь совершенно недопустимо установка запорной арматуры на любом байпасе. Никаких отговорок, мол, этот смеситель улучшает циркуляцию в сушилке и всегда будет открываться, если краны на самом устройстве закрыты — не следует принимать во внимание. По существующим правилам, в принципе, у собственника квартиры в многоэтажном доме не должно быть возможности самостоятельного закрытия стояка.То, что он может поручиться за свою осторожность, вовсе не исключает несчастных случаев, из-за которых может перекрыться циркуляция горячей воды для всего входа.

Кстати, такая схема подключения очень широко «ходит» по Интернету (даже с прикреплением фотографий выполненных работ), где недобросовестные авторы статей выдают ее как один из возможных вариантов. Стоит предвзято относиться к такой публикации!

В частном доме, где система отопления и горячего водоснабжения полностью автономна, хозяин может установить любую запорную арматуру по своему усмотрению.Однако в таком случае необходимость такого крана на байпасе выглядит весьма сомнительной — все решается грамотной балансировкой системы и установкой термостатических устройств.

Ассортимент полотенцесушителей не ограничивается простейшими моделями с боковым подключением. Многие выбирают полотенцесушители с нижним, диагональным или даже универсальным расположением насадок для крепления к трубкам подводки. Именно с такими устройствами возникает наибольшая путаница, допускается максимальное количество ошибок, когда после установки и подключения оказывается, что полотенцесушитель либо еле нагревается, либо полностью заблокирован.Поэтому дальнейшее рассмотрение будет посвящено различным вариантам монтажа более сложных схем.

Как сделать полную инструкцию и фото читайте в нашей новой статье.

Рекомендуемые и неподходящие схемы подключения полотенцесушителей

Боковое или диагональное соединение

На первое место мы ставим схему, которая очень универсальна и поэтому применяется очень часто. В принципе, он во многом повторяет самые простые варианты, о которых уже говорилось выше.

Схема одинаково хорошо работает с полотенцесушителем «лестничного» типа с универсальным подключением, с подачей воды в стойку сверху или снизу. Не требует смещения или сужения обходного канала. Зависимости от давления воды в стояке и скорости ее движения не наблюдается. Снятие с стояка в принципе тоже не регламентируется. При соблюдении всех правил подключения нет необходимости прибегать к стравливанию воздуха, если было временное отключение подачи воды.

Чтобы такая схема продемонстрировала все свои преимущества, необходимо придерживаться следующих правил:

Нижняя точка врезки в стояк должна быть ниже нижнего патрубка подключения полотенцесушителя. Соответственно, верхняя рама находится над верхней точкой подключения. В этом случае наблюдается уклон примерно 20-30 мм на погонный метр подводки. Правда, это условие становится даже необязательным, если полотенцесушитель расположен не дальше 2-х метров от стояка, а для подачи используются трубы диаметром 32 мм и выше.В таких условиях вполне можно ограничиться горизонтальной подводкой для глаз.
Не допускаются изгибы на входных участках, так как они становятся потенциальными «коллекторами воздуха», препятствующими нормальной циркуляции воды.
Сужение или обходное смещение не требуется. Более того, при подаче воды снизу суженный байпас становится лишь препятствием, которое может полностью перекрыть внутреннюю циркуляцию через теплоноситель. При подаче воды сверху байпас можно сузить, исходя из одного шага диаметра стояк меньше, хотя при такой схеме особого значения это не будет, да и целесообразность сомнительна, так как универсальность система просто исчезает.
Диаметр подводящих труб должен быть не менее DN20: 25 для полипропилена с качественным внутренним армированием или ¾ дюйма для стальных труб ВГП. При установке шаровых кранов — размер тоже не менее ¾ дюйма.
Доказанное практикой допустимое расстояние от стояка при использовании труб из ППР до 4,5 метров.
Трубы желательно размещать в слое теплоизоляции, и при их скрытом монтаже (то есть при расположении в пазу, вырезанном в стене) это становится абсолютно необходимым условием нормальной эксплуатации.

Узнайте о некоторых доступных способах из нашей новой статьи.

Кстати, вопреки расхожему мнению, диагональное подключение в данном случае не имеет особых преимуществ. Видимо, это считается ассоциацией с радиаторами отопления, где, собственно, при диагональной вставке с верхним подводом теплоносителя общая теплоотдача батареи увеличивается на 5-7%.

Такая схема допускает некоторые модификации, например, когда есть необходимость устроить подающие трубы несколько иначе.

В принципе даже по схеме этого варианта видно, что никакие условия не изменились — разница только в точках врезки в стояк и в наличии вертикальных участков на входе и выходе обогреваемого. вешалка для полотенец. Это не влияет на КПД устройства и его работоспособность при любом направлении подачи воды.

На рисунке показан другой вариант футеровки для бокового подключения. Бывает, что условия установки не позволяют развести насадки вкладыша в стояк на высоту полотенцесушителя.Итак, этот вариант применим, однако при такой врезке не обойтись без установки дефлектора на самом устройстве — из-за получившегося шага после временного отключения воды образуется воздушная пробка в полотенцесушителе, которое придется выпускать вручную.

Сейчас есть несколько допустимых цепей с более узким байпасом или байпасом со смещением. Как уже было сказано, особой необходимости в подобных мерах нет, но все же многие сантехники строго придерживаются своей точки зрения и стараются сделать вставку именно такой.Другой вариант — на ранее установленный полотенцесушитель уже установлен смещенный или зауженный байпас, и полностью переделывать конструкцию стояка нет.

Итак, те же две схемы, с боковым и диагональным подключением, но только на стояке между кранами к полотенцесушителю сделано сужение — диаметром в одну ступеньку.

Казалось бы, такой подход очевиден. Но опять же — видимо, срабатывает ассоциативность мышления, вызванная требованиями к аналогичной установке радиаторов отопления в однотрубной системе.Но полотенцесушитель — это еще не совсем радиатор, и переделки здесь не нужны. Причем такая схема будет работать только при верхнем подаче воды. Если подача осуществляется снизу или даже когда направление потока в стояке хозяину квартиры неизвестно, от такого подхода лучше отказаться.

А в остальном — схема при верхней подаче достаточно работоспособна и действенна, особо не ограничена расстоянием от стояка до полотенцесушителя.Основные требования к нему такие же, как и к прямому не сужающемуся байпасу.

Теперь — вариант со смещенным байпасом. Смещение также часто применяется при разводке радиаторов отопления, его мастера применяют и при установке полотенцесушителей. Такой подход особенно оправдан, когда стараются сохранить старые ветви стояка, к которому соединилась самая примитивная петля, о которой говорилось в начале раздела. Чтобы не менять стояк целиком, можно просто врезать байпас.

Но нужно учитывать, что направление потока тоже должно быть сверху вниз. В противном случае велика вероятность, что устройство останется холодным.

Еще один важный момент — при смещении байпаса использовать для его монтажа суженную трубу — не должно быть. Это может значительно снизить эффективность полотенцесушителя, нарушить нормальную циркуляцию воды. В общем, всегда рекомендуется стремиться к тому, чтобы байпас перед полотенцесушителем был равен по диаметру стояку.

В остальном все требования и допуски для установки такой схемы аналогичны боковому подключению с прямым байпасом.

Нижнее соединение держателя полотенца

Подобный способ крепления полотенцесушителя популярен, поскольку позволяет скрытно проводить трубопроводы, не прибегая к массивной чистке — часть магистрали можно просто скрыть с помощью аксессуаров, стоящих вдоль стен. Кроме того, ряд моделей разработан специально для этого типа установки.Надо сказать, что полотенцесушители — «лесенки» с нижней подводкой — смотрятся очень эффектно, хотя все равно проигрывают по эффективности с устройствами с боковым или диагональным подключением.

Подключение таких полотенцесушителей, несмотря на кажущуюся простоту, тоже подчиняется определенным правилам. Давайте рассмотрим несколько приемлемых схем.

Такая схема работает независимо от направления потока воды. Обязательное условие — наличие на одном из вертикальных коллекторов «трапа» крана Маевского — любое отключение воды всегда приводит к проветриванию устройства.Обычно сливные краны входят в комплект полотенцесушителя и закрываются декоративной заглушкой, чтобы не дисгармонизировать на общем фоне. Если подача горячей воды в доме стабильная, часто к выпуску воздуха прибегать не приходится.

Каким основным требованиям должна отвечать такая схема?

В любом случае нижняя ветвь от стояка всегда должна располагаться ниже полотенцесушителя.
Верхний выход, в случае использования суженного или смещенного байпаса, также должен располагаться ниже полотенцесушителя — только в этом случае будет достигнута универсальность, то есть устройство будет работать при любом направлении потока воды.При даже несмещенном байпасе это требование является необязательным, но лучше, если на любом горизонтальном участке подающая труба все же будет иметь небольшой уклон вверх, от стояка до полотенцесушителя, как минимум от 5 до 30 мм на погонный метр длина. Строго горизонтальное расположение входа от верхнего выхода допускается только на небольших расстояниях от стояка или при использовании труб диаметром более 32 мм.
Естественно, «неровности», в которых может скапливаться воздух, следует полностью устранять по всей длине труб.
Нижней подводкой трубы чаще всего прячут в толще стены, поэтому их в любом случае придется вкладывать в теплоизоляционную оболочку.

Возможны следующие варианты схемы:

Необходимость размещения подводящих труб от стояка к полотенцесушителю на минимальном расстоянии от пола вынуждает удлинить вертикальные участки перед подключением к устройству. Но это, по сути, ничего не меняет. Обе ветви расположены ниже полотенцесушителя, что оптимально для всех подобных схем.Направление потока любое, на КПД это никак не влияет.

Если такая ситуация возникает, то необходимо соблюдать правило, что на верхней ветви, на горизонтальном участке, все же соблюдается правило небольшого движения вверх (показано синей стрелкой), даже если только на 5 ÷ 20 мм на метр. В этом случае сохранится универсальность схемы, то есть ее независимость от направления потока воды в стойке.

Эта схема соответствует тем же требованиям, что и приведенная выше.Единственное требование — диаметр байпаса не должен быть меньше диаметра стояка.

А что делать, если планируется нижнее подключение полотенцесушителя, а на стояке осталась старая боковина со смещенным байпасом, и я бы не хотел все это переделывать. При этом верхняя ветвь расположена довольно высоко, и если следовать правилу, что она должна быть ниже точки подключения, вам придется поднять прибор к потолку. И здесь есть решение, но только при соблюдении двух важных условий.

— Во-первых, такая схема будет гарантированно стабильно работать только при верхнем подаче воды. При питании снизу весьма вероятно, что внутренний контур «заблокируется», и устройство останется холодным.

— Во-вторых, верхний отвод стояка в любом случае должен располагаться ниже верхнего края полотенцесушителя, иначе прибор не сможет работать в принципе.

Если не выполнено хотя бы одно из указанных условий, то думать не о чем — придется заниматься переделкой стояка по прямой с ровным и не суженным байпасом.Тогда будет полная возможность выбрать оптимальную схему подключения.

Явно НЕ работающий, неправильные схемы подключения

Чтобы угодить внешнему оформлению ванной комнаты или в погоне за максимальной экономией сил и средств (например, при использовании в стенах старых участков разводки или сломанных каналов для других нужд), неопытные мастера иногда допускают ошибки. Эти упущения приводят к тому, что при, казалось бы, правильной вставке полотенцесушитель остается холодным, несмотря на правильную работу горячего водоснабжения.

Приведем в качестве примеров наиболее часто встречающиеся неправильные схемы подключения.

Наверное, и без слов все понятно — желая вывести трубу сверху (обычно для того, чтобы ее замаскировать, например, над натяжным потолком, потому что другие причины придумать сложно), «хозяин» создал «горб» ”В разделе подводки из верхней ветви. Получится петля, в которой непременно начнет скапливаться воздух. Причем это будет происходить даже при относительно стабильной работе системы горячего водоснабжения — небольшие пузырьки воздуха в горячей воде практически постоянны.Рано или поздно возникнет ситуация, когда воздушная пробка просто перекрывает циркуляцию через полотенцесушитель и прибор остается холодным.

Теоретически все это решается установкой на верхней секции получившейся петли крана Маевского. Но тогда вообще какой смысл рисковать всем этим, если есть желание выполнить скрытую подводку?

В данном примере не соблюдается ключевое условие — расположение нижнего выхода ниже нижней точки полотенцесушителя.Получается, что механизмы принудительной и естественной (гравитационной) циркуляции воды входят в «антагонизм».

Вода, остывшая в полотенцесушителе, имеет тенденцию стекать вниз и непроизвольно попадает в своего рода «ловушку», образованную петлей, образованной между острием нижней вставки в стояке и нижним краем устройства. . Свободный доступ к стояку затруднен, а ее опрокидывание не допускает движения горячей воды.

Возможно, сначала полотенцесушитель покажется функциональным, однако будет ощущаться довольно значительная градация температуры — днище явно холоднее.В определенную «критическую массу» выйдет, когда воде будет намного легче протекать по стояку, минуя устройство. Циркуляция прекратится, полотенцесушитель просто превратится в «украшение» ванной комнаты.

Тут вообще все не так — нижняя подводка, и обе точки режущей вставки расположены над нижним краем полотенцесушителя. У воды вообще нет стимула протекать через небольшой контур, кроме того, сразу образуются два «мешка-ловушки» для охлажденной воды, которые описаны выше.

«Мастер» решил скрыть верхнюю подводку, потолок, а нижнюю — положить в стяжку. В результате получается «схема», которая не сработает сразу по двум причинам. Сверху будет скапливаться воздух, а снизу — снова образовался «мешок», затрудняющий нормальную циркуляцию. Результат тот же — очень скоро полотенцесушитель наглухо «встанет».

Наконец, рассмотрим схему с боковым подключением, уже упомянутую выше, но которую можно считать работающей условно, только с верхним подводом воды.Речь снова идет об «увлечении» некоторых сантехников суженными или смещенными обходными путями.

В чем дело, вроде бы все требования соблюдены? И загвоздка в суженном или смещенном обходе.

Из-за того, что выполняется смещение или сужение, в нижней точке давление жидкости на входе выше, чем в верхней. Это значит, что работающий насос, обеспечивающий циркуляцию в стояке, будет стремиться «закачивать» воду в полотенцесушитель именно снизу.Но навстречу ему обязательно идет гравитационный поток остывшей воды. Оказывается, они встречаются в нижней точке и начинают взаимно тормозить друг друга.

И вот оно — «как повезло». Если циркуляционный насос достаточно мощный, он, конечно, будет толкать набегающий гравитационный поток. Правда, при этом в самом полотенцесушителе вполне могут появиться участки неравномерного нагрева, так как форсированный поток, скорее всего, выберет путь наименьшего сопротивления, вытесняя при этом остывшую воду «на периферию».

Но даже в этом случае нельзя исключить ярко выраженную прямую зависимость производительности полотенцесушителя от давления в стояке. Как только давление горячей воды упадет до определенного значения, циркуляция в устройстве полностью прекратится. Более того, это падение давления не обязательно должно быть связано с какими-либо аварийными ситуациями. Просто, например, вечером общий водозабор в многоэтажном доме повышается — и этого уже может хватить, чтобы полотенцесушитель стал чуть теплее, а то и совсем остыл.

Попытки разобраться в эффективности полотенцесушителя в такой ситуации с помощью диагонального подключения только усугубят ситуацию, а вероятность нормальной работы станет еще меньше. Принудительный поток должен будет преодолеть гораздо большее гидравлическое сопротивление, пропустив устройство по диагонали, при этом противодавление гравитации останется на том же уровне. Так вместо улучшения можно получить полностью вышедший из строя полотенцесушитель.

Вывод очевиден — зауженный или смещенный байпас при боковом подключении устройства будет оправдан только при подаче горячей воды сверху, чтобы вынужденный и гравитационный потоки шли в одном направлении, усиливая друг друга.

Итак, были рассмотрены наиболее популярные правильные схемы установки полотенцесушителя в ванной, проведен анализ возможных ошибок. Свою миссию автор будет считать полностью выполненной, если домашний мастер будет иметь четкое представление о том, какой вариант установки выбрать, чтобы получить эффективно работающее устройство.

Что касается самих монтажных работ, то здесь очень сложно привести какие-то готовые рецепты. Многое зависит и от типа полотенцесушителя, и от выбранного типа труб, и от желания их спрятать или оставить на виду, умения мастера применить ту или иную технологию их соединения.

Поэтому ограничимся тем, что в качестве примера разместим несколько видеороликов, демонстрирующих процесс установки полотенцесушителей различных моделей.

Наглядные примеры установки полотенцесушителей различных моделей

Видео: Установка полотенцесушителя М-образной формы прямо на краны стояка

Видео: Монтаж полотенцесушителя М-образной формы на «водяные розетки»

Видео: установка вертикального полотенцесушителя — «лесенки» с подводкой снизу

Желание сэкономить толкает людей, разбирающихся в строительстве, делать кровлю своими силами.Ознакомившись с технологией, вы сможете сделать кровлю из профнастила своими руками, не прибегая к услугам профессиональных строителей.

Профнастил — стальной лист с цинковым или полимерным покрытием. Имеет волнистую форму и ребра жесткости. Он обозначается буквами и цифрами, где буква обозначает область нанесения, а цифра указывает размер элемента жесткости, например, С-20 — стеновой профнастил с высотой ребра 20 мм.В зависимости от этого значения определяется шаг обрешетки. Чем больше ребро, тем шире шаг обрешетки.

Заготовка материала

При покупке профнастила уточните у продавца наличие технической документации, в которой указано:
, какой шаг обрешетки использовать для того или иного уклона;
количество саморезов на 1 м²;
Примеры расчета количества профнастила.
Эти данные помогут сделать качественную кровлю.

Стропильная система должна полностью соответствовать параметрам, указанным производителем.В таких условиях крыша прослужит не менее 30 лет. Если вы планируете установить снегозадержатели, то не забудьте добавить обрешетку на место их крепления. Дымоходы и вентиляционные отверстия следует обшить доской для возможности примыкания примыканий.

Расчеты

При изготовлении кровли используются листы равной длине ската — это исключает наличие некрасивых стыков. В качестве примера расчетов рассмотрим пандус длиной 5 и 6 м.5 м шириной. Допустим, мы используем профнастил шириной 1,15 мм. Стоит отметить, что рабочая ширина составляет 1,1 м. В этом случае на пандус требуется 6 листов.
Примечание — ширина дана для примера при расчете фактического размера.

Подсчитать количество винтов очень просто. Технология требует фиксации одиночной волной поперек листа и с шагом 1 метр по длине. В этих условиях потребуется и еще останется 6 саморезов на 1 м2 для крепления конька.Приобретя материалы и подготовив инструмент, можно приступать к монтажу листов.

Кровля

Кровля из профлиста без использования подъемного оборудования. Доставить материал на крышу можно несколькими способами:
— первый способ, когда высота постройки позволяет поставить профнастил и опереться на карниз. В этом случае можно стянуть лист с пандуса и смонтировать.
второй способ — на краю профнастила просверливается отверстие под крючок, которое можно сделать из гвоздя 150 мм.Крючок прикрепляется к веревке и зацепляется за простыню. Один человек на крыше поднимает профнастил на веревке, а второй держит противоположный край. Таким образом достигается плавный подъем и не повреждается материал.
Примечание — вы можете поднять профнастил с строительных лесов, но это не рентабельно, так как для их изготовления потребуется закупить доски. После завершения работ доски останутся и, возможно, им негде будет пользоваться. Поэтому лучше веревочный метод.

Для крепления профнастила понадобится дрель или шуруповерт с насадкой для саморезов. Для начала нужно правильно расположить рубероид на склоне. Его укладывают на край крыши и выравнивают по свесу карниза, затем фиксируют на несколько крепежных элементов. Далее следует измерить расстояние от листа до противоположного края крыши. Расстояние между коньком и карнизом должно быть одинаковым. В противном случае внесите коррективы.

После этого прокручиваем крепеж по инструкции производителя.Следующий лист устанавливается на первый внахлест одной волны. Шов должен быть с подветренной стороны, чтобы в него не забивался снег.
Примечание — некоторые виды профнастила имеют капиллярную канавку, в этом случае укладка осуществляется в одном направлении.

Последний лист крепится с помощью монтажного ремня и троса. Если этих устройств нет в наличии, то можно сделать легкую лестницу и установить от нее. На предыдущий лист устанавливается лестница и из него монтируется последний элемент кровли.Таким же образом обшивается второй пандус.

Монтаж конька

Используя при монтаже конька специальный уплотнитель, вы предотвратите попадание снега в подкровельное пространство. На конек приклеивается герметик и после этого монтируются. Крепление осуществляется саморезами в тех местах, где конек лежит на верхней волне профнастила. Застежка должна быть достаточной длины, чтобы доходить до ящика и входить в него не менее 2 см.

Элементы конька располагаются на крыше в одну линию и скрепляются между собой саморезами.Этот метод позволяет увидеть все неровности и устранить их. Затем закрепите кровельными саморезами с шагом 30-50 см.

Боковой монтаж

Изготовляя кровлю из профнастила своими руками, также придется самостоятельно установить примыкание к дымоходу или вентиляционной трубе. Изготавливается из гладкого листа в одном цвете с гофрокартоном или оцинкованной сталью. При примыкании устройства профлиста к трубе квадратного сечения используются специальные уголки с полками шириной 30 см, а для круглого — гладкий лист.

Примыкание к круглой трубе производится фартуком, который устанавливается под коньком. Представляет собой гладкий лист, расположенный между коньком и трубой. Сам абатмент изготовлен из того же материала. Он имеет одинаковую с фартуком ширину и произвольную длину. При изготовлении опорного центра устраивают отверстие, равное диаметру трубы.
Установив, примыкание на место прикручивается, а поверх него укладывается фартук и закрепляется саморезами.Крепление следует производить в местах прохождения обрешетки. Этот способ подходит и для металлочерепицы.

Стоит отметить, что для вентиляционных выходов можно приобрести готовые изделия, которые привлекательно выглядят и подчеркнут аккуратный вид кровли из профнастила или металлочерепицы. Как их смонтировать — тема отдельного разговора.

Для комфортного проживания в доме важно сделать качественную и надежную крышу с хорошим покрытием. Сегодня одна из лучших кровель — профнастил.Надежно защищает кровлю от протечек, оползней, обеспечивает герметичность в подкровельном пространстве. И самое главное, что он экологически чистый. Однако немаловажную роль играет правильность проведения монтажных работ. Только в этом случае кровля из профнастила прослужит вам долгие годы. В данной статье будет представлена подробная инструкция, как покрыть крышу настилом своими руками, а также видео и фото материалы.

Как было сказано в начале статьи, профнастил обладает большим количеством преимуществ, что делает его незаменимым кровельным материалом.Также можно отметить другие положительные стороны этого материала:

Конструкция из профилированного листа имеет высокую несущую способность.
Легкость материала значительно упрощает работу с ним.
После укладки листов на кровле стыки не образуются. Это обеспечивает герметичность покрытия.
Благодаря специальному полимерному покрытию материал не подвержен коррозии, и, как следствие, увеличивается срок его службы.

Примечание! Укладка профнастила на крышу не должна вызывать особых проблем и на первый взгляд все может показаться предельно простым.Однако при проведении монтажных работ нельзя допускать изъянов и неточностей.

Для перевозки профнастила необходим специализированный транспорт. Листы нужно класть только горизонтально. Также рекомендуется подтягивать их стропами, предварительно уложив на твердую и ровную поверхность. К водителю предъявляются особые требования. Управлять автомобилем необходимо без резких торможений и поворотов. В противном случае это может привести к повреждению материала по пути к месту назначения.

Кроме того, важно обеспечить качественное хранение профнастила. Основание также должно быть ровным и прочным. Если пора поднимать листы на крышу, то делать это нужно при помощи лага. Их длина должна соответствовать высоте крыши от земли. Вы можете поднять сразу несколько листов.

Примечание! Если погода ветреная, то листы на крышу поднимать нельзя.

Сегодня известны эти виды профнастила:

Марк С.Полотно имеет синусоидальную или трапециевидную форму. Если вы решили выполнить декоративную кровлю, то этот вариант как раз кстати.
Марка RS. Применяется как для укладки на крышу, так и на стены.
Марка N. Данная модель оснащена дополнительными ребрами жесткости.

Очень важно знать, какой угол наклона разрешен для конкретного продукта. Каждый производитель разрабатывает индивидуальную инструкцию. Поэтому при покупке следует спрашивать инструкцию, которая называется «Инструкция по монтажу кровли из профнастила».«Исходя из этого, важно учитывать будущий уклон крыши. Когда вы знаете уклон, это поможет вам рассчитать, какое перекрытие должно иметь каждый лист. Ниже приведены несколько вариантов расчета:

Наклон менее 15 ° обеспечивает перекрытие на 200 мм или более.
Наклон от 15 до 30 ° даст 150-200 мм и не более.
Если уклон менее 12 ° или крыша плоская, то каждый шов и стык следует тщательно загерметизировать.В противном случае кровля не справится со своими функциональными обязанностями.

Расчет

Перед покупкой материала важно рассчитать количество листов. Для этого требуется информация относительно ширины и длины пандуса, а также того, какая марка профнастила будет использоваться. Для подсчета можно воспользоваться специальной программой или нарисовать крышу в уменьшенном масштабе. Это поможет производить практически точные расчеты. Не следует забывать о том, что листы накладываются внахлест.В зависимости от угла ската и марки профлиста перекрытие будет разным. Так вы знаете, сколько будет «съедено» длина и ширина листа. Кроме того, не забудьте добавить на карниз пролет, который может достигать 30 см.

Примечание! Необходимо заранее закупить все дополнительные элементы, например, ендовы и планки. Они будут закреплены в местах, где склон имеет определенный изгиб, с торца, на гребне и в других подобных местах.

Каждый лист крепится к обрешетке саморезами. Это единственный способ обеспечить надежное покрытие. К крепежам предъявляются особые требования. Значит, они обязательно должны быть из оцинкованной оцинкованной стали. При этом каждый саморез должен иметь специальную прокладку из эластомера или неопреоновой резины. Эта резина обеспечит плотное прилегание самореза с профлистом. Благодаря этому влага не будет проникать в деревянные элементы кровли, а значит, будет предотвращено загнивание несущей конструкции.

Винтам представлены следующие технические параметры:

Размер 4,8 × 32 мм, 4,8 × 60 мм и 4,8 × 80 мм.
Наличие на крышке защитно-декоративного покрытия в виде порошковой краски и толщиной слоя 50 мкм.
Поверхность обработана электролитическим цинкованием толщиной 12 мкм.
Наличие защитной полосы из эластомера для профилированных листов и для заготовок из алюминиевого листа.
В составе шурупов должны быть стабилизаторы, не допускающие негативного воздействия ультрафиолета.

Примечание! При покупке покровных листов приобретайте одноцветные и саморезы. Это добавит эстетики всей крыше.

Также стоит упомянуть о специальных уплотнениях, которые изготавливаются из вспененного полиэтилена и пенополиуретана. Между листом и обрешеткой кладется герметик. Считается, что уплотнительная планка прямоугольного сечения универсальна.Но гораздо эффективнее будет использовать те прокладки, которые повторяют форму профлиста.

Наличие герметика снижает шум металлической кровли, повышает качество теплоизоляции торта и увеличивает срок эксплуатации. На полосы герметика с двух сторон наносится специальный клей, поэтому его монтаж значительно упрощается. Очень важно, чтобы уплотнитель имел перфорацию для вентиляции подкровельного пространства.

Примечание! Наличие герметика устраняет большие зазоры, возникающие из-за прилипания листа к конструкции крыши.Часто в эти щели попадают птицы, насекомые и холодный воздух. Особые свойства герметизирующего материала делают его биостойким и влагостойким.

Непосредственно перед монтажом профлистов укладывается гидро- и пароизоляция. Для изготовления пароизоляции можно приобрести специальную пленку или рубероид, на крайний случай. К обрешетке крепится пароизоляция. Укладывать рекомендуется от нижнего края кровли. За счет этого каждый последующий слой будет ниже и влага не будет проникать в древесину.

Примечание! Если используется профнастил марки С-8, С-10 или С-20, толщиной до 0,5 мм, то обрешетка должна быть сплошной. Во всех остальных случаях шаг обрешетки подбирается индивидуально из характеристик кровли.

Отдельно стоит упомянуть об изоляционном слое, который сэкономит 25% тепла. Тем крышам, на которые монтируется профнастил, советуют использовать матовый утеплитель. Получился кровельный торт:

Слой пароизоляционной пленки.
Изоляция.
Последний слой гидроизоляции.

При изготовлении этого «пирога» должен получиться «холодный треугольник». Его наличие обеспечит хороший проход теплого и холодного воздуха через щели карниза и конька. Так будет создана естественная вентиляция, которая предотвратит образование конденсата.

Уложенный гидроизоляционный слой сохранит все свойства утеплителя. В противном случае при сильной влажности на крыше образуется ледяная корка, сырость и, как следствие, неизбежен процесс гниения древесины.По этой причине выбирать материал для каждого слоя торта следует тщательно. Он должен быть качественным.

Чтобы все работы проходили бесперебойно и без сбоев, позаботьтесь о наличии необходимого инструмента заранее:

веревка;
рулетка;
;
;
ножницы по металлу;
с герметиком;
маркер или карандаши;
;
дрель.

Примечание! Раскрой профилированных листов производится холодным способом, так как полимерное покрытие не устойчиво к высоким температурам. Лучше использовать ножницы по металлу или лобзик. При этом обработайте каждую секцию антикоррозийным грунтом. Это увеличит срок эксплуатации покрытия.

Стильная схема

Листы укладываются на нижний край кровли внахлест, а саморезы закручиваются в изгиб волны.Соблюдение определенной схемы монтажа позволит создать надежную крышу. В первую очередь делается плотный настил из паза на расстоянии 60 см с двух сторон под уровень ендовы на уровне обрешетки. Нижние планки ендовы монтируются с нахлестом 20 см. Нижняя планка фиксируется по краям гвоздями, а окончательное крепление осуществляется вместе с крышей. Если уклон пологий, то здесь следует использовать герметизирующие мастики.

Под коньком накручивают нижнюю планку 25 см.Между профлистом и им следует уложить профилированный или универсальный уплотнитель. Что касается установки торцевых досок, то их лучше закрепить над обрешеткой, тогда можно будет закрепить торцевую пластину. Назовем эту конструкцию ветровым уголком. После этого устанавливается карнизная планка и подшивка. Монтируется под профлистом.

Монтаж листов полностью будет зависеть от типа кровли. Например, если уклон пологий, то применяется продольная прокладка и выполняется одно волновое перекрытие.Если уклон крутой, уплотнитель использовать не нужно.

Примечание! Если у вас вальмовая крыша, то монтаж начинается с самого вальмового. Вдоль карниза натягивается шнур и по нему выравнивается каждый последующий лист. Недопустимо делать это в конце пандуса.

Есть два способа укладки профнастила на крышу:

Вертикальное направление. В этом случае внизу укладывается первый лист с временным креплением.Аналогичным образом монтируется лист и на второй ряд. Затем два листа складываются бок о бок; получается квадрат из 4 листов. К нему укладываются еще листы и так далее. Этот способ особенно востребован, если кровля оборудована дренажной канавкой.
Другой метод укладки листов — это создание блока из 3 листов. В первую очередь на первый ряд укладываются 2 листа. Между собой они надежно фиксируются, а 3 листа в 2 ряда стыкуются последними. Этот блок можно зафиксировать при выравнивании по выступу.

Примечание! Неважно, какой метод укладки листов вы выберете, важно уделять особое внимание каждой док-станции. Именно от этого будет зависеть надежность и качество кровли.

На каждый лист профнастила потребуется 7-8 саморезов. Их необходимо закрутить в нижнюю волну. Как было сказано выше, материал накладывается внахлест как вертикально, так и горизонтально. Перекрытие будет зависеть от угла ската.Где нужно складывать листы? Если скат крыши имеет прямоугольную форму, то можно с любого конца по линии карниза. Если форма — трапеция и треугольник, то в первую очередь важно продумать схему укладки. Однако сначала монтируется лист по центру, а затем листы укладываются с двух сторон симметрично.

Если планируется водоотвод, то профнастил монтируется на карниз с вылетом 60 см. Если его нет, то свес выполняется по марке материала:

НС-20 — до 10 см.
С-44 и НС-35 — до 30 см.

Итак, выровняйте первый лист на карнизе и конце крыши. После этого закрепляется саморезом вверху. Каждый последующий лист скрепляется по продольной стороне листа. Предварительно выравнивается по выступу, а затем крепится к обрешетке. По этой схеме идет строка за строкой.

Монтаж материала выполняется так, чтобы образовался передний свес шириной 7 см. У карниза лист закрепляют на расстоянии 30–40 см, а остальные ряды саморезов можно смещать с шагом 1 м.В месте у фронтона саморезы закручиваются с шагом 500–600 мм. На продольном перекрытии крепеж располагается вверху профиля на расстоянии от 300 до 500 мм.

Следующим этапом является установка конька и концевой пластины. По стандарту длина торцевой пластины составляет 2 м. Если длины не хватает, то внахлест. Крепление планки осуществляется от свеса крыши до конька.

Примечание! При установке торцевой пластины убедитесь, что она перекрывает хотя бы одну волну листа.Саморезы закручиваются с шагом 1 м до профлиста.

После этого остается сделать последний узел кровли — конек. Здесь следует использовать только гладкие коньковые элементы. Ряд специалистов рекомендуют прокладывать между ними специальный вентилируемый уплотнитель. Если листы гофрированные, то применяется коньковый герметик.

По окончании кровельных работ профилированные листы устанавливают планку примыкания. Они представляют собой элемент длиной 2 м. Их укладывают внахлест до 20 см.Крепеж производится саморезами со стороны кровельных листов. Монтажный шаг 40 см.

Примечание! При организации примыкания кровли к стене следует использовать специальный герметик. Он помещается между планкой стыка и верхним краем профнастила.

Для предотвращения попадания снега и дождя в трещины на боковой упор также укладывается продольный уплотнитель. Если крыша крутая, то такой герметик не нужен.

В заключение резюмируем:

Очень важно обратить внимание на транспортировку материала для кровли.
Острые края листов могут порезать руки, поэтому работать нужно в защитных перчатках.
Три человека должны поднять листы на крышу. В этом случае используются две направляющие.
Установщик должен носить обувь с мягкой подошвой, чтобы не поцарапать поверхность листов.
Если поверхность случайно поцарапана, то эти места необходимо обработать краской для полимерных покрытий.
На листы можно наступать только в местах обрешетки.

Итак, мы убедились, что профнастил — отличный материал для покрытия полов на крыше. Однако важно помнить, что долго и качественно он может прослужить только при соблюдении технологии монтажа и расчета. Если у вас есть собственный опыт в этой сфере строительства, то пишите комментарии в конце статьи. Не менее полезно будет обратить внимание на фото ниже. На них можно рассмотреть тонкости выполнения работ по покрытию кровли профлистами.

Видео

В предоставленном видеоматериале вы сможете подробнее узнать о тонкостях монтажа профнастила:

Фото

На фотографиях представлена кровля из профнастила разных форм:

Схемы

Ниже приводится серия фотографий и таблиц, из которых вы можете получить подробную информацию об установке профнастила:

Как исправить гофрированные кровельные листы

Одним из самых доступных и универсальных материалов, используемых сегодня в строительстве, является профилированный лист или гофрированный кровельный лист.Широко применяется при возведении хозяйственных построек, заборов, облицовки стен и кровли. Благодаря простоте и удобству монтажа укладывать пол можно и укладывать. Попробуем разобраться, как покрыть кровлю профнастилом своими руками. Разобраться в этом вопросе помогут фото примеры кровельных работ.

Что такое профнастил и чем покрывают кровлю

Благодаря развитию передовых технологий в строительстве появились новые материалы с высокими эксплуатационными характеристиками и доступной ценой.К высокотехнологичным строительным материалам можно отнести кровельный профнастил — гофрированный металлический оцинкованный лист разных размеров с полимерным покрытием или без него.

Профнастил различных цветов и с разной высотой гофра

С внешней стороны профилированный лист состоит из следующих слоев:

лист оцинкованный — основа профилированного листа;
антикоррозионное покрытие;
;
монтажная защитная пленка.

Изнутри лист также можно защитить антикоррозийным слоем и защитным лаком.

Преимущества использования профлиста в строительстве

Благодаря высоким защитным характеристикам и эстетическим качествам профнастил просто незаменим при обустройстве кровли. Удобство использования этого материала заключается еще и в том, что облицовку стен, установку заборов и кровлю профлистом можно выполнить своими руками.На многочисленных специализированных сайтах есть видео и фото инструкции, как можно покрыть крышу настилом из профлистов.

Высокая прочность, антикоррозионные свойства и жесткость в сочетании с разнообразием размеров и малым весом сделали профнастил популярным при строительстве различных типов помещений.

К основным преимуществам использования профнастила можно отнести следующее:

долговечность;
коррозионная стойкость;
жесткости;
легкий вес;
универсальность;
простота самостоятельной установки;
наличие комплектующих;
удобство транспортировки и хранения;
низкая цена;
широкий выбор размеров;
высокая эстетичность покрытия.

Профнастил не подвержен коррозии

Использование профнастила сокращает время и общие затраты на строительство своими руками. Небольшое количество стыков обеспечивает надежность и герметичность конструкции, а небольшой вес позволяет крепить профнастил даже новичкам.

Как покрыть кровлю профнастилом своими руками. Фото примеры выполненных работ

После выхода на строительный рынок гофрированных кровельных листов кровля из этого материала стала намного быстрее и проще.Большое количество информации, фото и видео о том, как накрыть крышу профнастилом своими руками, позволяют узнать, как самому починить крышу из профнастила.

Как и многие другие ремонтные работы, кровлю лучше всего покрывать гофрированными кровельными листами вместе. Для начала нужно уточнить размер участка, который нужно застелить профнастилом, убедиться, что пандусы имеют прямоугольную форму и проверить их плоскость с помощью уровня. Затем определитесь с цветом, формой, толщиной и маркой профлиста, а также подберите необходимый инструмент и фурнитуру.

Виды профнастила, выбор и маркировка профнастила

Разнообразие видов, форм и широкий диапазон размеров профилированных листов для кровли позволяют подобрать подходящий материал для любой кровли.

Профлист с капиллярной бороздкой

Профилированные листы отличаются высотой гофра, наличием капиллярной бороздки и разнообразием цветов полимерного покрытия. Форма гофра профнастила бывает трапециевидной и синусоидальной, реже встречается лист округлой и прямоугольной формы.

Капиллярная канавка необходима для отвода влаги с кровли при стыковке профилированных листов внахлест, а полимерное покрытие выполняет защитную и эстетическую функцию. Благодаря разнообразию цветов вы можете самостоятельно смонтировать крышу любого цвета, придав дому особую индивидуальность.

Важно! Все данные о профнастиле отражаются в его маркировке. Для кровли используется профнастил с буквой Н-носитель, а следующая серия цифр означает ряд характеристик.

Например, профнастил имеет маркировку H-60-0.7-840, что означает:

профнастил для кровли;
высота гофры 60 мм;
толщина листового металлопрофиля 0,7 мм;
монтажная ширина листа 840 мм.

Выбор профлиста производится в зависимости от назначения строящегося здания и климатических условий местности. Неотапливаемые помещения, сараи, ангары и другие хозяйственные постройки можно покрыть недорогим оцинкованным профнастилом без полимерного покрытия.Жилые дома, у которых угол наклона кровли более 10 °, необходимо покрывать профлистом с полимерным покрытием, большой толщиной металла и высокой гофрой.

Для крепления профлистов используйте саморезы под цвет кровли

Важно! Выбирая профлист, обратите внимание на его внешний вид. Поверхность материала должна быть гладкой, без трещин и царапин, с неповрежденной защитной пленкой.

Важным параметром при выборе марки профлиста является угол наклона ската. Чем больше угол наклона, тем больше поверхность крыши, выше парусность, но меньше снеговая нагрузка, поскольку снег легко скатывается с наклонной крыши. Во избежание деформаций крышу небольшого ската нужно покрыть профлистом большей толщины.

Необходимые инструменты и материалы

Перед тем, как покрыть кровлю профнастилом своими руками, нужно определиться с инструментом и приобрести соответствующие материалы.Для самостоятельного монтажа кровли из профнастила необходимо иметь:

аккумуляторная отвертка;
;
;
строительный уровень;
;
маркеров разных цветов;
с герметиком;
с набором сверл;
саморез с уплотнительной шайбой;
конек для стыковки листов;
металлическая щетка для удаления стружки;
ветровая штанга от дождевой воды;
кровельные держатели из профилированного листа.

Инструменты для установки профлистов: 1 — отвертка, 2 — молоток, 3 — резиновый молоток, 4 — кисть по металлу, 5 — рулетка, 6 — рейка, 7 — маркер, 8 — уровень воды, 9 — ножницы по металлу, 10 — клещи

Этапы работы и расчет материала

Основными этапами кровли своими руками с использованием профлистов являются:

конструкция крыши;
установка обрешетки;
определение размера и количества профилированного листа;
определение комплектующих и комплектующих;
установка профлиста на кровлю;
установка ветровых штанг, коньков и снегозадержателей.

Перед тем, как покрыть кровлю профлистом, нужно определиться с проектом. Это можно сделать с помощью специализированных строительных программ или рассчитать самостоятельно. Если вам предстоит покрыть сложную крышу с множеством скатов под разными углами, лучше всего воспользоваться готовыми программами или обратиться к архитекторам. При простой конструкции вопрос, как покрыть кровлю профнастилом без специальной программы, решается обычными математическими расчетами.

Кровля подготовлена к укладке профнастила

Расчет материала

Базовая формула расчета количества профилированных листов для покрытия простой кровли выглядит следующим образом:

N = D / L ,

Где N — количество профилированных листов для укладки горизонтального ряда, D — длина ската кровли, L — полезная (установочная) ширина листа. В окончательном расчете параметр N округляется в большую сторону.

Важно! Говоря о размерах профнастила для кровли, необходимо иметь в виду, что в расчетах учитывается не общая, а рабочая, то есть полезная ширина листа. В этом случае перекрытие материала равно разнице между общей и полезной шириной листа.

Для простой кровли количество необходимых профлистов можно рассчитать самостоятельно

Размер горизонтального перекрытия зависит от угла ската и определяется по специальной таблице:

Угол рампы	до 15 градусов	15-30 градусов	Более 30 градусов
Нахлёст	20 см и более	от 15 до 20 см	10-15 см

Вертикальное перекрытие зависит от марки выбранного профнастила и его необходимо покрыть волной внахлест.

Марка профнастила играет важную роль в определении размера свеса: чем больше высота гофра, тем длиннее должен быть свес. При коротком свесе может произойти подтекание воды под кровлю.

После определения количества горизонтальных профлистов нужно посчитать, сколько таких рядов нужно для покрытия кровли. Эта величина рассчитывается исходя из длины ската крыши, карниза, кровельного листа, размера перекрытия, а также с учетом дополнительных элементов.

Как смонтировать профнастил на кровлю. Особенности монтажа своими руками

Перед тем, как приступить к креплению профнастила своими руками, желательно просмотреть соответствующие обучающие видео и фото материалы. Кровлю кровли профлистом следует начинать после установки торцевых досок, начиная с нижнего ряда, с расчетом размеров свесов. После нужно прикрепить торцевую пластину профлиста (ветровой уголок) к верхней торцевой доске.Затем с помощью саморезов установите карнизную планку.

Важно! Монтаж карнизной планки следует производить под гидроизоляционным ковром. Тогда образовавшийся конденсат попадет в водосбор или на отмостку.

Покрыть кровлю профнастилом можно двумя способами: предыдущий лист накрыть следующим, либо положить под низ. Прикрутить профлист к обрешетке саморезами с прокладкой из EPDM для защиты от влаги.Количество саморезов рассчитывается по формуле: 5-7 шт. на 1 кв.м крыши. Для крепления профлистов в верхнюю волну профиля вкручиваются саморезы с шагом 0,5 см.

Полезный совет! Во избежание деформации прокладки старайтесь затягивать винты осторожно и без дополнительных усилий.

Важно правильно вкрутить саморезы в профнастил.

Профнастил можно закрепить четырехблочным или трехблочным способом.В первом варианте последовательность установки следующая:

Первый лист первого ряда.
Второй лист второго ряда.
Второй лист — это первая строка.
Второй лист второго ряда.

Во втором варианте скрепить листы нужно по схеме:

Два листа первого ряда.
Один лист второй.

Установка дополнительных элементов.Удержание снега

После установки профнастила необходимо установить те дополнительные элементы, которые не скреплялись при укладке кровли: конек, отливы, уголки, снегозадержатели и т. Д.

Учитывая наши климатические условия с суровыми снежными зимами, снегозадержание является важным элементом кровли. Из-за высокой теплоемкости профнастила происходит затопление нижнего слоя снега и существует опасность схода лавины.

Установка снегозадержателей своими руками позволяет равномерно распределить нагрузку на крышу, обеспечивая безопасность и повышая теплоизоляцию за счет снежного покрова. Снегозадержатели также защищают профилированный лист от повреждений твердыми частицами, содержащимися в снегу.

Снегозадержатели зимой защитят от снятия снежной массы с крыши

Полезный совет! Учитывая стоимость снегозадержателей, их можно монтировать не по всей поверхности крыши, а в самых важных местах: над дорожками и входами в здание.

Снегозадержатели

имеют разные размеры и конструкции, выбор которых определяется средней высотой снежного покрова местности, а также особенностями кровли. Следует помнить, что установка снегозадержателей не освобождает от регулярного освобождения кровли от снега.

На основании полученной информации и представленных видеороликов вы легко и быстро сможете самостоятельно создать красивую крышу собственного дома.

Установка прозрачной пергольной крыши

Установка прозрачной перголы на крыше было лучшим решением.Наш боковой двор превратился в патио на три сезона, которым мы можем наслаждаться в любую погоду.

Нам нравится наша новая пергола в патио, но единственное, что могло ее улучшить, — это установка прозрачной крыши перголы. Теперь, даже если решит, что дождь будет идти целый месяц (как это было в сентябре), мы все равно сможем посидеть во внутреннем дворике.

Добавление крыши к беседке кажется большим делом, но мы стали сотрудничать с Home Depot, чтобы упростить эту задачу! Теперь мы не можем дождаться нового шторма, поэтому мы можем протестировать нашу новую прозрачную крышу-беседку.

После установки гофрированной кровли SunTuf на детский домик на открытом воздухе я понял, что хочу использовать ее снова. Он выглядит так красиво и абсолютно подходит для самостоятельного изготовления.

Но мне больше всего нравится то, что он пропускает свет, но блокирует УФ-лучи. Защита патио от ультрафиолетовых лучей означает, что вся наша садовая мебель прослужит дольше. Больше никаких выцветаний и солнечных лучей! И мы можем наслаждаться патио, даже если погода решит пролить дождь на другую нашу вечеринку!

Самое важное решение, которое мы приняли, заключалось в том, использовать ли во внутреннем дворике тот же цвет Solar Gray, что и на крыше игрового домика.Мне нравится, что в домике есть дополнительное затенение, чтобы дети могли играть в нем все лето, и в нем было немного прохладнее.

Изначально я планировал использовать цвет затенения и для беседки во внутреннем дворике. Затем я понял, что патио полностью затенено домом ближе к вечеру, а деревья наших соседей блокируют большую часть прямого солнечного света утром, так что прямое солнце будет у нас только в течение небольшой части дня.

Я немного волновался, что патио может быть немного темным из-за затененной крыши перголы, поэтому я проконсультировался со своим экспертом по домашнему дизайну (он же мама), и она согласилась со мной.Чистая крыша-беседка была лучшим вариантом! Итак, мы отправились в Home Depot за прозрачными панелями SunTuf, и я ни разу не пожалел о своем решении!

Прозрачная крыша беседки по-прежнему блокирует часть солнечного света (около 10%), поэтому во внутреннем дворике по-прежнему прохладнее, чем в некрытой части. И возможность видеть небо через крышу — это так прекрасно.

Я серьезно не могу дождаться грозы, поэтому мы можем сидеть под крышей и смотреть, как на ней танцуют капли дождя. Поскольку сейчас уже поздний осенний сезон, нам, возможно, придется связать чашку горячего какао, но поверьте, мы не пропустим нашу первую бурю под новой прозрачной крышей беседки!

Самое лучшее в гофрированных кровельных панелях SunTuf — это то, что вы можете прикрепить их к существующей конструкции.Вам нужно только добавить прогоны к существующей конструкции, чтобы прикрепить панели. Так что, если вы когда-нибудь хотели добавить крышу к существующей беседке, крыльцу или даже курятнику, вам стоит продолжить читать.

И не забудьте проверить полную сборку беседки для патио и остальные наши уроки по деревообработке.

Как установить прозрачную крышу беседки

Припасы:

Установка Purlins

Установили прогоны на верх беседки из досок 2х3.Чтобы соответствовать перголе, я сначала покрасил доски (поверьте, это проще, чем красить после установки).

После высыхания пришло время устанавливать. Это не очень сложный шаг, особенно если у вас два человека. Однако однажды днем, когда мой муж был на работе, я решила попытаться это сделать.

Мне кажется, я тысячу раз поднимался и спускался по лестнице в тот день (я знаю, что это было много, потому что на следующий день моя ботинка так сильно болела). И я выполнил только 3 из 7 прогонов. На следующий день мой муж помог мне, и остальные 4 прогона были установлены в кратчайшие сроки.

Мораль этой истории: возьмите дополнительную пару рук, чтобы вам было намного проще.

Поскольку наша беседка большая (точнее 20 x 11 футов), потребовалось несколько досок для каждой прогоны. Чтобы убедиться, что они были очень прочными, мы разрезали доски размером 2×3, чтобы они сломались над поперечной балкой перголы. Таким образом, каждый прогон нужно было измерить, чтобы убедиться, что пропилы пилой были закреплены по центру балок (см., Где дополнительный набор рук входит красиво).

Мы измерили и разрезали доски, затем начали вкручивать их в поперечные балки 2 × 6, чтобы они были перпендикулярны поперечным балкам.Мы закрепили их строительными винтами 2 1/2 дюйма и обязательно вкрутили их в каждую балку.

Наши прогоны были расположены на расстоянии 21 ″ по центру друг от друга. Требование к нашей снеговой нагрузке составляло 24 дюйма, но 21 дюйм сделали их равными по общей ширине перголы, поэтому я решил, что чем меньше, тем лучше!

Установка закрывающих полос

После того, как были прикреплены прогоны, нам нужно было прикрепить горизонтальные закрывающие полосы SunTuf. Мы прикрепили их к нижней части прогона на дальнем крае перголы и в центре других прогонов строительными винтами 1 1/4 дюйма.

Их очень легко установить, потому что они просто защелкиваются на концах. Мы просто забрались на перголу и быстро с ней справились.

Под карнизом дома было очень тесно. У нас едва хватило места, чтобы добавить крышу перголы. Нам пришлось проявить немного изобретательности, чтобы прикрепить прогоны и горизонтальные закрывающие полосы.

Сначала мы прикрепили горизонтальные закрывающие полосы к доскам 2 × 3. Когда доска закончилась и нам нужно было прикрепить еще одну закрывающую полосу, мы отметили, где новая полоса должна начинаться на следующей доске.

Для того, чтобы прикрепить прогон к верхней части жатки, нам пришлось прикрутить заглушку перголы к прогону. Мы сделали это, предварительно просверлив пилотное отверстие под углом, а затем закрепив прогон винтом. Я добавил по винту с каждой стороны каждой поперечины.

Далее мы прикрепили вертикальные закрывающие полоски. Они проходят между концами горизонтальных закрывающих полос на внешних краях крыши.

Нам нужно было добавить доски 2 × 2 между прогонами 2 × 3, чтобы стороны перголы достигли одинаковой высоты.Они были покрашены перед повторной установкой.

Затем можно было легко отрезать доски до нужной длины и закрепить строительными винтами 2 1/2 дюйма. Вертикальные закрывающие полоски были разрезаны по размеру и затем прикреплены винтами 1 1/4 дюйма.

Установка прозрачных панелей крыши

Теперь мы, наконец, готовы к работе на крыше! Вся эта подготовка заняла намного больше времени, чем фактическое добавление крыши, но я знаю, что правильная подготовка важна (но я определенно предпочитаю видеть мгновенные результаты).

Мы обнаружили, что наш дом не квадратный на участке, и сделали перголу на одной линии с забором, чтобы она не выглядела кривой.Поэтому нашу кровлю нужно было тщательно измерить, чтобы убедиться, что свес находится на правильном расстоянии по всей длине.

Итак, мы измерили начало и конец каждой 26-дюймовой панели и разрезали каждую отдельно. В результате выяснилось, что каждая панель на задней стороне была на 1/4 дюйма длиннее, чем на передней. Слегка диагональную линию среза нанесли на кривой домик, а заводскую линию среза оставили на свесе.

Чтобы разрезать панели, мы зажали уровень, чтобы создать линию реза, и с помощью циркулярной пилы пробежались по краю.Было очень быстро отмерить и разрезать каждую. Звук ударов пилы по каждой гофре поначалу немного пугает, но резка настолько чиста, что беспокоиться не о чем.

После резки мы поместили красивые прозрачные кровельные панели на перголу. Они просто сидят на горизонтальных и вертикальных застежках. Оказавшись на месте, пора приступить к его закреплению.

Каждое отверстие под винт необходимо предварительно просверлить сверлом 1/4 дюйма, чтобы учесть расширение и сжатие из-за изменения температуры.Без этого могут появиться трещины, а это нежелательно! Поэтому мы использовали обе пары рук, чтобы быстро с этим справиться.

Один человек предварительно просверлил отверстия, а другой вошел сзади со специальными винтами.

При затягивании шурупов необходимо соблюдать осторожность, чтобы они не попали в кровельный материал и не образовались ямочки. Однако после нескольких винтов мы выяснили канавку и смогли быстро вставить каждый винт идеально. Мы установили винты во все остальные гофры, кроме последнего, где следующая панель будет перекрывать его.

Чтобы установить следующую панель, мы измерили и отрезали нужную длину. Затем перекрыл ее одной гофрой с первой панелью и приступил к предварительному сверлению и вворачиванию шурупов. Мы обнаружили, что проще всего сначала добавить винты до самого верхнего края перекрытия, а затем вернуться и заполнить остальную часть панели.

Остаток дня был посвящен измерению следующей панели, резке и закреплению ее на крыше. К счастью, это был прекрасный солнечный день, температура опускалась до 70 градусов.Идеальный день для установки прозрачной крыши-перголы!

Это была несложная работа, но наверху нашей беседки ОЧЕНЬ много винтов, так что на ее выполнение ушла большая часть дня. Но когда этот последний винт был наконец прикреплен, мы немного обрадовались, а затем у нас было несколько минут, чтобы полюбоваться нашей работой, прежде чем мы понадобимся детям.

На следующий день я не мог удержаться от того, чтобы каждые пару часов бродить по патио, чтобы полюбоваться новой прозрачной крышей-беседкой. Он выглядит так красиво с деревьями и небом за ним.

И теперь мы, наконец, можем заполнить внутренний дворик мебелью, чтобы мы могли начать наслаждаться ею! План состоит в том, чтобы создать обеденную и кухонную зону на открытом воздухе, чтобы мы могли вместе много семейных обедов.

Далее я поделюсь планами строительства нашего летнего кухонного острова. Это будет идеальное место для хранения всей нашей еды и готовки на открытом воздухе. И даже есть барная стойка для стульев, чтобы дети могли сесть рядом и помочь готовить. Следите за обновлениями, чтобы увидеть еще больше развлечений в патио!

Не пропустите ни одного интересного проекта DIY, нажмите здесь, чтобы подписаться на еженедельную рассылку новостей сегодня!

Спасибо Home Depot за спонсирование этого поста.Я рекомендую только те продукты, которые использую и которые люблю, и все мнения на 100% принадлежат мне. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

Как правильно разрезать листовой металл с помощью ручного инструмента

Ножницы для олова и авиационные ножницы Advanced

Посмотрим правде в глаза, владеть электроинструментами весело. Они быстро справляются с любым проектом, а кто не любит быструю работу? Но они также являются огромным убийцей бюджета, и в большинстве случаев в них нет необходимости. Мы чувствуем, что это касается резки металлических панелей.Если бы вы устанавливали металлическую кровлю для торговли, у вас был бы набор электроинструментов, предназначенных для быстрого и легкого выполнения работы. Тем не менее, домашние мастера, как правило, хотят использовать базовые инструменты — им не нужно вкладывать большие деньги в инструменты, которые можно использовать только для одного проекта.

При этом, при установке новой металлической кровли вам подойдет набор ножниц для жести. Большинство наших DIY-заказчиков успешно ими пользуются. Они могут легко прорезать металлические панели толщиной 26 или 29 и, возможно, более тяжелые.Но есть ПРАВИЛЬНЫЙ способ сделать это!

Мы настоятельно рекомендуем прочитать эту статью и посмотреть видео, прежде чем приступить к обрезке новых металлических кровельных панелей. Это сделает вашу работу намного лучше!

Ножницы для олова 101 — Что такое ножницы для олова?

Ножницы для жести действуют как ножницы для резки металлических панелей. Они похожи, скажем, на садовые ножницы, но предназначены для резки алюминия, стали, жести и даже винилового сайдинга различной толщины. Существует множество видов ножниц для олова, таких как «авиационные ножницы», названных в честь их важности при производстве самолетов и других самолетов.

Как и все остальное, вы получаете то, за что платите, и если вы хотите, чтобы ваши ножницы прослужили долго, купите закаленную сталь, чтобы лезвия продолжали резать надолго.

Ножницы для олова, авиационные ножницы и ножницы для смешивания

Ножницы для жести, стандартные, имеют одну точку поворота. Они рабочие лошадки и выполняют свою работу, но с ними нужно работать усерднее. Они напоминают большие ножницы, за исключением просторных рукояток, предназначенных для рук в перчатках. Этот единственный стержень и менее сложная конструкция означают, что они могут прослужить десятилетия, если они останутся острыми.У них есть два типа лезвий: обычное лезвие и утконос.

Ножницы для резки жести с утконосом лучше подходят для резки на более крутых поворотах, но заостренная конструкция лезвия делает его менее надежным для резки толстостенных листов.
Лезвие с обычным или прямым рисунком лучше всего подходит для выполнения длинных прямых резов.

Ножницы для жести, стандартные прямые.

Прорези авиационные изготавливаются с двойным шарниром , подпружинены, с предохранителем на них.Двойной шарнир с пружинной нагрузкой означает, что его легче использовать в течение долгого дня. Соответствие калибра зависит от рассматриваемых ножниц, поэтому перед покупкой проверьте их рейтинг. Авиационные ножницы часто продаются наборами по три ножницы, каждая из которых предназначена для разных целей, которые мы объясним в следующем разделе.

Авиационные ножницы. Показана версия с прямым вырезом.

Ножницы для компаундов обладают дополнительным усилием, что делает их хорошо подходящими для металлов более тяжелых толщин, особенно для таких вещей, как воздуховоды и швы.

Составные авиационные ножницы. Предназначен для резки холоднокатаной стали толщиной 18 или нержавеющей стали толщиной 23

Цветовая маркировка на авиационных ножницах

Авиационные ножницы с цветовой кодировкой пригодятся. Они бывают с красной, желтой и зеленой ручками или с полосой каждого из этих цветов на ручках, а иногда и с белыми ножницами. Важно понимать, что означают цвета, и выбирать подходящий для правильной работы. Будучи инструментами для обеих рук, они предназначены как для правшей, так и для левшей, но каждый из них работает только в том направлении, в котором они были разработаны, потому что именно так движется лезвие.

Это на самом деле ключевое недоразумение , хотя, , что цветовое кодирование указывает на то, в каком направлении идет рез… по правде говоря, это больше примерно , где идет обрезка! Дело не столько в том, на какой «стороне» или «руке», а в том, с какой стороны будет идти обрезка (лом).

Желтый: Хотя желтые ножницы обычно используются для резки длинных прямых разрезов, это не идеально. Они будут искажать больше, чем использование красных или зеленых ножниц для длинных разрезов. Желтые ножницы лучше подходят для резки зазубрин. Они также умеют делать широкие кривые. (Бонус в том, что если пластиковая упаковка-раскладушка на новых покупках сводит вас с ума, эти ребята быстро ее откроют.)
Зеленый: Идеально подходит для резки воздуховодов правшей, а также прямой резки и резки вправо / по часовой стрелке.
- Зеленый хорошо подходит для пропилов с прямым наклоном.
- Отрезок (обрезок) будет с правой стороны отреза.
Красный: Они лучше всего режут прямо и подходят для резки влево / против часовой стрелки.
- Красный подходит для надрезов с наклоном влево
- Обрезок будет с левой стороны от пропила.

Зеленые авиационные ножницы для изогнутого среза, наклоненного вправо.

Красные авиационные ножницы для изогнутого среза с наклоном влево.

Но с красными и зелеными ножницами, какой бы стороной ни была челюсть (изогнутая более широкая часть ножниц внизу), это сторона, на которой обрезанный металл будет скручиваться во время резки. Выбор Snip имеет большое значение в том, насколько плоским останется ваш металл после его обрезки.Всегда выполняйте резку так, чтобы губка была обращена к обрезанной или отходящей стороне материала — всегда!

Белые ручки или белая полоса может указывать на фальцевальный или обжимной инструмент.

Авиационные ножницы для левшей и правшей

Распространенное заблуждение состоит в том, что красный или зеленый цвет указывает, какие ножницы использовать для людей с преобладанием правой или левой руки. Неа!

По правде говоря, ножницы подходят для любой руки , так как их можно использовать с ножницами снизу или сверху, поэтому одни и те же ножницы можно использовать правой стороной вверх для одной стороны кривой и вверх ногами. для другой стороны кривой.

К этому нужно привыкнуть, но вы поймете, что лучше всего подходит для вас. Чтобы понять, какие ножницы режут и в какую сторону, немного потренируйтесь на металлоломе. Например, если вы правы, вам будет проще использовать зеленые ножницы для многих надрезов. Левша может сделать такой же разрез в противоположном направлении красными ножницами.

В качестве упражнения, демонстрирующего эту способность с помощью ножниц, попробуйте сделать несколько тренировочных криволинейных разрезов, скажем, зелеными ножницами. Отрежьте небольшой изгиб в углу листа для отходов.Во время резки следуйте естественному изгибу ножниц. Теперь переверните ту же пару ножниц в руке и отрежьте изгиб в противоположном углу. У вас должен получиться зеркальный срез на обоих углах. В этом прелесть авиационных ножниц и то, что по сути является двусторонним инструментом. Так зачем вам красный и зеленый? Вы этого не сделаете, но это удобно с точки зрения лучшего контроля за обрезками или отходами на всех этапах проекта.

Что лучше, прямые ножницы для олова или ножницы со смещением?

Прямые ножницы для жести могут выполнять изогнутую резку, но что делает удобным иметь ножницы с небольшим смещением, так это то, что рукоятка со смещением означает, что ваши руки находятся над надрезом, а не на одной линии с ним, , и поэтому легче делать длинные, прямые разрезы.А «проще» означает дополнительную безопасность при работе с острыми металлическими краями.

Более узкие лезвия

и на желтых прямых ножницах делают их хорошими для резки более крутых поворотов. Рукоятка со смещением на 90 градусов может быть полезна в ограниченном пространстве или если вам нужно разрезать вверх ногами.

Какие бы ножницы ни покупали, покупайте качественные. Это того стоит, если ваш металл не заклинивает и не перекручивается между лезвиями.

В идеальном мире ваш комплект должен состоять из красных, желтых и зеленых авиационных ножниц, составных ножниц и смещенных ножниц.Таким образом, вы сможете решить практически любую серьезную дилемму.

Зазубренные лезвия и гладкие лезвия на ножницах для олова

Зубчатое лезвие отлично подходит для захвата металла или даже для предотвращения скольжения при разрезании нескольких слоев металлических кромок. Они могут даже облегчить работу по разрезанию более толстых листов.

Но эти крошечные гребни могут поставить под угрозу природные металлы, такие как алюминий, медь и цинк, в будущем, потому что они могут медленно изнашиваться или рваться. При работе с натуральными металлами рекомендуется избегать зазубрин.Если вы не уверены в выборе лезвия для вашего проекта, позвоните в нашу службу поддержки клиентов за советом.

Зазубренный наконечник

Методы и наконечники для резки металла

Правой стороной вверх.

Всегда держите лезвия ножниц перпендикулярно к металлическому листу, который вы режете. Металл должен входить прямо, а лезвия должны резать прямо вниз. Это также верно и для ножниц со смещением; Неважно, куда указывают ручки, важно, чтобы лезвия были перпендикулярны разрезу, иначе металл зацепится за лезвия, и вы повредите металл … и, возможно, ваши ножницы тоже.

Последовательность имеет значение.

При резке оловянными ножницами одна из причин, по которой авиационные ножницы так популярны, заключается в том, что пружинная нагрузка облегчает работу, да, но также позволяет резать плавно. Ровные, последовательные стрижки сделают ваши линии более гладкими и прямыми или правильно изогнутыми. Для этого тоже важны острые лезвия. Если вы изо всех сил будете делать надрезы, это приведет к образованию кусков или изгибов на металле, что не идеально.

Чем короче, тем лучше.

Точно так же используйте небольшие частые разрезы вместо более крупных и длинных разрезов. Ножницы предназначены для резки примерно 1/4 дюйма материала за раз. Это позволяет обрезанной кромке сворачиваться по назначению и улучшает качество обрезанной кромки. Чем больше разрезов, тем больше шансов получить неровный край. Избегайте резки на всю длину лезвия, так как это может создать эффект ямочки.

Используйте лучшие ножницы.

Не застревайте, используя только одну пару во время резки; Иногда чередование красного и зеленого может означать, что удалить полоску намного проще, чем просто сделать длинную стрижку.Это отличное видео для ознакомления с некоторыми техническими идеями.

Чередуйте ножницы для получения более прямых длинных разрезов.

Хотя вы можете вырезать середину большого листа металла, авиационные ножницы лучше всего подходят для удаления узких полос. Чтобы компенсировать изгиб или изгиб металла, вырежьте полоску, в которой вы используете красные ножницы с одной стороны и зеленые ножницы с другой, отрезая 2 дюйма за раз с чередующихся сторон — таким образом, два дюйма вверх по правой стороне, два дюйма вверх по левому краю.Это контролирует, как металл изгибается и получает более чистый срез. Это кропотливо, но вы получите более качественную отделку. Это видео очень полезно.

Выполните черновые и чистовые пропилы.

Допустим, вы разрезаете длинный 30-дюймовый кусок гидроизоляции пополам. Вместо того, чтобы пытаться получить идеальный разрез с первой попытки, может быть лучше отрезать на ½ дюйма от точки, где вы действительно хотите получить правильный разрез. Затем этот грубый срез можно легко очистить вторым, более легким проходом ножницами для жести. Убедитесь, что второй проход выполняется так, чтобы нижняя челюсть была обращена к месту, где будет обрезок, так, чтобы сторона отходов загибалась вверх, а рабочая сторона металла не гнулась.

Не перенапрягайте тяжелые металлы.

При резке швов и толстого металла используйте ножницы для резки металла. Резка металла, слишком толстого для ваших лезвий, приведет к повреждению как инструмента, так и металла. Более длинные ножницы для олова и сложные ножницы лучше всего подходят для тяжелого гофрированного металла.

Металл прощает.

Когда вы покрываете порезы вышивкой и т. Д., НЕ ОБЯЗАТЕЛЬНО потеть, чтобы получить красивую линию пореза. Просто избегайте того, чтобы он был действительно неровным, чтобы он не начал изнашиваться через десятилетие или два. Бывают неровные края — вот для чего нужна обрезка!

Практика ведет к совершенству

Может быть сложно достать ножницы для жести.
