Глубина септика в частном доме: Какая должна быть глубина септика ?

На какой глубине следует расположить выход канализации из дома

Вопрос к опытным или специалистам. Кто знает помогите советом. Купил загородный дом, а у него выход канализации на глубине 1,2м от земли. Поставщики септиков настаивают на поднятии точки выхода в связи с очень высоким УГВ и удаленностью места септика от дома. Каких, правил следует придерживаться, как это без риска для безопасности дома это можно сделать, на какую высоту можно поднять новое отверстие? Фундамент жб 1,8м. от оси точки выхода до верхнего края 75 см. а фундаменте лежит подушка из жженого кирпича 60см. На ней плита бетонного пола.

«Без риска для безопасности дома» канализационную трубу можно выводить в любом месте. Хоть с крыши. На безопасность (устойчивость, прочность, долговечность) здания это никак не влияет. Конструкция фундамента и стен не имеет значения. Другое дело, что, вероятно, вам необходимо обеспечить круглогодичное функционирование канализационной системы. Если расположить вывод слишком высоко, в холодном климате зимой стоки могут замёрзнуть, образовав ледяную пробку. Нормы предписывают прокладывать наружную канализацию таким образом, чтобы верх трубы располагался ниже глубины промерзания грунта (ГПГ) на 30 см. Или ещё глубже. Однако горизонтальный участок от дома до септика при условии его утепления допускается размещать выше. Вы не указали ни ГПГ для вашего региона, ни места проживания, поэтому точной цифры для ваших условий мы указать не можем. Для климата Московской области (глубина промерзания 130 см) расчётное минимальное заложение составит 70 см. Напомним, это до верха трубы. Утеплить наружную канализацию несложно, заключив в специальную цилиндрическую пенополистирольную оболочку.

Пенополистирольная цилиндрическая оболочка — относительно недорогой и эффективный утеплитель для канализационных труб

Теоретически, хоть это и противоречит нормам, выход канализационной трубы можно перенести ещё выше на 10-20 см, улучшив утепление. От септика, если стоки поступают в него регулярно, постоянно идёт тепло, что не даст трубе замёрзнуть. Правда, при условии, что стоки поступают в септик регулярно.

Электрический обогрев канализационной трубы позволит поднять её чуть ли не на поверхность. Однако это дополнительные расходы, в том числе на электроэнергию

На какой глубине вывести канализационную трубу в вашем случае и нужно ли на самом деле её поднимать? Не знаем. Могли бы ответить более предметно, если бы был известен сезонный уровень грунтовых вод и конструкция септика (биофильтра). Судя по всему, речь идёт о герметичной ёмкости заводского изготовления. Если это так, отнеситесь к словам «поставщиков септиков» весьма осторожно. Дело в том, что для подобного резервуара не имеет большого значения глубина заложения, грунтовые воды в ёмкость не проникнут.

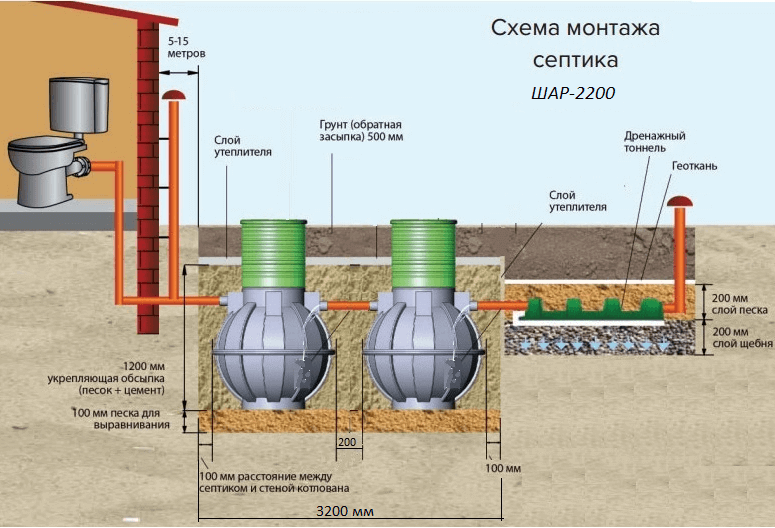

Корпус заводского септика, изготовленного из армированных полимерных материалов, герметичен, грунтовая вода в него не проникнет, глубина заложения не имеет значения

Из биофильтра очищенные стоки нужно куда-то отвести. Самый простой и дешёвый способ — направить их на доочистку в грунт. Это нужно делать ниже глубины промерзания грунта. Если нет возможности установить высокий поглотительный колодец, нет проблем устроить горизонтальную фильтрующую траншею, которую не нужно закапывать глубоко. К тому же, судя по глубине заложения фундамента дома, грунтовые воды расположены не так уж и высоко. Рекомендуем не доверять «поставщикам» на слово, а попросить обосновать их свои рекомендации. Пусть они хотя бы набросают карандашиком схемку, где будут отражены все отметки системы канализации: выход из дома, выход из септика, вход в поглотительное устройство с глубиной его расположения, уровень грунтовых вод. Кстати, кто-нибудь когда-нибудь измерял УГВ на вашем или соседних участках? Возможно, консультанты правы. А может, им просто проще монтировать и обслуживать мелкозаглублённый септик. А то, что вам придётся потратить деньги на перенос коммуникаций и, возможно, лишиться удобств в цокольном этаже (если он есть), их не волнует.

Очистное устройство, состоящее из герметичного заводского биофильтра и инфильтратора, аналога фильтрующей траншеи. При такой схеме разница отметок между выходом из дома и уровнем верха инфильтрующей щебневой засыпки невелика, они даже могут расположиться вровень

Даже при наличии многокамерного септика из глубоких бетонных колодцев реально вывести зону поглощения довольно высоко, если использовать для отвода стоков в грунт фильтрующую траншею, инфильтратор или аэрационное поле. Единственная техническая проблема — обеспечить герметичность конструкций из сборных железобетонных колец, чтобы в них не проникала вода из грунта

Если всё же УГВ действительно высок и приближается по значению к ГПГ, переработанные стоки всё равно не получится отвести в замёрзший грунт, лёд не впитает жидкость. Придётся перекачивать жидкость насосом в канаву или технический пруд, при этом глубина размещения биофильтра вообще не имеет значения

Если уровень грунтовых вод выше ГПГ, стоки не получится отвести в землю, придётся устанавливать биофильтр, обеспечивающий высокую степень очистки и искать варианты сброса очищенных стоков на рельеф либо в технический водоём

Рекомендуемые для наружных сетей уклоны канализационных труб в зависимости от их диаметра. Минимально разрешённый уклон для горизонтально уложенных труб 110 мм — 8 мм, максимальный — 15 см на метр. При превышении этих значений сток с большой вероятностью засорится

В данном случае считаем правильным придерживаться принципа «семь раз отмерь, один раз отрежь». Рекомендуем пообщаться не с одной, а с несколькими подобными фирмами. Можете ещё раз задать вопрос нашим экспертам, но нам нужно точно знать глубину промерзания грунта в вашем регионе или название населённого пункта; сезонный уровень грунтовых вод;  конструкцию септика с обязательным указанием высот входа и выхода стоков, расстояние от дома до очистного устройства. Впрочем, удалённость септика играет небольшую роль, ведь уклон канализационной трубы невелик, всего 2 см на метр длины для трубы диаметром 110 мм.

Глубина канализационной трубы в частном доме

На чтение 9 мин. Просмотров 1.3k.

При монтаже глубина канализационной трубы в частном доме – тот показатель, которому следует уделить особое внимание. При несоблюдении правил монтажа сталкиваются с такими проблемами, как неправильная установка септика, труб, чрезмерное количество стыков и поворотов, способствующих заторам и т.д.

Особенности глубины канализации в частном доме

Простой выход – доверие установки канализации квалифицированным специалистам. При желании сэкономить значительную сумму благоустройством можно заняться и самостоятельно. Тогда нужно подобрать септик, устанавливают в котлован, находящийся от дома на расстоянии не менее 5 метров и укрепляемый бетоном от воздействия грунтовых вод.

Важность глубины канализации

Глубину траншеи канализации рекомендуется учитывать по следующим причинам:

• при монтаже труб на уровне почвенного промерзания жидкость быстро остывает, что приводит к заторам;
• при чрезмерно малой глубине размещения трубы подвергаются преждевременному разрушению от мороза и других факторов;
• при чрезмерно низком расположении труб их замена в дальнейшем будет труднодоступной;
• обязательно следует учитывать особенности рельефа: трубы можно располагать ближе к земной поверхности, если канализацию устраивают на ровной площадке.

Риск возникновения заторов можно снизить при том условии, если при монтаже будет использоваться минимальное количество соединений.

На какой глубине прокладывать?

Глубина канализации легко определяется по уровню расположения сооружения. При монтаже труб рекомендуется использовать абсолютно прямой путь от дома до септиков. Использование колен и поворотов нежелательно.

Размещают трубы слегка выше средней точки грунтового промерзания. Если они будут прокладываться под дорогами или другими местами, очищаемыми от снега, то глубину увеличивают.

Минимальная же глубина в метрах составляет 0,7-0,8. Это значение можно использовать в случае прокладки труб в условиях тёплого климата. Чем суровее морозы и холоднее регион в целом, тем глубже следует прокладывать трубопровод.

Какие параметры стоит учитывать?

При монтаже трубопровода в обязательном порядке учитывают глубину грунтового промерзания. Для каждого региона этот показатель различен.

Помимо этого, в процессе монтажа учитываются следующие параметры:

• диаметр труб не должен быть чрезмерно узким;
• уклон на погонный метр трубы не должен превышать 3см;
• также следует учитывать, из какого материала выполнены трубы, поскольку они обладают разными свойствами;
• расстояние от септика до точки выхода трубы из здания должно составлять не менее 5м;
• при установке угол наклона должен соответствовать требованиям СНиП, только тогда сточные воды будут передвигаться самопроизвольно, исключая риск появления заторов;
• в доме поворотных точек может быть сколько угодно, но за его пределами желательно, чтоб трубы были прямыми.

Требования СНиП

По требованиям СНиП, в любом жилом помещении, имеющем внутренний водопровод и точки водоразбора, должен иметь сети стокового отведения. К тому же, на участках необходимо наличие системы водоотвода. При грамотно спроектированной канализационной системы продлевается срок эксплуатации здания и сохраняется экологическое равновесие на самом участке.

Общие требования к системе:

• должна обеспечивать расчётный объём сточных вод;
• при её работе не должно возникать подтоплений дождевыми или сточными водами;
• абсолютно все системы должны быть герметичными;
• очистные сооружения должны качественно очищать стоки.

Требования по СНиП к внутренним сетям:

• при монтаже сантехнических приборов на сливах следует сделать гидрозатворы;
• для прокладки внутренних сетей рекомендуется применение полимерных или чугунных труб;
• диаметр канализационной трубы на выходе из дома может превышать 11см, меньший размер не допускается;
• уклон должен быть от 2% до 2,5%, но не более 3%;
• внутренние сети следует оборудовать вентиляцией через канализационные стояки, для чего над каждым из них выполняется вытяжная часть, выводимая на кровлю.

Во внутренние сети входят такие элементы, как:

• сантехнические приборы для водоотведения – это практически все сантехнические изделия кроме полотенцесушителя (в нём стоков не образуется), и бытовая техника, подключаемая к канализационной системе;
• разводка труб – по ним транспортируются стоки от сантехнического прибора к стояку;
• канализационный стояк – к нему подводят трубы.

Требования по СНиП к наружным сетям:

• трубы наружного водопровода должны быть диаметром не менее 15см;
• глубина закладывания лотков должна быть от 1,1м;
• для сетевого обслуживания и очистки устанавливаются колодцы;
• для самотечных сетей устанавливают керамические, асбестоцементные или полимерные изделия;
• если по каким-то причинам установить самотечную систему не представляется возможным, устанавливается напорная канализация, — по СНиП рекомендуется применение специальных труб из чугуна, асбестоцемента или пластмассы, которые можно эксплуатировать под давлением;
• если канализация оборудуется в посёлках с малоэтажными постройками – можно несколько домов скооперировать в общую систему, учитывая производительность очистных сооружений;
• для стоковых очисток применяют установки с биологическими способами обработки.

Как измерить глубину?

В большинстве случаев глубину прокладывания канализационных труб ориентируют на практический опыт монтажного предприятия и на случаи подобной эксплуатации в том же регионе. Но при отсутствии точных данных перед определением глубины рассчитывают прочность труб согласно СП 40-120-200, который регламентирует правила проектирования трубопровода и его монтажа.

Полученная из этого расчёта цифра и является приблизительной глубиной для прокладывания канализационной трубы. Величина корректируется в зависимости от длины магистрали, конструктивных особенностей и рельефа.

Важно понимать, что динамическая нагрузка от передвижения по площади авто и людей значительно увеличивается, и это следует учесть при прокладке канализационной сети под подъездом к гаражу или пешеходной дорогой. В данном случае устанавливают гофрированные трубы с армированием закрытым способом.

Характеристики прочности труб

Выбранные трубы при покупке должны соответствовать следующим характеристикам:

• они должны быть устойчивыми к химическим веществам, грунтовым водам и прочим агрессивным средам;
• термическая устойчивость;
• устойчивость к механической деформации, в том числе и растяжению, расширению и увеличению на них нагрузки;
• с внутренней стороны коэффициент скольжения должен быть минимальным.

Данные требования также учитываются и для фасонных деталей, применимых для герметичной связки и конструкционной стабилизации. Размеры труб зависят от назначения и самого проекта. Самый распространённый вариант канализационных труб – с диаметром в 11см, но возможно использование и с 25см и длиной до 3м. Гофрированные трубы имеют сечение в 21см и двухслойную структуру.

При приобретении изделий из ПВХ следует обращать внимание на степень жёсткости. Класс Sвам подходит для глубоких работ. В тёплых регионах используется класс L, поскольку их глубина прокладывания составляет не более 1м, для более холодных регионов используют класс N.

Прокладка канализации

Выбрав подходящие трубы, и ознакомившись с методом установки, приступают к монтажным работам. Для максимально качественной установки следует придерживаться установленных правил по технологии установки.

Внутри дома

Грамотная разводка внутри дома – это установка конструкции соединения труб для формирования плавного канализационного стока вод.

Начинать установку рекомендуется от сантехники, и далее вести до области соединения к внешней трубе. В здании с двумя и более этажами на первом трубы устанавливают под полами, на втором и остальных – над ними.

Технология монтажа внутренней системы:

• с сантехникой соединяются гидрозатворы;
• к ним подсоединяют канализационные трубы;
• далее 2 колена по 45 градусов используются для соединения трубы с горизонтальной, но если сантехника установлена рядом со стояком, то для соединения используется 1 колено и косой тройник от стояка;
• если сантехника расположена далеко от стояка, то на каждый метр длины трубы делается уклон в 30мм до трубы от другой сантехники или стояка;
• для соблюдения уклона потребуются хомуты, устанавливаемые на расстоянии 2 метров друг от друга, и закреплённые в полу или стене;
• в случае установки канализационной сети над полом после каждого поворота монтируется тройник с крышкой для очистки, её же монтируют на каждом этаже;
• от унитаза устанавливают 45^о трубу или с меньшим градусом, соединяя с канализационной сетью перпендикулярным тройником;
• при отсутствии стояка в доме и монтаже канализации над полом требуется от горизонтальной трубы сделать слив, переходящий в трубу, используя 2 колена;
• трубы через перекрытие проходят с помощью металлической гильзы с помещённой в неё обёрнутой утеплителем трубой. В перекрытии гильза устанавливается с помощью цементно-песчаного раствора;
• если требуется соединение трубы диаметром в 5см с трубой с диаметром в 10см, используют соответствующий переходник;
• далее выводится одна внутренняя труба, и если её уровень высоты значительно отличается от нахождения внутренней, используют колена от 45^о до 135^о для плавного стыка.

Какие трубы используются для внутренней сети:

• от унитаза, душа, бассейна, ванной – 100-110мм;
• от раковин – 50мм;
• для стояка – не менее 110мм.

Что ещё следует учесть при прокладке труб внутренней сети:

• для эффективного соединения стыки смазывают клеем для труб или герметиком;
• после укорачивания трубы её края следует сгладить, чтобы та плотно вошла в принимающую трубу;
• при соединении 2 сложных систем пользуются и трубой, и хомутом для жёсткости конструкции;
• при установке канализации до заливки фундамента от внешней трубы прокладывают внутренние в зоне будущего фундамента, заранее обёрнутые утеплителем и установленные в гильзы;
• перед монтажом перекрытия определяются с точным положением сантехники в доме, дабы знать, каким образом подвести к ней трубы.

Снаружи

Технология монтажа внешней канализации:

• сначала выкапывается котлован для септика, его расстояние зависит от размера земельного участка, но не менее 5м;
• частота пользования сантехникой и количество человек в доме – факторы, которые следует учитывать для размеров ямы для септика: для семьи из 4 человек обычно достаточно покупки 3 колец диаметром по 150см;
• за пару суток перед монтажом бетонных колец на дне делается песчаная подушка и заливается бетонным слоем, затем стыки залитого бетона для герметизации смазываются битумом или смолой, а после установки колец укладывают бетонный круг с отверстием для люка;
• при нежелании приобретать бетонные кольца после выкапывания котлована на дне следует выполнить 15-20 сантиметровую песчаную подушку, и залить поверх бетон такой же высотой, и как только бетон схватится (это займет не более 2 суток), выкладывают стены септика;
• от стен септика до краёв котлована выдерживают расстояние в 100-150мм для засыпки глиной;
• уклон трубы – 20-30мм на каждый метр трубы;
• после кладки трубы соединяют с септиком путём просверливания отверстия;
• в канализационной системе используют колена для плавного поворота;
• к дому подсоединяется через подвал или фундамент;
• далее устанавливают фильтрационный колодец на 200-300мм ниже септика, колодец должен быть или меньще септика по объёму, или соразмерно;
• дно фильтрационного колодца следует засыпать30-сантиметровым слоём щебня.

При соединении всех труб можно выполнить пробный пуск воды для проверки герметичности и правильности соединения системы. Завершающим этапом работ будет устранение всех недочётов в соединении.

глубина — Септики для дома

Любой, кто строил собственный дом, сталкивались с тем, что такое устройство септика в частном доме.

А для тех, кому еще предстоит строить канализацию Читать далее →

Современный город уже сильно избаловал своих жителей различными удобствами, такими как центральное отопление, газопровод и, конечно же, канализация. Однако это вовсе Читать далее →

Сейчас современные загородные дома и дачи оборудуют такими же сантехническими устройствами, как в квартирах. Но, как правило, дачные поселки не оснащены централизованными системами отвода сточных вод, поэтому Читать далее →

Для того чтобы локальная канализационная система на участке работала бесперебойно, потребуется установка автономной станции для очистки стоков.

Один из самых распространенных Читать далее →

Локальная система канализации индивидуальных домовладений испытывает стремительный рост нагрузки в связи с приходом в нашу жизнь новых достижений цивилизации. Все возрастающие объемы сточных вод требуют Читать далее →

При отсутствии центральной канализации в частном доме и невозможности к ней подключиться, выход один — построить септик, в полной мере удовлетворяющий требованиям жильцов дома.

Можно эту работу доверить специалистам Читать далее →

При выборе септика важно учитывать не только цену, но и ряд сопутствующих факторов:

• нагрузку на канализацию;
• производительность септика;
• тип комплектующих материалов станции;
• площадь участка;
• тип почвы;
• уровень грунтовых вод.

Посмотреть популярные модели септиков.

При заказе Читать далее →

Многие люди на дачных участках и загородных домов используют в качестве очистительных сооружений септик, но не все знают, какая конструкция им требуется и как вообще работает система.

Канализация Читать далее →

При выборе септика для загородного дома не стоит торопиться, так как не каждый септик одинаково хорош. К тому же, лучший септик для загородного Читать далее →

От этого не уйти ни одному домовладельцу. Речь идет о таком, не особенно приятном мероприятии, как откачка септиков и выгребных ям. Разберемся, как часто Читать далее →

Канализация загородного дома и дачи под ключ в Раменском

Если речь идет о более производительном септике, то схема канализации на даче выглядит так: отходы попадают в первую закрытую емкость, где производится отстой жидкости и выпадение осадка – он далее перерабатывается бактериями в остаточный ил.

При последующем наполнении этойчасти, вода переливается в следующий «отсек» через пластиковую соединительную трубу. Здесь либо производится дальнейший процесс переработки, либо (в случае с последней емкостью без дна), очищенная вода направляется в землю, где проходит окончательный шаг по очистке.

Как выбрать размер и количество колец

Выполнить недорогой септик для дачной канализации в Раменском можно из жб-колец диаметром 1 метр. Мы доставим их на ваш участок абсолютно бесплатно и разгрузим с помощью манипулятора. Монтаж производится в шахту ручным способом с использованием особых приспособлений.

Монтаж канализационного септика под ключ в частном доме из колец

Если нужен более объемный и производительный септик, мы предложим выбрать кольца диаметром 1. 5 метра – в этом случае для их монтажа используется подъемник, в виду большого веса секций.

На каждую камеру ставится бетонная крышка с надежной пластиковой крышкой, защищающей септик и членов семьи.

Монтаж канализационных труб по участку

Для избежания проникновения «ароматов» в туалет, ставятся затворы на выходе и применяются фановые вентиляционные трубы. Сборные канализационные водопроводы и Стояки требуется соединить, после чего происходит отвод стока. Канализация прокладывается в подвале (при его наличии), либо вдоль стенки первого этажа. По потолку помещений нельзя проводить канализационный водопровод.

Для канализационных систем сегодня используют пластиковые трубы: их не нужно скреплять цементным раствором, только уплотнить резиновой прокладкой.

Канализация внутренняя подводит сточные воды к трубам внешним. Для подключения сантехники применяются ПВХ-трубы.

Требования монтажа труб для канализации

Крайне важно, что нельзя допустить обратного уклона, так какэто приведет к застою воды!

Есть важное правило: монтаж труб с напором (к примеру, водопроводных) осуществляется ниже линии промерзания грунта. Для отводных труб этого правила нет.

В случае, если в траншее мягкий грунт, желательно дно укрыть песком (толщина примерно 10-15 см). И наконец, песок засыпаем грунтом и тщательно утрамбовываем.

Правильный уклон для труб на загородном участке

Ошибки при устройстве туалета

Как видите, организация канализации и водопровода в загородном доме – задача, выполнить которую можно быстро и даже своими руками, если не желаете обращаться к специалистам. Тем не менее, нужно не забывать про наиболее распространенные ошибки:

1. Неточный выбор места для возведения очистных сооружений

Сначала стоит убедиться, что для копки шахт вы выбрали место не только подходящее вам самим, но и соответствующее нормам:

• Не менее 5 метров от дома
• Не меньше 2 метров от забора по границе участка
• На отдалении от колодцев с питьевой водой и других источников

2. Ошибочный расчет объема

Бывает так, что в погоне за экономией хозяева выбирают самое недорогое решение, и при увеличении нагрузки (круглогодичное проживание семьей, гости и т. Д. ), септик перестает справляться с нагрузкой и переполняется.

3. Монтаж труб под прямым углом или с большим количеством углов

Если установкой канализационной системы занимаются случайные рабочие, очень часто можно встретить случай, когда трубопровод укладывается с большим углом, вплоть до 90 градусов. Это довольно серьезная ошибка, которая почти гарантированно приведет к засорам и ненужным ремонтам. Правильнее было заранее рассчитать положение труб и мест монтажа, чтобы избежать этого.

4. Вывод трубы канализации на большой глубине

Как указали ранее, не требуется укладывать трубы для канализации частного дома в Раменском ниже глубины промерзания: хватит лишь на 50-70 см. Если необходимо провести трубы через фундамент из бетона, мы выполним эту работу за вас – быстро и без повреждения конструкций.

Иначе, вы можете организовать вывод с таким заглублением, что дальше по участку не удастся следовать правилам, что приведет к возникновению другой ошибки.

5. Несоблюдение норм уклона при укладке

Это очень важный момент: если его не соблюсти, вы можете построить систему, в которой будут постоянные застои, приводящие к засорам и перемерзанию. В худшем случае – канализация окажется нерабочей, вывод в септик будет отсутствовать.

6. Отсутствие фановых труб

Крайне желательно организовать фановые трубы, отводящие лишние газы из септика и не дают запахам просачиваться через гидрозатворы в сантехнике.

7. Излишняя экономия на материалах

Последний по списку, но не по важности пункт — избыточная экономия на материалах: слишком недорогие бетонные кольца или низкого качества трубы могут довести до того, что система станет негерметичной. Она может загрязнять почву, окружающую среду, грунтовые воды на участке, может функционировать с проблемами или перемерзать.

Услуги организации канализации «под ключ» в Раменском и копке септиков из жб-колец

Как итог сказанному выше – мы готовы полностью взять на себя все работы по устройству канализации на даче в вашем районе Московской области.

Окажем бесплатную консультацию по телефону или приедем на место без какой-либо предоплаты. Если вы решите работать с нами, назначим удобную вам дату и подпишем договор. Материалы входят в цену работ и доставляются на участок в требуемом количестве бесплатно!

Калькулятор стоимости септика «под ключ»

В этом конструкторе вы можете самостоятельно получить итоговый результат канализационного септика на вашем участке. Это не рекламная стоимость – гарантируем выполнение работ по указанным ценам «под ключ» вместе с материалом!

Как устанавливается септик в частном доме, нормативы и гост по расстояниям до объектов

Без септика обходится  сегодня редкий частный дом. Подключиться к системе канализации в частном секторе практически невозможно, а вот организовать свою собственную несложно, правда затратно. Вряд ли владелец частного дома согласится пользоваться туалетом на улице, с классической выгребной ямой. А посему – септик является единственной доступной альтернативой.

Основное правило, которое следует учесть при выборе места до септика: законом предусмотрены минимальные расстояния от септика или выгребной ямы до различных объектов. Несоблюдение их может быть причиной судебного разбирательства, в результате которого суд может обязать владельца дома демонтировать септик.

Итак, очищенные септиком сточные воды могут сбрасываться:

• не ближе 5 метров от дороги или границы грунта, а также жилых строений
•  не ближе 10-30 метров от ручья или водохранилища
• не ближе 50 метров от источников чистой воды
• не ближе 3 метров от деревьев

Нормативные документы, регламентирующие расположение и работу септиков:

• СНиП 2.04.01.-85;
• СНиП 2.04.03.-85;
• СанПиН 2.1.5.980-00.

При этом СНиП 2.04.01.-85 и СНиП 2.004.03.-85 помогут подобрать объем септика для Вашего дома, в зависимости от состава и фильтрующей способности грунта, а также других факторов.

Обычно монтаж септика доверяют организации, специализирующейся на данном виде работ. Дело в том, что при ошибке монтажа дорогой агрегат не будет функционировать как надо, так что экономия на монтаже может выйти боком.

Вывод канализационной трубы в траншее

Вывод канализационной трубы из дома осуществляется в траншее, глубина траншеи высчитывается исходя из глубины промерзания грунта для Вашего региона. Обычно утепленную трубу укладывают на глубину порядка 80 см. Дно траншеи должно иметь уклон в сторону септика порядка 2 сантиметра на метр. Траншея ведет в котлован под септик, глубина котлована обычно на метр-два больше глубины траншеи, в зависимости от модели септика. На дне траншеи и котлована устраивают песчаную подушку, для компенсации движения грунта.

Котлован для септика

Далее на дне котлована под септик необходимо залить «фундамет» под него – армированную плиту толщиной от 15 см. Она предохранит наше тяжелое сооружение от проваливания в грунт, распределит нагрузку от тяжелого септика. Иногда септик монтируется в месте, где возможно впоследствии движение автотранспорта, тогда сверху заливается и привалочная плита. Септик устанавливается в котлован вручную, или с использование подъемной техники (обычно тем же трактором, что и копал котлован). Затем устанавливаются трубы, особое внимание следует уделить местам их сочленений, и входа в септик. На торцы следует нанести специальную смазку.

Из септика выводятся вентиляционные трубы, высота их должна обеспечивать ход воздуха даже зимой, с учетом толщины снежного покрова. Далее трубы и септик по бокам засыпаются песком, обязательно с проливкой водой и трамбовкой. Верхний слой – плодородная почва, где через год уже вырастет трава.

При планировке участка учтите, что периодически потребуется подъезд грузовой машины ассенизации для обслуживания септика.

» Схема и устройство канализации из бетонных колец

Комфортное проживание в загородном или частном доме невозможно без подведения всех элементов инфраструктуры. Если нет возможности подключиться к центральному водоснабжению и отведению стоков, то необходимо устройство автономной канализационной системы.

Наиболее простым и надежным видом подобных сооружений является септик, собранный из бетонных элементов. Чаще всего такие сооружения включают несколько камер. Размеры бетонных колец для канализации, их количество и схема установки могут отличаться в зависимости от общего объема септика, его расположения на участке, а также специфики почвы и высоты залегания грунтовых вод.

Общий вид конструкции

Чаще всего септик, выполненный из бетонных элементов, состоит из трех отдельных колодцев. При достаточной глубине залегания грунтовых вод и возможности увеличения высоты конструкции число камер иногда уменьшают до двух.

Основные элементы

Общую схему септика можно представить следующим образом:

• приемная камера – колодец, в который поступают все сточные воды из дома;
• вторичный отстойник, выполняющий функцию дополнительной очистки светлых сточных вод;
• фильтрующий колодец, через который уже практически полностью очищенная вода возвращается в грунт.

Установка первых двух камер очистного сооружения производится на бетонное основание с последующей герметизацией всех швов, что обеспечивает защиту участка от протечки неочищенных стоков. Для фильтрующего канализационного колодца монтаж выполняется с устройством дренажного слоя для постепенного отвода очищенных стоков.

Все камеры связаны между собой соединительными трубами, а в первом колодце дополнительно подготавливается отверстие для входа канализационной трубы из дома. В верхней части всех трех отсеков при монтаже устанавливаются тяжелые люки и дополнительные кольца с люками, обеспечивающие технический доступ к колодцам.

Преимущества сооружения

К достоинствам подобных септиков можно отнести:

• надежность и прочность конструкции;
• простоту в монтаже и обслуживании;
• дешевизну всего сооружения.

Но необходимо отметить, что при устройстве такого очистного сооружения в частном доме стоит учесть несколько нюансов. Бетонный септик не герметичен, поэтому от него может распространяться запах. Да и при незначительной глубине залегания грунтовых вод такой вариант может оказаться неэффективным.

Расчет будущего септика

При составлении схемы будущей канализации необходимо учитывать несколько факторов:

• количество проживающих постоянно человек;
• объем выбранного типа железобетонного кольца;
• минимальный срок очистки стоков – 3 суток.

Именно в закладке количества обитателей частного дома или дачи чаще всего происходят основные ошибки. Необходимо помнить, что расчет необходимо вести исходя из наибольшего количества людей, включая временно присутствующих. Ведь если септик будет спроектирован под нужды семьи из трех человек, а к ним приедут гости, то система может не справиться с объемом стоков.

Нормативные данные

Нормативным расходом воды в сутки на человека считается 200 л. Таким образом, количество людей умножается на 0,2 м3, а затем увеличивается в три раза. Если система должна выдержать нагрузку водопотребления 5 человек, то суточный сброс может достигать 1 кубометра, а требуемый запас объема на три дня предполагает увеличение колодцев септика до 3 м3.

Количество бетонных колец рассчитывается исходя из объема камер. Стандартное кольцо вмещает 0,6 – 0,62 м3, поэтому требуемый объем септика нужно разделить на вместимость кольца. Кроме того, следует добавить три кольца на создание технических камер.

Следует помнить, что даже при небольшом количестве людей высота колодца должна быть не менее 1,2 метра (2 кольца). Для нормального осаждения твердых частиц из первичных стоков столб воды над твердым осадком должен составлять не менее 1 м.

Установка септика из бетонных элементов

После проведения основных расчетов необходимо разработать схему расположения канализационной системы. По существующим нормативам септик должен находиться не менее чем за 5 м от границ участка, за 10 м от дома для предотвращения подмыва фундамента, а также за 30 м от ближайшего наземного водоема.

Не стоит забывать, что требуется также максимально удаленное расстояние от источника водоснабжения. При наличии уклона на участке септик необходимо располагать ниже точки отбора питьевой воды. После выбора места расположения монтаж очистного сооружения для частного дома или дачи осуществляется в несколько этапов.

Разработка грунта

При установке септика, включающего несколько камер, лучше всего подготовить один общий котлован. Для проведения всех работ экономически более целесообразно нанять специальную технику. В этом случае разработка грунта займет не более 2 – 3 часов.

Монтаж приемной камеры и отстойника необходимо вести на бетонное основание для предотвращения протекания неочищенных сточных вод. Поэтому дно котлована в местах установки этих колодцев трамбуют, укладывают слой рубероида в качестве гидроизоляции и заливают небольшой постамент.

В месте монтажа фильтрационного колодца грунт не трамбуют, часть его заменяют щебневой подушкой, высота которой должна быть не менее 50 см. Такой фильтр из крупного заполнителя позволит воде беспрепятственно уходить в грунт, а также послужит для финишной доочистки воды.

Создание камер

При монтаже колец также потребуется специальная подъемная техника, например, небольшой автокран или манипулятор. Сначала собирается остов каждого колодца путем установки расчетного количества колец. Для лучшего соединения кольца можно укладывать на строительный раствор или специальный клей.

Места соединения колец между собой и с основанием тщательно заделываются строительным раствором. Для дополнительной гидроизоляции в состав смеси можно добавить жидкое стекло из расчета 10 г добавки на каждый 1 кг цемента.

Для дополнительной защиты колодца места соединений элементов лучше обработать мастиками или красящими композитами для гидроизоляции с наружной и внутренней стороны. Не помешает такая отделка и всему телу колодца.

Сверху на каждую камеру устанавливаются специальные железобетонные крышки с отверстиями для люка и вентиляционной трубы.

Соединение камер в единую систему

После установки колец необходимо соединить все элементы септика в единое сооружение. Для облегчения разводки труб лучше всего заказать кольца с боковыми отверстиями. В ином случае подготовить ниши под трубопровод можно посредством специальной коронки по бетону с диаметром не менее 114 мм или вручную.

Необходимо помнить, что септик из колец рассчитан на самостоятельное передвижение стоков, поэтому монтаж труб необходимо вести очень внимательно. В приемную камеру канализационная труба должна быть уложена с уклоном в 2 см на каждый метр длины. Именно поэтому нельзя слишком далеко уводить канализацию от дома.

Соединительные трубы между камерами должны располагаться ниже уровня входа основных стоков, иначе поток зациклится, и септик перестанет работать. Места входа всех труб необходимо тщательно заделать раствором и дополнительно обработать гидроизоляцией и герметизирующим составом.

Засыпка септика

После монтажа всех элементов системы проводится обратная засыпка котлована. Для этих целей лучше всего также нанять специальную технику, ведь ручной труд потребует не меньшей оплаты, чем аренда трактора с ковшом или погрузчика.

Отсыпать септик нужно грунтом, изъятым при устройстве котлована. При большом содержании глины можно добавить немного песка, способного более равномерно распределиться вокруг сооружения. После завершения засыпки септик готов к использованию.

При правильном расчете и выполнении монтажа септик из бетонных колец может стать весьма эффективной и недорогой очистной системой для загородного или частного дома, которая прослужит своим хозяевам не менее 50 лет.

как провести + устройство своими руками

Трудно представить загородный коттедж без цивильного туалета и уютной ванной комнаты. Но не каждый поселок оборудуется системой сбора отходов. Поэтому, канализация в частном доме выполняется обособленно. Не знаете, какую выбрать систему? Эта статья расскажет обо всех особенностях канализации в частном доме.

Мы описали возможные способы организации сбора отходов, обозначили их особенности обустройства и применения. А также привели пошаговый инструктаж по составлению проекта, монтажу канализационного трубопровода, установки септика и дренажного колодца.

Содержание статьи:

Виды систем канализации

Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.

Центральная. Сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.

Далее стоки фильтруются, проходя несколько степеней очистки и уже безопасная вода попадает в местный водоем. За пользование домовладелец ежемесячно платит деньги.

В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации

Накопительная система – современный прототип . Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.

Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.

Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

Самая простая схема установки – это септик с дренажным колодцем. Он представляет собой своего рода золотую середину между строительными затратами и периодичностью чистки (+)

Дренирующий септик процесс сбора отходов аналогичен накопительному резервуару. Единственное отличие – отсутствие дна емкости. Это позволяет отстоявшейся воде уходить в грунт через дренирующую подушку. Дренажный колодец изготавливается из бетона или красного кирпича.

Фильтрационные установки монтируются на участках с большим водопотреблением. Вся система имеет от 1 до 4 емкостей, расположенных под землей. Первые три резервуара служат для сбора и последовательной чистки органики. Последняя емкость выполняет окончательную очистку.

По сути, фильтрационная установка сочетает элементы трех предыдущих типов канализации. В зависимости от производителя, элементы установки оборудуются разными системами очистки, позволяющими учесть местные условия.

Фильтрационный септик Танк. Такая установка занимает большую площадь участка. Высокий процент очистки не потребует вызова ассенизаторов в ближайшие 10 лет (+)

Если вы строите загородный дом и ломаете голову над тем, как обустроить канализацию, предлагаем ознакомиться с этапами монтажа самой эффективной и доступной системы – септика с дренажным колодцем.

Этапы обустройства сточной системы

Перед тем, как проводить монтаж канализации в частном доме, нужно составить проект. Он включает рабочий чертеж, где указываются размеры участка, отмечаются границы жилого дома и прилегающих строений. После этого располагается септик, с обязательным учетом правил соседства.

Работы по монтажу канализации включают такие этапы:

1. Планирование канализационной системы.
2. Монтаж трубопровода в помещениях дома с выводом в единый сток.
3. Обустройство резервуара-сборника для органических нечистот с дренажным колодцем.
4. Прокладка центральной трубы из дома к резервуару.

Если планируется установка герметичного резервуара, последний этап исключается.

Этап №1 – составление проекта

Существует несколько определяющих факторов, анализ которых позволяет выбрать подходящую канализационную систему: тип грунта, рельеф загородного участка, объем водопотребления, уровень грунтовых вод, соседство, расположение жилых и хозяйственных построек, наличие скважины с чистой водой.

Рассмотрим каждый пункт более подробно.

Учитываем тип грунта и рельеф

Каждая разновидность грунта обладает индивидуальными особенностями.

На что стоит обращать внимание:

• пучинистость;
• глубина промерзания;
• влажность;
• степень впитывания влаги.

Для дренажной системы важен тип грунта. К примеру, глина очень плохо пропускает влагу. А вот чернозем напротив – хорошо. Этот параметр учитывается при определении площади фильтрующей поверхности.

Глубина промерзания играет важную роль при установке сточной трубы из коттеджа. Чтобы не допустить ледяной пробки, трубопровод утепляется

Если дом располагается на участке с ломаным профилем, т.е. имеются большие перепады уровня поверхности земли, септик располагается в низине. Пренебрежение этим правилом приведет к тому, что частично загрязненная вода просочится на поверхность. Результат – сильное загрязнение стоками участка.

Считаем объем потребления воды

Объем водопотребления важен при обустройстве индивидуальной системы канализации.

На объем потребления воды влияет:

• длительность времяпровождения в доме – основное жилье или летняя дача;
• количество человек в семье;
• этажность коттеджа;
• количество бытовых приборов.

Для расчета точной цифры можно обратиться к справочникам и СНИПам. Там указаны нормы потребления, приведены расчетные формулы и коэффициенты.

Чтобы не вспоминать курс математики, воспользуйтесь онлайн калькулятором, представленным на нашем сайте. Его алгоритм расчета соответствует всем правилам действующих нормативных документов.

Для семьи из 4 человек, проживающих на постоянной основе, использующих уборную, ванную комнату, а так же стиральную и посудомоечную машинку, ежесуточный объем сточных вод равняется 1 м³.

Учитываем грунтовые воды и соседей

Установка дренирующего септика возможна, только если от насыпной фильтрующей подушки до залегания воды более 1 м. Если это расстояние меньше, органические отходы обязательно попадут в водоносный слой.

Решение этой проблемы кроется в организации герметичного септика. Придется тратиться на откачку нечистот, но другого выхода нет.

Альтернативой сборного резервуара служит установка системы принудительной фильтрации. Такой комплекс оборудуется несколькими уровнями очистки. После полного цикла фильтрации вода пригодна для технических нужд – полив и т.д.

Также, прежде чем копать яму для емкостей, надо определиться с её местом. Требования СанПиН строго определяют расстояния, на которые удаляется септик от домов, хозяйственных сооружений, деревьев, источников питьевой воды, а также водоемов.

На схеме не указан соседский участок, но согласно нормативным документам от края резервуара до забора соседа должно быть не менее 3 м

Соблюдение этих норм – обязанность каждого домовладельца. При нарушении правил соседства кроме штрафных санкций, которые вы обязательно получите, можно навредить собственному здоровью.

Этап №2 – монтаж внутреннего трубопровода

Хороший отвод воды, в первую очередь, зависит от устройства внутреннего трубопровода коттеджа. После установки сантехнической фурнитуры, ее надо будет подключить к единой канализационной трубе, по которой стоки пойдут в очистные отстойники.

Монтаж трубопровода

Первым делом необходимо определиться с . Лучше приобретать изделия из поливинилхлорида (ПВХ), поскольку чугунные и металлические варианты требуют сварочных работ.

Процесс электрической сварки чугунных труб для неопытного обывателя может стать «камнем преткновения» на пути к положительному результату. Чугун – хрупкий металл, и резкое охлаждение стыкового шва неминуемо приведет к появлению микротрещин.

Пластиковые трубы обладают массой достоинств, в числе которых:

• небольшая масса;
• простота монтажа;
• доступная цена;
• большой выбор переходников и отводов;
• инертность к агрессивным средам;
• долговечность.

Монтаж начинается с кухни. Самая удаленная точка, обычно это место под установку кухонной раковины, располагается выше всех последующих.

Последним подключается туалет (унитаз), сточная труба которого расположена ближе всего к центральному стоку.

Благодаря большому выбору фасонных изделий из ПВХ монтаж производится очень быстро. Наличие уплотнителя надо проверять на складе перед выпиской товара

Целесообразно объединить в один стояк кухню и ванную комнату. Для подключения всех точек сброса воды, кроме туалета, используется труба сечением 50 мм. Для туалета – 110 мм.

Значение угла наклона зависит от диаметра трубы. Для 50 мм разность высот двух точек, удаленных друг от друга на 1 метр, составляет 30 мм. Это значение строго зафиксировано в нормативной документации.

При меньшей разности вода будет застаиваться. При большем значении твердые фракции налипнут на стенках трубы, а за счет возросшей скорости сброса велика вероятность срыва ближайшего гидрозатвора.

Гидрозатвор представляет собой естественный барьер, предотвращающий попадание воздуха виз канализации в помещение. В его роли может выступать сифон для раковины

Подробная информация о разводке канализации в частном доме представлена в .

Обустройство вентиляции трубы

Вытяжная система канализации предназначена для уравновешивания отрицательного давления внутри трубопровода. За счет связи канализационных труб с атмосферой происходит выравнивание системы.

В качестве вентиляционной системы используется:

• ;
• воздушный клапан.

Фановая вытяжка является продолжением центрального стояка. Ее выводят над коньком крыши на расстоянии 30-50 см. Для защиты от осадков, на вывод крепится дефлектор, который дополнительно усиливает тягу.

Установка фановой вытяжки для частного коттеджа крайне нецелесообразна. Такая система потребует утепления трубопровода, а также выделения отдельного вентиляционного короба в перегородках.

Воздушный клапан – идеальный вариант. Его легко монтировать в трубопровод. Устройство устанавливается прямо в помещении. Клапан оснащен мягкой резиновой мембраной, которая пропускает воздух только внутрь.

Для двухэтажного дома достаточно одного устройства. Клапан монтируется на втором этаже.

Схема подключения точек сброса отработанной воды к центральной трубе. Разность высоты подключения оттока посудомойки и унитаза определяет общий угол наклона трубопровода

Этап №3 – установка септика

Если принято решение делать систему канализации в частном доме своими руками, то лучше установить септик из бетонных колец или готовый пластиковый резервуар.

Объем емкости для сбора и отстоя органических отходов определяется расчетным путем. Обязательно прибавьте дополнительный куб. Точка врезки трубы располагается на расстоянии 2/3 от верхнего края септика, поэтому доверху он не заполняется.

Устройство ямы-септика

Первым делом надо выкопать три ямы для установки емкостей. Для экономии времени и финансовых затрат, два резервуара-отстойника целесообразно объединить в один.

Дно выкопанной ямы стоит укрепить бетонным основанием. На землю бетон класть нельзя, поэтому насыпьте слой щебня, толщиной 20 см.

Для устройства основания выставляется опалубка из строительной доски. Закреплять её надо арматурой по внешнему и внутреннему периметру.

Состав смеси используйте такой же, как для заливки фундамента. При этом обязательно уложите вязаную сетку в качестве армирующего элемента. Цемент лучше брать марки М500, так как вес заполненной емкости будет велик.

После того как основание затвердеет, а это произойдет не раньше, чем через 3 недели, переходите к установке накопителей.

С помощью крана в выкопанную яму устанавливают . Когда уложено первое звено, стык с основанием надо промазать цементным раствором или плиточным клеем. Так вы добьетесь герметичности.

При установке септика из бетонных колец необходимо раствор наносить с излишком, чтобы он выдавливался при укладке последующего кольца

То же самое проделайте с последующими кольцами. Перед установкой второго и третьего, на стыки предварительно нанесите слой раствора. После монтажа всех звеньев еще раз обработайте стыки внутри емкости. Когда резервуар установлен, внутри делается перегородка из кирпича.

Для очистки монтируются . Горизонтальную перегородку выполняют бетонной плитой с отверстиями под пластиковые крышки.

Последним шагом является  всех внутренних поверхностей двух емкостей.

Стоит иметь ввиду, что выходное отверстие из первой емкости должно быть на 10 см ниже, чем первое – входное из дома.

Угол наклона определяется по тем же параметрам, что и для домашней разводки: при диаметре трубы 110 мм, разница высот на 1 м составляет 20 мм.

Схема установки дренирующего септика с двумя герметичными резервуарами. Наличие второй емкости позволяет отфильтровать воду от ила и прочих загрязнений

Чтобы наклон трубы соответствовал нормам, входное отверстие второго отстойника опускается на 10 см относительно первого.

На верхнюю часть резервуаров, а также на внутреннюю часть очистных люков крепится утеплитель. Очистные или смотровые люки устанавливаются прямо над перепускными трубами, чтобы можно было их чистить.

Для  устройство бетонного основания не требуется. Здесь грунт под кольцами должен пропускать воду и задерживать нечистоты.

Поэтому на дно ямы насыпается песчано-щебеночная подушка. Чем толще слой щебня, тем дольше колодец будет выполнять свои функции. Через 5 лет придется заменить верхний слой щебня на новый, потому что старый заилится.

Следите за уровнем. При установке первого кольца на щебень, один край может перекосить. Если такое случилось, просто приподнимите краном звено и выровняйте щебнем уровень.

Стыки колец надо обработать раствором, чтобы добиться герметичности. Устройство гидроизоляции и смотрового люка происходит по аналогии с отстойником.

Так устроен дренажный колодец. Чем толще насыпная фильтрующая подушка из щебня, тем реже придется ее менять

Организация вентиляции септика

Установка вентиляционных труб для септиков оправдана только в случае использования аэробных бактерий. Они усиленно поглощают воздух, который подается через вытяжку.

Еще одной разновидностью биологических бактерий являются анаэробы. Процесс их жизнедеятельности протекает без кислорода.

Важно не путать эти два понятия, так как некоторые анаэробы погибают, если в среде есть воздух.

В отстойники добавляются . Бактерии полностью перерабатывают органику в воду. На практике добиться такого эффекта можно только при установке комплексных фильтрационных систем, но все-таки их надо использовать. Поэтому трубу для вентиляции установите в оба отстойника.

Канализационная труба из ПВХ для наружного применения выводится из каждой емкости через крышку. На конце устанавливается дефлектор.

Этап №4 – прокладка центральной трубы

Канализационная труба, которая выводит нечистоты из дома, отводится от цоколя на расстояние 5 м. Трубопровод для наружного применения окрашен оранжевым цветом. Такое изделие отличается от «домашних» труб более толстыми стенками. Допустимая глубина укладки – 3 м.

Глубина траншеи определяется по таблице показателей промерзания грунта, плюс 10%. Среднее значение по России – 1,8 м

На дно выкопанной ямы, а также сверху уложенной трубы, насыпается слой песка 8-10 см. Чтобы обеспечить наилучший отвод органических нечистот из дома в резервуары септика, труба должна идти по одной линии. Повороты центрального стока категорически нельзя допускать.

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки$

• биологическая очистка бактериями;
• механическая фильтрация сетками;
• окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от , достигает более 90%.

При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Выводы и полезное видео по теме

Тонкости обустройства канализации изложены автором видео, который занят прокладкой канализационных труб:

Об устройстве септика из бетонных колец пойдет речь в следующем видео:

Устройство канализации в частном доме – важный этап строительства. Еще на стадии проектирования хозяин должен задуматься над будущей конструкцией септиков, их расположением, а также о системе фильтрации.

От правильного обустройства канализационной системы будет зависеть комфорт всех проживающих в доме, поэтому, при наличии сомнений в своих силах, ее обустройство лучше доверить специалистам.

У вас есть личный опыт проектирования и обустройства канализации в загородном дома? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Индивидуальные бытовые системы очистки сточных вод — Публикации

Бытовые сточные воды попадают в септик, который отделяет твердые частицы от жидкости. Твердые частицы удерживаются в септике, а жидкости транспортируются к месту окончательной обработки почвы. Септик — это «биореактор», в котором микроорганизмы расщепляют органические вещества сточных вод на жидкости, газы и твердые частицы. Газы отводятся через вентиляционную трубу дома. Твердые вещества состоят как из накипи, так и из шлама. Накипь легче воды и всплывает на поверхность в септике.Твердые части тяжелее воды и опускаются на дно резервуара. Бактерии питаются отходами, и фракция, которая не может быть разложена, называется «илом». На дне септика скапливается ил, который необходимо периодически удалять.

Пять частей системы отвода сточных вод: (1) водопровод дома, (2) канализационная линия от дома к септическому резервуару, (3) септик, (4) выпускная канализационная труба септика и (5) ) установка окончательной обработки почвы, которая может быть блоком поглощения почвы или лагуной.Все индивидуальные системы очистки сточных вод должны соответствовать требованиям раздела 62-03 1-03 Административного кодекса штата Северная Дакота. Городские / окружные отделы здравоохранения или медицинские округа нескольких округов требуют разрешения перед строительством новой домашней системы очистки сточных вод или при ремонте существующей системы. В процессе планирования и перед началом строительства уточните местные требования в местном административном офисе, который занимается системами сточных вод.

Независимо от того, нужно ли вам разрешение, забота об основных вопросах здоровья человека требует, чтобы расположение отдельных компонентов домашней канализационной системы соответствовало определенным требованиям.Например, септик и почвопоглощающий блок следует размещать на расстоянии не менее 100 футов от любого частного колодца глубиной менее 100 футов и не менее 50 футов от колодцев глубиной более 100 футов. Общепринятые безопасные расстояния показаны в таблице 1.

Когда система очистки сточных вод будет установлена, сделайте карту установки. Измеряйте и записывайте расстояния от септика, очистного резервуара и дренажного поля до надземных объектов, таких как здания, углы забора или большие деревья.Затем, после того, как территория зарастает травой, вы все еще можете найти составные части септической системы.

Домашняя канализация

Сантехническая система дома включает сточные трубы, вентиляционные трубы и водоотделители (рис. 1). Домашняя сантехника и домашние системы очистки сточных вод должны соответствовать Сантехническому кодексу штата Северная Дакота. Следование этому кодексу гарантирует, что водопроводная система будет безопасной и работать должным образом.

Рисунок 1. Сантехника дома включает в себя сливные и вентиляционные трубы, а также сантехнику.

Сточные и вентиляционные трубы обычно представляют собой одну и ту же трубу, при этом сточные воды текут вниз, а газы поднимаются по трубе. Вертикальная труба диаметром 3 или 4 дюйма служит основной трубой для отвода отходов, водяного пара и газов из дома. Основная труба также действует как отвод газов, которые собираются в септике. Газ из септика имеет неприятный запах, может вызвать серьезное заболевание, а в некоторых ситуациях может быть взрывоопасным. В холодную погоду газы, выходящие из трубы, содержат водяной пар, который образует слой инея, который может стать достаточно толстым, чтобы закрыть конец трубы.Чрезмерный снег на крыше также может заблокировать вентиляционную трубу. Закрытие вентиляционной трубы препятствует правильному дренажу приспособлений. Вентиляционная труба, выступающая над крышей, должна быть изолирована, чтобы не допустить, чтобы мороз и снег закрывали ее.

Водоотделитель должен быть установлен в дренажной линии между каждым приспособлением и основной трубой. Уловитель предотвращает попадание канализационных газов в дом через светильники. Без вентиляционной трубы полный поток сточных вод в дренажной линии мог бы откачивать воду из ловушек и пропускать канализационные газы в дом.Иногда, в очень ветреную погоду, давление ветра на вентиляционную трубу может выталкивать канализационный газ через уловитель. Правильная вентиляция, установленная в соответствии с правилами сантехники, предотвратит эту проблему.

В штабеле необходима соответствующая очистка, чтобы можно было обслуживать и чистить водопровод и канализацию. Одна очистка должна быть установлена ​​у основания трубы, а вторая — в точке выхода канализационной трубы из дома. Одной очистки может быть достаточно, если штабель находится рядом с тем местом, где канализационная труба выходит из здания.

Чугунные или медные водосточные системы можно найти в старых домах. В большинстве новых домов используются пластиковые канализационные трубы, указанные в нормах водоснабжения. При работе в старых домах избегайте прямого соединения медных труб с железом, поскольку в железе могут образоваться небольшие протечки из-за гальванического воздействия. Используйте изолированные соединители между медной и железной трубой, чтобы уменьшить эту проблему.

Домашняя канализационная труба должна иметь уклон от 1 до 2 процентов. Это падение примерно на 1-2 дюйма с 8 футов. На слишком плоском уклоне жидкость замедлится, позволяя твердым частицам осесть в канализационной трубе.На слишком крутом уклоне жидкости будут стекать с твердых частиц.

Канализационная линия от дома до септика может быть пластиковая канализационная труба с клеевым соединением или чугунная с хомутами из нержавеющей стали или свинцовыми соединениями. Если используется пластиковая труба, она должна иметь номинальное давление, равное Таблице 40 или выше. Стыки необходимо проклеить так, чтобы они были водонепроницаемыми и не допускали проникновения корней.

Отводная канализационная труба дома должна быть диаметром не менее 4 дюймов. Эта труба должна иметь равномерный уклон, без выступов и падений.Обычно иней накапливается в выпускной канализационной трубе сразу после того, как труба проходит через стену подвала или под ней. Если канализационная труба в доме находится выше линии замерзания, эту проблему можно решить, установив на трубу изоляцию из жесткого пенопласта толщиной 2 дюйма во время установки. Изоляция из жесткого пенопласта должна выступать не менее чем на 1 фут с каждой стороны трубы. Как правило, изоляция не требуется, если канализационная труба в доме находится на глубине более 4 футов ниже поверхности земли.

Не делайте резких изгибов в канализационной системе дома.Когда необходимы изгибы под 45 или 90 градусов, используйте длинные изгибы (с длинным радиусом), чтобы змея сантехника могла пройти через канализационную линию. Если у вас нет длинных отводов, используйте несколько отводов на 22 с половиной градуса.

Ни при каких обстоятельствах не допускайте, чтобы стоки из фундамента подвала сбрасывались в канализацию дома. Эта вода перегрузит септическую систему. Это может вызвать обратное попадание воды и сточных вод в дом. Слить воду с фундамента подвала в отстойник. Установите отстойник и откачайте воду из дренажного поля.

Септики

Септики используются для очистки сточных вод на предприятии более 120 лет. Септик может иметь одно или несколько отсеков. Одно- и двухкамерные септики обычно используются с индивидуальными системами очистки бытовых сточных вод. Хозяйственные сточные воды попадают в септик через отводную канализационную трубу дома (рисунок 2). Пройдя через входную перегородку, твердые частицы отделяются от жидкости, поскольку сточные воды медленно проходят через септик.Некоторые твердые частицы оседают на дно резервуара, а другие плавают в слое накипи наверху. Бактериальное действие частично разлагает твердые вещества.

Рисунок 2. Типовой септик. Ил накапливается на дне, а пена плавает на поверхности жидкости.

Материал в септике разделяется на три отдельных слоя:

1. Верхний слой плавающей накипи
2. Средняя жидкостная зона
3. Нижний слой ила

Слой накипи состоит в основном из кулинарных жиров и масел, мыльной пены и продуктов разложения, которые легче воды.Наибольшее бактериальное воздействие происходит в слое ила, который состоит из твердых частиц тяжелее воды.

Жидкость, сбрасываемая из септика, называется сточными водами. Сточные воды из септика, содержащегося в надлежащем состоянии, слегка мутные и содержат мелкие взвешенные твердые частицы, бактерии и питательные вещества. Сточные воды септика не должны сбрасываться непосредственно на поверхность земли или в поверхностные воды . Сточные воды на поверхности земли профессиональные санитары называют «дневным освещением».«Человеческие сточные воды на поверхности земли могут быть источником опасных заболеваний, передаваемых через воду, и производить неприятные запахи. Сточные воды должны доставляться на правильно спроектированное и построенное водосборное поле или лагуну для обработки.

Все бытовые сточные воды должны идти в септик. Бытовые сточные воды иногда называют «черной водой» или «серой водой», в зависимости от того, из какого прибора или приспособления они поступили. Независимо от источника, не позволяйте воде и другим подобным отходам проходить через септик.Серая вода, содержащая мыло или жир, отправляемая прямо в водосток, быстро закупоривает поры почвы.

Калибр

Септики рассчитываются в соответствии с вместимостью жидкости, а не общей вместимостью. Вместимость септика по жидкости — это объем сточных вод, которые он удерживает ниже выхода резервуара. Емкость по жидкости часто называют «рабочей емкостью» септика. Для дома необходимая вместимость зависит от количества спален, а не от количества человек в доме на момент строительства.В каждой спальне могут разместиться два человека, поэтому в стандартном доме с тремя спальнями может быть шесть человек, производящих бытовые сточные воды.

Расположение и установка

Септик должен находиться на расстоянии не менее 10 футов от дома. Бак должен быть выровнен прямо от точки выхода канализационной трубы из дома. Важно установить резервуар ровно, без наклона в любом направлении. Для откачки и очистки септик должен располагаться рядом с проезжей частью или другой подъездной дорогой.Большинство септических насосов перевозят от 50 до 100 футов шланга, поэтому резервуар должен быть доступен с такого расстояния. Выберите место вдали от зон с интенсивным движением транспортных средств. Никогда не размещайте септики под тротуарами или патио, где резервуар недоступен для откачки.

Домашняя система очистки сточных вод работает лучше всего, и ее легче обслуживать, если и септик, и дренажное поле расположены близко к поверхности земли. Неглубокий септик и дренажное поле обеспечивают легкий доступ к компонентам, а дренажное поле более эффективно очищает сточные воды.Для новых домов Санитарный кодекс Северной Дакоты рекомендует использовать отстойник в подвале (рис. 3), предназначенный для обработки сточных вод, если септик и дренажное поле могут работать под действием силы тяжести, а в доме есть туалеты и приспособления в подвале. Для этих типов систем канализационная труба выходит из дома через стену подвала. Отстойник поднимает воду в канализационную трубу. Если канализационная труба дома находится менее чем на 4 фута ниже поверхности земли, ее необходимо изолировать в траншее для защиты от замерзания. Готовые к установке станции отстойников для сточных вод в подвалах доступны в большинстве магазинов бытовой техники или хозяйственных товаров.

Рисунок 3. Установка неглубокого септика.

Наличие лифтового насоса в подвале имеет несколько основных преимуществ. Во-первых, это позволяет сточным водам из верхней части дома самотеком поступать в септическую систему. Это оказалось ценным во время наводнения или отключения электроэнергии. Во-вторых, домовладельцу не нужна подъемная станция, которая перекачивает все сточные воды из дома. В-третьих, отстойник в подвале включается только при использовании подвальных приспособлений. Наконец, он доступен для обслуживания и ремонта.

Во многих старых домах септик установлен ниже уровня цокольного этажа. В новых домах может быть глубокий септик, p , при отсутствии высокого уровня грунтовых вод (Рисунок 4) . При отсутствии подходящего уклона необходимо установить подъемно-насосную станцию ​​на выпускной стороне септика, чтобы можно было установить дренажное поле на небольшой глубине. В областях, где уровень грунтовых вод может подниматься выше верха септика, домовладельцы должны герметизировать отверстия для впускных и выпускных труб, любые стыки, крышку септика и доступ к люкам, чтобы они были водонепроницаемыми.

Рисунок 4. Установка глубокого септика. Подходит для использования там, где нет высокого уровня грунтовых вод. Всегда уточняйте у производителя резервуара, имеет ли резервуар несущую способность для обработки покрывающего грунта.

Сточные воды из дома и бактерии обычно обеспечивают достаточно тепла, чтобы защитить септик от замерзания, даже если он расположен выше глубины промерзания. Когда верхняя часть септика установлена ​​в пределах 2 футов от поверхности земли, покрытие верха резервуара 2-дюймовым жестким пенопластом поможет сохранить тепло в септическом резервуаре.Всякий раз, когда система строится выше глубины промерзания, очень важна прокладка всех канализационных труб с равномерным уклоном без выступов или низов.

Строительство

Септики построены из устойчивых к коррозии и гниению материалов. При правильной установке они будут водонепроницаемыми в течение длительного времени (30 лет и более). Чаще всего используются сборные железобетонные резервуары. Однако резервуары также могут быть построены из монолитного бетона или из бетонных блоков с сердцевиной, заполненной бетоном, армированным арматурой.Резервуары из бетонных блоков должны быть покрыты как минимум двумя слоями бетонной штукатурки. Также доступны септики из стекловолокна и прочного пластика. Их необходимо устанавливать, тщательно следуя инструкциям производителя, чтобы они выдерживали давление почвы и воды.

Септики должны быть рассчитаны на глубину жидкости не менее 3, но не более 6 1/2 футов. Расстояние по горизонтали между входом и выходом прямоугольных резервуаров должно быть примерно в три раза больше ширины резервуара.Поступающие твердые частицы будут оседать на этом расстоянии и не вытекать в дренажное поле. Круглые резервуары должны иметь внутренний диаметр не менее 5 футов.

Глубина жидкости в септике — это расстояние от выпускной трубы до дна резервуара. Вход септика должен быть как минимум на 3 дюйма выше выхода. В баке должно быть место выше уровня жидкости для скопления накипи. Минимум 20 процентов глубины резервуара для жидкости следует оставить в качестве надводного борта между выходным уровнем и крышкой септика.Для большинства выпускаемых танков это будет около 12 дюймов.

Перегородки на входе и выходе

Входные и выходные перегородки являются важными частями правильно установленного септика (рис. 2). Входная перегородка направляет поступающие сточные воды вниз в жидкую зону септика. Выпускная перегородка позволяет сточным водам выходить из жидкой зоны, удерживая накипь в резервуаре. Многие новые септики имеют съемный фильтр, встроенный в выпускную перегородку. Фильтр предотвращает попадание неразложимых материалов (презервативов, гигиенических салфеток и других предметов) в сливное поле.

Перегородки могут быть выполнены как неотъемлемая часть септика или прикреплены к резервуару после строительства. Пластиковые тройники диаметром четыре дюйма часто используются в качестве перегородок (рис. 2, 3 и 4).

Перегородки должны быть прочными и устойчивыми к коррозии. Прочный бетон, стекловолокно или пластик — отличные материалы. Никогда не используйте стальные перегородки, так как они быстро разъедают. Если перегородки закреплены болтами, используйте только болты из нержавеющей стали.

Нижняя часть входной перегородки должна быть не менее чем на 6 дюймов ниже поверхности жидкости, когда резервуар полон.Нижняя часть выпускной перегородки должна быть не менее чем на 18 дюймов ниже поверхности жидкости. Верх перегородок должен быть открытым и выступать не ближе 1 дюйма к крышке бака. Это необходимо для правильного отвода газов из бака.

Отверстия для доступа в отстойниках

Доступ к септикам необходим для осмотра и периодической очистки. Один люк диаметром не менее 15 дюймов должен быть наверху резервуара. Люк должен иметь бетонное покрытие с землей толщиной не менее 6 дюймов, но не более 12 дюймов.Если верхняя часть резервуара находится более чем на 12 дюймов ниже уровня земли, к верхней части резервуара должны быть прикреплены удлинители, чтобы крышка находилась в пределах 12 дюймов от поверхности земли. В районах с высоким уровнем грунтовых вод надставки и крышка должны быть водонепроницаемыми. Если доступ к люку находится на уровне земли, он должен иметь фиксирующую скобу или закрываться цепью с помощью висячего замка (Рисунок 5).

Рисунок 5. Способы крепления крышки люка для предотвращения несанкционированного проникновения.

Чтобы проверить работу септика, резервуар должен иметь два смотровых отверстия, каждое от 4 до 6 дюймов в диаметре.Один должен находиться над входной перегородкой, а другой — над выходной перегородкой (Рисунок 2). Это позволяет легко проверить, правильно ли поступают сточные воды в резервуар или из него, и не произошло ли закупорки. Смотровые люки должны быть закрыты на уровне земли или чуть выше. Колпачки предотвращают утечку газа и не позволяют детям ронять предметы в бак.

Септики необходимо регулярно чистить, чтобы удалить ил, который скапливается на дне резервуара. Обратите внимание, что для очистки резервуара необходимо использовать люк, а не смотровые окна.Для большинства домов уборка каждые три года является удовлетворительной. Однако в доме с измельчителем мусора, которым пользуются жители, может потребоваться интервал очистки от одного до двух лет. Измельчители мусора увеличивают попадание органических веществ в септик.

Резервуары

Некоторые дома находятся в районах, где не работают септик и дренажное поле. Наиболее частыми причинами являются места с высоким уровнем грунтовых вод, коренными породами близко к поверхности и очень маленькими участками с недостаточной площадью водосбора.Часто единственным вариантом является использование сборного резервуара для бытовых сточных вод (Рисунок 6). Люди с резервуарами для хранения воды должны соблюдать правила экономии воды, чтобы резервуар не наполнялся быстро. Резервуары для хранения необходимо откачивать на регулярной основе, а сокращение ежедневного использования воды в доме будет способствовать снижению ежегодных затрат на откачку.

Рисунок 6. Сборный бак для бытовых стоков. Необходимо периодически откачивать кровь (обычно каждые две недели или месяц).

Сборный бак должен быть водонепроницаемым и вмещать не менее 400 галлонов на каждую спальню в доме.Однако для любого дома минимальный размер резервуара должен вмещать не менее 1000 галлонов. Для обычного дома с тремя спальнями, в котором проживают четыре человека, резервуар емкостью 1200 галлонов обеспечит хранение на срок от шести до 10 дней. Сборный бак должен быть расположен таким образом, чтобы он был доступен для насосной тележки при любых погодных условиях и где случайные разливы во время перекачивания не вызовут неудобств. Резервуар должен быть ровным и размещен на твердой, отстоявшейся почве, способной выдержать вес полного резервуара. Стояк сборного резервуара должен выходить на поверхность.Крышка должна иметь замок или закрываться цепью, чтобы дети или другие посторонние лица не могли проникнуть в нее (Рисунок 5).

Поскольку резервуар водонепроницаем, он может попытаться всплыть из земли сразу после откачки, если местный уровень грунтовых вод находится в пределах 3 футов от поверхности земли. В местах с высоким уровнем грунтовых вод могут потребоваться земляные анкеры. Обычно лучше всего держать резервуар над уровнем грунтовых вод и откачивать сточные воды из дома, если это необходимо.

Может потребоваться установка счетчика для измерения расхода воды в доме и, следовательно, количества воды, поступающей в сборный резервуар.Периодически проверяя счетчик воды, вы сможете определить, когда резервуар заполнен. Лучшим методом было бы использование сигнализации о наводнении. Они могут быть электронными с удаленным считывателем в доме или плавающим индикатором, который выступает над поверхностью земли.

Насосные станции

Насосные станции необходимы в ситуациях, когда сточные воды не могут течь под действием силы тяжести и должны быть подняты к месту назначения. Во многих новых домах используются лифты в подвале, а снаружи дома сточные воды самотеком проходят через септик к водостоку.Многие производители изготавливают комплектные, готовые к установке насосные станции для подвалов. Многие старые системы на месте имеют насосные станции, которые перекачивают всю воду, поступающую из септика, в канализацию (рис. 7). Перекачивание требуется при установке глубокого септика и неглубокой установки абсорбции почвы или когда блок абсорбции почвы находится на более высоком уровне, чем септик. Система поглощения грунта насыпи потребует насосной станции. Насосная станция состоит из двух основных частей — водонепроницаемого резервуара и насосной системы, включающей насос, двухпозиционные переключатели, систему сигнализации и проводку.

Рисунок 7. Камера откачки сточных вод септика. Производительность должна составлять около четверти суточного объема сточных вод. Резерв плюс рабочая мощность должны равняться примерно суточному объему сточных вод. Это дает время исправить любые проблемы с перекачкой.

Танки

Бак с насосом должен быть водонепроницаемым. В противном случае грунтовые воды могут просочиться в резервуар, а избыток воды легко перегрузит дренажное поле. Независимо от того, находится ли насосная станция в подвале или снаружи, резервуар должен иметь достаточный объем ниже впускной трубы, чтобы вместить около суток сточных вод.Резервуар должен вмещать около четверти дневного объема сточных вод между уровнями включения и выключения регуляторов насоса. Некоторая резервная емкость в перекачивающем баке должна быть доступна на случай отказа насоса. Разумная резервная мощность составляет три четверти расчетного суточного объема сточных вод.

Например, для дома с тремя спальнями с проектным объемом 450 галлонов в сутки (галлонов в сутки) требуется резервуар с рабочим объемом около 110 галлонов (объем между подачей и откачкой) и резервной емкостью около 330 галлонов.Рабочий объем плюс резервная емкость равняются примерно 450 галлонам, или суточному хранению сточных вод.

Элементы управления насосом часто имеют ограниченный диапазон между настройками включения и выключения. Обычны диапазоны от 12 дюймов до 30 дюймов. В следующей таблице приведены некоторые объемы круглых резервуаров в галлонах на фут глубины.

Вместимость прямоугольных резервуаров в галлонах на фут глубины можно рассчитать, умножив длину в футах на ширину в футах на 7,5. Например, прямоугольный резервуар с внутренней шириной 4 фута и внутренней длиной 5 футов имеет емкость 4 x 5 x 7.5 или 150 галлонов на фут глубины. С 12-дюймовым регулированием включения-выключения для насоса этот резервуар легко справится с домом с тремя спальнями. Для круглого резервуара потребуется диаметр не менее 48 дюймов, но если бы параметр включения / выключения был 30 дюймов, можно было бы использовать резервуар диаметром от 30 до 36 дюймов.

Материалы резервуаров насосной станции включают бетон (аналогично сборным резервуарам), секции бетонных водопропускных труб и готовые к установке пластиковые блоки. Металлические резервуары служат недолго, потому что сточные воды очень агрессивны.Установки с открытым дном, такие как секции бетонных водопропускных труб, должны иметь водонепроницаемый монолитный бетонный пол. Все стыки между секциями водопропускных труб должны быть герметизированы, чтобы они были водонепроницаемыми. Флотация может быть проблемой для сборных резервуаров в условиях высокого уровня грунтовых вод. В этом случае могут потребоваться грунтовые анкеры для предотвращения движения вверх.

Надежная крышка люка должна располагаться в верхней части перекачивающего резервуара. Крышка должна быть запираемой, чтобы дети не могли ее снять.

Канализационные насосы

Многие производители делают подъемные насосы специально для сточных вод. Подъемные насосы должны быть прочными и устойчивыми к коррозии, иметь герметичные двигатели и электрические соединения. Они должны выдерживать кислотную и коррозионную среду, присутствующую в резервуарах для сточных вод. Водосборные насосы, продаваемые в бытовых и хозяйственных магазинах для дренажных вод из подвала, не рекомендуется использовать на станциях канализационных подъемников. Пьедестальные отстойники с открытым двигателем не должны использоваться, кроме как в аварийной ситуации.

Все подъемные насосы предназначены для работы под водой. Корпуса насосов обычно изготавливаются из литой бронзы, чугуна и пластика. Все болты, гайки и винты изготовлены из нержавеющей стали. Насос должен быть установлен на бетонном блоке или пьедестале на дне резервуара, чтобы песок и другие твердые частицы не попадали в насос и не отправлялись на дренажное поле.

Производительность насоса оценивается по тому, какой расход может быть произведен по сравнению с величиной напора (вертикальный подъем плюс потери на трение), который он поднимает. Например, насос с двигателем мощностью 3/4 лошадиных сил может перекачивать 40 галлонов в минуту (галлонов в минуту) при подъеме на 15 футов.При подъеме на 25 футов тот же насос будет иметь расход всего 15 галлонов в минуту.

Скорость потока обычно не является ограничивающим фактором при выборе насоса при перекачке в траншеи или абсорбционный слой. Однако максимальная подъемная способность насоса может быть ограничивающим фактором. Всегда определяйте вертикальный подъем, измеряя расстояние от выхода насоса до выхода трубы в области дренажа. Выберите насос с максимальной грузоподъемностью как минимум на 5 футов выше этой разницы в высоте. Используйте гибкую пластиковую трубу диаметром 1¼ дюйма или больше от насосной станции до дренажного поля.Пластиковая труба должна быть заглублена ниже глубины промерзания с равномерным уклоном обратно в насосную камеру. Зимой вода в трубопроводе должна сливаться обратно в насосную станцию, чтобы предотвратить замерзание. Низкие места в неглубокой заглубленной трубе замерзнут.

При выборе насоса для системы абсорбции грунта насыпи следует выбрать насос таким образом, чтобы его производительность составляла около 7,5 галлонов в минуту на 100 квадратных футов площади каменного дна. Например, насыпь для дома с тремя спальнями имеет площадь каменного дна около 300 квадратных футов, поэтому скорость потока насоса должна составлять около 27 галлонов в минуту.Насос должен иметь эту производительность при требуемом напоре. Требуемый напор будет равен разнице высот в футах между выходом насоса и насыпью, плюс потери на трение в трубе плюс 5 футов. Для насыпных систем используйте пластиковую трубу диаметром не менее 1,5 дюйма. При скорости откачки 27 галлонов в минуту потери на трение в трубе будут составлять около 5 футов потери напора на 100 линейных футов трубы.

Пример: насос должен быть выбран для подъема 27 галлонов в минуту сточных вод из насосной камеры в насыпь для дома с тремя спальнями.Насыпь находится на расстоянии 200 футов от резервуара насоса и на 10 футов по вертикали выше отметки разгрузки насоса. Насос должен преодолевать напор 10 футов (для разницы высот) + 10 футов (для потерь на трение) + 5 футов = 25 футов. Выбранный насос должен подавать около 27 галлонов в минуту на высоте примерно 25 футов.

Установите насос с помощью муфты или быстроразъемной муфты рядом с верхней частью бака насоса. Это упрощает установку и снятие насоса. Запрещается устанавливать обратный клапан на выходе из насосной станции.Если в насосе есть встроенный обратный клапан, снимите его. Оберните выпускную трубу петлей с дренажным отверстием диаметром ¼ дюйма, просверленным в нижней точке петли. Сливное отверстие позволяет воде из трубы стекать обратно в резервуар насоса после выключения насоса.

Управление насосом

Все насосы для сточных вод необходимо включать и выключать в зависимости от уровня жидкости в резервуаре. Наиболее распространенным элементом управления включением / выключением насоса является выключатель контроля уровня ртути, запечатанный в стойкой к выходящим потокам пластиковой или резиновой груше (рис. 8).Длина шнура между точкой крепления и ртутной лампой определяет уровень воды, на котором насос включается и выключается.

Рисунок 8. Органы управления насосом уровня жидкости. Все электрические соединения должны находиться вне насосной камеры и на поверхности земли.

Электромонтажник должен выполнить монтаж всей электропроводки насосной станции. Электрические розетки нельзя устанавливать внутри резервуара насоса. Нормы водоснабжения штата требуют, чтобы все электрические соединения находились за пределами резервуара насоса.В выключателях управления обычно используются дополнительные вилки, в которых шнур управления подключается к электрической розетке, а электрический шнур насоса подключается к вилке шнура управления. Всепогодный ящик за пределами перекачивающего резервуара должен использоваться для розетки, обслуживающей насос.

Насосы

должны иметь систему аварийной сигнализации, чтобы предупреждать домовладельца, если насос перестает перекачивать. Система аварийной сигнализации обнаруживает отказ насоса, когда вода поднимается выше регулятора подачи насоса. Датчик представляет собой еще один переключатель контроля уровня ртути в водонепроницаемой лампочке.Обычно он устанавливается на 3–6 дюймов выше, чем датчик уровня воды при подаче насоса. Цепь сигнализации отказа насоса должна быть установлена ​​в электрической цепи, отдельной от насоса.

Домовладелец может выбрать один из нескольких методов сигнализации, чтобы предупредить об отказе насоса. Распространены выносные сигнализации, расположенные в удобном месте в доме или гараже. Их можно запрограммировать так, чтобы они издавали звук, похожий на звук датчика дыма, мигали светом или звонили по телефону. Многие аварийные сигналы находятся на баке насоса на опоре и используют либо световой сигнал, либо зуммер, чтобы предупредить об отказе насоса.Некоторые используют свет, направленный на окно в доме.

Выпускная канализация септика

Выпускная канализационная труба переносит сточные воды из септика в насосную камеру или в дренажное поле. Выпускная канализационная труба должна быть водонепроницаемой на выходе из септика и иметь диаметр не менее 4 дюймов. Пластиковая труба (ПВХ или АБС) должна быть марки 40. Пластиковая труба с меньшей толщиной стенки часто оседает при оседании почвы. Укладывайте трубу с минимальным уклоном 1/8 дюйма на фут.Для выпускной канализационной трубы не требуется максимального уклона, так как по ней проходит только жидкость. Выпускная канализационная труба должна быть проложена ровно, без углублений, где сточные воды могут собираться и замерзать.

Системы поглощения почвы

Система поглощения почвы должна работать круглый год. Это означает, что он должен проникать в сточные воды во время влажных весен и холодных зим. Сточные воды из септика на 99% состоят из воды, но также содержат биологический материал (мелкие частицы). Дополнительная обработка биологического материала происходит в системе поглощения почвы (рис. 9).Площадь впитывания почвы должна быть такой, чтобы она могла проникать в ежедневный поток сточных вод из дома, а также эффективно разлагать биологические материалы в сточных водах.

Рисунок 9. Расположение зоны биологической очистки под водосборным полем.

Способность почвы обрабатывать и проникать в сточные воды зависит от текстуры и местной гидрологии на глубине, где стоки будут попадать в почву. Раньше проводился «перколяционный» тест, и результаты использовались для определения размера системы поглощения почвы.Скорость инфильтрации почвы обычно выражалась в «минутах на дюйм» или mpi. Чем ниже mpi, тем выше скорость инфильтрации. Однако во многих ситуациях тесты на перколяцию оказались ненадежными. В настоящее время многим местным медицинским округам требуется зарегистрированный классификатор почвы для определения текстуры почвы и местной гидрологии грунтовых вод для целей проектирования. Тесты на просачивание все еще принимаются в некоторых медицинских районах или если участок дома был создан с насыпной почвой. Процедура проведения теста на перколяцию приведена в Приложении А.

Поглощающие траншеи

Траншеи — наиболее распространенное и эффективное дренажное поле. Их можно использовать в районах, где исторический высокий уровень грунтовых вод находится минимум на 24 дюйма (2 фута) ниже дна траншеи. Однако предпочтительным является расстояние 36 дюймов или более между высоким уровнем грунтовых вод и дном траншеи. Траншеи наиболее подходят для текстуры почвы со скоростью просачивания 60 минут на дюйм (mpi) или меньше (Таблица 3). Траншеи могут использоваться на почвах от 61 до 90 м / дюйм при условии отсутствия высокого уровня грунтовых вод и использования траншей адекватной длины.Для почв со скоростью просачивания от 61 до 90 миль на дюйм увеличьте площадь траншеи на 25 процентов по сравнению с площадью, необходимой для почвы со скоростью просачивания 60 миль на дюйм. Для почв со скоростью просачивания более 90 м / дюйм траншеи не должны использоваться в качестве системы поглощения почвы без консультации с местным санитарным врачом.

Площадь (длина и ширина) необходимой абсорбционной траншеи для данного дома и участка основана на среднесуточном потоке сточных вод и текстуре почвы на глубине дна траншеи.Если структура почвы является смешанной, например, мелкий песок с примесью ила, спроектируйте более мелкую почву. Убедитесь, что построили по крайней мере такое количество поглощающей траншеи. Многие домовладельцы и установщики считают, что это больше траншеи, чем им требуется, и устанавливают меньше траншеи, чтобы сэкономить деньги. Обычно это заканчивается ложной экономией. Система выходит из строя в течение нескольких лет, и затем необходимо провести дополнительную работу по ее обновлению. Рекомендации для дна траншеи основаны на долговечной системе обработки, а не на временном решении.Требования к площади дна траншеи снижаются со временем из-за накопления биологического материала на дне траншеи.

Строительство траншеи

Траншеи сооружаются с помощью экскаватора-погрузчика. Обычно используется ковш шириной от 24 до 36 дюймов. Чем больше ковш, тем шире траншея, что увеличивает площадь дна траншеи и уменьшает длину траншеи. Не допускайте попадания колесных следов в траншею, так как уплотнение будет уплотнять поверхность, значительно снижая эффективность абсорбционной траншеи.

Дно каждой траншеи должно быть ровным по всей длине. Выровненное дно траншеи позволяет стокам равномерно просачиваться по всей длине. Если дно траншеи имеет уклон, все стоки будут собираться в низинах. Это может привести к преждевременному выходу из строя или дневному освещению сточных вод. В большинстве ситуаций максимальная длина любой траншеи не должна превышать 100 футов от точки, где сточные воды входят в траншею. Траншея может достигать 200 футов в длину, если сточные воды доставляются в центр.На наклонной поверхности траншеи должны повторять контур откоса, чтобы дно траншеи было ровным по всей своей длине (Рисунок 10).

Рисунок 10. Траншеи построены по контуру склона. Дно траншеи должно быть ровным.

Никогда не сооружайте траншеи в суглинках или глинистых почвах во влажных условиях. На глубине, где будет дно траншеи, возьмите образец почвы и определите влажность почвы. Если почву можно намотать нитью диаметром 1/8 дюйма без разрушения, значит, она слишком мокрая для рытья траншей.Влажная почва будет уплотняться и размазываться, герметизируя траншею и значительно увеличивая вероятность поломки. Если почва достаточно сухая для строительства, она рассыпется, когда вы попытаетесь свернуть ее в нитку.

Каменные траншеи

Траншеи с использованием щебня в качестве опоры для перекрывающих пород могут быть построены от 18 до 36 дюймов в ширину и от 6 до 48 дюймов в глубину. Глубина щебня зависит от глубины траншеи (Рисунок 11) и распределительной трубы. В траншее используйте промытый щебень диаметром от до 2½ дюймов (некоторые поставщики называют его камнем дренажного поля).Промытый камень важен, потому что к большинству горных пород прикреплена мелкая глина. При использовании немытой породы глина смывается стоками и оседает на дне траншеи. Это может снизить скорость проникновения и привести к преждевременному выходу из строя. Глубина почвенного покрова над скалой будет зависеть от глубины разводки.

Рисунок 11. Поперечное сечение насыпной абсорбционной траншеи.

Пластиковая канализационная труба диаметром четыре дюйма с отверстиями диаметром ½ дюйма или более, расположенными на расстоянии 12 дюймов или ближе, используется для распределительной трубы (Рисунок 12).Он доступен в магазинах товаров для дома и в хозяйственных магазинах. Распределительная труба может иметь небольшой уклон (падение на 1-2 дюйма на 100 футов), чтобы помочь распределить сточные воды по всей длине траншеи. Над трубой должно быть не менее 2 дюймов каменного щебня. Камень под трубой распределяет сточные воды по дну и боковым стенкам траншеи, позволяя жидкости проникать в почву. Труба ориентируется в траншее отверстиями вниз. При использовании трубы с двойным рядом отверстий поместите трубу отверстиями вниз в положение «5 часов» и «7 часов».

Рисунок 12. Траншея, засыпанная гравием, с пластиковым ящиком на переднем плане.

Камень необходимо накрыть, чтобы предотвратить просачивание почвы и закупорку промежутков между камнями (Рисунок 13). Можно использовать несколько продуктов. Чаще всего используется красная канифольная бумага или геотекстильная ткань. Также можно использовать слой сена или соломы от 4 до 6 дюймов. Не используйте пластик (черный или прозрачный) для покрытия камней в траншее. После засыпки скалы засыпьте траншеи землей.Заполните траншеи засыпкой от 4 до 6 дюймов, чтобы обеспечить оседание.

Рисунок 13. Траншея, засыпанная гравием, покрыта геотекстильной тканью.

Траншеи без гравия

В системах траншей без гравия используются пластиковые трубы или камеры (рис. 14–17) вместо щебня для опоры перекрывающих пород. С этими продуктами не требуется камня в траншеях. Системы без гравия становятся все более распространенными, потому что они могут быть установлены меньшим количеством бригад, требуют менее тяжелого оборудования и обеспечивают больший объем сточных вод в траншее.Как и в любой траншейной системе, дно траншеи должно быть ровным для хорошего распределения стоков.

Рис. 14. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой трубы (внешний диаметр 10 или 12 дюймов), заключенной в носок из геотекстильной ткани.

Рисунок 15. Цилиндрическая труба без гравия в неглубоких траншеях. Обратите внимание на покрытие из геотекстиля.

Рис. 16. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой камеры (иногда называемой блоком камеры).

Рис. 17. Камерная система без гравия, устанавливаемая на очень маленьком участке дома. Обычно камеры используются в траншеях.

Площадь дна траншеи определена по Таблице 3 с использованием 6 дюймов гравийной колонны. Как в трубной, так и в камерной конструкции используется эквивалент траншеи шириной 3 фута. Например, предположим, что мы хотим установить систему траншей без гравия для дома с тремя спальнями с илистым суглинком на дне траншеи.Из Таблицы 3, необходимая нижняя площадь будет составлять 300 квадратных футов на спальню, что в сумме составляет 900 квадратных футов. Для использования траншеи эквивалентной ширины 3 фута требуется 300 футов траншеи. Мы могли проложить три траншеи длиной 100 футов каждая или четыре траншеи длиной 75 футов каждая.

В системе труб без гравия используются пластиковые гофрированные трубы, покрытые носком из неразлагаемой геотекстильной ткани. Его можно установить в траншеях шириной от 18 дюймов до максимальной глубины 4 фута. Внешний диаметр трубы составляет 12 дюймов, что обеспечивает окружность чуть более 3 футов.Это эквивалентно траншеи шириной 3 фута, потому что область обработки биоматом образуется на носке снаружи трубы и увеличивает площадь инфильтрации. Система камер также имеет максимальную глубину захоронения 4 фута. Конструкция камеры имеет различные варианты ширины от 18 дюймов до 3 футов. Выбор основан на требованиях к участку и структуре почвы.

Распределение сточных вод

Большинство дренажных полей траншей имеют от двух до четырех отдельных траншей, требующих некоторого метода равномерного распределения стоков между траншеями.Обычно используются два метода: дроп-боксы и распределительные ящики. Отводные ящики используются на наклонных участках, где траншеи выровнены по контуру откоса (Рисунок 9). Распределительные коробки используются на ровной местности, где отметки всех днов траншей примерно одинаковы.

Коробки для выпадения

Капельные бункеры являются предпочтительным методом распределения сточных вод и могут использоваться на почти ровной или наклонной поверхности (Рисунки 18, 19 и 20). Бункеры обычно изготавливаются из бетона или пластика.У них есть вход, два выхода, которые распределяют сточные воды в траншею, и выход, который направляет перелив в следующий отводной бокс. Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Отводные ящики позволяют полностью использовать траншею до того, как стоки попадут в следующую траншею. Отводные ящики необходимы для траншейных систем, установленных на склонах холмов. Очень важно равномерное распределение стоков по всему дренажному полю. В противном случае все сточные воды будут собираться в низинах и перегружать почву.Если траншея становится перегруженной и сточные воды выходят на поверхность, выпускные отверстия из отводной коробки могут быть заблокированы, чтобы дать траншеи время восстановить свою способность проникать сточные воды.

Рис. 18. Отводная коробка, показывающая отметки впускной и выпускной трубы.

Рис. 19. Расположение отводных боксов, используемых для распределения стоков в систему абсорбционных траншей.

Рис. 20. Бетонные отводные боксы, используемые для распределения сточных вод в приемные траншеи.Обратите внимание, что расстояние между траншеями составляет 6 футов, минимальное расстояние разделения. Траншея справа засыпана, а траншея слева готова к засыпке сеном, соломой, необработанной строительной бумагой или геотекстилем.

Распределительные коробки

Распределительные коробки

используются только на ровной местности (Рисунок 21). Распределительные коробки обычно изготавливаются из бетона или пластика. У них есть вход и обычно по три выхода для каждой впитывающей канавки.Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Все выходы из распределительной коробки расположены на одной высоте, поэтому очень важно иметь основание под ящиком из щебня или гравия, чтобы оно оставалось ровным. Однако на практике из-за воздействия мороза или затопления удерживать все выпускные отверстия на одной высоте в течение всего срока службы системы практически невозможно. Если ящик наклонится, траншея, обслуживаемая самым нижним выпускным отверстием, получит наибольшее количество сточных вод.По этой причине распределительные коробки можно использовать только там, где высота самой нижней траншеи достаточно высока для обратного стока до распределительной коробки без просачивания с поверхности.

Рис. 21. Распределительная коробка, используемая для распределения стоков в систему абсорбционных траншей.

Обычным признаком проблем с распределительной коробкой является то, что почва в одной траншее становится влажной, а в других остается сухой. Чтобы проверить наличие этой проблемы, откройте верх распределительной коробки и проверьте поток воды к выпускным отверстиям.Возможно, вам придется окопаться в коробке и снова выровнять ее. После выравнивания ящика выпускное отверстие, ведущее в траншею, которая была мокрой, можно временно закрыть (две-четыре недели), чтобы траншея могла опереться.

Абсорбционные кровати

Поглощающие гряды в основном представляют собой вырытые в грунте ямы прямоугольной формы (Рисунок 22). В зависимости от участка дома глубина может составлять от 1 до 4 футов. Их нельзя использовать в местах с уклоном более 6 процентов. Поглощающие слои не так эффективны при очистке сточных вод, как траншеи, потому что у абсорбирующего слоя меньше площади боковых стенок для инфильтрации.Следовательно, площадь дна требуется примерно на 25-50 процентов больше, чем для траншей. Даже с учетом большей площади дна абсорбционные кровати требуют меньше общей площади двора, чем траншеи, и могут использоваться на небольших участках домов. Текстура почвы и количество спален в доме определяют необходимую площадь дна абсорбционной кровати (Таблица 4).

Рисунок 22. Конструкция и компоновка абсорбционного слоя.

Поглощающий слой следует копать с помощью обратной лопаты.По дну станины нельзя перемещать колесное или гусеничное оборудование. Дно абсорбирующего слоя должно быть ровным во всех направлениях. На дно кровати должно быть помещено не менее 6 дюймов камня. Используйте промытый камень диаметром от до 2½ дюймов. Камень необходимо промыть, чтобы удалить частицы глины. При использовании немытой породы глина смывается стоками и оседает на дне пласта. Это может снизить скорость проникновения и привести к преждевременному выходу из строя.

Трубы в абсорбционных слоях обычно изготавливаются из перфорированного пластика диаметром 4 дюйма.Трубы должны быть ровными, на расстоянии 4–6 футов друг от друга и на расстоянии 1,5–3 футов от края кровати. Трубы обычно соединяются на концах, образуя непрерывную петлю, хотя они могут заканчиваться, как показано на Рисунке 22. Четырехходовой тройник будет распределять сточные воды, но также можно использовать распределительную коробку. Все стыки необходимо проклеить. Затем промытую породу помещают над распределительной трубой на глубину от 2 до 4 дюймов. После того, как распределительная труба засыпана камнем, над камнем необходимо установить сепаратор почвы.Допустимы любые из следующих материалов: слой сена или соломы от 4 до 6 дюймов, необработанная строительная бумага (называемая красной канифольной бумагой) или геотекстиль, специально разработанный для дренажных полей. Накройте грядку слоем верхнего слоя почвы от 6 до 18 дюймов и сформируйте корону, чтобы учесть любое оседание, а также дайте грядке пролить воду. Неглубокие абсорбционные пласты часто имеют постоянную насыпь. Не сажайте деревья или кустарники поверх абсорбирующей грядки.

Канализационные курганы

Канализационные курганы ведут свое происхождение от первых курганов «НОДАК», которые Дж.Клейтон Рассел и Ричард Витц спроектировали его в 1947 году в Государственном университете Северной Дакоты. На протяжении многих лет конструктивные параметры и форма насыпей постоянно менялись по мере появления все большего количества исследовательской информации. Существующие параметры для конструкции насыпи позволяют использовать больше воды и использовать другие методы строительства, чем многие предыдущие конструкции.

Насыпь сточных вод — это специальная конструкция дренажного поля, используемая в местах с высоким уровнем грунтовых вод (в пределах 2–3 футов от поверхности) и почвами с низкой скоростью инфильтрации.Насыпь сточных вод использует более высокую скорость инфильтрации поверхностных почв по сравнению с подповерхностными почвами. Над существующей поверхностью земли сооружается насыпь канализации. Насыпь — это, по сути, слой с высокой скоростью инфильтрации, установленный поверх песчаной насыпи, разложенной по существующей земле (Рисунок 23). Слой с высокой скоростью инфильтрации может быть построен с использованием чистых пород или систем без гравия (Рисунок 24). Область, где песок соприкасается с существующей землей, называется базальной. На почвах с низкой скоростью инфильтрации базальная площадь должна быть достаточно большой, чтобы обеспечить просачивание ежедневного объема стоков на поверхность почвы.В условиях высокого уровня грунтовых вод приподнятый слой позволяет проводить биологическую очистку до того, как сточные воды просачиваются в грунтовые воды.

Рисунок 23. Конструктивные особенности насыпи канализации.

Рис. 24. Поперечное сечение насыпи сточных вод, показывающее два типа систем выщелачивания без гравия.

Стоки перекачиваются в систему насыпи и распределяются по слою быстрой инфильтрации под давлением (Рисунок 25).Сточные воды перекачиваются к насыпи через пластиковую трубу диаметром 1,5 дюйма или больше. Бак насоса должен быть достаточно большим, а органы управления насосом должны быть настроены таким образом, чтобы доза, равная примерно четверти дневного объема сточных вод, сбрасывалась в насыпь при запуске насоса. Проектная нагрузка дома с тремя спальнями составляет 450 галлонов в сутки, поэтому насос должен пропускать около 110 галлонов на дозу. Это обеспечивает период отдыха между дозами и позволяет стокам проникнуть до следующей дозы. Кроме того, это увеличивает срок службы насоса.Частый запуск и остановка насоса сокращают срок службы двигателя.

Рисунок 25. Септик, насосная камера и насыпь сточных вод.

Насыпи сточных вод всегда должны проектироваться с системой распределения сточных вод под давлением (Рисунок 26). Система распределения под давлением равномерно распределяет сточные воды по всей площади основания и помогает предотвратить перегрузку в любом месте под насыпью. Пластиковые трубы могут быть проложены либо в каменном дне, либо в трубе без гравия.Производители труб без гравия изготавливают изделия специально для использования в канализационных насыпях.

Рисунок 26. Система распределения давления с использованием двух параллельных труб с центральной подачей. Насос в насосной камере подает сточные воды под давлением.

Система распределения давления состоит из трубы ПВХ диаметром 1¼ или 1½ дюйма. Диаметр трубы важен, потому что слишком большой диаметр (например, 2 дюйма) может привести к неравномерному распределению сточных вод.Для насыпи сточных вод, требующей 6-футовой или более узкой зоны быстрой инфильтрации, используются две параллельные трубы. Для насыпи сточных вод, требующей зоны быстрой инфильтрации шириной от 7 до 10 футов, используются три параллельные трубы. При использовании пластиковых систем без гравия вместо горных пород труба распределения давления крепится внутри камеры или трубы.

Распределительные трубы должны иметь отверстие диаметром ¼ дюйма через каждые 40 дюймов в нижней части трубы. Стыки труб и заглушки необходимо проклеить. В противном случае они разорвутся во время строительства, под давлением или позже из-за оседания и морозного пучения.Трубы соединяются в центре, где сточные воды попадают в систему распределения под давлением из нагнетательной трубы насоса. Для защиты от замерзания распределительная труба и напорная труба должны быть спроектированы таким образом, чтобы сливать воду при выключенном насосе. Этого можно добиться, используя дренажное отверстие диаметром ¼ дюйма в нагнетательной трубе в резервуаре насоса.

Калибр

Базальная площадь насыпи (площадь контакта насыпного песка с существующей почвой) определяет все остальные расчетные параметры насыпи.Базальная площадь определяется структурой существующей почвы. Для медленно проницаемых глинистых и глинистых суглинков используйте расчетную норму нагрузки сточных вод от 0,20 до 0,25 галлона в день на квадратный фут.

Пример: для дома с тремя спальнями, производящего 450 галлонов сточных вод в день, площадь контакта между насыпным песком и существующей землей должна составлять от 1800 футов2 (450 галлонов в сутки ÷ 0,25 галлонов в сутки / фут2) до 2250 футов2 (450 галлонов в сутки ÷ 0,20 галлонов в сутки / фут2). На рисунке 27 показан холм для дома с тремя спальнями.Площадь основания этого холма на ровной поверхности составляет 2150 квадратных футов. Необходимое количество чистого, промытого песка составляет около 72 кубических ярдов.

Рисунок 27. Насыпь канализации на равнинной местности. Размеры были рассчитаны на основе сточных вод из дома с тремя спальнями с насыпью, построенной над глиняным суглинком, в глинистую почву.

Зона быстрой инфильтрации определяется с использованием скорости всасывания среднего песка. Средний песок имеет коэффициент загрузки 1.2 галлона в день на квадратный фут. Используя пример дома с тремя спальнями, требуемая площадь каменного основания составляет 375 футов2 (450 галлонов в день ÷ 1,2 галлона / день / фут2). Если вместо камня используется система без гравия, ее размер должен быть таким, чтобы обеспечить зону быстрого проникновения в 375 футов2. Для почв с низкой проницаемостью сохраняйте ширину распределительной трубы от 4 до 6 футов. В нашем примере дома с тремя спальнями каменная насыпь или системы без гравия будут иметь длину около 375 футов2 ÷ 6 = 63 фута. Для каменного ложа шириной 6 футов и толщиной 12 дюймов потребуется около 14 кубических ярдов промытой породы.Для систем без гравия требуются два ряда пластиковых камер или два ряда труб без гравия, каждый длиной 63 фута.

Курганы должны располагаться на равнинах или гребнях холмов; однако они могут быть построены на наклонной поверхности (Рисунок 28). Однако текстура почвы и скорость просачивания определяют максимальный уклон. Например, если структура верхнего слоя почвы представляет собой глинистый суглинок со скоростью просачивания 120 м / дюйм, то наклон грунта не должен превышать 3% (3-футовый перепад высот на 100 футов).Если скорость просачивания составляет от 60 до 120 миль на дюйм, тогда уклон грунта не должен превышать 6 процентов, а если скорость просачивания составляет 30 миль на дюйм или меньше, то насыпи могут быть построены на склонах до 12 процентов.

Рисунок 28. Канализационная насыпь на наклонной местности. Для большинства почв максимальный уклон не должен превышать 6 процентов (6 футов перепада высот на 100 футов). Размеры были рассчитаны для количества сточных вод из дома с тремя спальнями с насыпью, построенной над глинистым суглинком, на глинистую почву.

Когда насыпь строится на склоне, только зона контакта песка с почвой под распределительной зоной (каменистая или без гравия) и спуск оттуда может считаться базальной зоной. В условиях наклонной почвы концы и часть насыпи, расположенная вверх по склону, получают очень мало сточных вод и не способствуют увеличению площади инфильтрации.

Строительство

Курганы требуют очень кропотливой и осторожной практики строительства. Известно, что насыпи разрушаются по двум основным причинам: слишком малая базальная площадь для сточных вод из дома и плохие методы строительства.Чтобы насыпь функционировала в соответствии с планом, необходимо очень тщательно соблюдать методы строительства. Кроме того, домовладелец должен использовать воду с умом.

Первым шагом в строительстве насыпи является скашивание травы или растительного покрова в прикорневой области до максимальной высоты 2 дюйма и удаление всех обрезков. Затем закопайте сливную линию от насосной станции. Трубопровод должен быть установлен ниже уровня замерзания или с равномерным уклоном назад к насосной камере, чтобы он стекал после отключения насоса. Вынутую траншею необходимо засыпать, а почву плотно утрамбовать, чтобы не допустить стекания сточных вод по трубе.

Далее идет подготовка земли. Земля должна быть взорвана или окучена чизельным плугом или зубьями ковша обратной лопаты. После того, как поверхность подготовлена, запрещается движение колес в базальной зоне. Колесный транспорт запечатывает почву. Не работайте в условиях влажной почвы, потому что влажная почва уплотняет, размазывает и уплотняет почву.

Далее идет насыпка песка. Песок для заполнения необходимо промыть и проверить , чтобы убедиться, что он содержит не более 10 процентов мелких частиц . Для проверки насыпьте 2,5 дюйма песка в литровую банку и добавьте воды примерно на три четверти.Накройте крышкой и встряхните, чтобы песок и вода смешались. Дайте смеси постоять час и измерьте скопление ила и глины на песке. Если глубина составляет дюйма или меньше, песок достаточно чистый для использования в насыпи. Это испытание следует провести до того, как песок будет доставлен на площадку. Песок для прогулок из карьера варьируется в широких пределах, даже из одной и той же области карьера, и его не следует использовать.

Положите чистый песок, начиная с одного конца, и двигайтесь к другому концу. Двигайтесь по песку по мере продвижения. Формируйте песок с помощью экскаватора с гусеницами или гусеничного трактора, но убедитесь, что у вас есть по крайней мере 6 дюймов песка под гусеницами.Колесные транспортные средства не должны использоваться для этой операции. Не позволяйте гусеницам идти прямо по земле. После формирования с помощью тракторного ножа выровняйте и выполните окончательную формовку вручную. Верх песчаной подушки должен быть ровным по всей длине насыпи.

Для каменных пластов на песке необходимо сформировать траншею глубиной около 12 дюймов и шириной 6 футов необходимой длины. Поместите 6 дюймов камня диаметром от ¾ до 3 дюймов в траншею. Поместите распределительную трубу на камень и накройте 2 дюймами камня.Покройте камень одним из следующих материалов: 4-6-дюймовым слоем сена или соломы, необработанной строительной бумагой (красной канифольной бумагой) или геотекстильным материалом, предназначенным для дренажных полей септических систем.

Для распределения без гравия поместите трубу или камеру без гравия на ровный песок. Поместите распределительную трубу в гравийные носители и подсоедините к напорной трубе от бака насоса. Еще раз проверьте все соединения. Перед накрытием проверьте насос и распределительную систему. Покройте систему без гравия геотекстильной тканью и положите сверху слой тяжелого грунта (Рисунок 24).

Закройте насыпь глинистой или суглинистой песчаной почвой (рис. 23 и 24). Сделайте колпачок высотой 12 дюймов в центре кровати и 6 дюймов высотой в конце кровати. Сужайте шапку по сторонам насыпи.

Наконец, засыпьте насыпь 6-дюймовым хорошим верхним слоем почвы и засевайте траву. Не сажайте деревья и кустарники на насыпи. Вокруг основания можно высаживать водоустойчивые кусты. Постоянные системы полива газона не следует устанавливать достаточно близко от насыпи, чтобы на нее поливать воду.

Постройте насыпи по контуру существующей земли. Никогда не ставьте насыпь на низком участке, где будет скапливаться вода. Если насыпь находится на наклонной поверхности, используйте берму на склоне холма, чтобы отвести сточные воды вокруг насыпи. Курганы могут быть построены, чтобы дополнить ваш ландшафтный дизайн. Кусты у основания насыпи используют воду и помогают удерживать снег. Если насыпь строится осенью, в первую зиму ее следует накрыть соломой или сеном, чтобы не замерзнуть.

Лагуны

Маленькие лагуны (Рис. 29) могут использоваться для сдерживания стоков септических систем в некоторых местах.Лагуны — жизнеспособный вариант, когда ближайший сосед находится на расстоянии не менее четверти мили. Лагуны следует строить только на почвах с высоким содержанием глины. Лагуна должна действовать как контейнер, а не как камбуз для инфильтрации. Воду в лагуне следует удалять испарением.

Рис. 29. Поперечное сечение небольшой лагуны на ферме, рассчитанной на отвод сточных вод из типичного дома с тремя спальнями.

Площадь поверхности лагуны должна составлять около 1000 квадратных футов на спальню.Лагуна, обслуживающая дом с тремя спальнями, требует около 3000 квадратных футов водной поверхности. Лагуна должна иметь рабочую глубину около 3 футов и минимальный надводный борт 2 фута. Стороны лагуны должны иметь уклон 3-1 или более. Круглая лагуна площадью 3000 квадратных футов с рабочей глубиной 3 фута и боковыми откосами 3-1 будет иметь диаметр 62 фута на рабочей глубине и диаметр 74 фута на вершине дамбы. Лагуна также может быть квадратной или прямоугольной.

Лагуна должна быть огорожена, чтобы не допустить детей и животных.Ежегодное техническое обслуживание требует проверки на предмет повреждений и того, чтобы животные не прятались в стенах лагуны. Рогоз и другие растения в лагуне помогают использовать питательные вещества, содержащиеся в воде, но их корни могут создавать каналы для утечки воды.

Альтернативные септические системы

У домовладельцев есть много альтернативных методов очистки и удаления сточных вод из дома. Некоторые альтернативные системы заменяют септик или модифицируют работу септика, чтобы ускорить или улучшить первоначальную очистку бытовых сточных вод.Некоторые методы, альтернативные традиционному водосливу, улучшают инфильтрацию очищенной воды. Многие из этих альтернативных систем разработаны как полные пакеты.

Как правило, альтернативные системы более дороги, чем традиционные системы, и практически все они постоянно требуют электроэнергии. Однако в некоторых местах, где невозможно установить традиционную септическую систему, они представляют собой жизнеспособную альтернативу. Если вы находитесь в медицинском районе, где действуют правила септической системы, проконсультируйтесь с вашим местным санитарным врачом перед установкой альтернативной системы.Некоторые могут быть не одобрены. В районах, где нет санитарии, проконсультируйтесь с отделом гигиены окружающей среды Министерства здравоохранения штата Северная Дакота. Здесь перечислены некоторые из наиболее распространенных альтернативных систем.

Системы фильтрации

Системы фильтрации физически улавливают взвешенные твердые частицы в сточных водах и обеспечивают среду, ускоряющую процесс разложения. Они похожи на мини-версии типичной системы очистки городских отходов. Системы фильтрации могут быть частью септика или сразу после него.Песочные фильтры используются в течение многих лет, и они могут быть сконфигурированы как однопроходные (отходы проходят только один раз) или многопроходные системы. Системы фильтрации, использующие торф, появились на рынке за последние 10 лет и используются как однопроходные. В других системах фильтрации используются искусственные или синтетические материалы для фильтрации сточных вод и обработки твердых биологических веществ. В основном это многопроходные системы. В некоторых частях США искусственные водно-болотные угодья использовались для очистки бытовых сточных вод.Однако исследования искусственных водно-болотных угодий в штатах северного яруса не увенчались успехом.

За исключением однопроходной фильтрации, все остальные должны использовать насос для многократной циркуляции сточных вод. Использование насоса на постоянной основе увеличивает затраты на электроэнергию и требует системы сигнализации. Часто системы не могут работать, если насос не работает.

Альтернативные дренажные поля

Большинство альтернативных дренажных полей представляют собой разновидности систем траншей, абсорбционных пластов и насыпей, описанных в данной публикации.Системы с высоким уровнем грунтовых вод используются в районах с высоким уровнем грунтовых вод, в районах с мелкими коренными породами или при других проблемах с инфильтрацией. Они представляют собой комбинацию траншейной и насыпной технологий. Дно траншеи — поверхность грунта. Растительность удаляется, а в местах, где будет дно траншеи, земля расчищается или измельчается. Затем добавляется гравий, и распределительные трубы укладываются на место и засыпаются щебнем, а затем слоем верхнего слоя почвы.

Чередование дренажных полей — еще один метод распределения сточных вод.Построены два дренажных поля. У каждого из них от 50 до 100 процентов площади, необходимой для дома. Пока одно водосливное поле используется, другое находится в состоянии покоя. Обычно один используется около двух лет, затем домовладелец переходит на другой. Специальная коробка с двухходовым клапаном или задвижкой контролирует поток из септика.

Капельное орошение используется для распределения очищенных сточных вод в некоторых частях США. Капельные линии обычно проложены примерно на 1 фут ниже поверхности почвы.Капельные линии могут очень легко закупориться, поэтому сточные воды необходимо очищать, фильтровать и хлорировать, прежде чем перекачивать в капельные линии. Эти системы могут быть очень дорогими как в установке, так и в обслуживании.

Очистка бытовых сточных вод: проектирование и установка септика

G1473

В этом руководстве NebGuide содержится информация об установке резервуара для сточных вод, например о выборе правильного размера и размещения резервуара, чтобы владельцы могли понять конструкцию резервуара и процедуры установки, используемые специалистами по установке.

---

Ян Р. Хигнстром, менеджер проекта расширения
Шэрон О. Скиптон, преподаватель дополнительного образования
Уэйн Уолдт, специалист по расширению

---

Правильно спроектированный, установленный и обслуживаемый септик и система очистки сточных вод — это одобренный метод очистки сточных вод в Небраске для частных домов в районах, где недоступны общественные системы очистки сточных вод. Система включает в себя строительную канализационную линию (которая начинается в 30 дюймах от дома и продолжается до септика), септик, компонент для очистки сточных вод и все трубопроводы между ними.Дренажное поле, также известное как боковое поле, поле выщелачивания или поле поглощения почвы, чаще всего используется для очистки сточных вод. Могут использоваться альтернативные компоненты очистки сточных вод. Примеры включают насыпи и построенные водно-болотные угодья. Если почва имеет подходящую скорость просачивания и другие условия на участке подходят, система септика / дренажного поля является хорошим выбором и наиболее часто используется.

Только сертифицированный установщик Небраски, зарегистрированный специалист по гигиене окружающей среды, профессиональный инженер или кто-либо под их непосредственным руководством может установить септик.

В данной публикации представлена ​​информация о конструкции и установке септика на основе данных Департамента качества окружающей среды Небраски (NDEQ) Раздел 124: Правила и правила проектирования, эксплуатации и технического обслуживания локальных систем очистки сточных вод . Местные правила могут быть более строгими, чем те, которые изданы государством. Свяжитесь с отделом здравоохранения, охраны окружающей среды, зонирования или планирования вашего города или округа для получения информации о местных требованиях.

Рисунок 1.Септик.

Как проходит лечение в септике?

Сточные воды текут из канализационной сети здания в септик, где от сточных вод отделяются как тяжелые, так и легкие твердые частицы. Твердые вещества тяжелее воды оседают, образуя слой ила на дне септика (Рисунок 1) . Твердые частицы легче воды всплывают на поверхность сточных вод, образуя слой накипи. Жидкий слой воды с взвешенными твердыми частицами, питательными веществами, микроорганизмами и другими загрязнителями отделяет ил от накипи.Анаэробные бактерии — те, которые могут жить без кислорода — начинают расщеплять отходы в септике. По мере того как сточные воды попадают в септик, равный объем жидкого слоя, называемого сточными водами, вытекает из септика в систему очистки сточных вод. В правильно спроектированном, функционирующем и обслуживаемом септическом резервуаре пена и ил не будут вытекать вместе со сточными водами.

Хотя стоки септика могут казаться прозрачными, в них присутствуют такие микроорганизмы, как бактерии и вирусы, питательные вещества, такие как нитраты и фосфор, растворенные вещества и очень мелкие частицы взвешенных твердых частиц.Чтобы защитить окружающую среду и здоровье человека, сточные воды должны подвергаться дополнительной очистке, как правило, на водосборном поле или в альтернативном компоненте очистки сточных вод.

Расположение септика

Расположение водопровода в доме, конфигурация участка и уклон участка помогают определить размещение септика. Чтобы защитить окружающую среду и здоровье человека, используйте не менее минимального отступа (Таблица I) для резервуара и компонента очистки сточных вод, который будет использоваться.Избегайте участков, подверженных затоплению, затоплению или поверхностному дренажу из окружающих территорий. Место должно быть доступно для откачки содержимого септика, известного как септик. Обычно шланги на самосвальных грузовиках могут достигать 50 футов. Также рассмотрите возможность будущего расширения и места для тротуаров, патио, проездов, гаражей и складских зданий, прежде чем выбирать место для резервуара. Строительство тротуара или здания над септиком является незаконным, поскольку техническое обслуживание и осмотр будут очень трудными, если не невозможными.

Таблица I. Укажите минимальные расстояния понижения (местные нормы могут быть более строгими).
Артикул	Расстояние до:
	Септик	Сточные воды Система очистки
Поверхностные воды	50 футов	50 футов
Собственная скважина с питьевой водой	50 футов	100 футов
Колодцы с питьевой водой общего пользования: Некоммунальные системы Общественная система	50 футов 500 футов	100 футов 500 футов *
* Системы очистки сточных вод, обрабатывающие более 1000 галлонов в день (gpd), должны быть оценены профессиональным инженером на предмет потенциального воздействия на скважину, если они находятся на расстоянии менее 1000 футов от общественной системы.
Все прочие колодцы:	50 футов	100 футов
Водопроводы: Напорная магистраль Подсоединение к подаче давления Всасывающие линии	10 футов 10 футов 50 футов	25 футов 25 футов 100 футов
Направление собственности	5 футов	5 футов *
Фундаменты (кроме соседних) Фундаменты 1 класса Фундаменты класса 2 Фундаменты класса 3	15 футов 10 футов 7 футов	30 футов * 20 футов * 10 футов *
Соседские фонды Фундаменты 1 класса Фундаменты класса 2 Фундамент 3 класса	25 футов 20 футов 15 футов	40 футов * 30 футов * 20 футов *
Фундаменты класса 1: Фундаменты с фундаментами целиком или без цоколя и плита на уровне земли для жилых помещений, которые находятся ниже по высоте, чем местная система очистки сточных вод. Фундаменты класса 2: Фундаменты с фундаментами, не являющиеся цокольными, жилыми домами и перекрытиями в жилых помещениях, которые находятся на более высоком уровне, чем местная система очистки сточных вод. Фундаменты класса 3: Конструкции с использованием перекрытий на перекрытии и не используемые в качестве жилых помещений.
* Эти расстояния относятся к подземным системам очистки сточных вод (традиционным и безгравийным, насыпным и т. Д.). Водно-болотные угодья и лагуны требуют больших расстояний.См. NDEQ , раздел 124 , таблица 5.2.

Все подземные электрические, газовые или другие инженерные сети должны быть проложены до выемки грунта. Закон штата Небраска требует, чтобы горячая линия для диггеров Небраски (811) была уведомлена по крайней мере за два рабочих дня до начала раскопок. Они свяжутся с местными коммунальными службами, чтобы отметить зарегистрированные электрические, газовые, телефонные, волоконно-оптические, кабельные, коммунальные линии водоснабжения и канализации на территории.

Конструкция септика

Конфигурация

Глубина септика от дна выпускного отверстия до пола должна быть не менее 42 дюймов.Максимальная глубина, которую следует учитывать при определении емкости бака, составляет 78 дюймов. Между входными и выходными перегородками должно быть не менее 48 дюймов. Горизонтальный цилиндрический резервуар должен иметь диаметр не менее 60 дюймов, а длина должна быть в два-три раза больше ширины резервуара. Любой бак или отсек должны иметь внутренний горизонтальный размер не менее 24 дюймов.

Рисунок 2. Двухкамерный септик.

Цистерны вместимостью более 3000 галлонов должны быть разделены на два или более отсека (Рисунок 2) .Баки меньшего размера могут иметь два отсека, но это не обязательно. Как правило, в первом отсеке собирается больше твердых частиц, а второй отсек обеспечивает коэффициент безопасности, снижая вероятность попадания твердых частиц в дренажное поле. В случае бака с двумя отсеками первый отсек должен вмещать не менее половины, но не более двух третей общего объема. При наличии трех или более отсеков первое отделение должно занимать половину общего объема, а другая половина должна быть поровну разделена между другими отсеками.Между отсеками должны быть перегородки для улучшения заселения. Другой вариант — подключить несколько резервуаров последовательно; однако не более четырех резервуаров могут быть подключены последовательно. Объем первого резервуара должен быть равен или больше любого другого резервуара в серии.

Септик должен иметь такие устройства, как перегородки или санитарные тройники, чтобы гарантировать, что происходит осаждение, удерживаются твердые частицы и обеспечивается вентиляция (Рисунок 1) . Впускное устройство предотвращает накопление слоя накипи и засорение конца канализационной трубы.Выпускное устройство предотвращает вытекание слоя накипи из резервуара в систему очистки сточных вод. Входные и выходные перегородки могут быть изготовлены из пластика, кислотостойкого бетона или кислотостойкого стекловолокна. Длина и глубина перегородки должны быть в пределах диапазонов, указанных в NDEQ , раздел 124 , глава 8.

Резервуар должен иметь смотровые трубы диаметром не менее шести дюймов над впускным и выпускным устройствами, закрытые на поверхности почвы или над ней. Они используются для проверки глубины осадка и накипи, а также для очистки засоренных перегородок или тройников.Смотровые отверстия не следует использовать для перекачивания резервуара, поскольку их размер и расположение не позволяют удалить все отходы из резервуара или проверить резервуар на наличие трещин.

Септик должен иметь люк диаметром не менее 12 дюймов для доступа к насосу. Для резервуара с несколькими отсеками доступ к каждому отсеку должен быть обеспечен через один или несколько люков. Люк для чистки может заменить одну из инспекционных труб, или это может быть отдельная точка доступа, обычно в центре резервуара.Люк должен находиться на глубине от 6 до 12 дюймов ниже поверхности почвы. Для облегчения доступа может быть установлен стояк, который простирается от люка до поверхности почвы или в пределах шести дюймов от поверхности почвы. Подъемник, выходящий на поверхность почвы, должен иметь надежную крышку, чтобы уменьшить вероятность доступа ребенка или другого постороннего лица к резервуару. Резервуар должен иметь постоянную маркировку с указанием вместимости в галлонах, а также название и адрес производителя на входной стороне рядом с люком.

Вместимость

Вместимость септика — это объем сточных вод, включая пену и ил, удерживаемых в резервуаре ниже дна выпускного отверстия.Требуемая минимальная вместимость зависит от количества спален в жилище и наличия или отсутствия гидромассажной ванны (Таблица II) . Нормы штата Небраска требуют, чтобы в доме с тремя или меньшим количеством спален был резервуар емкостью не менее 1000 галлонов с дополнительными 250 галлонами на каждую дополнительную спальню. Например, для дома с четырьмя спальнями потребуется резервуар емкостью не менее 1250 галлонов. Кроме того, емкость бака увеличивается на 250 галлонов, когда гидромассажная ванна устанавливается в доме с 3 спальнями или больше.Например, для дома с четырьмя спальнями и гидромассажной ванной требуется резервуар на 1500 галлонов.

Таблица II. Подгонка септика под одноквартирный дом.
Кол-во спальни — Однокомнатная квартира	Размер бака — галлона	Размер резервуара для дома с гидромассажной ванной
1 2 3 4 5 6 7 8 9 10 * Учреждение	1,000 1,000 1,000 1,250 1,500 1,750 2,000 2,250 2,500 См. NDEQ Название 124	1,000 1,000 1,250 1,500 1,750 2,000 2,250 2,500 2,750 См. NDEQ Название 124
* Заведение — это здание, строение или дом с 10 или более спальнями, которое производит более 1000 галлонов сточных вод в день, производит небытовые сточные воды, или является рестораном или предприятием по приготовлению пищи.

Для определения септика правильного размера, когда к одному септику подключено более одного дома, необходимы дополнительные таблицы и расчеты. Кроме того, некоторые локальные септические системы для предприятий должны обрабатывать сточные воды, которые имеют высокую концентрацию или характеристики, которые могут замедлить или предотвратить биологическую очистку, например, высокие температуры или присутствие определенных материалов (ингибиторов). Примеры включают системы для станций разгрузки кемперов, общественных прачечных и мясных магазинов.Обратитесь к NDEQ Title 124 для получения дополнительной информации об определении размеров резервуаров для них и для предприятий в целом.

Строительные материалы и монтаж

Септики, стояки люков и соединения с входами и выходами должны быть водонепроницаемыми, чтобы предотвратить попадание неочищенных сточных вод в окружающую среду, а также для предотвращения попадания в резервуар поверхностных или других вод, не нуждающихся в очистке. Цистерны могут быть изготовлены из бетона, бетонных блоков, армированного волокном пластика (FRP), пластика высокой плотности или стекловолокна.Все внутренние бетонные поверхности на 3 дюйма ниже ватерлинии и выше должны быть покрыты битумом (каменноугольная смола и наполнитель) для минимизации коррозии. Металлические резервуары не допускаются из-за их способности к коррозии. Если используются бетонные блоки, их нужно класть на прочный фундамент. Стыки должны быть заполнены строительным раствором, а внутренняя часть резервуара должна быть покрыта двумя слоями портландцемента и песчаной штукатурки толщиной 1/4 дюйма или битумным материалом.

Резервуар должен быть спроектирован таким образом, чтобы выдерживать давление почвы в пустом состоянии.Если резервуар обрушится или стороны прогнутся, резервуар может треснуть, перегородки могут сместиться, водонепроницаемые уплотнения на соединениях и стояках доступа могут быть нарушены или емкость резервуара может снизиться. Любое из этих условий приведет к нарушению правил и нарушит правильную работу системы.

Труба для сточных вод от дома до резервуара

Канализационная труба диаметром четыре дюйма или больше (также известная как приточная линия) используется для отвода сточных вод из дома в септик.Все трубы и соединения должны быть водонепроницаемыми. Труба должна иметь минимальную грузоподъемность 1000 фунтов на погонный фут. Канализационная труба из термопласта Schedule 40 с соединениями, сваренными сольвентной сваркой, прочна и проста в установке. Он должен быть гладким изнутри, чтобы предотвратить попадание твердых частиц.

Линия между домом и септиком должна иметь уклон от 1/8 дюйма до 1/4 дюйма на 1 фут пробега. Твердые частицы могут осесть в трубе, если жидкость движется слишком быстро или слишком медленно из-за слишком крутого или слишком плавного уклона.В местных правилах водоснабжения могут быть указаны требования к уклону.

Установка бака

Размещение резервуаров

Хотя это и не обязательно, желательно иметь гравитационный поток по всей системе очистки сточных вод, чтобы избежать необходимости в механических вспомогательных средствах, таких как насосы и клапаны. В домах со сливной канализацией или туалетом в подвале можно установить септик на такой глубине, которая позволит потоку под действием силы тяжести от водопровода подвала к резервуару. Однако резервуары обычно рассчитаны на то, чтобы выдерживать вес от 2 до 3 футов почвенного покрова.См. Техническую информацию о максимальной рекомендуемой глубине размещения вашего конкретного резервуара, поскольку более глубокое размещение может аннулировать любые гарантии. Часто лучше построить дом на достаточно большой высоте, чтобы допускать гравитационный поток, чем рисковать, помещая резервуар слишком глубоко или полагаясь на насосы для перемещения сточных вод через систему.

Если невозможно построить дом достаточно высокой для самотечного потока от водопровода подвала к резервуару, потребуется насос-измельчитель или эжекторный насос для сточных вод для подъема сточных вод из подвала на высоту, подходящую для дренажа в септик. бак.В этой ситуации необходимо перекачивать как твердые, так и жидкие вещества. В некоторых случаях в резервуар может быть поток под действием силы тяжести, но системе может потребоваться насос для подъема сточных вод септического резервуара из насосной камеры, соединенной с септическим резервуаром, до более высоких линий дренажного поля. В этом сценарии необходимо откачивать только сточные воды септика, жидкость, из которых выпали более крупные твердые частицы.

Установщик выкопает яму достаточно большого размера, чтобы разместить и выровнять резервуар. При работе вокруг ямы необходимо принять соответствующие меры безопасности, чтобы предотвратить обвал, особенно если почва боковой стенки неустойчивая или песчаная.Если на дне ямы есть камни, на дно вырытой ямы следует положить слой песка или мелкого гравия глубиной не менее шести дюймов. Затем емкость можно поставить в яму и выровнять. Резервуары, установленные в местах с высоким уровнем грунтовых вод, должны быть закреплены на якоре или балластированы для предотвращения плавучести в пустом состоянии. Наконец, выкопанный участок засыпается слоями по 4-6 дюймов, каждый слой уплотняется для предотвращения оседания в будущем. В материале засыпки не должно быть крупных камней или другого мусора. Подрядчик может установить крытый стояк, чтобы облегчить доступ к люку.Подступенок, выходящий на поверхность почвы, должен иметь надежную крышку. Смотровые трубы должны быть размещены над входом и выходом резервуара.

Труба от резервуара до системы очистки сточных вод

Стоки проходят из септика через выпускную трубу в систему очистки сточных вод. Отводящая труба должна быть круглой, водонепроницаемой, прочной и не подверженной коррозии. Обычно используется термопласт Schedule 40. Труба должна иметь надлежащую опору между концом резервуара и краем котлована, чтобы предотвратить провисание или поломку во время обратной засыпки.Грунт вокруг трубы должен быть уплотнен до своей первоначальной плотности, простираясь от септика как минимум на три фута за край выемки резервуара.

Разрешения

Закон штата Небраска позволяет владельцу дома с менее чем десятью спальнями, который производит менее 1000 галлонов бытовых сточных вод в день, иметь систему очистки сточных вод, разработанную и построенную сертифицированным установщиком, зарегистрированным специалистом по гигиене окружающей среды или профессиональным инженером при условии, что система соответствует всем требованиям по проектированию, удалению и резервным зонам, указанным в NDEQ Title 124 .

Кроме того, закон Небраски позволяет владельцу управлять такой системой после того, как система была зарегистрирована в NDEQ. Как строительство, так и эксплуатация разрешены в соответствии с «Авторизацией по правилу» в разделе Раздел 124 . Владелец должен хранить копию соответствующей информации в помещении, включая регистрационную форму, результаты теста на просачивание почвы и масштабированный чертеж системы, который включает ее расположение на участке, неудачи, вместимость, материалы и детали конструкции.

Свяжитесь с местным отделом здравоохранения, окружающей среды, зонирования или планирования, чтобы узнать, требуется ли местное разрешение. Когда отходы из других источников, кроме бытовых, попадут в систему очистки сточных вод на территории жилых домов, необходимо связаться с NDEQ. Может потребоваться государственное разрешение.

Сводка

Септик обеспечит предварительную очистку сточных вод. Размер бака должен соответствовать количеству сточных вод, и он должен быть правильно установлен. Он требует периодического осмотра и обслуживания для очистки сточных вод и защиты окружающей среды и здоровья человека.Резервуар необходимо использовать в сочетании с системой очистки сточных вод. Доступны дополнительные публикации UNL Extension по различным вариантам очистки сточных вод, включая традиционные и бесцветные дренажные поля, системы насыпей и построенные водно-болотные угодья. Для получения дополнительной информации о конструкции септика и о том, чтобы убедиться, что конструкция вашего септика соответствует правилам штата Небраска, см. Департамент качества окружающей среды штата Небраска, , раздел 124: Правила и правила проектирования, эксплуатации и обслуживания систем очистки сточных вод на месте.

Частичное финансирование разработки материалов было предоставлено Агентством по охране окружающей среды США, регион VII и Департаментом качества окружающей среды Небраски в соответствии с разделом 319 Закона о чистой воде (программы из неточечных источников).

Публикация прошла рецензирование.

---

Посетите веб-сайт дополнительных публикаций Университета Небраски – Линкольна для получения дополнительных публикаций. Индекс
: Управление отходами
Системы бытового мусора
2002, редакция октябрь 2008 г.

Как проложить линию септика от вашего дома | Домашняя страница Руководства

Крис Дезил Обновлено 19 декабря 2018 г.

Чтобы сделать септическую систему, требуется два участка трубы.Первый простирается от дома до резервуара, где отходы отделяются и твердые частицы оседают. Второй простирается от резервуара до дренажного поля, где жидкости из резервуара рассеиваются в земле. Установка первого участка трубы аналогична установке обычной канализационной трубы. Он должен иметь наклон вниз к резервуару.

Расположение септика

Резервуар — это сердце септической системы. Его нужно располагать между домом и дренажным полем.Проверка почвы является обязательной частью каждой септической установки, а почвенные условия могут потребовать размещения резервуара в менее чем оптимальном месте для рытья канализационных линий. Кроме того, вы должны соблюдать минимальные отступы от границ участков, действующих колодцев, поверхностных вод и других препятствий. Поскольку впускная труба резервуара наклонена в сторону резервуара, чем дальше резервуар от дома, тем глубже вы должны его копать.

Глубина резервуара

Типичный септик имеет 4-дюймовое входное отверстие, расположенное вверху.Труба, которая соединяется с ним, должна иметь уклон 1/4 дюйма на фут по направлению к дому от дома. Это означает, что на каждые 10 футов расстояния между резервуаром и домом входное отверстие должно быть на 2 1/2 дюйма ниже точки, в которой труба выходит из дома. Труба обычно выходит на уровне земли, но иногда она должна проходить под фундаментом или бетонной площадкой. Поскольку эта труба никогда не может изменить свой наклон, глубина дна основания или подушки определяет глубину резервуара.

Рытье траншеи

Часто проще всего выкопать траншею для септической трубы перед тем, как вырыть яму для резервуара; для работы вам понадобится экскаватор с обратной лопатой, а бак будет мешать, если он уже находится в земле.Труба должна располагаться на 2- или 3-дюймовом слое дренажной породы, чтобы дождевая вода могла стекать, поэтому при рытье необходимо учитывать эту дополнительную глубину. Четырехдюймовая труба является стандартной, и она должна проходить достаточно далеко под домом, чтобы соединиться с основной почвенной трубой, которая представляет собой трехдюймовую трубу, которая проходит вертикально мимо основной ванной комнаты и через крышу.

Меры предосторожности

Установка септика требует разрешений от местных строительных департаментов и департаментов здравоохранения, и вам нужно будет представить план проектирования до того, как разрешения будут выданы.Лучше всего составить этот план вместе с местным строителем, который понимает особенности местности в вашем районе. Избегайте размещения резервуара, дренажного поля или любой из труб рядом с деревьями или кустами. Их корни будут притягиваться к трубам и могут эффективно блокировать их поиск питательных веществ. Как только корни укоренились в трубе, септическая система не будет работать, пока они не будут удалены. Удаление может быть дорогостоящим и хлопотным.

Насколько большой септик мне нужен?

Наиболее часто перед установкой новой септической системы следует учитывать размер и тип резервуара.Частное удаление сточных вод — растущая тенденция в Соединенных Штатах — 33 процента вновь построенных домов выбирают очистку сточных вод на месте. Системы септиков в сочетании с системой поглощения почвы или дренажным полем являются наименее дорогостоящим методом очистки бытовых сточных вод. Размер септика, который вам понадобится, в основном зависит от размера дома и количества людей, которые будут в нем проживать. Обычные жилые септики имеют размер от 750 до 1250 галлонов.

Основные сведения о септическом резервуаре

Септик — это автономное устройство, предназначенное для сбора бытовых сточных вод. Система состоит из двух основных компонентов: резервуара и дренажа, или поля поглощения почвы. После попадания в резервуар твердые отходы оседают на дне резервуара, создавая так называемый слой ила. Остатки масла, жира и мыла создают слой накипи наверху. Сточные воды или сточные воды составляют средний слой. Когда резервуар наполняется, сточные воды выходят из резервуара и попадают в дренажное поле, где поглощаются землей.

Типы септиков

Существует три основных типа септиков, используемых в жилищном строительстве.

· Бетонные септики

· Полиэтиленовые / пластиковые септики

· Стекловолоконные септики

Бетонные септики являются наиболее распространенными, но из-за их веса для установки требуется тяжелое оборудование. Полиэтилен и стекловолокно намного легче, моноблочные. Это делает их идеальными для удаленных, труднодоступных мест.Перед покупкой системы септика узнайте в местном строительном управлении нормы и правила, касающиеся очистки сточных вод на месте.

Определение размеров вашего септика

Несколько переменных определяют размер септической системы, которую вам необходимо установить. Площадь домов, количество спален и количество людей, которые в них будут проживать. В приведенном ниже маркированном списке представлены приблизительные размеры септика, основанные на количестве спален и площади дома.

· Септик на 750 галлонов для домов с одной и двумя спальнями менее 1500 квадратных футов

· Септик на 1000 галлонов для домов с тремя спальнями менее 2500 квадратных футов

· Септик на 1250 галлонов для домов с четырьмя спальнями менее 3500 квадратных футов

Указанные выше значения являются приблизительными. Местные строительные нормы и правила могут различаться в зависимости от региона. Перед покупкой системы септика обсудите различные доступные варианты септика с профессиональным подрядчиком-сантехником, имеющим лицензию в вашем районе.Чтобы получить ответы на свои вопросы и проблемы с септиком, свяжитесь с Pink Plumber сегодня.

Источник изображения: Flickr

Глава 10: Очистка сточных вод на месте | Справочное руководство по здоровому жилищу

Загрузить версию руководства для Adobe Acrobat Cdc-pdf [PDF — 6,65 МБ]

«Благодаря технологиям стало возможным большое население; теперь большая часть населения делает технологии незаменимыми ».

Джозеф Вуд Крутч, 1932

Введение

Считается, что французы первыми использовали подземный септик в 1870-х годах.К середине 1880-х годов в Соединенных Штатах устанавливались двухкамерные системы септических резервуаров с автоматическим сифоном, подобные тем, которые используются сегодня. Даже сейчас, более века спустя, системы септиков представляют собой один из основных способов очистки бытовых сточных вод. От четверти до одной трети домов в США используют такую ​​систему [1] .

Системы отвода сточных вод на месте используются в сельской местности, где дома расположены так далеко друг от друга, что установка канализационной системы будет слишком дорогой, или в районах вокруг городов, где городские власти еще не предоставили канализационные трубы, к которым можно подключать дома. .В этих районах люди устанавливают собственные частные очистные сооружения. Поскольку население продолжает расти за пределами досягаемости муниципальных канализационных систем, все больше семей полагаются на индивидуальные системы очистки сточных вод и частные системы водоснабжения. Непосредственная близость к местным системам водоснабжения и канализации в подразделениях и других развитых районах, зависимость от маргинальных или бедных почв для удаления сточных вод на месте, а также общее непонимание домовладельцами надлежащего обслуживания системы септических резервуаров представляют значительную угрозу для здравоохранение.Экспертиза по проверке, обслуживанию и установке этих систем обычно возлагается на персонал отдела гигиены окружающей среды местного окружного или городского департамента здравоохранения.

Эти частные системы утилизации обычно называют системами септиков. Септик — это устройство для сбора сточных вод, сделанное из бетона, стали, стекловолокна, полиэтилена или другого одобренного материала, цистерна, закопанная во дворе, которая может вместить 1000 галлонов или более сточных вод. Сточные воды стекают из дома в резервуар с одного конца и покидают резервуар с другого (Рисунок 10.1 [2]) .

Правильное обслуживание септиков является необходимостью общественного здравоохранения. Кишечные заболевания, такие как криптоспоридиоз, лямблиоз, сальмонеллез, гепатит А и шигеллез, могут передаваться через экскременты человека. Исторически сложилось так, что основные эпидемии холеры и брюшного тифа были вызваны в первую очередь неправильным сбросом сточных вод. Самый ранний урок эпидемиологии был усвоен благодаря усилиям доктора Джона Сноу из Англии (1813–1858) во время разрушительной эпидемии холеры в Лондоне [3] . Доктор Сноу, известный как отец полевой эпидемиологии, обнаружил, что городское водоснабжение было загрязнено из-за неправильной утилизации человеческих отходов. Он опубликовал краткую брошюру «О способах передачи холеры », в которой высказал предположение, что холера — это заразное заболевание, вызываемое ядом, который воспроизводится в организме человека и обнаруживается в рвотных массах и стуле больных холерой. Он считал, что основным, хотя и не единственным, средством передачи была вода, зараженная этим ядом.Это отличалось от общепринятого в то время мнения о том, что болезни передаются при вдыхании паров.

Обработка отходов жизнедеятельности человека
Безопасное, санитарное и беспрепятственное удаление сточных вод является приоритетом общественного здравоохранения для всех групп населения, малых и больших, сельских или городских. Сточные воды следует утилизировать таким образом, чтобы гарантировать, что

• коммунальные или частные источники питьевой воды не находятся под угрозой;
• прямое воздействие на человека невозможно;
• отходы недоступны для переносчиков, насекомых, грызунов или других возможных переносчиков;
• соблюдаются все экологические законы и постановления; и
• не создает запаха или эстетических неприятностей.

В Рис. 10.2 , прямая труба из соседнего дома отводит неочищенные сточные воды, которые текут из неглубокой дренажной канавы в придорожный горный ручей, в котором многие дети и некоторые взрослые бродят и ловят рыбу. Чистая вода (Рис. 10.3) довольно обманчива с точки зрения представляемой опасности для здоровья. Прогулка по ручью протяженностью 4 мили обнаружила еще 12 труб, по которым также сбрасывались неочищенные сточные воды. Сообщается, что некоторые люди в этом районе считают этот ручей источником питьевой воды.

Неочищенные или неочищенные бытовые сточные воды (сточные воды) — это в основном вода, содержащая только 0,1% примесей, которые необходимо обрабатывать и удалять. Бытовые сточные воды содержат биоразлагаемые органические материалы и, скорее всего, патогены. Основная цель очистки сточных вод — удалить примеси и выпустить очищенные сточные воды в землю или в ручей. Для этого существуют различные процессы:

• Централизованная очистка — Государственные очистные сооружения (POTW), которые используют первичную (физическую) очистку и вторичную (биологическую) очистку в больших масштабах для обработки потоков до миллионов галлонов или литров в день,
• Обработка на месте —Септики и абсорбционные поля или их варианты, и
• Стабилизационные пруды (лагуны) —Централизованная очистка населения численностью не более 10 000 человек, когда почвенные условия являются маргинальными, а площадь земли достаточно велика.

Не включены выгребные ямы и компостные туалеты. Исторически системы водоотведения делятся на водоносные и неводящие. Человеческие фекальные отходы, не переносимые водой, могут быть собраны и разложены на месте, основными примерами являются выгребная яма или компостный туалет. Эти системы не подходят для индивидуальных жилых домов, потому что они неудобны и подвергают пользователей воздействию неблагоприятных погодных условий, укусов насекомых и запахов. Из-за большой глубины ямы для унитаза они могут сбрасывать отходы непосредственно в грунтовые воды.Следует отметить, что эти типы систем часто используются и могут быть приемлемы в условиях маловодья, таких как небольшие кемпинги или вдоль природных троп [ 4–6 ] .

Системы очистки сточных вод на месте
По мере того, как городское разрастание продолжается и население увеличивается в сельской местности, стоимость строительства дополнительных систем отвода сточных вод увеличивается. Одна из основных причин аннексии — увеличение налоговой базы без увеличения расходов муниципальных властей.Участвующие правительства часто покупают краткосрочные налоговые выгоды за счет огромных долгосрочных затрат на возможное улучшение инфраструктуры в аннексированных общинах. Установка систем септика — обычное дело для создания систем утилизации на месте, но в лучшем случае это временное решение. Поскольку размер собственности должен быть достаточным, чтобы оставить место для замены септической системы, затраты муниципалитета на установку централизованной канализационной системы будут значительно увеличены из-за большого размера участка.

Во всех методах разложения бытовых сточных вод происходят два микробиологических процесса: анаэробное (бактерии, которым не нужен кислород) и аэробное (бактерии, которым нужен кислород) разложение.Обычно предпочтительнее аэробное разложение, потому что аэробные бактерии разлагают органические вещества (сточные воды) намного быстрее, чем анаэробные бактерии, и появление запахов менее вероятно. В централизованных очистных сооружениях используются аэробные процессы, как и в большинстве лагун. В системах септиков используются оба процесса.

Системы септических резервуаров
Приблизительно 21% американских домов обслуживается местными системами удаления сточных вод. Из них 95% — это полевые системы септиков. Системы септиков используются в качестве средства очистки сточных вод на месте во многих домах, как в сельских, так и в городских районах США.Если они обслуживаются и эксплуатируются в пределах приемлемых параметров, они способны должным образом очищать сточные воды в течение ограниченного количества лет и потребуют как планового обслуживания, так и, в конечном итоге, капитального ремонта. Правильное размещение и установка являются ключом к успешной работе любой системы очистки сточных вод на объекте, но системы септиков имеют ограниченный срок службы, и все такие системы в конечном итоге выйдут из строя, и их необходимо будет заменить. Рисунок 10.4 показывает типичный сельский дом с колодцем и септикой.

Системы септиков обычно состоят из септика, распределительной коробки, абсорбционного поля (также известного как дренажное поле почвы) и поля выщелачивания. Септик служит трем целям: осаждение твердых частиц в сточных водах, хранение твердых частиц и анаэробное разложение органических материалов.

Чтобы разместить септик и водозаборное поле таким образом, чтобы не загрязнять колодцы, грунтовые воды или ручьи, система должна располагаться на расстоянии 10 футов от дома и других построек, не менее 5 футов от границ участка, 50 футов от колодцев. , и 25 футов от ручьев.Вся системная область должна легко идентифицироваться. Были случаи, когда владельцы вымощали или застраивали территорию. Необходимо проконсультироваться с местными органами санитарного кодекса относительно необходимых расстояний в их районе из-за проблем с почвой и грунтовыми водами.

Аэробные или аэрируемые септические системы используют процесс очистки сточных вод с взвешенными растениями и могут удалять взвешенные твердые частицы, которые не удаляются простым осаждением. В соответствующих условиях аэробные установки могут также обеспечивать нитрификацию аммиака, а также значительное снижение количества патогенов.Как правило, перед аэрированным резервуаром предшествует какая-либо первичная обработка. Резервуары содержат аэрационную камеру с механическими аэраторами или нагнетателями или воздушными диффузорами, а также зону для окончательного осветления / осаждения. Аэробные установки могут быть спроектированы как системы с непрерывным или периодическим потоком. Типы непрерывного потока являются наиболее коммерчески доступными. Сточные воды из аэрированного резервуара транспортируются самотеком или перекачкой либо на процессы дальнейшей обработки / предварительной обработки, либо на окончательную очистку и утилизацию в подземной системе захоронения почвы.Перед аэробными установками можно использовать различные типы предварительной обработки, в том числе септики и ловушки для мусора.

Система периодического действия собирает и обрабатывает сточные воды в течение определенного периода времени, а затем сбрасывает осевшие сточные воды в конце цикла [8] .
Аэробные установки могут использоваться отдельными или сгруппированными жилыми домами и предприятиями для очистки сточных вод перед дальнейшей очисткой / предварительной обработкой или окончательной подземной обработкой и удалением на месте. Эти установки особенно применимы там, где важна усиленная предварительная очистка, и где имеется ограниченное количество земель, подходящих для окончательного удаления сточных вод на месте.Из-за необходимости регулярного технического обслуживания для обеспечения надлежащей работы и производительности аэробные установки могут хорошо подходить для многоквартирных домов или коммерческих приложений, где экономия от масштаба имеет тенденцию снижать затраты на обслуживание и / или ремонт в расчете на одного пользователя. Более низкое содержание органических и взвешенных твердых частиц в сточных водах может позволить снизить требования к земельной площади для подземных систем захоронения.

Правильно функционирующий септик удалит примерно 75% взвешенных твердых частиц, масла и жира из сточных вод.Поскольку время содержания в резервуаре составляет 24 часа или меньше, серьезного уничтожения патогенных бактерий не происходит. Бактерии удаляются в поле поглощения (дренажном поле). Однако существуют почвы и почвенные условия, которые не позволяют дренажному полю поглощать сточные воды из септика.

Септики рассчитаны на удержание общего объема сточных вод, производимых домашним хозяйством за 24 часа. Обычно минимальный размер резервуара составляет 1000 галлонов. Государственные или местные нормы обычно требуют резервуаров большего размера, поскольку потенциальная заполняемость дома увеличивается (например,g., 1250 галлонов для четырех спален) и может потребоваться два бака подряд, если для плохих почв требуется установка альтернативной системы. Рисунок 10.5 показывает типичный септик.

Распределительные коробки

не требуются большинством местных правил водоснабжения или Агентства по охране окружающей среды США. При использовании распределительные коробки представляют собой удобный смотровой порт. Кроме того, если установлено поле поглощения сплит-системы (две отдельные системы траншеи поглощения), распределительная коробка является удобным местом для установки отводного клапана для ежегодно меняющихся полей поглощения.

Оценка участка поля поглощения
Поле поглощения имеет множество названий, включая поле выщелачивания, поле плиток, поле дренажа, поле захоронения и поле нитрификации. Сточные воды из септика направляются в поле абсорбции для окончательной обработки. Пригодность почвы, наряду с другими факторами, указанными ниже, определяет наилучший способ надлежащей очистки и утилизации сточных вод.

Большинство, но, к сожалению, не все, штаты требуют, чтобы районы, не обслуживаемые государственной канализацией, были предварительно одобрены для удаления сточных вод на месте до начала строительства дома через процесс разрешения.Этот процесс обычно требует оценки участка местным специалистом по гигиене окружающей среды, почвоведом или, в некоторых случаях, частным подрядчиком. Для облегчения процесса оценки участка можно использовать карты обследования почв, предоставленные местной службой охраны почв, для получения общей информации о почвах в этом районе.

Форма, показанная на Рис. 10.6 , типична для тех, которые используются при проведении оценки почвы.

Участки для удаления сточных вод на месте сначала оцениваются на предмет использования с обычной системой септических ям.Факторы оценки включают топографию участка, положение ландшафта, текстуру почвы, структуру почвы, внутренний дренаж, глубину до скальной породы или других ограничивающих горизонтов и полезную площадь. Если критерии соблюдены, выдается разрешение на установку обычной системы септика. Области, которые не соответствуют критериям для традиционной системы, могут соответствовать менее строгим критериям для альтернативного типа системы.

Многие участки не подходят для любого типа системы удаления сточных вод из-за серьезных топографических ограничений, плохой почвы или других критериев оценки.Такие площадки не следует использовать для сброса сточных вод на месте из-за высокой вероятности отказа системы.

В некоторых штатах и ​​населенных пунктах может потребоваться проверка на просачивание как часть процесса оценки площадки. Как основной метод оценки, тесты на просачивание являются плохим показателем способности почвы очищать и перемещать сточные воды в течение года. Однако информация, полученная с помощью тестов на просачивание, может быть полезна при использовании в сочетании с комплексным анализом почвы.

Канавка поля поглощения
Обычная траншея поля поглощения (Рисунок 10.7) , также известная как горизонтальная боковая система, является наиболее распространенной системой, используемой на ровной земле или земле с умеренным уклоном с соответствующей глубиной почвы над уровнем грунтовых вод или другими ограниченными горизонтами. Сточные воды из септика проходят по твердым трубам в распределительную коробку или, во многих случаях, прямо в поле поглощения. В традиционной системе и в большинстве альтернативных систем сточные воды проходят по перфорированным трубам в траншеи, заполненные гравием, а затем просачиваются через гравий в почву.

Следует проконсультироваться с местным регулирующим органом о приемлемой глубине траншеи поля поглощения. В некоторых штатах требуется до 4 футов разделения под дном траншеи и грунтовых вод. Траншеи с глубиной поля поглощения должны быть не менее 18 дюймов, а в идеале — не более 24 дюймов. Трубу абсорбционного поля следует укладывать ровно, без уклона. Под дном траншеи до любой коренной породы, уровня грунтовых вод или ограничивающего горизонта должно быть не менее 12–18 дюймов приемлемого грунта.Длина траншеи не должна превышать 100 футов для систем, использующих распределительную коробку. Змеевидные системы могут иметь длину несколько сотен футов и должны быть заполнены дробленой или раздробленной чистой скалой или гравием на дне 6 дюймов траншеи. Перфорированная труба диаметром 4 дюйма укладывается поверх гравия, затем покрывается дополнительными 2 дюймами камня и выравнивается на 12 дюймов. Перед засыпкой траншеи следует положить геотекстильный материал или биоразлагаемый материал, такой как солома, на гравий, чтобы почва не забивала пространства между камнями.

Одно или несколько контрольных отверстий должны быть установлены в зоне поглощения, доходящей до дна гравия, чтобы можно было измерить фактическую глубину жидкости в гравии. Это важно для последующего тестирования адекватности системы.

Как правило, использование более длинных и узких траншей для удовлетворения требований к площади в квадратных футах позволяет получить более эффективную и долговечную систему отвода сточных вод, абсорбирующую грунт. Исследования показали, что по мере старения септических систем большая часть поглощения стоков почвой обеспечивается за счет бокового движения через боковые стены траншеи.Более длинные и узкие траншеи (например, 400 футов в длину и 2 фута в ширину вместо 200 на 4 фута для получения 800 квадратных футов) значительно увеличивают площадь боковой стенки системы для бокового движения сточных вод.

Альтернативные системы септиков
По мере того, как стоимость земли для жилищного строительства увеличивается, а доступность земли уменьшается, земли, которые когда-то считались непригодными, разрабатываются. Эта земля часто имеет плохие почвенно-дренажные свойства. Такие объекты требуют значительных инженерных навыков для проектирования приемлемой системы удаления сточных вод.Во многих случаях сайты неприемлемы для систем фильтрации по разумной цене. Эти системы в основном регулируются государственными и местными органами власти, и перед использованием необходимо получить одобрение соответствующих регулирующих органов. Даже если сайт одобрен в юрисдикции одного штата или округа, аналогичный сайт может быть не одобрен в другом.

Основная трудность с системами септиков — это очистка сточных вод в медленно проницаемых или маргинальных почвах. Установленные устройства с низким потреблением воды могут позволить использовать небольшой процент систем септиков в маргинальных почвах.Однако устройства с низким потреблением воды обычно требуются в рамках более масштабных усилий по разработке пригодной для использования альтернативной системы удаления сточных вод. Альтернативные методы удаления сточных вод, которые могут быть использованы, если регулярное подземное удаление не подходит, — это многочисленные [11] . Некоторые из наиболее распространенных альтернативных систем описаны ниже.

Насыпные системы
Насыпные системы (Таблица 10.1) возвышаются над естественной поверхностью почвы для достижения желаемого вертикального отделения от уровня грунтовых вод или непроницаемого материала.Подъем достигается путем размещения песчаного материала поверх лучшего естественного слоя почвы. Для правильного функционирования насыпи необходим естественный грунт размером не менее 304,8 мм (1 фут). Сведение к минимуму использования воды в доме также имеет решающее значение для предотвращения просачивания сточных вод через стенки насыпи (рис. 10.8) .

При сооружении насыпной системы в септик обычно сточные воды из дома поступают самотеком. Подъемная станция расположена во втором отсеке или в отдельном резервуаре для перекачки сточных вод до распределительного трубопровода в насыпи.Поплавки в подъемной станции контролируют размер перекачиваемой дозы сточных вод. Следует установить сигнализацию, чтобы предупредить домовладельца о неисправности насоса, чтобы можно было произвести ремонт до того, как резервуар насоса переполнится.

Трубопроводные системы низкого давления
Трубопроводные системы низкого давления (LPP) также могут использоваться там, где профиль почвы неглубокий. Эти системы похожи на насыпи, за исключением того, что в них используется почва естественного происхождения в том виде, в котором она существует на территории, вместо того, чтобы поднимать площадку для захоронения с грунтовым наполнителем.Системы LPP устанавливаются с помощью траншейной машины на глубине от 12 до 18 дюймов (от 304,8 до 457,2 мм). Система LPP состоит из септика, сигнализатора паводка, перекачивающего резервуара, линии подачи, коллектора, боковой линии и погружного насоса для сточных вод (рисунок 10.9) .

Когда стоки септика поднимаются до уровня, установленного насосом в перекачивающем резервуаре, насос включается, и стоки перемещаются по подающей линии и отводам распределения. Боковые стенки содержат небольшие отверстия и обычно расположены на расстоянии от 3 до 8 футов друг от друга.Из траншей стоки попадают в почву, где их обрабатывают. Насос отключается, когда сток падает до нижнего регулятора. Дозирование происходит от одного до двух раз в день, в зависимости от количества образующихся стоков. Неисправности насоса вызывают сигнал тревоги, чтобы предупредить домовладельца. Промежуток времени между дозами позволяет стокам абсорбироваться в почву, а также позволяет кислороду повторно поступать в почву для разложения твердых частиц, которые могут остаться. Если насос неисправен, аварийный сигнал уведомляет домовладельца о необходимости связаться с квалифицированным подрядчиком по установке септических систем.Насос необходимо быстро отремонтировать или заменить, чтобы не допустить переполнения бака насоса. Таблица 10.2 показывает преимущества и недостатки систем LPP.

Системы фильтрации «завод-камень» (построенные водно-болотные угодья)
Считающиеся экспериментальными в некоторых штатах, системы фильтрации «завод-камень» с большим успехом используются в Кентукки, Луизиане и Мичигане. Фильтры завод-камень обычно состоят из септика (двухкамерного), каменного фильтра и небольшого бокового (абсорбционного) поля перелива.Перелив из септика направляется в каменный фильтр. Каменный фильтр представляет собой длинную узкую траншею (шириной от 3 до 5 футов и длиной от 60 до 100 футов), облицованной герметичным поливинилхлоридом или бутилпластом, в который добавлен камень. Порода диаметром от 2 до 4 дюймов используется ниже линии потока сточных вод, а более крупная порода — выше (рис. 10.10) .

Системы фильтрации «завод-порода» обычно имеют размер, обеспечивающий 1,3 кубических фута площади породы на галлон общего суточного потока отходов. Типичный размер дома с тремя спальнями составляет 468 квадратных футов внутренней площади.Для получения необходимой площади в квадратных футах можно использовать различные соотношения ширины к длине в пределах перечисленных выше параметров. Траншеи могут иметь даже L-образную форму для размещения небольших участков под застройку.

Лечение начинается в септике. Частично очищенные сточные воды попадают в ячейку фильтра с футеровкой «завод-камень» по сплошному трубопроводу, где она распределяется по ячейке. Растения, входящие в систему, вводят кислород в сточные воды своими корнями. Когда сточные воды насыщаются кислородом, на корнях и вокруг них развиваются полезные микроорганизмы и грибки, что приводит к перевариванию органических веществ.Кроме того, большое количество воды теряется из-за эвапотранспирации. К видам растений, наиболее широко используемых в этих системах, относятся рогоз, камыш, кувшинки, многие разновидности ириса и нутграсс. Зимние температуры имеют незначительный эффект, потому что корни делают работу в этих системах, и они остаются живыми в течение зимних месяцев. Сбросы из систем водно-болотных угодий могут потребовать дезинфекции. Преимущества и недостатки системы фильтрации «завод-камень» показаны в Таблица 10.3 .

Обслуживание систем очистки сточных вод на объекте

Что можно и чего нельзя делать в доме:

• Берегите воду. Заливка слишком большого количества воды в септическую систему может в конечном итоге привести к отказу системы. (Типичное потребление воды составляет около 60 галлонов в день на каждого члена семьи.) Стандартное водосливное поле рассчитано на пропускную способность 120 галлонов на спальню. Если емкость близка, системы могут не работать. Экономия воды продлит срок службы системы и снизит вероятность отказа системы.
• Почините подтекающие краны и протекающие туалеты.
• Избегайте длительного душа.
• Используйте стиральные и посудомоечные машины только при полной загрузке.
• Не позволяйте воде постоянно течь при чистке зубов или во время бритья.
• Не выбрасывайте в канализацию раковины или туалеты следующие предметы: химикаты, гигиенические салфетки, бумажные салфетки, окурки, жир, растительное масло, пестициды, наполнитель для кошачьего туалета, кофейную гущу, одноразовые подгузники, чулки или нейлон.
• Не устанавливайте вывоз мусора.
• Не используйте добавки или чистящие средства для септиков. В них нет необходимости, а некоторые химические вещества могут загрязнять грунтовые воды.

Что можно и чего нельзя делать при внешнем техническом обслуживании:

• Поддерживайте адекватный растительный покров над полем поглощения.
• Не позволяйте поверхностным водам стекать над резервуаром и водосборным полем. (Для отвода воды из системы можно использовать отводные канавы или подземные плитки.)
• Не позволяйте тяжелому оборудованию, грузовикам или автомобилям проезжать через любую часть системы.
• Не копайте в зоне поглощения и не строите пристройки рядом с системой септики или ремонтной зоной.
• Убедитесь, что бетонный стояк (или люк) установлен над резервуаром, если не в пределах 6 дюймов от поверхности, обеспечивая легкий доступ для измерения и перекачивания твердых частиц. (Примечание: все резервуары должны иметь два люка, один из которых расположен над впускным устройством, а другой — над выпускным.)

Нет необходимости добавлять какие-либо коммерческие вещества для «запуска» или чистить резервуар, чтобы он работал должным образом. Они могут фактически препятствовать естественному бактериальному действию, которое происходит внутри септика. Фекалии, зерно злаков, соль, пищевая сода, растительное масло, моющие средства и витаминные добавки, которые обычно попадают из дома в резервуар, намного превосходят любые добавки.

Симптомы проблем с септической системой
Эти симптомы могут означать, что у вас серьезная проблема с септической системой:

• Резервуар для сточных вод в канализации или туалете (часто черная жидкость с неприятным запахом).
• Медленный смыв туалетов. Многие стоки будут стекать намного медленнее, чем обычно, несмотря на использование поршней или средств для очистки сточных вод. Это также может быть результатом засорения водопровода или непроветриваемого приспособления.
• Поверхностный сток сточных вод. Иногда жидкость просачивается по поверхности земли возле вашей септической системы. Он может иметь, а может и не иметь сильный запах и иметь цвет от очень прозрачного до черного.
• Сочная зеленая трава над полем поглощения даже в сухую погоду.Часто это указывает на то, что чрезмерное количество жидкости из системы движется вверх через почву, а не вниз, как должно. Хотя некоторое движение жидкости вверх из области поглощения — это хорошо, слишком большое количество жидкости может указывать на серьезные проблемы.
• Присутствие нитратов или бактерий в колодце с питьевой водой указывает на то, что жидкость из системы может течь в колодец через землю или по поверхности. Анализ воды, который можно получить в местном отделе здравоохранения, покажет, является ли это проблемой.
• Накопление водных сорняков или водорослей в озерах или прудах, прилегающих к вашему дому. Это может указывать на то, что богатые питательными веществами отходы септической системы вымываются в поверхностные воды, что может привести как к неудобствам, так и к возможным проблемам со здоровьем.
• Неприятный запах в доме. Часто неправильно вентилируемая водопроводная система или неисправная септическая система вызывают накопление неприятных запахов.

Таблица 10.4 — это руководство по поиску и устранению неисправностей в септических резервуарах.

Инспекция септика
Первым приоритетом в процессе инспекции является безопасность домовладельца, соседей, рабочих и всех, для кого этот процесс может создать опасность.

• Не заходить в септики и выгребные ямы.
• Не работайте с этими резервуарами в одиночку.
• Не наклоняться и не наклоняться над септиками или выгребными ямами.
• Обратите внимание на небезопасные крышки бака и примите соответствующие меры.
• Обратите внимание на антисанитарные условия или необходимость технического обслуживания (наличие сточных вод, запах, просачивание).
• Не приносите в дом одежду, загрязненную сточными водами.
• Сделайте текущие прививки от столбняка, если работаете в отделении септики.

Метан и сероводород образуются в септике. Они одновременно токсичны и взрывоопасны. Сероводород весьма обманчив. Одно мгновение может иметь очень сильный запах, но после воздействия запах может быть не замечен.

Процесс проверки
Когда сточные воды попадают в септик, скорость потока снижается, и тяжелые твердые частицы оседают, образуя осадок.Жир и другие легкие твердые частицы поднимаются на поверхность, образуя пену. Шлам и накипь (рис. 10.11) задерживаются и разрушаются, в то время как осветленные сточные воды (жидкость) сбрасываются в поле абсорбции.

Ил со временем накапливается на дне всех септиков. Накопление в теплом климате происходит медленнее, чем в более холодном. Единственный способ определить глубину осадка — это измерить осадок с помощью зонда, вставленного через смотровое отверстие в крышке резервуара. Не откладывайте эту работу до тех пор, пока резервуар не наполнится, а унитаз не переполнится.Если это произойдет, может произойти повреждение поля поглощения, и ремонт будет дорогостоящим.

Измерение накипи
Толщину плавающей накипи можно измерить с помощью зонда. Также можно измерить толщину накипи и расстояние по вертикали от низа накипи до низа входного отверстия. Если нижняя часть накипи окажется в пределах 3 дюймов от выпускного отверстия, накипь и жир могут попасть в поле поглощения. Если смазка попадает в поле поглощения, просачивание ухудшается, и поле может выйти из строя.Если накипь находится у низа тройника, септик необходимо прочистить. Толщину накипи лучше всего измерить через большое смотровое окно. Накипь никогда не должна быть ближе 3 дюймов к нижней части перегородки. Толщину накипи наблюдают, пробивая ее зондом, обычно шестом.

Измерение осадка
Для измерения осадка сделайте палку для измерения осадка, используя длинный стержень с не менее чем 3 футами белой ткани (например, старого полотенца) на конце.Опустите измерительную линейку в резервуар за выпускной перегородкой, чтобы избежать попадания частиц накипи, пока она не коснется дна резервуара. Лучше всего перекачивать каждый резервуар каждые 2–3 года. Рекомендуется ежегодно проверять уровень осадка. Уровень ила никогда не должен подниматься более чем на 6 дюймов от дна выпускной перегородки. В двухкамерных баках обязательно проверяйте оба отсека. Когда перекачивается септик, нет необходимости намеренно оставлять какие-либо остаточные твердые частицы. После откачки останется достаточно, чтобы возобновить биологические процессы.

Список литературы

1. Кооперативное расширение Калифорнийского университета, округ Калаверас. Септики: настоящие корма. Сан-Андреас, Калифорния: Кооперативное расширение Калифорнийского университета, округ Калаверас; без даты. Доступно по URL: http://cecalaveras.ucdavis.edu/realp.htm.
2. Университет Небраски-Линкольн. Очистка бытовых сточных вод: обслуживание септических систем и дренажных полей. Линкольн, штат Невада: Университет Небраски-Линкольн; 2000. Доступно по URL: http: // ianrpubs.unl.edu/wastemgt/g1424.htmExternal.
3. Розенберг CE. Холерные годы. Чикаго: Издательство Чикагского университета; 1962.
4. Salvato J, Nemerow NL, Agardy FJ, редакторы. Инженерия окружающей среды. 5-е изд. Нью-Йорк: Джон Уайли и сыновья; 2003.
5. Современные системы компостирования. Компостная туалетная система Phoenix. Whitefish, MT: Современные системы компостирования; без даты. Доступно по адресу: http: //www.compostingtoilet.comExternal.
6. BioLet USA, Inc. Компостные туалеты.Ньюкомерстаун, Огайо: BioLet USA, Inc.; без даты. Доступно по адресу: http: //www.biolet.comExternal.
7. Манкл К., Слейтер Б. Обслуживание септических систем. Колумбус, Огайо: Расширение государственного университета Огайо; без даты. Доступно по URL: http://ohioline.osu.edu/aex-fact/0740.html.
8. Hutzler NJ, Waldorf LE, Fancy J. Аэрированные баки (аэробные блоки). В кн .: Характеристики установок аэробной обработки. Мэдисон, Висконсин: Университет Висконсина — Мэдисон; без даты. Доступно по URL: http: //www.ci.austin.tx.us/wri/treat5.htm.
9. Центр контроля заболеваний. Базовое обследование жилья. Атланта: Министерство здравоохранения и социальных служб США; 1976.
10. Исследовательский фонд Purdue. Серия программ экологического образования. Вест Лафайет, Индиана: Исследовательский фонд Пердью; 1989 г. Доступно по адресу: http://www.inspect-ny.com/septic/trench.gifExternal.
11. Кооперативная служба поддержки Северной Каролины. Веб-сайты по очистке сточных вод. Джексонвилл, Северная Каролина: Кооперативная служба поддержки Северной Каролины; 2002 г.Доступно по URL: http://onslow.ces.ncsu.edu/content/sepsites.
12. Clay Township, региональный округ по отходам. Септические системы. Индианаполис: региональные отходы городка Клэй; 2004. Доступно по URL: http://www.ctrwd.org/septics.htm.
13. Jackson Purchase Resource Conservation and Development Foundation, Inc. Септические системы: обзор. Синтиана, Кентукки: Фонд сохранения и развития закупок ресурсов Джексона, Inc.; без даты. Доступно по URL: http://www.jpf.org/LRV/septic.htm.

Дополнительные источники информации

Агентство регистрации токсичных веществ и заболеваний. Страница науки, Офис заместителя администратора по науке. Атланта: Министерство здравоохранения и социальных служб США; без даты. Доступно по адресу: http://www.atsdr.cdc.gov/science/.

Американское общество инженеров-строителей. Доступно по адресу: http: //www.asce.orgExternal.

Burks BD, Миннис MM. Системы очистки сточных вод на месте. Мэдисон, Висконсин: Hogarth House, Ltd.; 1994. Учебник и справочник по всем аспектам выездного лечения.

Международный кодовый совет. Международный кодекс по удалению частных сточных вод, 2000 г. Фоллс-Черч, Вирджиния: Совет Международного кодекса; 2000.

Национальная ассоциация по переработке сточных вод (NOWRA). Доступно по URL: http://www.nowra.org или 1-800-966-2942.

Национальная информационная служба по малым потокам. Доступно по URL-адресу: http://www.nesc.wvu.edu/nsfc/nsfc_index.htm или 1-800-624-8301.

Инженерный корпус армии США.Доступно по URL: http: //www.usace.army.milExternal.

Таблица 10.1. Достоинства и недостатки системы Mound

Таблица 10.2. Преимущества и недостатки трубопроводных систем низкого давления

Таблица 10.3. Преимущества и недостатки системы фильтров Plant-Rock

Таблица 10.4. Поиск и устранение неисправностей системы септика

Частный колодец и септические системы

Колодец использует грунтовые воды в скале под вашей землей в качестве источника воды.Система обычно включает узкий колодец (обычно около 6 дюймов в диаметре) с погружным насосом, который подключается непосредственно к дому или офису.

Скважина пробурена на глубину ниже уровня грунтовых вод, чтобы ствол скважины мог накапливать воду в периоды высокой потребности в воде. Непроницаемая втулка выстилает верхнюю часть ствола колодца, чтобы предотвратить попадание поверхностных и неглубоких грунтовых вод, которые могут загрязнить воду из колодца. По мере того, как насос удаляет воду из ствола скважины, грунтовые воды поступают, чтобы заменить то, что было использовано (хотя и не обязательно так быстро, как забирают).

В зависимости от необходимого объема воды вам также может потребоваться очистка воды на месте и надземный резервуар для хранения / напорный резервуар. Текущие стандарты требуют, чтобы вы идентифицировали две площадки для резервных скважин для будущего использования в случае выхода из строя скважины. Колодцы должны располагаться на расстоянии не менее 100 футов от любой существующей или предлагаемой септической системы.

Подземные воды — это вода, содержащаяся в трещинах и других пространствах в слоях породы и песка, глубоко под землей в водоносном горизонте. Когда идет дождь или снег, часть воды стекает в озера и ручьи, часть испаряется обратно в воздух, а часть воды просачивается в землю.Эта вода проникает в верхние слои почвы и в конечном итоге достигает насыщенной зоны водоносного горизонта, где все взаимосвязанные отверстия между частицами породы заполнены водой.

Как вода попадает в мой колодец?

Водоносный горизонт очень похож на гигантскую губку, и ваш колодец входит в воду, удерживаемую в «губке». Подземные воды медленно проходят через поры и трещины в породах водоносного горизонта, снабжая ваш колодец свежей, естественно фильтрованной водой.Просачивание воды через почву из-за дождя и таяния снега пополняет грунтовые воды.

Находится ли под угрозой мойка водоснабжения из-за засухи?

Засушливые 1997, 1998 и 1999 годы повысили осведомленность многих водопользователей об ограниченности их водоснабжения. Засуха и связанная с этим недостаточная подпитка подземных вод влияют на водоснабжение тремя способами:

• Пониженный уровень грунтовых вод означает, что в стволе скважины меньше места для хранения. В зависимости от глубины колодца и использования воды может наблюдаться потеря давления воды или воды из колодца.
• Минеральные осадки могут происходить в верхних трещинах ствола скважины; когда засуха закончилась, подпитка колодца может быть не такой большой.
• Если у вас старый и / или неглубокий колодец и достаточно сильная засуха, колодец может полностью потерять воду.

Всегда важно экономить воду, но во время засухи следует проявлять особую осторожность, чтобы ограничить потребление воды!

Что не так с запахом / вкусом / внешним видом моей воды?

Общие проблемы с колодезной водой включают помутнение, запах тухлых яиц или соленый привкус; Подобные случаи часто являются естественными, а не результатом загрязнения.Эти характеристики обычно не вредны для здоровья человека, но если есть аномальные характеристики или внезапные изменения качества воды, вам следует проверить воду и, при необходимости, обратиться к квалифицированному ученому для исследования колодца.

Нужно ли мне проверять воду из колодца?

Ваш колодец следует проверять один раз в год или чаще, если вы подозреваете проблему. Кроме того, тестирование следует проводить всякий раз, когда:

• По скважине выполнено

  работ;

• , если есть заметные изменения вкуса, запаха, цвета или прозрачности воды;

• , если соседи обнаруживают загрязнение в воде из колодца; или

• в случае необъяснимого заболевания людей или животных.

Вода должна быть проверена сертифицированной, квалифицированной, государственной или частной лабораторией. Как минимум, проверьте воду на наличие бактерий и нитратов, а также любых загрязняющих веществ, которые могут быть на вашей территории. Хороший начальный набор тестов для частной скважины включает жесткость, щелочность, pH, проводимость и хлорид. Свяжитесь с DEP , чтобы получить предложения по тестированию в зависимости от вашего местоположения и риска. Визуальная интерпретация проб воды, а также тесты на вкус и запах могут дать ценные сведения о возможном загрязнении.

Как может быть загрязнена колодезная вода?

Есть два типа загрязнителей: встречающиеся в природе, включая минералы, такие как железо, кальций и селен; а также произведенные или внесенные в результате деятельности человека. Подземные воды, из которых забирается скважина, могут быть подвержены загрязнению человека, либо веществами, просачивающимися через слои почвы с верхней поверхности, либо веществами, поступающими непосредственно под землю из таких объектов, как негерметичные резервуары для хранения, горнодобывающая промышленность или септические системы.

Каковы наиболее частые причины заражения?

Основной причиной загрязнения подземных вод является отток из канализационных систем и выгребных ям. Неправильно спроектированные или обслуживаемые конструкции могут просочиться в водоносный горизонт, занеся бактерии и вирусы в источник воды. Жидкости, выщелачиваемые через пруды-хранилища и свалки, содержащие растворенные отходы, такие как тяжелые металлы и продукты разложения органических веществ, также являются частыми загрязнителями. Другое загрязнение часто происходит от пестицидов и удобрений.

Что мне делать, если моя вода признана небезопасной?

Сначала выполните повторную пробу и повторите тест, чтобы убедиться, что вода действительно загрязнена. Затем попытайтесь найти источник загрязнения, например, треснувшую крышку колодца или ближайший пролитый химикат. За помощью в выявлении потенциальных загрязнителей обращайтесь в DEP. После того, как загрязнение будет контролироваться, продезинфицируйте колодезную систему самостоятельно или наймите профессионала.

Как мне поддерживать свой колодец?

Тщательное внимание к деятельности на поверхности, наряду с незначительными усилиями по техническому обслуживанию, обеспечит снабжение вашей скважины чистой водой на долгие годы.У вас как у владельца скважины есть ряд обязанностей:

• Периодически проверяйте крышку колодца и обсадную трубу на предмет износа, отверстий и правильной посадки.

• Убедитесь, что земля имеет уклон вниз от колодца для надлежащего дренажа.

• Соблюдайте осторожность при работе или кошении возле колодца и поддерживайте чистоту и доступность места.

• Держите опасные химические вещества (пестициды, удобрения, бензин) подальше от колодца и не допускайте разлива или сброса любых вредных веществ в этом районе.

• Всегда используйте квалифицированных землеройных машин или установщиков насосов при обслуживании колодца и обязательно соблюдайте правила штата и округа.

• Ежегодно проверяйте воду и записывайте результаты вместе с записями об обслуживании и состоянии скважины.

• Утилизируйте химикаты и опасные вещества надлежащим образом: не смывайте, не сливайте в канализацию и не бросайте на землю! Для получения подробной информации о правильной утилизации позвоните в службу по утилизации твердых отходов (311).

• Удаляйте разливы масла, бензина, пестицидов, удобрений или бытовой химии как можно тщательнее и быстрее. При необходимости позвоните в пожарную службу (911) или в DEP (311) за помощью.

• Сведите к минимуму использование удобрений и пестицидов и поощряйте своих соседей делать то же самое. Эти вещества могут легко просачиваться в грунтовые воды через слои почвы, где их коллективное накопление может привести к нездоровым уровням.

• Если у вас есть старый колодец, убедитесь, что он правильно закрыт и заглушен.Заброшенные колодцы напрямую связаны с водоносным горизонтом, что обеспечивает легкое загрязнение.

• Подземные резервуары для хранения — частая причина загрязнения подземных вод. Помните о состоянии и местонахождении септических или топливных баков, и следите за тем, чтобы ваша септическая система была прокачана и проверена.

ресурсов

Департамент окружающей среды Мэриленда

WellOwner.org

Частные колодцы питьевой воды Агентства по охране окружающей среды
Примерно 15% американцев получают воду из собственных источников питьевой воды.Большая часть этих запасов поступает из грунтовых вод через колодцы, но некоторые домохозяйства также используют воду из ручьев или цистерн. EPA не наблюдает за частными скважинами, хотя некоторые государственные и местные органы власти устанавливают правила для защиты пользователей этих скважин. EPA призывает эти домохозяйства принимать особые меры предосторожности для обеспечения защиты и обслуживания источников питьевой воды.

Горячая линия по обеспечению безопасной питьевой водой
Горячая линия по безопасной питьевой воде Агентства по охране окружающей среды предоставляет населению, регулирующим органам, медицинским работникам и специалистам в области водоснабжения, академическим кругам и средствам массовой информации информацию о программах питьевой воды и грунтовых вод, санкционированных в соответствии с Законом о безопасной питьевой воде.Горячая линия работает по контракту с Outreach Process Partners, LLC и размещается в ее офисах в Аннаполисе, штат Мэриленд.

Лучшие методы управления для защиты устья скважин (.pdf, 279KB))
Сельскохозяйственный колледж Университета Айдахо

Американский фонд подземных вод

Название: Приложение 75-A.6 — Септики и установки для усиленной обработки.

Раздел 75-A.6. Септики и установки для усиленной обработки. (а) Общая информация.

(1) Вместимость септика зависит от количества спален в доме.Расширяющийся чердак следует рассматривать как дополнительную спальню. В таблице 3 указаны минимальная вместимость септика и минимальная площадь поверхности жидкости.

ПРИМЕЧАНИЕ: Требования к размеру резервуара для более чем шести спален должны быть рассчитаны путем добавления 250 галлонов и семи квадратных футов площади поверхности для каждой дополнительной спальни. Мусорную дробилку следует рассматривать как дополнительную спальню для определения размера резервуара.

(2) Крышки септиков всегда должны быть доступны. Если люки более чем на 12 дюймов ниже конечной отметки, над каждым отверстием должна быть предусмотрена удлинительная манжета.Удлинительные хомуты не должны находиться заподлицо с поверхностью земли, если крышка не может быть заблокирована для предотвращения взлома. Подъездные пути или другие сооружения не должны сооружаться над септическими резервуарами, если они специально не спроектированы и не укреплены для безопасной перевозки груза.

(б) Проектирование и установка. (1) Общие требования. Следующее относится ко всем септикам независимо от материала.

(i) Минимальная глубина жидкости 30 дюймов. Максимальная глубина для определения допустимого расчетного объема резервуара должна составлять 60 дюймов.Более глубокие резервуары обеспечивают дополнительное хранение ила, но расчетный объем не учитывается.

(ii) Минимальное расстояние между входом и выходом должно составлять шесть футов. Все цистерны должны соответствовать требованиям к минимальной площади поверхности для конкретного расчетного объема, указанного в таблице 3. Эффективная длина прямоугольных цистерн не должна быть меньше двух или больше четырехкратной эффективной ширины.

(iii) Цистерны должны быть водонепроницаемыми, изготовленными из прочного материала, не подверженного коррозии, гниению, морозу или растрескиванию.После установки все септики должны выдерживать не менее 300 фунтов на квадратный фут (psf).

(iv) Цистерны с глубиной жидкости 48 дюймов или более должны иметь верхнее отверстие с минимальным размером 20 дюймов в самом коротком измерении, позволяющее войти в резервуар. Цистерны с глубиной жидкости менее 48 дюймов должны иметь верхнее отверстие размером не менее 12 дюймов в самом коротком измерении.

(v) Цистерны должны иметь входные и выходные перегородки, санитарные тройники или другие устройства для предотвращения прохода плавающих твердых частиц и сведения к минимуму нарушения осажденного ила и плавающей накипи сточными водами, поступающими в резервуар и выходящими из него.Конструкции выпускных отверстий, такие как перегородки для отклонения газа, настоятельно рекомендуются для всех резервуаров. Входные и выходные перегородки должны выступать минимум на 12 дюймов и 14 дюймов соответственно ниже уровня жидкости в резервуарах с глубиной жидкости менее 40 дюймов и на 16 и 18 дюймов соответственно в резервуарах с глубиной жидкости 40 дюймов или более. . Расстояние между выпускной перегородкой и выпускным отверстием не должно превышать шести дюймов. Перегородки должны быть изготовлены из прочного материала, не подверженного коррозии, гниению или растрескиванию.

(vi) Между нижней стороной верха цистерны и верхом всех перегородок, перегородок и / или тройников должен быть зазор не менее одного дюйма для выпуска газов из цистерны. Многокамерные и многокамерные системы также должны быть спроектированы так, чтобы позволять отвод газов из цистерн.

(vii) Цистерны должны быть размещены не менее чем на трехдюймовом слое из песка или мелкого гравия. Это обеспечит правильное выравнивание и опору. Также должны соблюдаться дополнительные инструкции, предоставленные производителем.

(viii) Между перевернутыми сторонами впускной и выпускной трубы должно быть минимальное падение высоты в два дюйма.

(ix) Мусороуборочные машины. Дополнительные 250 галлонов емкости и семь квадратных футов площади необходимы, когда можно разумно ожидать установку измельчителя мусора во время строительства или в будущем. Также должны быть предусмотрены отклоняющая перегородка для газа или другая приемлемая модификация выпускного отверстия, а также бак с двумя отсеками или два бака, соединенные последовательно.

(2) Резервуары с несколькими отсеками или последовательно включенные резервуары.

(i) Двойные отсеки рекомендуются для всех цистерн и требуются для всех цистерн с внутренней длиной десять футов или более.

(ii) Первый отсек или резервуар (входная сторона) должны составлять 60–75% требуемого общего проектного объема. (iii) Перегородка, разделяющая отсеки, должна простираться от дна цистерны как минимум на шесть дюймов выше переворота выпускной трубы.

(iv) Отсеки должны быть соединены четырехдюймовым вертикальным пазом шириной не менее 18 дюймов, шестидюймовым коленом или двумя 4-дюймовыми коленами, расположенными на расстоянии ниже уровня жидкости, равном одной трети расстояния между перевернутыми краями. выходного отверстия и дна резервуара.В каждом отсеке должен быть предусмотрен как минимум один люк для доступа.

(v) Последовательные резервуары следует соединять одной трубой с минимальным диаметром четыре дюйма.

(vi) Объем и площадь поверхности для удовлетворения требований таблицы 3 должны основываться на общем объеме и площади поверхности всех резервуаров и камер.

(3) Бетонные резервуары. (i) Бетон должен иметь минимальную прочность на сжатие 2 500 фунтов на квадратный дюйм (фунт / кв. дюйм) при схватывании через 28 дней; Рекомендуется минимум 3000 фунтов на квадратный дюйм.

(ii) Толщина стенки должна быть не менее трех дюймов, если конструкция не была сертифицирована профессиональным инженером, имеющим лицензию в Нью-Йорке, как отвечающая всем соответствующим требованиям для тонкостенных конструкций. Все стены, нижняя и верхняя должны содержать арматуру, чтобы обеспечить поддержку 300 фунтов на квадратный дюйм.

(iii) Все стыки должны быть герметизированы, чтобы резервуар был водонепроницаемым; швы ниже уровня жидкости необходимо проверить на водонепроницаемость перед засыпкой.

(iv) Стены и пол монолитных резервуаров должны заливаться одновременно (монолитная заливка).

(4) Емкости из стекловолокна и полиэтилена. Эти резервуары должны соответствовать следующим дополнительным требованиям:

(i) Эти резервуары не должны устанавливаться в местах, где уровень грунтовых вод может подниматься до уровня дна септика.

(ii) При установке, укладке и обратной засыпке этих блоков необходимо проявлять особую осторожность, чтобы предотвратить повреждение стенок резервуара. Следует соблюдать инструкции производителя по установке.

(iii) Все резервуары должны продаваться производителем в полностью собранном виде.Если из-за размера резервуар доставляется на площадку по частям, все стыки должны быть герметизированы водонепроницаемыми прокладками и должны быть проверены на водонепроницаемость после установки и перед засыпкой.

(5) Стальные резервуары. Стальные резервуары должны иметь этикетку с указанием защиты от коррозии в соответствии со стандартом Underwriters Laboratories, Inc., UL-70 или аналогичным.

(6) Установки усовершенствованной терапии (ETU)

(i) Общие. ETU должны иметь этикетку, указывающую на соответствие стандартам для устройств класса I, как описано в Международном стандарте 40 Национального фонда санитарии (NSF) или эквивалентных испытаниях.

(ii) Критерии проектирования.

(a) Минимальная номинальная суточная производительность этих агрегатов должна составлять 400 галлонов или дневной расчетный расход, определенный из Таблицы 1, в зависимости от того, что больше.

(b) ETU должны иметь механизм фильтрации сточных вод как часть произведенного продукта или фильтр сточных вод с этикеткой, указывающей на соответствие стандарту NSF 46 или его эквиваленту, установленный на выходе системы до сброса в зону абсорбции.

(c) Если не указано иное, абсорбционная система, которая следует за ETU, должна быть спроектирована таким же образом, как и для стоков септиков.

(d) Зоны абсорбции, принимающие сточные воды ETU, могут быть спроектированы с уменьшением на 33% общей длины абсорбционной траншеи, указанной в Таблице 4A или рассчитанной по Таблице 4B, при наличии одной из следующих ситуаций:

(1) ETU подпадают под юрисдикцию ответственного управляющего органа (RME), или

(2) Местные санитарные нормы или правила или нормы водораздела включают требование об обслуживании и обслуживании ETU в соответствии с рекомендациями производителя.

(e) Уменьшение длины траншеи может использоваться только для обычных систем абсорбционных траншей и систем неглубоких абсорбционных траншей.

(f) Уменьшение длины траншеи не может быть дополнительно уменьшено за счет уменьшения длины траншеи, допустимого для систем без гравия, как описано в параграфе 75-A.8 (c) (3).

(g) Уменьшение длины траншеи, указанное выше в пункте 75A.6 (b) (6) (ii) (d), не применяется к объектам недвижимости, расположенным в пределах водораздела Нью-Йорка.

.
