Георешетка фото: 80 фото основных типов и методов укрепления грунта

Содержание

80 фото основных типов и методов укрепления грунта

В обустройстве ландшафта загородных домов все большую популярность приобретают современные геосинтетические материалы. Благодаря их применению, можно существенно уменьшить стоимость строительных работ, увеличив при этом их качество.

Геотехническая решетка позволяет обеспечить прочность и надежность грунта на участке, повышая привлекательность обустраиваемого ландшафта.

Краткое содержимое статьи:

Что такое георешетка?

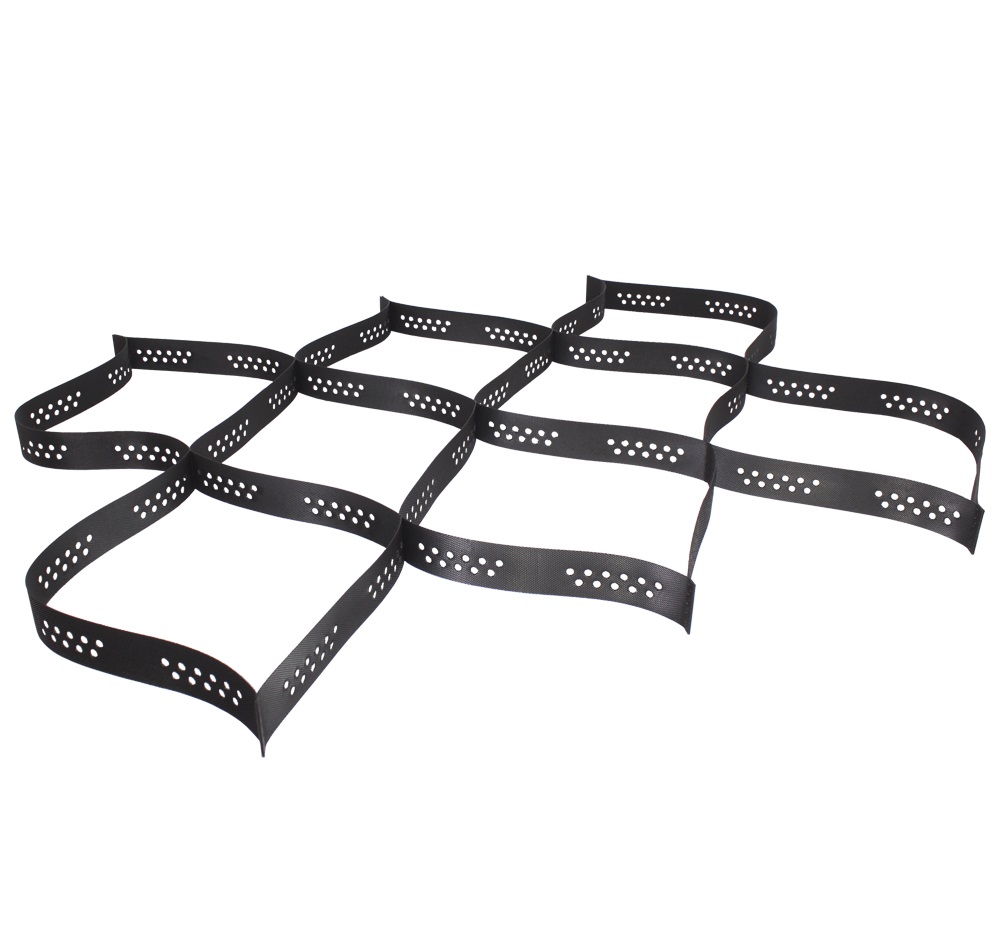

Она представляет собой объемно-пространственную конструкцию, состоящую из ячеек-сот, которые образованы из скрепленной особым образом полимерной ленты. Размеры сот определятся назначением материала. Причем он достаточно устойчив к воздействиям различного типа – химическим и механическим, а также влиянию атмосферных факторов.

Устройство георешетки позволяет производить крепление на грунте максимально быстро и без особых навыков. В результате застройщик получает прочный армирующий каркас.

Он эффективен при проведении строительных работ, поскольку ячейки легко заполняются щебнем, песком или обычным грунтом.


Преимуществом является не только легкость крепления, но и удобство в транспортировке к месту монтажа.

Где и для чего можно использовать

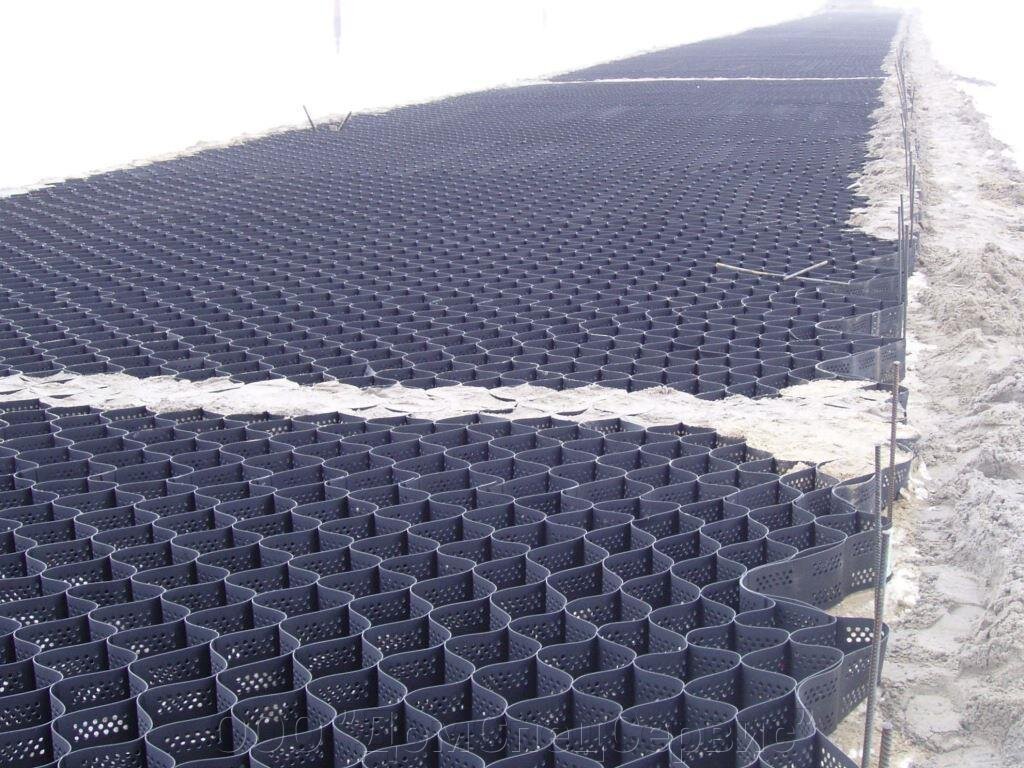

Данное устройство применяется при армировании грунта, когда ведутся строительные работы на дачном участке или во время обустройства дорог и подъездных путей. Также укрепление грунта с использованием георешетки производится в ходе ландшафтных мероприятий. Дополнительно создается возможность эффективного фильтрования и обустройства качественного дренажа.

Сотовый принцип построения конструкции обеспечивает формирование на грунте прочной неподвижной плиты. Она может быть создана из разнообразных наполнителей, например, песка, бетона, кварца или щебня.

При этом по высоте данная плита будет соответствовать размерам полимерной георешетки.

Ее применение позволяет существенно сократить толщину слоя грунта насыпи без снижения прочности поверхности и с сохранением базовых эксплуатационных параметров.

Разновидности георешетки

При обустройстве загородных участков и подъездных путей могут использоваться различные типы конструкций. Эффективность того или иного варианта определяется конкретной областью применения.


Объемные решетки

Благодаря трехмерной ячеистой конструкции, объемная георешетка стала незаменимым инструментом в укреплении слабых грунтов. Для образования удобных к наполнению сот элементы скрепляются в шахматном порядке. Образующийся каркас является очень крепким в двух плоскостях. Считается, что прочность соединения может составлять около 70% от базовой прочности самих синтетических лент.

Для соединения отдельных элементов модуля можно использовать анкера или скобы из металла. В строительстве загородных домов часто используют решетки с размером ячеек 210х210 мм.

Однако высота сот может быть разной – от 50 до 300 мм.

Георешетка объемного типа весьма долговечна – может прослужить 50 и более лет, выдерживает как статические, так и динамические нагрузки, а также температурные колебания от -60 до +60 °С. Поэтому она является прекрасной армирующей прослойкой.

Помимо современных полимерных решеток, иногда применяют разновидности, изготовленные из бетона или текстильного геополотна. Конструкция первого типа имеет элементы, выполненные из бетона с пустотой внутри для грунта. Использование данного варианта ограничено большой массой блоков, сложностью монтажа, дополнительными транспортными затратами.

Решетки из геотекстиля применяются не только для армирования сыпучих грунтов, но и для снижения негативного влияния на поверхность со стороны грунтовых вод и пучения грунта под воздействием мороза.

Плоские решетки

Они представляют собой скрученный в рулон ячеистый материал, имеющий весьма жесткую сетчатую структуру. Применяется при укреплении полотна дорог, подъездных путей, садовых дорожек, насыпей и откосов, в обустройстве ограждений. Различают два вида конструкции, которые можно увидеть на многочисленных фото георешетки:

Одноосная – производится в форме прямоугольных секций продолговатой формы. Если площадь полотна подвергается деформации, то материал обеспечивает требуемую жесткость. Выдерживает высокие нагрузки в продольном направлении.


Двухосная структура более долговечна и надежна, поскольку обеспечивает устойчивость к нагрузкам разрывного типа, действующим в продольном и поперечном направлениях. Материал незаменим в ландшафтном дизайне и обустройстве откосов.

Применение георешеток в строительстве

Владельцы загородных домов постоянно прилагают усилия, чтобы сделать ландшафт в саду максимально оригинальным. В этих целях требуется не только обустраивать дорожки или подъездные пути, но и укреплять склоны для создания комфортных зон отдыха.

Обустройство дорожек на даче

На начальном этапе проведения работ необходимо сделать разметку будущей садовой тропинки. Для этого по периметру надо расставить колышки с учетом возможности монтажа бордюра, который поможет вам защитить дорожку от деформаций различного происхождения. После этого надо снять грунт на глубину 200-250 мм. При превалировании почв глинистого или торфяного типа заглубиться можно на 300-400 мм.

Основание дорожки надо хорошо утрамбовать и при необходимости уложить изоляционный материал, например, полипропиленовую или полиэфирную геоткань. Далее следует укладка георешетки. Такая последовательность работ позволяет не только произвести надежное армирование, но и защитить основание от размывания.

Крепеж осуществляется анкерами. В ячейки нужно засыпать щебенку или гравий. Причем важно сделать это с избытком, чтобы после проседания наполнитель не опускался ниже ленты. А бордюр нужно ставить до того, как вы закрепите соты на дне траншеи.


Укрепление парковки

Георешетка помогает создать надежную, прочную и долговечную площадку для размещения на ней автотранспортных средств. Вы можете использовать как плоскую двухосную конструкцию, так и объемную.

Одновременно участку можно придать эстетическую привлекательность. Например, популярностью пользуются современные экопарковки, которые не потребуют от вас асфальтирования или бетонирования участка.

Процедура укладки материала осуществляется следующим образом. Сначала снимается слой грунта толщиной 100-150 мм. Затем на дне формируется дренажная подушка из слоя песка и гравия 30-50 мм.

Сверху укладывается рассматриваемый армирующий материал. Крепление георешетки осуществляется при помощи специальных замков или саморезами. Можно также использовать пневмостеплер.

Ячейки заполняются как гравием, так и почвой или субстратом. Если вы хотите высеять в сотах траву, то придется регулярно поливать поверхность, но в это время нельзя парковать машину.

Обустройство склонов

Если у вас на участке оказались склоны, то не расстраивайтесь. Вы их можете надежно укрепить и элегантно оформить. Причем армировать можно как пологие, так и крутые откосы.

Помните, для крутых склонов нужно использовать решетку с более широкими боковыми элементами. Георешетка для укрепления склонов характеризуется надежностью и имеет высокую степень растяжимости. Благодаря этому материалу, вы решите проблему сложного рельефа на участке.

Армирующие работы на склоне производятся в несколько этапов. Сначала откос необходимо выровнять, а затем произвести разметку его границ. На следующем этапе аккуратно укладывается слой геотекстиля.

Для крепления решетки фиксируются прочные анкера. На них и натягивается армирующий материал. Начинать процесс монтажа герешетки нужно с верхней части склона. Затем ее дополнительно фиксируют Г-образными анкерами с шагом 1-2 м. В конце работ ячейки засыпаются наполнителем с горкой в 3-5 см.


Рассмотренный материал для укрепления поверхности участка широко используется в загородном строительстве. Простота крепления и надежность в эксплуатации делают его незаменимым при проведении качественного обустройства дачного ландшафта.

Фото георешетки

Сохраните статью себе на страницу:

Пост опубликован: 09.10

Присоединяйтесь к обсуждению: Copyright © 2022 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

применение для дорожного строительства и для дорожек на даче, бетонные и другие виды.

Что это такое и для чего нужны георешетки?

Георешетки — что это такое и для чего нужны: этот вопрос все чаще возникает у владельцев дачных и загородных участков, хозяев частных домов. Действительно, бетонные и другие виды этого материала привлекают внимание своей многофункциональностью, их применение для дорожного строительства и для сооружения дорожек на даче уже успело приобрести популярность. Георешетки уверенно становятся востребованным элементом ландшафтного дизайна — это хороший повод для того, чтобы узнать о них немного больше.

Особенности

Георешетку не зря называют материалом нового поколения. О том, что это такое, еще несколько лет назад не знали даже профессионалы ландшафтного дизайна. В качестве основы для георешетки используется широкий спектр материалов — от искусственного камня и базальта до нетканого волокна.

В дорожном строительстве чаще всего применяют изделия из ПНД или ПВД со стандартными параметрами высоты стенок от 50 до 200 мм и весом модуля размером 275×600 см или 300×680 см от 9 до 48 кг.

Устройство георешетки достаточно простое. Она изготавливается в виде листов или матов с ячеистой структурой, относится к разряду геосинтетических конструкций, выполняется в плоском или объемном виде. Материал может растягиваться по вертикали и горизонтали, образуя каркас для заполнения армирующими компонентами. В этом качестве обычно выступает песок, щебень, различные грунты или смесь этих субстанций.

Размер сот и их количество зависят исключительно от назначения изделия. Соединение секций между собой выполняется сварным способом, в шахматном порядке. К грунту георешетки крепятся при помощи специальной арматуры или анкеров. В объемных георешетках высота и длина сот варьируется от 5 до 30 см. Такая конструкция сохраняет свою функциональность на протяжении 50 и более лет, она устойчива к различным внешним воздействиям, выдерживает существенные перепады температур — от +60 до −60 градусов.

Применение

Георешетки имеют достаточно широкое применение. В зависимости от назначения, они используются для следующих целей.

  • Для дорожного строительства. Использование георешетки для дороги из щебня или подсыпки под бетон, асфальт позволяет сделать ее основание более стабильным, избежать его смещения. Приняв такие меры, можно не беспокоиться о том, что сформированное полотно будет трескаться, рассыпаться из-за неустойчивой «подушки».
  • Для укрепления рыхлых и неоднородных грунтов. При помощи георешетки успешно решается проблема их сыпучести, обеспечивается эффективный дренаж участка. Аналогичным образом работают эти ячеистые конструкции против эрозии грунта на полосах откосов.
  • Для формирования подпорных стен. С помощью объемных ячеистых секций создаются габионы с разными показателями высоты и углом заложения.
  • Для экопарковки. Бетонные решетки для парковок с сотовой структурой выглядят гораздо лучше сплошных плит. Они же могут использоваться для создания дорожек на даче, при обустройстве подъездных путей. Здесь в основание конструкции всегда укладывается геоткань, особенно если почва имеет глинистый, торфяной состав или уровень грунтовых вод слишком высок.
  • Для газона, спортивной площадки. В этом случае георешетка становится основой для высевания семян, помогает избежать распространения травяного ковра за пределы установленных границ. С помощью таких элементов формируют травяные теннисные корты.
  • Для усиления осыпающейся береговой линии. Если участок стоит возле водоема, нужно обязательно армировать самые уязвимые места. В этом случае объемная георешетка станет лучшим выбором, позволит надежно укрепить склоны даже со сложным рельефом.
  • Для конструкции покрытия под автостоянки. Здесь георешетки помогают сделать основание более прочным, как и в дорожном строительстве предотвращает осыпание «подушки» из песка и щебня.
  • Для формирования элементов ландшафта. В этой области объемные решетки применяют при создании искусственных террас и насыпных сооружений, холмов, других многоуровневых конструкций. В ландшафтном дизайне объемные георешетки особенно востребованы и популярны.

Первоначальным предназначением георешеток было устранение проблем, связанных с эрозиями и осыпанием грунтов. В дальнейшем сфера их применения существенно расширилась, позволив сделать этот элемент максимально полезным для гражданского и дорожного строительства.

Чем отличается от геосетки?

Основные отличия геосетки от георешетки заключаются в объемности конструкции. В первом случае она всегда плоская, во втором — объемная, имеет ячейки, заполняемые армирующими компонентами. На практике разница невелика, более того, в большинстве стран мира вообще не существует понятия «геосетка». Все изделия такого типа относят именно к решеткам, разделяя их лишь по типу используемого материала. Например, под термином «геосетка» может подразумеваться плетеная из нитей стекловолокна, полиэфира конструкция, пропитанная битумным или полимерным составом.

Кроме того, георешетки при производстве обязательно перфорируются и подвергаются растяжению. При этом узловые точки готового материала становятся неподвижными, обеспечивают более равномерное распределение нагрузок по поверхности в процессе эксплуатации.

Геосетки также именуют плоскими решетками, их основное назначение — фиксация щебня, засыпанного между ячейками. Он обеспечивает механическую стабилизацию грунта, выступает в качестве армирующей прослойки для дорожного полотна. Георешетки объемного типа укладывают, закрепляя их анкерами, а способы их использования гораздо более разнообразны.

Виды

Армирующая георешетка делится на виды, согласно нескольким классификационным признакам. Деление выполняется по типу конструкции, разновидности материала, наличию перфорации. Все эти факторы имеют важное значение для выбора подходящей разновидности георешетки.

По растяжению

Одноосная конструкция выпускается в виде готовых секций прямоугольной формы, вытягивающихся только в 1 направлении. При деформации полотно сохраняет достаточную жесткость, в продольном направлении способно выдерживать высокие нагрузки. Ячейки вытянуты продольно, их поперечная сторона всегда короче. Этот вариант продукции — один из самых дешевых.

Двухосная георешетка имеет способность растягиваться в продольном и поперечном направлении. Ячейки в этом случае имеют квадратную форму, лучше противостоят деформационным нагрузкам. Двуосноориентированная версия решетки наиболее устойчива к разрывному воздействию, в том числе к пучению грунтов. Ее применение востребовано в ландшафтном дизайне, при обустройстве откосов и склонов.

Трехосная георешетка — изготовленная из полипропилена конструкция, обеспечивающая равномерное распределение нагрузок на 360 градусов. Лист при обработке перфорируется, приобретая ячеистую структуру, растягивается в продольном и поперечном направлении. Эту разновидность скорее можно назвать армирующим элементом, она применяется там, где грунт нестабилен по составу.

По объему

Плоская георешетка также именуется геосеткой. Высота ее ячеек редко превышает 50 мм, изделия изготавливаются из жестких полимерных, бетонных, композитных соединений. Такие конструкции используются в качестве армирующей основы для газонных и садовых конструкций, дорожек, подъездных путей, выдерживают большие механические нагрузки.

Объемная георешетка изготавливается из полиэфира, полиэтилена, полипропилена, обладающих достаточной эластичностью. Такие конструкции получаются прочными, долговечными и эластичными, не боятся агрессивного воздействия внешней среды. В сложенном виде они больше напоминают плоский жгут. Расправленная и закрепленная на местности, решетка приобретает необходимый объем. Такие изделия могут иметь сплошную или перфорированную структуру.

Второй вариант позволяет более эффективно отводить влагу, что особенно актуально при обильном выпадении осадков. Среди плюсов георешеток с перфорацией можно выделить более высокий уровень сцепления с грунтом. В этом случае с помощью объемных конструкций можно выполнять укрепление почвы под уклоном более 30 градусов.

По типу материала

Все георешетки, выпускаемые сегодня в продажу, изготавливаются промышленным способом. Чаще всего в их основе находятся пластики или комбинированные вещества. В зависимости от подвида, используется следующая основа.

  • С прикатанным геотекстилем. Такие георешетки имеют объемную конструкцию, подходят для укрепления осыпающихся участков грунта, помогают избежать пучения грунта из-за мороза, подземных вод. Нетканая структура материала обеспечивает лучшие условия для противостояния химическим и биологическим внешним факторам.
  • Полиэфирная. Предназначена для закрепления нестабильной сыпучей структуры почвы. Ее используют на песчаных и щебеночных грунтах, в том числе при формировании многослойного асфальтобетонного полотна. Выпускаются полиэфирные решетки, оснащенные дополнительными подложками и полностью открытые.
  • Полипропиленовая. Эта полимерная конструкция формируется из соединенных между собой лент, скрепленных специальной сваркой в шахматном порядке, с прерывистыми швами. Пластиковые полипропиленовые решетки успешно стабилизируют и укрепляют грунты с низкими несущими способностями.
  • Стекловолоконная. Такие изделия применяют в дорожном строительстве. Они имеют гибкую структуру, армируют асфальтобетонные покрытия, снижают влияние пучения грунтов на полотно.

Стоит учесть, что стекловолоконные георешетки ориентированы скорее на строительную сферу, в ландшафтной архитектуре применяются редко.

  • Полиэтиленовая. Гибкая и эластичная георешетка, популярная в сфере ландшафтного дизайна. Она особенно часто используется при оформлении садовых участков газонами и лужайками. Полиэтиленовые георешетки используют на самых слабых грунтах, задействуют при образовании подпорных конструкций.
  • ПВА. Поливинилалкогольные полимеры отличаются повышенной эластичностью в сравнении с другими аналогичными материалами. Это наиболее современный вид пластиков, пришедший на смену полипропилену.
  • Бетонная. Изготавливается путем литья, применяется на объектах с высокими механическими нагрузками. Такие конструкции используют при создании парковочных площадок, дорог, подъездных путей.

В зависимости от выбора материала, который использовался для изготовления георешетки, определяются ее характеристики и параметры. Именно этот фактор является основным критерием выбора таких приспособлений, помогает определить наилучшую сферу для их использования.

Лучшие производители

Георешетки пока можно назвать относительно новым для России приспособлением. Именно поэтому, большая часть продукции сегодня поставляется из-за рубежа. Среди заслуживающих внимания брендов можно выделить следующие торговые марки.

«Армогрид»

ООО ГК «Геоматериалы» – российская компания. Фирма выпускает специализированную продукцию для ландшафтного дизайна в серии «Армогрид-Газон» со сплошной ПНД-сеткой без перфорации. Также в каталоге представлена решетка с перфорацией, отличающаяся высокой надежностью и прочностью на разрыв. «Армогрид» этой серии чаще всего используют при обустройстве автомобильных дорог, стоянок, других объектов, подвергающихся высоким нагрузкам.

Tenax

Производитель из Италии, компания Tenax успешно работает на рынке более 60 лет, обеспечивая создание высококлассных полимерных конструкций различного назначения. Сегодня заводы компании успешно действуют в США — в Эвергрине и Балтиморе, в китайском Тяньцзине. Среди самых известных продуктов можно выделить Tenax LBO — двуосноориентированная георешетка, одноосную Tenax TT Samp, трехосную Tenax 3D.

Все изделия проходят строгий контроль качества. Георешетки бренда довольно широко распространены в самых разных отраслях, от дорожного строительства до ландшафтного и садового дизайна. Производитель стандартизирует свои изделия по требованиям европейских систем сертификации, основным сырьем выступает полипропилен, химически нейтральный и полностью безопасный для почвы.

Bonar

Бельгийская компания Bonar Technical Fabrics — известный европейский бренд, специализирующийся на изготовлении геотекстиля и геополимеров. Под этим брендом выпускаются одноосные и двуосные сетки из прочных полимерных материалов. Наибольшей популярностью пользуются продукты Enkagrid PRO, Enkagrid MAX, созданные на основе полиэфирных полос. Они достаточно прочны, эластичны, имеют широкий спектр применения.

Armatex

Российская компания «Арматекс ГЕО» существует с 2005 года, специализируется на производстве геосинтетических материалов различного назначения. Фирма базируется в городе Иваново, успешно поставляет свою продукцию в разные регионы страны. Георешетки Armatex имеют двухосную или трехосную структуру, изготавливаются из полиэфира, полиэтилена, полипропилена с перфорацией для повышения их дренирующих способностей.

Tensar

Компания «Тенсар Инновэйтив Солюшнз», офис которой в России расположен в Санкт-Петербурге, является одним из мировых лидеров в области производства геосинтетических материалов. Отечественное представительство выпускает продукцию для дорожно-строительной отрасли. Головное предприятие находится в Великобритании. Под брендом Tensar производятся трехосные георешетки RTriAx, одноосные RE, стекловолоконные Glasstex, двуосные SS.

Продукция этих компаний успела завоевать доверие широкой потребительской аудитории, не вызывает сомнений в уровне ее качества. Помимо этого, на рынке можно найти достаточно много товаров из Китая, а также георешетки местного производства, создаваемые на малых предприятиях по индивидуальному заказу.

О том, для чего применяются георешетки, смотрите в следующем видео.
