Габионы своими руками в ландшафтном дизайне (35 фото)

Габионы своими руками в ландшафтном дизайне

Свою популярность габионы приобрели всего несколько лет назад. Они представляют собой оригинальные конструкции из камня, заключенного в контейнеры из металлической проволоки. Заполняют контейнеры камнями, непосредственно на месте установки конструкции. С давних времен по такому принципу сооружали укрепительные редуты. В настоящее время габионы используются исключительно в мирных целях, для того, чтобы сформировать береговую линию водоема, укрепления откосов, установки подпорных стен или просто как декоративный элемент ландшафтного дизайна.

Материалы для изготовления габионов

Как правило, габионы, сделанные своими руками, используют крайне редко. Чаще всего используют уже готовые заводские металлические сетки необходимого размера. Для того чтобы создать оригинальный элемент ландшафтного дизайна достаточно установить каркас и заполнить его, подготовленным заранее, насыпным материалом.

Однако, дл того, чтобы самостоятельно установить, изготовленный собственноручно, эксклюзивный габион, потребуется немного больше усилий и времени.

В первую очередь следует определиться с, необходимыми для работы, материалами. Основным материалом для изготовления габионов является оцинкованная проволока, плотность покрытия которой составляет приблизительно 260-270 г/кв.м. Неплохо, если проволока будет с ПВХ-покытием. Лучше выбирать проволоку, толщина которой составляет 3-5 мм. Для того чтобы контейнер из проволоки получился достаточно прочным, необходимо при ее изготовлении применять технику двойного кручения. Форма ячеек такой сетки, как правило, напоминает многоугольник, правильной геометрической формы. От того, какого размера получились ячейки металлической сетки, зависит выбор определенной фракции гальки, гравия или камня.

Для того чтобы конструкция выглядела аккуратно, габионы больших размеров разделяют на специальные секции, которые соединяются между собой проволокой.

Все материалы, необходимые для создания габионов должны быть высокого качества. В противном случае готовая конструкция может деформироваться или вовсе развалиться.

Выбор камней для наполнения каркаса зависит от места расположения габиона: в воде или на суше. Можно использовать как натуральные, так и искусственные камни. Ландшафтные дизайнеры рекомендуют использовать твердые породы: диориты, базальты, песчаники, граниты, так как эти породы отлично переносят резкие перепады температуры.

Материалы для изготовления габиона

Этапы установки габиона своими руками

Прежде, чем приступить к установке конструкции, необходимо подготовить:

• Сетку и металлические спирали;
• Проволочными штырями и скобами;
• Геотекстильное полотно, расчалки;
• Песок, камни.

Конструкция габиона состоит из специальных блоков, которые соединяются между собой при помощи металлических скоб и спиралей. Следует помнить, что верхняя часть габиона, которая будет служить крышей, должна открываться.

Именно через открывающуюся сторону проводится засыпка камней или других наполнителей.

Собранная конструкция из сетки крепится к грунту металлическими скобами.

Засыпка камней проводится в несколько этапов. Сначала засыпают половину конструкции, после чего противоположные стороны конструкции стягивают расчалками. Это предотвратит деформацию стенок габиона. После того, кок ребра жесткости установлены, можно заполнять габион камнями или другим материалом-наполнителем полностью. Убедившись, что камни хорошо и равномерно засыпаны, верхнюю часть блока закрепляют проволочной спиралью.

Этапы установки габиона

Интересные идеи использование габионов при создании ландшафтного дизайна

Габионы позволяют достаточно легко и красиво изменить рельеф участка, создавая на нем искусственные низменности и возвышенности. С помощью габионов можно создать красивые цветники, водопады, небольшие озера и ручьи.

Изменение рельефа участка при помощи габионов

При помощи коробчатого габиона можно создать оригинальную садовую мебель. Каменное основание габиона отлично смотрится в сочетании с древесиной, из которой можно выполнить столешницу. Подобным образом можно смастерить и садовую скамейку.

Садовая мебель из габионов

Из габионов цилиндрической формы получится отличное ограждение клумбы. Для подобной клумбы отлично подойдут растения с большими и яркими цветами.

Клумбы из габионов

Украшением любого участка станут подпорные стенки из габионов, особенно, если они будут иметь интересную, изогнутую форму. Возле таких подпорных стен хорошо смотрятся оригинальные скамейки и лавочки.

Подборная стена из габионов

Также габионы могут стать отличным элементам оформления берегов небольшого водоема. Дополнением к подобным берегам могут стать различные кованые, деревянные и металлические элементы декора.

Оформление водоема при помощи водоема

Габион — фото и описание в каталоге Grand Line на официальном сайте

Габионы Grand Line — лучший каркас для Вашей фантазии.

Габионы — это наиболее гибкое решение для воплощения дизайнерских задумок. Территория станет максимально неповторимой и уютной благодаря использованию габионно-сетчатых изделий.

Каркас габионов выполнен из высокопрочной горячеоцинкованной стали. Цинк нанесен методом горячего цинкования, что обеспечивает высокую долговечность элементов ограждения. Конструкция габиона выполнена с учетом высоких нагрузок от внутреннего заполнения габиона, чтобы Вы не расстраивались из-за изменения формы или разрушения Вашего творения с течением времени.

Комплектация


прямая секция шириной 2,8 метра замкнутая с одной стороны
Высота/ Ширина, м Количество, шт
основная часть Стойка с Креплением:
стойка с фланцем 2,03 м — 1 шт; кронштейн стойки — 7 шт; болт М10х25+шайба+гайка — 10 шт; крепление Bastion 5/6 — 12 шт; крепление Expert — 2 шт; винт М8х45+шайба+гайка — 14 шт
2,03 х 0,30 м 2
Панель Bastion 5/6 2,03 х 2,50 м 2
Крюк соединительный 0,35 м 40
замыкающая часть Панель Bastion 5/6 2,03 х 0,24 м 2
2,03 х 0,18 м 1
Кронштейн угловой 22
Крюк соединительный 0,35 м 5

Заполнение в комплект поставки не входит.

Покрытие: Горячий цинк

Документация

Инструкция по монтажу ограждения Габион (PDF)

Скачать PDF

пошаговая инструкция с фото, особенности и рекомендации

В современном ландшафтном строительстве сегодня все чаще используются ограждения из камней, называемые габионами. Конструкции можно выполнить своими руками, что позволяет создать забор, защищающий территорию от шума.

С помощью габионов можно оформить живые изгороди, сформировав многоуровневый рельеф и создав ветрозащиту. В ландшафте габионы становятся частью подпорных стен, а также архитектурных элементов декора. Эти предметы широко распространены, ведь они не нарушают эту систему участка и не препятствуют развитию растительности.

Описание габионов и их функции

Габион в переводе с французского — большая клетка. Это каркас или ящик из сетки, внутрь которого помещается камень, галька или щебень. Такие конструкции используются в роли укрепляющих элементов и становятся частью инженерных сооружений. Среди основных функций габионных конструкций следует выделить:

  • создание подпорных стен;
  • укрепление берегов;
  • регулирование речных русел;
  • создание живых изгородей и заборов;
  • формирование защиты от снежных лавин;
  • обустройство территорий для отдыха;
  • защита местности от ветра.

Такая многофункциональность обусловлена достоинствами габионов. Изделия имеют высокую прочность и способны переносить высокие нагрузки по типу: почвенных масс, эрозии и льда. Каждый габион скрепляется с соседним оцинкованной проволокой.

Габионы не разрушаются и способны противостоять осадкам почвы. При эрозионных размывках в основании структура сооружения немного деформируется, но прочность остается на прежнем уровне. Габионы в процессе эксплуатации превращаются в полноценный элемент натурального ландшафта, ведь они аккумулируют почвенные частицы и становятся крепче.

Подобные сооружения имеют один минус, который выражен в том, что металлическая сетка не имеет натурального происхождения, но со временем ее перестает быть видно, ведь конструкция зарастает зеленью. Берега и склоны укрепляются железобетонными изделиями. Процесс установки не предусматривает использования тяжелого строительного оборудования. Создавать дренажные устройства тоже нет необходимости. Формируя габионные сооружения, вы должны будете применить камень, который не предусматривает необходимости обработки. В этом скрывается еще одно преимущество, заключающееся в том, что подобный способ укрепления является экономичным.

Если вы хотите создать габионы своими руками, то должны рассмотреть эти конструкции еще и с точки зрения стоимости, которая меньше железобетонных конструкций на 15 %. Если потребуется ремонт, то затраты на него тоже будут ниже. Водные объекты тоже достаточно часто обустраиваются с помощью габионов. Если через участок протекает ручей, его можно оформить берегами из сетчатой конструкции. Это позволит организовать пространство и защитить грунт от размывов. Контейнеры будут эффективны и при расширении русла. Из них сооружаются островки в ручьях.

Дополнительно о назначении

Габионы могут стать опорой для мостов. Это лучший вид укрепления берега при обвалах почвы. Используются конструкции для увеличения нагрузки на береговую зону, когда есть необходимость возвести постройку, расположить оборудование или обустроить дорожку. Использовать такие системы можно и при строительстве прудов, где будет разводиться рыба. Если вы хотите создать габион своими руками, то можно сделать его с одной скошенной стороной, чтобы укрепить береговую линию. Вы получите конструкцию с лицевой покатой стороной. С этой целью можно использовать и коробчатые габионы, с помощью которых делается ступенчатый спуск. Такие системы обладают большой массой, ведь заполняются бутовым камнем.

Эти конструкции сдерживают почву без дополнительных устройств. С помощью геотекстильного слоя, который прокладывается между почвой и габионом, вы сможете исключить просачивание воды и перемешивание слоев почвы.

Разновидности габионов

Габионы могут быть цилиндрическими и коробчатыми. Используются сегодня и плоские прямоугольные изделия, толщина которых не превышает 30 см. Такие конструкции делятся на отдельные секции. Коробчатые габионы используются для громоздких сооружений, например, строительства подпорных стен или укрепления берегов.

Лицевая сторона обычно гладкая или имеет ступенчатую поверхность. Такие конструкции имеют высоту не более 8 м. Если этот показатель будет больше, то нужно использовать армирование почвы. Для проведения работ применяются прямоугольные контейнеры, ширина, длина и высота которых может достигать 2 x 6 x 1 м соответственно.

Прежде чем создать габионы своими руками, вы должны подумать о том, какой формой они будут обладать. Конструкция может быть цилиндрической. Такие системы обычно располагаются под водой и изготавливаются для работы на акваториях. Прямоугольные габионы применяются для покрытий, защищающих от эрозии. Такие конструкции выступают основанием устройств коробчатого типа.

Рекомендации по изготовлению габионов

Выполнить габионы своими руками вполне реально. Перед началом работ вы должны подобрать место, подготовить основание, уплотнить грунт. Можно изготовить фундамент с подушкой из щебня и песка. Для камней используется качественная стальная сетка. Она может быть выполнена из оцинкованной нержавейки. Иногда проволока покрывается ПВХ. Нагрузка на сетку при этом должна быть правильно рассчитана, в противном случае конструкция может обрушиться.

Цвета и размеры камня будут зависеть от задумки ландшафтного дизайнера. Величина камней должна соответствовать размерам ячеек сетки. Если используется щебень, то его фракция обычно варьируется от 70 до 150 мм. Камни следует брать с высокой прочностью, плотностью и морозоустойчивостью. Эта рекомендация особенно верна, если создается сооружение, которое будет контактировать с водой.

Если вы хотите создать своими руками габионы, пошаговую инструкцию предварительно следует изучить. Ознакомившись с ней, вы сможете понять, что чаще всего в качестве каменного материала для заполнения используются твердые породы, а именно:

  • кварцит;
  • базальт;
  • диорит;
  • гранит.

Довольно распространен для этой цели и песчаник, а также другие виды камней с высокой прочностью и морозостойкостью. Если вы будете изготавливать надводные габионы, то нужно использовать камень, фракция которого больше ячеек на 30 %. Подводные конструкции заполняются камнями, размер которых больше ячейки на 50 %.

Пошаговая инструкция

Перед тем как изготовить своими руками габионы, пошаговую инструкцию необходимо изучить. Она предусматривает подготовку каркаса из сетки, которая раскрывается по размерам, а после сшивается. После того как вы получили нужную форму, следует использовать проволоку или сварку. Если вы будете изготавливать длинный габион, то следует предусмотреть перегородки. Конструкция такого типа заполняется постепенно. Следует переходить от одной секции к другой.

Каркасы для габионов сегодня предлагаются к продаже, кроме того, их легко транспортировать. Изготовление габионов своими руками на следующем этапе предусматривает установку каркаса и укладку камня. Заполнением следует заниматься только после установки каркаса на свое место и скрепления соседних габионов. Если вы решили применить цельные кирпичи, плоскую гальку и большие камни, разложить их предстоит вручную. Мелкофракционные камни разной формы укладываются россыпью, каждый слой при этом хорошо уплотняется.

Когда контейнерная сетка выше полуметра, сначала необходимо уложить камни на треть высоты. Далее задняя стенка соединяется с передней распорками или стяжками из проволоки. После можно переходить к заполнению пространства камнями на 2/3 высоты. Затем повторяется процедура с проволокой. Плоские габионы заполняются сразу же. Если в конструкции вы хотите уложить в несколько слоев, то нижний нужно засыпать камнями на 5 см выше контейнера с учетом усадки. Для того чтобы конструкция получилась более устойчивой, ее закрепляют поперечными прутьями в полуметре друг от друга.

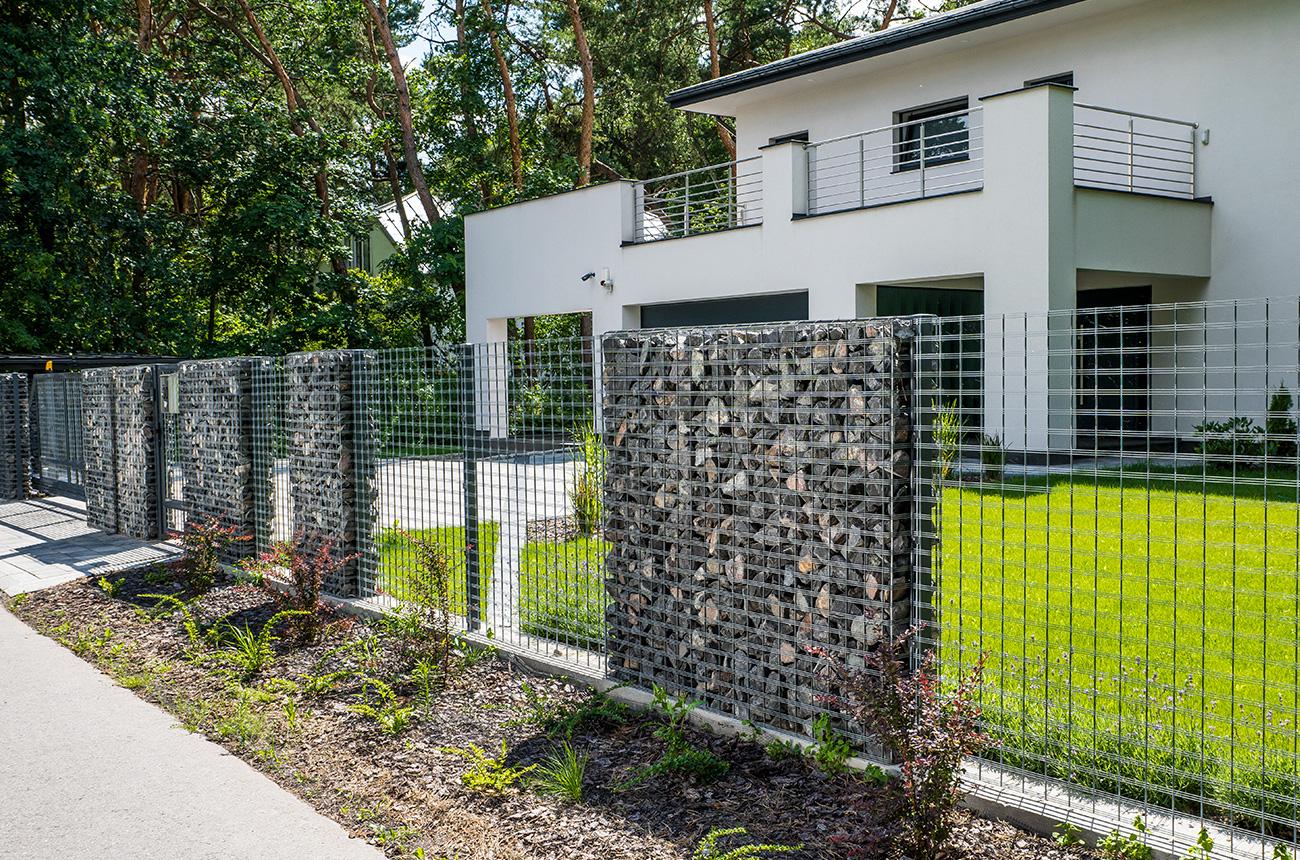

Изготовление забора

Изготовить можно своими руками забор из габионов, пошаговую инструкцию в этом случае тоже следует изучить. Ограда будет отлично смотреться в природном ландшафте и выступит защитой для вашего сада. Подобные ограждения не требуют ухода, а прослужить готовые очень долго. Для создания ограды потребуется больше места, чем в случае с обычным забором. Каменная система в сетке не потребует наличия цокольного фундамента. Установку можно осуществить непосредственно на грунт.

Забор из габионов своими руками устанавливается в вертикальном положении. Для фиксации через небольшие промежутки монтируются опоры из металла. Под столбы следует выкопать ямы, углубившись с учетом высоты забора. Это значение будет равно примерно 50 см. Столбы следует поместить в углубления, в которые предварительно заливается бетон. Раствор хорошо уплотняется. Плоскость ограды будет ровной, если опоры вы установите вертикально.

Если вас заинтересовал вопрос о том, как сделать габионы своими руками, вы должны руководствоваться инструкцией. На следующем этапе она предусматривает ожидание в течение 3-х суток до полного затвердевания бетона. После вокруг опор устанавливается каркас из проволоки, куда помещается природный камень.

Габионные сетки фиксируются к опорам с помощью шайб, гаек, хомутов и болтов. При установке оград необходимо обработать торцы проволоки цинковой пастой или другим противокоррозионным средством. Во время раскладки камней сетки необходимо сцепить стяжными скобами. Заполнять камнями клетку необходимо однородным и сплошным слоем. После завершения этого этапа можно изменить расположение наполнителя.

Как изготовить своими руками габионы, пошаговая инструкция позволит понять. Так, вы должны знать перед началом работ, что на внешний вид забора будет влиять расцветка камней. Важно выбрать еще и площадь ячейки. Сетка не всегда наполняется лишь одним щебнем. Вы можете использовать редкие породы камней. Довольно привлекательно смотрятся конструкции, в которые добавлены разноцветные камни. Так вы сможете создать оригинальные рисунки. В некоторых случаях секции обустраиваются слоем удобренного грунта, куда высаживаются растения. Однако выбрать необходимо те, что не слишком требовательны к влаге. В результате вы сможете сформировать живую изгородь, которая будет контрастировать с каменной конструкцией.

Создание клумбы или грядки

Грядки из габионов своими руками тоже достаточно часто создаются садоводами-любителями. На первом этапе проведения работ необходимо составить схему цветника, которая понадобится для расчета материала. После того как вы выберете определенную форму короба, можно будет определить его объем. Например, если ширина, высота и длина конструкции составят 1 x 1 x 2 м, то объем короба будет равен 2 м3.

Создавая габионы из сетки-рабицы своими руками, вы должны будете рассчитать количество камней, в процессе чего во внимание принимается соотношение веса к объему. Так, кубический метр гранитного бута будет весить 1,8 тонны.

На следующем этапе следует подготовить инструменты и материалы, среди них:

  • камни;
  • габионы; приспособления для наполнения коробок.

Если засыпать камни вы будете вручную, то лучше использовать механизм для поднятия тяжестей. При создании габиона-клумбы своими руками, следует установить короб на его место. Готовую конструкцию передвигать будет уже нельзя. Далее внутрь засыпается декоративный материал, а затем форма заполняется почвой. На следующем этапе можно высаживать растения.

У таких конструкций, как и у всех приподнятых цветников, имеется крупный недостаток. Поливать растения в данном случае приходится гораздо чаще, чем обычные насаждения на уровне земли. Это обусловлено тем, что почва прогревается быстрее. Кроме того, камни притягивают тепло, а на солнцепеке они играют роль раскаленной сковороды.

Прежде чем создать габион-клумбу своими руками, инструкцию необходимо изучить. Ознакомившись с ней, вы сможете узнать, что для конструкции, которая будет располагаться на открытом месте, следует подобрать засухоустойчивые и светолюбивые растения. Больше других подходят суккуленты. Это травянистые растения с листьями с большим количеством воды. За счет этого они долгое время обходятся без полива.

Выбор материала

Если вы планируете формировать сетку для габионов своими руками в конструкцию самостоятельно, а не приобретать готовую систему ограждений, то следует внимательно подойти к вопросу выбора материала. Так как он будет расположен на улице, следует приобретать сетку со специальным защитным покрытием. В агрессивных условиях обычный материал будет подвергаться коррозионному воздействию и быстро станет непригодным к эксплуатации. А вот если применить сетку с оцинкованным покрытием, то она будет готова прослужить около 100 лет.

Достаточно часто домашними умельцами сегодня устанавливаются габионы в ландшафтном дизайне, своими руками и вы можете выполнить подобные работы. Но для проведения работ не следует использовать сетку, в основе которой проволока с толщиной меньше 2,7 мм. Если конструкция будет сварной, то в ее основе будут лежать толстые прутья. Эти элементы укладываются перпендикулярно, а места пересечения соединяются сваркой.

Сечение прутьев следует подбирать на основании того, для каких целей создается конструкция. Специалисты рекомендуют выбирать проволоку большей толщины. Однако показатель не должен быть больше 0,8 см. Если вы хотите выполнить своими руками габионы из сетки, пошаговую инструкцию предварительно необходимо прочесть. Она предлагается в статье. Из нее вы сможете узнать, что для проведения работ может использоваться сетка двойного кручения. Соединение конструкций между собой в данном случае осуществляется проволокой. Но если каркас будет сварным, этот метод окажется менее надежным и более затратным по времени. Для соединения конструкций такого типа лучше использовать сварочный аппарат.

Дополнительные рекомендации

Если вы используете арматуру, то материал можно расходовать более экономно. В этом случае между прутьями интервал следует увеличить, а поверх настелить сетку-рабицу, которая исключит высыпание материала.

Габионы можно сделать более привлекательными, уложив в их верхней части плитку, искусственный или природный камень. Благодаря этому вы замаскируете сетку и улучшите дизайн конструкции. Изготавливая своими руками габионы на даче, вы можете разбить их на отсеки. Эта рекомендация верна, если конструкция имеет большие размеры. Это увеличит прочность объекта.

Материалом для перегородок могут выступить прут или сетка. Если для наполнения внутренней части вы решили применить материал с мелкой фракцией, следует использовать геоткань, чтобы небольшие элементы не высыпались наружу сквозь камни крупного размера. Материалы разного типа можно комбинировать, это позволит вам создать красивые композиции. При строительстве опор можно частично совмещать габионы с бетоном, древесиной, кирпичом и прочим. Это касается и других объектов, которые могут быть размещены на территории. Фантазия в данном случае ограничивается лишь бюджетом.

В заключение

Своими руками габионы для цветов вы можете изготовить из готовых конструкций. Иногда проволоку используют для формирования конструкций в виде животных. Например, отличным элементом ландшафта может стать черепаха, тело которой формируется в виде каркаса из сетки. Внутрь засыпаются камни и почва, в которую высаживаются растения. Не следует ограничиваться лишь прямоугольными формами, ведь это делает сад не столь привлекательным.

Габионные конструкции можно приобрести и в готовом виде. В магазинах предлагается и наполнение для таких конструкций. Но если вы хотите сэкономить, то можете с этой целью использовать подручные материалы, которые давно лежат на чердаке, в сарае и гараже, и никак не дождутся своей участи. Отлично, например, смотрятся вещи по типу старых ламп, кувшинов и компасов, а также часов. Подходящее наполнение можно поискать на блошиных рынках, где урвать что-либо интересное можно практически за бесценок.

Если же ничего интересного найти не удалось, можно поискать старые бутылки, и использовать исключительно их. Их раскладывают ровными рядами, тогда габион смотрится более аккуратно, а внутреннее наполнение кажется упорядоченным и аккуратным. Хорошо, если бутылки будут выполнены из разноцветного стекла. Впрочем, стеклянные изделия вы сможете украсить и самостоятельно, применив клей и все те же камни. Однако они должны быть мелкофракционными.

Как сделать габионы своими руками

Столь популярные в современном ландшафтном дизайне габионы представляют собой объемные контейнеры различной формы и длины, выполненные из металлического каркаса и заполненные натуральным (реже декоративным) камнем.

Учитывая, что конфигурация большинства видов этих конструкций отличается простотой, сделать габионы своими руками на приусадебном участке на самом деле не так уж и трудно.

Для начала потребуется определить: выполнение какой функции согласно замыслу будет возложено на будущее сооружение? Планируется ли ему отвести роль декоративного элемента или же владелец приусадебной территории намерен возвести его в качестве подпорной стенки на неустойчивых участках ландшафта, где оползают или размываются склоны?

Здесь следует уточнить, что от условий, в которых предусматривается эксплуатация описываемого объекта, зависит не только срок его службы, но и требования к прочностным свойствам материалов, из которых он будет изготовлен. На этом же этапе потребуется определиться с формой и размерами будущей конструкции, а также с точным местом ее расположения.

Габионы своими руками: виды конструкций и принципы сборки

Разновидностей указанных сооружений на сегодняшний день существует достаточно много, но среди наиболее распространенных видов следует отметить такие, как:

— коробчатые конструкции, которые в ландшафтном дизайне и в обустройстве приусадебных территорий встречаются чаще всего.

Это прямоугольные контейнеры (длиною от 2 до 6 м, шириной 1-2 м и высотой от 0,5 до 1 м – фото 1), обычно использующиеся в процессе возведения фундаментов под легкие сооружения или применяющиеся в качестве подпорных стенок для закрепления грунта на неустойчивых участках территории;

Габион контейнер фото

— матрасы Рено (фото 2) или матрацно-тюфячные габионы – широкие и невысокие контейнеры, использующиеся для укрепления откосов и склонов.

Их также используют в ландшафтном дизайне при обустройстве дна искусственных водоемов с целью придания им более эстетичного внешнего вида, а также для укрепления и защиты от разрушения;

Фото 2. Матрац Рено

— цилиндрические габионы (фото 3), которые используют для сокрытия выступающих частей приусадебных построек (колодезных шахт, погребов), для организации клумб, невысоких ограждений и, равно как и предыдущие виды конструкций, для укрепления неустойчивых участков территорий, расположенных на крутых склонах, обрывах и т.д.

Фото 3. Габион цилиндрической формы

Все приведенные разновидности сооружений производят (также осуществляют строительство) специализированные компании, например http://re-con.ru, однако ничто не мешает попыткам возвести их на собственном участке самостоятельно.

К примеру, для того чтобы сделать коробчатые габионы своими руками потребуется:

— оцинкованная сетка-рабица с ПВХ покрытием, предотвращающим коррозию;

Сетка-рабица для габионов

— прутковое железо (арматурные стержни) диаметром 6-8 мм, которое используют для создания ребер жесткости и каркаса будущей конструкции;

Арматура

— оцинкованная гибкая проволока диаметром 3 мм для крепления сетки к прутьям каркаса;

Оцинкованная гибкая проволока

— наполнитель – камни слабовыветривающихся водостойких пород, габариты которых превышают размеры ячеек габионной сетки. Наиболее подходящими в данном случае являются округлые речные камни — галька, булыжник, а также рваные камни — карьерный камень, крупный щебень, окол или бут.

Первоначально из 8 коротких и 4 длинных прутьев арматуры варят прямоугольный каркас будущего сооружения. Затем на всех боковых сторонах и в плоскости дна получившейся формы дополнительно приваривают еще несколько вертикальных и горизонтальных рядов арматурных прутьев, придавая каркасу вид решетчатого короба.

Размеры ячеек в решетчатых плоскостях должны уступать размерам фракции наполнителя, чтобы в дальнейшем камни не смогли выпасть из пространства габиона и не оказывали сильного бокового давления на охватывающую его сетку.

После того как прямоугольный каркас-клетка будет готов, его перемещают на заранее подготовленное, постоянное место пребывания. Далее в пространство короба помещают наполнитель: самые крупные и красивые камни укладывают на дно и вдоль боковых сторон сооружения, а более мелкие и менее привлекательные экземпляры распределяют в центре.

Заполнив каркас полностью, его обвязывают поверх всех сторон оцинкованной сеткой-рабицей с ПВХ покрытием, закрепляя ее на арматурных стержнях специальными скобами или проволокой.

В итоге получается клетка из армированных стержней, сдерживающих давление камня, а если собирать заводскую конструкуцию — то там нужна перевязка восьмеркой, чтобы не вспучилась сетка (см. видео).

Сроки службы готовой конструкции могут достигать 5-10 лет в зависимости от степени агрессивности внешней среды.

Следует заметить, что обычно за этот период каменная кладка (наполнитель) настолько уплотняется, что прочность каркасной решетки и целостность сетки перестают играть определяющую роль, однако в целях сохранения привлекательности сооружения (особенно, если оно выполняет декоративную функцию) рекомендуется своевременно заменять слой изношенной сетки на новый.

Габионы из сварной сетки своими руками

14.02.2020

Габионы — это необычные камни в металлических конструкциях. Все камни одной породы разные, смотрятся красиво, формируя уникальный узор. Металлические сетки с камнями используются для создания неповторимых элементов ландшафтного дизайна. Возводимые объекты на участке выдерживают любые нагрузки и разделяют участок на зоны. Дизайнерам будет, где развернуться. Неповторимые заборы с любыми изгибами и поворотами всё чаще создаются из этих современных кирпичей.

Габионы: где используется, как сделать

Из габионов — металлических сеток с камнями — можно строить уникальные заборы, большие стены и беседки на участке. Можно делать простые лежаки, стулья и столы для пикника. Это самый модный тренд в ландшафтном дизайне. Они выглядят более интересно в сравнении с бетонными плитами и стандартными решениями из кирпича. Придают участку вид современного Хайтек. На габион приятно смотреть часами и размышлять о жизни, будущем и развитии технологий. Габионы нужны людям, потому что эффективно охраняют его личное пространство от взоров и звуков. Они лучше держат грунт, не прогибаются под воздействием породы в условиях сложного рельефа. Это камни, и они способны выдерживать большие нагрузки.

Виды габионов — формы и конструкции

Выделяют 3 основные группы по форме каркаса:

  1. Цилиндрические;
  2. Плоские;
  3. Коробчатые.

Наиболее популярным варинтом являются коробчатый.

Выбор материала

Для каркаса используется:

  • сетка-рабица;
  • кладочная сетка;
  • арматурные решетки.

Для создания каркаса мы можем использовать любые жёсткие материалы. Главное, чтобы их можно было связать проволокой или сварить электродом.

В качестве наполнителя предпочтение отдаётся камням.

Камень для габионов выбирают в зависимости от композиции и назначения изделия:

  • округлые валуны;
  • колотые горные породы;
  • щебень;
  • большая галька;
  • стеклянный щебень, шарики стеклянные
  • кусковое стекло.

Заметим, что округлые валуны позволяют создавать более дорогие габионы. Щебень и большая галька подойдут для создания бюджетных габионов из сетки рабицы. Наполнитель может быть любым.

А вообще можно использовать следующие материалы:

  • сланец;
  • щебень;
  • булыжник;
  • гранит;
  • битый кирпич;
  • базальт;
  • галька;
  • деревянные поленья;
  • металлические обрезы, куски труб;
  • черепица;
  • цветные стеклянные камешки;
  • искусственный камень и монолиты.

Габионы из сварной сетки

Изготавливаем металлическую сетку универсального применения.

Чем меньше ячейка и больше диаметр прутка — тем надежней получится ваше изделие. Предлагаем сварную сетку с доставкой по Нижнему Новгороду, возможно, вам подойдет что-то из наших типовых изделий.

Арматурная сетка

Нужная конструкция быстро создаётся из тяжелых арматурных сеток диаметром более 6 мм или легких арматурных сеток меньшего диаметра. Ячейка подбирается, в зависимости от размеров камней. Габионы, особенно из тяжелой арматуры имеют высокую прочность, сохраняют форму и выдерживают тяжесть выпирающих камней. Стандартно мы изготавливаем арматурные сетки без цинкования, но Вы можете заказать у такие сетки с оцинковкой.

Чтобы сделать сетку-габион из сварных решёток самостоятельно, толстые прутки нужно сварить перпендикулярно друг к другу.

Для экономии можно использовать более легкую сетку сетку на перемычках каркаса и его торцах. Габионы из сварных сеток прослужат дольше, чем аналогичные изделия из рабицы. Если при наполнении материалом ячейка разорвётся, то её легко можно починить с помощью  сварки. И не придётся восстанавливать пруток по всей длине.

Габионы из кладочной сетки

Изготовление коробов возможно из кладочных проволочных сеток, используемых для армирования рядов кладки стен. Обычно строители подразумевают сетку с диаметром 4-5 мм и размером ячейки 50×50, 100×100 мм. Ячейка подбирается так, чтобы удерживать наполнитель. Лучше использовать оцинкованную сетку. Стороны и перемычки габиона скрепляют между собой проволокой.

Легкие габионы хорошо подойдут в качестве основания столиков и лежанок для дач. Кладочная сетка будет прокрашена и частично прикрыта. Конструкция получится красивой и эффектной. Дополнительно сетки можно окрасить антикоррозионным составом.

Габионы из сетки рабицы

В качестве ограждающего материала  потребуется оцинкованная сетка-рабица. Для каркаса необходимо подготовить стержни диаметром 6-8 мм, которые могут быть использованы для жёсткости конструкции габиона. Саму сетку крепим к каркасу с помощью гибкой проволоки  ? 3 мм. Составляем чертеж. Нарезаем нужные элементы и соединяем их по чертежу.

Подготовка почвы под каркас коробчатого габиона является простой. Вырываем траншею глубиной 14-15 сантиметров. Делаем песчано-гравийную подушку. Получаем гидроизоляцию основания и защиту от прорастания сорняков. Смотрим, чтобы всё было ровно, перемещаем каркас-клетку на подготовленное место. Теперь сам габион можно обтягивать сеткой-рабицей, фиксируя и закрепляя её на арматурные стержни с помощью проволоки.

Общая последовательность работ

Общая последовательность работ. Размечаем поверхность, где будут располагаться габионы. Производим выемку грунта и создаём подушку из песка и гравия. Выравниваем основание под ноль. Дальше устанавливаем каркасы. Заполняем конструкцию наполнителем. Такой габион прослужит много лет. Много зависит от агрессивности внешней среды. Если постоянно стоит сухая погода, то это один вариант. Если дожди, снега, то — другой. Через 5-15 лет каменная кладка настолько уплотнится, что прочность решётки уже не будет играть особенно важную роль. Но если вы желаете, чтобы сооружение и дальше оставалось максимально привлекательным то следует заменить слой изношенной сетки. Для предотвращения сдвига конструкции, внутри стоит предварительно разместить металлические столбы.

Наиболее распространенные сферы применения габионов

Из габионов создаются скамейки, кресла, стулья и столы. Создаются любые несущие элементы объекта на ландшафте. Они подойдут для обрамления клумб и газонов. Именно из блоков с камнями можно создать крепкие подпорные стенки для укрепления грунта или строительных конструкций.

Из них делают арки, перегородки для клумб. Создают целые сады из стен с камнями со цветами. Также возможно создание дамбы для укрепления линии реки, озера или пруда. Ими декорируют приусадебную территорию и возводят лестничные конструкции, чтобы соединить различные перепады земли на участке.

Дизайнеры используют габионы для разделения территории участка на функциональные зоны. Можно создать функциональную зону для отдыха, отделив габионами участок, на котором будет расположен стол и мангал. Для защиты от ветра можно возвести специальную стен. Из габионов можно создать красивый летний душ.

Изначально габионы использовались в качестве заградительных и укрепительных сооружений. Они задерживали всё, что потребуется. Сегодня это излюбленный прием ландшафтных дизайнеров.

Назад ко всем статьям

Габионы

Габионы — полые конструкции различной формы, выполненные из металлической сетки двойного кручения разного диаметра, наполненные камнями (крупным щебнем, галькой, валунами, кирпичом и другими материалами) с размером фракции, превышающим размер ячейки габиона. Для защиты от коррозии, химических и механических повреждений на сетку дополнительно наносится слой из цинка, полимера, цинка и ПВХ (поливинилхлорида), сплава цинка с алюминием, а также прочими редкоземельными металлами.

  Габионы. Габионы сварные
  наименование цена р.
1 0,5х0,5х0,5 (50х50х3) габион сварной оцинкованный (в комплекте спираль d=10 мм) (шт) 979,20
2 0,5х0,5х0,5 (50х50х3) габион сварной оцинкованный (в комплекте спираль d=15 мм) (шт) 952,00
3 1,0х0,5х0,5 (50х50х3) габион сварной оцинкованный (в комплекте спираль d=10 мм) (шт) 1561,60
4 1,0х0,5х0,5 (50х50х3) габион сварной оцинкованный (в комплекте спираль d=15 мм) (шт) 1484,80
5 1,0х0,5х0,5 (50х50х4) габион сварной оцинкованный (в комплекте спираль d=15 мм) (шт) 2193,60
6 50х50х3 (0,5х0,5 м) сетка сварная оцинкованная для габионов (шт) 95,79
7 50х50х3 (1,0х0,5 м) сетка сварная оцинкованная для габионов (шт) 185,49
8 Камень для габионов 70-150 мм (кг) дог.
9 Крючок для стяжки габионов (шт) 19,06
10 Спираль 10х1000 мм для крепления сварных габионов (шт) 60,56
11 Спираль 10х500 мм для крепления сварных габионов (шт) 30,00
12 Спираль 15х1000 мм для крепления сварных габионов (шт) 60,56
13 Спираль 15х500 мм для крепления сварных габионов (шт) 30,00

Дачник, Продажа и поставка садового и строительного инвентаря и оборудования, для ухода за садом и огородом. С доставкой по Москве, Московской области, а так же по России.

что это такое, габионные конструкции на даче, в ландшафте

Пройдя долгий путь от берегов древнего Нила до современных приусадебных участков, габионы открывают массу возможностей для экспериментов в ландшафтном и интерьерном дизайне. Рассказываем, на что способны габионные конструкции, и как их использовать.

Круглое кашпо из габиона

Ограждение патио из габионов

Понятие и история габионов

Габион представляет собой сварную или плетеную клетку из металлической проволоки, заполненную камнями, бетоном, древесиной или другим твердым материалом. 7000 лет назад подобные конструкции применяли древние египтяне для укрепления берегов Нила. Само слово gabbione пришло к нам из Италии и переводится как «большая клетка».

Интересно: при строительстве миланской церкви Святого Марка Леонардо да Винчи разработал плетеные габионы и назвал их в свою честь – «Корзины Леонардо».

Забор из габиона

В средние века габионы изготавливали из лозы и камней для обустройства военных фортов. Позже их укладывали в фундамент домов. Сегодня «клетки с камнями» применяются для укрепления берегов, дорог, борьбы с эрозией склонов, террасирования участков, украшения ландшафта и интерьеров.

Преимущества и недостатки

Плюсов у габионов гораздо больше, чем минусов:

  • Долговечность: устойчивы к коррозии и разрушениям, могут служить 30-40 лет.

Важно: с годами прочность габиона усиливают растения, заполняющие пустоты между камнями.

  • Сила: образуют прочные конструкции, готовые противостоять наводнению, обильным ливням, давлению льда и земли.
  • Дренажные свойства: через ряды камней вода легко проходит, не застаиваясь.
  • Охлаждающие свойства: эффективны в жарком климате в роли теневых экранов, пропуская воздух и обеспечивая вентиляцию.
  • Простота и скорость монтажа: профессиональная укладка габионов не отнимает много времени и усилий.
  • Экономичность: менее затратные материалы и монтаж.
  • Эстетичность: выглядят естественно и хорошо вписываются в окружающую среду.
  • Экологичность: в сетку можно поместить переработанные материалы, а промежутки между камнями позволяют растениям развиваться.

Важно: возведение габионов не вредит окружающему ландшафту.

Зонирование участка с помощью габионной стены

Минусы:

  • Громоздкая конструкция. На небольшой площади смотрится неэстетично и съедает пространство.
  • Стандартные формы. Большинство габионов прямоугольные, а для получения других форм потребуются усилия и финансовые затраты.
  • Дом для животных. В промежутках между камнями или другими наполнителями может поселиться нежелательная живность, например, змеи, грызуны или насекомые.

Важно: высота сооружения из габионов не должна превышать 12 м, иначе высок риск его обрушения.

Особенности конструкции и производства

Габионы состоят из сетчатого резервуара (клетки, корзины) и наполнителя. В зависимости от метода изготовления клетки могут быть сварными и плетеными, что сказывается на выборе материала и форме ячеек

Тип корзины Материал Форма ячеек Диаметр ячеек ГОСТ Свойства
Плетеный Стальная проволока двойного кручения Шестиугольная 2,2-4 мм Есть Пластичный, хорошо переносит нагрузки на неровных участках
Сварной Стальные прутья или фрагменты проволоки Четырехугольная 4-5 мм Нет Жесткий, хорошо держит форму в сложных геометрических конструкциях, но плохо переносит высокие нагрузки на склонах

Важно: приобретая готовые габионы, обязательно убедитесь, что они соответствуют стандарту ГОСТ Р 51285-99. На сварные габионы в России ГОСТ пока не предусмотрен.

Сварные корзины для габионов

Есть два способа изготовить резервуар для габионов: промышленный и ручной. В первом случае:

  • на станке выплетается или сваривается сеточное полотно,
  • оно делится на равные отрезки,
  • в них вплетается кромочный провод – ребро жесткости,
  • крепятся диафрагмы-перегородки,
  • готовая сетка складывается и прессуется в пачки.

Преимущества промышленного производства:

  • специальное оборудование упрощает процесс и гарантирует качество продукции,
  • изделия проходят сертификацию и ГОСТ контроль.

Самостоятельный монтаж габиона

При самостоятельном изготовлении резервуара сетку плетут или сваривают вручную, используя доску с равномерно вбитыми гвоздями. Из готового полотна формируется резервуар с помощью бокорезов и вязальной проволоки. Главный минус самодельных сеток – отсутствие ребер жесткости, что делает их бесформенными и нарушает габариты конструкции.

Совет: проще всего купить сварную габионную сетку и нарезать ее «болгаркой» на панели нужных размеров, затем оцинкованной монтажной или вязальной проволокой притянуть их друг к другу.

Материалы

Сетка

Ее плетут или сваривают из стальной проволоки (реже прутьев). Согласно ГОСТ Р 52132-2003 и ГОСТ Р 51285-99 плотность проволоки должна быть 250-280 г/м², диаметр сечения – 2,2-4 мм, а поверхность обязательно оцинкованной. Это обеспечивает устойчивость к коррозии и длительный срок службы всей конструкции. Дополнительное ПВХ покрытие позволяет использовать габионы в агрессивных средах.

Важно: от толщины основной проволоки зависит диаметр вязальной, необходимой для сборки и скрепления частей габиона (в среднем 2-2,4мм).

Плетеная сетка для габионов

Еще один вариант – европейская проволока с гальфановым покрытием с характерным блеском. В ней содержится сплав алюминия, цинка и редкоземельных металлов. Изделие готово служить до 75 лет, чем объясняется и ее высокая стоимость по сравнению с отечественной продукцией.

Важно: дважды скрученные проволоки лучше держат нагрузки и сохраняют каркас конструкции при частичном ее разрушении.

Наполнители

Это самый распространенный и надежный материал для габионов, который должен быть:

  • твердым,
  • плотным,
  • тяжелым,
  • устойчивым к перепадам температур,
  • с низкой водопроницаемостью (не более 0,6%).

Важно: выбирайте камни в 2-3 раза больше величины ячеек сетки. Для конструкций, помещенных под воду, размер наполнителя должен быть больше ячейки на 50%, а наземных изделий — на 30%.

Разные виды камней для габиона

Подойдут как натуральные, так и искусственные камни. Их форма и вид зависит от задач проекта. Если нужно замаскировать промежутки между камнями, используйте мелкий гравий, гальку или щебень.

Камни для габионов:

Самые востребованные Используемые реже
гранит, базальт, известняк (плотный и мягкий), песчаник, мрамор туф, кварцит, диорит, лабродарит, сланец, самоцветы

Читайте также: Камни в дизайне садового участка: создаем природный ландшафт.

С ним можно превратить габион в оригинальный светильник для украшения ландшафта или интерьера. Стекло хорошо пропускает свет и усиливает яркость лампочек, установленных внутри конструкции. Оригинально выглядят габионы, наполненные бутылками и стеклянными изделиями разных форм, но такой смелый акцент подойдет не для всех стилей.

Габионный забор с крупными кусками стекла

Спилы пеньков в клетке подчеркнут экодизайн. Но деревянный наполнитель уступает каменному в долговечности. Чтобы предотвратить гниение нижней части древесины, требуется монтаж дренажной подложки.

Отличная идея для декораций ландшафта или интерьера в морской стилистике. Выбирайте для них сетку с мелкими ячейками или предварительно оберните ракушки в сетное полотно из лески.

Разные наполнители для габиона

Важно: если на первом месте не декоративное, а функциональное назначение габионов, то лучше выбирать материалы, проверенные и одобренные ГОСТом.

Габион, заполненный строительным мусором

Читайте также: Особенности экостиля в интерьере.

Виды габионов

В зависимости от назначения, формы и свойств различают три основные разновидности габионов:

Коробчатые

Выполнены в форме параллелепипеда разных размеров. Чаще всего их длина – до 4 м, высота – 0,5-1м, а ширина – 1м. Если короб длиннее 2 м, то внутри него через каждый метр предусмотрена перегородка-мембрана. Она повышает устойчивость короба к давлению наполнителя. Такие габионы применяются в качестве подпорных стенок, для закладки фундамента, укрепления берегов, дорог, оформления клумб и заборов.

Схема коробчатого габиона

Матрасные

По форме напоминают матрасы с шириной 2м, длиной 3-6 м и высотой 17-30 см. Для прочности, как и в коробчатых, в них делают перегородки через каждый метр длины.

Интересно: их второе название – «матрасы Рено», поскольку впервые были применены для укрепления берегов одноименной реки в Болонье (Италия).

Расчет перегородок:

Размер матраса (м) Количество перегородок Размер перегородки (м)
3х2х0,17 2 2х0,17
4х2х0,23 3 2х0,23
5х2х0,3 4 2х0,3

Схема матрасного габиона

Важно: из «матрасов Рено» получается неплохой фундамент для коробчатых габионов, позволяющий равномерно распределять нагрузку и повышать устойчивость конструкции.

Благодаря небольшой высоте «матрасы» хорошо повторяют форму ландшафта и часто применяются для укрепления оврагов, берегов, дна каналов, террасирования участков. По сравнению с коробчатыми конструкциями матрасные проще устанавливаются и требуют меньше наполнителя

Совет: «матрасы» длиной 3м легче по весу и удобнее в монтаже.

Цилиндрические

Название соответствует их форме. Наполнитель напоминает конфету-батончик, а проволочный каркас, защепленный по бокам, – ее обертку. Стандартная длина конструкции – 2-4 м, а диаметр 65-95 см. Отсутствие укрепительных перегородок придает им особую пластичность: их можно укладывать на неровную поверхность. В ландшафтном дизайне ими оформляют участки со сложным рельефом.

Схема цилиндрического габиона

Важно: помимо упомянутых видов из габионов можно получить самые разные формы в зависимости от дизайнерских задач.

Применение

В строительстве

Изначально габионы предназначались для строительства, где применяются до сих пор для создания:

  • подпорных конструкций (стены, облицовка и опорные насыпи и вырубки),
  • укрепления откосов (у автомагистралей, мостов, оврагов),
  • защиты берегов от наводнения и паводков (дамбы, ограждения берегов рек, каналов, плотины),
  • фундаментов зданий,
  • шумового барьера,
  • системы охлаждения в условиях жаркого климата.

Подпорные стены на склоне автомагистрали

В ландшафтном дизайне

В оформлении ландшафта габионы – незаменимые помощники, выполняющие сразу несколько функций. Из них можно получить:

  • обрамление дорожек, клумб и грядок,
  • подпорные стены для укрепления садовых построек,
  • основу для газонов и рокариев,
  • перегородки, арки и другие элементы садового дизайна,
  • декоративные фигуры,
  • материал для ландшафтной лестницы,
  • уличную мебель,
  • фундамент забора,
  • кашпо для цветов,
  • обрамление водоема, мангальной зоны, летнего душа, патио и др.

Применение габионов в ландшафтном дизайне

В интерьере

Не менее эффектно габионы работают во внутренней отделке домов и квартир. С таким брутальным декором интерьер приобретает уникальный характер. С помощью разных наполнителей, подсветки и окрашивания, габионы можно вписать практически в любой стиль. Вот лишь несколько идей:

  • стена в гостиной,
  • декоративная перегородка,
  • колонна,
  • арка,
  • отделка камина,
  • деталь мебели,
  • аксессуары (кашпо, фигуры) и пр.

Барная стойка из габионов в интерьере

Совет: вставка из цветного стекла и светодиодной ленты внутри конструкции даст неповторимую игру света.

Монтаж

Хотя для установки габионов не требуется сложная техника и оборудование, без знания нюансов не обойтись. Вот краткая пошаговая инструкция:

1. очистить участок для укладки от мусора, камней, корней и растений,

2. выровнять почву,

3. вырыть и утрамбовать траншею по ширине будущей конструкции,

4. на дно клетки габиона постелить геотекстиль и присыпать гравием,

Важно: если покупная сетка не собрана, то в углы конструкции нужно вбить арматуру, чтобы вкопать ее в грунт.

Укладка коробчатых габионов

5. стенки габиона собрать в короб, соединяя проволокой и скобами сначала углы, а потом ребра,

6. готовый короб поместить в траншею,

7. после его усадки не спеша и равномерно засыпать наполнитель,

Совет: наполняйте габион на несколько сантиметров выше боковых стенок, поскольку камни немного просядут.

8. загрузив короб на треть, его стенки нужно стянуть с помощью специальных крючков,

9. в завершении монтировать крышку короба, фиксируя ее сначала по углам, а затем связывая по периметру и одновременно разравнивая наполнитель,

10. готовую конструкцию промыть водою из шланга.

Габионная конструкция со скрытым освещением

Совет: габионы можно декорировать лианами, кашпо с цветами, водными объектами, деревянными панелями или краской.

Важно: большие резервуары для подпорных стен или высоких заборов монтируются на стабилизирующие столбики, которые сначала бетонируют.

Советы от экспертов

  • При планировании высоты габионной конструкции учитывайте ограничения на строительство, имеющиеся в вашем районе (требования к установке ограждений, допустимая высота).
  • Всегда заранее продумывайте инженерные коммуникации для водных объектов и освещения в составе габионов.
  • Для наполнителей с мелкой фракцией используйте геотекстиль, чтобы «мелочь» не просыпалась сквозь камни большого размера.
  • Для экономии вдоль наружных стен укладывайте крупный наполнитель, а в центральную часть поместите мусор или оставшуюся мелочь.
  • Концы проволоки можно сращивать скруткой или надставкой не длиннее 20мм, а количество скруток – не более 1 шт. на 20м².
  • Для высокой конструкции предусмотрите надежную боковую поддержку. Сооружение, сильно превышающее свою ширину, выглядит неэстетично.
  • Если планируется высокий габионный забор или сложная, многосекционная конструкция, лучше проконсультироваться со специалистом для установки правильных опор.

Фото готовых идей

Зона барбекю в садовом патио

Садовые арки из габионов

Обрамление садового пруда

Каменная изгородь с водопадами

Садовая скамья с габионной основой

Декор из габионов для садового участка

Плюсы и минусы использования габионных стен в ландшафте

Фотография: « Решения для декоративного камня »

В ландшафтный дизайн можно добавить множество элементов , которые одновременно привлекательны и функциональны.

Один из примеров — габионовая стена. Стены из габиона можно использовать в пейзажах в качестве подпорных стен, декоративных стен, стен для сидения, акцентных стен и т. Д.

Рэнди Юргенсен, президент компании Contemporary Stone Solutions, базирующейся в Эскондидо, Калифорния, говорит, что габионные стены хорошо подходят для современного дизайна середины века, поскольку они, как правило, имеют более линейную форму, а из габионов сложнее создавать органические формы.

Эта структура с жестким дизайном стала более популярной за последние несколько лет, и вот что вам следует знать, если вы планируете использовать ее в своем следующем ландшафтном проекте.

Что такое габионовая стена? Фотография: « Решения для декоративного камня »

Габион происходит от итальянского слова «клетка» и представляет собой проволочный контейнер, в который помещаются любые неорганические материалы. Они могут образовывать гибкие, проницаемые структуры, которые хорошо защищают береговую линию от эрозии.

Первоначально эти клетки были плетеными и обычно использовались в гражданском строительстве и в военных целях. Леонардо да Винчи даже использовал габионы для фундамента замка Сан-Марко в Милане.

Габионы не следует путать с бастионами, которые представляют собой габионы, обычно облицованные геотекстилем, позволяющим заполнять их зернистым грунтом вместо камней.

Плюсы и минусы габионных стен

«Я думаю, что большие плюсы в том, что они экономичны, они практически не требуют обслуживания, их легко установить, они очень долговечны и могут быть созданы довольно быстро», — говорит Юргенсен.

Стоимость стены зависит от используемой проволоки, поскольку доступны проволочные сетки различных марок и размеров, но, как правило, все они оцинкованы. Другим определяющим фактором стоимости является используемый наполнитель.

Фотография: « Решения для декоративного камня »

Угловой камень является лучшим заполнителем для габиона, поскольку он сцепляется вместе и обеспечивает неподвижность. Юргенсен предлагает использовать проволоку большего сечения, если ваш клиент хочет использовать округлый речной камень в качестве материала для заполнения, чтобы помочь ему сохранить свою форму.

Юргенсен говорит, что неквалифицированные рабочие могут легко научиться правильно устанавливать, заполнять и закрывать проволочные корзины.

«Сваи, подводные дренажные системы и раскопки не нужны», — говорит он. «Нет необходимости осушать площадку или строить перемычку для подводной установки. Первый слой габионов можно укладывать в воде или в грязи ».

Юргенсен говорит, что нет необходимости создавать фундамент для габионных стен, поскольку они в конечном итоге становятся очень тяжелыми, когда вы заполняете их камнем.Он говорит, что стена закрепляется за чистой массой и весом конструкции. Чем дольше он там, тем больше оседает и становится сильнее.

Любая габионная стена 3 фута и ниже не требует расчета нагрузок и напряжений, которые она может принять, но Юргенсен говорит, что если вы поднимаетесь выше 3 футов, вам следует привлечь инженера, чтобы убедиться, что она безопасна.

Срок службы габионных стен зависит от типа используемой проволоки и количества соляных брызг, которым она подвергается.

«То, что находится на берегу моря, имеет тенденцию ржаветь, как и любой металл, немного быстрее», — говорит Юргенсен. «Чем дальше вглубь страны, тем дольше они живут, но типичная продолжительность жизни — от 50 до 100 лет».

Фотография: « Решения для декоративного камня »

Стены из габиона обладают высокой проницаемостью и способны стравливать любое гидростатическое давление, устраняя необходимость в установке дренажной системы.

В отличие от традиционной бетонной стены, стены из габиона гибкие и могут двигаться вместе с землей.

«Допустим, вы находитесь в районе, где у вас есть цикл замерзания-оттаивания, и земля поднимается и опускается, когда вы проходите через эти циклы замерзания-оттаивания», — говорит Юргенсен. «У него есть способность двигаться вместе с ним, поэтому у вас не будет поломки, когда в бетонных стенах вы собираетесь потрескаться и в конечном итоге рухнуть под фундаментом и внутренними напряжениями движения».

Некоторые из габионов, как правило, слишком громоздки для небольших помещений и могут стать домом для нежелательной флоры и фауны.

«Один из недостатков, и плюс, в зависимости от того, что вам нужно, — это большое количество разносимого ветром и водой мусора и почвы, которые могут попасть во все щели внутри стены, так что вы действительно можете закончить тем, что в эти стены. Кому-то это нравится, а кому-то это не нравится ».

Фотография: « Решения для декоративного камня »

Еще один возможный минус — это индустриальный вид габионовой стены, который, по словам Юргенсена, нравится одним, а другим — более естественным видом.Он говорит, что один из способов сделать эти стены более привлекательными — это выбрать хороший материал для заполнения.

«Чем более привлекательный камень вы используете, тем лучше он будет выглядеть в целом», — говорит он. «Есть несколько способов заполнить эти габионы. Вы можете использовать очень красивый камень в качестве облицовочного материала, чтобы он действительно был виден зрителю, а затем вы можете засыпать его менее дорогим, более промышленным камнем, который не будет виден, но по-прежнему действует как структурный компонент габиона. стена.”

Заполнитель может варьироваться от бревен до битого бетона и шлакового стекла.

«Вы увидите различные типы ландшафтного стекла, большие куски цветного стекла, которые создают довольно аккуратный дизайн как днем, так и ночью», — говорит Юргенсен. «Самое интересное в заполнении его чем-то вроде стеклянного изделия — это то, что вы можете использовать освещение внутри, так что вы можете запустить освещение внутри габионной стены за стеклом, а затем это можно будет осветить ночью».

8 творческих способов с габионовой стеной

Представлено Национальной ассоциацией ландшафтных профессионалов в партнерстве с

Лорен Дюнек Хоанг, Houzz

Первоначально использовавшиеся для удержания откосов, стены из каменного габиона появлялись повсюду, от садовых стен, горшков и скамеек до стен наружных комнат.Грубые и промышленные в лучшем виде, эти стены могут добавить значительную дозу текстурного интереса к ландшафту и — в зависимости от того, что используется для их заполнения — могут помочь не допустить попадания камней и остатков строительных материалов на свалки. Взгляните на эти 8 элегантных идей, как включить габионовую стену в ваш ландшафт.

Фото Lake Flato Architects

1. Ярусное насаждение. Эти габионные стены в Центральном Техасе служат одновременно подпорными стенами для пологого склона и архитектурной особенностью ландшафта. Они создают современный вид фермы.Изгиб габионных стен, граничащих как с верхним садом, так и с нижним участком с овощами, подчеркивает легкое изменение качества участка, в то время как серые камни, заполняющие стены, визуально сочетаются с металлом сарая.

Фото Exteriorscapes llc

2. Текстурный акцент. Чтобы получить намек на текстуру каменного габиона без обширной стены, взгляните на эту идею вазона из сада Сиэтла. Дизайнер использовал каменные габионы в качестве колонн для серии плантаторов из металла.Детали дизайна особенно хорошо сочетаются с переходом материала от стальных плантаторов Cor-Ten к гравию внизу, с каменным габионом в качестве промежуточного элемента, в котором сочетаются металл и камень.

Фото Уильяма Ховарда Студия

3. Современные скамейки. Подоткнуть каменные клетки под скамейками — еще один отличный способ добавить текстуру, не вдаваясь в большие габионные стены. На заднем дворе в Лос-Анджелесе дизайнер использовал металлические клетки, заполненные массивными речными камнями и покрытые полированным деревом, чтобы сформировать два длинных скамейки прямо у подпорных стен.Габионы (и те же речные камни, расположенные рядом со стенами) добавляют текстурный контраст тому, что в противном случае было бы ландшафтом с множеством гладких поверхностей, включая бетон и разложившийся гранит.

Фото AquaTerra Outdoors

4. Тонкая игра цветов. Стена из габиона во дворе этого дома в Восточном Далласе элегантно связывает воедино цветовую палитру здания и ландшафта. Сочетание серого и теплого бежевого камня перекликается с обветренным серым деревянным сайдингом, бетонной подушкой и золотистыми оттенками трав.Металлическая клетка, которая удерживает стену из габиона, также связана с металлическими акцентами дома, в том числе с тонкими металлическими номерами домов и выдвижным окном с металлической оправой, а также с металлической крышей в стиле сарая.

Примечание: По габионным стенам легче подняться, чем по гладким каменным стенам или другим формам ограждений по периметру. Если безопасность в вашем районе является проблемой или в вашем округе есть правила, запрещающие ограды или стены, по которым можно лазить, габион может быть неправильным выбором для стены по периметру.

Фото Imbue Design

5. Интеграция с природой. Габионные стены снаружи этого горного убежища за пределами Солт-Лейк-Сити создают впечатление, что сооружение буквально поднимается на склоне холма. Стены из габиона, которые использовались в качестве облицовки перед прочными стенами, были заполнены камнями, собранными на территории, смешанными с гравием, полученным поблизости. Камни также помогают регулировать температуру в здании, поглощая солнечное тепло в течение дня и сохраняя прохладу внутри, а ночью излучают накопленное тепло.

Фото Imbue Design

6. Художественный фон. Другой снимок собственности в Юте показывает, какой богатый фон создает габионовая стена для наружного искусства. Учитывая сложную текстуру габионовой стены, лучше всего сочетать ее со скульптурами, которые будут выделяться на фоне камней, а не конкурировать с ними. Этот сидящий Будда работает особенно хорошо, так как он светлый и относительно гладкий — оба фактора помогают ему выделиться из средне-темных скал позади него.

Фото: Blue Heron Design-Build

7. Внутренняя и внешняя акцентная стена. Подобно тому, как стена из открытого кирпича действительно может создать комнату внутри дома, стена из габиона с богатой текстурой может поднять дизайн наружной комнаты на новый уровень. Архитектор этого дома в Лас-Вегасе использовал крупномасштабную стену из габиона, заполненную камнями карамельного цвета, чтобы разделить две открытые жилые зоны. Первый, изображенный здесь, представляет собой нижнюю гостиную, где габионовая стена функционирует как теплая акцентная стена за очагом, полностью меняя ощущение того, что в противном случае могло бы быть темной зоной под лестницей.

Другая сторона стены граничит со вторым жилым пространством на открытом воздухе с кушеткой, добавляя пространству богатый фактурный элемент.

Фото Shades Of Green Ландшафтная архитектура

8. Подпорная стенка. Первоначальное использование габионных стен — для удержания откосов — остается очень эффективным в ландшафте. Для этого наклонного участка в Тибуроне, в Северной Калифорнии, ландшафтные архитекторы использовали большой габион в качестве подпорной стены для изогнутой подъездной дороги.Текстура камня и естественные цветовые вариации делают вход гораздо интереснее, чем подпорная стена из бетона. Стену можно дополнительно смягчить, заправив суккуленты или другие маловодные растения в щели между камнями.

На заднем дворе того же дома ландшафтные архитекторы использовали вторую стену из габиона, чтобы сохранить наклон заднего двора, и устроили ровную террасу для патио и газона, который нельзя стричь.

Больше от Houzz

Эволюция габионных стен

Изучите варианты ограждений и ворот

Добавьте кушетку для уюта

50 идей для габионных стен и заборов (фотографии)

Габион является прочным материалом и может быть использован в качестве привлекательного материала для изготовления заборов, стен, подпорных стен, скамеек и других конструкций.Ознакомьтесь со всеми этими идеями габионных стен и заборов.

Если кто-то предложит построить стену или забор из проволочной клетки, заполненной щебнем, вы можете подумать, что это будет некрасиво, и это всего лишь идея, используемая для экономии денег.

Хотя габионные заборы или стены могут быть недорогими, цель этой статьи — показать вам, что габионные стены, заборы, скамейки и другие конструкции могут выглядеть поистине фантастически. Существует так много различных конструкций, которые вы можете включить в свою габионную стену или забор, поскольку это очень гибкий тип конструкционного материала и концепции для использования.

Узнайте все о габионе здесь.

Связанный: Идеи решетчатых заборов | Конструкции забора | Варианты заборных ворот | Идеи ограждения конфиденциальности | Инструменты для строительства заборов | Идеи столба забора | Идеи Забора Звено Цепи | Части забора | Кованые Идеи Забора | Идеи забора для бассейна | Идеи деревянного забора | Идеи винилового забора | Разъемные заборы | Бамбуковые заборы | Белый штакетник

О Габионе

Что такое габион?

Габион — это проволочная клетка или сетка, заполненная камнями и / или гравием, чтобы создать своего рода стену.Эта стена, в свою очередь, может быть использована для создания ограды, подпорной стены, скамейки и других конструкций.

Преимущества габиона

  • Выглядит круто: Как вы увидите в нашей коллекции ниже, вы можете создать несколько потрясающих дизайнов габиона, используя такие идеи, как слои разноцветных камней или смешивая габион с другими материалами для забора или стен, такими как дерево или металл. .
  • Уникален: Не во многих ландшафтных проектах используются габионные заборы или стены, поэтому, если все сделано хорошо, они могут быть яркими и уникальными.
  • Прочный и долговечный: Габион сделан из твердой породы, заключенной в прочную проволоку, поэтому он тяжелый и очень прочный. Со временем ил и растительность заполняют промежутки в материале, что еще больше укрепляет структуру [источник: Founterior.com].
  • Недорого: Если у вас недорогой доступ к камням или гравию, итоговые затраты на создание габионового забора или стены могут быть низкими по сравнению с использованием дерева, винила или других материалов.
  • Проницаемость: Поскольку это неплотно утрамбованная порода, вода может проходить через габионовый забор.Это помогает предотвратить любое перемещение в случае наводнения. Тем не менее, если вода будет достаточно сильной, она также может разрушить габионную конструкцию.
  • Modular: Вы можете очень легко добавить габионную конструкцию, добавив больше габионных секций в будущем.
  • Сделай сам: Ниже мы разместили видеоролик со стеной из габиона своими руками, который показывает, что построить качественные стены из габиона совсем несложно (и сэкономить деньги).
  • Вмещает: Габионный забор можно разместить практически на любом ландшафте, будь то склон, гравий или любой другой.Другими словами, вам не обязательно перемещать много земли, чтобы подготовить забор из габиона.

Сколько стоит габион?

Это невозможно оценить, потому что это зависит от качества используемой проволоки, клетки или сетки, а также от типа используемой породы / гравия.

Виды камня, используемые в габионных корзинах

Вы можете заполнить габионную клетку или сетку любым камнем. Вот несколько идей:

  • Щебень (дешевле)
  • Сланец (дорогой)
  • Галька
  • Гравий
  • Большие камни
  • Белые камни (очень красивый эффект — см. Примеры ниже)
  • Щебень гранитный
  • Разноцветные скалы
  • Известняк
  • кирпичей
  • и т. Д.

Когда дело доходит до строительства вашего габионового забора или стены, небо — предел!

ВАЖНО: Если вы планируете использовать небольшой камень, ваша клетка должна быть плотнее (меньше места между проволокой), чем ширина камня.

Как построить габионовую стену своими руками

Идеи габионных стен и заборов (фото)

Габион применяется для создания стен и заборов всех типов. Это включает частные заборы, обычные заборы и садовые заборы.Он также используется в подпорных стенах. Вот огромная коллекция примеров габионных стен и заборов.

Большой забор из серого щебня из габиона со слоем синей скалы по периметру дома. Обратите внимание на этот сказочный забор из габиона с секциями из габиона между горизонтальным забором из легкого дерева на фундаменте из гальки. Большой забор из габиона из щебня на вершине. приподнятая подпорная стена свайного типа. Крупный план стены из белого каменного габиона, образующей плантатор. Пример высокого габионового забора с деревянными воротами.Забор из габиона с участками открытых кустов и растений делает его интересным и привлекательным.

Стена из высоких габионов. Стена из габионов и деревянных панелей. Секции габиона представляют собой толстые черные стальные клетки. Привлекательный габионный забор с цветочными горшками, свисающими с его стороны. Габион и деревянный забор вокруг загородного дома. Пример габионного забора с свисающими сверху глициниями. блочный забор, служащий высоким частным забором. Габион придает ограде интересную и естественную текстуру, которая хорошо сочетается с ухоженным характером собственности.Высокая стена из габиона рядом с внутренним двориком. Уединенная стена из габиона в конце внутреннего дворика. Высокая стена из измельченного белого камня из габиона с очень толстыми габионными столбами. с очень широкими и высокими столбами для забора из габиона. Забор из габиона с деревьями впереди.

В этом примере большая стена из каменного габиона образует фундамент для забора из кованого железа. Крупным планом — фундамент забора из габиона. Длинный и высокий габионный забор с темно-серыми металлическими секциями вокруг большого участка.Крупный план забора из габиона с металлическими секциями. Обратите внимание на полосу темно-серого камня в габионном заборе, чтобы связать его с металлическими секциями. Пример частичного габионового забора, который обеспечивает некоторую уединенность вокруг двора и патио. Крупный план габионного ограждения из щебня.

Связано: Альтернативы покраске стен | Виды настенного искусства | Идеи настенного искусства | Тенденции отделки полустен

Высокий габионный забор с металлическими воротами, выходящими на частный подъезд. Габионный забор с белыми металлическими воротами на бетонном фундаменте.

Подпорная стена из габиона рядом с лестницей на заднем дворе. Крупный план подпорной стены из серого габиона с наружным освещением. Привлекательная светло-серая кирпичная стена из габиона в саду создает приподнятый сад.

Сверхвысокая подпорная стена с углублением из габиона. Привлекательная подпорная стена из габиона в переднем дворе, поддерживающая несколько уровней садов. Красивая серия подпорных стен из голубого камня на большом заднем дворе. Подпорная стена из габиона рядом с прудом.

Идеи скамейки из габиона

Вы также можете использовать концепцию ограждения из габиона для создания фундамента уличных скамеек.Проверьте это!

Зигзагообразный дизайн скамейки из габиона с деревянной поверхностью по периметру внутреннего дворика. Большая скамья из каменного габиона сбоку от дорожки. Скамья из гладкого галечного габиона.

Прочие габионные конструкции

Габион также можно использовать в качестве фундамента и / или заполнителя для различных наружных конструкций. Посмотрите фотографии, которые мы предоставили ниже!

Мы любим эту белую каменную вазу из габиона во внутреннем дворике. Это одна из классных вещей, которые можно сделать из габиона.Посреди двора приподнятый габионный сад.

Фундамент и опора лестницы из габиона. Габион, используемый для борьбы с эрозией почвы рядом с рекой. Примеры сеялки для габиона

Связано: Идеи для настенного искусства из ткани | Типы наклеек на стены | Альтернативы Shiplap | Альтернативы гипсокартону для стен

Home Stratosphere Giveaways …

Enter to Win Маленькая бытовая техника

Мы раздаем всевозможные мелкие бытовые приборы высшего качества, включая блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, миксер и кофеварку Keurig.

дизайнерских идей габиона |

Я обожаю габионы. В этой комбинированной фактуре камня и блеске металлической сетки одновременно есть и индустриальный шик, и причудливый народный стиль, который действительно привлекает. Другая причина в том, что они такие самодельные, как я обнаружил после нашей первой попытки построить габионы пару лет назад.

Высокая габионная стена в парке Балласт Пойнт, Сидней

Затем мне посчастливилось попросить чудесно талантливого Стива Уорнера (Дизайн надворных домов) сделать для меня быстрый набросок нового дизайна заднего двора.Он включал в себя несколько низких изогнутых подпорных стен из сухого камня и отдельно стоящую каменную «эхо» стену в нескольких метрах от дома на аналогичной кривой, чтобы обозначить путь. Какое-то время я обдумывал это и болтал об этом — мне понравились форма и текстура стен, но стоимость покупки размерного камня и привлечение каменщика для их строительства…

Когда я понял, что могу построить их как стены из габиона за небольшую часть стоимости, это заставило меня задуматься о всевозможных способах использования габионов в дизайне сада.Если у вас есть доступ к местному заполняющему материалу (которым может быть любой мусорный камень, если его размеры больше, чем отверстия в сетке), их строительство будет дешевым, как щепа, поскольку клетки или сетка будут стоить всего несколько сотен долларов.

Каменный дизайн габионов Lee Bailey Bella Botanics

Сады, отражающие местный природный ландшафт, обладают подлинным чувством места. Использование местного камня, будь то песчаник, базальт, сланец или гранит, позволит создать ощущение гармонии с окружающей средой.Камень может быть либо округлыми валунами и крупной галькой, либо угловатым битым камнем, но если у вас нет доступа к камню или он не подходит, вы также можете повторно использовать битый бетон, старую брусчатку, кирпичи и плитку для более индустриальной эстетики (и это предотвращает их попадание на свалку).

Габионные стены, компания Earthworks Landscape Services, Ирландия. Выставочный центр Национального сада, Килквейд, Ко-Уиклоу

Независимо от того, какой у вас заполняющий материал, стена очень текстурирована и доминирует, очень громко говоря: «Посмотри на меня».Имейте это в виду, выбирая прилегающие поверхности и растения, поскольку гладкие поверхности от крупногабаритной брусчатки, наливного тротуара или газона будут выглядеть лучше, чем загруженные небольшие укладчики. Мягкие плакучие травы или подстриженные растения также являются прекрасным противовесом твердости камня.

Хотя большинство комплектов габионов имеют прямоугольную форму, не позволяйте этому ограничивать ваши дизайнерские идеи. Вы также можете построить изогнутую стену из габиона, как это сделал я. (Вы можете прочитать все о его конструкции и конструкции ЗДЕСЬ.)

Дизайн Карла Пикенса Эллерсли НЗ 2009 Габионы, заполненные граувакской галькой

Стены
Если стены низкие, важнее всего их верхушка, так что имейте это в виду, когда укладываете камни, и сохраните лучшие и самые интересные части напоследок.Если вы хотите встроить сиденье, вы можете прикрепить какую-нибудь уличную голубую доску к верхней сетчатой ​​панели и к ней брусчатку, или добавить подкладку под верхней сеткой, на которую вы можете прикрепить деревянные доски — или просто добавить несколько толстых подушек сиденья. .

Верхняя часть стены может также содержать суккуленты или эпифитные растения, такие как бромелии, которые будут расти на щепках коры, которые вы можете держать в небольших карманах геотекстиля.

Габионная стенка с суккулентами от gabionbaskets.net

Или сформировать основу зеленой стены, как в этом примере от Badec Bros Deco в Претории, SA

Габион зеленая стена be Badec Bros Deco, Pretoria, SA

Design Стивен Уэллс, Мельбурн

Экраны и заборы
Габионные экраны и ограждения требуют жесткости окружающего каркаса из дерева или более тяжелого металла.На уровне глаз заполняющий материал становится более важным и потенциально более декоративным, поэтому вы можете добавить некоторые тонкие цветовые вариации с полосами разноцветных камней, но, опять же, текстура является наиболее важным элементом.

Габионные клетки с различными наполнителями от Наташи Карсберг

Хотя экран может быть непрозрачным, почему бы не добавить несколько смотровых окон, используя бетонные блоки старого образца или несколько терракотовых труб. Используя клетки меньшего размера и более мелкую сетку, вы даже можете создать своего рода вертикальную мозаику из всевозможных объектов, используя ракушки и отбеленные коряги для создания образа на пляже, ярко окрашенный пластик для ретро-китча, старые бутылки из-под вина (ааа … вспомните ту ночь, когда мы провели этот восхитительный Grange Hermitage ……) или ржавые металлические предметы для экрана в стиле стим-панк.

Дэвид Хокер из Hocker Design Group включил стену в стиле габионов, заполненную синим шлаковым стеклом, в своем саду, удостоенном награды ASLA 2010, и установил внутреннее освещение для удивительного неземного сияния.

Габионная стенка с шлакостеклом. Дизайн Дэвид Хокер из Hocker Design Group. Фото Gisela Borghi Победительница ASLA 2010

Габионная стена из шлакостекла с внутренней подсветкой. Дизайн Дэвид Хокер из Hocker Design Group. Фото Gisela Borghi Победительница ASLA 2010

Габионный забор от Goodman Fabrications

Эта оригинальная конструкция ворот, разработанная Goodman Fabrications, штат Аризона, делает габионные ворота достаточно легкими, чтобы их можно было поворачивать, за счет включения автономной внутренней открытой секции.

Вы также можете использовать габионный каркас как большую вазу, чтобы поддерживать сушеную иву, бамбук или тростник, чтобы сформировать легкую ажурную ширму, или даже просто высушенные листья и веточки, как эта ширма в музее Де Янга.

Экран резервуара с дождевой водой в музее Де Янга (фото Кэтрин Лонгхерст)

В кафе Ato в Сеуле, Южная Корея, спроектированном компанией BONO, установлена ​​одна из самых инновационных габионных ширм. Тяжелая твердая сетка и камни превращаются в нечто воздушное и легкое «плавающими» камнями, подвешенными в открытых сетчатых клетках.Блестяще красиво.

Кафе Ato Sinmunro в Сеуле — Дизайн BONO Фото retaildesignblog.net

Сеялки габион

Контейнеры
Когда габионные клетки не удерживают много, они могут быть всего лишь 20–30 см (8–12 дюймов), поэтому из них можно построить контейнер для небольшого дерева или большого куста. Геотекстильная ткань или коврик за стеной предотвращают вымывание заливочной смеси. Корни не прорастут сквозь габионную стену, так как они обрезаются воздухом.

Габионная скульптура Натали Кларк

Скульптура
Мне нравятся эти приземистые части скульптора Натали Кларк из Айдахо, США, и то, как они наклоняются, кажется, мимо их центра тяжести, а также ее высокий фонтан из габиона, который выливается в подземный отстойник.

Когда у вас есть возможность вырезать и соединять сетку, возможности дизайна безграничны.

Габион скульптура рыбы Тасмания

Килдерский лабиринт 2003 «Минотавр» Шоны Китчен и Ника Кумба Фото Джеймс Моррис

Или как насчет габионного лабиринта, подобного тому, который называется «Минотавр» в замке Кейлдер в Нортумберленде, Великобритания, спроектированный Шоной Китчен и Ником Кумбом. Благодаря 200-метровым стенам, заполненным базальтом высотой 2 метра, в нем есть некоторые из более мрачных ощущений, присущих оригинальным греческим мифам, где лабиринты были местом медленной смерти.

Скамья для габиона от Ore Containers, Юта

Мебель

Мебель Gabion содержит чушь: «Я здесь, чтобы остаться». Я не совсем уверен, что мне это нравится, потому что я бы предпочел иметь что-нибудь, с чем я могу передвигаться, но если ваша уличная мебель, например, в палисаднике, уязвима для кражи, это для вас. Или это может быть высококачественная скульптура, такая как этот гладкий и плавный габионный шезлонг от скульптора из Флориды Селесты Роберж

.

Шезлонг-габион от Celeste Roberge

Садовый водный элемент от Badec Bros Deco, Претория, SA

Водные объекты и пруды

Хотя сухие камни красивы, многие действительно проявляют себя, когда они блестят во влажном состоянии, поэтому фонтан из габиона — идеальный способ добиться этого в любую погоду.Погружной насос, спрятанный на дне, также будет заглушен окружающими камнями.

Габионный фонтан с клинками от Gabion Schanskorven Nederland

Вы можете вставить носик для лезвия в стену из габиона, как в этом примере, от Gabion Schanskorven или медный носик, как используется новаторским Badec Bros Deco в Претории, SA. Используйте балку перемычки, чтобы построить арку, похожую на водную арку, подобную той, что изображена ниже от Ore Containers. Стены из габиона также могут служить опорой для облицовки пруда.

Водная стена из габиона Badec Bros Deco, Pretoria, SA

Фонтан Габион от Ore Containers, Юта

А теперь вы можете прочитать мой новый пост о том, как построить изогнутую стену из габона

Вы можете найти еще больше потрясающих идей габиона в этом видео от голландской компании Gabion Schanskorven, которое включает габионные стены с каминами, почтовые ящики, водопады, столы, скамейки и цветочные горшки.

Обновление — только что наткнулся на очень интересную габионовую стену, в которой использовались старые кирпичи из снесенного дома, чтобы сделать небольшую подпорную стену. Мне нравится, как они собраны под углом.

Кирпич старого дома, используемый в качестве наполнителя подпорной стены габиона. Фото Сандры Хегген

Габионы: вода впитывается в пустыню

Габионы являются одним из важнейших элементов дизайна сбора воды на суше.Габион — это протекающая каменная стена плотины, построенная в вади, каньоне долины или потоке воды, в точке, где было бы уловлено разумное количество воды, если бы в том же месте была стена плотины, но вместо этого габион просачивается через камни, медленно выпуская постоянный поток воды и удерживая влагу с течением времени. Поскольку вода замедляется из-за габиона, она сбрасывает свои отложения, органические материалы, за каменную стену. Водосборные бассейны в пустынях часто бывают большими, с очень редкими дождями и представляют собой активно разрушающийся ландшафт, который постоянно сдувается ветром, а осадки либо размываются, либо осаждаются ветром, если есть ветровые ловушки, такие как системы пустынных деревьев и леса, но также и вода. потоки, которые обычно сильны и могут уносить с собой большие количества органического материала и отложений.

Габион улавливает этот материал, потому что, как принцип аква-динамики, замедление воды снижает объем материала и количества, которые может унести скорость. Таким образом, эта аква-динамическая система осаждения, размещенная в месте, которое образует большое резервное иловое поле, удерживает пропитанный водой ил, обогащенный органическими материалами, удерживая его вдали от солнца, и действует как гигантская губка, удерживая воду в течение долгого времени. длительные периоды времени, медленно просачиваясь в ландшафт. Зимние дожди можно собирать на иловых полях в габионеде, вади, каньоне или пустынной долине, которые затем сбрасывают эту воду в течение следующих нескольких месяцев.Эти иловые поля собирают больше осадков каждый год, впитывая их быстрее, потому что они уже имеют пониженную гидрологию, наращивая максимальную мощность в среднем за 7 лет.

На фотографиях, которые я включил в этот пост, есть документация о двух габионах в вади в долине Мертвого моря, которая спускается к самому Мертвому морю. Я был свидетелем этих габионов, построенных в 2002 году, и с тех пор много раз посещал это место, часто после зимнего дождя, и видел, как остаточные водные потоки протекают через иловые поля и вниз по вади в течение длительных периодов времени, увеличиваясь с каждым годом.Во время PDC в Иордании в октябре / ноябре этого года (2010 г.) мы со студентами совершили производственную поездку, чтобы исследовать эти два вади-габиона, и, к нашему большому удивлению, в конце исключительно жаркого лета с рекордными температурами габионы выпускали большие размеры. потоки чистой воды через иловые уловители. Зеленая растительность, хотя и подверглась чрезмерному выпасу коз, начала разрастаться, и в воде были даже лягушки и местные пресноводные крабы. Это исключительные возможности для возрождения жизни в затененных каньонах и других потенциальных местах в пустынной системе.

Я включил одну или две другие фотографии из ориентиров по всему миру, где я был свидетелем драматического эффекта габионов, которые традиционно использовались для получения продуктивного урожая. Мы можем обратить вспять опустынивание, используя эти и другие функции, о которых я расскажу в следующих публикациях. Мой вам совет: изучать и узнавать о габионах, сообщать о хороших габионных системах, получать удовольствие от их установки и видеть отличные полезные результаты, которые будут очевидны при сравнении с окружающим засушливым ландшафтом!

Универсальность габионных стен, от инфраструктуры до городской мебели

Универсальность габионных стен, от инфраструктуры до городской мебели

Cortesia de Parque Humano Поделиться
  • Facebook

  • 12 Twitter

  • Whatsapp

  • Почта

Или

https: // www.archdaily.com/

9/the-versatility-of-gabion-walls-from-infrastructure-to-urban-furniture

Габионные стены, широко используемые в инфраструктуре, представляют собой конструкции из металлических сеток, заполненных камнями. В этих проницаемых стенах используется оцинкованная стальная проволока, чтобы выдерживать внешние условия.

+ 62

REX House / FGMF Arquitetos. Image © Rafaela Netto

Это гибкие подпорные стены, которые стабилизируют склоны и стремятся улучшить прочность между массами земли и скал, избегая таких явлений, как оползни.

Ресторан Paisajística del Vertedero de Residuos de la Vall d’en Joan / Batlle i Roig Arquitectes. Image © Jordi Surroca

Части складываются одна за другой, образуя единое целое или стену; каждая клетка прикреплена к другой с помощью проволоки или небольшой стальной ручки. В общем, для работ указываются три типа габионов с определенными характеристиками: ящик, матрас и сумка. Все они различаются по форме и размеру, но сделаны из схожих материалов.

Eduardo Souza

В последние годы стены из габиона стали широко использоваться для выполнения ряда функций.Помимо первоначального назначения — подпорной стены — конструкция использовалась, в частности, в качестве стены для зданий, городской мебели. Ниже мы составили список проектов, использующих эту структурную систему.

Canine Brigade / TRANSFORM + DS архитектура

Canine Brigade / TRANSFORM + DS архитектура. Изображение © Жюльен Лану

Археопарк Павлов / Architektonicka kancelar Radko Kvet

Археопарк Павлов / Architektonicka Kancelar. Изображение © Габриэль Дворжак

Клифтон Хаус / Малан Форстер Архитектура Дизайн интерьера

Клифтон Хаус / Малан Форстер Архитектура Дизайн интерьера.Изображение © Адам Летч

Клубный дом Bosque Altozano / Parque Humano

Casa REX / FGMF Arquitetos

REX House / FGMF Arquitetos. Изображение © Рафаэла Нетто

BAH Restaurante Parkshopping / Tellini Vontobel Arquitetura

BAH Restaurante Parkshopping / Tellini Vontobel Arquitetura. Изображение © Cristiano Bauce

Hermana República / Muñoz Arquitectos

Hermana República / Muñoz Arquitectos. Изображение © Marcos Mendizabal, ,

Restauración Paisajística del Vertedero de la Vall d’en Joan / Batlle i Roig Arquitectes

Restauración Paisajística del Vertedero de Residuos de la Vall d’en Joan / Batllec i Arquitectes.Изображение © Жорди Суррока, ,

, Южный вход в Метрополитен, / Polidura Talhouk Arquitectos,

, Южный доступ, Метрополитен, / Polidura Talhouk Arquitectos. Изображение © Маркос Мендисабал

Первоначально опубликовано 11 октября 2018 г.

Матрас Reno | Габионы | Контроль эрозии

Матрас Reno — это корзина из гексагональной плетеной гальванизированной стали с двойными витками, с отделениями из проволочной сетки и прямоугольной формы матраса. Отсек или ячейки матраса Reno имеют одинаковый размер и размер и образованы внутренними диафрагмами, размещенными внутри корзины, обеспечивающими равномерное распределение каменного наполнителя по матрасу даже после структурного сдвига.Равномерное распределение каменной набивки обеспечивает плотный контакт матраса Reno с грунтом основания.

Строительство и установка

Для удобства транспортировки и транспортировки матрасы поставляются сложенными в пакетах по 25 штук. Крышки упакованы в отдельные пакеты или в рулонах для матрасов большего размера.


Step 1
Индивидуальный матрас сначала разворачивается на ровной твердой поверхности и штампуется для устранения всех перегибов.Две длинные стороны и обе концевые панели затем поднимаются в вертикальное положение и закрепляются на месте, связывая вместе проволочные кромки.


Шаг 2
Вертикальные края всех внутренних диафрагм прикреплены к бокам и зашнурованы печатной проволокой или одобренным фиксирующим зажимом.


Шаг 3
Собранный матрас затем выравнивается в требуемом положении и привязывается или прикрепляется к соседнему матрасу по всей длине кромочной проволоки.Матрасы должны быть размещены в правильном положении, чтобы движение каменной наброски внутри клетки — из-за силы тяжести или протекающего тока — было минимальным. Таким образом, на склонах матрас следует размещать так, чтобы его внутренние диафрагмы находились под прямым углом к ​​направлению уклона. На дне реки расположите матрас так, чтобы внутренние диафрагмы находились под прямым углом к ​​направлению потока.


Шаг 4
Камень помещается в отсеки (ячейки). Если это наклон, начинайте снизу.Одновременно можно наполнять один или несколько матрасов.


Шаг 5
Последовательность установки, удерживая бригаду по заполнению камнем впереди бригады по установке крышки. Крышки или верхние панели должны быть надежно привязаны или прикреплены к боковым и торцевым панелям, а также к верху внутренних перегородок.


Step 6
Матрасы могут быть выдвинуты или разрезаны, чтобы сформировать и привязать нужную форму при необходимости, например, при укладке матрасов по радиусу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
