Формирование конька крыши из профнастила – как крепить коньковые планки на профлист

Содержание

Монтаж конька на крышу из профнастила. Инструкция

Перед установкой конька на крышу необходимо подробно узнать о том, как происходит процесс монтажа. Также важно знать о видах подобных элементов кровли. Только после изучения таких данных и всех нюансов можно начинать проведение работ по установке коньковой планки на профнастил.

Что такое конек и зачем он нужен?

Основными функциями кровельного конька является обеспечение хорошего воздухообмена в подкровельном пространстве и защита конструкции крыши от осадков. Это позволяет продлить срок эксплуатации, так как вентилирование способствует удалению излишней влаги.

Чтобы конек выполнял возложенные на него функции, важно грамотно подобрать все элементы конструкции и правильно их установить.

Виды и формы коньков

Конек также часто называется коньковым профилем. Он является не только элементом, защищающим кровлю от проникновения влаги, но еще и выступает в роли декоративной части конструкции.

При выборе конькового профиля важно правильно подобрать оттенок, чтобы он сочетался с цветом профнастила. Выбрав прямую конструкцию конька, во время монтажа стоит подложить под него утеплитель.

Полукруглый коньковый профиль выполняет такие же функции, но при этом отличается более эстетичным внешним видом. Врезные и пересеченные элементы кровли подходят только для крыш вальмового типа.

Необходимые размеры и характеристики коньковой планки

Перед приобретением конька важно узнать точные размеры, после чего составить схему монтажа. Для этого используется несколько формул. Производимые расчеты зависят от угла наклона кровельных скатов.

Высота конька рассчитывается по следующей формуле: Н=0,5хLхK. L – это ширина дома, а K – поправочный коэффициент. В пример можно привести расчеты, согласно которым ширина строения составляет 10 м, а угол равен 20 градусам. Поправочный коэффициент к углу равен 0,36. При подстановке данных получается, что высота должна составлять 1,6 м.

Разновидности уплотнителей для конька

Закрепление уплотнителя происходит между коньковой планкой и кровельным основанием. Он необходим для увеличения срока эксплуатации стропильной системы. Данный материал позволяет защитить чердак от повышенной влажности. Неопытные строители считают, что приобретение уплотнителя является ненужно тратой денег, но это серьезная ошибка, так как во время дождя с сильным ветром возможно проникновение влаги даже под коньковый профиль. Именно поэтому важно закрепить дополнительные прокладки.

Они делятся на несколько видов:

  • Саморасширяющиеся уплотнители. Такие изделия создаются на основе пенополиуретана. Материал пропитывается акрилом или другим полимером. Для крепления под коньком предусмотрена самоклеющаяся лента. Благодаря этому производить монтаж может даже неопытный строитель. Такой материал надежно защищает кровлю от проникновения влаги. Продается данный тип уплотнителя в виде ленты в роликах.
  • Профильные волнистые уплотнители. Они изготавливаются на основе вспененного полиэтилена. Особенность таких изделий состоит в том, что они повторяют профиль профнастила. Приобретая такой уплотнитель важно точно определить, подходит ли он для выбранного кровельного материала. Многие подобные изделия имеют вентиляционные зазоры. При этом вероятность проникновения влаги полностью исключается.
  • Универсальный уплотнитель производится из полиуретановой пены, в которую добавляется сера и сажа. Благодаря этому материал напоминает полиуретановый фильтр. Такой уплотнитель подходит для разных типов профнастила и может быть легко закреплен человеком, не имеющим опыта проведения подобных работ.

Установив любой тип уплотнителя можно не волноваться о проникновении осадков под коньковый профиль.

Инструкция по креплению конька на профнастил

Во время проведения работ важно соблюдать технологию, так как при совершении ошибок этот элемент кровли может быть ненадежно закреплен и в скором времени кровле потребуется дорогостоящий ремонт. Лучше всего осуществлять монтаж конька с помощниками.

Установка осуществляется в несколько этапов:

  1. Сначала необходимо подготовить высокую лестницу или строительные леса. Во время осмотра конькового соединения нужно убедиться в том, что оно является ровным и на всем протяжении отсутствуют перепады высоты более 2 см.
  2. После этого производится уплотнение стыка при помощи стекловаты, профильного уплотнителя или же монтажной пены. Важно помнить, что материал не должен быть утрамбован слишком плотно, так как в данном случае вентиляция будет затруднена.
  3. На следующем этапе происходит укладка первого элемента конька таким образом, чтобы его середина располагалась точно над углом между скатами кровли. После того, как данный элемент будет установлен в нужное положение, можно закреплять его при помощи саморезов с резиновыми головками. Чтобы не проверять, правильно ли установлен каждый элемент конька, стоит по нижнему краю данного элемента крыши натянуть веревку, она будет ориентиром.
  4. После этого можно осуществлять закрепление следующего элемента с нахлестом не менее 6 см.
  5. На последнем этапе осуществляется установка торцевых заглушек, идущих в комплекте с приобретаемым материалом.

Монтаж других доборных элементов

К остальным доборным элементам можно отнести такие изделия, как ендова, нащельники, карнизные планки и торцевые элементы кровли. Ендова представляет собой гидроизоляционную часть конструкции, при помощи которой происходит соединение скатов с уклонами.

Карнизные планки также нужны для защиты от воды. Они закрепляются на последней доске обрешетки. Торцевые планки устанавливаются на краях листов кровельного материала.

Ендова

После завершения всех работ по установке основных элементов кровли монтаж ендовы производится достаточно легко. Сначала в месте, где будет закрепляться данный элемент, необходимо закрепить бруски таким образом, чтобы сделать обрешетку сплошной. До укладки ендовы нужно уложить гидроизоляционный материал.

На следующем этапе в месте стыка скатов происходит монтаж нижней планки ендовы. Стандартные изделия имеют ширину 30 см.

Перед проведением работ необходимо измерить длину стыка. Нахлест планок должен быть не меньше 15 см. При небольшом уклоне это значение увеличивается. Чтобы не допустить проникновения влаги через монтажные отверстия, необходимо верхнюю планку закреплять при помощи заклепок.

Ветровая планка

Установка ветровой планки необходима для придания кровле законченного вида, а также для защиты подкровельного пространства от влаги. Если в регионе строительства наблюдаются сильный ветер, он способен сорвать или повредить края профнастила. При установке ветровой планки, сила воздействия на материал значительно снижается.

Закрепление данного элемента производится очень просто:

  • с торца на обрешетке закрепляется ветровая доска;
  • после этого к ней прикручивается первая ветровая планка при помощи болтовых саморезов;
  • затем таким же образом осуществляется закрепление остальных элементов.

Нахлест должен быть не менее 10 см.

Карниз

На первом этапе подшивки карниза профлистом производится подготовка основания. Для этого используется доска, имеющая сечение 10х3 см. во время закрепления доски важно поверять ее положение при помощи строительного уровня. При наличии небольших неровностей их можно удалять стамеской.

Если угол наклона скатов крыши большой, профнастил может быть закреплен только в горизонтальном направлении. Но лучше осуществить монтаж и в вертикальной плоскости. Для защиты краев профлиста следует использовать пластиковый конечный профиль, который имеет форму буквы L.

Обшивка начинается с вертикальной стороны. Для этого в материале предварительно высверливаются отверстия под крепеж. После чего происходит монтаж листов при использовании шурупов, которые имеют оцинкованное покрытие, защищающее металл от влаги.

stroyinsider.ru

Конек на крышу из профнастила: установка, крепление, размеры

Кровля сложная конструкция, состоящая из множества различных элементов, например, конька. Он выполняет много функций, без которых эксплуатация крыши может быть существенно затруднена. А какой конек на крышу из профнастила можно использовать? Как его правильно монтировать, и как эксплуатировать?

Для чего нужен конек?

Конек устанавливается на крыше любого дома. Исключение составляет только плоская крыша. У этого понятия есть два значения. Конек – это верхняя часть крыши там, где сходятся скаты. В этом случае имеется ввиду либо прогон в виде деревянной балки, либо соединение стропильных ног. Также коньком называют доборный элемент, устанавливаемый на вершине кровли.

В первом случае речь идет о части стропильной системы крыши. В данной статье речь пойдет именно о коньке, как о доборном элементе. В этом случае он представляет собой планку, которая может быть сделана из различных материалов и иметь разную форму.

Конек для профнастила или любого другого кровельного материала выполняет следующие функции:

  • Защита пространства под кровлей. Укладывая на скаты крыши профнастил или другой материал, трудно сделать так, чтобы верхний стык был достаточно плотным. В этом месте обязательно образуется щель. Для того, чтобы влага не попала под кровлю и следует установить коньковую планку. Защитная функция является основной для этого доборного элемента;
  • Обеспечивает циркуляцию воздуха. При установке коньковой планки создается зазор, который играет роль вытяжного отверстия. В результате создается вентилируемый чердак. Обеспечение циркуляции воздуха в подкровельном пространстве очень важно, особенно если крыша покрыта профлистом или металлочерепицей. Эти материалы обладают высокой теплопроводностью, и быстро нагреваются и остывают. В результате этого на нижней стороне профлиста образуется конденсат. Если коньковая планка не будет обеспечивать вентиляцию, то элементы стропильной системы и утеплитель быстро выйдет из строя;
  • Эстетическая функция. Конек на вершине крыши придает всему строению законченный вид. Без этого элемента сложно себе представить любую кровлю.

По всем этим причинам установить конек на крышу из профнастила или любого другого материала нужно в обязательном порядке. Только в этом случае долгая и безаварийная эксплуатация кровли, да и всего дома будет обеспечена.

Формы и размеры

Профнастил в современном строительстве используют часто. Этот материал прочный, долговечный, легко монтируется и стоит недорого. Профлист выпускают многие производители, поэтому и доборных элементов предлагается много. Они отличаются как по всему внешнему виду, так и по характеристикам.

Коньковый элемент для профнастила можно приобрести следующих форм:

  • треугольный – это самый распространенный вариант. Конек представляет собой металлический угол с завальцованными краями. Такой вариант требует минимум затрат ресурсов при производстве, поэтому его стоимость самая низкая;
  • фигурный вентилируемый конек для профнастила. В этом случае элемент в своей вершине имеет форму буквы «П». В результате создается внутри конька вентилируемый карман, что улучшает циркуляцию воздуха. Такая конструкция смотрится более привлекательно, чем обычная треугольная, но из-за сложности производства и большего расхода материала стоит дороже;
  • можно использовать круглый конек для крыши покрытой профлистом. Такие элементы смотрятся красиво, обеспечивают лучшую вентиляцию, но и обладают самой высокой ценой. Круглые, а точнее полукруглые коньки применяют в том случае, если используется волновой профлист.

А какие используются материалы? Из чего сделан описываемый доборный элемент? Конек, применяемый для крыш покрытых профлистом, изготавливают из того же материала. Это лист оцинкованной стали. Конек, так же как и профнастил, может иметь защитный слой из краски, полимеров или вообще обходится без него. Последний вариант применяется редко. Конек без дополнительной защиты быстро начнет ржаветь. Лучше всего выбирать варианты с полимерным покрытием, в цвет применяемого профнастила. В этом случае конек будет служить долго и надежно защищать крышу от снега и дождя.

Для правильных расчетов следует знать размеры конька для профнастила. Тут выбор очень большой. Как правило, длина коньковой планки равна 2-3 метров. Но в остальных размерах стандартов практически нет. Ширина полок конька может лежать в пределах от 150 до 300 миллиметров. Самый популярный вариант – 200 миллиметров. Более «крупный» по размеру конек будет смотреться слишком массивно, а если полки меньше, то защита крыши из профнастила может пострадать.

Как улучшить защиту

Конек перекрывает щель в местах соединения профнастила на вершине ската. При этом он обеспечивает вентиляцию воздуха под крышей. Но установка коньковой планки не гарантирует полную герметизацию. Под нее все равно будет задувать снег или капли дождя. Чтобы этого не произошло нужно установить уплотнитель.

Подобные изделия выпускаются в нескольких вариантах:

  • Коньковый уплотнитель для профлиста универсальный. Он изготавливается из вспененного пенополиуретана. Такое дополнение к коньку для профнастила имеет пористую структуру. Он, по заверениям производителей, прекрасно пропускает воздух и останавливает влагу. Но с последним утверждением многие профессиональные строители и кровельщики не всегда согласны.
  • Можно закрепить на крыше профильный уплотнитель. Он делается из вспененного полиэтилена и не имеет пор. Уплотнитель этого вида полностью повторяет профиль кровельного материала. Из-за этого закрывается все пространство между коньком и профнастилом. Для обеспечения вентиляции предусмотрены специальные отверстия. Во многих домах покрытых металлочерепицей или профнастилом используются аэраторы. Они обеспечивают лучшую вентиляцию подкровельного пространства. Если крыша оснащена такими приспособлениями, то вентиляционные отверстия в уплотнители для конька можно оставить закрытыми.
  • Саморасширяющийся уплотнитель. Представляет собой ленту, выполненную из пенополиуретана с акриловой пропиткой. Одна сторона снабжена самоклеющейся полоской. Подобный утеплитель под конек крыши из профнастила способен расширяться в размерах до пяти раз, после установки. В результате все, даже самые мелкие щели будут плотно закрыты. Но в этом случае без монтажа аэраторов будет трудно обойтись.

Какой вариант выбрать – это решать самим владельцам дома. Универсальный утеплитель для конька стоит недорого, но вот его защитный функции у профессиональных строителей под большим сомнением. Самым дорогим, но и самым надежным вариантом можно считать саморасширяющуюся ленту. В этом случае все пространство между профнастилом и коньком будет надежно закрыто.

Как устанавливать конек

Любое изделие, даже с высоким качеством, будет работать плохо, если монтаж произведен с ошибками. А как установить конек на крышу с покрытием из профнастила? Какие тут имеются нюансы и возможные трудности?

В первую очередь нужно знать, что монтаж конька начинается после полной укладки профнастила. При этом кровельный материал не должен доходить до линии пересечения скатов на 5-10 сантиметров. Если листы профнастила состыковать без такого свободного пространства, то вентиляция подкровельного пространства будет затруднена.

Дальнейшие работы будут выглядеть следующим образом:

  1. На верхней части стропил, свободной от профнастила, монтируют дополнительные брусья. Они необходимы для того, чтобы крепление коньковой планки было более надежно.
  2. Работа по монтажу конька начинается с края, откуда дуют преобладающие ветры. Вначале монтируется уплотнитель. Если выбран дорогой материал, то с одной его стороны имеется самоклеющаяся пленка. При отсутствии таковой утеплитель просто укладывается на свое место или приклеивается подручными материалами.
  3. Предыдущую работу можно проделать двумя способами. Утеплитель, чаще всего, клеится непосредственно к самому коньку, делая отступ в 3 сантиметра от края. Если вы используете профильный материал, то это лучше сделать на сам профнастил. В этом случае утеплитель ляжет более плотно, а значит, риск протечки минимизируется.
  4. Далее, проводится укладка самой коньковой планки. Если вы используете треугольные или фигурные изделия, то делается нахлест в 15-20 сантиметров. В случае с круглыми планками перехлест делается по линии штамповки.
  5. Если необходимо отрезать коньковую планку, то лучше это делать ножницами по металлу. Особенно это касается изделий с полимерным покрытием. С помощью болгарки защитный слой легко повреждается.
  6. Крепить конек нужно саморезами, которые должны иметь оцинковку и снабжаться резиновыми шайбами. Их вкручивают в вершину волны профнастила. При этом саморез должен еще и пройти сквозь обрешетку. Точки крепежа должны располагаться между собой на расстоянии в 20-30 сантиметров. Саморезы крепятся так, чтобы они были расположены на расстоянии 3-5 сантиметров от нижней кромки коньковой планки.
  7. Использовать для монтажа гвозди можно, но не желательно. Дело в том, что при большой ветрености такие крепежи могут вырваться. В этом случае крыша потребует ремонта.

Видео по теме:

Очень важно перед началом работ проверить ровность конькового ребра. Для этого удобно использовать лазерный нивелир или воспользоваться обычной веревкой. Допускаются незначительные отклонения, не более двух процентов от ширины коньковой полки. Если кривизна больше этого значения, то нужно либо ее исправить, либо использовать более широкие планки. В противном случае возрастает риск появления течи.

Посмотрите еще статьи:

kryshagid.ru

Как правильно установить конек для профнастила на кровлю

Конек — это непременный атрибут любой скатной крыши. Так называют стык двух любых горизонтальных или наклонных краев плоскостей скатной кровли. Правильное выполнение этого элемента имеет очень большое значение для надежности всей кровли.

Герметичность скатов крыши обеспечивается плотным прилеганием листов профнастила друг к другу. Для этого при укладке листов профнастила на вертикальных и горизонтальных стыках выполняется нахлест. Часто для большей герметичности по вертикальным краям листа выполняются специальные капиллярные канавки. При этом горизонтальные стыки профилированных листов при небольших уклонах кровли уплотняются специальным кровельным герметиком.

Если предотвратить попадание влаги в подкровельное пространство на плоскости скатов достаточно просто, то защитить крышу от брызг дождя в месте стыка двух наклонных поверхностей может только специальный коньковый элемент для профнастила. Тому, что он собой представляет и как его устанавливать, и посвящена эта статья.

Конек для кровли из профнастила — функции и использование

Большинство производителей профнастила выпускают, кроме самого профлиста, все элементы, необходимые для монтажа кровельной системы. Конек для профнастила изготавливается из такой же оцинкованной стали или стали с полимерным покрытием, как и сам профилированный лист. Он является органичной частью кровли и, как правило, незаметен, хотя в реальности играет одну из главных ролей в обеспечении надежности крыши.

Как и для любой скатной крыши, конек на крышу из профнастила имеет особое значение. Первая и главная его функция — это защита подкровельного пространства от попадания в него влаги извне. Учитывая саму конструкцию скатной кровли, реализовать эту задачу каким-либо другим способом — практически невозможно.

Без конька срок службы кровли очень сильно снизится, так же, как и ее теплоизоляционные свойства. Влага приведет к коррозии металла и, при достаточном количестве, к порче обрешетки и стропильной системы. Поэтому нельзя затягивать процесс укладки кровли и, тем более, оставлять ее долго в незавершенном состоянии. От крепления карнизной планки и начала монтажа листов до момента, когда вы завершаете кровельные работы, устанавливая конек кровли из профлиста, должно проходить не больше нескольких дней.

Кроме защиты от влаги, коньковая планка для профнастила выполняет не менее важную функцию — создает условия, необходимые для вентиляции крыши. Особенно важно это для утепленных кровель.

Вентилируемый конек для профнастила

Поскольку металлические профилированные листы имеют свойство очень быстро нагреваться под действием солнечных лучей и так же быстро остывать в холодную погоду, между гидроизоляцией и кровельным покрытием из профлиста всегда устраивается вентиляционный зазор. Именно циркулирующий в нем воздух препятствует образованию конденсата на внутренней поверхности кровельного покрытия, сохраняя его от коррозии и последующего проникновения влаги в утеплитель.

Для того чтобы обеспечить вентиляцию, установка конька на профнастил осуществляется таким образом, чтобы воздух мог беспрепятственно выходить как из подкровельного вентиляционного зазора, так и из вентиляционного зазора между утеплителем и гидроизоляционной пленкой. При этом для свободного прохода воздуха гидроизоляционная мембрана не доходит до конька кровли на 40-60 мм.

Таким образом обеспечивается сквозное движение воздуха снизу вверх: начиная с края скатов и заканчивая вентиляционным отверстием под коньковым элементом. Стоит отметить, что места крепления гидроизоляционной мембраны возле конька необходимо дополнительно изолировать специальной лентой, причем это касается как края, непосредственно прилегающего к коньковому элементу, так и стыка между соседними мембранами — и по бокам, и внизу.

Зачем нужен коньковый уплотнитель для профлиста?

Крепление конька профнастила выполняется саморезами через верхнюю гофру профлиста. При монтаже между поверхностью конькового элемента и профнастилом образуется зазор, равный высоте профиля кровельного покрытия. Даже при размере конькового элемента 200×200 мм при высоте трапеции профнастила больше 20 мм, в подкровельное пространство могут проникать брызги воды при косом дожде и сильном ветре. Во избежание подобного, в этом месте укладывается специальный уплотнитель для конька профнастила.

Необходимо учитывать, что при заполнении гофры профлиста уплотнителем, обязательно нужно оставлять зазор для циркуляции воздуха. Если зазора не будет или он будет недостаточным, то вентиляция подкровельного пространства будет очень ограниченной, что скажется на сроке службы крыши.

Коньковый уплотнитель для профлиста подбирается под конкретную марку профнастила и как бы отражает форму ее гофры. В случае, если необходимого уплотнителя нет в продаже, можно воспользоваться универсальным вариантом. Такой уплотнитель под конек профлиста имеет простую прямоугольную форму и обеспечивает как защиту от влаги, так и вентиляцию. Однако обеспечить хорошее прилегание подобного уплотнителя сложнее.

Как крепить конек на профнастил?

Перед тем, как крепить конек на профлист, необходимо удостовериться в том, что верхний край скатов находится примерно на одной линии. Для этого можно использовать лазерный дальномер или же простой шнур. Расхождение допускается, но на уровне не более 2% от ширины плеча конька. То есть, если вы предполагаете использовать конек для профнастила, размеры которого равны 200 мм в ширину и 2 м в длину, то расхождение по верхнему краю ската не может быть больше 200·0,02=40 мм. Если неровность будет большей, то это чревато протечками кровли в таком месте.

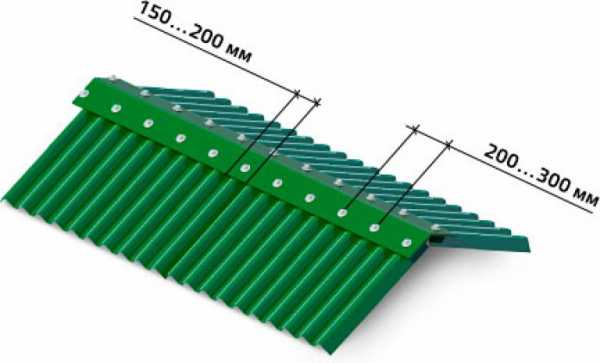

Конек для крыши из профнастила крепится с шагом 200-300 мм, а укладка коньковых элементов выполняется с нахлестом в 150-200 мм и начинается со стороны, противоположной господствующим в данном регионе ветрам. Как правило, размеры конька для профнастила находятся в пределах от 2 до 3 метров. При большей длине для сохранения формы коньку необходимы дополнительные ребра жесткости или большая ширина.

Обычно ширина «плеч» конька находится в промежутке от 100 до 300 мм, что позволяет надежно закрыть уязвимое место от дождя. Крепление осуществляется на концах плеч, на расстоянии нескольких сантиметров от края, причем в некоторых случаях одним саморезом можно выполнить крепление и конька, и уплотнителя.

Узел конька кровли из профлиста, как правило, имеет одну из трех форм:

  1. Простая Г-образная форма;
  2. Конек с вершиной в виде буквы «П»;
  3. Конек с круглой вершиной.

Последний вариант обеспечивает наилучшую вентиляцию, но и цена конька для профнастила такой формы выше. Самый дешевый вариант — просто Г-образный конек, однако он при этом не менее надежен при правильно спроектированной и смонтированной кровле.

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

Монтаж конька на крышу из профнастила: как закрепить?

Любая строительная конструкция или деталь имеет своё назначение. Конек для профнастила защищает конструкцию кровли от капризов природы. От него зависит судьба и срок службы кровли, а значит, и всего здания. Как правильно спроектировать устройство и провести монтаж коньковой конструкции, чтобы кровля служила долго и надёжно? Этому вопросу и будет посвящена наша статья.

Конек – крыша для крыши

Устройство кровли из любого кровельного материала, в том числе и профнастила, предполагает возможность вентиляции подкровельного пространства и крыши в целом. Наружный воздух проникает под кровлю через карниз и нагревается. Нагреваясь там, он, в соответствии с законами физики, уходит вверх, продувая и просушивая крышу. Если вобравший в себя излишки влажных паров воздух будет застаиваться под кровлей, там образуются идеальные условия для образования, конденсата, ржавчины на металле, плесени и гниения деревянных конструкций. Чтобы этого не происходило, воздух должен иметь возможность выйти наружу в самой высокой точке крыши. Такой точкой является место, где сходятся верхние края кровли. С другой стороны, наличие такой щели в конструкции крыши даёт возможность проникать в кровлю влаге от дождя, снега, насекомых, птиц и прочих нежеланных «гостей». Понятно, что ничего хорошего дому и его обитателям это не сулит. Важнейшей задачей коньковой конструкции является создание таких условий, чтобы и воздух из вентилируемого пространства мог свободно уходить в атмосферу, и из атмосферы ничего лишнего не могло проникнуть под кровлю. Кроме того, конек на крыше из профнастила выполняет декоративную функцию, придавая кровле законченный вид. Поэтому правильно подобрать материал и грамотно выполнить его устройство важно ещё и по соображениям эстетики.

Конек для профнастила

В настоящее время производители предлагают эти детали из того же материала, из которого выполнены кровельные материалы. Для кровли из профлиста, соответственно, можно подобрать коньковые конструкции, изготовленные по тем же технологиям, по которым делается этот профлист. Разумеется, и цвет тоже можно найти такой же. Обычно эти детали выпускаются трёх видов:
  • Обычный угловой.
  • П – образный.
  • Полукруглый.
Полукруглый, как правило, снабжается торцевой заглушкой плоской или конусообразной. Встречаются и другие разновидности сечения. Выпускаются детали длиной от 2 до 3 метров. Ширина полок бывает от 100 до 300 мм. Радиус полукруглого конька тоже может быть разным. Некоторые производители могут изготовить элементы индивидуально по размерам заказчика. Для придания жёсткости края детали загибаются внутрь на 20-30 мм по длине. Это позволяет избежать резких перегибов и повреждения конька при порывах ветра во время монтажа на высоте.

Что нужно для работы

Применение той или иной формы деталей зависит от разных факторов. Это и эстетические предпочтения застройщика, и конструкция стропил, и устройство кровли, и просто наличие на рынке достаточного ассортимента различных кровельных элементов и комплектующих. Что необходимо подготовить и поднять на крышу, чтобы выполнить монтаж коньковых элементов, не спускаясь лишний раз вниз и не обращаясь к кому-нибудь, чтобы подали нужную деталь или инструмент?
  1. Лестница с Г-образными выступами на концах, чтобы она не съезжала по скату кровли.
  2. Кровельные саморезы.
  3. Шуруповёрт.
  4. Элементы конька.
  5. Рулетка.
  6. Ножницы по металлу.
  7. Уплотнитель.
Г-образный выступ обычно сделан под прямым углом. А угол между скатами кровли не всегда прямой. Не беда, если он острый, тогда вся нагрузка ложится на верхний край профлиста, который лежит на обрешётке и ему ничего не грозит. А вот если угол тупой, тогда концом выступа можно повредить полимерное покрытие настила. Этот момент нужно учесть и, как минимум, обмотать конец выступа чем-нибудь, что защитит профнастил от повреждения.
Саморезы сейчас тоже можно подобрать по цвету. Они бывают с острым концом для крепления по дереву, и с буром для крепления по металлу. Если конёк будет крепиться к дереву, то всё равно нужно будет просверливаться через профлист. И здесь стоит учесть один немаловажный нюанс. Саморез с буром просверлит металл и врежется в дерево, высверливая в нём канал соответствующего диаметра. Острый саморез металл просверлить не сможет, но в дерево он вкрутится, продавливаясь в него. Понятно, что в последнем случае он будет «сидеть» в дереве плотнее, а значит, позволит надёжнее закрепить конёк. Для регионов, где сильный порывистый ветер – обычное явление, этот момент может сыграть решающую роль. В этом случае рекомендуется сначала просверлить в металле отверстия соответствующего диаметра, а потом уже вкручивать острые саморезы. Шуруповёрт надо не забыть оснастить головкой нужного размера. Хорошо будет взять с собой запасную. Бывает, что в процессе работы затяжка шуруповёрта ослабевает и головка может выпасть. Сколько именно деталей нужно поднять наверх, подсчитать, зная длину крыши, не трудно. Рулетка и ножницы могут понадобиться, если нужно будет отрезать лишний кусок конькового элемента. Уплотнитель – очень важная деталь коньковой конструкции! Он выполняет роль барьера для насекомых и птиц, не пропуская их под крышу. Он также препятствует проникновению туда воды и снега. В то же время он беспрепятственно пропускает наружу воздух из подкровельных вентиляционных каналов и из чердака в целом. Промышленность выпускает уплотнители, по своей форме соответствующие профилю профлиста. Следует знать, что такой уплотнитель выпускается и для карнизов. Поскольку в конструкции карниза он примыкает к нижней стороне профлиста, а в коньке – к верхней, то понятно, что форма у карнизных и коньковых уплотнителей будет отличаться друг от друга при одном профиле листа. Об этом необходимо помнить при покупке. Такой уплотнитель легко режется и хорошо клеится клеем, герметиками или двусторонним скотчем. Если подходящего профиля найти не удастся, то можно использовать универсальный уплотнитель со специальным клеящим слоем.

Монтаж конька

Начинать монтаж правильнее с того края крыши, от того фронтона, в направлении которого в данной местности чаще всего дует ветер. Задуматься о форме конька следует ещё тогда, когда выполняется монтаж стропил. Коррективы может внести и процесс устройства кровли из профнастила. В чём это выражается?
  1. Если изначально запланировано устройство простого углового конька, необходимо постараться, чтобы верхние края кровли сходились как можно ближе друг к другу. В противном случае середина может провалиться вниз. И чем больше угол между скатами крыши и расстояние между краями покрытия кровли, тем больше шансов на это неприятное происшествие.
  2. При желании использовать П-образный или полукруглый конёк правильно будет установить поверх стропил поддерживающую доску, на которую будет опираться конёк в своей верхней части.
  1. В процессе монтажа кровельного покрытия может выясниться, что стандартной длины профлиста (обычно 6 метров), недостаточно, чтобы верхние края сходились на расстояние, позволяющее использовать угловой конёк. В таком случае проще будет установить поддерживающую доску и купить коньковые элементы с более широкими полками или большего диаметра.
Перед тем как установить элемент конька на место, к его краям необходимо приклеить уплотнитель. Укладывать элементы нужно с нахлёстом 150–200 мм. Саморезами прикручивать к основе следует через 200–300 мм в вершину волн, в зависимости от расстояния между ними. Обрезать лишнюю длину нужно так, чтобы обрезанный край был скрыт под соседней деталью. В любом случае рекомендуется обработать линию среза специальной краской, как и в случае с обрезкой профнастила. Рекомендуем к просмотру следующие видео по теме:

prokryshi.ru

Конек для профнастила - разновидности, монтаж



Все чаще для кровельного покрытия используется профилированный лист. Важной составляющей двускатной конструкции является конек для профнастила. Именно о нем пойдет речь в статье. Для чего он используется и какую роль играет уплотнитель? Как проводить монтажные роботы?

Предназначение конька

Коньком называется конструктивная часть кровли — ребро, пересечение скатов в наивысшей точке кровли и деталь из профнастила, другое название которой — коньковая планка. Эта планка имеет форму уголка, перекрывающего зазор между двумя скатами кровли. Зачастую коньковый элемент изготавливается из того же материала, что и кровельное покрытие. Это позволяет сделать его сливающимся с основным цветом крыши.

Конек имеет несколько функций:

  • Защита подкровельного пространства. Так как на стыке два листа профнастила образуют щель, ее необходимо закрыть, чтобы избежать попадания дождя и снега под покрытие. Иначе деревянная стропильная система будет подвержена гниению и деформации, а металлические элементы — коррозии. Без конькового элемента срок службы крыши и ее теплозащитные свойства значительно уменьшатся.
  • Подкровельная вентиляция. Благодаря небольшому пространству между коньком и покрытием кровли, воздух имеет возможность свободно циркулировать, и крыша постоянно проветривается. Несмотря на использование пароизоляционного материала в кровельном пироге, пары теплого воздуха с помещения все равно могут подниматься и достигать утеплителя. Особенно такие проблемы могут возникать в районе кухни и ванной комнаты. Так как конденсат плохо влияет на минеральную вату, которой утепляют крышу, наличие вентиляции очень важно. Для того, чтобы пары теплого воздуха не конденсировались, а дальше поднимались и выходили через ребро необходим конек.
  • Декоративная функция. Вместе с коньком для профнастила крыша выглядит завершенной.

Как видно, конек на крышу из профнастила позволяет парам из помещения уходить в атмосферу, а также защищает крышу от попадания осадков и прочего.

Виды конька

Хотя коньковая планка является небольшим и простым элементом крыши, они имеет несколько разновидностей в зависимости от формы.

Разновидности конька

Виды конька:

  • Треугольные. Это простая конструкция, ее называют угловой. Она выглядит как обычный уголок.
  • П-образные. Конек на вершине имеет сгибы, напоминающие букву «П». Он выглядит интереснее, но стоит дороже.
  • Полукруглые. Используются для волнового профлиста. Они похожи на желоб с боковыми полочками, предназначенными для монтажа конька.
  • Другие декоративные формы.

Длина конькового элемента составляет 2-3 метра. Рассчитывая необходимое количество коньков для кровли важно учесть, что устанавливаются они внахлест. Ширина полки конька составляет от 10 до 30 см, но чаще используются 15- или 20-сантиметровые элементы. Выбор ширины полки зависит от длины ската кровли.

С помощью листогиба можно самостоятельно изготовить конек для крыши из профнастила, однако купить готовые элементы проще и ненамного дороже.

Предназначение уплотнителя

Важную роль в монтаже конькового элемента играет использование пористого уплотнителя. Он не виден, как остальные элементы кровли, однако имеет следующие функции:

  • Служит для герметизации кровельных элементов в местах их стыков. Так как поверхность крыши ребристая, между ней и коньком образуется зазор равный высоте металла, уплотнитель герметизирует такие зазоры.
  • Уплотнитель между коньком и профлистом препятствует проникновению птиц и насекомых в подкровельное пространство.
  • Защищает от проникновения осадков в виде дождя или снега, когда те сопровождаются сильным боковым ветром.

Через уплотнитель свободно проходит воздух, а значит он не мешает подкровельной вентиляции.

Виды уплотнителя

Существуют разные виды уплотнителя:

  • Универсальный. Представлен в форме ленты из вспененного пенополиуретана с открытыми порами. Одна из сторон ленты является самоклеящейся, поэтому при монтаже просто снимается пленка.
  • Профильный. Уплотнитель выполнен в форме фигурной ленты с закрытыми порами. Подбирается специально под изгиб профлиста. Это способствует полному заполняет зазоров между материалами. Чтобы не перекрыть вентиляцию подкровельного пространства полностью, уплотнитель имеет отверстия.
  • Саморасширяющийся. Представлен в форме ленты из пенополиуретана пропитанного акрилом. По одну сторону имеется клеящаяся сторона, покрытая пленкой. Уплотнитель после монтажа способен расширятся в 5 раз, заполняя все зазоры между коньковой планкой и профлистом.

Профильный уплотнитель

Инструменты и материалы для монтажа

Для того чтобы процесс монтажа прошел максимально быстро и гладко, необходимо подготовить все материалы и инструменты. Некоторые работы можно будет сделать внизу на земле, но поднявшись на крышу, необходимо быть уверенным, что все элементы есть под рукой и не нужно будет спускаться за какой-то мелочью.

Материалы для монтажа конька:

  • Конек. Необходимо еще внизу отрезать необходимое количество и длину этих элементов, помня о стыковке при креплении.
  • Уплотнитель. Его количество также важно подсчитать еще до того, как подниматься на кровлю.
  • Кровельные саморезы.

В отношении кровельных саморезов стоит упомянуть, что они бывают с резьбой по дереву и по металлу. Первые являются заостренными на концах, а вторые имеют бур. Чтобы просверлить профлист и конек необходимо использовать саморезы по металлу, однако они не продавят дерево, а просверлят в нем отверстие соответствующего диаметра. Саморезы же по дереву не смогут просверлить металл. Именно поэтому, чтобы просверлить металл (только профлист, не обрешетку) используются саморезы по металлу. Потом же они выкручиваются и на их место закручиваются кровельные саморезы по дереву.

Кровельные саморезы

С материалами все, однако нужно запастись целым рядом инструментов. Некоторые из них понадобятся только внизу, а некоторые нужно будет взять с собой при монтаже конька.

Необходимые инструменты:

  • Лестница с выступами на краях, которые позволяют зафиксировать ее на крыше.
  • Рулетка.
  • Карандаш.
  • Ножницы по металлу.
  • Шуруповерт.

Подготовив все необходимые материалы и инструменты можно смело приступать к монтажу конька.

Чтобы понять, как происходит процесс монтажа, советуем посмотреть это видео:

Процесс монтажа

По окончании работ с укрытием крыши профлистом, можно приступать к установке конька. Стоит упомянуть, что края листов металла не должны соприкасаться друг с другом, а должны выдерживать расстояние в 5-10 см от верхней точки кровельной конструкции.

Схема крепления конька к профнастилу

Чтобы конек можно было хорошо прикрепить, на верхних краях скатов заранее устанавливаются дополнительные бруски обрешетки, именно в них и будут загонятся кровельные саморезы. Но эти нюансы должны быть учтены еще до монтажа конька. Начинать монтажные работы нужно не той стороны, с которой обычно дуют сильные ветры, а с противоположной и двигаться так сказать, навстречу ветру

Процесс установки конька:

  • Монтаж уплотнителя. Его можно приклеить как к обратной стороне конька, так и к самой крыше. В любом варианте, уплотнитель должен располагаться на расстоянии 3 см от внешнего края планки.
  • Укладка конька. Элементы накладываются друг на друга внахлест на 15-20 см.
  • После выравнивания конька он окончательно закрепляется кровельными саморезами. Они загоняются сквозь металл в обрешетку. Саморезы стоит крепить с шагом 30-40 см друг от друга и на расстоянии в несколько сантиметров от краев планки. Для удобства монтажа можно сначала закрепить конек с двух краев и уже потом вкрутить все оставшиеся саморезы. Для этого стоит использовать шуруповерт.

Как видно, процесс монтажа конька совсем не сложный и под силу даже неквалифицированным людям. Однако выполняя работы на высоте очень важно помнить о технике безопасности. Рабочая лестница должна быть надежно закреплена. Человек выполняющий работы должен быть со страховочным поясом. Предварительно стоит подумать, как и за что его закрепить. Это поспособствует безопасности и качественному выполнению всех работ по монтажу конькового элемента на крыше.



viascio.ru

установка на кровлю из профлиста, монтаж, ширина, как установить, размеры, устройство

Содержание:

При обустройстве кровли из профилированных листов одним из тех элементов, которые монтируются в последнюю очередь, является конек крыши. Коньковая конструкция устанавливается на пересечении кровельных скатов, и для её правильного монтажа следует ознакомиться с технологическими нюансами данного процесса.


Значения термина конек в строительстве

В строительном деле под словом «конек» может иметься в виду как верхнее ребро крыши, образуемое пересечением скатов, так и доборный элемент, который это ребро перекрывает. В первом случае, если подразумевать под коньком место пересечения кровельных скатов, следует упомянуть, что в зависимости от сложности конструкции крыши и числа скатов на ней могут образовываться один, два или более коньков.

Если же говорить о доборном элементе, который также называется коньком, или коньковой планкой, то данная деталь предназначена для закрытия зазора на верхнем ребре кровли. Иначе говоря, хотя значения данного термина могут отличаться, но они довольно тесно связаны друг с другом, и вместе образуют единую коньковую конструкцию в месте пересечения кровельных скатов.


Коньковая конструкция является неотъемлемым элементом для любого типа скатных кровель, и в частности для кровли из профнастила. Конек, закрывающий верхнее ребро крыши, может иметь различную форму, однако для профнастила в большинстве случаев применяют треугольные либо фигурные коньковые элементы.

Как образуется коньковое ребро на крыше

В основе формирования конькового ребра кровли лежит соединение стропильных конструкций ближних скатов, которое может осуществляться несколькими способами:

  • Стыковым, когда стропила в местах сопряжения срезаются соответственно уклону кровельных скатов. В стыковых зонах в стропила забиваются гвозди. Помимо этого, производится их укрепление посредством накладок (металлических либо деревянных).
  • Внахлест, при котором осуществляется накладывание верхних частей стропил друг на друга, с последующим сшиванием посредством болтов или гвоздей.
  • Методом врубки, при котором на краевых участках стропильных конструкций производится выпиливание углублений в половину толщины бруса. После этого пропиленные углубления прикладывают друг к другу, скрепляя сквозным болтовым соединением. Врубка может осуществляться и в коньковый прогон: при этом на стропилах вырезаются углубления, надеваемые на коньковый брус, а скрепление стропил между собой производится любым из указанных трёх способов.


По завершении монтажа стропил, образующих основу коньковой конструкции, производят формирование остальных элементов конька сообразно структуре слоёв кровли. По мере выполнения монтажных работ, конек на крышу из профнастила обычно оформляется в следующем порядке: система стропил, гидроизоляционный материал, обрешетка, коньковая планка.

Устройство и функции конькового элемента

Устройство конька крыши из профнастила довольно простое: он выполняется в форме уголка из оцинкованного металла, покрывающего коньковую конструкцию. Иногда изделие может быть покрыто цветным слоем полимера, выполняющим дополнительную защитную (антикоррозийную) и декоративную функции.


В целом же коньковая планка обеспечивает наличие ряда важных для кровельного покрытия характеристик, таких как:

  • Защищенность пространства под кровлей от попадания воды и влаги, и как следствие – от коррозийных процессов.
  • Вентиляция подкровельного пространства. Это достигается посредством того, что между планкой и профилем профнастила остаются вентиляционные зазоры.
  • Декоративное оформление кровли. Располагаясь в верхней части конструкции крыши, на стыке кровельных скатов, конек в немалой степени определяет визуальные характеристики и живописность здания в целом.

Разновидности коньковых планок по форме

Конек для кровли из профнастила может иметь различную форму, в соответствии с чем выделяют несколько разновидностей данного изделия:

  • Простые плоские коньки, имеющие форму обычного треугольного уголка из металла;
  • П-образные, форма которых несколько сложнее, а верхняя часть напоминает букву П;
  • Полукруглые (круглые) – наиболее эффектные по внешнему виду, применяются для обустройства кровель из волновых профлистов. Обеспечивают наилучшую вентиляцию подкровельного пространства, однако наряду с ними необходимо использовать заглушки по бокам, из-за чего монтаж их обходится дороже, чем прочих разновидностей.

Вследствие того, что волновой профнастил для обустройства кровель применяется довольно редко, значительно чаще приходится иметь дело с плоскими и П-образными коньками кровли из профлистов, чем с полукруглыми.


Различные виды коньковых элементов для профнастила (как и прочих доборных деталей) обычно выпускаются теми же производителями, которые изготавливают и сами профилированные листы. Учитывая важность функций конька для кровли, правильнее будет приобрести данный элемент в готовом виде, хотя при наличии навыков и сноровки можно и самостоятельно изготовить его из листов оцинкованного металла.

Стандартная длина производимых коньков для профнастила обычно составляет 2-3 метра, а ширина полок в среднем равна 15-25 сантиметрам, иногда чуть больше или меньше. Устанавливаются они методом нахлеста по всей длине конькового ребра, перекрывая друг друга на несколько сантиметров.

Оптимальными считаются средние размеры коньков для профнастила. При слишком больших габаритах изделия смотрятся на крыше чересчур массивно. Напротив, при малой ширине конька кровли из профнастила конструкция будет иметь низкую защитную функциональность во время обильных осадков.

Разновидности уплотнителей для коньков на профнастил

Зазоры для вентиляции при обустройстве конька необходимы, однако они проницаемы не только для воздуха – например, через них может просачиваться влага при обильных осадках, либо могут попадать в подкровельное пространство пыль, грязь, насекомые и даже мелкие птицы. Для решения данной проблемы при монтаже конька крыши из профнастила в местах зазоров производится укладка пористых уплотнителей, заполняющих пустые промежутки в конструкции.


Имеется несколько разновидностей уплотнительных материалов, используемых при монтаже конька профнастила:

  • Универсальный уплотнитель, изготавливаемый из вспененного пенополиуретана в виде ленты, которая нередко делается самоклеящейся с одной из сторон (при этом её покрывают защитной плёнкой, снимаемой перед монтажом).
  • Профильный уплотнитель, производимый из вспененного полиэтилена в форме фигурной ленты. При монтаже закрывает зазор целиком, повторяя профиль профлистов.
  • Саморасширяющийся уплотнитель, представляющий собой рулонный ленточный материал на основе пенополиуретана, пропитанного акрилом. Имеет сжатую структуру, но способен расширяться в несколько раз после укладки под коньковую конструкцию. Лента такого уплотнителя, как и в первом случае; делается самоклеящейся с одной из сторон.


Наилучшими вентиляционными характеристиками обладают профильные уплотнители, и по этой причине именно их используют в тех случаях, когда способность материала пропускать воздух имеет большое значение (например, при установке конька на профнастил в мансардных жилых сооружениях).

Монтаж и установка конька на кровлю из профлиста

В процессе укладки листов профнастила на крышу естественным образом происходит формирование коньковой части кровельного сооружения. Соответственно, после того, как покрытие крыши профнастилом завершено, в этом месте требуется установка коньковой планки для обеспечения упомянутых выше защитных функций.

Следует отметить, что для обустройства нормальной вентиляции подкровельного пространства листы профнастила должны оканчиваться примерно в 5-10 сантиметрах от линии пересечения кровельных скатов, немного не доходя до неё.

Для надежного крепления конька в верхних частях скатов крыши производится монтаж дополнительных обрешеточных брусков, по одному на каждый скат. Они выполняют опорную функцию для последующей фиксации коньковой планки.

До того, как приступать к закреплению конька, следует проверить линию пересечения кровельных скатов на ровность. Это делается посредством лазерного дальномера либо верёвки. Допускается при этом наличие минимальных погрешностей, не превышающих 2% от ширины коньковых полок. При больших отклонениях на подобных участках может отмечаться склонность кровли к протечкам. Если же более значительные неточности всё-таки обнаруживаются в ходе проверки, тогда следует либо исправить их, либо воспользоваться коньковой планкой с большей шириной полок.


Непосредственно сами работы по установке коньковой планки выполняются в следующем порядке:

  1. Монтаж уплотнительного материала, который обычно клеится к коньковой планке с обратной стороны полок, в 3 сантиметрах от краевых участков. Реже укладка уплотнителя производится прямо на профнастил, близко к его коньковой части.
  2. Установка коньковых планок, которые монтируются по длине верхнего ребра кровельного покрытия, перекрывая друг друга с нахлестом в 15-20 сантиметров.
  3. Фиксация коньковых элементов к верхним волнам профлистов посредством самонарезающих шурупов, которые для этого пропускаются через обрешетку. Крепление их производится с промежутками в 20-30 сантиметров друг от друга.

До того, как установить конек на крышу из профнастила, нужно тщательно изучить технику и порядок проведения монтажных работ. Следует также отметить, что установка начинается с торцевой части и ведется в направлении, противоположном преимущественному направлению ветров. Чаще всего для крепежных работ применяются оцинкованные самонарезающие шурупы с уплотнительной шайбой. Использование с данной целью гвоздей является нежелательным, поскольку при сильных ветровых порывах есть вероятность отрыва скрепляемых деталей от основной конструкции.


Для формирования конькового сооружения с более эффективной и качественной вентиляцией зазоры обустраиваются в нескольких местах конструкции: между коньком и листами профнастила, между обрешеткой и гидроизоляционной пленкой, коньком и уплотнителем, гидроизоляционной пленкой и коньком. Это позволяет воздушным потокам свободно перемещаться между различными элементами, результатом чего являются постоянная аэрация и вентилирование.

При возникновении тех или иных проблем, вопросов или сложностей в процессе монтажа правильнее будет не торопиться с решением, а обратиться за советом к профессионалам. Это позволит избежать всевозможных непредвиденных ситуаций в ходе дальнейших шагов по установке коньковой конструкции, а также малоприятных сюрпризов в процессе её будущей эксплуатации.

По завершении монтажных работ производится ревизия установленного конька крыши на ровность и наличие погрешностей или дефектов. При выявлении тех или иных ошибок и неточностей их следует заблаговременно устранить. Способы коррекции тех или иных возникающих проблем могут быть различными и зависят от конкретной ситуации.

Правильно установленный конек служит защитой крыши, а также жилого строения в целом от множества неприятных ситуаций и повреждающих факторов внешней среды, являясь залогом надёжности, прочности, качества и долговечности кровельной конструкции.



kryshadoma.com

Конек кровли из профлиста

Конек на крышу из профнастила: устройство и особенности крепления коньковых планок на профлист

Значения термина конек в строительстве
Как образуется коньковое ребро на крыше
Устройство и функции конькового элемента
Разновидности коньковых планок по форме
Разновидности уплотнителей для коньков на профнастил
Монтаж и установка конька на кровлю из профлиста

При обустройстве кровли из профилированных листов одним из тех элементов, которые монтируются в последнюю очередь, является конек крыши. Коньковая конструкция устанавливается на пересечении кровельных скатов, и для её правильного монтажа следует ознакомиться с технологическими нюансами данного процесса.

Значения термина конек в строительстве

В строительном деле под словом «конек» может иметься в виду как верхнее ребро крыши, образуемое пересечением скатов, так и доборный элемент, который это ребро перекрывает. В первом случае, если подразумевать под коньком место пересечения кровельных скатов, следует упомянуть, что в зависимости от сложности конструкции крыши и числа скатов на ней могут образовываться один, два или более коньков.

Если же говорить о доборном элементе, который также называется коньком, или коньковой планкой, то данная деталь предназначена для закрытия зазора на верхнем ребре кровли. Иначе говоря, хотя значения данного термина могут отличаться, но они довольно тесно связаны друг с другом, и вместе образуют единую коньковую конструкцию в месте пересечения кровельных скатов.

Коньковая конструкция является неотъемлемым элементом для любого типа скатных кровель, и в частности для кровли из профнастила. Конек, закрывающий верхнее ребро крыши, может иметь различную форму, однако для профнастила в большинстве случаев применяют треугольные либо фигурные коньковые элементы.

Как образуется коньковое ребро на крыше

В основе формирования конькового ребра кровли лежит соединение стропильных конструкций ближних скатов, которое может осуществляться несколькими способами:

  • Стыковым, когда стропила в местах сопряжения срезаются соответственно уклону кровельных скатов. В стыковых зонах в стропила забиваются гвозди. Помимо этого, производится их укрепление посредством накладок (металлических либо деревянных).
  • Внахлест, при котором осуществляется накладывание верхних частей стропил друг на друга, с последующим сшиванием посредством болтов или гвоздей.
  • Методом врубки, при котором на краевых участках стропильных конструкций производится выпиливание углублений в половину толщины бруса. После этого пропиленные углубления прикладывают друг к другу, скрепляя сквозным болтовым соединением. Врубка может осуществляться и в коньковый прогон: при этом на стропилах вырезаются углубления, надеваемые на коньковый брус, а скрепление стропил между собой производится любым из указанных трёх способов.

По завершении монтажа стропил, образующих основу коньковой конструкции, производят формирование остальных элементов конька сообразно структуре слоёв кровли. По мере выполнения монтажных работ, конек на крышу из профнастила обычно оформляется в следующем порядке: система стропил, гидроизоляционный материал, обрешетка, коньковая планка.

Устройство и функции конькового элемента

Устройство конька крыши из профнастила довольно простое: он выполняется в форме уголка из оцинкованного металла, покрывающего коньковую конструкцию. Иногда изделие может быть покрыто цветным слоем полимера, выполняющим дополнительную защитную (антикоррозийную) и декоративную функции.

В целом же коньковая планка обеспечивает наличие ряда важных для кровельного покрытия характеристик, таких как:

  • Защищенность пространства под кровлей от попадания воды и влаги, и как следствие – от коррозийных процессов.
  • Вентиляция подкровельного пространства. Это достигается посредством того, что между планкой и профилем профнастила остаются вентиляционные зазоры.
  • Декоративное оформление кровли. Располагаясь в верхней части конструкции крыши, на стыке кровельных скатов, конек в немалой степени определяет визуальные характеристики и живописность здания в целом.

Разновидности коньковых планок по форме

Конек для кровли из профнастила может иметь различную форму, в соответствии с чем выделяют несколько разновидностей данного изделия:

  • Простые плоские коньки, имеющие форму обычного треугольного уголка из металла;
  • П-образные, форма которых несколько сложнее, а верхняя часть напоминает букву П;
  • Полукруглые (круглые) – наиболее эффектные по внешнему виду, применяются для обустройства кровель из волновых профлистов. Обеспечивают наилучшую вентиляцию подкровельного пространства, однако наряду с ними необходимо использовать заглушки по бокам, из-за чего монтаж их обходится дороже, чем прочих разновидностей.

Вследствие того, что волновой профнастил для обустройства кровель применяется довольно редко, значительно чаще приходится иметь дело с плоскими и П-образными коньками кровли из профлистов, чем с полукруглыми.

Различные виды коньковых элементов для профнастила (как и прочих доборных деталей) обычно выпускаются теми же производителями, которые изготавливают и сами профилированные листы. Учитывая важность функций конька для кровли, правильнее будет приобрести данный элемент в готовом виде, хотя при наличии навыков и сноровки можно и самостоятельно изготовить его из листов оцинкованного металла.

Стандартная длина производимых коньков для профнастила обычно составляет 2-3 метра, а ширина полок в среднем равна 15-25 сантиметрам, иногда чуть больше или меньше. Устанавливаются они методом нахлеста по всей длине конькового ребра, перекрывая друг друга на несколько сантиметров.

Оптимальными считаются средние размеры коньков для профнастила. При слишком больших габаритах изделия смотрятся на крыше чересчур массивно. Напротив, при малой ширине конька кровли из профнастила конструкция будет иметь низкую защитную функциональность во время обильных осадков.

Разновидности уплотнителей для коньков на профнастил

Зазоры для вентиляции при обустройстве конька необходимы, однако они проницаемы не только для воздуха – например, через них может просачиваться влага при обильных осадках, либо могут попадать в подкровельное пространство пыль, грязь, насекомые и даже мелкие птицы. Для решения данной проблемы при монтаже конька крыши из профнастила в местах зазоров производится укладка пористых уплотнителей, заполняющих пустые промежутки в конструкции.

Имеется несколько разновидностей уплотнительных материалов, используемых при монтаже конька профнастила:

Наилучшими вентиляционными характеристиками обладают профильные уплотнители, и по этой причине именно их используют в тех случаях, когда способность материала пропускать воздух имеет большое значение (например, при установке конька на профнастил в мансардных жилых сооружениях).

Монтаж и установка конька на кровлю из профлиста

В процессе укладки листов профнастила на крышу естественным образом происходит формирование коньковой части кровельного сооружения. Соответственно, после того, как покрытие крыши профнастилом завершено, в этом месте требуется установка коньковой планки для обеспечения упомянутых выше защитных функций.

Следует отметить, что для обустройства нормальной вентиляции подкровельного пространства листы профнастила должны оканчиваться примерно в 5-10 сантиметрах от линии пересечения кровельных скатов, немного не доходя до неё.

Для надежного крепления конька в верхних частях скатов крыши производится монтаж дополнительных обрешеточных брусков, по одному на каждый скат. Они выполняют опорную функцию для последующей фиксации коньковой планки.

До того, как приступать к закреплению конька, следует проверить линию пересечения кровельных скатов на ровность. Это делается посредством лазерного дальномера либо верёвки. Допускается при этом наличие минимальных погрешностей, не превышающих 2% от ширины коньковых полок. При больших отклонениях на подобных участках может отмечаться склонность кровли к протечкам. Если же более значительные неточности всё-таки обнаруживаются в ходе проверки, тогда следует либо исправить их, либо воспользоваться коньковой планкой с большей шириной полок.

Непосредственно сами работы по установке коньковой планки выполняются в следующем порядке:

  1. Монтаж уплотнительного материала, который обычно клеится к коньковой планке с обратной стороны полок, в 3 сантиметрах от краевых участков. Реже укладка уплотнителя производится прямо на профнастил, близко к его коньковой части.
  2. Установка коньковых планок, которые монтируются по длине верхнего ребра кровельного покрытия, перекрывая друг друга с нахлестом в 15-20 сантиметров.
  3. Фиксация коньковых элементов к верхним волнам профлистов посредством самонарезающих шурупов, которые для этого пропускаются через обрешетку. Крепление их производится с промежутками в 20-30 сантиметров друг от друга.

До того, как установить конек на крышу из профнастила, нужно тщательно изучить технику и порядок проведения монтажных работ.

Следует также отметить, что установка начинается с торцевой части и ведется в направлении, противоположном преимущественному направлению ветров. Чаще всего для крепежных работ применяются оцинкованные самонарезающие шурупы с уплотнительной шайбой. Использование с данной целью гвоздей является нежелательным, поскольку при сильных ветровых порывах есть вероятность отрыва скрепляемых деталей от основной конструкции.

Для формирования конькового сооружения с более эффективной и качественной вентиляцией зазоры обустраиваются в нескольких местах конструкции: между коньком и листами профнастила, между обрешеткой и гидроизоляционной пленкой, коньком и уплотнителем, гидроизоляционной пленкой и коньком. Это позволяет воздушным потокам свободно перемещаться между различными элементами, результатом чего являются постоянная аэрация и вентилирование.

При возникновении тех или иных проблем, вопросов или сложностей в процессе монтажа правильнее будет не торопиться с решением, а обратиться за советом к профессионалам. Это позволит избежать всевозможных непредвиденных ситуаций в ходе дальнейших шагов по установке коньковой конструкции, а также малоприятных сюрпризов в процессе её будущей эксплуатации.

По завершении монтажных работ производится ревизия установленного конька крыши на ровность и наличие погрешностей или дефектов. При выявлении тех или иных ошибок и неточностей их следует заблаговременно устранить. Способы коррекции тех или иных возникающих проблем могут быть различными и зависят от конкретной ситуации.

Правильно установленный конек служит защитой крыши, а также жилого строения в целом от множества неприятных ситуаций и повреждающих факторов внешней среды, являясь залогом надёжности, прочности, качества и долговечности кровельной конструкции.

astgift.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
