Важные сведения об энергосберегающих стеклопакетах

Современные стеклопакеты позволяют создавать в помещении благоприятную атмосферу, сохранять прохладу в жаркий день и обеспечивать тепло в морозное время. Это возможно благодаря отличным теплоизоляционным характеристикам окна. Сегодня производители могут предложить множество вариантов стекол: противоударные, солнцезащитные, цветные. Выбор оптимального варианта зависит от множества факторов. В числе наиболее востребованных изделий — энергосберегающие стеклопакеты.

В чем их особенность?

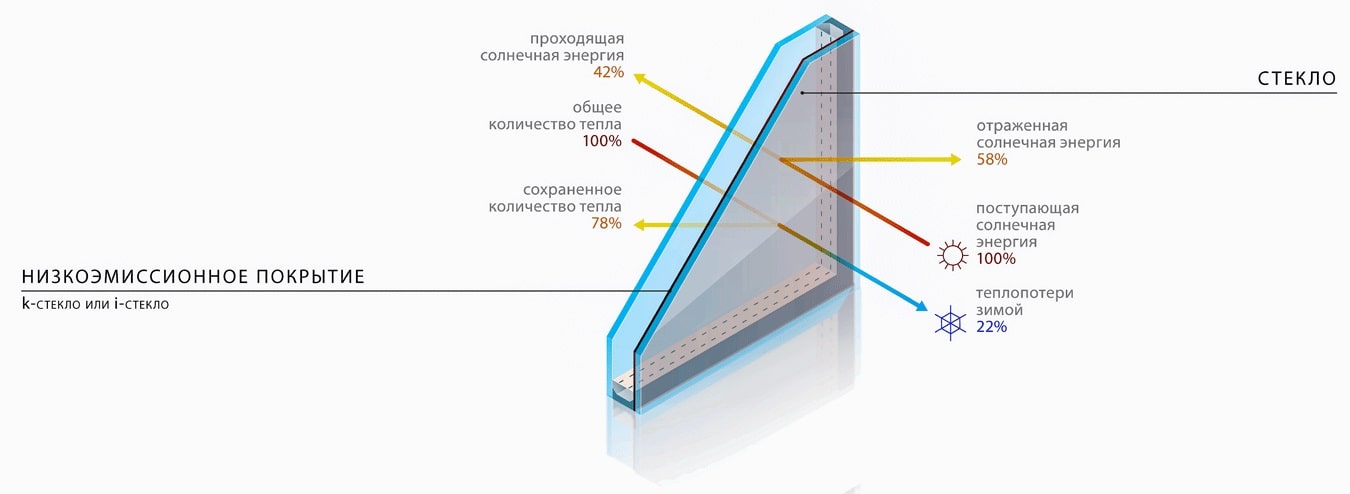

На одну из поверхностей стекла тонким, едва заметным слоем наносят специальное покрытие, которое улучшает теплоизоляционные характеристики стеклопакета. Эффект подобен действию отражателя. Энергосберегающие изделия усиленно поглощают тепло и направляют его сторону излучателя. Таким образом, в летнее время тепло, которое аккумулирует стеклопакет, не проникает в помещение, а возвращается в атмосферу.

Зимой этот принцип работает в обратном направлении: стеклопакет улавливает тепло от нагревательных приборов и удерживает его в помещении. За счет этого удается без труда достигать существенной экономии на энергоносителях, создавать благоприятный микроклимат, который не будет зависеть от погоды на улице.

Как определить энергосберегающий стеклопакет?

По внешнему виду энергосберегающее стекло практически ничем не отличается от обычного. Оно проявляет свои особенности лишь в процессе эксплуатации. Вполне очевидно, что встает вопрос про энергосберегающие стеклопакеты: как отличить их от простых? Маловероятно, что известные компании будут рисковать своей репутацией и пытаться ввести вас в заблуждение. Вместе с тем стоимость обычных и энергосберегающих стекол разная, а значит, не будет лишним еще раз удостовериться в том, что нет никакой ошибки (даже неумышленной). Существует несложный способ убедиться в реальности заявленных характеристик. Все, что понадобится — свечка или же зажигалка.

Поднесите пламя ближе к стеклу и оно «поведает» вам все тайны.

• Первая важная характеристика — количественная. Если перед вами энергосберегающий стеклопакет, то в нем вы уведите ровно столько отражений пламени, сколько стеклянных поверхностей в изделии. В однокамерном стеклопакете будет четыре отражения, а в двухкамерном — шесть.
• Второй показатель — цвет. В энергосберегающих стеклопакетах пламя зажженной свечи будет отражаться особым образом. Одно из отражений будет иметь голубоватый оттенок, а остальные — желтый. Для двухкамерного стеклопакета это будет второе от наблюдателя стекло.

В ходе такого простого эксперимента вы проверите правильность расположения стекол, их наличие в полной комплектации и соответствие заявленным характеристикам энергосбережения. В изделии с обычными стеклами отражения свечи будут одного цвета.

Энергосберегающие стеклопакеты стоят несколько дороже обычных, однако они существенно снижают потери тепла, обеспечивая экономию до 35 %. Их эксплуатационные характеристики сохраняются на протяжении всего периода использования.

Якушевич Сергей

Руководитель отдела замеров

Опыт работы 21 год

Читайте также:

как проверить энергосберегающие окна? — Окна.ua

І этап: Проверка при выборе

При выборе окна воспользуйтесь энергокалькулятором — результаты покажут, соответствует ли оно действующим нормам и сколько энергии и денег позволит сэкономить за год и за все время эксплуатации. Результат привязан к географии. Важно указать, где установлено окно, например, Киев или другой населенный пункт Украины.

• Поделитесь с друзьями

• Share

Фото: OKNA. ua

Результаты расчета окна в энергокалькуляторе OKNA.ua

ІІ этап: Проверка договора

Проверьте, соответствуют ли оговоренные параметры окна тому, что указано в договоре: профильная система (не только бренд!), формула стеклопакета, фурнитура (детально о том, зачем нужен договор, читайте в статье «Мошенники под видом оконной компании — как вычислить и уберечься?»).

ІІІ этап: Проверка окна

Когда вам привезли окно, удостоверьтесь в его соответствии заявленным параметрам. Для этого достаточно знать шесть основных критериев:

1. Монтажная ширина. Самая простая проверка. Измерить ширину рамы с торца окна до установки или открыть окно, если оно уже установлено, и измерить ширину рамы изнутри на улицу, как на фото ниже. Все профильные системы группируются по монтажной ширине. В энергокалькуляторе ширина профиля указана в миллиметрах.

Также на торце открытой створки некоторые компании наносят название бренда и профильной системы.

• Поделитесь с друзьями

• Share

Измерение монтажной ширины энергосберегающего окна Фото: OKNA.ua

2. Стеклопакет. Двухкамерный или однокамерный стеклопакет проверить легко с помощью отражений (фонарик телефона или зажигалка вполне подойдут). Если шесть отражений (три группы по два) — стеклопакет двухкамерный (три стекла). Если отражений четыре (две группы по два отражения) — однокамерный (два стекла). Дополнительно сравнить со стикером, который почти всегда клеят на стеклопакет.

• Поделитесь с друзьями

• Share

Как узнать, сколько камер в стеклопакете? — Если 6 отражений (3 группы по 2) — стеклопакет двухкамерный (3 стекла). Если 4 отражения (2 группы по 2 отражения) — однокамерный (2 стекла) Фото: OKNA.ua

3. Наличие i-стекла. Определить, присутствует ли i-стекло, то есть энергосберегающий слой на стекле, можно также по отражению. Оттенок отражения от энергосберегающего слоя отличается от остальных. Для двухкамерного стеклопакета энергосберегающий слой чаще всего размещен на позиции 2, если один, и на позициях 2 и 5, если два i-стекла.

• Поделитесь с друзьями

• Share

Отличить энергосберегающее стекло от обычного можно с помощью зажигалки. Отражение пламени от энергоэффективного стекла будет другого цвета Фото: OKNA. ua

4. Толщина стеклопакета. Это важный параметр и его немного сложнее измерять. Меряем ширину створки аналогично измерению ширины рамы (пункт 1). Затем измеряем глубину посадки стеклопакета в створке и с внутренней стороны (пункт 2), и с внешней (пункт 3). Находим толщину стеклопакета по формуле:

[Толщина стеклопакета] = [ширина рамы] — [глубина посадки снаружи] — [глубина посадки изнутри]
Дополнительно проверить соответствие полученных параметров и заявленных параметров со стикером на стеклопакете.

• Поделитесь с друзьями

• Share

Что такое толщина стеклопакета? Это [ширина рамы] — [глубина посадки снаружи] — [глубина посадки изнутри] Фото: OKNA. ua

5. Наличие аргона в домашних условиях проверить можно только по стикеру на стеклопакете.

6. Дистанционная рамка если металлического цвета — стандартная, если черная, белая, коричневая или цветная — есть шанс, что применяется «теплая» дистанционная рамка.

• Поделитесь с друзьями

• Share

Проверка дистанционной рамки: слева — обычная, справа — «теплая» дистанционная рамка Фото: OKNA.ua

Надеемся, что внимание к проверке окон на всех этапах позволит снизить вероятность встречи с недобросовестными поставщиками и получить более качественные и энергоэффективные окна.

Чем отличается энергосберегающий стеклопакет от обычного

Когда требуется купить энергосберегающий стеклопакет, то если с вами есть источник огня, вы сможете самостоятельно проверить, покупаете ли вы именно то, что планируете.

В качестве несложного инструмента может служить зажигалка, свечка или просто спичка.

Что представляет собой стеклопакет с энергосберегающим стеклом?

Энергосберегающее стекло появилось на рынке недавно, но уже успело приобрести популярность. Благодаря установке «К» и «l» стекла эксплуатационные характеристики стеклопакета значительно улучшаются.

Он отличается повышенным теплосбережением. Следует отметить что «k» – стекло стремительно вытесняется стеклами, произведенными с помощью более поздней технологии.

Энергосберегающее «i»-стекло получается способом вакуумного напыления металла тонким слоем на предварительно подготовленное стекло. При этом его толщина не превышает 0,08-0,12 микрон.

Пленку практически невидно, а теплоотражающие характеристики являются достаточно высокими. В качестве металла при нанесении теплоотражающего слоя в основном используются оксид титана и серебро.

Если рассматривать энергосберегающие стеклопакеты с теплоотражающими пленками, то следует отметить, что ими гарантированно можно будет пользоваться не более 15 лет.

По долговечности они явно уступают аналогичным изделиям, имеющим металлические слои. Пленка содержит тонкий слой хрома, никеля, золота, серебра. Ее нередко применяют, чтобы улучшить свойства старых окон.

Если рассматривать конструкцию окна, то становится очевидным, что стеклопакет занимает много места. Поэтому от него во многом зависит, насколько комфортный климат будет поддерживаться в доме.

Стеклопакет с энергосберегающим стеклом обладает большой эффективностью для экономии как энергии, так и денежных средств. Если его сравнивать с обычным двухкамерным стеклопакетом, то он состоит из двух стекол, на одно из которых нанесено низкоэмиссионное покрытие, в то время, как двухкамерный представляет собой 3 стекла и образующиеся между ними 2 воздушные камеры.

Зимой энергосберегающие окна гарантируют экономию тепла, а летом защищают помещение от жары.

Преимущества энергосберегающего стеклопакета

Среди преимуществ энергосберегающего стеклопакета можно выделить следующие:

• высокая теплоизоляция;
• легкий вес;
• отсутствие конденсата;
• превосходная защита любых поверхностей от выгорания.

В зимний период энергосберегающее покрытие стеклопакета препятствует выходу тепла из дома. Летом оно, наоборот, не пускает внутрь жаркий воздух. Стекло превосходно контролирует тепловой баланс. В помещениях в летний период сохраняется прохлада, а в холодное время года – тепло.

Благодаря тому, что однокамерный энергосберегающий стеклопакет весит легче, чем привычный для нас, срок службы фурнитуры возрастает до 30 %. При этом вам удастся избежать проблемы «плачущих» окон. Энергосберегающий стеклопакет препятствует образованию конденсата.

Энергосберегающее стекло снижает вредное влияние инфракрасного или ультрафиолетового излучения на организм людей. Кроме того, стены, половое покрытие, картины не потеряют свой первоначальный цвет с течением времени.

Однокамерные энергосберегающие стеклопакеты сохраняют на 25% тепла больше, чем обычные двухкамерные.

Двухкамерный энергосберегающий стеклопакет с тремя стеклами рекомендуется устанавливать на окна, выходящие на шумную улицу. Это даст возможность обеспечить кроме теплоизоляции, еще и превосходную звукоизоляцию.

Дополнительно: Какие бывают стеклопакеты — вникаем в технические тонкости

Как определить энергосберегающий стеклопакет при приобретении

Если в обычном стеклопакете стекла являются просто герметизированными, между ними имеется рамка, по периметру они залиты герметиком. В стеклопакете с энергосберегающими стеклами есть инертный газ. Чаще других используется аргон. Он закачивается между стеклами и не дает им зимой замерзать.

Вам следует обратить внимание на маркировку. У энергосберегающего стеклопакета она существенно отличается. У обычного маркировка – 4-16-3, а у энергосберегающего – 4-16 Ar-4И.

Маркировка энергосберегающих стеклопакетов в следующем примере может быть расшифрована следующим образом: Ar10-4M1-Ar10-И4, перед нами двухкамерный стеклопакет, который наполнен аргоном, толщина одного листа составляет 4 мм, на один из них нанесено энергосберегающее И-покрытие.

В российских климатических условиях энергосберегающие стекла позволяют устанавливать однокамерный стеклопакет, вместо обычного двух- или трехкамерного, что также выгодно. А правильный уход за пластиковыми окнами позволит прослужить им не один десяток лет.

Чтобы проверить, является ли стеклопакет энергосберегающим, потребуется поднести к нему пламя. Для этого достаточно зажечь зажигалку. Если стекла обычные, то в отражении цвет пламени не изменится.

Если стеклопакет является энергосберегающим, то в отражении у одного из бликов пламени появляется красноватый оттенок. Это самый доступный способ, как проверить стеклопакет на энергосбережение.

Проверка стеклопакета на энергосбережение может проводиться также и другими методами. Один из них называется «Методом блика». Посмотрев на стекло под углом, вы легко сможете заметить синевато-фиолетовый отлив на его поверхности, словно на автомобильном лобовом стекле.

Применение «научного метода» доступно далеко не всем. Он требует использования специальных дорогостоящих приборов. Высокоточное оборудование способно максимально точно проверить, есть ли на стекле энергосберегающее покрытие, какова толщина стекла, и даже вывести формулу стеклопакета.

На сегодняшний день такие приборы имеют в наличии крупные строительные организации, непосредственной задачей которых является постоянное отслеживание качества работы оконных компаний, выполняющих остекление объектов.

Отправляясь в строительный магазин, нужно взять с собой источник огня. Теперь, зная, как проверить энергосберегающее окно зажигалкой, вы без труда сможете применить это на практике.

Энергосберегающие стеклопакеты, недостатки, отзывы, характеристики

Для увеличения теплоизоляции оконных конструкций самую важную роль играет стеклопакет. Оконный профиль в теплоизоляции окна не имеет решающего значения. При установке пятикамерного оконного профиля вместо трехкамерного изоляционные характеристики окна возрастают незначительно, поскольку профиль занимает в конструкции окна очень малую площадь. Наибольшее количество тепла выходит из помещения через стеклопакет, так как он занимает иногда более 90% всей оконной конструкции. Поэтому именно выбору стеклопакета для теплоизоляции помещения нужно уделять особое внимание.

Существуют различные способы увеличения термоизоляционных функций стеклопакетов. Проще всего увеличить количество камер, вместо однокамерного стеклопакета применить двухкамерный. При этом теплоизоляция окна заметно возрастает, но увеличивается вес оконных створок, что повышает нагрузку на фурнитуру окна. Существенно уменьшает потери тепла через окно наполнение стеклопакета инертным газом. Но самым эффективным способом сохранения тепла является установка специальных

стеклопакетов с энергосберегающими стеклами, K-стекло (Low-E) и I-стекло (Double Low-E).

Содержание статьи:

Достоинства энергосберегающих стеклопакетов.

Энергосберегающие стеклопакеты отличаются от обычных наличием в их конструкции специальных стекол с отражающими слоями. Слои на основе различных металлов эффективно отражают тепловую энергию. Стеклопакет препятствует выходу тепла из помещения, отражая его внутрь. В жару энергосберегающие стеклопакеты также эффективно сохраняют прохладу, не пропуская тепло внутрь помещения. Таким образом, применяя стеклопакеты с энергосбережением, можно значительно уменьшить расходы на отопление зимой и на кондиционирование летом. В помещениях с энергосберегающими окнами не нужна мощная система отопления.

Теплоизоляция двухкамерного стеклопакета на 15% меньше, чем однокамерного, в котором установлено одно стекло с энергосбережением. Поэтому вместо тяжелых двухкамерных стеклопакетов целесообразно устанавливать однокамерные энергосберегающие. При этом уменьшится вес оконных створок и нагрузка на фурнитуру, что приведет к увеличению срока службы всего окна. А теплоизоляция оконной конструкции повысится.

Еще одним достоинством энергосберегающих стеклопакетов является хорошее отражение ультрафиолета. Это излучение считается вредным для человека. Помимо этого ультрафиолетовые лучи, попадая на предметы в помещении, вызывают изменение их первоначального вида. Под действием прямых солнечных лучей мебель, обои, шторы и напольные покрытия выцветают. Поэтому установка энергосберегающих стеклопакетов приводит к значительному увеличению срока службы всех предметов интерьера в помещении.

В зимнее время на окнах часто образуется конденсат. Это происходит из-за того, что обычный стеклопакет имеет температуру значительно более низкую, чем температура внутри помещения. На энергосберегающих стеклопакетах не бывает конденсата. Они теплые на ощупь, около них находиться очень комфортно.

Теплоотражающий слой на стеклах имеет очень малую толщину, он практически незаметен на глаз. Однако есть способ достоверного определения наличия этого слоя. Для этого нужно рассмотреть отражение пламени в стеклопакете. Достаточно зажечь спичку или зажигалку и поднести ее к окну. От каждого стекла будет видно два отражения пламени. Если стекло имеет энергосберегающий слой, то эти отражения будут разного цвета.

Виды стеклопакетов с энергосбережением.

Существует три вида стеклопакетов с энергосбережением. Наиболее часто в стеклопакетах устанавливают энергосберегающие стекла с отражающим покрытием. Это K-стекла (Low-E) и I-стекла (Double Low-E). Они отличаются по химическому составу покрытия, технологии изготовления и по величине теплоизоляции. Также широко применяются готовые теплоотражающие пленки, которые наклеиваются на обычные стекла.

Стеклопакеты с K-стеклом.

Производство K-стекла отличается нанесением слоя окиси металла на горячее расплавленное стекло. Обычно отражающий слой K-стекла изготавливается на основе окислов металлов InSnO2. Покрытие этого типа имеет толщину около 0,5 мкм. Оно очень прочное, повредить его нелегко. Однако из-за особенностей технологии невозможно нанести это покрытие ровным слоем. Поэтому из-за неровностей оно бывает заметно, как легкие радужные разводы. Также стоимость K-стекла значительно выше, чем других типов энергосберегающих стекол. По этой причине стеклопакеты с K-стеклами постепенно теряют популярность. Им на смену приходят новые современные технологии.

Стеклопакеты с I-стеклом.

Наиболее современной технологией производства энергосберегающих стекол является напыление отражающего слоя на уже готовое стекло. Именно так изготавливаются I-стекла. Отражающий слой такого стекла выполняется на основе серебра или титана. Напыление позволяет получить достаточно равномерный слой с толщиной до 0,12 мкм. Он невидим, а светопропускание такого стекла практически не отличается от обычного.

Достоинством I-стекла является его высокая теплоизоляция. Она почти в 1,5 раза больше, чем у K-стекла. Есть у стекол с напылением и свои недостатки. Теплоизоляционный слой можно легко повредить механическим способом, поцарапать. Однако для владельцев стеклопакетов с I-стеклом эта проблема не актуальна. Чтобы исключить механическое повреждение теплоизоляционного слоя, стекла этого типа устанавливают в стеклопакет отражающим слоем внутрь. Энергосберегающие стеклопакеты с такими стеклами применяются все шире. Они значительно дешевле стеклопакетов с K-стеклом, а их изоляционные показатели выше.

С таблицы «Приведенного сопротивления теплопередаче Rопр для наиболее распространенных конструкций стеклопакетов.» выберем значение Rопр для однокамерных и двухкамерных стеклопакетов с обычными и энергосберегающими стеклами. По ним построим графики.

№ п/п	Варианты остекления	Приведенное сопротивление теплопередаче Rопр.
1	4M-8-4M 1 камера	0,28
2	4M-10-4M 1 камера	0,29
3	4M-12-4M 1 камера	0,30
4	4M-16-4M 1 камера	0,32
9	4M-8-К4 1 камера	0,47
10	4M-10-К4 1 камера	0,49
11	4M-12-К4 1 камера	0,51
12	4M-16-К4 1 камера	0,53
17	4М-8-И4 1 камера	0,51
18	4М-10-И4 1 камера	0,53
19	4M-12-И4 1 камера	0,56
20	4М-16-И4 1 камера	0,59
26	4M-8-4M -8-4M 2 камеры	0,45
27	4M-10-4M-10-4M 2 камеры	0,47
28	4M-12-4M-12-4M 2 камеры	0,49
29	4M-16-4M-16-4M 2 камеры	0,52
36	4M-8-4M-8-К4 2 камеры	0,55
37	4M-10-4M-10-К4 2 камеры	0,58
38	4M-12-4M-12-К4 2 камеры	0,61
39	4M-16-4M-16-К4 2 камеры	0,65
46	4M-8-4M-8-И4 2 камеры	0,61
47	4M-10-4M-10-И4 2 камеры	0,64
48	4M-12-4M-12-И4 2 камеры	0,68
49	4M-16-4M-16-И4 2 камеры	0,72

Проведя сравнительный анализ, видим, что:

1. Увеличение толщины однокамерного стеклопакета в два раза (с 8 мм. до 16 мм. ) – приводит к увеличению Rопр на 14,30%;
2. Увеличение толщины двухкамерного стеклопакета в два раза (с 8 мм. до 16 мм. ) – приводит к увеличению Rопр на 16,60%;
3. Увеличение числа камер с одной камеры до двух – приводит к увеличению Rопр на 60,7% — 63,3%;
4. Замена обычного стекла на К-стекло в однокамерном стеклопакете – приводит к увеличению Rопр на 65,6% — 70%;
5. Замена обычного стекла на I-стекло в однокамерном стеклопакете – приводит к увеличению Rопр на 82,1% — 86,6%;
6. Замена обычного стекла на К-стекло в двухкамерном стеклопакете – приводит к увеличению Rопр на 22,2% — 25%;
7. Замена обычного стекла на I-стекло в двухкамерном стеклопакете – приводит к увеличению Rопр на 35,8% — 38,7%.

Таким образом — наибольший эффект роста Rопр достигается при:

• Замена обычного стекла на I-стекло в однокамерном стеклопакете – 82,1% — 86,6%;
• Замена обычного стекла на К-стекло в однокамерном стеклопакете – 65,6% — 70%;
• Увеличение числа камер с одной камеры до двух – 60,7% — 63,3%.

Применение теплоотражающих пленок.

Теплоотражающие пленки также применяются достаточно широко. Они имеют достаточно низкую стоимость, их можно наклеить на любое стекло или стеклопакет. Стеклопакет с пленкой отражает тепло не хуже других конструкций энергосберегающих стеклопакетов. При производстве таких пленок используются различные металлы: серебро, хром, никель и даже золото. Самые современные отражающие пленки делаются на основе керамики. Их теплоизоляция не ниже, чем у других стеклопакетов, однако на окнах с такими стеклами лучше себя чувствуют комнатные растения. К недостаткам стеклопакетов с пленками можно отнести их сравнительно малый срок службы. Наклеенная на стекло пленка прослужит не более 16 лет.

После детального изучения свойств энергосберегающих стеклопакетов выбрать нужный вид остекления не составит труда. Для этого необходимо учитывать особенности остекляемого помещения и финансовые возможности заказчика.

Читайте также:

Стеклопакеты с аргоном

Существуют различные способы заполнения оконных стеклопакетов. Самые обычные и недорогие из них заполняются осушенным воздухом, а современные их конструкции предусматривают Read more

Защитные стеклопакеты

Защите любого помещения всегда придается большое значение. Проникновение в здание обычно осуществляется через оконные или дверные проемы, поэтому эти места Read more

Шумозащитные стеклопакеты

Современные стеклопакеты обеспечивают хорошую шумоизоляцию помещения при умеренном уровне внешнего шума. Однако иногда требуется повышенная защита от внешних шумов, особенно Read more

Солнцезащитные стеклопакеты

Стеклопакет является основной и самой большой по площади частью окна. Благодаря герметичному соединению двух или нескольких стекол между собой эта Read more

технические характеристики стеклопакетов, как проверить

Содержание статьи

Еще недавно казавшиеся верхом совершенства обычные стеклопакеты сегодня признаны не самыми эффективными, надежными и экономичными. Мощную конкуренцию составила им новейшая разработка – энергосберегающие окна, технические характеристики которых позволяют свести энергопотери к минимуму даже в сложных климатических условиях. Уже сегодня выпускается несколько видов подобных конструкций, поэтому следует изучить не только возможности и преимущества новинки, но и классификацию, чтобы иметь возможность выбрать оптимальный вариант.

Устройство и классификация

Стеклопакет с энергосберегающим стеклом принципиально отличается от обычного наличием особого покрытия, пропускающего лучи солнца, но не позволяющему «уходить» тепловой энергии, отражая ее потоки. Такие покрытия могут иметь различный состав и степень прозрачности.

Как и обычные стеклопакеты, энергосберегающие окна могут иметь различное количество камер, наиболее распространены одно- и двухкамерные модификации.

Кроме количества камер, критерием для классификации могут служить и другие особенности конструкции. Например, пространство между стеклами может быть заполнено воздухом, являющимся хорошим теплоизолятором, или аргоном (он повышает теплоизоляционные свойства на 11-14% по сравнению с воздушным наполнением). Во втором случае в камере создается некоторое давление,  и тем самым обеспечивающее более надежное препятствие для выхода тепла из помещения.

Особого внимания заслуживает энергосберегающее напыление на окна.

• I-стекла абсолютно прозрачны и визуально не отличаются от обычных. Отражающая способность обусловлена наличием внутри пакета металлического напыления толщиной 0,08-0,12 микрон. Данный вид является наиболее востребованным.
• K-стекла выглядят как тонированные за счет тончайшей пленки (толщина порядка 0,5 микрон) оксида металла на своей поверхности, имеют более высокую стоимость и меньшую отражающую способность по сравнению со стеклами, описанными выше.

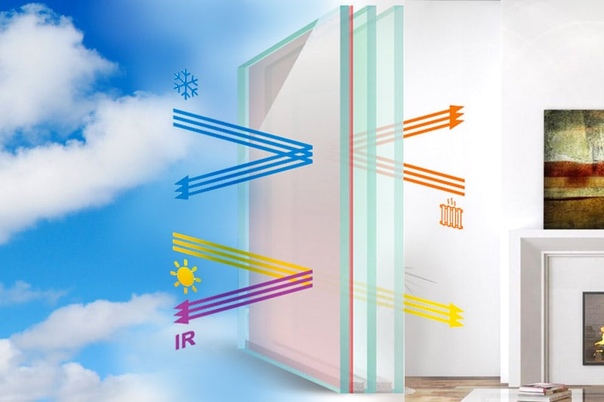

На фото показан принцип действия энергосберегающих стекол на окнах ПВХ

Технические характеристики, преимущества и недостатки

Ничто не охарактеризует теплосберегающие стеклопакеты столь же точно, как конкретные цифры, показывающие эффект, получаемый при их использовании. В качестве основы для сравнения возьмем обычные стеклопакеты с одной и двумя камерами. Их коэффициенты сопротивления теплопередаче – 0,32 и 0,47 соответственно.

Соответствующие показатели у энергосберегающих пакетов:

• при наличии одной камеры – 0, 59,
• при двух камерах – 0,64.

Таким образом, технические характеристики энергосберегающих окон при равном количестве камер позволяют препятствовать теплопотерям в 1,5-2 раза эффективнее, чем обычные.

Следует также особо обратить внимание на то, что сопротивление теплопередаче однокамерной энергосберегающей конструкции выше, чем у обычной двухкамерной. Это значит, что для достижения желаемого эффекта вы можете установить более легкую модель, уменьшив нагрузку на несущие элементы.

К дополнительным преимуществам энергосберегающих окон следует отнести:

• защиту мебели, настенных и напольных покрытий внутри помещений от выгорания,
• меньшее количество конденсата (практически незаметное),
• отсутствие «дующего» эффекта.

Любители домашнего цветоводства отмечают, что растения на подоконниках, где установлены пластиковые окна с энергосберегающим стеклом, чувствуют себя более комфортно благодаря отсутствию потоков холодного воздуха и стабильности температуры.

Энергосберегающие окна обеспечивают не только экономию зимой, но и дополнительный комфорт летом

Если объективно оценивать энергосберегающие стеклопакеты, характеристики, которые считаются их недостатками, следует считать, скорее, особенностями эксплуатации. Напыление I-стекол уязвимо для механических воздействий, поэтому оно размещается внутри стеклопакета. Оно также может самопроизвольно окислиться под воздействием содержащегося в воздухе кислорода, но герметичность стеклопакетов способна снизить такой риск до минимума.

Более существенным недостатком энергосберегающих стеклопакетов является их высокая стоимость, которая, впрочем, окупается в процессе эксплуатации (окна позволяют сберечь до 35-50% энергии). Заявленная долговечность инновационных окон – 20-25 лет, но из-за того, что энергосберегающие стекла появились на рынке недавно, этот показатель пока не имеет подтверждения на практике.

Пленочное покрытие

К пластиковым энергосберегающим окнам часто относят также и модели, стекла которых получают отражающее покрытие путем наклеивания на их поверхность специальной отражающей пленки.

Преимуществами таких моделей являются:

• низкая стоимость,
• достаточно высокая эффективность,
• простота исполнения (в том числе, и в домашних условиях).

Тем не менее, объективно нельзя отнести стекла с пленочным покрытием к энергосберегающим, несмотря на видимый эффект.

• Их коэффициент сопротивления теплопередаче ниже, чем у стеклопакетов с напылением.
• Пленка наносится на обычные окна, а значит, одно из преимуществ – возможность уменьшения веса конструкции – теряет смысл.

Кроме того, находящаяся на внешней поверхности стекла пленка уязвима для внешних воздействий и даже при высоком качестве материала и бережном обращении вряд ли сможет прослужить более 7-10 лет.

Узнать больше про оконную энергосберегающую пленку можно на нашем сайте в отдельном материале.

Возможно вам будет интересно узнать, что из себя представляет зеркальная тонировочная пленка и о ее видах и преимуществах.

А о том, какие лучше всего подходят сорта огурцов для выращивания на подоконнике зимой, у нас также есть отдельная статья.

Проверка подлинности энергосберегающих окон

Из-за того, что прозрачные I-стекла визуально не отличаются от обычных, а эффект тонировки на K-стеклах не сложно имитировать, возникает достаточно важный вопрос – как проверить энергосберегающий стеклопакет и убедиться в том, что по цене новинки вы не приобрели подделку?

Подлинное покрытие-напыление может быть видимым или незаметным, но оно в любом случае оказывает влияние на отражающие свойства стекла. Думаете, как проверить энергосберегающие окна? Поднесите в стеклу источник пламени (зажженную спичку, свечу, зажигалку). Количество отражений в стекле будет равно числу поверхностей, включая стекло и напыление. Таким образом, в однокамерном пакете их будет 4, а в двухкамерном 6. При этом не все отражения будут иметь одинаковый натуральный цвет. Те, которые дает металлопокрытие, имеют красноватый оттенок. В случае с однокамерным энергосберегающим пакетом это будет третье из четырех полученных отражений.

Проверка наличия энергосберегающего покрытия на стеклопакете

Как определить наличие энергосбережения и аргона в вашем окне

Watch this video on YouTube

Маркировка

Для того, чтобы избежать ошибки при выборе окон с энергосберегающим стеклом, следует научиться читать маркировку стеклопакетов. Она отражает основные технические характеристики конкретной модели, в том числе:

• количество камер,
• тип заполнения камер,
• толщину стекол,
• наличие и тип энергосберегающего покрытия.

Так, маркировка Ar10-4M1-Ar10-И4 соответствует двухкамерному стеклопакету, толщина стекол которого составляет 4 мм, камеры заполнены аргоном, а на одно из стекол нанесено I-покрытие.

Энергосберегающее стекло — маркетинговый ход в пластиковых окнах ПВХ?

Watch this video on YouTube

⚫О чем МОЛЧАТ производители окон? Моя правда об Энергосберегающих покрытиях

Watch this video on YouTube

в чем отличие от обычного, как проверить и что лучше

Содержание статьи

Окна из ПВХ теплее деревянных, тем не менее, часть тепловой энергии — примерно 40%, теряется через поверхность стекла. Потери можно снизить, если установить специальные энергосберегающие стеклопакеты (ЭС) с напылением.

Энергосберегающие или низкоэмиссионные стеклопакеты способны повысить энергоэффективность пластиковых окон. Они снижают теплопотери, улучшают микроклимат в помещении и сокращают проникновение уф-лучей извне.

Принцип действия этих стеклопакетов основан на отражении длинных инфракрасных волн. За счет этого в помещении теплее зимой и прохладнее летом. При этом солнечный свет легко проникает через напыление.

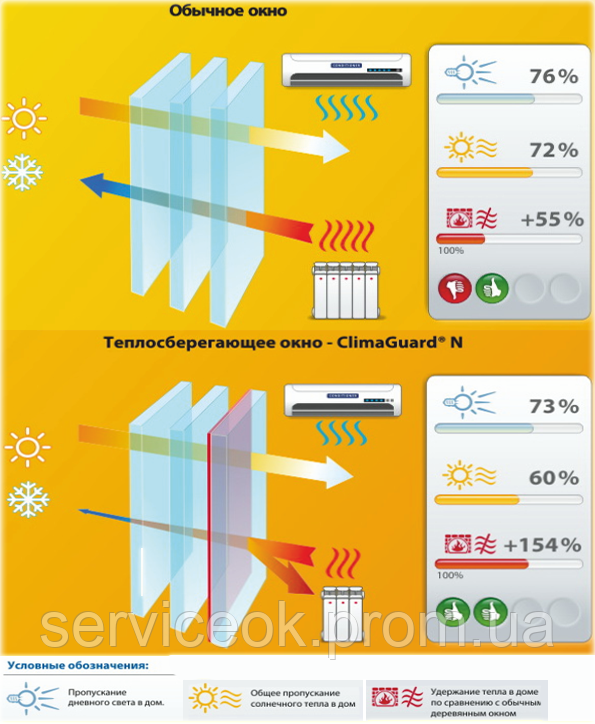

Принцип действия энергосберегающих стеклопакетов

Характеристики энергосберегающих стеклопакетов

Одно из стекол ЭС — низкоэмиссионное. Оно медленнее поглощает и теряет тепло, чем обычное, и отражает обратно в помещение до 90% тепловой энергии. Что в 1,5-2 раза снижает теплопотери. Для сравнения: сопротивление теплопередаче однокамерного стеклопакета с обычными стеклами — 0,32, энергосберегающего — 0,59.

Низкоэмиссионное стекло позволяет использовать в жилых помещениях однокамерные стеклопакеты, состоящие всего из двух стекол, что облегчает монтаж, и снижает вес конструкции окна. При этом сопротивление теплопередаче будет выше, чем у обычного двухкамерного.

Пространство между стеклами в ЭС заполняется сухим воздухом или инертными газами, преимущественно аргоном или криптоном. Газ, который не вступает в реакции, позволяет улучшить теплоэффективность еще на 5-7%.

Для герметичности дистанционная рамка по всему периметру обрабатывается герметиком. Для энергосберегающих конструкций этот этап производства особенно важен, так как если изделие разгерметизируется, то свойства напыления могут быть сведены к нулю. Внутри рамки находятся гранулы, поглощающие остаточную влажность из пространства между стекол.

Виды низкоэмиссионных стеклопакетов

Энергосберегающие конструкции производятся с использованием разных покрытий и технологий их нанесения:

• K-стекло. Получают путем пиролиза — нанесения на горячее стекло оксидов индия и олова (InSnO2). Остывая, стекло прочно соединяется с металлической пленкой. Такое покрытие устойчиво к механическим повреждениям и не требует особенных условий хранения и транспортировки. Покрытие K-стекла называют «твердым». Использование этого метода получения низкоэмиссионного стекла было первым в этом направлении. Стеклопакеты с таким стеклом сокращают потери тепла зимой на 30%.
• I-стекло. Получают путем плазменного напыления в вакууме двух-трех слоев диэлектрика серебра и одного слоя оксида титана, который служит защитой. Это покрытие называют «мягким», оно легко повреждается и вступает в химические реакции, поэтому покрытие i-стекла всегда обращено внутрь изделия, а хранение и транспортировка таких стекол до сборки и герметизации стеклопакета требуют вакуумной среды. Главное преимущество низкоэмиссионного i-стекла заключается в способности отражать до 90% тепла.

Эксплуатационные характеристики этих покрытий различаются. K-стекло уступает i-стеклу по способности отражать тепловое излучение и сохранять тепло внутри помещения. Но первое более устойчиво к износу. При повреждении изделия и его разгерметизации покрытие из серебра окисляется под действием воздуха и теряет свои свойства.

Важно! Радужные разводы на поверхности энергосберегающего стекла — признак производственного брака или разгерметизации стеклопакета.

На стеклопакете с низкоэмиссионным покрытием почти не появляется конденсат, так как температура поверхности внутреннего стекла всегда приближена к комнатной. Появление влаги возможно только при высокой влажности и низкой температуре воздуха в помещении.

Нанесение энергосберегающего покрытия почти не сказывается на светопропускной способности. Его присутствие внешне незаметно. Но все же i-стекло пропускает чуть больше света, чем K-стекло.

В энергосберегающем варианте производят как однокамерные, так и двухкамерные стеклопакеты. Для умеренного климата достаточно конструкции из двух стекол, в регионах с суровыми зимами рекомендуется устанавливать стеклопакеты из трех стекол.

Маркировка

Основная информация о технических параметрах указывается в документации и иногда на дистанционной рамке в виде маркировки (формулы), которая содержит сведения о количестве стекол, их толщине, расстоянии между стекол, виде газонаполнения и наличии дополнительных покрытий. Маркировка однокамерного энергосберегающего стеклопакета по ГОСТ 24866-2014 может выглядеть следующим образом: 4M1-Ar10-И4. Где:

• 4М1 — толщина 4 мм, марка стекла – М1;
• Ar10 — газонаполнение аргоном, расстояние между стеклами 10 мм;
• И4 — низкоэмиссионное стекло с «мягким» покрытием толщиной 4 мм.

«Твердое» покрытие обозначается литерой «К». При использовании осушенного воздуха вид газонаполнения не указывается.

Преимущества и недостатки

Энергосберегающие стеклопакеты энергоэффективнее обычных однокамерных и двухкамерных. При этом, если приобретать однокамерные ЭС, то по стоимости они будут почти аналогичны простым двухкамерным. Сохранение тепла — главной плюс низкоэмиссионных стекол. Разница между температурой разных стекол при температуре воздуха на улице -26°С и температуре внутри помещения +20°С показана в таблице.

Тип стеклопакета	Температура внутреннего стекла
Обычный	+5°С
K-стекло	+11°С
I-стекло	+14°С

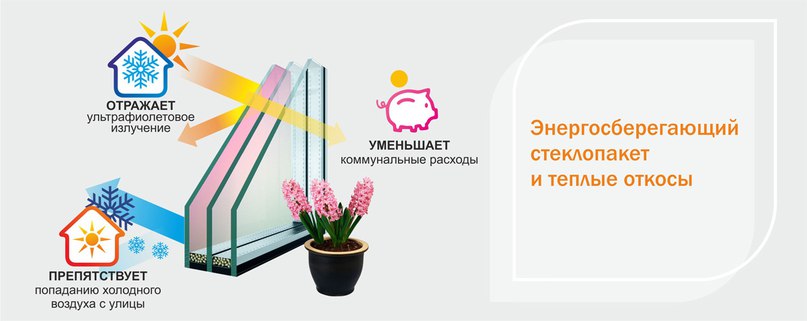

Преимущества установки энергосберегающих конструкций:

• Отражают уф-лучи снаружи здания, что продлевает срок эксплуатации внутренней отделки, мебели и текстиля, так как их поверхность меньше выгорает.
• Однокамерный стеклопакет с низкоэмиссионным стеклом легче обычного двухкамерного, что снижает нагрузку на фурнитуру и петли, уменьшает провисание поворотно-откидных створок.
• Меньше подвержены конденсату.
• Сокращают расходы на отопление и кондиционирование помещений.
• Нанопокрытие почти незаметно и не влияет на светопропускную способность. Максимальное сокращение проникновения света с улицы — 5%.
• Создают благоприятный микроклимат для растений на подоконнике.
• Наличие энергосберегающего напыления не оказывает влияния на сложность монтажа и эксплуатации.
• Поверхность внутреннего стекла относительно теплая на ощупь даже зимой.
• Это оптимальный вариант для суровой российской зимы.

Среди недостатков ЭС чаще всего упоминают их высокую стоимость, но даже если приобрести их дороже на 20-30%, чем обычные стеклопакеты, то разница в цене окупит себя уже в первую зиму. Также отмечают такой недостаток, как потеря свойств при разгерметизации, но и обычный стеклопакет с повреждениями подлежит замене. Существенных минусов у энергосберегающих конструкций нет. Но пока не известно как способны сохранять свои свойства ЭС через 15-20 лет эксплуатации, так как достоверных исследований и испытаний не проводилось. Производители указывают гарантию эффективности равную сроку эксплуатации окон ПВХ — около 20-25 лет.

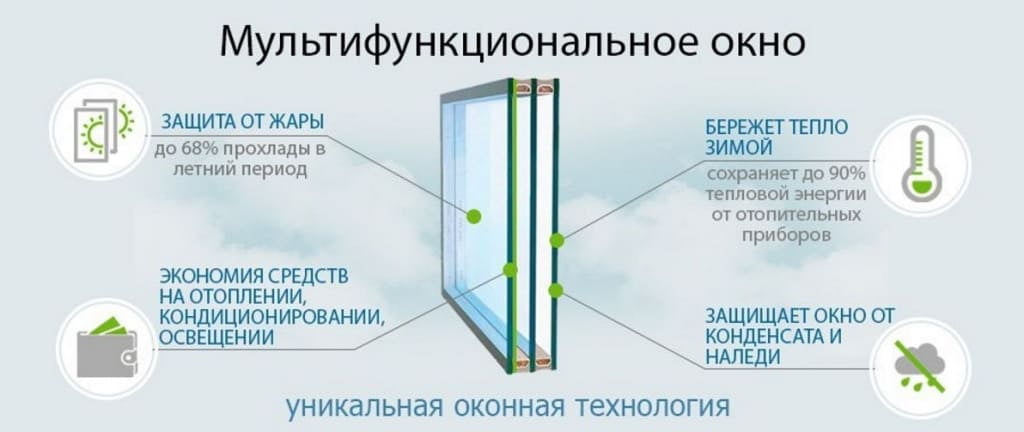

Мультифункциональные и энергосберегающие стекла: в чем разница

Главное отличие энергосберегающего стеклопакета от обычного — возможность отражать тепловое излучение, тем самым сохранять тепло. Но производятся их еще более эффективные аналоги — мультифункциональные стеклопакеты или iM-стекла. Из аббревиатуры ясно, что это усовершенствованный последователь i-стекла. iM — это многофункциональное стекло, которое сочетает сразу несколько свойств и характеристик: теплосбережение, тонирование, армирование. Покрытие состоит из нескольких слоев:

• Нижний и верхний определяют оттенок изделия, тонируют или придают зеркальный эффект. Состоят из оксидов и нитритов.
• В центре слой, отражающий тепловое излучение. Состоит из серебра или хрома.
• Защитный слой для предотвращения повреждений «мягкого» энергосберегающего напыления.

Мультифункциональные стекла выполняют функцию сохранения тепла, защищают от яркого солнца и взглядов прохожих, декорируют окно и делают его более прочным.

Какой стеклопакет лучше выбрать энергосберегающий или многофункциональный, зависит только от личных предпочтений. Первый также хорошо снижает теплопотери, но у второго варианта больше возможностей.

Как отличить от обычного

Визуально разница между ЭС и обычным стеклопакетом не видна. Определить незначительные различия в оттенке невооруженным взглядом способен только специалист с большим опытом. Но проверить соответствие изделия заявленным свойствам необходимо, чтобы избежать обмана. Есть несколько простых способов, которыми можно обнаружить наличие или отсутствие низкоэмиссионного напыления:

• Поднести к стеклопакету пламя (свечу, зажигалку, спичку). Одно из отражений на стеклах будет отличаться красноватым оттенком. У обычного стеклопакета все отражения будут иметь одинаковый цвет.

  Отражение пламени в стеклопакете.

• С помощью специального устройства — детектора покрытия на стекле. В зависимости от модели прибор может указывать только наличие покрытия и его расположение или определять тип покрытия.

  Детектор покрытия.

• С помощью тепловизора. Но этот метод проверки возможен только если конструкция уже установлена, а температура на улице значительно ниже комнатной.

  Тест тепловизором.

Дополнительные гарантии того, что будет установлен действительно энергосберегающий стеклопакет: надежная компания-изготовитель и рекомендательные отзывы, указание формулы в документации и маркировки на внутренней стороне дистанционной рамки.

Какой стороной устанавливать

Энергосберегающий стеклопакет устанавливается так же как и обычный, сложность только в том, чтобы поставить его в раму правильной стороной. Какая из сторон правильная, не решили еще даже сами производители. Многие утверждают, что в случае с i-стеклом это вовсе не имеет значения.

Мультифункциональные стеклопакеты выполняют несколько задач и среди них отражение солнечного света и устойчивость к ударам, поэтому их всегда ставят стеклом с напылением на улицу. Изделия с «твердым» покрытием также рекомендуется монтировать стороной с напылением ближе к улице.

Исследования и эксперименты показывают, что стекло с напылением из серебра должно быть обращено внутрь помещения — так теплопотери меньше. Но если поставить его неправильно, то серьезных последствий не будет. В двухкамерных энергосберегающих стеклопакетах иногда ставят два i-стекла, тогда они монтируются любой стороной.

Рекомендованную производителем сторону установки можно обнаружить в формуле: ее записывают в последовательности от наружного стекла к внутреннему, и именно в таком положении стеклопакет должен быть установлен в раму. Для удобства некоторые производители помечают внутреннюю сторону наклейкой с соответствующей информацией.

Энергосберегающий стеклопакет — это возможность дополнительно сэкономить на отоплении и сделать пребывание в квартире более комфортным в любое время года. Но важно понимать, что даже самый энергоэффективный стеклопакет не спасет ситуацию, если окна установлены с нарушениями, и тепло теряется через откос или щели между рамой и створкой.

Внимание! У нас вы можете приобрести энергосберегающий стеклопакет в составе окна почти по цене обычного. Стоимость окна вырастет всего на 1%. Убедится можете, посчитав цену на нашем калькуляторе.

Как достоверно определить энергосберегающий стеклопакет?

30 июня 2020

Энергосберегающие технологии вот уже много лет внедряются производителями пластиковых окон, которые стремятся сделать свою продукцию максимально легкой, надежной и энергоэффективной. Если раньше повышение теплоизоляционных показателей в окне ПВХ было доступно только посредством установки более толстого стеклопакета с тремя или четырьмя камерами, то сегодня на смену увеличению толщины конструкции приходят энергосберегающие стекла. Они позволяют добиться от стеклопакетов большей теплозащиты, без увеличения количества камер. Почему это важно? Меньшее количество камер — это меньший вес конструкции и ее отдельных элементов, что оказывает непосредственное влияние на долговечность и надежность пластикового окна.

Добиться от стеклопакета более высоких энергосберегающих характеристик можно тремя основными способами.

• Во-первых, может применяться технология энергосберегающего напыления. В заводских условиях на поверхность стекла наносится тончайший слой оксида титана или серебра, толщина которого составляет примерно 0,08-0,12 микрон. Заметить этот слой невооруженным взглядом невозможно, но, поверьте, он работает на все 100 процентов.

• Во-вторых, могут использоваться специальные энергосберегающие, то есть теплоотражающие пленки. Срок службы таких пленок составляет около 15 лет, но это все равно вполне приличный показатель долговечности, с коэффициентом полезного действия аналогичным предыдущему варианту.

• В-третьих, может использоваться заполнение инертным газом. Тоже вполне неплохой, хоть и не настолько популярный вариант энергосберегающих технологий, который дает хорошие теплозащитные результаты.

Все три вышеописанных энергосберегающих варианта абсолютно прозрачны. То есть, если вам показать два пластиковых окна, в одном из которых будет использована та или иная энергосберегающая технология, разницы вы между ними не заметите. Так как же проверить, есть ли энергосберегающее стекло или энергосберегающее заполнение в вашем пластиковом окне? Поверить производителю на слово? Что ж, если производитель надежный и респектабельный, вряд ли он будет вас обманывать на такой мелочи. Но для успокоения собственных нервов и утоления жажды любознательности можете провести проверку в домашних условиях.

Чтобы определить энергосберегающее стекло, вам понадобится открытое пламя, которое может дать вам свеча или зажигалка. Технология проверки предельно проста. Дождитесь темноты на улице, после чего поднесите пламя к стеклопакету. Разумеется, не настолько близко, чтобы закоптить стекло. Вы увидите ровно столько отражений пламени, сколько стекол у вас в стеклопакете. То есть, для двухкамерного стеклопакета язычков огня будет три, для однокамерного — два. И так далее. Это для обычного стеклопакета без энергосберегающего напыления. Если напыление на одном из стекол присутствует, то один из язычков пламени в отражении разделится на два: желтый и красноватый. Разницу в оттенках заметить не так просто, но, если присмотритесь, то наверняка увидите. Красноватое отражение — признак использующихся энергосберегающих технологий. Если энергозащитное напыление присутствует на двух стеклах, то красноватых язычков пламени будет два. Согласитесь, метод довольно простой. Хотя есть вероятность, что вы просто не сможете разглядеть указанную разницу в цветовых оттенках.

Еще один метод проверки наличия энергосберегающего стекла в стеклопакете представляет собой взгляд на стекло под углом, что лучше всего делать при дневном свете. Подобно лобовому стеклу автомобиля, энергосберегающее напыление будет давать характерный сине-фиолетовый отблеск. Лучше всего проводить подобные проверки тогда, когда пластиковое окно только доставили, но еще не установили. В этом случае вы сможете аккуратно наклонить конструкцию так, как вам это необходимо. Подобная проверка внешнего энергосберегающего стекла в уже установленном окне ПВХ может вызвать у вас затруднения.

Третий вариант проверки — чтение маркировки стеклопакета, которая автоматически проставляется оборудованием в процессе создания пластикового окна. В случае с энергосберегающим стеклом маркировка будет выглядеть примерно следующим образом: 4-16-4И, где последнее «4И» и будет указывать на энергосберегающее И-покрытие, нанесенное на стекло толщиной 4 миллиметра.

Есть еще один вариант, который подразумевает использование специализированного дорогостоящего оборудования от зарубежного производителя. Подносите прибор к стеклу, и, если он пищит, значит стеклопакет наделен энергосберегающими характеристиками. Разумеется, у вас вряд ли есть такое оборудование. Но оно может быть в наличии у специалистов, которые придут устанавливать ваше окно. Проверка, проведенная при вас, скинет груз недоверия с вашей души.

Как мы уже сказали, энергосберегающие технологии могут проявляться не только в нанесении специальных напылений и пленок, но и в заполнении стеклопакета инертным газом, в роли которого чаще всего выступает аргон (Ar). Газ прозрачный, и заметить его невооруженным взглядом невозможно. Но проверить его присутствие все же реально. Во-первых, на стеклопакете может присутствовать специальная наклейка с буквами Ar, если используется именно аргон. В маркировке также будет присутствовать соответствующее указание, к примеру, 4-16 Ar-4И. Во-вторых, на дистанционной рамке внутри стеклопакета должны быть специальные клапаны. Нижний клапан отвечает за закачку газа внутрь камеры стеклопакета, а боковой клапан несет в себе контролирующую нагрузку. В-третьих, на дистанционной рамке может присутствовать специальное тиснение с указанием наименования компании, которая занималась заполнением стеклопакета инертным газом. Наконец, в-четвертых, углы дистанционной рамки должны быть цельными, что не позволит газу покинуть пределы стеклопакета.

Как видите, проверка наличия энергосберегающих технологий вполне доступна не только специалистам, но и обычным гражданам. В ваших силах убедиться в том, что вас не обманывают.

• 10 июля 2020

  Самые большие окна в мире. Достижения и рекорды

  Дорогое друзья, а не пора ли нам вновь отправиться в очередное виртуальное путешествие? Конечно же, наш основной интерес остается неизменным — нас интересуют окна: старые и новые, маленькие и большие, стандартные по размерам и нестандартные, новые технологии изготовления, а также, окна, которые поражают воображение своими размерами, внешним видом или своими характеристиками. Мир столь велик и разнообразен, а возможности интернет пространства практически безграничны, что позволяет не только найти ответы на многие вопросы, но и даже увидеть, пусть и глазами тех, кто уже смог побывать в местах, о посещении которых мы пока только мечтаем. Так почему бы не воспользоваться этой возможностью?

• 07 июля 2020

  Что такое уплотнительный контур?

  Одной из главных характеристик современного пластикового окна является его герметичность. Именно благодаря герметичности оконная конструкция надежно защищена от продуваний, проникновения уличных звуков, пыли, влаги и холодного уличного воздуха. Многокамерные конструкции современных стеклопакетов и пластиковых профилей обеспечивают должный уровень теплоизоляции и звукоизоляции. Но не герметичности, как таковой. За герметичность в пластиковом окне отвечает контур уплотнения или уплотнительный контур, кому как удобно его называть. Об этом элементе оконной конструкции будет вестись речь в нашей сегодняшней статье.

• 23 июня 2020

  Аллергия от окон ПВХ или окна ПВХ от аллергии?

  Тот, кого аллергия обходит стороной, даже представить себе не может, что чувствует человек, испытывающий атаки этой изматывающей болезни: нестерпимый зуд в носу и ушах, чихание, кашель, доходящий до рвоты, высыпания на коже и прочие не менее отвратительные проявления. А если добавить к этому постоянные салфетки и носовые платки, вечно красный нос и слезящиеся глаза, то складывается картина, достойная фильма ужасов. И если с пищевой аллергией еще как-то можно разобраться, избегая продуктов, на которые организм реагирует столь бурно, то с респираторной ее разновидностью справиться таким способом не получается. Заложники этого типа аллергии каждый год с ужасом ожидают периода, когда после пробуждения природы, начинается цветение растений. На пыльцу каких только цветущих растений не реагирует организм человека! Полынь, лебеда, береза, тополь — это только начало обширного списка растений, способных стать проклятием человека, теряющего способность не только наслаждаться красотами весенних пейзажей, но и просто нормально жить и дышать в этот период. Воздух, наполненный пыльцой этих растений, становится для них настоящим кошмаром, от которого полностью не спасают даже сильнодействующие лекарства.

• 16 июня 2020

  Зачем нужна окосячка в деревянный дом?

  Деревянные дома строятся в нашей стране много столетий подряд. И если раньше это можно было объяснить тем фактом, что дерево было единственным доступным материалом, то сегодняшние владельцы домов из дерева ценят их за экологическую чистоту, природную красоту, ощущение уюта и хорошую теплоизоляцию. И не стоит думать, что современные деревянные дома не могут быть высокотехнологичными. К примеру, в них вполне могут устанавливаться энергосберегающие пластиковые окна последних моделей, которые отлично вписываются в архитектуру деревянного дома как в белом, так и в ламинированном исполнении. Но если вы действительно задумываетесь о том, чтобы облагородить свой дом оконными конструкциями из ПВХ, вам нужно предварительно познакомиться с таким важным термином, как «окосячка», о котором будет рассказано в сегодняшней статье.

Все новости и публикации

энергоэффективных оконных компонентов | Milgard Windows & Doors

Двойное и тройное остекление — Многие старые окна были построены с одинарным остеклением. В энергоэффективных окнах используются двойные или тройные стеклопакеты (или остекление), чтобы лучше изолировать и помочь снизить потребление энергии зимой и защитить от перегрева летом. Тройное остекление добавляет третий слой стекла, который улучшает изоляционные свойства, сохраняя теплее в домах в северных регионах.

Покрытия для стекла SunCoat® и SunCoatMAX® Low-E — Low-E означает «низкий коэффициент излучения» и описывает стекло, которое имеет солнцезащитное покрытие для улучшения тепловых характеристик.Технология покрытия стекла помогла создать более энергоэффективные окна. На одну сторону стекла нанесено тонкое покрытие, которое летом отражает тепло наружу, а зимой сохраняет тепло внутри здания. В результате дома с окнами и дверями из низкоэмиссионного стекла имеют более стабильную температуру круглый год для комфорта и экономии энергии. Ковры и мебель также лучше защищены от ультрафиолетовых лучей и выцветания. Milgard SunCoat имеет низкий E2, а SunCoatMAX — Low-E3, что обеспечивает лучший уровень защиты.

4-я поверхность — 4-я поверхность превращает двухкамерные окна в тройные. Это прочное покрытие TCO (Transparent Conductive Oxide), которое увеличивает коэффициент теплопроводности окна за счет отражения тепла обратно в дом. 4th Surface обеспечивает уровни энергоэффективности в стеклопакете с двойным остеклением, которые ранее были достижимы только с нашим вариантом с тройным остеклением. Он также обеспечивает более высокий коэффициент пропускания света и меньшую отражательную способность, чем тройное остекление.

Распорки — Распорка удерживает двойные стеклянные панели окна на правильном расстоянии друг от друга для оптимальной изоляции между стеклами.Слишком много или слишком мало воздушного пространства может повлиять на эффективность изоляционного стекла.

Распорки EdgeGardMAX® — В традиционных алюминиевых распорках для коробок используется влагопоглотитель и герметик между двумя стеклянными панелями для обеспечения изоляции. Современные оконные прокладки EdgeGardMAX обеспечивают превосходные изоляционные свойства с усовершенствованной конструкцией, которая помогает остановить тепловой поток и уменьшить конденсацию. Это повышает энергоэффективность и помогает продлить срок службы стеклопакета.

Воздушное пространство, заполненное газом аргоном — Газообразный аргон, используемый между стеклами, часто является вариантом, предлагаемым производителями верхних окон.Он улучшает тепловые характеристики, не мешая обзору.

U-фактор — U-фактор является мерой потери тепла и показывает, насколько хорошо окно, световой люк или дверь внутреннего дворика могут выдерживать теплопередачу. Чем ниже значение коэффициента u, тем выше изоляционные характеристики строительного элемента. U-фактор окон обычно находится в диапазоне от 0,25 до 1,25.

Коэффициент увеличения солнечного тепла (SHGC) — SHGC измеряет количество солнечного излучения, проходящего через окно, выраженное числом от 0 до 1.Чем ниже SHGC, тем меньше солнечного тепла пропускает окно.

Как уменьшить количество спама в электронной почте

Спам в электронной почте может раздражать. Что еще хуже, это может включать мошеннические предложения, которые могут стоить вам времени и денег. Вот несколько вещей, которые вы можете сделать, чтобы получать меньше спама.

Как уменьшить количество спам-писем

Используйте фильтр электронной почты. Проверьте свою учетную запись электронной почты, чтобы узнать, есть ли в ней инструмент для фильтрации потенциального спама или для направления спама в папку нежелательной почты. Многие популярные провайдеры электронной почты (например, Gmail, Hotmail или Yahoo) по умолчанию включают сильные спам-фильтры.Но есть кое-что, что вы можете сделать, чтобы они работали еще лучше. Например, если вы видите какой-либо спам, который попадает в ваш почтовый ящик, обязательно отметьте его как спам или нежелательную почту. Обычно вы также можете заблокировать определенные адреса электронной почты или домены электронной почты (часть адреса после @). Помните, что фильтр несовершенен, поэтому вы также можете время от времени проверять свои папки со спамом или нежелательной почтой, чтобы убедиться, что в них нет законных, не спамовых сообщений.

Ограничьте вашу экспозицию. Вы можете использовать два адреса электронной почты — один для личных сообщений, а другой для покупок, информационных бюллетеней, купонов и других услуг.Если вы хотите видеть все свои электронные письма в одном месте, обычно вы можете настроить переадресацию электронной почты на свою основную учетную запись электронной почты. Вы можете настроить его так, чтобы он приходил в отдельную папку или в ваш основной почтовый ящик. Таким образом, если второй адрес электронной почты начнет получать спам, вы можете отключить пересылку, не затрагивая свой постоянный адрес.

Также постарайтесь не показывать свой адрес электронной почты публично, в том числе на сайтах социальных сетей или в онлайн-каталогах участников. Спамеры сканируют веб-сайты, чтобы собрать адреса электронной почты.

• Подумайте, с кем вы поделитесь своим адресом электронной почты. Когда веб-сайт запрашивает ваш адрес электронной почты, сделайте паузу и подумайте, хотите ли вы поделиться этой информацией. Разные веб-сайты по-разному обрабатывают вашу конфиденциальность. Некоторые будут делиться или продавать вашу информацию, в то время как другие будут использовать ее только по ограниченным причинам. Вы также можете проверить политику конфиденциальности, чтобы узнать, как компания может передавать вашу контактную информацию, но может быть трудно точно сказать, как она передается.

• Отписаться от нежелательных писем.Многие популярные провайдеры электронной почты имеют функции, которые помогут вам отказаться от подписки на списки рассылки. Они могут отображаться в виде баннера или кнопки, когда вы открываете письмо. Чтобы узнать, какие возможности есть у вашего провайдера электронной почты, введите в поисковой системе поиск «[имя вашего провайдера электронной почты] + как отказаться от подписки на нежелательные электронные письма». Это позволяет избежать нажатия на неизвестные ссылки, что может привести к фишинговой атаке.

Как не быть спам-ботом

Хакеры и спамеры бродят по Интернету в поисках компьютеров, телефонов, планшетов и других подключенных устройств, которые не защищены новейшим программным обеспечением безопасности.Обнаружив незащищенные устройства, они пытаются установить скрытое программное обеспечение, называемое вредоносным ПО, которое позволяет им управлять устройствами удаленно.

Многие тысячи этих устройств, связанных вместе, образуют «ботнет» — сеть, используемую спамерами для одновременной отправки миллионов электронных писем. Миллионы компьютеров, телефонов и устройств Интернета вещей (IoT), такие как интеллектуальные камеры или голосовые помощники, могут быть частью ботнетов. Фактически, именно так рассылается большая часть спама.

Вы не хотите, чтобы спамеры использовали ваше устройство.Это может вызвать множество проблем: от медленных устройств, проблем с законом, если атаки ведутся на вас, и кражи личной информации, которая может быть использована для кражи личных данных.

Вот как снизить вероятность того, что ваше устройство станет частью ботнета:

• Следите за обновлениями системы безопасности вашего устройства. Для обеспечения безопасности и эффективности программное обеспечение, поставляемое с вашим устройством, требует периодических обновлений. Независимо от того, есть ли у вас новое или существующее устройство, посетите веб-сайт производителя, чтобы узнать, есть ли для загрузки более новая версия программного обеспечения.Зарегистрируйте свое устройство у производителя или зарегистрируйтесь, чтобы получать обновления, чтобы программное обеспечение оставалось актуальным. Настройте автоматическую загрузку обновлений и, если возможно, настройте устройство на автоматическое обновление.

• Измените предварительно установленные пароли. Ваше устройство может иметь стандартный пароль по умолчанию от производителя. Хакеры могут легко найти пароли по умолчанию, поэтому измените свой на более сложный и безопасный.

Сообщить о спаме

Если вы получили нежелательное электронное письмо, есть два способа сообщить о нем.

Пересылать нежелательные или вводящие в заблуждение сообщения на:

• ваш поставщик услуг электронной почты (например, Gmail, Hotmail или Yahoo). Большинство почтовых сервисов включают кнопки для пометки сообщений как нежелательной почты или сообщения о спаме.
• провайдер электронной почты отправителя, если вы можете сказать, кто это. Большинство провайдеров веб-почты и интернет-провайдеров хотят отсечь спамеров, злоупотребляющих их системами. Опять же, обязательно включите все спамерское письмо и скажите, что вы жалуетесь на спам.

Вы также можете сообщить об этом в FTC на сайте ReportFraud.ftc.gov.

Понятие о низкоэмиссионном стекле | Стекло Vitro Residential Glass

Покрытия

Low-e играют важную роль в общих характеристиках окна и могут существенно повлиять на общие расходы на отопление, освещение и охлаждение дома.

Но что такое low-e glass? Как это работает? Чтобы ответить на эти вопросы, необходимо объяснить букву «е» в низкоэмиссионном стекле. Буква «e» обозначает коэффициент излучения. Излучательная способность — это способность материала излучать энергию.Когда тепло или световая энергия — обычно от солнца или системы отопления, вентиляции и кондиционирования — поглощается стеклом, она либо отводится движением воздуха, либо повторно излучается поверхностью стекла.

Как правило, материалы с высокой отражающей способностью имеют низкий коэффициент излучения, а материалы более тусклого темного цвета имеют высокий коэффициент излучения. Все материалы, включая окна, повторно излучают тепло в виде длинноволновой инфракрасной энергии в зависимости от коэффициента излучения и температуры их поверхностей. Лучистая энергия — один из важных способов передачи тепла через окна.Снижение излучательной способности одной или нескольких поверхностей оконного стекла улучшает изоляционные свойства окна. Следовательно, наличие низкоэмиссионного стекла в конечном итоге может улучшить изоляцию дома от внешних температур в любом климате.

Чтобы уменьшить излучательную способность стекла, были разработаны покрытия с низким уровнем излучения, позволяющие минимизировать количество ультрафиолетового и инфракрасного света, которое может проходить через стекло без ущерба для количества передаваемого видимого света.

Существует два различных типа низкоэмиссионных покрытий: пассивные низкоэмиссионные покрытия и низкоэмиссионные покрытия с защитой от солнечного излучения.

Как домовладельцы могут узнать, есть ли в их окнах стекло Low-E?

Низкоэмиссионное покрытие обычно наносится на одну из внутренних поверхностей стеклянных панелей изоляционного элемента. Домовладельцы могут проверить низкоэмиссионное покрытие окна, выполнив следующие действия:

• Подержите зажженную спичку или зажженную ручку перед окном. В стеклопакете с двойным остеклением четыре отражения пламени или света (или два на каждый литр стекла) появятся из-за четырех стеклянных поверхностей стеклопакета.
• Если окно содержит низкоэмиссионное стекло, одно из изображений будет отличаться по цвету от остальных изображений.
• Если в окне нет низкоэмиссионного стекла, четыре отраженных изображения будут одного цвета.

Поддержка выбора оконного стекла
Чтобы помочь производителям окон для жилых домов и домовладельцам с выбором продукта, Efficient Windows Collaborative разработал инструменты выбора окон для нового строительства и замены окон.Эти инструменты предоставляют пошаговую поддержку в принятии решений для определения наиболее энергоэффективного окна для данного жилого дома.

Стекло с низким коэффициентом излучения

Что такое стекло с низким коэффициентом излучения?

Стекло с низким коэффициентом излучения (или низкоэмиссионное стекло, как его обычно называют) — это тип энергоэффективного стекла, предназначенного для предотвращения выхода тепла через окна в холодную среду. Стекло с низким энергопотреблением, такое как Pilkington K Glass ™ или Pilkington Optitherm ™ , имеет невидимое покрытие, которое значительно снижает теплопередачу и отражает внутреннее тепло обратно в вашу комнату.

К сожалению, многие старые стеклопакеты не содержат стекла с низким коэффициентом излучения и поэтому не являются энергоэффективными. Заменив существующее оконное стекло на остекление с низким энергопотреблением, вы можете повысить энергоэффективность своего дома, сократить ежемесячные счета и уменьшить свой углеродный след. Стеклопакеты Pilkington с низким энергопотреблением могут сделать ваш дом более чем в два раза более энергоэффективным по сравнению с более старыми двойными стеклопакетами без покрытия low-e.

Низкоэмиссионное стекло необходимо для помещений или зданий с большим количеством окон или стеклянных дверей, таких как зимние сады и солярии.Использование низкоэмиссионного остекления помогает сохранять тепло даже зимой, позволяя комфортно использовать эти помещения в течение большего количества месяцев в году. Низкоэмиссионное стекло также рекомендуется для окон, выходящих на север или восток, где ожидается большая доля теплопотерь. Для остекления, выходящего на юг и запад, где перегрев может стать проблемой в летние месяцы, ваш установщик может порекомендовать использовать солнцезащитное стекло.

NSG Group предлагает ряд изделий из одинарного стекла с низким коэффициентом излучения, а также стеклопакетов с двойным и тройным остеклением, включающих стекло с низким коэффициентом излучения:

Одинарное стекло с низким коэффициентом излучения:

• Pilkington K Glass ™ N
• Pilkington Energy Advantage ™
• Pilkington K Glass ™ N OW
• Pilkington Optitherm ™ S3
• Pilkington Optitherm ™ S1A

Двойное или тройное остекление с низким коэффициентом излучения:

• Pilkington Insulight ™ Therm
• Pilkington Insulight ™ Therm Triple
• Pilkington Spacia ™

Экономьте деньги с остеклением Low-e

Вы можете удивиться, узнав, что до 25% тепла в вашем доме может теряться через ваши окна.Без энергоэффективного остекления вы фактически выбрасываете деньги из окна.

Знаете ли вы, что, установив окна с низким энергопотреблением, вы можете значительно улучшить показатели энергопотребления окон и снизить количество энергии, теряемой через окна, на 75%! Учитывая эти цифры и стоимость топлива сегодня, легко понять, почему все больше и больше людей выбирают окна с рейтингом А, вставляя низкоэмиссионные стекла в существующие оконные рамы.

Почему бы не воспользоваться калькулятором энергосбережения, чтобы убедиться, сколько вы можете сэкономить, установив продукт из нашей линейки низкоэмиссионных стекол.

Как работает стекло с низким коэффициентом излучения

Тепло всегда течет в сторону холода. Следовательно, оконное стекло без покрытия low-e будет поглощать тепло из вашего дома и излучать его на более холодную внешнюю поверхность, где оно теряется. Стекло Low-e имеет специальное покрытие, которое плохо излучает тепло и не позволяет передавать тепло наружу. Вместо этого покрытие low-e фактически отражает тепло обратно в вашу комнату.

Pilkington K Glass ™ или Pilkington Optitherm ™ покрыты таким образом, что становится избирательным, для каких длин волн энергии оно позволяет проходить, а какие отражает.Большая часть солнечной энергии поступает в окно с низким энергопотреблением в виде коротковолнового излучения, которое может проходить через покрытие с низким энергопотреблением, т.е. оно не очень хорошо отражает эти длины волн. Часть энергии поглощается стеклом при прохождении через него. Поглощенная энергия нагревает стекло. Энергия, попавшая в жилое пространство, также поглощается такими предметами в комнате, как мебель и ковры. Эти предметы также согреваются от энергии. Теплые предметы повторно излучают энергию, в том числе огонь и радиаторы в комнате, а также нагретую мебель.Эта повторно излучаемая энергия больше не является коротковолновым излучением. Теперь энергия возвращается к окну с низким энергопотреблением в виде длинноволнового излучения. Низкоэмиссионное стекло не пропускает длинноволновое излучение из низкоэмиссионной поверхности с покрытием и является эффективным отражателем. Энергия, которая вошла в комнату, и тепловая энергия, которая уже присутствовала, отражаются обратно от низкоэмиссионного стекла. Даже стекло, которое было нагрето проходящей через него энергией, излучает длинноволновую энергию и может посылать ее в двух направлениях.Некоторые из них отправляются обратно в атмосферу, а некоторые — внутрь здания. В результате получается стекло нейтрального внешнего вида, которое пропускает энергию и помогает предотвратить выход тепла.

При помещении низкоэмиссионного стекла в стеклопакет изменяется температура отдельных оконных стекол. По мере удержания большего количества тепла внешнее стекло не нагревается так сильно за счет утечки энергии, а внутреннее стекло сохраняет больше тепла и становится теплее. Это имеет два эффекта. У окон меньше сквозняков от конвекции и снижается риск образования конденсата на стекле.Таким образом, низкоэмиссионное остекление не только предотвращает потерю тепла, но и поддерживает тепло в холодные месяцы года.

Скорость, с которой стекло передает тепло из здания, измеряется значением U _g . Единицами для значения U _g являются Вт / м ² K (ватт на квадратный метр на разницу температур по Кельвину). Чем больше цифра, тем больше потери тепла. Если у вас есть дом, в котором 20 м стекла составляет ² , а его значение U _г равно 5.8 (одинарное остекление) и снаружи на 10 градусов холоднее, чем внутри, тогда вы потеряете 1160 Вт (= 5,8 X 20 X 10). Это скорость потери больше, чем один бар на электрическом огне. При замене стекла продуктом с низким энергопотреблением значение U _g может стать 1,5, так что теперь вы теряете только 300 Вт (почти четверть потери тепла). Улучшенные уплотнения окон и защита от сквозняков также улучшат общие изоляционные свойства окна, сэкономив еще больше энергии.

Другой аспект энергоэффективности — способность стекла передавать тепло.Свойство значения U _g и скорость, с которой тепло попадает в здание, являются более тщательной оценкой эффективности стекла. Общий коэффициент пропускания стекла или, точнее, общий коэффициент пропускания солнечного тепла или значение g — это значение, данное стеклу. Чем выше этот показатель, тем лучше для получения тепла, что является целью в большинстве домашних ситуаций. Типы низкоэмиссионного стекла можно сравнить, используя значение U _g и значение g. Другой показатель, который используется для сравнения типов стекла с низким энергопотреблением, — это коэффициенты затемнения.Коэффициенты затемнения сравнивают свойства пропускания солнечного тепла стеклом на коротких и длинных волнах. Доля энергии, которую пропускает каждое стекло, сравнивается со стандартизированным тонким куском прозрачного стекла с известными свойствами. Коэффициенты затенения даны для энергии коротких волн, энергии длинных волн и этих двух сумм в общем коэффициенте затенения. Стекло с относительно высоким коэффициентом затенения на длинных волнах будет поглощать много энергии и повторно излучать ее в здание.Скорее всего, это будет цветное стекло с высокой поглощающей способностью. Эта информация представляет особый интерес для архитекторов, а также инженеров по отоплению и вентиляции, поскольку они могут рассчитать нагрузку на отопление и охлаждение для здания, когда они знают, сколько энергии будет проходить через здание или выходить из него.

IGU Значение | Стеклопакет Windows

Что такое определение «стеклопакет» и как узнать, есть ли оно у вас? Эксперты Glass Doctor рассказывают обо всем, что касается стеклопакетов, преимуществах стеклопакетов и о том, почему вам следует подумать о переходе на этот тип окон, если вы еще этого не сделали.

IGU Значение

IGU — это аббревиатура от «стеклопакета», которое относится к окнам с двойным или тройным остеклением с несколькими стеклами толщиной от 1/8 дюйма до 3/8 дюйма. Панели разделены прокладкой и герметизированы для предотвращения образования конденсата, и они также могут быть заполнены благородным газом, таким как аргон.

Как узнать, есть ли у вас IGU Windows

В зависимости от освещения, быстрый взгляд на ваше окно может определить, имеет ли оно двойное или тройное остекление.Если нет, то вот шаги, чтобы проверить, являются ли ваши окна стеклопакетами:

• Зажгите спичку и поднесите ее к стеклу. Убедитесь, что вы не подходите слишком близко.
• Посмотрите на отражение в стекле.
  • Если вы видите одиночное отражение пламени, это однослойное стекло, а это значит, что ваше окно не является стеклопакетом.
  • Если есть двойное отражение, ваше окно имеет двойное остекление и является стеклопакетом.
  • А тройное отражение означает, что у вас есть тройное остекление, а ваше окно представляет собой стеклопакет.

История стеклопакетов

Изоляционное стекло, изобретенное и запатентованное в 1865 году Томасом Стетсоном, мало использовалось до 1930-х годов, когда C.D. Haven сделал его коммерчески доступным как Thermopane. Затем строительные архитекторы начали заменять окна с одинарным остеклением (также известные как одинарные) в небоскребах на стеклопакеты с двойным остеклением и использовать стекло с зеленым оттенком и богатым железом стеклом для комфорта пассажиров. Позже энергетический кризис 1970-х годов подтолкнул правительство США к дальнейшим исследованиям по борьбе с потерей энергии из окон страны.

Что такое изолированное стекло в стеклопакете?

Поскольку стекло по своей природе является плохим изолятором, толщина не имеет значения, но имеет значение расстояние между стеклами. Кажущиеся безобидными воздушные карманы (иногда заполненные газом) между трех- и двухслойными стеклянными панелями повышают изолирующую способность, препятствуя теплопередаче. Добавьте низкоэмиссионное покрытие, и вы получите серьезный изолирующий удар.

Преимущества стеклопакетов в вашем доме

Помимо защиты от потерь или увеличения тепла, стеклопакеты имеют преимущества, выходящие за рамки энергоэффективности.Стеклопакеты также на окнах…

• Повышение комфорта
  Зимние сквозняки и утечка воздуха остались в прошлом.
• Снижение передачи звука
  Благо в домах рядом с оживленными улицами или с шумными соседями.
• Повышение прочности окна.
  Противостояние сильным ветрам (и чрезмерно рьяным детям).
• Снижение счетов за отопление и охлаждение
  Поддерживая тепловую оболочку вашего дома, чтобы сохранить тепло там, где оно должно быть.

Замена стеклопакетов и многое другое от Glass Doctor

Благодаря настраиваемым формам, размерам и толщине стеклопакеты предлагают более экологичное и чистое оконное решение для любого применения, от промышленного до коммерческого и жилого.Ваш местный Glass Doctor может предоставить все, от установки стеклопакета до ремонта окон. Запишитесь на прием онлайн сегодня, чтобы начать.

Окна и остекление | WBDG

Введение

Окна уже давно используются в зданиях для дневного освещения и вентиляции. Многие исследования даже показали, что здоровье, комфорт и продуктивность улучшаются благодаря хорошо вентилируемой внутренней среде и доступу к естественному свету. Однако окна также являются основным источником нежелательных потерь тепла, дискомфорта и проблем с конденсацией.Только в 1990 году энергия, используемая для компенсации нежелательных потерь тепла и получения тепла через окна в жилых и коммерческих зданиях, стоила Соединенным Штатам 20 миллиардов долларов (четверть всей энергии, используемой для отопления и охлаждения помещений).

В последние годы окна претерпели технологическую революцию. Теперь доступны высокоэффективные, энергоэффективные системы окон и остекления, которые могут значительно сократить потребление энергии и источники загрязнения: они имеют более низкие потери тепла, меньшую утечку воздуха и более теплые оконные поверхности, которые повышают комфорт и минимизируют конденсацию.Эти высокоэффективные окна имеют двойное или тройное остекление, специальные прозрачные покрытия, изоляционный газ между стеклами и улучшенные рамы. Все эти функции уменьшают теплопередачу, тем самым сокращая потери энергии через окна.

На этой странице ресурсов описаны основные концепции выбора оконных систем и систем остекления, особенно энергоэффективных окон.

Описание

Оконные системы состоят из оконных стекол, структурных рам, распорок и герметиков.В последние годы резко увеличилось разнообразие типов стекла, покрытий и рам, доступных для использования в оконных системах, а также появилась возможность точной настройки и оптимизации выбора окон для каждого проекта.

Факторы, влияющие на работу окна.
Изображение предоставлено Energy User News

Тщательная спецификация окон и систем остекления важна для энергоэффективности и комфорта всех зданий. В жилых домах с преобладанием поверхностной нагрузки (например, жилые дома) оптимальная конструкция окон и спецификация остекления могут снизить потребление энергии на 10–50% по сравнению с принятой практикой в ​​большинстве климатических условий.В коммерческих, промышленных и институциональных зданиях, где преобладает внутренняя нагрузка, правильно подобранные системы окон могут снизить затраты на освещение и ОВК на 10–40%.

Выбор окон и остекления следует рассматривать как единое целое. После того, как команда дизайнеров и владелец придут к соглашению о проблеме дизайна, можно будет оценить варианты окон и остекления. Вопросы для рассмотрения включают:

В конечном счете, оптимальный выбор окон и систем остекления будет зависеть от многих факторов, включая тип использования здания, местный климат, тарифы на коммунальные услуги и ориентацию здания.

A. Определение окон и остекления

Для полной спецификации оконной системы необходимо указать следующие характеристики:

• Коэффициент теплопередачи окна
• Window Solar Heat Gain Coefficient (SHGC), или коэффициент затенения (SC)
• Стекло видимое пропускание (T _vis-glass )

Для конкретных эстетических и эксплуатационных целей разработчик может также указать:

• Оттенки (цвета) и покрытия

Значение U

Показатель U указывает скорость теплового потока из-за теплопроводности, конвекции и излучения через окно в результате разницы температур внутри и снаружи.Чем выше U-фактор, тем больше тепла передается (теряется) через окно зимой.

• Единицы измерения U-значения: британские тепловые единицы в час на квадратный фут на ° F (Британские тепловые единицы / час · фут² · ° F)

• U-фактор обычно находится в диапазоне от высокого 1,3 (для типичного окна с одинарным остеклением с алюминиевой рамой) до минимума около 0,2 (для многостекольного высокоэффективного окна с покрытиями с низким коэффициентом излучения и изолированными рамами).

• Окно с U-фактором 0.6 при тех же условиях будет терять вдвое больше тепла, чем устройство с U-фактором 0,3.

• Общий (или чистый) U-фактор окна может быть значительно выше, чем U-фактор центра стекла.

Коэффициент солнечного тепла (SHGC)

SHGC показывает, какая часть солнечной энергии, попадающей в окно, передается через окно в виде тепла. По мере увеличения SHGC потенциал солнечного усиления через данное окно увеличивается.

• SHGC — это отношение от 0 до 1.SHGC = 0 означает, что ни одна из падающих солнечных лучей не передается через окно в виде тепла, а SHGC = 1 означает, что вся падающая солнечная энергия передается через окно в виде тепла.

• Окно с SHGC 0,6 допускает вдвое больший приток солнечного тепла, чем окно с SHGC 0,3.

• Обычно окна с низкими значениями SHGC желательны в зданиях с высокими нагрузками на кондиционирование воздуха, тогда как окна с высокими значениями SHGC желательны в зданиях, где требуется пассивное солнечное отопление.

• Термин «SHGC» является относительно новым и предназначен для замены термина «коэффициент затенения (SC)». Хотя термины взаимосвязаны, коэффициент затемнения стекла определяется как отношение солнечного тепла через данное остекление по сравнению с прозрачным однослойным стеклом толщиной 1/8 дюйма.

Солнечное излучение
Предоставлено Efficient Windows Collaborative

Тепловой поток
Предоставлено Efficient Windows Collaborative

Пропускание в видимой области спектра (ТВис-стекло)

T _vis-glass указывает процент видимой части солнечного спектра, который проходит через данное стеклянное изделие.

• Солнечный свет — это электромагнитная форма обмена энергией между Солнцем и Землей. Он состоит из диапазона длин электромагнитных волн, обычно классифицируемых как ультрафиолетовый (УФ), видимый и инфракрасный (ИК), вместе называемые солнечным спектром.

• Короткие волны УФ-излучения практически невидимы невооруженным глазом, но вызывают выцветание ткани и повреждение кожи. Видимый свет состоит из волн тех длин, которые могут быть обнаружены человеческим глазом.Этот свет содержит около 47% энергии солнечного света. Более длинные инфракрасные волны также невидимы и содержат около 46% энергии солнечного света.

• Для данной системы остекления термин «индекс прохлады (K _e )», также называемый коэффициентом эффективности, представляет собой отношение вязкого стекла T к коэффициенту затемнения (SC).

Оттенки (цвета) и покрытия

Свойства данного стекла можно изменить путем тонирования или нанесения на стекло различных покрытий или пленок.

• Цвета стекла обычно возникают в результате добавления красителей в стекло во время производства. Некоторые оттенки также получаются путем приклеивания цветных пленок к стеклу после изготовления.

• Оттенки обычно выбираются из эстетических соображений. Некоторые оттенки также помогают уменьшить солнечное излучение.

• Покрытия, обычно в виде оксидов металлов, также можно наносить на стекло во время производства. Некоторые из этих покрытий, называемые «низкоэмиссионными» или «низкоэмиссионными», помогают уменьшить лучистую теплопередачу между стеклянными панелями, блокируя некоторые или все длины волн ИК-излучения.Эти покрытия могут значительно снизить U-фактор окна.

• Следует проявлять осторожность при выборе оттенков и покрытий, поскольку их нанесение может значительно повлиять на потерю тепла окнами и приток тепла. Неправильная спецификация может привести к полной противоположности желаемой производительности.

• С точки зрения производительности, указание U-фактора окна, SHGC и коэффициента пропускания видимого света (T _vis-glass ) означает, что нет необходимости указывать оттенки и покрытия.

Сегодня для зданий доступно гораздо больше остеклений, чем было несколько лет назад.

Некоторые рекомендации по выбору окон и остекления включают:

• В общем случае укажите низкие значения U-фактора (<0,40) для жилых помещений. В условиях экстремально жаркого климата могут потребоваться даже более низкие значения.

• При указании производительности Windows обязательно укажите «значения производительности всего продукта» для U-фактора и SHGC.Следует избегать использования U-факторов «только для стекла», поскольку они могут быть на 10-40% лучше, чем стоимость всего продукта.

• В климатических условиях со значительной нагрузкой на кондиционирование воздуха укажите окна с низким значением SHGC (<0,40).

• Как правило, желателен высокий (> 70%) коэффициент пропускания видимого света, особенно при дневном освещении.

• Для коммерческих зданий в сочетании со стратегиями дневного освещения проанализируйте компромиссы между стандартным остеклением и стеклом с высоким индексом охлаждения (также называемым спектрально-селективным).Спектрально-селективное стекло имеет относительно высокий коэффициент пропускания видимого света и относительно низкий SHGC.

• В целом, низкие окна SHGC следует рассматривать для остекления, выходящего на восток и запад, как средство контроля солнечного тепла и повышения комфорта людей. Для крупных коммерческих и промышленных сооружений следует указывать низкие окна SHGC с восточного, южного и западного фасадов. SHGC для окон, выходящих на север, не критичен для большинства широт континентальной части США.

• Для зданий, где требуется пассивное солнечное отопление, следует указать окна, выходящие на юг, с высокими значениями SHGC в сочетании с низким U-фактором.

• Выбирайте окна, думая о комфорте. Правильная спецификация окон может привести к более высокой средней радиационной температуре (MRT) зимой и более низкой MRT летом, повышая комфорт пассажиров и производительность. MRT представляет собой среднюю температуру, которую ощущает пассажир из-за лучистого теплообмена с окружающей средой.

B. Типичные характеристики стекла

Тип стекла (продукт)	Толщина стекла (дюймы)	Видимый Коэффициент пропускания (% дневного света)	U-фактор (зима)	Коэффициент солнечного тепла (SHGC)
Однослойное стекло (стандартное прозрачное)	0.25	89	1,09	0,81
Ламинированная одинарная белая с теплоотражающим покрытием ( Southwall California Series ®)	0,25	73	1,06	0,46
Стекло с двойным стеклопакетом (стандартное прозрачное)	0,25	79	0,48	0,70
Двойное бронзовое отражающее стекло ( LOF Eclipse ®)	0.25	21	0,48	0,35
Тройное изолированное стекло (стандартное прозрачное)	0,125	74	0,36	0,67
Двойное пиролитическое стекло Low-e ( LOF Clear Low-e ®)	0,125	75	0,33	0,71
Мягкое двойное стекло Low-e с наполнителем из газообразного аргона ( PPG Sungate ® 100 Clear )	0.25	73	0,26	0,57
Высокоэффективный Low-e ( Solarscreen 2000 VEI-2M ™)	0,25	70	0,29	0,37
Подвесная пленка с покрытием ( Heat Mirror ™ 66 Прозрачная )	0,125	55	0,25	0,35
Подвесная пленка с покрытием с наполнителем из газообразного аргона ( Azurlite ® Heat Mirror SC75 )	0.125	53	0,19	0,27
Пленки с двойным подвесным покрытием с криптоном ( Heat Mirror ™ 77 Superglass )	0,125	55	0,10	0,34
Информация о производительности была рассчитана с использованием программы компьютерного анализа WINDOW Национальной лаборатории Лоуренса Беркли. Azurlite® и Sungate® являются зарегистрированными товарными знаками PPG Industries. Heat Mirror ™ и California Series® являются товарными знаками Southwall Technologies. Либби-Оуэнс-Форд Ко. Solarscreen 2000 VEI-2M ™ — зарегистрированная торговая марка Viracon .

C. Прочие атрибуты

Другие важные атрибуты оконных и остекленных систем включают:

• Заполнение газом — Внутренние газы, такие как аргон и криптон, часто вводятся между стеклянными панелями, чтобы уменьшить кондуктивную и конвективную теплопередачу. Эти недорогие газовые наполнители снижают U-значения, не влияя на коэффициенты затемнения или пропускание видимого света.

• Фриттинг — Обожженные керамические покрытия или фритты могут наноситься на поверхность стекла с различными рисунками, цветами и плотностями.

• Защитное стекло — Здесь можно найти информацию о применении и преимуществах многослойного архитектурного стекла. Для получения конкретной информации посетите веб-сайты производителей, перечисленных в разделе «Дополнительные ресурсы» на этой странице.

В здании международного терминала в аэропорту Ататюрк в Стамбуле используется многослойное стекло для обеспечения безопасности
Фотография предоставлена ​​DuPont Laminated Technologies

• Retrofit Films — Для получения информации о плюсах и минусах модифицированных пленок посетите Флоридский центр солнечной энергии.

• Переключаемая оптика — доступно новое поколение динамических остеклений, которые изменяют оптические свойства за счет изменения света, температуры или напряжения (т. Е. Фотохромные, термохромные, электрохромные). В настоящее время эти материалы экономически целесообразны только для нишевых рынков, например как двусторонние зеркала.

D. Возможности и предостережения

В рамках кредитной программы NYSERDA помогла Управлению поездов столичного округа установить новое энергоэффективное остекление и высокоэффективное оборудование для обогрева и охлаждения на этом вокзале в Ренсселере, штат Нью-Йорк.
Фотография предоставлена ​​NYSERDA

Некоторые возможности проектирования и меры предосторожности, касающиеся спецификации и применения оконных и остекленных систем, включают:

Возможности

• Использование высокоэффективных окон может значительно снизить нагрузку на отопление и охлаждение и устранить необходимость в обогреве по периметру в зданиях с преобладающей внутренней нагрузкой из-за влияния повышенной средней радиационной температуры (MRT) на комфорт пассажиров (см. High-Performance HVAC).

• Оконные системы с низкоэмиссионным и спектрально-селективным покрытиями могут фильтровать повреждающее УФ-излучение и увеличивать срок службы предметов интерьера.

• Оптимизированные системы окон для пассивного отопления в жилых зданиях или для дневного освещения в коммерческих / промышленных зданиях снизят нагрузки и уменьшат затраты на эксплуатацию и техническое обслуживание.

Предостережения

• Всегда указывайте сертифицированные значения энергоэффективности всего продукта.

• Все низкоэмиссионные покрытия разные! Если селективные покрытия были определены как стратегия повышения производительности, убедитесь, что покрытие полностью и должным образом соответствует вашему применению.

• Всегда учитывайте контроль ослепления, особенно в коммерческих и промышленных приложениях. Ограничение контрастности и обеспечение визуального комфорта в поле зрения имеют решающее значение, особенно при дневном освещении.

• Избегайте проблем с конденсацией.Конденсация возникает, когда температура поверхности стекла опускается ниже точки росы комнатного воздуха. Это может повредить элементы окон и стен и затруднить обзор.

• Исторические здания часто требуют специальной отделки окон. Стремление достичь исторической точности иногда может вступать в противоречие с желанием обеспечить энергоэффективность. К счастью, несколько компаний сейчас предлагают высокоэффективные продукты, которые могут имитировать внешний вид старинных окон, сохраняя при этом энергоэффективность.

Приложение

Пример использования

Аргоннская национальная лаборатория — Аргонн, Иллинойс

Корпорация по улучшению оборудования штата Айова (SIFIC) и Институт психического здоровья в Независимости, штат Айова, объединили свои усилия для выявления и внедрения улучшений в управлении энергопотреблением. Среди нескольких стратегий команда установила энергоэффективные окна на сумму более 300 000 долларов. На сегодняшний день Институт ежегодно экономит более 100 000 долларов на энергозатратах.

Аргоннская национальная лаборатория, Аргонн, штат Иллинойс, является одним из первых зданий Министерства энергетики США, получивших сертификат LEED от U.S. Совет по экологическому строительству. Дизайн включает более 15 строительных материалов, выбранных из-за их переработанного, возобновляемого или низкоэмиссионного содержания. Кроме того, некоторые функции энергосбережения, такие как высокоэффективные окна, ориентированные на запад и север, снизят потребление электроэнергии на 20% и природного газа на 30%, снизив воздействие парниковых газов на здание на 55 тонн в год. Подробнее…

Дополнительные ресурсы

WBDG

Задачи проектирования

Эстетика, продуктивность, устойчивость

Руководства и спецификации

Руководство по проектированию ограждающих конструкций здания

Стеновые системы: система внешней изоляции и отделки (EIFS), системы панельных металлических стен, системы сборных железобетонных стен, системы тонких каменных стен
Системы окон: остекление, окна, навесные стены, наклонное остекление, наружные двери
Atria Systems

Ассоциации и организации

Инструменты проектирования и анализа

Свойства окна

• Окна Energy Star®
• Обычно физические свойства систем остекления легко получить из документации по продукту и сертифицированы Национальным советом по рейтингам окон (NFRC).
• WINDOW, компьютерная программа, финансируемая из федерального бюджета, разработанная Национальной лабораторией Лоуренса Беркли (LBNL), вычисляет U-значения, SHGC и Tvis оконных систем, построенных из стекла и рам с известными свойствами.

Стратегии проектирования окон

Коммерческое и институциональное — Чтобы проанализировать влияние различных площадей окон и свойств стекла, исследуйте следующее:

• Вычислительная гидродинамика (CFD) — этот усовершенствованный компьютерный метод анализа может помочь проанализировать влияние сложных систем фенестрации на воздушные потоки и характер внутренней вентиляции.Для получения дополнительной информации: CFD Online
• DOE-2 — почасовая программа моделирования зданий, предназначенная для анализа сложных многозонных зданий.
• eQuest® — замена PowerDOE.
• Skylight Handbook — метод ручного расчета оптимального дизайна светового люка, разработанный Национальной лабораторией Лоуренса Беркли (LBNL). Доступно в AAMA (код продукта SHDG-1-88).

Прочее

Публикации

прочие

LoĒ³-366 Стекло | Кардинал Гласс Индастриз

Стекло

Cardinal LoĒ³-366

^® — это стекло с высочайшими характеристиками.Это может просто сделать все остальные стекла low-e устаревшими.

LoĒ³-366 обеспечивает идеальный баланс защиты от солнечных лучей и хорошей видимости. И он обеспечивает высочайший уровень комфорта в течение всего года и экономию энергии. Это также единственное стекло, которое вы можете использовать для соответствия требованиям в каждой зоне ENERGY STAR — в окне с двойным остеклением. Соедините его с LoĒ-i89 ^® , и вы будете соответствовать требованиям на Севере. Его низкий SHGC делает его совместимым и на всей остальной территории страны.Это идеальный стакан, где бы вы ни жили.

Когда температура растет, обычное оконное стекло просто не переносит жару. А тонированные стекла портят вид. Кардинал LoĒ³-366, однако, был специально разработан, чтобы отклонять солнечное тепло, не влияя на обзор. Он пропускает больше света и сохраняет больше тепла. Так в вашем доме будет прохладно и комфортно. Наше запатентованное покрытие LoĒ³-366 обеспечивает максимальную эффективность всех наших продуктов Lo.

Более того, LoĒ³-366 также обеспечивает исключительную защиту от выцветания.Он блокирует 95% вредных ультрафиолетовых лучей солнца (основная причина выцветания), поэтому поможет вашей мебели, коврам, шторам и настенным покрытиям оставаться красивыми на долгие годы.

В холодную погоду изоляционный эффект ваших окон напрямую влияет на то, как выглядят ваши комнаты. Как правило, 75% открытой поверхности окна — это стекло, и температура стекла со стороны помещения напрямую влияет на температуру воздуха в помещении.Чем лучше теплоизолировано оконное стекло, тем теплее будет в вашей комнате.

Фактически, Efficient Windows Collaborative (www.efficientwindows.org) предполагает, что, когда температура поверхности стекла опускается ниже 52 ° F, возникает риск теплового дискомфорта. Чтобы обеспечить максимальный комфорт зимой, выберите изделие из стекла, которое обеспечивает температуру поверхности выше этой точки в самых холодных внешних условиях.

IG тип
и покрытие

Однослойный, прозрачный

Двойное стекло, прозрачное

Обычный low-e

LoĒ³-366 (заполнение воздухом)

LoĒ³-366 (заполнение аргоном)

20 ° F
ХОЛОД СНАРУЖИ

-10 ° C
ХОЛОД СНАРУЖИ

• 31 °
• 51 °
• 57 °
• 58 °
• 60 °
• -3 °
• 9 °
• 13 °
• 14 °
• 15 °

Превосходные изоляционные свойства Cardinal LoĒ³-366 являются ключевым фактором при создании удобных окон для холодного климата.Значительное повышение комфорта за счет окон с теплыми стеклянными поверхностями также означает, что относительную влажность воздуха в помещении можно контролировать и поддерживать должным образом. Правильный уровень влажности (не слишком большой, не слишком низкий) улучшит комфорт и будет способствовать созданию более здоровой среды обитания.

Идеальное решение для любого климата

На протяжении многих лет Cardinal устанавливает стандарты энергоэффективного стекла. Ведущие производители окон и дверей для жилых домов полагаются на наше высокое качество.Наши запатентованные современные процессы нанесения покрытий распылением не имеют себе равных среди других производителей стекла.

Теперь мы подняли планку. LoĒ³-366 добавляет третий слой серебряного покрытия. Результат: прозрачное покрытие, которое блокирует еще больше солнечного излучения, отражает тепло и пропускает свет. LoĒ³-366 фактически превосходит тонированное стекло, часто используемое в теплом климате.

Видео:

LoĒ³-366
Performance

Цель программы ENERGY STAR для Windows — быть лучше кода.LoĒ³-366 — это продукт с низким энергопотреблением, который может применяться во всех 4 климатических зонах: превосходные изоляционные свойства на севере и четкий контроль солнечного излучения во всех остальных регионах страны.

IG тип
и покрытие

Однослойный, прозрачный

Двойное стекло, прозрачное

Обычный low-e

LoĒ³-366

Видимый свет

Trans-
миттанс

• 90%
• 82%
• 76%
• 65%

Внешний
Отражение

• 8%
• 15%
• 17%
• 11%

Внутреннее
Отражение

• 8%
• 15%
• 17%
• 12%

Передача замирания

УФ

• 0.71
• 0,58
• 0,50
• 0,05

СОЛНЕЧНЫЙ

КОЭФФИЦИЕНТ ТЕПЛА
КОЭФФИЦИЕНТ

• 0,86
• 0,78
• 0,72
• 0,27

Воздух
Заливка

• 5.91
• 2,73
• 1,93
• 1,65
• 1,04
• 0,48
• 0,34
• 0,29

Аргон
Заливка

• –
• –
• 1,70
• 1.36
• –
• –
• 0,30
• 0,24

LoĒ³-366 — стекло с высочайшими характеристиками, обеспечивающее экономию энергии в течение всего года во всех частях страны.Все с исключительной видимостью. Это идеальный стакан, где бы вы ни жили.

LoĒ³-366 можно приобрести в многослойном стекле, устойчивом к ураганам, а также в различных формах и размерах.

Чтобы узнать больше о LoĒ³-366 и других изделиях Cardinal glass, обратитесь к производителю окон, подрядчику или архитектору.

.
