Деревянная крыша состоит из разных видов стропил с другими элементами несущих конструкций и кровельного покрытия. При возведении такой конструкции не приходится сталкиваться с большим количеством трудностей, что делает данный вид кровли очень популярным и распространённым. Стропильная система может иметь различную структуру, а составные части для её создания различаются своими особенностями и ценами. Эта статья расскажет вам о том, что включает в себя деревянная крыша и как она устроена. Также здесь вы сможете найти большое количество информации о том, какие материалы лучше использовать для данной конструкции и как оптимизировать затраты на выполнение строительных работ без потери качества.

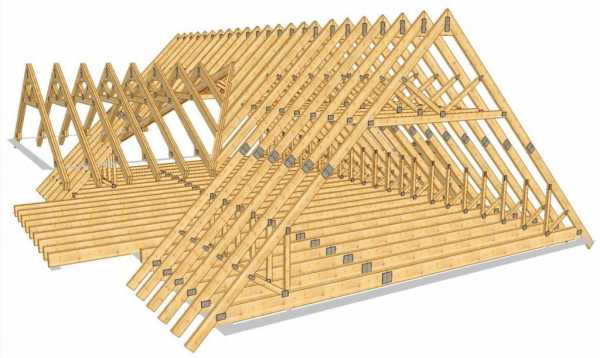

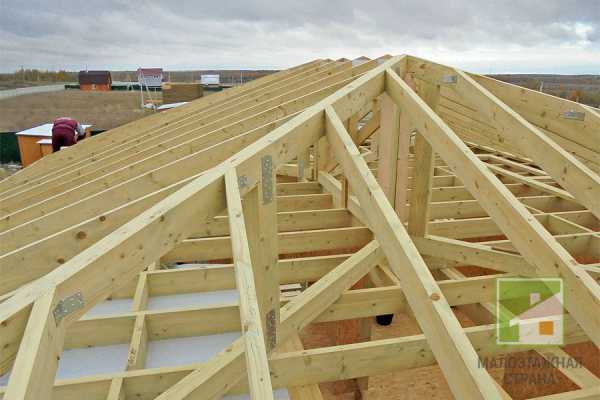

Деревянная крыша

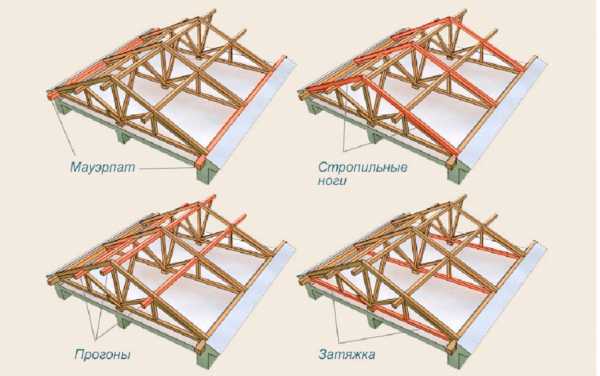

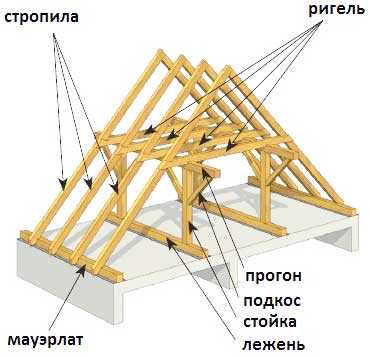

Из каких составных частей состоит стропильная система

Для начала стоит сказать, что для каждой крыши подходит своя стропильная система с определёнными составными частями. Выбор конструкции зависит от множества факторов. Например, сюда можно отнести количество скатов или углы наклона, а также расположение дымохода. Но всё же в состав деревянной крыши всегда входят следующие элементы:

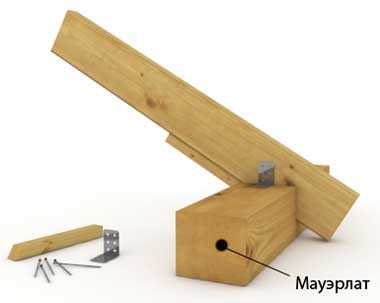

  • Мауэрлат – это доска, лежащая на стене. Она служит опорой для всей кровли и равномерно распределяет нагрузку на постройку.

  • Стропила задают внешний вид кровли и придают ей угол наклона. Они необходимы для того, чтобы конструкция была жёсткой и устойчивой. Также стропильные ноги служат опорой для обрешётки и кровельного покрытия.

  • Прогон. Такой элемент конструкции нужен для того, чтобы соединять стропила между собой. В зависимости он места расположения, прогоны бывают коньковые и боковые.

  • Затяжка – это часть системы, которая соединяет стропильные ноги и не позволяет им расходиться.

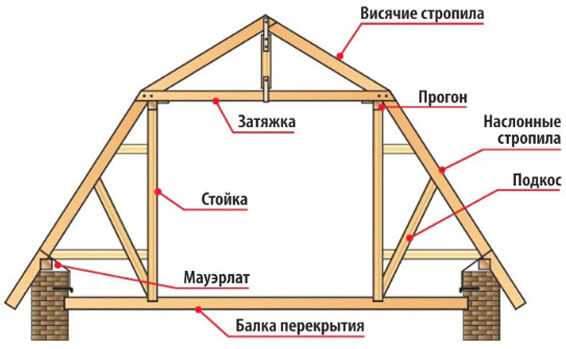

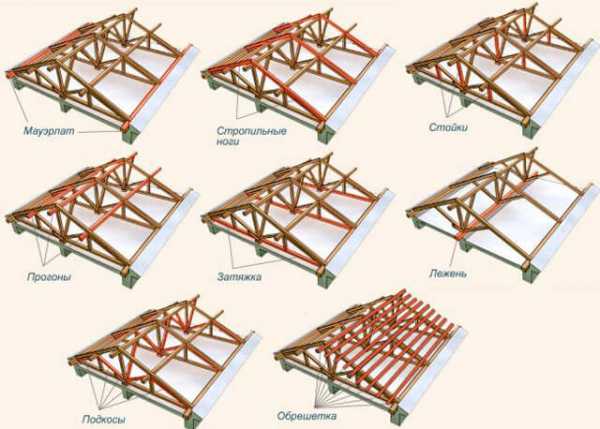

Составные части стропильной системы
  • Стойки придают устойчивость и фиксируют стропильные ноги. Эту же функцию выполняют кровельные подкосы.

  • Лежень – это доска, параллельная коньку. В этот элемент конструкции упираются подкосы и стойки.

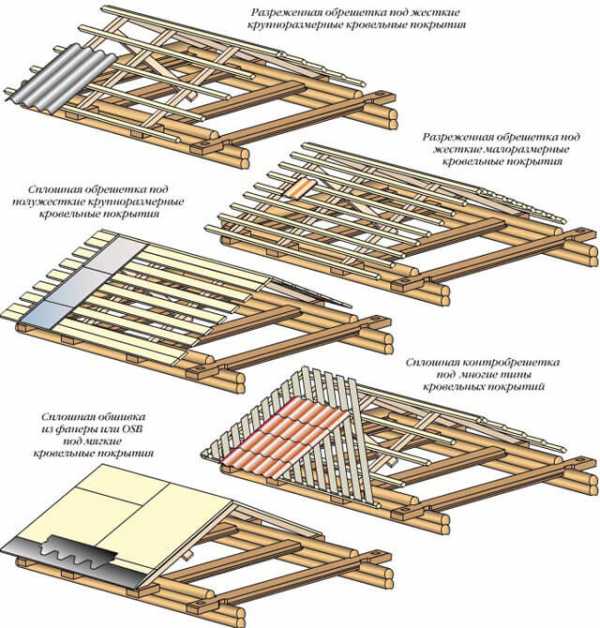

  • Обрешётка состоит из брусьев или досок, перпендикулярных стропилам. К этой составной и крепится кровельное покрытие.

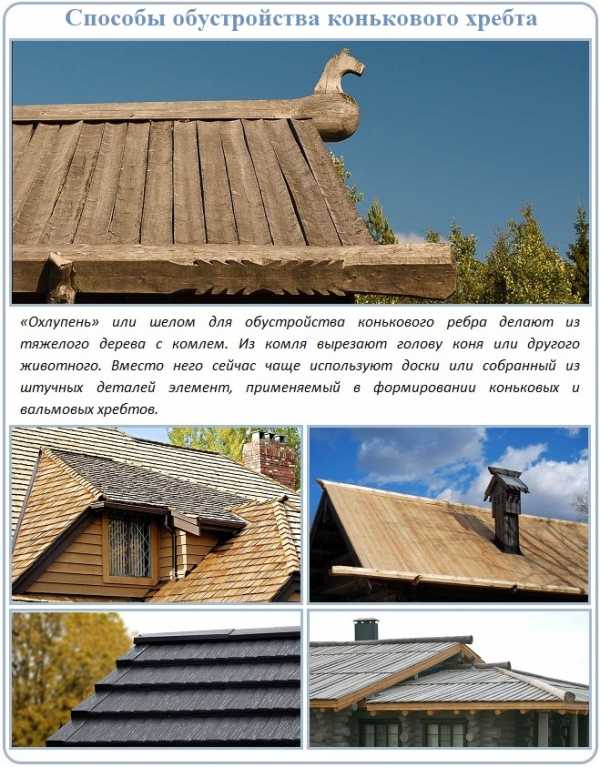

  • Кровельный конёк представляет собой соединение двух скатов. В этом месте при строительстве обязательно набить сплошную обрешётку.

  • Свесы крыши – это выступы кровли, нужные для защиты стен дома от намокания.

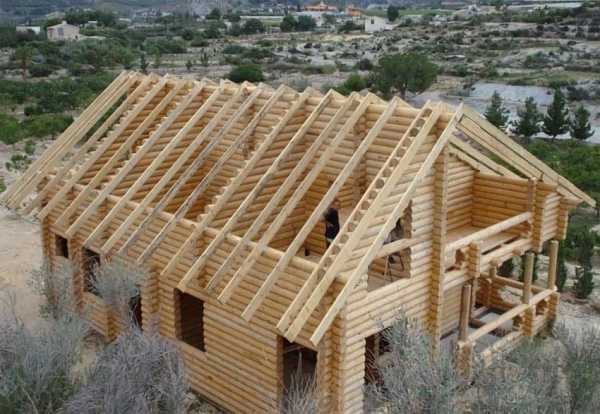

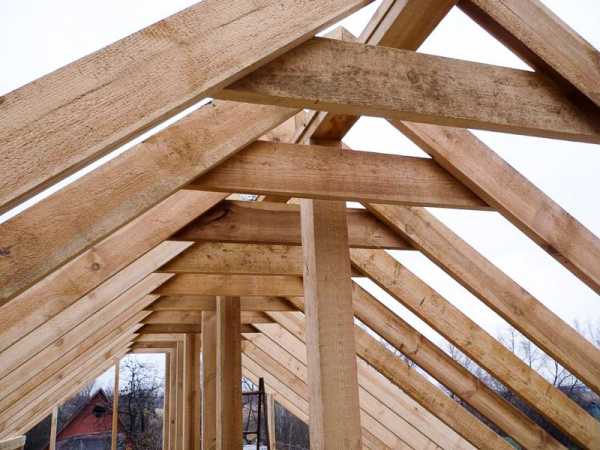

Стропильная система

Устройство деревянной кровли предусматривает также наличие стропильной фермы. Эта часть состоит из таких элементов, как растяжки, стойки и раскосы. Нужна такая конструкция для равномерного распределения нагрузки и уменьшения давления на стены. Между каждыми двумя стропильными фермами может быть разное расстояние, которое выводится с помощью расчётов.

Виды конструкции деревянной кровли

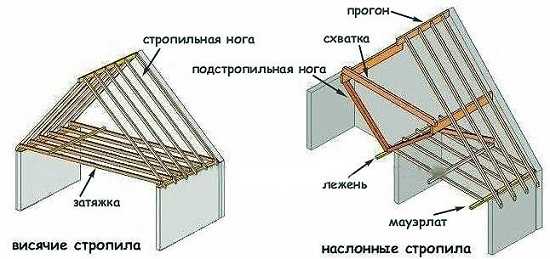

Бывает три вида деревянной кровли: с наслонными стропилами, с висячими стропилами и с деревянными фермами. Первый вариант предусматривает, что стропила упираются в мауэрлат с торцевой стороны, а с лицевой в стену постройки или же в стойку. При такой конструкции расстояние между стойками должно быть от 60 сантиметров до 2 метров.

Длина шага рассчитывается, исходя из предполагаемой нагрузки и сорта применяемого материала. Для того, чтобы возвести такую конструкцию, нужно использовать брус 20*20 с толщиной не менее 5 сантиметров. Между стойками нужно оставлять расстояние до 2 метров. Чтобы увеличить жёсткость всей конструкции, стропильные ноги следует дополнительно связать доской двадцаткой.

Расстояние между стойками должно быть до 2 метров

Если планируется придать крыше дополнительную стойкость к порывам ветра, то в этом случае элементы конструкции фиксируются проволокой, которая в свою очередь крепится анкерами к мауэрлатам и лежню. Такой вид стропильной конструкции в наше время наиболее популярен и используется при строительстве большинства зданий, имеющих деревянную крышу.

Но стоить заметить, что при обустройстве наслонной стропильной системы потребуется, чтобы, во-первых, внутри постройки была хотя бы одна несущая стена, а во-вторых, ширина здания была не менее 7 метров.

Если же невозможно выполнить деревянную крышу наслонного типа, то рекомендуется прибегнуть к конструкции из висящих стропил. При таком варианте не требуются верхние вертикальные опоры.

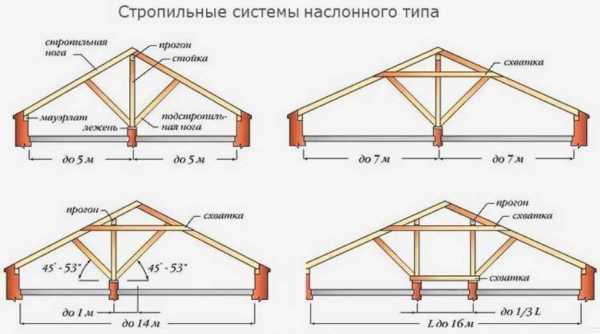

Стропильная система наслонного типа

Но стоит обратить внимание, что ширина дома никак не должна быть менее восьми метров. Но в то же время такая стропильная система наиболее хорошо сочетается с небольшими техническими постройками.

Однако стоит помнить, что висячие стропила оказывают повышенное давление на стены, опираясь на них своей нижней частью. Чтобы конструкция получила дополнительную жёсткость, стропильные ноги стягиваются между собой. Для соединения всех составных частей данной конструкции используются кроме гвоздей также болты и металлические скобы. А чтобы можно было использовать чердачное помещение в качестве жилого, стяжки необходимо располагать на как можно большей высоте.

Для использования чердачного помещения в качестве жилого, необходимо высоко расположить стяжки
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Стропильная конструкция с деревянными фермами практически не используется при строительстве частных домов. Данный вид лучше сочетается со зданиями, размер пролётов которых превышает 20 метров. Это связано с тем, что данная система довольно сложная. Она включает в себя целый комплекс узлов, состоящих из большого количества балок, ширина которых должна быть 150 миллиметров.

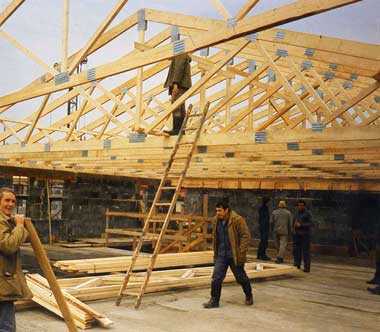

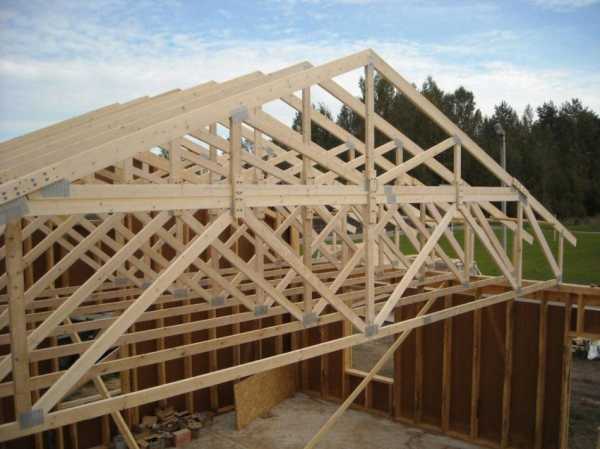

Стропильная система с деревянными фермами

Также стоит отметить, что выгодно применять такие стропильные конструкции кровли для деревянного дома. Это связано с тем, что элементы каркаса крыши будет очень удобно крепить к стенам из дерева.

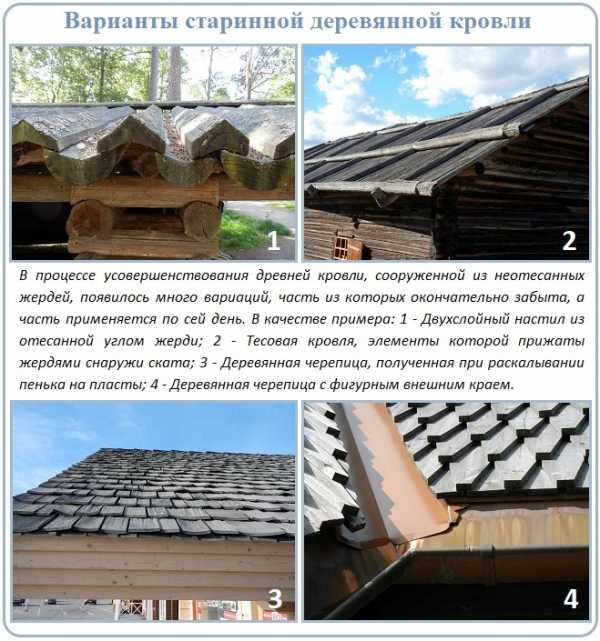

Как выбрать кровельные материалы для деревянной кровли

Существуют различные виды покрытия для деревянной крыши. Они значительно отличаются по своим свойствам и возможностям. Для того, чтобы вы имели представление о деревянных кровельных покрытиях, некоторые из них будут рассмотрены далее:

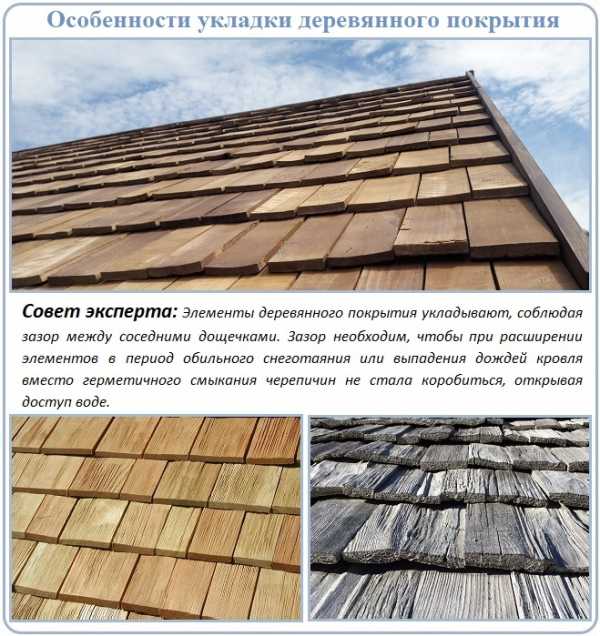

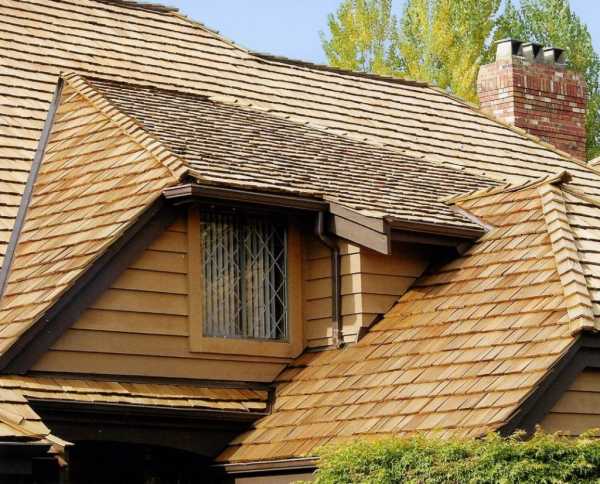

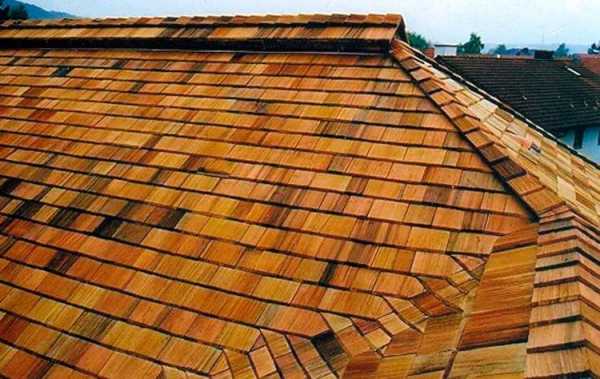

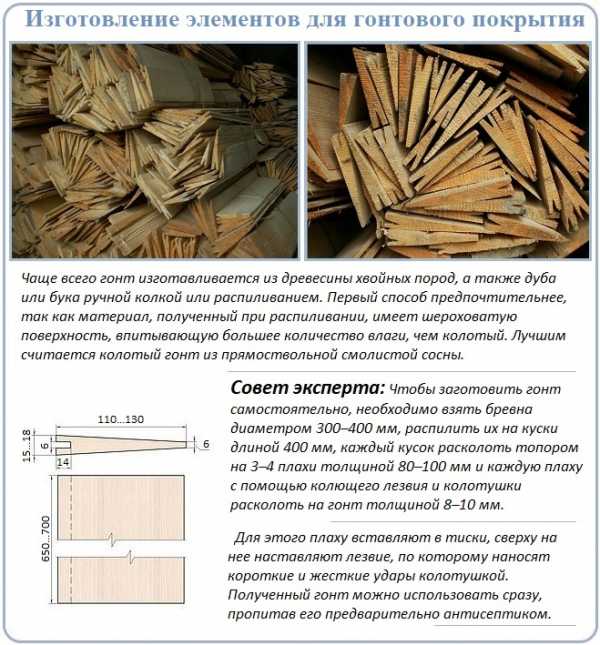

Гонт

Состоит из небольшого размера пластин. Между собой они связываются шипами или пазами. Для изготовления гонта используются самые прочные, долговечные и надёжные породы древесины.

Это покрытие имеет один значительный недостаток: крыша из гонта очень пожароопасна. Однако бороться с этим можно, покрывая поверхность планок специальным составом.

Из достоинств стоит отметить длительный срок службы, а также качественную звукоизоляцию. К тому же гонт обладает низкой теплопроводностью, что делает его хорошим утеплителем. Такие характеристики являются типичными для всех деревянных кровельных покрытий.

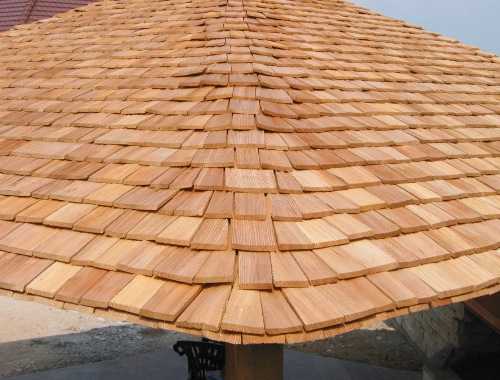

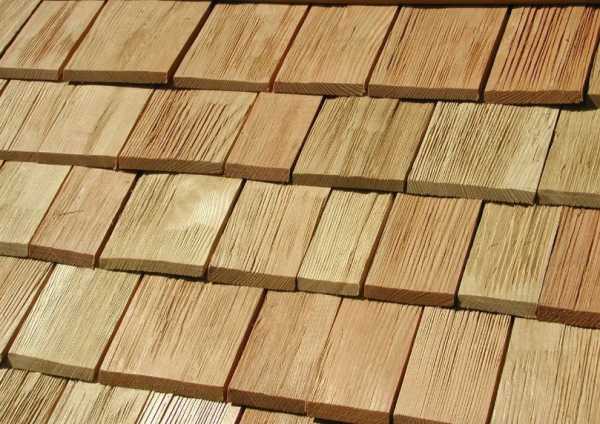

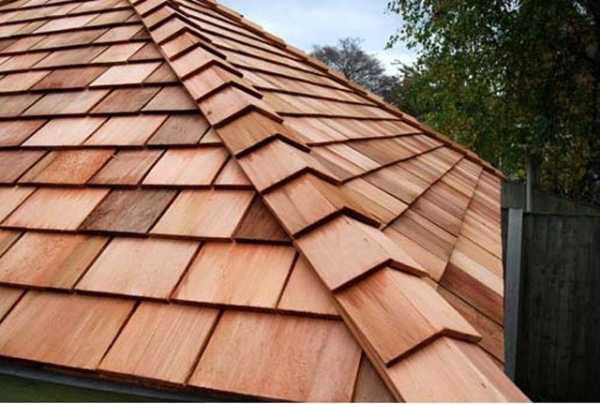

Гонт состоит из небольших пластин
На нашем сайте Вы можете ознакомиться с самыми популярными проектами «малых форм» для частного дома – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

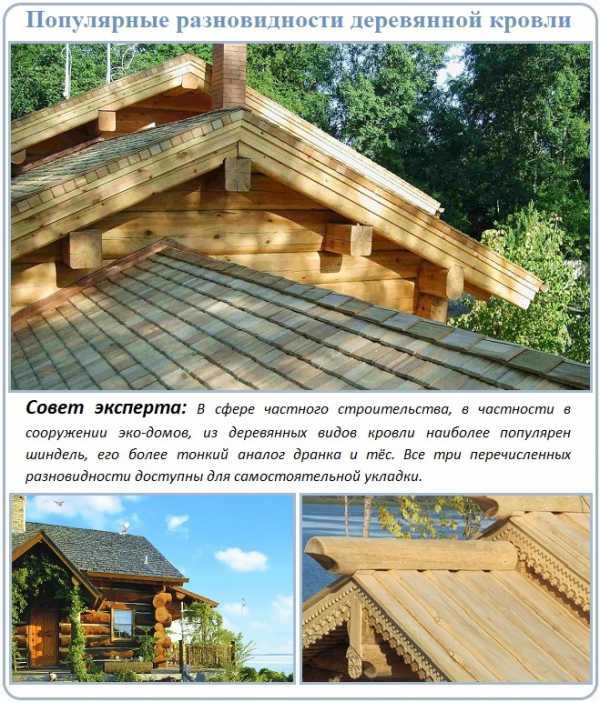

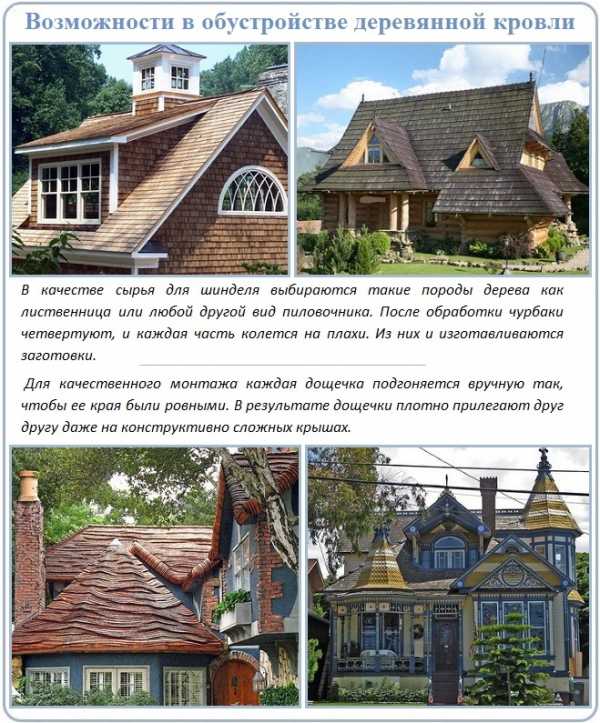

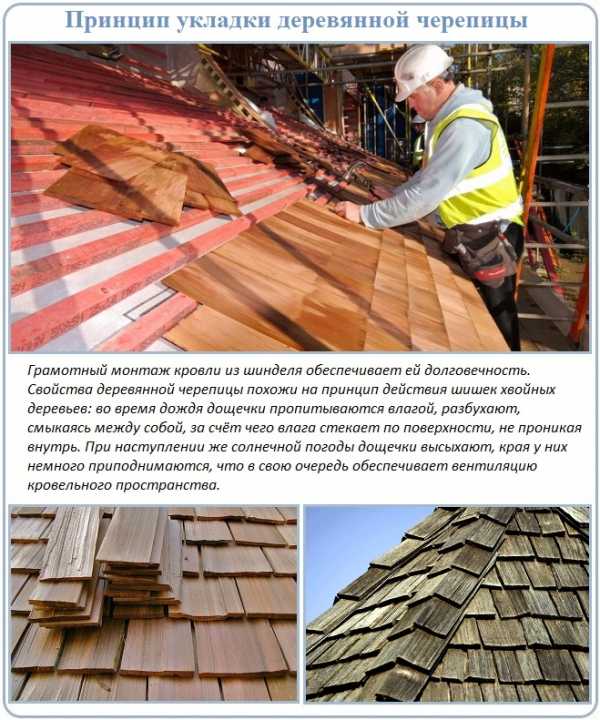

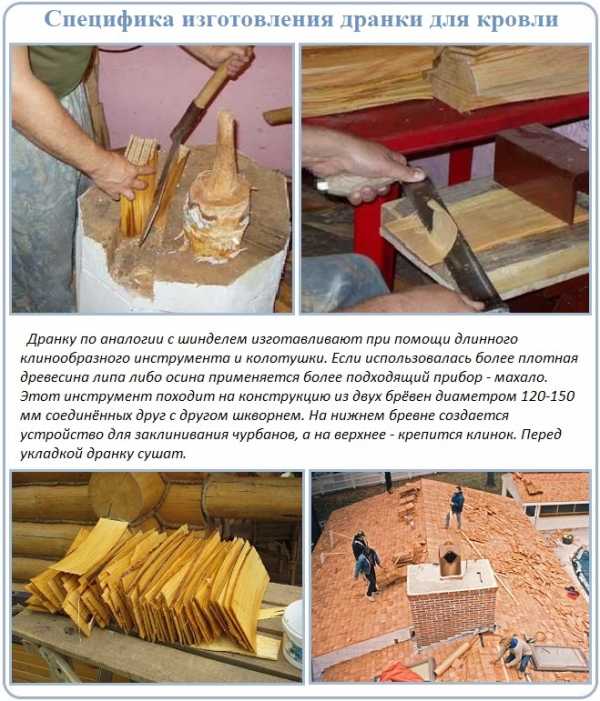

Шиндель

По форме, представляет собой колотые пластины. Такой материал отличается различным размером составных частей. Это кровельное покрытие имеет самый длительный срок службы среди деревянных материалов.

Примечательно, что изготавливается шиндель способом ручного кола. Для его производства применяются такие породы, как осина, лиственница или дуб. Выбирается только зрелое отборное сырьё с большой плотностью годичных колец. К тому же это покрытие отличается малым количеством сучков.

Для производства Шинделя применяется сосна, осина, лиственница и дуб

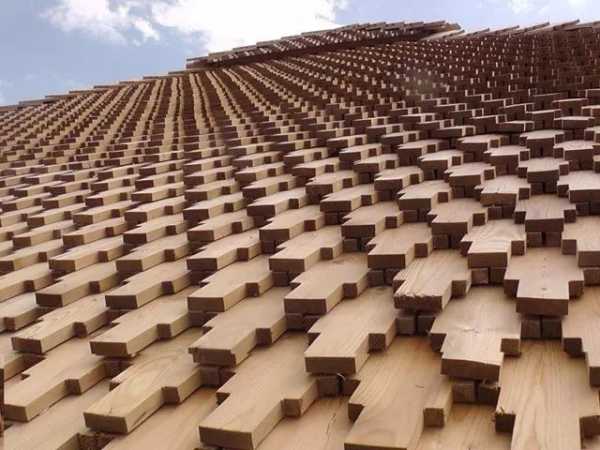

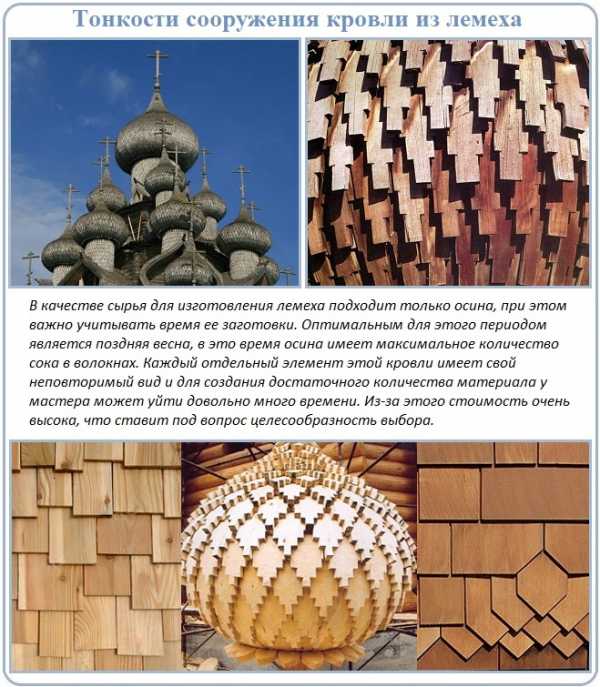

Лемех

Является одной из разновидностей шинделя. Отличается он тем, что имеет сложную форму. Его верхняя часть представляет собой расширение, а нижняя имеет ажурные края. Такая дощечка внешне напоминает лопатку, а её края часто имеет закруглённую форму. Для изготовления чаще всего применяется такое сырьё, как сосна и ель.

Для производства Лемеха применяется сосна и ель

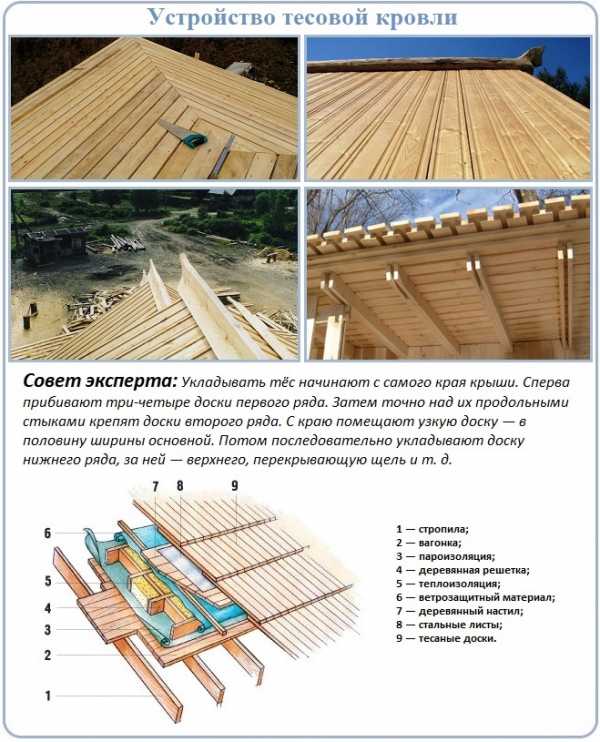

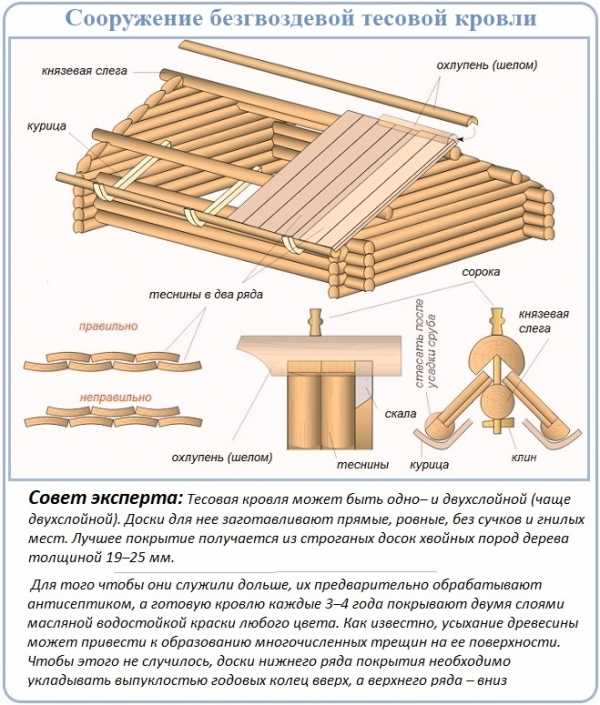

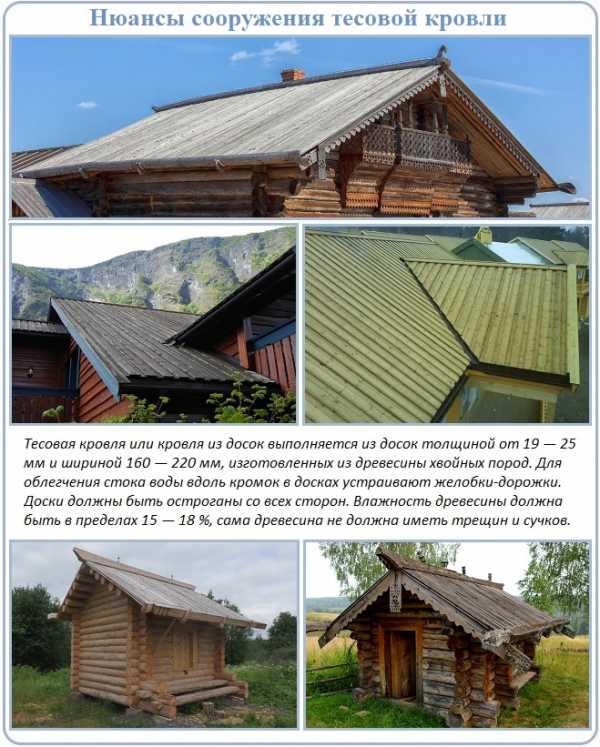

Тес

Это одно из самых простых деревянных кровельных покрытий. Представляет собой обычную обрезную доску из сосны или ели. Однако самые надёжные тесовые крыши делаются из лиственницы, хотя она стоит дороже и обрабатывать её труднее.

Деревянная кровля из этого материала практически полностью поглощает шум дождя, а также тес является экологически чистым материалом. Обустройство тесовой крыши является довольно простым процессом и не требует значительных трудозатрат.

Проблема в том, что она создаёт большую нагрузку на стены дома из-за своей немаленькой массы.

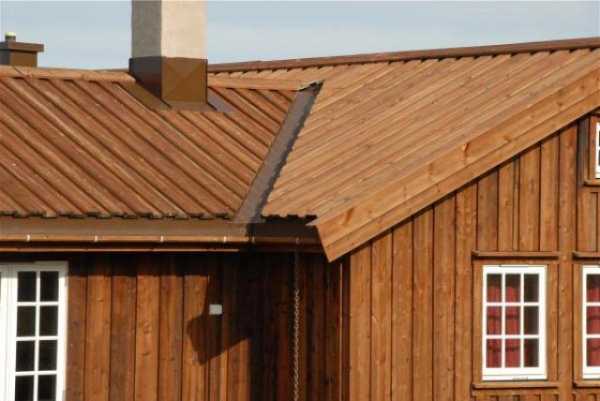

Тес практически полностью поглощает шум дождя

Порядок работ при строительстве деревянной крыши

Перед тем, как начинать работы по возведению крыши, нужно правильно и грамотно выбрать материалы. Древесина должна быть сухая, на её поверхности недопустимо появление грибков и древесного рака. Чтобы конструкция служила дольше, стоит выбирать материалы, не имеющие обзёла. Также рекомендуется покрыть все составляющие антисептиками и антипиренами. Такие средства защитят крышу не только от гнили, но и от огня.

Рекомендуется покрыть древесину антисептиками и антипиренами
Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

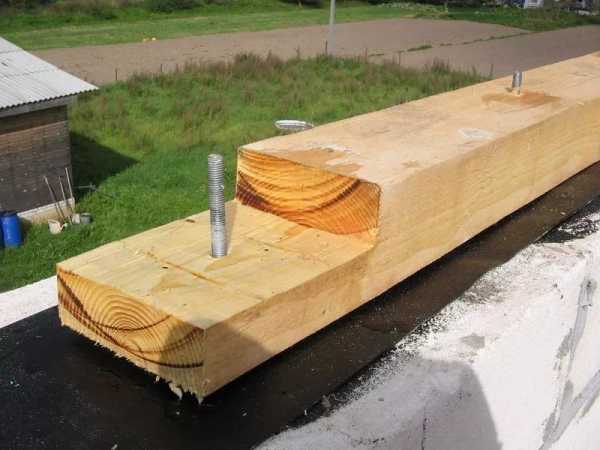

Первым делом при строительстве любой крыши монтируют мауэрлаты. Использовать в качестве этой части лучше брус шириной 150 миллиметров. Существует два способа фиксации:

  • Проволока катаного типа продевается в заранее просверленные отверстия в стене и брусе, а затем надёжно и сильно стягивается и связывается плоскогубцами. Если есть деревянный дом под крышу, то этот способ будет лучшим решением.

  • На стену устанавливаются вертикально прутья толщиной не менее полутора сантиметров. Возможен вариант монтажа бетонной балки с заранее зафиксированными на ней металлическими шпильками. Расстояние между ними не должно превышать 10-12 сантиметров. Брус надевается на шпильки крепёжными отверстиями, а потом фиксируется с помощью гаек.

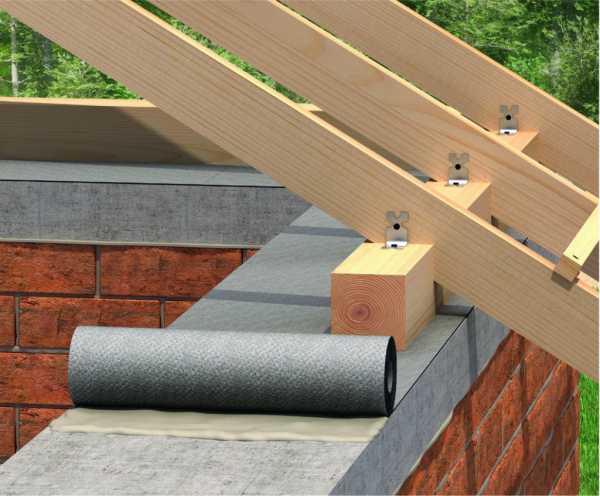

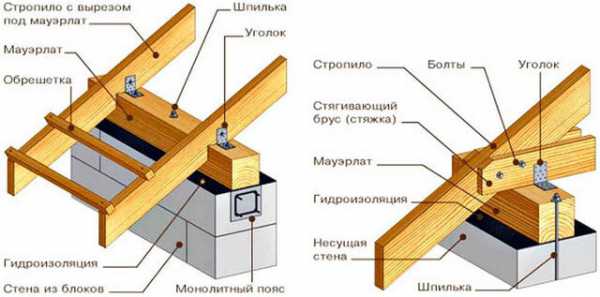

Крепление мауэрлатов

Если мауэрлат установлен на стену без использования прокладки из рубероида, это губительно скажется на всей крыше. Также для защиты этого элемента его обычно покрывают битумной мастикой. После установки «фундамента» кровля из дерева возводится в соответствии со следующей последовательностью действий:

  1. Параллельно стенам укладываются лежни. Для изготовления этих составных частей рекомендуется использовать брус с сечением 150*150 миллиметров. В том случае, когда имеются слишком короткие отрезки материала, их стыкуют посредством шипов.

  2. На лежни монтируются стойки. Здесь лучше использовать брус с шириной 5*15. Такие элементы всегда устанавливаются на расстоянии, равном шагу стропильных ног.

  3. Далее устанавливают крайние стропила. Их крепят к мауэрлатам и обязательно фиксируют с помощью стоек. Стыки всегда имеют запил, а также для надёжности и устойчивости на них накладывают металлические пластины.

  4. На углы фронтона устанавливается конёк.

  5. После этого монтируются все остальные стропила. При этом между ними остаётся расстояние, вычисленное с помощью расчётов, а опираются они на мауэрлаты, конёк и стойки.

  6. Фронтон зашивается доской.

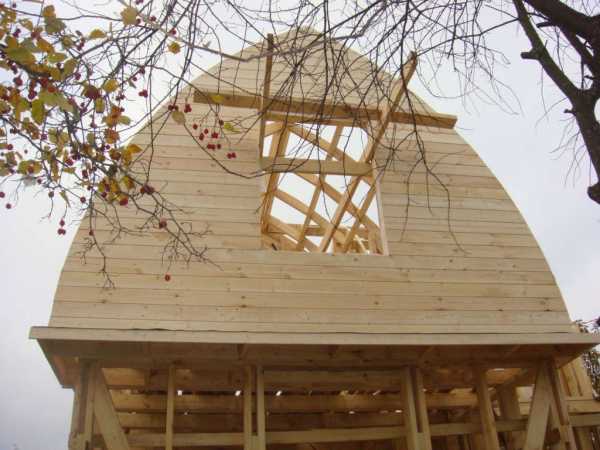

Фронтон зашитый доской

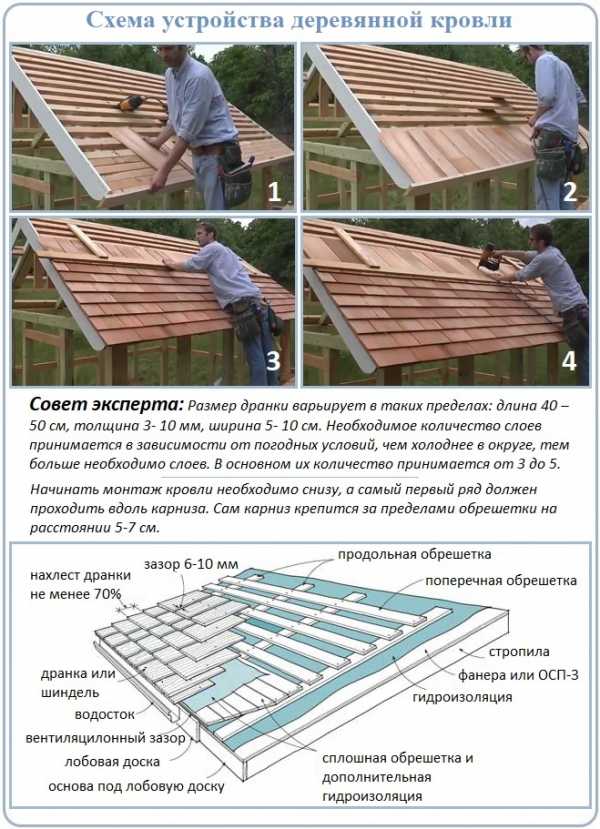

После того, как все несущие конструкции собраны, укладывается кровельный пирог. Устройство деревянной кровли предполагает наличие утеплителя, а также слоёв паро- и гидроизоляции. Всю систему лучше зашить досками со стороны чердака. Если вы планируете использовать постройку, как подсобное помещение, то на слое теплоизоляции можно сэкономить.

После того, как все вышеперечисленные процессы произведены, остаётся только закрепить обрешётку и зафиксировать на ней кровельное покрытие. Теперь можно подшить свесы и деревянная кровля будет готова полностью.

Из видео можно узнать, как строится крыша:

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Деревянная крыша обладает массой достоинств. Кроме своей отличной теплоизоляции и поглощения шума, она также отличается хорошими декоративными свойствами. Если вы любите традиционную старорусскую архитектуру, то тесовая кровля подойдёт для вас, как ничто другое. Крыша из любых деревянных материалов прослужит довольно долго, а при тщательном уходе и правильном монтаже будет в течение длительного времени радовать вас своим внешним видом.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Стропильная система крыши — устройство, конструкция и составные узлы

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

  • Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
  • Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
  • Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

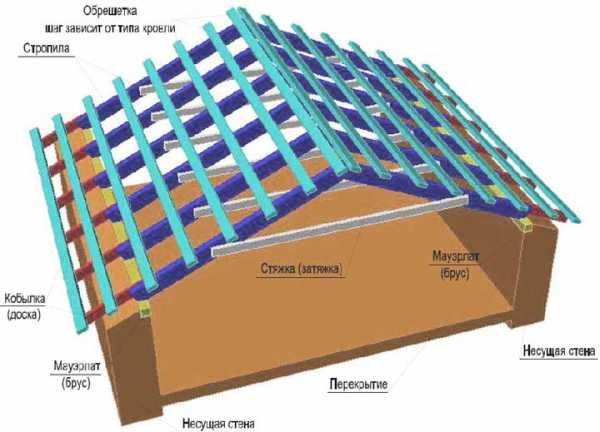

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

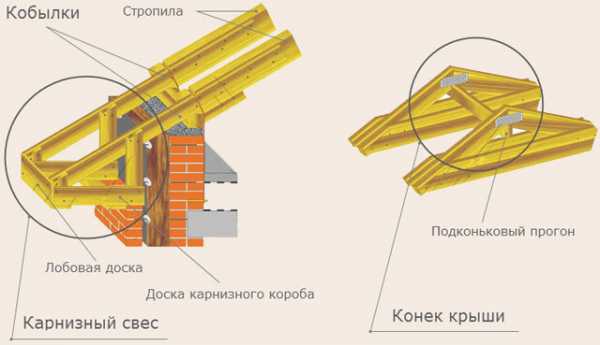

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

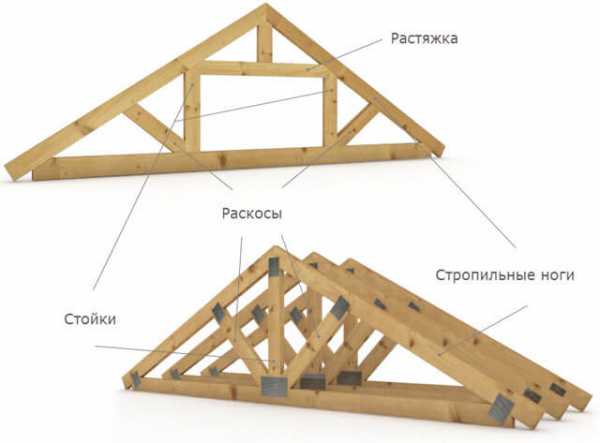

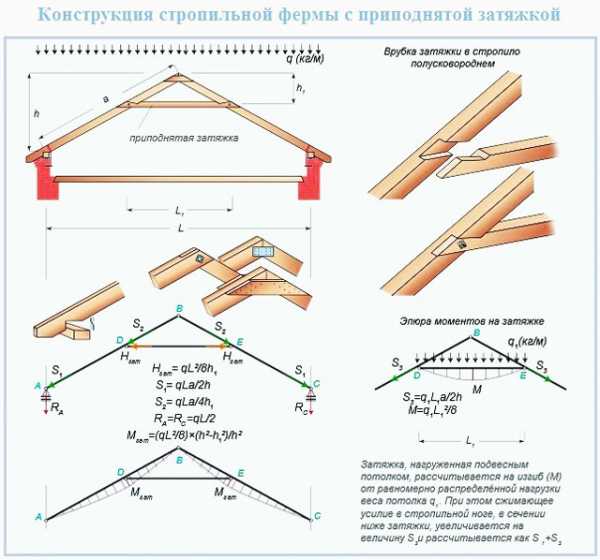

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.


Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

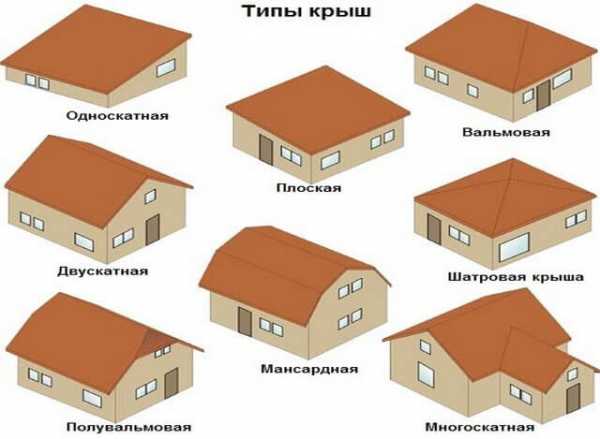

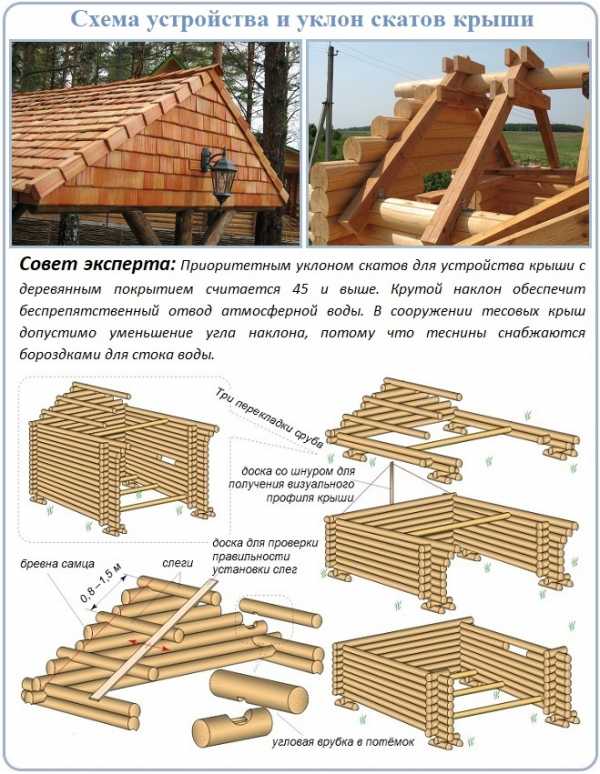

Формы крыш и стропильных систем

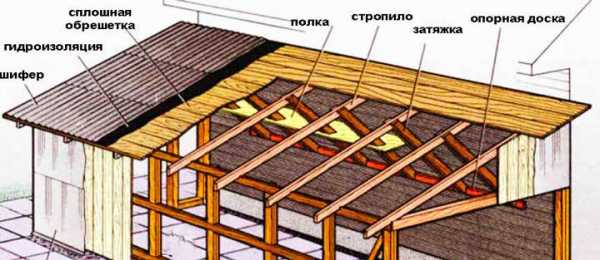

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.


Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.


Устройство висячих и наслонных стропиль двускатной крыши.

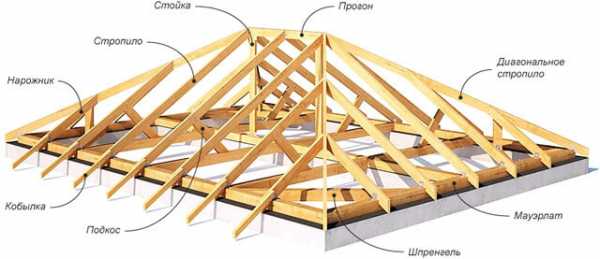

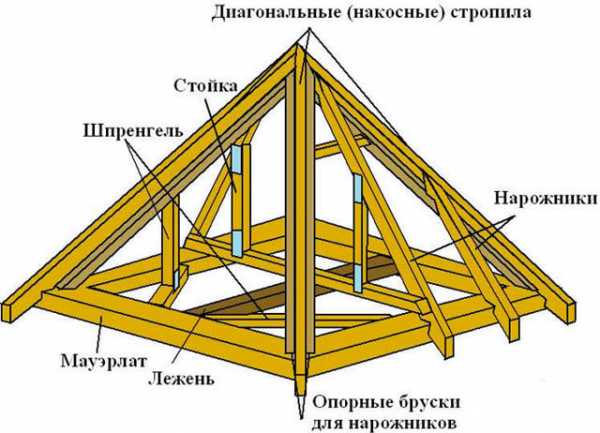

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

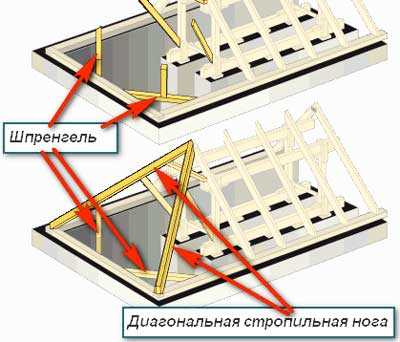

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.


Устройство ломанной крыши.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.


Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

  • Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
  • они могут монтироваться мастером с не очень большим опытом;
  • они закрепляются весьма быстро.


Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

Вам будет интересно

srbu.ru

Деревянная крыша — конструкция, устройство деревянной кровли своими руками

Для увеличения жесткости всей конструкции стойки дополнительно связывают досками шириной 0,2м. Для большей стойкости к ветровым нагрузкам наслонную стропильную систему фиксируют проволокой, которая крепится к деревянным элементам с помощью анкеров. Данная стропильная конструкция на сегодня является самой популярной и подходит домам любых форм.

Важно: для установки наслонной стропильной системы потребуется одна несущая стена посередине сооружения. Ширина дома не может быть меньше 7 м.

Если конструкция дома не предполагает наличие поперечной несущей стены, то рекомендуется строительство деревянной крыши из висячих стропил. Главная особенность данных стропил – это отсутствие верхней опоры как у наслонных стропил. Допустимая ширина дома ни менее 8 м. Чаще всего такая система применяется для небольших хозяйственных построек. В нижней части стропила опираются на наружную верхнюю часть стены, в результате чего на нее оказывается значительное давление. Для придания большей жесткости стропила стягиваются. Все части конструкции соединяются болтами, строительными гвоздями или металлическими скобами.

Важно: если чердачное помещение в дальнейшем будет использоваться, как жилое стропильные стяжки рекомендуется располагать как можно выше.

Деревянные фермы сегодня редко используются в частном строительстве. Такие конструкции подойдут зданиям с большими пролетами – до 20 м. Сама система сложная в реализации. Состоит из нескольких узлов, которые образуют балки с сечением до 150 мм.

Выбор кровельного материала

Для покрытия деревянной крыши рекомендуется использовать:

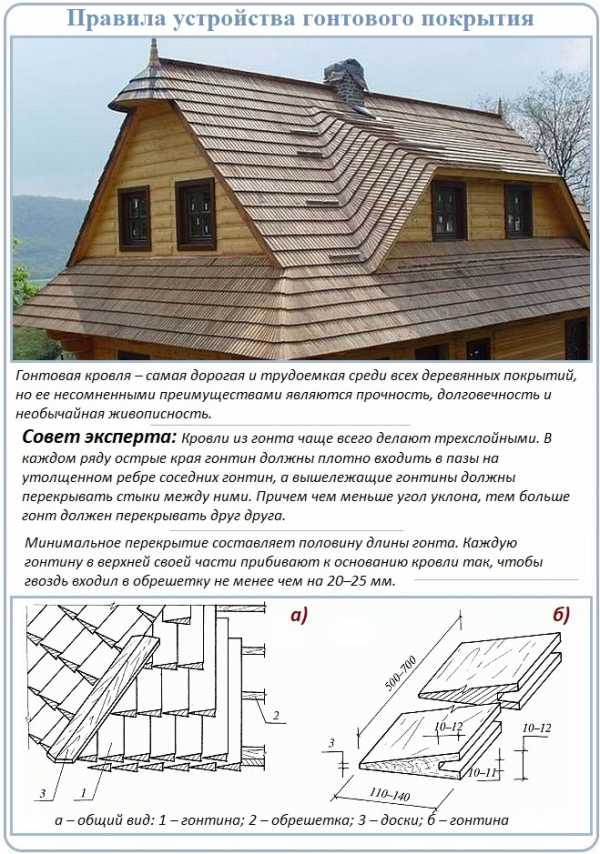

  • Гонт. Деревянный кровельный материал, состоящий из небольших пластин, стыкующихся между собой шипами и пазами. Гонт изготовляется из особо прочных пор дерева.

  • Лемех – это разновидность шинделя. Его форма сложнее – верхняя часть выполнена в лопатной форме, нижняя – ажурная.

  • Тес – представляет собой обрезную доску из хвойных пород дерева.

Важно: важное отличие деревянной кровли от любой другой – это высокая ремонтопригодность. Произвести работы по замене элемента кровли можно быстро и самостоятельно.

Устройство деревянной кровли своими руками

Прежде чем приступить к возведению деревянной крыши необходимо обработать весь брус, доски специальными антисептиками и антипиренами для защиты от грибка, гнили и огня.

Начинается кровельная работа с укладки мауэрлата. Для его монтажа рекомендуется использовать брус шириной 15 см и толщиной от 5 до 10 см. Установка может быть произведена двумя способами:

  • Проложить в кирпичную стену дома проволоку катанового типа, затем с помощью ее закрепить мауэрлат на стене дома. Для этого необходимо будет продеть проволоку сквозь ранее сделанные в брусе крепежные отверстия и прочно закрепить.

  • Установить в стену вертикально стальные прутья с сечением не менее 1,5 см или монтировать на стену бетонную балку, на которой уже есть вертикальные стальные шпильки. Допустимый шаг между прутьями не более 12 см. На данные шпильки надевается брус, через крепежные отверстия. Полученные отверстия крепятся гайками.

Важно: недопустимо чтобы брус соприкасался с кирпичными или бетонными поверхностями! Чтобы защитить дерево от данных материалов необходимо проложить защитную прокладку из рубероида.

Далее устройство деревянной крыши своими руками продолжается по следующему плану:

  • Укладка лежней из бруса. Устанавливаются параллельно боковым стенам дома, сечение бруса 15*15 см. Укладка происходит строго по линиям стен бедующего чердака. Если длина бруса будет недостаточной можно нарастить его с помощью соединения нескольких отрезков шипами.

  • Установка стоек на лежни. Сечение бруса 5*15 см. Шаг стоек равен выбранному шагу стропил.

  • Установка крайних стропил. Монтируются на мауэрлат с опорой на стойки. Место, где стропила фиксируются с мауэрлатом должно иметь фигурный запил с усилением соединения накладками из металла.

  • Установка конькового прогона на полученные верхние углы фронтона.

  • Монтаж рядовых стропил с необходимым шагом. Опираются на мауэрлат, коньковый элемент и опорные стойки.

  • Зашивка фронтона. Для этого используется доска 5*15 см.

Важно: во время установки стропильных ног нужно всегда помнить, что карнизные свесы будут сформированы концами стропильных ног. Если длины брус не хватит, наращивание необходимо произвести кобылками.

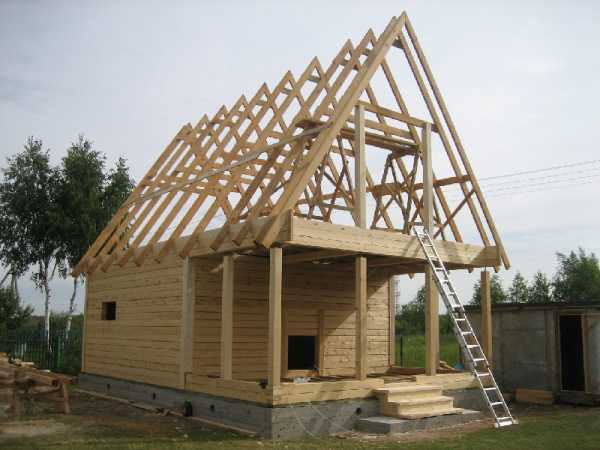

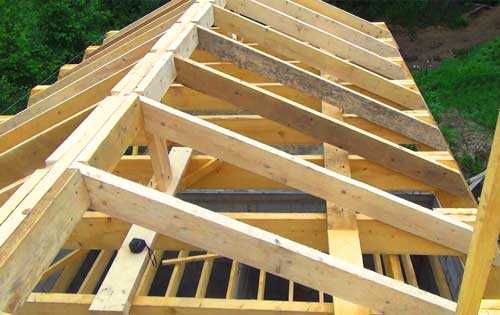

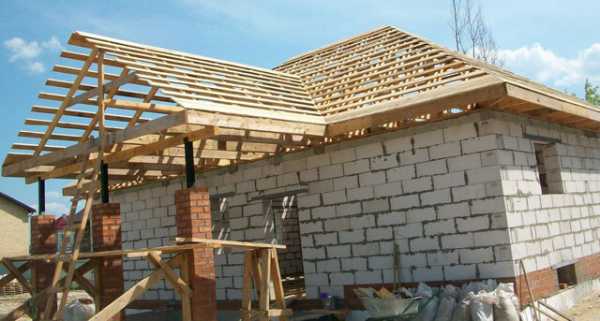

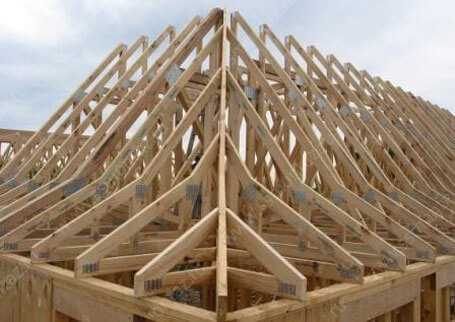

Каркас деревянной крыши фото

После того как стропильная система будет собрана начинается следующей этап сборки крыши:

  • Укладка кровельного «пирога».

  • Монтаж обрешетки.

  • Установка кровельного покрытия.

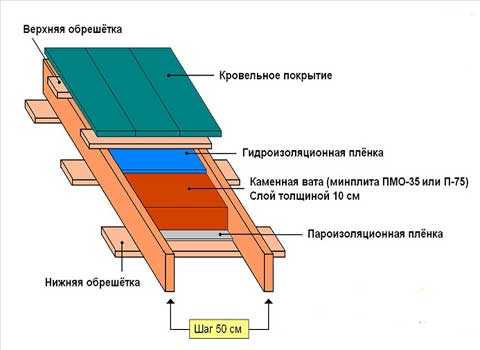

Кровельный «пирог» может состоять из разных слоев. Все зависит от того будет крыша теплой или нет. Если дом постоянного проживания или чердак в будущем будет использоваться как жилое помещение крышу лучше сделать теплой.

Если крыша будет теплой, то рекомендуется такая последовательность укладки слоев:

  • Слой пароизоляции. Материал крепится со стороны чердака строительным степлером. После того как крыша будет окончательно собрана пароизоляция зашивается досками. Пленки укладываются обязательно с нахлестом, швы закрывают скотчем.

  • Утеплитель. Чаще всего — это базальтовая вата. Плиты укладывают между стропильными ногами в место распора.

  • Гидроизоляция. Укладывается на утеплитель, фиксируется степлером.

Конструкция деревянной кровли: видео

www.stroy-krov.ru

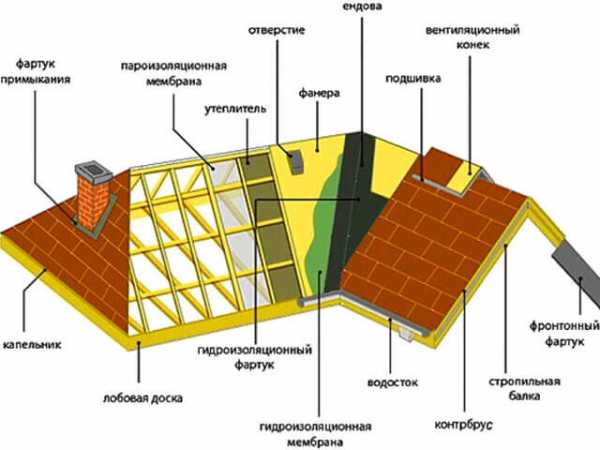

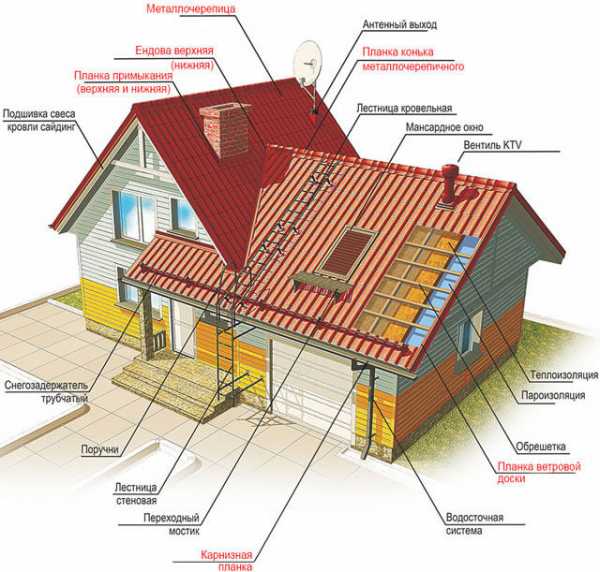

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша.


В целом крыша состоит из следующих частей:

  • Стропильный каркас.
  • Обрешетка.
  • Защитная часть или кровля.
  • Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
  • Наклонные поверхности: скаты и ребра.
  • Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

  • Потолочное или чердачное перекрытие защищает строение от потерь тепла.
  • Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

  • Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
  • Ребра – выступающие углы в местах пересечения скатов.
  • Ендова – внутренний угол, также образующийся при пересечении скатов.
  • Спуск – нижняя часть ската.
  • Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
  • Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
  • Фронтальный свес – часть ската, выступающая за фронтон.
  • Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.


Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

  • Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
  • Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
  • Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
  • Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
  • Мансардная крыша является разновидностью двускатной конструкции.
  • Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
  • Коническая крыша лучше всего смотрится над зданиями круглой формы.
  • Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.


Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.


Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

  • Нагрузка от кровли и снежной массы.
  • Расстояние между стропилинами.
  • Параметры пролета.
  • Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.


Изготовление обрешетки необходимо выполнять по следующим правилам:

  • Все элементы должны быть надежно зафиксированы на стропильном каркасе.
  • Соединение элементов над стропилинами располагают в шахматном порядке.
  • Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
  • На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
  • Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.



kryshadoma.com

Деревянная кровля: виды, характеристики, технология укладки

У стремления окружить свой быт экологически «здоровыми» конструкциями и материалами есть масса весомых обоснований. Наряду с великими достижениями и интересными разработками в области строительства возникла опасность засорения среды и логически следующего за ним ухудшения качества жизни.

Угрозу создают токсичные выделения, летучие аллергены, формирование конденсата, способствующее расселению вредоносных плесневых грибков. Потому человечество вспомнило о старых, веками проверенных технологиях, исключающих перечисленный негатив. На их базе и сооружается деревянная кровля, с устройством которой мы постараемся разобраться в мельчайших подробностях.

Деревянным кровельным покрытиям отдают безусловное предпочтение люди, заботящиеся о собственном физическом состоянии. Старинные методы и приемы устройства кровли из древесины активно используются в сфере сооружения эко-домов.

Однако во главу угла заложена вовсе не мода на натуральность, а конкретные плюсы использования природной органики в кровельном деле:

  • Веские экологические достоинства. Древесина не распространяет токсинов, натуральные материалы идеально «соседствуют» с живыми организмами. Она безопасна, утилизируется естественным образом, не засоряя среду.
  • Превосходные изоляционные качества. Изготовленные из дерева кровельные покрытия препятствуют прохождению звуковых и тепловых волн.
  • Паропроницаемость. Благодаря способности деревянной черепицы свободно выводить испарения, появляющиеся в помещениях в результате стандартных процессов жизнедеятельности, нет необходимости устраивать пароизоляционный барьер с применением полимерных пленок.
  • Внешняя привлекательность. С эстетическими приоритетами кровель, сооруженных из штучных элементов с уникальным структурным рисунком, не станут спорить даже самые предвзятые критики.
  • Легковесность. Удельный вес кровельного покрытия, распределенный на 1 м² площади конструкции в проекции, варьирует в пределах от 15 до 17 кг, точные показатели зависят от уклона крыши и плотности породы. Небольшой в сравнении с шифером и керамикой вес позволяет не возводить сложные и громоздкие стропильные каркасы.

Насчет долговечности деревянной древесины нет однозначных мнений. Грамотно устроенная система может прослужить более полувека и более. Есть памятники русского деревянного зодчества в Кижах, например, сохраняющие высоту эстетических и технических показателей несколько столетий.

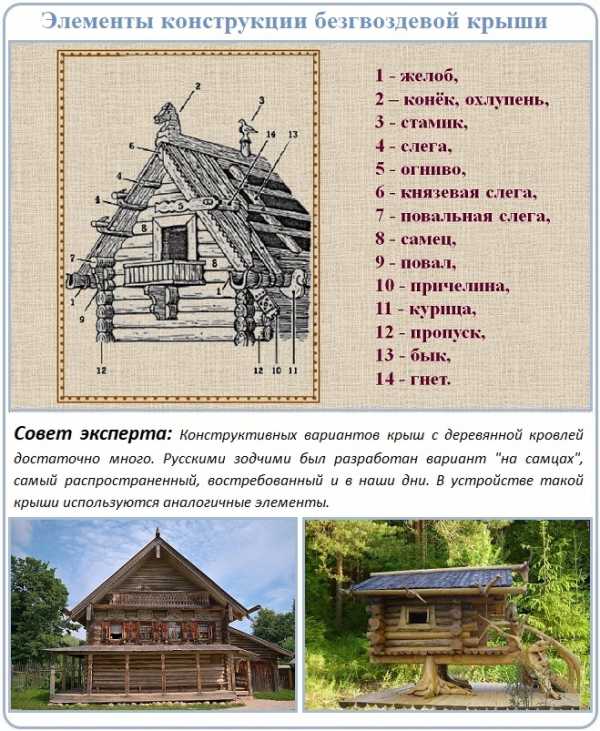

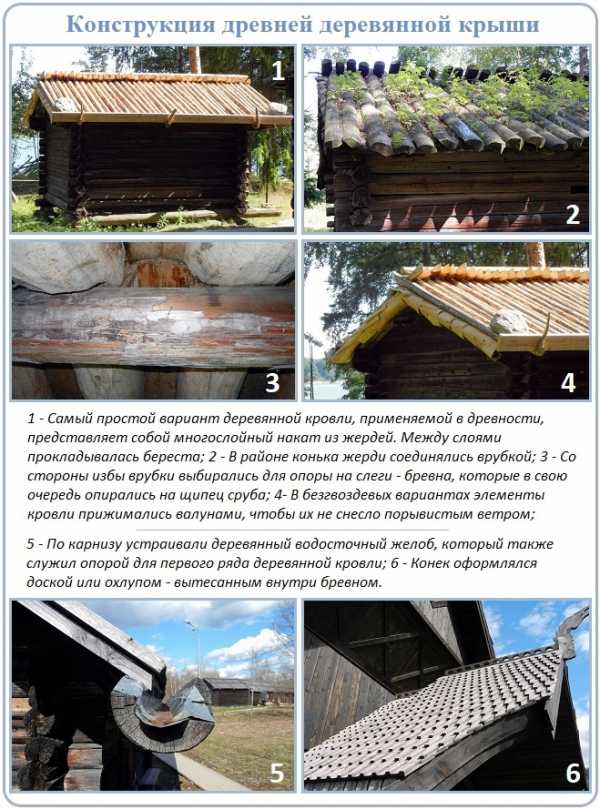

На Руси кровля из древесины красовалась над домами зажиточных крестьян, теремами бояр и церквами. Естественно, резные купола и узорчатые конструкции создавались не на пару десятилетий. Обычный люд мог позволить себе крышу попроще: с дранкой или вообще бревном как в Сибири. Срок службы таких покрытий составлял в среднем 20 лет.

Грамотно сооруженная кровля способна «простоять» около сотни лет, однако для этого требуется четкое соблюдение проверенных веками народных приемов и хитростей. При правильном устройстве текущий ремонт ей будет требоваться не чаще, чем черепичным и металлическим кровлям, да и продолжительность эксплуатации будет не меньше.

Сборка деревянной кровли всегда производится из штучных элементов. Технология укладки и принцип сооружения зависит от формы и размеров именно этих элементов, в числе которых значатся:

  • Шиндель. Дощечки, получаемые путем «расщепления» или колки полена вдоль волокон. Производится как вручную, так и механическим способом. У изделий ручного производства допустимы отличия по форме и толщине в пределах одной партии. Применялась на территории германских княжеств.
  • Дранка. По методу изготовления похожа на шиндель, но тоньше его. Геометрические размеры штучных элементов по аналогии могут отличаться. Использовалась на Руси в обустройстве крестьянских изб.
  • Гонт. Фигурно выпиленные дощечки, имеющие в срезе форму ласточкиного хвоста. Узкий боковой край, играющий роль шипа, заводится в край соседнего элемента с характерным пазом, благодаря чему создается практически герметичное соединение. Применялся в странах Западной Европы.
  • Лемех. Линзообразные детали, напоминающие формой рабочую часть ложки. Выпуклые элементы изготавливаются с ровным или узорчатым, выполненным в виде своеобразных ступенек, нижним краем. Лемех укладывали на купола деревянных церквей, крыли им терема и боярские хоромами.
  • Тес. Попросту полноразмерные доски, они же теснины. Укладываются вдоль или поперек стропильной системы или на слеги – бревна, опирающиеся на самцы. На Руси в старину применялись в устройстве кровли над избами богатых купцов и зажиточных крестьян.

Чем меньше размер элемента, тем чаще под него сооружается обрешетка. Шаг между решетинами рассчитывается так, чтобы под каждым продольным рядом штучных элементов было как минимум три опоры.

Размер бруска под устройство покрытия из гонта или шинделя принимается 50×50 или 40×40 мм. При длине детали кровли более 800 мм потребуется более толстый брусок или жердь.

Под укладку теснин обрешетку делают из бруска сечением 60×60 мм или жерди с диаметром примерно 70 мм. Жердины обтесывают на два канта. Решетины крепят к стропилам с шагом 60 – 70 см.

Деревянные кровли укладывают только на скатные крыши, уклон которых не может быть меньше 80% или 45º. Это необходимо, чтобы на покрытие не задерживались осадки, создавая угрозу чувствительной к влаге древесине. Указанный предел допускается в возведении тесовых крыш. Под укладку шинделя или гонта рекомендовано возводить более крутые конструкции.

Недопустим прямой контакт древесины и строительных конструкций из асфальтового или цементного бетона. В случае если соприкосновение неизбежно, между элементами из древесины и бетонным основанием должна устраиваться гидроизоляция.

Важно учесть, что деревянная кровля не обладает стабильностью. То есть при намокании от обильных дождей, в период снеготаяния или традиционного увеличения атмосферной влажности в межсезонье деревянные элементы набухают, а при уменьшении влажности сокращаются в размерах. Причем указанные подвижки происходить могут на протяжении десятилетий, а не первые год-два после устройства.

По принципу действия кровля из деревянных элементов схожа с еловой или кедровой шишкой. При выпадении обильных осадков ее «чешуйки» стремятся перекрыть как можно больше пространства, чтобы исключить проникновение воды внутрь.

Сжимаясь в сухую погоду, они открывают естественные пути проветривания  для вывода из-под себя излишка влаги. В результате описанного движения под деревянной кровлей не образуется конденсат, она отлично проветривается и превосходно защищает постройки от осадков.

Укладка деревянных дощечек производится с перекрытием каждого элемента, т.е. с накладкой вышележащей детали ни нижнюю так, чтобы у стекающий сверху по скату воды не было вообще никакой возможности просочиться под кровлю. Для ускорения стока на тесе и шингласе, к примеру, выбираются продольные канавки.

Подытожим вышеизложенную информацию. Грамотно устроенная крыша с деревянным покрытием должна обеспечивать:

  • Безупречную защиту от проникающей сверху атмосферной воды. Она формируется за счет набухания и смыкания кромок элементов при увлажнении, а также за счет многослойной системы самого деревянного покрытия.
  • Беспрепятственную вентиляцию. Свободное прохождение воздушных потоков создается во время сокращения размеров деревянных черепичин и наличия многочисленных каналов для течения воздушных потоков.
  • Безукоризненный сток воды по скатам. Безостановочный отвод воды создается особой технологией укладки деревянной черепицы и выработкой на ее поверхности бороздок для стока.

Однако в технологиях устройства есть существенные отличия, с которыми следует разобраться домашним умельцам и хозяевам эко-домов, желающим обзавестись крышей с приоритетным в экологическом и эстетическом смысле деревянным покрытием.

Для того чтобы разобраться в специфике сооружения всех видов деревянной кровли рассмотрим каждый вариант, разбив блоки информации на части об изготовлении и особенностях укладки.

Кровля из шинделя

При ручной колке пенька на дощечки сохраняется естественная структура дерева, привлекающая не только натуральной красотой, но и максимальной защищенностью от влаги. Правильное деление заготовки на элементы шиндель крайне важно в плане износостойкости покрытия. Поэтому заготовку лучше доверить опытному мастеру.

Если не предполагается использование ручного труда в изготовлении, лучше купить материал в надежном месте, репутация которого на рынке не оставляет малейших сомнений. Готовый к укладке шиндель должен быть предварительно подсушен, по нормативам его влажность обязана составлять 18%.

Поставляет этот вид покрытия в упакованных пачках, каждая их которых рассчитывается на укладку участка кровли площадью в 1 м². Закупать нужно так, чтобы были учтены карнизные свесы, ширина которых обычно составляет 40-50 см.

В изготовлении используются как хвойные, так и лиственные породы. В приоритете лиственница, красный кедр и дуб. Перед покупкой важно проверить расположение годовых колец, у качественного покрытия они расположены под наклоном в 30º.

Шаг сооружаемой под укладку дощечек обрешетки зависит от их длины. Укладываются они согласно принципу «шахматного порядка» так, чтобы смежные боковые кромки уложенных в продольном ряду элементов не совпадали с кромками вышележащего продольного ряда.

Для того чтобы обеспечить «разбежку» элементов, каждую стартовую доску во втором ряду делят напополам. Стартовую доску для третьего ряда разрезают на три части. Обрезки не пропадают, их применяют в дальнейшей укладке, местоположение стыков в результате такого деление может совпасть только через 3 ряда, чего вполне достаточно для устройства не протекающего покрытия.

Сверху каждая дощечка закрывается на 2/3, только треть остается снаружи. В итоге такой укладки получается фактически трехслойная кровля, которая не пропускает воду при таянии снежных залежей и выпадении дождей, а затем самостоятельно «раскрывается» для просушки.

Укладку деревянных элементов начинают с карнизных свесов, далее продвигаются вверх. По горизонтали между ними оставляют небольшие зазоры в 2-3 мм, необходимые для обеспечения расширения древесине в момент набухания. Указанный зазор соблюдается по всей площади деревянной кровли.

По линии конька дощечки не смыкаются, между скатами должна остаться щель в 2 – 5 см, через которую будут выходить наружу бытовые испарения. Сверху эта щель закрывается охлупом, двумя соединенными между собой досками или собранными особым образом короткими дощечками, «тыл» которых развернут в наветренную сторону.

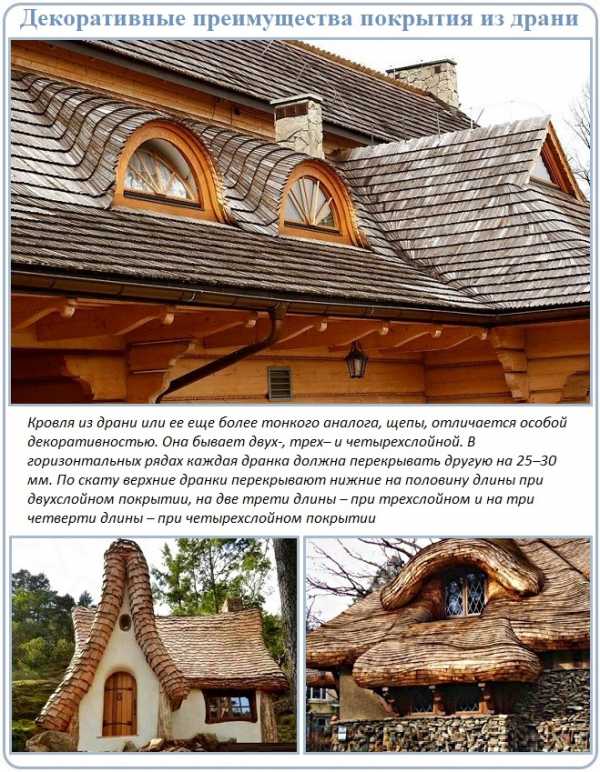

Кровля из дранки

Дранку можно смело ассоциировать с шинделем: по методу изготовления и укладки у них не слишком много отличий. Правда изготавливают ее преимущественно из древесины хвойных пород, т.к. элементы дранки тоньше, следовательно, колоть ее разумнее из заготовок с мягкой податливой структурой.

Ее также изготавливают на станках, но знающие домохозяева предпочитают материал ручного изготовления. Для производства такой кровли подбирают пеньки без сучков и подобных дефектов. Вручную колют на своеобразные пластины клинообразным инструментом, воздействуя на него колотушкой. Работу проводят аккуратно, стремясь не повредить естественные волокна и капилляры.

Толщина пластин дранки 0,3 – 1,0 см, чем тоньше, тем из большего количества слоев придется сооружать кровлю. В среднем их 7 – 9 штук. Одновременно с указанным обстоятельством увеличивается число воздушных зазоров между слоями, как следствие, улучшаются теплоизоляционные качества, заодно оптимизируется вентиляция.

Ширина и длина пластин, в принципе, не нормируется. По длине элементы могут варьировать от 30 до 100 см, по ширине – от 9 до 15 см. Главное, чтобы в одной партии, заготовленной или закупленной для устройства кровли, дранка была приблизительно одного размера.

В отличие от вышеописанного материала дранку кладут на сплошную обрешетку, сооруженную из доски. Дощатые решетины крепят с зазором между собой в 3 – 5 мм, которые необходимы для формирования воздушных вентиляционных потоков. Все остальные нюансы монтажа идентичны.

Кровля из гонта

Гонт – одна из самых конструктивно сложных разновидностей штучных элементов для сборки деревянной кровли. Сбоку или сверху он оснащается «шипом», соединяемым с «пазом», устроенным внизу или в боку сопрягаемого элемента. Самые сложные варианты гонта снабжаются дополнительным замком, устроенным по аналогичному принципу шип-паз.

Для выпиливания гонта используются выполненные в форме параллелепипеда заготовки, которые распиливают по диагонали. После чего в распиленных частях выбирают все виды запланированных замков: сверху, снизу, при необходимости сбоку.

Стандартная длина гонта не превышает 50 см, в среднем 35 – 40 см. Ширина от 7 до 14 см с некоторыми отличиями в случае ручного производства.

В изготовлении гонтин используется в основном сосна, несколько реже применяется отлично противостоящая влаге осина. Не допускается наличие сучков, трещин и размягченных участков по контуру заготавливаемых к укладке элементов.

Гонтовая кровля укладывается чаще всего в два слоя, реже, и только при необходимости в три. Однослойное гонтовое покрытие допустимо исключительно над летними верандами и бытовками.

Перед укладкой сооружают разреженную обрешетку с шагом, зависящим от длины элементов покрытия. Еще раз отметим, что под каждой гонтиной должно быть три опоры по аналогии с обычной керамической черепицей. В качестве решетин используется брусок со сторонами 50 или 60 мм.

Укладка стартует снизу от карнизного свеса и продвигается вверх к коньку. В устройстве рядов соблюдается принцип разбежки. Первый ряд собирается из укороченных дощечек. Гонтины закрепляются в вершине гвоздем к решетине. Уложенный поверх элемент перекрывает точку крепления, маскирует ее и защищает от ржавления.

Кровля из лемеха

Лемех значительно опережает деревянных соперников по параметрам эстетики и цены. Все элементы этого покрытия действительно уникальны. Их выпиливают и вытачивают из осины вручную, изготавливают специально для обустройства определенных строений по четким размерам. На производство набора для укладки такой кровли уходит довольно много времени и сил, что и отражается на стоимости.

По технической и технологической сути кровля из лемеха мало чем отличается от любого из видов деревянной черепицы. Однако каркас под укладку существенно сложнее. Для его сооружения, да и для укладки узорного покрытия требуются навыки и фундаментальные знания в области деревянного зодчества.

Кровля из теса

Тесовую кровлю устраивают из доски толщиной от 19 до 25 мм. Ширина элементов варьирует от 16 до 22 см. Доску укладывают как вдоль, так и поперек стропилин, но преимущественно используется продольное направление. В этом случае нижний край дощатой кровли упирается в водомет – деревянный водосточный желоб.

Для улучшения отвода воды со скатов с наружной стороны доски рубанком выбирают пару продольных желобков-канавок. Заметим, что сточный желоб может быть только один на доске. Ширина его составляет примерно 2,5 см, глубина около 1 см. Стоит помнить, что доски с выбранными желобками применяются в устройстве всех слоев тесового покрытия.

Зачастую тесовое покрытие кладут в два плотных ряда с разбежкой стыков. Это так называемая народная технология «в карту». Стыки соседних досок нижнего ряда перекрываются серединой доски верхнего ряда, так достигается герметичность для защиты от осадков.

Второй вариант устройства тесовой кровли экономней первого, но менее практичен. В обустройстве жилых жомов его не применяют. В этом случае доску нижнего ряда укладывают с зазором, равным половине ширины применяемой в укладке доски. Верхний ряд кладут так, чтобы доски закрывали эти щели.

Для укладки тесовой кровли сооружается обрешетка из бруска со сторонами 60 или 70 мм. Решетины можно сделать из жерди диаметром 80 мм, отесанной на два канта. Шаг между решетинами 60 – 80 см. Есть мнение, что тесовую двуслойную кровлю раньше делали из поперечно и продольно установленных слоев. Нижний ярус якобы служил сплошной обрешеткой.

Сооружать тесовое покрытие начинают с удобного для работы края ската. Сначала крепят три-четыре тесины нижнего ряда, затем их закрывают верхним слоем. Доски крепят гвоздями, загоняя их по два в каждую решетину. В качестве крепежа желательно использовать метизы с заводской оцинковкой или самостоятельно прокипяченные в олифе.

Если длины доски не хватает для полного перекрытия ската, тесовое покрытие укладывают «юбкой». Сначала укладывают теснины в нижней части ската, потом дополняют недостаток вверху. Под эту самую «юбку» устраивают дополнительную обрешетку, которую выставляют вровень с устроенной уже частью кровли.

Вверху между скатами вместе с покрытием оставляют традиционный вентиляционный зазор. Конек закрывают парой скрепленных между собой досок или ставят охлупень. Он и прижмет своим весом теснины, и красиво оформит деревянную крышу.

Видео-пример сооружения трехслойной кровли из дранки:

Деревянные разновидности кровельного покрытия привлекают не только экологическими достоинствами, но и несравненными эстетическими качествами. Созданное из них покрытие уникально и наиболее благоприятно для обустройства жилья. Веское преимущество перечисленных материалов заключается в том, что укладку его можно провести собственноручно, руководствуясь предложенной нами информацией.

krovgid.com

Деревянные стропильные конструкции кровли. Монтируем сами

В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.

Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.

Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.

Существует огромное множество разнообразных вариантов и элементов устройства  деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

  • одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.
  •  двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
  • тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Висячие деревянные стропильные конструкции

Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.

Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.

Висячие деревянные стропила работают как на сжатие, так и изгиб.

Ниже рассмотрим типы стропильных конструкций:

  1. обычные висячие стропила
  2. двойные висячие стропила

Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.

Мауэрлат крыши

В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.

Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.

Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.

Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.

Стропила с затяжкой

Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.

Затяжка стропил крыши

Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.

Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.

Шпренгельные висячие стропильные деревянные системы

Шпренгель

Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены. При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.

Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.

Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.

Сложные конструкции стропильной системы

Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.

Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой. Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.

Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных  и заканчивая сейсмическими.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

устройство конструкции скатной крыши с деревянными стропилами, что входит в кровлю, названия кровельных элементов

Содержание:

Для обеспечения надёжности крыши при её обустройстве наибольшее значение имеет прочность несущих систем, функцию которых главным образом выполняют стропильные конструкции. Устройство их может быть различным, в зависимости от типа и тяжести кровельного покрытия.


Разновидности стропильных систем

Различают несколько типов стропильных сооружений, в частности:

  • наслонные;
  • висячие;
  • комбинированные.

Каждый из указанных вариантов имеет свои отличительные характеристики и особенности. В зависимости от разновидности конструкции, элементы стропильной системы также могут различаться. Однако во всех случаях основным предназначением стропил является обеспечение надёжности кровли по отношению к различным нагрузкам.


Нагрузки на кровельное покрытие, в свою очередь, также подразделяются на несколько типов:

  • Постоянные, куда относится вес самой кровли со всеми её составляющими.
  • Временные, такие как дождь, снег, ветровые порывы, вес рабочих, выполняющих кровельные работы и т. д.
  • Нестандартные, например, возникающие при землетрясениях и прочих непредвиденных ситуациях.

Поскольку основная часть нагрузки в любом случае выпадает на стропильную кровельную систему, необходимо как следует позаботиться о её прочности и надёжности. Грамотное устройство кровли из стропил является гарантией долговечности крыши в целом. Важным при этом является правильный выбор разновидности несущих сооружений, а также материалов для их изготовления. С этой целью стоит более подробно рассмотреть основные типы стропильных систем – что входит в них, каковы их основные характеристики, особенности монтажа и прочие технологические свойства.

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.


Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

  • Устройство стропильной системы крыши из деревянных элементов обходится значительно дешевле по сравнению с прочими материалами.
  • Конструкция скатной крыши с деревянными стропилами легче по весу, а значит, оказывает меньшую тяжесть на фундамент и стены.
  • Деревянная стропильная система кровли более проста в монтаже.
  • Зачастую прочие внутренние конструкции крыши также изготавливаются из дерева. В результате, сборка стропильной системы деревянной крыши из того же материала облегчает соединения между элементами, являясь наиболее приемлемым вариантом.

Деревянные элементы наслонной системы

Если же говорить о том, что входит в стропильную систему наслонного типа, то основные элементы здесь следующие:

  • стропильные ноги;
  • мауэрлат;
  • подкосы;
  • стойки;
  • лежни;
  • распорки;
  • коньковая балка (прогон).

Помимо этого, для устройства скатных крыш по деревянным стропилам используется ряд дополнительных приспособлений и элементов, таких как болты, скобы, нагели, металлические пластины и т. д.

Висячие стропильные системы

Такие конструкции имеют только две точки опоры, которыми они упираются к стенам здания, и выполняют свою функцию посредством изгиба и сжатия. Нагрузка, падающая на подобное устройство, довольно велика, и часть ее передается на стены. С целью уменьшения тяжести, падающей на стропила и стены, у основания стропильных ног обычно монтируется затяжка, выполняющая одновременно функции балки перекрытия.

В простейшем случае стропильная система висячего типа состоит из стропильных ног, мауэрлата и дополнительных связующих конструкций. Стоит отметить, что в названиях элементов стропильных систем используется строительная терминология, знакомая далеко не всем. Стропильные ноги – это те же самые балки, часто называемые просто стропилами. Они образуют основной каркас несущей конструкции кровли. Мауэрлат представляет собой бревно или брус, который может изготавливаться из различных материалов, и служит крайней нижней опорой для стропил. В случае стропильных сооружений висячего типа он укрепляется железобетонным поясом для придания большей прочности.


Висячие стропильные системы обладают следующими достоинствами:

  • высокая жёсткость конструкции;
  • простота проектировки и монтажа;
  • отсутствие в структуре стропильного сооружения сложных узлов и механизмов.

Конструкции из стропил висячего типа чаще всего находят применение для нежилых строений, либо для жилых зданий с двускатными крышами.

Комбинированные стропила

В ряде случаев в строительстве приходится иметь дело с обустройством стропильных систем для многоскатных, ломаных и прочих сложных кровель. Такая работа довольна сложна и требует особого мастерства и умения. Обычно в подобных ситуациях используется чередование висячих и наслонных стропильных конструкций.


С целью повысить жёсткость сооружения снизу от конькового прогона производится установка стойки с подкосами. В результате, промежуток между боковыми опорами становится возможным увеличить до 10-12 метров.

Устройство элементов стропильной системы

Крепление нижних частей системы стропил производится к мауэрлату, который, в свою очередь, устанавливается и крепится к верхней поверхности несущих стен. Для прочной фиксации мауэрлата к стене в ней производится установка резьбовых шпилек, на которые он насаживается, закрепляясь посредством гаек. Вместо шпилек для монтажа мауэрлата иногда используются анкерные болты.

Диаметр бруса для мауэрлата обычно составляет 18-20 сантиметров. Важно отметить, что между стенами и мауэрлатом необходимо присутствие гидроизоляции.


Другим важным элементом для монтажа стропильной системы является коньковый прогон. К нему стропильные конструкции крепятся в своей верхней части. Сам же прогон в концевых частях чаще всего фиксируется к торцевым стенам строения. Фактически, посредством конькового прогона стропильные ноги соединяются в верхней части в единую конструкцию. Поэтому прочность его имеет особенно большое значение, а монтаж должен производиться на основании точных расчётов, с соблюдением всех технологических правил.

Если в соответствии с проектом в поперечных стенах строения имеются некоторые интервалы, тогда возникает необходимость в использовании дополнительных опор, таких как подкосы, шпренгели и стойки.


При обустройстве стропильной системы кровли следует уделить существенное внимание силе ветровых нагрузок, выпадающих на кровельные фронтоны. Поскольку при прямом воздействии сильных порывов ветра фронтоны принимают на себя довольно значительную нагрузку, это может в определённой степени повлиять на прочность кровельной конструкции. Поэтому уместным будет уменьшить на них давление ветра, установив диагональные связующие элементы. Их функцию могут выполнять доски сечением в 3-4 сантиметра, монтаж которых произведён к основанию стропильных ног.

Особо тщательное внимание требуется при обустройстве стропильных сооружений для сырых деревянных срубов, поскольку в этом случае материалу требуется усадка. Одним из возможных вариантов является выжидание необходимого времени для высыхания древесины, однако в сырое время года на это может потребоваться довольно значительный срок, а отсрочка строительства возможна не всегда. Оптимальным решением в таком случае может послужить установка скользящих опорных конструкций, либо компенсаторов усадки – винтовых домкратов.

Монтаж скользящих опор технологически более прост и может быть осуществлён собственными силами, в то время как установка винтовых домкратов должна осуществляться только специалистами с высокой квалификацией (требует высокой точности производимых расчётов и работ).

Свойства материалов, из которых изготавливаются конструкции

Выше уже было отмечено, что дерево является одним из самых распространённых материалов при обустройстве стропильных систем, что связано с его низкой стоимостью, лёгким весом и простотой в монтаже. Наряду с этим, деревянные стропильные конструкции имеют и свои недостатки: они менее прочны и долговечны по сравнению с металлическими, могут впитывать влагу, а значит изменять некоторые свойства даже после усадки. Для компенсации последнего фактора наилучшим вариантом является использование скользящих креплений и опор.

Стропильные сооружения нередко изготавливаются также из других, более прочных материалов. Наибольшее распространение среди них имеют металлические и железобетонные конструкции. Конечно, они значительно прочнее и надёжнее деревянных, однако вместе с тем во много раз превышают их по весу. По этой причине, монтаж и крепление таких стропил является достаточно трудоёмким процессом. Ещё одним минусом является то, что если конструкция уже готова, очень трудно вносить в неё какие-либо изменения и корректировки.


Железобетонные и металлические стропила оказывают значительную тяжесть на фундамент и несущие конструкции, а потому применение их возможно только для прочных каменных или бетонных строений.

В последнее время на рынке строительства появились также полимерные изделия для обустройства стропильных систем, однако этот вариант пока новый и не испытанный временем. Ввиду отсутствия достаточного опыта по использованию таких стропил, нужно как следует подумать, прежде чем выбирать их для обустройства кровли.

Как видно, при выборе материала для устройства стропильной системы необходимо основательно взвесить все плюсы и минусы тех или иных вариантов. Правильный выбор стропил служит гарантией того, что кровельное покрытие будет иметь надёжную и прочную основу, способную прослужить долгие годы без каких-либо проблем в процессе эксплуатации.



kryshadoma.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
