Как установить электрический теплый пол своими руками

Оглавление статьи

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления.  Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.


Существует три основных вида электрического теплого пола:
  • Кабельные системы — представляют из себя специальные греющие кабеля.
  • Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
  • Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

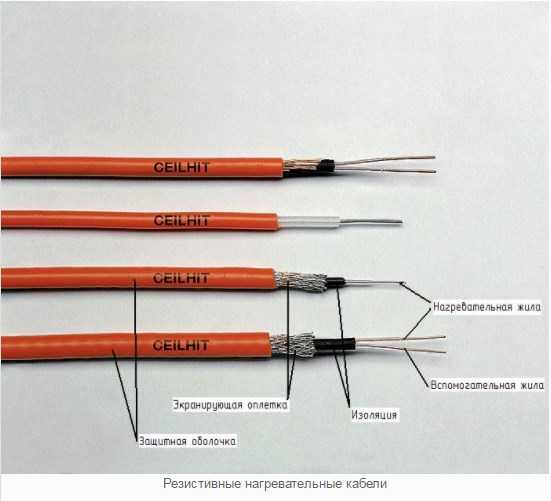

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

  • Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
  • Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
  • Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.
схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.

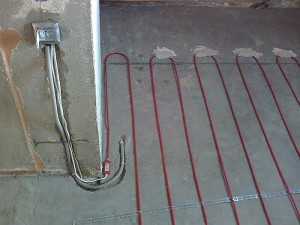

  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.

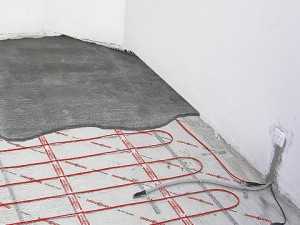

  • Заливка верхнего слоя стяжки толщиной 3-5 см.
Схема укладки кабеля теплого пола в стяжку.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля.
  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.
Подключение терморегулятора
Монтаж кабеля  в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

  • Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
  • Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
  • Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
  • Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
  • Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
  • Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
  • Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
  • Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

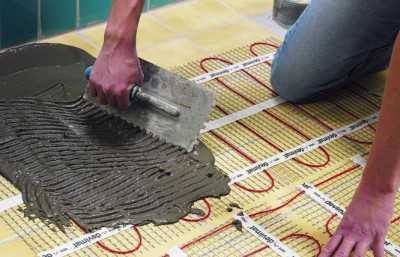

Укладка в слой клея

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

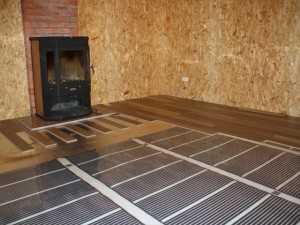

Инфракрасные пленочные теплые полы.

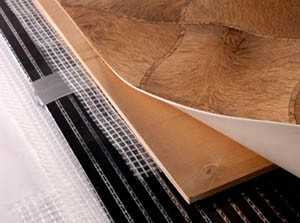

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

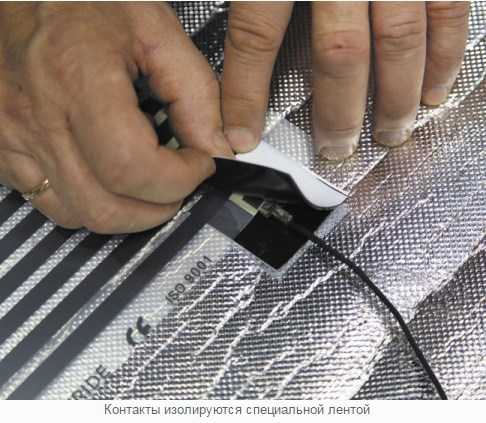

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
  • При помощи коронки соответсвующего диаметра необходимо
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.


Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

  • Запрещается самостоятельно укорачивать длину греющей части.
  • Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
  • В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
  • Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
  • Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.



znayteplo.ru

Электрический теплый пол своими руками: расчет, монтаж, подключение

Современный человек стремится идти в ногу со временем. Это касается не только одежды или каких-то модных гаджетов, но и новинок в области строительства. Такой новинкой ещё совсем недавно был «тёплый пол». Сейчас же он стал неотъемлемой частью практически каждого современного дома.

Существует несколько его разновидностей: электрический и водяной. И если приходится делать выбор, то важно помнить, что водяной «тёплый пол» более уместен для частных или загородных домов. Квартиры чаще оснащают электрическим его видом.

Схема водяного теплого полаСхема электрического теплого пола

Различают несколько видов электрического «тёплого пола»: кабельный (обогрев осуществляется при помощи нагревательного кабеля, уложенного самостоятельно или в термомат), кабельный с армирующей сеткой, плёночный (инфракрасный).

Важным аспектом при выборе типа электрического «тёплого пола» является высота потолка в помещении. Кабельный пол имеет наибольшую толщину. Поэтому если необходимо утеплить помещение на этажах, начиная со второго и выше, то обязательно следует учитывать высоту потолка и состояние перекрытия и уже исходя из полученных данных принимать решение.

Когда выбор уже сделан, следующим этапом будет создание плана укладки «тёплого пола». На этом этапе необходимо учитывать расстановку мебели, бытовой техники, а также расположение отопительных приборов.

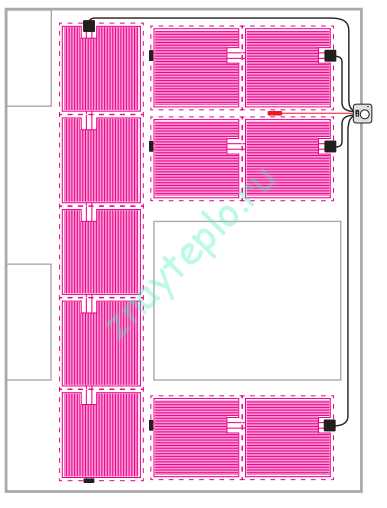

План укладки теплового пола

Это связано с тем, что все элементы одного контура обогреваются одинаково. А если вблизи находятся отопительные приборы или на «тёплый пол» установлена мебель, то возможен его перегрев и, как следствие, система может выйти из строя. Мебель также может пострадать. Поэтому в плане укладки участки пола, на которые устанавливается мебель или отопительные приборы, обходят стороной.

Для каждой комнаты разрабатывается свой план укладки «тёплого пола». После окончательного монтажа перестановка мебели исключается. В итоге план представляет собой совокупность фигур неправильной формы с многочисленными изломами или пустотами. Внутри контура каждой из этих фигур и будет укладываться «тёплый пол».

Расчет мощности электрического теплого пола

Подсчитав площадь укладки (а не всей площади помещения), нужно умножить это число на мощность системы теплого пола. Мощность кабелей теплового электрического пола зависит от теплопотерь определенного типа помещения (чем больше тепла отдает помещение, тем сильнее его нужно нагревать).

Примеры требуемой мощности пола для определенных типов помещений:

  • Спальня – 100-150 Вт/м2.
  • Санузел – 180 Вт/м2.
  • Кухня, коридор – 150 Вт/м2.
  • Балкон, лоджия – 200 Вт/м2.

Для примера возьмем санузел площадью 5 м2. За вычетом площади ванной (душа), унитаза, стиральной машины, умывальника получаем площадь 3 м2. Умножаем 3 м2 на требуемую мощность 180 Вт/м2 и получаем 540 Вт/м2. При покупке нужно выбрать электрический теплый пол с мощностью, равной или чуть больше полученной.

Варианты установки электрического теплого пола

В зависимости от выбранного напольного покрытия и типа электрического «тёплого пола» возможны несколько вариантов его установки:

  1. монтирование в слой стяжки, после чего на неё укладывается напольное покрытие;
  2. если планируется на пол положить керамическую плитку, то «тёплый пол» укладывается на стяжку, а затем поверх него – плитка;
  3. «тёплую плёнку» стелют непосредственно под напольное покрытие (деревянный пол, линолеум, ламинат, ковролин).

Особенностями первых двух вариантов укладки является то, что первоначально расстилается слой гидроизоляции, а затем утеплителя. Поверх заливается слой стяжки. Если же квартира, оснащаемая тёплым полом, располагается не на первом этаже, а помещение, находящееся этажом ниже, утеплено; то на гидроизоляции, утеплителе и стяжке можно сэкономить и уложить «тёплый пол» непосредственно под плитку. Однако в любом случае сначала следует досконально изучить инструкцию.

При укладке плёночного «тёплого пола» дополнительная заливка стяжки не требуется. Сначала вся поверхность пола устилается утеплителем, в качестве которого лучше использовать вспененный полиэтилен с фольгированной поверхностью. Затем устанавливаются электроэлементы, а потом, при необходимости, слой гидроизоляции.

После этого можно переходить непосредственно к укладке напольного покрытия. Особенностью плёночного «тёплого пола» является то, что его не монтируют в стяжку и не используют для полов, на которые в дальнейшем будет укладываться керамическая плитка.

Монтаж электрического теплого пола своими руками

  1. Очистка и выравнивание основания. Работы осуществляются по аналогии с подготовкой основания под водяные полы: удаляется пыль и мусор, выравнивание производится с помощью наливного слоя.
  2. Укладка отражающей теплоизоляции. Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.
  3. Гидроизоляция. Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.
  4. Кромочная изоляция. По периметру пола крепится демпферная лента для изоляции стяжки от стен. Если ширина ленты большая (15-20 см), и вы уверены, что ее хватит на всю высоту пола вместе с покрытием, ее можно укладывать в самом начале до утеплителя.
  5. Проверка работоспособности кабелей электрического теплого пола. Проверку желательно сделать до укладки пола, чтобы не терять время впустую. Этот этап работ мы опишем чуть ниже.
  6. Установка терморегулятора и датчика. В стене с подведенным электричеством нужно пробурить штробу на высоте около 1 м от пола. Намечаем карандашом линию, просверливаем точечные отверстия по всей длине линии, затем продольными движениями снизу вверх сверлим линию, делая штробу однородной. В конце линии на стене нужно высверлить отверстие под размеры вашего терморегулятора. В утеплителе также нужно вырезать отверстие (длина отверстия – 50-100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов. Засовываем провод с термодатчиком в гофру, укладываем в паз утеплителя, и в штробу. Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В итоге провода датчика температуры и мата теплого пола должны идти в штробе к выходу на терморегулятор. Чуть ниже мы расскажем, как подключить электрический теплый пол.

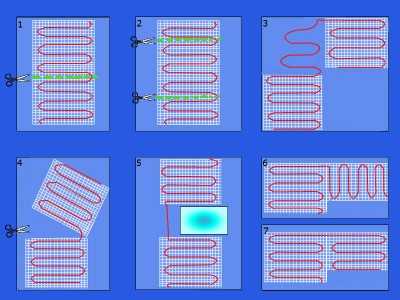

  7. Укладка матов электрического теплого пола. Варианты укладки матов мы привели в схемах выше. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны. Расстояние от стен и других объектов до матов должно быть около 20 см, расстояние между матами 5-10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10-15 см. Соединительная муфта на конечном мате соединяется с кабелем питания. Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.
  8. Стяжка пола. Как делать мокрую стяжку пола, мы рассказывали в предыдущих статьях. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой. Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей. Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.
  9. Звукоизоляция. Если теплый пол делается не под плитку, а под паркет, ламинат, ковролин или линолеум, то перед чистовым покрытием укладывается звукоизоляция.

В зависимости от выбранного вида электрического «тёплого пола» установка его может продлиться от двух-трёх дней (для плёночного пола) до трёх недель или даже месяца (для кабельного пола). Однако затраченное время затем с лихвой компенсируется комфортными условиями в вашем доме.

stroydocs.ru

Электрический теплый пол своими руками: Подготовка и монтаж

В современном мире для обустройства теплых полов применяются две самые популярные отопительные системы: водяная и электрическая. Эти конструкции одинаково имеют высокие эффективные качества для создания комфорта в помещении. Но если рассмотреть их характеристику, то электрическую систему по сравнению с водяной установить будет гораздо легче. По этому, можно не прибегая к помощи профессиональных специалистов, сконструировать электрический теплый пол своими руками. Но прежде чем отдать предпочтение этой модели и приступить к выполнению монтажных работ, нужно ознакомиться с ее подвидами и их применением.

Виды электрической отопительной системы

У электрической системы для обогрева пола в отличие от водяной конструкции существует три проводника, это: инфракрасные пленки, нагревательные маты и кабельные провода. Поэтому чтобы определить, что наиболее лучше установить в помещении, нужно рассмотреть их особенности.

Инфракрасная пленка

Электрический теплый пол за счет инфракрасного мата не требует наличия цементной стяжки. Эту пленку располагают под любое финишное покрытие. В данном случае обогрев пола происходит за счет излучения углеродной основы инфракрасными лучами. Такой метод легок в применении, но по сравнению с другими проводниками он менее эффективен в обогреве пола. Так же такую систему удобно применять для теплого пола в частном доме, так как при ее установке высота потолка снизиться лишь на 5 сантиметров.

Электрический кабельный провод

Такой отопительный метод для обогрева помещения осуществляется при помощи длинного, изоляционного провода. Монтаж такой системы провести очень сложно, так как провод на базовом полу должен располагаться без переломов и сгибов. Важным моментом еще является то, что при создании контура нужно строго соблюдать одинаковое расстояние между оборотами кабеля.

Утепляющие маты

Электрический теплый пол при согревающих матах более прост в монтаже. Производители такой системы, установили провода в специальные маты, тем самым упрощая процесс работы. Для того чтобы утеплить пол, их просто нужно будет положить на основания помещения и подключить к источнику электропитания.

После того как выбран метод, перед его установкой нужно подготовить необходимое оборудование и основание помещения.



Подготовительные работы

Перед тем как приступить к монтированию теплого пола, нужно провести следующие работы:

  • Установить терморегулятор. Для этого в помещении, где будет установлена отопительная система, на стене помечается расположение выключателя. Он по правилам безопасности должен находиться не менее 30 сантиметров от пола. Далее в помеченном месте сверлиться отверстие для терморегулятора и от него к полу проделывают штробу, для прокладки датчика температуры.

  • Подготовить основание помещения. Перед установкой устройства, нужно тщательно выровнять пол стяжкой. Для этого поверхность сначала обрабатывается грунтовкой, а затем, когда она высохнет, намечают те места, где отопительная система не понадобиться (габаритная мебель, электрическая бытовая техника). Далее заливают стяжку и после ее высыхания, монтируется теплоизоляционный слой, который позволить сэкономить тепловые потери на 30 %. После всех проведенных работ нужно тщательным образом очистить поверхность от мусора и пыли.
Слой стяжки 3-5 см.

Если электрическую систему устанавливают в бассейне, в ванной комнате или в другом помещении с повышенной влажностью, на теплоизоляцию следует расположить гидроизоляционный слой.

Далее на подготовленную поверхность укладывают армирующую сетку и приступают к монтажу электрического теплого пола.

Монтаж нагревательной секции

Каждая модель электрического пола имеет свои особенности по монтажу. Поэтому, чтобы при создании теплого электрического пола своими руками, не допустить ошибок, нужно знать, как правильно сконструировать эти модели.

Монтирование электрического кабеля

Перед устройством такой модели, нужно знать, что она заливается непосредственно в стяжку. Далее необходимо рассчитать расстояние между ветками кабеля. Для этого поможет следующая формула:

Шаг укладки ( см ) = ( 100 S ) / L

Где:

S – квадратные метры фактической площади, на которой будет установлена секция;

L – длинна секции, которая указанна в паспорте секции.

Произведя подсчет, один конец обогреваемой секции подводят к той стене, где будет располагаться терморегулятор. Зафиксировав его конец монтажной лентой, начинают от него прокладывать участки отопительного провода. Кабель нагрева нужно укладывать с равномерным шагом, который должен составлять не менее 8 сантиметров. А так же не допустить его натяжения или изгибов. Здесь еще важно учесть, что кабель нужно располагать от стен не ближе чем на 5 сантиметров.

Произведя установку секции, нужно проверить работу кабеля, подключив его к терморегулятору. Если система правильно работает, можно перейти к заливу стяжки.

Залив стяжки

Для стяжки электрических теплых полов, была разработана специальная смесь, которая хорошо гармонирует в комплексе с теплым полом. Эту смесь приготовить самостоятельно не составит особого труда, для этого всего лишь стоит следовать прилагаемой инструкции.

Смесь наносят с помощью шпателя, равномерно распределяя по всей необходимой площади.  Во избежание не качественного обогрева полов, нужно избегать воздушных карманов под проводами. Рекомендуемая величина слоя стяжки так же не должна превышать 50 миллиметров. После того как слой стяжки будет уложен, ему дает полностью высохнуть. Затем на нем размещают подложку и начинают монтаж финишного напольного пола.

Монтаж инфракрасной пленки

Перед тем как приступить к установке инфракрасного теплого пола, на пленку наносят разметки и по ним ее разрезают на полосы. Далее пленку укладывают так, чтобы медная сторона смотрела к низу основания помещения. Так же здесь стоит отметить, что при укладке соединения пленки должны находиться у стены, где будет располагаться реле. После того как вся пленка будет расположена на расстоянии 5 сантиметров друг от друга, все срезы и провода следует заизолировать. Далее подключают температурный датчик и устанавливают терморегулятор. Здесь нужно постараться, чтобы соединительный кабель между терморегулятором и самой пленкой проходил под плинтусом. Так же не стоит допускать при монтаже использование дюбелей, гвоздей и шурупов.

Утепляющие маты

Нагревательные маты имеют два способа укладки.

Первый способ

При этом методе нагревательные кабели располагаются вверх, а сетка вниз.

Перед началом работ, на пол следует перенести намеченную схему расположения матов. Затем на эти участки наносят специальный клей и при помощи нажима они фиксируются. После того как все хорошо схватиться, на маты наноситься клей и проводят монтаж плитки.

Второй способ

В этом способе нагревающие кабели расположены в низ.

Технология этой укладки следующая. На нагревательной сетке чертят необходимую схему.  Затем с особой внимательностью ее начинают раскраивать таким образом, чтобы не были задеты кабеля. После выкройки, мат снова сворачивают в рулон. Далее на основание поверхности наносят клей, не более3 миллиметра толщиной, и аккуратно начинают раскатывать рулон мата, при этом немного вдавливая кабеля в клей. При этой укладке так же внимательно нужно следить за тем, чтобы расстояние между отрезками утепляющего мата, было не менее 5 сантиметров. Затем на отрезки наносят плиточный клей и начинают проводить монтаж плитки.

Рассмотрев приведенные методы, можно увидеть, что монтаж теплого электрического пола провести самостоятельно не составит особых трудностей. Но при этом не стоит допускать распространенных ошибок, которые совершают новички. Так как именно они могут привести к не поправимым последствиям, вплоть до сгорания всей отопительной системы.

Ошибки при конструкции электрического теплого пола

Перед тем как приступить к монтажу электрического теплого пола, следует ознакомиться со всеми распространенными ошибками, которые включают в себя:

  1. Самой главной ошибкой считается — не правильно составленная схема расположения отопительной системы. При ее составлении очень важно соблюдать расположение габаритной мебели и бытовой технике. Расположив под этими местами обогревательную конструкцию, электропроводка будет быстро перегреваться и в итоге выйдет из строя.
  2. Перед тем как включить кабеля или обогревающие маты к электропитанию, нужно дождаться, когда стяжка высохнет полностью. Иначе нагреватель может поломаться или перегореть полностью. По этому, что бы проверить целостности проводов, применяют подключение путем сопротивления. Здесь стоит отметить, что это инфракрасные маты нужно сразу для проверки подключить в сеть.
  3. Стоит очень внимательно перед монтажом стяжки проверить всю изоляцию отопительной конструкции. Ее сопротивление должно совпадать с рекомендуемой величиной, которую заявляет производитель. Максимальная погрешность должна составлять не более 10%, иначе после того как высохнет стяжка, отопительная система может дать сбои или не заработать.
  4. Перед тем как залить температурный датчик в стяжку, его необходимо поместить в специальную гофру. Иначе чтобы его заменить при поломке, понадобиться приложить много усилий.
Правильная нарезка ИК пленки

Рассмотрев все приведенные советы и рекомендации, можно подвести к итогу, что электрический теплый пол своими руками можно не только самостоятельно установить у себя в помещении, но и произвести всю работу в кротчайшие сроки. А если учесть все нюансы и не допустить ошибок при установке, эта система обогрева прослужит долгое время.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Электрический теплый пол своими руками. Монтаж по видео

Электрический кабельный теплый пол

В статье “Как выбрать теплый пол” мы подробно рассмотрели устройство электрических теплых полов. Там же мы отметили, что электрические кабельные полы есть двух типов:

Лучше использовать теплые полы на основе матов для экономии времени на установку полов.

Что нужно учесть при покупке электрического пола

Прежде всего нужно сделать разметку пола. В местах, где будет стоять мебель или сантехника, не нужно укладывать теплые полы.

Далее нужно определиться, какая мощность пола вам нужна. Для этого нужно выполнить следующее:

  1. Подсчитайте площадь укладки (не площадь комнаты!)

  2. Умножьте полученную площадь на необходимую для данного помещения мощность системы теплого пола.

Мощность теплых полов зависит от теплопотерь определенного вида помещения, в котором пол будет установлен. В таблице приведены требуемые мощности для разных помещений.

Тип помещения

Необходимая мощность теплых полов

Спальня

100-150 Вт/м2

Санузел

180 Вт/м2

Кухня / Коридор

150 Вт/м2

Балкон / Лоджия

200 Вт/м2

Допустим, у вас санузел площадью 6 м2. Вы вычли площадь, которую занимает мебель. Площадь свободного пола составляет, например, 4 м².

4 м²*180 Вт/м2 = 720 Вт/м2

В данном случае нужно купить электрический теплый пол с мощностью равной 720 Вт/м2 (можно чуть больше).

Монтаж электрического теплого пола

  1. Очищаем поверхность, при необходимости выравниваем основание.

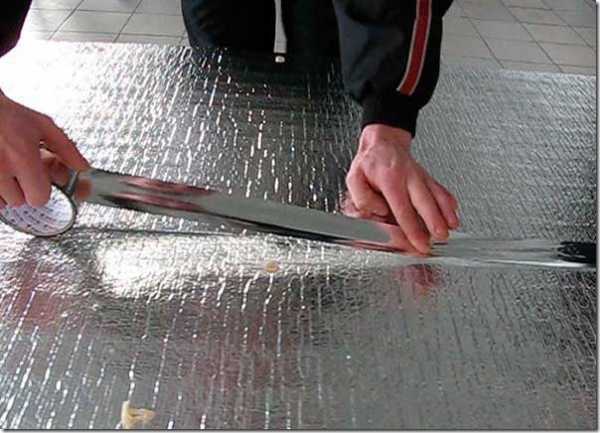

  2. Укладываем теплоизоляционные материалы отражающим покрытием вверх. Стыки материала соединяем скотчем.

  3. Укладываем гидроизоляционную пленку. Пленка должна заходить на стены на высоту пола.

  4. По периметру основания нужно наклеить демпферную ленту, чтобы защитить стены от стяжки.

  5. Устанавливаем датчик и терморегулятор. Для этого в стене, к которой подведено электричество, нужно сделать штробу на высоте 1 метра от пола. На стене также нужно высверлить отверстие под размеры терморегулятора.

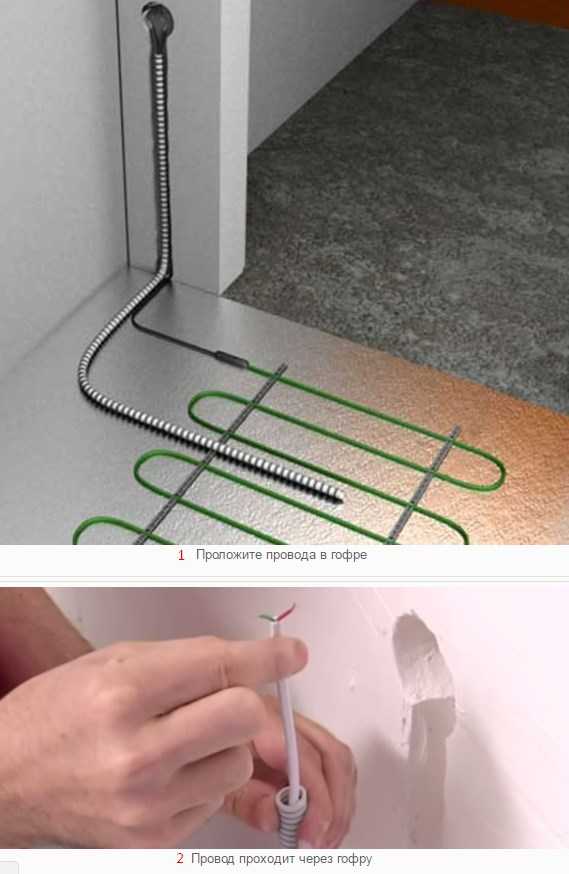

  6. Также нужно сделать отверстие в утеплителе длиной 50-100 см от стены. Это углубление для гофрированной трубы, в которой будет термодатчик.

    Важно! Угол гофрированной трубы между полом и стеной должен быть плавным, чтобы не повредить датчик при укладке.

  7. Засовываем термодатчик в трубу и укладываем ее в отверстие в утеплителе и в штробу. Также через гофру проводится провод от нагревательных матов и подводится к терморегулятору.

  8. Укладываем маты, закрепляя их на утеплителе с помощью клейкой ленты с нижней стороны. Маты укладываются на расстоянии 5-10 см друг от друга. Расстояние до стены и других предметов должно быть около 20 см. Муфта от последнего мата соединяется с кабелем питания. Поскольку кабель муфты толще кабелей матов, то для него тоже нужно сделать углубление в утеплителе.

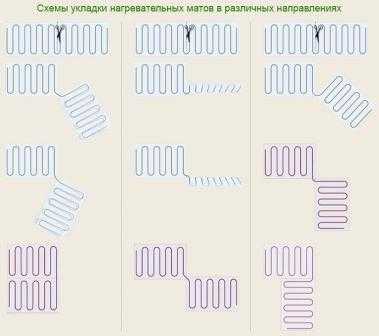

    Ниже представлены различные варианты укладки матов.

  9. Далее можно выполнять стяжку пола или сделать наливной пол. Высота стяжки должна быть не меньше 3 см.

  10. Если вы делаете теплые полы под ковролин, паркет или линолеум, то перед укладкой напольного покрытия нужно положить слой звукоизоляции.

Как подключить электрический теплый пол

Подключать электрический теплый пол можно только после полного застывания стяжки. Перед подключением необходимо проверить все провода через специальные приборы.

После проверки выключаем электропитание и подключаем друг к другу кабели питания матов, терморегулятора и датчика температуры согласно схеме производителя. Инструкции разных производителей могут отличаться.

Кабели электропитания и нагревательного мата имеют дополнительные заземляющие провода, которые нужно соединить защитной клеммой.

Видео по монтажу электрических теплых полов

На данном видео показаны основные этапы монтажа электрических теплых полов

Больше информации

Задать вопрос

samoremont.com

как правильно сделать теплый пол

Дополнительный обогрев помещения делает дом более уютным, безопасным для маленьких детей. Но самостоятельное сооружение такой конструкции требует соблюдения правил укладки, точного расчета количества нагревательных элементов. Перед тем как сделать теплый пол, необходимо разобраться в его типах и особенностях обустройства. Неправильно подсоединенная конструкция может снизить эффективность работы системы или вовсе сделать ее бесполезной.

Что представляет собой теплый пол?

На рисунке представлены составляющие «пирога» теплого пола при использовании двух разных систем

Он является обособленной системой отопления, который скрывается под напольным покрытием. Может подсоединяться к центральной системе отопления дома (водяной обогрев) или быть индивидуальным (электрический обогрев). Положить теплый пол можно в ванной, детской комнате, а также спальне. При надобности монтаж можно произвести по всей площади дома или квартиры. Но в этом случае ваши траты на энергоносители могут увеличиться.

Существует несколько видов теплых полов: электрические и водяные. Во втором случае для создания системы используются трубы. Для обустройства электрических применяется специальный кабель или инфракрасная пленка.

Особенности укладки любой конструкции

На фото один из этапов монтажа ИК теплого пола: на подготовленное, выровненное черновое основание выкладывается фольгированный пенофол, как теплоотражающая подложка

Чтобы правильно установить теплый пол своими руками, необходимо рассмотреть некоторые особенности монтажа, общие для всех типов конструкций:

  1. Прежде всего, необходимо сделать стяжку, чтобы выровнять черновое основание и устранить существующие изъяны. Небольшие проблемы можно устранить при помощи наливной смеси. Дальнейшие работы следует продолжить только после того, как слой высохнет.
  2. Далее, производится монтаж всех частей тепловой конструкции: труб с горячей водой и соединение их с коллектором, или прокладка кабеля с тепловым датчиком и регулятором.
  3. Монтаж гидро- и теплоизоляционного слоя. Самому уложить эти материалы можно очень быстро. Учтите, что теплоизоляция должна соединяться специальным скотчем. Он должен лежать так, чтобы отражающий слой был направлен вверх.
  4. Система укладывается на основание в специальном порядке. Перед этим необходимо нарисовать схему укладки.
  5. Подсоединение системы и ее проверка на работоспособность.

Теперь вы узнаете, как установить теплый пол в каждом отдельном случае.

Особенности монтажа электрического пола

Перед тем как положить кабель или инфракрасную пленку, необходимо подготовить помещение. Из него выносится вся мебель, снимается старое напольное покрытие. Поверхность чернового пола тщательно выравнивается цементной стяжкой. Если пол бетонный и на нем имеются трещины, то их следует устранить ремонтным раствором.

Пошаговая инструкция укладки кабельного теплого пола

Далее вся работа состоит из таких этапов:

    1. Подготовка места для термостата. Он должен быть монтирован так, чтобы к нему был доступ. Благодаря этому устройству вы сможете самостоятельно регулировать температурный режим конструкции;

В некоторых случаях, когда конструкция будет обогревать всю площадь помещения, требуется прокладка отдельной проводки.

  1. Укладка тепло и гидроизоляции. После этого можно своими руками уложить электрический кабель или пленку. Чтобы защитить электрический пол от образования конденсата, требуется гидроизоляция;
  2. Настил армирующей сетки. Ее монтаж производится поверх утеплителя. Этот материал позволяет не только упрочнить бетонный слой, но и уберечь систему от перегрева;
  3. Монтаж кабеля. Своими руками сделать это нетрудно. Важно правильно рассчитать длину контуров и расстояние между ними. Для укладки применяется специальная монтажная лента, фиксируемая на основании. Она дает возможность избежать появления перегибов кабеля, соблюсти равномерное расстояние между петлями. Греющий элемент нужно укладывать, выдерживая шаг в 20-25 см;
  4. Монтаж термодатчика. Технология укладки предусматривает его установку так, чтобы в случае поломки к нему можно было быстро добраться без разрушения бетонного основания. Термодатчик лучше поместить в специальную трубку, которая заливается цементным раствором вместе с тепловой конструкцией;
  5. Проверка работоспособности теплого пола. Она производится до заливки стяжки и после нее. Вы должны внимательно осмотреть соединения: они должны быть заизолированными и надежными.

Учтите, что проверка осуществляется не только путем включения конструкции в сеть. Необходимо также несколько раз поменять сопротивление в сети.

Если сооружение работает правильно и греет хорошо, то можно заливать кабель тонкой цементной стяжкой (4 см). Следите за равномерностью заливки раствора. Финишное напольное покрытие на такой пол с подогревом можно укладывать уже через 3-4 дня. Но включать систему следует не ранее, чем через месяц. Бетонная стяжка должна хорошо высохнуть.

Как видите, своими руками класть греющий кабель несложно. Если будет соблюдена инструкция и все будет смонтировано правильно, то система станет эффективной и безопасной.

Особенности монтажа водяного теплого пола

Пол с подогревом помогает сделать дом более уютным. Водяной теплый пол является более экономичным решением, чем электрический. Дело в том, что его можно подсоединить к системе отопления дома. Технология укладки водяной конструкции практически идентична предыдущей. Всю работу можно сделать своими руками, хотя лучше иметь помощника.

Настильная система водяного обогрева (посередине) позволяет укладывать теплый пол в помещениях с ограничениями по нагрузке на перекрытия, и небольшой высотой потолков. Кроме того, она позволяет экономить средства, исключая заливку и армирование стяжки

Естественно, лучше определиться с тем, какой тип системы будете монтировать именно вы. Она бывает бетонной и настильной. Второй тип распространен больше. Он позволяет избежать этапа заливки бетонной стяжки. Вес настильной системы колеблется в пределах 35-50 кг, поэтому использовать ее можно в домах с неукрепленным основанием. Процесс укладки бетонного типа конструкции может занять несколько дней. Технология предусматривает соблюдение таких особенностей монтажа:

  1. Этот тип укладки позволяет избежать существенных изгибов труб, которые делают конструкцию менее эффективной и надежной. Естественно, следует учитывать и разновидность труб. У большинства используемого в монтаже материала диаметр гиба не должен быть слишком маленьким.
  2. Все работы следует выполнять в строгой последовательности. Для монтажа греющей конструкции используется специальная арматурная сетка, диаметром 4-5 мм или специальные маты. Не следует покупать материал с ячейкой, больше 15 см.
  3. Учтите, что максимальная длина одного контура не должна быть больше 100 м. В противном случае система будет неэффективной. На 1 м2 площади можно использовать около 7 погонных метров трубы. Если шаг между петлями больше, то можно обойтись и меньшим количеством материала.
  4. Монтаж коллекторного шкафа производится в первую очередь. Учтите, что к нему будут подводиться не только трубы системы, в нем будут устанавливаться переходники, краны, циркуляционный насос. Лучше всего монтировать его в стену. В этом случае он не будет мешать, и к нему можно будет быстро добраться для осуществления ремонта или обслуживания. Осуществить все подключения нужно с соблюдением инструкции. В последнюю очередь к коллекторному шкафу подводятся две трубы: через одну теплоноситель поступает в систему, а через другую охлажденная жидкость возвращается обратно.
  5. Регулировка греющей конструкции может производиться в автоматическом и ручном режиме. В первом случае применяется специальный электронный вентиль.
  6. Перед дальнейшим осуществлением монтажа бетонной стяжки конструкцию нужно будет опрессовать. Внимательно проверьте все соединения, чтобы нигде не было утечек воды.

Заливка цементной стяжки своими руками должна производиться только при включенной системе. В трубах необходимо создать давление. В противном случае бетонная стяжка потрескается.

Если укладка водяного пола осуществляется в многоквартирном доме с учетом его подключения к общей отопительной системе, то без разрешения соответствующих организаций и ЖКХ не обойтись.

Посмотрите серию из трех видео, в которых подробно освещены все этапы монтажа водяного теплого пола:

Комбинированный вариант теплого пола

Такая конструкция может быть смонтирована своими руками. Она позволяет существенно сэкономить средства, так как работа центрального отопления и пола с подогревом балансирует атмосферу в помещении. Этот вариант считается самым лучшим.

Такой вариант комбинированного водяного отопления отлично подойдет для использования в частном доме

Если у вас централизованное водяное отопление, то для сооружения пола с подогревом вы можете применить инфракрасную пленку, которую можно быстро стелить или демонтировать, а также переносить в другие помещения. При этом организация бетонной стяжки не требуется. Данный вариант будет оптимальным для жильцов многоквартирных домов.

Как видите, сделать теплый пол самостоятельно вполне возможно. Главное, соблюдать технологию монтажа. Если у вас нет навыков проведения таких работ, то лучше проконсультироваться со специалистом или доверить всю работу ему.

Допущенные в процессе укладки ошибки могу стоить очень дорого: от поражения током в случае использования электрической конструкции, до затопления дома, если использовалась водяная система обогрева. Теперь вы знаете, как стелить теплый пол. Оставьте свое мнение о статье в комментариях или поделитесь своим опытом укладки разных систем обогрева.

Материалы По Теме:

polprofy.ru

Как правильно выбрать и установить электрические теплые полы?

Системы обогрева пола используют в роли ведущего либо дополнительного способа отопления, из диковинок они превратились в проверенные и надежные варианты, которые все чаще выбирают владельцы городских квартир. Перед тем, как установить у себя теплые полы электрические как выбрать оптимальный вариант нужно узнать у консультантов магазина или прочитав отзывы на форумах.

Виды теплых полов

В основном, теплые полы бывают двух разновидностей – водяные и электрические. Сложно однозначно ответить на вопрос: теплый пол водяной или электрический — что лучше, поскольку каждая из систем имеет преимущества и недостатки.

Водяной теплый пол

Водяной обогрев, состоящий из контура труб в стяжке пола, подключается к отоплению. Считается достаточно эффективным и недорогим способом обогреть помещение. Однако монтаж теплого пола требует трудоемких работ, отладки, покупки дорогостоящего оборудования, наличия разрешения от управляющих компаний. Поэтому, выбирая водяной или электрический теплый пол, многие отдают предпочтение электрическим системам. Устанавливаются они проще, менее подвержены поломкам.

Электрический теплый пол

Среди электрических систем можно выбрать нагревательный кабель, маты, пленку. От выбора будет зависеть цена за м2 теплого электрического пола, расходы на электричество и монтаж. Рассмотрев основные принципы работы и рекомендации производителей, можно остановиться на оптимальной системе.

Нагревательный кабель

Удобный и простой в установке, эксплуатации метод обогрева пола. Нагревательный кабель внешне схож с электрическим, но суть его работы – в преобразовании электроэнергии в тепловую. Кабели бывают одно- и двужильные, что влияет на способ их подключения. Рассматривая цены теплых электрических полов, нужно учесть расходы на установку — монтируют кабель в стяжку толщиной свыше 2см.

Такой вид обогрева нельзя сочетать с линолеумом, паркетом, ковролином, зато такие теплые электрические полы под плитку или керамогранит отлично подходят. Экономить на электроэнергии удается за счет того, что в толстой стяжке тепло сохраняется, значит – можно поддерживать нужный уровень температуры время от времени, а не держать систему постоянно включенной.

Нагревательные маты

Маты выпускают конвекционные и инфракрасные. Рулонные маты конвекционные представляют разновидность нагревательного кабеля, о котором рассказано выше. Что касается матов инфракрасных, рабочим элементом в них служат стержни, расположенные параллельно. Концы стержней подключают к электропроводке. В случае выхода из строя одного из стержней, не греет теплый электрический пол только на этом участке, а вся остальная система продолжит работу. Инфракрасные маты можно монтировать независимо от расположения предметов мебели в интерьере, в отличие от других систем.

Пленочный пол

Выбирая, какой лучше электрический теплый пол, стоит обратить внимание на инфракрасную пленку, толщина которой 0,5мм. Особенность системы в том, что её нужно защищать от влаги, поэтому «мокрая» укладка покрытия сверху исключена. Такой теплый электрический пол под линолеум, паркет и ламинат выбирают чаще всего. Обогрев осуществляется только при включении в сеть, в остальное время помещение охлаждается. Эта и другие системы оснащаются терморегуляторами, датчиками для поддержания оптимальной температуры.

Когда встает вопрос, как выбрать теплые электрические полы – стоимость должна учитывать и расходы на дополнительные устройства, монтаж, напольное покрытие.

Какой пол выбрать

Перед тем, как выбрать теплые электрические полы под ламинат или другое покрытие, нужно прочесть отзывы, рекомендации от профессионалов. К примеру, под линолеум выбирают пленку, поскольку толстый кабель будет деформировать поверхность. Следующий момент – мощность обогревателя. От этого будет зависеть и цена 1м2 теплого электрического пола, и стоимость электроэнергии во время эксплуатации. Немаловажно обозначить, в какой роли будет выступать теплый пол – если в виде основного источника тепла, то нужно купить теплый электрический пол достаточно мощный.

Далее складывается стоимость терморегулятора и цена за квадратный метр на теплый электрический пол. Терморегуляторы подешевле представлены механическими моделями, не слишком функциональными. Лучше выбирать термостат или программатор. Последнее устройство — наиболее современное, позволяет задать нужные параметры работы системы, снизив энергопотребление. Программировать работу теплого пола можно на сутки или каждый день недели по отдельности, как удобнее.

Выбирая системы от конкретных производителей, нужно внимательно прочитать отзывы на электрические теплые полы под ламинат, плитку, кафель. Это позволит взвесить реальные преимущества и недостатки систем, проверенные на практике потребителями. Каждый производитель хвалит свое оборудование, а так ли это на самом деле – показывают отзывы на теплые электрические полы.

Особенности укладки теплого пола

Чаще всего электрические теплые полы устанавливают под кафель в ванной комнате, на кухне, балконе. Нередко укладывается теплый электрический пол в бане. Вариантов монтажа есть несколько, каждый по-своему отличается.

Первый вариант – монтаж в стяжку, поверх которой предусмотрено напольное покрытие. Этот метод выбирают для кабельного обогрева, укладывая под него гидроизоляцию и утеплитель, чтобы тепло не уходило.

Второй вариант – монтаж поверх стяжки, сверху выкладывается керамогранит. Подходит для квартир на втором этаже и выше. Важно, чтобы сама плитка и клей имели защиту от нагревательных элементов.

Третий вариант – укладка под покрытие. Используется только для нагревательной пленки, поверх которой будет линолеум, ламинат. На существующую стяжку настилают вспененный полиэтилен, фольгу, по необходимости используют гидроизоляцию.

Независимо от того, какой выбрать теплый электрический пол, в каждом случае до начала работ составляют схему, распределяют местоположение нагревательных элементов.

Помимо этого, обозначаются зоны, где не требуется обогрев, в частности, где имеются радиаторы и пр. После составления схемы рассчитывают количество материалов, учитывается цена за метр теплых электрических полов и оборудования, которое понадобится для управления системой. Монтаж лучше доверять специалистам.

Преимущества теплого пола

Теплые полы ценят за их способность создать максимально комфортный микроклимат в помещении. Тепло поднимается снизу вверх, постепенно воздух остывает. У пола температура будет около 25 градусов, на уровне высоты головы человека – около 18. При этом сквозняков при таком обогреве вообще нет.

Другое достоинство – возможность зонировать обогрев, к примеру, в зоне детских игр или мест отдыха семьи. Там, где в обогреве нет особой необходимости, еще на этапе проектирования «разрежают» укладку нагревательных элементов, рационально используя электроэнергию по назначению.

Следующее достоинство, которое отличает электрический теплый пол от водяного – отсутствие необходимости согласовать его монтаж с управляющими организациями. Также не придется покупать дополнительное оборудование, делать массивную стяжку и последующий ремонт в помещении. Поэтому, рассчитывая, сколько стоит теплый электрический пол под плитку, можно сказать, что цена гораздо ниже, чем на водяной.

Немаловажное преимущество по сравнению с водяными полами – высокая безопасность. Исключены варианты с прорывом труб, затоплением соседей снизу. Монтаж электрического пола занимает меньше времени, стоит дешевле. Да, для тех, кто решил купить теплый пол электрический – цена его эксплуатации будет выше, чем при подключении водяного отопления, но это плата за повышенный комфорт, безопасность.

Электрическим обогревом пола легко управлять, точность настройки возможна до 1 градуса. Удается подключить его к системе «умный дом» или программировать на экономичное потребление электричества, с учетом низких ночных тарифов на электроэнергию. Поэтому вопрос дороговизны эксплуатации таких полов остается под сомнением. Точнее, проверено – при грамотном расчете системы, монтаже и регулировке, наличии теплоизоляции в квартире, счета за энергопотребление не выходят за разумные пределы.

Что купить для теплого пола?

Планируя купить теплый пол, сразу нужно предусмотреть выбор устройств управления, контроля (терморегулятор, термодатчики). Эти устройства могут входить в комплект к сетчатым матам, кабельной системе, но могут и отдельно продаваться. Обязательно следует проверить, насколько длинный кабель от терморегулятора до термодатчика. Лучше, чтобы длина была с запасом, излишки проще отрезать, а вот наращивать куски кабеля – рискованно.

Терморегулятор выбирают в зависимости от бюджета. Простые модели позволяют лишь регулировать температуру. Более сложные и дорогостоящие – измеряют температуру у пола и в помещении, позволяют регулировать режимы, программировать настройки, управлять ими можно и дистанционно. Производители дают рекомендации по выбору мощности терморегулятора, что обязательно нужно учесть при покупке.

Обязательно нужно позаботиться о безопасности. Нужна отдельная линия 220В от счетчика, а не от домашней розетки. Сечение кабеля должно быть от 1,5мм² для стандартной системы или 2,5 мм² для мощных систем. В электрощитке монтируют автоматический выключатель, лучше добавить к нему УЗО.

Учитывая перечисленные преимущества и недостатки разных видов теплых полов, можно выбрать тот, который наиболее подходит по задачам, финансам. Лучше получить консультацию специалистов, которые будут заниматься монтажом обогревательного оборудования.

spetsotoplenie.ru

Теплый пол электрический своими руками

Утеплением жилища сейчас занимается практически каждый здравомыслящий человек. Это продиктовано желанием уменьшить расходы на коммунальные услуги. Очень популярным сейчас является электрический теплый пол, своими руками смонтировать который не так сложно. Однако требуются некоторые навыки в подключении системы. Неправильное подсоединение чревато неэффективной работой конструкции или замыканием, способным вызвать возгорание.

Общая характеристика

Электрический нагревательный кабель или мат обычно укладывается в ванной комнате, детской, на кухне, балконе. Эта система может быть использована в качестве основного или дополнительного отопления.

Можно назвать несколько видов электрических полов. Для обогрева используется:

Виды электрических теплых полов, способы их монтажа и рекомендации по типу покрытия

Каждая конструкция имеет свои достоинства и изъяны. Однако в представленной статье мы рассмотрим, как сделать электрический теплый пол из нагревательного кабеля.

Перед тем, как установить теплый пол, необходимо его тщательно рассчитать, а также выбрать место, где будут располагаться маты. Сначала определите локализацию системы. При этом не забывайте, что лучше не класть ее в тех частях комнаты, где будет стоять тяжелая мебель, чтобы избежать перегрева. Теперь посчитайте общую площадь укладки и умножьте ее на мощность системы. При этом не следует забывать и о типе помещения, и возможности теплопотерь.

Пример расчета электрического теплого пола, выполняемого как вспомогательное отопление к основному радиаторному

Подготовка основания

Установить электрический теплый пол своими руками не так уж и трудно. На укладку нагревательных матов вам хватить буквально одного дня, с кабельным вариантом время монтажа увеличится. Проводить все операции следует максимально внимательно. Для начала подготовьте основание к монтажу:

  1. Внимательно осмотрите черновой пол. Если он имеет серьезные перепады, их следует обязательно устранить. Для этого обустраивается стяжка из смеси цемента с песком или наливной пол. Все трещины и щели в основании нужно заделать, чтобы уменьшить теплопотери пола.
  2. Уберите весь мусор и пыль. Лучше всего для этого применять пылесос. Он должен быть достаточно мощным, поэтому возможно, следует использовать промышленный вариант.
  3. Монтаж теплоизоляционного материала, который позволит максимально эффективно использовать систему обогрева. Он будет направлять тепло вверх.
  4. Разметка помещения. Лучше всего точно сделать все замеры и отметить на полу те области, где будет укладываться конструкция. Это поможет вам не запутаться и ускорить выполнение работы.
  5. Грунтование поверхности чернового пола. Таким способом вы сможете улучшить сцепление цементной стяжки с основанием.
На выровненное, обеспыленное основание (без крупных дефектов) производится монтаж кабеля согласно схеме укладки

Установка терморегулятора

Монтаж электрического теплого пола своими руками производится только после того, как будет определено место нахождения терморегулятора. Он должен располагаться в легкодоступном месте. При этом терморегулятор нельзя закрывать, заслонять мебелью, иначе он будет работать некорректно.

Расстояние от пола до регулятора должна составлять не менее 30 см.

Если вы хотите установить нагревательный кабель в ванной комнате или сауне, лучше всего монтировать терморегулятор за пределами помещения. Для его фиксации необходимо сделать отверстие при помощи дрели со специальной насадкой. А еще вам придется потрудиться над штроблением стен для прокладки проводка от термодатчика. Последний должен помещаться в гофрированную трубку. Это поможет защитить его от воздействия негативных внешних факторов.

Технология монтажа

Пирог электрического теплого пола. Применяя кабель стяжка обязательна, применяя нагревательные маты монтаж производится в слой плиточного клея

После того как подготовка помещения будет завершена, можно приступать к монтажу кабеля. Технология работы предусматривает осуществление таких манипуляций:

  • Укладка гидроизоляции. Для этого может использоваться обычная полиэтиленовая пленка или специальная мембрана.
  • Укладка демпферной ленты по периметру пола. Она даст возможность соблюсти технологический зазор между стенами и стяжкой. Если этот материал имеет достаточную ширину, то его можно монтировать еще до фиксации теплоизоляции.
  • Монтаж термодатчика и регулятора.
  • Укладка кабеля. Тут следует учитывать, что нагревательные элементы должны находиться на некотором удалении от стены – 20 см. Кабель тоже нельзя располагать так, чтобы витки находились близко друг к другу. Если вы приобрели электрические маты, то расстояние между ними должно составлять 5-10 см. Фиксировать их на основании следует при помощи специального строительного скотча.
  • Монтаж цементной стяжки. Учтите, что ее высота не должна превышать 3 см над поверхностью матов. В любом случае во время заливки следует следить за уровнем будущего основания. Нагревательные маты оптимальнее укладывать под плитку не в стяжку, а в слой плиточного клея.

После осуществления всех работ следует дать полу высохнуть. Для этого может понадобиться целый месяц. В это время лучше не проветривать помещение, чтобы сквозняк не ухудшил качество стяжки. Кроме того, нельзя включать теплый пол до полного застывания раствора. Поэтому первичную проверку работоспособности системы лучше провести до заливки.

Особенности подключения

Эта часть монтажа электрического кабеля является самой ответственной и сложной. Тут нужно сделать все правильно. Работа по подключению системы состоит из таких действий:

  1. Проверка кабеля и проводов при помощи специальных приборов: мультиметра (чтобы узнать сопротивление системы), мегаомметра (чтобы узнать сопротивление изоляции матов).
  2. Подключение температурного датчика, терморегулятора и кабеля питания. Это следует сделать по инструкции, которая идет в комплекте с приобретенной системой. У разных производителей она может отличаться. Учтите, что во время подключения теплого пола нужно выключить электропитание.
  3. Кабель мата и шнур питания нужно зафиксировать при помощи защитной клеммы, чтобы обеспечить дополнительное заземление.

Дополнительные рекомендации

Установить кабель самостоятельно не совсем просто, но вполне возможно, однако необходимо обязательно соблюдать определенные правила:

  • Во время укладки следует соблюдать схему.
  • Постарайтесь не перегибать кабель или перекручивать его.
  • Если кабель двужильный, то его нельзя перерезать.
  • Не следует топтаться по нагревательным матам до их заливки. В противном случае их можно повредить.

Соблюдение инструкции даст вам возможность осуществить всю работу самостоятельно, без привлечения специалистов. А это, в свою очередь, сэкономит ваши средства. Хотя подключение системы является важным и ответственным моментом, с которым справится не каждый. Если есть сомнения, то лучше предоставить работу специалистам. Оставьте комментарий к статье или поделитесь своим опытом монтажа систем напольного обогрева.

Материалы По Теме:

polprofy.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
