Гаражные двери своими руками — супер идеи за копейки!

Вам не нравится унылый вид вашей гаражной двери? Да, быть может, это не то, что домовладельцы стремятся улучшить в первую очередь, но нам кажется, что это будет совсем не лишним. Тем более что это можно сделать за копейки.

И мы расскажем, как это сделать.

Двери в гараж

Маленькие и аккуратные окошечки способны украсить неприметную и совершенно обычную дверь гаража, добавить ей оригинальности. И, кстати говоря, подойдет это решение не только для гаражной двери. Чуть ниже будет видео, в котором наш умелец подробно расскажет, как это сделать.

Это проще простого. Чтобы приступить к делу, вам понадобятся: карандаш, узкая клейкая лента, рулетка и виниловые наклейки черного цвета.

Дальше всё до банальности просто. Вам нужно отмерить одинаковые прямоугольники и отметить карандашом контуры. Клейкую ленту приклейте на дверь по этому контуру в виде крестика, чтобы прямоугольники получились ровными и такого размера, как ваши наклейки. Размер этих «окон» будет зависеть от того, какая именно у вас дверь.

После приклейте наклейки по контуру ленты, уберите ленту и ваши «окна» готовы. Они выглядят практически как настоящие и прекрасно смотрятся.

В этом видео вы можете посмотреть, как переделать свою гаражную дверь с помощью пары наклеек.

Такая переделка подойдет как для наружных, так и для межкомнатных дверей. А еще так можно украсить стены дома и даже добавить парочку необычных деталей в интерьер. Вот вам несколько необычных идей.

7 ИЗЯЩНЫХ РЕШЕНИЙ

1. А если добавить еще пару деталей? Да, ручки тоже наклеены.



2. На деревянной двери тоже выглядит отлично!



3. Соседи даже не заметят разницы.

4. А так можно украсить свободную стену во дворе.



5. А если заменить наклейки зеркалами?



6. Кто сказал, что можно использовать только черные наклейки?

7. Уютненько.


И это только малая доля идей. Фантазируйте, экспериментируйте, удивляйте! Своими руками и воображением можно создать поразительные вещи.

источник

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

avtotema.mediasalt.ru

Гаражные ворота из дерева своими руками

Если вы — владелец загородного дома с участком, без гаража для машины не обойтись. Важная часть гаража — это ворота. Они должны быть не только крепкими, но и радовать глаз и вписываться в общий стиль дома и гаража. Самый простой вариант — это распашные деревянные гаражные ворота. Их можно сделать своими руками. Деревянные ворота красивы и достаточно надежны.

Дерево — плюсы и минусы

Дерево как материал имеет свои достоинства и недостатки.

• Дерево — экологически чистый материал.
• Хорошо пропускает воздух и пар, в гараже не будет сыро.
• Выглядит эстетично, такие ворота — идеальный вариант для деревянного дома.
• Легко обрабатывается.

Однако оно имеет свои минусы.

• Подвержено гниению, может поражаться различными насекомыми, грибком.
• Горит.
• Со временем деревянная конструкция может ссохнуться или разбухнуть.

Деревянные ворота, по подсчетам специалистов, служат от 5 до 7 лет. Можно сделать и металлические ворота с деревянной декоративной обшивкой.

Из чего делать ворота

Раму, или коробку, ворот обычно делают из бруса 90*50 или 100*50 мм. Каркас делается из более тонкого бруса, 50*50 мм. Для обшивки используют доски толщиной 25 мм и шириной 10- 20 см.

Также с наружной стороны ворот для красоты или для защиты от взлома можно закрепить металлические листы. Каркас ворот можно изготовить и из металлического профиля или профильной трубы, тогда и раму делают металлической.

Чертежи и расчеты

Чтобы нарисовать чертеж деревянных ворот, прежде всего, необходимо точно измерить проем — его высоту и ширину.

Чертежи каркаса деревянных гаражных ворот может выглядеть так, как на рисунке. Можно составить его как на бумаге, так и в компьютерной программе.

При составлении чертежа нужно иметь в виду следующее.

• Учите, что опорные стойки и вертикальная перемычка между ними находятся внутри проема.
• Между створками и стойками должно оставаться около 1 см. Это расстояние необходимо для того, чтобы ворота могли свободно открываться и закрываться, даже если они разбухнут от влаги в сырую погоду. Такое же расстояние необходимо оставить между двумя створками.
• Каркас должен обязательно включать диагональные балки. Они защитят от перекосов, ведь, как известно, треугольник — самая жесткая фигура.
• Обшивка может выступать за края каркаса на 10- 30 см, но это не обязательно — этот момент зависит от ваших предпочтений.
• При составлении чертежа важно точно соблюдать все размеры, исправить ошибки позже будет сложнее.

Конструкция ворот

Конструкция ворот включает в себя раму, каркас и обшивку. Весь вес створок не должен приходиться только на боковые части проема: они могут разрушиться. Для распределения нагрузки используется рама и опорные столбы. Коробку жестко скрепляют со стенами проема.

Опорные столбы делают из металлических труб или дубовых брусьев толщиной не меньше 15 см. Их вкапывают в землю, причем глубина ям должна быть не менее 1 м, а ширина — на 15 см больше, чем толщина столба. На дно ям насыпают небольшой слой щебня и утрамбовывают его. Деревянные столбы перед установкой обмазывают битумной мастикой или смолой, чтобы уберечь их от гниения. После установки яму засыпают щебнем или заливают цементным раствором, второй вариант лучше.

Створки вешают на металлические петли. Лучше купить стреловидные петли, они могут выдержать большую нагрузку.

Чтобы сделать своими руками каркас деревянных ворот в гараж, бруски распиливают на части нужной длины в соответствии с чертежом и обрабатывают рубанком. Диагональные части спиливают под нужным углом. Если диагональные балки планируется крепить крест-накрест, одну из них необходимо распилить на две части.

Схема каркаса может выглядеть, как на рисунке. Скрепить части каркаса можно несколькими способами.

• Проще всего скрепить части каркаса саморезами и уголками.
• Можно просверлить в деталях глухие отверстия и вставить в них нагели, смазанные эпоксидным клеем.
• Если у вас есть опыт в плотницком деле, можно собрать их в потайной шип. Для этого вырезают ¼ толщины бруска, на другой детали делают подходящего размера шип и соединяют. Такое соединение более надежно и уменьшает деформацию конструкции в будущем.

Важно! Собирать ворота из дерева своими руками необходимо на ровной поверхности, чтобы избежать перекосов. В процессе контролируйте правильность сборки, измеряя диагонали.

Наружную сторону собранной рамы окрашивают краской, лучше пентафталевой (ПФ), которая имеет хорошие водоотталкивающие свойства и достаточно клейкая. На раму укладывают фанеру и закрепляют саморезами, пока краска не высохла. Таким образом лист фанеры сразу же будет приклеен к раме.

Заготовку створки переворачивают, окрашивают с внутренней стороны и сразу же в промежутки между брусками каркаса укладывают утеплитель. Краска сразу же приклеит его. Далее покрывают краской сам каркас и также прикрепляют лист фанеры или оргалита. Оргалит лучше выбрать, если ворота планируется покрывать сверху другим материалом, например, металлом.  На наружную сторону створки можно прикрепить вагонку или другой декоративный материал.

Можно сделать из досок мебельный щит. Для этого боковые поверхности досок смазывают клеем ПВА и плотно подгоняют друг к другу с помощью струбцин и киянки. Также можно сделать в досках шипы и пазы. Такое соединение позволит получить гаражные ворота из дерева без щелей, следовательно, в гараже не будет сквозняков.

Когда створки будут готовы, их устанавливают на петли. Для этого нужно два человека, так как ворота достаточно тяжелые. Рама должна быть хорошо выровнена, чтобы ворота не распахивались сами, а открывать и закрывать их можно было без особых усилий.

Если опорные столбы металлические, то петли к ним приваривают, если деревянные, то прикручивают болтами. Болты после этого должны быть углублены в дерево и зашпатлеваны сверху, чтобы их нельзя было открутить. Так вы в некоторой степени обезопасите свой гараж от взломщиков. Готовые ворота обрабатывают защитной грунтовкой, а сверху покрывают морилкой или краской. Украсить деревянные ворота для гаража своими руками можно коваными деталями.

Если каркас ворот делают металлическим, используют профильную трубу или металлический профиль. Их соединяют с помощью сварки, для этого элементы каркаса так же раскладывают на ровной поверхности.

Сварные швы на готовом каркасе зашлифовывают болгаркой, чтобы обшивка плотно прилегала к нему. Далее каркас помещают внутрь рамы ворот, располагая их на ровной поверхности. Необходимо расположить их таким образом, чтобы между створками и между створками и рамой оставался зазор в 1 см. После этого к каркасу створок и раме привариваются петли. Чтобы в процессе сварки ничего не сдвинулось, используют вкладыши.

Обшивку из дерева прикрепляют к металлическому каркасу, просверлив в последнем отверстия в нужных местах. Доски крепят к каркасу болтами. После этого створки обрабатывают так же, как и в случае с деревянным каркасом.

Замки и засовы

Важные детали ворот — замки и засовы. Это могут быть вертикальные запоры, для которых необходимо сделать отверстия в полу, засов-вертушка, засов-шлагбаум или сдвижной. Такие запоры можно также изготовить самостоятельно. В зависимости от того, как предполагается входить в гараж, засов делается с наружной или с внутренней стороны. На засов типа «вертушка» или «шлагбаум» можно дополнительно повесить навесной замок.

Простой сдвижной завов делают из металлической пластины и скоб, которые прикрепляются на ворота болтами. Шпингалеты также можно сделать своими руками из металлической трубки и Т-образного стержня.

Также в ворота можно установить врезной замок. Для надежности должны быть установлены и врезные, и навесные замки, но для этого в гараж должна быть еще одна дверь или калитка.

Подъемно- поворотные ворота

Можно сделать подъемно-поворотные гаражные ворота своими руками. Это сложнее, так как требуется правильная установка механизма, зато такие ворота автоматизированы.

• Для подъемно-поворотной конструкции коробку делают из металлического швеллера, так как такие ворота довольно тяжелые. Коробку устанавливают в проем.
• После замеров сваривают каркас и обшивают досками или фанерой.
• Далее делают опору для механизма. В полках сверлят отверстия, в одной из них закрепляют продольные стойки, в другой — крепления пружинного механизма.
• Шарнирный узел делают из уголка.
• Изготавливают полозья, по которым будет двигаться полотно. Их крепят с помощью анкеров к стенам.
• После установки механизма все металлические части окрашивают, чтобы они не подвергались коррозии из-за внешних воздействий.

Подъемно-поворотные ворота также можно утеплить.

Заключение

Деревянные ворота для гаража на загородном участке можно сделать своими руками. Для этого важно правильно произвести замеры, а при сборке конструкции соблюдать технологию.

bouw.ru

Гаражные двери: виды, требования и особенности

Конструкции гаражей различны по форме и размерам. Но у каждого сооружения есть гаражные двери, ведь без них никак не обойтись. Некоторые из строений ориентированы на компактные легковые автомобили, другие предназначены для стоянки более крупной грузовой техники, третьи же достигают огромных размеров, поскольку вмещают в себя гигантские механизмы. Однако при этом каждая из перечисленных конструкций имеет свои как сходные, так и отличительные черты. В первую очередь к таким аналогичным системам относятся гаражные двери и ворота. Первые подразумевают свободный доступ человека к технике, вторые же открывают дорогу для выпуска машины из здания.

Вернуться к оглавлению

Назначение двери и этапы ее конструкции

Конструкция дверей и ворот в гаражах имеет сходную структуру благодаря одинаковому принципу и назначению подобной системы. Можно даже сказать, что дверь для гаража является уменьшенным аналогом более широкого и массивного изделия, которое именуется воротами. Выбор материала для создания дверей гаража разнообразен, однако он основывается на характере главного строения.

Например, деревянный гараж будет более органично смотреться с дверями, сделанными из аналогичного материала, а в кирпичное строение вполне гармонично впишутся стальные или сборные конструкции. В целом выбор материала, размера и формы дверей полностью лежит на хозяине здания. Ведь именно для владельца они должны являться эталоном и быть функциональными и удобными в эксплуатации. Приведем пример создания дверей для гаража своими руками. Условно весь процесс создания конструкции можно подразделить на следующие этапы:

• снятие замеров и составление схемы;
• монтаж каркаса;
• установка дверей;
• утепление конструкции;
• наружная облицовка.

В этом случае дверь для гаража будет состоять из металлического каркаса, обшитого профнастилом. Именно такая конструкция является наиболее практичной и удобной в работе, что обусловило ее широкую популярность среди владельцев гаражей. Устанавливать подобное изделие можно как на деревянные стены, так и на кирпичные строения.

В обоих случаях для организации идеальной системы понадобится создание дверной коробки, которая будет элементом, удерживающим само полотно.

Вернуться к оглавлению

Инструменты и первые шаги по созданию двери гаража

Для создания дверного полотна нам понадобится следующий набор инструментов:

• рулетка;
• карандаш;
• болгарка;
• дрель;
• ножовка по металлу;
• плоскогубцы;
• набор ключей;
• отвертка.

Первым шагом в конструировании двери в гараж своими руками будет снятие замеров и проектирование изделия. Выбор формы, фактуры и ширины проема должен быть четко определен и зафиксирован соответствующим образом. Для составления генплана можно использовать компьютерные программы, которые позволят наглядно смоделировать будущее строение. Также существует возможность составить схему вручную с использованием миллиметровой бумаги и карандаша. Однако для применения того или иного метода моделирования необходимо снять размеры будущей конструкции. В этом нам поможет обыкновенная рулетка, с помощью которой мы и снимем все показатели длины, ширины и высоты дверного полотна.

Следующим этапом будет сборка дверей согласно обозначенному плану. Для этого сначала необходимо порезать металлопрофиль, который является основой конструкции, придающей ей нужную жесткость. Выполнить равномерную порезку позволит применение болгарки. После этого берем полученные части и соединяем их между собой. Подобное крепление можно сделать с помощью сварки, что является наиболее удачным решением, или с применением болтов и гаек, которые также надежно зафиксируют каркас.

После сборки каркаса можно приступать к закреплению дверей в вертикальном положении на стене гаража. Как было сказано выше, в некоторых случаях для этого необходимо создание фиксирующей коробки, однако при выполнении гаража из металла аналогичные строения абсолютно не нужны, поскольку крепеж можно сделать непосредственно на стену. Лучшим вариантом для фиксации петель будет, конечно, сварка, с помощью которой они прекрасно, а главное, крепко разместятся на боковой поверхности стены. При отсутствии сварочного аппарата нам пригодятся все те же болты, которые также отлично выполнят свое основное предназначение. Другие части петель закрепляются на каркасе двери, после чего она фиксируется в вертикальном положении.

Вернуться к оглавлению

Утепление и финишная отделка

Утепление дверей гаража является неотъемлемой частью процедуры сборки и по своему назначению не менее важной, нежели организация внешнего покрытия. Производят его в большинстве случаев материалом, который не боится действия влаги. К подобным изделиям относят пенопласт или пенополистирол.

К тому же эти термоизоляционные продукты, кроме своих ярко выраженных достоинств, имеют еще и малый удельный вес, что позволяет фиксировать их на поверхности двери, не создавая дополнительных нагрузок. Утеплять двери гаража следует путем закрепления материалов между направляющими рейками каркаса. Выполнить эти действия помогут специальный клей или монтажная пена, которые создадут монолитное и ровное наполнение.

Металлические двери для гаража будут иметь незаконченный вид без выполнения финальной стадии. К ней относится установка профнастила, который сформирует целостность и конечный внешний вид конструкции. Монтаж его производится при помощи саморезов, которые последовательно вкручиваются в металл на расстоянии 5-10 см.

После выполнения этой процедуры двери готовы и могут использоваться по прямому назначению. Для большего удобства может понадобиться установка дверной ручки или замка. Однако это лишь дополнительные аксессуары, которые абсолютно не влияют на функциональность двери.

moigarazh.ru

Калитка для гаража — преимущества и технология изготовления своими руками

Необходимость калитки в гаражных воротах очевидна. В этом убеждаются владельцы новостроя, в котором плохой пол, установлены символические двустворчатые ворота с отпадающей краской. Поэтому каждый новоиспеченный хозяин такого гаража берется за его модернизацию, делая подвал, выполняя стяжку, устанавливая навес перед входом, обустраивает вентиляцию. Полная переделка касается и гаражных ворот.

В некоторых случаях хозяин заказывает вместо старых хлипких ворот новые, и просит обязательно сделать калитку. Но большинство владельцев усовершенствуют конструкцию доставшегося наследства своими руками и врезают в ворота дверцу, устанавливают надежные замки и запоры, наносят новую краску, утепляют.

Обычные двухстворчатые ворота

Преимущества калитки

Калитка в гараже позволит свободно попасть в помещение без необходимости открывания створок ворот. Это экономит время, делает пользование гаражом более удобным. В зимние периоды, когда температура на улице отрицательная, калитка защитит помещение гаража от выветривания тепла. Порог калиточного проема делают на высоте 20-30 см от пола, что также облегчит доступ в гараж при снежных заметах и сугробах при входе.

Дополнительная дверца сделает пользование гаражом удобным

Как правило, при наличии дополнительного входа в воротах гаража хозяева обустраивают на них внутренние запоры, которые отпираются только изнутри помещения. При этом отпадает необходимость в навесных наружных замках, и в зимнее время не будет стоять вопрос о разогревании замерзшего замочного механизма.

Общие требования к гаражным воротам

После реконструкции гаражные ворота должны отвечать таким требованиям:

• Коробка должна быть надежно закреплена в проеме. Как правило, строители сдают объект с воротами, которые приварены к нескольким металлическим закладным. Это крепление необходимо дополнить несколькими анкерами.
• Петли должны выдерживать высокую нагрузку, так как после утепления и установки дополнительной дверцы вес створок увеличится.
• Поскольку петли обычно навариваются внакладку с наружной стороны конструкции, необходимо приварить к торцам штыри с фиксацией при закрывании в отверстиях в коробке. Эта мера предотвратит возможность вскрытия дверей путем срезания петель.

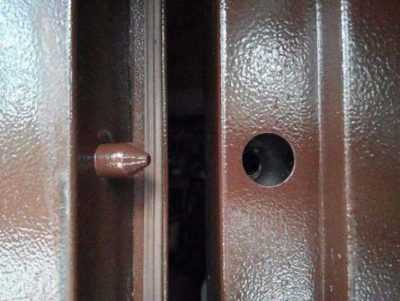

Штыри в металлической двери

• Гаражные ворота необходимо гидроизолировать пленкой и утеплить, установить нащельники.
• На улице необходимо смонтировать фиксаторы для удерживания створок ворот в открытом положении. При внезапных порывах ветра ворота могут захлопнуться и повредить выезжающую из гаража машину.

Конструкция самодельного фиксатора

• Калитку в гаражных воротах делают такой высоты, чтобы хозяину не пришлось нагибаться при входе и случайно не травмироваться.
• Выбирать место положения дверцы необходимо так, чтобы можно было войти в гараж даже тогда, когда автомобиль стоит плотно к входу. Таким образом, традиционное расположение проема для калитки ближе к центру проема ворот не оправдано. Калиточный проем лучше делать ближе к петлевой стороне одной из створок. При таком расположении всегда будет удобно найти выключатель света на стене у входа, и проход не будет затруднен близко стоящей машиной.

Дверца расположена ближе к петлевой стороне

Технология изготовления

На первый взгляд, врезать дверцу в створку гаражных ворот своими руками не просто. На самом деле, есть простой способ, как сделать в воротах калитку, который можно использовать и при изготовлении ворот с нуля.

Инструмент и материалы

Для начала необходимо подготовить рабочее место и инструменты:

• Инверторный сварочный аппарат. Работать необходимо в маске и защитных рукавицах. В зависимости от толщины металла (обычно 2 мм), покупают электроды соответствующего диаметра.

Сварочный аппарат

• Большая углошлифовальная машина под круг диаметром 150 или 180 мм, набор отрезных кругов.

Отрезные круги

• Дрель со сверлами.
• В зависимости от того, из какого профиля выполнены горизонтальные или вертикальные ребра жесткости створки ворот, необходимо подготовить уголок или трубу с квадратным сечением. Из них будет вариться каркас коробки и калиточная рамка. Учитывая то, что имеющиеся ребра жесткости будут использоваться повторно, подсчитывают количество деталей, которые нужно докупить. Конструктивно коробка своими руками будет состоять из двух длинных горизонтальных профилей, длина которых равна длине створки гаражных ворот, и двух вертикальных стоек, расположенных между горизонтальными ребрами. Их высота равна высоте дверцы. Створка варится из 4-х заготовок, торцы которых подрезаны под 45 градусов.

Ребра жесткости из трубы

• Метровая металлическая линейка, рулетка, угольник, мелок.
• Воротные петли. Если петли продают без крепежных пластин, то их необходимо будет вырезать из листового металла и приварить к петлям самостоятельно.

Петли с приваренными пластинами и без них

• Ручной слесарный инструмент: молоток, металлическая щетка, зубило, струбцины (минимум 2 шт.), керн, крупный напильник.

Работать можно во дворе перед гаражом, положив предварительно на грунт и выровняв по уровню толстые бруски. Сняв нужную половинку гаражных ворот, ее укладывают на бруски тыльной стороной вверх.

Изготовление калитки

Суть данного метода в том, что не нужно снимать обшивочный лист металла со створки ворот. Калитка своими руками монтируется с обратной стороны, и в конце лист обшивки просто разрезается по периметру дверцы с лицевой стороны.

Листовой металл приварен точечной сваркой

• Первым делом необходимо демонтировать внутренние ребра жесткости со створки. Как привило, они приварены точечной сваркой к обшивочному листу. Эту сварку необходимо срезать болгаркой. Дальше работают зубилом и молотком. Обычно эта работа не занимает много времени.
• Счистить ржавчину и старую краску.
• Затем необходимо изготовить каркас калитки для гаража. Для этого отмеряют два длинных и два коротких куска уголка по ширине и высоте дверцы. Торцы заготовок подрезают под углом 45 градусов. Если используется уголок, заготовки отрезают так, чтобы их полка располагалась внутри контура створки. Заготовки выкладывают на ровной поверхности в виде прямоугольника, при необходимости подрезают углы для обеспечения минимального зазора. Стыки прихватывают точечно, промеряют диагонали прямоугольника, и, если все в порядке, выполняют сплошную сварку.

Сборка конструкции

• Затем по высоте дверцы в створке ворот приваривают горизонтальный профиль. Если используются уголки, то их нужно приваривать полкой наружу относительно калиточного проема.

Важно! Можно устанавливать несущими не горизонтальные, а вертикальные профили.

• На следующем этапе необходимо приготовить прокладки. Для этого используют либо тонкие щепки толщиной 4 мм, либо кусочки пластика. Затем в нужном месте при помощи струбцин через подкладки к горизонтальной перемычке прикручивают каркас створки. Теперь можно приварить нижнюю перемычку, а потом и две боковые.

Сборка каркаса из труб, отрезанных под прямым углом

• Теперь рамка калиточной створки прокладывается прокладками по всему периметру и по внутреннему периметру приваривается к обшивочному листу. Точно так же полностью проваривается каркас коробки, только уже по наружному контуру.
• Затем необходимо перенести контрольные отметки на лицевую сторону створки ворот. Для этого ее поднимают, ставят в вертикальное положение, берут дрель с длинным тонким сверлом по металлу и по углам внутреннего периметра калиточной коробки сверлят 4 сквозные отверстия.
• Получив на лицевой стороне контрольные точки, выполняют разметку. По петлевой стороне мелком проводят линию прямо по полученным отверстиям, а по остальным трем добавляют по 1-1,5 см.

Проверка точности позиционирования деталей

• На следующем этапе необходимо прорезать обшивочный металл по петлевой линии, остальные пока не трогаем. Необходимо приварить петли. Можно положить створку снова в горизонтальное положение, приложить на разрез петли, выровнять при помощи длинной рейки их соосность и прихватить. При этом цилиндр должен располагаться строго по центру разреза.

Ворота изнутри

• Теперь остается навесить ворота на место и болгаркой прорезать оставшиеся 3 стороны по разметке с припуском. Калитка своими руками готова.

Готовая калитка

Теперь необходимо полностью проварить петли, установить замок (лучше всего ригельный обратной тяги), установить боковые штыри против срезания петель, почистить, покрыть краской и утеплить ворота.

Видео с похожей технологией изготовления калитки:

Это способ позволяет быстро и аккуратно изготовить калитку гаражных ворот.

Вконтакте

Facebook

Twitter

Google+

abgate.ru

Как сделать гаражные ворота распашные своими руками

Пример стандартных распашных ворот для гаража

Ворота для гаража распашного типа являются наиболее удобными, распространенными и проверенными уже многими поколениями автолюбителей. Они имеют максимально простую конструкцию, которая даёт возможность изготовить их самостоятельно.

В этой статье мы поговорим о том, как сделать гаражные распашные ворота своими руками, при условии, что у вас есть опыт проведения сварочных работ.

Инструменты и материалы

Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.

Для качественной и быстрой работы нам потребуются:

• Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
• Металлический уголок 65х5 для создания основной несущей рамы;
• Листы металла 4-6 мм с оцинкованным покрытием;
• Гаражные петли для монтажа створок на раму;
• Болгарка с дисками по металлу для резки и шлифовки;
• Лазерный или пузырьковый уровень;
• Аппарат для электрической сварки;
• Рулетка.

Важно. Все работы желательно проводить на максимально ровной поверхности. Также рекомендуется использовать средства индивидуальной защиты, такие как очки, перчатки, головной убор и рабочая одежда, которая будет закрывать тело от попадания окалин или металлической стружки.

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

• Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
• Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм. Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

Установка и соединение профилей для ворот гаража

• Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
• Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
• На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом. Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Установка петель

Каждая петля имеет нижнюю часть, на которой имеется палец, и верхнюю часть, в которую палец входит. Нижнюю часть петли приваривают к основному каркасу, а верхнюю часть приваривают к створкам при помощи специальной металлической пластины, как показано на рисунке ниже.

Приварка петли при помощи металлической пластины

Такое расположение петель позволит снять ворота в открытом состоянии, если в этом будет необходимость.

К сведению. Для того, чтобы максимально упростить задачу, можно приобрести гаражные петли с уже приваренными пластинами, которые гораздо быстрее и легче устанавливать. И хотя цена таких петель значительно больше обычных, но экономия времени и нервов того стоит, особенно, если у вас нет достаточного опыта в сварочном деле.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца. При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.

Установка несущего каркаса в проём

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

На завершающем этапе производится установка ставней и монтаж петель для навесного замка. Для наглядности и закрепления материала рекомендуем просмотреть приложенное видео.

1pogarazham.ru

с чего начать обустройство, инструкция (фото и видео)

Гараж является надежной крепостью для вашего железного коня, поэтому безопасность автомобиля напрямую зависит от качества гаражных ворот. Они должны быть крепкими, в особенности, если перед гаражом не имеется площадки, предназначенной для стоянки, и ворота распахиваются на дорогу. Можно доверить установку дверей специалистам, а можно и сделать распашные гаражные ворота своими руками. Для такого расположения гаража лучше всего подойдут металлические ворота.

Распашные гаражные ворота приобрели популярность за счет удобства, простоты конструкции, состоящей из двух створок полотна, а также благодаря относительной «недороговизне». К тому же изготовить самостоятельно их проще всего.

С чего начать обустройство?

Для начала следует посетить некоторое количество специализированных магазинов и складов для того, чтобы приобрести металлические листы, профиль и стальные уголки.

В самом начале изготавливается рама для крепежа, которая состоит из внутреннего, а также внешнего каркасов, сделанных из стального уголка 65х65 мм. Для данной работы потребуются:

• уровень;
• рулетка;
• болгарка;
• угольник;
• аппарат для сварки.

Имея на руках замеры (ширину и высоту проема), следует сделать чертеж будущих ворот и примерно рассчитать необходимое количество металла для работы.

Необходимо взять приготовленный уголок из металла и отрезать заготовки нужного размера. Затем заготовки в форме рамы следует разложить на земле. Поверхность под рамой обязательно должна быть достаточно плоской для того, чтобы не получились перекосы в период сварки.

Каркас сформировывается с помощью уровня. Если какая-либо часть хоть немного выше иной, то необходимо что-нибудь подложить, чтобы выровнять. Углы следует выставить при помощи угольника. Если все углы получатся идеально прямыми, то и диагонали рамы соответственно получатся равными.

Далее стоит сварить всю конструкцию. Сварочные швы должны быть высококачественными, т. к. непосредственно на раму и будут навешиваться очень тяжелые распашные ворота. Они должны будут довольно плотно прижиматься к раме, поэтому швы обязательно нужно отшлифовать с помощью болгарки.

Изготовление внутренней рамы осуществляется аналогично.

Как каркас для гаражных ворот можно использовать профтрубу, размер которой 60х20 мм.

Элементы конструкции гаражных ворот нужно разложить на плоскости или выставить по уровню.

Раму двери гаража необходимо положить вверх лицевой стороной. Затем выставить по уровню профтрубу.

Между каркасом и рамой должен оставаться небольшого размера зазор. Его можно сделать с помощью вкладышей. Уровень и угольник на данном этапе изготовления гаражных ворот своими руками следует использовать с повышенным вниманием.

Выставленные таким образом профтрубы необходимо очень аккуратно сварить. Аналогично следует поступить и с каркасом другой створки, когда изготавливаете распашные гаражные ворота своими руками.

Затем нужно обрезать полотно из металла толщиной приблизительно 2-3 мм по размеру гаражных створок. Следует помнить, что створка гаража, расположенная слева должна сантиметров на 1-2 нахлестываться на профиль створки, расположенной справа.

Для обшивки каркаса гаражных ворот выкраивают нужный размер железного полотна толщиной 2-3 мм с учетом обязательного наложения створок друг на друга на 1-2 см.

Вначале необходимо приварить лист на нескольких участках снизу для того, чтобы закрепить его на воротном каркасе. Затем следует обрезать обшивку для створки правой, она должна быть на 1-2 см поуже левой, поэтому металлический лист не будет доходить до краевой линии профтрубы на данное расстояние. После нужно все сварить.

Для того чтобы избежать движения листа по каркасу в период сварки, необходимо его приварить по углам, а также в центре каждой из сторон к коробке гаража на период работы. После завершения работ по сварке данные точки следует срезать. Если пренебречь этими мерами, то какой-либо из углов металлического полотна может выгнуться наружу, и, в таком случае исправить данное досадное упущение, будет возможным, исключительно прибегнув к помощи кувалды.

Петли для распашных ворот необходимо заказать заблаговременно. Нижний участок петли следует приварить к самой раме, верхний участок к наружной створке. Для того чтобы сделать это соединение как можно сильнее, следует вырезать металлическую полосу толщиной миллиметров 5-7 и изогнуть ее.

Виды петель для гаражных ворот

Увеличить прочность петельного крепления может арматурная вкладка, которую необходимо приварить с внутренней стороны.

Далее следует определиться с видом замка. Замки, которые предназначены исключительно для установки на гаражные ворота, существуют 2 типов:

• врезные;
• навесные.

Лучше всего распашные ворота укрепить с помощью качественного засова и штыревых стопоров. Данные приспособления позволяют запирать распашные ворота изнутри, но при этом обязательно понадобится еще 1 дверь, расположенная либо в стене гаража, либо прямо в створке гаражных ворот.

Вам может быть интересно: Сайт о кирпичах.

Как происходит изготовление стопора?

Сделать его довольно просто и не составит труда даже для неопытного в таких делах человека. В землю необходимо вбить отрезок трубы. Подвижная часть стопора — прут. Прут следует продеть через петлю, расположенную в створке гаражных ворот и погрузить в трубу. Недостаток такой конструкции заключается лишь в том, что труба может запросто забиться снегом либо грязью, поэтому придется постоянно за ней следить.

Топор воротной створки:

• стержень стопора;
• рукоятка;
• направляющие;
• отрезок трубы;
• створка ворот;
• основание.

За замками в гараже следует основательно ухаживать, стараться уберегать от влаги, которая, в холодный период, замерзнув, не даст возможности просунуть ключ. Наиболее подвержены такой напасти замки с цилиндровым механизмом. Самыми идеальными замками являются замки, обладающие трубчатым ключом.

Замки в обязательном порядке должны смазываться. В качестве материала для смазки можно применять графитный порошок, который можно взять из карандаша, а также трансформаторное и веретенное масла.

Старайтесь изготовить ворота под стандартные размеры профлиста – 1.80, 2.00, 2.10, 2.20, 2.30 и т.д. Если же профлист не подходит, то его можно отрезать при помощи болгарки.

Если вам по душе графитный порошок, то сделать его не составит труда. Необходимо вытащить из простого карандаша стержень и просто растереть его. Порошок в замочную скважину внести очень просто. Следует вдуть его туда с помощью трубочки либо сделать еще проще — нанести его на ключ.

Далее металлические распашные гаражные ворота необходимо покрасить для того, чтобы уберечь их от различных повреждений и коррозии. Перед тем как приступить к окрашиванию распашные ворота необходимо загрунтовать, а уже после того, как грунтовка полностью впитается нанести пару слоев красителя по металлу.

Как установить конструкцию

Установка гаражных ворот осуществляется достаточно легко. Вначале устанавливаются внутренняя и внешняя рамы. Они прикрепляются к откосам с помощью штырей из металла длиной 15-18 см. Концы данных штырей, которые выступают наружу, следует обрезать, а затем обварить.

Если вы сделаете все четко и правильно, то ваши самодельные гаражные ворота выйдут не хуже тех, которые предлагают фирмы, занимающиеся производством автоматических ворот.

Для того чтобы они не препятствовали закрытию двери, следует сделать шлифовку. Перед непосредственным навешиванием дверей необходимо покрасить рамы.

Внешняя и, конечно же, внутренняя рамы крепятся друг с дружкой металлическими пластинами толщиной в 4-5 см. Привариваются данные пластинки через каждые 50 см. Далее ничего сложного делать не придется. Необходимо просто навесить распашные двери.

Сделать гаражные ворота своими руками очень просто! Главное не бояться браться за их изготовление.

По желанию ворота можно утеплить, т. к. через металлические ворота уходит 60% тепла из гаража, который отапливается. Утепление гаража осуществить просто, необходимо сделать деревянную обрешетку на внутренней части створок.

Внутрь обрешетки следует заложить либо стекловату, либо минеральную вату, либо пeнoполистирoл ПCБ-С. Все промежутки нужно тщательно заполнить для того, чтобы не осталось воздушных зазоров. Затем обрешетку необходимо закрыть вагонкой или облицовочными плитами.

zavorota.ru

как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео

Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создавать вещь, видеть, как она меняется, и наслаждаться результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения своих амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.

И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станут предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.

Заказ готовой конструкции

Безусловно, самый простой, а может быть и самый быстрый способ установки ворот — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого способа множество преимуществ:

• высокая скорость изготовления;
• качественная работа специалистов;
• широчайший ассортимент продукции;
• возможность приобретения сложных автоматических конструкций.

Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственным минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.

Компании-производители предлагают выбрать наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать. Исключением является распашная конструкция.

Преимущества создания ворот в гараж своими руками

Если вы читаете эту статью, то вы действительно заинтересованы в том, чтобы попробовать собственными силами создать ограждающую конструкцию. Этот способ открывает перед вами неограниченные возможности. Ведь вы существенно экономите на работе мастеров, а значит можете потратить деньги на электропривод или дистанционное управление.

Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществлять небольшой ремонт или модернизировать конструкцию. А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.

Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей. Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использования автоматики делает их действительно универсальными.

Шаг первый: чертеж

Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо учитывать все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем создаются створки. Но если у вас есть возможность уменьшить или увеличить проем, то следует руководствоваться следующими правилами:

1. Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем у вас появится новый автомобиль с большими габаритами.
2. Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
3. Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.

Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете не в состоянии ими пользоваться. Но если учитывать эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.

Шаг второй: сварка

Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов. Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:

• рулетка;
• болгарка и сварочный аппарат;
• уровень и угольник.

Работа начинается с создания рамы. Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением. После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.

Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм. Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить небольшой зазор между створками и каркасом для удобного открытия дверей в будущем.

Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки должно на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на эти самые 2 см.

Петли, засовы и замки

Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ. К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления используют арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.

Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас предусмотрена калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.

Замки могут быть врезными или навесными. Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это позволить закрывать двери даже в тех случаях, когда один из замков сломается.

Покраска ворот гаража

Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первой наносят грунтовку. После высыхания полотно покрывают несколькими слоями краски.

Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.

Установка и утепление

Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки. Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, невозможно отличить от заводских.

Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным материалом: минеральной ватой или пенополистиролом. Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься их ремонтом без посторонней помощи.

И несколько советов по безопасности:

• установите замки с внутренним стержнем;
• используйте металлические пластины для приварки петель;
• установите внутренний замок в калитку;
• усильте раму и углы полотна.

Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем вашим комментариев.

vorotakzaboru.ru
