Филенчатые двери своими руками: как сделать правильно

Такая конструкция, как филенчатые двери очень популярна, при этом сделать её своими руками может каждый домашний мастер. Чтобы не переводить впустую дорогостоящие материалы заранее продумайте все аспекты, касающиеся этого дела, в частности, подберите подходящую модель, которую вы сможете осилить самостоятельно.

Самостоятельно изготовленная филенчатая дверь станет украшением вашего интерьере

Особенности и разновидности конструкции

В первую очередь, перед тем как решиться сделать филенчатую дверь своими руками, следует более подробно разобраться в устройстве этой конструкции и её основных особенностях. Главная отличительная черта филенчатых дверей – наличие более тонких вставок, которые и придают полотну изящность и особый шик.

Благодаря такой конструкции полотно становится более прочным и надежным при одновременном уменьшении веса и массивности двери.

Различают три основных вида таких изделий:

  • Глухие из фанеры или ДВП. В таких моделях филенки изготавливаются из тонких листов ДВП или фанеры, которые фиксируются внутри вырезов.
  • Со стеклянными вставками. В качестве заполнения для филенчатой части применяют стекло, такие двери выглядят особенно легкими и придают помещению дополнительную декоративность.
  • Деревянные. Самые прочные и сложные в исполнении, для вставок необходимо изготовить тонкие листы из массива дерева, что обычно стоит немалых денег.

Изготовление таких полотен основано на соединении каркаса и вставок между собой. Сделать это можно посредством крепления шип-паз, а также при помощи штапиков. Можно сочетать между собой оба этих подхода.

Межкомнатная филенчатая дверь из массива сосны с глухими и стеклянными вставками

Необходимые инструменты и материалы

Чтобы начать изготовление полотна филенчатых дверей своими руками, следует позаботиться о подготовке всех необходимых инструментов и приспособлений. Так как предполагается вытачивание фрагментов с нуля, важно иметь в наличии все подходящие насадки. Для выполнения всего процесса от начала и до конца, в первую очередь вам понадобятся:

  • рулетка;
  • карандаш;
  • наждачная бумага;
  • ножовка для дерева и древесных материалов;
  • циркулярная пила;
  • шило;
  • уровень;
  • дрель;
  • нож;
  • плоскогубцы;
  • отвертка;
  • стамеска;
  • насадки для фрезеровки.

Также заранее следует позаботиться о заготовке крепежных элементов и фурнитуры, вам понадобятся петли, ручка и замок-защелка. Кроме этого, запаситесь маленькими гвоздями без шляпок и столярным клеем или ПВА.

Крепежные элементы и фурнитура

Подбор основного материала

Чтобы своими руками сделать уникальную и надежную филенчатую дверь, одним из важнейших вопросов на этапе подготовки является подбор материалов. Несмотря на разнообразие выбора вставок, основой все же служит древесина, поэтому с неё и следует начать.

Наиболее частым вариантом является изготовление каркаса и коробки из сосны, этот тип древесины хорош тем, что позволяет облегчить конструкцию и хорошо поддается обработке, к тому же стоит сосна не так уж и много. Минусом является то, что даже при хорошей сопротивляемости влаге и перепадам температуры, древесина не прослужит вам слишком долго. А при обработке морилкой и лаком нужно произвести обессмоливание материала.

Альтернативный вариант – лиственница. Эта древесина вполне доступна, а вот показатели прочности и долговечности у неё гораздо выше, нежели у предыдущего материала. Конечно, обойдется она дороже, но и толку от неё будет больше.

Также для дверей можно использовать следующие породы древесины:

  • дуб,
  • бук,
  • береза,
  • тик,
  • клен,
  • и т. д.

Можно комбинировать несколько материалов, в том числе и дерево разных пород. Что касается вставок, оптимальным вариантом является использование ДВП или фанеры. Для кухонных дверей или для оформления входа в гостиную лучше добавить верхние вставки из стекла. Для более изысканных изделий подбирается древесина, её листы оставляют плоскими, срезают фаски или же создают резьбу. Все зависит от умений и пожеланий самого мастера.

Изготовление каркаса

Так как сделать прочную филенчатую дверь своими руками лучше всего из дерева, рассмотрим подробнее именно такой вариант. В первую очередь для определения размера будущей двери вам нужно оформить дверной проем. Для этого следует соорудить коробку, как правило, используется деревянный брус. Заготовки подходящей ширины и толщины можно приобрести на строительном рынке, в таком случае вы сэкономите время, ведь вам не нужно будет выпиливать выступы и выемки, а также мудрить со способами крепления элементов.

После того как коробка будет установлена и окончательно зафиксирована в своем положении, нужно замерить проем, так вы определите габариты дверного полотна. При этом следует отнять от полученных цифр около 5 миллиметров для обеспечения оптимального зазора между дверью и коробом.

Варианты каркаса филенчатой двери из дерева

Пожалуй, самая ответственная часть процесса конструирования и сборки – изготовление каркаса филенчатой двери. Для этого лучше всего брать массив дерева толщиной не менее 50 мм. Из материала необходимо выпилить согласно разметке боковые и поперечные планки. Например, для стандартной двери с шестью прямоугольными филенками вам понадобятся:

  • боковые вертикальные стойки – 2 шт.;
  • центральная вертикальная стойка – 1 шт.;
  • верхняя и нижняя поперечная планка – по 1 шт.;
  • внутренние поперечные планки – 4 шт.

Количество и размер элементов зависят от конкретного проекта филенчатой двери.

Все детали соединяют между собой методом шип-паз и дополнительно смазывают стыки столярным клеем. Для эстетического восприятия и удобства дальнейшей работы, с внутренней стороны планки срезаются под углом, создавая таким образом фаску.

Изготовление филенок

Следующий пункт в вопросе, как самому сделать качественную филенчатую дверь, касается внутреннего заполнения. Изготовление филенок во многом зависит от типа выбранного материала. Можно комбинировать вставки, например, снизу ставить дерево или фанеру, а сверху – стекло.

Если вы решили использовать массив дерева, подыщите подходящие по толщине и габаритам листы, чтобы не пришлось клеить между собой части филенки. Для удобства крепления вытачиваются соединения все тем же методом шип-паз.

Удобнее всего проводить окончательную сборку дверей с уже готовыми филенками. В таком случае выполняется принцип конструктора. Вначале нужно скрепить между собой одну сторону, а затем, передвигаясь снизу вверх, соединить все элементы, подгоняя их вплотную друг к другу. Если же вы используете штапики, порядок работ не принципиален.

Схема монтажа филенок

Для стеклянных вставок можно использовать цветное стекло, гладкое или рельефное, а также обычное с наклеенной на него декоративной пленкой. Отличный вариант – витражи, если вы обладаете навыками росписи стекла, обязательно используйте их при изготовлении филенчатой двери.

Декорирование

Завершающим этапом в изготовлении дверей с филенками своими руками является их декорирование. Это делается не только для эстетических целей, но и с учетом увеличения показателей прочности и надежности изделия. Если вы использовали натуральную древесину, лучше всего покрыть её морилкой и лаком. Такая пропитка создаст защитную пленку для материала, а лак дополнительно убережет его от влаги, грибка и насекомых.

Также изделие можно выкрасить в нейтральные или, наоборот, яркие цвета, подбирать расцветку следует под интерьер. Если этот вариант не для вас, попробуйте облицевать полотно шпоном, пленкой или ламинатом.

Декорирование филенчатой двери с помощью покраски

Очень интересное решение – создание контраста между каркасом дверей и филенками. Например, можно покрасить вертикальные и поперечные планки, а вставки украсить орнаментом, рисунком или просто выкрасить в другой цвет. Отличный способ – поклейка пленки, обоев или ткани.

Что касается стеклянных вставок, их вы тоже можете украсить своими руками. Для этого понадобится простое флоат-стекло и ваша фантазия. Вы можете создать уникальную роспись на его поверхности, сымитировать настоящий витраж или просто наклеить полупрозрачную пленку. При желании можно нанести на поверхность ваши любимые фото и прочие изображения.

Как видите, сделать своими руками филенчатую дверь совсем несложно, главное, чтобы было желание, терпение и творческое мастерство.

Рекомендуем посмотреть видео:

dvervdome.ru

Филенка своими руками: секреты простого изготовления

Дизайн многих современных помещений имеет один общий элемент. Им являются межкомнатные двери особого образца, имеющие вставки в полотно, именуемые филенками. Обилие вариантов по форме и материалу делает изготовление филенчатых дверей интересным и увлекательным. Далее рассмотрим подробнее об особенностях процесса, материалах и инструментах.

Устройство дверей с филенками

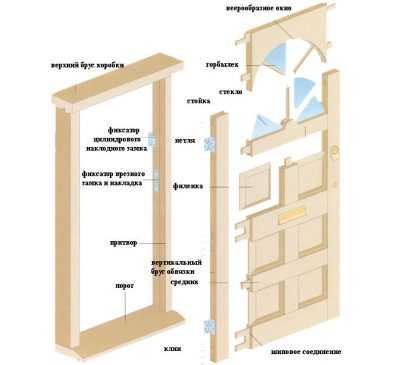

Устройство филенчатой двери

Конструкционно дверь представляет собой рамную конструкцию, брусовая обвязка которой заполнена вставками из различных материалов. Среди наиболее распространенных из них можно выделить следующие:

  • Фанера;
  • ДСП;
  • МДФ;
  • Стекло;
  • Массивная филенка из деревянного щита.

Для установки и фиксации вставок в конструкцию двери в стоевых (вертикальных) и поперечных (горизонтальных) брусках предусмотрено изготовление продольных пазов соответствующей ширины и глубины. При этом элементы заполнения дверного полотна могут устанавливаться непосредственно в процессе производства и сборки двери на клею или фиксироваться с одной из сторон фигурными штапиками, закрепляемыми гвоздями без шляпок.

Если сделать своими руками вставки в дверное полотно из стекла и листовых древесных материалов не составляет особого труда, то производство щитовой филенки – процесс достаточно сложный и требующий наличия специального инструмента и приспособлений.

Выбор материала для филенки

Качественный материал — один из важнейших аспектов работы

В современном столярном производстве используется более двадцати различных пород древесины. Каждая из них обладает определенными свойствами, эстетическими и технологическими особенностями. Для изготовления дверей используют как мягкие древесные породы, так и твердые. К первой группе относятся сосна, липа, осина. Ко второй – дуб, бук, красное дерево.

Двери из хвойных пород имеют максимальное распространение в современных недорогих интерьерах. Сосновые устанавливают в жилых и административных зданиях, липовые и осиновые, отличающиеся высокой влагостойкостью, устанавливают в банях, саунах, парных. Производство их не сложно, невысокая прочность не требует частой заточки и наладки режущего инструмента. Стоимость древесных материалов из сосны позволяет сделать сравнительно недорогие изделия, доступные каждому рядовому покупателю, в том числе и своими руками.

Двери из твердых пород имеют боле высокую стоимость за счет высокой твердости материала и сложности процесса обработки. Пиломатериалы из дуба или бука значительно дороже пиломатериала мягких пород. Стоимость древесины красного дерева превышает их за счет дополнительных расходов на морскую перевозку. Эти аспекты относят двери из массива ценных пород к элитным изделиям, доступным для неширокого круга покупателей.

Изготавливаем щит для филенки. Подготовка материала

Классическая филенка из массива представляет собой клееный щит из обрезной доски определенной толщины. Сделать его своими руками можно при условии наличия опыта работы с древесиной и необходимого ручного и механического инструмента. Процесс изготовления начинаем с выбора пиломатериалов.

Лучше для производства дверей использовать свежую хорошо просушенную древесину. Ее технологическая влажность должна составлять 8-12%. Только в этом случае можно гарантировать отсутствие в готовом щите механических напряжений, которые в конечном итоге могут привести к образованию трещин и разрушению филенки.

Обработка деталей

Доски пилим с припуском не мене 10 см к требуемой длине щита. Сделать это можно вручную, на циркулярной или торцовочной пиле. После этого их необходимо тщательно прострогать по пластям и кромкам. Можно выполнить данный этап работ своими руками ручным рубанком или фуганком, но лучше использовать механические приспособления – электрорубанок или фуговальный станок. После обработки кромки деталей должны быть строго перпендикулярны пластям и иметь прямолинейную форму без впадин и горбов.

Идеальным инструментом для подготовки деталей к последующей склейке является рейсмусовый станок. Они бывают одно, -двух, -и четырехсторонними. Лучшими и наиболее дорогими являются представители последней группы инструментов. После рейсмусования кромки будут идеальными по форме и строго параллельными друг другу.

Обработка деталей

Технология склейки щита

Для того чтобы сделать качественный деревянный щит своими руками, потребуется хороший столярный клей. Производство связующего в нашей стране развито хорошо, кроме этого есть большой выбор импортных аналогов. Перед использованием необходимо проверить качество имеющегося в наличии клея. Для этого им соединяют два ненужных куска древесины и проверяют прочность соединения под ударной нагрузкой. Хороший клевой шов должен выдерживать удары. Возможное разрушение может происходить лишь по волокнам древесины.

Для склейки щита потребуются зажимные приспособления, называемые струбцинами или ваймами, которые можно приобрести готовыми или сделать своими руками. Применяют две их разновидности – винтовые и клиновые. В первых сдавливание склеиваемых деталей происходит за счет вращения винта с резьбой, во вторых – за счет забивания клинового упора. С использованием любого вида можно получить высокое качество соединения.

На кромки подготовленных досок наносим клей и распределяем его равномерно с помощью кисти или плоского шпателя. Укладываем доски вплотную друг к другу так, чтобы ребро с клеем одной детали соприкасалось с сухим ребром другой. Далее сжимаем щит до частичного выдавливания клея из швов и оставляем до полного высыхания клея, как правило, на 12-24 часа.

После склейки готовое полотно обязательно необходимо прострогать своими руками. Идеальную плоскостность детали поможет сделать широкоформатный рейсмус с шириной строгания до 600 мм. Вместо этого можно обработать полотно электрорубанком или ленточной шлифовальной машинкой.

Сборка и склейка всех деталей

Обработка кромок щита. Простой способ

Особенностью классической клееной филенки являются скошенные по радиусу кромки, плавно переходящие в продольные гребни. При сборке их вставляют в соответствующей формы и размера пазы, как правило, без клея. Это необходимо сделать для того, чтобы древесина могла «дышать», немного изменяя свои размеры без угрозы разрушения.

Сделать радиальные скосы на кромках будущей филенки своими руками можно несколькими способами. Первый, наиболее простой и доступный, предполагает использование упора и стационарной циркулярной пилы. При отсутствии круглопильного станка можно зафиксировать электрическую циркулярку на столе.

Пильный диск должен выступать на 10-15 мм, не более. Лучше начинать с 5 мм подъема и постепенно увеличивать его. Упор устанавливается перпендикулярно полотну в максимальной точке его подъема под углом к плоскости диска в 60о. Перемещая склеенное полотно под необходимым углом к направлению вращения, кромка его будет срезаться по дуге окружности, диаметр которой равен диаметру пилы. Предварительно поупражнявшись, можно сделать вполне качественную дверную филенку своими руками.

После достаточно грубой обработки пильным диском потребуется качественно отшлифовать полученный скос. Для этого можно использовать наждачную бумагу, приклеенную на оправку подходящей формы или шлифмашинку.

Обработка кромок щита. Сложный способ

Получить скосы более сложной формы высокого качества позволит использование фрезерного станка. Существуют специальные наборы фрез для изготовления филенчатых дверей своими руками. Режущий инструмент для обработки скосов называют фигирейной фрезой. Название это происходит от названия рубанка, который использовали в старину, чтобы сделать филенку своими руками без электроинструмента.

Современное производство не предполагает широкое использование ручного труда. Такие операции стремятся свести к минимуму, используя различные механизмы и электроинструменты. Фрезерный станок с прямыми и обратными фигирейными фрезами позволит сделать фигурную кромку щита и брусков двери. Высокая скорость вращения режущего инструмента позволяет получить минимальную шероховатость обработанной поверхности, что снижает время последующего шлифования.

Применение филенок

Мебельное производство предполагает широкое использование филенок при изготовлении большого количества различных изделий. Их устанавливают в дверцы кухонных гарнитуров, кабинетов, стенок и шкафов. Даже стеновые панели, используемые для декорирования помещений, украшают подобными деталями сложной формы.

В настоящее время при производстве дверей все чаще используются ценные древесные породы, что говорит о росте покупательной способности населения. При этом возможность аренды профессионального инструмента и доступность древесины дуба и бука может позволить любому домашнему мастеру изготовить себе оригинальные филенки.

dvernojmir.ru

Филенчатые двери своими руками

Сейчас в моду входят скрытые межкомнатные двери. Они выглядят просто и изящно. Как это выглядит можно посмотреть тут: https://berezha.com.ua/skryityie-dveri/ Ну, а если вы решили установить у себя филенчатые двери, то не обязательно их покупать: сделать их можно самостоятельно.Чем самодельная дверь лучше фабричной?

В необработанную древесину впитывается влага, а изолированные от внешней среды филенки и нагели постепенно усыхают. Уже через год они легко перемешаются в своих пазах, а прочность крепления филенок и рамы нарушается.

Иногда бывает проще и дешевле сделать новые двери, чем ремонтировать старые.

Изготовление дверей своими руками доступно даже начинающему мастеру: для их создания достаточно следовать инструкциям.

Как сделать дверь своими руками?

  1. Определяем размеры готового полотна. Для этого измеряем дверную коробку. Готовая дверь должна быть на 4 мм меньше ширины коробки. По краям нужно оставить по 2 мм на прилегание.
  2. Наносим разметку на оргалит. Вырезаем две заготовки для дверного полотна. Нужно помнить: чем выше качество ДВП, тем меньше трудозатрат придется на изготовление и последующую отделку двери, тем дольше и надежнее получится сама дверь.

К содержанию ↑

Делаем раму самостоятельно

Для рамы лучше брать доски:

  1. Хвойные: они менее подвержены гниению.
  2. Хорошо высушенные: чтобы при усыхании не изменились размеры.

Если на досках есть сучки или небольшие повреждения, ничего страшного: на качестве коробки они не скажутся.

Полезное видео по теме

Процесс изготовления обвязки для двери в подробностях в смотрите в этом видео:

Тщательно измеряем высоту и ширину дверного проема, по его размерам изготавливаем раму из бруса 50 мм. Ширина рамы должна соответствовать ширине проема. Важно: между готовой дверью и торцами проема нужно оставить зазоры, это следует учесть при сборке коробки. Свободное пространство наполняют паклей (пеной) и укрывают наличником.

Начинающему мастеру проще изготовить дверь из шести филенок. Для их крепления потребуется:

  1. Вырезать две основные боковые стойки размером 80х50 или 100х70(по ширине и толщине).
  2. Две горизонтальные поперечины такой же ширины и толщины для укрепления низа и верха.
  3. Рейка-перемычка.
  4. Четыре срединных поперечины.

В перемычке выпиливаем шип, в боковых стойках пропиливаем пазы. Оптимальные их размеры: длина 8-10 см, ширина и глубина — 1,5 см. Шипы и пазы необходимы для соединения вертикальных и горизонтальных деталей.

Концы поперечин так же обтачиваются под шипы, а на их боковинах прорезаются фаски. Сюда будут вставляться филенки.

К содержанию ↑

Делаем филенки своими руками

Проще всего изготовить их из массива доски, а дешевле — собрать по частям, из нескольких досок. Для этого в заготовках (в зеркальном порядке) выпиливаются шипы и пазы. Глубина последних — 1,5 сантиметра. Если филенка собирается из очень тонких досок, то вместо выпиливания шипа можно использовать соединительную вставку, которая скрепит детали между собой (для этого потребуется клей). Как только клей высохнет, по периметру филенки делаем косые спилы так, чтобы полоска плотно «села» в фаски.

Полезное видео по теме

Для более подробного рассмотрения процесса рекомендуем 19-минутное видео, где профессиональный мастер расскажет, как делать филенку для двери:

После этого на плоскости прорезаем фигареи: те самые декоративные элементы, которые делают филенчатую дверь, собранную в мастерской самостоятельно, неповторимой. Полученное изделие тщательно шлифуем, раскрывая красоту дерева.

К содержанию ↑

Сборка конструкции

Полностью собираем дверь, пока не используя клей. Подгоняем все детали, подтачиваем шипы, проверяем стыки. Подравниваем торцы, убираем все лишнее, словом, приводим не склеенную пока дверь в надлежащий вид. Филенки нужно выровнять со стойками, скрепить их деревянными штырями. Чем тщательнее проделывается эта работа, тем эстетичнее и долговечнее получится дверь.

Когда все детали стоят на своих местах, дверь разбирают. Неопытный мастер может нумеровать детали, чтобы не перепутать их в процессе окончательной сборки.

Все части промазываются клеем. Дверь снова собирается. Пришла пора сушки. Сушить дверь нужно обязательно лежа и обязательно под равномерным гнетом. Как только клей высохнет, дверь можно использовать по назначению.

Читайте также:

silastroy.com

Филёнка двери: как правильно изготовить

Как делается филенка своими руками

Конструктивно двери делятся на два основных типа: щитовые и филёнчатые. С первым вариантом всё понятно – это рама с наполнителем и обшивкой, образующая цельный щит. А вот что такое филёнка двери, знает, возможно, не каждый: так именуют декоративные элементы, которые вставляются в раму полотна.

Они способны превратить дверь в настоящий шедевр столярного искусства. К тому же, их можно ставить не только на двери, но и использовать, как это показано на фото сверху, в комплексном дизайне мебели и стен.

С помощью видео в этой статье мы расскажем, как изготовить филёнки, и собрать дверь — это задачка для тех, кто любит создавать полезное и прекрасное своими руками.

Особенности филёнчатой двери

Прежде, чем разбираться в изготовлении филёнки, нужно понимать, что представляет собой такая  дверь. Как вы уже поняли, это вставка, с помощью которой дверному полотну можно придать привлекательный внешний вид.

Структура полотна непростая, а филёнки, особенно деревянные, могут иметь довольно сложную архитектурную форму: фрезеровку, резьбу.

Филенка для фасада своими руками, фото

Конструкцию такой двери можно считать каркасной, так как состоит она из обвязки, образующей контурную рамку, средников (поперечных перекладин), и филёнок-вкладышей, заполняющих ячейки. Чем больше на двери средников, а соответственно и вкладышей, тем интереснее смотрится она, выше её прочность, и, соответственно цена.

Структура полотна

Обвязка полотна состоит из брусков: причём нижняя, то есть, порожная часть, может быть толще, и состоять из нескольких наборных деталей. Это нужно для того, чтобы закрепить к ней защитный плинтус.

Вставка филёнок осуществляется в специально нарезанные пазы на обвязочном и промежуточном брусе. Ну а раз есть пазы, значит должны быть и шпунты: по периметру вставляемых элементов они есть — только здесь их называют фигареями.

Итак:

  • Сегодня в продаже можно увидеть такие двери, обкладка которых лишь имитирует филёнки. Производители или продавцы могут называть их филёнчатыми, но на самом деле это просто формовка с сотовым заполнением. Покупателя, мягко говоря, вводят в заблуждение – и, думаем, что наша инструкция поможет вам разобраться: что к чему.

Филенчатая конструкция, фото

  • Настоящие филёнки должны быть только вставными. Они могут иметь достаточно простую плоскую форму, гладкую, либо наоборот, объёмную поверхность, которая, по сути, давно стала классикой изготовления дверей. В более сложном варианте, это наборные вкладыши, представляющие собой раскладку из ламелей, стыкуемых пазогребневым способом.
  • В деревянных полотнах, филёнки чаще всего имеют фигарейную конструкцию. То есть, в середине они толще, а по краям утончаются, для того, чтобы можно было произвести вставку в паз. Место соединения закрывается штапиком (калевкой) или декоративным багетом.

В металлических дверях, и изделиях, изготавливаемых из ценных пород дерева, филёнки обычно бывают наплавные, но для новичка сделать такой вариант будет сложно. Мы же поговорим о дверях с фигарейными филёнками.

Что требуется для работы

При изготовлении филёнчатых дверей, чаще межкомнатных, в качестве заполнения нередко используют стекло. А вот на глухих деревянных дверях, которые ставят в санузлах или на входе в квартиру, филёнки могут быть сделаны как из массива дерева, так и из фанеры или ДСП.

Коробка двери, а так же обвязка полотна, в недорогих вариантах делается из клееного соснового бруса, но если стоимость исходного материала для вас особого значения не имеет, вы можете использовать в работе дуб, ольху, или, к примеру, ясень. В любом случае, если вы хотите получить надёжную конструкцию, её рама должна быть изготовлена из материала высокой прочности.

Материал и инструмент

Размер брусков и реек зависит от размера и дизайна двери, поэтому, чтобы рассчитать количество материала, следует предварительно сделать собственный эскиз, или воспользоваться готовым чертежом. Обозначьте на нём габариты полотна вместе с коробкой, а так же размер каждой детали – так вам будет гораздо легче работать.

Чертёж: конструкция филенчатая, фото

Итак:

  • Говорить подробно о дверной коробке мы сейчас не будем, так как темой данной статьи является филёнчатое полотно. Так вот, если ориентироваться по существующим стандартам, то для обвязки полотна нужен брус толщиной 55 мм, а для средников 45 мм. Ширина их может варьироваться в зависимости от дизайна двери, тем более что средники вообще могут быть криволинейными — поэтому, тут невозможно давать какие-то рекомендации.
  • Рассчитывать ширину брусков нужно без раскладок, но с учётом калевок – фасонного профиля, обрамляющего филёнку. Между собой бруски вяжут двойным шипом, и если вы раньше с этим не сталкивались, посмотрите видео от профессионалов. Соединения осуществляют на клею, либо дополнительно закрепляют нагелями.

Столярные плиты для изготовления филёнок

  • При толщине обвязочного бруса в 55 мм, у филёнок, выполняемых из массива дерева, или клееных столярных плит, которые вы видите на картинке сверху, толщина должна быть в пределах 22-23 мм. Если это фанера или ДСП, можно использовать листы толщиной 18 мм. Далее следует запастись необходимой фурнитурой для двери, мелкими столярными гвоздями и прозрачным клеем для дерева, например: Момент Столяр.

Нарезка заготовок для дверного полотна

И конечно, для такой работы нужен нормальный деревообрабатывающий инструмент – одной ножовкой красивую дверь не сделаешь. Как минимум, необходимо иметь циркулярную пилу и ручной фрезер, а чтобы не шкурить дерево наждачной бумагой, хорошо бы использовать шлифмашинку.

Всё остальное: дрель со свёрлами, металлический угольник, шило, уровень, стамеска, набор отвёрток и нож — должно быть при работе с деревом под рукой в любом случае.

Нюансы изготовления двери

Итак, будем считать, что эскиз вы разработали, инструмент и материалы запасли, дверную коробку изготовили и установили. Что же дальше?

Прежде чем приступить к производству филёнок, нужно не только изготовить детали дверного полотна, но и собрать часть рамы. Для этого соединяют одну вертикальную стойку с двумя горизонтальными деталями каркаса: порожным профилем и царгой (верхним элементом обвязки).

Чертёж средника для филёнчатого полотна

Итак:

  • Несмотря на то, что у вас есть чертёж с размерами, замерять средники и будущие филёнки нужно по факту, так как вполне может оказаться, что есть некоторые отклонения. Особенно это касается моделей, где горизонтальные бруски обвязки имеют криволинейную форму. Сначала на рамку устанавливают средник: нарезают на бруске шипы с одной стороны, примеряют его, а потом, по карандашной отметке обрабатывают второй торец.
  • В зависимости от структуры двери, поперечины вставляют шипами в пазы обвязочных деталей. Если на двери будет 6-8 филёнок, то и средников будет несколько. Длина горизонтальных элементов обычно соответствует ширине полотна. При этом, вертикальные средники получаются короткими, и их высота равна расстоянию между элементами горизонтальными.

Поэлементный расклад двери с филёнками

Изготовление и установка средников осуществляется в таком порядке: сначала длинные детали, а затем, после замера и примерки, короткие. Только после того, как все средники окажутся на своих местах, на рамку можно смонтировать вторую вертикальную стойку. Теперь каркас полностью собран, и можно приступать к изготовлению филёнок.

Филёнки

Итак, перед вами, прислонённый к стене, стоит каркас дверного полотна – теперь вам нужно снять размеры будущих филёнок. Лучше всего это сделать с помощью отрезков рейки, которые, если на двери будет несколько одинаковых филёнок, сыграют в дальнейшем роль шаблона.

При замере нужно обязательно учитывать температурный зазор, чтобы при расширении древесины, филёнки не упёрлись в обвязку, и не сорвали стойки с шипа.

Обратите внимание! Шаблонная рейка, вставленная в ячейки филёнки, должна свободно перемещаться влево-вправо, но при этом не вылетать из паза. Разница в её длине и расстоянием между донышками противоположных пазов, должна составлять примерно 6-8 мм.

  • Теперь, с помощью реек нужно сделать ещё один шаблон – теперь уже для самой филёнки. Это особенно облегчает процесс разметки, когда на дереве приходится выполнять криволинейные срезы. Шаблон вырезают из тонкой фанеры, оргалита, или твёрдого ДВП, примеряют на ячейку, и только потом приступают выполнению заготовок под филёнки.

Изготовление фигарейной филёнки

  • Он помогает обойтись без многочисленных замеров, а так же избежать ошибок при нарезке материала — в том числе это касается и допусков на температурное расширение. Нарезав по размерам заготовки, можно приступать к нарезке фигарейного поля — для этого нужны специальные насадки на фрезер. Они бывают разными, поэтому обработанные торцы филёнки могут отличаться по конфигурации.

При их фрезеровке объёмная часть заготовки снимается, и по краям получаются тонкие гребни (фигареи), которые при установке на раму и заводятся в пазы обвязочного бруса. Если на них местами получились неровности, их устраняют шлифмашинкой.

sdelaidver.com

Филенчатые двери своими руками: инструкция по порядку работ

Филенчатые полотна становятся популярными. Изготовить их в домашних условиях сможет практически каждый. Чтобы выбранный для работы материал не был потрачен впустую, продумайте тонкости, которые будет иметь дверь, в том числе даже незначительные детали.

Выбор изделий

Особенности

Перед тем как начинать конструировать дверь, досконально разберитесь в её устройстве. Узнайте, какие ей присущи особенности. Главным отличием таких дверей является наличие вставок, которые делают изделие утончённым и изящным.

Внимание! За счёт того, что в процессе производства применяется особая технология, дверь становится не только надежной, но и изящной.

Установка и ее разновидности:

  • Глухое полотно, изготовленное из фанеры. Представляет собой элементы, изготовленные из листов фанеры, зафиксированные внутри при помощи саморезов;
Глухая установка
  • Со вставками из стекла. Чтобы произвести заполнение полотна используются вставки из стекла. Полотно выглядит декоративно и легкое на вес.
Вставка
  • Из дерева. Такая конструкция считается прочной и надёжной. Вставка в этом случае производится из тонких деревянных листов, но следует отметить, что таким образом производство стоит крупной денежной суммы.
Натуральное дерево

Технологический процесс изготовления заключается в том, что каркас и вставка соединяются между собой. Делают это при помощи специальных креплений штапиками. Изготовление подразумевает и другие виды креплений.

Инструменты и материалы, которые необходимы в процессе работы

Чтобы технологический процесс изготовления двери был проведён правильно, потребуются теоретические знания, а также материалы для работы.

Для работы необходимы:

  1. Ножовка, при помощи которой производится работы по деревянному материалу;
  2. Отвёртки разного диаметра;
  3. Простой карандаш и рулетка для измерения;
  4. Мелкая и средняя наждачная бумага.
Ножовка для работы по дереву

Перед тем как приступить к работе следует чётко определиться с тем материалом, из которого будет сделана дверь. Для прочности нужны качественные породы дерева, которые имеют высокие характеристики устойчивости к любым факторам. Для работы отлично подойдут дуб или ясень. Помимо этого, изготовление может производиться из сосны. Этот материал также имеет высокое качество, и невысокую стоимость.

Филёнка чаще производится из фанеры, за счёт чего конечная конструкция имеет незначительную массу и невысокую стоимость. Чтобы добиться декоративных качеств используйте стеклянные вставки.

Филенка из фанеры

Важно! Если брать для украшения двери матовое стекло или дополнительно декорированное, это позволит преобразить свой дом в целом.

Вставка из матового стекла

Материалы для работы:

  • Изначально происходит изготовление рамы, для которой используют доски достаточно толщины;
  • Фанера для филенок. В процессе работы этот элемент может быть заменён стеклом. Если вы изначально планируете использовать стекло, подумайте о наличии штапиков;
  • Чтобы была произведена начальная заготовка, применяют клей и саморезы;
  • Фурнитура на дверь;
  • Материалы при помощи, которых проводится финишная покраска.
Фурнитура

Пошаговая инструкция

В первую очередь измерьте дверной проём. Соорудите коробку с использованием деревянного бруса. В настоящее время все заготовки продаются на строительном рынке. Так вы сэкономите время и деньги.

После того как коробка окажется на своём месте, произведите её фиксацию в необходимом положении. Для этого нужно, чтобы конструкция была точно измерена.

Каркас

Филёнка и её изготовление

Далее, рассмотрим, то, как можно самостоятельно изготовить филенки. Сначала отметим, что изготовление зависит от материала, который выбран для этих целей. Это может быть стекло или дерево.

Процесс сборки

Если работу предполагается выполнить из массива, то нужно заняться подготовкой листов, по заранее выполненным замерам. Чтобы процесс сборки был более простым используйте метод соединения как – шип-паз.

Внимание! Если заготовки соединены при помощи штапиков, то последовательность сборки не будет иметь никакого значения.

Если дверь оснащена вставками из стекла, то для красивого внешнего вида многие дизайнеры рекомендуют применять цветное стекло или то, которое дополнительно декорировано плёнкой. Помимо этого, если использовать, например, витражи то конструкция может прекрасно сочетаться абсолютно с любым интерьером.

Преимущества самостоятельного изготовления

Если в процессе ремонта вы всей семьёй приняли решение об установке дверей, то это не означает, что следует идти за готовым изделием в магазин. Тем, кто имеет хотя бы небольшие навыки в домашнем мастерстве не составит труда самостоятельно, не прибегая к посторонней помощи соорудить ее.

Давайте рассмотрим, какие преимущества имеет самостоятельное изготовление:

  • Стоимость. При самостоятельном изготовлении вы сэкономите значительную сумму денег, по сравнению с готовым вариантом, представленном в магазине;
  • При самостоятельной установке не нужно делать дополнительный подгон, так как на помощь изначально придут снятые мерки;
  • Филёнчатый вариант установки от своих аналогов отличается в основном тем, что меньше подвергается внешним воздействиям и практически не поддается влиянию различных температурных показателей.

Помощь в декоративном оформлении

После изготовления двери, последним этапом становится декорирование. Такие манипуляции производятся не только из эстетических соображений, но и для того, чтобы усилить прочность и надежность полотна. При использовании в работе натуральной древесины поверхность покрывают морилкой или лаком. При помощи такой пропитки создается пленка, которая защищает материал. Лак защищает готовое изделие и от повышенной влажности.

Помимо таких видов обработки можно воспользоваться покрытием из краски, например, в каком-нибудь нейтральном или же наоборот экстраординарном цвете (если того требует интерьер). Если и этот вариант не подходит, то возможно выполнить облицовку шпоном или, например, декоративной плёнкой.

Декорированный вид

Часто используется вариант произведения контраста двери и филёнки. То есть можно сделать покраску вертикальных и поперечных планок, а имеющиеся вставки украсить необычным рисунком или выкрасить в другой цветовой гамме.

Если же обратить внимание на наличие стекла, то его также можно украсить самостоятельно. Для этого используют специальные декоративные материалы. Можно создать уникальный рисунок или  необычный витраж. При желании можно изобразить семейные фотографии или другие понравившиеся картинки, которые приносят положительные эмоции каждый день.

Сделать красивые двери самостоятельно просто и без помощи квалифицированных специалистов. Они будут иметь не только функциональный характер, но и декоративный, так как выразят индивидуальность своего собственника. Кроме этого, вы сможете проявить не только своё истинное мастерство, но и порадовать всю свою семью и друзей.

А о том, как происходит процесс изготовления и все его подробности посмотрите в нашем видео. Из него можно взять больше полезной для себя информации.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Как сделать филенчатые двери своими руками. Видео, фото

Основу филенчатой двери составляет обвязка, сделанная из ровных и сухих досок толщиной 30—54 мм, собранных в шип. Как правило, обвязку толщиной 54 мм применяют только для дверей высотой 2300 мм, входных дверей с лестничной клетки в квартиру и наружных дверей (рис. 26, а). Ширина досок обвязки 90—150 мм. Для облегчения конструкции обвязку можно собрать из двух рам (наружной и внутренней), обшитых ДВП или фанерой (рис. 26, б). При этом элементы наружной и внутренней рам должны быть соединены между собой на клею и нагелями.

Как сделать филенчатые двери своими руками - видео

Рис. 26. Конструкция обвязки филенчатой двери: а - сплошная, б - реечная облегченная

В окна обвязки вставлены и закреплены филенки, которые делают либо плоскими, либо с фигурными декоративными выемками (фигареями). На основание плоской филенки может крепиться декоративная накладка, которую можно по краям дополнительно отделать рейками. Филенки так называемого классического типа изготовляют из фугованных и склеенных в прессе досок такой же толщины, как и обвязка. Филенки крепят к обвязке деревянными рейками или уголками, а также в шип-паз. В первом случае в обвязке может быть выбрана четверть, и тогда филенки закрепляют штапиком лишь с одной стороны, во втором — края филенки заваливают так, чтобы узкий гребень входил в паз обвязки. Рама может быть и гладкой, тогда окантовочные рейки набивают с обеих сторон. При этом обычная накладная галтель может сместиться из-за усадки полотна, и на окрашенной поверхности будут выделяться неокрашенные полосы. Этого можно избежать, если использовать широкий выпуклый плинтус, который ставят на каркас внахлест (рис. 27).

Рис. 27. Установка филенок: а — крепление широким выпуклым плинтусом внахлест
на обвязку, б — крепление узким плинтусом; в — крепление стекла угольником:
1 — дверная рама; 2 — стекло; 3 — угольник; 4 — гвоздь; 5 — молоток; 6 — прокладка

Вместо деревянных филенок в двери можно устанавливать и стекла. Установка стекол в окна дверей несколько отличается от остекления обычных окон. Обычно в дверной раме стекла крепятся не штапиками в фальцах, а с помощью деревянных (иногда пластмассовых) угольников (рис. 27, в). Такой способ крепления, кроме прочего, позволяет скрыть необработанную поверхность внутренней рамы. После изготовления угольников требуемого размера их без стекла устанавливают на место. Это необходимо для проверки соответствия ширины зазора и толщины стекла.
Сначала крепят угольники с одной стороны двери. Гвозди без шляпок утапливают в тело уголков. Можно внутреннюю поверхность угольников смазать клеем. Затем дверь переворачивают и устанавливают стекло. Стекла в раме необходимо зафиксировать с помощью вклеенных щепок или замазки. Замазку готовят из деревянных опилок, смешанных с клеем ПВА. После фиксации стекла устанавливают угольники с другой стороны.

При забивании гвоздей в угольники необходимо соблюдать особую осторожность. Для предохранения стекла от царапин между стеклом и молотком прокладывают лист картона или шпона, по которому перемещают молоток. Утапливают гвозди в тело угольника на 0,5—1мм с помощью отвертки с плоским жалом. Дверь остается в горизонтальном положении на 2—3ч до полного высыхания клея.



Дверь с окантовкой филенок штапиками

Сначала рассчитывают размеры двери и делают ее чертеж. Начинают с обмера дверного проема: ширина — от одной боковой обвязки до другой, высота — от верхней обвязки до чистого пола. Полученные значения определяют размеры деталей двери. Собранную дверь подгоняют к проему уже после изготовления.

В изображенной на рис. 28 двери с четырьмя филенками ширина верхней поперечины должна быть 120мм, замковой — 200мм, нижней — 250мм, продольных связей — 120мм, средников — 115мм. При таких размерах на продольной связи на расстоянии 70мм от ее ребра можно установить дверную ручку.

Рис. 28. Дверь с окантованными филенками: а — общий вид; 6 — заделка панели;
в — вид сверху; г — кондуктор для шкантов: 1 — верхняя поперечина; 2 — стойка;
3 — верхний средник; 4 — замковая поперечина; 5 — нижняя поперечина;
6 — шканты 12 х 100 мм; 7 — гнезда под шканты; 8 — нижний средник; 9 — филенка;
10 — штапик; 11 — гребень филенки; 12 — зазор 3 мм; 13 — шнур из изоляционной пены;
14 — рама двери; 15 — фиксатор; 16 — стена; 17 — наличник; 18 — косяк;
19 — щечки 12x40x250 мм; 20 — осевая линия отверстия

Для хорошей двери нужен хороший материал. Подойдет любая прямослойная древесина, подвергнутая печной сушке. Для поперечин, продольных связей и средников понадобятся заготовки толщиной 50мм, а для филенок лучше взять плиты МДФ. Этот материал очень стабилен и исключает разбухание или усадку панелей из-за изменения влажности. Если достаточно широких досок для нижней и замковой поперечин найти не удалось, их можно склеить из 2—3 узких деталей. Так же поступают и при изготовлении филенок из массива дерева.
На поперечинах и продольных связях фуганком снимают все покоробленные и поведенные места. Эти детали должны быть совершенно плоскими, с параллельными пластями по всей длине. Их толщину доводят обстругиванием до 37мм. Оставшийся припуск 1мм на сторону нужен для окончательного обстругивания и шлифовки. Затем простругивают доски до нужного размера по ширине и отпиливают их по длине. Доски для продольных связей отпиливают с припуском 25мм на сторону. Он пригодится для подгонки при навеске.
На ровной поверхности раскладывают поперечины и средники. В верхней части будущей двери укладывают средник так, чтобы он лежал на середине поперечины. Чтобы потом не перепутать детали или их лицевые стороны, заготовки маркируют. Угольником окончательно проверяют раскладку. Подводят встык одно ребро угольника к среднику, конец поперечины сдвигают вровень с другим ребром и прижимают поперечину. Такую же операцию выполняют с другой стороны средника. Закончив центровку, на внутренних ребрах поперечины делают отметки точек примыкания средника. Аналогично размечают положение средников на замковой и нижней поперечинах.

Для работы со шкантами используют кондуктор. Его использование позволяет автоматически выставить шканты и свести к минимуму количество измерений и линий разметки. Для изготовления кондуктора отпиливают брусок длиной 250мм, по толщине совпадающий с толщиной рамы, и на расстоянии 30мм от конца бруска и ровно посредине его продольной оси вертикально сверлят сквозное отверстие диаметром 12мм перовым сверлом (рис. 28, г). После этого приклеивают и прибивают щечки, на которых отмечают расположение оси отверстия.
При сверлении отверстий под шканты на глубину 55мм кондуктор надевают на торец детали и высверливают гнезда через отверстие в кондукторе. Чтобы перенести нужное расстояние от края заготовки или между осями шкантов, на кондукторе делают соответствующие карандашные отметки.
Чтобы избежать ошибки при разметке стыков поперечин с продольными связями, средники зажимают между концами поперечин и эту сборку укладывают на вертикальную стойку обвязки. Затем на кромках стойки размечают положение поперечин. Теперь надо разметить оси отверстий для средних шкантов на замковой и нижней поперечинах. Для этого устанавливают кондуктор с направляющим отверстием посередине торца замковой поперечины. Отмечают на кондукторе, где верхнее ребро поперечины совпало со свешивающейся частью кондуктора, и делают отметку «А». Сверлят отверстие. Устанавливают кондуктор по отметке «А» на соответствующую метку на вертикальной стойке и также просверливают отверстие
Такие же операции выполняют с нижней поперечиной. Но она шире, поэтому делают другую отметку на кондукторе — «В». Взяв отметку с нижней кромки или пласти поперечины, переносят ее к нижней метке на стойке.

Для обеспечения прочности соединений нужны самодельные шканты из дуба диаметром 12 х 100мм. Для удаления излишков клея и воздуха из соединения в каждом шканте пропиливают два продольных канала, с ребер шкантов снимают фаски и проверяют подгонку к отверстиям.
Клей наносят на все шканты и вводят во все отверстия поперечин и средников. Сжимают детали вместе и подкладывают вертикальные стойки под концы поперечин. Устанавливают ребра поперечин по отметкам на стойках. Если все углы прямые, поперечины попадут точно на отметки на стойках. Если нет, слегка поджимают один конец стойки и смотрят, как будет перемещаться поперечина относительно отметки. Подгоняют положение перемычек прижимами так, чтобы они встали на метки во всех четырех углах.
После склейки поперечин и средников можно соединить на шкантах вертикальные стойки. Кладут по одной струбцине над и под каждой поперечиной. Проверяют плоскостность сборки. Чтобы выдержать горизонтальность, под нижнюю струбцину каждой поперечины кладут прокладки, контролируя плоскостность всех элементов рамы с помощью линейки или длинного уровня. Все прогибы компенсируют прокладками, выравнивая детали.
Пока рама сохнет, можно заняться филенками. Их выпиливают на 6 мм меньше по высоте и ширине, чем проемы рамы, то есть по периметру получают зазор 3мм. Он нужен для компенсации изменения размеров филенки при изменении влажности. По периметру филенки выбирают гребень толщиной 10мм. Если филенки делают из тонкого материала, например ДВП или фанеры, гребень, разумеется, не нужен. Но в любом случае по краям надо снять фаски. Лучше всего это делать фасонной фрезой, добиваясь минимального скалывания материала на торцах.

Перед установкой филенок стоит подогнать дверь к проему. Одна рама легче двери в сборе, и с ней удобнее работать. Сначала устанавливают раму в проем и равномерно расклинивают клиньями. Отметив все дефекты на ее кромках, обеспечивают зазор 3мм между рамой и полом. Убирают раму из проема, аккуратно простругивают дефектные места и опять проверяют подгонку. Если необходимые зазоры обеспечены, снимают раму и на ребрах вертикальных стоек простругивают скос 5° (рис. 28, в). Эти скосы обеспечат свободное открытие и закрытие двери.
Теперь в раме можно закрепить филенки. Для этого понадобятся штапики 10 х 10мм, выпиленные из дубовой окантовочной рейки. Штапики подрезают «на ус» и готовят дверь к отделке. Зачищают или простругивают заподлицо пересекающиеся детали. Шлифуют все детали двери (филенки, раму и штапики) шкуркой с зернистостью 150, а затем с зернистостью 220. Лакируют их до сборки.
После высыхания лака к внутренним ребрам рамы двери заподлицо с внешней плоскостью гвоздями длиной 15мм прибивают штапики окантовки. Чтобы избежать расщепления древесины, для всех гвоздей просверливают вспомогательные отверстия. Переворачивают дверь на другую сторону и укладывают филенки. Между гребнем последних и рамой двери прокладывают отрезки шнура диаметром 6 мм из изоляционной пены, которые зафиксируют филенку. После этого филенки фиксируют оставшимися штапиками. Затем наносят окончательное отделочное покрытие. Навешивают дверь и врезают замок.



Дверь с филенками в пазах

Эта дверь тоже имеет четыре филенки, но в отличие от предыдущей, ее обвязка собрана на шипах (рис. 29).

Рис. 29. Дверь с филенками в пазах;
а - общий вид; б - г — шиповые узлы верхней, средней и нижней поперечин:
1 — стойки; 2 — верхняя поперечина; 3 — замковая поперечина; 4 — нижняя
поперечина; 5 — верхний средник; 6 - нижний средник; 7 — верхняя филенка;
8 — нижняя филенка; 9 — шпонка 24 х 60 мм; 10 — паз 12 х 12 мм

Для работы подойдут сосновые доски с влажностью приблизительно 7%. При такой влажности изменение размеров рамы впоследствии будет минимальным. Приведенные в табл. 5 размеры деталей, необходимых для изготовления одной двери размерами 750 х 2030мм, легко изменить для двери с другими размерами.

Вначале все заготовки грубо выпиливают по длине и ширине. Затем посредине длинных ребер стоек, средников и поперечин надо выпилить пазы 12x12мм. У средников и замковой поперечины пазы должны быть с обеих сторон, у остальных деталей — только с внутренней стороны. Пазы можно выбрать стамеской, шпунтубелем, фрезером или выпилить на циркулярке пакетом дисков толщиной 10мм, выпущенным на 12мм над столом. Выставьте диск на заготовке и выпилите паз в одной из деталей, плотно прижимая заготовку к линейке. Разверните заготовку другим концом и еще раз прогоните стойку через пакет дисков. В результате посредине детали получится паз шириной 12мм и глубиной 12мм. До обработки стойки проверьте запил на обрезке доски.
Пазы в обвязке также можно выбрать фрезой нужной толщины или сделать вручную. В последнем случае шпунтубелем с узкой железкой выстругивают две канавки, затем стамеской удаляют середину между резами.

Теперь в элементах рамы надо разметить и изготовить шипы и пазы. Пазы должны быть параллельны лицевой стороне заготовки и иметь глубину 60 мм. Шип должен быть такого размера, чтобы он туго входил в паз от руки без посадки на место молотком. Чтобы шипы было удобнее вставлять в скругленные углы пазов, сточите их внешние углы шкуркой на тканевой основе. Нужно равномерно скруглить концы шипа так, чтобы они соответствовали форме паза в стойке. Прочность этого соединения зависит от подгонки шипа к пазу — чем они плотнее подогнаны, тем прочнее будет соединение.
Плотно подогнав пазы и шипы, раму двери можно собрать насухо и проверить ее прямоугольность. Измерьте диагонали между противоположными углами, и, если они одинаковые, дверь будет прямоугольной. При сборке рамы на пересечении средников с центрами поперечин, чтобы их выровнять, вставьте четыре шпонки 24 х 60мм.
Измерьте расстояние в окнах между элементами рамы и определите размеры филенок. Выпилите филенки из МДФ в размер и ручной обработкой или фрезером придайте им объемность, сформировав по периметру гребни 12 х 12мм.

До склейки и зажатия струбцинами законченной двери выполните необходимую подгонку всех деталей и снова проверьте ее прямоугольность, измеряя диагонали. Дверь с проклеенными шипами и вставленными филенками закладывают в клиновый пресс или набор струбцин и затягивают. В это время при затяжке струбцин следите, чтобы дверь оставалась в плоскости. Оставьте дверь зажатой в струбцинах на сутки, чтобы исключить смещение деталей до гарантированного отверждения клея.
Готовую дверь навесьте и припилите к коробке, как было описано выше. Чтобы сучки не просвечивали через краску, покройте дверь двумя слоями грунта на шеллачной основе и закончите отделку двумя слоями полуглянцевой краски на масляной основе.


Похожие материалы

Как сделать столбчатый фундамент своими руками. Видео, фото

Монолитный ленточный фундамент своими руками. Видео, фото

Изготовление беседки для дачи из дерева своими руками. Фото. Видео. Чертежи

Укладка ламината своими руками. Видео, фото, инструкция

Замена, ремонт, усиление старого фундамента дома своими руками

Как пристроить деревянную террасу к дому своими руками. Фото, видео

Как сделать деревянные садовые качели для дачи своими руками. Фото. Чертежи. Вид

Цоколь дома своими руками. Видео, фото

Бутовый ленточный фундамент (из камня) своими руками. Видео, устройство

Как правильно сделать отмостку вокруг дома своими руками. Видео, фото

Раздвижные (откатные, выдвижные) межкомнатные двери своими руками

Свайный фундамент своими руками. Устройство, видео, технология

Как сделать (построить) веранду к дому своими руками. Фото, видео

Двери гармошка межкомнатные своими руками. Фото, видео

Как сделать кирпичный ленточный фундамент своими руками

Как сделать подвал в доме своими руками. Видео, фото

Установка (монтаж) напольного плинтуса. Как крепить своими руками

Как сделать крыльцо частного дома своими руками. Видео, фото

Как правильно собрать и установить дверную коробку своими руками. Видео, советы

Сборный железобетонный ленточный фундамент (ФБС). Устройство, монтаж

Load More...

sdelali-sami.ru

Как сделать филенчатые двери своими руками? Конструкция и изготовление двери.


Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных.

Они изготавливаются из различных материалов, поэтому не составит труда подобрать цвет и фактуру в соответствии с требованиями общего направления дизайна интерьера.

Кроме того, их вполне по силам сделать самостоятельно, что позволит сэкономить на покупке готового изделия.

Давайте узнаем, как своими руками сделать филенчатую дверь, чтобы она служила вам верой и правдой долгие годы.


Что такое филенка

Филенкой называют вставку в дверное полотно, отличающуюся толщиной или материалом.

Как правило, филенка выполняется из более тонкого массива дерева или фанеры, что придает дверям особую фактурность.

Некоторые участки могут заполняться декоративным стеклом. А разнообразие возможных вариантов выполнения филенки дает простор для творчества и выбора индивидуального дизайна двери.


Материал для филенчатых дверей

Для изготовления дверей потребуется качественный материал. Особенно это касается входных дверей, которые подвергаются неблагоприятным природным воздействиям, таким как снег, дождь, мороз и испепеляющее солнечное излучение.

Как вы сами понимаете, любая древесина здесь не подойдет. Поэтому следует особенно тщательно отнестись к выбору материала.

Древесина должна в течение продолжительного времени обеспечивать устойчивость к изменениям влажности и температуры без деформаций и растрескивания.

Наиболее высокое качество имеет древесина клена, тика, березы, бука, дуба и ясеня.

Кроме выбора породы дерева следует внимательно отнестись к качеству просушки древесины. Материал должен быть тщательно высушен, чтобы дверь не извело при изменении температурно-влажностных показателей окружающей среды.


Конструкция дверей

Филенчатые двери состоят из следующих конструктивных элементов:

  • обвязка;
  • филенки;
  • дверная коробка;
  • наличники.


Все они показаны на рисунке ниже:

Как видите, для изготовления обвязки используются два вертикальных бруса и два (или более) горизонтальных, соединяемых с помощью шипового соединения. При этом нижний горизонтальный брус обвязки рекомендуется делать шире в 1,5 раза, чем боковые стойки.

Филенка вставляется в специальный паз, который выбирается в обвязке с помощью фрез.

Довольно часто для более надежной фиксации филенки используют штапики (накладки), наколачиваемые сверху.

Сами филенки могут быть изготовлены из цельного куска фанеры или собраны из досок, склеенных столярным клеем.


Изготовление филенчатых дверей

Для изготовления дверей можно использовать фрезер с фигурной фрезой.

Фрезер закрепляется в самодельном станке, представляющем собой верстак с отверстием посередине и закрепленным с помощью струбцин упором, с помощью которого можно регулировать глубину обработки филенок:

Для настройки толщины края филенки можно использовать небольшой обрезок древесины:



После пробной обработки его следует примерить к пазу, выбранному в обвязке, в который и будут вставляться готовые изделия. Если толщина соответствует, то можно приступать к изготовлению филенок.

Готовые филенки вставляют в обвязку и с помощью киянки заколачивают в паз так, чтобы соединение получилось плотным и филенки не болтались:

Собранную дверь шлифуют с помощью шлифмашинки или специальной насадки для дрели, как показано на фото ниже:



Шлифовка позволяет выигрышно подчеркнуть текстуру древесины и убрать лишние неровности и заусенцы.

После того, как все детали двери тщательно подогнаны друг к другу и отшлифованы, переходят к склеиванию всех элементов в единое целое.

Для этого дверь снова разбирают, все соединительные пазы промазывают столярным клеем, собирают и сжимают с помощью специальных струбцин. После чего оставляют на несколько часов для просушки.

После того, как клей высохнет, можно приступать к установке двери.

Готовую дверь покрывают антисептиками, предотвращающими гниение и поедание древесины насекомыми, а также антипиренами, противодействующих горению древесины.

После этого дверь красят морилкой, чтобы придать красивый оттенок и наносят лак, предохраняющий древесину от проникновения влаги.

Видео изготовления филенчатой двери ручным фрезером вы можете посмотреть ниже:

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Выбор и установка стеклянных дверей
  • Установка дверей в срубе >

russkaya-banja.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
