Подогрев полов — идея, про которую знали еще древние римляне, когда строили свои знаменитые термы. Мы сейчас печки под полом не роем, но обогрев под ногами — отличная штука для комфортного микроклимата в холодную пору. Разбираемся, что такое современный теплый пол и почему это круто.

Основной плюс любых теплых полов — равномерное распределение температуры по всей площади помещения. Это принципиальное отличие от радиаторной системы, в которой тепло исходит от одного локального источника.

Теплые полы различаются по типу обогревающего контура и могут быть водяными и электрическими. Давайте разберемся, в чем их плюсы и минусы.

Водяные теплые полы

Вода здесь служит теплоносителем, циркулируя по уложенным в стяжку трубам. Система водяного теплого пола работает так: вода нагревается в котле, затем движется по трубам и отдает свое тепло в стяжку. Остывшая вода перетекает обратно, возвращается в котел, снова подогревается и поступает на новый цикл нагрева.

Элементы водяных теплых полов:

• полипропиленовые или металлопластиковые трубы
• коллектор
• трехходовые клапаны
• система регулировки температуры

Иногда требуется еще циркуляционный насос и система управления к нему. Нагревательным элементом обычно служит двухконтурный котел, который одновременно обеспечивает и горячее водоснабжение в доме.

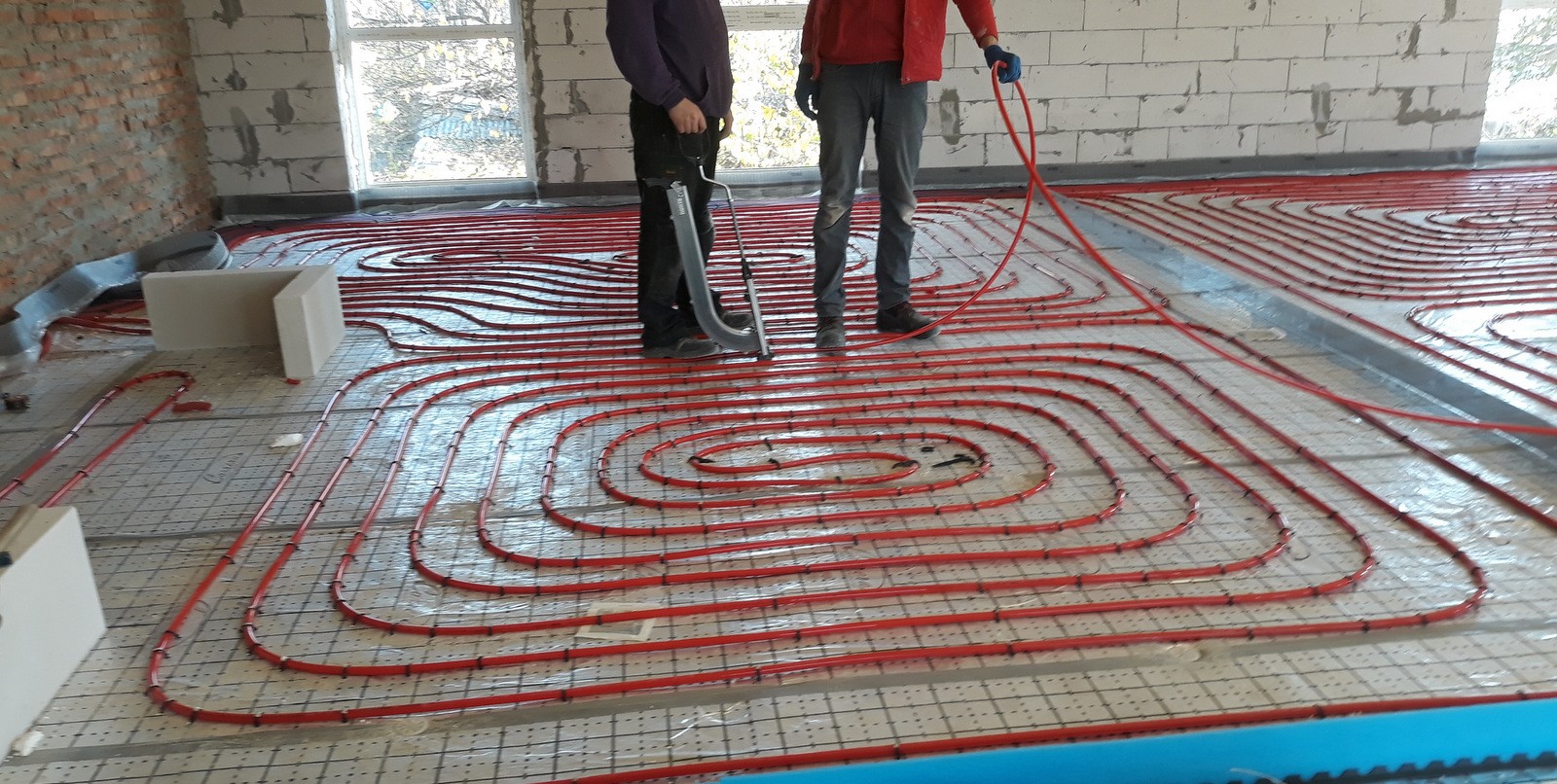

Особенности монтажа

Монтаж водяного теплого пола — трудоемкая процедура. К тому же не особо бюджетная: нужно потратиться на устройство стяжки, покупку и разводку труб, а также всей необходимой соединительной и запорно-управляющей фурнитуры. Правда, все это окупается экономичной эксплуатацией, так как затраты в дальнейшем ниже, чем у электрического теплого пола.

При устройстве водяного теплого пола обязательно нужна качественная гидроизоляция, а также система защиты от протечек. Обычно такой водяной пол устанавливают в новостройках или во время капитального ремонта, потому что для него нужен довольно толстый слой стяжки, чтобы скрыть трубы. Вся система выглядит как увесистый слоеный пирог: гидро- и теплоизоляция, разводка труб, стяжка, финишное напольное покрытие.

Плюсы и минусы

Водяной теплый пол хорош тем, что:

• Совместим со всеми типами декоративных напольных покрытий.
• Экономичен в обслуживании и эффективен в обогреве.
• Его можно использовать как единственную отопительную систему в доме.
• Не сушит воздух и не генерирует электромагнитного поля.

Но есть и недостатки:

• Сложный и долгий монтаж. Несмотря на то, что есть сухие и полусухие стяжки, укладка всей системы — дело сложное и совсем не быстрое. Кстати, здесь мы писали, как сделать сухую стяжку.
• Монтажом должен заниматься только профессионал. Если возникнет протечка, то придется снимать напольное покрытие и делать частичный или полный демонтаж стяжки.
• Помещение станет ниже. Стяжка водяного пола может быть толщиной до 10 см — имейте это в виду.
• Покупка всей системы и монтаж обойдутся дороже, чем на электрический теплый пол.

Электрические теплые полы

Различают несколько разновидностей электрических теплых полов.

Кабельные. Обогрев идет за счет одно- или двужильного кабеля в стяжке. При этом одножильный кабель дешевле, но сложнее в монтаже, так как оба конца кабеля нужно подключать к питанию. Двужильный подключается только с одного конца, поэтому его монтаж проще. Кабельный пол подходит для комнат любой формы, так как кабель можно выложить как угодно, надо только правильно рассчитать шаг укладки.

Нагревательные маты. Более удобная разновидность кабельных полов. Нагревательные провода уже закреплены на крупноячеистой сетке — не нужно рассчитывать шаг укладки кабеля и продумывать его раскладку и крепление. Просто раскатываете рулон нагревательной системы на подготовленный пол и подключаете питание. Кроме того, в нагревательных матах обычно кабель меньшего диаметра, чем у самостоятельной кабельной системы. Из-за этого кабели можно закладывать не в стяжку, а, например, прямо в плиточный клей. Монтаж проще и не так сильно поднимает пол. Самые тонкие — алюминиевые маты.

Инфракрасные пленочные полы. Тонкая пленка с токопроводящими углеродными полосами или сплошным углеродным слоем. Инфракрасный теплый пол формирует микроклимат не через стяжку, а воздействуя инфракрасным излучением на мебель, стены и элементы интерьера в помещении, а уже от них идет дальнейший разогрев. В результате воздух не пересушивается, так как тепло идет от прогретых предметов. Такая система хороша тем, что нагревается почти моментально после включения. Но и остывает быстро после отключения тоже.

Плюсы и минусы

Простой монтаж и невысокая стоимость — важные плюсы электрических теплых полов. Управлять ими тоже относительно несложно, и они хорошо вписываются в систему «Умного дома». Они несильно поднимают уровень пола по сравнению с водяной системой.

Недостаток — рост затрат на электроэнергию. Обогрев больших помещений невыгоден. Если водяные теплые полы вполне могут служить основным отоплением, то электрические обычно используют в сочетании с традиционными радиаторами. Часто электрический теплый пол включают в межсезонье или для комфорта в отдельных помещениях — например, для пола, покрытого кафельной плиткой.

В зависимости от выбора типа терморегулятора, такую систему можно полностью автоматизировать, настроив график ее работы в зависимости от времени суток и дней недели. Управлять работой терморегулятора водяного теплого пола так же, как и электрического, можно через Интернет, Wi-Fi, голосом, с использованием «Умных помощников» вроде Яндекс.Алисы при наличии соответствующих функций в оборудовании.

Где теплый пол нужен и полезен?

Теплый пол хорош под плиткой и керамогранитом. Эти материалы холодные, и для комфорта их стоит подогревать. Соответственно, теплый пол особенно хорош на кухне, в ванной комнате и туалете. В санузле отопление фактически обеспечивается полотенцесушителем и проходящими трубами. Этого не всегда достаточно, а в туалете к тому же и полотенцесушителя нет.

Также теплый пол — отличное решение для детских. Маленькие дети много времени проводят на полу, и его подогрев будет весьма кстати.

Опасен ли теплый пол?

Вредного излучения от него точно нет. Говорить об излучении можно только для электрического теплого пола. Но бытовую безопасность нужно соблюдать. В водяном теплом поле могут прорваться трубы, поэтому важно делать качественную гидроизоляцию и желательно поставить систему защиты от протечек. Электрический теплый пол при неправильном монтаже может оказаться пожароопасным.

Можно ли использовать теплый пол в качестве основной системы отопления?

Все зависит от местности и особенностей конкретного дома. Лучше всего обсуждать этот вопрос со специалистом и рассчитывать пол под конкретное помещение с учетом всех особенностей. При правильном проектировании водяной теплый пол способен справиться с такой задачей. Электрический обычно используется в комбинированной системе, так как отопительная система на его основе потребует больших затрат на электроэнергию.

Например, в комнате с большим французским окном батареи во всю стену — некрасиво и неудобно. В этом случае в качестве отопительной системы хорошо работает следующая связка: внутрипольный конвектор около окна в сочетании с водяным теплым полом. Причем основное отопление обеспечивает как раз теплый пол, а конвектор формирует тепловую завесу, не дающую проникать в помещение холодному воздуху.

9 фактов о теплых полах, которые вам нужно знать

Под водяным, теплым полом понимается особенная конструкция, размещенная под напольным покрытием и обеспечивающая полу качественный прогрев в любое время года. Такая конструкция представляет собой замкнутую трубу, размещенную под напольным покрытием.

Принципиальная конструкция водяного пола

Теплый водяной пол является сложной конструкцией, состоящей из:

Труб
Насоса (для циркуляции воды)
Нескольких фитингов
Коллектора (распределительного узла)
Запирающей арматуры
Воздухоотводчика
Различных соединительных и закрепительных элементов

Единственной задачей водяного пола является нагрев напольного покрытия и обогрев помещения. Осуществляется это за счет равномерного распределения тепла в пространстве между чистовым полом и стяжкой. Такая система воздействия дает прогреться не только полу, но и всему помещению. Особенностью такой системы прогрева является то, что прогрев осуществляется путем теплоотдачи по всей площади помещения, с обеспечением естественной циркуляции воздуха снизу (от пола) к верху (потолку). Такая система отопления не расходует кислород в комнате и как следствие, нет связанных с этим проблем со здоровьем у находящихся там людей.



1. Идеальный конвективный поток (максимальная температура у поверхности пола).

Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.

На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.



Теплый пол – это своего рода большой радиатор (просто расположенный горизонтально). Но температура теплого пола намного ниже, чем у обычных радиаторов. Так что ходить по такому полу приятно.



        Созданная напольная система отопления отличается высоким коэффициентом тепловой отдачи. Поэтому все близлежащие предметы будут получать достаточное количество тепла. За счет этого организовывается не только вертикальное отопление, но и горизонтальное. Когда теплый пол выбран основным методом отопления, то в доме полностью исключается возможность появления неотапливаемых зон.

При использовании системы отопления и обогрева теплый пол создается оптимальный температурный режим: на уровне пола — +24 градуса С, в районе тела +20 градусов С, в области головы +16 градусов С. Именно такое распределение температуры ощущается человеком как комфортное

Для человека комфортная обстановка в комнате тогда, когда его голова чувствует легкую прохладу, а ноги легкое тепло.



2. Экономичность

 По сравнению с радиаторным отоплением от 20-30% до 60%. При подогреве до невысоких (30-50⁰С) температур воды с помощью газа в автономных системах, особенно при больших отапливаемых площадях, водяной пол выигрывает даже у электрического по затратам на эксплуатацию (до 5-7 раз экономичнее).

При использовании основного отопления напольного, ярко заметна экономия энергоресурсов. Так, например, стабильная температура теплоносителя в радиаторе достигает до 22 °С. Что касается теплого пола, то максим это 20 °С. Перепад в два градуса позволяет экономить энергию до 12

3.Эстетичность

Скрытый монтаж (отсутствие видимых приборов отопления)

 Встроенная система решает проблему сокрытия или маскировки неэстетичных радиаторов, открывает широкие горизонты для реализации дизайнерских идей по перепланировке и обустройству интерьера.

Теплые полы позволяют планировать дизайн квартиры по желанию владельца, не оставляя пространства для различных дополнительных отопительных устройств. Кроме того, Вам не придется устилать пол коврами, часто не гармонирующими с дизайном интерьера, поскольку при необходимости теплый пол может быть единственным источником обогрева или же средством комфортного отопления в сочетании с радиатором.

При этом дизайн Вашей квартиры останется именно таким, как Вы захотите!

4. Исключает проникновение сырости от грунта на первых этажах

     Проблема сырости на первом этаже актуальна для многих. Причина ее появления – повышенная влажность. От этого неприятного фактора разбухают деревянные предметы интерьера, портятся продукты питания, отсыревают бумаги. Ремонт в доме приходится делать чаще.

Самый неприятный момент, связанный с сыростью – это то, что она провоцирует развитие грибка. Сырость оказывает отрицательное действие и на состояние людей, проживающих в квартире. Она усугубляет проблему жирности кожи и волос, вызывает аллергию, отрицательно влияет на функционирование органов дыхания.

Установка теплого водяного пола устраняет эту проблему.

5. Низкотемпературный режим работы ( идеально под конденсатные котлы)

Постоянно растущая стоимость энергоносителей подтолкнула ученых и инженеров к созданию нового типа теплогенераторов – конденсационного котла. При установке в низкотемпературную систему отопления конденсатник может показать КПД свыше 100%


Плюсы конденсационного котла

Перечень достоинств конденсационного котла внушителен, что в конечном итоге и объясняет растущую популярность этого вида отопительного оборудования:

Экономия топлива по сравнению с обычным конвекционным котлом может достигать 35%.

Сокращение вредных выбросов при переходе от традиционных газовых моделей к конденсационным оценивается в среднем в 70%.

Низкая температура отходящих газов дает возможность устанавливать пластиковые дымоходы, которые значительно дешевле, чем классические стальные.

Низкий уровень шума повышает уровень комфорта проживающих в доме людей.




6 . Создан  как система комфорта, но возможно использовать как систему отопления.

Теплый пол — универсальность

Теплый пол может быть основной и единственной системой отопления, либо может служить дополнением к уже имеющейся традиционной системе отопления — так называемый комфортный подогрев пола.

Система теплый пол может быть установлена как во вновь строящемся доме, при устройстве нового бетонного пола, так и в ремонтируемом помещении.



Если у вас есть большой загородный дом, или частный дом, в котором вы проживаете, и вы хотите установить себе подогрев пола, то вам необходимо использовать систему отопления водяную. Так, как обычно, в загородном доме большинство людей используют водяную систему обогрева, то есть возможность не подключать другое отопление, ведь именно такая система лучше всего подходит для большого дома

Один из мифов -полов без радиаторов не хватит.



Этот миф имеет под собой реальные корни. Раньше ещё лет 15-20 назад об утеплении дома мало кто думал, типичным материалом стен был кирпич, ну или в лучшем случае кармазинный блок. Окна были простыми, кровля утеплена 5 см стекловаты. А полы… полы порой вообще не утеплялись или засыпались 10-30 см керамзита. Теплопотери таких домов как правило лежали в диапазоне 120-180 Вт/м2 (для холодной пятидневки в центральном регионе).



Когда пошла мода на полы, их было очень много смонтировано без учёта потерь здания. И все попытки прогреть ими дом в морозы кончались неудачей. Приходилось включать батареи.

Сейчас же, средний, повторюсь, средний дом имеет потери в районе 50-70Вт/м2 для холодной пятидневки

Тут может поступить справедливое замечание а как же СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха» п 6.4.8 где максимальная температура пола ограничена 26 гр или 72Вт/м2 при 20 гр С откуда 100Вт/м2 ? Смысл в том, что потребность в максимальном обогреве для холодной пятидневки возникает нечасто, а точнее приблизительно раз в 12 лет. А более короткие падения температуры дом гасит за счёт собственной инерции. Поэтому 1-2 дня в год, когда полы будут превышать рекомендации ВОЗ и СП на 1-3 гр вполне допустимы.



7. Теплый пол — здоровье

          — Отсутствие конвективных потоков воздуха, как при отоплении радиаторами. Что это даёт? Пыль не циркулирует по комнате —  это прежде всего почувствуют люди с проблемами дыхательных путей.

 —  При использовании системы теплый пол сохраняется естественная влажность воздуха.

— Отсутствие сквозняков



8. Есть возможность автоматизации (регулировка по температуры пола или по температуре.помещения)

Современные терморегуляторы для теплых полов способны поддерживать температуру в соответствии с вашим образом жизни: повышать ее к моменту Вашего пробуждения, понижать после того, как Вы уйдете на работу, и снова повышать к моменту Вашего возвращения.

9. Хороший запас тепла (при отключение электроэнергии может долго поддерживать температуру в помещении)











15 ошибок при монтаже тёплого пола

Правильный монтаж теплого пола с водяным теплоносителем выполнит только опытный и образованный мастер. Некомпетентный человек в вопросах отопления обязательно допустит ошибки. Это приведет к потере денег и времени, потому что придется переделывать систему.

Компания ДаблДом имеет большой опыт работы по устройству тёплых полов. Поэтому мы сформулировали для вас 15 наиболее часто встречающихся ошибок вовремя монтажа и просчета водяного пола. Прочитав данную статью вы сможете избежать типичных ошибок, а также отличить опытных монтажников от дилетантов.



1. Не рассчитываются тепловые потери объекта

Перед монтажом не рассчитываются тепловые потери объекта. Поэтому одновременно с теплым полом устанавливаются радиаторы под каждым окном. При этом количество секций в батареях определяется по площади помещения (один конструктивный элемент на 10 м2). В итоге могут быть поставлены лишние приборы или их будет недостаточно для отопления комнаты. Расчет тепловых потерь позволяет принять правильное решение, ведь он выполняется с учетом мощности теплого пола.

2. Прокладка труб выполняется с неправильным шагом

Очень часто прокладка труб выполняется с неправильным шагом, который принимается произвольно и может составлять 200, 250, 300 и даже 400 мм. Причиной незнания точного расстояния является отсутствие расчета тепловых потерь. Поэтому мастер не знает, какую мощность нужно компенсировать теплым полом. Когда шаг прокладки превышает 200 мм, часто возникает температурная зебра. Поэтому поверхность нагревается полосами.

3. Отсутствие или недостаточная изоляция под трубами

Отсутствие или недостаточная изоляция под трубами системы. Поэтому происходит рассеивание большой части тепла в стяжке, так как у бетона теплопроводность минимум в 30 раз выше по сравнению с воздухом. Это приводит к перемещению тепловой энергии в направлении наименьшего сопротивления. Тот же самый эффект возникнет, если трубы системы укладываются без изоляции на грунт.

4. Пренебрежение созданием компенсационных зазоров

Пренебрежение созданием компенсационных зазоров — демпферов. Это приводит к появлению трещин в стяжке и деформации напольного покрытия, потому что бетону при нагреве некуда расширяться. Поэтому по периметру теплого пола, занимающего до 40 м2, устанавливаются демпферные ленты. Если же система создается на большей площади, тогда поверхность разделяется на отдельные зоны с помощью компенсационных зазоров.

5. Большая длина теплового контура системы

Большая длина теплового контура системы, из-за чего в трубопроводах увеличивается гидравлическое сопротивление. Поэтому теплоноситель плохо циркулирует. Рекомендуется при монтаже труб диаметром 16 мм создавать контур не длиннее 100 м. При нарушении правила придется устанавливать более мощный циркуляционный насос. В итоге увеличатся затраты на оборудование, возрастет износ трубопроводов, потребление электрической энергии и даже может возникнуть шум в трубах.

6. Подключение более 8 тепловых контуров к одной группе

Подключение более 8 тепловых контуров к одной распределительной коллекторной группе. Нарушение строительного правила повышает риск создания неработающей системы. В соответствии с европейскими стандартами разрешается подсоединять к одному коллектору максимум 12 контуров.

7. Установка неправильно подобранного насоса

Установка циркуляционного насоса с заниженной или завышенной мощностью. Слабое оборудование не обеспечит циркуляцию теплоносителя в системе. Поэтому часть или весь водяной пол не будет нормально прогреваться. В результате установки более дорогого мощного насоса появится постоянный перерасход электрической энергии во время эксплуатации системы.

8. При монтаже не выполняется установка смесительных узлов или регуляторов

При монтаже не выполняется установка смесительных узлов или регуляторов, что приводит к перегреву системы, коллекторы которой подключаются напрямую к высокотемпературной отопительной сети. Неправильно реализованная регуляция становится причиной духоты и жары в помещении. Максимальная температура поверхности полов должна составлять 35 OC. Поэтому низкотемпературные системы комплектуются регуляторами, специальными клапанами и смесительными узлами.

9. Слишком толстая или тонкая стяжка над теплым полом

Создание слишком толстой или тонкой стяжки над трубопроводами. При большом слое бетонного раствора напольное покрытие долго нагревается и остывает. При тонкой стяжке происходит неравномерный прогрев поверхности. Больше всего проблем связано с остыванием покрытия, которое продолжит нагревать комнату в течение нескольких часов даже после автоматического отключения котла, когда в доме температура достигнет заданного значения. В результате пол становится очень горячим. Вечером или ночью температура в помещениях снижается и происходит включение котла, но напольное покрытие достигнет нужной температуры только через некоторое время. Из-за неправильной толщины стяжки такой процесс будет продолжаться в течение всего срока эксплуатации системы.

10. Укладка напольного покрытия с низкой теплопроводностью

Укладка напольного покрытия с низкой теплопроводностью. Не рекомендуется делать полы из дерева или застилать поверхность коврами. При расчете тепловых потерь необходимо учитывать материал напольных покрытий. Только в этом случае теплый пол обеспечит требуемый уровень комфорта.

11. Отсутствие воздушных клапанов на коллекторных группах

Отсутствие воздушных клапанов на коллекторных группах. Поэтому из системы невозможно выпустить воздух, который становится причиной образования «пробок», препятствующих циркуляции теплоносителя. В итоге теплый пол полноценно не выполнит свое предназначение. На распределительных коллекторах чаще устанавливают автоматические воздушники или краны Маевского.

12. Неправильное подсоединение труб к распределительным коллекторам

Неправильное подсоединение труб водяного пола к распределительным коллекторам. Например, подающий и обратный трубопровод системы подключается к одной гребенке. В результате создается контур, представляющий собой мертвую петлю. Неквалифицированный мастер также может нарушить последовательность подсоединения подающих и обратных трубопроводов на распределительных коллекторах. На двух гребенках места подключения труб одного контура должны совпадать. Нарушение порядка подсоединения подачи и обратки затрудняет регуляцию системы. В результате не будет работать неправильно подключенный контур, отдельная зона или весь теплый пол.

13. Засорение или повреждение трубопроводов во время монтажа

Засорение или повреждение трубопроводов контуров во время монтажа или при выполнении строительных работ. Неаккуратно и неправильно проведенные процессы приводят к сдавливанию труб при устройстве стяжки, появлению заломов, проколов, образованию цементных и песчаных пробок. Такие и другие повреждения и засорения становятся причиной нарушения циркуляции теплоносителя.

14. Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола

Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола. Трубы этих систем имеют разное сопротивление. Их подсоединение к одной и той же коллекторной группе затруднит балансировку. Тем более рабочий температурный диапазон батарей составляет 60-80 OC. Эти значения превышают максимальную температуру теплоносителя теплого пола, равную 35 OC.

15. Применение материалов низкого качества

Применение материалов низкого качества с целью снижения затрат на монтаж теплого пола. Не разумная экономия впоследствии выйдет боком. Например, установка некачественных вентилей приведет к утечке теплоносителя. В результате придется заново выполнять монтажные и строительные работы.

Вывод

С первого раза удастся выполнить качественный монтаж, если ответственно подойти к процессу и не делать хотя бы распространенных ошибок. Рекомендуется также на каждом этапе работ проводить опрессовку системы. Гидравлические испытания нужно выполнять после прокладки труб и установки всех элементов теплого пола, по завершению монтажа гипсокартонных конструкций и других черновых работ в помещении с системой. Это позволит выявить все ошибки устройства теплого пола и спокойно начать чистовые отделочные работы на объекте.



Но самым оптимальным решением будет доверить монтаж профессионалам с большим опытом. Помните, ошибки допущенные во время работ уже так просто не исправить, т.к. все элементы тёплого пола будут скрыты.

Расчет теплопотерь дома и проектирование отопления можно заказать у нас. Мы занимаемся просчетом теплопотерь и проектированием домов не только в Новосибирске, но и по всей России!

Опции для водяного отопления и обогрева полов | Руководства по дому

Системы лучистого отопления обеспечивают равномерное тепло, которое согревает людей и предметы по мере того, как тепло поднимается от пола. В излучающих системах используются такие устройства, как трубки, электрические змеевики или радиаторы, которые нагреваются, а затем передают это тепло в комнату. Обычное отопление нагревает более холодный воздух из дома и выдувает его в комнаты через воздуховоды. Водонагреватель, который вам нужен, зависит от типа излучающей системы, которую вы выбираете.

Hydronic vs Electric

Излучающие системы Hydronic полагаются на бойлер для нагрева воды. Насос и коллектор распределяют теплую воду в различные места по всему дому через петли пластиковых шлангов, проходящих под полом или черным полом. В зависимости от типа устанавливаемой вами гидравлической системы вам может потребоваться более одного водонагревателя, и прибор может быть частью излучающей системы. Электрические излучающие системы преобразуют бытовой ток в тепло, пропуская электрический заряд через катушки с проволокой, которые также применяются под полом или черным полом. Водонагреватель в электрических системах полностью отделен от лучистого отопления, подаваемого в дом.

Одноцелевые системы

В этих системах используются отдельные устройства, каждое из которых выполняет единственную задачу. Либо водонагреватель, либо бойлер обрабатывает всю нагретую воду, необходимую для отопления полов. Между тем, отдельный водонагреватель позаботится о потреблении горячей воды в доме. Наконец, можно включить обычную печь для обогрева помещений, в которых не используется теплый пол. Возможно, вам придется приобрести два разных водонагревателя, если вы выберете одноцелевую систему.Тот, который используется для привода системы лучистого теплого пола, должен быть рассчитан на это.

Системы двойного назначения

В системе двойного назначения используется только один водонагреватель для обеспечения как горячей воды для дома, так и теплой воды, необходимой для излучающего тепла пола. Даже если только часть дома использует лучистые полы с подогревом, двойная система зависит от одного водонагревателя для горячей воды и лучистого отопления. Обычная печь или бойлер могут удовлетворить потребности в отоплении остальной части дома.

Изолированные системы

Этот тип системы лучистого теплого пола может использовать один или два резервуара для горячей воды, в зависимости от потребностей в горячей воде и размера системы отопления дома. В герметичных системах через водонагреватель проходят два набора труб: один для питьевой воды, другой — для воды лучистого отопления. Поскольку эти два продукта никогда не смешиваются, герметичные системы позволяют использовать добавки гликоля, предотвращающие замерзание воды при очень низких температурах или на открытом воздухе. Например, автономная система может быть лучшим выбором, если вы хотите обеспечить лучистым обогревом террасу, патио или обогреть подъездную дорожку или тротуар.

Ссылки

Автор биографии

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором freshare.net, сайта, посвященного изучению Озарка на открытом воздухе. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Как водонагреватель экономит деньги в вашей системе лучистого отопления

Используйте водонагреватель для теплого пола

вместо бойлера

Многие люди используют водонагреватель вместо бойлера для лучистого теплого пола, потому что он СТОИТ МЕНЬШЕ . Водонагреватель таким образом экономит деньги. Конечно, стоимость важна, но есть и много других важных факторов.

Высококачественный водонагреватель более энергоэффективен и экологически безопасен. Качественные водонагреватели будут изготовлены из нержавеющей стали на долгие годы безаварийной эксплуатации . Важно отметить, что этого нельзя сказать о дешевых водонагревателях низкого уровня.

Лучистое отопление пола работает на теплой воде. Бойлеры спроектированы для приготовления очень горячей воды для радиаторов.Многие из них не могут хорошо работать при пониженных температурах и требуют дорогостоящих дополнительных компонентов, чтобы они могли обеспечивать воду более низкой температуры без повреждений. Многие котлы подвержены «холодному шоку», когда при запуске возвращается большое количество воды комнатной температуры, если не будут добавлены более дорогие средства управления.

ВОДОНАГРЕВАТЕЛИ НОВОГО ПОКОЛЕНИЯ МОГУТ ИСПОЛЬЗОВАТЬСЯ В КОМБИНАЦИИ ДЛЯ ОБЕСПЕЧЕНИЯ ТЕПЛА ПОМЕЩЕНИЯ И ГОРЯЧЕЙ ВОДЫ В БЫТОВОЙ ВОДЕ

Но водонагреватели с самого начала спроектированы для работы при более низких температурах. Более низкие температуры хороши для эффективности . Современные водонагреватели могут конденсировать дымовые газы вплоть до воды простым немеханическим способом из-за их низкой рабочей температуры. Бойлеры созданы для кипения и не конденсируются так же хорошо, как агрегаты, спроектированные для работы при низких температурах.

Водонагреватель не должен использоваться как дешевое средство. Radiantec рекомендует водонагреватели только в том случае, если это будут высокоэффективные агрегаты из долговечных материалов и если они будут достаточно мощными для работы.

Водонагреватель Polaris — один из таких примеров. Он полностью выполнен из нержавеющей стали, имеет КПД 95% и достаточно мощный, чтобы одновременно обеспечивать тепло помещения и горячее водоснабжение.

В Radiantec мы ищем агрегаты с большим затопленным дымоходом и агрегаты с пластиковой трубой. В этом случае почти все тепло идет в систему отопления и мало тепла теряется в дымоходе . Выхлоп настолько крут, что не может плавить пластик.

Дополнительным преимуществом является отсутствие необходимости в дымоходе с пластиковыми вентиляционными отверстиями.Прямая вентиляция возможна с помощью высокоэффективных агрегатов, и это экономит деньги.

Мой друг-сантехник верит в водогрейный котел, но мы использовали водонагреватель Polaris, и наша система работает отлично. Ах да, мы сами установили.

Рик, Массачусетс

ОБСУЖДЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ: ЧТО ТАКОЕ КОНДЕНСАЦИЯ И НАСКОЛЬКО ЭТО ВЫГОДНО?

Всякий раз, когда вы сжигаете углеводород, такой как газ или масло, вы получаете тепло (а это то, что вам нужно), а также углекислый газ и воду в виде пара.Вы также получаете оксид азота и диоксид серы.

Двуокись углерода, окись азота и двуокись серы являются загрязнителями, которые наносят серьезный вред окружающей среде в виде глобального потепления и кислотных дождей. Загрязнение воздуха также вызывает ежегодно тысячи смертей и инвалидностей от астмы, эмфиземы и других заболеваний.

ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫХЛОПНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они безвредно уходят в канализацию вместо того, чтобы загрязнять воздух.

Но большинство котлов и водонагревателей недостаточно эффективны, чтобы конденсировать дымовые газы до воды. Эта ограниченная эффективность преднамерена. Большинство бойлеров и водонагревателей могут заржаветь или иным образом подвергнуться коррозии, если внутри них образовался конденсат.

Из соображений долгосрочной стоимости, энергоэффективности и бережного отношения к окружающей среде компания Radiantec рекомендует использовать конденсационные водонагреватели для лучистого обогрева полов.

Щелкните здесь, чтобы узнать об экологических преимуществах систем Radiantec.
Щелкните здесь, чтобы получить дополнительную информацию о необходимости энергосбережения и защиты окружающей среды.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь следует отметить, что «инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво». Обязательно учитывайте источник при оценке комментариев тех, кто наживается на продаже котлов . Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами и просто является лучшим способом выполнения работы.Щелкните здесь, чтобы получить дополнительную информацию о системах Radiantec и соответствии нормам.

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе рециркулирует вокруг и вокруг в полностью замкнутом контуре. К водопроводу вообще нет подключения. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды.Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу.

Пример 3-х зонного индивидуального дизайна с сохранением пространства

3 зоны закрытые с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, тратит тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев каждого года могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы воздух не выпускался… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — от 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить себя.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое регулирование, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом

Пример вертикального нестандартного дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована согласно схеме, приведенной ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны

Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более холодный теплый пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, исходящей от существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для снижения температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить 50-75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / Вторичная сантехника» на этом веб-сайте.На фотографии ниже показано красивое практическое применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. С этим типом котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подводящую и обратную линии от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло от теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, с постоянно циркулирующей горячей водой в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в бойлере исключается расслоение. Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности в БТЕ, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел, или котел со встроенным теплообменником для ГВС. Трубопроводы к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная закрытая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критический процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — от 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить себя. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза. Мы рекомендуем мощный вспомогательный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Наши системы лучистого отопления не требуют особого ухода, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Наши системы лучистого отопления не требуют особого ухода, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https: //www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, скорее всего, связан с кипением жидкости, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… . . вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по ОВК, компания DC Cheek Heating and Cooling, из Камминга, Джорджия.Будучи компанией, приверженной целостности и качеству, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней. Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Нужен ли мне бойлер для лучистого отопления?

** Rentmeister Total Home Service Больше не обслуживает Котлы или системы лучистого отопления, приносим свои извинения, если это неудобство **

С появлением новых продуктов лучистого отопления, таких как улучшенные трубки, лучистые системы стали очень популярными среди домовладельцев.При выборе излучающей системы у вас есть выбор между типами лучистого отопления, которые вы хотите использовать: электрическим или водяным, а с гидронной системой вам действительно нужно использовать бойлер. Каждый тип работает немного по-своему, но оба предлагают комфорт и тепло, которые вам нужны от вашей системы отопления. Системы Radiant требуют знаний и опыта для установки, обслуживания и ремонта, поэтому звоните тем, кому вы можете доверять: Rentmeister Total Home Service.

Электрические лучистые полы

В электрических излучающих полах тонкие кабели электрифицированы для выработки тепла.Есть два способа установки электрического лучистого теплого пола: мокрая установка и установка матов. При влажной прокладке электрические кабели прокладываются в мокрый цемент. Когда цемент высыхает и кабели активируются, цемент действует как излучающая плита, нагреваясь снизу пола. Электрические коврики состоят из электрического провода и электропроводящего пластика и могут быть установлены непосредственно на черный пол.

Hydronic Radiant Flooring

Гидравлическое отопление — это отопление с помощью горячей воды, и это тот тип лучистого теплого пола, для которого вам нужен бойлер. В системе водяного теплого пола горячая вода из бойлера перекачивается по прочной трубке из полиэтиленгликоля, проложенной под полом. Когда вода остывает, она возвращается в бойлер для следующего цикла нагрева.

Преимущества лучистого отопления

Есть несколько преимуществ лучистого отопления, которые стоит рассмотреть :

• Нет циркулирующей пыли — нет продувки воздухом с помощью системы лучистого отопления, которая может помочь аллергикам в вашем доме.

• Щадящий нагрев — нагрев от лучистой системы постепенный, что для некоторых людей может быть более комфортным по сравнению с системой принудительного обдува.

• Простое зонирование — трубы, используемые с водяными излучающими напольными покрытиями, можно легко зонировать для лучшей настройки отопления.

• Тихая работа — излучающие системы отдают тепло практически без шума.

Теплый пол энергоэффективен, удобен и долговечен, и для его установки не требуется бойлер.Если вы думаете, что теплый пол — это вариант для вашего дома, позвоните в службу Rentmeister Total Home сегодня и назначьте встречу по отоплению в Солт-Лейк-Сити с одним из наших экспертов по HVAC.

Теги: Лучистое отопление, Солт-Лейк-Сити
Пятница, 31 октября 2014 г., 10:47 | Категории: Отопление |

Как выбрать правильный тепловой насос для теплого пола

Выбрать правильный напорный насос для вашего дома — непростая задача.Необходимо учитывать множество факторов, включая начальную стоимость, эффективность, ежемесячные затраты и комфорт. Вам также необходимо принять во внимание, какой тип распределительной системы и источник энергоснабжения у вас есть.

В рамках новой серии статей по выбору теплового насоса для вашего дома, сегодня мы сосредоточимся на выборе подходящего теплового насоса для лучистого отопления полов.

Теплый пол с подогревом, также иногда называемый «теплый пол», набирает популярность в Канаде и является эффективным, бесшумным и удобным способом обогрева дома.Существует два основных типа современного теплого пола: электрическое сопротивление и водяное отопление. Мы сосредоточимся на водяном отоплении.

Водяной теплый пол достигается за счет заливки труб в бетон и циркуляции нагретой жидкости по трубам. Затем нагретая жидкость излучает тепло в бетон, нагревая полы и дом. Этот способ отопления дома эффективен, бесшумен и очень удобен.

Есть много способов нагреть жидкость от электрического бойлера, с использованием ископаемого топлива или с помощью теплового насоса.Если вы решите использовать тепловой насос, вы можете использовать два основных типа: тепловой насос вода-вода (например, серия Nordic W) или тепловой насос воздух-вода (например, серия Nordic ATW).

У этих двух типов тепловых насосов есть свои плюсы и минусы, и они лучше всего подходят для определенных домов. Вот различные факторы, которые необходимо учитывать при выборе между этими двумя типами тепловых насосов:

Начальная стоимость

Основное различие между тепловым насосом серии W и тепловым насосом серии ATW заключается в том, как они собирают тепло.Тепловой насос серии W — это геотермальный тепловой насос, что означает, что он забирает тепло из земли. Он делает это за счет извлечения тепла из геотермального контура заземления. Контур заземления — это пластиковый трубопровод, закопанный в землю, по которому циркулирует пищевой раствор антифриза. Зимой жидкость в трубах поглощает низкопотенциальное тепло из земли, а геотермальный тепловой насос извлекает это тепло и передает его в ваш дом.

Установка контура заземления требует выемки грунта или бурения вертикальной скважины, в зависимости от того, сколько места вам доступно.Это увеличивает стоимость геотермального теплового насоса.

Напротив, воздушный тепловой насос собирает тепло из наружного воздуха. Нет геотермального контура заземления, что означает отсутствие земляных работ или вертикального бурения. Вместо этого часть теплового насоса, собирающая тепло, находится вне дома на бетонной плите, как показано на рисунке ниже.

Поскольку земляных работ нет, первоначальная стоимость теплового насоса с воздушным источником меньше, чем геотермального теплового насоса. Стоимость внутренних компонентов, включая гидравлические трубопроводы и внутреннюю часть тепловых насосов обоих типов, примерно одинакова.

Способность

Тепловой насос серии W и тепловой насос серии ATW нагревают воду до температуры до 120 ° F для лучистого обогрева пола. Оба агрегата полностью реверсируются для подачи охлажденной воды для кондиционирования воздуха через гидравлический кондиционер, и оба агрегата поставляются с пароохладителем в качестве стандартного оборудования для предварительного нагрева воды для бытового потребления. По возможностям тепловых насосов они очень похожи.

Эффективность

КПД теплового насоса — это количество тепла, которое он может произвести по сравнению с энергией, необходимой для его работы.Мы измеряем эффективность теплового насоса по формуле, называемой коэффициентом полезного действия (COP). COP теплового насоса — это мера производительности теплового насоса по сравнению с количеством энергии, необходимой для производства этой мощности. Вы можете рассчитать COP теплового насоса, измерив его входы и выходы в лабораторных условиях, и мы измерили, что средний геотермальный тепловой насос имеет COP 4,00, в то время как средний тепловой насос источника воздуха имеет COP, который повышается и понижается, но в среднем составляет около 2,9 для колебаний температуры в течение всего года.

В результате можно смело сказать, что геотермальный тепловой насос более эффективен, чем тепловой насос с воздушным источником.

Стоимость в месяц

Теперь мы знаем, что в среднем воздушный тепловой насос дешевле в установке заранее, но как насчет месячных затрат? Опять же, именно здесь и проявляется эффективность.

Мы знаем, что тепловой насос серии ATW в среднем немного менее эффективен, чем тепловой насос серии W. Это означает, что ему нужно усерднее работать, чтобы выдать такое же количество тепла.Когда серия ATW работает интенсивнее, она потребляет больше электроэнергии, что делает ее немного более дорогой в эксплуатации, чем серия W.

Если вы выберете воздушный тепловой насос для замены вашей нынешней системы отопления, вы можете ожидать менее резкого снижения ваших счетов за коммунальные услуги, особенно в разгар зимы, когда температуры очень низкие, и агрегат, возможно, придется работать на резервном тепле. в течение нескольких дней в году, который имеет коэффициент полезного действия 1,0.

Долговечность

Поскольку геотермальные тепловые насосы полностью размещаются внутри помещений и под землей, они служат долго.Все основные компоненты находятся внутри дома в условиях контролируемой температуры, например, в подвале или в механическом помещении. Вы можете рассчитывать, что ваш геотермальный тепловой насос прослужит до 20 лет.

Для сравнения, воздушные тепловые насосы также имеют очень хороший срок службы с некоторыми оговорками. В нашем уникальном дизайне теплового насоса серии ATW есть все основные компоненты внутри помещения, включая компрессор и плату управления. Единственные детали, которые находятся в наружном блоке, — это воздушный змеевик, электронный расширительный клапан и вентилятор.Несмотря на то, что мы производим наш наружный блок из самых прочных компонентов, которые только можно найти, они подвержены износу внешних элементов. Они по-прежнему должны прослужить долго, но потребуется некоторое обслуживание внешней части машины.

Комфорт

Оба типа тепловых насосов предназначены для обеспечения чрезвычайно комфортного и бесшумного водяного отопления в вашем доме. Обе системы обеспечат комфортный теплый пол в вашем доме.В этом отношении два тепловых насоса равны.

Узнайте, как система теплового насоса может помочь вам сэкономить на ежемесячных счетах за коммунальные услуги. Найдите дилера и получите бесплатное индивидуальное предложение!

Лучистое отопление 101 | Nelson Mechanical Design Incorporated

Описания и изображения ниже предназначены для облегчения общего понимания частей вашей системы лучистого отопления .Когда вы обращаетесь в сервисную службу, мы надеемся, что они помогут вам определить те части вашей системы, которые могут нуждаться в обслуживании. Когда вы получите от нас счет, мы надеемся, что приведенная ниже информация поможет прояснить, над какими частями и системами мы работали во время нашего сервисного визита.

Лучистое отопление использует горячую воду — обычно в диапазоне от 85 F до 120 F — генерируемую бойлером, тепловым насосом воздух-вода, тепловым насосом геотермальная вода-вода или резервуаром для горячей воды для бытового потребления — для обогрева здания с помощью использование большой площади поверхности с водой низкой температуры. Здесь мы обсудим отдельные компоненты типичной излучающей системы.
Чаще всего излучающие трубки используются для их установки в напольную систему . Он может быть закопан в тонкий слой бетона, соединенный с полом снизу, или часть самого пола в алюминиевой обшивке, прижатой к дереву (Warmboard).

Имея такую ​​большую площадь поверхности для обогрева комнаты, температура воды, протекающей по трубке, может быть очень низкой, намного ниже, чем в обычных радиаторах или плинтусах.

Подводящий и обратный трубопроводы к теплому полу и от него обычно представляют собой пластмассовые трубки PEX . PEX очень гибкий, не подвержен коррозии и ржавчине, легко подключается и имеет длительный срок службы.

Обычно площадь пола достаточно велика, чтобы потребовалось несколько петель трубок PEX, которые подводятся от коллектора в механической зоне. У каждой петли есть балансировочный клапан (красные ручки на рисунке), так что теплый пол равномерно распределяется по комнате.

Горячая вода, используемая в системе теплого пола, циркулирует с помощью небольшого циркуляционного насоса. Это циркуляционный насос ECM, модель , который работает с переменной скоростью в зависимости от тепловой нагрузки.

Иногда будет несколько зон нагрева, обслуживаемых одним циркуляционным насосом — они могут быть разделены с помощью зональных клапанов с электроприводом , таких как эта модель Taco Sentry.

Температура воды имеет решающее значение для успеха лучистого пола — во многих случаях она контролируется внешней температурой, которую определяет регулятор смешивания — когда на улице холоднее, лучистая вода будет теплее, а когда на улице теплее , лучистая вода будет прохладнее. Температуру воды можно автоматически регулировать с помощью смесительного клапана с электроприводом .

Смесительный клапан с электроприводом управляется излучателем , который отслеживает внешнюю температуру, температуру пола и температуру воды и регулирует положение смесительного клапана.

Требуется специальный излучающий термостат , который быстрее реагирует на температуру пола, а также может контролировать температуру воздуха в помещении. Подобная система может подключаться к Интернету, позволяя в режиме реального времени наблюдать и регулировать настройки и графики термостата.

Старые излучающие системы не имели автоматической регулировки температуры воды и имели только одну настройку температуры.Это означало, что зимой им было комфортно в некоторые моменты, но в другое время было либо слишком жарко, либо слишком холодно. Они использовали термостатический смесительный клапан .

Есть много типов излучающих трубок, которые использовались за последние 30 лет. Обычно мы можем подключить этот старый тип к нашим современным трубкам из полиэтиленгликолята, чтобы мы могли подключаться к нашим современным коллекторам.

Radiant Control для подключения к Интернету

Наша цель — стать ведущим магазином сантехники и систем отопления, вентиляции и кондиционирования Martha’s Vineyard — мы ценим возможность обслуживания, установки и спасения вашей системы лучистого отопления !

систем лучистого теплого пола.PEX в системе лучистого обогрева пола

1. Что мне нужно для существующей структуры?

Чтобы правильно определить размер большинства компонентов, относящихся к вашей системе теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла. Это еще более важно при установке в существующем доме. Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплоносителя в размере 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.

Самая распространенная ошибка при определении размеров теплого пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но также заставляет ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации. Негабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, плюс оно сокращает цикл работы водогрейного котла и выходит за рамки проектных параметров, что обходится вам дороже.

Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.

2. Как рассчитать потери тепла?

Тепловые потери могут различаться в домах разного возраста и местоположения. Например, здесь, в Вермонте, теплопотери в новом доме могут составлять от 25 до 30 британских тепловых единиц на квадратный фут, в соседнем доме, построенном в 1970-х годах, может быть от 35 до 50 британских тепловых единиц на квадратный фут, а в доме рядом с этим домом, построенном ранее. до Второй мировой войны — может достигать 100 британских тепловых единиц за квадратный фут. Получить математику? Трудно сказать, что такое потери тепла в старых структурах, без потери тепла чего-то еще, что говорит нам то, что нам нужно знать.

Попросите архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.

Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».

Или используйте одну из двух различных ориентировок для грубой обработки, указанных ниже.

Тип изоляции и климатическая зона

(Обратите внимание: мы настоятельно рекомендуем вам произвести расчет теплопотерь и предоставить приведенную ниже информацию в качестве отправной точки)

1) Отсутствие теплоизоляции стен, потолка или пола; нет штормовых окон; окна и двери прилегают неплотно…. от 60 до 100 БТЕ на кв. Ft.

2) Утеплитель Р-11 в стенах и потолке; отсутствие теплоизоляции в полах над подлозковыми пространствами; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв. Ft.

3) Утеплитель R-19 в стенах, R-30 в потолках, R-11 в полах; плотно закрывающиеся штормовые окна или стеклопакеты …. от 29 до 35 БТЕ на кв. Ft.

4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно загерметизирована при строительстве. … от 20 до 25 БТЕ на кв. Ft.

5) SIP или защищенный от земли дом с небольшой экспозицией; окна заполнены аргоном и изолированы R40 + …. от 10 до 15 БТЕ на кв. Ноги.

Климатическая зона

Тепловая пл. Съемка климатической зоны для дома до 1970-х годов

Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут

Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут

Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут

Нью-Йорк, NY ZONE 4 -> 40-50 БТЕ на квадратный фут

Миннеаполис, Миннесота, ЗОНА 4 -> 50-60 БТЕ на квадратный фут

Расчетная температура вне помещения

Расчетная наружная температура (ODT), также обозначаемая как 2.Расчетная дневная температура 5% — это не самый холодный день, а температура, которая достигается в 97,5% случаев.

Примеры:

ODT Chicago = — 8 градусов F

ODT Денвер = 1 градус F

ODT Миннесота = -12 градусов F

ODT Вашингтон = 17 градусов F

Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован, и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:

2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =

35 БТЕ на кв. Фут.70,000 BTU Нагрузка

Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.

87 000 британских тепловых единиц на входе X.КПД 86 = 73000 БТЕ, фактическая выработка

3. Существующая система отопления

Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:

1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73000 британских тепловых единиц фактическая мощность

2) Подсчитайте общие погонные метры плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.

Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить приблизительное представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о ваших требованиях, мы сможем предоставить вам ценовое предложение.

4. Способы установки Radiant PEX на существующий пол

Трубы PEX под полом — обычно под паркетом или плиточным полом

PEX In Floor — Обычно в заливном цементе

PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass

5. Плита системы лучистого отопления для пола, класс

Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими тепловыми потерями PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах. Система лучистого обогрева пола даст вам наибольшую выходную мощность в британских тепловых единицах, но также и самое медленное время отклика.

При расчете общей длины трубки вам необходимо разделить любую 6-дюймовую область расстояния на.5, разделите любую 9-дюймовую область с интервалом на 0,75 и любую 12-дюймовую область с интервалом на 1. Это даст вам общую длину PEX, необходимую в плите. Вам нужно будет добавить длину трубок, необходимую для получения коллектор pex.

Обычно коллекторы pex монтируются на расстоянии 18–24 дюймов от плиты.

6. Установка трубки PEX

В соответствии с надлежащей практикой прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах). Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С более крупными циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших установщиков излучающих систем стараются ограничить длину петель трубопровода до 300 футов.

Есть много правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к арматурной сетке или арматуре рекомендуется использовать стяжку через каждые 2 фута трубки PEX.

Другой способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.

Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.

Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах.

7.Изоляция

Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.

Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом.Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.

Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и скрепляют между собой (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопластовые плиты размером 4 фута x 8 футов.С сопротивлением проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.

8. Вот примерное, сколько будет стоить

Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.

Водогрейный котел среднего КПД (87% +): от 1500 до 3000 долларов

Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов

Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов

За контроль зоны: 250 долларов США.00 шт. зона

Плита класса Radiant: 1,20 доллара за квадрат

Wood Underfloor Radiant: 1,70 доллара за квадрат

Радиаторы Myson: 260 долларов за 5000 BTU

Люди считают, что лучистое отопление обладает исключительными экономическими преимуществами и преимуществами комфорта.
