Чертежи домов с размерами, фото, видео

Как известно начало строительных работ дома, дачи или загородного коттеджа включает этап проектирования, составление плана строительства, чертежей дома, согласование проекта будущего здания между заказчиком и исполнителем. Особое внимание со стороны заказчика привлекают чертежи домов, на которых указаны самые важные детали и особенности будущего жилища. О том, что включает в себя проект частного дома и пойдет речь далее.


Составляющие элементы проекта будущего дома мечты

Как уже было сказано ранее, проекты будущих домов обязательно включают в себя чертежи домов с размерами, что позволяет заказчику, владельцу будущего сооружения представить себе, какой именно вид будет иметь его дом после завершения всех строительных и отделочных процессов, в том числе реализации ландшафтного дизайна. Некоторые компании даже предоставляют своим клиентам возможность просмотреть разработанные при помощи специальных компьютерных технологий эскизы этажей, благодаря которым клиент может рассмотреть строящийся дом изнутри.


Стоит подметить, что не все люди страдают комплексом Наполеона и хотят все большое, высокое, мега габаритное и роскошное. Представьте, что есть и те, кому не интересны громадные коттеджи с кричащим дизайном и высоченными заборами. Небольшой, зато уютный домик является мечтой многих земных людей, чей уровень прибыли ничем не уступает тем, кто штабелями заказывает постройку необъятных коттеджей. Для таких заказчиков являются популярными чертежи маленьких домов, которые привлекают внимание своей аккуратностью и простотой. Стоит подчеркнуть, что проекты многих компаний как для больших, так и для маленьких домов проходят полный цикл проверки и готовы к использованию в строительстве частных домов на любой вкус.

Профессиональному строителю не составит особого труда разобраться в том или ином чертеже. Все же стоит уточнить, что проекты огромных и планы небольших домов, включающие полный комплект чертежей состоят из таких разделов, как:

  • Инженерный раздел;
  • Архитектурный раздел;
  • Конструктивный раздел.



В инженерном разделе указаны схемы и чертежи водоснабжения, отопления и прочих коммуникаций. В свою очередь архитектурный раздел состоит из нескольких частей, среди которых ведомости чертежей, общие данные о строительном проекте, план этажей, расположение дверей, окон, каминов, дымоходов, чертежей фасадов и прочих элементов. Таким образом, чертеж дома является очень информативным документом, без которого не обходится ни одно строительство. Не стоит также забывать и о конструктивном разделе, где находятся чертежи планов монтажа. Здесь заказчик сможет просмотреть информацию касательно конструкции полов, стропильных систем, раскладки бетонных блоков, балок и прочих элементов.

Читаем дальше — узнаём больше!


Оценка: 2.7 из 5
Голосов: 202

ТОП-100 фото лучших идей для частных домов с различной планировкой

Решение по распределению пространства частного жилища – дело ответственное. На данном этапе не просто закладываются пожелания собственников по расположению жилых зон, но планируется грамотное размещение коммуникаций. Отличная планировка дома будет сочетать в себе грамотное распределение пространства, удобство и практичность.

Заняться процессом можно самостоятельно, особенно если бюджет позволяет воплотить любую задумку. Однако, для качественного распределения имеющейся площади, правильного назначения функциональной нагрузки и совмещения перечисленного с удобством проживания, лучше привлечь профессионала.

Оглавление статьи:

Правила проведения работ

Под планировкой в строительстве понимается разделение пространства на этапе строительства. Все последующие изменения относятся к перепланировке. Потому, чтобы избежать затратных по времени, силам и финансам корректировок, хорошая планировка частного дома должна начинаться на этапе закладки фундамента. Это необходимо для того, чтобы изначально заложить несущие стены и перегородки.

Если распределение пространства осуществляется самостоятельно, отличным подспорьем станут фото планировки дома из сети. Здесь можно найти несколько вариантов разделения строений конкретного типа.

Если к работе привлечен квалифицированный работник, его задачей станет совмещение пожеланий хозяев жилища и строительных норм. Конечным продуктом работы специалиста будет:

  • подробная схема коммуникаций;
  • чертежный проект.

Под коммуникациями понимаются инженерные сети, обеспечивающие жизнедеятельность обитателей жилища. Электрическая сеть, водоснабжение и канализационная система.

Чертеж должен четко учитывать размеры частного дома и соответствовать основным требованиям, предъявляемым к строительству жилых зданий.

Так, с учетом норм по объему чистого воздуха в комнате (23 м3), нужно с особой тщательностью обеспечить необходимый метраж, уровень проветривания. Источники естественного освещения также важны.

Кухня

Размеры кухни стоит рассчитывать, исходя из того, какое количество мебели и бытовой техники планируется размещать в ней.

Наилучшим вариантом для частного строения является объединение двух зон: приготовления пищи и столовой. Это увеличивает объемы комнаты с пользой для функциональности.

Оптимальным показателем площади для кухни является 10 м2. Для кухни, совмещенной со столовой достаточно 15м2.

Туалет и ванная

Для частной постройки, где проведение канализационной системы представляет собой настоящую эпопею, важно грамотно использовать пространство и материал. По этой причине туалет, ванная и прачечная (если таковая выделяется отдельно) располагаются рядом с кухней.

Такое размещение позволяет соблюсти нормы гигиены, выделив отдельный хозяйственный блок. При этом наблюдается существенная экономия на материале и работах по прокладке канализационных труб и системы водоснабжения.

Если каждое из помещений планируется, как отдельное, стоит позаботиться о соответствующем метраже. Минимальным показателем в данном случае станет 5-6 м2.

Распределение площади домов разного типа

Строить громоздкие особняки, требующие огромных затрат энергии и ресурсов на обеспечение их функционирования, сейчас слишком накладно. С учетом стоимости строительства и земельного участка под такую постройку – тем более.

При этом популярными остаются компактные здания, помещающиеся на небольших участках земли и совмещающие в себе все необходимые для комфортного проживания зоны. Именно в таких строениях грамотное использование пространства приобретает первостепенное значение.

Если говорить о классификации частных домов, то можно выделить два признака деления: этажность и размер. Наиболее распространенными считаются компактные одно- и двухэтажные здания площадью 6х6, 8х8 и 10х10 метров.

С учетом ограниченного пространства, популярным вариантом является строение с мансардой – жилым помещением, оборудованным под крышей.

Тип 6х6

Планировка дома 6 на 6 метров – сложная задача. Ведь, при небольших параметрах, нужно разместить все необходимые зоны и сделать жилище комфортным для проживания.

Тут целесообразно разместить на первом этаже кухню/столовую и ванную с туалетом. Мансарда будет играть роль помещения для отдыха, которое можно разделить на зону спальни и досуга (или детскую). Больше двух функциональных зон выделить не получится из-за размерных характеристик помещения.

В некоторых случаях владельцы жилища могут жертвовать туалетом внутри в пользу оборудования парной на дровах. А исправление потребностей переносится в строение типа нужник на приусадебном участке.

Тип 8х8

Когда речь идет о площади в 64 м2, процесс распределения пространства становится не таким сложным. Так, планировка дома 8 на 8 метров легко включает:

  • прихожую – 4 м2;
  • санузел – 8 м2;
  • кухню столовую – 15 м2;
  • спальню-гостиную – 22 м2;
  • детскую – 15 м2.

Таким является распределение при планировке одноэтажного дома. Если подразумевается наличие мансарды, понадобится перераспределение с учетом лестницы (порядка 8 м2), ведущей наверх. Под крышей же свободно разместятся две спальни 20 м2 и 13 м2.

При таком метраже также свободно может обсуждаться планирование пространства для двухэтажного здания. В таком случае стоит увеличить ванную с туалетом, столовую и прихожую, а также добавить кладовое помещение на первом этаже. А детская комната, вместе с двумя спальнями разместится на втором.

Тип 10х10

Площадь 10 на 10 метров достаточна для того, чтобы разместить все необходимые помещения на одном этаже. Планировка такого дома с мансардой позволит увеличить метраж комнат или, при необходимости, их количество.

Так, помимо стандартного набора (кухня, гостиная, детская, спальня, санузел), можно выделить место для кабинета или специализированного места отдыха. Если перенести детскую в мансарду, на первом этаже можно оборудовать вместительную парную.

Планировка двухэтажного дома подобного метража может ограничиваться только нормами гигиены и требованиям противопожарной безопасности. В остальном – место для воплощения пожеланий владельца достаточно.

Целесообразным остается размещение на первом этаже кухни и столовой. Под кладовое помещение в жилище с большим количеством обитателей лучше сразу отвести 6-9 4 м2. При этом, туалет и ванную можно продублировать для большего комфорта жильцов.

Говоря о комфорте, стоит учитывать потребности всех обитателей. Так, размеры строения позволяют обеспечить детей разного пола отдельными комнатами. Это будет существенным плюсом, когда дети начнут взрослеть.

Размещение спален на нижнем этаже стоит планировать, подразумевая проживание в них старшего поколения. А вот рабочий кабинет должен находиться в максимально отдалении от наиболее посещаемых помещений. Лучше, если в него можно будет попасть только из спальни хозяев.

Планируя изначальное размещение жилища на участке и комнат в нем, стоит оставить пространство для сооружения широкого крыльца или летней террасы. Такой элемент не потребует значительных вложений, но окупится многократно, особенно в летнее время.

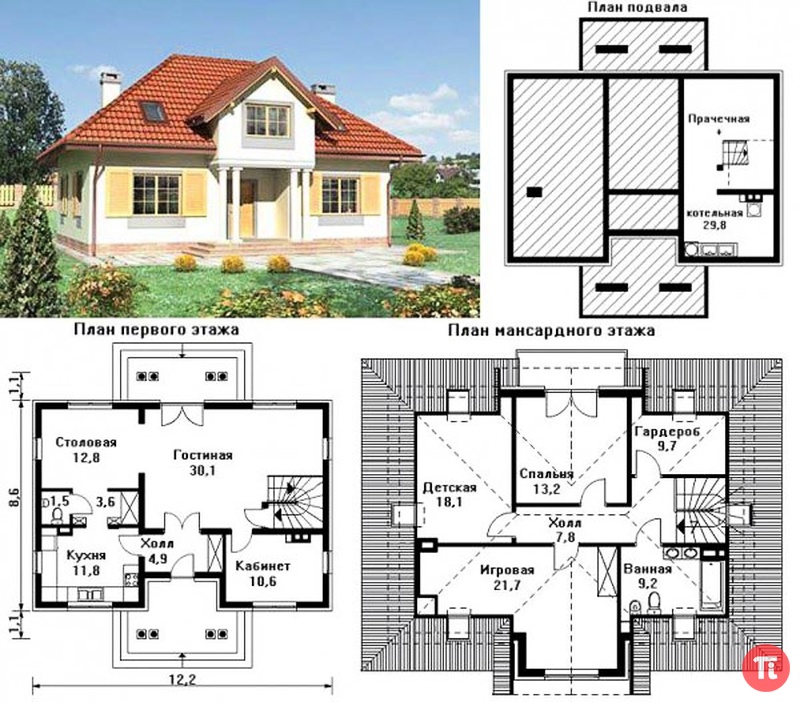

Фото планировки дома

Источник

Вам понравилась статья?

готовые и типовые. Каталог содержит планировки, планы и чертежи

Красивые проекты мансардных домов: фото, каталог

Категория проектовМансардные дома
Стоимость проектовОт 12200 грн
Площадь проектовОт 72 м2
Этажность проектовМансардные
Формат документацииПечатный

Идея о том, что свободное под кровлей место не должно простаивать впустую, стала популярной еще в XVII благодаря французскому архитектору Франсуа Мансара. С тех пор проекты мансардных домов (фото, чертежи, видео, схемы, эскизы размещены на сайте в данном разделе) в строительстве применяются достаточно широко. Благодаря своей рациональности и функциональности не теряют своей актуальности мансардные дома и в 2020 году.

Планы мансардных домов: преимущества

К основным преимуществам домов с жилой мансардой можно отнести следующее:

  • Планировка проектов мансардных домов позволяет дольше сохранять тепло внутри помещения, что дает возможность экономить на обогреве дома в холодное время года. Это происходит за счет того, что зимой не приходится обогревать чердак впустую, как в одноэтажных и двухэтажных домах.
  • В сравнении с одноэтажными домами для мансардных коттеджей требуется меньшая протяжность коммуникаций, что снижает цену их реализации.
  • На земельном участке частные дома с мансардным этажом занимают меньше места, чем одноэтажные дома с такой же площадью.
  • Затраты застройщика на реализацию проекта под ключ будут меньше, чем на строительство одно- и двухэтажного дома с такой же площадью. Так, под одной и той же крышей и на том же фундаменте частный дом с мансардой будет иметь большую площадь, чем дом одноуровневой планировки. Если же сравнивать дом с мансардой и двухэтажный дом, то на строительство первого потребуется материалов меньше, что существенно снижает смету затрат.

Поэтому принимая решение, какой купить проект для строительства нового дома, свой выбор стоит остановить на мансардном коттедже. В сравнении с одно- и двухэтажным домами, именно мансардный дом является лучшим и оптимальным вариантом.

Планы проектов мансардных домов: особенности

Чтобы дома с мансардным этажом были удобными и комфортными для жизни необходимо внимательно относиться к его индивидуальным особенностям. К ним относятся прежде всего относится наличие аттиковой стены и скошенных скатов, которые ограничивают возможности пространства.Архитектурные проекты нашего каталога в большинстве характеризуются наличием аттиковой стены оптимальной высоты 1-1,2 метра.

Также стоит понимать, что не каждый одноуровневый дом может со временем быть обустроен в мансардный. В проектах изначально должны быть учтены параметры перекрытий и стропильных конструкций, кровельный пирог и другие, рассчитанные на обустройство мансардного этажа в будущем.

В мансардных коттеджах должна быть предусмотрена хорошая система вентиляции, чтобы помещения не были душными.

Проекты из нашей коллекции могут быть реализованы как из пеноблоков, так и из газобетона, керамоблоков и прочих каменных материалов. Каждый проект защищен авторским правом.

На сайте можно смотреть видео с подборкой визуализаций популярных мансардных проектов.

Дизайн проект дома с мансардой Z500

авторский дизайн мансардных домов позволяет сделать из угловатого несуразного помещения оригинальное и комфортное гнездышко. Сделать помещение мансардного этажа уютнее позволяет также правильный подбор мебели и интерьерный дизайн. Проект дома с мансардой, если он требует каких-либо изменений, необходимо доверять опытным архитекторам и дизайнерам. Они смогут грамотно выполнить корректировки и внести в проект необходимые изменения. Специалистами за отдельную стоимость также может быть изменена планировка мансардных домов.

Желаем Вам приятного просмотра!

Архитектурное бюро Z500 Украина – это официальный представитель международного архитектурного бюро Z500 International. Наша команда специалистов – это исключительно талантливые и опытные архитекторы, инженеры и конструкторы современного типа мышления, ориентированные на качественный результат и слаженную командную работу. Будьте уверены в европейском качестве, простоте решений и оригинальности постройки, если она выполнена по проекту Z500!

ПОПУЛЯРНЫЕ ВОПРОСЫ:

Если выбрали проект на сайте, можно ли сразу его заказать?

Да, нажмите на кнопку «в корзину» на визуализации проекта, которая перенаправит вас на форму заказа. Обязательно укажите паспортные данные, они нужны для заключения договора и формирования счета. Вы получите необходимую проектную документацию после 100% оплаты.

Архитектурное бюро Z500 предполагает возможность для клиента вносить коррективы в проект? Какая на это цена?

Да, у нас есть такая опция. Её стоимость рассчитывается относительно вашего эскиза с правками, который нужно нам предоставить.

Какая высота потолков предусматривается в проектах частных домов от специалистов Z500?

Дома в наших проектах предполагают высоту потолком 2.8 м на первом этаже и 2.7 м на втором. Детально ознакомиться с примером проектной документации можно тут:

Автор статьи: Мария Банах, ведущий эксперт компании Z500

Проекты домов с мансардой — планировки, фото, виды, готовые чертежи и схемы

Где вы строите

Не выбранБелгородБрянскВеликий НовгородВладивостокВладимирВолгоградВологдаВоронежГорячий КлючЕссентукиЖелезноводскИвановоКазаньКалугаКарелияКисловодскКостромаКраснодарКрымКурскЛипецкМинеральные водыМоскваНижний НовгородОрелПензаПсковПятигорскРязаньСамараСанкт-ПетербургСаратовСмоленскСочиСтавропольТамбовТверьТулаУфаЯрославль

Вид отображения

Общая площадь

Технология строительства

Не выбраноКаркасФахверкБрус/деревоКомбинированныйБлочныйСип-панелиКаменный/кирпичный

Применить

Проекты и чертежи каркасных домов на фото бесплатно своими руками.

Основная часть проектной документации для каркасной стройки представляет собой схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. В этой статье вы узнаете, где можно взять готовые схемы каркасной постройки? И как пользоваться информацией, которая изложена в них?

Необходимость в грамотных чертежах каркасных домов

Главный козырь каркасного строительства домов – это его доступность, оптимальная цена, за которую можно получить собственный жилой каркасник для круглогодичного проживания. Это окупает и перевешивает возможные недостатки, которые существуют у каркасной конструкции.

Сравнительно низкая прочность – в сравнении с капитальными стенами, необходимость обустройства и постоянной работы вытяжной вентиляции в каркасном доме, относительно небольшая долговечность – опять же, в сравнении с строениями из кирпича.

А поскольку каркасное строительство сочетает ценовую и технологическую доступность, его часто выбирают для осуществления своими руками. Причём работы ведутся при отсутствии больших профессиональных навыков, опыта какого-либо строительства.

На заметку

В таком случае, главным помощником, консультантом и хорошим подспорьем в решении строительных вопросов будет проект будущего дома. Он будет содержать перечень материалов, их размеры, а также изображения способов крепления, вида каркасных стен в сборе.

Желательно, чтобы проект каркасного строительства  был рассчитан и прорисован профессионалом. Есть важные моменты, которые необходимо учесть, чтобы дом получился прочным и прослужил вам не один десяток лет. Поэтому экономить и строить без него может оказаться себе дороже. На чём тогда можно оптимизировать собственные расходы?



Проект первого этажа.

Сэкономить на проекте каркасного дома можно приобретением готового типового проекта. Такой документ обходится в несколько раз дешевле индивидуального. При этом содержит все необходимые для строителя сведения.

Заказ проекта каркасного дома в фирме

При строительстве каркасного дома своими руками чертежи обеспечивают правильность и надёжность строительства. При экономной застройке может встать вопрос о целесообразности вложений денег и стоит ли заказать. Но хочу вас уверить, что без готового проекта построить дом по современной технологии просто невозможно.

Вы не сможете правильно рассчитать нагрузки на все элементы силового каркаса. Только с помощью специальной программы SketchUP проектирования домов делаются расчеты нагрузок, правильной обвязки, количества необходимого материала в формате skp. Вы сможете определиться с планировкой каркасного дома и правильно посчитать площадь всех жилых и нежилых помещений.

Макет дома на заказ несёт достаточно большие затраты, но можно выбрать готовый проект дома или бани. Для начала остановиться на контактах проектировочных фирм с опытом строительства каркасных домов, чтобы они были на рынке не один год. Поискать отзывы об их работе или даже встретиться с теми, кто у них заказывал работу.

В готовом проекте строительства каркасного дома надо обратить внимание на доступность информации, чтобы была четкая инструкция по возведению. Как собирать каркасные дома без дополнительных издержек. Точное количество деревянных материалов, чтобы не сказалось на качестве постройки.

На рисунке каркасного дома.

При строительстве каркасника пользуются типовыми стандартными проектами. На некоторых сайтах можно найти и скачать бесплатно чертежи и проекты каркасных домов. На что обратить внимание при поиске? Какие чертежи необходимы для будущего строительства обязательно, а без которых чертежей и схем можно обойтись?

Макет каркасного дома

Приведём перечень чертежей каркасных домов и коттеджей, которые входят в типовой проект для каркасного строительства. Что содержит архитектурная часть проекта.

Рисунок фасада и торца готового дома с указанием его размеров, высоты фундамента, крыльца, оконных и дверных проёмов, свеса кровли.

Рабочие рисунки фасада.

Чертежи-планы каждого этажа. В них указывается расположение простенков, ширина оконных и дверных проёмов, размеры каждой комнаты, а также расположение бытовых устройств, приборов, некоторых предметов мебели.

План этажей в доме своими руками.

Рисунок – вертикальный разрез дома. На примере детально расписаны размеры этажей и междуэтажных перекрытий, высота внутренних дверей, планируемое расположение мебели на этаже.

Каркасный дом в разрезе.

Подробное описание оконных и дверных проёмов приводится в отдельной спецификации, которая имеет вид таблицы.

Конструктивный раздел проекта содержит:

  • Чертёж-проект фундамента.
  • Чертежи стен и балок пола перекрытия.
  • Проект–чертёж стропильной системы для сооружения крыши.
  • Чертежи узлов каркасного дома.
  • Чертёж-проект обшивки стен и пола.

На заметку

Фото чертежей каркасных домов позволяют оценить полноту информации, которая изложена в проекте. И сделать выбор – стоит ли приобретать данный проект или в нём не содержится ценных сведений.

Схемы дома из каркаса своими руками

Чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются даром, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Устройство дома на проектах

Сборка каркасного дома по чертежам представляет последовательные операции по сооружению различных элементов строения. А именно:

  • Закладывание фундамента.
  • Сбор каркаса стен.
  • Сбор стропильной системы.
  • Монтаж кровли.
  • Обшивка стен.
  • Обустройство проёмов – установка окон и входных дверей.

Схема устройства каркасных домов.

В ходе строительства дома также осуществляется прокладывание элементов водоснабжения, канализации, электропроводки и газопровода. Они располагаются внутри каркасных стен, полов, перекрытий. Поэтому их монтаж выполняется перед обшивкой стены внутренней облицовкой.

На заметку

В ходе выполнения работ пользуются чертежами проекта. Как правило, каждый этап строительства сопровождается собственным чертежом, схемой, спецификацией и описанием.

Чертежи для постройки фундамента

Чертёж фундамента дома содержится в конструктивной части проекта. В нём указаны все размеры и рекомендуемые материалы — габариты фундаментной плиты или свайно-ростверковой конструкции. Размеры между отдельными элементами или участками фундаментной ленты. А также схема армирования – расположение арматурных элементов, их размер, шаг.

Проект свайно-ростверкового фундамента 6×8.

При необходимости, для полного описания фундаментной конструкции, приводится несколько чертежей. К примеру, проект свайно-ростверкового основания содержит два чертежа – для закладывания свай и для сооружения ростверка. А также схему армирования свай и соединяющего их ростверка. А также эскизный рисунок готового основания в сборе.

Сбор каркаса дома

Подробный проект содержит размеры всех элементов балок, перекрытий, опор, которые используются в строительстве, толщину стен, пола, перекрытий. А также схему расположения каркасных элементов, расстояние между соседними опорами (шаг каркасных опор) и между соседними балками перекрытия (шаг перекрытия).

Подробная схема стен в домах.

Они также сопровождаются эскизными рисунками, на которых демонстрируется расположение бруса, балок, досок и других элементов каркасной конструкции, а также способы их крепления. Рисунок выполняется в объёмном формате и содержит наглядные понятные изображения соединения различных узлов.

На заметку

Для непрофессионала эта часть проекта будет демонстрировать правильные способы соединения, которые обеспечивают требуемую прочность каркасной конструкции.

Сборка крыши в доме

Проект крыши включает несколько чертежей, в которых содержится необходимая информация для сбора стропильной системы и укрытия стропил кровельным материалом. Схема стропил выполняется в виде чертежа с указанием размеров мауэрлата (опор стропильной системы), стропильных балок, коньковых досок, прогонов, стоек, подкосов и других опорных элементов кровли.

Схема крыши постройки из каркаса.

Здесь также указываются способы соединения элементов, чертежи узлов стропильной системы. А также характеристики соединительных деталей (болтов, скоб, анкеров).

Утепление дома своими руками

Схема обшивки и утепления стен, перекрытий, пола, кровли каркасного дома содержит несколько чертежей, эскизов, схем и спецификаций. Вначале этой части проекта приводится схема каркасной опоры стены с подробным указанием всех размеров. Эта схема является основой для монтажа утеплителя и облицовочных материалов.

Схема стены в постройке.

Дальше – к чертежу прилагаются схемы расположения плит облицовки (наружной и внутренней), где указывается их схематичное расположение, места крепления к опорам стен. Также прилагаются аналогичные схемы для описания утепления и обшивки перекрытий, кровли, пола, а при необходимости – фундамента каркасного строения.

На заметку

Готовые чертежи и схемы предоставляют оптимальные варианты наружной и внутренней стеновой обшивки, с минимальным расходом материалов на обрезку.

Также прилагается спецификация, в которой приводится перечень материалов утеплителя и обшивки, с указанием их характеристик (размеров, способа монтажа, крепёжных деталей).

Монтаж коммуникаций

Проект сооружения коммуникаций не прилагается к проекту строительства каркасного дома. Это – отдельный документ, который рассчитывается по готовому строительному проекту. Если используется типовой проект застройки, то возможны типовые проекты обустройства водо-, электро- и газоснабжения. Какие системы обслуживания жизнеобеспечения дома не входят в комплект строительной документации.

План водоснабжения – здесь содержится схема прокладывания водопроводной воды от общей сети водоснабжения. А также глубина расположения труб, их размер, материал, способ ввода в дом, место выхода входной водопроводной трубы. Также в этом проекте указывается схема монтажа и размеры труб водоснабжения внутри дома, устройства, которые будут установлены (раковины, унитаз, ванная).

Устройство водоснабжения в каркаснике.

  • Водоотведения – содержит схему расположения канализационных труб в доме и на участке. А также глубина расположения, место подключения к общей канализационной сети. Или способы организации индивидуального канализационного слива.
  • Электроснабжения – содержит схему ввода СИП-кабеля от опоры до узла учёта, расчёты пропускной способности и мощности напряжения, схему прокладывания проводов внутри дома.
  • Газоснабжения – содержит схему подвода газа к дому и его подключения к газовым устройствам и оборудованию.
  • Вентиляционной системы.

На видео подробно разобран чертеж дачного домика, который построен по американской технологии. Пример каркасных домов, которые строят в Америке, удобно разобрать нюансы.

Перечисленные проекты являются обязательными для подключения дома к общей системе водоснабжения, электроснабжения, газообеспечения, канализации.

Чертежи одноэтажных каркасных домов, двухэтажных, домов с мансардой отличаются объёмом и количеством прилагающихся схем, спецификаций, эскизов. Чем больше объём строительства, тем больше будет его проект. Подробные чертежи и проекты обеспечат надёжное строительство и долговечность будущего жилого дома.

план каркасного дачного дома 6х8, коттедж из бруса и пеноблоков

Проекты частных жилых строений, обустроенные мансардой, пользуются неизменным спросом. Мансарда дополняет жилье недостающими квадратными метрами и решает многочисленные задачи.

Особенности

Дом 6 на 8 с мансардным этажом выглядит достаточно компактно. Тем не менее, внутри можно устроить многофункциональные комнаты, в которых удобно разместятся все. Или же пространство можно оставить открытым. Последний вариант подойдет для двоих.

Строительство дома 6х8 существенно сэкономит пространство на небольшом участке. Небольшие дома дешевле построить, особенно, если выбрать каркасный вид строения. При наличии финансов можно выбрать аналогичные строения из кирпича, сибита или древесины.

Особенности дома с мансардой 6х8 позволяют воплотить комфортабельные условия как для временного, так и для постоянного нахождения, при этом не требуя финансовых трат на эксплуатацию. Сооружение позволит расположиться ячейке общества из 3-5 человек. Мансардный этаж успешно компенсирует недостающее пространство.

При этом дом с мансардной настройкой может быть как одноэтажным, так и двухэтажным. Бюджетный вариант конструкции, конечно, – одноэтажный. Одноэтажные строения не только привлекательны на вид, но и обладают рядом положительных качеств, среди которых – возможность обустройства легкого основания.

Дом с мансардной настройкой может быть одноэтажным, ведь мансарда – это дополнительное пространство, которое устраивается на чердаке. Обычно оно находится под крышей, которая бывает скатной или наклоненной.

Правильно обустроенная мансарда улучшает внешние характеристики жилья, придавая ему дополнительную привлекательность. Пристроенное на чердаке помещение не считается вторым этажом.

Мансарду можно оборудовать под дополнительную комнату или для хозяйственных целей. В комнате обустраиваются спальни, детские. Часто устанавливается бильярдный или теннисный стол, а также тренажеры. Если владелец такого домика – творческая личность, то пригодится студия или библиотека. Вариантов множество.

Проект дома с мансардной настройкой можно создать самому, заказать специалистам или выбрать готовый вариант.

За личный проект стоит браться при наличии хорошего воображения и вкуса. Составление личного проекта с помощью специалистов – достаточно дорогостоящая услуга. Этой работой занимаются специальные организации по жилищному и строительному вопросу. Конечный результат во многом зависит от квалификации сотрудников таких предприятий.

Часто рекомендуемый и качественный метод – приобретение готового типового плана. Преимущества здесь следующие:

  • стоимость типового проекта меньшая, чем нового;
  • экономия времени, которая позволяет ускорить процесс начала строительства;
  • большое количество готовых проектов: вы всегда сможете выбрать подходящий с учетом индивидуальных особенностей;
  • в чертежи всегда можно внести коррективы.

Но при этом проект должен соответствовать не только пожеланиям заказчика, но и строительным показателям и нормам.

Проект

Рассмотрим популярные проекты 6х8. Первый план 6на8 предполагает один этаж и мансардную надстройку. Согласно чертежам, на первом этаже находятся одна спальня, гостиная, кухня и туалет. Мансардная надстройка может быть оборудована любой лестницей, а само помещение может быть оборудовано на усмотрение владельца.

Проект второй предполагает строительство дачного домика с мансардой и террасой. Такую дачу хорошо устраивать там, где имеются отличные виды на природные красоты. План дачи включает наличие небольшой прихожей, вместительной гостиной на первом этаже, также кухни и столовой. Еще первый этаж вместил одну комнату и санузел. Мансарда – это место для отдыха. Также это может быть временным спальным местом для остановившихся переночевать друзей.

В наиболее бюджетном варианте проекта садового дома для временного проживания не предполагается стационарный санузел. На первом этаже здания размещается одна спальня, гостиная и достаточно большая кухня. Если в семье 3-4 человека, то мансарду можно превратить в еще одну спальню. Пространство строения удачно дополнит пристроенная веранда. Закрытое сооружение можно легко превратить в дополнительную комнату отдыха, в которой будет уютно летом.

Если позволяют средства, то можно выбрать двухэтажный вариант строения. Двухэтажное сооружение подходит для постоянного проживания. При его проектировании важно продумать расположение комнат и конструктивных элементов. Таким образом, можно увеличить полезную площадь участка.

Проект первый предполагает наличие достаточно большой и просторной кухни, расположенной недалеко от гостиной. Из кухни есть лестница на второй этаж. Кроме кухни и гостиной, на первом этаже располагает котельная. Второй этаж подразумевает наличие четырех комнат и ванной. На мансардном этаже расположились еще несколько комнат и еще один санузел. Такой дом подойдет для проживания большой семьи или для размещения большого количества гостей.

Проект компактного двухэтажного дома предполагает наличие 4-5 комнат и ванную комнату. В доме – большая и просторная кухня, столовая. На первом этаже – просторная и светлая гостиная, выход из которой ведет на веранду. На верхнем этаже – достаточно вместительные комнаты, которые можно переоборудовать на свое усмотрение.

Кроме проекта расположения комнат, в домах постоянного проживания стоит предусмотреть инженерные коммуникации, которые включают:

  • канализацию;
  • электроснабжение;
  • вентиляцию;
  • отопление;
  • водоснабжение.

Обычно готовые архитектурные планы включают несколько видов документации. Все чертежи необходимы для начала строительства. В соответствии с документацией приобретается строительный материал в нужном количестве и вариантах. Материал изготовления конструкций также помечается в плане.

Материалы

Остановить свой выбор можно на следующих видах материалов для стен:

  • брус, бревна, деревянные блоки;
  • кирпич;
  • газобетон;
  • из пеноблоков;
  • каркасное строительство.

Все виды имеют преимущества и недостатки. Считается, что приятнее всего для человека деревянное строение. Такой дом долго простоит, не требуя ремонта. Дом из газобетона строится быстро, поэтому при сокращенных периодах строительства можно остановить выбор на таком варианте. Кирпичные строения популярные, но они достаточно долго возводятся, да и материал относительно дорог.

В выборе материала для строительства важно руководствоваться не только личными и финансовыми возможностями, но и климатическими особенностями региона. Например, фундамент устанавливается с учетом геологических особенностей. С учетом климата подбираются нужные утеплители. Еще для проекта с мансардой важно рассчитать возможности чердачных перекрытий.

Обратите внимание на разнообразие вариантов материала кровли. Это может быть:

  • ондулин;
  • металочерепица;
  • профнастил;
  • обычный шифер;
  • гибкая черепица.

Материал стен выбирается на этапе проектирования. Материал крыши можно изменить на более приемлемый вариант на этапе строительства.

Пользователи уделяют пристальное внимание разнообразным видам деревянного бруса. Этот материал стен может быть из сосны, кедра, лиственницы.

Сосна имеет небольшой удельный вес и обладает хорошими теплоизоляционными характеристиками. Цена этой древесины наименьшая. Стоит учитывать, что сосновый брус дает усадку после строительства. Заселяться в дом можно через год после постройки.

Кедр и лиственные породы – более дорогостоящий материал. Особенно высокая плотность у лиственной древесины. Дома из такого бруса не дают усадки, но этот фактор влияет на снижение теплоизоляционных качеств.

Строительный материал – брус различается не только по характерным особенностям вида древесины, но и типом. На рынке бывает массивный брус, для которого используется цельный ствол дерева. Обычно такой брус гладкий квадратного или прямоугольного сечения.

Разновидность массивного бруса – профилированный вариант. Он снабжается выступами и выемками, которые обеспечивают прочное и герметичное соединение.

Более дешевая разновидность – клееный брус. Это несколько досок, которые склеиваются между собой под большим давлением. Преимущество такого бруса – он не дает усадку и не трескается со временем эксплуатации.

Для строительства дома можно применять любые строительные материалы. Все зависит от вкуса владельца, а также от возможностей земельного надела. Изучите красивые примеры, которые помогут в выборе подходящего варианта.

Красивые примеры

Двухэтажное здание не только более комфортабельно для проживания, но и предоставляет более широкие возможности для выбора дизайнерских решений. Дизайн внутренних помещений легко совершенствуется на свой вкус.

Обратите внимание, как обустроены совмещенные гостиная и столовая в этом доме. Здесь эти комнаты расположены на первом этаже.

Двухэтажное сооружение, оборудованное подземной парковкой, создано в стиле модерн. За счет проектирования фундаментной части стоимость разработки увеличена. Однако в конструктивном плане этот дом достаточно привлекателен.

Привлекательный одноэтажный дом из бруса, который подойдет для летнего проживания.

Посмотрите, как это строение обустроено внутри. На фото хорошо представлен план расположения всех помещений.

Еще один вариант компактного домика, который подойдет как для дачи, так и для постоянного проживания.

Внутренние помещения домов из бруса можно оставить без отделки или использовать экологически чистые материалы.

Еще один компактный дом из бруса, площадь которого расширена за счет обустройства террасы. На таком навесе будет уютно даже в дождь. Навес и обустроенные стенки не позволят воде попасть внутрь. На таком крыльце можно будет оставить и обувь. В результате в доме не потребуется место для прихожей.

Внутренние комнаты достаточно просторные и вместительные.

Еще один вариант строения с террасой. Но здесь ее практическое применение заключается в удачном расположении с учетом видов и природных красот, за которыми с этой террасы удобно наблюдать.

Внутреннее обустройство дома достаточно удобное для постоянного проживания семьи из нескольких человек.

Как видно, проектов типовых домов множество, они способны удовлетворить требования самых строгих и изысканных владельцев. Внешний вид дома 6х8 может быть как простым и не презентабельным, так и очень дорогим и изысканным.

Обзор проекта дома 6 на 8 с мансардой смотрите в следующем видео.

проект одноэтажного или двухэтажного дома размером 6х9 кв.

м с мансардой, варианты и примеры с отличным дизайном

При строительстве частного дома многие задаются вопросом, как правильно распланировать полезную площадь здания. Давайте рассмотрим возможные проекты планировок для дома размером 6 на 9 квадратных метров.

Особенности

Планировка дома должна быть спроектирована так, чтобы максимально была задействована вся его площадь. Тогда и в самом небольшом строении вам удастся вместить все необходимое для жизни семьи, сделав комнаты максимально удобными в быту.

Дома размера 6х9 кв. м принято относить к эконом-классу, так как для частного дома – это довольно скромные габариты. Хотя, если сравнивать такое жилище со стандартной двухкомнатной квартирой, в которых большинство из нас проживает, то дом не покажется таким маленьким, так как его площадь будет чуть больше стандартной «двушки».

Материалы

Частные дома размера 6 на 9 кв. м. изготавливаются из разных материалов.

Бревно

Здесь может использоваться по старинке обычное бревно, с которого просто снята кора. Такие жилища строились еще в древности. Они представляют собой одноэтажные строения и выполняются в виде пятистенка – то есть состоят из пяти стен. Они делят дом на две комнаты – кухню и гостиную, одна из которых – проходная.

Сейчас все чаще применяется калиброванное бревно. Оно имеет правильную форму цилиндров, такие дома легко и быстро собираются. Жилища из оцилиндрованного бревна могут быть как одноэтажными, так и иметь два этажа по типу европейских шале.

Данный материал считается экологически чистым, безопасным для здоровья. Стены идеально держат тепло, не выпускают его наружу. При этом и летом в таком доме не жарко. Он создает эффект термоса.

Недостатком такого жилища является то, что дерево легко воспламеняется, и при пожаре ваше жилище сгорит полностью. Также в древесине могут завестись различные жучки и испортить ее. Кроме того, натуральное дерево от постоянного воздействия влаги может сгнить.

Брус

Последнее время все чаще возводятся каркасные дома. В их основе лежит брус, изготовленный из натуральной древесины. Сами же стены делают из щитов. Для этих целей используют деревянную вагонку, панели плоского шифера и другие материалы. Между наружными и внутренними стенами прокладывают слой утеплителя. Обычно в качестве него используют материал URSA, который обладает отличными теплоизоляционными свойствами, при этом полностью безопасен.

Недостатки у такого дома те же, как у жилища из бревна. Кроме того, в пространстве, где уложен утеплитель, могут завестись мыши, и организовать там свои норы с выводком. Их достаточно проблематично вывести оттуда.

Кирпич

Это довольно дорогостоящий материал, но также отвечает всем требованиям безопасности для здоровья человека. Дома из кирпича долговечны и надежны. Им не страшна ни влага, ни пожар. Их можно не отделывать снаружи, они и так сморятся довольно эстетично. Кирпичные стены «дышат», поэтому в доме из данного материала летом не жарко, а зимой не холодно. Также кирпич обеспечивает высокий уровень звукоизоляции. Он не гниет, его не едят насекомые, не грызут мыши.

Блоки

В последнее время довольно популярный материал для строительства частных домов. Это связано с тем, что блоки достаточно большие, но при этом довольно легкие, жилища из них возводятся быстро, с минимальной тратой цементного раствора и рабочей силы.

Первоначально блоки были не очень качественные и быстро разрушались под действием солнечного света, поэтому приходилось их сразу закрывать защитным покрытием в виде евровагонки или штукатурки.

Сейчас же данный материал имеет довольно высокое качество. Он отлично переносит воздействие ультрафиолета. Но дома из блоков недостаточно теплые и имеют хорошую звукопроводность, поэтому наружные стены требуют дополнительного утепления и звукоизоляции.

Виды домов и возможные планировки

Несмотря на разнообразие материалов, дом площадью 6х9 кв. м может быть трех видов.

Одноэтажный

Это самое простое строение, имеющее одноуровневое размещение всех помещений, суммарная площадь которых составляет 54 кв. м. Такой дом довольно экономичен в плане обустройства его отоплением, системой канализации и прочими коммуникациями.

Здесь достаточно будет запланировать только один санузел, поэтому можно будет иметь только один ввод воды и канализационный сток.

Для отопления такого дома достаточно установить печь или камин, с подключенными к нему радиаторами, также подойдет котел с небольшой мощностью. Здесь можно будет обойтись даже без насоса, так как напора воды будет вполне хватать, чтобы обогреть такое небольшое помещение.

Так как площадь жилища довольно маленькая, то лучше всего воспользоваться стандартными рекомендациями.

В первую очередь следует определиться с расположением жилых и нежилых помещений. Так, для спальни, кухни и гостиной лучше выбирать южную сторону строения, тогда ваши комнаты будут максимально освещаться солнцем, и вы сможете сэкономить на электроэнергии.

Для того, чтобы холод не попадал сразу в жилище, рекомендуется оборудовать так называемые сени или тамбур. Но и это помещение можно использовать. Обычно его оборудуют под прихожую, размещая там шкаф для верхней одежды и полки для обуви. Помните, что между самим домом и тамбуром должна быть плотно закрывающаяся дверь, тогда вы сможете максимально сохранять тепло в своем жилище.

В таком небольшом доме нельзя попусту тратить квадратные метры, организуя большой холл или множество коридоров. Здесь должно быть довольно компактно все устроено.

Обычно дом в один этаж позволяет разместить гостиную, кухню, одну или две спальни, санузел и прихожую-тамбур.

Вот несколько примеров различных планировок.

  • Здесь предлагается сделать гостиную, спальню и кухню одинаковых размеров в 12,3 кв. м. Относительно холла кухня располагается с одной стороны, спальня и гостиная – с другой. Санузел расположен прямо по коридору. Такая планировка хорошо подойдет для людей пенсионного возраста, у которых бывает не так много гостей, чтобы можно было их разместить в небольшой гостиной. Кроме того, в такой планировке всегда можно зал переделать под еще одну спальню, а гостей принимать на довольно вместительной кухне.
  • В данном варианте, как сейчас модно, кухня объединена с гостиной. И выделено место под две небольших спальни. При этом прихожая довольно маленькая, которая позволит разве что поставить небольшой гарнитур, куда можно будет убрать верхнюю одежду и обувь.
  • Вариант с проходной гостиной также вполне уместен. Здесь вы можете кухню выделить в отдельное помещение или объединить ее с гостиной, получив довольно большую по площади комнату.
  • Если вам нужны две отдельные спальни, гостиная и кухня, то можно воспользоваться такой планировкой. Здесь все помещения имеют практически одинаковые габариты – около 8 кв. м.
  • Если вы обустраиваете небольшой загородный домик, то можете разместить в нем даже небольшую сауну. Это довольно удобно. План такого дома похож на первый вариант, только кухня и гостиная размещены на одной стороне относительно холла, а душевая с парилкой на другой. Таким образом вы четко разделяете жилище на жилую и нежилую зону, делая его удобным в эксплуатации.

Двухэтажный

Такой дом представляет собой строение из полноценных двух этажей с прямыми стенами и горизонтальным потолком.

Площадь двухэтажного строения увеличивается в два раза и составляет 108 кв. м. Такой дом уже подойдет для большой семьи. Здесь вы сможете выделить несколько отдельных спален, сделать столовую и кабинет.

Здесь планировка может быть следующей:

  • Планировка первого этажа практически не отличается от одноэтажного строения, только в холле имеется лестница, а санузел размещается под ней. На втором этаже располагаются две достаточно просторные спальни. В такой планировке рекомендуется детскую комнату располагать на первом этаже. Это будет безопаснее для детей, которые могут заиграться и упасть с лестницы.
  • Здесь также первый этаж схож с одноэтажным домом, где можно объединить при желании кухню и гостиную, сделав современную студию. Сверху же расположены сразу три комнаты. Такой вариант хорош для большой семьи, особенно если в доме проживают сразу три поколения и имеются разнополые дети. Есть возможность всем выделить отдельное пространство. Или же в одной из спален оборудовать кабинет для работы или мастерскую для творчества.

Пример двухэтажного дома 6*9 метров предлагамем посмотреть на видео.

Дом с мансардой

Планировка дома с мансардой мало чем отличается от двухэтажного строения. Единственно, что следует учесть, это то, что комнаты второго этажа чуть меньше по площади, чем первого. Это происходит за счет того, что внутренняя сторона скосов крыши выравнивается вертикально установленными стенами, а в образованных нришах чаще всего размещают места хранения вещей.

Блог

RoomSketcher | 12 профессиональных примеров планов этажей с размерами

Автор Сэм А.

Если вы продаете недвижимость, предлагаете услуги по ремонту дома или планируете новую планировку кухни, план этажа с размерами — это первый полезный шаг, который вам стоит сделать.

Планы этажей с указанием размеров дают представление о доступном пространстве и невероятно полезны, когда дело доходит до визуализации планировки.Это позволит вам продемонстрировать впечатляющий потенциал вашей собственности или приступить к работе над вашим последним проектом ремонта дома.

Зачем создавать планы этажей с размерами?

Есть много преимуществ и причин, по которым вы должны указать размеры на плане этажа:

  • Продажа и маркетинг недвижимости: Не посещая объект недвижимости, потенциальные покупатели могут с трудом представить себе, что предлагается. Составление подробного плана этажа с размерами и включение его в список действительно может помочь продать дом и выделить ключевые особенности жилого пространства.Это также полезно при продаже недвижимости, поскольку покупатели часто хотят точно знать, что они получают за свои деньги (в квадратных футах).
  • Обмен данными измерений: Несколько разных людей участвуют в строительном проекте, и все они должны общаться. Планы этажей с указанием размеров позволяют архитектору или дизайнеру передавать точные детали проекта подрядчикам. Без размеров планы этажей неоднозначны и открыты для интерпретации.
  • Вычислить площади: Если вы проводите оценку энергопотребления, рассчитываете требуемый воздушный поток вытяжного вентилятора для ванной комнаты или указываете, где будет размещена мебель в новом спроектированном пространстве, важно продумать площадь отдельных комнат.
  • Избегайте дорогостоящих ошибок: Если вы заказываете новую мебель, как вы можете быть уверены, что ваш новый удобный диван действительно впишется в вашу гостиную? Или ваш новый обеденный стол и стулья не создадут нежелательных узких мест в вашей столовой? Разумеется, используйте план этажа и спланируйте расположение мебели с максимальной точностью.
  • Соблюдайте требования законодательства: Если вы участвуете в крупном проекте по ремонту или строительству, скорее всего, вам нужно будет запросить разрешение на строительство.Государственные органы часто требуют предоставить план этажа с размерами.

Согласно недавнему опросу Национальной ассоциации риэлторов (NAR), покупатели считают планы этажей очень полезной функцией веб-сайта. Важнее, чем, например, виртуальные туры, недавно проданная недвижимость или даже контактная информация агента. Если это просто и наглядно, это важно!

По нашему опыту, план этажа с размерами дает возможность понять планировку и пространство дома,
говорит Марк Кляйн из UMoveFree.
Мы видим, что планы этажей помогают домовладельцам избежать разочарования. Я бы порекомендовал всем добавить план этажа с размерами к визуальным свойствам объявления.

Что такое план этажа с размерами?

План этажа (иногда называемый планом, планом сверху вниз или дизайном) — это масштабный чертеж дома, офиса или жилого помещения. Обычно это изображение в 2D, если смотреть сверху, и включает в себя точные размеры стен, называемые размерами.

Вы можете заказать поэтажные планы у профессионала (вам понадобится чертеж или эскиз) или вы можете использовать программное обеспечение для построения планов этажей, чтобы создать свои собственные.

Когда дело доходит до добавления размеров к плану этажа, существует множество различных вариантов, и каждый из них имеет свои плюсы и минусы. Ознакомьтесь с приведенными ниже примерами, чтобы понять, что возможно:

План этажа дома

Планы этажей дома охватывают большую жилую площадь и обычно разбиты на отдельные чертежи для каждого этажа.

Если вы создаете свой собственный план этажа, вам следует начать с первого этажа и продвигаться вверх по зданию.

Необходимо учитывать лестницы, открытые площадки и гаражи.

1. План дома с 2 спальнями и размерами

Один из способов включить размеры в план этажа — это обозначить все здание, как показано здесь:

Смещение размеров в сторону может облегчить просмотр плана и сделать его менее загроможденным.

2. План дома с 3 спальнями и лейблами

В качестве альтернативы вы можете добавить метки в центре каждой комнаты.Размеры могут отображаться под каждой меткой, как в этом примере:

3. Фирменный план 2-х комнатного этажа с указателями площадей

Нет правил, по которым вы должны придерживаться черного и белого! На этом красиво оформленном плане этажа используется оттенок синего в соответствии с логотипом компании:

.

Вместо того, чтобы показывать отдельные размеры, на этом плане этажа просто отображается площадь каждой комнаты (в квадратных футах)

Это уменьшает беспорядок и делает план более чистым.Но не включает размеры стен, что делает его более подходящим для маркетинговых целей, где не требуется абсолютная точность.

4. План этажа 1-комнатного дома общей площадью

В этом примере показано, как площади и размеры могут использоваться в одном плане:

5. Совмещенный 2-х этажный план с легендой

Здесь дизайнер использовал легенду, чтобы отделить надписи от чертежа:

Этот план этажа, ориентированный на маркетинг, включает оттенки и цвет, чтобы некоторые жилые помещения выглядели более выразительными.

Планы этажей квартиры

Планы квартир часто бывают одноуровневыми, поэтому их проще рисовать. Но вы все равно должны учитывать балконы или открытые пространства.

Также можно указать размеры подъезда в квартиру. Доставка мебели может быть ограничена узкой лестницей или лифтом, и вы можете указать это на своем плане.

6. План этажа 4-х комнатной квартиры с размерами и оттенками

На этом плане этажа используется затенение, чтобы различать разные типы жилого пространства в квартире:

7.3D Студия План этажа

Этот потрясающий трехмерный план этажа поможет вам лучше визуализировать жилое пространство:

Использование цветов, теней и перспективы делает дизайн необычным. Вы можете представить себя там, где живете, что делает этот тип плана идеальным для продаж и маркетинга.

Несколько ключевых параметров были включены, чтобы дать ощущение размера, не отвлекая слишком много от эстетики.

8. Мебель План этажа

Независимо от того, работаете ли вы дизайнером интерьеров для клиента или просто хотите сменить обстановку, планы этажей мебели с указанием размеров помогут вам проработать возможные варианты расстановки мебели:

Включив размеры на план этажа, вы сможете быстро увидеть, какой размер дивана вы можете разместить в гостиной или достаточно ли места для компьютерного рабочего места.

План этажа кухни

Если вы обновляете устаревшую кухню и хотите исследовать захватывающие возможности, план этажа кухни — отличное место для начала.

Вам нужно подумать о том, где разместить крупную кухонную технику, такую ​​как духовка, плита, холодильник и посудомоечная машина. Рабочий процесс на кухне очень важен. Подробные размеры важны для создания практичной планировки кухни, обеспечивающей легкий доступ ко всему, что вам нужно.

9.План этажа комбинированной кухни с размерами

Этот пример дает вам лучшее из обоих миров с подробными размерами и красивой трехмерной визуализацией. Подобным образом комбинируя 2D- и 3D-планы, подрядчик может легко поставить именно ту установку, которую вы хотите:

10. План кухни с этикетками для приборов

Этот план этажа содержит ярлыки устройств и названия зон. Включение всех мельчайших деталей в план этажа не оставляет ничего на волю случая и гарантирует, что ваша недавно спроектированная кухня обеспечит оптимальную среду для рабочего процесса.

Это также гарантирует, что ничто не будет упущено из виду, и есть выделенное место для всего, что вам нужно:

План этажа ванной комнаты

В любой ванной комнате есть три ключевых компонента: унитаз, раковина и душ / ванна. Поскольку каждый компонент необходимо подключить к системе водоснабжения и водоотведения, вам необходимо заранее определить их расположение.

Здесь на помощь приходит план этажа ванной комнаты. Он поможет вам избежать дорогостоящих ошибок с сантехникой и обеспечит бесперебойную работу вашего проекта.

11. Компактный план этажа ванной комнаты с размерами

Этот двухмерный пример ванной комнаты включает размеры и обозначения характеристик вместе с изображением дуги двери (для представления о доступном пространстве):

Версия 3D воплощает задуманное в жизнь:

12. План этажа ванной комнаты с альтернативным дизайном

На этом плане не указаны размеры, чтобы рассмотреть альтернативные варианты дизайна:

Дизайн ванны и расположение раковины различаются в зависимости от планировки.Это демонстрирует, как создание плана этажа ванной комнаты позволяет быстро просмотреть альтернативные варианты и выбрать лучшее решение.

Создайте свой план этажа за считанные минуты

Хотя создание плана этажа вручную возможно, это может занять много времени. Особенно, если вам понадобится обновить и скорректировать рисунок позже.

Вы добьетесь гораздо более точного и профессионального результата, если воспользуетесь специально разработанным программным обеспечением для планирования пола.

И даже если вы платите профессионалу за создание плана этажа, все равно будет полезно предоставить ему подробный первый черновик.

Здесь на помощь приходит приложение RoomSketcher. Этот простой в использовании инструмент позволяет без труда создавать, обновлять и редактировать великолепные планы этажей с указанием размеров. И начать работу совершенно бесплатно!


Не забудьте поделиться этой записью!


Создать план этажа

Начать новый план этажа

  1. В списке Категории щелкните категорию Карты и планы этажей .

  2. Щелкните План этажа , а затем щелкните Создать .

Включите линии сетки, чтобы увеличить масштаб и точность

Вы можете захотеть, чтобы линии сетки были видны на холсте для рисования, чтобы помочь вам аккуратно размещать и масштабировать объекты:

Фиксированная сетка может быть полезна на планах этажей и картах, где вы всегда хотите, чтобы линии сетки отображали одно и то же измерение.Для закрепления сетки:

  1. На ленте панели инструментов выберите Вид .

  2. В правом углу группы Показать щелкните стрелку «Еще».

  3. В диалоговом окне введите минимальный интервал, необходимый между линиями для каждой оси, и сетка сохранит фиксированную перспективу на протяжении всего процесса проектирования, независимо от уровня масштабирования.

Создание конструкции внешней стены

Использование форм комнаты
  1. Из набора элементов Стены, оболочка и конструкция перетащите одну из форм комнаты на страницу документа.

  2. Измените размер комнаты, перетащив маркеры управления и выбора на отдельные стены.

Использование профилей стен
  1. Из набора элементов Стены, оболочка и структура перетащите фигуры Внешняя стена на страницу документа.

  2. Продолжайте рисовать экстерьер, используя следующие параметры:

    • Измените размер стен, перетащив конечную точку.

    • Щелкните правой кнопкой мыши форму стены, чтобы задать параметры.

    • Перетащите конечную точку одной стены на другую стену.

    Конечные точки выделяются, когда стены склеиваются. Пересечения между двумя стенами очищаются автоматически.

Создание конструкции внутренней стены

  1. С трафарета Стены, оболочка и конструкция перетащите формы стен на страницу документа, разместив их внутри внешней конструкции.

  2. Продолжайте рисовать интерьер, используя следующие параметры:

    • Измените размер стен, перетащив конечную точку.

    • Щелкните стену правой кнопкой мыши, чтобы задать параметры.

    • Перетащите конечную точку одной стены на другую стену.

Добавить двери и окна

Двери и окна автоматически поворачиваются для совмещения со стеной и приклеивания к ней.Они также приобретают толщину стены и перемещаются вместе со стенами при их изменении.

Добавить другие элементы конструкции

  • Из набора элементов Стены, оболочка и конструкция перетащите структурные формы, например колонны, на страницу документа.

  • Из набора элементов Building Core перетащите основные формы здания, например лестницы, на страницу документа.

Добавить электрические символы и размерные линии

Электрические символы
  1. С трафарета Electrical and Telecom перетащите настенные выключатели, розетки и другие настенные светильники на стены. Отпустите кнопку мыши, когда появится жирный квадрат, означающий, что символ приклеен к стене.Настенные светильники автоматически поворачиваются для выравнивания и приклеиваются к стене

Размерные линии стен
  1. Щелкните стену правой кнопкой мыши и выберите Добавить размер .

  2. Измените положение размерных линий и текста, перетащив управляющий маркер.

Если вы хотите изменить размер стены после добавления к ней размера, выберите размерную фигуру, введите нужный размер и затем щелкните мышью вдали от размерной фигуры.

Вставьте план этажа в САПР

  1. На вкладке Вставить в группе Иллюстрации щелкните CAD Drawing .

  2. В диалоговом окне Вставить чертеж AutoCAD выберите нужный файл САПР и нажмите Открыть .

  3. Чтобы принять размер и расположение чертежа САПР, нажмите ОК .

После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить.Вы также можете заблокировать слой, содержащий чертеж САПР, чтобы случайно не изменить его, если вы создадите новый план поверх.

Сохранить как файл DWG

Файлы

DWG — это стандартный тип файлов для планов этажей, которые могут быть прочитаны программами автоматизированного проектирования (САПР). Они содержат дополнительные метаданные, такие как номера комнат, которые могут использоваться другими программами, такими как Microsoft Search, для создания диаграмм рассадки.

  1. На вкладке Файл выберите Сохранить как > Обзор .

  2. Измените Сохранить как тип на чертеж AutoCad (.dwg) .

Хотите больше?

Найдите образцы шаблонов и схем Visio плана этажа

Важно: Office 2010 больше не поддерживается .Перейдите на Microsoft 365, чтобы работать где угодно с любого устройства, и продолжайте получать поддержку.

Обновить сейчас

Начать новый план этажа

  1. Щелкните вкладку Файл .

  2. Щелкните Новый , щелкните Карты и планы этажей , а затем в разделе Доступные шаблоны щелкните шаблон, который хотите использовать.

  3. Нажмите Создать .

Создание конструкции внешней стены

Использование форм комнаты
  1. Из набора элементов Стены, оболочка и конструкция перетащите одну из форм комнаты на страницу документа.

  2. Измените размер комнаты, перетащив маркеры управления и маркеры выбора на отдельные стены.

Использование профилей стен
  1. Из набора элементов Стены, оболочка и структура перетащите фигуры Внешняя стена на страницу документа.

  2. Продолжайте рисовать экстерьер, используя следующие параметры:

    Концы становятся красными, когда стены приклеиваются. Пересечения между двумя стенами очищаются автоматически.

Создание конструкции внутренней стены

  1. С трафарета Стены, оболочка и конструкция перетащите формы стен на страницу документа, разместив их внутри внешней конструкции.

  2. Продолжайте рисовать интерьер, используя следующие параметры:

    • Измените размер стен, перетащив конечную точку.

    • Перетащите конечную точку одной стены на другую стену.

      Концы становятся красными, когда стены приклеиваются.Пересечения между двумя стенами очищаются автоматически.

Добавить двери и окна

Двери и окна автоматически поворачиваются для совмещения со стеной и приклеивания к ней. Они также приобретают толщину стены и перемещаются вместе со стенами при их изменении.

Добавить другие элементы конструкции

  • Из набора элементов Стены, оболочка и конструкция перетащите структурные формы, например колонны, на страницу документа.

  • Из набора элементов Building Core перетащите основные формы здания, например лестницы, на страницу документа.

Добавить электрические символы и размерные линии

Электрические символы
  1. С трафарета Electrical and Telecom перетащите настенные выключатели, розетки и другие настенные светильники на стены.Отпустите кнопку мыши, когда появится красный квадрат, означающий, что символ приклеен к стене. Настенные светильники автоматически поворачиваются для совмещения со стеной и приклеиваются к ней.

    Можно также перетащить фигуры потолочных приспособлений, например потолочный вентилятор , на страницу документа.

Размерные линии стен
  1. Щелкните стену правой кнопкой мыши и выберите Добавить размер .

  2. Измените положение размерных линий и текста, перетащив управляющий маркер.

Если вы хотите изменить размер стены после добавления к ней размера, выберите размерную фигуру, введите нужный размер и затем щелкните мышью вдали от размерной фигуры.

Вставьте план этажа в САПР

  1. Щелкните вкладку Файл .

  2. Щелкните Новый , щелкните Карты и планы этажей , а затем в разделе Доступные шаблоны щелкните шаблон, который хотите использовать.

  3. Нажмите Создать .

  4. На вкладке Вставить в группе Иллюстрации щелкните CAD Drawing .

  5. В диалоговом окне Вставить чертеж AutoCAD выберите нужный файл САПР и нажмите Открыть .

  6. Чтобы принять размер и расположение чертежа САПР, нажмите ОК .

После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить.Вы также можете заблокировать слой, содержащий чертеж САПР, чтобы случайно не изменить его, если вы создадите новый план поверх.

Скопируйте существующий план этажа Visio в новый чертеж

  1. Щелкните вкладку Файл .

  2. Щелкните Новый , щелкните Карты и планы этажей , а затем в разделе Доступные шаблоны щелкните шаблон, который хотите использовать.

  3. Нажмите Создать .

  4. Откройте существующий рисунок Visio.

  5. На вкладке Design щелкните Page Setup Dialog Box Launcher. В диалоговом окне Page Setup на вкладке Drawing Scale запишите настройку масштаба в существующем чертеже, а затем установите соответствующий масштаб вашего нового чертежа.

  6. В существующем чертеже выберите фигуры, которые вы хотите использовать в новом чертеже, а затем на вкладке Home в группе Буфер обмена нажмите Копировать .

  7. Переключитесь на новый чертеж, а затем в группе Буфер обмена щелкните Вставить .

    Совет: Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх.

Важно: Office 2007 больше не поддерживается . Перейдите на Microsoft 365, чтобы работать где угодно с любого устройства, и продолжайте получать поддержку.

Обновить сейчас

Начать новый план этажа

  1. В меню Файл наведите указатель на Новый , укажите на Карты и планы этажей , а затем щелкните План этажа .

    По умолчанию этот шаблон открывает масштабированную страницу документа в альбомной ориентации. Вы можете изменить эти настройки в любое время. Для получения дополнительной информации см. Изменение масштаба чертежа.

Создание конструкции внешней стены

Создайте основную конструкцию внешней стены одним из следующих способов.

Использование форм комнаты
  1. Из набора элементов Стены, оболочка и структура перетащите фигуры Внешняя стена на страницу документа.

  2. Измените размер комнаты, перетащив маркеры управления и маркеры выбора на отдельные стены.

Использование профилей стен
  1. Из набора элементов Стены, оболочка и структура перетащите фигуры Внешняя стена на страницу документа.

  2. Продолжайте рисовать экстерьер, используя следующие параметры:

    Концы становятся красными, когда стены приклеиваются. Пересечения между двумя стенами очищаются автоматически.

    Чтобы стены соединялись правильно, убедитесь, что Приклеить к форме геометрии выбрано в диалоговом окне Привязать и приклеить .

Создание конструкции внутренней стены

  1. С трафарета Стены, оболочка и конструкция перетащите формы стен на страницу документа, разместив их внутри внешней конструкции.

  2. Продолжайте рисовать интерьер, используя следующие параметры:

    • Измените размер стен, перетащив конечную точку (или).

    • Перетащите конечную точку (или) одной стены на другую стену.

      Концы становятся красными, когда стены приклеиваются. Пересечения между двумя стенами очищаются автоматически.

      Чтобы стены соединялись правильно, убедитесь, что Приклеить к форме геометрии выбрано в диалоговом окне Привязать и приклеить .

Добавить двери и окна

Двери и окна автоматически поворачиваются для совмещения со стеной и приклеивания к ней. Они также приобретают толщину стены и перемещаются вместе со стенами при их изменении.

Добавить другие элементы конструкции

  • Из набора элементов Стены, оболочка и конструкция перетащите структурные формы, например колонны, на страницу документа.

  • Из набора элементов Building Core перетащите основные формы здания, например лестницы, на страницу документа.

Добавить электрические символы и размерные линии

Электрические символы
  1. С трафарета Electrical and Telecom перетащите настенные выключатели, розетки и другие настенные светильники на стены.Отпустите кнопку мыши, когда появится красный квадрат, означающий, что символ приклеен к стене. Настенные светильники автоматически поворачиваются для совмещения со стеной и приклеиваются к ней.

    Можно также перетащить фигуры потолочных приспособлений, например потолочный вентилятор , на страницу документа.

Размерные линии стен
  1. Щелкните стену правой кнопкой мыши и выберите Добавить размер

  2. Переместите размерные линии и размерный текст, перетащив управляющий маркер.

    Чтобы увидеть подсказку об управляющем маркере для выбранной формы, наведите указатель на маркер.

Если вы хотите изменить размер стены после добавления к ней размера, выберите размерную фигуру, введите нужный размер и затем щелкните мышью вдали от размерной фигуры.

Вставьте план этажа в САПР

  1. В меню Файл наведите указатель на Новый , укажите на Карты и планы этажей , а затем щелкните План этажа .

    По умолчанию этот шаблон открывает масштабированную страницу документа в альбомной ориентации. Вы можете изменить эти настройки в любое время. Для получения дополнительной информации см. Изменение масштаба чертежа.

  2. В меню Вставить щелкните CAD Drawing .

  3. В разделе Файлы типа выберите AutoCAD Drawing (*.dwg, * .dxf) . Найдите файл САПР и нажмите Открыть .

  4. Чтобы принять размер и расположение чертежа САПР, нажмите ОК .

После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой, содержащий чертеж САПР, чтобы случайно не изменить его, если вы создадите новый план поверх.

Скопируйте существующий план этажа Visio в новый чертеж

  1. В меню Файл наведите указатель на Новый , укажите на Карты и планы этажей , а затем щелкните План этажа .

    По умолчанию этот шаблон открывает масштабированную страницу документа в альбомной ориентации.Вы можете изменить эти настройки в любое время. Для получения дополнительной информации см. Изменение масштаба чертежа.

  2. Откройте существующий рисунок Visio.

  3. В меню Файл щелкните Параметры страницы , а затем щелкните вкладку Масштаб . Запомните настройку масштаба в существующем чертеже, а затем установите соответствующий масштаб нового чертежа.

  4. В существующем чертеже выберите фигуры, которые вы хотите использовать в новом чертеже, а затем в меню Правка нажмите Копировать .

  5. Переключитесь на новый чертеж, а затем в меню Правка нажмите Вставить .

    Совет: Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх.

Приносим извинения. В Visio в Интернете в настоящее время нет возможности рисовать планы этажей.

Если вы хотите, чтобы эта функция была в Visio для Интернета, отправьте нам свой отзыв, чтобы помочь нам определить приоритетность новых функций в будущих обновлениях. См. Как оставить отзыв о Microsoft Office? для дополнительной информации.

Как создать план этажа • Приложение Concepts • Бесконечное гибкое создание эскизов

Учебник по концепциям для iOS

Все, что вы хотите знать о создании плана этажа в Concepts.


Независимо от того, создаете ли вы план этажа из существующего плана или с нуля, Concepts позволяет вам импортировать или рисовать план в любом масштабе, делать пометки и правки, дублировать чертежи или слои для быстрых итераций плана и экспортировать гибко для клиентов и других приложений. Вы также можете использовать прецизионные инструменты и функции измерения Concepts, которые помогут вам найти реальные измерения и детализировать спецификации плана проектирования.

Создание плана из PDF-файла или изображения

Если вы хотите импортировать план для внесения изменений или рисования поверх, вы можете установить масштаб плана, чтобы вы могли рисовать в реальных измерениях и получить точное представление о вашем пространстве.Вот как импортировать план, настроить его масштаб и использовать инструменты Concepts для обновления дизайна.

1. Импортируйте PDF-файл или изображение

Вы можете создать план из любого PDF-файла, спутникового изображения или точной фотографии.

Перетащите файл на холст или дважды нажмите кнопку «Импорт» на холсте в качестве ярлыка для меню «Импорт». Выберите файл, выберите удобный размер и коснитесь его, чтобы разместить на холсте.

Если вы работаете с многостраничным PDF-файлом, импортируйте файл, и его страницы появятся сбоку от экрана.Вы можете прокрутить и перетащить один из них.

Нажмите + удерживайте + перетащите файлы в поддерживаемых приложениях, затем откройте «Концепции», чтобы импортировать их на холст.

2. Совместите масштаб чертежа с планом

У нас есть иллюстрированное руководство по этому вопросу. Краткая версия:

1. Знайте одно реальное измерение в своем плане.

2. Откройте меню «Точность» и активируйте «Измерение».

3. Активируйте линейную направляющую. (Полезно дважды коснуться перекрестия, чтобы обозначить линию.)

4. Совместите направляющие ручки с сегментом на плане, который соответствует вашим реальным измерениям.

5. Коснитесь соотношения рядом с «Измерить» в меню «Точность». Введите реальное измерение во второе поле .

При выходе из оверлея вы увидите новый коэффициент масштабирования, 1: ваше новое вычисленное значение. С этого момента каждая нарисованная линия будет соответствовать размерам импортированного вами плана.

Выравнивание масштаба чертежа по импортированному плану.

3. Используйте слои для переключения параметров плана

Откройте меню «Слои», и вы увидите план в отдельном слое изображения. Нажмите + Новый слой , чтобы создать слой над ним. Используйте столько слоев, сколько вам нужно, чтобы обвести свой план, редактировать план, делать заметки или технические характеристики, или рисовать потоки областей или пометки. (Узнайте больше о слоях и о том, как они могут помочь вам организовать вашу работу.)

Понижение непрозрачности слоя изображения примерно до 50% поможет вам легче увидеть разметку.Нарисуйте перо на одном слое, добавьте заливку на слой ниже и сделайте заметки на отдельном слое. Это не только упорядочивает ваш набросок для упрощения редактирования, но и позволяет вам сосредоточиться только на том, что вы хотите видеть в любой момент времени. Вы можете включать и выключать слои, чтобы визуализировать множество различных вариантов плана на одном и том же чертеже. Найдите отличные примеры этого в нашем интервью с архитектором Эриком Микитеном, который использует слои, чтобы делиться домашними потоками, планировками и вариантами внутреннего и внешнего жилья напрямую с клиентами.

Используйте слои, чтобы добавить разметку или визуализировать новые варианты вашего плана.

4. Экспорт плана

Когда вы будете готовы к экспорту, Concepts позволяет экспортировать как JPG, PNG с высоким разрешением или сведенный PDF в ваши файлы, электронную почту или клиент, или продолжить векторную работу в другом приложения через SVG, DXF, PSD или редактируемый PDF.

Откройте вкладку «Экспорт» и выберите один из различных типов файлов, параметров фона и разрешения. Затем нажмите «Экспорт» в верхнем углу и сохраните или поделитесь им. (Здесь вы найдете советы по экспорту плана.)

Экспорт в файлы различных типов, включая DXF CAD и PDF Adobe.

Совет: Чтобы быстро редактировать PDF, импортируйте план, используйте жесткий ластик, чтобы замаскировать редактируемую часть, и нарисуйте или добавьте текст или подпись поверх. Затем экспортируйте страницу. Если это часть большого документа, вы можете заменить его отдельной страницей, выбрав «Границы PDF» при экспорте.

Рисование плана этажа с нуля

Если вы хотите нарисовать план с нуля в Concepts, вам нужно установить свой чертеж в реальном масштабе, рисовать прямыми линиями, которые измеряют вас, и знать, как «приклеить» эти размеры к холсту.

1. Установите масштаб чертежа

На новом чертеже откройте меню «Точность». Рядом с опцией «Измерить» находится коэффициент. Вероятно, это будет 1: 1. Это соотношение и есть масштаб вашего рисунка. Коснитесь соотношения, чтобы открыть настройки масштаба рисунка (вы также можете найти его в меню «Настройки», это то же самое меню). Коснитесь поля, чтобы открыть клавиатуру и найти список популярных вариантов масштабирования, или введите свой собственный.

Пока вы здесь, перейдите в поле «Единицы» ниже и выберите единицы, соответствующие вашей шкале.Хотя шкала будет правильной, использование единиц измерения в точках или миллиметрах, например, может сбивать с толку. С этого момента все инструменты, объекты и измерения будут отображаться в соответствии с этой метрикой.

Определите масштаб чертежа и единицы измерения.


2. Активация меры

Коснитесь кружка рядом с параметром «Измерение». На ваших линиях, формах и расстояниях теперь будут отображаться метки измерения во время рисования.

В любой момент коснитесь метки измерения, чтобы «приклеить» ее к холсту.Чтобы удалить его, выберите тег с помощью средства выбора элементов и коснитесь значка корзины.

Если при экспорте активна мера, теги будут отображаться в экспортированном плане.

Примеры меток измерений.

Полезные советы по настройке

Для быстрой настройки рабочего пространства и инструментов загрузите шаблон проекта или создайте свой собственный с помощью этого руководства. Дублируйте шаблон каждый раз, когда составляете новый план.

Если у вас есть бизнес-шаблон или логотип, который вы используете для печатных планов, импортируйте его в Concepts на прозрачном фоне и создайте пустой рисунок шаблона.

Найдите подходящую сетку для своего плана в «Настройки» -> «Рабочая область». Выберите Dot Grid, 16/64, 10/100 или Isometric.

Используйте пазы для инструментов в своих интересах. Установите одно перо на 100% сглаживание для рисования быстрых линий, установите другое на 0% для написания заметок. Установите для них другие цвета для редактирования строк.

Добавьте срез на колесо инструмента для обрезки линий и надрезов. Установите его на 0 пунктов, чтобы длина линии оставалась неизменной.

Чтобы добавить текст к своему плану, используйте текстовый инструмент или попробуйте сделать заметки на плане от руки.


3. Нарисуйте свой план

У вас есть два способа нарисовать прямые линии идеальной длины. 100% сглаживание линий рисует прямые линии, а в сочетании с функцией «Измерить» измеряет по мере рисования. Линейная направляющая отслеживается и позволяет устанавливать плавающие метки измерения. У каждого есть несколько разные преимущества.

Рисование со сглаживанием линий

100% сглаживание линий позволяет мгновенно рисовать прямые линии пером.

Чтобы настроить перо на 100% сглаживание, выберите прорезь на колесе инструментов, выберите перо и коснитесь параметра сглаживания на внутреннем кольце колесика инструментов. Выберите предустановленное значение в появившемся меню и сдвиньте его до 100% или нажмите + удерживайте предустановку, чтобы ввести пользовательское значение.

Установите для инструмента 100% сглаживание и активируйте Измерение.

Когда функция «Измерение» активна, она рассчитывает длину вашей линии в соответствии с масштабом вашего чертежа. Это отлично подходит для рисования плана от руки, когда вы не знаете размеров.Мера рассчитывает расстояние за вас.

Если вам нужна точная длина вашей линии, вы можете выбрать линию, затем нажать + удерживать значение длины рядом с линией или в строке состояния и ввести пользовательское значение.

Чтобы создать произвольную длину линии: 1. Выберите линию. 2. Коснитесь + удерживайте измерение длины. 3. Введите точное значение. 4. Коснитесь измерения, чтобы «приклеить» его к холсту.

Рисование плана со сглаживанием линий может выглядеть примерно так:

Нарисуйте комнату. Попробуйте нарисовать первые две стены, выберите и продублируйте их, затем отразите и отразите дубликат. Вы также увидите, что теги измерения скопируются.

Измерение в туалете. Стандартная глубина шкафа составляет 24 дюйма. Измерьте это расстояние до комнаты с помощью линии, которую вы можете удалить позже. Проведите линию туалета, чтобы найти расстояние от стены до стены. Используйте инструмент Slice на 0 пунктов, чтобы обрезать «стену» и добавить двери. (Узнайте о срезе по сравнению с жестким и мягким ластиком.)

В то время как новые теги измерений будут появляться во время нарезки, показывая вам отредактированные размеры, останутся только те теги, которые вы вставили на место.

Добавьте другие элементы помещения. Знайте физические размеры того, что вы проектируете. Стандартная дверь в номер в США — 32 дюйма, одно окно — 30 дюймов. Их точное планирование имеет значение как визуально на бумаге, так и при создании плана.

Если двери, окна, компоновка или бытовая техника являются «объектами», которые вы часто используете в проектах, нарисуйте один и сгруппируйте линии в один объект, а затем перетащите его в библиотеку объектов для быстрого доступа во время рисования.Объекты доступны между рисунками. (Узнайте, как создавать библиотеки объектов.)

Сгруппируйте линии в объекты, выбрав и связав их вместе, а затем перетащите их в библиотеку объектов для дальнейшего использования.

Если вам нужно повернуть линию на точное количество градусов (например, на 90 градусов, чтобы сформировать угол), выберите линию, затем нажмите + удерживайте значение угла вверх в строке состояния и выберите один из ярлыков или введите твой собственный.


Рисование с помощью линейной направляющей

Направляющие формы обладают некоторыми особыми свойствами, которые могут помочь при создании дизайна.Их можно не только формовать с помощью направляющих ручек, вы можете определить периметр, угол и радиус, а затем проследить точную форму. Вы можете узнать больше о различных руководствах в руководстве.

Линейная направляющая в сочетании с «Измерить» позволяет рисовать в масштабе, аналогичном рисованию со сглаживанием, а также позволяет создавать теги измерений, типичные для того, что вы можете видеть на плане.

Активируйте линейную направляющую в меню «Точность» (если у вас что-то выбрано, опция «Направляющая» не отображается, поэтому снимите выделение, чтобы найти ее).Затем дважды коснитесь перекрестия в центре направляющей, чтобы линия оказалась внутри маркеров. Эти ручки отражают внешние границы вашего измерения, и если вы собираетесь установить точное расстояние, вы не захотите выходить за его пределы.

Имейте в виду, что когда линейная направляющая активна, ничего больше нет. Вы можете рисовать в любом месте экрана, и это будет только отслеживать направляющую. Вы можете перемещать направляющую, перемещать ее ручки или касаться тега, но чтобы выбрать, нарисовать или сделать что-либо еще на холсте, вам необходимо сначала деактивировать направляющую.Для этого коснитесь параметра направляющей в меню «Точность» или просто коснитесь экрана пальцем. Коснитесь двумя пальцами, чтобы вернуть его.

Процесс рисования с помощью направляющей линии будет выглядеть следующим образом:

1. Поместите направляющую линии на холст.

2. Нажмите и удерживайте метку измерения.

3. Введите значение и нажмите «Готово».

4. Коснитесь метки.

5. Проведите линию.

В зависимости от желаемого результата вам не нужно проводить линию.Вы можете создать плавающий измерительный тег , выполнив первые четыре шага. Эти теги будут оставаться на экране, пока активна функция «Измерение». Выключите Измерение, и они исчезнут, включите, и они снова появятся.

Чтобы экспортировать план с установленными тегами, оставьте параметр «Измерение» включенным, и они появятся в финале.

Пример плана с плавающими размерами и экспортированная версия.

Чтобы повернуть направляющую на точное количество градусов, коснитесь + удерживайте значение угла в строке состояния и выберите значение поворота из ярлыков или введите собственное.

Чтобы точно повернуть линейную направляющую: 1. Нажмите и удерживайте значение угла в строке состояния. 2. Выберите ярлык или введите свой угол. 3. Не отключайте вращение, пока корректируете линию на холсте.

Совет: Установите для параметра Scale значение Off в меню выбора, чтобы не изменять размер линии при ее перемещении. При настройке углов установите для параметра «Поворот» значение «Выкл.».

Другие полезные подсказки для инструментов

Дублирование, зеркальное отражение и отражение могут ускорить построение линий. Если у вас уже есть линия с нужным размером, выберите и продублируйте ее.

Нажмите и удерживайте значение «Угол» в строке состояния, чтобы повернуть выбранную линию на точное количество градусов.

Вы нарисовали линию не в том месте? Поднимите его с помощью лассо или средства выбора предметов и переместите в нужное место. Если вы думаете, что это правильно, а кто-то думает, что это неправильно, попробуйте продублировать слой и скорректировать его там. Затем выберите, какой вариант вам больше нравится.

Переведите слои в ручной режим, чтобы вы могли рисовать столько слоев, сколько вам нужно, независимо от инструмента.Храните свои идеи и правки отдельно между слоями, чтобы вы могли легко переключаться между ними (подумайте о разметках клиента, электрических заметках, макетах кухни и блок-схемах).


4. Экспорт плана

Вероятно, вы захотите поделиться своим планом с заинтересованными сторонами для обсуждения и редактирования, а позже передать план группе инженеров.

  • Для быстрого комментирования выберите часть рисунка, затем нажмите + удерживайте + перетащите ее в свое электронное письмо или текст, где он будет вставлен как PNG.

  • Чтобы поделиться редактируемым чертежом, экспортируйте план как собственный файл CPT. Это позволяет клиенту или товарищу по команде открывать файл прямо внутри Concepts и добавлять разметки. Подсказка: Переименуйте новый слой с именем вашего клиента и установите активный инструмент на красную ручку перед экспортом.

  • Чтобы экспортировать план в определенный размер для печати, создайте монтажную область этого размера в меню «Настройки» -> «Размер монтажной области», затем выберите и отмасштабируйте свой план, чтобы он соответствовал монтажной области.Убедитесь, что в меню «Выделение» активен «Масштаб», а не «Растягивание»; также помогает установить для поворота значение «Выкл.». Нажмите «Экспорт», выберите тип файла и выберите «Пользовательский размер».

  • Чтобы экспортировать редактируемый файл в САПР, Adobe (требуется учетная запись Creative Cloud) или другое программное обеспечение, выберите соответствующий тип файла и выполните экспорт. Обратите внимание, что файлы, открытые в других векторных редакторах, могут выглядеть иначе — они не поддерживают текстурированные штрихи, на которых специализируется Concepts, поэтому используйте кисти с фиксированной шириной и проволокой, а также инструмент «Срез» в качестве ластика, если вы собираетесь редактировать где-то еще.

  • Чтобы создать резервную копию рисунка из галереи, коснитесь + удерживайте + перетащите рисунок в файлы или облако. Добавьте больше рисунков к своему выбору, нажав на них. Чтобы создать резервную копию всего проекта, откройте меню проекта и нажмите + удерживайте + перетащите проект в файлы или облако.

Удачи в создании планов! Если у вас есть какие-либо вопросы, напишите нам по адресу [email protected], и мы будем рады помочь. Ниже приведены дополнительные уроки, которые могут вас заинтересовать, и несколько интервью с дизайнерами, которые делятся своими достойными плана методами.


Учебники по дизайну

Как проектировать в концепциях

Масштаб и измерение в концепциях

Создание шаблона проекта

Интервью с архитекторами

Слои архитектурного дизайна Mikiten 9000 — Дизайн с Erick 9000 Жизнь безбумажного архитектора — с Крейгом Бернсом

Практическая эволюция идей и технологий в архитектуре — с Юен Миллер

Создание неподвластного времени дизайна интерьера — с Анной Эшбахер

Исследование пространственного дизайна в архитектуре — с Седриком Кристианом


Автор: Эрика Кристенсен


Как читать планы домов

Независимо от того, просматриваете ли вы их со своим архитектором или просматриваете планы дома в Интернете, приятно знать несколько вещей о домах, чтобы помочь вам понять планы и решить, стоит ли они представляют то, что вы хотите в доме.

Например, знаете ли вы, что стили домов определяются их планировкой, а также их архитектурными особенностями? В колониальном доме обычно есть центральный коридор с квадратными комнатами по бокам и две большие комнаты сзади. Дом на ранчо — это одноэтажный L-образный дом со спальнями, сгруппированными на одной стороне дома. Викторианский дом отличается такими чертами, как черепица и эркеры. А в доме на Кейп-Коде есть две спальни наверху с наклонными потолками [источник: TheHouseDesigners.com]. Узнав о различных стилях домов, вы сможете определить их особенности на плане дома, что поможет вам представить дом в своем воображении.

Помимо оценки планировки дома, внимательно изучите материалы и отделку. Взвесьте свое желание иметь гранитные столешницы и энергоэффективные приборы с желанием занимать большую площадь. Эти особенности никеля и копейки могут быстро вывести вас из бюджета. Кроме того, глядя на материалы и методы, перечисленные в вашем плане, помните, что зеленый дизайн может окупиться в долгосрочной перспективе, но что зеленые методы могут не подходить для всех климатических условий [источник: HomeBuildingSmart.com].

В целом, помните, что планы дома можно изменить — и лучше устранять неполадки на бумаге, чем изменять дизайн в процессе строительства, или, что еще хуже, понять, когда дом построен, что он вам не нравится. Поработайте со своим архитектором и / или строителем, чтобы полностью понять ваши планы, а затем скорректируйте их по мере необходимости. Требуется ли в вашей современной жизни больше электрических розеток в офисе? Добавьте их. Требует ли ваш сайт зеркального отображения планов? Переверни их. Будут ли маленькие дети, бегающие по тесному коридору, нуждаться в кармане вместо распашной двери? Измени это.

Короче говоря, идеальный дом не обязательно самый большой или красивый — он лучше всего подходит для вашей жизни. Подумайте о том, что для вас важно, а затем постарайтесь представить свои приоритеты на бумаге.

Размеры планов этажей — Строительные чертежи

План этажа имеет точные размеры, чтобы обеспечить правильное расположение таких элементов, как стены, колонны, двери, окна, проемы, лестницы и другие детали для строительства. Иногда после того, как план нарисован точно в масштабе, его воспроизведение вызывает небольшое увеличение или уменьшение рисунка.В таких случаях план этажа немного выходит за рамки истинного масштаба, но это приемлемо, поскольку указанные размеры являются определяющими факторами. Фактически, большинство дизайнеров добавляют к чертежу пометку, в которой говорится: «Не масштабируйте чертеж, следуйте указанным размерам».

Как правило, размеры таких элементов, как стены, соответствуют каркасу, поскольку строитель сначала возводит его, а затем добавляет к нему отделку. Этот метод определения размеров дает точное расположение стоек, колонн и балок и обычно размещается на их лицевой стороне.Однако в некоторых случаях центральная линия стены может быть определена и измерена.

Часть плана этажа может быть помечена символом для более крупного и подробного плана, нарисованного где-нибудь в другом месте. Например, эта часть плана обозначена как область 6 и увеличена на листе A4.

Размеры на плане этажа обычно определяют каркас здания, например, поверхность этих стоек 2×4.

Размеры выполняются иерархически. Размеры зданий, структурного каркаса, помещений и оборудования указаны в порядке убывания их размеров.Фактическое количество размеров на плане зависит от того, сколько свободы дизайнер предоставляет подрядчику. Очень подробный план с размерами оставляет застройщику мало места для отклонения от первоначального проекта. Однако, если показаны только несколько ключевых размеров, строителю доверяют определение точного расположения внутренних компонентов. Хороший ориентир для определения размеров находится где-то между этими двумя подходами. Завышенный по размеру план дает строителю небольшую свободу вносить коррективы в полевых условиях или заменять методы экономии.Однако слишком мало размеров может вызвать много догадок и увеличить вероятность ошибки в полевых условиях и при координации между субподрядчиками.

Все размеры на этом плане этажа указаны до стойки, за исключением стены между туалетами. Его размер соответствует средней линии стены. Технику центральной линии также можно использовать для определения местоположения внешних окон и дверей, как показано в этом примере. Обратите внимание, что размеры на этом частичном плане этажа размещены за пределами помещений.Выносные линии не касаются стен, а темные отметки под углом 45 градусов указывают протяженность размеров.

Методы расчета

Размеры указаны на плане помещения. Обратите внимание, что размерные линии рисуются светлее, чем линии стен, и обычно представляют собой непрерывную группу или цепочку чисел вдоль линии. Выносная линия начинается на небольшом удалении от объекта (минимум 1,58 мм или Vi6 дюйма), никогда не касаясь его. Он расширяется примерно на V8 дюймов (3.17 мм) за размерную линию. Стрелки, точки или деления под углом 45 градусов (наиболее часто) используются на стыке выносной линии и размерной линии. Стрелки, точки или отметки делаются более толстой и / или темной линией, чтобы выделить их графически. Отметки под углом 45 градусов нарисованы в одинаковом направлении. Однако некоторые рисовальщики наклоняют метки для вертикального считывания размеров слева направо и горизонтально считывают размеры справа налево. При использовании компьютера любой из этих трех графических символов (стрелки, точки или отметки) может быть вызван и последовательно вставлен для всех размеров.

Для нанесения размеров на плане этажа обычно требуются две или три непрерывных размерных линии для определения местоположения внешних стен, выступов стен, внутренних стен, окон, дверей и других элементов. Размеры наружных стен здания выходят за пределы плана этажа. Самая внешняя размерная линия — это общий размер здания. Следующая размерная линия, движущаяся к плану, указывает расположение стен и осевые линии дверей и окон. Другие различные детали в плане (такие как незначительные смещения, изгибы или шкафы и приспособления) расположены на линии третьего измерения.Эта иерархия линий позволяет плотникам и другим профессионалам быстро находить основные элементы каркаса и второстепенные детали, обращаясь к соответствующей размерной линии.

ТАРЕЛКИ

ТАБЛИЦА ДЛЯ ДИВАНА

Размеры на плане этажа сгруппированы иерархически, начиная от общих размеров внешних стен и кончая меньшими компонентами здания или пространства, такими как выступы стен, внутренние стены, окна, двери и другие важные элементы.Темные отметки под углом 45 градусов к выносной линии размера являются наиболее распространенным методом обозначения точек соединения.

Выноска используется для обозначения расстояния в 1′-3J’2 дюйма от угла стены до полки регистрации на этом частичном плане, так как пространство внутри размерной линии слишком мало для букв. Планы этажей мелким шрифтом В жилых проектах часто используется отделка из материалов, например, кафельный пол в прихожей, кухне, зоне для завтрака и подсобном помещении.

Читать здесь: Обозначение материалов

Была ли эта статья полезной?

3D-проекты фасадов изображений изображения лучший фасад для вашего дома

3D-проекты фасадов домов изображения

3D-проекты фасадов домов получают лучшие изображения 3D-проектов фасадов на readyhousedesign.com изображения 3D-дизайна фасадов дома — это наш опыт, и у нас есть команда экспертов для 3D-дизайна фасадов домов. Изображения, которые вам нужно поделиться с планом дома или фотографиями участка, чтобы получить изображения 3D-дизайна фасадов, мы предоставим вам оценку и расценки на изображения 3D-дизайна фасадов. Вы можете начать свою работу после подтверждения авансового платежа для получения информации о расценках и расценках в нашем приложении № 9783134811

. Ищете готовые проекты фасадов и конструкции домов в Керале, идеальным способом является просмотр веб-сайтов в Интернете.Таким образом, вы можете найти ряд уникальных и красивых планов домов в Керале с точными чертежами и размерами, которые удобно построить на месте. В штате Керала доступно много важных мест и туристических достопримечательностей, которые также нуждаются в строительстве, и поэтому ищите планы домов в Керале и дома в индийском стиле, это лучшая альтернатива. Появилось много онлайн-порталов, чтобы предоставить отличные услуги клиентам, которые после готовых планов дома в Керале и возвышений домов в индийском стиле.Все объекты хорошо спроектированы опытными архитекторами и специалистами по внутренней и внешней отделке. В них используются разные стили декора и архитектурные узоры, которые придают вашему дому аутентичный и неповторимый вид.

Вот некоторые из хорошо известных и известных сайтов, где можно найти фасады домов в индийском стиле и другие дизайнерские идеи дома: планы дома в Куэл-Крик, план дома в Керале, план дома в Индии, дом Голубой горы и многие другие. Все эти сайты хорошо организованы и содержат множество изображений, разделенных по категориям, так что вы можете выбрать из них то, что вам больше всего нравится.Они хорошо продуманы, информативны и полностью надежны. Кроме того, они также имеют очень разумную цену.

Вы можете выполнить поиск по любому из трех вышеупомянутых типов услуг в соответствии с вашими предпочтениями. И все это не только домовые фасады, но и лифты, гаражи, навесы, офисные помещения, гостевые дома, бассейны, мебель, гостевые домики, квартиры и другие постройки. Значит, все есть. Если вам нравится строить гараж или какие-либо подобные конструкции, просто найдите их на любом сайте, и вы получите подробную информацию о его функциях.То же самое и с другими сайтами. Вы можете искать по любым критериям, которые вам нравятся.

Другой лучший вариант — поиск в Интернете лучших и доступных проектов фасада дома. Все эти сайты предлагают бесплатные и высококачественные 3D проекты фасадов домов. Так что вам не нужно беспокоиться о качестве и доступности. Все, что вам нужно сделать, это выбрать тот, который соответствует вашим потребностям и бюджету.

Если вам нужно искать более изысканный и привлекательный дизайн фасада дома, то лучший выбор для вас — ознакомиться с коллекцией ландшафтной архитектуры Индии.Это действительно идеальный выбор для вас. Хорошая вещь в том, что вы можете просматривать множество разновидностей стилей и архитектур. Архитектурные изображения здесь доступны в отличном разрешении. Следовательно, они гарантируют, что конечный продукт будет идеальным и привлекательным.

Тем, кому нужно профессиональное и экономичное решение для малых и больших проектов, они всегда могут обратиться к профессиональным услугам, предлагаемым архитекторами Индии. Они предлагают ряд услуг, связанных с проектированием домов и анализом зданий.Архитектор также поможет вам в выборе подходящих материалов, цветов и отделки. Итак, если вам нужно выбрать дизайн дома с 3 спальнями, то вы можете легко воспользоваться планами небольшого дуплекса в Индии по доступным ценам.

Все планы домов и чертежи домов доступны в Интернете. Вы можете принять окончательное решение после просмотра изображений этих планов. Важно проверить, действительно ли вам нужен такой план дома. Только когда вы знаете размер своего дуплекса или дома и общую потребность в пространстве, вы можете выбрать размер этих комнат.Важным аспектом является правильный дизайн фасада вашего дома, потому что это определит эффективность и красоту вашего интерьера.

Вам обязательно понравится красивый и просторный дом. Убедитесь, что все ваши требования выполнены, прежде чем выбирать какой-либо план дома. Итак, посетите официальный сайт архитекторов Индии и ознакомьтесь с различными типами фасадных фасадов малых и больших домов, доступными с ними. Вам обязательно понравится красивый интерьер. Просто визуализируйте, что вы можете сделать, с помощью этих хорошо продуманных планов и чертежей.

как получить 3D-проекты фасадов домов изображения
  • поделитесь своим планом дома или фотографиями участка дома
  • получите цену за 3D-дизайн фасадов изображения изображения проект
  • сделайте предоплату за 3D-фасад дома проекты изображений
  • мы начнем работу над 3D проектами фасадов домов изображения
  • на выполнение потребуется 2-3 рабочих дня

3D проекты фасадов изображений изображения 30 × 40 футов-дом-фасад-фасад-дизайн -image-three-floor-plan

заказать сейчас

чем мы занимаемся

мы предоставляем онлайн-услуги по дизайну дома, такие как план дома, дизайн фасада дома, трехмерный план этажа, дизайн интерьера и другие чертежи домашнего дизайна

План дома

План дома является очень важной частью строительства, так как вы получите размер и расположение комнаты, кухни, гостиной и лестничной площадки. g и другое пространство с Васту и надлежащей световой вентиляцией

План дома 40 × 45, обращенный на восток

Фасадный дизайн

Внешний вид дома называется фасадным дизайном или видом спереди дома, который мы предоставляем лучше всего и реалистичный исполняемый дизайн фасада дома в 3D, и вы получите его в формате jpeg с высоким разрешением

25 × 34 футов-индийский-дом-фасад-дизайн-двойной план этажа

дизайн интерьера комнаты

мы обеспечиваем лучший дизайн домашнего интерьера для спальни, кухни, гостиной и любого пространства, доступного для проектирования, мы всегда обеспечиваем дизайн интерьера в рамках бюджета, поэтому никто не должен вкладывать огромные деньги в то, что мы можем сделать роскошную комнату из обычных и основных материалов, доступных в вашем бюджете для проектирования комнаты

дизайн интерьера

3-й план этажа

Если вы хотите увидеть свой дом изнутри до начала строительства, вы можете взять 3-й план 2-го плана дома, который он даст Вы имеете представление о внутреннем пространстве, можете сказать, что это экономичная услуга дизайна интерьера

План этажа 3д

Дизайн фасада дома 3д изображения
