Строительство туалета на даче своими руками, чертежи, размеры
Автор: Золотые руки веб-мастера
Опубликовано: 14.02.2019 12:57
Просмотров:
Время чтения (минуты): 1
Любой дачный участок не может обойтись без туалета. Из-за отсутствия канализации или невозможности ее обустройства, блага цивилизации, в виде унитаза в теплом помещении, недоступны многим дачникам. Поэтому возникает необходимость строительства уличного туалета на даче своими руками, чертежи, размеры и дизайн которого каждый дачник подбирает самостоятельно.
Деревянный туалет в окружении зелени и цветов
Виды устройства туалетов в загородных условиях
Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация. Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.
Туалет на даче обшитый сайдингом смотрится весьма неплохо
Туалеты бывают следующих видов:
- обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м.
Туалет на даче может выглядеть очень оригинально
- пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой. Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;
Аккуратный туалет из строганной доски
- туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу.
Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;
Туалет в виде огромного пня
- биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;
Туалет из деревянной дранки
- в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;
Туалет на улице в японском стиле
- торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом.
Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.
Деревянный туалет на даче с односкатной крышей
Любой из этих видов имеет право на существование. Тем не менее, большинство дачников копают яму и строят обычный туалет на даче своими руками. Чертежи, размеры всей конструкции и место установки необходимо определить заранее.
Цвет деревянного туалета может гармонировать с окружающим ландшафтом
Поиск оптимального места на участке для сооружения туалета
Перед тем, как начать возведение туалета на участке, необходимо определиться с местом. Это очень важно, так как грунтовые и поверхностные потоки воды могут разносить нечистоты на обширную территорию. Существует несколько общепринятых правил:
- расстояние от ямы с нечистотами до любого водного источника: колодцев или скважин, рек или ручьев полагается соблюдать не меньше 25 м. При этом, нельзя забывать про соседские источники. Если на участке есть перепады высот, то туалет строят в самой низшей точке;
- подвальные помещения или погреб должны находится на расстоянии более 12 м;
- баня или сауна — более 8 м;
- хозяйственные постройки с домашними животными — 4 м;
- деревья – 4 м, а кустарники – 1 м;
- от границы участка не менее 1 м;
- уровень грунтовых вод – важный аргумент в выборе типа туалета.
Если они поднимаются выше уровня 2,5 м., то строить туалет с неизолированной выгребной ямой недопустимо. В этом случае необходимо выбрать один из альтернативных вариантов;
- дверь кабинки не должна открываться в сторону соседского участка.
Туалет на даче из необрезной доски
Нужно учесть и объекты соседей при выборе места для строительства туалета на даче своими руками. Чертежи, размеры и ориентация строения – все должно браться во внимание. Если участок оформляется в едином дизайнерском стиле, то при выборе местоположения туалета немаловажное значение имеет и его интеграция в общую концепцию проекта.
Строительство туалета на даче своими руками, чертежи, размеры
Если, в результате всех раздумий и вычислений, решено строить туалет с выгребной ямой, то делать это нужно в определенной последовательности.
Утепленный туалет на бетонном основании с металлической дверью
- Выбирается оптимальное место по вышеизложенным правилам.
- Копается яма глубиной около 2 м. со сторонами 1,2 – 1,4 м.
- Стены ямы можно выложить кирпичом или укрепить другим способом. На дне можно устроить цементную стяжку. Важно то, что жидкие составляющие отходов должны свободно уходить в землю.
- Делается столбчатый фундамент из кирпичей или бетонных блоков. На нем устанавливаются полозья.
- Сооружается каркас из брусков.
- Каркас обшивается досками, профнастилом или другим материалом.
- Крыша закрывается любым кровельным материалом.
- При необходимости стены внутри утепляются.
Деревянный туалет расположен под высокими деревьями
Подробные чертежи, размеры туалета на даче своими руками позволяют посчитать количество требуемого материала и показывают особенности монтажа всех элементов:
- каркас делают из брусков с размерами 100х50 мм. Он устанавливается на два параллельных бруса с сечением 150х150 мм. Они играют роль полозьев.
Так как брусья соприкасаются с землей и непосредственно с ямой, их необходимо обработать антисептиком. При необходимости туалет утепляют пенопластом. Односкатную крышу закрывают любым материалом. Это может быть мягкая черепица, оставшаяся от строительства;
Каркас дачного туалета
- габариты туалета обязательно имеются на чертежах. Чаще всего они такие: высота не менее 2 м., ширина – не менее 1,2;
Фасад, план и вид в разрезе
- если туалет полностью деревянный, то все его стены изготавливаются из доски 100х50 мм. При этом, торцевая стена имеет форму прямоугольника, боковые – форму трапеции, а в фасадной стене большую часть занимает дверной проем. В ней же делается небольшое окно для вентиляции и освещения. Все готовые стены крепятся на каркасе с помощью гвоздей;
Правая стена дачного туалета
Левая стена дачного туалета
Основа, рамы и стропильная система
- полозья, обработанные антисептиком, соединяют. Для лучшей жесткости в них прорезают пазы глубиной 50 мм и шириной 150 мм;
Основа дачного туалета
- пол монтируют из досок 50х100 мм и зашивают листами ОСБ.
При необходимости его утепляют пенопластом. Выгреб обустраивают в задней части туалета;
Нижнее перекрытие
- остов двери делают из брусков 50х50 мм. Для жесткости бруски соединяют диагоналями. Снаружи дверь обшивают досками, а внутри плитами ОСБ;
Фасадная стена
- стропила для односкатной наклонной крыши делают из доски 100х50 мм. и запилами крепят к каркасу стен. Расстояние между соседними стропилами 40 см;
Стропила крыши дачного туалета
- древесину туалета можно обрабатывать антисептическими составами. В него можно провести электрические провода, что даст возможность устроить освещение.
Таблица необходимых материалов
Хотя строительство туалета на дачном участке не является сложным делом, качеству работ необходимо уделить особое внимание. От этого зависит не только удобство использования объекта, но и его долговечность. Правильный выбор места строительства не только позволит избежать неприятностей с санитарным состоянием, но и придаст целостный и гармоничный вид всему участку.
Чертежи и популярные схемы туалета для дачи
Чаще всего в дачных поселках центральная канализация отсутствует, и строительство клозета становится жизненной необходимостью. Его возведение не является таким уж сложным делом и, в принципе, под силу любому, кто решил обустроить свой дачный участок.
Для этого требуется желание, кое-какие инструменты и некоторое представление об объекте строительства. Комфортабельный и гигиенический дачный туалет, чертежи которого можно найти на многих специализированных сайтах, позволит иметь городские удобства и за пределами больших населенных пунктов.
Содержание:
- Немного о дачном клозете
- Совет по обустройству с выгребной ямой
- Схема и устройство септика
- Немного о преимуществе биотуалета
- Делаем кабинку сделать своими силами
- Подведем итог
Каким он может быть
Существует несколько типов отхожих мест для дачи:
- С выгребной ямой
- Люфт- и пудр-клозет
- Биотуалет
У каждого из них есть свои определенные преимущества и недостатки. Так, например, на севере нашей страны наиболее оптимальным вариантом считается люфт-клозет. Его конструкция является чем-то средним между квартирным туалетом и классической уличной будочкой с выгребной ямой. В южной части России, где разложение отходов жизнедеятельности происходит намного быстрее, такая система уже не будет хорошим вариантом. Зато биотуалет может стать удачной его заменой.
Выбор типа клозета зависит от многих факторов, в том числе и от платежеспособности владельца дачного участка. А построить дачный туалет, используя чертежи, не так уж и сложно. Это может быть как простой сельский вариант или обычный септик, так и современная конструкция.

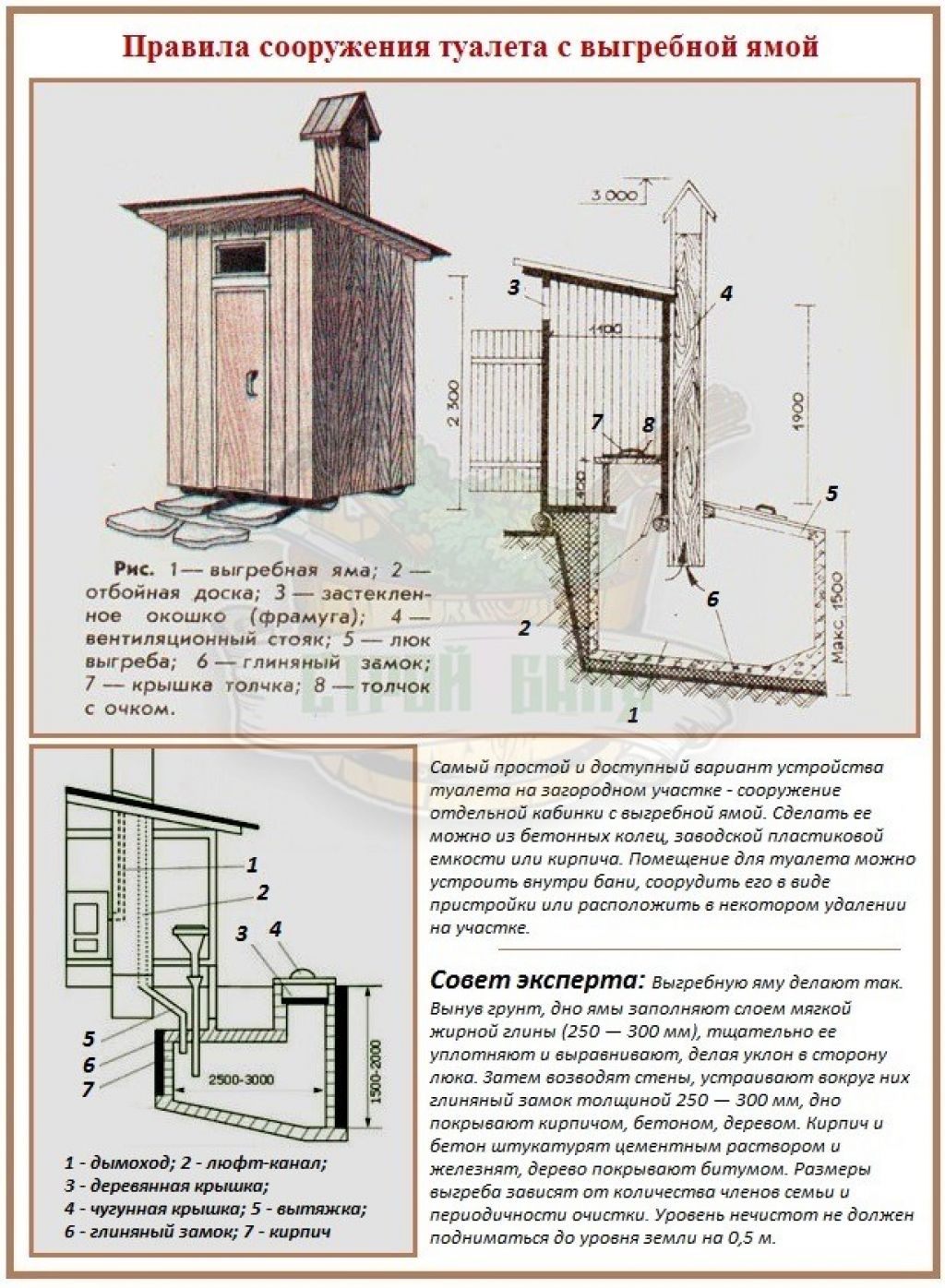

Как обустроить туалет с выгребной ямой
Эта традиционная конструкция имеет вид деревянной будки, размещенной в дальнем уголке участка. И чем дальше она расположена от сада и огорода, тем лучше. Но это не совсем удобно, так как в этом случае туалет находится далеко от жилого помещения. Конечно, на небольшом по площади участке разместить жилую зону и отхожее место на большом расстоянии друг от друга не получится, и тогда клозет будет соседствовать с домом, что также не очень хорошо.
Этапы работ по обустройству выгребной ямы
Для человека, который хоть немного разбирается в строительстве, соорудить дачный туалет будет не сложно, особенно если имеется чертеж с размерами. Для этого необходимо только наличие инструмента, материалов и немного умения.
Стандартный домик из вагонки можно соорудить в среднем за пару дней. Больше времени займет создание выгребной ямы. Так как ее надо не только выкопать, но и надежно герметизировать. Это делается с помощью бетонных колец или обкладывают изнутри кирпичом. При наличии на участке объектов питьевой воды надежность стенок ямы должна быть идеальной.
Схема септика без откачки
Схема септика без откачки
Такой дачный туалет, чертежи которого встречаются чаще всего, имеет большой недостаток – содержимое из выгребной ямы может поступать в почву или просачиваться в грунтовые воды, которые иногда используются для полива огорода или даже для питья. Этого допускать нельзя ни в коем случае.
Некоторые считают, что в прошлом отходы человеческой жизнедеятельности из выгребных ям применялись как удобрение.
Но это не совсем так, использовались главным образом отходы со скотного двора. Переполненные же туалетные ямы засыпались землей, а кабинки переносились на другое место. И только через несколько лет, при крайней необходимости, перепревшие отходы использовались на овощных грядках.
Герметичность выгребной ямы иногда обеспечивают использованием каких-либо емкостей, изготовленных из металла или пластика. Но и этот вариант имеет существенный недостаток – зарытые в землю баки недолговечны, даже если материалы, из которых они изготовлены, прошли специальную обработку.
Смотрим видео, схема септика своими силами:
Купив готовый деревянный туалет для дачи, или построив его самостоятельно, используя чертежи, решить все санитарные проблемы сразу не удастся. Наступит такой момент, когда надо будет чистить переполненную выгребную яму. Для этого следует вызывать ассенизаторскую машину, а это будут дополнительные расходы, которые зависят от объема выкачиваемых отходов и расстояния до дачи.
Биотуалет на дачном участке
Торфяной вариант
Если финансовые возможности не позволяют приобрести фабричное устройство этого типа, то его можно сделать и своими руками, применив торфяной наполнитель, который в дальнейшем можно использовать в качестве компоста.
Этот вариант в последние годы стал довольно популярным. В нем вместо традиционной выгребной ямы применяется емкость большого объема.
Накопительный бак не закапывается в землю, что существенно продлевает срок его службы.Если кабинка биотуалета выполнена из пластика, то это устройство получает ряд дополнительных преимуществ. Этот материал не гниет, не впитывает запахи, его эксплуатационный период значительно больше, чем у дерева.
Растворителем отходов в компостном туалете является торф, один килограмм которого перерабатывает около десяти литров стоков.
Деревянные кабинки торфяного биотуалета сооружаются таким же способом, как и классические сельские. Сначала определяются оптимальные размеры будущего дачного туалета, потом возводится каркас, к которому прибиваются доски.
Пудр-клозет своими силами
Установить его можно в любом уголке участка. В его конструкции нет стандартной выгребной ямы, ее функцию выполняет большая емкость из прочного материала. Опорожнение бака происходит по мере его заполнения.
Схема дачного варианта
Главным преимуществом такого устройства являются не только компактные размеры, но и безопасность дачного туалета, так как отходы не загрязняют почву и грунтовые воды.Схема устройства такой конструкции довольно проста.
Размеры дачного туалета вы вправе выбрать самостоятельно. На задней стенке делаются специальные отверстия для вентиляции и проведения очистных работ.
Внутри кабинки размещается короб, в котором содержатся торф или опилки, используемые для присыпки отходов. При заполнении емкости отходы выносятся на компостную кучу.
Что выгоднее: строим или покупаем
На современном строительном рынке представлено огромное количество готовых кабинок из самых разных материалов. Цена на них колеблется от 200 до 1000 долларов. Но на дачном участке чаще всего дешевле будет построить клозет самому из кирпича или деревянных досок. Его создание не требует специальных навыков и строительных знаний. Достаточно найти в интернете чертеж понравившегося дачного туалета, скачать его и запастись необходимыми материалами и инструментами.
При наличии деревянного бруса, фанеры, шифера и листового пенопласта построить удобный и практичный клозет не составляет большого труда.
Тем более, что выполнить все работы можно самостоятельно, не привлекая для этого специалистов. Туалет для дачи, созданный своими руками, обойдется в 2-3 раза дешевле готовой кабинки, а скопированный из сети чертеж будет служить руководством по его поэтапному строительству. При желании иметь туалетный домик, отличающийся от соседских аналогов, можно заказать индивидуальный проект и уже по нему построить кабинку, которая, кроме своего прямого предназначения, будет еще являться украшением дачного участка.
Туалет на даче своими руками (деревянный): чертежи, размеры
Для некоторых дача – это просто собственный земельный участок за городом. Конечно, со временем на нем появится дом, территория будет огорожена забором, но пока это – земля, и все. Что нужно строить здесь в первую очередь? Сарай для садового инвентаря? Тоже надо, но не первостепенно.
Дачный туалет своими руками
Первым делом требуется возвести такую ответственную и необходимую конструкцию как туалет. Не проситься же постоянно к соседям по нужде. Нетрудно построить туалет на даче своими руками, пошаговая инструкция для этого не представляет чего-то сложного, поэтому справиться с работой удастся и без опыта.
Выбор места
Туалет не может располагаться где угодно, есть некоторые требования, которые следует соблюдать при возведении такой постройки.
Туалет должен:
Выбор места для строительства туалета- Стоять не меньше чем в 30 м от источника воды.
- Не должен находиться на границе соседнего участка (не менее 1 м от границы).
- Быть не ближе 5 м от жилого здания, палатки и т.п.
Если дача находится на участке с неровным рельефом, колодец должен располагаться выше туалета. Таким образом, прежде чем построить туалет на даче своими руками, требуется правильно составить чертеж.
Определиться надо не только с местом, размерами и материалом изготовления, необходимо также учесть розу ветров, дабы избежать проникновения специфического аромата из туалета, скажем, на террасу, где так приятно попивать чаек в вечернее время.
Если проект предполагает наличие выгребной ямы, сразу нужно подумать о возможности подъезда машины ассенизаторов к туалету. Сразу отметим, что на участке с высоким уровнем подземных вод делать выгребную яму не рекомендуется.
Тип конструкции
Существует несколько основных типов туалетов:
- яма;
- люфт-клозет;
- био-туалет.
Каждый отличается своими особенностями, с которыми надо ознакомиться, перед тем, как сделать туалет на даче. И опираться здесь на личные предпочтения можно, перед тем, как правильно выбрать тип конструкции, наиболее удачно подходящей существующим условиям.
Конструкция с выгребной ямой
Простейший туалет, используемый с незапамятных времен. Не нужны никакие емкости, и четкий чертеж вряд ли нужен, если будет строиться такой туалет, вполне хватит эскиза. Построить летний деревянный туалет не очень сложно, начинать следует собственно с рытья ямы для отходов, при этом помня, что они должны будут как-то доставаться.
Затем идет устройство будки туалета. Да, добавим, что после заполнения ямы она может засыпаться, а, так сказать, надземная часть постройки (будка) переносится на новое место – новую яму. Здесь хорошо, когда уличный туалет деревянный, такой будет легче тягать с места на место.

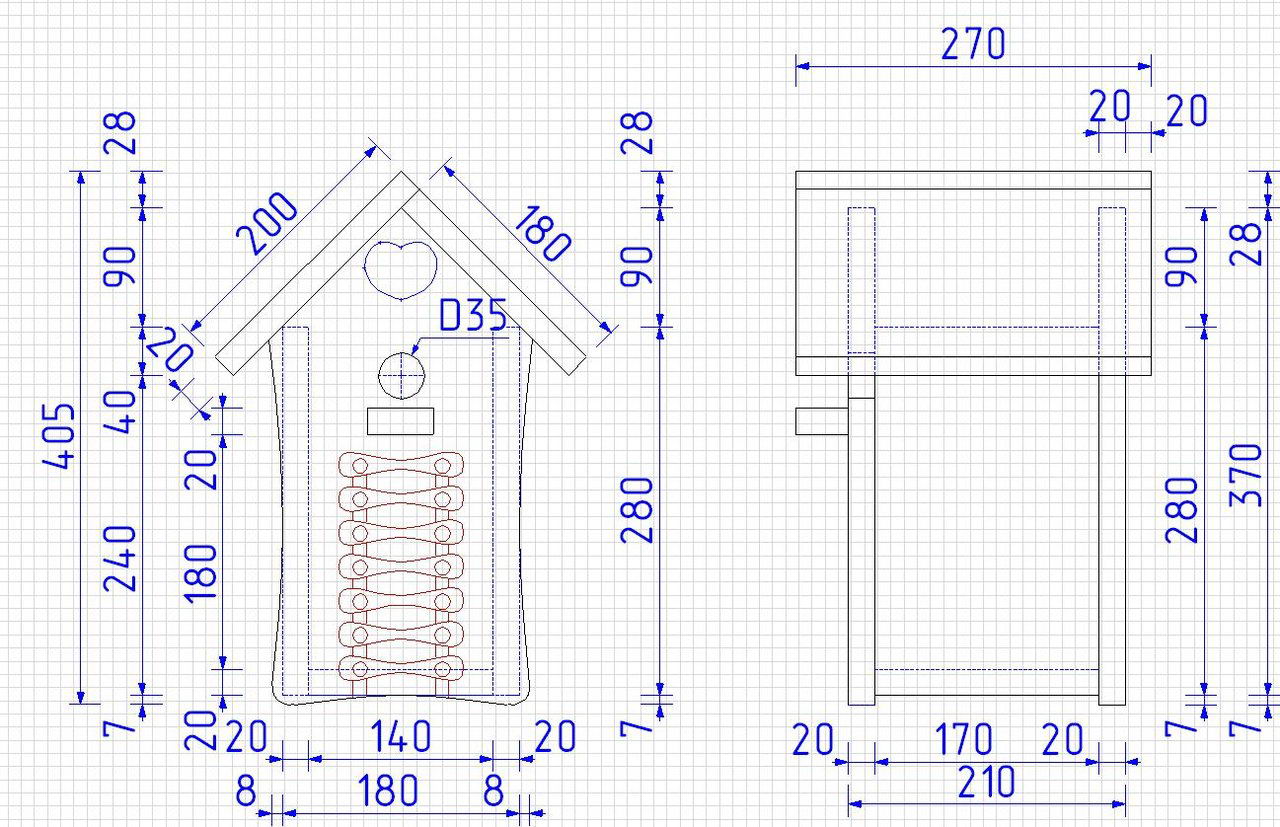

Проект дачного туалета из дерева типа СкворечникКстати, рекомендуется заблаговременно сделать чертеж, где будут указаны последующие места расположения туалета, если его планируется перемещать. Так, через время не будет неприятностей, связанных с тем, что место, где должен находиться новый деревянный теремок, занято. А переносят уличный летний туалет раз в 2-3 года.
Таким образом, построить туалет с ямой легко, что является плюсом. Но вот неприятный запах, который идет из него, – это, конечно, большой недостаток, и забывать о нем не следует.
Что касается непосредственно постройки туалета, инструкция будет такой:
Туалет с выгребной ямой- роется яма 1,5-2 м глубиной;
- стенки ее укрепляют досками, кирпичом или бетонными кольцами;
- внутрь можно поставить старую бочку или выложить яму автомобильными покрышками;
- дно бетонируется или засыпается щебенкой;
- щели конопатятся до герметичности.
Затем идет установка домика. Он ставится на четыре кирпичных столбика – фундамент, защищающий деревянный корпус от сырости. По виду это может быть теремок, скворечник, иная форма. Кирпичные столбики сверху изолируют с помощью рубероида. Чтобы правильно определиться с размерами и не ошибиться с количеством стройматериалов, предварительно рекомендуется все же составить проект.
На столбы кладется рама из бруса 100х100, грунтованная и окрашенная.
По углам производится установка четырех стоек, которые крепятся при помощи металлических пластин. Поскольку требуется обеспечить уклон крыши, задние стойки делаются короче передних. Над самой выгребной ямой для туалета делается каркас для сидения.
Вверху монтируются балки для крыши, на которые стелется рубероид и шифер. На будку с шагом 15 см прибиваются брусочки, на которые крепится финальная обшивка. Чтобы обшить строение внутри, используется пластик или деревянная вагонка. Венчает работу устройство освещения.
Вентиляция
Выгребная яма – это источник неприятного запаха. Можно использовать освежитель воздуха, чтобы как-то нейтрализовать его, но более правильно сделать вентиляцию. Проект постройки всего туалета непременно должен включать ее схему.
Вентиляционной трубой послужит обычная пластиковая канализационная 100-милиметровая труба. Она при помощи хомутов крепится к задней стенке будки туалета. Поможет грамотно составленный чертеж. Одним концом трубу проводят через отверстие в подиуме, ведущем в яму, оставляется отрезок в 100 мм. Над крышей будки трубка должна выступать на 200 мм. Место, где трубка встречается с выгребной ямой, изолируется паклей с битумной мастикой. Вверху отверстие трубки закрывается дефлектором.
Грунт — общие советы по строительству
Кирпичная выгребная ямаСчитается, что возводить на грунте туалет без каких-либо дополнительных мер по укреплению можно, если его несущая способность – не меньше 1,7 кг/см². Как правило, размеры кабинки туалета в плане редко бывают больше 2,5-3 м², а хозяйственного блока 15-20 м². Слишком пучинистой считается почва, которая пучится уже при промерзании на 12%.
Более всего пучится гумус. Если взять его слой в 50 см и умножить на 0,12 — получим 6 см. Рекомендуется, чтобы чертеж учитывал именно эту величину.
На однородной рыхлой почве равномерно вспучивающаяся поверхность – размеры по горизонтали равны 100 абсолютным величинам пучения; здесь 6 м.
Туалет с размерами 6х6 м в плане встретить вряд ли получится, значит, туалет можно возводить без фундамента.
Постройка
Как говорилось, построить деревянный или какой другой туалет поможет проект. Пошаговая инструкция, которую должен иметь чертеж, следующая:
- Определяются размеры: глубина – 1 м, ширина – 1,5 м, высота – не меньше 2,2 м. Далее, опираясь на проект, размечаем участок.
- Готовится опора, которая может быть из деревянных или бетонных столбиков. Четыре асбоцементные трубы покрывают битумной мастикой и зарывают в землю на 0,5-0,7 м. Хотя этой глубины может не хватать, что непременно должен учитывать чертеж. Так, может потребоваться закапывание на глубину 0,9-1 м. Трубы на 1/3 заполняют цементным раствором, в них вставляются столбы-опоры.
Для их закрепления доливается раствор цемента, если необходимо. Непременно заливаются бетоном и опорные столбики! Материал для каркаса и отделки выбирается в зависимости от пожеланий и возможностей.Схемы столбчатого фундамента под туалет
- Что нам дальше велит делать проект? Конечно, изготавливать каркас. Данная конструкция может представлять собой коробку, сваренную из металлических уголков. Несущих уголка должно быть четыре. На эти уголки крепится деревянный стульчак. Аналогичный каркас может быть сделан из деревянного бруса 50х60 мм.
- Теперь, пожалуй, самая емкая часть работы. Смотрим в чертеж, и делаем корпус (будку). Тут к деревянному каркасу туалета могут быть прибиты с помощью гвоздей доски, которые должны быть плотно пригнаны. Материалом замены может служить: шифер, профнастил, металлический профиль. Лист любого материала прикручивается при помощи саморезов. Если каркас из железных уголков, к нему удобнее крепить шифер или профнастил. В задней стенке будки туалета неплохо проделать два отверстия: вверху – для вентиляции; внизу – чтобы вытаскивать емкости с нечистотами.
Разные дачные туалеты
- Обшить будку можно: шифером, пиломатериалами, металлическими листами, профнастилом. Также можно по-морскому – шлюпочной доской. Эта доска лучше показывает себя в местности с обильными осадками, однако порывы сильного ветра она держит несколько хуже, чем шпунтовая.
- Крыша туалета. Проект может предусматривать сразу несколько вариантов устройства крыши. Материалом кровли может быть: шифер, кровельное железо, дерево. Деревянная крыша туалета покрывается рубероидом для защиты от влаги. Наклон делается к задней стене.
- Место для сидения. Для этого можно даже составить отдельный чертеж. Каркас сидения делают из деревянных брусков. Передняя часть получившейся конструкции ставится на пол, задняя крепится на уголки или деревянные брусья каркаса. Обивается каркас шлифованными досками. Далее вырезается «основное» отверстие. Углы непременно должны быть очищены от заусенцев! Место может быть окрашено или покрыто лаком.Каркас стульчака
- Неважно, что подразумевает ваш проект — деревянную дверь или пластиковую покупную, над ней, на участке до крыши туалета, должно быть проделано отверстие для естественного освещения кабинки в дневное время.
Механизмом закрывания двери может быть: защелка, шпингалет, крючок, простой замок. Защелки, кстати, должны быть и внутри.
- Интерьер. В кабинке туалета на стену вешается деревянный короб для засыпки. В уголок ставится ведро или короб для использованной туалетной бумаги. Под стульчаком должна быть емкость для нечистот объемом 20-30 л, если нет выгребной ямы. В принципе, внутри туалета может быть даже умывальник, под который устанавливается ведро для грязной воды.
Теремок
Нередко дачников интересует проект туалета-теремка. Чертеж изготовления данной конструкции они хотят найти, так как теремок выглядит весьма оригинально. Особенно отличает конструкцию крыша стреловидной формы, добавляющая конструкции несколько волшебный вид. Однако использовать туалет как полагается подобный дизайн не мешает.
Плюсы:
Туалет теремок- «Теремок» хорош не только тем, что здорово выглядит. Стреловидная крышка, которую предусматривает проект при выборе такого варианта туалета, позволяет избежать хлопот с накоплением на крыше постройки снега, а значит, протекания кровли в дальнейшем.
Это особенно важно для регионов, где обильные снегопады не редкость.
- Лучше других конструкций защищен от ветра.
- Такая форма может даже сделать туалет украшением дачи.
- Изготовить теремок несложно из разного материала.
- Относительно небольшая стоимость.
Минусы:
- Вытянутая форма крыши туалета является не особо практичной, иногда это неудобно.
- Строительство более сложное, чем корпусов другого типа, так как очень важно точное соблюдение геометрии углов для получения симметрии. Дверь, как правило, нужно делать с закруглением вверху. Из-за этого строительство тоже усложняется.
Схема
Чертеж туалета Теремок с размерамиКажется, что самый главный элемент данной конструкции – это крыша, а вовсе не каркас и стены. Ведь кровля – самый большой из элементов. Взглянув на проект, можно увидеть, что по размеру кровля действительно больше высоты конструкции, потому и создается впечатление ее массивности.
Боковой план показывает, что крыша больше длины всей конструкции.
В отношении внутренних размеров можно сказать, что схема напоминает лавку, полностью перекрывающую свободную поверхность. Все это нетрудно заменит и установить унитаз.
Для изготовления данной конструкции понадобится:
Инструменты- электрический лобзик;
- пила;
- молоток;
- гвозди;
- кирпичи;
- брусья;
- цементный раствор;
- ондулин;
- рулетка.
От других моделей туалет «теремок» отличается также тем, что каркас его будто усеченный. От основания его расширение идет, пока он не упирается в крышу.
При строительстве «теремка» древесину заготавливают заранее: она должна иметь одинаковую плотность, структуру, прочие параметры. Чаще используется кругляк ели и шлифуется до требуемого состояния. Дело в том, что ель дешевле других пород дерева.
Видео: Дачный деревянный туалет своими руками
youtube.com/embed/LArRIu_Bv-k» frameborder=»0″ allowfullscreen=»»/>
Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ
Любовь и уважение к окружающей среде – визитная карточка порядочного человека в любых жизненных ситуациях. В том числе и на даче. Перефразируя классика, можно сказать: в ней всё должно быть прекрасно: и дом и сад и туалет.
Вот в последнем пункте и попробуем разобраться.
Есть немало способов хранения и утилизации физиологических отходов. Но почему-то до сих пор превалирует мнение о том, что выгребная яма это дёшево и практично. В третьем десятилетии XXI века возводить отхожее место с выгребной ямой более чем странно.
Содержание статьи
Современные требования
Времена, когда такой яме на даче не было альтернативы, давно в прошлом. Отношение законодателя, исполнительной власти к экологической составляющей ужесточается.
Уровень грунтовых вод, место расположения, неприятные запахи: всё это внимательно отслеживается.
Грунтовые воды
Если они на глубине менее 2,5 м, от выгреба придётся отказаться. Вот данные по Московской области.
Рис. 1
Как видим, выгребной яме даже с водонепроницаемым дном и стенками в Подмосковье вообще не место. Потому что при весеннем паводке вода может переполнить яму, её содержимое поплывёт по участку. Проверьте, такая ситуация не только в этой области. Региональные карты есть в открытом доступе.
Место туалета на строительном плане дачного участка
Руководящие документы: СНиП 30-02-97 в редакции 2018 г. (подтверждает наше право построить на участке туалет и компостную яму), СП 53.13330.2011. Регламентируют расстояния между объектами. Проиллюстрируем это схемой.
Рис. 2
Туалет необходимо располагать.
- От дома, бани – не менее 12 метров.
- От колодца не менее 8 метров.
- От забора (между улицей или соседом) не менее одного метра.
Несоблюдение правил влечёт за собой штраф с такой формулировкой: порча земли, уничтожение плодородной почвы.
Неприятные запахи
Если туалет возводится в метре от забора соседа, но у него рядом беседка, возможна судебная тяжба. Поэтому учитывать интересы соседей необходимо.
Виды дачных туалетов
Рассмотрим три типа: люфт – пудр клозеты, биотуалеты.
Люфт-клозет
Получил своё название от вентиляционного канала, совмещённого с дымоходом. За счёт его нагрева образуется тяга. Естественно, никаких запахов. Летом для создания тяги в нижний отдел дымохода встраивают простейший нагреватель типа лампы накаливания на 15 – 20 Вт.
Яма периодически откачивается.
Должен иметь одну наружную стену, в ней устраивается форточка.
Рис. 3. 1 – дымоход; 2 – люфт-канал; 3 – утеплённая крышка; 4 – стандартный канализационный люк; 5 – вентиляционная труба; 6 – глиняный замок; 7 – кирпичные стены.
Рис. 4. Внутридомовой люфт-клозет с индивидуальной вентиляцией
Довольно сложная, но безупречная в санитарном отношении конструкция. Расчёт объёма такой: при очистке раз в год 1 куб на человека: при четырёх – 0,25 куба. При любых расчётах глубина не менее 1 метра: уровень содержимого не должен быть менее 50 см от земли.
Яма герметична: по глиняному замку заливается бетонное дно, стены также бетонные или обкладываются кирпичом. Внутренние поверхности изолируют битумом. Вентиляционное отверстие всегда должно быть выше обреза трубы, по которой поступают отходы.
Конечно, такая схема не совсем вписывается в понятие дачный домик, но этот тип туалета не вызовет претензий ни у соседей, ни у органов местной власти. Это очень важно!
Такая же конструкция уличного типа.
Рис. 5; 1 – вентканал; 2 – герметичная крышка; 3 – глиняный замок; 4 – герметичная оболочка ямы; 5 – содержимое; 6 – отбойная доска; 7 – вентиляционное окно.
Конструкций стульчака достаточно много, выпускается именно для таких туалетов и санфаянс.
Рис. 6. Унитаз для люфт-клозетов.
Диаметр внутреннего отверстия 300 мм, крышка в комплект не входит.
Очистка
Со временем в яме образуется ил, который не даёт жидкости дренировать. В результате яма быстро заполняется.
Для того чтобы его восстановить фильтрацию, народные умельцы советуют перемешать содержимое химическими способами: негашёной известью, карбидом кальция, дрожжами. Положительный эффект может наблюдаться в 1 – 2 случаях из 10. В остальных – крупные неприятности.
Сегодня есть широчайший ассортимент биологических средств и стимуляторов для выгребных ям, которые без шума и пыли ликвидируют ил, превратят содержимое в компост, пригодный для выращивания даже овощных культур.
Конечно, для этого нужно время: не менее 2 – 3 лет в зависимости от среднегодовой температуры, точного соблюдения инструкции производителя, особенно по срокам внесения. От запаха можно избавиться в течение нескольких недель.
Если это не имеет практического смысла или противоречит культурным традициям, вызов спецавтомобиля решит все проблемы. Когда такие визиты покажутся затратными, время подумать о другом варианте, который рассмотрим ниже.
Санитарные нормы
Возводить дачный туалет своими руками с выгребной ямой придётся с учётом того, что при среднесуточном стоке менее 1 кубометра она может иметь открытое дно, свыше – только закрытое.
Освобождается она от содержимого не реже 2 раз в год. Сигнал для этого – уровень содержимого менее 35 см от уровня земли.
Дезинфекция выгребных ям уличных уборных проводится смесью такого состава.
- Известь хлорная 10%.
- Гипохлорид натрия 5%.
- Нафтализол 10%.
- Креолин 5%
- Метасиликат натрия 10%.
Чистая сухая хлорка запрещена: выделяет смертельно опасный хлор при увлажнении.
Пудр-клозет
Здесь яму заменяет ёмкость небольшого размера. Имеются вёдра с герметичной крышкой, которую снимают перед процедурой. По её окончанию содержимое «припудривают» органическим материалом. Запах при открытой крышке есть, особенно в жаркое время. Использование биопрепаратов его существенно снижает.
Рис. 7. 1 – вентиляционное окошко; 2 – крышка; 3 – стульчак; 4 – ёмкость; 5 – деревянный каркас; 6 – основа каркаса; 7 – гравийно-щебневая засыпка; 8 –дверь.
Преимущества такой конструкции в том, что уличный туалет для неё не обязателен. Это может быть уголок хозяйственной постройки, подвала. Наличие вентиляционного окошка или трубы обязательно.
Пудр-клозет легко трансформируется в компостный и обратно. Рациональное решение – комбинация его с душем или хозяйственным помещением.
Рис. 8. Совмещённое строение.
Биотуалеты
Современные модели представляет Елена Малышева.
Электрический туалет оставляет после себя горстку золы, но использовать её в качестве удобрений нельзя. Это относится и к химическим устройствам.
Компостирование отходов жизнедеятельности
Надворный туалет с выгребом снижает давление на окружающую среду. Он экономит воду и электроэнергию для её подачи. Полный экологический цикл возможен при наличии компостного или сухого туалета. Превращает в ценное безопасное удобрение не только отходы жизнедеятельности, но и всю ненужную органику.
Туалет для дачи без запаха и откачки – это реально. Он не зависит от грунтовых вод, наличия ассенизационной машины.
Вот как он работает. Обратите внимание на слова о запахах.
Годится не только торф.
Материалы для компостирования
Органика — это 40% того, что мы несём к мусорным бакам. Если рассматривается вариант компостирования, это первое, о чём надо подумать. Хороший запас органики, богатой углеродом, создать совсем не сложно. Вот что можно использовать.
- Опилки (от древесины, которая не подвергалась химической обработке).
- Торф с нейтральным рН.
- Лиственный и хвойный опад.
- Скошенную траву.
- Солому.
- Измельчённую бумагу.
- Пищевые отходы.
- Мелко порезанную хлопковую и шерстяную ткань.
- Использованный наполнитель домашних животных.
- Золу.
Это материалы, богатые углеродом, который идеален для борьбы с запахами и мухами, основа для быстрого и эффективного разложения отходов.
Компостный туалет не будет пахнуть, если вы использовали достаточно сыпучего материала. Чувствуете запах – добавьте ещё. Каждый раз после визита не забудьте покрыть его слоем сыпучего материала (кошки действительно знают, что они делают). Никогда не оставляйте отходы открытыми. Сделайте это твёрдым домашним правилом.
Вместе или раздельно?
В компостирующем туалете можно смешивать твёрдые и жидкие отходы. Влага абсолютно необходима для разложения. Можно разделить их, что сделает процесс немного сложнее, но даст ещё один ресурс для обогащения вашего сада. Вот «Руководство по безопасной утилизации урины и фекалий в экологических санитарных системах» по инновационному использованию мочи (стр. 40).
Что в итоге? Безопасное концентрированное натуральное удобрение.
Теперь, когда вы знаете принципы устройства и правила эксплуатации всех типов утилизации отходов, определились с подходящим способом, самое время строить домик.
Деревянный туалет на даче
Из чего построить туалет на даче? Дерево остаётся самым распространённым материалом. Идеально подходит для любых конструкций. Вот фото типичных строений.
Рис. 9: 1. Шалаш. 2. Скворечник. 3. Домик. 4. Теремок — избушка.
Остальные конструкции – производные от перечисленных.
Чертежи шалаша
Эта конструкция совмещает стены с крышей, выглядит довольно эстетично. Легко маскируется деревьями, кустарниками. Снег в зимнее время не будет создавать дополнительную нагрузку: в снежных районах это важно.
Угол наклона стен определяется шириной прямоугольной двери. Прочная, простая в строительстве.
Рис. 10
Чертежи для скворечника
Стандартная конструкция. Её форма прочно ассоциируется с назначением, поэтому от неё лучше отказаться. Украшением дачного участка такая постройка точно не будет. Если эстетическое восприятие окружающего мира не греет душу, то этот вариант самый лёгкий по материальным и трудовым затратам.
Рис. 11
Материалы: Доска дюймовка, брусок 50 х 50, 50 х 100, половая доска. Сначала возводится каркас, затем обшивается доской. Покрытием кровли может быть любой материал: она, как правило, видна только соседям.
Чертежи конструкции «Домик»
Сделать такую конструкцию по силам домашнему мастеру.
Рис. 12
Рис. 13
Домик – современная интерпретация скворечника. Отличается двускатной кровлей. Обшивка блокхаузом придаёт оригинальность. Внутренняя обшивка плитами ОСБ защищает от продувания, легко моется. Не требует дополнительной окраски.
Теремок
Самая сложная конструкция, выглядит очень эстетично. Может окрашиваться в различные цвета, украшаться.
Рис. 14
В маленьком объёме – за счёт того, что средняя часть довольно широкая – не тесно.
Общие правила при постройке
Пошаговая инструкция любого сооружения начинается с основы.
Фундамент
Да, и такая лёгкая постройка должна иметь фундамент. Парусность её такова, что ветер может повалить всю конструкцию. Самый простой и надёжный – бетонные столбики, фундаментные блоки.
Рис. 15
Конструкция не должна соприкасаться с землёй, а дерево с бетоном. Все материалы должны быть обработаны древесными антисептиками. Ростверк по столбикам рекомендуется дополнительно изолировать битумной мастикой, его надо скрепить с фундаментом.
Лента более трудоёмкая, по затратам может быть сопоставима с самой постройкой.
Тем не менее, для выгребной ямы это надёжный вариант.
Рис. 16
Строение
Как выстроить каркас, обшить стены, кровлю, оборудовать внутри, хорошо показано в этом материале. Автор не пользовался чертежами, а обмерил готовое сооружение, выставленное на продажу.
Деревянный туалет для дачи – рациональное решение. Однако если в наличии кирпичный бой, обломки пеноблоков, они так же послужат для каркаса. Для малолесных районов это порой единственный вариант. Свет обеспечат стеклоблоки, дерево или плиты понадобятся только для двери.
Вентиляция, освещение
Может быть принудительной с использованием маломощного вентилятора.
Рис. 17
Такой вариант требует электричества, которое не каждый готов подвести к туалету. И зря. В тёмное время суток без освещения откликнуться на зов природы затруднительно.
Естественная вентиляция работает за счёт естественной тяги.
Рис. 18
Здесь ёмкость полностью изолирована от кабинки, запахи вентканал уносит за пределы помещения. Для увеличения тяги уличную часть трубы красят в чёрный цвет. О вентиляции в люфт-клозетах уже говорили.
Заключение
Удобный туалет – важная составляющая дачного комфорта. Это не временное сооружение, поэтому к его постройке надо отнестись ответственно и с фантазией.
Как построить туалет на даче используя чертеж дачного туалета с размерами типа теремок
На дачном участке можно построить туалет своими руками который по внешнему виду напоминает теремок из русских народных сказок. Крыша у такого теремка делается очень крутой, что придаёт ему необычный вид. Визуально кажется, что основным элементом такого теремка является крыша так как она занимает значительное место в конструкции.
Как построить туалет уличный ТеремокДелая такой дачный туалет размеры его можно задать любого размера. Обычно делают туалет с выгребной ямой или устанавливают ёмкость с торфом или с химическими элементами. Иногда эти теремки утепляют чтобы посещая их в зимний период находится в более комфортных условиях. Из-за крутого ската крыши такого теремка зимой не скапливается на нём снег. Постройка туалета начинается прямо на выгребной яме или на ровной площадке с которой его потом переносят и устанавливают на яму.
Построить туалет на даче фотоВыгребную яму на даче можно сделать из старых автомобильных покрышек вкопав их в землю. Боковая стенка в туалете делается не вертикально, а с небольшим уклоном в целях расширения пространства в туалете. Крыша делается сильно заострённой и поэтому половина высоты теремка занимает крыша. Внутри можно поставить в туалет унитаз или сделать широкую лавку с отверстием.
Как построить туалет на даче своими руками фотоПервым делом делается выгребная яма или закапывается ёмкость в которой будут скапливаться отходы вашей жизнедеятельности. Затем делают небольшой фундамент, ленточный шириной 0,25 м или столбчатый по углам 0,25 х 0,25 м. В глубину фундамент закапывают не глубоко около 30 см. На фундамент укладывают рубероид сложенный в два слоя чтобы поднимающая вода по фундаменту не переходила на деревянные конструкции. Из фундамента в нескольких местах должны торчать металлические штыри с помощью которых будет крепиться теремок к фундаменту. К столбчатому фундаменту сначала крепят лаги на которых будет строиться или крепиться к ним теремок.
Схема постройки дачного туалета теремокТуалет собирают согласно чертежу туалета теремок. Согласно схеме туалета теремок сначала из брусьев собирают каркас всего туалета. Потом делают пол из досок и обшивают боковые и заднюю стенки.
Схема дачного туалета теремок вид сбокуПосле этого приступают к изготовлению стульчака, а если будет устанавливаться унитаз то нужно будет под пол установить дополнительные бруски к которым будет крепиться унитаз. Переднюю часть теремка не нужно закрывать всю, а нужно в верхней части оставить отверстие которое будет работать как вентиляция в уличном туалете, а в дневное время суток как подсветка для туалета.
Чертежи дачного туалета теремок вид спередиНа крышу обычно укладывают профлист но предварительно нужно будет прибить к стропилам обрешётку на которой будут крепится профлист. Сверху на профлисты устанавливают конёк чтобы вода во время дождя не попадала под профлисты. Выступающие профлисты с торца обиваются снизу наличниками чтобы закрыть щель между профлистом и стропилами. В последнюю очередь на туалет из профнастила устанавливают дверь закрепив её на шарнирах. Затем с внутренней и наружной стороны на двери крепится защёлка и ручка.
Видео
В этом видео показано как сделать туалет на даче своими руками.
Возможно вам будет интересно:Как построить туалет на даче своими руками [чертеж с размерами]
Какой дачный участок можно назвать обустроенным, если на нем нет элементарного туалета? Это сооружение строят обычно в числе первых. Сегодня мы рассмотрим строительство туалета с выгребной ямой, а также более простого варианта – пудр-клозета (простой туалет без выгребной ямы).
Читают на dacha6.ru:
Для начала следует определиться с месторасположением туалета. Тут следует учесть не только Ваши личные интересы, но и мнение соседей с чьей стороны Вы планируйте организовать туалет.
Подготовка выгребной ямы
Если Вы строите туалет с выгребной ямой, придерживайтесь следующих правил:
- Между ближайшим колодцем и выгребной ямой расстояние должно быть не менее 25 м (лучше больше).
- Место для туалета обычно находится в отдаленной части участка, а не в его центральной части. При этом соблюдайте права соседей. От разделяющей участки границы туалет должен отстоять как минимум на 1 м.
- Нередко случается, что участок не совсем ровный, расположен под небольшим наклоном. В таких случаях туалет с выгребной ямой следует расположить в самой нижней части.
- Чтобы помочь себе в будущей войне с неприятным запахом, заранее определите розу ветров.
- Время от времени выгребную яму нужно будет опустошать. Своевременно позаботьтесь об удобстве подъезда для ассенизаторской машины.
- Когда выгребная яма заполнится на 2/3 необходимо производить ее очистку (ручной метод, ассенизаторская машина).
Минимально допустимая глубина выгребной ямы составляет 1,5 метра. По своей форме – это квадрат со сторонами 1 x 1 м. (т.е. схема: 1м x 1м x 1,5м ). Стены выгребной ямы нужно укрепить железобетонными квадратными кольцами, кирпичной (каменной) кладкой или самый простой вариант – деревянными досками. Это делается для того, чтобы предотвратить возможное осыпание стенок внутрь ямы. Дно ямы должно быть герметичным. Для этого делается бетонная стяжка или более простой вариант – засыпается слой щебня. Чтобы избежать вероятности загрязнения грунтовых вод, стенки и дно выгребной ямы дополнительно герметизируется изолирующими материалами.
↑ к содержанию ↑
Чертеж дачного туалета с размерами
↑ к содержанию ↑
Постройка туалетного домика
Когда выгребная яма обустроена, самое время приступить к строительству и установке туалетного домика. Изготавливается прямоугольный деревянный каркас, который надежно крепится к столбчатому фундаменту. Под каждый из углов коробки подкладывают кирпичи либо строительные блоки. Между деревянным каркасом и фундаментом прокладывают рубероид, который будет выполнять гидроизоляционную функцию.
Работы по строительству туалетного домика можно разделить на следующие этапы:
- Рама – основа туалета. Брус, из которого она собирается, следует как можно тщательнее покрыть грунтовочной смесью, после чего хорошо прокрасить. Такая процедура надежно защитит эту конструкцию от гниения.
- Обработанный таким образом строительный материал надежно скрепляют между собой, получая подходящую по размерам раму-основу. После чего ее устанавливают на фундаментные столбы.
- К раме крепят 4 вертикальные стойки (2 более длинные, 2 немного покороче – для наклона будущей крыши). Для строго перпендикулярной установки используйте строительный уровень. Надежно прикрепить их к раме помогут металлические пластины и болты (не используйте для этих целей гвозди или шурупы).
- Устанавливаются стойки, на которые будет подвешиваться дверь.
- К конструкции крепятся направляющие для крыши. Они должны со всех сторон выступать за периметр туалетного домика. Учитывайте, что будущая односкатная крыша должна быть немного наклонена.
- Далее изготавливается сидение с отверстием посередине. Для изготовления каркаса используются бруски небольшого размера. Когда каркас готов, он надежно крепится к основной конструкции. Само сиденье можно изготовить из обрезной отшлифованной доски или вагонки, которая крепится сверху к каркасу-подиуму с помощью гвоздей или шурупов. В центре сиденья вырезается отверстие нужного диаметра.
- На направляющие балки крыши стеклится рубероид и надежно закрепляется. Поверх него укладывают листы шифера.
- Из имеющегося в наличии стройматериала производят внешнюю и внутреннюю обшивку туалетного домика. Для этих целей подойдут деревянные доски (обрезная или необрезная), профлисты, сайдинг или вагонка. Чтобы обшивка была надежно закреплена, к каркасу крепятся дополнительные ребра.
- Необходимо собрать простую деревянную дверь из досок и повесить ее на петли.
Над дверью туалета обычно оставляют небольшое отверстие – окно, необходимое для естественного освещения в дневное время. Для комфортного использования в ночное время, к домику лучше подвести электричество (внутри можно повесить самый простой светильник).
Чтобы запах из выгребной ямы не омрачал всех прелестей дачной жизни, необходимо сразу же позаботиться о вентиляции. Для этого подойдет пластиковая труба 10 см в диаметре. Ее верхний конец должен выступать на 20 см над уровнем крыши. На нем крепится насадка дефлектор – она избавляет от попадания дождевой воды внутрь и вместе с тем усиливает вытяжную тягу. Нижний конец через сиденье подиум (нужно вырезать соответствующее отверстие, после установки трубы все щели вокруг нее в стульчаке герметизируются) заводится на 15 см в выгребную яму.
↑ к содержанию ↑
Устройство пудр-клозета
Многие дачники, предпочитают не копить отходы жизнедеятельности, а регулярно выносить их с дачного участка. Вместо выгребной ямы под стульчак такого туалета ставят обычное ведро или другую емкость.
Даже, если Ваша дача представляет собой загородный участок, на котором Вы появляетесь в основном по выходным и иногда по вечерам после работы, позаботьтесь о постройке простого туалета. Это небольшое сооружение сильно повысит общий комфорт и удобство работы.
© Илья Владимирович |
Садовод-любитель
Как построить туалет на даче своими руками
Первое строение, появляющееся на дачном участке – это не дом и не сарай для инвентаря, а уличный туалет. Без этой незамысловатой постройки нельзя обойтись уже через несколько часов после появления на даче. Но прежде чем задаваться вопросом: «Как сделать туалет на даче своими руками?» и приступать к постройке пусть и временного, но не самого простого строения, нужно хорошо изучить собственный участок и понять, где лучше возвести туалет, и какой конструкции он будет.
И уже затем можно подыскивать чертежи, готовить строительные материалы и браться за инструмент.
Какой туалет для дачи лучше?
Даже на вполне обустроенном участке, где есть дом, многие дачники предпочитают иметь и уличный, и домашний санузел.
- Туалет в доме незаменим в ночное время и в непогоду. Без него не обойтись, если дача используемся круглогодично.
- Уличный туалет для дачи очень удобен в разгар огородных работ, позволяя быстро справить нужду и не заносить грязь в дом.
Виды уличных туалетов
- Туалет с простой выгребной ямой. Когда яма заполняется, домик переносится в другое место, или очистка может проходить при помощи ассенизаторов.
- Люфт-клозет также имеет выгребную яму, но здесь она герметична и может очищаться только с помощью специальной машины.
- Торфяной туалет применим там, где близко расположены водоносные слои. Здесь вместо ямы предусмотрена емкость для сбора фекалий под стульчаком. От запаха спасает засыпка сухим торфом или опилками после каждого использования.
- Дачные туалеты, действующие на биологических добавках или химикатах, можно обустроить, как на улице, так и в доме.
Сделать туалет на даче своими руками несложно. Главное, выбирая его устройство, учесть уровень грунтовых вод под участком. Если водяные слои здесь глубже двух с половиной метров, то можно смело строить туалет любой конструкции. Иначе туалет с любой выгребной ямой может оказаться опасным сооружением.
Правила размещения туалета на дачном участке
До начала строительства туалета на даче важно определиться с его расположением, учитывая имеющиеся ограничения, которые, прежде всего, касаются сооружений с выгребными ямами.
И здесь, кроме уровня грунтовых вод, следует обратить внимание на то, чтобы:
- до водоемов, колодцев или других источников воды было не менее 25 м;
- до бани или душа, устроенного на участке, не менее 8 м;
- туалет располагался ниже точки забора воды;
- до дома, погреба или подвала было не менее 12 м;
- до деревьев – 4 м, а до плодовых кустарников и заборов не менее метра;
- к выгребной яме могла подъехать машина, шланг для откачки у которой чаще всего имеет длину 7 м.
При выборе места учитывается преимущественное направление ветра и расположение двери туалета, чтобы не досаждать неприятными запахами и прочими неловкими моментами ни соседям, ни близким.
Своими руками
Обустроить туалет не составит труда, если дачник обладает даже начальными навыками работы с различными строительными материалами и инструментами. Начать же строительство туалета на даче нужно с подбора чертежа или с его собственноручной разработки. Проще всего рассчитать и построить туалет без выгребной ямы. Здесь не потребуется ни возведения фундамента, ни неизбежных земляных работ.
Размеры туалетного домика подбираются с тем расчетом, чтобы строение было удобным в эксплуатации.
Самый распространенный вариант дачного туалета имеет:
- ширину от полутора метров,
- глубину не менее метра,
- высоту в наивысшей точке не менее 2,2 метра.
При желании габариты могут быть увеличены.
Чертежи дачного туалета
Можно пользоваться одним их готовых чертежей, имеющихся сейчас в интернете, главное, чтобы туалет для дачи на фото был точно просчитан, подходил по габаритам и вписывался в выбранный участок. Если же есть необходимая подготовка, то расчет можно провести и самостоятельно.
Из чего лучше сделать туалет?
Хотя самые популярные – это деревянные туалеты для дачи, наряду с досками для обшивки дачных туалетов применяются и другие материалы. Это металлический сайдинг и шифер, многослойная фанера и другие материалы, возводят туалеты и из кирпича.
Задаваясь вопросом: «Из чего лучше сделать туалет на даче?», многие дачники выбирают листовые материалы, которые позволяют сократить время на обшивку каркаса. Однако в деревянном туалетном домике находиться гораздо комфортнее, поскольку дерево дышит, осуществляя воздухообмен и отвод лишней влаги. Однако следует помнить, что все деревянные детали, а особенно находящиеся во взаимодействии с влагой, нужно обработать специальной пропиткой.
Фундамент для туалета
Дачный туалет чаще всего не требует обустройства масштабного фундамента, поскольку само строение выполняется из достаточно легких строительных материалов. Заливать фундамент под туалет стоит разве что при его возведении из кирпича или из блоков, а также при устройстве бетонированной ямы.
Для опор применяют и деревянный брус, и бетонные конструкции, которые оказываются более долговечными благодаря устойчивости к влажности, температурам и другим воздействиям внешней среды.
- Сначала размечают строительный участок, определяя углы туалетного домика.
- Затем в эти точки на глубину от 50 см вкапывают обмазанные битумной мастикой асбестоцементные трубы подходящего диаметра. Глубина при этом зависит от обустраиваемой конструкции туалета для дачи и особенностей грунта.
- Затем трубы на треть заливают бетоном, который тщательно уплотняют.
- Теперь в трубы вставляют столбы из дерева, бетона или уголка, и снова добавляют раствор, чтобы придать конструкции прочность. Эти столбы могут служить вертикальными направляющими каркаса, а значит, следует выверить их расположение с помощью уровня или отвеса.
Если опоры, на которых предстоит стоять каркасу, делают из блоков или кирпича, то перед их установкой нужно снять 30-сантиметровый слой грунта и утрамбовать это основание. Дополнительно уплотнить дно можно с помощью песчаной засыпки, поверх которой устанавливаются блоки из бетона, или делается кирпичное основание.
Каркас туалета
Каркас для туалета на даче своими руками легко изготовить из бруса не тоньше 50х50 мм или металлических уголков.
При традиционной конструкции туалета каркас состоит из:
- четырех вертикальных опор, осуществляющих несущую функцию;
- обвязки крыши и на уровне, где предполагается сделать стульчак;
- каркаса для дверного проема;
- диагональных стяжек на задней стенке и на боковых сторонах туалета.
Уже на стадии строительства каркаса важно рассчитать высоту стульчака. Для этого нужно обозначить уровень будущего пола, а затем отсчитать вверх 40 см, учитывая толщину обвязки.
Кровля для туалета
Кровлю делают из любых доступных материалов, например, металлочерепицы или листового профнастила. При деревянной обрешетке кровлю выполняют из рубероида или другого материла, обеспечивающего надежную защиту от влаги. Крыша может быть двускатной или односкатной, главное, чтобы она была надежной и не задерживала влагу. Нельзя забывать и об отверстии для вывода вентиляционной трубы, которое во избежание течи герметизируют.
В туалете для дачи из-под уровня пола, из ямы или емкости для сбора фекалий выводят вентиляционную трубу. Причем она должна быть выше уровня кровли туалетного домика.
Обшивка стен туалета
Следующий этап строительства туалета на даче заключается в обшивке возведенного каркаса. На этом этапе можно выбрать любой их понравившихся материалов. Чаще можно увидеть деревянные туалеты для дачи — такие сооружения удобны, практичны и достаточно долговечны. При использовании для обшивки дерева лучше брать доски от 15 до 25 мм толщиной, которые плотно подгоняют и крепят к каркасу. Чтобы исключить затекание влаги, доски лучше располагать вертикально.
Стульчак и пол
При расчете стульчака важно не только не ошибиться с его высотой, но и выполнить отверстие на комфортном удалении от края. Каркас стульчака аккуратно обшивают досками и обрабатывают наждачной бумагой и окрашивают. Крышку стульчака удобно сделать на петлях.
Дверь в туалете
Дверь в деревянном туалете для дачи делают из того же материала, что и стены. Конструкцию навешивают на петли, количество которых зависит от веса и размера конструкции. И с внешней, и с внутренней стороны монтируют любой механизм закрывания, будь то крючок, щеколда, защелка или другое приспособление.
Еще одну дверцу делают на задней стенке. Она может служить для изъятия емкости с отходами или для погружения рукава ассенизаторской машины.
Чтобы обеспечить хотя бы небольшое, но естественное освещение, над дверью прорезают окошко.
Когда строительство завершено, вокруг домика нужно выполнить водоотведение, особенно если туалет для дачи устроен над выгребной ямой.
Видео: строительство дачного туалета своими руками
Стандартные размеры туалета (включая 6 чертежей)
Туалеты — одно из самых распространенных приспособлений, которые можно найти в каждой ванной комнате. Детали унитаза обычно состоят из унитаза, бачка, сиденья и крышки сиденья.
За прошедшие годы в мире появилось множество брендов туалетов и несколько типов туалетов, начиная от уборных с выгребной ямой, химических туалетов и заканчивая современными более совершенными цистернами для воды и интеллектуальными туалетами. В современных унитазах также есть множество вариантов дизайна чаш и сидений.Некоторые даже интегрированы с технологиями, чтобы улучшить общий человеческий опыт. Некоторые из наиболее часто приобретаемых унитазов включают цельные, двухкомпонентные и подвесные.
В этой статье не только объясняются эти размеры, но и объясняется, как измерить унитаз, форму унитаза, на что обращать внимание при покупке нового унитаза и основы установки.
Каковы размеры стандартного туалета?
Стандартные размеры унитаза обычно составляют от глубиной от 27 до 30 дюймов ; то есть от 69 до 76 см, около 20 дюймов в ширину с, т.е.е., 51 см, от 27 до 32 дюймов, в высоту (от 68,5 см до 81 см), и имеет приблизительный диаметр от до 10–12 дюймов, . Вы не захотите иметь большой туалет в крошечной ванной, поэтому размеры вашего туалета важны.
Вам также не понадобится унитаз настолько большой, что люди, пользующиеся унитазом, постоянно натыкаются на стену, пытаясь передвигаться вокруг унитаза, или унитаз такой ширины, что он слишком плотно прилегает к душевой кабине или ванной.
Если вы предпочитаете более высокий унитаз, убедитесь, что он дополняет другие компоненты ванной комнаты — например, если он намного выше раковины, он может показаться неподходящим.Вы также не хотели бы покупать унитаз настолько маленького размера, что из-за него другие детали вашей ванной комнаты и аксессуары будут выглядеть странно.
Кроме того, если у вас слишком высокий унитаз, вам будет очень неудобно сидеть на нем, и вы будете стоять на ногах. Точно так же, если он слишком маленький, вам, возможно, придется приседать. По этой причине существует несколько вариантов размеров унитаза с разным качеством настройки. Одна из них включает:
Высота сиденья унитаза, совместимого с ADA
Чтобы соответствовать требованиям ADA, расстояние от пола до пика сиденья унитаза должно быть в пределах 17–19 дюймов .Это примерно 43,1-48,3 см . Обратите внимание, что это расстояние измеряется до верха сиденья унитаза, а не до края унитаза. До недавнего времени стандартные унитазы имели длину около 15 дюймов, , то есть около 38,1 см . Это было на несколько дюймов короче, чем требования к доступности ADA.
Приблизительные размеры унитаза
Приблизительный размер унитаза описывает расстояние от задней стены до середины водосточной трубы в нижней части стандартного унитаза.Приблизительный размер туалета обычной конструкции обычно составляет 12 дюймов, , что составляет 30,5 см .
Как измерить унитаз
Очень важный шаг при покупке нового унитаза — сначала убедиться, что он подходит для вашего помещения. Чтобы получить унитаз подходящего размера, возьмите сантиметровую ленту и получите следующие основные размеры:
Глубина унитаза
Начните от передней части унитаза до конца бачка. Рекомендуется оставлять перед унитазом не менее 24 дюймов.Это гарантирует, что перед вашим туалетом будет достаточно места, и что дверь вашей ванной не будет упираться в унитаз, если унитаз расположен рядом с дверью.
Высота унитаза
Начните от земли до края унитаза. Убедитесь, что ваш унитаз находится на такой высоте, на которой вам будет легко сидеть и стоять. Если над унитазом есть стеллажи или другие приспособления, вам также необходимо измерить расстояние от земли до верхней части бачка унитаза, чтобы убедиться, что ваш новый унитаз будет соответствовать именно этому пространству и что вы можете удобно на нем сидеть. не ударившись головой о препятствия над унитазом
Ширина унитаза
Начинайте от левого угла к правому углу обода унитаза (самые широкие части обода).Ваш туалет должен иметь минимальное пространство 30 дюймов, независимо от его расположения в вашей бане.
Приготовление
Самый важный параметр, который необходимо измерить при покупке нового унитаза, — это грубый вход; это пространство от середины сливного отверстия в полу унитаза до готовой стены. Чтобы выполнить это измерение, возьмите сантиметровую ленту и проверьте расстояние от задней стенки до середины сливного отверстия.
Обычные размеры туалета для черновиков — 12 дюймов, но в некоторых случаях, особенно в старых домах, он может быть немного длиннее или короче 12 дюймов.
Формы унитазов и их размеры
Унитаз имеет две формы чаши: круглую и удлиненную.
Формы круглых чаш
Чаши круглой формы имеют круглую форму и занимают меньше места. Это означает, что они лучше всего подходят, когда экономия места имеет первостепенное значение.
Удлиненные формы бандажа
Удлиненные чаши имеют грушевидную форму, и этот тип чаш обеспечивает больший комфорт и обычно на 2–3 дюйма длиннее, чем чаши первого типа.
Некоторые распространенные типы туалетов и их размеры
Пристенный цельный унитаз
Этот традиционный и простой унитаз, состоящий из 1 предмета, является компактным выбором для небольших ванных комнат. Кроме того, цельный унитаз отличается элегантным дизайном и, как правило, более эффективным и долговечным, поскольку состоит только из меньшего количества компонентов.
У некоторых моделей, таких как цельный унитаз TOTO Aimes, есть изделие примерно 16 дюймов в ширину и 28,5 дюйма в глубину. Высота бака составляет 28 дюймов, а высота сиденья — 17 дюймов.
Длинный унитаз из двух частей, приставленный к стене
Если у вас большая ванна или высокие члены семьи, подумайте о покупке туалетов с размерами, аналогичными удлиненным двухсекционным приставным к стене. От стены до передней части унитаза длина удлиненной двухкомпонентной модели, прилегающей к стене, составляет 30,5 дюймов — это подходит для больших ванн.
Имейте в виду, что этот туалет будет выглядеть слишком большим в маленьких ванных комнатах. Обод унитаза составляет 18,5 дюймов в длину и менее 14 дюймов в ширину.
Помимо своей удлиненной формы, удлиненные двухкомпонентные унитазы, стоящие вплотную к стене, также имеют несколько преимуществ по высоте.Обод находится на высоте 16,5 дюймов над полом. Такая высота позволяет большинству людей среднего роста и высоким взрослым пользователям намного легче садиться на сиденье.
Кроме того, в отличие от большинства туалетов с плотной пристройкой, у которых под унитазом установлен резервуар, у унитаза этого типа допускается наличие длинного вторичного блока в задней части унитаза. В этой конструкции резервуар находится на высоте 30,75 дюйма над полом.
Подвесной унитаз
Если вам нужен современный, просторный подвесной унитаз — один из лучших вариантов.Как следует из названия, унитаз крепится к стене и находится на некотором расстоянии от земли, что позволяет легко очищать пространство вокруг. Типичный подвесной унитаз, такой как эта модель Concorde, имеет размеры 22 5/8 дюйма в длину, 14 3/16 дюйма в ширину и 14 дюймов в высоту.
Основы установки туалета
Выбор размера унитаза по вашему вкусу — это лишь первый шаг к приобретению унитаза. Следующее — узнать, как установить унитаз.
За исключением того, что вы живете в реконструированном коммерческом здании или в самодельной хижине, которая была построена до основных правил зонирования дома, или вы просто решили пойти против норм при строительстве своей квартиры, вам необходимо создать сливную водопроводную трубу в своем полу, которая удалит все отходы из вашего здания в септик или на очистные сооружения в вашем районе.
Это сливное отверстие является основным элементом процесса установки унитаза, так как оно должно быть идеально совмещено, прежде чем другие аспекты смогут работать безупречно.
На что следует обратить внимание при покупке туалета
Покупая новый унитаз, вы должны обратить внимание на многочисленные особенности продукта, которые, по вашему мнению, являются важными. Вам также необходимо знать о других важных факторах, помимо ваших предпочтений.
Например, вы должны продумать планировку своей ванной комнаты и выбрать подходящий унитаз.Есть определенные особенности, аспекты и характеристики, на которые следует обращать внимание при совершении покупок. В их числе:
Практические и эстетические особенности
Вы предпочитаете функциональный унитаз или вас больше интересует эстетика? Если вас больше интересует эстетика и вы устанавливаете современный унитаз, то вы можете выбрать современный унитаз с юбкой из-за его художественной привлекательности, а не обычный унитаз с подвесным потолком, как унитаз с подвесным потолком. не так эстетично, как унитазы с бортиками.
С другой стороны, если вам нужен функциональный унитаз, вы можете подумать о выборе унитаза с системой давления, а не унитаза с множественным смывом, поскольку унитазы с принудительным смывом могут смыть много отходов с помощью небольшого количества воды.
Форма унитаза
Удлиненные унитазы эстетичнее круглых, поэтому вы можете выбрать длинный унитаз, если вам важна эстетика. Более того, современные туалеты становятся все более изощренными; Вы будете легко ошеломлены новейшими функциями туалета.В настоящее время доступны умные туалеты, которые нагревают ваше сиденье, убирают сами по себе и могут быть адаптированы к точным размерам вашей ванной комнаты, если вы готовы заплатить за них цену.
Размеры и размеры унитаза, которые нужно знать
- Идеи и советы /
- Ремонт /
- Ванная комната
Перед покупкой нового унитаза узнайте эти размеры.
Одним из важнейших аспектов при поиске нового унитаза является его размер и габариты.Прочтите наше руководство, чтобы узнать больше об особенностях, влияющих на стандартные размеры унитаза, о том, как измерить размер унитаза и как использовать эту информацию для обеспечения беспроблемной установки и планировки ванной комнаты.
Формы унитазов
Как измерить унитаз
Стандартные размеры унитаза
Удлиненный: Этот вариант чаши грушевидной формы обеспечивает дополнительный комфорт и обычно на два-три дюйма длиннее круглой чаши.
Унитазы удлиненной формы для магазинаКруглые: Эта чаша круглой формы требует меньше места, что делает ее идеальным выбором, когда пространство ограничено.
Магазин круглых туалетов Высота сиденья измеряется от пола до верха сиденья унитаза. Выбирая высоту сиденья, учитывайте свой рост и физические потребности. Есть два типа высоты сиденья: стандартная и стула.
Стандарт: Обычно туалеты стандартной высоты на высоте 15–17 дюймов являются обычным явлением в большинстве домашних хозяйств и являются идеальным выбором для домов с детьми.
Стул: Обычно высота 17–19 дюймов Наземные туалеты на уровне стульев обеспечивают дополнительный комфорт и являются идеальным выбором для людей с ограниченными физическими возможностями.
Магазин туалетов высотой со стулаСамый важный шаг при покупке нового унитаза — убедиться, что он подходит по размеру. Чтобы подобрать унитаз подходящего размера для вашей ванной комнаты, возьмите рулетку и запишите эти важные измерения.
Высота унитаза
Измерьте расстояние от пола до верха сиденья унитаза. Затем измерьте расстояние от пола до верха бачка унитаза, чтобы убедиться, что ваш новый унитаз может поместиться в то же пространство или под любые стеллажи для хранения над унитазом, от которых вы не хотите избавляться.
Глубина унитаза
Измерьте расстояние от передней части унитаза до задней части унитаза. Мы рекомендуем оставлять перед унитазом не менее 24 дюймов. Это гарантирует, что у вас будет достаточно места для передвижения перед унитазом, и что дверь вашей ванной или душа не заденется, если унитаз расположен рядом с туалетом. дверь.
Ширина унитаза
Измерьте расстояние от левого края до правого края бачка или сиденья унитаза (в зависимости от того, что является самым широким), чтобы убедиться, что он помещается в вашем пространстве.Для вашего туалета должно быть не менее 30 дюймов, независимо от того, где он находится в вашей ванной комнате.
Приблизительный размер
Самый важный размер унитаза при покупке нового унитаза — это приблизительный размер, который представляет собой расстояние между центром болтов туалета и стеной за унитазом. Для этого возьмите рулетку и измерьте расстояние от задней стенки (не плинтуса) до центра одного из задних болтов шкафа. Стандартный размер туалета для черновиков составляет 12 дюймов, но в некоторых случаях он может составлять 10 или 14 дюймов.
Стандартные размеры туалета обычно составляют от 28 до 30 дюймов в глубину, примерно 20 дюймов в ширину, от 27 до 32 дюймов в высоту и имеют приблизительный размер от 10 до 14 дюймов. Теперь вы можете найти идеальный унитаз.
Готовы к покупкам? Проверьте это!
Предварительные чертежи ванной комнаты
Душ станет намного дороже, если мы расширим его до 36 дюймов, как у меня. Моему брату не понравится 32 дюйма, и если мы сделаем его шире, нам также придется перенести слив закончился, так как мы не перемещаем это оттуда, где он есть, так как это довольно дорого.
Если унитаз станет проблемой, мы можем переместить его на дюйм, но я не думаю, что это стоит 300 или 400 долларов. Получение более узкого унитаза не помогает, так как измерения ведутся от центра унитаза.
Есть место для карманной дверцы для туалета, но я не буду этого делать сейчас — может быть, позже.
Мне нравится идея поставить поручни в душе, но я еще не знаю, где их поставить. Я купил пару книг по дизайну ванных комнат и еще не решил, где их разместить.Я прошу совета у подрядчика.
Думаю, для туалета Кевина поручень не нужен, потому что можно использовать туалетный столик рядом с унитазом. Тем не менее, для W / C может потребоваться поручень, и я займусь этим.
Лично мне не нравятся элементы управления душем на боковой стене. Холодная вода — не такая уж большая проблема в долине Коачелла. Там, где у моей тети был дом, холодная вода поступала из горячих источников и сама по себе была достаточно горячей, чтобы принять горячий душ. Наша холодная вода не такая уж и горячая, но и не слишком холодная.Оба душа будут иметь ручной душ, и их можно направить на пол, пока вода нагревается.
Моя следующая серьезная проблема — приобретение дополнительных осветительных приборов. Я думаю, что поеду в Lamps Plus в Западном Лос-Анджелесе, когда мы вернемся из отпуска (мы уезжаем завтра на две недели), так как там, кажется, есть хороший выбор фонарей для тщеславия. Косметическое зеркало (со светодиодной подсветкой) для ванной комнаты Кевина будет выдавать только 5580 люмен, что я рассчитал как эквивалент 62 Вт лампы накаливания, что недостаточно для всей ванной комнаты.Я хотел бы установить встраиваемый светодиодный светильник, и для этого потребуется дополнительный выключатель. Я считаю, что над ванной Кевина есть небольшой чердак, но я даже представить себе не могу, насколько жарко там должно быть, особенно когда на улице 115 °, что является обычным явлением в июле и начале августа.
ADA План ванных комнат | Требования и планы для коммерческих туалетов
Закон об американцах с ограниченными возможностями (ADA) установил минимальные требования для общественных и коммерческих туалетов.Эти требования распространяются на все государственные, государственные, местные, парки, развлекательные центры и коммерческие предприятия для новых и измененных строительных площадок.
РекомендацииADA по планировке ванных комнат разработаны для защиты людей с ограниченными возможностями и обеспечения того, чтобы им было достаточно места в общественных туалетах.
Соблюдение рекомендаций ADA не является обязательным. Американский закон об инвалидах — это закон о гражданских правах, принятый на федеральном уровне, который запрещает дискриминацию в отношении людей с ограниченными возможностями.Закон был составлен таким образом, что каждый штат и местное правительство должны обеспечивать соблюдение этого закона с помощью соответствующих строительных норм и правил, которые требуют соответствия стандартам ASA 2010 года.
Рекомендации по планировке ванных комнат ADA
Есть много рекомендаций, которые следует учитывать при создании планировки ванной комнаты ADA. Существуют определенные размеры, которые необходимо соблюдать для туалетов, оборудованных для людей с ограниченными физическими возможностями. Фактически, каждая уборная должна соответствовать определенным размерам поручней, зеркал, раковины, унитаза, диспенсера для салфеток, диспенсера для полотенец, чехлов для сидений и дозаторов мыла для рук.
Обзор требований ADA к планировке ванных комнат:
- Для туалетов для одноместных инвалидов в комнате должно быть кресло-коляска диаметром 60 дюймов.
- Поручни расположены у задней стенки на высоте 33–36 дюймов от пола и имеют ширину 36 дюймов.
- Другой поручень длиной 42 дюйма также используется на расстоянии 33-36 дюймов от пола от стены сбоку.
- Зеркала должны быть одобрены ADA и наклонены, чтобы помочь инвалидам.
- Нижняя часть отражающего зеркала начинается на высоте 40 дюймов от пола.
- Диспенсеры для полотенец устанавливаются на высоте 48 дюймов в нижней части диспенсера от пола. Дозаторы туалетной бумаги находятся на высоте 15-19 дюймов от пола.
- Диспенсеры чехлов для сидений также находятся на расстоянии 15–48 дюймов от того места, где они захватывают чехол для сиденья из диспенсера.
- Для сушилки для рук требуется свободное пространство 30 x 48 дюймов и установка на высоте не менее 15 и не выше 48 дюймов от пола.
- Дозаторы мыла следует устанавливать не выше 44 дюймов над полом.
Пример единой планировки ванной комнаты ADA
Несколько схем расположения туалетных кабин
Для коммерческих ванных комнат с несколькими туалетными кабинками и для инвалидов правила немного меняются:
- В угловых киосках для инвалидов требуется минимум 60 дюймов на 60 дюймов, минимальный размер двери — 32 дюйма, максимальный размер — чаще всего 36 дюймов.
- Стойки в амбулаторном отделении имеют ширину 35–37 дюймов и дверь размером 32 дюйма, которая подготовлена для людей с ограниченными возможностями.
- Для этих отсеков требуется минимальная глубина 60 дюймов.
- Большинство дверей для инвалидов откидываются, освобождая место в купе.
- Для стойла в нише, окруженного тремя стенами, требуется диаметр 60 дюймов внутри отсека.
- Дверь стойла диаметром 36 дюймов используется чаще всего с колесной арматурой, проходящей через это отверстие.
Примеры туалетных кабин ADA
Нужна помощь с заказом материалов для уборной, соответствующих требованиям ADA?
СоответствиеADA может быть огромным, и мы хотим помочь! При заказе туалетных кабинок ADA, пожалуйста, пришлите нам свои планы, чтобы мы могли процитировать вас.
Мы отправляем все расценки с рисунками, чтобы все были на одной странице. Наши расценки включают чертежи, цветовые диаграммы, инструкции и, конечно же, смету, которая включает продукт, все необходимое оборудование и стоимость доставки.
Посетите страницу информации о расценках на раздел, чтобы запросить расценки или получить дополнительную информацию.
Saniplus — Оригинальный мацератор для полной ванной комнаты — SANIFLO
Saniplus — это насосная система 1/2 HP, используемая для установки укомплектованной ванной комнаты на глубине до 15 футов ниже канализационной линии или даже на расстоянии до 150 футов от водопровода. почвенный штабель.Он включает в себя систему мацерации, которая может обрабатывать отходы жизнедеятельности человека и туалетную бумагу в жилых помещениях. Лезвие изготовлено из закаленной нержавеющей стали, что исключает необходимость в обслуживании или замене.
Внутренняя часть Saniplus состоит из напорной камеры, которая запускает и останавливает агрегат, и двигателя, который приводит в действие лопасти мацератора из нержавеющей стали и насос. Когда промывка активирована, вода, поступающая в Saniplus, активирует микровыключатель в напорной камере, который, в свою очередь, запускает двигатель.Двигатель запечатан на весь срок службы в маслонаполненном корпусе. Общий шпиндель / вал приводит в движение рабочее колесо и лопасти измельчителя. Таким образом, количество движущихся частей сведено к минимуму. Вода и органические отходы попадают в камеру и превращаются в суспензию, когда лопасти мацератора вращаются со скоростью 3600 об / мин. Центробежная сила заставляет восстановленные твердые частицы выбрасываться через решетку в контейнер, где они собираются крыльчаткой насоса, установленной под двигателем. Установка перекачивает сточные воды вверх на 15 футов и / или 150 футов по горизонтали (с падением под действием силы тяжести).Как только уровень воды в емкости упадет, микровыключатель отключает устройство до тех пор, пока промывка не будет снова активирована. Нормальный рабочий цикл Saniplus занимает около 10–12 секунд в зависимости от конфигурации участка нагнетательного трубопровода; поэтому потребляемая мощность минимальна.
Помимо туалетных отходов, Saniplus также будет сбрасывать сточные воды из множества других сантехнических устройств, таких как раковина, ванна, душ и писсуар. При добавлении ванны или душа необходимо будет соорудить цоколь.Это основание должно быть выполнено из края 2 «x 6» (минимум) или 2 «x 8» (рекомендуется) по краю, чтобы можно было установить Р-ловушку и обеспечить необходимый гравитационный поток 1/4 дюйма на фут в направлении насосный агрегат.
Сточные воды из других сантехнических устройств сбрасываются в Saniplus через два 2-дюймовых входных отверстия с обеих сторон корпуса. При необходимости можно использовать один или оба входа. Выпускной патрубок в верхней части Saniplus можно повернуть влево, вправо или назад, в зависимости от разгрузочной установки.Обратный клапан, который уже установлен на нагнетательном патрубке, предотвращает обратный поток в агрегат.
Конструкция данного устройства предусматривает вентиляционное соединение на крышке. Все правила сантехники требуют подключения к вентиляционной системе. Обратите внимание, что система вентиляции должна быть двусторонней. Использование механических вентиляционных отверстий, клапанов для впуска воздуха или аналогичных устройств не допускается, поскольку они считаются системами вентиляции с односторонним движением. Также настоятельно рекомендуется подключать измельчитель / насос к цепи прерывателя замыкания на землю (GFI).
Конструкция этой модели состоит из гасителей вибрации, которые позволяют снизить уровень шума при работе за счет уменьшения звуков, передаваемых из любого места, где может возникнуть такая резонансная передача. Эта новая конструкция снижает уровень шума при работе этого насоса на 10 дБ.
Устройство Saniplus должно быть подключено к нашему унитазу с задним сливом. Эта система использует гораздо меньше воды, чем обычный туалет. Примечание: этот унитаз работает только в сочетании с системами Saniflo.
Saniplus сертифицирован по американским и канадским стандартам.Стандарт мацерации; США: сертифицировано CSA и внесено в список IAPMO (UPC) — ASME A112.3.4, CA: стандарт измельчения CSA B45.9.
Все товары можно приобрести отдельно. Однако Saniplus работает как система, поэтому необходимо приобрести унитаз (сиденье вместе с унитазом) (083 или 087), унитаз (005) и мацератор (002). Дополнительная удлинительная труба (030) доступна для установки насоса за стеной.В комплект не входят шкафы, душ и ванна.
Какие самые лучшие туалеты для автодомов и кемпингов в 2021 году?
Во-первых, нужен ли вам компостный туалет? Нет, если только вы:
- Никогда не хотите иметь дело со сточными водами или
- Вы много сушите лагерь
Если что-то из этого похоже на ваши потребности в кемпинге, читайте дальше.
Теперь, когда вы выбрали компостный туалет, знайте, что Nature’s Head — это автономная система компостного туалета, не имеющая запаха (при правильном использовании).
Он не использует ваши драгоценные запасы воды. Это очень важно, если вы собираетесь отдыхать в сухом кемпинге. Вы должны экономить воду всеми возможными способами, если хотите продлить поездку на более длительный срок, не прибегая к сбросу или повторному наполнению.
Как работают туалеты с компостом
Таким образом, при использовании компостирующего туалета вы должны отделять свой «Удачливый» от «Очаровательных» при его использовании.
В этом случае, как и во всех компостных туалетах, туалет имеет два контейнера. Один для мочи, один для какашки.Подробнее об этом скоро.
Nature’s Head предлагает два стиля рукояток мешалки для компоста — стандартную рукоятку и рукоятку паука.
Ручку-паук следует покупать, когда возникает проблема с зазором, поскольку она сокращает общую ширину унитаза на 3 дюйма.
Ручки можно установить как с левой, так и с правой стороны этого компостируемого туалета.
Стандартная ручка
Рукоятка паука (близко)
Твердые вещества VS жидкости
В системе компостирующего туалета Nature’s Head твердые частицы попадают в секцию компостирования, которая заполнена либо сфагновым торфом, либо кокосовой койрой (см. Ниже) .
Жидкости попадают в отдельный резервуар для хранения жидкости емкостью 2,2 галлона. Секция компостирования рассчитана примерно на 60-80 использований.
Это составляет примерно полное лето неполного использования 2-3 людьми или 3-4 недели постоянного использования.
Что касается автономных компостных туалетных систем для жилых автофургонов, то Nature’s Head довольно компактна, легка и имеет десятки тысяч успешных установок в жилых автофургонах, лодках, каютах и крошечных домиках.
Вид сверху унитаза
Вид сверху компостного отсека
Установка
Компостная туалетная система Nature’s Head RV поставляется в полностью собранном виде и имеет все необходимое крепежное оборудование.
Требуется небольшое электрическое подключение для вентилятора. То есть, если вы хотите быть уверены, что не будет мух или запаха.
Инструкции включают в себя выведение вентиляционной линии наружу и подключение 12-вольтного питания к циркуляционному вентилятору.
Если вы заменяете существующий обычный унитаз для дома на колесах, в полу будет дыра, когда вы вынете существующий унитаз.
Требуется свободное пространство от стены
Закройте отверстие и установите на него новый компостируемый унитаз.
Это предотвратит распространение запахов вокруг вашего нового туалета.
Вентиляционный шланг вашего компостного туалета Nature’s Head RV должен иметь выход наружу.
В комплект входит 5-футовая секция 1,5-дюймового вентиляционного шланга, но не наружное вентиляционное отверстие.
В зависимости от вашего автофургона вам может потребоваться шланг большей длины. Вы можете приобрести его отдельно, а также можете приобрести трубу из ПВХ для увеличения длины.
Опять же, для циркуляционного вентилятора требуется источник питания на 12 вольт.Вентилятор работает постоянно, поэтому планируйте соответственно.
Удаление традиционного туалета на колесах
Установка компостирующего туалета Nature’s Head
Компостирующая среда
Компостному туалету на колесах требуется среда, с которой можно смешивать твердые частицы. Господи, нет, в пустое ведро нельзя какать. Что-то вроде наполнителя для кошачьего туалета для людей, хех.
Да, кстати, НЕ ИСПОЛЬЗУЙТЕ торфяной мох Miracle-Gro. Они обогащают его растительной пищей, и поэтому он не будет компостировать человеческие отходы.
Вместо этого используйте мох из сфагнового торфа или кокосовую койру.
Сфагновый торфяной мох: это, вероятно, наиболее часто используемый тип компостирующей среды.
Его можно легко купить в большинстве садовых или хозяйственных магазинов. Вы можете купить его за кубический фут (предварительно упакованный) примерно за 8-10 долларов.
Одна сумка должна работать на вас около года и более. Как это по дешевке ???
Просто убедитесь, что вы покупаете только органический торфяной мох и в нем нет никаких добавок.
Имейте в виду, что торфяной мох не очень устойчив. Ваш лучший экологический выбор — кокосовая койра.
Кокосовая койра: Этот материал гораздо более устойчивый и экологически чистый, чем торфяной мох. Он также известен как кокосовый кирпич.
Недостаток в том, что он дороже и его сложнее найти, чем торфяной мох (хотя он легко доступен на Amazon).
Тем не менее, вы обычно можете найти их в магазинах по выращиванию гидропоники или в Интернете. Просто держите запас при себе, и все будет в порядке.
Нет лучше или хуже среды для компостирующих туалетов по запаху.
Ни один из них не будет издавать запаха при правильном использовании.
Подготовка компостного туалета для использования на колесах:
Поместите 2 галлона предварительно увлажненного сфагнового торфяного мха или кокосовой койры в основание.
Убедитесь, что она находится на одном уровне с мешалкой, когда мешалка находится в горизонтальном положении.
ВАЖНАЯ ИНФОРМАЦИЯ: мох сфагнового торфа или кокосовая койра никогда не должны быть влажными или жидкими, только влажными.
Обзор компостирующего туалета Nature’s Head
Обновление компостирующего туалета Nature’s Head
- Вы можете скачать руководство по компостированию туалета Nature’s Head здесь (PDF).
Компостный туалет Nature’s Head Характеристики и характеристики:
- Прозрачный резервуар для хранения жидкости объемом 2,2 галлона для легкого визуального контроля уровня в резервуаре. Не совсем приятно смотреть, но эй.
- Доступен запасной резервуар для жидкости
- Доступны две ручки: стандартная ручка и спайдерная ручка для тесноты (когда сбоку недостаточно места для стандартной ручки)
- Ручку можно установить с любой стороны унитаза
- Вся фурнитура из нержавеющей стали
- Компостный туалет RV поставляется в полностью собранном виде.Вам просто нужно смонтировать, запустить вентиляционную линию и подключить к вентилятору 12-вольтное питание.
- Сделано в США
- Гарантия: 5 лет
- Вес: 28 фунтов
- Размеры: 21 дюйм в высоту, 19 дюймов в глубину, 21 дюйм в ширину (стандартная ручка) или 17 3/4 дюйма (паутинная ручка)
10 Лучшее программное обеспечение для ремонта ванных комнат (бесплатное и платное)
С помощью программного обеспечения для ремоделирования ванной комнаты вы можете выбрать свой собственный план этажа, создать идеальную планировку, добавить материалы и визуализировать готовый проект ванной комнаты.Эти программы реконструкции ванной комнаты недороги и теперь проще в использовании, чем когда-либо прежде. Ниже приведены 10 лучших программ для ремоделирования ванной комнаты, которые вы можете использовать, чтобы быстро создать дизайн, подходящий именно вам.С появлением современных технологий поиск источников и руководств по модернизации вашей ванной комнаты стал одним щелчком мыши. Пространственное планирование и 3D-моделирование также стали легкой задачей, поскольку большинство приложений и программного обеспечения для 3D-дизайна уже доступны для использования в Интернете. Это избавляет от необходимости вручную составлять планы этажей.Планы реконструкции ванной комнаты могут быть выполнены с точными размерами, отделкой из различных материалов и фактур всего за несколько щелчков мышью. Это также дает вам визуальное представление о том, как ваше пространство будет выглядеть на самом деле.
Вот список программного обеспечения для проектирования и планирования, которое вы можете использовать при подготовке чертежей для проекта реконструкции вашей ванной комнаты:
1. Виртуальный планировщик ванной комнаты / Стилист для комнаты (бесплатно)
Virtual Bath Planner — это бесплатное программное обеспечение для реконструкции ванных комнат, которое вы можете использовать для создания трехмерных планов ванных комнат.Вы можете выбрать один из их шаблонов, отредактировать его в 2D-плане, а затем преобразовать в трехмерный вид. Обставить план этажа так же просто, как перетащить. Он имеет хорошо организованную библиотеку материалов, в которой представлен широкий спектр материалов отделки, из которых вы можете выбирать, включая плитку, сантехнику и другую фурнитуру.
Недавно (2020 г.) они сделали свой сайт еще лучше. Теперь пользователь может представить примерный эскиз своей ванной комнаты с размерами и изображениями существующей планировки и декора.Затем один из наших дизайнеров совершенно бесплатно создаст идеальный дизайн и отправит его им, чтобы всю работу за пользователя сделал квалифицированный дизайнер интерьера.
Вы можете использовать его бесплатно по адресу: http://www.virtualbathrooms.com/
2. Средство эскиза комнат (бесплатно)
Это программное обеспечение обладает функциями достойного 3D-приложения без ущерба для вашего бюджета, поскольку его можно использовать в Интернете бесплатно. С помощью этого приложения вы можете создать 2-мерный план на основе фактических размеров вашей ванной комнаты, добавить выбранный цвет, назначить отделку, текстуры и визуализировать его в 3D.Он также предлагает вдохновение и идеи для ванной комнаты, которые вы можете адаптировать, переделывая свои собственные.
Воспользуйтесь им бесплатно по адресу: http://www.roomsketcher.com
3. Плитка для 3D дизайна ванных комнат (оплачивается)
Tile 3D Bath Designs — это платная программа для создания макетов плитки и планов ванных комнат. Помимо рабочих чертежей и реалистичных перспектив, которые вы можете создать, в нем также есть функция «расчета покрытия плитки», которая легко поможет вам вычислить количество плиток, необходимое для вашего проекта.
Имеется бесплатная демонстрационная версия, доступная для загрузки по адресу: http://www.tile3d.com/en/
4. Ванна CAD от Articad (оплачивается)
Bath CAD предлагает фотореалистичные чертежи и подробные планы с точными размерами. Он специально разработан для профессионалов ванных комнат и предоставляет список предметов, которые вам необходимо приобрести и заказать для завершения вашего проекта реконструкции. Он был разработан британской компанией Bathstore, занимающейся розничной торговлей товарами для ванных комнат.
Вы можете запросить бесплатную демонстрационную версию этого приложения по адресу: http://www.articad.com/
5. Easy Planner 3d (бесплатно)
Easy Planner 3D или Opun Planner — это бесплатное онлайн-приложение для дизайна интерьера, которое позволяет создавать планы и фотореалистичные проекты для всех типов комнат, включая ванные комнаты. Одним нажатием кнопки ваш 2D-рисунок мгновенно преобразуется в 3D-рисунок. По его интерфейсу легко перемещаться, так как большинство команд уже отображается.
Вы можете попробовать использовать этот веб-инструмент по адресу: http://opunplanner.com/
6. Autodesk Homestyler (бесплатно)
Autodesk Homestyler — это бесплатное простое в использовании программное обеспечение для дизайна интерьеров. Он основан на сети, и все его функции готовы к использованию на их веб-сайте. Создать план этажа в Homestyler так же просто, как вставить в план мебель, двери, окна, приспособления и т. Д., А затем преобразовать его в 3D.
Autodesk Homestyler доступен для использования в любое время на своем веб-сайте: http: // www.homestyler.com/
7. Smart Draw (платный)
Smart Draw — это программа для трехмерного моделирования, с помощью которой можно создавать любые планы и макеты. Хотя стандартный пакет стоит 197 долларов, он предлагает бесплатную демонстрацию. В нем есть сотни доступных шаблонов, включая планы этажей. Примерные планы для ванных комнат можно редактировать онлайн или, если хотите, вы можете создать свои собственные. Smart Draw также интегрирован с другими распространенными приложениями, такими как Word, Excel, Powerpoint и Dropbox, и позволяет отправлять рисунок одним щелчком мыши.
Smart Draw доступен для загрузки по адресу: https://www.smartdraw.com/
8. Space Designer 3D (бесплатно)
Space Designer 3D — еще одно бесплатное программное обеспечение для планирования пространства на базе Интернета. Это удобное приложение, которое позволяет создавать 2D и 3D чертежи комнат или даже целых домов без необходимости загрузки программного обеспечения. Обставить план этажа так же просто, как просто перетащить его. Библиотека материалов включает более 1500 предметов мебели на выбор.
Вы можете проверить Space Designer 3d по адресу: https://www.spacedesigner3d.com/
9. Свободное время (бесплатно)
Room to Do — это облачное программное обеспечение, которое позволяет легко создавать 2D и 3D чертежи. Это онлайн-сервис для планирования пространства и дизайна интерьера, который работает в вашем браузере. В нем также есть режим «просмотра», который позволяет вам проходить через ваш проект, давая вам полное представление о нем. Он имеет уникальные инструменты для рисования, которые позволяют легко рисовать стены даже сложной формы.Room to Do также предлагает широкий выбор доступных материалов отделки, таких как керамическая плитка, ковры, дерево, камень и обои.
Вы можете использовать его бесплатно по адресу: https://roomtodo.com/
10. Home by Me (Бесплатная пробная версия)
Home by Me — это бесплатный загружаемый планировщик помещений. Это инструмент трехмерного планирования, который обеспечивает реалистичную визуализацию вашего пространства. Используя это программное обеспечение, вы можете начать с быстрого наброска 2D-плана, выбрав готовый шаблон для планировки и формы комнаты.Другие элементы, такие как двери, окна, пол или лестница, могут быть добавлены из их библиотеки.
