Батареи отопление – Виды радиаторов отоплений (батарей) — как выбрать радиатор?

Содержание

Какие батареи отопления лучше выбрать для квартиры и частного дома

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Начиная какие-либо работы, связанные с отоплением в доме, каждый хозяин задается вопросом, какие батареи отопления лучше. Сегодня рынок теплового оборудования представлен большим разнообразием радиаторов отопления. Потеряться в нем способен каждый. Чтобы свободно владеть ситуацией, необходимо изучить все имеющиеся варианты радиаторов, их описание и особенности, плюсы и возможные минусы.

Вертикальные настенные батареи для отопления частного дома

Виды радиаторов отопления и их описание

Разнообразие радиаторов отопления связано с тем, что их делают из абсолютно разных металлов. От этого зависят их потребительские свойства и внешний вид. Проведем обзор самых известных типов радиаторов, которые можно сегодня приобрести в магазине: чугунных, алюминиевых, стальных, биметаллических, медных.

Чтобы определиться, какие батареи отопления лучше в тех или иных условиях, необходимо изучить их технические характеристики.

Стальной радиатор отопления в детской комнате

Батареи с чугунным корпусом

Это самый старый вид батарей, который был единственным широко распространенным в СССР еще со времен начала эпохи водяного отопления. Не случайно они продержались так долго. Ведь чугун – это весьма устойчивый к коррозии и надежный материал. При правильном уходе и периодической чистке, батареи из чугунных секций служат 50 лет. Обладая прекрасной теплоемкостью и толщиной стенок, такие радиаторы очень долго не остывают даже при выключении теплоснабжения. Их невозможно разрушить в результате гидроудара, которые случаются при запуске системы центрального отопления осенью. Такие батареи отопления лучше для квартиры. Какие цены на них сложились сегодня на рынке, зависит от различных параметров. Однако они значительно ниже, чем у других типов. Плохая вода, воздух и ржавчина не особо влияют на техническое состояние радиаторов.

Монтажные размеры батареи с чугунным корпусом

Батареи из чугуна обладают рядом недостатков, ограничивающих их применение в современных реалиях. Во-первых, это слишком большой вес, затрудняющий транспортировку и монтаж. Во-вторых, высокая инерционность, которая не позволяет использовать эти изделия в системах с автоматической регулировкой температуры. В-третьих, не очень удачный и привлекательный внешний вид. К слову, последний недостаток, кое-где научились превращать в преимущество. Сегодня можно встретить очень изысканные изделия из чугуна с красивым дизайном и раскраской. Их используют в помещениях в стиле ретро.

Чугунный радиатор можно окрашивать в любой цвет, в зависимости от стилевого решения комнаты

Технические и габаритные особенности чугунного типа радиаторов рассмотрим на примере батареи марки МС 140 500:

  • Максимальная температура воды в них может достигать 130 С.
  • Давление в рабочем режиме до 9 атмосфер, а в период опрессовывания системы до 15 атмосфер.
  • Радиатор секционный с двухканальными секциями, объемом 1,35 литра, шириной 0,98 м и высотой 0,5м.
  • Теплоотдача в нормальных рабочих условиях составляет 175 Вт.

Главное преимущество батареи из чугуна — высокая теплоотдача

Полезный совет! Сооружая систему отопления с использованием чугунных батарей, расчет количества секций производите следующим образом: при необходимом 1 кВт энергии на 10 м2 и 0, 175 кВт в одной секции, нужно 12 секций на комнату площадью 20 м

2.

Зная эти характеристики и свойства, можно дать отве на вопрос, какие батареи отопления лучше для квартиры. Цены на чугунные радиаторы еще более подталкивают к приобретению таких приборов.

Чугунные радиаторы — самый экономный вариант по сравнению с другими типами батарей

Алюминиевые батареи

Технические особенности алюминиевых батарей определяет металл, из которого они изготовлены. Алюминий легкий и прочный, не боится коррозии и образования накипи. Он обладает прекрасной теплоотдачей, благодаря чему имеет низкую инерционность. Алюминиевые радиаторы настолько оперативно нагреваются и остывают, что это позволяет применять такой вид батарей в автоматизированных системах отопления, подключая к ним терморегуляторы и другие датчики. Из-за узких каналов нет необходимости в наполнении системы большим количеством воды.

Монтажные размеры отопительного радиатора из алюминия

В качестве недостатков можно указать: боязнь щелочной среды, при воздействии которой возникает коррозия, редкое, но возможное возникновение течи в местах соединения секций, появление газа внутри батареи. Главным нужным качеством алюминиевых радиаторов является хорошая инерционность. В связи с этим такие батареи отопления лучше для частного дома. Какие бы автоматические органы управления климатом в доме не были использованы, радиаторы из алюминия отлично будут с ними сочетаться.

Полезный совет! Покупая алюминиевые радиаторы, поинтересуйтесь у продавца свойствами понравившейся модели. Это нужно для правильного расчета их количества.

Алюминиевые батареи имеют лаконичный дизайн и отлично вписываются в любой интерьер

Стальные радиаторы отопления

Если вы хотите иметь у себя в доме красивые батареи, обладающие подходящими техническими характеристиками для использования в автономных системах отопления, при этом имеющие не большую стоимость, то вам нужно приобрести стальные батареи. Они представляют собой конструкцию из множества трубок. Она может быть цельной или секционной с различным дизайном, подходящим под любой интерьер. Такие изделия имеют прекрасную теплоотдачу и очень небольшую инерционность. Они не боятся коррозии, но не могут выдержать гидроудары и давления более 25 атмосфер. Это не позволяет приобретать такие батареи отопления для квартиры. Какие лучше цены, у них или у алюминиевых? При равных технических и декоративных параметрах стальной вариант будет стоить дешевле, просто потому, что цена стали заметно ниже цены алюминия.

Внутреннее строение и принцип подключения стального радиатора

Тепло в стальных радиаторах передается в результате конвекции и излучения, поэтому они очень эффективны. Температура в помещении поднимается быстро. Давление в рабочем режиме этих батарей не должно превышать 16 атмосфер, а температура воды 110 градусов. Впрочем, эти характеристики сильно зависят от толщины стального корпуса радиатора.

Стальная батарея в интерьере современной гостиной

Биметаллические батареи

При производстве данной разновидности радиаторов применяется два металла. Внутри конструкции находится стальной трубопровод, а ребра, прикрепленные к нему, изготовлены из алюминия. Этот вариант сочетает в себе все самые замечательные качества стальных и алюминиевых радиаторов. Такого типа радиаторы переносят спокойно давление в 50 атмосфер. Благодаря особой форме ребер, они обеспечивают завихрение горячего воздуха, не позволяя скапливаться ему в одном месте комнаты.

Схема подключения биметаллического радиатора к отопительной системе

Имеются у них и недостатки: слишком большая цена, накопление шлаков внутри трубок, чувствительность к излишнему кислороду в воде. Еще одним минусом является наличие биметаллической границы, на которой возникает разность потенциалов, снижающая эффективность приборов. По этой причине не нужно использовать такие батареи отопления для частного дома. Какие лучше приобрести, указано было выше.

Полезный совет! Если цена не является для вас весомой проблемой, то в городской квартире лучше устанавливать биметаллические батареи. Они обладают красивым дизайном и достаточной устойчивостью к неожиданностям центрального отопления.

Во избежание ожогов — в детской комнате на батареи целесообразно надевать защитные чехлы

Медный тип радиаторов отопления

Их изготавливают из бесшовной трубы без использования других металлов кроме меди. На трубе диаметром 28 мм устанавливают ребра и защитный деревянный кожух, имеющий декоративное оформление. Так как медь обладает самой высокой теплопроводностью из всех металлов, то такие батареи нагревают комнаты в 5 раз интенсивнее, чем чугунные и вдвое быстрее, чем алюминиевые. Низкая инерционность позволяет использовать такие приборы в любых автоматических системах отопления. Слой оксидов, образовывающийся на внутренних стенках радиатора, защищает батарею от коррозии очень эффективно. Сказать, что-либо о недостатках этого типа приборов нельзя, так как единственный – это высокая цена.

Монтаж-демонтаж батарей — процесс трудоемкий и затратный, поэтому к их выбору нужно относиться очень обдуманно

Какие батареи отопления лучше

Изучив характеристики всех типов радиаторов, можно определиться, какие батареи отопления лучше именно для вас. Если вы владеете городской квартирой, в которой устроено центральное отопление, и не имеете средств на приобретение дорогих биметаллических или медных радиаторов, то приобретайте чугунные батареи. Они полностью удовлетворят ваши потребности в качестве и выносливости, но не в дизайне.

Радиаторы с зеркальной поверхностью станут настоящим украшением комнаты

Какие батареи отопления лучше для частного дома? Здесь все зависит от той системы отопления, которая установлена. Если в ней много автоматики, то лучше не использовать чугунные радиаторы. Все остальные типы подходят. Какие батареи отопления лучше из остальных? Вопрос вкуса и кошелька. Установить можно любые.

Какие радиаторы отопления лучше (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Батареи для отопления частного дома, какие радиаторы лучше

С наступление холодов пришло время подумать как правильно и экономно утеплить свой дом? Приходиться задумываться батареи для отопления частного дома какие лучше приобрести? Ещё важный вопрос — замена батарей отопления.

Виды радиаторов отопления

  1. Чугунные батареи отопления;
  2. Радиаторы биметаллические;
  3. Радиаторы панельные;
  4. Радиаторы из алюминия;
  5. Радиаторы трубчатые.

Чугунный радиатор состоит из секций, долговечен. Замечательно отдаёт тепло. Такие радиаторы устойчивы к коррозии, хороший выбор отопления для квартиры. Минусы — тяжёлый вес, разгерметизации стыков от времени.

Радиаторы биметаллические изготовлены из стали и алюминия, дорогие, отличного качества. Имеют антикоррозийное покрытие, прочные — срок службы до 40 лет, маловосприимчивы к гидроударам, высокая теплоотдача. Экономичные. Отопления биметаллические лучший вариант. С ними Вам точно будет тепло.

Минусы высокая стоимость. Радиаторы панельные — максимальная теплоотдача, приемлемая цена, компактные размеры, простота монтажа, лёгкие.

Минусы — необходимость частой промывки (3 раза в год), во избежания зашлаковки. Алюминиевые батареи отопления – служат до 20 лет, быстро нагревают комнату, имеют небольшой вес, презентабельный вид.

Минусы – быстрая реакция металла на кислотную и щелочную среду, коррозия радиатора при соединении с трубами из других сплавов.

Радиаторы трубчатые – имеют малый вес и высокую стоимость именно из-за огромного разнообразия форм и размеров. Основные данные примерно одинаковы с панельными и секционными. Минусы — частая замена радиаторов, низкая отдача тепла, тонкие стенки, минимальное количество теплоносителя.

Расчет количества и типа батарей

Для желающих правильно установить или произвести замену батарей отопления в квартире тоже можно почитать.

В статье не будут использоваться сложные формулы а также, будет упрощены расчеты.

Самостоятельная установка батареи отопления своими руками, требует:

  • Необходимо знать как выбрать и подключить радиатор отопления и установить кран на батарею отопления;
  • Изучения правил подключение радиаторов;
  • Проведения точных расчётов и замеров;
  • Необходимо иметь необходимый инструмент.

Устройство батареи отопления несложное. Нагретая вода до необходимой температуры, из котла поступает в квартиру по трубам. В дальнейшем она поступает в радиаторы.

Независимо от того, от температуры батарей отопления, всегда отдают примерно 60% энергии при излучении тепловой энергии, оставшиеся 40% отдаются конвективным способом. Таким способом достигают минимальной конвекции воздуха и хорошо нагрева тех объектов, которые присутствуют в помещении.

Теперь рассмотрим более подробно как рассчитать количество секций для индивидуального отопления:

  • Исходя из действующих строительных нормативов, для обогрева 1 «квадрата» комнаты нужно 100 ватт тепловой мощности. Например, площадь помещения 24 «квадрата», мощность одной секции равна 160 ватт, следовательно расчет: 24 х 100 : 160 = 15. Для обогрева помещения нужное количество батарей — 15 секций, мощностью 160 ватт.
  • В этом варианте показателями являются — расчет по площади помещения и высоте. Одна секция обогревает 1,8 м² площади при высоте потолков 2,5 метра, делаем расчёт 24 : 1,8 = 13,3. Выходит 14 секций радиатора.
  • Последний вариант как рассчитать нужное количество секций по объему помещения. Длина комнаты 6 м., ширина – 4 м., высота – 2,5 м. Объём будет 6 х 4 х 2,5 = 60 м³. Для отопления 5 м³
    мощность батареи отопления одной секции 200 ватт, нужно купить 60 : 5 = 12 (секций) по 200 ватт или 11 секций по 160 ватт.

Типы батарей отопления делятся на секционные (чугунные, биметаллические, алюминиевые) и панельные  производят из стали. Обычно это плоская батарея имеющая выпуклости для движения теплоносителя.

Радиаторы отопления для квартиры разные, очень важно установить на них счетчик на батарею отопления, который поможет сохранить до 65% от изначальной суммы за обогрев.

Виды радиаторов отопления. Современные виды радиаторов отопления

Сравнение батарей для частного дома

  • Стальные, панельного типа 6-10 Подходит Низкая
  • Стальные, трубчатого типа 8-15 Подходит Высокая
  • Биметаллические. 20-35 Подходит Высокая
  • Чугунные 6-9 Подходит Низкая
  • Алюминиевые 6-25 Подходит Низкая

Для частного дома лучше установить батареи из стали или алюминия, имеющие много плюсов и приемлемую цену.

Для комфортной температуры помещения нужен терморегулятор для батарей отопления, помогающий поддерживать стабильную температуру.

Как перекрыть батарею отопления вопрос несложный. Для владельцев частных домов выполнить регулирование или ремонт радиаторов легко, частный дом оборудован индивидуальной системой отопления. На радиаторе нужно открыть верхний кран, а нижний закрыть. В этом случае в системе отопления всегда будет вода, что сбережёт радиатор от коррозии.

По правилам в домах вода батарей отопления не может быть менее +18 °C (угловые комнаты — +20 °C). В местах которые имеют среднюю температуру около -31 °C и более, температура помещений не может быть меньше +20 °C, а в угловых комнатах температура должна составлять — +22 °C.

Ночью (с 00.00 до 5.00 часов) температура помещения может понижаться не больше 4 °C. Днем понижение температуры меньше чем указано в нормативном уровне не допускается.

Почему устанавливают экран на батарею отопления? Это хороший выход для закрытия устаревших и не подходящих в интерьер отопительных элементов. Экран для радиатора отопления прост в установке и приемлем по цене, устраняет необходимость замены радиатора и труб подводки.

Обвязка батарей отопления выполняется с помощью различных труб, специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются тоже полипропиленовые прямые и угловые, этот вариант простой и дешёвый.

На современном рынке появились плоские батареи отопления. Это новый вид радиаторов изготовлен из чугуна или стали, покупателю представлены всевозможные размеры батарей отопления, их функция обогрев и красивый декор.

Почему вертикальных радиаторы удобнее? Они созданы для размещения на свободных участках стен, и основное отличие высоких батарей отопления от обычных – это небольшая ширина при значительной высоте. Изготавливаются высокие батареи отопления из стали и алюминия.

На сегодняшний день электрические батареи отопления новый вариант радиаторов. Вид этих отопительных приборов самостоятельно поддерживает температуру нагрева корпуса и воздуха в комнате.

Конвекторы (пластинчатые батареи)

Плюсы- прочные, прекрасно отдают тепло, легко устанавливаются даже на потолке и на полу.
Минусы – нагревают воздух неравномерно, поэтому плохо греет батарея отопления.

Частый вопрос почему воздух в батарее отопления? Нагревается теплоноситель, образуются мелкие пузырьки при отделении кислорода которые создают воздушную пробку; не работает воздухоотводчик; в квартирах воздушные пробки обычно на последних этажах. Удалить воздух поможет клапан Маевского.

Советы по выбору

Исходя из вышесказанного отопительные приборы для частного дома устанавливают учитывая вид имеющейся системы отопления. Лучшим вариантом для индивидуальной системы отопления будут алюминиевые и стальные батареи. В частном доме в автономном трубопроводе нет перепадов температур, используется подготовленная вода и регулируется давление.

Рекомендуется выбирать новые батареи отопления алюминиевые или стальные для частного дома благодаря привлекательному внешнему виду, лёгкости и доступной цене.

Как выбрать радиаторы отопления Какие батареи и радиаторы отопления лучше

homeframe.ru

какие лучше выбрать для частного дома, виды

Батареи и радиаторы

Система отопления является важнейшим элементом в деле создания комфорта и уюта, поэтому вопрос о том, как выбрать радиаторы отопления для частного дома, стоит перед домовладельцем особенно остро. Вне зависимости от климатических условий, материала постройки и региона проживания, отопительная система должна безупречно выполнять свою функцию – поддерживать комфортный микроклимат. О том, как правильно рассчитать и выбрать батареи в частный дом, и пойдет речь далее.

1

Эксплуатация радиаторов в частном доме – в чем тонкости?

Нюансы в выборе радиаторов в частный дом связаны, в первую очередь, с автономностью такого строения, а также с различными материалами при постройке и внутренней отделке.

Кран питания батареи

  1. 1. Невысокое эксплуатационное давление. В частном доме, имеющем автономное отопление, давление в магистрали системы, как правило, не превышает 2,5–3 атмосфер даже при гидроударах. Абсолютное большинство современных радиаторов по этой характеристике подходят для установки в таких условиях, в отличие от коммунальных квартир, где давление может достигать 25 атмосфер.
  2. 2. Домовладелец знает (или всегда может узнать), какова кислотность теплоносителя в его системе. Исходя из этого, можно оптимально подобрать материал изготовления радиаторов.
  3. 3. Каркасные дома и дома из рыхлых материалов, например, из пенобетона, накладывают ограничение на использование радиаторов с большим весом.
  4. 4. В частном доме всегда проще рассчитать необходимую мощность батарей, благодаря тому, что известны все возможные теплопотери, и ситуация, когда "съехал сосед снизу, и квартира не отапливается", невозможна.

2

Как рассчитать мощность батарей – стандартные показатели

Прежде, чем ответить на вопрос о том, какие батареи лучше выбрать для своего дома, застройщику необходимо правильно рассчитать тепловую мощность радиаторов. Именно от этого показателя и будет в конечном итоге зависеть количество и размер приобретаемых изделий. Расчет осуществляется согласно действующим нормам СНиП. Так, для оптимального обогрева жилого помещения, имеющего высоту потолка не более 3 метров, с учетом грамотно выполненной теплоизоляции, при наличии одного стандартного окна и одной двери необходимо затратить от 80 до 135 Вт тепловой энергии, в зависимости от региона проживания.

Это при условии, что теплоноситель имеет температуру 70 градусов. При высоте потолков свыше 3 метров данный показатель тепловой мощности необходимо умножить на коэффициент, пропорциональный увеличению. При планировании количества радиаторов отопления делайте запас по мощности в большую сторону на 15-20 процентов на случай особо холодных зим или непредвиденных аварийных ситуаций с каким-то одним радиатором.

3

Различие радиаторов по типу – какие самые популярные?

Современный рынок отопительных систем предлагает несколько типоразмеров радиаторов. Чтобы ответить на вопрос, какие лучше выбрать, рассмотрим их основные различия:

  1. 1. Секционного типа. Самый распространенный тип радиаторов, благодаря удобству подбора необходимой тепловой мощности. Такие приборы состоят из секций с мощностью от 90 до 150 Вт каждая, которые объединяются в батареи. В зависимости от площади помещения и необходимой температуры в нем одна батарея может содержать от 4 до 10 секций. Очевидно, что этот тип батарей лучше для частного дома.
  2. 2. Пластинчатые радиаторы. Представляют собой множество металлических пластин, нанизанных параллельно друг другу на трубы с теплоносителем. Нагрев воздуха осуществляется конвекционным способом, т.е. происходит забор холодного воздуха снизу. Он, проходя через пластины, нагревается и устремляется вверх. Широкого распространения для обогрева жилых помещений не получили из-за почти полного отсутствия тепловой инертности.
  3. 3. Радиаторы трубчатого типа. Несколько труб, форма которых может быть самой различной, объединены в единую конструкцию с помощью коллекторов. Внутри циркулирует теплоноситель. Существенным недостатком такого устройства является небольшая площадь поверхности, вследствие чего минимизируется отдача тепловой энергии во внешнюю среду. Тоже не слишком распространены.
  4. 4. Панельные радиаторы. Состоят из двух или нескольких практически плоских панелей, между которыми циркулирует теплоноситель. Имеют эстетичный внешний вид, благодаря чему часто используются в системах отопления жилых помещений. У них средний коэффициент теплоотдачи, (выше, чем у трубчатых систем, ниже, чем у приборов секционного типа).

Радиатор секционного типа

В зависимости от дизайна помещения, климатической зоны и степени утепления, застройщику необходимо подобрать оптимальный вариант для создания комфортной температуры в частном доме, выбор радиаторов сейчас довольно большой.

4

Материал изготовления батарей – чугун или сталь?

При выборе радиаторов отопления для частного дома также большую роль играет материал, из которого изготовлены приборы. Это могут быть как классические варианты за небольшую цену, так и более технологичные и, следовательно, дорогие, современные модели. Чугунные батареи – это классика водяных отопительных приборов. Первые чугунные радиаторы начали использоваться более 150 лет назад. Они обладают несколькими явными преимуществами перед другими изделиями. Во-первых, небольшая цена, доступная любому застройщику. Еще одно достоинство – высокая прочность и стойкость к коррозии. Качественные чугунные батареи могут служить верой и правдой более 50 лет. Тот факт, что до сих пор более половины квартир оборудованы такими устройствами – лишнее тому подтверждение.

Высокая прочность чугунных радиаторов обусловлена их толстыми металлическими стенками, способными выдерживать давление до 15 атмосфер. Кроме того, большое количество металла обуславливает высокую теплоемкость. Это значит, что даже после отключения источника подогрева теплоносителя батареи будут отдавать тепло довольно продолжительное время. Поэтому, отвечая на вопрос, какие батареи лучше, многие продавцы советуют именно этот вариант, как наиболее практичный.

Чугунный радиатор

При выборе батарей из чугуна помните, что не следует устанавливать их больше чем по 10 секций в одно устройство. Это снизит коэффициент теплоотдачи и приведет к неравномерному прогреву помещения. Целесообразнее выбирать несколько батарей с меньшим количеством секций. Но вариант установки чугунных изделий не подходит для случаев, когда несущие стены дома – каркасные или выполнены из пенобетона или газобетона. Подобные сооружения просто не выдержат внушительный вес таких батарей. Еще один существенный недостаток чугунных радиаторов – неэстетичный внешний вид, их довольно трудно вписать в оригинальный авторский интерьер.

Стальные изделия на строительном рынке появились сравнительно недавно. Они могут быть панельными и трубчатыми. Основное отличие от чугунных в том, что они имеют меньшую теплоемкость, а, следовательно, прогреваются и остывают быстрее, что является большим плюсом при установке в системах с автоматической регулировкой температуры. В то же время стальные радиаторы очень чувствительны к наличию теплоносителя. Проще говоря, они должны быть постоянно заполнены. В противном случае они неминуемо подвергаются коррозии, отчего срок службы сокращается в несколько раз.

Стальной радиатор

Небольшая толщина стенок таких изделий обуславливает их небольшую массу, их применение возможно на любых поверхностях, с любыми типами несущих стен. Эта же характеристика является одновременно и минусом, тонкостенные стальные радиаторы боятся большого давления, однако в частном доме это не является помехой для установки. Плюсом стальных изделий является и их невысокая стоимость. Данные устройства обойдутся дешевле любого другого варианта. Простота установки также будет на руку при монтаже радиаторов в контур дома.

При установке панельных стальных радиаторов нужно тщательно рассчитать их тепловую мощность. В случае ошибки потребуется трудоемкая работа по демонтажу старых и установке новых панелей, так как возможность добавить секции в панельных устройствах отсутствует.

5

Чем хорош алюминий, и какие плюсы у биметаллических изделий?

Алюминиевые секционные батареи получили широкое распространение в последнее время благодаря своим отличным эксплуатационным характеристикам и презентабельному внешнему виду. Отличаются высоким коэффициентом теплоотдачи, низкой теплоинертностью, что обуславливает возможность их применения в автоматических отопительных системах частных домов. Также, как и чугунные батареи, данные изделия имеют возможность подбора необходимой мощности путем добавления секций.

Алюминиевый секционный радиатор

Котлы широко распространены сейчас в частном домовладении и будут отлично функционировать с алюминиевыми радиаторами, благодаря их универсальности, которая заключается в хорошей пропускной способности, совместимости с различными видами водопроводной фурнитуры и небольшом весе данных радиаторов. Минусов у данного варианта немного. Среди основных – чувствительность к кислотности теплоносителя, что нивелируется автономностью отопления в частном доме. Кроме того, срок службы алюминиевых изделий составляет 15-20 лет, что не является положительной характеристикой данных радиаторов.

Биметаллические секционные радиаторы внешне очень схожи с алюминиевыми батареями, однако имеют принципиальное отличие. Оно заключается в том, что основа, по которой циркулирует домашний теплоноситель, выполнена из стали или меди, а внешний слой – из алюминия. Это обеспечивает совмещение надежности и долговечности стали и хорошей теплоотдачи, презентабельности алюминия. Такие устройства имеют срок службы более 50 лет, а в варианте с медной "начинкой" – до 70 лет. Существенным минусом данного варианта является высокая стоимость, которая может быть больше в несколько раз. Особенно это касается медно-алюминиевых изделий.

Биметаллический секционный радиатор

Какие батареи отопления лучше выбрать для своего частного дома – каждый решает сам. Но, подводя итог всему вышесказанному, можно сделать вывод, что домовладелец со средним доходом, выбирающий батареи для монтажа системы отопления, должен присмотреться к варианту со стальными радиаторами. Их долговечность и широкий выбор типоразмеров удовлетворит самый претенциозный запрос. Покупателю же с более обширными финансовыми возможностями можно посоветовать приобрести биметаллические радиаторы секционного типа, как сочетающие в себе надежность, долговечность и изысканность.

obustroen.ru

Электрические радиаторы отопления: плюсы и минусы батарей

Стационарные батареи не всегда обеспечивают комфортный температурный режим. В особо холодные зимы приходится использовать дополнительные источники тепла. Хороший вариант — электрические радиаторы отопления, к которым по большому счету, относятся только масляные батареи.

На практике к этой группе относят все электрические греющие приборы, оснащенные ребрами, — эта конструкция наилучшим образом рассредоточивает тепло. В представленной нами статье подробно разобраны все виды обогревающего электрооборудования. Достоверная информация поможет определиться с оптимальным для вас вариантом.

Содержание статьи:

Преимущества приборов на электричестве

Аргументов в пользу электрических батарей несколько. Их просто монтировать и эксплуатировать. Установка мобильной электробатареи заключается в простом подключении ее в розетку и настройке режимов. При монтаже радиатора на стену достаточно наличия кронштейна.

Такой прибор всегда можно передислоцировать на другое место. Чтобы подключить электробатарею не требуется заказывать проект и получать разрешение. Это касается всех типов этих приборов, кроме внутрипольных.

Электрические радиаторы безопасны и экологичны. Так как их корпус герметичен, в окружающую атмосферу не попадают вредные вещества. Выглядят батареи, питающиеся от розетки, эстетично и не испортят любой интерьер.

Электрические радиаторы имеют приятный дизайн. Они занимают минимум места и прогревают комнату средних габаритов за короткое время

Термостат, присутствующий в конструкции электробатареи, позволяет установить оптимальный температурный режим. Выставив определенную температуру при помощи термостата, предупреждают перегрев отопительного агрегата.

Некоторые специалисты считают, что производители выставляют электрические масляные батареи, как инновационные сверхэкономичные обогреватели.

На самом деле это обычный радиатор с масляным теплоносителем, отличающийся наличием алюминиевого корпуса и цифрового индикатора. По их мнению, это просто рекламный ход с целью завысить совершенно неоправданно их стоимость.

Виды и типы электрических радиаторов

Ассортимент электрических радиаторов, как и их функциональность, отличается большим разнообразием. К этой группе относят все отопительные приборы, оснащенные ребрами, т.к. такая конструкция наилучшим образом рассредоточивает тепло.

Все существующие электрические радиаторы можно разделить на две большие группы: жидкостные приборы и безжидкостные.

По месту дислокации и размеру выделяют электрические радиаторы:

  • настенные;
  • потолочные;
  • напольные.

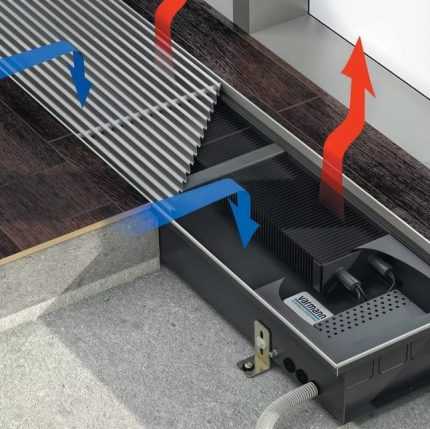

Как разновидность существуют приборы плинтусные, внутрипольные, стеклянные, керамические.

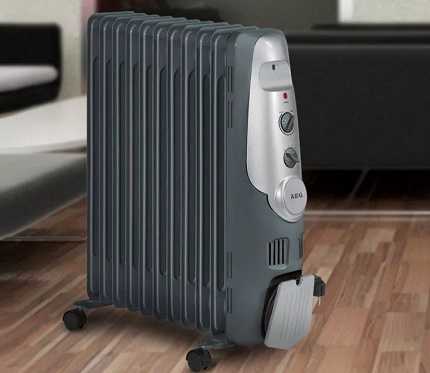

Масляные электрические батареи пользуются наибольшим спросом на рынке. Среди них встречаются модели, укомплектованные ионизатором

Если исходить из конструктивного исполнения, то электрические батареи классифицируют следующим образом:

  • масляные;
  • ;
  • инфракрасные нагреватели.

По типу излучаемого тепла электрообогреватели делятся на две группы. К первой относятся конвекторы – устройства, обеспечивающие поставку тепла за счет движения нагретых воздушных масс.

Во вторую группу входят системы, передающие ИК излучение безопасного спектра предметам, находящимся в зоне действия прибора, после чего нагретые объекты распространяют его в окружающей среде.

Существует 2 варианта исполнения этих отопительных приборов: стационарные и переносные.

Электрические батареи с жидкостным теплоносителем

Батареи такого типа отличаются простотой исполнения с небольшим комплектом составляющих. Нагрев происходит посредством небольшой мощности — 300 – 500 Вт.

Также встречаются и более мощные элементы. Нагревательные элементы помещают в водную или масляную среду, в отдельных случаях — в незамерзающую жидкость.

Ток протекает по нагревательному элементу и нагревает его. Далее, тепло передается жидкому теплоносителю, в качестве которого, чаще всего, используют минеральное масло. Хорошая теплоотдача позволяет хорошо нагреть плоскость батареи

На рынке присутствуют две модели жидкостных электрических батарей: герметично закрытые и открытые. В последнем случае в прибор доливают теплоноситель в случае необходимости.

ТЭН нагревает теплоноситель до определенной температуры, тот передает температуру металлическому корпусу, который излучает полученное тепло в пространство помещения. Чем больше теплоотдающая поверхность, тем лучше прогревается воздух в комнате.

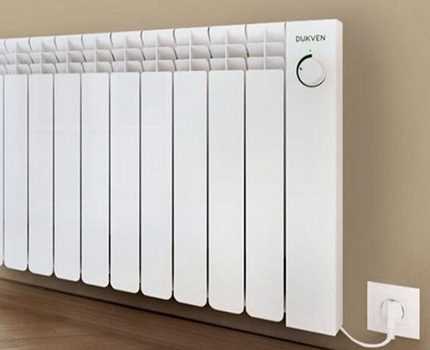

Как правило, электрические батареи алюминиевые. Этот материал больше всех других подходит для изготовления приборов отопления, поскольку легкий и наделен необходимыми свойствами, позволяющими переносить высокую температуру.

Жидкостные электрические батареи с теплоносителем в виде специальной незамерзающей жидкости очень востребованы. Такой теплоноситель не вызывает коррозии стенок радиатора и ТЭНа

Если в жидкостных электрических батареях теплоносителем является незамерзающая жидкость, они хорошо подходят для помещений, отапливаемых только периодически. Электробатареи, где в качестве теплоносителя применено минеральное масло, потребляют больше электричества, чем радиаторы на дистиллированной воде.

Объясняется это тем, что масло имеет большую плотность, следовательно, прогревается с большими затратами энергии, зато до более высокой температуры. Критерии подробно изложены в этой статье, которую мы рекомендуем прочесть.

Конструктивно электробатарея состоит из секций, верхнего и нижнего коллектора. ТЭН помещают в нижний коллектор. Конструкцией не предусмотрено наличие открытых нагревательных элементов, поэтому ни кислород, ни частицы пыли в воздухе не сжигаются.

Работают радиаторы бесшумно, но поскольку поверхность прогревается до высокой температуры, необходимо следить, чтобы она не соприкасалась с легко возгораемыми предметами.

Корпус качественного нагревателя изготавливают из нержавейки и его, в отличие от бытового прибора со стальным корпусом, можно использовать для любого помещения

К лучшим жидкостным электробатареям по мнению пользователей можно отнести:

  • DeLonghi GS 770715 – батарея из 7 секций, рассчитанная на 15 м², с термостатом, вентилятором, с защитой как от перегрева, так и от замерзания;
  • Mystery MН-7001 — радиатор с тремя степенями регулировки;
  • ROLSEN ROH-D9 — девятисекционная батарея, укомплектованная портативной сушкой для белья;
  • Electrolux EOH/M-1157 — рассчитанный на комнату до 15 м².

В целом, электрические батареи, используемые для отопления, относятся к экономичным приборам. При включении они используют максимум мощности, но нагрев теплоноситель до требуемой температуры, термостат отключает нагревательный элемент. Такие батареи просты в установке и управлении.

Безжидкостные электрические батареи

Сухие или безжидкостные электрические батареи в сравнении с жидкостными аналогами имеют меньшую массу и нагреваются быстрее.

Здесь отсутствует промежуточный теплоноситель, поэтому теплопередача происходит к теплопередающей поверхности от ТЭНа напрямую. Работают такие радиаторы по принципу конвекции, отсюда и их более распространенное название — .

Габариты электробатарей по аналогии с обычными радиаторами можно увеличивать путем наращивания дополнительных секций, но при условии увеличения мощности ТЭНа

Нагретый ТЭНом воздух, устремляясь вверх, вытесняет оттуда воздушную массу с более низкой температурой. Та, в свою очередь, проходит через тело конвектора и повторяет движение по предыдущей схеме.

При этом поверхность конвектора нагревается, но температура корпуса не очень высокая. Используют безжидкостные электронагревательные приборы только автономно. К наиболее популярным моделям безжидкостных электробатарей относится SIRA Onice 1600. Радиатор имеет 8 секций, тепловую мощность 1,6 кВт, встроенный контроллер температуры.

Выпускают конвекторы как настенные, так и напольные. Особая группа — плинтусные электробатареи. Тогда как установка первых двух модификаций может быть выполнена без привлечения специалистов, монтаж третьего вида электрических батарей требует специальных знаний и опыта. Обычно установку таких конвекторов планируют еще на этапе строительства.

Внутрипольные электрические конвекторы

Поскольку радиаторы такого типа расположены в углублении в полу, они относятся к скрытому типу систем отопления, поэтому, не занимая лишней площади, незаметно обогревают помещение.

Их нагрев происходит путем создания тепловоздушной завесы на пути проникновения холодного воздуха через самые уязвимые места в помещении. Функционирует внутрипольный электрический радиатор по принципу конвективного нагрева.

Теплообменник нагревает воздушные массы снизу. Далее, они по правилам конвекции поднимаются выше и замещают собой воздушные слои с более низкой температурой. Нагрев происходит быстро за счет высокой теплоотдачи материалов, из которых изготовлена такая электрическая батарея и большой площади нагрева

В саму батарею вставляют ТЭН, на него монтируют пластины из металла с хорошей теплопроводимостью — алюминия, меди, тонкой стали. Иногда металл заменяют керамикой. Такое решение позволяет расширить поверхность теплоотдачи.

Корпус-короб, на дне которого размещен ТЭН с пластинчатым оперением, по своему очертанию напоминает букву U. Чтобы тепло не уходило в пол и в стороны, корпус изолируют.

Для регулировки теплового режима в короб встраивают датчик температур, оснащенный микропроцессором. Если для внутрипольного радиатора не предусмотрена принудительная вентиляционная тяга, высота корпуса, в котором заключена батарея, не должна быть меньше, чем 200 мм.

Конструкцию закрывают прочной декоративной решеткой из металла, не выходящей за уровень пола и способной выдержать вес человека.

Важное значение имеет пропускная способность этой ограждающей конструкции, определяющаяся соотношением ее общей площади с суммарным размером щелей. Через решетку должен проходить достаточный объем холодных воздушных масс и тепловых потоков.

Более мощные электрические радиаторы для усиления конвекционных свойств оснащают добавочными вентиляторами. Высота корпуса в этом случае не играет роли.

Чтобы уменьшить шум от работающего вентилятора, его монтируют на виброопоры со вставками из пористой резины. Присутствие вентилятора гарантирует более быстрый обогрев помещения и сокращение потребления электричества.

Электрические батареи внутрипольные отличаются от привычных батарей как конструкцией, так и несколько большей площадью теплообмена

Электрические батареи, встраиваемые в пол, имеют ряд положительных качеств. Место для их установки можно определить в любой части комнаты, они практически не занимают места, а благодаря большому ассортименту решеток удачно вписываются в любой интерьер.

Есть решетки линейные и рулонные. Перекладины в линейных решетках бывают как поперечными, так и продольными, а в рулонных только поперечными.

Недостаток этих нагревательных приборов в сложности установки и в стоимости, которая намного выше, чем у настенных батарей. В помещениях с высоким потолком — больше 3 м, они не очень эффективны, кроме того, способствуют рассеиванию пыли по помещению.

Характеристики инфракрасных радиаторов

Инфракрасные электрические нагреватели принципиально отличаются от других видов аналогичных приборов. Их задача — прогрев предметов, находящихся в зоне их действия.

Реализуется это посредством электромагнитных волн. Их излучение воздух в комнате не нагревает, да и сам прибор остается холодным. Тепло в окружающую среду отдает прогретое окружение.

В производстве инфракрасных радиаторов использован природный способ обогрева. Точно так же, как солнце прогревает землю, прибор нагревает окружающие его предметы

Исходя из вида нагревательного элемента, бывают: ТЭНовыми, керамическими, карбоновыми. Нагреватель первого типа состоит из корпуса металлического, изолятора, анодированной пластины, фольги и ТЭНа. Оптимальная толщина анодированного слоя — 0,025 мм, а фольги 0,012 мм.

В зависимости от модели мощность прибора варьирует в пределах 0,8 – 3 кВт. Регулируют ее вручную или при помощи термостата.

Инфракрасный обогреватель, выполненный на основе керамической панели, “съедает” минимум полезного пространства. Выпускают как однотонные панели, так и декорированные фотопечатью

Керамические нагреватели выпускают в трех вариантах. Они бывают настенными, напольными и настольными. Первые отличаются немалыми габаритами и визуально подобны кондиционеру.

Напольные модели наиболее популярны. В целях безопасности их укомплектовывают специальными датчиками, которые отключают устройство в случае его опрокидывания или перегрева.

Настольные приборы часто используют на открытом воздухе. Во время работы они вращаются и эффективно прогревают, попадающие в зону досягаемости инфракрасного излучения, предметы и людей в том числе.

Нагревательным элементом в карбоновом инфракрасном приборе отопления является, заключенное в вакуумную кварцевую оболочку, углеродное волокно. Производители утверждают, что это волокно практически не выходит из строя и использовать его можно до бесконечности. Подвести может только кварцевая трубка, разбившись при падении.

Наиболее популярными моделями инфракрасных обогревателей являются:

  • Polaris PMH 2095 — мощный, практичный прибор со стильным дизайном;
  • Electrolux EIH/AG2-2000E — напольный прибор, эффективно поддерживающий температуру в помещении площадью до 25 м²;
  • Timberk TCH A5 1000 — потолочная модель, отличающаяся компактными габаритами и легкими настройками;
  • Hyundai H-HC1-18-UI572 — прибор для установки на стене или потолке со многими полезными функциями;
  • NeoClima NC-CH-3000 — компактный обогреватель с механическим управлением.

Поскольку инфракрасные излучатели безынерционные, комфортно почувствовать себя в помещении можно уже через 15 минут после подключения прибора.

Никакие продукты сгорания во время работы они не выделяют, и специально устраивать вентиляцию для них не нужно. Но если вентиляционная система в доме присутствует, то они не оказывают никакого воздействия на ее работу.

Правила выбора электрической батареи

Правильный выбор батареи на электрическом питании предусматривает учет тепловой мощности прибора. Если обогреватель планируют использовать в качестве дополнительного, на обогрев 1 м² площади помещения высотой 2,6 м потребуется не более 80 Вт.

Инфракрасный потолочный обогреватель удачно сочетает в себе функциональность и безопасность. Недостаток его в том, что тепло только в зоне его нахождения

Для отопления помещения конкретной площади потребуется определенное число секций. Номинальная мощность одной — 0,13 кВт. Исходя из этого параметра и площади комнаты, легко вычислить оптимальное количество секций.

В отдельных случаях необходимо устанавливать несколько батарей. Рационально принимать такое решение в случае наличия в комнате от двух окон или превышения площади, нормой которой считаются 22 м²

Если конвективная электробатарея является единственным видом отопления, то комнату площадью 10 м² с потолком высотой 2,6 м² до комфортной температуры обогреет нагреватель мощностью 1 кВт. Когда потолок выше указанного значения, результат следует увеличить в полтора раза.

Это расчет усредненный, чтобы получить более точные данные необходимо принимать во внимание:

  • материал, из которого возведены ограждающие конструкции дома;
  • наличие системы вентиляции и ее вид;
  • тип прибора и его функционал;
  • параметры сети;
  • требования к диапазону температур.

При выборе электрической батареи из определенной ценовой категории следует знать, что в большой степени на цену батареи оказывает влияние вид терморегулятора. Механический термостат в два раза дешевле электронного, но такая экономия относительна — наличие электронного термостата позволяет экономить около 4% электроэнергии.

Система отопления, собранная из электрических радиаторов, имеет более высокий КПД, чем у систем водяного и парового отопления на базе твердотопливного или газового котла

Выбор определяет и место предполагаемой установки батареи. От него зависят габариты прибора и свойства. Если под него предусмотрена специальная ниша, батарея должна свободно войти в это пространство.

Это же условие нужно соблюсти и в случае размещения радиатора под оконным проемом. Для установки в ванную комнату нужен радиатор, имеющий защиту от влаги. Чтобы электрическая батарея работала надежно, следует делать выбор среди моделей известных торговых марок. При установке нужно обязательно соблюдать требования, изложенные в инструкции.

В целях безопасности между батареей, размещенной на постоянном месте и стеной необходим зазор не менее 0,5 см, а провод, ведущий к розетке, не должен контактировать с нагретой поверхностью.

Верхний коллектор ни в коем случае нельзя ничем закрывать. Сушить вещи, таким образом, не получится — датчик просто отключит агрегат в аварийном порядке при малейшем перегреве

Монтаж приборов, для ввода которых в работу, предусмотрена штепсельная вилка, не требует никаких подготовительных мероприятий.

Сложнее решается этот вопрос, когда для подключения нескольких батарей и соединения их в одну систему нужно дополнительно подвести кабель.

Обязательное условие — включение в схему защитного включателя минимум 30 А, а основная жила кабеля должна иметь сечение, соответствующее сумме мощностей всех батарей. Такой системой отопления можно управлять при помощи пульта дистанционного управления.

Выводы и полезное видео по теме

С принципом работы электрорадиатора наглядно ознакомит видео:

С каждым годом модельный ряд электрических радиаторов обновляется. Меняются в лучшую сторону не только их технические характеристики, но и дизайн.

Для того, чтобы сделать оптимальный выбор, нужно проанализировать имеющуюся информацию и на основании этого решить, какие технические показатели подходят для вашего конкретного случая.

Пишите, пожалуйста, комментарии в блок-форме, расположенной под текстом статьи. Расскажите о том, как выбирали электрический радиатор для использования на даче, в офисе или квартире. Делитесь полезной информацией, задавайте вопросы, размещайте фотоснимки по теме.

sovet-ingenera.com

Радиаторная система отопления, правильное подключение батарей к ней

Система радиаторного отопления — самый распространенный вариант устройства обогрева зданий. Принцип работы состоит в поступлении нагретой жидкости (обычно воды) от котла по трубам в радиаторы, которые передают тепло в помещение. Такое отопление бывает разных видов в зависимости от определенных параметров.

Классификация по типу радиаторов

Радиаторы, используемые в системах отопления могут отличаться друг от друга конструкцией и материалом изготовления.

Секционные

Такие батареи состоят из одинаковых секций. Радиатор собирается в соответствии с необходимыми размерами и мощностью.

Могут быть изготовлены из чугуна, алюминия или алюминия и стали (биметаллические).

Трубчатые

Разработаны для централизованной системы отопления и представляют собой цельную металлическую конструкцию, имеющую нижний и верхний коллектор, которые располагаются горизонтально.

К ним присоединены вертикальные трубки.

Панельное оборудование

Производится из бетона или стали. Бетонные панели монтируются в стены, передача тепла происходит только излучением.

Пластинчатые

Представляет собой конструкцию, состоящую из сердечника и прикрепленных на него тонких металлических ребер. Пластины несут тепло конвективным способом.

Обособленно можно выделить угловые радиаторы. Они имеют особое расположение – монтируются в углу комнаты. Могут быть выполнены в любой конструкции.

По типу разводки

В зависимости от схемы соединения труб с нагревательным оборудованием системы отопления делятся на одно- и двухтрубные.

Однотрубная система

Принцип работы — жидкий теплоноситель поднимается по одному трубопроводу ко всем нагревательным элементам. В одноэтажном доме распространение тепла происходит в горизонтальном направлении.

Температура воздуха будет одинаковой во всех комнатах без исключения. В многоэтажных строениях по одному стояку горячая вода циркулирует от нижней точки к самой верхней в системе отопления. Верхние этажи обогреваются сильнее нижних. Контраст температур будет ощущаться даже в трехэтажных домах.

Преимуществом подобной системы является простота в проведении монтажных работ. При правильной регулировке давления в трубах все отопительные элементы обеспечиваются теплом достаточно эффективно.

Недостатков однотрубной системы отопления значительно больше. Все расчеты сети должны быть тщательно продуманы. Допущенные ошибки практически невозможно устранить без кардинальной перестройки всех отопительных объектов.

Каждый элемент в системе взаимосвязан. При поломке одного встанет работа всей магистрали.

Двухтрубная система отопления

Данная система имеет особую конструкцию. Здесь применяют схему параллельного подсоединения, что позволяет монтировать одинаковые радиаторные приборы. Через одну трубу подается горячий теплоноситель к радиатору, через другую выводится охлажденный. Между нагревательным объектом и батареями происходит постоянная циркуляция жидкости.

Основным достоинством двухтрубного подключения является возможность подавать теплоноситель одной температуры ко всем радиаторам, поэтому тепло будет одинаковым в любой точке многоэтажного дома.

Недостаток заключается в том, что на проведение отопительной магистрали затрачивается больше материалов. Необходимо устанавливать подающую и отводящую трубы.

Способы монтажа отопительного оборудования

Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:

  • горизонтальными;
  • вертикальными.

Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.

Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.

Классификация по типу циркуляции теплоносителя

По способу создания циркуляции жидкости системы частного отопления подразделяются на два типа: гравитационные (с естественной циркуляцией) и насосные (с принудительным движением).

Перед монтажом следует учесть принципы работы каждого оборудования и выбрать наиболее подходящее под условия здания.

Системы с естественной циркуляцией

Естественное движение воды обусловлено только физическими процессами. Жидкость перемещается под давлением.

При правильной планировке такой системы отопление будет зависеть лишь от естественного напора воды. Сбои при соблюдении всех условий случаются крайне редко.

С принудительной циркуляцией

Если здание построено в местности с неустойчивым уровнем воды, специалисты рекомендуют провести оборудование с принудительной циркуляцией. Встраивается специальный насос, обеспечивающий постоянное движение теплоносителя.

Для его функционирования необходимо подключение к электроэнергии. При отключении электричества может возникнуть сбой во всей системе.

Открытая и закрытая система отопления

Все системы отопления также подразделяются на два типа, которые отличаются между собой не только важным элементом в структуре — расширительным баком, но и энергоэффективностью.

Система открытого типа

Основной принцип ее работы заключается в открытом расширительном баке. Вода нагревается в котле, устанавливаемом в самой низкой точке дома. За счет возникающего давления из-за разницы диаметров труб она поднимается вверх. Насос необязателен. В радиаторах теплоноситель остывает и снова попадает в нагревательный котел. Расширительный бак устанавливается в самой верхней точке. Он имеет открытую форму. Такой бак необходим, так как при нагревании вода увеличивается в объемах.

Радиаторы в открытом типе отопления должны быть изготовлены из металлов, отличающихся высокой прочностью. Следует выбирать между батареями из стали и чугуна.

Достоинством системы являются автономность работы. Она не зависит от электричества. Работа ее не будет сорвана из-за сбоев электроэнергии.

Такая конструкция имеет и серьезные недостатки. Она сложна в установке ввиду своей громоздкости. В баке вода быстро испаряется, поэтому возможно попадание воздуха в радиаторы. Вся внутренняя поверхность оборудования подвержена коррозии. Батареи медленно прогреваются, поэтому КПД открытой системы отопления низкое.

Система закрытого типа

Ее основное отличие – наличие закрытого бака, напоминающего по форме капсулу. Она разделена на две части мембранной перегородкой: в одной половине находится вода, а в другой — азот под давлением. Принцип работы: жидкость нагревается до нужной температуры, перемещается в расширительный бак и выравнивает давление. Обратно вода движется при помощи насоса.

Такая система способна отапливать большие площади, ей по силам обеспечить теплом здание любой этажности. Поэтому она получила широкое применение в частных и промышленных масштабах.

Закрытая система имеет ряд преимуществ:

  1. Благодаря баку жидкость не испаряется, следить за уровнем воды нет необходимости.
  2. Оборудование не подвержено коррозийным отложениям и окислению.
  3. За счет регулировки давление на выходе и входе одинаково, поэтому трубы не подвергаются гидроударам.
  4. Большой срок эксплуатации.
  5. Высокая эффективность благодаря быстрому нагреву и хорошей теплоотдаче.

x-teplo.ru

Как устроена батарея отопления

Содержание статьи:

Сейчас существует несколько видов радиаторов отопления, поэтому разберем как устроена батарея отопления каждая из этих видов.

Устройство биметаллического радиатора отопления

Биметаллические радиаторы существуют двух типов. Одни изготовлены из стали и алюминия, другие из меди и алюминия. Те которые со сталью называются секционными, с медью цельные.

Секционные биметаллические радиаторы

Имеют в своей конструкции стальной трубопровод для транспортировки теплоносителя, который представляет собой два горизонтальных коллектора, соединённые между собой вертикальными трубками меньшего диаметра. Вся эта конструкция плотно обжата металлом из алюминия, который представляет собой сложную конструкцию конвекционных лепестков для эффективной отдачи тепла. Радиатор состоит из отдельных секций, скрученных между собой резьбовыми соединениями.

Удобством такой конструкции является возможность скручивать нужное кол-во секций с учетом необходимой мощности.

Сталь сама по себе выдерживает большое давление и не сильно подвержена коррозии.

Алюминий обладает высокой теплопроводностью, поэтому греют такие радиаторы очень хорошо.

Малый объем теплоносителя и быстрая теплопроводность алюминия способствует малой инертности самого радиатора. Что означает быстрый прогрев помещения, где установлены эти батареи.

Цельные биметаллические радиаторы

Цельные биметаллические радиаторы в отличие от секционных имеют вместо стальных трубок, медные. Медь окружает тот же алюминий, что и в секционных. Алюминий играет роль корпуса и теплообменника. Медные трубы соединяются между собой с помощью пайки, поэтому они продаются цельными радиаторами определенной мощности, без возможности дополнять или убирать секции. Хоть они и имеют этот минус, цельные биметаллические радиаторы дороже секционных. Медь обладает лучшей теплопроводностью, чем сталь. Подверженность коррозии меньше. За счет гладкой поверхности внутренних стенок трубы меди, образование карбонатных отложений исключается.

Так же цельные радиаторы выпускают и без меди. Внутренний стержень состоит из той же стали, только они не разбиты на секции. Цельные стальные трубки «одевают» в алюминиевую рубашку. такие радиаторы способны выдерживать еще большее давление.

Устройство стального радиатора отопления

Стальные радиаторы отопления разделяются на панельные и трубчатые. Соответственно устройство у них разное.

Стальные панельные радиаторы

Как следует из названия радиатор состоит из металлической панели. Панель состоит из двух листов металла, соединённых между собой по средством штамповки и сварки таким образом, что в панели образуется вертикальные и горизонтальные каналы, по которым циркулирует теплоноситель, нагревая панель. В зависимости от модели данного типа, панели могут дополняться П-образными металлизированными ребрами для лучшего эффекта теплоотдачи, а также иметь две или три нагревательные панели.

Тип 10. Это стальной панельный радиатор состоящий из одной нагревательной панели без конвекционных ребер.

Тип11. Радиатор состоит из одной греющей панели и одного конвектора.

Тип 20. Двухрядная панель без конвектора.

Тип 21. Двухрядная панель с одним рядом конвекционных рёбер.

Тип 22. Имеет два ряда греющих панелей и два ряда конвектора

Тип 30. Три панели без обребрения.

Тип 33. Три панели с тремя рядами конвектора.

Стальные трубчатые радиаторы

Этот тип батареи дороже панельного, потому, что сложнее в исполнении. Представляет собой сваренные стальные трубы в два, три, четыре, пять и шесть рядов.

Устройство алюминиевого радиатора

Алюминиевый радиатор представляет собой сплав алюминия с кремнием. Секция отливается в специальных формах под высоким давлением.

В дальнейшем секции скручиваются между собой резьбовыми соединениями и окрашиваются двойным слоем краски.

Алюминиевые радиаторы более требовательны к составу теплоносителя, на них отрицательно действует теплоноситель с повышенной кислотностью. А в остальном эти радиаторы эффективно показали свои положительные качества в отоплении.

domotopil.ru

Какие радиаторы отопления лучше для Вашего помещения

В большинстве случаев, при проведении ремонтных работ в своих квартирах или домах, перед многими из нас встает вопрос о замене батарей отопления и при огромном выборе мы не знаем какие радиаторы отопления лучше использовать и какие из них хорошие для того или иного случая.

Не секрет, что от установленного в помещениях отопительного оборудования зависит многое: тепло в доме, единый интерьер квартиры, уют и комфорт в целом. В этой связи, приобретение радиаторов имеет особое значение, но прежде, чем к нему приступить, следует разобраться, какими должны быть основные критерии выбора отопительных приборов.

Критерии выбора

На первом месте, безусловно, показатели долговечности, безопасности и надежности. Очень важно, чтобы оборудование работало долго и исправно не один десяток лет. Все риски затопления соседей, возникающие в результате повреждения радиаторов водяного отопления, должны быть сведены к минимуму. К слову сказать, в большинстве случаев применятся именно этот вид отопления ввиду экономической эффективности.

Еще одни важный момент – функциональность оборудования. Безусловно, батареи и устанавливаются для того, чтобы в холодное время года обеспечить в жилище оптимальный температурный режим. А значит – обеспечить своим хозяевам достойное качество жизни и комфортное проживание.

В этой связи при выборе радиаторов необходимо учитывать тот факт, что от того, насколько хорошо оборудование будет выполнять поставленную задачу, зависит здоровье всех домочадцев, их работоспособность, настроение, качество отдыха и прочие вытекающие последствия.

Рассчитать требуемое для обогрева жилища количество радиаторов (биметаллических или из чугуна) можно при помощи несложных способов (например, специально разработаннного калькулятора).

Современный уровень жизни многих из нас вынуждает экономить, и стоимость батарей отопления имеет немаловажное значение. Каждый вид или тип радиаторов обладает собственными преимуществами, недостатками, в сочетании «цена – качество», поскольку идеального оборудования человечество еще не изобрело. И не столь важно, это продукция отечественного производителя, или ведущих европейских или американских брендов.

Виды

Начать стоит с известных всем отечественных радиаторных батарей, с которыми многие из нас знакомы еще со времен существования СССР. В основном тогда применялись солидные чугунные секции, внушительных размеров и обтекаемых форм, которые грели, к слову сказать, достаточно хорошо, при условии поддержания в центральной системе нужного уровня давления и температуры. Использовались и небольшие, более дешевые конвекторы, но их производительность была намного меньше.

Конвекторы отопления

В советское время конвекторы были самым дешевым вариантом отопительного оборудования. Представляет собой данное изделие крайне примитивную конструкцию, состоящую из трубы с закрепленными на ней тонкими и острыми пластинами из металла (стали или железа).

В современных условиях семейство конвекторов значительно увеличилось, и сегодня в магазинах можно встретить разные изделия подобного типа от различных производителей и по разной стоимости. Модели отличаются богатейшим ассортиментом, где есть выбор на любой вкус и кошелек: простые, сложные, в стандартном исполнении, элитные, с необычным дизайном, монтируемые в пол и пр. На Западе особую популярность приобрели плинтусные конвекторы.

Скромные на вид и относительно дешевые изделия (ввиду простоты и минимальных затрат на его производство) обладают рядом преимуществ. Несложная конструкция конвекторов гарантирует их надежность, а небольшие габариты представляют широкое поле деятельности для воплощения дизайнерских идей.

Еще один плюс – доступная стоимость. К недостаткам можно отнести небольшую теплоотдачу и конвекционный способ обогрева. Дело в том, что тонкие пластины нагревают воздух за счет конвекции, образуя его активное движение. То есть, создают, попросту говоря, сквозняк в помещении, в то время как от секций радиаторов исходит инфракрасное излучение тепла.

Теплый пол — как вариант отопления

Обустройство теплого пола – оптимальный вариант отопления в квартире или доме, поскольку не создает активного движения воздуха в помещении. Однако его подключение к центральной системе отопления сопряжено с большими сложностями, как с технической точки зрения, так и в связи с бюрократическими нюансами оформления разрешений. На процесс согласования можно потратить уйму времени, сил и средств, хотя в случае оборудования теплого пола в частном доме такой вид отопления может в будущем существенно сэкономить средства.

Чугунные батареи

Тяжелые и мощные чугунные радиаторы до сих пор остаются основным видом отечественных отопительных приборов. Вес изделий внушительный: только одна пустая секция имеет массу более 7 кг, но этот недостаток на самом деле обуславливает большой плюс. Чугунные батареи выносливы и прочны, и готовы переносить все суровые реалии отечественной отопительной системы, от резких перепадов давления до некачественного теплоносителя. Более того, они неприхотливы, обладают небольшой конвекцией и высоким коэффициентом теплоотдачи, и при всей сложности конструкции весьма надежны.

Сегодня многие производители предлагают чугунные радиаторы в элитном исполнении. Во времена СССР многие жильцы новостроек избавлялись от установленных там стальных конвекторов, заменяя их чугунными батареями.

Сегодня многие владельцы квартир следуют этой традиции, заменяя изначально установленные отопительные конвекторы на современные биметаллические модели радиаторов или их другие разновидности. К слову сказать, владельцы дач не отправляют демонтированные приборы на помойку, а с успехом применяют их в своих дачных домиках, когда не хватает средств на новую полноценную отопительную систему.

Чугунные радиаторы имеют еще одно преимущество: изделия обладают большим проходным сечением. Этот факт учитывается, в первую очередь, при выборе оборудования для гравитационных систем отопления. Данный вид обогрева стали использовать не так давно, его популярность резко выросла после перебоев с электричеством, произошедших в результате аварий в Подмосковье. Еще один плюс — отложения, которые образуются на внутренних стенках секций, совершено не влияют на пропускную способность прибора.

Трубчатые радиаторы из стали

Эти изделия, по большей части, продукция зарубежных производителей, имеют конструкцию, аналогичную чугунным батареям, но изготовлены они из стали и имеют красивый современный дизайн.

При покупке трубчатых батарей следует учитывать один нюанс: отопительные системы в европейских странах или США имеют более низкое давление, чем в отечественных, поскольку этажность домов там, в целом, небольшая.

В этой связи необходимо внимательно изучать сопроводительную техническую документацию, где производитель указывает все характеристики и свойства изделия. Принимать решение о покупке стоит в случае полной уверенности в адаптированности приборов к отечественным условиям.

Данные изделия представляют собой принципиально новую конструкцию батарей. Принцип устройства очень схож с традиционными чугунными приборами, однако биметаллические радиаторы отличаются меньшей массой, изяществом исполнения, и обладают более высокой степенью теплопередачи.

Внутренняя часть секции изготовлена из медной или стальной трубы, на которую методом горячей штамповки надет корпус из алюминия. Внешняя форма прибора рассчитана на максимальный коэффициент отдачи тепла и имеет стильный дизайн. Собранная с особой точностью конструкция выглядит как монолит, а покрывающая поверхность специальная краска способствует повышению теплоотдачи.

В некоторых случаях этот тип радиаторов внешне очень похож на трубчатые батареи, в связи с чем, не обладая профессиональными знаниями, их легко можно спутать.

Радиаторы из алюминия

Алюминиевые батареи очень похожи на биметаллических собратьев, но есть некоторые отличия в функциональности. Если во втором случае нет прямого контакта теплоносителя с внутренним пространством батареи, то в алюминиевых моделях он присутствует, поэтому для данного вида отопительных приборов существуют ограничения по химическому составу воды. Стоимость их гораздо ниже, и связано это с тем, что использовать их в системах центрального отопления нельзя. Однако алюминиевые батареи прекрасно себя проявляют в отопительных системах частных домов.

Панельные радиаторы отопления

Панельные стальные радиаторы относятся к малораспространенным видам отопительных приборов на постсоветском пространстве, их используют в странах Европы и США. Преимущество данного оборудования – высокая степень теплоотдачи, возможная благодаря большой площади теплового излучения, и чем больше поверхность радиатора, тем меньшая температура теплоносителя требуется.

Панельные приборы из стали надежны, долговечны, и имеют самую низкую конвекцию. С точки зрения комфорта, пользы для здоровья и экономической эффективности эти модели являются самыми лучшими. Конкурировать по всем перечисленным качествам с ними может только теплый пол. К сожалению, в существующих условиях российских систем центрального отопления широкое применение этих приборов невозможно ввиду плохой адаптации к суровым условиям эксплуатации (слишком высокое давление и температура).

В принципе, панельные батареи во многом схожи с приборами конвекторного типа, с технологической точки зрения являясь их усовершенствованной версией, а не с точки зрения механизма теплопередачи. Вышеописанные радиаторы из чугуна, стали, алюминия, а также биметаллические, относятся к типу колончатых батарей отопления. Панельные и конвекторные в эту группу не входят и занимают обособленную позицию.

Заключение

Подытожив вышеописанную информацию, можно сделать следующие выводы:

  • батареи конвекторного типа: обладают самой низкой стоимостью, но при этом имеют низкую теплопередачу, требуют более высокую температуру в системе, неэкономичны, создают активное движение воздушных масс;
  • батареи из чугуна и биметаллические радиаторы: обладают высокой теплоотдачей, но, в то же время, имеют достаточно высокую стоимость;
  • батареи из алюминия: дешевле чугунных радиаторов, но чувствительны к коррозии и имеют ограничения по применению;
  • панельные радиаторы: обладают высокой степенью теплоотдачи, не создают ощутимой конвекции, но не адаптированы к отечественным системам отопления.



udobnovdome.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
