Арочная крыша из профнастила своими руками: Арочная крыша из профнастила

Содержание

Арочная крыша для дома своими руками. Сводчатая крыша. Особенности соединения панелей

Купольная крыша всё чаще и чаще встречается на современных домах. Крыши круглой формы не являются редкостью в частном загородном строительстве. При этом условно, все кровли круглой формы разделяют на геодезический, арочный и конусный тип. Каждый из этих типов имеет свои преимущества и отличается от другого типа технологией монтажа.

Общие преимущества купольной крыши:

  • Обеспечивается максимальное пространство чердачного или мансардного помещения;
  • Возможность на плоскости кровли изготавливать любое количество окон, что позволяет максимально использовать естественное освещение;
  • Круглая форма препятствует накоплению снега на поверхности кровли в зимний период;
  • Сфера купола в отличие от скатной кровли обладает большей прочность, при ее сравнительно меньшем весе;
  • Возможность получить общий уникальный наружный дизайн загородного дома.

Геодезическая купольная крыша

Впервые проект геодезической купольной кровли был разработан американским архитектором Р. Б. Фулером в 1951 году. Изготовление кровли по его проекту позволяет получить купол с максимально правильной сферической формой.

Технология строительства купольной крыши геодезического типа

В конструкции кровли абсолютно отсутствуют привычные для скатных крыш стропила и вертикальные упоры для них. Каркас кровли состоит из связанных между собой треугольных элементов, собранных из бруса с сечением 100х50 мм и длинной 100-120см. Как правило, после изготовления перекрытия первого этажа, по всему периметру стен круглого дома монтируется мауэрлат – брус с сечением 100х100 или 50х100 мм, закрепленный горизонтально при помощи анкеров или предварительно выпущенных из монолитной плиты шпилек с резьбой на 12 мм. В конструкции обычной двухскатной кровли мауэрлат представляет собой единый сплошной брус, на который опираются нижние участки стропил.

В конструкции же геодезической купольной кровли мауэрлат изготавливается из небольших отрезков бруса, равных стороне будущих треугольников в конструкции.


После монтажа мауэрлата по его всей окружной протяженности с шагом в 100-120 см закрепляют саморезами Г-образные металлические пластины, в которых заранее изготавливают отверстия для крепления ребер условного треугольника. Закрепив ребра треугольника к пластинам, в точке вершины условного треугольника соединение его ребер производят при помощи коннекторов.


Таким образом, закрепив на всей протяженности мауэрлата первый ряд треугольников, между их верхними основаниями производят связку брусом, образуя при этом уже перевернутые треугольники. На следующем этапе к оставшимся двум пустым лопастям коннекторов монтируют ребра второго ряда треугольников. В технической конструкции у крыши отсутствует конек или какой-то определенный верх. Стыковка последних верхних треугольников производится аналогично с предшествующим способом соединения, то есть, коннекторами.

Когда заканчивают полностью сборку купольного каркаса, для усиления пролетов треугольников монтируют на их плоскости дополнительную обрешетку, поверх которой монтируются листы осп треугольной формы с последующим монтажом битумной черепицы.


Строительство по описанной выше технологии применяется не только в возведении крыш. В некоторых европейских странах таким способом возводят целиком геодезические куполообразные дома. Отличительная особенность данных зданий в том, что у них полностью отсутствуют фасадные стены. То есть, после изготовления фундамента приступают сразу к монтажу куполообразной кровли.


Проектирование геодезической купольной крыши

В отличие от двускатной кровли купольную крышу спроектировать на обычном листе ватмана в 2d не получится. Для проектирования всей конструкции потребуются компьютерные программы, позволяющие моделировать в 3d — трехмерное моделирование. Или специальные калькуляторы. Вы можете использовать калькулятор нашего сайта, представленные на странице: .

Расходных материалов в отличие от скатной кровли для купольной кровли потребуется значительно меньше. Всреднем расход материалов ниже на треть в сравнении с двускатной кровлей. При проектировании потребуется высчитать точное количество заготовок бруса для ребер и оснований треугольников, количество монтажных коннекторов и общий метраж обшивочного материала.

Арочная купольная кровля

Конструкция арочной кровли более схожа с конструкцией скатной крыши. В конструкции уже присутствуют полноценные пропилы, правда, их форма изначально напоминает дугу.

Стропила для арочной кровли используют трех видов:

  • Заводского производства из клееного бруса;
  • Сборные из бруса, изготовленные самостоятельно;
  • Металлические фермы заводского производства.

Дороже всего стоят стропила из клееного бруса. Во время их производства тонкую обрезную доску насыщают влагой и укладывают в специальные, задающие изгиб доске распоры. Далее доску искусственно сушат с применением паровой вытяжки. После этого из сухой изогнутой доски собирают клееный брус, форма которого будет умышленно изогнута под определенным радиусом. В процессе же монтажа, нижние концы дугообразных стропил закрепляют к основанию мауэрлата, а верхние концы арочных стропил соединяются вместе посредством небольшого круглого деревянного кольца, при помощи хомутов или шпилек.


Дешевле обходится изготовление дугообразных стропил самостоятельно или при участии специалистов сразу на строительном объекте. Для их сборки используют заготовки деревянного бруса длиной 60-100 см с сечением 40х100 или 50х100 мм. Изначально на бумаге делают чертеж и собирают первую стропилу, которую в дальнейшем используют в качестве образца. Для скрепления между собой заготовок деревянного бруса используют перфорированные металлические пластины и, в некоторых случаях дополнительно усиливающие крепление металлические спицы.


Если площадь перекрываемого пролета превышает 5 м, то вместо деревянных дугообразных стропил используют металлические фермы. В зависимости от выбора наружного кровельного материала и наличия теплоизолятора, вес купольной кровли может существенно различаться. По этой причине для изготовления полукруглых металлических ферм применяют различный металлопрокат. Например, используют как круглую или квадратную трубу, так и конструкции собранные из швеллера.

Подробнее о различных видах стропил для такой крыши Вы можете прочитать в специальной статье: .

Конусная купольная кровля

Конусная купольная кровля может быть изготовлена, как над всей площадью загородного дома, при условии, что его периметр круглой формы, так и являться частью двухскатной кровли. В конструкции конусной кровли используются только ровные стропила. В основном в качестве их применяют деревянный брус с сечением 50х100 или 40х150 мм.


Работа начинается с составления проекта и здесь существует такой нюанс. Несмотря на то, что кровля конусная, она, прежде всего, имеет куполообразную форму, то ест, у нее отсутствуют начало, конек, фронтон и прочие элементы присущие двухскатным крышам. Это все позволяет практически не накапливаться снегу в зимний период. Вот тут-то и кроется для незнающих людей подвох. Решив, что нагрузка на кровлю будет незначительная, ее высоту делают небольшой, Все дело в том, что от высоты пика – самой высокой подкровельной точки, напрямую зависит конструкция упоров и распоров для стропил. Рассмотрим два варианта.

Случай, когда чердачное помещение не будет использоваться

Если чердак не планируется использовать, то в высоком конусе кровли нет смысла. Минимальный допустимый уклон стропил не должен быть меньше 15 см на 1 погонный метр. Нижние концы стропил монтируются к мауэрлату с выпуском для дальнейшей обшивки свеса. Верхние концы стропил соединяют между собой при помощи спиц или саморезов. Однако, учитывая что уклон кровли незначительный, то для того чтобы стропила со временем не провисали под весом всей конструкции, примерно на середине их длинны монтируют вертикальные упоры. Низ вертикального упора монтируется к балке потолочного перекрытия или просто опирается на металлическую лапу, в случае монолитного перекрытия.

Случай, когда планируется использовать чердачное помещение

В этом случае нижние концы стропил закрепляют аналогично к мауэрлату с наружным выпуском. Однако угол уклона стропил по отношению к мауэрлату может составлять 70-75°. В верхней части стропила связывают между собой длинными саморезами, а после этого по кругу всей кровли по стропилам набивается обрешеточная доска с последующим кровельным настилом.

Как видно из второго примера, если задан слишком большой наклон стропил, то основная нагрузка уже будет приходиться не на середину стропил, а на самую верхнюю их точку соединения. То есть, установка подпоров здесь уже не требуется. Однако, чтобы “не гуляла” верхняя точка соединения всех стропил, их пары связывают между собой распорной перемычкой из бруса 50х100 мм. Например, в конструкции используется всего 12 стропил, следовательно, пар получается всего 6 – это каждые две противоположные стропилы.

На каких домах и основаниях возможно строительство купольных крыш

Главное условие для купольной кровли – это правильная геометрия здания. То есть, загородный дом либо изначально по периметру имеет круглую форму, либо его периметр имеет правильную форму квадрата.


Если периметр загородного дома имеет форму параллелепипеда, то куполообразную кровлю построить затруднительно, а например, мало чем уступающую полукруглую крышу вполне возможно.


В случаях, когда периметр несущих стен загородного дома имеет неправильную форму или в ходе строительства в проект вносились изменения, например, пристраивались дополнительные помещения, то единственным выходом остается комбинированная кровля, которая может включать в себя и элементы скатной и элементы купольной крыши.


Что же касается основания, то купольную кровлю можно изготовить практически на любых стенах. Дело в том, что необходимо учитывать нагрузку производимую кровлей на несущие стены. Например, если дом построен по каркасной технологии, то не получится изготовить куполообразную кровлю, в которой применяются металлические стропила или железобетонные балки.

Стены не выдержат такой нагрузки. На каркасных стенах оптимально изготавливать крышу на основе деревянных стропил. Если же стены загородного дома изготовлены из кирпича, ракушечника или монолитного бетона, то здесь особых ограничений уже не накладывается.

Конструкция и достоинства арочных крыш
Виды опорных каркасов
Кровельные покрытия для арочной кровли
Как сделать монтаж арочной крыши из поликарбоната

В частном домостроительстве на сегодняшний день используются самые разные технические решения, от традиционных до весьма нестандартных. Возможность создавать практически любые конструкции и использовать весь ассортимент современных строительных материалов, присутствующий на рынке, стала причиной распространения нетипичных и смелых решений.

Все сказанное выше в полной мере относится к арочным крышам – довольно непривычным и оригинальным конструкциям, которые при всей кажущейся сложности обустраиваются без каких-либо проблем. О том, как сделать арочную крышу, и пойдет речь в этой статье.

Арочная крыша представляет собой изогнутую конструкцию, имеющую форму дуги. Такие крыши используются в жилых домах, на промышленных объектах и административных постройках для защиты от внешних факторов. До недавнего времени сфера использования арочных крыш ограничивалась специализированными постройками – бассейнами, оранжереями и пр.

Сейчас же арочные конструкции с успехом используются в самых разных ситуациях, что в немалой степени обуславливается рядом присущих им достоинств, среди которых:

  1. Оригинальные визуальные характеристики.

    Арочная крыша – особенности конструкции и технология монтажа

    Крыши арочного типа встречаются нечасто, поэтому жилой дом с такой конструкцией автоматически становится оригинальным и выделяющимся на фоне более традиционных скатных кровель.

  2. Хорошая сопротивляемость ветру. Изогнутая форма обеспечивает арочным крышам хорошую аэродинамику, благодаря которой конструкция в итоге оказывается защищенной от срывов покрытия.
  3. Небольшая снеговая нагрузка. На выгнутой арочной крыше снег попросту не задерживается, поэтому все опорные элементы испытывают значительно меньшую нагрузку, чем в других типах конструкций.
  4. Расширение свободного пространства под кровлей. Арочная конструкция кровли делает внутренний объем помещений более просторным с визуальной точки зрения.

Кроме того, стоит отметить и универсальность арочных конструкций – при необходимости их можно использовать в любых архитектурных стилях, от довольно архаичных до вполне себе современных.

Виды опорных каркасов

Важнейшим элементом любой кровельной конструкции является ее каркас. Арочные крыши исключением не являются – правильно собранная опорная система держит на себе все остальные элементы конструкции и обеспечивает ее надежность.

Существуют следующие виды опорных каркасов, используемых для обустройства арочных крыш:

  1. Деревянные .

    Арочная крыша из дерева – это одна из самых дешевых и простых конструкций. Единственным недостатком деревянных опорных каркасов является слабая несущая способность, поэтому они не подходят для крыш, имеющих большую площадь.

  2. Стальные . Из квадратных стальных труб можно изготовить очень прочный и надежный каркас для арочной крыши. В отличие от предыдущего варианта, металлическая опора отличается высокой механической прочностью, но при этом ей свойственен большой собственный вес, поэтому потребуется мощный фундамент и стены.
  3. Алюминиевые . Каркас из алюминия объединяет в себе все достоинства деревянных и стальных конструкций – он прочен, легок, прост в монтаже и имеет отличную устойчивость к коррозии. Недостатком в данном случае является очень высокая стоимость.
  4. Железобетонные . Опорный железобетонный каркас хорош во всем, но его целесообразно использовать только при монтаже крупных промышленных или торговых построек.
  5. Бескаркасные . Арочная крыша может монтироваться на специальный самонесущий каркас, которому не требуются дополнительные опоры.

Чтобы арочная кровля была надежной, нужно подойти к выбору каркаса и его обустройству со всей ответственностью. При проектировании конструкции необходимо в обязательном порядке рассчитать мощность опорной системы.

Кровельные покрытия для арочной кровли

К материалам, используемым для кровли арочных крыш, предъявляется несколько специфических требований – в частности, материал должен хорошо изгибаться и удерживать приданную ему форму.

Чаще всего арочные конструкции обустраиваются с использованием следующих кровельных покрытий:

  1. Листовая сталь . Для того, чтобы просто накрыть арочную крышу, вполне подходят металлические листы – он недорогие и монтируются без каких-либо затруднений.
  2. Профнастил . В отличие от стальных листов, профнастил при своем небольшом весе имеет хорошую несущую способность. Для обустройства арочной крыши требуется особый профнастил, который имеет фиксированный радиус изгиба – то есть сделать крышу с произвольной величиной изгиба не выйдет.
  3. Сотовый поликарбонат . Вполне подходящим материалом для арочной крыши является сотовый поликарбонат – он достаточно прочен и отличается минимальным весом. Важным преимуществом поликарбоната по сравнению с аналогами является способность пропускать свет, что позволяет использовать естественное освещение в здании.

Возможность обустройства и параметры арочной кровли тесно связана с кровельным покрытием. Для создания конструкции с большим изгибом лучше всего подходит поликарбонат – он имеет лучшую гибкость и легко монтируется.

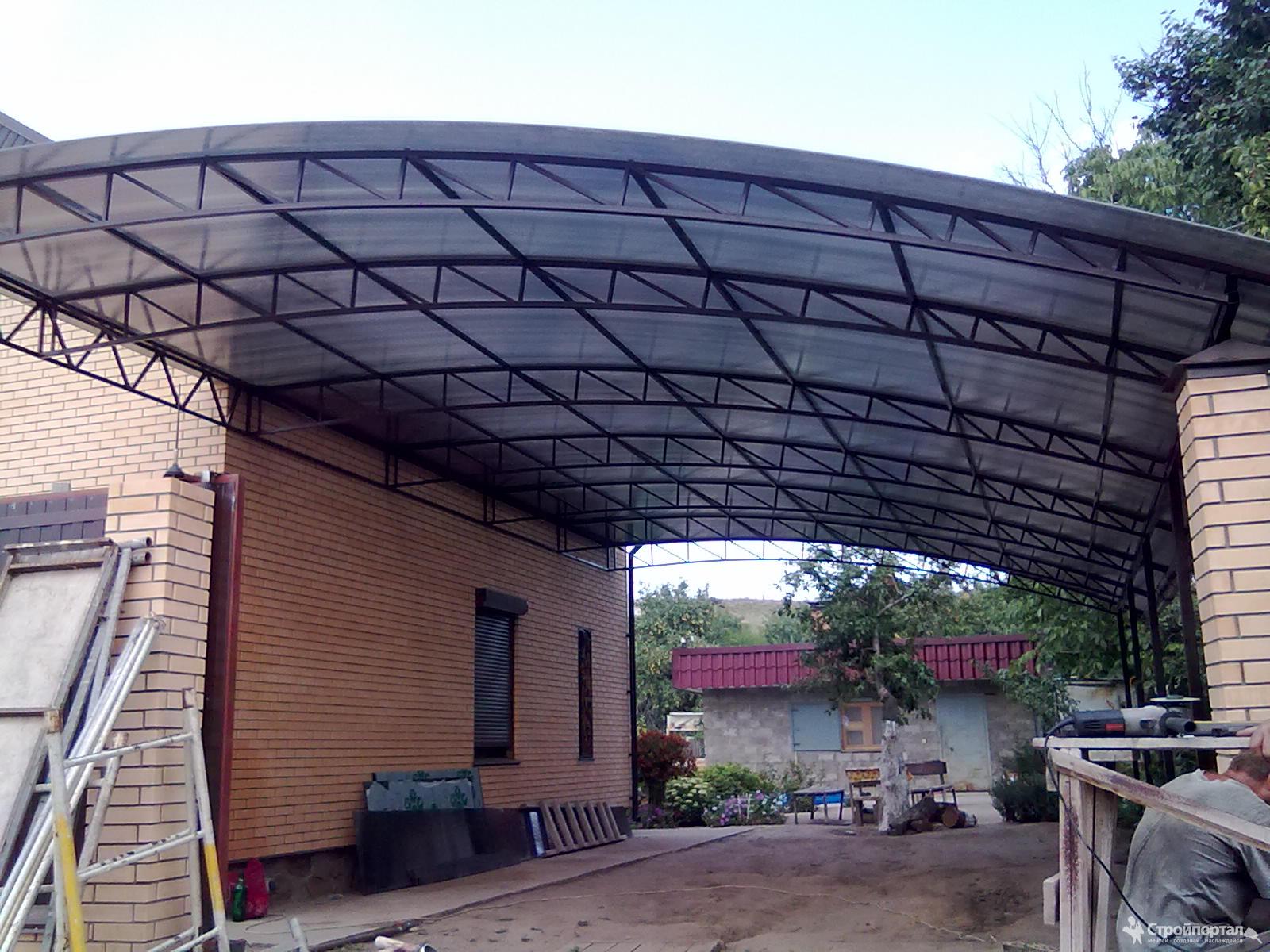

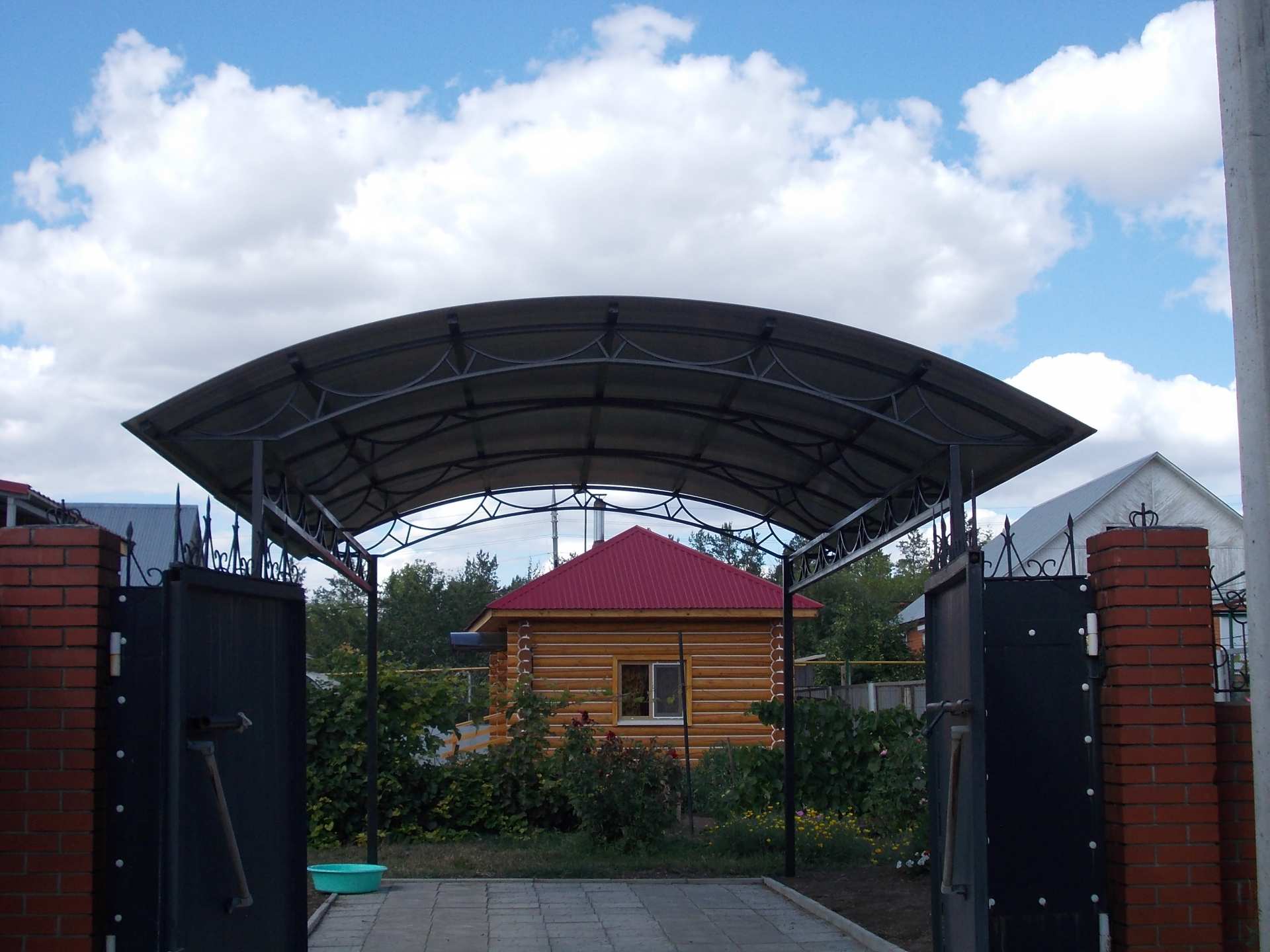

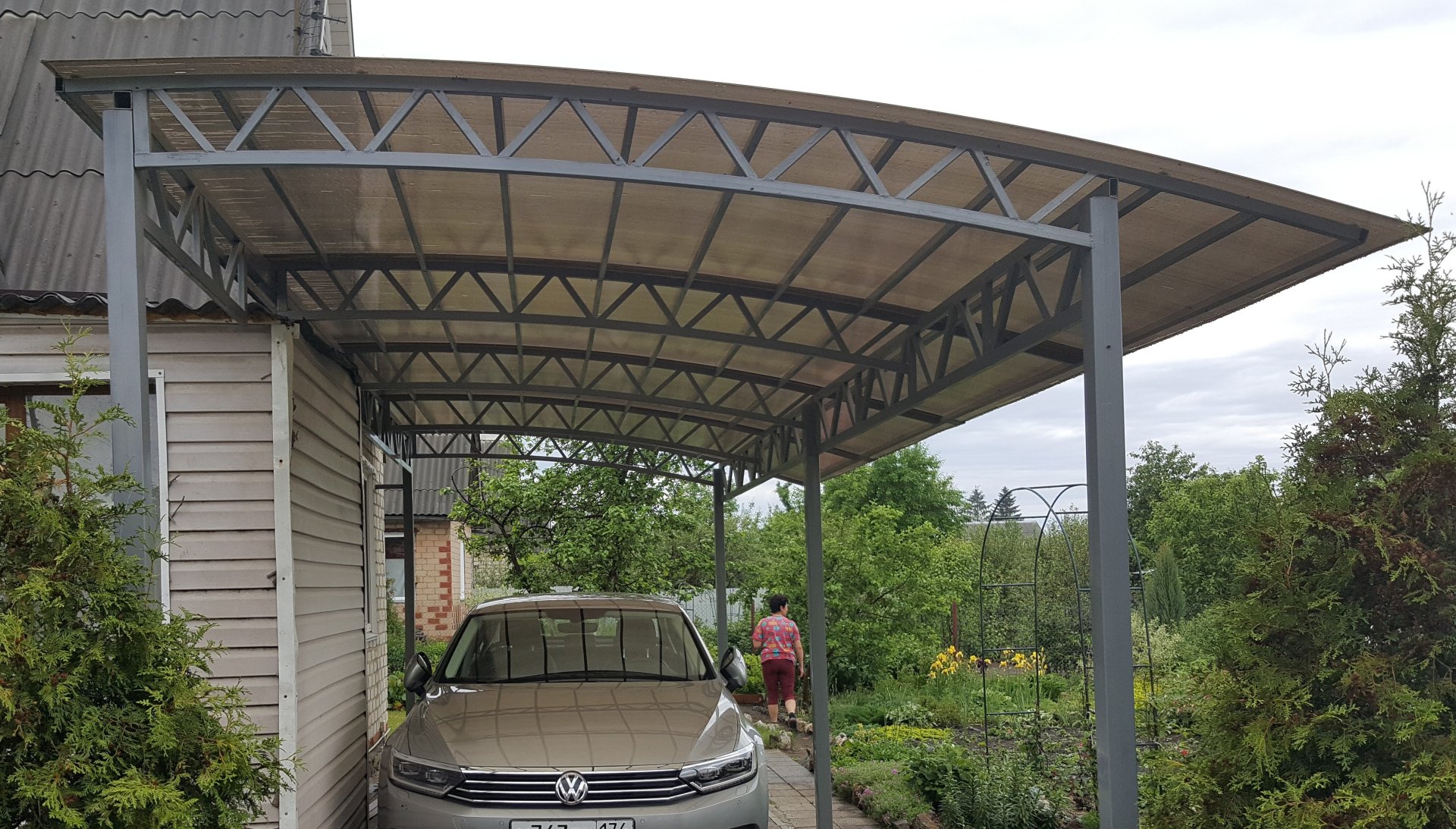

Как сделать монтаж арочной крыши из поликарбоната

Учитывая то, что сотовый поликарбонат является самым популярным и наиболее подходящим для арочной крыши материалом, то именно на его примере стоит рассматривать ее монтаж.

Алгоритм сборки арочной крыши выглядит следующим образом:

  • В первую очередь необходимо провести расчет несущей способности каркаса и шага установки элементов конструкции;
  • В соответствии с расчетами и чертежами монтируется каркас, при сборке которого нужно уделить особое внимание одинаковой степени изгиба каждой дуги;
  • Элементы каркаса фиксируются на верхней обвязке здания через каждые метр-полтора;
  • Начинать монтаж нужно с первой и последней дуги, чтобы можно было выравнивать остальные элементы относительно уже установленных;
  • Далее к дугам при помощи специальных планок крепится поликарбонат;
  • Для защиты сотового поликарбоната от влаги и загрязнений нужно обязательно установить торцевой профиль.

Монтировать листы поликарбоната нужно таким образом, чтобы их профиль располагался параллельно изгибам каркаса – это необходимо для защиты материала от скопления влаги.

Заключение

Арочная крыша – это довольно оригинальная и интересная конструкция, которая может с успехом использоваться в качестве функционального или декоративного элемента постройки. Если работа по обустройству крыши была проведена правильно, то готовая конструкция по надежности не будет уступать более традиционным скатным аналогам.

Профнастил — отличный строительный материал для различных целей. Его применение в качестве различных несущих, ограждающих и декоративных элементов во многих случаев является наиболее рациональным по эксплуатационным и экономическим характеристикам.

Долговечность, привлекательный внешний вид, долговечность, простота монтажа и доступная цена — каждый из факторов привлекает. Сложности возникают только в тех случаях, когда профнастил необходимо закрепить не на ровной поверхности, а на основе, которая имеет дугообразную (арочную) форму или явно выраженные рельефы (один или несколько углов). В этом случае и задается закономерный вопрос: а можно ли гнуть профнастил.

Особенности профнастила и разновидности гибки

Для того, чтобы понять реален ли процесс гибки готового профнастила и как лучше выбрать технологию данного процесса, нужно понимание, что представляет собой профнастил и как он производится. Основой для популярного строительного материала служит тонкая листовая (поставляемая в рулонах) сталь — толщиной в доли миллиметра с предварительно нанесенным сплошным слоем полимерного покрытия. При обработке на специальном оборудовании заготовке придается определенная форма поверхности (волна).

Полученный профиль может отличаться как по конфигурации, так и по величине (ширине и высоте). Его особенности (в сочетании с толщиной листа) подразделяют все профлисты на три большие группы: стеновые, универсальные и несущие. Основное отличие листов — в прочностных характеристиках, которые тем больше, чем солидней «рельеф» волны.

В зависимости от целей различают несколько разновидностей гибки профнастила по геометрической ориентации:

  • продольная — параллельно направлению основных «линий» профнастила;
  • поперечная — параллельно контуру волны;
  • косая — под определенным углом к основным зонам (сложно осуществима и на практике применяется крайне редко и только в зонах небольших размеров).

Особенности процессов гибки

Естественно, что чем тоньше металл, тем его согнуть проще. Продольная гибка в основном осуществляется в тем местах, где необходим «локальный» загиб небольшой части листа — например при повороте забора на 90 градусов или под другим углом. В таких случаях рекомендуется выбирать зону загиба по низу волны (в месте плотного контакта с основой).

Поперечная гибка сложнее тем, что при проведении необходимо будет деформировать («ломать») прочностной «каркас» волны.

Возведение арочной крыши своими руками

При этом процесс гибки по слоям металла сопровождается расширением в одной зоне и сужением в противоположной части. Это неизбежно приводит к неравномерным деформациям, смятию или другим повреждениям волны. Иными словами, при поперечном изгибе профнастила часто теряется «товарный» вид и нарушается целостность защитного покрытия.

Разновидность поперечной гибки можно назвать придание «арочной» формы. Из-за отсутствия острых углов такая операция менее «травмирующая» и при правильном расчете радиуса изгиба, позволяет получить ровную и прочную гнутую конструкцию. Однако специалисты советуют отказаться от самодельных «арок» в пользу промышленного изготовленного «гнутого» профлиста.

Инструмент для гибки профлиста

Самым простым инструментом для гибки профлиста является обычный молоток. Наметив линию сгиба, и проложив «основу» под нее, легкими (минимально травмирующими) усилиями — желательно через деревянную насадку лист постепенно сгибается до нужного угла. Такая процедура достаточно проста для продольной гибки и в большинстве случаев приводит к браку при поперечном виде.

В последнем случае рекомендуется использовать специальные (самодельные или фабричные) с различными типами привода и действия — от ручных, с простым механическим принципом до продвинутого гидравлического. Независимо от конструкции суть метода — в фиксации одной части с постепенным плавным выгибанием другой под нужным углом или с нужным радиусом.

Как крыть крышу профнастилом своими руками

Если вашему дому требуется кровля, имеющая привлекательный и изысканный вид при сравнительно низкой стоимости, крыша из профнастила — холоднокатанного оцинкованного стального листа с покрытием из цветных полимерных материалов — это то, что вам нужно.

Преимущества профилированного стального листа:

  • отличные эксплуатационные качества: устойчивость к воздействию атмосферных факторов, солнечному излучению, механическая прочность, стойкость к коррозии,
  • низкий удельный вес (от 5,5 до 9,5 кг/м 2), поэтому низкая нагрузка на стропильные системы и обрешетку,
  • кровельный материал можно подобрать по фактуре и цвету под дизайн здания,
  • сравнительно низкая цена при высоких эстетических качествах.

Какой профнастил пригоден для крыши

Любая из марок профнастила (универсальный, несущий или стеновой) подойдет для кровли, но для укладки тонкого стенового материала потребуется почти сплошная обрешетка. Для обычной обрешетки с шагом 65–100 см предпочтительнее использовать более прочный и жесткий профлист. Наиболее часто применяют материал с такими показателями:

  • марка Н или НС (несущий и универсальный),
  • толщина профлиста от 0,5 до 0,7 мм (прочный и легкий одновременно),
  • высота гофры 20–75 мм (обеспечивает возможность упругой деформации кровли),
  • наличие капиллярной водоотводной канавки,
  • цвет покрытия, подходящий под существующий или проектируемый экстерьер дома.

Цена на профнастил зависит от нескольких показателей материала.

Что нужно, чтобы покрыть крышу профнастилом своими руками

Простую односкатную или двускатную крышу дачного домика, летней кухни или гаража самостоятельно покрыть не составит большого труда с одним-двумя помощниками и некоторыми навыками работы с шуруповертом и электролобзиком.

Ломаная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной работы. Поможет в этом.

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов, чтобы перекрыть крышу профнастилом. Цена работы будет зависеть от сложности кровли и площади скатов.

Сколько материала понадобится?

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина ската 12 м или меньше, нужно ширину ската разделить на ширину материала, полученное число листов увеличить на 15%.

Для более сложных кровель можно произвести расчет профнастила на крышу онлайн по специальным программам. Программы позволяют не только максимально точно определить количество материала, но и просчитают уклон кровли, размеры нахлеста, определят наилучший вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы

Для работы потребуются измерительные и режущие инструменты, крепежные материалы:

Особенности укладки кровли из профлиста

Выполнять работы лучше всего вчетвером, так получится намного быстрее. Два человека тоже могут справиться, а вот в одиночку работать с длинными листами профнастила очень трудно.

  • Минимальный угол ската кровли 10 о. При меньшей величине угла ската вода может попадать под материал.
  • Стандартная длина профлиста 12 м. Если длина ската меньше или больше, листы придется обрезать.
  • Чтобы защитить профнастил от коррозии, следует сделать гидроизоляцию и пароизоляцию по обрешетке.

Монтаж обрешетки под профлисты

Важным этапом в монтаже кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании паров воды.

Делают это двумя способами:

  • уложив пароизоляцию на стропила под обрешеткой и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
  • организацией вентилируемой кровли, создав вентилируемое пространство между слоем гидроизоляции и кровельным материалом. Для этого вдоль стропильных ног устанавливают по гидроизоляции ложные стропила из брусков, по ним делают обрешетку, получится слоеный пирог: стропила, гидроизоляция, ложные стропила, обрешетка, профлист.

Важно! Все элементы обрешетки обязательно следует пропитать со всех сторон антисептическим составом для дерева. Это продлит срок службы кровли.

Доски обрешетки укладывают с шагом 0,5–1,0 м прикрепляя их гвоздями или саморезами к стропилам. Чем более толстый и прочный профнастил используется, тем большее расстояние между досками обрешетки. Так, например, для профлиста марки СН35 шаг обрешетки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние больше 1 м между досками делать не следует.

Сделав обрешетку, нужно проверить диагонали ската и выровнять скат по вертикалям, горизонталям, диагоналям. Это значительно облегчит работы по укладке профнастила на обрешетку.

Порядок укладки профнастила своими руками

  • Профлисты укладывают, снизу вверх, начиная по скату от торца здания, слева направо или справа налево — все зависит от того, с какой стороны листа изготовитель сделал капиллярную канавку. При укладке материала канавка должна закрываться волной следующего листа.
  • Размер нахлеста профлистов по горизонтали и по вертикали зависит от величины угла ската кровли. При небольших величинах угла наклона ската листы кладут с нахлестом в две волны по вертикали, при высоких значениях — в одну или в полволны.
  • Нахлест по горизонтали ската не менее 10 см. Первый ряд укладывают с вылетом 30–50 см над свесом (расстояние зависит от конструкции водосточной системы). Стыки между профлистами герметизируют специальной лентой. Лист второго ряда укладывают со смещением по торцу на половину ширины.

Как поднимать листы на крышу

Если работают 2 или больше человек, поднять листы просто. Их укладывают на раму из 5–6 брусков пачками по 5–10 штук и по наклонным доскам, приставленным к обрешетке, затягивают веревкой наверх.

На обрешетку для того, чтобы листы не скатывались, прибивают один-два бруска снизу и кладут пачку листов покрытия. Так работать намного удобнее, чем подавать по одному, хотя такой способ тоже применяют.

Как крепить профнастил на крышу правильно

Листы крепят к обрешетке саморезами с шайбами и герметизирующими прокладками.

Арочная кровля: эффектное и практичное решение для современного дома

Количество их не более 6–10 штук на 1 кв.м. настила. На скате шурупы ввинчивают в нижние, а на коньке — в верхние волны листа.

Если материал тонкий, шурупы просто вкручивают шуруповертом, они легко проходят насквозь, не повреждая покрытие. На толстых стальных листах в местах крепления их к обрешетке целесообразно сделать предварительно разметку и дрелью просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить самый первый лист, от него будет зависеть качество всей работы.

Первый лист сначала закрепляют посередине одним шурупом и тщательно выравнивают свес от карниза и положение по вертикали обрешетки. После этого его закрепляют вторым шурупом.

К верхним и нижним доскам обрешетки материал крепят, вкручивая саморезы в каждый прогиб волны, в центральные доски — через прогиб.

Второй по высоте ряд кладут со смещением листов вправо или влево на половину ширины. Режут профлист электропилой, ножовкой по металлу или электролобзиком с пилкой по металлу. Делают это на земле.

Внимание! Резать профлист болгаркой нельзя. Это разрушит полимерное покрытие. Для резки следует применить ножницы по металлу, а срезы закрашивать краской.

Горизонтальные стыки также герметизируют лентой. Саморезы на нахлесте ввинчивают в каждое углубление волны. Резиновая уплотнительная шайба должна выступать на 1–2 мм по периметру головки шурупа, это указывает, что она не пережата и не затянута слабо.

Установка конька на профнастил

Коньковые доборные элементы к кровле из профнастила выпускают

  • простые в виде согнутого под углом листа с шириной полок до 30 см,
  • с полукруглым ребром,
  • с П-образным ребром и полками таких же размеров.

Чтобы установить конек на крышу из профнастила, последний ряд листов следует выровнять в верхней части по торцу и уложить в одной горизонтальной плоскости. Порядок установки следующий:

  • на край последнего ряда листов укладывают ленту или полосу конькового уплотнителя,
  • параллельно оси конька закрепляют бруски,
  • к брускам саморезами в верхнюю гофру через 20–30 см прикручивают элементы конька, начиная со стороны, куда чаще всего дует ветер,
  • торцы полукруглого конька закрывают специальными заглушками,
  • П-образный конек крепят на брусок, который специально устанавливают под него на коньке крыши.

Крыша из профнастила будет радовать вас своей красотой и вызывать чувство гордости отличной работой, выполненной своими руками. Деньги, сэкономленные на этом, можно будет потратить на изготовление оригинального флюгера, который украсит дом.

Арочные крыши применяют на зимних садах общественных бассейнах, выставочных галереях и стадионах. Однако в настоящее время имеется тенденция к установке арочных кровель и в строительстве частных домов.

Арочная крыша на частном жилище может сооружаться над холлом, лестничной клеткой, мансардным помещением и зимним садом.

При строительстве арочных кровель применяют несущих конструкции из металла, дерева бетона. кровельное покрытие изготавливается из стекла, сотового либо листового поликарбоната. А при возведении не прозрачной крыши применяют медь, оцинкованную сталь, титановые материалы или деревянный гонт.

Крыши данного типа по сравнению со скатными кровлями обладают следующими преимуществами:

  • воздушный поток не тормозится крышей и не оказывает ветровую нагрузку или существенное давление на ее конструкцию;
  • снег беспрепятственно скатывается с крыши благодаря ее обтекаемой форме;
  • прозрачная кровля создает достаточно хорошее естественное освещение внутреннего пространства;
  • постройка с такой крышей выглядит как старинное изнутри и снаружи;

Несущая конструкция

Конструкция арочной крыши создается из арок, дуг или ферм, изогнутых надлежащим образом.

Они могут быть сделаны:

  • из квадратных профильных стальных труб ;
  • из алюминиевых профилей : U-, H-, F-образных и др. Алюминий не подвергается коррозии, достаточно легко устанавливается и не требует обслуживания. профиль выглядит эстетично и имеет относительно небольшой вес, что является наиболее важным для арочной конструкции кровли. Высокая стоимость является единственным недостатком;
  • из железобетонных конструкций . Данный каркас редко используется в частном строительстве из- за высокой стоимости, достаточно большого веса и трудностей, возникающих при транспортировке. Для того, чтобы стены дома выдержали такой бетонный каркас, они должны иметь повышенную прочность, а также опираться на достаточно мощный фундамент. В ходе монтажа железобетонного каркаса не обойтись без подъемной специальной техника;
  • из дерева . Этот экологичный строительный материал достаточно успешно используется и сегодня. При этом его необходимо пропитывать специальными огнезащитными составами и гидрофобизаторами;
  • также существует вариант бескаркасной арочной крыши . В таком случае оцинкованные стальные листы, обладающие жесткостью одновременно выполняют роль и кровельного покрытия;

Покрытие арочных крыш

Для крыш данного типа применяются следующие кровельные материалы:

Оцинкованная сталь

Стальные оцинкованные листы обладают необходимой жесткостью и могут служить не только покрытием кровли, но и несущей конструкцией.

При использовании этого материала получают достаточно жесткий и прочный каркас и герметичное покрытие арочной крыши.

Арочный профнастил

Его, в отличие от стенового, выпускают согнутым по дуге установленного радиуса. Его монтируют на деревянный либо алюминиевый каркас целыми пролетами.

Другие виды покрытия

  • Прозрачные материалы, такие, как листовой или сотовый поликарбонат, пластик, закаленное стекло.

Кровля из поликарбоната

Листовой и является востребованным материалом и достаточно часто сегодня применяется в конструкциях круглых кровель современных построек.

Важно отметить, что поликарбонат легко гнется в холодном состоянии. За счет этого свойства его можно применять для крыш самых различных форм.

Этот материал обладает следующими минусами:

  • Поликарбонат может быть повреждён крупными градинами, если не имеет спецпленки, обеспечивающей противоградовую защиту;
  • Легко теряет свою внешнюю привлекательность из-за сколов и царапин;
  • Обладает большим коэффициентом теплового расширения. Это свойство необходимо учитывать при укладке материала;
  • Если под прозрачной арочной крышей располагается достаточно большое помещение, то в летние месяцы в нем может быть очень жарко и душно. По этой причине в подобных помещениях следует устанавливать принудительную вентиляцию или систему кондиционирования воздуха.

Возведение арочной крыши с покрытием из поликарбоната

Сама конструкция крыши данного типа предельно проста. Однако изготовить дуги несущей конструкции из алюминиевого профиля или квадратной трубы достаточно трудно.

Главная трудность заключается в том, что дугу необходимо равномерно согнуть по всей длине. Эту работу лучше всего выполнить по шаблону. Для равномерного сгибания дуги необходимо выполнить на ней надрезы с равными интервалами.

Чем больше надрезов, тем меньший радиус дуги можно получить. После сгибания одной дуги из профиля необходимо ее примерить по месту монтажа.

Затем, при необходимости, выравнивают и ребрами жесткости фиксируют ее форму. Полученная дуга будет выполнять роль шаблона при сгибании остальных элементов каркаса крыши. Далее нужно скрепить листы с изготовленными дугами каркаса. Если крыша имеет большую площадь, то необходимо монтировать алюминиевую обрешетку при помощи саморезов со специальными уплотнительными термошайбами.

Следует отметить, что под саморезы нужно сверлить отверстия. Диаметр этих отверстий должен быть больше диаметра используемых саморезов на три-четыре миллиметра. Это позволит избежать деформаций, возникающих при тепловом расширении. Саморезы нужно ввинчивать вдоль радиусов изготовленной арочной поверхности.

Полукруглая кровля, имеющая со стороны фронтона внешний вид арки, придает загородному дому некую индивидуальность, отличающую его от соседних построек с примитивными двухскатными или четырехскатными крышами. Основными несущими элементами в такой полукруглой кровле, являются арочные стропила, о выборе которых, технологии производства и их монтаже пойдет речь ниже в статье .

Что такое арочные стропила

Кровельное обычное стропило – это ровный деревянный брус с сечением 120х40 мм или 150х50 мм. При создании стропильной системы для скатной кровли, все брусья располагаются под одинаковым углом наклона и находятся в единой плоскости.

Арочное стропило – это такой же несущий элемент, как и обычное прямое стропило, только имеющее форму дуги. В отличие от прямых стропил, арочные балки по материалу изготовления различают на деревянные, металлические и железобетонные. По способу изготовления арочные стропила условно делятся на цельные, сборные и клееные, производство которых возможно только из древесины.

Где и как используют арочные стропила

В частном загородном строительстве – это создание стропильных систем для полукруглых крыш одноэтажных и двухэтажных коттеджей, а также для возведения на загородном участке навеса для парковки личного автотранспорта.

Арочная кровля

В сфере промышленности и сельского хозяйства – арочные стропила используют для строительства ангаров, складов, терминалов, ж/д вокзалов, и навесов при строительстве крытых парковок, автовокзалов, автозаправок и даже аквапарков.

При таком широком применении, конечно же, радиус дуги, материал и конструкция арочных стропил могут существенно отличаться.

Промышленное производство арочных стропил

В промышленных масштабах арочные стропила изготавливают в основном из металла и значительно реже из железобетона. Металлические арочные стропила носят название – фермы и, как правило, транспортируются и устанавливаются на несущих стенах или колоннах в собранном цельном виде. В зависимости от предполагаемой нагрузки металлические фермы изготавливают из такого сортамента металлопроката как: швеллер, треугольник, полый квадрат, труба и арматура.


Металлические арочные стропила
Навес с использованием металлических арочных стропил

Железобетонные арочные фермы в большинстве случаев изготавливаются сразу по месту их будущего расположения, то есть, производят заливку армированных монолитных ферм и ригелей в заранее приготовленную опалубку в виде арки. Такое строительство нельзя назвать типичным, так как такие архитектурные проекты разрабатываются достаточно редко, а дело доходит непосредственно до строительства еще реже.


Железобетонные арочные стропила

Арочные стропила из дерева

Для загородного частного строительства используют арочные стропила и фермы, изготовленные из древесины. По способу изготовления они разделяются на следующие типы:

  • Из цельного дерева – балки в форме арки изготавливают способом распила древесного полотна. Из-за большого количества отходов данные арочные балки изготавливают длинной до 6-7 м.
  • Клееные стропила – получают путем склеивания тонкой обрезной доски толщиной 8-10 мм. Процесс изготовления аналогичен с производством клееного бруса, различие лишь в том, что на момент склеивания и сушки будущей стропиле умышленно задается выбранный радиус изгиба.
  • Составные арочные стропила – изготавливаются как небольшими деревообрабатывающими предприятиями, так и непосредственно бригадой строителей, которая монтирует кровлю. Составные арочные балки по своей конструкции состоят из сшитых между собой металлическими шпильками брусьев длинной 100-150 см.
Арочные стропила из цельного дерева
Клееные арочные стропила
Составные арочные стропила

Изготовление арочных стропил своими руками

Изготовление стропил для монтажа арочной кровли начинается всегда с расчета. Здесь есть 2 варианта: «тяжелый» и «легкий» путь.

Тяжелый способ расчета длины и радиуса изгиба стропил

Этот вариант предусматривает разработку схемы следующего вида:


Схема для расчета арочных стропил

Способ расчета и вычисления следующий:

  • Берется миллиметровая чертежная бумага и решается, в каком масштабе будет выполняться чертеж;
  • Далее рулеткой необходимо замерить накрываемый арочной кровлей пролет от одной до другой несущей стены;
  • Несущие стены и расстояние между ними переносятся на чертежную бумагу;
  • Далее циркулем между несущими стенами вписывается правильный круг;
  • После этого в круг вписывается равносторонний шестиугольник;
  • Углы шестиугольника сами по себе задают размеры будущих арочных стропил;
  • Завершается данный расчет перенесением с миллиметровой бумаги в натуру, то есть, необходимо изготовить согласно чертежу первую арочную стропилу, которую впоследствии будут использовать как шаблон для изготовления всего комплекта балок.

Легкий способ расчета

Существует целый ряд различных программ 2d и 3d, а также калькуляторов, которые помогут произвести расчет количества, длины и радиуса дуги стропил для арочной кровли. Например, в расчетный калькулятор необходимо всего лишь загрузить исходные данные, такие как ширина накрываемого пролета между несущими стенами и максимальная высота арки от потолочного перекрытия. Последние данные важны, так как не всегда стоит задачей изготовить кровлю в виде половины правильного круга. Часто необходимо рассчитать дугу с меньшим радиусом, что вручную на миллиметровой бумаге более проблематично.

Монтаж кровли из арочных стропил

Выполнив расчет, приступают к сборке первого арочного стропила. Для его изготовления нарезают заготовки из бруса 140х40 мм, например, длиной 130 см. Далее на ровной поверхности выкладывают из заготовок дугу – профиль будущего стропила. После этого изготавливают такое же количество заготовок, которые располагают поверх первого «слоя» брусков и отмечают точки крепления между ними. В большинстве случаев торцы брусков в 1 и 2 «слоях» торцуются под определенным углом. На следующем этапе оба «слоя» брусков сшиваются между собой шпильками.

Шпилька – металлический круглый стержень диаметром 8-12 мм с нарезанной на его обоих концах резьбой под гайку соответствующего диаметра. Для улучшения крепления используют контргайки или под обычной гайкой размещают зажимную прокладку. В зависимости от общего пролета и длины стропилы, её собирают из двух или трёх вышеописанных слоев брусков.


Монтаж арочных стропил

Подготовив первую стропилу, используя ее как шаблон, изготавливают весь остальной комплект балок, с учетом, что между стропилами в кровельной системе должен быть шаг 90-120 см. Когда весь комплект арочных балок будет подготовлен, их поднимают наверх и приступают к сборке кровли. Нижние концы арочных стропил крепят к мауэрлату – массивному брусу, закрепленному вдоль двух несущих стен к перекрытию, с помощью выпущенных из него шпилек.

Соединение верхних концов арочных стропил производится, либо на коньке – продольном, установленном на стойках массивном брусе, либо без конька – то есть, каждая пара стропил сшивается между собой в самой верхней точке кровли. Если выбран второй вариант, то тогда всю протяженность арки кровли делят на равные 3 части и, в полученных двух точках монтируют протяженные вдоль всей кровли опорные балки, которые устанавливаются аналогично коньку, на стойках.


Монтаж кровли

После установки всего комплекта арочных балок поперечно им набивается обрешетка из обрезной доски. Шаг между обрешеткой подбирается в зависимости от кровельного материала. То есть, габаритов черепицы. Если же планируется обшивать кровлю битумной (гибкой) черепицей, то тогда вместо обрешетки вся стропильная система обшивается листами ОСП или влагостойкой фанерой. При такой конструкции расстояние между стропилами в системе не должно превышать 100 см. В противном случае, набивается обрешетка, поверх нее монтируется ОСП, а сверху уже битумная черепица.

Цены на арочные стропила и стоимость монтажа арочной кровли

Цена арочных стропил зависит от материала, из которого планируется их изготавливать, а также от протяженности и сложности выполнения арок. Например, заказывая арочные стропила можно обнаружить следующий нонсенс: цена на металлические фермы может быть такой же, как и стоимость деревянных арочных стропил. Казалось бы, металлопрокат дороже древесины, однако здесь играет свою роль сложность изготовления арочных балок.

Рекомендуем также

Арочная крыша – особенности конструкции и технология монтажа | САМ СТРОЙ строительный портал

Современное частное домостроение славится тем, что оно располагает большим арсеналом технических решений, позволяющим сделать внешний и внутренний облик дома таким, каким его хочет видеть заказчик. Это суждение верно и для выбора конструкции кровли, поэтому в городах более оригинальные крыши арочного типа пришли на смену традиционным двухскатным, вальмовым или шатровым.

Арочная крыша – изящная, легкая, эргономичная конструкция, которая сразу делает архитектурный облик дома оригинальнее, интереснее, смелее. Но само главное, что этот вариант обустройства кровли обойдется не дороже стандартных, если разобраться в его устройстве своими руками.

Устройство и его преимущества

Крыша арочного типа — конструкция изогнутой формы в виде дуги, с помощью которой перекрывают жилые дома, производственные или административные сооружения с целью защиты от атмосферных осадков, холода, ветра. Ранее считалось, что это конструктивное решение больше подходит зданий со специфическим назначением – бассейнов, оранжерей, теплиц, торговых галерей и переходов. Но сейчас арочные крыши активно используются в строительстве частных домов, благодаря следующим преимуществам:

  • Оригинальный внешний вид. Дом с причудлив изогнутой крышей сразу визуально выделяется на фоне однотипных построек с плоской или двухскатной кровлей.
  • Устойчивость к ветровым нагрузкам. Аэродинамичная, изогнутая форма без острых углов делает арочную крышу неуязвимой к сильным порывам ветра, которые часто приводят к срывам кровельного покрытия.
  • Снижение снеговой нагрузки. Арка, имеющая изогнутую форму, не задерживает на скате снеговые массы, за счет чего нагрузка на опоры и фундамент снижается.
  • Увеличение объема помещения. Благодаря арочной конструкции крыши увеличивается внутренний объем дома, из-за чего он становится визуально просторнее, больше.

Обратите внимание! В зависимости от конфигурации, кровельного материала, арочные крыши могут придавать дому как старинный, исторический облик, так и сверхсовременный, актуальный вид.

Крыша арочного типа Крыша арочного типа

Опорные каркасы

Многие неопытные застройщики задаются вопросом, как правильно сделать арочную крышу арочного типа. Для начала важно понять, что каркас кровли – самая важная часть конструкции, которая выполняет несущие и распределительные функции, обеспечивая ее надежность, стабильность. Для устройства крыши в виде арки используют следующие типы каркаса:

  • Деревянный. Каркас из дерева – простое, но эффективное решение для арочной кровли частного дома. Он достаточно дешев и удобен для монтажа, но не рассчитан на большой вес, поэтому не подходит для крыш с большой площадью.
  • Стальной. Каркас, сделанный из стальных труб квадратного сечения – прочная, надежная основа для устройства арочной крыши, однако, это достаточно массивный вариант, который требует монтажа фундамента и стен с высокой несущей способностью.
  • Алюминиевый. Арочный каркас из алюминия обладает высокой устойчивостью к коррозии, малым весом, хорошей несущей способностью, кроме того, стандартные профили можно без труда собрать даже своими руками. Единственный недостаток этого варианта – высокая цена.
  • Железобетонный. Производятся железобетонные арочные конструкции для монтажа крыши, но они используются только при строительстве промышленных, торговых или спортивных сооружений с большой площадью.
Бескаркасные. Для сборки арочных крыш производят специальный самонесущий профнастил изогнутой формы, монтаж которого производится без обустройства дополнительного несущего каркаса. Деревянный каркас арочной кровли Металлический каркас Самонесущий арочный профнастил

Бескаркасные. Для сборки арочных крыш производят специальный самонесущий профнастил изогнутой формы, монтаж которого производится без обустройства дополнительного несущего каркаса. Деревянный каркас арочной кровли Металлический каркас Самонесущий арочный профнастил

Важно! Правильный расчет конструкции каркаса – залог прочности, надежности, долговечности конструкции. Вычисления необходимой несущей способности производят в соответствии с климатическими условиями, уклоном и другими параметрами крыши, учитывая вес кровельного материала.

Виды покрытий

Перед тем, как построить дом с арочной крышей, нужно учесть, что для этой конструкции подходят далеко не все кровельные материалы. Покрытие для арки должно легко гнуться, хорошо сохранять форму, поэтому выбор сильно ограничен. Наиболее распространёнными материалами для перекрытия арочных кровель профессиональные мастера считают:

  • Листовая сталь. Листы кровельной стали часто используются для перекрытия крыши арочного типа. Они достаточно дешевы, просты в монтаже и обслуживании, однако, они обладают малой несущей способности.
  • Профнастил. Специальный арочный профнастил создан специально для арочной формы крыш. Он имеет высокую несущую способность, которую ему придает усиленный профиль, но при этом весит немного. Арочный профнастил выпускается со стандартным радиусом изгиба.
  • Сотовый поликарбонат. Другое решение для крыши арочного типа – сотовый поликарбонат, обладающий светопрозрачностью на уровне 80-90%. Это свойство кровельного материла в совокупности с очень малым весом и высокой прочностью позволяет максимально использовать возможности естественного освещения в здании.
Арочная крыша из профнастила Арочная конструкция из профнастила

Арочная крыша из профнастила Арочная конструкция из профнастила

Учтите, что возможная форма арочной кровли напрямую зависит от выбранного кровельного покрытия. Максимальным радиусом изгиба обладает сотовый поликарбонат, который чаще всего и используется для перекрытия конструкций такой формы. Кроме того, этот материал достаточно просто монтируется с помощью специальных профилей, а также мало весит.

Устройство арочной кровли из поликарбоната

Светопрозрачная кровля из легкого, но прочного поликарбоната – популярное технологическое решение для оранжерей, теплиц, торговых павильонов, беседок или других элементов городской инфраструктуры. Монтаж таких конструкций выполняется по следующему алгоритму:

  • Перед тем, как сделать крышу-арку, необходимо рассчитать несущую способность каркаса и оптимальное расстояние между элементами.
  • Далее согласно расчету и чертежу изготавливают каркас из легкого алюминиевого профиля. Важно, чтобы каждая дуга должна иметь одинаковую форму. Для этого сначала используют шаблон.
  • Дуги каркаса фиксируют на верхней обвязке дома с шагом 1-1,5 метров. Сначала устанавливают первую и последнюю ферму конструкции, а по ним уже выравнивают все остальные.
  • С помощью фиксирующих планок на фермах крепят сотовый поликарбонат, не забывая учитывать зазоры на термическое расширение материалов.
Торцы сотового поликарбоната защищают от проникновения влаги и пыли с помощью специального торцевого профиля. Устройство арочного навеса из поликарбоната Расчет каркаса для арочного навеса из поликарбоната

Торцы сотового поликарбоната защищают от проникновения влаги и пыли с помощью специального торцевого профиля. Устройство арочного навеса из поликарбоната Расчет каркаса для арочного навеса из поликарбоната

Помните, что сотовый поликарбонат необходимо укладывать так, чтобы его профиль располагался вдоль изгиба арки, в противном случае в сотах будет скапливаться конденсат, который никак не сможет оттуда выйти.

https://samstroy.com

конструкция каркаса, фото, строительство своими руками

Навес из профнастила – универсальное решение не только для частного, но и для коммерческого строительства. Может служить укрытием от солнца и дождя для дачника, загородного жителя или крытой площадкой для склада, организованного на открытом воздухе.

Выглядит достаточно привлекательно, в облуживании неприхотлив, да и построить такое сооружение достаточно просто!

К преимуществам конструкции можно отнести:

  • Простоту монтажа;
  • Невысокую стоимость;
  • Долговечность;
  • Эстетическую привлекательность;

Одним словом, навес обладает всеми достоинствами профнастила для крыши – основного материала, используемого в процессе строительства.

Конструкции навесов из профнастила: односкатный, двускатный, арочный

Как и крыши, навесы из профлиста отличаются конструктивными особенностями. Наиболее популярные разновидности: односкатный, двускатный и арочный.

Односкатный навес из профлиста

Внешне односкатный навес напоминает плоскую кровлю. Угол уклона может различным. Односкатная конструкция станет отличным решением для покрытия, примыкающего к стене здания. Такой вариант популярен не только для частного дома, но и для склада.

Двускатный навес из профлиста

Двускатная конструкция популярна для беседок. Отлично защищает от дождя и солнца. Беседка с двускатной крышей хороша для дачи: возводится, как отдельное самостоятельное сооружение.

Арочный навес из профнастила

Не только привлекательностью, но и оригинальностью отличается арочный навес. Украсит любой участок. Монтируется и как отдельное сооружение – беседка, и в непосредственной близости к зданию в качестве примыкающей части.

Как построить навес или беседку из профнастила своими руками

Конструкция навеса проста, состоит из каркаса и покрытия. Процесс строительства очень схож с кровельными работами. Профилированный настил укладывается внахлест и с помощью специальных саморезов фиксируется к каркасу. Для надежности конструкции и предотвращения протекания необходимо использовать доборные элементы. Добор для навеса, тот же, что и для кровли.

Каркас навесов с покрытием из профнастила

Материал каркаса традиционно – дерево или металл. Металлический каркас прослужит на порядок дольше, не требует антипиреновой обработки, отличается высокой прочностью, долговечностью и привлекательностью. Если выбирать между двумя материалами, выбор в пользу металлоконструкций очевиден.

По периметру участка выкапываются ямы, их глубина зависит от высоты столба, традиционно составляет 50-70 см. Вертикально в яму устанавливается и бетонируется труба. Необходимо выждать 5-7 дней до полного застывания бетона, только потом продолжать строительные работы.

Убедившись, что опора каркаса прочно укреплена в грунте, приступают к монтированию поперечных балок. Поперечные опоры крепятся с помощью сварки, уголков, самонарезающих винтов.

Шаг опор зависит от предполагаемого размера конструкции и марки профнастила, который вы выбрали в качестве покрытия. Рассчитывать шаг опор можно по тому же принципу, что и стропильную систему крыши.

Покрытие навеса из профнастила

Для настила покрытия используются универсальные и кровельные марки. В зависимости от шага опор и других конструктивных особенностей, подбирается профлист соответствующей несущей способности, длины и ширины.

Ориентируясь на собственные вкусовые предпочтения и классификацию таблицы RAL, вы можете выбрать подходящий цвет профлиста или немного сэкономить и отдать преимущество оцинкованным гофрированным листам.

Укладывать листы следует внахлест: для левого и правого ряда – две волны, для нижнего и верхнего – 15-20 см.

Купить профлист для навеса предлагает копания ООО «НТК» — ведущий производитель профилированных настилов. Успехов в строительстве!

Крыша своими руками: из металлопрофиля, поликарбоната

При возведении крыши никак не обойтись без чертежей и эскизов.

Фото 1 – Холодные чердачные крыши

Стропильная система должна быть четко вычерчена, и промерена, с необходимыми допусками. В роли стропил может быть как доска, так и брус. К вспомогательному древесному материалу относят различные распорочные доски, ригели, раскосы которые являются элементами соединения. Все это, в совокупности, отражает чертеж, по которому вы сооружаете крышу своими руками.

Фото 2 – Типичная крыша в разрезе

В зависимости от типа крыши, выбираются наклонные или висячие стропила. Вальмовая кровля подразумевает монтаж диагональных стропил с нарожниками (короткими стропильными упорами) которые поддерживают диагональ с двух сторон. Вся конструкция опирается на мауэрлат.

Фото 3 – Конструкция вальмовой крыши

Стропильная система в двускатной крыше – это набор ряда треугольников, которые связываются вверху продольным брусом.

Вальмовая кровля имеет раздвоенный в конце конек, образующий по обе стороны два диагональных стропила, несущие основную нагрузку кровельного настила.

Фото 4 – Стропильная система двухскатной крыши

Практически всегда, начальные треугольники стропил для крыши, собираются на земле, а затем их устанавливают наверху коробки дома и закрепляют при помощи распорок.

Фото 5 – Вальмовая крыша конвертом

Порядок строительства крыши

В общем случае этапы строительства крыши выглядят так:

  1. установка мауэрлата;
  2. сборка и установка стропильной системы;
  3. дополнительный крепеж внутренних ферм стойками, ригелями и прогонами;
  4. крепеж жесткости между фермами, коньком и подкосами между стропилами;
  5. установка обрешетки с утеплителем, паро- и гидроизоляцией;
  6. монтаж кровельного материала.

В процессе сборки одинаковых стропил, нужно избежать неровностей при креплении к коньку, поэтому не лишним будет изготовление шаблона, с помощью которого вы далее будете измерять необходимую длину досок и сопоставлять углы стропильных ферм. Правильной будет установка крайних стропильных ферм, и только затем, при помощи предварительно натянутой нити, можно устанавливать остальные стропила.

Фото 6 – Схема утепления мансардной крыши

Крепеж стропил к мауэрлату выполняется при помощи кронштейнов с предварительным вырезом в стропильной ноге. Внутренний вырез лучше всего выполнять ближе к концу стропильной ноги, там, где она соприкасается с мауэрлатом.

В случае безконькового крепежа верхнего стыка стропильного треугольника, бока стропил фиксируются кронштейнами и болтами. Крепление встык подразумевает подгонку стропильных ног под требуемый угол наклона крыши. Излишки стропил срезают под отвес. Если один пролет составляет более 4,5 метров, то в этом случае понадобится дополнительное крепление с коньковым брусом.

Важно! В качестве материала для стропил старайтесь выбирать качественную древесину, высушенную до определенной влажности.В большинстве случаев это хвойные породы, заготовленные зимой. Не допускайте наличия больших сучков, расположенных ближе к центру. Также недопустимы любые расслоения и прочие дефекты. Важно помнить, что абсолютно все части древесины, обрабатываются антисептиком и огнезащитными составами.

Все подобные составы наносятся в два слоя. Наилучшим вариантом будет их нанесение с помощью пульверизатора. Материал для обрешетки выбирается исходя из соображений прочности, а она в свою очередь зависит от удельного веса паро- и гидроизоляции.

Для фиксации любых стыков, при монтаже кровли подойдет влагостойкая фанера.

Фото 7 – Варианты крыш с висячими стропилами

Монтаж кровли из металлопрофиля

Монтаж кровли из металлопрофиля производится в несколько этапов или способов:

  1. Листы укладываются вертикально.

Таким способом, вначале, снизу монтируется первый лист, имеющий временное крепление, затем, точно также настилается лист, предназначенный для второго ряда. Затем укрепляют второй, получая в итоге четырехлистовой блок. К нему прикрепляется следующий. Такой тип монтажа крыши применяется, в случае необходимости укладки металлопрофиля, снабженного дренажной канавкой.

Фото 8 – Пирог крыши из профнастила

  1. Монтаж делается из трехлистового блока.

Вначале настилают первые два листа, скрепив их между собой, третий лист из второго ряда стыкуется последним. Такой блок выравнивается по карнизу и надежно закрепляется.

Фото 9 – Элементы крыши из металлопрофиля

Кровля из поликарбоната

Основное достоинство кровли из поликарбоната состоит в том, что этот материал обладает большой светопропуcкной способностью. Помещения с такой крышей, практически не нуждаются в дополнительном освещении. Главное требование к таким крышам – они должны обеспечивать необходимый уровень вентиляции. Довольно часто, кровлю такого рода, монтируют на беседки или же к пристройке дома, которая используется в основном в теплое время года.

Фото 10 – Арочная крыша из поликарбоната

Простота, дешевизна, легкость в монтаже и сооружении сделали такие крыши наиболее популярными среди детских построек на придомовых площадках. Песочница, накрытая крышей из поликарбоната, делается за несколько часов и не требует особого оборудования, и специальных знаний. А наилучшим подарком для взрослых всегда будут улыбки и здоровье их детей, которые смогу комфортно себя чувствовать, играя в сухой песочнице.

Фото 11 — Песочница с крышей из поликарбоната

Поликарбонатные крыши в последнее время стали очень популярны у владельцев бюджетных домов и дач. Такая крыша прекрасно подойдет на балкон любой конфигурации и площади. А если дом вам достался от бабушки с дедушкой, то такая крыша как нельзя лучше подойдет для укрытия колодца, не понадобится вызывать кровельщиков – монтаж легок, прост и не требует специального инструмента.

Гибкость поликарбоната обусловила его популярность в сегменте построения отдельных элементов кровли, таких как арки, купола, многоугольники и пирамиды с любым углом наклона. Универсальность этого материала еще и в том, что он стоек к ультрафиолету и обладает почти нулевым коэффициентом температурного расширения.

Фото 12 — Колодец с крышей из поликарбоната

Водостоки для крыши своими руками

Стоки для крыши монтируют в одно время с ее монтажом, что часто существенно экономит время. К каждому типу крыши подбираются водостоки соответствующей длины и объема. Также, учитываются элементы крепежной системы, которые в совокупности сделают слив, удовлетворяющий техническим условиям.

Важно! Водостоки состоят из желобов, труб, фитингов и представляют собой части полукруглого, трапециевидного или квадратного (в некоторых случаях прямоугольного) сечения. Они монтируются в местах слива воды с крыши, и по всему периметру вальмовой крыши.

Желоба водостоков производятся из различных материалов, которые и обусловливают их применение. Например, желоба из ПВХ, покрыты акриловым напылением или слоем из диоксида титана. Такие покрытия, часто, в несколько раз повышают устойчивость основного материала к различным атмосферным воздействиям. Между собой желоба соединяются муфтами с резиновыми прокладками или же склеиваются водостойкими клеями.

Стальные желоба, как правило, оцинковываются, или покрываются определенными полимерами, благодаря которым они становятся устойчивыми к механическим повреждениями и большинству видов коррозии. Все желоба производятся в большой цветовой гамме, поэтому любой кровельщик, может подобрать соответствующий цвет, не заботясь о выцветании. Желоба такого типа соединяются с помощью специальных защелок с кронштейнами, снабженными резиновыми муфтами.

Фото 13 — Железный водосток

Важно! Алюминиевые желоба относительно дорогостоящие, но в тоже время являются более долговечными, чем их собратья из ПВХ и стали.

Они покрыты антикоррозийной защитой и лаком. Между собой они соединяются с помощью клея для алюминия, пастой и специальным видом силикона.

Главным достоинством желобов из алюминия является гибкость. Их можно гнуть под разными углами не заботясь о специальных крепежных фиксирующих приспособлениях. Если же под рукой нет клея для соединения, то эту операцию можно выполнить с помощью заклепок.

Фото 14 — Алюминиевый водосток

Вода, посредством водоприемника, стекает по ним в водосточную систему. В некоторых случаях, вначале желоба устанавливают специальную заглушку, которая препятствует выливанию воды в ненужном месте. Все конструктивные элементы желоба соединяются между собой соответствующими муфтами и переходниками. Если возникает необходимость изгиба, то в этом случае применяются углы 90, 145, 120 градусов.

Труба с воронкой, как и огибание выступа на фасаде производится с помощью колена. Для того чтобы развести потоки воды по разным углам, для равномерного слива, применяются тройники разветвления.

Все желоба подвешиваются на краю кровли на крюках, а саму водосточную трубу крепят к стене хомутами определенного диаметра.

Фото 15 – Монтаж водостока

Как сделать навес из профнастила своими руками.

01.02.2018

Какой угодно собственник особняка либо дачного дома встречается с потребностью обустройства навеса для своего любимого автомобиля. Данное обстоятельство обуславливается во-первых, универсальностью установки, потому как имеет возможность применяться не только лишь с целью укрытия машины, но и с целью складирования садовых приспособлений и не очень больших промышленных устройств. Также данное сооружение обретает немалую важность, если следует припарковать автотранспортное средство небольшой промежуток времени. В статье мы поведаем как построить металический навес собственными ручками для автомобиля, предоставим пошаговые указания и фотографии.

Особенности конструкции и разнообразие ее видов



Перед исполнением строй трудов необходимо определить грядущее местоположение навеса, его архетиктуру. Сделать свой выбор с назначением и видом строимой установки. Помимо этого, имеет смысл произвести выбор из неподвижным и передвижным типом.
Достоинства неподвижного строения — это удобность и надежность, а мобильной – подвижность. Тем не менее для подвижного навеса необходимо произвести работы для создания крепкого скелета, следовательно его создают в редких исключениях. Если следует на время оградить авто от осадков, солнца и пыли.
По виду размещения навесы бывают перефирийного размещения и произведенные в виде пристройки. Пристройки формируют общую систему с близстоящим домом и соединяются зачастую совокупной крышей.





Крыша навеса возведенного отдельно может иметь купольный, дуговой, арочный, односкатный и двускатный вид.
Для материал основных столбов могут быть применены простые железные, либо профильные трубы, кирпичи и дерево. Помимо того кровельные материалы изобилуют разнообразием: профнастил, металлочерепица, поликарбонат, черепица и т. д.

«Обратите внимание! Вид навеса и источник устанавливают трудозатратность и длительность монтажа установки. Обычно, с целью наиболее легкой и экономной установки применяют металлопрофиль и настил. Слой столбов и перекрытий избирается от объемов конструкции и допускаемой нагрузки.»

Подготовительные работы

Обратите внимание! Вид навеса и источник устанавливают трудозатратность и длительность монтажа установки. Обычно, с целью наиболее легкой и экономной установки применяют металлопрофиль и настил. Слой столбов и перекрытий избирается от объемов конструкции и допускаемой нагрузки.
Для эффективного исполнения установленной задачи следует сформировать приблизительный чертеж предстоящего навеса, приготовить инструменты, купить расходники и фурнитуру. Необходимый инструмент:

  • строительный уровень и рулетка;
  • болгарка либо пила по металу;
  • дрель с перфоратором и комплектом сверл и бит;
  • клепальник;
  • саморезы согласно сплаву либо заклепки.

«Обратите внимание! От точного формирования чертежа зависит абсолютный и справедливый анализ числа растрачиваемого материала, а кроме того требуемого объема крепежа, следовательно к этому документу имеет смысл отнестись с особенным интересом. Помимо данного, не забудьте о технике безопасности при работе с железными изделиями.»

Подготовка площадки



Приступая к осуществлению задумки, имеет смысл выполнить подготовить площадку под навес. Для этой цели в соответствии с чертежом разравниваем и утрамбовываем территорию на участке намечаемого строительства. Далее по периметру раскапываем ямы под несущие столбики глубиной от 50 до 100 см. Углубления оборудуются, таким способом, чтобы вышел квадрат, обычно, в 2 ряда по 2–3 ямы.

Опоры: установка



Металлический спецпрофиль необходимо порезать согласно числу основных столбов, их длинна должна быть 3 м. От подобранного вами вида установки зависит метод крепления стоек. При постройке неподвижного навеса опоры ставятся по уровню и бетонируются, а при возведении переносной альтернативы необходимо вспомогательное нарезание металических труб с поперечником, несколько большим чем у несущей, и протяженностью, одинаковой глубине фундамента. Приготовленные железные отрезки устанавливаются в ямы и заливаются цементом. Далее в каждый из обрезков труб вставляется спецпрофиль В трубе и профиле просверливаются дыры и все основа стягивается болтами.





Установка крыши



Крыши бывают целостными и разборочными. Их основное различие состоит в методе крепления компонентов между друг другом: в первом случае составные доли свариваются, а в другом – стягиваются болтами. Помимо этого, установки бывают односкатными и двускатными.





На образце неразборной двускатной кровли посмотрим особенности ее монтажа. К основным столбам понадобится приварить части металического профиля, таким способом, чтобы вышел ровный прямоугольный скелет. Далее, приступаем к сварке стропил. В лежачем положении к балке с одной и с другого края привариваем кусочки металического профиля с шагом в 1 м под углом не более 30*Семь инструментов для запуска многоканальной маркетинговой кампании в интернетеПринципиально принимать во внимание, что получившаяся структура обязана чуть-чуть выходить из-за границы наваренного верхнего каркаса. Затем размещаем сваренные составляющие на основном прямоугольнике, в зонах стыков провариваем.





«Обратите внимание! С целью упрощения процедуры постройки каркаса для кровли необходимо укрепить металическое прямоугольное основание, находящееся в опорах, поперечными балками по середине каждой из краев. Далее к основной страховочной балке навариваем 20–30 см отрезки профильной трубы, что станут обозначаться в роли опоры предстоящего конька. Затем трубами с профиля нарощенные отрезки скрепляем друг с другом и прямоугольным основой.»





Закончив с конструкцией скелета, приступаем к обшивке профнастилом. Соединение листов осуществляется напрямую к приготовленному скелету в стропила внахлестку друг к другу с помощью заклепок, саморезов либо болтов.
При самостоятельном производстве навеса для автомобиля принципиально руководствоваться правила и следовать габариты сложных компонентов, отображенные в приготовленных чертежах на основе конкретных расчетов. Все данные обстоятельства в совокупности с верным раскладом и соответствующим старанием дадут возможность вам построить высококачественный металический навес.



Различные варианты исполнения

Чертежи

Если вы решили произвести металический навес, в таком случае данные схему смогут посодействовать вам в производстве подходящей для вас установки:





Профнастил или ондулин. Что можно смонтировать на сводчатую крышу и почему

Сводчатые (арочные) крыши имеют округлую форму и представляют собой сегмент цилиндра. В частном строительстве сводчатые крыши используются на постройках хозяйственного назначения, в качестве навесов, и значительно реже на жилых помещениях. Наиболее подходящие кровельные материалы для сводчатой крыши — профнастил или ондулин.

Одним из решающих факторов при выборе кровли является назначение постройки. Так, например, при строительстве парников и оранжерей широко используются полимерные материалы, однако на жилых и хозяйственных постройках они неприменимы — прозрачная кровля пропускает ультрафиолетовые лучи, и летом под ней очень жарко. Существуют и другие недостатки полимерных кровельных материалов: высокий коэффициент температурного расширения, недостаточная твердость и т.д.

Большинство популярных кровельных материалов на сводчатых крышах также не используются: кровля из рулонных материалов непрочна и недолговечна; фальцевая кровля сложна в изготовлении; кровля из натуральной черепицы дорогая, тяжелая и сложна в изготовлении; для мягкой черепицы необходимо прочное сплошное основание в виде округлого свода. Существует мнение, что сводчатую крышу можно покрыть низкопрофильным профнастилом С8 или С10, но это неверно: при изгибании листа защитное покрытие подвергается нагрузкам и разрушается, при этом срок службы кровли сокращается.

Обычно для изготовления кровли сводчатой крыши используется продольно-гнутый арочный профнастил или ондулин. Арочный профнастил изгибается в процессе производства и поставляется в виде готовых сегментов. Ондулин обладает достаточной гибкостью и легко принимает необходимую форму при монтаже.

Чтобы выяснить, какой кровельный материал лучше, арочный профнастил или ондулин, сравним их основные характеристики:

1. Реальный срок эксплуатации профнастила 15-20 лет. При повреждении защитного покрытия срок службы металлической кровли сокращается.

Гарантия на водонепроницаемость кровли Ондулин — 15 лет, реальный срок службы может превышать 50 лет.

2. Арочный профнастил имеет цинковое и полимерное защитные покрытия. На поврежденных участках металл подвергается коррозии и разрушается.

Кровля Ондулин устойчива к большинству агрессивных веществ и не подвержена коррозии.

3. Профнастил обладает высокой теплопроводностью, это является причиной образования конденсата и появления коррозии. Металлические кровли нуждаются в подкровельной гидроизоляции, которая удорожает конструкцию.

Ондулин обладает низкой теплопроводностью, и конденсат на его поверхности не образуется.

4. Вес профнастила зависит от толщины листа и составляет 5 кг/кв. м и более.

Вес кровельного покрытия из ондулина составляет 4 кг/кв. м.

5. Кровельные покрытия из арочного профнастила и ондулина обладают достаточной прочностью и способны выдержать самые тяжелые климатические нагрузки.

6. Сегменты арочного профнастила имеют длину до 4-х метров и изготавливаются с заданным радиусом.

Длина листов ондулин равна 1,95-2,0 метра. Ондулин изгибается по месту, минимальный радиус кривизны кровли 5 м. Благодаря меньшему весу листов монтировать кровлю из ондулина проще.

7. Высокая теплопроводность металла является причиной образования наледи. Снег на кровле из профнастила не задерживается.

На пологих участках кровли из ондулина в верхней части свода снег может задерживаться. Наледь на ондулине не образуется.

8. Стоимость 1 кв. м арочного профнастила в 2 раза выше, чем стоимость 1 кв. м ондулина.

9. Для транспортировки арочного профнастила необходимы специальные поддоны. Перевозка осуществляется на большегрузном транспорте.

Ондулин перевозится в кузове пикапа или малотоннажного автомобиля.

Вывод: арочному профнастилу присущи все достоинства и недостатки обычного профлиста. Выбор кровельного материала производится с учетом назначения постройки, ее размеров и личных предпочтений владельца.





Навес из профнастила для автомобиля сделать ПРОСТО!

У владельцев личного авто, проживающих в частном секторе, рано или поздно возникает вопрос об обустройстве стоянки для собственного средства передвижения. Один из вариантов решения этой проблемы – строительство капитального гаража. Но не каждый автовладелец соглашается с этим решением (материально накладно). К тому же, места не всегда хватает, чтобы разместить такую фундаментальную постройку. Так набирал широкую популярность навес из профнастила для автомобиля.

Многие автовладельцы рационально прибегают к сооружению навеса из профнастила. Хочется отметить, что соорудить навес для авто можно в том случае, даже если на усадебном участке уже есть гаражная постройка. Если территория позволяет, то его строительство становится необходимым только тогда, когда надо часто возвращаться домой. При этом уже не нужно загонять и выгонять машину в/из гаража по нескольку раз на дне либо оставлять за забором без присмотра. Помимо этого, навес будет подходящим местом для автомобилей гостей.

Навес из профнастила своими руками

Отметим, что конфигурация навеса может быть различной. Особой востребованностью пользуются односкатные, двускатные и арочные крыши навеса, так как они имеют минимальное количество стыков.  Причем кровля при обустройстве навеса используется экономно.

Чтобы соорудить навес из профнастила для авто, можно использовать широкую линейку разнообразных стройматериалов. Воспользуйтесь деревом, бетоном, кирпичом или металлом (при создании каркаса), шифером, металлочерепицей, профнастилом, поликарбонатом, битумной черепицей (при создании кровли).

Выбор в пользу профнастила и профильных труб

Весь дорого делать крышу из металлочерепицы или битумной кровли. Самый оптимальный вариант для навеса – это профильные трубы и профнастил. Он основывается на трех критериях: качество, эстетика и цена.

Чтобы создать стандартную металлоконструкцию, нужно взять трубы для стоек, квадратную трубу для создания горизонтальных перемычек, фермы, вид которых будет зависеть от типа крыши (треугольная – для односкатной крыши, дугообразная –  для арочной и т.д.).

Стойки навеса надо хорошенько забетонировать. Благодаря ленточному фундаменту по периметру навеса появляется возможность для обустройства его хорошим покрытием, к примеру, уложить тротуарной плиткой.

Соединение всех составляющих навеса из профнастила между собой осуществляется посредством сварки.

Легкий монтаж навеса из профнастила

Далее поговорим подробно о кровельном покрытии (профнастиле). Профнастил является относительно новым строительным материалом, применяющимся для создания разнообразных сооружений. Этот материал используют многие обладатели частных домов для изготовления заборов, калиток, ворот, козырьков, кровли крыш и облицовки стен и многое другое.

Профнастил как основной материал для сооружения навеса имеет ряд плюсов, которые в дальнейшем дают множество преимуществ будущему изделию:

  • Обладает высокими эксплуатационными качествами. Они являются гарантией долговечности материала.
  • Благодаря маленькому весу профильного листа можно с легкостью доставить, разгрузить и произвести монтаж материала. Помимо этого, за счет легкости листов профнастила не потребуется строительство мощного фундамента, а, как всем известный факт, фундамент – мероприятие затратное.
  • Внешний вид навеса из металлопрофиля не громоздкий, а, наоборот, воздушный и аккуратный.
  • Профнастил – пожаробезопасный и устойчивый к УФ-излучению.
  • Навес из профиллированного листа отлично сопротивляется нагрузкам ветра и снега.
  • Защитные слои профнастила защищают от коррозии.

В заключение хочется сказать, что навес из профнастила непременно порадует Вас. Такая постройка станет визитной карточкой Вашего дома и будет предметом гордости его хозяина. Купите металлопрофиль в компании «Метагарат» и лично в этом убедитесь!

Читайте интересное

эффективное и практичное решение для современного дома. Сложный способ расчета длины и радиуса изгиба стропил

Конструкция и преимущества арочной кровли
Типы опорных рам
Кровля арочной кровли
Как установить арочную крышу из поликарбоната

В частном домостроении сегодня используются самые разные технические решения, от традиционных до очень нестандартных. Возможность создать практически любой дизайн и использовать весь спектр современных строительных материалов, представленных на рынке, стала причиной распространения нестандартных и смелых решений.

Все вышесказанное в полной мере относится и к арочным крышам — достаточно необычным и оригинальным конструкциям, которые при всей кажущейся сложности оборудуются без проблем. Как сделать арочную крышу и пойдет речь в этой статье.

Арочная крыша — криволинейная конструкция в форме дуги. Такие кровли используются в жилых домах, на промышленных объектах и ​​административных зданиях для защиты от внешних факторов. До недавнего времени сфера применения арочных крыш ограничивалась специализированными постройками — бассейнами, теплицами и т. Д.

Сейчас арочные конструкции успешно используются в самых разных ситуациях, что во многом связано с рядом присущих им преимуществ, среди которых:

  1. Оригинальные визуальные характеристики.

    Арочная крыша — особенности конструкции и технология монтажа

    Арочные крыши встречаются нечасто, поэтому жилой дом с такой конструкцией автоматически становится оригинальным и выделяется на фоне более традиционных скатных крыш.

  2. Хорошая ветроустойчивость.Изогнутая форма обеспечивает арочные крыши с хорошей аэродинамикой, благодаря чему конструкция максимально защищена от разрушения покрытия.
  3. Легкая снеговая нагрузка. На изогнутой арочной крыше снег просто не задерживается, поэтому все несущие элементы испытывают значительно меньшую нагрузку, чем в других типах конструкций.
  4. Расширение свободного пространства под крышей. Арочная конструкция крыши делает внутренний объем помещения визуально более просторным.

Кроме того, стоит отметить универсальность арочных конструкций — при необходимости их можно использовать в любом архитектурном стиле, от довольно архаичного до вполне современного.

Типы опорных рам

Важнейшим элементом любой кровельной конструкции является ее каркас. Арочные крыши не исключение — правильно собранная система опор поддерживает все остальные элементы конструкции и обеспечивает ее надежность.

Для устройства арочных крыш используются следующие типы опорных конструкций:

  1. Деревянный .

    Арочная крыша из дерева — одна из самых дешевых и простых конструкций. Единственный недостаток деревянных подконструкций — их низкая несущая способность, поэтому они не подходят для крыш с большой площадью.

  2. Сталь … Очень прочный и надежный каркас арочной крыши может быть изготовлен из квадратных стальных труб. В отличие от предыдущего варианта металлическая опора отличается высокой механической прочностью, но при этом отличается большим собственным весом, поэтому требуется прочный фундамент и стены.
  3. Алюминий … Алюминиевая рама сочетает в себе все преимущества деревянных и стальных конструкций — она ​​прочная, легкая, простая в установке и имеет отличную коррозионную стойкость.Недостаток в этом случае — очень высокая стоимость.
  4. Железобетон … Несущий железобетонный каркас хорош во всем, но использовать его целесообразно только при установке крупных промышленных или коммерческих зданий.
  5. Бескаркасный … Арочная крыша может быть установлена ​​на специальной самонесущей раме, не требующей дополнительных опор.

Чтобы арочная крыша была надежной, нужно со всей ответственностью подойти к выбору каркаса и его обустройству.При проектировании конструкции в обязательном порядке необходимо рассчитать вместимость опорной системы.

Кровля арочная кровля

К материалам, используемым для кровли арочных крыш, предъявляется ряд особых требований — в частности, материал должен хорошо гнуться и сохранять приданную ему форму.

Чаще всего арочные конструкции оборудуют кровлей:

  1. Листовая сталь … Для того, чтобы просто покрыть арочную крышу, вполне подойдут металлические листы — они недорогие и монтируются без особого труда.
  2. Профнастил … В отличие от стальных листов, профнастил при небольшом весе имеет хорошую несущую способность. Для обустройства арочной крыши потребуется специальный профнастил, имеющий фиксированный радиус изгиба — то есть сделать крышу с произвольной величиной изгиба не получится.
  3. Сотовый поликарбонат … Полностью подходящий материал для арочной кровли — сотовый поликарбонат — он достаточно прочен и имеет минимальный вес. Важным преимуществом поликарбоната по сравнению с аналогами является способность пропускать свет, что позволяет использовать дневной свет в здании.

Возможность устройства и параметры арочной кровли тесно связаны с кровлей … Поликарбонат — лучший выбор для создания конструкции с большим изгибом — он обладает максимальной гибкостью и прост в установке.

Как установить арочную крышу из поликарбоната

Учитывая, что сотовый поликарбонат является наиболее популярным и наиболее подходящим материалом для арочной кровли, то именно на его примере стоит рассмотреть вопрос его монтажа.

Алгоритм сборки арочной кровли следующий:

  • Прежде всего необходимо рассчитать несущую способность каркаса и шаг установки элементов конструкции;
  • В соответствии с расчетами и чертежами монтируется каркас, при сборке которого особое внимание необходимо уделять одинаковой степени изгиба каждой дуги;
  • Элементы каркаса закрепляются на верхней обвязке здания каждые полтора метра;
  • Вам нужно начать установку с первой и последней дуги, чтобы вы могли выровнять остальные элементы относительно уже установленных;
  • Далее поликарбонат крепится к дугам с помощью специальных планок;
  • Для защиты сотового поликарбоната от влаги и грязи в обязательном порядке необходимо установить торцевой профиль.

Монтировать листы поликарбоната необходимо таким образом, чтобы их профиль был параллелен изгибам каркаса — это необходимо для защиты материала от скопления влаги.

Заключение

Арочная крыша — довольно оригинальное и интересное сооружение, которое с успехом может использоваться как функциональный или декоративный элемент здания. Если работы по устройству кровли были проведены правильно, то готовая конструкция по надежности не будет уступать более традиционным скатным аналогам.

Профнастил — отличный строительный материал различного назначения. Его использование в качестве различных несущих, ограждающих и декоративных элементов во многих случаях является наиболее рациональным по эксплуатационным и экономическим характеристикам.

Долговечность, привлекательный внешний вид, долговечность, простота установки и доступная цена — привлекает каждый из факторов. Трудности возникают только в тех случаях, когда профнастил необходимо закрепить не на ровной поверхности, а на основании, имеющем арочную (арочную) форму или ярко выраженные рельефы (один или несколько углов).В этом случае возникает закономерный вопрос: можно ли гнуть профнастил.

Особенности профнастила и виды гибки

Для того, чтобы понять, реален ли процесс гибки готового профнастила и как лучше выбрать технологию этого процесса, необходимо разобраться, что такое профнастил и как его производят. Основой популярного строительного материала служит тонкий лист (поставляется в бухтах) стали — толщиной в доли миллиметра с предварительно нанесенным сплошным слоем полимерного покрытия.При обработке на специальном оборудовании заготовке придается определенная форма поверхности (волна).

Полученный профиль может отличаться как по конфигурации, так и по размеру (ширине и высоте). По своим характеристикам (в сочетании с толщиной листа) все профилированные листы делятся на три большие группы: стеновые, универсальные и несущие. Основное отличие листов заключается в прочностных характеристиках, которые тем больше, чем прочнее «рельеф» волны.

В зависимости от поставленных целей различают несколько видов гибки профнастила по геометрической ориентации:

  • продольный — параллельно направлению основных «линий» профнастила;
  • поперечный — параллельно контуру волны;
  • наклонный — под определенным углом к ​​основным зонам (сложно реализовать и на практике используется крайне редко и только в небольших зонах).

Особенности процессов гибки

Естественно, чем тоньше металл, тем легче его гнуть. Продольный изгиб в основном выполняется в тех местах, где требуется «локальный» изгиб небольшой части листа — например, при повороте ограждения на 90 градусов или на другой угол. В таких случаях рекомендуется выделять зону изгиба по низу волны (в месте плотного соприкосновения с основанием).

Поперечный изгиб более сложен тем, что необходимо будет деформировать («сломать») прочный «каркас» волны во время ее проведения.

Возведение арочной кровли своими руками

В этом случае процесс изгиба по слоям металла сопровождается расширением в одной зоне и сужением в противоположной части. Это неизбежно приводит к неравномерной деформации, раздавливанию или другому повреждению волны. Другими словами, при боковом изгибе профнастил часто теряет «товарный» вид и нарушается целостность защитного покрытия.

Тип поперечного изгиба можно назвать «дугообразной» формой.Благодаря отсутствию острых углов такая операция менее «травматична» и при правильном расчете радиуса изгиба позволяет получить ровную и прочную гнутую конструкцию. Однако специалисты советуют отказаться от самодельных «арок» в пользу промышленного «гнутого» профлиста.

Инструмент для гибки профилированного листа

Самый простой инструмент для гибки профлиста, обычный молоток. Наметив линию сгиба и заложив под ней «основу», легкими (минимально травматичными) усилиями — желательно через деревянную насадку — лист постепенно загибают на нужный угол.Эта процедура достаточно проста для продольной гибки и в большинстве случаев приводит к поперечным бракам.

В последнем случае рекомендуется использовать специальные (самодельные или заводские) с различными типами привода и действия — от ручного, с простым механическим принципом до усовершенствованного гидравлического. Независимо от конструкции, суть метода заключается в закреплении одной детали с постепенным плавным изгибом другой под нужным углом или с желаемым радиусом.

Как покрыть крышу профнастилом своими руками

Если вашему дому требуется крыша, которая имеет привлекательный и изысканный вид при относительно невысокой стоимости, крыша из гофрированного листа — холоднокатаного оцинкованного стального листа, покрытого цветными полимерными материалами, — это то, что вам нужно.

Преимущества стального профилированного листа:

  • отличные характеристики: устойчивость к погодным условиям, солнечному излучению, механическая прочность, коррозионная стойкость,
  • низкий удельный вес (от 5,5 до 9,5 кг / м 2), следовательно, низкая нагрузка на стропильные системы и обрешетку,
  • кровельный материал можно подобрать по текстуре и цвету конструкции здания,
  • относительно невысокая цена при высоких эстетических качествах.

Какой профнастил подходит для кровли

Для кровли подойдет профнастил любой из марок (универсальный, несущий или стеновой), но для укладки тонкостенного материала потребуется практически сплошная обрешетка… Для обычной обрешетки с шагом 65–100 см предпочтительнее использовать более прочный и жесткий профилированный лист. Наиболее часто используемый материал со следующими показателями:

  • марка Н или НС (несущие и универсальные),
  • профлист толщиной от 0,5 до 0,7 мм (прочный и легкий одновременно),
  • высота гофра 20–75 мм (обеспечивает возможность упругой деформации кровли),
  • наличие канавки капиллярного дренажа,
  • цвет покрытия, соответствующий существующему или проектируемому экстерьеру дома.

Цена на профнастил зависит от нескольких показателей материала.

Что нужно для покрытия крыши профнастилом своими руками

Простой загородный дом с двускатной или двускатной крышей, летнюю кухню или гараж самостоятельно не составит труда покрыть одним-двумя помощниками и некоторыми навыками работы с отверткой и лобзиком.

Сломанная двускатная крыша дома с мансардой тоже сможет самостоятельно работать… Поможет с этим.

Если каркас крыши более сложной конфигурации, следует пригласить опытных специалистов для покрытия кровли профнастилом. Цена работ будет зависеть от сложности кровли и площади откосов.

Сколько материала вам понадобится?

Рассчитать количество материала для односкатной или двускатной крыши зная размеры скатов, не составит труда. Если длина откоса 12 м и менее, ширину откоса нужно разделить на ширину материала, получившееся количество листов увеличить на 15%.

Для более сложных крыш можно рассчитать кровельное покрытие онлайн с помощью специальных программ. Программы позволяют не только максимально точно определить количество материала, но и рассчитать уклон кровли, размер перекрытия, а также определить оптимальный вариант расположения и крепления профлиста.

Инструмент и крепеж для работы

Для работы потребуется измерительный и режущий инструмент, крепеж:

Особенности укладки кровли из профлиста

Лучше всего работать вчетвером, получится намного быстрее.Справиться могут и два человека, но работать в одиночку с длинными листами профнастила очень сложно.

  • Минимальный уклон крыши 10 o. При меньшем угле наклона под материал может попасть вода.
  • Стандартная длина профилированного листа 12 м. Если длина откоса меньше или больше, листы придется разрезать.
  • Для защиты профнастила от коррозии вдоль обрешетки следует делать гидроизоляцию и пароизоляцию.

Монтаж обрешетки под профлист

Важным этапом устройства профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании водяного пара.

Это делается двумя способами:

  • путем укладки пароизоляции на стропила под обрешетку и гидроизоляции (рубероид) поверх обрешетки под профнастил;
  • Организация вентилируемой кровли, создавая вентилируемое пространство между слоем гидроизоляции и рубероидом. Для этого по стропильным ногам по гидроизоляции устанавливают фальш-стропила из брусьев, на них делают обрешетку, получится слоеный пирог: стропила, гидроизоляция, фальш-стропила, обрешетка, профлист.

Важно! Все элементы обрешетки необходимо со всех сторон пропитать антисептическим составом для дерева. Это продлит срок эксплуатации кровли.

Доски обшивки укладывают с шагом 0,5-1,0 м, прикрепляя их гвоздями или шурупами к стропилам. Чем толще и прочнее используется профнастил, тем больше расстояние между досками обшивки. Так, например, для профилированного листа марки Ч45 шаг обрешетки составляет 0,5–0.6 м, для Ч54 — 0,65–0,75 м. Расстояние между досками не должно превышать 1 м.

Сделав обрешетку, нужно проверить диагонали пандуса и выровнять пандус по вертикали, горизонтали и диагонали. Это значительно облегчит работу по укладке профнастила на обрешетку.

Порядок укладки профнастила своими руками

  • Профилированные листы укладываются снизу вверх, начиная по откосу от торца здания, слева направо или справа налево — все зависит от того, на какой стороне листа изготовитель сделал капиллярную канавку.При укладке материала бороздку следует закрыть волной следующего листа.
  • Размер нахлеста профилированных листов по горизонтали и вертикали зависит от величины угла ската кровли. При малых значениях угла наклона откоса листы укладывают внахлест в две волны по вертикали, при больших значениях — в одну или полуволну.
  • Нахлест откоса по горизонтали не менее 10 см. Первый ряд укладывают с свесом на 30-50 см над свесом (расстояние зависит от конструкции водосточной системы).Стыки между профлистами заделываются специальной лентой. Лист второго ряда укладывается со смещением по торцу на половину ширины.

Как поднять листы на крышу

Если работают 2 или более человек, листы легко поднять. Их укладывают на каркас из 5–6 стержней в пачках по 5–10 штук и связывают веревкой по наклонным доскам, прикрепленным к обрешетке.

На обрешетку, чтобы листы не скатывались, снизу прибивают одну-две планки и кладут пачку укрывных листов.Так работать намного удобнее, чем обслуживать по одному, хотя этот метод тоже используется.

Как правильно прикрепить профнастил к крыше

Листы крепятся к обрешетке саморезами с шайбами ​​и уплотнительными прокладками.

Арочная крыша: эффектное и практичное решение для современного дома

Их количество составляет не более 6-10 штук на 1 кв.м настила. На откосе саморезы вкручиваются в нижние, а на коньке — в верхние волны листа.

Если материал тонкий, шурупы просто вкручиваются отверткой, они легко проходят, не повреждая покрытие. На толстых стальных листах в местах их крепления к обрешетке желательно сделать предварительную разметку и просверлить отверстия под саморезы с помощью дрели.

Важно! Необходимо точно выровнять и правильно установить самый первый лист, от этого будет зависеть качество всех работ.

Первый лист сначала закрепляют посередине одним винтом и аккуратно выравнивают свес от карниза и вертикальное положение обрешетки.После этого фиксируется вторым винтом.

Материал крепится к верхним и нижним доскам обшивки путем ввинчивания саморезов в каждый прогиб волны, в центральные доски через прогиб.

Второй по высоте ряд размещается со смещением листов вправо или влево на половину ширины. Профилированный лист вырезают электропилой, ножовкой по металлу или лобзиком с напильником по металлу. Они делают это на земле.

Внимание! Профлист нельзя разрезать болгаркой.Это разрушит полимерное покрытие. Для вырезания используйте ножницы по металлу и закрасьте надрезы.

Горизонтальные стыки также заклеиваются лентой. В каждую бороздку волны ввинчиваются саморезы внахлест. Резиновая уплотнительная шайба должна выступать на 1-2 мм по периметру головки винта, указывая на то, что она не защемлена и не ослаблена.

Установка конька на профнастил

Изготовлены коньковые элементы кровли из профнастила

  • простой в виде согнутого под углом листа с шириной полки до 30 см,
  • с полукруглым выступом,
  • с U-образным выступом и полками таких же размеров.

Для установки конька на кровлю из профнастила последний ряд листов следует выровнять в верхней части по торцу и уложить в одной горизонтальной плоскости. Порядок установки следующий:

  • по краю последнего ряда листов укладывается лента или полоса гребневого уплотнения,
  • параллельно оси конька закрепить планками,
  • элементы конька прикручиваются к брускам саморезами в верхней гофре через 20-30 см, начиная с той стороны, где чаще всего дует ветер,
  • торцы полукруглого гребня закрываются специальными заглушками,
  • П-образный конек крепится к штанге, специально установленной под ним на коньке кровли.

Кровля из профнастила порадует своей красотой и вызовет чувство гордости за прекрасную работу, выполненную своими руками. Сэкономленные на этом деньги можно потратить на изготовление оригинального флюгера, который украсит дом.

Еще древние римляне пришли к выводу, что арочные конструкции надежны и долговечны.

Именно в Древнем Риме появились первые каменные и деревянные предшественники нынешних арочных крыш.

IN Современная конструкция, помимо привлекательности, простоты монтажа и технических характеристик этого типа кровли.

Где используются арочные крыши:

  • как перекрытие крупных торговых площадей;
  • аквапарков;
  • бассейнов;
  • стадионов;
  • выставочных залов, галерей;
  • промышленных объектов;
  • в частном доме.

На протяжении многих веков арки украшали храмы, выделяясь своим безупречным внешним видом, они также служат столпами в куполообразных верхних строениях.Над зимними садами возводят арочные крыши, где естественное освещение имеет первостепенное значение.

Арочные крыши прекрасно сочетаются, например, часто можно увидеть прозрачную криволинейную конструкцию над входом или лестницей, а здание чаще всего обычное.

Самое главное в строительном деле — это выбор материала. Все последующие действия на кровле у него отражаются.

Выбор материала, в свою очередь, зависит от назначения и площади здания.Небольшая площадь дает возможность выбора кровельного материала, покрытие значительных размеров представляет определенные трудности.

Большая арочная крыша:

  • отличается сложностью монтажа;
  • Кровельные материалы
  • не доступны в очень больших размерах.

Последняя проблема решается набором структуры из нескольких отдельных сегментов.

Опорная рама может быть:

  • металл. Чаще всего используется профиль, устойчивый к коррозии, легкий и привлекательный.Также используются листы с титановым покрытием и оцинкованная сталь;
  • бетон. Прочностные характеристики бетона обеспечивают надежность всей конструкции;
  • … Такая конструкция много весит, установка предполагает погрузочно-разгрузочные работы, использование строительной техники, в том числе кранов, что влечет за собой дополнительные затраты. Поэтому в частных постройках этот вид стропильных несущих элементов, как правило, не используется;
  • деревянный. Экологичный материал, свойства которого проверены веками, успешно используется в современных условиях, с той лишь разницей, что в настоящее время дерево пропитывают специальными составами для улучшения эксплуатационных характеристик.

Есть еще одна вариация: когда стальные оцинкованные листы с достаточной степенью жесткости выполняют одновременно функции каркаса и покрытия.

Используется в качестве покрытия:

  • металл;
  • дерево;
  • фанера, гипсокартон. Подходит только для кровли небольшой площади;
  • прозрачных материалов — сотовые или листовые, закаленное стекло.

Преимущества поликарбоната

Незаменимый материал при строительстве арочных крыш в целом и в частности.Современные дизайнеры отдают предпочтение этому, следуя модным тенденциям — крыша из поликарбоната выглядит модно и современно, а производители предлагают как прозрачные листы, так и различные цвета.

Наиболее удачным считается сочетание поликарбоната с алюминиевым профилем — такое сочетание придает зданию современный и стильный вид.

Для застройщиков зачастую важнее всего обеспечить помещение естественным светом, с которым отлично справляется покрытие, хорошо пропускающее солнечный свет.Сотовый поликарбонат, имеющий специальное покрытие, обладает способностью рассеивать солнечный свет, к тому же листы имеют низкую теплопроводность — иными словами хорошо сохраняют тепло.

Кровельщики ценят этот материал за отличные качества — легкий и прочный поликарбонат хорошо гнется и прост в обработке.

Конечно, не обошлось и без ложки дегтя.

Недостатки прозрачного материала:

  • привлекательный внешний вид легко испортить — поцарапать;
  • при отсутствии защитной противоударной пленки большой град может повредить материал;
  • Поликарбонат
  • расширяется при нагревании — это свойство необходимо учитывать при установке;
  • : если большую площадь накрыть прозрачной арочной крышей, летом в помещении может стать невыносимо жарко — создается так называемый парниковый эффект.Проблема решается установкой кондиционера и / или принудительной вентиляции.

При использовании алюминиевого каркаса из того же металла делается обрешетка. Точечное крепление с использованием термошайб допустимо при небольших размерах листов поликарбоната — до 6 м, поверх — покрытие прижимается снаружи с помощью специальных реек.

Преимущества арочной кровли:

  • простота обслуживания. В чистке нет необходимости, мелкий ремонт зачастую вообще не требуется;
  • быстро строится;
  • небольшое количество отходов, а также меньший расход материала по сравнению с другими видами кровель;
  • прочность;
  • обеспечивает надежную защиту от атмосферных осадков;
  • можно объединить под одной крышей несколько комнат или помещений различного назначения;
  • имеет оригинальный запоминающийся внешний вид;
  • обтекаемая форма практична — воздушные потоки практически не оказывают давления на конструкцию.

В последнее время все большую популярность приобретает модульное строительство, привлекающее, прежде всего, быстрыми темпами строительства. Однако совершенно не нужно беспокоиться о надежности кровли, собранной за несколько часов.

Проектировщики производят расчеты для самых неблагоприятных природных условий. Материалы проходят испытания на сжатие, растяжение, изгиб, сдвиг, а вес конструкции распределяется наиболее оптимальным образом. Степень устойчивости рассчитывается в каждой ситуации, например, при длительной ветровой нагрузке.

Благодаря простоте монтажа, красоте, оригинальности и надежности арочные крыши привлекают все больше внимания застройщиков.

Сводчатая крыша — это вид скатных крыш округлой или параболической формы.

Сводчатые крыши имеют очень низкий процент использования в частном (коттеджном) жилищном строительстве. Такие формы больше используются в строительстве. общественные здания и объекты.

Целесообразность использования такой конструкции оправдана для покрытия больших площадей.Частные торговцы иногда используют форму свода, добавляя другую форму в качестве элемента крыши.

Хорошо смотрится в едином ансамбле, когда сгруппированные сводчатые крыши создают упорядоченное архитектурное пространство.

В последнее время сводчатая крыша все чаще используется как элемент композиции нескольких типов современных крыш — плоских или скатных. Расположение элементов в современном доме со сводчатой ​​крышей может быть асимметричным. В этом случае имеет смысл повторить форму свода в других элементах, например, в навесе над входом.

Сводчатая крыша — сложное необычное сооружение в виде арки, поэтому она получила другое название арочной кровли. В частном строительстве он не получил широкого распространения, чаще всего такие конструкции возводят на общественных и промышленных зданиях прямоугольной формы … По внешнему виду он напоминает усеченный цилиндр. Главной отличительной чертой подобных построек является отсутствие углов.

Область применения

В основном сводчатая крыша возводится на нежилых домах.

Это может быть:

Спортивные комплексы, галереи, торговые центры, выставочные залы, торговые площади, склады, аквапарки, стадионы, бассейны, храмы.

При строительстве частных домов арочная кровля выполняется для обустройства отдельно стоящих построек, расположенных на участке:

Чердак, зимние сады, теплицы, навесы, беседки, веранды, террасы, навесы.

В редких случаях изготавливается кровля частного дома такой формы, в основном, она используется как декоративный элемент в сложных кровлях.В этих случаях он может соединять друг с другом другие части крыши, придавая ей современный, оригинальный дизайн и законченный вид.

Особенности конструкции

Его каркас состоит из ферм, арок или арок, изогнутых соответственно. Они могут быть деревянными, металлическими или железобетонными. В зависимости от назначения и площади сводчатой ​​кровли выбирается материал для ее покрытия. Обтекаемая форма делает крышу практичной, так как на ней не скапливаются осадки, она не сдерживает потоки воздуха.Необычная, сложная конструкция сводчатой ​​крыши имеет привлекательный внешний вид, что делает ее главным украшением всего здания.

Типы сводчатых крыш

В основном по разновидностям бывают симметричные (параболические) или асимметричные

Сводчатая крыша бывает разных типов. Главной отличительной чертой в этом случае станет его форма. Аналогичны по округлости формы крыш:

  • Купол;
  • арочный;
  • полукруглый;
  • Луковичный.

В зависимости от назначения здания кровля используется разной формы … Луковичную форму чаще всего можно встретить в храмах, но куполообразную, полукруглую и арочную формы используют для обустройства архитектурных построек, производственных помещений и в частных строительство.

Строительные и облицовочные материалы

Рама изготовлена ​​из следующих материалов:

  • Дерево. Экологически чистый материал, предварительно пропитанный пропитками, защищающими от гниения и возгорания;
  • Металл.В этом случае применяются алюминиевые профили, оцинкованные и покрытые титаном медные листы;
  • Бетон. Обеспечивает надежность и прочность всей конструкции.

Для покрытия крыши используются следующие материалы:

  • Металл. Для этого используют оцинкованные листы с необходимой жесткостью, арочный профнастил с радиусом изгиба под определенным углом;
  • Поликарбонат. Он может быть прозрачным или выполнен в любом цвете. Он легкий, хорошо сохраняет тепло, прочен, пропускает солнечный свет;
  • Стекло деформированное.

Материалы для сводчатых крыш должны быть гибкими и прочными и при необходимости хорошо изгибаться. При их выборе нужно учитывать форму крыши.

Преимущества и недостатки

Крыша такой формы имеет много преимуществ:

  • С его помощью создается благоприятный микроклимат в помещении;
  • Она хорошо вентилируется;
  • Экономичный. Площадь ее поверхности намного меньше площади традиционных крыш, поэтому для ее покрытия используется меньше материала;
  • Не требует специального обслуживания;
  • Быстро построено;
  • Благодаря обтекаемой форме воздушные потоки не оказывают давления на его конструкцию;
  • Может использоваться для объединения помещений различного назначения;
  • Долговечный;
  • Если она прозрачная, то обеспечивает хорошее естественное освещение всего внутреннего пространства;
  • Имеет оригинальный привлекательный внешний вид как снаружи, так и внутри здания.

К недостаткам сводчатой ​​кровли можно отнести сложную конструкцию, невозможность возведения ее на зданиях и домах любого назначения, ограниченность материалов, используемых для ее покрытия.

Несмотря на то, что круглая форма крыши несколько необычна для строительства зданий, в современной архитектуре можно встретить множество примеров округлых конструкций. В этой статье мы расскажем, как сделать круглую крышу разных типов, и в чем основные отличия между ними.

Необычная на первый взгляд круглая крыша привлекает внимание прежде всего совершенством форм, без острых углов и асимметрии. Часто такие конструкции можно встретить на культовых сооружениях. При строительстве частных жилых домов круглую крышу делают редко. В некоторых случаях он является составным элементом конструкции и придает архитектурному сооружению индивидуальность. Как правило, такие крыши возводят над декоративными верандами, беседками или башенками.

Стоит отметить, что округлая форма позволяет крыше не бояться порывистого ветра и сильных снегопадов.Кроме того, можно максимально эффективно использовать подкровельное пространство. Различают конические, куполообразные и «луковые» типы крыш.

Коническая конструкция крыши

Как правило, коническая крыша устанавливается на многогранные или круглые конструкции. При этом многослойная стропильная система … К центральной опорной балке крепится кольцевая балка, на которую впоследствии будут опираться стропильные ноги. Его установка осуществляется так, чтобы не нагружалась самая высокая точка конуса.

Вторым опорным элементом стропильной системы будет мауэрлат, устанавливаемый по кольцу. Установите его на стены здания. Размещая балки перекрытия, необходимо учитывать, что в месте установки центральной опоры они будут испытывать максимальную нагрузку.

Кольцевой гребень фиксируется на центральной опоре специальными скобами. Перед тем, как построить круглую крышу, необходимо произвести точный расчет всех узлов. Чтобы не ошибиться в расчетах, такие работы лучше доверить специалистам.


При строительстве оптимальным выбором стропильного каркаса будет клееный брус, рассчитанный на значительные внешние нагрузки. В частности, керамическая черепица, если ее используют для покрытия кровли, имеет большую массу — не менее 40 кг на 1 м 2. Поэтому для монтажа требуется надежная стропильная система. Следовательно, деревянные опорные элементы должны иметь хорошую прочность.

При устройстве конической крыши стропильные ноги выступают в роли ребер жесткости.Их количество рассчитывается исходя из типа рубероида и его характеристик.

Часто для покрытия дома с круглой крышей используют не только керамическую плитку, но и мягкие битумные материалы, деревянную черепицу и листовой металл. Учтите, что профильные материалы в этом случае использовать нецелесообразно, так как образуется слишком много отходов, а швы между листами нуждаются в очень тщательной герметизации. Тем не менее, места для стыковки все равно могут доставить неудобства в будущем, да и внешний вид крыши будет не самым привлекательным.

Устройство круглой купольной крыши

При организации купольной кровли ее круглая стропильная система выполняется из висячих стропил, а не слоистой, как в предыдущем варианте. Обычно такая крыша представляет собой трехсочлененную арку из свисающих стропильных ног. Нижний край арки стыкуется с закрепленной на стенах планкой из мауэрлата. В этом случае верхний край арки опирается на круглую балку, установленную в верхней части опорной балки, расположенной в центре здания.

Конечно, если вы не умеете делать купол на крышу, и не можете самостоятельно выполнить проект стропильного каркаса, лучше доверить расчет специальным строительным организациям, так как такие работы требуют теоретических и практических знаний механика и устойчивость к материалам.При этом по готовым расчетам можно своими силами соорудить крышу в виде купола.


Полукруглая куполообразная крыша формируется благодаря наличию круглой обшивки. Он закреплен на вспомогательных опорах, которые стыкуются с раскосами подвесных стропильных арок.

Американский архитектор Р. Б. Фуллер однажды предложил другой способ возведения купольной крыши. Его проект получил название «Геодезический купол». Главная особенность дизайна в том, что он состоит из множества треугольников.Из-за очень сложных расчетов и необычного способа исполнения проект не получил широкого распространения.

Стропильную систему для геодезического купола можно построить одним из следующих способов:

  • соединитель — при этом треугольники соединяются непосредственно над стенами здания с помощью коротких стержней и соединительных замков;
  • без разъемов — панели в форме треугольников изготавливаются заранее, и собираются в одно целое прямо на стройплощадке.

Преимущества проекта геодезического купола

  1. Хотя прямоугольные и круглые конструкции равны по площади, внутренний объем последних намного больше. Благодаря этому в комнату проникает значительно больше воздуха и света. Кроме того, круглая форма позволяет экономить до 30% материала.
  2. Закругленная форма крыши снижает теплопотери в зимний период, а также сводит к минимуму поглощение тепла в летнее время … Следовательно, затраты на обогрев или охлаждение помещения снижаются примерно на 30%.
  3. Небольшая масса каркаса геодезического купола позволяет обойтись без усиленного фундамента под дом.
  4. В здании с круглой купольной крышей можно разместить любое количество окон, вплоть до полного остекления купольной конструкции. При этом не нужно беспокоиться о прочности кровли — она ​​сохранит все свои характеристики.
  5. Шаровидная крыша позволяет максимально равномерно распределять нагрузку, поэтому ей не страшны даже очень сильные зимние снегопады.
  6. Благодаря своим аэродинамическим свойствам купол не страдает от сильных порывов ветра.
  7. Скругленная крыша пропускает внутрь здания значительно меньше внешнего шума, то есть обеспечивает звукоизоляцию.
  8. Симметричная сферическая крыша лучше всего подходит для размещения солнечных батарей и модулей.
  9. Такая кровельная конструкция просто очень красива на вид и очень оригинально смотрится.

Как сделать луковичную крышу

Еще один вариант круглой кровли, который можно встретить при строительстве зданий, — это крыша «луковица».Как правило, такие конструкции высаживают в христианских церквях и храмах. В частном строительстве такая форма не используется — слишком специфична. Однако тем, кто занимается реконструкцией культовых построек, например, в отдаленных селах, где жители не имеют возможности нанимать специалистов строительных компаний, будет полезно ознакомиться с техникой создания каркаса для такая крыша.

При условии, что диаметр луковичного купола не превышает 3 м, каркас для него может быть деревянным.Специфические стропильные ноги для луковичной крыши называются журавцами. Обычно используется наклонный тип стропил. Для придания конструкции прочности и жесткости используются распорки и распорки. Такие элементы монтируются в местах, которые несут максимальную нагрузку. Таким образом, они защищают каркас от разрушения.


Для создания «журавцев» используются специальные шаблоны, которые накладываются на доску толщиной 40 мм. Как вариант, иногда используются две доски меньшей толщины. В центре купольной конструкции всегда находится центральная опора, в которую упираются все стропила.

Перед тем, как покрыть луковицу круглой кровлей листовым металлом, поверх «Журавцев» необходимо заполнить обрешетку с шагом 30 см. Если перекрытие луковичного купола выполняется с помощью чешуек, для каждого такого элемента потребуется дополнительный кружок. Поэтому последний способ требует максимум труда и времени.


Купола православных церквей при реставрации часто покрывают осиновым лемехом. При этом каждый элемент изгибается таким образом, чтобы в точности повторять форму луковицы.Материал следует укладывать таким образом, чтобы между швами не просачивалась вода.

Для тех случаев, когда диаметр купольной конструкции превышает 3 м, каркас для нее изготавливается из металла. В этом случае крепление «Журавцев» к центральной опоре осуществляется с помощью металлических распорок. Обрешетка тоже металлическая, крепится с отступом в пределах 40-50 см. В качестве финишного покрытия обычно используется фальцованная крыша. Если организована чешуйчатая кровля, то швы между плитами после их укладки требуют обязательной пайки, чтобы исключить попадание воды.

Арочный дом своими руками. Строительство арочной кровли своими руками. Новый! готовые арочные дома без утеплителя по очень привлекательным ценам! полностью годные к эксплуатации дома, которые при необходимости можно легко утеплить

Разбираем особенности устройства и способы самостоятельного изготовления арочной стропильной системы.

Самыми распространенными формами крыш для коттеджей являются «шатровая» и «двухскатка». Это связано с тем, что такая форма кровли хорошо известна многим строителям, а все этапы изготовления подробно описаны в любом методическом издании.

Однако многие частные разработчики хотели бы отойти от «клише». Растет интерес к купольным, полукруглым и стрельчатым крышам. Помимо привлекательного внешнего вида, такая крыша имеет ряд весомых преимуществ:

  • Высокая прочность и несущая способность;
  • Высокая устойчивость к сильному ветру;
  • На поверхности такой крыши не скапливается снег и не застаивается дождевая вода;
  • Больше полезной внутренней площади и высоты потолков в жилом мансарде;
  • Элементы арочной стропильной системы (особенно если они выполнены в виде ферм) могут стать эффектным декоративным элементом внутренней отделки мансарды.

Задумываясь о том, как сделать полукруглую крышу из дерева, и осознавая множество преимуществ «криволинейной» кровли, многих застройщиков отпугивает высокая цена арочной стропильной системы, сложность ее расчета и изготовления: в промышленных В условиях, ламели (из которых изготавливают клееный брус) пропариваются до 100 ° С, при повышенной влажности (что придает дереву эластичность) гнутся по особой схеме, склеиваются и сушатся в сушильных камерах.

Возможны специальные пропилы по линии изгиба бруса — «по конусу» или «по прямоугольнику». Это упрощает процесс гибки.

В условиях частного строительства повторение такого технологического этапа затруднительно и экономически нецелесообразно. А при использовании промышленных деталей — в виде гнутого клееного бруса, стальных и деревянных гнутых ферм и т. Д. — стоимость такой стропильной системы увеличивается во много раз. Поэтому пользователи FORUMHOUSE предлагают свои, более «бюджетные» способы изготовления арочных стропил и полукруглых стропил.

Никофар Пользователь FORUMHOUSE, Москва

Решил построить рамное крыло с полукруглой стрельчатой ​​крышей. Для этого мне пришлось стать одним человеком: архитектором, дизайнером, заказчиком, геодезистом, «спонсором» строительства, мастером, специалистом по технадзору и строителем. Но результат того стоил. Мне удалось воплотить в жизнь все свои задумки. И за несколько сотен тысяч рублей (260 тысяч из которых были потрачены чисто на «каркас») построить дом со «стрельчатой ​​крышей», 3 спальнями, кухней-гостиной, прихожей, отдельным санузлом и небольшой холл на втором этаже.

Что в итоге произошло с форумчанином видно на этой фотографии.

Особый интерес представляют этапы изготовления «гнутой» стропильной системы.

В классическом понимании у этого «стропила» нет обычных стропильных ног.

Также отсутствуют клееные элементы. Если посмотреть на фотографии, можно сказать, что в стропильной системе использованы элементы, заимствованные из судостроения.

Суть используемой техники Никофар следующая:

  • Основную нагрузку несет «ферма фронтона».В этой ферме край внешнего радиуса состоит из «рам». «Рамы» изготовлены из коротких ламелей, собранных в два слоя и скрепленных между собой винтами.

  • Горизонтальные стрингеры укладываются между фермами фронтона, идущими от верхнего края вертикальной стены до конька кровли.

  • Между стрингерами устанавливаются распорки из ламелей. Эти ламели имеют внешний радиус, соответствующий радиусу крыши.

Пластины были разрезаны бензопилой. Для упрощения и ускорения разметки ламелей был изготовлен специальный шаблон — полукруг из двух полос и фанеры толщиной 12 мм.

Такой шаблон вырезается на определенный и предварительно рассчитанный радиус кривизны кровли. Также перед тем, как приступить к изготовлению изогнутой стропильной системы, необходимо изготовить полноразмерный радиусный шаблон. Проверьте на месте установки, соблюдается ли требуемый радиус, все ли правильно рассчитано, и только после этого приступайте к изготовлению остальных стропильных ног.Это позволит избежать брака, а также своевременно внести соответствующие корректировки в размеры стропильной системы и шаблона.

Если вы попадете в руки, то рабочим потребовалось около 3 минут, чтобы сделать одну «радиусную» пластину, включая разметку и выбор подходящей доски.

После завершения возведения стропильной системы залили обшивку по каркасу кровли. Для обрешетки (в целях экономии) вместо фанеры или OSB использовалась обрезная доска второго сорта — 10х2.5 см. Шаг между досками 5 см. Затем была установлена ​​кровля из ондулина.

Предложенный способ изготовления «гнутого» стропила и сам процесс возведения недорогого каркасного дома для постоянного проживания нашли широкий отклик на форуме. Также форумчане высказали свои плюсы и минусы экономической целесообразности строительства такой стрельчатой ​​крыши. Мы также говорили о чрезмерном потреблении древесины. Посмотрим, насколько это правда:

Благодаря арочной секционной стрельчатой ​​крыше , при сопоставимых затратах на пиломатериалы, внутренние полезные объем такого жилого чердака под аркой больше , чем у мансарды традиционной конструкции, а также мансарды с увеличенными свесами.

Все вышеперечисленные рисунки Никофар рисовал не в специализированной графической программе, а с помощью «старой» MS-краски.

Арочная крыша благодаря своей форме выдерживает очень большие нагрузки, о чем хорошо знали строители древности.

Также большой интерес представляет проект дома с полукруглой крышей от участника нашего форума crazy-tortilla .

безумная лепешка FORUMHOUSE пользователь

Я хочу построить дом с полукруглой крышей.Проектом предусматривается перекрытие безопорного пролета 11х8 метров. Подумываю использовать для этого деревянные двутавры. Затем сделайте сверху настил из OSB и уложите мягкую кровлю. Чердака не будет. Помогите разобраться, как сделать полукруглую крышу из дерева.

Для подготовки основания под укладку черепицы на радиусной кровле можно использовать влагостойкую фанеру или плиты OSB толщиной до 9 мм. Пластины такой толщины изгибаются «на месте» без использования специальных приспособлений.Для установки необходимой толщины основания плиточный материал небольшой толщины (6 мм) можно укладывать в два слоя, с перекрытием швов нижнего слоя с верхним.

После мозгового штурма на форуме и споров о типе конструкции стропильной системы для такой кровли было решено: вместо горизонтальных двутавров использовать гнутую ферму из клееного бруса. После этого форумчанин заказал у дизайнера проект ферм. На фото ниже представлены готовые чертежи этих ферм.

В настоящее время все большую популярность у строителей и домовладельцев приобретают арочные крыши, которые широко используются при строительстве бассейнов, теплиц, зимних садов, галерей и других сооружений. Арочные конструкции устанавливаются в частных домах; В основе используются кровельные системы из металла и клееного дерева. Железобетонные конструкции используются в крупномасштабном строительстве. В качестве кровельного материала для арочных крыш используются стекло, поликарбонат, оцинкованная сталь, медь, которые должны обладать определенными характеристиками.

Дом с арочной крышей — это не только уникальный внешний вид, но и возможность создания особого микроклимата в помещении. Также арочные крыши используются при строительстве панельных домов, ангаров, теплиц, построек различного промышленного назначения. Самой простой конструкцией арочной крыши являются навесы и навесы, которые обычно возводят в частных и загородных домах для защиты от атмосферных осадков.

Основные преимущества арочной кровли

Дома с арочной крышей имеют не только отличительные внешние особенности, но и ряд преимуществ перед другими конструкциями:

    При строительстве этого типа крыши ветровая нагрузка на опорная база не учитывается;

    арочная форма позволяет легко сходить снеговые и дождевые массы с крыши;

    арочная крыша из прозрачного материала играет роль дополнительного освещения в доме;

    куполообразная крыша позволяет увеличить объем воздушных масс в доме — это благотворно сказывается на здоровье проживающих в доме людей

    арочные дома имеют уникальный внешний вид как внутри, так и снаружи здания.

Арочная конструкция крыши

Выбор материалов зависит от площади кровли арочной конструкции. Наиболее распространены бетонные, металлические и деревянные конструкции. При строительстве небольших частных домов используются деревянные и металлические балки, выполненные в виде ферм или арок. При возведении фундамента и стен необходимо учитывать вес всей арочной конструкции и рубероида.

Важно: при использовании в строительстве железобетонных конструкций необходимо делать фундамент, имеющий необходимый запас прочности.Это влечет за собой дополнительные затраты денег и материалов.

Чаще всего листовой поликарбонат используют в качестве кровельного материала для арочных и куполообразных крыш. Он отличается высокой прочностью на изгиб, позволяет придавать любую форму, не утяжеляя саму конструкцию крыши. А основой кровли становятся алюминиевые профили, устойчивые к коррозии, имеющие легкий вес.

Важно: при использовании алюминиевых профилей обрешетка подбирается в соответствии с толщиной листов поликарбоната.Обрешетка должна быть равна половине ширины листа поликарбоната.

Важно: при укладке поликарбоната следует делать зазоры, которые позволят материалу реагировать на расширение при изменении климатических условий.

Деревянные материалы используются для крыш диаметром не более 3 метров. Для больших крыш используются металлические балки. Стропила в данном случае имеют оригинальную конструкцию и называются «Журавец». На центральную стойку опирается стропильная система, при необходимости производится дополнительная установка подкосов и подкосов.

Сборные дома

Современное строительство предлагает не только новые строительные конструкции, но и материалы, которые используются в строительстве. Кровля панельных домов все чаще выполняется арочной формы, такие постройки используются как жилые и хозяйственные помещения. Для строительства арочных домов необходимо подготовить фундамент. Поскольку сама конструкция дома легкая, их можно устанавливать на столбчатый или винтовой фундамент.Это помогает снизить затраты на строительство.

Каркас дома может быть из клееного дерева или металла, крыша в этом случае покрыта поликарбонатом, металлическим профилем. Ангары изготавливаются по безрамной технологии. Для этого используются специальные полукруглые оцинкованные листы, которые могут перекрывать пролеты шириной до 24 м.

Для утепления арочных зданий используется минеральная вата, пенополиуретан, пенополистирол. В таких домах профнастил служат стенами и кровлей.С внутренней стороны устройство жилых домов отделано деревянной вагонкой. Если у вас большая семья, то арочный дом можно сделать двухуровневым. Спальные места чаще всего располагаются на втором этаже. Небольшие арочные дома позволяют сократить расходы на отопление в холодную погоду и кондиционирование летом.

Видео

Сегодня среди привычных закаленному мастеру кровельных конструкций сильное место заняла арочная крыша. Такая конструкция крыши делает дом не только оригинальным и интересным, но и защищает его от чрезмерной ветровой нагрузки.К тому же именно арочный потолок дает возможность пропустить в комнату максимум света, если в качестве кровли выбрать прозрачный поликарбонат. Достоинства и недостатки такой купольной кровли и принципы ее монтажа в материале ниже.

Использование арочных крыш сегодня широко распространено во всем мире. Сейчас в России начали внедрять такое сооружение в архитектурную сферу. В частности, такая крыша оправдана на таких объектах:

  • Бассейны и закрытые спортивные площадки;
  • Остановочные павильоны и транспортные навесы;
  • Теплицы и теплицы;
  • Дом арочный для дачи;
  • Капитальные постройки, такие как мощные ангары, производственные цеха и т. Д.

Важно: кстати, для строительства ангаров сегодня разработаны бескаркасные кровли из металлопрофиля. Такие конструкции обладают большой жесткостью и прочностью, что дает возможность монтировать большие помещения без использования сложной стропильной системы.

Плюсы и минусы полукруглой крыши

Стоит знать, что арочные крыши несут массу преимуществ как для самого дома, так и для его хозяина. Основными положительными сторонами такого дугообразного перекрытия являются:

  • Снижение ветровой нагрузки на пол дома.То есть, двигаясь по покатой крыше, ветер не испытывает сопротивления, а значит, не отрывает крышу и не расшатывает стропильную систему.
  • Беспрепятственный спуск снежных заносов с крыши. Такой момент важен, потому что осадки в виде снега оказывают дополнительное давление на пол.
  • Возможность наполнить комнату естественным светом (при условии, что используется прозрачная крыша).
  • Значительная экономия чердачного пространства. Это обеспечивает отсутствие сложной стропильной системы.

Но у полукруглой крыши есть и недостатки. К ним относятся:

  • Некоторая трудоемкость монтажа. Особенно, если мастер решит сделать опорный каркас из дерева.
  • Невозможность использования кем-либо его в качестве кровельного материала.

Материалы для покрытия арочной кровли

Как правило, для покрытия арок кровли используются легкие кровельные материалы, обладающие определенной эластичностью. В частности, в качестве кровли можно использовать:

  • Листы стальные оцинкованные.Такой материал благодаря своей гибкости способен одновременно образовывать как покрытие, так и несущий жесткий каркас. Кроме того, оцинкованная сталь устойчива к коррозии.
  • Сланец пластиковый рулонный. Чехол изготовлен из полимеров и обладает отличной эластичностью. Такой рубероид имеет гладкую поверхность и прочную структуру, что дает возможность мастеру использовать этот материал как арочный.
  • Напольное покрытие из арочного профиля. В этом случае покрытие имеет структуру стандартного профлиста.Единственное различие между этими двумя типами покрытий — их форма. Арочный уже имеет арочную форму. Его преимущество в том, что такой материал можно крепить на каркас крыши целыми фрагментами.

Важно: арочный профнастил заказывать у производителя по параметрам арочной кровли (ширина пролета, высота его стен и высота дуги).

  • Брус клееный. При аккуратном монтаже и правильно подобранном профиле можно сделать деревянную бревенчатую крышу.И хотя этот вариант невыгоден с точки зрения долговечности, тем не менее с эстетической стороны такая кровля выглядит экологически чистой и привлекательной.
  • Гипсокартон или фанера. Сверху материалы необходимо будет покрыть любым рубероидом, например битумной черепицей и т. Д.
  • Покрытия световода (поликарбонат). Сегодня он самый популярный для покрытия арки.

Материалы каркаса крыши

Что касается материалов для изготовления каркаса крыши, то можно использовать самые разные материалы.Однако их следует разделить на материалы для использования в капитальном промышленном строительстве или для использования в частных работах. Итак, для капитального строительства можно использовать:

  • Железобетон. Для установки таких арок потребуется сложное специальное оборудование, а работа будет очень кропотливой. Поэтому частные мастера с таким материалом не работают.
  • Листы бескаркасные профильные. О них выше писали, что такой материал одновременно выполняет и функцию жесткого каркаса, и функцию кровельного покрытия.

В частном строительстве для каркаса арки можно использовать:

  • Стропила деревянные арочные. Создание таких элементов кровли на плече столяра. Или заказать такие стропила в столярной мастерской. Чаще всего они выглядят как дуги или полудуги, склеенные из тонких досок.
  • Металлический стальной профиль (квадратная труба). Прочный и устойчивый к нагрузкам материал, но требует некоторых усилий при гибке профиля.
  • Трубы алюминиевые. Идеально подходит для изогнутых крыш.Алюминий не подвержен коррозии, с ним довольно просто работать, конструкция каркаса легка. А с усилением таких ножек подкосами крыша выдержит любой рубероид.

Важно : трубы можно использовать для устройства арочной теплицы s ПВХ.

Арочная крыша на алюминиевом профиле своими руками

Чтобы возвести полукруглую крышу своими руками, нужно подготовить алюминиевые трубы сечением 5 см и длиной 5-6 м.А для перекрытия кровли в нашем случае берем полупрозрачный поликарбонат любого оттенка. Но стоит помнить, что хоть такое покрытие современно и привлекательно, его все же лучше использовать для установки навеса над автомобилем, крыши бассейна или надстройки. Потому что летом в помещении под такой крышей будет очень жарко.

Важно: поликарбонат имеет свойство расширяться при нагревании на солнце. Поэтому при креплении листов покрытия необходимо оставить технический зазор для расширения кровли.

Расчет кровельной дуги

  • Чтобы рассчитать длину одной дуги и ее радиус, вам нужно взять лист миллиметровой бумаги и нанести на шкалу ширину пролета арки (расстояние от одной стены дома до другой) и ее желаемую высоту над пролет.
  • Все замерив и получив данные переносят на лист миллиметровой бумаги.
  • Теперь в центре пролета на схеме устанавливаем циркуль и, опираясь его вторым концом карандашом на край одной стены согласно схеме, рисуем ровный круг.
  • Нарисуйте внутри круга ровный шестиугольник.
  • Результирующие длины сторон для масштабирования будут длинами одной дуги, которую нужно будет сложить. В нашем случае добавьте три таких длины для арочной крыши.

Важно: арки арки можно делать не из цельной трубы, а из ее частей. В этом случае две полудуги могут соединиться в верхней части арки, образуя более крутой или менее крутой изгиб.

Установка в раму

Трубы необходимо гнуть с помощью специального изгиба, предварительно сделав на профиле надрезы.Важно помнить, что чем больше на профиле выемок, тем меньше будет радиус изгиба. И соответственно, чем меньше вырезов, тем больше будет радиус изгиба. Пазы на профиле должны быть расположены с одинаковым шагом.

  • Получившиеся дуги прикрепляем специальными скобами к деревянному мауэрлату. И усиливают конструкцию специальными ребрами жесткости. Для этого можно использовать деревянный или металлический профиль.
  • Обрешетка крепится по всему периметру дуг, устанавливаемых с шагом 50-70 см.Для поликарбоната шаг обрешетки также может варьироваться в пределах 70 см. Но лучше сделать ее равной ширине одного листа. Так установка поликарбоната будет удобнее.
  • При креплении листов кровли необходимо заранее проделать в них отверстия под саморезы. Причем отверстия должны быть на несколько мм больше, чтобы расширить покрытие.

Важно: для крепления поликарбоната нужно использовать специальные саморезы с плотными шайбами ​​и декоративные крышки.

  • Фронтоны крыши покрываются любым удобным материалом. Красиво будет смотреться та, из которой построен короб дома.

Совет: если вы не уверены в своих силах при расчете параметров дуги, то воспользуйтесь услугами профессионалов или хотя бы воспользуйтесь специальной программой для расчета параметров дуги.

Арочные дома

Предлагаем новое оригинальное решение для отдыха, жилого и коммерческого назначения.

Производство мобильных домов …

В НАЛИЧИИ

ЭКОНОМИЧНО

ЭКОЛОГИЧЕСКИ

Преимущество таких домов:

  1. Такой дом может позволить себе любая семья.
  2. Смотрится красиво, интересно, оригинально и креативно.
  3. Очень простой и экономичный в обслуживании.
  4. Дом теплый и очень уютный.
  5. Легко перемещать с места на место, а также транспортировать.
  6. Удобен как для временного, так и для постоянного проживания.
  7. Возможны индивидуальные архитектурные решения и габариты.
  8. Хорошо впишется в любой интерьер дачи или базы отдыха.
  9. Способ доставки манипулятором.
  10. Такой дом можно использовать в разных направлениях, а именно:

Для рыбалки. Использование рыбаками собственного дома на платном озере; — для владельцев платных озер. Сдача дома в аренду посуточно и сезонно; — для владельцев туристических баз; — для инвесторов, желающих начать строительство кемпинга с жилого дома; — для летних лагерей.Дачи; — для охраны парковой территории, парковки; — для гостевого дома на вашем участке;

Как отдельный игровой домик для детей; — для бани или сауны; — для ванной комнаты с умывальником и душевой кабиной; — для летнего кафе с мини-домиками или придорожного кафе; — для охотника; — для кемпинга; — для частных компаний, желающих продвигать и развивать экологический туризм; — для паломнических отелей, предлагающих минимальный набор услуг; — в качестве жилого или строительного дома, для начала строительства большого дома, который по окончании строительства может быть использован как гостевое и ландшафтное украшение участка или для других целей, указанных выше.

Что дает покупка арочного дома?

  1. Недвижимость для комфортного проживания в теплой и сухой среде с прекрасным внешним видом. 2. Длительный срок службы 20 лет с двухлетней гарантией. 3. Умение плавно двигаться. 4. Возможность озеленения баз отдыха и частных усадеб. 5. Возможность вторичной продажи. 6. Возможность быстрого изготовления в зависимости от наличия или до трех недель. 7. Баня со сроком запуска три недели.

Также возможна укладка инфракрасного теплого пола, что позволит за короткий промежуток времени согреть комнату в холодную погоду и насладиться пребыванием на природе в тепле.

minidomik.com

Арочный дом

Белорусская компания разработала уникальный строительный стартап по производству домов с необычной архитектурой. Их проект малоэтажной застройки уже стал лауреатом национального архитектурного конкурса и победителем Active House 2017 в номинации на лучший дизайн. Тамаго 115, у которого вместо стен округлая крыша, — это не только продукт архитектурной мысли. В основе проекта лежит изобретение, позволяющее возводить энергоэффективные купольные, шатровые и полусферические здания.Мы встретились с создателями Tamago и узнали, почему они называют его «антибиотиком из строительства», когда будет построен прототип и сколько будет стоить такое жилье.

Еще одно колесо изобретено

Все началось с того, что Константин Урбановский, дизайнер и бизнесмен в одном лице, придумал, как из двух сборных конструкций сделать остроконечную арку (представляющую собой фигуру двух полукруглых арок, пересекающихся под некоторым углом). деревянные балки. Зачем? Чтобы можно было строить постройки с куполообразной крышей без привлечения специальной техники.

Основная часть технологии — элементы UrbanBlock, из которых собирается балка. Это наборные элементы из влагостойкой фанеры. Каждая ламель вырезается на станке и имеет небольшой радиус. Ламели собираются в блоки и скрепляются металлическими шпильками и болтами. В результате получилась небольшая деталь, весом около 20 кг. Эти блоки собираются в «паз под шпунт» в радиусную («гнутую») балку необходимой длины. Если балки стыковать, то получается необходимая арка.Размеры блоков унифицированы, и, по сути, это конструктор. Последовательное соединение элементов позволяет создать самонесущий каркас дома.

В отличие от российских купольных домов торговых марок «Добросфера» и «Скайдом», которые собираются из прямолинейных элементов, конструкции UrbanBlock лишены главного недостатка — видимых «ребер» конструкции.

Купол от Добросфера

Было решено запатентовать разработку Константина Урбановского. Оказалось, что изобретение уникальное, и никто в мире до этого не догадывался.«Это как изобрести колесо», — шутит Яна Урбановская, основательница молодой компании Tamago. — Сейчас блоки имеют статус изобретения, мы занимаемся патентной защитой в 151 стране, а также получением международных сертификатов. Решили опробовать технологию на малых архитектурных формах — весной 2017 года под Гомелем собрали беседку рядом с опытным производством. На нем коллектив изобретателя изучил возможности конструкции. Она очень хорошо себя проявила.

Беседка от UrbanBlock

Далее мы разработали архитектурный проект беседки, в основу которой положены эти остроконечные арки, — рассказывает генеральный директор компании Дмитрий Алхимович. — Результат — очень надежная и привлекательная конструкция. В результате мы поняли, что это перспективное направление, и зарегистрировали компанию Tamago (в переводе с японского «яйцо»). Продолжаем работать над архитектурой и изучаем область применения технологии UrbanBlock.Оказалось, что они практически безграничны. Вы можете строить постройки абсолютно любой формы: полусферы, куполообразные, конические, шатровые постройки, сочетания различных форм и размеров.

Проект дома 76 кв.м

Проект имеет несколько направлений. Первый — частное жилье. В него входят проекты домов, бань, беседок. Второй — это объекты городской среды. Тамаго предлагает инновационные решения для модернизации городских объектов. Например, у нас уже есть варианты добавления мансардных этажей на крышах хрущевок.

Отдельное направление — проекты предприятий общественного питания. Стоит отметить, что интерес к проекту серьезный — в команде разработчиков работает известный архитектор Лев Агибалов.

Дом в контейнере

Развитие идеи — в создании на заводе производства комплектов домов, которые могут быть отправлены клиенту в контейнере. То есть человек заказывает дом, они его делают, добавляют выбранные варианты и отправляют. Собирается на месте монтажниками под ключ.

Тамаго 115 проект

Домокомплект — это настоящий конструктор с определенным набором деталей. Все позиции пронумерованы и указаны в инструкции по сборке. Не нужно что-то резать, не нужно покупать. После сборки остается только мусор в виде упаковки. Заказаны, собраны и живы — полная комплектация, со всеми коммуникациями, отделкой и даже встроенной мебелью.

Площадь дома — 115 кв.м

Примеров реализации такой идеи в мире есть, но единицы, — говорит Дмитрий Алхимович.- Проблема в том, что традиционный дом собирается из длинных и громоздких элементов, поэтому загрузить его в контейнер иногда физически невозможно. Наш домашний комплект можно назвать малогабаритным, а в разобранном виде он компактно помещается в морской контейнер. Единый элемент (UrbanBlock) позволяет легко рассчитать необходимое количество для заказанного каркаса с точностью до единицы. Модульные размеры элементов — 600-1200 мм — допускают ручной монтаж без использования подъемных механизмов, что значительно снижает стоимость монтажа.

Создатели называют свой проект «Антибиотик из строительства». — Как только человек говорит «Хочу дом», то он сразу становится участником квеста, в котором нужно сначала найти архитектора, потом поговорить со строителями, периодически ругаться за несоблюдение сроков и качество работаешь, расстраиваешься из-за постоянно увеличивающегося бюджета. Сплошной стресс. Наш продукт позволяет обойти всех этих людей. Я просто пришел и, как в автосалоне, выбрал подходящий из нескольких проектов, заказал необходимые варианты: кровля — битумная черепица, черепица или металл, серый, белый или любой другой цвет, мебель.Строители нужны только на этапе изготовления фундамента. Монтаж осуществляется сертифицированными установщиками. Собрать дом, в зависимости от размеров, можно будет за 2-4 недели. И это уже будет полностью готовое жилье.

Когда будет построен первый дом?

Сегодня бригада строительного пусконаладчика работает над реализацией дома по проекту Тамаго 115. На нем будут проработаны все этапы производства и сборки — сейчас ведутся работы по созданию всех технологических карт.Чтобы наладить производство домов, необходимо описать каждую деталь, действие.

Презентация дома состоится в августе 2018 года в Милане. Место для него уже выбрано — в Молодечненском районе на берегу реки Удранка, в живописном месте у леса. Для прототипа будет изготовлена ​​шведская теплоизоляционная плита (хотя она может быть построена на более дешевом свайном фундаменте).

Только поточное массовое производство позволяет снизить стоимость.Дом не будет дешевым, потому что в нем используются качественные материалы и высокотехнологичное инженерное оборудование. Новые технологии позволят получить в доме высокую энергоэффективность, тем самым снизив до минимума затраты на коммунальные услуги. Дом будущего, гаджет. Этот дом должен быть отражением рациональности.

Сегодня готовый дом Тамаго 115 оценивается в 1200 евро за квадратный метр, — говорит Яна Урбановская. — И эту цену обычно воспринимают потенциальные покупатели в Эстонии, Польше, Германии, Финляндии и России.Однако эту стоимость действительно можно снизить до приемлемых 500-600 евро для промышленного производства.

Активный, энергоэффективный

Помимо высших наград национального архитектурного конкурса, проект уже имеет международный успех — он выиграл конкурс Active House 2017 (Active House — международный альянс, продвигающий энергоэффективные технологии) в категории лучший дизайн.

Следующей осенью нас ждут на миланской выставке Active House, но уже с готовым домом, — говорит Дмитрий Альхимович.- Чтобы выиграть этот конкурс, нам нужно построить дом, отвечающий самым высоким европейским критериям энергоэффективности.

Застройщики утверждают, что их дома способны производить больше энергии, чем потребляют. Это возможно благодаря использованию энергоэффективных технологий и самой архитектуры. — Всем известно, что чем меньше площадь охлаждаемых самолетов в здании, тем меньше в нем теплопотерь. В этом плане купольные дома серьезно превосходят традиционные прямоугольные постройки с треугольной крышей.Их энергопотребление как минимум на 20% меньше за счет одной только архитектуры.

Дома планируется оборудовать приточно-вытяжной механической вентиляцией с рекуператором, тепловым насосом воздух-вода для отопления и фотоэлектрической системой на крыше для выработки электроэнергии. Будут применены новейшие инженерные решения с учетом их развития в ближайшее время. То есть в ближайшие пять лет они не устареют.

Высокий уровень энергоэффективности достигается также за счет сплошного слоя утеплителя из минеральной ваты в стенах крыши здания — 30-35 см.

Отличия от обычного «скелета»

Если совместить проекции традиционного дома и Тамаго 115, то мы увидим, что полезная площадь в них практически одинакова, — поясняет Дмитрий Алхимович. — Но если сравнивать объемы строительства, количество строительных материалов и виды строительных работ, то для дома со сводчатым потолком эти показатели меньше на 15-20%. Дело в том, что внутренние несущие стены для арочной конструкции не нужны, размещение перегородок внутри сводчатой ​​оболочки — бесплатное.В его конструкции отсутствуют кровельные свесы, мауэрлаты, водосточная система, стыки кровли и несущие стены. А это значительная экономия материалов при возведении несущей конструкции. Нет затрат на отделку фасада.

Для строительства каркасного дома потребуется больше материалов для стоечно-балочной конструкционной системы, плюс подкосы, диагонали жесткости, балки … Если мы поставим себе цель и построим Тамаго из аналогичных материалов, которые используются бюджетные каркасные рамы — 15 см утеплителя, дешевая битумная кровля, бюджетные оконные системы — тогда стоимость нашего дома будет еще ниже.Но мы не собираемся строить дешевые дома и не планируем конкурировать с производителями каркасных домов.

Кто новенький?

Девелоперы из «Тамаго» говорят, что в нашей стране им интересны новые архитектурные формы, им нравятся дома, но они не хотят становиться «первопроходцами» в массовом порядке.

Существует стереотип о том, как должен выглядеть традиционный дом, и его сложно перешагнуть », — говорит Дмитрий.

Но у нас уже есть первый белорусский заказчик — он построит дом в Тарасово под Минском.Участок находится на его горе с перепадом высот 10 метров. Так что «Тамаго» видно издалека.

Помимо домов будет налажено производство беседок — на них уже есть спрос.

Тамаго на выставке «Будпрогресс»

Однако нельзя сказать, что производитель купольных домов делает ставку только на белорусских покупателей. Tamago изначально ориентирована на европейский рынок — на такую ​​архитектуру есть спрос. Компания планирует выйти на наш рынок уже как европейский бренд.

Сейчас в стране нет условий заниматься производством, проектированием домов для нашего рынка. Итак, мы начнем с этого, а потом перейдем сюда. Производство элементов UrbanBlock будет осуществляться в Беларуси, и они будут поставляться в дилерские и логистические центры в Европе (первый планируется создать в Эстонии). Там они будут оснащены материалами и оборудованием от производителей, работающих на дилерском рынке. Проект Tamago получил одобрение профессионального сообщества.Сейчас разработчики уникальной технологии ищут инвестора для реализации своих планов.

td-termobar.ru

Арочный дом для дачи — недорогое строение — каталог статей на сайте

Большинство собственников не настроены вкладывать значительную сумму в загородный дом — все-таки это не загородный дом, в котором постоянно проживает семья, но временное убежище, используется в основном летом.

Комфорта такой конструкции добиться легче: требуется минимум удобств, но нет необходимости оборудовать полноценное отопление, зимнюю изоляцию, кондиционирование и т. Д.Есть множество вариантов, отвечающих требованиям, один из них — арочный дом. Это строение недорогое, простое в возведении и оригинальное по конфигурации.

Что такое арочный дом

Полукруглая конструкция снаружи напоминает небольшой ангар. Для одних дачников дизайн фасада не важен, другие с помощью дополнительных конструкций и отделки минимизируют это сходство. Но в любом случае строительство дешевле и быстрее, чем строительство традиционного дома (из кирпича, блоков, дерева и т. Д.).).

Первое, на чем можно сэкономить, — это фундамент. Для арочного дома используются легкие материалы, поэтому для него достаточно обычного столбчатого фундамента. Также возможен саморез или плита небольшой толщины — все это считается с точки зрения особенностей участка.

Основным материалом для возведения конструкции является металл. Это не значит, что арочный дом нельзя строить из дерева (например, с использованием клееных деревянных арок) или других материалов.Но металл удобнее всего даже по разнообразию изделий: — профили, трубы, профнастил — все это можно сварить и скрепить в прочную легкую конструкцию.

Также можно приобрести готовый комплект арочного дома — с каркасом из арок, плит перекрытия, утеплителя, кровельных панелей, крепежа и т.д.

Утепление арочного дома

Ан. Важным этапом строительства арочного дома является утепление.Казалось бы, нет необходимости утеплять дом для дачи. Но металл хорошо проводит тепло, быстро нагревается и остывает, в результате в доме ночью или в дождливую погоду будет холодно. На солнце металлическая конструкция быстро нагреется, а внутри помещения будет жарко и душно. Поэтому теплоизоляция необходима. Кроме того, он также будет играть роль звукоизоляции, а это очень полезно, так как металл хорошо проводит не только тепло, но и звук.Теплоизоляция в этом случае может быть как рулонной (минеральная вата, например), так и плитной (пенополистирол и др.).

Отделка загородного дома арочного типа изнутри

Отделочные материалы каждый выбирает исходя из своих возможностей и предпочтений. Самое простое, что можно порекомендовать, — обшить дом изнутри вагонкой или гипсокартоном (с последующей покраской, оклейкой обоями и т. Д.).

Хочу еще артикулы:

Крепеж профлиста изоляционный

www.domstoy.ru

Арочный дом — доступное жилье от $ 1000






Эти арочные конструкции можно использовать не только как жилые дома, но и как мастерские, дома престарелых, гаражи.


cpykami.ru

арочный дом, стоимостью от 1000 $

Очень часто, просматривая каталоги недвижимости, мы невольно вздыхаем, понимая, что нам это не по карману. Альтернативу дорогому жилью предлагает фирма, специализирующаяся на строительстве арочных домов.Такое жилье строится очень быстро, при этом его цена колеблется от 1000 до 5000 долларов.



Arched Cabins проектирует и строит арочные дома из оцинкованной стали. В стандартный набор, который можно приобрести для строительства такого жилища, входят плиты перекрытия, каркас из дуг, изоляционный материал толщиной 13 мм (для холодного климата толщина может составлять 25 мм) и панели для двускатной крыши со всем крепежом. .
Размеры таких арочных домов варьируются от 3.От 7×7 метров до 4,5×10 метров. Наружная гофрированная обшивка построек рассчитана на сильные порывы ветра и снеговое давление (13 кг на 1 кв. М.). Разработчики утверждают, что это не обычный металлический навес, который прогнется при первом снегопаде.
Эти арочные конструкции можно использовать не только как жилые дома, но и как мастерские, дома престарелых, гаражи. Стоимость арочных домов колеблется от 1000 до 5000 долларов.


Все, что нужно знать

Изогнутые металлические панели предлагают невероятно уникальный подход к кровельным решениям.Будь то коммерческие здания или жилые дома, закругленные металлические крыши придают особый вид. Гибкость и адаптируемость панели позволяют дизайнерам, архитекторам и домовладельцам проявлять творческий подход, когда дело касается кровли.

Как делается изогнутая крыша?

Когда дело доходит до создания изогнутых металлических панелей для кровли, существует три различных способа закругления металлического листа.

Natural Curve — Металлические панели могут изгибаться естественным образом (в пределах разумного), когда панели размещаются на большой площади или по радиусу.Без каких-либо дополнительных усилий или усилий вес панели естественным образом упадет и прижмется к основанию. Если есть более узкие места меньшего размера, панели можно прижать вниз и закрепить зажимами.

Кривая обжима — Кривая обжима — идеальный метод для листового металла, выходящего за пределы крыши здания. Этот метод создает более мягкие и менее резкие края. Это достигается путем вдавливания в панель ряда углублений для соответствия поверхности или радиусов и позволяет создавать узкие изгибы.

Механическая кривая — Механическое изгибание панелей, вероятно, является наиболее распространенным методом. Он начинается с плоской прямой панели, которая затем подается в машину, которая многократно использует ролики, чтобы растянуть / сжать ее до желаемого вида. Этот метод обычно используется, когда кривая намного более крутая, чем это может произойти в естественных условиях.

В компании Bridger steel мы используем один из самых качественных станков для гибки радиуса. Они создают и поставляют уникальные панели с механической изгибом.Радиальные станки медленно продвигают панели и с каждым проходом начинают немного изгибать их все больше и больше, пока не будет достигнута правильная конструкция.

Какие панели можно изгибать?

Компания Bridger Steel предлагает на выбор два различных варианта панелей для изогнутой кровли. Это следующие:

  • Mechanical Lock — Включая профили 2 «, 1,5» и 1 «, гладкие линии Mechanical Lock добавляют современный вид и без того привлекательным радиусным крышам.
  • ⅞ ”Гофрированный — Гофрированный рисунок этой панели придает кровле рельефность и помогает сделать изогнутую крышу еще более эффектной.

Эти металлические панели позволяют архитекторам и домовладельцам творчески подходить к созданию крыш.

Преимущества гнутой металлической кровли

Изогнутые металлические крыши обладают множеством преимуществ, в основном благодаря уникальному эстетическому виду, которые они приносят, наряду с ожидаемой прочностью и долговечностью металла. Вот лишь некоторые из многих преимуществ изогнутой металлической кровли:

  • Потрясающая эстетика — Несомненно, одно из самых больших преимуществ изогнутых крыш — это привлекательный внешний вид, который они создают.Изогнутые крыши просто визуально привлекают внимание. Различные формы, текстуры и углы, которые создает изогнутая крыша, эстетичны и помогают выделить здание или дом. Нетрадиционный современный дизайн изогнутой крыши, несомненно, является одним из самых больших преимуществ.
  • Устранение бесполезного пространства — Изогнутые крыши могут позволить владельцу здания или дома использовать все до последнего кусочка пространства. Изогнутая кровля позволяет использовать каждый дюйм вашего дома или здания без необходимости крутых уклонов.
  • Прочность и долговечность — Изогнутая металлическая крыша так же долговечна, как и другие типы металлических крыш. Вы можете рассчитывать на такие же высокопроизводительные и прочные качества, а также на такой же срок службы (от 40 до 70+ лет). Металл — идеальный кровельный материал из-за своей прочности, и изогнутые металлические крыши — не исключение!

Примеры изогнутой металлической кровли

Все еще не уверены, как изогнутая крыша будет выглядеть в вашем проекте? Взгляните на несколько примеров различных приложений с использованием изогнутого листового металла.

Этот вид с воздуха показывает, насколько уникально выглядит изогнутая крыша. Его безупречный современный стиль привлекает внимание.

Изогнутые металлические крыши придают поистине неповторимый вид любому дому. Эта крыша с механическим замком прослужит долгие десятилетия.

На этом крупном плане показаны уникальные углы, которые создает изогнутый листовой металл.

Изогнутый листовой металл можно использовать для других видов кровли и акцентов.В этом акценте используется наша отделка Weathering Steel, чтобы придать этому образу еще больше текстуры.

Создайте смелое и неизгладимое впечатление с изогнутой ⅞ ”гофрированной крышей подъезда.

Этот дом сочетал в себе два разных типа кровельных материалов, а также изогнутую крышу подъезда, что помогло создать сочетание интересных фактур и углов.

Если вы хотите добавить изогнутый металл в жилой дом или коммерческое здание, он обязательно заявит о себе.Если вы хотите узнать больше о изогнутых металлических крышах, свяжитесь с одним из наших специалистов по продукции сегодня. Мы поможем вам выбрать правильную панель и цвет / отделку для вашего конкретного проекта. Свяжитесь с нами сегодня чтобы начать.

арочная крыша — Новости ниши — Niche Consulting

Сегодня я встретился с Фредом из Taylor Metal Products и Тимом Банке, кровельщиком, который недавно завершил красивую изогнутую крышу для Lilypad, крошечного домика, который в настоящее время строится для моей подруги Аниты Уолтом Куэйдом из Small Home Oregon.Я работал над концептуальным дизайном с Анитой, и полукруглая крыша была моей большой идеей, поэтому я в восторге, что получилось так красиво! Вы можете прочитать все об этом на сайте Once Upon a Lilypad!)

Хотя я восхищаюсь такими людьми, как Бен Кэмпбелл и мой приятель по сборке Лаура Клемент, которые сами устанавливали свои металлические крыши, я решил позволить профессионалам заняться моей. Я знал, что конструкция крыши моего vardo будет сложной задачей, но я очарован изогнутыми крышами, поэтому решил, что это того стоит. Теперь, когда я закончил «Обшивать крышу Vardo», я все еще думаю, что моя изогнутая крыша того стоила, но я бы сделал несколько вещей по-другому.(Полный список можно найти в моем предстоящем посте в блоге ALL The Mistakes.)

Сколько себя помню, меня привлекали изогнутые крыши. Уличные автомобили. Цыганские вагоны. Вагоны пастухов. Бочковые сводчатые потолки. Для меня эта форма означает свободу, прихоть и исследования.

Я обожаю красивые изогнутые крыши на маленьких домиках, таких как Вардо Бена Кэмпбелла и Камбуз в Караване — The Tiny House Hotel. И меня особенно вдохновили открытые красивые арочные ламинированные стропила, сделанные талантливыми мастерами, такими как Кэти Андерсон, которая создала Vardo PAD, и Джон, построивший Big Maroon на кузове грузовика Federal 1949 года.Открытые стропила напоминают мне ребра, и в этой конструкции есть что-то, что мне действительно нравится. Я решил, что мне тоже нужна изогнутая крыша, хотя я знал, что это займет больше времени и будет стоить дороже.

Я знал, что, когда я строил свои арочные стропила и строгал свои изогнутые стропила, а затем создавал свои рассказы о стропилах и, наконец, «Подъем стропил», я знал, что, открывая стропила, я создам систему крыши, которая расширит мои строительные навыки и мой бюджет. Но я также знал, что мне это понравится.

Я пошел дальше, добавив световой люк.Форма была вдохновлена ​​молликрофтовыми крышами цыганских фургонов былых времен и крошечным грузовиком Polymecca моего друга Джона Лабовица. Я никогда не видел, чтобы кто-нибудь ставил световые люки на верхнюю часть монитора, как я проектировал, но эта идея меня очаровала.

Я не в восторге от того, сколько времени ушло на то, чтобы высушить мою сложную крышу! Как только я создал свой Floorbox (а затем переработал его с помощью Патрика Сагру из Structures Northwest), мой SIPS Wall Raising занял всего полтора часа! На следующий день мы закончили «Мой крошечный домик».Из-за проблем с поставками, проливного дождя и нескольких поездок за город, потому что я был … ну, ведением жизни, потребовалось больше месяца, прежде чем моя крыша высохла. Это означает, что мне пришлось распаковать ее и снова накрыть брезентом. снова каждый раз я работал над домом! (Имейте в виду, что мне действительно помогали многие Помощники Крошечного Дома.) Я остановился на Плане F: Дубль 2. В это время я так волновался, что плохо спал.

Кажется, крыша — венец моего дома и ахиллесова пята. Итак, я думал о том, как можно было бы избежать (или хотя бы уменьшить) беспокойство.

Я решил, что мне следовало построить крышу моего крошечного дома (и пол, если на то пошло!) Из SIP, как я сделал со стенами My SIP. Я не делал крышу из SIP по одной большой причине: SIP плоские, а моя крыша — нет. Но я придумал два возможных способа сделать это.

Во-первых, я мог бы сделать изогнутую крышу из СИП. Разговаривая с Патриком Сагру из Structures Northwest, я узнал, что можно построить изогнутую крышу как SIP. Разве не было бы замечательно собрать весь мой дом всего за 1 день ?! Патрик знает только одну фабрику, которая может делать изогнутую SIP-пластину на Лучшем Побережье (я так сказал ?! э-э, я имею в виду Западное Побережье!). Это также довольно расточительный процесс, потому что вы начинаете с большого блока пены и вырезаете. вне кривой, что дает массу ненужного материала.Кроме того, я, вероятно, не смогу получить кривую с таким узким радиусом, как тот, который у меня есть. Однако я не уверен, что он должен быть таким изогнутым. Фактически, сегодня я узнал от кровельщиков, что панели с защелкой, которые мы надеемся использовать в моем доме, лучше всего работают с радиусом 10 футов или больше. Моя крыша имеет радиус примерно 8 футов, поэтому использовать эту систему будет непросто. Может быть, все-таки было бы нормально иметь более пологую кривую. Особенно, если я смогу просушить дом за выходные, а не за месяц!

Этой зимой мы с Патриком будем работать над комплектом Vardo, сделанным из SIP, чтобы люди, которым нравится форма vardo, могли собрать свою раковину за выходные! Если вы заинтересованы, дайте нам знать!

Однако эта изогнутая SIP-крыша не работала бы с открытыми стропилами, как я.Как я узнал, когда сводил концы с концами, сделать эти две кривые одинаковыми — непростая задача. С другой стороны, я мог бы сделать изнутри искусственные выступающие стропила. Я планирую опробовать его на следующем построенном мной вардо. Кроме того, мой световой короб в любом случае был бы проблемой. Вот еще один вариант, который я придумал:

Я мог бы изготовить набор длинных SIP-панелей шириной в 1 фут, которые поместились бы поверх моих открытых стропил по обе стороны от светового люка. Панели более короткой ширины в 1 фут будут помещаться на обоих концах светового люка в передней и задней части дома.Я бы стропила так же поставил. Я полагаю, что могу пройти тот же процесс, что и потолок моей крыши Vardo с панелями из бисера, или я мог бы установить этот материал изнутри впоследствии. В любом случае, вместо того, чтобы строить крышный бокс, который требовал заглушек и планки F и привел к моему первому (и, надеюсь, но-сомневаюсь, последнему) расплавлению, я бы поставил SIP сверху и прикрепил их. к стропилам. Тогда моя крыша была бы изолирована и обшита одним махом. В верхней части крыши, где панели сходятся вместе, будут треугольные щели, поэтому эта область будет вспенена распылением, а затем сокращена и покрыта гидроизоляцией.Тогда вся крыша будет готова для гидроизоляции и кровли.

Имейте в виду, я не совсем уверен, что какая-либо из этих систем будет работать. Хотя теоретически с ними все будет в порядке, мне придется их попробовать, чтобы убедиться. Дизайн, который я придумал для своей крыши vardo, кажется, работает, и, возможно, это лучший способ сделать это. Если вы использовали одну из этих альтернативных систем или решите попробовать ее сейчас, прочитав об этом, сообщите об этом. Как я отмечал в другом (готовящемся) сообщении блога, «Манифест моих ошибок», я считаю, что делиться своими ошибками даже важнее, чем делиться своими успехами, потому что мы можем многому научиться на ошибках других людей! Кроме того, если у вас есть другие идеи для создания изолированной и герметичной крыши vardo (особенно с открытыми стропилами и потолочным монитором), поделитесь ими в комментариях!

Арочный дом своими руками.Арочная крыша

Арочные дома

Предлагаем новое оригинальное решение для отдыха, жилого и коммерческого назначения.

Производство мобильных домов …

В НАЛИЧИИ

ЭКОНОМИЧНО

ЭКОЛОГИЧЕСКИ

Преимущество таких домов:

  1. Такой дом может позволить себе любая семья.
  2. Смотрится красиво, интересно, оригинально и креативно.
  3. Очень простой и экономичный в обслуживании.
  4. Дом теплый и очень уютный.
  5. Легко перемещать с места на место, а также транспортировать.
  6. Удобен как для временного, так и для постоянного проживания.
  7. Возможны индивидуальные архитектурные решения и габариты.
  8. Хорошо впишется в любой интерьер дачи или базы отдыха.
  9. Способ доставки манипулятором.
  10. Такой дом можно использовать в разных направлениях, а именно:

Для рыбалки. Использование рыбаками собственного дома на платном озере; — для владельцев платных озер.Сдача дома в аренду посуточно и сезонно; — для владельцев туристических баз; — для инвесторов, желающих начать строительство кемпинга с жилого дома; — для летних лагерей. Дачи; — для охраны парковой территории, парковки; — для гостевого дома на вашем участке;

Как отдельный игровой домик для детей; — для бани или сауны; — для ванной комнаты с умывальником и душевой кабиной; — для летнего кафе с мини-домиками или придорожного кафе; — для охотника; — для кемпинга; — для частных компаний, желающих продвигать и развивать экологический туризм; — для паломнических отелей, предлагающих минимальный набор услуг; — в качестве жилого или строительного дома, для начала строительства большого дома, который по окончании строительства может быть использован как гостевое и ландшафтное украшение участка или для других целей, указанных выше.

Что дает покупка арочного дома?

  1. Недвижимость для комфортного проживания в теплой и сухой среде с прекрасным внешним видом. 2. Длительный срок службы 20 лет с двухлетней гарантией. 3. Умение плавно двигаться. 4. Возможность озеленения баз отдыха и частных усадеб. 5. Возможность вторичной продажи. 6. Возможность быстрого изготовления в зависимости от наличия или до трех недель. 7. Баня со сроком запуска три недели.

Также возможна укладка инфракрасного теплого пола, что позволит за короткий промежуток времени согреть комнату в холодную погоду и насладиться пребыванием на природе в тепле.

minidomik.com

Арочный дом

Белорусская компания разработала уникальный строительный стартап по производству домов с необычной архитектурой. Их проект малоэтажного дома уже стал лауреатом национального архитектурного конкурса и победителем Active House 2017 в номинации за лучший дизайн.Тамаго 115, у которого вместо стен округлая крыша, — это не только продукт архитектурной мысли. В основе проекта лежит изобретение, позволяющее возводить энергоэффективные купольные, шатровые и полусферические здания. Мы встретились с создателями Tamago и узнали, почему они называют его «антибиотиком из строительства», когда будет построен прототип и сколько будет стоить такое жилье.

Еще одно колесо изобретено

Все началось с того, что Константин Урбановский, дизайнер и бизнесмен в одном лице, придумал, как из двух сборных конструкций сделать остроконечную арку (представляющую собой фигуру двух полукруглых арок, пересекающихся под некоторым углом). деревянные балки.Зачем? Чтобы можно было строить постройки с куполообразной крышей без привлечения специальной техники.

Основная часть технологии — элементы UrbanBlock, из которых собирается балка. Это наборные элементы из влагостойкой фанеры. Каждая ламель вырезается на станке и имеет небольшой радиус. Ламели собираются в блоки и скрепляются металлическими шпильками и болтами. В результате получилась небольшая деталь, весом около 20 кг. Эти блоки собираются в «паз под шпунт» в радиусную («гнутую») балку необходимой длины.Если балки стыковать, то получается необходимая арка. Размеры блоков унифицированы, и, по сути, это конструктор. Последовательное соединение элементов позволяет создать самонесущий каркас дома.

В отличие от российских купольных домов торговых марок «Добросфера» и «Скайдом», которые собираются из прямолинейных элементов, конструкции UrbanBlock лишены главного недостатка — видимых «ребер» конструкции.

Купол от «Добросфера»

Было решено запатентовать разработку Константина Урбановского.Оказалось, что изобретение уникальное, и никто в мире до этого не догадывался. «Это как изобрести колесо», — шутит Яна Урбановская, основательница молодой компании Tamago. — Сейчас блоки имеют статус изобретения, мы занимаемся патентной защитой в 151 стране, а также получением международных сертификатов. Решили опробовать технологию на малых архитектурных формах — весной 2017 года под Гомелем собрали беседку рядом с опытным производством.На нем коллектив изобретателя изучил возможности конструкции. Она очень хорошо себя проявила.

Беседка от UrbanBlock

Далее мы разработали архитектурный проект беседки, в основе которой лежат эти остроконечные арки, — рассказывает генеральный директор компании Дмитрий Алхимович. — Результат — очень надежная и привлекательная конструкция. В результате мы поняли, что это перспективное направление, и зарегистрировали компанию Tamago (в переводе с японского — «яйцо»). Мы продолжили работу над архитектурой и изучили область применения технологии UrbanBlock.Оказалось, что они практически безграничны. Вы можете строить постройки абсолютно любой формы: полусферы, куполообразные, конические, шатровые постройки, сочетания различных форм и размеров.

Проект дома 76 кв.м

Проект имеет несколько направлений. Первый — частное жилье. В него входят проекты домов, бань, беседок. Второй — это объекты городской среды. Тамаго предлагает инновационные решения для модернизации городских объектов.Например, у нас уже есть варианты добавления мансардных этажей на крышах хрущевок.

Отдельное направление — проекты предприятий общественного питания. Стоит отметить, что интерес к проекту серьезный — в команде разработчиков работает известный архитектор Лев Агибалов.

Контейнерный дом

Развитие идеи — в создании заводского производства домашних комплектов, которые могут быть отправлены клиенту в таре. То есть человек заказывает дом, они его делают, добавляют выбранные варианты и отправляют.Собирается на месте монтажниками под ключ.

Тамаго 115 проект

Домокомплект — это настоящий конструктор с определенным набором деталей. Все позиции пронумерованы и указаны в инструкции по сборке. Не нужно что-то резать, не нужно покупать. После сборки остается только мусор в виде упаковки. Заказан, собран и жив — комплект полный, со всеми коммуникациями, отделкой и даже встроенной мебелью.

Площадь дома — 115 квадратных метров

Примеры реализации такой идеи в мире есть, но единичные, — говорит Дмитрий Алхимович.- Проблема в том, что традиционный дом собирается из длинных и громоздких элементов, поэтому загрузить его в контейнер иногда физически невозможно. Наш домашний комплект можно назвать малогабаритным, а в разобранном виде он компактно помещается в морской контейнер. Единый элемент (UrbanBlock) позволяет легко рассчитать необходимое количество для заказанного каркаса с точностью до единицы. Модульные размеры элементов — 600-1200 мм — допускают ручной монтаж без использования подъемных механизмов, что значительно снижает стоимость монтажа.

Создатели называют свой проект «Антибиотик из строительства». — Как только человек говорит «Хочу дом», то он сразу становится участником квеста, в котором нужно сначала найти архитектора, потом поговорить со строителями, периодически ругаться за несоблюдение сроков и качество работаешь, расстраиваешься из-за постоянно увеличивающегося бюджета. Постоянный стресс. Наш продукт позволяет обойти всех этих людей. Я просто пришел и, как в автосалоне, выбрал подходящий из нескольких проектов, заказал необходимые варианты: кровля — битумная черепица, черепица или металл, серый, белый или любой другой цвет, мебель.Строители нужны только на этапе изготовления фундамента. Монтаж осуществляется сертифицированными установщиками. Собрать дом, в зависимости от размеров, можно будет за 2-4 недели. И это уже будет полностью готовое жилье.

Когда будет построен первый дом?

Сегодня бригада строительного пусконаладчика работает над реализацией дома по проекту Тамаго 115. На нем будут проработаны все этапы производства и сборки — сейчас ведутся работы по созданию всех технологических карт.Чтобы наладить производство домов, необходимо описать каждую деталь, действие.

Презентация дома состоится в августе 2018 года в Милане. Место для него уже выбрано — в Молодечненском районе на берегу реки Удранка, в живописном месте у леса. Для прототипа будет изготовлена ​​шведская теплоизоляционная плита (хотя она может быть построена на более дешевом свайном фундаменте).

Только поточное массовое производство позволяет снизить затраты.Дом не будет дешевым, ведь при его сборке используются качественные материалы и высокотехнологичное инженерное оборудование. Новые технологии позволят получить в доме высокую энергоэффективность, тем самым снизив до минимума затраты на коммунальные услуги. Дом будущего, гаджет. Этот дом должен быть отражением рациональности.

Сегодня готовый дом Тамаго 115 оценивается в 1200 евро за квадратный метр, — говорит Яна Урбановская. — И эту цену обычно воспринимают потенциальные покупатели в Эстонии, Польше, Германии, Финляндии и России.Однако эту стоимость действительно можно снизить до приемлемых 500-600 евро для промышленного производства.

Активный, энергоэффективный

Помимо высших наград национального архитектурного конкурса, проект уже имеет международный успех — он выиграл конкурс Active House 2017 (Active House — международный альянс, продвигающий энергоэффективные технологии) в номинации на лучший дизайн.

Следующей осенью нас ждут на миланской выставке Active House, но уже с готовым домом, — говорит Дмитрий Альхимович.- Чтобы выиграть этот конкурс, нам нужно построить дом, который будет соответствовать самым высоким европейским критериям энергоэффективности.

Застройщики утверждают, что их дома способны производить больше энергии, чем потребляют. Это возможно благодаря использованию энергоэффективных технологий и самой архитектуры. — Всем известно, что чем меньше площадь охлаждаемых плоскостей в здании, тем меньше в нем теплопотерь. В этом плане купольные дома серьезно превосходят традиционные прямоугольные постройки с треугольной крышей.Их энергопотребление как минимум на 20% меньше только за счет архитектуры.

Дома планируется оборудовать приточно-вытяжной механической вентиляцией с рекуператором, тепловым насосом воздух-вода для отопления и фотовольтаикой на крыше для выработки электроэнергии. Будут применены новейшие инженерные решения с учетом их развития в ближайшее время. То есть в ближайшие пять лет они не устареют.

Высокий уровень энергоэффективности достигается также за счет солидной толщины изоляционного слоя минеральной ваты в стенах крыши здания — 30-35 см.

Отличия от обычного «скелета»

Если совместить проекции традиционного дома и Тамаго 115, то мы увидим, что полезная площадь в них практически одинакова, — поясняет Дмитрий Алхимович. — Но если сравнивать объемы строительства, количество стройматериалов и виды строительных работ, то для дома со сводчатым потолком эти показатели на 15-20% меньше. Дело в том, что внутренние несущие стены для арочной конструкции не нужны, размещение перегородок внутри сводчатой ​​оболочки — бесплатное.В его конструкции отсутствуют кровельные свесы, мауэрлаты, водосточная система, стыки кровли и несущие стены. А это значительная экономия материалов при возведении несущей конструкции. Также нет затрат на отделку фасада.

Для строительства каркасного дома потребуется больше материалов для стоечно-балочной конструкционной системы, плюс подкосы, диагонали жесткости, балки … Если мы поставим себе цель построить тамаго из аналогичных материалов, которые используются бюджетные каркасные рамы — 15 см утеплителя, дешевая битумная кровля, бюджетные оконные системы — тогда стоимость нашего дома будет еще ниже.Но мы не собираемся строить дешевые дома и не планируем конкурировать с производителями каркасных домов.

Кто новенький?

Девелоперы из «Тамаго» говорят, что в нашей стране им интересны новые архитектурные формы, им нравятся дома, но они не хотят становиться «первопроходцами» в массовом порядке.

Существует стереотип о том, как должен выглядеть традиционный дом, и переступить через него сложно », — говорит Дмитрий.

Но у нас уже есть первый белорусский заказчик — он построит дом в Тарасово под Минском.Участок находится на его горе с перепадом высот 10 метров. Так что «Тамаго» видно издалека.

Помимо домов будет налажено производство беседок — на них уже есть спрос.

Тамаго на выставке «Будпрогресс»

Однако нельзя сказать, что производитель купольных домов рассчитывает только на белорусских покупателей. Tamago изначально ориентирована на европейский рынок — на такую ​​архитектуру есть спрос. Компания планирует выйти на наш рынок уже как европейский бренд.

Сейчас в стране нет условий заниматься производством, проектированием домов для нашего рынка. Итак, мы начнем там, а затем придем сюда. Производство элементов UrbanBlock будет осуществляться в Беларуси, и они будут поставляться в дилерские и логистические центры в Европе (первый планируется создать в Эстонии). Там они будут комплектоваться материалами и оборудованием от производителей, работающих на дилерском рынке. Проект Tamago получил одобрение профессионального сообщества.Теперь для реализации своих планов разработчики уникальной технологии ищут инвестора.

td-termobar.ru

Арочный дом для дачи — недорогое строение — каталог статей на сайте

Большинство собственников не настроены вкладывать значительную сумму в загородный дом — все-таки это не загородный дом, в котором семья живет постоянно, а временное убежище, используемое в основном летом.

Комфорта такой конструкции добиться легче: требуется минимум удобств, но нет необходимости оборудовать полноценное отопление, зимнюю изоляцию, кондиционирование и т. Д.Есть множество вариантов, отвечающих требованиям, один из них — арочный дом. Это строение недорогое, простое в возведении и оригинальное по конфигурации.

Что такое арочный дом

Полукруглая конструкция снаружи напоминает небольшой ангар. Для одних дачников дизайн фасада не важен, другие с помощью дополнительных конструкций и отделки минимизируют это сходство. Но в любом случае строительство дешевле и быстрее, чем строительство традиционного дома (из кирпича, блоков, дерева и т. Д.).).

Первое, на чем можно сэкономить, — это фундамент. Для арочного дома используются легкие материалы, поэтому для него достаточно обычного столбчатого фундамента. Также возможен саморез или плита небольшой толщины — все это считается с точки зрения особенностей участка.

Основным материалом для возведения конструкции является металл. Это не значит, что арочный дом нельзя строить из дерева (например, с использованием клееных деревянных арок) или других материалов.Но металл удобнее всего даже с точки зрения разнообразия изделий: — профили, трубы, профнастил — все это можно сварить и скрепить в прочную легкую конструкцию.

Также можно приобрести готовый комплект арочного дома — с каркасом из арок, плит перекрытия, утеплителя, кровельных панелей, крепежа и т.д.

Утепление арочного дома

Ан. Важным этапом строительства арочного дома является утепление.Казалось бы, нет необходимости утеплять дом для дачи. Но металл хорошо проводит тепло, быстро нагревается и остывает, в результате в доме ночью или в дождливую погоду будет холодно. На солнце металлическая конструкция быстро нагреется, а внутри помещения будет жарко и душно. Поэтому теплоизоляция необходима. Кроме того, он также будет играть роль звукоизоляции, а это очень полезно, так как металл хорошо проводит не только тепло, но и звук.Теплоизоляция в этом случае может использоваться как рулонная (минеральная вата, например), так и плиточная (пенополистирол и др.).

Отделка загородного дома арочного типа изнутри

Отделочные материалы каждый выбирает исходя из своих возможностей и предпочтений. Самое простое, что можно порекомендовать, — обшить дом изнутри вагонкой или гипсокартоном (с последующей покраской, оклейкой обоями и т. Д.).

Хочу еще артикулы:

Крепеж профлиста изоляционный

www.domstoy.ru

Арочный дом — доступное жилье от $ 1000






Эти арочные конструкции можно использовать не только как жилые дома, но и как мастерские, дома престарелых, гаражи.


cpykami.ru

арочный дом, стоимостью от 1000 $

Очень часто, просматривая каталоги недвижимости, мы невольно вздыхаем, понимая, что нам это не по карману. Альтернативу дорогому жилью предлагает фирма, специализирующаяся на строительстве арочных домов.Такое жилье строится очень быстро, при этом его цена колеблется от 1000 до 5000 долларов.



Arched Cabins проектирует и строит арочные дома из оцинкованной стали. В стандартный комплект, который можно приобрести для строительства такого жилища, входят плиты перекрытия, каркас из дуг, изоляционный материал толщиной 13 мм (для холодного климата толщина может составлять 25 мм) и панели для двускатной крыши с все застежки.
Размеры таких арочных домов варьируются от 3.От 7×7 метров до 4,5×10 метров. Наружная гофрированная обшивка построек рассчитана на сильные порывы ветра и снеговое давление (13 кг на 1 кв. М.). Разработчики утверждают, что это не обычный металлический навес, который прогнется при первом снегопаде.
Эти арочные конструкции можно использовать не только как жилые дома, но и как мастерские, дома престарелых, гаражи. Стоимость арочных домов колеблется от 1000 до 5000 долларов.


В настоящее время все большую популярность у строителей и домовладельцев приобретают арочные крыши, которые широко используются при строительстве бассейнов, теплиц, зимних садов, галерей и др. конструкции.Арочные конструкции устанавливаются в частных домах; В основе используются кровельные системы из металла и клееного дерева. В крупномасштабном строительстве используются железобетонные конструкции. В качестве кровельного материала для арочных крыш используются стекло, поликарбонат, оцинкованная сталь, медь, которые должны обладать определенными характеристиками.

Дом с арочной крышей — это не только уникальный внешний вид, но и возможность создания особого микроклимата в помещении. Также арочные крыши используются при строительстве панельных домов, ангаров, теплиц, построек различного промышленного назначения.Самой простой конструкцией арочной крыши являются навесы и навесы, которые обычно возводят в частных и загородных домах для защиты от атмосферных осадков.

Основные преимущества арочной кровли

Дома с арочной крышей имеют не только отличительные внешние особенности, но и ряд преимуществ перед другими конструкциями:

    при возведении этого типа кровли ветровая нагрузка на опорное основание не учитывается;

    арочная форма позволяет легко сходить снеговые и дождевые массы с крыши;

    арочная крыша из прозрачного материала играет роль дополнительного освещения в доме;

    куполообразная крыша позволяет увеличить объем воздушных масс в доме — это благотворно сказывается на здоровье проживающих в доме людей;

    арочных дома имеют уникальный внешний вид как внутри, так и снаружи здания.

Арочная конструкция крыши

Выбор материалов зависит от площади кровли арочной конструкции. Наиболее распространены бетонные, металлические и деревянные конструкции. При строительстве небольших частных домов используются деревянные и металлические балки, выполненные в виде ферм или арок. При возведении фундамента и стен необходимо учитывать вес всей арочной конструкции и рубероида.

Важно: при использовании в строительстве железобетонных конструкций необходимо делать фундамент, имеющий необходимый запас прочности.Это влечет за собой дополнительные затраты денег и материалов.

Чаще всего листовой поликарбонат используют в качестве кровельного материала для арочных и куполообразных крыш. Он отличается высокой прочностью на изгиб, позволяет придавать любую форму, не утяжеляя конструкцию крыши. А основой кровли становятся алюминиевые профили, устойчивые к коррозии, имеющие легкий вес.

Важно: при использовании алюминиевых профилей обрешетка подбирается в соответствии с толщиной листов поликарбоната.Обрешетка должна быть равна половине ширины листа поликарбоната.

Важно: при укладке поликарбоната следует делать зазоры, которые позволят материалу реагировать на расширение при изменении климатических условий.

Деревянные материалы используются для крыш диаметром не более 3 метров. Для больших крыш используются металлические балки. Стропила в данном случае имеют оригинальную конструкцию и называются «Журавец». На центральную стойку опирается стропильная система, при необходимости производится дополнительная установка подкосов и подкосов.

Сборные дома

Современное строительство предлагает не только новые строительные конструкции, но и материалы, которые используются в строительстве. Кровля панельных домов все чаще выполняется арочной формы, такие постройки используются как жилые и хозяйственные помещения. Для строительства арочных домов необходимо подготовить фундамент. Поскольку сама конструкция дома легкая, их можно устанавливать на столбчатый или винтовой фундамент.Это помогает снизить затраты на строительство.

Каркас дома может быть из клееного дерева или металла, крыша в этом случае покрыта поликарбонатом, металлическим профилем. Ангары изготавливаются по безрамной технологии. Для этого используются специальные полукруглые оцинкованные листы, которые могут перекрывать пролеты шириной до 24 м.

Для утепления арочных зданий используется минеральная вата, пенополиуретан, пенополистирол. В таких домах профнастил служат стенами и кровлей.С внутренней стороны устройство жилых домов отделано деревянной вагонкой. Если у вас большая семья, то арочный дом можно сделать двухуровневым. Спальные места чаще всего располагаются на втором этаже. Небольшие арочные дома сокращают расходы на отопление в холодную погоду и кондиционирование летом.

Видео

Современное частное домостроение славится тем, что обладает большим арсеналом технических решений, позволяющих сделать внешний и внутренний облик дома таким, каким его хочет видеть заказчик.Это суждение справедливо и при выборе конструкции крыши, поэтому в городах более оригинальные арочные крыши заменили традиционные двускатные, вальмовые или вальмовые.

Арочная крыша — это элегантная, легкая, эргономичная конструкция, которая сразу делает архитектурный облик дома оригинальнее, интереснее и смелее. Но самое главное, что такой вариант устройства кровли не будет стоить дороже стандартных, если вы разберетесь с его устройством своими руками.

Арочная крыша — криволинейная конструкция в виде дуги, с помощью которой закрывают жилые дома, производственные или административные здания с целью защиты их от атмосферных осадков, холода, ветра. Раньше считалось, что такое конструктивное решение больше подходит для построек с конкретным назначением — бассейны, теплицы, теплицы, торговые галереи и пешеходные дорожки. Но сейчас арочные крыши активно используются при строительстве частных домов, благодаря следующим преимуществам:

  1. Внешний вид.Дом с причудливо изогнутой крышей сразу визуально выделяется на фоне подобных построек с плоской или.
  2. Устойчивость к ветровым нагрузкам. Аэродинамическая изогнутая форма без острых углов делает арочную крышу невосприимчивой к сильным порывам ветра, которые часто приводят к обшивке кровли.
  3. Сниженная снеговая нагрузка. Арка, имеющая изогнутую форму, не удерживает снежные массы на склоне, за счет чего снижается нагрузка на опоры и фундамент.
  4. Увеличение объема помещения.За счет арочной конструкции крыши увеличивается внутренний объем дома, что делает его визуально просторнее и больше.

Примечание! В зависимости от конфигурации, кровельного материала арочные крыши могут придать дому как старинный исторический облик, так и ультрасовременный, современный вид.

Опорные рамы

Многие неопытные застройщики задаются вопросом, как правильно сделать арочную крышу арочного типа. Для начала важно понимать, что каркас крыши — важнейшая часть конструкции, которая выполняет несущие и распределительные функции, обеспечивая ее надежность и устойчивость.Для устройства кровли в виде арки используются следующие виды каркаса:

  • Дерево. Деревянный каркас — простое, но эффективное решение арочной крыши частного дома. Он достаточно дешевый и простой в установке, но не рассчитан на большой вес, поэтому не подходит для крыш с большой площадью.
  • Сталь. Каркас из стальных квадратных труб — прочная, надежная основа арочной кровли, однако это достаточно массивный вариант, требующий устройства фундамента и стен с высокой несущей способностью.
  • Алюминий. Арочный каркас из алюминия отличается высокой устойчивостью к коррозии, небольшим весом, хорошей несущей способностью, к тому же стандартные профили легко собираются даже своими руками. Единственный недостаток этого варианта — высокая цена.
  • Железобетон. Выпускаются железобетонные арочные конструкции для монтажа на крышу, но они используются только при строительстве промышленных, торговых или спортивных объектов с большой площадью.
  • Безрамный.Для сборки арочных крыш выпускается специальный самонесущий криволинейный профнастил, монтаж которого осуществляется без устройства дополнительного несущего каркаса.

Важно! Правильный расчет каркасной конструкции — залог прочности, надежности и долговечности конструкции. Расчеты необходимой несущей способности производятся в соответствии с климатическими условиями, уклоном и другими параметрами кровли с учетом веса рубероида.

Виды покрытий

Перед тем, как построить дом с арочной крышей, нужно учесть, что не все кровельные материалы подходят для этого сооружения. Покрытие арки должно легко гнуться, хорошо держать форму, поэтому выбор очень ограничен. Самыми распространенными материалами для перекрытия арочных крыш считаются профессиональные мастера:

  1. Листовая сталь. Листы кровельной стали часто используют для покрытия арочных крыш.Они довольно дешевы, просты в установке и обслуживании, однако обладают невысокой несущей способностью.
  2. Профнастил. Профнастил арочный специальный специально разработан для арочных крыш. Он имеет высокую несущую способность, которую ему придает усиленный профиль, но при этом немного весит. Профнастил арочный выпускается со стандартным радиусом изгиба.
  3. Сотовый поликарбонат. Еще одно решение арочной кровли — сотовый поликарбонат, который имеет прозрачность 80-90%.Это свойство кровельного материала в сочетании с его очень малым весом и высокой прочностью позволяет максимально использовать естественное освещение в здании.

Обратите внимание, что возможная форма арочной крыши напрямую зависит от выбранного кровельного покрытия. Максимальным радиусом изгиба обладает сотовый поликарбонат, который чаще всего используется для перекрытия конструкций такой формы. К тому же этот материал достаточно прост в установке с помощью специальных профилей, а также мало весит.

Устройство арочной кровли из поликарбоната

Светопрозрачная крыша из легкого, но прочного поликарбоната — популярное технологическое решение для теплиц, теплиц, торговых павильонов, беседок или других элементов городской инфраструктуры. Монтаж таких конструкций осуществляется по следующему алгоритму:

  • Перед тем, как сделать арочную крышу, необходимо рассчитать несущую способность каркаса и оптимальное расстояние между элементами.
  • Далее по расчету и чертежу делается каркас из легкого алюминиевого профиля. Важно, чтобы каждая дуга имела одинаковую форму. Для этого сначала воспользуйтесь шаблоном.
  • Дуги каркаса закрепляют на верхней обвязке домика с шагом 1-1,5 метра. Сначала устанавливается первая и последняя фермы конструкции, а все остальные уже выравниваются по ним.
  • С помощью крепежных планок к фермам крепят сотовый поликарбонат, не забывая учитывать зазоры для теплового расширения материалов.
  • Торцы сотового поликарбоната защищены от влаги и пыли с помощью специального торцевого профиля.

Помните, что сотовый поликарбонат необходимо укладывать так, чтобы его профиль располагался по изгибу арки, иначе в сотах будет скапливаться конденсат, который не сможет оттуда уйти.

Видеоинструкция

Сегодня среди привычных закаленному мастеру кровельных конструкций сильное место заняла арочная крыша.Такая конструкция крыши делает дом не только оригинальным и интересным, но и защищает его от чрезмерной ветровой нагрузки. К тому же именно арочный потолок дает возможность пропустить в комнату максимум света, если в качестве кровли выбрать прозрачный поликарбонат. Достоинства и недостатки такой купольной кровли и принципы ее монтажа в материале ниже.

Использование арочных крыш сегодня широко распространено во всем мире. Сейчас в России начали внедрять такое сооружение в архитектурную сферу.В частности, такая крыша оправдана на таких объектах:

  • Бассейны и закрытые спортивные площадки;
  • Остановочные павильоны и транспортные навесы;
  • Теплицы и теплицы;
  • Дом арочный для дачи;
  • Капитальные постройки, такие как мощные ангары, производственные цеха и т. Д.

Важно: кстати, для строительства ангаров сегодня разработаны бескаркасные кровли из металлопрофиля. Такие конструкции обладают большой жесткостью и прочностью, что дает возможность монтировать большие помещения без применения сложной стропильной системы.

Плюсы и минусы полукруглой крыши

Стоит знать, что арочные крыши несут массу преимуществ как для самого дома, так и для его хозяина. Основными положительными сторонами такого дугообразного перекрытия являются:

  • Снижение ветровой нагрузки на пол дома. То есть, двигаясь по покатой крыше, ветер не испытывает сопротивления, а значит, не отрывает крышу и не расшатывает стропильную систему.
  • Беспрепятственный спуск снежных заносов с крыши.Такой момент важен, так как осадки в виде снега оказывают дополнительное давление на пол.
  • Возможность наполнить комнату естественным светом (при условии, что используется прозрачная крыша).
  • Значительная экономия чердачного пространства. Это обеспечивает отсутствие сложной стропильной системы.

Но у полукруглой крыши есть и недостатки. К ним относятся:

  • Некоторая трудоемкость монтажа. Особенно, если мастер решит сделать опорный каркас из дерева.
  • Невозможность использования кем-либо его в качестве кровельного материала.

Материалы для покрытия арочной кровли

Как правило, для покрытия арок кровли используются легкие кровельные материалы, обладающие определенной эластичностью. В частности, в качестве кровли можно использовать:

  • Листы стальные оцинкованные. Такой материал благодаря своей гибкости способен одновременно образовывать как покрытие, так и несущий жесткий каркас. Кроме того, оцинкованная сталь устойчива к коррозии.
  • Сланец пластиковый рулонный. Чехол изготовлен из полимеров и обладает отличной эластичностью. Такой рубероид имеет гладкую поверхность и прочную структуру, что дает возможность мастеру использовать этот материал как арочный.
  • Напольное покрытие из арочного профиля. В этом случае покрытие имеет структуру стандартного профлиста. Единственное различие между этими двумя типами покрытий — их форма. Арочный уже имеет арочную форму. Его преимущество в том, что такой материал можно крепить на каркас крыши целыми фрагментами.

Важно: арочный профнастил заказывать у производителя по параметрам арочной кровли (ширина пролета, высота его стен и высота дуги).

  • Брус клееный. При аккуратном монтаже и правильно подобранном профиле также можно сделать деревянную крышу из сруба. И хотя этот вариант невыгоден с точки зрения долговечности, тем не менее с эстетической стороны такая кровля выглядит экологически чистой и привлекательной.
  • Гипсокартон или фанера. Сверху материалы необходимо будет покрыть любым рубероидом, например битумной черепицей и т. Д.
  • Покрытия световода (поликарбонат). Сегодня он самый популярный для покрытия арки.

Материалы каркаса крыши

Что касается материалов для изготовления каркаса крыши, то можно использовать самые разные материалы. Однако их следует разделить на материалы для использования в капитальном промышленном строительстве или для использования в частных работах.Итак, для капитального строительства можно использовать:

  • Железобетон. Для установки таких арок потребуется сложное специальное оборудование, а работа будет очень кропотливой. Поэтому частные мастера с таким материалом не работают.
  • Листы бескаркасные профильные. О них выше писали, что такой материал одновременно выполняет и функцию жесткого каркаса, и функцию кровельного покрытия.

В частном строительстве для каркаса арки можно использовать:

  • Стропила деревянные арочные.Создание таких элементов крыши по плечу столяру. Или заказать такие стропила в столярной мастерской. Чаще всего они выглядят как дуги или полудуги, склеенные из тонких досок.
  • Металлический стальной профиль (квадратная труба). Прочный и устойчивый к нагрузкам материал, но требует некоторых усилий при изгибе профиля.
  • Трубы алюминиевые. Идеально подходит для изогнутых конструкций кровли. Алюминий не подвержен коррозии, с ним довольно просто работать и он легкий в конструкции каркаса.А когда такие ножки усилены подкосами, крыша выдержит любой рубероид.

Важно : для устройства арочной теплицы можно использовать трубы НС ПВХ.

Арочная крыша на алюминиевом профиле своими руками

Чтобы возвести полукруглую крышу своими руками, нужно подготовить алюминиевые трубы сечением 5 см и длиной 5-6 м. А для перекрытия кровли в нашем случае берем полупрозрачный поликарбонат любого оттенка.Но стоит помнить, что хоть такое покрытие современно и привлекательно, его все же лучше использовать для навеса над автомобилем, крыши бассейна или надстройки. Так как летом в закрытом помещении под такой крышей будет очень жарко.

Важно: поликарбонат имеет свойство расширяться при нагревании на солнце. Поэтому при креплении листов покрытия необходимо оставить технический зазор для расширения кровли.

Расчет кровельной дуги

  • Чтобы рассчитать длину одной дуги и ее радиус, вам нужно взять лист миллиметровой бумаги и нанести на шкалу ширину пролета арки (расстояние от одной стены дома до другой) и ее желаемую высоту над пролет.
  • Все замерив и получив данные переносят на лист миллиметровой бумаги.
  • Теперь в центре пролета на схеме устанавливаем циркуль и, опираясь его вторым концом карандашом на край одной стены согласно схеме, рисуем ровный круг.
  • Нарисуйте внутри круга ровный шестиугольник.
  • Результирующие длины сторон для масштабирования будут длинами одной дуги, которую нужно будет сложить. В нашем случае добавьте три таких длины для арочной крыши.

Важно: арки арки можно делать не из цельной трубы, а из ее частей. В этом случае две полудуги могут соединиться в верхней части арки, образуя более крутой или менее крутой изгиб.

Установка в раму

Трубы необходимо гнуть со специальным изгибом, предварительно сделав на профиле надрезы. Важно помнить, что чем больше на профиле выемок, тем меньше будет радиус изгиба. И соответственно, чем меньше вырезов, тем больше будет радиус изгиба.Пазы на профиле должны быть расположены с одинаковым шагом.

  • Получившиеся дуги прикрепляем специальными скобами к деревянному мауэрлату. И усиливают конструкцию специальными ребрами жесткости. Для этого можно использовать деревянный или металлический профиль.
  • Обрешетка крепится по всему периметру дуг, устанавливаемых с шагом 50-70 см. Для поликарбоната шаг обрешетки также может варьироваться в пределах 70 см. Но лучше сделать ее равной ширине одного листа.Так установка поликарбоната будет удобнее.
  • При креплении листов кровли необходимо заранее проделать в них отверстия под саморезы. Причем отверстия должны быть на несколько мм больше в расчете на расширение покрытия.

Важно: для крепления поликарбоната нужно использовать специальные саморезы с плотными шайбами ​​и декоративные крышки.

  • Фронтоны крыши покрываются любым удобным материалом.Красиво будет смотреться та, из которой построен короб дома.

Совет: если вы не уверены в своих силах при расчете параметров дуги, то воспользуйтесь услугами профессионалов или хотя бы воспользуйтесь специальной программой для расчета параметров дуги.

Белорусская компания разработала уникальный строительный стартап по производству домов с необычной архитектурой. Их проект малоэтажного дома уже стал лауреатом национального архитектурного конкурса и победителем Active House 2017 в номинации за лучший дизайн.Тамаго 115, у которого вместо стен округлая крыша, — это не только продукт архитектурной мысли. В основе проекта лежит изобретение, позволяющее возводить энергоэффективные купольные, шатровые и полусферические здания. Мы встретились с создателями Tamago и узнали, почему они называют его «антибиотиком из строительства», когда будет построен прототип и сколько будет стоить такое жилье.

Изобретено другое колесо

Все началось с того, что Константин Урбановский, дизайнер и бизнесмен в одном лице, придумал, как из двух сборных деревянных балок сделать остроконечную арку (представляющую собой фигуру двух полукруглых арок, пересекающихся под некоторым углом).Зачем? Чтобы можно было строить постройки с куполообразной крышей без привлечения специальной техники.


Основная часть технологии — элементы UrbanBlock, из которых собирается балка. Это наборные элементы из влагостойкой фанеры. Каждая ламель вырезается на станке и имеет небольшой радиус. Ламели собираются в блоки и скрепляются металлическими шпильками и болтами. В результате получилась небольшая деталь, весом около 20 кг.Эти блоки собираются в «паз под шпунт» в радиусную («гнутую») балку необходимой длины. Если балки стыковать, то получается необходимая арка. Размеры блоков унифицированы, и, по сути, это конструктор. Последовательное соединение элементов позволяет создать самонесущий каркас дома.





В отличие от российских купольных домов торговых марок Добросфера и Skydom, которые собираются из прямолинейных элементов, конструкции UrbanBlock лишены главного недостатка — видимых «ребер» конструкции.


Купол от «Добросфера»

Было решено запатентовать разработку Константина Урбановского. Оказалось, что изобретение уникальное, и никто в мире до этого не догадывался. «Это как изобрести колесо», — шутит Яна Урбановская, основательница молодой компании Tamago. — Сейчас блоки имеют статус изобретения, мы занимаемся патентной защитой в 151 стране, а также получением международных сертификатов. Решили опробовать технологию на малых архитектурных формах — весной 2017 года под Гомелем собрали беседку рядом с опытным производством.На нем коллектив изобретателя изучил возможности конструкции. Она очень хорошо себя проявила.


Беседка из УрбанБлока

«Затем мы разработали архитектурный проект беседки на основе этих остроконечных арок», — говорит Дмитрий Алхимович, генеральный директор компании. — Результат — очень надежная и привлекательная конструкция. В результате мы поняли, что это перспективное направление, и зарегистрировали компанию Tamago (в переводе с японского «яйцо»). Мы продолжили работу над архитектурой и изучили область применения технологии UrbanBlock.Оказалось, что они практически безграничны. Вы можете строить постройки абсолютно любой формы: полусферы, куполообразные, конические, шатровые постройки, сочетания различных форм и размеров.


Проект дома на 76 кв.м

Проект имеет несколько направлений. Первый — частное жилье. В него входят проекты домов, бань, беседок. Второй — это объекты городской среды. Тамаго предлагает инновационные решения для модернизации городских объектов.Например, у нас уже есть варианты добавления мансардных этажей на крышах хрущевок.





Отдельное направление — проекты предприятий общественного питания. Стоит отметить, что интерес к проекту серьезный — в команде разработчиков работает известный архитектор Лев Агибалов.



Контейнерный дом

Развитие идеи — в создании на заводе производства комплектов для дома, которые могут быть отправлены клиенту в таре.То есть человек заказывает дом, они его делают, добавляют выбранные варианты и отправляют. Собирается на месте монтажниками под ключ.



Тамаго 115 проект

Домокомплект — это настоящий конструктор с определенным набором деталей. Все позиции пронумерованы и указаны в инструкции по сборке. Не нужно что-то резать, не нужно покупать. После сборки остается только мусор в виде упаковки. Заказаны, собраны и живы — полная комплектация, со всеми коммуникациями, отделкой и даже встроенной мебелью.



Площадь дома — 115 кв.м

«Примеров реализации такой идеи в мире немного, — говорит Дмитрий Алхимович. — Проблема в том, что традиционный дом собирается из длинных и громоздких элементов, поэтому загрузить его в контейнер иногда физически невозможно. Наш домашний комплект можно назвать малогабаритным, а в разобранном виде он компактно помещается в морской контейнер. Единый элемент (UrbanBlock) позволяет легко рассчитать необходимое количество для заказанного каркаса с точностью до единицы.Модульные размеры элементов — 600-1200 мм — допускают ручной монтаж без использования подъемных механизмов, что значительно снижает стоимость монтажа.


Свой проект создатели называют «антибиотиком из строительства». — Как только человек говорит «Хочу дом», то он сразу становится участником квеста, в котором нужно сначала найти архитектора, потом поговорить со строителями, периодически ругаться за несоблюдение сроков и качество работаешь, расстраиваешься из-за постоянно увеличивающегося бюджета.Постоянный стресс. Наш продукт позволяет обойти всех этих людей. Я просто пришел и, как в автосалоне, выбрал подходящий из нескольких проектов, заказал необходимые варианты: кровля — битумная черепица, черепица или металл, серый, белый или любой другой цвет, мебель. Строители нужны только на этапе изготовления фундамента. Монтаж осуществляется сертифицированными установщиками. Собрать дом, в зависимости от размеров, можно будет за 2-4 недели. И это уже будет полностью готовое жилье.


Когда будет построен первый дом?


Сегодня бригада строительного пусконаладчика работает над реализацией дома по проекту Тамаго 115. На нем будут проработаны все этапы производства и сборки — сейчас ведутся работы по созданию всех технологических карт. Чтобы наладить производство домов, необходимо описать каждую деталь, действие.

Презентация дома состоится в августе 2018 года в Милане. Место для него уже выбрано — в Молодечненском районе на берегу реки Удранка, в живописном месте у леса.Для прототипа будет изготовлена ​​шведская теплоизоляционная плита (хотя она может быть построена на более дешевом свайном фундаменте).

Только поточное массовое производство позволяет снизить затраты. Дом не будет дешевым, ведь при его сборке используются качественные материалы и высокотехнологичное инженерное оборудование. Новые технологии позволят получить в доме высокую энергоэффективность, тем самым снизив до минимума затраты на коммунальные услуги. Дом будущего, гаджет. Этот дом должен быть отражением рациональности.

«Сегодня готовый дом Тамаго 115 оценивается в 1200 евро за квадратный метр», — говорит Яна Урбановская. — И эту цену обычно воспринимают потенциальные покупатели в Эстонии, Польше, Германии, Финляндии и России. Однако эту стоимость действительно можно снизить до приемлемых 500-600 евро для промышленного производства.

Активный, энергоэффективный

Помимо высших наград национального архитектурного конкурса, проект уже имеет международный успех — он выиграл конкурс Active House 2017 (Active House — международный альянс, продвигающий энергоэффективные технологии) в номинации на лучший дизайн.

«Следующей осенью нас ждут на миланской выставке Active House, но уже с готовым домом», — говорит Дмитрий Алхимович. — Чтобы выиграть этот конкурс, нам нужно построить дом, который будет соответствовать самым высоким европейским критериям энергоэффективности.


Застройщики заявляют, что их дома способны производить больше энергии, чем потребляют. Это возможно благодаря использованию энергоэффективных технологий и самой архитектуры.
— Всем известно, что чем меньше площадь охлаждаемых плоскостей в здании, тем меньше в нем теплопотерь.В этом плане купольные дома серьезно превосходят традиционные прямоугольные постройки с треугольной крышей. Их энергопотребление как минимум на 20% меньше только за счет архитектуры.

Дома планируется оборудовать приточно-вытяжной механической вентиляцией с рекуператором, тепловым насосом воздух-вода для отопления и фотовольтаикой на крыше для выработки электроэнергии. Будут применены новейшие инженерные решения с учетом их развития в ближайшее время.То есть в ближайшие пять лет они не устареют.

Высокий уровень энергоэффективности достигается также за счет сплошного слоя утеплителя из минеральной ваты в стенах крыши здания — 30-35 см.

Отличия от обычного «скелета»

«Если совместить проекции традиционного дома и Тамаго 115, то мы увидим, что полезная площадь в них практически одинакова», — объясняет разницу Дмитрий Алхимович. — Но если сравнивать объемы строительства, количество стройматериалов и виды строительных работ, то для дома со сводчатым потолком эти цифры на 15-20% меньше.Дело в том, что внутренние несущие стены для арочной конструкции не нужны, размещение перегородок внутри сводчатой ​​оболочки — бесплатное. В его конструкции отсутствуют кровельные свесы, мауэрлаты, водосточная система, стыки кровли и несущие стены. А это значительная экономия материалов при возведении несущей конструкции. Также нет затрат на отделку фасада.


Для строительства каркасного дома потребуется больше материалов для стоечно-балочной конструкционной системы, плюс подкосы, диагонали жесткости, балки… Если мы поставим себе цель построить тамаго из аналогичных материалов, которые используются для бюджетных каркасов — 15 см утеплителя, дешевая битумная кровля, бюджетные оконные системы — то стоимость нашего дома будет еще ниже. Но мы не собираемся строить дешевые дома и не планируем конкурировать с производителями каркасных домов.

Кто новенький?


Девелоперы из «Тамаго» говорят, что в нашей стране им интересны новые архитектурные формы, им нравятся дома, но они не хотят становиться «первопроходцами» в массовом порядке.

«Есть стереотип о том, как должен выглядеть традиционный дом, и его сложно перешагнуть», — говорит Дмитрий.

— Но у нас уже есть первый белорусский заказчик — он построит дом в Тарасово под Минском. Участок находится на его горе с перепадом высот 10 метров. Так что «Тамаго» видно издалека.

Помимо домов будет налажено производство беседок — спрос на них уже есть.




Тамаго на выставке «Будпрогресс»

Однако нельзя сказать, что производитель купольных домов рассчитывает только на белорусских покупателей.Tamago изначально ориентирована на европейский рынок — на такую ​​архитектуру есть спрос. Компания планирует выйти на наш рынок уже как европейский бренд.

— Сейчас в стране нет условий заниматься производством, проектированием домов для нашего рынка. Итак, мы начнем там, а затем придем сюда. Производство элементов UrbanBlock будет осуществляться в Беларуси, и они будут поставляться в дилерские и логистические центры в Европе (первый планируется создать в Эстонии).Там они будут комплектоваться материалами и оборудованием от производителей, работающих на дилерском рынке. Проект Tamago получил одобрение профессионального сообщества. Теперь для реализации своих планов разработчики уникальной технологии ищут инвестора.

Как сделать козырек над входной дверью своими руками. Как сделать козырек над дверью своими руками

Сразу после установки блока входной двери мастера советуют сделать козырек над дверью.Это самый простой и надежный вариант защиты дверного полотна от дождя и солнечного ультрафиолета, чтобы не запереть подоконник и не промерзать дверь в морозную погоду.

Виды козырьков над входной дверью

Придумано и построено огромное количество всевозможных вариантов и схем использования защитных навесов, арок козырьков, свесов крыши для защиты входа в дом. Правильно спроектированный козырек над дверью-фото, независимо от его размера и формы, должен в первую очередь эффективно защищать владельцев, которым не повезло выйти на улицу без зонта в сильный дождь.

Поэтому к защитной конструкции предъявляются особые требования:

Поэтому для небольших каркасных и деревянных построек козырьки устанавливают над входной дверью из дерева. Легкий каркас из осины или ясеня способен противостоять ветру не хуже металлического, при этом закрепить такой навес над дверью на деревянной стене намного проще, чем стальной и к тому же кованый.

Совет! Навес лучше всего делать из прозрачного материала, стекла, поликарбоната или гофрированного ПВХ-шифера.

Это позволит солнечным лучам проникать через прозрачную крышу и эффективно высушить дверное полотно, стены и, самое главное, предотвратить скопление льда и снега на ступенях. Вроде бы ерунда, но на безопасности экономить не стоит.

Кованый козырек над дверью

Очень тяжелый, самый прочный и красивый вид защитного козырька. Козырек изготавливается из кованого стержня толщиной 8-10 мм. Более толстый металл использовать нет смысла, так как вес конструкции может достигать 100 кг и более.Тонкий металл для несущей конструкции используется редко, исключительно в декоративных целях. Кованые навесы над дверью, фото, обычно устанавливают на кирпичных и каменных стенах.

Для информации! Желающим установить тяжелые изделия в деревянных домах на слабой стене приходится использовать металлические дверные коробки, иначе давление и нагрузка от кованых навесов на двери и замки со временем приводит к деформации входа, петли и замки начинают расклиниваться.

Кованые навесы над входной дверью имеют два важнейших преимущества:

  • Огромный срок службы.Качественная ковка из металла может простоять на веранде 30-40 лет, что практически недостижимо для деревянных и металлических конструкций;
  • Кованые изделия, особенно в сочетании со стальным дверным полотном, выглядят чрезвычайно стильно и оригинально. На фоне ажурного кованого декора довольно просто смотрится резьба по дереву или накладной пластиковый обвес. Кованые навесы сегодня считаются статусными вещами, как гранитная облицовка ступеней, чугунные перила или дубовые входные блоки с медным обвесом.

К недостаткам кованой металлической конструкции можно отнести высокую стоимость и сложность соединения отдельных деталей в единый каркас. Обычно изготовление кованых козырьков заказывают специализированные мастерские или кузнечные артели.

Металлический козырек над дверью

Более легкий и легкий своими руками защитный козырек можно собрать на основе каркаса из трубы квадратного сечения и металлической полосы. Стальной козырек для защиты входного блока вдвое легче, а главное, большинство деталей конструкции можно изготавливать в гараже или на даче.

Использование стальной полосы позволяет копировать кованые завитки и узоры, а после покрытия черным лаком трубчатая структура становится похожей на кованые узоры.

Стальная трубчатая конструкция может использоваться без ограничений для входной группы любого здания, независимо от материала и способа строительства. Таким образом, сварные изделия с пластиковым обвесом составляют около всех моделей навесов и защитных конструкций крыльца и террасы дома.

Деревянный козырек над дверью

Для дачи или загородного дома чаще всего используются простые навесные конструкции, собранные из сосны или ели. Несмотря на простую конструкцию, навес из дерева может быть очень красивым и прочным.

Легкая деревянная рама отличается высокой жесткостью, поэтому габариты козырька ограничиваются только здравым смыслом и размерами входной двери. В отличие от стальных и кованых изделий, деревянный навес требует постоянного ухода и периодического ремонта.Каждый сезон хозяевам приходится обновлять лакокрасочное покрытие, проверять надежность крепления на стене.

Если сделать защиту из дерева своими руками, то ее конструкция будет стоить примерно в три раза дешевле стальной и в пять раз дешевле кованной. Но у использования дерева есть и отрицательные стороны:

  • Деревянные конструкции быстро стареют, особенно если детали каркаса подвергаются сильному воздействию солнечного света и влаги. За 10-15 лет эксплуатации козырек над входной дверью из дерева придется несколько раз ремонтировать, выравнивать и заменять с треснувшими и потрескавшимися деталями;
  • Козырек даже из самого лучшего и прочного дерева подвержен набуханию и «сухой» усадке.В результате материал может деформироваться.

Никакие защитные лаки или краски не могут остановить процесс поглощения влаги. Единственный способ предотвратить «мокрую» деформацию козырька — выбрать конструкцию с хорошей вентиляцией подкровельного пространства. Обычно деревянные навесы стараются повесить повыше над дверью. Это дает возможность надежно защитить дверь от дождя и при этом обеспечить хороший обдув дерева от конденсированной влаги.

Дверной козырек из поликарбоната

Использование прозрачного пластика в качестве кровельного покрытия давно стало нормой или непризнанным стандартом для устройства козырьков.Козырьки любого дизайна и типа могут быть покрыты поликарбонатом. Выбор марки листа поликарбоната зависит от выбранной схемы кровли.

Для арочных или куполообразных навесов используют сотовые марки поликарбоната, а для односкатных плоских крыш и навесов обычно выбирают монолитный пластик.

Крыши из поликарбоната хорошо переносят солнечный свет, жару и низкие температуры. Из недостатков поликарбоната можно отметить только сильное тепловое расширение.Поэтому на козырьке, покрытом листом поликарбоната, часто появляются «волны» от набухшего покрытия. В результате навес теряет свой первоначальный вид и даже может хлопать при порывах ветра.

Поликарбонат можно назвать оптимальным вариантом для входной двери любой конструкции. Поток света и тепла, проникающий через прозрачное покрытие козырька крыши, слишком слаб, чтобы негативно повлиять на лакокрасочное покрытие входной двери, но его достаточно для просушивания полотна от влаги.

Размеры козырька над входной дверью

Перед тем, как попробовать сделать защитный козырек своими руками, необходимо выбрать наиболее подходящие размеры крыши. В первую очередь нужно определиться с конфигурацией кровли.

Для классической двускатной крыши уклон каждого из скатов берется в пределах 40-45 o, соответственно высота в коньке получается 70 см, а расстояние между опорными балками принимается равным быть 140 см.

При этом длина каждого из откосов козырька получается в пределах 110-115 см.Если принять высоту и ширину входных дверей равными 200 см и 80 см соответственно, то верхняя планка конька будет закреплена на высоте 260-270 см над уровнем площадки крыльца. Между вертикальными откосами дверного проема и условными линиями для установки опорных балок на подкосы остается расстояние 30-35 см. Этого более чем достаточно, чтобы эффективно отводить воду с крыши навеса и не заливать площадку крыльца лужами.

Проще всего построить защитную конструкцию из деревянного бруса, досок, вагонки и тонкого сотового поликарбоната.Практически в любом доме есть минимум столярных инструментов, а материал для каркаса можно купить в любом строительном супермаркете или кровельном салоне. Подойдет сосновый брус сечением 50х50 мм и вагонкой 70 мм.

Как сделать навес над дверью своими руками из дерева

Один из вариантов защитной конструкции показан на схеме ниже.

Для того, чтобы сделать козырек над входной дверью своими руками, фото вам потребуются планка и накладка, металлические пластины, саморезы и столярные болты крепления.

Необходимо изготовить четыре комплекта деталей:

  • Пара горизонтальных опорных балок с вертикальными распорками;
  • Две пары стропил, соединенных в V-образную конструкцию столярными болтами;
  • Горизонтальные поперечины, соединяющие опорные балки.

Сначала устанавливается одна из горизонтальных поперечин на стены, затем крепятся опорные балки со распорками, которые затем закрываются второй поперечиной. Конечно, сначала нужно будет отметить высоту установки навеса над входом в дом.

Следующим этапом сборки навеса является установка и закрепление двух пар стропил. Они собираются с помощью столярных болтов с шестигранной головкой.

Важно! Нижняя точка свесов должна быть ниже или на уровне верхнего края двери.

Далее нужно установить две распорные балки, и можно собрать обрешетку из вагонки. Кровлю выбирают в зависимости от конструкции двери, можно уложить металлочерепицу красного цвета или ограничиться покрытием рулонным материалом.

Как сделать козырек над входной дверью своими руками из поликарбоната

Для прозрачных конструкций классическая схема фронтона не подходит. Если вы хотите сделать защитный козырек над дверью с прозрачной крышей, то каркас придется заказывать из кованого металла.

Одно из самых удачных решений деревянных навесов показано на фото ниже. Такой вариант отлично смотрится над дверью на фоне светлых стен постройки.

Принцип устройства навесной защиты аналогичен предыдущему варианту, но вместо деревянной обрешетки откосов необходимо возвести крышу из деревянных арок. Из доски вырезаются заготовки — пятьдесят по шаблону, полируются и покрываются лаком.

Саморезами и клеем устанавливаем детали навеса над дверью. В последнюю очередь уложите лист монолитного поликарбоната толщиной 8 мм.

Как установить козырек над входной дверью в частном доме

Способ установки зависит от материала и конструкции стен здания.Самый простой способ установить козырек над входной дверью своими руками показан на фото.

Вся конструкция крепится к стенам с обеих сторон двери с помощью вертикальных планок и дюбелей. Понятно, что этот способ подходит для стен из кирпича, шлакоблока или бетона.

Для каркасных построек, облицованных сайдингом и утеплителем, установка козырька над дверью осуществляется по схеме ниже.

Часть обшивки в местах установки вырезается до несущего каркаса обрешетки здания.Если здание построено из кирпича или бетона, то вам придется вырезать небольшой сегмент в изоляции, чтобы пятка распорки и горизонтальная поперечина опирались непосредственно на опорную часть стены.

Важно! При креплении каркаса нельзя опираться подкосами на утеплитель, обшивку, а тем более на дверной блок подъезда в дом.

После установки навеса потребуется заделать щели пеной и монтажным герметиком.

Образцы навесов над входными дверями

Наиболее распространенной формой защитного козырька считается двухскатная схема. В нем сосредоточены все важнейшие достоинства современных видов кровли:

  • Высокая устойчивость к сильным порывам ветра;
  • Прочность;
  • Отличный внешний вид.

Двускатный козырек можно устанавливать на стены, даже если входная дверь планируется без подъездной группы.

Вторая по распространенности конструкция — это конструкция навесного козырька, как на фото.

К очевидным преимуществам такой схемы можно отнести необычный способ устройства откоса. Изогнутая поверхность козырька выполнена из тонкой деревянной планки, уложенной ступенями на несущие профили пандуса. Достоинством такой схемы является простота монтажа, навес крыши фиксируется над дверью с помощью двух промежуточных горизонтальных панелей.

Большинство стальных навесов выполнено по дугообразной схеме из трубы квадратного сечения сечением 20 мм. Благодаря использованию прозрачного сотового поликарбоната пространство под крышей всегда хорошо освещено, поэтому и дверь, и стены не кажутся темными, как в случае под металлической крышей.

Кованые металлические козырьки выглядят еще изящнее и лаконичнее. Обычно такой навес делают достаточно большим и поднимаются на максимальную высоту над входной дверью, поэтому конструкция не «давит», не затеняет вход и не блокирует движение воздуха.

С помощью прозрачного формованного поликарбоната можно добиться уникального эффекта, когда козырек над входной дверью просто визуально исчезает из поля зрения.

Две небольшие горизонтальные несущие стойки из металла на фоне кирпичной стены практически незаметны, а абсолютно прозрачный пластик крыши можно увидеть только подойдя к двери дома.

Такой вариант защиты будет особенно уместен, если хозяева не хотят портить фасад старого здания современными конструкциями.

Заключение

Чтобы соорудить козырек над дверью при входе в дом или любое другое помещение, нужно правильно выбрать конструкцию крыши и способ крепления навеса к стене. Чтобы защитная конструкция выдерживала нагрузку и удары ветра, и при этом выглядела достаточно стильно, лучше всего использовать кованый каркас и прозрачный поликарбонат.Для небольшого дачного участка или дачи навесную часть над дверью можно собрать из дерева и сотового поликарбоната.

Входная дверь в частном доме / на даче подвержена агрессивным воздействиям окружающей среды. Козырек частично защитит дверь от разрушения. Есть много вариантов установки этих конструкций. В этой статье вы узнаете, как сделать навес крыльца, чтобы он был красивым и надежным предметом интерьера, правильно выполняющим свои основные функции.

Основное функциональное назначение козырьков:

  • Защитите входную дверь от осадков и палящего солнца.
  • Обеспечить комфорт домовладельцу. Например, замок под навесом приятнее открывать, особенно в непогоду.
  • Отделка экстерьера дома.

Чаще всего собственники частных домов изготавливают навесы на заказ. Если у вас тоже нет времени на изготовление этой конструкции, то можно сделать то же самое.Но если вам нужно сэкономить семейный бюджет, вы можете сделать козырек своими руками. Как бы то ни было, чтобы ваш козырек был качественным и отвечал вашим потребностям, предлагаем вам ознакомиться с разновидностями козырьков и их особенностями.

Если вы решили приобрести именно этот вариант покрытия для обустройства козырька, то покупайте профнастил более качественный и более толстый. С ним работать намного проще, чем с металлочерепицей и металлом.

Если вы решили сделать навес, то помните, что его цвет и структура должны соответствовать кровельному материалу кровли. Различия в цвете и текстуре, даже незначительные, будут очень заметны.

Навес из металлочерепицы лучше всего делать на этапе обшивки дома или другого строения, на входную дверь, к которой вы решили сделать навес. В этом случае у вас получится сделать козырек из остатков металлочерепицы с крыши кровли.

В качестве рубероида для козырька также может выступать битумная черепица или другой подобный рубероид, даже рубероид отечественного производителя.

Имеется в виду изготовление деревянного каркаса. В качестве кровельного материала может подойти тот же поликарбонат, металлочерепица, листовой металл, шифер и т. Д. Для домов в старинном стиле лучше всего подойдет такой козырек. Кроме того, среди построек, для экстерьера которых подходит деревянная конструкция навеса, есть срубные дома, отреставрированные избы и постройки, выполненные в фахверковом стиле.

Лучшим дизайнерским решением станет козырек, каркас которого изготовлен из ковки. Он послужит достойным украшением дома. Однако такая конструкция обойдется вам в копеечку. Кованый навес можно сочетать с такими кровельными материалами, как поликарбонат, черепица и даже пластик.

Кованый козырек довольно тяжелый, поэтому для того, чтобы он прослужил действительно долго, нужно его правильно установить.

Ковка подходит практически для любого дизайна, так как может состоять как из грубых, так и из изысканных элементов.Если на приусадебном участке уже есть кованые элементы, то и козырек следует сделать в едином с ними стиле.

Для изготовления такой конструкции потребуется перечень материалов:

  • Карнизная планка.
  • Желоб.
  • Металлические уголки.
  • Панель смежности.
  • Трубка.
  • Барс.
  • Профнастил / гибкая черепица.
  • Анкеры, шурупы и шурупы.

Вам пригодятся следующие инструменты:

  • Сварочный аппарат.
  • Yardstick.
  • Ножовка по металлу / болгарка.

Перед тем, как приступить к изготовлению козырька, необходимо сделать его эскиз. Для постройки весьма специфического козырька нужно произвести определенные замеры, например, ширину и длину крыльца. К получившейся фигуре прибавьте еще 60 см. Это будет ширина вашего дизайна. Чтобы получить длину козырька, нужно измерить расстояние от входной двери до конца крыльца, прибавив к этой цифре еще 15–20 см.Высота козырька рассчитывается в зависимости от архитектуры дома.

Наклон козырька должен быть около 20º.

Используя эти данные, вы можете нарисовать эскиз на бумаге или в специальной программе на компьютере в масштабе.

Отрежьте металлические уголки по проекту. Длина стропил от углов равна высоте ската. Также из углов нужно сделать подкосы и балки стен. Детали каркаса соединяются между собой с помощью сварочного аппарата.Каркас крепится над крыльцом.

Закрепите стенную балку. Это делается с помощью шурупов из нержавеющей стали, а для крепления распорок используются анкеры. Сделайте обрешетку, поместив ее на стропила. Если в качестве рубероида используется профнастил, то между рейками должно быть расстояние 30 см. Для гибкой плитки нужно подготовить сплошную обшивку. На него впоследствии будет укладываться рубероид.

Фиксировать черепицу можно саморезами.Битумная черепица не стыкуется, а внахлест.

Теперь нужно прикрепить металлическую планку опоры к верхней части пандуса. К его нижней стороне нужно прикрепить планку карниза, а затем соединить и установить желоб и трубу.

Изготовить такую ​​конструкцию не составит труда даже неопытному в строительстве человеку. Готовый каркас можно приобрести в строительном магазине или собрать самому.

Как и в предыдущем случае, перед тем, как приступить к работе по изготовлению арочного козырька, необходимо снять мерки и нарисовать эскиз.

  1. Сделайте каркас из трубы квадратного сечения 12-16 мм или алюминиевой трубы. Согните трубу по радиусу арочного навеса. Вам нужно будет сделать 2 одинаковые дуги.
  2. Соедините дуги прямыми сегментами труб с обоих концов. Чтобы каркас арочного козырька был более жестким, приварите к нему соединительную балку изнутри.
  3. Затем приварите козырек к задней дуге. С их помощью козырек будет прикреплен к стене дома.
  4. Теперь очистите раму от ржавчины и окалины.Загрунтуйте и покрасьте.
  5. Установить арочную конструкцию над крыльцом с помощью шурупов.
  6. Закрепите поликарбонат саморезами.

Если вы делаете навес над крыльцом одноэтажного дома, то делайте его так, чтобы края навесов выступали над крыльцом на 20-30 см. Таким образом будет исключена возможность попадания воды / снега в место крепления навеса к стене, что продлит срок его эксплуатации.

Двускатный навес сделать сложнее. Но он обеспечивает лучшую защиту от косого дождя. А при необходимости очистка от снега облегчит задачу. Двускатный навес жестче своих аналогов, поэтому имеет высокий уровень ветрозащиты.

Для начала нужно снять мерки и набросать. Затем следует рассчитать размеры треугольных скоб и обрешетки.

Окончательный результат изготовления козырька полностью зависит от точности измерений.Поэтому к этому этапу работы нельзя относиться легкомысленно.

  • Сделайте 2 скобы. Они могут быть металлическими или деревянными. Для этого соедините две перпендикулярные балки между собой и закрепите их распоркой под углом 45-60º.
  • Закрепите кронштейны на расстоянии, равном ширине козырька. Прикрепите вертикальные балки полученного кронштейна к стене, выровняйте и закрепите 3-4 саморезами из нержавеющей стали.
  • Если козырек должен быть опорным, то кронштейны делать не нужно.Вместо этого следует установить металлические / деревянные столбы. Выкопайте ямы для столбов на необходимом расстоянии друг от друга. Сделайте в лунке подушку из песка, утрамбуйте ее. Чтобы песок усадился, слегка смочите его водой. Установите столб и залейте бетоном. Верхние концы столбов соединены несущими балками .
  • Стропила изготовить из деревянных брусков / обрезной доски. Если козырек небольшой, то вам хватит двух пар стропил. Стропильные ноги скрепите между собой перекладинами.Затем закрепите стропила к верхним балкам кронштейнов и установите коньковый брус.
  • Сделайте ящик. Его можно сделать из досок / бруса / фанеры. Выбор материала не является обязательным.
  • Установить крюки желоба.
  • Уложить рубероид согласно инструкции производителя. Теперь нужно установить полосу у стены, а ветровую — на переднюю часть двускатного навеса. Они, помимо прочего, защитят конструкцию от влаги и снега.
  • Теперь нужно установить желоб и карниз. Помните, что нижний край планки необходимо опустить в паз. Закрепите водосточную трубу.

Перед установкой деревянных элементов конструкции каждый из них необходимо обработать антисептиками, что значительно продлит срок их эксплуатации.

Итак, в зависимости от типа козырька и ваших навыков работы с перечисленными в статье инструментами, вы можете изготовить козырек самостоятельно. Если после прочтения инструкции вы понимаете, что эти работы вам не по зубам, то лучше заказать уже готовый козырек.Есть вопросы по теме? Спросите нашего специалиста. Вы можете поделиться своим опытом в комментариях к статье.

Видео

В предоставленном видео наглядно можно узнать о тонкостях изготовления козырька над крыльцом:

;

Фото

В этой фотогалерее вы увидите много интересных идей для изготовления козырька:

Схемы

Если вы решили изготовить козырек самостоятельно, то схемы ниже помогут вам спроектировать собственную модель козырька:

Стильный дизайн парадного входа в частный дом порой производит гораздо более сильное впечатление, чем сам коттедж.Одну из важнейших задач в оформлении общего архитектурного стиля постройки выполняет навес над крыльцом. При этом эффектный дизайн — далеко не единственная функция, возложенная на козырек. Его основная задача — обеспечить защиту парадного входа от внешних неблагоприятных факторов.

Нормативные требования

Навес крыльца — это не просто часть кровли, это архитектурная составляющая, за которую отвечает ряд важных условий для комфортного и безопасного проживания в доме.

  • Помогает обеспечить максимальный комфорт при входе в жилые помещения, позволяя стряхивать капли дождя с одежды и зонта, находясь на крыльце, или убирать снег с обуви.
  • Обеспечивает максимальную надежность — правильно сконструированный козырек выдерживает не только вес падающих осадков, но и всевозможных гольцов, например, дикого винограда, которыми часто украшают парадный вход в дом.

  • Образует эффективный дренаж.Это очень важно для сохранения целостности всего фасада здания, поэтому современные навесы над крыльцом включают в себя специальные коммуникации — вода, стекая по навесу, сливается в накопительный резервуар и через оборудованную систему отвода жидкости подается выписан за пределы жилого дома.
  • Выполняет декоративную функцию. Стильный навес необычной формы может стать главным акцентом, подчеркивающим неповторимую архитектуру здания, ярким штрихом, придающим всему дизайну законченность и концептуальность.

Чтобы навес над дверью служил верой и правдой долгие годы и не нуждался в ремонте через пару лет, он должен соответствовать основным технологическим требованиям:

  • козырек должен выдерживать большую нагрузку и давление — при расчете, следует учитывать вес снежной массы, которая падает на козырек с крыши, а также размеры зеленых насаждений, которые часто огибают конструкцию; №
  • оптимально, если конструкция эффективно защищает не только само крыльцо, но и входную дверь в доме;

  • Обязательным условием эффективности конструкции является оборудование водоотводящей системы, как правило, она выполняется в виде накопительной емкости, ливневой канализации или желоба; №
  • Дизайн козырька должен гармонировать с общим архитектурным обликом здания, учитывать особенности его стиля и цветового решения.

Более точные требования к навесам установлены действующими ГОСТами и СНиПами, а именно:

  • навесы и навесы необходимо устанавливать над каждым входом, основным или второстепенным, а также на дверях бани и хозяйственных построек;
  • козырьки должны изготавливаться только из материалов, устойчивых к горению; №
  • рекомендуется использовать в качестве отделочных материалов одобренные санитарными органами;
  • Навесы
  • должны выдерживать нагрузку не менее 200 кг / м2.

Просмотры

Навесы

выполняются в самых разнообразных вариантах, но при этом любая конфигурация требует общего соблюдения единого стилистического решения экстерьера, поэтому при разработке проекта навеса следует учитывать любую деталь, мелочь, нюанс. . Как правило, для конструкции козырька выбирается одна из следующих форм.

  • Плоский навес — его чаще всего используют при отделке загородного дома или фасада в стиле рустик или, например, шебби-шик, для этого нужно просто сложить несколько досок между собой и стильно их украсить с декоративными материалами.

  • Купол — отличается оригинальным дизайном, однако это далеко не единственное преимущество такой конфигурации. Несомненным достоинством такого покрытия является его компактность, поверхность такого козырька занимает меньшую площадь, чем у других типов вариантов, однако покрывает такую ​​же площадь. Это означает, что для обустройства козырька требуется гораздо меньше материалов, что приводит к значительной экономии.
  • Арочные и полуарочные формы — такие навесы называют «маркизами», они очень экономичны, так как на их обустройство тратится очень мало материалов.Такие модели отличаются естественным дренажем, а кроме того выдерживают давление снежных масс.
  • Двускатный навес — самая простая конструкция, которая одновременно обеспечивает полноценный водоотвод.

  • Трехскатный вариант — органично сочетается с многоскатной кровлей, отличается повышенной прочностью и износостойкостью.
  • Вогнутый козырек — навес необычной формы, который может стать стильным акцентом архитектурной концепции.

Материалы (править)

Пожалуй, ограничений по материалам, из которых может быть изготовлен козырек, практически нет. Для стильного навеса можно использовать металл, пластик, плитку и многие другие современные материалы. Остановимся на каждом из них подробнее.

Поликарбонат

Этот материал широко используется при создании навесов и навесов, а также при возведении заборов.зимние сады и беседки.

Использование поликарбоната для устройства козырька имеет ряд преимуществ:

  • материал прозрачный, эффективно рассеивает ультрафиолетовое излучение, сохраняя безопасный уровень нормальной освещенности; Поликарбонат
  • — прочный состав, который не ломается и не трескается при сильных порывах ветра и напоре снежных масс;
  • вещество огнестойкое, не меняет оттенок под воздействием прямых солнечных лучей, не гниет, не ржавеет и не деформируется;

  • поверхность из поликарбоната считается неблагоприятной средой для роста плесени, опасного грибка и насекомых;
  • материал пластик, поэтому позволяет монтировать козырьки различной формы, в том числе полукруглые и угловые варианты;
  • На современном рынке представлен широкий выбор поликарбоната различных оттенков и толщины плит, благодаря которому каждый может выбрать именно тот вариант, который наилучшим образом подойдет к дизайну и общему стилю дома.

К недостаткам материала можно отнести плохую стойкость к ультрафиолетовому излучению. Именно поэтому производители покрывают его специальными составами, без которых навес через короткое время может помутнеть и ухудшить свои характеристики.

Пластик

Плиты ПВХ

часто используют для обустройства эффектного навеса крыльца. Стоит отметить, что по потребительским свойствам пластик аналогичен поликарбонату, однако его стоимость в несколько раз ниже.К тому же материал легкий, что значительно облегчает его монтаж. Недостаток — довольно скудная цветовая гамма, выгорание на солнце, однако этот недостаток успешно нивелируется разноцветными пленками, которые продаются в любом строительном магазине.

Металл

Козырек из нержавеющей стали считается относительно бюджетным вариантом. Однако для его строительства требуются хотя бы минимальные сварочные навыки. Если такого опыта нет совсем, то можно использовать гайки с болтами и заклепками, хотя в этом случае необходимо периодически проверять прочность соединений.

Навес из нержавеющей стали отличается прочностью и высокой прочностью, устойчив к механическим повреждениям и перепадам температур. Такой навес может защитить парадный вход на долгие годы. Из недостатков следует выделить большие габариты и необходимость регулярной антикоррозийной обработки.

Список специалистов

Этот материал считается хорошей альтернативой металлу, поскольку сочетает в себе прочность и долговечность с технологичностью современной обработки.Такие материалы с двух сторон покрыты слоем специальных защитных полимеров, которые значительно повышают его устойчивость к неблагоприятным внешним атмосферным факторам и обладают антикоррозийным действием.

Кроме того, профлист выпускается в довольно широкой цветовой гамме и фактуре. Таким образом, домовладельцы могут не только выбрать желаемый оттенок, но и, например, подчеркнуть текстуру дерева или имитировать кладку, или структуру кирпичного покрытия. К тому же этот материал проще стали.

Из недостатков можно выделить следующие: профнастил

  • не пропускает солнечный свет, поэтому такие материалы не следует использовать при оборудовании сферических навесов;
  • Профлист имеет относительно низкую ударопрочность — в случае, например, града целостность козырька не будет нарушена, но следы от ударов останутся.

Ковка

Отдельно стоит обратить внимание на такую ​​разновидность металлических козырьков, как кованые.Эти навесы всегда исключительно роскошны и элегантны. Они прекрасно вписываются в экстерьеры, оформленные в классическом стиле, демонстрируя вкус и статус владельцев особняка.

Конечно, ковка стоит очень дорого. Однако, чтобы придать входу благородный вид, вовсе не обязательно строить полностью кованый навес, достаточно добавить несколько декоративных элементов, способных преобразить общий вид постройки на наших глазах.

Отсутствие материала связано с его установкой.Такой навес невозможно изготовить самостоятельно, и его крепление лучше доверить рукам профессионалов — иначе вся конструкция зимой может просто рухнуть под тяжестью снежных масс.

Дерево

Разновидность материала, подходящего не для каждого дома. Козырьки из дерева следует использовать при устройстве домов из натурального дерева, грубого камня или кирпича. Достоинства древесины — экологичность и безопасность.Однако этот материал боится воды и огня, в нем может появиться плесень с грибками, а насекомые часто обустраивают свои норы в таких конструкциях.

Поэтому навес из дерева необходимо регулярно обрабатывать специальными фунгицидами и антипиренами, которые позволяют материалу выдерживать все неблагоприятные факторы окружающей среды.

Металлочерепица

Многие дизайнеры не считают использование металлочерепицы подходящим вариантом обустройства крыльца, так как это довольно громоздкое покрытие.

Однако потребительские свойства таких навесов чрезвычайно высоки:

  • они устойчивы к механическим повреждениям;
  • устойчив к перепадам температур и прямым солнечным лучам;
  • имеют длительный срок службы;
  • отличаются декоративным оформлением.

Очень часто металлочерепицу заменяют битумной — она ​​намного легче, к тому же отлично поглощает звуки, а значит, создает дополнительную звукоизоляцию.Часто такое покрытие используется на даче из-за невысокой стоимости и простоты монтажа.

Стекло

Этот материал используется очень редко; он подходит не для каждого дома и не для каждой семьи. Стекло гармонично смотрится в жилищах, оформленных в стиле минимализм; во всех остальных случаях следует отдавать предпочтение другим материалам. Ну а кроме того, в семьях, например, с детьми, лучше воздержаться от использования стеклянных козырьков, так как такое изделие может повредиться во время активных игр с мячом и ракеткой.

Типовой проект

Общие принципы проектирования навеса крыльца основаны на сочетании навеса с общей стилистической концепцией фасада здания, а также с задачами, которые вы ставите перед навесом. Если вам нужна конструкция только для эффективной защиты крыльца от ветра и осадков, то лучше остановиться на самом простом и недорогом козырьке, как говорится «аккуратный и аккуратный». Такие покрытия чаще всего делают из поликарбоната или металлических профилей, однако могут применяться и другие материалы.Единственное, что имеет значение, — это сочетаемость цвета и стиля отделки с общей отделкой фасада здания и его цветовой гаммой.

Иногда возникает необходимость создать козырек особой конструкции. — Русский, классический, хай-тек, фахверк или шале. Например, для бревенчатого дома уместно будет непрозрачный деревянный навес, который полностью соответствует стилю традиционной русской избы.Однако здесь уместным будет кованый козырек.

При реализации идей хай-тек можно использовать поликарбонат или стекло, металл подчеркнет готику, а металлочерепица подчеркнет классику.

Поскольку козырек — довольно значимая составляющая всего фасада здания, он должен представлять собой единый архитектурный ансамбль с самим крыльцом, перилами и ступенями.Кроме того, навес можно отдельно украсить декоративными элементами, для чего чаще всего используются фонарики и вазоны. Иногда навес используют для обустройства замкнутого пространства, которое можно использовать как зону отдыха.

Чертежи и проекты

Строительство козырька требует обязательного составления чертежа будущей конструкции, расчеты основаны на:

  • выбранном материале, который должен не только гармонично вписываться в общий дизайн постройки, но и иметь достаточная степень прочности и устойчивости;
  • тип навеса — плоский, односкатный, двускатный, арочный и др.;
  • Размеры козырька
  • — длина, ширина и глубина;
  • Расположение — конструкция навесов над основным и запасным выходами, как правило, существенно различается.

Основные моменты, которые следует учитывать при составлении чертежа:

  • ширина навеса должна быть на 50 см больше дверного проема;
  • Оптимальный угол наклона для наклонного купола составляет 20 градусов.

Чертеж действительно необходим при оборудовании навеса.Он не только поможет вам правильно выполнить все необходимые монтажные работы, но и позволит рассчитать необходимое количество материалов.

Как сделать самому?

Сначала может показаться, что построить козырек очень просто — прибить каркас и уложить основной материал. На практике это далеко не так: монтаж можно произвести самостоятельно, но для этого требуются хотя бы минимальные навыки и опыт работы со строительными и облицовочными материалами.Конечно, если вы просто хотите, чтобы «не капало на голову», то хватит и гвоздей, и молотка. Но чтобы козырек обеспечивал эффективную защиту и был стильным архитектурным элементом, следует тщательно продумать все этапы работы, позаботиться о прочном каркасе и выбрать оптимальную форму.

Процесс пойдет намного проще, если у мастера будет готовый эскиз. Даже если он был составлен вручную, он в любом случае будет отражать все плюсы и минусы проекта.

В зависимости от используемого материала и рабочей зоны вы можете выбрать один из следующих видов крепления:

  • Подвесной — крепление производится на специальных подвесах, расположенных непосредственно над козырьком. Такой вариант оптимален для материалов с небольшим весом, например, поликарбоната и профнастила.
  • Подвесной — крепится к стене с помощью опор.
  • Опора — содержит «столбы», которые упираются в фундамент или на крыльцо. Такой дизайн подходит для козырьков увеличенного размера.

На первом этапе строится каркас, чаще всего это металлическая труба треугольного сечения. Для начала вырезаю металлические секции необходимого размера, а затем привариваю их друг к другу в соответствии со схемой: сначала монтирую П-образное основание каркаса, а затем прикрепляю элементы основания.

Чаще всего каркас делается на земле; в редких случаях к основанию, которое уже подвешено к фасаду, привариваются дополнительные комплектующие.

Общее количество перемычек при возведении каркаса во многом зависит от используемого материала, поэтому если козырек из профнастила, то ламели следует располагать с шагом 30 см. На завершающем этапе обустройства каркаса, крепится карнизная пленка, а также элементы водоотвода (желоба и трубы) …

Сделать прямые козырьки не представляет особой сложности. Создавать арочные конструкции намного сложнее.

Для изготовления волнообразных навесов трубы нарезаются с очень большим запасом, а затем изгибаются газовым ключом или специальным трубогибом. Если в вашей домашней мастерской нет таких инструментов, то можно порекомендовать обычную болгарку, она делает пропилы по всей поверхности трубы с шагом 30-40 см, по которым труба загибается до достижения необходимого скругления, а затем сваривают пропилы.

Если навес планируется монтировать из тяжелых материалов, то каркас навесной конструкции следует дополнительно оборудовать упорами, отходящими от внешнего угла навеса к стене под углом.

Следующим шагом будет просверливание отверстий, с помощью которых каркас будет крепиться к стене. Обычно козырьки фиксируются вверху и внизу с двух сторон — то есть получается 4 точки крепления. Однако если речь идет о металлических навесах, то стоит увеличить количество креплений.

  • наклонно относительно турника с двух сторон прикреплены дополнительные планки, которые станут каркасом для укладки наружного покрытия; №
  • если козырек имеет большие размеры, то сначала по балкам укладывается обрешетка и только потом основной рубероид;
  • Сразу оговоримся, что на основе деревянного каркаса можно сконструировать козырьки с прямой лаконичной геометрией.Нельзя монтировать волнистые и сферические варианты навеса.

Традиционно козырьки из металла или профлиста изготавливают профессионалы. Самостоятельно оборудуют навесы из профнастила или пластика. Материал крепится к каркасу с помощью стальных шурупов и термошайб. Для этого в основной обшивке просверливается отверстие, через которое она будет держаться на каркасе. В этом случае в обязательном порядке делается резиновый или силиконовый слой.Термошайбы не следует закручивать слишком сильно, так как листы должны иметь возможность небольшого смещения.

Наличие навеса или козырька над входной дверью в комнату позволяет решить сразу две задачи — уменьшить попадание воды в щели дверного проема и уберечь хозяев от непогоды. Даже небольшой козырек над входом может кардинально подарить хозяевам положительные эмоции и защитить вход в дом от дождя и снега.Понятно, что когда вход в кирпичный дом традиционно строится в виде тяжелого навеса над крыльцом из металла и пластика, этого в первую очередь требует дизайн фасада дома. Для дачи или бани вполне можно соорудить козырек над входом из дерева своими руками. Причем сделать такую ​​конструкцию не сложнее, чем скамейку или стол. Главное — красиво выглядеть и обеспечивать надежную защиту от дождя.

Двухскатный или односкатный, что выбрать


При желании можно подобрать не менее десятка различных конструкций деревянного мини-навеса или козырька, и каждый из них имеет свои достоинства и недостатки. Для деревянных построек выбирают преимущественно двускатные и арочные конструкции.

Двускатный навес над входом, на фото, выглядит довольно эффектно, к тому же такие конструкции лучше выдерживают ветровые и снеговые нагрузки.

Но, прежде чем браться за изготовление двухскатного деревянного козырька над входом своими руками, необходимо учесть несколько дополнительных факторов:

  • Строительство такого деревянного сарая обычно требует столярных и деревянных навыков;
  • На изготовление даже самого простого двухскатного козырька уйдет минимум два дня работы;
  • Для постройки двускатной конструкции потребуется вдвое больше пиломатериалов, крепежа и кровли.

К сведению! Вес готового двускатного навеса составляет не менее 25 кг, поэтому на дверной блок и стены будет создаваться дополнительная нагрузка.

Если дом или баня строятся по панельной технологии или из плит OSB, бабло у входа в комнату нужно будет дополнительно укрепить перекладиной во избежание деформации дверной коробки. Для деревянных и кирпичных построек деревянный навес над входом можно прикрепить прямо к стене.

Односкатная конструкция имеет свои преимущества:

  • За один рабочий день возводится простой навес из дерева над входом;
  • Расход материалов и крепежа в 3 раза ниже, чем у двускатной конструкции;
  • Упрощенная конструкция козырька позволяет сделать охрану над входом в дом даже начинающему плотнику.

Обычно односкатные конструкции по конструкции и внешнему виду проигрывают двускатным конструкциям, но если проявить немного изобретательности и изобретательности, козырек можно сделать не менее симпатичным и удобным в использовании.К тому же небольшой вес деревянного навеса дает возможность закрепить его над входом в дом буквально четырьмя-шестью саморезами.

Строим двускатный навес своими руками


Один из самых популярных вариантов односкатного навеса из дерева показан на рисунке.

Плоскость откоса образована системой коротких стропил и обрешеток, уложенных на две поперечные балки. Основание рамы составляют две боковые треугольные стойки.Для компенсации вертикальной нагрузки и надежного удержания навеса над входом в дом консольные балки, удерживающие пандус, усилены арочными деревянными подкосами.

Такой навес из дерева идеально сочетается с двускатным скатом крыши, как бы являясь его продолжением. По словам мастеров, приведенная выше схема козырька хорошо зарекомендовала себя на практике, но для изготовления потребуется определенная сноровка, опыт работы с деревом. Поэтому, если вам нужно за пару часов соорудить ограждение над входом, то самый простой навес из металла и дерева, представленный ниже, будет лучшим вариантом.

Строительство простейшего навеса из дерева


Самые простые самодельные навесы и защитные конструкции из дерева страдают одним и тем же недостатком — невыразительным внешним видом. Проблему можно решить, сделав деревянный козырек над входом своими руками с дополнительными элементами, имитирующими резьбу по дереву.

Для изготовления козырька вам потребуются:

  • Влагостойкая фанера толщиной 15 мм и размерами 150х100 см;
  • Вагонка из дерева или доски размером 120х10х2 см в количестве 10 шт.;
  • Лист оцинкованный, толщиной 0,8 мм и размером 120х100 см.

Конструкция козырька состоит из трех поперечных балок, уложенных на вертикальные фанерные стойки. Чтобы получить максимальный декоративный эффект, сначала нужно придумать оригинальный эскиз узора, имитирующего резьбу по дереву, фото.

После окончательного оформления схемы рисунка лобзиком вырезается очертание выкройки. Резать фанеру намного хуже, чем резать обычную древесину, балки или доски.Чтобы зубья лезвия не поднимали верхний слой, на линию отреза можно наклеить пленку или скотч. Вырезанную стойку тщательно отшлифовать наждачной бумагой по дереву.

Во избежание ошибок в размере стойки или форме декора вторую стойку лучше всего делать прямым копированием. Для этого достаточно закрепить на листе фанеры первый экземпляр стеллажа и использовать его как шаблон. В результате получились два резных столба из дерева.

Для усиления декоративного эффекта планка карниза фасада также вырезана резьбой по дереву.Поверхность откоса и тыльная сторона козырька набиты кусками фанеры, а для увеличения жесткости установлен дополнительный центральный транец. Поскольку большая часть силовых и несущих частей изготовлена ​​из фанеры, конструкция козырька собирается на шурупах по дереву, которые обеспечивают отличную жесткость и максимальную прочность соединения.

Козырек крепится над входом любым доступным способом. Проще всего намотать 4-6 саморезов в доски, набитые на обратную сторону конструкции.

Перед тем, как приступить к устройству кровли, дерево необходимо обработать акриловым или алкидным водостойким лаком. Навес из дерева над входом будет частично защищен от дождевой воды, но из практики известно, что даже влагостойкая фанера и обработанное дерево плохо переносят влагу и солнечный свет. Поэтому дополнительная обработка лаками и красками только повысит долговечность конструкции.

В качестве кровельного материала используется листовая оцинкованная сталь.По бокам и по свесу необходимо будет отогнуть желоба на глубину 1,5-2 см, этого хватит для сбора стекающего конденсата и талой воды. С обратной стороны кровли загибают полосу шириной не менее 10 см для защиты места стыка.

При установке козырька над входом полосу нужно будет отогнуть вверх и закрепить саморезами.

Простой вариант козырька фронтона


Для изготовления двускатного навеса из дерева используется деревянный брус 70х70 мм и 40х70 мм и вагонка из сосны.Выбор дерева и размера бруса обусловлен стремлением избежать нежелательных операций по врезке стропил в основание кровли. В качестве крепежа используются саморезы — «глухари» с шестигранной головкой.

Двускатный навес представляет собой каркасную конструкцию, состоящую из четырех частей:

  • Г-образные стойки из дерева, с помощью которых вся конструкция козырька надежно удерживается над входом в дом;
  • Каркас или основание, поддерживающее стропильную систему;
  • Стропильный каркас козырька;
  • Кровельное покрытие, состоящее из обрешетки и черепицы.

Для изготовления козырька из дерева вам понадобится отвертка с набором сверл и зенковок, дисковая пила, набор саморезов и разметочный инструмент.

Изготовление крепежа каркаса


На первом этапе необходимо изготовить две вертикальные опорные стойки козырька. Каждая подставка собирается из дерева, доски или бруса 70х40 мм из трех частей. Первоначально вертикальные части Г-образных стоек необходимо закрепить к стене дома. Выровняв верхние торцы по высоте, заготовки закрепляют саморезами, выравнивают по вертикали и закрепляют в нижней части.

Второй этап — установка горизонтальных балок и подкосов. Каждая балка и распорка сначала прикрепляются шпильками к вертикальной перекладине, прикрепленной к стене дома. Только после совмещения всех элементов стоек по горизонтали подкосы пришиваются к горизонтальной и вертикальной частям стойки глухарями.

Перед тем, как приступить к монтажу стропил козырька, концы балок соединяются дополнительной планкой, обеспечивающей жесткость всей конструкции из дерева.

Установка стропил козырька


Стропильный каркас состоит из трех пар стропил. Каждая пара измеряется и собирается перед началом установки навеса над входом. Большая часть жесткости ферменной конструкции из дерева обеспечивается прочной обшивкой и правильно установленными шурупами для глухаря.

Перед креплением каждую пару стропил выравнивают по отвесу и уровню. Это самый сложный и ответственный этап строительства.Чтобы стропила оставались в устойчивом положении, придется прибегнуть к небольшому усовершенствованию. Под опорную поверхность каждой стропильной ноги выкладывается треугольная деревянная подставка, фото.

Стенд дополнительно оклеивается любым клеем для работы с деревом. Далее деревце фиксируется хомутом, выполняется зенковка и просверливание отверстия под саморез глухаря. После ввинчивания самореза головка полностью утопается в дереве и не мешает дальнейшей укладке обрешетки.

После того, как все пары стропил прикреплены к каркасу, к стене дома дополнительно крепятся два последних стропила. Это гарантирует, что вся деревянная конструкция надежно и надежно удерживается над входом в комнату.

Укладка кровли на скаты навеса


Для этой конструкции можно использовать практически любой тип кровли, в принципе не важно, какой кровельный материал будет использован для защиты деревянного каркаса.Поскольку откосы и обрешетка забиты сплошной вагонкой, самым простым вариантом кровли будет битумная черепица.

Вместо вагонки можно использовать любую пазогребневую доску для привода крыши. Чем меньше вес дерева и конструкции в целом, тем лучше. После первого слоя обрешетки на откосы козырька пришивается плита OSB, укладывается гидроизоляционный материал для защиты дерева, можно крепить битумную черепицу.

Заключение


По мнению мастеров, работающих с навесами и кровельными конструкциями, древесина лучше всего подходит для строительства дома своими руками.Стоимость деревянного сарая над входом в дом обойдется примерно в три раза дешевле металлической конструкции. Если требуется арочный или нестандартный навес, несущие деревянные балки можно заказать в столярной мастерской, а большую часть работ по сборке навеса можно выполнить своими руками.

Чтобы не промокнуть под дождем и не томиться на солнышке, открывая входные двери, нужна какая-то защита. Обычно козырек делают над крыльцом или чуть выше двери.В некоторых случаях навес может также закрывать ступеньки и даже дорожку или ее часть. Как сделать такую ​​конструкцию, из каких материалов и поговорим дальше.

Типы и типы

Если говорить о конструкции в целом, навес или навес над крыльцом состоит из каркаса и рубероида (обшивки). Также могут быть опорные стойки, поддерживающие внешний край навеса. Они не обязательны. Они нужны, когда нет уверенности, что конструкция без дополнительных опор сможет выдержать осадки.

Козырек над входом: общий вид

Под осадками обычно понимается снег. В регионах с большим количеством снега можно либо сделать уклон навеса крутым, чтобы снег быстро таял, либо установить дополнительные опоры. Вы можете сделать и то, и другое, как обычно, — запас прочности / прочности успокаивает и вселяет уверенность.

Материалы рамы и стойки

Каркас и опоры козырька над входной дверью изготавливаются из:


Самым популярным материалом для изготовления каркаса навеса над крыльцом в последнее время является профилированная труба.При равных размерах и толщине стенки с круглой трубой (если сравнивать диагональ и диаметр) профиль имеет большую жесткость. При этом имеет самые разные сечения — квадрат и прямоугольник с разными сторонами, его можно гнуть дугами, легче сваривать и крепить к стенам, хорошо сочетается с элементами традиционной или холодной ковки, а также такой же по прочности, как и другие изделия из стали. В общем, сегодня в фаворе именно профилированная труба.

Из чего сделана обшивка навеса над крыльцом?

Если говорить о материалах для облицовки козырька над крыльцом, то здесь очень большой выбор.Очень часто навес над входом в дом делают из того же материала, что и крыша. И это правильно, так как в этом случае получается гармоничный дизайн дома. При таком решении используется любой рубероид:


Стекло используется реже всего. Необходимо использовать усиленные типы типа триплекс, а они не только дороги, но и солидно весят, поэтому обязательно потребуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятно, почему стекло непопулярно.

Профили козырька

Есть более десятка видов козырьков над входной дверью. Самым простым в изготовлении является односкатный навес. Требует минимум усилий и материалов и может неплохо выглядеть. Его обратная сторона в том, что при таянии снега сугроб будет прямо перед вашей дверью и его нужно будет срочно ликвидировать. Остальные модели с наклоном вперед страдают той же «болезнью». Это отличные варианты для регионов с малоснежной зимой, но с жарким солнцем — не совсем для наших широт.Хотя, если вас не пугает необходимость срочной уборки снега, можно обойтись любым из вариантов.

Формы и наименования навесов над крыльцом

Чуть сложнее сделать козырек (это дом) и простую арку. Они хороши тем, что по бокам от входа стоит талый снег и даже при его большом количестве нет необходимости его срочно убирать. Так что для регионов с большим количеством снега это лучшие модели.

Как соединить козырек крыльца и стену дома

Один из самых сложных моментов — состыковать покрытие навеса над крыльцом, чтобы вода не стекала по стене.Обычно используются стандартные методы стыковки кровли — с помощью перегородки. Такой способ подходит для любого кровельного материала, а также для листового металла и дерева. Вам просто нужно правильно подобрать цвет. Здесь есть два подхода: в тон стене или в тон кровле козырька. Варианты равны, поэтому решать / выбирать вам.

Как прикрепить козырек к стене

В стене делается паз под перегородку (глубина 5-7 мм). Край планки вставляется в углубление, скрепляется, шов заделывается влагостойким герметиком для наружного применения.Другой край планки упирается в рубероид. Когда вода стекает по стене, она стекает к брусу, от него, минуя стык, на рубероид и далее в ливневую канализацию или прямо на землю — кто бы это ни делал.

Если вы используете металлочерепицу, у продавцов есть специальный настенный профиль. Также его можно использовать с другими материалами — важно выбрать цвет. В стандартную комплектацию входят резиновые уплотнители, которые ставятся в паре сантиметров от внешнего края.При этом при сильном ветре под штангу не попадают вода и мусор.

Стандартное решение для металлочерепицы. Подходит для шифера, профнастила

Если козырек над входной дверью и крыльцом изготовлен из поликарбоната, стекла или пластикового листа, описанный выше способ неприемлем — выглядит слишком грубо. В этом случае есть два варианта:


Других хороших вариантов нет. Вы можете объединить только два для надежности.

Как исправить, если стена многослойная

В последнее время все больше зданий имеют многослойные наружные стены — вентилируемые фасады, утеплитель… Несущая часть стены закрывается парой слоев материалов, несущей способности которых хватает только на то, чтобы выдержать собственный вес. К ним ничего нельзя прикрепить. Вся нагрузка должна приходиться на несущую стену.

Как прикрепить козырек над входной дверью к трех- или двухслойной стене

Даже если наружный слой представляет собой чистовой кирпич, на него ничего не стоит прикрепить. Кладка обычно ведется в половину кирпича. Так что он выглядит солидно только снаружи.Вес даже самого маленького и легкого навеса не выдержит, да и опорные стойки тоже не помогают.

Следовательно, в любой многослойной стене во всех отделочных / изоляционных слоях проделываются отверстия, конструктивные элементы крепятся к несущей стене.

Козырек односторонний: особенности конструкции

Наклонный или прямой односкатный козырек — это самое простое, что может быть. Прямые в нашей стране редкость — они мало функциональны, но односкатных наклонных много.

В основе наклонного двускатного навеса — прямоугольный треугольник. Прямой угол ложится к стене, а длина сторон зависит от желаемого уклона.

Конструкция навеса навеса над входом

В простейшем случае из профилированной трубы можно сварить три одинаковых треугольника (как на рисунке выше), проделать в них отверстия под крепеж (минимум три). Эти три элемента можно соединить в единое целое с помощью обрешетки под рубероид — как показано на рисунке.А можно сварить поперечины из той же трубы (но меньшего сечения) или полосы, уголка. Такой вариант — с металлическими перемычками — больше подходит для навеса над крыльцом из поликарбоната или пластика. Подойдет и металлический лист — его будет удобно приварить или вкрутить саморезы.

Идея та же, но материал другой.

Также есть вариант с переменным углом наклона. Это прямоугольный каркас с перемычками обрешетки, к которому крепится легкий рубероид.Этот каркас крепится над входом с помощью пристенной балки, прикрепленной к стене (как выполнить соединение мы описали выше).

Переменный угол

В зависимости от необходимого угла наклона изготавливаются подкосы. Они могут быть металлическими или деревянными. Крепится к раме.

При желании этот вариант можно сделать с регулируемым углом наклона. Крепление каркаса и подкосов к стене сделайте подвижным (например, на петлях), сделайте в каркасе несколько отверстий.Переставляя распорки в разные отверстия, можно получить разный угол наклона. Для дверей эта функция не очень актуальна — возможно, для стеклянных дверей — чтобы блокировать слишком яркое солнце, но для окон она может пригодиться.

Каркас двускатного навеса

Существует как минимум два способа собрать козырек с двумя откосами: из двух и более (в зависимости от длины навеса) треугольных стропил или из двух прямоугольных рам с обрешеткой, закрепленных поперечинами. Второй вариант показан на рисунке ниже, а первый будет немного дальше.

Навес с домиком — один из популярных вариантов

Метод первый

Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона откосов задается пилой по коньку, закрепляется ригелями — распорной планкой. Поскольку рубероид укладывается с конька, обрешетка укладывается в обратном направлении. Мягкая черепица требует сплошного настила. Это может быть влагостойкая фанера или OSB.

Как сделать козырек над дверью в виде домика

Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку с козырька на большую площадь стены. Конструкцию лучше собирать на земле (без крепления рубероида). Для того, чтобы поднять и закрепить навес, потребуются помощники или услуги манипулятора.

Метод второй

Второй вариант — сборка отдельных ферм.Возможно, вам этот вариант покажется проще — по такому принципу собираются все двускатные крыши.

Пример двускатного крыльца со стропильной системой

Здесь тоже собирается каркас из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два-три треугольника стропил, которые опираются на балку конька, и она упирается в стойку, которая вторым концом крепится к каркасу. Получается мини-модель обычной стропильной системы.

Для улучшения внешнего вида рядом со стойкой размещаются скосы. На фото выше они изогнутые, но это далеко не обязательно. Вы можете просто сделать его из бруса, распилив его под нужным углом. Так же лучше собрать систему на земле — точно соединить на высоте не получится.

Металлический

Если каркас козырька изготовлен из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов гораздо меньше.

Сварить два одинаковых треугольника — по размеру будущего навеса. Их связывают перемычки, длина которых определяется «глубиной» козырька. Чтобы обшивка не провисала, наваривают дополнительные ригели.

Двускатный навес над крыльцом из металлической трубы

Готовая конструкция навеса дополняется скобами — упорами. На картинке выше навес над крыльцом имеет только упор без откосов.Для регионов с малоснежным зимой этого достаточно, но для удержания сплошной снежной массы понадобится косилка или подставка. Или, может быть, оба (как на схеме ниже).

Красивый двускатный навес над входом из стальной трубы с фигурными упорами и столбами (схема с размерами)

Декоративные элементы не являются обязательными. Здесь может быть обычный треугольник.

Арочный козырек над крыльцом: особенности изготовления

Навес над входной дверью в виде арки сложно назвать сложным в изготовлении.Эту форму удобнее делать из стальной трубы, тем более из профиля, прямоугольного сечения. С помощью трубогиба (можно и вручную, но это сложнее) делают несколько арок одинакового размера. Их соединяют перемычками, длина которых определяется желаемым размером кровельной части.

Арочная конструкция — самый простой из вариантов

Первая и последняя арки соединяются горизонтальными перемычками, скобами или, как на картинке выше, к последней привариваются обычные упоры.

Часто встречаются двойные арки с декоративным и не очень наполнением. Они характерны для больших построек. Тем не менее, ветер и снеговая нагрузка велики, и лучше перестраховаться, сделав запас прочности, чем делать все заново.

Фото идеи

Навес крыльца из металлических труб и поликарбоната: разные модели

Красивый дизайн с использованием традиционной или холодной штамповки

Навес над крыльцом на металлическом каркасе: односкатный, двускатный (дом), арочные модели

Разные по стилю и форме

С опорами на столбах и металлическим шнурком для декора

Навес над крыльцом не только над входной дверью, но и над террасой.

Деревянный навес над входом в виде дома — варианты с опорными стойками под плитку

Особенности крепления поликарбоната

Арочная крыша — это свежий взгляд на архитектуру частного дома. Купольная крыша

Сегодня среди привычных закаленному мастеру кровельных конструкций сильное место заняла арочная крыша. Такая конструкция крыши делает дом не только оригинальным и интересным, но и защищает его от чрезмерной ветровой нагрузки.К тому же именно арочный потолок дает возможность пропустить в комнату максимум света, если в качестве кровли выбрать прозрачный поликарбонат. Достоинства и недостатки такой купольной кровли и принципы ее монтажа в материале ниже.

Использование арочных крыш сегодня широко распространено во всем мире. Сейчас в России начали внедрять такое сооружение в архитектурную сферу. В частности, такая крыша оправдана на таких объектах:

  • Бассейны и закрытые спортивные площадки;
  • Остановочные павильоны и транспортные навесы;
  • Теплицы и теплицы;
  • Дом арочный для дачи;
  • Капитальные постройки, такие как мощные ангары, производственные цеха и др.

Важно: кстати, для строительства ангаров сегодня разработаны бескаркасные кровли из металлопрофиля. Такие конструкции обладают большой жесткостью и прочностью, что дает возможность монтировать большие помещения без применения сложной стропильной системы.

Плюсы и минусы полукруглой крыши

Стоит знать, что арочные крыши несут массу преимуществ как для самого дома, так и для его хозяина. Основными положительными сторонами такого дугообразного перекрытия являются:

  • Снижение ветровой нагрузки на пол дома.То есть, двигаясь по покатой крыше, ветер не испытывает сопротивления, а значит, не отрывает крышу и не расшатывает стропильную систему.
  • Беспрепятственный спуск снежных заносов с крыши. Такой момент важен, так как осадки в виде снега оказывают дополнительное давление на пол.
  • Возможность наполнить комнату естественным светом (при условии, что используется прозрачная крыша).
  • Значительная экономия чердачного пространства. Это обеспечивает отсутствие сложной стропильной системы.

Но у полукруглой крыши есть и недостатки. К ним относятся:

  • Некоторая трудоемкость монтажа. Особенно, если мастер решит сделать опорный каркас из дерева.
  • Невозможность использования кем-либо его в качестве кровельного материала.

Материалы для покрытия арочной кровли

Как правило, для покрытия арок кровли используются легкие кровельные материалы, обладающие определенной эластичностью. В частности, в качестве кровли можно использовать:

  • Листы стальные оцинкованные.Такой материал благодаря своей гибкости способен одновременно образовывать как покрытие, так и несущий жесткий каркас. Кроме того, оцинкованная сталь устойчива к коррозии.
  • Сланец пластиковый рулонный. Чехол изготовлен из полимеров и обладает отличной эластичностью. Такой рубероид имеет гладкую поверхность и прочную структуру, что дает возможность мастеру использовать этот материал как арочный.
  • Напольное покрытие из арочного профиля. В этом случае покрытие имеет структуру стандартного профлиста.Единственное различие между этими двумя типами покрытий — их форма. Арочный уже имеет арочную форму. Его преимущество в том, что такой материал можно крепить на каркас крыши целыми фрагментами.

Важно: арочный профнастил заказывать у производителя по параметрам арочной кровли (ширина пролета, высота его стен и высота дуги).

  • Брус клееный. При аккуратном монтаже и правильно подобранном профиле можно сделать деревянную бревенчатую крышу.И хотя этот вариант невыгоден с точки зрения долговечности, тем не менее с эстетической точки зрения такая кровля выглядит экологически чистой и привлекательной.
  • Гипсокартон или фанера. Сверху материалы необходимо будет покрыть любым рубероидом, например битумной черепицей и т. Д.
  • Покрытия световода (поликарбонат). Сегодня он самый популярный для перекрытия арок.

Материалы каркаса крыши

Что касается материалов для изготовления каркаса крыши, то можно использовать самые разные материалы.Однако их следует разделить на материалы для использования в капитальном промышленном строительстве или для использования в частных работах. Итак, для капитального строительства можно использовать:

  • Железобетон. Для установки таких арок потребуется сложное специальное оборудование, а работа будет очень кропотливой. Поэтому частные мастера с таким материалом не работают.
  • Листы бескаркасные профильные. О них выше писали, что такой материал одновременно выполняет и функцию жесткого каркаса, и функцию кровельного покрытия.

В частном строительстве для каркаса арки можно использовать:

  • Стропила деревянные арочные. Создание таких элементов кровли на плече столяра. Или заказать такие стропила в столярной мастерской. Чаще всего они выглядят как дуги или полудуги, склеенные из тонких досок.
  • Металлический стальной профиль (квадратная труба). Прочный и устойчивый к нагрузкам материал, но требует определенных усилий при изгибе профиля.
  • Трубы алюминиевые. Идеально подходит для изогнутых конструкций кровли.Алюминий не подвержен коррозии, с ним довольно просто работать и он легкий в конструкции каркаса. А когда такие ножки усилены подкосами, крыша выдержит любой рубероид.

Важно : для устройства арочной теплицы можно использовать трубы НС ПВХ.

Арочная крыша на алюминиевом профиле своими руками

Чтобы возвести полукруглую крышу своими руками, нужно подготовить алюминиевые трубы сечением 5 см и длиной 5-6 м.А для перекрытия кровли в нашем случае берем полупрозрачный поликарбонат любого оттенка. Но стоит помнить, что хоть такое покрытие современно и привлекательно, его все же лучше использовать для навеса над автомобилем, крыши бассейна или надстройки. Потому что летом в помещении под такой крышей будет очень жарко.

Важно: поликарбонат имеет свойство расширяться при нагревании на солнце. Поэтому при креплении листов покрытия необходимо оставить технический зазор для расширения кровли.

Расчет кровельной дуги

  • Чтобы рассчитать длину одной дуги и ее радиус, вам нужно взять лист миллиметровой бумаги и нанести на шкалу ширину пролета арки (расстояние от одной стены дома до другой) и ее желаемую высоту над пролет.
  • Все замерив и получив данные переносят на лист миллиметровой бумаги.
  • Теперь в центре пролета на схеме устанавливаем циркуль и, опираясь его вторым концом карандашом на край одной стены согласно схеме, рисуем ровный круг.
  • Нарисуйте внутри круга ровный шестиугольник.
  • Результирующие длины сторон для масштабирования будут длинами одной дуги, которую нужно будет сложить. В нашем случае добавьте три таких длины для арочной крыши.

Важно: арки арки можно делать не из цельной трубы, а из ее частей. В этом случае две полудуги могут соединиться в верхней части арки, образуя более крутой или менее крутой изгиб.

Установка в раму

Трубы необходимо гнуть с помощью специального изгиба, предварительно сделав на профиле надрезы.Важно помнить, что чем больше на профиле выемок, тем меньше будет радиус изгиба. И соответственно, чем меньше вырезов, тем больше будет радиус изгиба. Пазы на профиле должны быть расположены с одинаковым шагом.

  • Получившиеся дуги прикрепляем специальными скобами к деревянному мауэрлату. И усиливают конструкцию специальными ребрами жесткости. Для этого можно использовать деревянный или металлический профиль.
  • Обрешетка крепится по всему периметру дуг, устанавливаемых с шагом 50-70 см.Для поликарбоната шаг обрешетки также может варьироваться в пределах 70 см. Но лучше сделать ее равной ширине одного листа. Так установка поликарбоната будет удобнее.
  • При креплении листов кровли необходимо заранее проделать в них отверстия под саморезы. Причем отверстия должны быть на несколько мм больше в расчете на расширение покрытия.

Важно: для крепления поликарбоната нужно использовать специальные саморезы с плотными шайбами ​​и декоративные крышки.

  • Фронтоны крыши покрываются любым удобным материалом. Красиво будет смотреться та, из которой построен короб дома.

Совет: если вы не уверены в своих силах при расчете параметров дуги, то воспользуйтесь услугами профессионалов или хотя бы воспользуйтесь специальной программой для расчета параметров дуги.

Современное частное домостроение славится тем, что обладает большим арсеналом технических решений, позволяющих сделать внешний и внутренний облик дома таким, каким его хочет видеть заказчик.Это суждение справедливо и при выборе конструкции крыши, поэтому в городах более оригинальные арочные крыши заменили традиционные двускатные, вальмовые или вальмовые.

Арочная крыша — это элегантная, легкая, эргономичная конструкция, которая сразу делает архитектурный облик дома оригинальнее, интереснее и смелее. Но самое главное, что такой вариант устройства кровли не будет стоить дороже стандартных, если вы разберетесь с его устройством своими руками.

Арочная крыша — криволинейная конструкция в виде дуги, с помощью которой закрываются жилые, производственные или административные здания с целью защиты от атмосферных осадков, холода и ветра. Раньше считалось, что такое конструктивное решение больше подходит для построек с конкретным назначением — бассейны, теплицы, теплицы, торговые галереи и пешеходные дорожки. Но сейчас арочные крыши активно используются при строительстве частных домов, благодаря следующим преимуществам:

  1. Внешний вид.Дом с причудливо изогнутой крышей сразу визуально выделяется на фоне подобных построек с плоской или.
  2. Устойчивость к ветровым нагрузкам. Аэродинамическая изогнутая форма без острых углов делает арочную крышу невосприимчивой к сильным порывам ветра, которые часто приводят к обшивке кровли.
  3. Сниженная снеговая нагрузка. Арка, имеющая изогнутую форму, не удерживает снежные массы на склоне, за счет чего снижается нагрузка на опоры и фундамент.
  4. Увеличение объема помещения.Благодаря арочной конструкции крыши внутренний объем дома увеличивается, что делает его визуально просторнее и крупнее.

Примечание! В зависимости от конфигурации, кровельного материала арочные крыши могут придать дому как старинный исторический облик, так и ультрасовременный, современный вид.

Опорные рамы

Многие неопытные застройщики задаются вопросом, как правильно сделать арочную арочную крышу. Для начала важно понимать, что каркас крыши — важнейшая часть конструкции, которая выполняет несущие и распределительные функции, обеспечивая ее надежность и устойчивость.Для устройства кровли в виде арки используются следующие виды каркаса:

  • Дерево. Деревянный каркас — простое, но эффективное решение арочной крыши частного дома. Он достаточно дешевый и простой в установке, но не рассчитан на большой вес, поэтому не подходит для крыш с большой площадью.
  • Сталь. Каркас из стальных квадратных труб — прочная, надежная основа арочной кровли, однако это достаточно массивный вариант, требующий устройства фундамента и стен с высокой несущей способностью.
  • Алюминий. Арочный каркас из алюминия отличается высокой устойчивостью к коррозии, небольшим весом, хорошей несущей способностью, к тому же стандартные профили легко собираются даже своими руками. Единственный недостаток этого варианта — высокая цена.
  • Железобетон. Выпускаются железобетонные арочные конструкции для монтажа на крышу, но они используются только при строительстве промышленных, торговых или спортивных объектов с большой площадью.
  • Безрамный.Для сборки арочных крыш выпускается специальный самонесущий гнутый профнастил, монтаж которого осуществляется без устройства дополнительного несущего каркаса.

Важно! Правильный расчет каркасной конструкции — залог прочности, надежности и долговечности конструкции. Расчеты необходимой несущей способности производятся в соответствии с климатическими условиями, уклоном и другими параметрами кровли с учетом веса рубероида.

Виды покрытий

Перед тем, как построить дом с арочной крышей, нужно учесть, что не все кровельные материалы подходят для этого сооружения. Покрытие арки должно легко гнуться, хорошо держать форму, поэтому выбор очень ограничен. Самыми распространенными материалами для перекрытия арочных крыш считаются профессиональные мастера:

  1. Листовая сталь. Листы кровельной стали часто используют для покрытия арочных крыш.Они довольно дешевы, просты в установке и обслуживании, однако обладают невысокой несущей способностью.
  2. Профнастил. Профнастил арочный специальный специально разработан для арочных крыш. Он имеет высокую несущую способность, которую ему придает усиленный профиль, но при этом немного весит. Профнастил арочный выпускается со стандартным радиусом изгиба.
  3. Сотовый поликарбонат. Еще одно решение арочной кровли — сотовый поликарбонат, который имеет прозрачность 80-90%.Это свойство кровельного материала в сочетании с его очень малым весом и высокой прочностью позволяет максимально использовать естественное освещение в здании.

Обратите внимание, что возможная форма арочной крыши напрямую зависит от выбранного кровельного покрытия. Максимальным радиусом изгиба обладает сотовый поликарбонат, который чаще всего используется для перекрытия конструкций такой формы. К тому же этот материал довольно легко монтируется с помощью специальных профилей, а также мало весит.

Устройство арочной кровли из поликарбоната

Светопрозрачная крыша из легкого, но прочного поликарбоната — популярное технологическое решение для теплиц, теплиц, торговых павильонов, беседок или других элементов городской инфраструктуры. Монтаж таких конструкций осуществляется по следующему алгоритму:

  • Перед тем, как сделать арочную крышу, необходимо рассчитать несущую способность каркаса и оптимальное расстояние между элементами.
  • Далее по расчету и чертежу делается каркас из легкого алюминиевого профиля. Важно, чтобы каждая дуга имела одинаковую форму. Для этого сначала воспользуйтесь шаблоном.
  • Дуги каркаса закрепляют на верхней обвязке домика с шагом 1-1,5 метра. Сначала устанавливается первая и последняя фермы конструкции, а все остальные уже выравниваются по ним.
  • С помощью крепежных планок к фермам крепят сотовый поликарбонат, не забывая учитывать зазоры для теплового расширения материалов.
  • Торцы сотового поликарбоната защищены от влаги и пыли с помощью специального торцевого профиля.

Помните, что сотовый поликарбонат необходимо укладывать так, чтобы его профиль располагался по изгибу арки, иначе в сотах будет скапливаться конденсат, который не сможет оттуда уйти.

Видеоинструкция

Если вы хотите удивить соседей необычной кровельной конструкцией, отличный вариант — дом с полукруглой крышей.Нестандартная форма — не единственное ее достоинство, есть и другие:

  • Зимой на такой крыше не скапливается снег;
  • Вода не застаивается в сезон дождей;
  • Более высокое сопротивление ветру, чем у плоских скатных крыш;
  • На чердаке места больше, чем с прямыми откосами;
  • Для обшивки подходит любой материал, кроме жесткого профиля;
  • Огромное количество разнообразных дизайнерских решений.

Как сделать полукруглую крышу? Давайте разберемся.

Сразу скажу: построить полукруглую крышу непросто. Не столько даже сама установка вызовет затруднения, сколько составление схемы и расчет конструкции.

Образцы полукруглых крыш

Полукруглая крыша — это, по сути, любая крыша с арочными скатами. Вариантов много:

  • Крыша с коньком двускатная, только скаты не плоские, а арочные;
  • Крыша балкона в виде полукупола или конуса;

  • Крыша для теплицы или зимнего сада в виде полурулона.Распространенная конструкция — теплица полукруглой формы, полностью выполненная из поликарбоната;

  • Крыша односкатная: дуга скатная, высокая стена остеклена. Хорошее решение для беседки или зимнего сада;

  • Крыша шатровая: бедра не плоские, а арочные и т. Д.

Какие материалы подходят?

Для стропильной системы проще использовать металлический каркас. В отличие от деревянного бруса, он может быть любой формы.Все зависит от типа постройки:

  • Для крыши дома, рассчитанного на большие нагрузки, можно использовать стальные фермы. Подобные фермы используются для промышленных зданий и ангаров;
  • Для беседки, теплицы, балкона можно использовать арочные алюминиевые профили;
  • Для крыши из поликарбоната достаточно алюминия;
  • Если планируется толстое покрытие (например, керамическая плитка) — сталь;
  • Из дерева можно сделать арочные стропила: длинная ломаная, состоящая из прямых участков.

примечание

Изготовление таких стропил — занятие энергоемкое, проще приобрести металлические фермы. Но, во-первых, покупка ферм обойдется дороже. А во-вторых, для крыши дома потребуется тяжелый стальной каркас, на который ожидается большая нагрузка. Древесина легче и меньше нагружает несущие стены и фундамент.

Варианты покрытия

  • Поликарбонат;
  • Кровля деревянная мозаичная — битумная черепица, битумная черепица.

Можно ли сделать полукруглую крышу своими руками?

Набросок для чертежа можно составить так:

  1. Нарисуйте круг в масштабе.
  2. Впишите в него равносторонний многоугольник.
  3. Половина или треть многоугольника будет вашей деревянной аркой. Измерьте длину секций и углы между ними.

Стропильная система полурулонной крыши подвесная. Концы арки-арки стягивают перекладинами.

Каркас крыши будет состоять из следующих частей:

  1. Мауэрлат. Для полувата — стандартная прямоугольная, как для обычных скатных крыш.
  2. Фермы арочной крыши.
  3. В зависимости от предполагаемой нагрузки — раскосы арматурные.
  4. Балки, они же ребра жесткости кровли.

примечание

Доски соседних участков арок соединяются внахлест. При установке стыки между секциями должны быть на боковых балках.

Монтаж аналогичен устройству скатных крыш:

1. Стяжка укладывается на кирпичные или бетонные стены. В него замуровываются шпильки с резьбой с шагом в один метр.

2. На стяжку укладывается рубероид или другой изоляционный материал.

3. Уложить планку мауэрлата, сверху закрепить гайками.

4. На балки перекрытия устанавливаются стропильные фермы с одинаковым шагом.

5. Установите боковые балки.

6.В зависимости от назначения кровли делают или не делают кровельный пирог. Для беседок, теплиц с крышей из поликарбоната и других конструкций с холодной кровлей кровельный пирог не требуется.

7. Для крыш с непрозрачным кровельным покрытием установите контробрешетку и рейку.

8. Уложить рубероид согласно инструкции к нему.

Это простая полукруглая конструкция крыши, которая лучше всего подходит для садовых конструкций и других легких конструкций.

Для крыши дома требуются более сложные расчеты, а установка энергоемкая. Если вас заинтересовал такой проект, свяжитесь с нами. У нас большой опыт в кровельных работах. Мы изготовим для Вас крышу любой формы надежно, качественно и по доступной цене.

Вы можете посмотреть фотоотчет нашей работы с ценами и описанием, сделанный в Москве и Московской области.

Купольные крыши все чаще встречаются в современных домах.Круглые крыши — не редкость в частном загородном строительстве. При этом условно все круглые крыши делятся на геодезические, арочные и конические. Каждый из этих типов имеет свои преимущества и отличается от других по технологии крепления.

Общие преимущества купольной крыши:

  • Предусмотрено максимальное пространство чердака или чердака;
  • Возможность делать любое количество окон на плоскости крыши, что позволяет максимально использовать естественное освещение;
  • Круглая форма предотвращает скопление снега на поверхности крыши зимой;
  • Сфера купола, в отличие от скатной кровли, имеет большую прочность при относительно меньшем весе;
  • Возможность получить общий уникальный внешний вид загородного дома.

Геодезический купол кровля

Впервые проект кровли геодезического купола был разработан американским архитектором Р. Б. Фуллером в 1951 году. Изготовление кровли по его проекту позволяет получить купол наиболее правильной сферической формы.

Технология строительства геодезических куполов

В конструкции кровли совершенно отсутствуют стропила и вертикальные упоры для них. Каркас крыши состоит из соединенных между собой треугольных элементов, собранных из бруса сечением 100х50 мм и длиной 100-120 см.Как правило, после выполнения перекрытия первого этажа по всему периметру стен круглого дома монтируется мауэрлат — брус сечением 100х100 или 50х100 мм, закрепленный горизонтально анкерами или шпильками, предварительно освобожденными от монолитная плита с резьбой 12 мм. При строительстве обычной двускатной крыши мауэрлат представляет собой цельную балку, на которую опираются нижние части стропил. При строительстве геодезической купольной кровли мауэрлат изготавливается из небольших кусков бруса, равных стороне будущих треугольников конструкции.


После монтажа мауэрлата по всей его окружной длине с шагом 100-120 см фиксируются Г-образные металлические пластины саморезами, в которых заранее проделываются отверстия для крепления краев условного треугольника. Прикрепив края треугольника к пластинам, в вершине условного треугольника производится соединение его граней с помощью соединителей.


Таким образом, закрепив первый ряд треугольников по всей длине мауэрлата, делается связка между их верхними основаниями с перекладиной, образуя таким образом уже перевернутые треугольники.На следующем этапе к оставшимся двум пустым лопастям соединителей крепятся края второго ряда треугольников. В техническом сооружении крыша не имеет конька или какой-либо определенной вершины. Стыковка последних верхних треугольников производится аналогично предыдущему способу подключения, то есть разъемами. Когда вся сборка каркаса купола завершена, для усиления пролетов треугольников на их плоскость монтируется дополнительная обрешетка, поверх которой монтируются треугольные оспенные листы с последующим монтажом битумной черепицы.


Строительство по описанной выше технологии применяется не только при возведении крыш. В некоторых странах Европы таким способом возводят полностью геодезические купольные дома. Отличительной особенностью этих построек является то, что у них вообще нет фасадных стен. То есть после того, как фундамент сделан, сразу приступают к монтажу купольной кровли.


Геодезический купол крыши

В отличие от двускатной крыши, куполообразную крышу нельзя спроектировать на обычном листе ватмана в 2d.Чтобы спроектировать всю конструкцию, вам потребуются компьютерные программы, позволяющие моделировать в 3d — трехмерном моделировании. Или специальные калькуляторы. Вы можете воспользоваться калькулятором нашего сайта, представленным на странице :.

Расходных материалов, в отличие от скатной кровли, для куполообразной кровли потребуется гораздо меньше. В среднем расход материалов ниже на треть по сравнению с двускатной крышей. При проектировании потребуется рассчитать точное количество деревянных заготовок для ребер и оснований треугольников, количество монтажных соединителей и общий метраж облицовочного материала.

Арочная купольная крыша

Конструкция арочной кровли больше похожа на скатную. В конструкции уже есть полноценные вырезы, однако их форма изначально напоминает дугу.

Стропила для арочных крыш используются трех типов:

  • Завод клееного бруса;
  • Сборный из бруса, сделанный своими руками;
  • Металлические фермы заводского изготовления.

Самыми дорогими считаются стропила из клееного бруса.При их изготовлении тонкую обрезную доску пропитывают влагой и помещают в специальные распорки, задающие изгиб доски. Далее доска искусственно сушится с помощью отжима пара. После этого из сухой гнутой доски собирают клееный брус, форма которого будет намеренно изгибаться под определенным радиусом. В процессе монтажа нижние концы арочных стропил крепятся к основанию мауэрлата, а верхние концы арочных стропил соединяются между собой посредством небольшого круглого деревянного кольца с помощью хомутов или шпилек.


Дешевле изготовить арочные стропила своими руками или с участием специалистов прямо на стройплощадке. Для их сборки используются заготовки из деревянного бруса длиной 60-100 см сечением 40х100 или 50х100 мм. Вначале делается чертеж на бумаге и собирается первое стропило, которое в дальнейшем используется как образец. Для скрепления заготовок деревянного бруса между собой используются перфорированные металлические пластины и, в некоторых случаях, дополнительные металлические спицы, усиливающие крепление.


Если площадь перекрываемого пролета превышает 5 м, то вместо деревянных арочных стропил используют металлические фермы. В зависимости от выбора напольного кровельного материала и наличия утеплителя вес купольной кровли может существенно различаться. По этой причине для изготовления металлических полукруглых ферм используется различный металлопрокат. Например, используют как круглую или квадратную трубу, так и конструкции, собранные из швеллера.

Подробнее о различных типах стропил для такой кровли вы можете прочитать в специальной статье :.

Крыша конического купола

Коническая купольная крыша может быть выполнена как по всей площади загородного дома при условии, что ее периметр круглый, так и быть частью двускатной крыши. При строительстве конической крыши используются только плоские стропила. В основном они используются как деревянный брус сечением 50х100 или 40х150 мм.


Работа начинается с составления проекта и тут есть такой нюанс. Несмотря на то, что крыша коническая, она, прежде всего, имеет куполообразную форму, то есть лишена начала, конька, фронтона и других элементов, присущих двускатным крышам.Все это позволяет зимой практически не скапливаться снега. В этом и кроется загвоздка для невежественных людей. Решив, что нагрузка на крышу будет незначительной, ее высоту делают небольшой. Дело в том, что конструкция упоров и распорок для стропил напрямую зависит от высоты козырька — самой высокой точки кровли. Рассмотрим два варианта.

Случай, когда чердачное пространство не будет использоваться

Если чердак использовать не планируется, то в высоком конусе кровли нет смысла.Минимально допустимый уклон стропил не должен быть менее 15 см на 1 погонный метр. Нижние концы стропил крепятся к мауэрлату с выходом для дальнейшей обшивки свеса. Верхние концы стропил соединяют между собой при помощи спиц или саморезов. Однако с учетом того, что уклон кровли незначительный, чтобы стропила не прогибались со временем под весом всей конструкции, вертикальные упоры монтируют примерно посередине их длины.Нижняя часть вертикального упора крепится к балке перекрытия или просто опирается на металлическую ножку, в случае монолитного пола.

Случай, когда планируется использование чердачного помещения

В этом случае нижние концы стропил фиксируют аналогично мауэрлату с наружным выходом. Однако угол наклона стропил по отношению к мауэрлату может составлять 70-75 °. В верхней части стропила связывают между собой длинными саморезами, после чего по стропилам по всей крыше набивают доску обшивки с последующей кровлей.

Как видно из второго примера, если уклон стропил слишком велик, то основная нагрузка будет приходиться уже не на середину стропил, а на их самую верхнюю точку соединения. То есть установка подпоров здесь больше не требуется. Однако, чтобы верхняя точка соединения всех стропил не «прогуливалась», их пары связывают дистанционной перемычкой из бруса 50х100 мм. Например, в конструкции используется всего 12 стропил, следовательно, получается всего 6 пар — это каждые два противоположных стропила.

На каких домах и фундаментах можно строить купольные крыши?

Главное условие купольной кровли — правильная геометрия здания. То есть загородный дом либо изначально имеет круглый периметр, либо его периметр имеет правильную квадратную форму.


Если периметр загородного дома имеет форму параллелепипеда, то куполообразную крышу построить сложно, а например, вполне возможна чуть уступающая полукруглая крыша.


В случаях, когда периметр несущих стен загородного дома имеет неправильную форму или при строительстве были внесены изменения в проект, например, были добавлены дополнительные комнаты, то единственный выход — комбинированная крыша, которая может включать как элементы скатной кровли, так и элементы куполообразной кровли.


Что касается цоколя, то купольную крышу можно сделать практически на любой стене. Дело в том, что необходимо учитывать нагрузку, создаваемую кровлей на несущие стены. Например, если дом построен по каркасной технологии, то не получится сделать купольную крышу, в которой используются металлические стропила или железобетонные балки. Стены не выдержат такой нагрузки. На каркасных стенах оптимально делать крышу на основе деревянных стропил. Если стены загородного дома выполнены из кирпича, ракушечника или монолитного бетона, то особых ограничений здесь нет.

В частном домостроении сегодня используются самые разные технические решения, от традиционных до очень нестандартных. Возможность создать практически любой дизайн и использовать весь спектр современных строительных материалов, представленных на рынке, стала причиной распространения нестандартных и смелых решений.

Все вышесказанное в полной мере относится и к арочным крышам — достаточно необычным и оригинальным конструкциям, которые при всей кажущейся сложности оборудуются без проблем. Как сделать арочную крышу и пойдет речь в этой статье.

Конструкция и преимущества арочной кровли

Арочная крыша — криволинейная конструкция в форме дуги. Такие кровли используются в жилых домах, промышленных объектах и ​​административных зданиях для защиты от внешних факторов. До недавнего времени сфера применения арочных крыш ограничивалась специализированными постройками — бассейнами, теплицами и т. Д.


Сейчас арочные конструкции успешно используются в самых разных ситуациях, что во многом связано с рядом присущих им преимуществ, среди которых:

  1. Оригинальные визуальные характеристики.Арочные крыши встречаются нечасто, поэтому жилой дом с такой конструкцией автоматически становится оригинальным и выделяется на фоне более традиционных скатных крыш.
  2. Хорошая ветроустойчивость. Изогнутая форма обеспечивает арочные крыши с хорошей аэродинамикой, благодаря чему конструкция максимально защищена от повреждений дорожного покрытия.
  3. Легкая снеговая нагрузка. На изогнутой арочной крыше снег просто не задерживается, поэтому все несущие элементы испытывают значительно меньшую нагрузку, чем в других типах конструкций.
  4. Расширение свободного пространства под крышей. Арочная конструкция крыши делает внутреннее пространство визуально более просторным.

Кроме того, стоит отметить универсальность арочных конструкций — при необходимости их можно использовать в любом архитектурном стиле, от довольно архаичного до вполне современного.

Типы опорных рам

Важнейшим элементом любой кровельной конструкции является ее каркас. Арочные крыши не исключение — правильно собранная система опор поддерживает все остальные элементы конструкции и обеспечивает ее надежность.


Для устройства арочных крыш используются следующие типы опорных конструкций:

  1. Деревянная … Арочная крыша из дерева — одна из самых дешевых и простых конструкций. Единственный недостаток деревянных подконструкций — их низкая несущая способность, поэтому они не подходят для крыш с большой площадью.
  2. Сталь … Очень прочный и надежный каркас арочной крыши может быть изготовлен из квадратных стальных труб. В отличие от предыдущего варианта металлическая опора отличается высокой механической прочностью, но при этом имеет большой собственный вес, поэтому требуется прочный фундамент и стены.
  3. Алюминий … Алюминиевая рама сочетает в себе все преимущества деревянных и стальных конструкций — она ​​прочная, легкая, простая в установке и имеет отличную коррозионную стойкость. Недостаток в этом случае — очень высокая стоимость.
  4. Железобетон … Несущий железобетонный каркас хорош во всем, но использовать его целесообразно только при установке крупных промышленных или коммерческих зданий.
  5. Бескаркасный … Арочная крыша может быть установлена ​​на специальный самонесущий каркас, не требующий дополнительных опор.

Чтобы арочная крыша была надежной, нужно со всей ответственностью подойти к выбору каркаса и его обустройству. При проектировании конструкции в обязательном порядке необходимо рассчитать вместимость опорной системы.

Кровля арочная кровля

К материалам, используемым для кровли арочных крыш, предъявляется ряд особых требований — в частности, материал должен хорошо гнуться и сохранять приданную ему форму.


Чаще всего арочные конструкции оборудуют кровлей:

  1. Листовая сталь … Для того, чтобы просто покрыть арочную крышу, вполне подойдут металлические листы — они недорогие и монтируются без особого труда.
  2. Профнастил … В отличие от стальных листов, профнастил при небольшом весе имеет хорошую несущую способность. Для устройства арочной крыши потребуется специальный профнастил, имеющий фиксированный радиус изгиба — то есть сделать крышу с произвольной величиной изгиба не получится.
  3. Сотовый поликарбонат … Полностью подходящий материал для арочной кровли — сотовый поликарбонат — он достаточно прочен и имеет минимальный вес. Важным преимуществом поликарбоната по сравнению с аналогами является способность пропускать свет, что позволяет использовать в здании естественное освещение.

Возможность устройства и параметры арочной кровли тесно связаны с кровлей. Поликарбонат — лучший выбор для создания конструкции с большим изгибом — он обладает максимальной гибкостью и прост в установке.

Как установить арочную крышу из поликарбоната

Учитывая, что сотовый поликарбонат является наиболее популярным и наиболее подходящим материалом для арочной кровли, то именно на его примере стоит рассмотреть вопрос его монтажа.

Алгоритм сборки арочной кровли следующий:

  • Прежде всего необходимо рассчитать несущую способность каркаса и шаг установки элементов конструкции;
  • В соответствии с расчетами и чертежами монтируется каркас, при сборке которого особое внимание необходимо уделять одинаковой степени изгиба каждой дуги;
  • Элементы каркаса закрепляются на верхней обшивке здания каждые полтора метра;
  • Вам нужно начать установку с первой и последней дуги, чтобы вы могли выровнять остальные элементы относительно уже установленных;
  • Далее поликарбонат крепится к дугам с помощью специальных планок;
  • Для защиты сотового поликарбоната от влаги и грязи в обязательном порядке необходимо установить торцевой профиль.


Монтировать листы поликарбоната необходимо таким образом, чтобы их профиль был параллелен изгибам каркаса — это необходимо для защиты материала от скопления влаги.

Заключение

Арочная крыша — довольно оригинальное и интересное сооружение, которое с успехом может использоваться как функциональный или декоративный элемент здания. Если работы по устройству кровли были проведены правильно, то готовая конструкция по надежности не будет уступать более традиционным скатным аналогам.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
