достоинства, крепежные материалы, инструкция по монтажу, советы
От того, какие трубы используются для монтажа водопровода, во многом зависит срок его службы и качество воды. Крепление полипропиленовых труб к стене – совсем несложный процесс (при соблюдении технологии). Полипропиленовые трубы более всего подходят для устройства водопровода, благодаря своим несомненным достоинствам:
- во-первых, используемый для производства труб полипропилен отличается стойкостью к химическим веществам;
- во-вторых, полипропилен абсолютно равнодушен к коррозии;
- в-третьих, легкое монтирование. Кроме того, трубы из полипропилена можно безбоязненно прятать в стенку;
- в-четвертых, полипропиленовые трубки могут прослужить очень долго (в системе холодного водоснабжения до 50 лет, а горячего – до 25 лет).
При устройстве канализации наиболее часто используют пластиковые стояки диаметром 50 мм и 110 мм. Монтаж производится достаточно легко, благодаря конструктивным особенностям трубки и их небольшому весу. Так как внутренняя поверхность гладкая, значительно снижается вероятность возникновения засоров.
Чем крепят трубы?
Для того, чтобы прикрепить трубопровод к перегородке, применяют различные крепежные материалы. Если поперечник водовода невелик, то для крепления к стенке применяют пластмассовые клипсы. Один из основных критериев при выборе зажима – это ее поперечник. Он должен быть равным наружному поперечнику. При установке одной трубки используют одинарные клипсы, а когда монтируется двухтрубная система, то двойные.

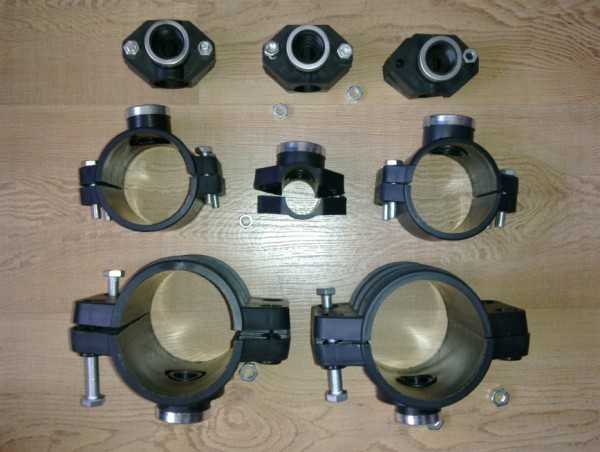

Хомуты для крепления труб
Помимо зажимов, для крепления полипропиленовых трубок к стене применяются хомуты. Как правило, с помощью хомутов монтируют достаточно тяжелые водоводы, имеющие, к тому же, большой поперечник. Сам хомут – это конструкция, состоящая из двух частей, соединенных при помощи винтов. Для уменьшения возникающей в трубках вибрации внутренняя часть хомута снабжена резиновой прокладкой. Бывают хомуты металлические и пластиковые. При монтаже стояков лучше использовать хомуты, сделанные из того же материала, что и водоводы.
Варианты использования крепежных материалов
Применение в монтажных работах клипс или хомутов зависит от того, какой именно элемент необходимо закрепить. Крепление хомутами целесообразно использовать при монтировании тяжелых стояков или имеющих большой поперечник — как, например, канализационные стояки. Хомутами можно жестко закрепить трубку, да и всю систему тоже. Это исключит вероятность смещения коммуникаций. Крепление может быть и плавающим. В этом случае между хомутом и водоводом оставляют зазор. Подобным образом крепят водоводы отопления и горячего водоснабжения, чтобы компенсировать температурные перепады.
При помощи зажимов можно смонтировать пластмассовые водопроводные системы небольшого диаметра. Очень важный момент – соблюдение расчетного расстояния между клипсами. Это необходимо для того, чтобы не допустить прогиба стояка. Расстояние определяют с учетом таких параметров, как поперечник монтируемой трубки и температура воды. Чем выше температура воды, тем меньше расстояние между зажимами. В качестве примера можно рассмотреть, как меняется расстояние между клипсами при монтаже водопроводной трубки поперечником 20 мм, в зависимости от температуры воды.

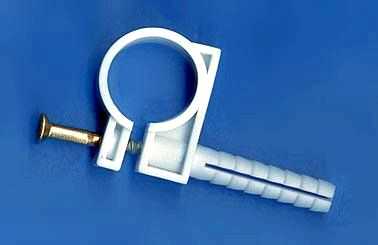

Клипсы для монтажа водопроводных трубок
При температуре:
- +20 градусов расстояние составит 80 см.,
- +30 градусов – 75 см.,
- +40 градусов – 70 см.,
- +50 градусов – 70 см.,
- +60 градусов – 65 см.,
- +70 градусов – 60 см.
Особенности прокладки водопроводной трубы в стене
Порой возникают ситуации, когда водопроводные стояки необходимо заделать в перегородку. Например, для того, чтобы максимально использовать полезную площадь небольшой ванной комнаты или из эстетических соображений. Пластиковые изжелия вполне пригодны для этих целей, благодаря повышенной стойкости к коррозии и химическим веществам. Их укладывают в штробу. Вообще, прокладка трубы в штробе имеет свои особенности:
- во-первых, уложенная в штробу полипропиленовая трубка должна иметь как можно меньше соединений, чтобы свести к минимуму возможность порывов;
- во-вторых, между водоводом и штробой необходимо оставлять зазор. Это особенно важно при монтировании горячего водоснабжения, так как нужно учитывать температурное расширение;
- в-третьих, зазор можно использовать для устройства теплоизоляции. Теплоизоляция делается в основном из минваты или стекловаты. Применение теплоизоляционных материалов поможет избежать запотевания трубки.
Соответствующие рекомендации по прокладке пластикового водопровода в стенке можно отыскать в интернете, специальной литературе.
Как спрятать трубу в стену
Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью. Однако и здесь имеются моменты, на которые следует обратить внимание:
- во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
- во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
- в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям. То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.
Материалы и инструменты, которые понадобятся для укладки стояка в штробу:
- пластиковая водопроводная труба определенного диаметра;
- пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
- специальный паяльник для сварки полипропилена с комплектом насадок;
Перфоратор для работы со стеной
- перфоратор;
- «болгарка»;
- измерительный инструмент;
- шпатель, штукатурный раствор.
Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.
Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой. Они также применяются и при соединении пластмассовой трубы с металлической.
Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.
Прокладка труб за каркасом стены
По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

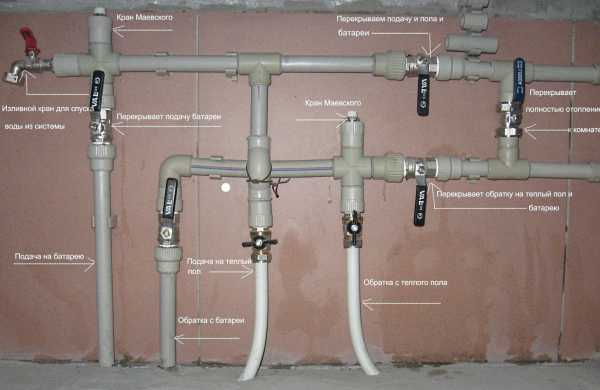

Как крепить водопроводную трубу к стене
Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.
Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:
- измерительные инструменты, карандаш или маркер;
- строительный уровень;
- перфоратор, шуруповерт;
- ножницы, чтобы обрезать трубы – специальный инструмент;
- специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.
После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.
Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.
Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться — кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.
remvizor.ru
Как правильно крепить полипропиленовые трубы к стене
Крепление полипропиленовых труб достаточно важный момент при монтаже систем отопления или водоснабжения.
Все знают про линейное расширение полипропиленовой трубы.
Но мало кто обращает внимание на то, как правильно крепить трубу в случае ее возможного удлинения.
Оглавление к статье:
Изучаем азы
Полипропиленовая система при правильном монтаже не должна испытывать перенапряжение при удлинении или укорачивании трубопровода, также это относится и к фитингам.
Чтобы правильно смонтировать систему и закрепить трубу, необходимо выполнить расчет по расширению системы и установить компенсаторы, которые различаются в зависимости от места применения.
Виды компенсаторов:
- Г-образные,
- П-образные,
- петлеобразные.
На сегодняшний день применяются два вида крепления полипропиленовых труб, это – подвижные и неподвижные.
Виды креплений:
- Неподвижное крепление – применяют там, где труба не будет иметь возможности так называемого скольжения в месте крепления. Именно неподвижные крепления и указывают направления возможного удлинения трубы в сторону компенсаторов.
- Подвижное крепление – применяют там, где есть линейное расширение трубопровода. В таком случае, трубопровод не будет отклоняться от оси трассы, при условии правильного расчета линейного расширения и установки компенсаторов.
Важные моменты при использовании пластиковых опор
- Если вы крепите трубопровод холодной воды, то вполне можно использовать пластиковые опоры.
- Если вы крепите трубопровод горячей воды, то производители крайне рекомендуют укладывать трубопровод в теплоизоляцию, а уже поверх теплоизоляции ставится опора с защелкой на размер больше.
Расчет расстояния между опорами
Для вычисления промежутка между опорами в зависимости от температуры воды, есть несложная таблица.
protruby.com
Клипса для крепления полипропиленовых труб к стене
Описание
Любой трубопровод должен быть закреплен. При монтаже полипропиленовых труб в качестве крепежного элемента могут выступать скользящие опоры фабричного изготовления. Настенные клипсы просты в использовании и имеют доступную цену.
Внешний вид настенной клипсы
Скользящая опора для крепления трубопроводов из полипропилена имеет два выступающих держателя и расположенное между ними отверстие под дюбель-гвоздь, через которое элемент закрепляется на стене. По бокам клипсы предусмотрены соединения типа «паз-шип». Они предназначены для объединения нескольких фитингов в единую систему. Такие совмещенные линии могут устанавливаться в местах одновременного распределения нескольких труб, например, в тепловом узле от которого трубопроводы расходятся десятками.
Потребительские характеристики настенной скользящей опоры
Фитинг может применяться как для полипропиленовых трубопроводов отопления, так и для водоснабжения. Он имеет достаточную температурную и механическую устойчивость.
Технические характеристики полипропиленового отвода:
- Крепление к стене – в одной точке;
- Крепление к потолку – допускается;
- Крепление с идентичными элементами – предусмотрено;
- Применение – системы трубопроводов отопления и водоснабжения;
- Производитель – Украина, ООО «Розма»;
Монтаж скользящих опор для полипропиленовых труб
Монтаж крепежных элементов и полипропиленовых трубопроводов несложен, однако рекомендуется соблюдать определенную последовательность.
Этапы монтажа скользящих опор:
- Разметка стен.
- Высверливание отверстий.
- Забивание дюбелей.
- Установка клипс.
- Закручивание дюбель-гвоздя.
- Защелкивание полипропиленовой трубы в клипсу.
Важно верно выбрать расстояния между скользящими опорами. Если промежутки будут чрезмерно велики, то линии начнут прогибаться, а в районе клипс на них появится большое напряжение, негативно сказывающееся на материале. При подборе расстояний следует учитывать температурное удлинение (не устанавливать опоры в районе тройников и углов поворота), вес труб и рабочей жидкости. Для разных систем промежутки между крепежными элементами будут разными – чем выше температура и диаметр, тем меньше будет расстояние.
www.ppr.by
Расстояние между креплениями (хомутами) полипропиленовых труб
Важно правильно определить расстояние между точками крепежа полипропиленовых труб, которое рассчитывается ещё на этапе проектирования. Жёсткое фиксирование и точно выдержанные расстояния исключают непроизвольное смещение трубопровода и продлевают его эксплуатационный период. В качестве крепёжных элементов, обеспечивающих жёсткое крепление, используются хомуты, оснащённые резиновой прокладкой.
Расстояние между креплениями полипропиленовых труб — это показатель, рассчитывающийся индивидуально для каждого вида труб и зависящий от таких факторов, как:
- Температура транспортируемой жидкости
- Коэффициент линейного расширения трубопроводной системы
- Диаметр трубы
- Жесткость и технические характеристики сырья, из которого произведена труба
- Непосредственная толщина стенки трубы
- Наличие стекловолокна или аллюминия в составе стенки трубы
- Другие дополнительные нагрузки
Неправильно выбранное расстояние негативно скажется на пропускной способности и сроке службы трубопроводной сети. Если расстояние между крепёжными хомутами будет больше, чем нужно, то это может привести к прогибанию труб на горизонтальных участках и появлению на них защемлений в области опор.
Как правильно рассчитать расстояние между креплениями (хомутами) труб из полипропилена
В рекомендациях по эксплуатации производитель обычно прилагает таблицу выбора расстояния в зависимости от диаметра труб и разницы температур.
Произвести расчет самостоятельно, без погрешности, практически не возможно, так как каждый производитель использует свой подход, формулы и самое главное, определенные технические характеристики.
Что бы не ошибиться с расстоянием между креплениями которые приходится рассчитывать самостоятельно, например если под рукой нет каталога или трубопроводная система без обозначения производителя, лучше всего сделать расстояние максимально коротким — в таком случае вы точно будете застрахованы от возможной проблематики.
Конечно в таком случае придется потратится на большее количество креплений и потратить на монтаж больше времени.
Именно поэтому специалисты в области инженерных систем рекомендуют пользоваться продукцией надежных заводов, с документацией и техническими каталогами, находящимися в открытом доступе.
Сравнительные характеристики расстояний между креплениями трубопроводов
Среди огромного многообразия полипропиленовых труб особенно хорошо зарекомендовала себя продукция от компании aquatherm. Если говорить о расстоянии между точками крепления, то при использовании обычных полипропиленовых труб фиксирование трубопровода выполняется с меньшим шагом, чем в случае труб aquatherm.
Так, например, если трубопроводная система, изготовленная из обычных ПП труб диаметром 25 мм, будет эксплуатироваться при 20оС, то расстояние между точками крепления должно составлять 95 см. А при использовании труб aquatherm, предназначенных для эксплуатации в таких же условиях, их фиксирование должно выполняться с шагом 1,3 м.
Таким образом, использование трубопроводной продукции aquatherm, позволяет не только изготовить прочный, надёжный и долговечный трубопровод, но и привести к существенной экономии денежных и временных затрат.
Расстояние между креплениями труб aquatherm GmbH и других труб PPR
Таблица для определения расстояния между опорами в зависимости от разницы температуры и наружного диаметра:
— для трубы с интегрированным слоем аллюминия, в соответствии с техническим каталогом aquatherm GmbH
| Разница температур | Диаметр трубы d (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | |
| Интервал между креплениями в мм | ||||||||||
| 20 °С | 1000 | 1200 | 1300 | 1500 | 1700 | 1900 | 2100 | 2200 | 2300 | 2500 |
| 30 °С | 1000 | 1200 | 1300 | 1500 | 1700 | 1900 | 2100 | 2200 | 2300 | 2400 |
| 40 °С | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2100 | 2200 | 2300 |
| 50 °С | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2100 | 2200 | 2100 |
| 60 °С | 800 | 1000 | 1100 | 1300 | 1500 | 1700 | 1900 | 2000 | 2100 | 2000 |
| 70 °С | 700 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 1900 | 2000 | 2000 |
— для обычной полипропиленовой трубы, в соответствии с нормативным документом «СП 40-101-96«
| Разница температур | Диаметр трубы d (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | |
| Интервал между креплениями в мм | ||||||||||
| 20 °С | 500 | 600 | 750 | 900 | 1050 | 1200 | 1400 | 1500 | 1600 | — |
| 30 °С | 500 | 600 | 750 | 900 | 1000 | 1200 | 1400 | 1500 | 1600 | — |
| 40 °С | 500 | 600 | 700 | 800 | 900 | 1100 | 1300 | 1400 | 1500 | — |
| 50 °С | 500 | 600 | 700 | 800 | 900 | 1100 | 1300 | 1400 | 1500 | — |
| 60 °С | 500 | 550 | 650 | 750 | 850 | 1000 | 1150 | 1250 | 1400 | — |
| 70 °С | 500 | 500 | 550 | 650 | 750 | 900 | 1000 | 1100 | 1200 | — |
agpipe.ru
Расстояние между креплениями труб: полипропиленовые, канализационные, стальные
Трубопровод фиксируют к различным поверхностям (пол, стена, потолок) посредством специальных креплений. Они представляют собой хомуты, которые обхватывает трубу по диаметру. Отличительной чертой этого приспособления считается его надежное прикрепление к стене. В дополнение к нему необходимы болты с гайками.

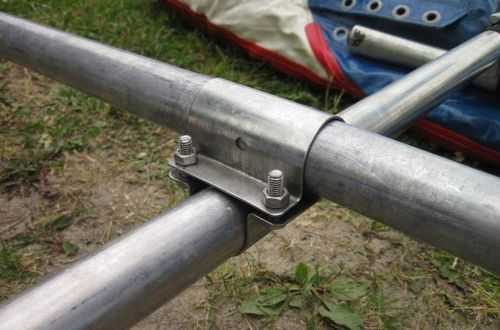

Хомуты для крепления труб
Виды креплений
Крепления имеют несколько разновидностей:
- обжимные;
- предохранительные;
- направляющие;
- опорные.
Они нужны для полного присоединения крепления к трубопроводу в разных местах.
Хомут изготавливается из стали или пластика. Существуют крепления, имеющие резиновый уплотнитель. Приспособление может подвергаться демонтажу, если это предусматривается его конструкцией. Такой хомут называют разъемным.
Важные моменты
Есть несколько важных рекомендаций, следование которым позволит избежать ошибок:
- Отклонение труб, находящиеся в вертикальном положении, не должно превышать 2 мм (на 1 м длины).
- Хомут нельзя размещать на участке, где трубопроводы присоединяются друг к другу.
- При заделке креплений категорически запрещается использовать пробки из дерева и сварку.
- Трубы стояки в производственных зданиях крепятся через каждые 3 м (по СНиПу). СНиП – это совокупность нормативных актов, посвященных строительству.
- Трубы стояки в жилых строениях фиксируют если высота одного этажа свыше 3 м. Это касается трубопроводов из стали.
- Канализационные трубы из пластика следует укреплять, не забывая при этом про уклон.
Перед тем, как окончательно устанавливать хомуты, необходимо провести расчет соединений с патрубками, исключением являются мягкие виды фиксации. Для соединений раструбного характера применяют резиновые кольца. Патрубки компенсационного вида используют лишь один раз.
Таблица установленных параметров
Крепление труб из полипропилена
Промежуток между креплениями полипропиленовых труб рассчитывается во время проектирования. Данный шаг вкупе с жесткой фиксацией обеспечивает более длительную эксплуатацию. В этой ситуации как нельзя кстати будут крепления, в конструкции которых имеется резиновая прокладка.
Крепление труб из полипропилена
Расстояние между креплениями полипропиленовых труб по СНИП напрямую зависит от:
- температурного режима перегоняемой субстанции;
- содержания в стенке трубы алюминия или стекловолокна;
- коэффициента линейного расширения в полипропиленовом трубопроводе;
- толщины, диаметра и материала изготовления трубы;
- дополнительных нагрузок.
Игнорирование этих факторов отрицательно повлияет на срок эксплуатации и пропускную способность трубопровода. При слишком большом расстоянии между креплениями возникнет защемление опор и прогибание полипропиленовых труб, что приведет к разрушению всей системы.
Самостоятельно подсчитать расстояние между хомутами для труб из ПВХ довольно сложно. Для облегчения этой задачи производители стройматериалов прикладывают к своей продукции (полипропиленовым трубам) инструкцию по использованию, которая содержит пояснительную таблицу (расчет в зависимости от диаметра трубы и температурного режима прогоняемой жидкости). Пример на фото.
Если фирма надежная, то технический каталог присутствует в публичном доступе. При отсутствии сведений о расстоянии между креплениями профессионалы советуют делать между хомутами небольшие промежутки.
Данный способ имеет два недостатка:
- Монтаж полипропиленовых труб займет больше времени, чем предусматривалось ранее.
- Придется приобрести некоторое количество дополнительных хомутов.
Крепление канализационных труб
Проектирование трубопровода для канализации проводиться с учетом соответствующих нормативных документов (СНиП). Будут необходимы крепления, без них канализационная система не станет нормально функционировать, так как пропадет ее соосность. В данном случае используется не только хомут, но и пластиковая клипса.
В первом случае материал, из которого изготовлена труба не имеет значения (железо или ПВХ). Во втором кроме самой клипсы понадобится дюбель. Если канализационный трубопровод имеет в составе ПВХ, то его диаметр не будет большим. Причина этого в том, что пластик не предназначен для слишком большой нагрузки. Размер клипсы варьируется в промежутке 16-50 мм. Она не применяется для крепления трубы на пол.
Крепление канализационных труб
Стальные или железные канализационные трубы не меняются под воздействием высокой температуры, чего не скажешь о тех, что изготовлены из ПВХ. Подобный процесс компенсируют хомутом. При этом используют как жесткий, так и плавающий способ.
Расстояние между креплениями канализационных труб ПВХ определяется планом системы канализации. Крепеж проводят, применяя минимальный промежуток. Частота составляет 40 см при диаметре, равном 50 мм. Дальнейшие показатели увеличиваются пропорционально, например, если диаметр 100 мм, то расстояние от одного крепления до другого 80 см.
Отметка труб
Точно также осуществляется монтаж трубопровода на потолок, обычно его проводят в подвале. Крепления в виде хомутов использовать на изгибах запрещено, должно быть расстояние в 1,5 дм. Фиксировать стыковку фитинга и трубы обязательно.
Крепление трубопровода из стали
Расстояние между креплениями стальных труб по СНиП зависят от диаметра. Если условный проход достигает не более 20 мм, то промежуток между хомутами не должен превышать 2,5 м. При диаметре до 32мм – 3м.
Для отверстия, радиус которого 40мм, понадобиться расстояние, равное 4 м. При открытом прокладывании стального трубопровода мастеру пригодятся хомуты и скобки. Использование сварки (газовой или электрической) категорически запрещено. Не считаются эксплуатационными стальные трубопроводы, проложенные бестраншейным способом.
На качество выполненных работ влияют выбранные материалы и точное следование разработанному плану трубопровода. При необходимости можно посоветоваться с профессионалами. Их рекомендации помогут подобрать крепления, подходящие трубам, и произвести их грамотную установку. Не следует пренебрегать опытом специалистов.
trubygid.ru
Можно ли замуровать в стену полипропиленовые трубы: правила монтажа
Эстетическая красота помещения — важный фактор для владельцев. Трубы, проложенные поверх стены могут испортить внешний вид помещения. Поэтому многих интересует, можно ли полипропиленовые трубы замуровать в стену, в чем опасность такой прокладки, и как избежать возможных проблем с обслуживанием трубопровода при скрытом монтаже.
Особенности полипропиленовых труб
Для монтирования трубопровода требуется качественный и надежный материал. Это может быть, например, нержавеющая или оцинкованная сталь. Со временем полипропилен вытеснил из строительных сфер данные виды. Основной причиной послужило сочетание полезных свойств при умеренной цене.
Подходит полипропилен для проведения горячего и холодного водоснабжения, отопления. Материал долговечен и не требует обслуживания, поэтому можно безбоязненно замуровать водопроводные трубы в стену.
Главное, чтобы их использование не превышало температурного предела 95 °C, когда материал теряет устойчивость к давлению и деформируется. В водопроводных трубах и отопительных системах жилого фонда такие трубопроводы работают при более низких температурах рабочей среды, поэтому никаких проблем возникнуть не должно.
Недостатком материала является температурное расширение, что напрямую может сказаться на целостности стены, в которую замурованы трубы. Коэффициент расширения у полипропилена довольно высок. Линейное увеличение может составлять до 10 мм на один метр трубы при температуре 70 °C, соответственно, диаметр трубы тоже незначительно увеличивается.
Чем выше температура, тем сильнее увеличивается коэффициент расширения трубы. Поэтому особого внимания заслуживает прокладка тепловых сетей, их правильный монтаж, выбор видов труб, соответствующий условиям.
Обратите внимание! У армированных марок полипропилена коэффициент линейного расширения ниже. Приблизительно 3 мм — 3,5 мм на метр. Следовательно, при прокладке горячего водоснабжения или отопления армированные трубы будут надежнее, так как создадут меньшее давление на стену, и не вероятность деформации таких труб значительно ниже.
Требования к укладке
При прокладке трубы в стене рекомендуется использовать амортизирующие материалы. Например, энергофлекс, пенополиуретан. Данные материалы послужат зазором между стеной и трубой, соответственно, не будет возникать давления на бетон при расширении трубы.
Чем меньше количество соединений, тем лучше. Соединения — наиболее уязвимая часть полипропиленовых систем, меньше всего защищенная от протечек и имеющая низкое сопротивление давлению.
Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.
По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.
- Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.
- PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
- PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.
Подготовка к монтажу
Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.
Обратите внимание! Составленный план лучше сохранить. Для обслуживания системы и установки новых коммуникаций он может пригодиться. Например, для врезки дополнительного крана.
Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.
Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.
Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.
Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:
- ножницы для резки;
- шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
- сварочный аппарат с температурой до 260 °C;
- штроборез либо болгарка для вырезания полости в стене;
- зубило и молоток или перфоратор для удаления материала между штробами.
Монтаж
Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:
- Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
- Перфоратором или зубилом удаляется бетон между прорезями.
- Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
- Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
- Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.
Обратите внимание! Перед началом штробирования, если на стене присутствует отделка, ее требуется удалить. Сделать канал в плитке или дереве, не испортив их, не получится, зато наличие отделки может значительно осложнить работу.
Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.
Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.
После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.
infotruby.ru
Монтаж полипропиленовых труб: видео
Монтаж полипропиленовых труб к стене
Значительно сэкономить средства при выполнении такого дорогостоящего мероприятия, как ремонт можно. Для этого необходимо применить смекалку и сделать работу собственными руками. Предлагается изучить процесс установки труб к стене из полипропиленового материала. При замене трубопроводов обычно сталкиваешься с демонтажем труб выполненных из металла, который кажется нам намного прочнее и долговечнее. Чтобы развеять все сомнений о надежности применения неметаллических труб, изготовленных из полипропилена, рассмотрим достоинства таких изделий.
Положительные свойства
В отличие от стальных изделий, трубы, изготовленные из полипропилена, устойчивы к образованию коррозии, скоплению известковых отложений, препятствуют созданию условий для размножения бактерий, не требуют применения защитных покрасок и повторных замен вследствие окисления. Для борьбы с разрушительной коррозией можно устанавливать трубы из меди, при этом стоимость ремонта резко возрастет.
Трубы из металла в случае отсутствия теплоизоляции благодаря своему высокому коэффициенту теплопроводности теряют тепло теплоносителя на пути к потребителю. В зимнее время при снижении температуры окружающей среды до минусовых показателей, стальные трубы становятся неэластичными. В случае образования замерзшего носителя внутри ее появляется риск разрыва. Важно отметить, что некоторые виды, изготовленные из полипропилена, также могут разрываться при замерзании.
Как известно, изделия китайских производителей пользуются популярностью из-за своей доступности по финансам, при этом качество товара не всегда утешает. Такая же ситуация и с ними. Рекомендуется заказывать трубы разных типов у немецких компаний, которые славятся своей морозоустойчивостью, долговечностью, благодаря чему можно существенно снизить затраты при замене разорвавшихся недавно установленных дешевых труб от сомнительных производителей дальнего востока. Можно заметить скупой платит трижды.
Еще одним неудобством при использовании труб из металла является необходимость в регулярной их зачистке и обработке от инфекций и болезнетворных бактерий. В противном случае внутри ее снижается пропускная способность и создается очаг для заражения страшными болезнями. К тому же при сборке металлических труб применяется тяжелый, дорогостоящий и вредоносный сварочный процесс. Масса металлического трубопровода значительно выше пластикового это приводит к созданию необходимых условий для дополнительных креплений.
Детали из полипропилена обладают несколькими такими положительными качествами:
• такой материал не ржавеет,
• в нем не создаются известковые отложения,
• отсутствуют благоприятные условия для размножения бактерий,
• имеет низкий коэффициент теплопроводности теплопотери минимальные,
• экологически чистый,
• имеет срок эксплуатации до 2550 лет при нормальных условиях использования.
Какие существуют виды?
После принятия решения об установке труб из полипропиленового материала необходимо правильно подобрать тип изделия. В зависимости от вида носителя холодного или горячего снабжения водой, они делятся на четыре следующих типа:
1. PN10 для использования холодной воды,
2. PN20 для использования холодной и горячей воды,
3. PN20 используются в системах отопления и переноса горячей воды,
4. PN25 используются в системах отопления, усиленные армированным стекловолокном.
Определившись с типом устанавливаемых полипропиленовых труб необходимо подобрать набор инструментов для создания надежной системы и креплений к ней.
Оснащение для установки
Для их установки необходимо дополнительно приобрести вспомогательные фитинги тройники, уголки и другие устройства для окончательного совершения работы различные смесители, заглушки для обслуживания и т. д. В случае врезки устанавливаемого трубопровода в сложную систему водоснабжения или отопления инженерную сеть, возможно, необходимо будет приобрести такие специальные элементы, как:
• клапан спускной для удаления воздуха из системы,
• гидроаккумулятор,
• реле давления и т. д.
С целью надежного их прикрепления к стене применяется специальные клипсы (см. Монтажные клипсы для крепления труб)
неодинакового диаметра в соответствии с размерами устанавливаемых труб из полипропилена, которые крепятся с помощью саморезов нужного размера и дюбелей. Для экономии времени и сил применяются специальные клипсы, изготавливаемые с встроенным в ней дюбелем. При этом сокращается не только время для прикрепления клипсы, а и количество используемых саморезов.
Для отрезания труб необходимого размера применяются специальные ножницы. Точного прямого разреза можно достичь, используя только хорошо заточенные ножницы. Чтобы присоединить участки труб друг к другу, а также необходимые фитинги, понадобится специальный паяльный аппарат. С целью получения надежного и долговечного соединения труб и деталей, а также при высоком объеме выполняемых работ применяют профессиональное паяльное оборудование. Для любителей делать ремонт предлагается соответствующее оснащение. При установке клипс и дюбелей в стене используется перфоратор. В стены, выполненные из дерева, клипсы для труб присоединяются без дюбелей с помощью шуруповерта. Для нанесения проекта системы трубопроводов на стену понадобится рулетка, уровень строительный, мел или карандаш.
Порядок прокладывания
Для правильного проектирования трассы под устанавливаемый трубопровод существует несколько таких основных правил:
1. Необходимо организовать небольшой угол наклона по ходу течения воды. Это необходимо выполнить даже в том случае, если носитель в трубе находится под давлением. Такое наклонное направление предотвратит застаивание воды на участках трубопровода и снизит вероятность замерзания воды в зимнее время года, например, на закрытой даче.
2. В проекте системы трубопроводов необходимо по возможности использовать минимальное количество местных гидравлических сопротивлений потоку воды поворотов, врезок и т. д.
3. Во избежание деформации труб в системе применяются опоры, которые обязательно необходимо устанавливать в местах врезок различных элементов трассы.
o-trubah.com
